標題: 第六代FZR雙缸平衡表
網址:http://3wa.tw/blog/blog.php?id=1125
內容:


3WA問題解決專家工作室

 第六代平衡器之使用手冊

 CopyRight(C)(R)2011/01/20 By 羽山秋人

版權聲明:請隨意亂傳給你認識的人看Orz

對了,DOC檔的照片可以拉大一點看,比較清楚。

3WA的由來:

3WA 問題解決專家 工作室成立

宗旨:

1。現階段幫學生解決程式設計的疑難問題...

2。挑戰教授、公權力!讓學生的作業在最快速度得到解答...

3。個人經驗的累績...

4。以實際的行動換取各位的支持...

目標:

現階段:盡可能把過去老師所出題的問題整合,為後人鋪路...

什麼是3WA?

3WA即是.... 3個W,1個A

What Why When 什麼,為什麼,何時

明確問題是什麼? 為什麼要這樣解決呢? 何時解決?

Answer 回答 由3WA工作室的成員們一一解答

                                                        下午 11:05 2005/8/12

本站網址:

http://3wa.tw

前言

首先先感謝您購買本工作室研發的平衡調整器...

第六代的表頭是結合一、二代平衡表的優點所設計。

您可以在初學時利用二代雙表的特性,

一次觀察二個汽缸的負壓值,

同時也可以藉由手冊所補充的調整方法,

再利用其中一顆表頭作更精密的單表微調。



包裏配件:

1.     本說明書。(光碟一片)

2.     平衡器表頭(全新的充油表二顆)

3.     平衡器的調整身體與橡皮管乙條。

4.     一個收容盒。

5.     一把十字的螺絲起子。

6.     一捲迫緊帶。

7.     贈品機油濾心或底殼磁性洩油螺絲

8.     如果有其他多放的東西,請馬上還我...

初次使用

一、  工具組立:

請先將表頭纏上迫緊帶,5~6圈即可。

使用開口扳手將表頭鎖上表身

請勿直接用手去扳表頭,易造成表頭受損。

二、橡皮管



長度為2公尺,請將橡皮管從中一分為二,對剪開後插上表身。



第六代使用操作說明

圖片

說明

如圖

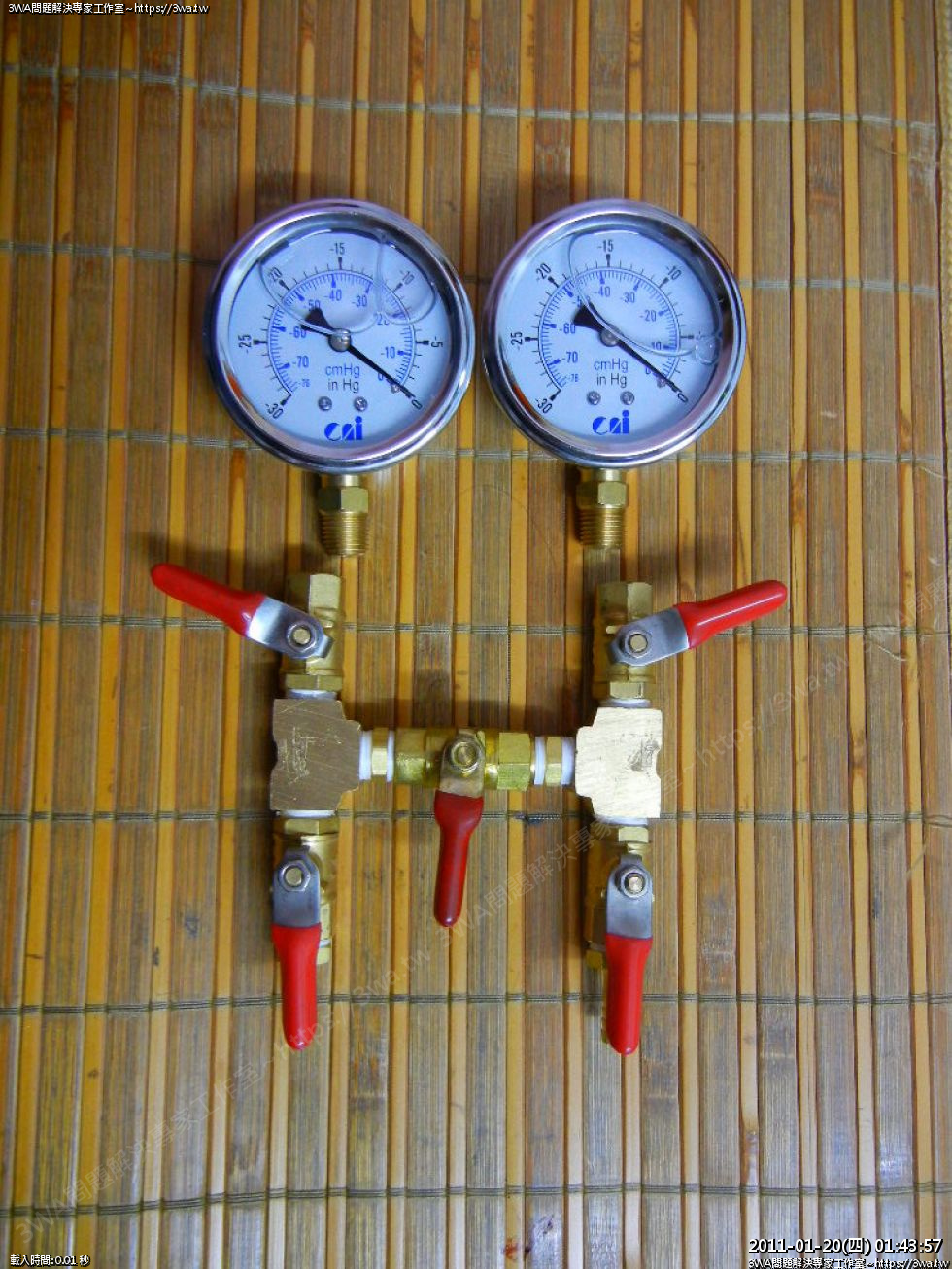

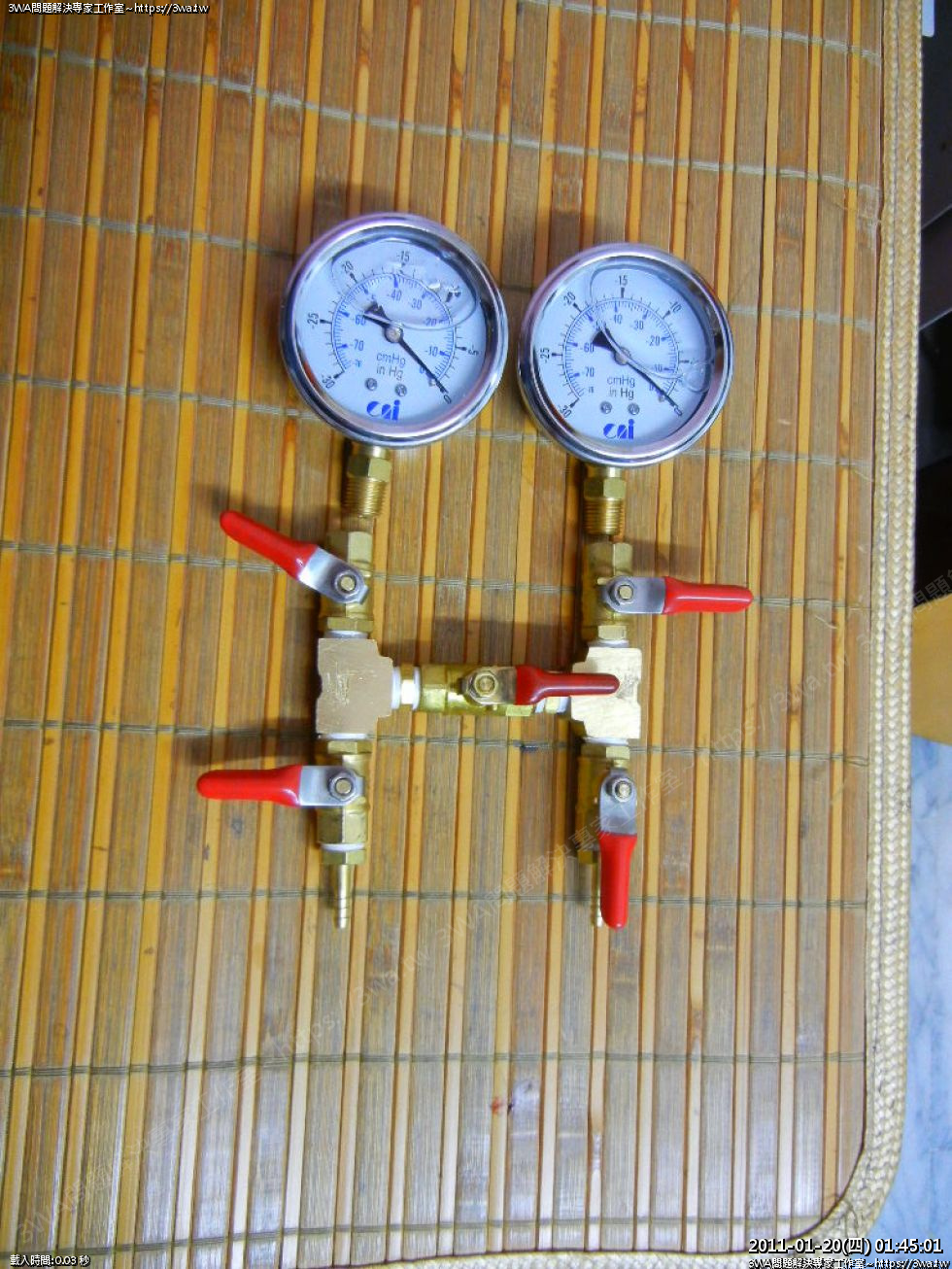

第六版的平衡表共有五個開關

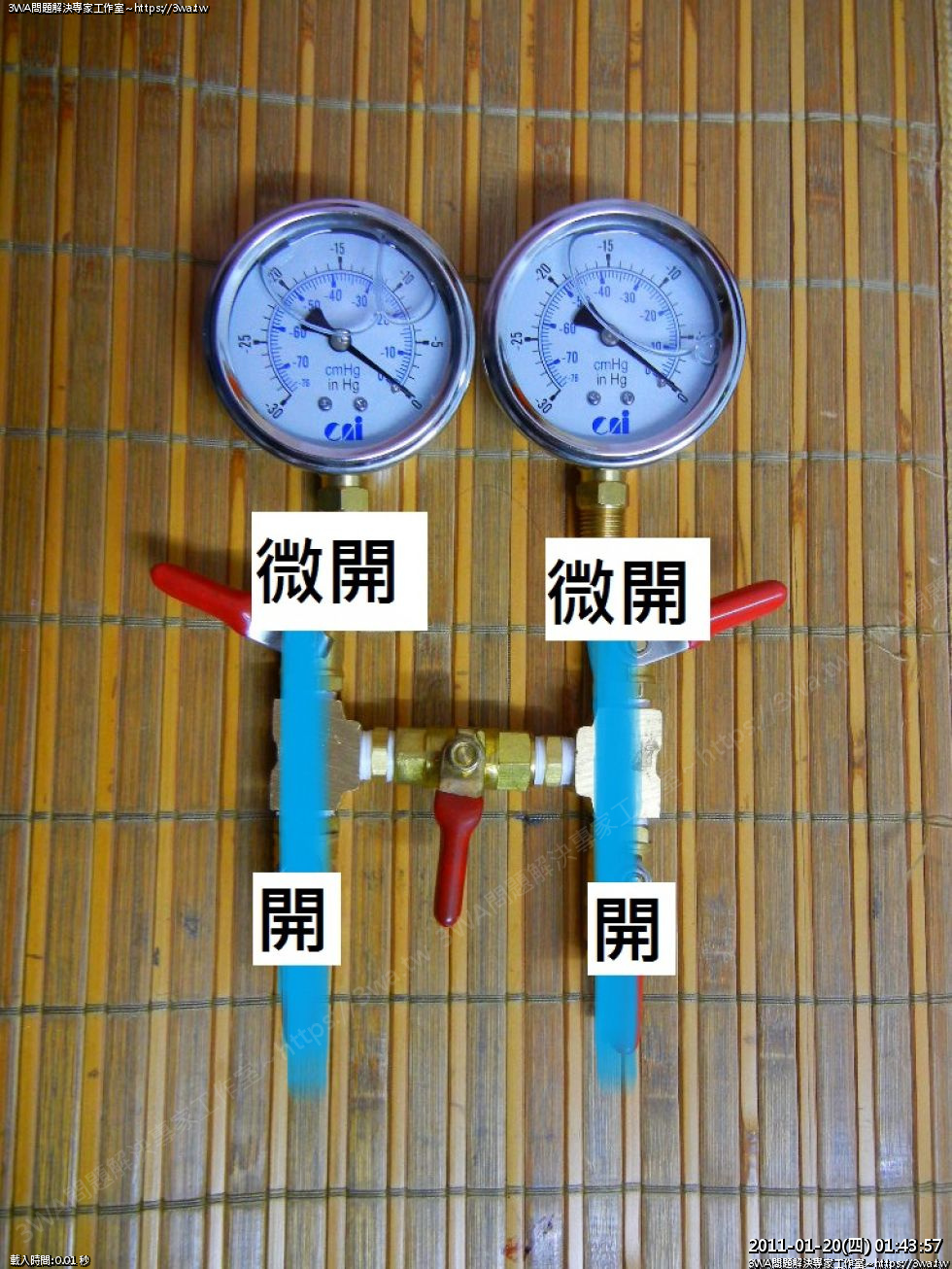

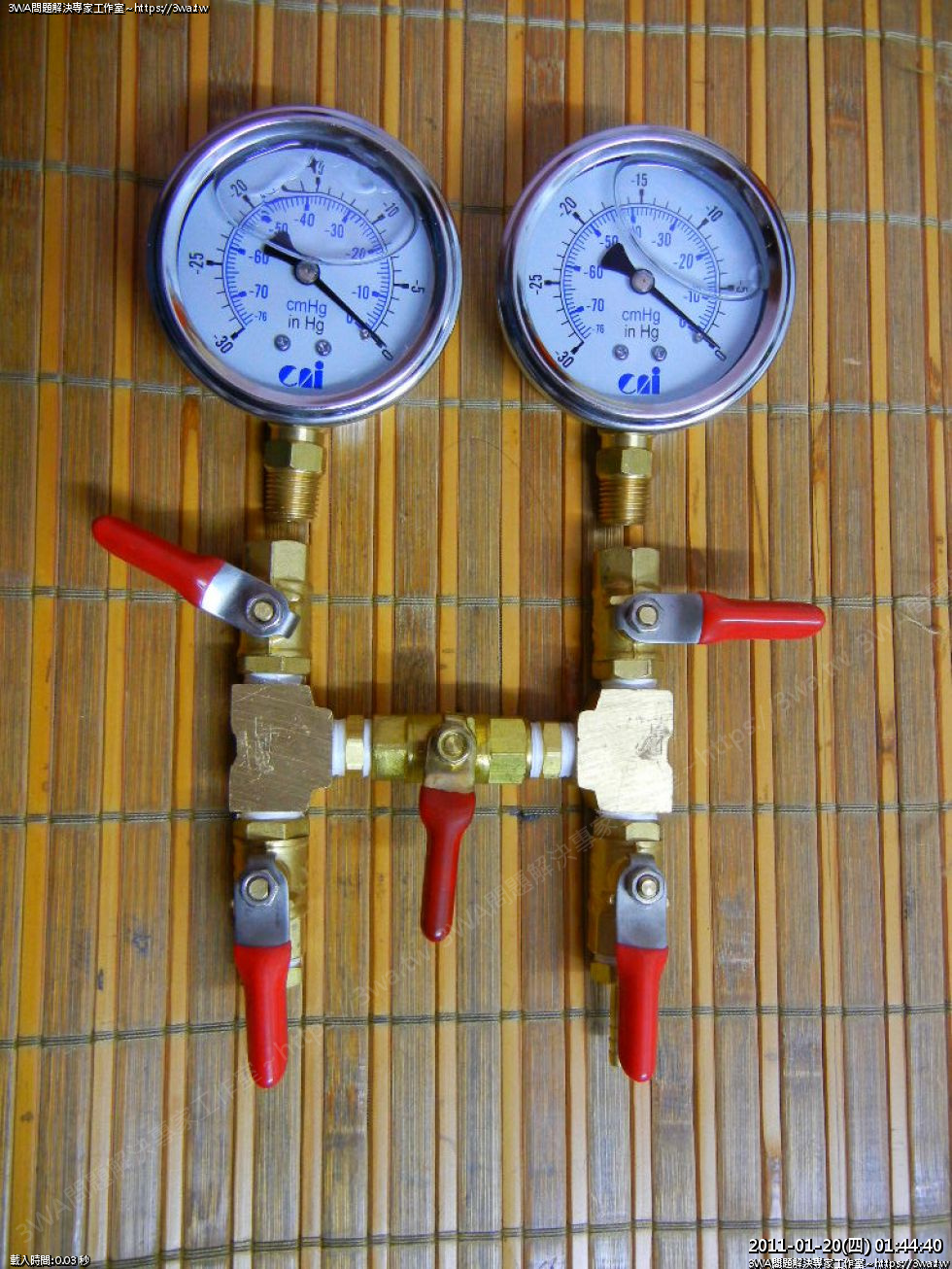

二代平衡表調整法



如圖所示

上面二組開關,處於「微開」,

微開的程度可以讓指針晃動減少



中間的開關維持關閉。



下面二個開關全開。



如此一來即可直接觀察二個汽缸的動作。



一代平衡表調整法



如圖所示

藍色指的是氣流移動的路徑。

左上開關微開,作為觀察模式。(OPEN)

微開的程度可以讓指針晃動減少



請將右上的開關關閉(CLOSE)



中間的開關維持關閉(CLOSE)



左下開關全開(OPEN)



如此一來即可觀察其中一個汽缸

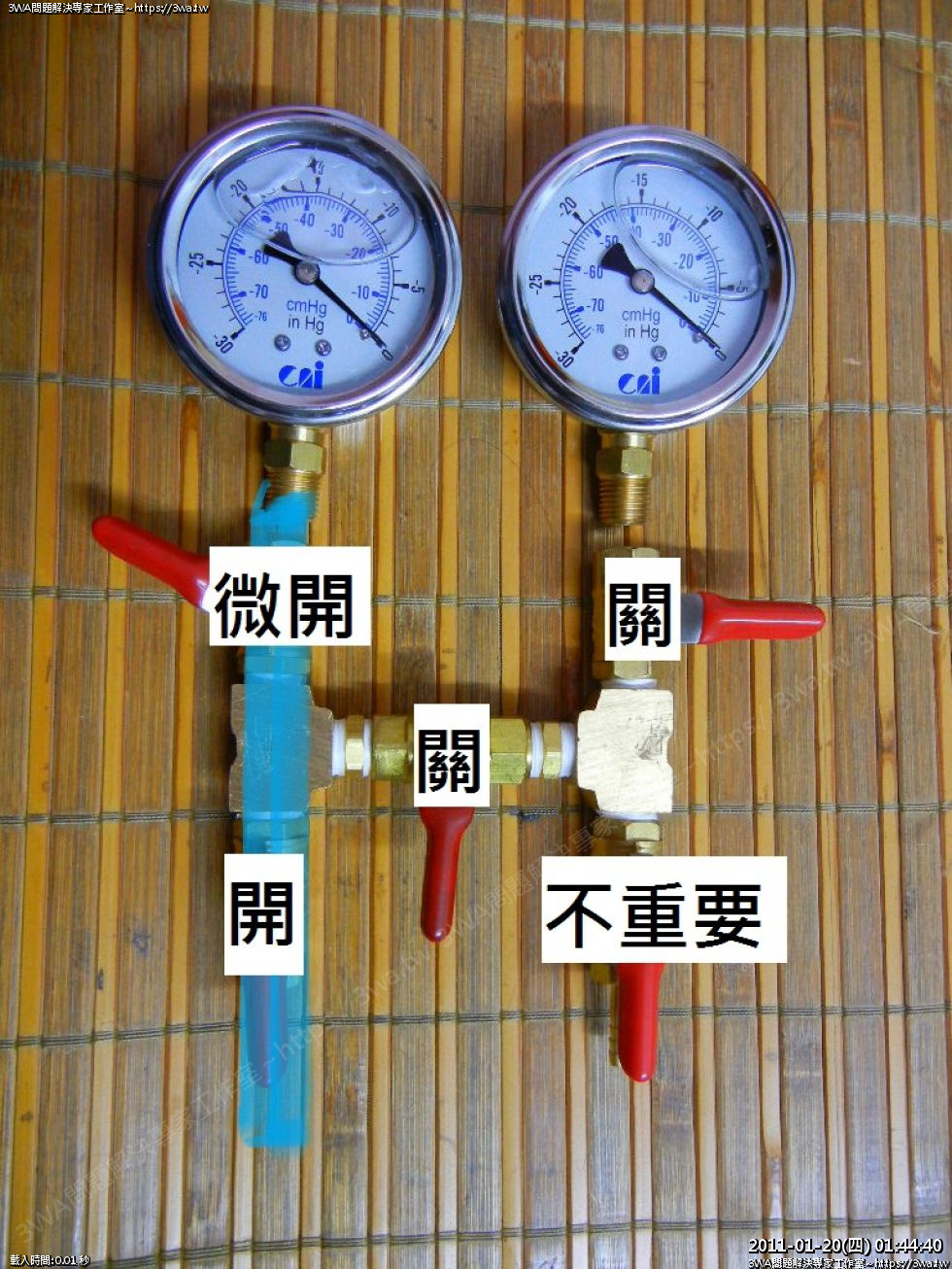

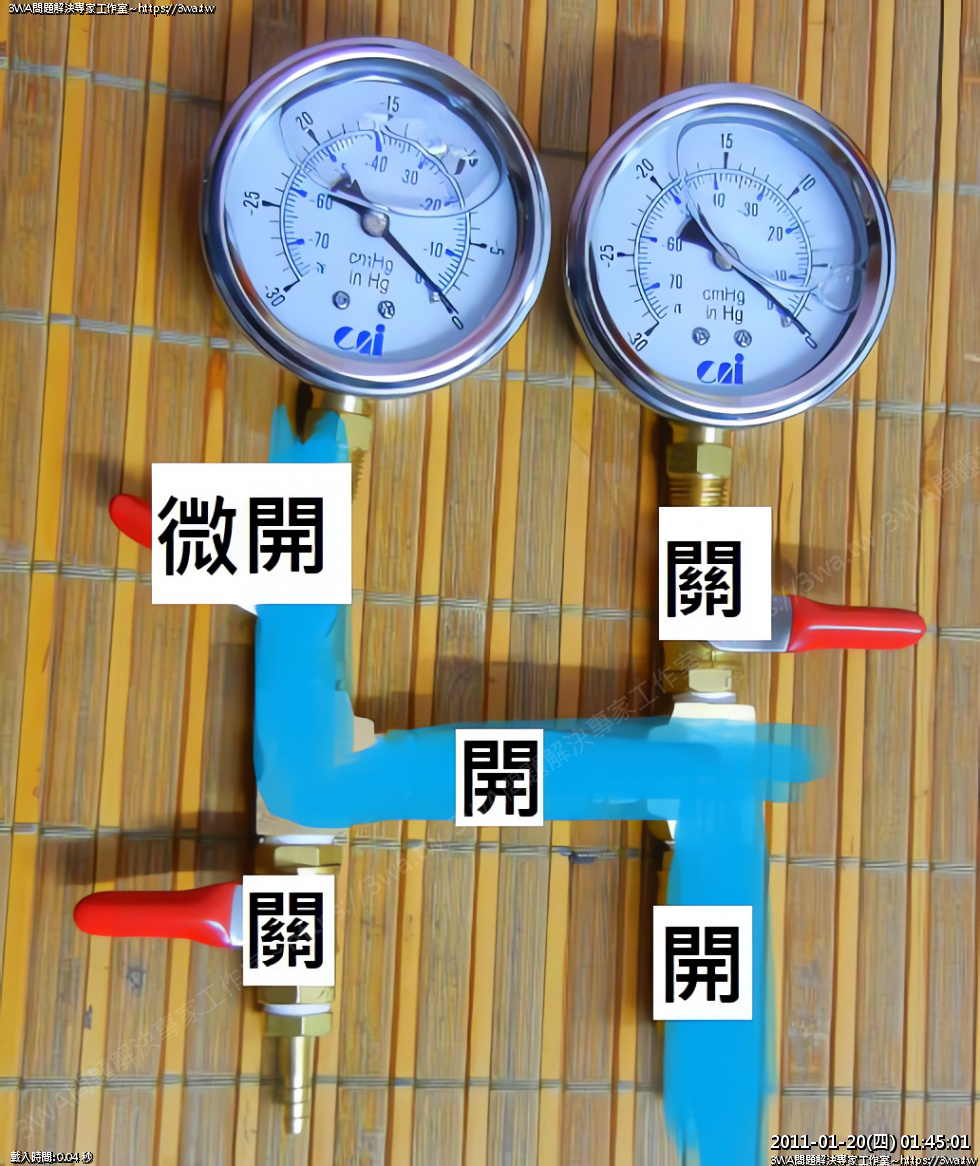

左上開關微開,作為觀察模式。

微開的程度可以讓指針晃動減少



請將右上的開關關閉(CLOSE)



中間的開關打開(OPEN)



左下開關關閉(CLOSE)



右下的開關打開(OPEN)



如此一來即可觀察另一個汽缸



詳細的調整方式,請參閱一、二代調整手冊。

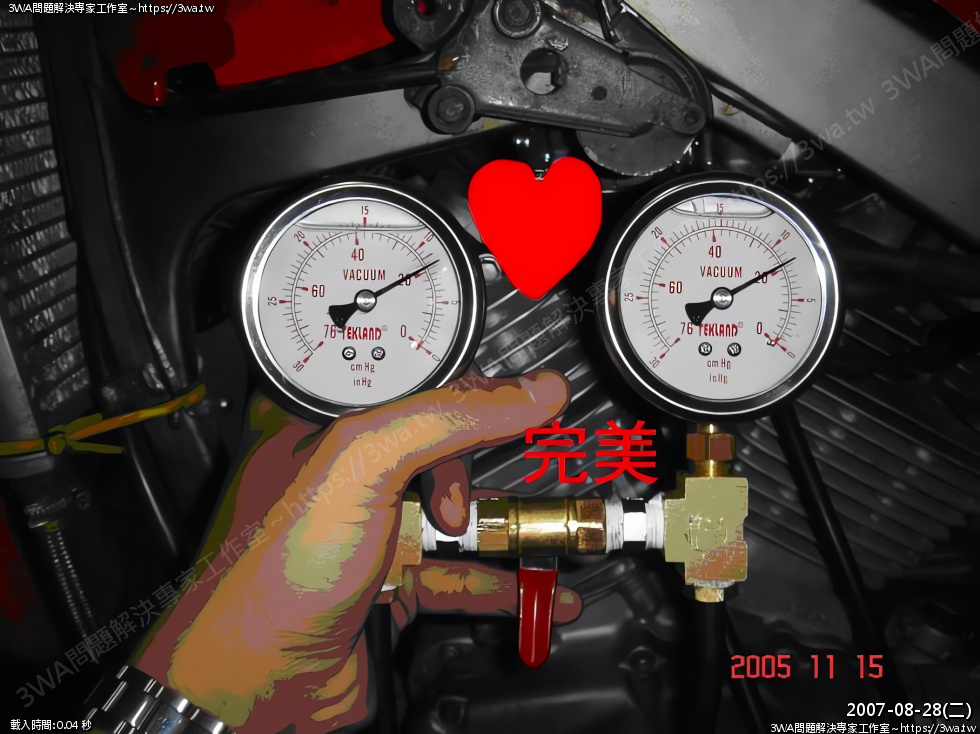

請在熱車後的怠速,將二缸的數值調整成一樣。

初學者可以先使用第一種二代平衡調整方法,但雙表之間仍多多少少會有表頭之間的誤差,再用一代的調整法作更細緻的微調。

量測平衡,別忘了把旋塞的開關切成直接供油()

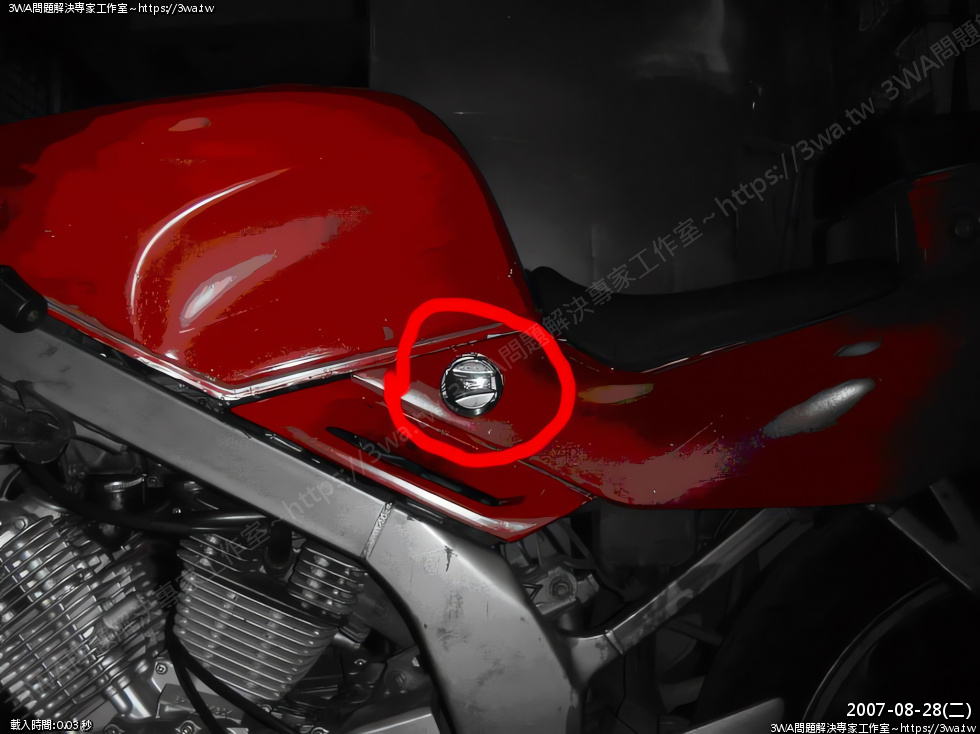

不然量到一半化油器裡的殘油用完,車就熄火了!!!調完後再切回↓(ON

全文完
