編輯日期:2020-03-29 18:18

類型:本田 MSX-125
作者:羽山
文章時間:2020-03-29 18:18:32
瀏覽人數:10196人
標題: MSX-125 更換前叉油
網址:http://3wa.tw/blog/blog.php?id=1838
內容:

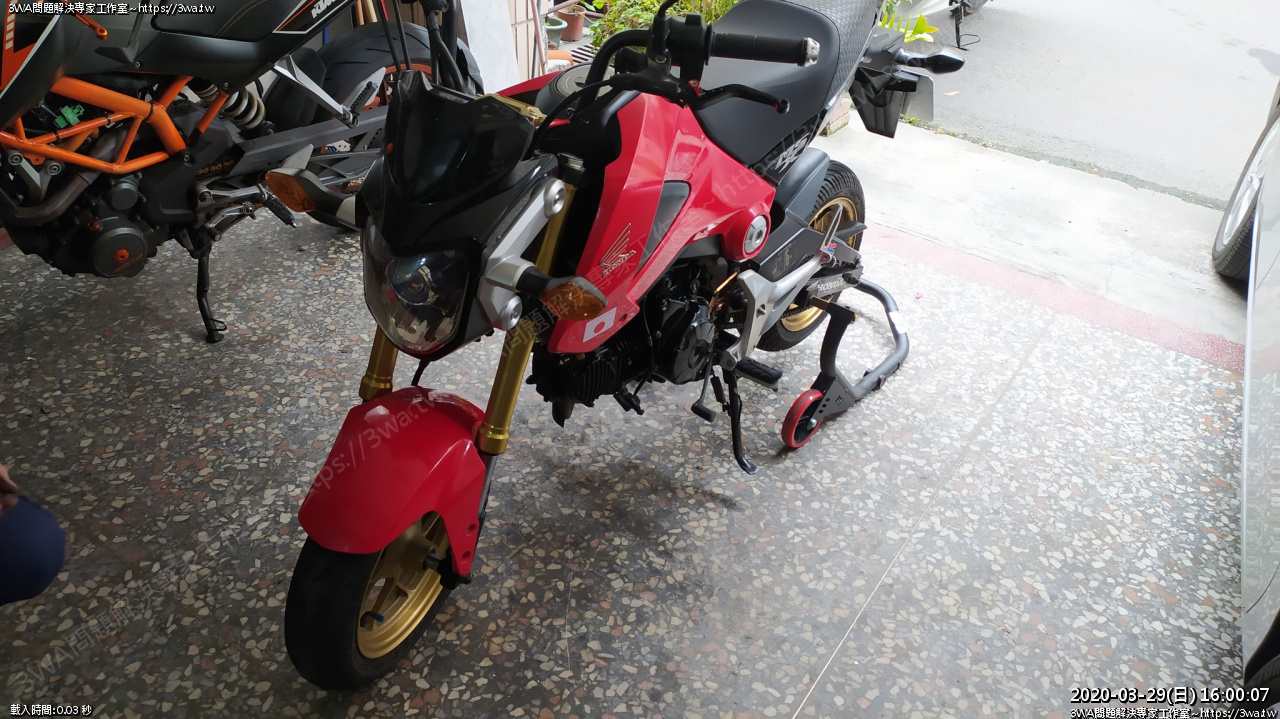

朋友的MSX-125 前叉過軟,加上前車主改後避震,車尾比較翹

所以煞車時的重心都很集中在前方,今天來處理前叉油更換

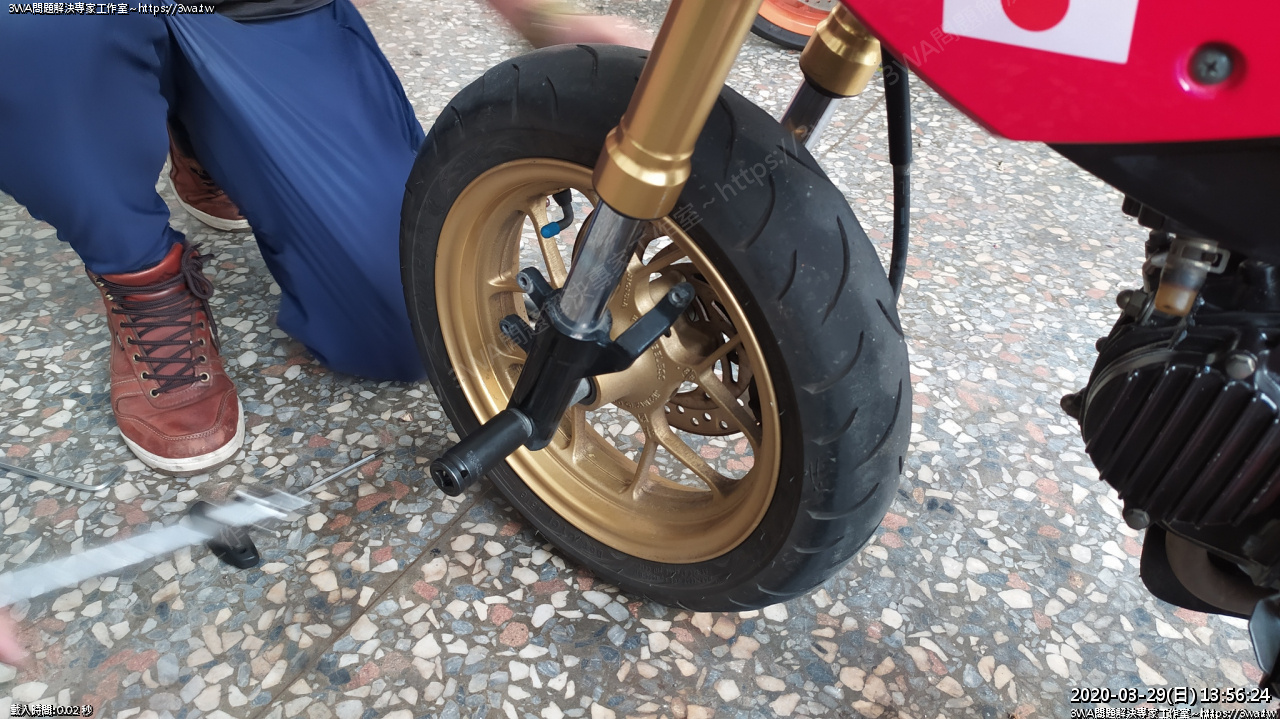

 之前買的前叉頂拿出來

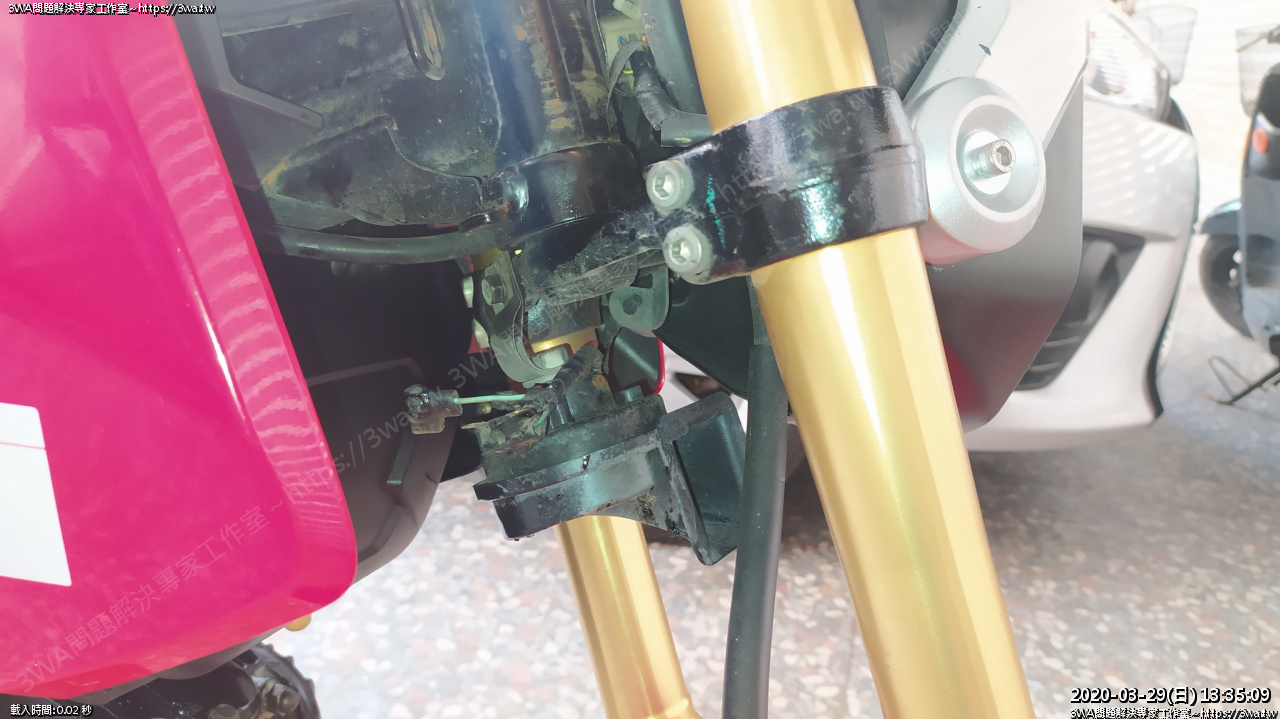

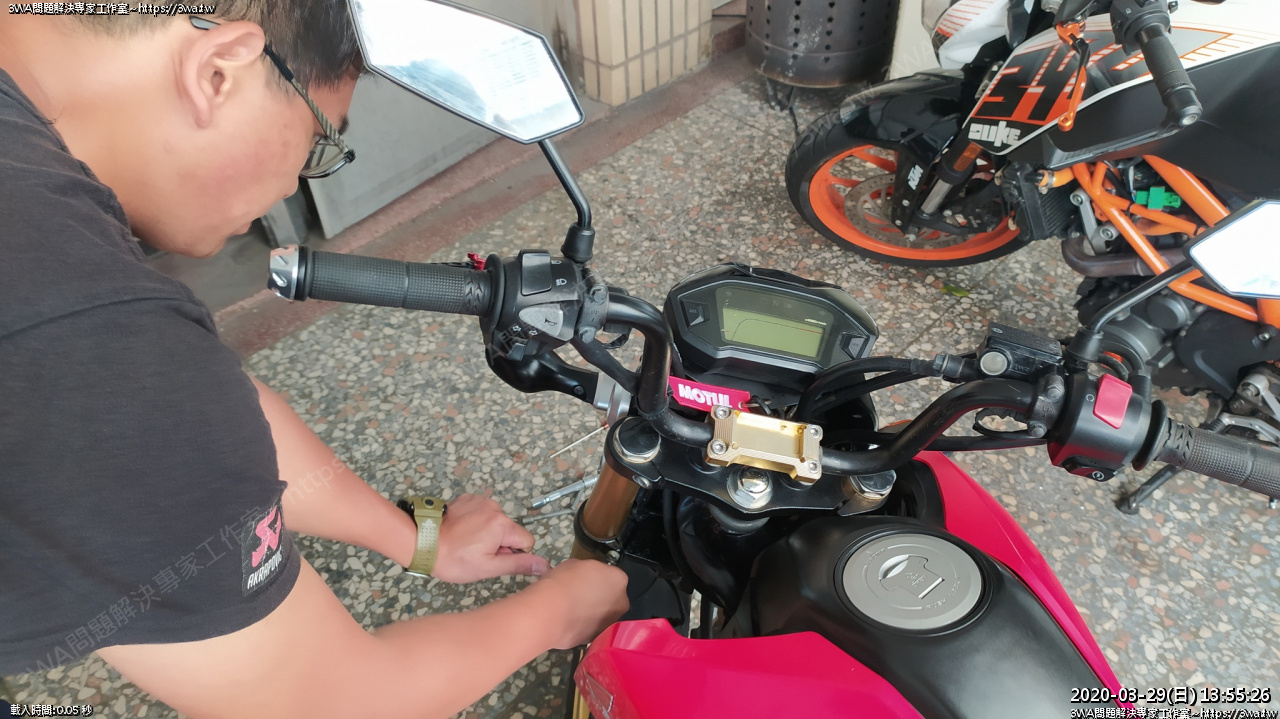

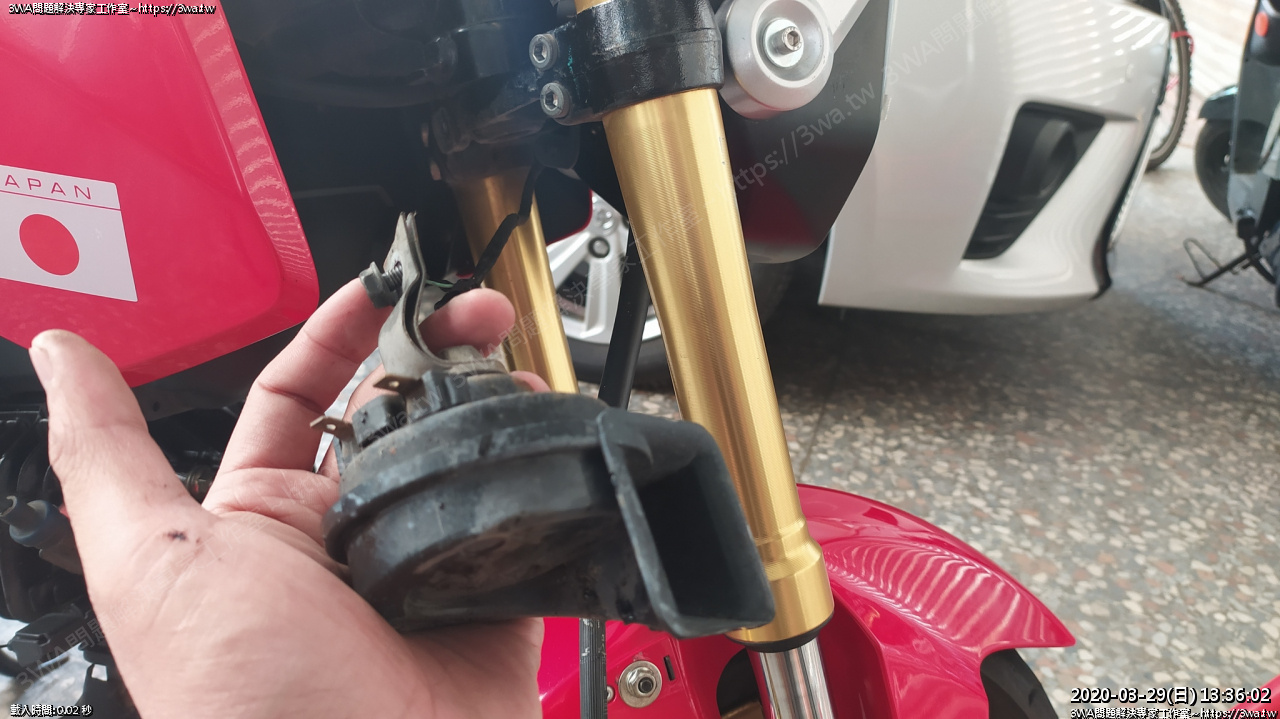

 喇叭會檔到,先拆下





 二條線、一顆10mm螺絲,很吵的喇叭拆下

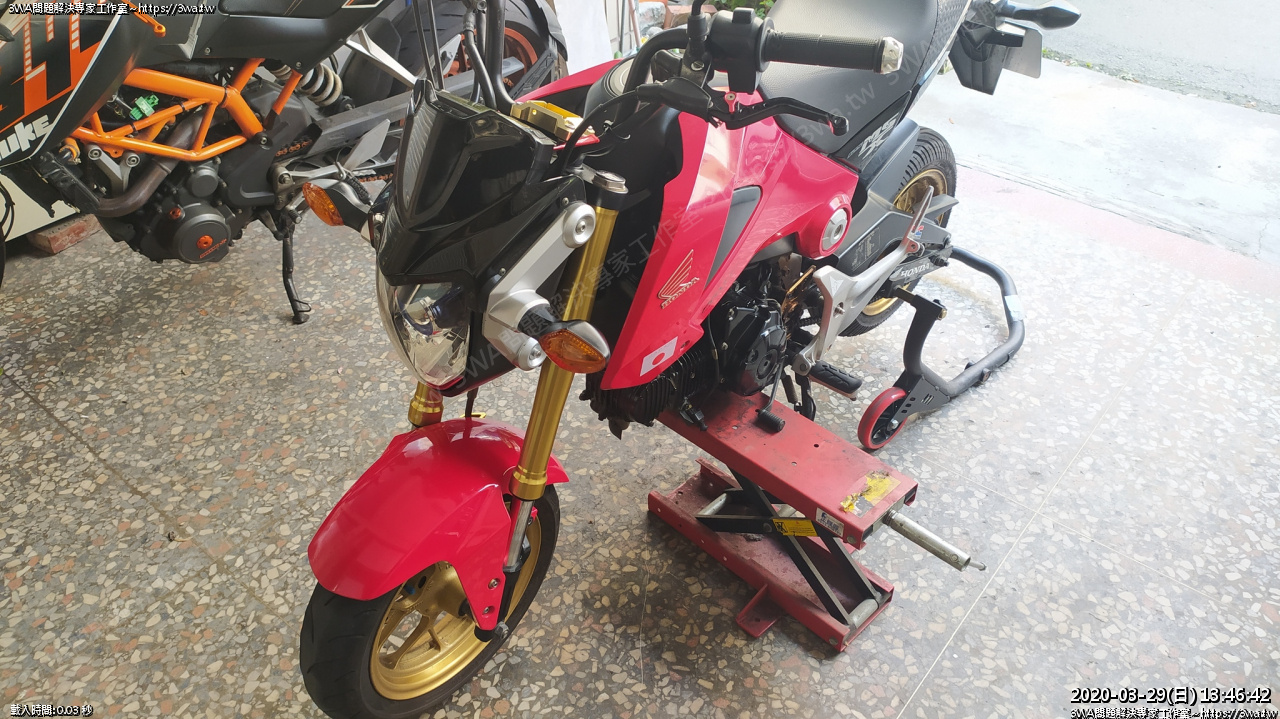

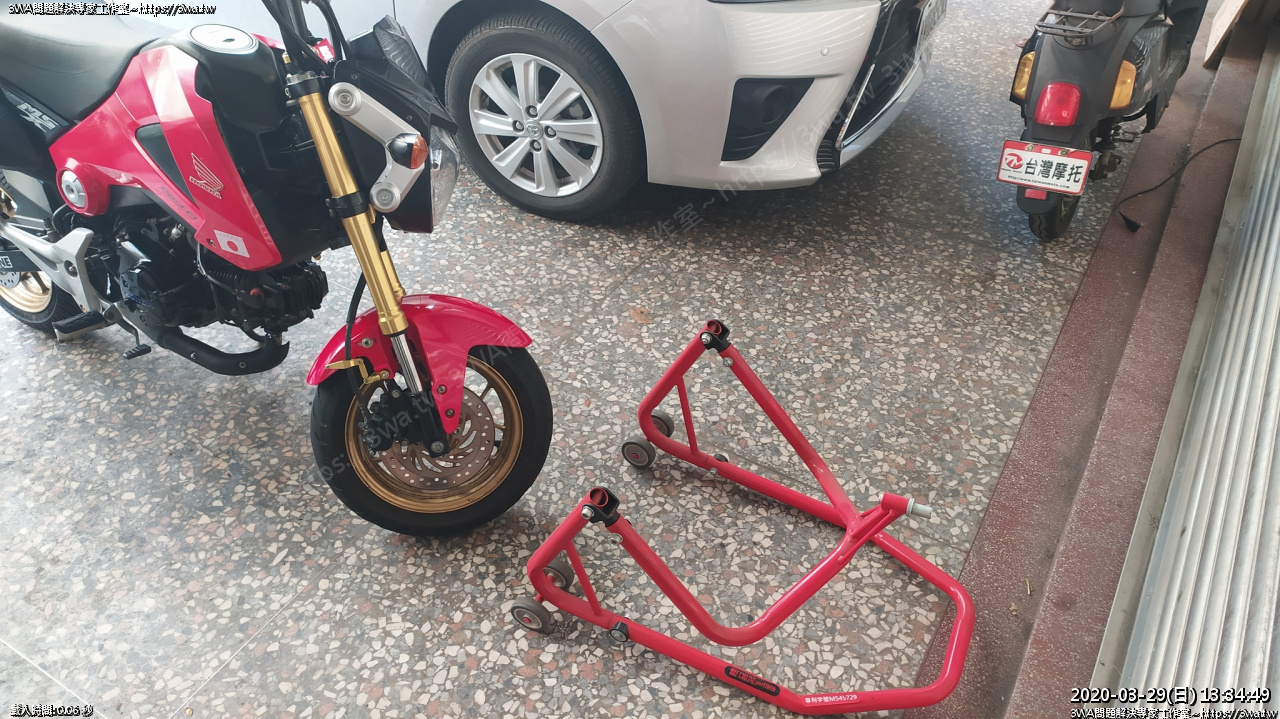

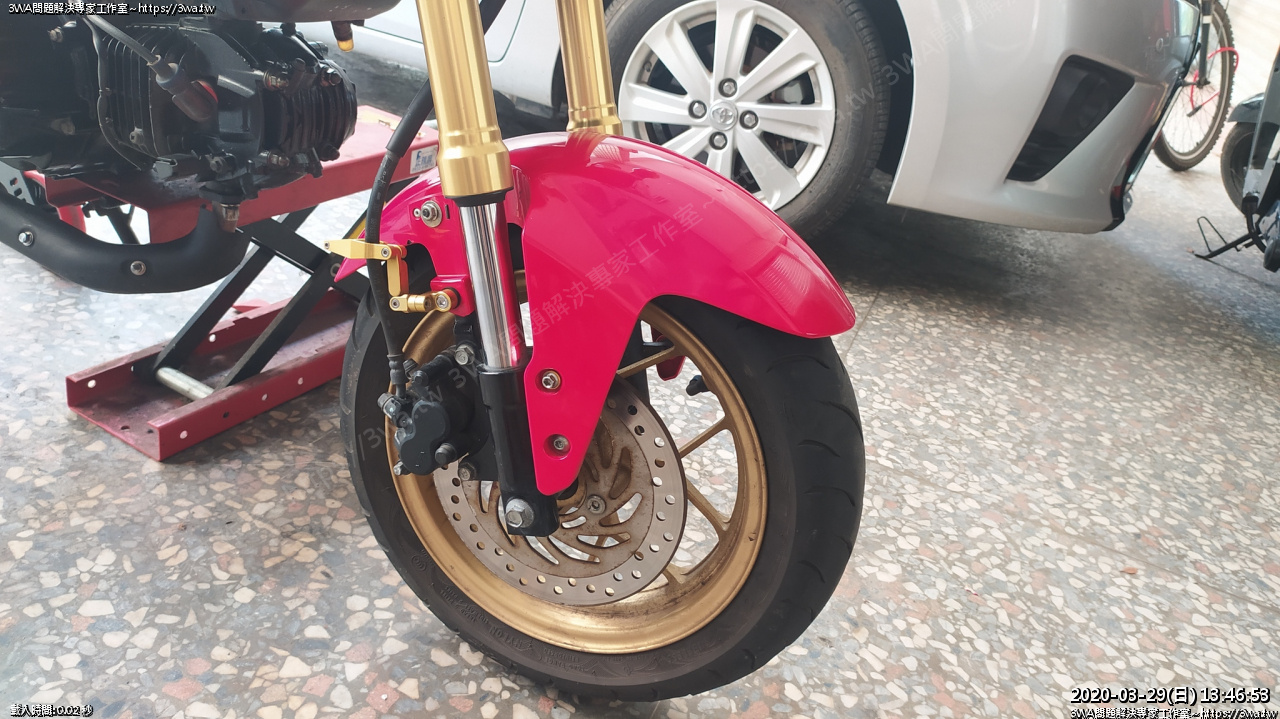

 後來試半天,三角台固定前叉頂,都會卡到頭罩,就放棄前叉頂,改用千斤頂撐著引擎

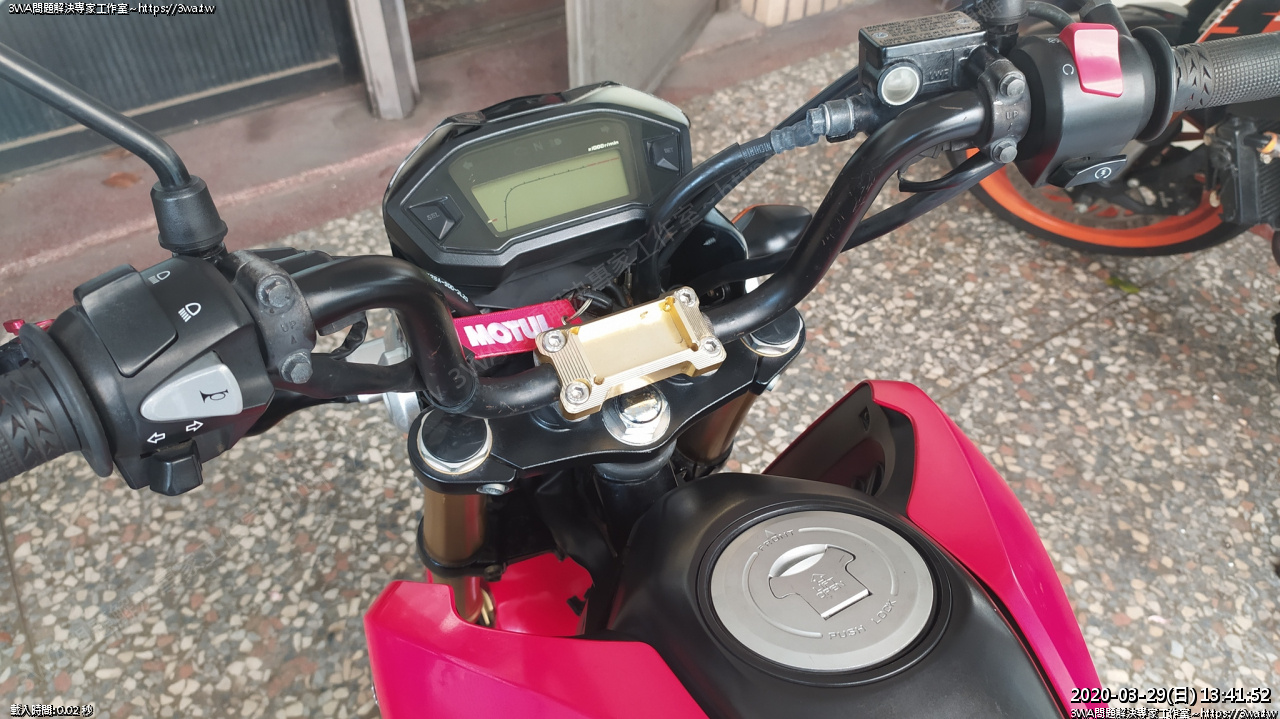

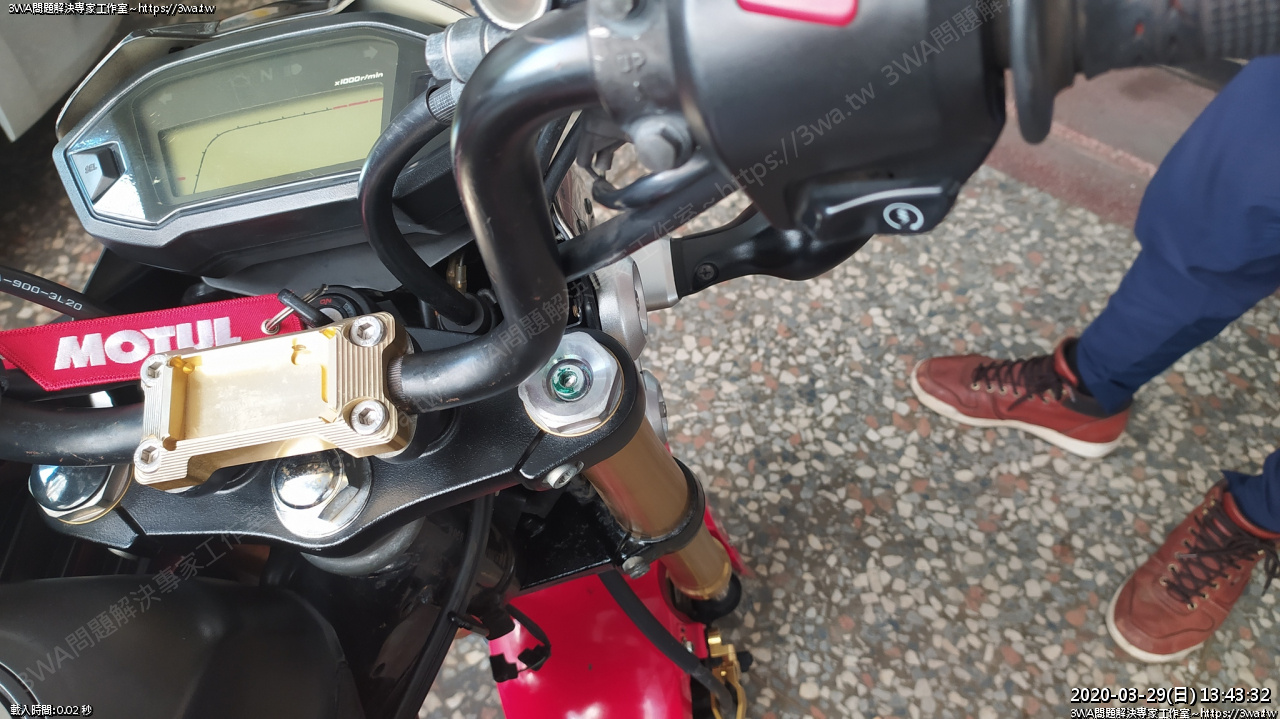

 頂蓋的螺絲 36mm 需要先拆鬆

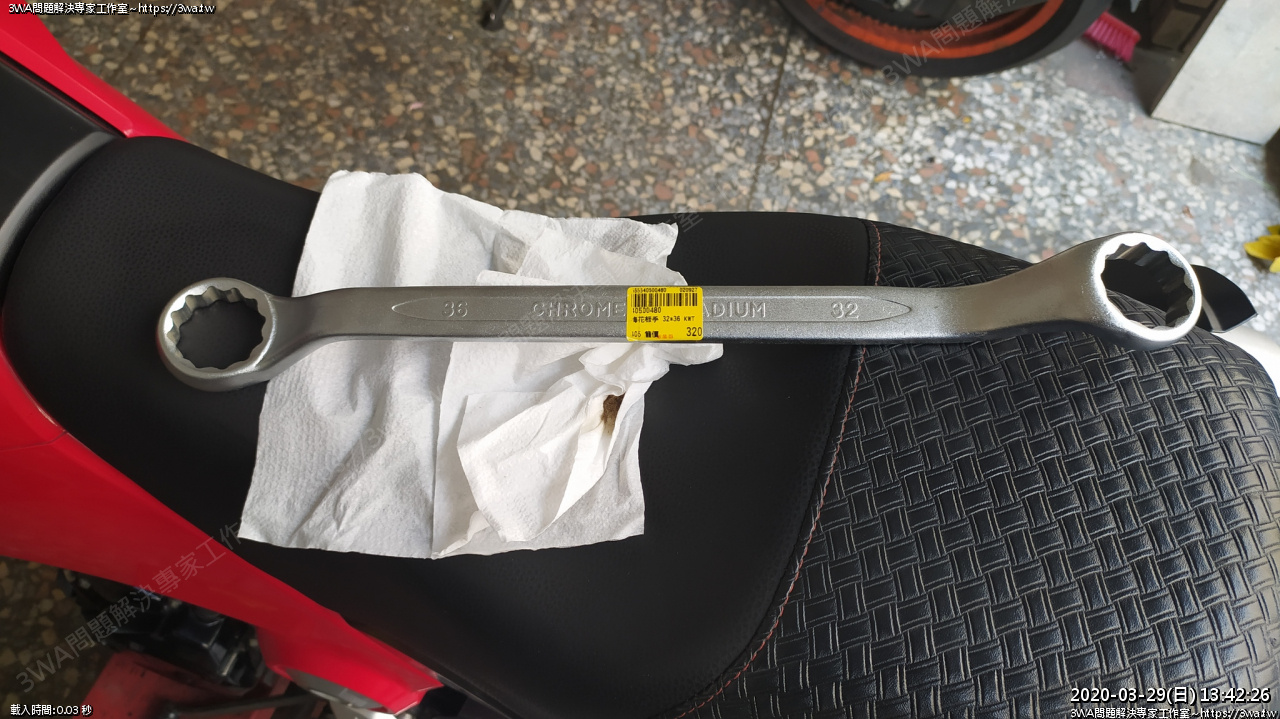

 特地去買了 36mm 的梅花扳手

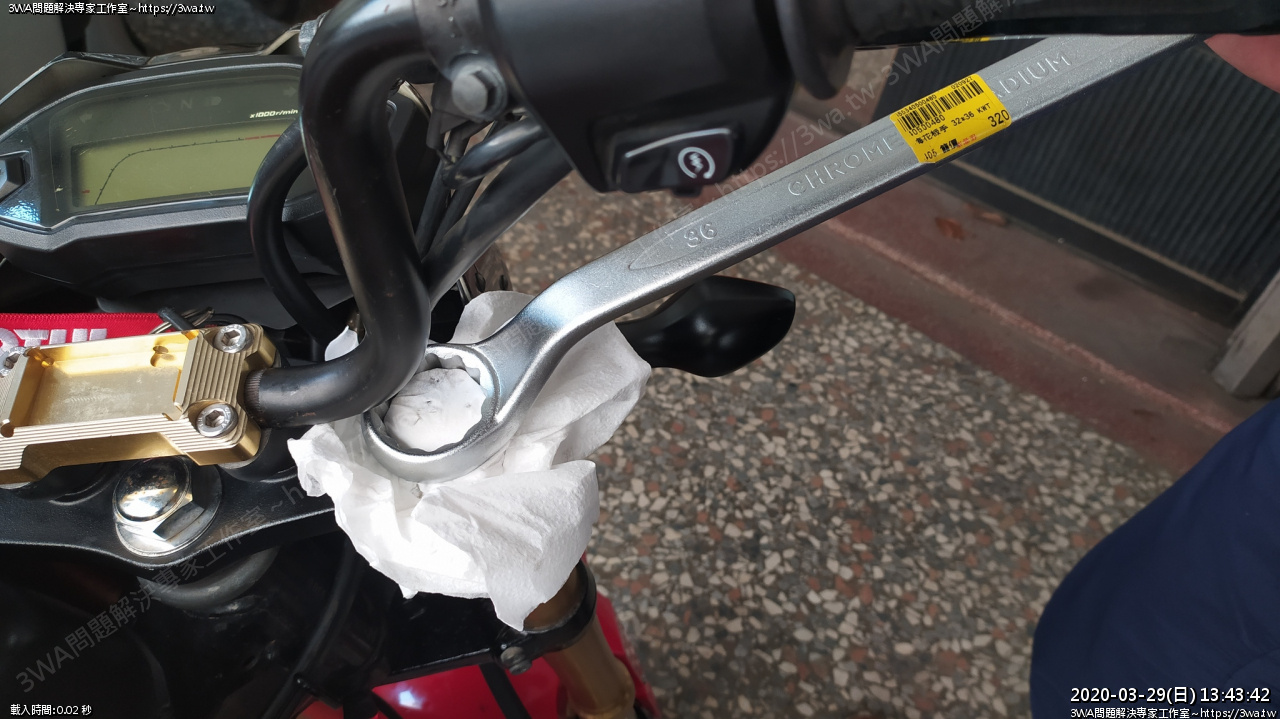

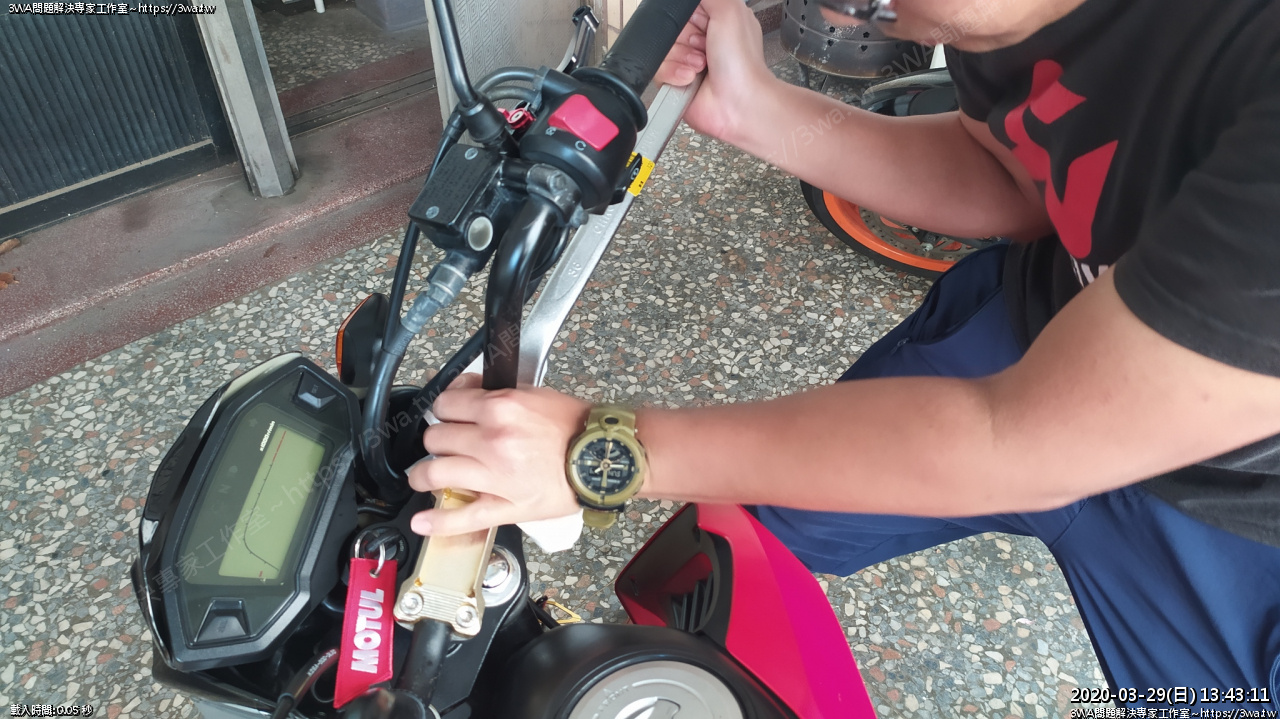

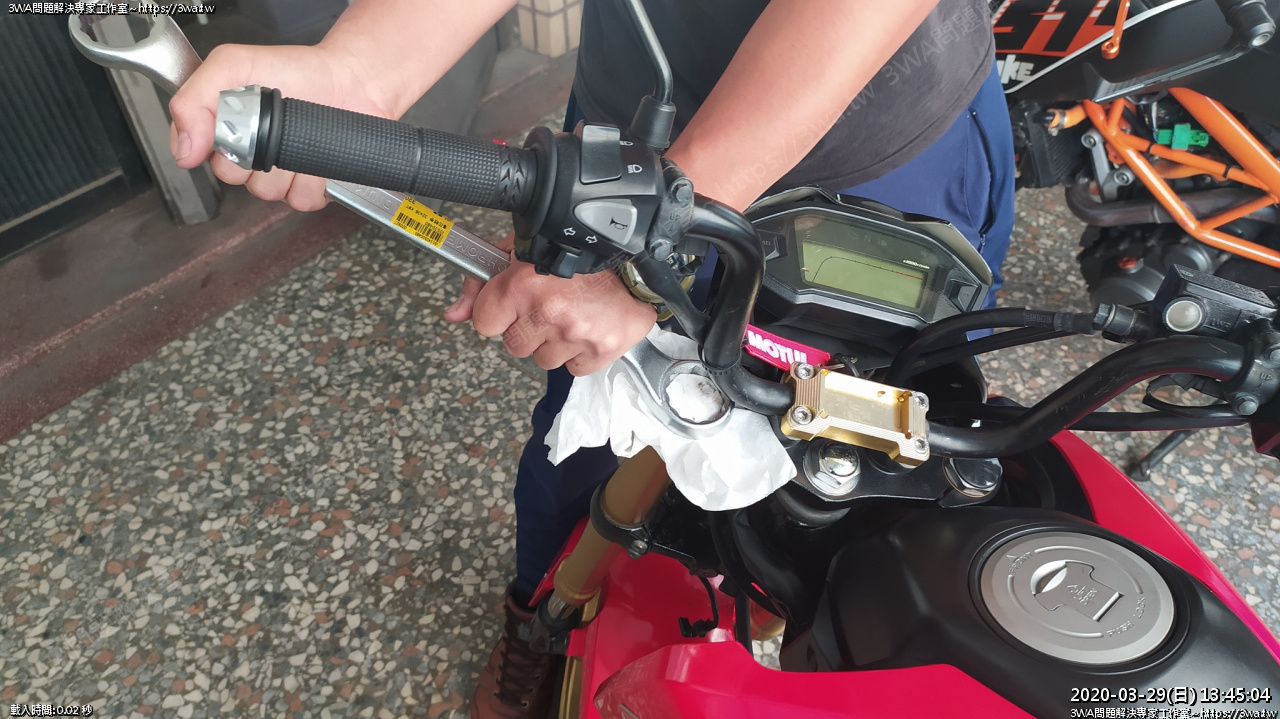

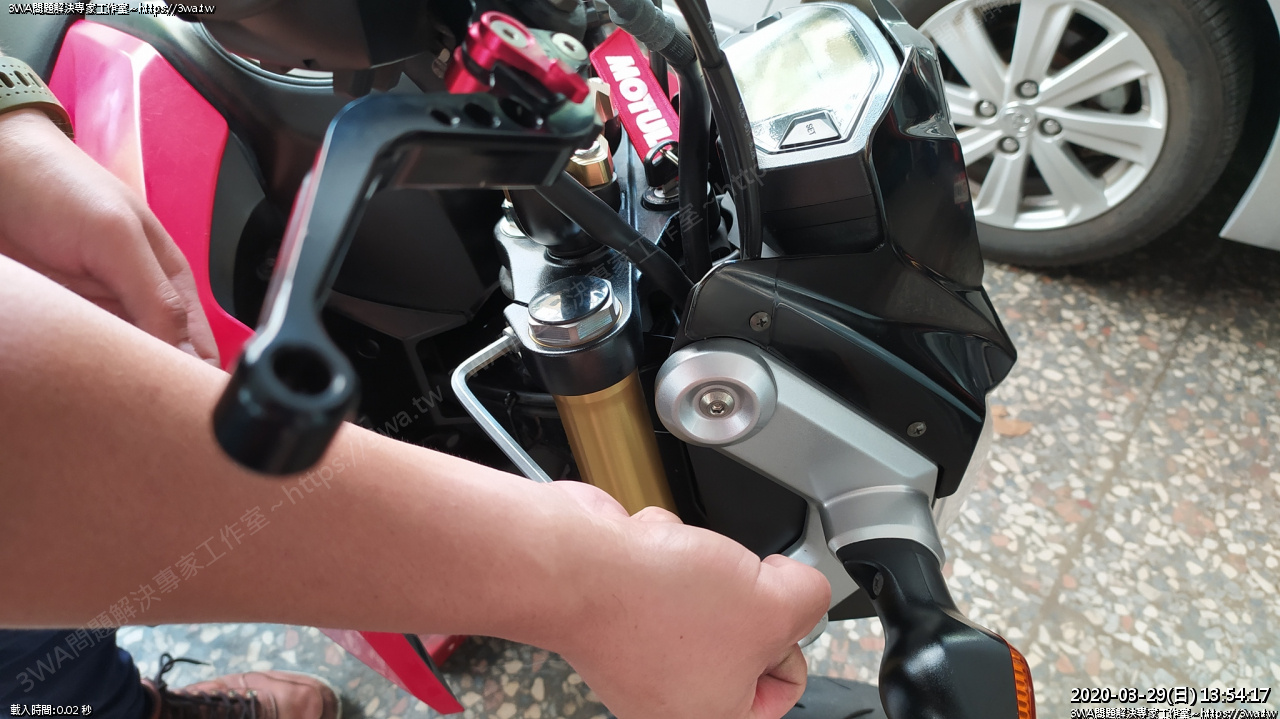

 墊著布,逆時針用力,先把頂蓋拆鬆





 拆鬆了

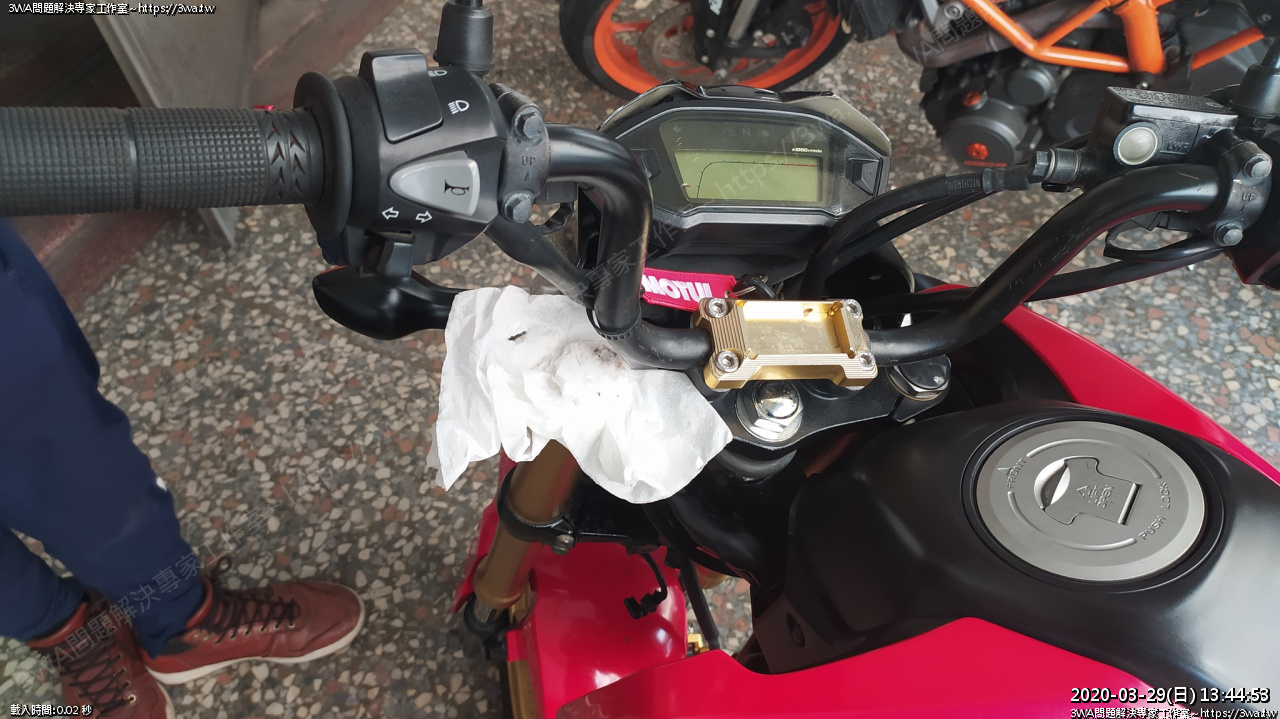

 墊衛生紙

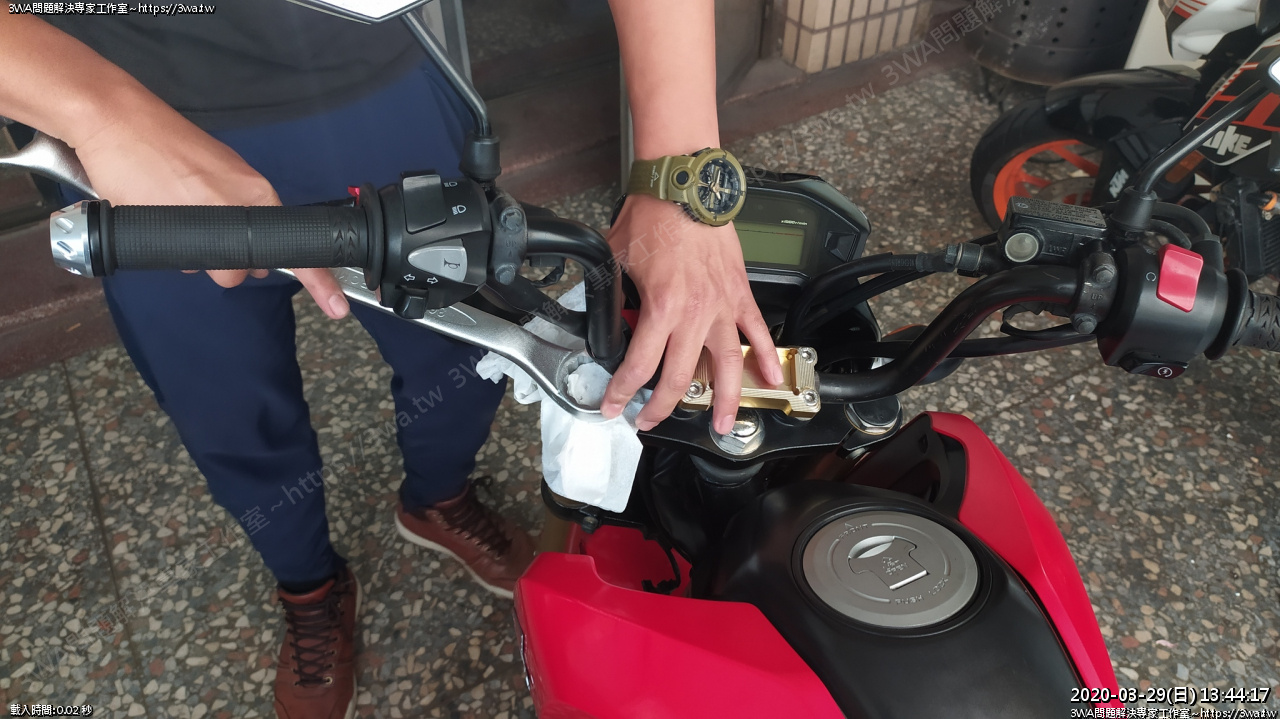

 接下來拆鬆左邊





 墊好





 發力

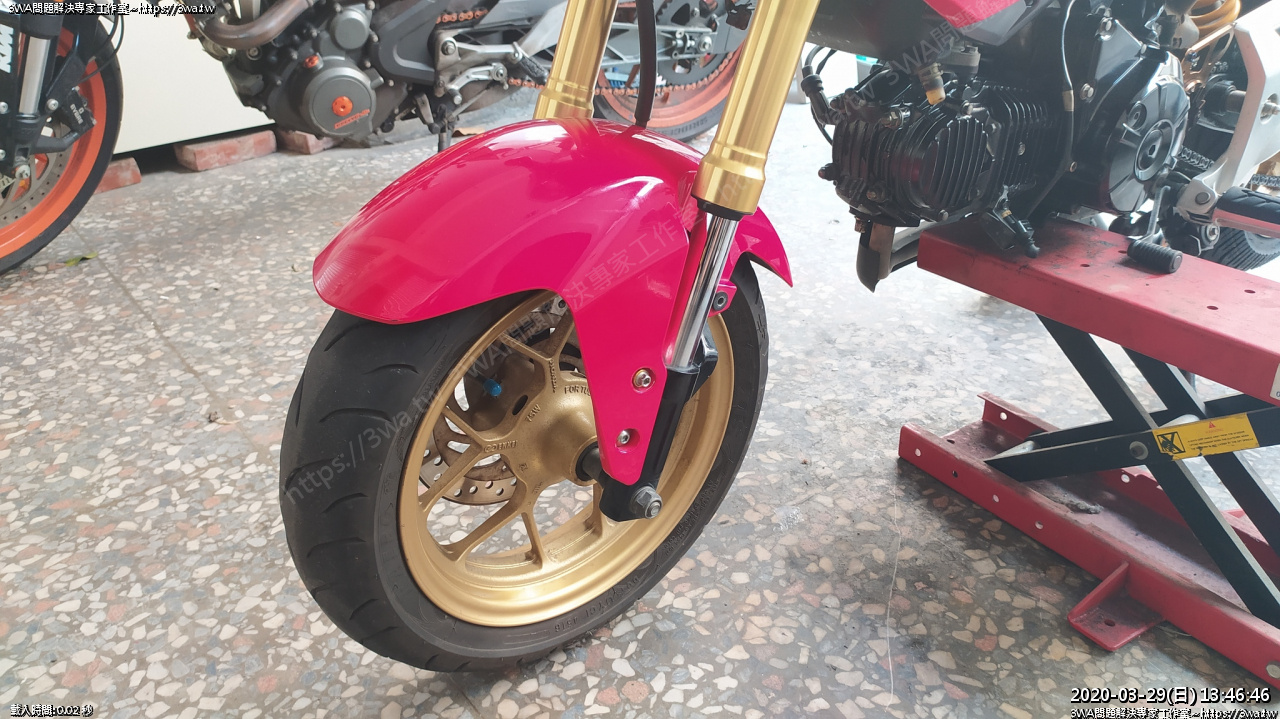

 頂蓋拆鬆後,接下來要拆土除跟輪子

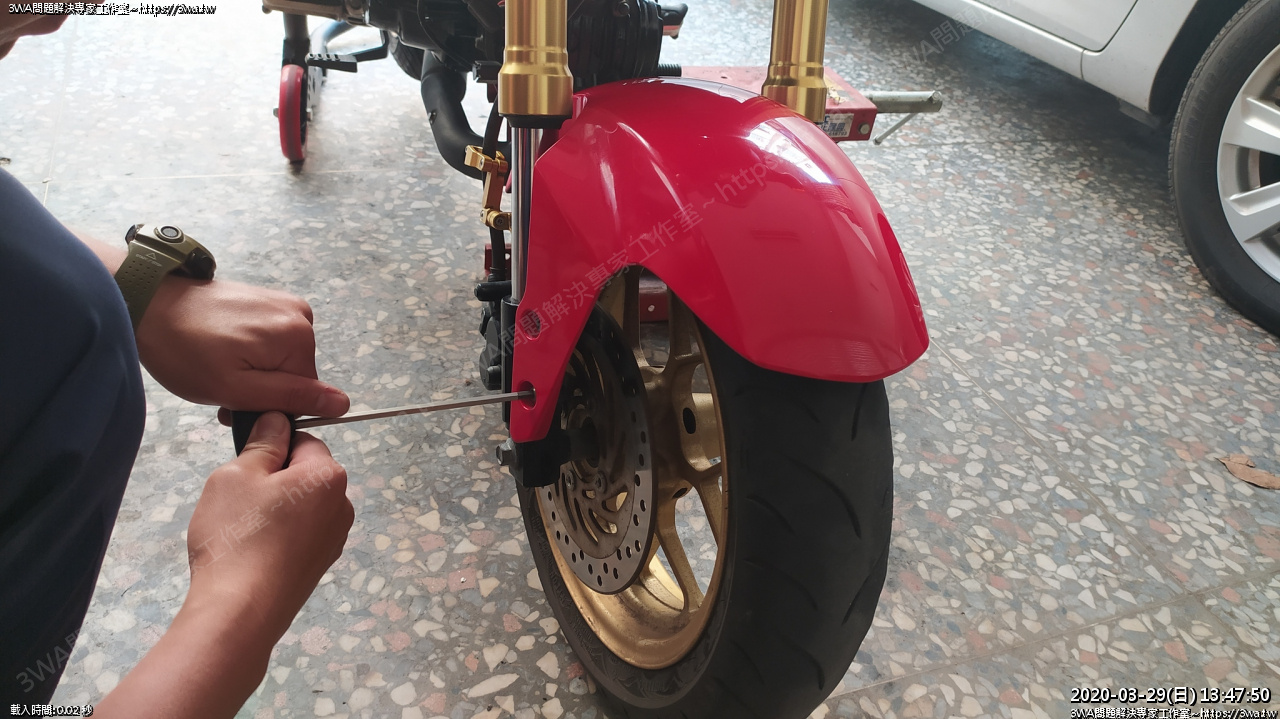

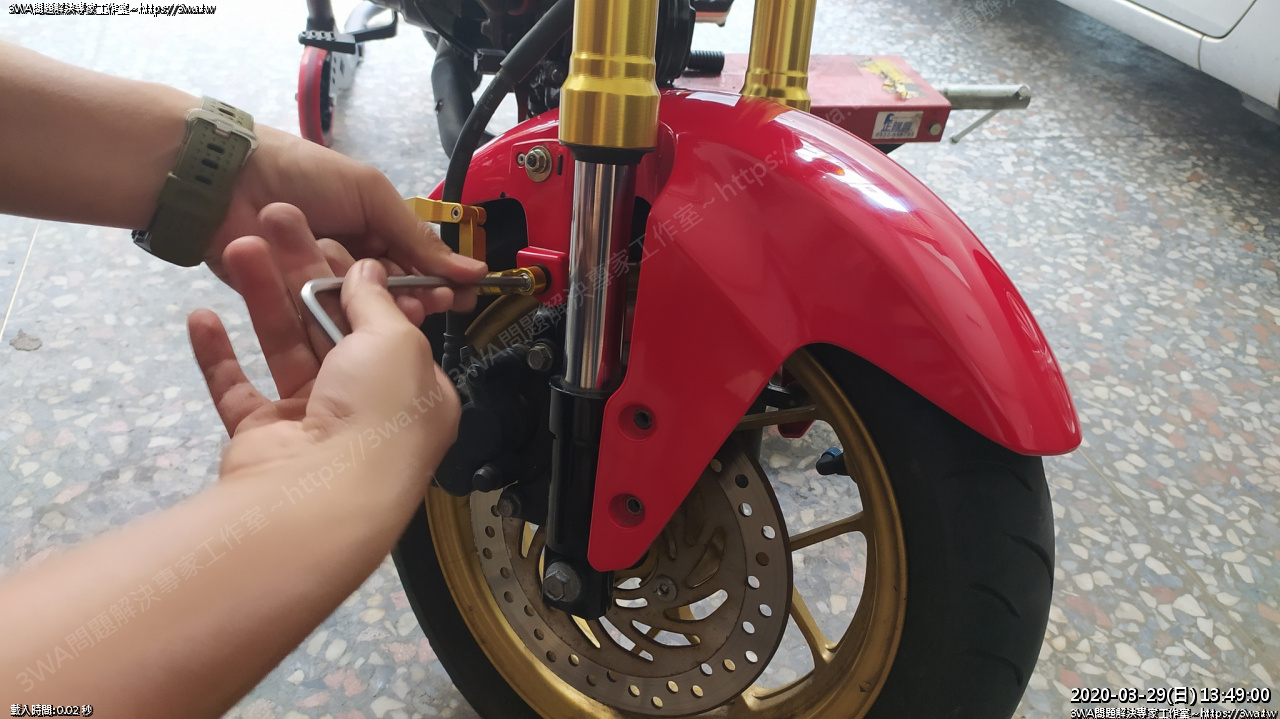

 土除螺絲





 6顆





 拆開





卡鉗二顆 12mm 也拆掉

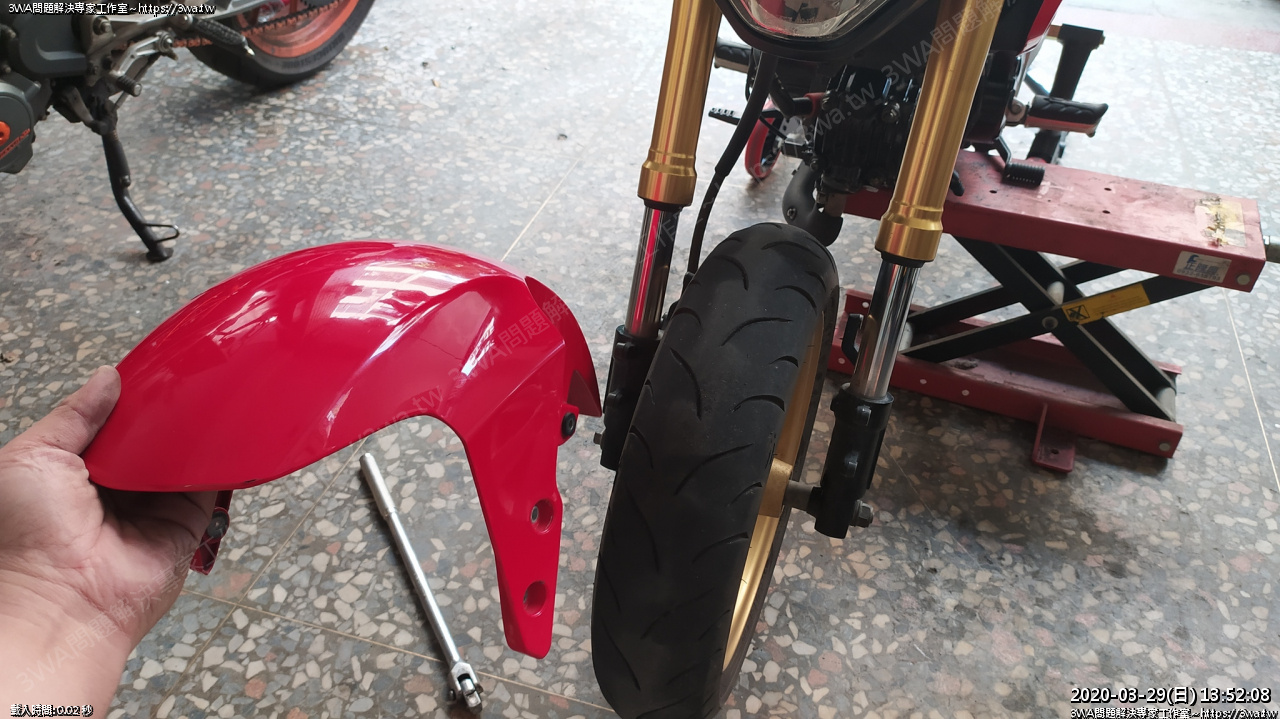

土除拆下





 土除拿起來了





拆下前轉一轉順便檢查有沒有中釘

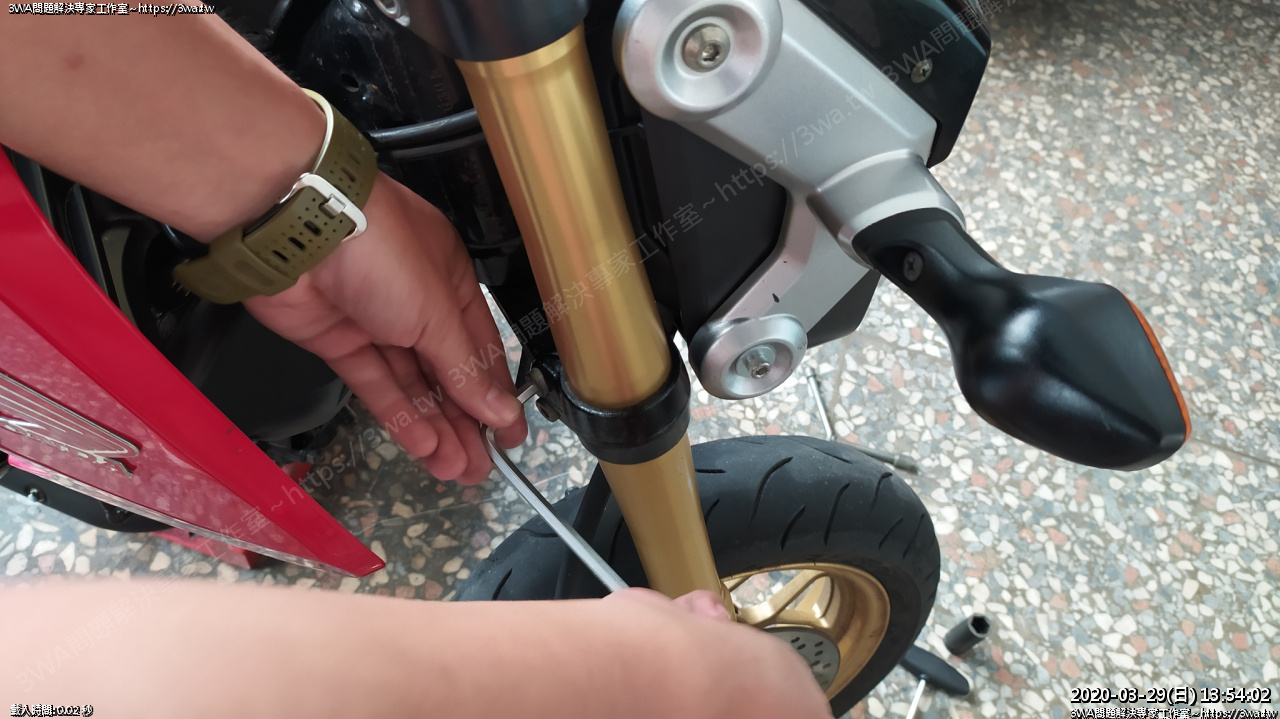

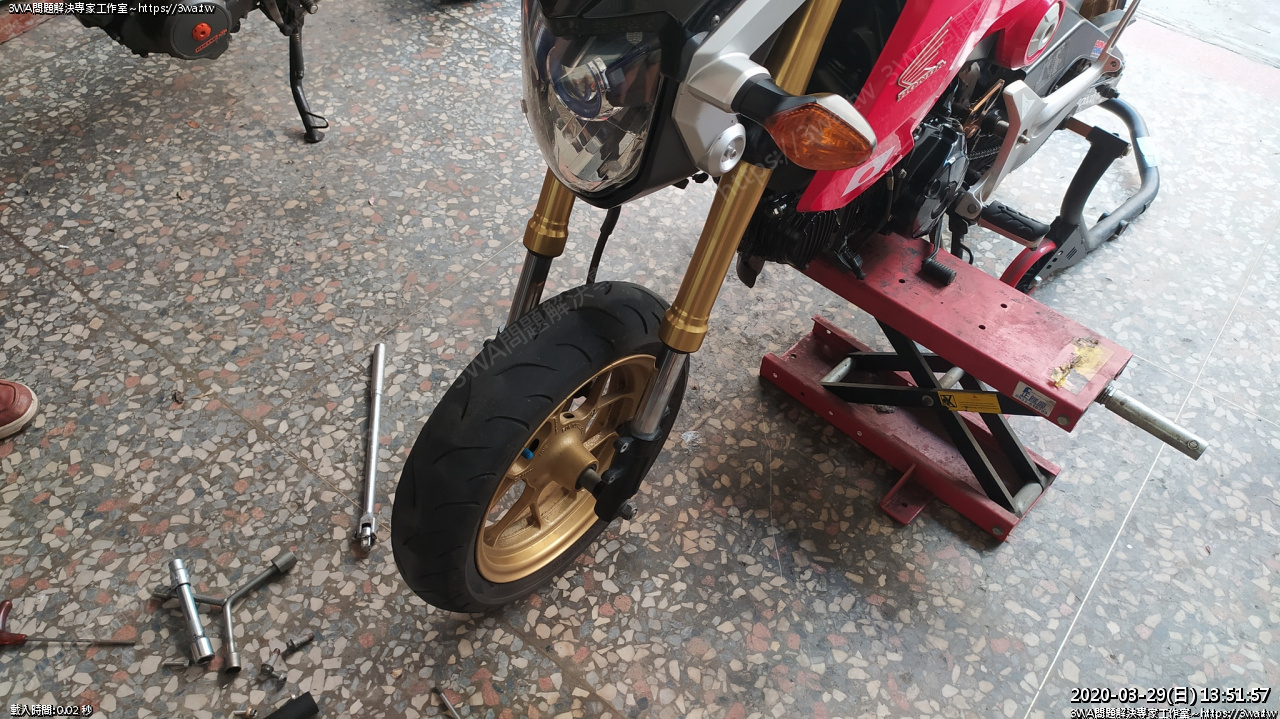

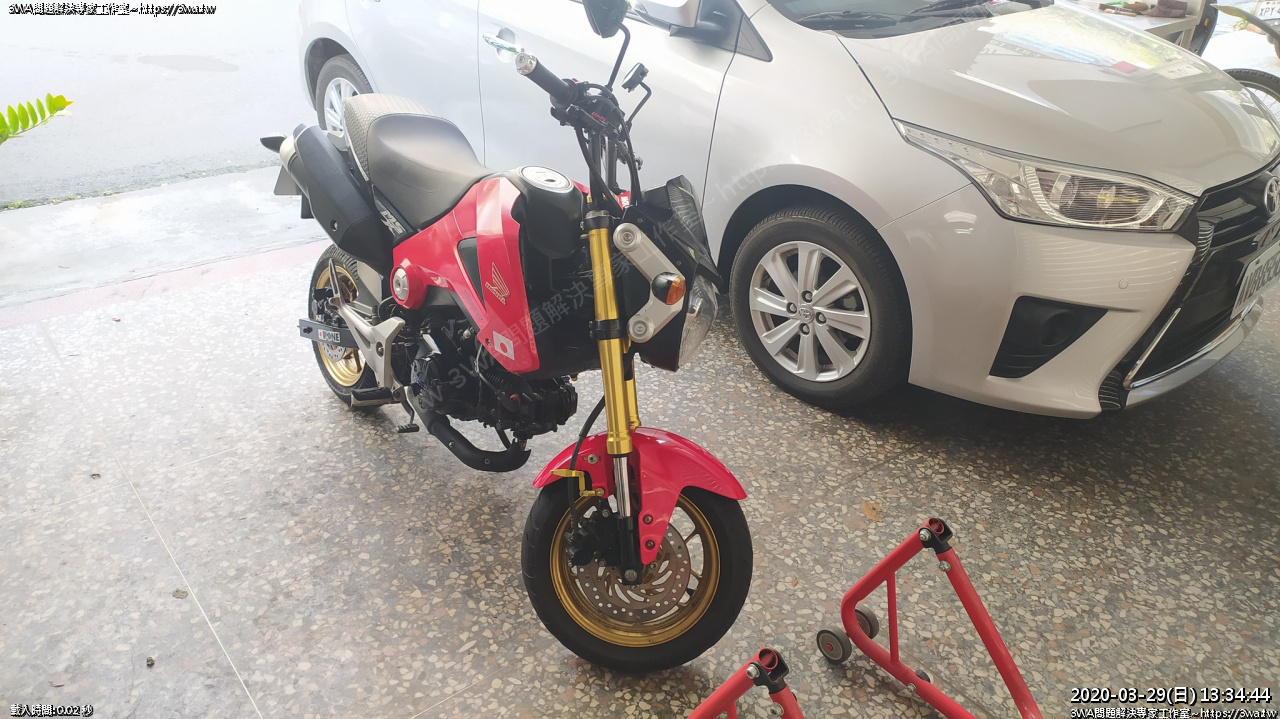

 趁輪胎還在地上比較好施力,拆前叉固定螺絲

使用 6 號內六角扳手





 逆時針拆,下三角台一邊二顆

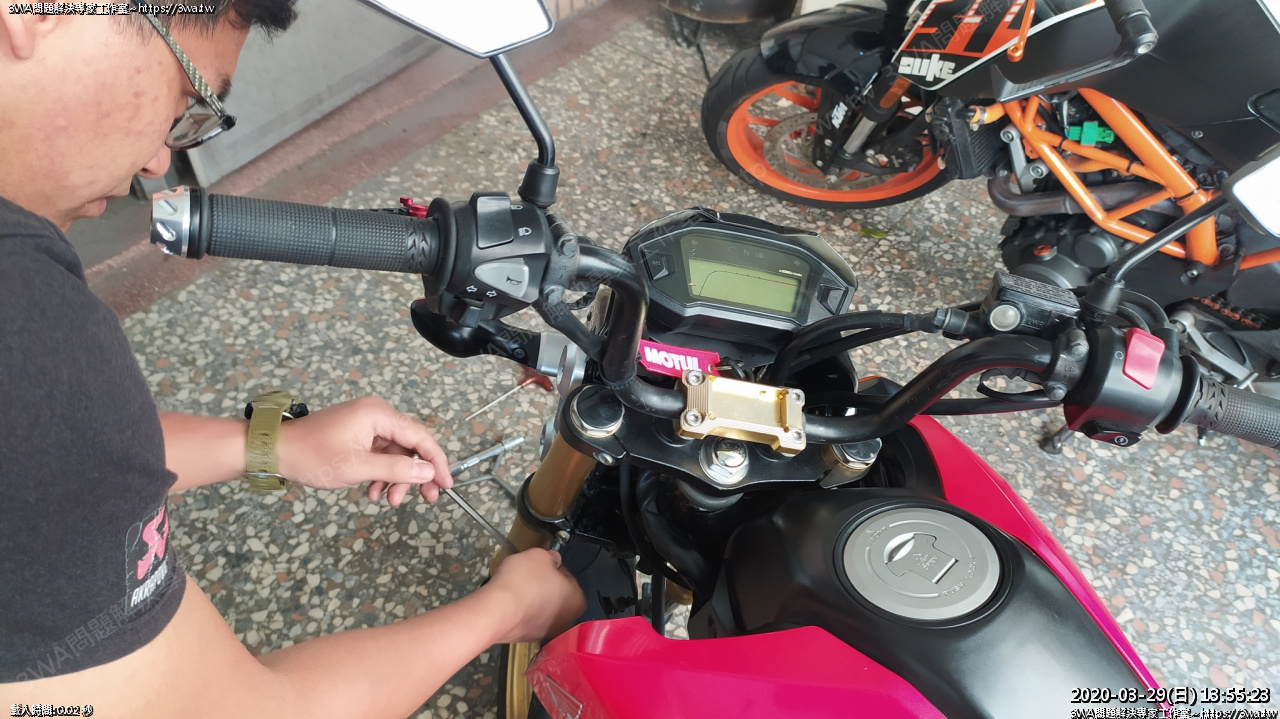

 上三角台一邊一顆,只要先拆鬆就好,但不要放太鬆

免得等會輪胎拆下,整支前叉掉下來





 換另一邊

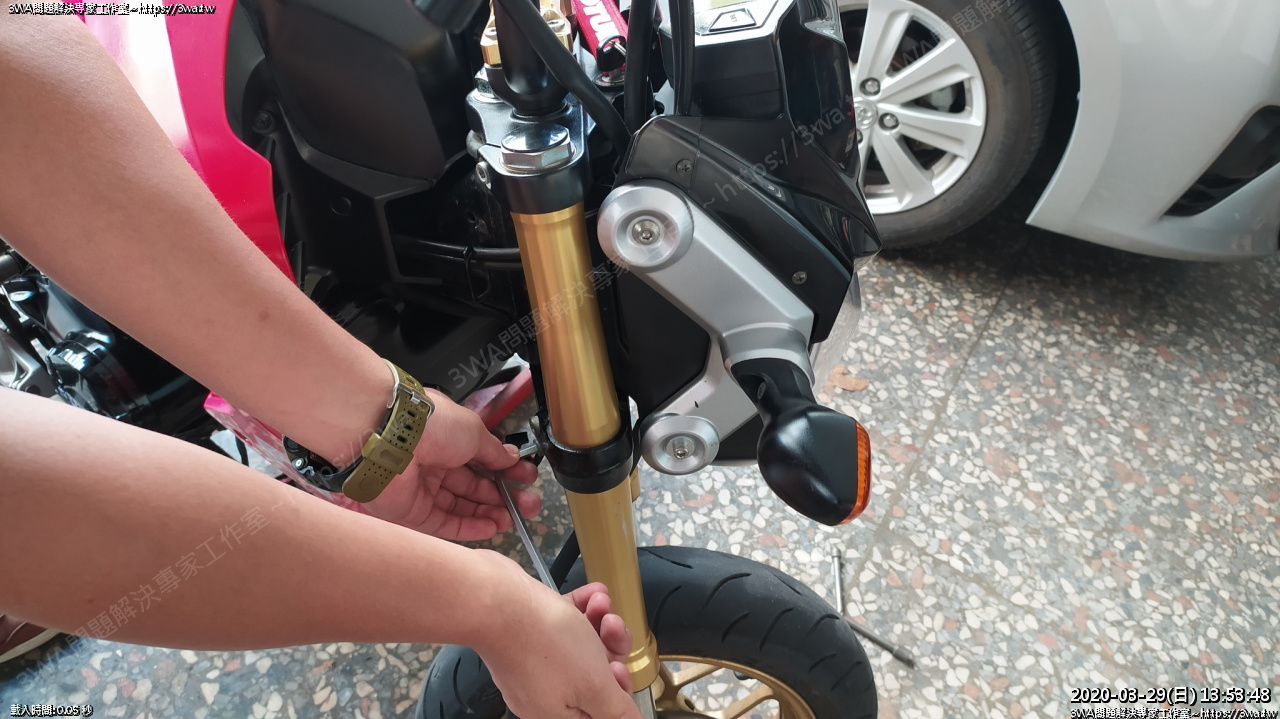

 拆鬆下三角台螺絲

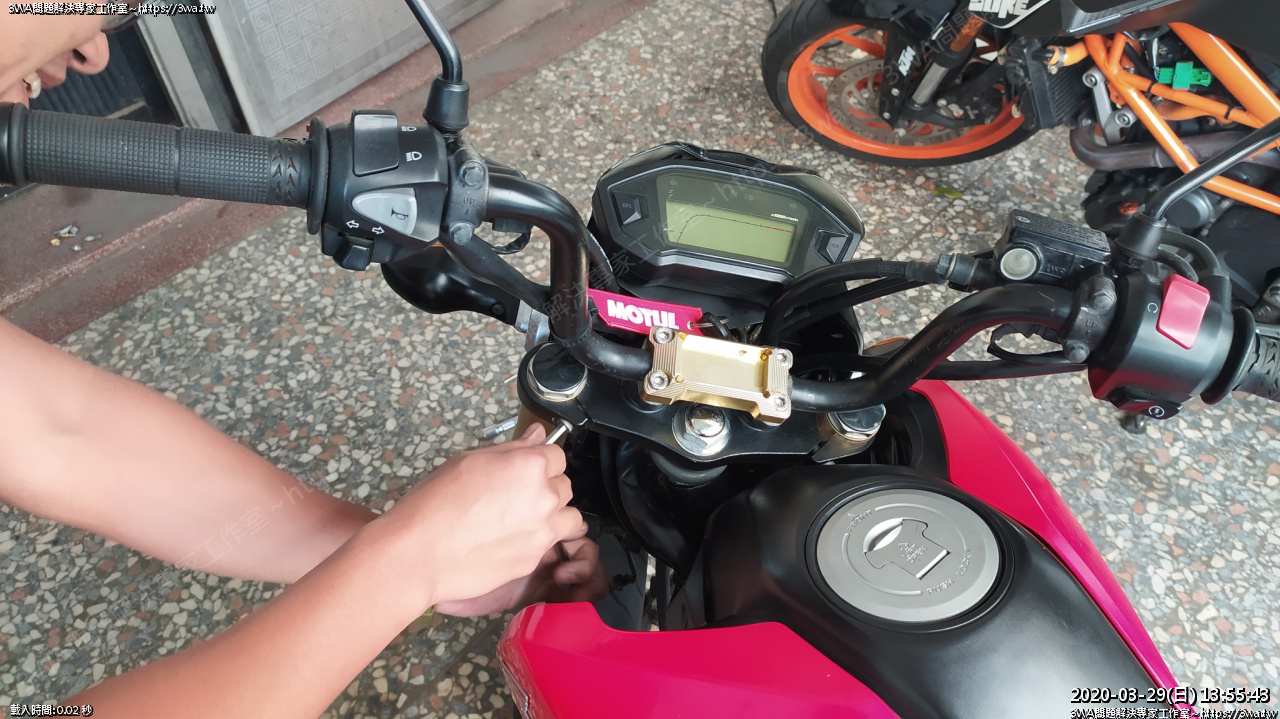

 拆鬆上三角台螺絲

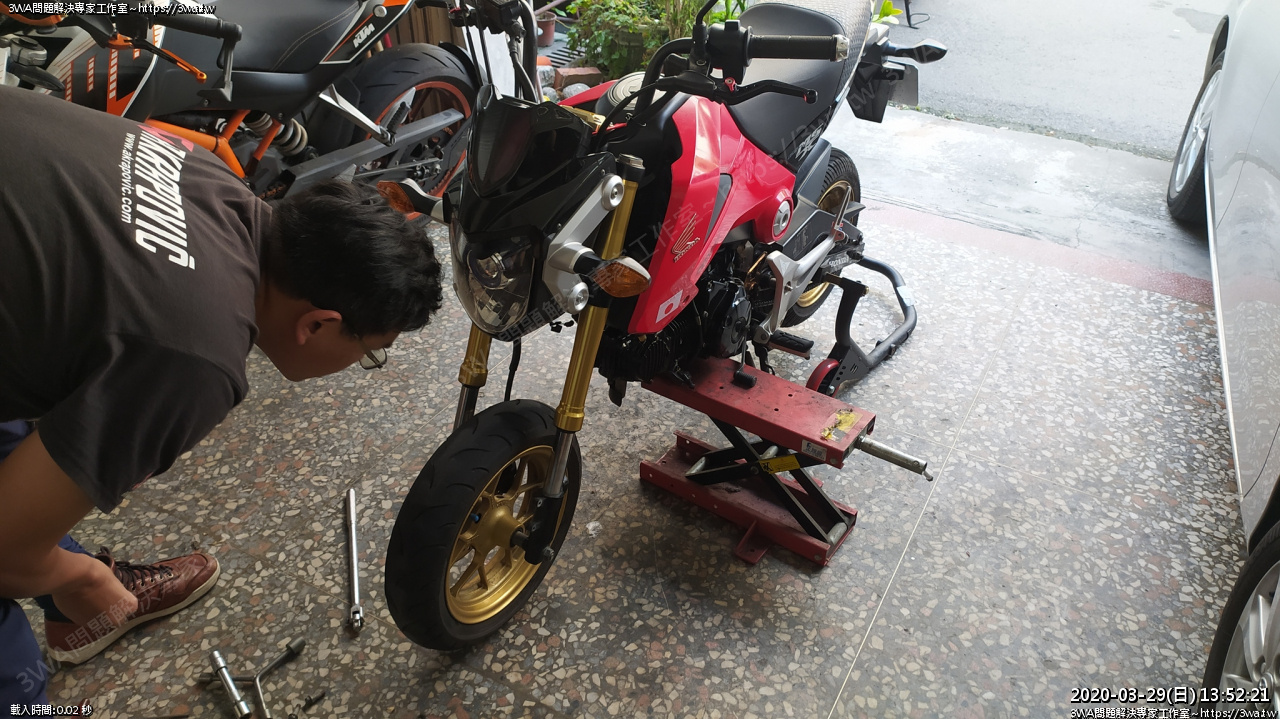

接下來拆輪

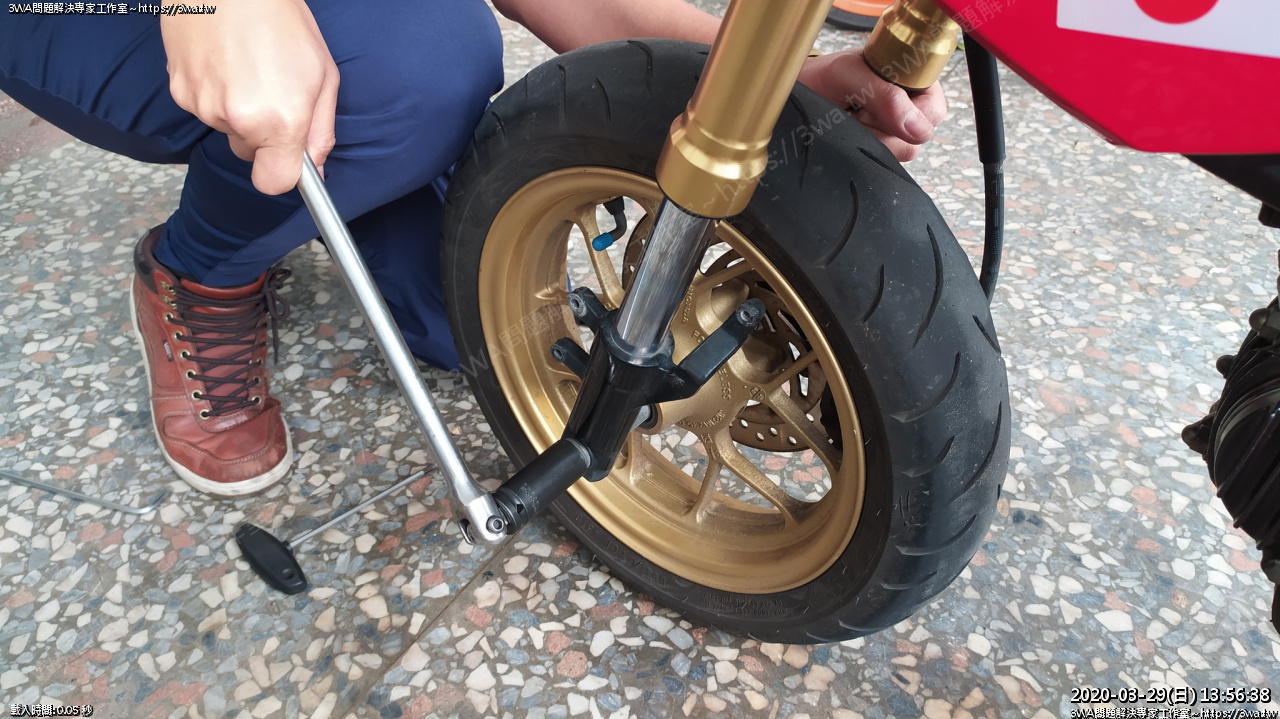

 逆時針拆鬆螺帽,螺帽是 19mm

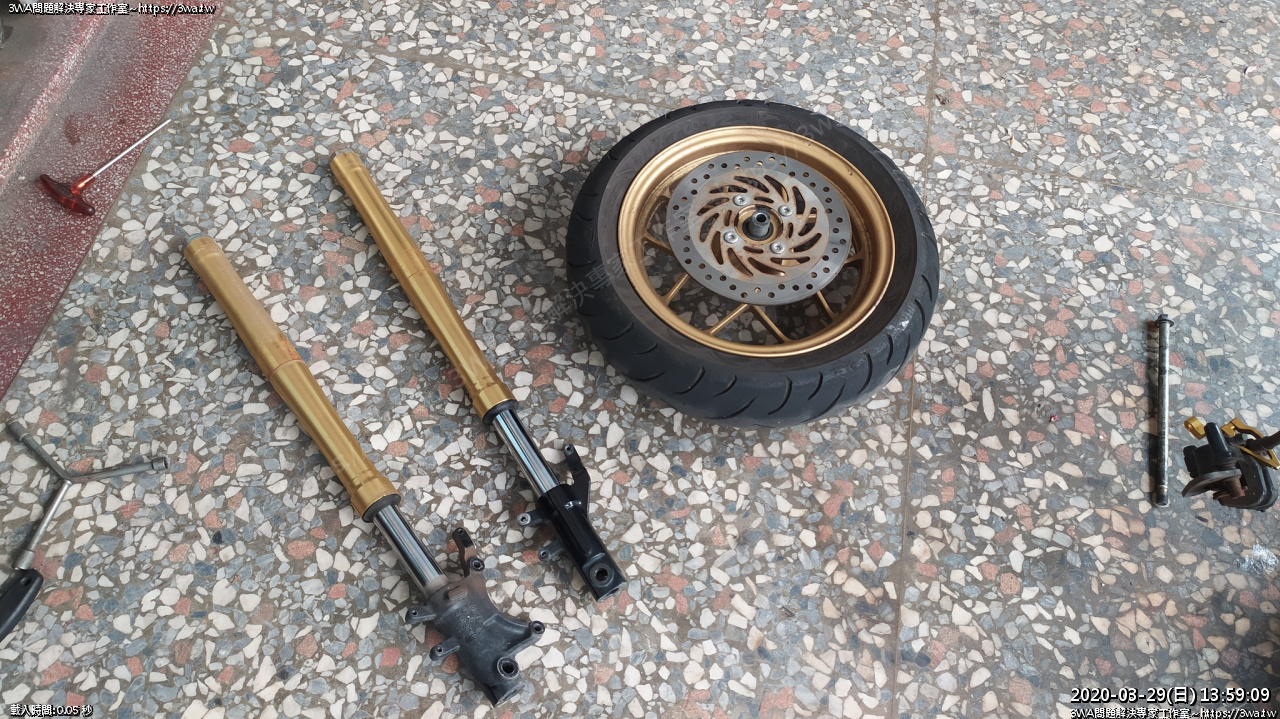

 輪軸抽出,輪胎拆下,前叉螺絲放鬆後即可拆下

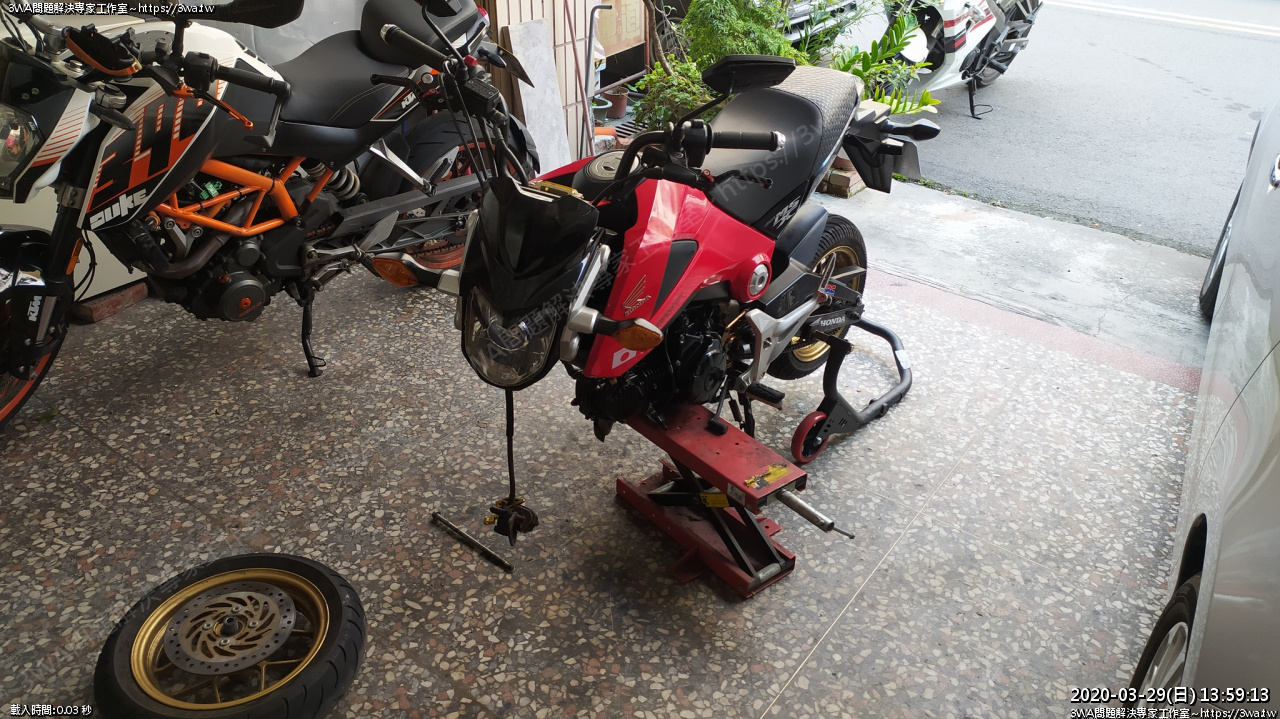

 MSX-125 掰咖中

拆下後為防倒車,最後再拿個東西墊在下方

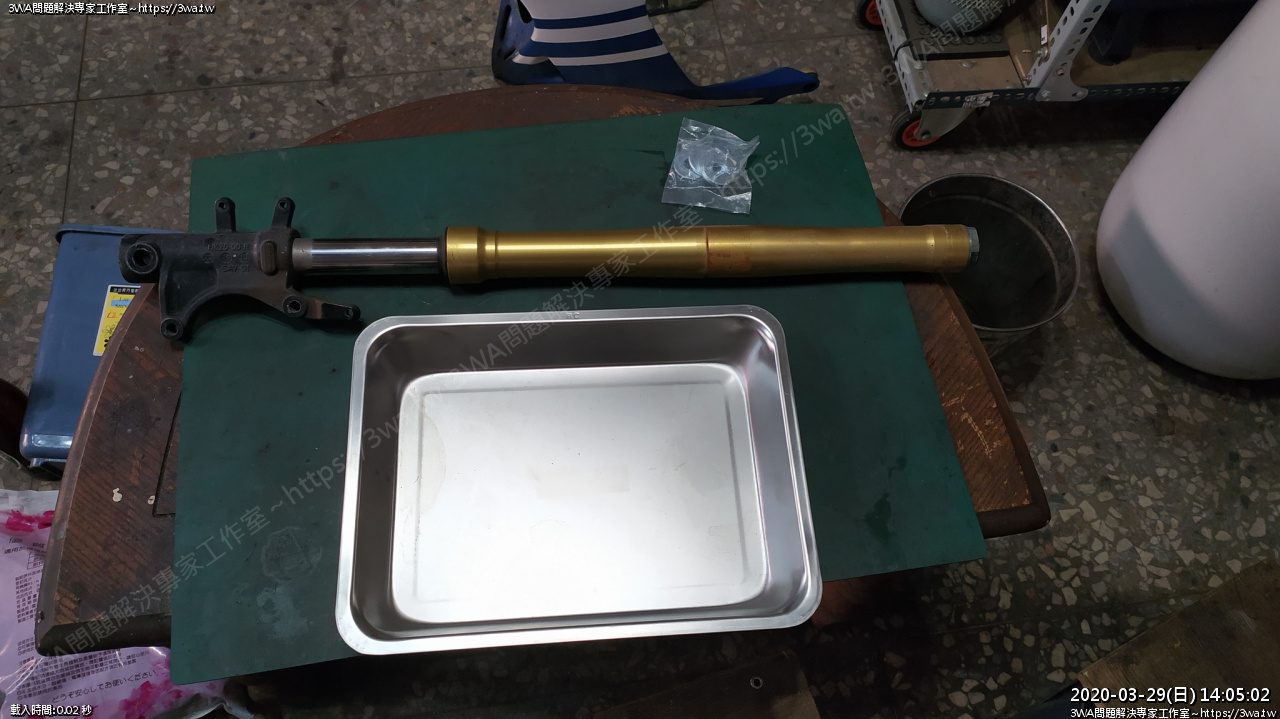

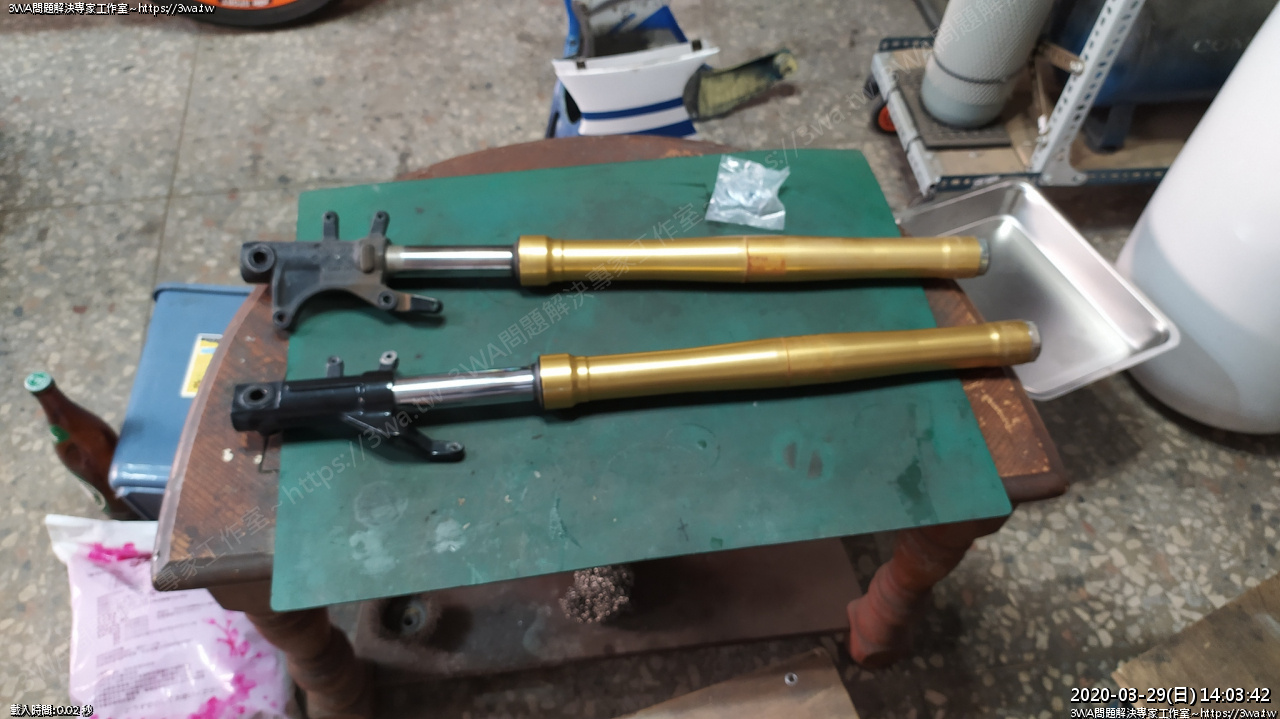

 拆下的前叉

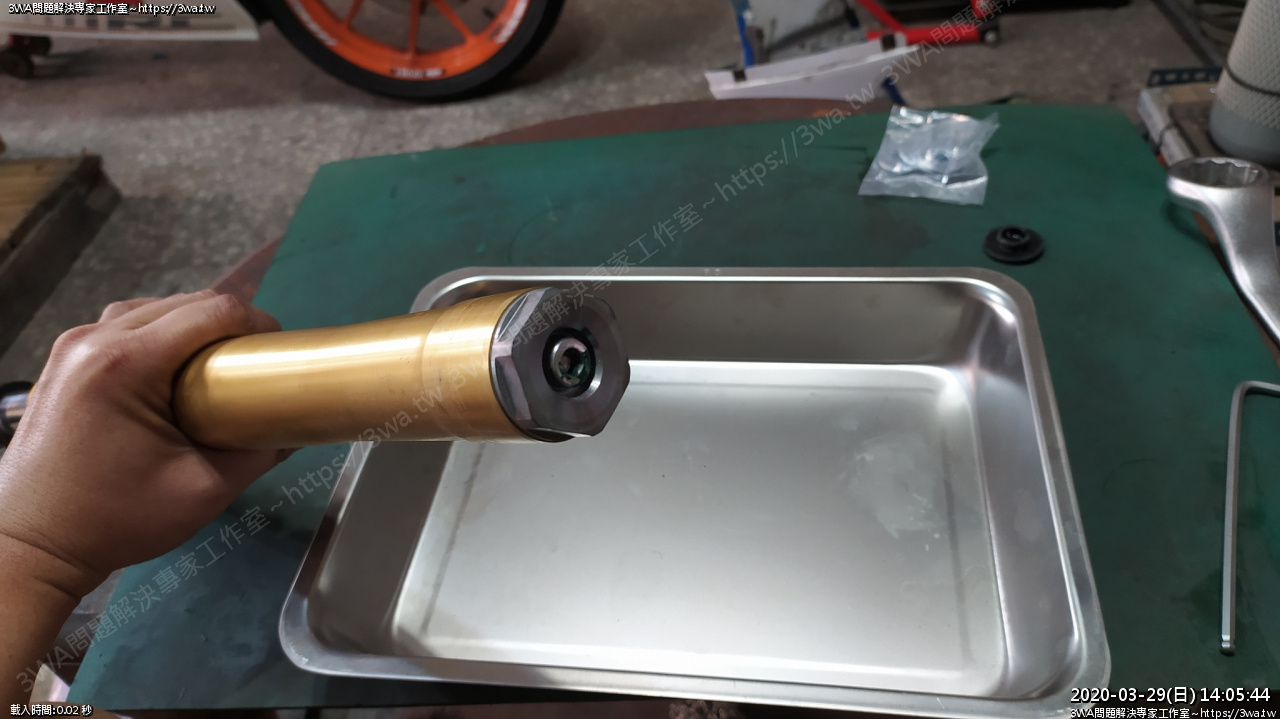

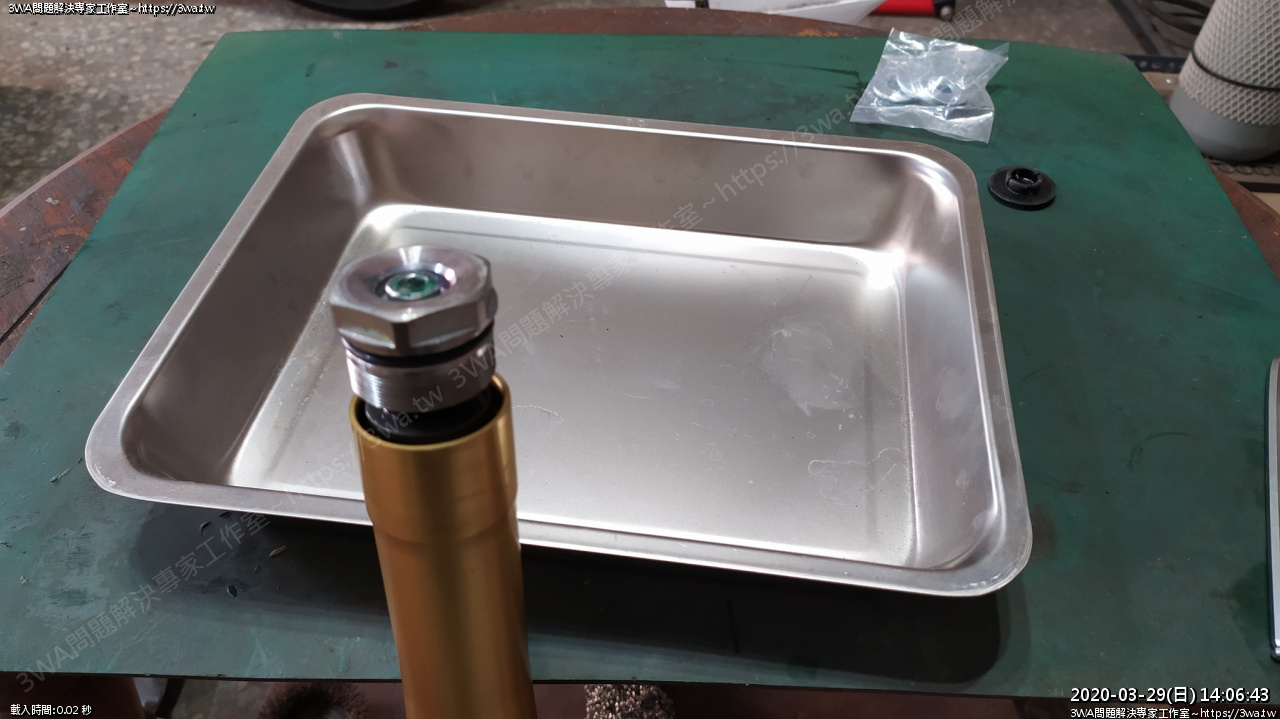

 準備漏下舊油





已拆鬆的頂蓋,直接用手逆時針轉鬆

轉是轉外面的大螺帽,不是裡面的內六角

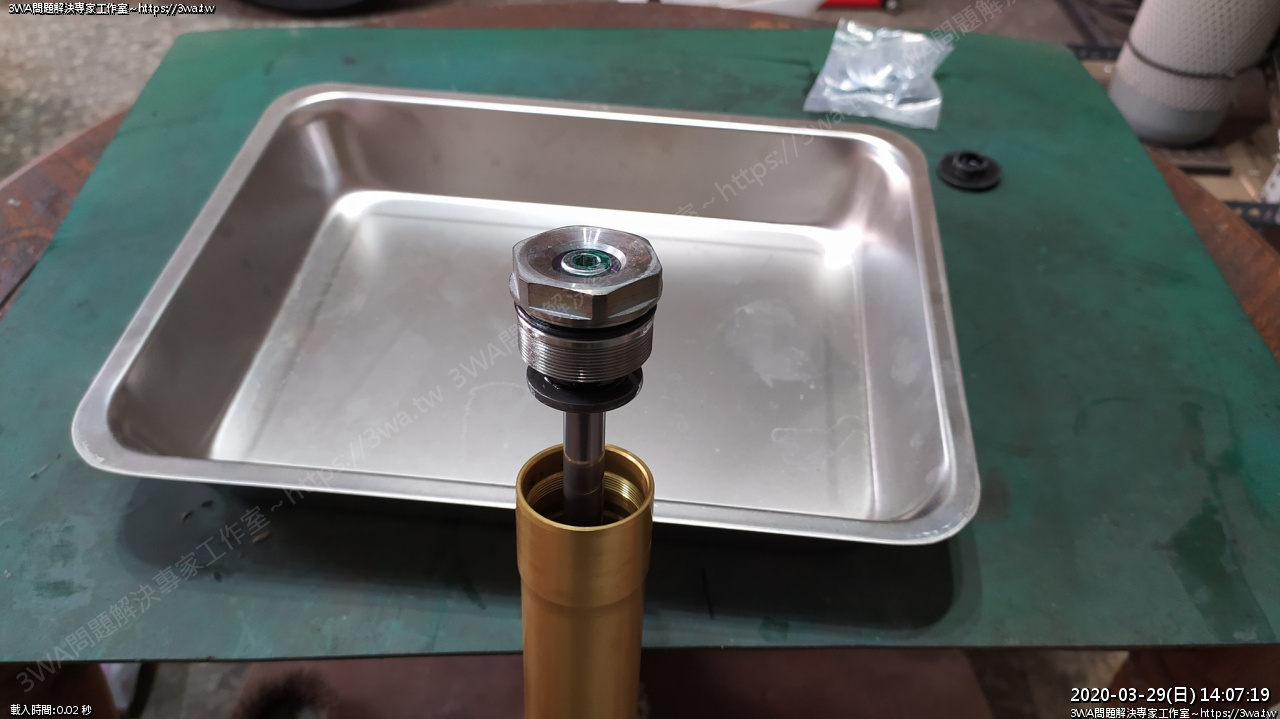

 轉鬆後,前叉外管輕輕下壓,就可以分離





凸出





為防止倒前叉油把頂蓋淋的到處都是,可以把頂蓋螺絲拆下

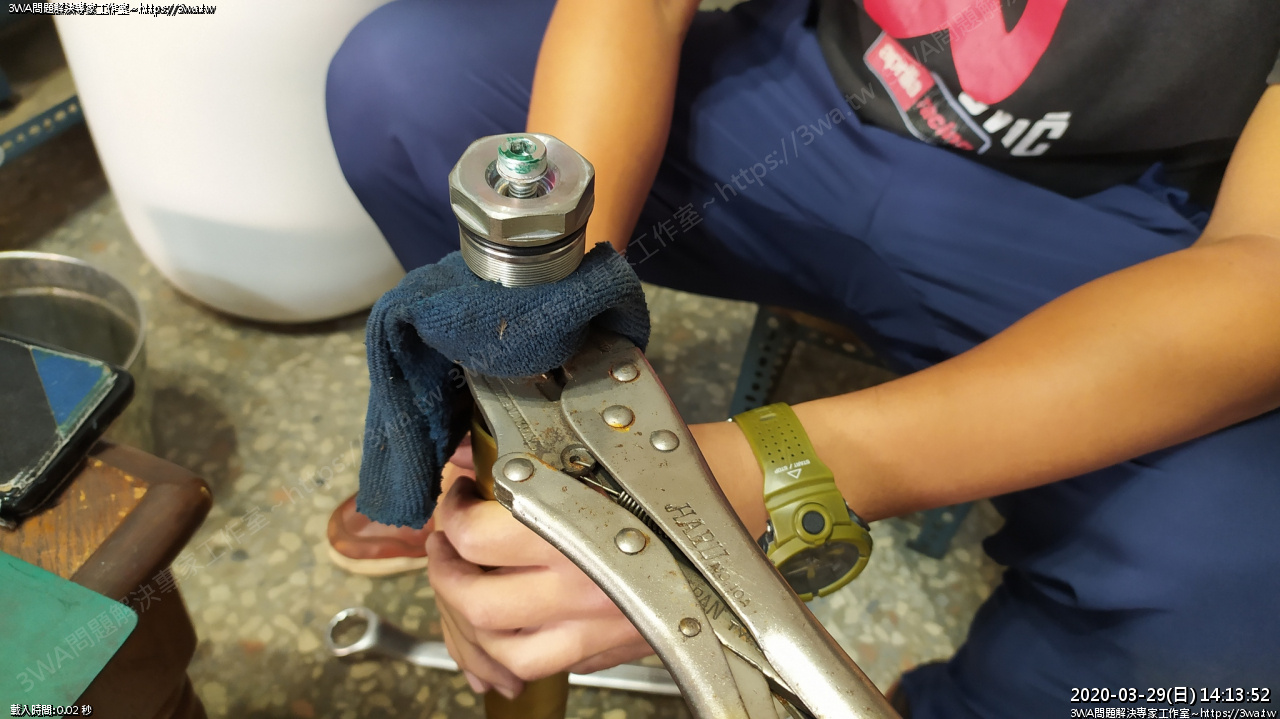

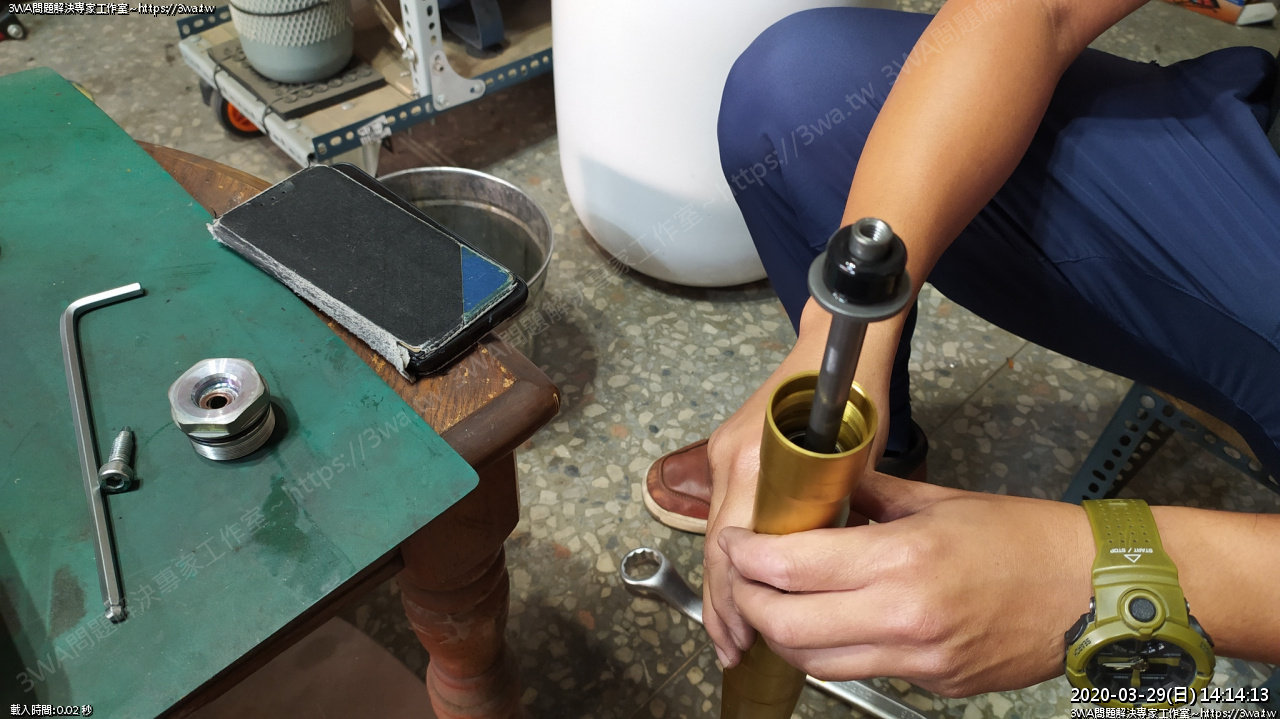

主軸心包著布,用萬能鉗固定,逆時針螺上面的內六角

(當然36mm也要固定)

就可以把上面的內六角拆下

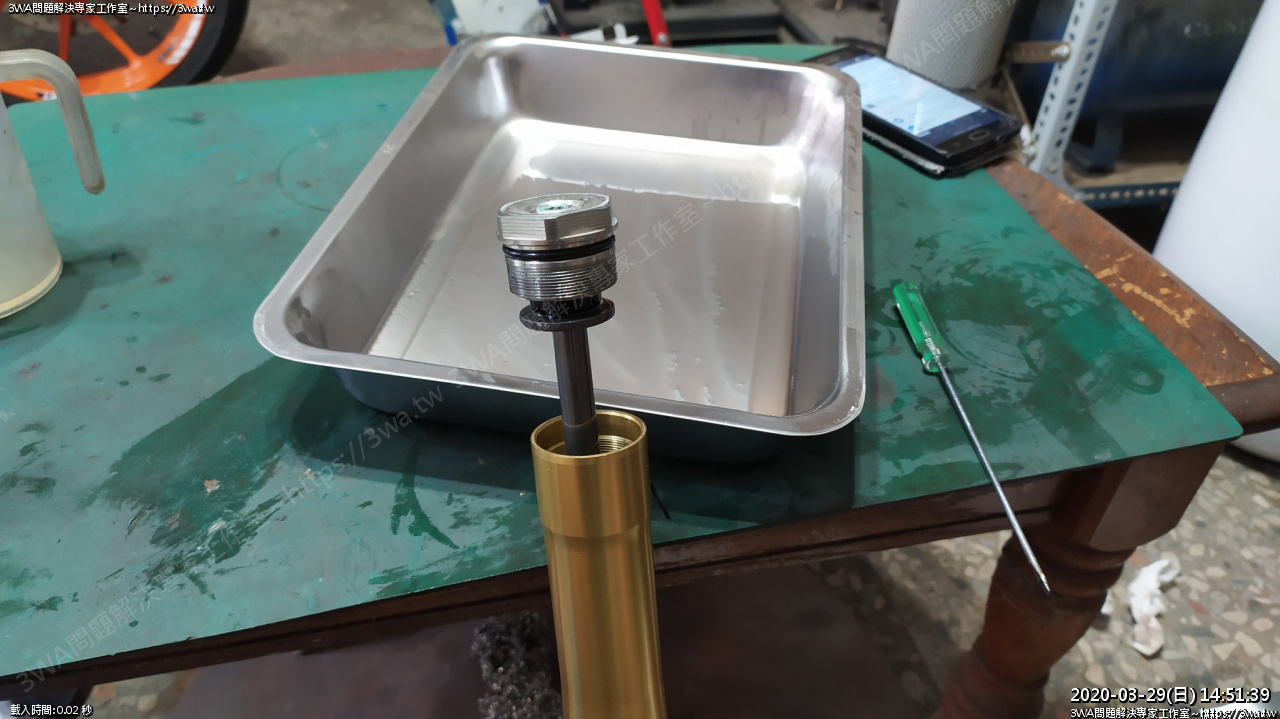

 頂蓋螺絲拆開

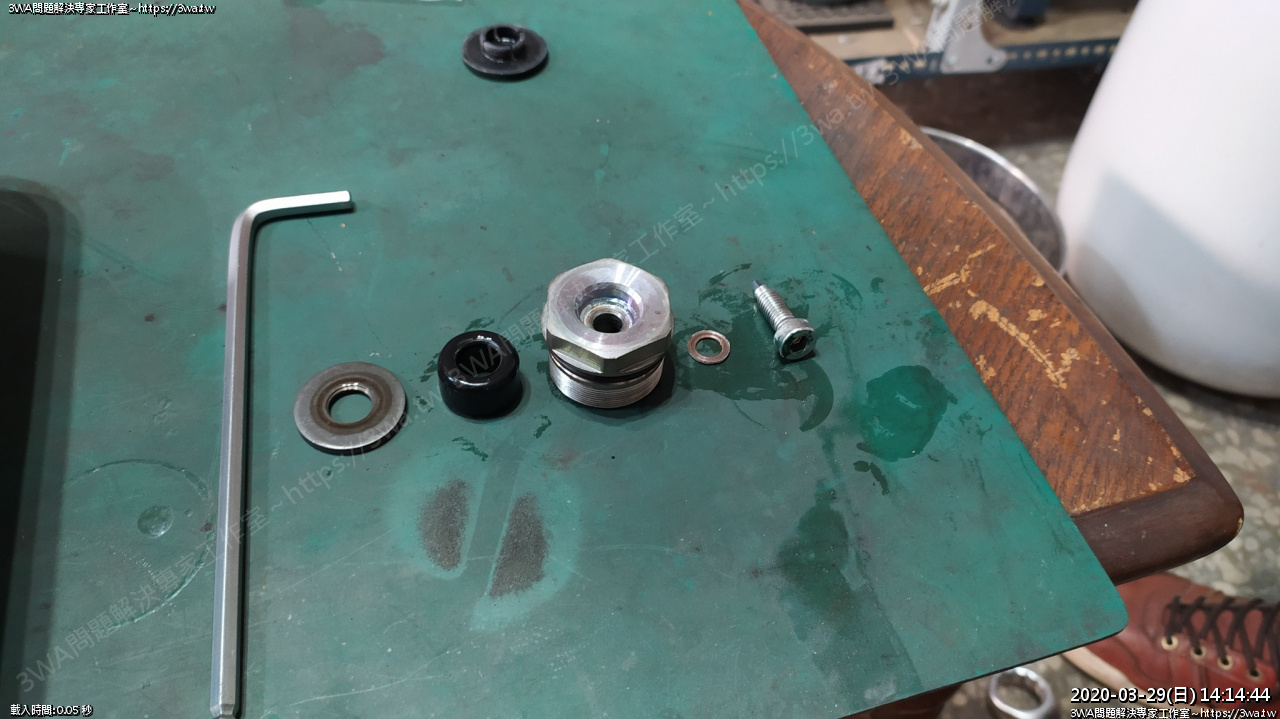

取下的東西

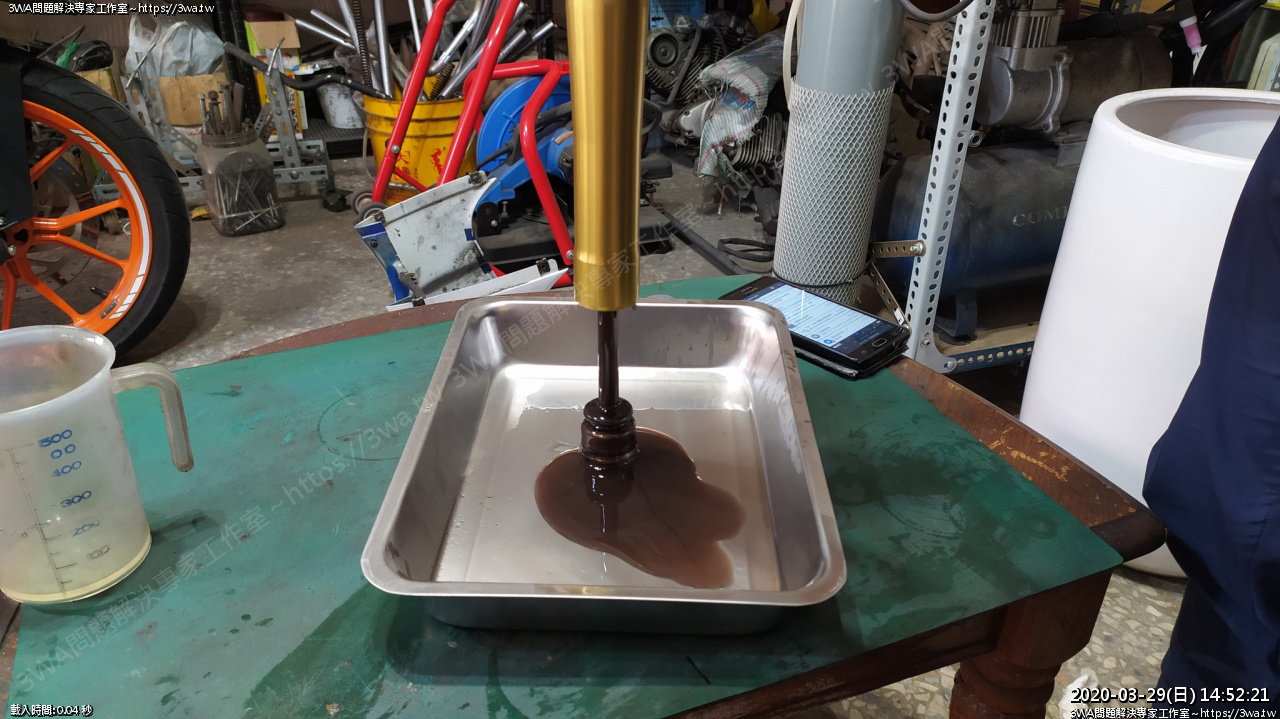

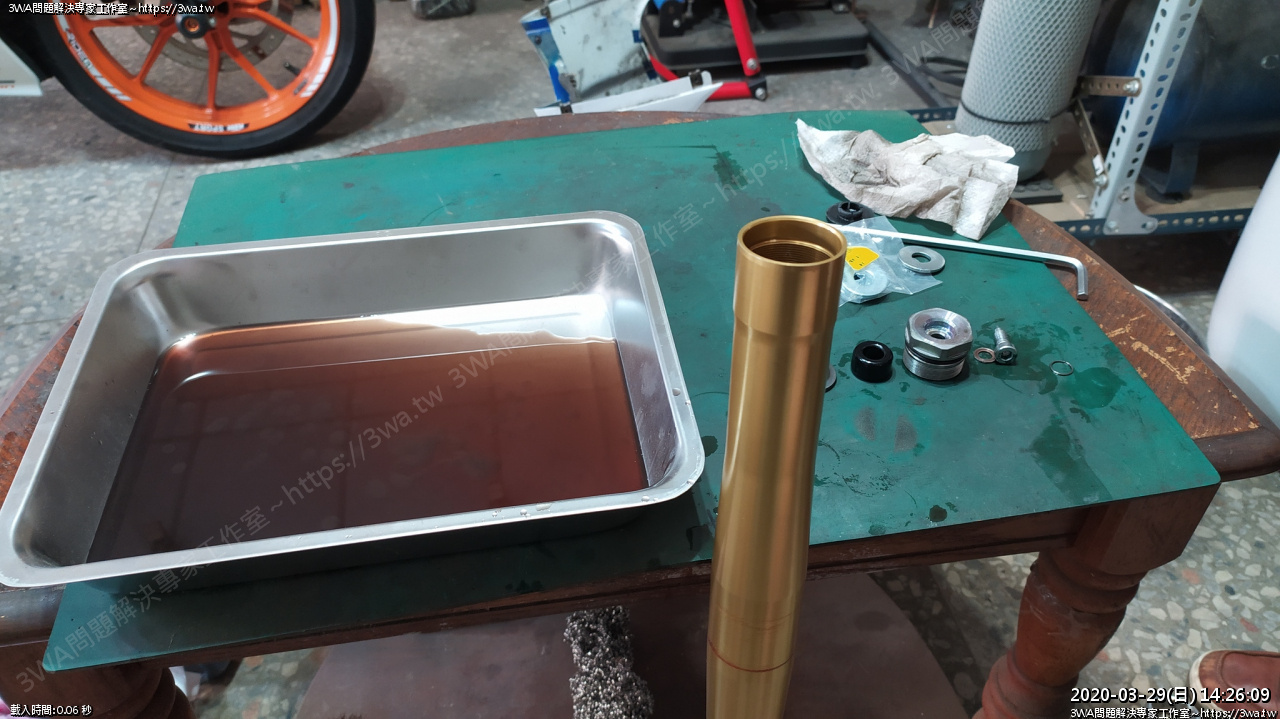

 倒出前叉油

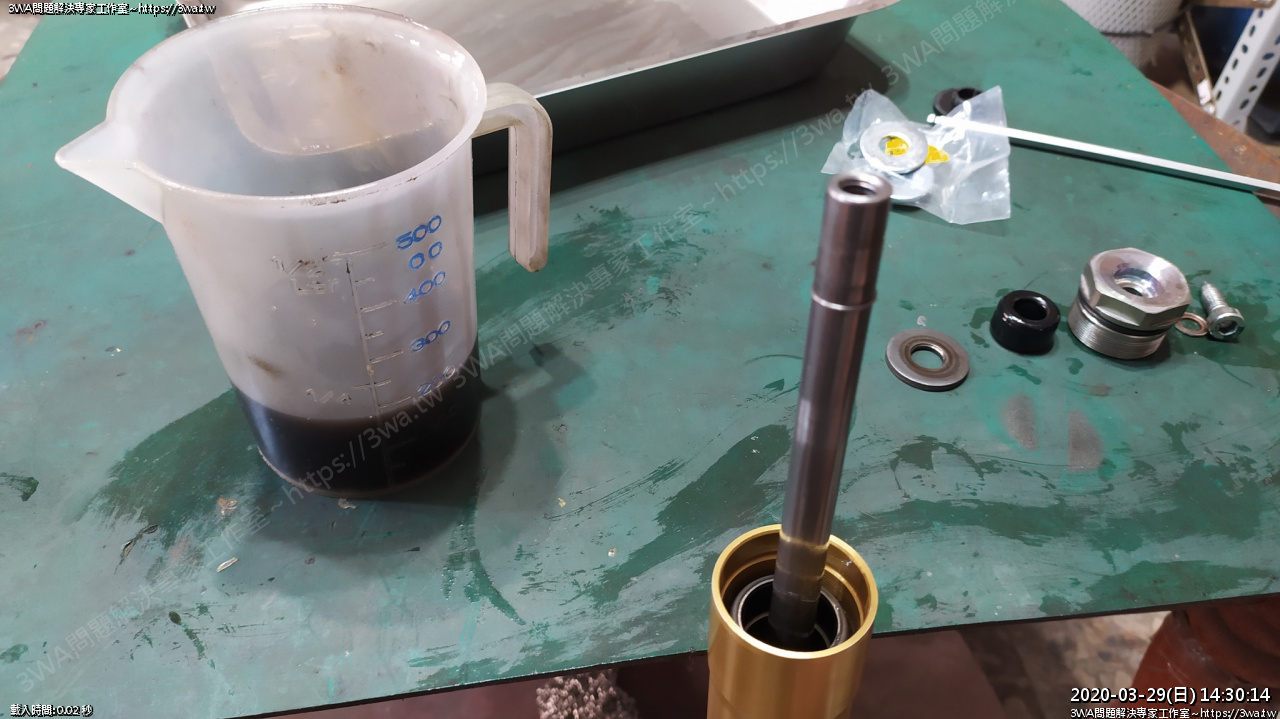

 倒出的前叉油量,約200cc





準備新的前叉油,建議使用 20w 的濃度,220cc

可參考維修手冊:

https://www.slideshare.net/andonis-artist/honda-grom-msx-125-service-manual-pdf

第95頁

如果車主體重較重,濃度、前叉油的量建議可以再作調整

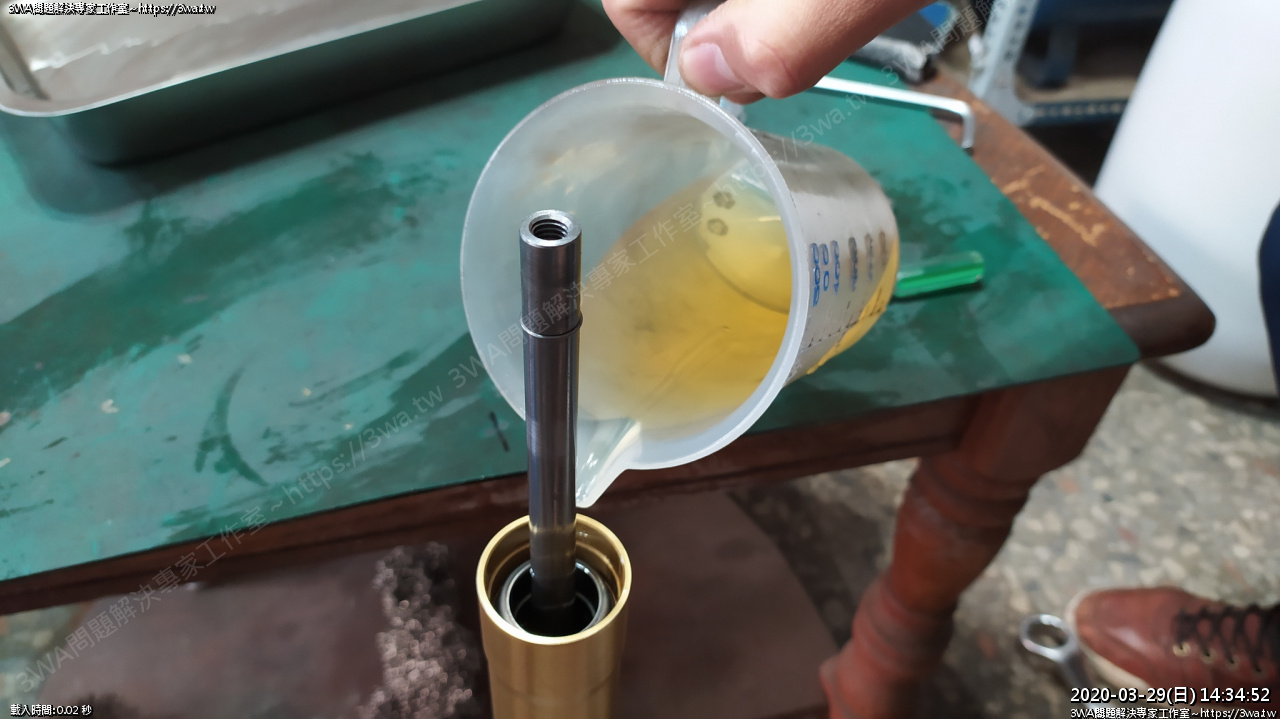

倒回,邊倒邊抽插,油就會慢慢吸下去,要分好幾次倒

把頂蓋鎖回,鎖回前叉外管,一支完成





接下來處理第二支





第二支就懶的拆頂蓋了,被前叉油淋就就算了,弄完再擦...

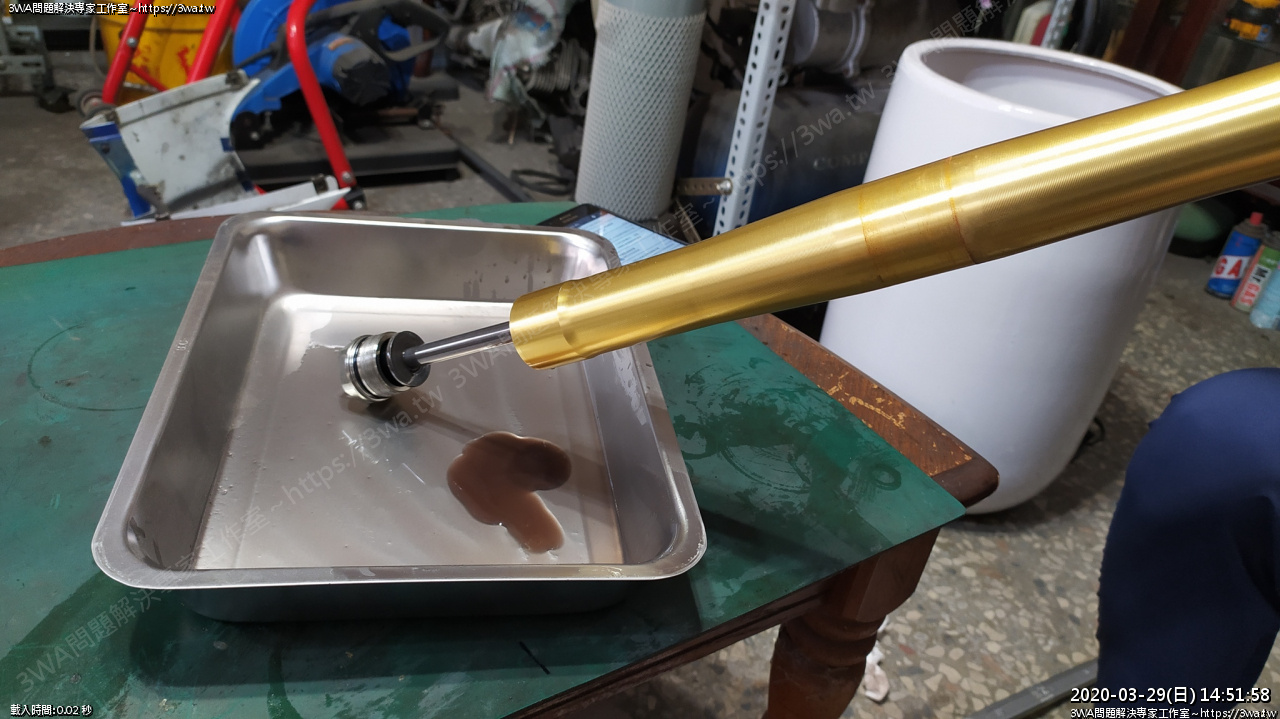

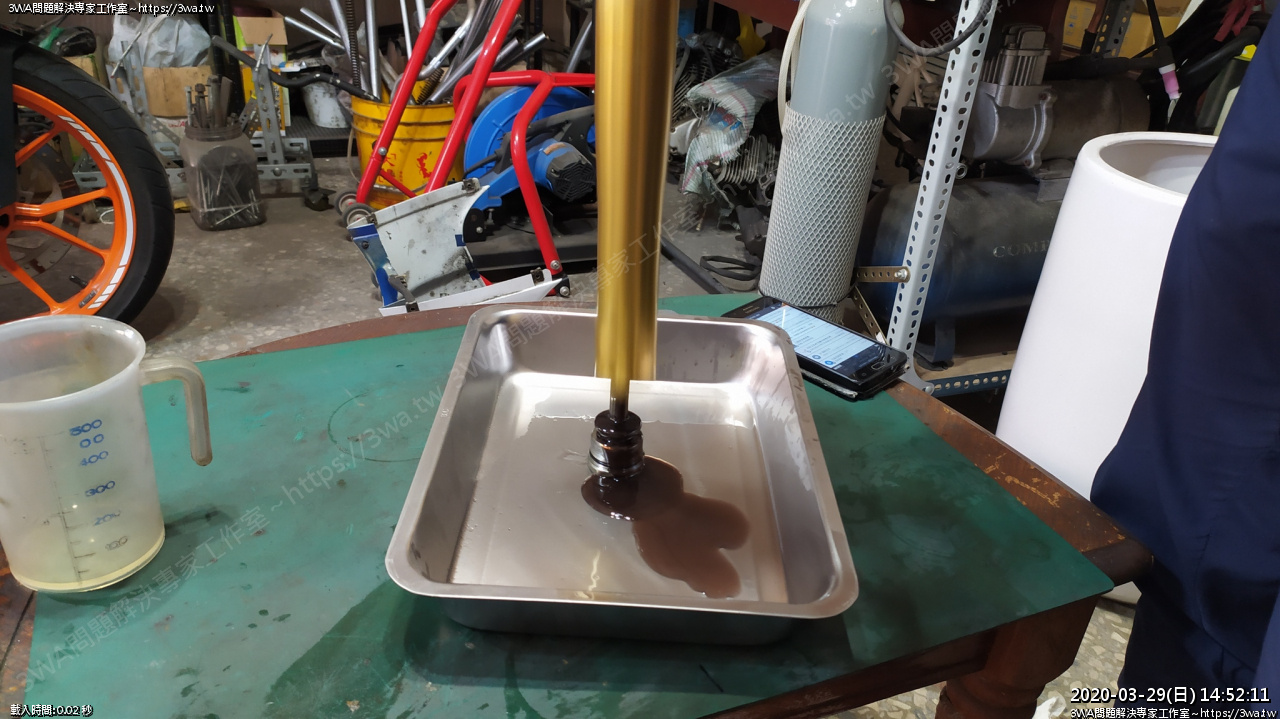

這樣也比較好壓,倒過來一直擠擠擠





發力





油慢慢流出





過程手痠要換人,總算也是漏完





一樣補220cc左右

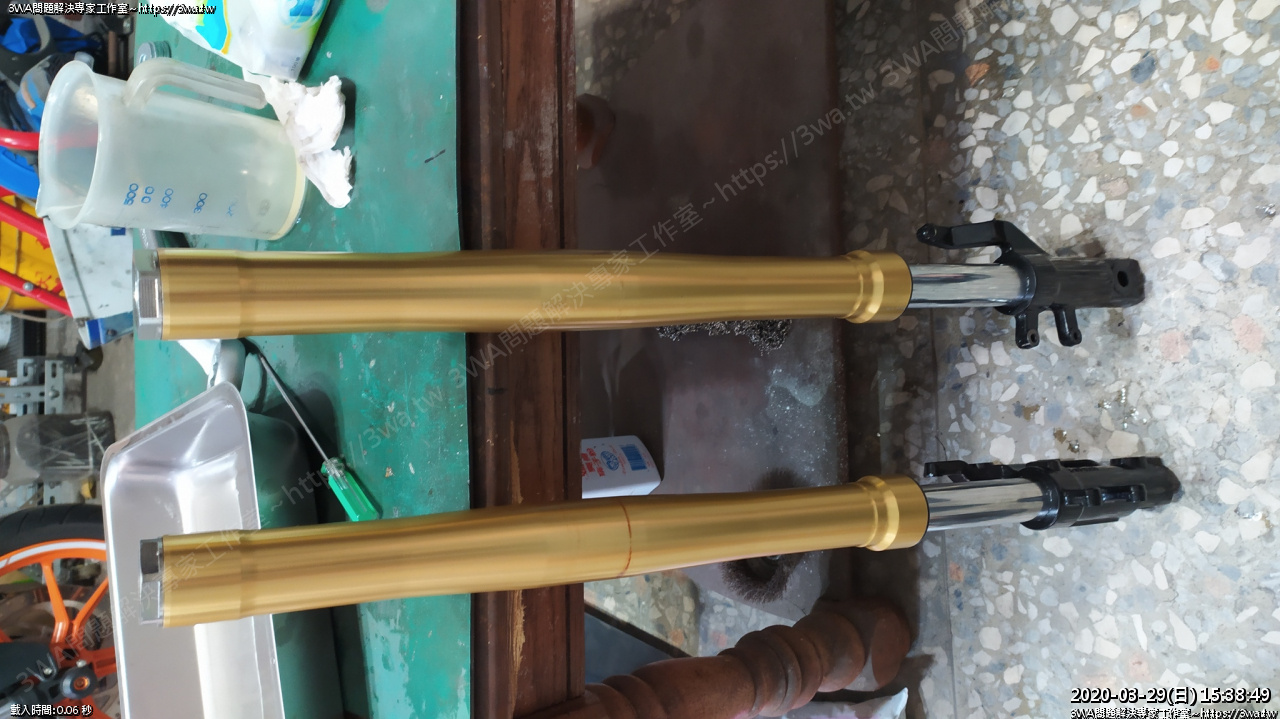

前叉油灌完

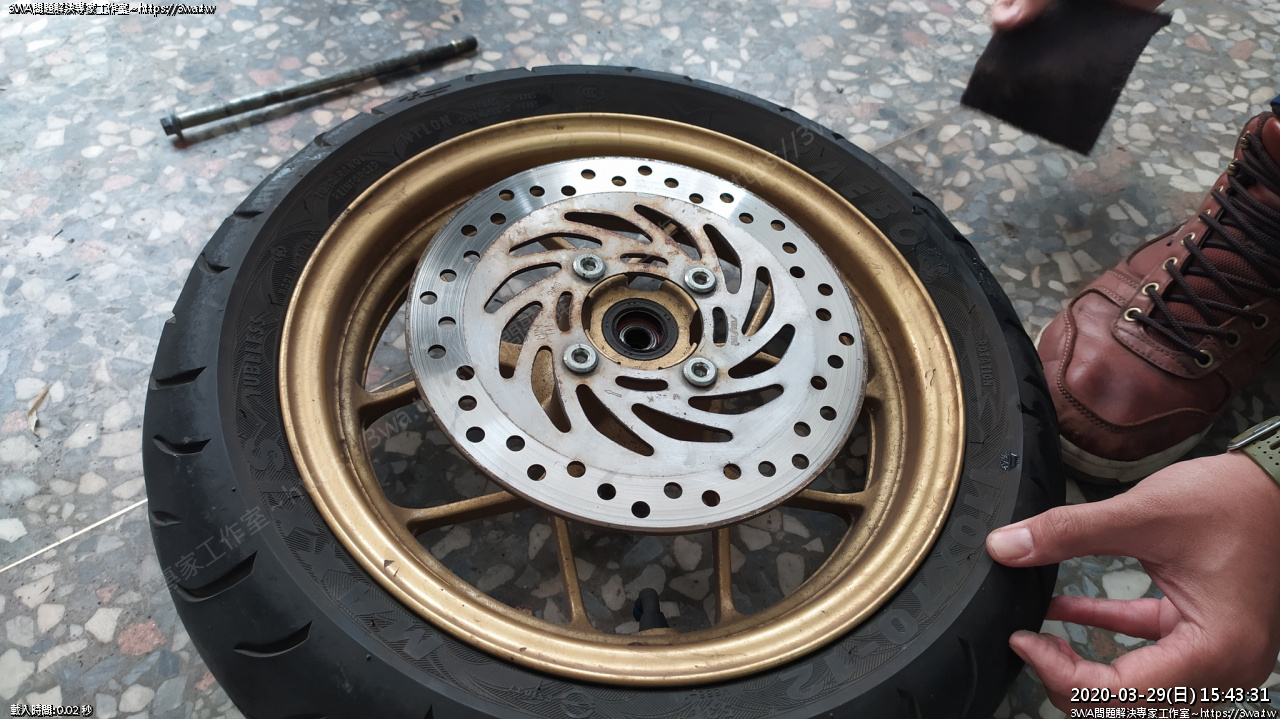

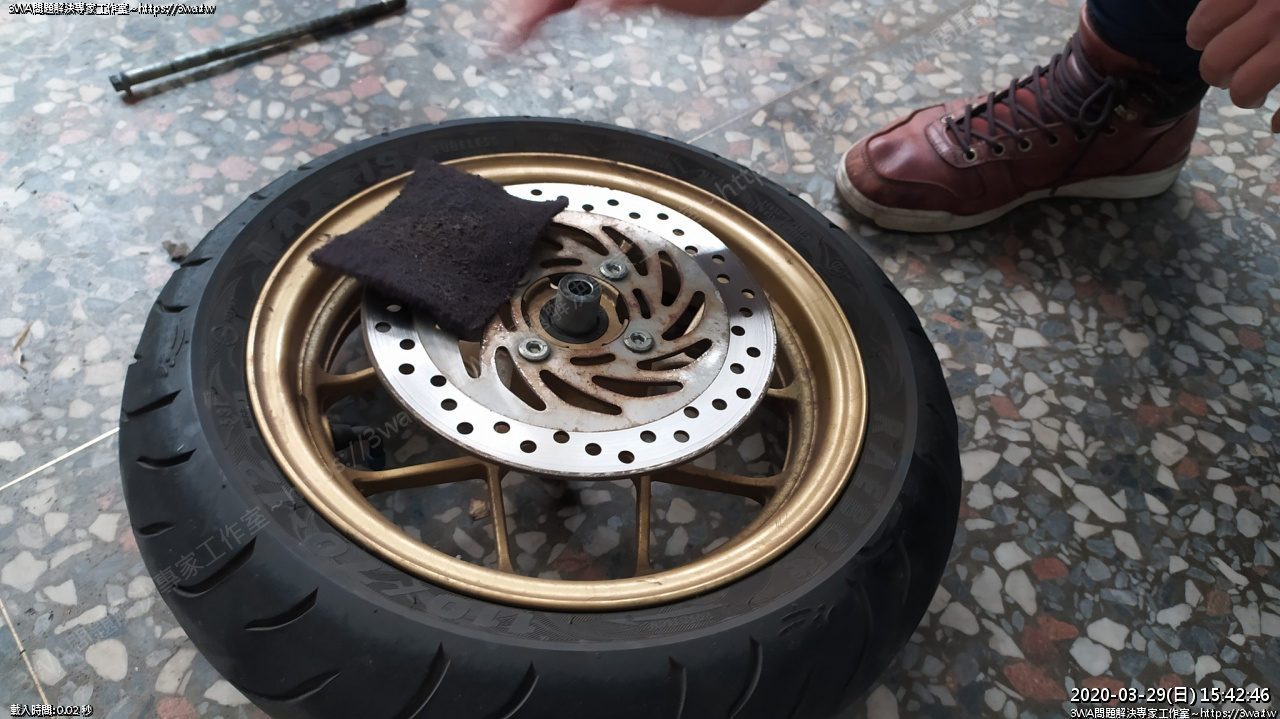

裝輪胎前,碟盤的生鏽可以處理一下

使用菜瓜布





發力推了1分鐘後,完成 80%

大概推個二分鐘鏽就可以推完了:)

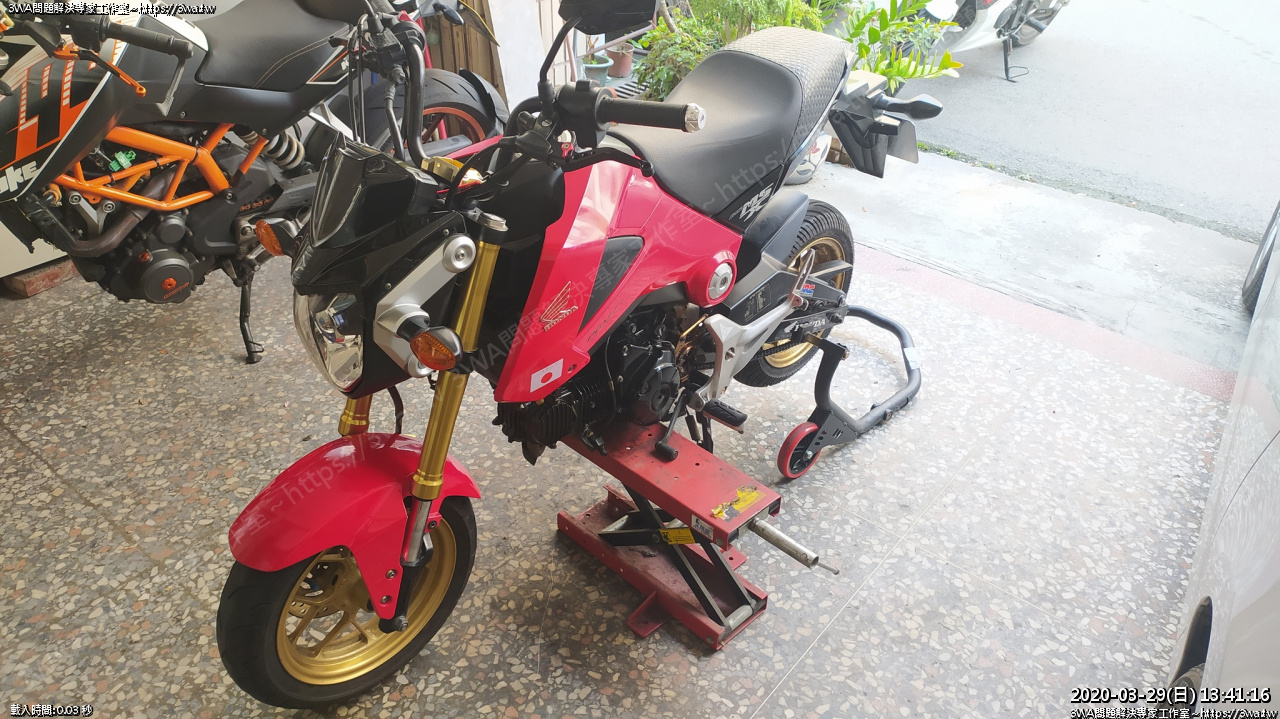

 組裝就先把前叉裝回三角台,要注意碟盤那支的前叉的位置不要裝錯邊

其他就照原本的方式裝回

待三角台螺絲鎖緊後,再把頂蓋螺絲(36mm)上緊即可



心得:

拆裝 MSX-125 的頂蓋所要用的36mm扳手,非常重要 :)



參考資料:

MSX-125 維修手冊:

https://www.slideshare.net/andonis-artist/honda-grom-msx-125-service-manual-pdf

康康嘴機車:

https://www.youtube.com/watch?v=nBIXink_nLE
