 由於最近都騎NSR上班,酷龍一放就好久沒騎XD,某天想發動時電壓已過低

接上充電器發現充電異常,已無法充入,全新的酷龍電池大概400~500左右

上網看了鋰鐵電池、保護板接法的資料,覺得好像不會很困難,整套買下來

材料錢大概700~800,價錢好像也沒想像的貴,就自己作看看吧

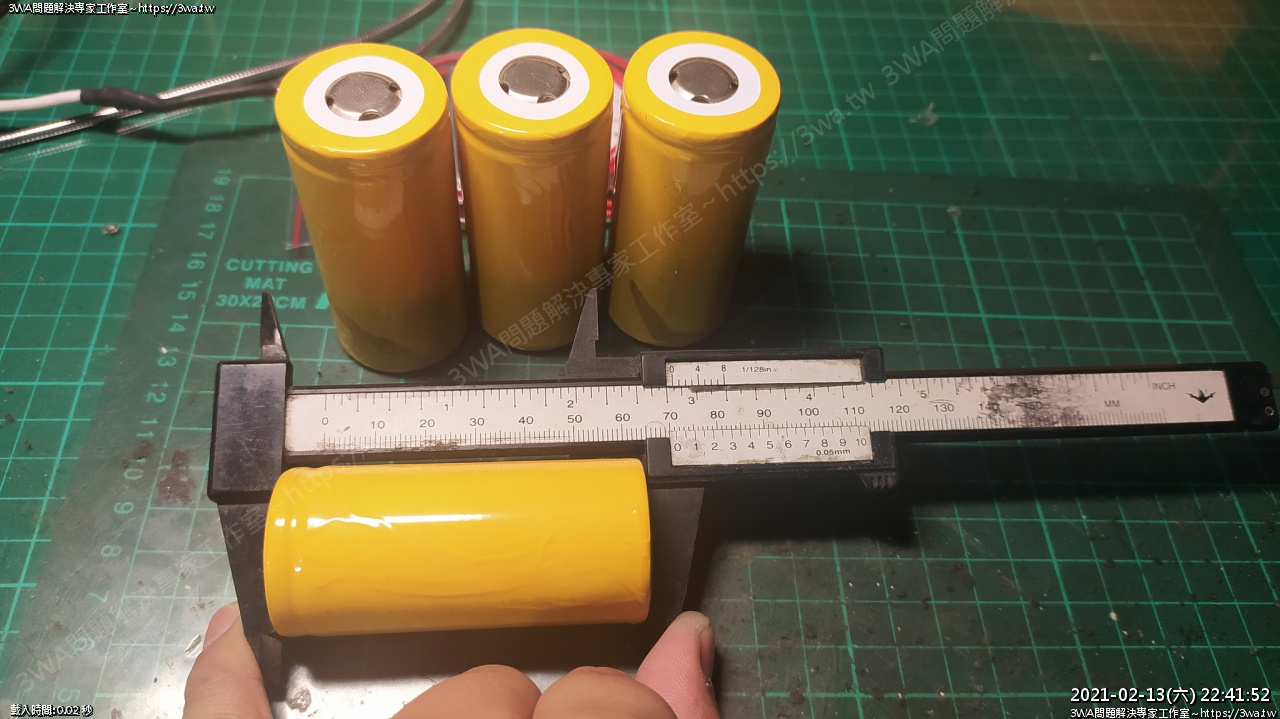

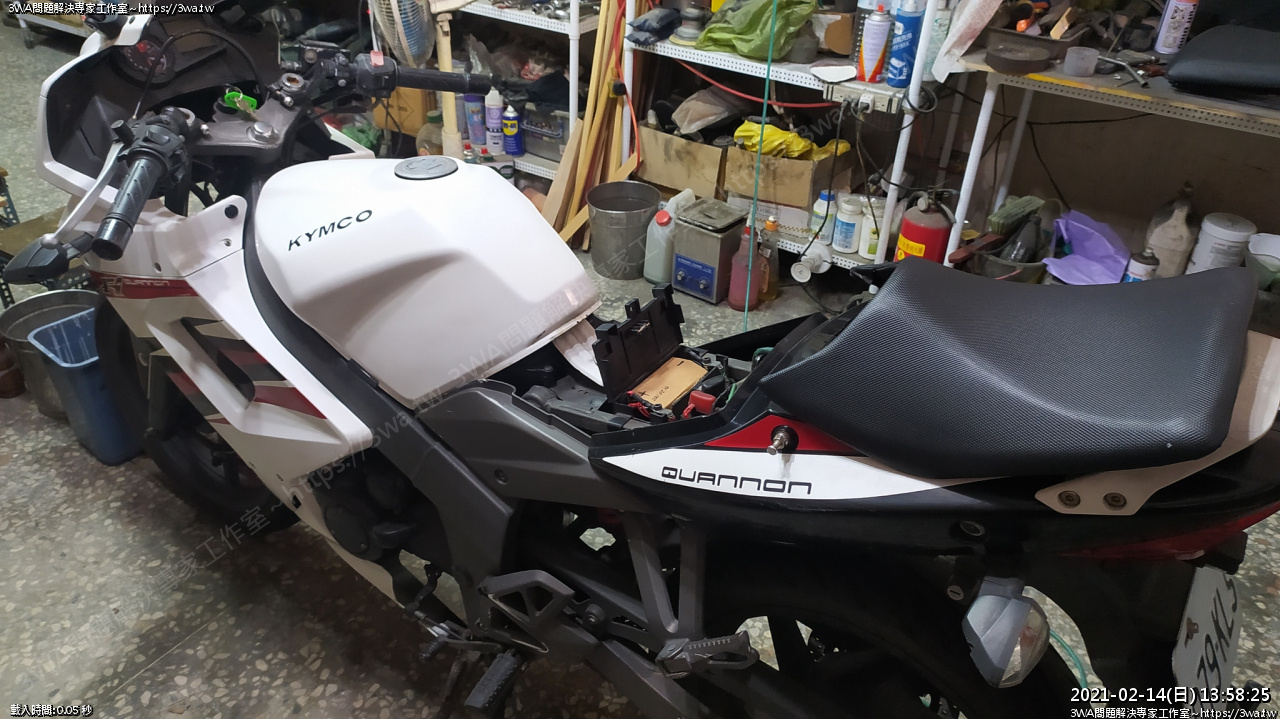

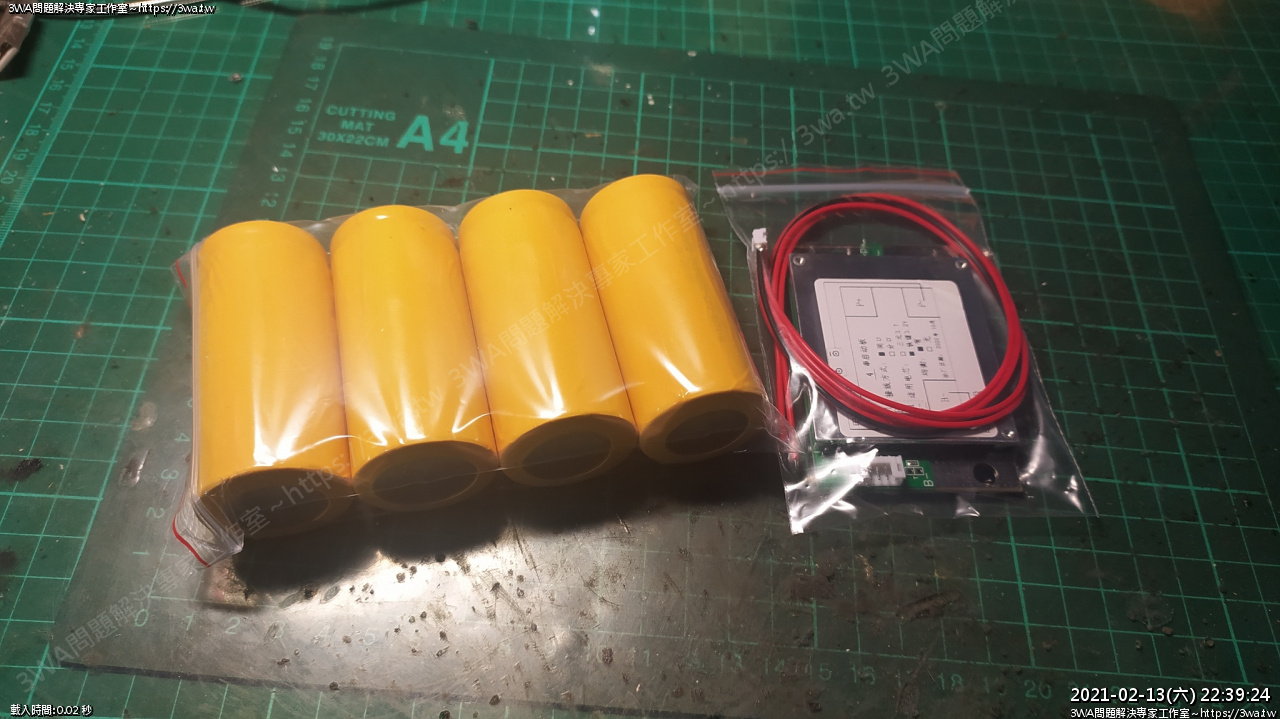

 我買的是 3.2 鋰鐵電池,6000mAh,看賣場照片小小顆,實際上拿到手還滿大顆的

要量鋰電長度,遊標卡尺要用塑膠的,用金屬要小心不要接觸到頭尾

長:70 mm





 寬:32.5 mm

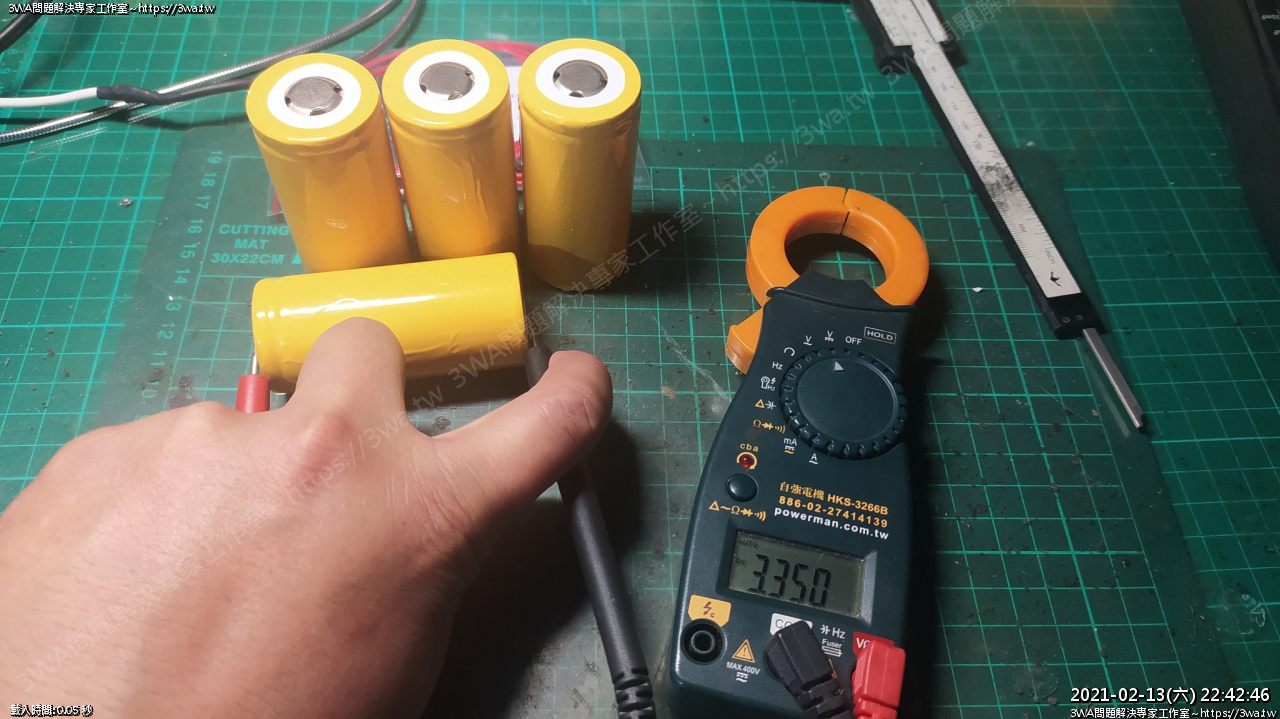

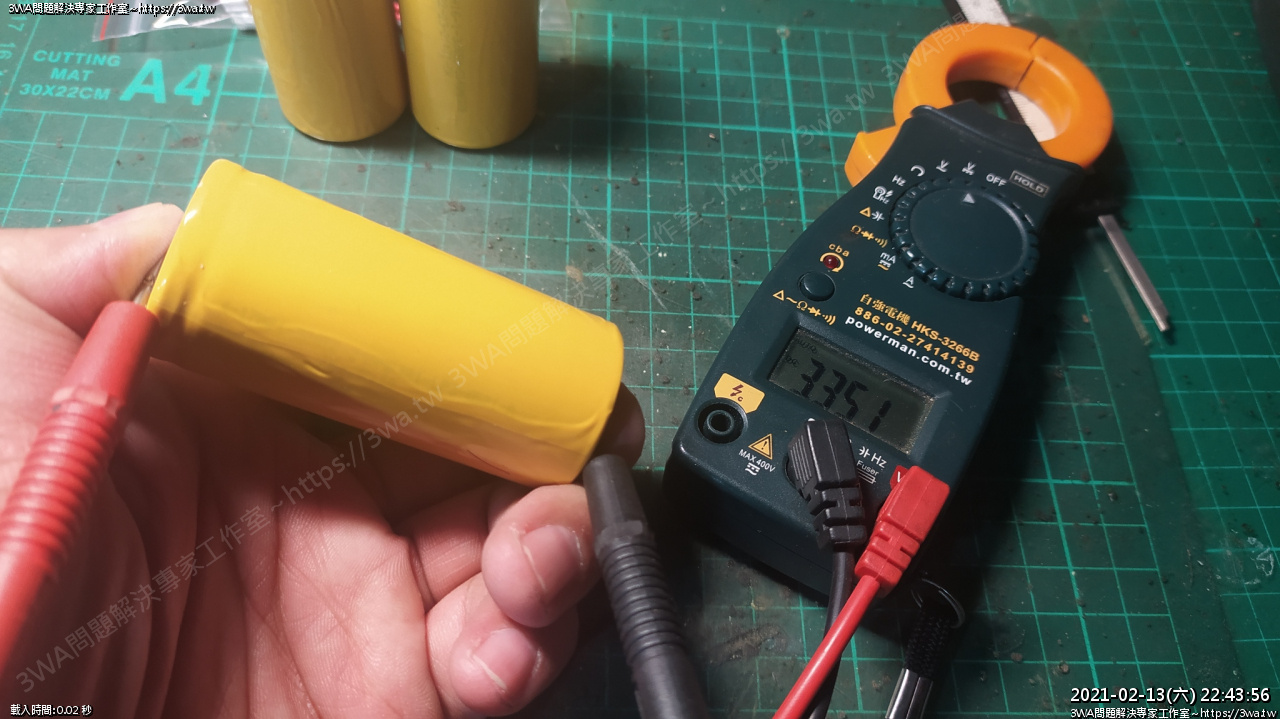

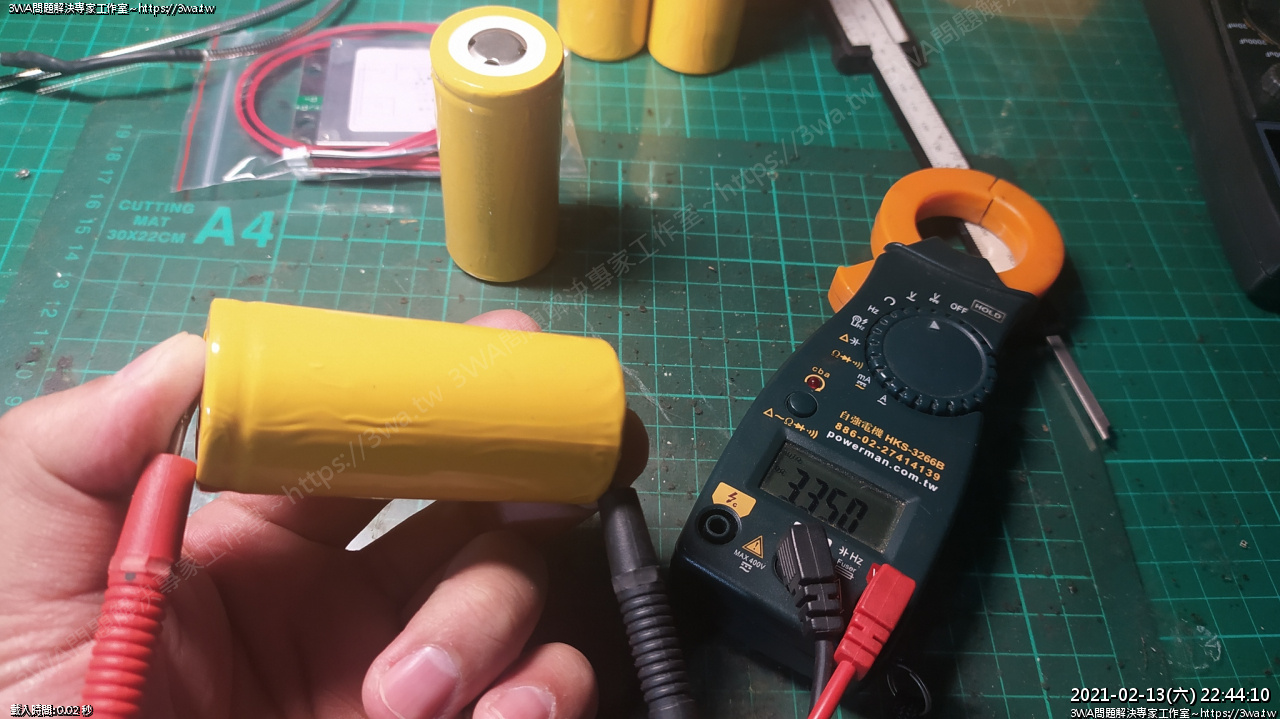

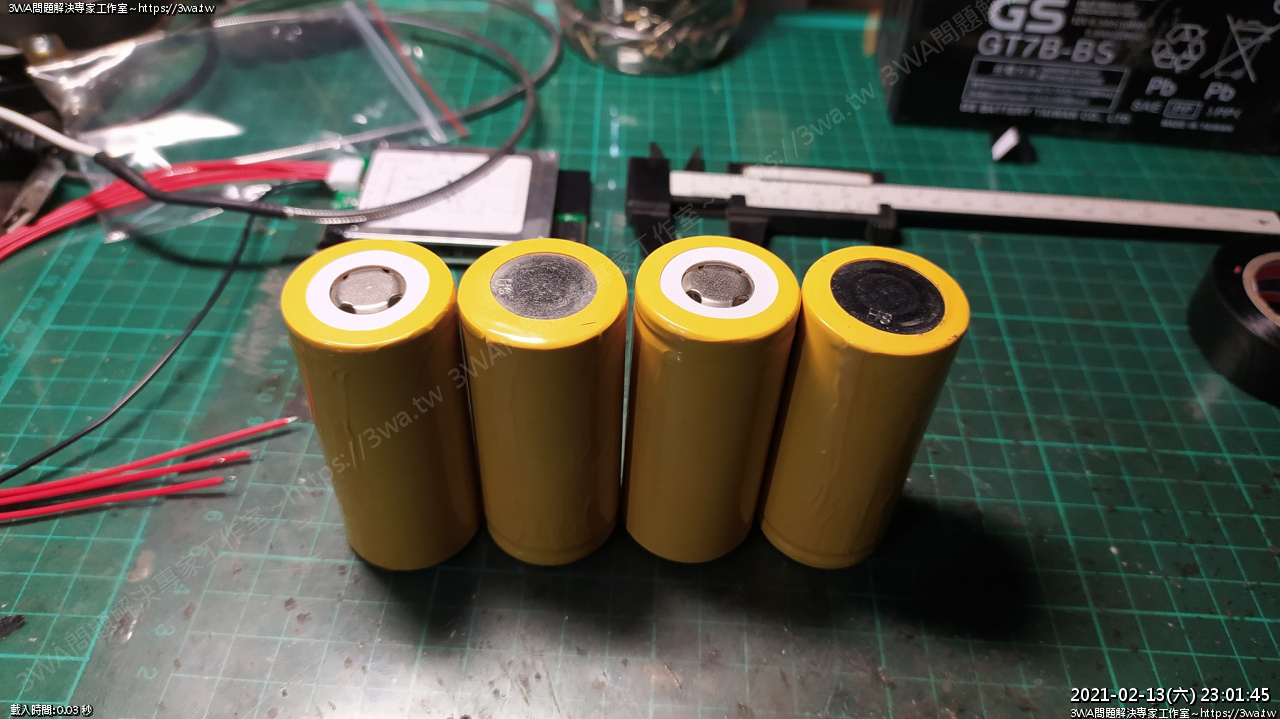

 四顆電池輪流測電壓,電池1:3.35V





 電池2:3.351V





 電池3:3.35V

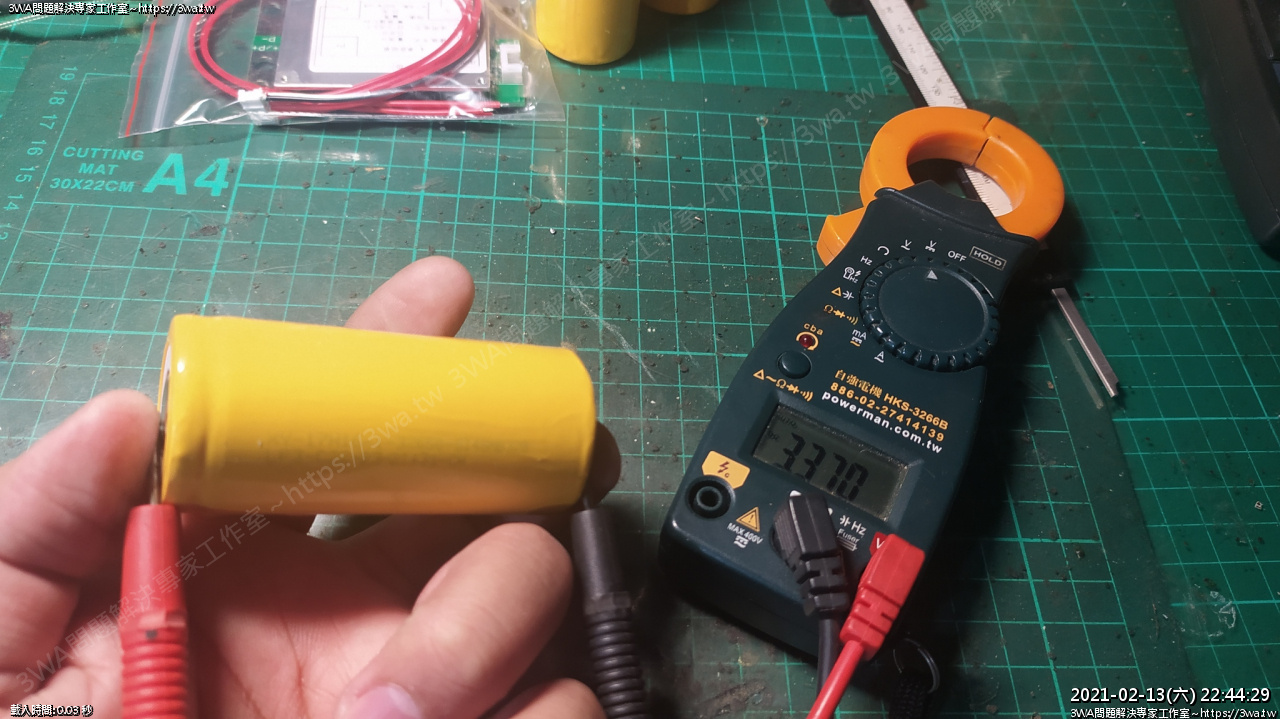

 電池4:3.37V

通常電池電壓越接近越好,不過互相不要超過0.05V 應該都還OK

正常人跟我一樣挑戰一敗,都買剛好…來什麼就用吧XD



電池規格:

長:70 mm

寬:32.5 mm

平均電壓:3.35V

電容量:6000mAh

金額:$110 x 4

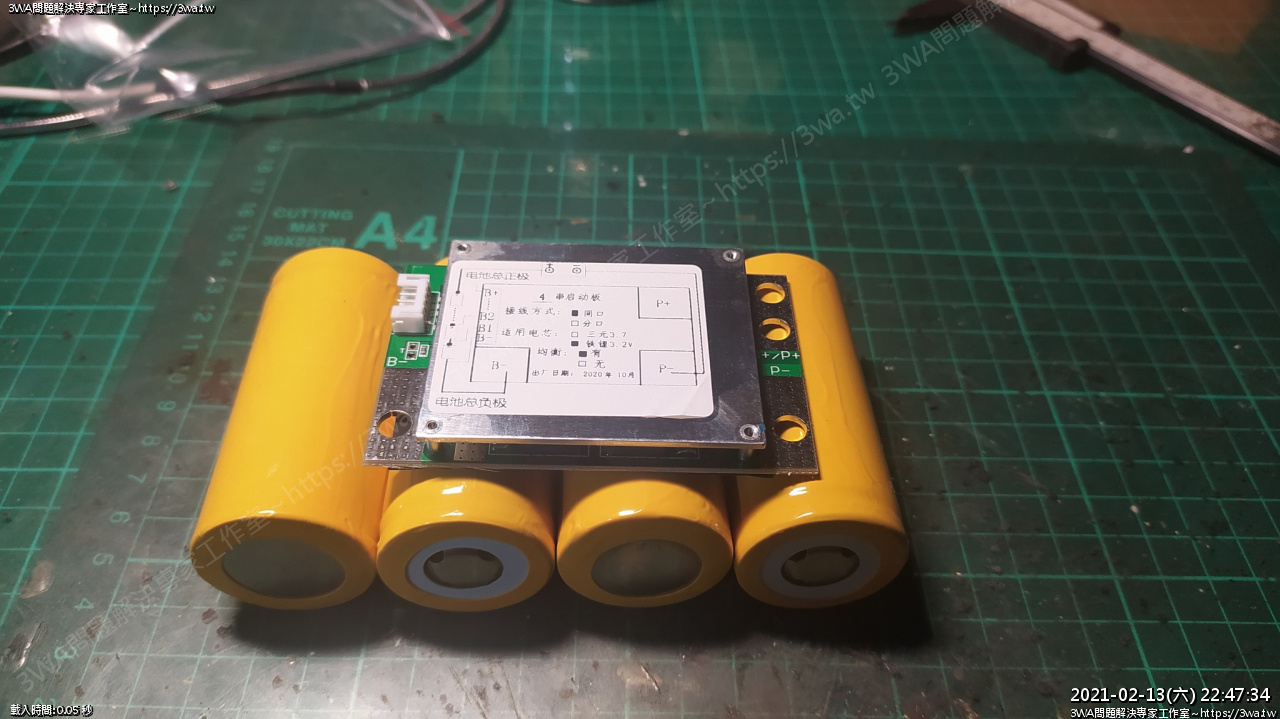

至於保護板

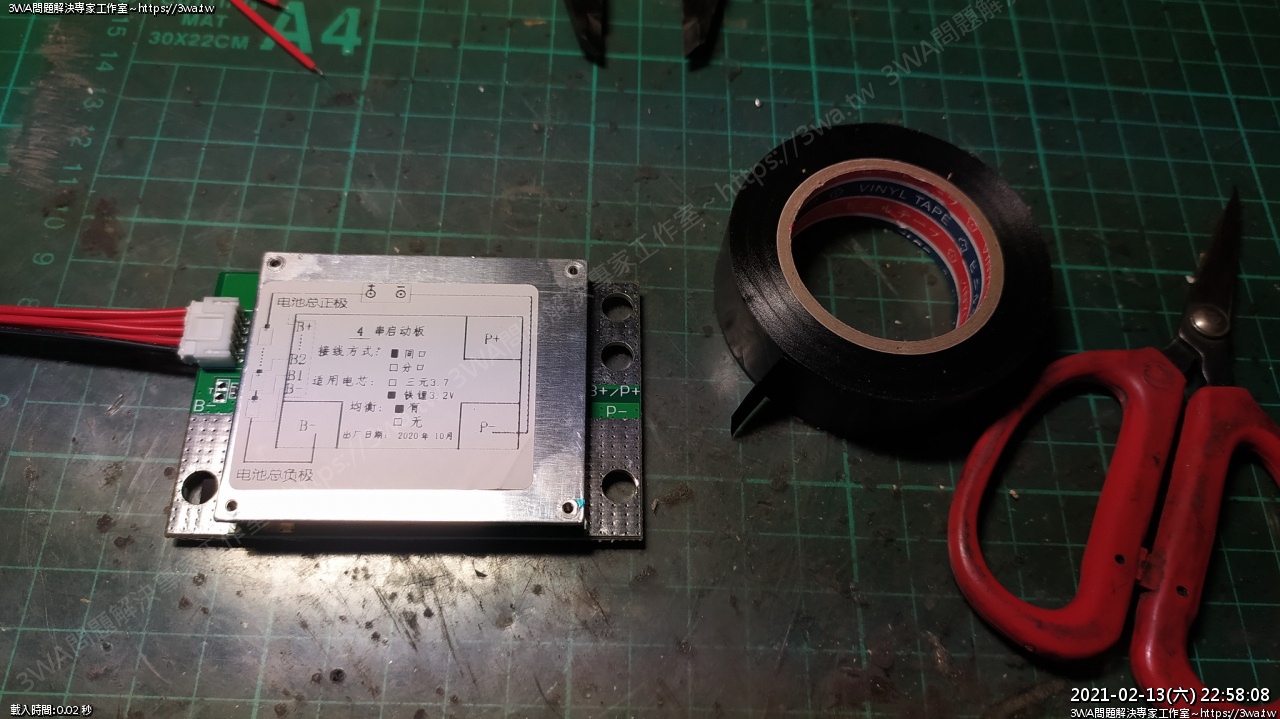

4串鐵鋰鐵3.2V持續35A瞬間600A機車啟動專用保護板

拆開後看到的型號:CF-QD600A-B





接下來看看怎麼排列組合

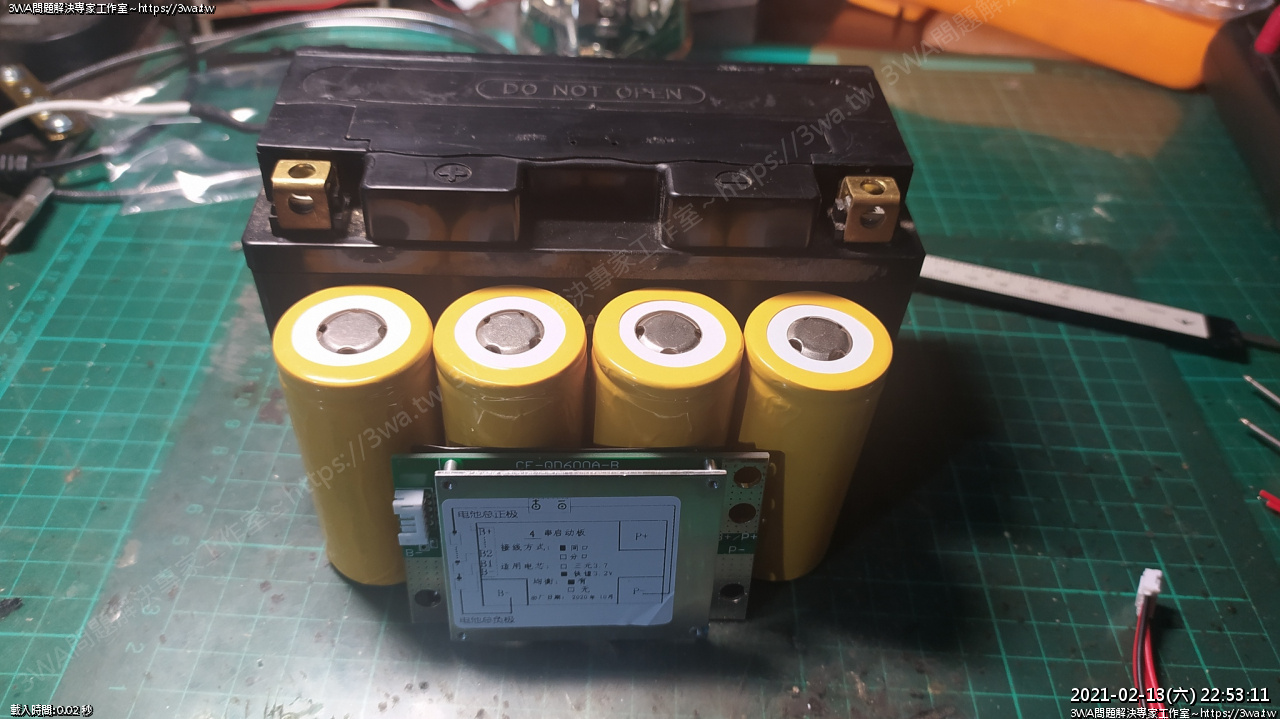

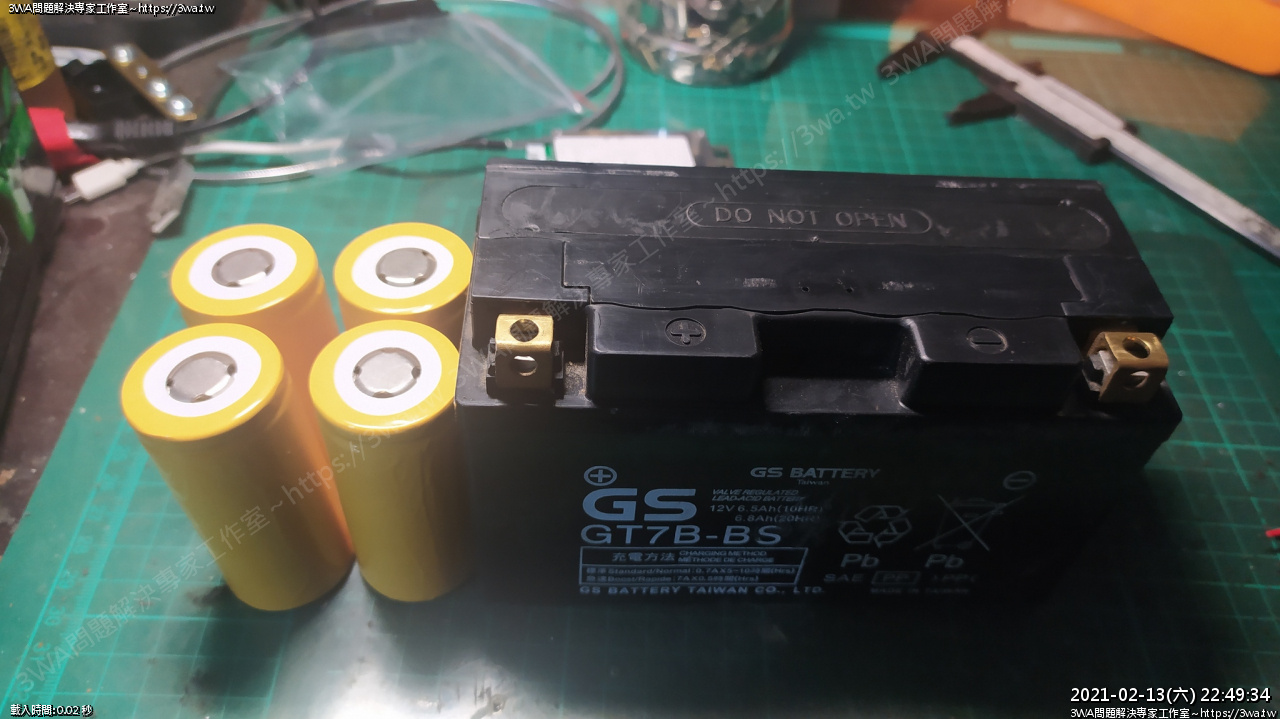

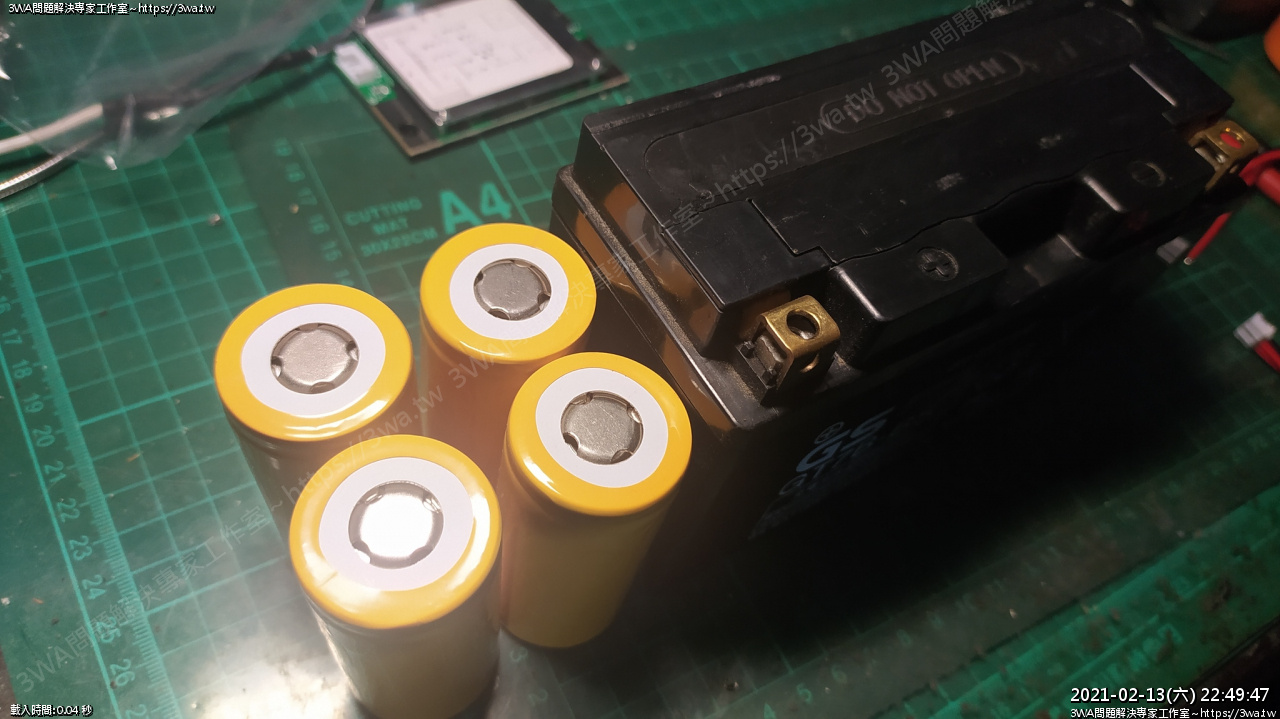

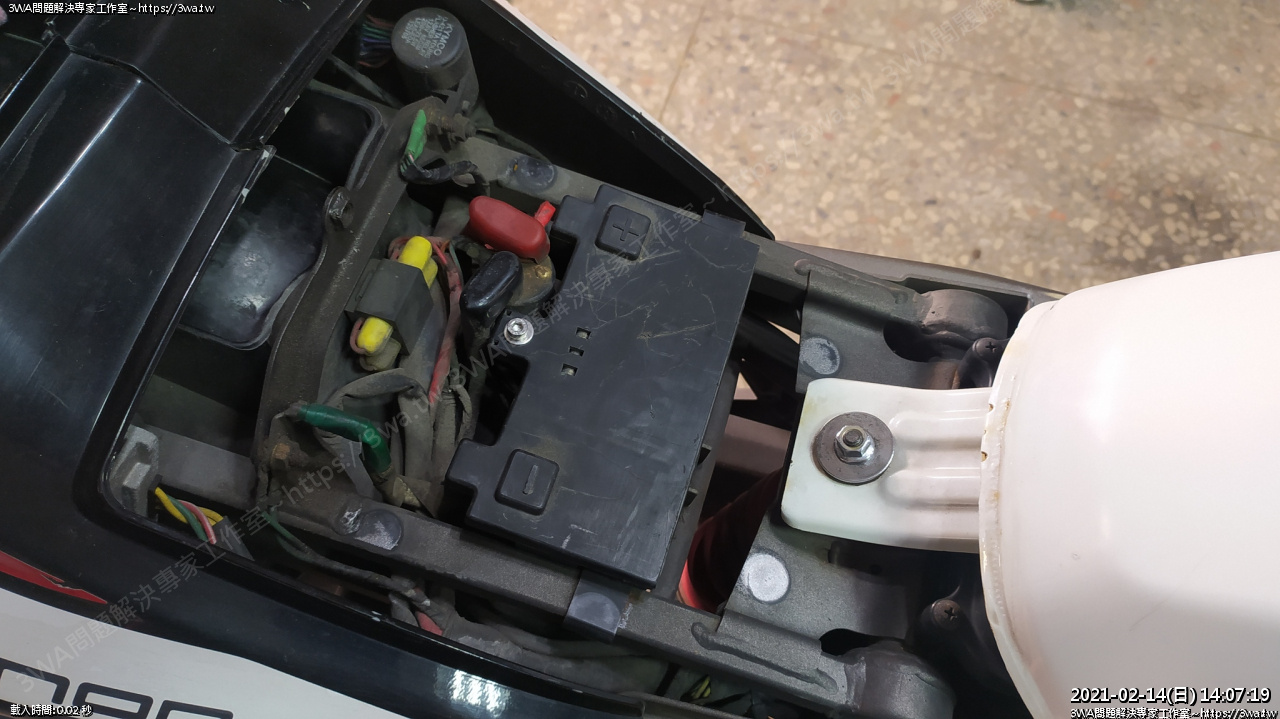

右邊這個是我酷龍車上的電瓶,GT7B-BS 12V / 6500 mAh

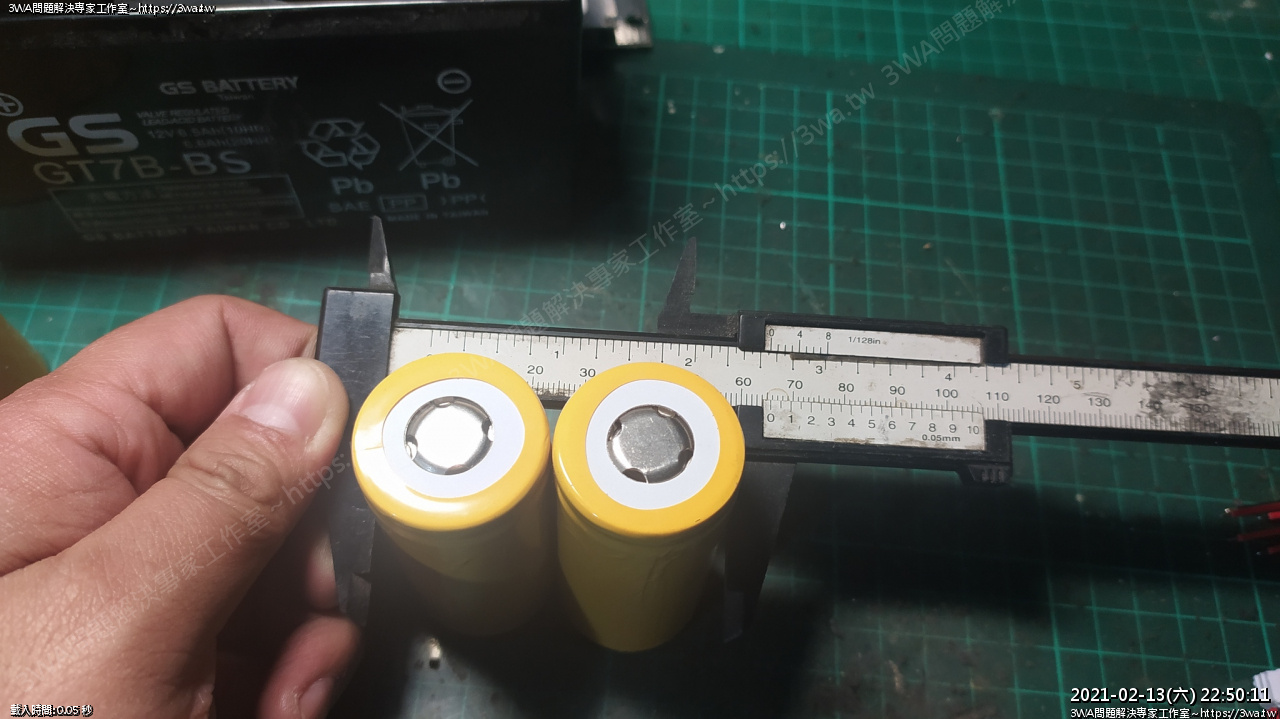

鋰鐵我是配 3.2V / 6000 mAh,串聯後整體容電量差不多





如果並牌,空間很一敗...

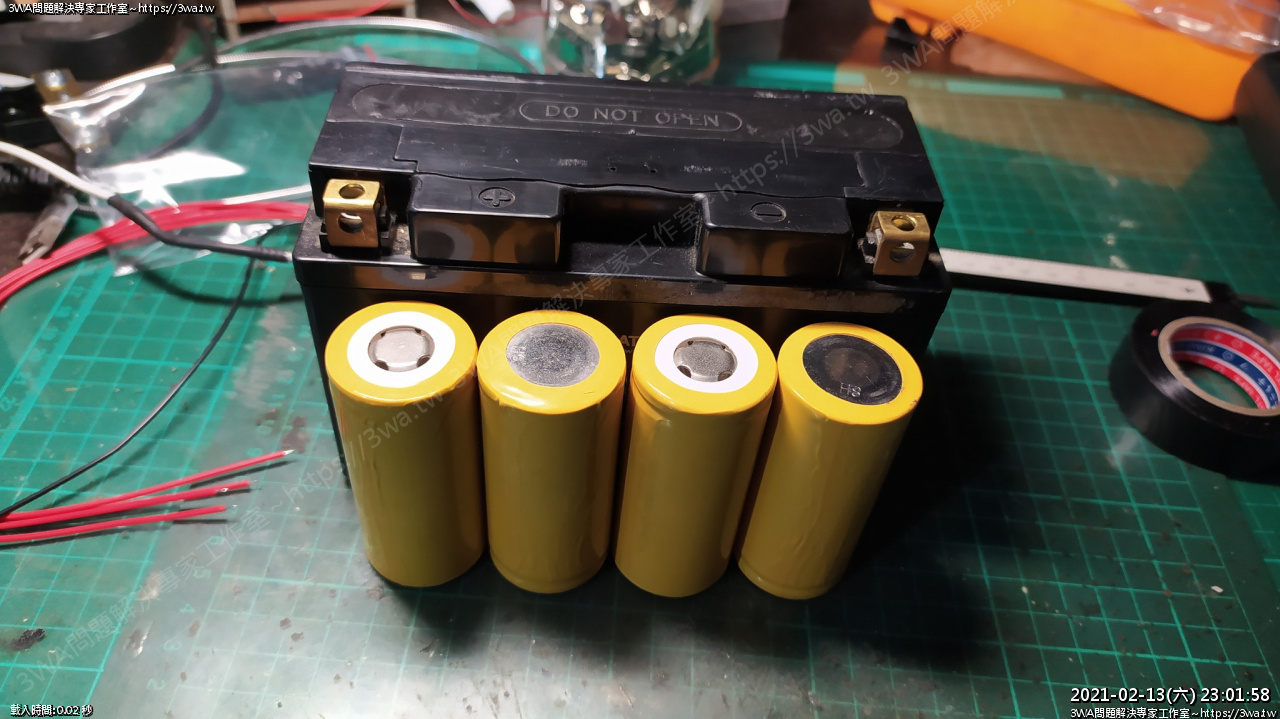

合起來的電池寬 65mm





原本電池寬也是 65mm左右

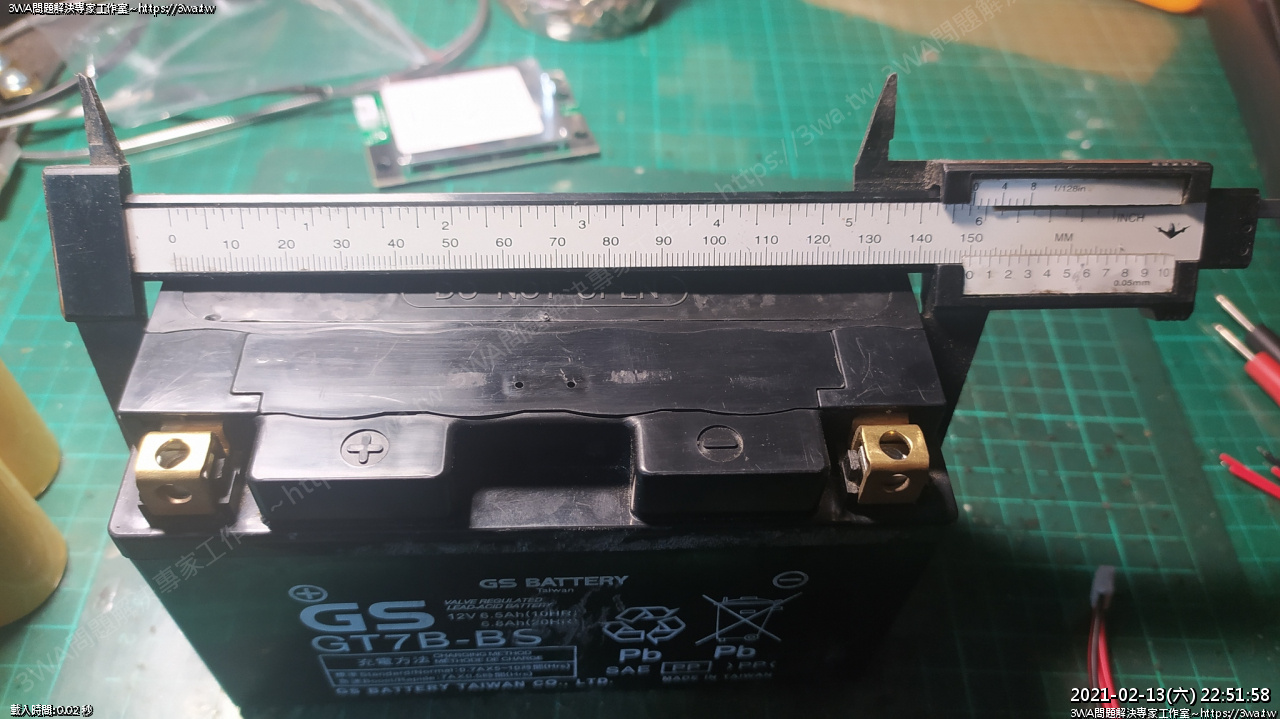

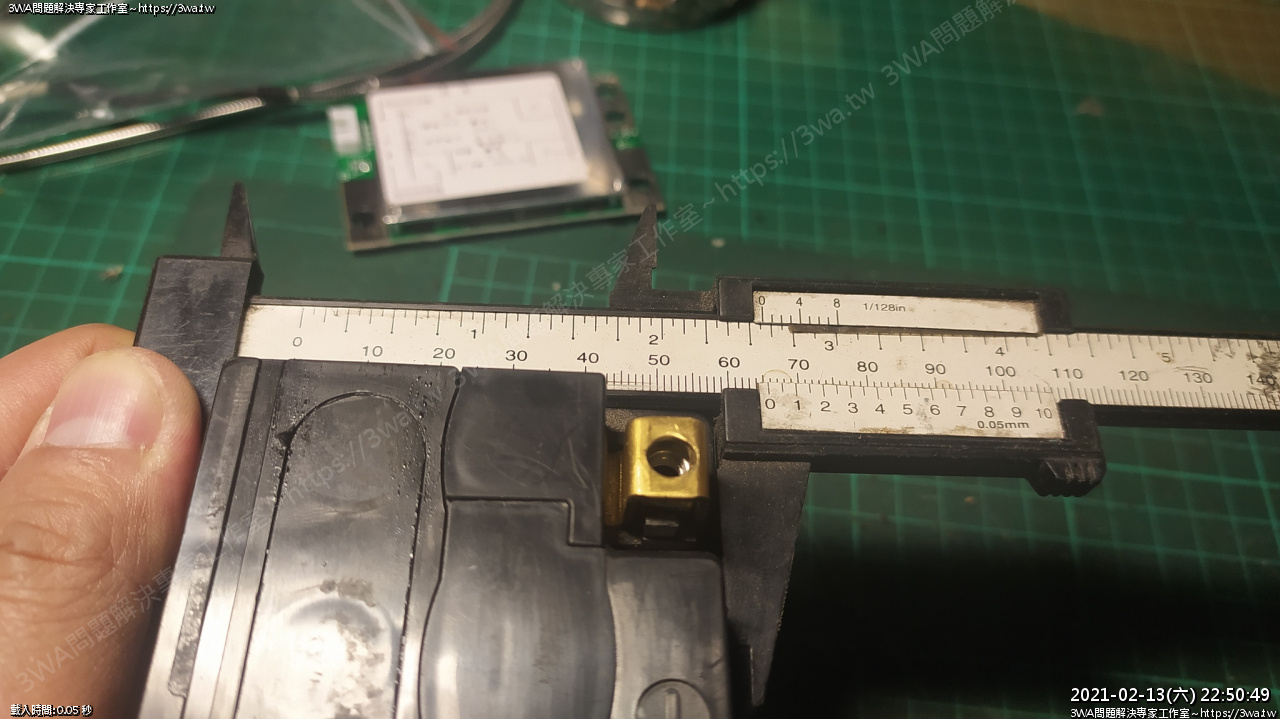

原電池寬:150 mm

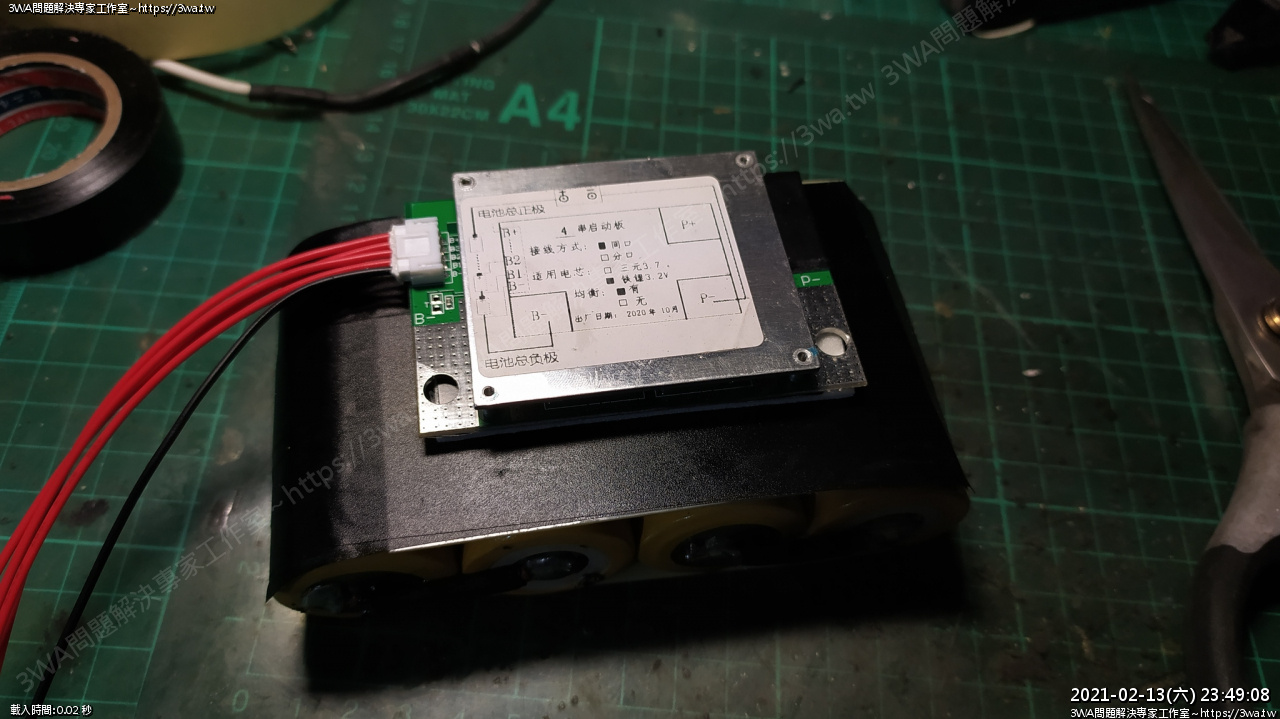

擔心電池日後如果變胖,跟保護板放置的位置,這次組裝一字排開

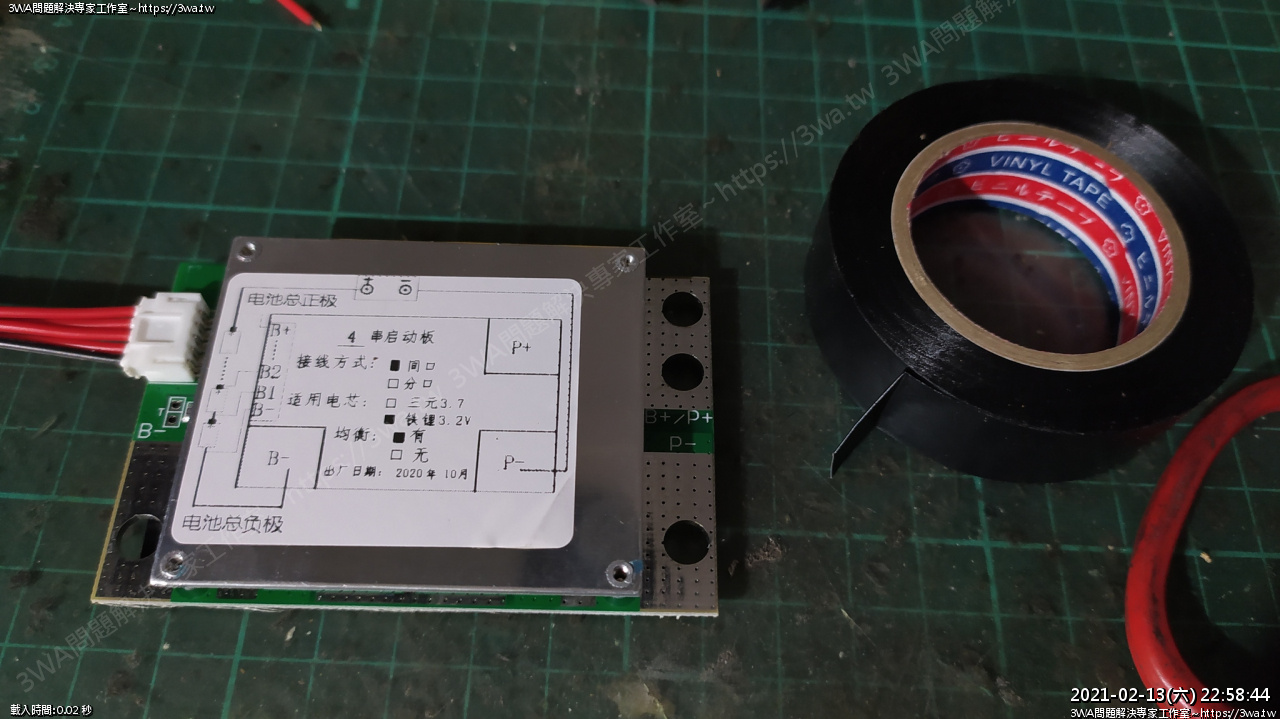

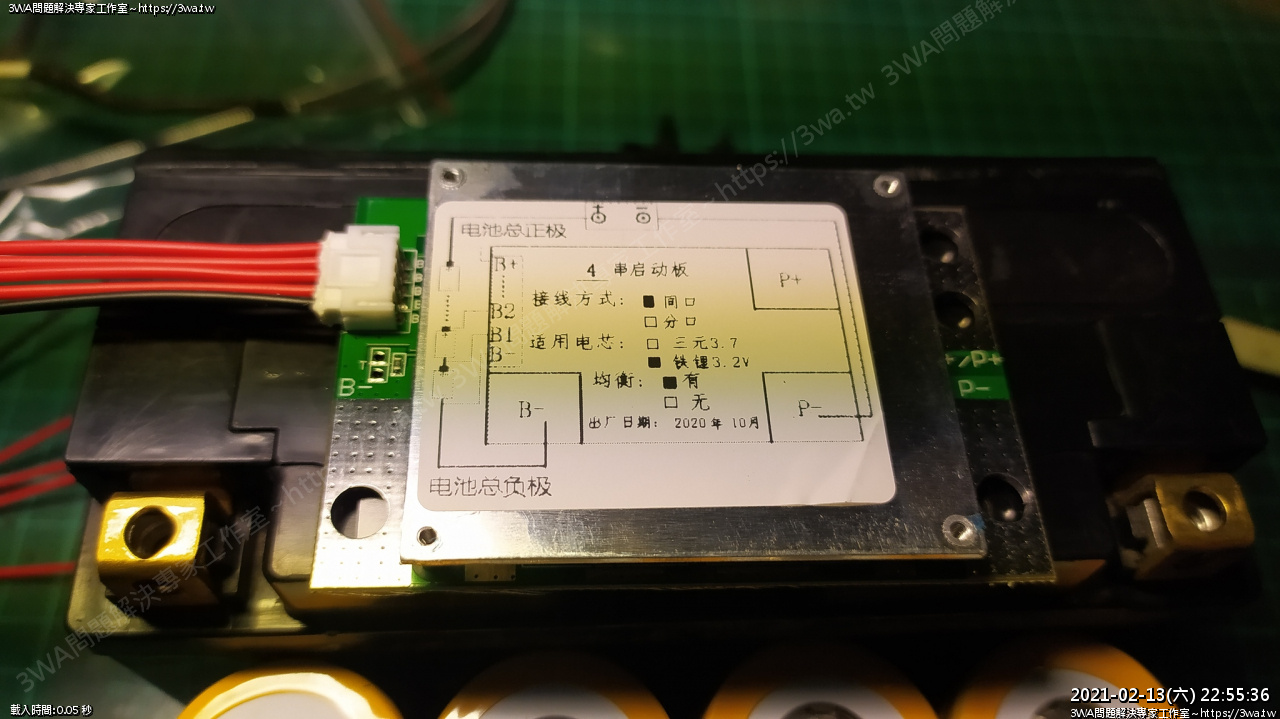

保護板上有提示接線的方式

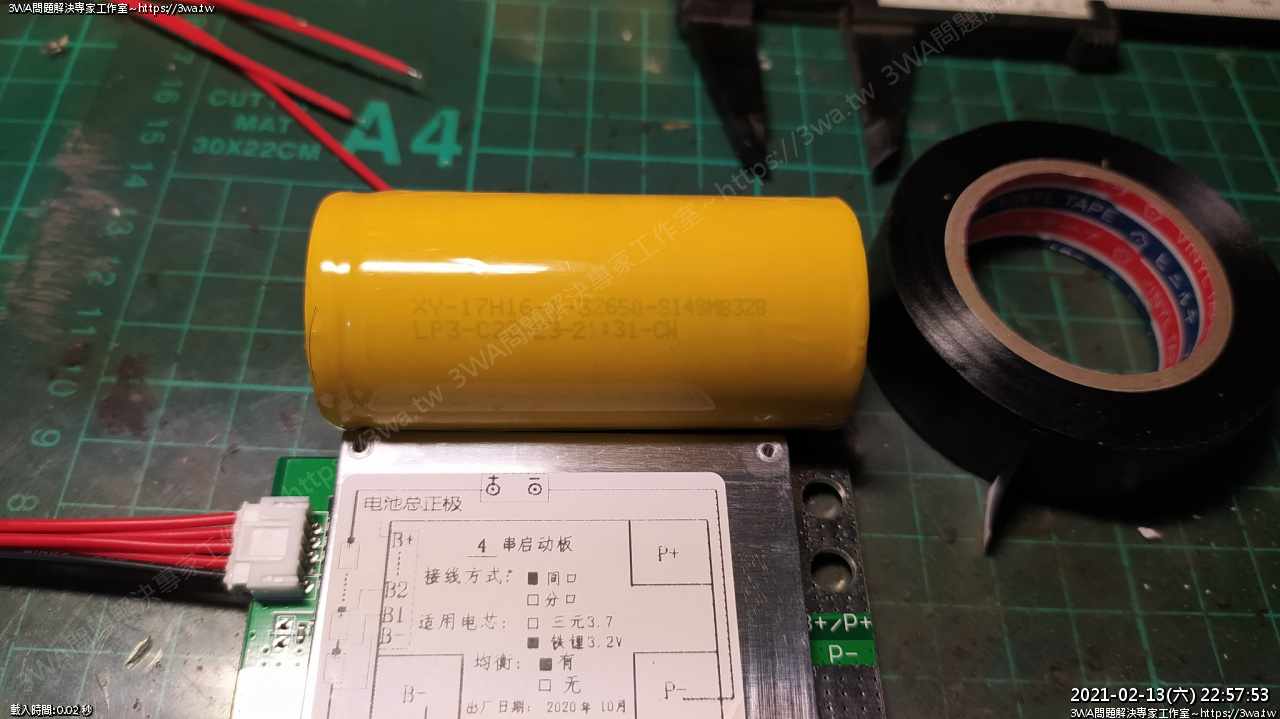

電池是被包過熱縮套管的,字微微看的到,紀錄一下

XY-17H16-1-32650-S143MB328

LP3-C22Y23-21:31-CW

明明露天賣場寫的是32700,但包的皮裡面寫的是32650

經詢問過確認 32650 = 賣家的32700

只要符合長度是 70 mm 就行

露天賣家再三保證有認真測每一顆的好壞,就試看看吧^_^





接線右上角這邊的 B+/P+ 用不到





拿出電器膠布





貼起來





電池排列

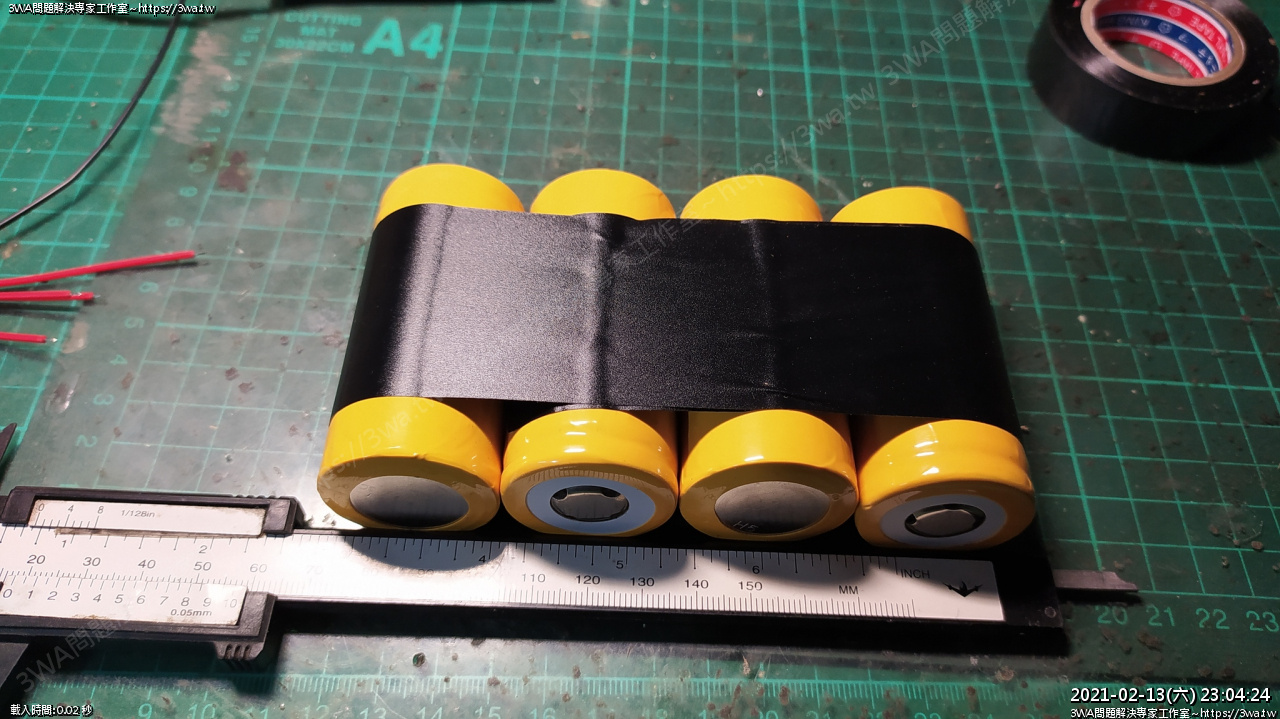

正負正負





寬度約14cm





上膠帶

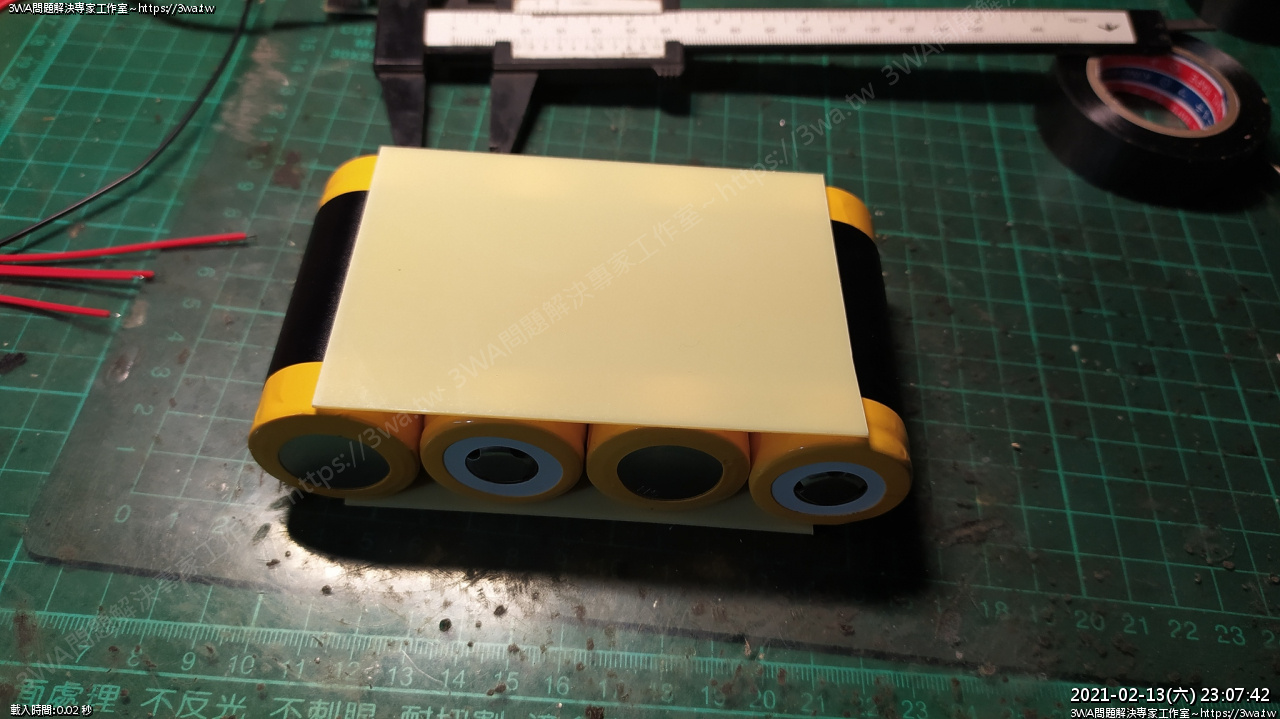

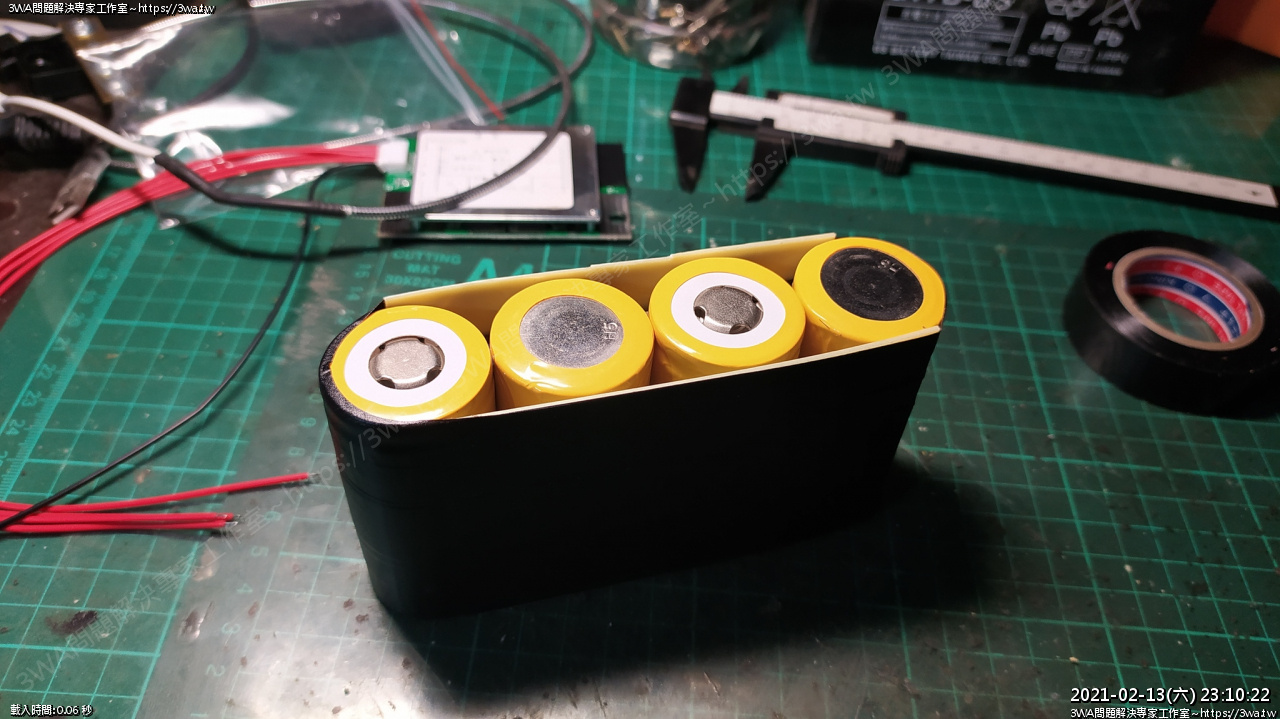

拿ABS板





夾心餅乾





再上一次膠帶

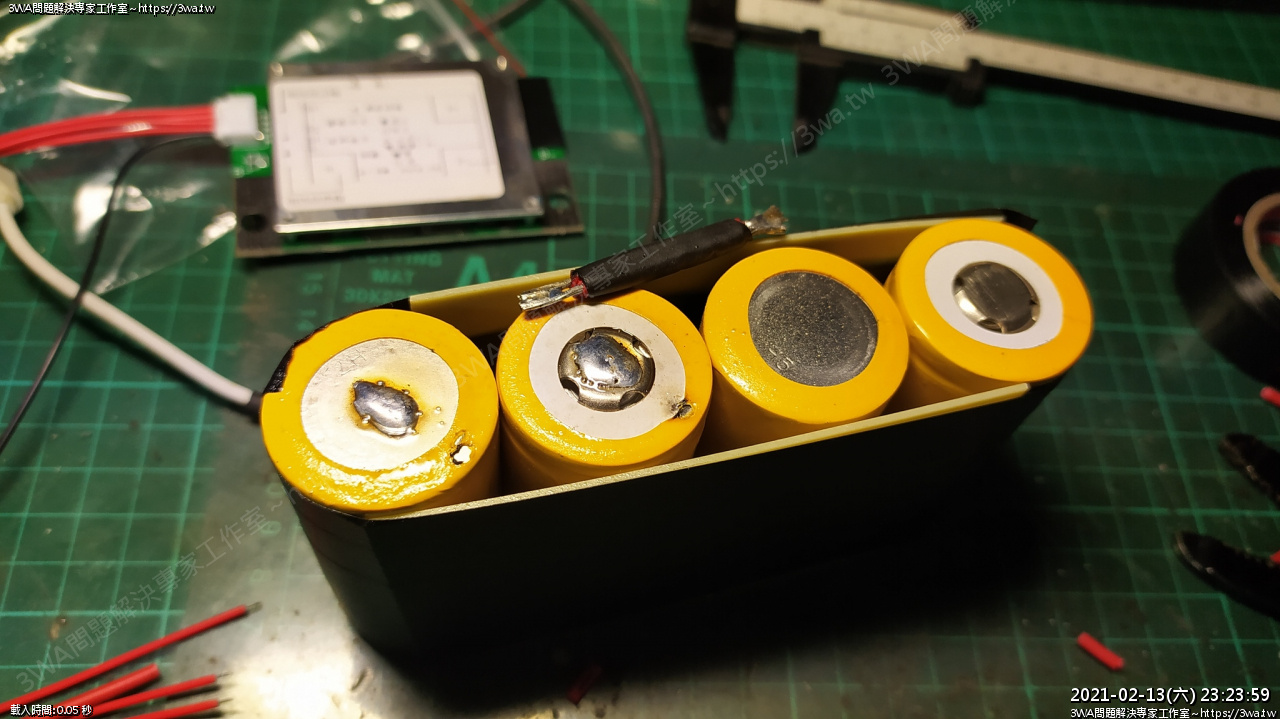

男子漢都是直接抹松香焊電池的

手邊沒有這麼粗的電線,用就二條AWG-14的線加粗,中間用熱縮套管合併

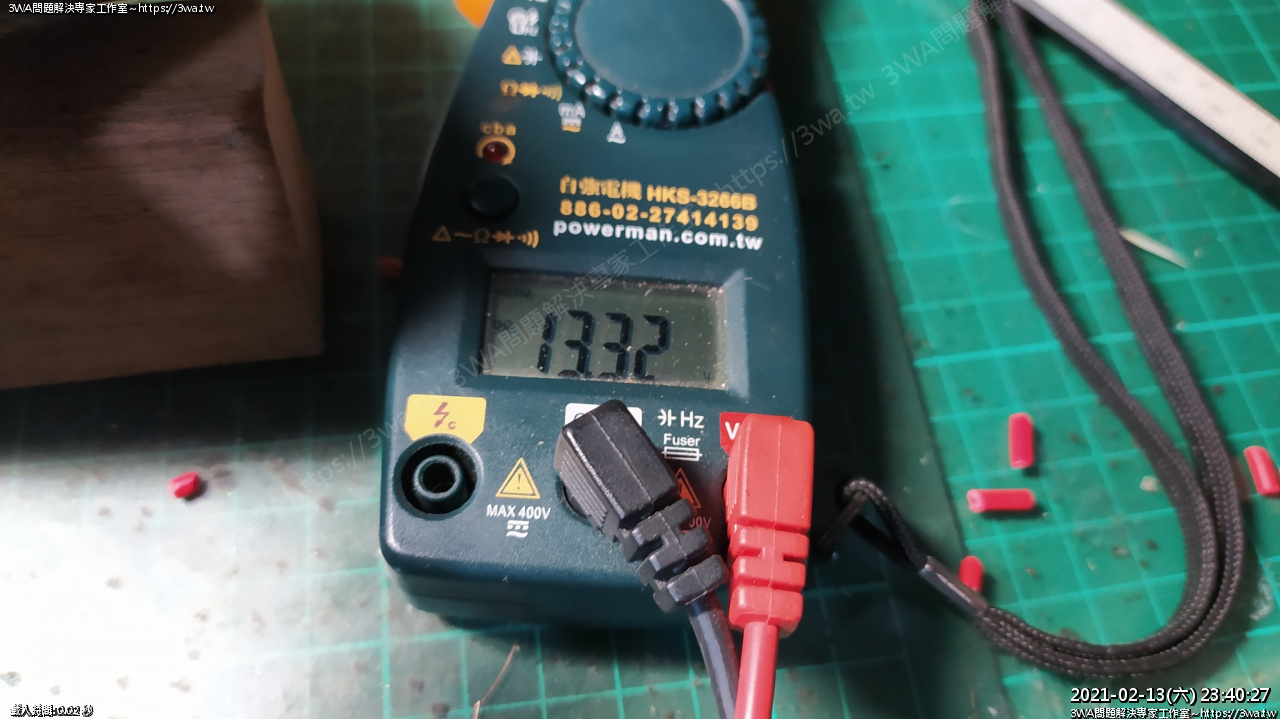

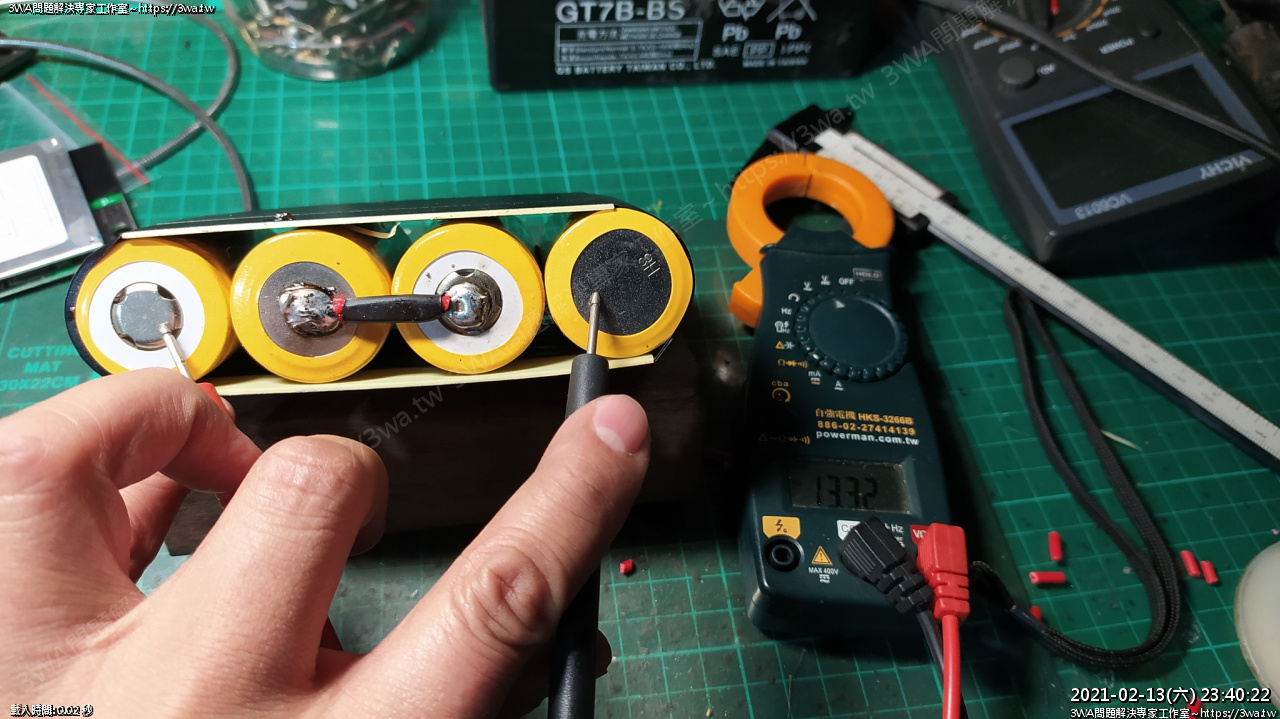

總算把電池串聯焊好,套起來 13.32V





13.32V

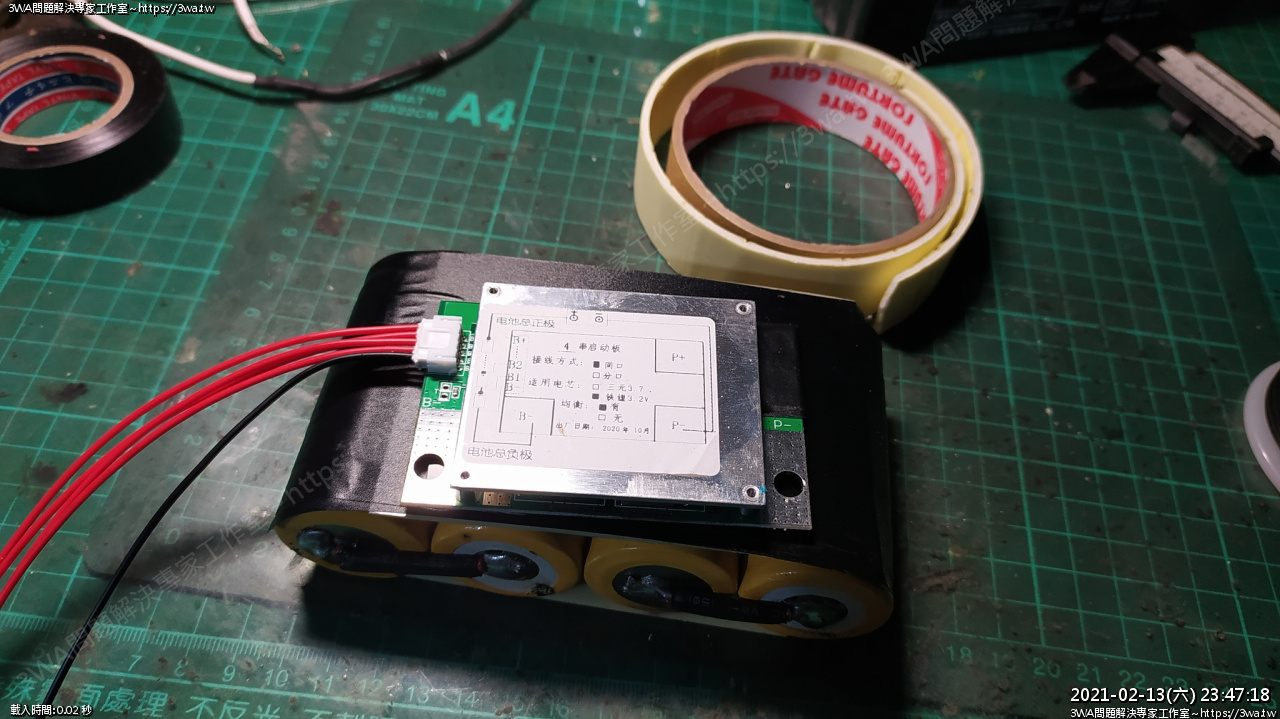

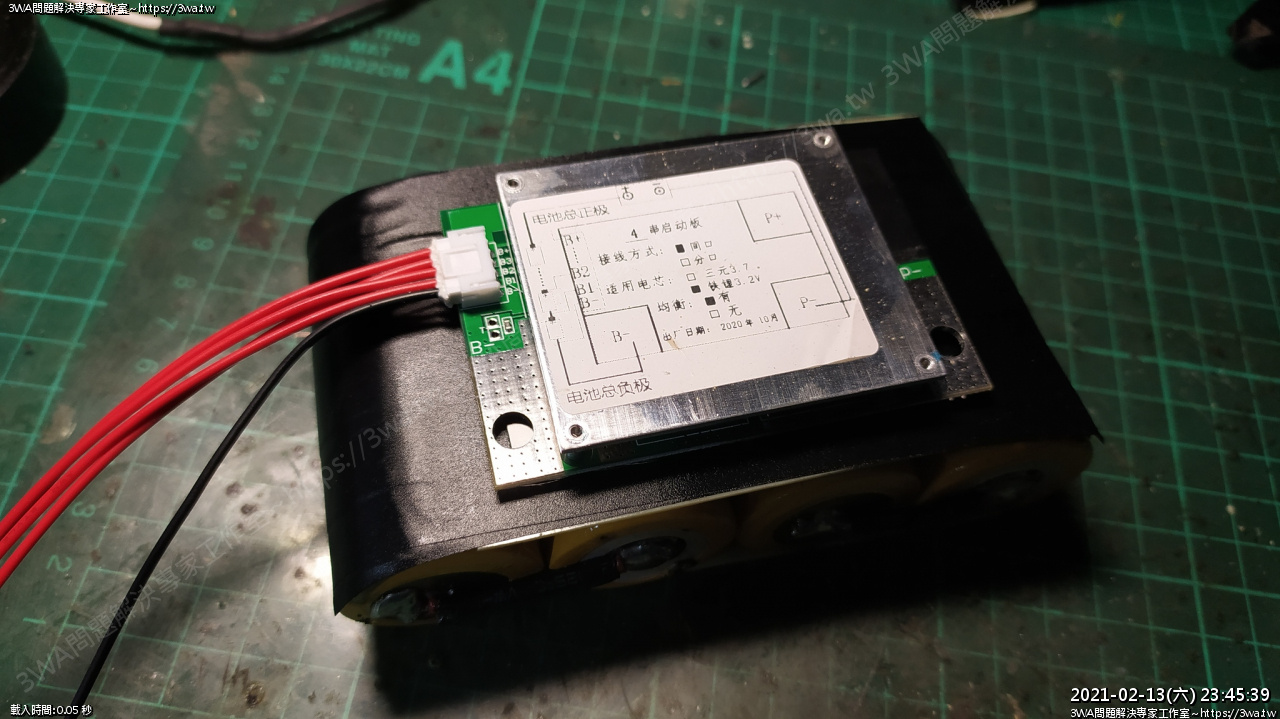

研究一下保護板怎接

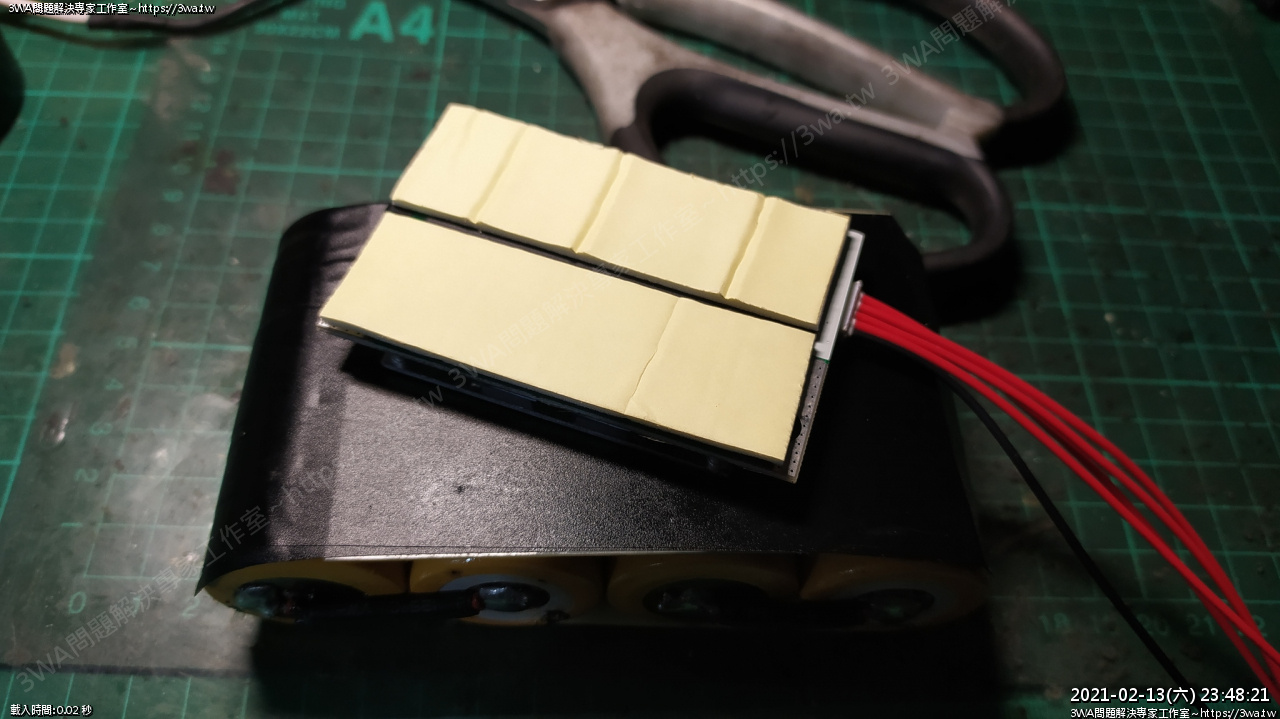

先固定吧





雙面膠固定





貼上

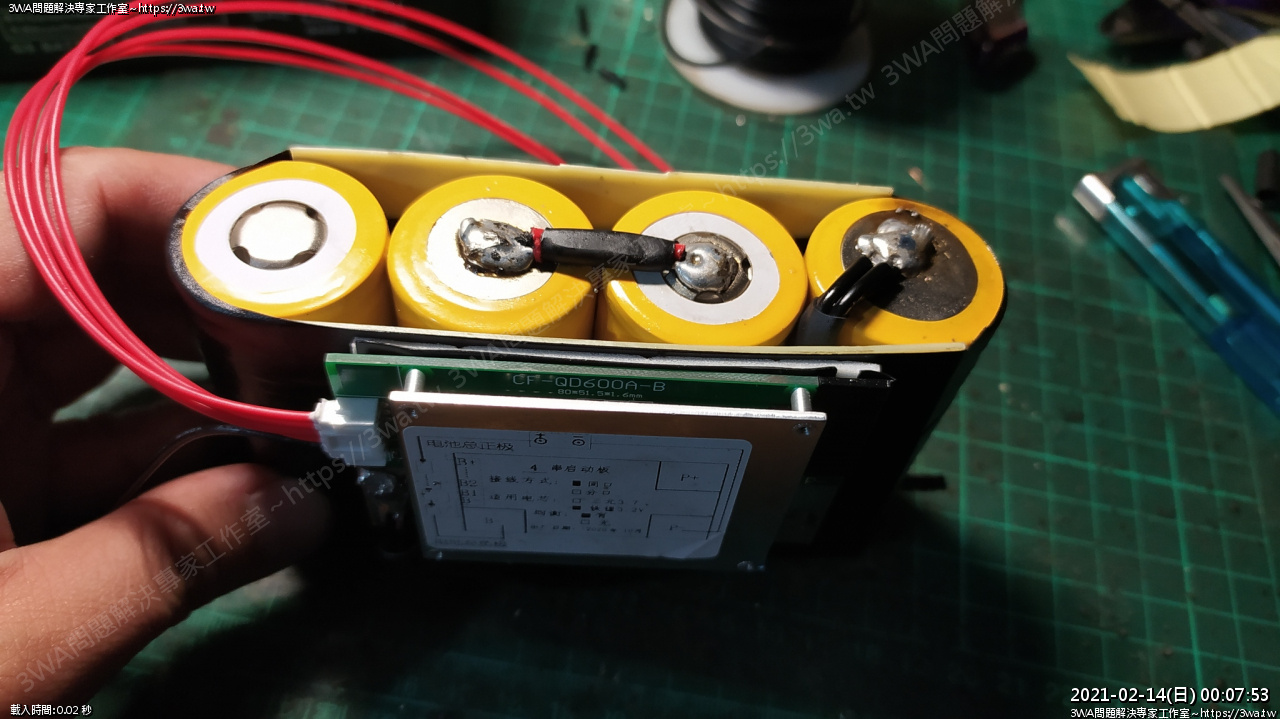

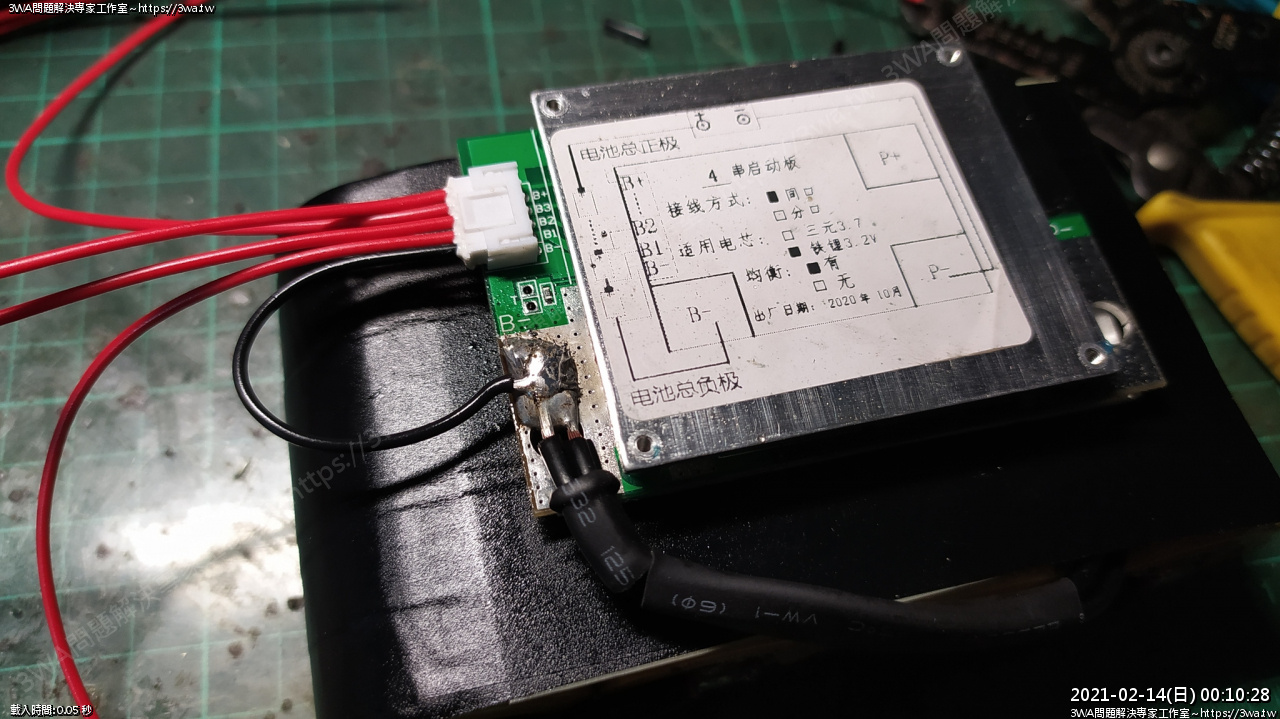

焊電池負極 B-





穿過去,焊接在未端





B- 焊上,焊的時候插頭要先拔掉,我焊了第一條後才發現忘了拔 囧





沒幾條線,反正就焊完了…囧

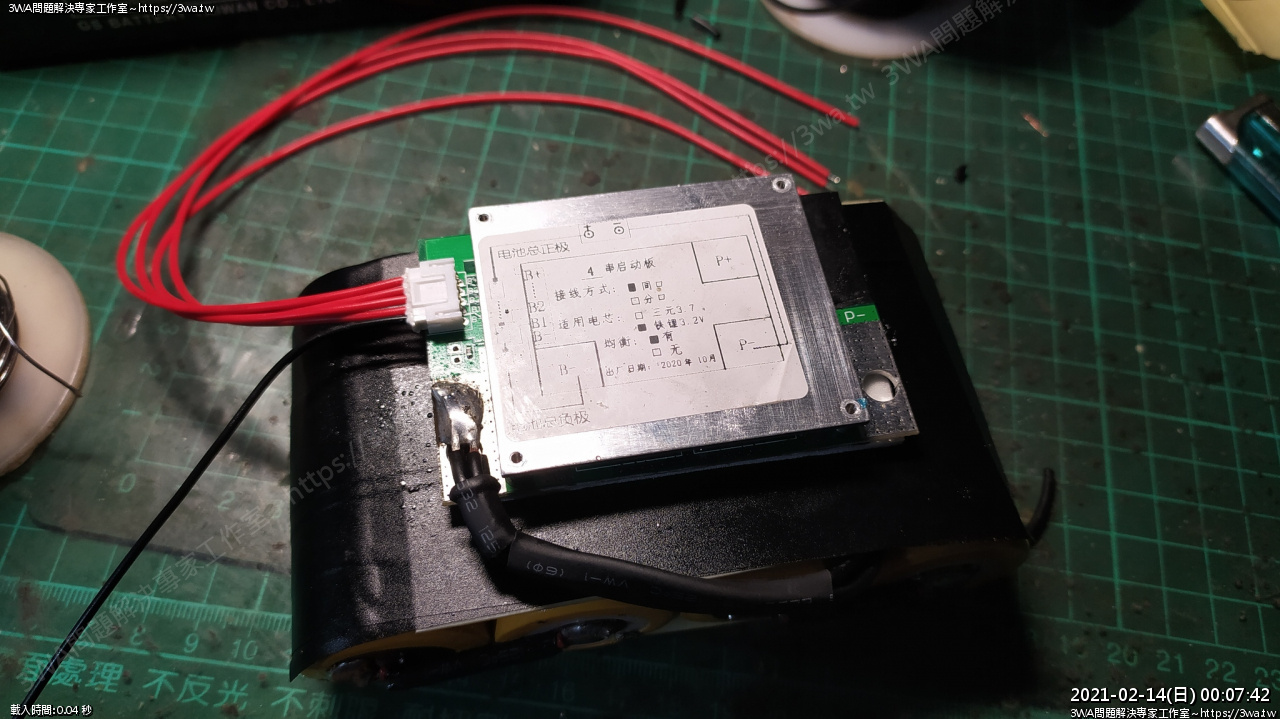

從紅線來看白色插頭,由左往右 (B+,B1,B2,B3,B-) 五條線:

小線B+ 接 紅線 跟 電池1正 接 機車 正

小線B1 接 電池 1、2 中間

小線B2 接 電池 2、3 中間

小線B3 接 電池 3、4 中間

小線B- 就接 板B- 跟接電池4負

C- (同P-),接 機車 負

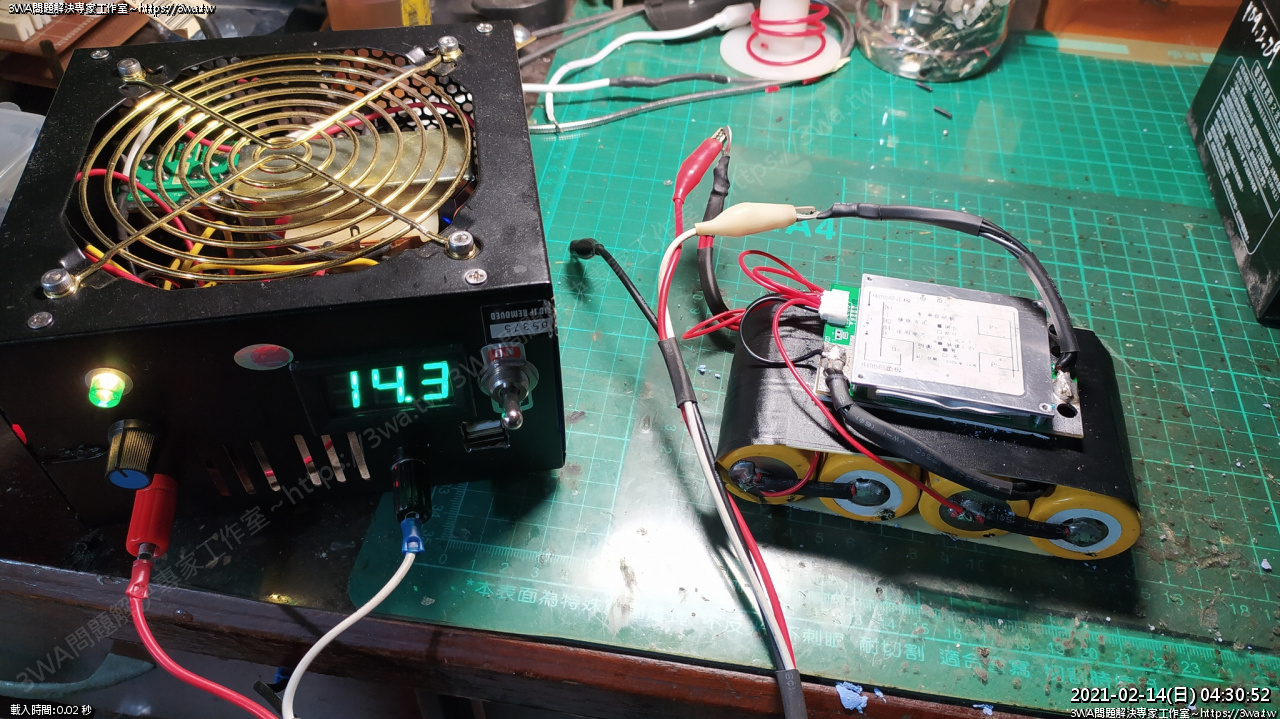

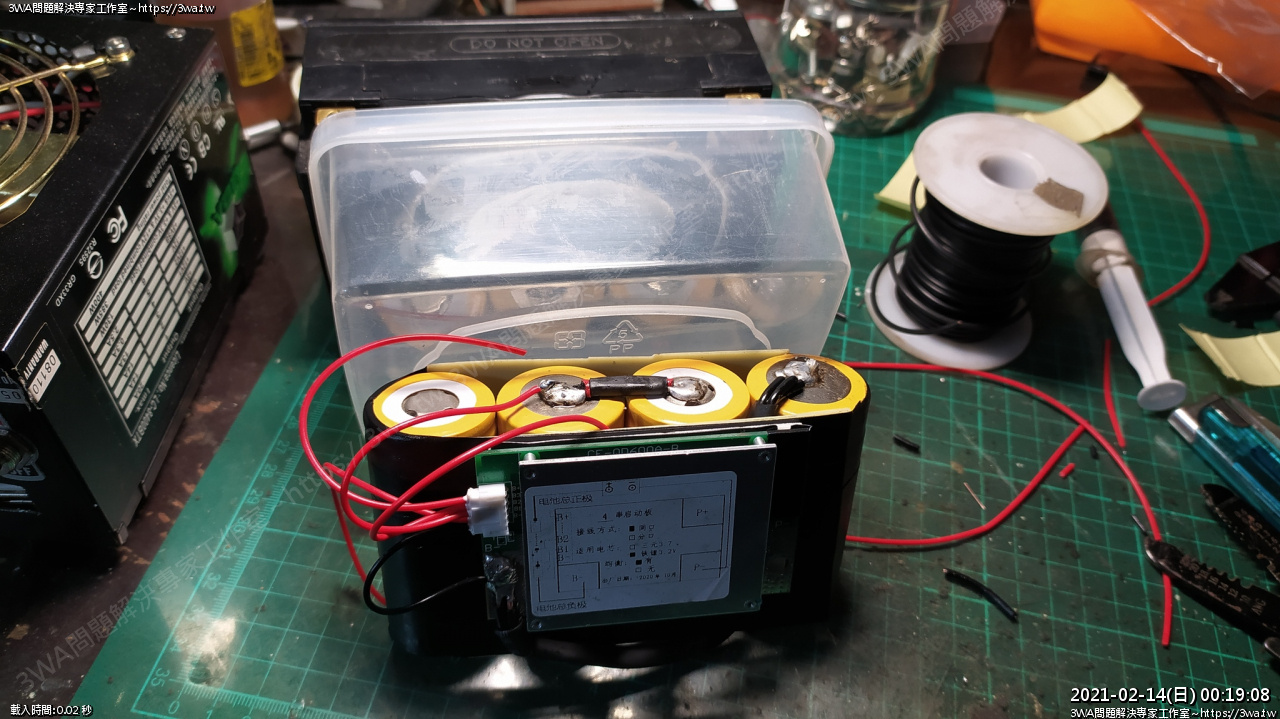

接好了,把他充飽看看

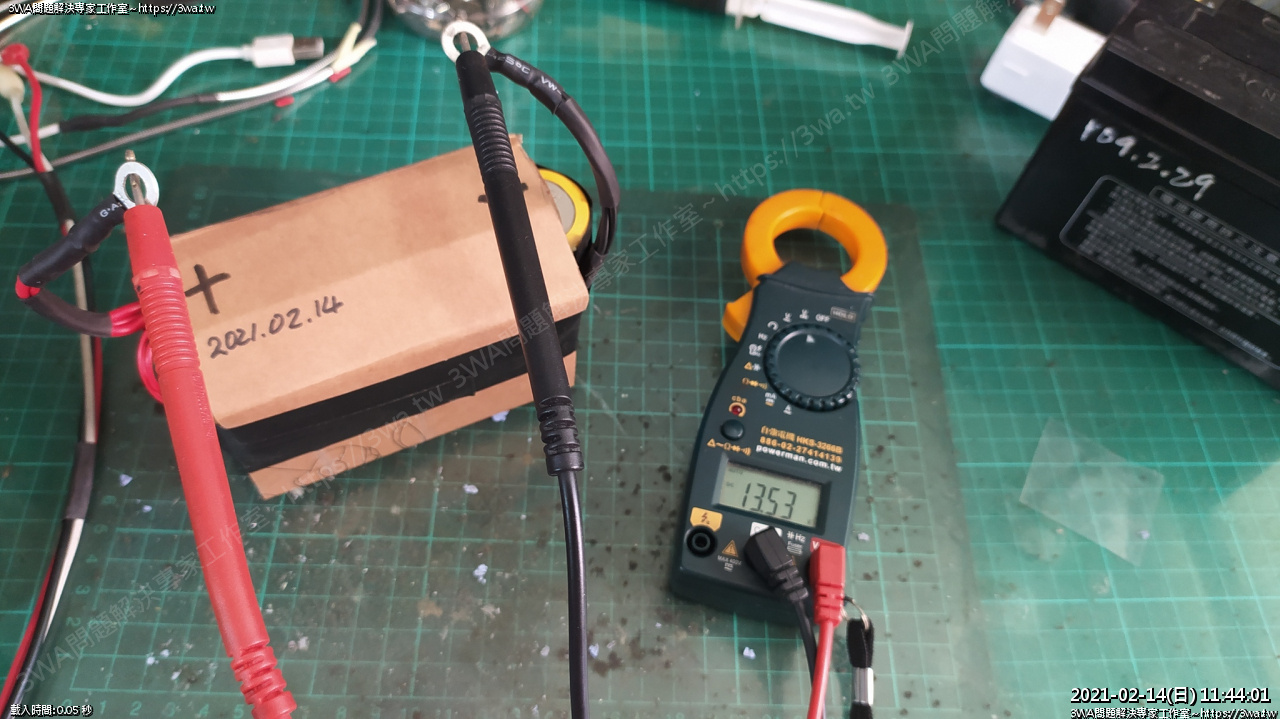

充到中午,電池來到 13.53 V ...

隨手拿個紙箱切成條,上、下墊泡綿,包一圈,用膠帶封好~

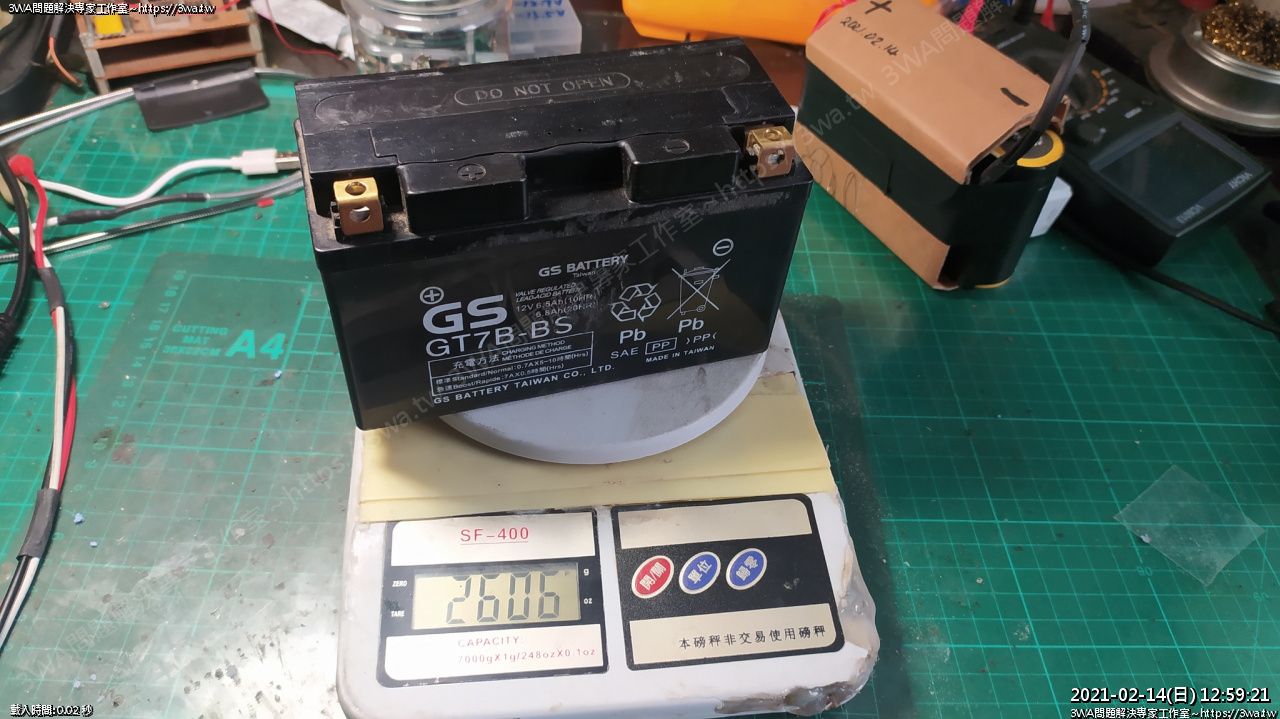

原電池 2.6 KG

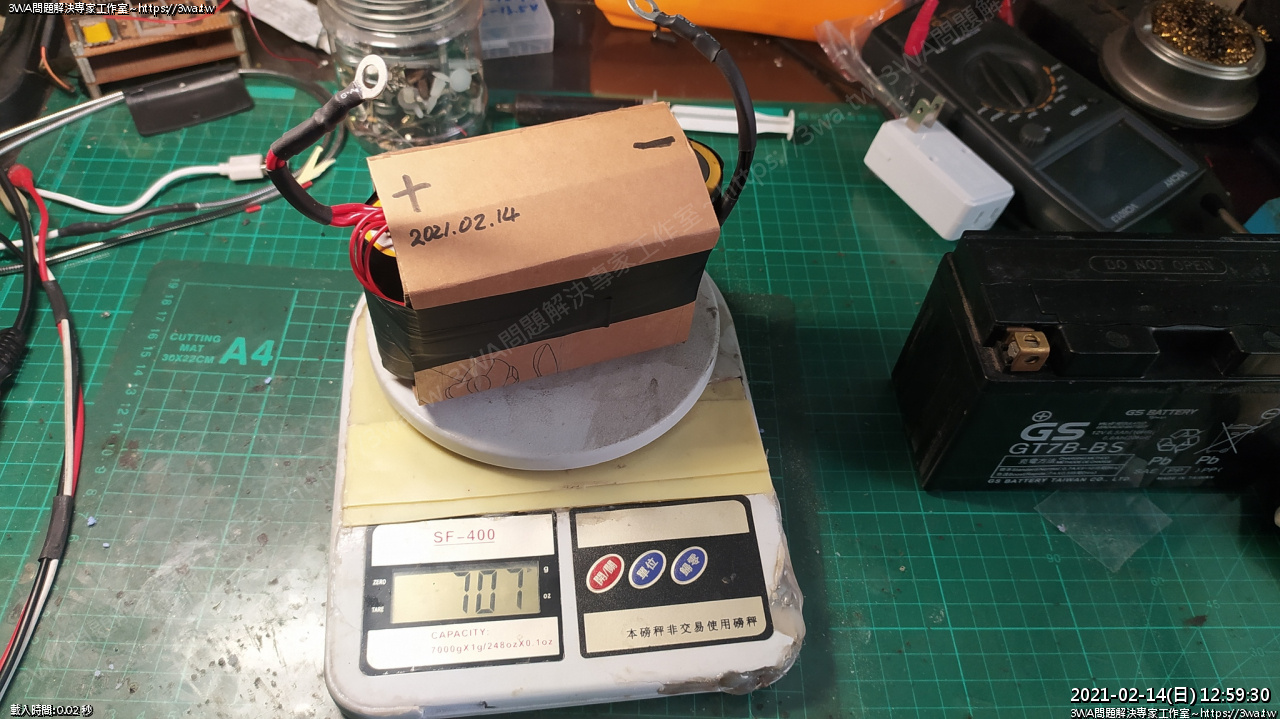

自製鋰鐵電池 707g

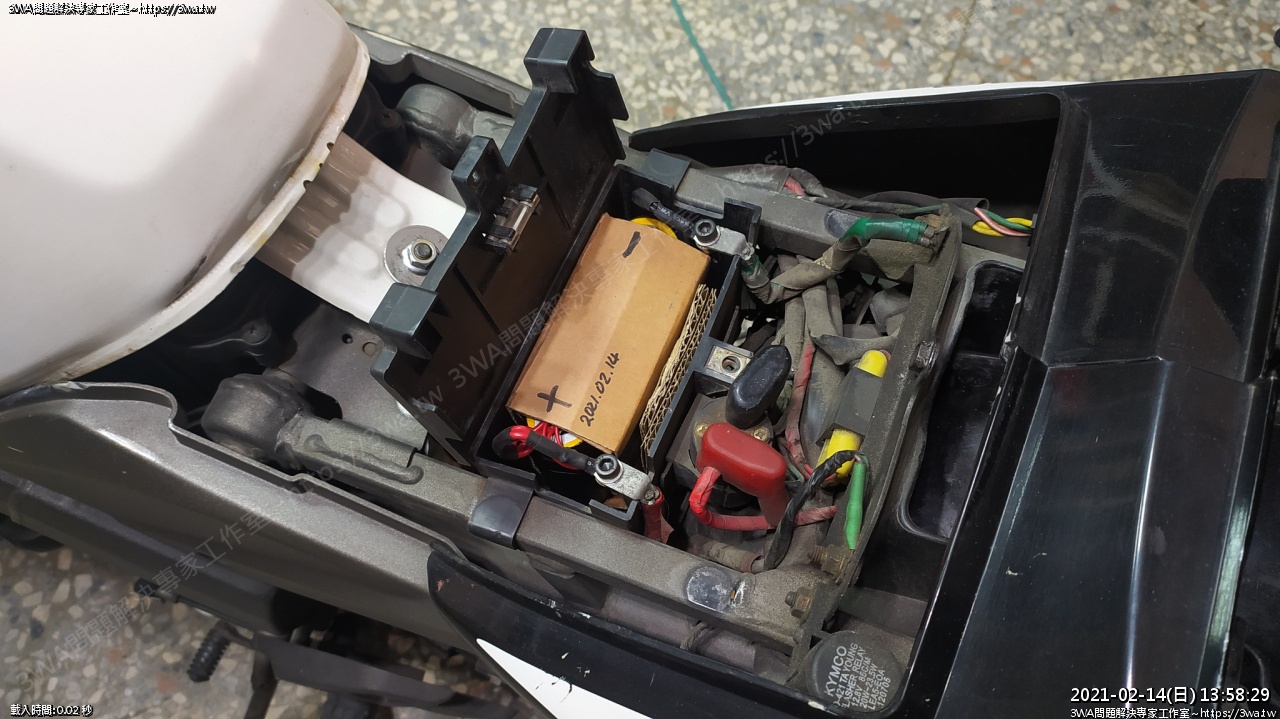

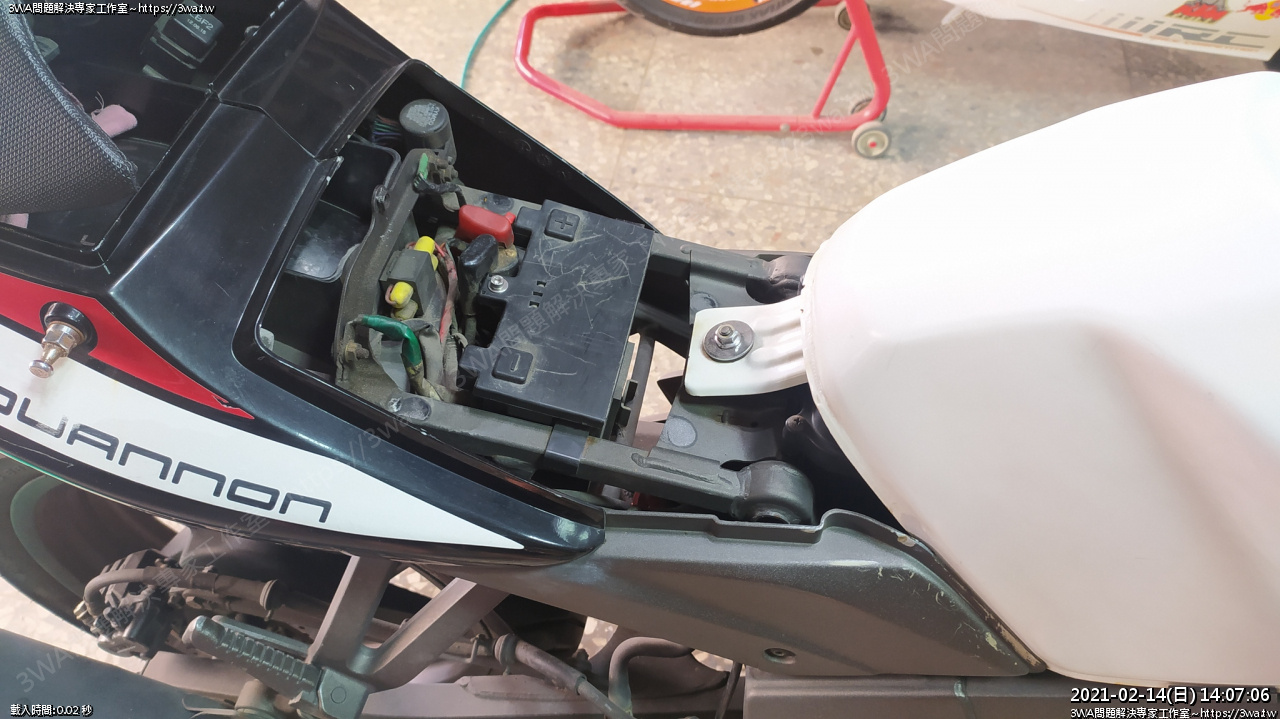

反正就裝上車了





 螺絲跟螺帽鎖好



順利的發動,看來鋰鐵電池拿來發酷龍是滿輕鬆的~

能否安心使用就讓我來見證見證





 關上電池蓋,就像什麼事都沒發生一樣





 一敗

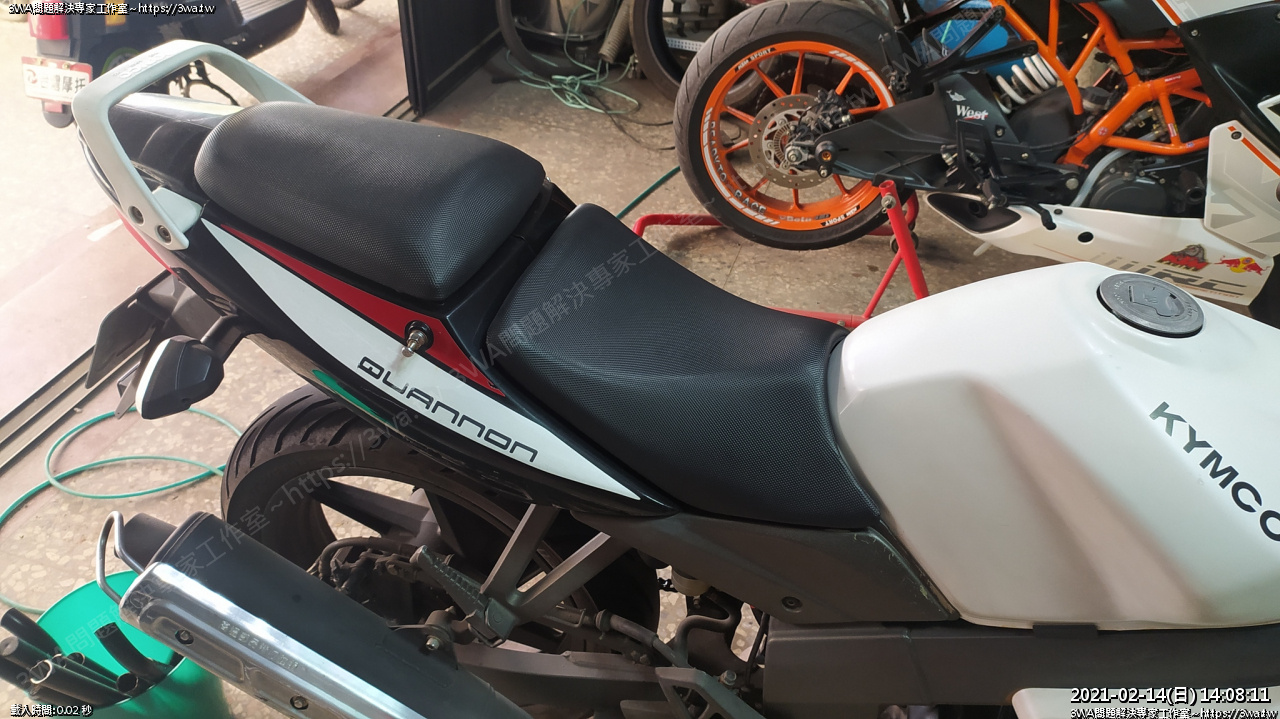

 裝回座墊





自製鋰鐵電池,最好給我用個四、五年...再拿到別台車上繼續用

藉由酷龍來驗證看看鋰鐵電池行不行,RC390車上那顆原廠的也用了六年

差不多該下課,如果能在酷龍車上能穩穩用個半年,再買料回來作下一組^_^





費用一覽:

項次 名稱 單價 數量 費用 補充說明
1 鋰鐵電池 110 4 440 32650 32700 6000 mAh
2 保護板 300 1 300 4串鐵鋰鐵3.2V持續35A瞬間600A
機車啟動專用保護板 帶均衡
3 電線、熱縮套管 20 1 20 過年期間買不到粗電線,手邊的併一併
加粗用
4 30 1 30 要焊這些接點,錫的用量還滿大,如果
以後有考慮要玩電動機車、組動力電池
等,可能要考慮作一台專用的點焊機比
較好。
5 焊油 3 1 3 自從焊油擠到針筒裡,變得很好用
6 6mm接頭 3 2 6 正負極的接頭
7 M6x10烏鋼螺絲、螺帽 3 2 6 正負極接頭對鎖
8 ABS板 5 2 10 合併電池用
9 膠帶 3 1 3 膠帶的用量也滿多的,大概1/4~1/5捲

      小計 818 元



其他:

https://www.youtube.com/watch?v=BnZ8zQEtzLY&feature=emb_logo

網上找到的保護板接法影片,推薦
