今天練習用 ATTiny85 輸出 25KHz 有占空比的 PWM 控制四線式風扇

之前控風扇是用調整電壓的方式，直接改風扇的電壓來作到風扇控速

四線式的風扇，藍線可以用來輸入 25KHz 的占空比來控制風扇速度

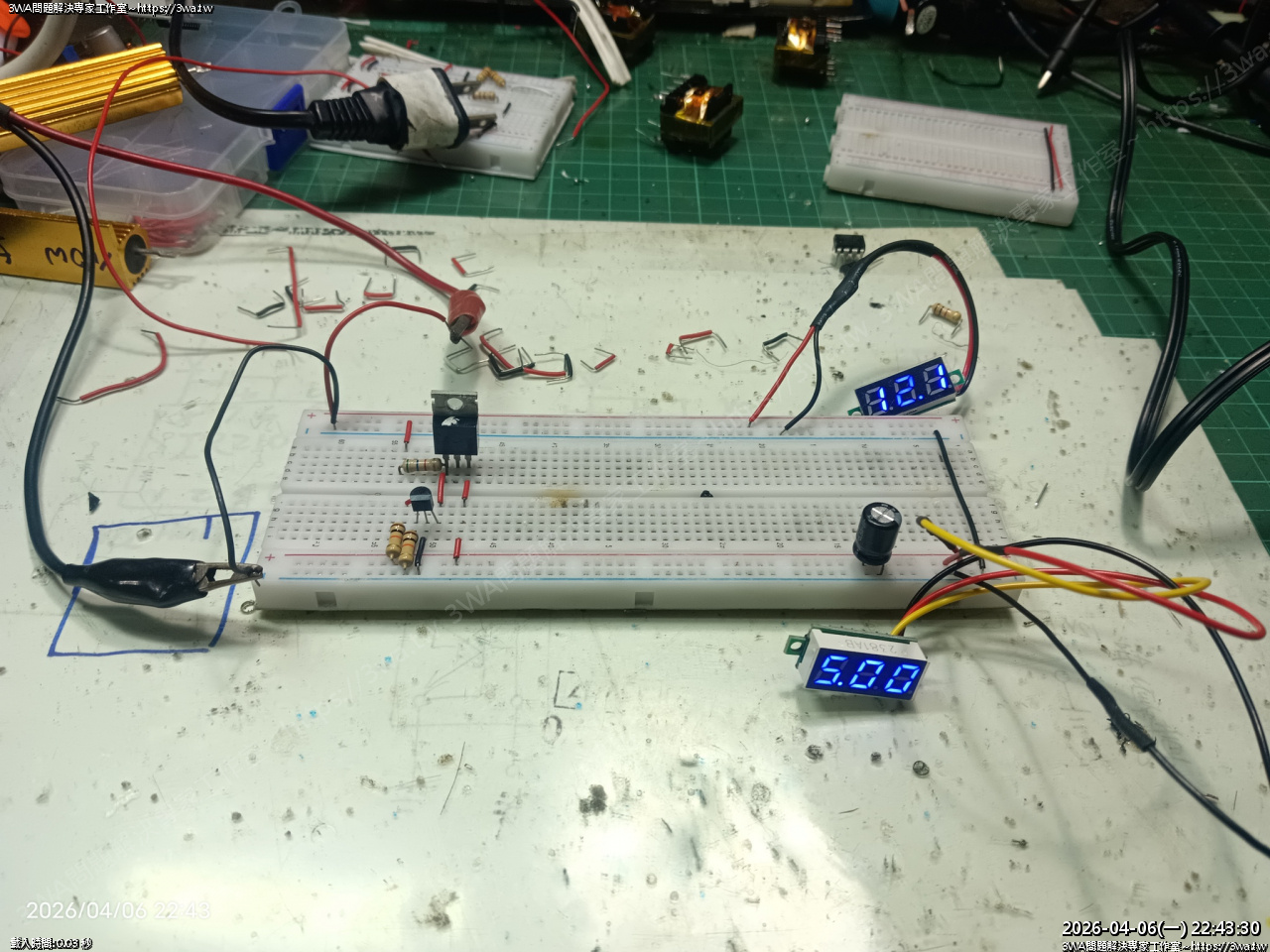

剛好手邊有幾顆之前買的 TL431 跟 TIP41C 就拿來作 12V 轉 5V 的簡易電路

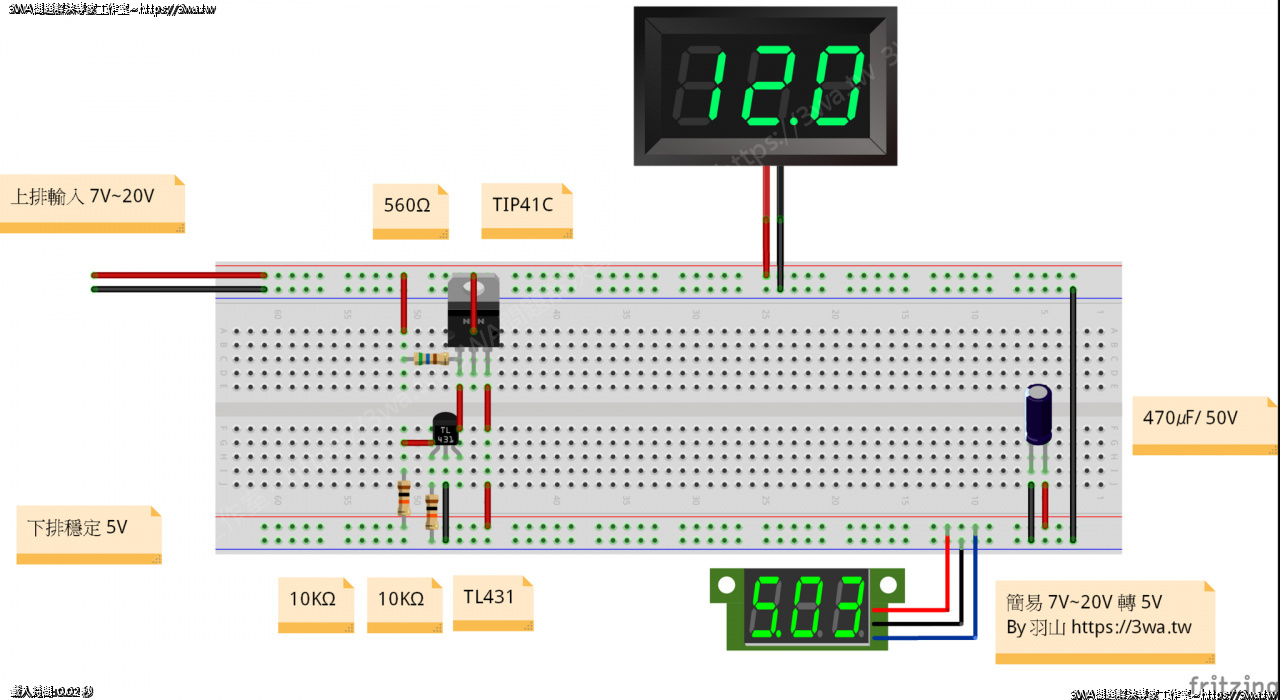

這個 12V 轉 5V 的電路大概長這樣，總之就是利用 TL431 可調穩壓器的特性

來讓 TIP41C 可以穩穩的把 12V 輸出 5V 後續再給 ATTiny85 使用

這個接法多少紋波還是大了些，不過電流只拿來供 ATTiny85、可變電阻，應該沒啥問題

羽山自己實測這種小電流電路算是滿方便的，就不用接 Buck 或 容易發熱的 7805

TIP41C 在這個電路手摸沒有溫度，就算電壓催到 25V 也能正常輸出 5V

如果用在機車上，電瓶透過繼電器出來的電壓，通常11V~15V

拿來供給 PFC1212DE 或 FFB1212EH 風扇

這時再用原本四線式風扇的藍線作 PWM 占空比的控速

這個占空比就是...

當風扇的正電紅線接 12V，黑接地

然後藍線這時也接 12V，或是什麼都不接 風扇就會轉起來全速運轉

但如果藍線接地，風扇就會停，不轉

萬一有個小屁孩，一下把藍線接地，一下又拔起來，速度非常的快，風扇就會處於轉起來

但又不是全速，如果小屁孩拔起來的時間比接地久，風速就會大於50%，反之就變弱

有點難解釋，總之就看風扇的 Spec

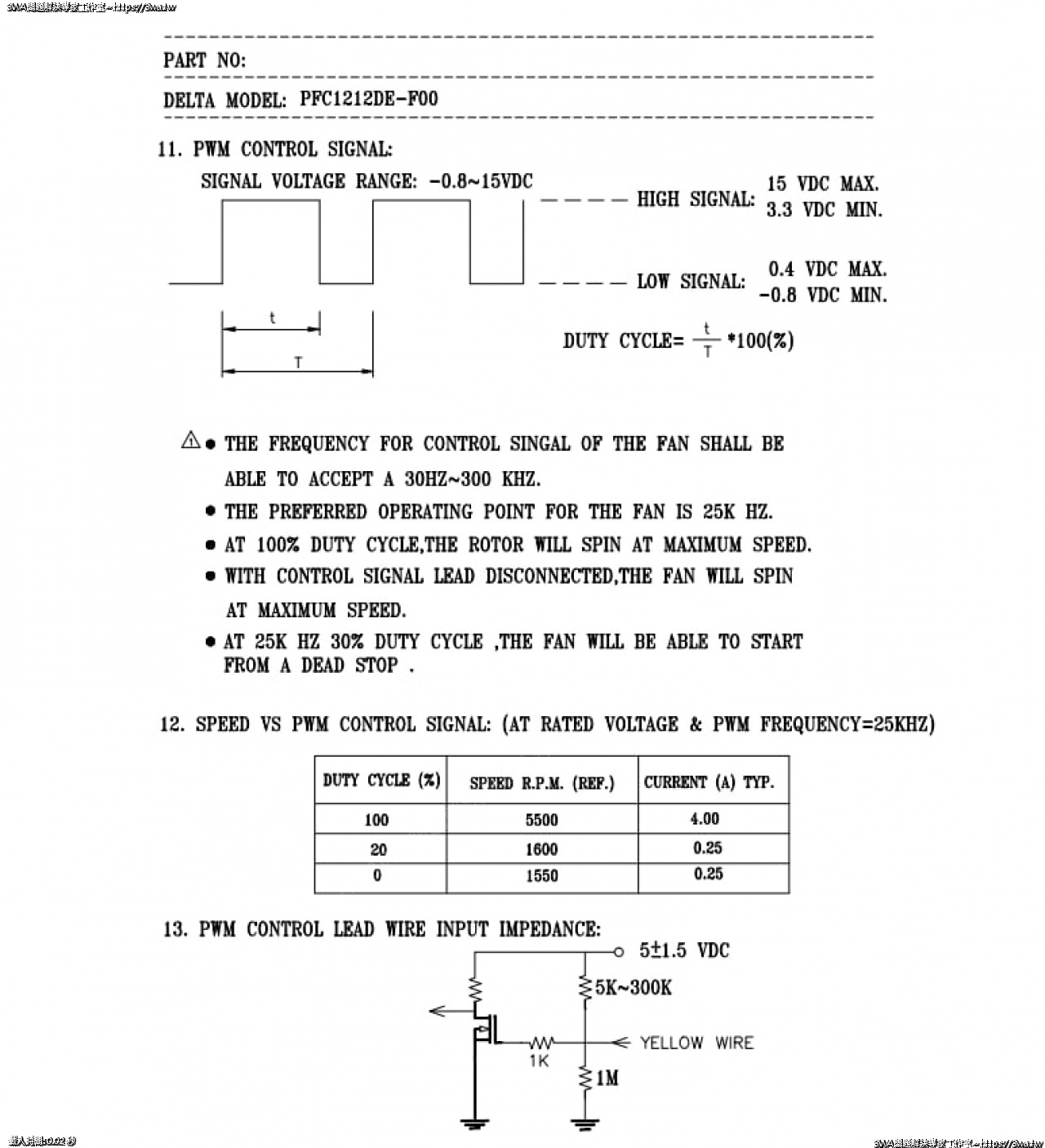

得知如果要給 PWM 大概就是使用 25KHz

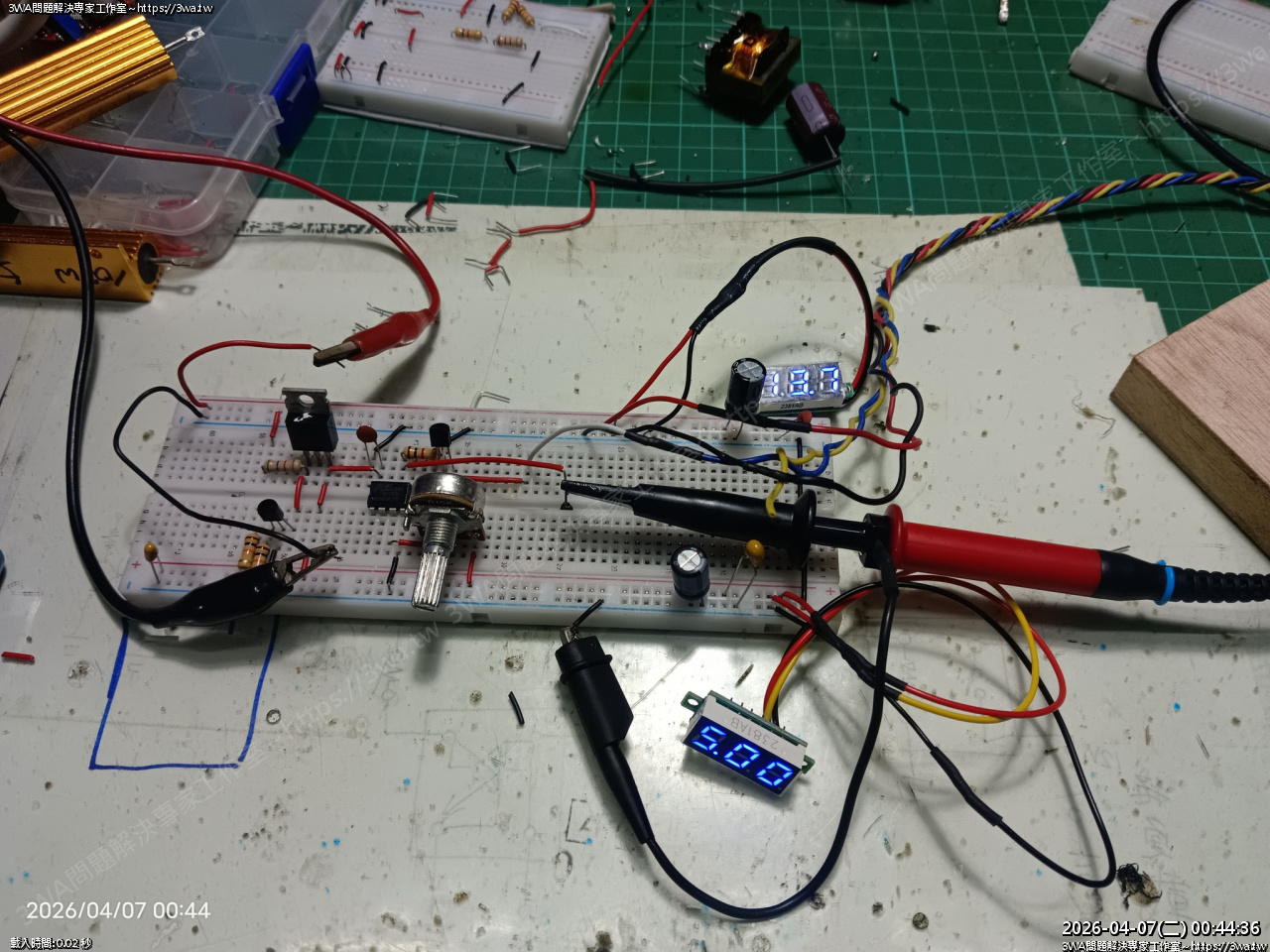

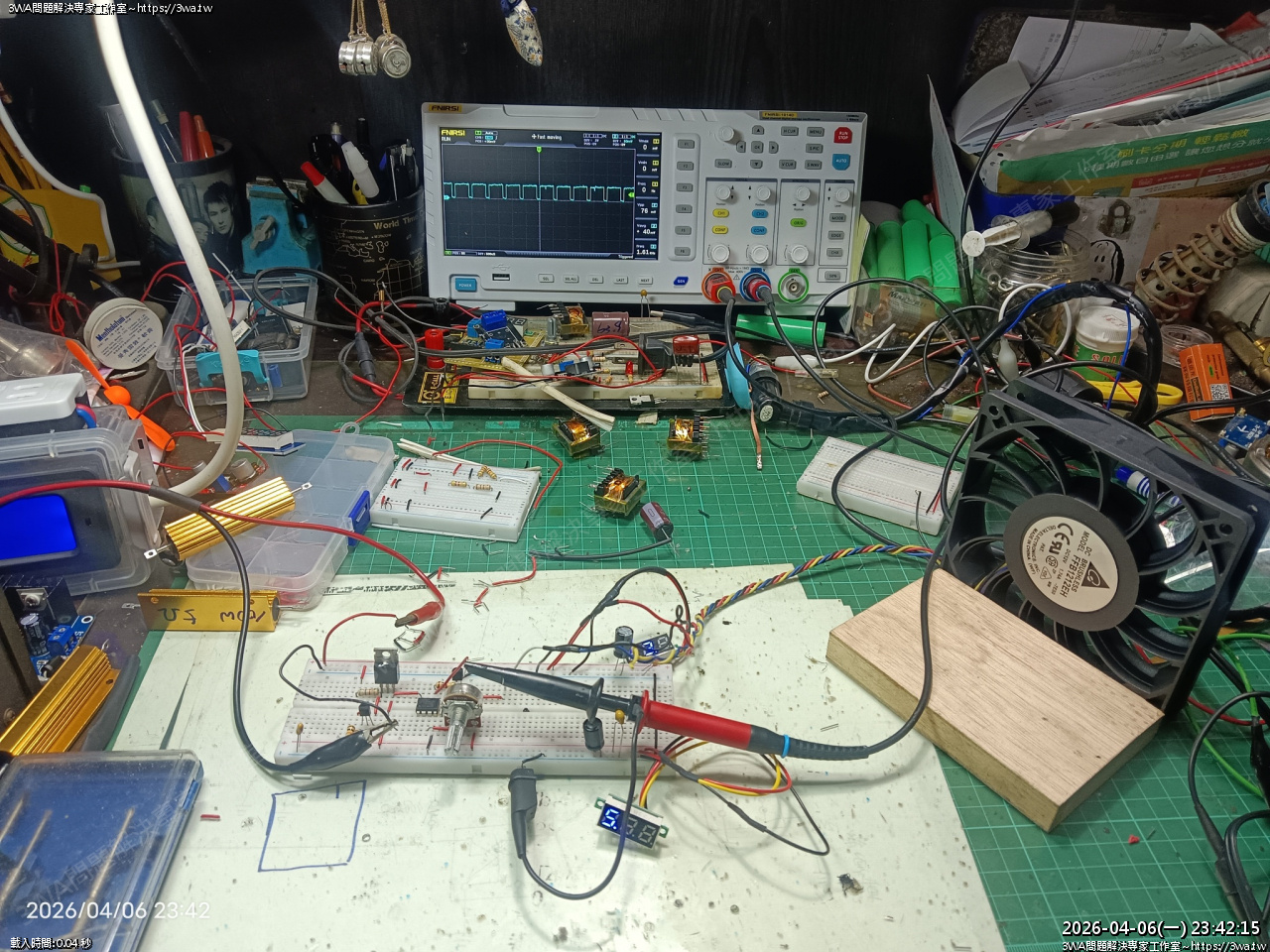

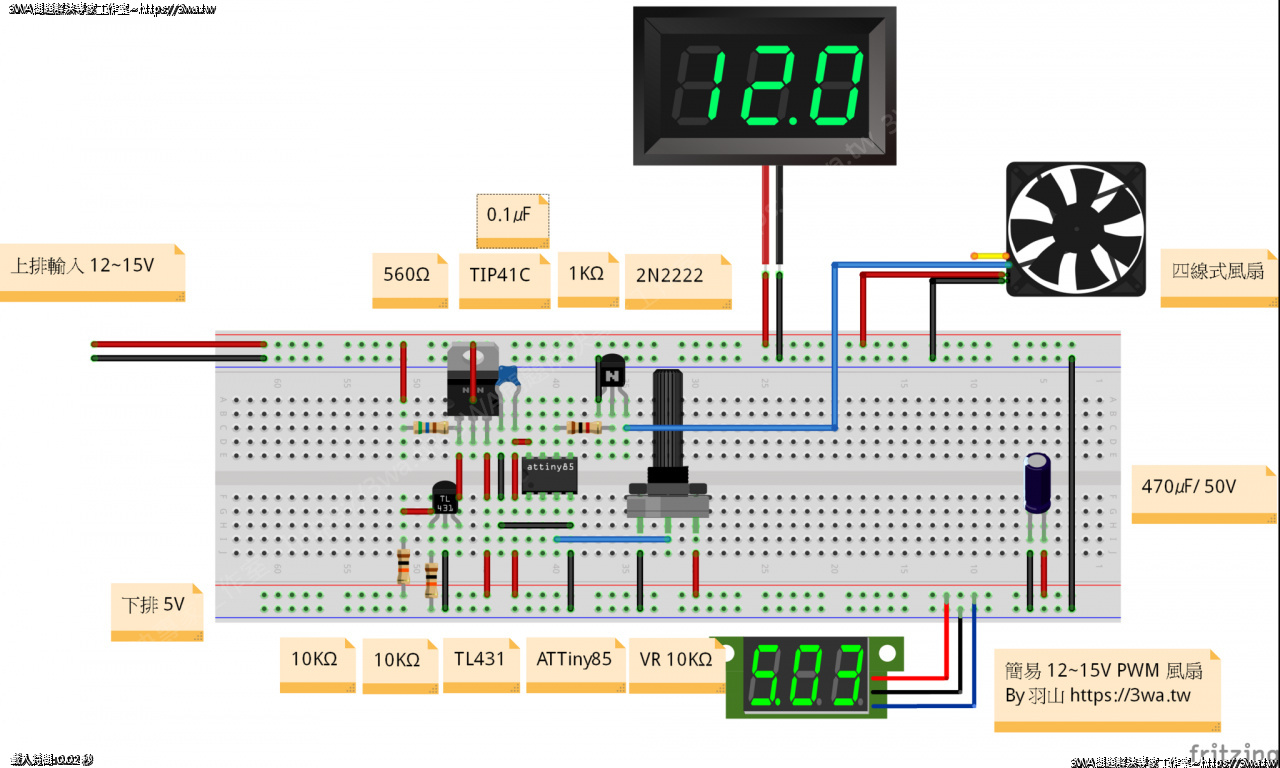

然後接上電路

材料如下：

1. ATTiny85

2. TIP41C (BCE)

3. TL431 (RAK)

4. 電阻 1KΩ 1/2w

5. 電阻 560Ω 1/2w

6. 電阻 10KΩ 1/2w x 2

7. 可變電阻 VR 10KΩ

8. 電晶體 NPN 2N2222 (EBC)

9. 電解電容 470㎌ / 50V

10. 陶磁電容 0.1㎌ (104)

11. 勇氣

然後工作週期的波型，與很接近 25KHz 的實作

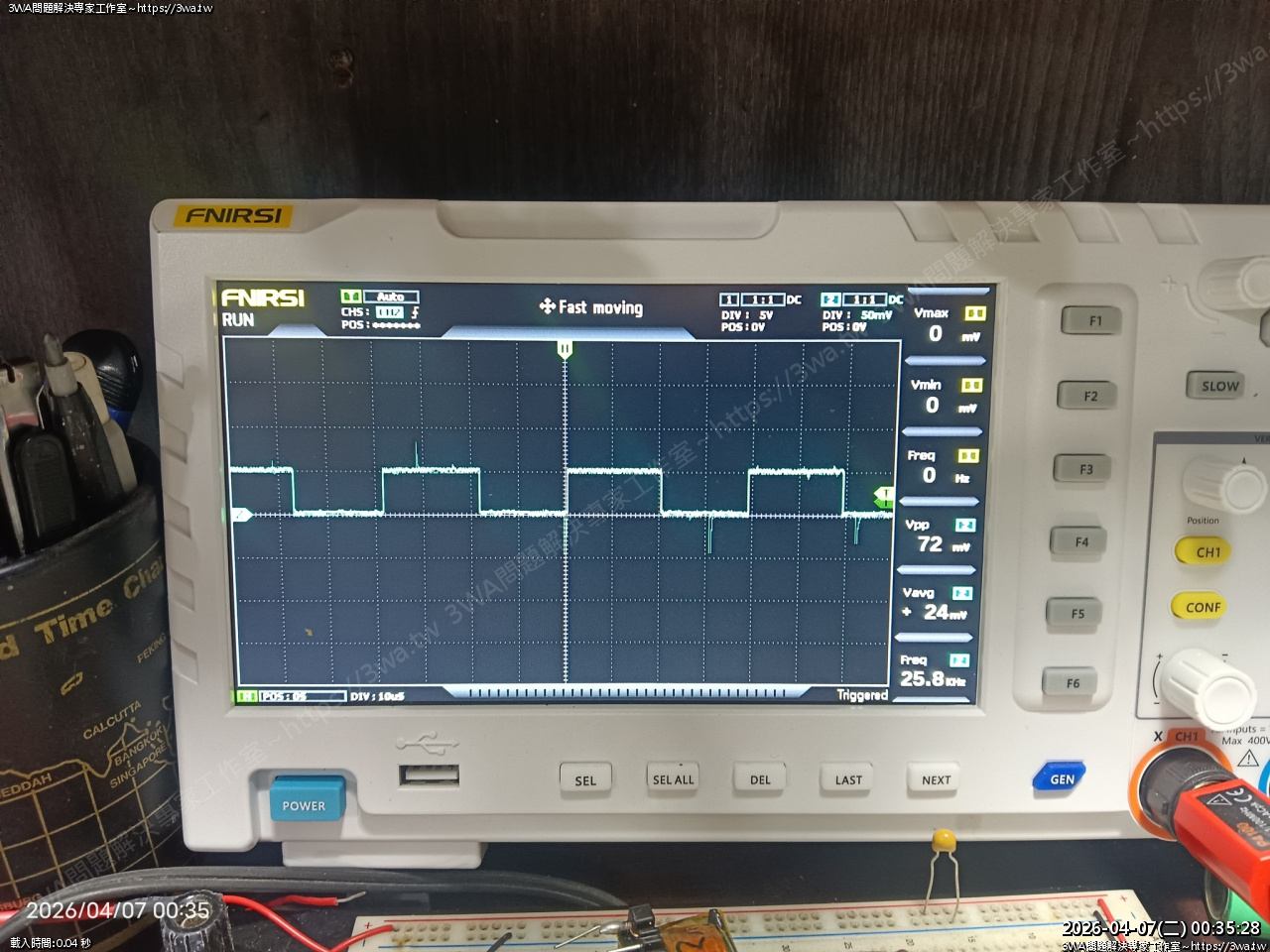

示波器量到的是 25.8KHz

容許範圍： 21 kHz 到 28 kHz 都是可以的

然後這是影片，調速的過程與調整可變電阻看到占空比的變化

這個影片錄到一半剛好遇到台中市南區跳電，笑死...還害我電腦作業系統的 boot 區壞掉

隔天電腦弄半天修不好，最後重灌 Windows

如果需要 ATTiny85 的程式，可以參考羽山的 github 分享

https://github.com/shadowjohn/115ATTiny85FanPWM

其實作起來還是有點麻煩~感覺用 XL4016E1 Buck 還是簡單點 XD

如果焊接成電路，就不會像 XL4016E1 那種超大散熱片很厚一個

改天作一組來改 CBR1000RR 外掛直壓風扇
