標題:自製方向燈 Relay ( 鹵素燈泡、LED )
網址:http://3wa.tw/blog/blog.php?id=1866
內容:


 以前在學校學 RC 電路,利用電容充放電時間,得知可以控制電路開閉的

時間,一般市售的繼電器,都是跟鹵素燈炮、消耗的瓦數搭配,如果沒配好,就

會變得快閃、恆亮等問題,通常只能購買市售的 LED 專用繼電器來換裝

LED Relay 價格就水漲船高,大概區分以下三種:

1、只能用於 LED 的方向燈

2、能通用鹵素、LED 的方向燈

3、可以調速度,通用二種

花了二個晚上的時間研究一下,總算也是可以用簡單的材料自己作看看



 傳統的繼電器電阻掛掉,電阻值變得比原本150Ω 還小時,方向燈就會變得閃太快

解決方式很簡單,直接把電阻剪掉,有時就可以恢復慢閃,只是會比平常閃的再慢一些些

應急時可以這樣作,或是買新的 150Ω / 1/2w 來更換

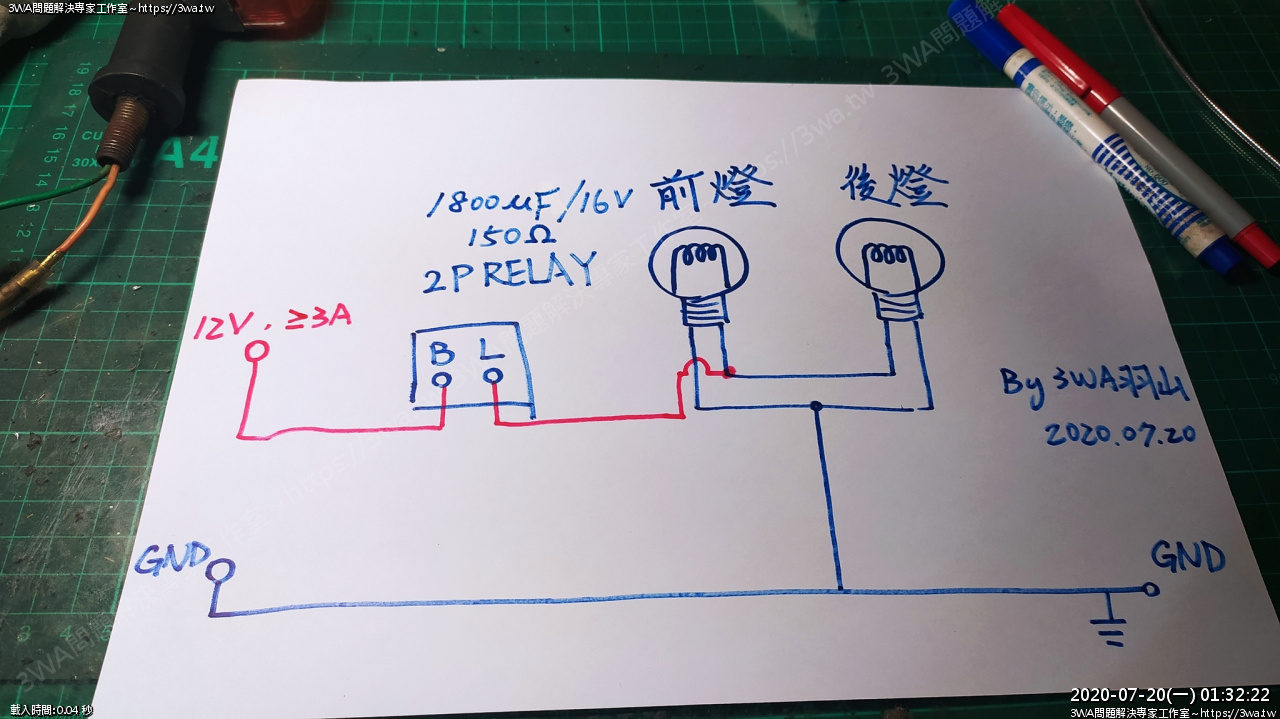

 一般車上的 2P 型繼電器接法



 照圖接上



通電給 12V ,沒接錯就會閃

如果沒接錯,還是不閃,通常是一般 丙級工業電子 考的那台電源供應器輸出的安培數太低

要推的動二顆方向燈,最好至少還是要有 12V / 3A 的供電

同學可以自行到電子材料行選購輸出安培較高的電源供應器

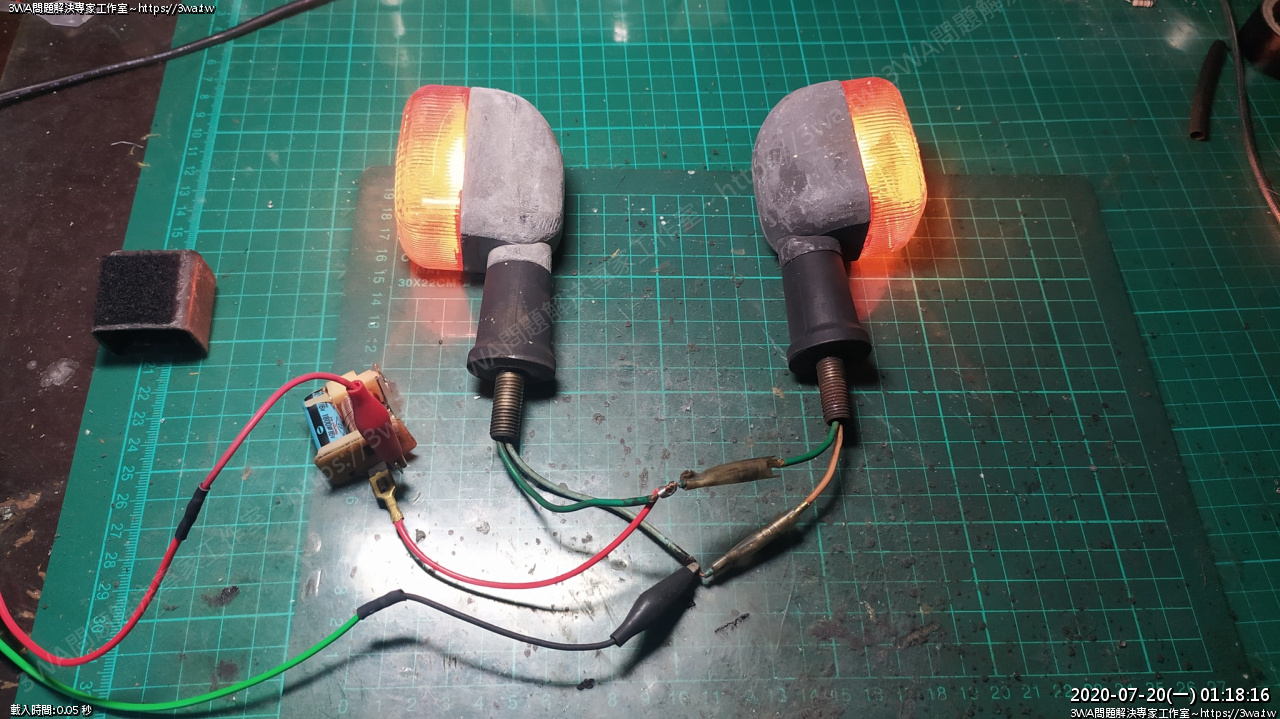

同樣的繼電器接給 LED 方向燈,就會出現恆亮不閃的問題

市面有幾種方式,如LED正極串聯 6Ω 10W 電阻

但這樣作就不會省電了,會失去 LED 低耗的特性

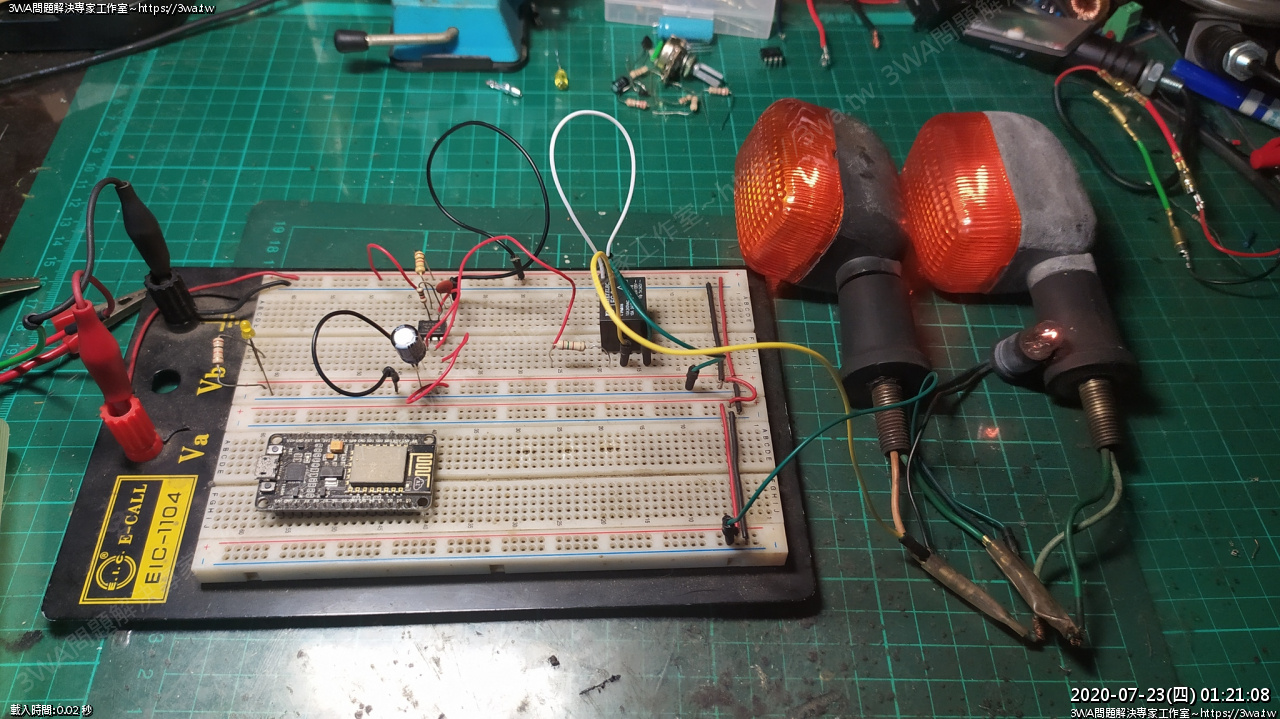

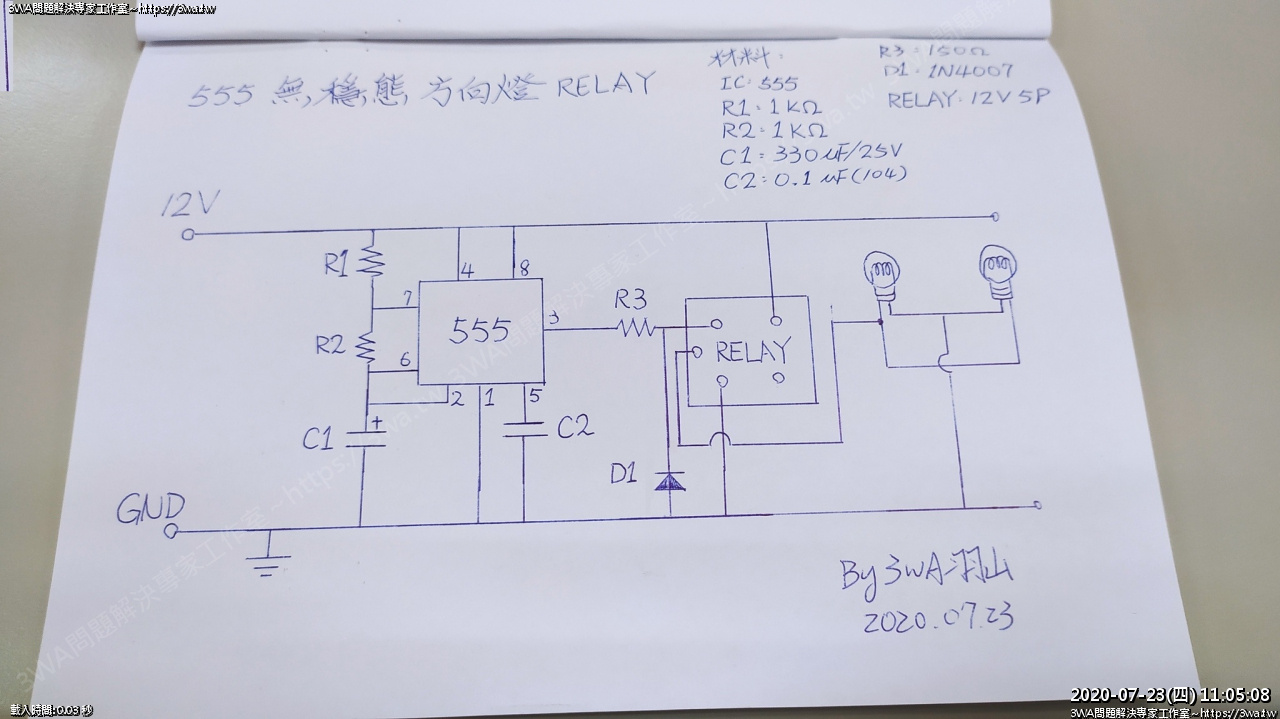

設計一個簡單的 555無穩態電路 作出固定頻率



 輸出角位 3 觸發 Relay ,再通電給 鹵素燈炮,或是 LED

不能直接把輸出角位 3 接給燈炮使用,不然 555 會馬上過熱爆炸燒燬

把 R1、R2 配 1KΩ,C1 搭 330㎌

計算出來的:

T1 = 457.38ms

T2 = 228.69ms

頻率:1.4545

如果覺得還是閃的太快,把 R2 稍微加大,如 1.2KΩ,就會減速

需要的材料:

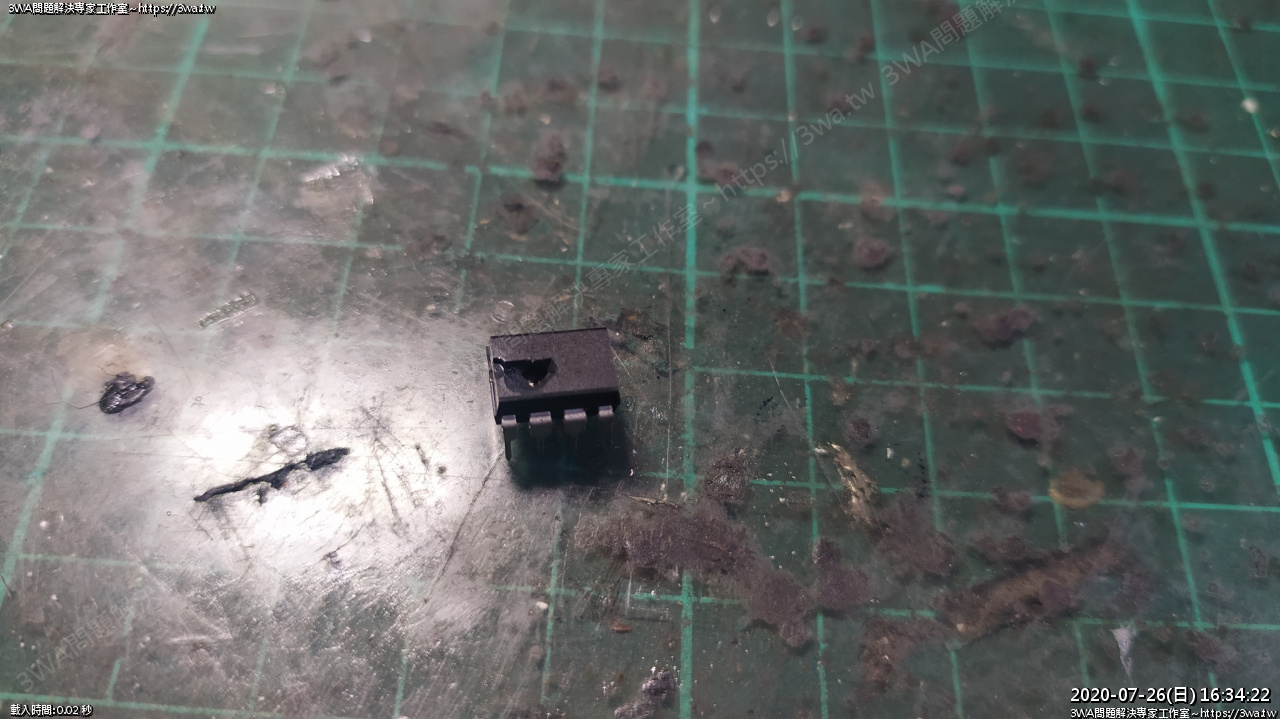

IC:555 - 1顆

電阻:1KΩ 1/2w - 2顆

電阻:150Ω 1/2w - 1顆

電解電容:330㎌/25 - 1顆

陶瓷電容:0.1㎌ (104) - 1顆

二極體:1N4007 - 1顆

RELAY:12V 5P - 1顆



 用 555 電路作出可以使用一般 鹵素燈泡,小燈炮指的是儀表燈炮



然後把方向燈改成 LED,儀表燈一樣維持鹵素燈炮,這樣也是可以運作



運作很順利^_^



 焊成電路試看看





 裝到盒子再試看看

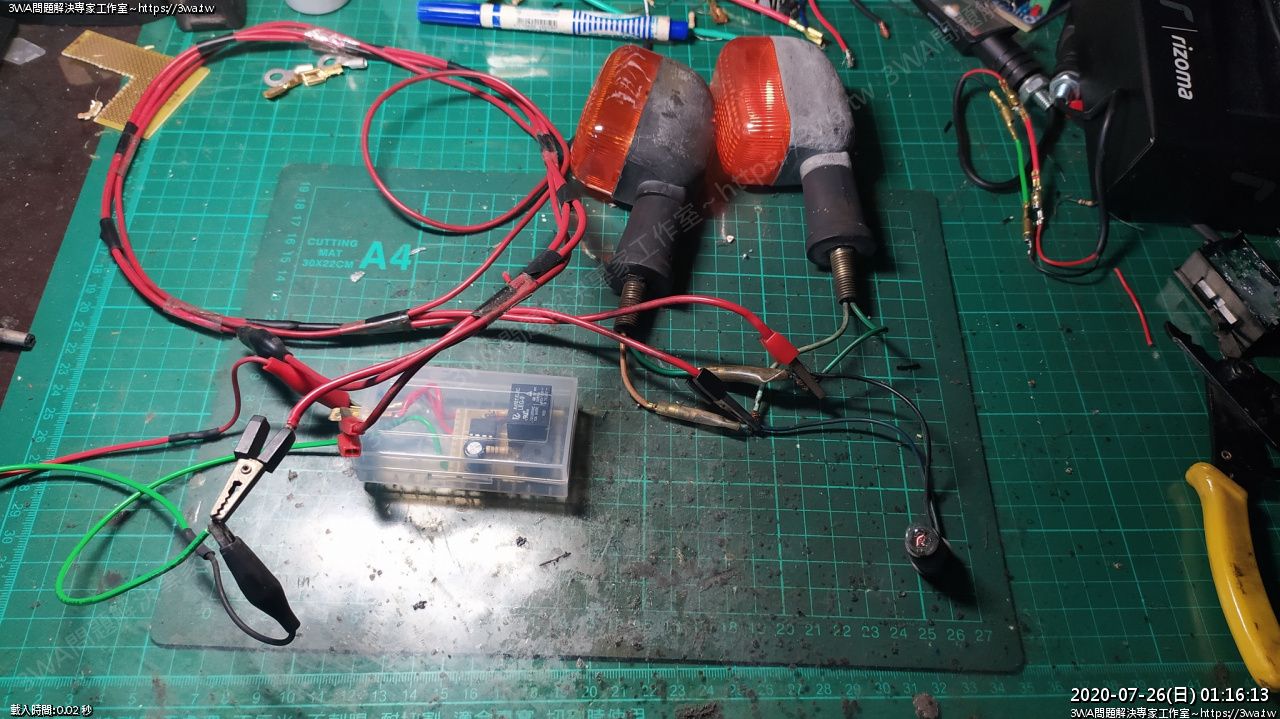

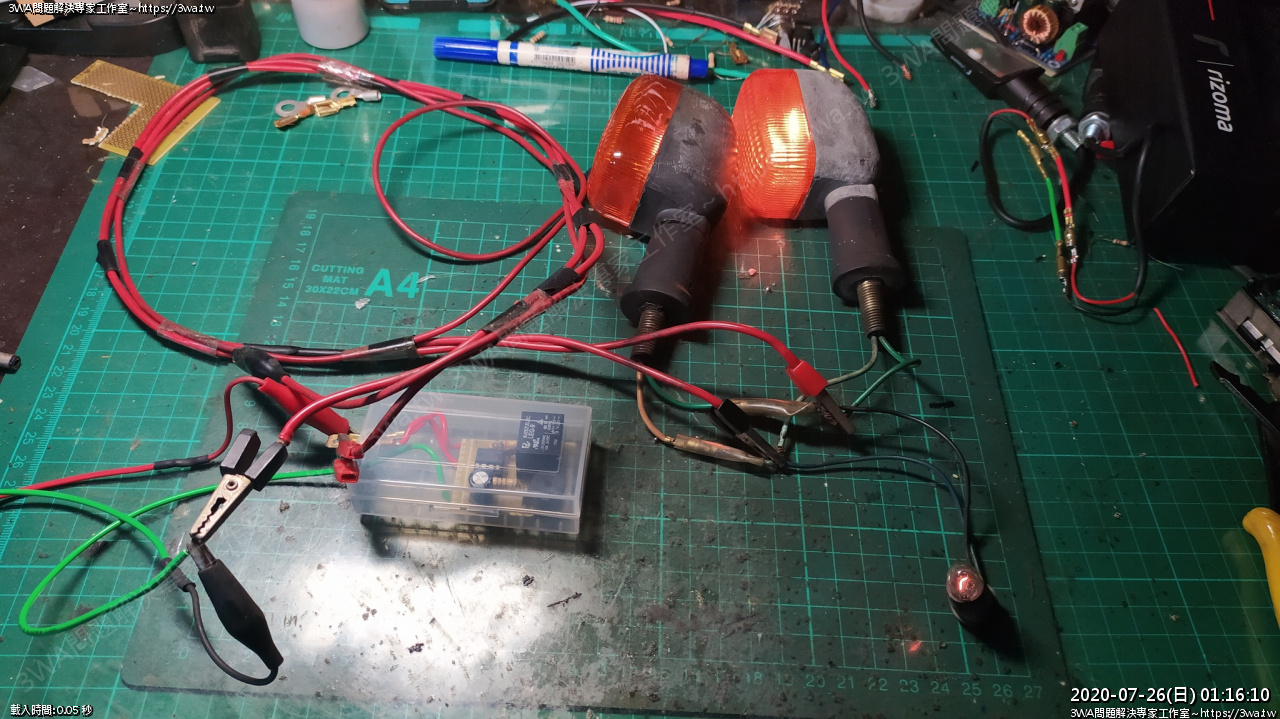

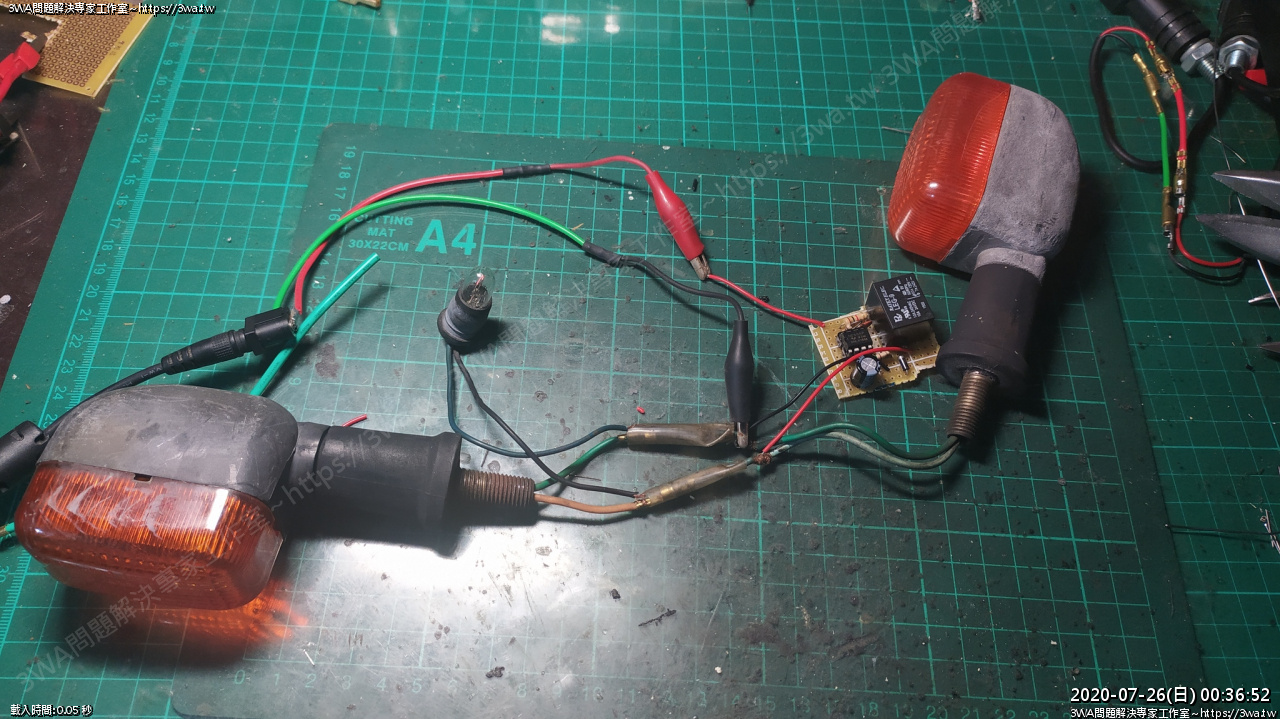

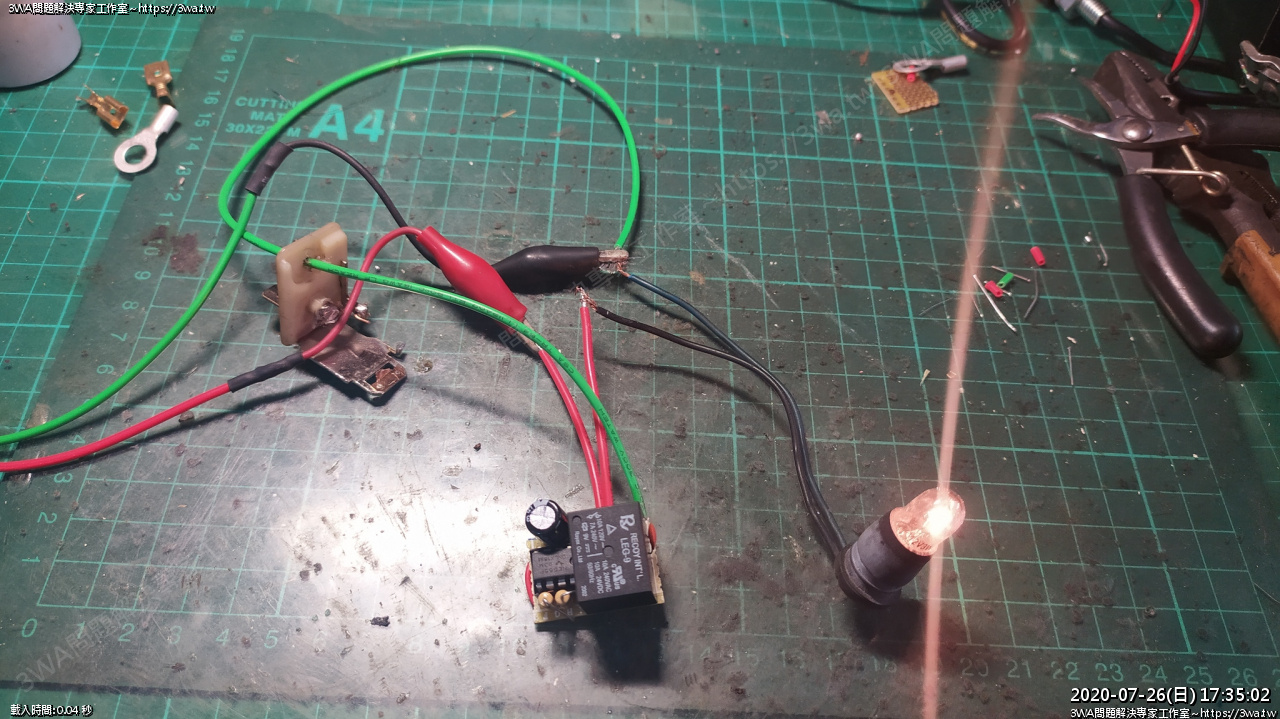

 接上鹵素燈炮試看看 OK

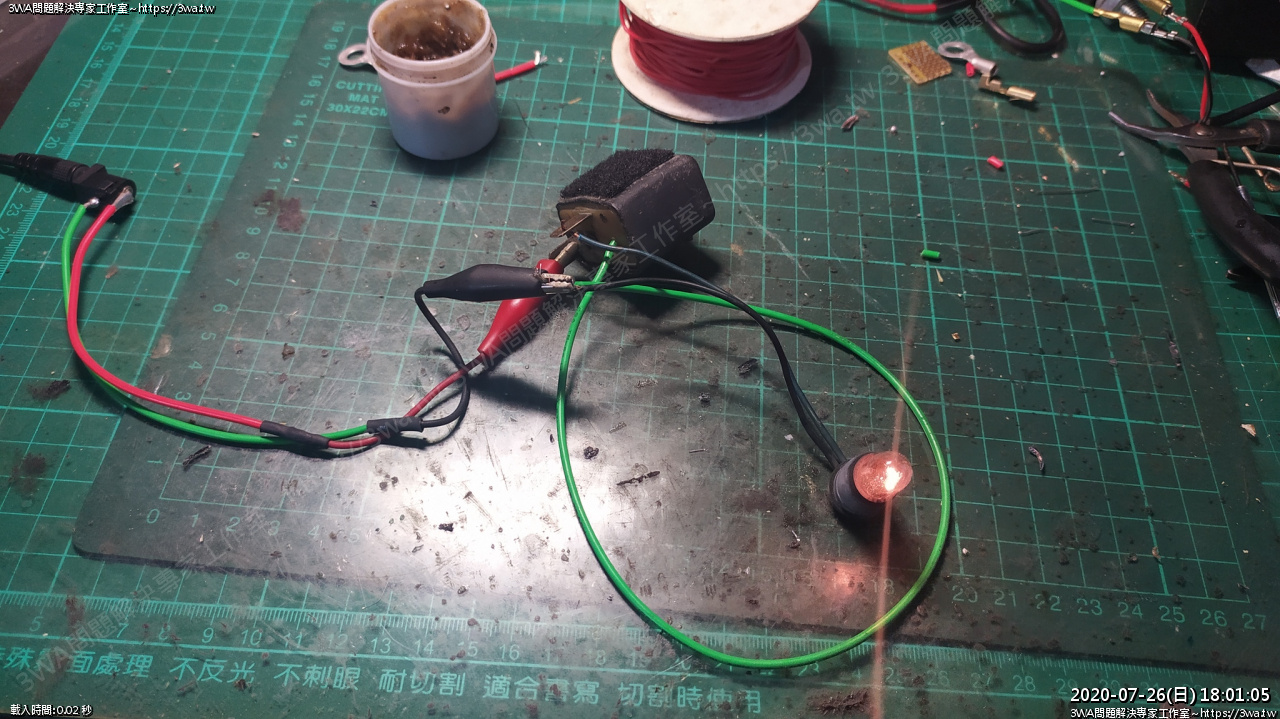

在輸出的地方,再併聯一個12V蜂嗚器

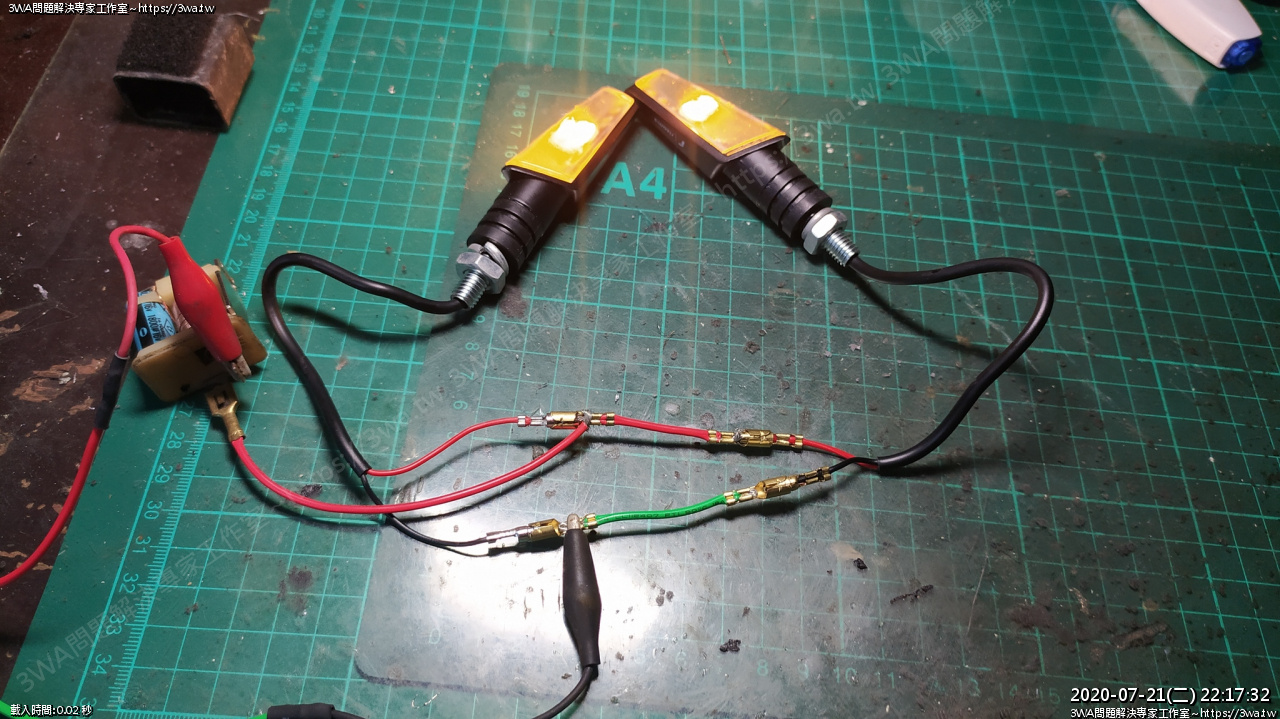

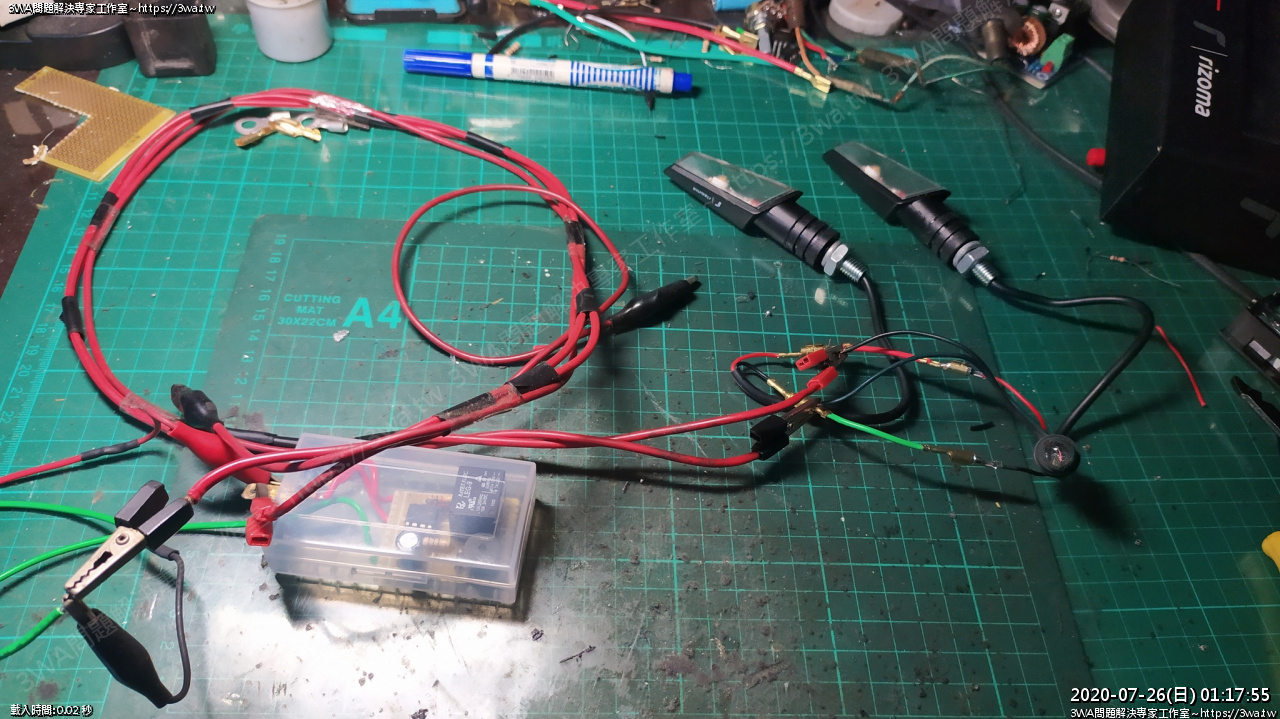

再換上 LED 也 ok



~LED OK~





 要有條共接地,所以多了一條綠線

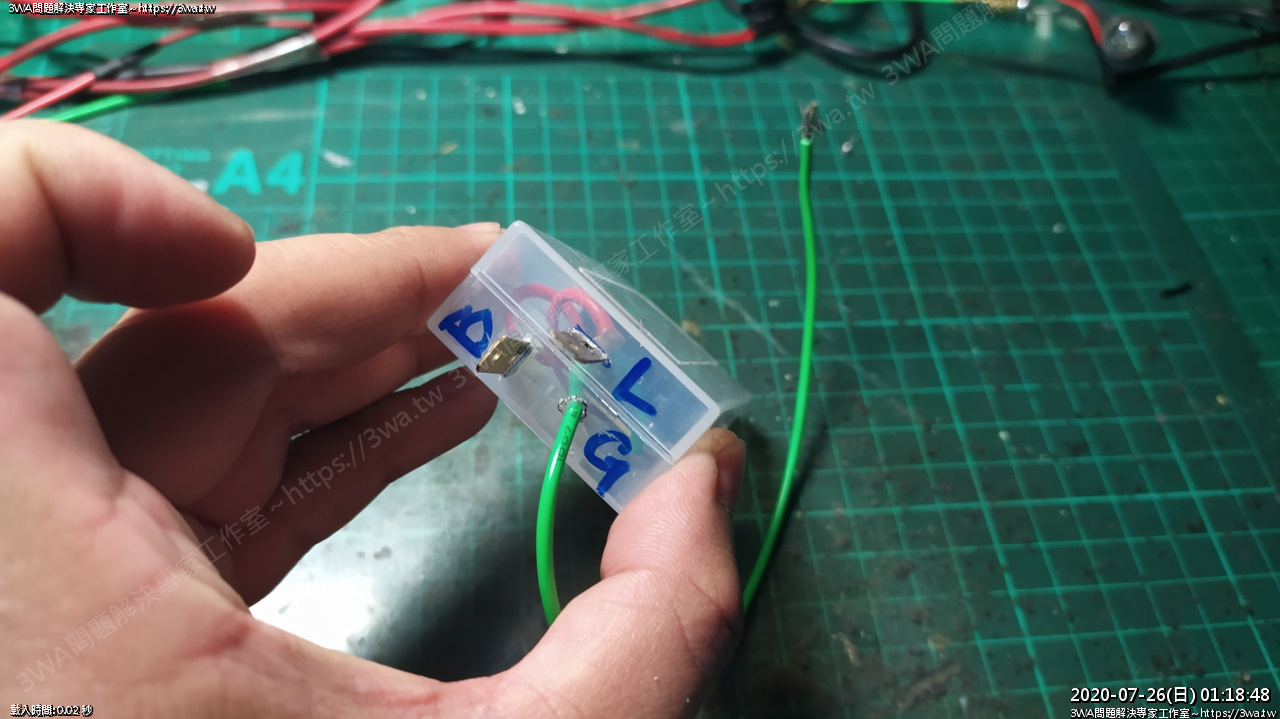

12V 從 B 進去,L 給 燈炮或 LED 正極

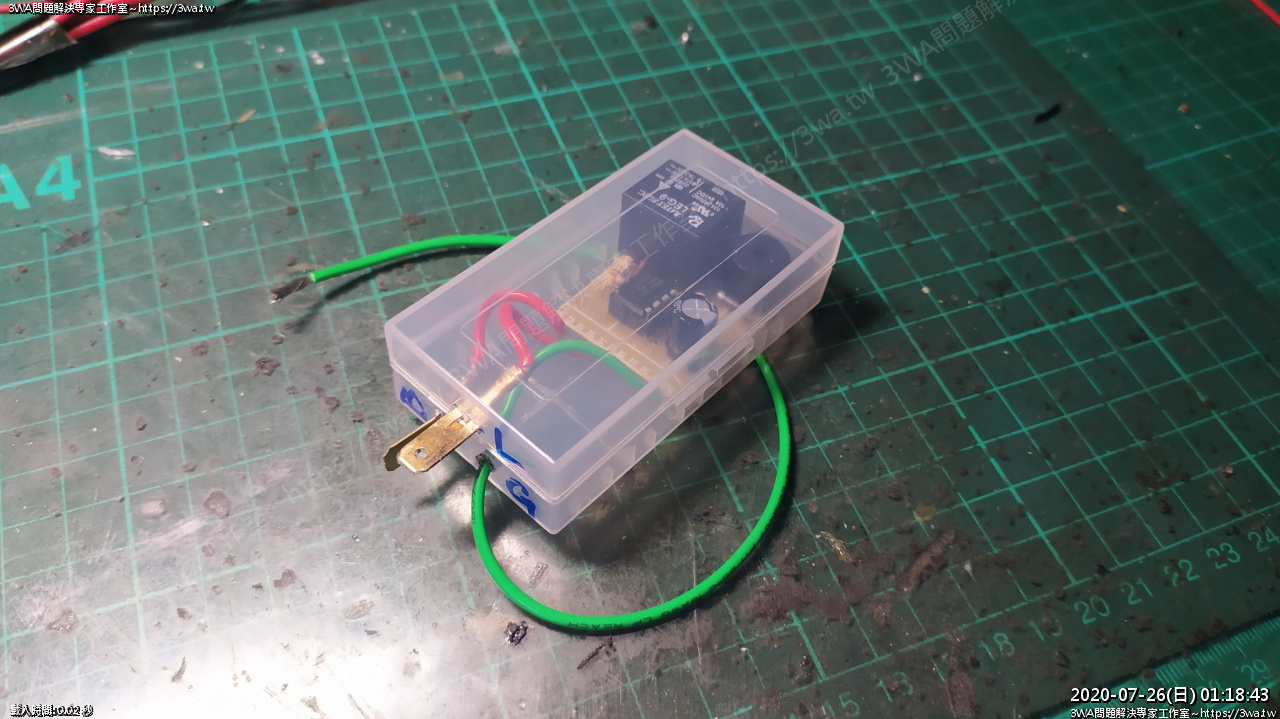

 完成

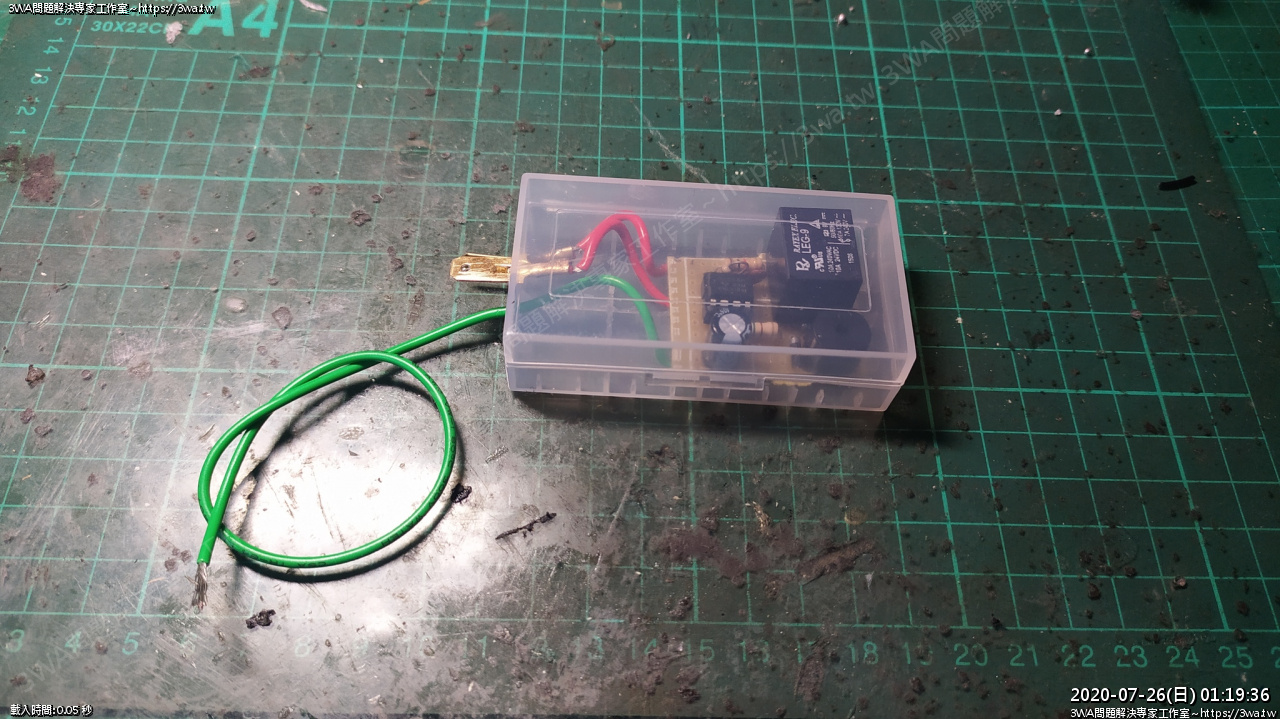

如果手巧一點,不要浪費空間,還是可以塞回原本Relay的盒子裡

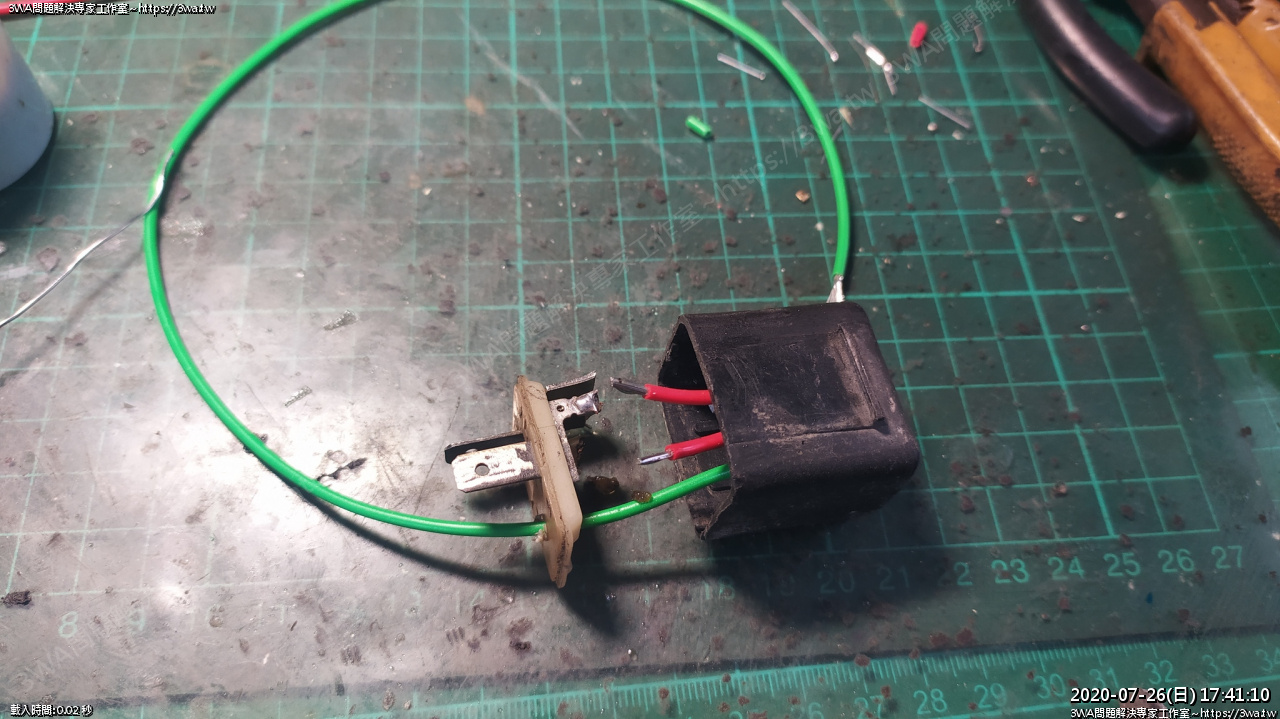

 禮拜天下午,把原本線圈剪開

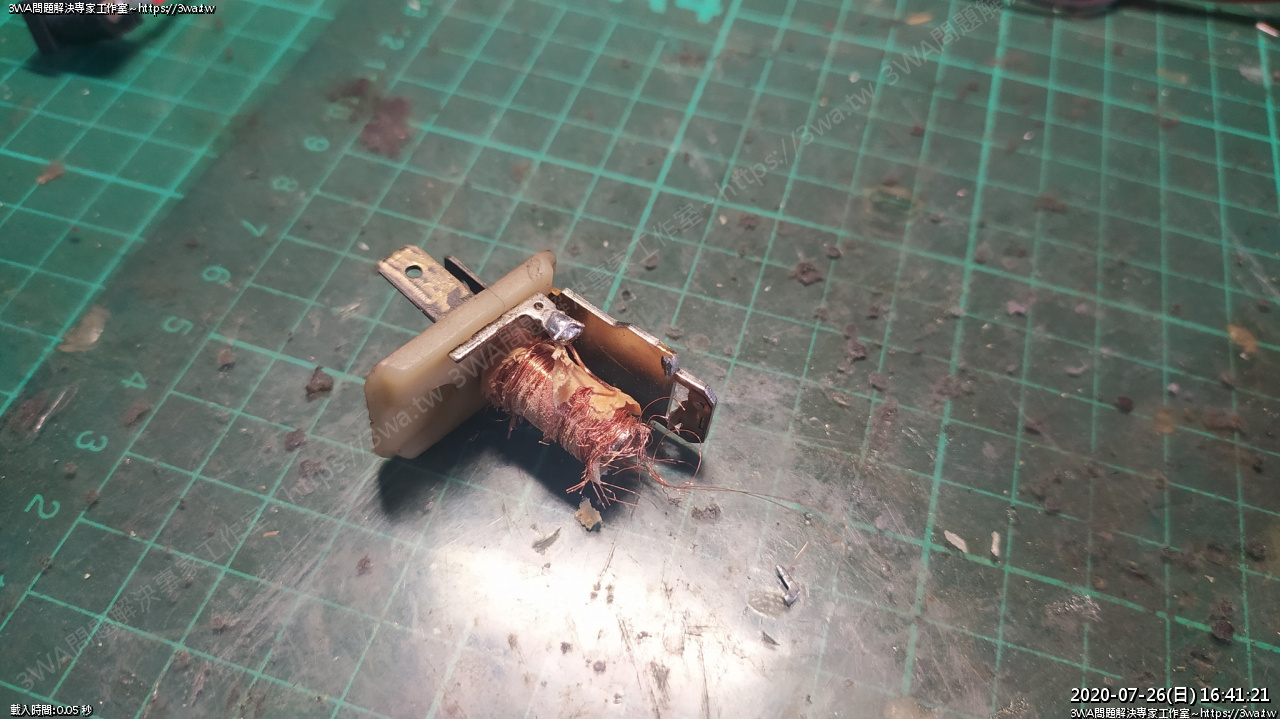

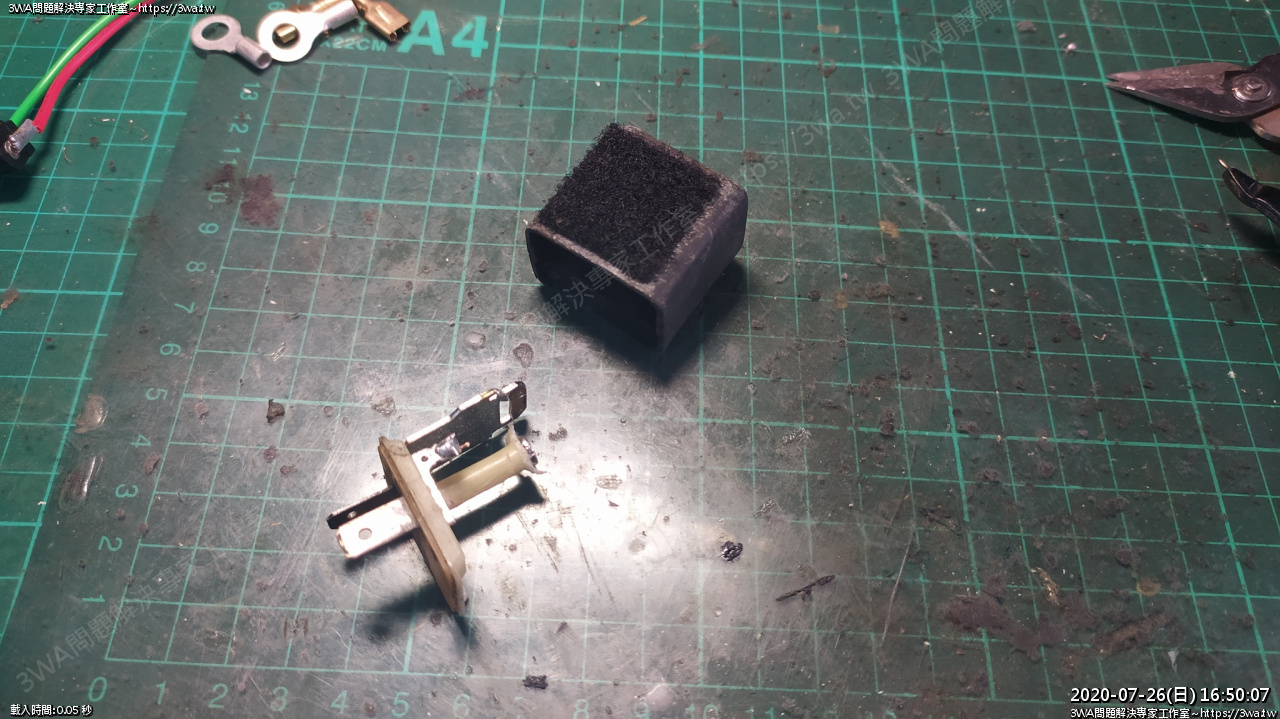

 銅線都拆掉

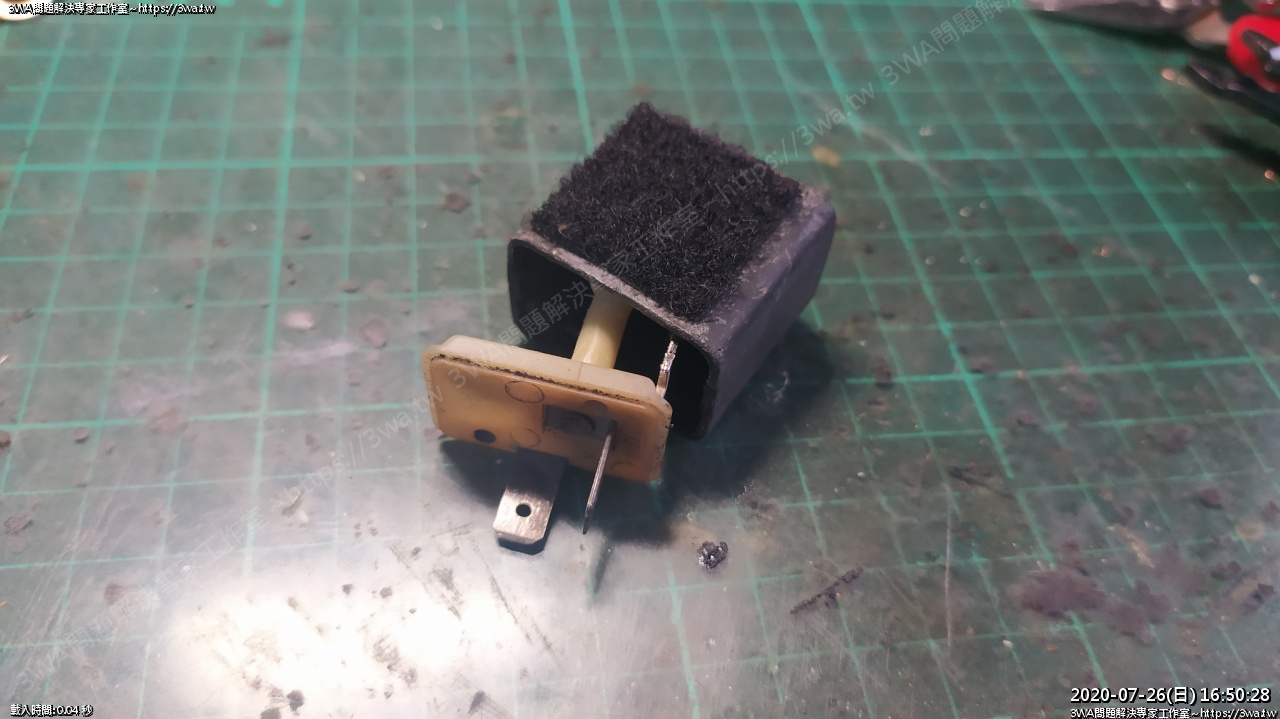

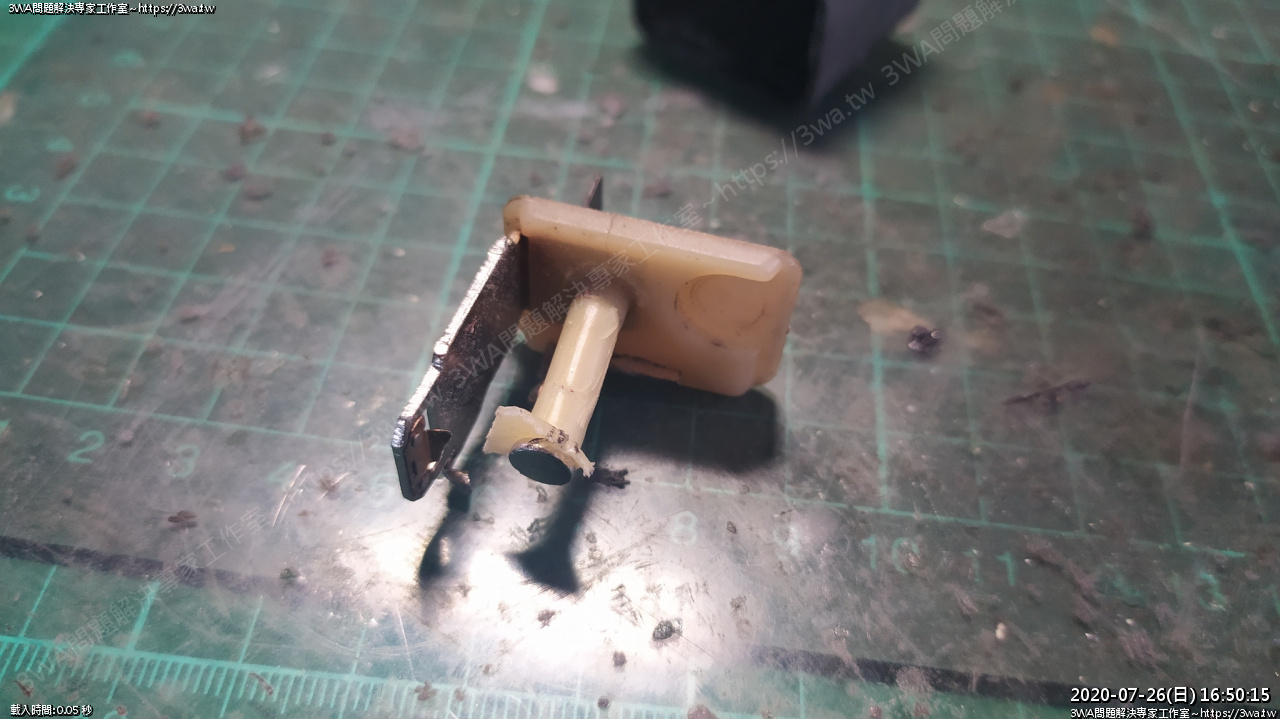

 這裡有支很長的鐵柱,很佔空間,這是用來作電磁鐵的鐵芯,繞在四週的線圈

在通電後,會吸住接點





 原本的樣子

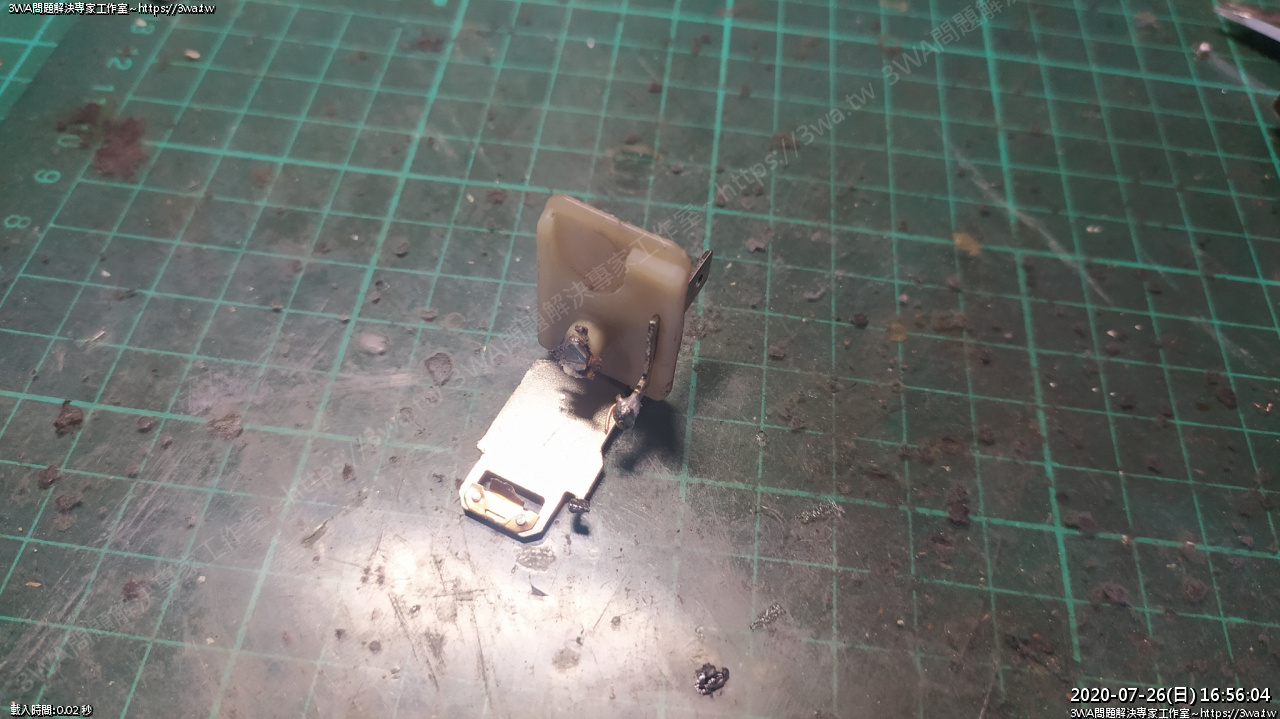

 把鐵芯切掉

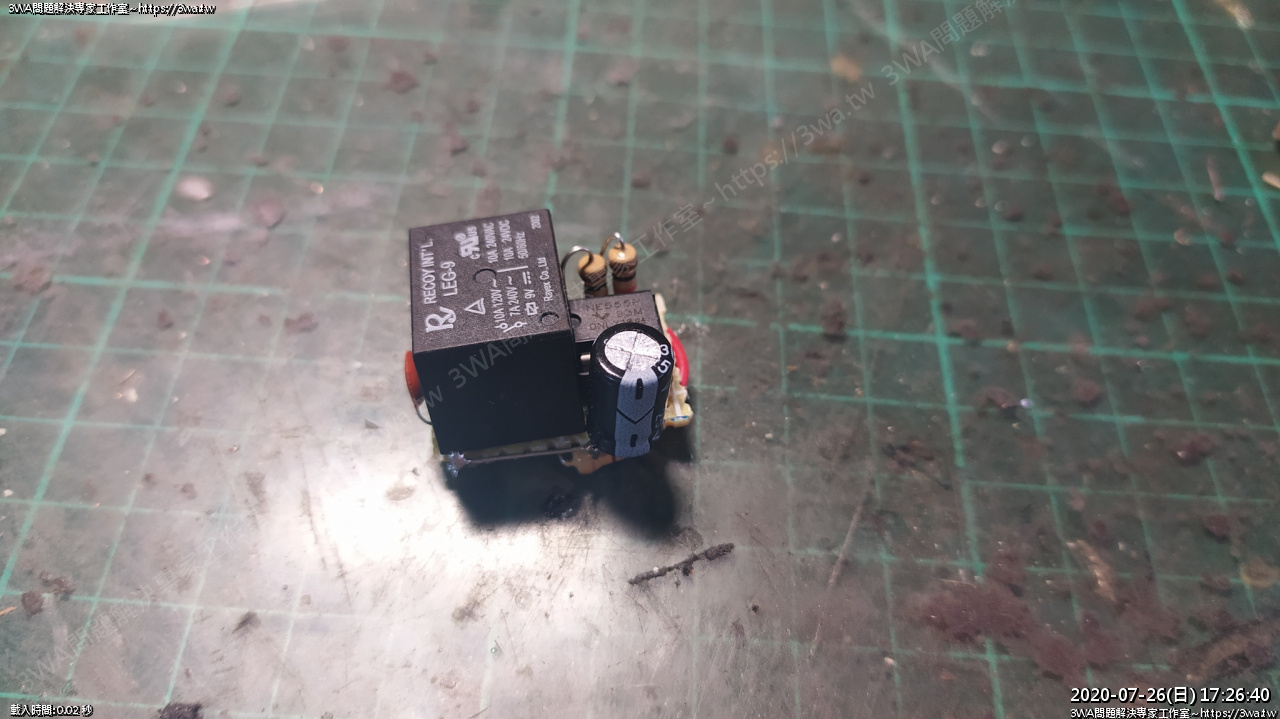

 重新焊一個很擠的555電路,電阻跟二極體我藏到電路下方了

不然上面空間太小





 先測試,可以

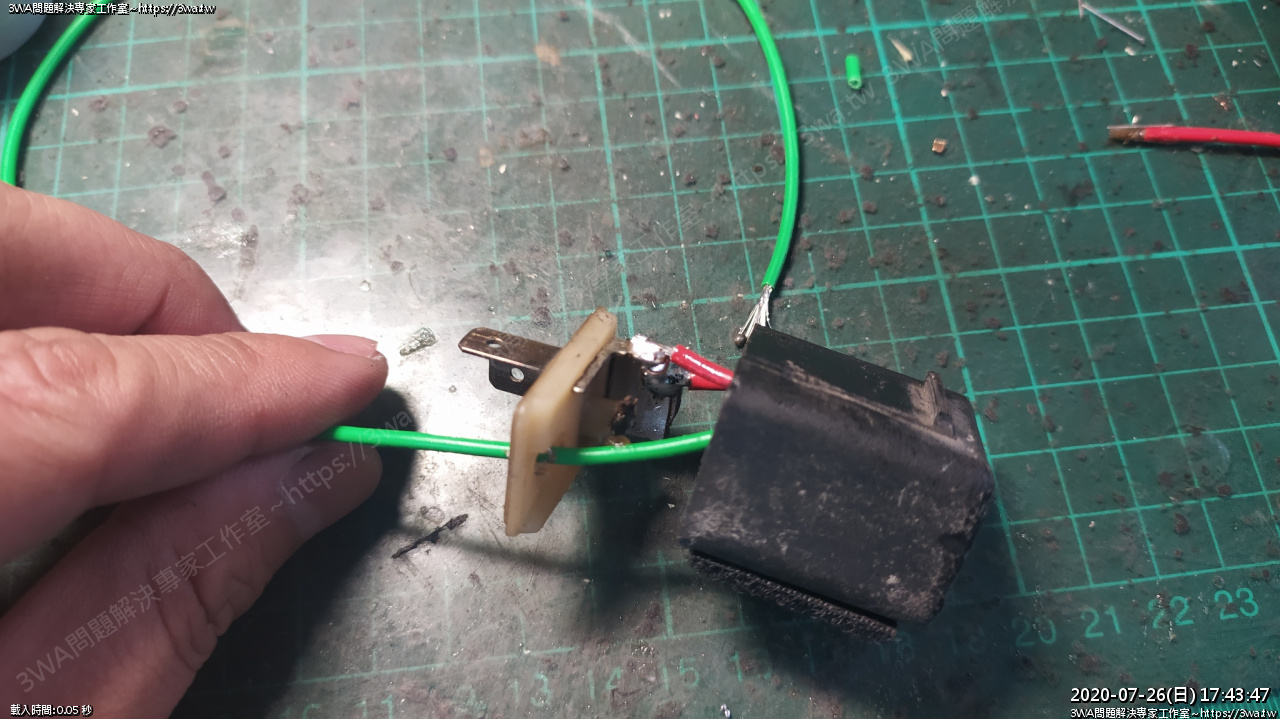

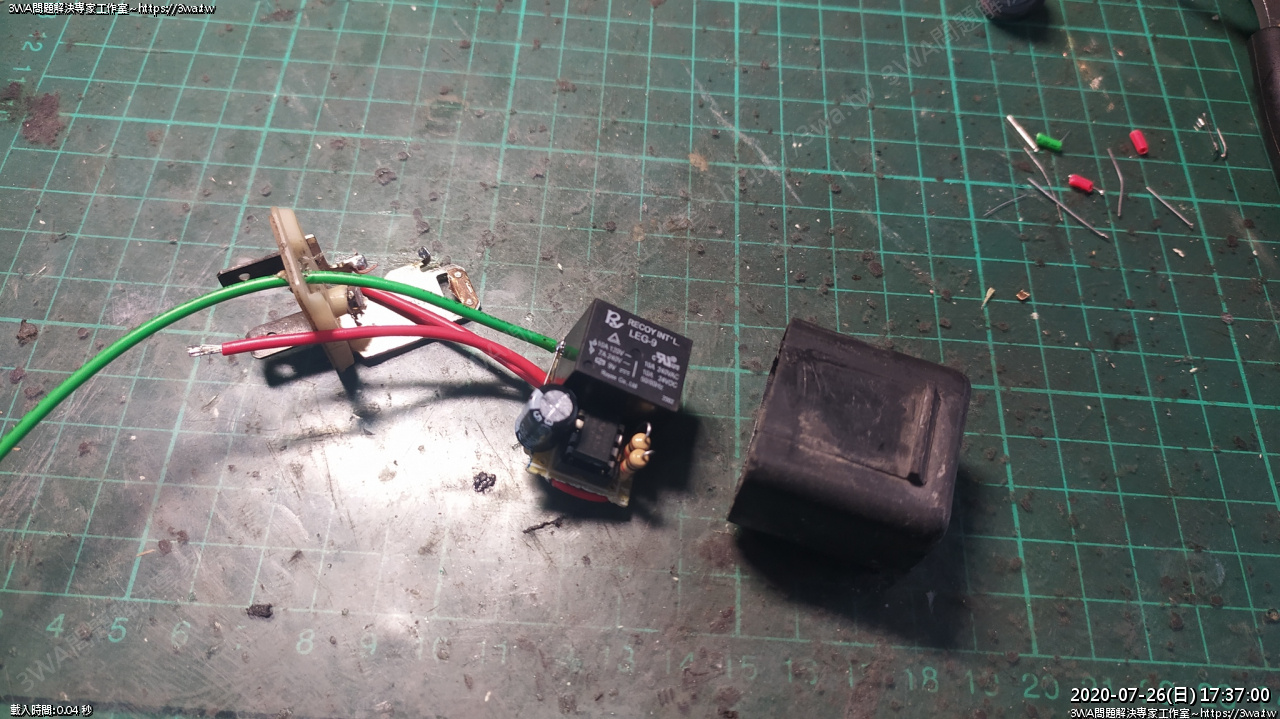

 要合體了

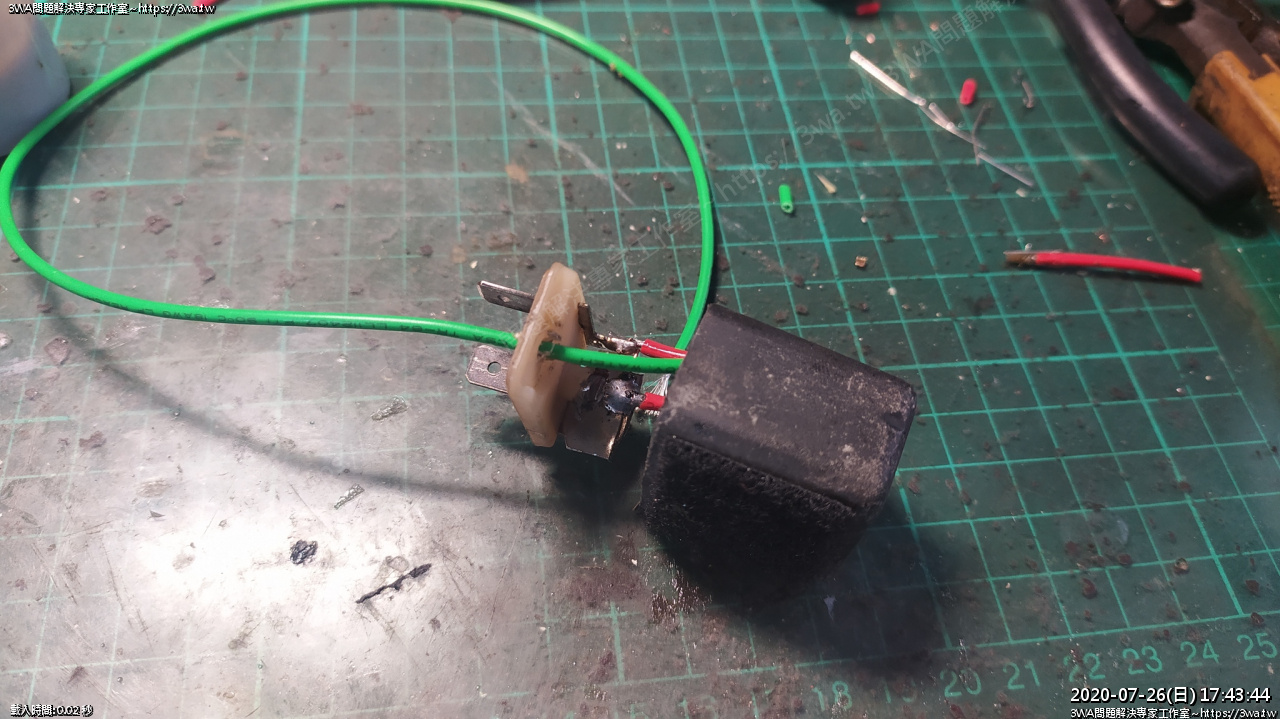

 塞進去

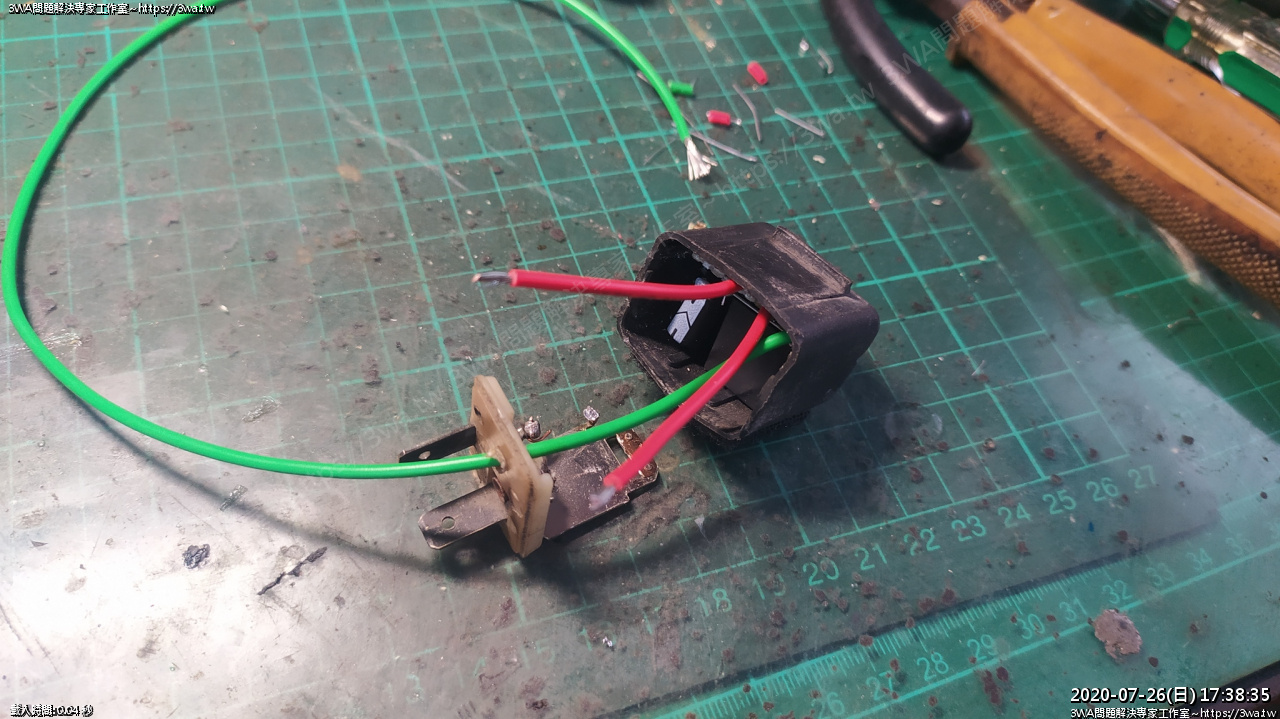

 接線剪短些,原 12V 接給 B,要輸出會閃的正電,接到 L

然後接地拉一條出來





 最後把線焊上





 焊好了





 壓入,測試看看~OK

測試 LED OK



測試鹵素燈炮,也 OK

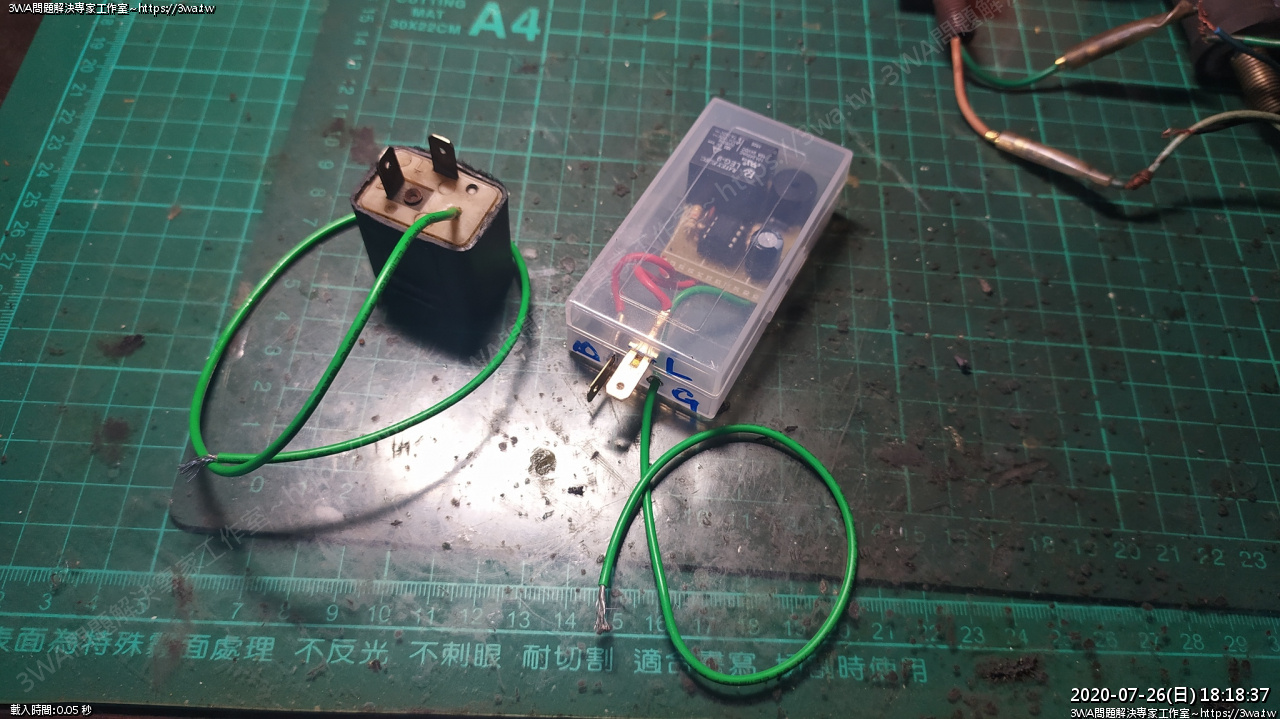

OK 作好了,原本的 2P Relay 也塞的下^_^
