標題: FZ2 轉速表維修(任Sir)
網址:https://3wa.tw/blog/blog.php?id=1395
內容:


 15號晚上去7-11領了一顆FZ2的表回來修



 總之一樣先量看看

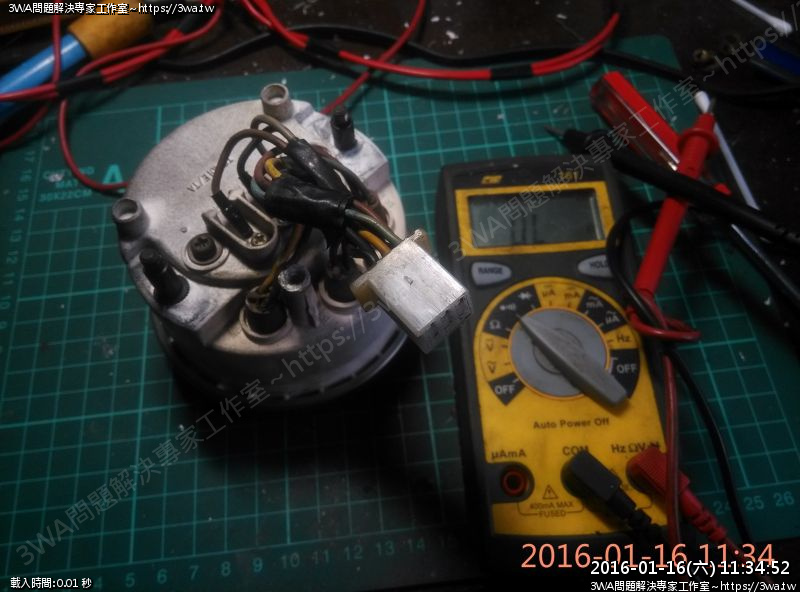

 先確認轉速表要用的三接腳有沒有正常連到螺絲 ok

Video Player

00:00
00:00

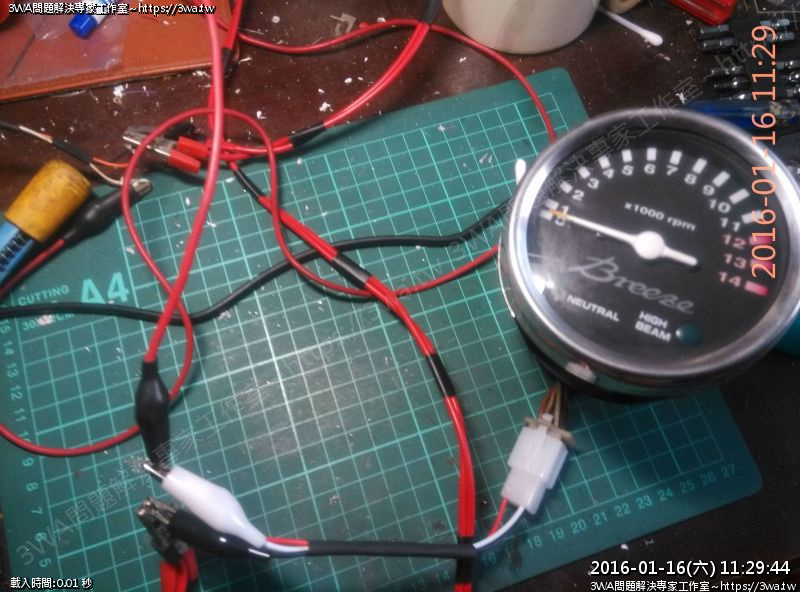

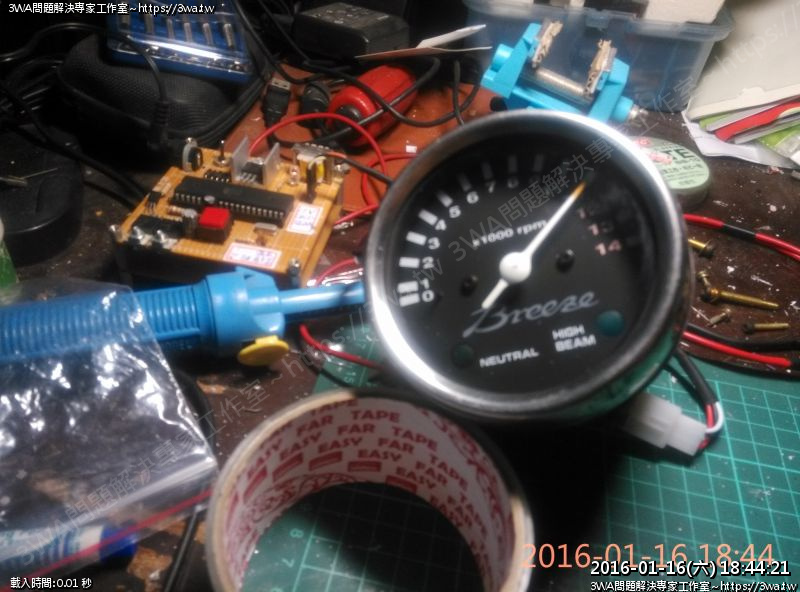

接上轉速表,看來怎麼餵都不會動呢

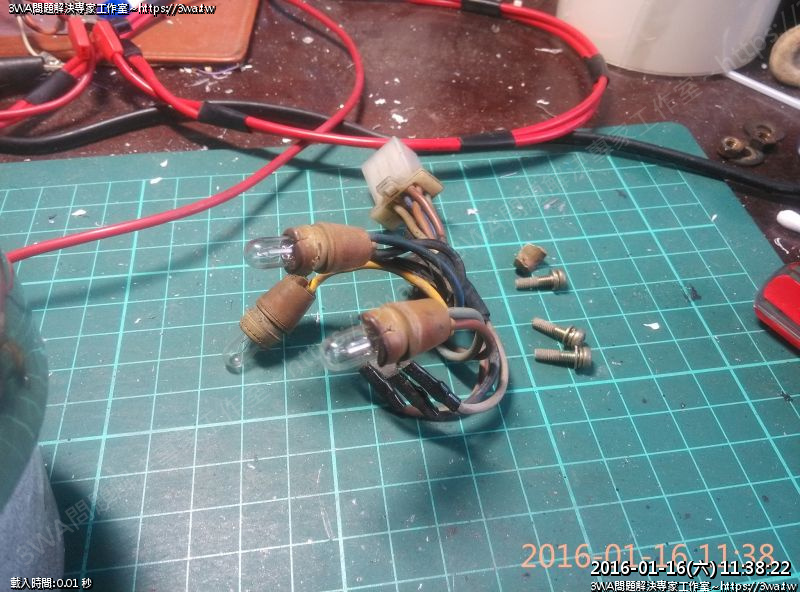

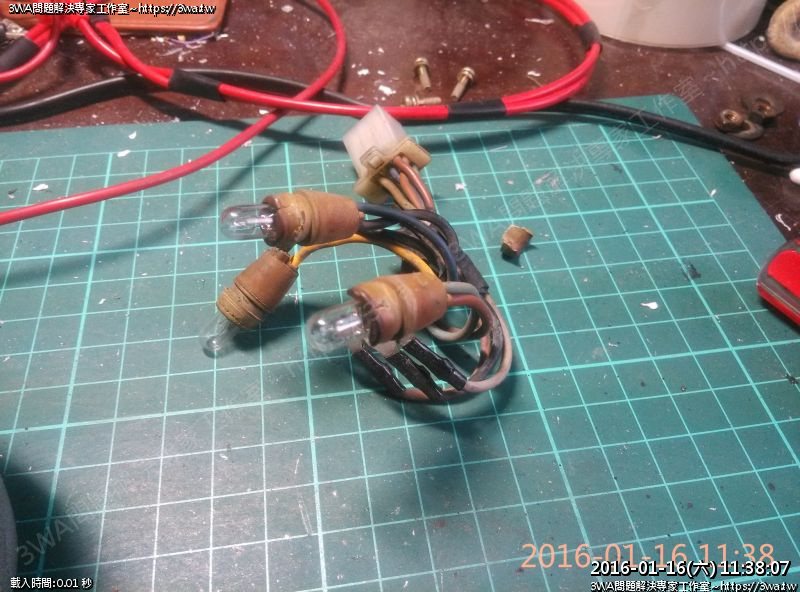

先拆下線組,一拉就快散了,很有年紀的表頭

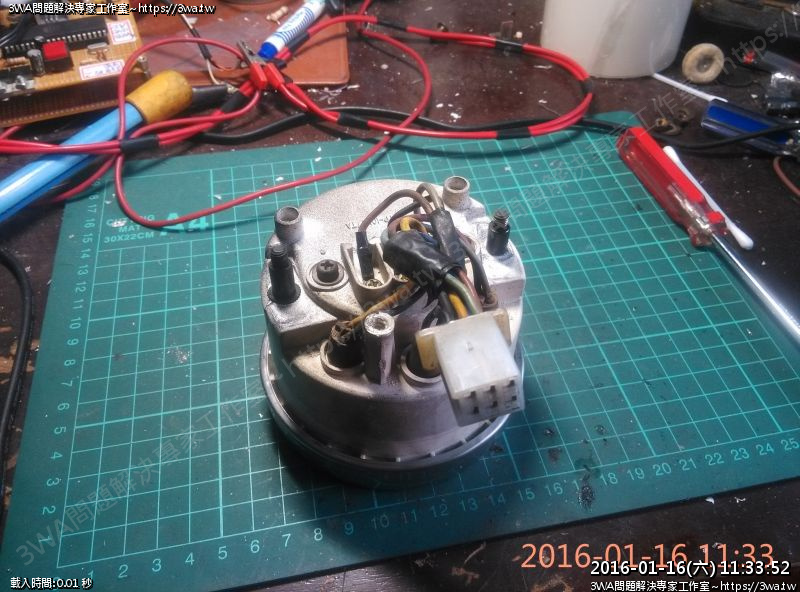

螺絲拆下來也銹到裡面了

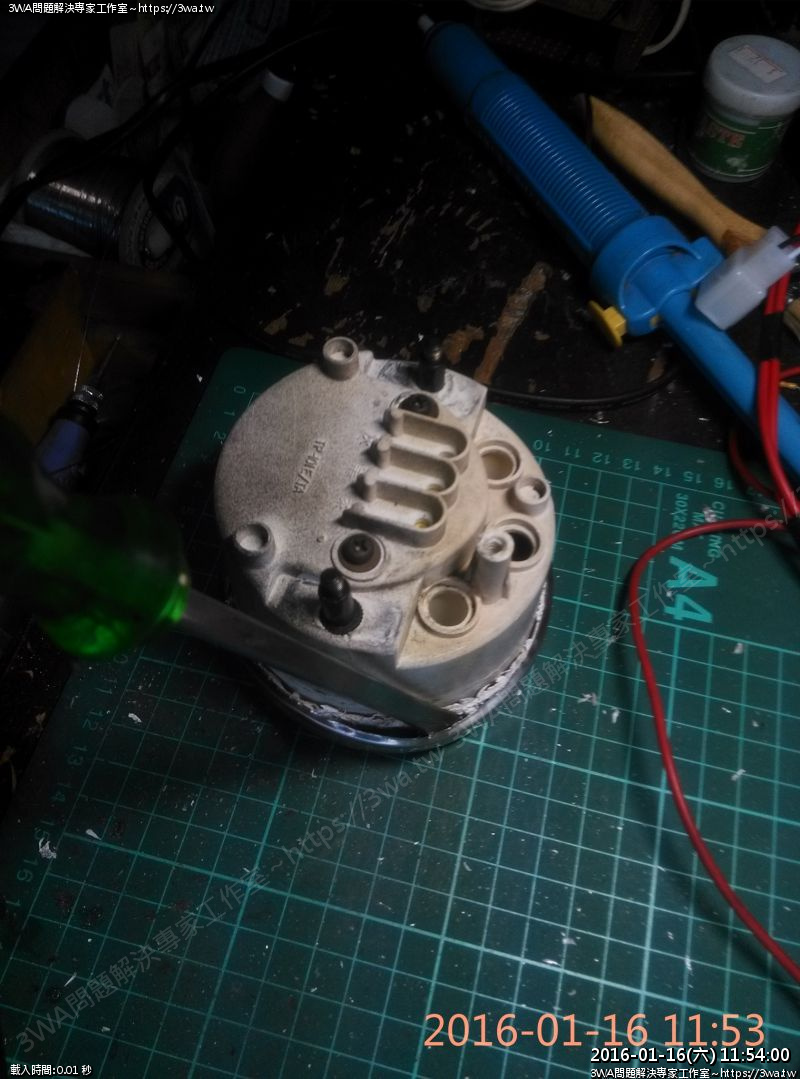

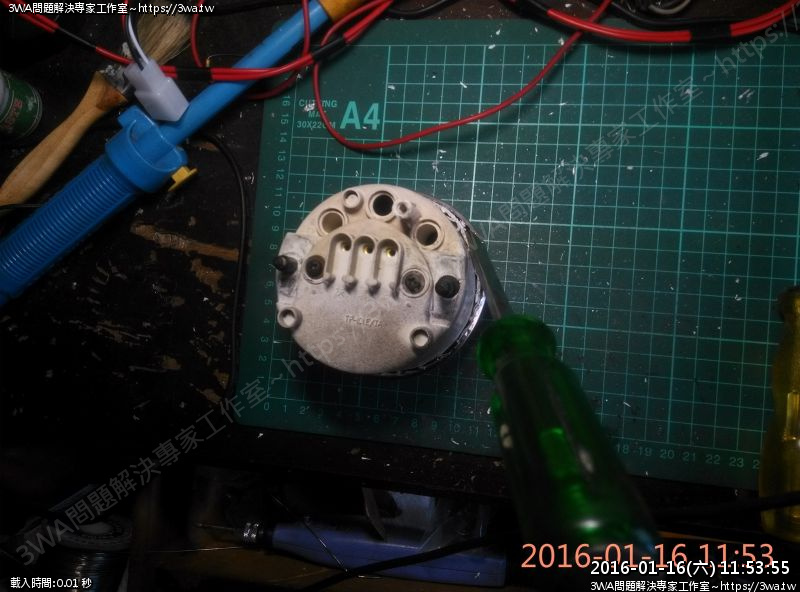

要開始開殼了,一字起子大力插入延邊邊挖(這張圖已挖10分鐘了)



換個角度

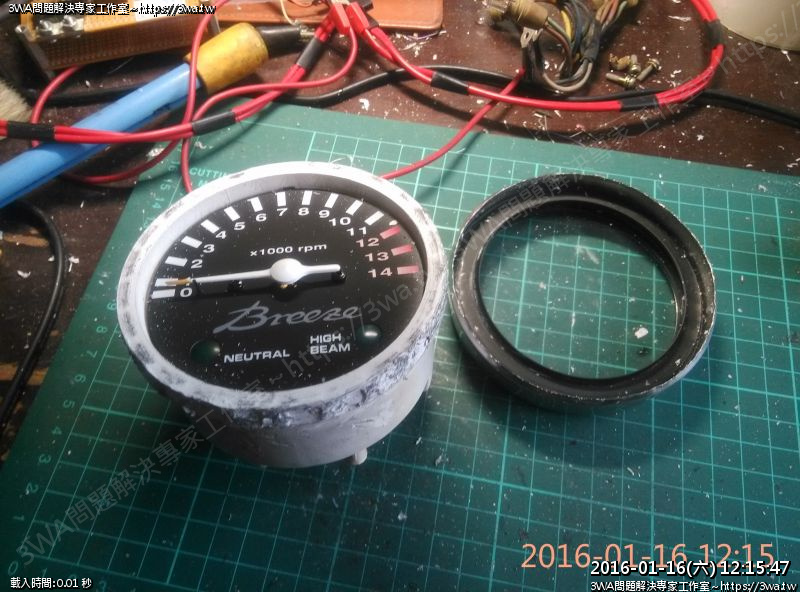

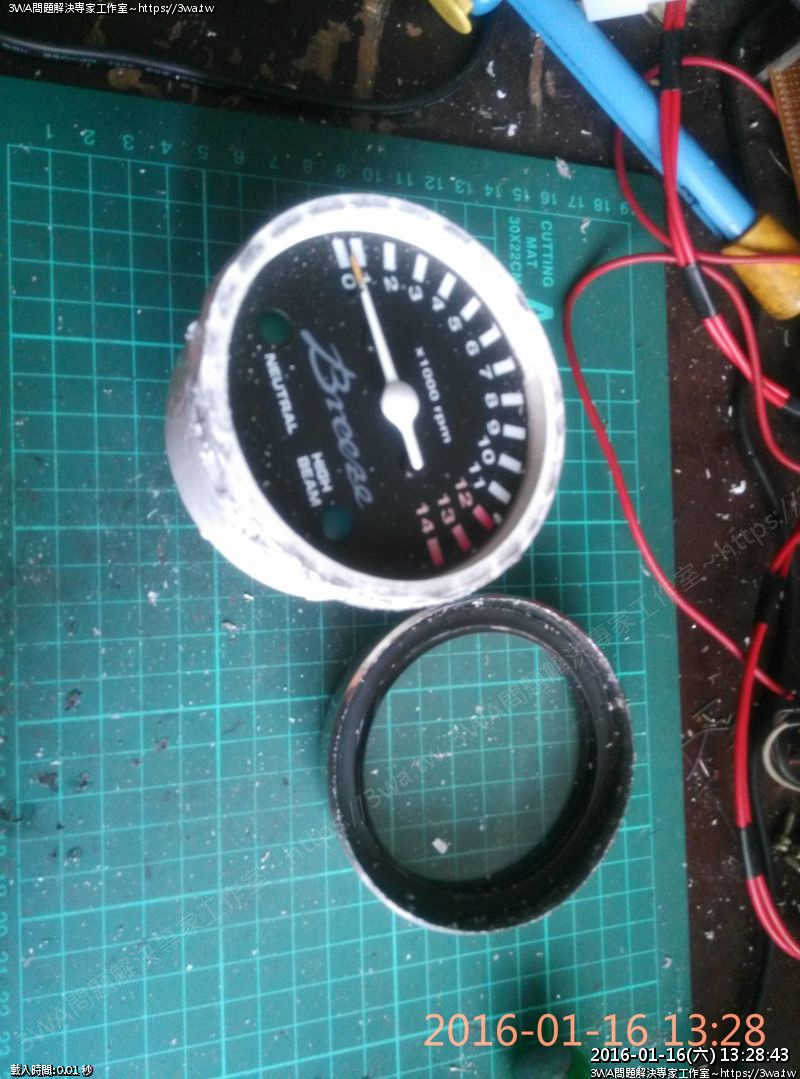

弄了半小時好不容易下了外蓋,真的很難拆,每次拆完一顆,就像作了

50下伏地挺身



各種粉塵,不是重點

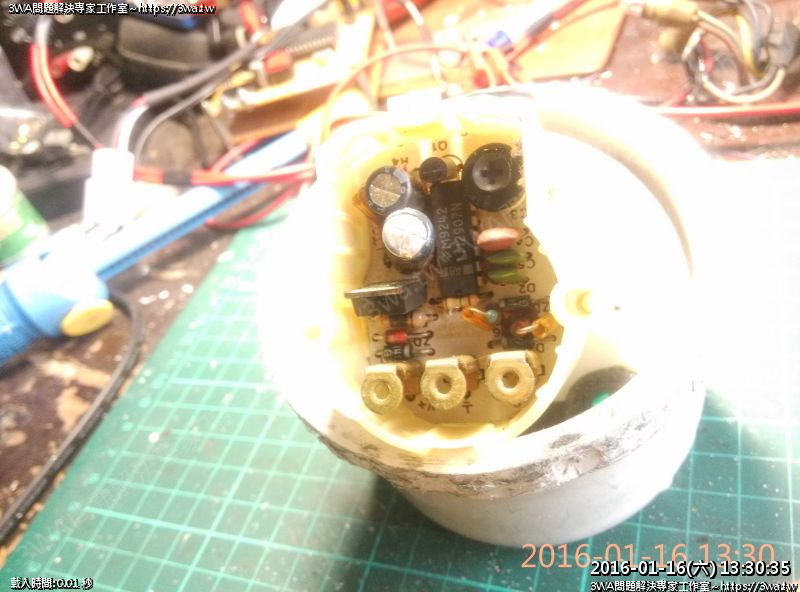

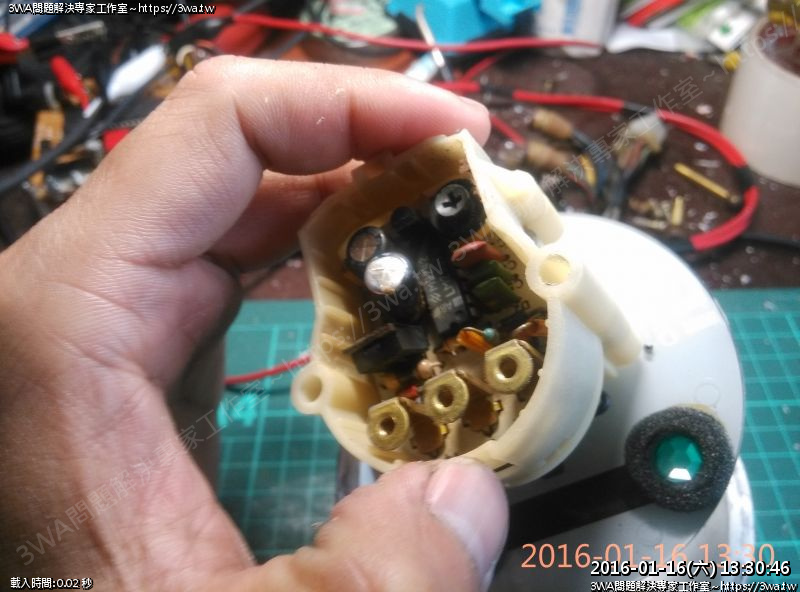

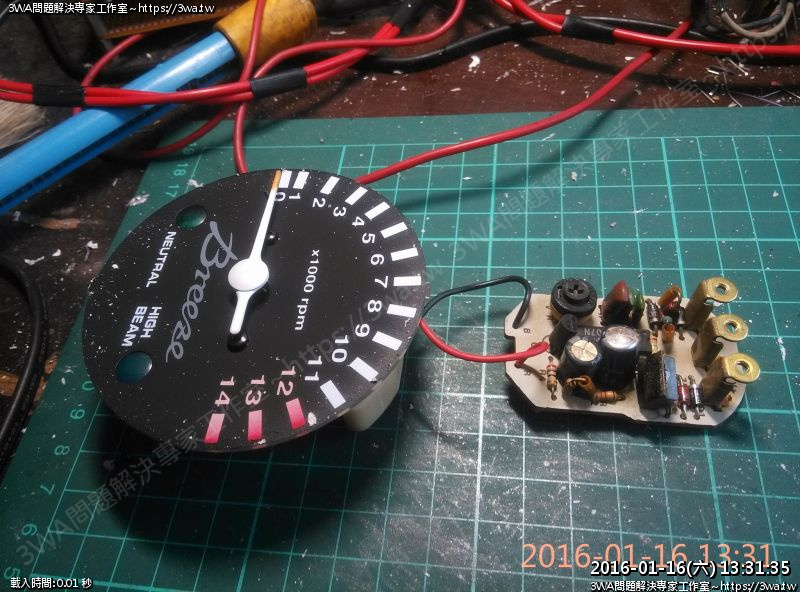

表頭拿下來,發現電容爆了,有顆電阻也燒黑

這在FZ2的表頭很少見,我很少看到真的壞掉的FZ2表頭



另一個角度,鼓起的電容



背板也都是被電容爆掉的容絲



最後再量一下



再量一次,確認還是不會動,要拆了

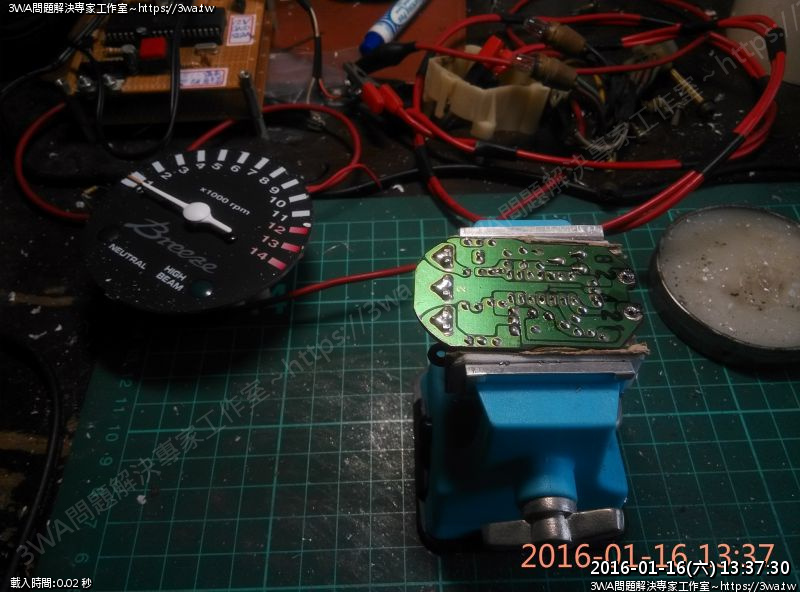

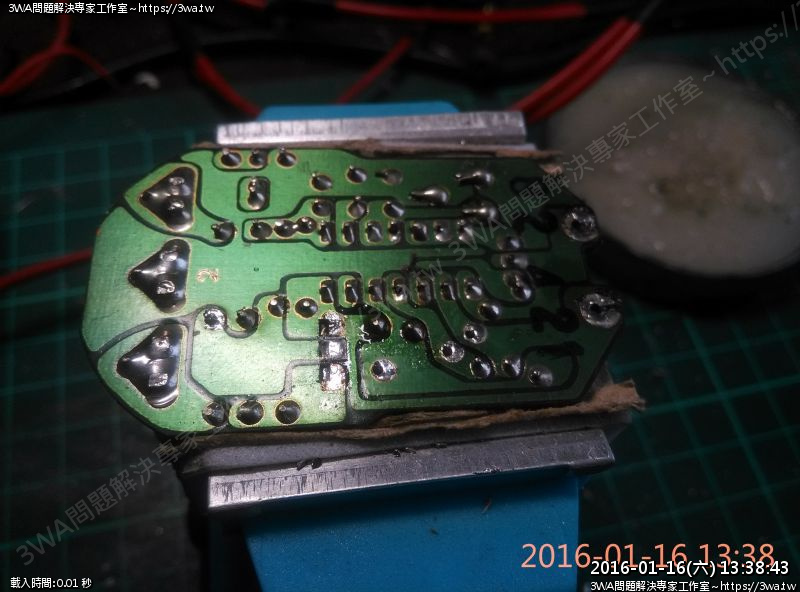

開始解焊



解解解

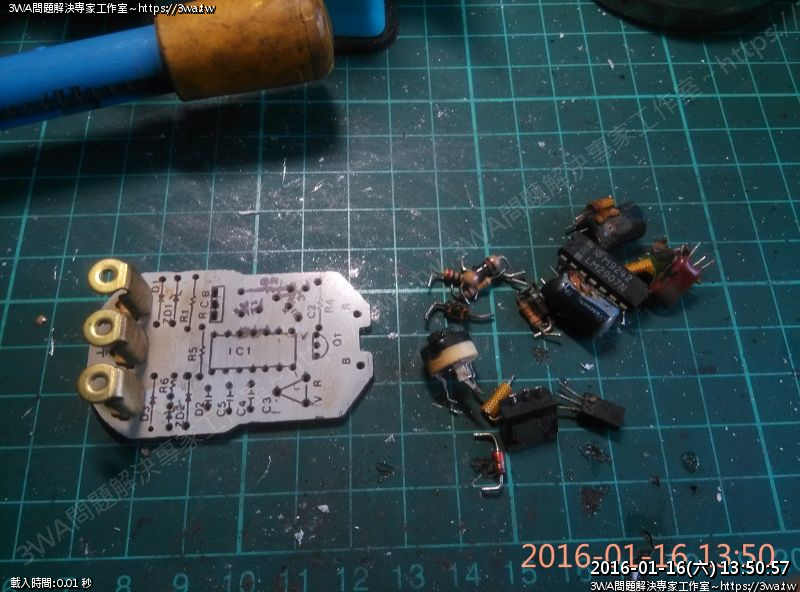

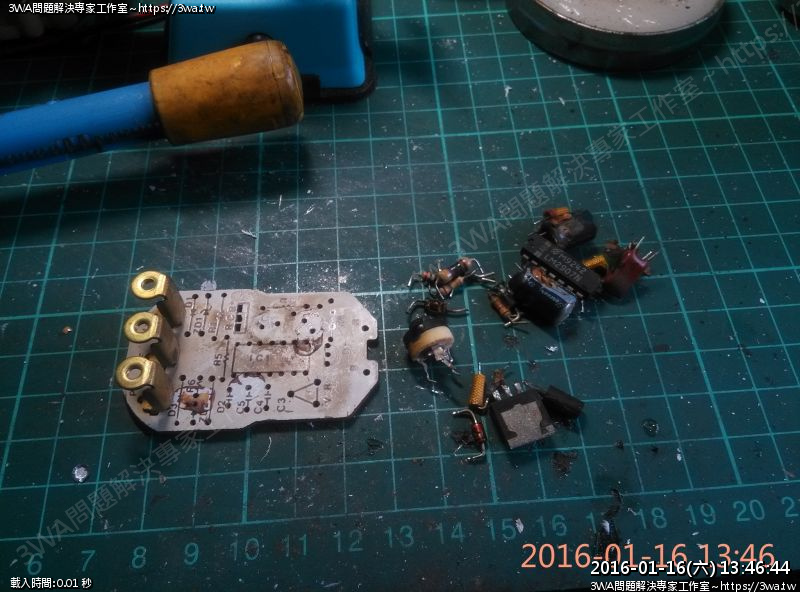

花了10分鐘解完



花了四分鐘把表面清理乾淨

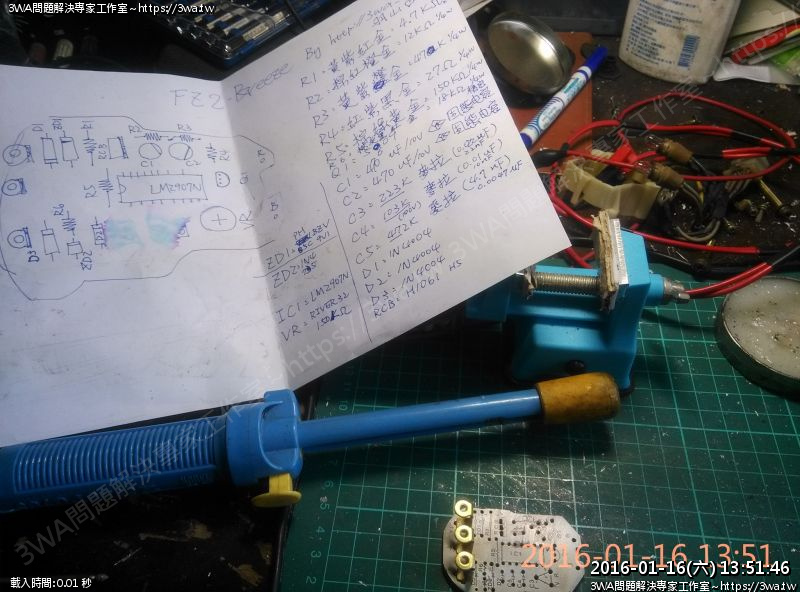

拿出FZ2的電子電路圖

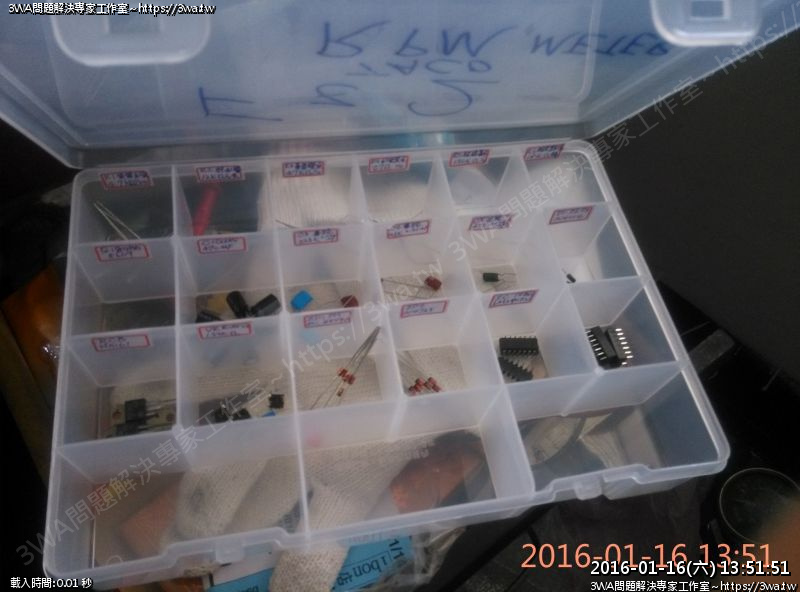

拿出零件盒

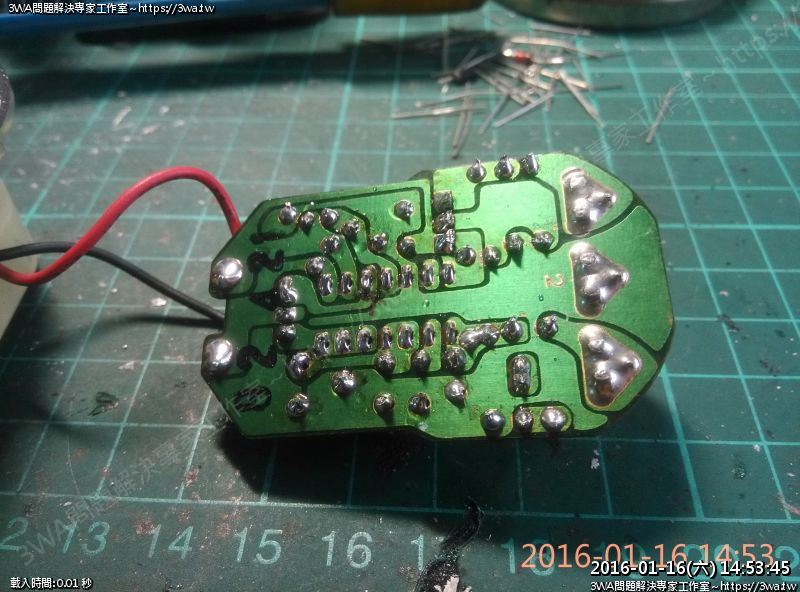

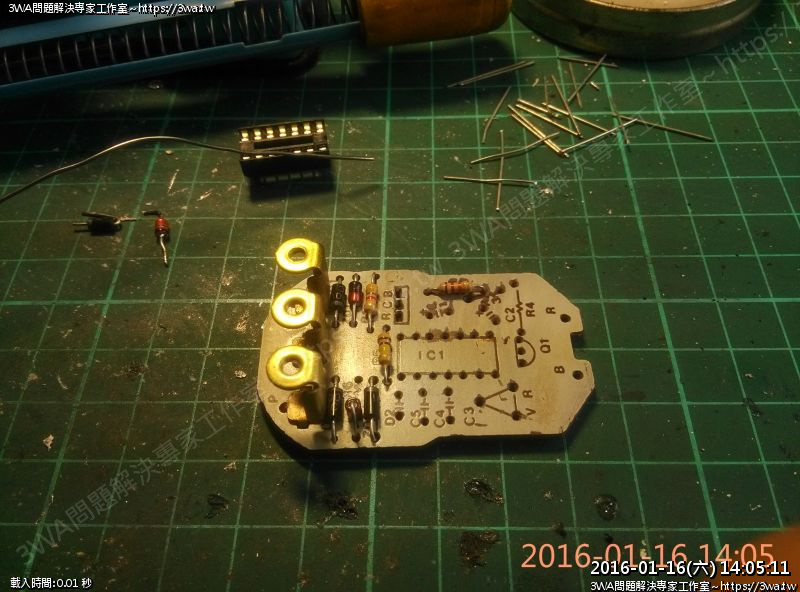

開始把零件排上焊接

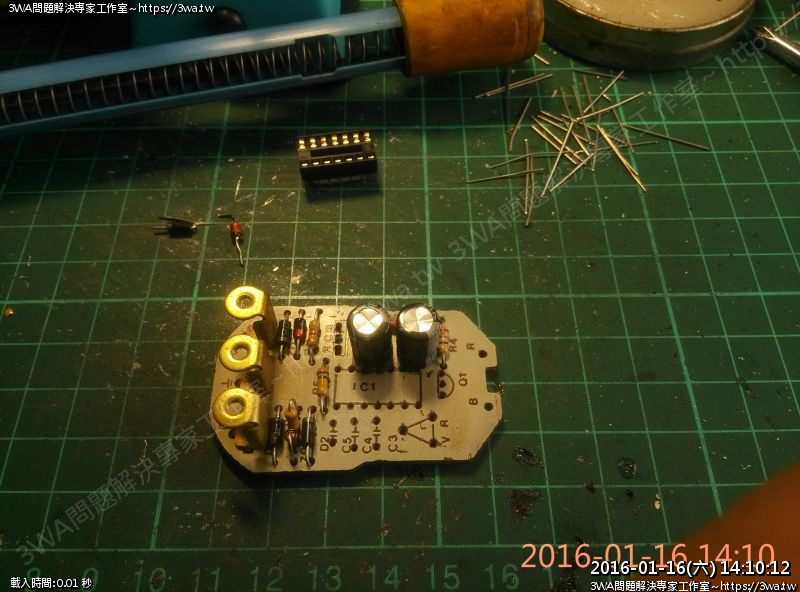

5分鐘後…電容上去

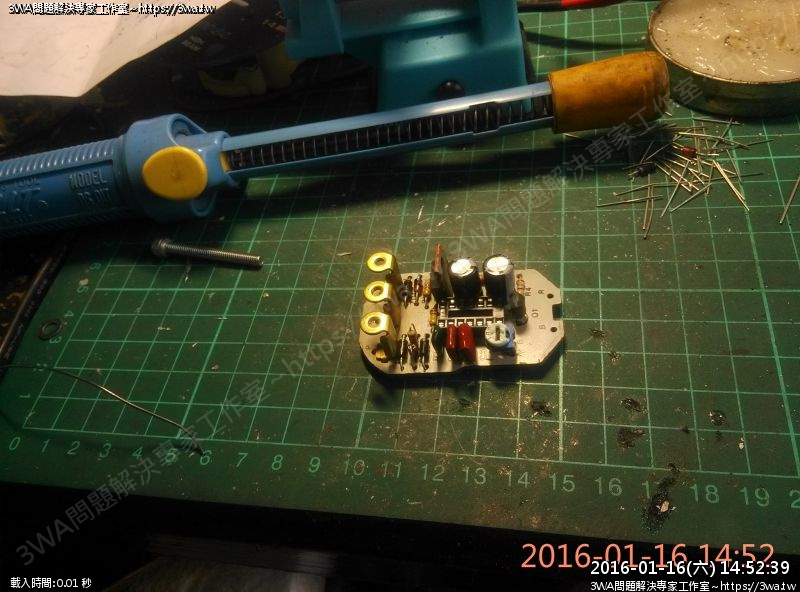

花了40分鐘焊接完成

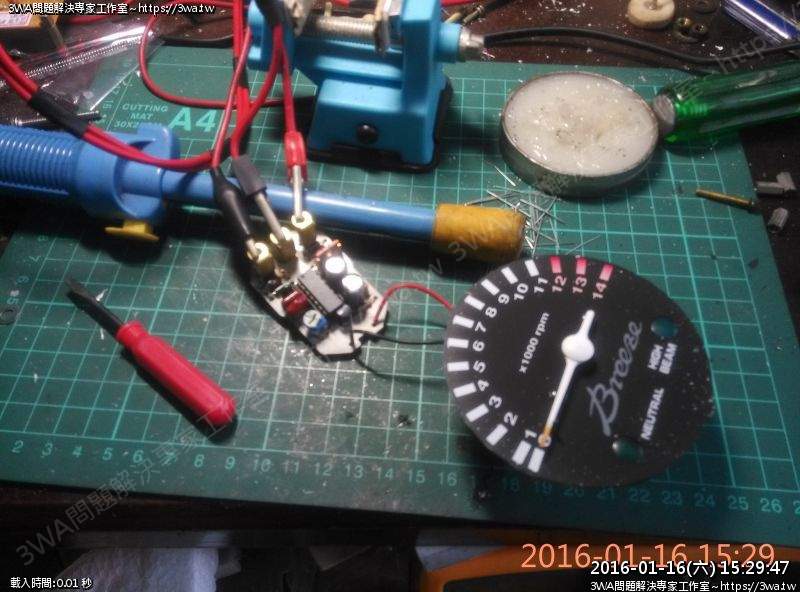

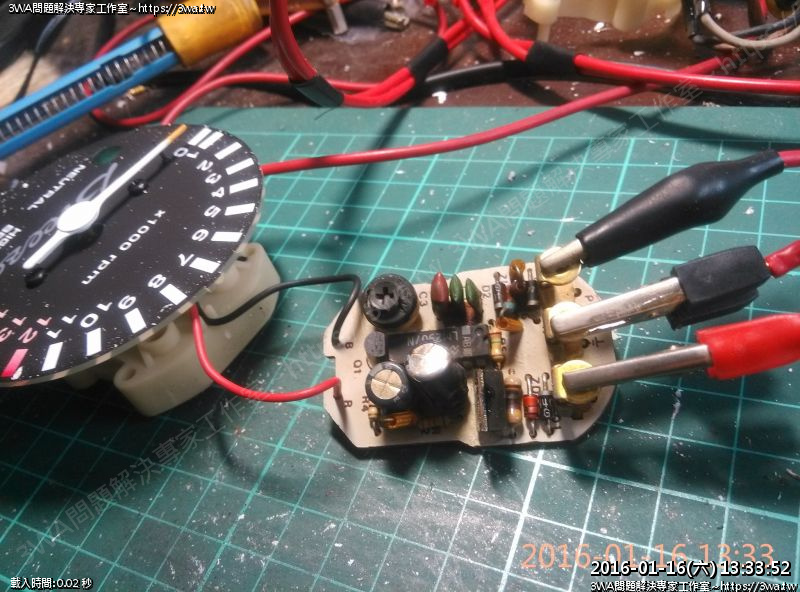

表頭接上



焊上表頭連接線組

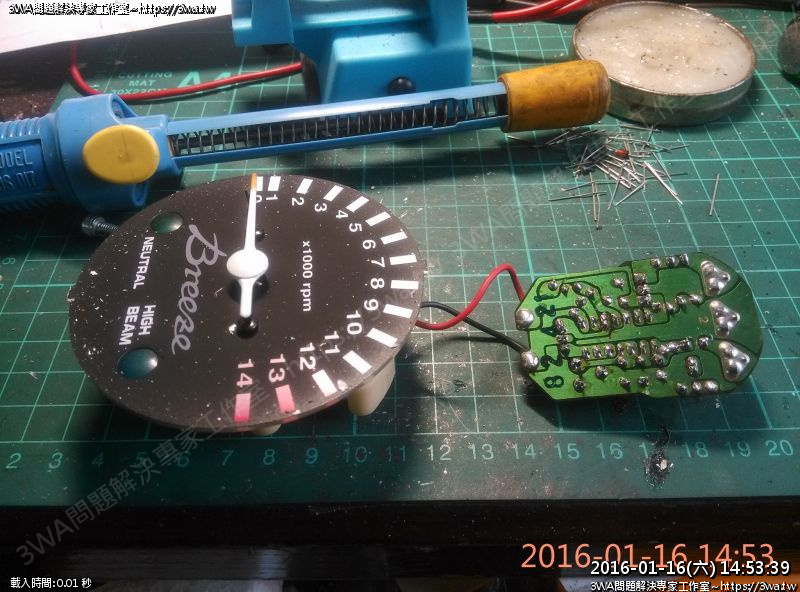

測試

Video Player
00:00
00:00

順便也校正好了



灰塵處理完成



去螺絲行買螺絲



順便看看開票狀況,恭喜小英當選

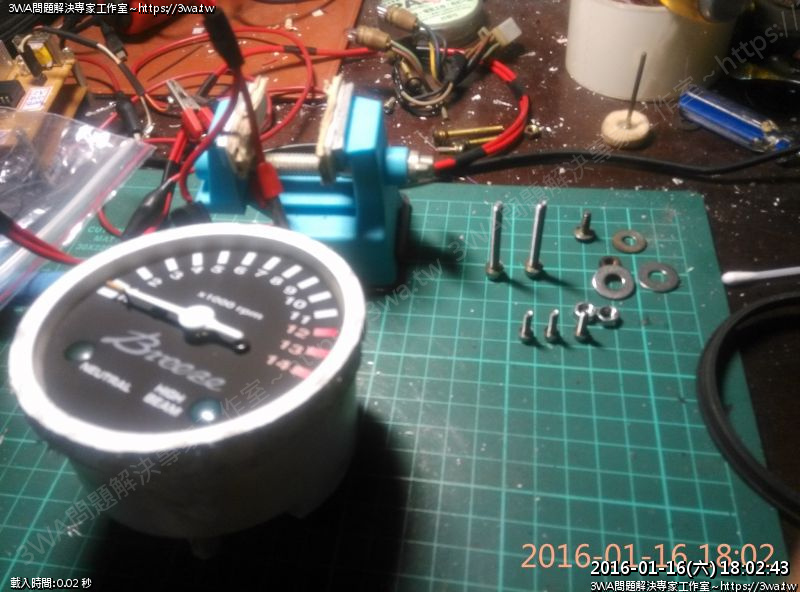

螺絲準備ok

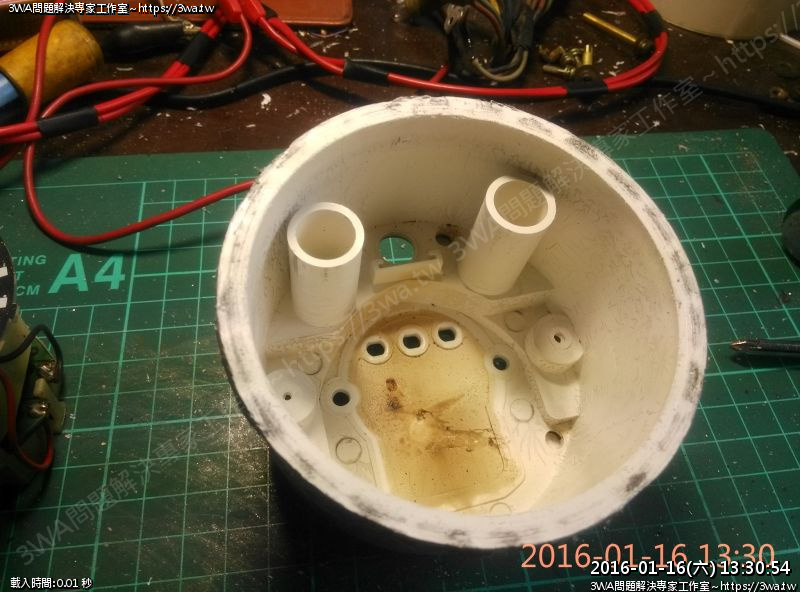

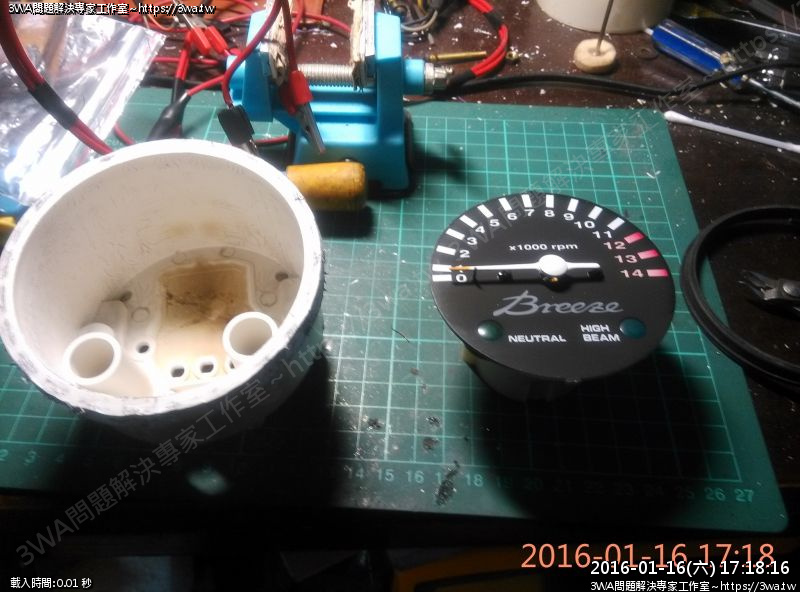

殼內清理

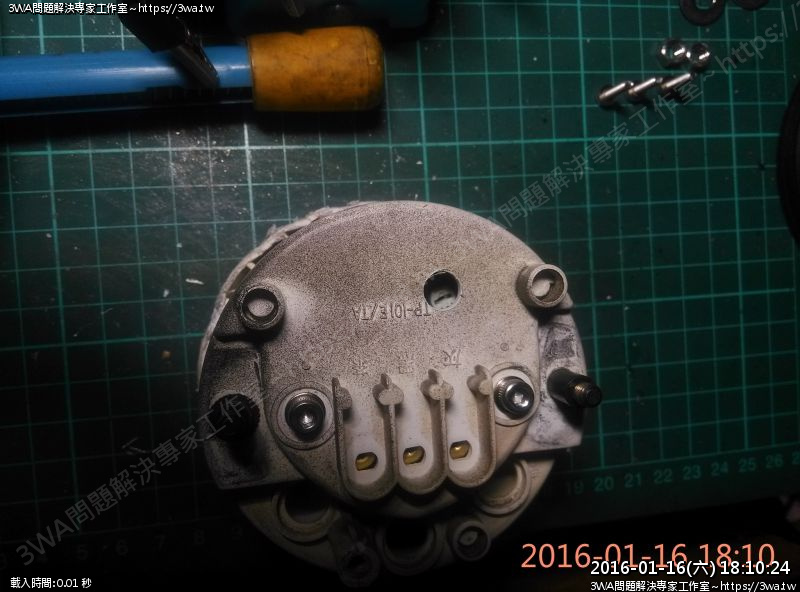

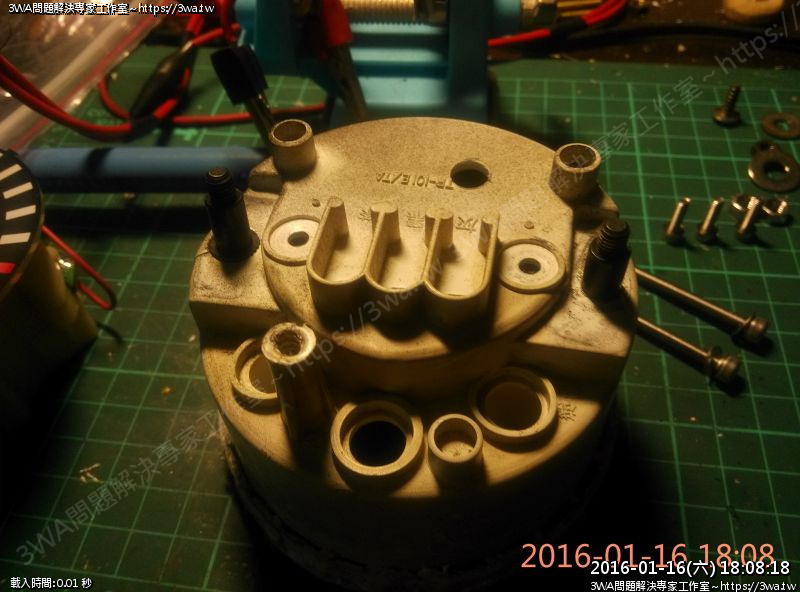

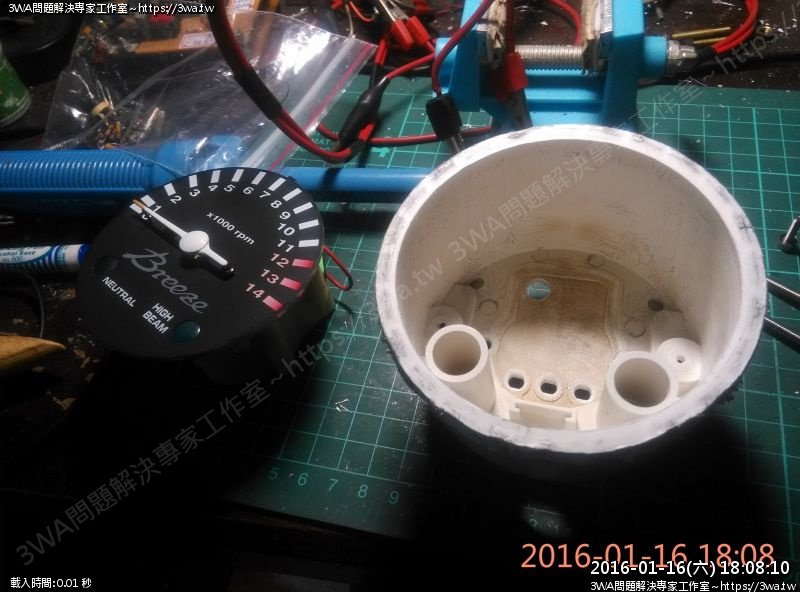

開始裝回,背板開一個校正孔



校正孔可以讓使用者方便調表的誤差

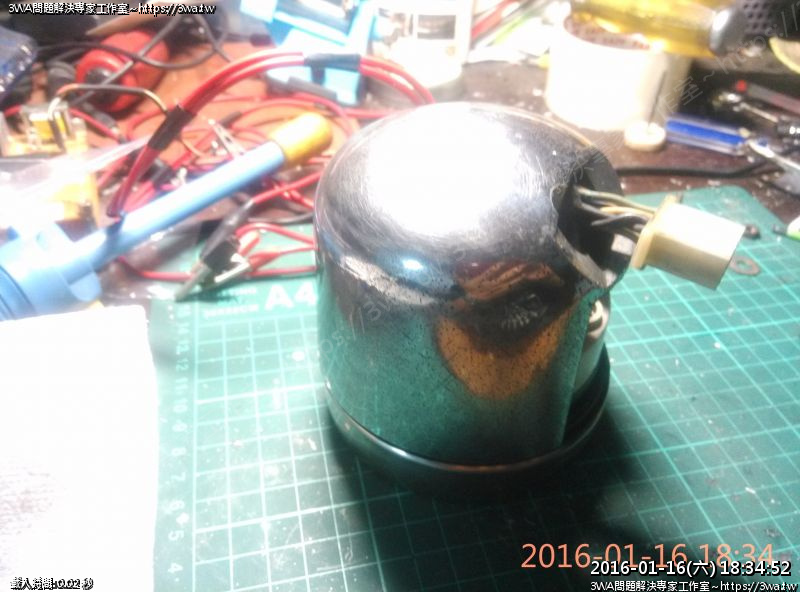

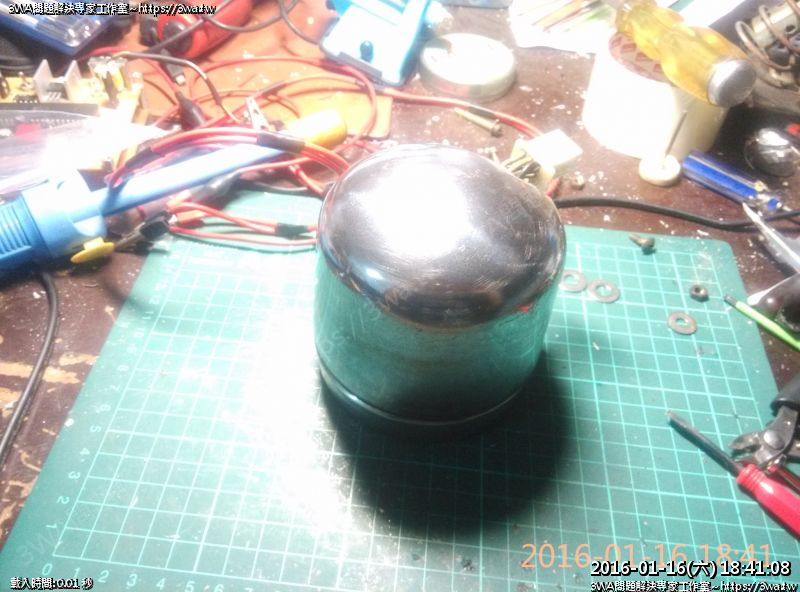

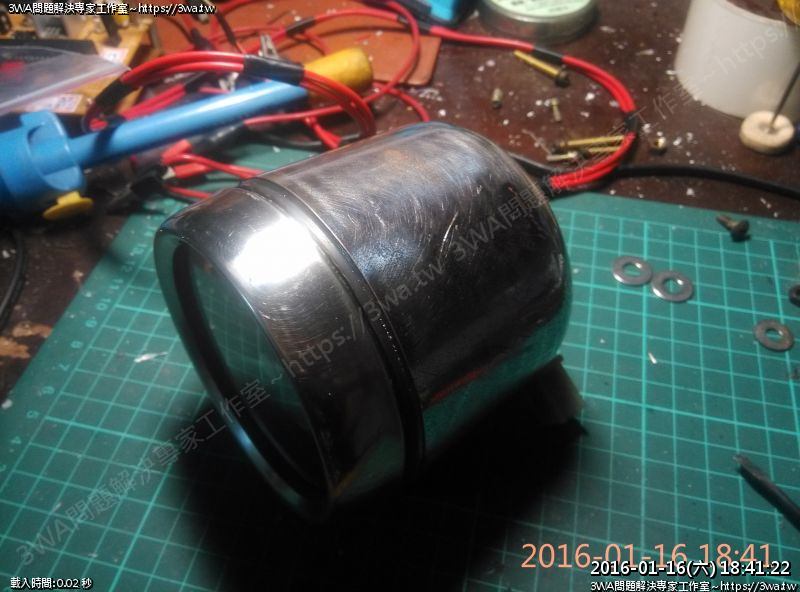

組裝、簡單上油拋光



小細紋還是有,但比之前好多了



小細紋



ok,上機測試

Video Player
00:00
00:00




完成收工
