收到一組車友寄來的轉速表
00:00
00:00

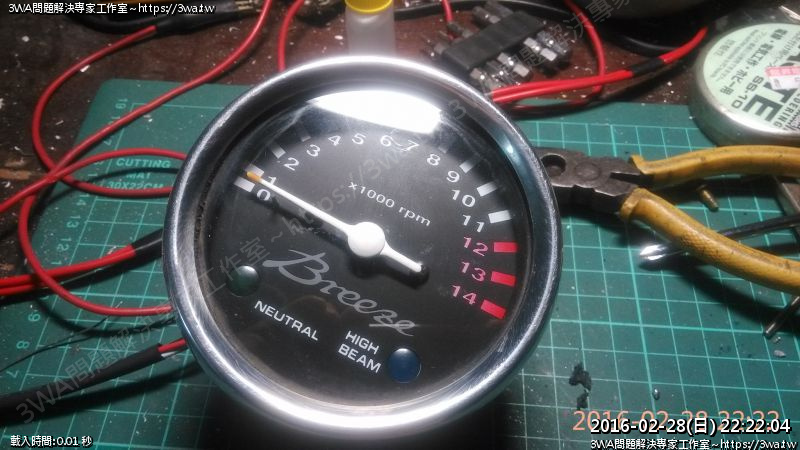

維修前的測試,整理來說,看起來好像沒啥太大的問題,不過…

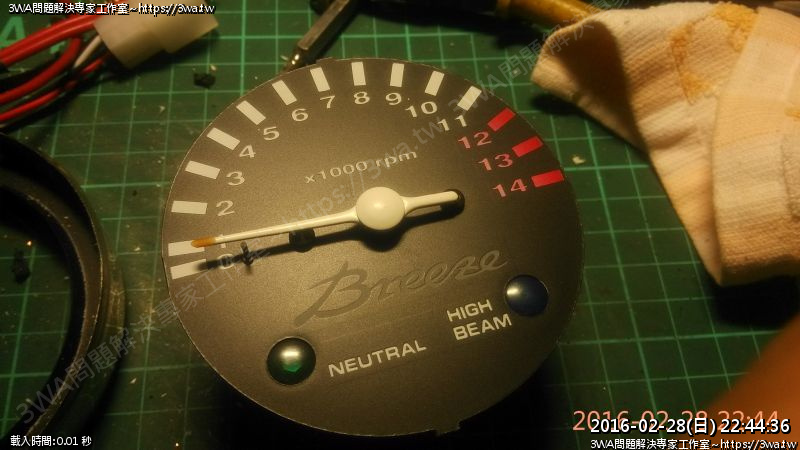

指針有點太鬆,無法歸零,0~3000轉的時候會抖
萬四轉的位置怪怪的,轉過頭了

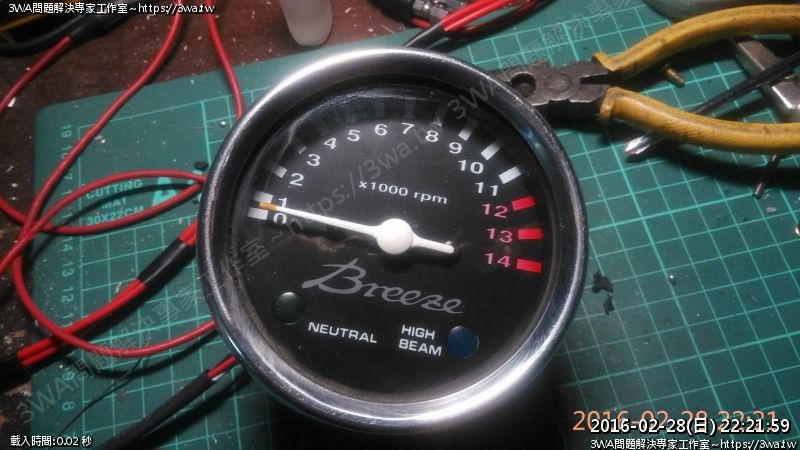

無法歸零的指針
00:00
00:00
直接把表搖一搖,晃的很大

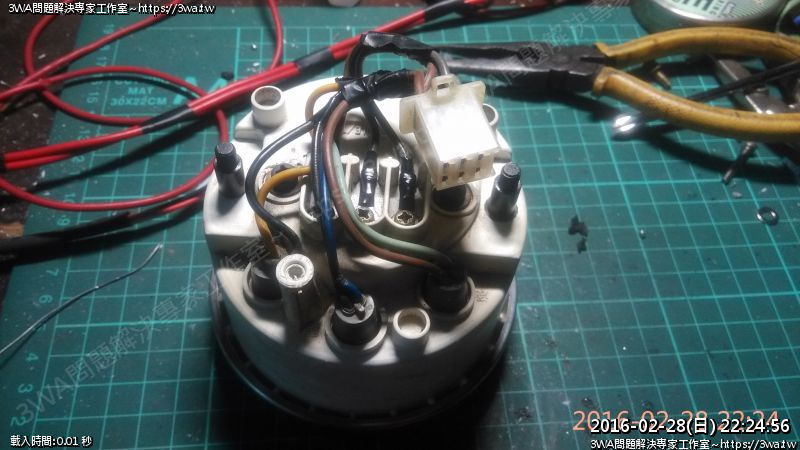

開拆了

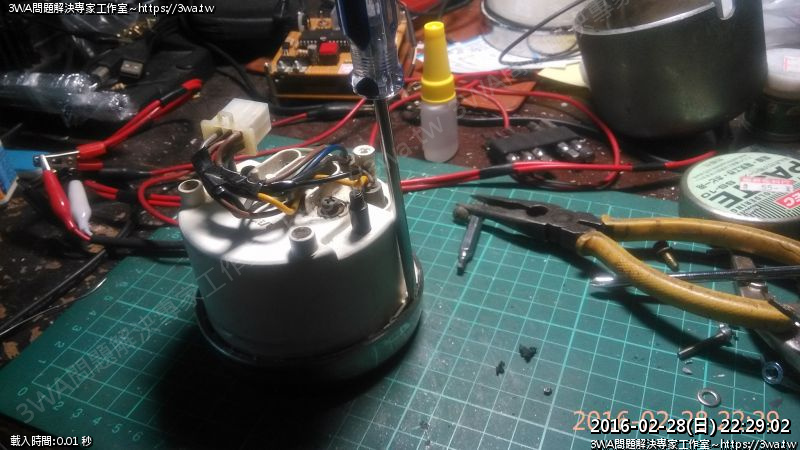

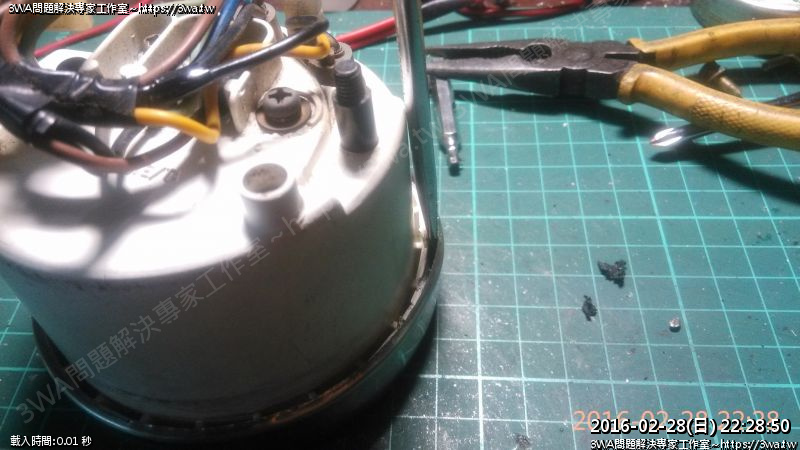

開始用一字挖

就慢慢的插下去翹

回想第一次拆FZ2的表,我花了2小時,現在只需要十分鐘

在拆表殼時,需要很大的力氣…難免會刮傷

中指、姆指都割到了~_~

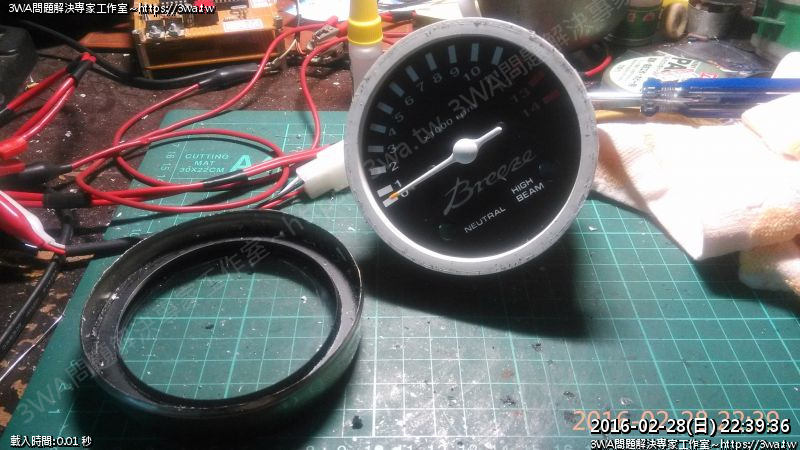

總算也是拆下來了
指針無法歸零的問題先處理
00:00
00:00
指針維修前
00:00
00:00

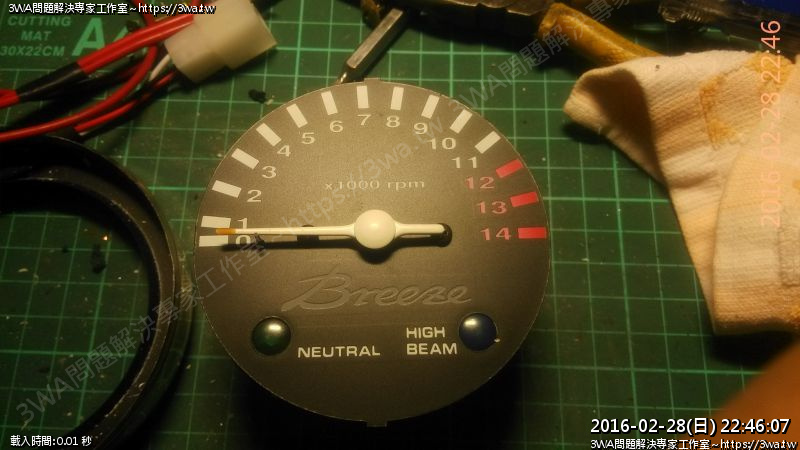

指針維修後

可以歸零了,貼的緊緊的,不過這招可能不是每顆表都試用

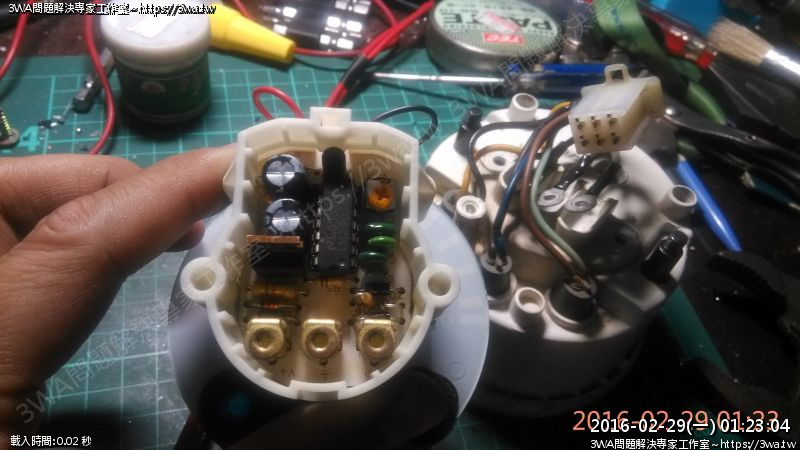

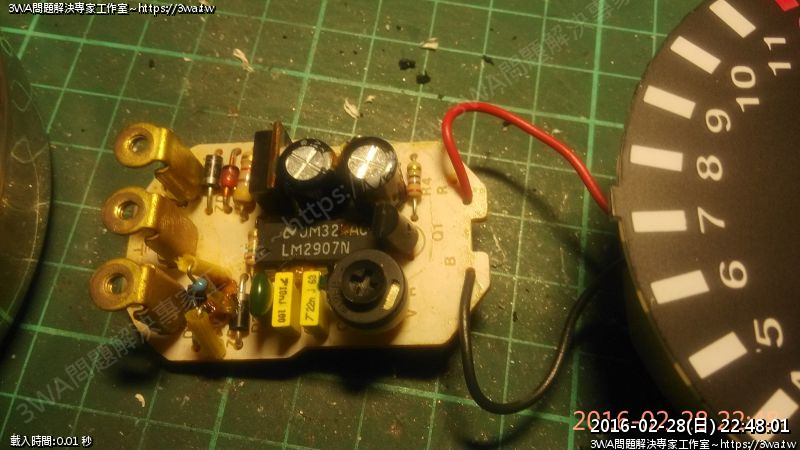

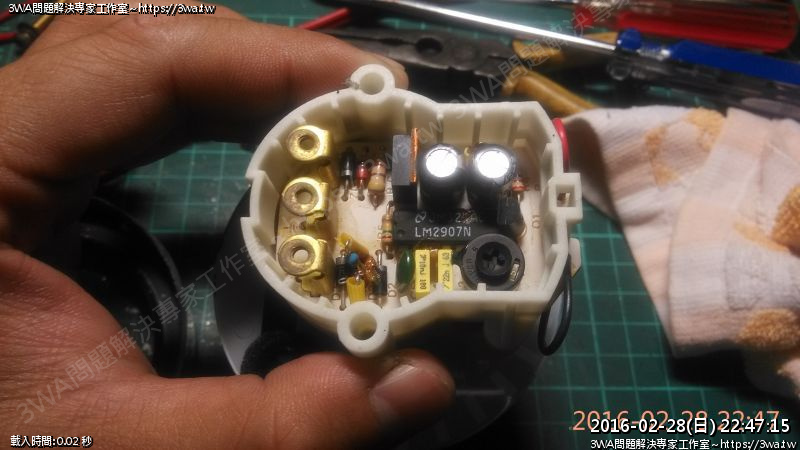

開拆零件座,看起來還滿乾淨的

懶的查問題就是全換最快
(當然人家有付錢來維修…零件當然都要全換新)

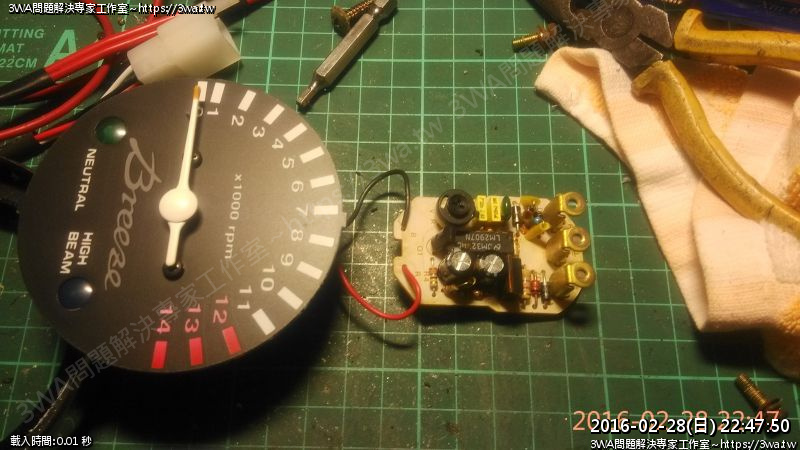

拆下表頭

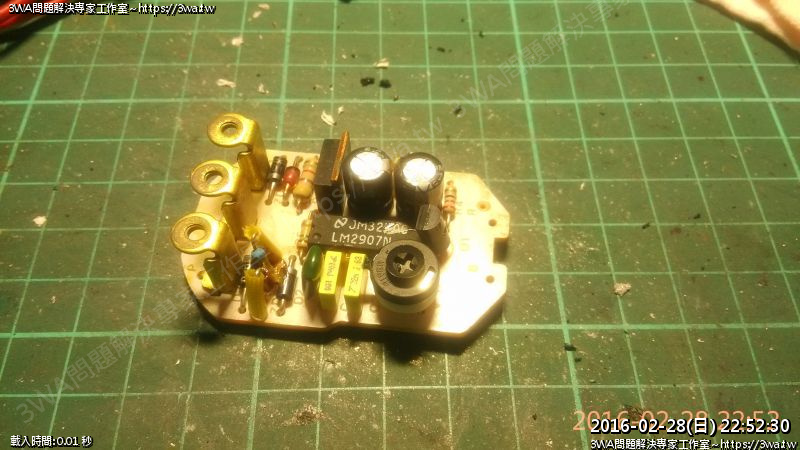

拆好了

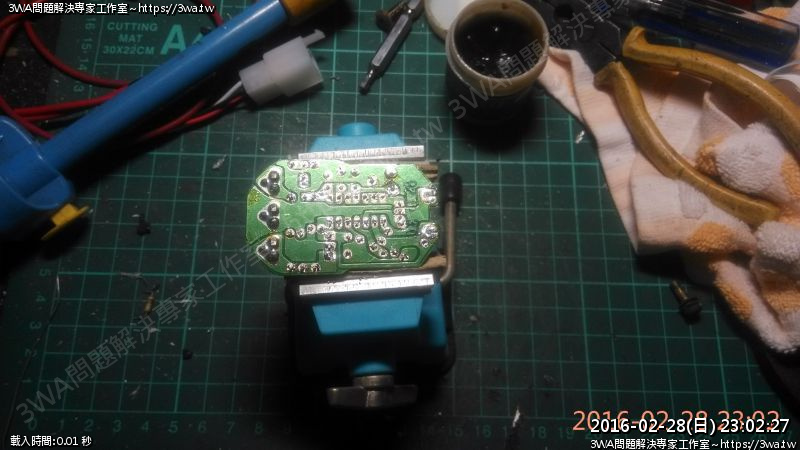

解焊

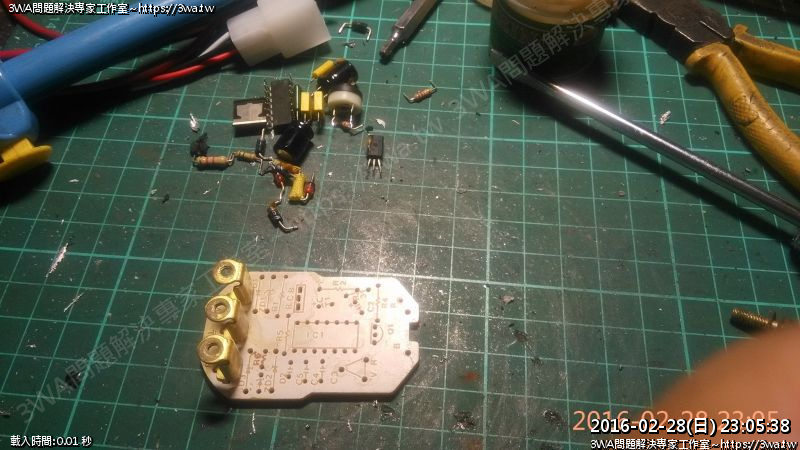

解焊好了(花了9分鐘)

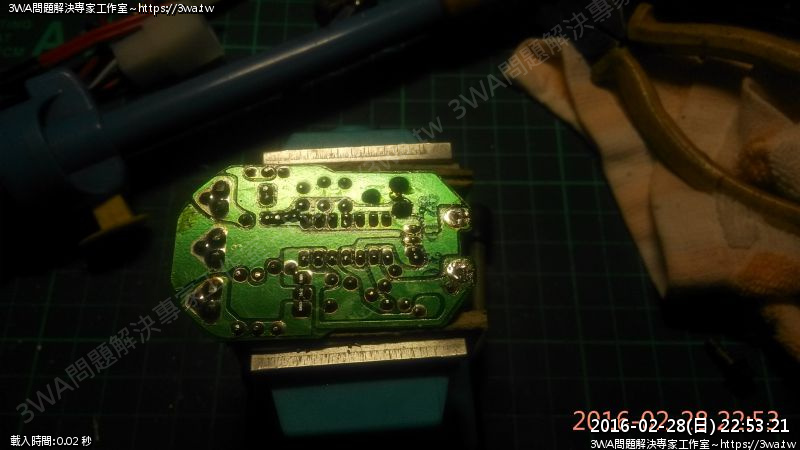

刷板清理

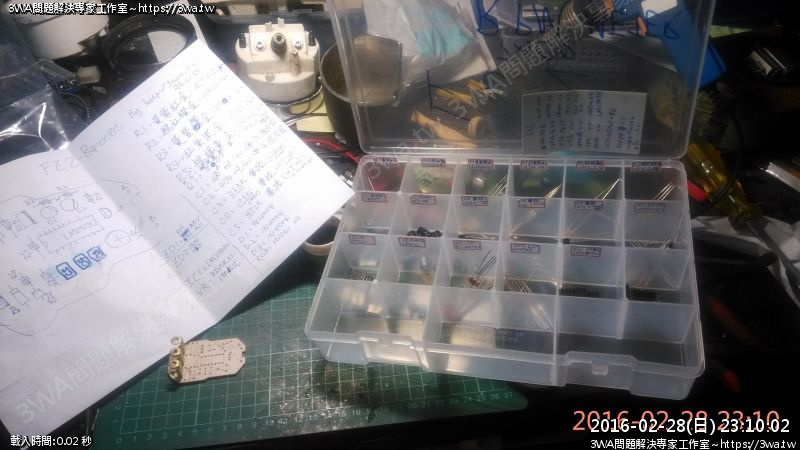

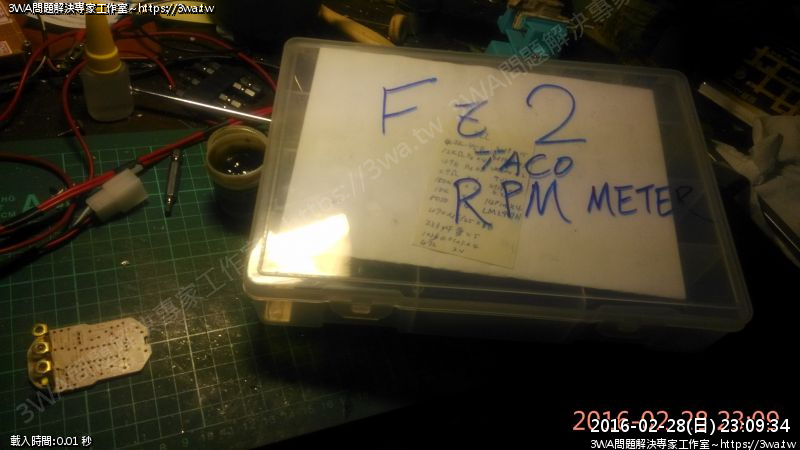

拿出維修盒

零件充沛

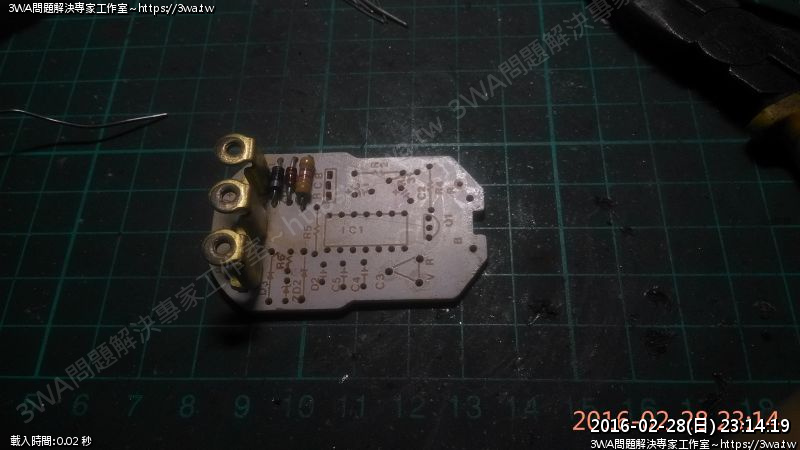

開始安裝10%

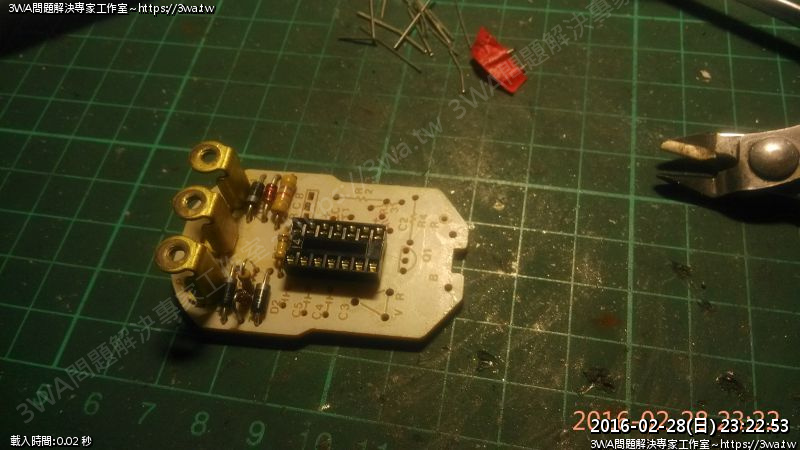

安裝中…20%

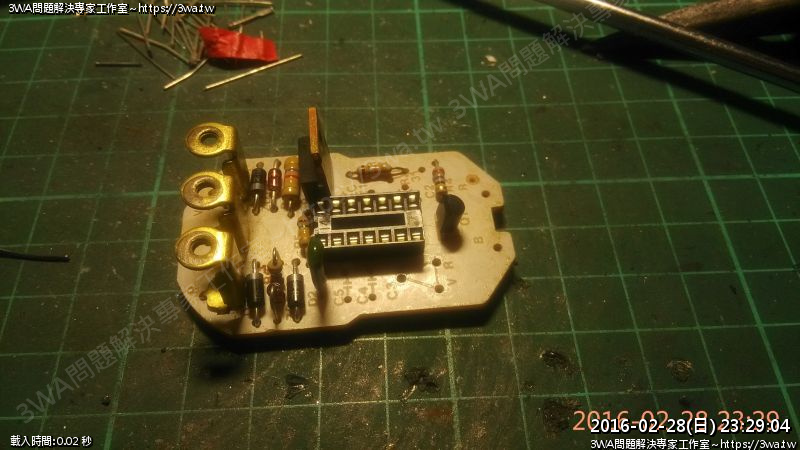

安裝中…50%

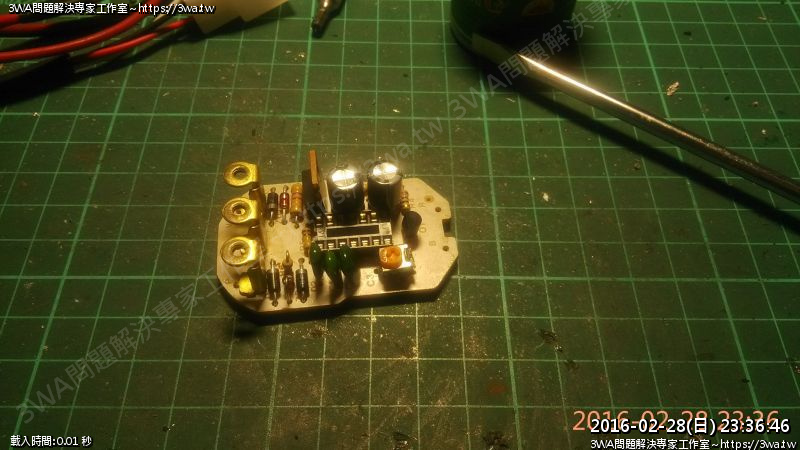

裝完了

IC插上,表頭焊回

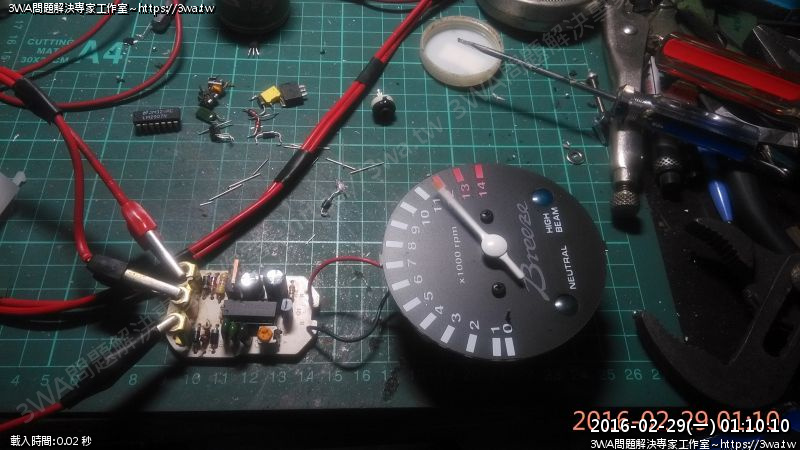

測試了一輪,好像哪裡有接錯,但看半天應該沒錯啊...開始解焊

查半天總算可以運作了,全新的二極體跟電晶體有鬼啊…
00:00
00:00

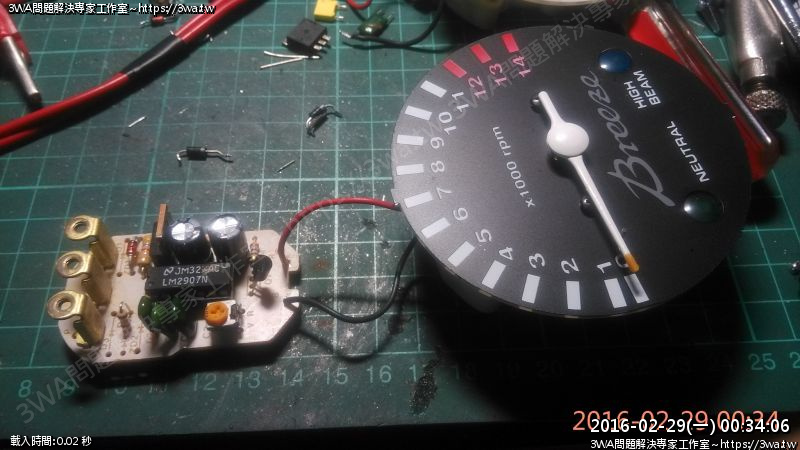

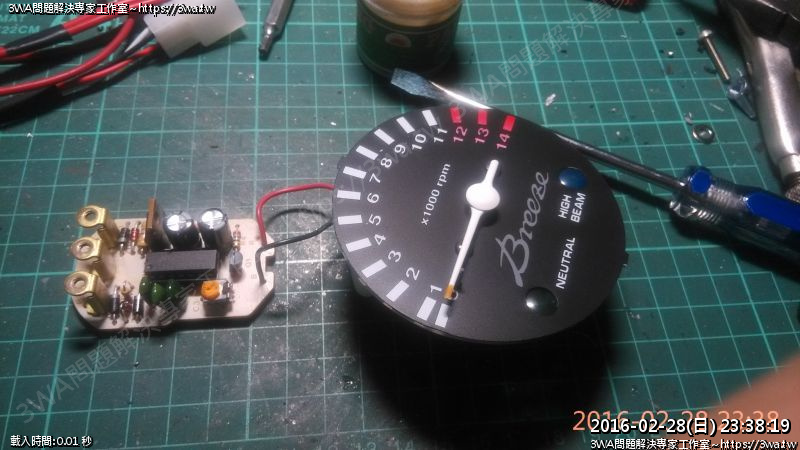

總算OK了,校準

可變電阻擦上白膠固定位置

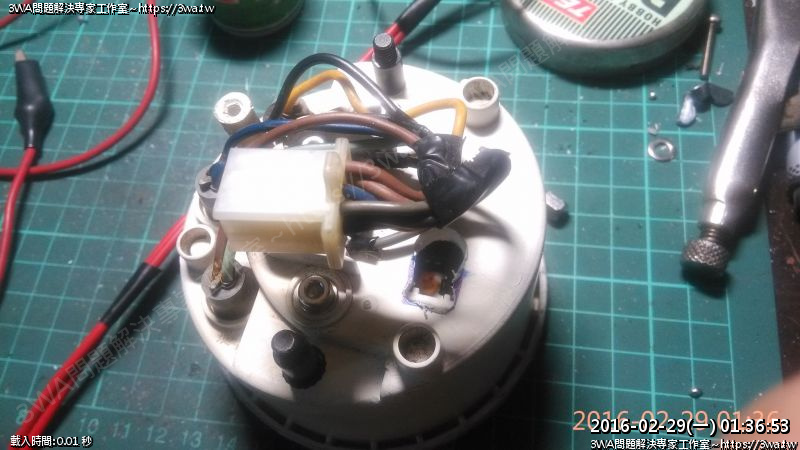

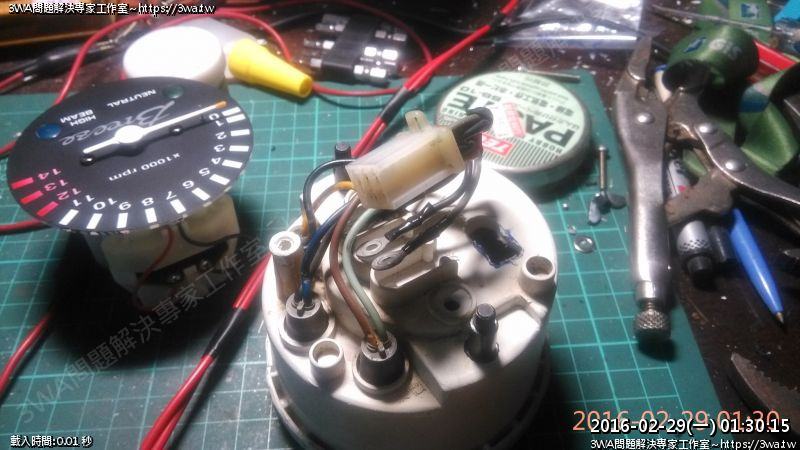

表背開孔,方便車主自己微調

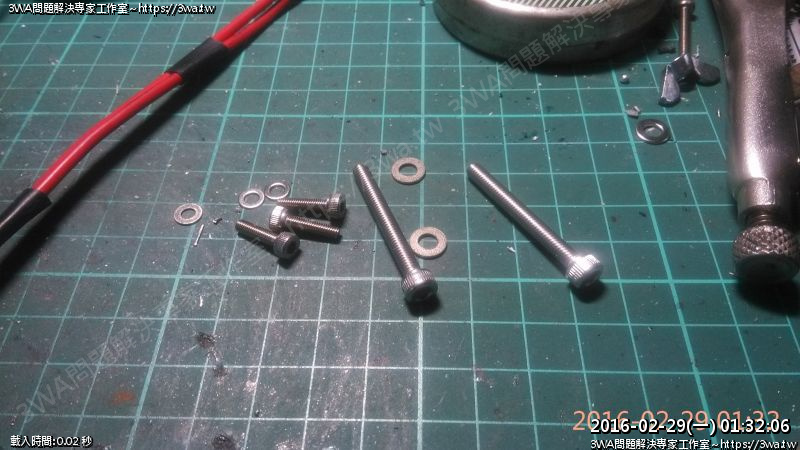

白鐵內六螺絲

螺絲鎖好了

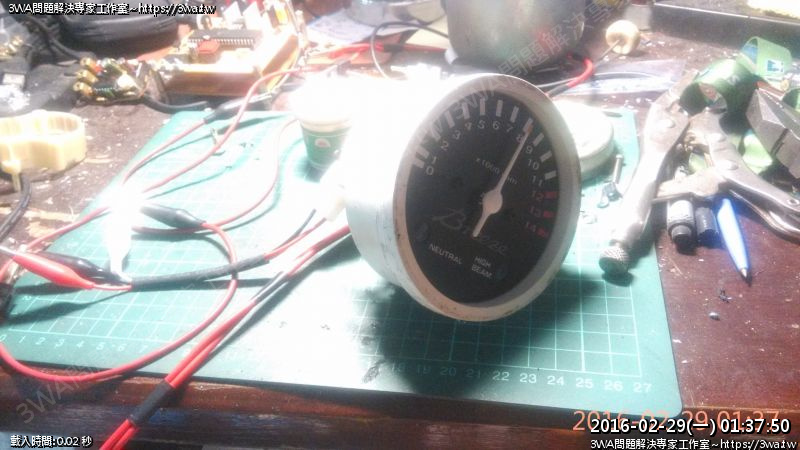

再測一次,OK

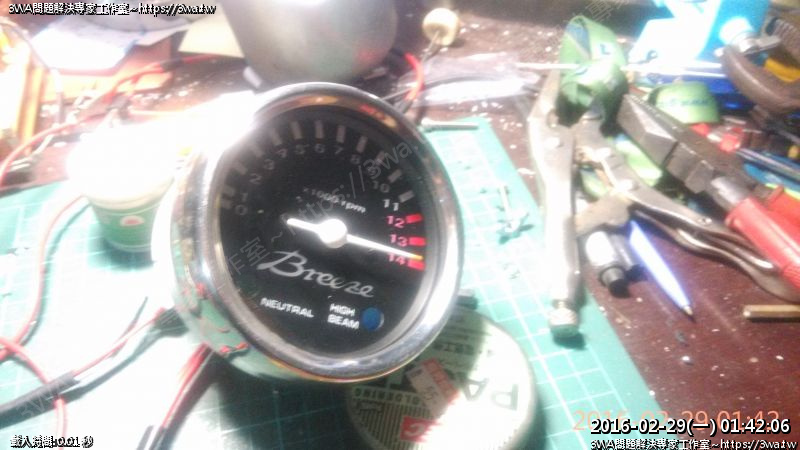

表頭裝上,再跑一次,看來沒問題嘍 :)
結案~~
