標題: Hornet250儀表維修
網址:https://3wa.tw/blog/blog.php?id=1410
內容:

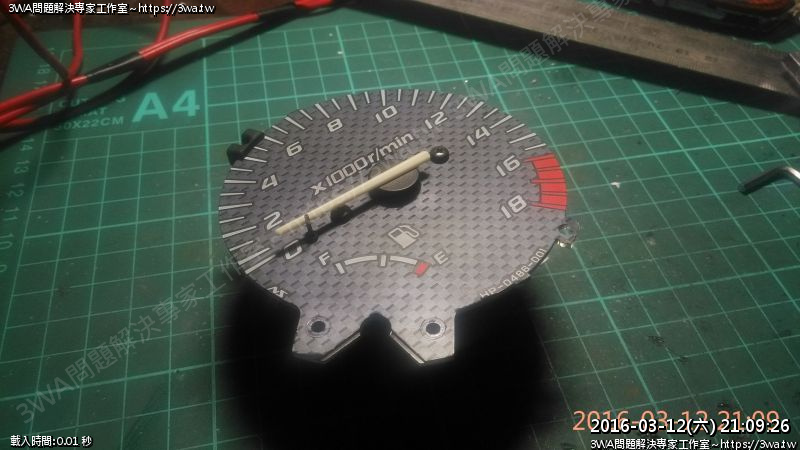

 收到車友 Jimmy 寄來的 Hornet250 轉速表

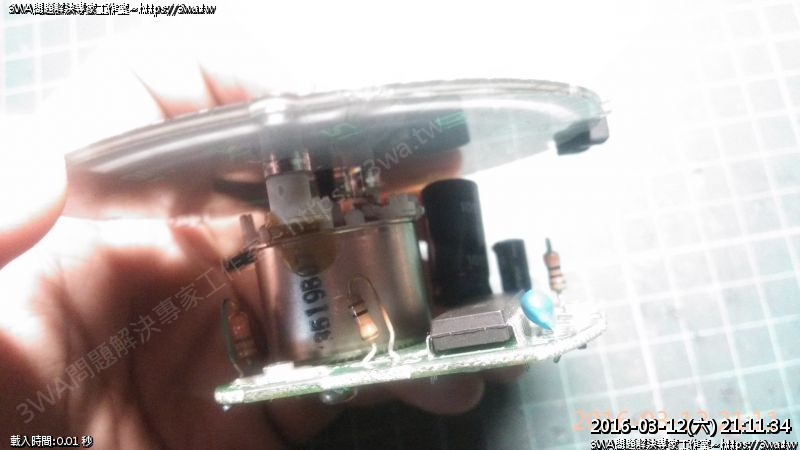

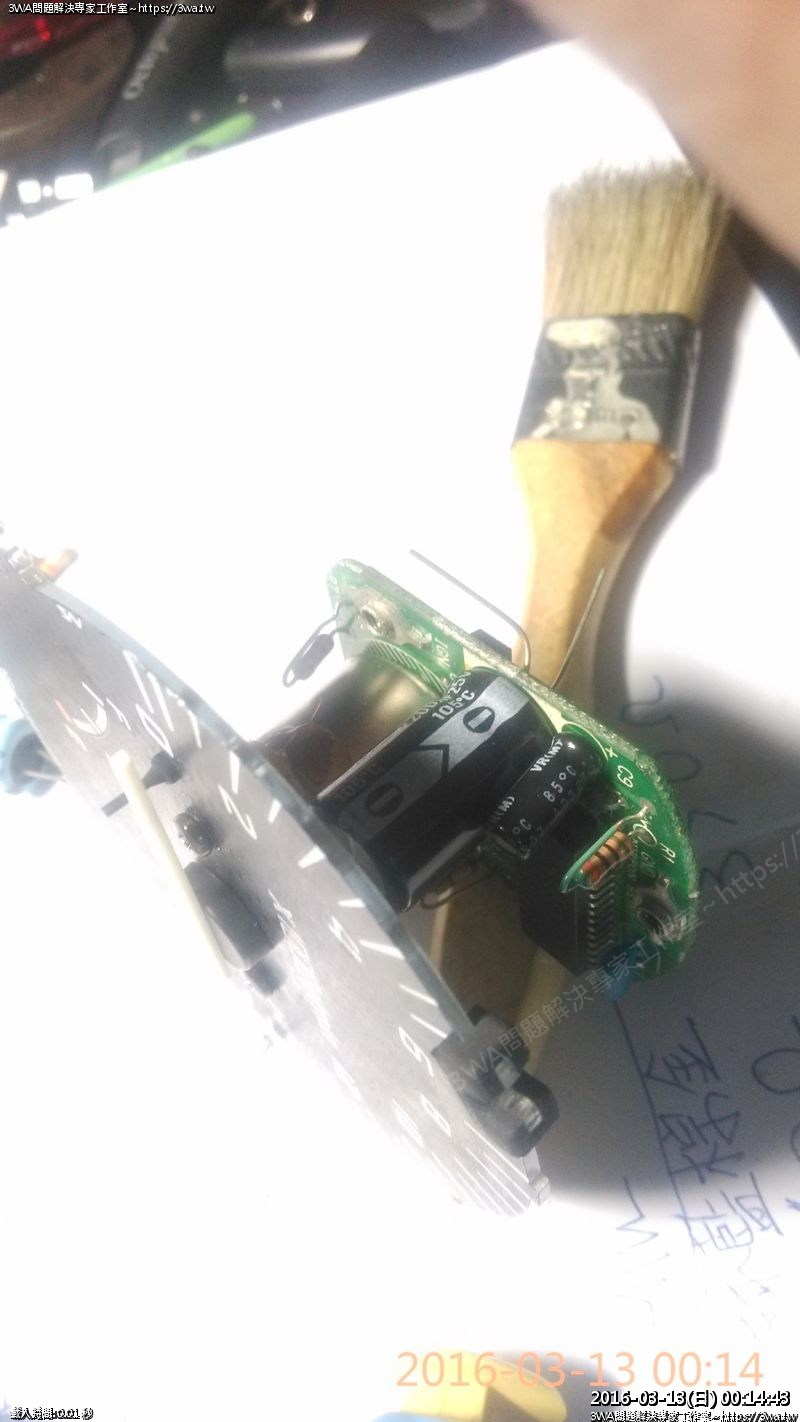

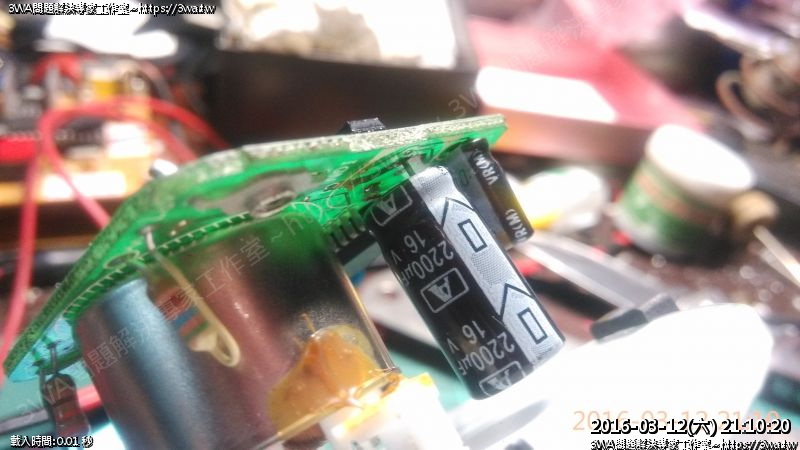

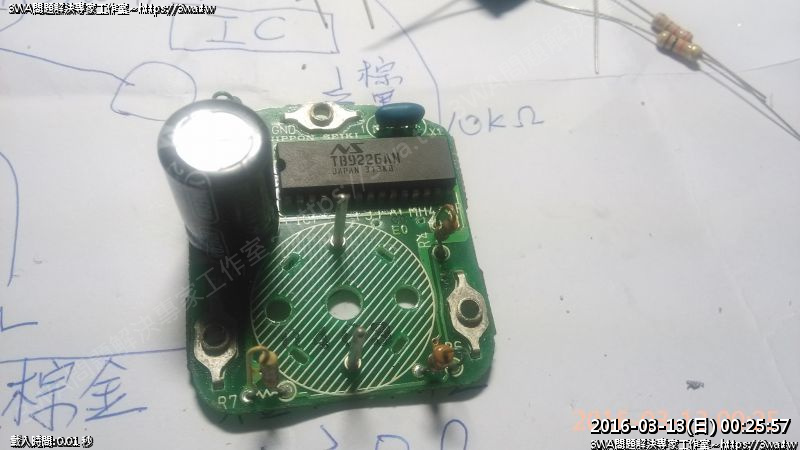

端詳了一下,裡面的2200uf/16那顆怪怪的,好像沒接好在晃

Video Player
00:00
00:00

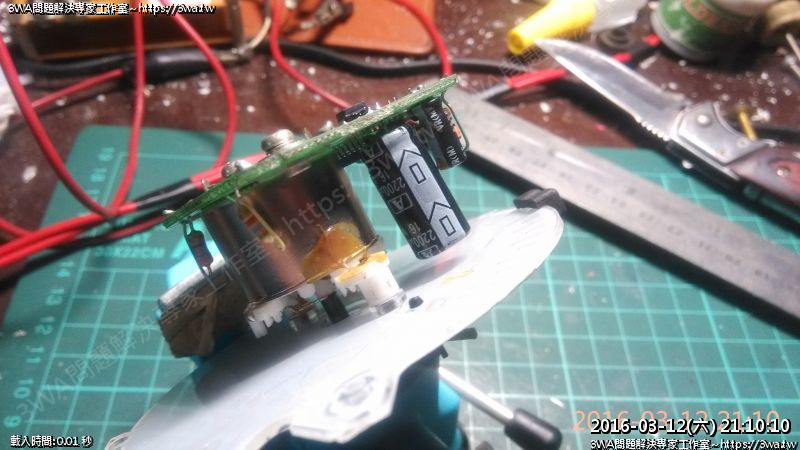

接角浮動,會搖頭



看起來是斷的

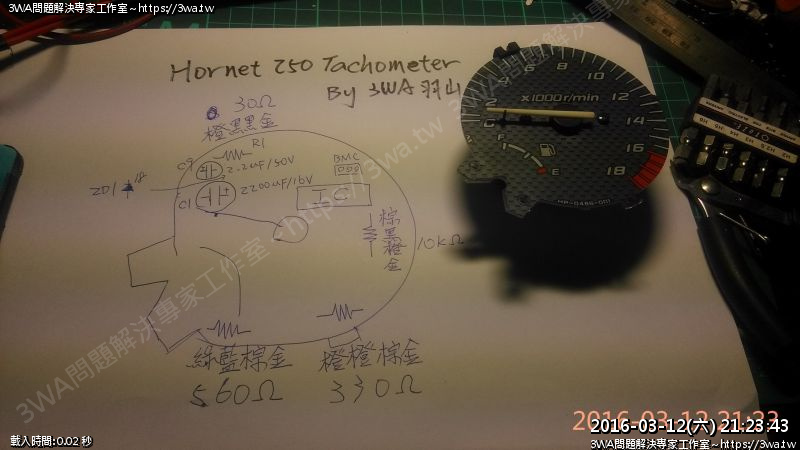

於是開始紀錄一下所有的電阻值

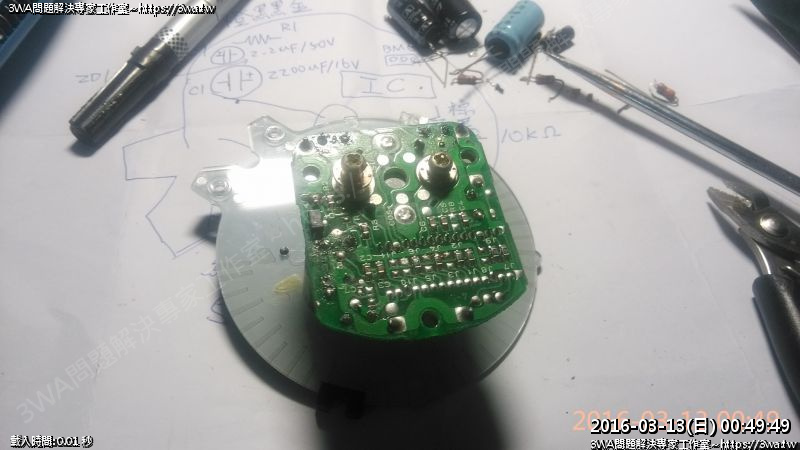

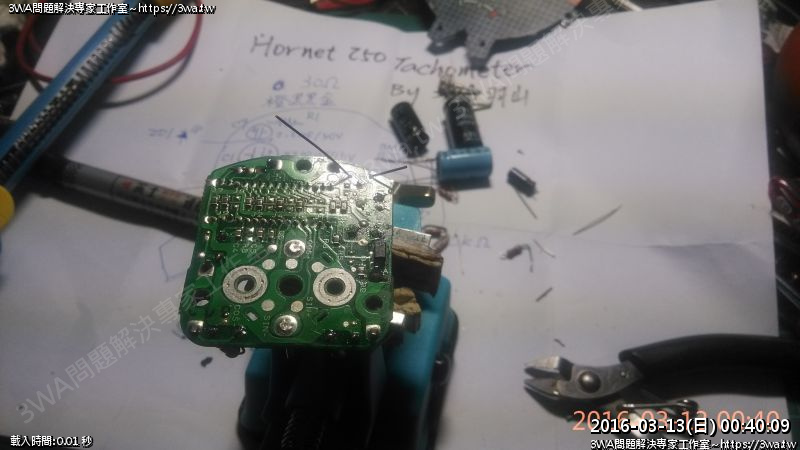

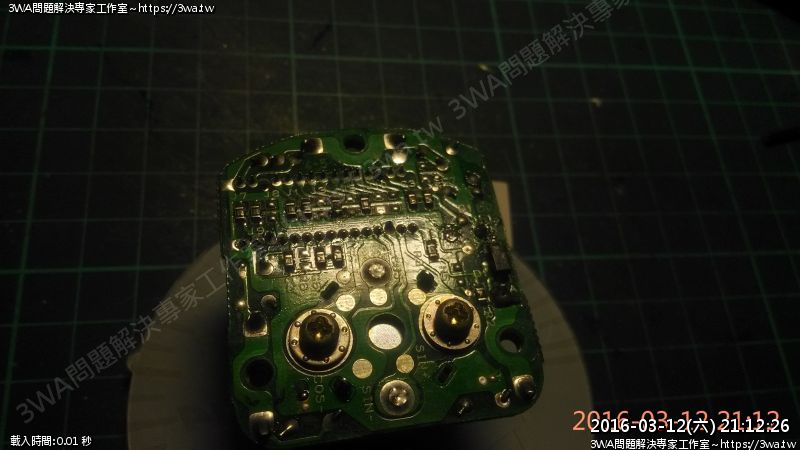

背面

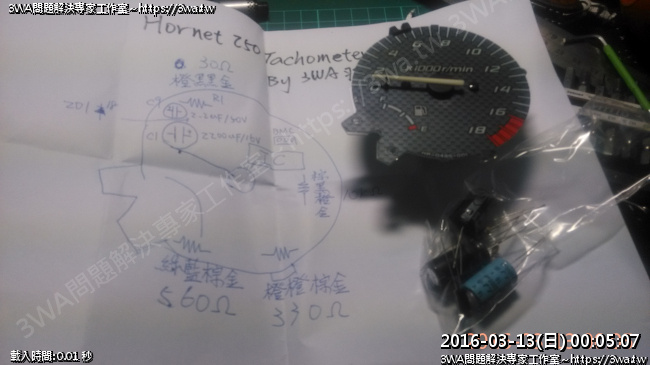

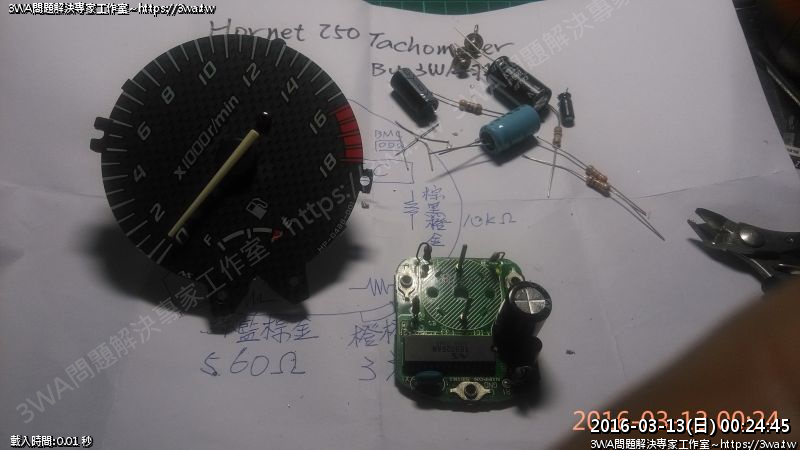

電阻、電容值紀錄完成

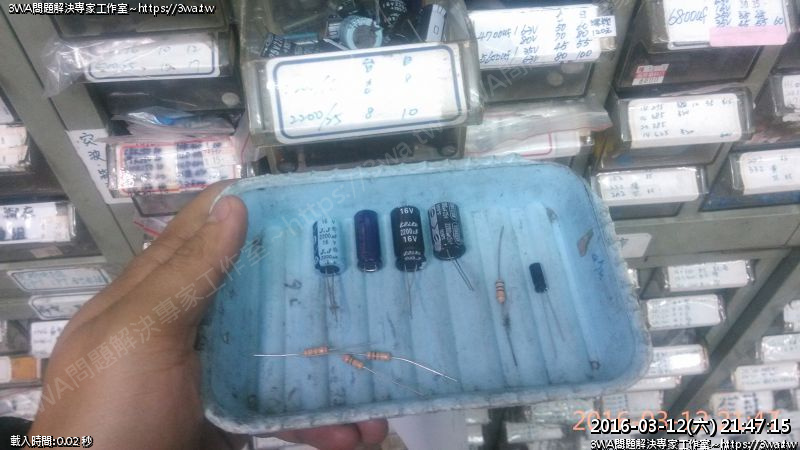

晚上21:40跑去電子街買材料,忘了電容的高度,每種都買回來...



休息一下,要開始弄了

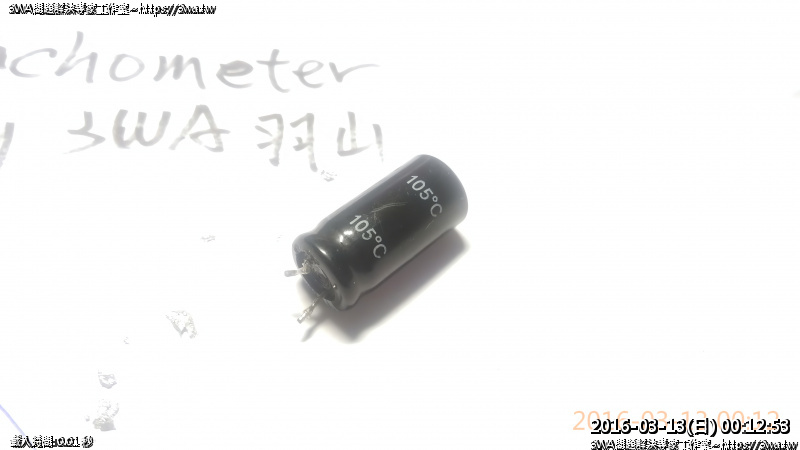

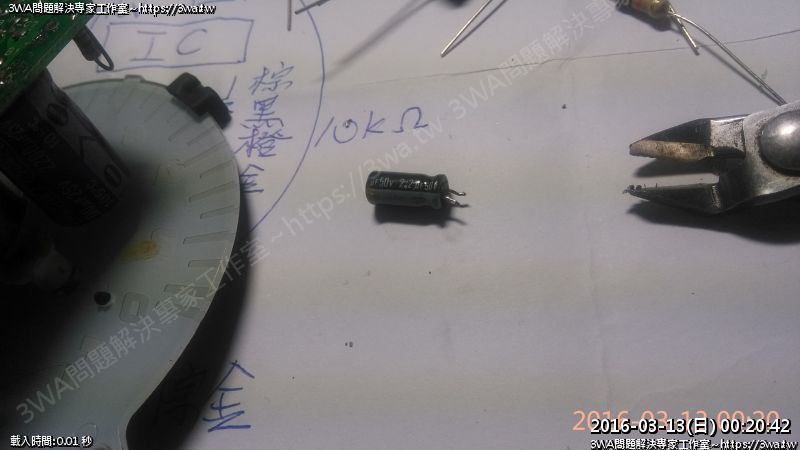

先把浮接的那顆拆下,用電容表確認,是好的

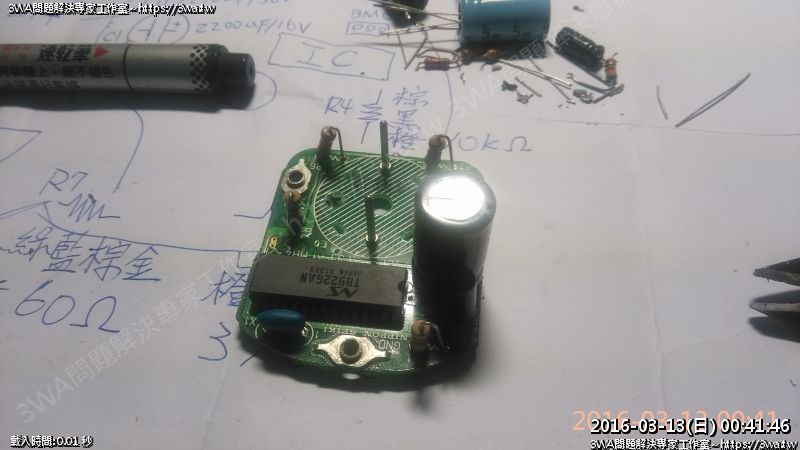

把新的電容裝上

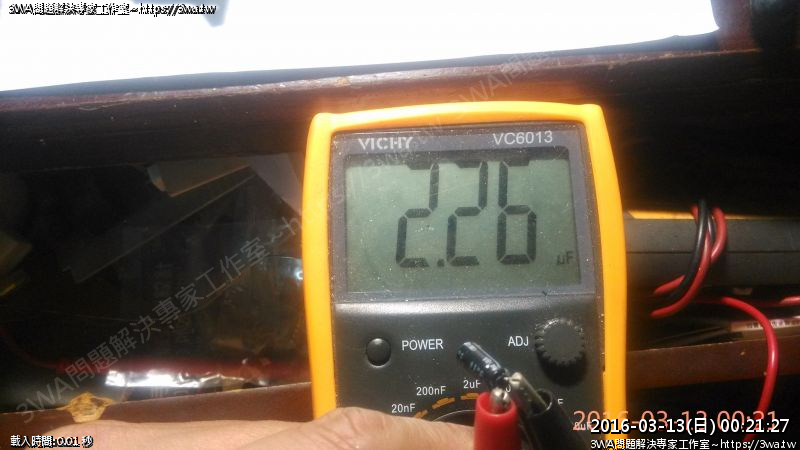

這顆2.2uf / 50V也換新,電容表量也是正常的



好的



覺得表頭很煩,二顆螺絲拆下後,就可以分離了



買不到的Chips,右上角那顆啥BMC也沒看過

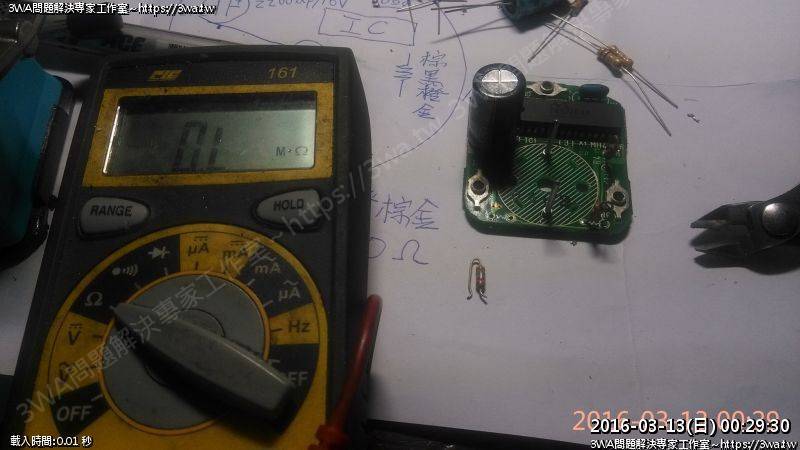

電阻也都換下來,電表量也都正常



這種扳子好難解焊,真奇怪



不好換,另一個角度



換完了,把表頭裝回

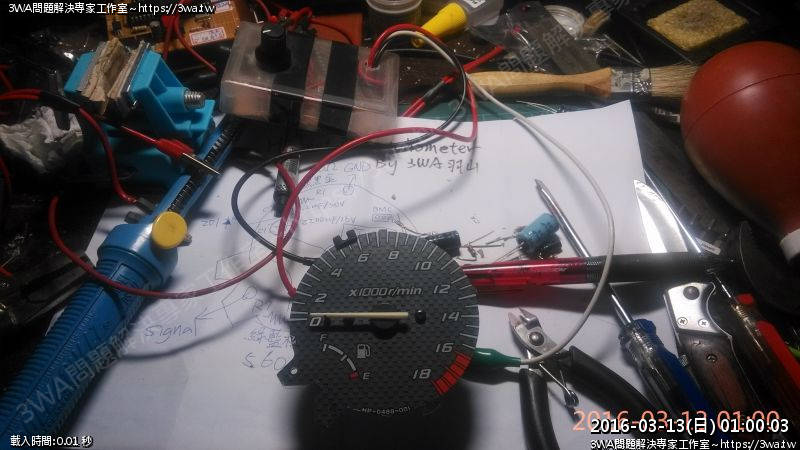

過電測試看看



上面是GND,右下是Signal,左下是VCC

Video Player
00:00
00:00

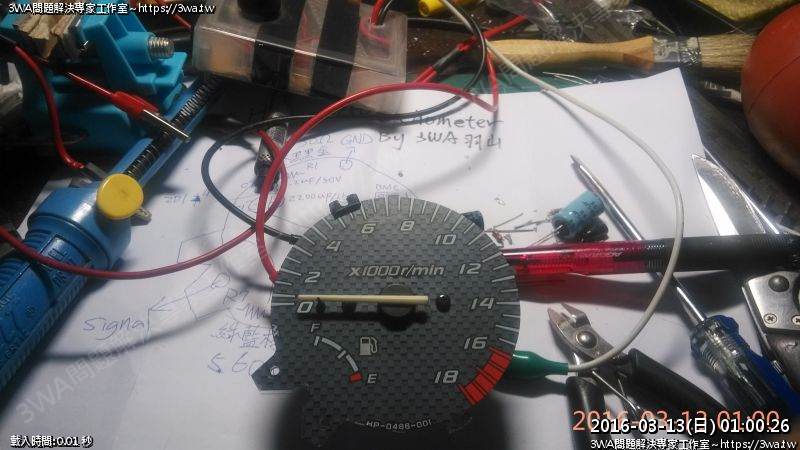

由於我只有為FZR設計的訊號產生器,餵進去以後表是會動,不過都在4000~8000轉

Video Player
00:00
00:00
直流跟交流式的訊號都試看看,不過還是只有3000~8000轉~_~

明天再跟車主問看看是什麼狀況
背板還有個已半熔的零件看不太懂是什麼,封裝式的零件實在太小了
明天再去買放大鏡來看

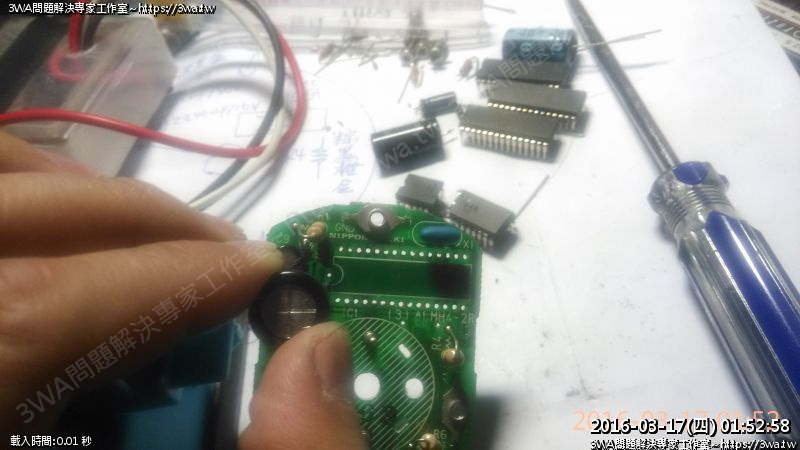

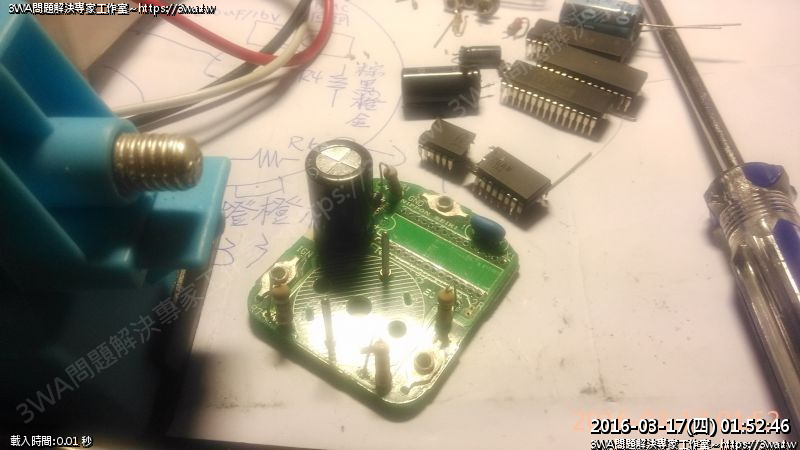

 3/17繼續維修,晚上嘗試拆下TB9226AN那顆IC,沒想到一扳,IC裂成二半…

還好已買到了~_~



已通孔,繼續施工

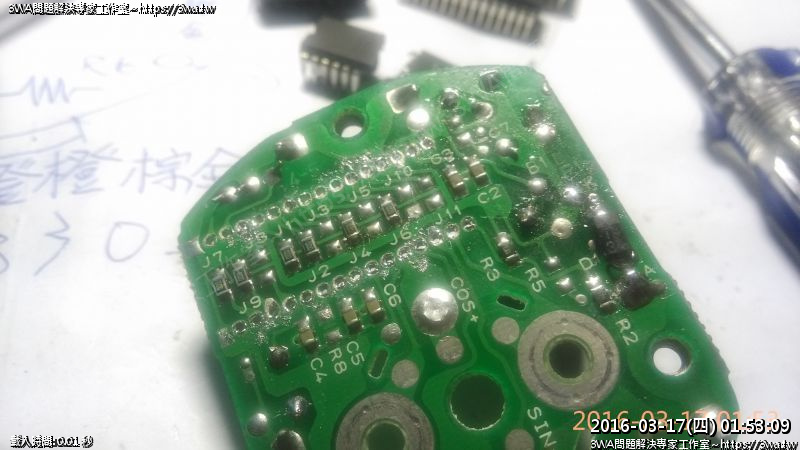

 背板也沒損傷,30支角解焊很久,不太好弄

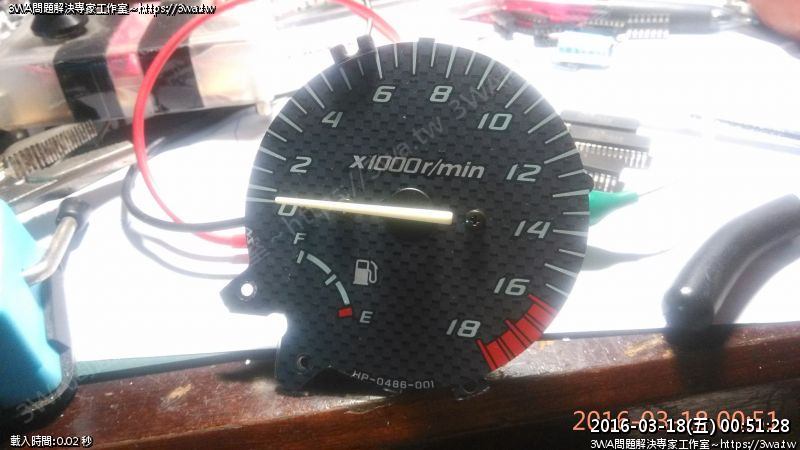

 裝上表頭測試

Video Player
00:00
00:00
沒想到跟處理前是一樣的狀況…看來不是IC的問題,另外我有把

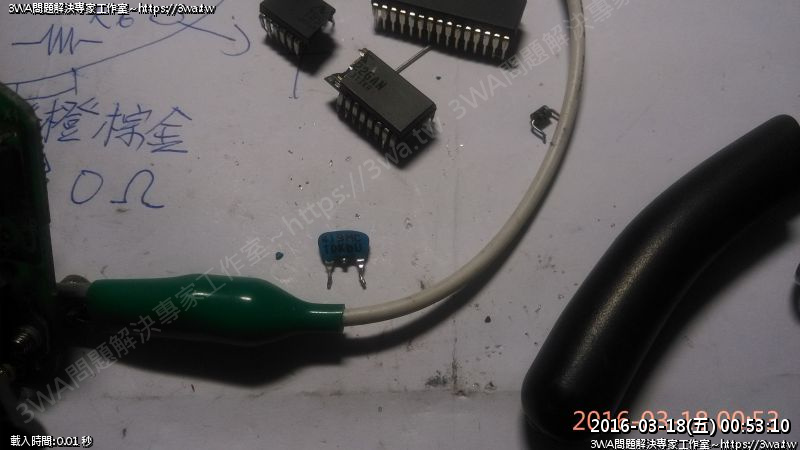

一顆沒見過的藍色的玩意兒拆下,查半天才知道這顆是陶磁震蕩器
4.19MC Tokbu
目前手如果微碰在這顆上面,轉速表似乎可以大力的轉動



不過拆下來時,中間的腳也斷了,希望電子街可買的到~

又要再跑一趟了GG
