標題: 土炮曲軸間隙處理
網址:https://3wa.tw/blog/blog.php?id=1451
內容:

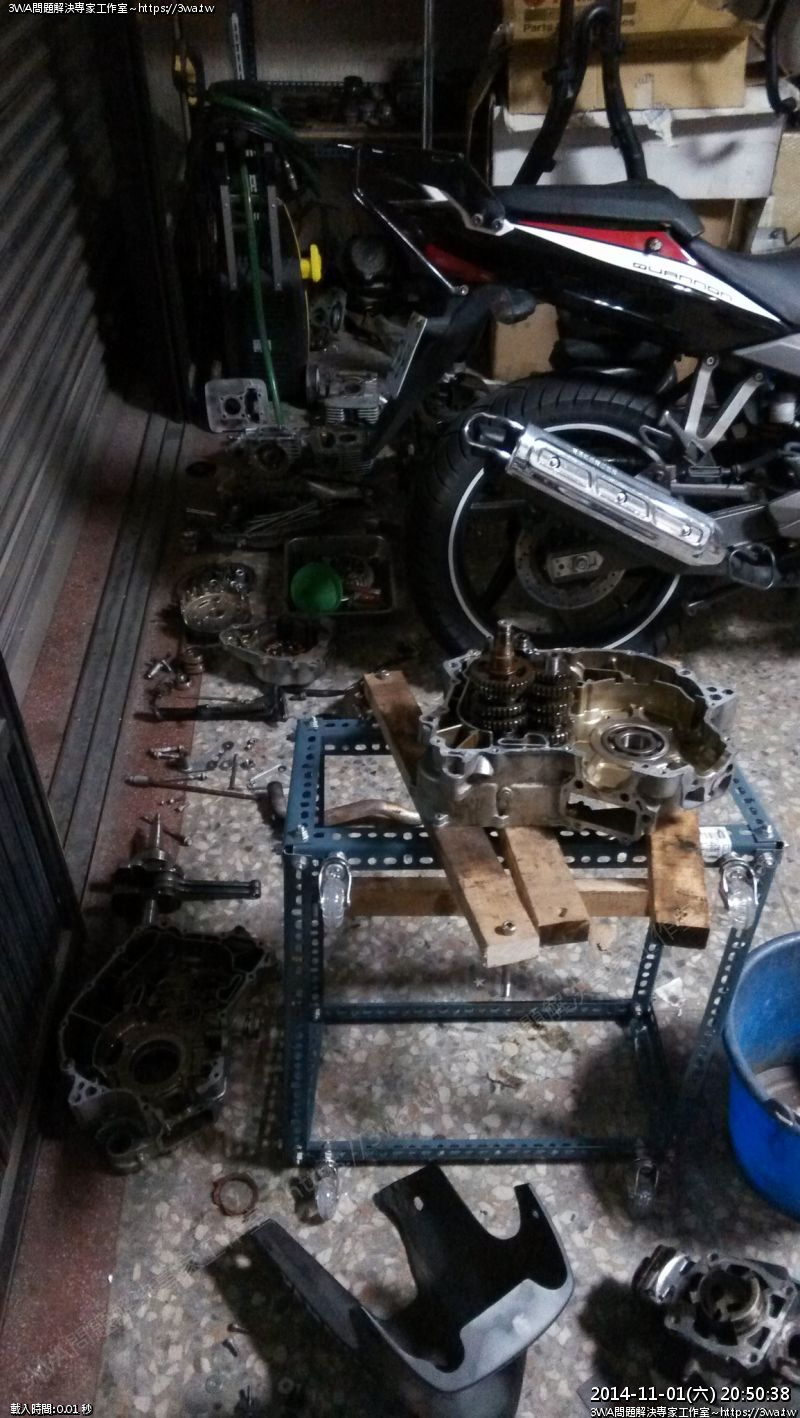

FZR拆開也放了一個多禮拜

這一個多禮拜四處晃,拿著曲軸看看搪缸廠有沒有的處理

處理~每一間都可以重作,但處理的價錢已超乎我的想像

一間比一間貴,單作一支曲軸,居然要1/4的買車價格

可惜羽山的口袋很淺,這樣的錢我真的花不下去

特別是一支明明就還甚用,只是間隙稍大的曲軸...

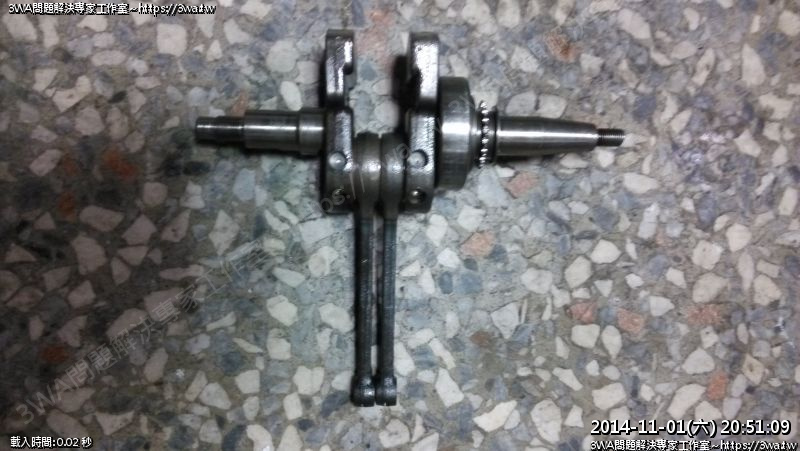

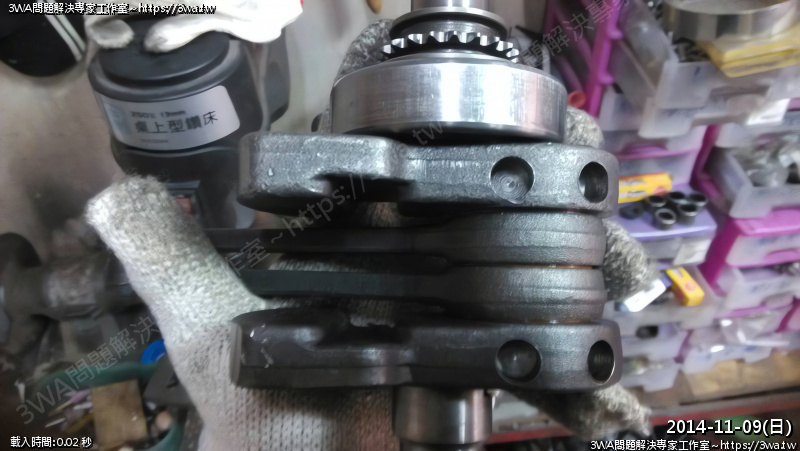

這支曲軸,並沒有跳動間隙,左右開也不到3mm,但連桿之間

間隙的加總,已經有接近1.3mm~1.5mm,這支曲軸已經開掉了

曲軸金屬塊|華司|連桿|華司|連桿|華司|曲軸金屬塊

不過沒有一間店家願意直接幫你逼緊

甚至只單換陪林也要相當驚人的報價

一堆小惡魔就不停的在你四處要求你重作,還要帶汽缸、缸頭全部都給他們弄

如果不是對這支偷輕的47曲軸還一些興趣

對岸淘寶的曲軸含運加買三套case墊片也不用3000...

反正趁對岸的曲軸還在路上,就試著自己整理看看曲軸,還能不能用嘍

量一量,一開始的間隙值大概1.5mm,其實大到有點難以想像

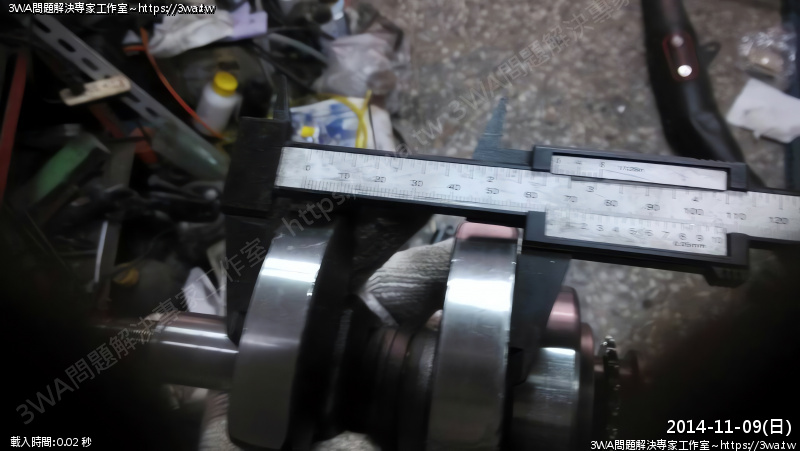

處理前,遊標卡尺夾在最外側,大概是

最短處66.5mm

最長處68mm

這張圖已是處理後了,間隙幾乎都沒了

連桿也不會再滑來滑去

最短處65mm

最長度65.3mm

量量

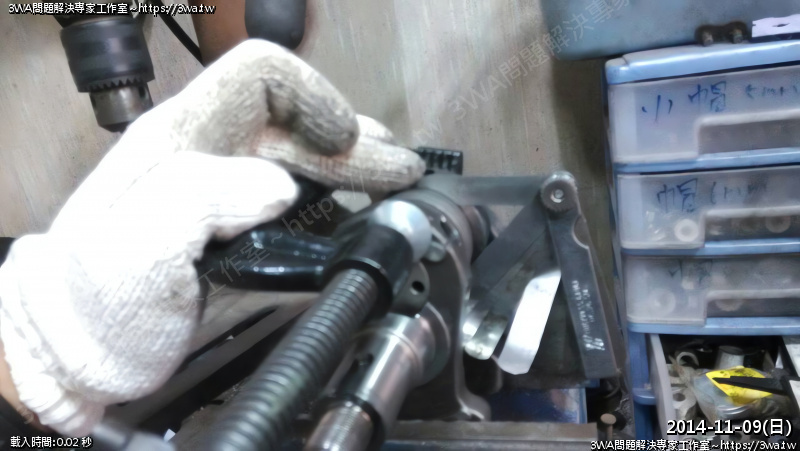

山人是先用曲軸工具,套上靠近離合器側

然後自然落地式(當然是曲軸工具落地)

落了大概10~20次之多,才把間隙弄到接近消除

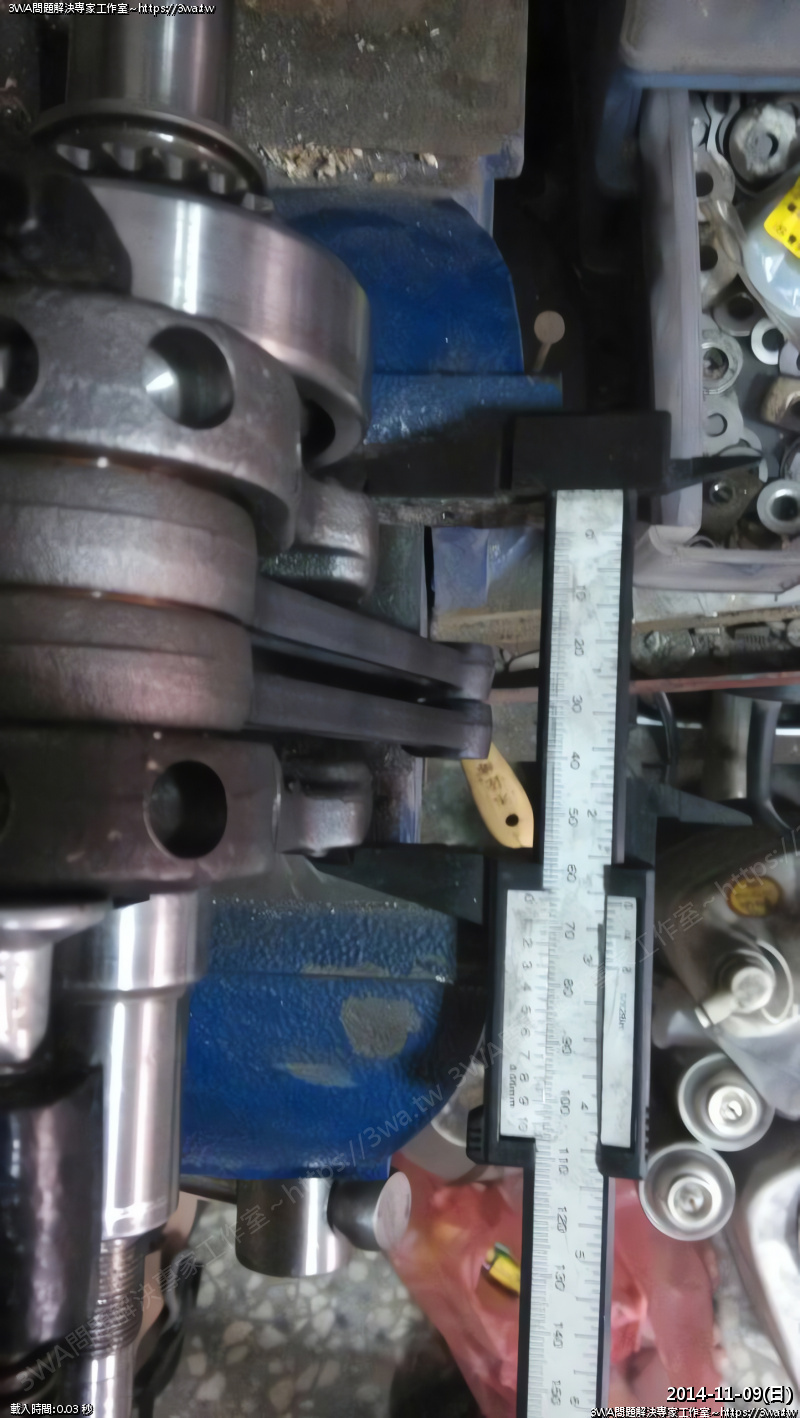

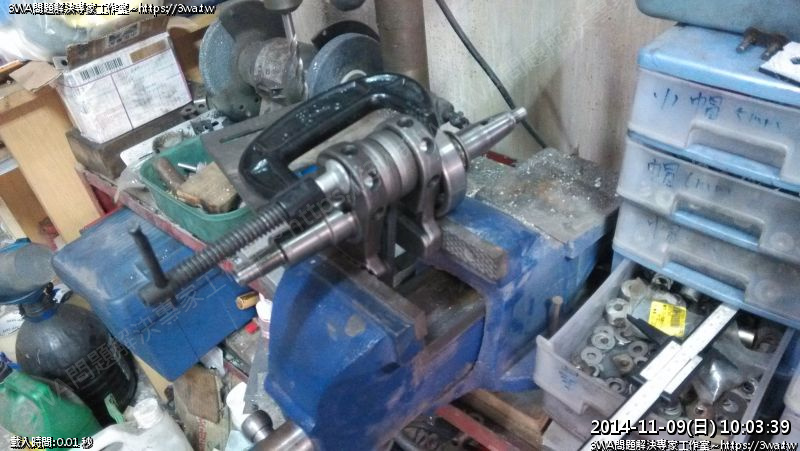

然後最後再上萬力,看看哪個地方開掉,上下都固定

慢慢的逼

再用遊標卡尺量

最後修正到上面的小萬力夾的地方65mm

下面大萬力夾的,也是65mm

前前後後弄了半個多小時,自己覺得很滿意

搖起來比家裡幾支中古良品更緊緻!

不過施工的過程一定要留意Pin的位置,如果PIN會磨到軸承,那也是不行的,PIN一定要

在曲軸二側微凸的裡面呦!

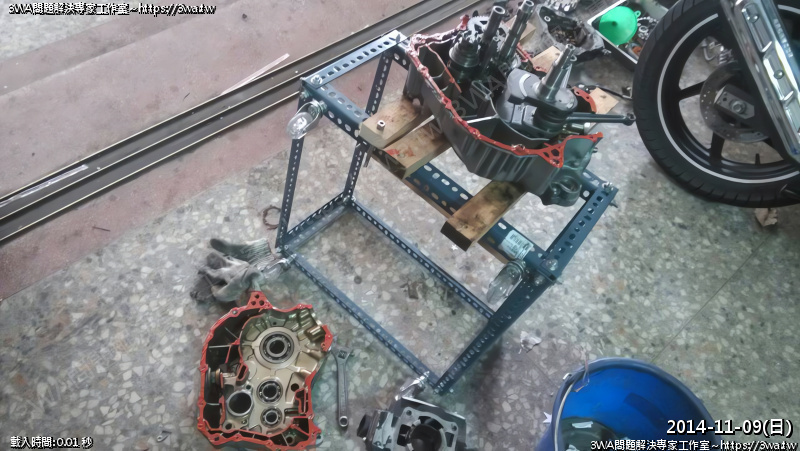

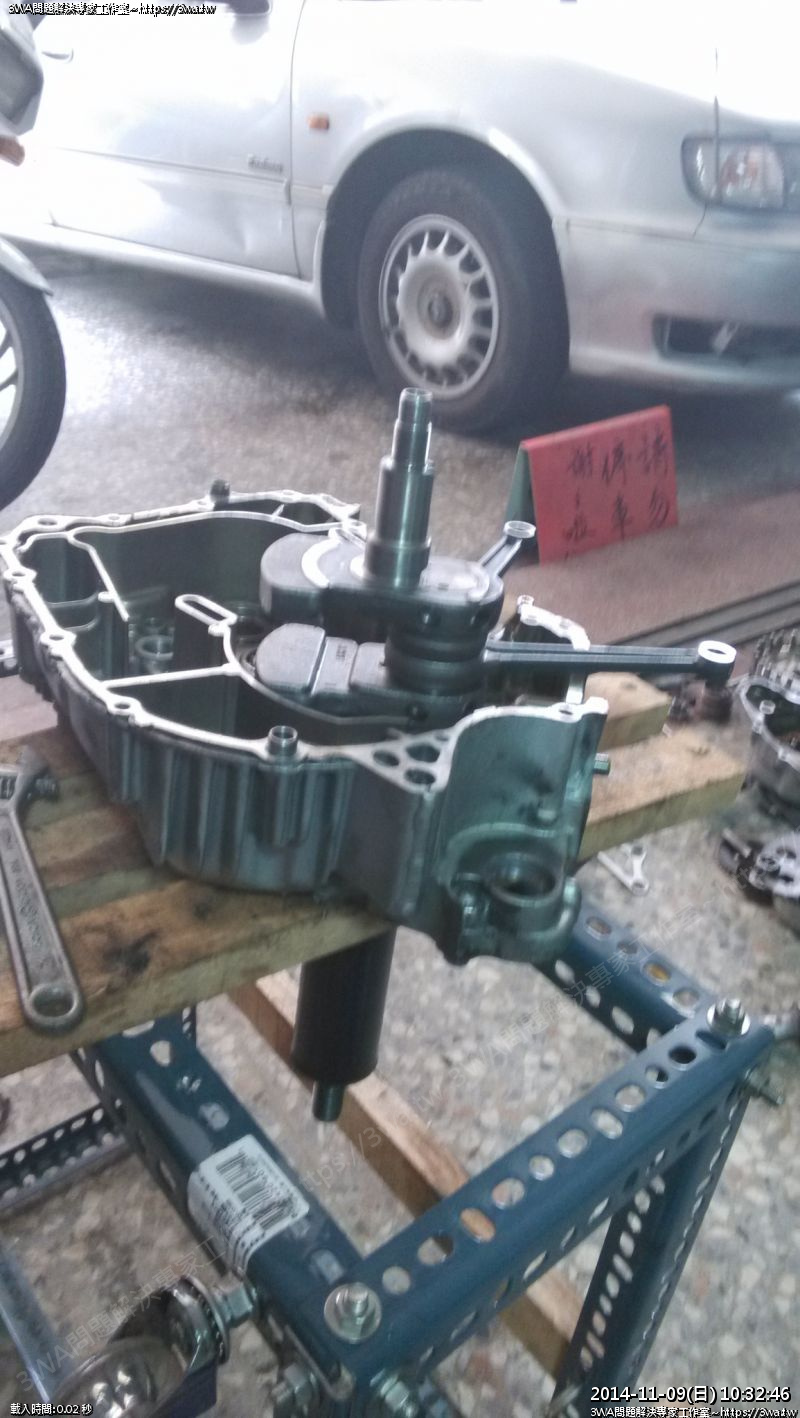

早上十點,逼入case!

一開始曲軸工具的孔洞還歪了(大概是早上敲太大力)

用挫刀修一修工具就可以繼續用...Orz

慢慢逼

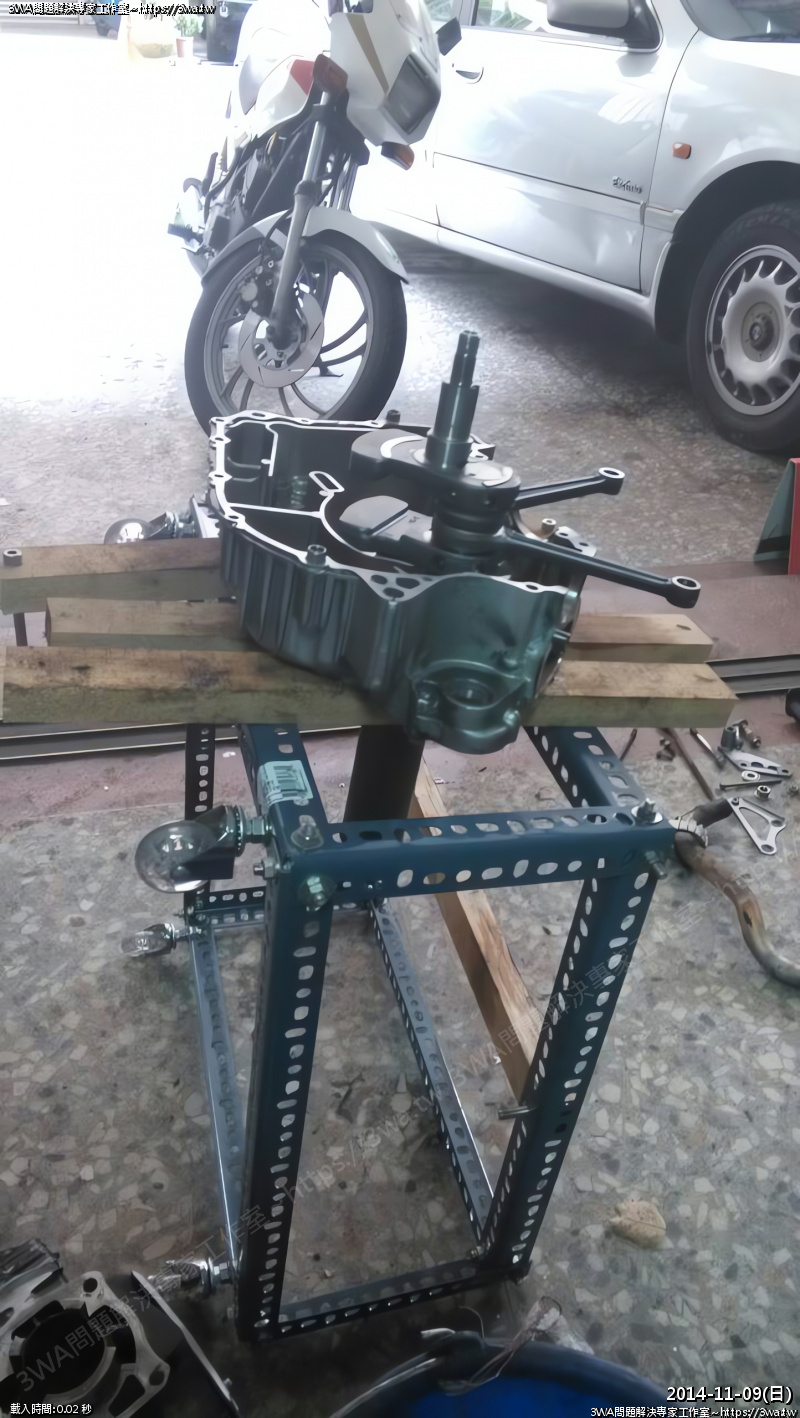

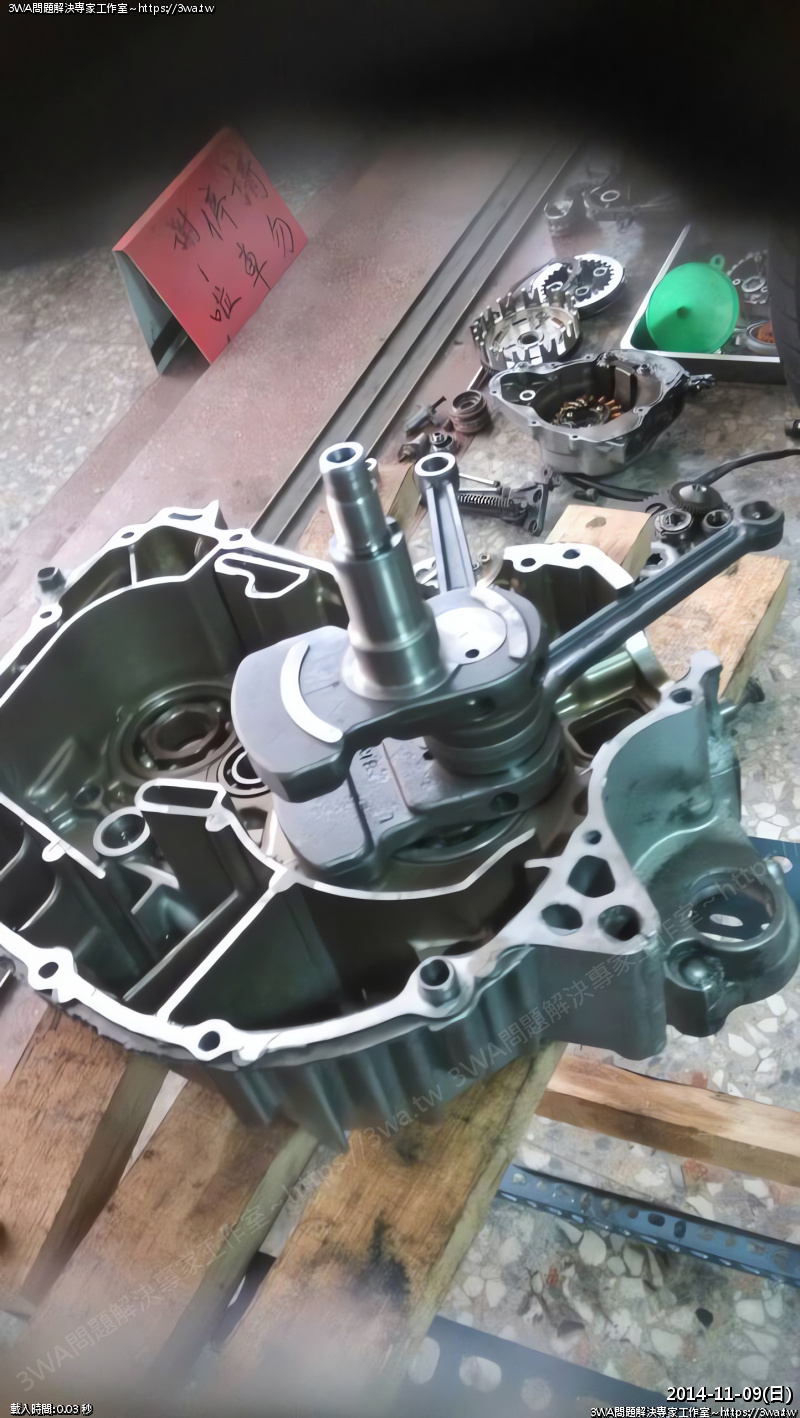

逼好了

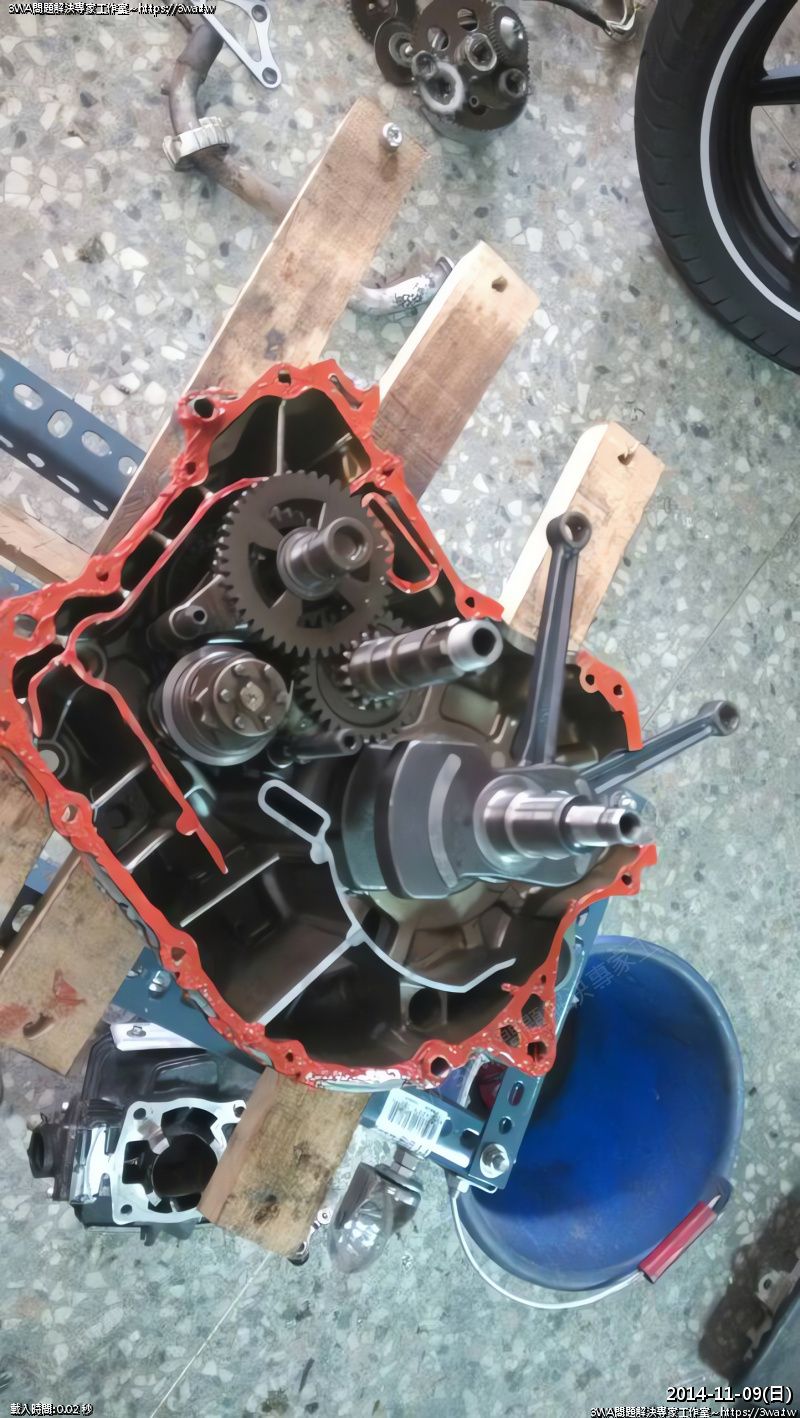

東西快點塞一塞,墊片膠擦一擦(要等半個小時才合併)

快點乾

半個小時到了,合體

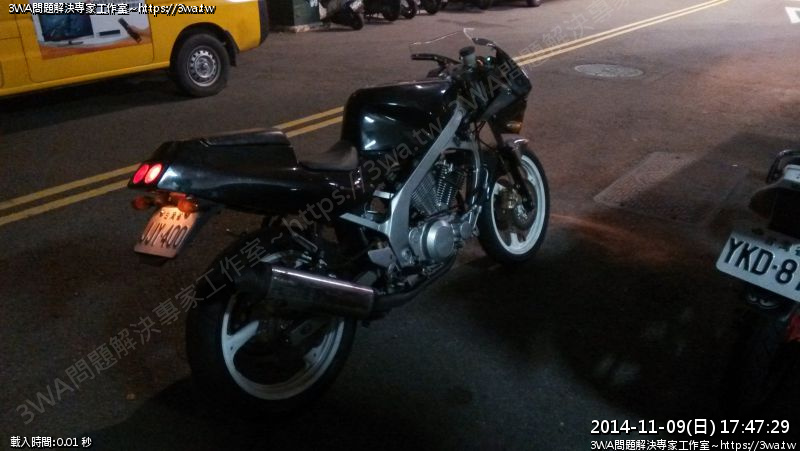

弄到下午5點多,組好,發動了

總之好發好騎,曲軸的羅羅聲也沒了
勝利的手勢是必備的
馬上叫學弟去試車~

本次花費:

曲軸0$

汽缸上下墊片(約500)

我看以後墊片也買對岸的好了...全車墊片才20$人民幣...

汽缸Pin新的4顆(約80)

墊片膠半條

機油二瓶

時間:8小時



~希望FZR可以繼續長長久久~

玩車不一定要花大錢,與大家共勉之

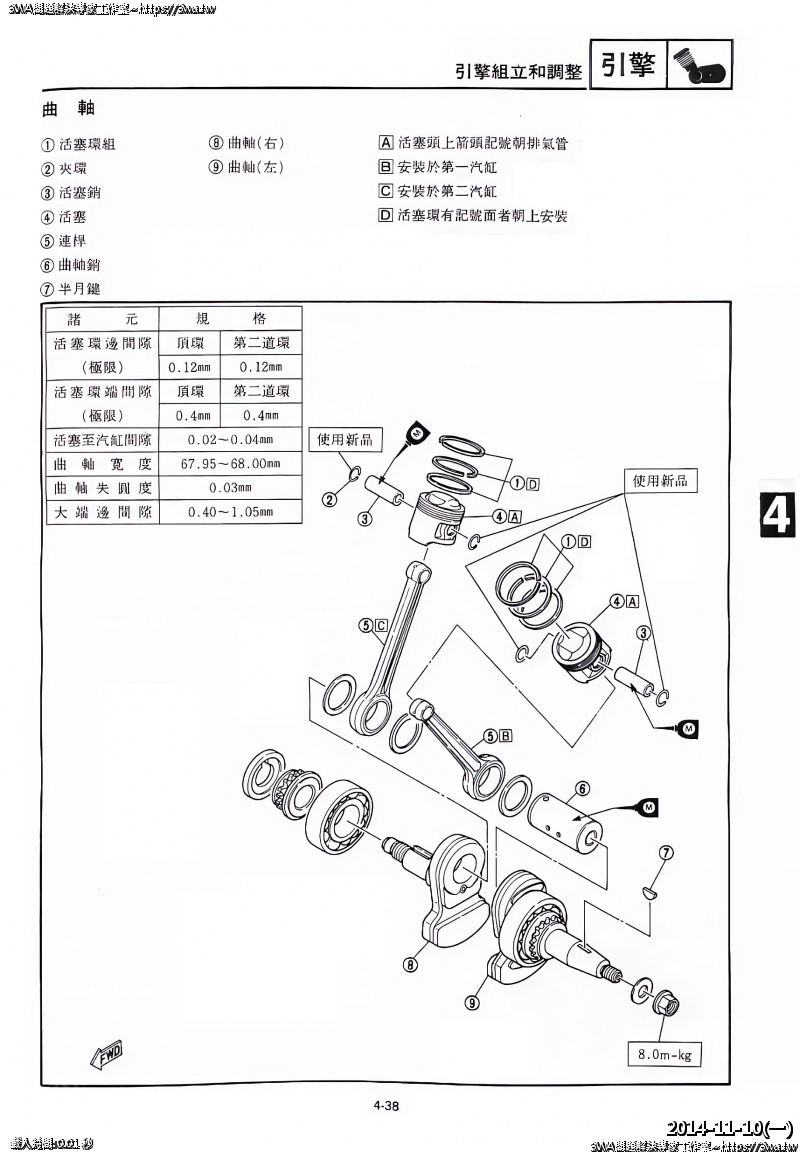

都弄完了回頭來看曲軸間隙的資料
原廠曲軸量的曲軸寬度是 67.95~68mm 最外側有個厚度
我上面的數據是量到比較凹的,所以數值比較小

這次在處理的時候沒注意到,下次如果還有機會拆車子,再量看看

大端邊的間隙應該在0.4~1.05mm之間
以這支曲軸來說,已到1.5mm所以要採用黑心的手段迫緊


以後施工前還是要記得先參考一下維修手冊~

筆記

後記:曲軸的聲音雖然小了不多,但還是有(很傷心)。

運作時的品質還是無法滿意 :(

沒有用千分儀檢查並效正二邊的曲翹是不行的(廢話)!

~下次器材到位,我要再重作曲軸一次~

我需要雷神之鎚啊

然後再拆一次!!

越來越熟練了嗎........................................
