 晚上把尾殼的T殼拆下

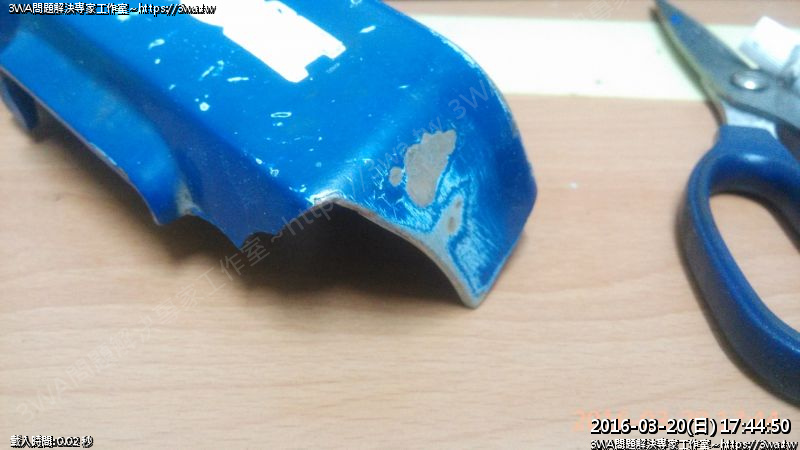

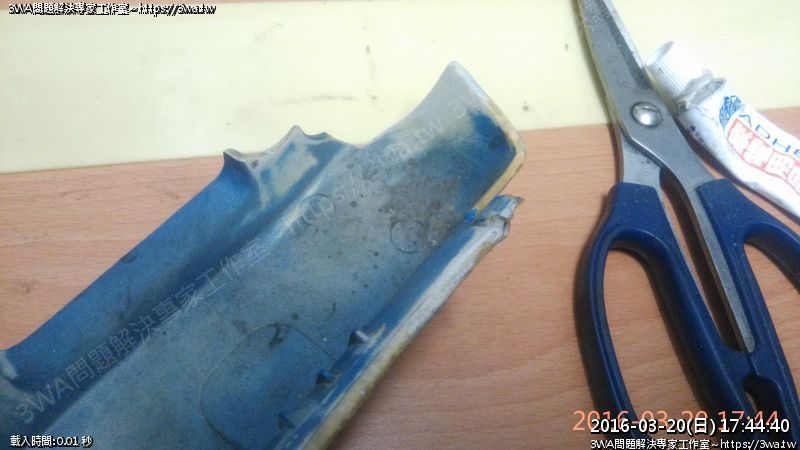

 主要是二個地方斷裂,鎖點處已消失,一角已折斷了

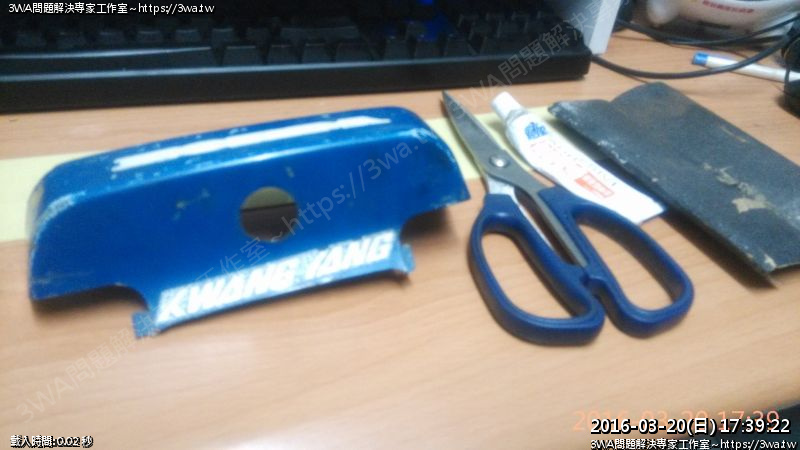

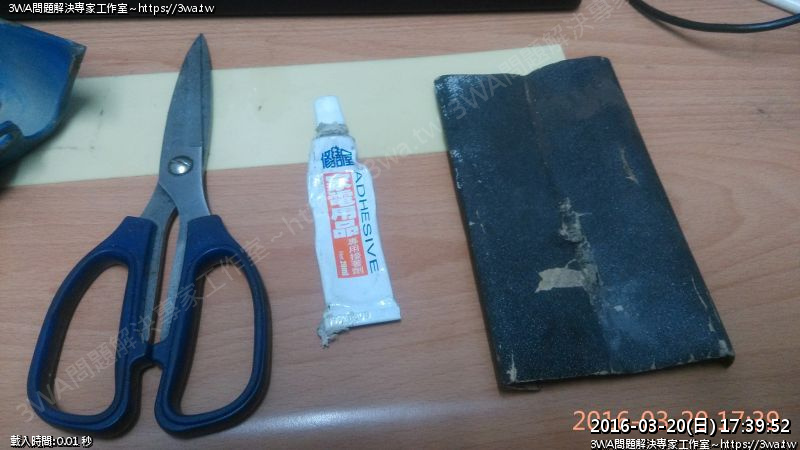

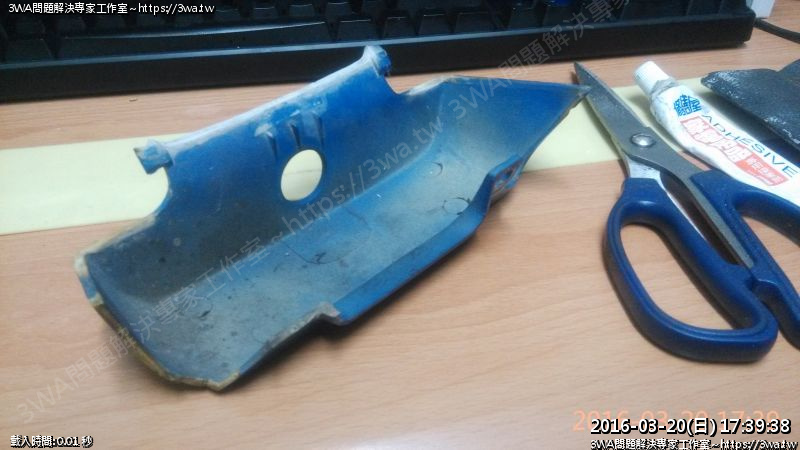

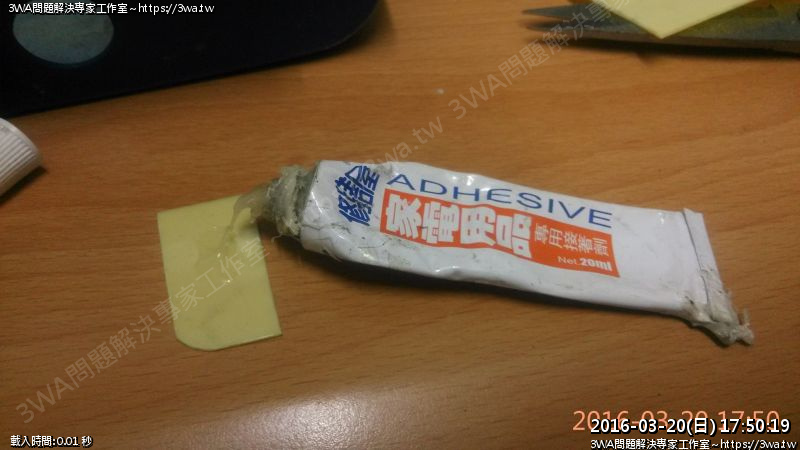

 準備的工具,ABS黏膠、剪刀、砂紙、ABS薄板

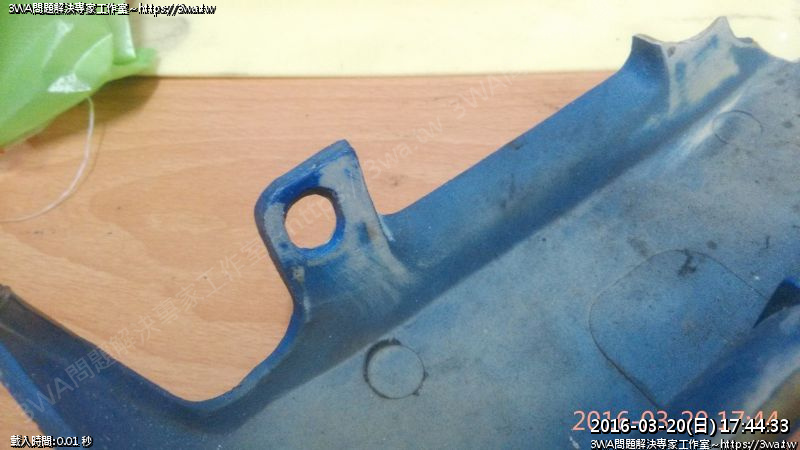

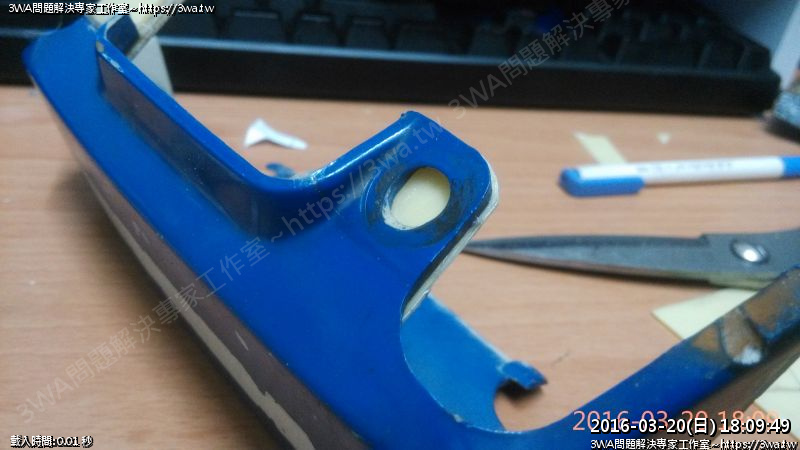

因為這一個鎖點的腳位也有點裂痕,都用砂紙跑過,讓ABS材料露出來



打磨



 不停的打磨

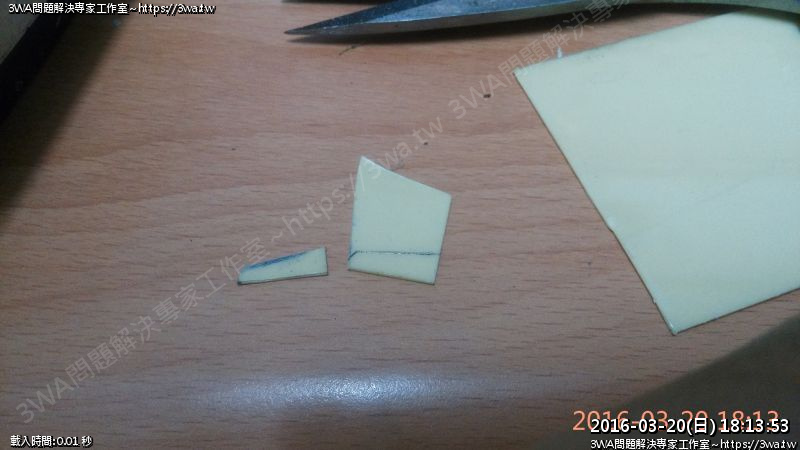

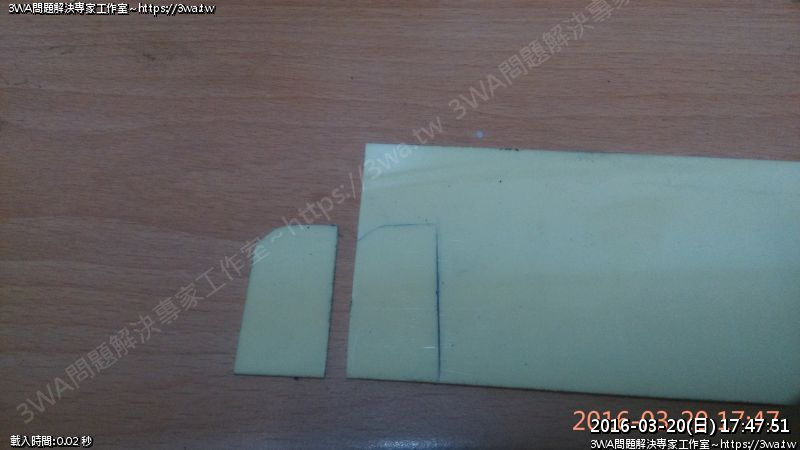

 用剪刀剪一塊ABS版,長度要超過鎖點



 再備份一組



二片鎖點作好

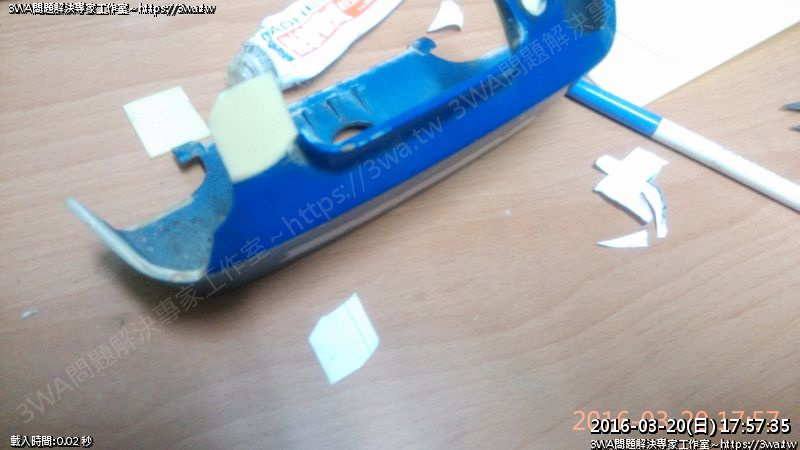

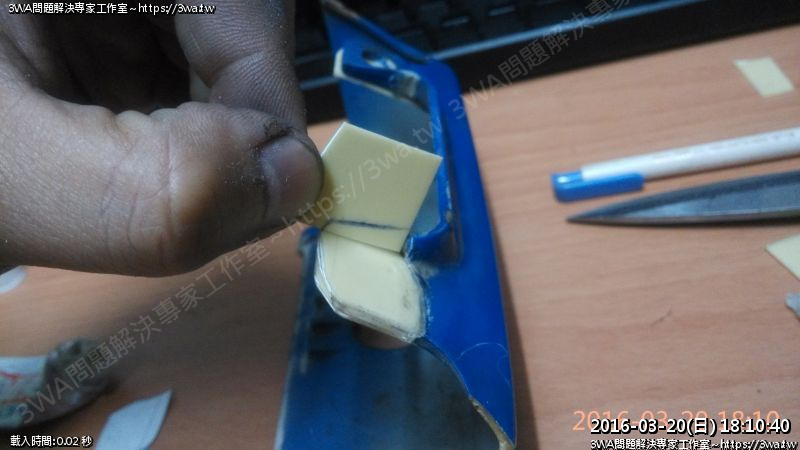

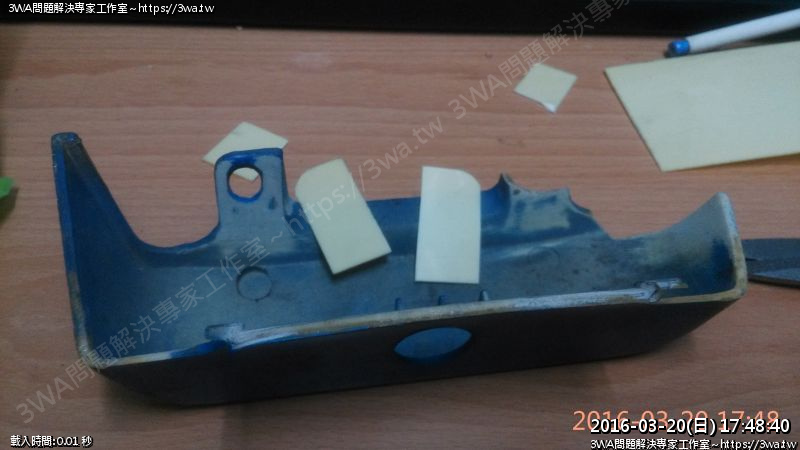

 貼上去看看合不合

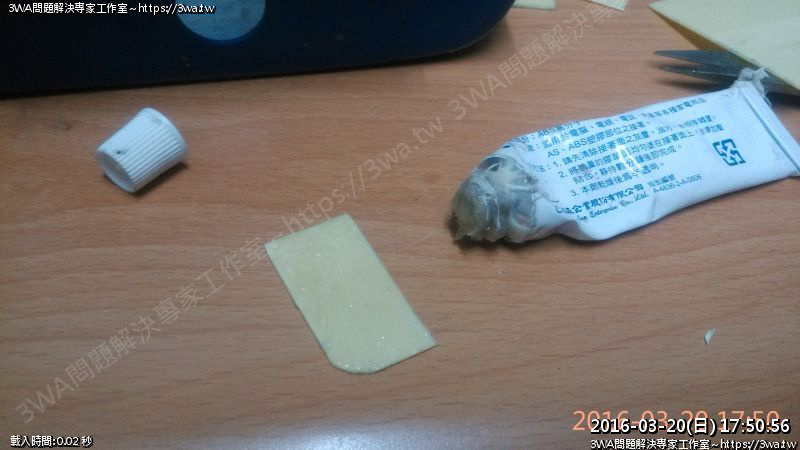

上膠



 上稍厚些

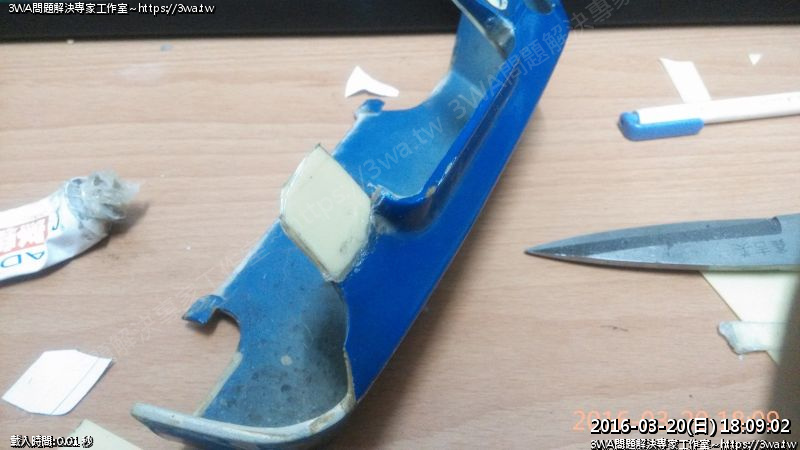

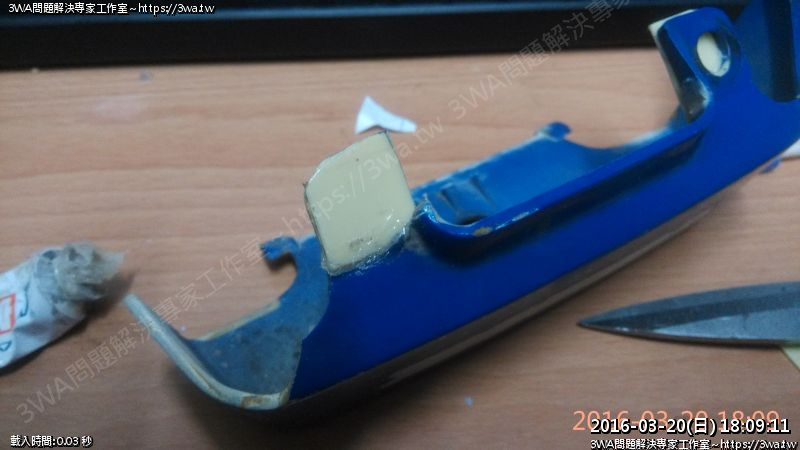

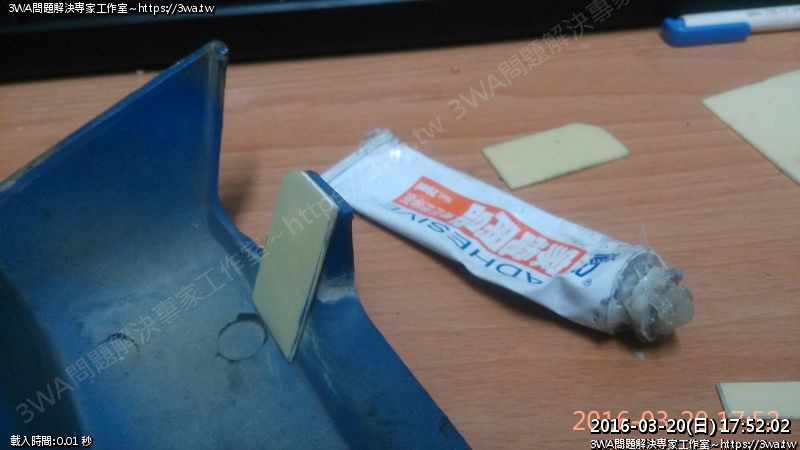

 一口氣貼上壓緊



 另一邊也上膠貼上

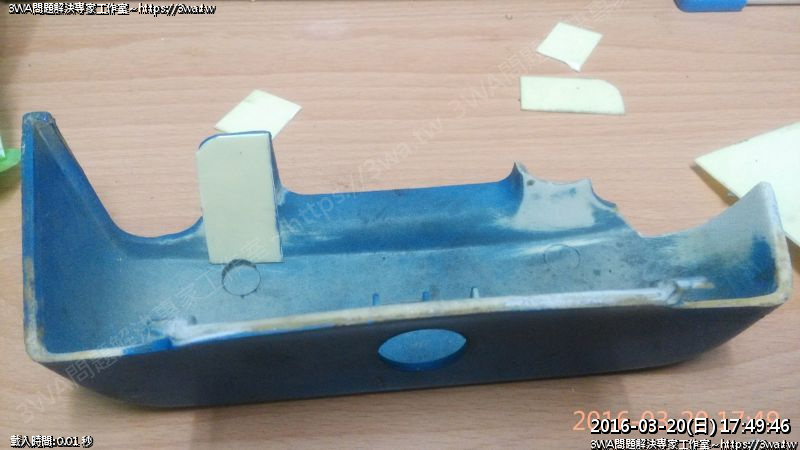

 此時看起來是如此

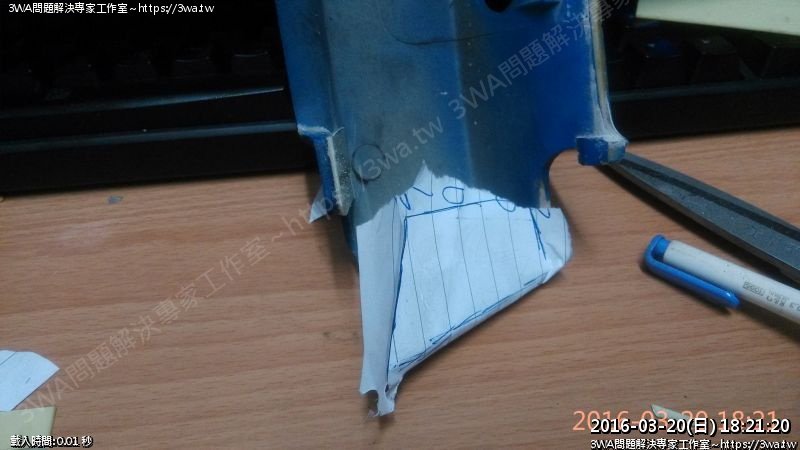

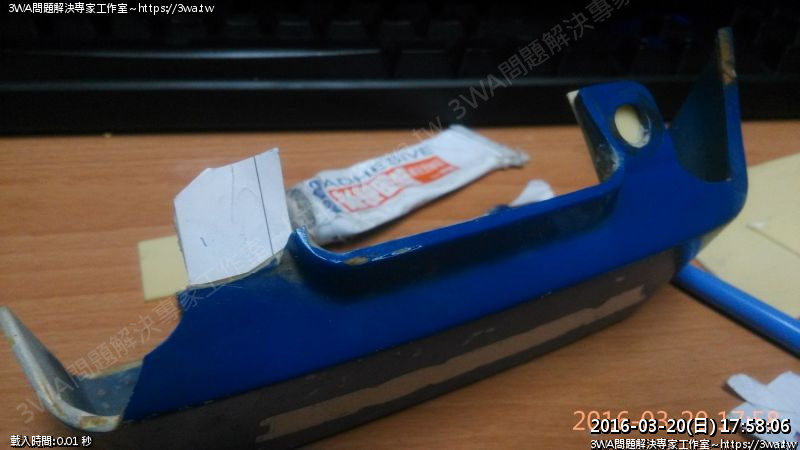

 用紙、鉛筆,畫出上半部,要增厚



確認紙片剛好符合大小



 再ABS上再畫一道



 剪好



 放上去看看合不合



 上膠

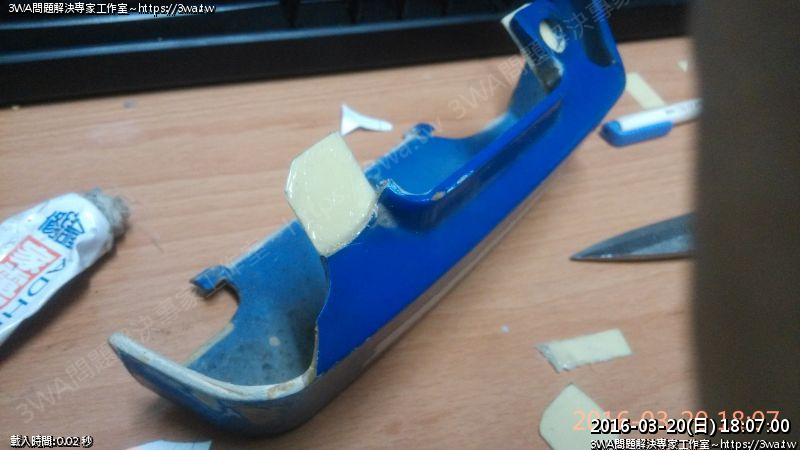

 黏合



接縫處要多沾一些

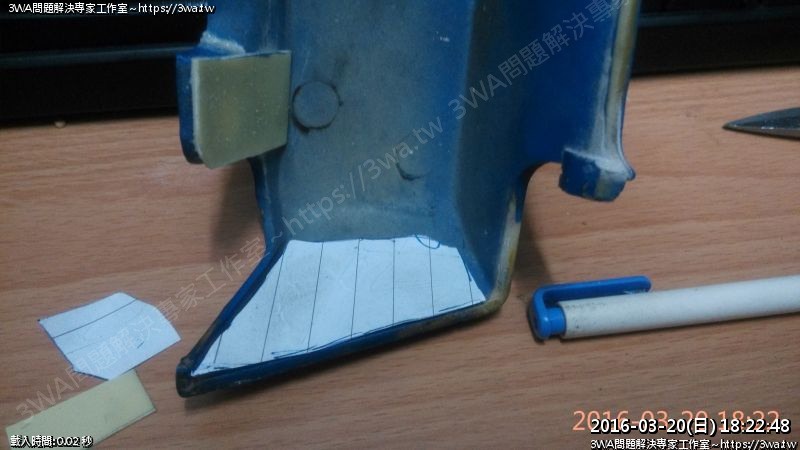

 參考內部有個角度



 用筆描一下



 比一下對不對

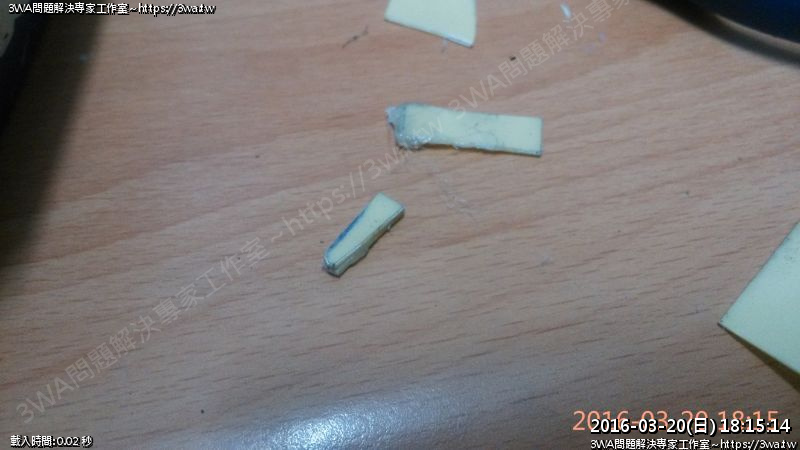

 備份加厚



 二片合先併

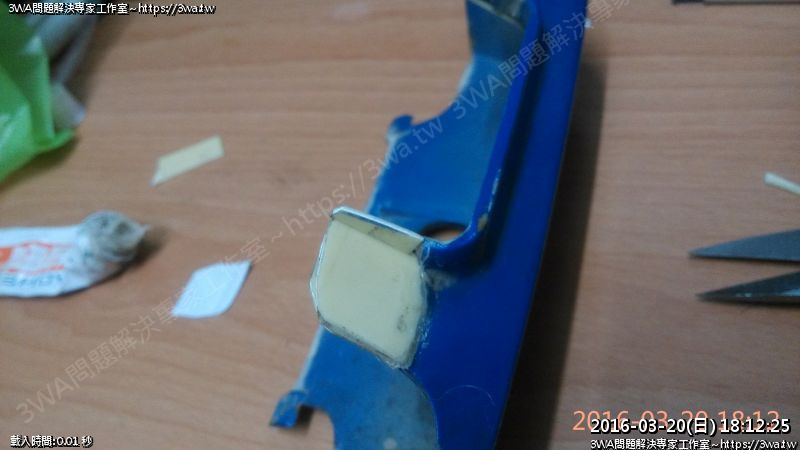

黏上

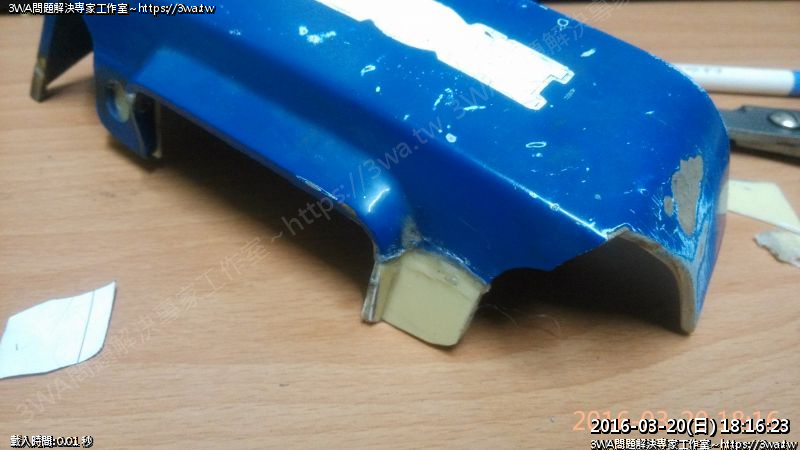

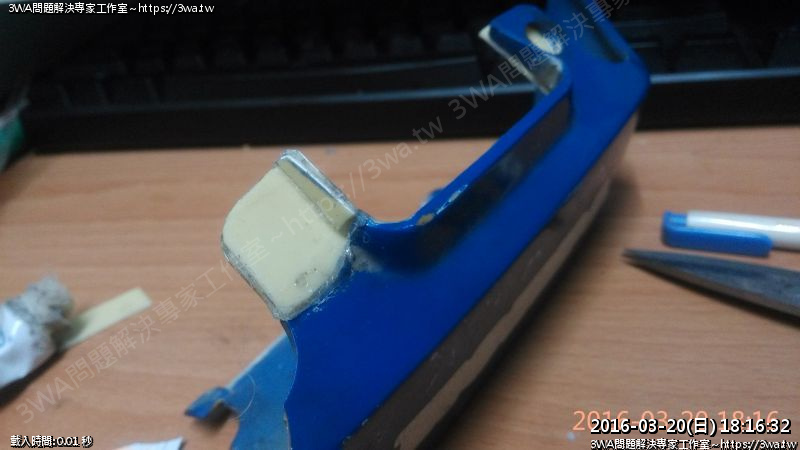

黏好了

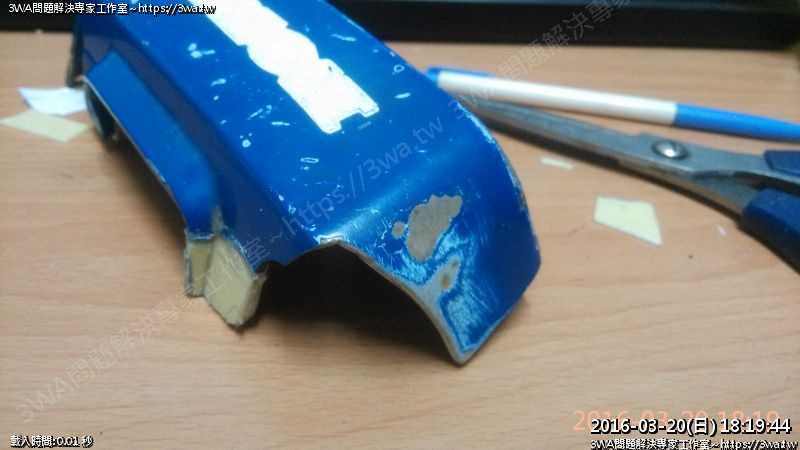

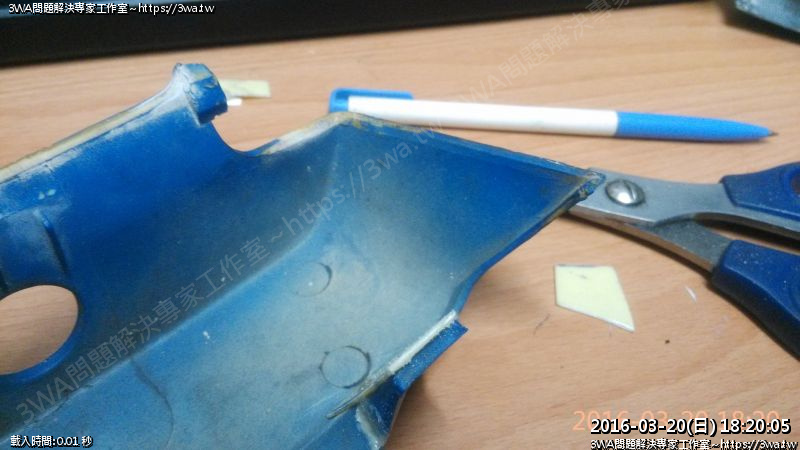

 接下來處理這個地方,破的有點多



 翻到另一面,先備份



翻面

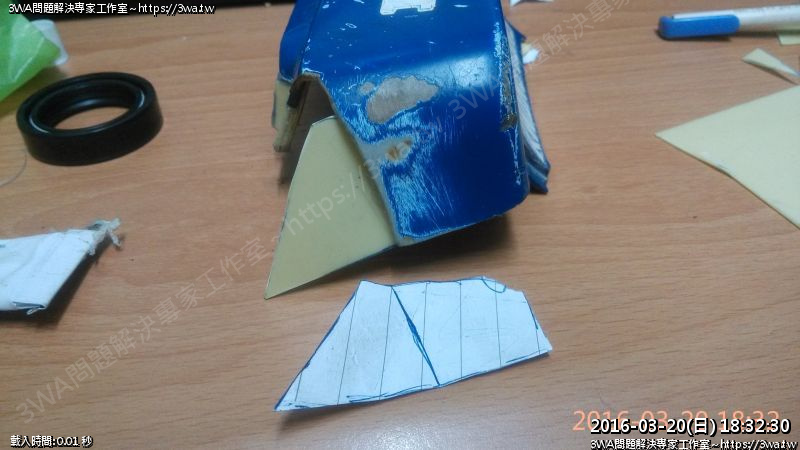

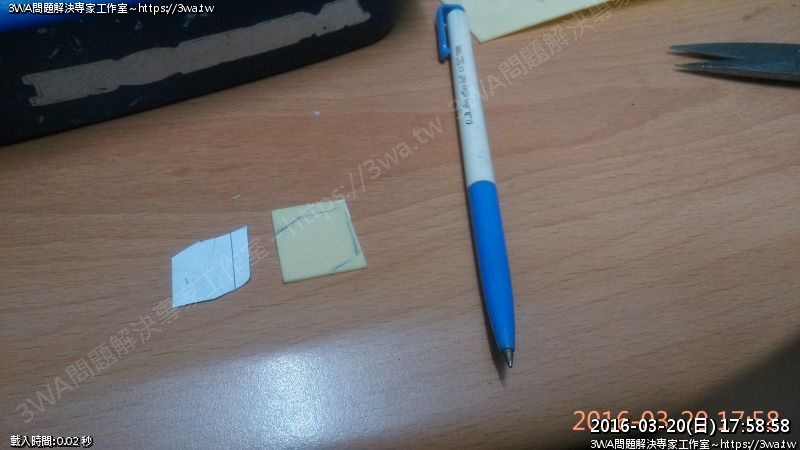

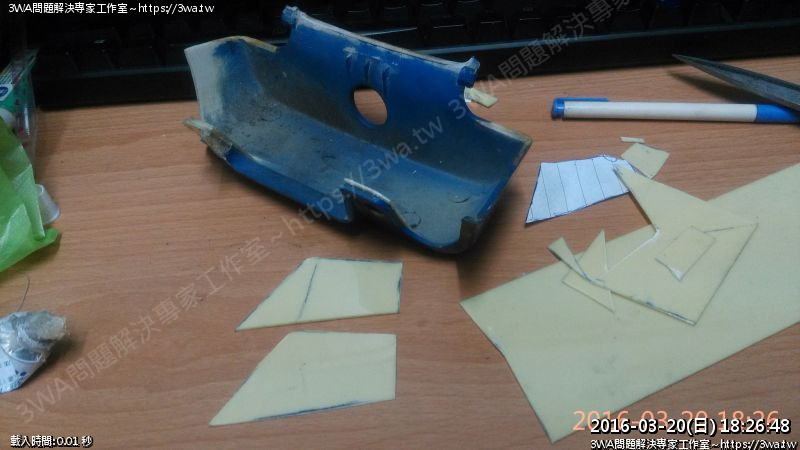

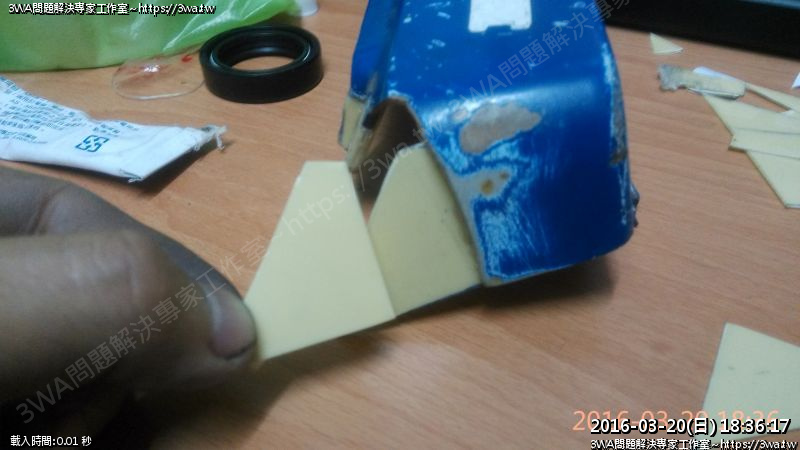

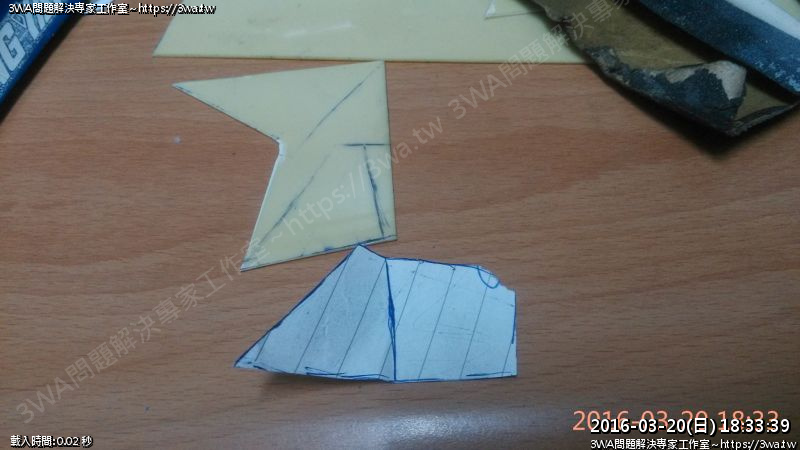

 用紙片描出角度



 紙片稍短了些



 所以描上ABS板留一些空間



 測試



 備份

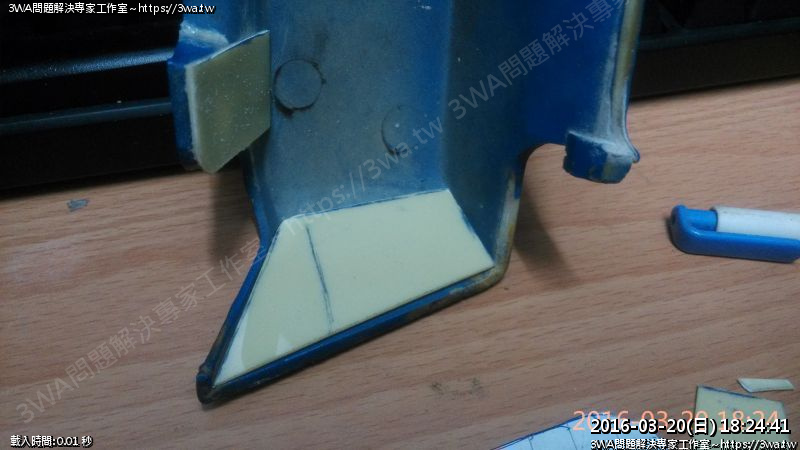

 裝上缺斷面看看

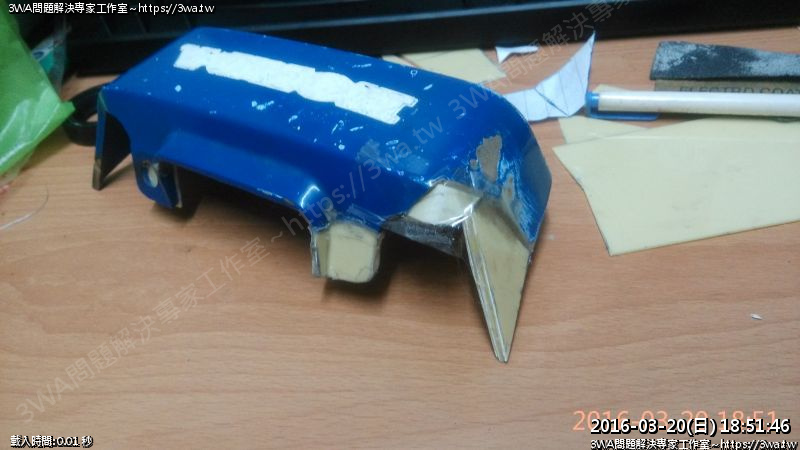

 看起來很不錯,黏合

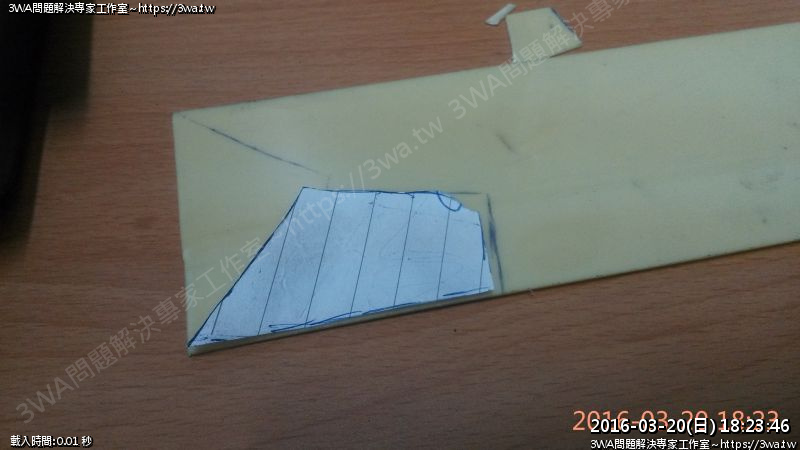

 要加厚的部分描繪

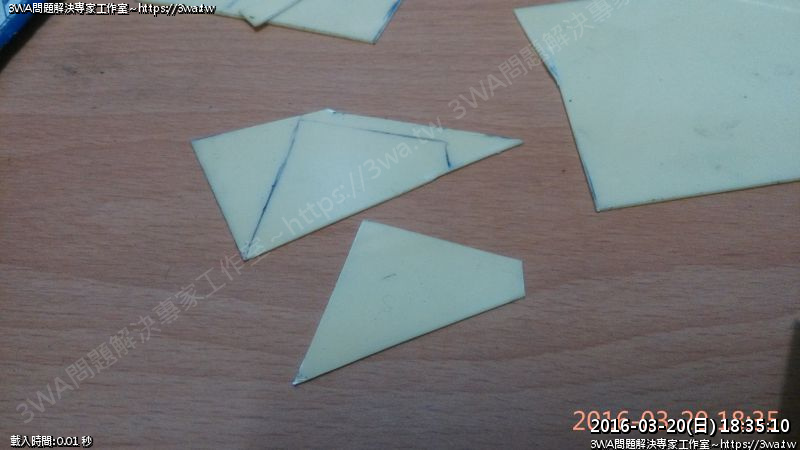

備份二片



準備增厚



 上膠



 黏合

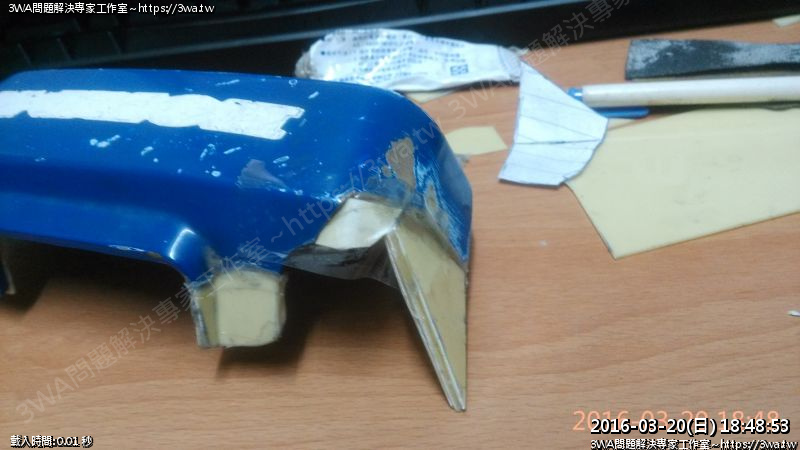

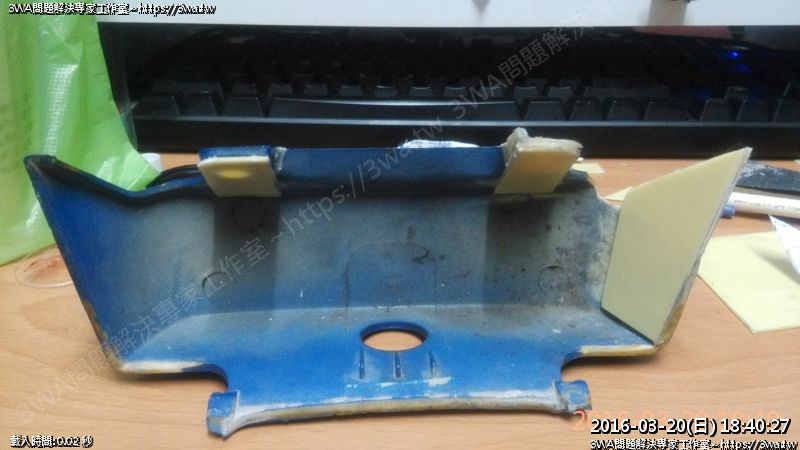

如此一來大部分已備份完成



然後右上角還缺一小小角

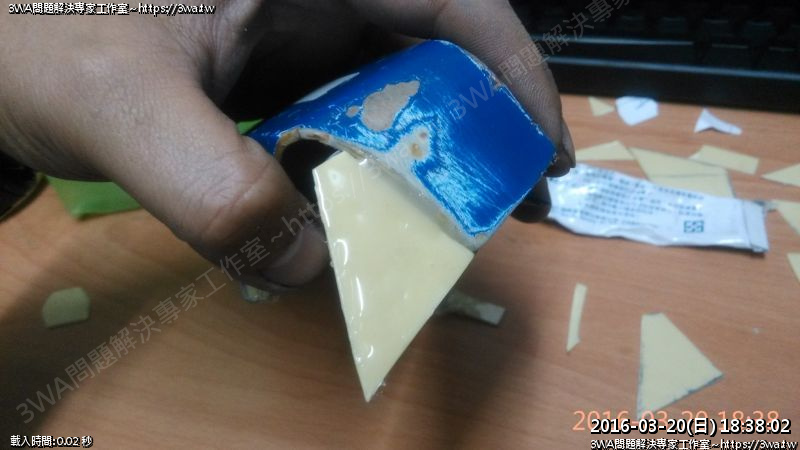

 ABS剪一小片彎折



 還滿接近的,用膠帶固定



 膠帶固定完成



翻面上膠

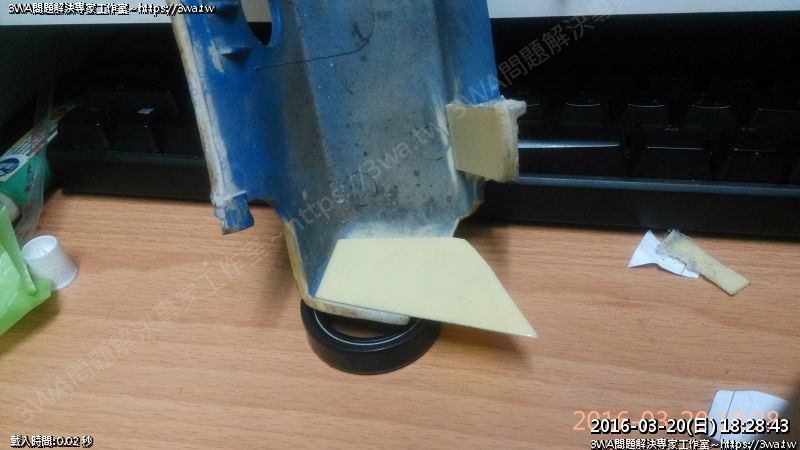

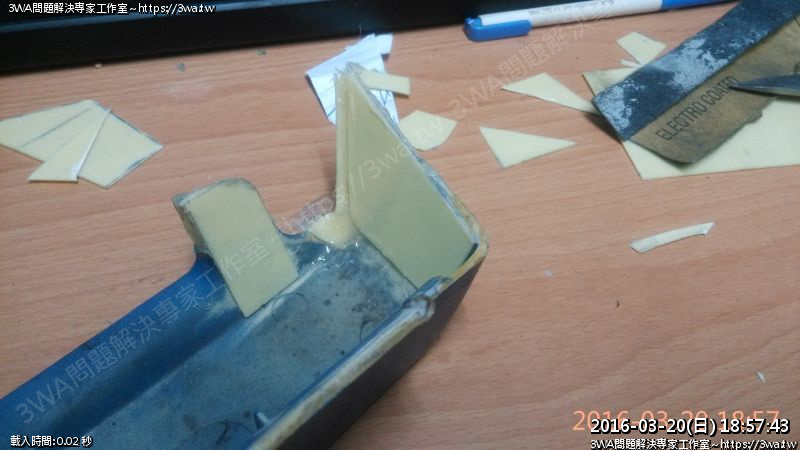

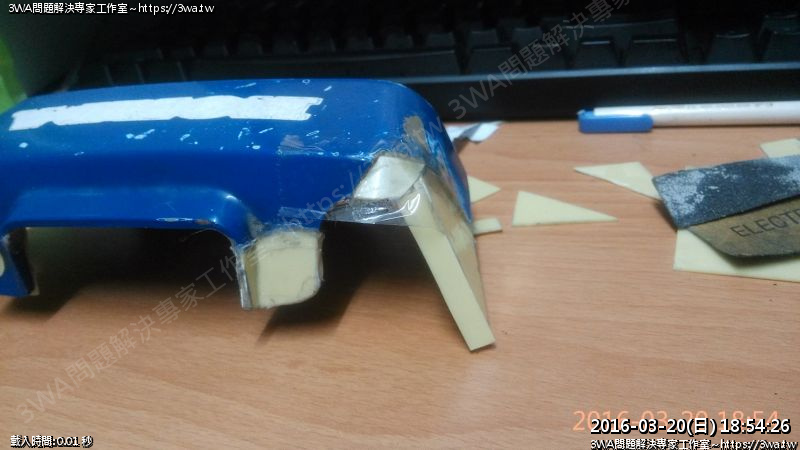

然後有個斜的摭面,剪一片ABS黏上

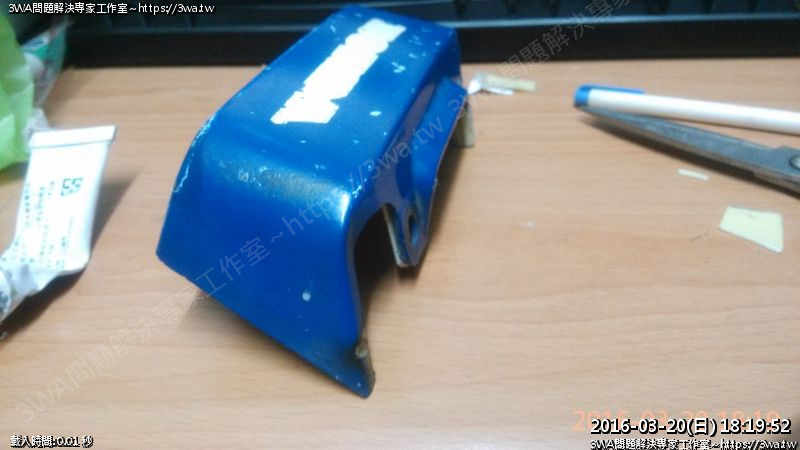

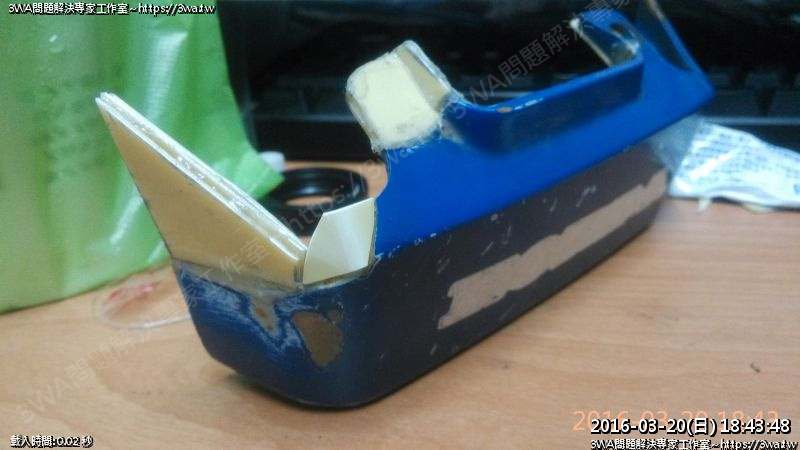

 這樣就有個厚實的角度了

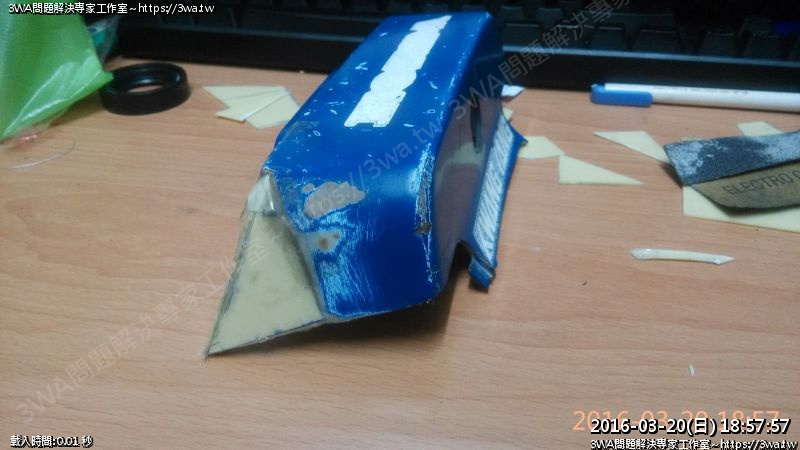

 另一面

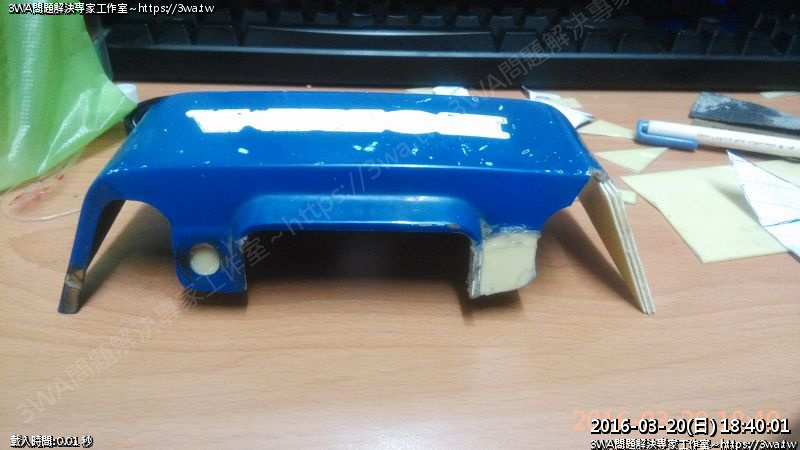

 完工,等硬

進行強度測試,測試結果良好

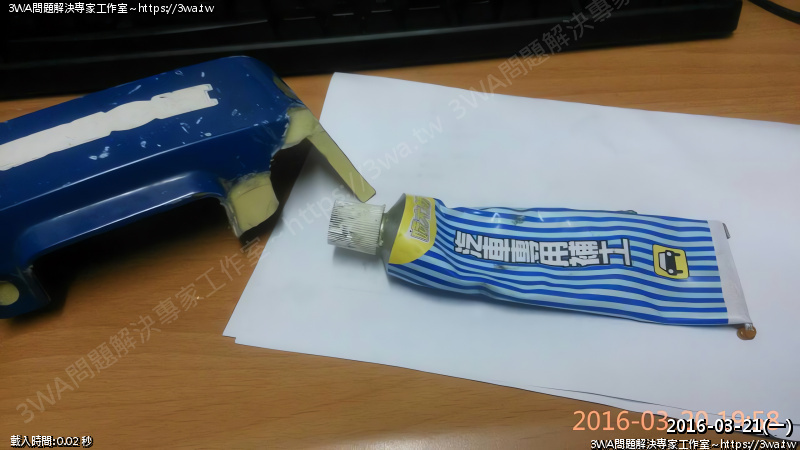

 拿出汽車用補土

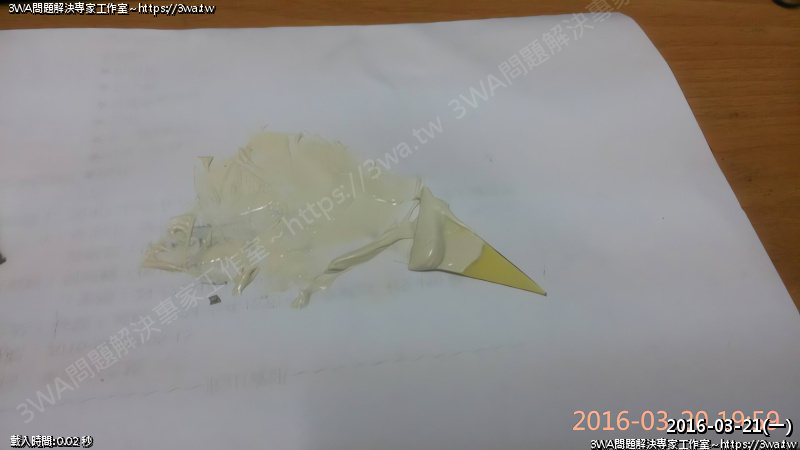

 弄一些在紙上



 均勻攪伴

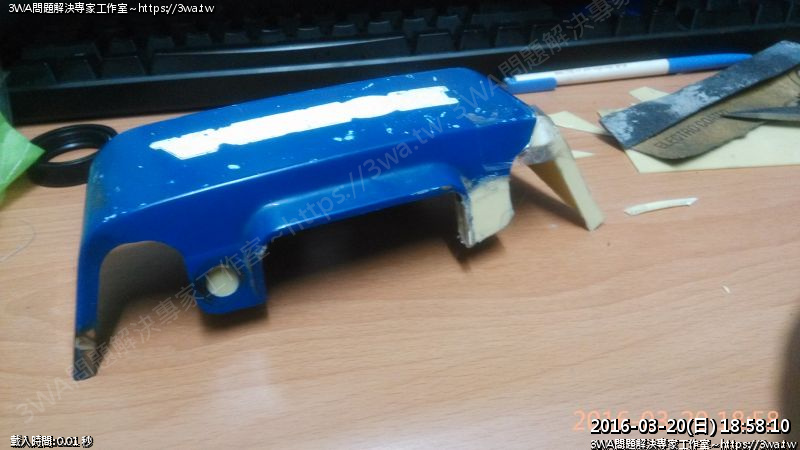

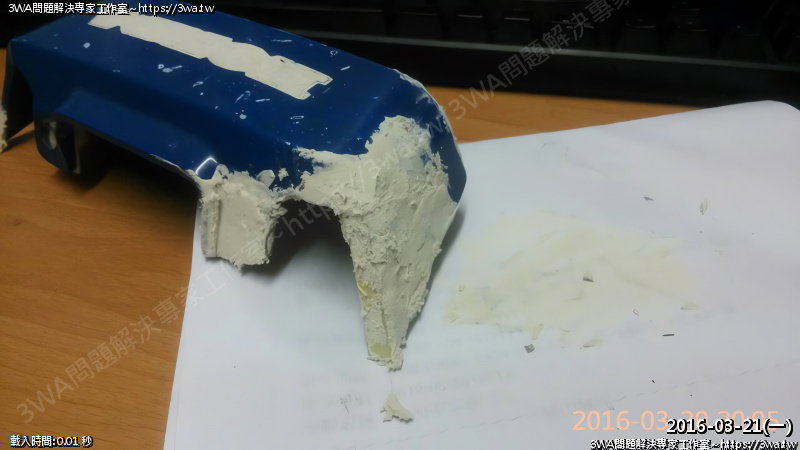

補土,明天乾了再打磨

 隔了二天,磨了,但後來覺得汽車補土實在是悲惧,聽了朋友的建議

還是買了蝴蝶牌補土(不是填泥呦)

因為之前用填泥有很不愉快的經驗,這次用蝴蝶牌補土了

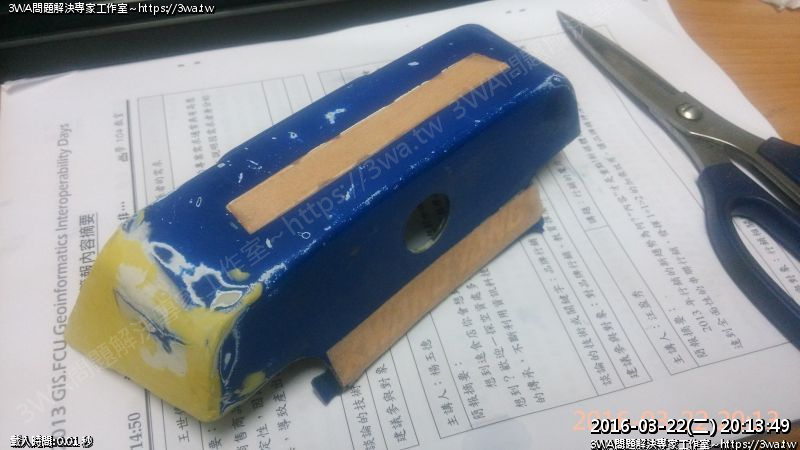

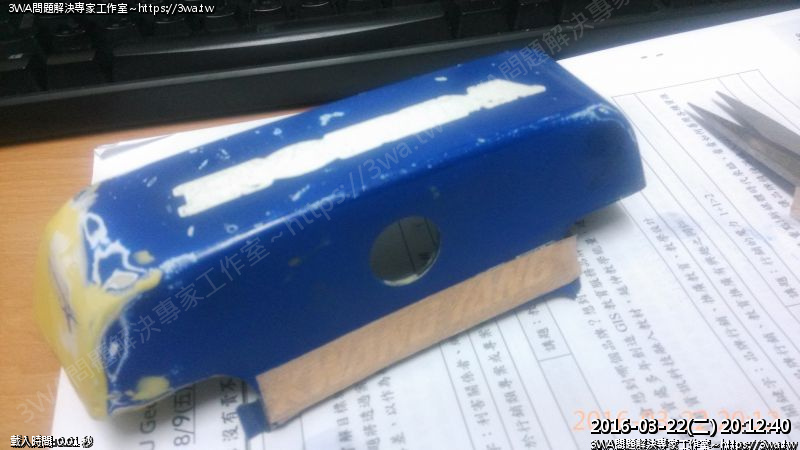

 磨好了,把貼紙的部分貼上摭避膠帶二層

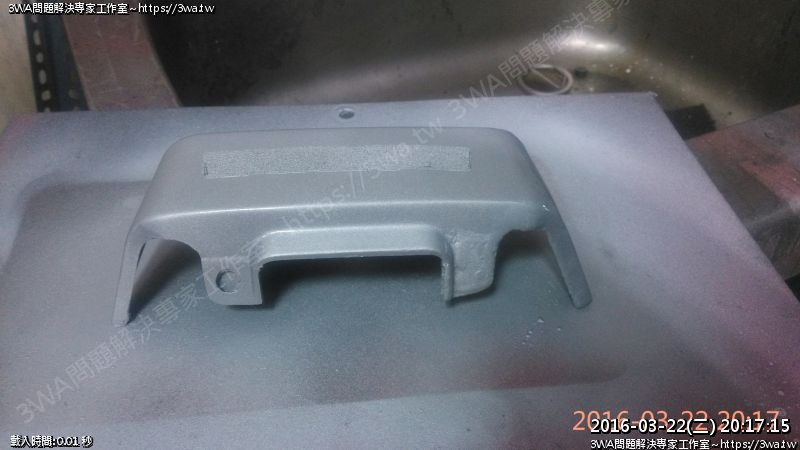

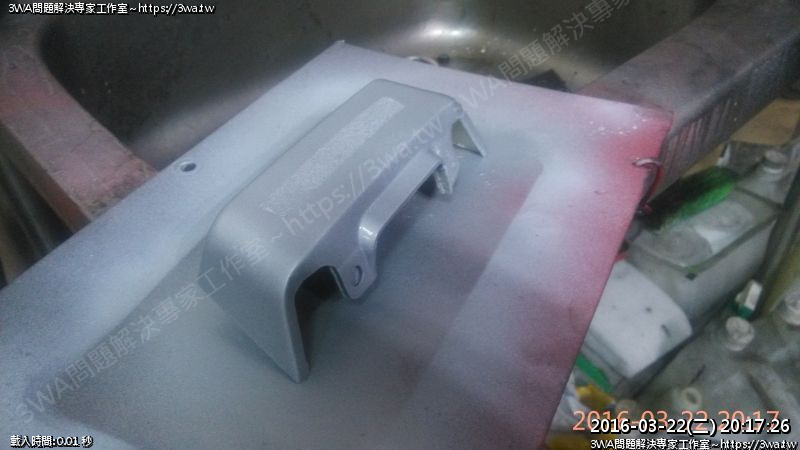

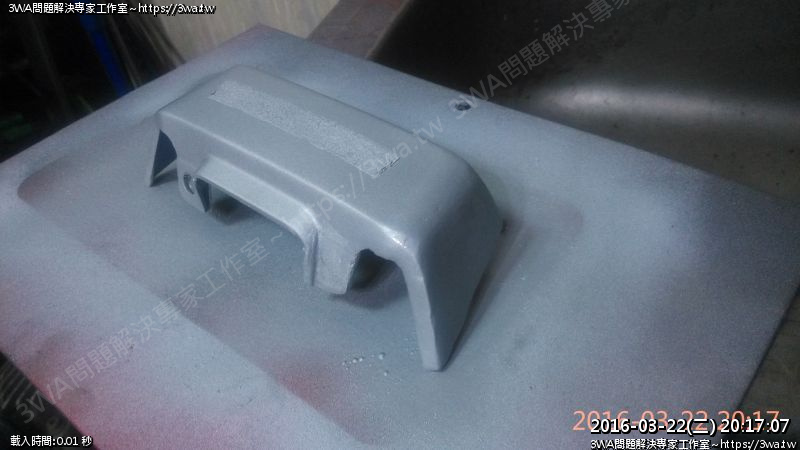

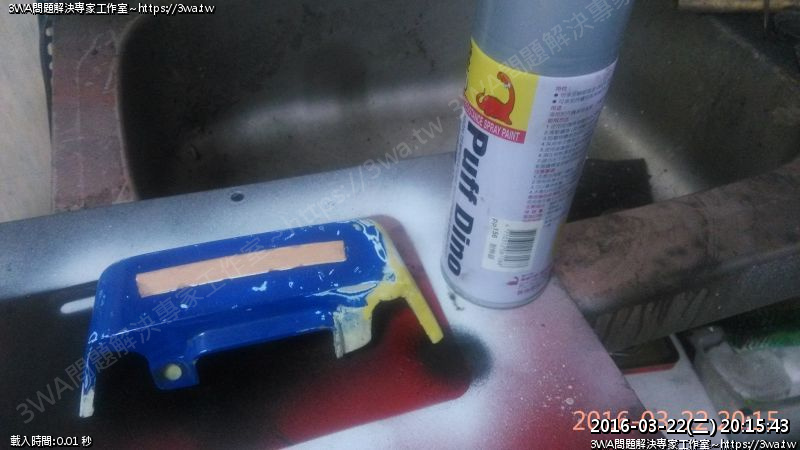

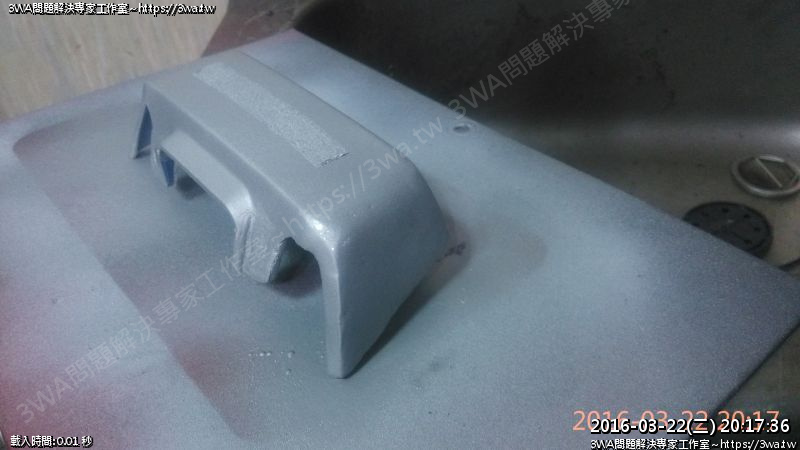

 先上個底漆,隨便拿個耐熱銀漆



 噴一噴,看起來很不錯,平順



 另一個角度,其實補土沒磨平的地方,一上漆還是很明顯的



 不過尾殼沒有很明顯,所以將就點,而且打磨這種小東西

也是很辛苦的…



 各種角度

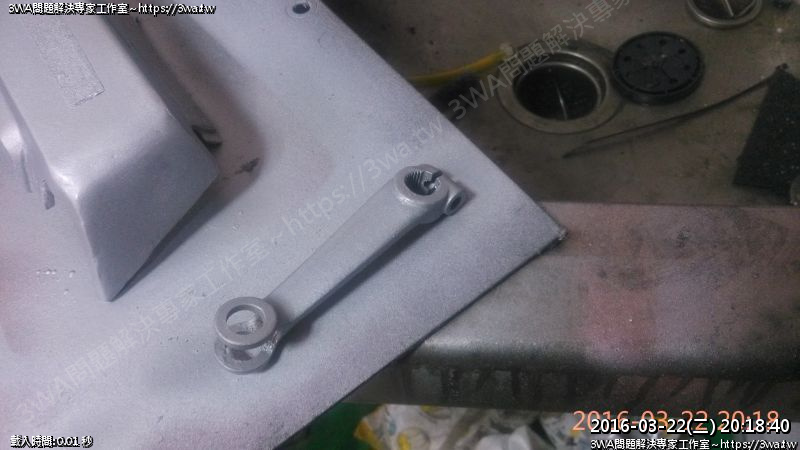

 忽然發現追風的煞車桿很銹,順便上一道

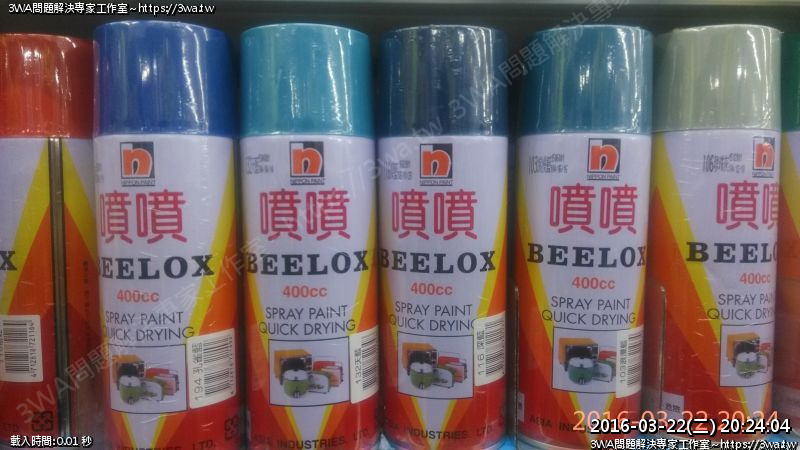

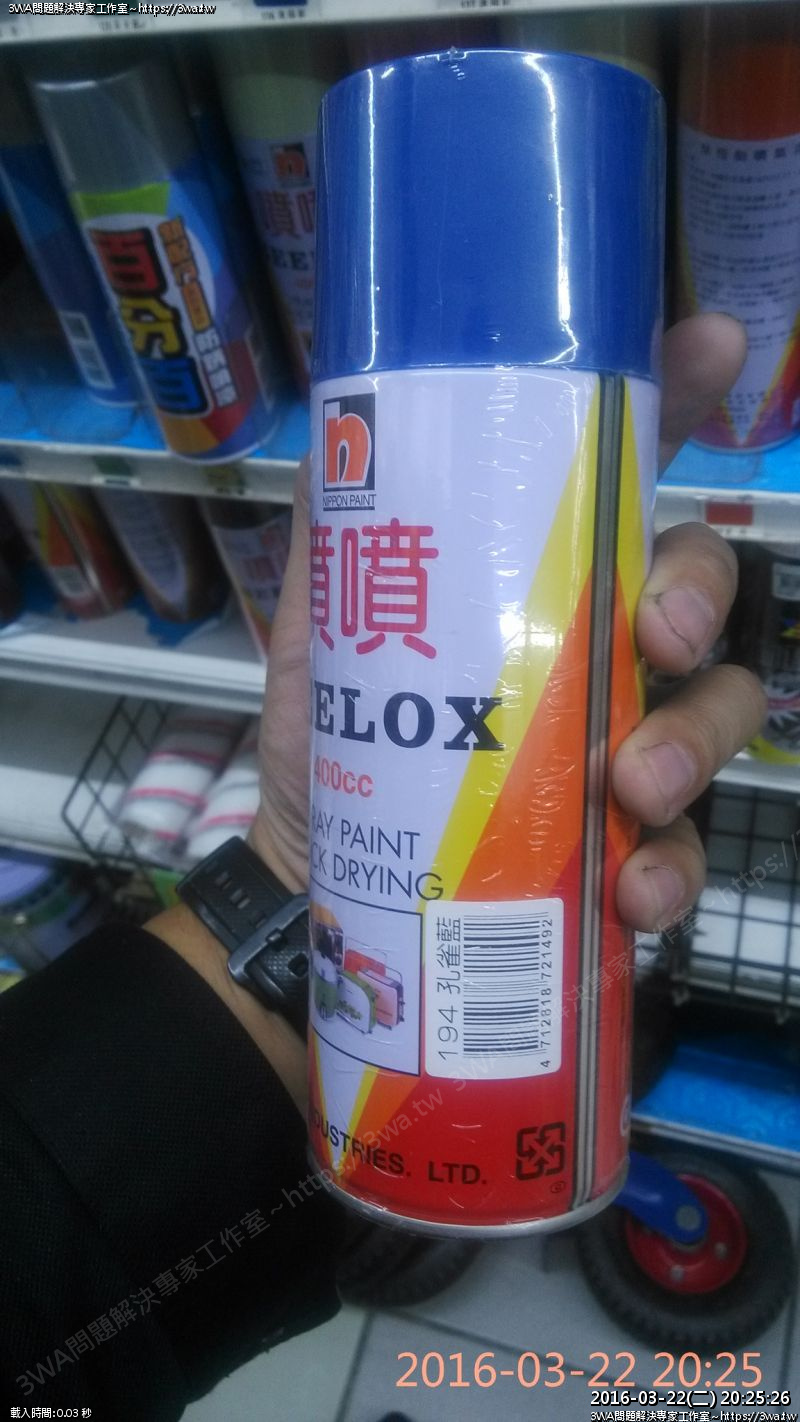

 跑去小北百貨挑噴漆,把所有藍色放一起



 感覺是孔雀藍最接近(其實後來看一看應該要再更深的…)

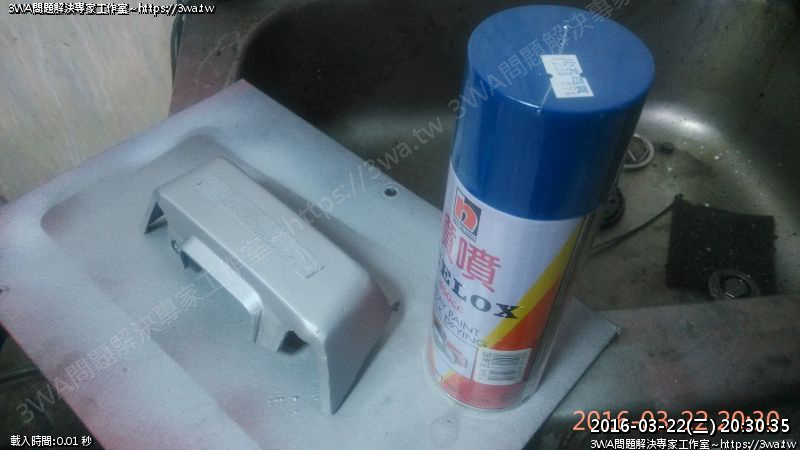

 買回來了

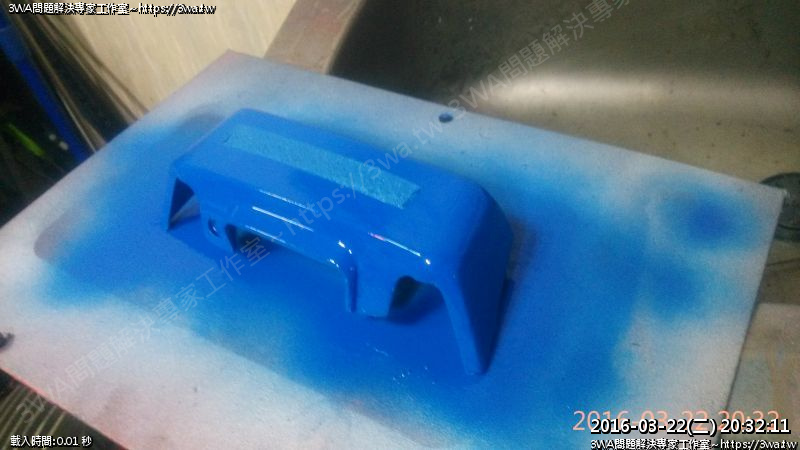

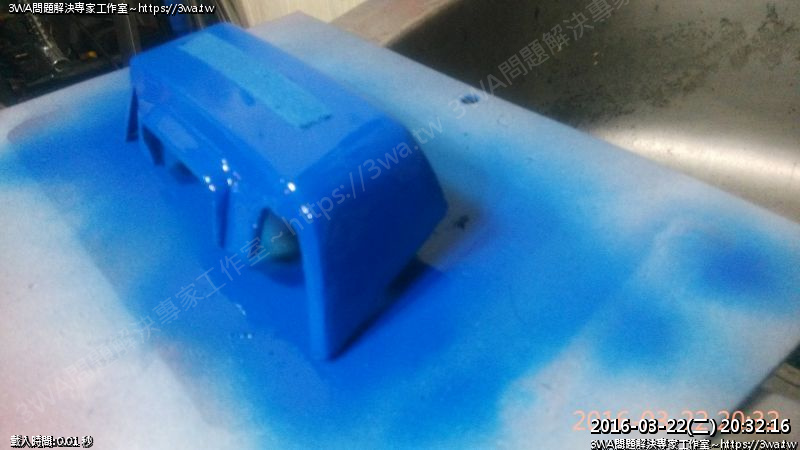

 撒一道



 哦哦哦,磨不好的地方看不太出來了

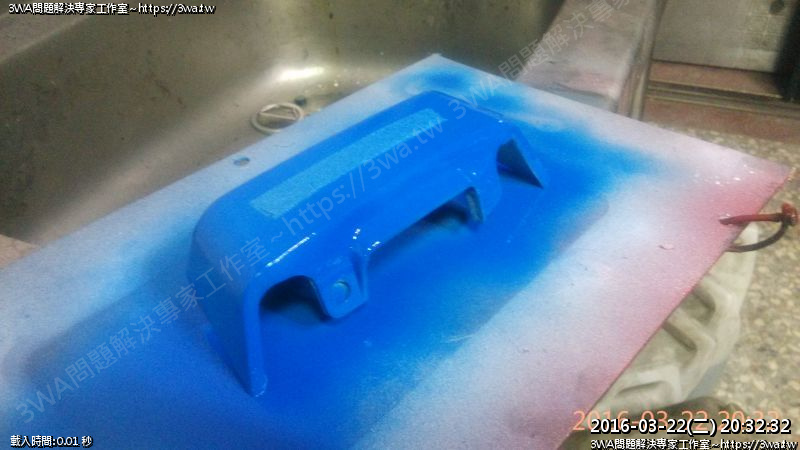

 第二道上稍溼點,就不管他上樓了,花了一分鐘XD

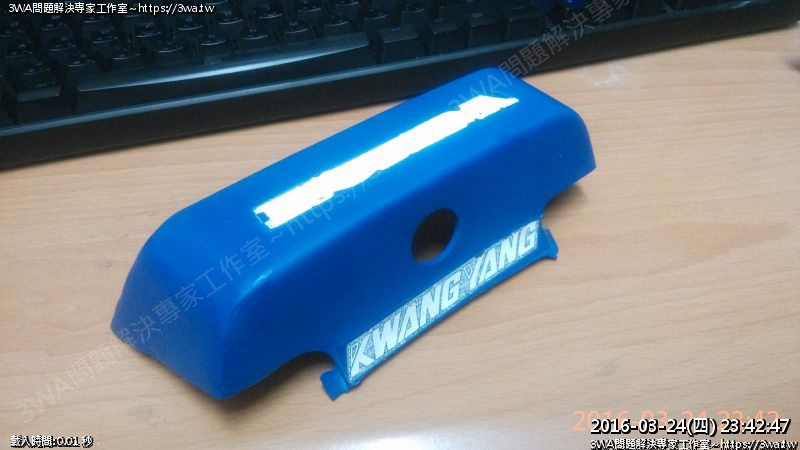

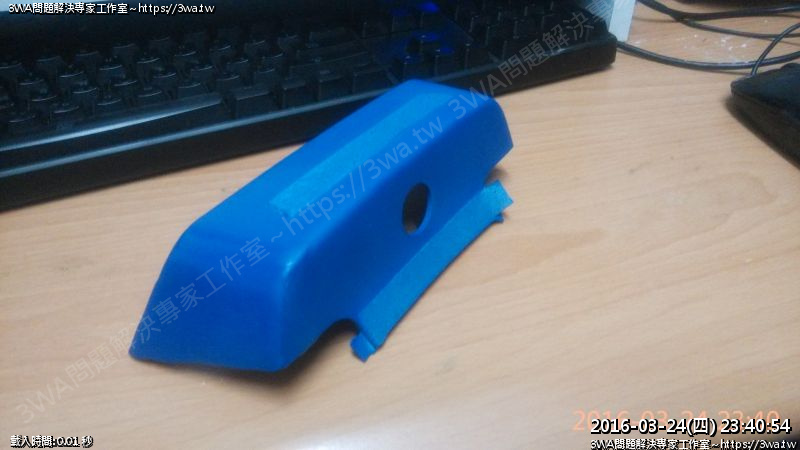

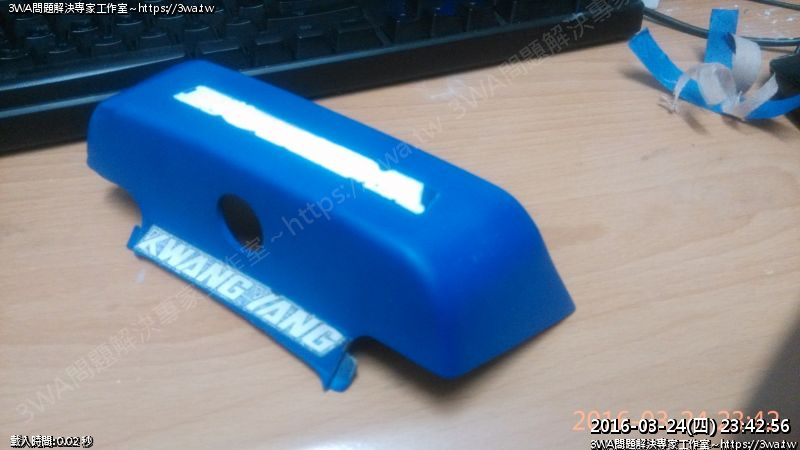

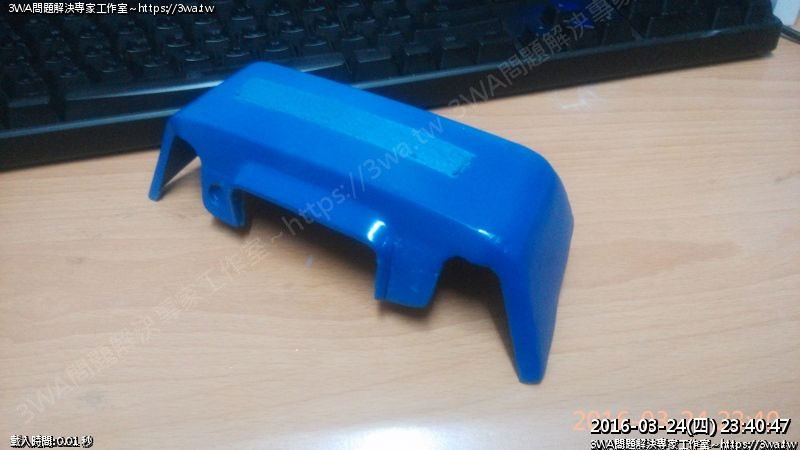

 隔了二天,漆面全乾,拿到二樓來賞玩,很不錯…看不出來這是斷的T殼



 背面也很不錯

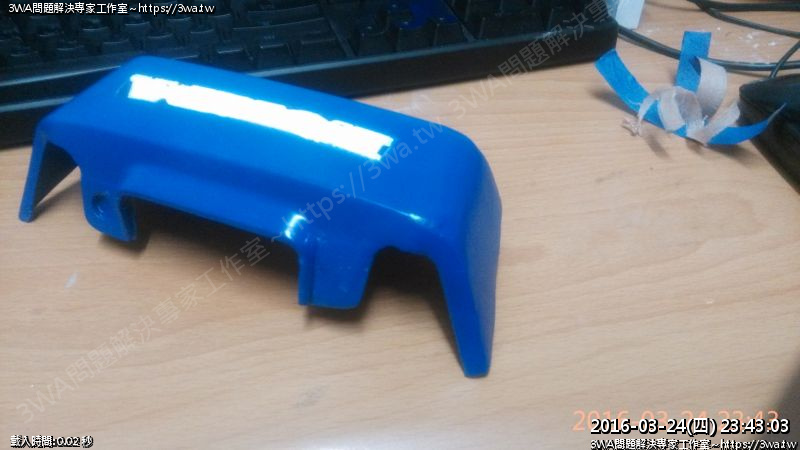

 摭避膠帶撕掉

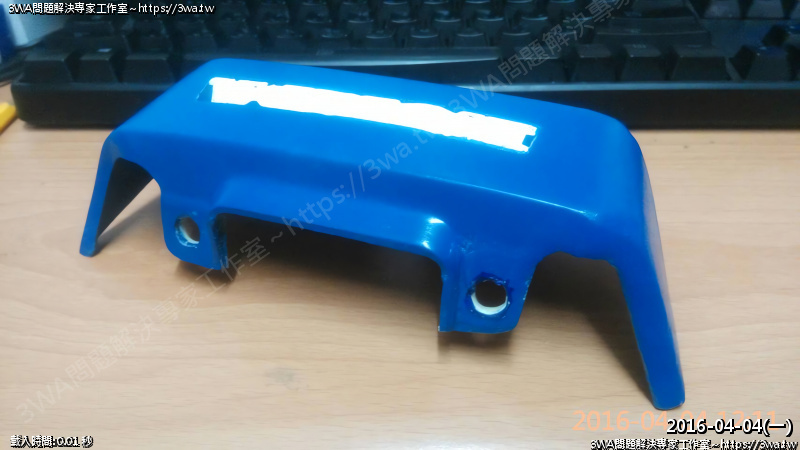

 很好

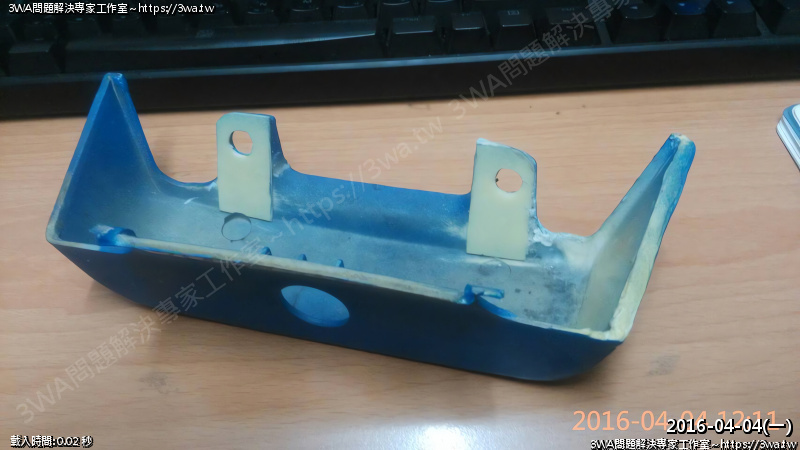

 大概就是這樣,之後鎖點再用鎖頭鑽一下就可以裝回車上了

其實老車就是這樣,有時候花一個晚上,弄一些弄一些

會很有成就感,弄的過程也會更加愛惜每個部分

弄的過程也會找回當初接觸機車,覺得超好玩超開心的那個心情

 用小支的電鑽加磨棒慢慢開孔



完成度相當不錯
