標題: [化油器]FZR(許先生)
網址:https://3wa.tw/blog/blog.php?id=1470
內容:


 收到車友寄來的化油器(二期)

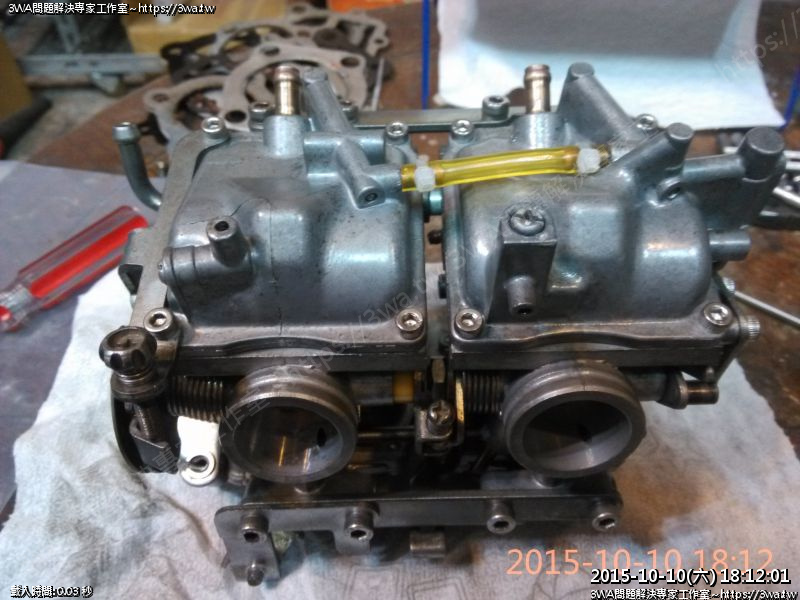

 風化狀況

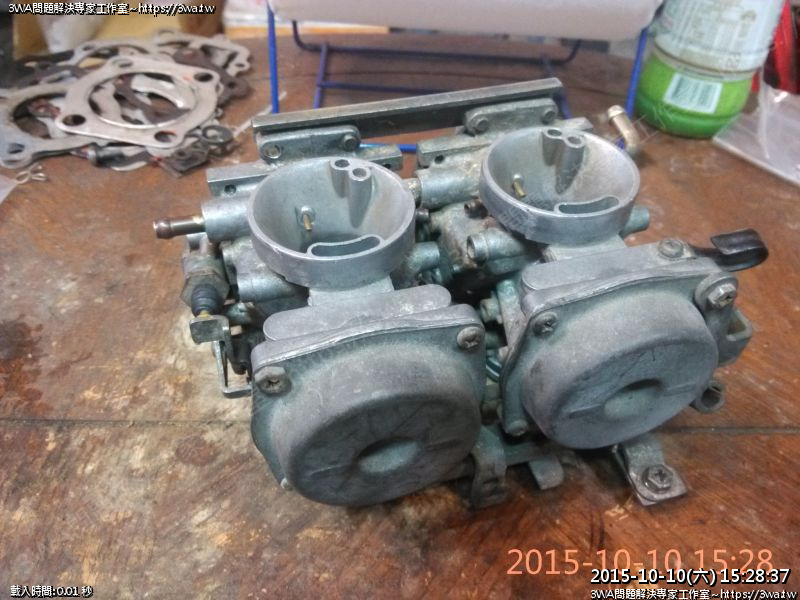

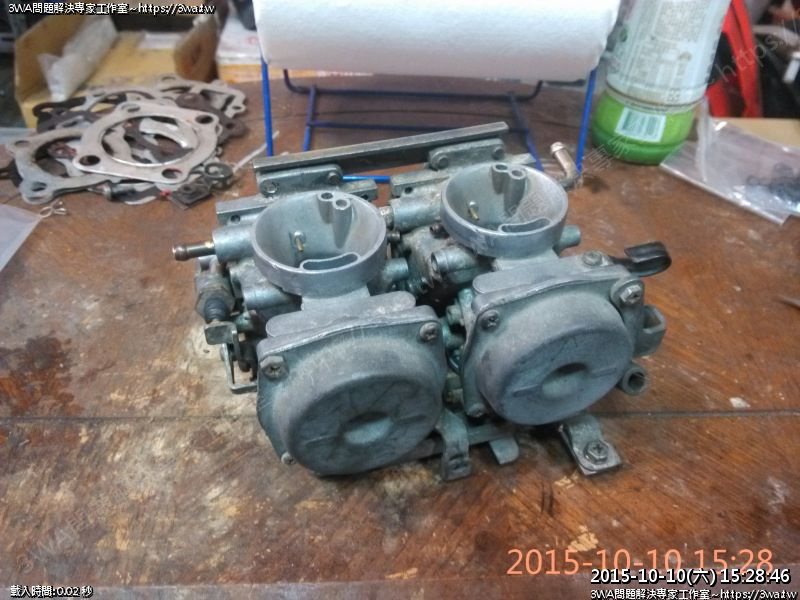

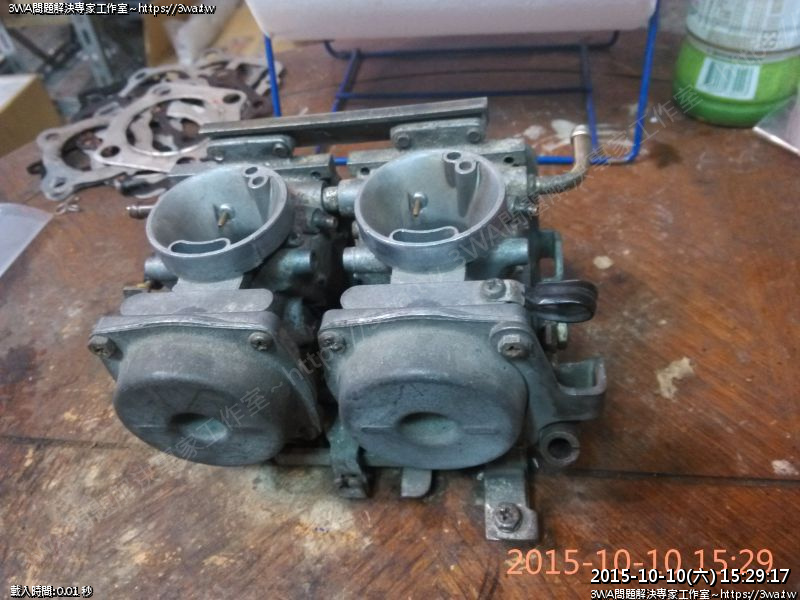

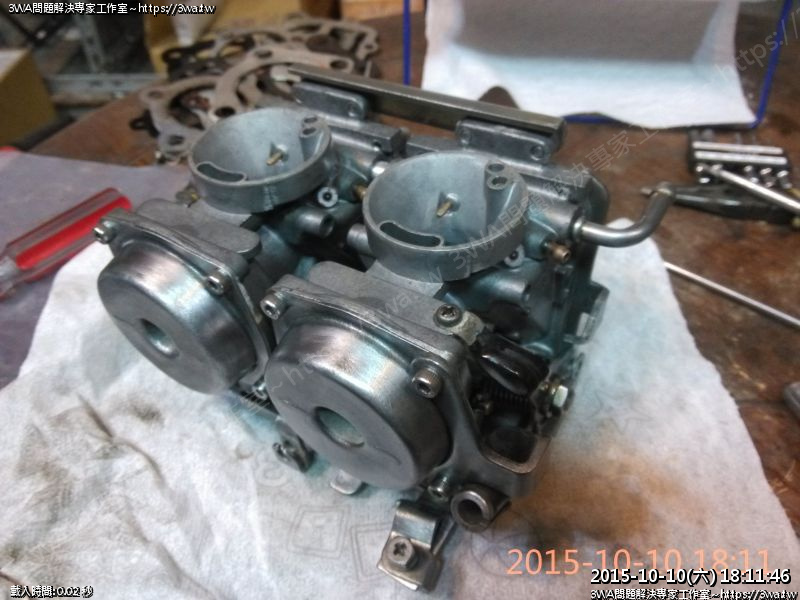

 正面,油面測試螺絲滑牙

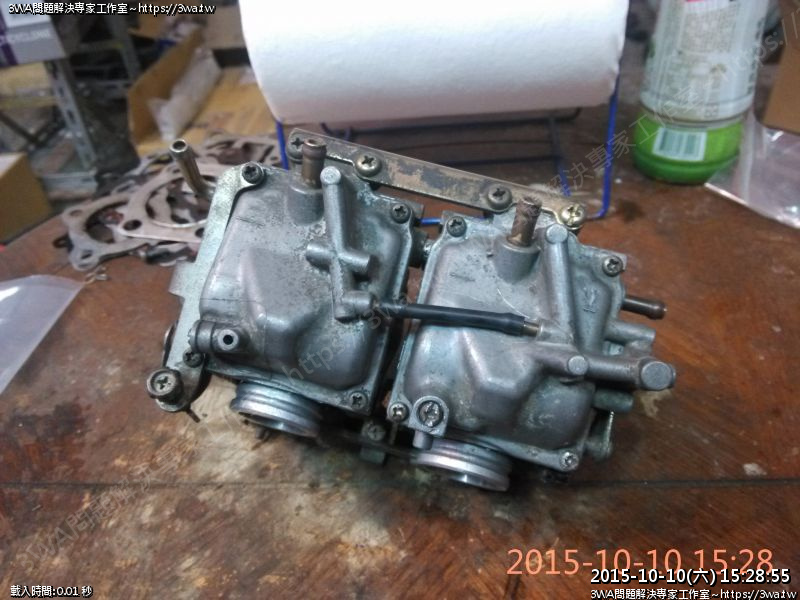

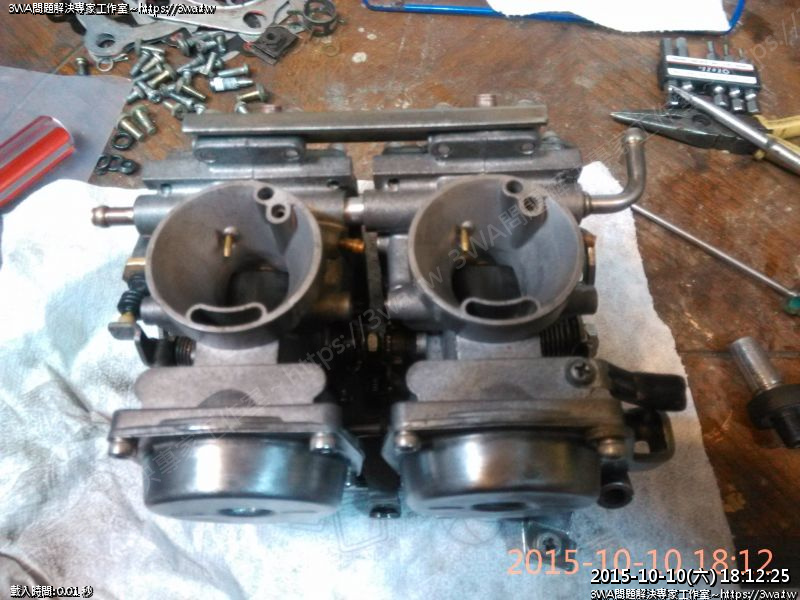

 反面

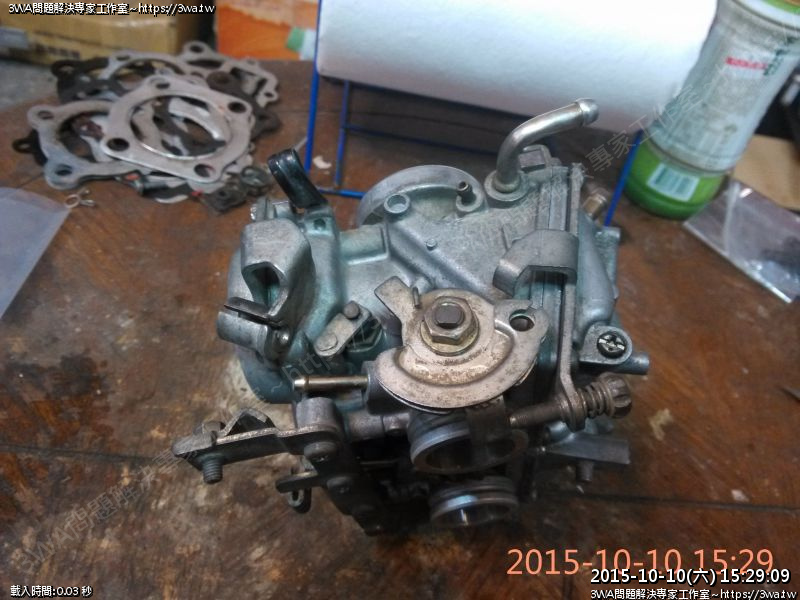

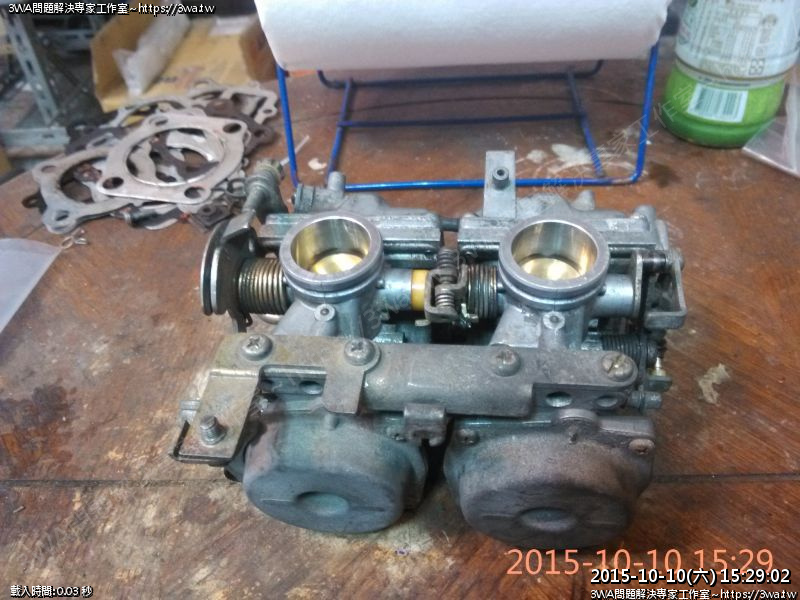

 油門位置



 看得出來應該用了很長一段時間了

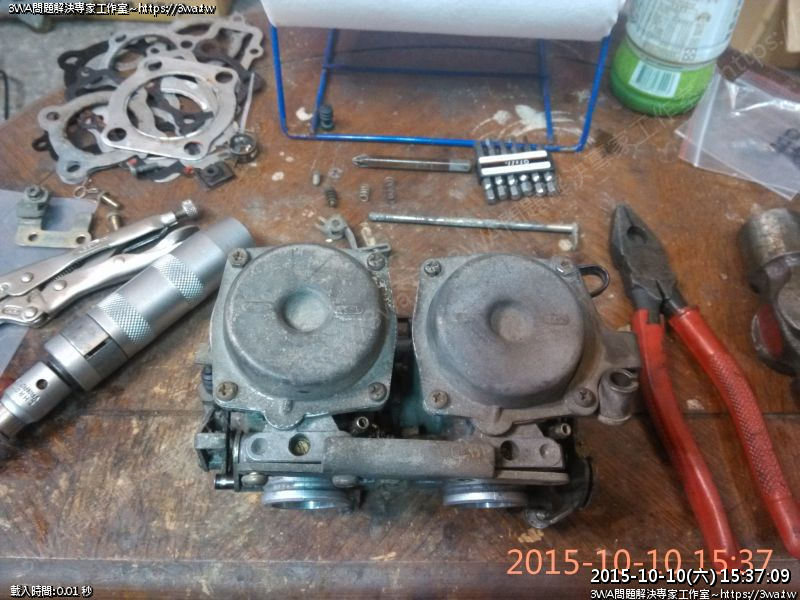

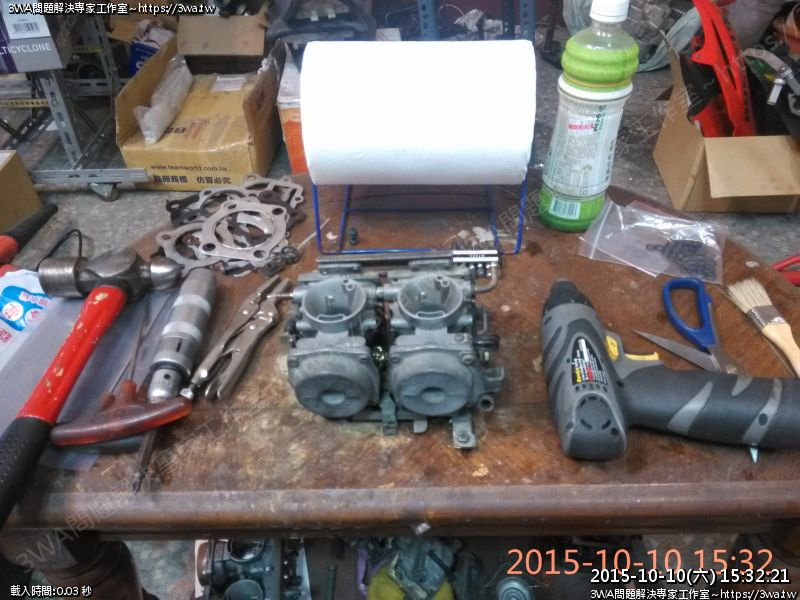

 準備拆解工具



螺絲開始打鬆,右下的滑牙了



螺絲打鬆中

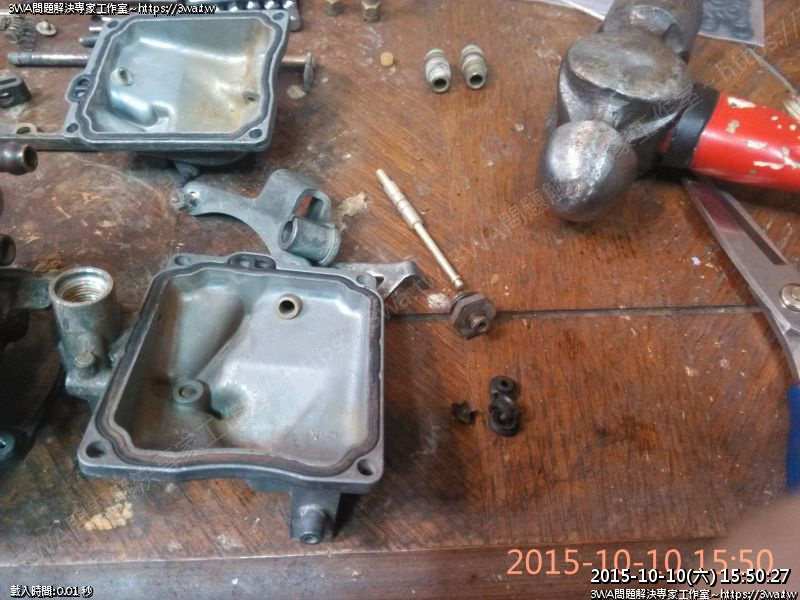

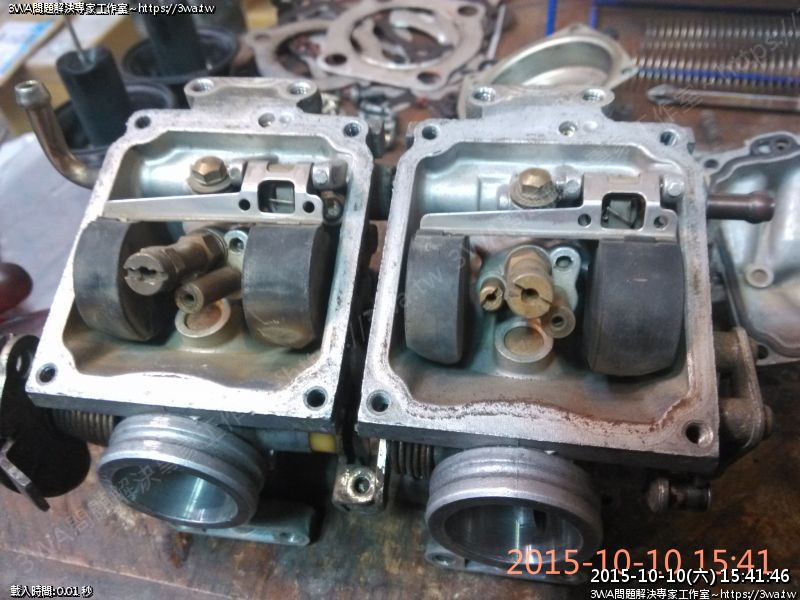

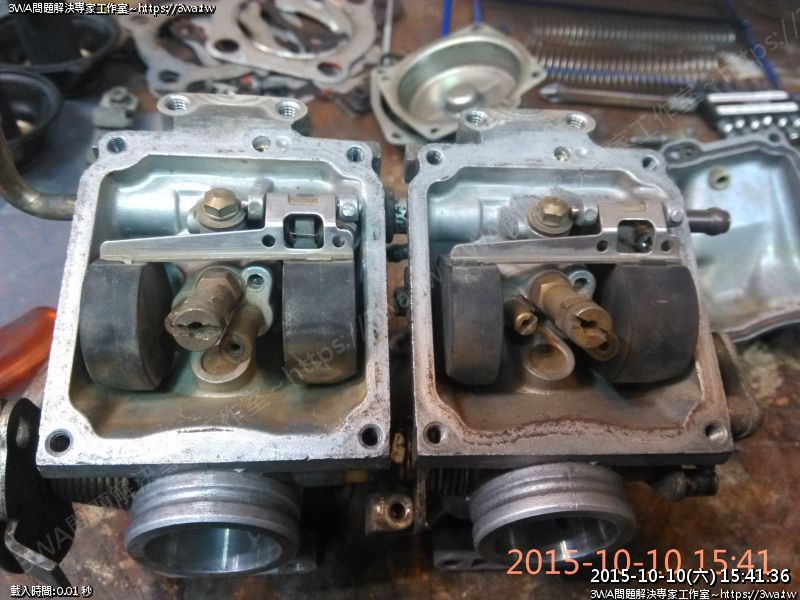

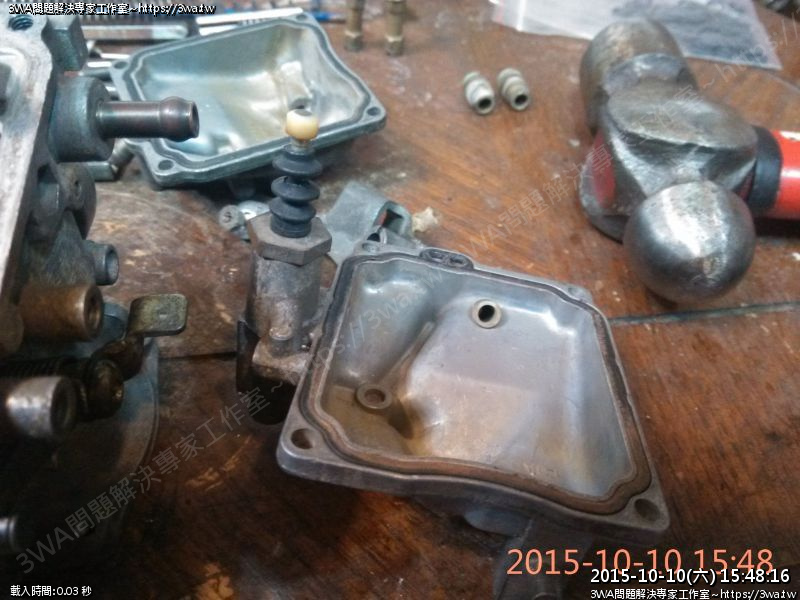

拆下浮桶帕,許些銹,不過已很乾燥,有放一陣子了嗎?



銹不多,算是顧的不錯

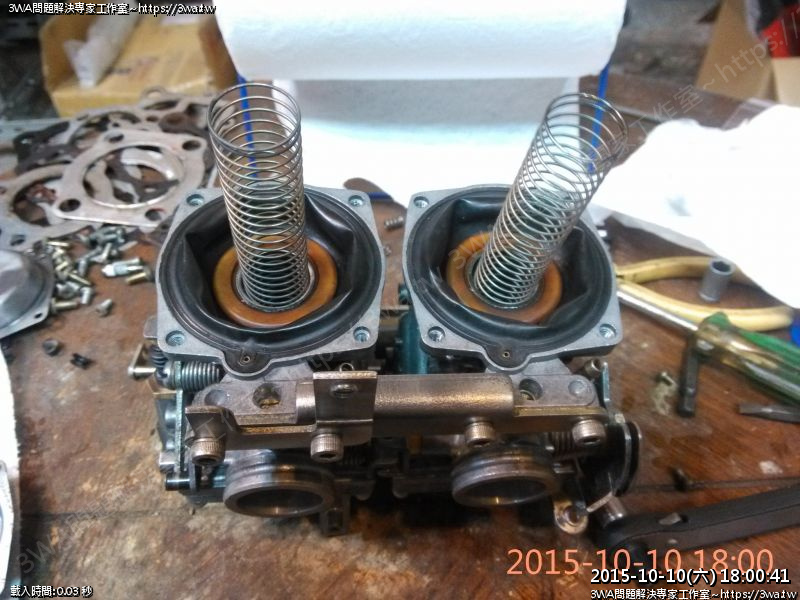

開始分解

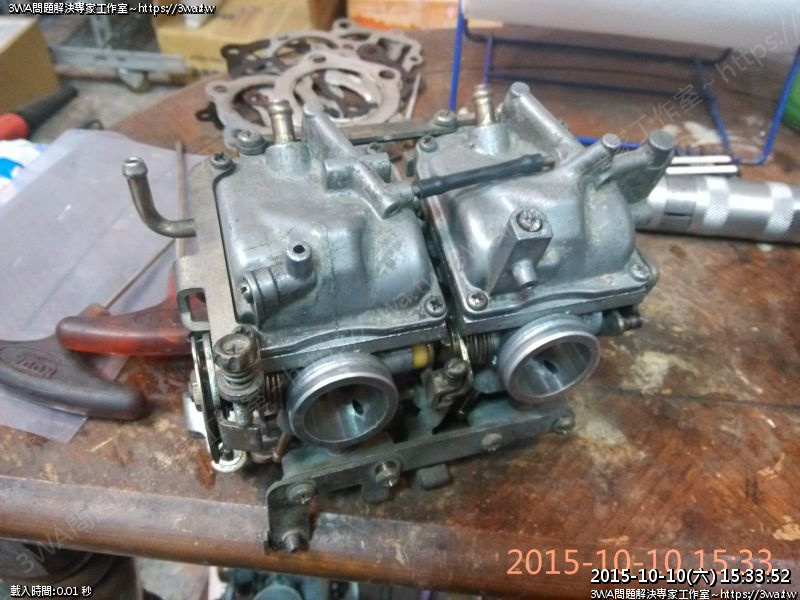

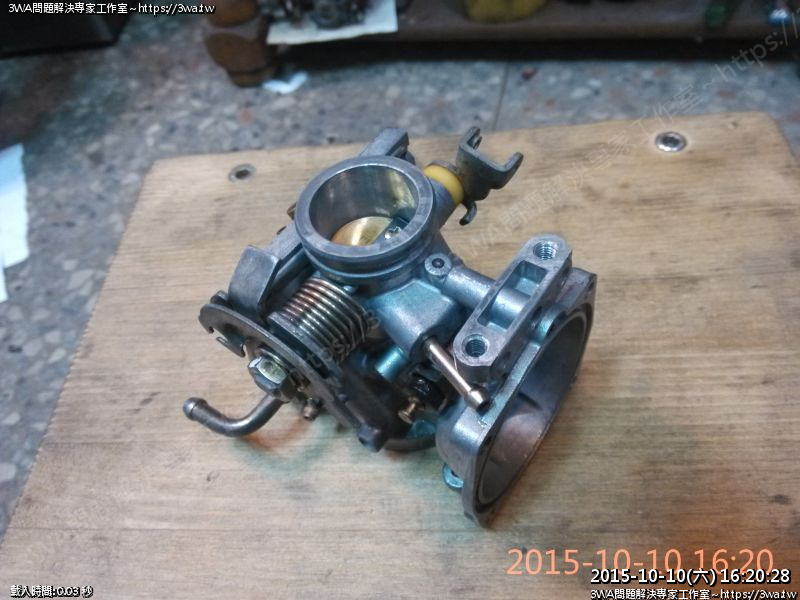

化油器分離



加速泵橡皮有裂,要換新了

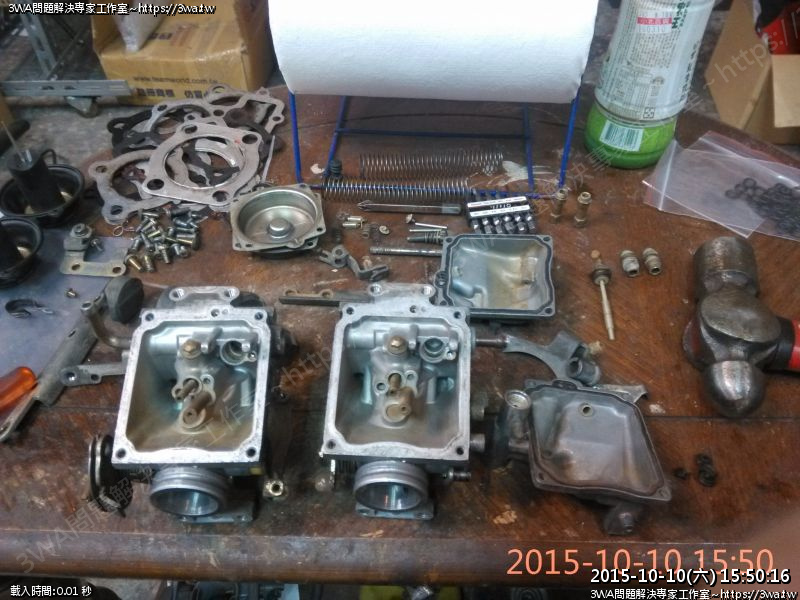

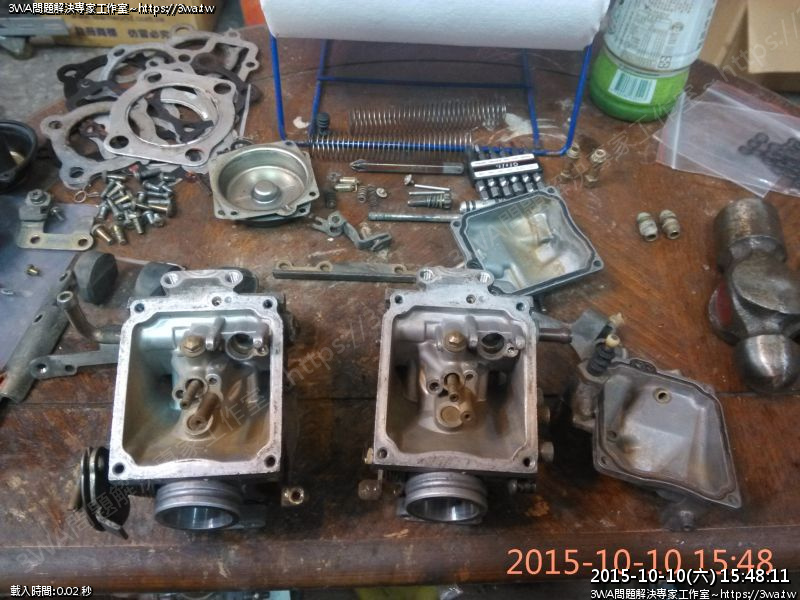

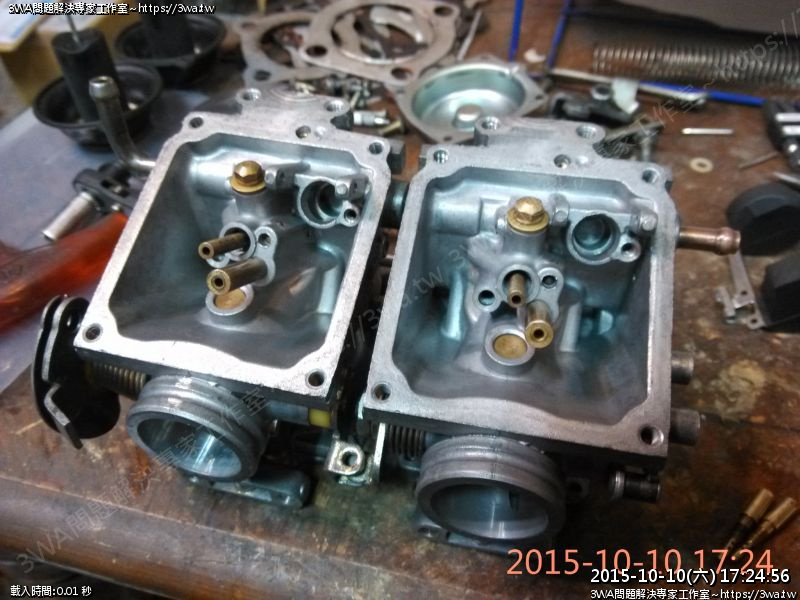

初步分解完成

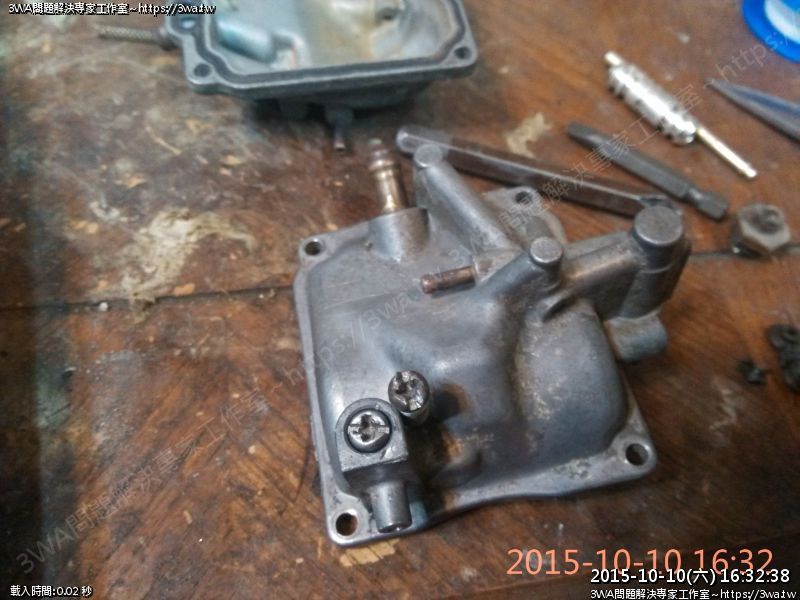

加速泵分解,橡皮散了XD



化油器浸泡除銹水、加熱30分鐘、高壓噴槍仔細清潔

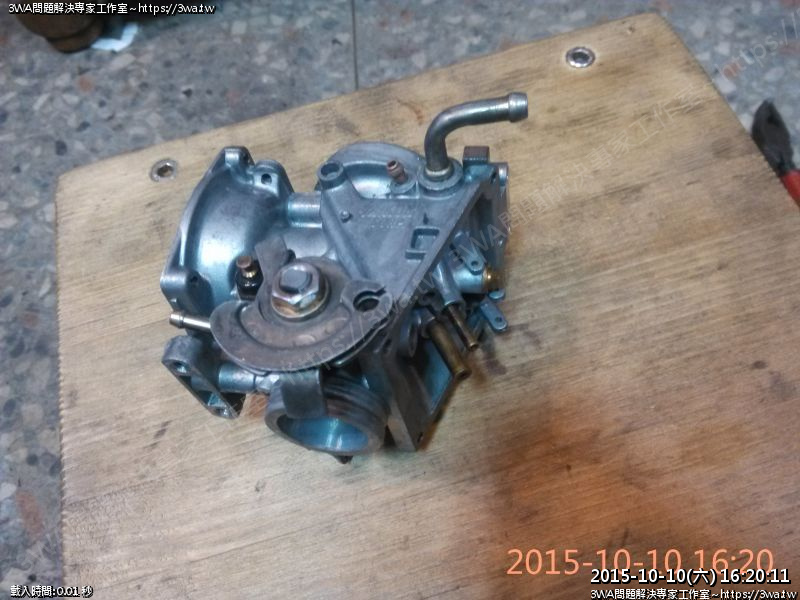

正面

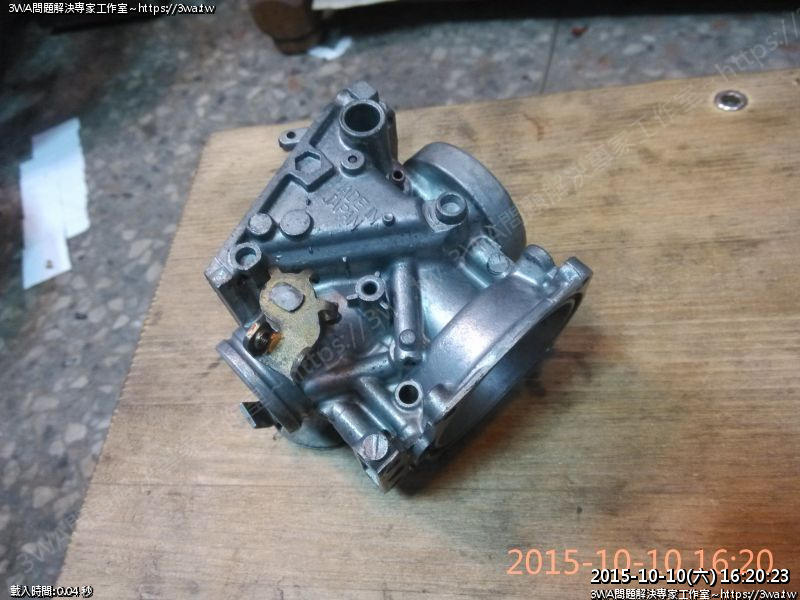

反面



背面



滑牙的螺絲找到備料換掉



浮桶清潔,黃葯水慢慢刷

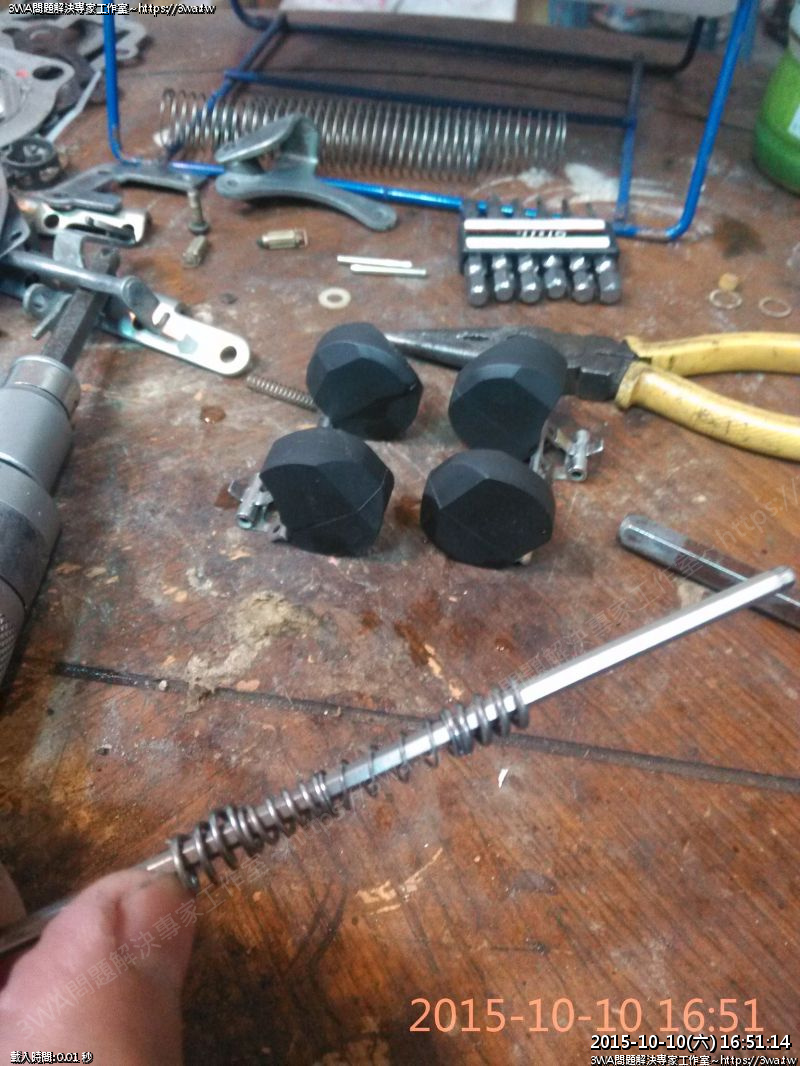

彈簧除銹,用一支內六角穿過所有的彈簧,用銅刷慢慢刷就會亮了

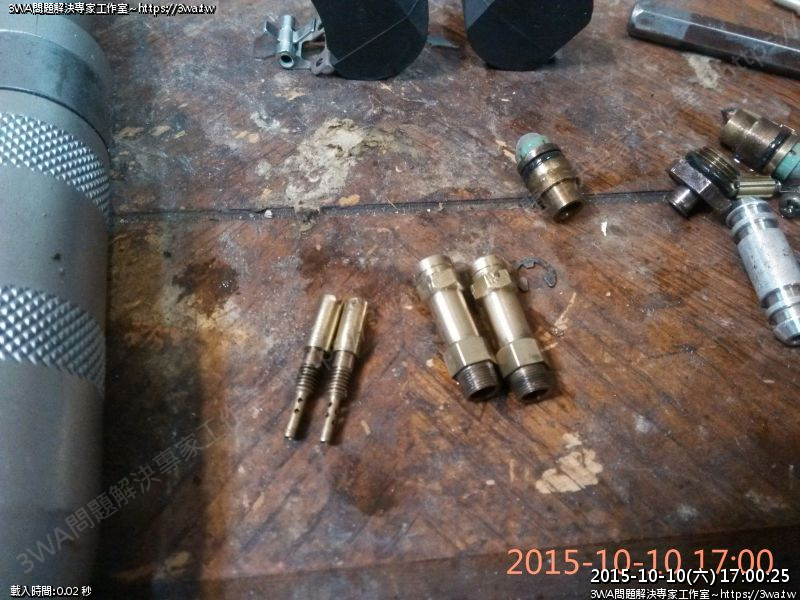

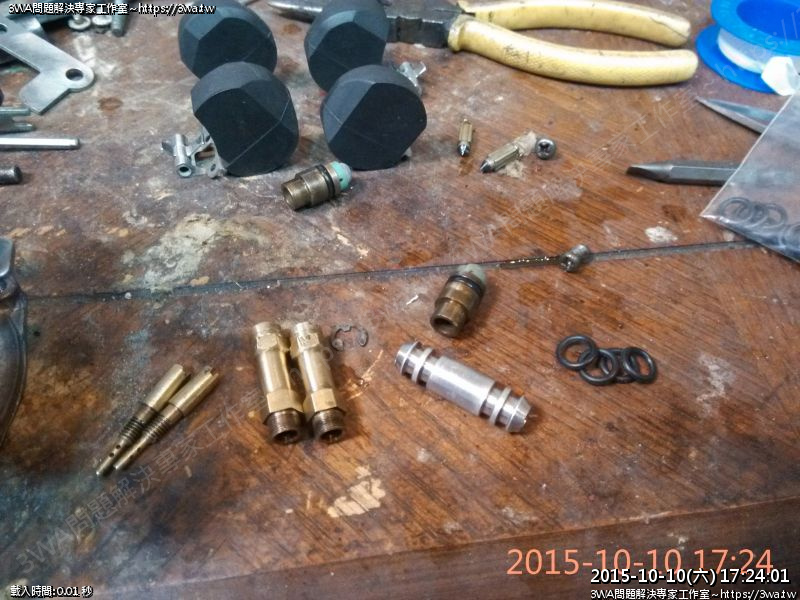

油嘴外觀清潔除銹、高壓噴槍噴穿



新的油封換上



開始合併

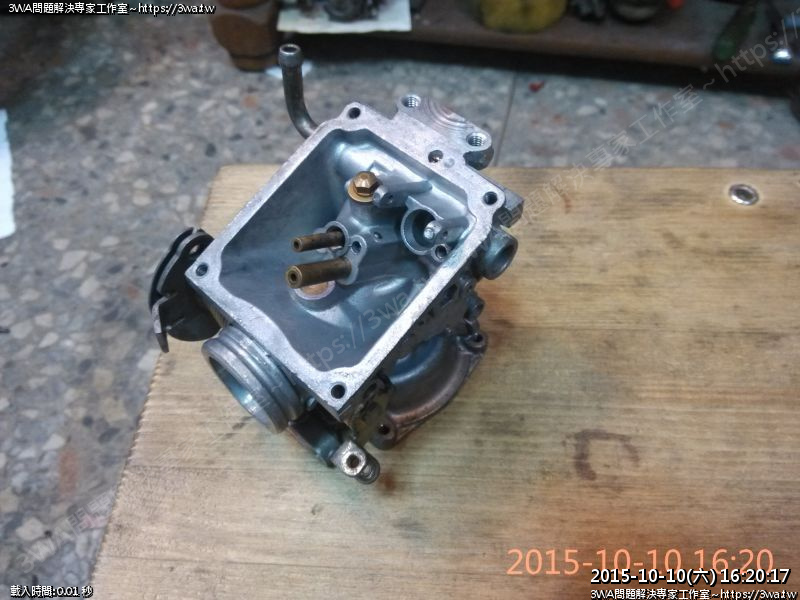

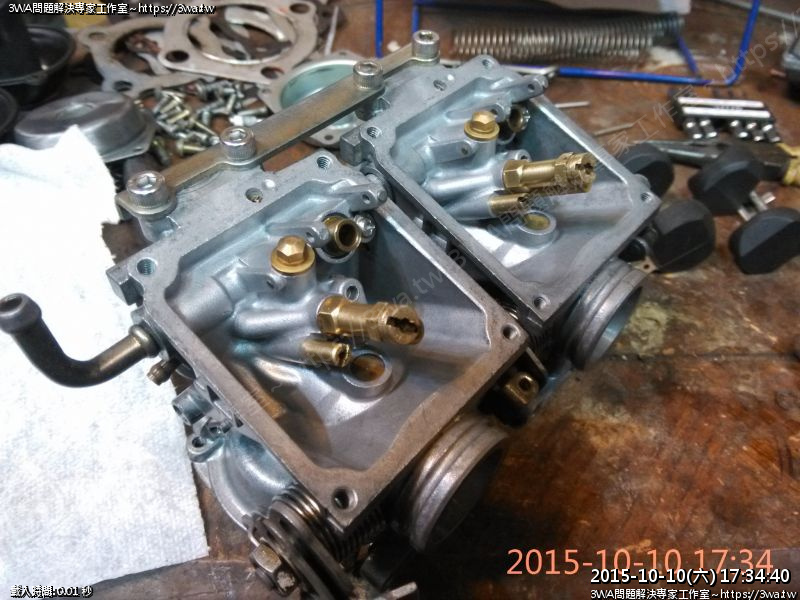

油嘴裝回,前缸97.5,後缸92.5

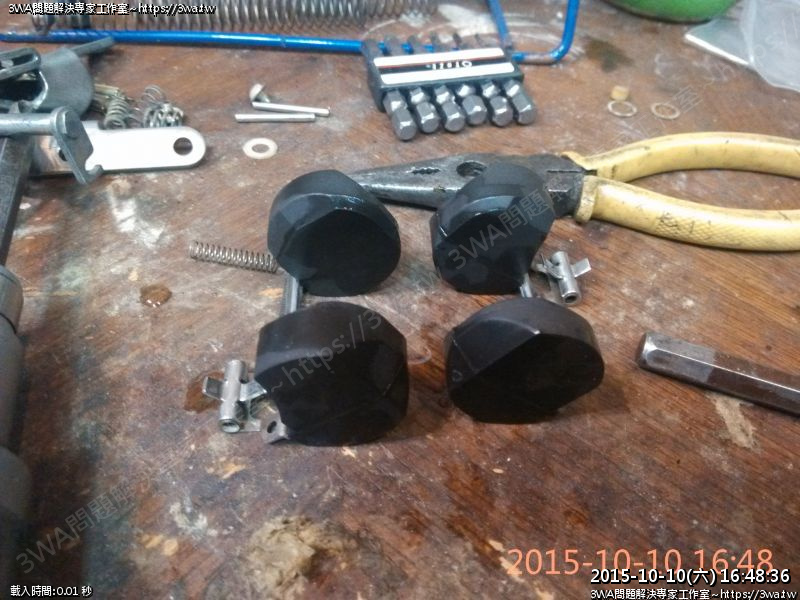

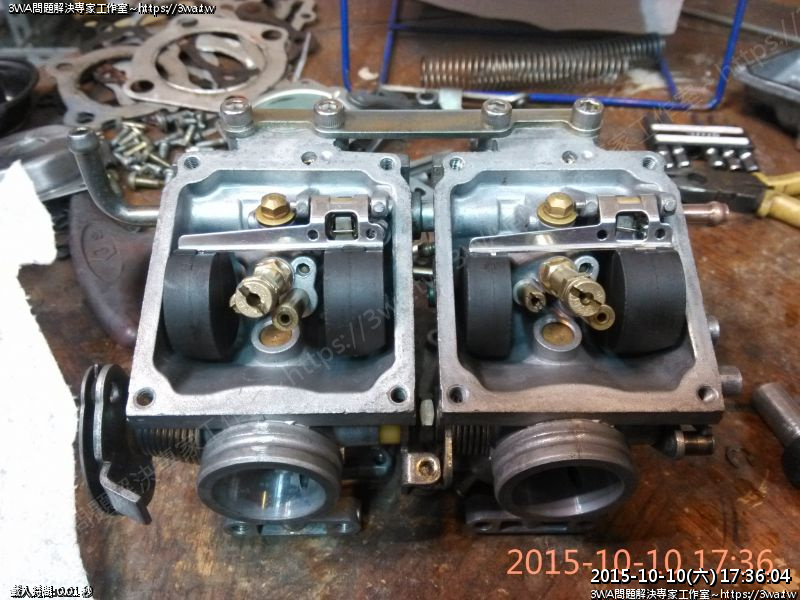

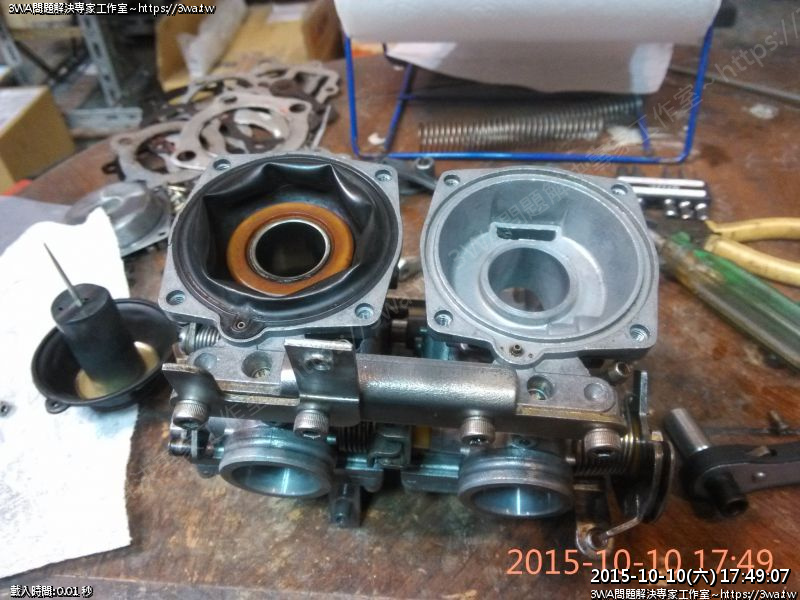

三角油針、浮桶裝回



油針段數檢查,確定無誤

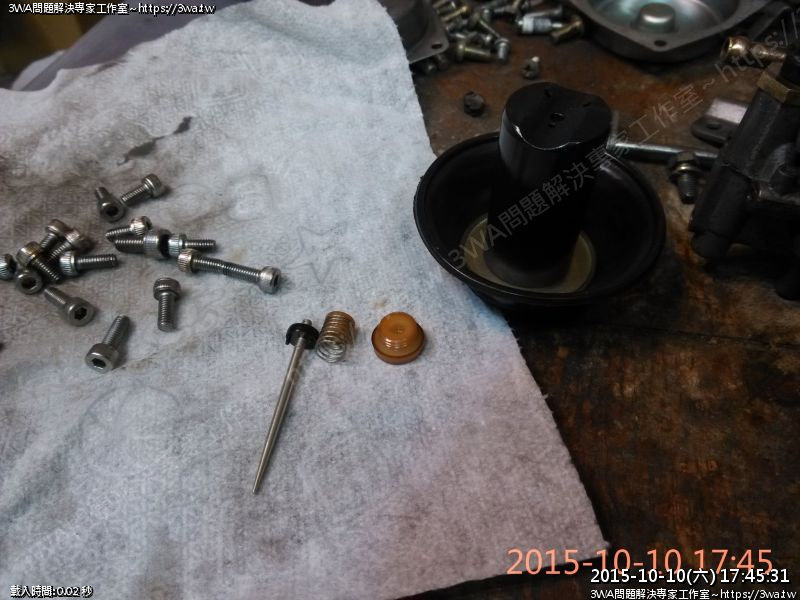

油針是前缸細,後缸粗,不可以裝錯

前缸4FJZ1,長度44.50mm,尖端直徑0.70mm,較短且尖細
後缸4DIX2,長度45.00mm,尖端直徑0.95mm,較長且粗





彈簧裝回



外觀零件拋光防銹潤滑



油門座面



正面,合併油管爛掉換新,但缺裡面的防變型金屬管

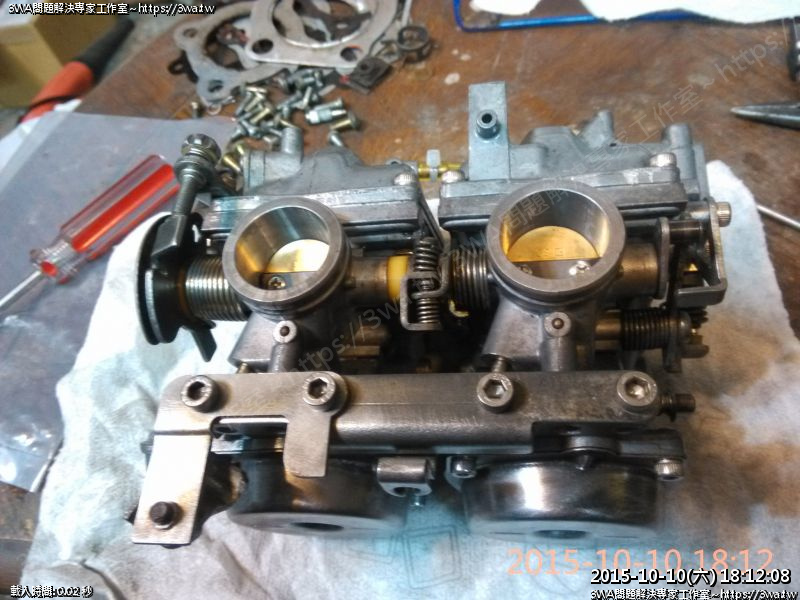

平衡螺絲安裝,調整至二邊開口目測接近



加速泵防塵套換新

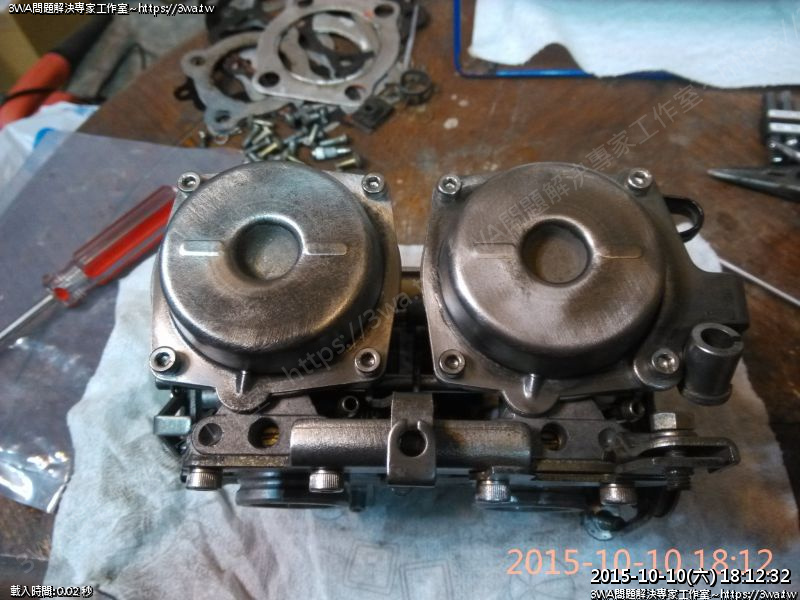

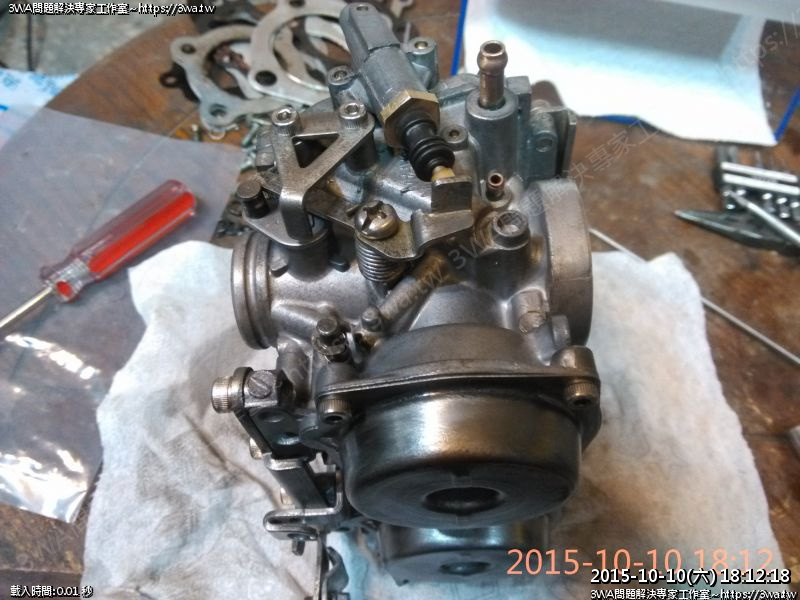

上面

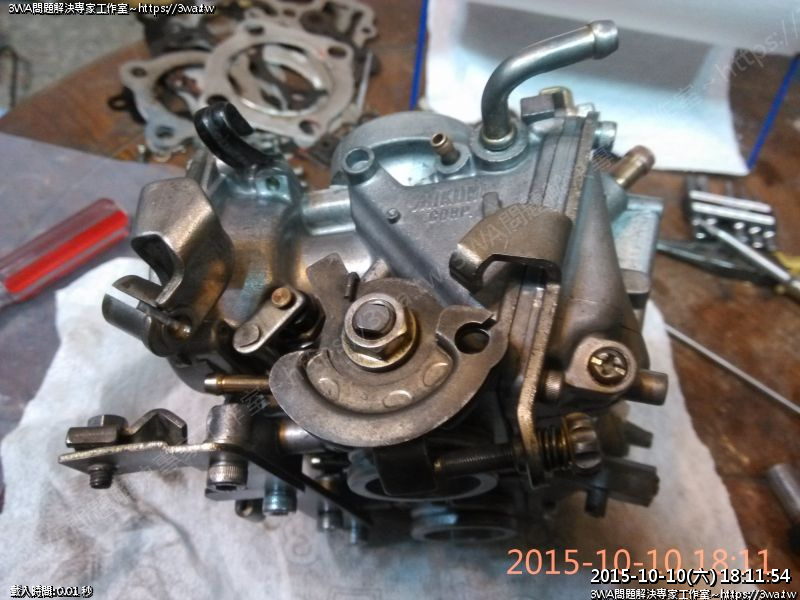

側面,金屬蓋拋光,防銹潤滑

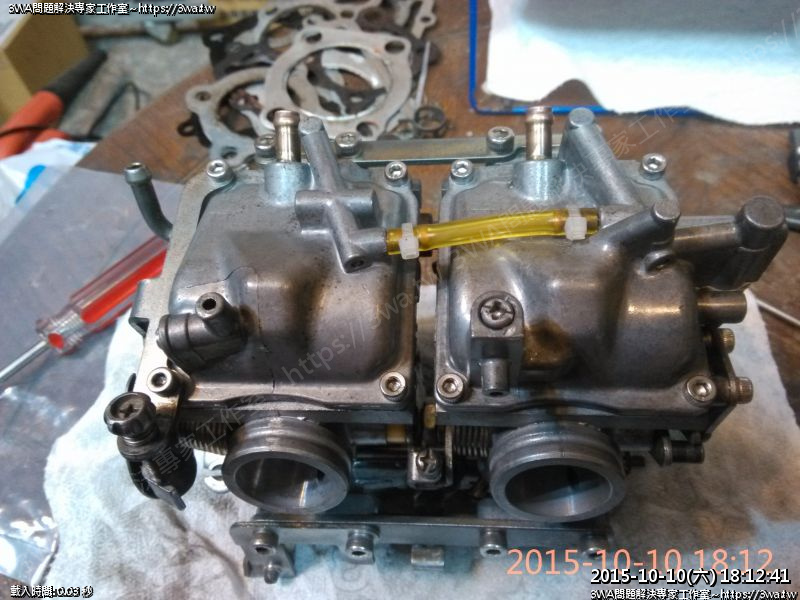

完成收工
