標題: FZR化油器(蔡Sir)
網址:https://3wa.tw/blog/blog.php?id=1747
內容:


//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547647243.jpg

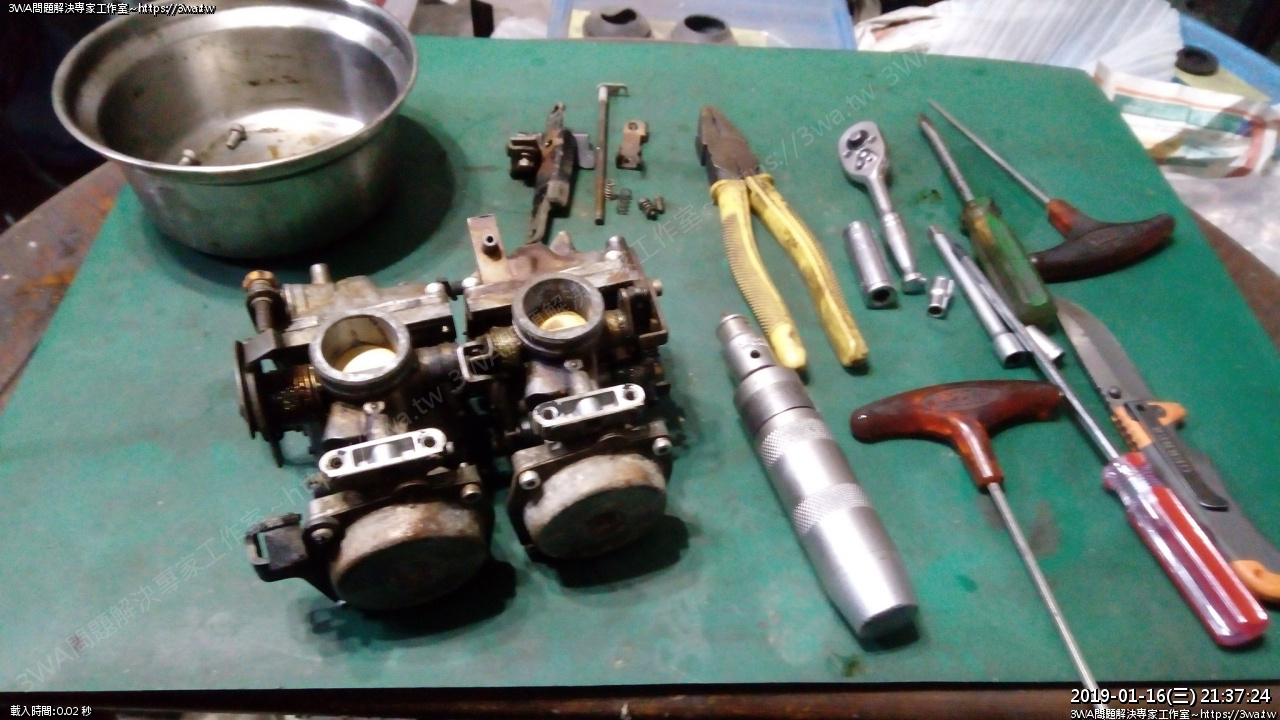

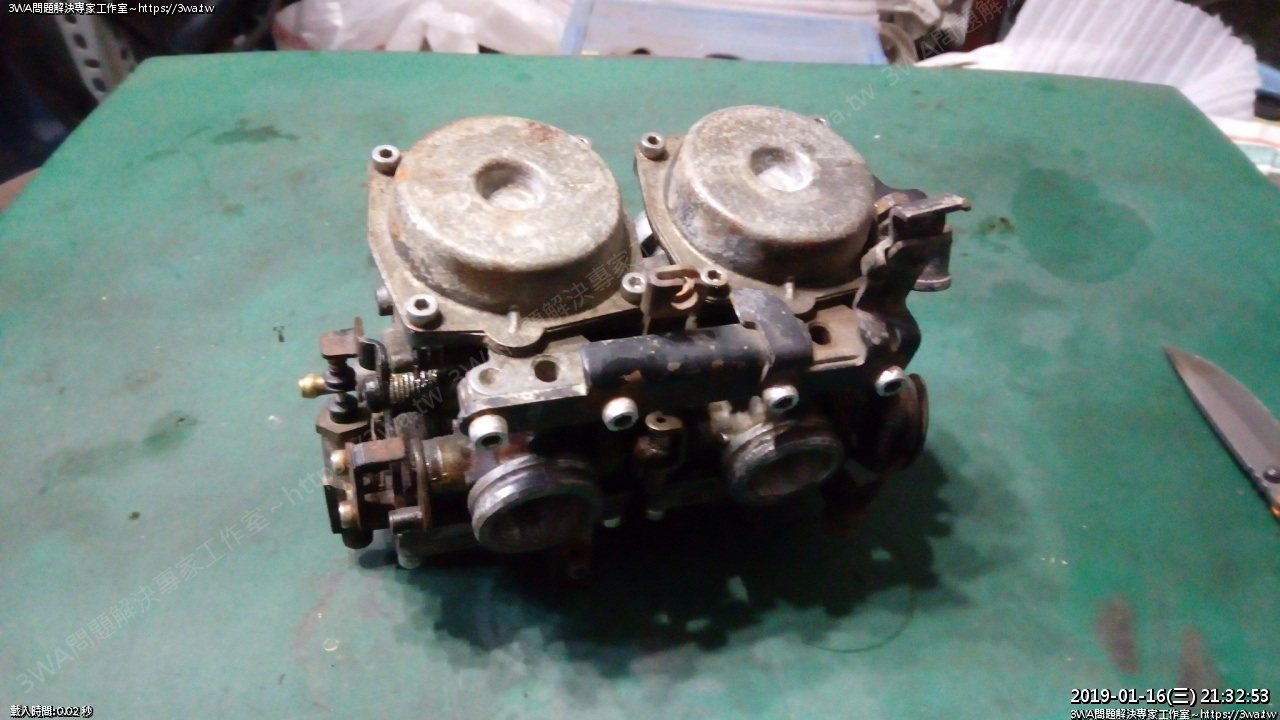

收到蔡Sir寄來的FZR化油器



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547647247.jpg

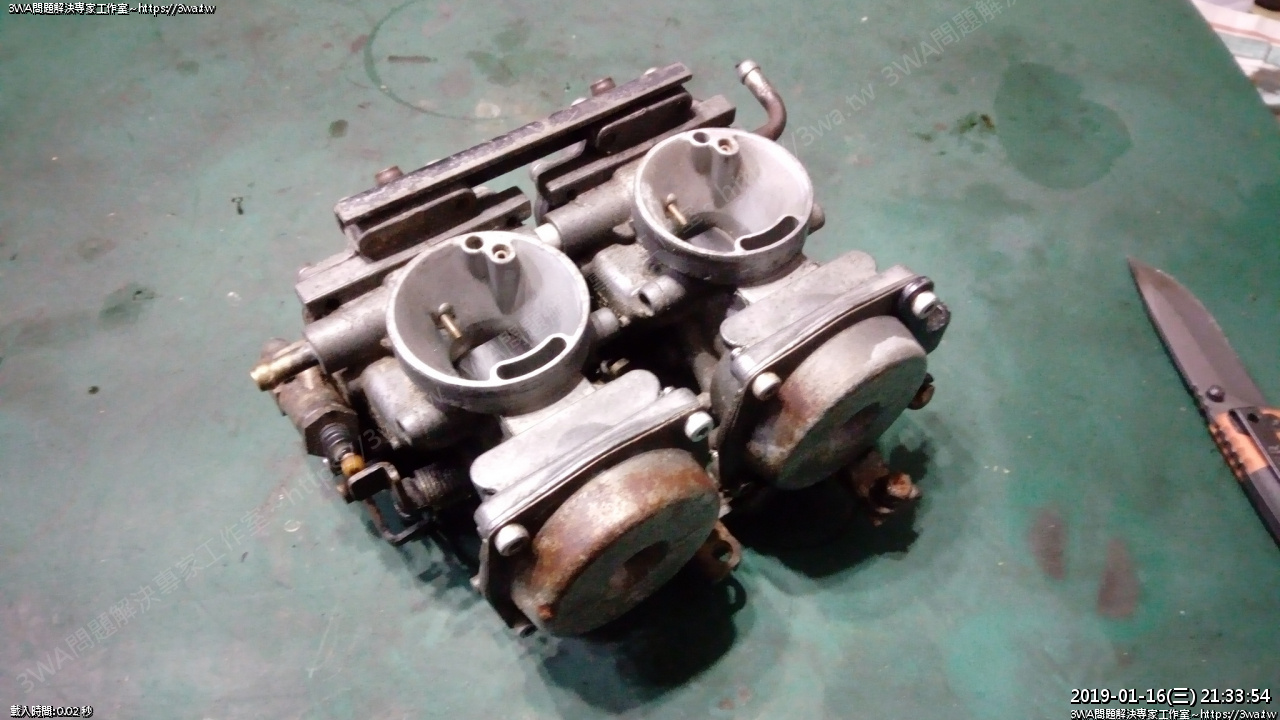

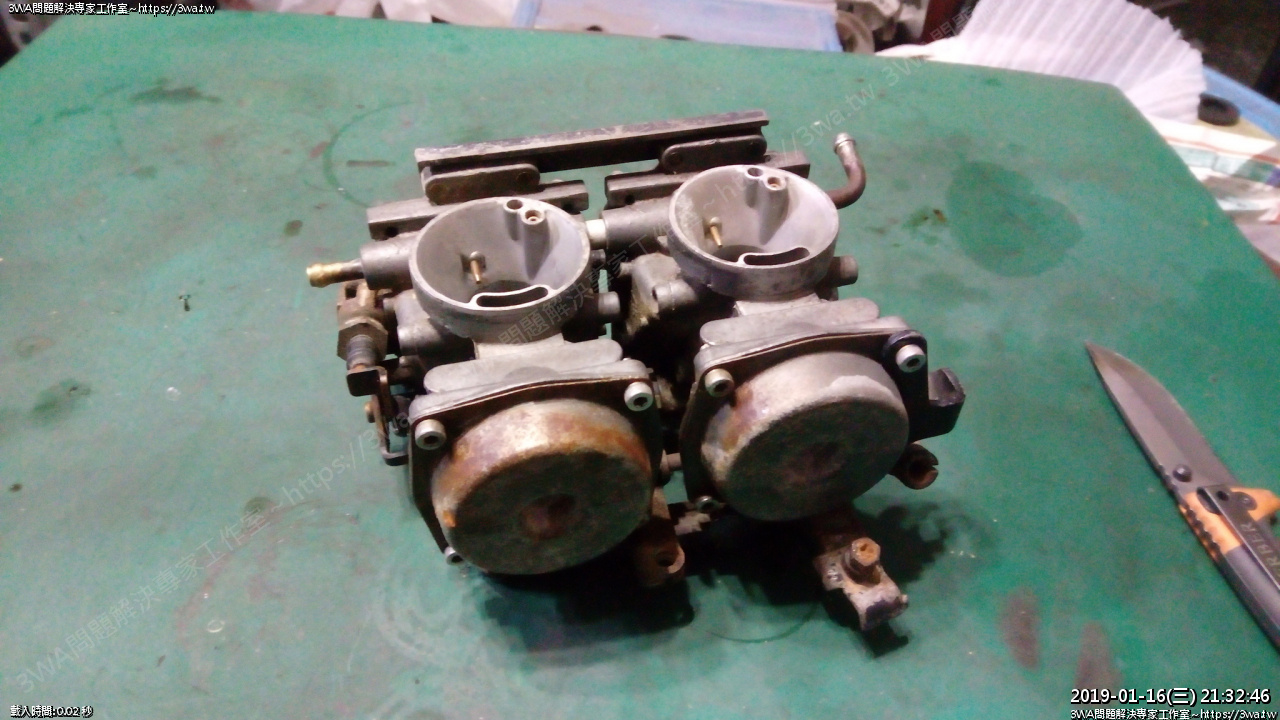

 氣室面



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547647250.jpg

 下面



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547647253.jpg

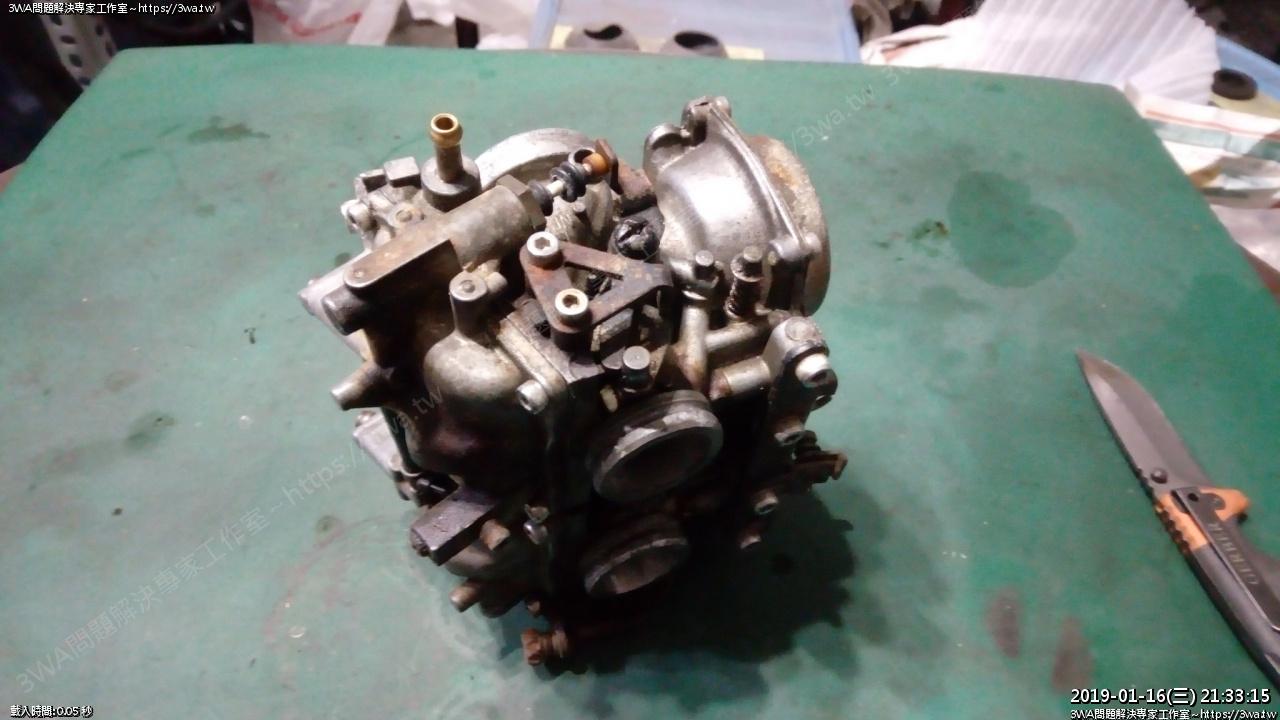

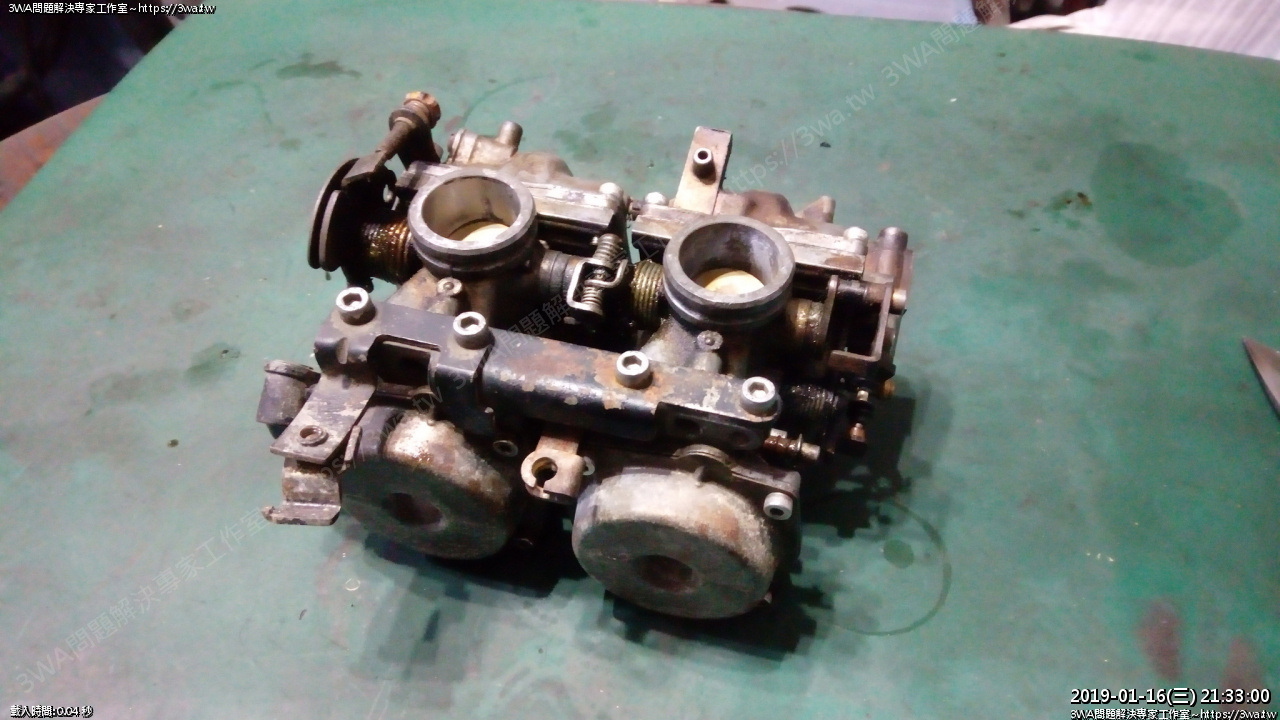

 油門面



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547647255.jpg

 另一邊



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547647257.jpg

 化油器之前有整理過的痕跡,整體看來不差

只有加速泵卡住、加速油封破裂、加速泵油門卡住



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547647260.jpg

 開始拆解



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547647262.jpg

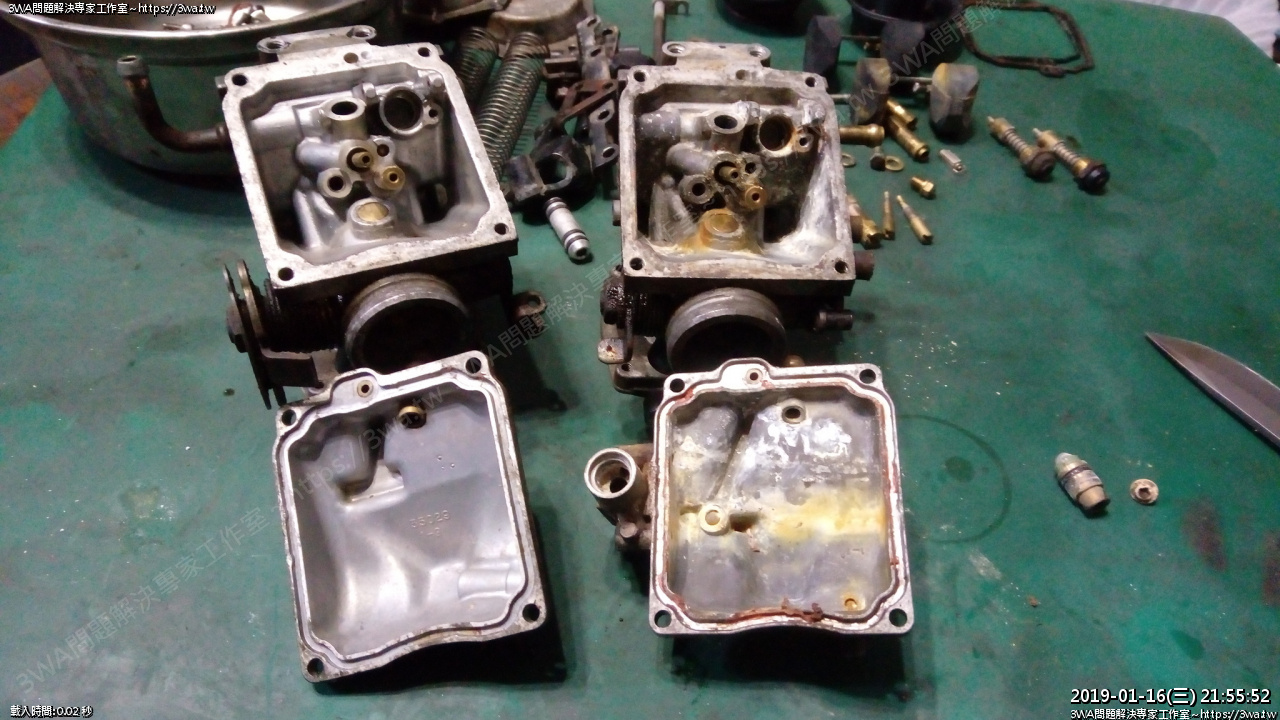

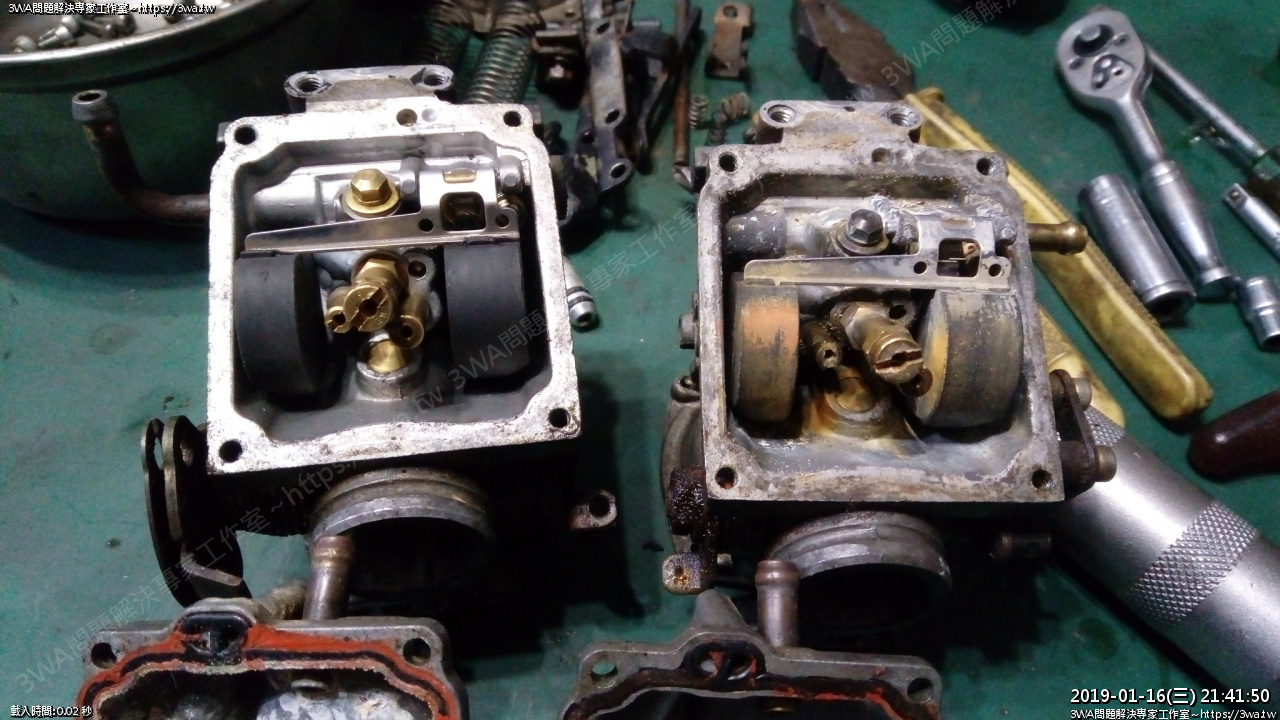

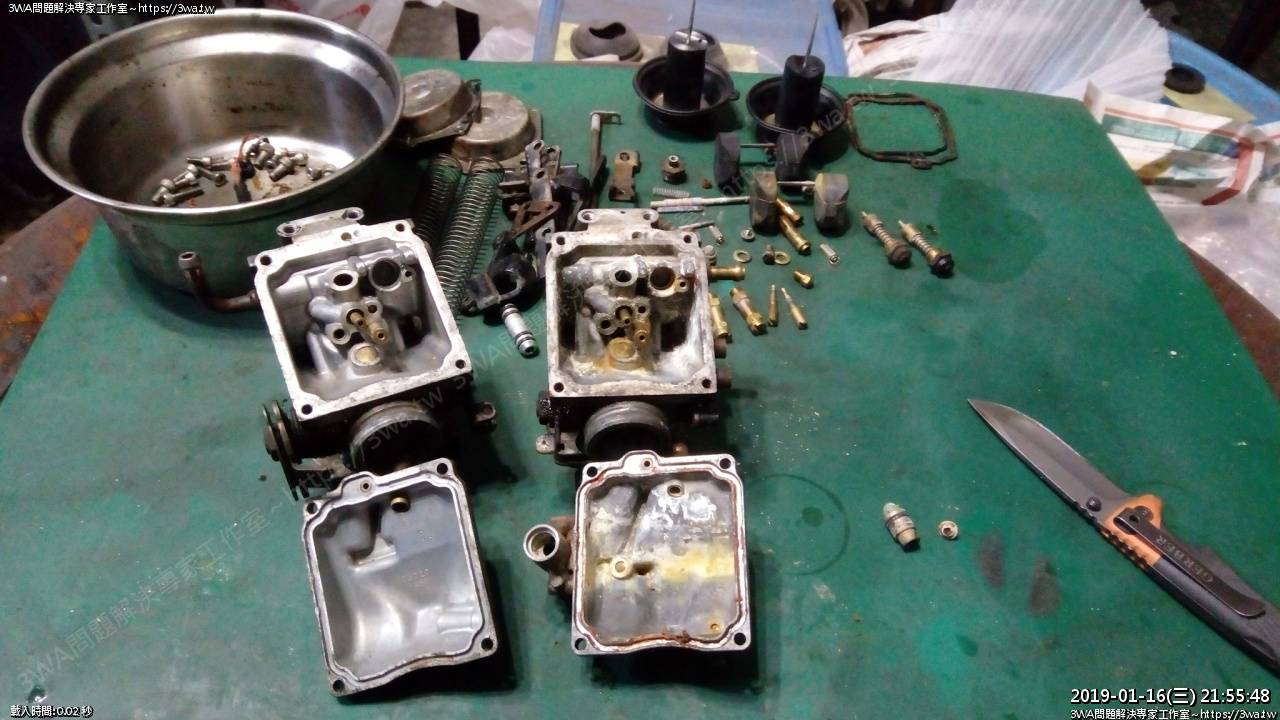

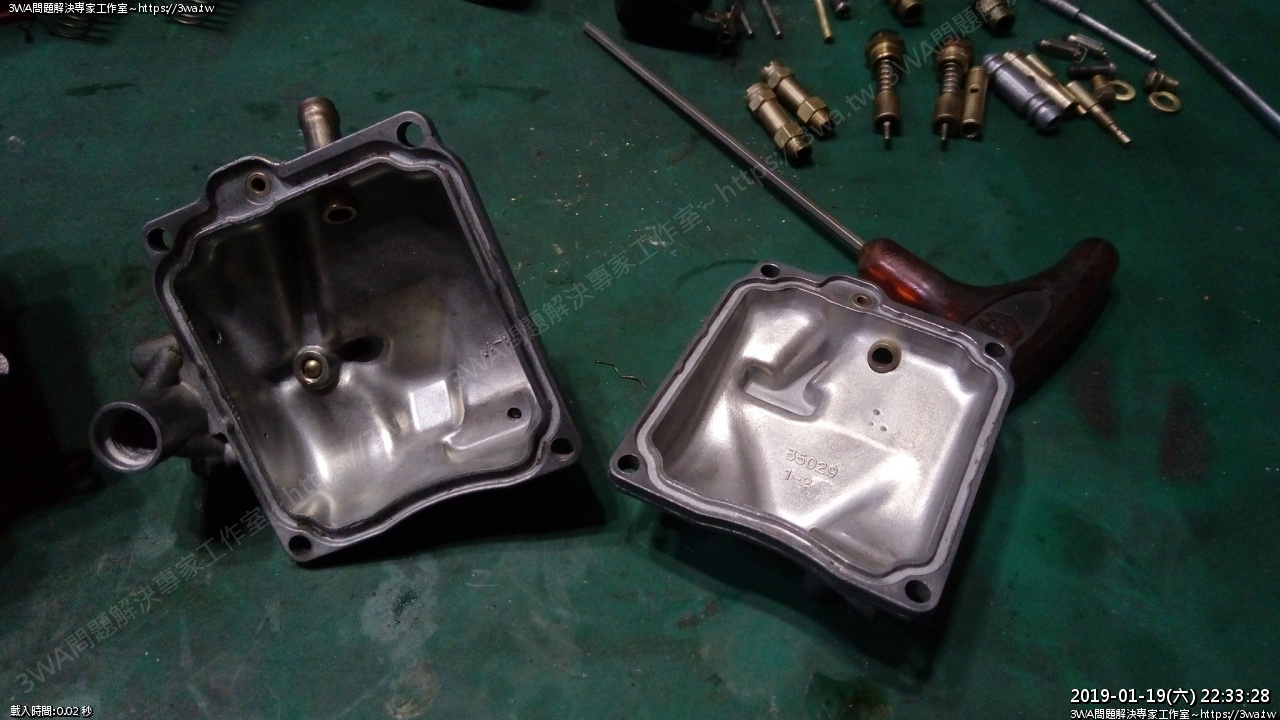

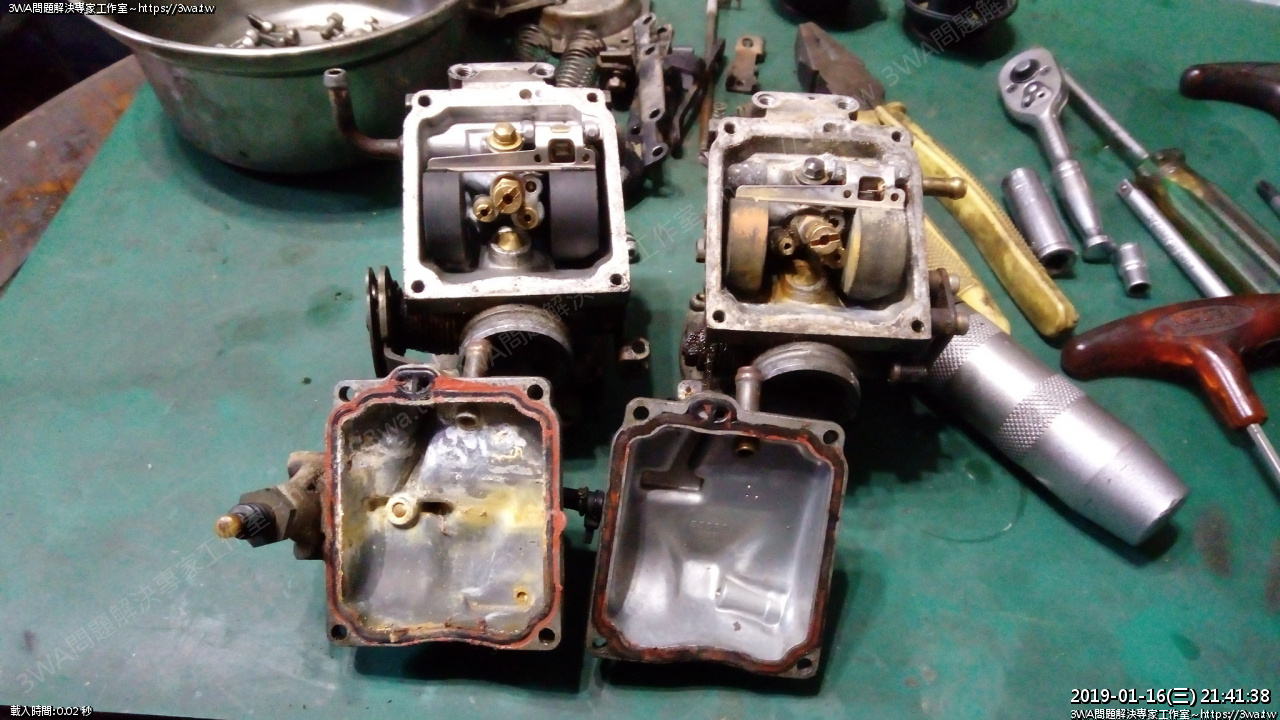

 化油器一邊乾淨一邊髒



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547647266.jpg

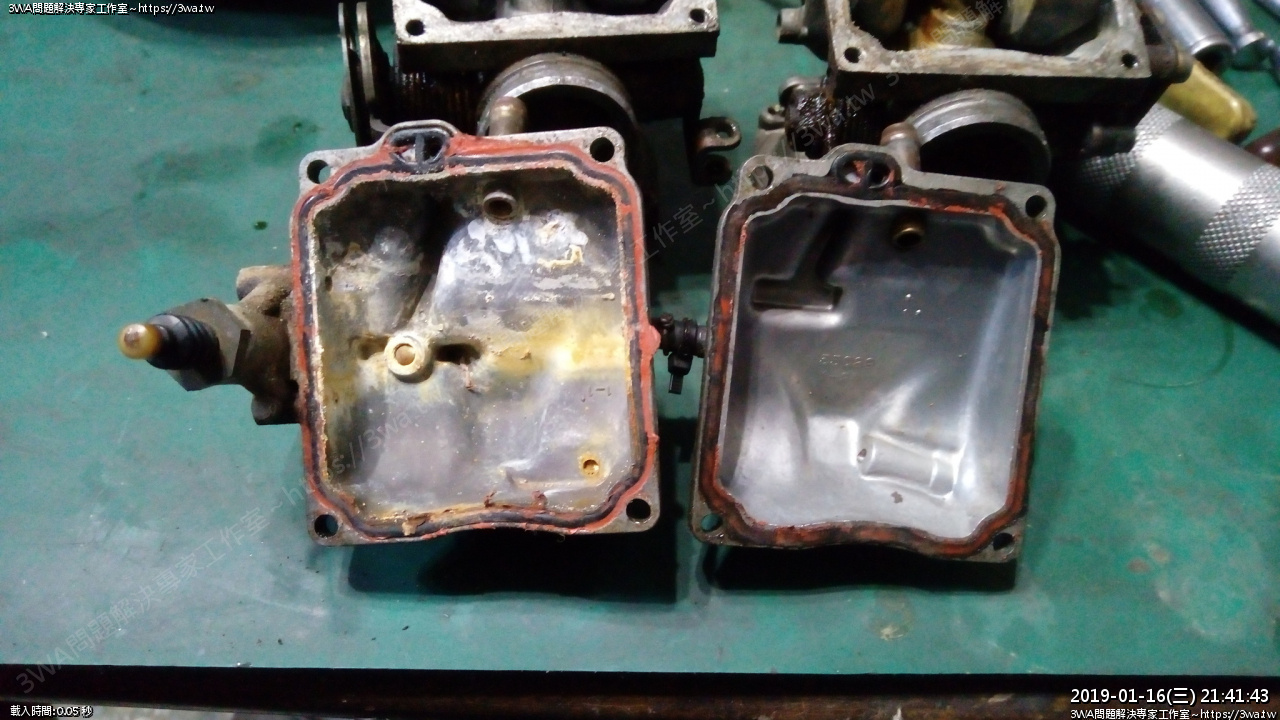

 一邊已是乾淨的狀況



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547647269.jpg

如圖,洗到一半不繼續真可惜



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547647272.jpg

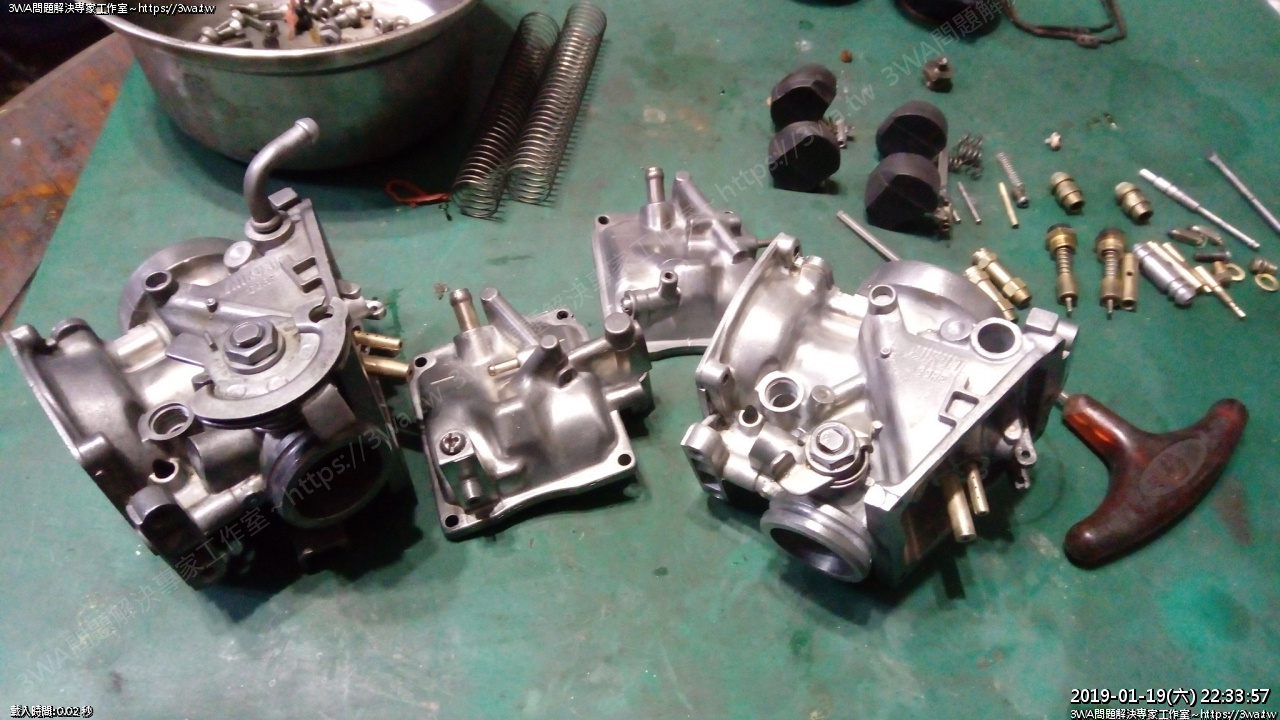

 分解完了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547647275.jpg

 如圖



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547647279.jpg

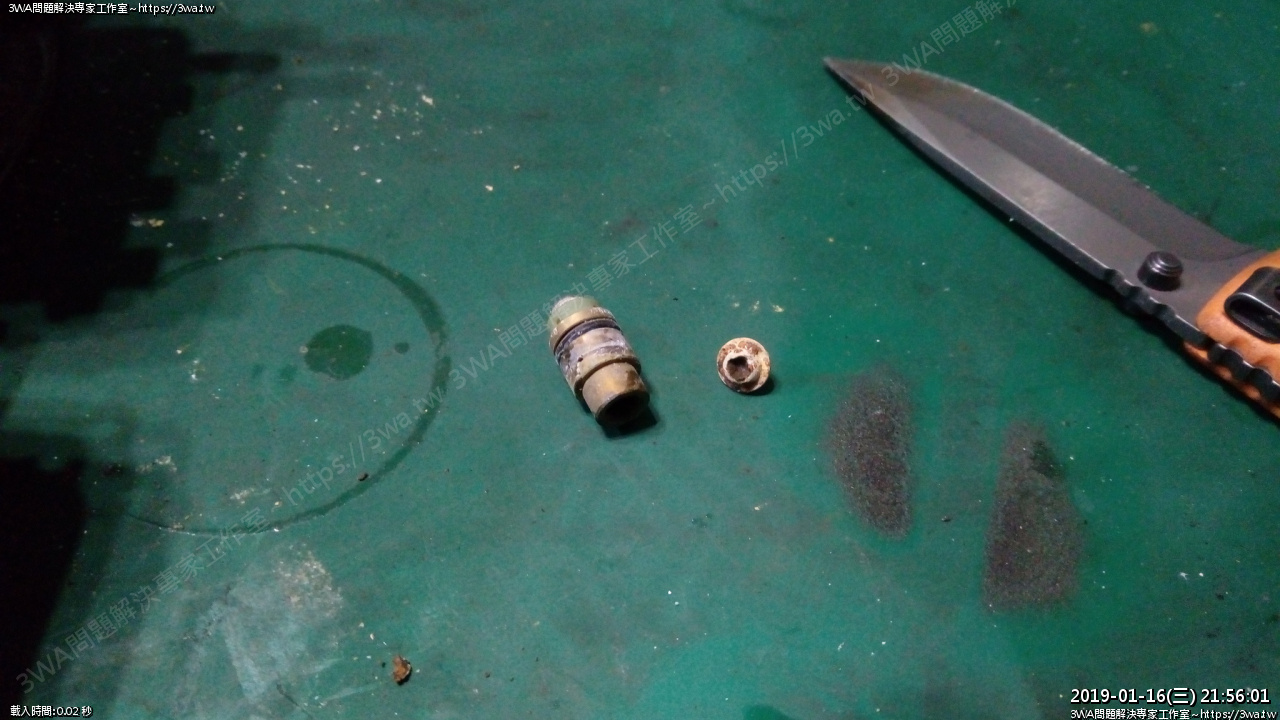

 比較難拆的這個三角油針座的十字螺絲



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547909517.jpg

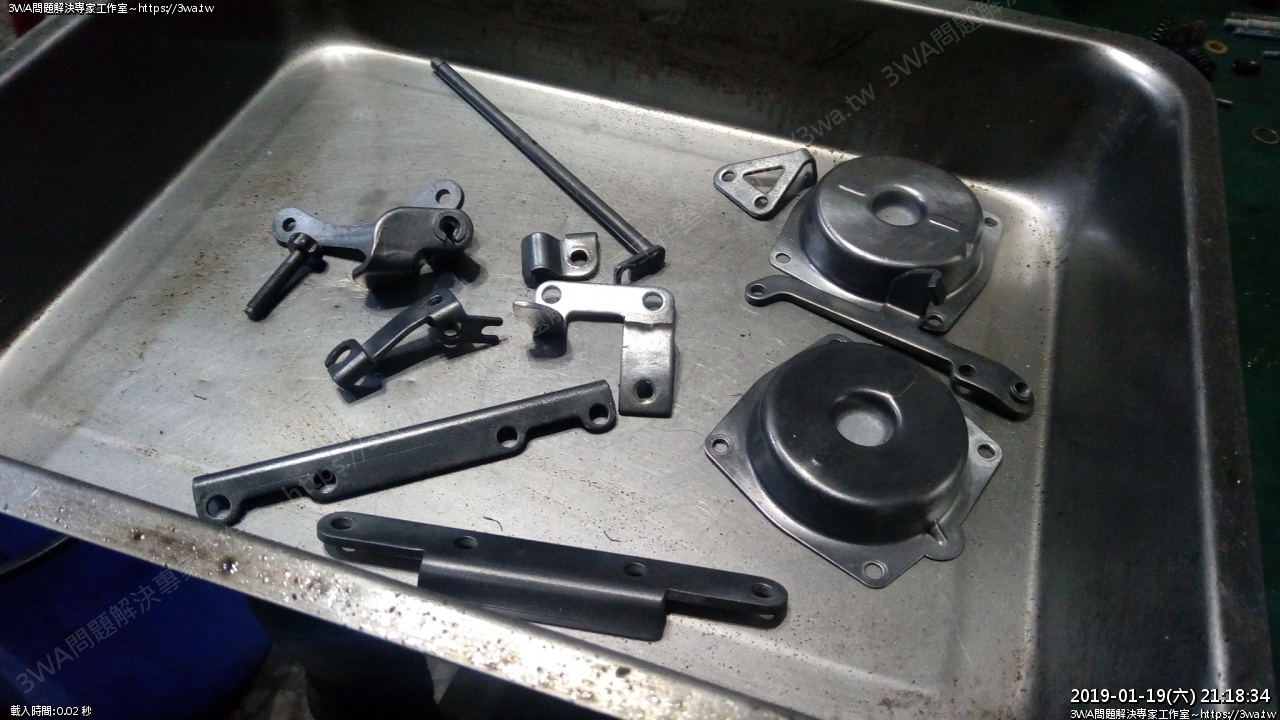

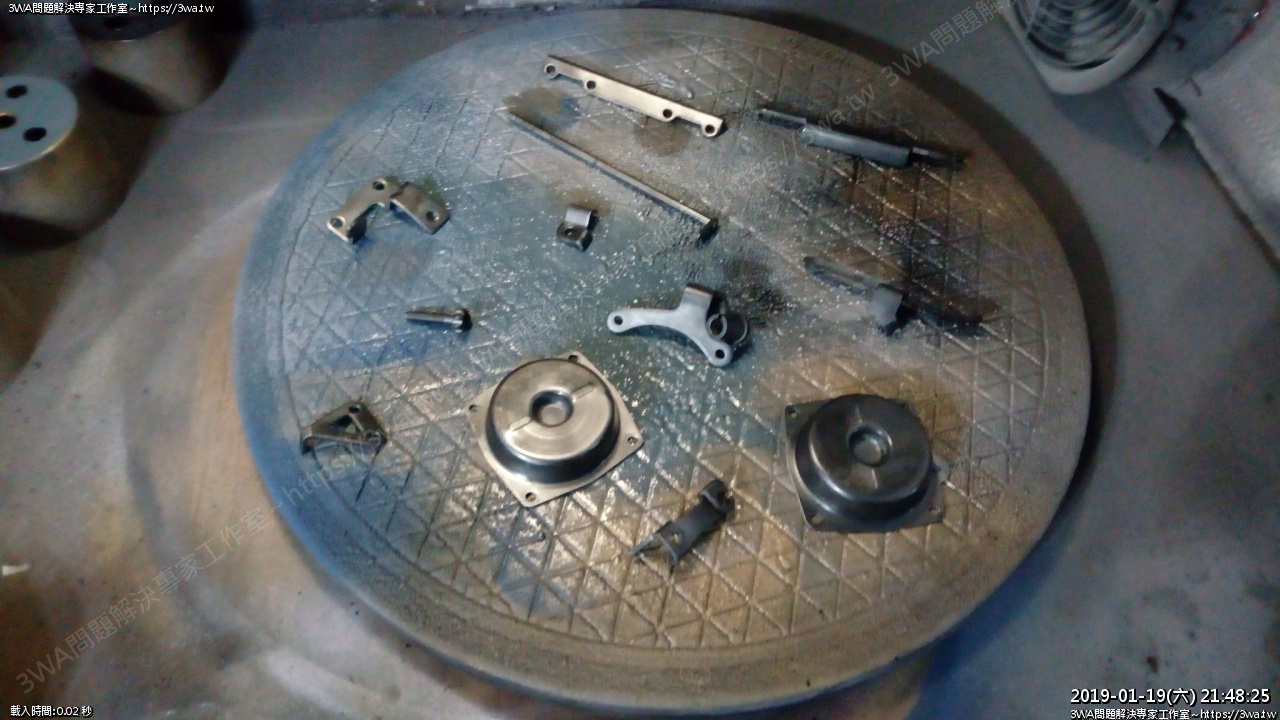

 外部件零件除銹拋光



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547909518.jpg

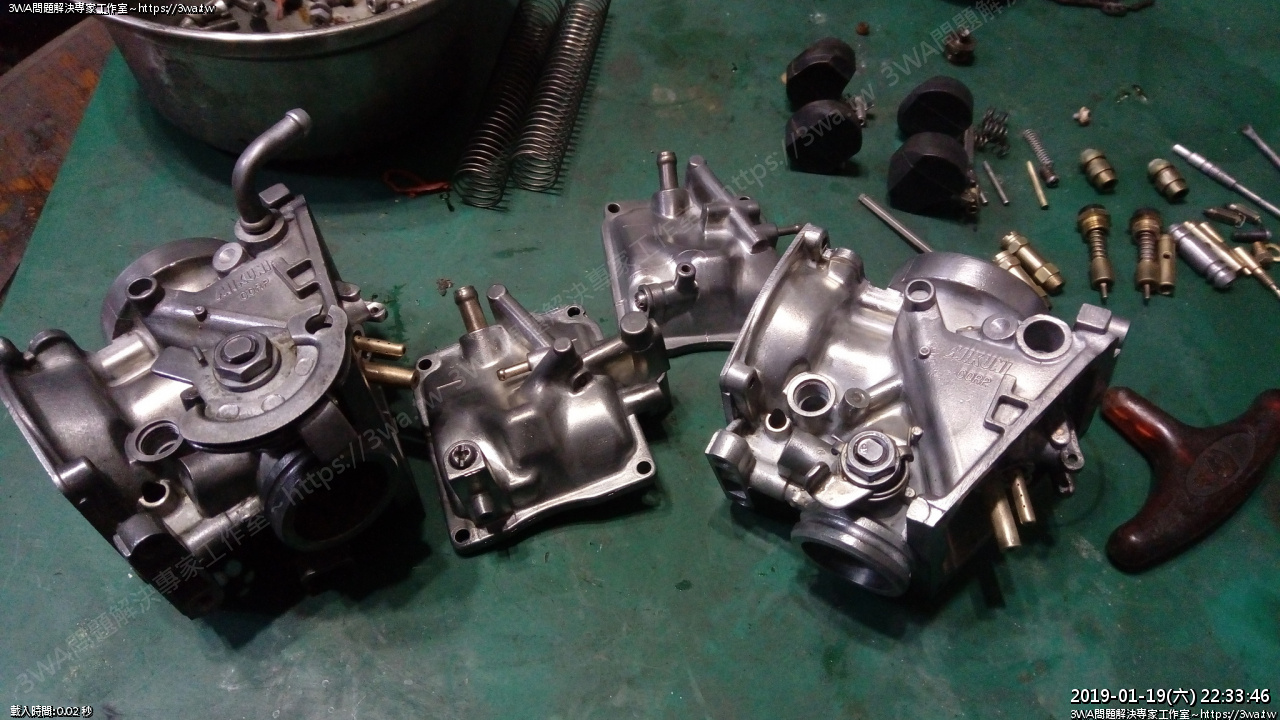

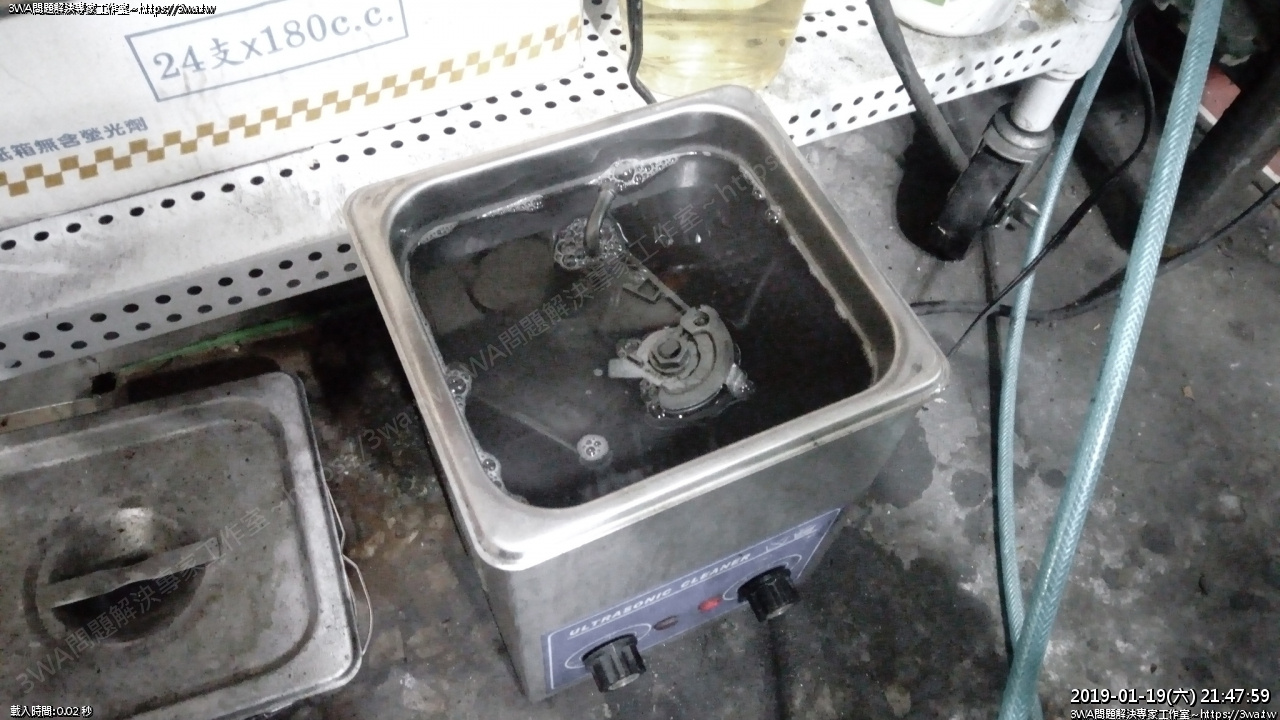

 化油器本體超音波



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547909522.jpg

 上透明漆防銹



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547909526.jpg

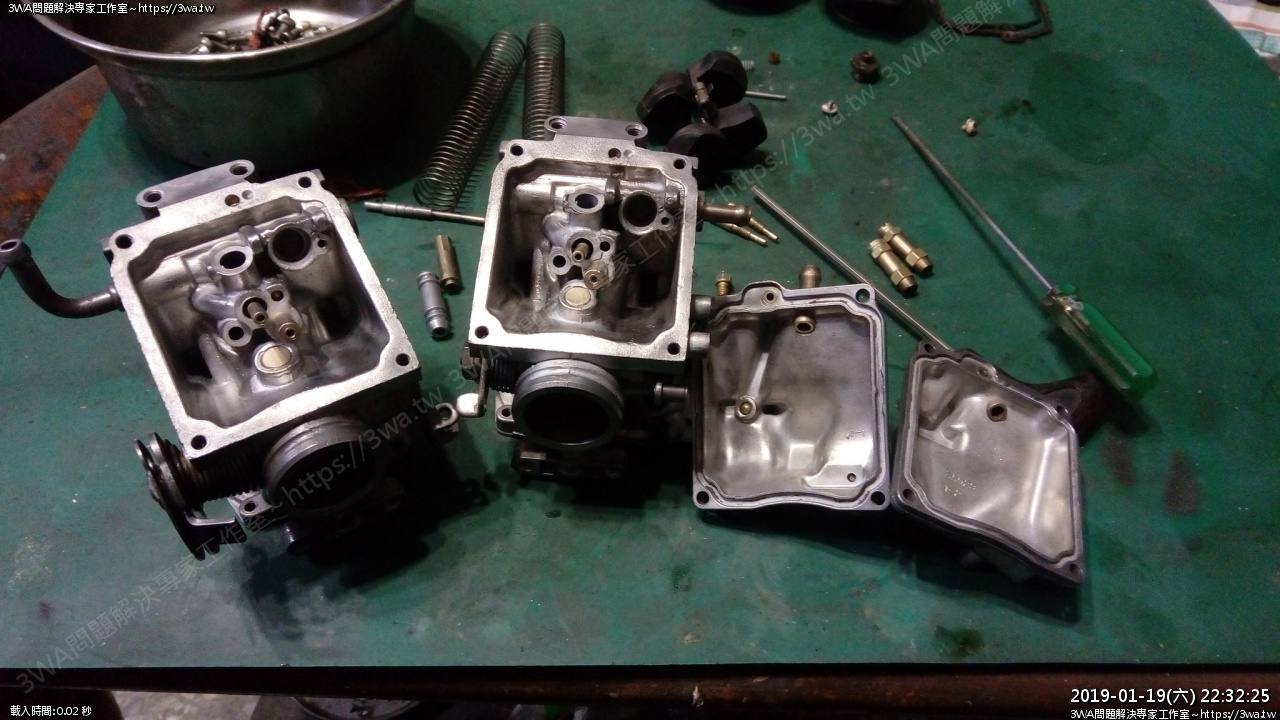

 刷乾淨了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547909528.jpg

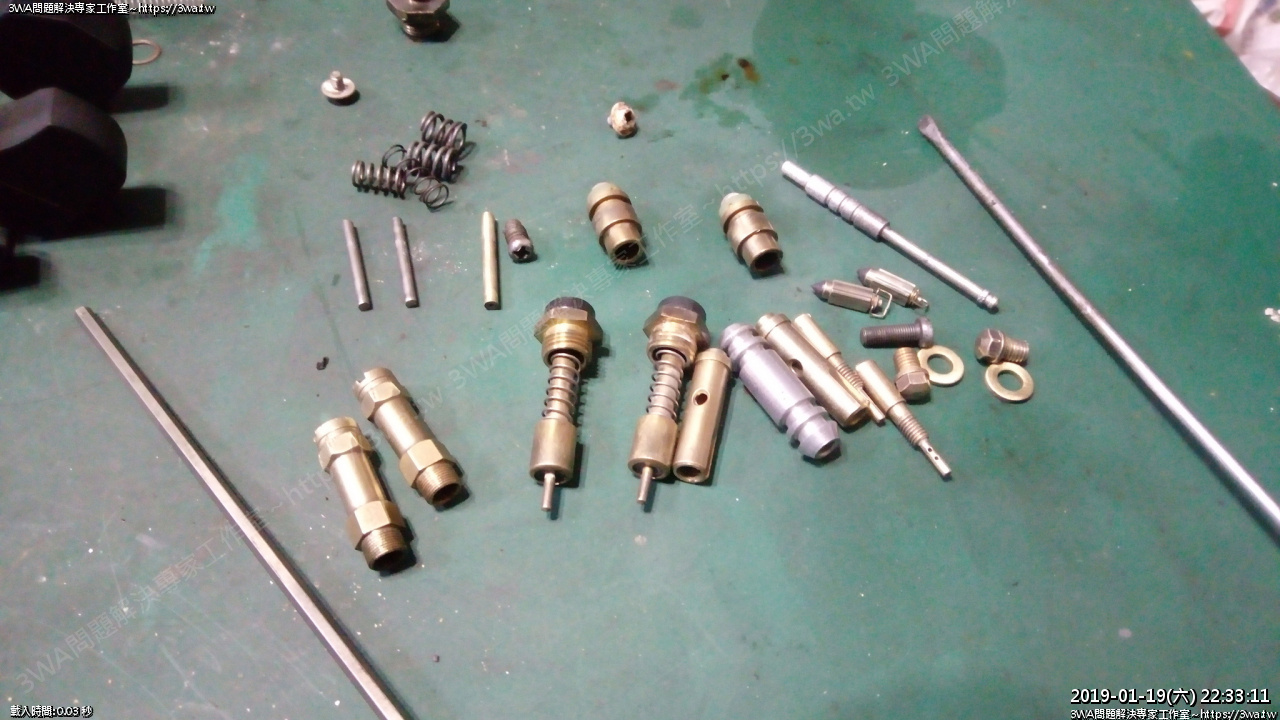

 油嘴等零件拋光清潔,油嘴吹通



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547909530.jpg

 拋乾淨了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547909532.jpg

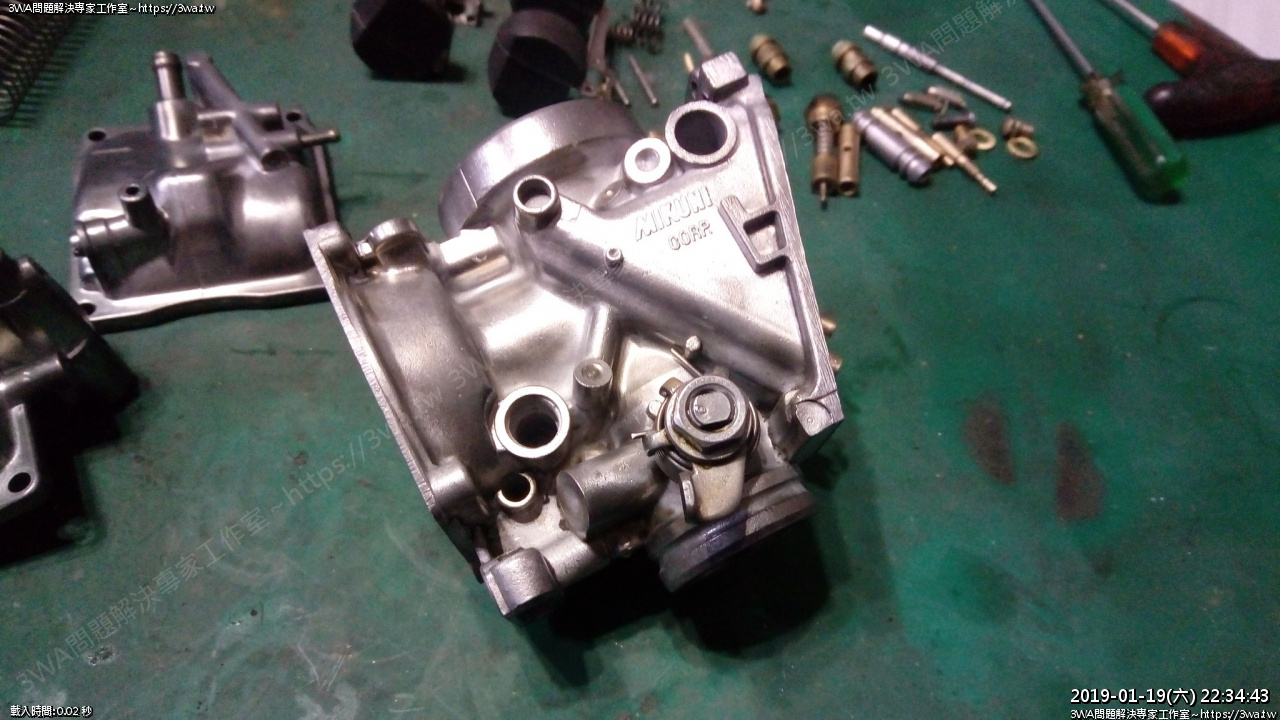

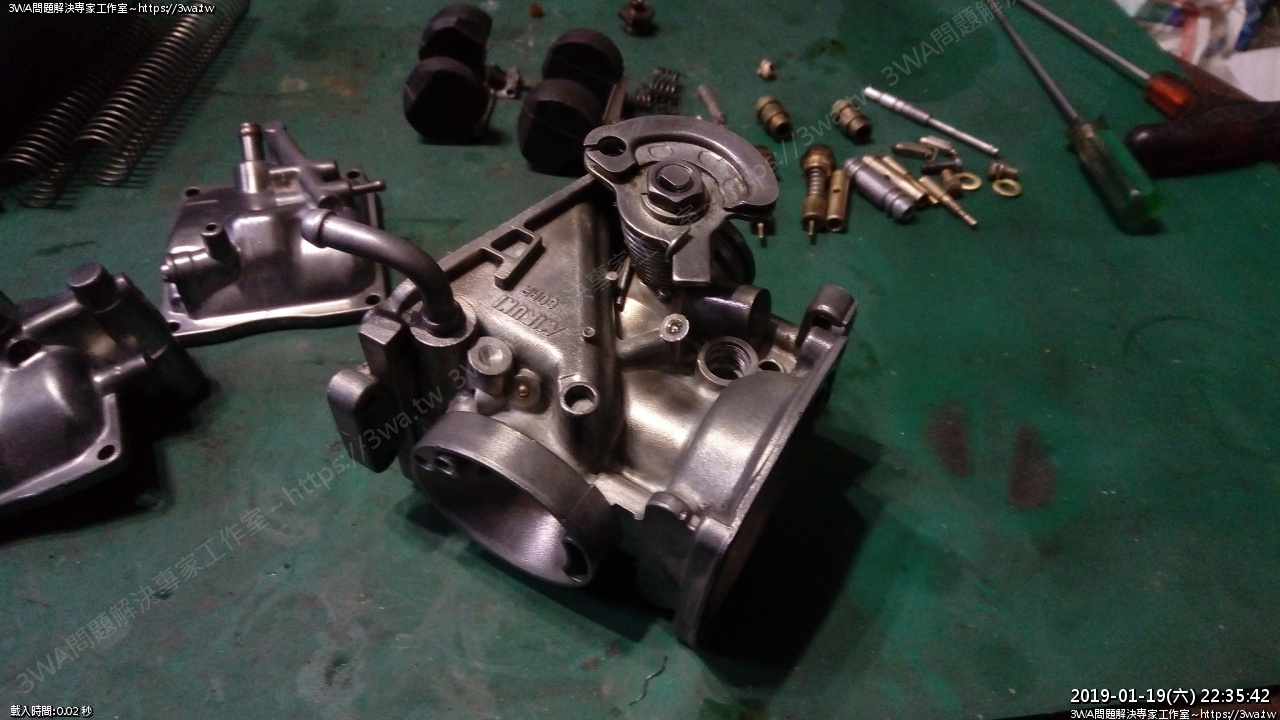

 側面



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547909536.jpg

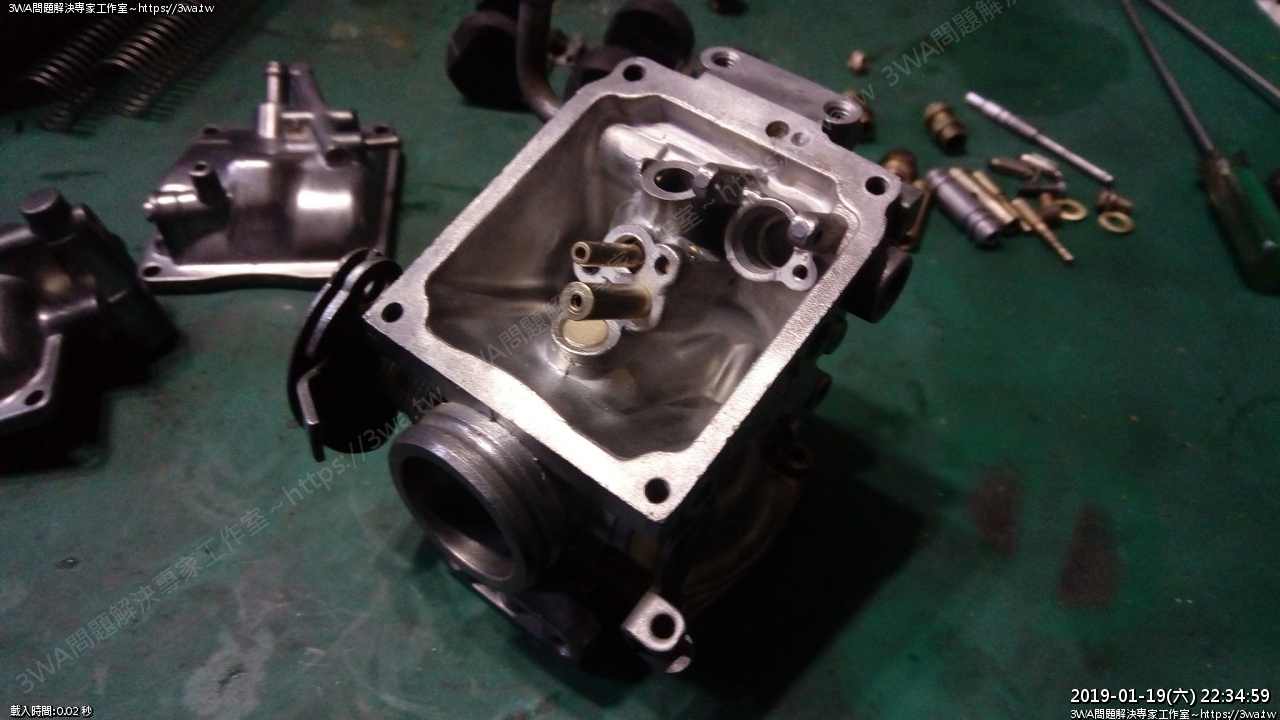

 乾淨



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547909538.jpg

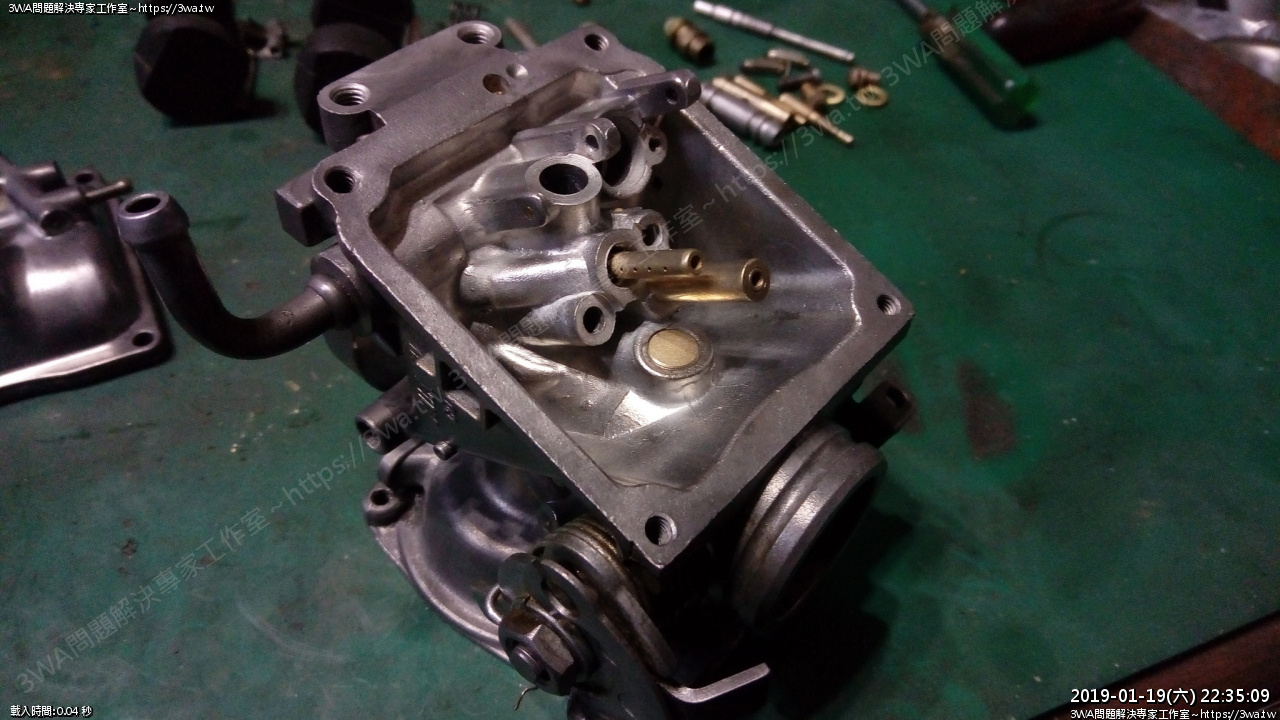

 細節



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547909540.jpg

 裡面



//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547909542.jpg

  另一面



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547909553.jpg

 油門面



//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972276.jpg

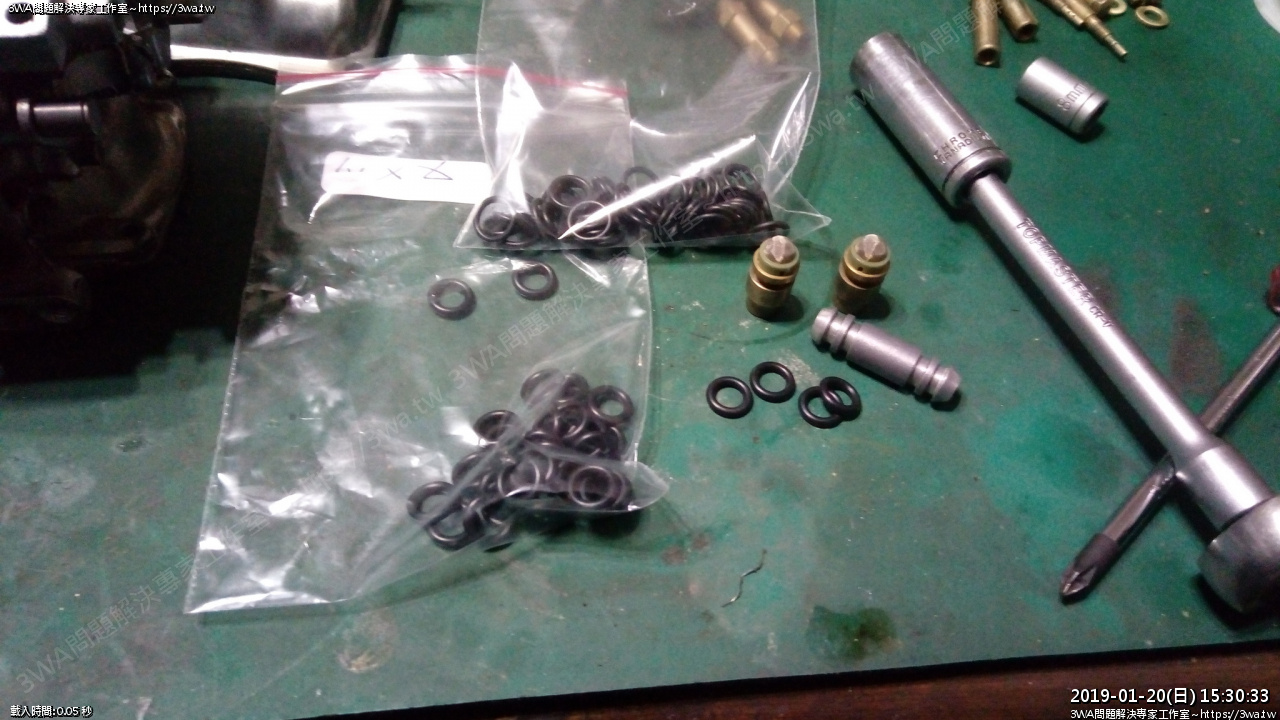

 合併油封、三角油針座油封換新



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972279.jpg

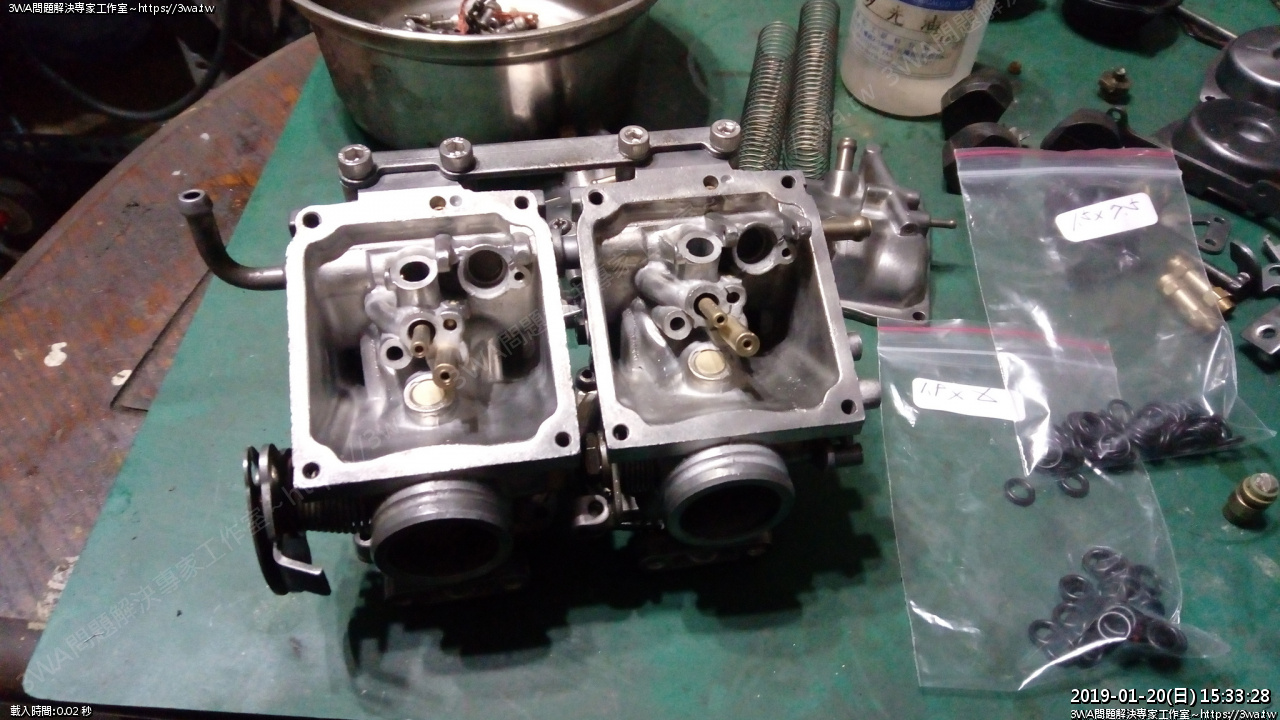

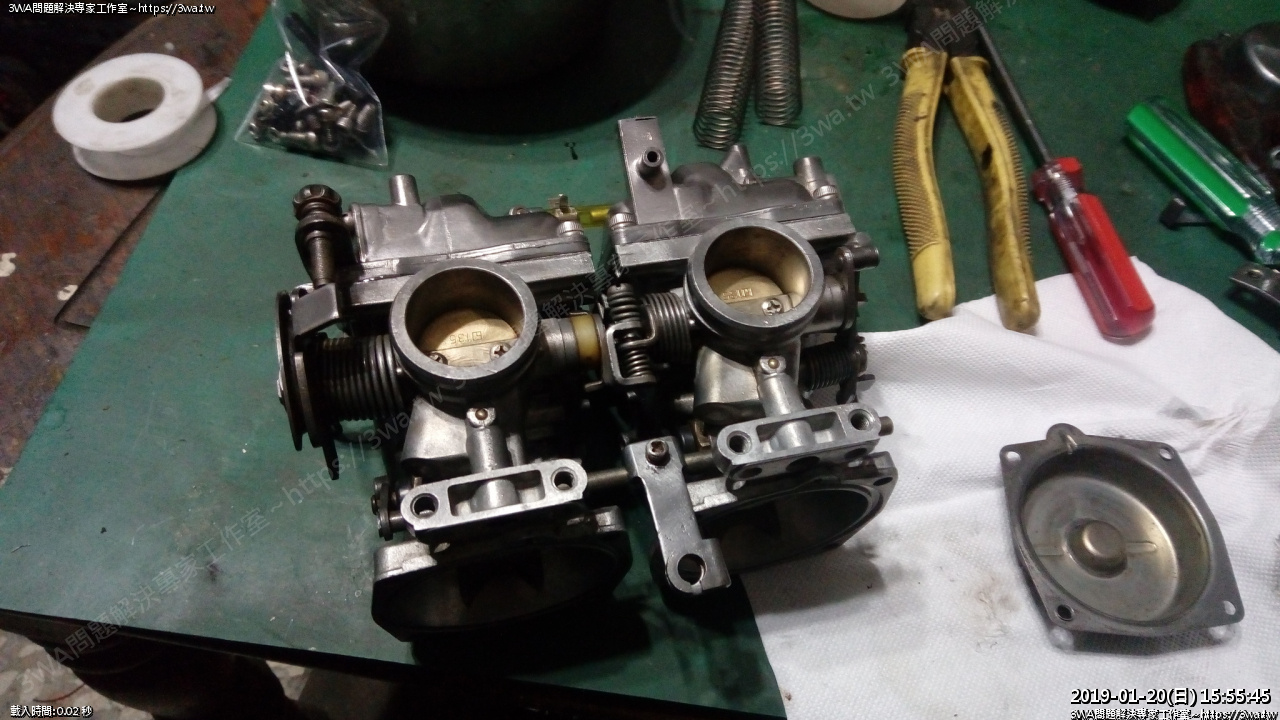

 化油器合併



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972281.jpg

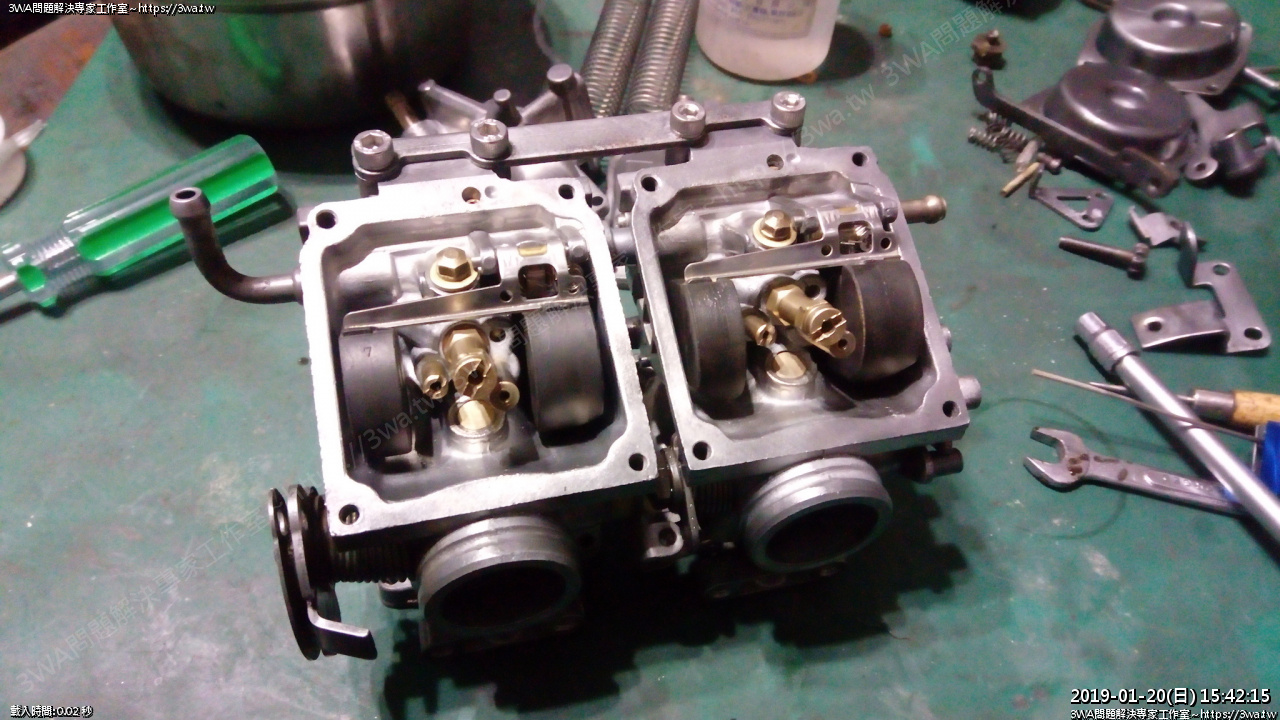

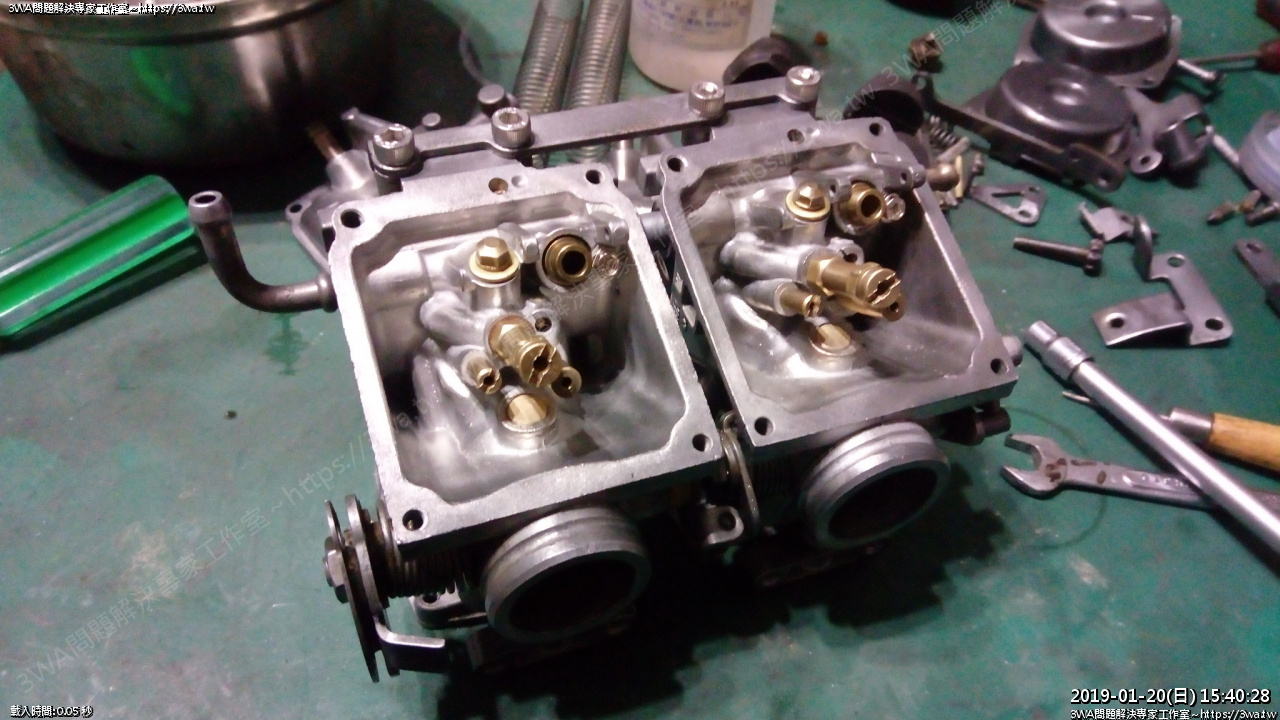

 油嘴裝上



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972283.jpg

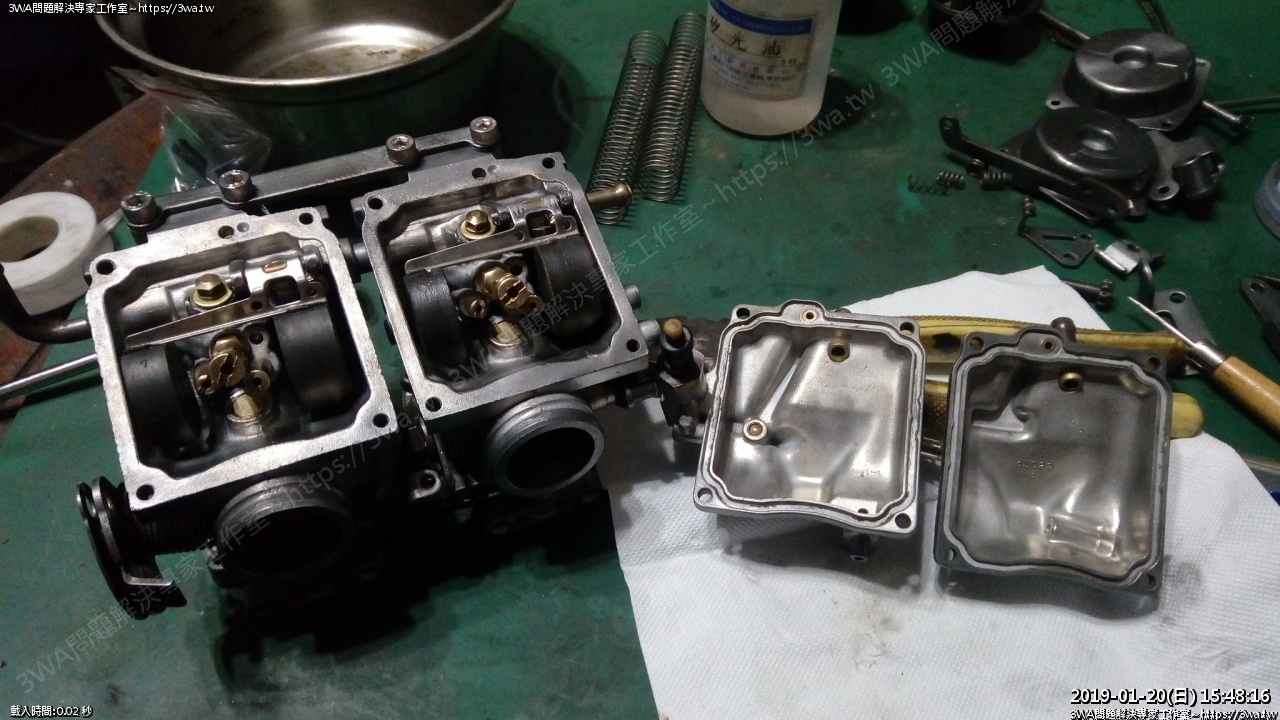

 浮桶清洗裝上



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972285.jpg

 加速油泵油封換新



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972287.jpg

 浮桶室外蓋裝上



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972289.jpg

 Choke、同步螺絲彈簧



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972291.jpg

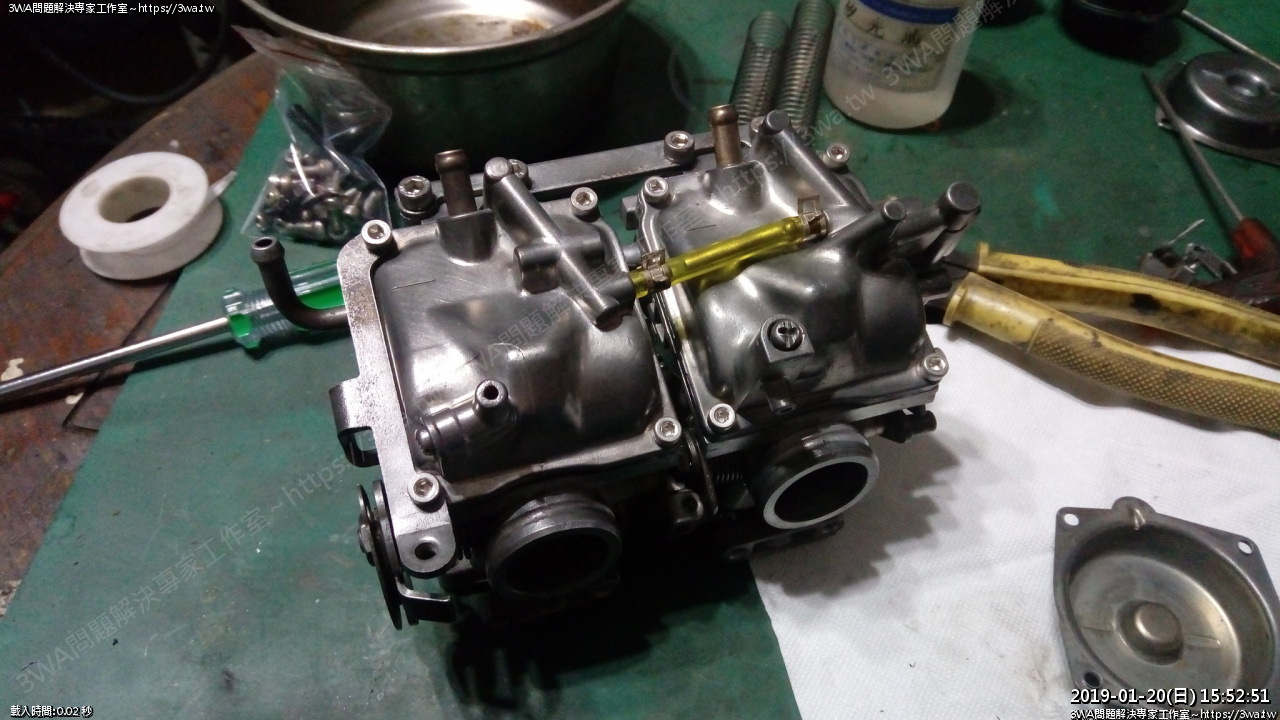

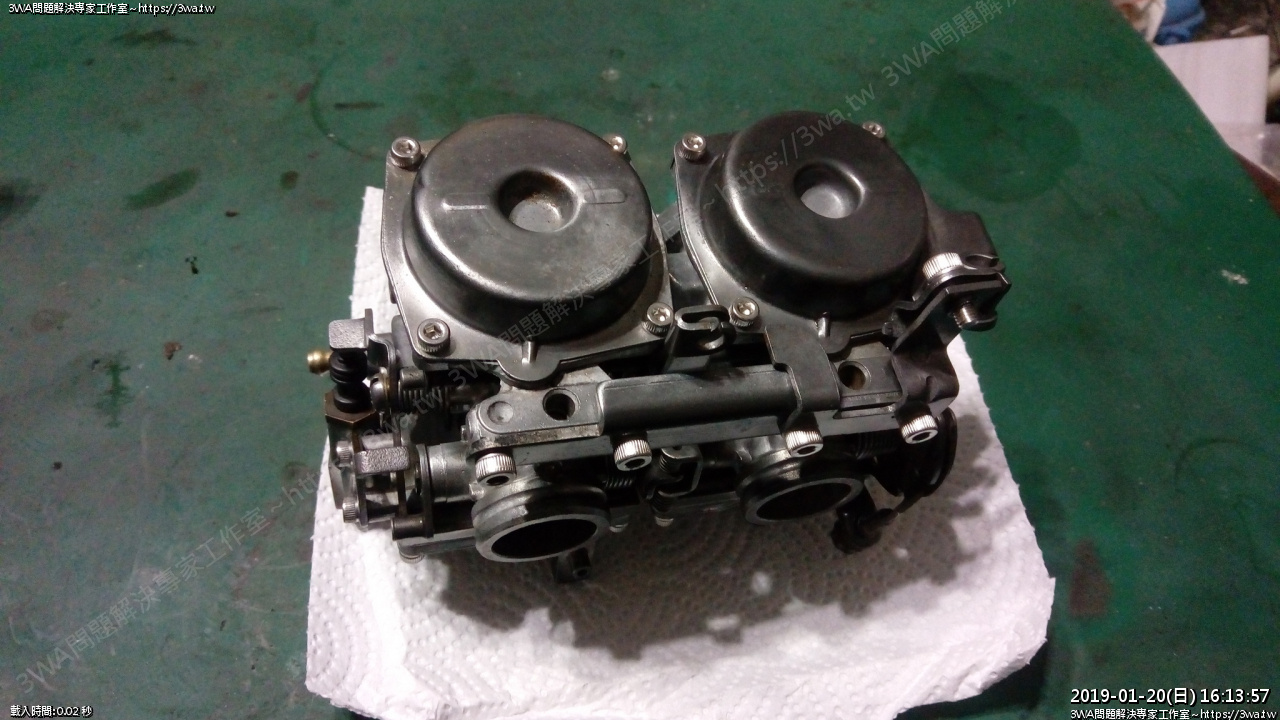

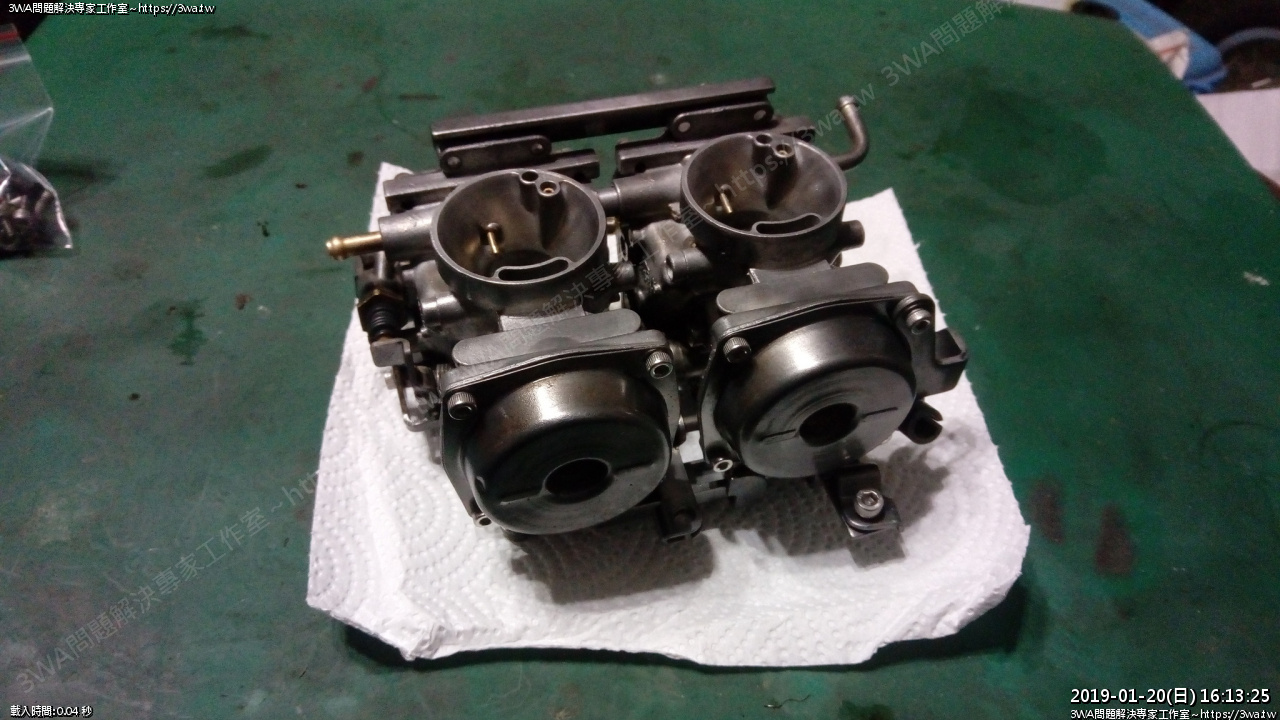

 氣室裝上,好了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972293.jpg

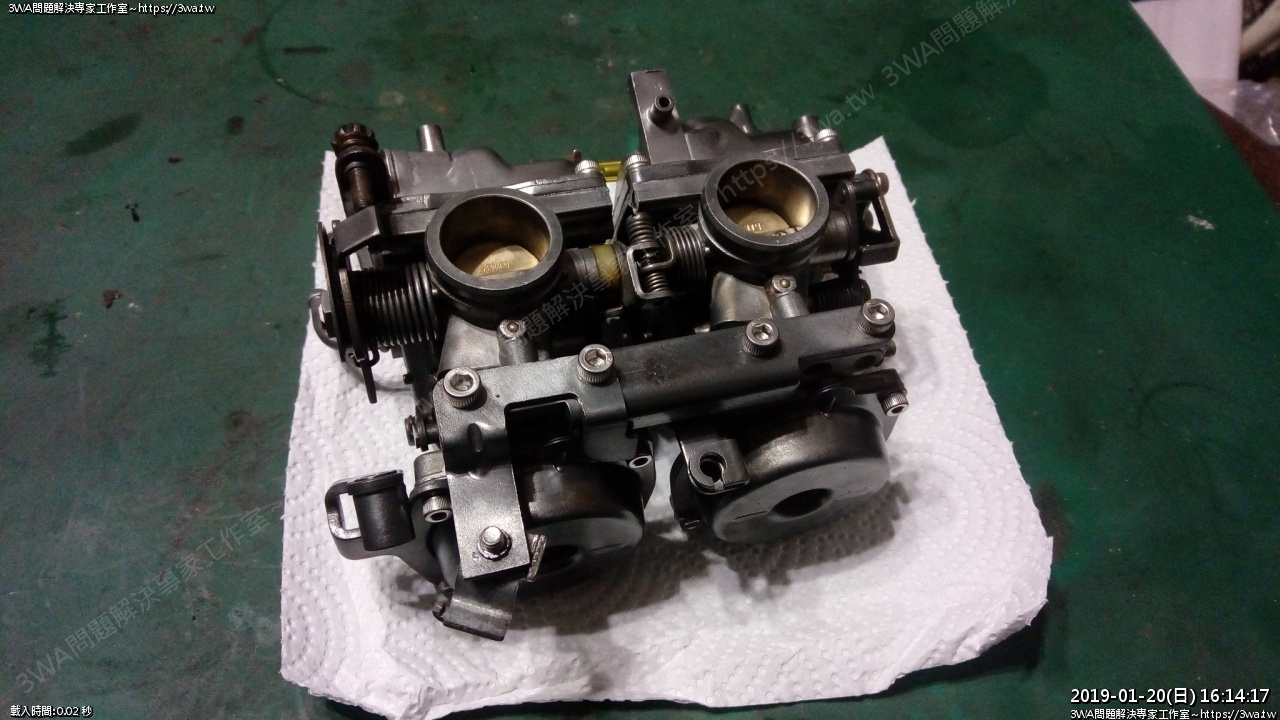

 氣室面



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972295.jpg

 加速泵



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972297.jpg

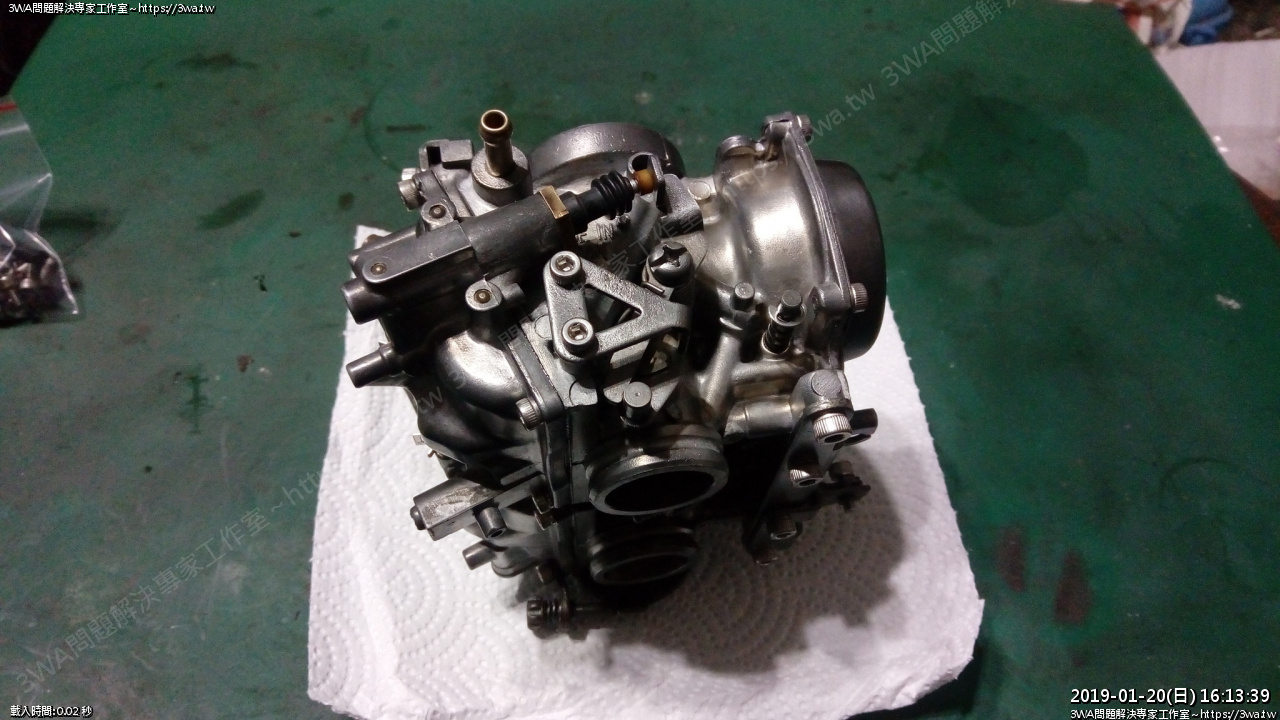

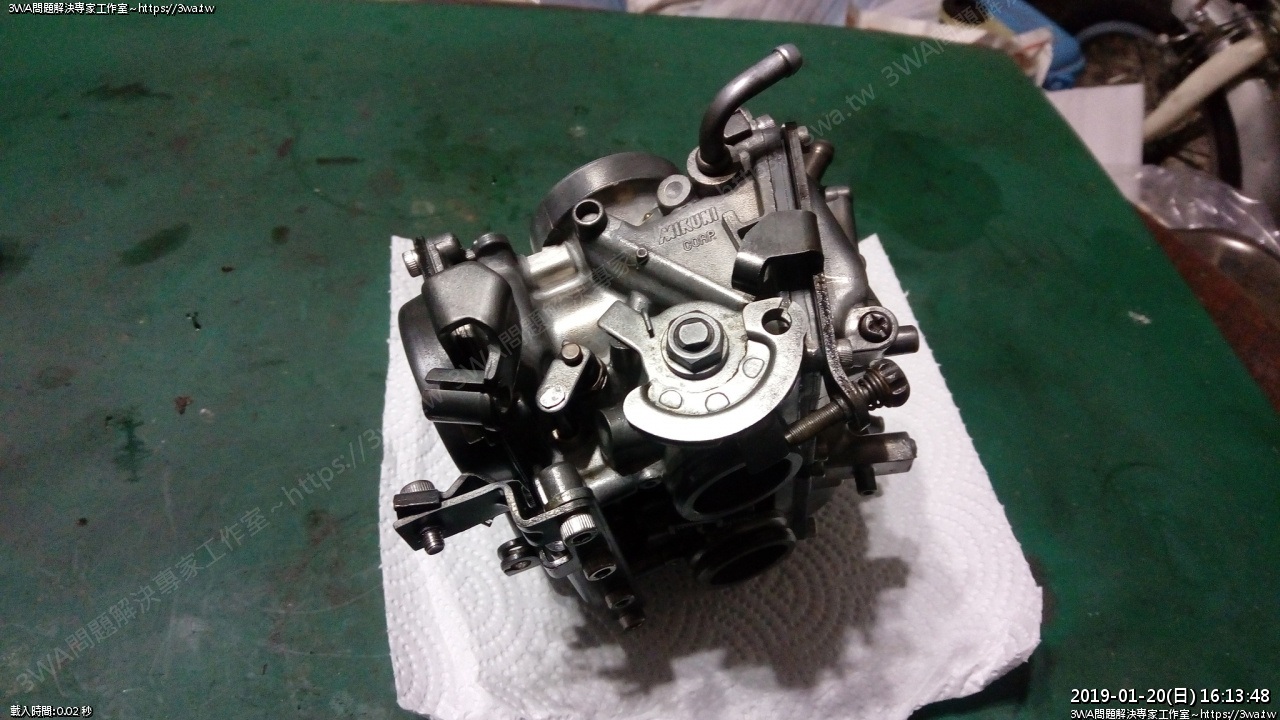

 油門



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972298.jpg

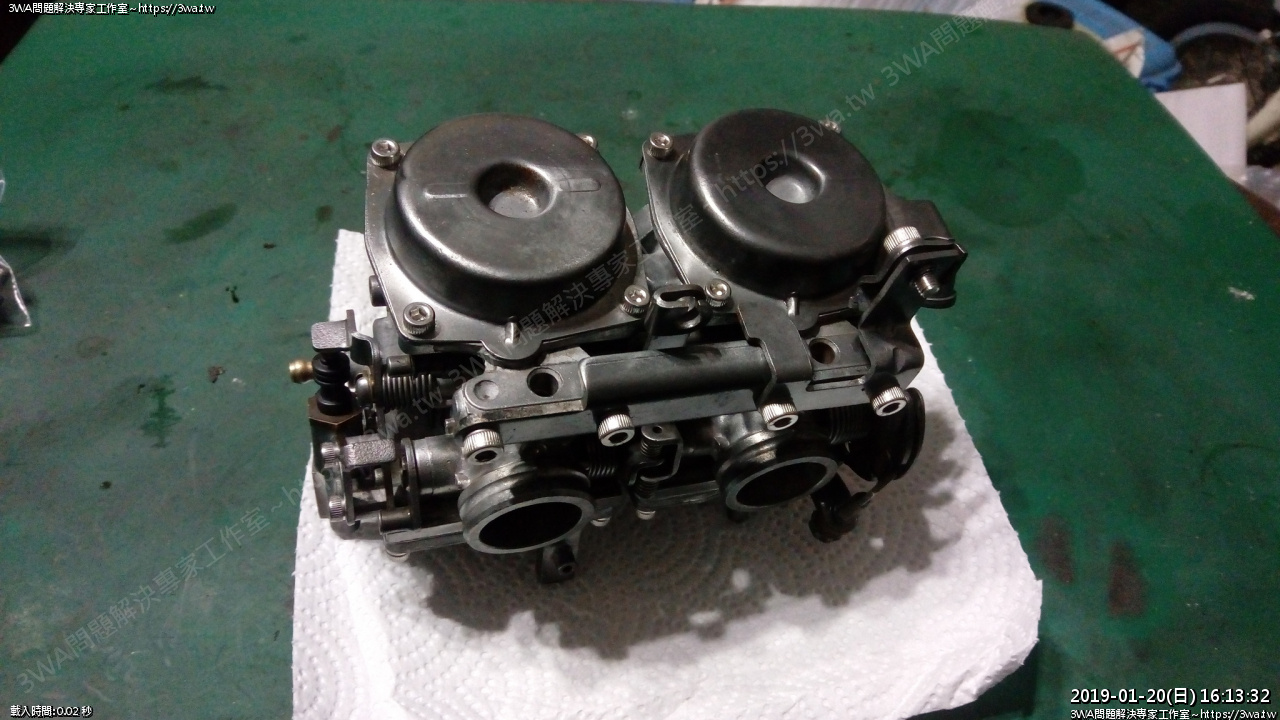

 氣室Again



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972300.jpg

 正面



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1547972302.jpg

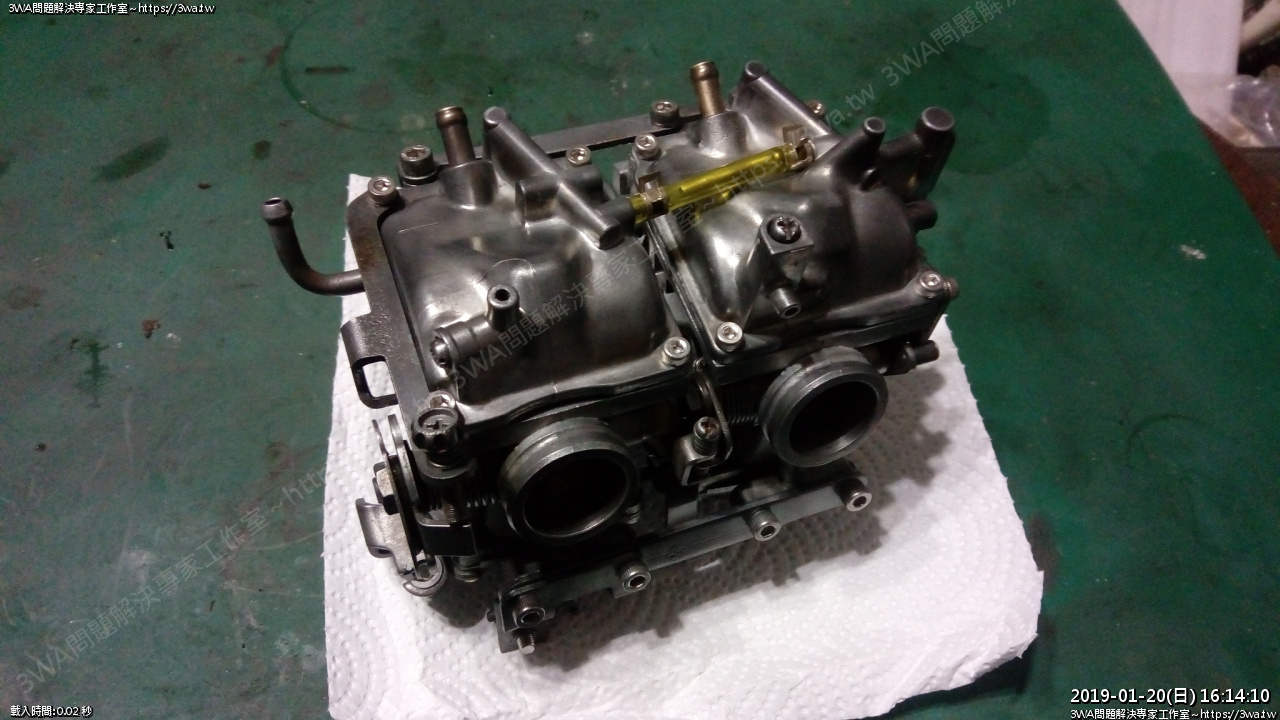

 下面



打包寄回
