標題: KTM DUKE 390 安裝調壓風扇
網址:https://3wa.tw/blog/blog.php?id=1774
內容:

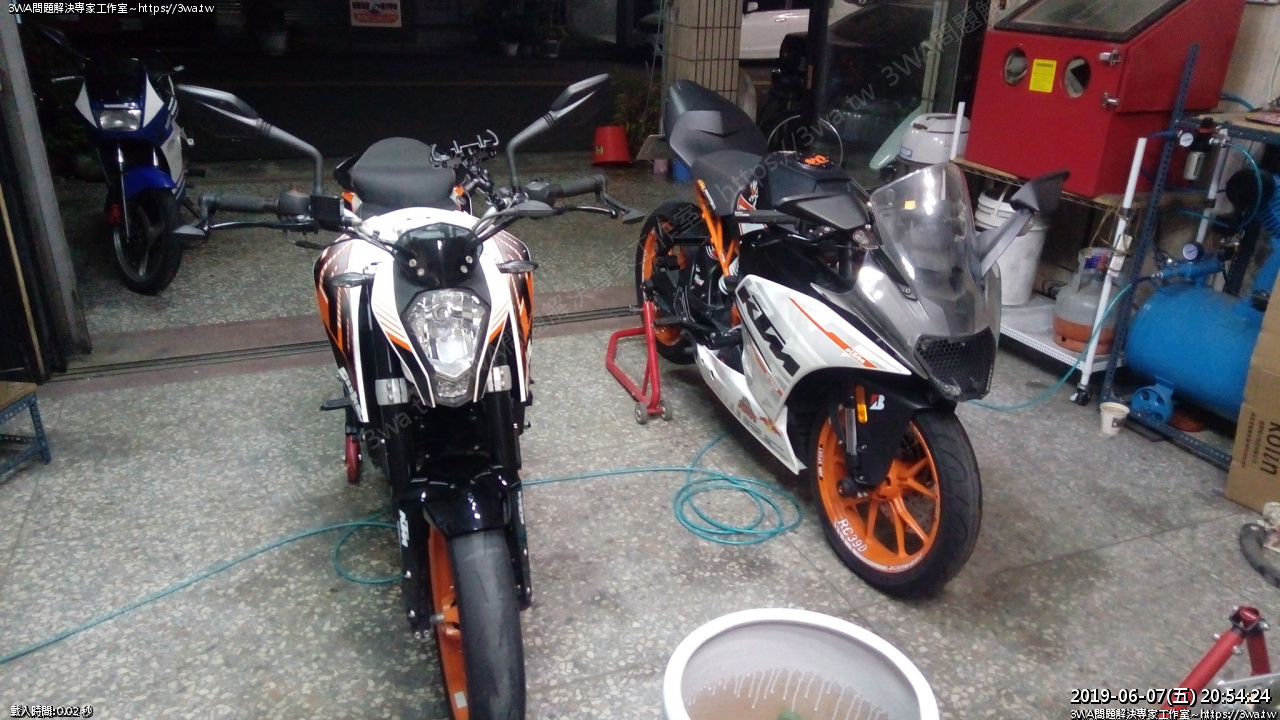

車庫開始放滿各種 KTM 的車



今天幫朋友的 390 安裝一組可以調風量、開關的風扇

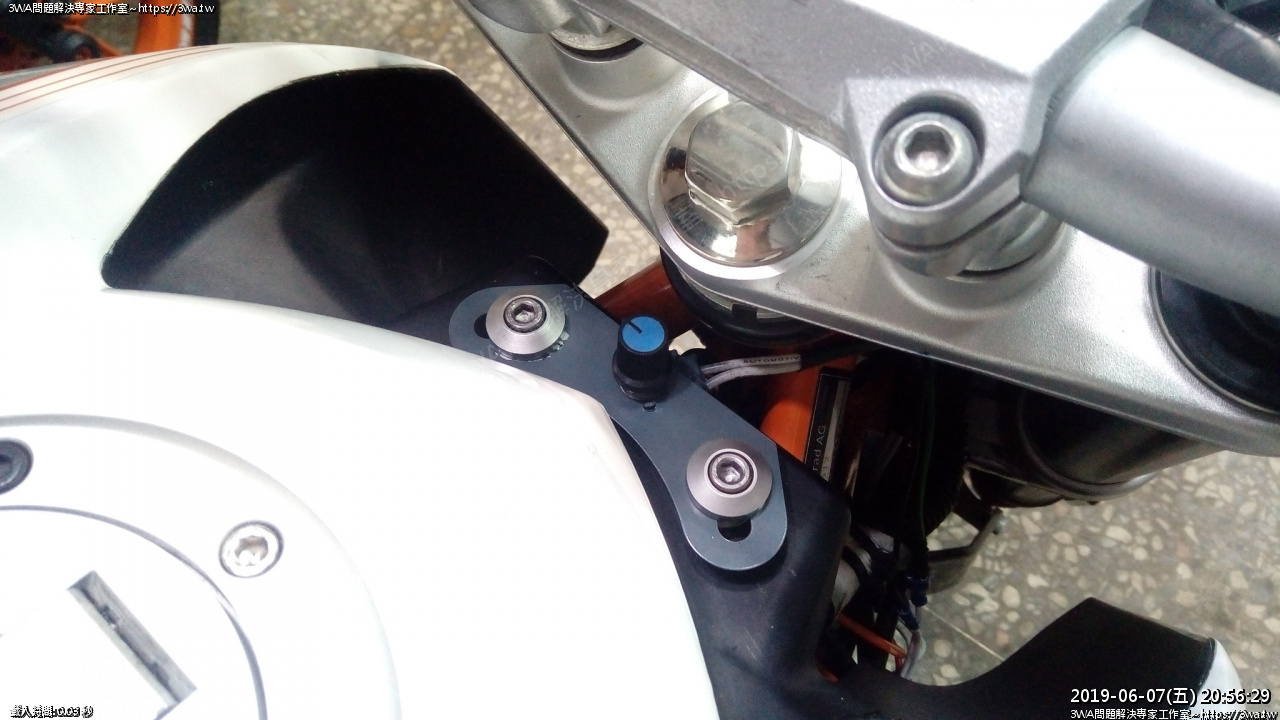

 調壓鈕固定在這裡很方便,這裡要用 20KΩ 可變電阻

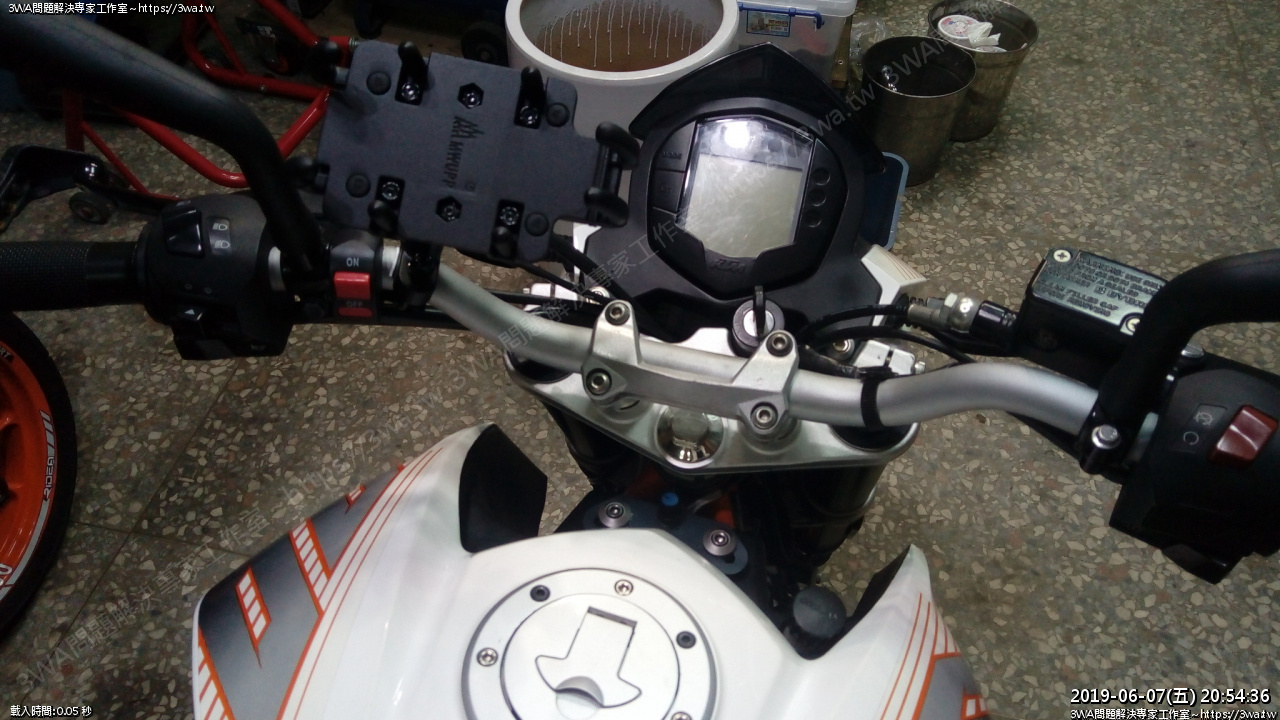

 左把手增加一個風扇開關,其實把風量調成 0 也行...

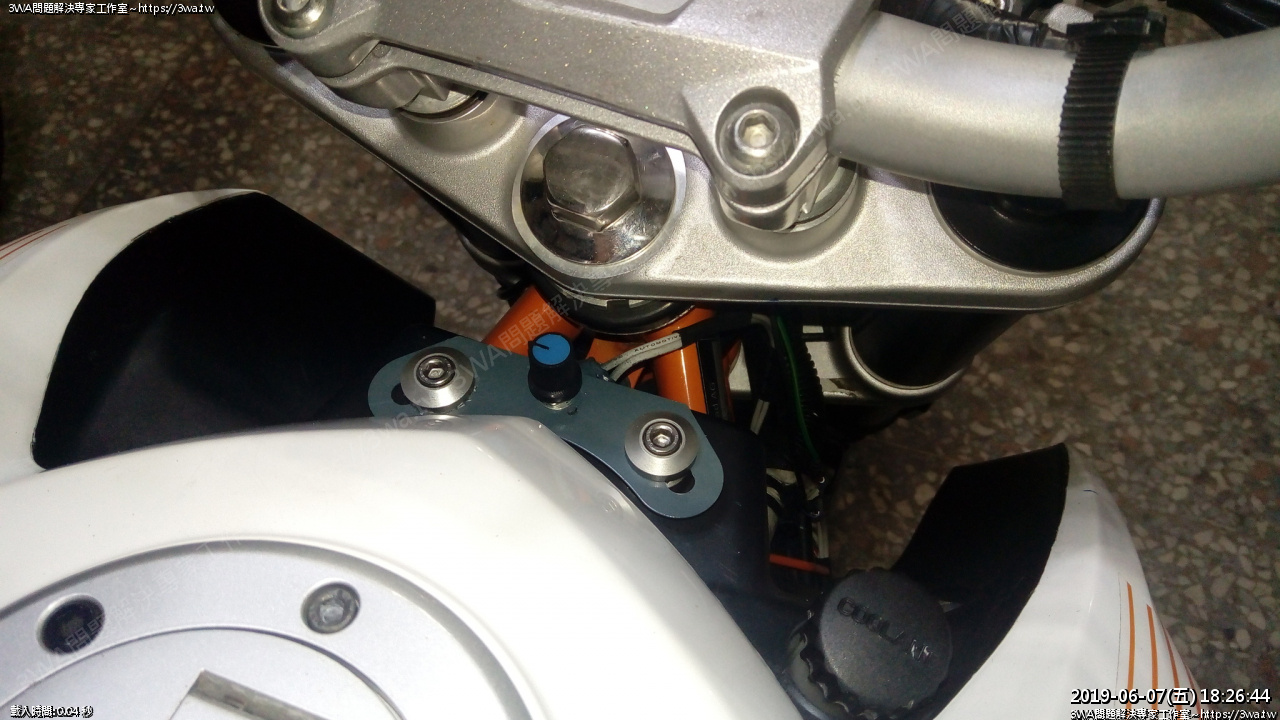

另一個角度





這張比較亮



調速目前不是用PWM,而是直接用 Arduino 的 XL4016E1 (200w) 來作調壓閥

然後把可變電阻重新拉線出來,使用三角片截切墊高、打孔,就可以固定的非常牢固

可變電阻四週再用熱熔膠補強防水



電門的線透過開關接繼電器,繼電器吃電瓶的電,再供給電壓調整器 XL4016E1

最後再輸出到風扇,額外拉很長的線到油箱前面供調整鈕的可變電阻

風扇用台達暴力扇,風量相當不錯~~

影片是用 50KΩ 可變電阻,所以大概只有前段 1/3 可調速,後面就都全速

重新配成 20KΩ 就可以分散調壓,下次再錄調整後的影片



其他參考:

RC390 安裝可調風扇 https://3wa.tw/blog/blog.php?id=1789
