標題: VR150整理篇(中集)
網址:https://3wa.tw/blog/blog.php?id=1797
內容:




 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1568904368.jpg

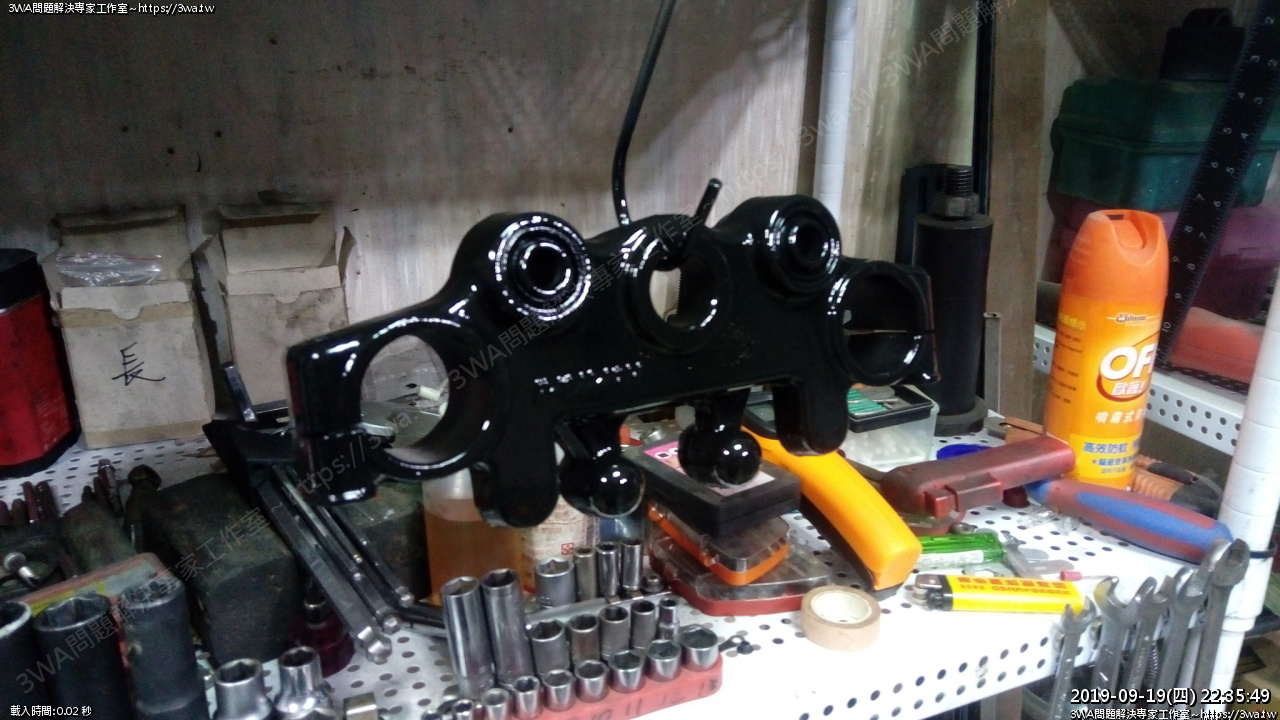

 晚上睡前把上三角台上金油



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055542.jpg

 隔二天,週六下午可以組裝



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055546.jpg

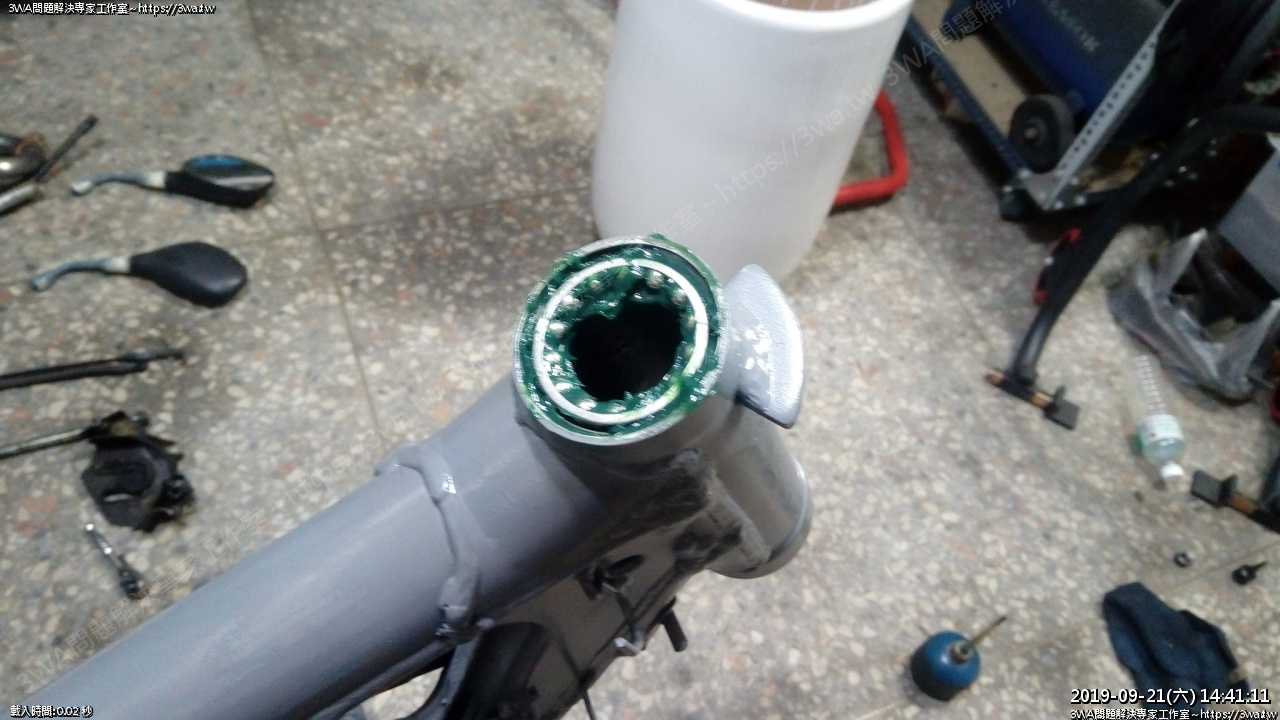

 安裝珠碗,用珠碗工具把珠碗鎖入



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055549.jpg

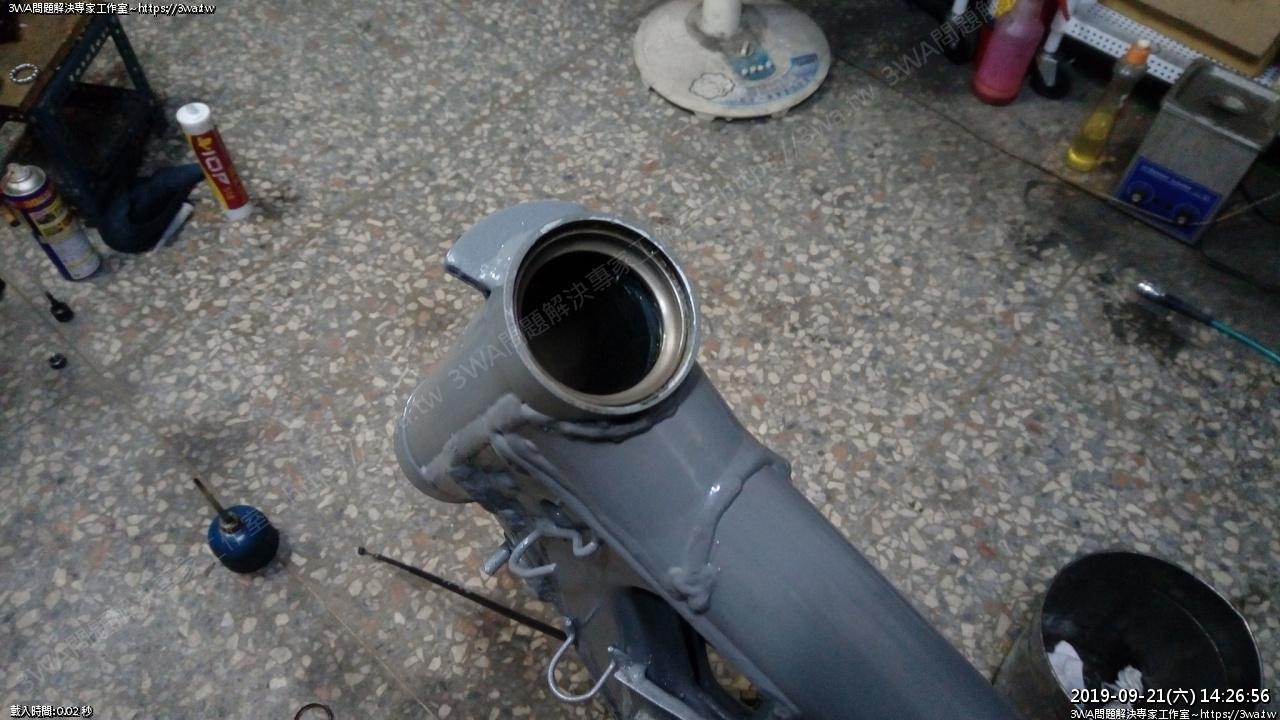

 上面



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055552.jpg

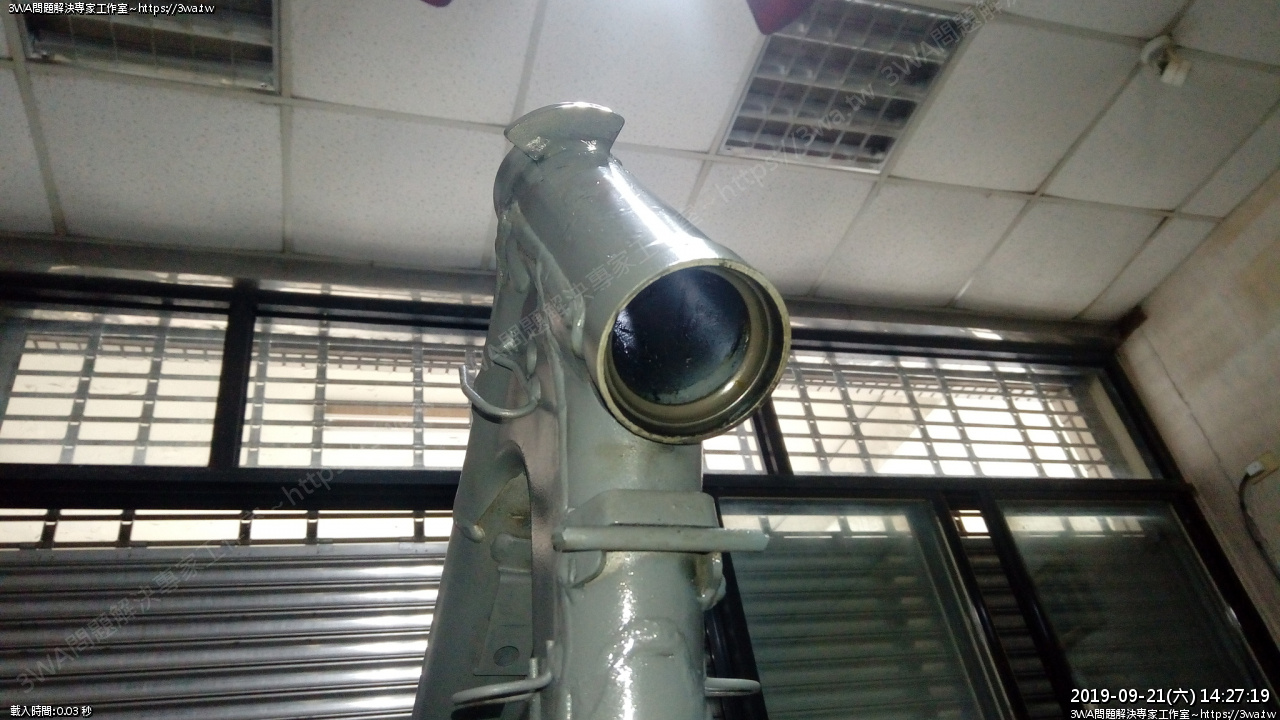

 下面



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055555.jpg

 下面要鎖到位呦,還滿深的



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055558.jpg

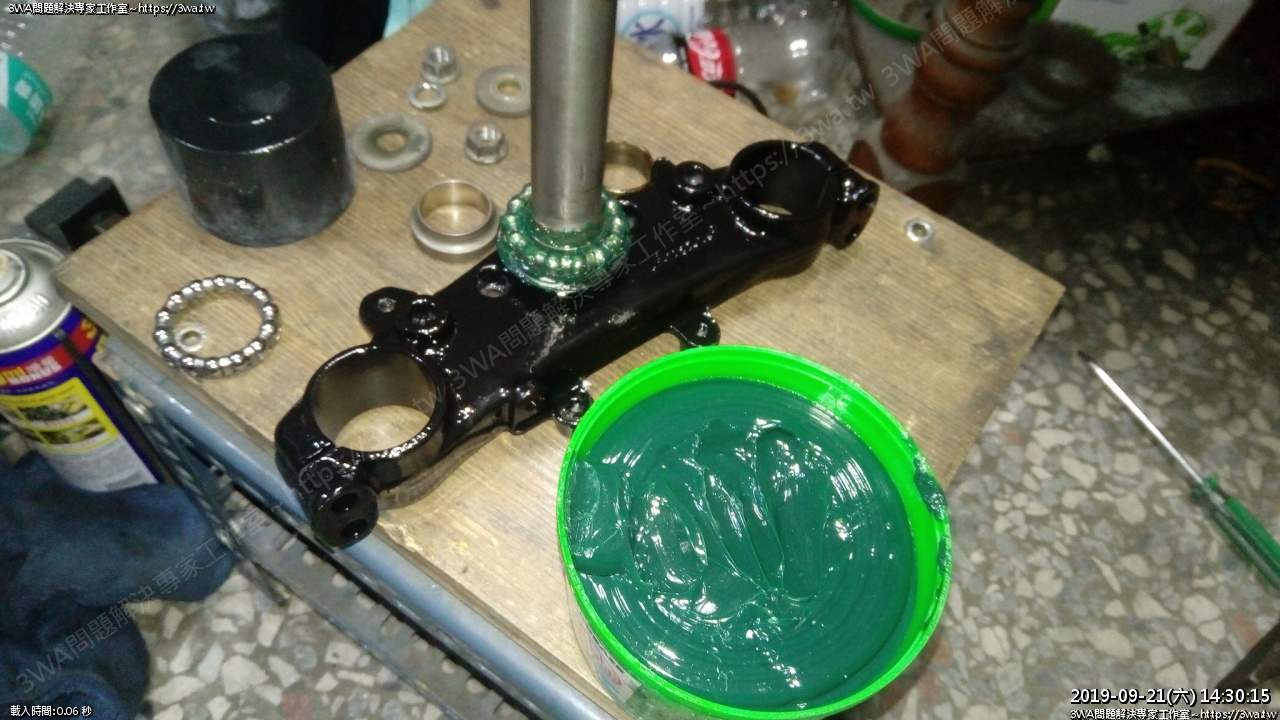

 珠子上牛油上滿



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055561.jpg

 上面也裝入,然後上面還要再插入一個珠頂,照片沒拍到

順序由上到下:

大螺帽 32mm

華司

上三角台

鬆緊調整器

珠頂

珠巢(珠朝下)

珠碗

-----車台-----

珠碗

珠巢(珠朝上)

珠頂

防塵套

下三角台

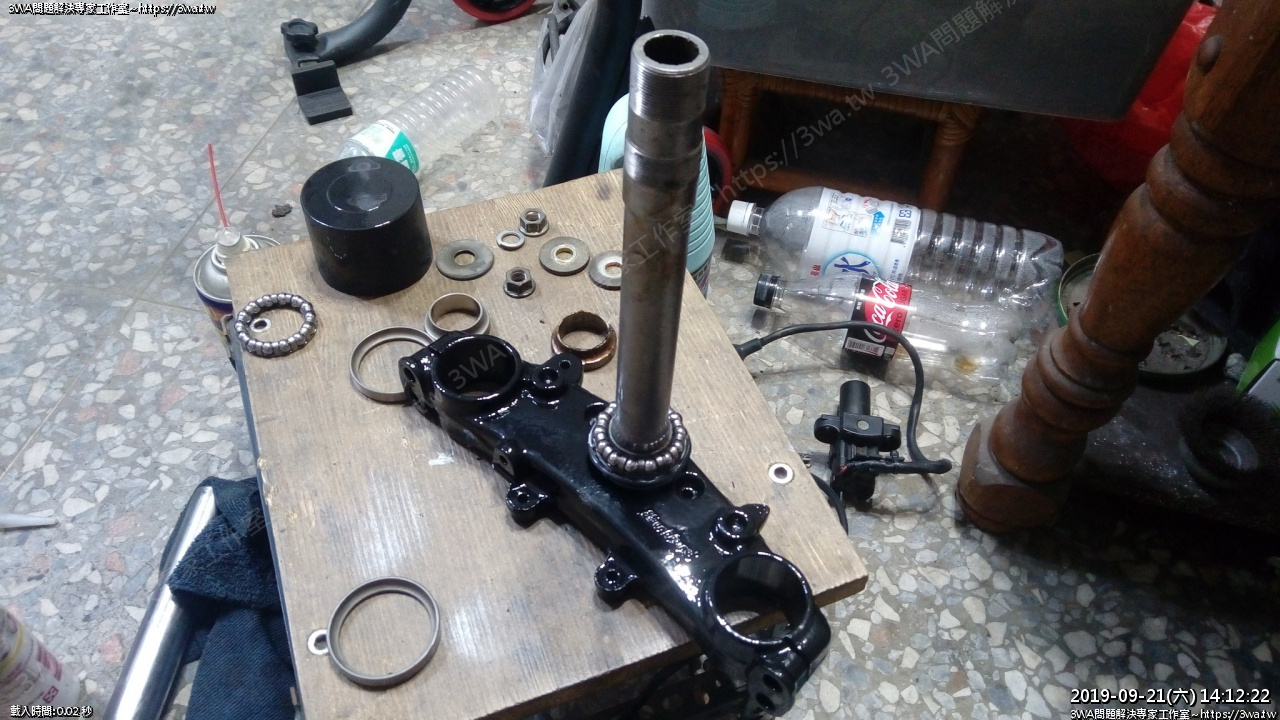

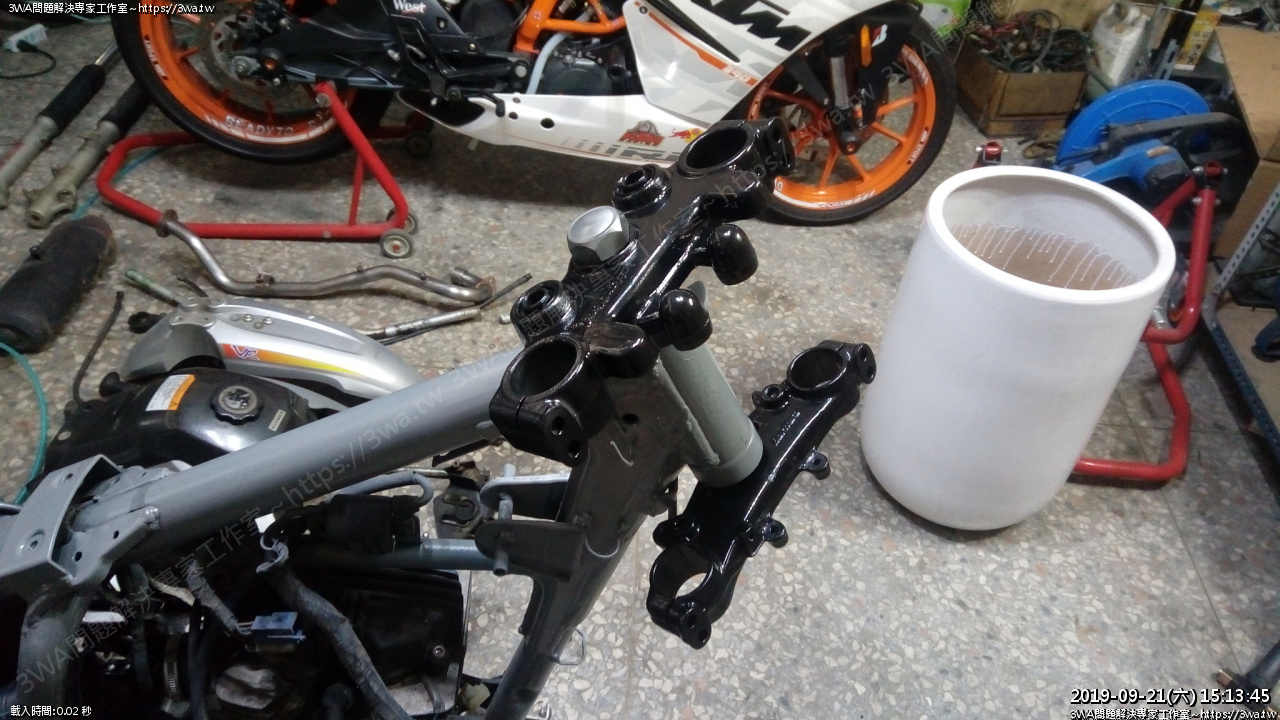

 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055565.jpg

 把三角台鎖上,上珠碗座鬆緊調整器要分二次鎖緊,用勾板先鎖緊一次,放鬆,再鎖

鎖到三角台轉起來接近快要卡,又很順之間即可



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055568.jpg

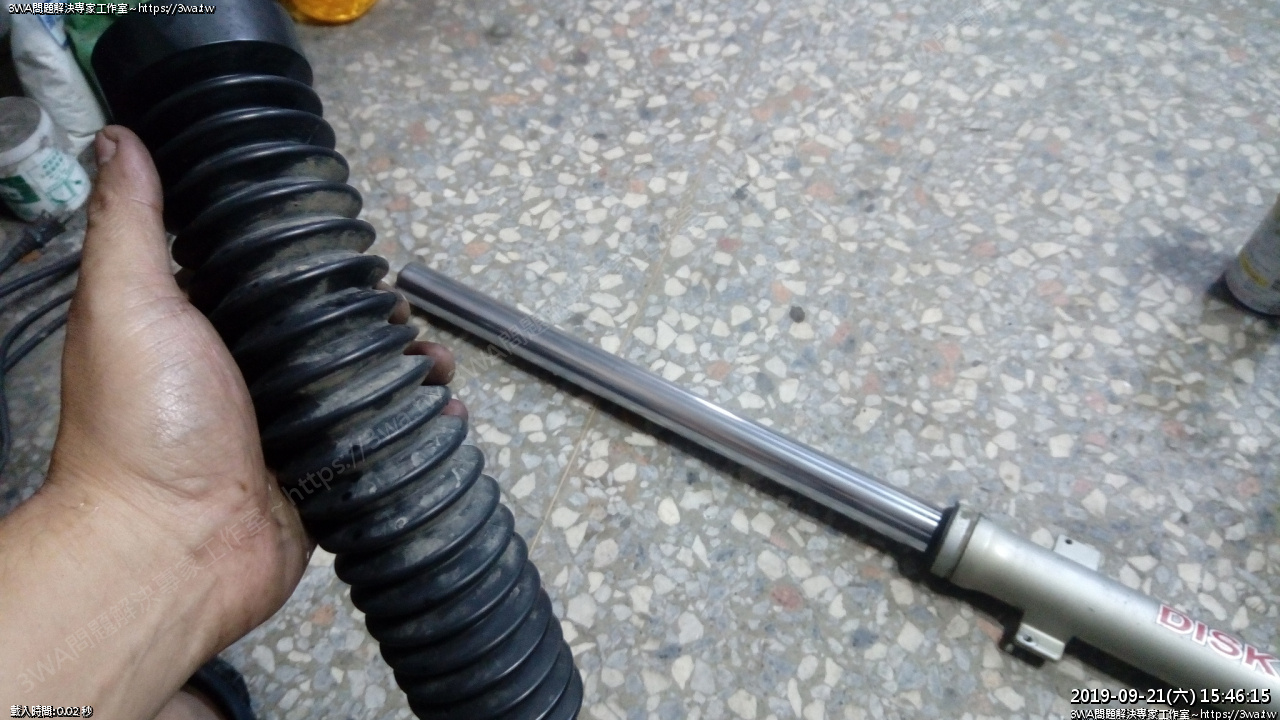

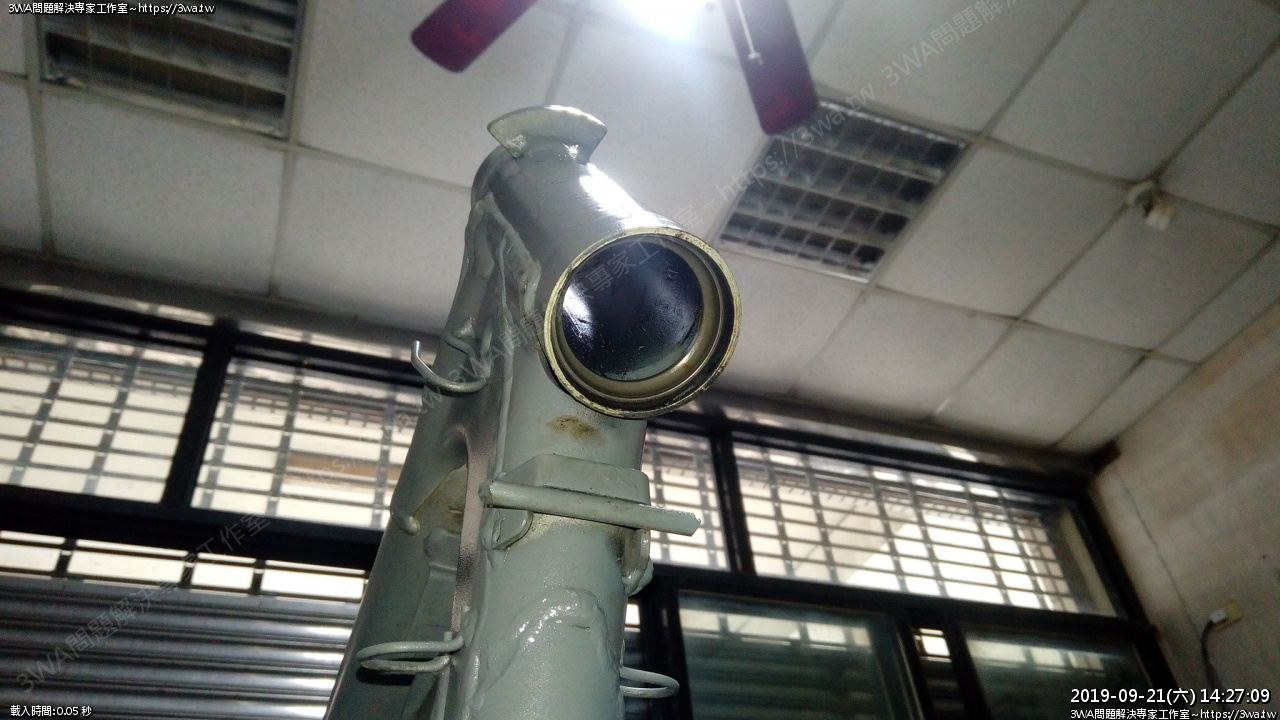

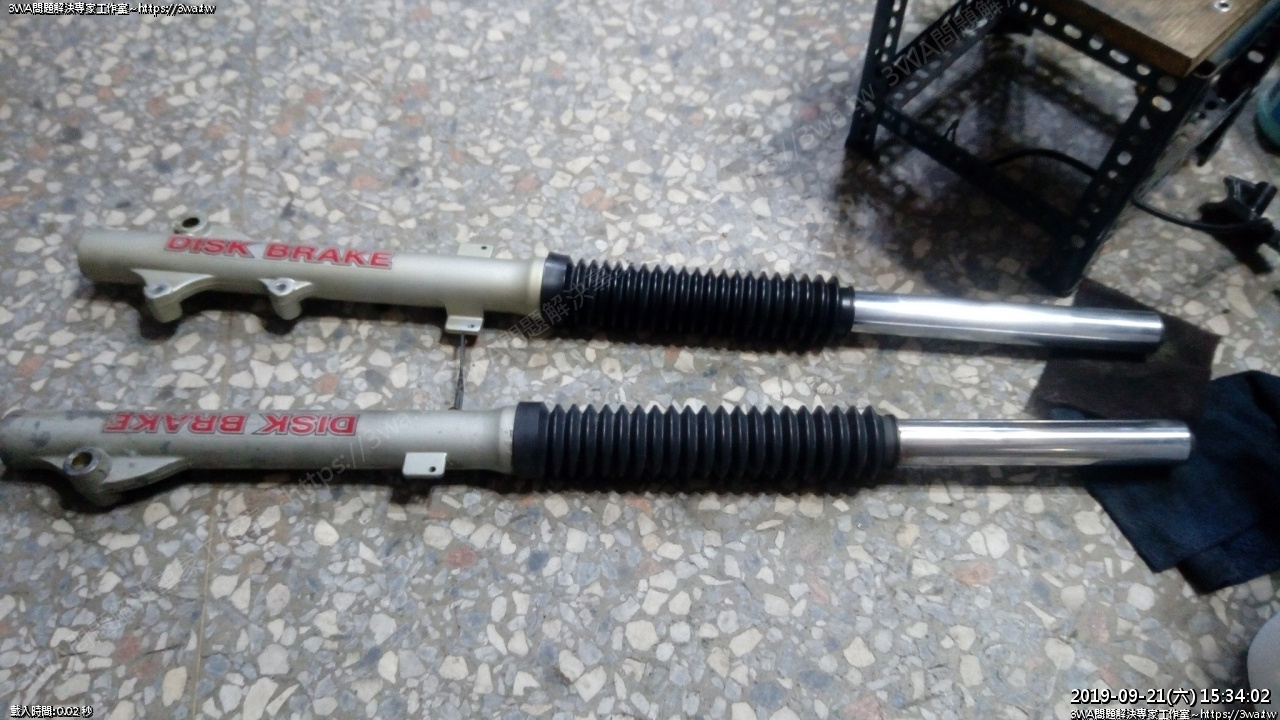

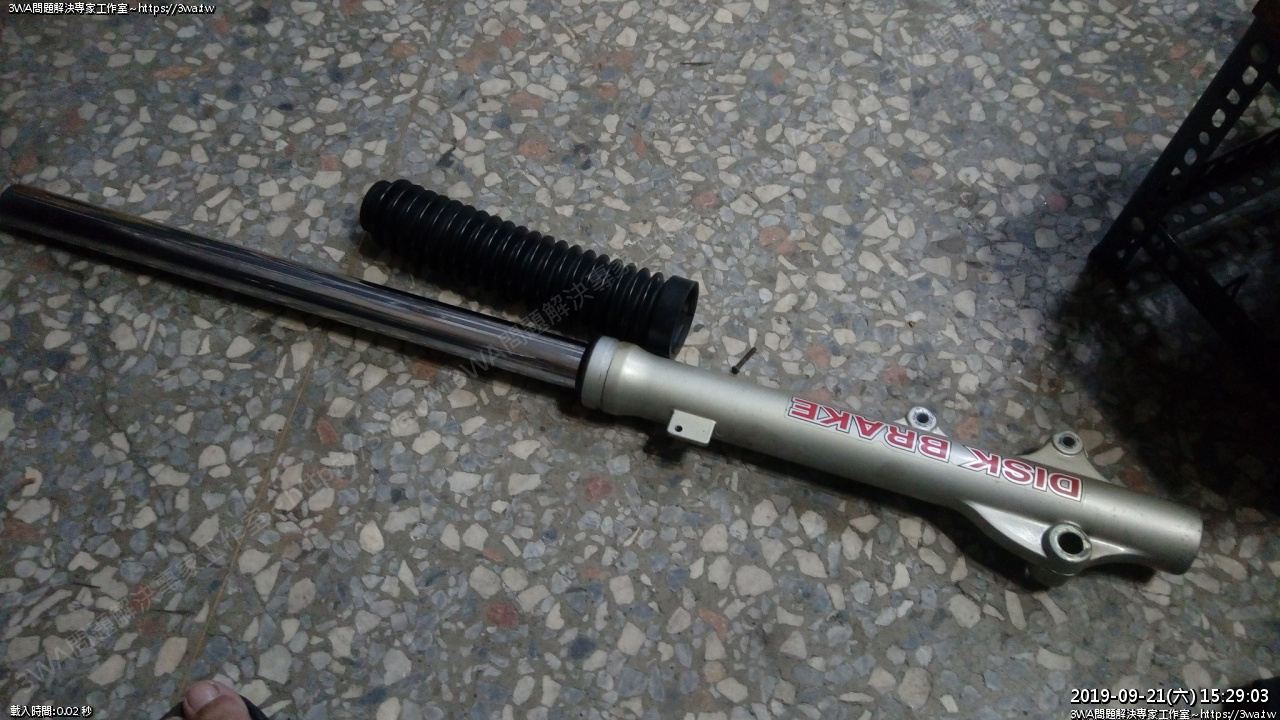

 前叉又黑又髒,把防塵套拆下,裡面也是滿多土跟灰塵



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055577.jpg

 二支看起來都沒漏,真開心,把內管拋一拋,鏽除掉,土弄掉



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055581.jpg

 防塵套外面的土



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055585.jpg

 只能慢慢擦,也是可以擦乾淨



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055589.jpg

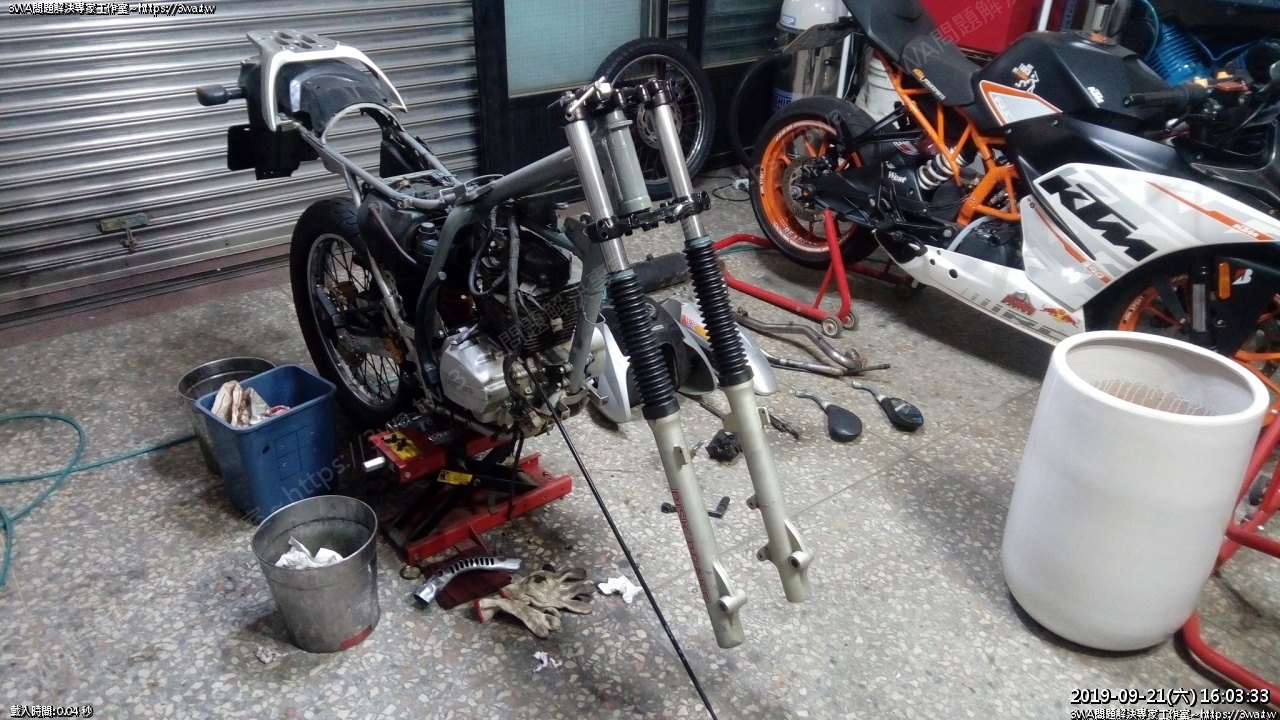

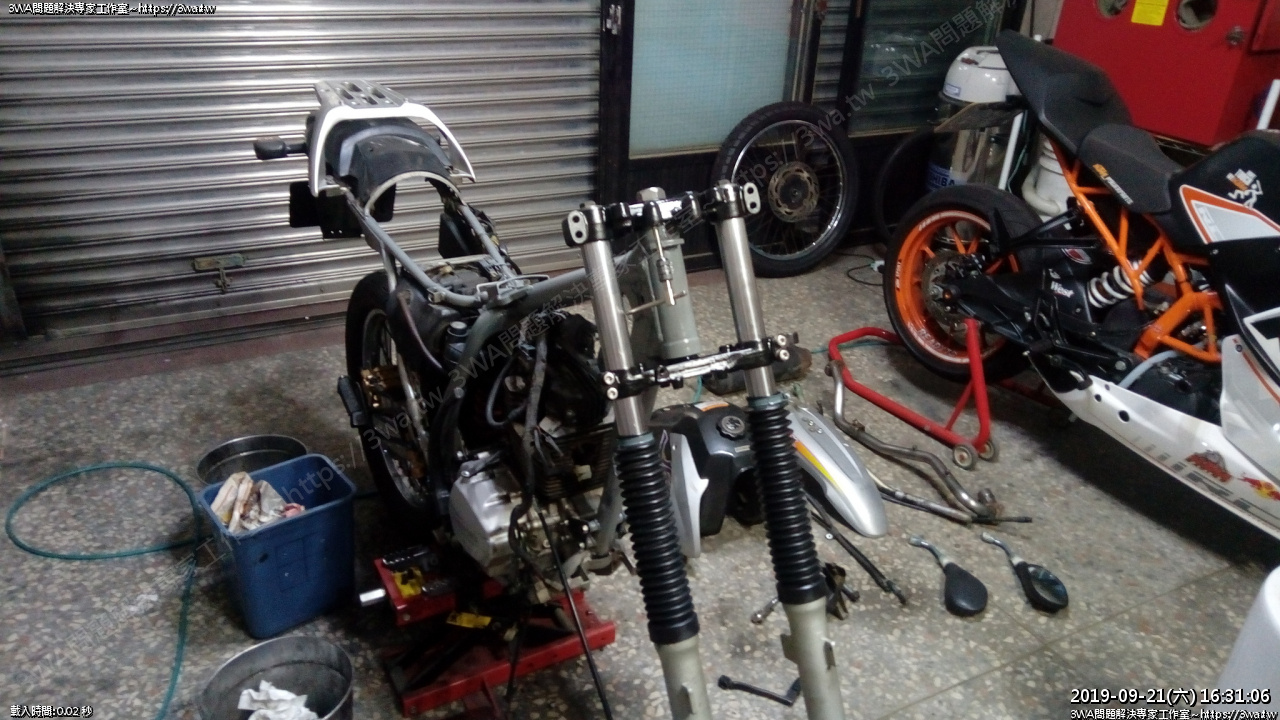

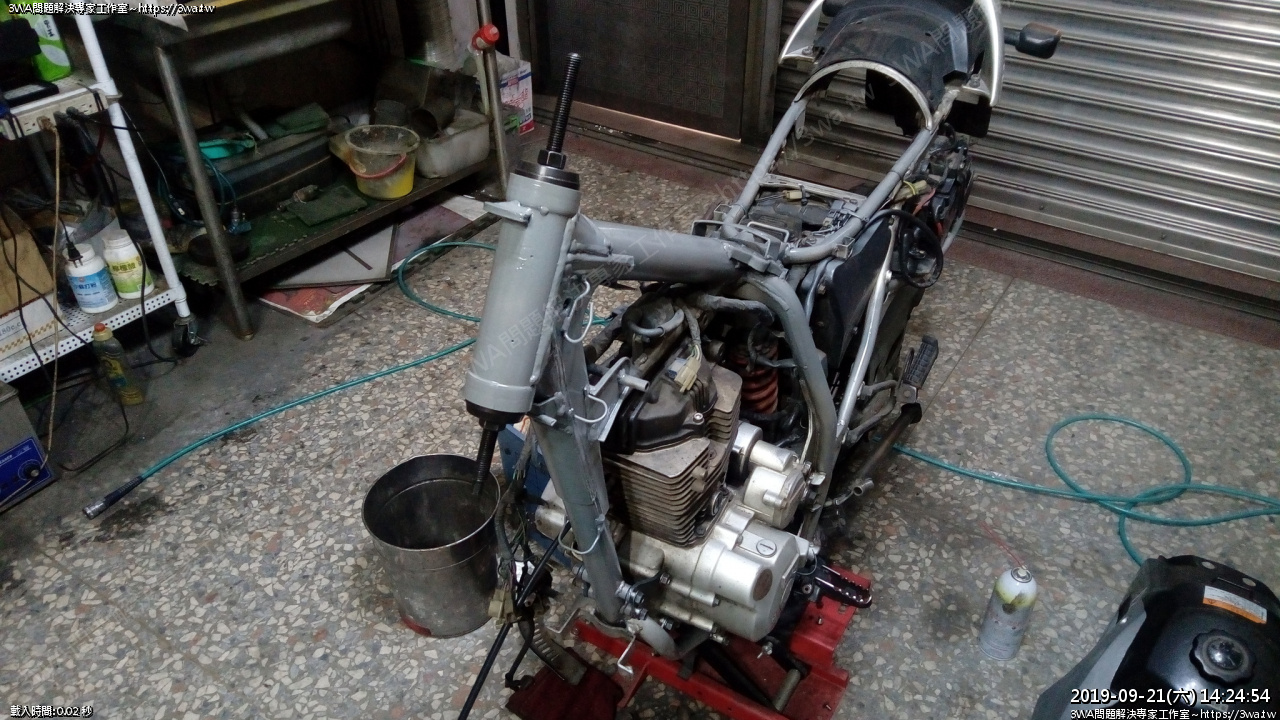

 把前叉插回三角台,螺絲孔都要重新順牙



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055593.jpg

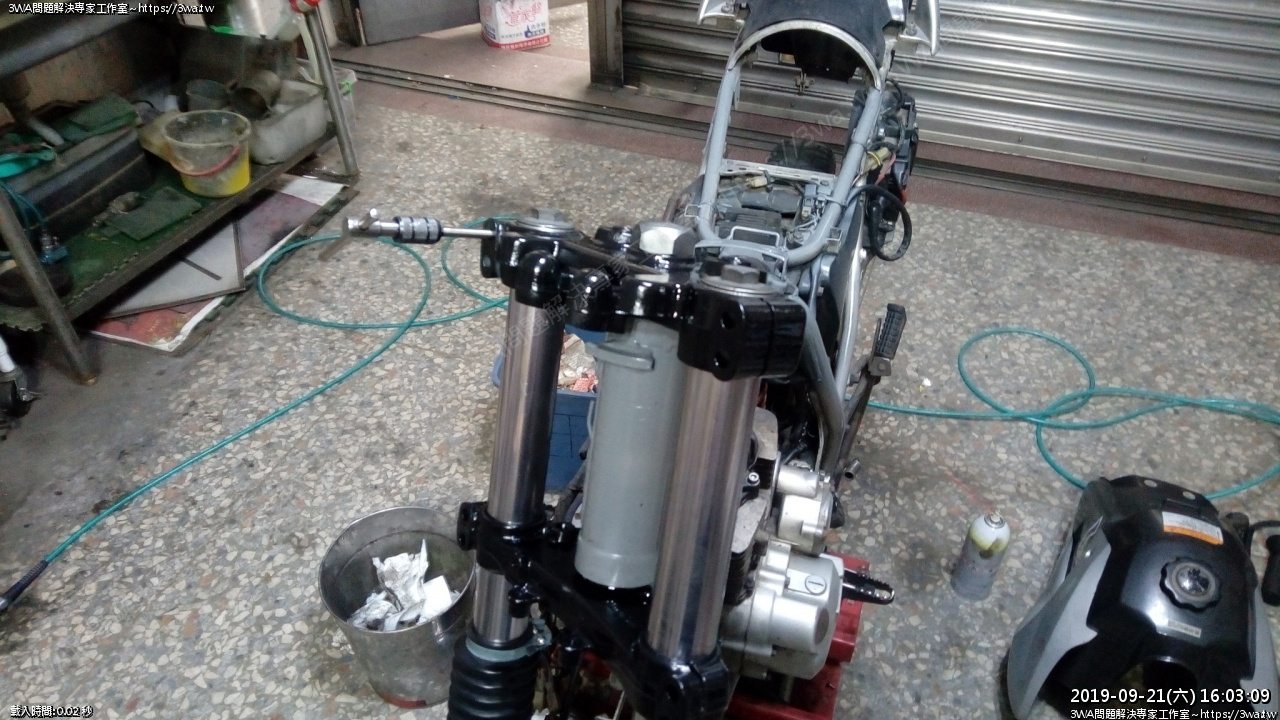

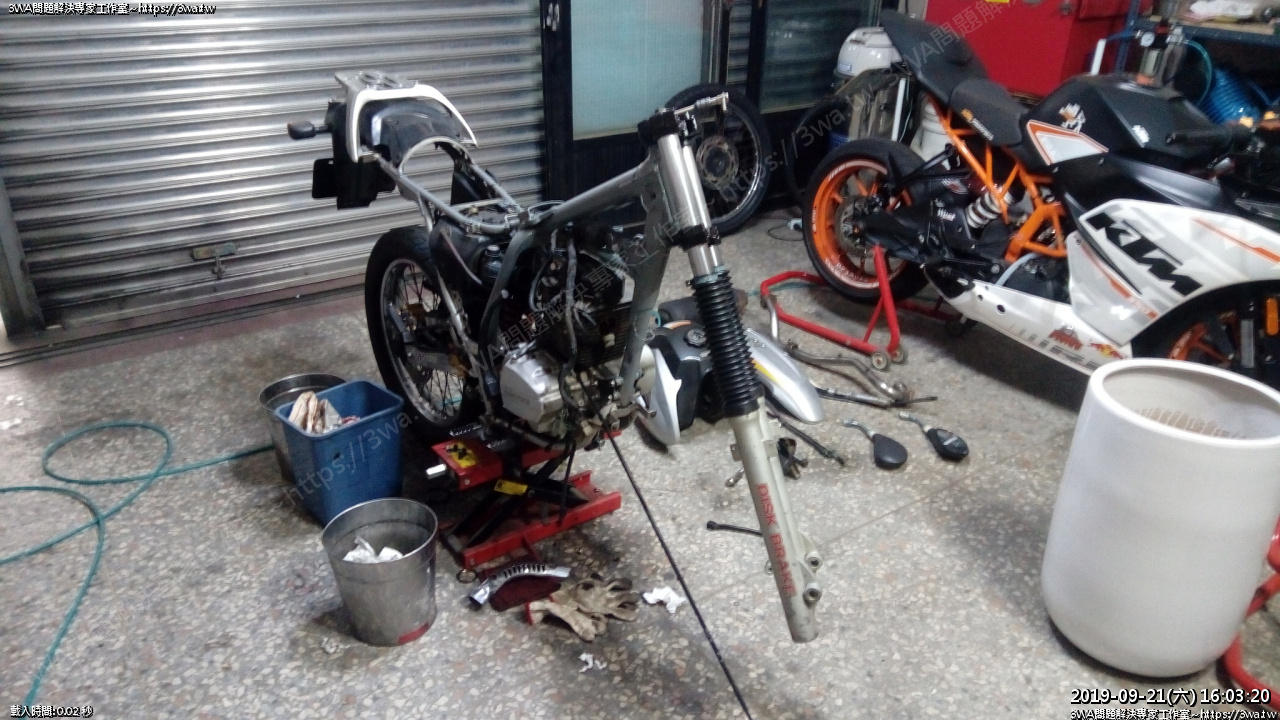

前叉鎖上



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055599.jpg

 另一個角度



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569055604.jpg

上三角台用M8x45,下三角台M8x40



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147311.jpg

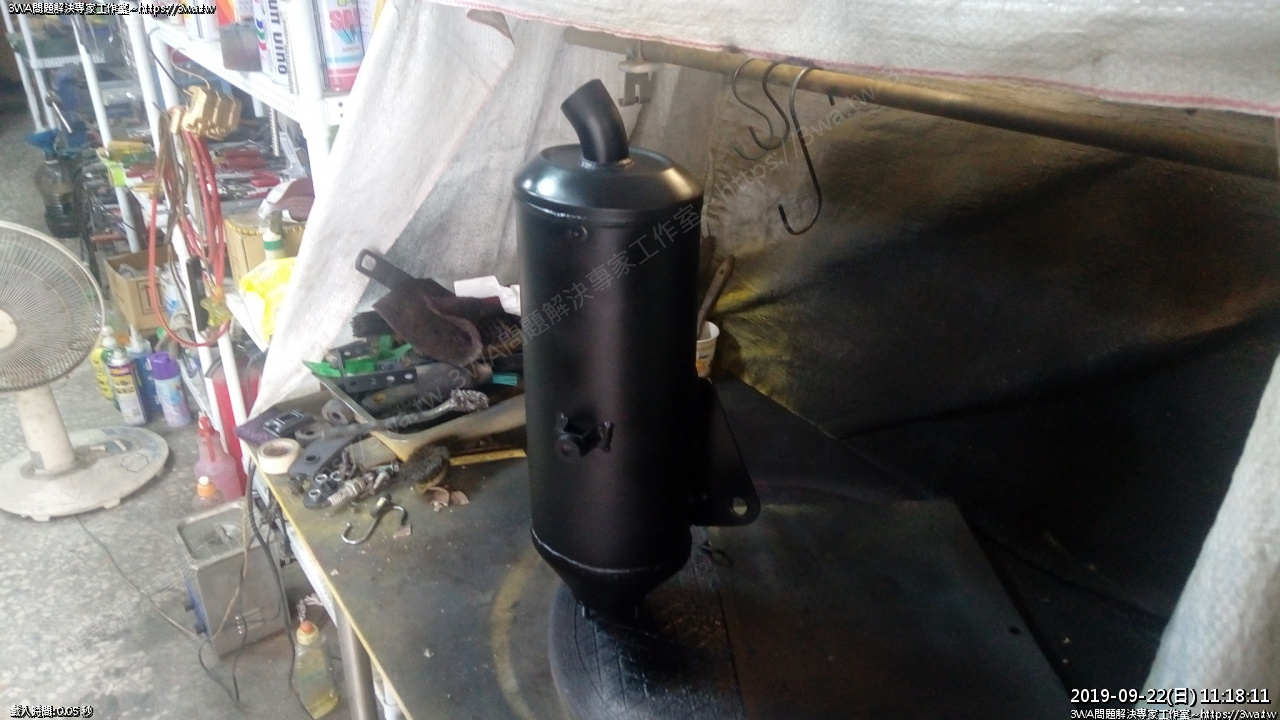

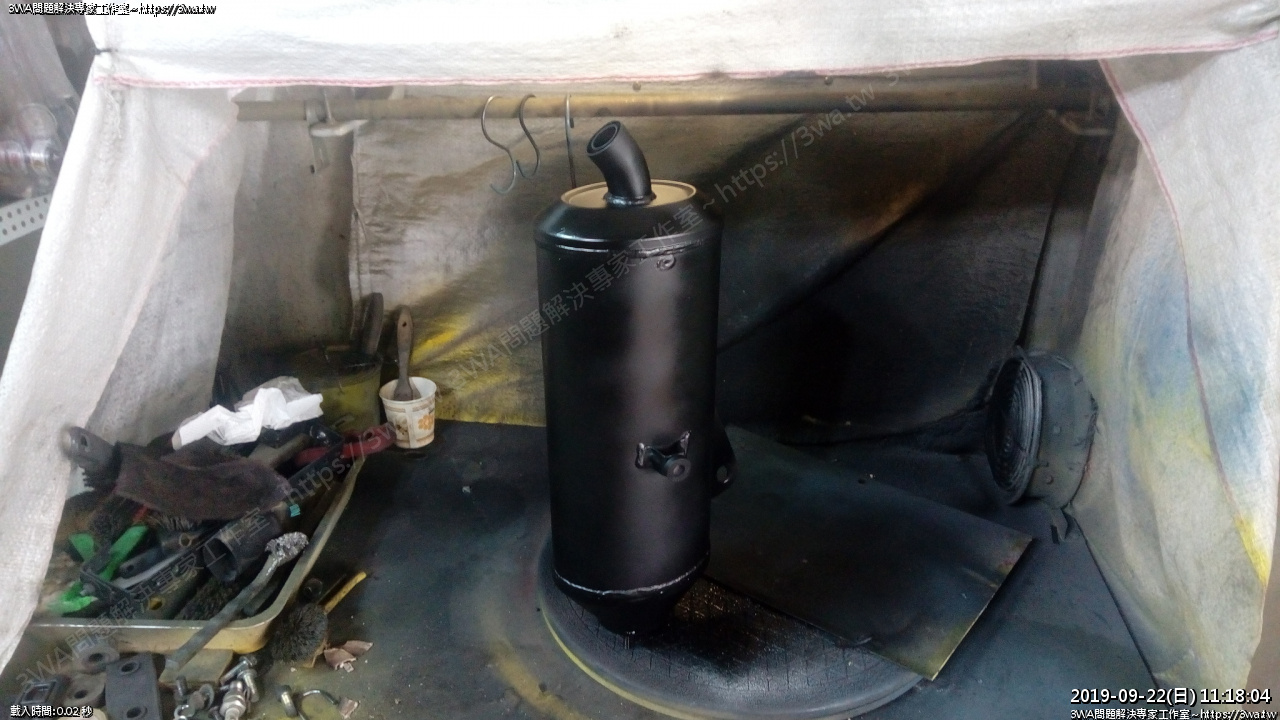

 原廠排氣管,好重一支…上耐熱漆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147326.jpg

分二次噴耐熱漆

只是這支真的還滿重的,載這麼重的管子飛,會不會飛到一半就噴掉了XD



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147340.jpg

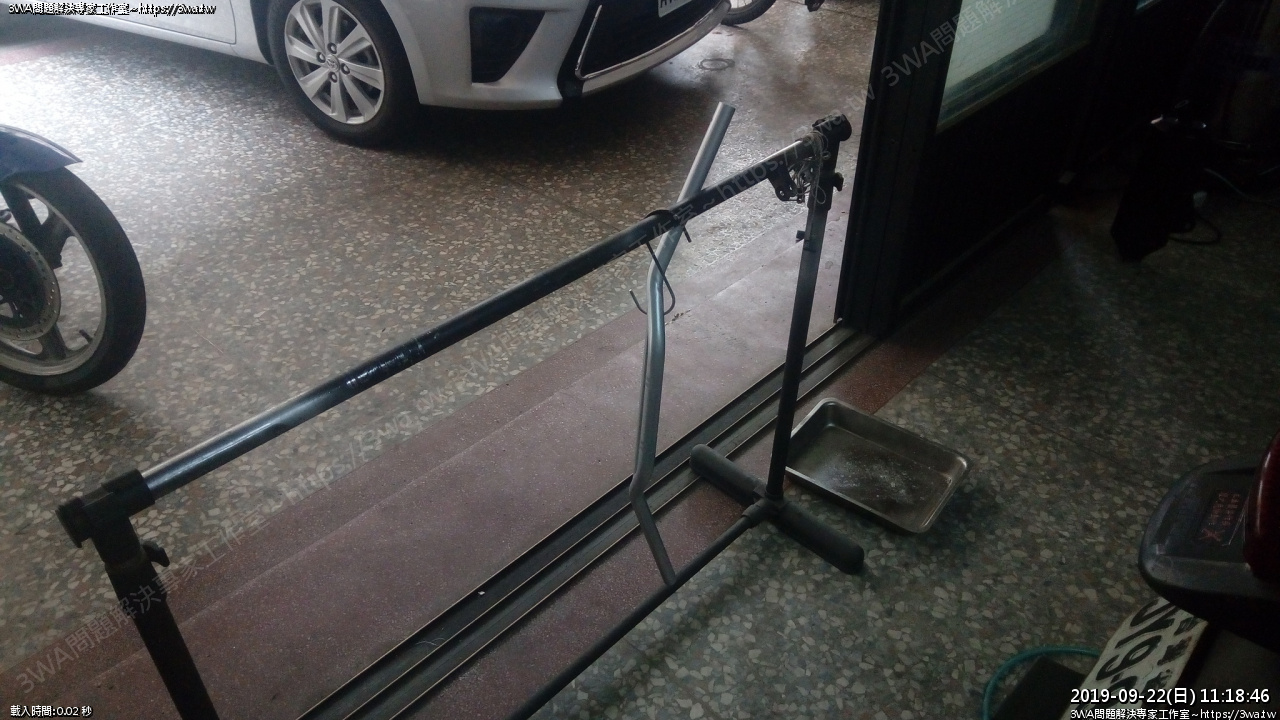

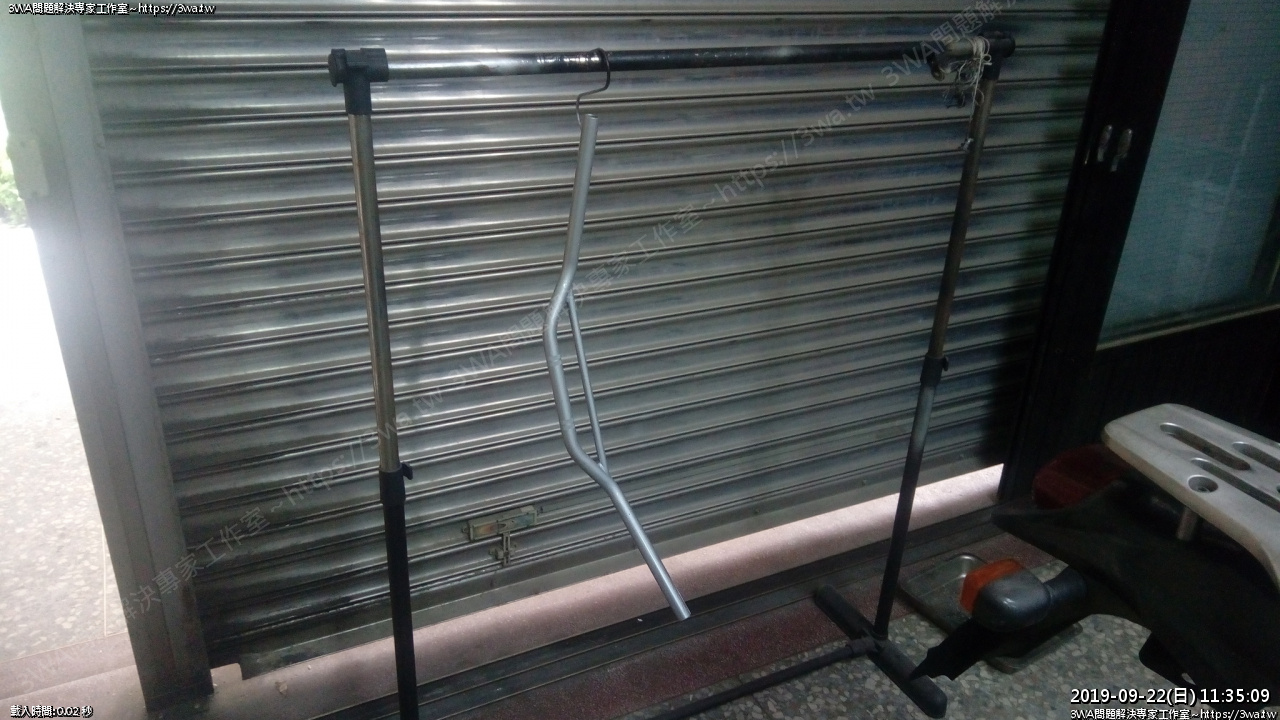

車手把拋光上漆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147346.jpg

 上金油



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147351.jpg

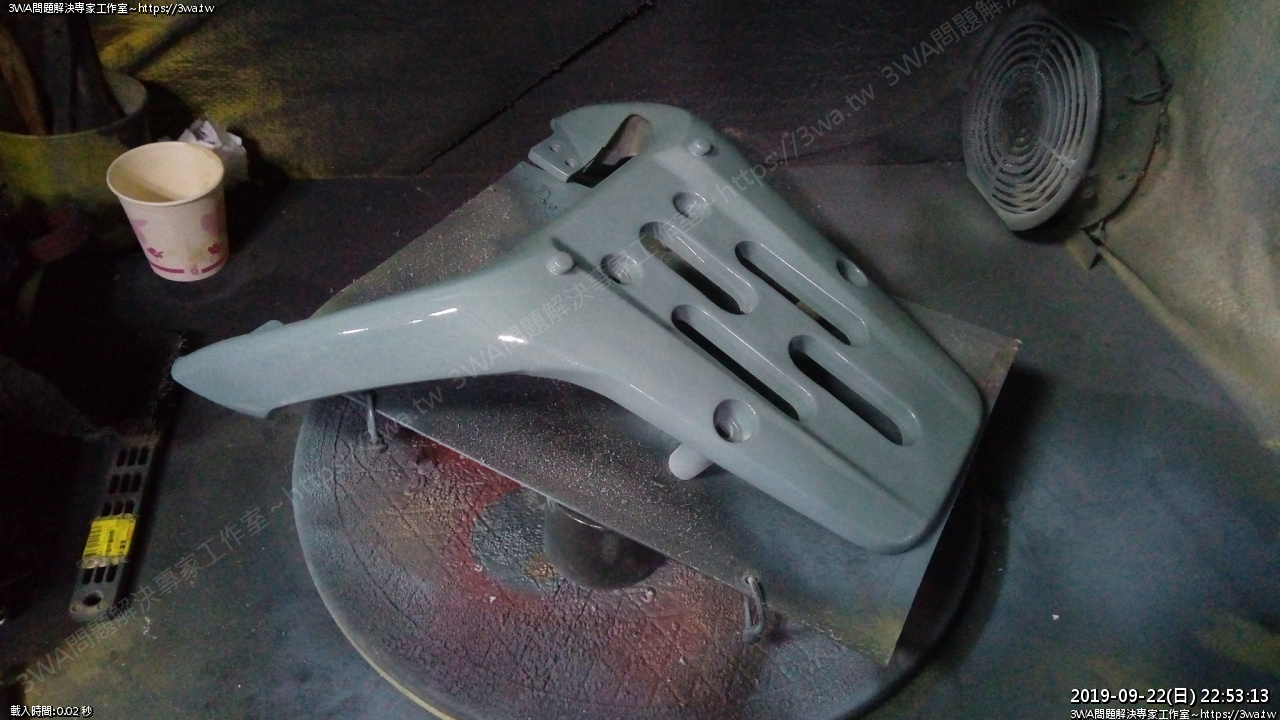

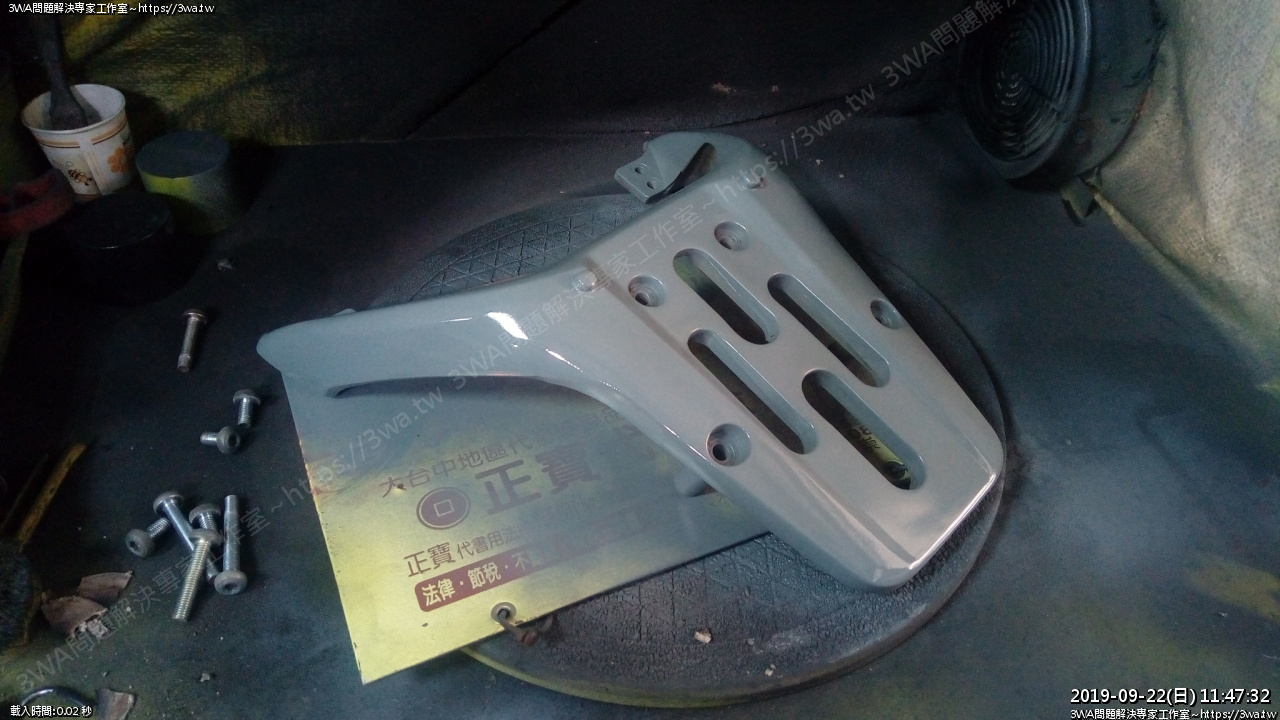

 貨架拆下來打磨重上漆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147358.jpg

 不裝貨架好像也不錯,但實用性大減



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147369.jpg

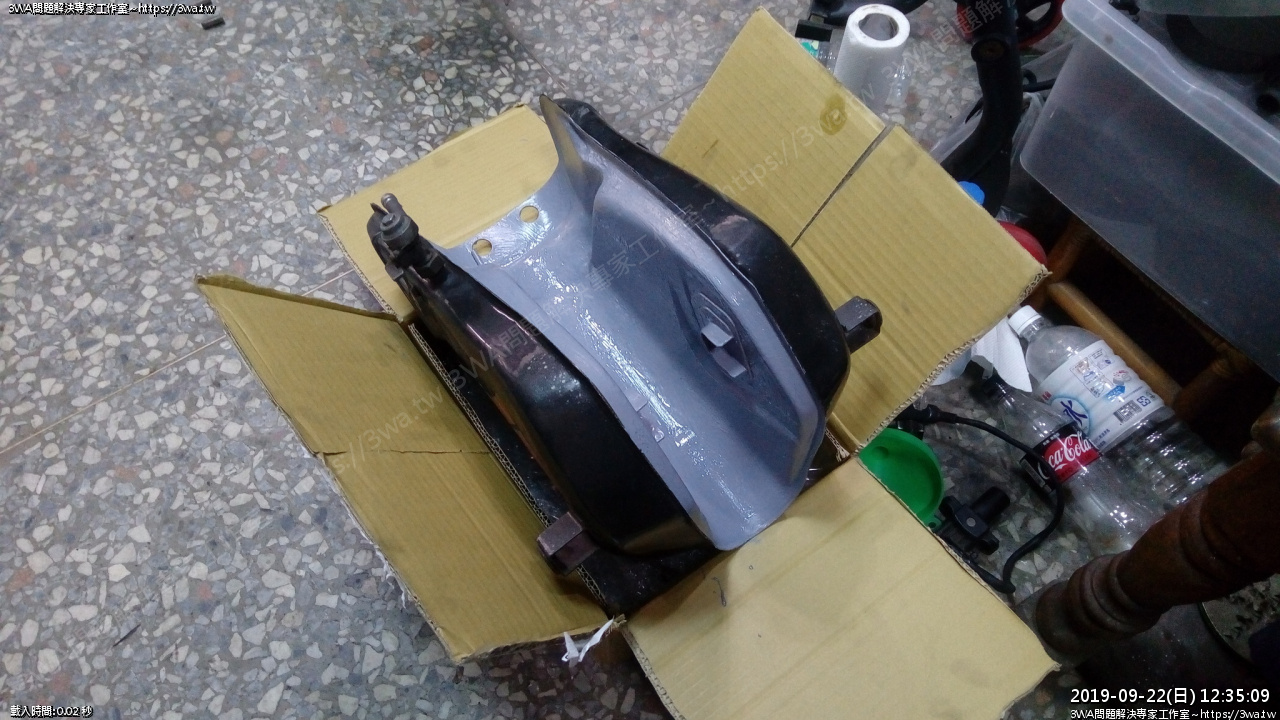

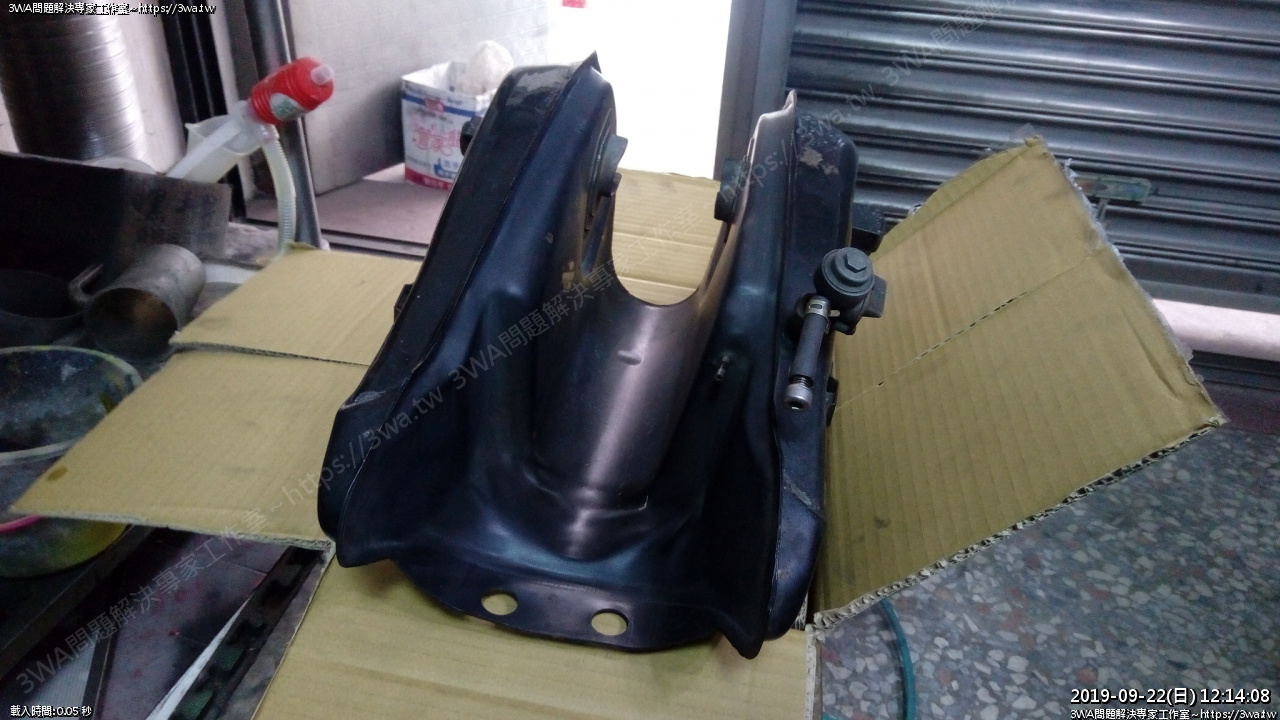

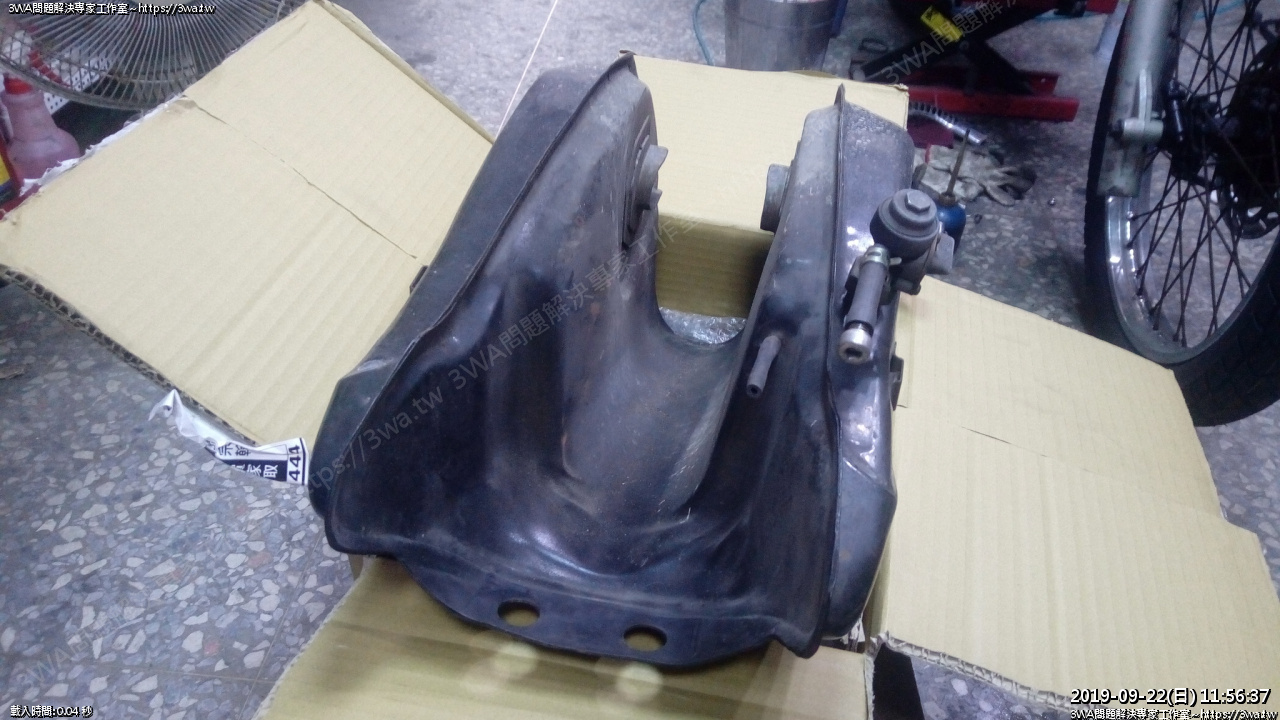

 接下來整理油箱內層,先用菜瓜布把鏽跟灰塵磨掉



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147375.jpg

 慢慢磨



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147385.jpg

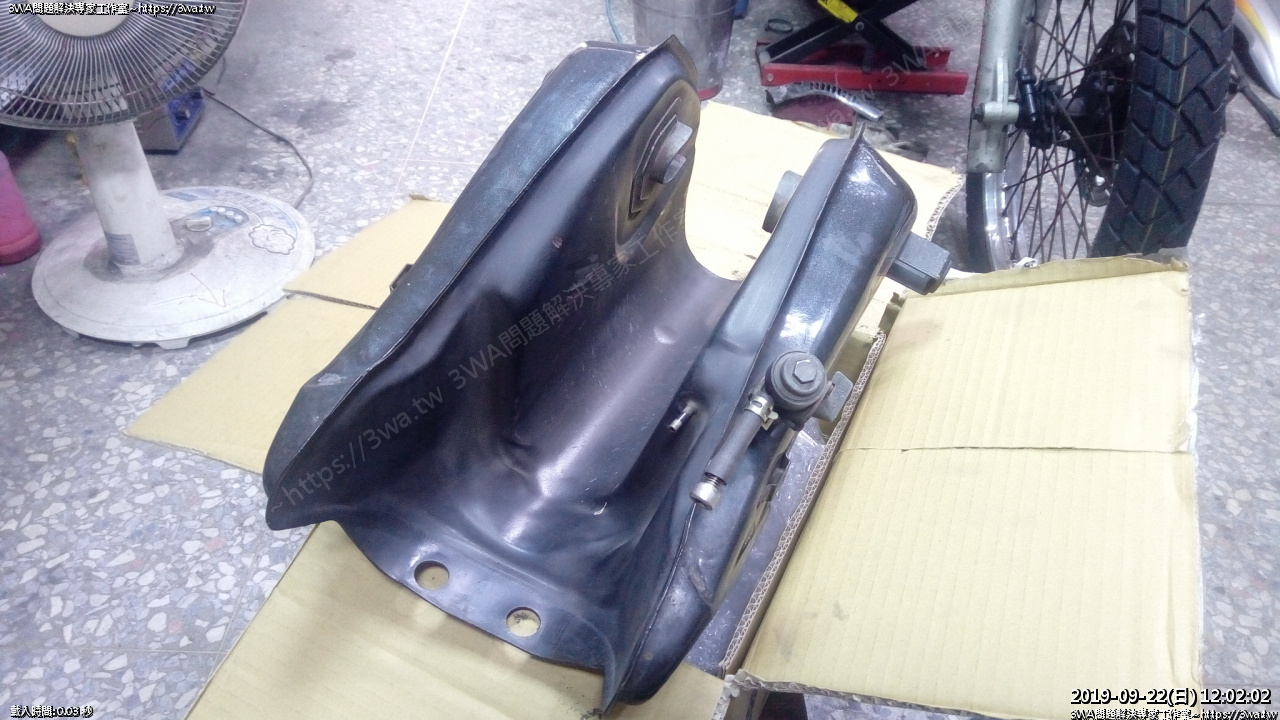

這咖汽油箱狀況還滿不錯,車主似乎真的沒啥騎,停地下室

沒什麼鏽



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147397.jpg

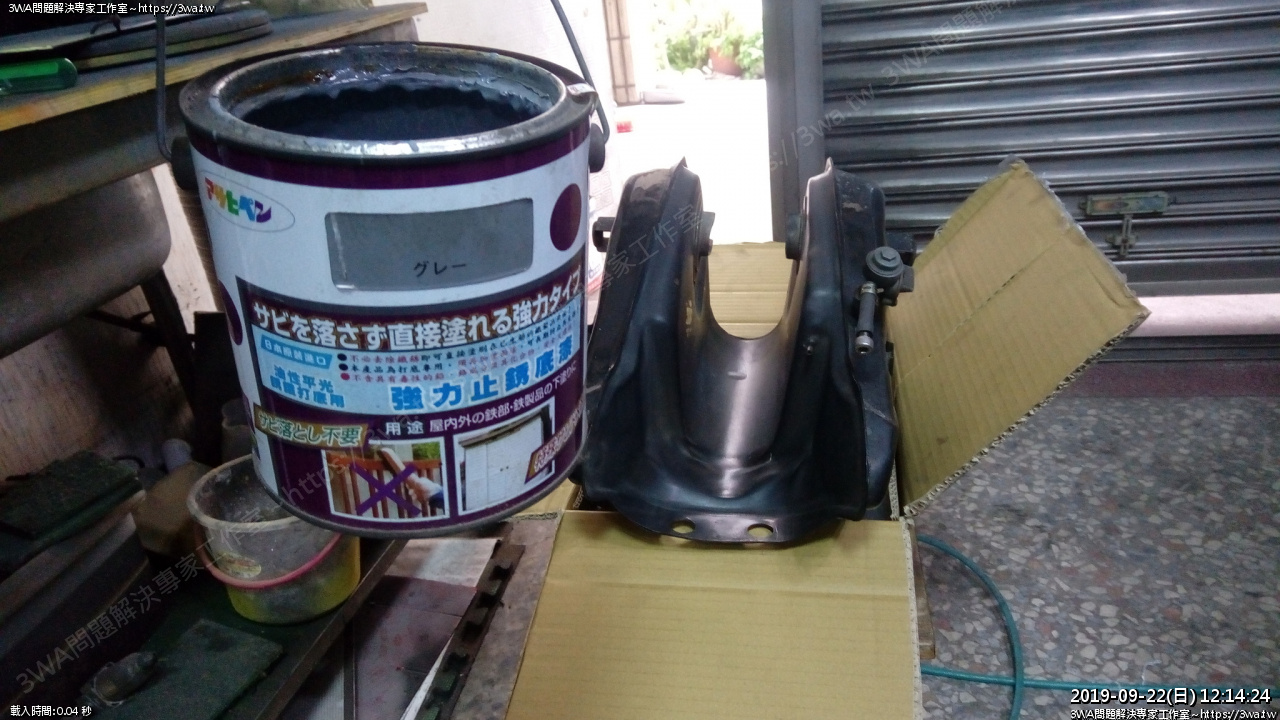

 這罐強力止銹漆我已用好多年了,真的很好用...

一抹上去,用個好幾年



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147403.jpg

 拿刷子慢慢刷



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147409.jpg

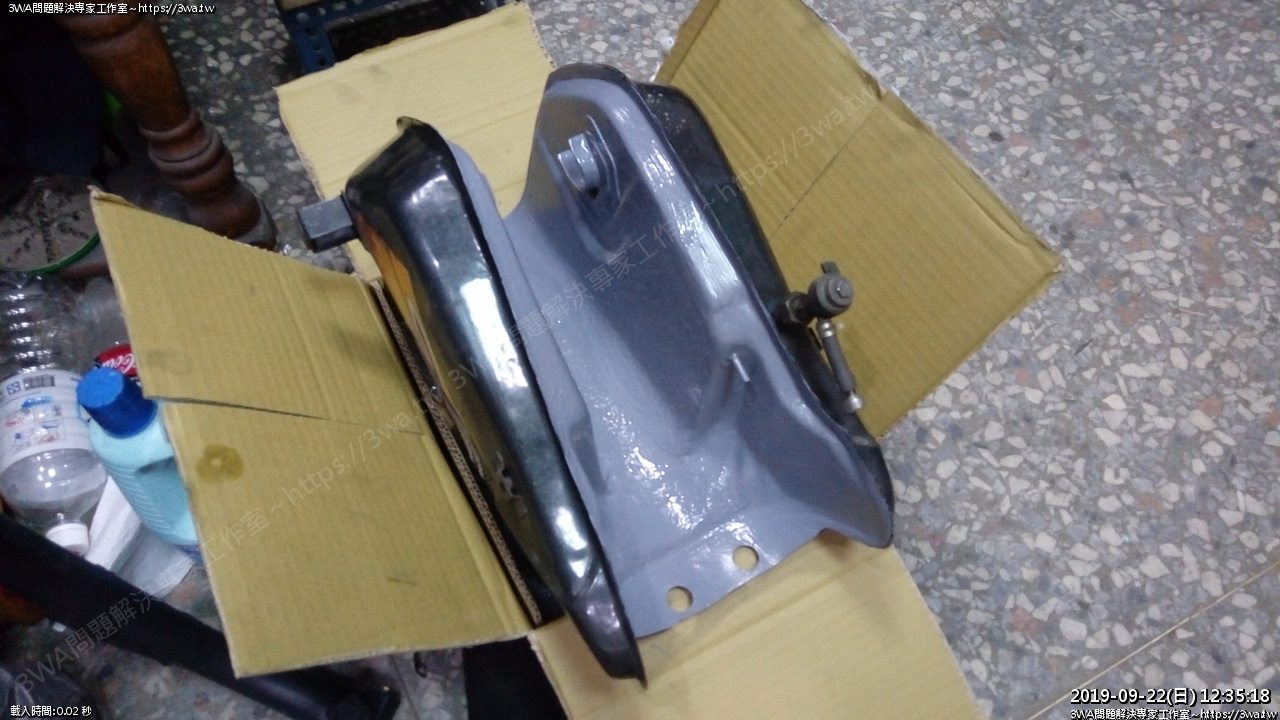

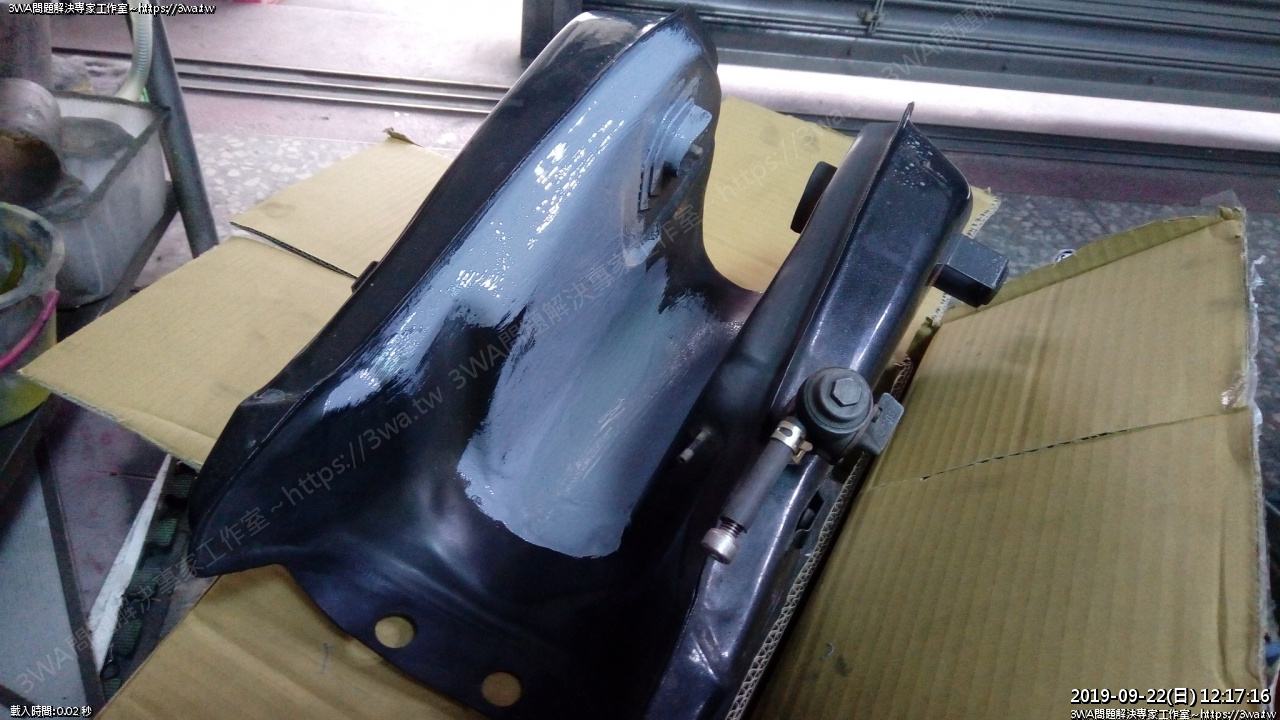

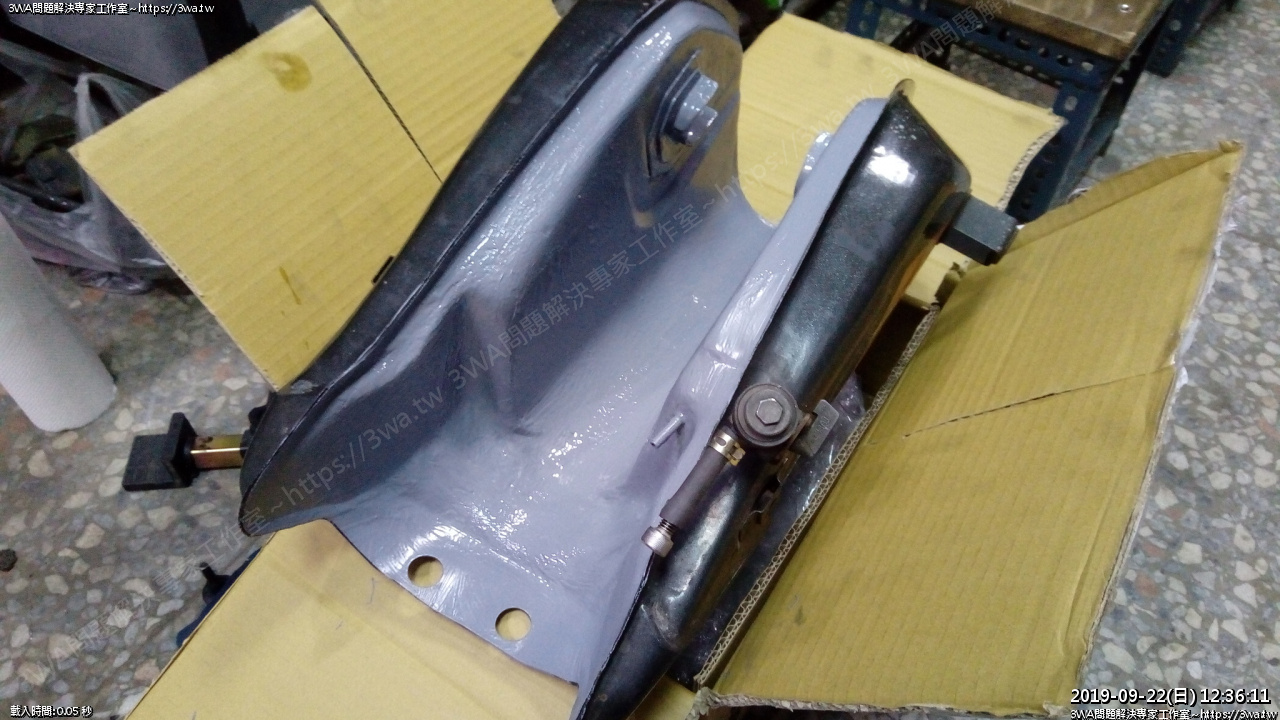

 把油箱內層全部刷滿,作好內側保護



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147415.jpg

騎個五年後再把油箱拿起來,這種漆幾乎是不會掉的,相當好用



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147422.jpg

 漆好漆滿,有點太濃了,下次要買松香水來調稀



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147430.jpg

 天氣熱,中午上的金油乾了,手把裝上



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569147436.jpg

 裝上曲軸箱單向閥,接回空濾盒,走管的方式調整一下

洗好的化油器也安裝上去、單向閥使用 10mm



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569164537.jpg

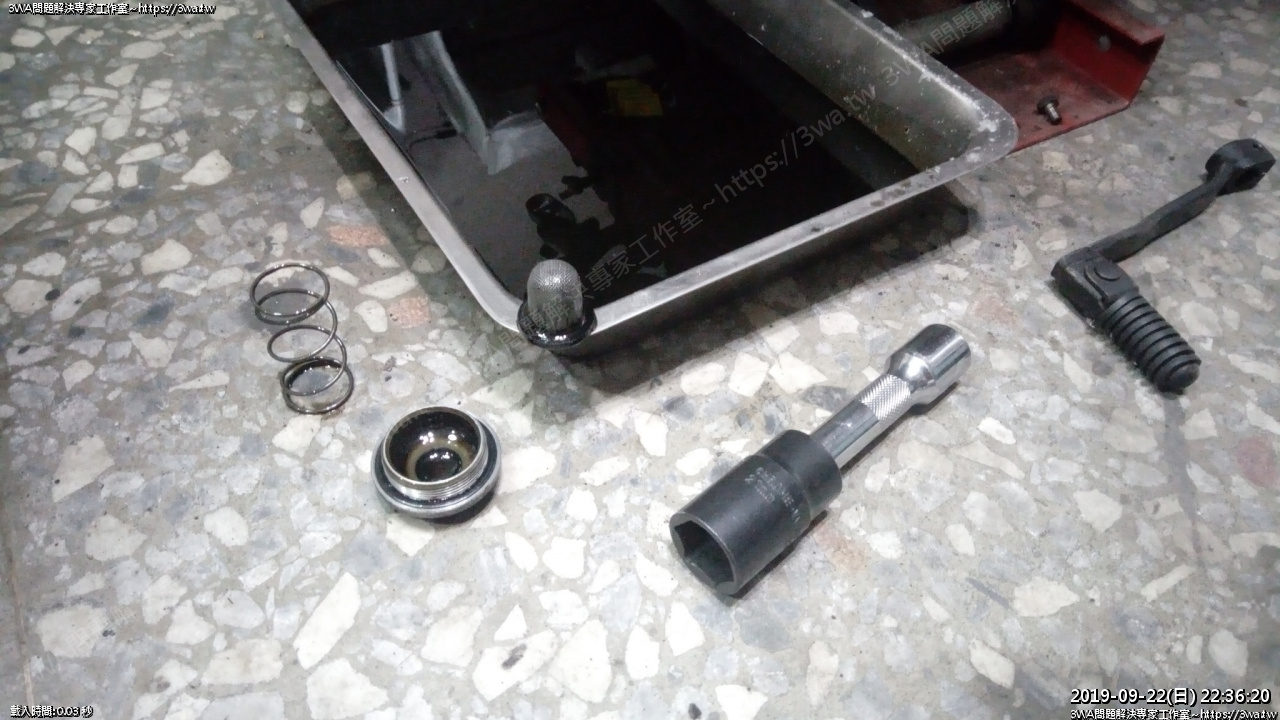

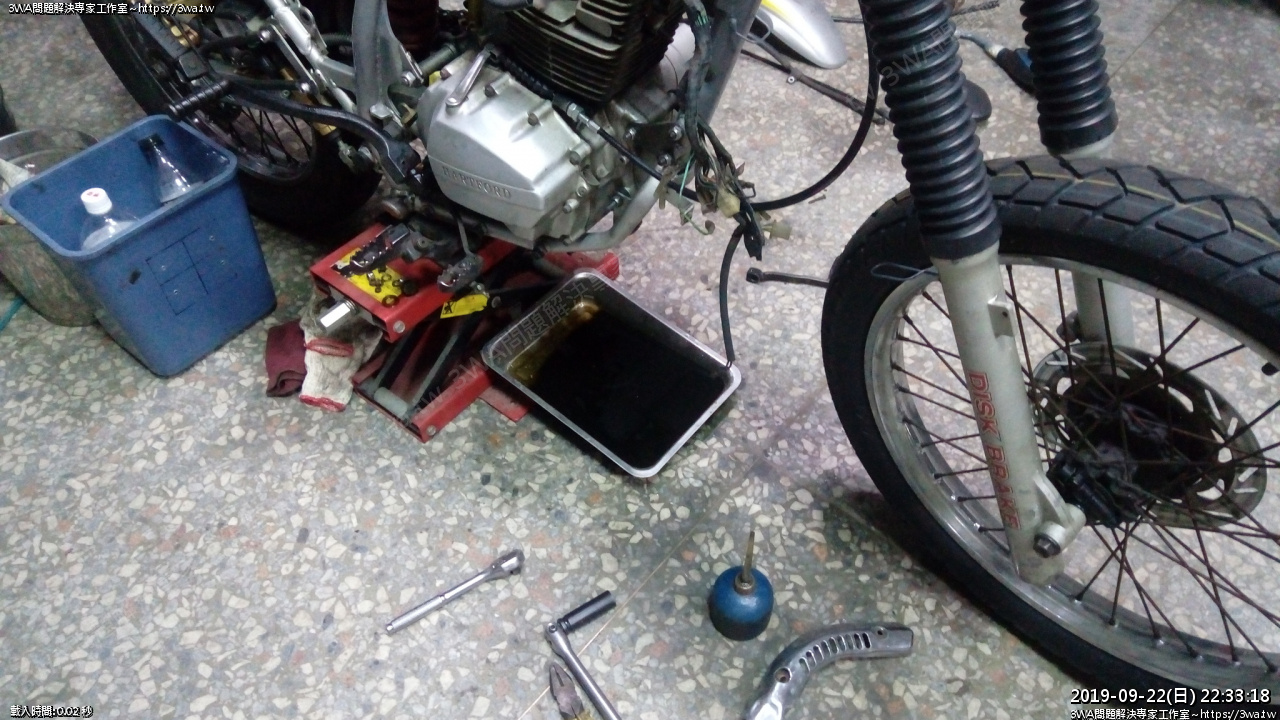

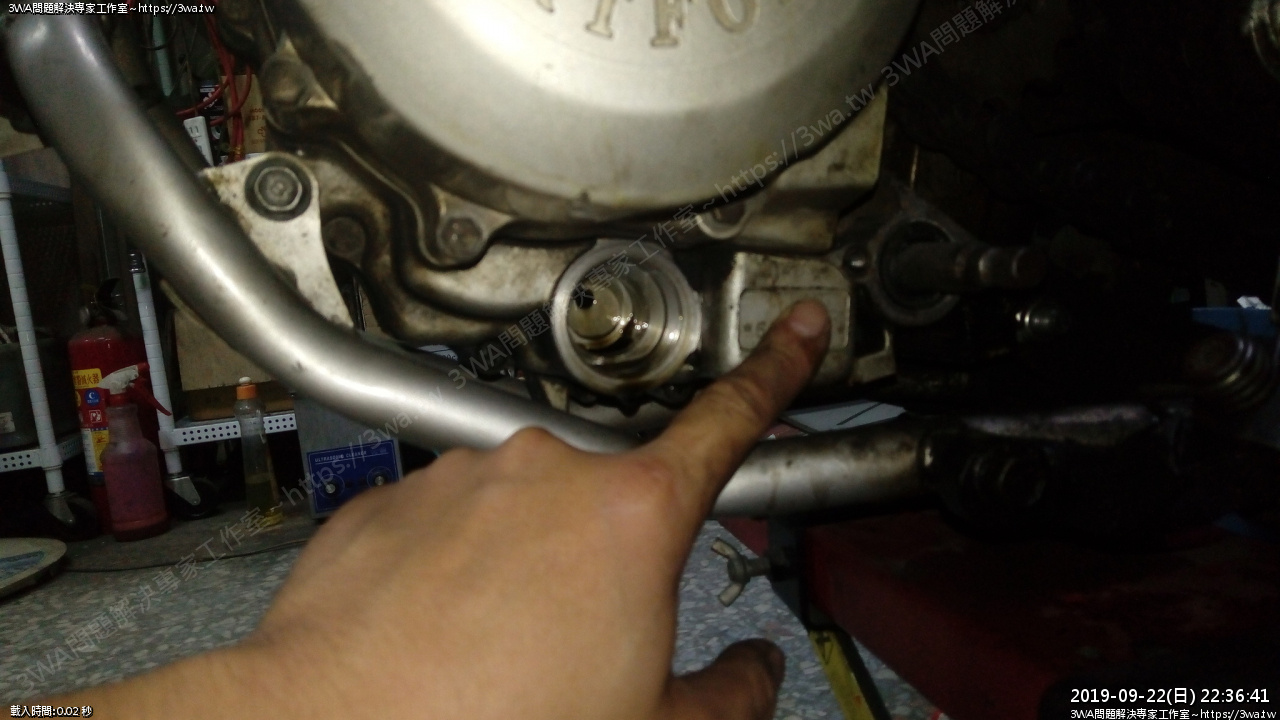

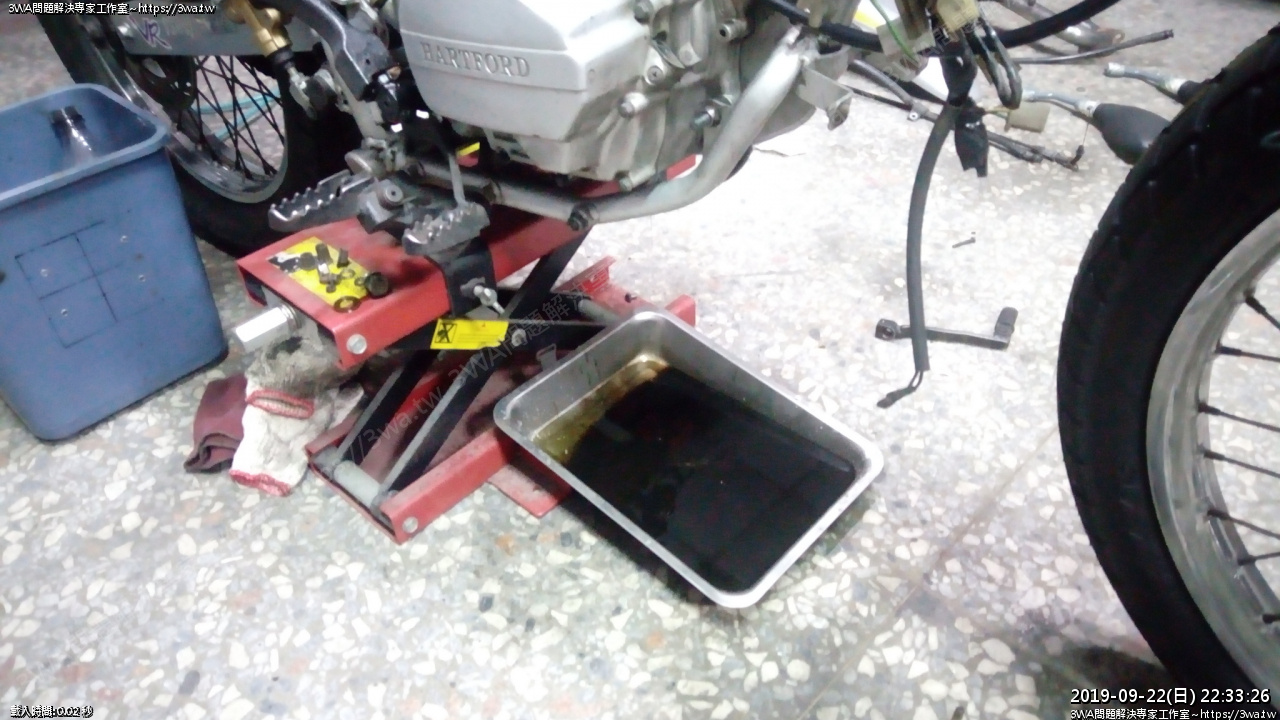

 把機油漏下來



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569164547.jpg

 還真是黑...又黑又濃...



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569164561.jpg

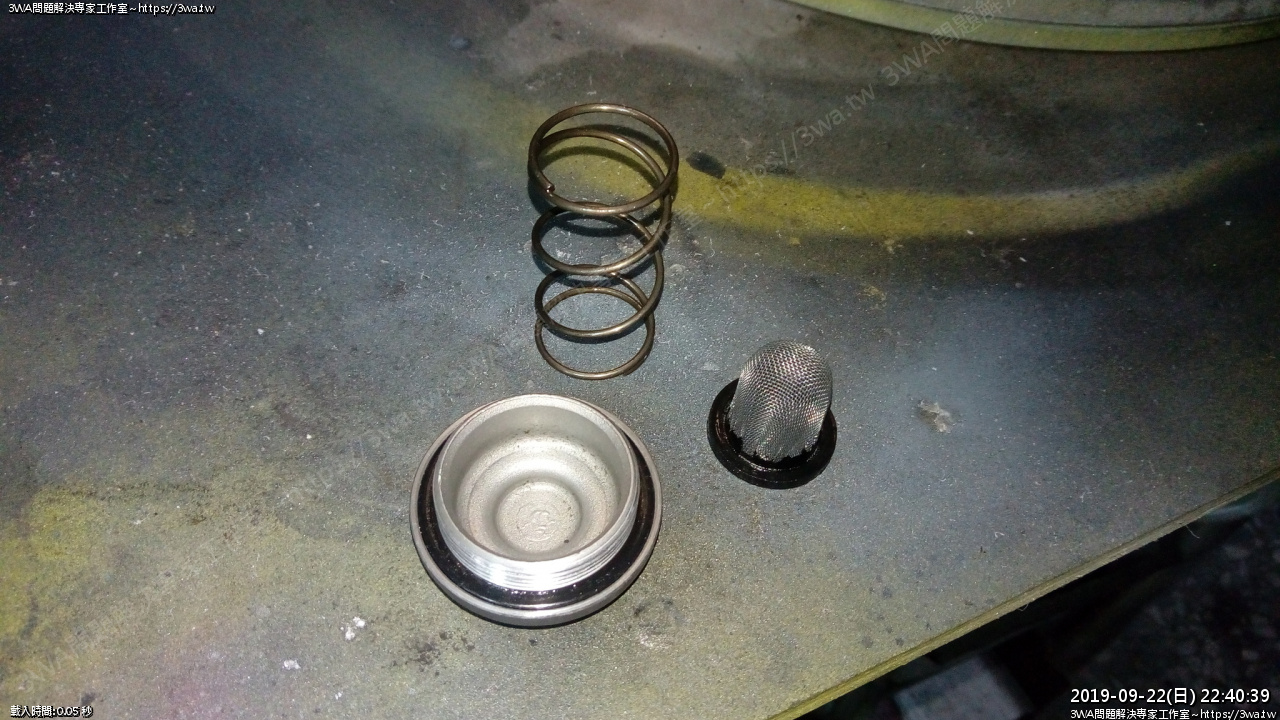

 把濾網拆下來,還滿乾淨的,一點渣、屑,都沒有



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569164590.jpg

 拿高壓氣槍往裡面吹一吹



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569164616.jpg

 擦乾淨裝回



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569165776.jpg

 貨架上金油完成



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569165780.jpg

 今晚先這樣



//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569245616.jpg

 貨架乾了,要安裝的螺孔順牙



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569245621.jpg

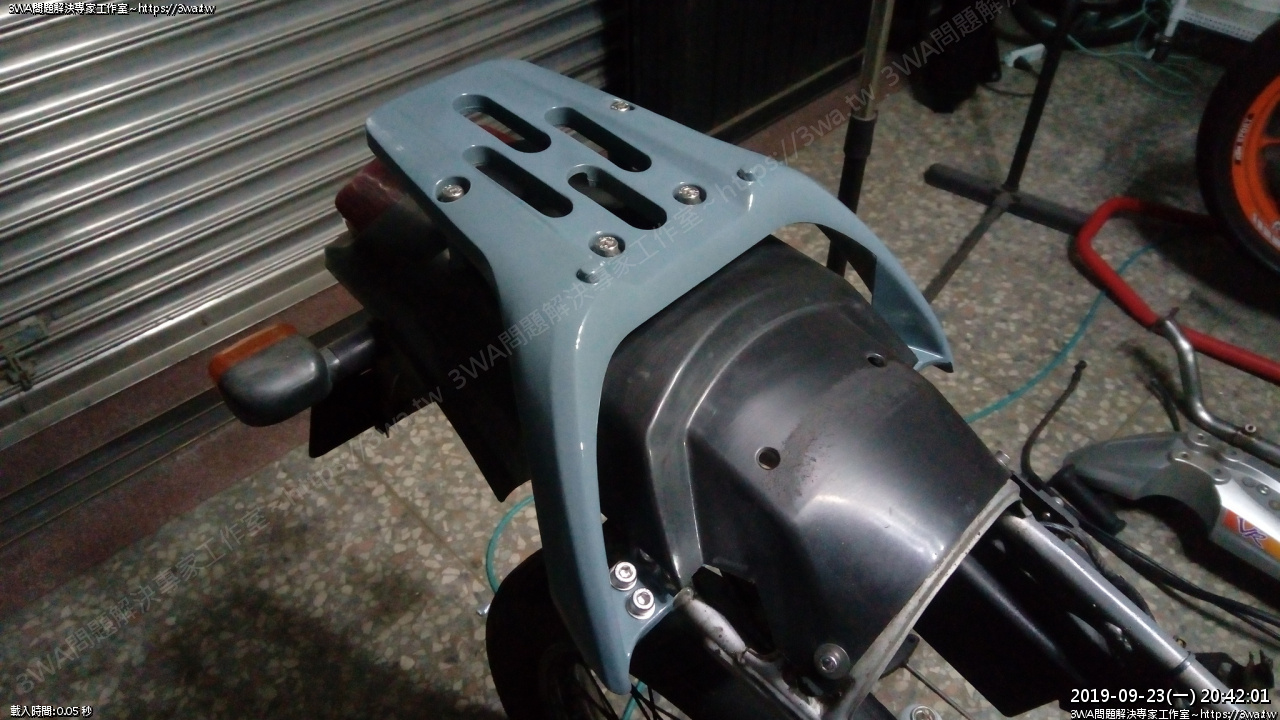

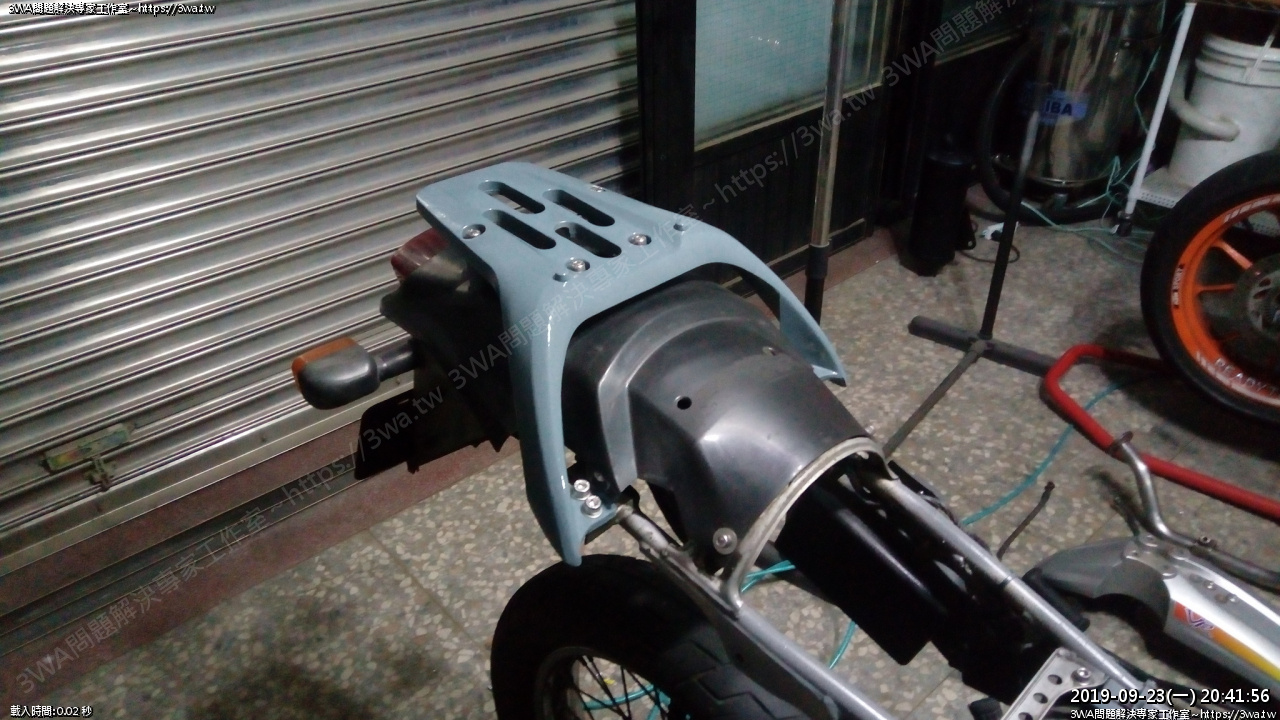

 裝上水泥灰貨架



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569245626.jpg

 油油亮亮



//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569425194.jpg

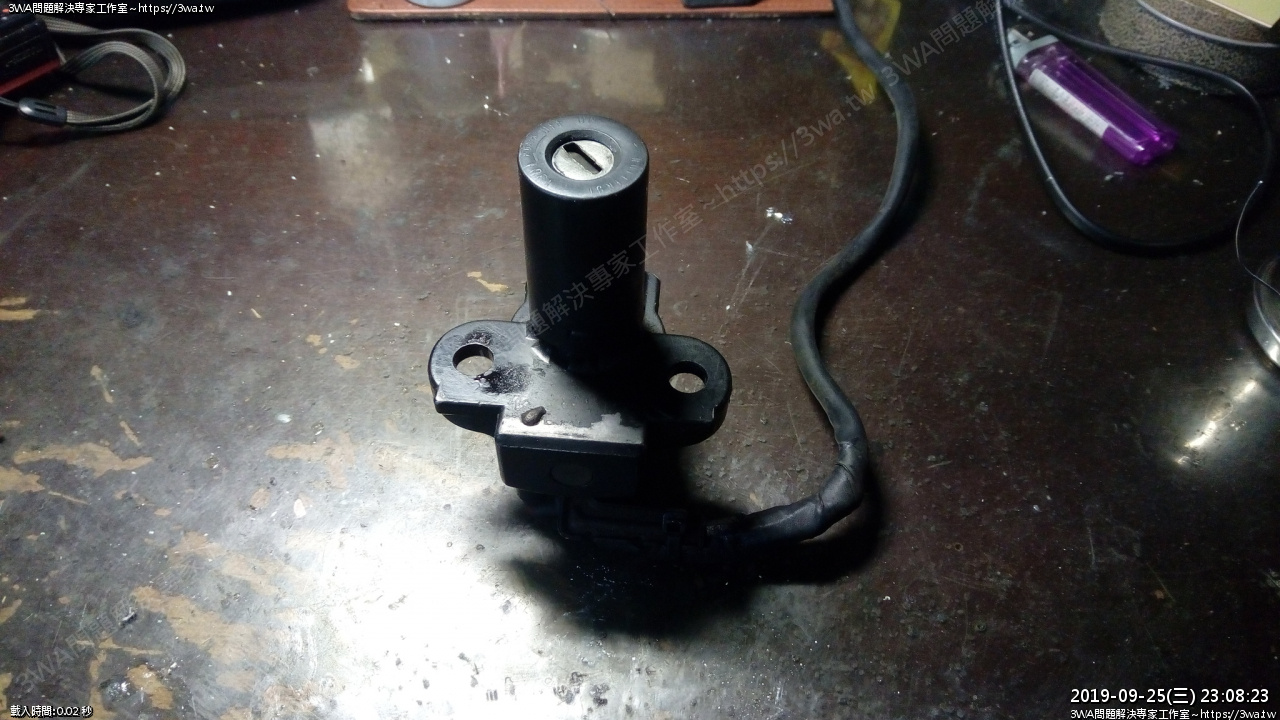

 接下來處理鎖頭



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569425204.jpg

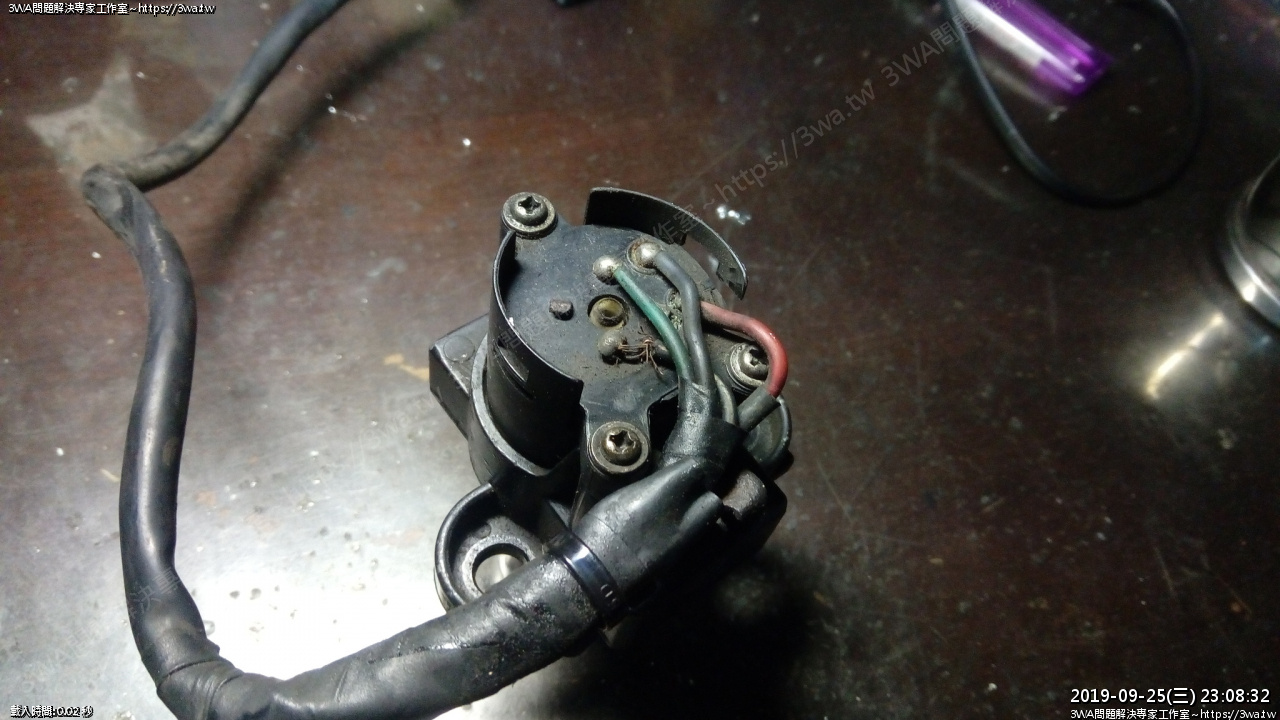

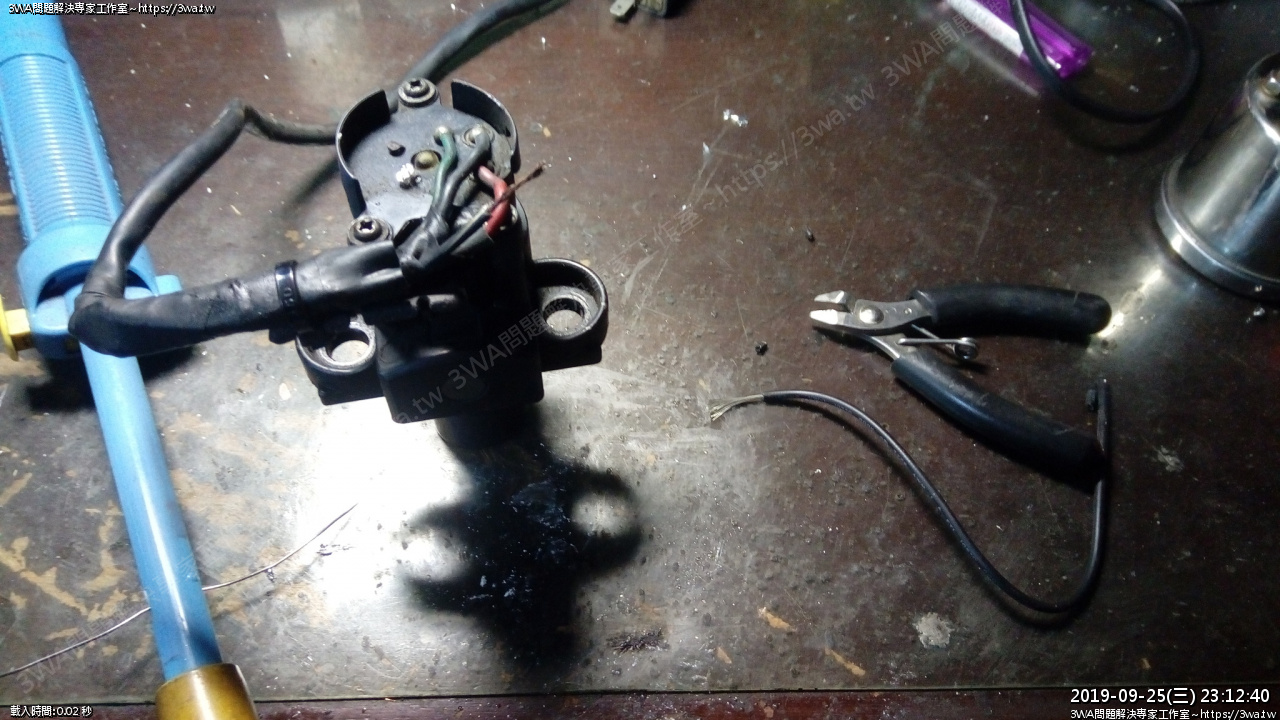

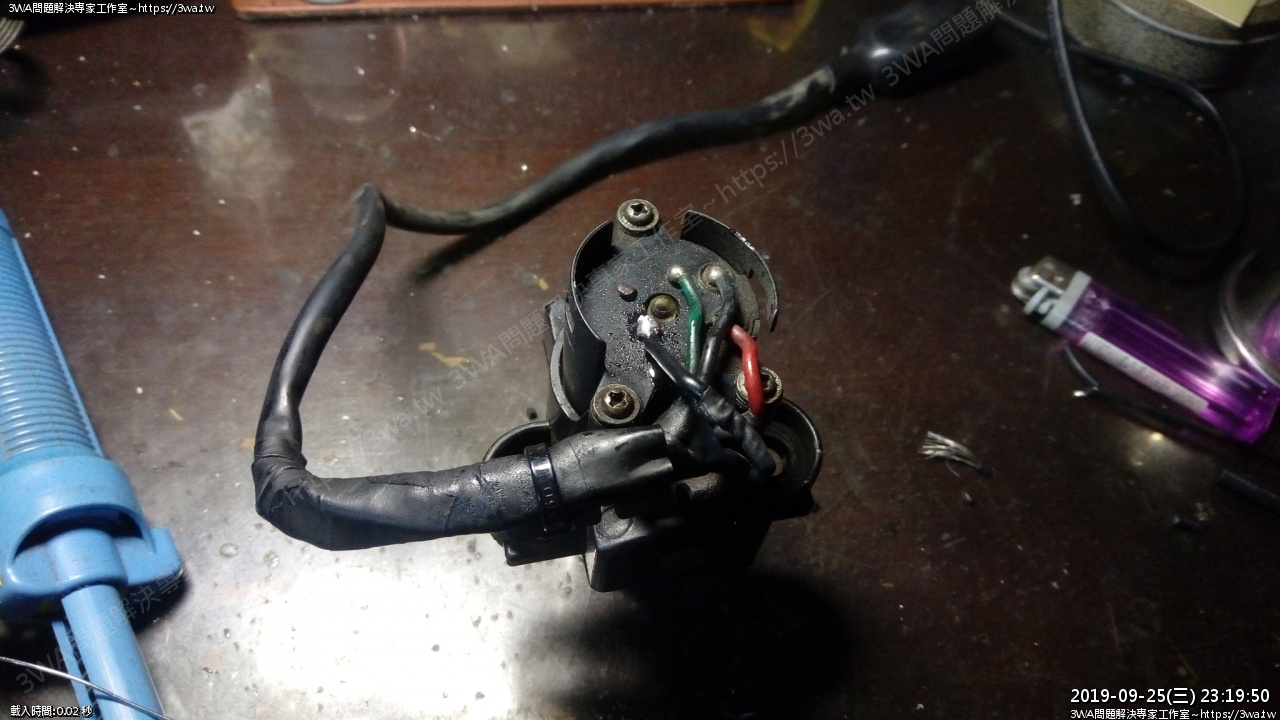

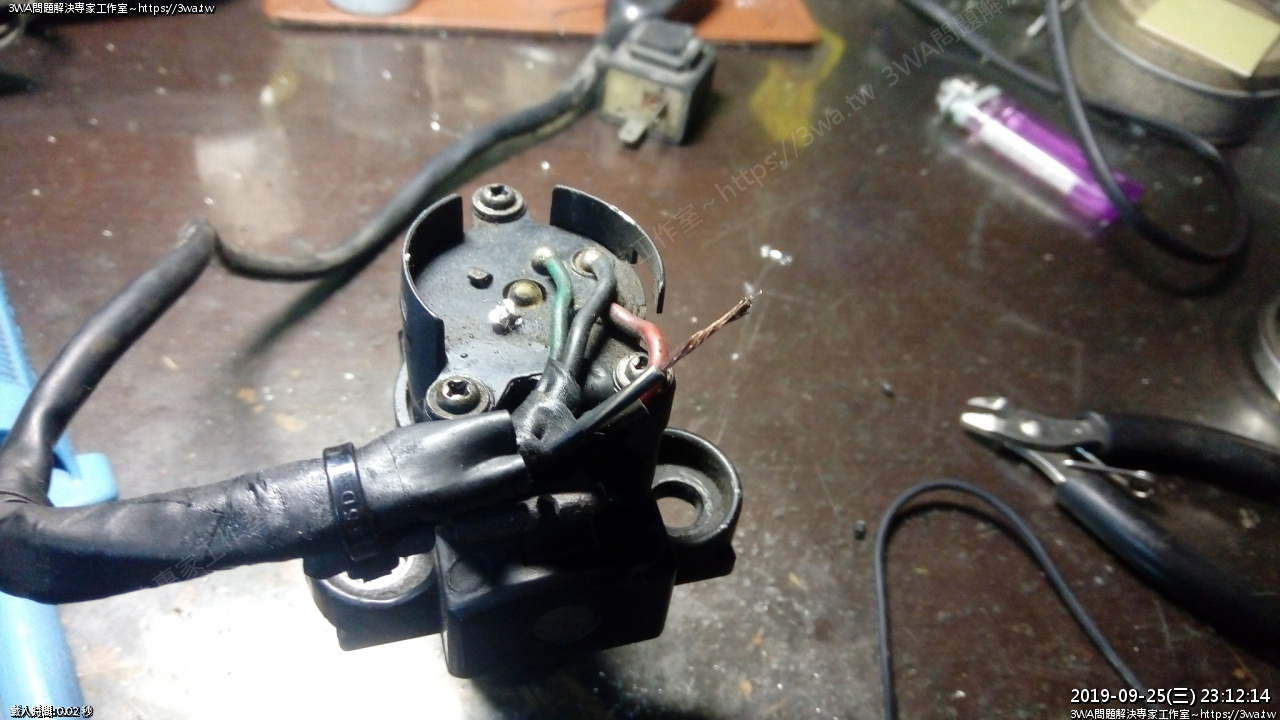

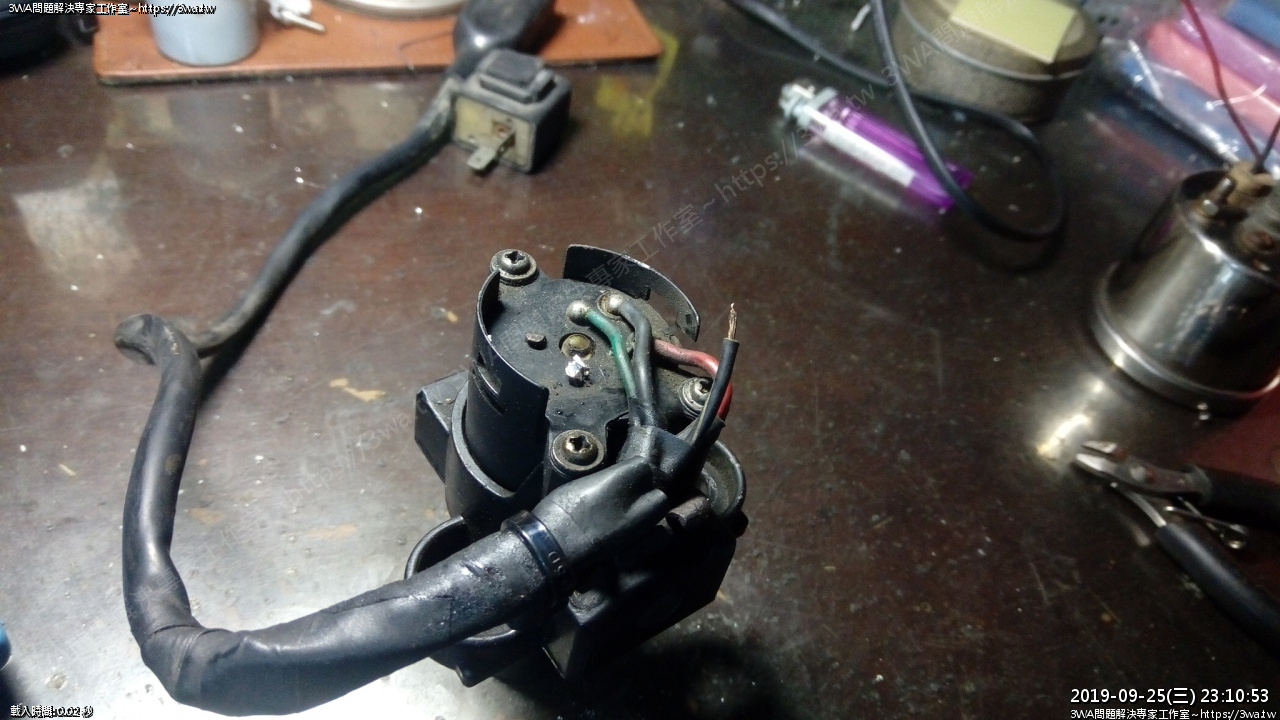

 看到其中一條黑線焊的很差,壓在下面,線頭還只剩下沒幾芯



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569425225.jpg

 解焊



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569425234.jpg

 剝線,前端銅綠較多的地方剪掉



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569425245.jpg

 線有些不夠長,拿一條黑線來延長



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569425254.jpg

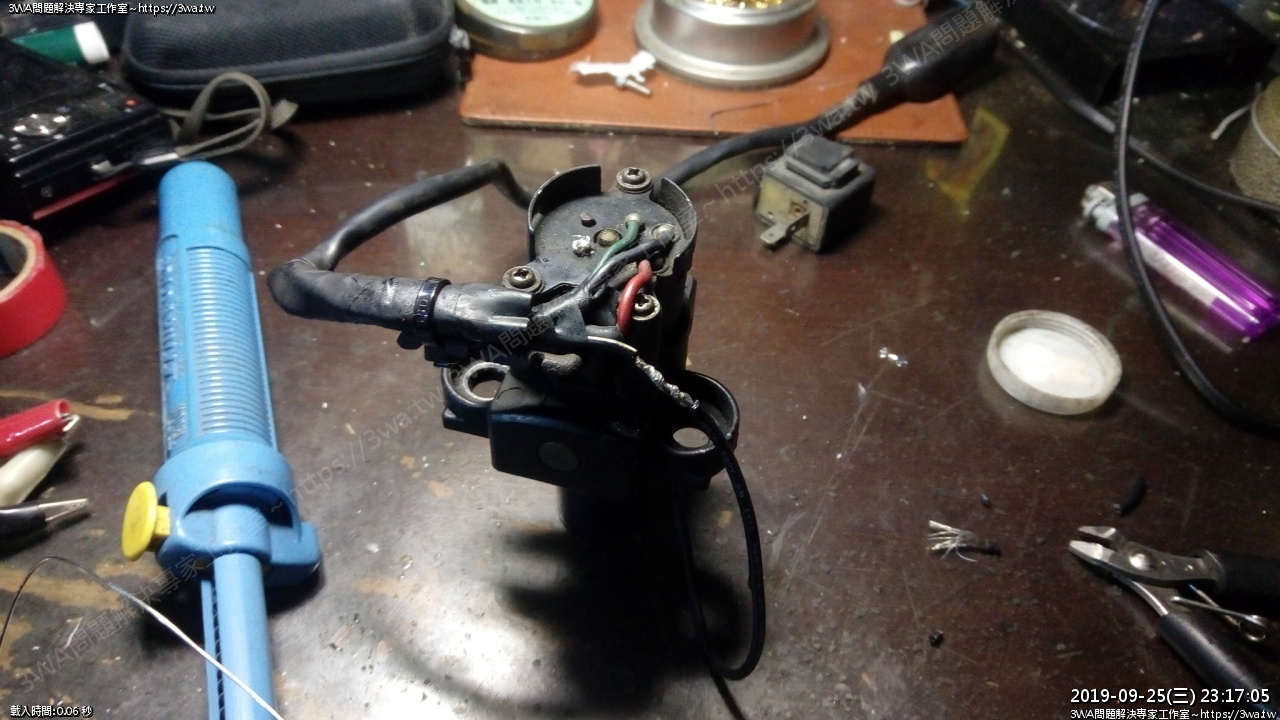

 對纏後焊上



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569425263.jpg

 再把線焊回,最後焊點再用熱熔膠保護



//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508060.jpg

剛才鎖頭拆下來了,試看看走線的方法



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508057.jpg

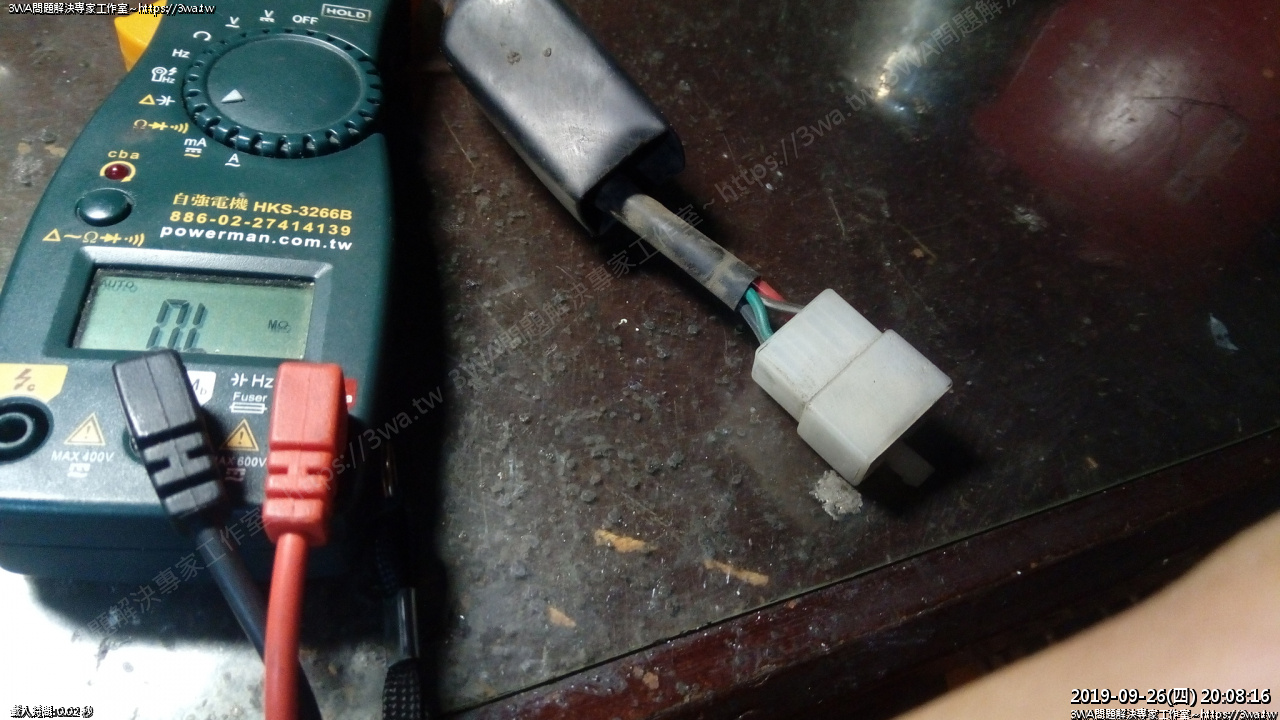

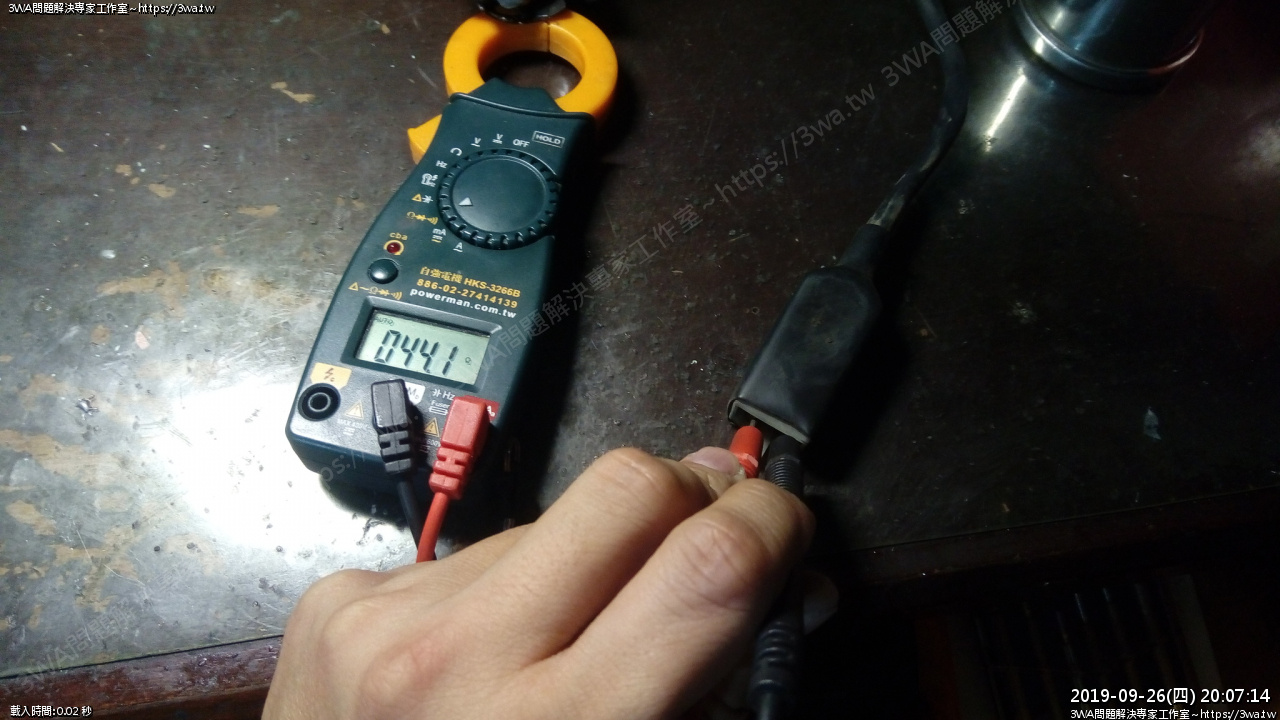

 嘗試打開電門,找出電門 ON 時,是哪二隻腳導通,導通的電阻約為 44Ω



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508064.jpg

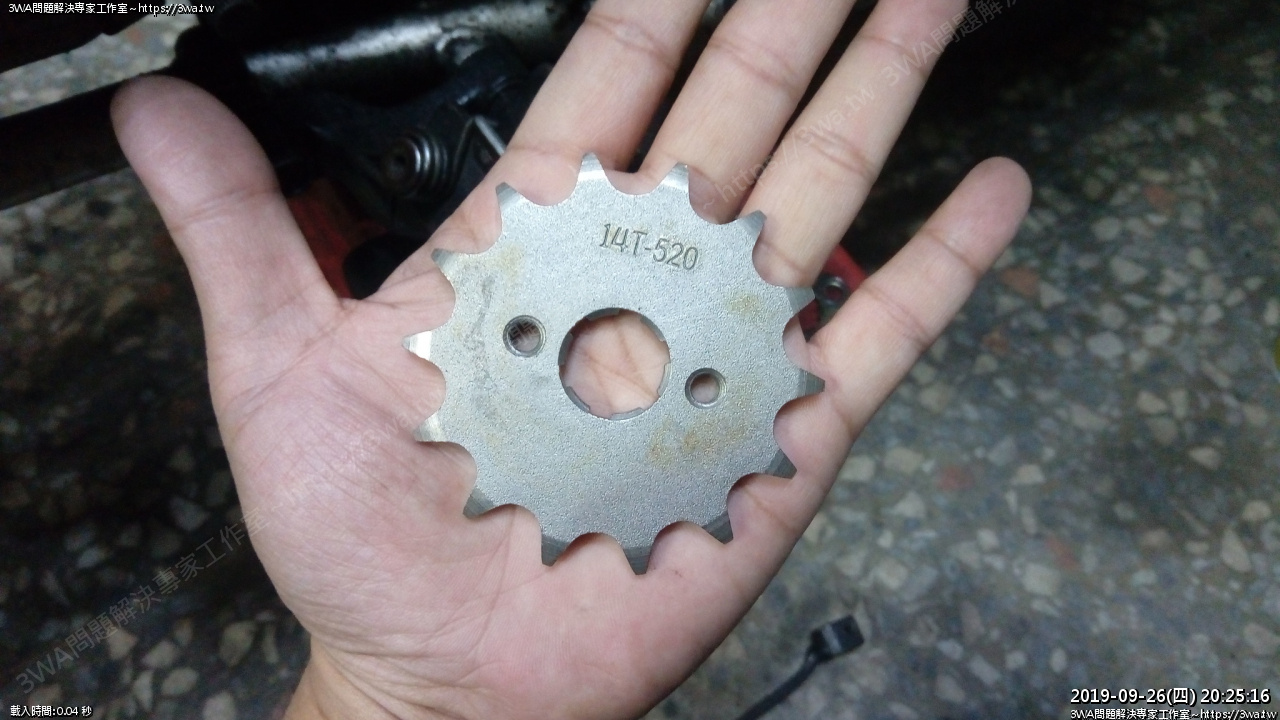

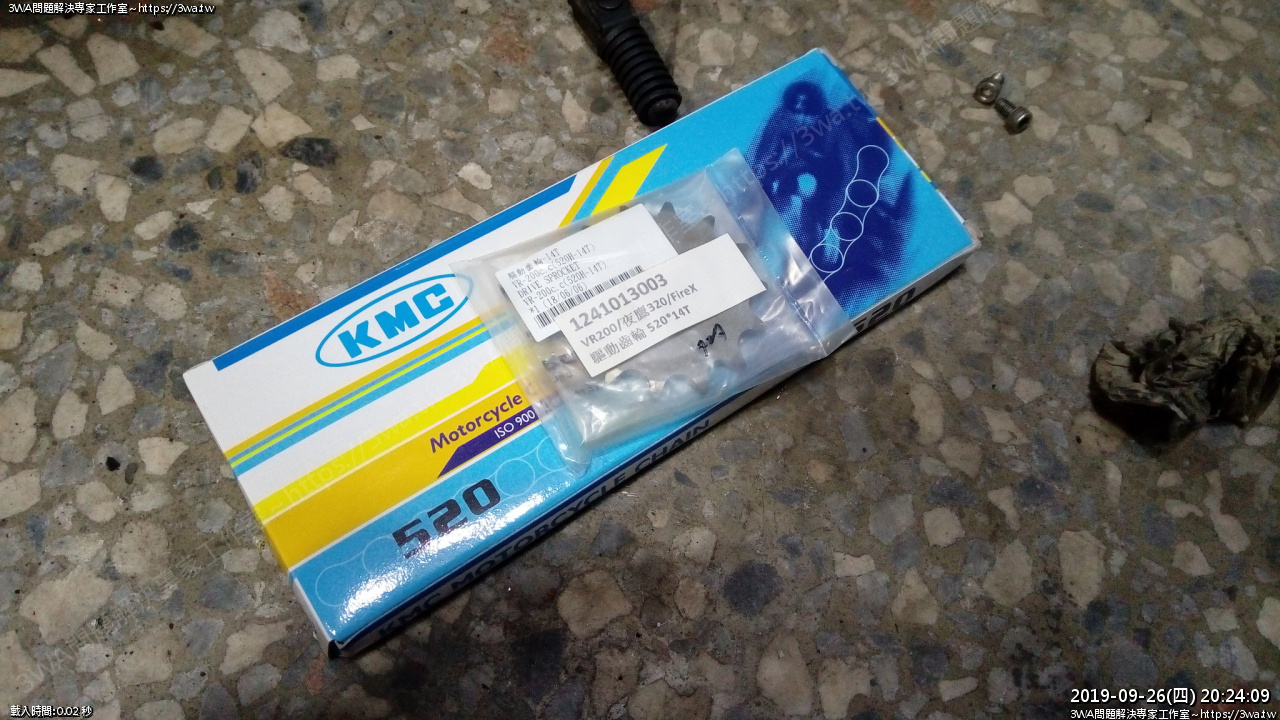

 目前車上的齒盤是後 42T,懶的拆後輪了,直接上 520 14T 這組

配合 520 108目



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508068.jpg

 原廠 VR200 用的 14T,其實也是淺溝...



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508070.jpg

 不過合上後,密合度相當好,先試看看吧,哪天騎崩了,就改223



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508072.jpg

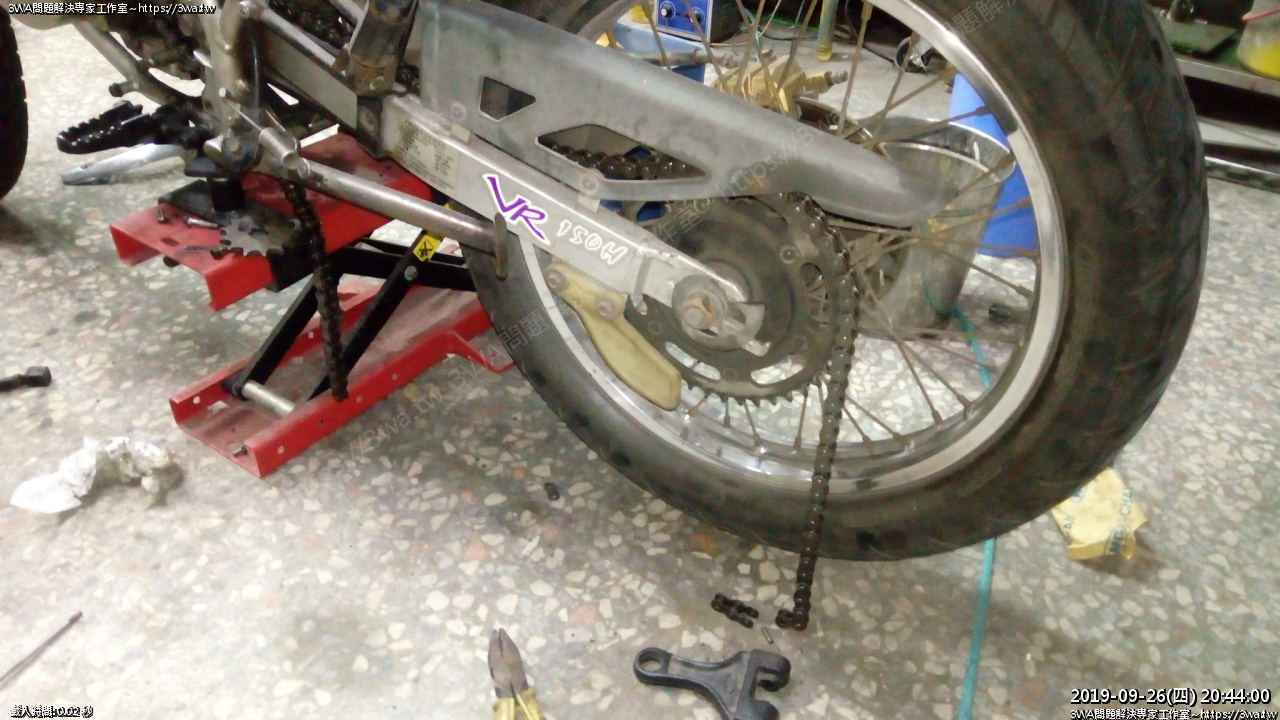

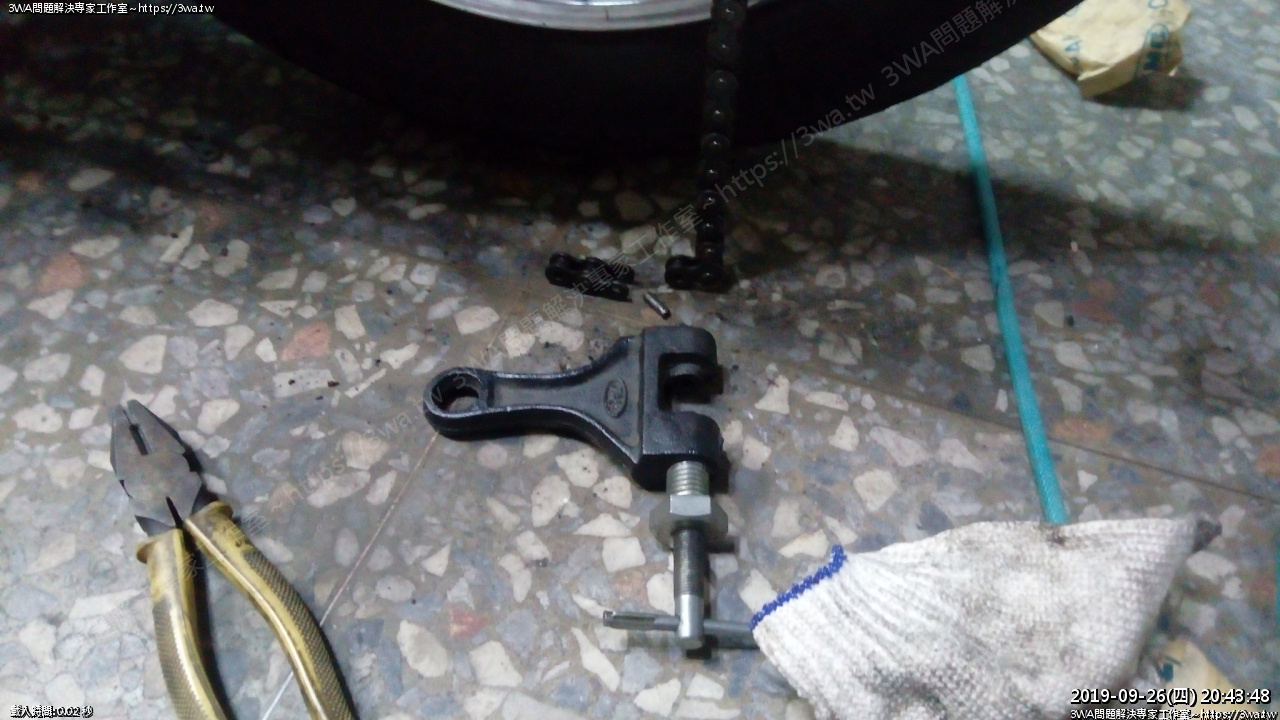

 把車上這組油封 RK 鏈拆下,明明有活目,但弄了半天鏈目退不下來

直接截鏈



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508073.jpg

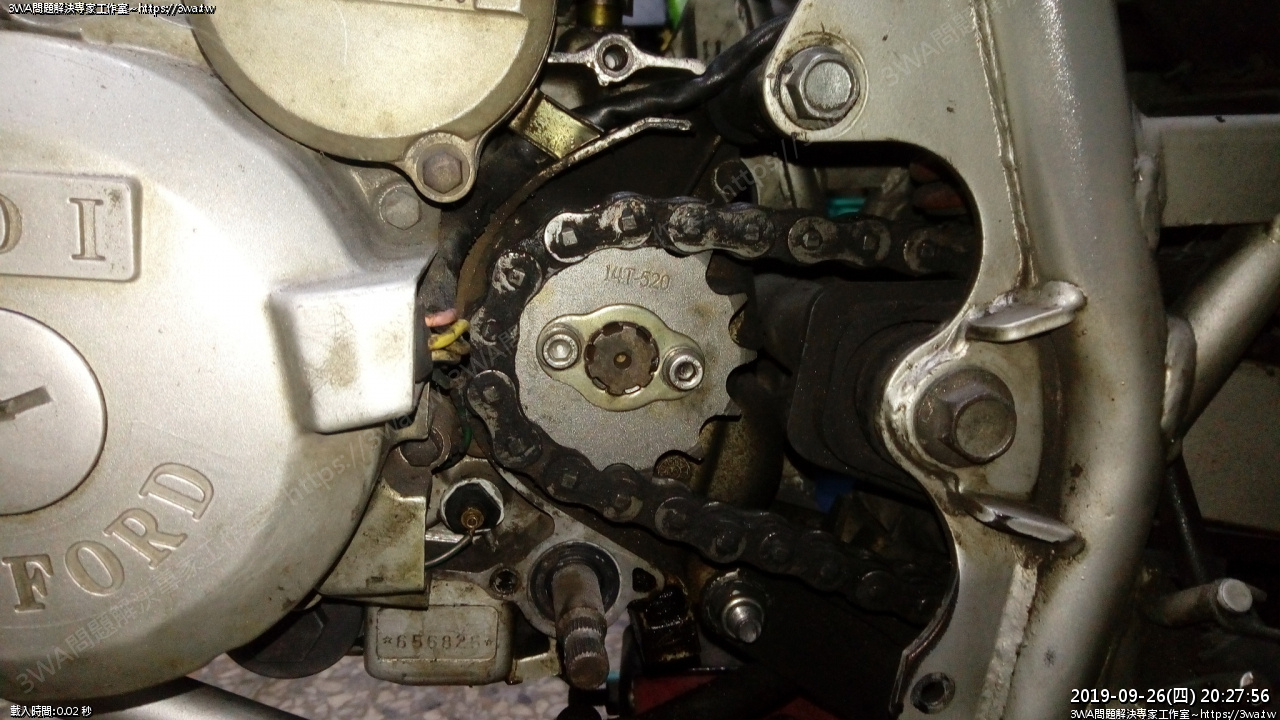

 繞上去,把新鏈條轉進去,感覺這組後齒盤大概還剩3、4000km的壽命吧

等用完再說

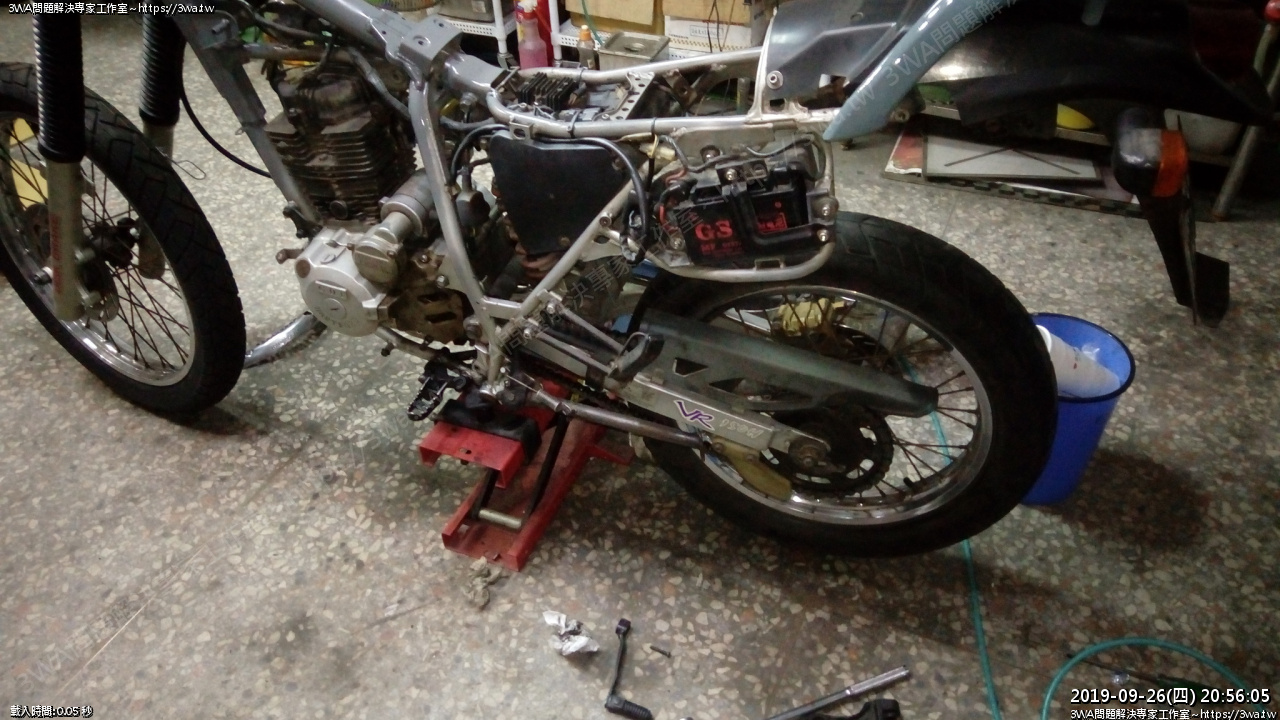

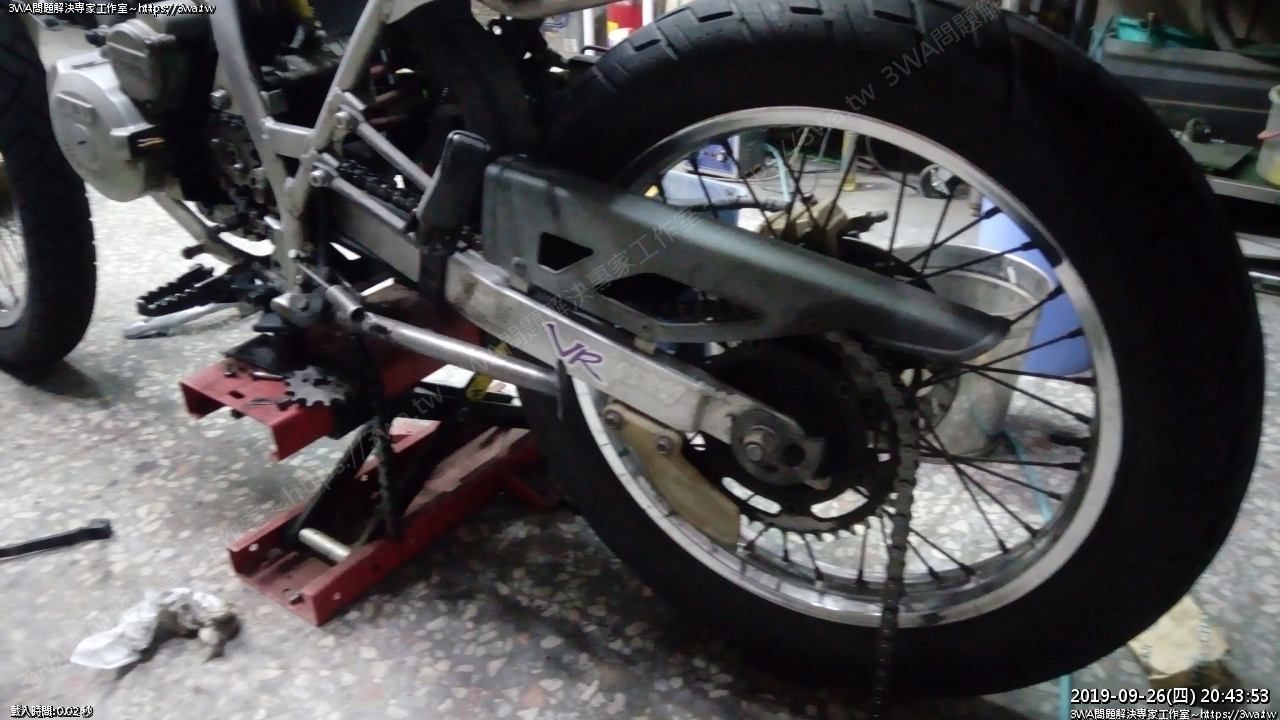

 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508075.jpg

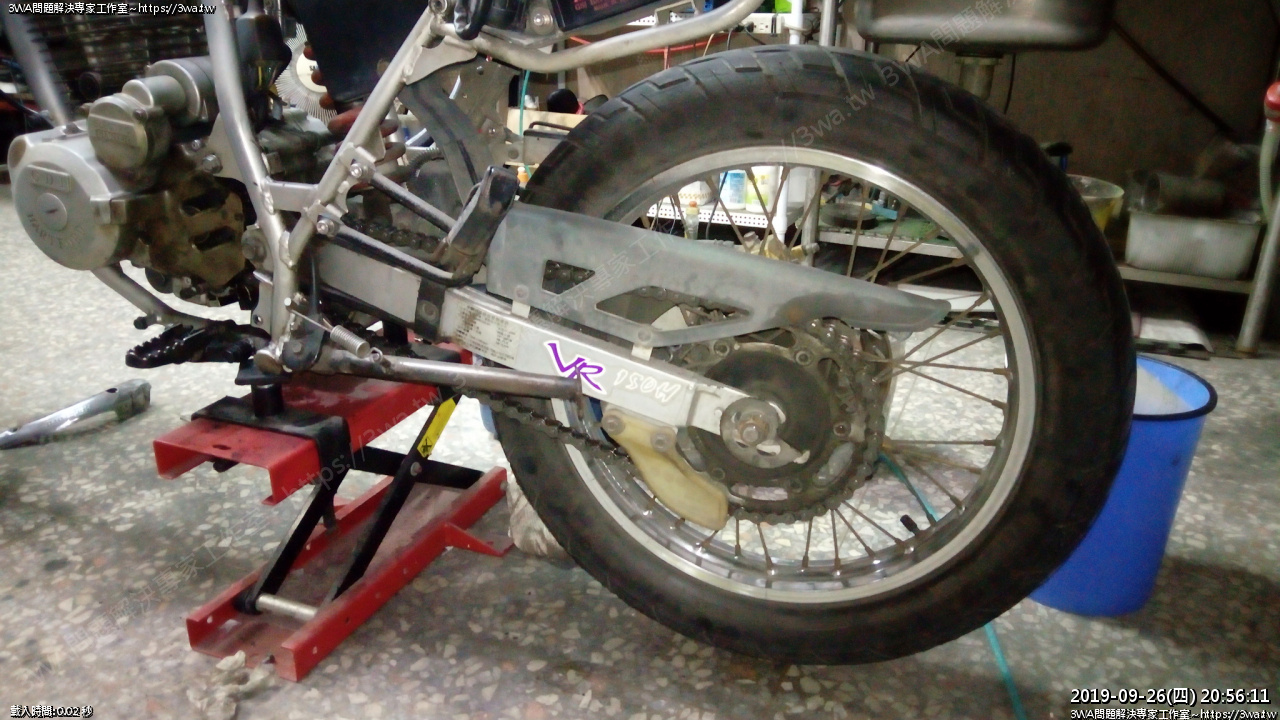

新的 520 14T 配 42 T 用 108 目太長了,要截一個掉

未截前,調整器退到底40,鏈條仍是鬆的,截掉1目後,格數為27,上下3cm



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508077.jpg

 VR的蝸牛調鏈器超簡明易懂的



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508079.jpg

 原廠 VR150 配比為 428 17T / 47T = 2.764

原廠 VR200 配比為 520 14T / 39T = 2.79

目前我的是 520 14T / 42T = 3.00 看來應該只能扭來扭去了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508082.jpg

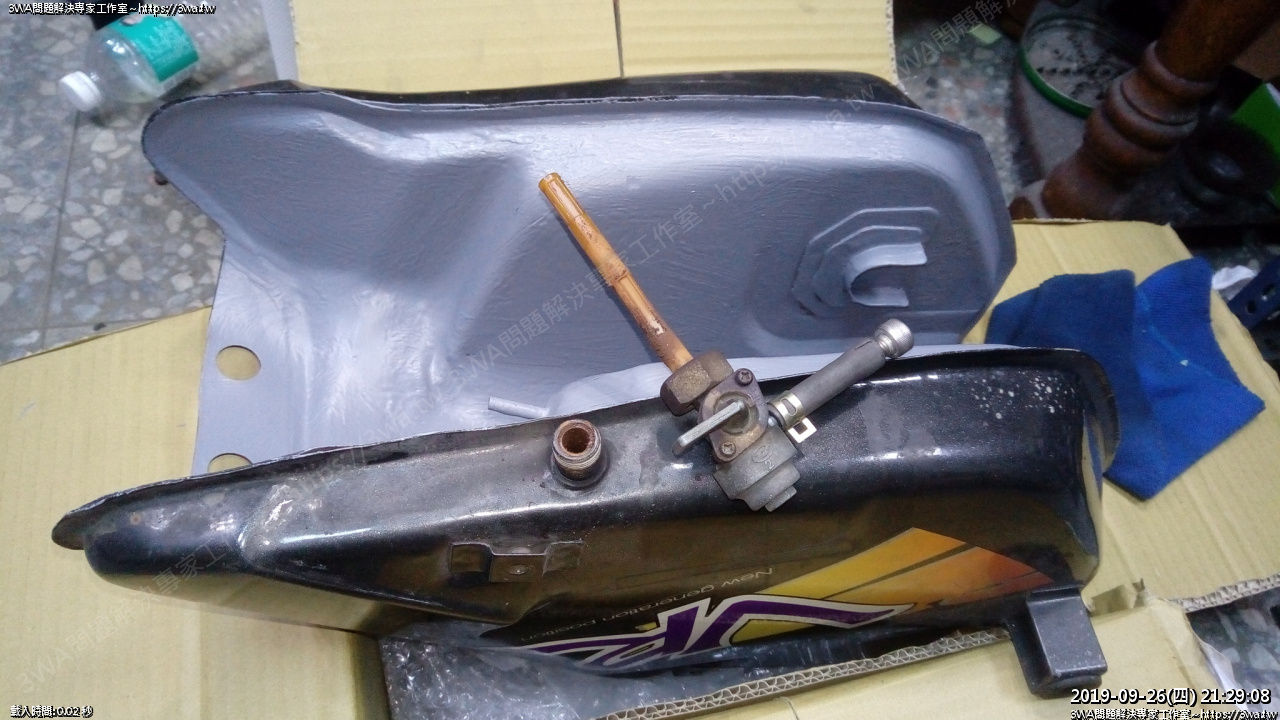

 車上的油杯關油後,還會滴,想說都拆下來了,叫新的來換上



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508085.jpg

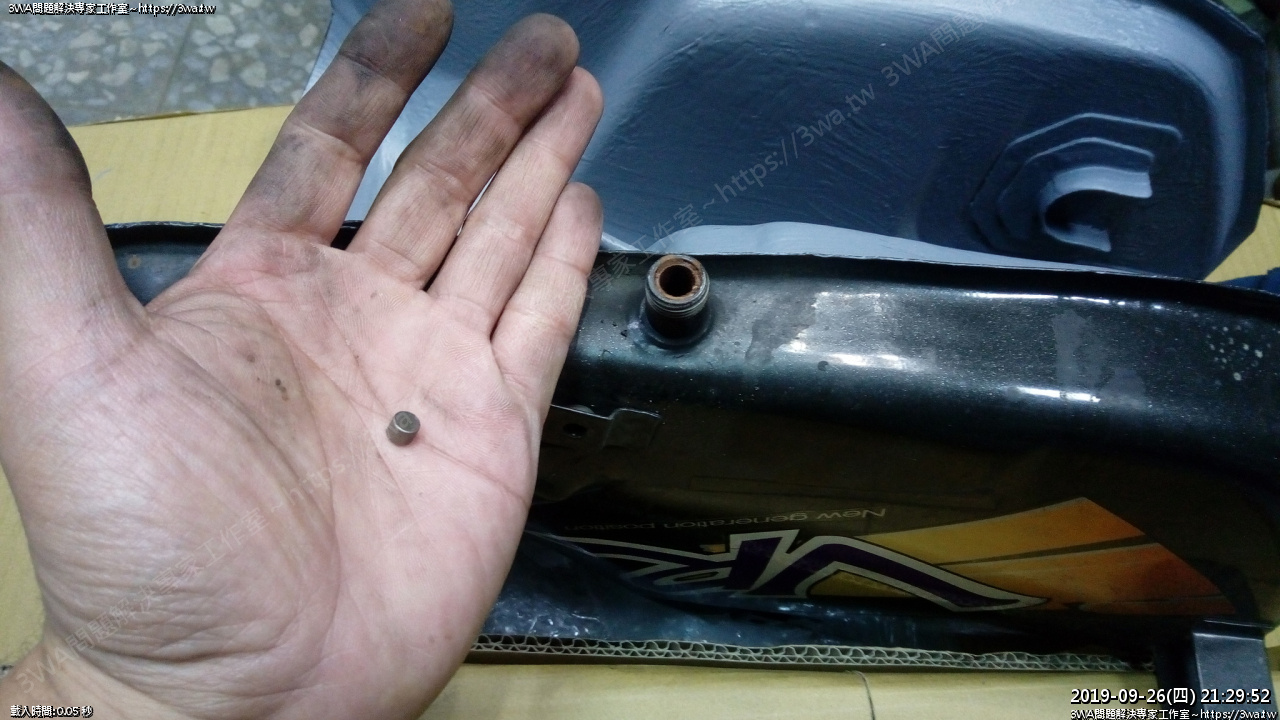

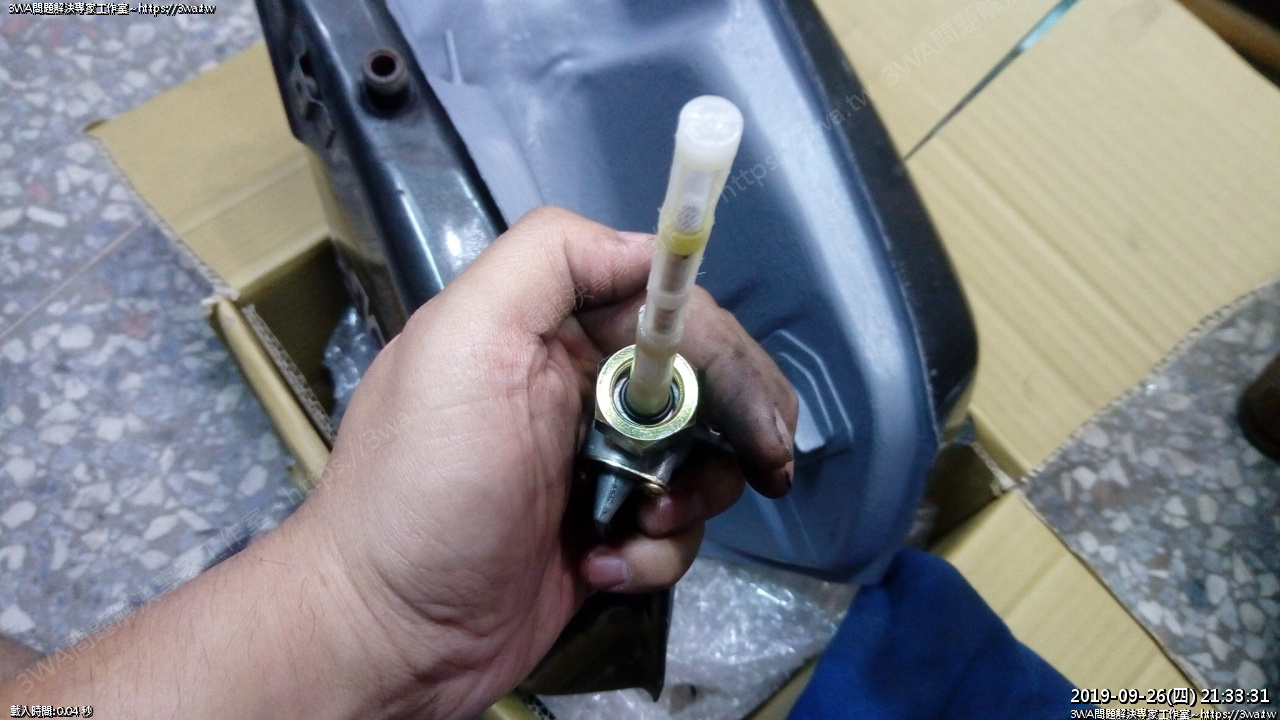

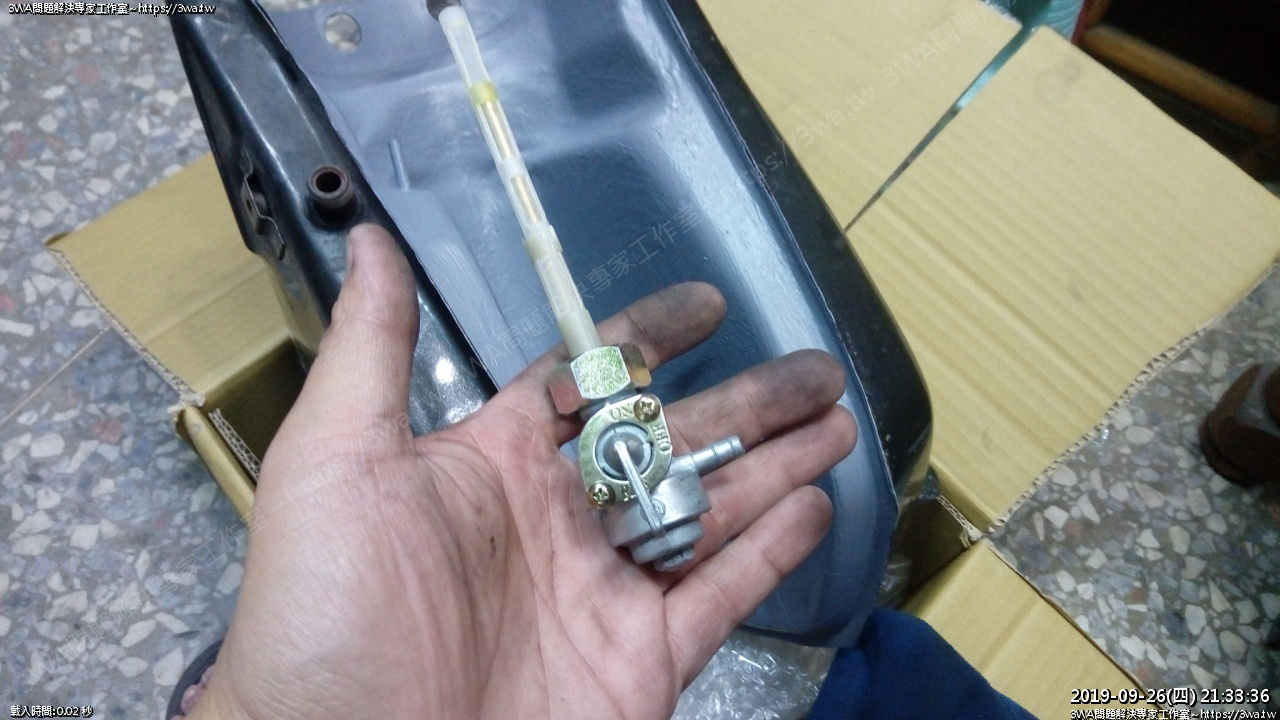

 拆下油杯,拿一顆磁石,從油孔裝入



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508090.jpg

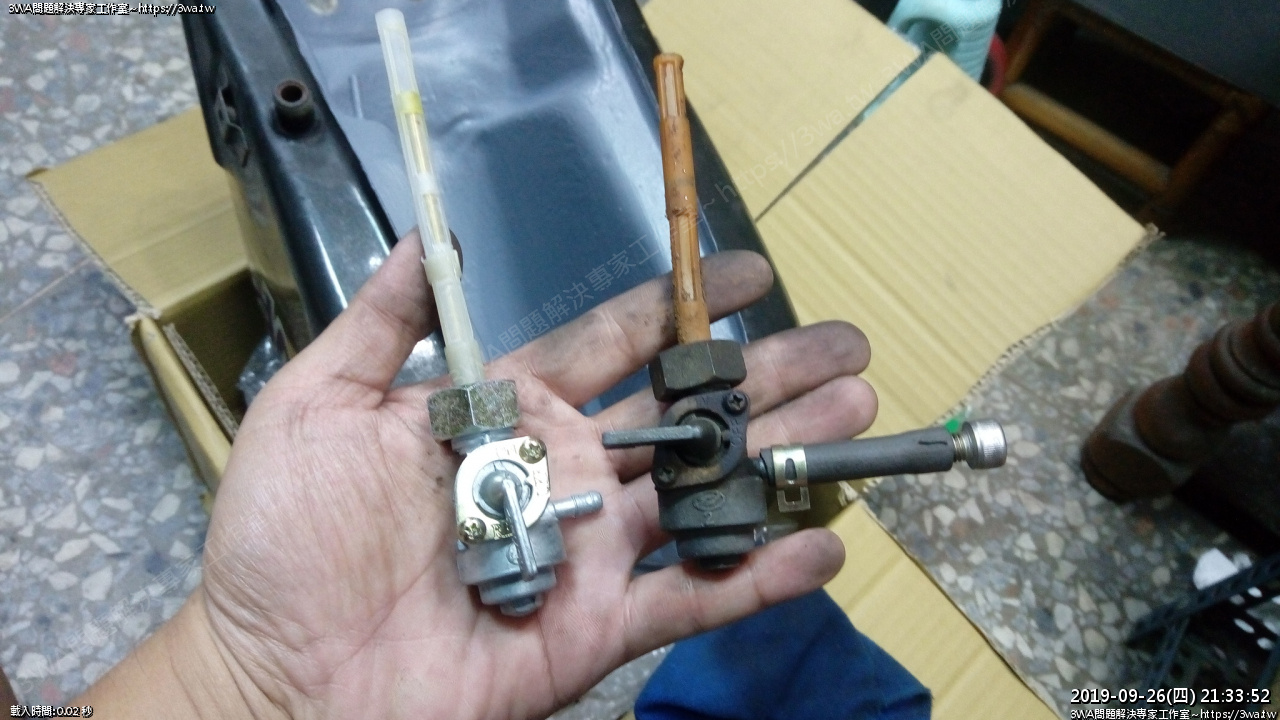

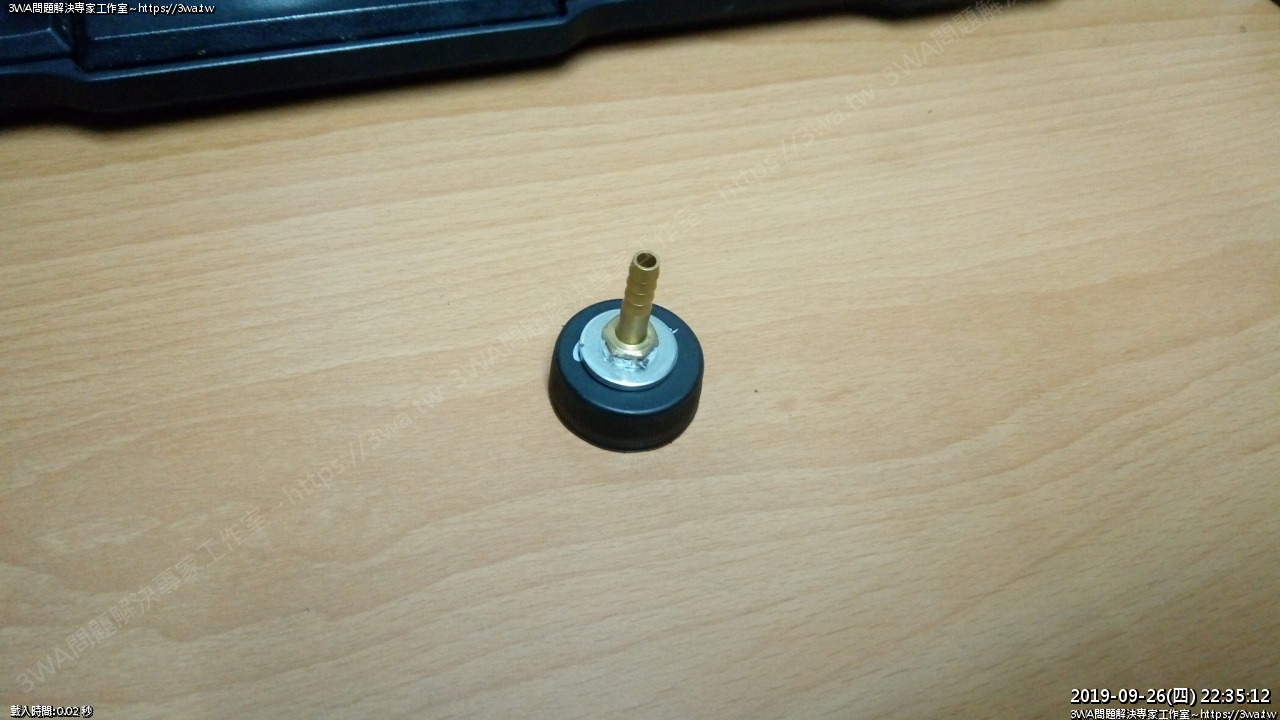

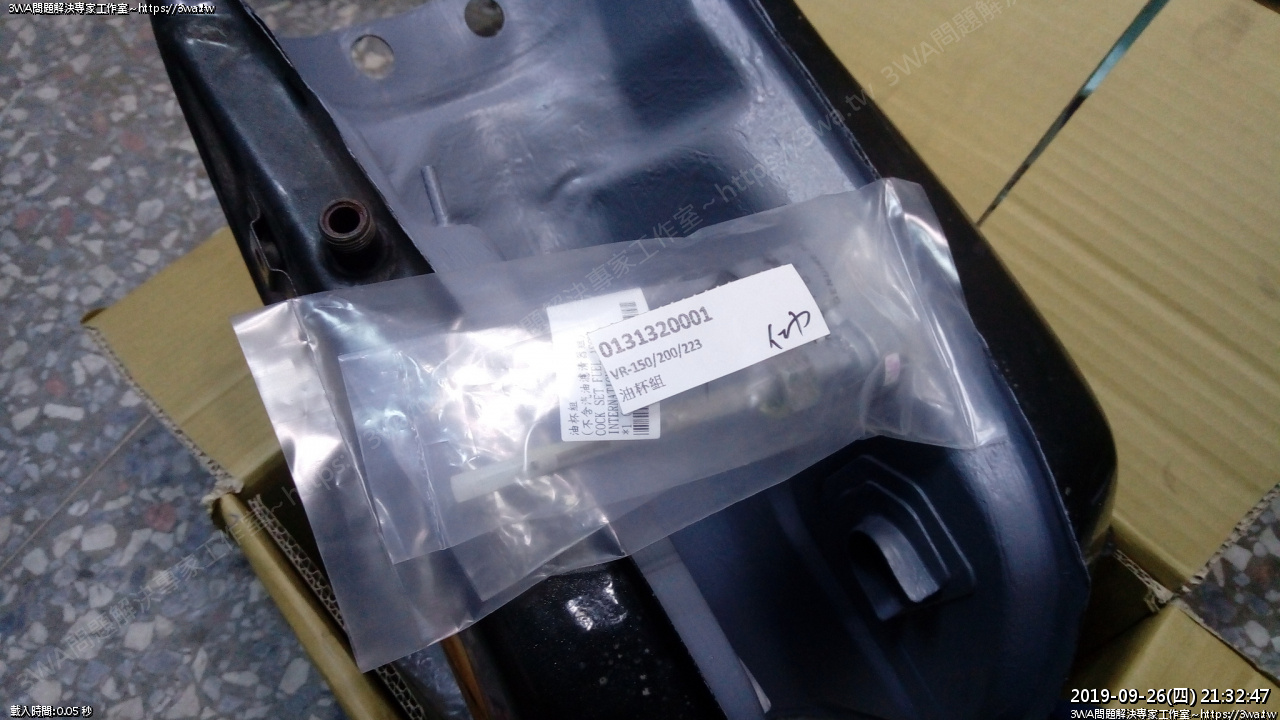

 新的油杯



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508092.jpg

 裡面有油封,舊的拆下來沒看到油封,大概已脆掉失蹤了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508094.jpg

 新油杯



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508096.jpg

 長度有點不太一樣呢,舊的短了一些些



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508100.jpg

 新油杯裝上



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508102.jpg

 裝上雨水排水管



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508104.jpg

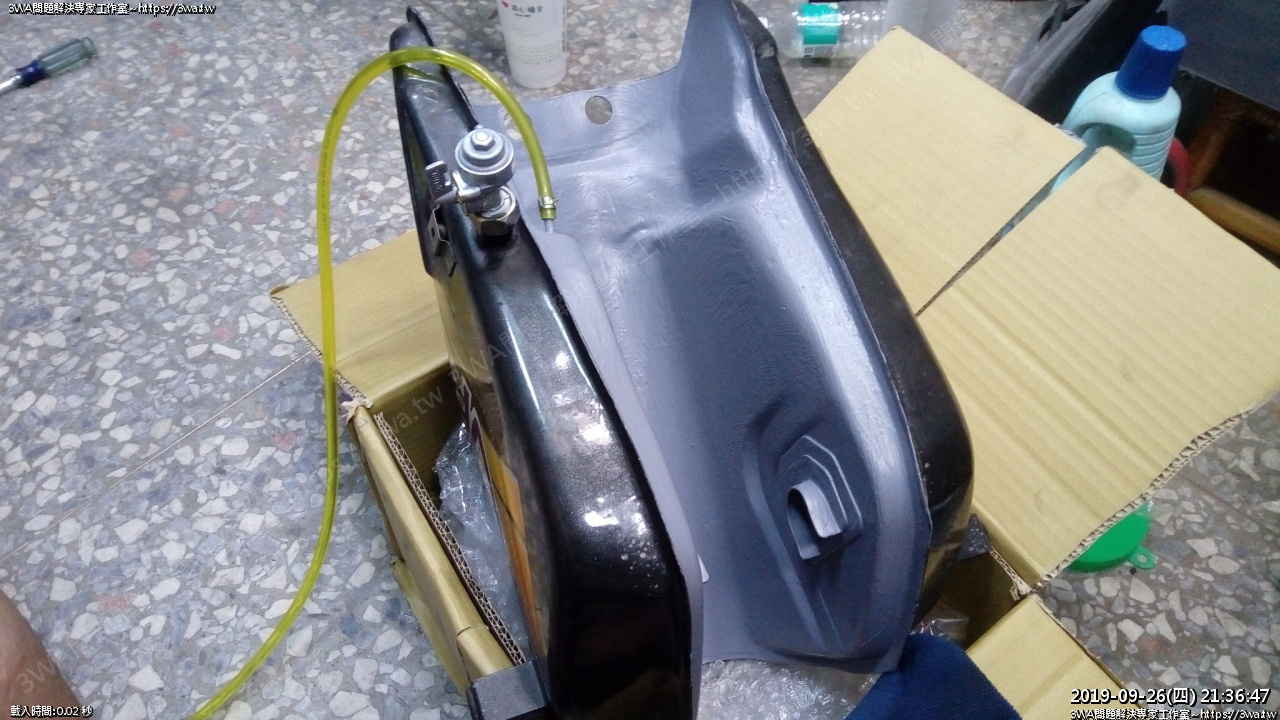

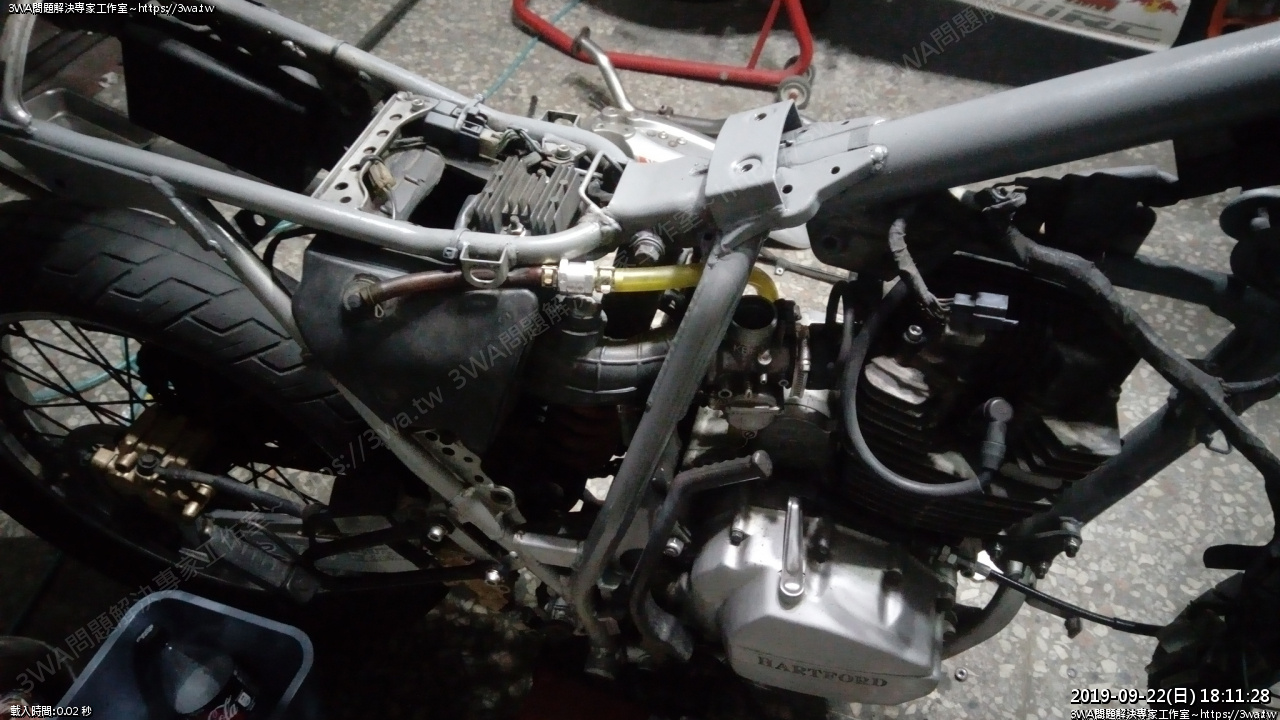

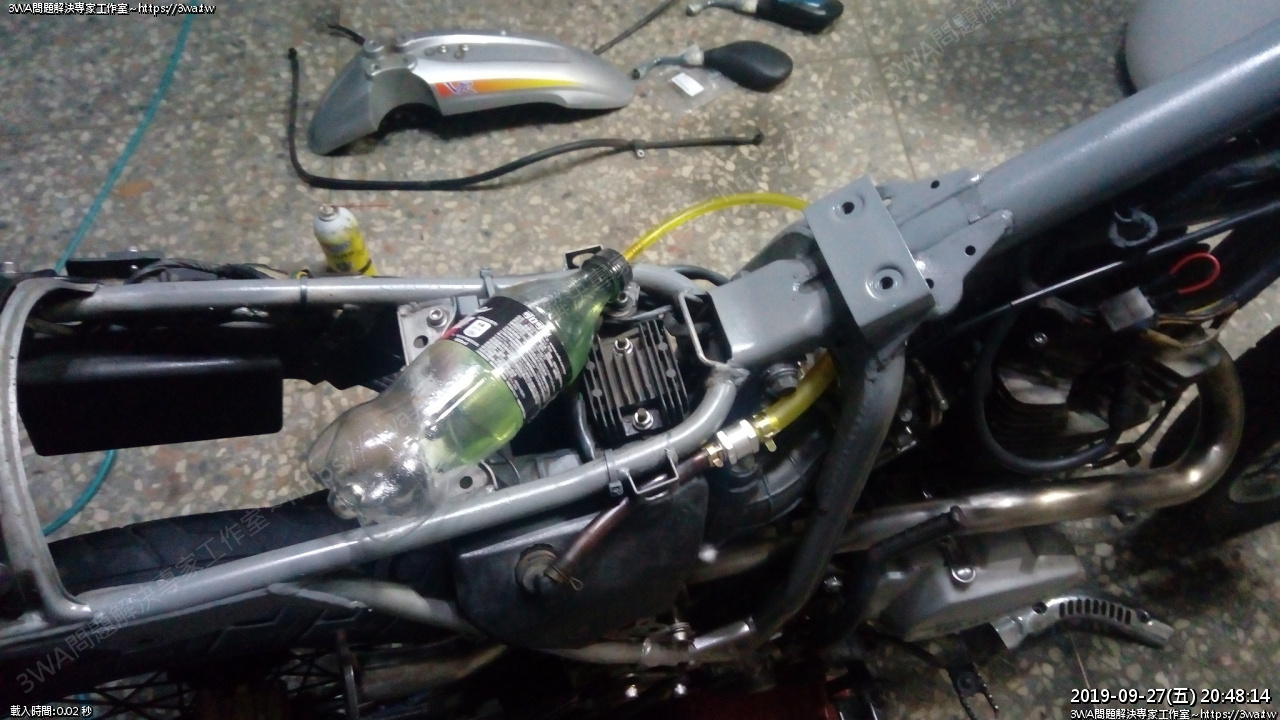

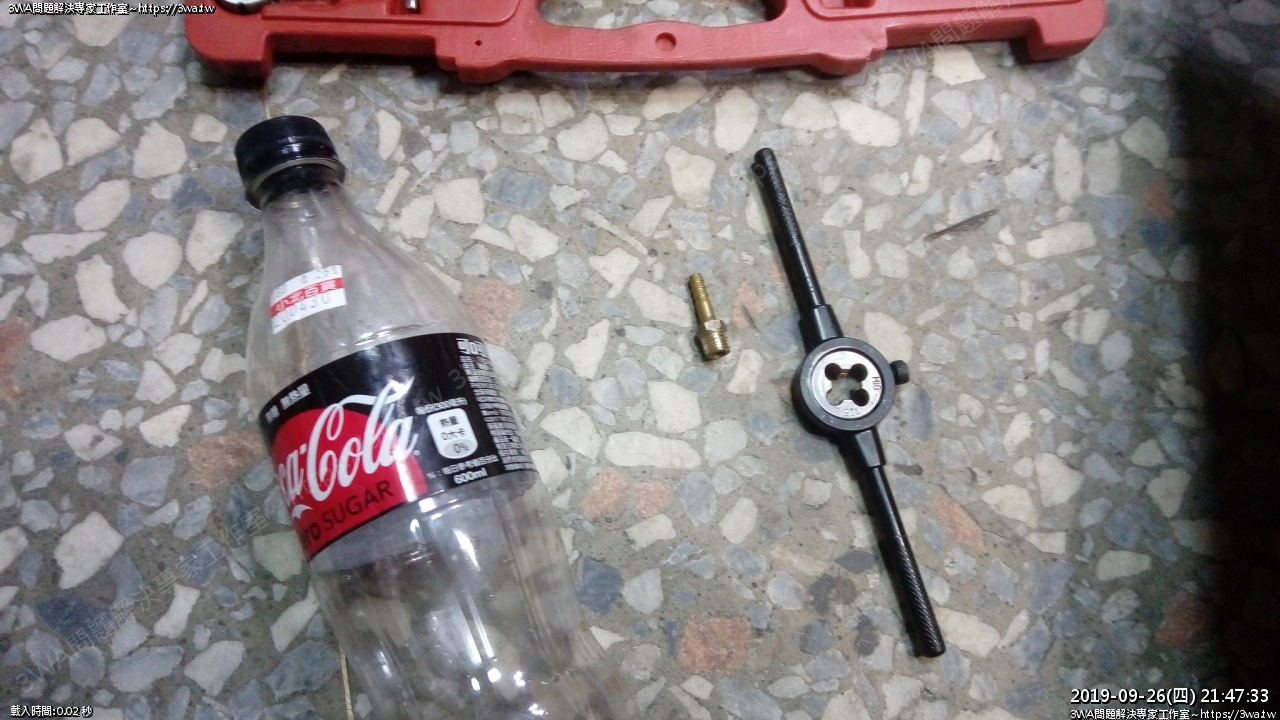

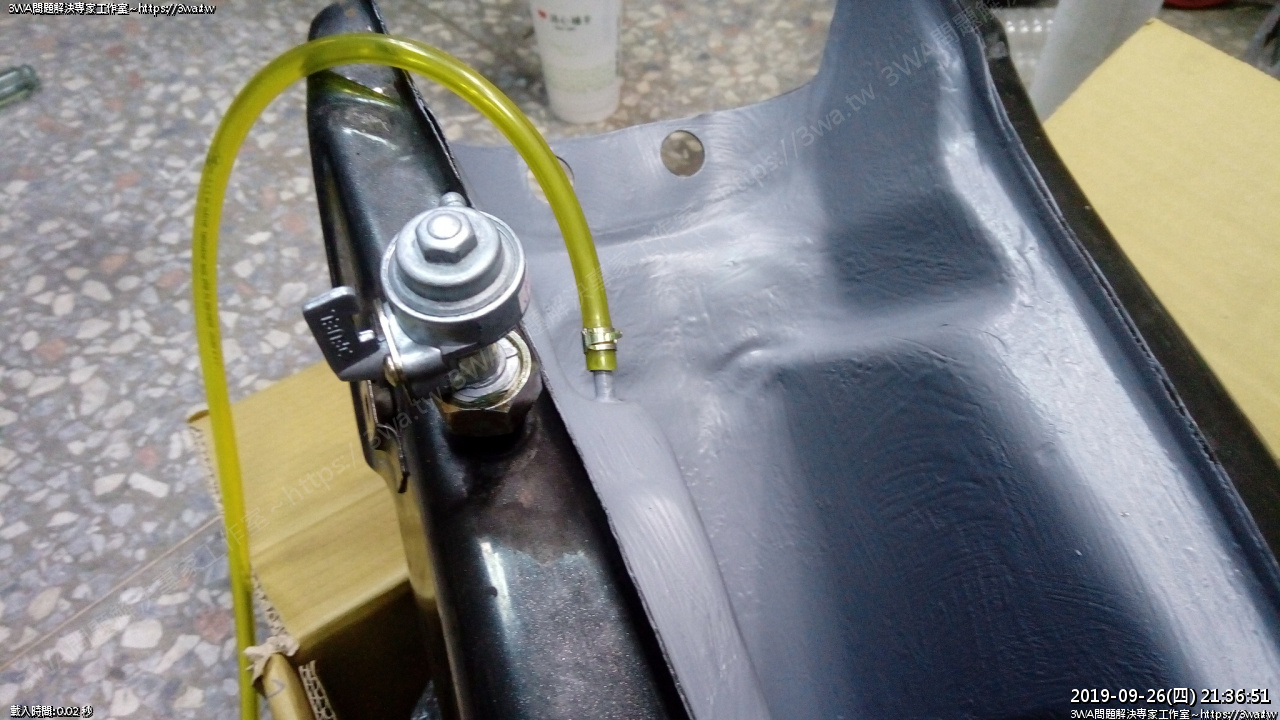

 由於線組都還沒接,油箱先不上,使用保特瓶來作臨時的供油



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508106.jpg

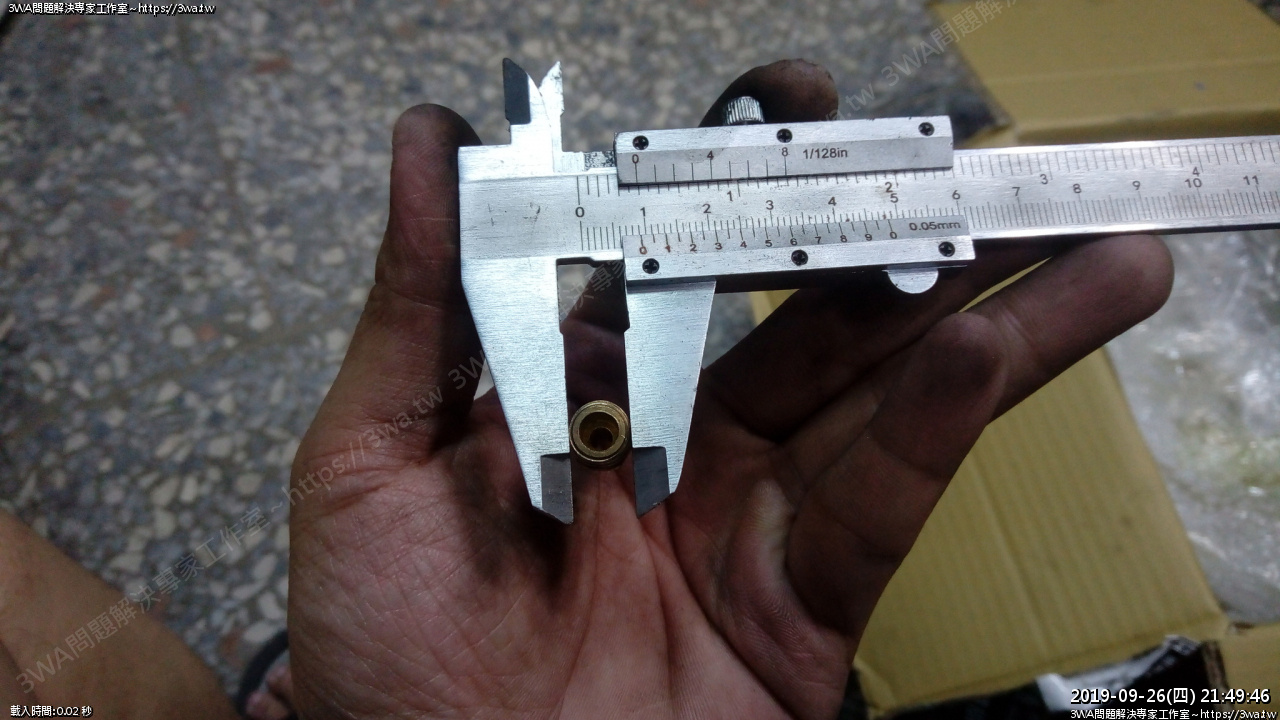

 拿1分的插芯,口徑大概跟VR油管差不多

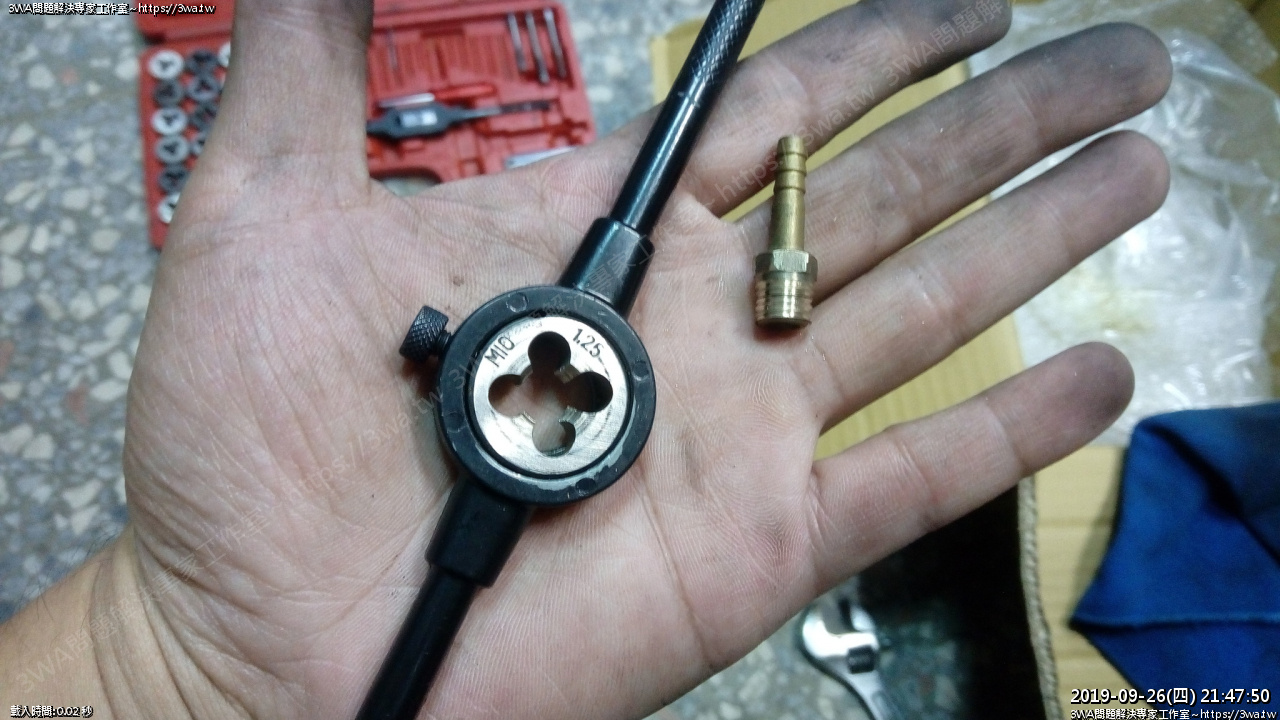

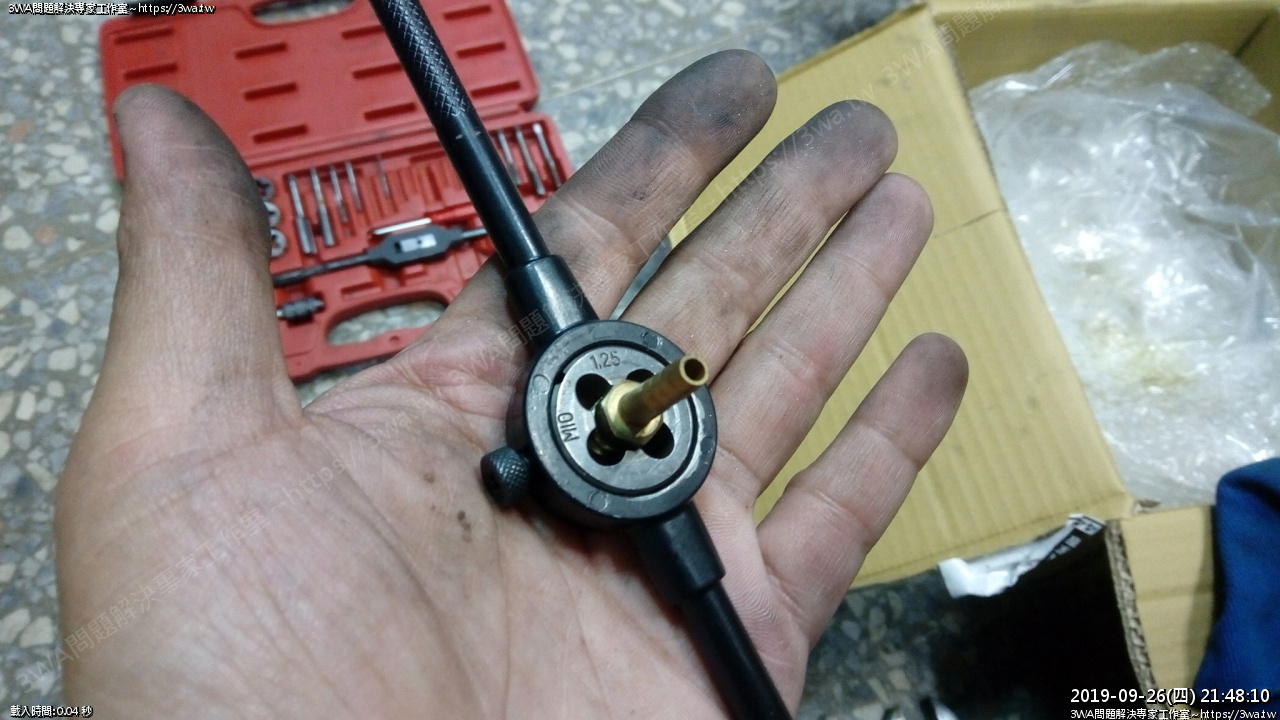

這種插芯牙的螺帽我沒有,直接用M10xP1.25重新攪牙



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508111.jpg

 作好了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508119.jpg

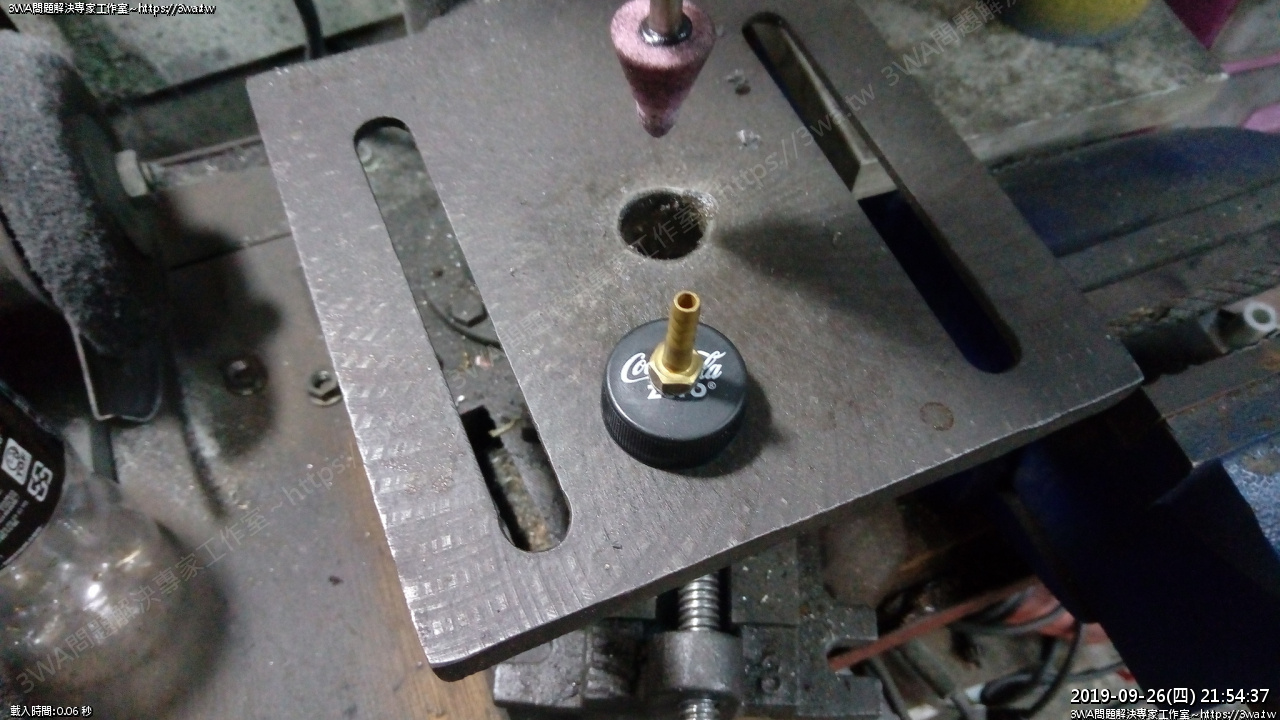

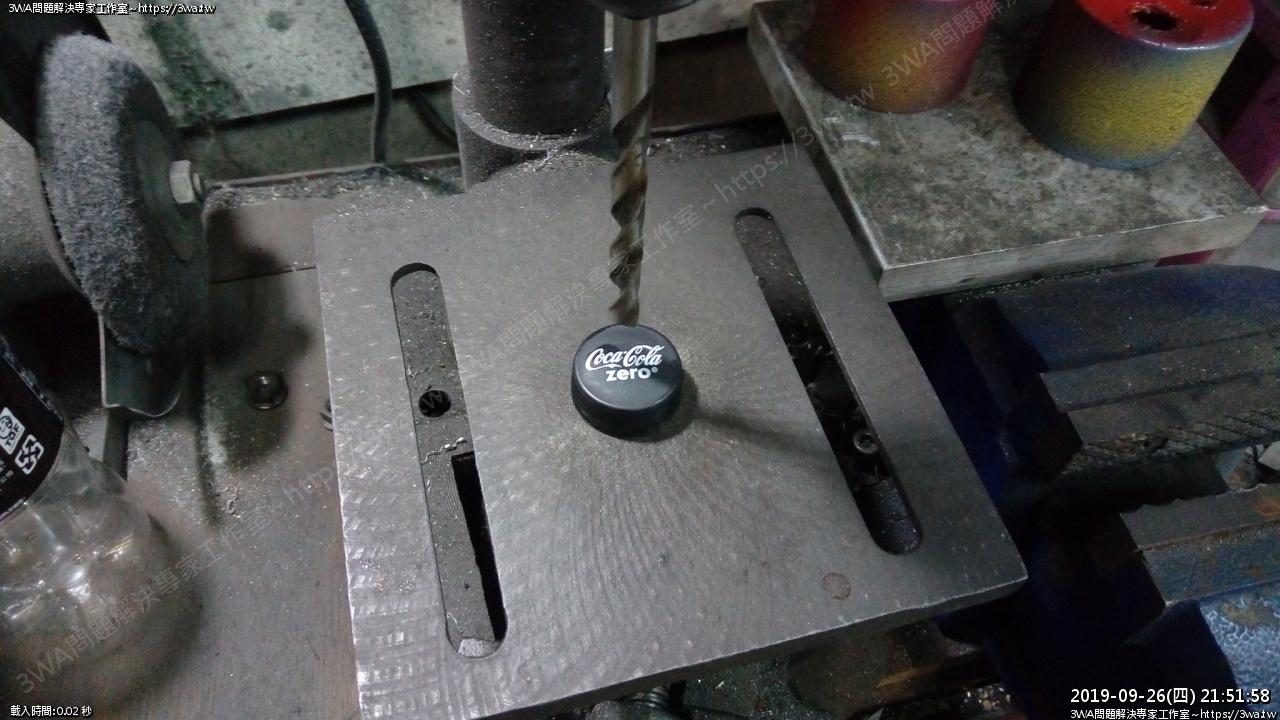

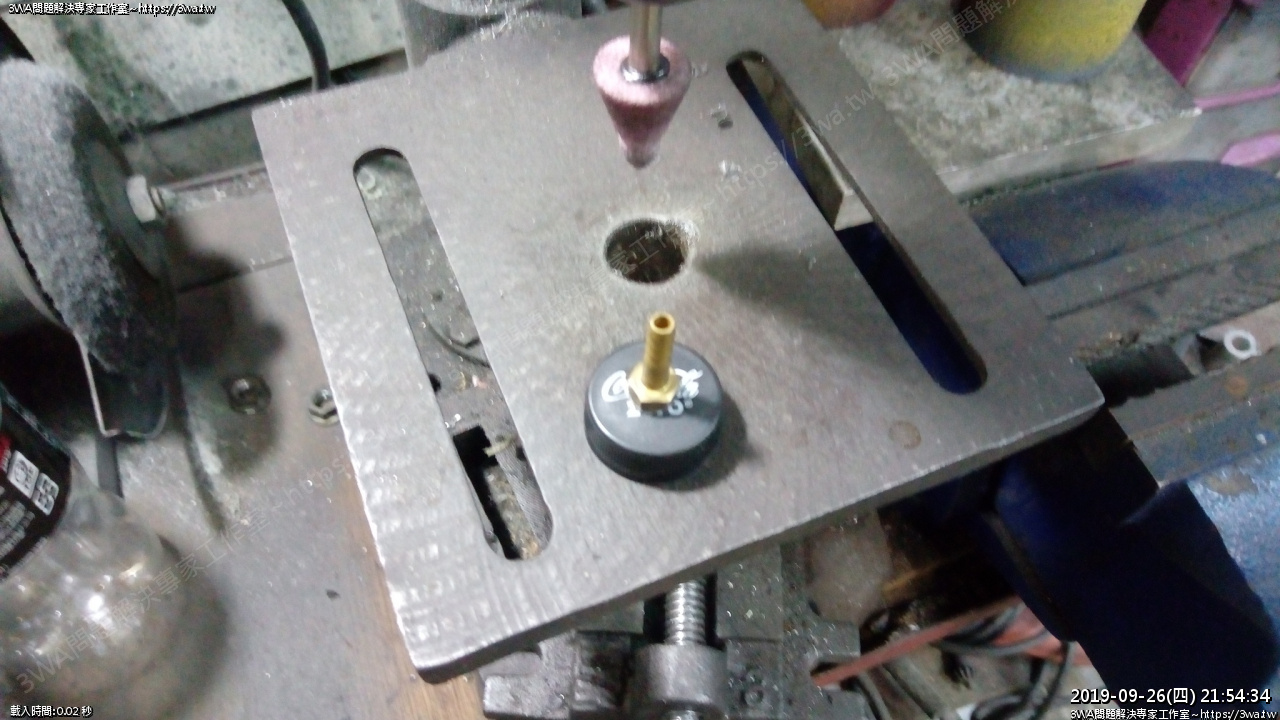

 瓶蓋要鑽孔,寬約 9mm



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508127.jpg

 手邊最大的鑽頭只有7mm,鑽開



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508128.jpg

 再擴孔



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508130.jpg

 可以插入了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508135.jpg

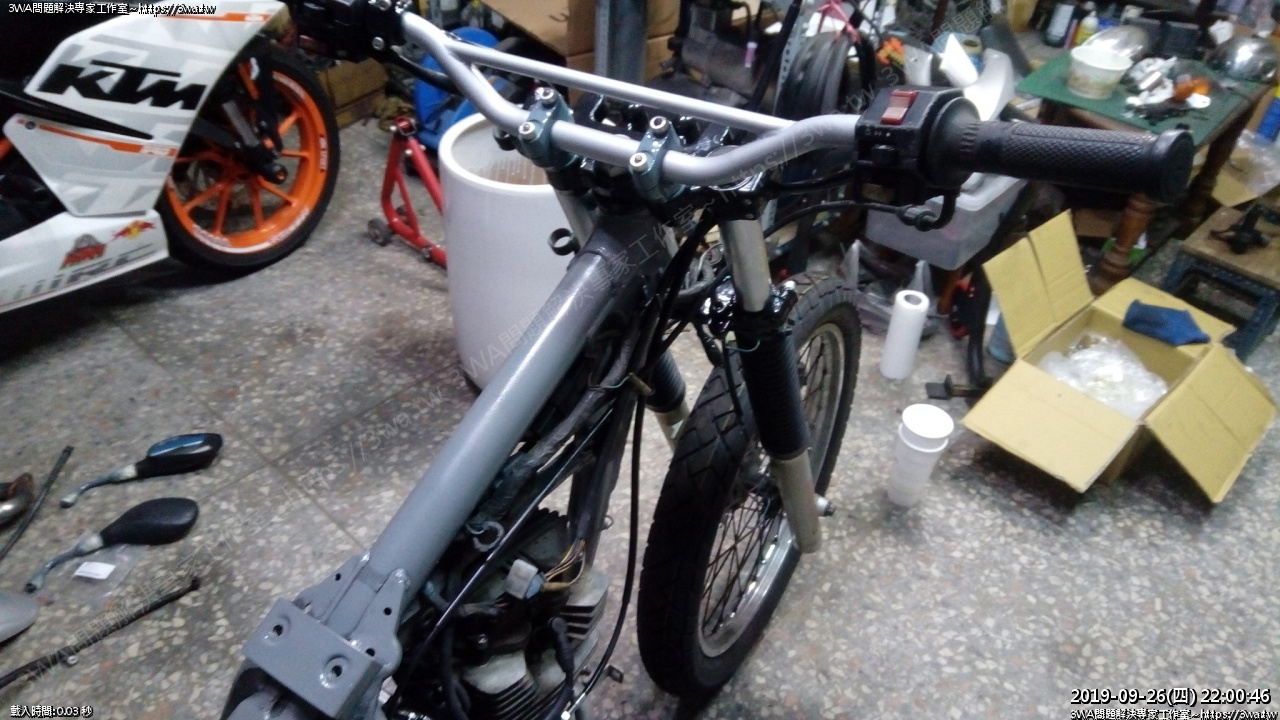

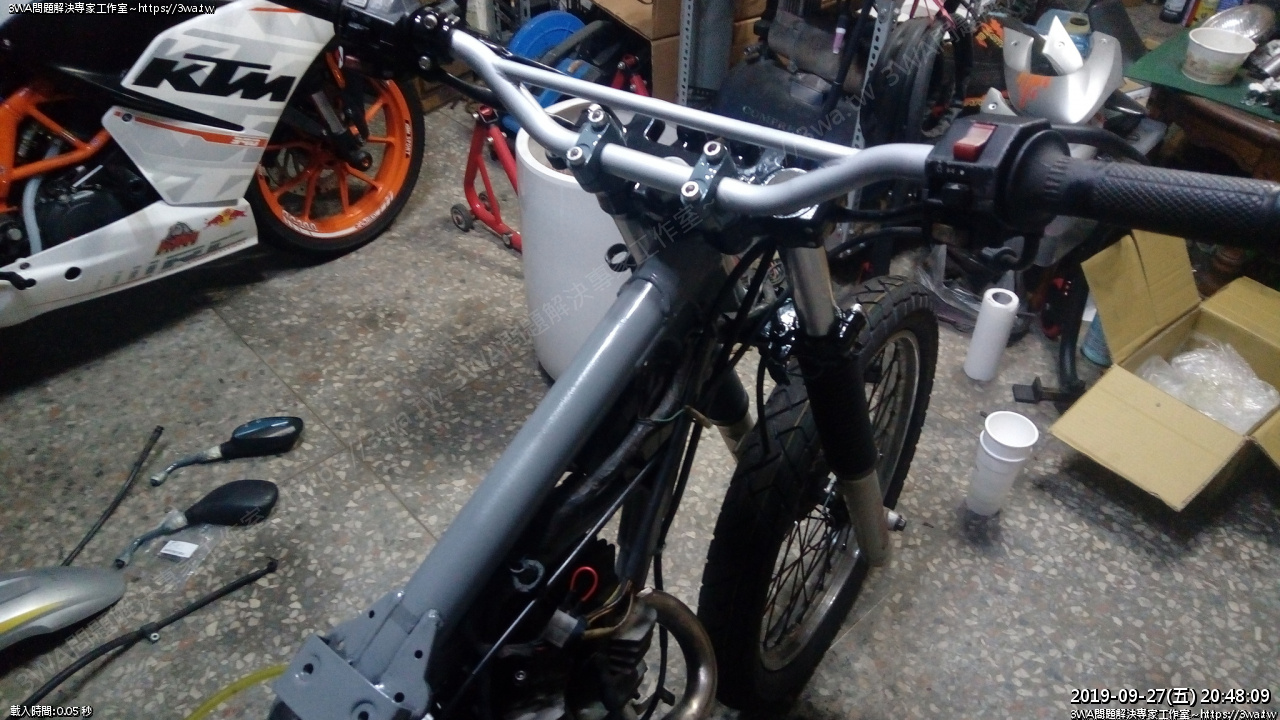

 把手把、油門線、開關都裝上



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508139.jpg

 由於鎖頭插錀匙,錀匙已卡不住整個鬆鬆的,害我有點想改成暗開關啟動引擎

剛才試了一下鎖頭,那麼...來測試一下大膽的想法



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508141.jpg

 作了一把錀匙



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508144.jpg

 短路



Video Player
00:00
00:00
00:00

實車測試看看,因為還沒入汽油,所以發不動,但拆火星塞蓋,確認有點火XD



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569508527.jpg

汽油入油蓋製作ok,明兒應該可以發動看看



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569513030.jpg

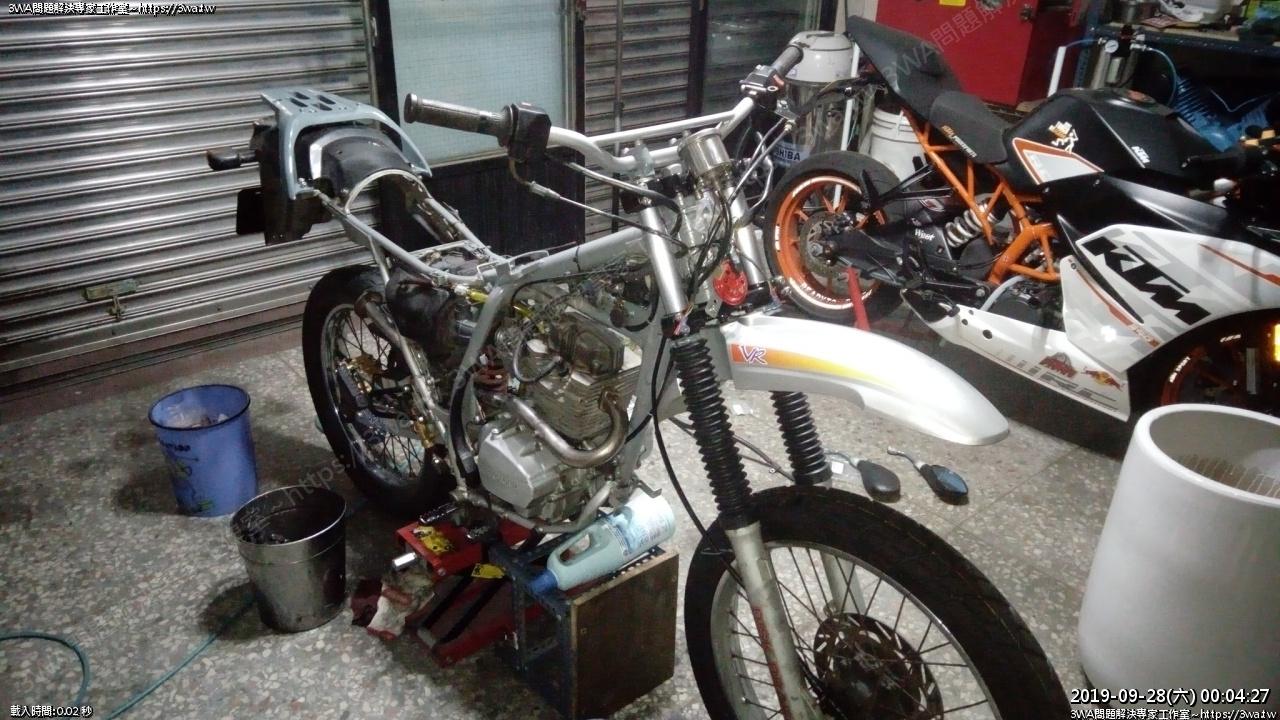

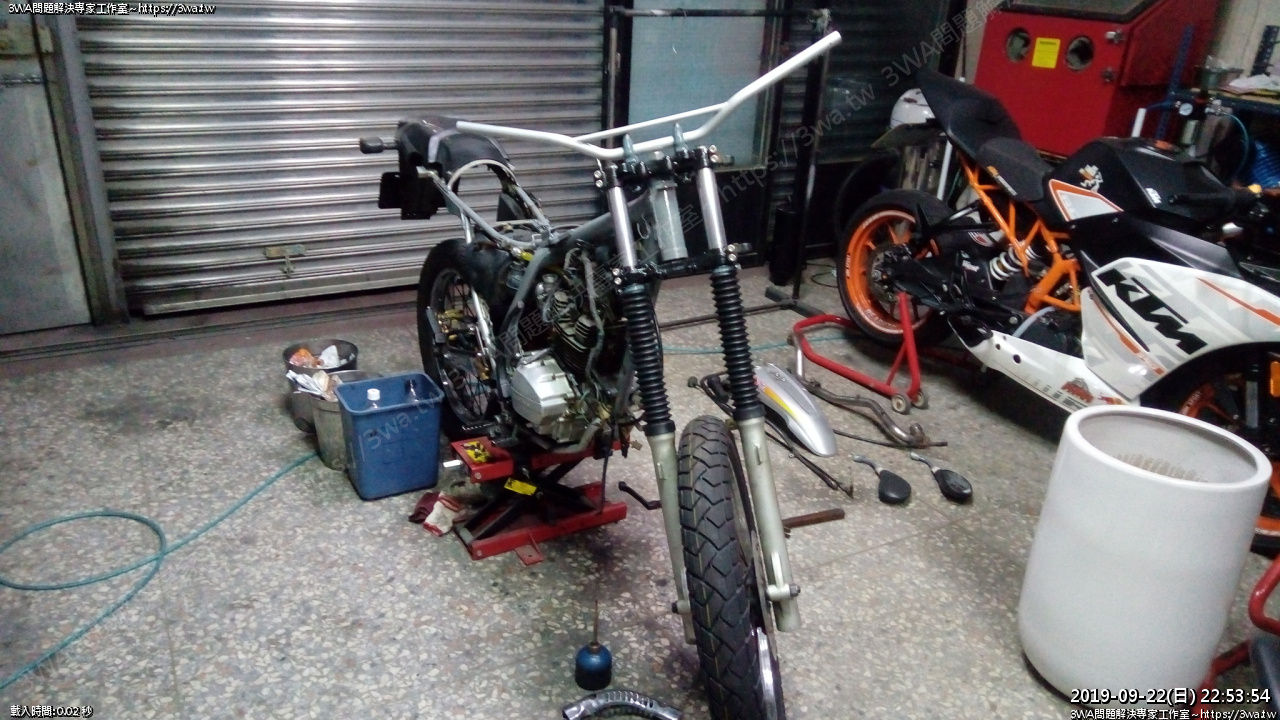

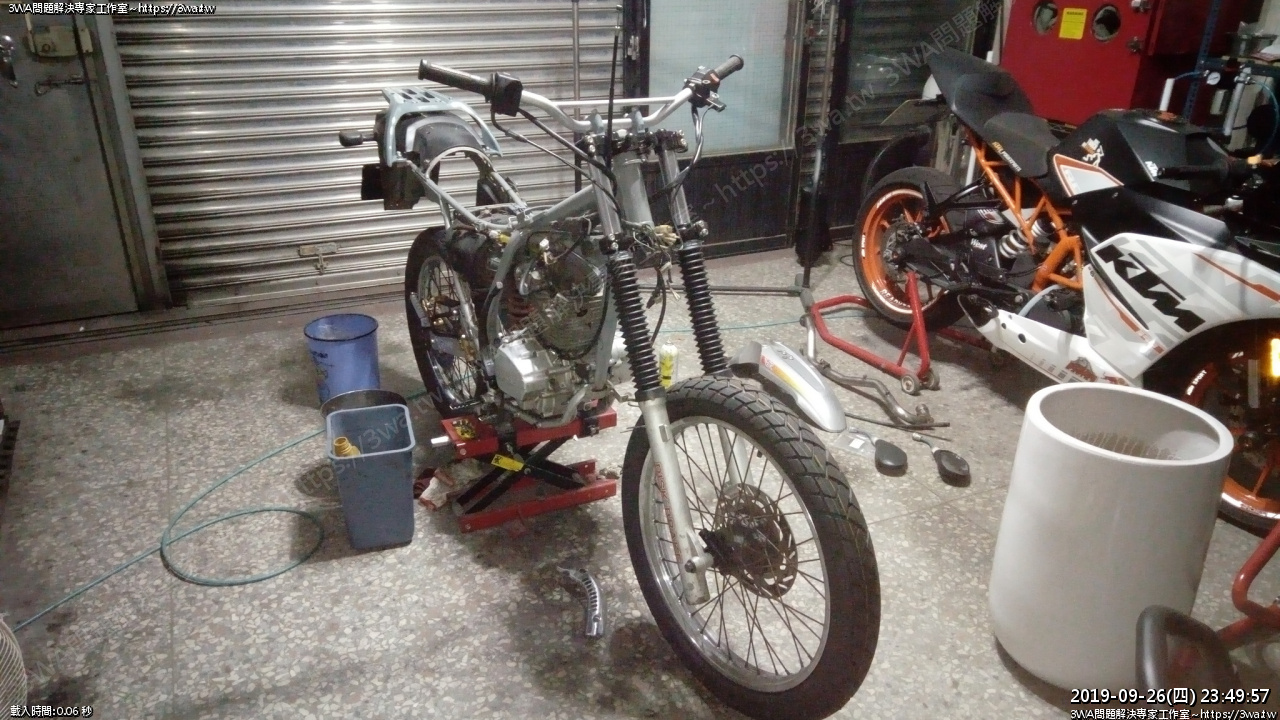

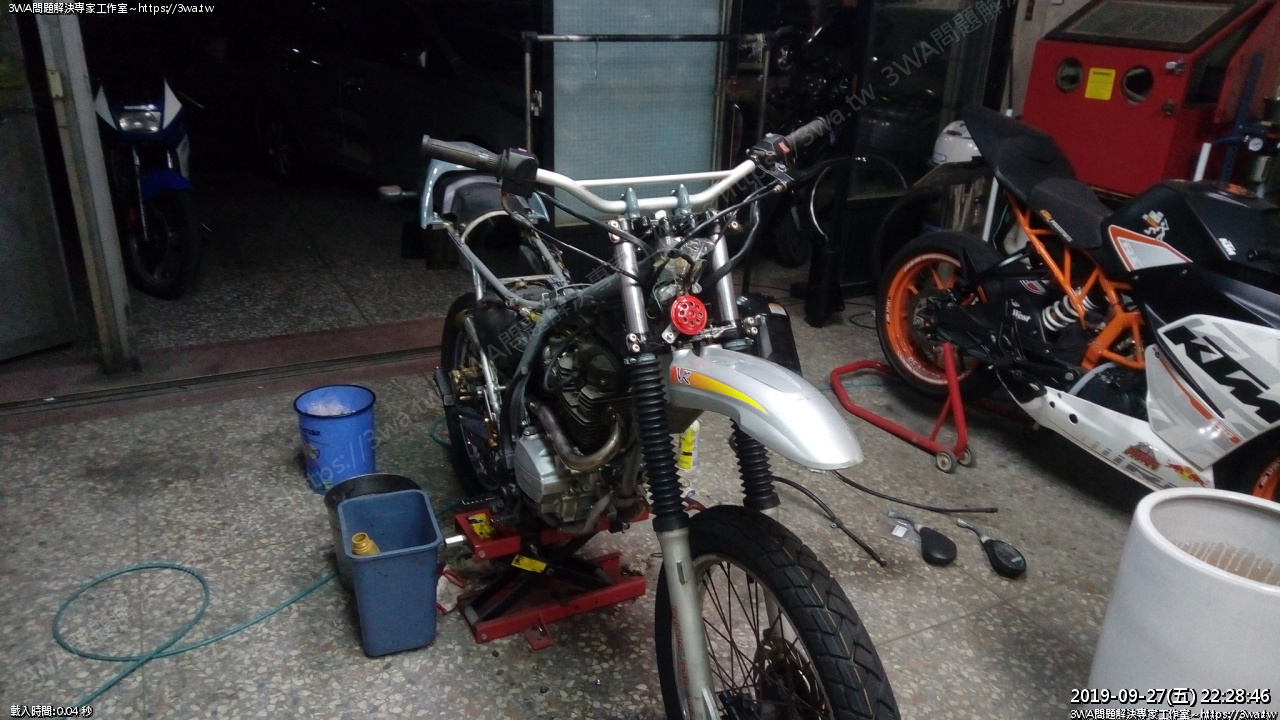

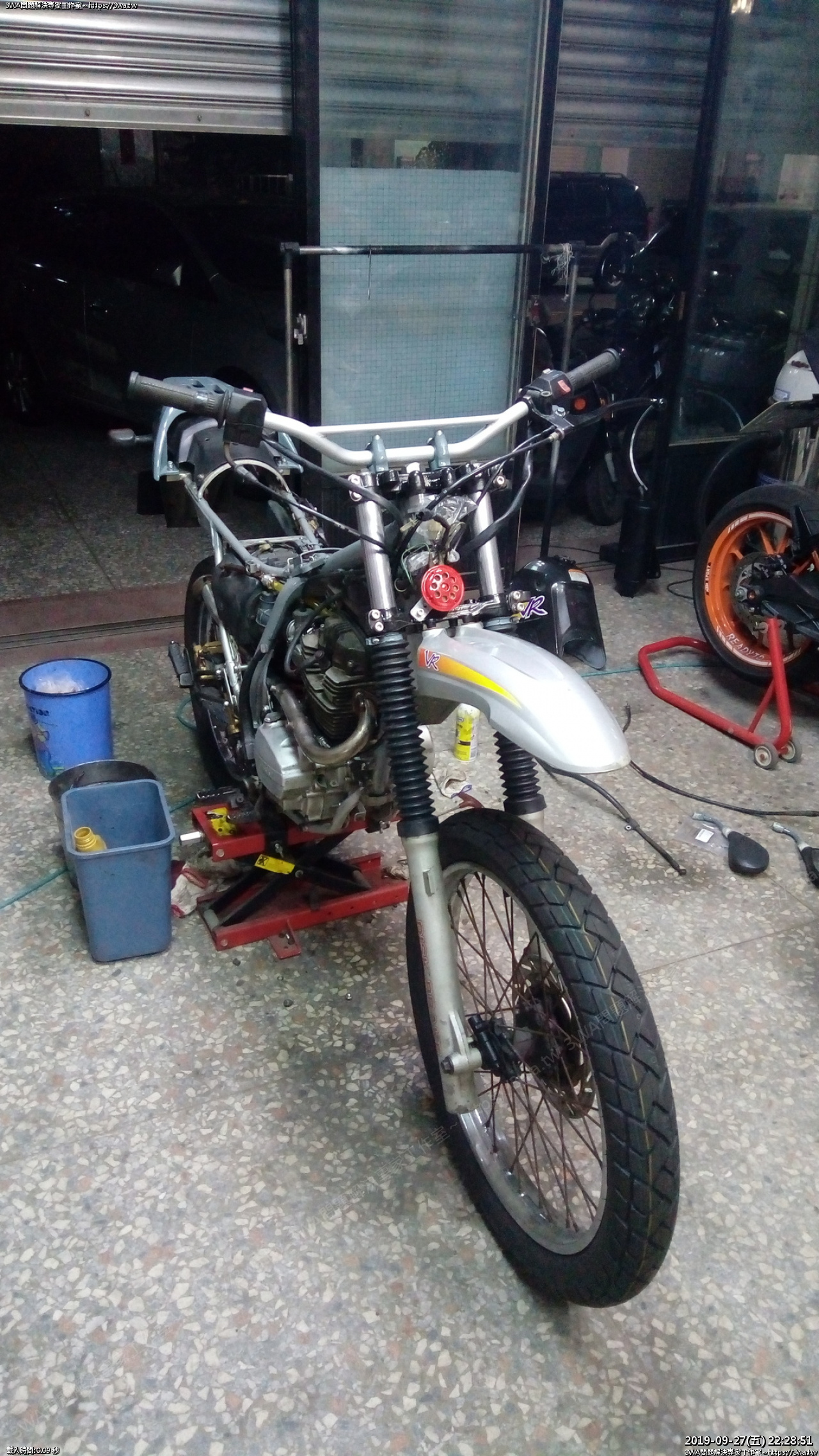

 裝了引擎的腳踏車,今晚先這樣



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600339.jpg

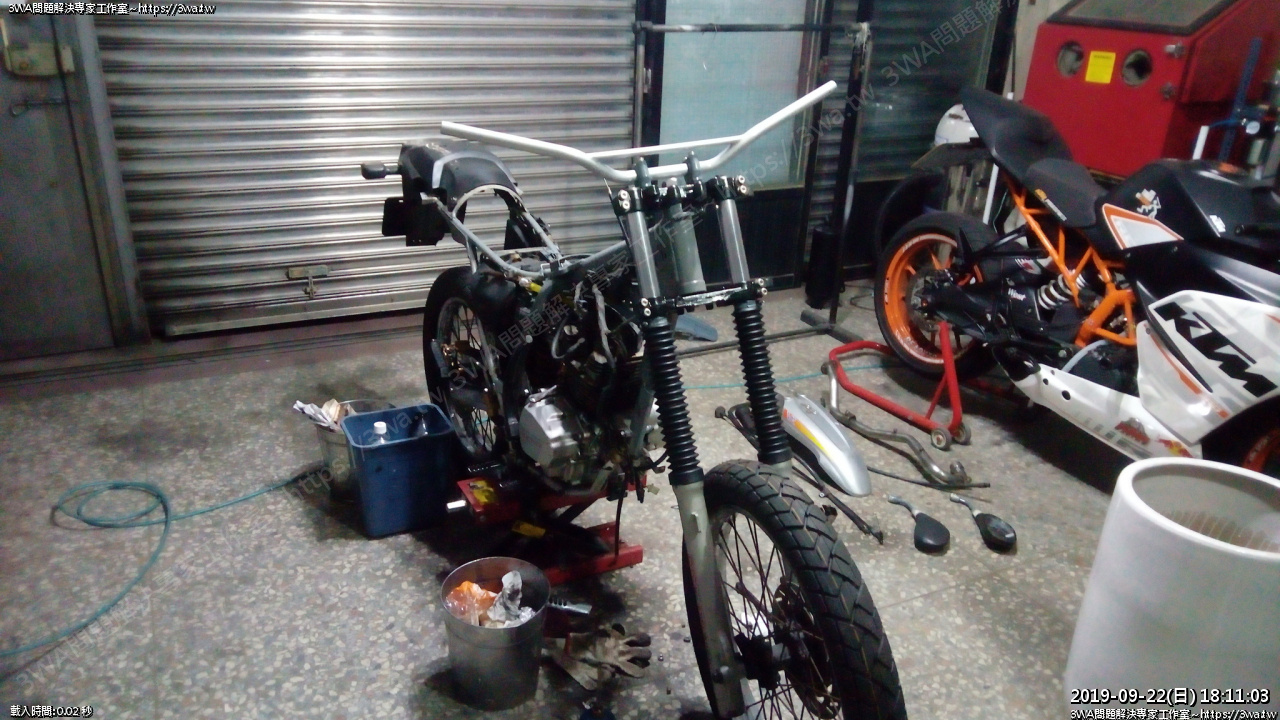

 週末到來,繼續組裝



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600343.jpg

 倒汽油看看



Video Player
00:00
00:00
00:00

如預期般,輕輕鬆鬆就發動了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600346.jpg

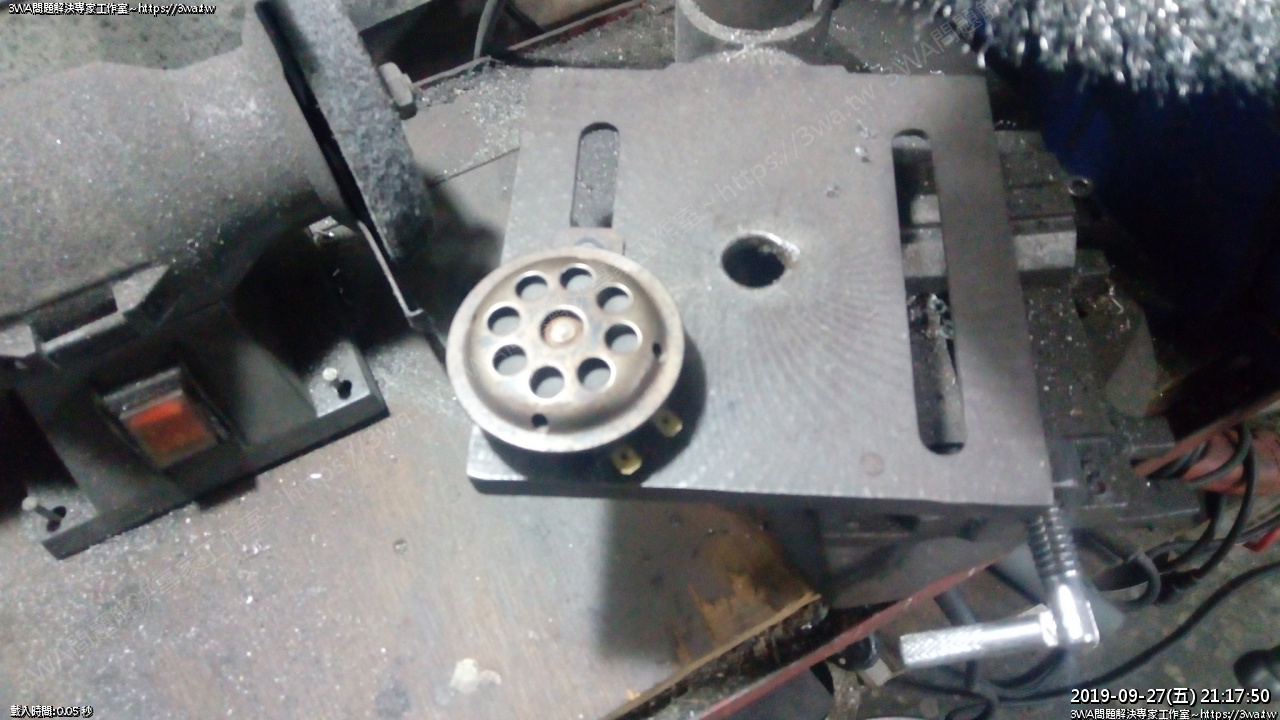

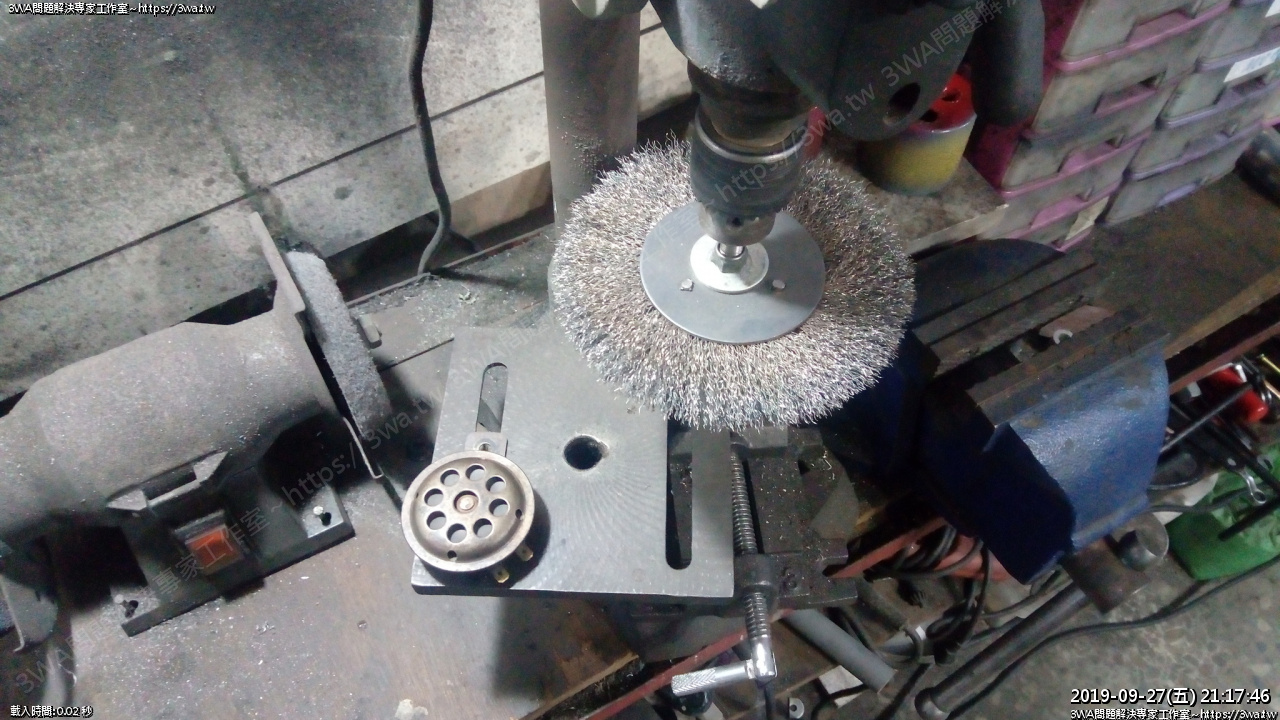

用鋼絲輪除喇叭的銹



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600348.jpg

拋一拋



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600350.jpg

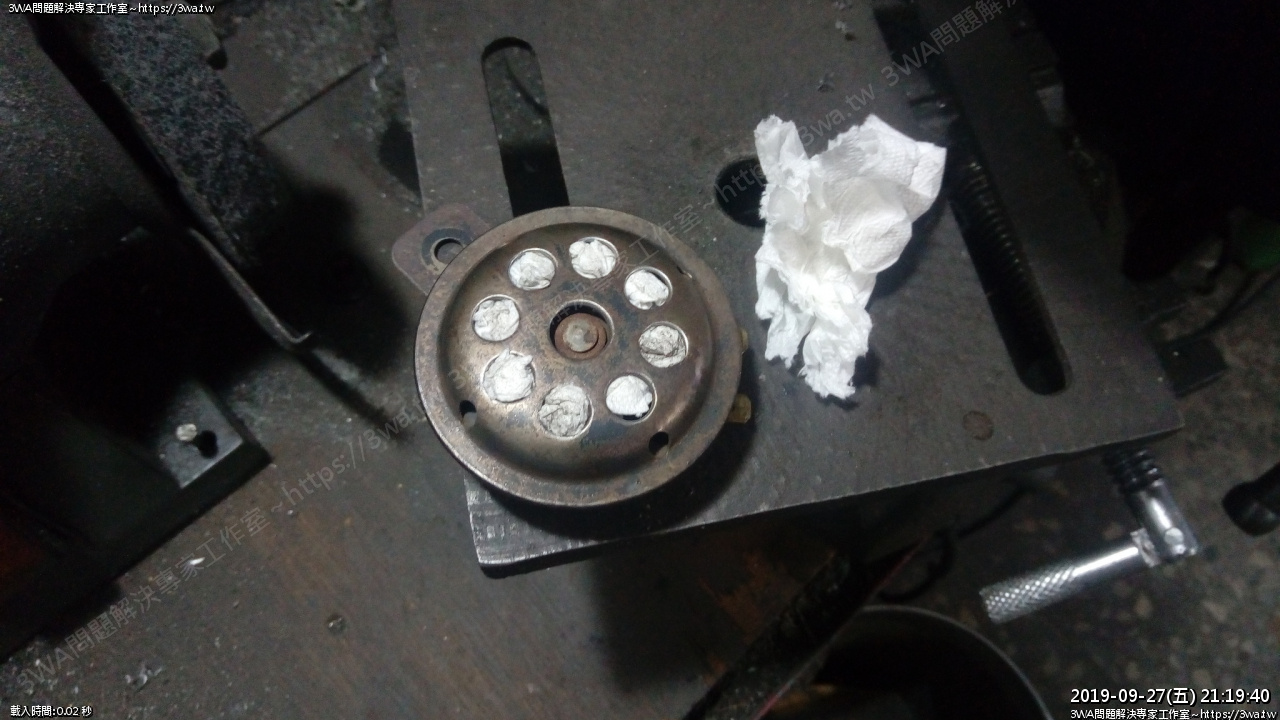

塞些衛生紙



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600352.jpg

後面的支架也拆下來掃一掃



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600354.jpg

上底漆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600356.jpg

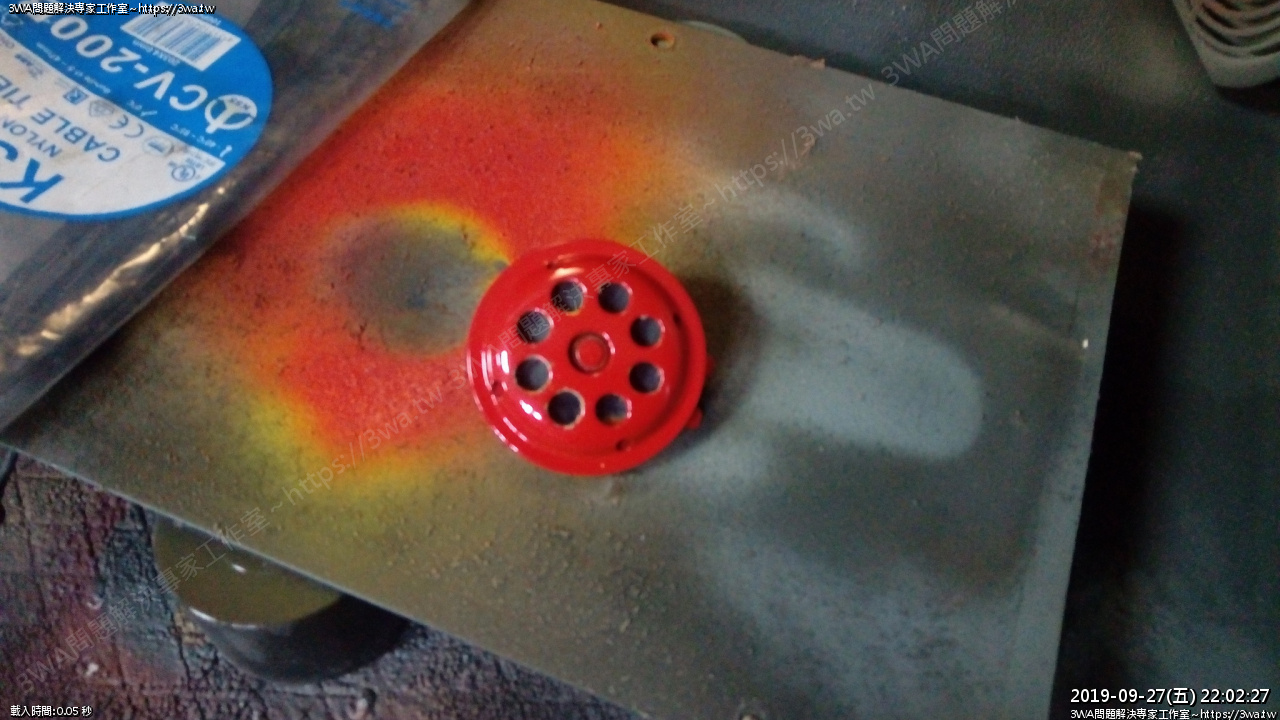

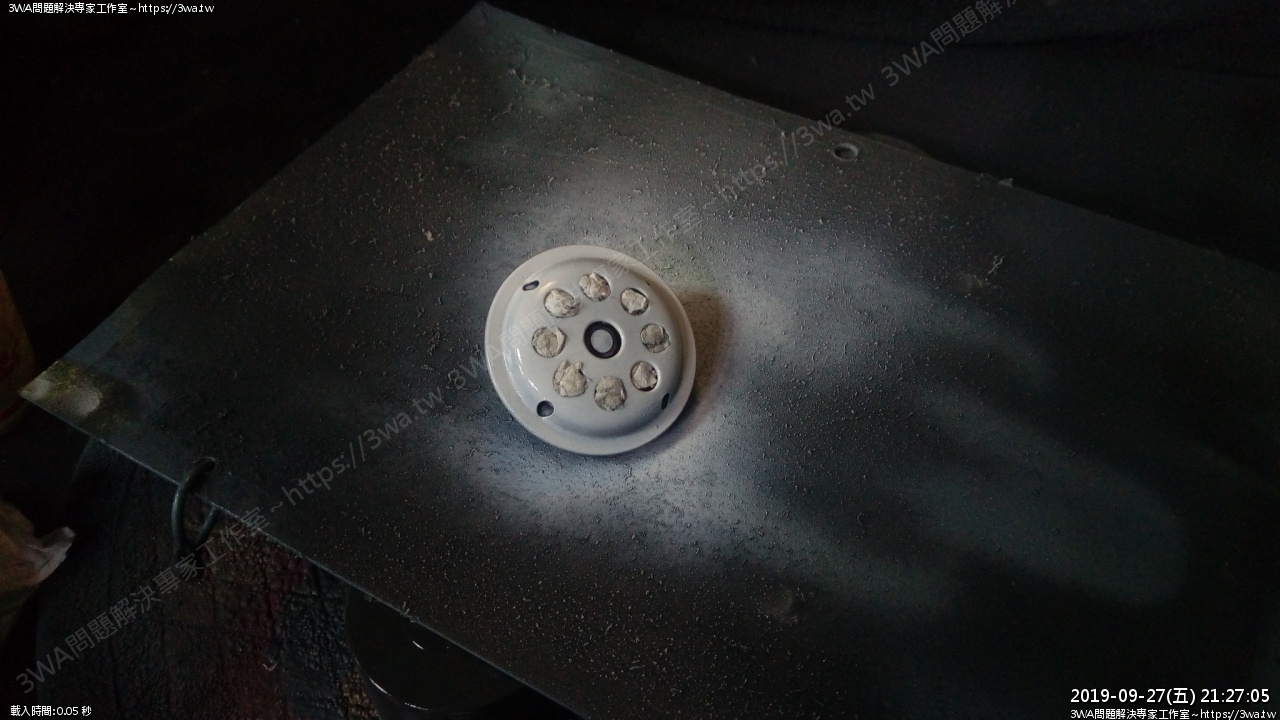

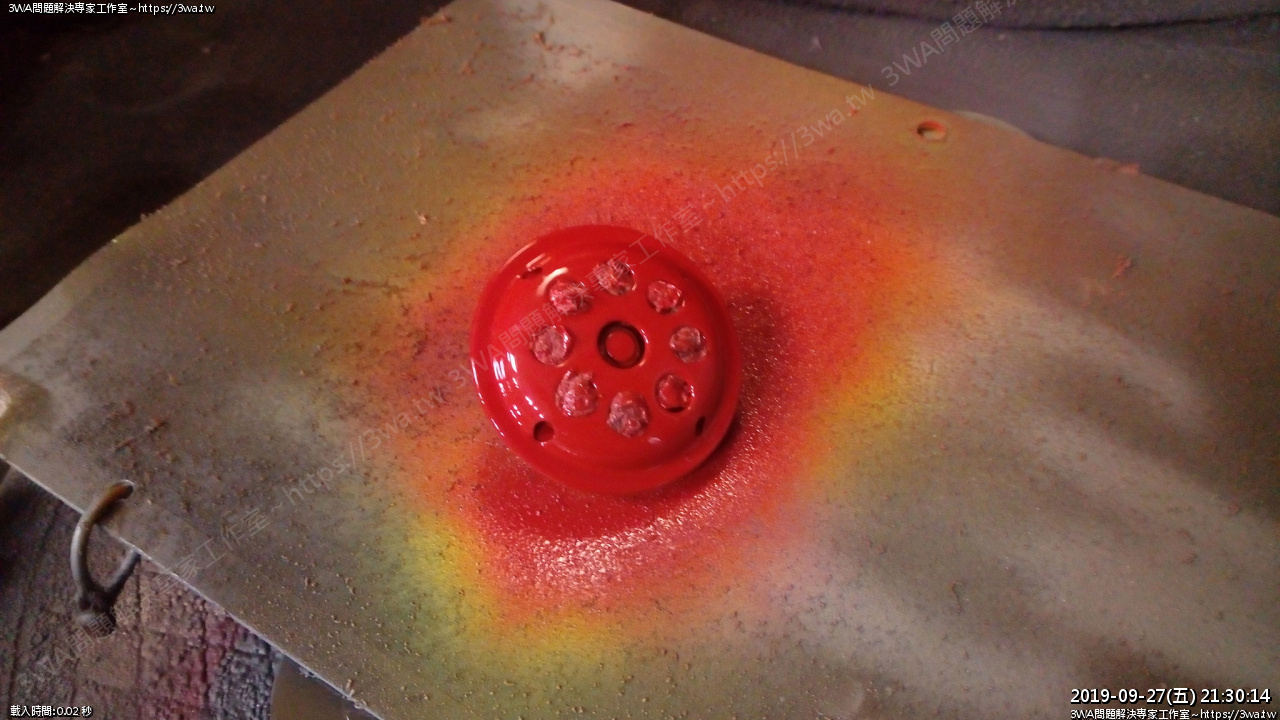

紅色



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600365.jpg

乾了,衛生紙拔一拔



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600367.jpg

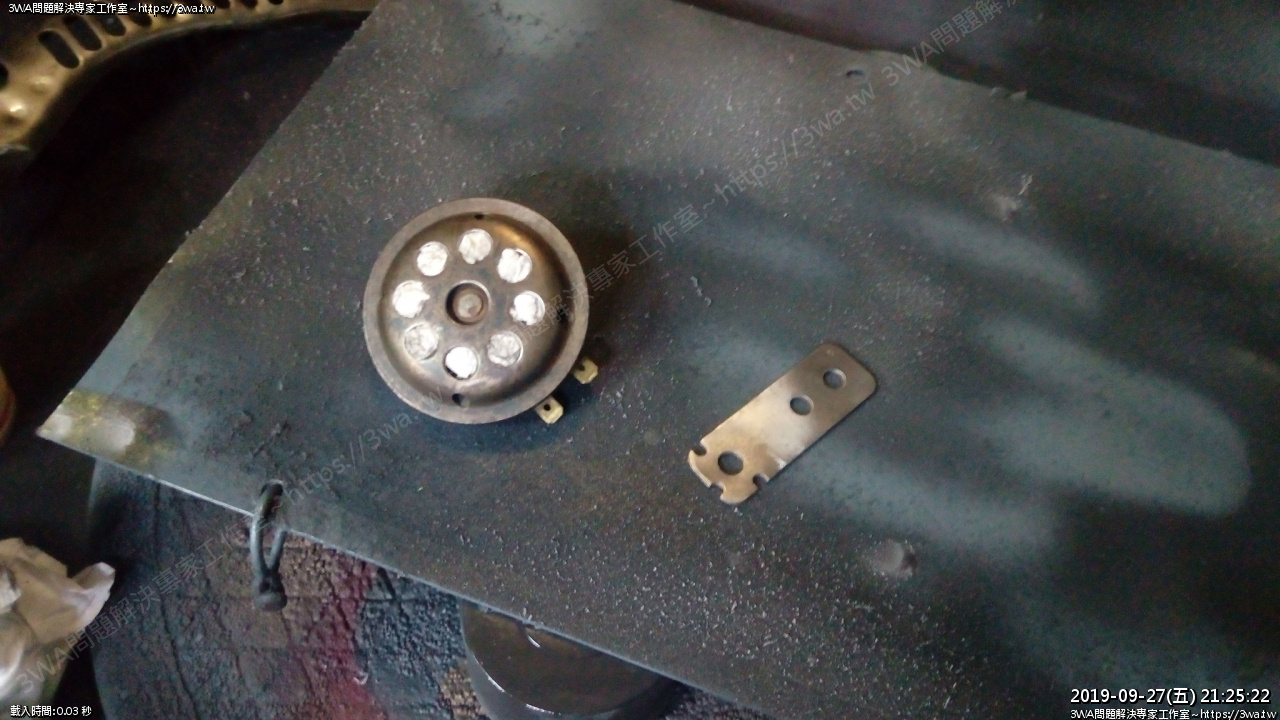

喇叭裝上



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600369.jpg

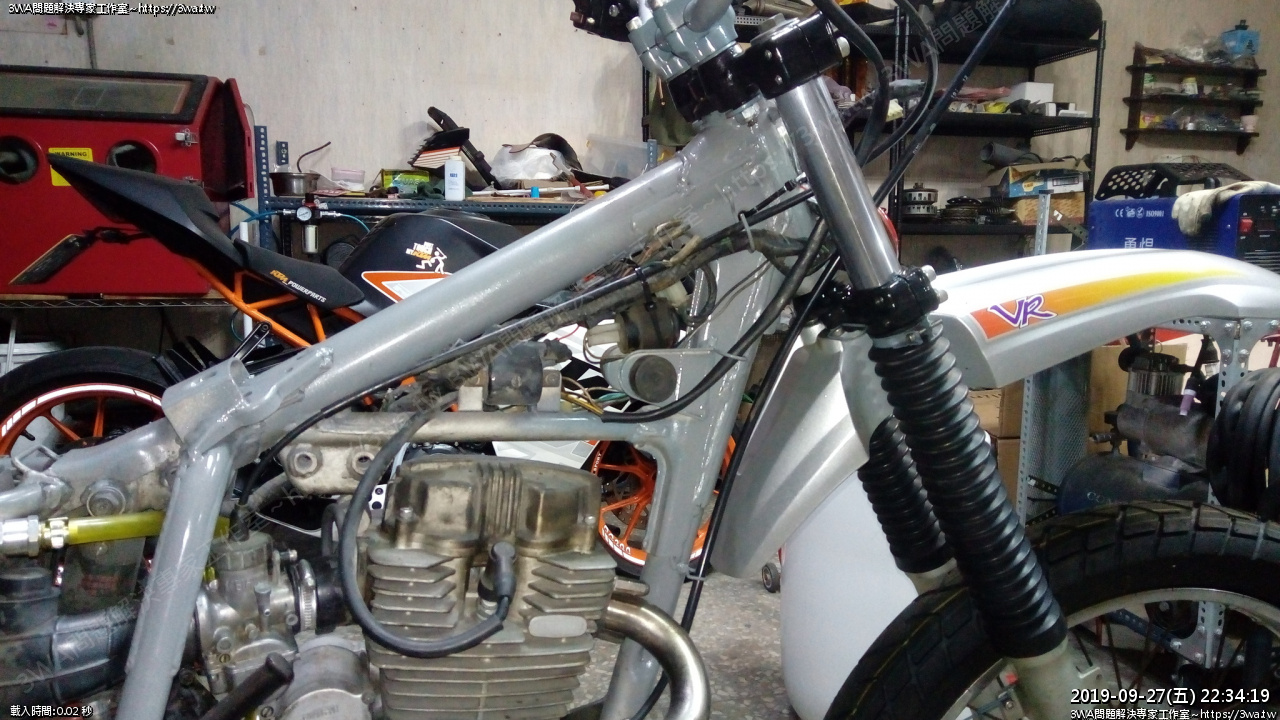

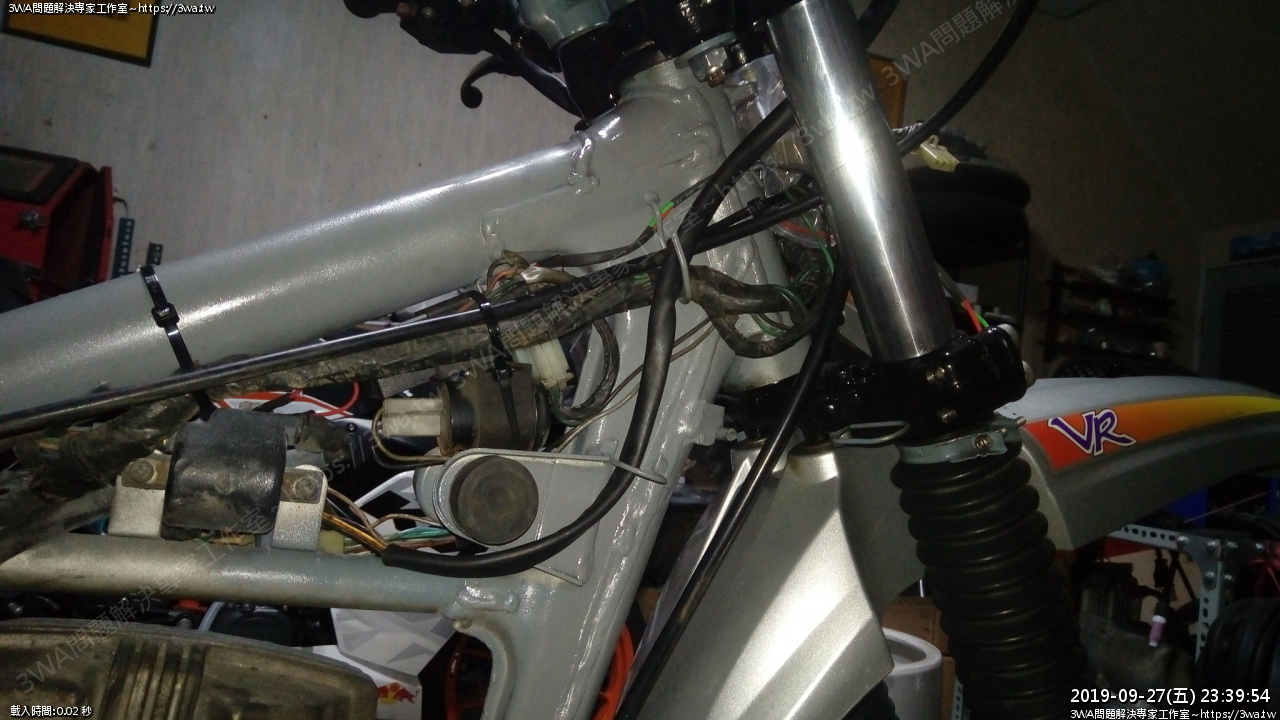

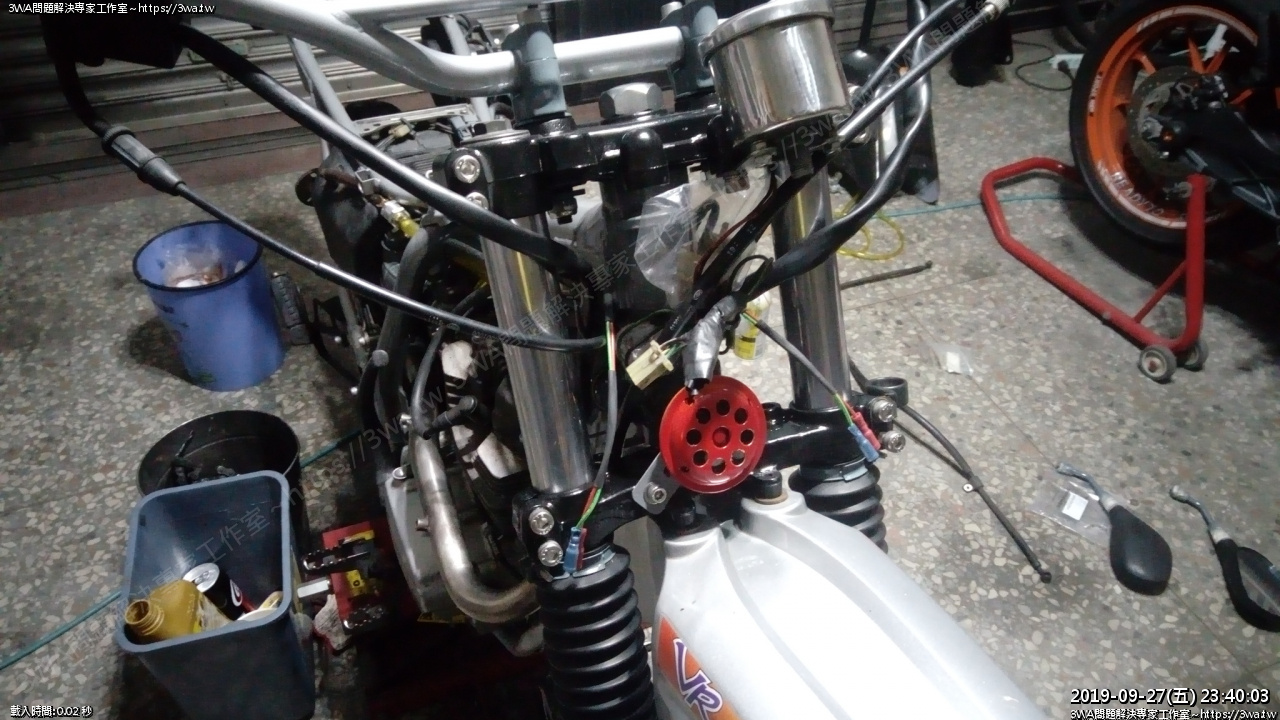

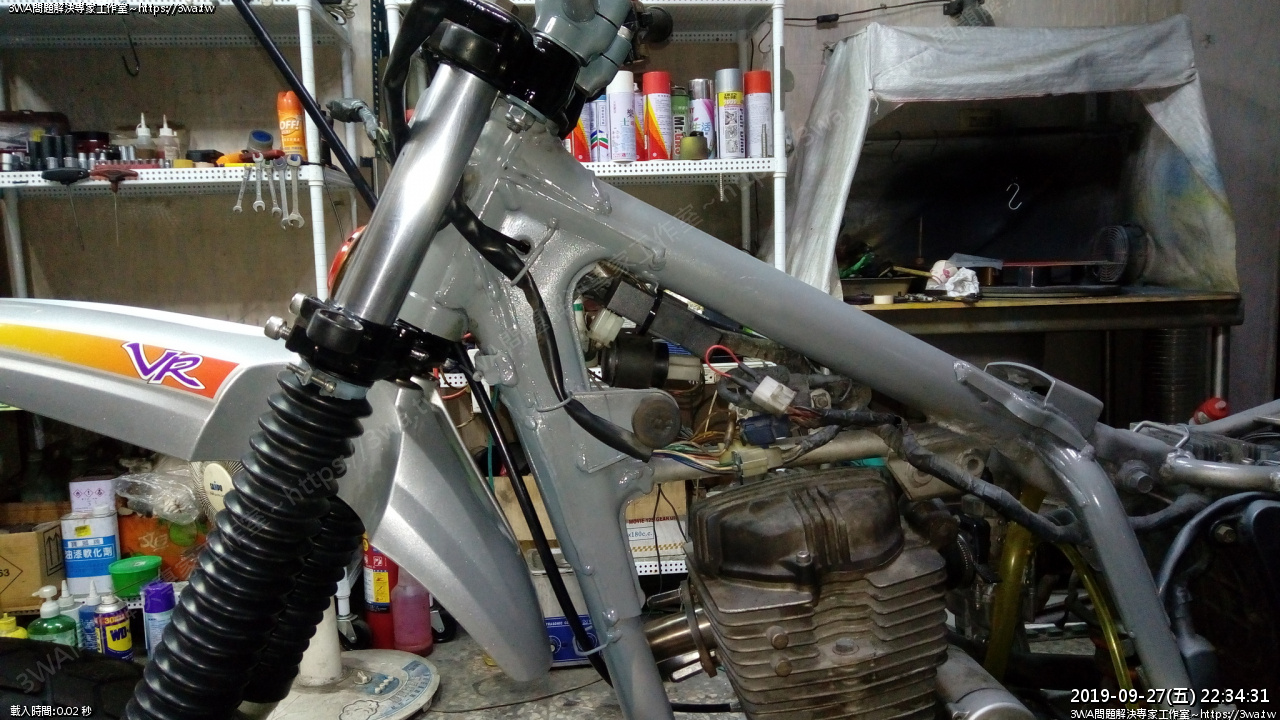

花最多時間大概是在研究走線



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600376.jpg

VR 車架的走線如果照他原本裝配的方式走,其實考慮的滿好的

像是左右開關勾好,下繞避開,不會被油箱夾到

方向燈也有小洞洞可以走



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600378.jpg

左邊的開關也是一樣,勾著,下繞



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600380.jpg

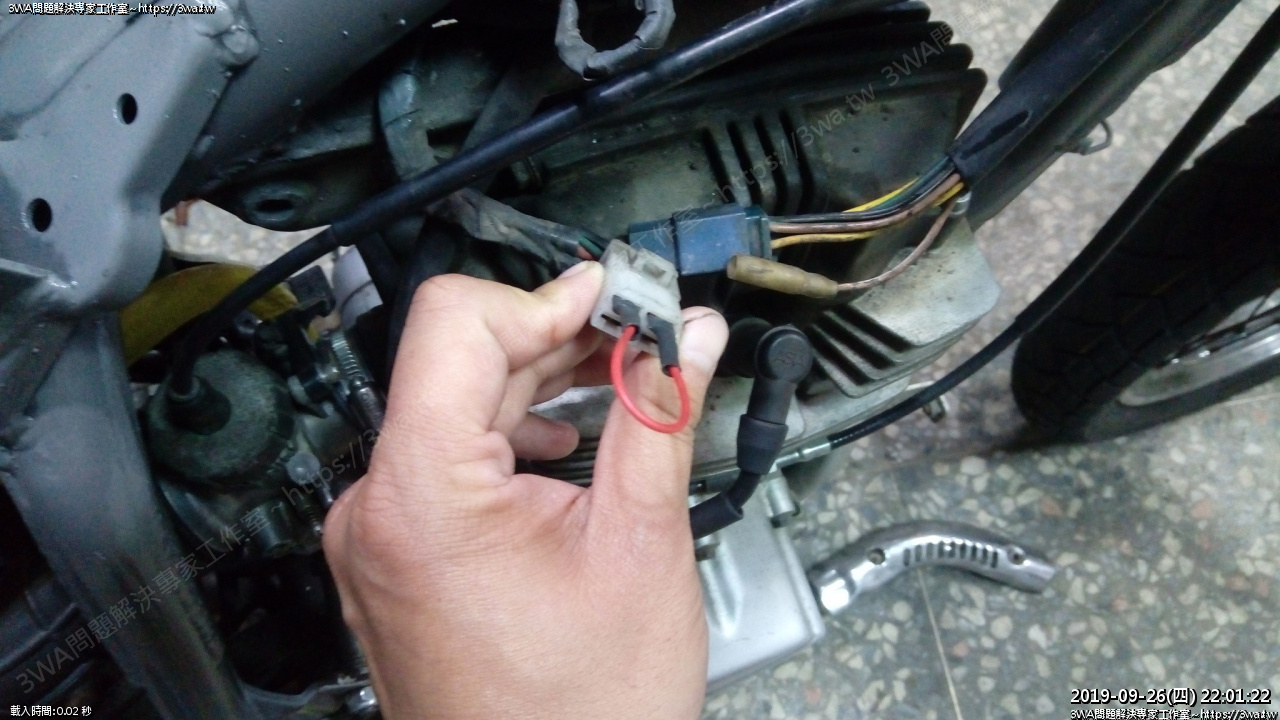

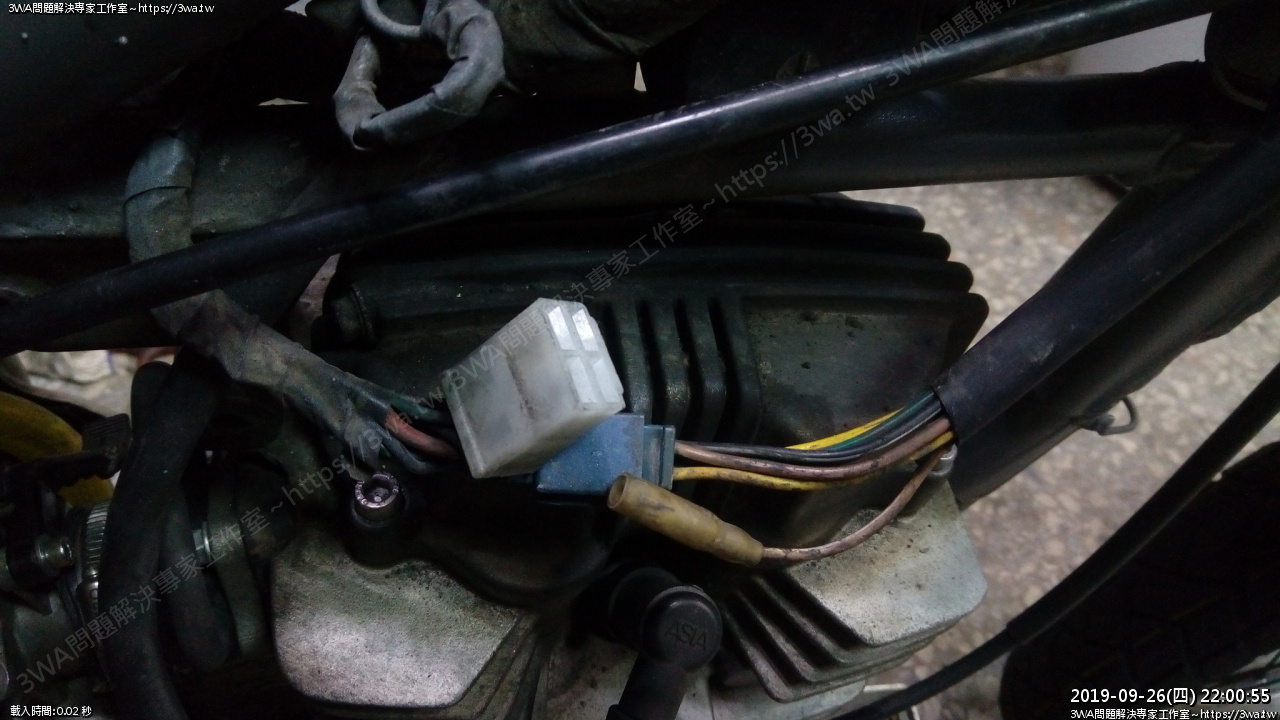

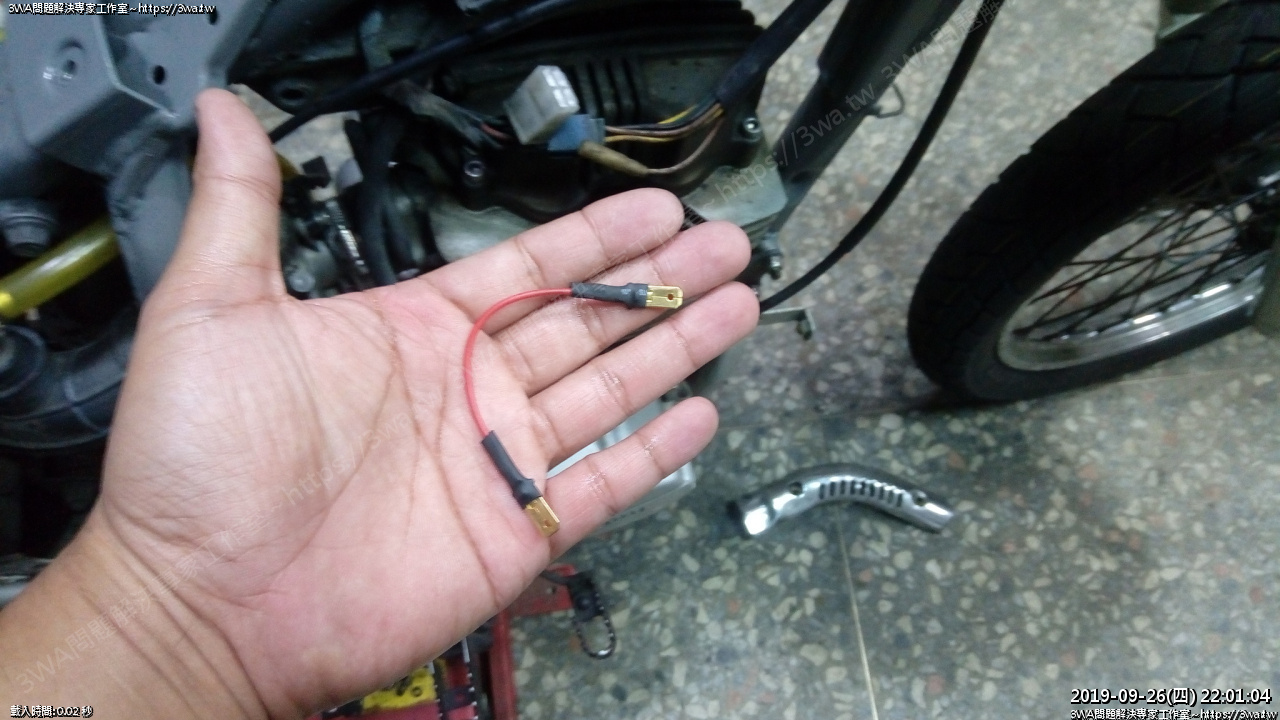

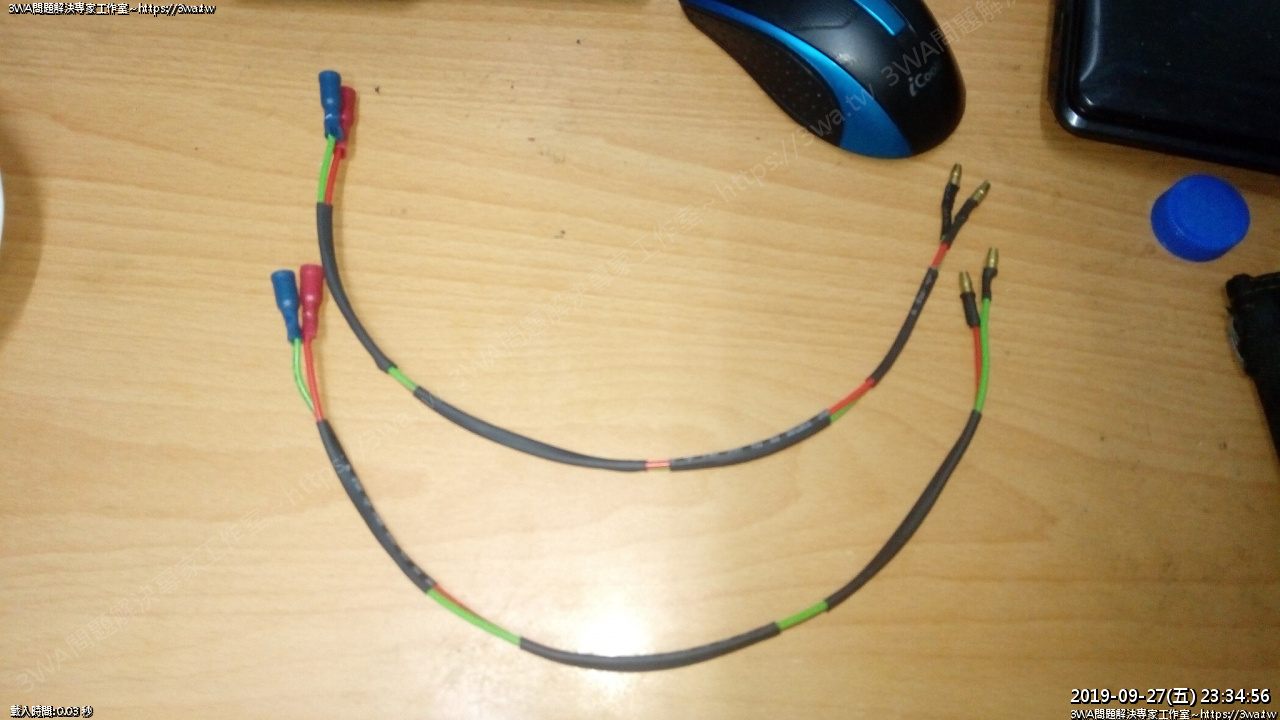

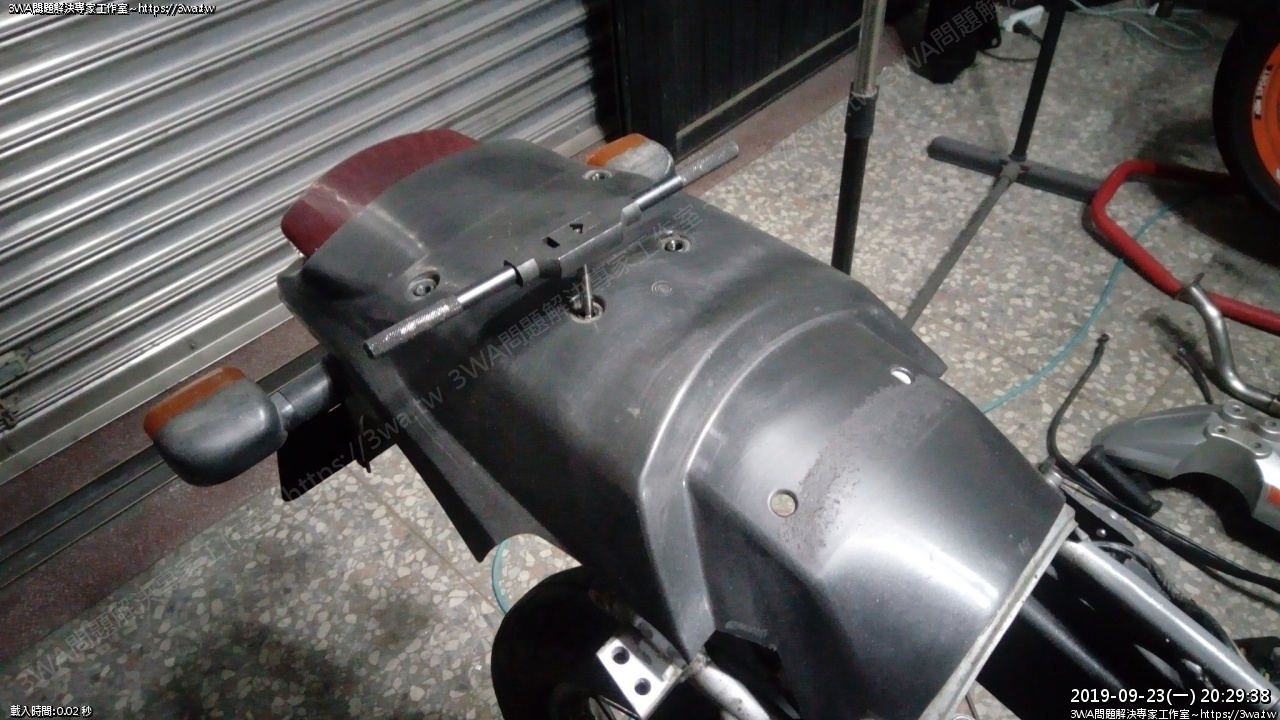

為了避免日後拔個方向燈還要拆座墊拆油箱,作條延長線



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600385.jpg

方向燈剛好可以走勾勾上方的小孔



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600387.jpg

方向燈一邊一組,多的碼表燈用的線就用束袋包起來,束帶拉起防水

車龍頭相當輕,騎起來不知道會怎樣XD



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1569600391.jpg

前土除裝上了

插時速表線弄半天,一直插不好,最後還把輪框拆下來,先裝好線再裝回去~_~

明兒來裝卡鉗,等頭罩大燈來就可以上路試看看嘍
