標題: KTM Duke 390 水幫浦油封維修
網址:https://3wa.tw/blog/blog.php?id=1804
內容:


朋友的Duke上次換機油時,漏下來的機油有點咖啡牛奶

應該是KTM常見水泵油封掛了

水泵油封壞之前,通常會經常遇到低油壓的警告

Low Oil Pressure

KTM的機油壓力Sensor其實也沒那麼容易壞,主要還是機油裡只要有任何水份

機油壓力就會掉很快,持續水箱水高溫高壓,一超過蒸發點,壓力馬上上升

,水泵油封這個脆弱點很容易被水突破,機油一混到水,就馬上低油壓

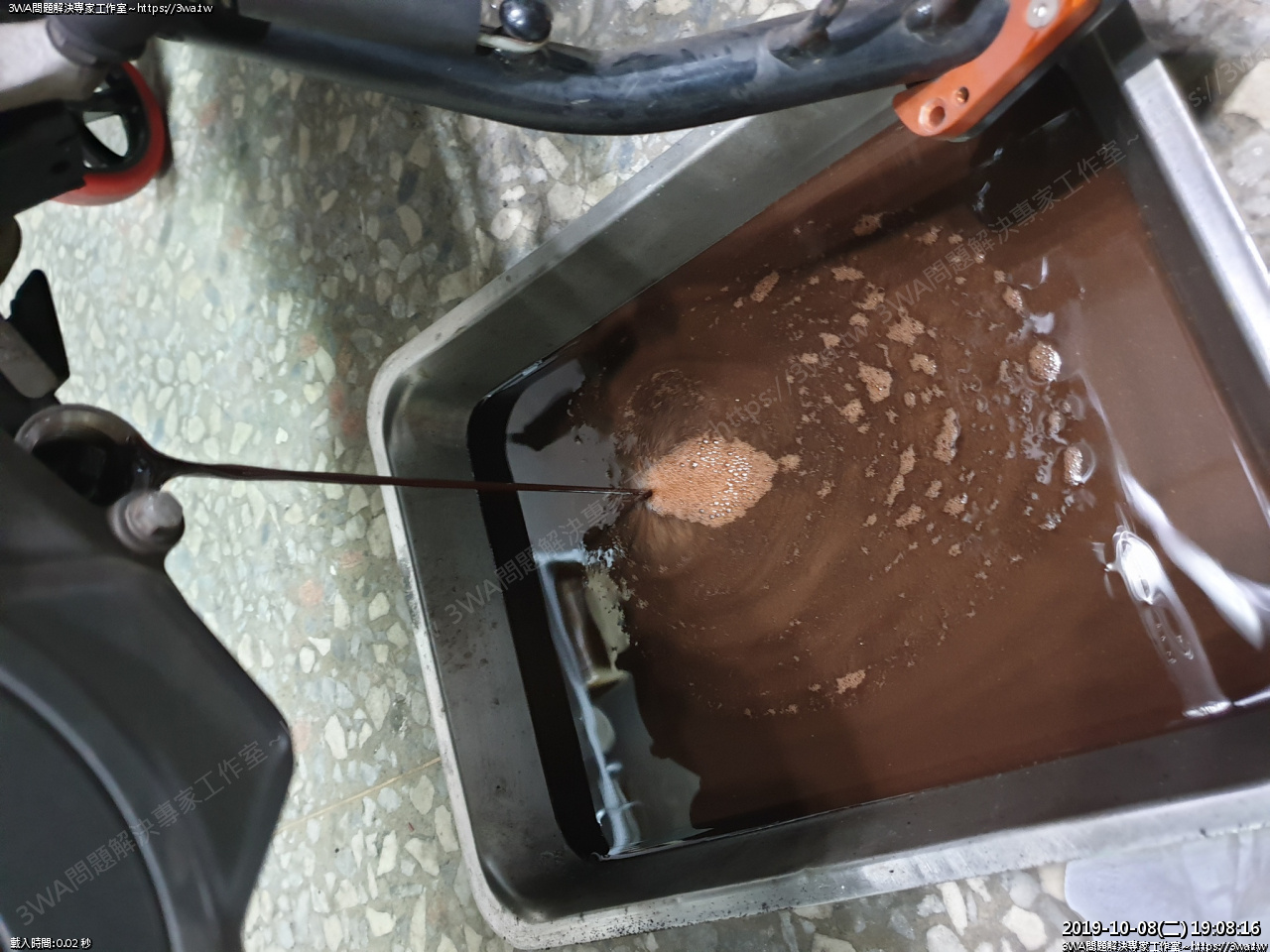

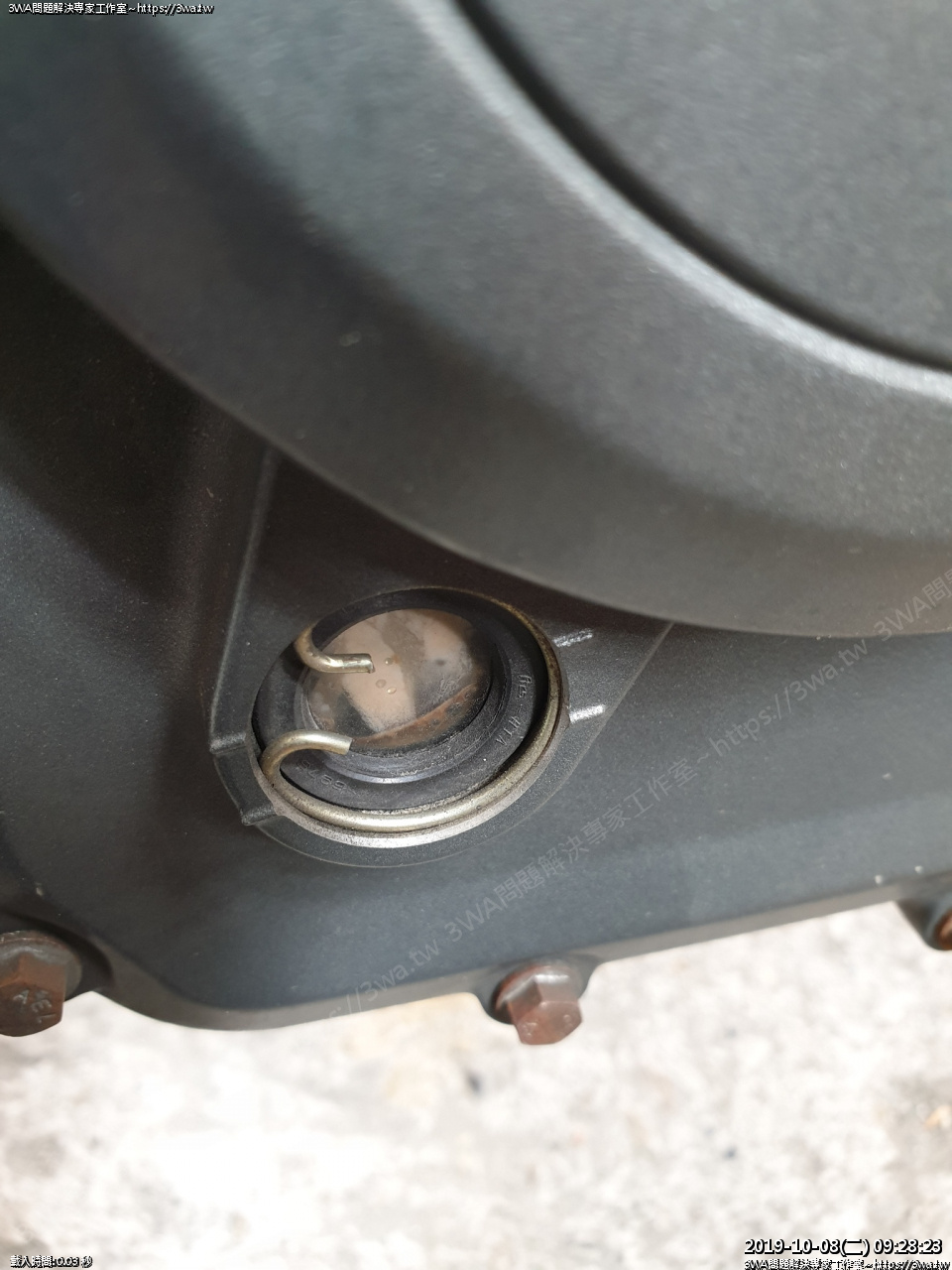

如果水泵油封掛,首先機油視窗會充滿水蒸氣,機油的顏色也會變得咖啡牛奶



 機油漏下來會變這個顏色,副水箱的水會消失的有點快

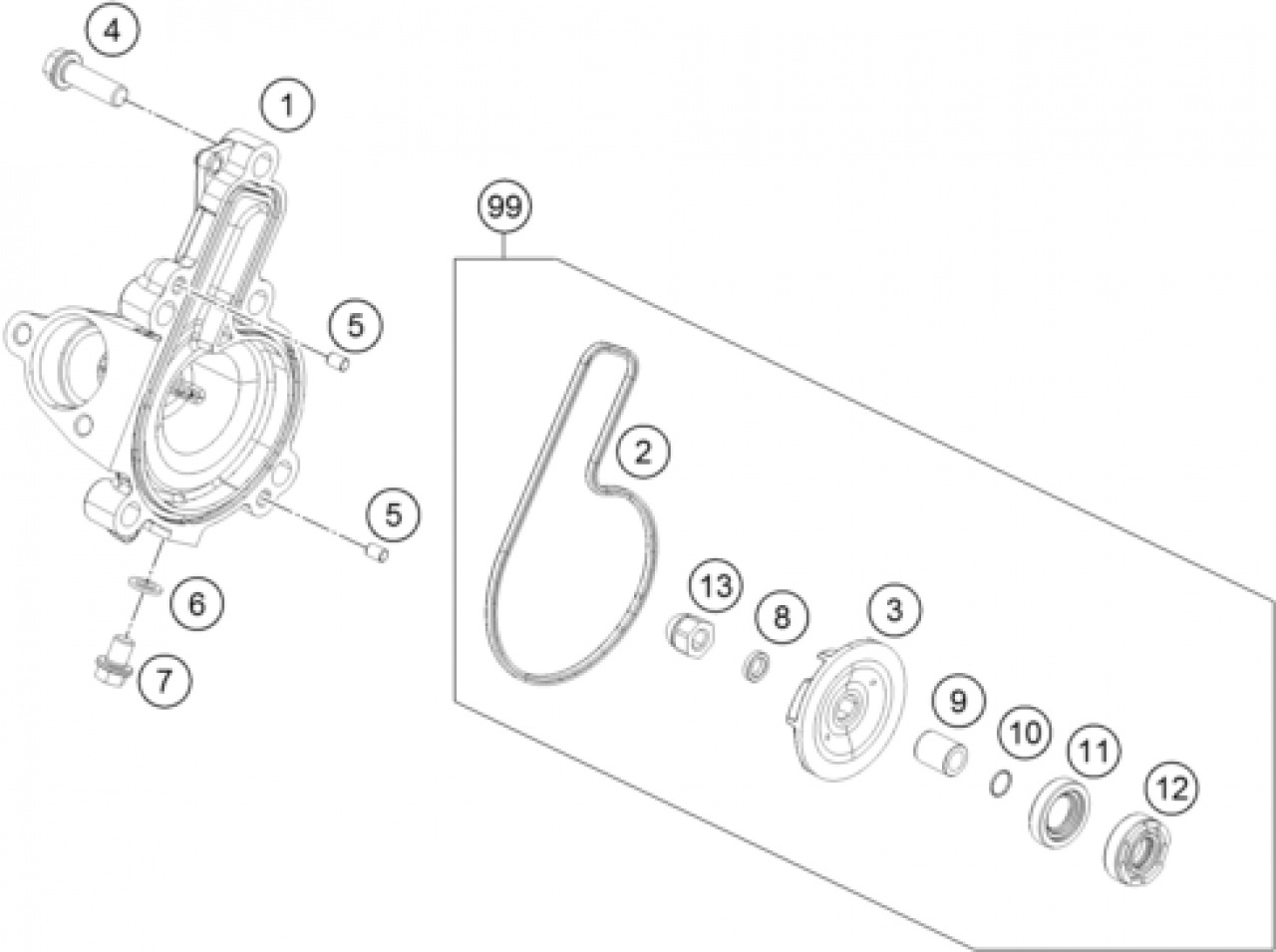

 零件手冊爆炸圖,油封為 11、12





 上網查了一下水泵油封的規格:12-24-5.5

用料:2

他是二顆一樣的油封疊在一起

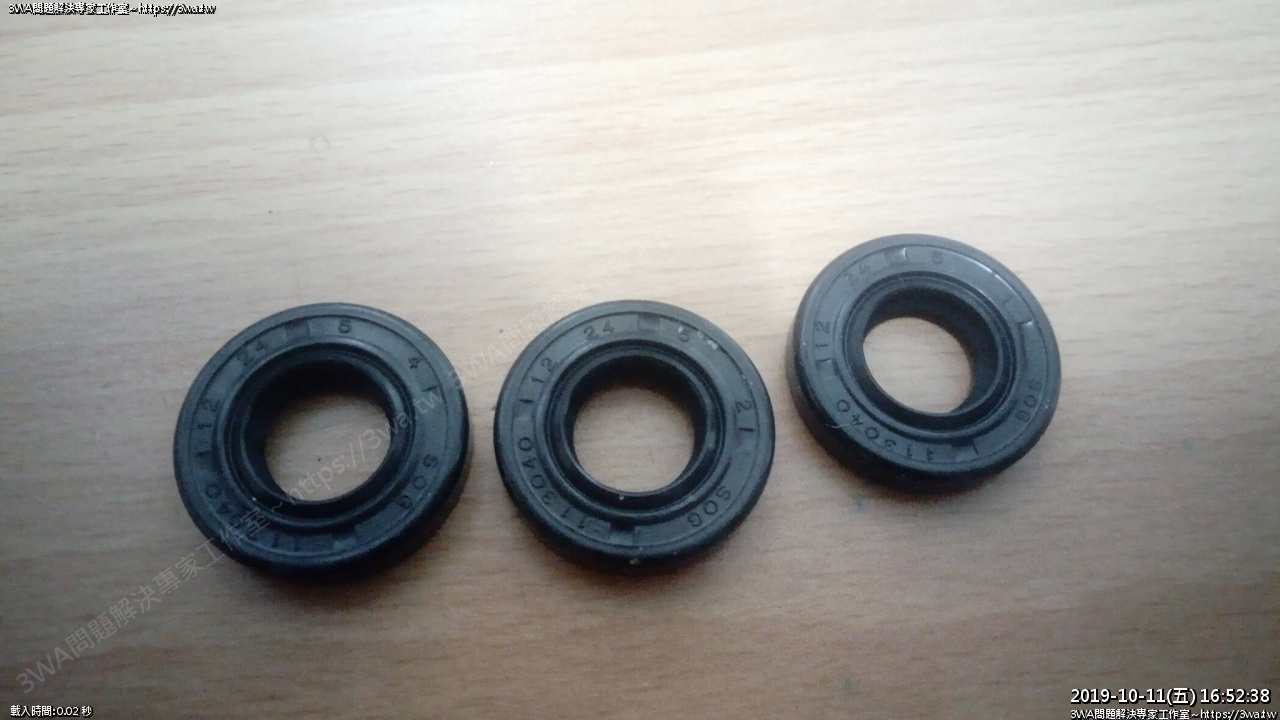

油封行買一顆 20$

買的時候沒注意老板給我的是 12-24-5

如果下次再買的話,要跟他說厚度要  5.5 的,如果沒有的話看看有沒有

12-24-6 也可以

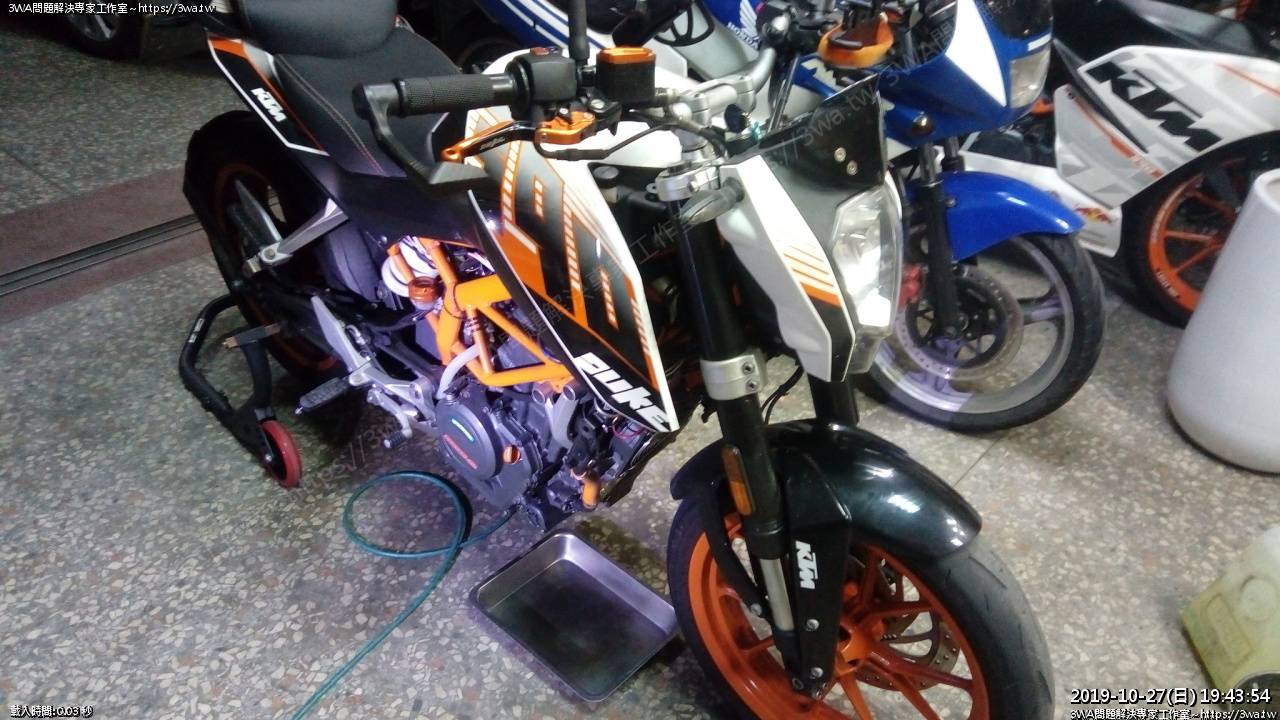

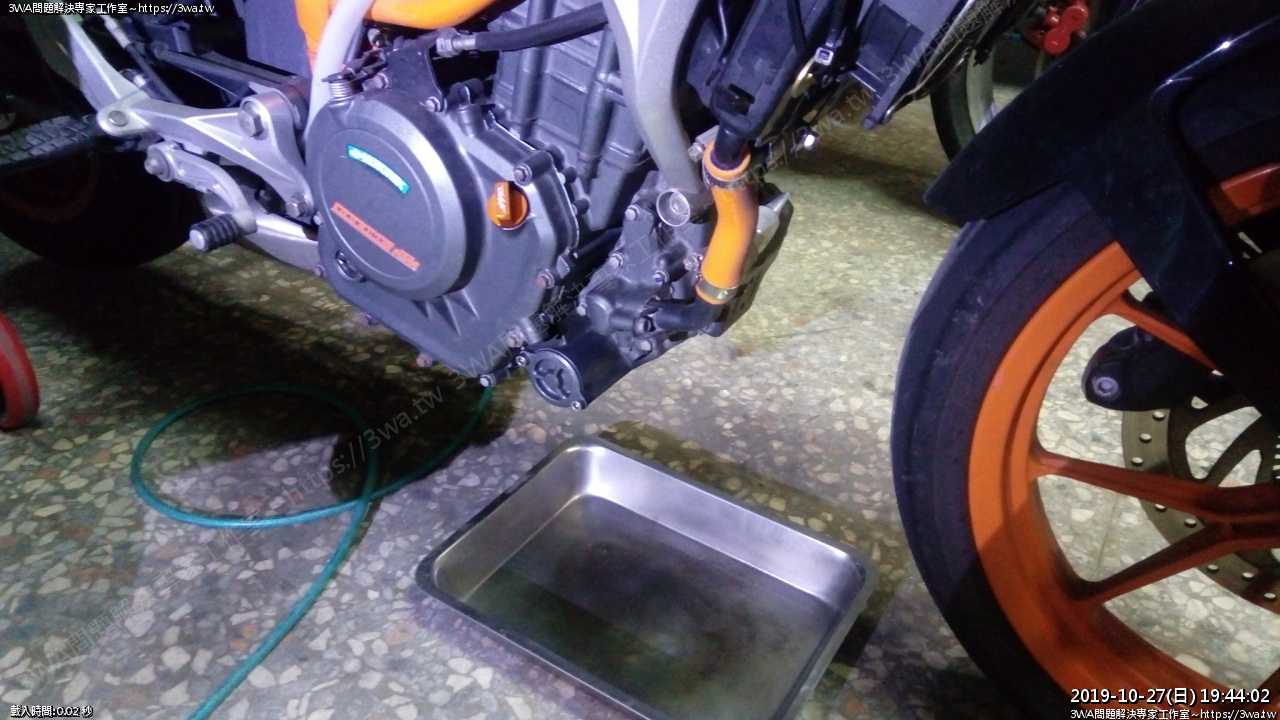

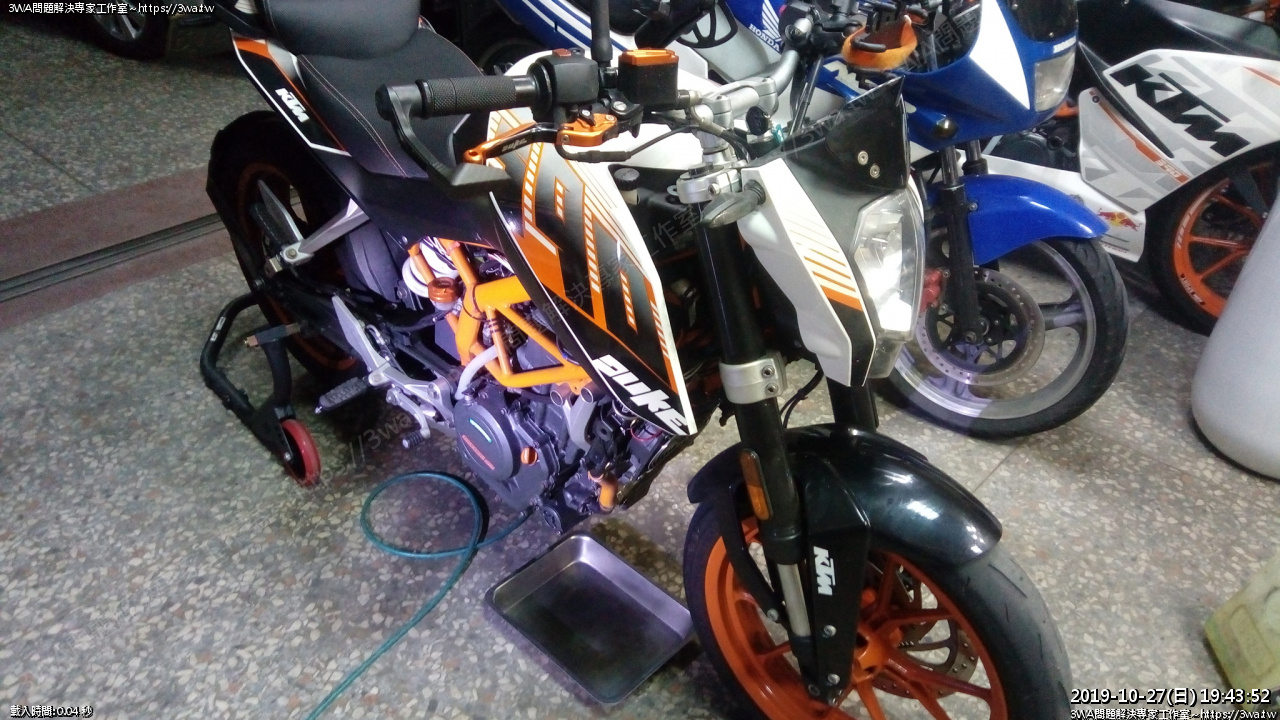

 要換水泵油封,要先把水放下來,用駐車架把車架好





 拆下下罩

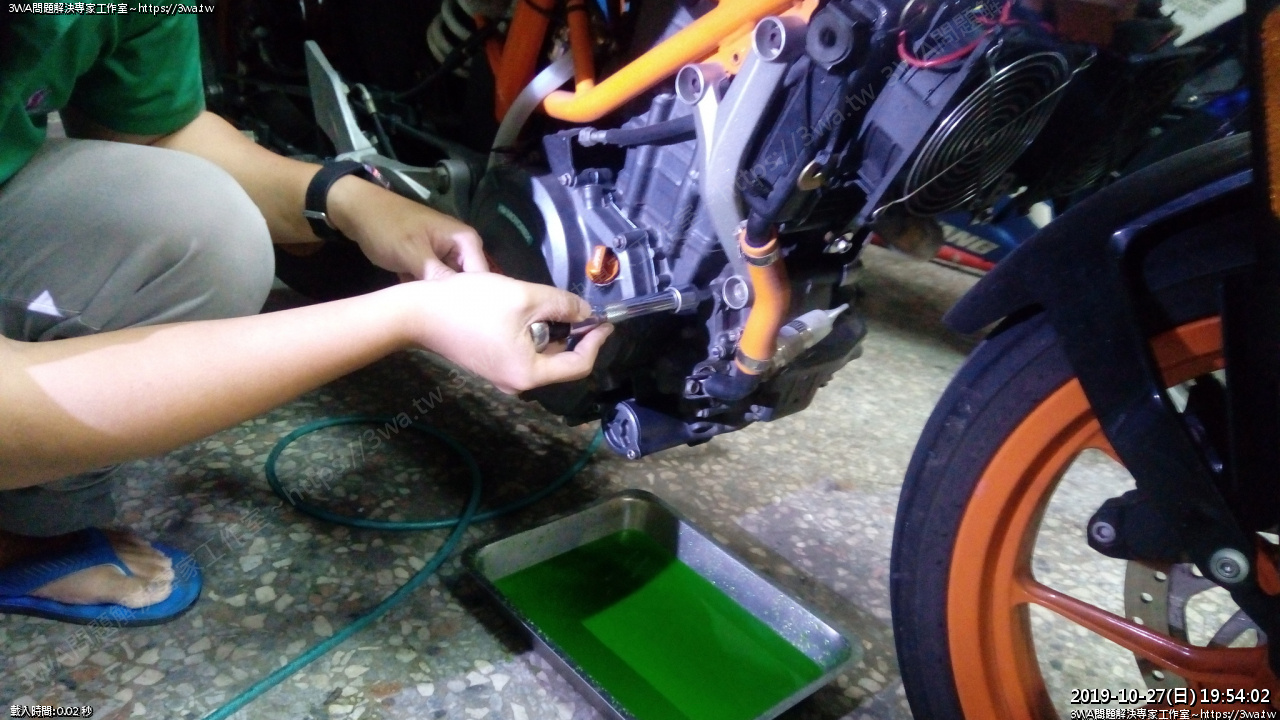

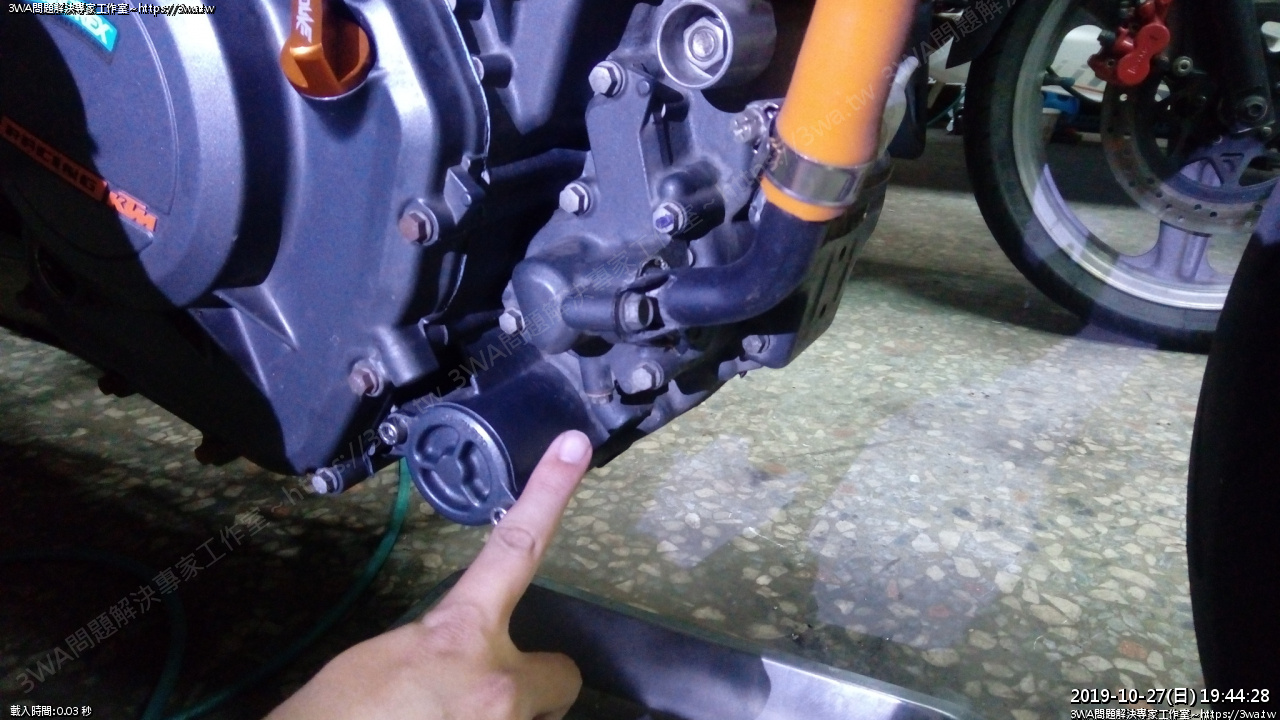

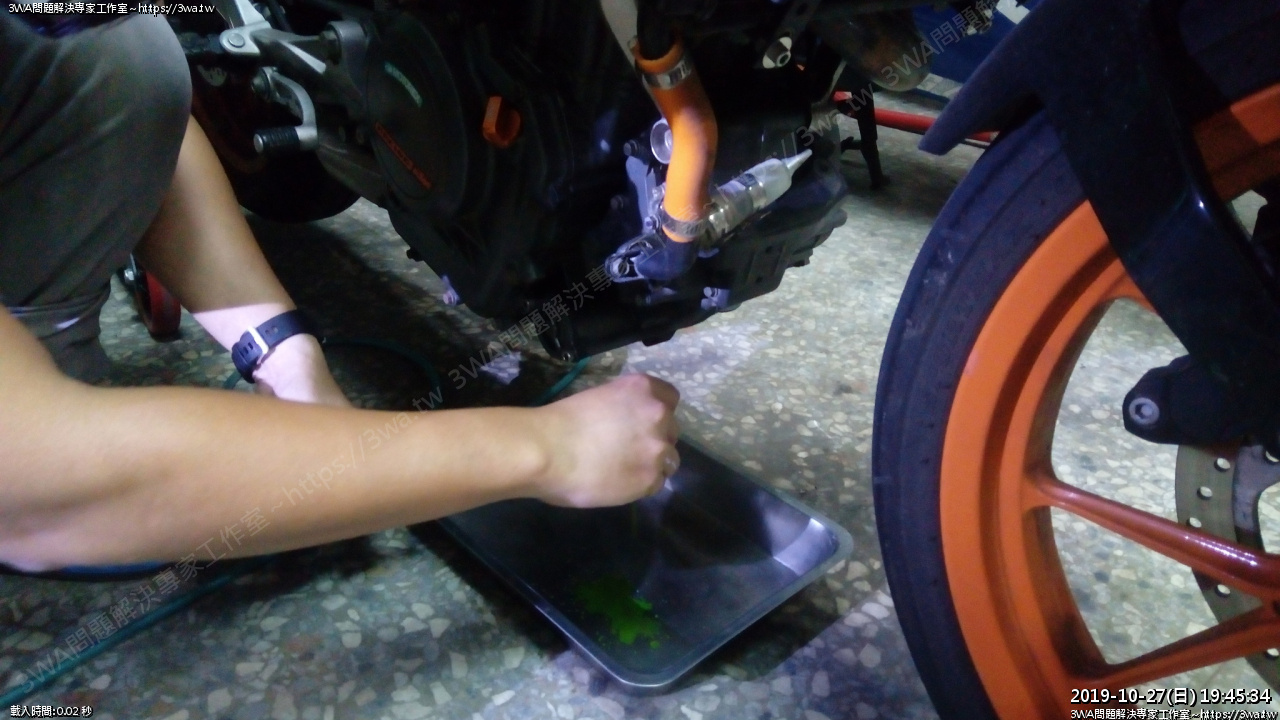

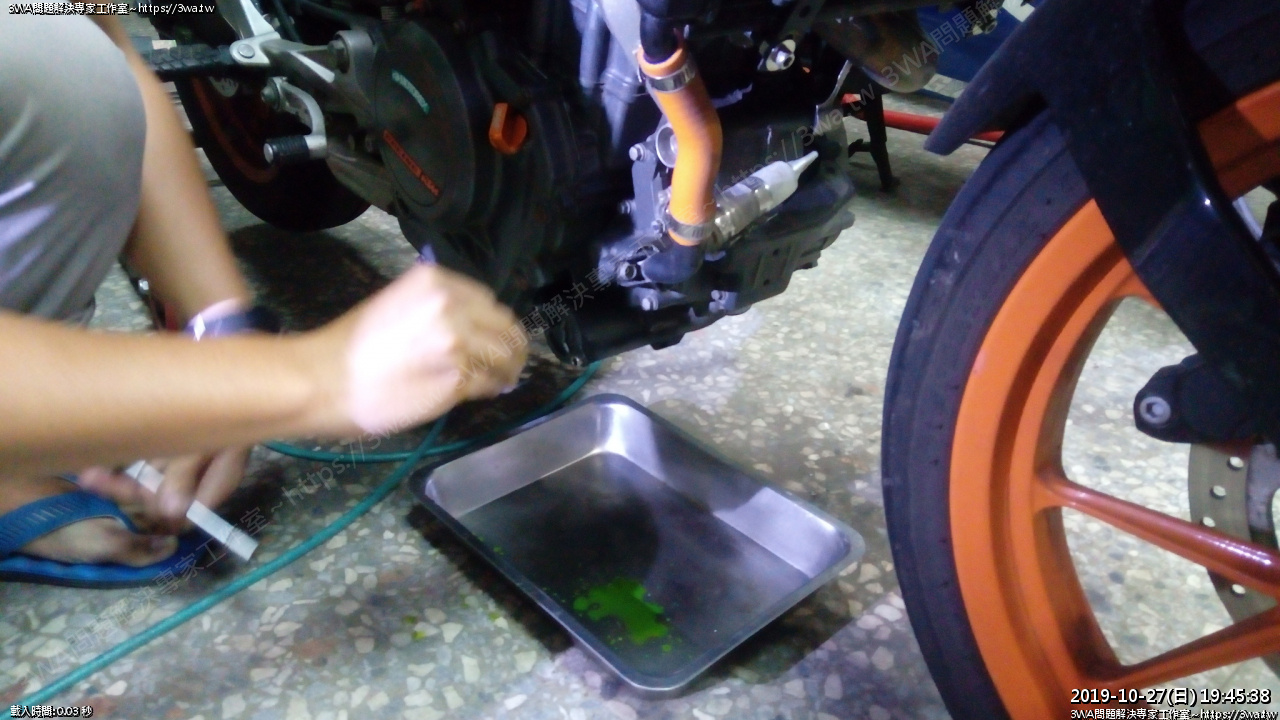

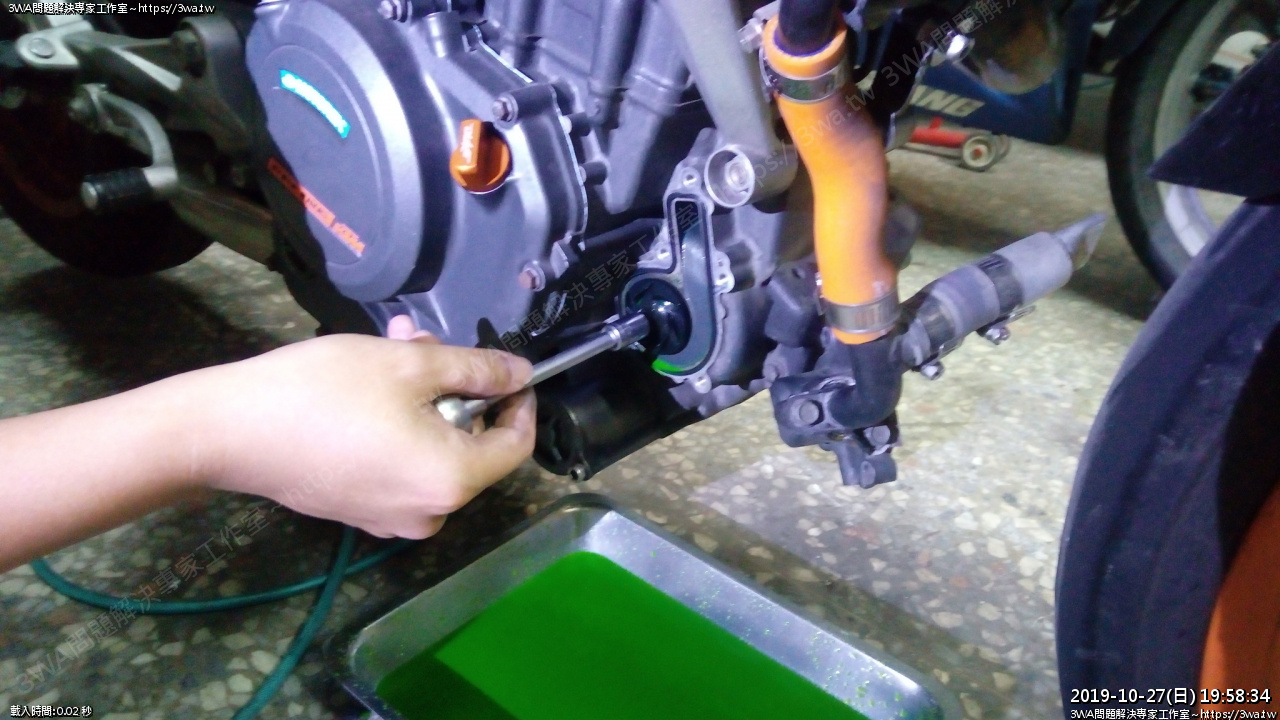

 洩水螺絲 8mm 套桶





 拆下螺絲





 由於壓力的關係,水下不來

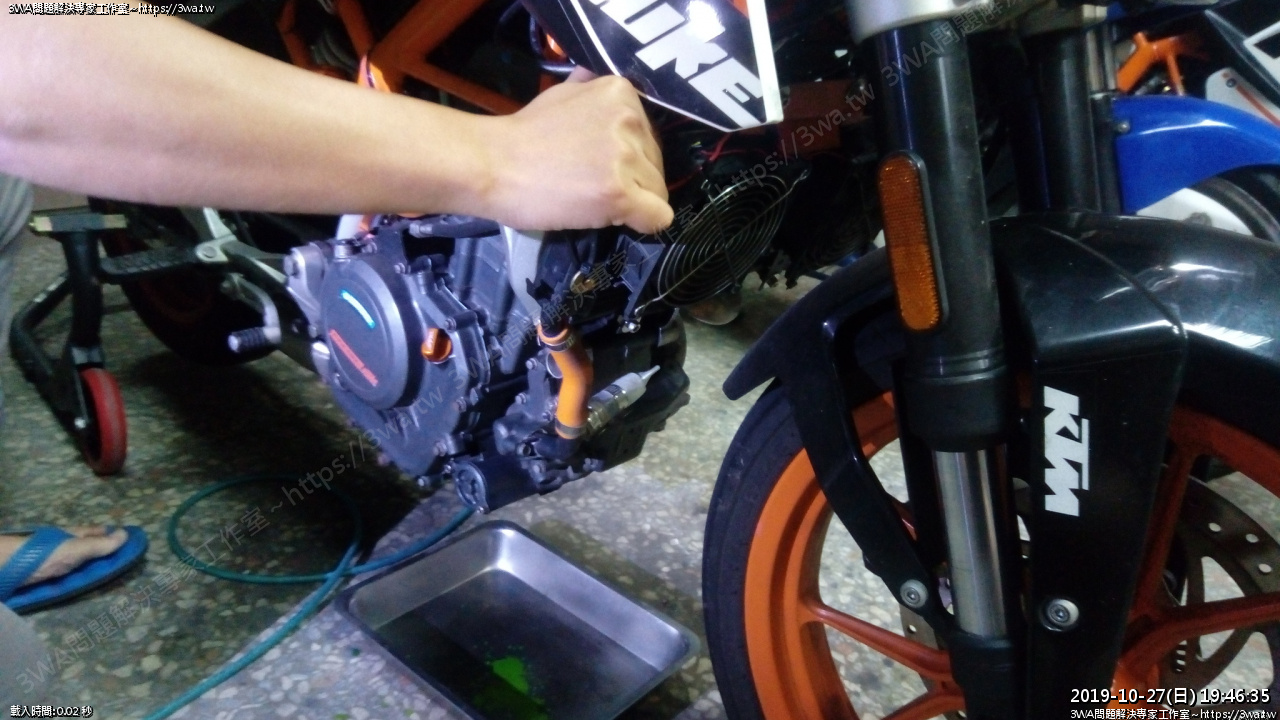

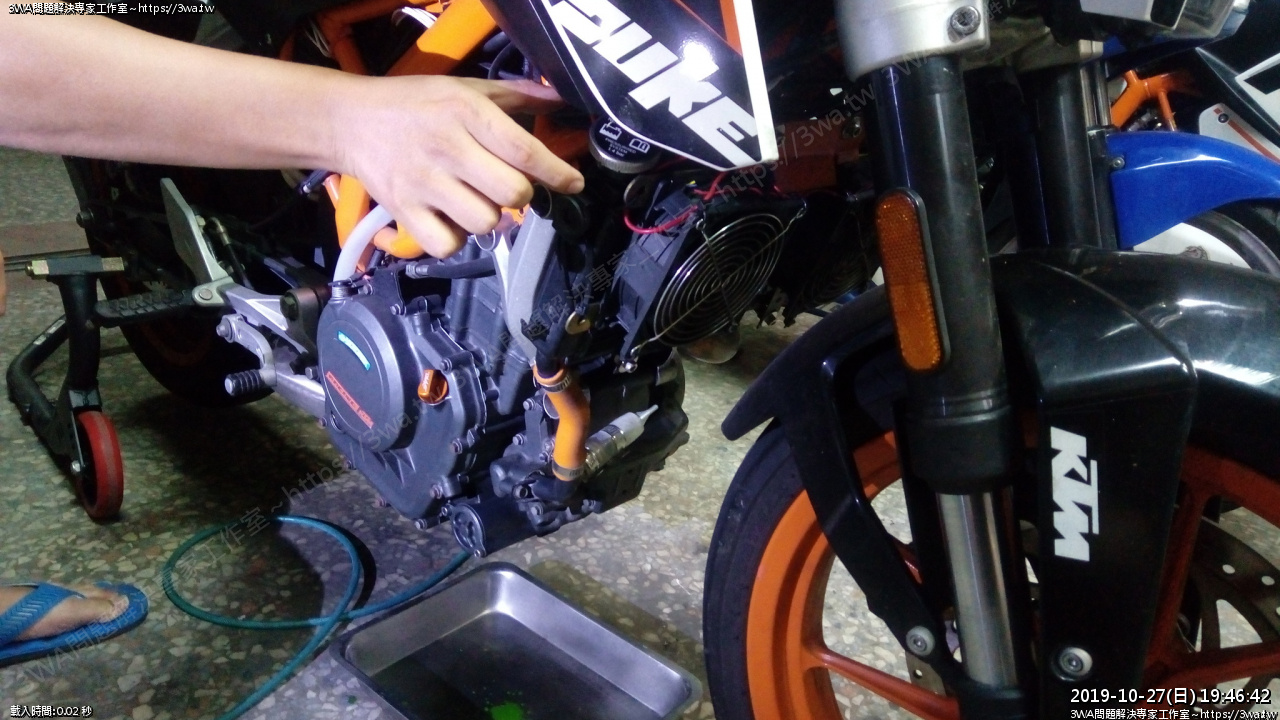

這時只要把水箱蓋打開





逆時針轉開

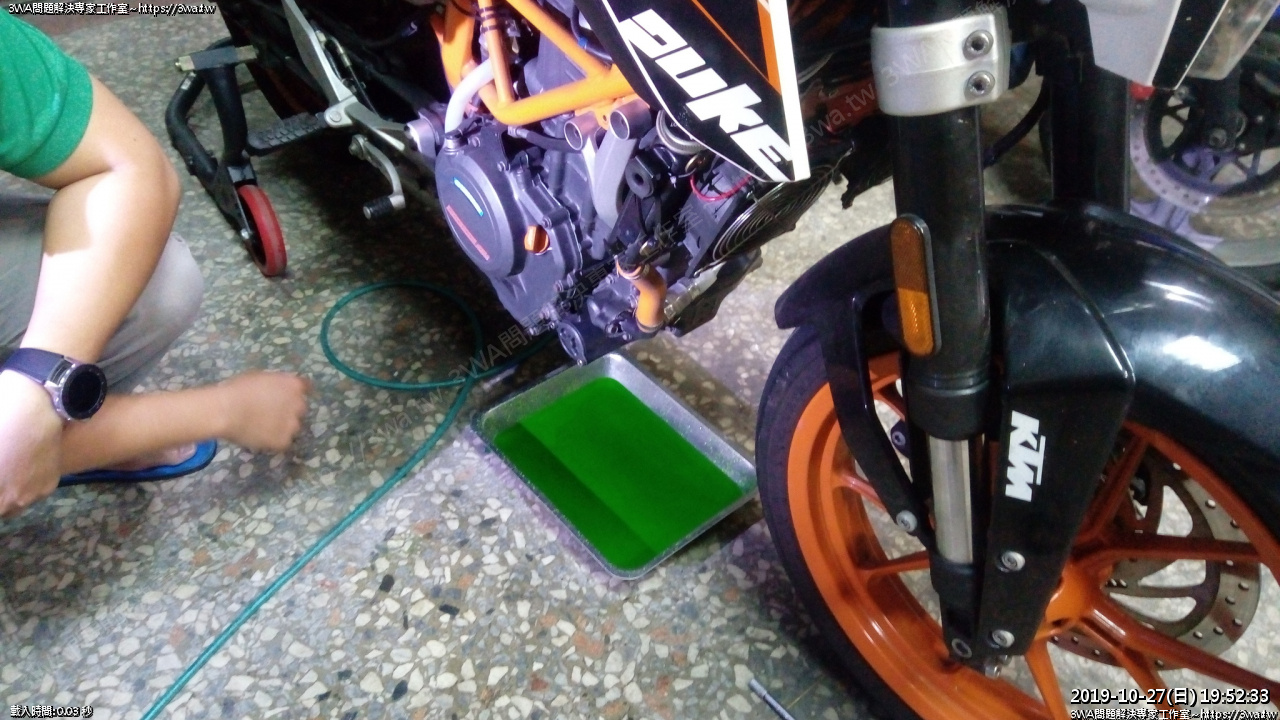

 水就會流下來了

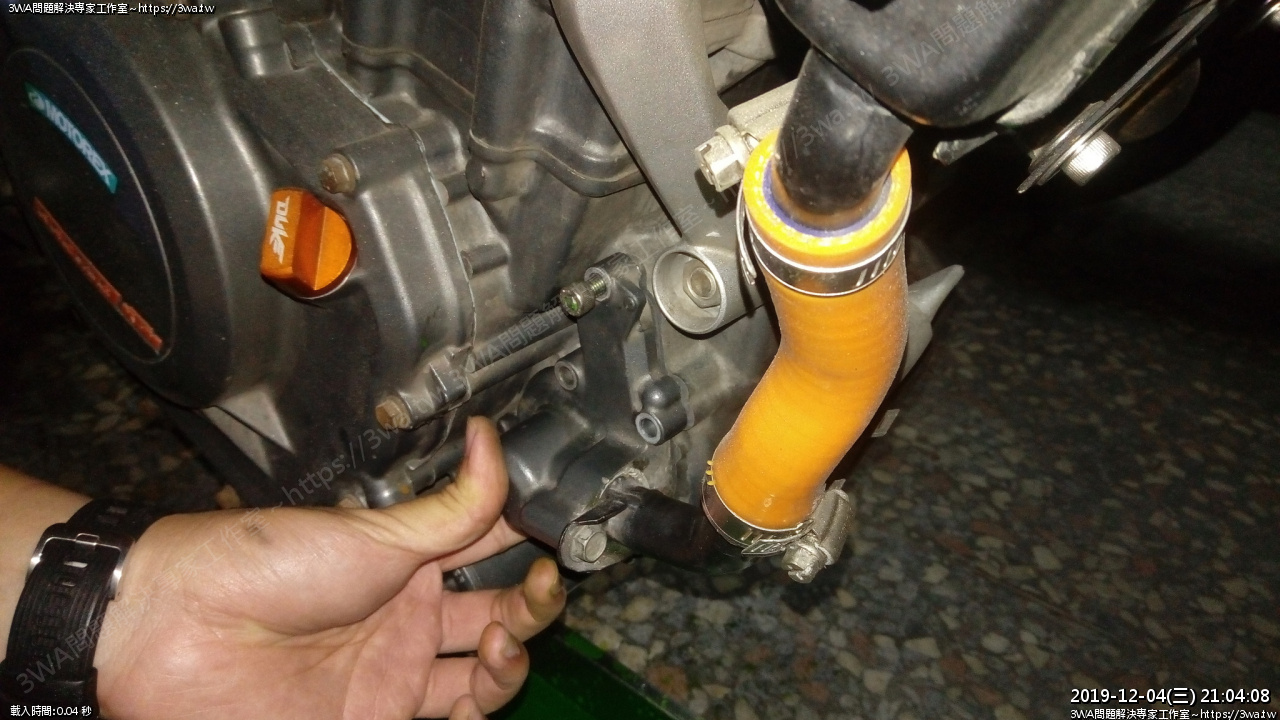

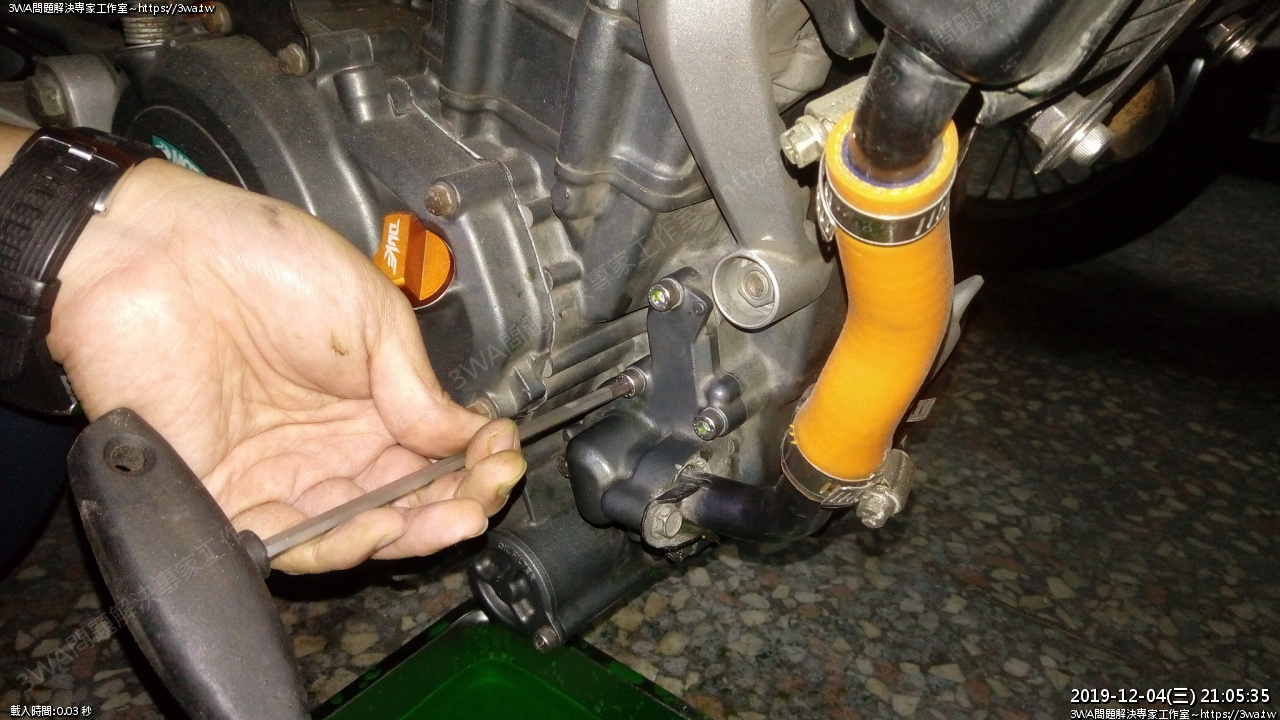

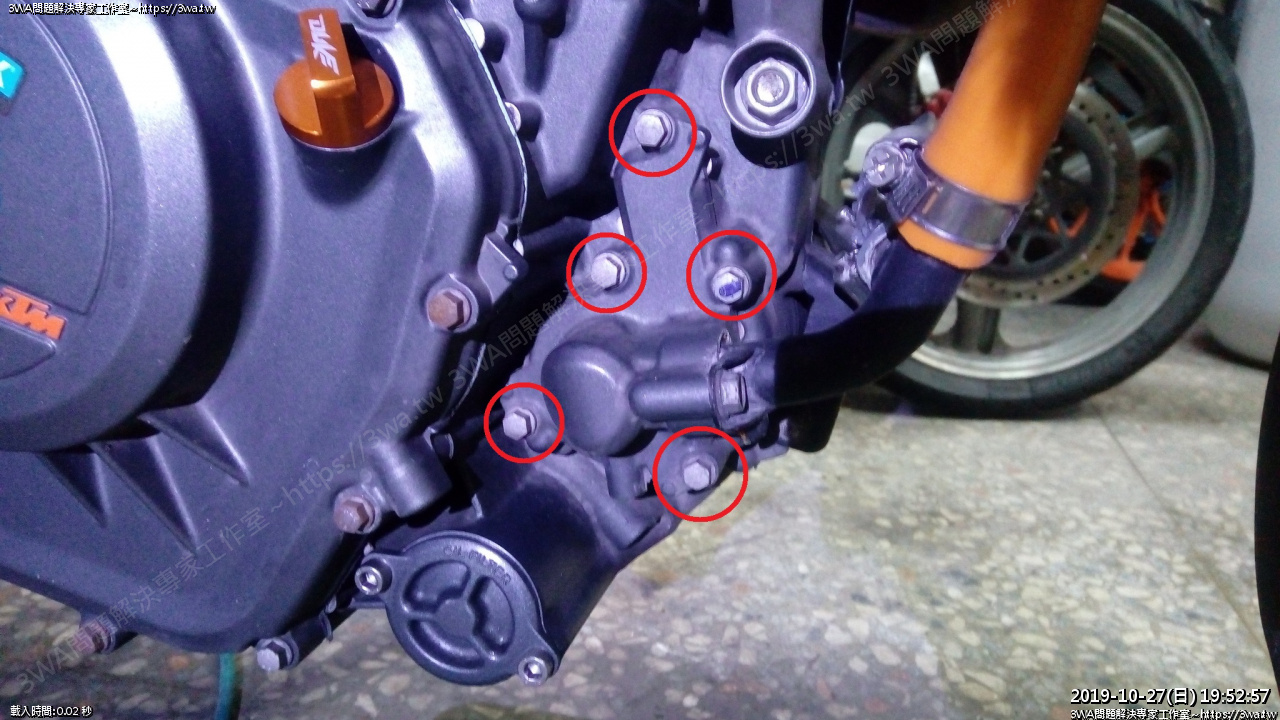

 水泵蓋,五顆螺絲 8mm 套桶





 拆下螺絲

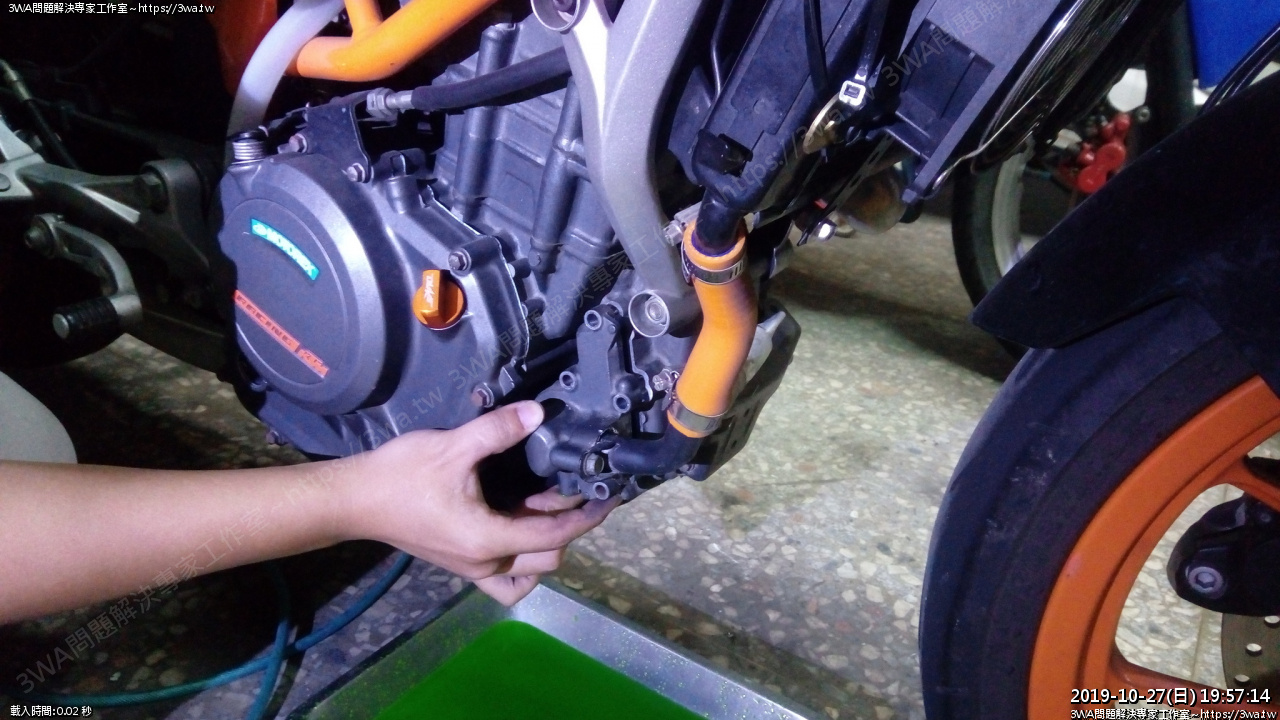

移開水泵蓋

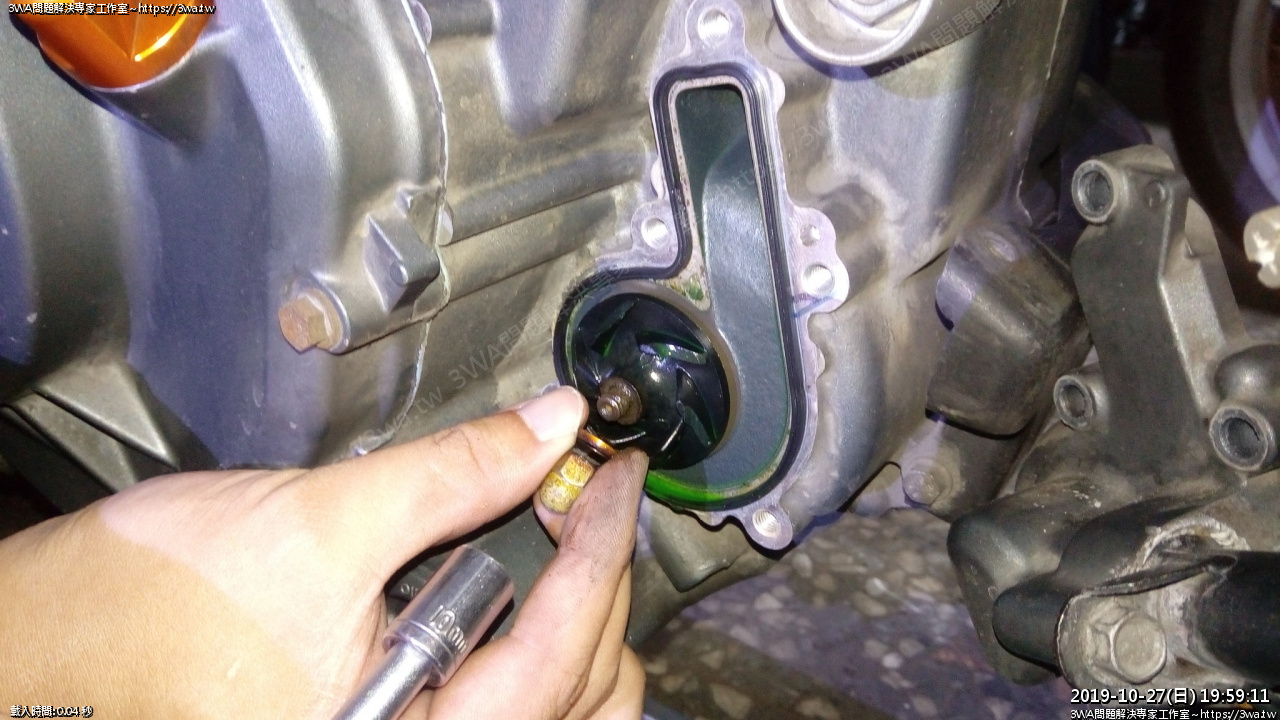

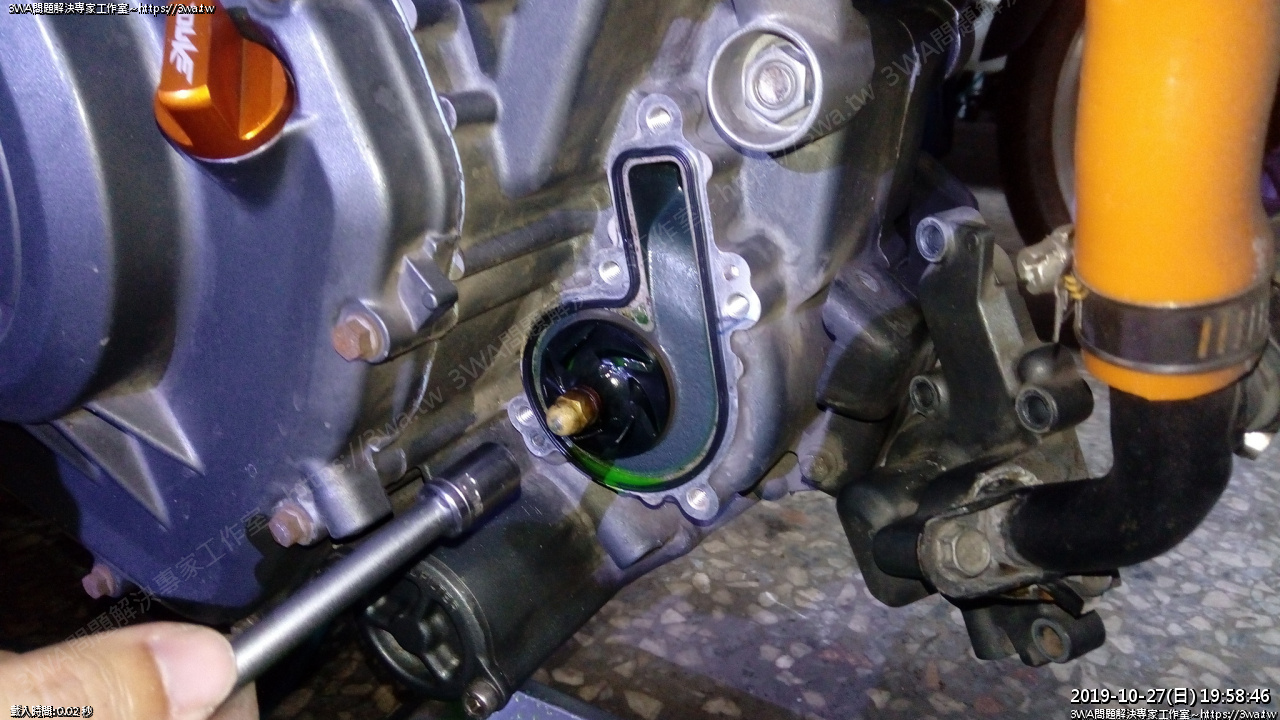

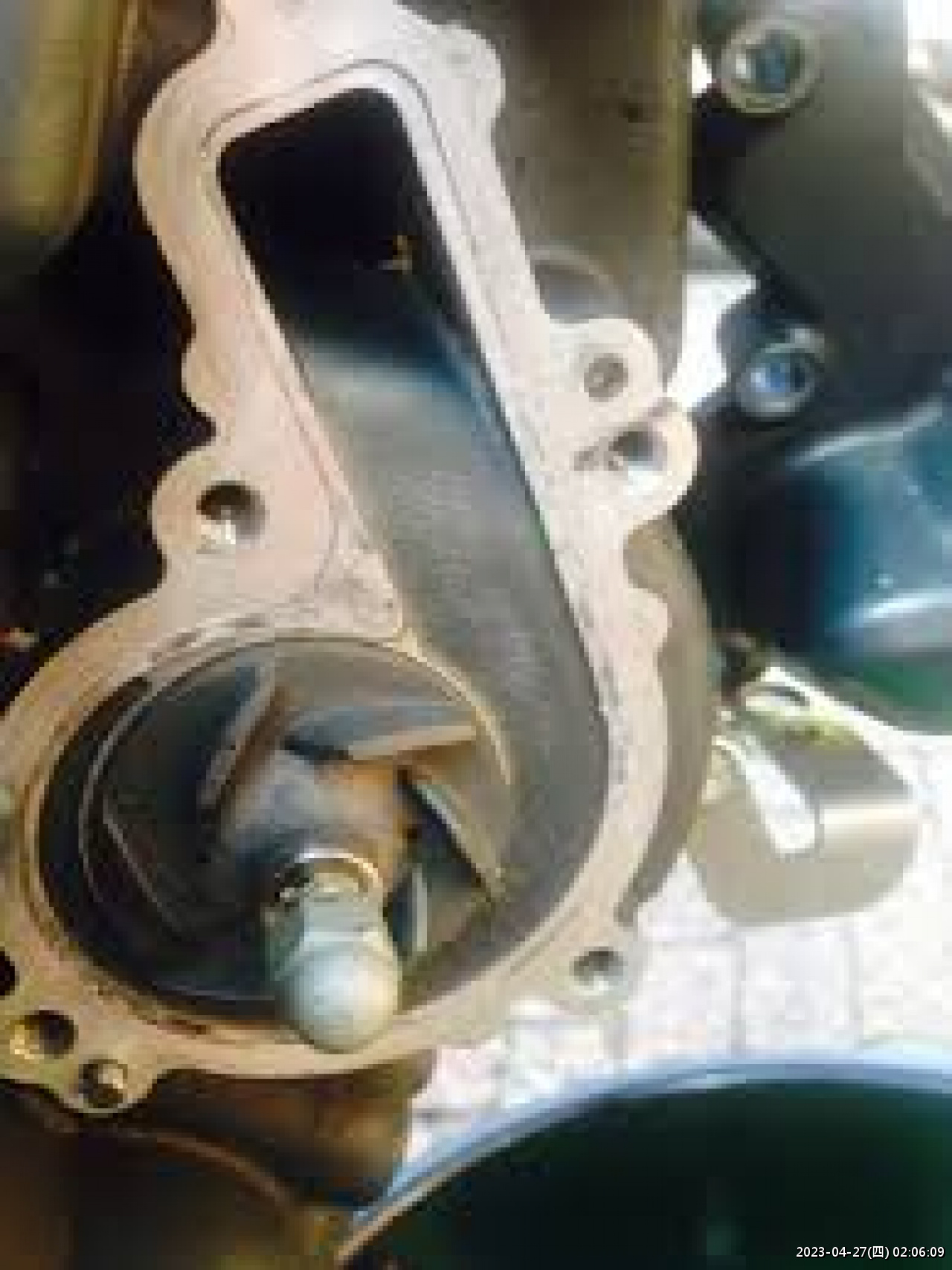

 逆時針轉開水泵葉片螺絲 10mm 套桶





 這時發現朋友的車,這顆螺絲完全沒鎖緊~_~





居然…用手就直接轉下來了,真不妙

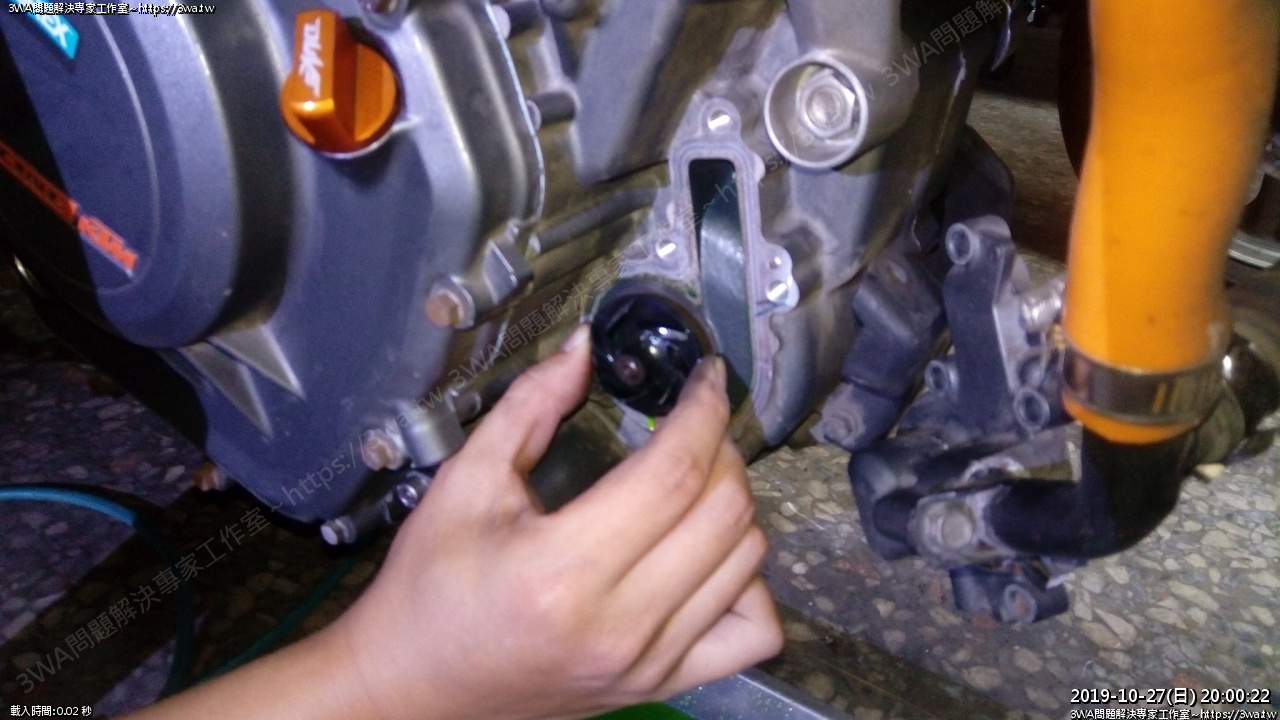

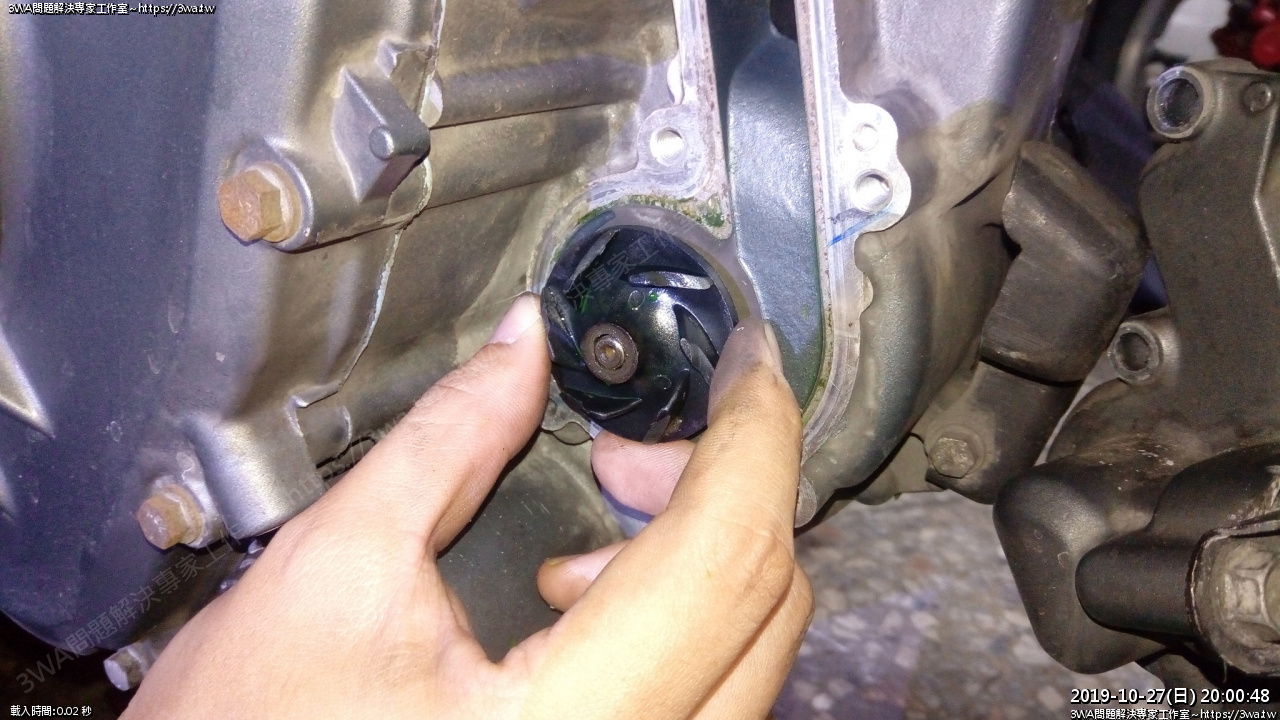

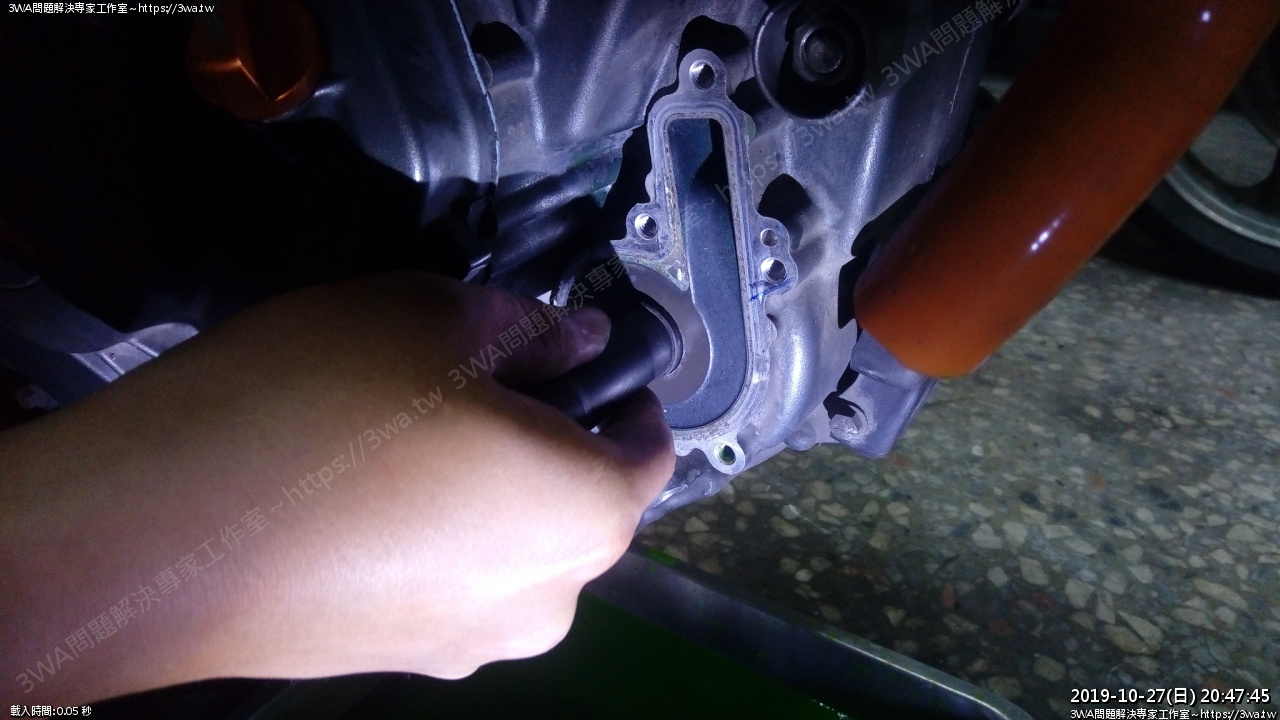

 把水泵蓋四週那一圈油封先拿下來,嘗試拔出水泵葉片,如果咬有點緊

可以拿比較平的鏟刀幫忙翹一下





 順利的分離了

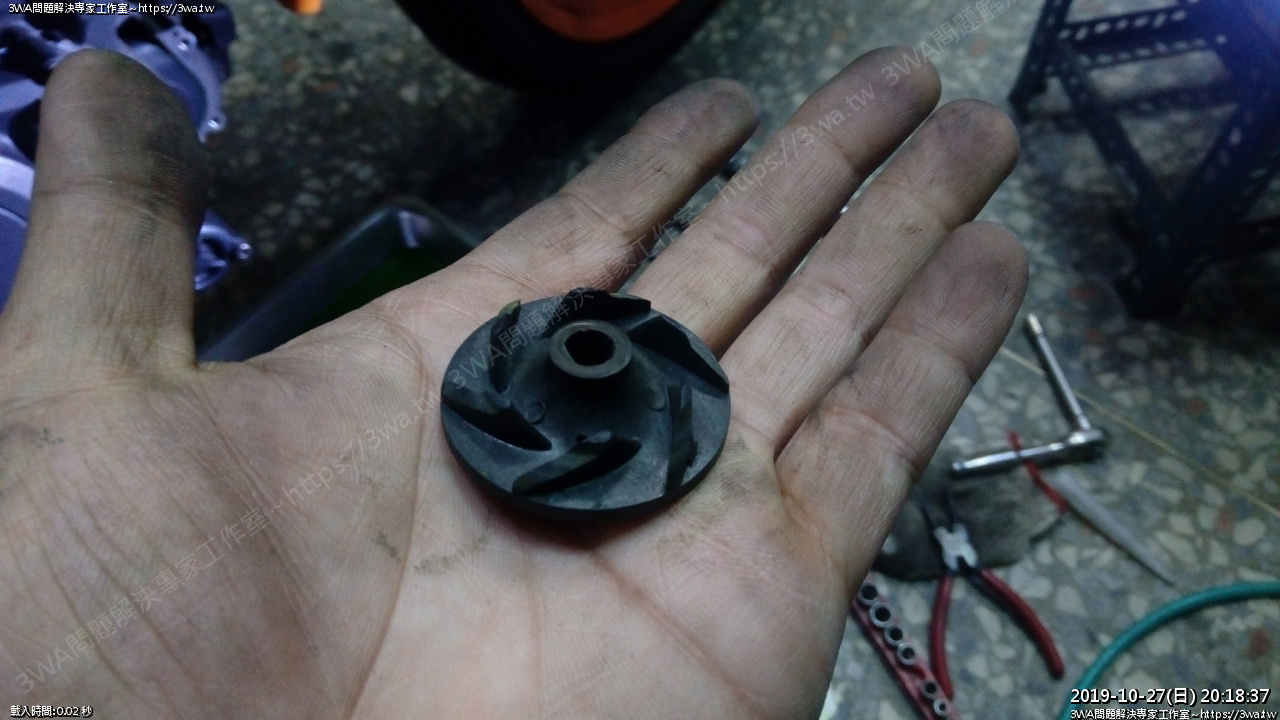

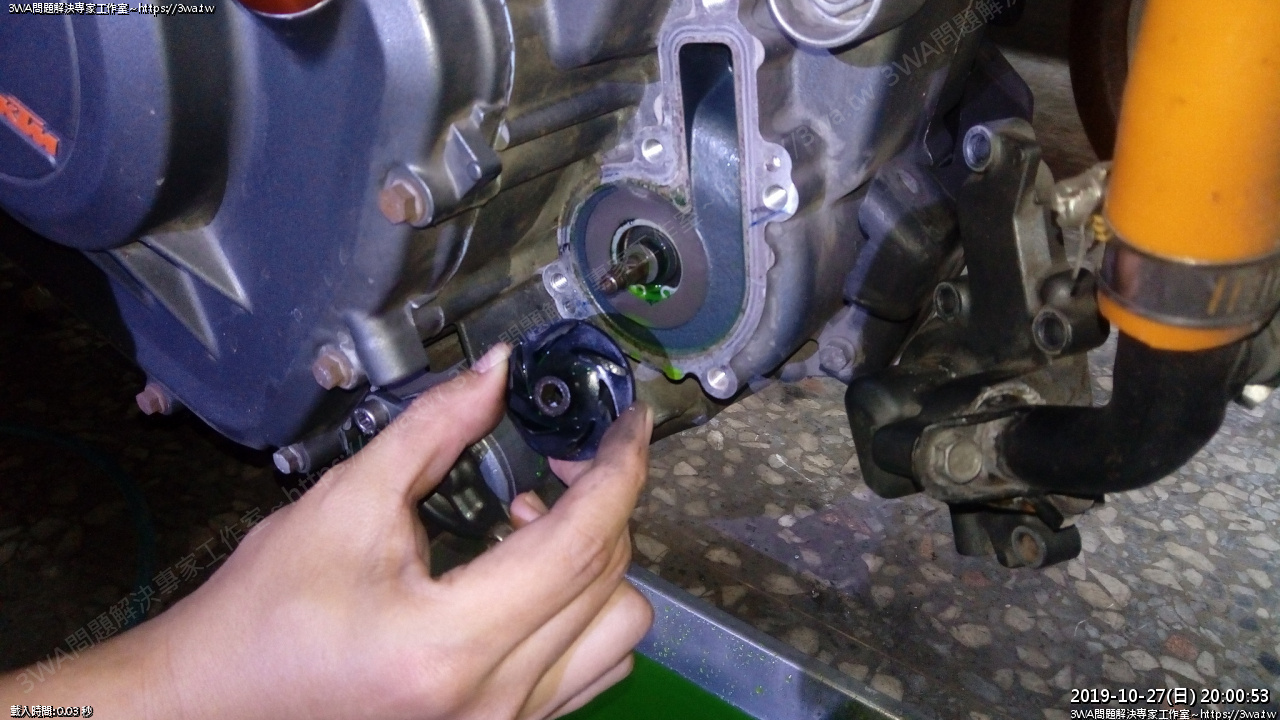

 取下水泵葉片

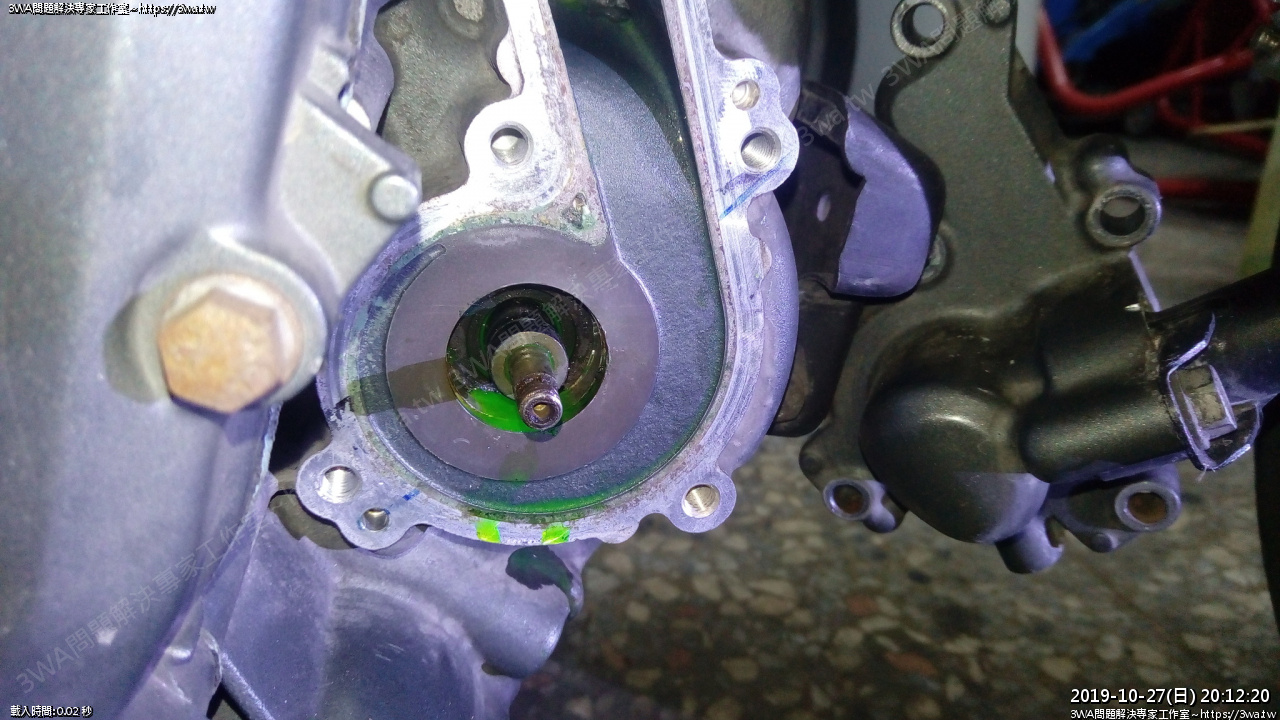

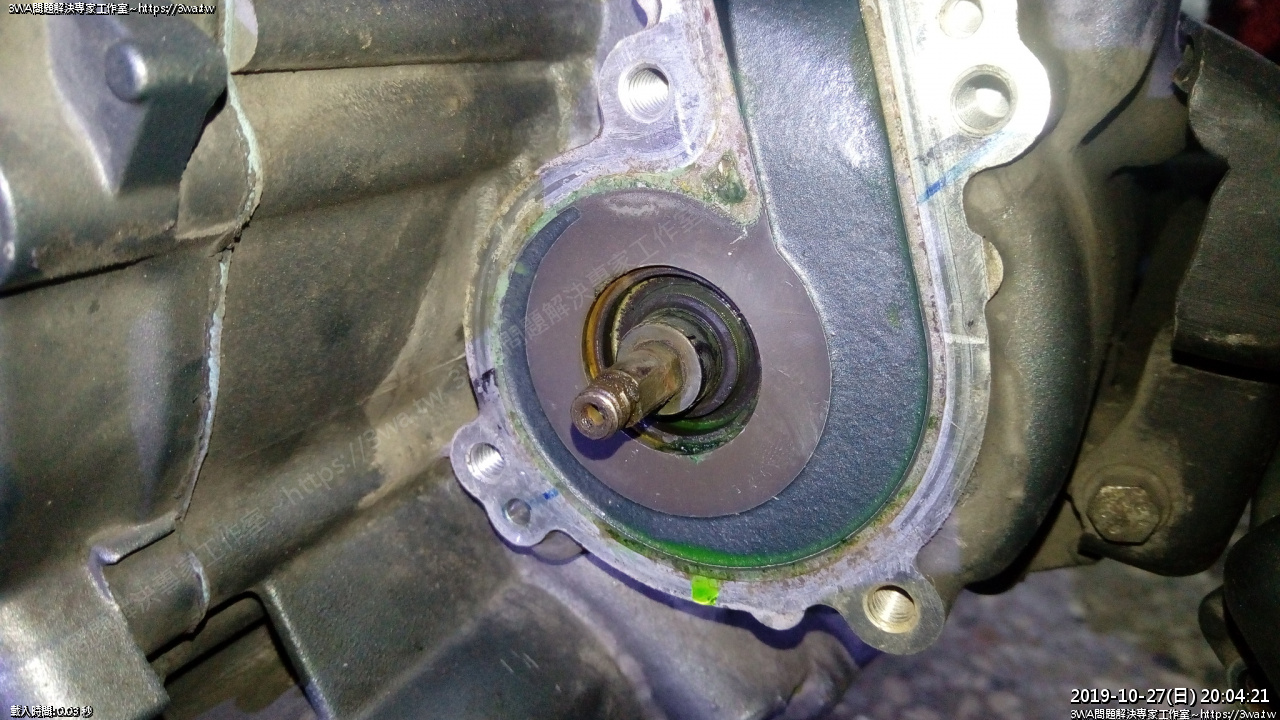

 油封在裡面,油封字的方向是朝內,外面有個 C 扣

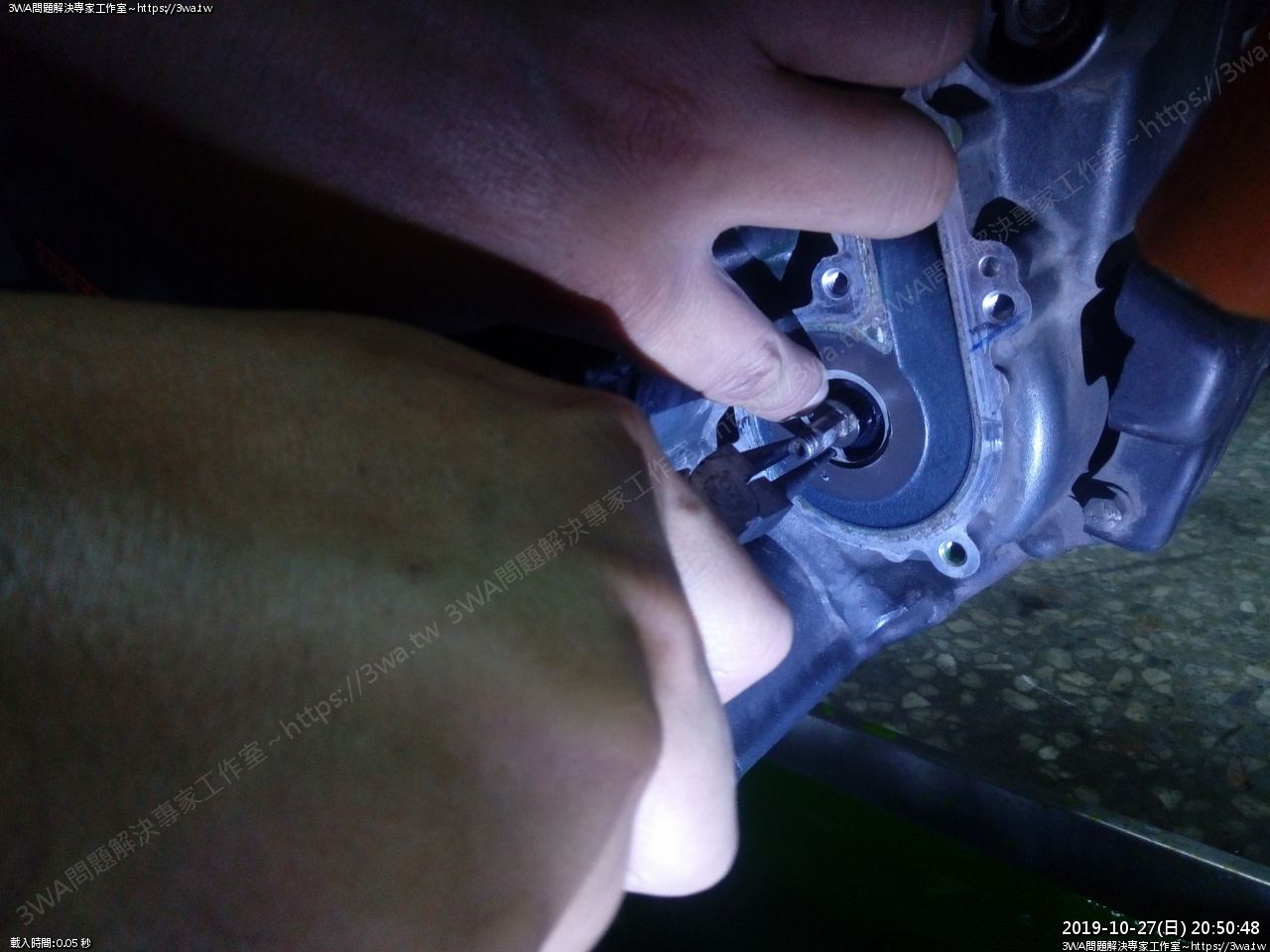

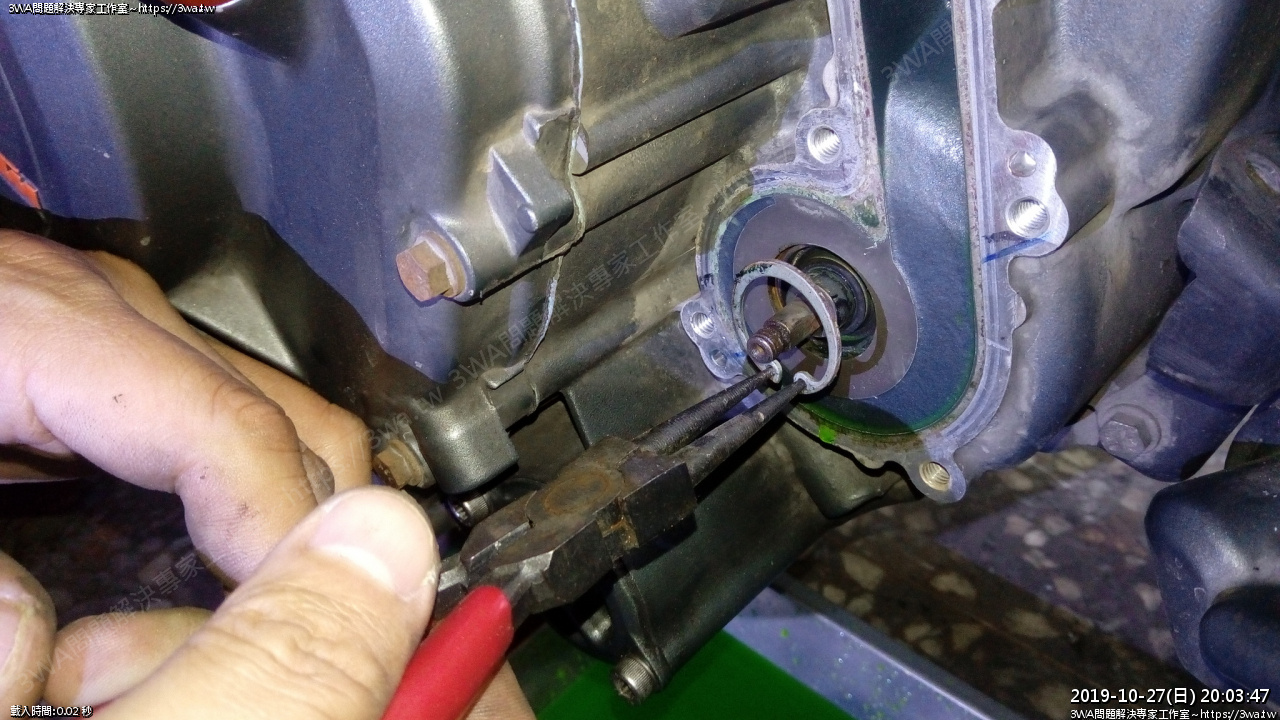

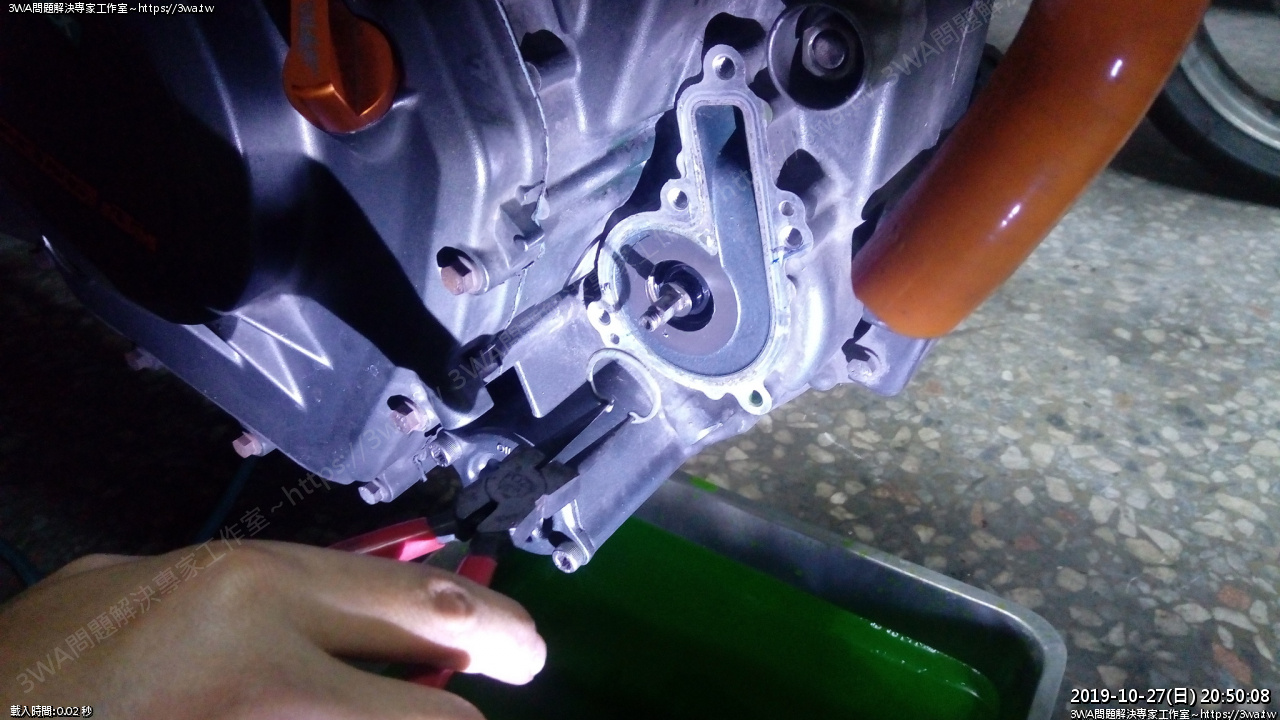

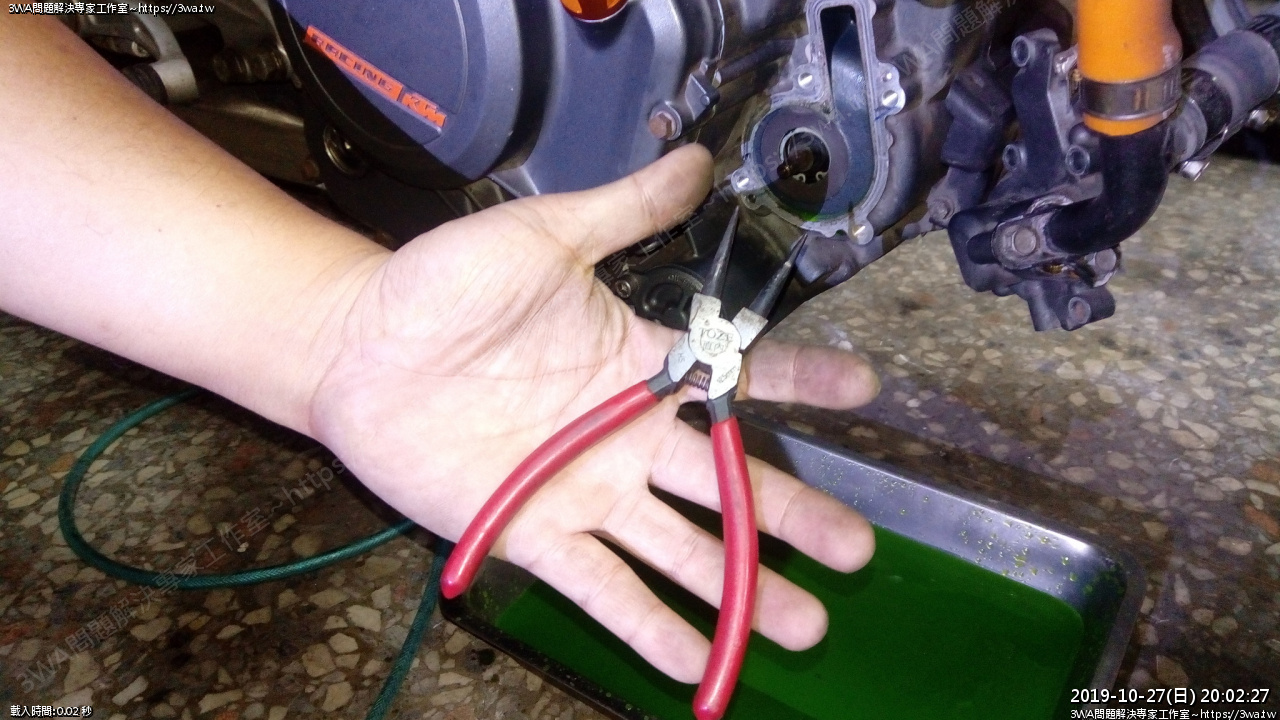

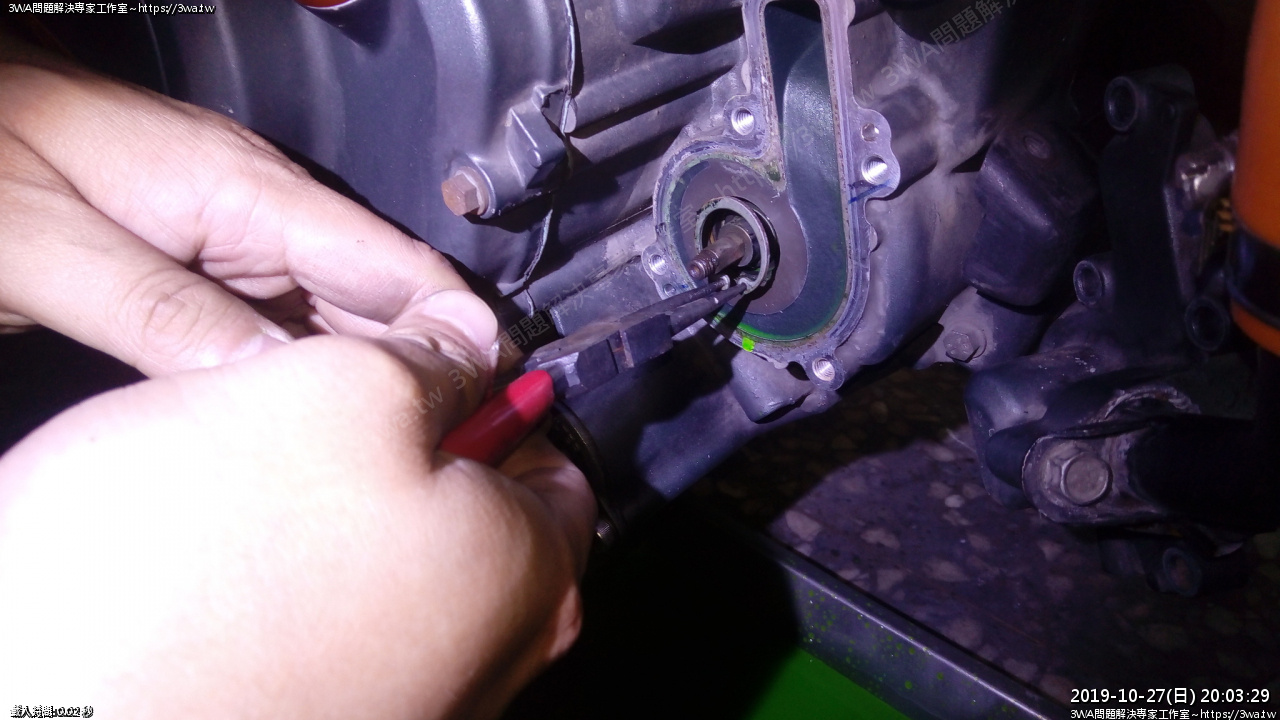

 使用 C型環夾取器,穴孔內縮型

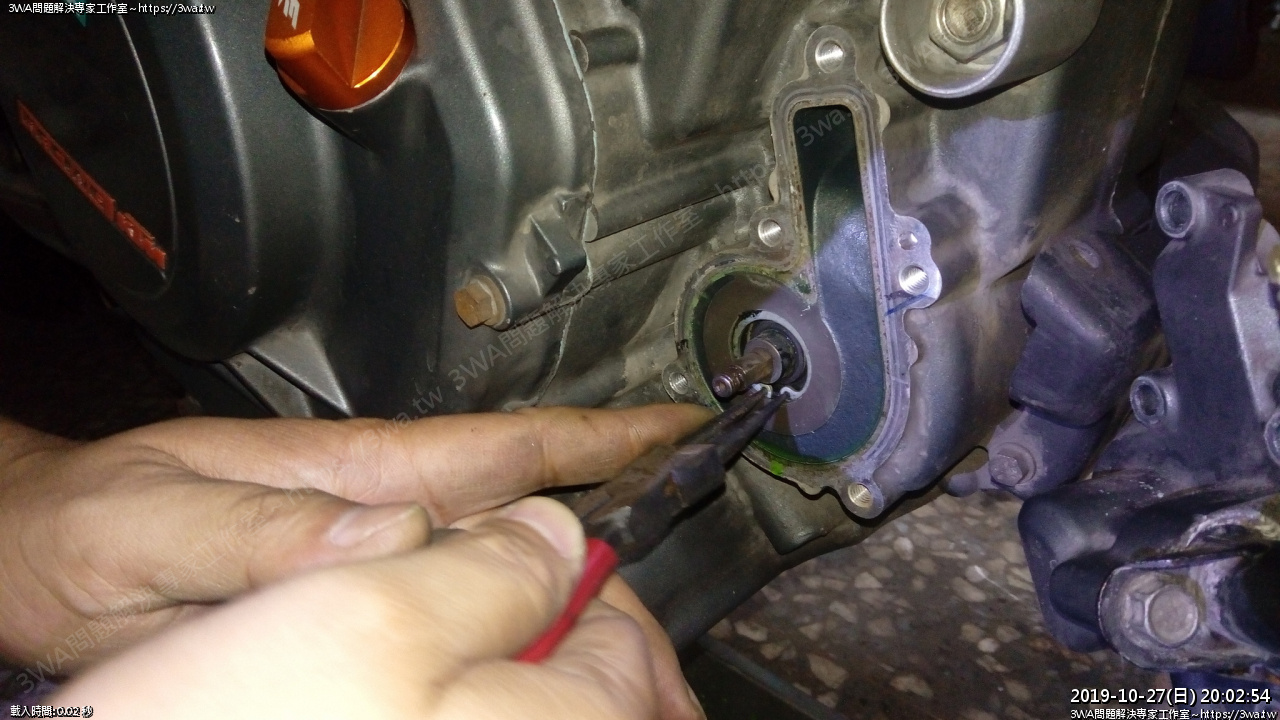

 夾





 用力





 小心的移出

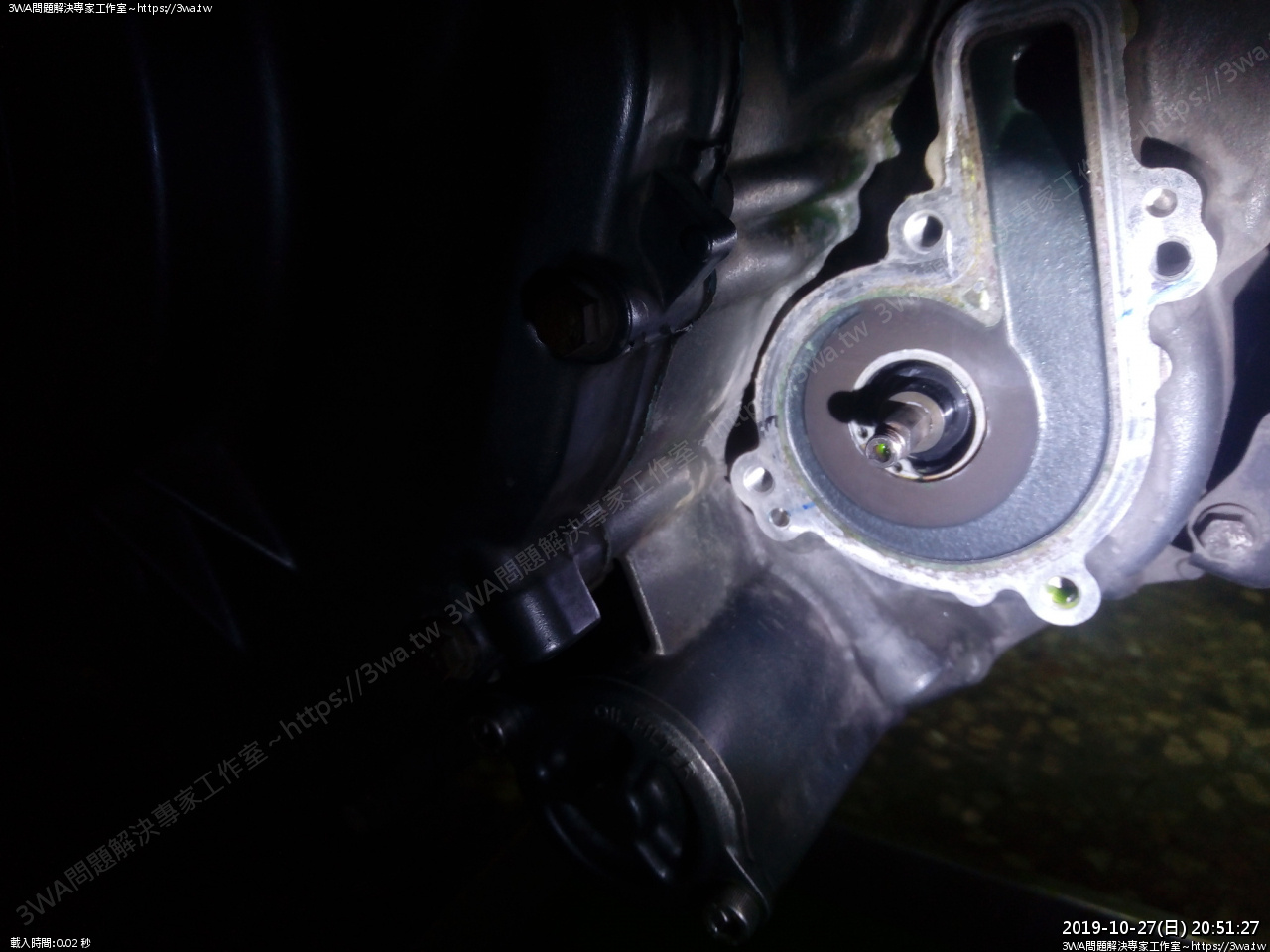

 平安的拿出來了





 接下來要移出油封

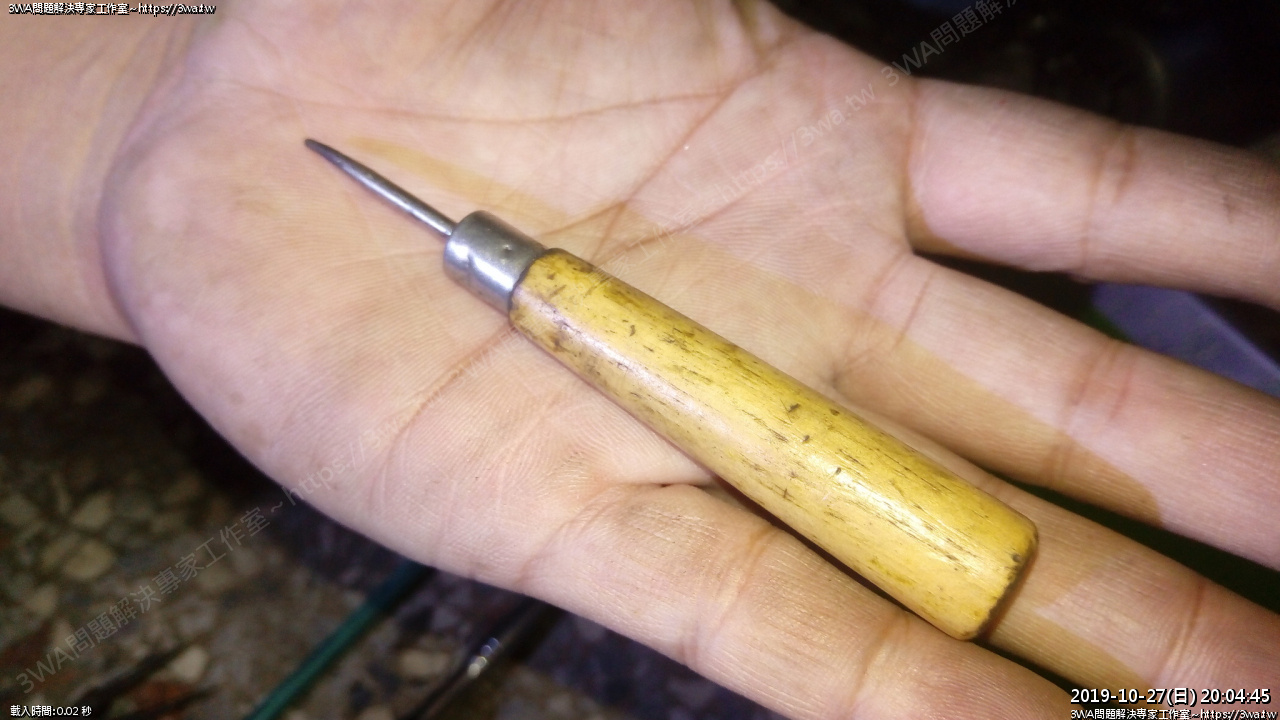

 使用小扁鑽

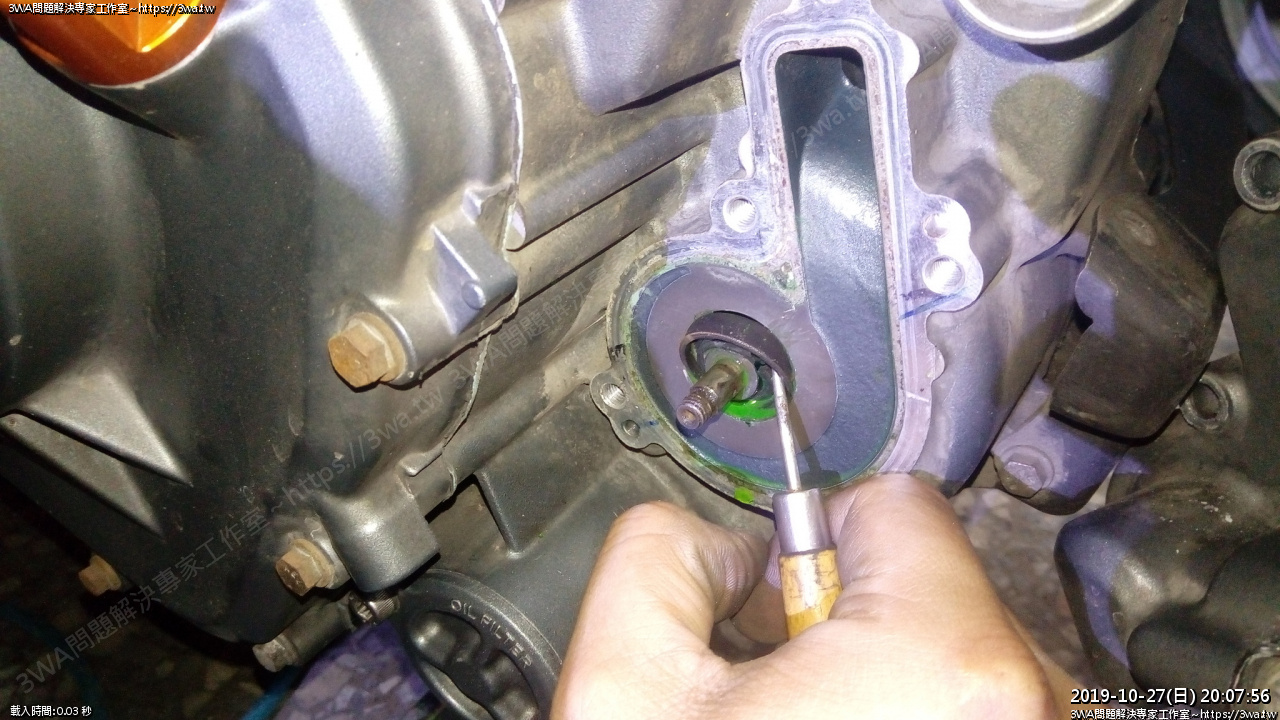

 施工方式是先把油封內圈的鐵圈拿出,然後刺入油封發力勾出

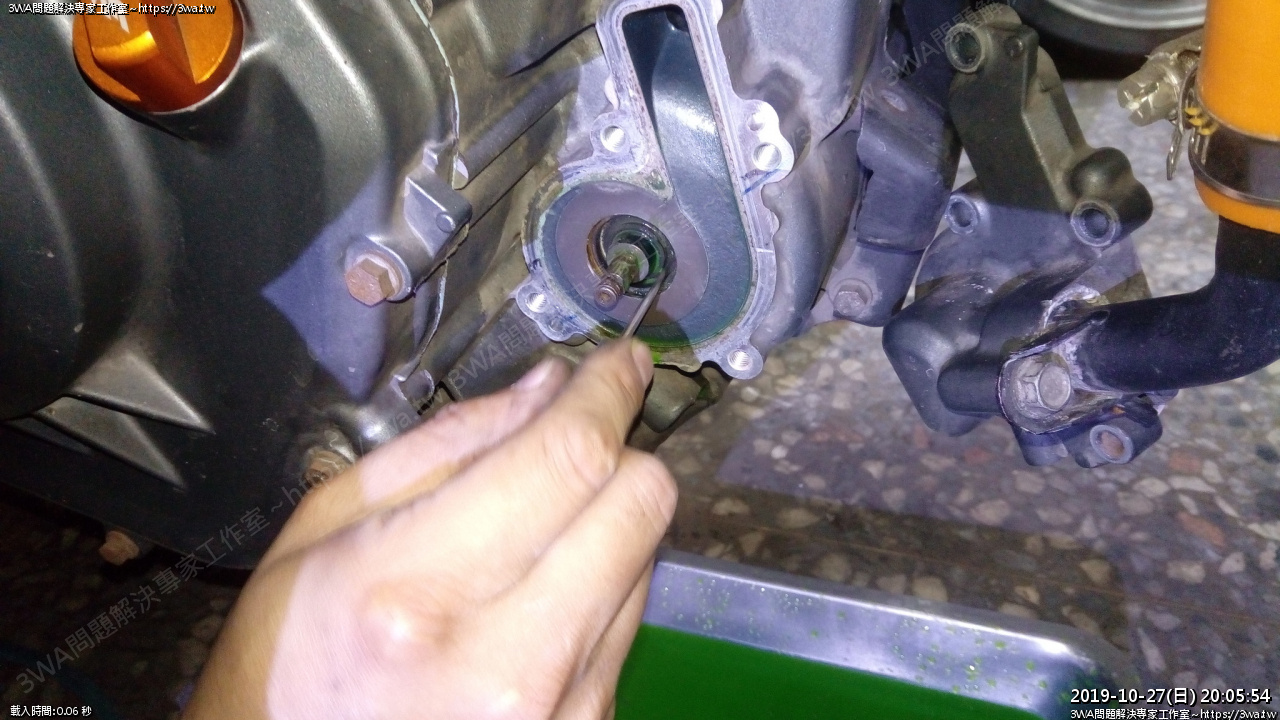

 先把油封內圈的鐵環拿出來





 刺入一些,往上逆時針轉,用力發力,把油封挑出來

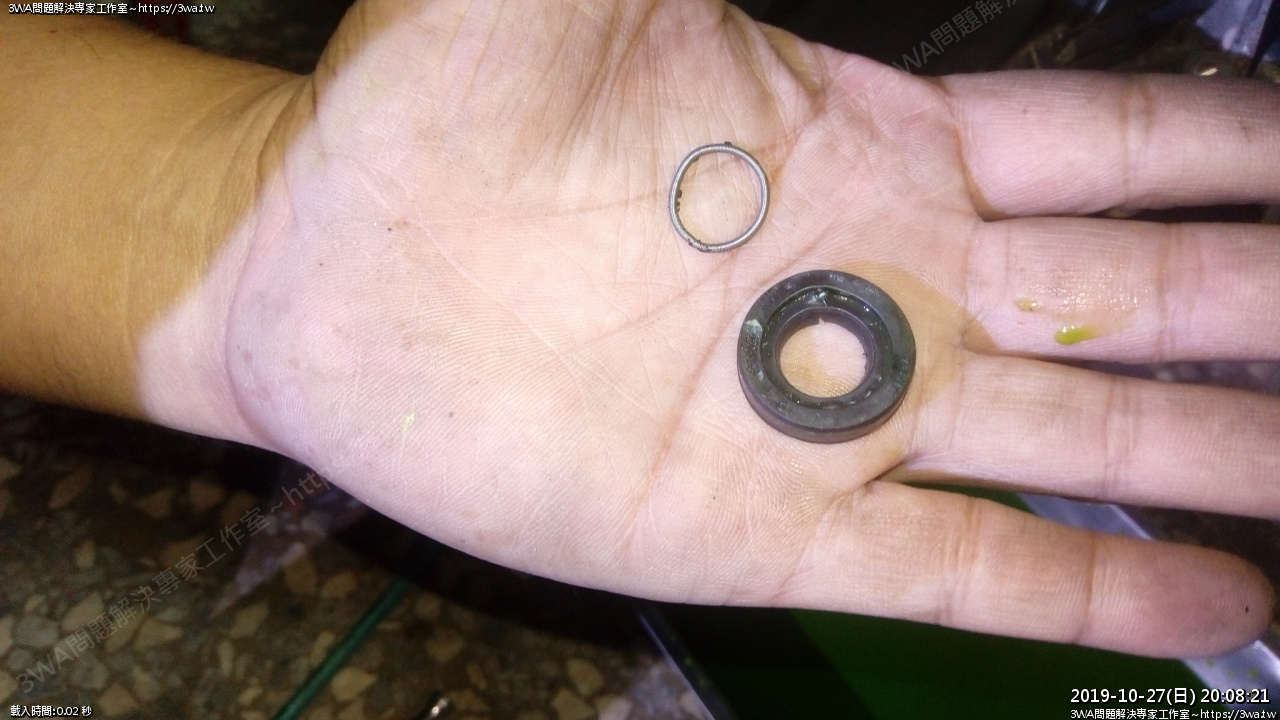

 取下的油封





 新舊



  新油封內圈有多一個脣的感覺

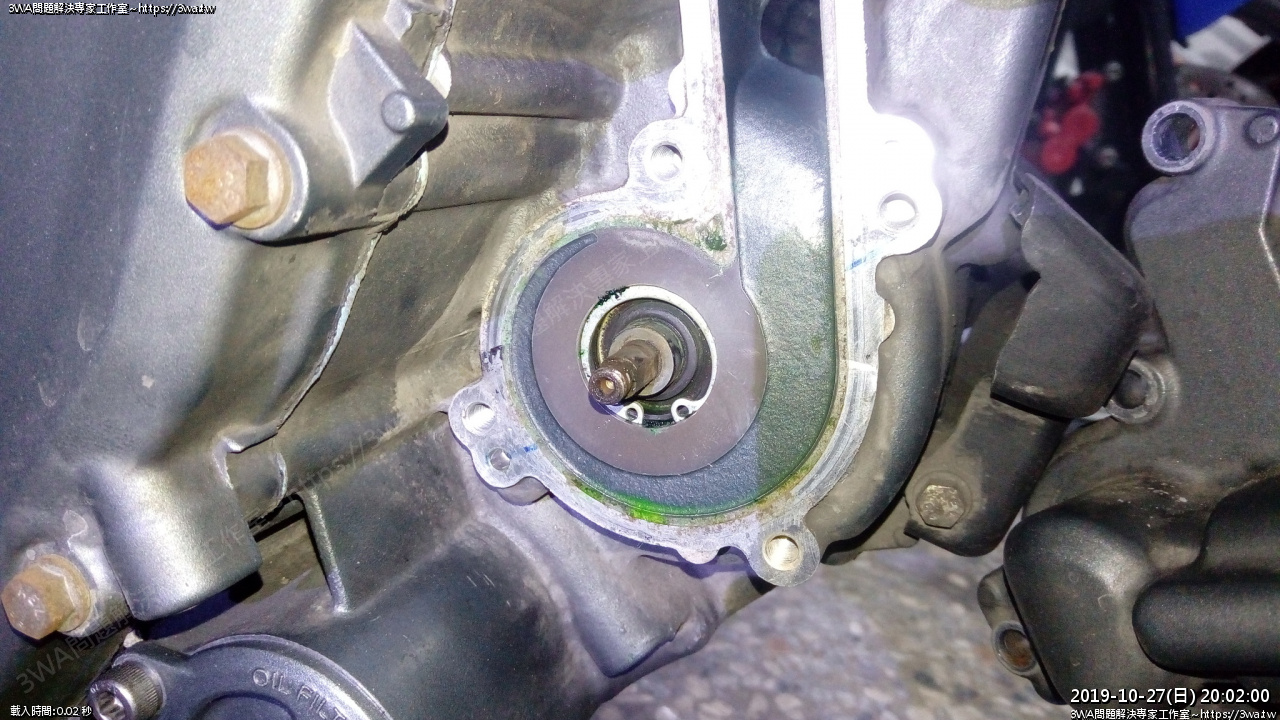

 油封挖出來,發現裡面有些綠水,那應該水是從這裡跑到引擎裡是沒錯的





二個油封之間應該要乾燥才對

註:由於裡面那個油封比較不好挖,我個人這次只更換外油封

二個油封之間擠些 sillicon膠 或 墊片膠,確保密封性

當然技術好的同學,建議二顆油封都換新

最好也是二顆都換新



要注意油封有方向:

裡面的油封字朝外

外面的油封字朝內

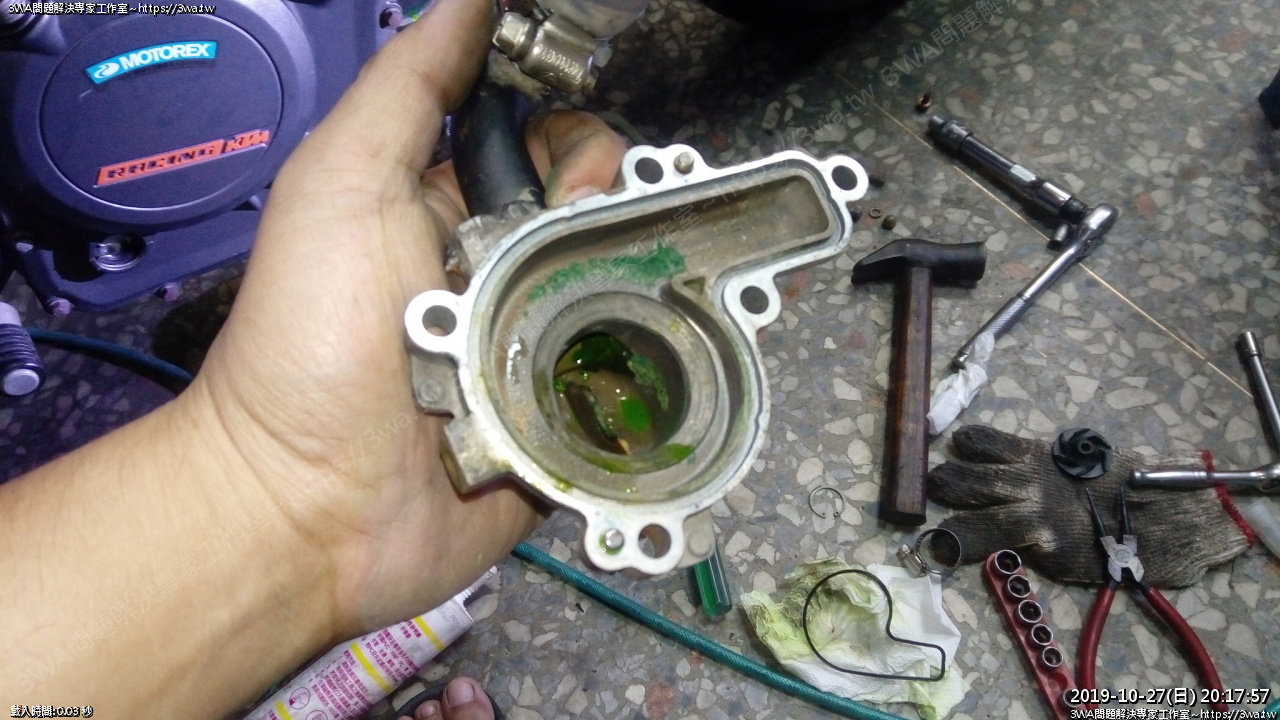

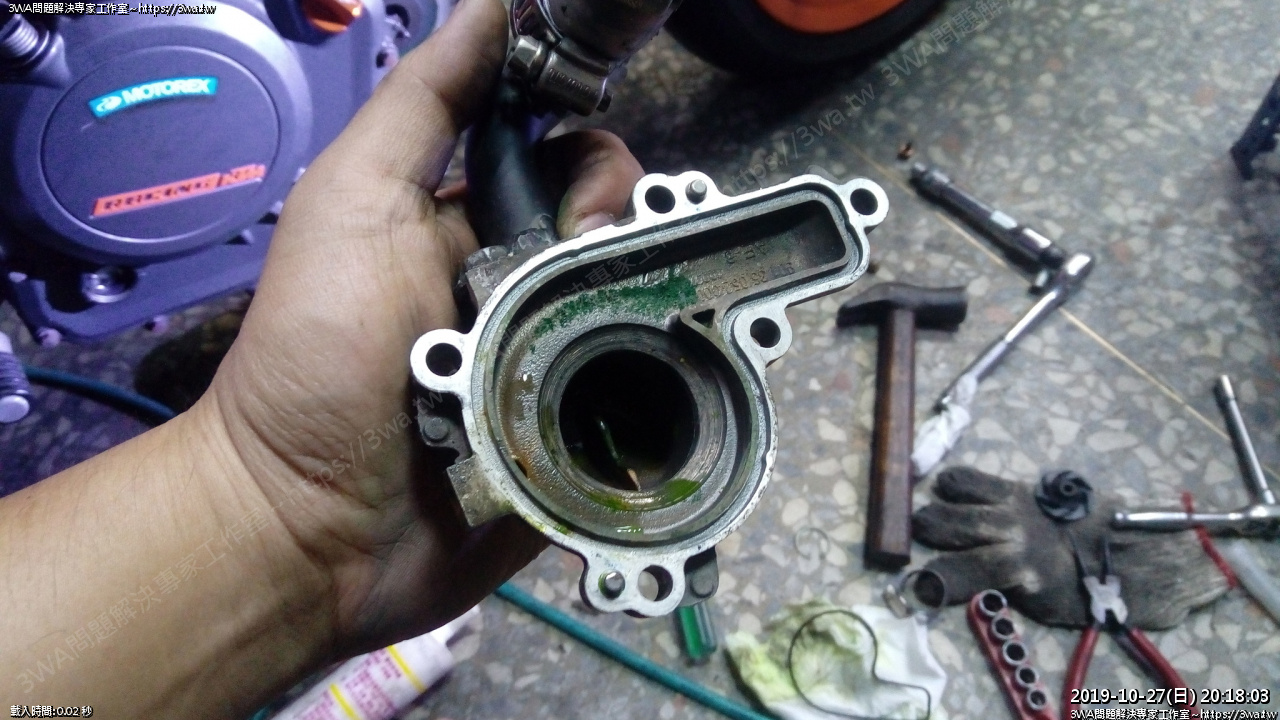

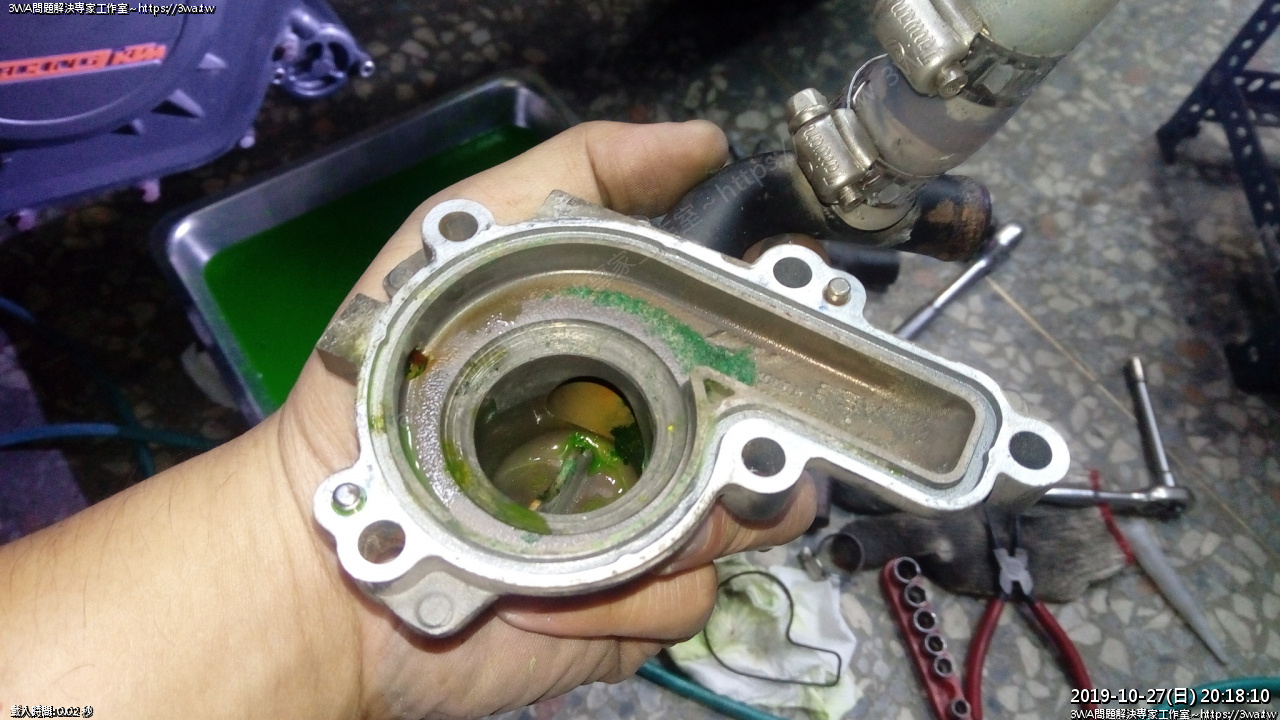

 拆下來的水泵蓋裡面有些生成物,要刷一刷





 無補光一張





 中間有個凸起,一方面是防止螺絲鬆動脫離,二來是確保水流方向

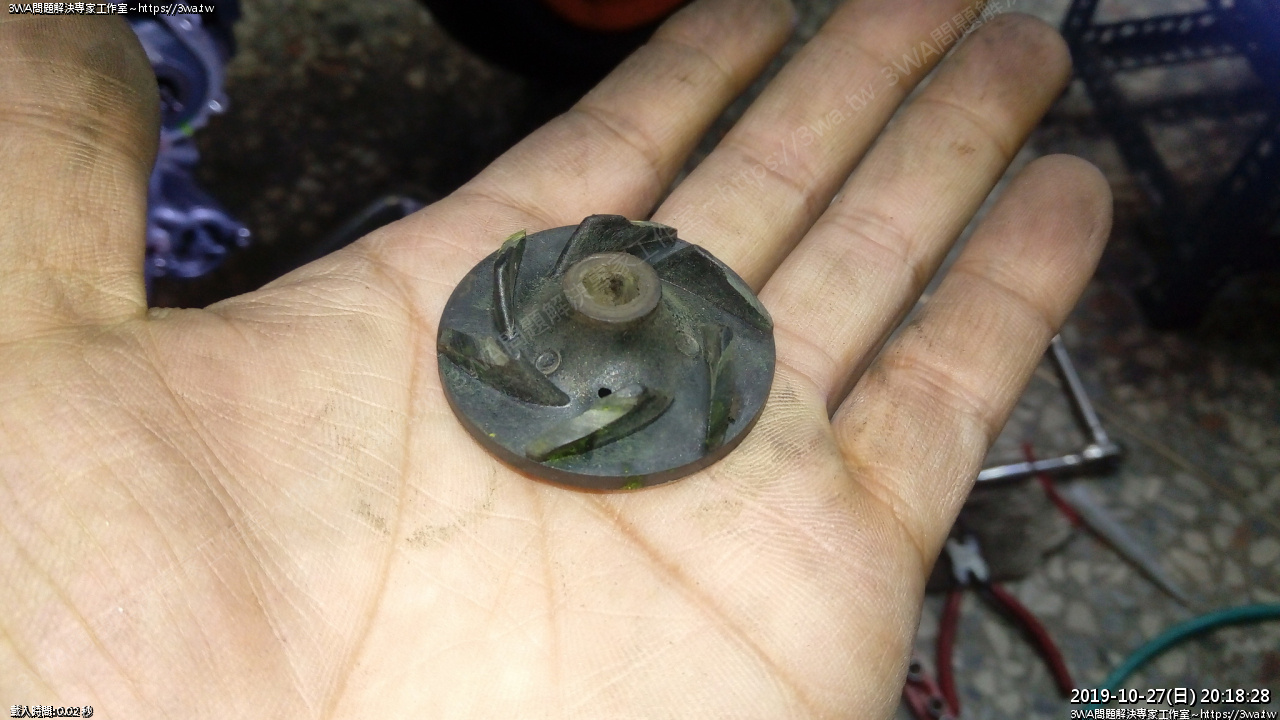

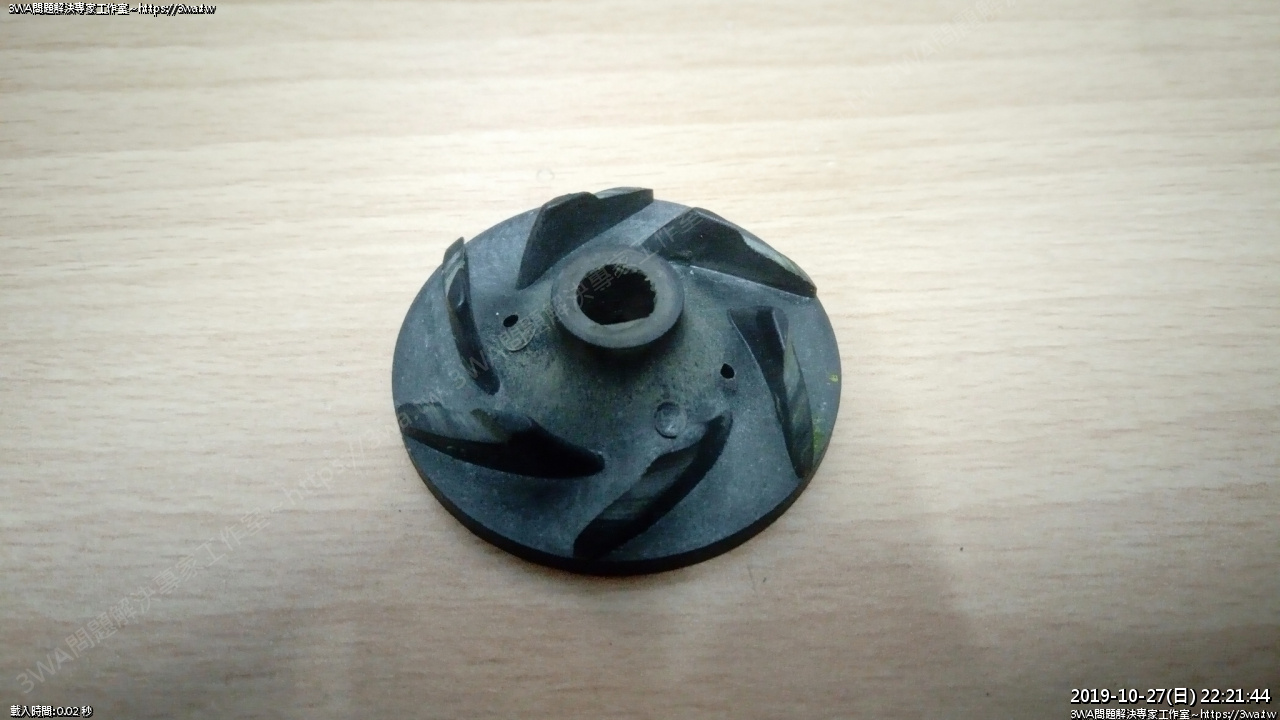

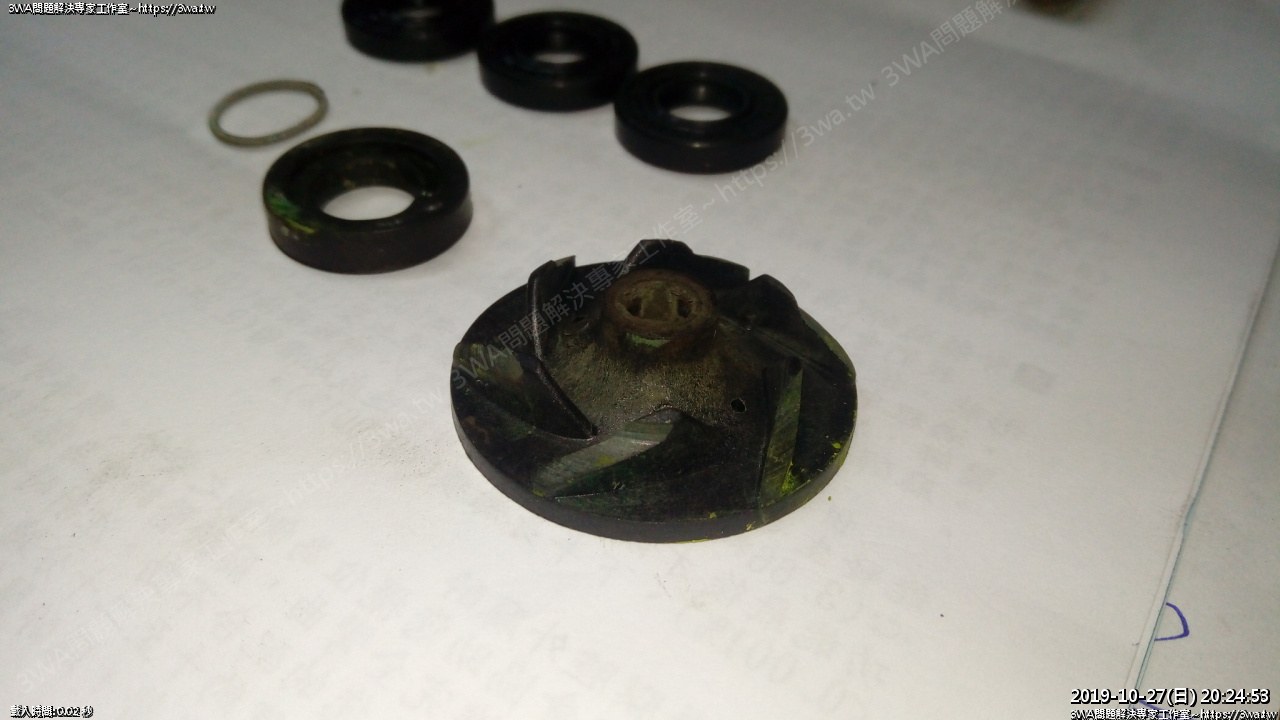

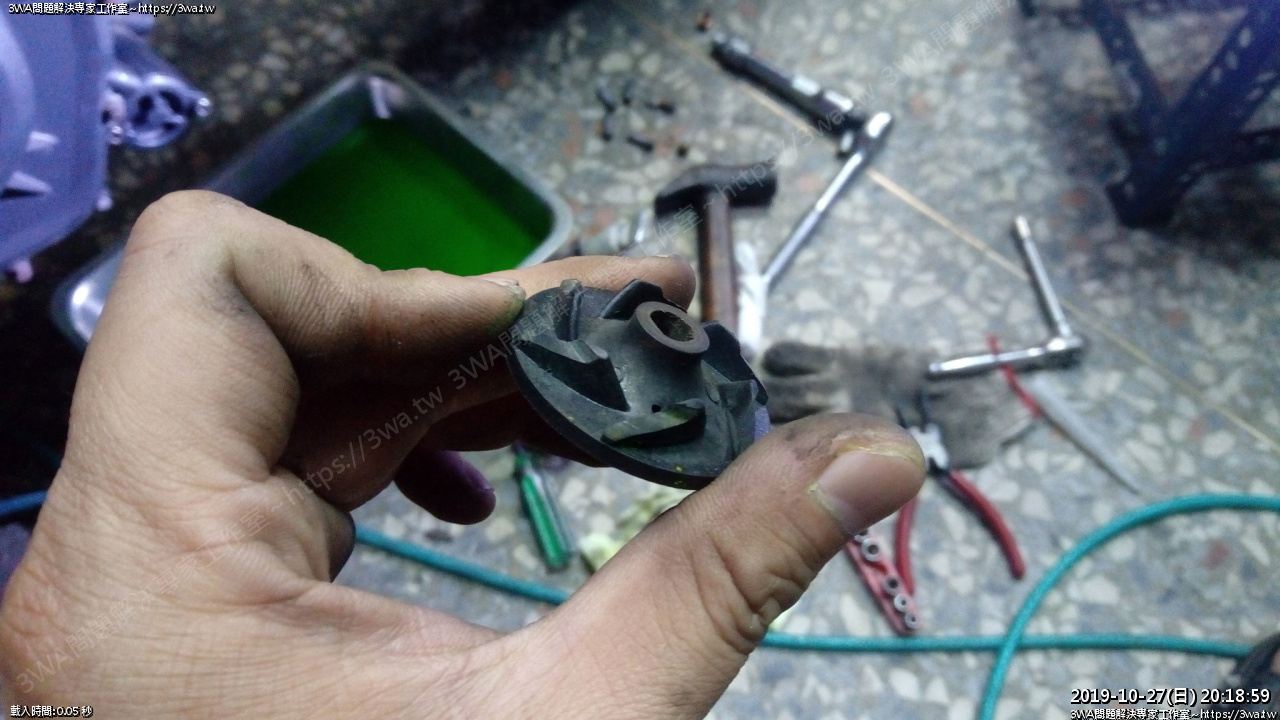

 由於鬆螺絲鬆脫,也發現水泵葉片已有受損





 葉片都缺角了





 缺角的葉片缺的還真是相當整齊..





 這不換新不行了





 側拍

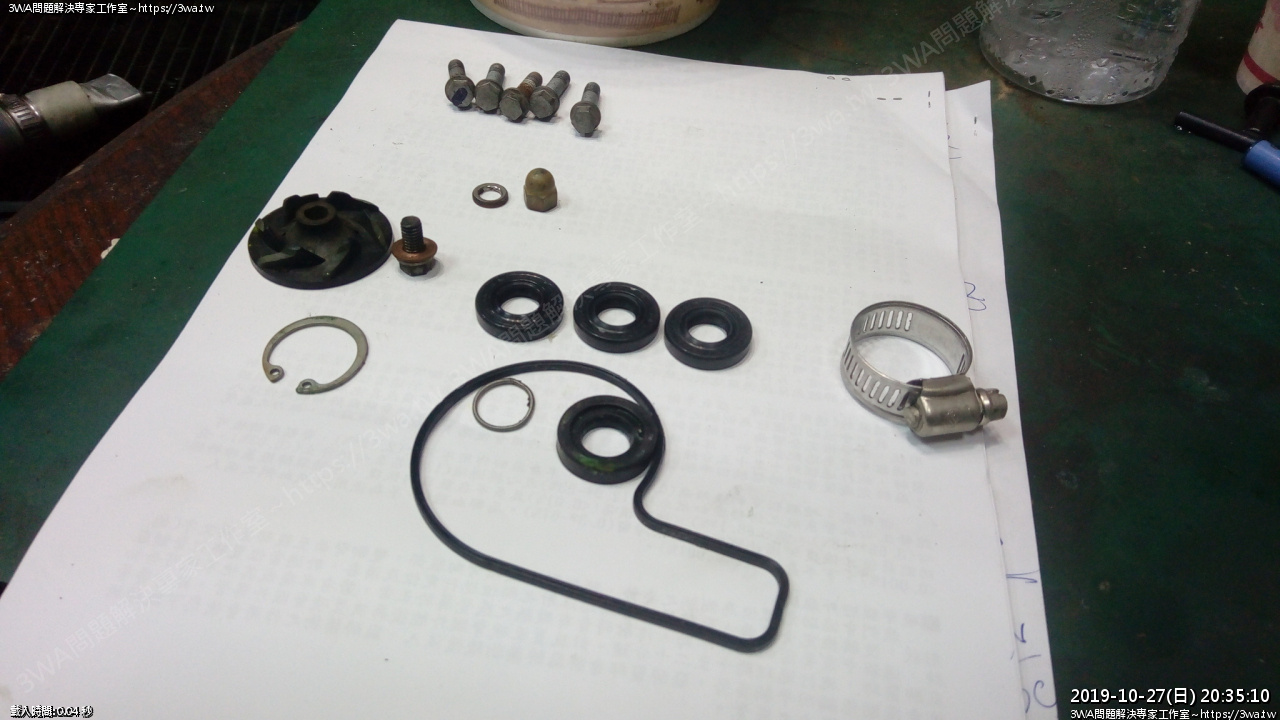

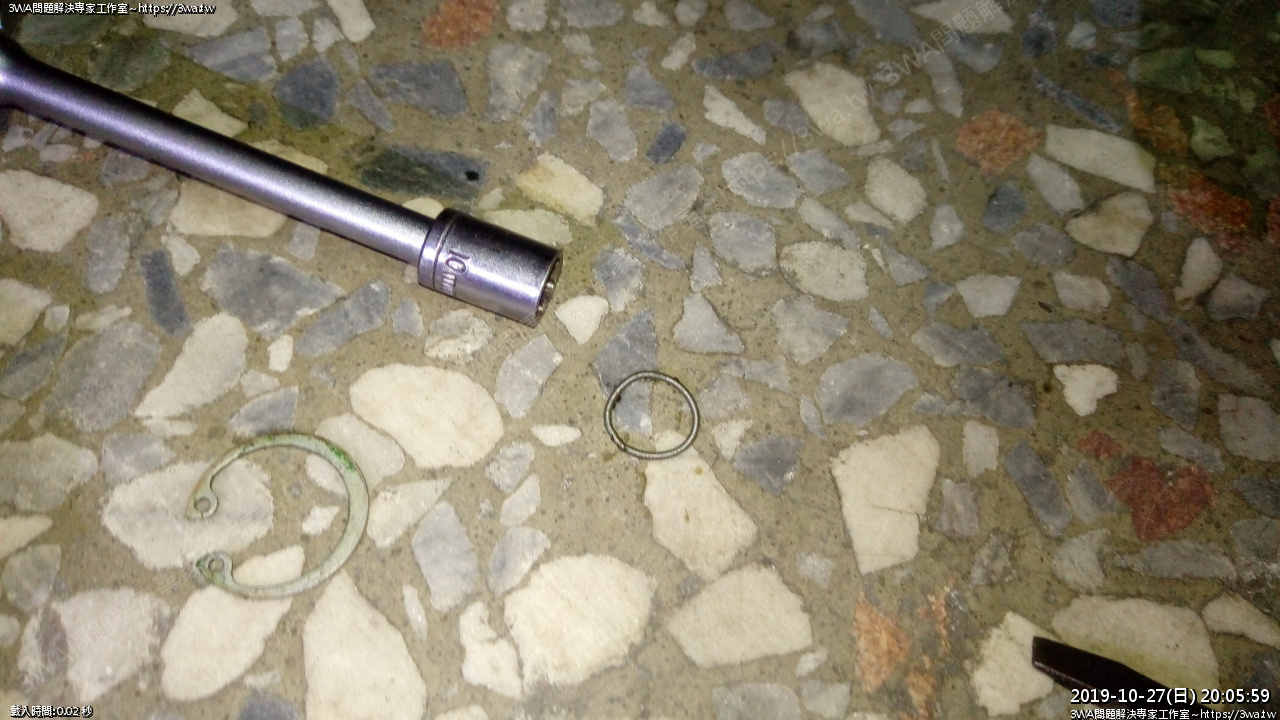

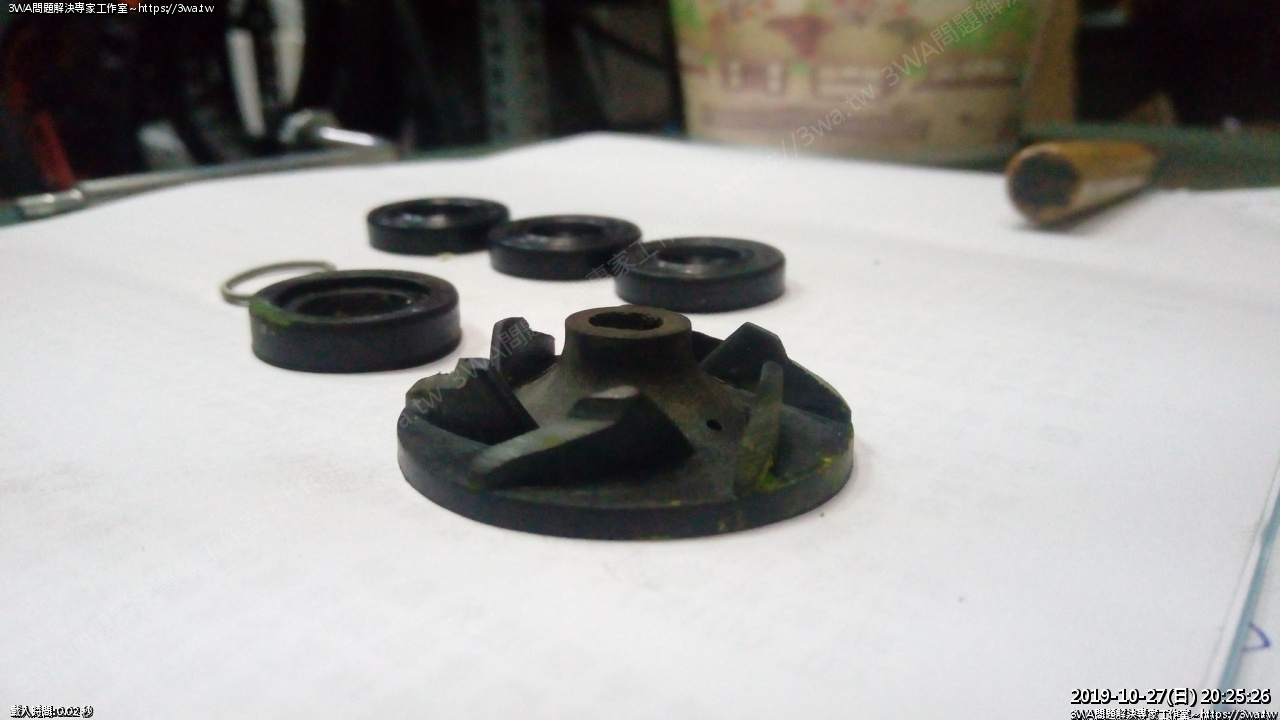

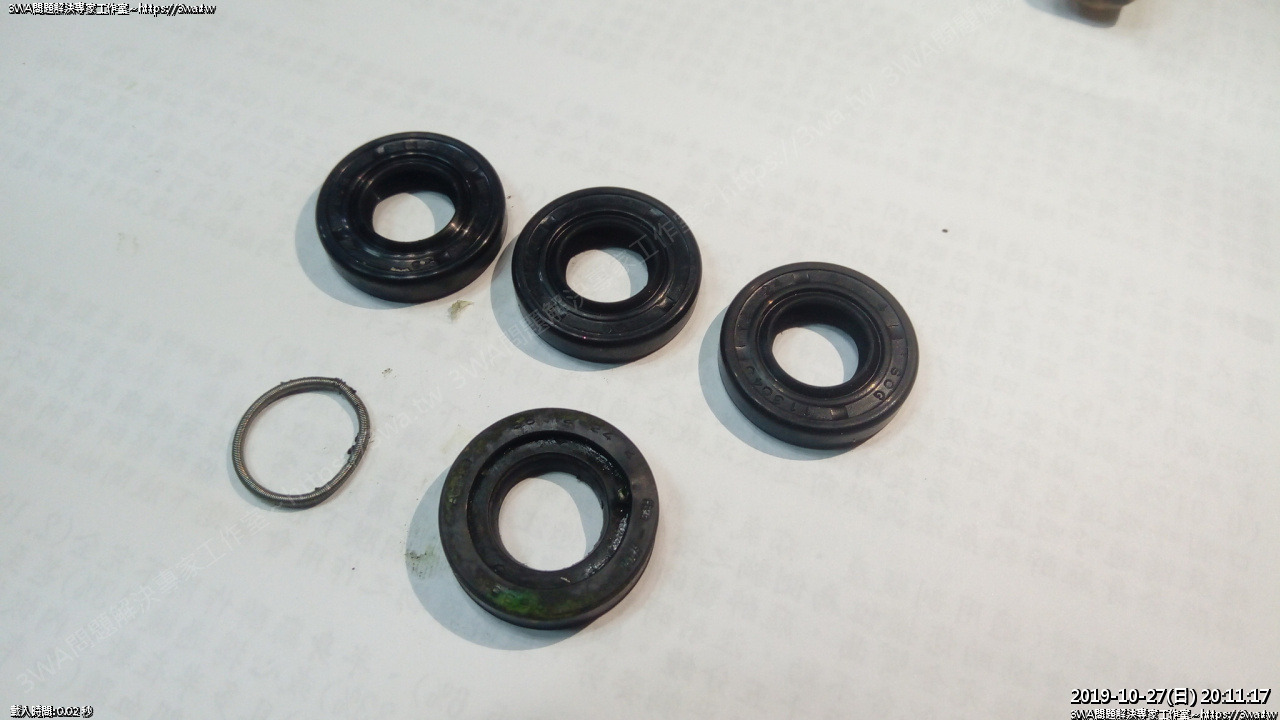

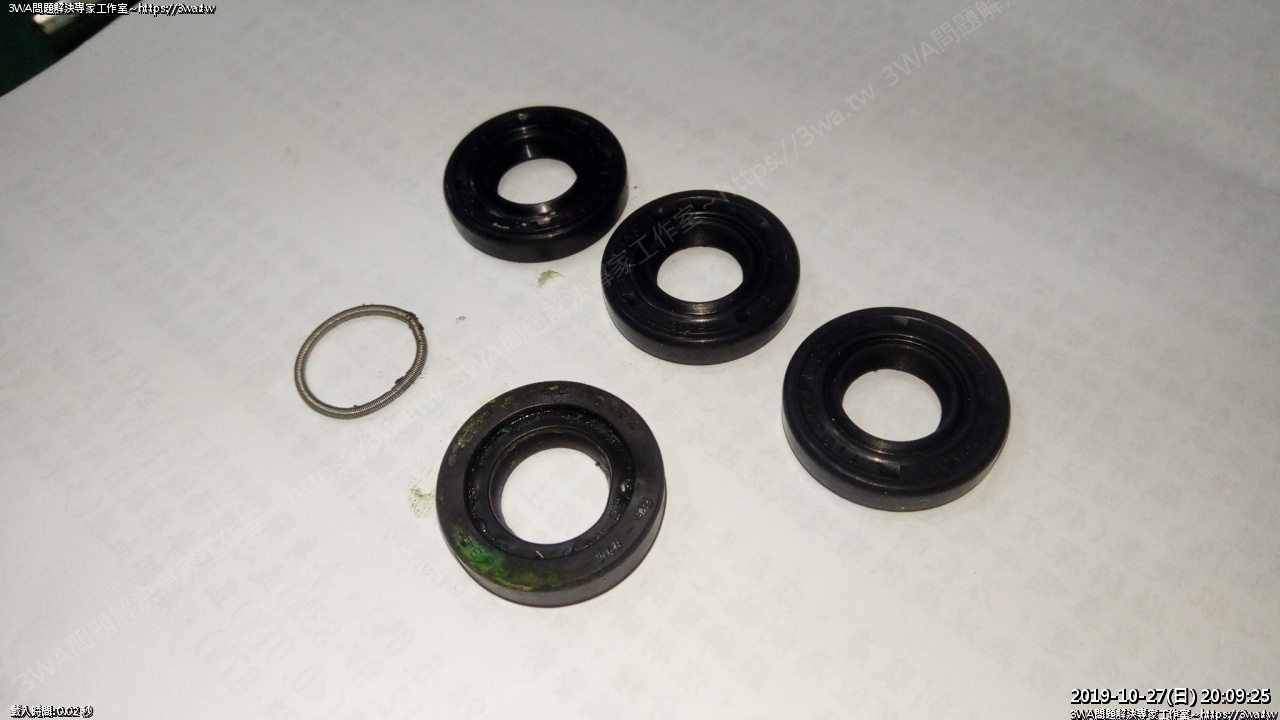

取下的零件集合 (中間三顆油封是新品)

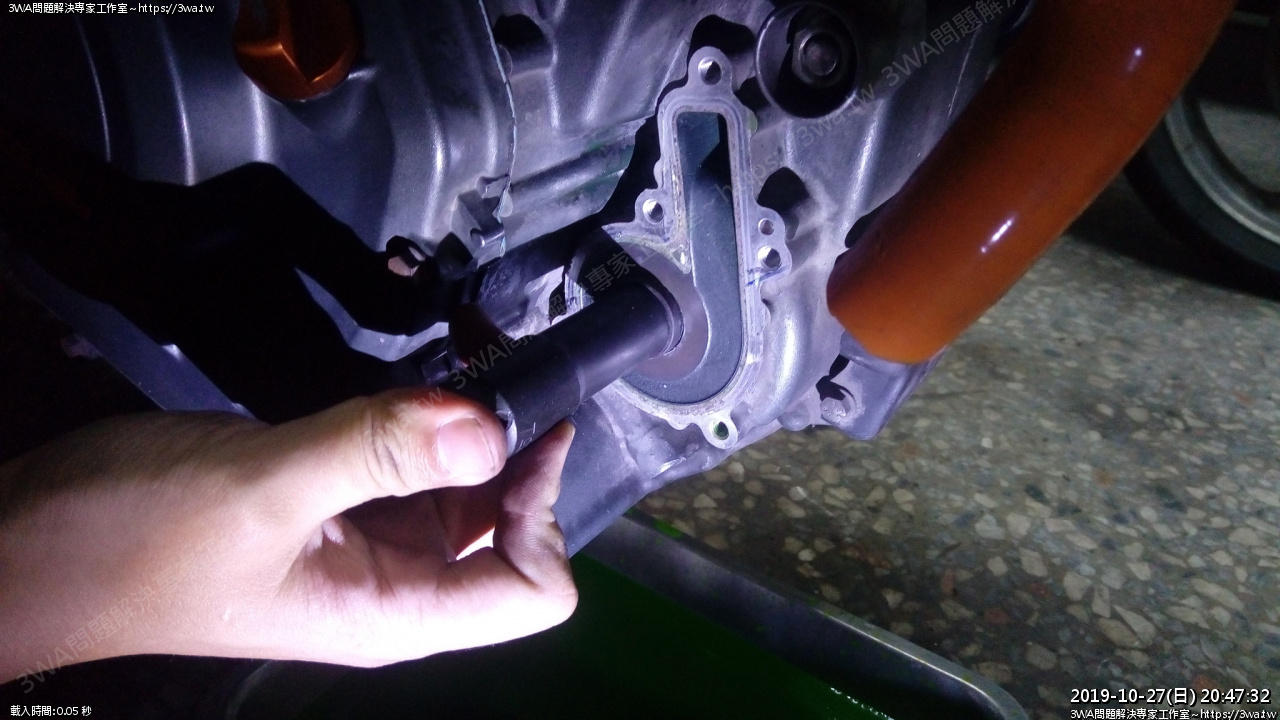

新的油封,上薄薄一圈墊片膠,二顆油封之間可以擠一些膠,然後使用 14mm套桶



把舊的油封墊在新品之間,一起壓入





壓入,然後再把舊的油封拔出

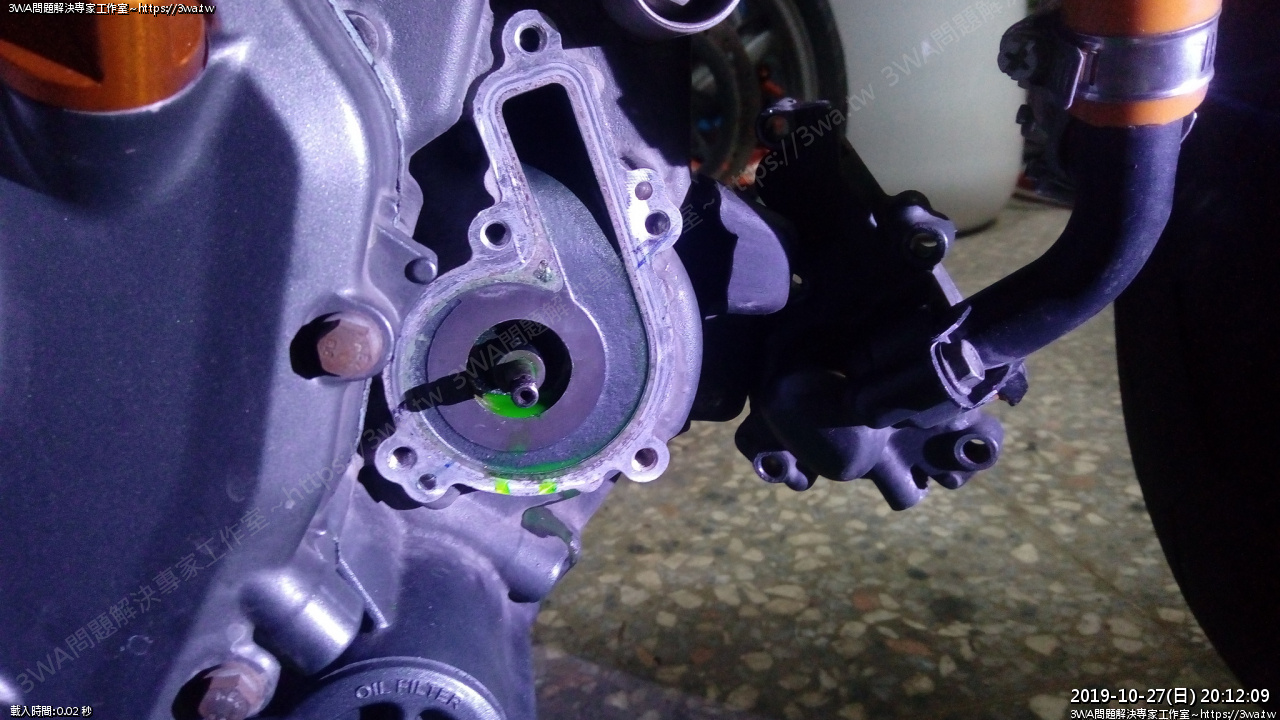

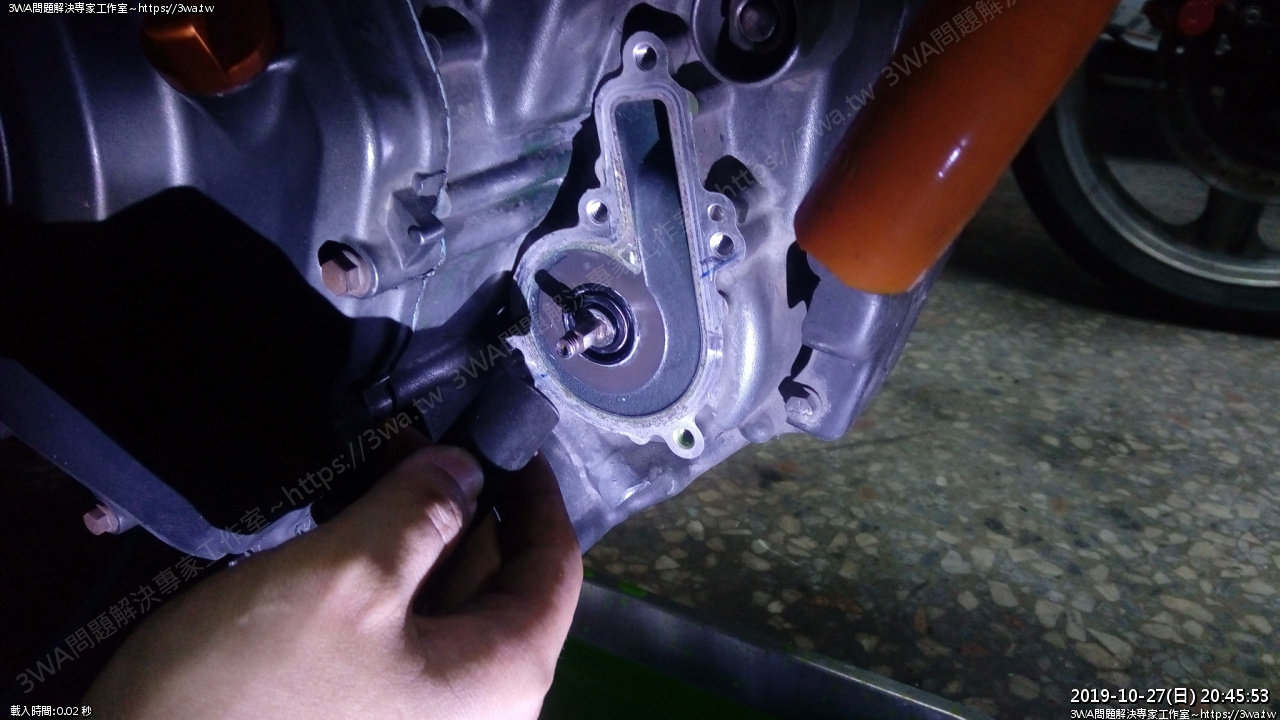

如圖,讓 C 環的孔露出來

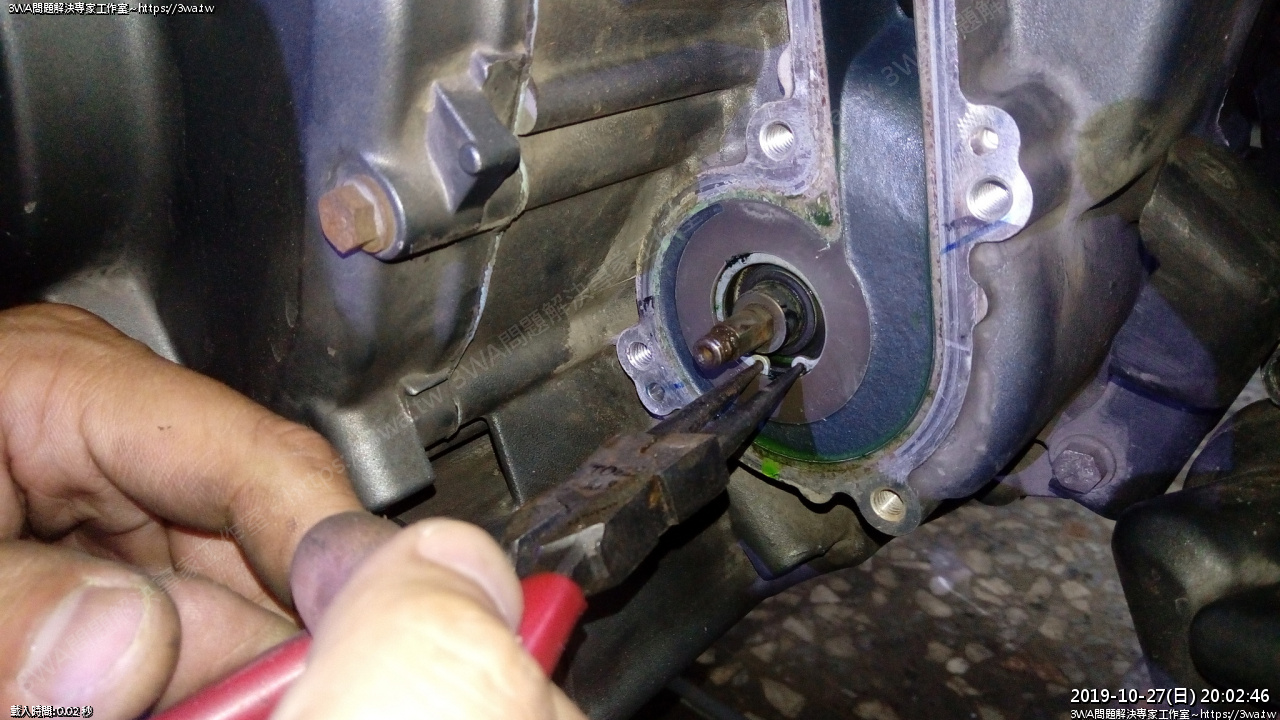

然後把 C 型環裝入











夾的時候要大力些,不要傷到外面那圈,感覺有點脆弱

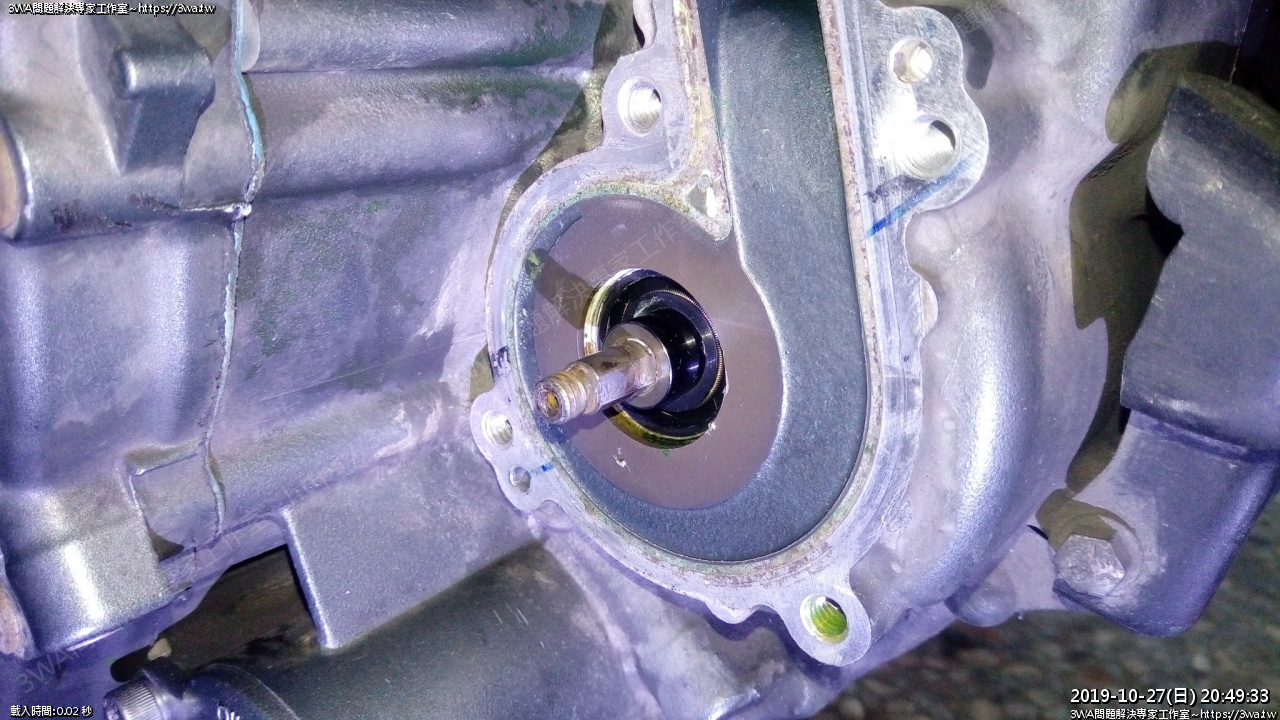

裝入完成

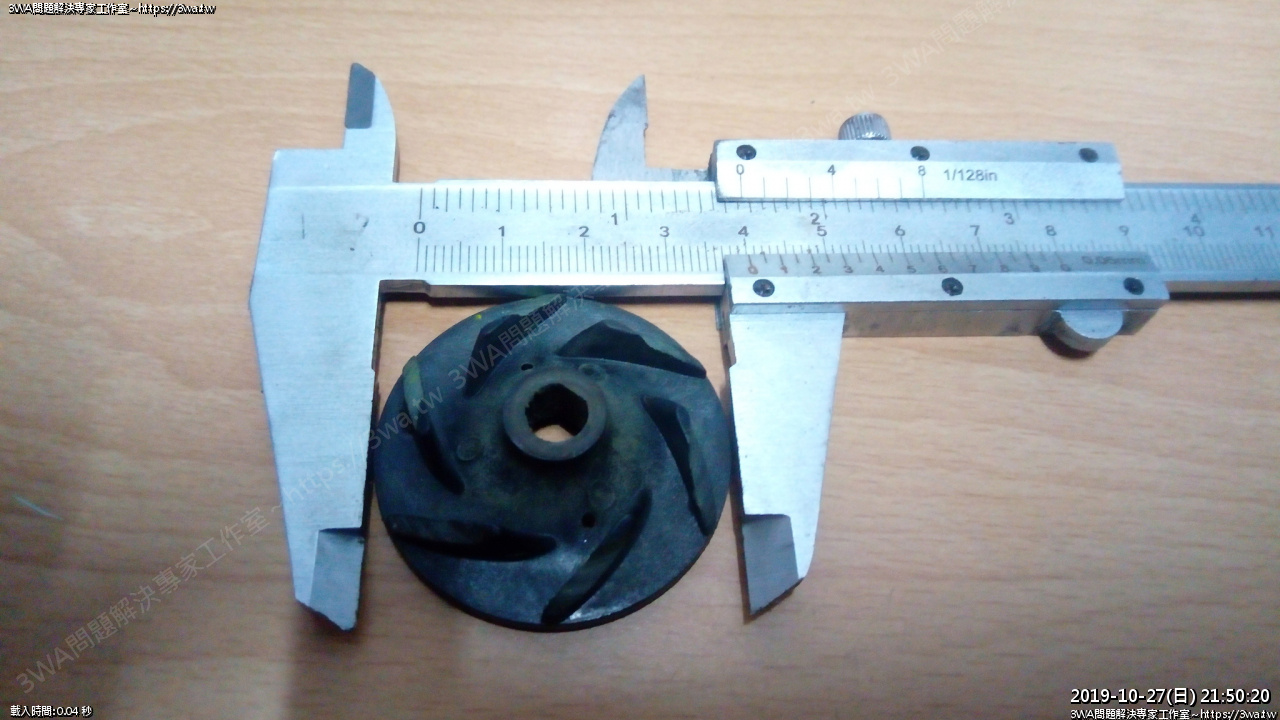

接下來就等水泵葉片到貨,再繼續安裝,以下是水泵葉片的資訊





寬:40mm





高:11mm





漫長的待料...

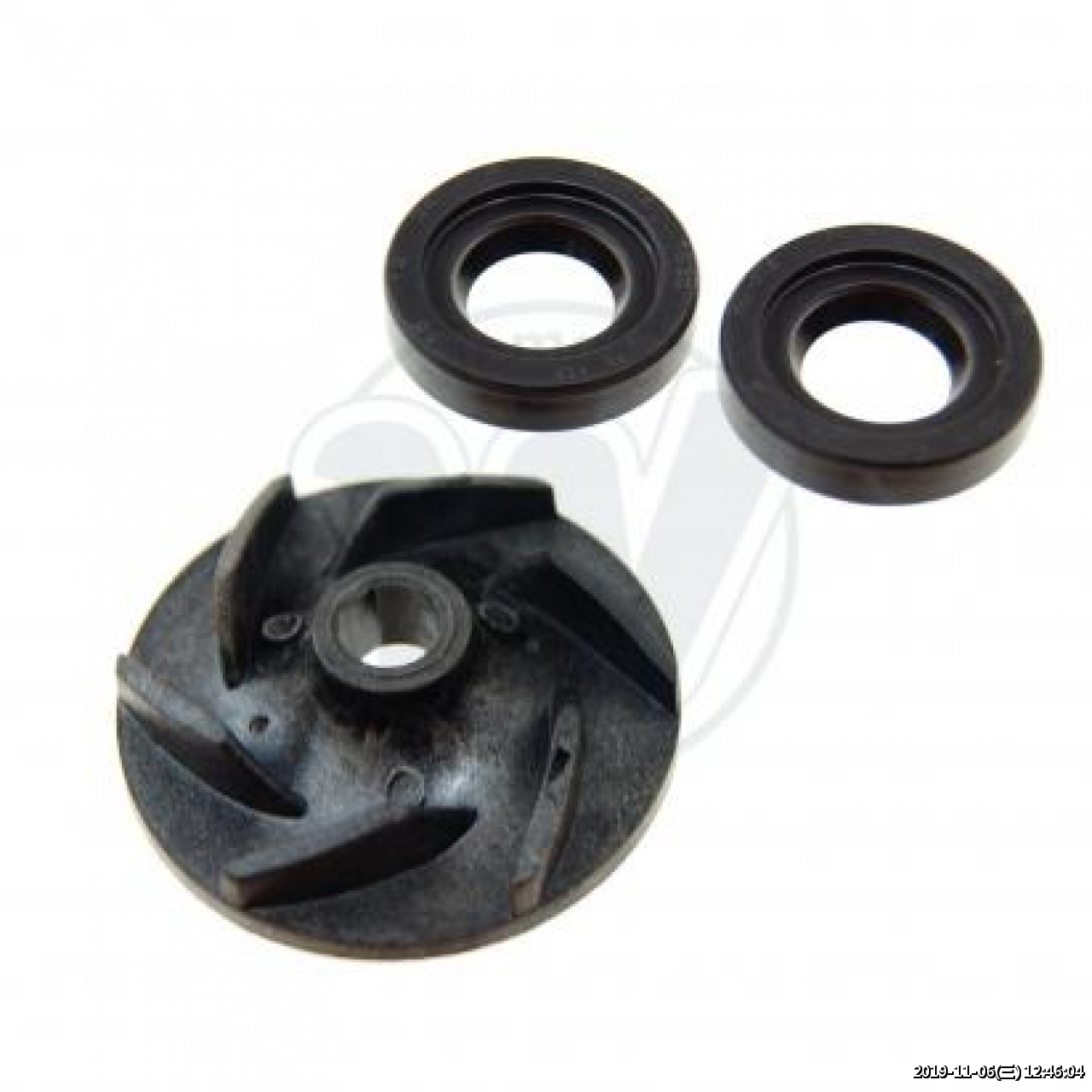

 網路上找到的葉片(1)





  網路上找到的葉片(2)



 網路上找到的葉片(3)

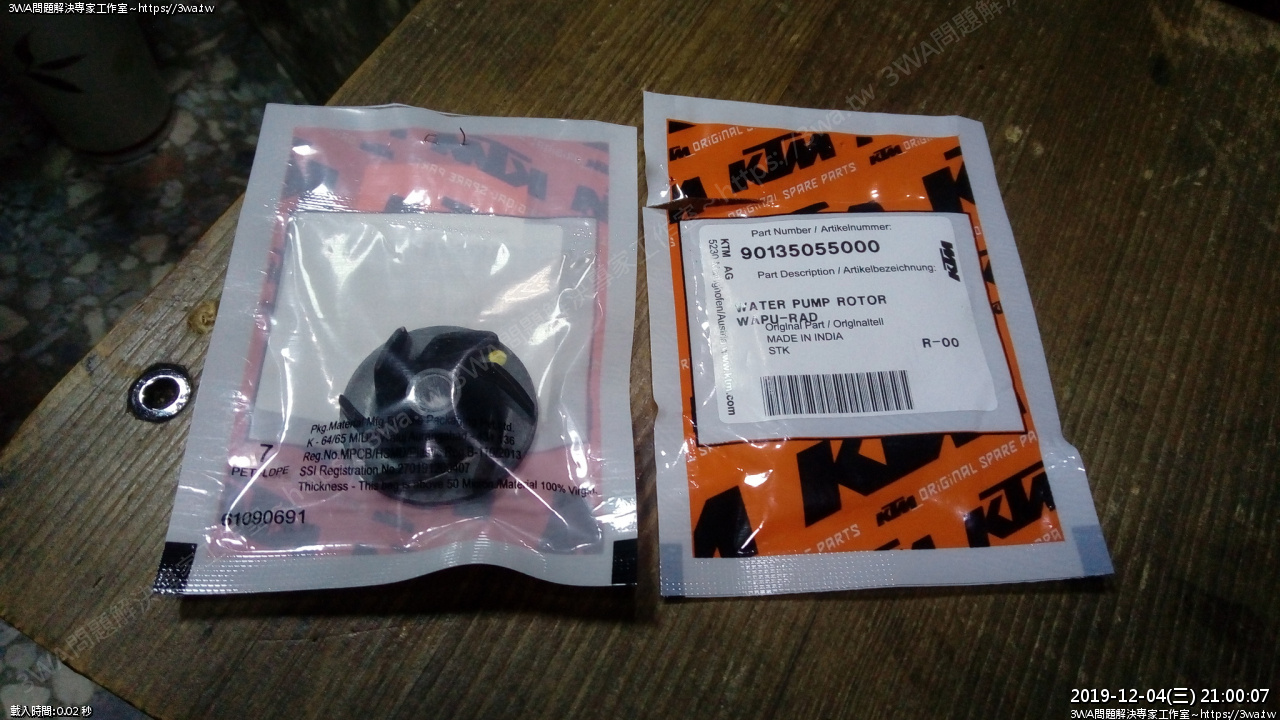

 等了將近1個月,水幫浦,水泵的葉片總算到了

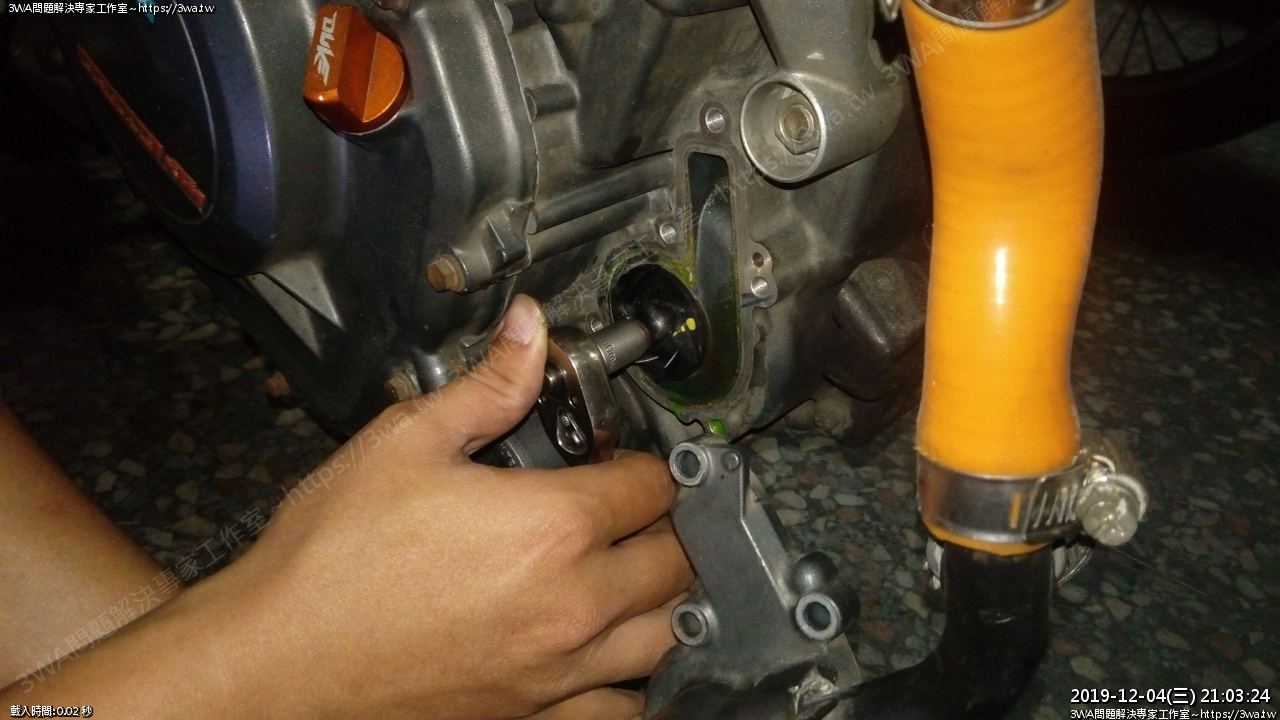

 換上新的水幫浦葉片

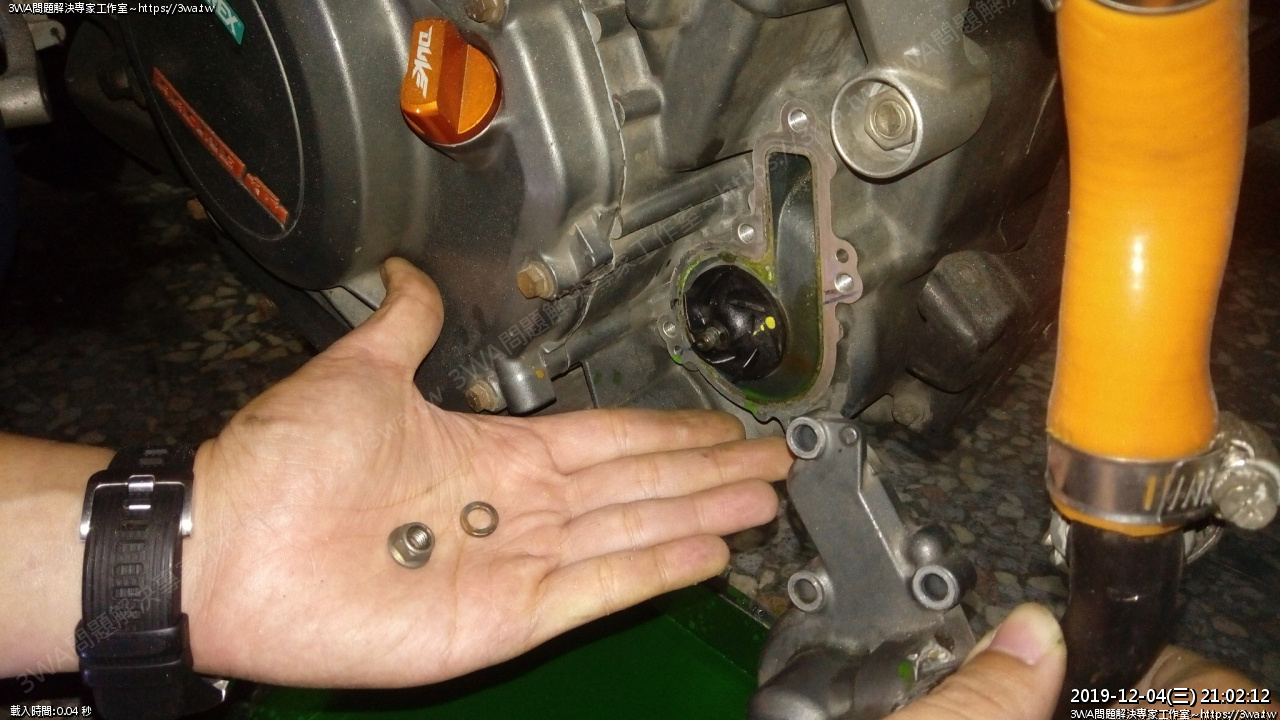

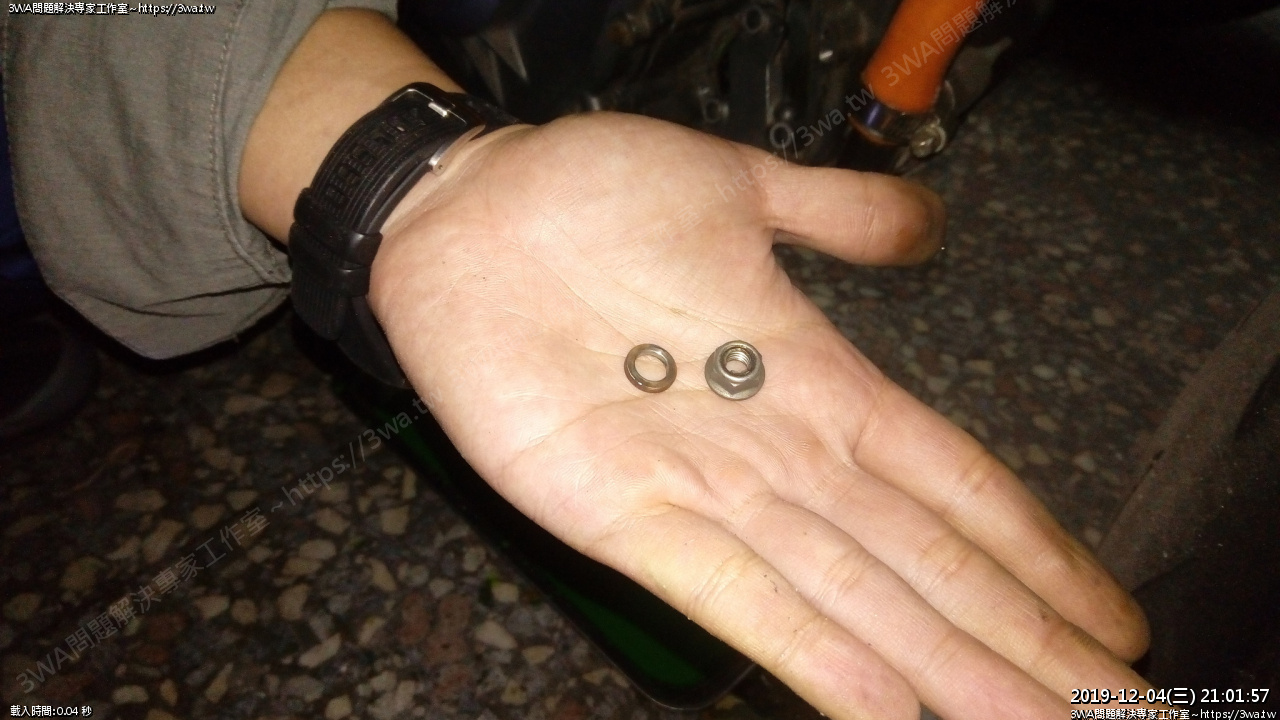

原本的銅墊片,但外面的螺帽,決定換成金屬型的防鬆螺帽





裝入墊片、防鬆螺帽





M10鎖上





外蓋鎖上





平均鎖入





重新加入水箱水,打開水箱蓋,手悶著水箱蓋從副水箱倒入水

(因為角度的關係,手要悶著水箱蓋口,水才不會流出來)

反覆確認水會從水箱蓋、放空氣螺絲流出

然後發動引擎開始循環,再鬆開水箱蓋,加水、放鬆氣螺絲打開,確認水可以穩定冒出

然後要持續發動,等到溫度7~8格左右,水龜才會打開

要小心這時水很燙了

此時主水箱的水會忽然減少很多,然後繼續補水

加水、放鬆氣螺絲打開,確認水可以穩定冒出

最後才鎖回水箱蓋、空氣螺絲,把副水箱倒到MAX

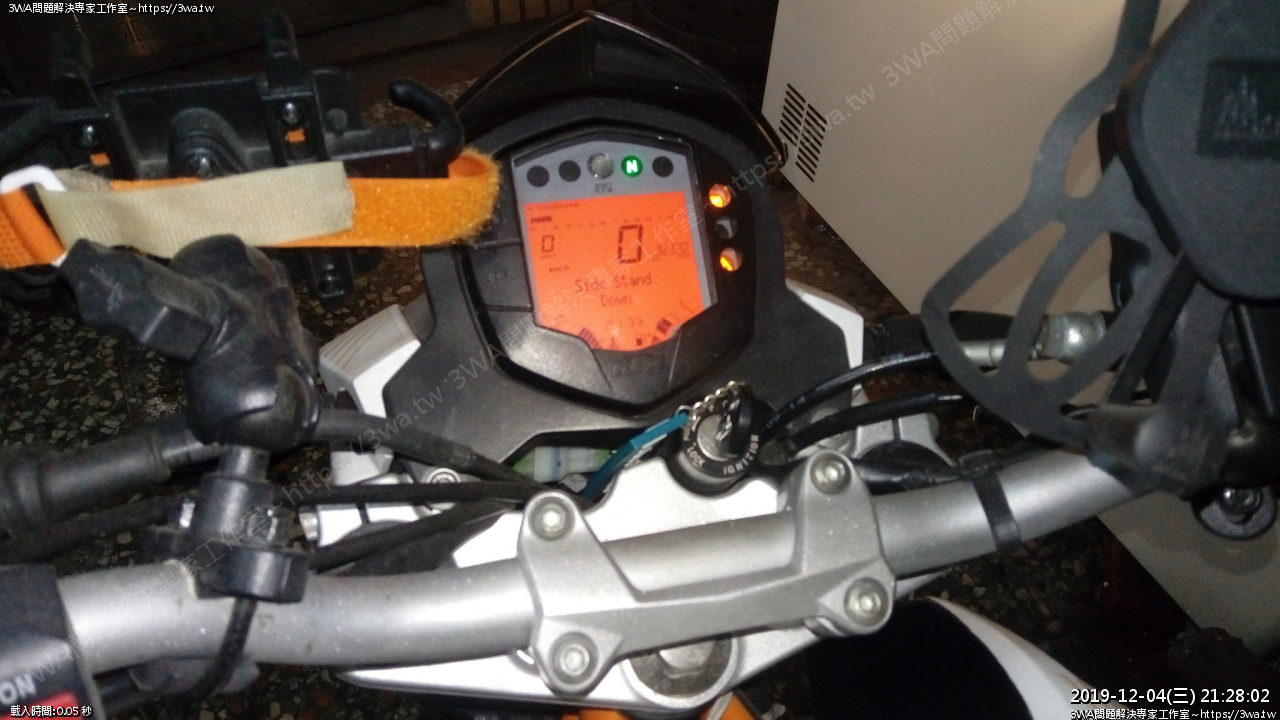

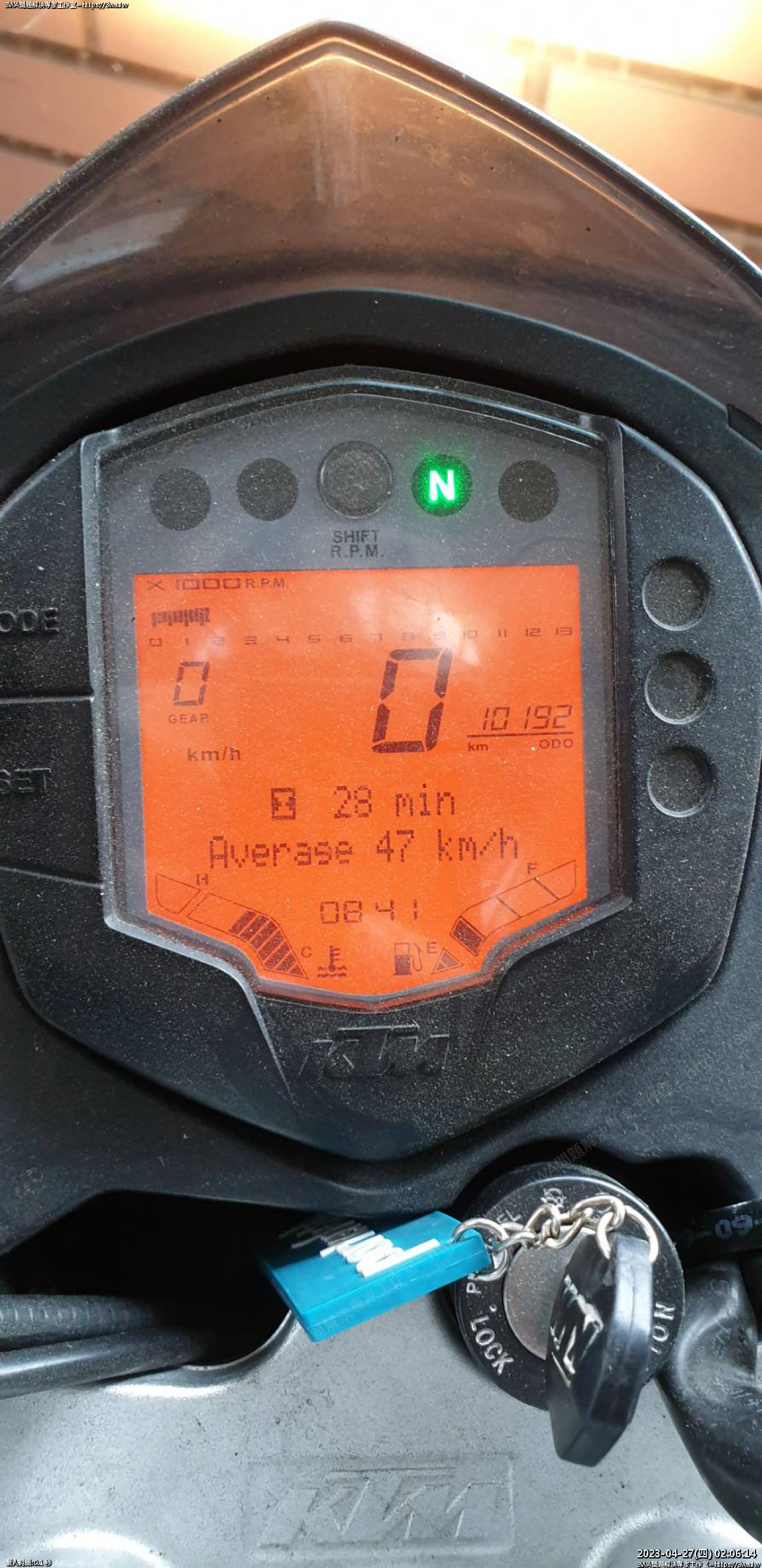

發動車,讓溫度上升,直到8格,開啟風扇,看著水溫降回7格,心中感到踏實

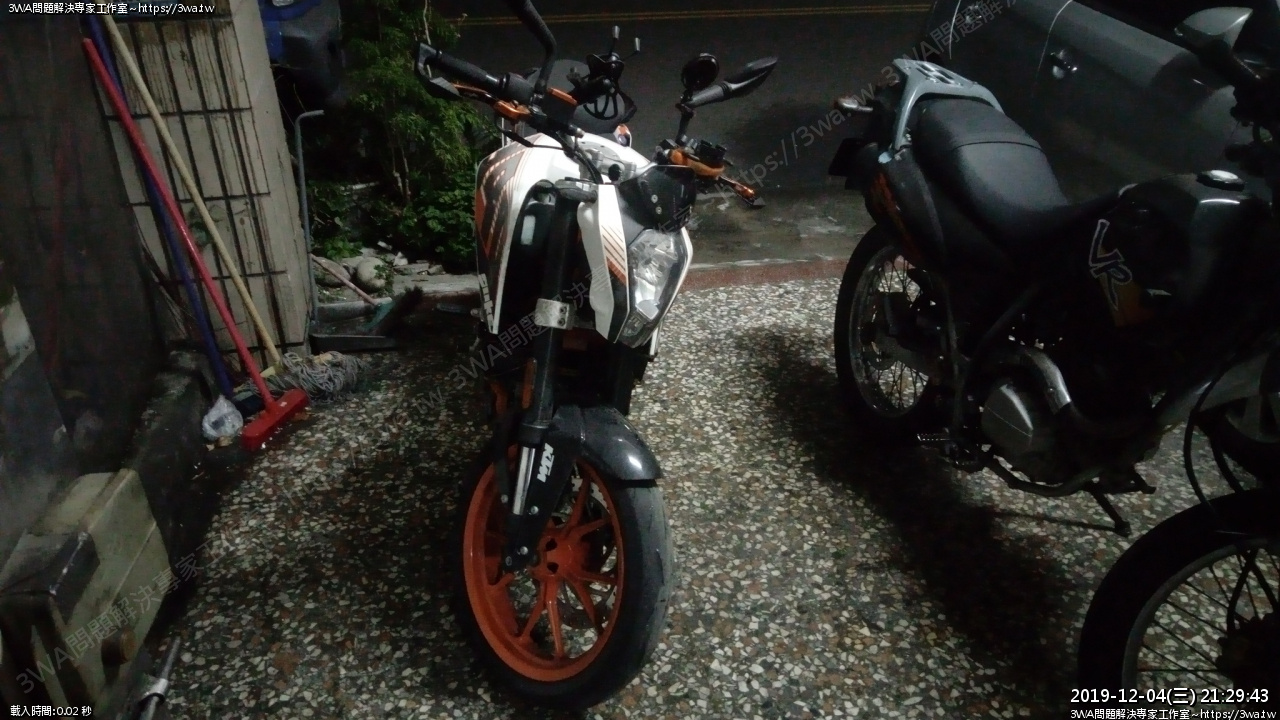

等了1個月的料,總算得以復活了



 隔天朋友從台中騎到南投上班,天冷加上撞風的加持,溫度完全壓制下來了

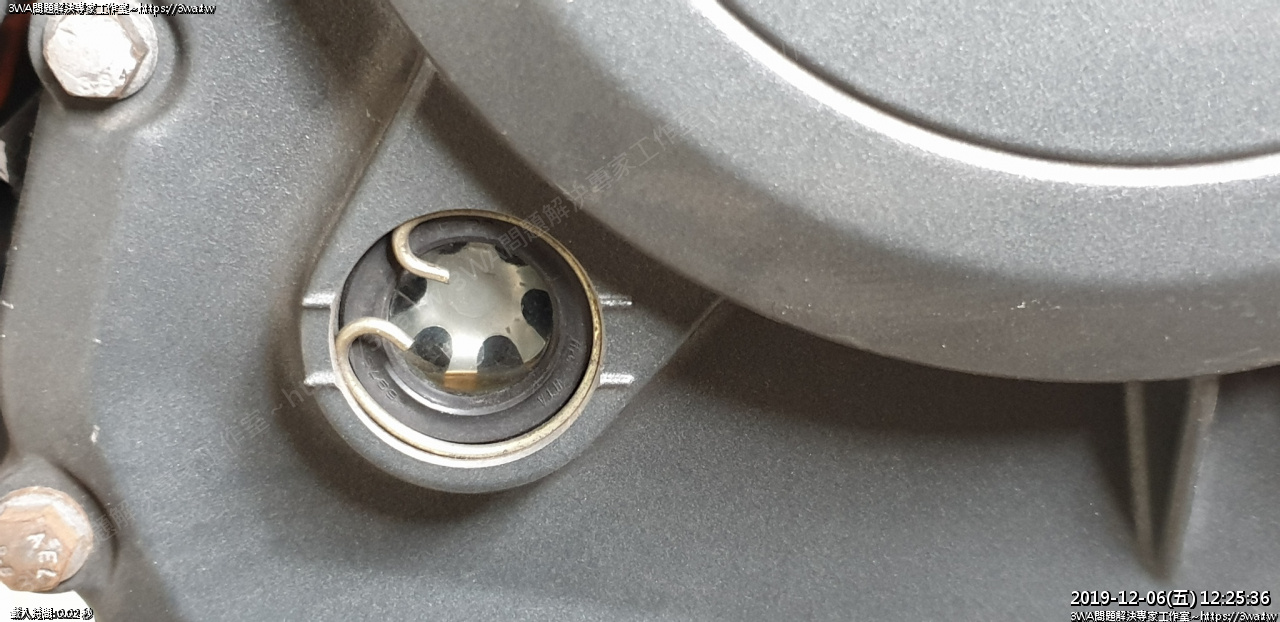

 只要水泵油封正常,機油視窗就不會再有水氣,自然恢復透明





補充:Duke車子側一邊,一個人不好拍照,所以機油量在下限



2021-01-12補充:

建議還是用原本那個 CAP 螺帽,要上缺氧膠,扭力1KG,如果水箱精品質太差,螺帽螺絲在裡面生銹易造成螺牙生銹損壞。
