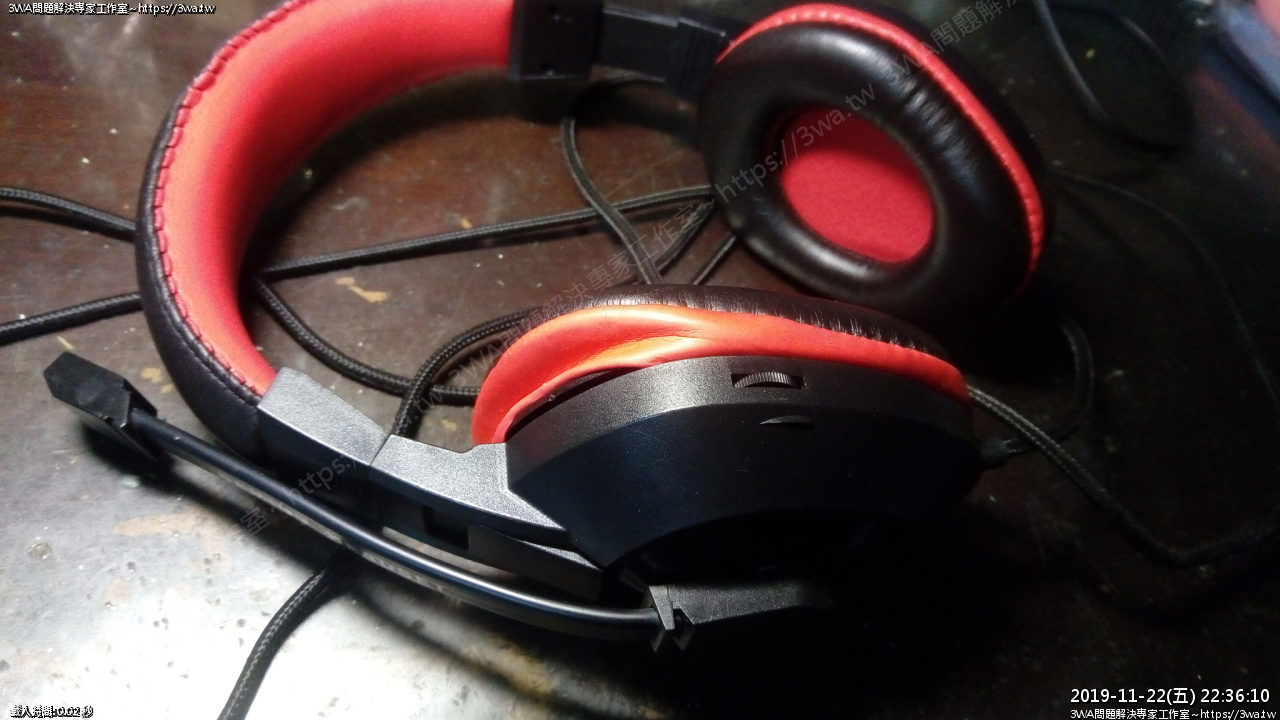

這二天上班時發現耳機變得很怪,頭傾一個角度,左耳的聲音就自動消失
線拉一拉又正常,結果仍時有時無,越弄越糟
週五下班拿回家維修

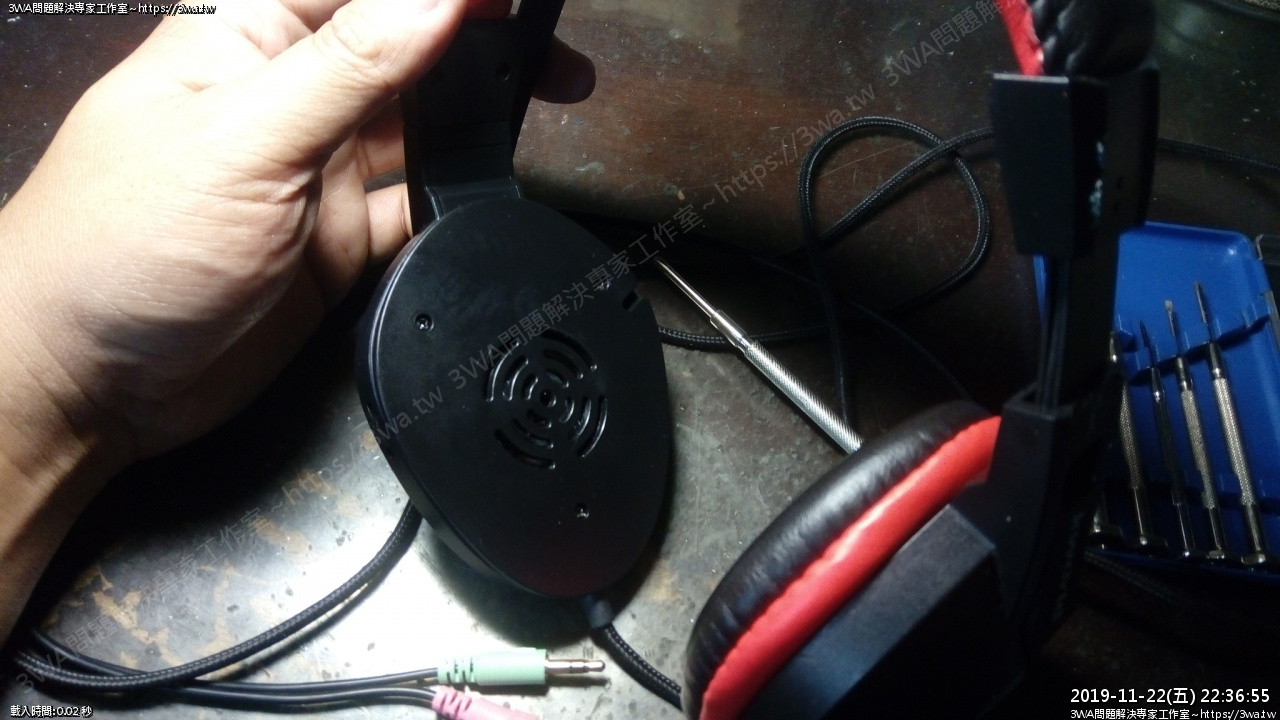

先把皮套拉下來

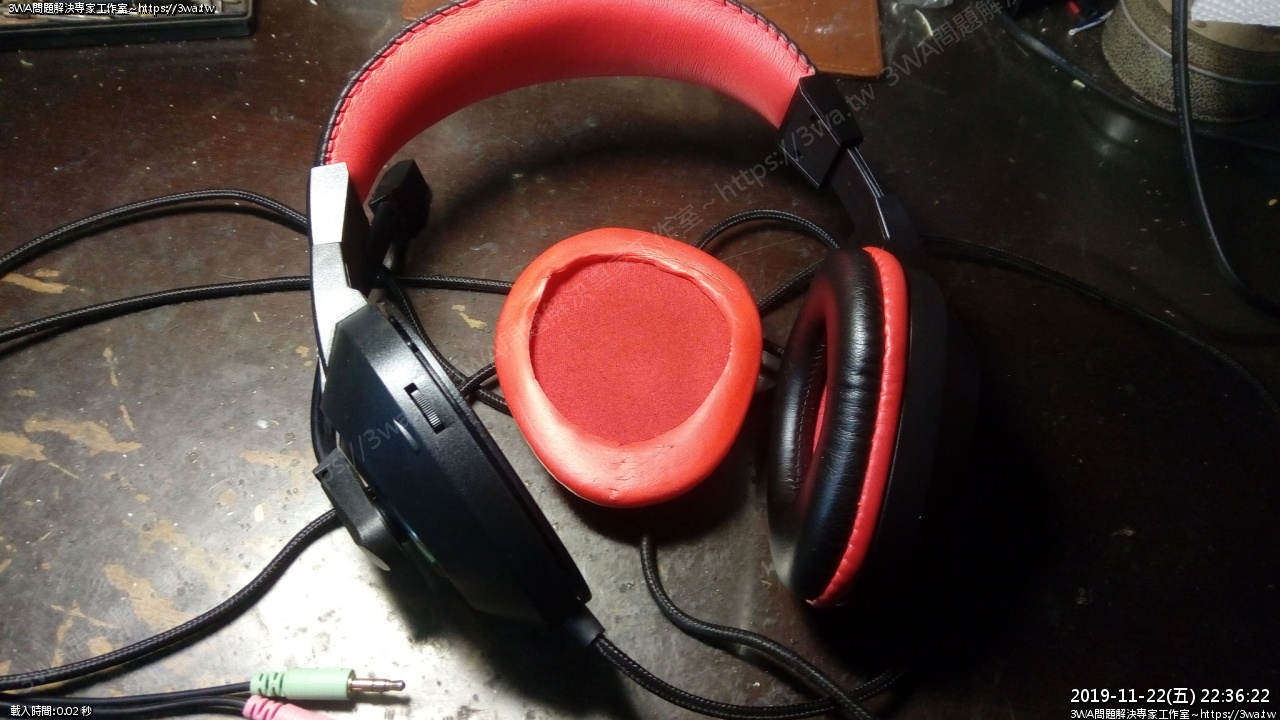

拿下來了

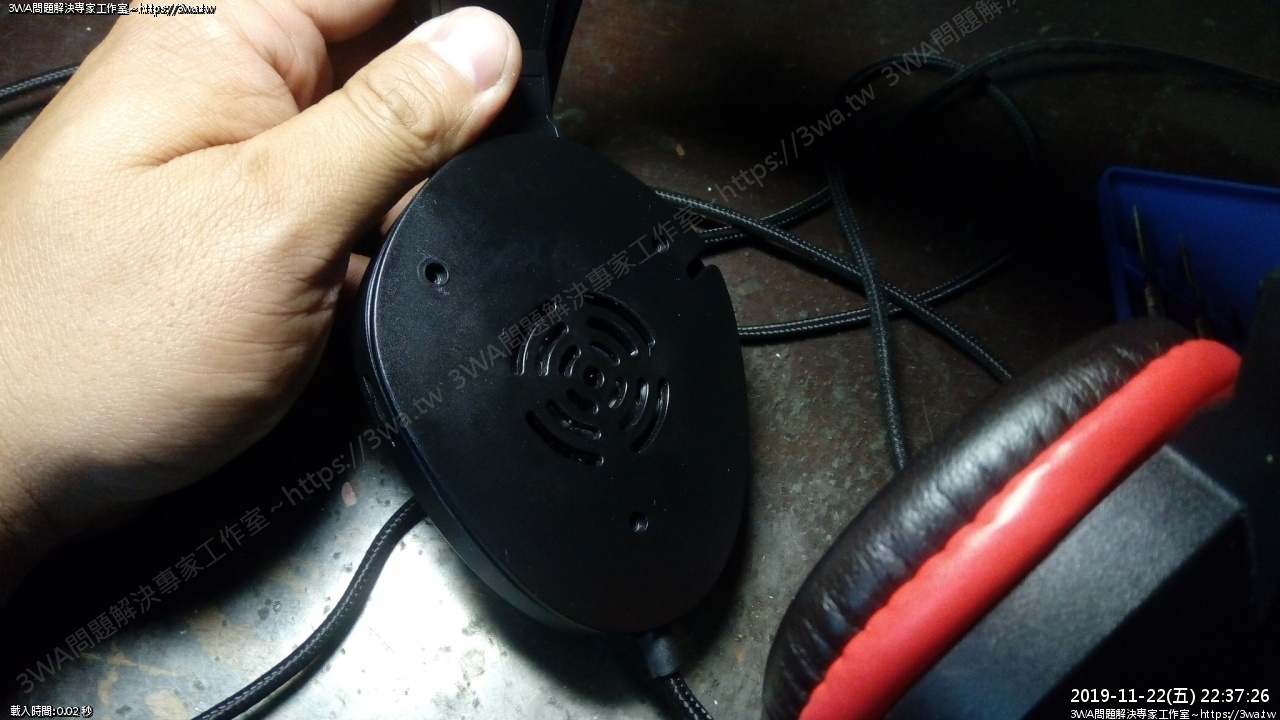

三顆十字的小螺絲

螺絲拆下

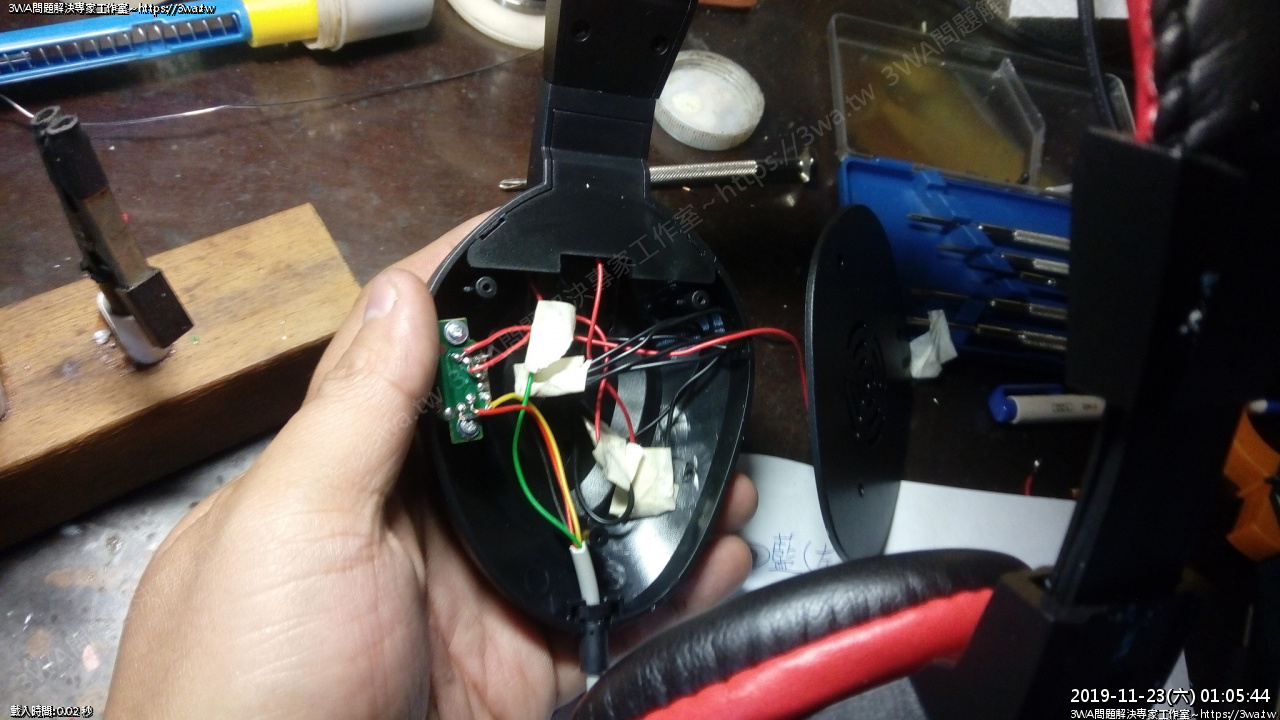

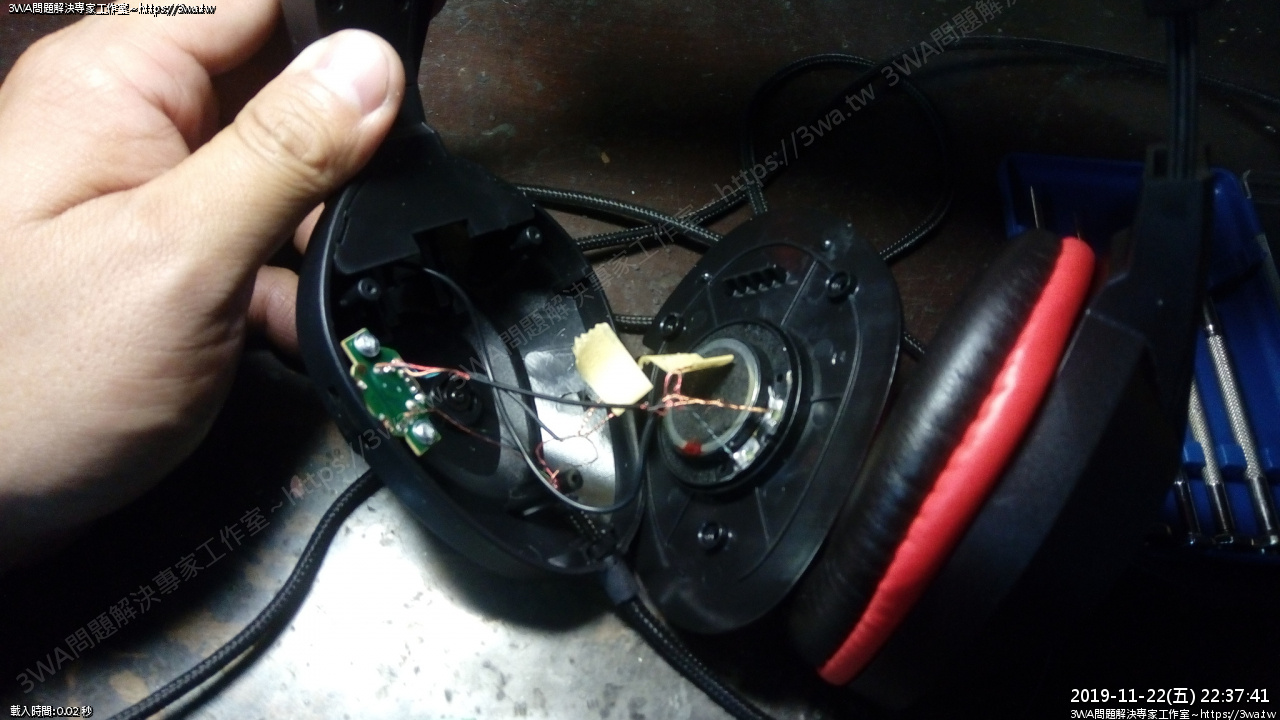

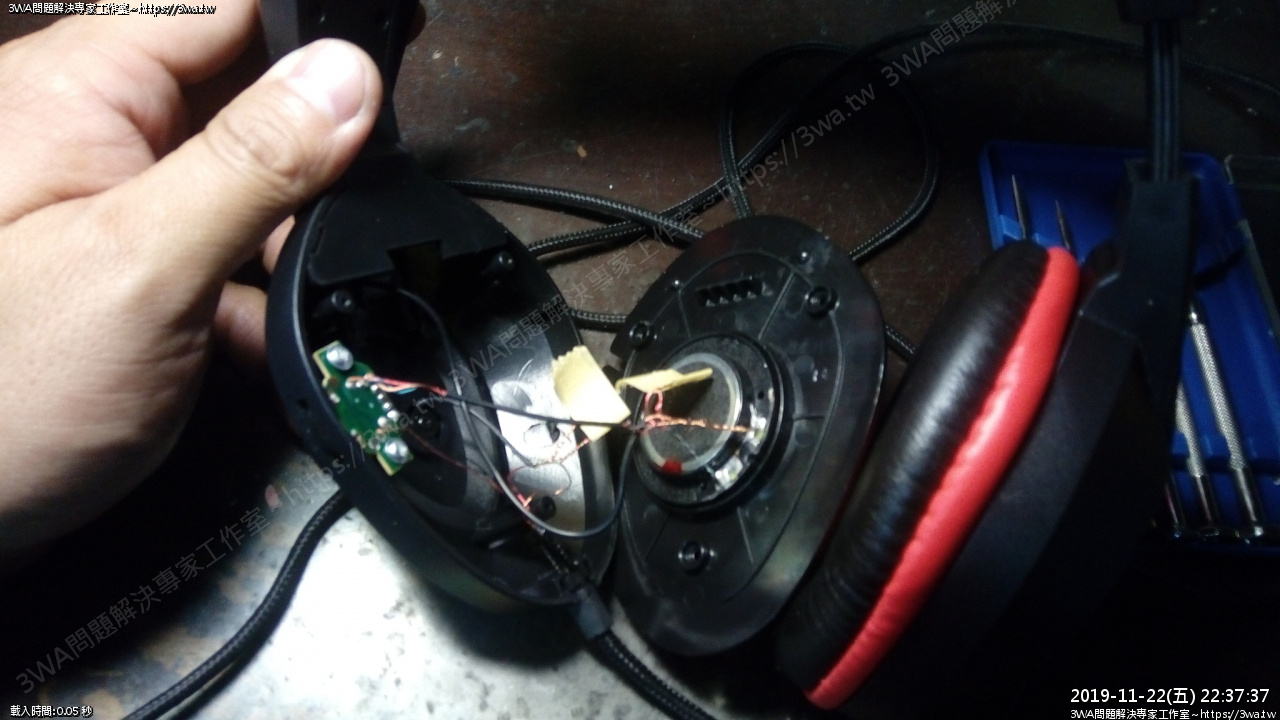

裡面相當雜亂,使用的是常見的花線,沒幾芯,很容易斷

想說都拆了,一次把線都換一換

不知道哪條線斷了,不過至少可以先把看的懂的顏色跟位置記下來

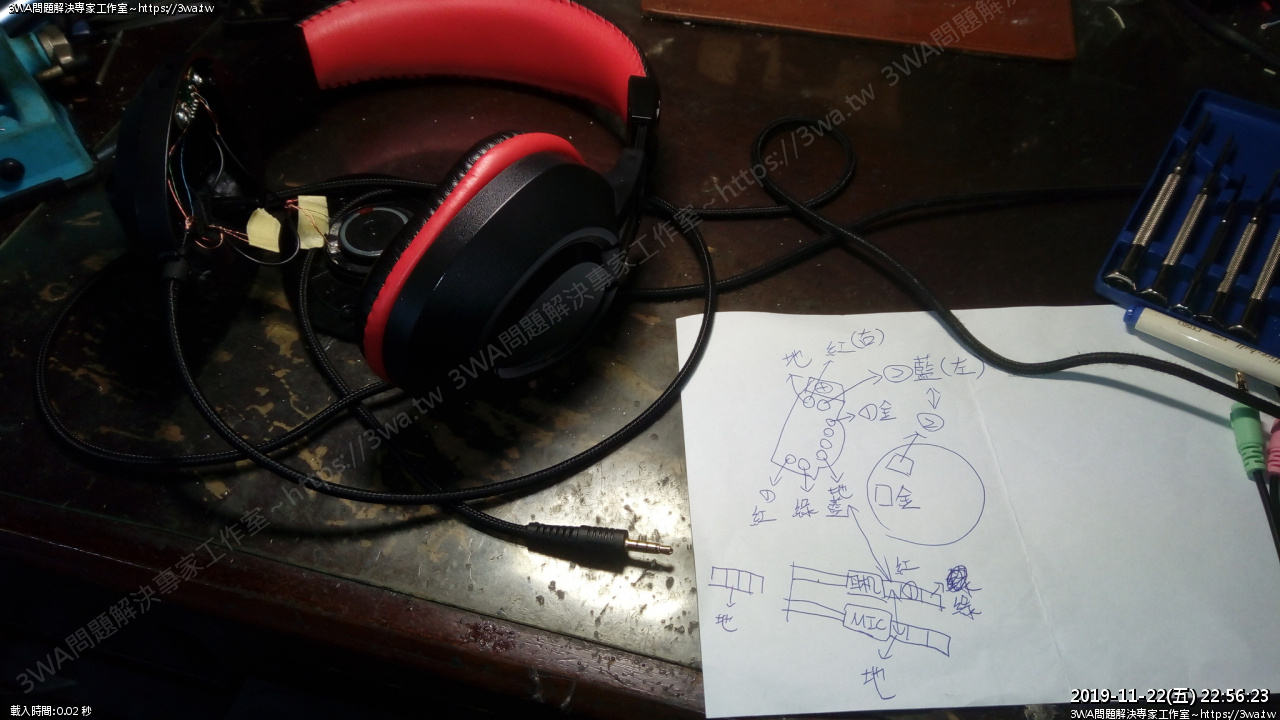

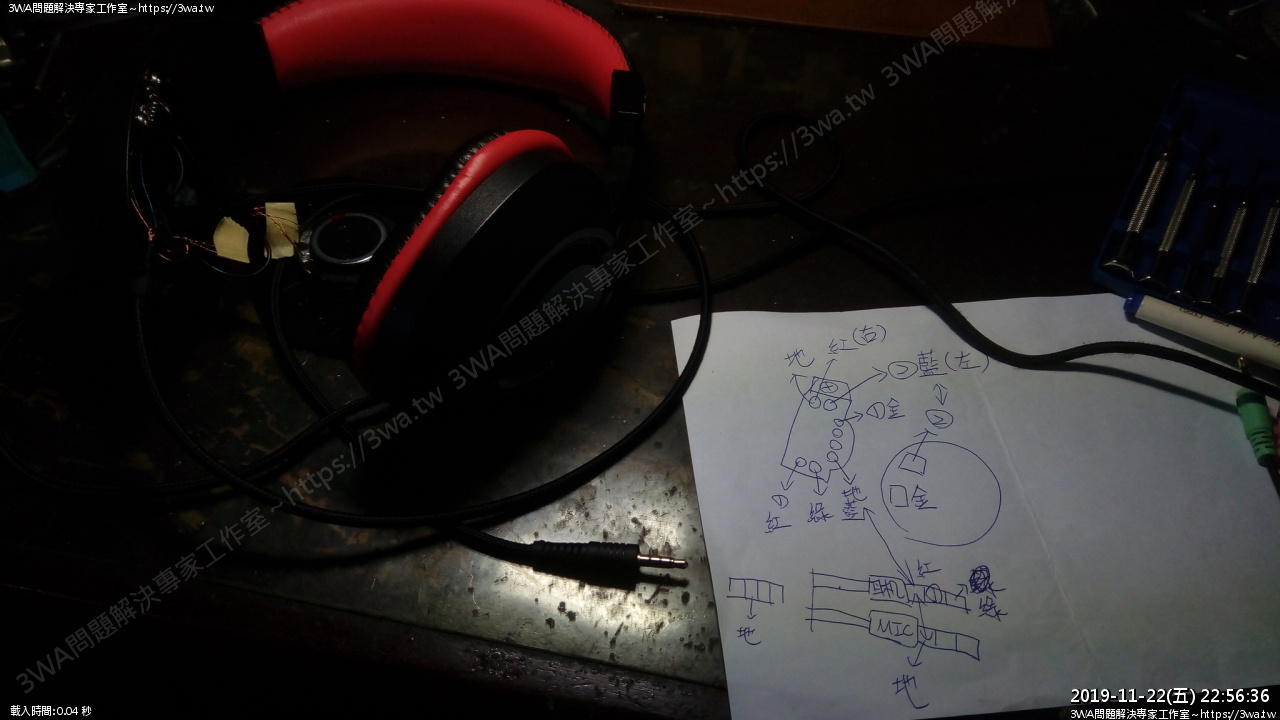

邊看邊記

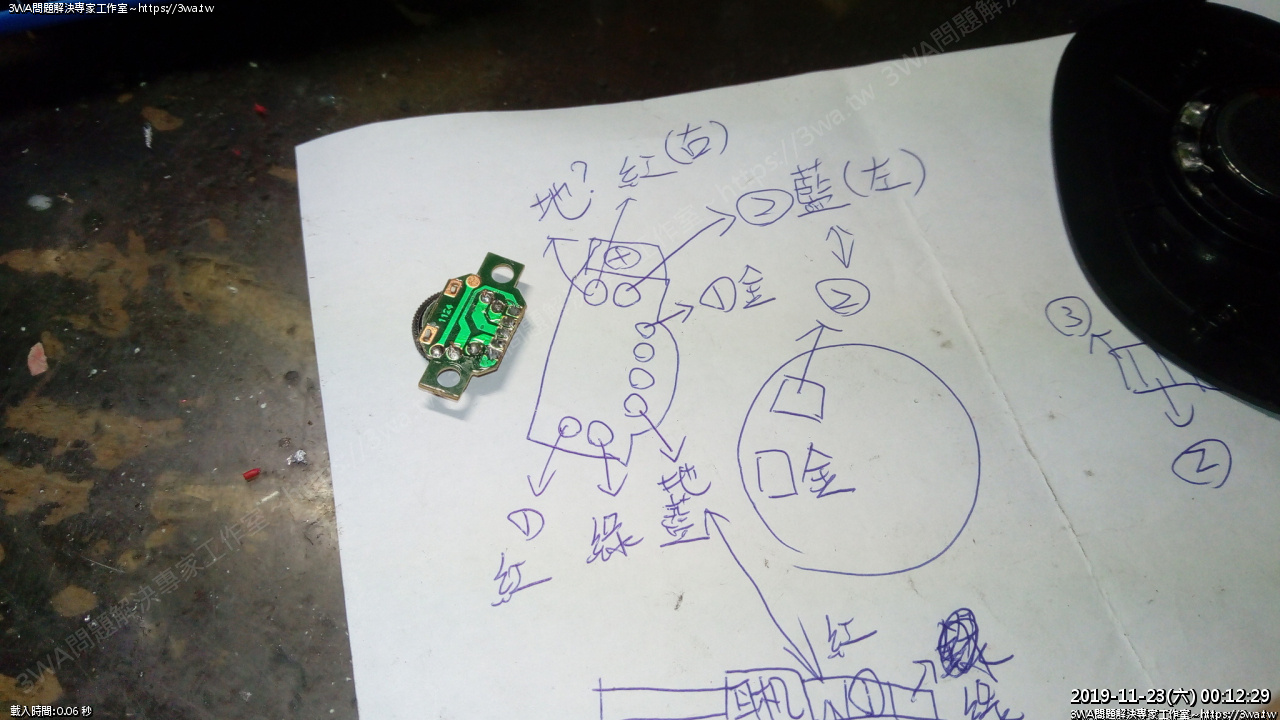

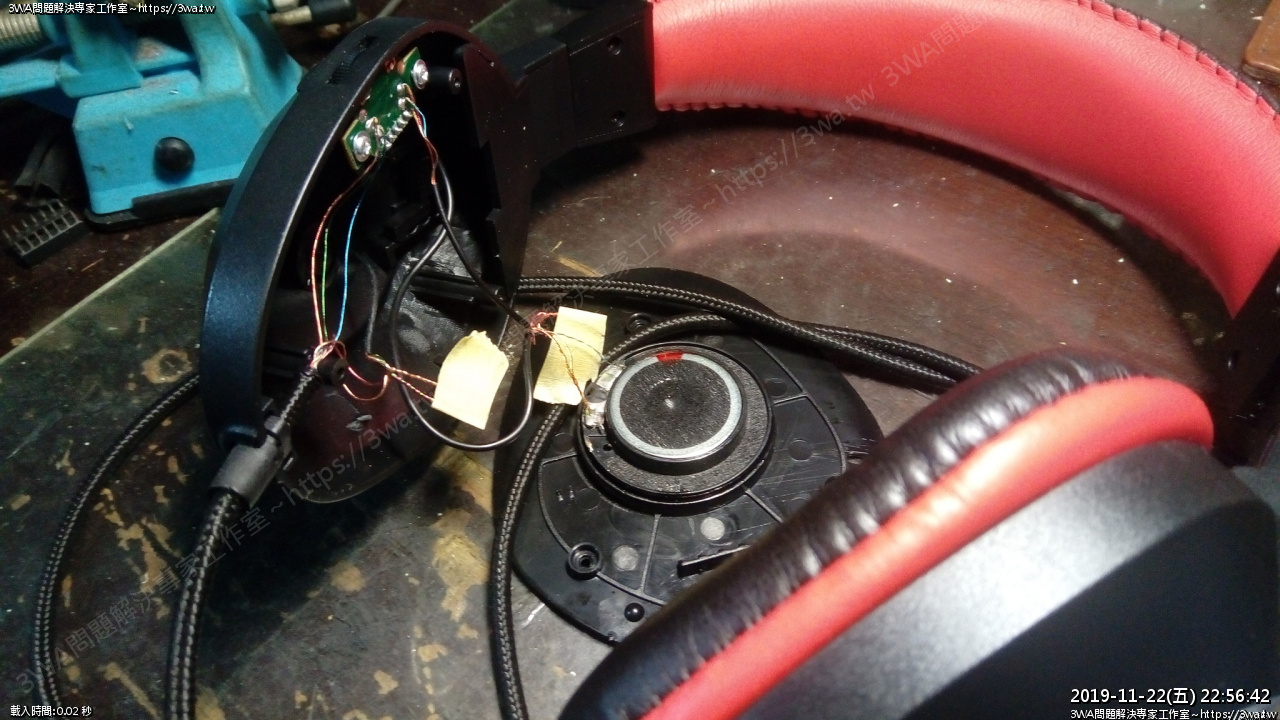

上面有個可調整音量大小的可變電阻

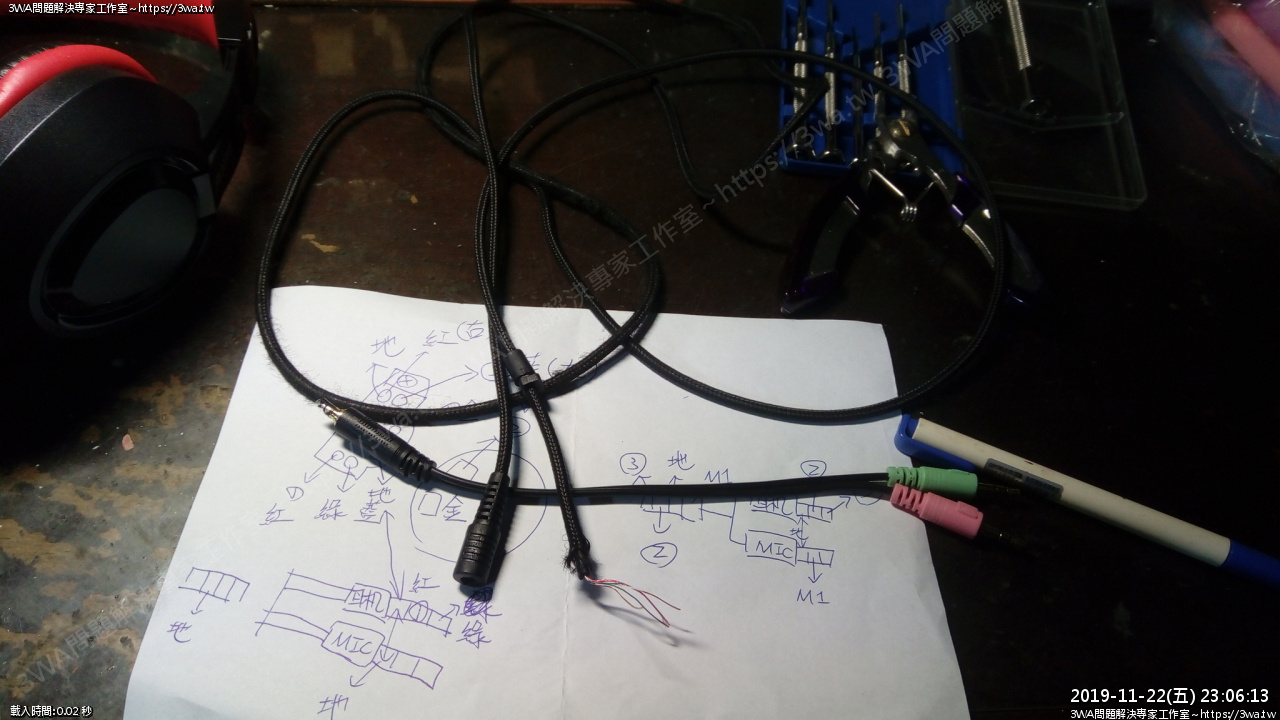

主線是由喇叭跟麥克風2合一的4P線
我只是輕輕一拉,居然斷了Q_Q

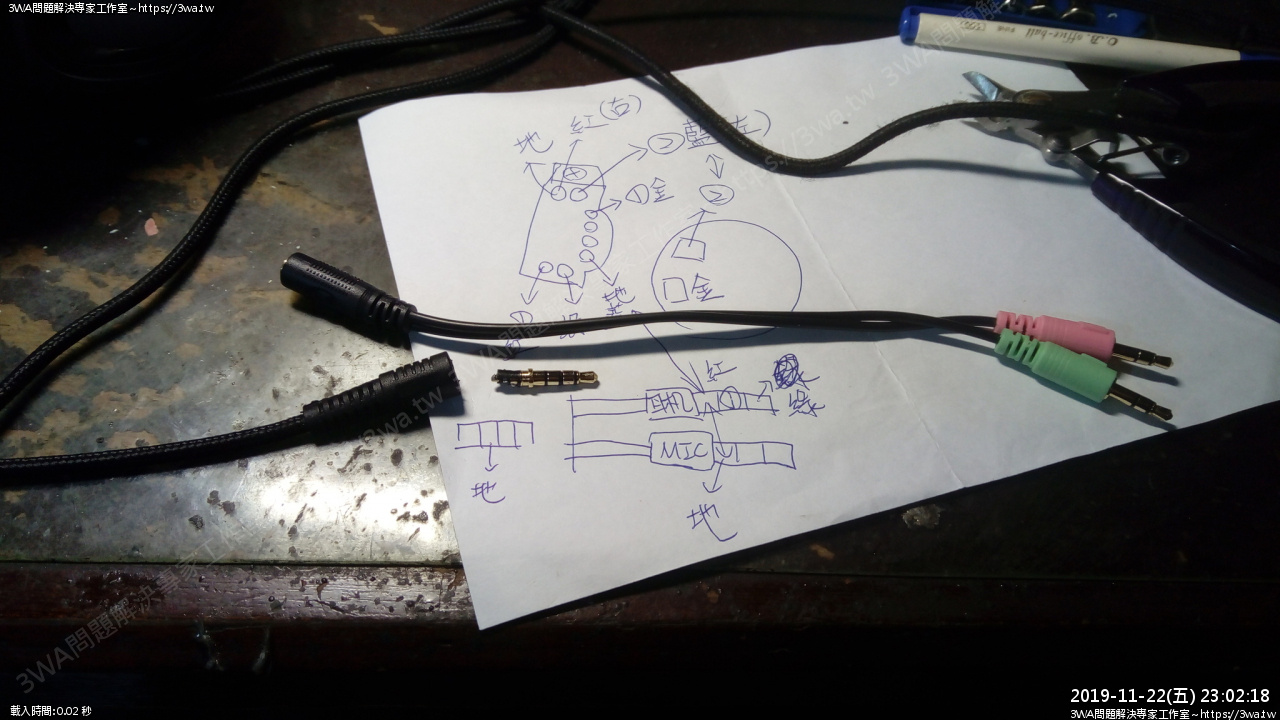

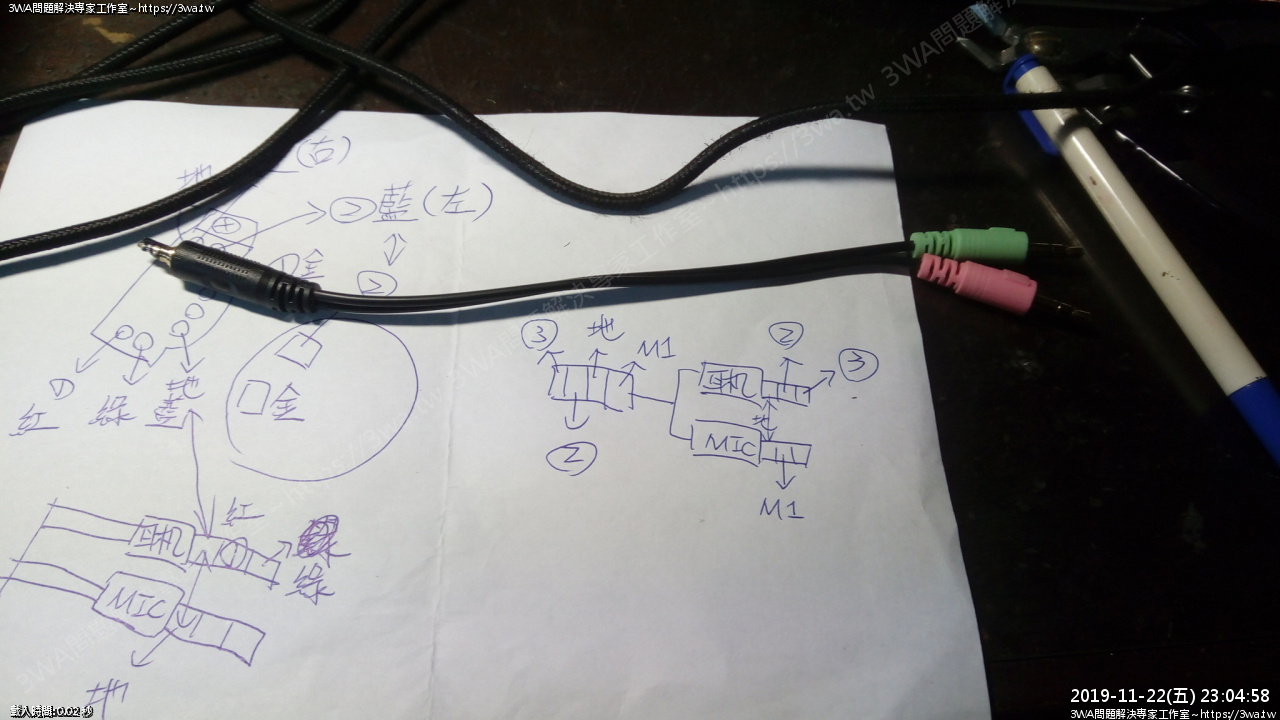

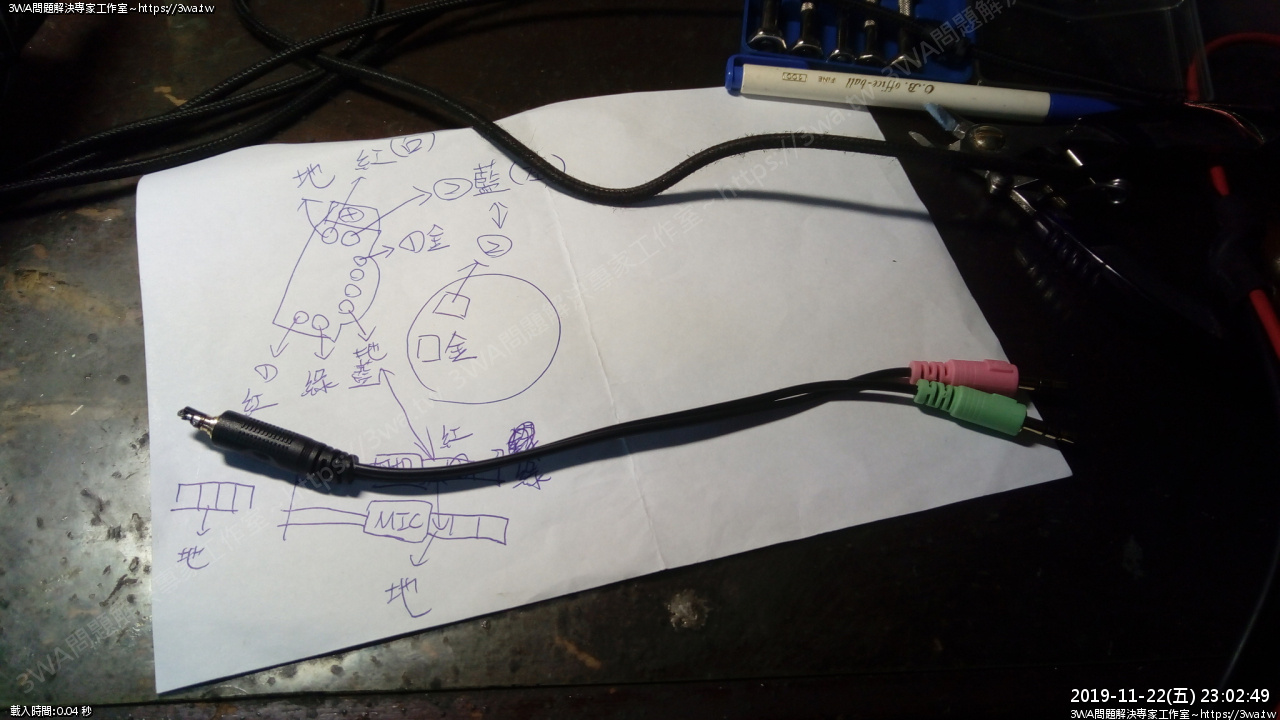

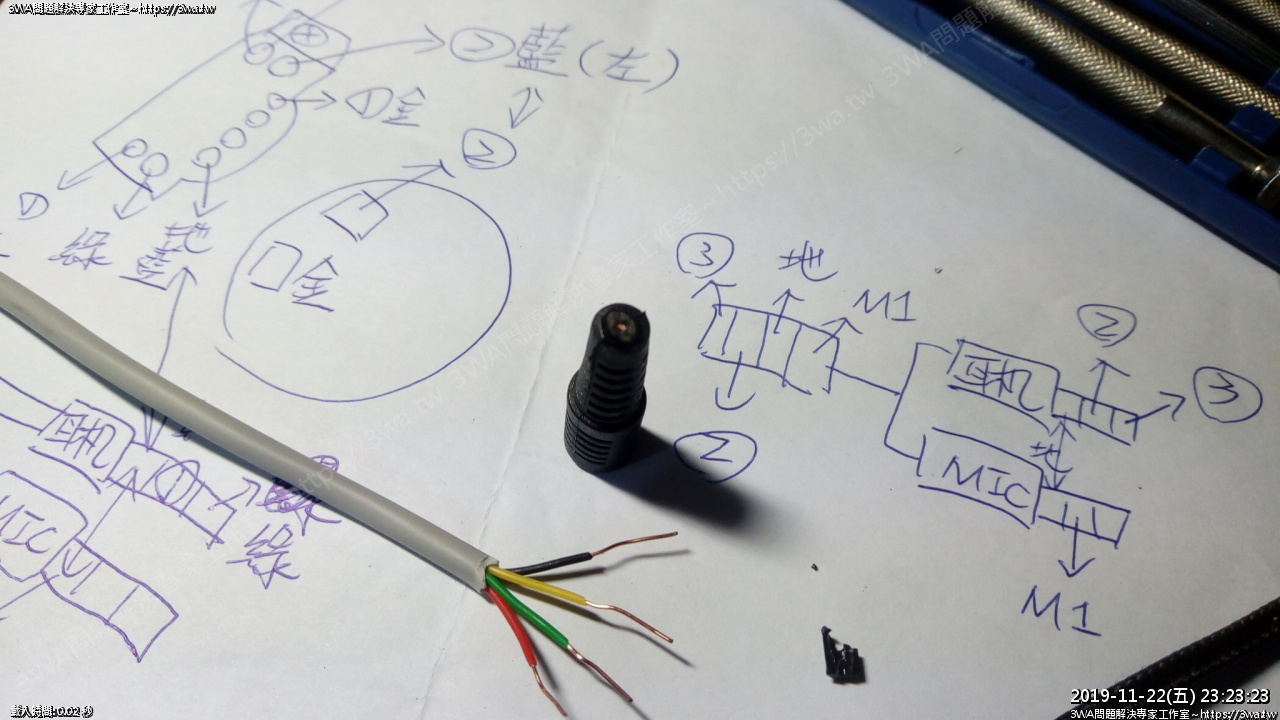

至少先量一下耳機、麥克風的線怎麼對照

用三用電表確認

大概瞭解了,可以開始施工

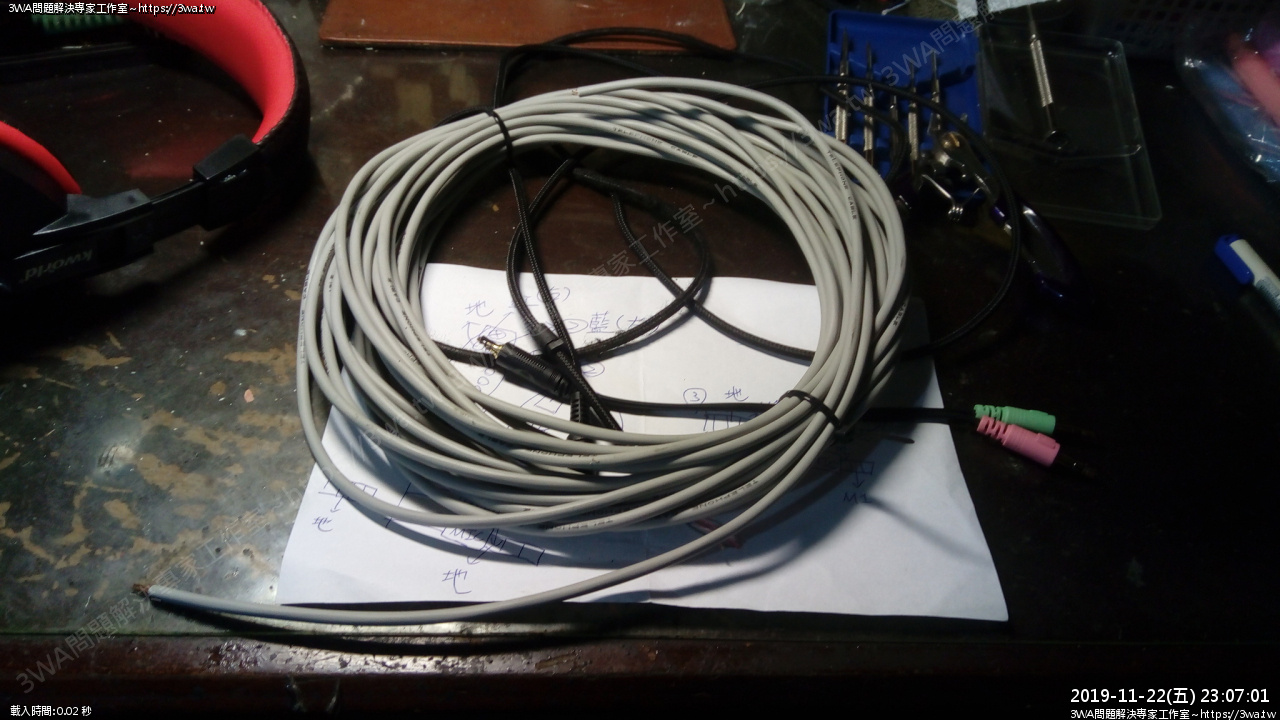

拿出之前用剩的電話線

電話線是單芯4P,強度非常好

準備接

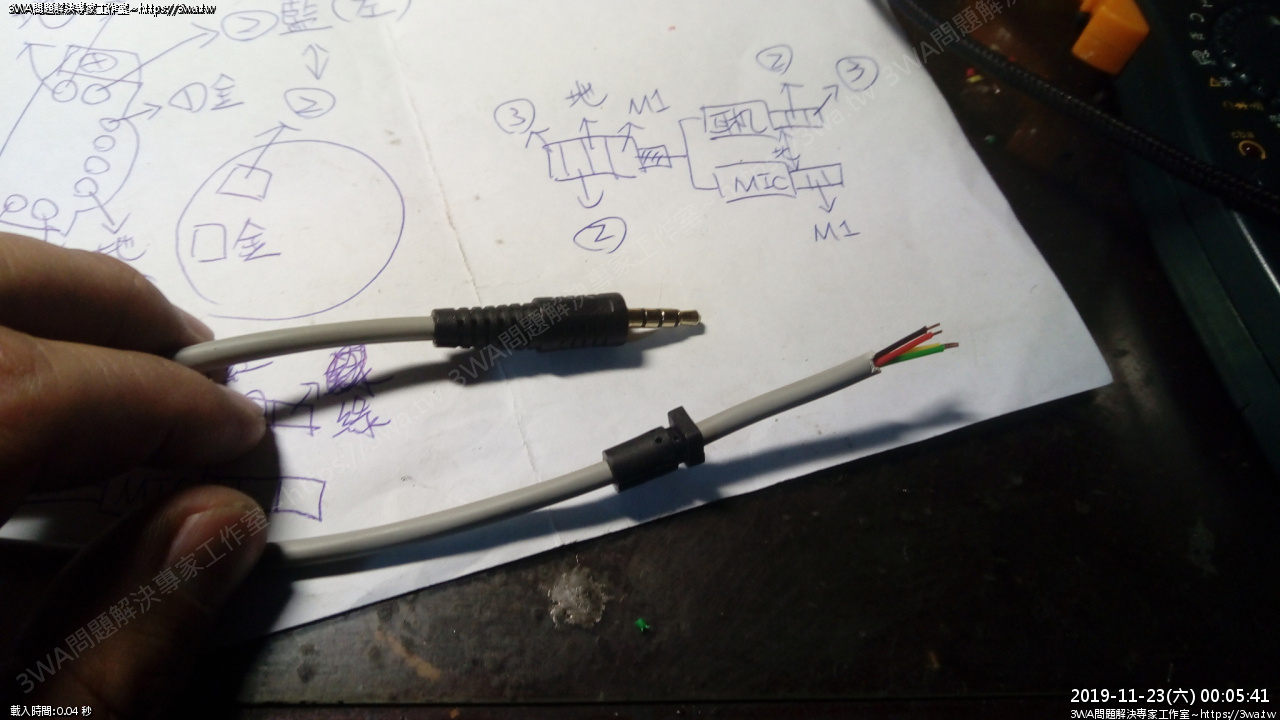

首先要處理這個頭

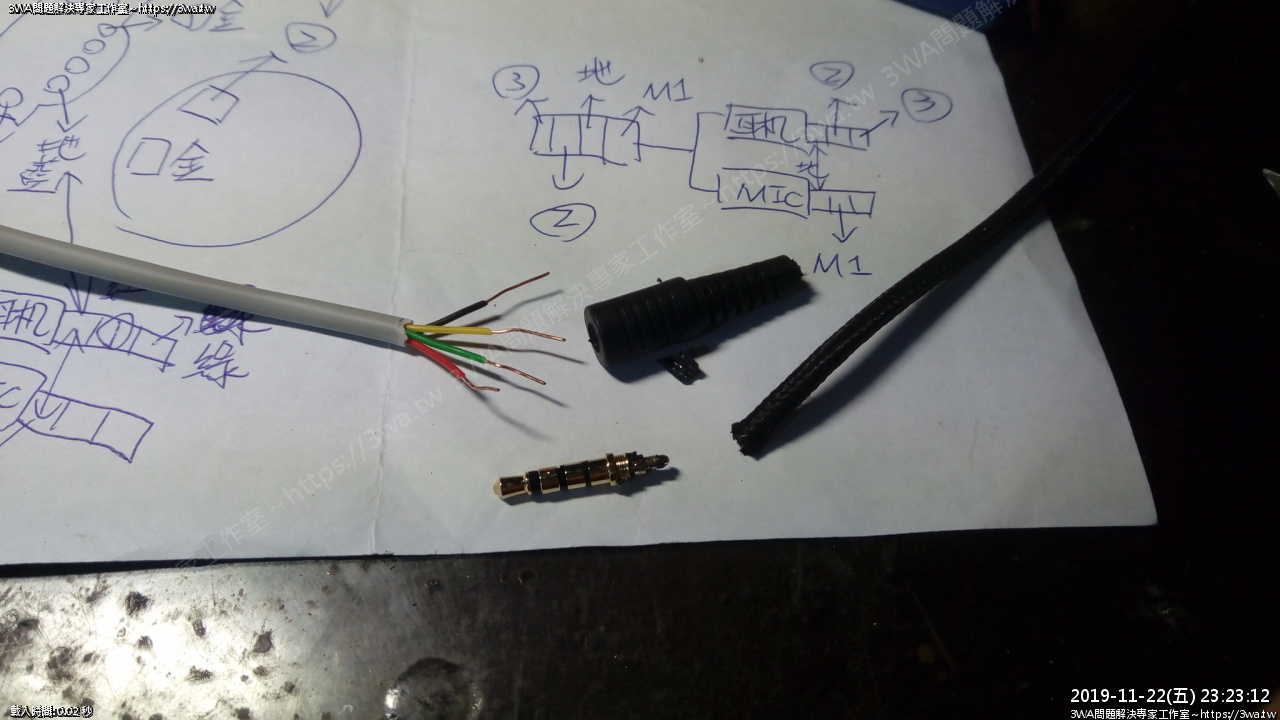

剪開後,斷掉的線卡在裡面

拿到一樓用鑽頭鑽開

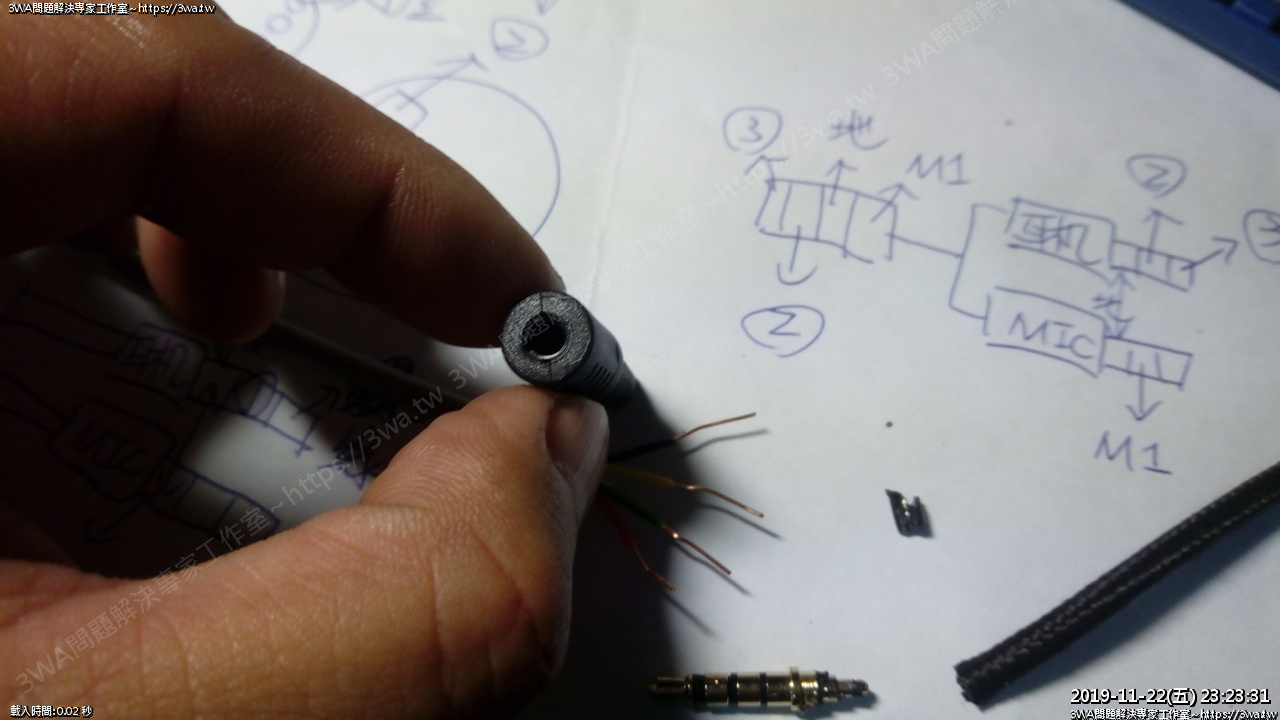

鑽好了

通透

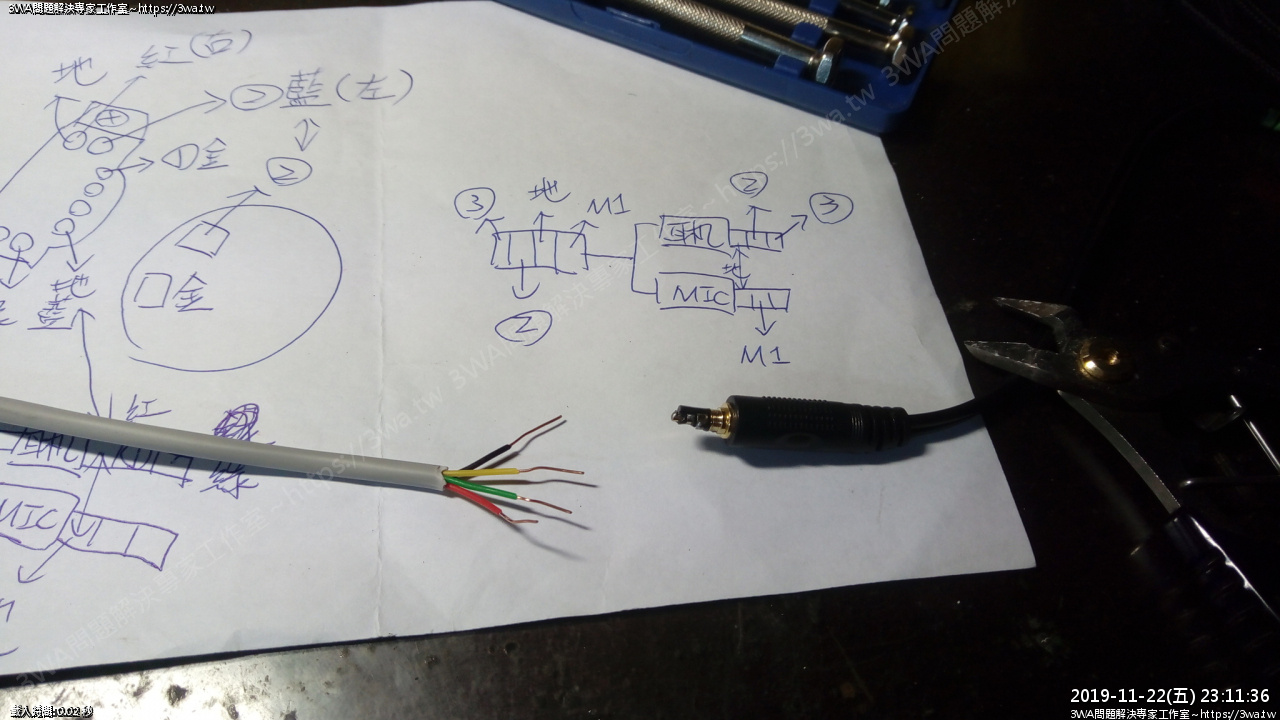

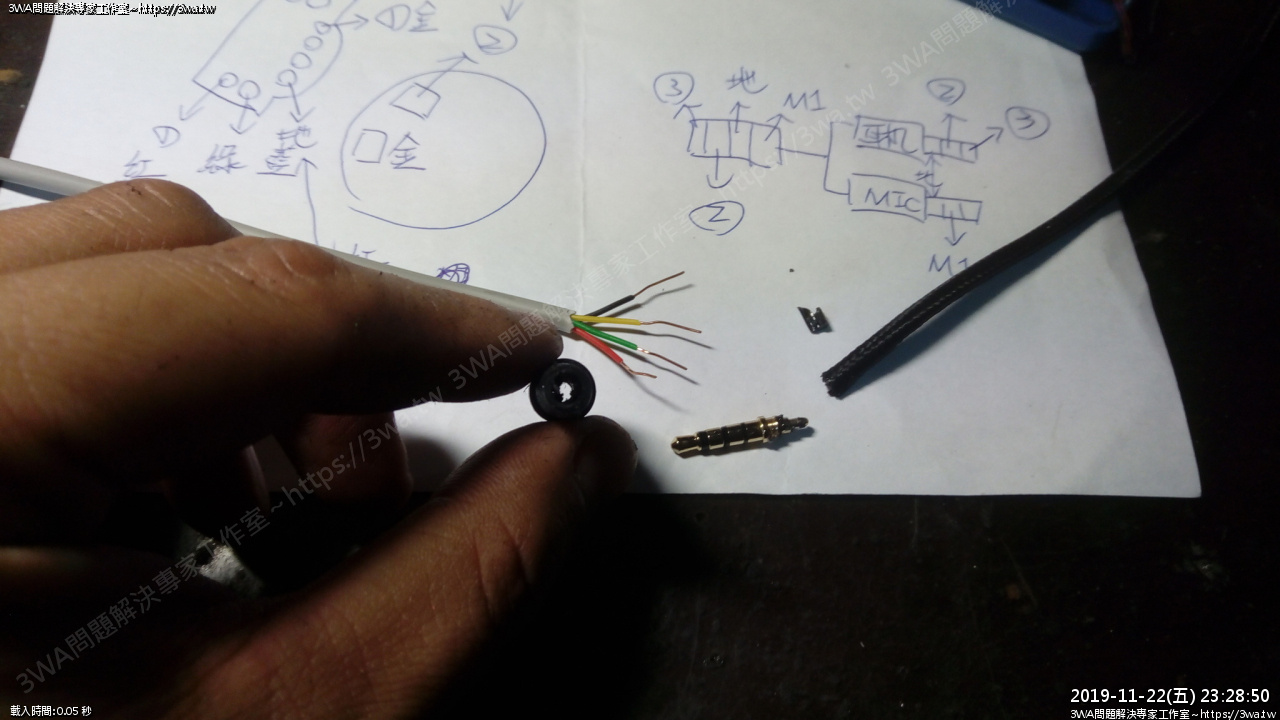

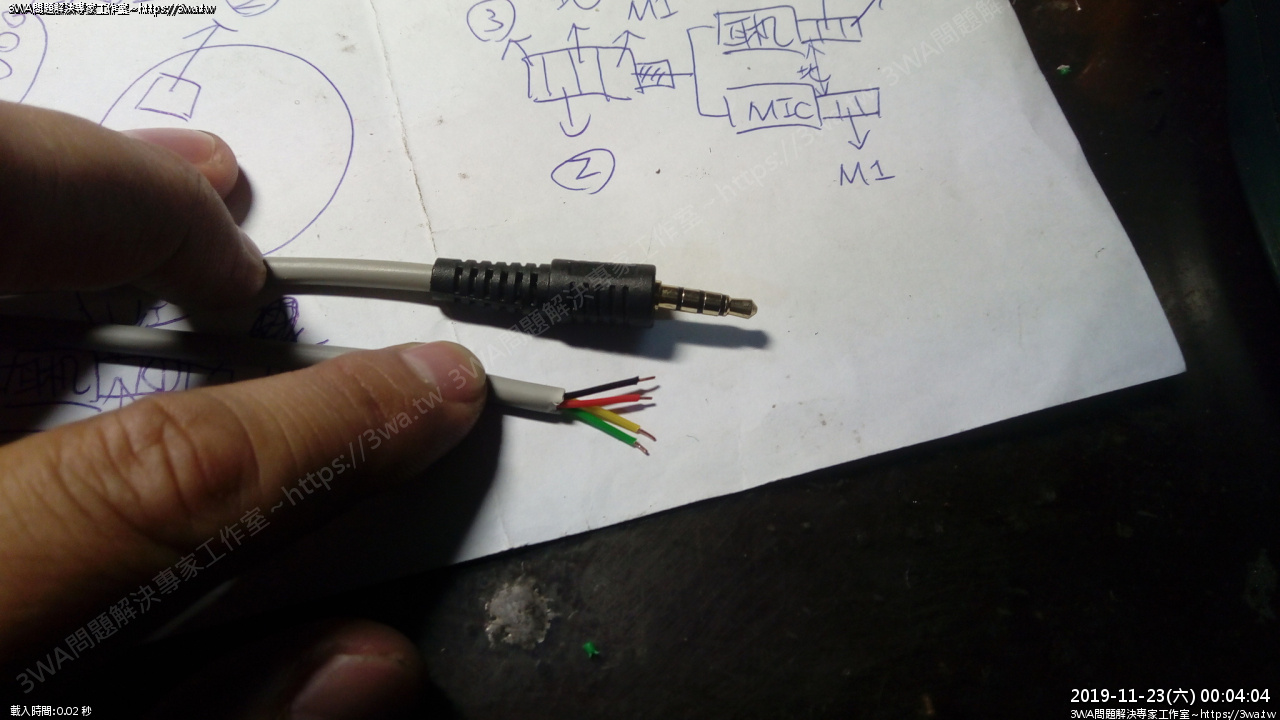

把電話線穿過

東西很小,很難焊

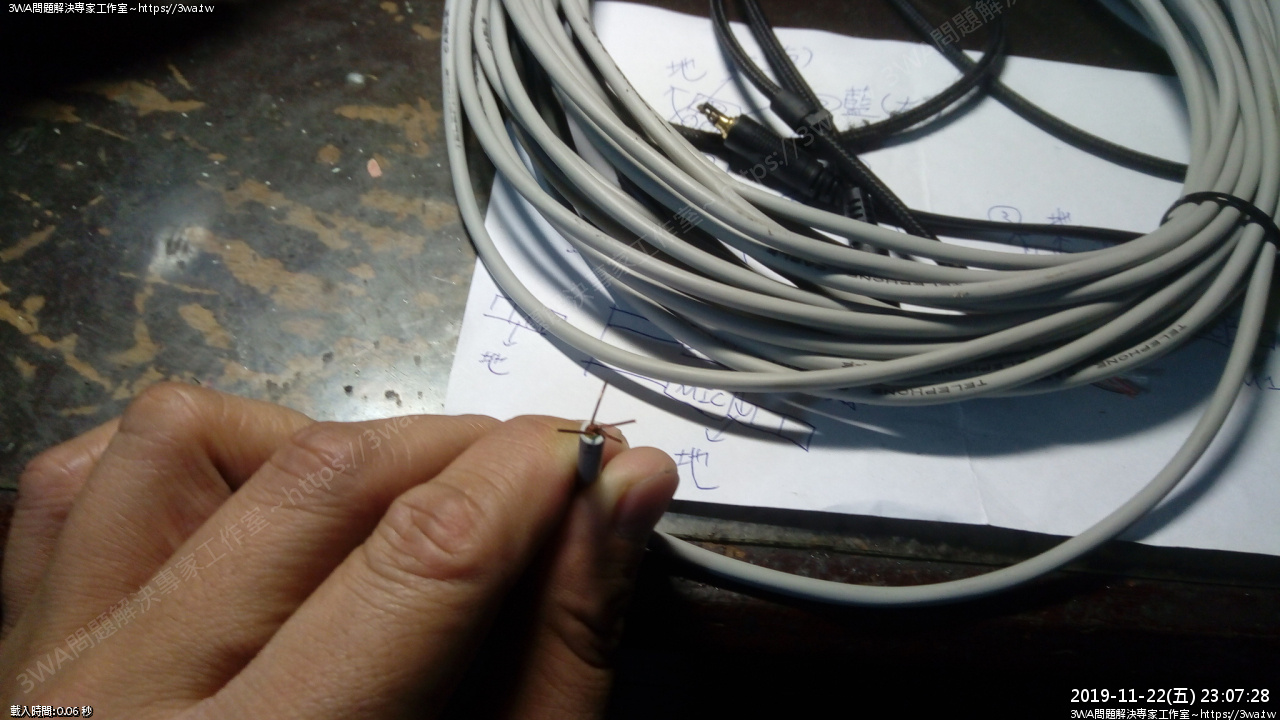

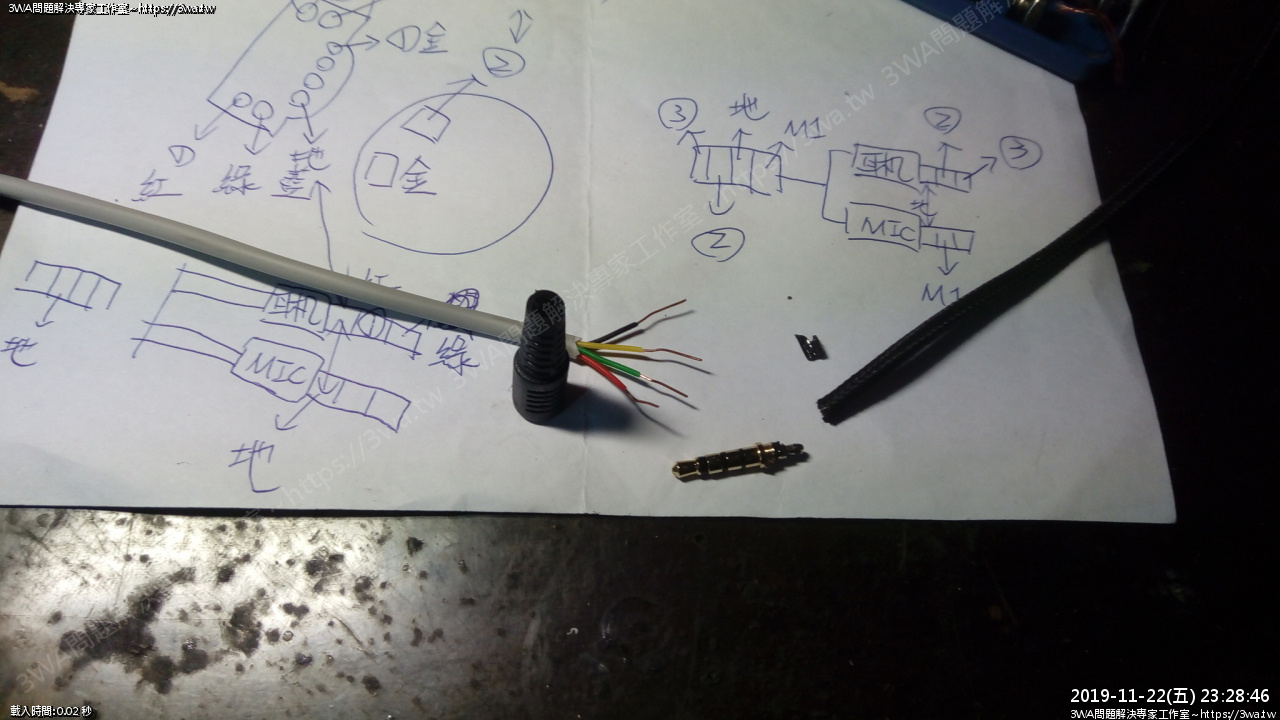

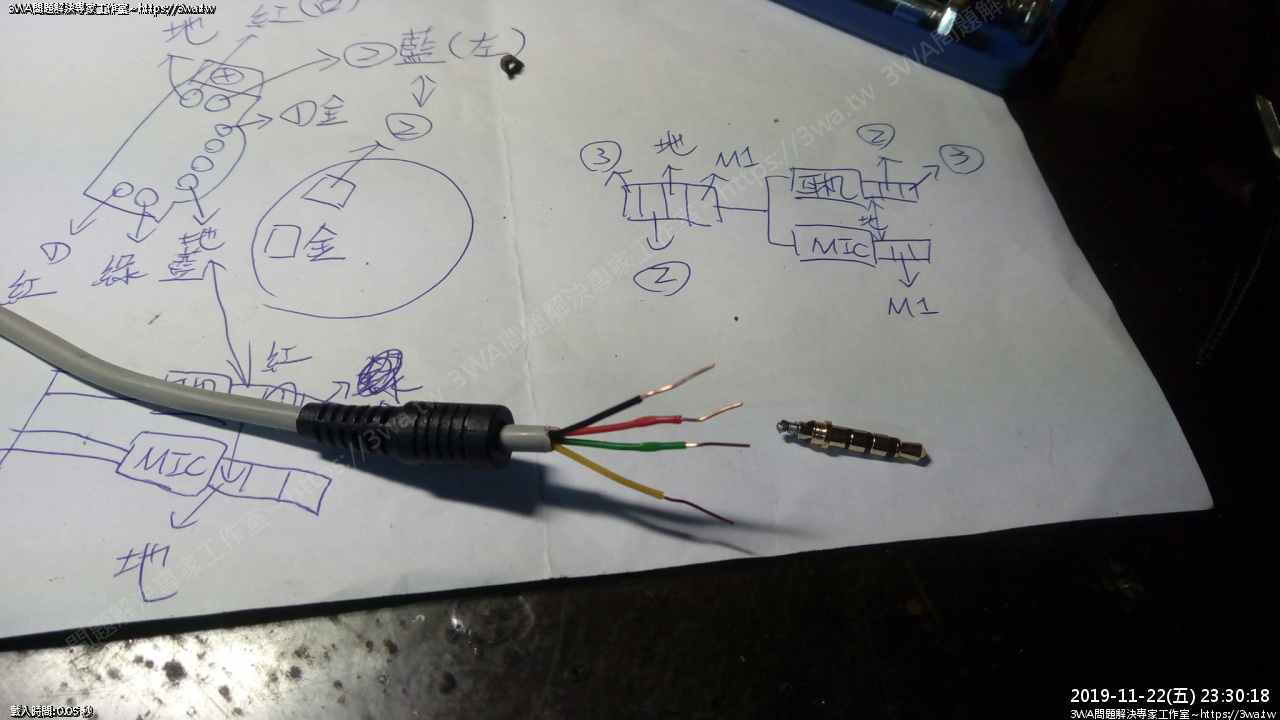

要把電話線剪合適的長度

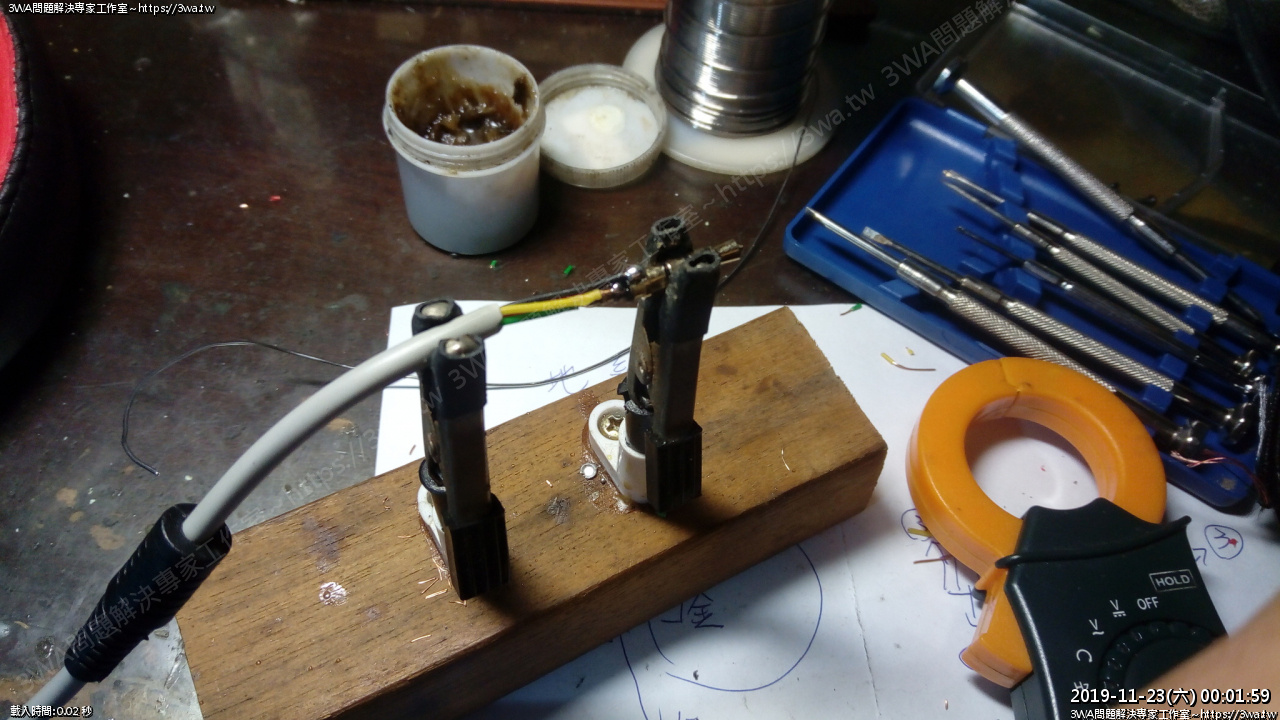

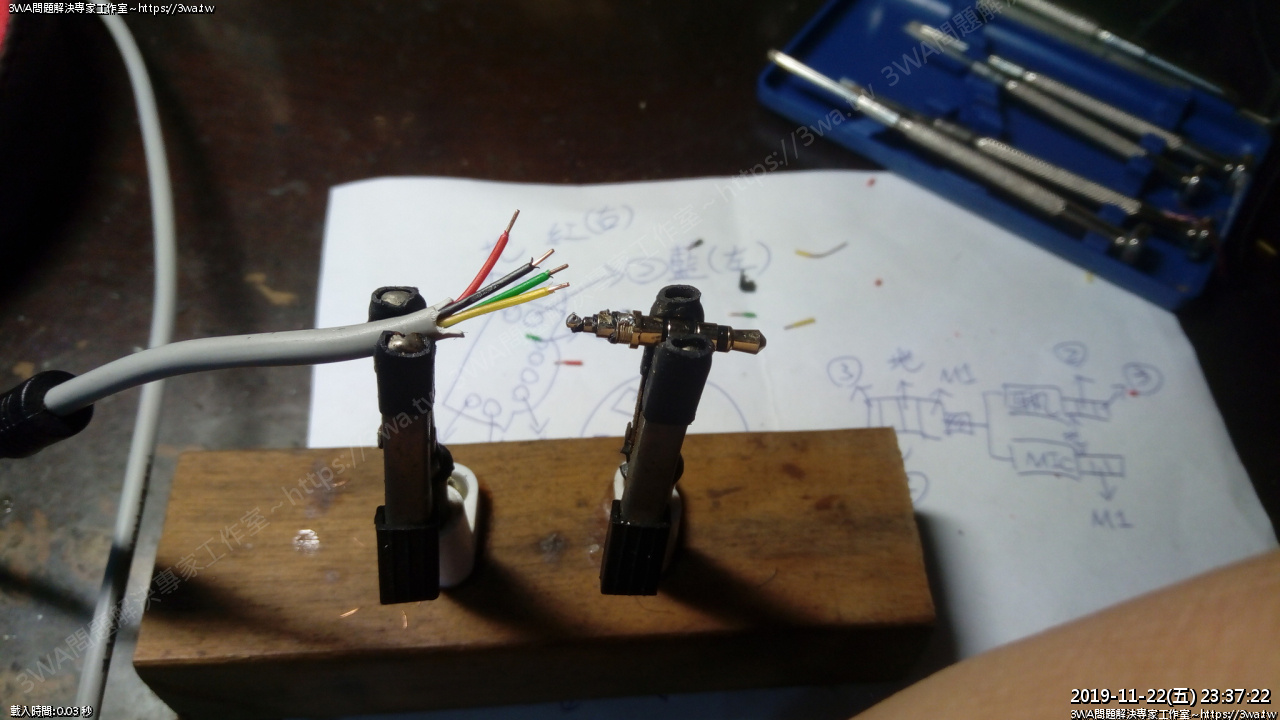

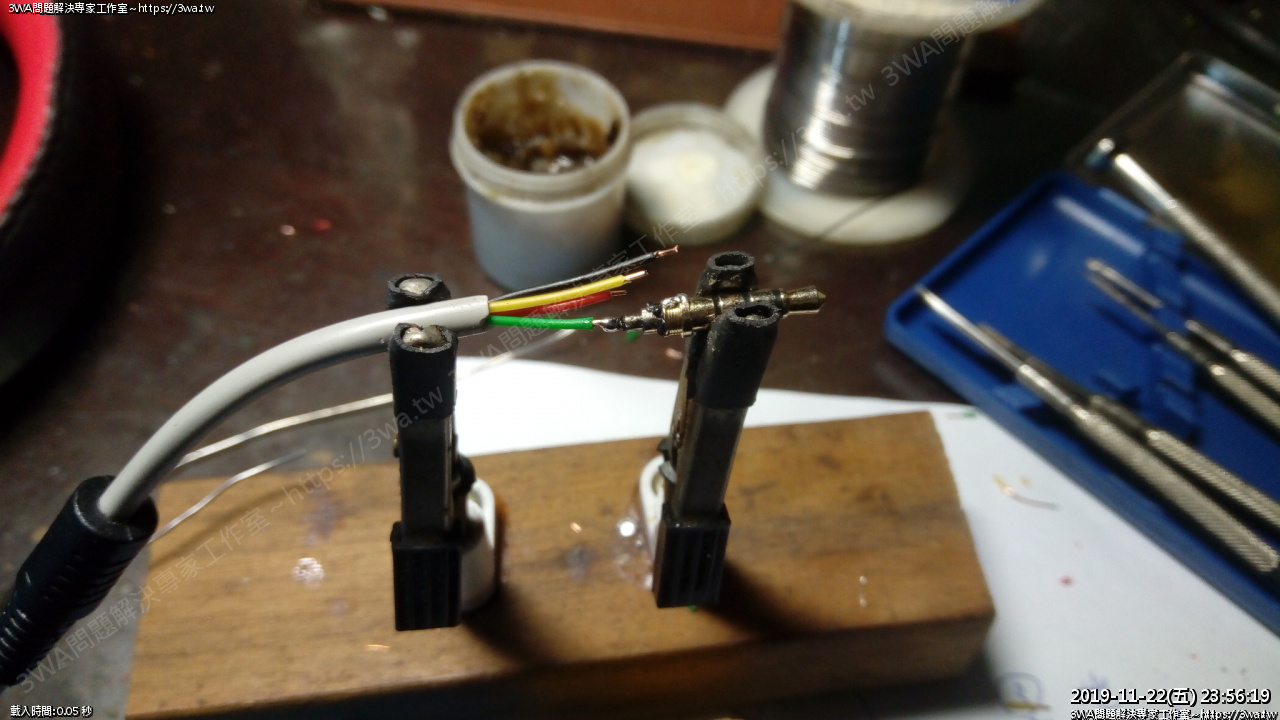

點焊

焊好了,四個接點各自不能短路

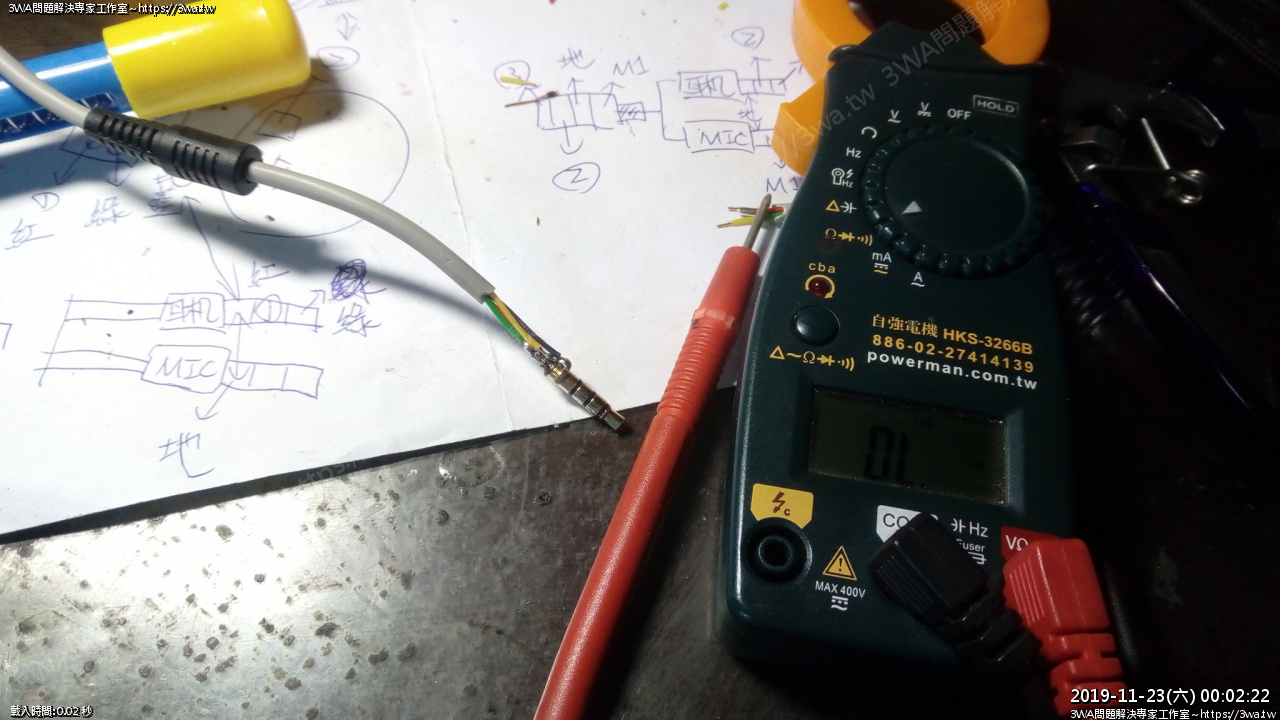

把套子裝回,然後再用三用電表測一下頭尾是否正確

再把耳機斷的固定插移過來

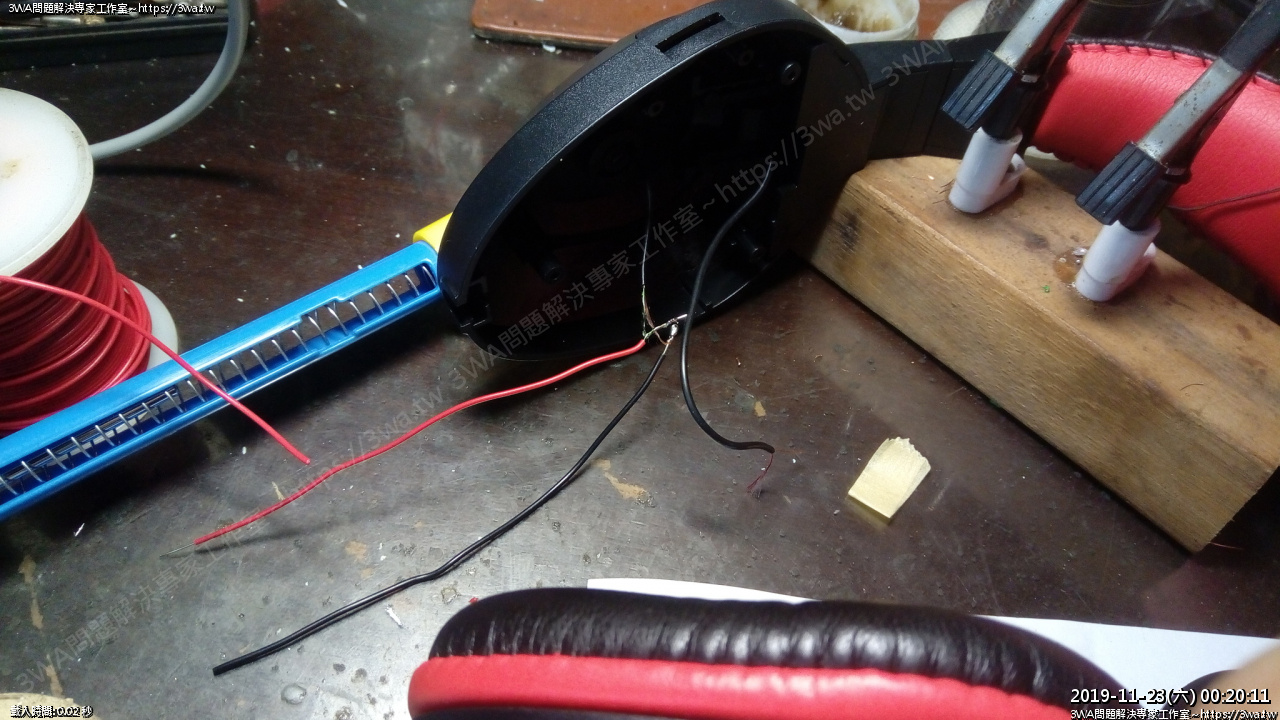

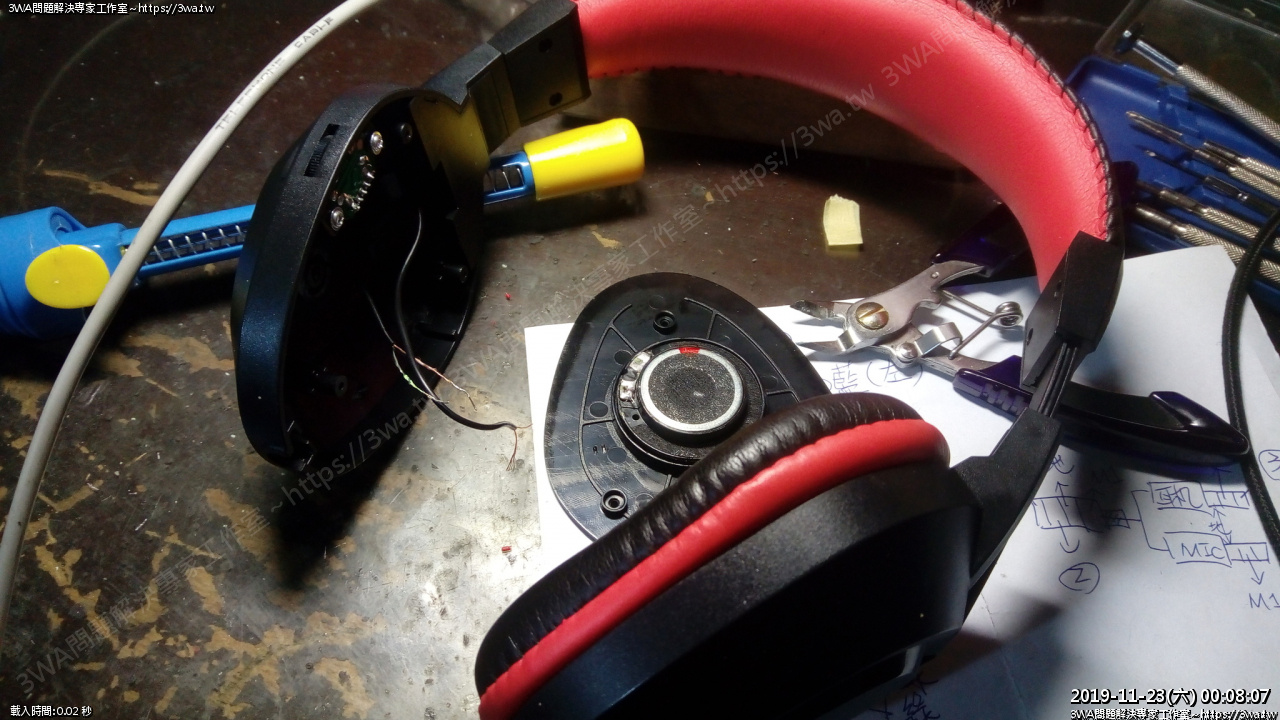

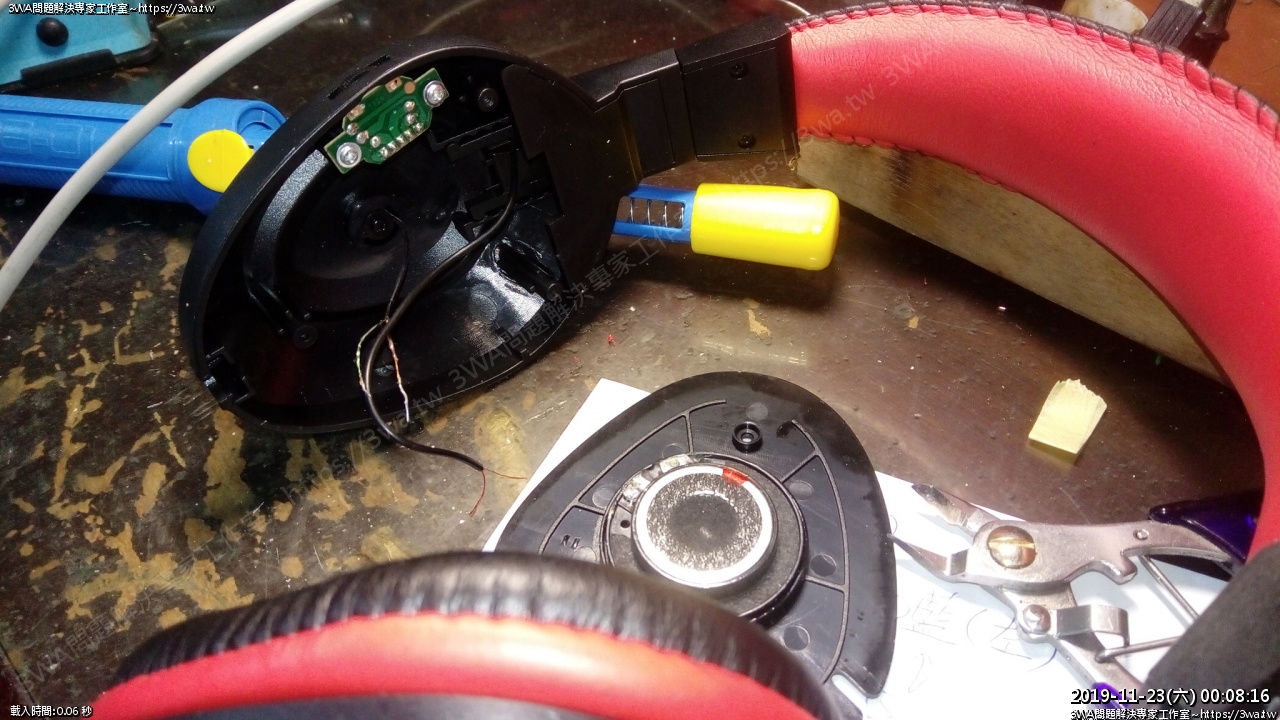

把耳機裡的線都剪掉

由於右聲道跟麥克風應該沒啥太大問題,就不完全分解了,這段仍繼續使用花線
花線還夠長

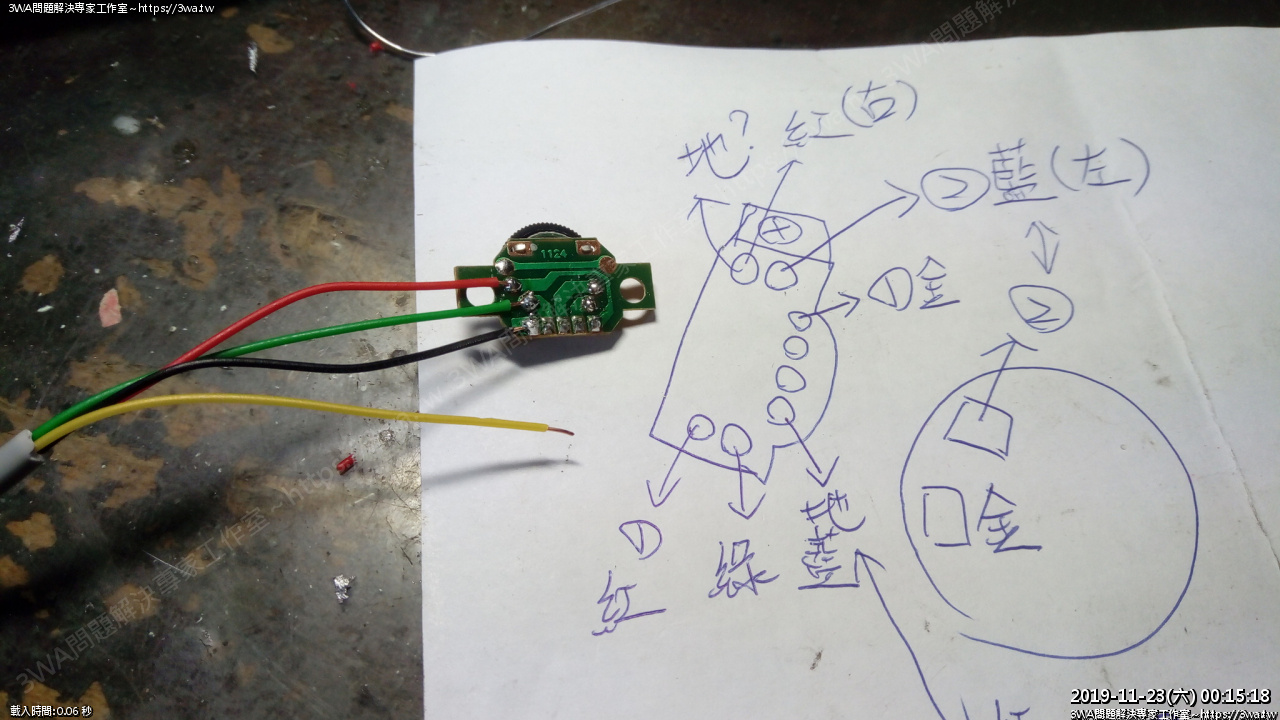

剛才抄的面板對照圖,後來我發現我左邊的紅、地似乎寫反了~呵呵

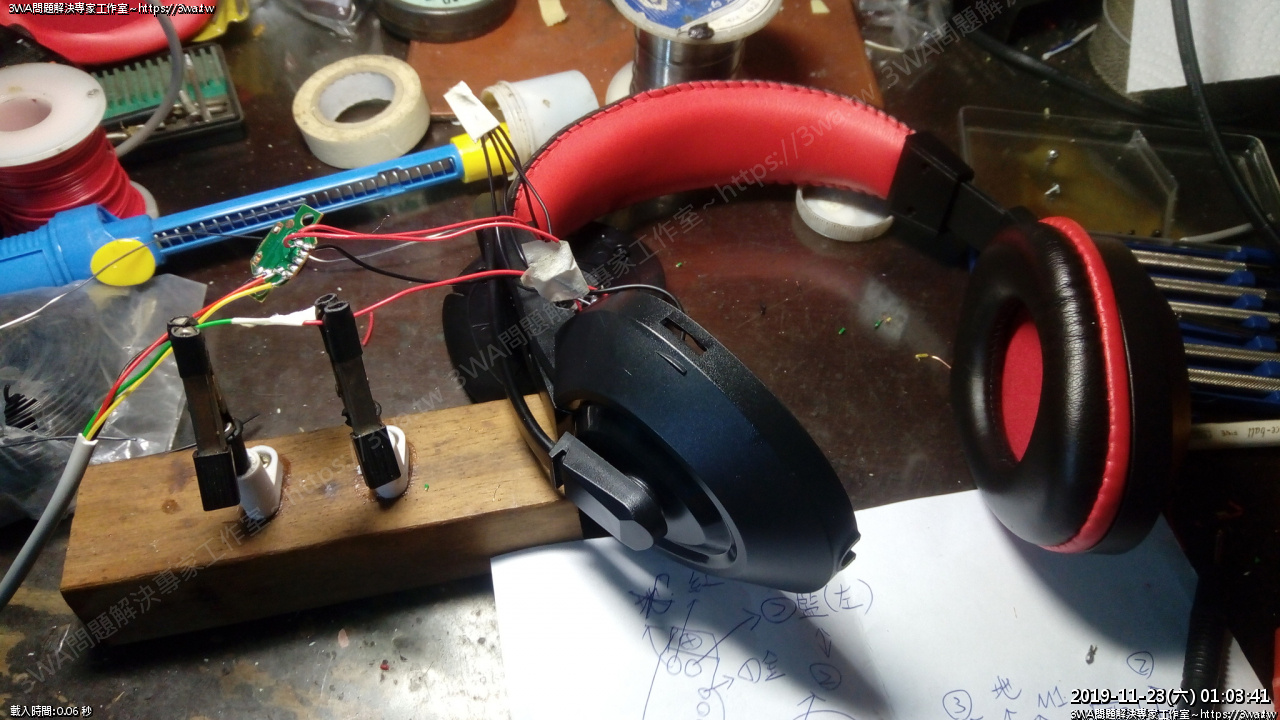

焊接

裡面的線延長比較好施工,拿單芯線跟花線對纏,焊接

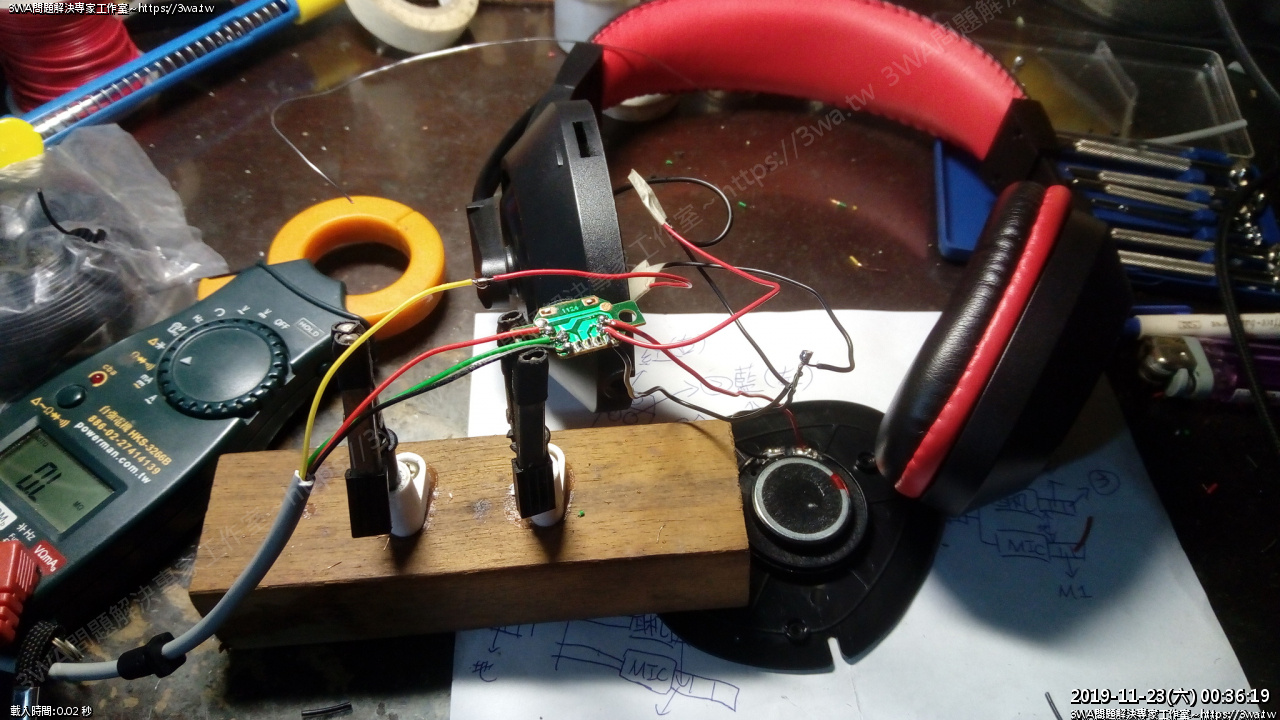

邊焊邊量

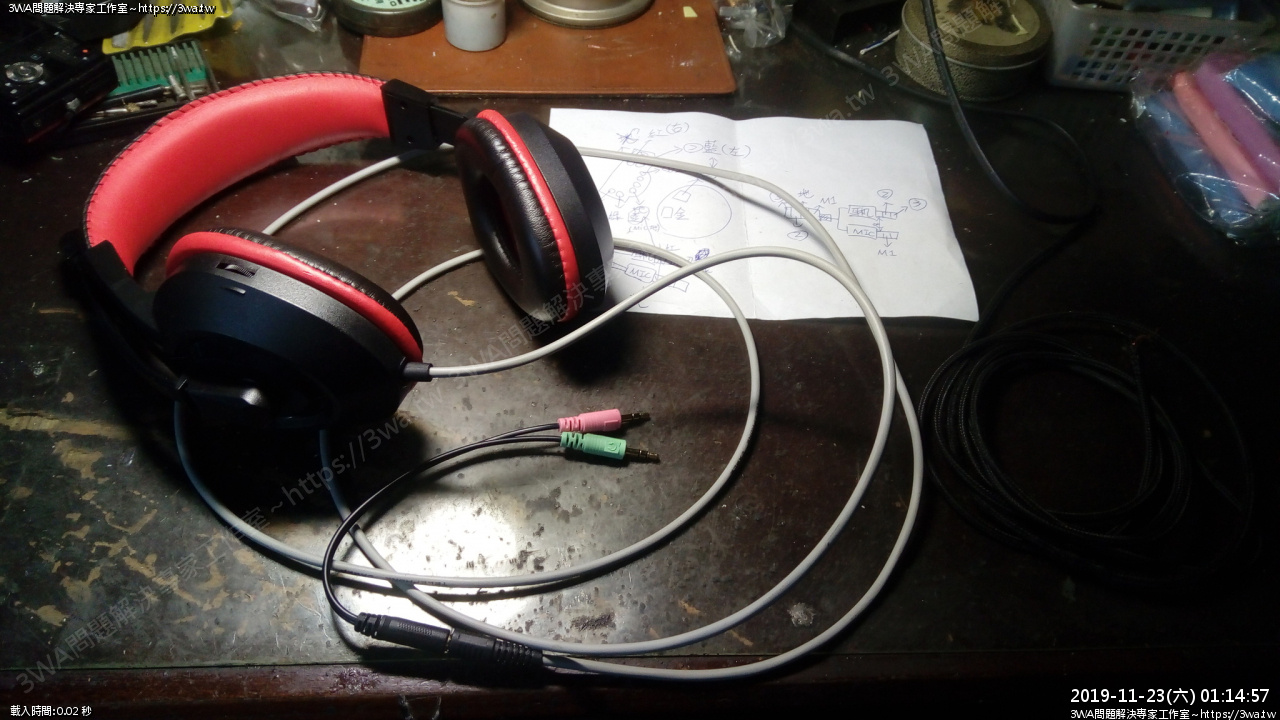

焊的差不多了,接上手機播音樂試看看左右聲道正不正確

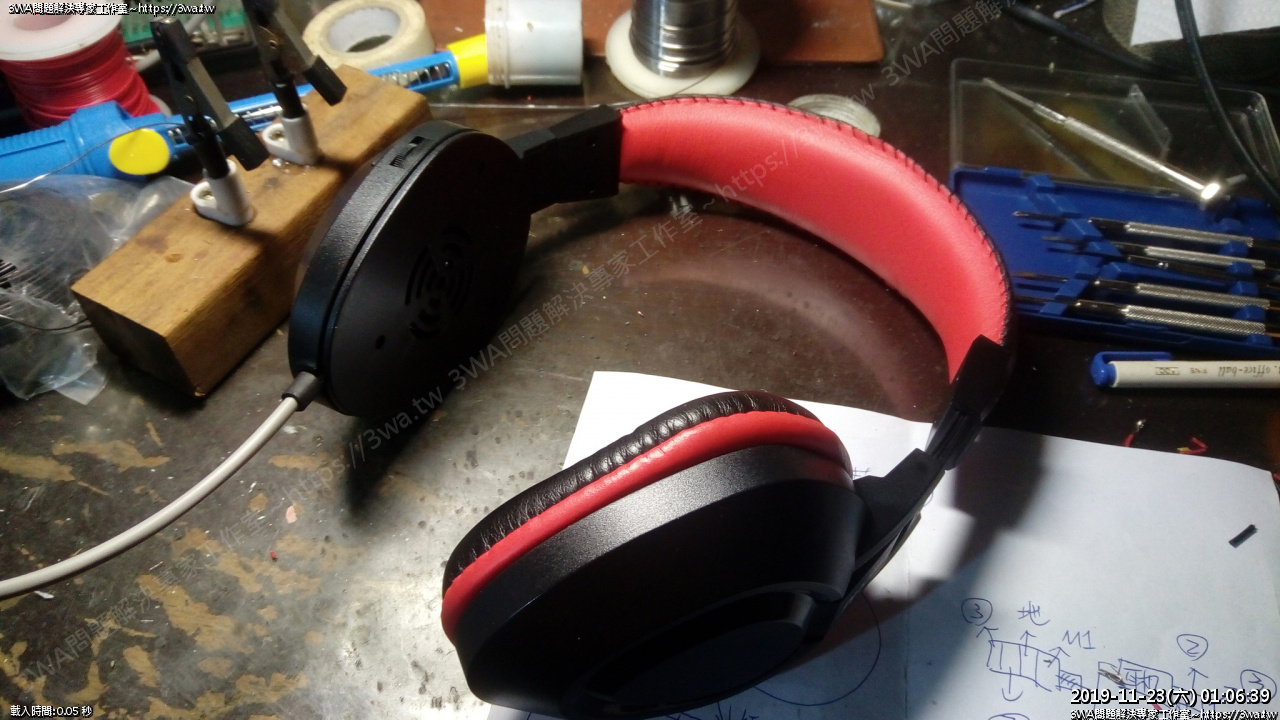

確認沒問題了,可以裝回

螺絲鎖上

套套裝回,裝套套可以借助「湯匙」很好裝
難度有點高,焊接要很細心
最後測試看看麥克風,也可以正常運作^_^
