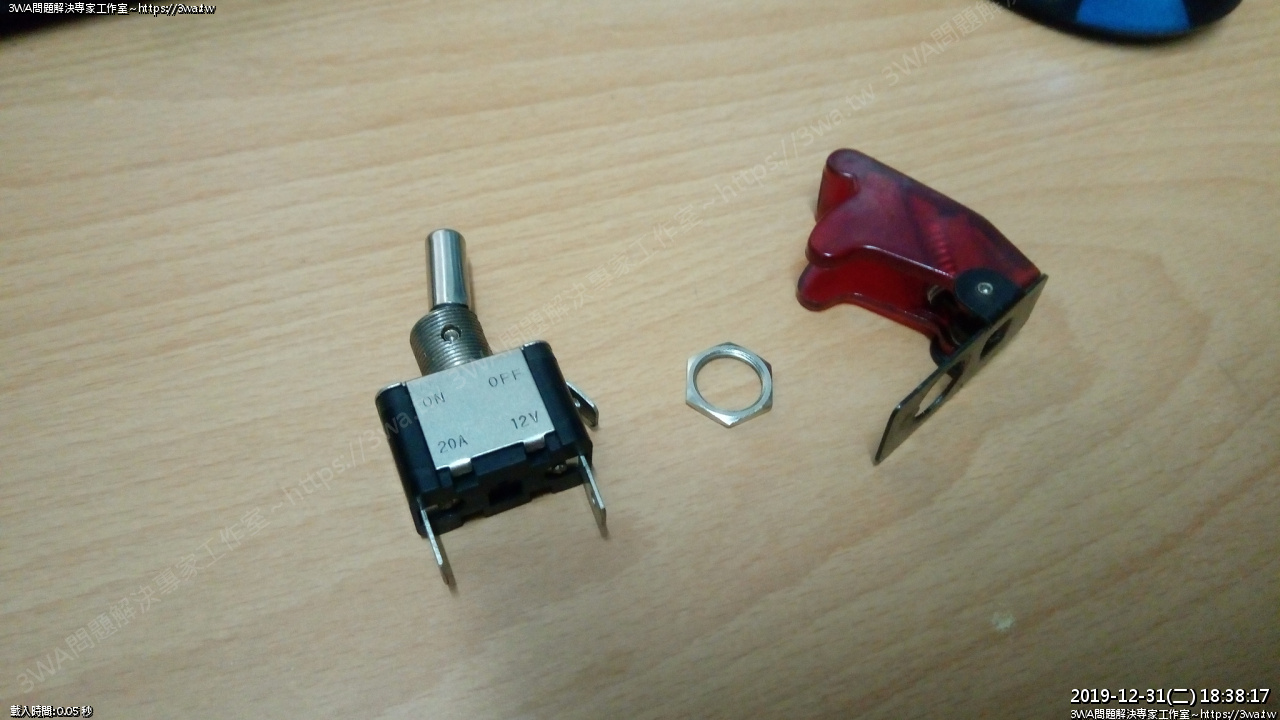

這個大開關是我 VR150 的電門開關
今天上班時,騎到一半忽然全車都沒電,我以為是保險絲燒了
下班後回到家檢查保險絲,沒燒,查著查著發現電門開關掛了

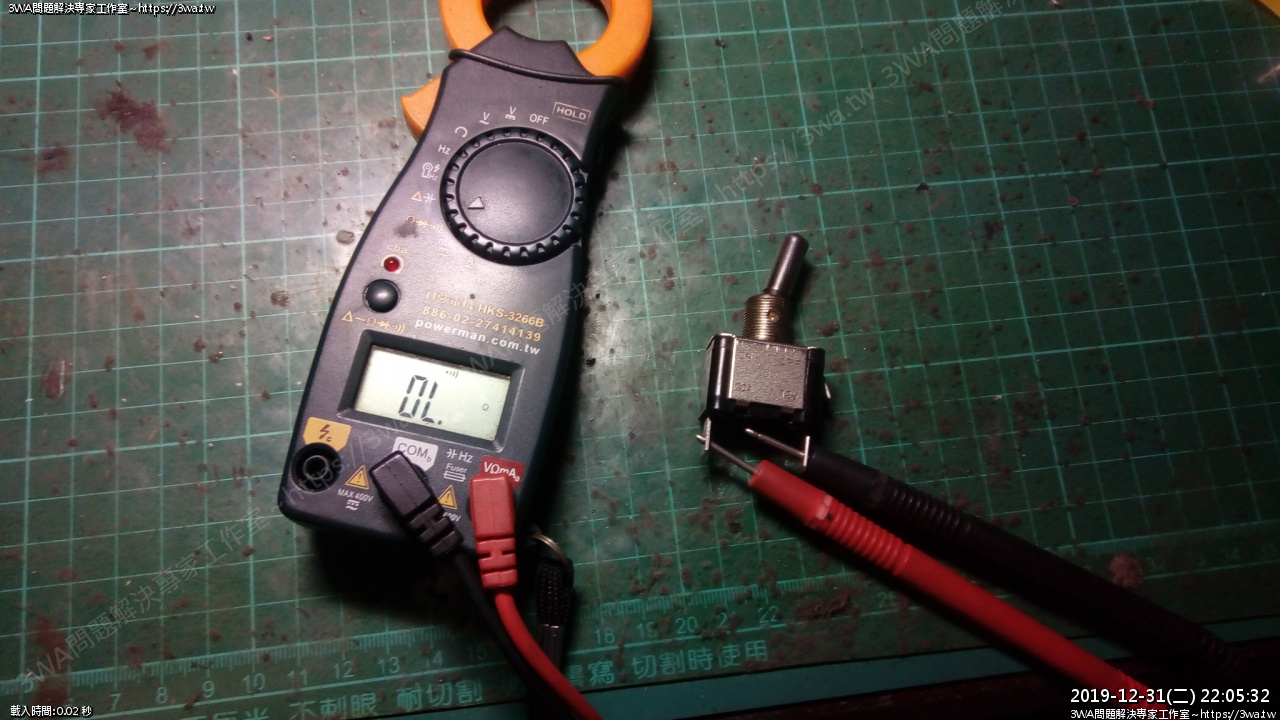

切到 ON 也無法導通
本來已丟入垃圾筒,想一想覺得沒道理這麼容易壞,撿起來修看看

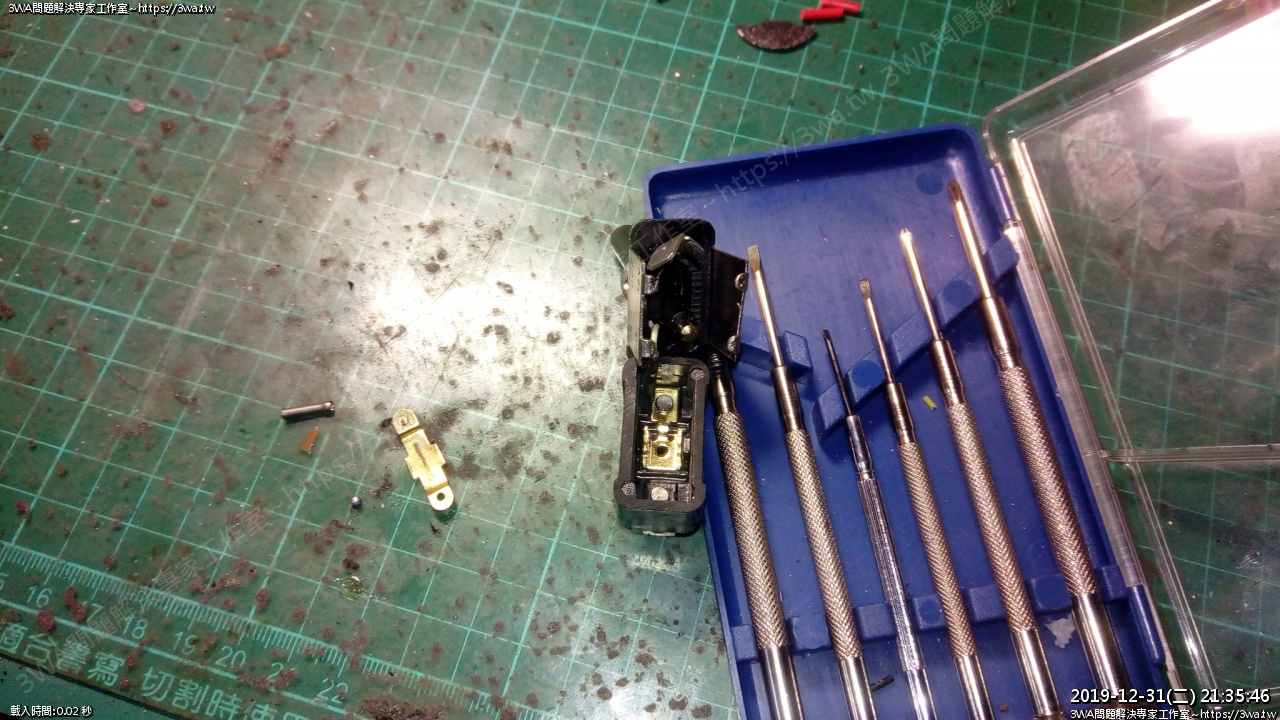

只好把他拆了

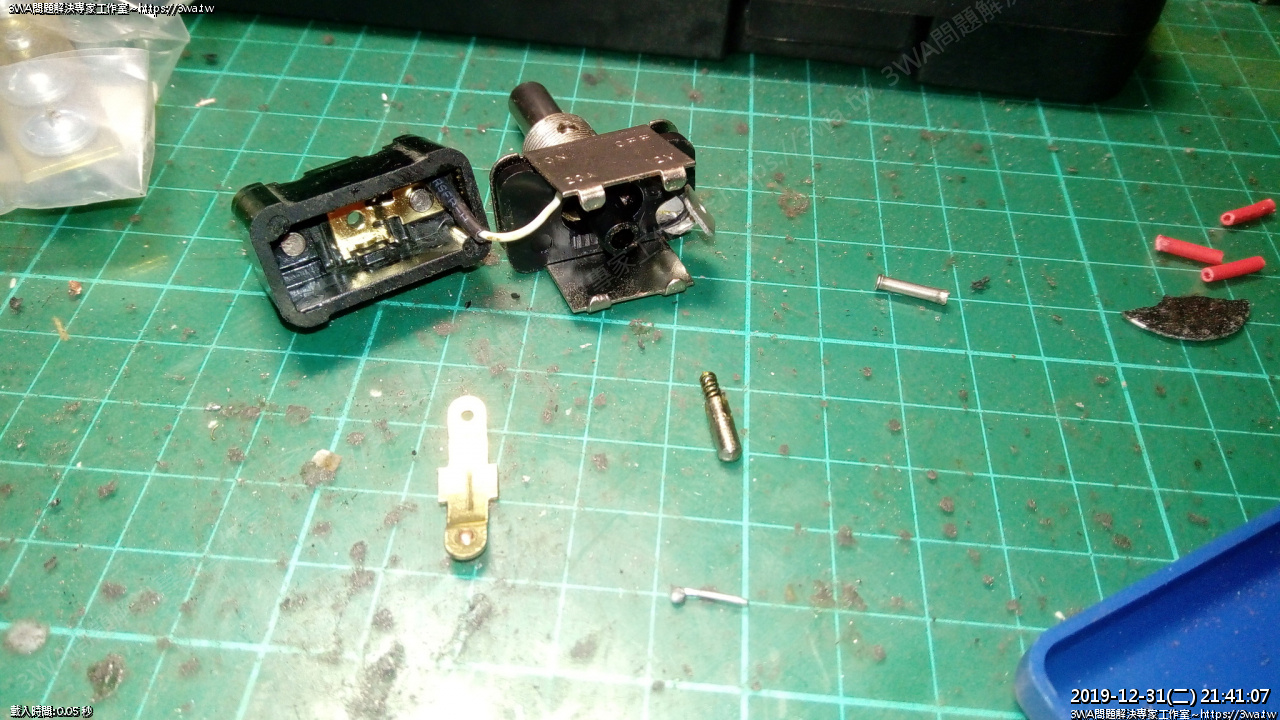

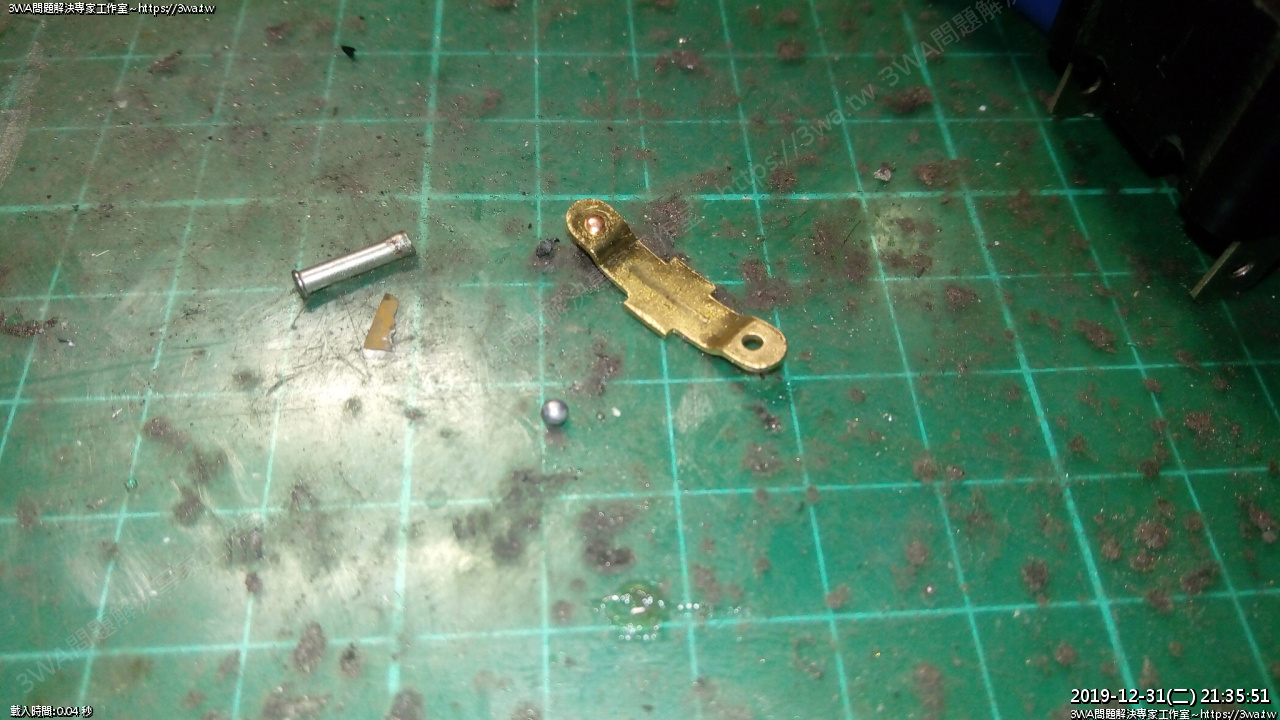

裡面只有一個彈片,插銷是開關的搖臂軸心,小圓珠不是開關的東西
是桌上黏了一個焊球

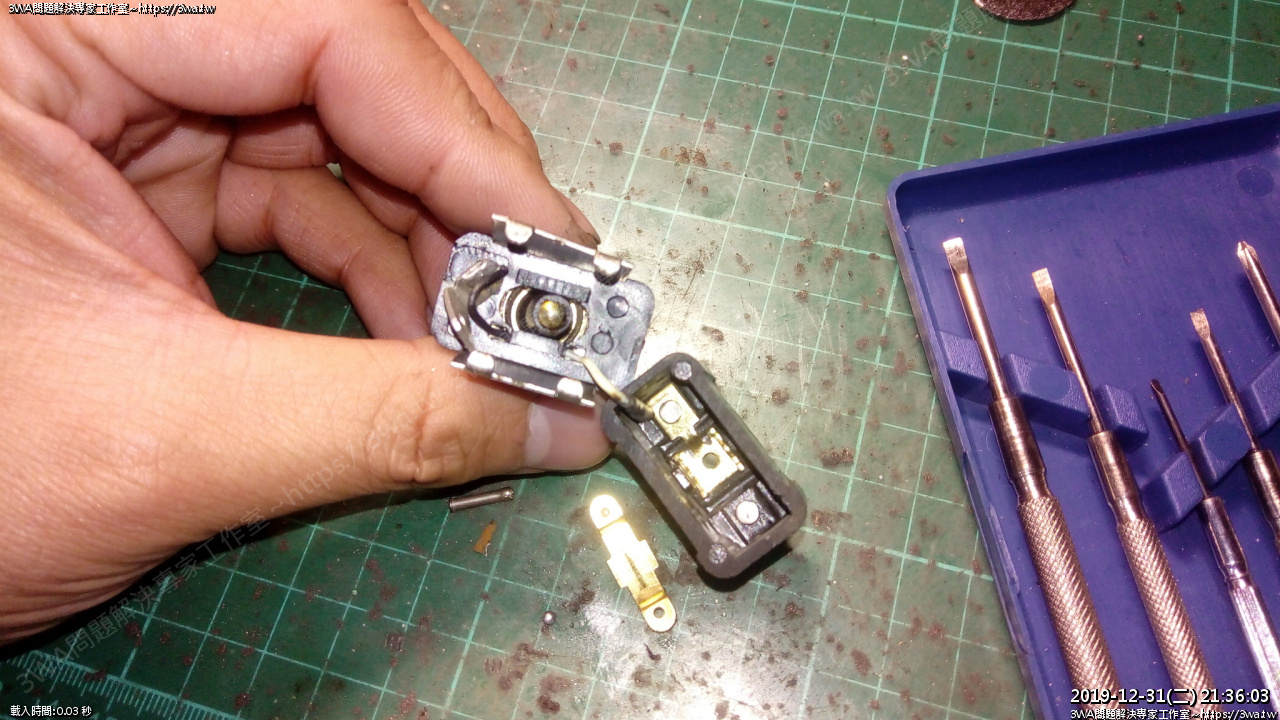

裡面長這樣

其實搖臂就只是推動一個有彈簧的推桿,推桿會去推擠銅片作接點的加壓

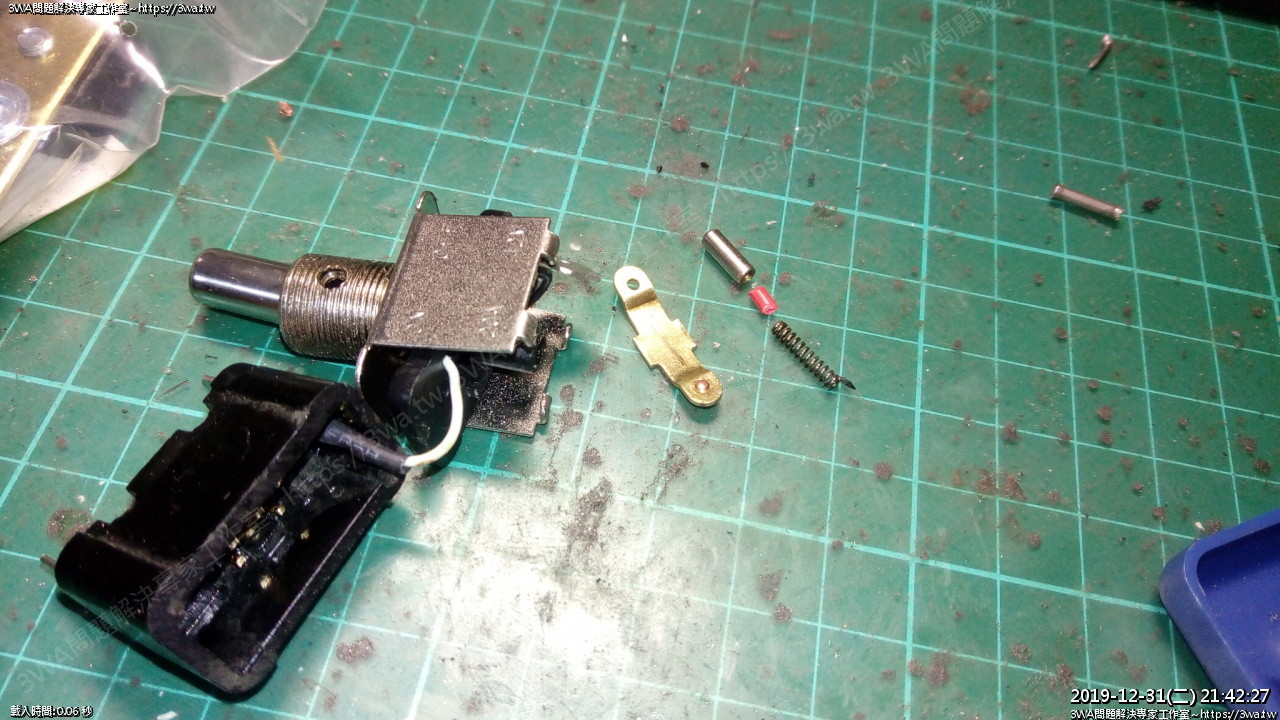

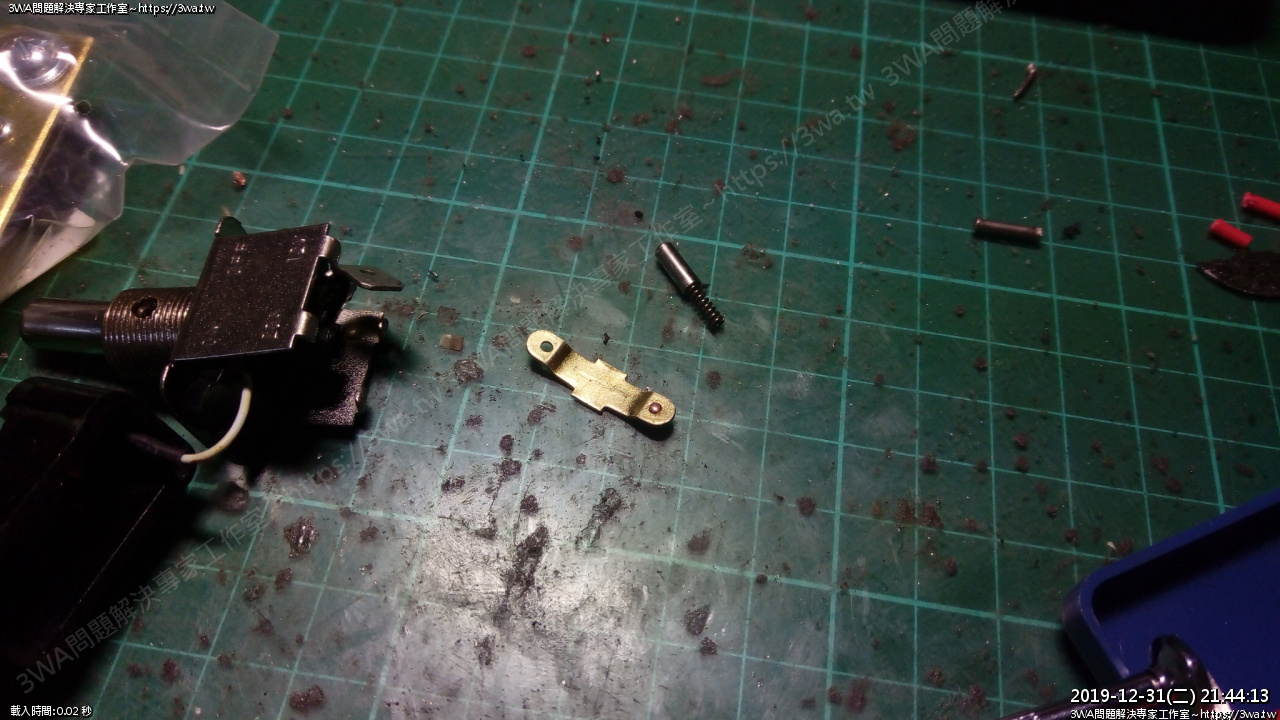

銅片、彈簧、軸

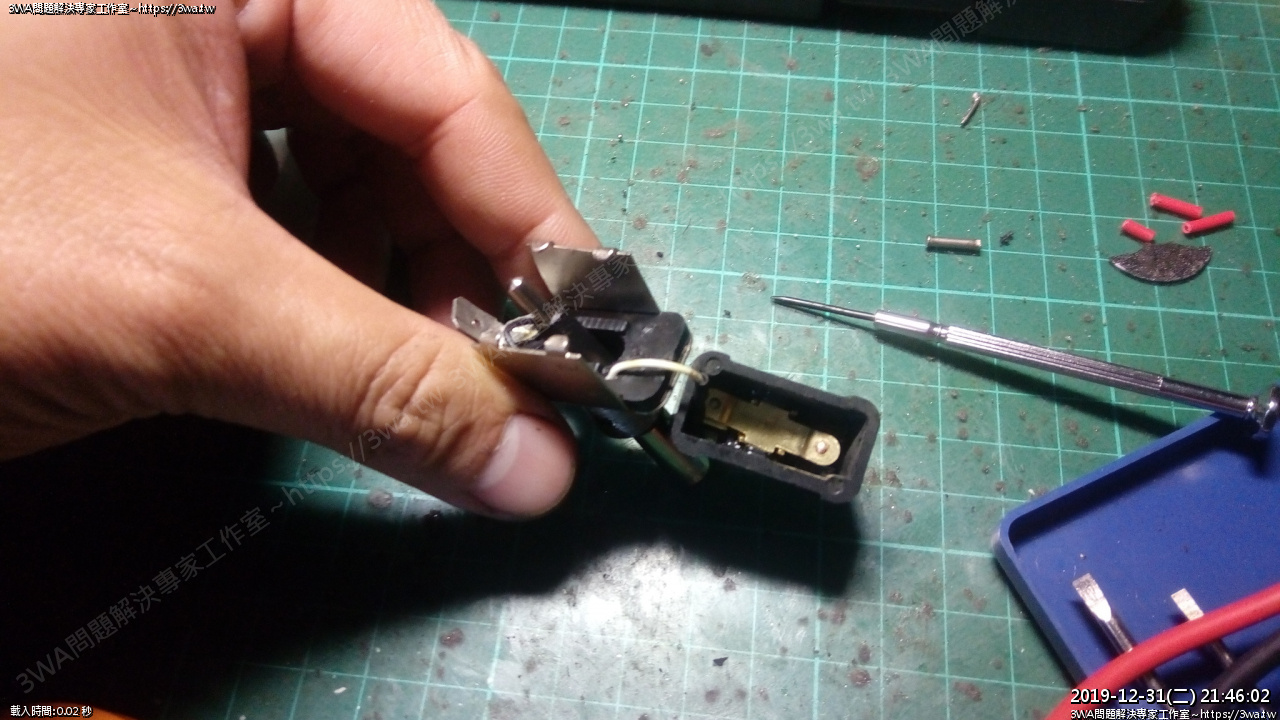

照道理銅片被頂著,應該不會輕易跑位,為了加強彈簧的力道,我剪了一小段電線皮插進去

這樣彈力就更強一些

這個彈簧只有左、右輕輕扣著座的左右二側,其實還滿容易掉下去
光要放平就不是容易的事,這個翹翹板作的有點…不是很可靠

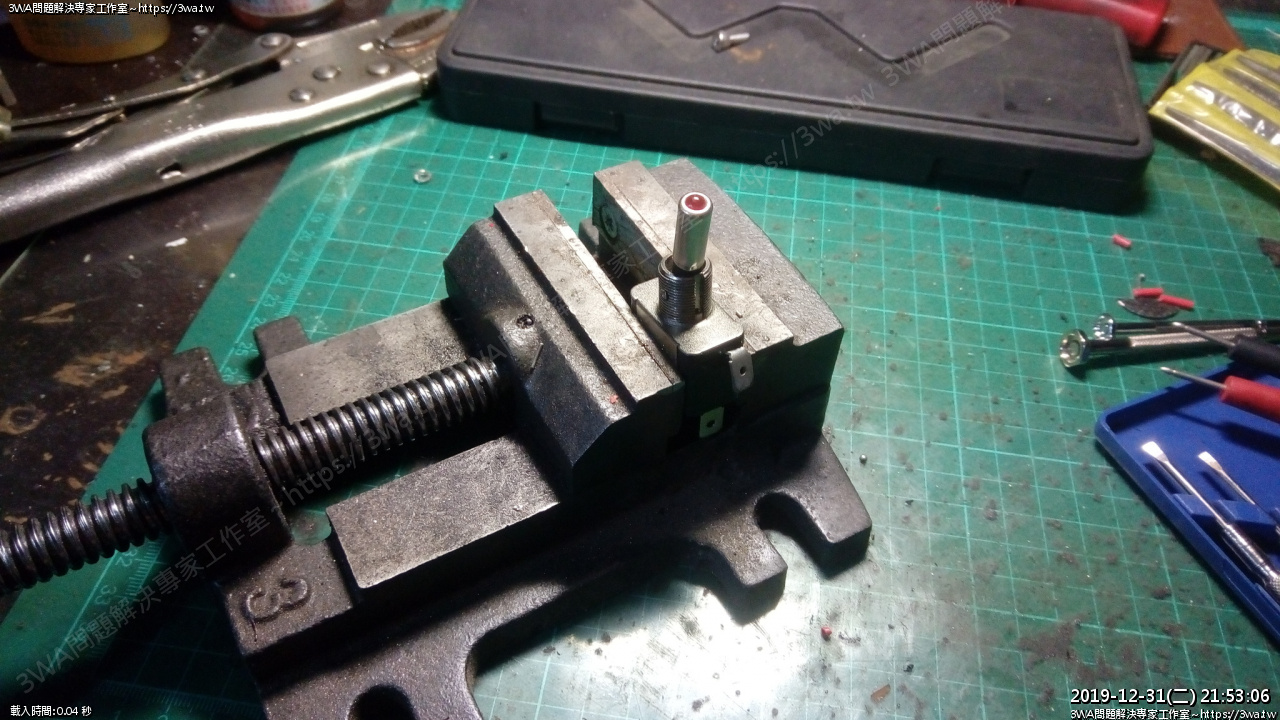

總算小心翼翼的壓回去,再重新夾緊

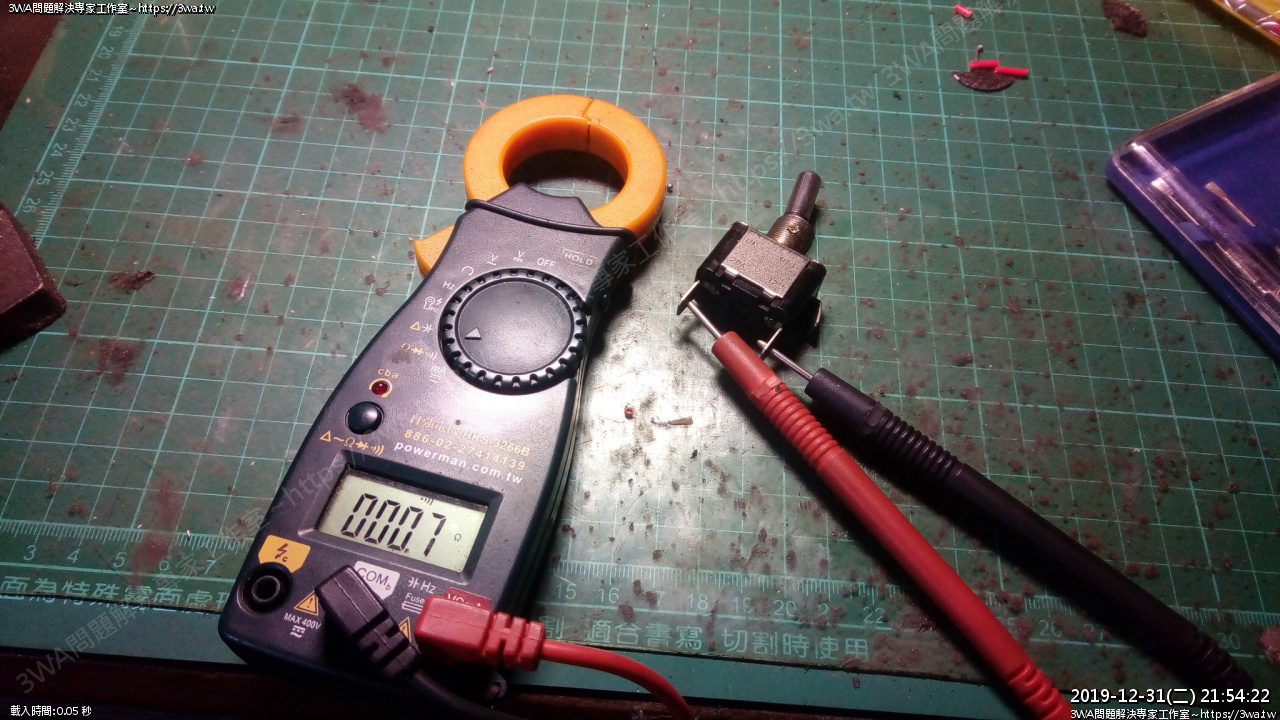

打開 ON 可以正常導通了

關電,斷開

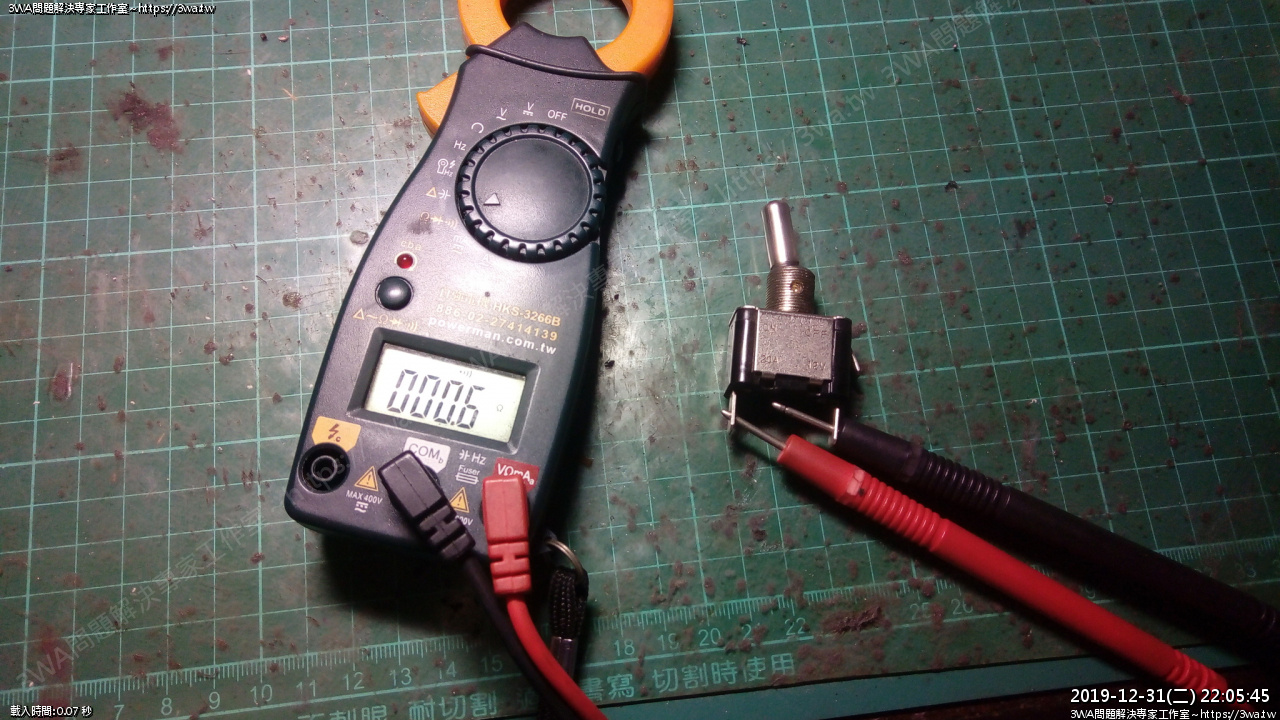

開 ON ,成功了,修好了
修好了
