標題: MSX-125 裝曲軸單向閥
網址:https://3wa.tw/blog/blog.php?id=1837
內容:

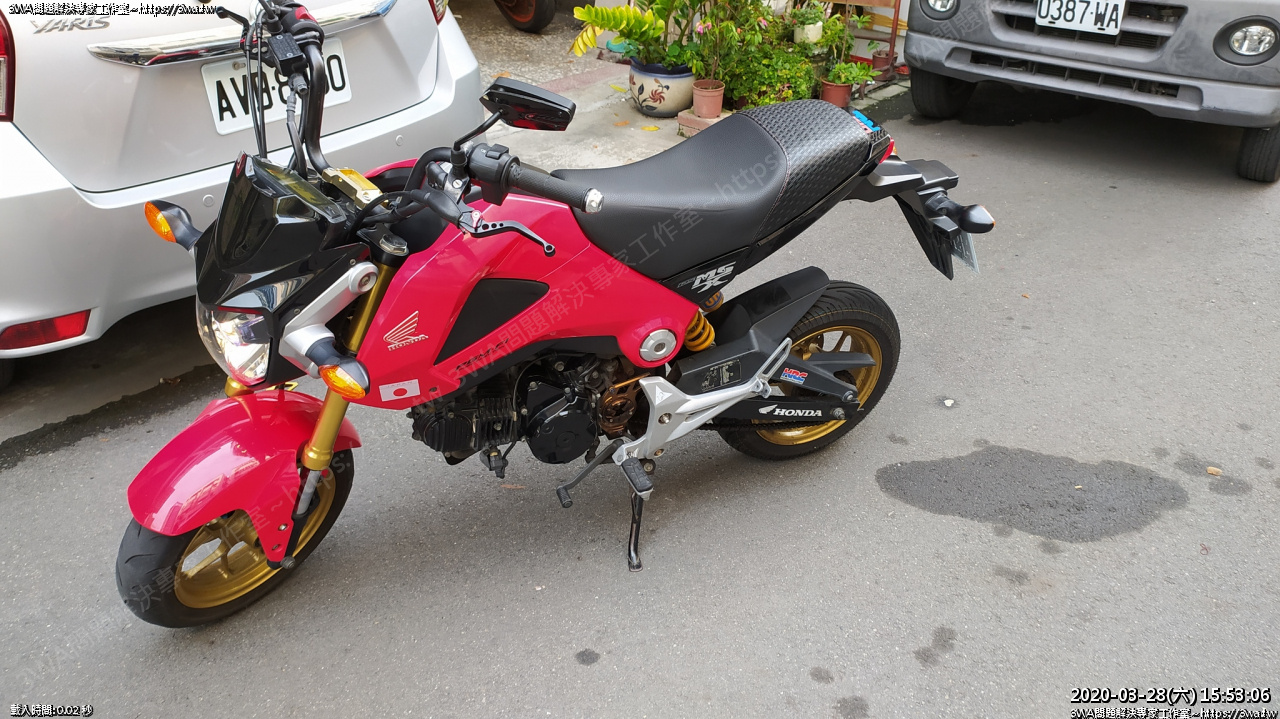

 朋友弄了一台 MSX-125,週六跑來找我,第一件事就是想裝曲軸單向閥...

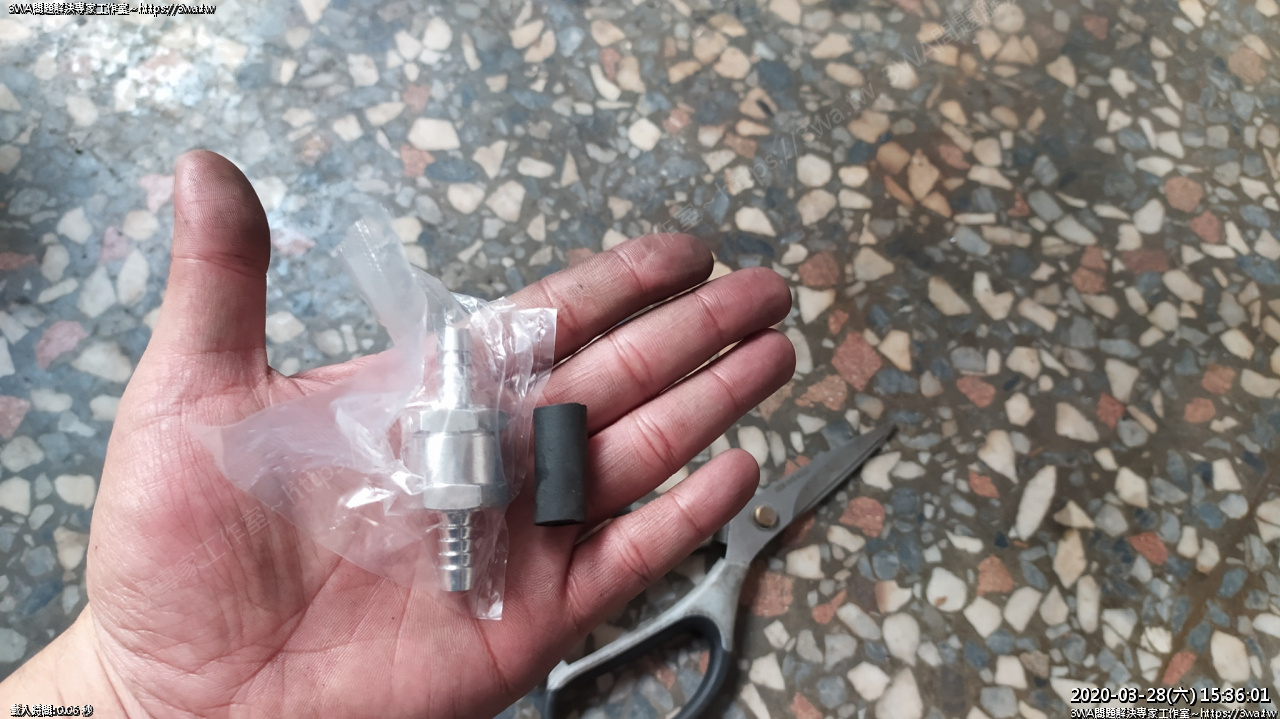

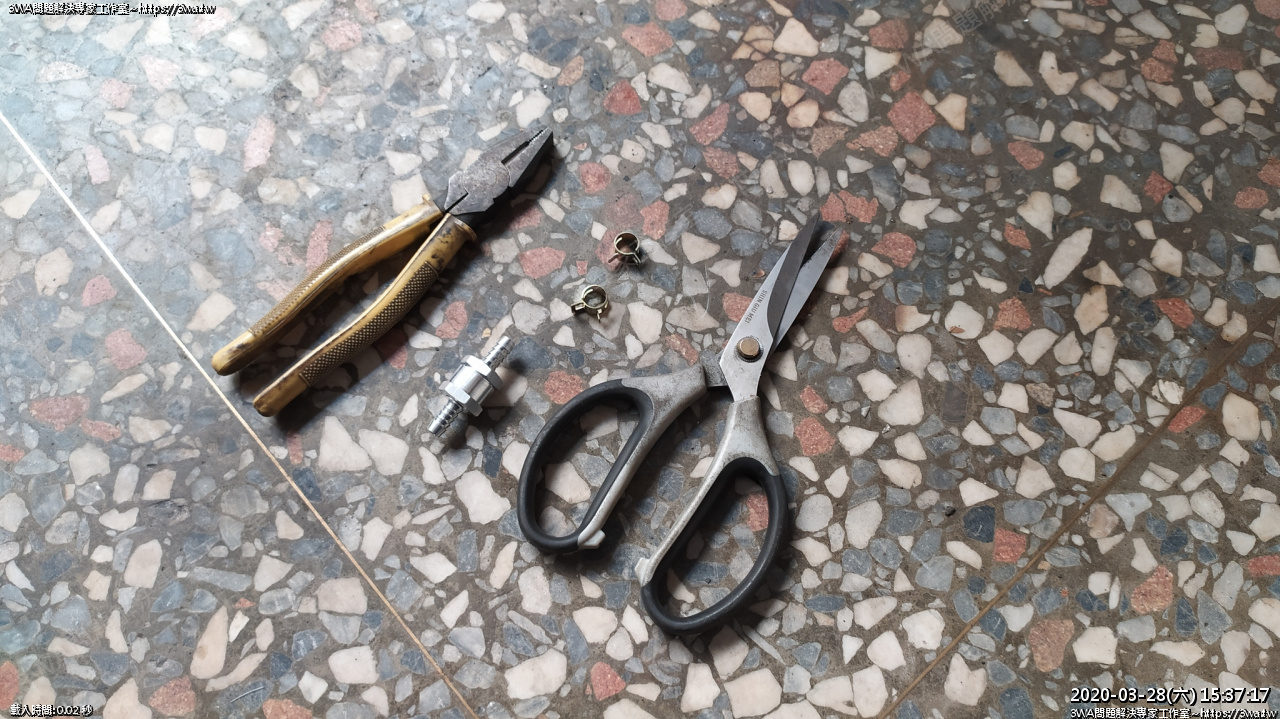

 MSX-125 使用的是 8mm 的單向閥,需要的工具是

1、剪刀

2、束環 (12 或 13mm) 二顆

3、8mm 單向閥

4、鉗子





 總之又忘了拍一張剪之前的照片了...

因為裝單向閥很容易,每次都會忘記拍照就開始施工

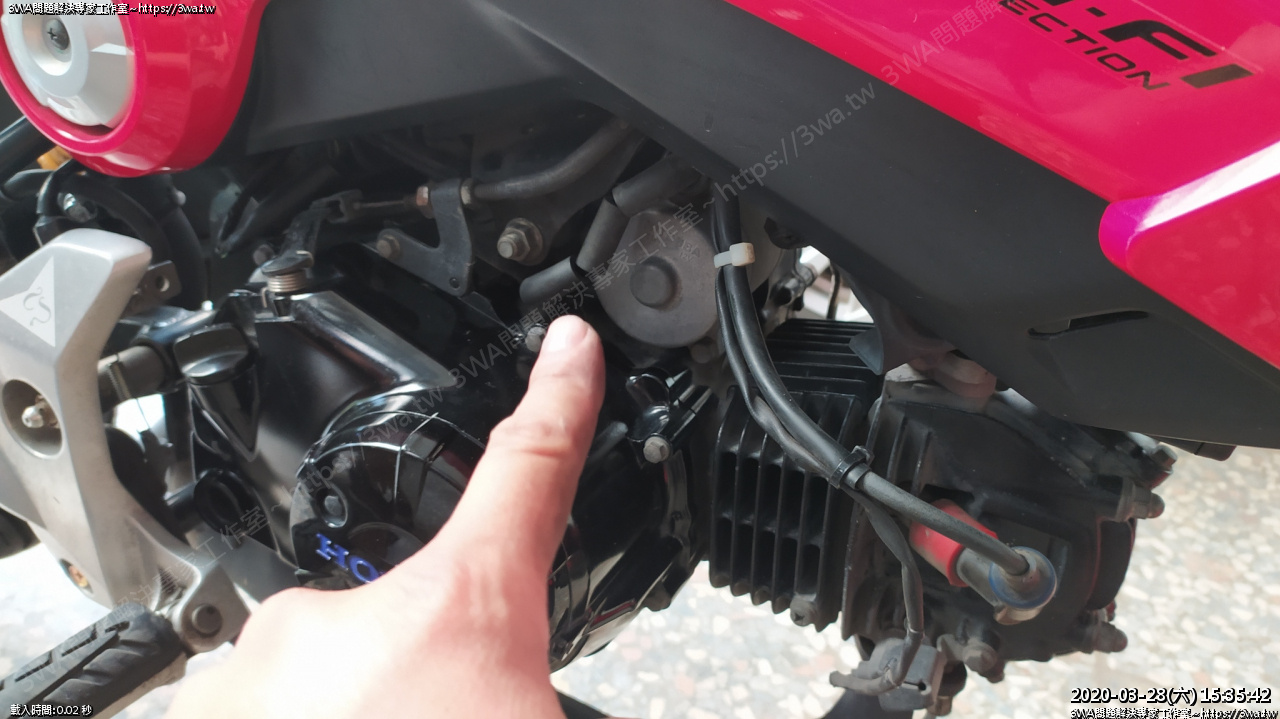

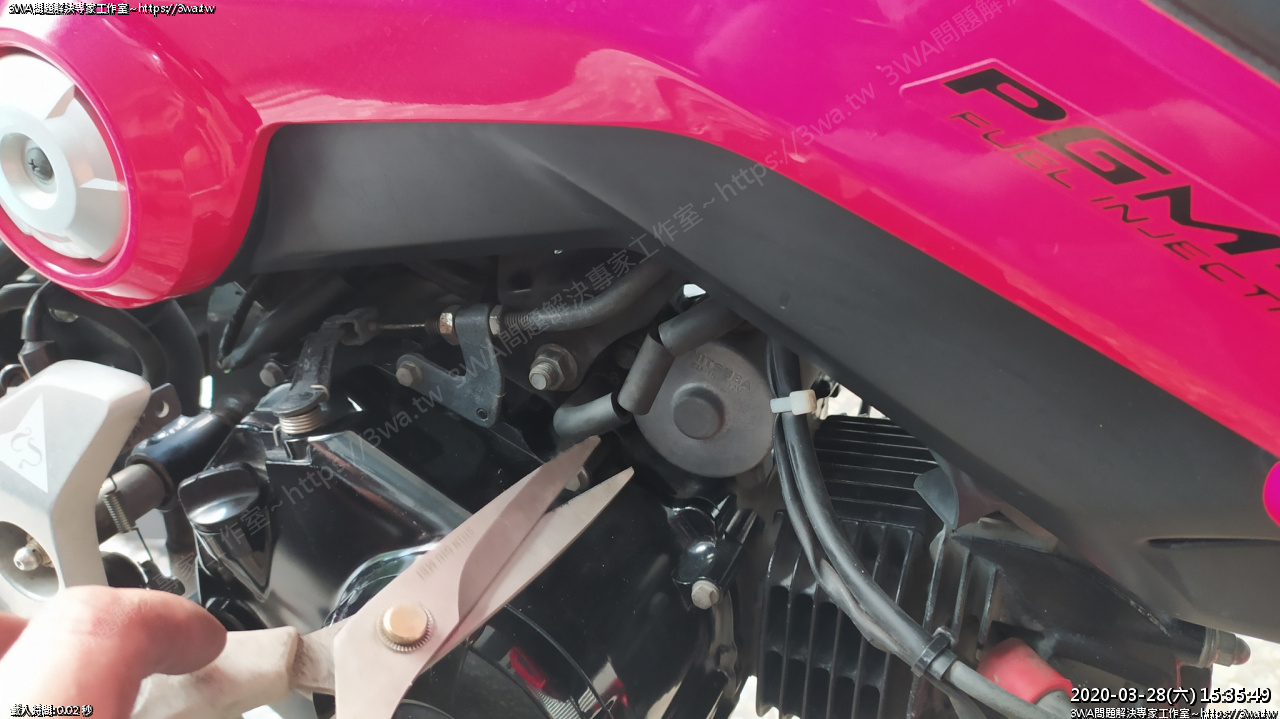

 曲軸箱呼吸管,位於引擎的右邊

然後在啟動馬達旁邊,管很粗很好認





 剪大概跟單向閥本體再長一些些,比較好施工

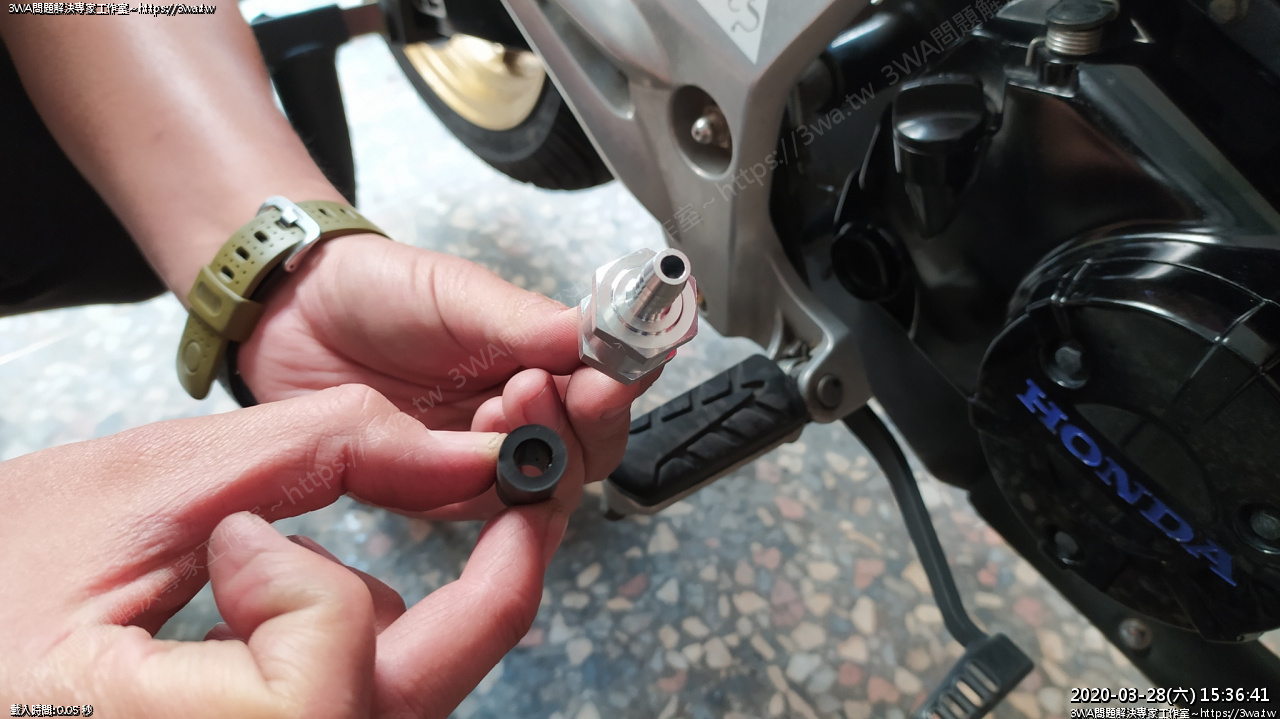

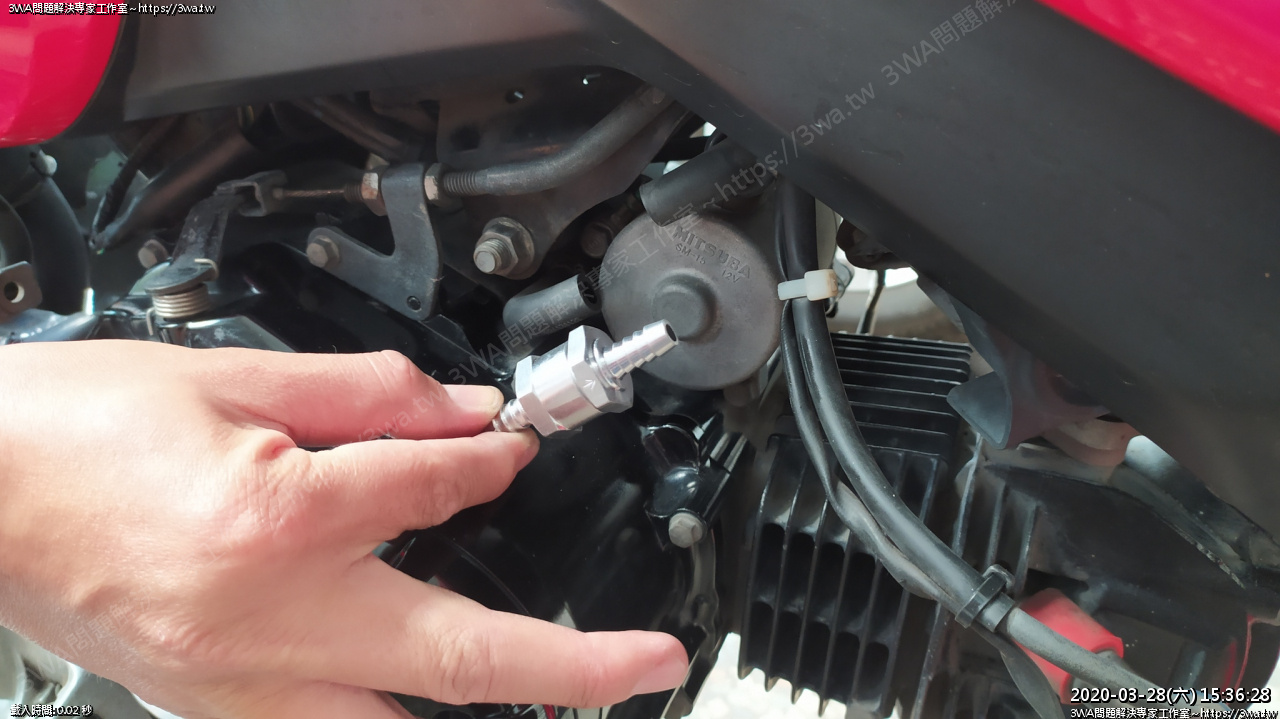

 8mm的單向閥,箭頭要朝上

擠氣只離開曲軸箱,讓曲軸箱成為負壓





 管壁滿厚的,但裡面是8mm沒錯





 先把頭尾束環裝上





 裝好一邊





 再裝好一邊

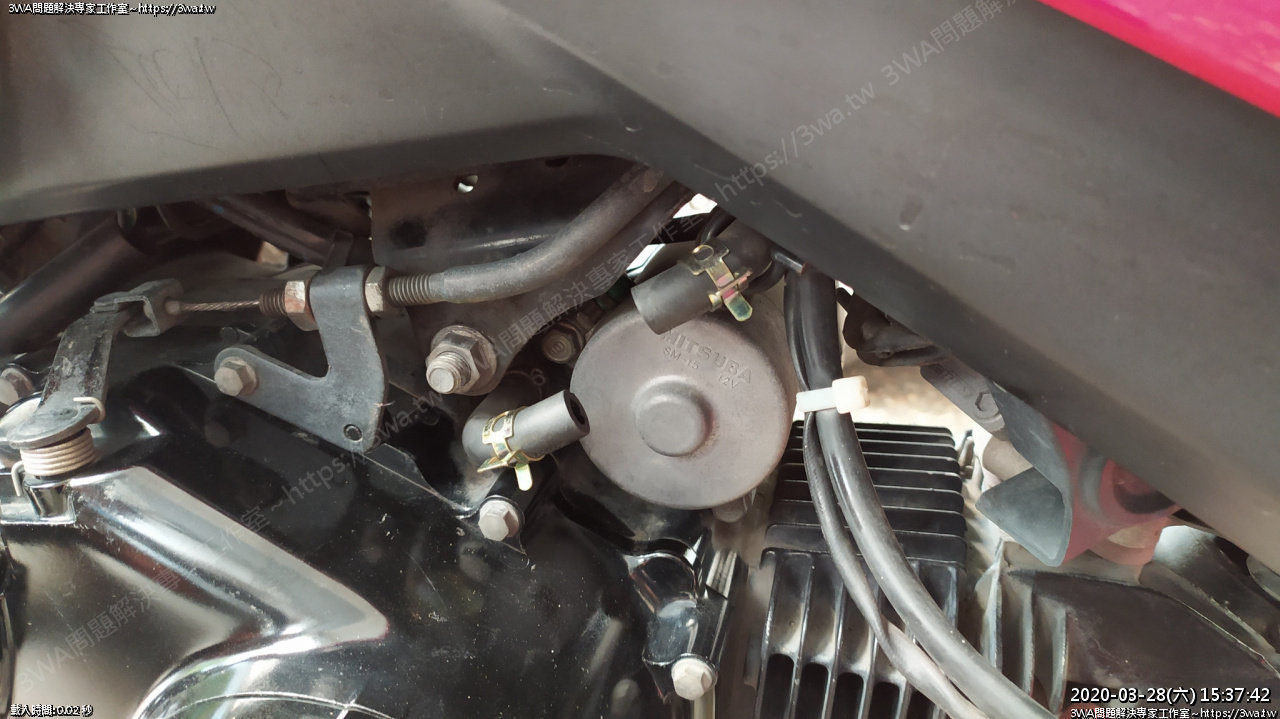

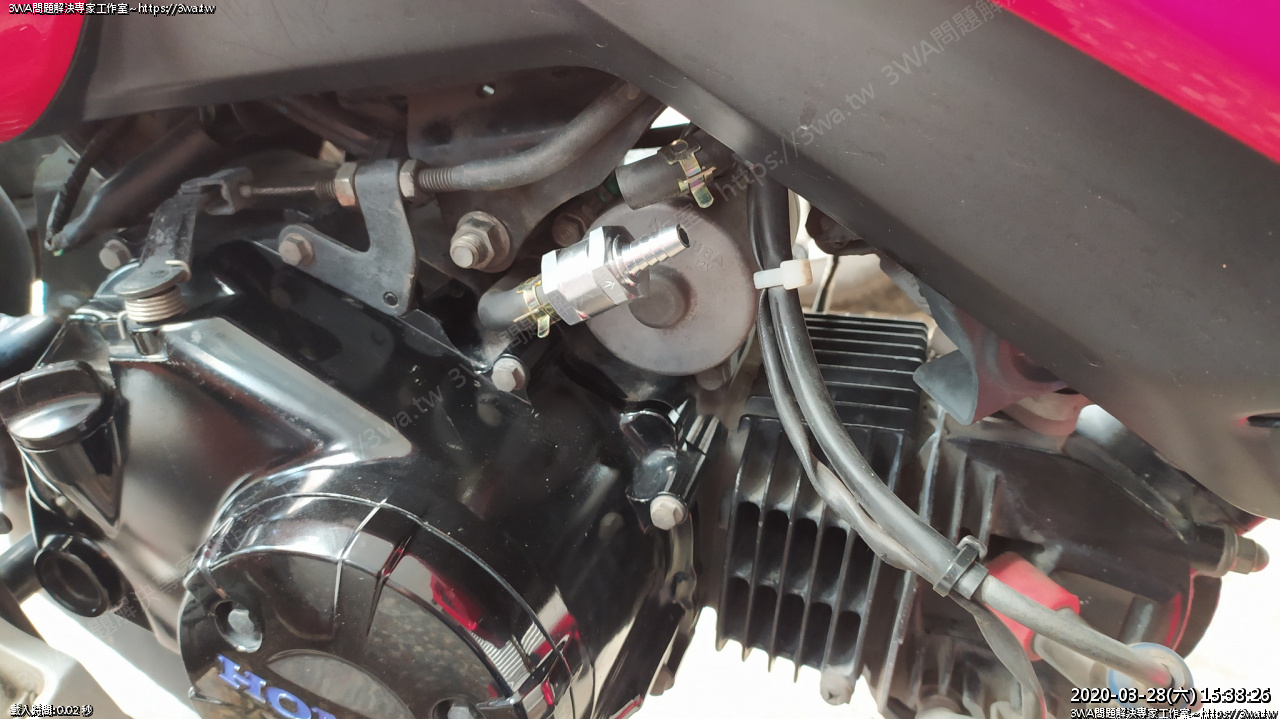

 完成了,很簡單

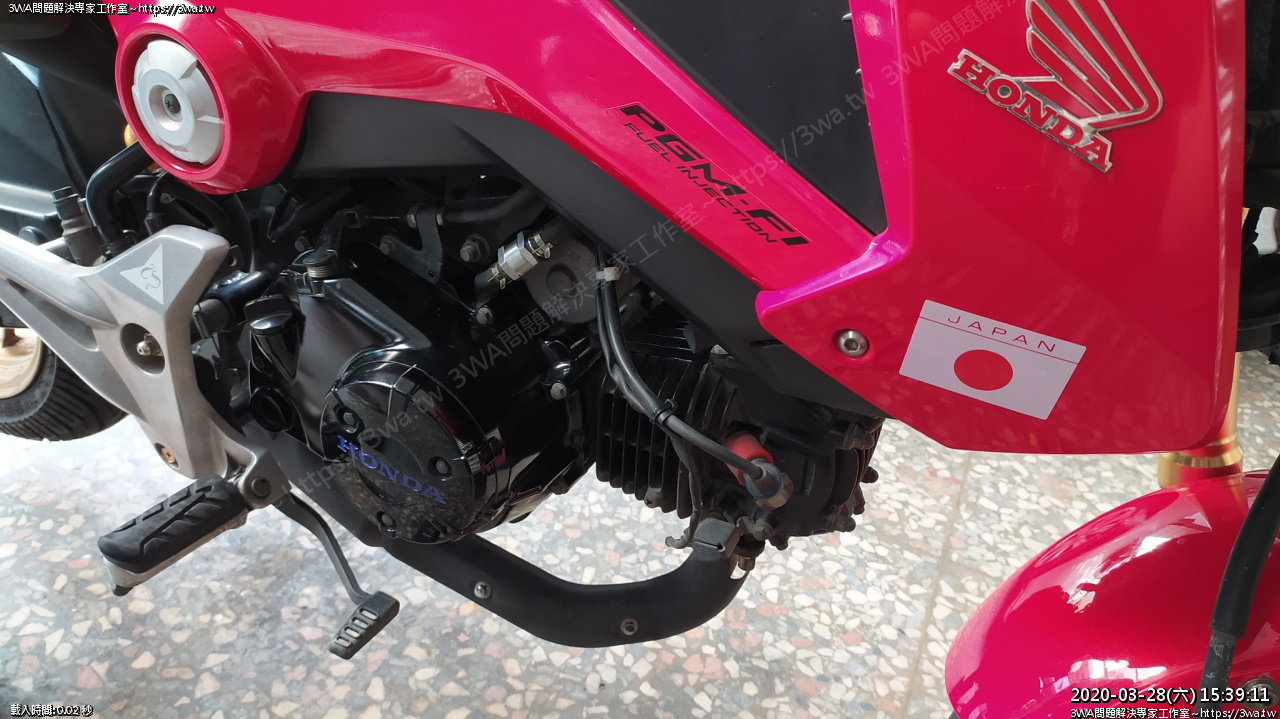

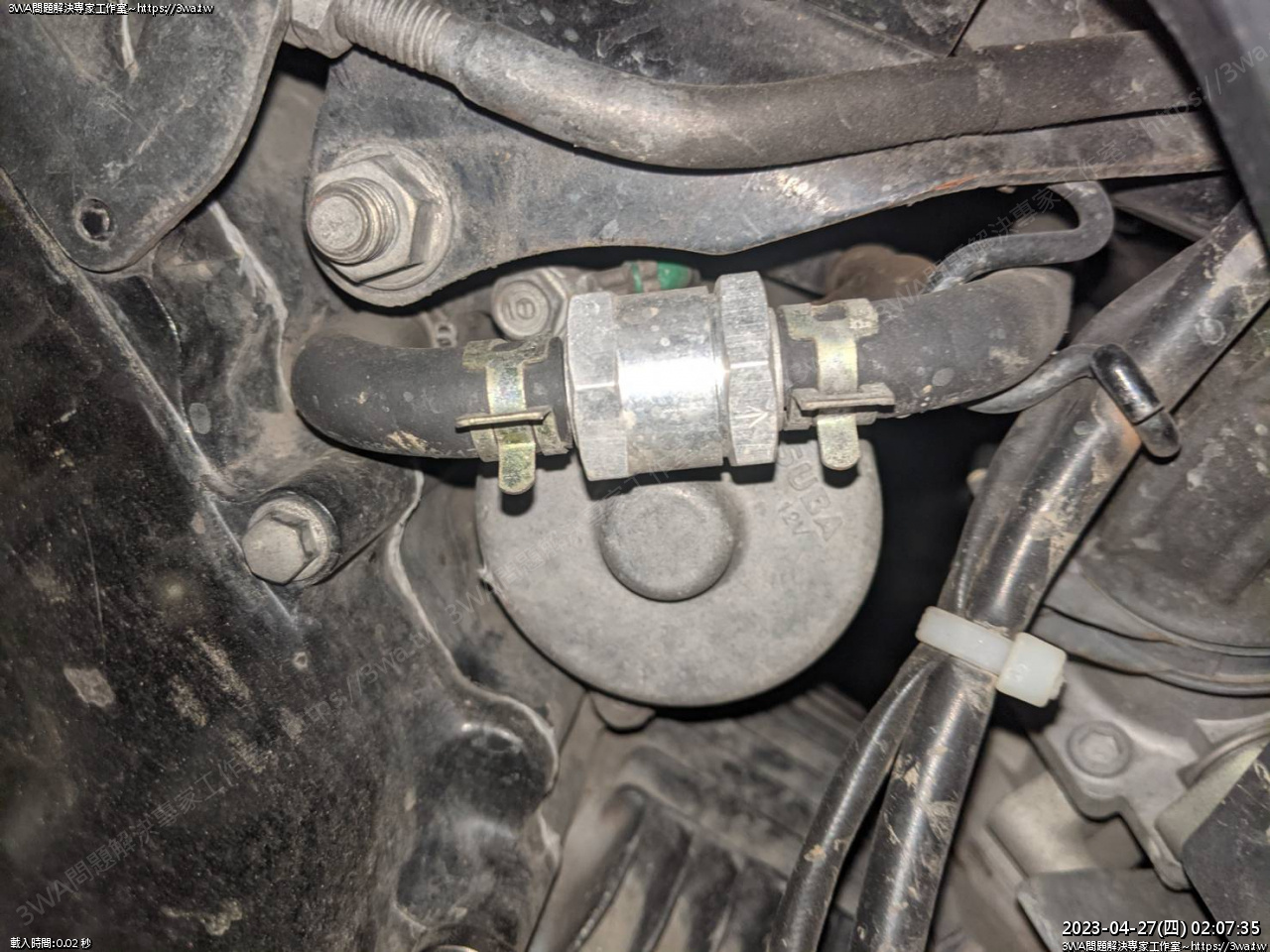

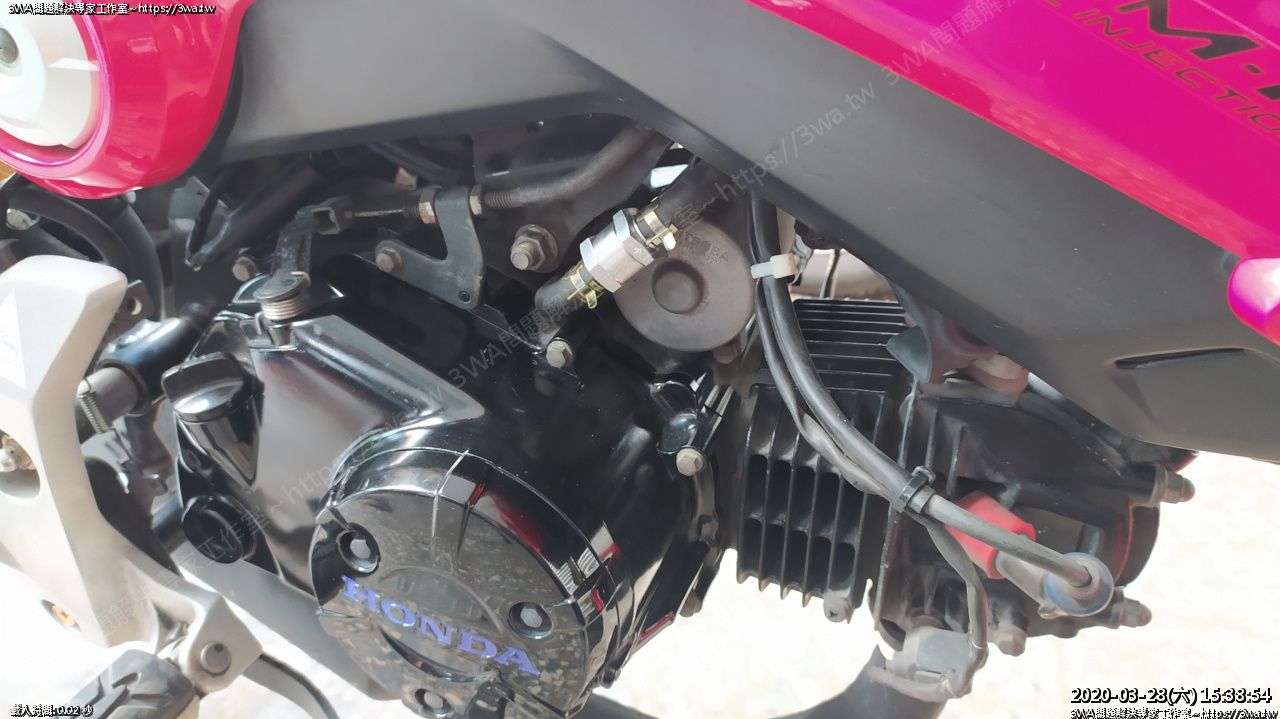

 裝上單向閥的樣子





 騎出去繞二圈,頓時覺得考試都能考100分了

滑行的距離增長,檔煞變小,中低轉的扭力變得明顯

車騎起來很滑溜,感覺很不錯

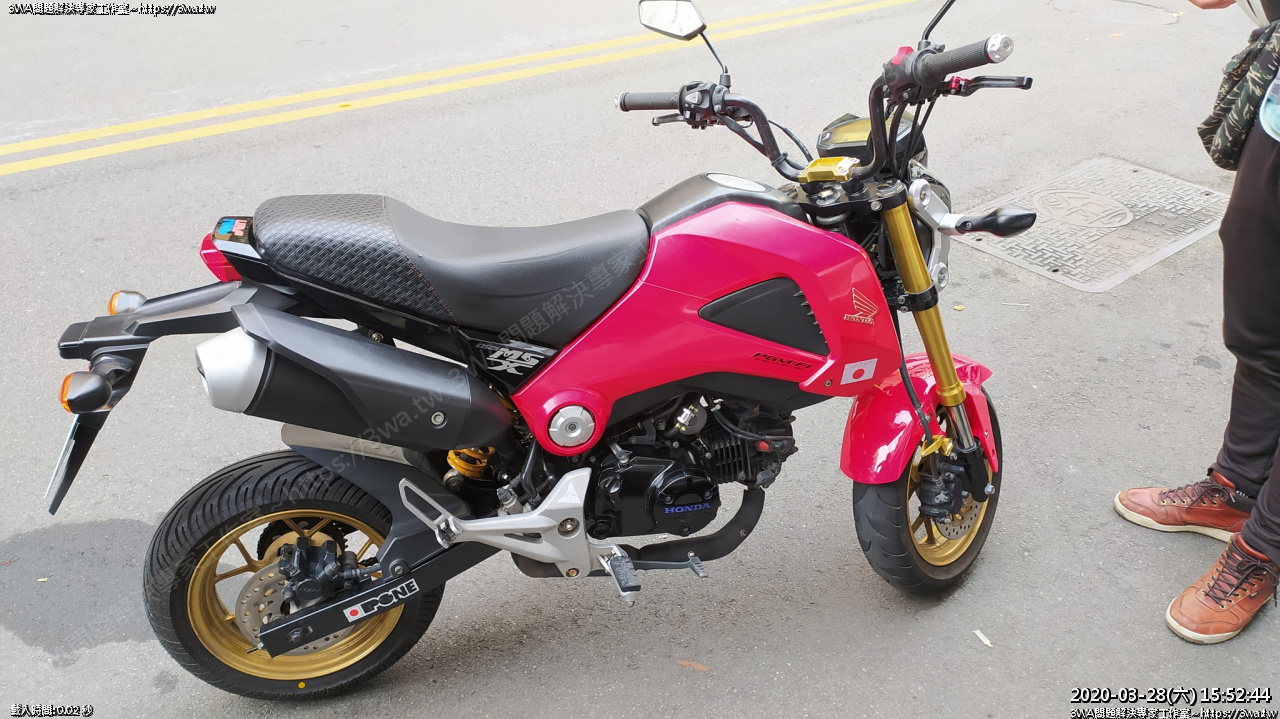

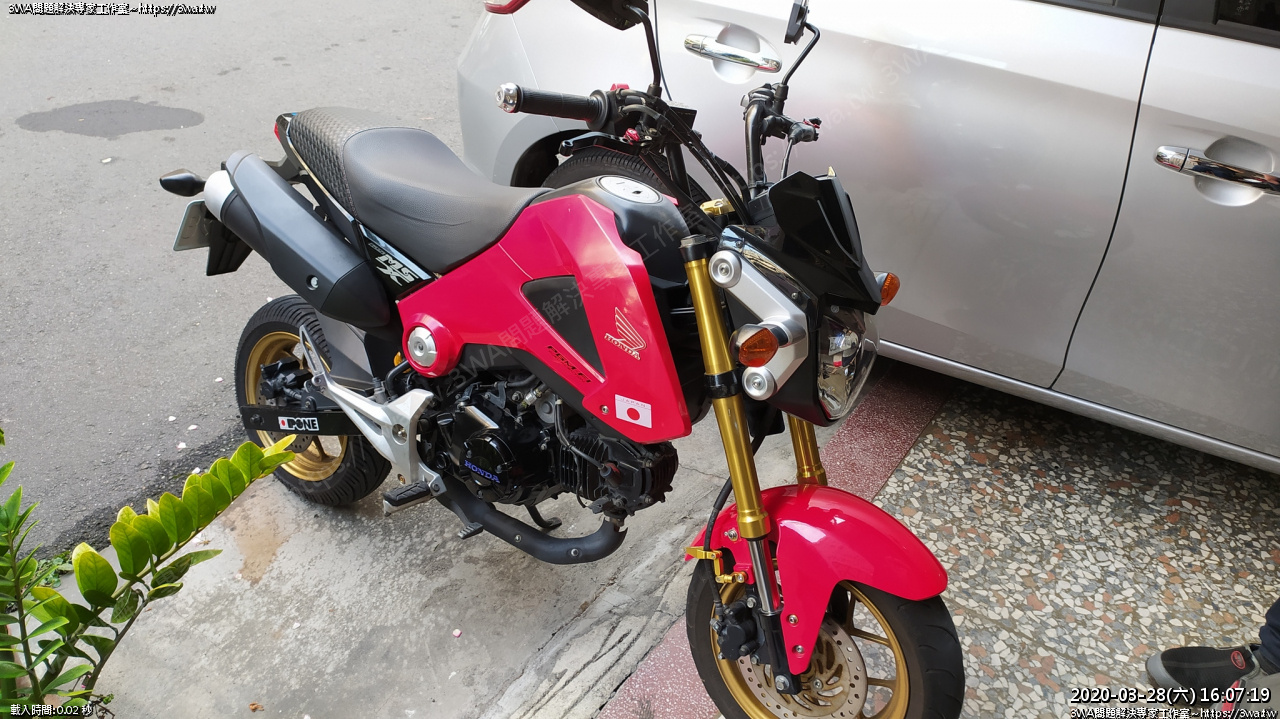

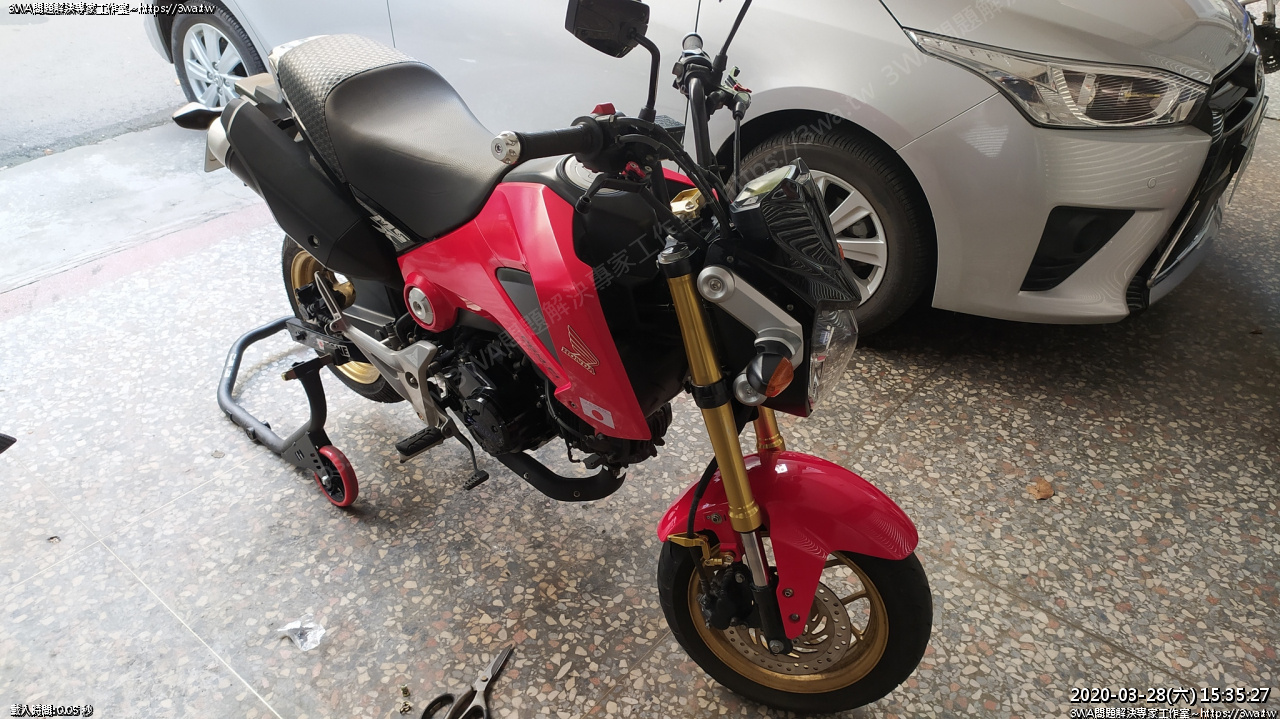

 朋友新弄到的玩具

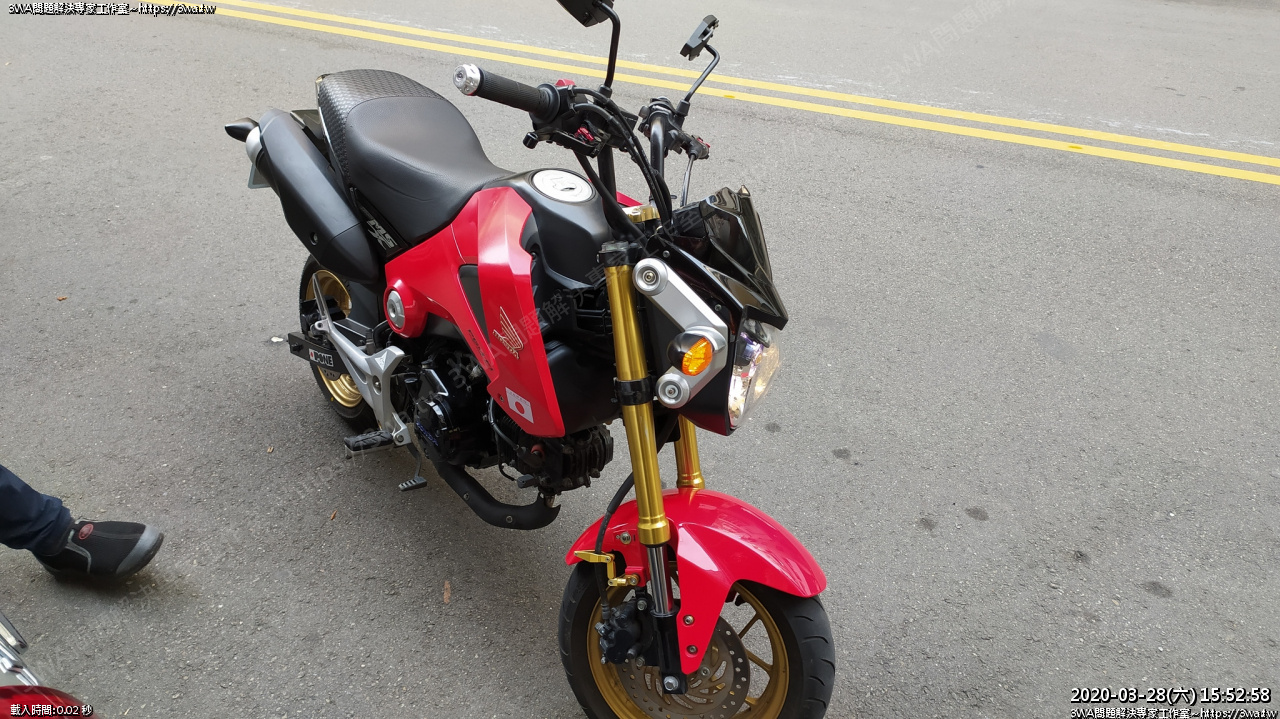

MSX-125 真好看





 好騎,讚



 常常有車友反應在裝單向閥時,不小心太用力管子都拔下來,然後忘了怎麼接回

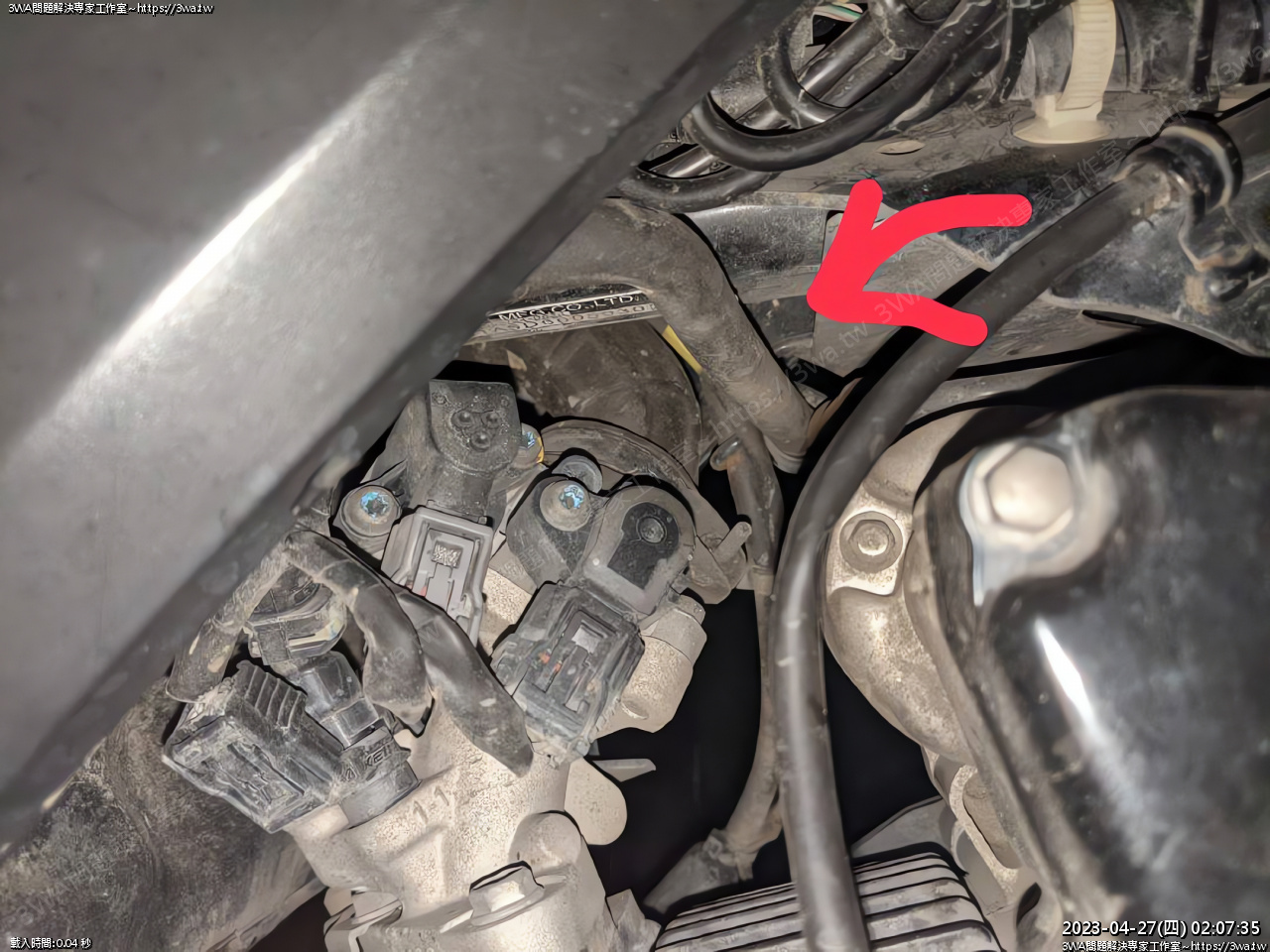

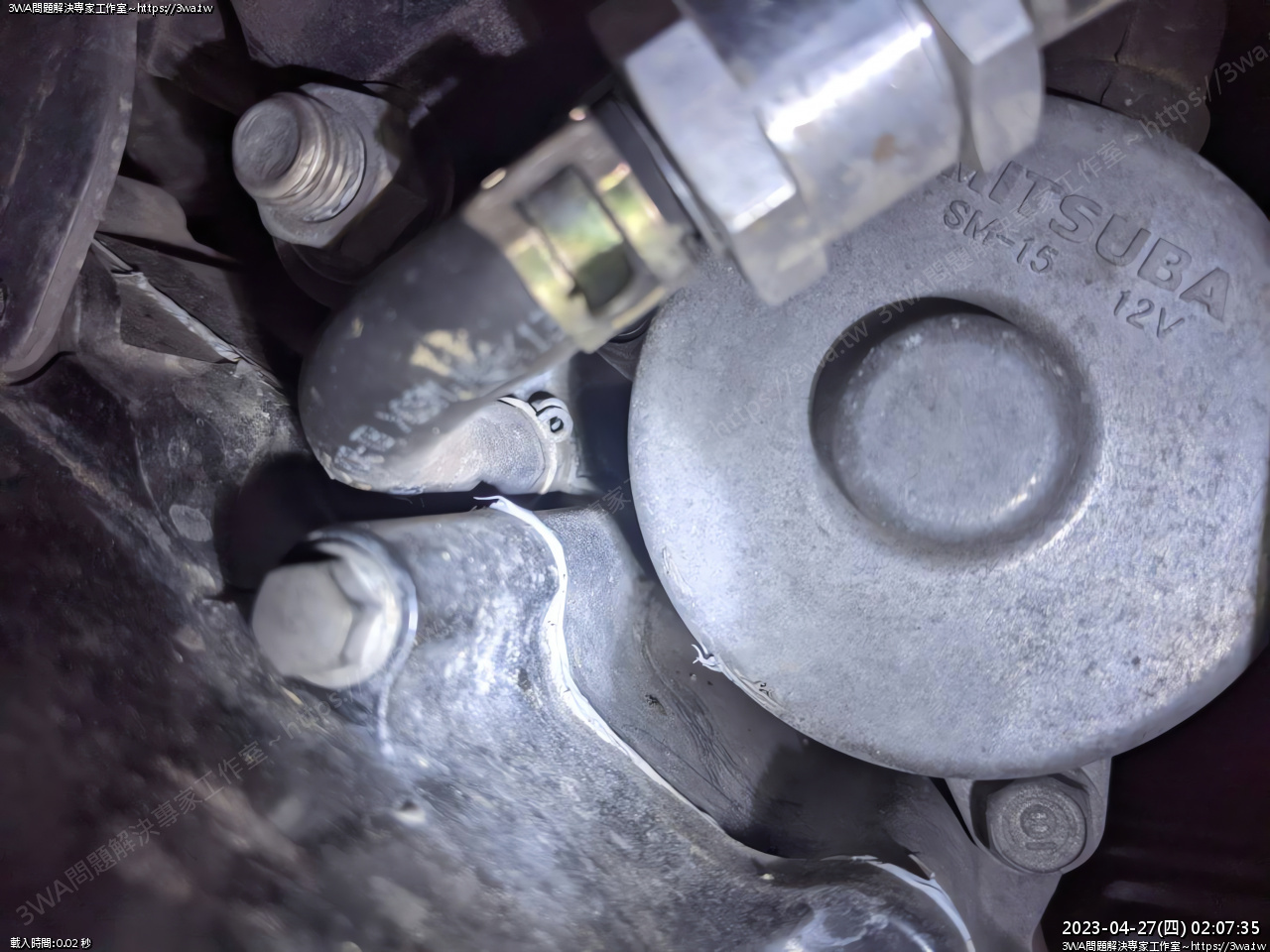

下方的插芯,在曲軸箱與啟動馬達之間,這個夾縫,不太好拍





 管子繞上來,來到車子的另一邊

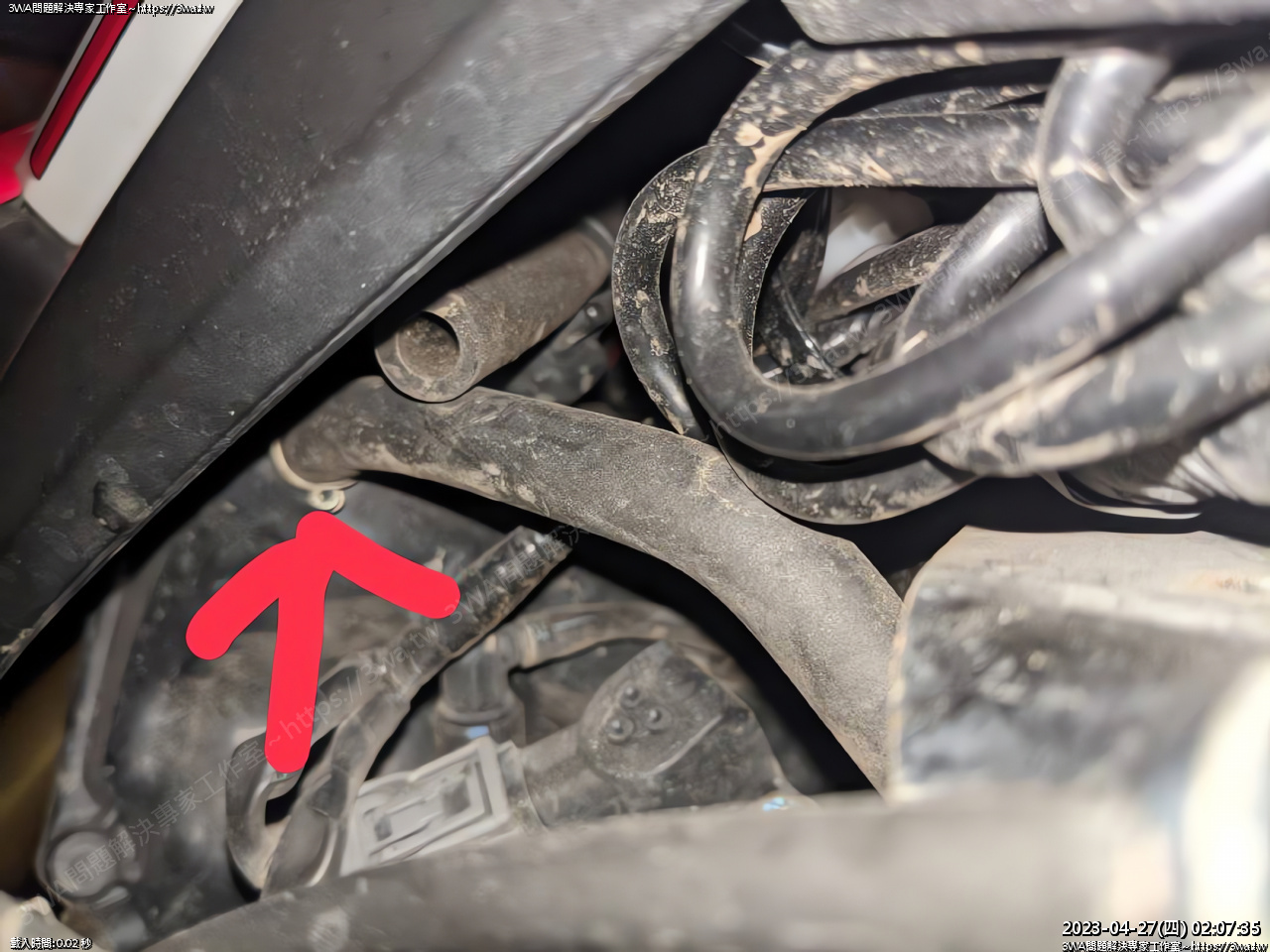

 插入了空濾盒

這就是全段呼吸管接的位置了



謝謝車友鳥嘴在寒冬幫忙拍照

宣傳 鳥嘴的 Blog :https://toolbird.pixnet.net/blog

每篇都寫的很棒,玩MSX的同學們很值得一看^^
