標題: 自製機車USB充電Part1
網址:https://3wa.tw/blog/blog.php?id=1859
內容:


前二天逛露天,發現這個 HW-676 DC-DC 降壓模塊很便宜,一個不到30元

9V/12V/24V Input , 5V/3A Output

似乎可以自己作個機車USB車充來用

所需材料:

1、HW-676 DC-DC 降壓塊 28$ + 60$ 運費

2、線材(紅、綠線,或紅、黑線) 3$

3、熱縮套管 #20,3$

4、熱熔膠 3$

5、打火機

6、焊槍、焊錫、焊油

7、冰棒棍 1支 1$

8、保險絲 5A

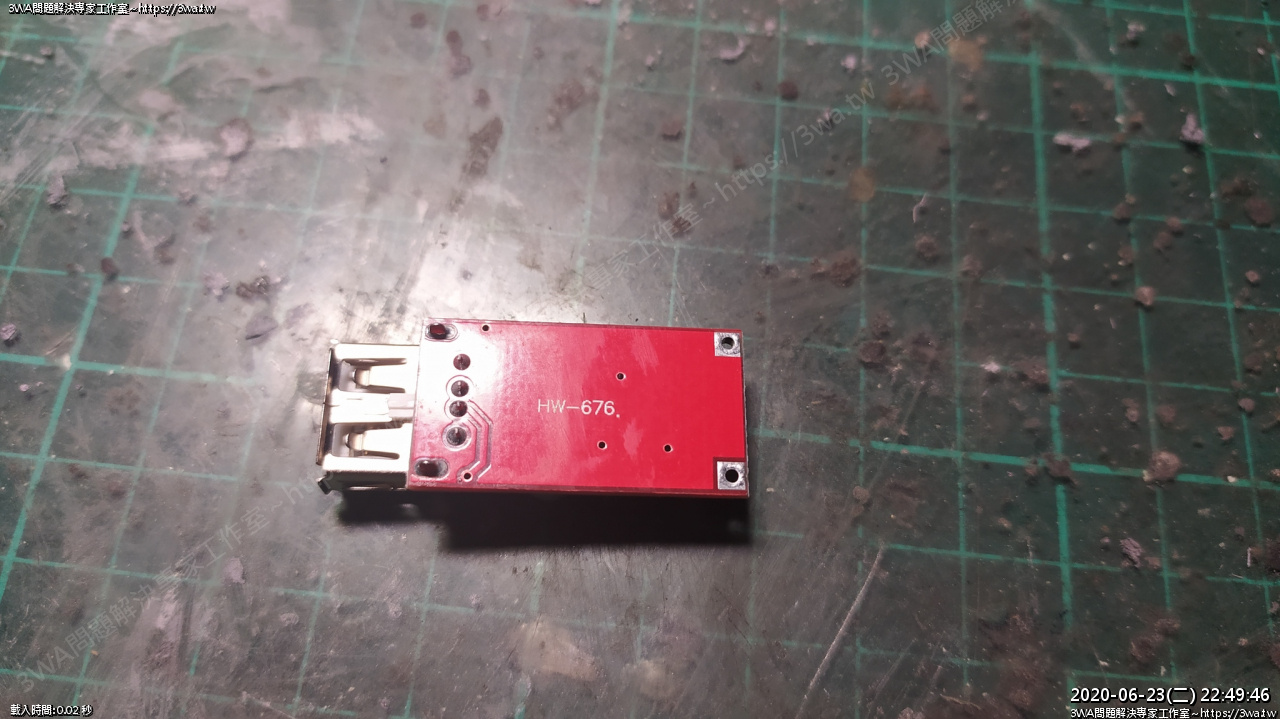

 HW-676





 嘗試用12V供電看看

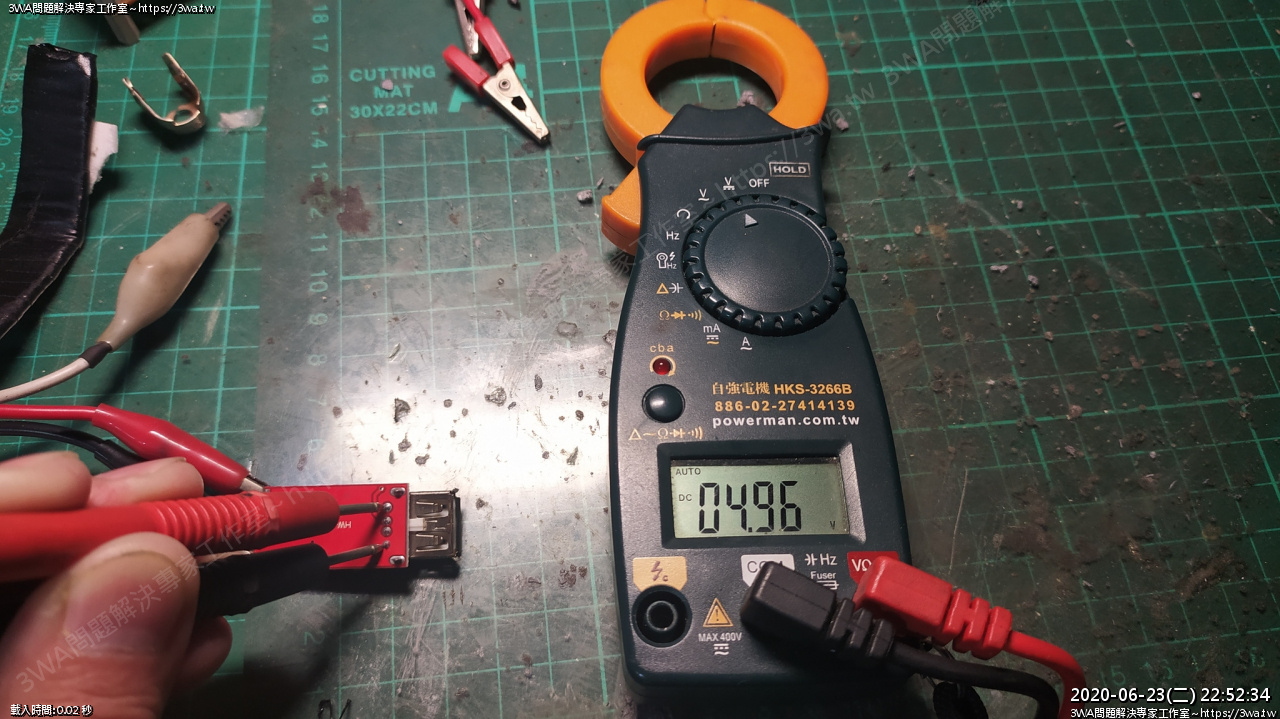

 然後量背面的接點,穩穩的4.96

嘗試試著從8V~16V,輸出電壓都是穩定的 4.96~4.97

似乎還不錯 :D

接下來就在思考這東西怎麼作殼~_~

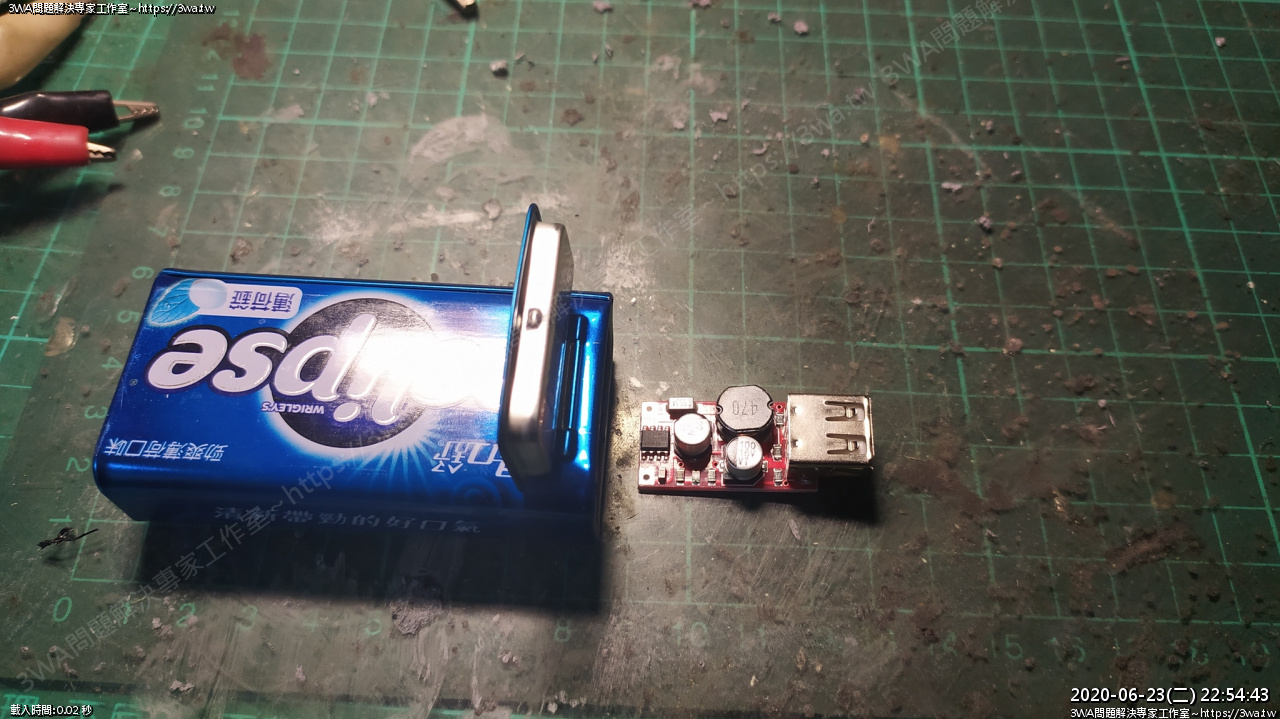

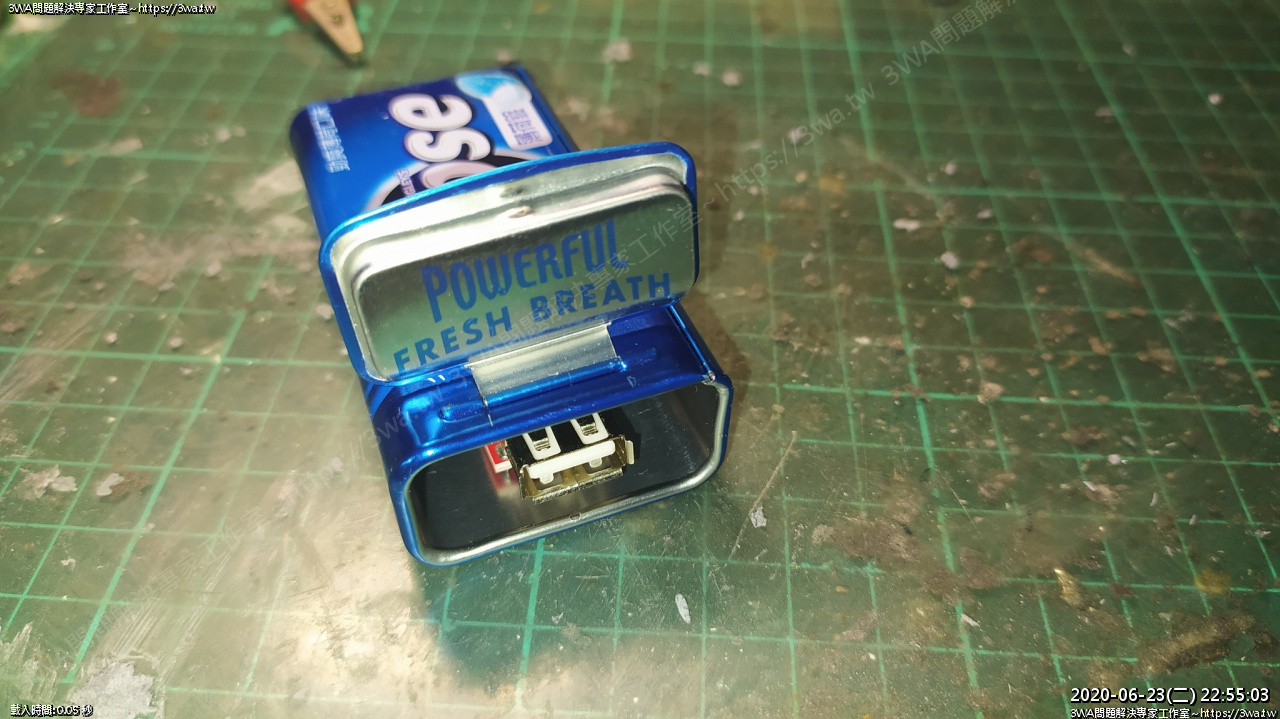

 如果用 Eclipse 的鐵盒子? 好像又大了一點





 發覺這個蓋子的密合度也沒有很好,太大了,不太方便 :(

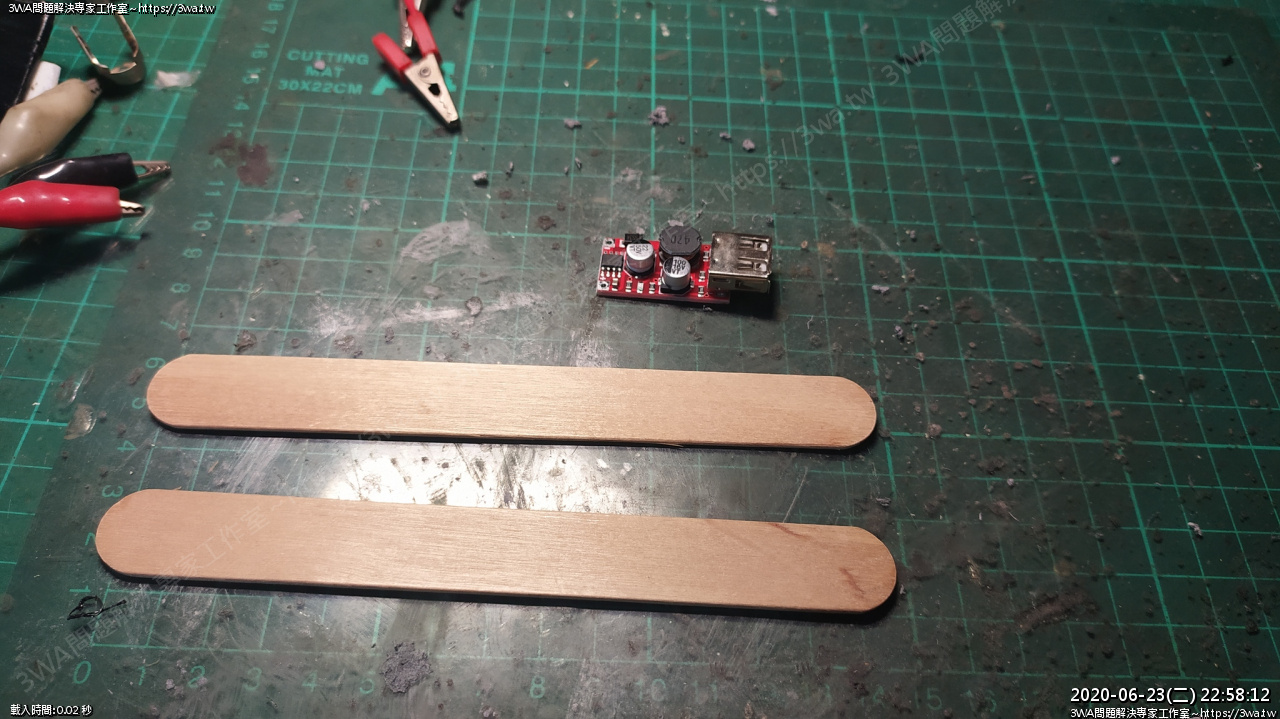

拿出好幾年前在小北買的冰棒棍

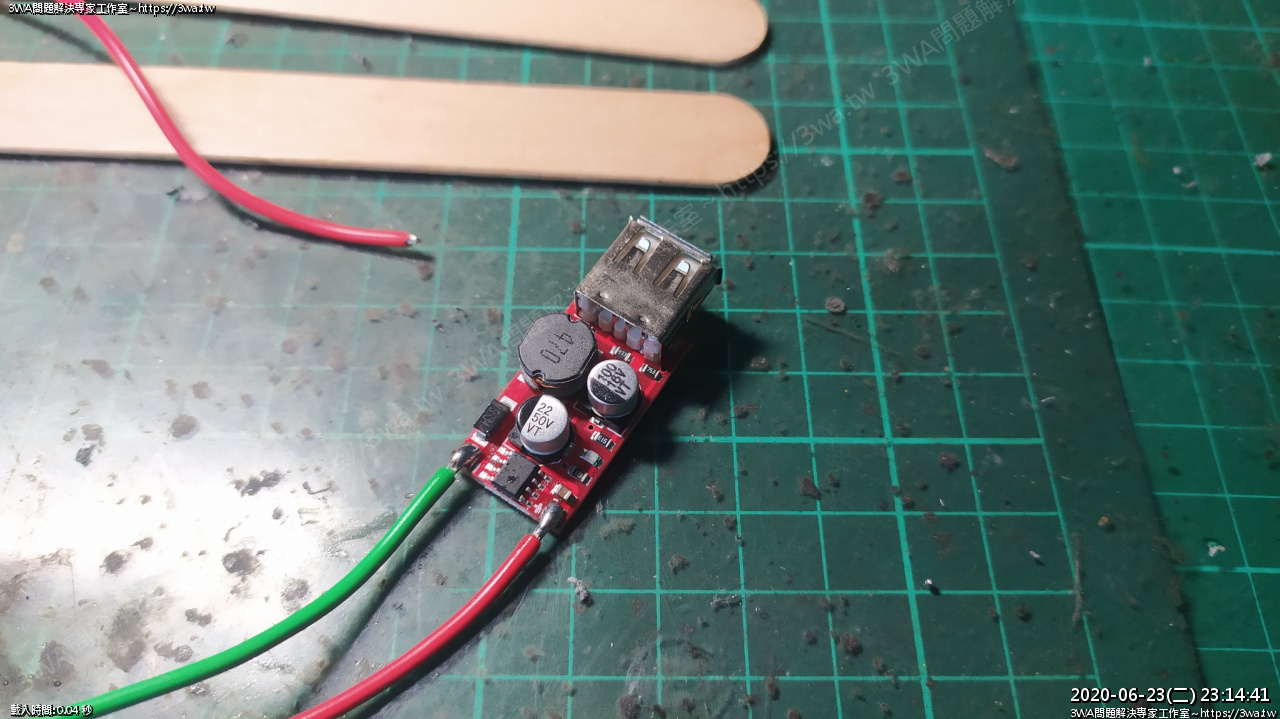

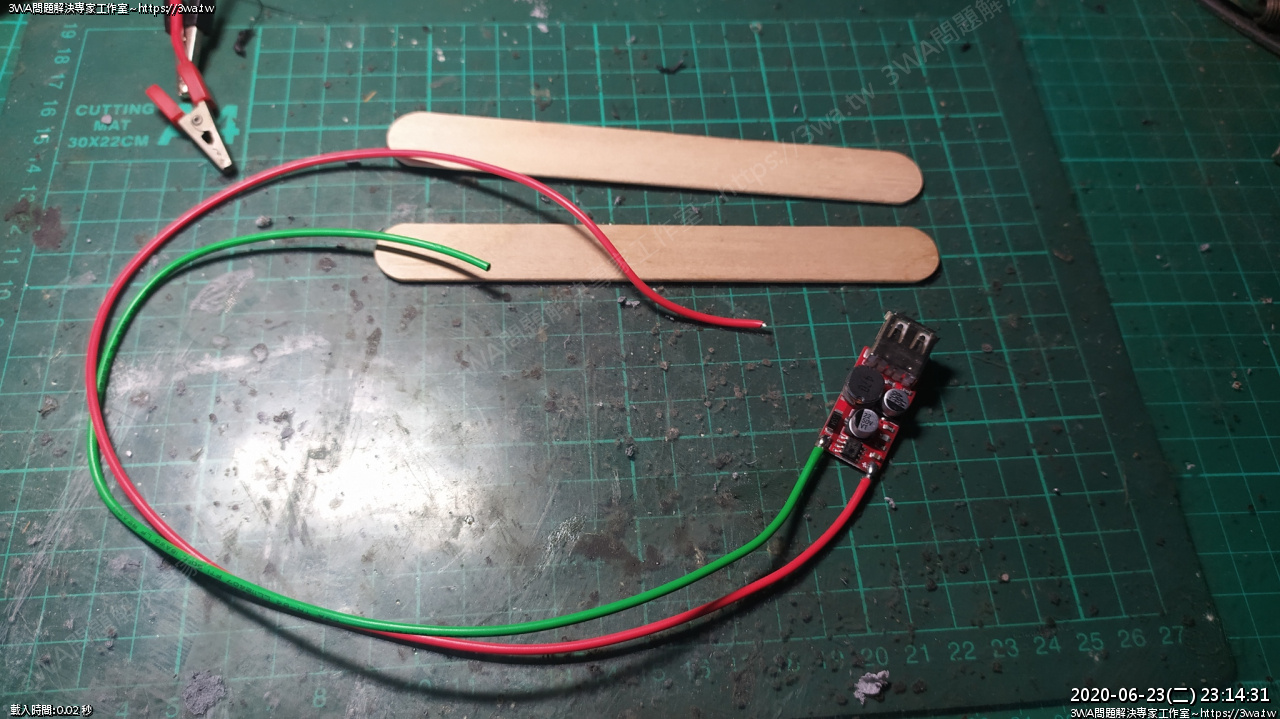

先把正負極的電線焊上





正極的 + 在下面

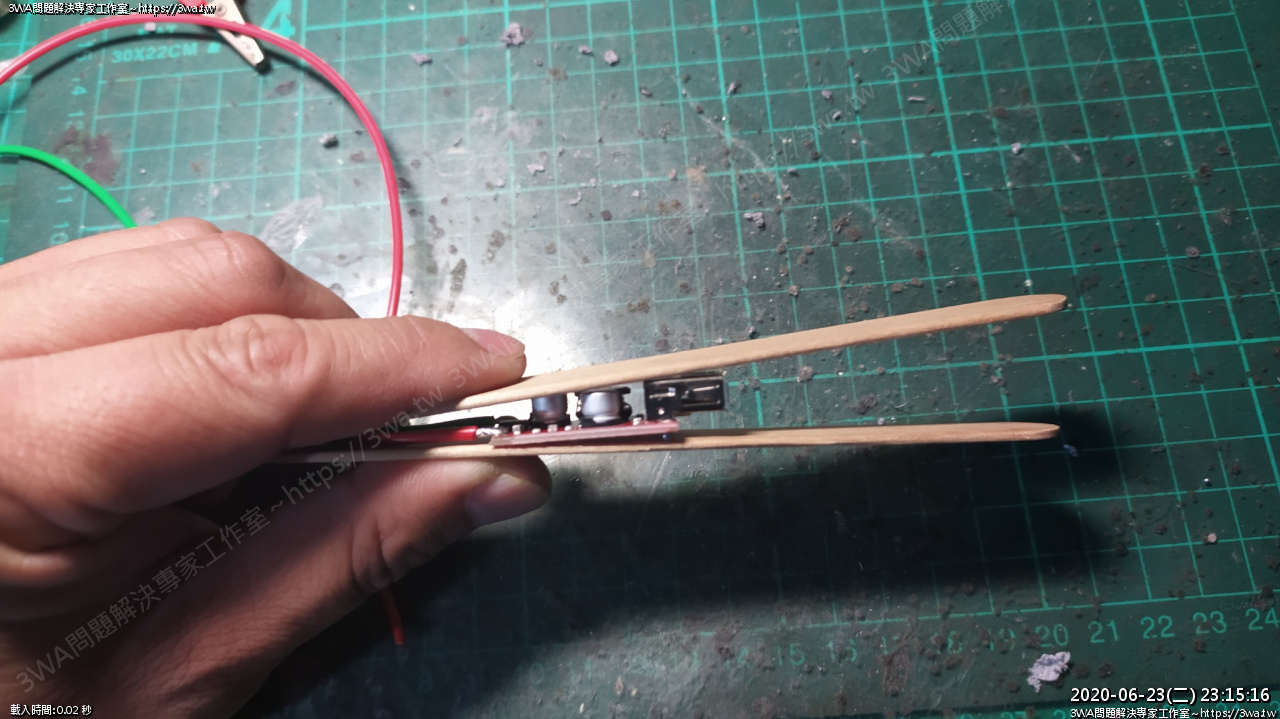

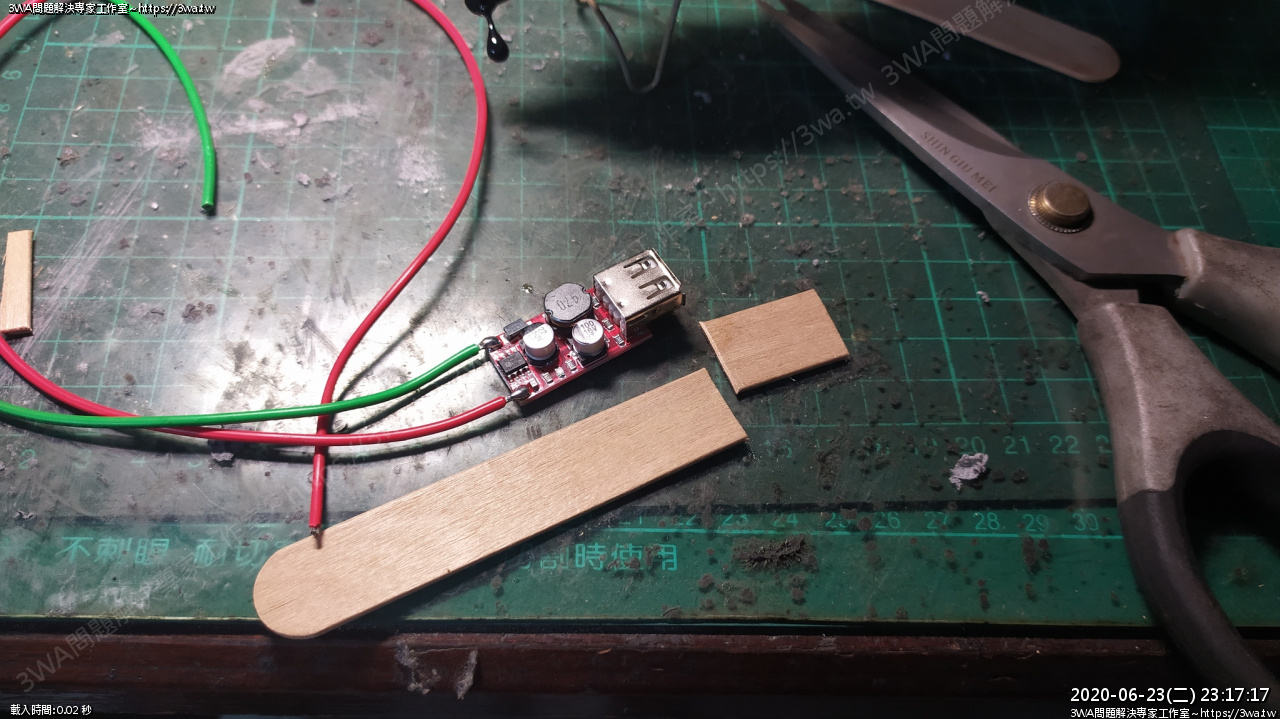

夾看看,有點不平

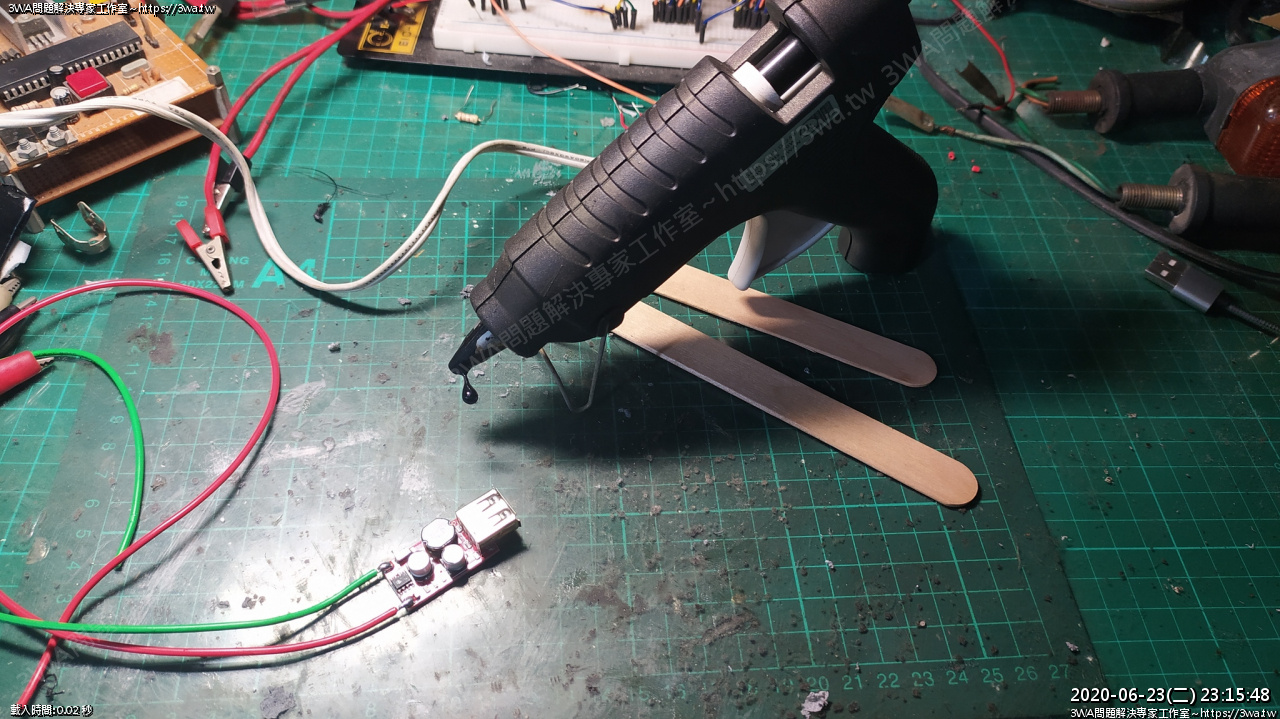

這時就要用熱熔膠了





先截一些墊厚用的

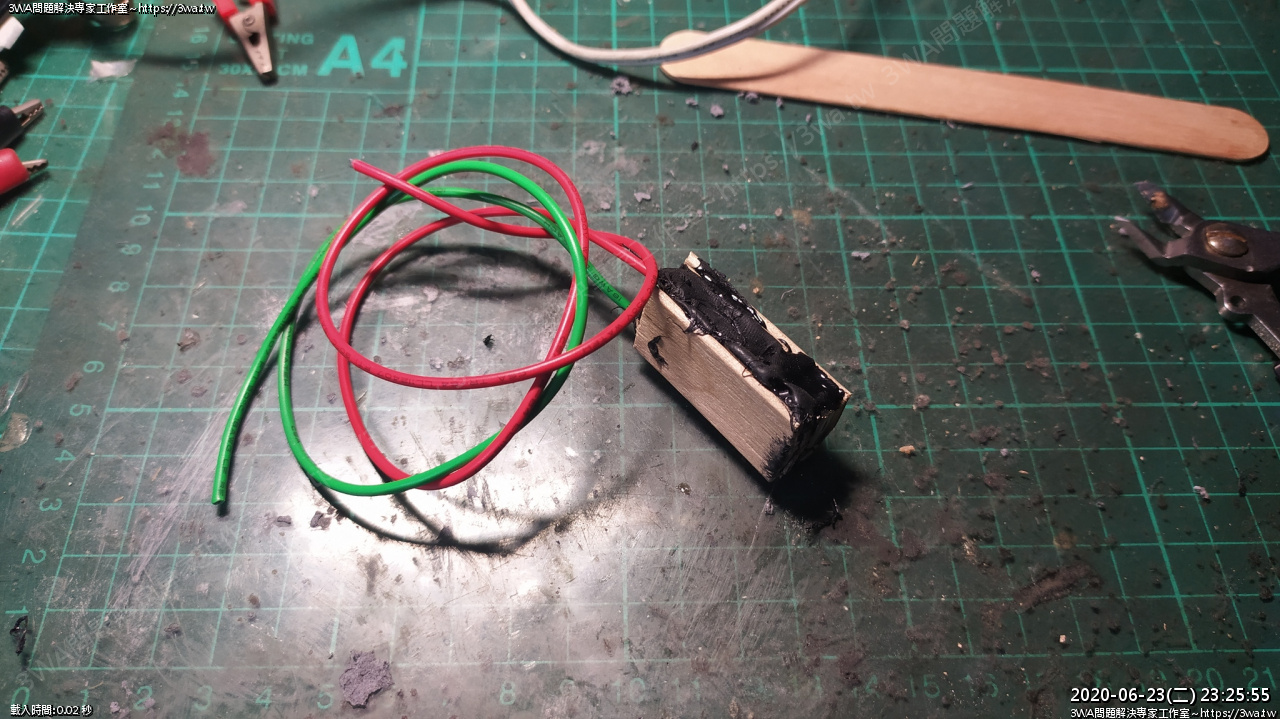

墊厚後,裡面上滿膠,整個封死,順便防水 A_A





木棒桿超過出口一些沒差,等會再修剪





熱熔膠很容易失控

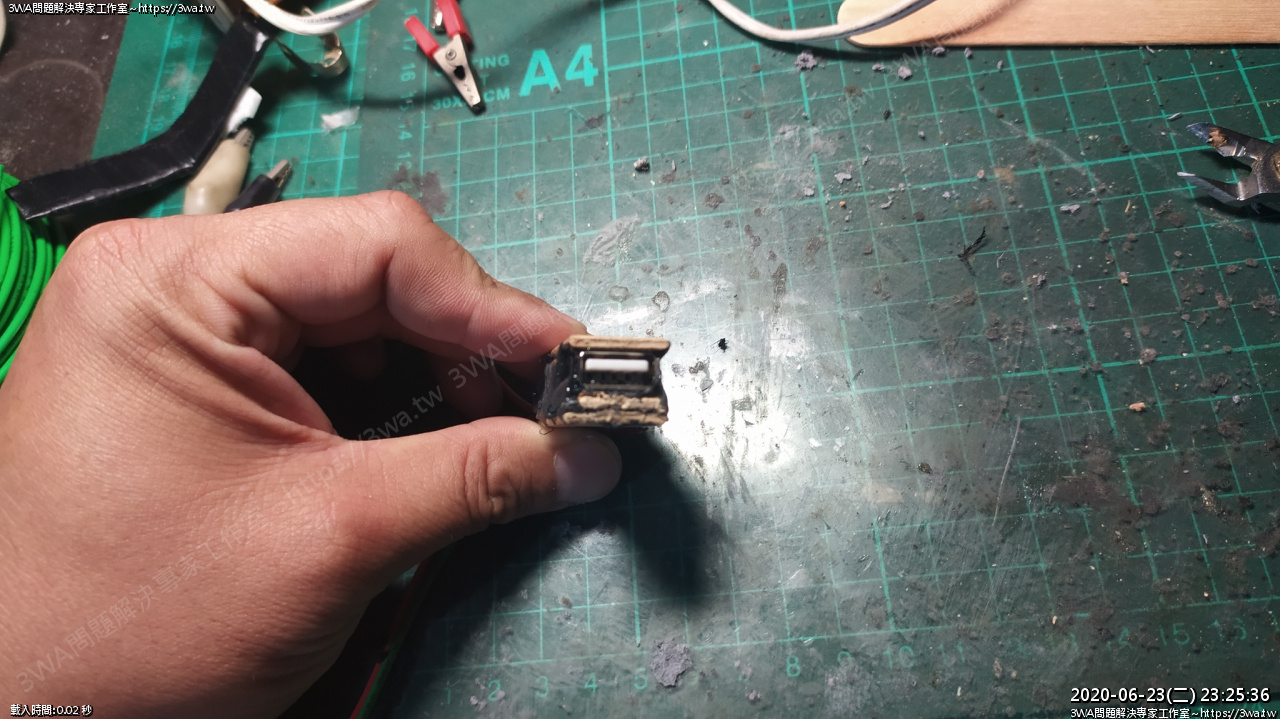

修剪出口,好了

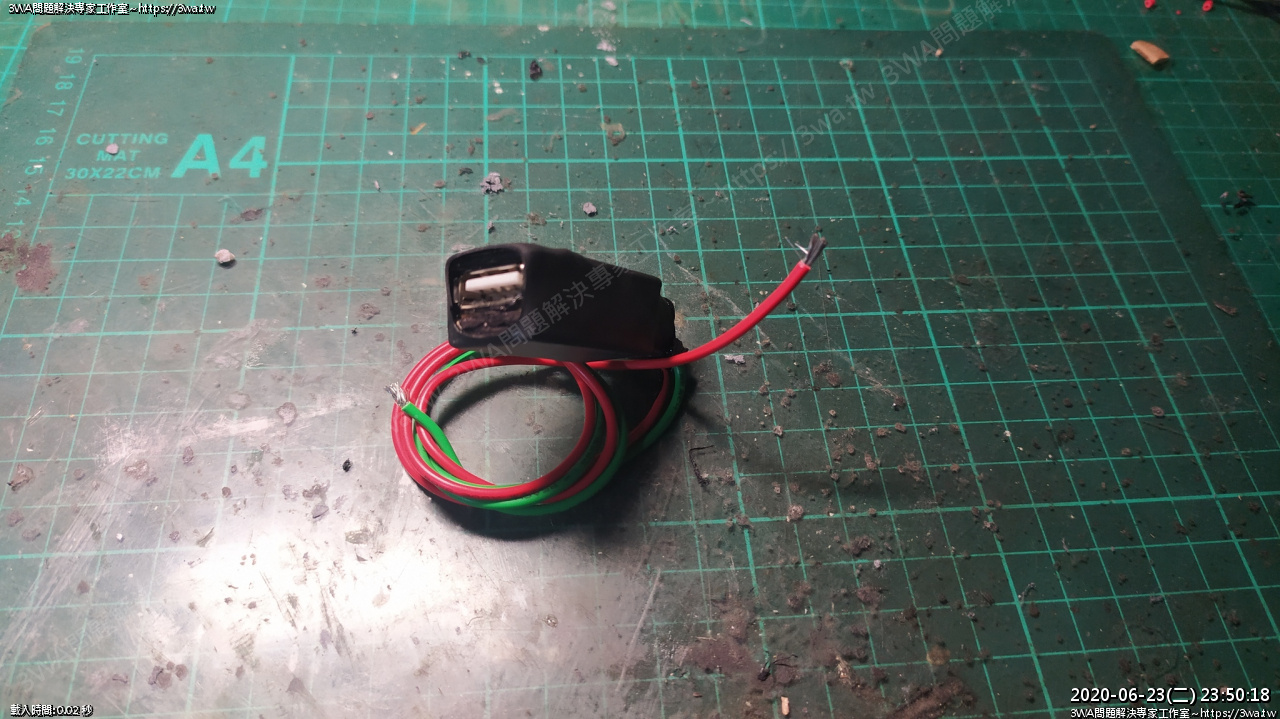

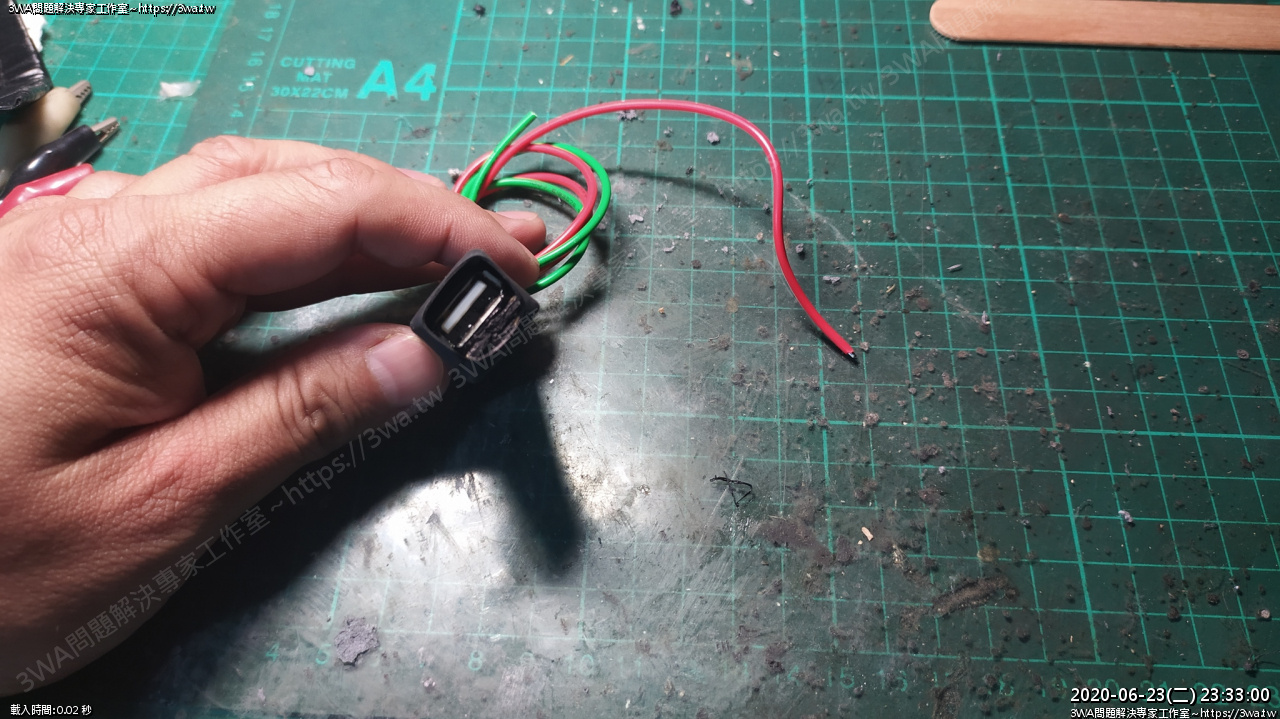

體積還不錯





拿一段熱縮套管,#20





多剪長留個1cm





包軌





烤一烤,後面線頭那邊的熱縮套管裡面,擠一團熱熔膠進去防水





有空再找個合適的套子,這樣下雨天或平常不用時可以套著

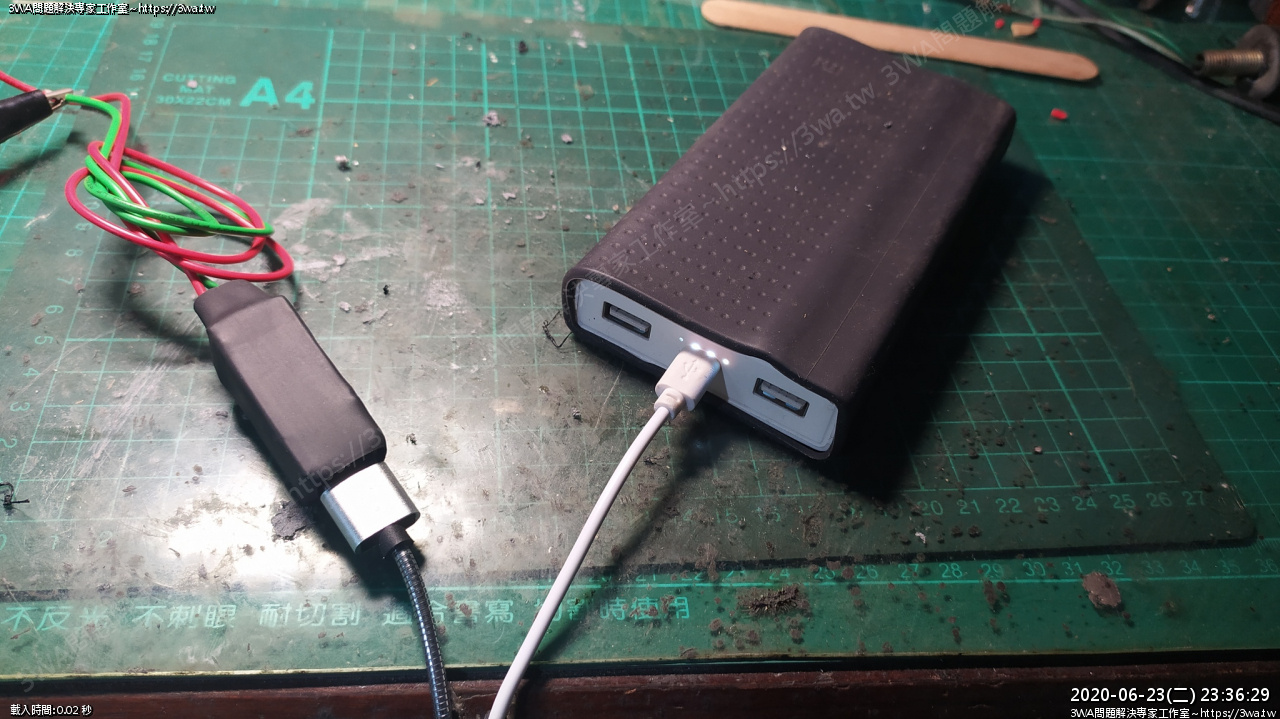

嘗試充小米電源,看來ok

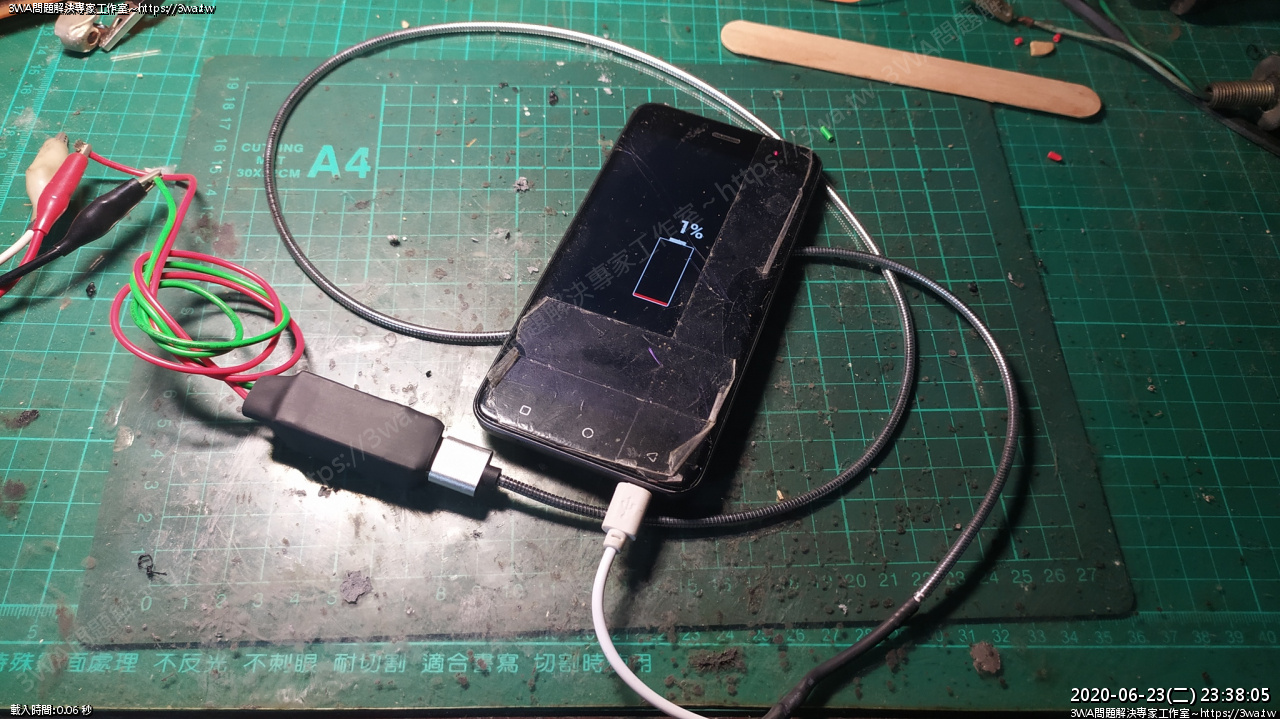

拿一支舊手機充看看,也ok

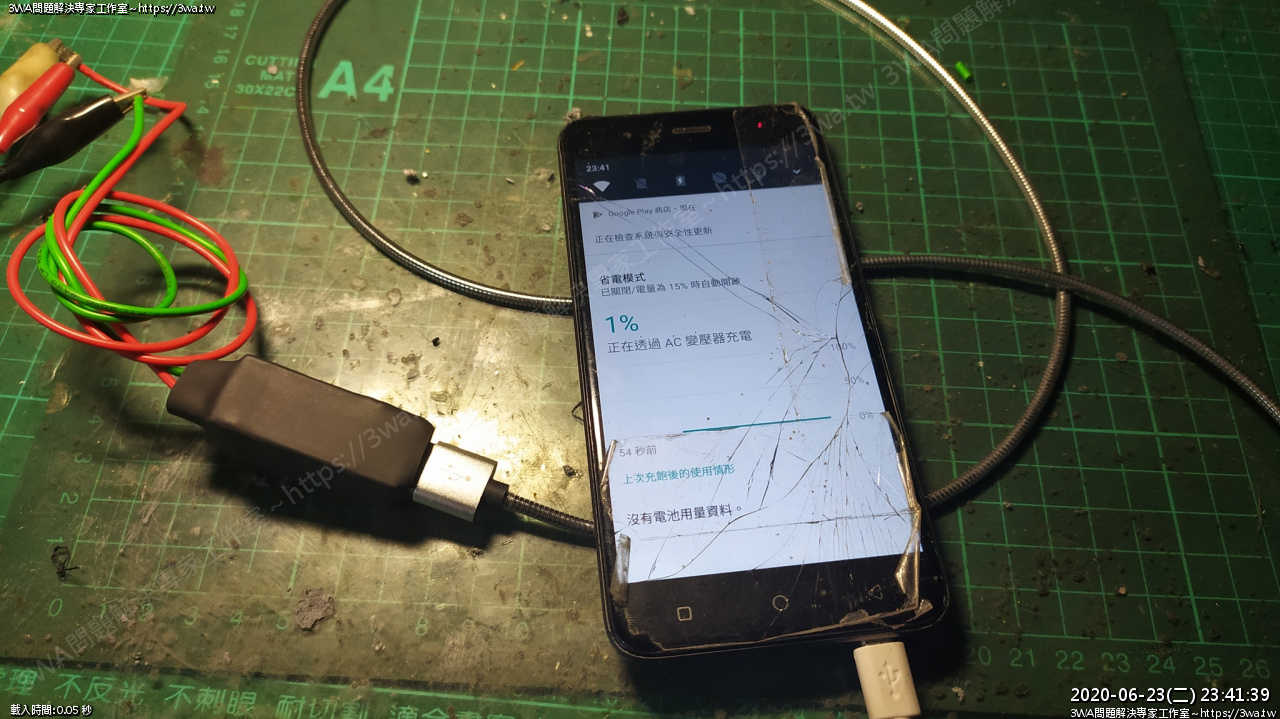

才1%電,邊充還可以進系統





呵,之前用便宜的座充,還要充到2、3%才按的動Power...

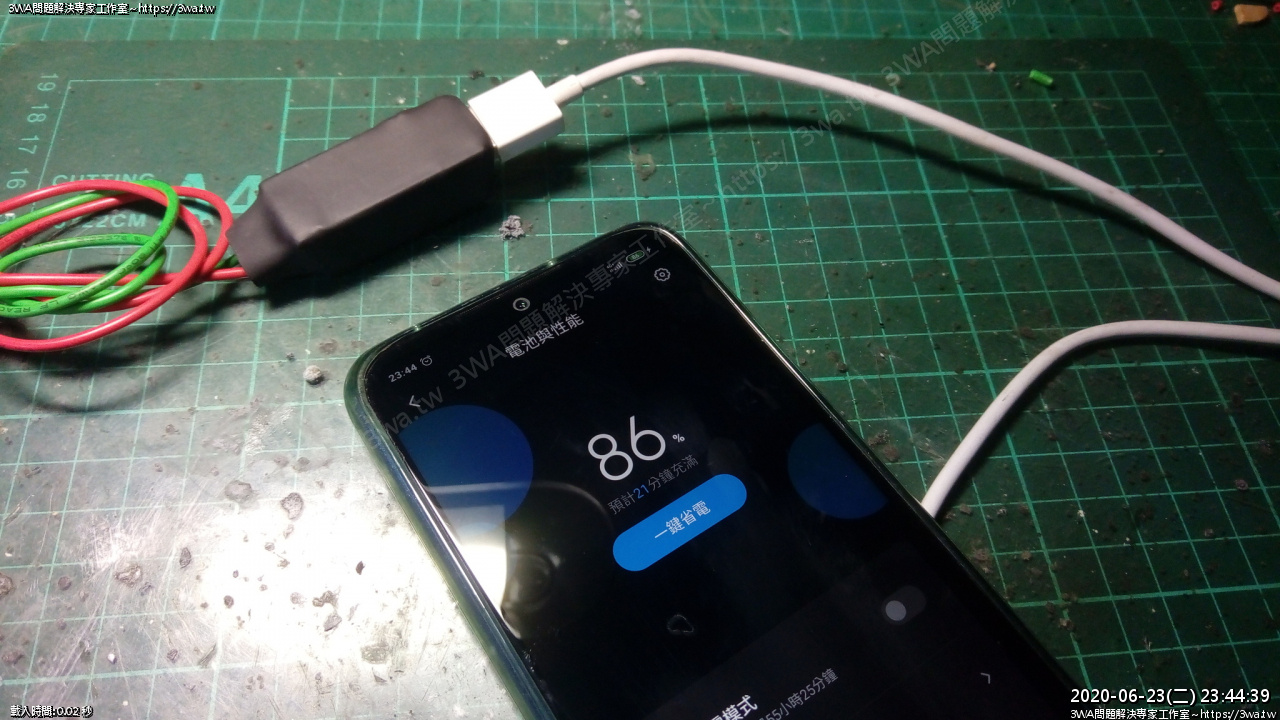

嘗試充看看現在用的新手機





看來可以





陽春的東西





找一天串顆保險絲裝上車^_^
