標題: VR150製作鋰鐵電池
網址:https://3wa.tw/blog/blog.php?id=1905
內容:


 點焊機製作完成,剛好舅舅VR150最近電池下課,鋰鐵電池的材料也到了,試看看

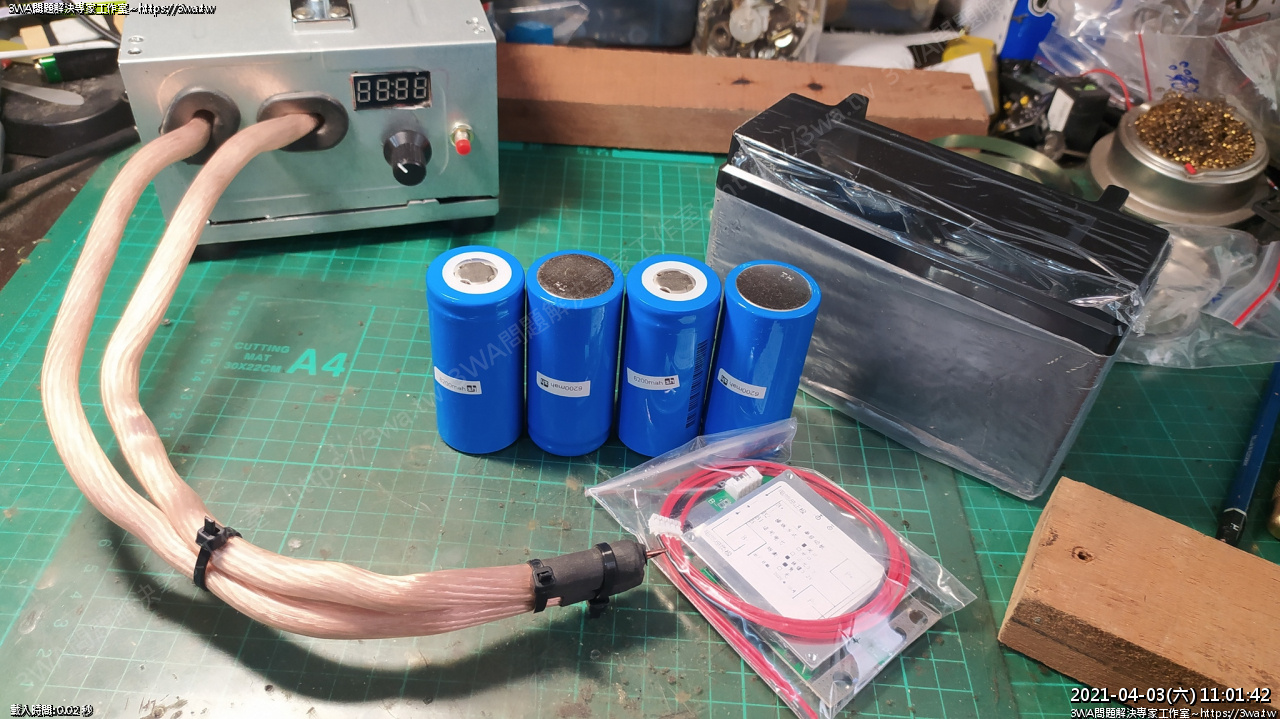

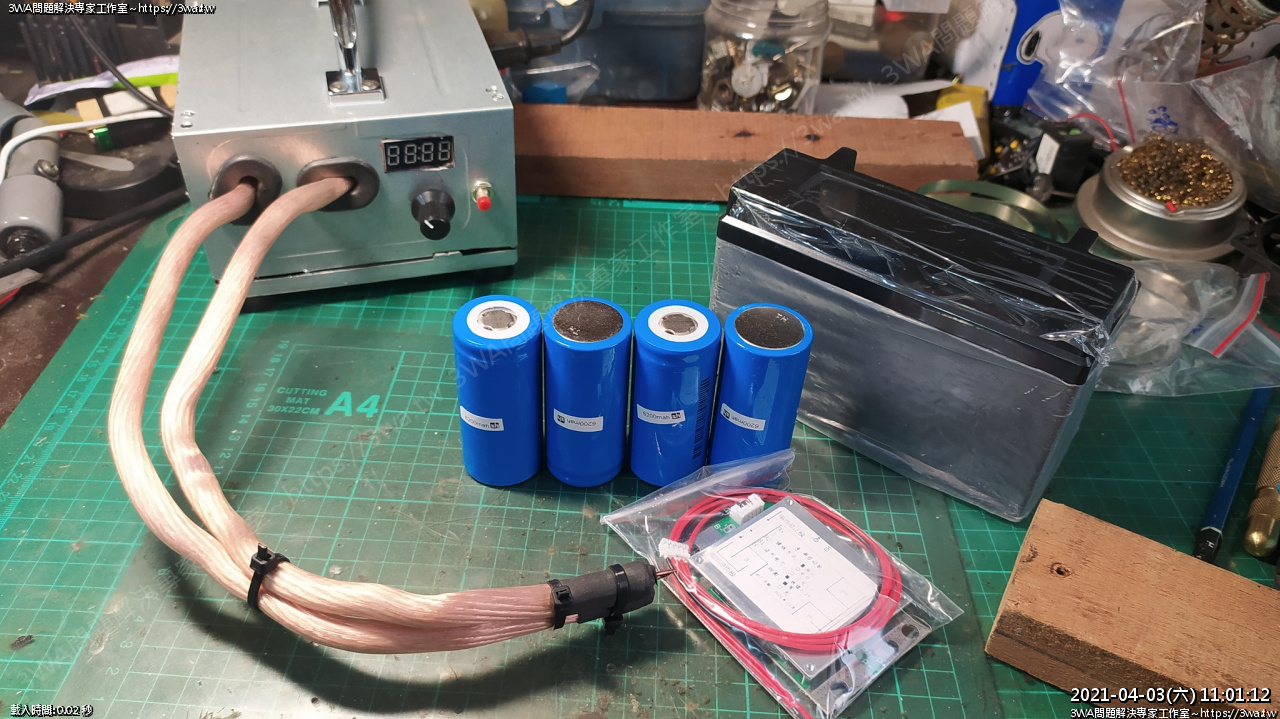

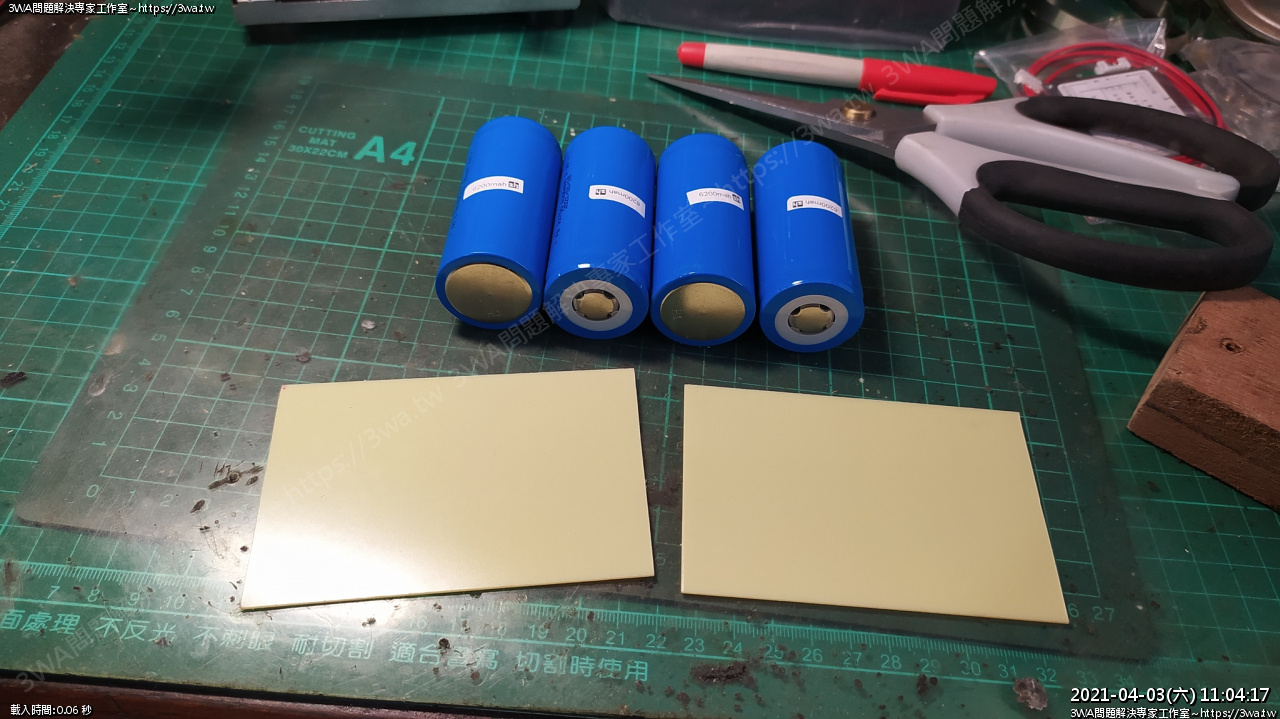

 電池與保護板、電池盒
電池是 3.2V 鋰鐵電池 6200mah

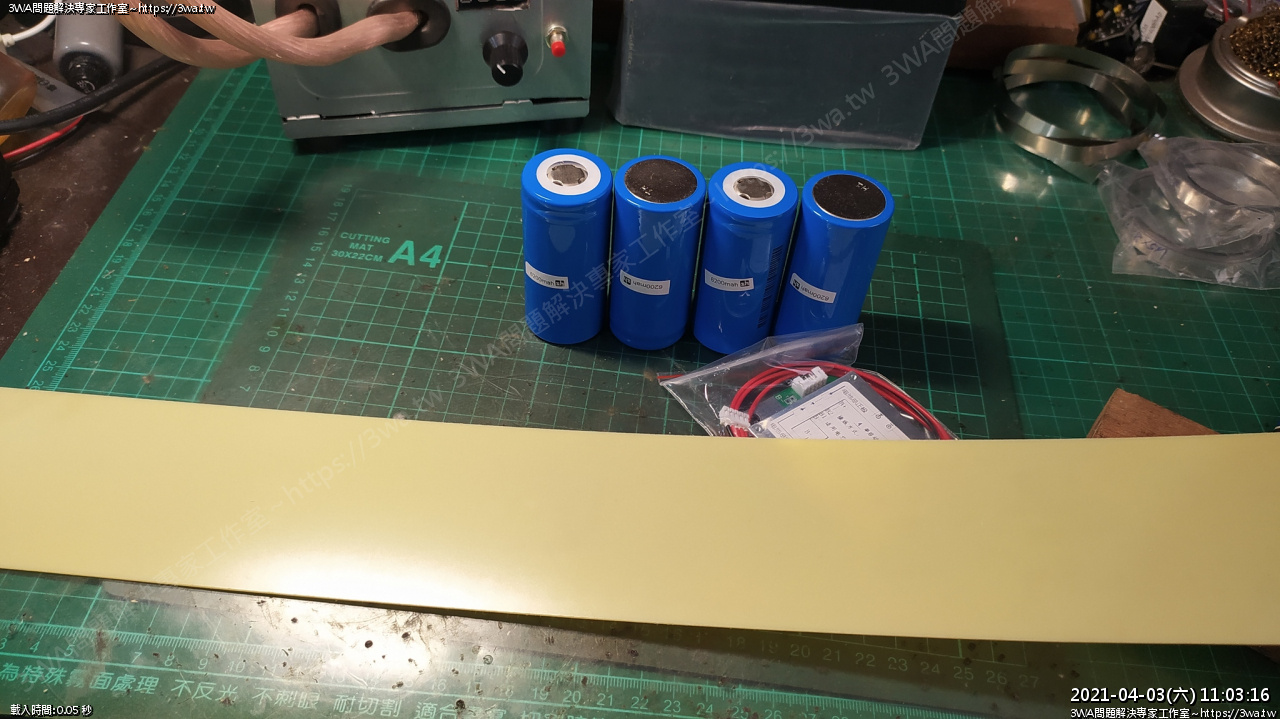

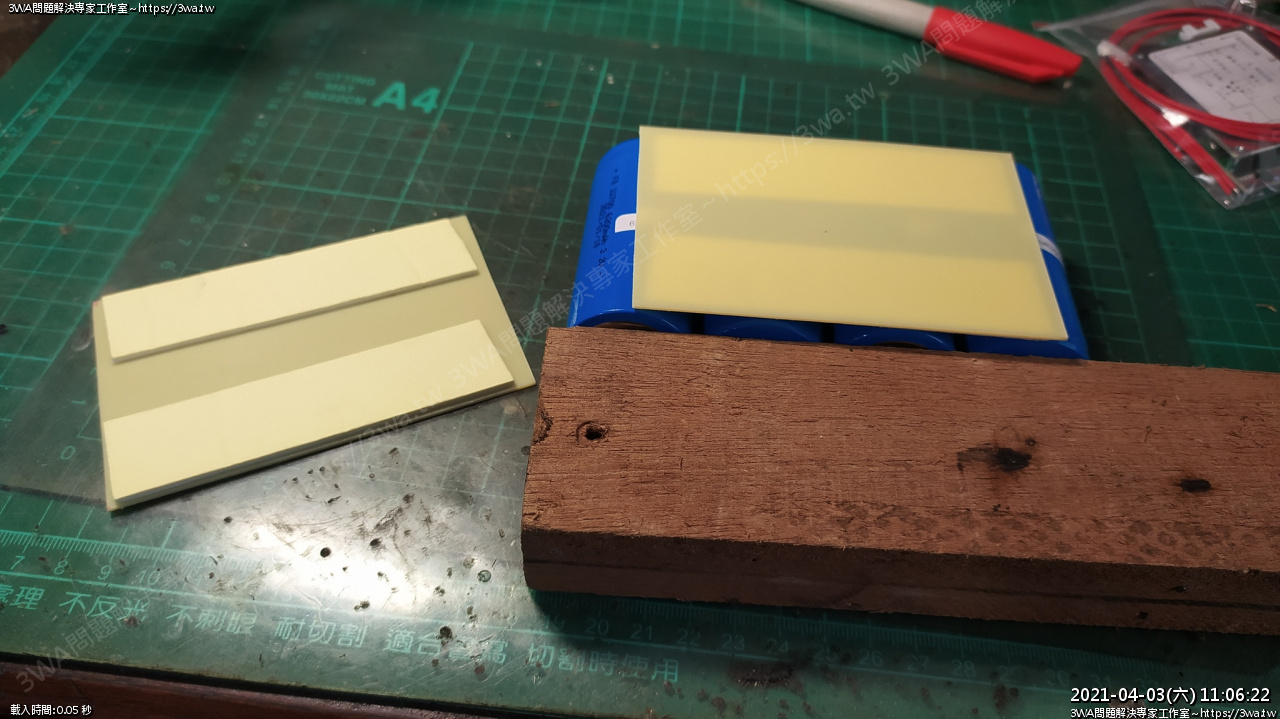

 拿出ABS板





切成二片

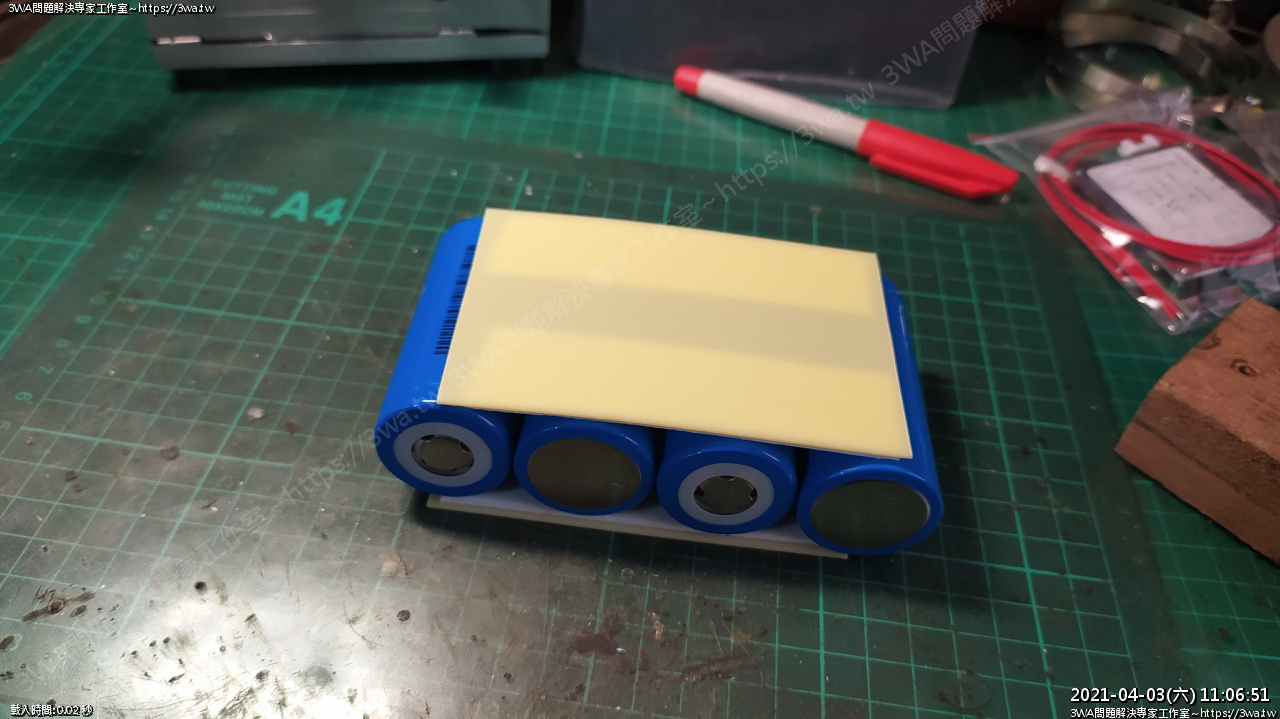

貼雙面膠





 固定電池

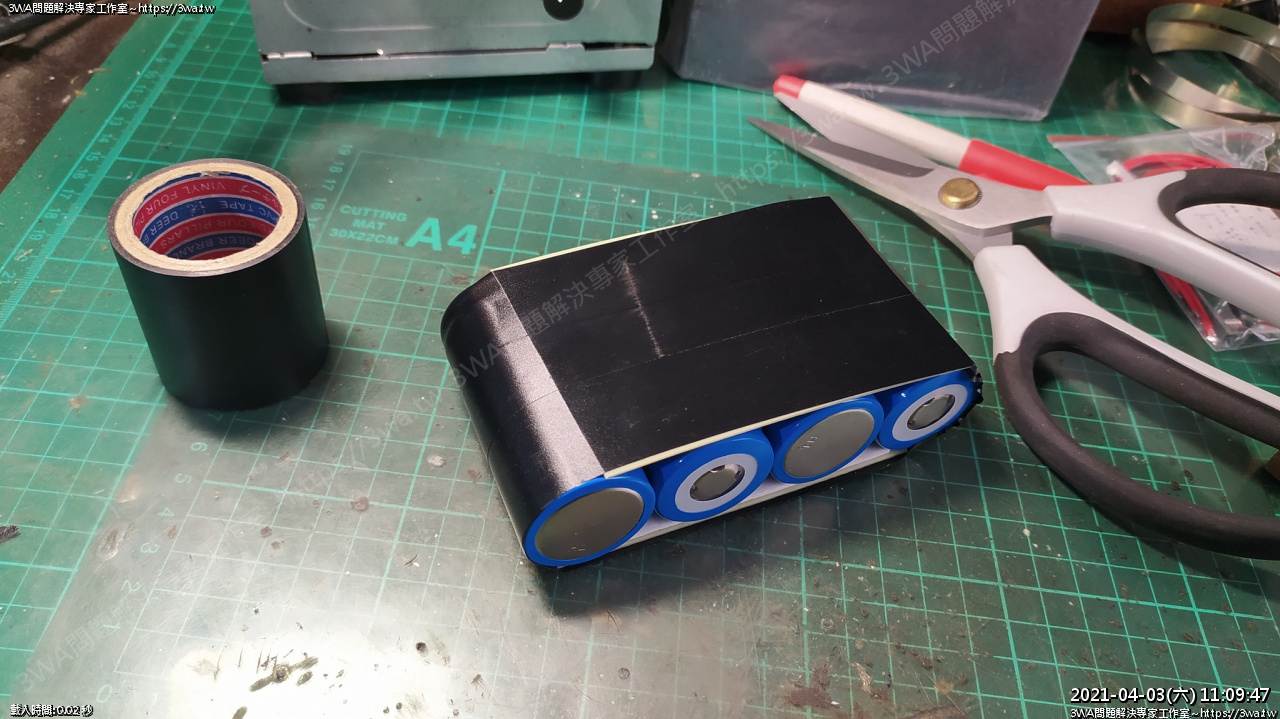

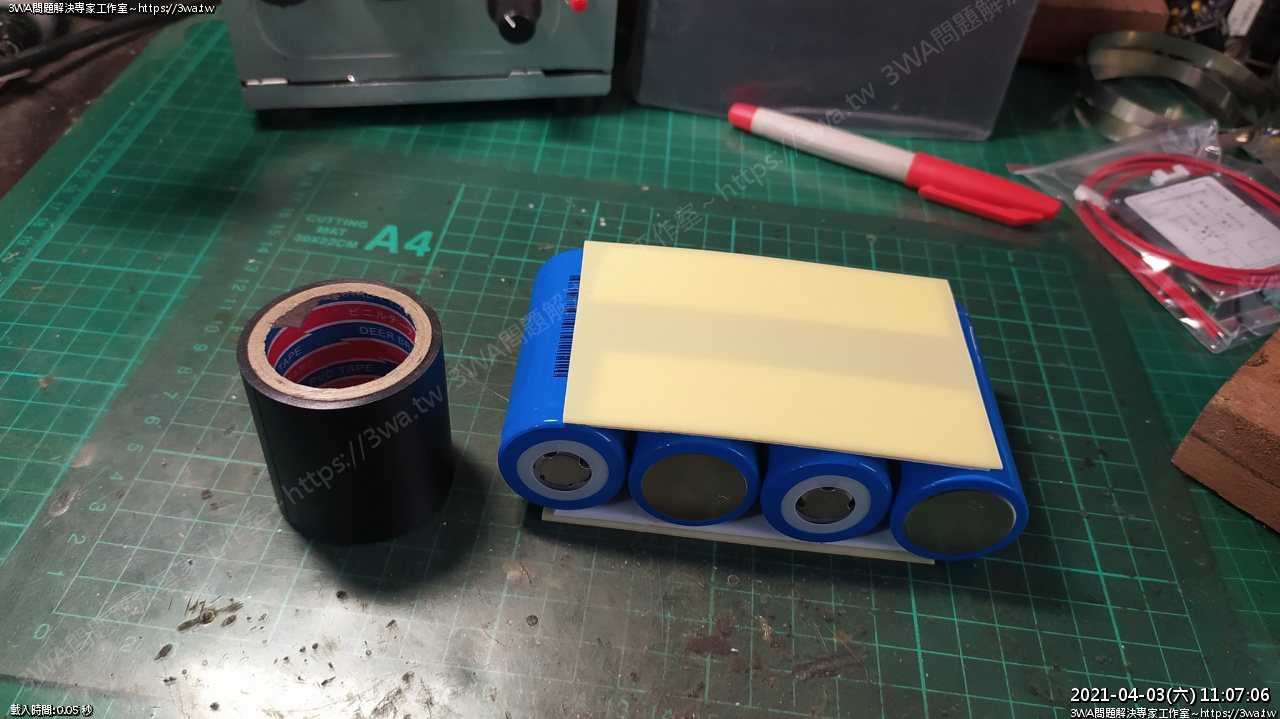

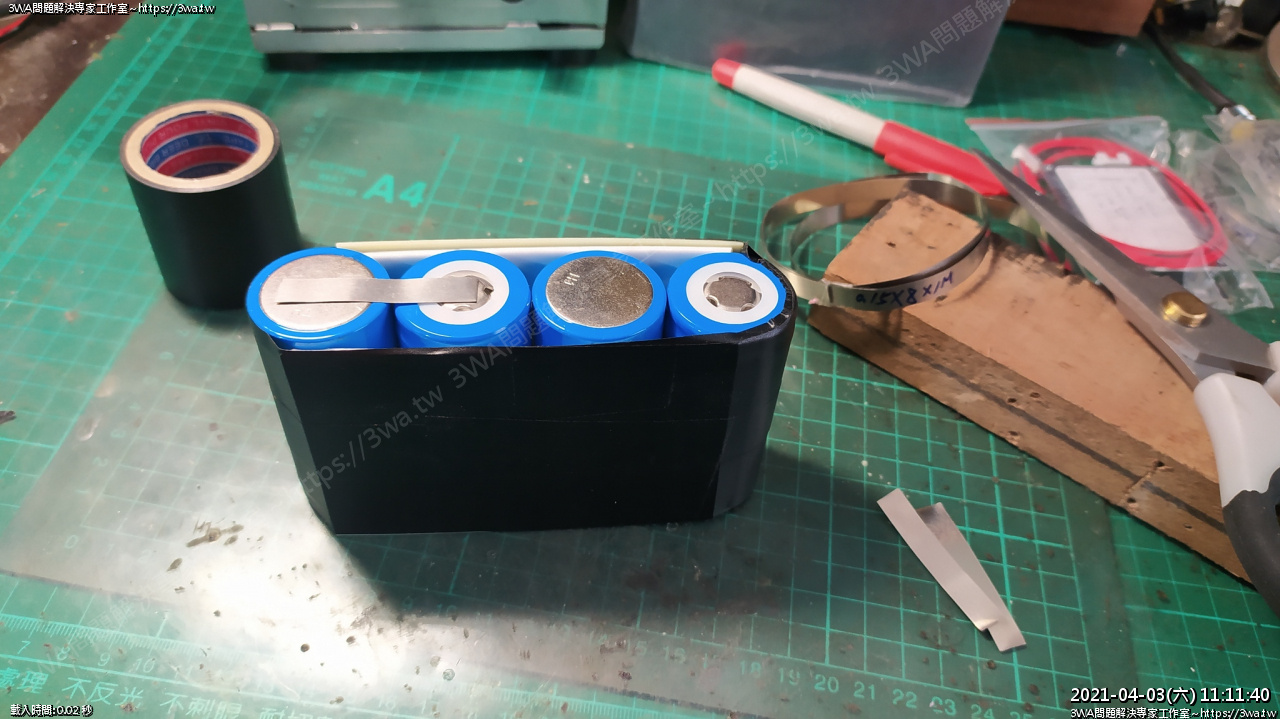

再用寬的膠帶





 固定電池

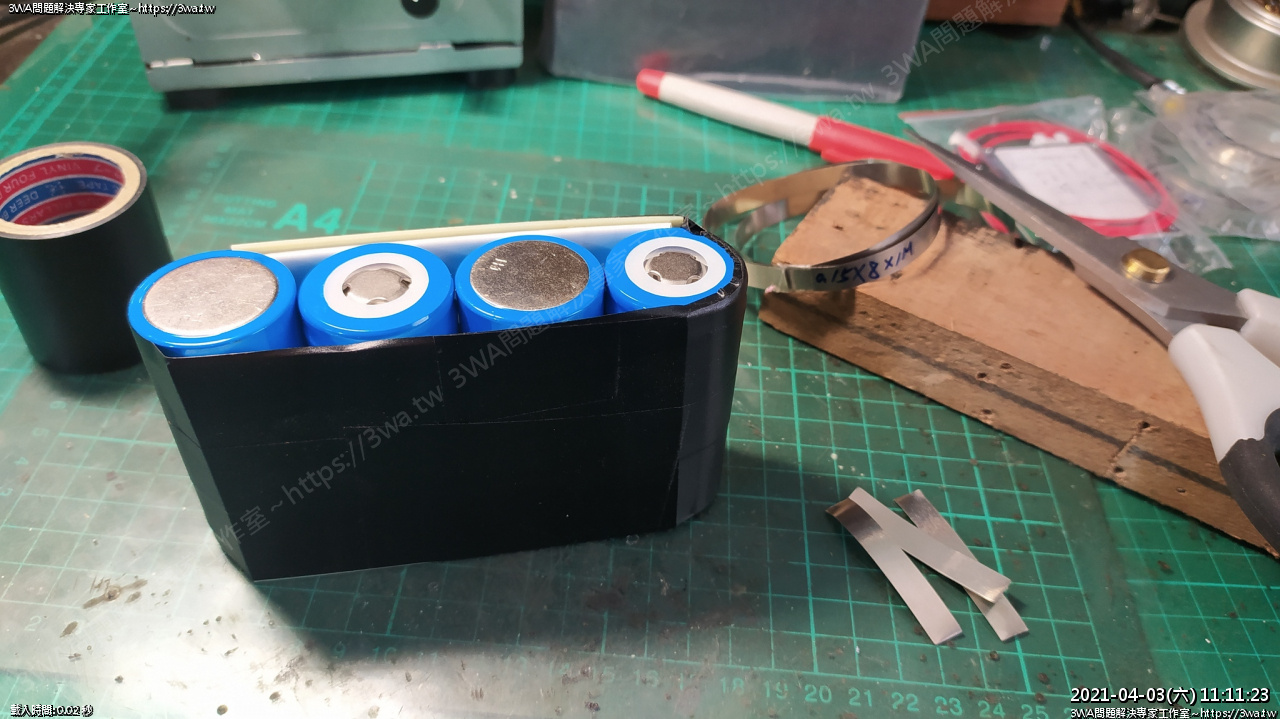

 剪鎳片,鎳片是 0.15 x 8mm

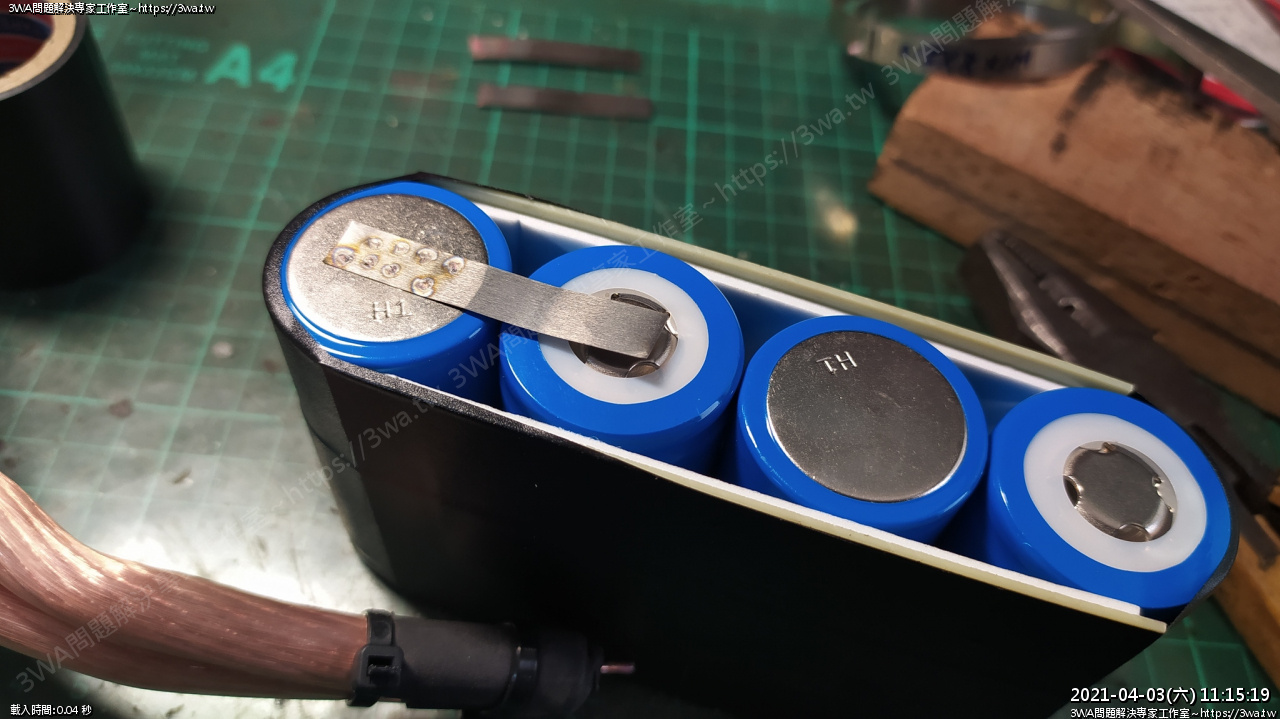

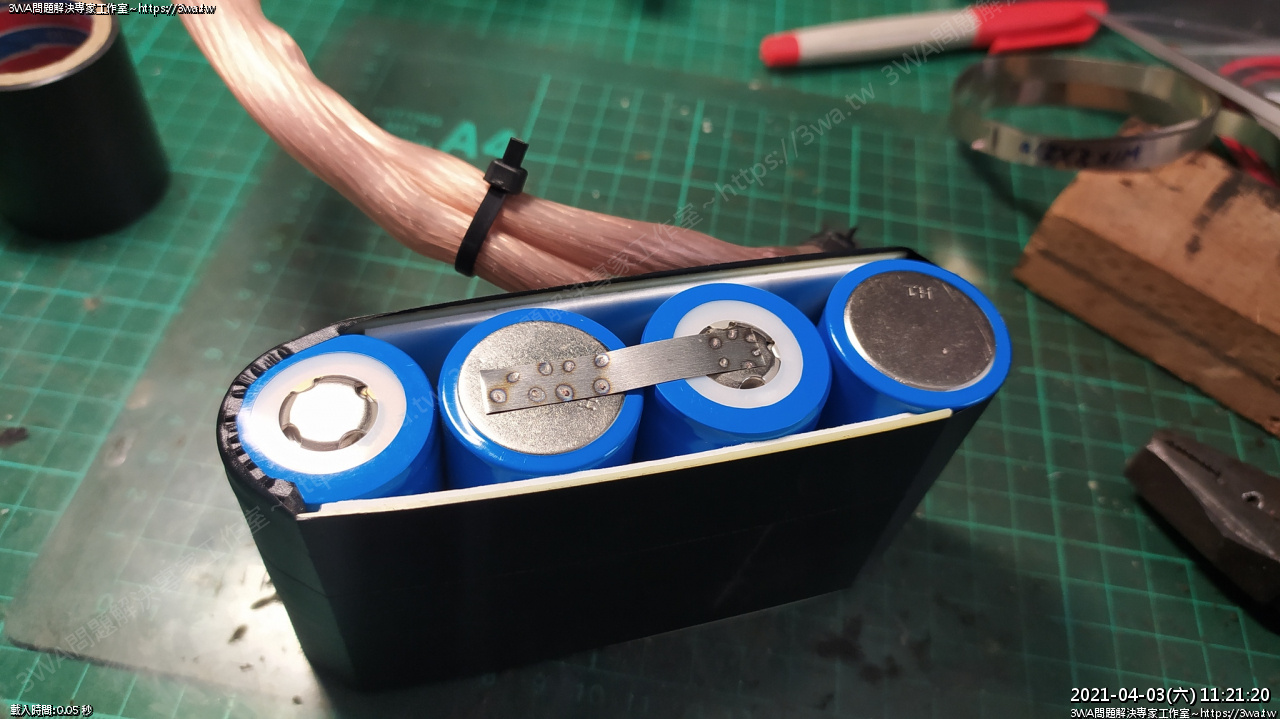

放上鎳片

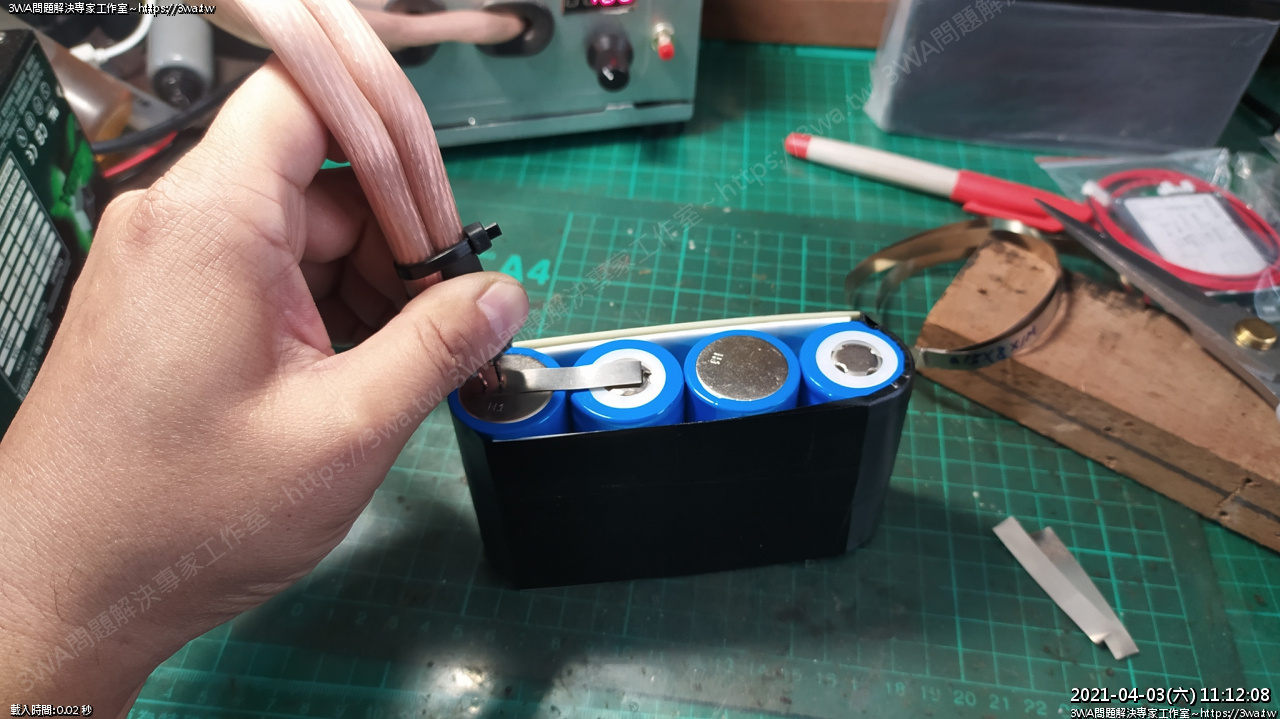

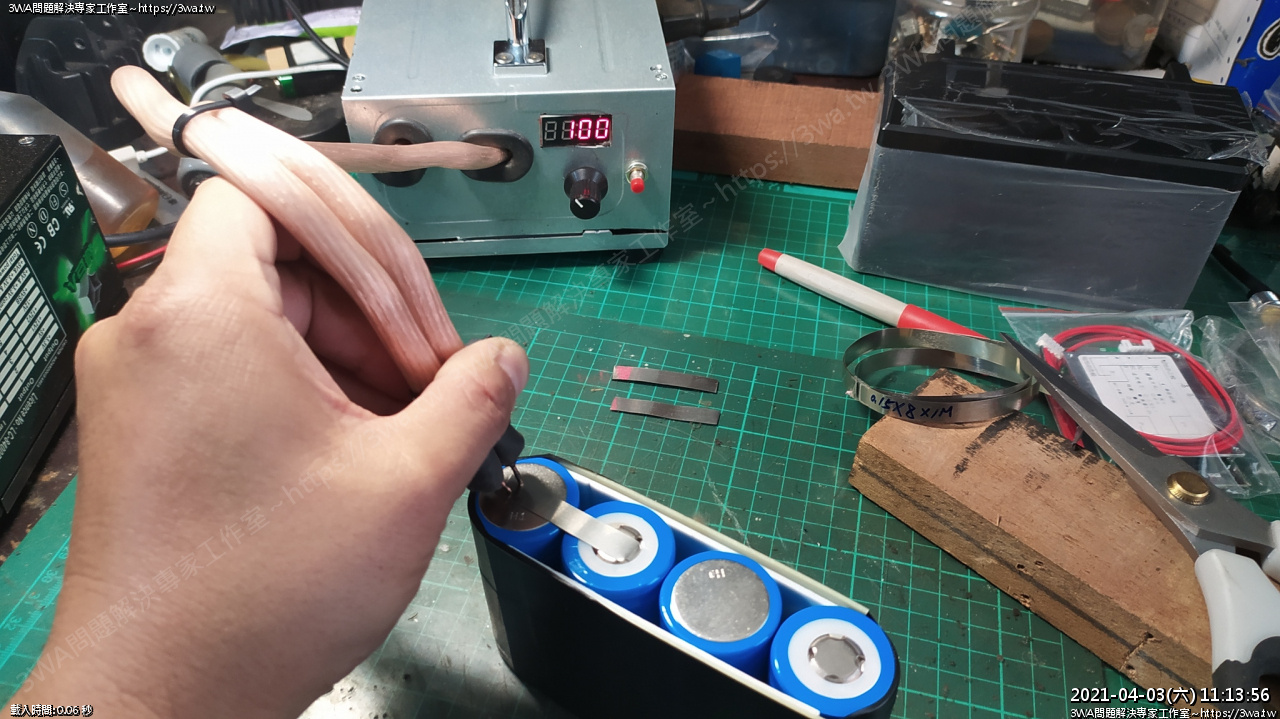

 點焊





自己焊可以多點幾個





 一個電池點8個焊點

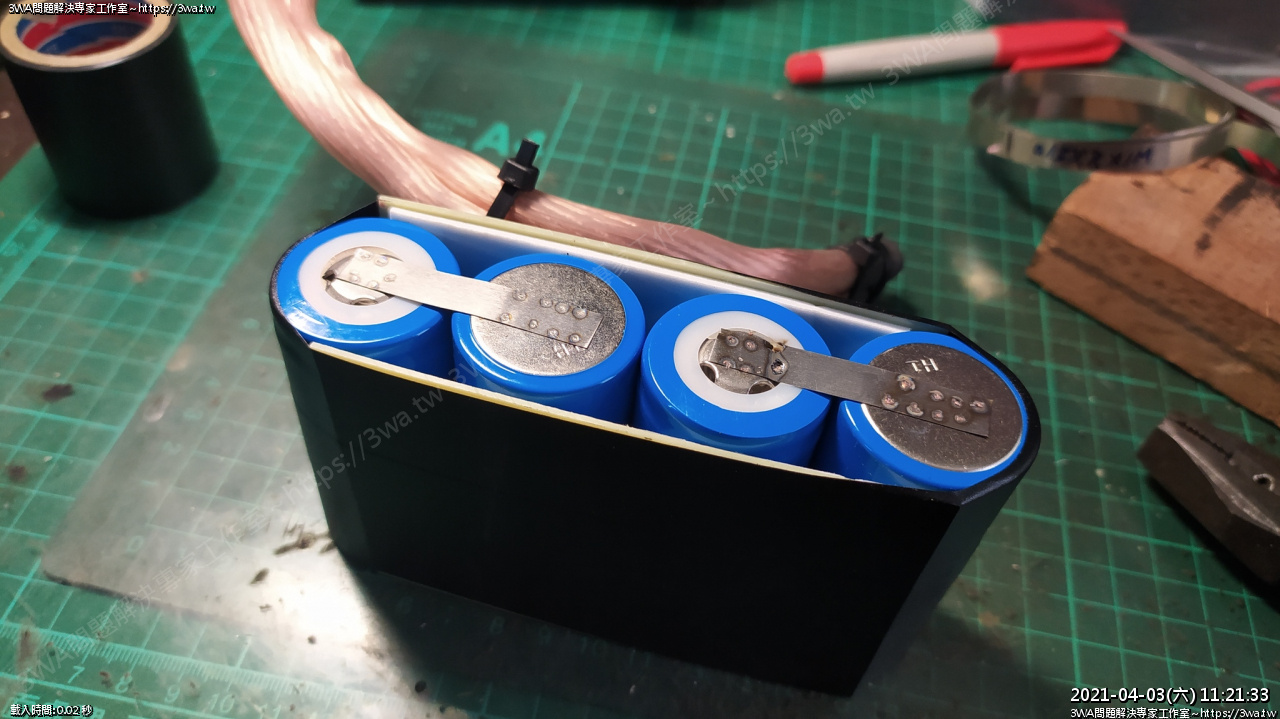

 翻面,串聯





焊好了,相當不錯

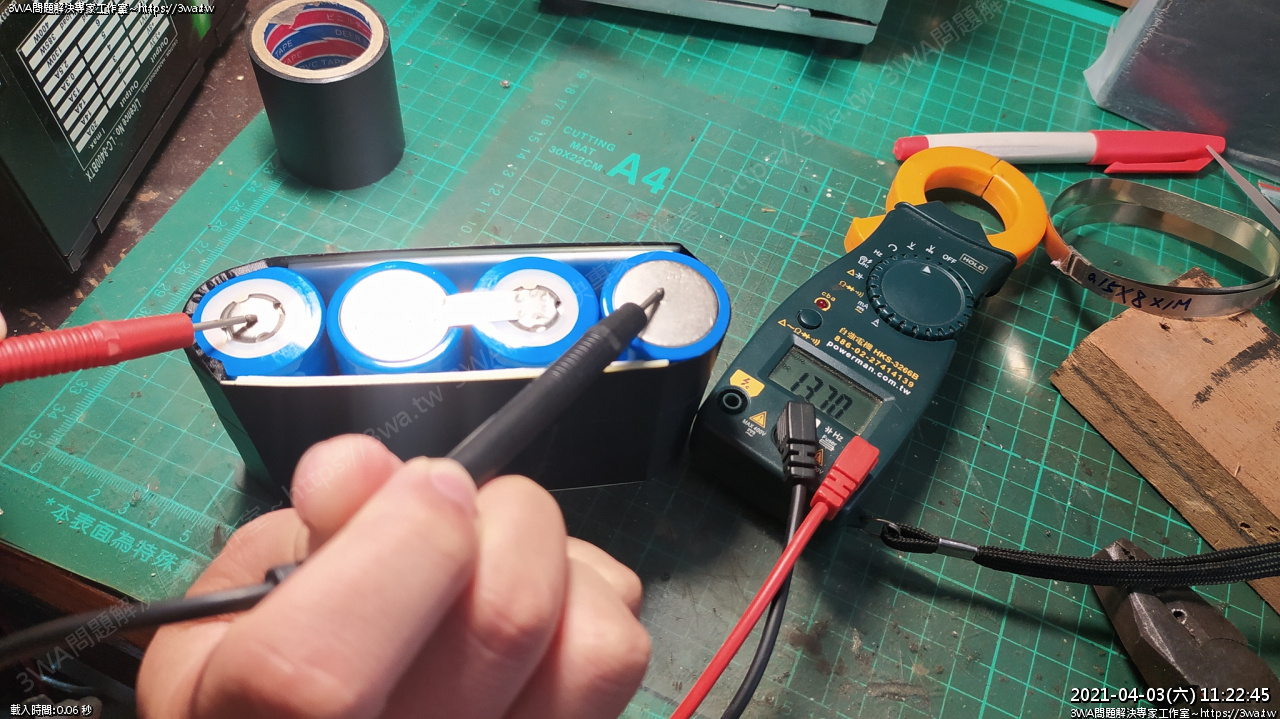

串聯後13.7V

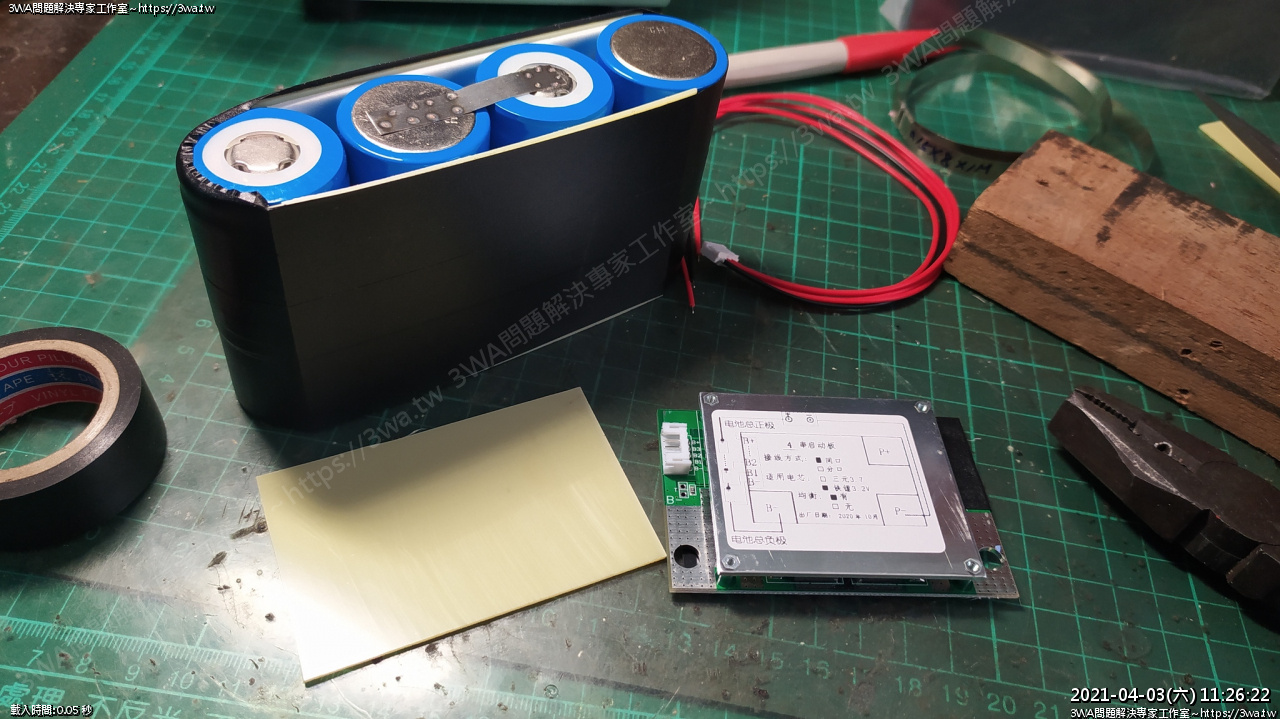

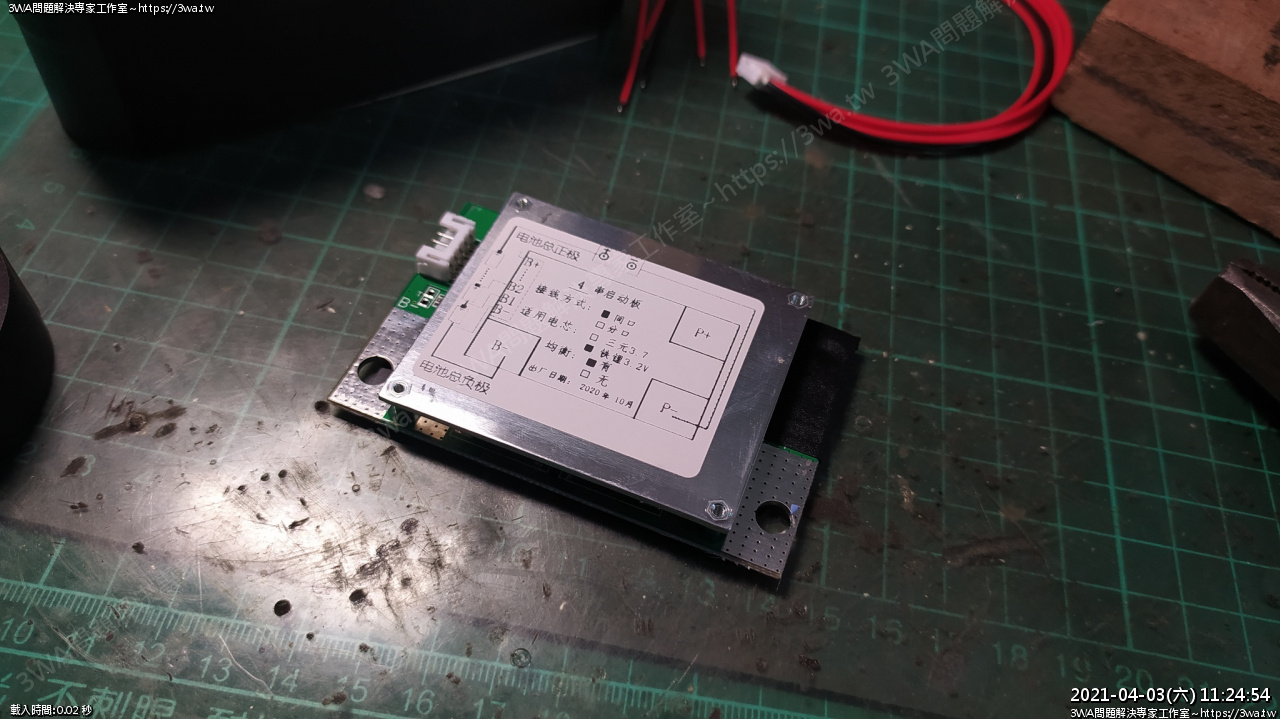

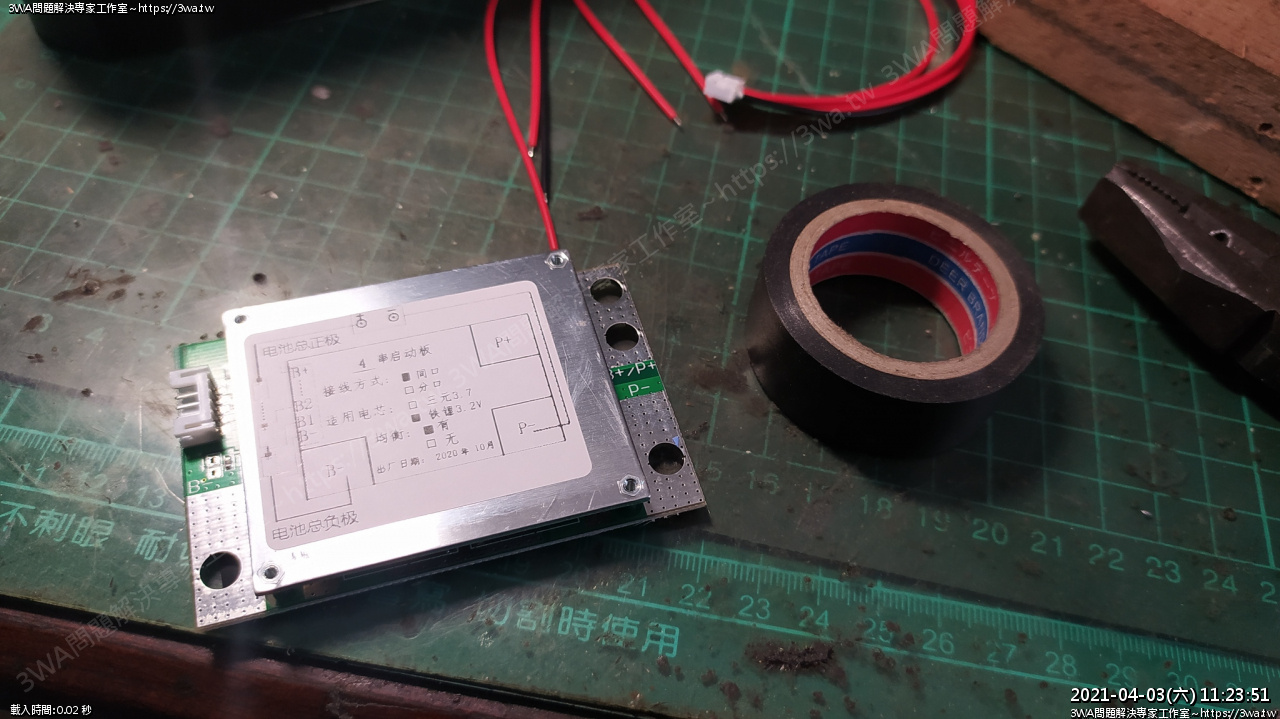

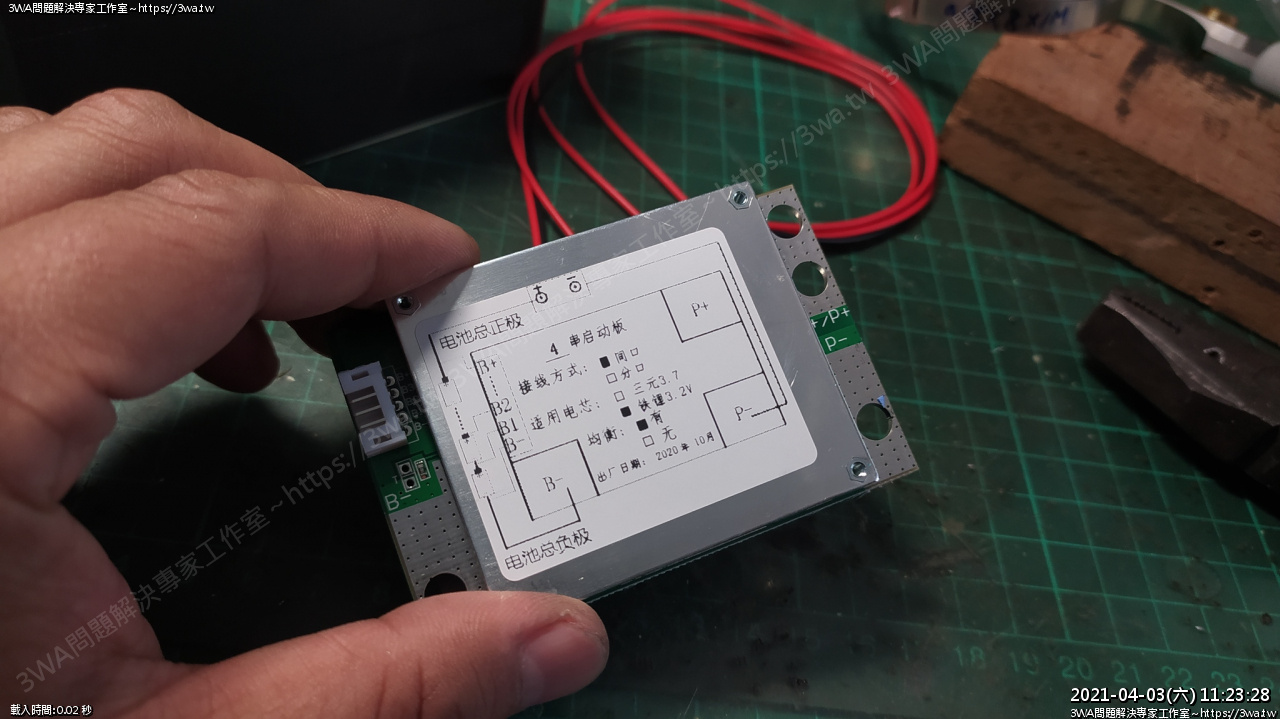

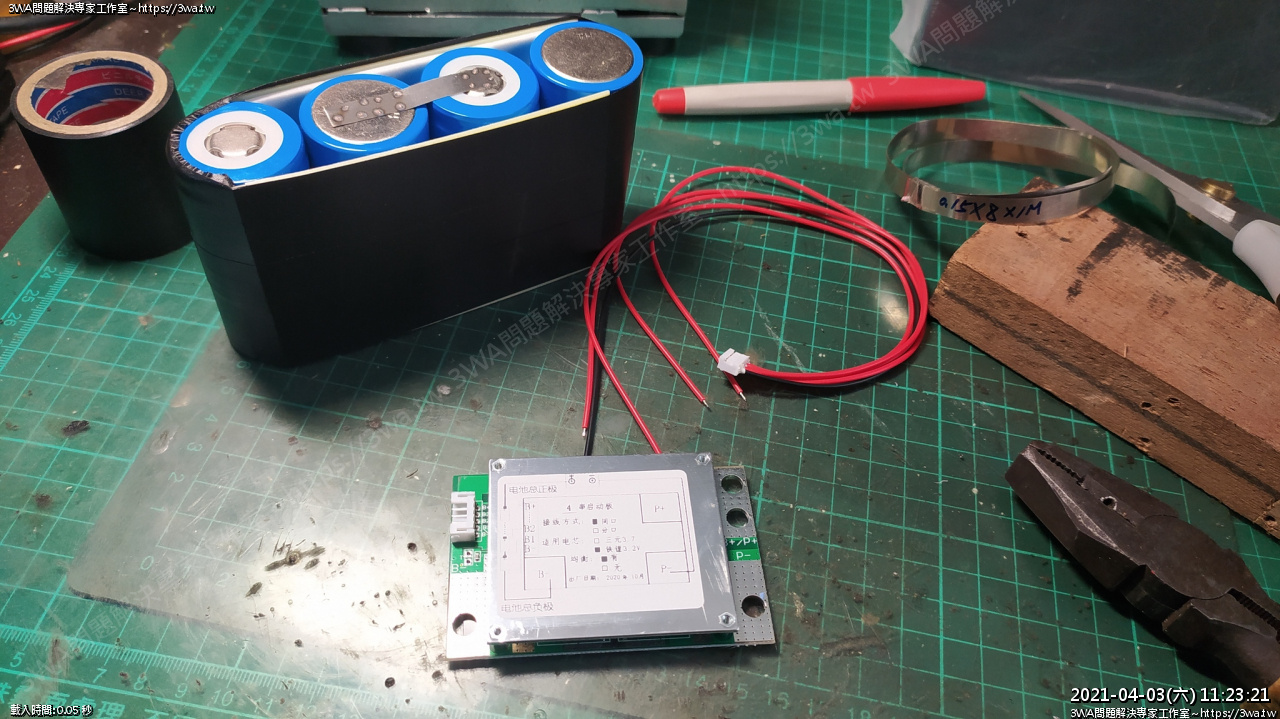

 接平衡板





 接線圖





 先用黑膠帶





把不需要接的地方包住

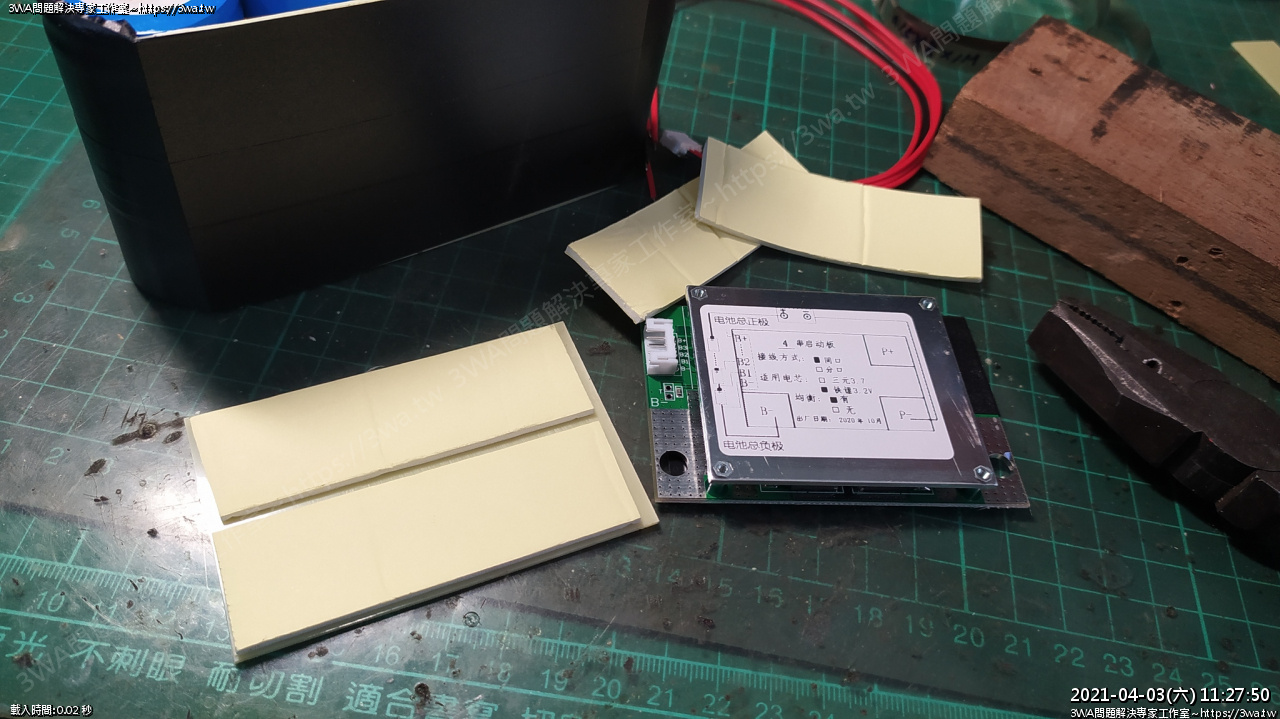

 再剪ABS板





 雙面貼

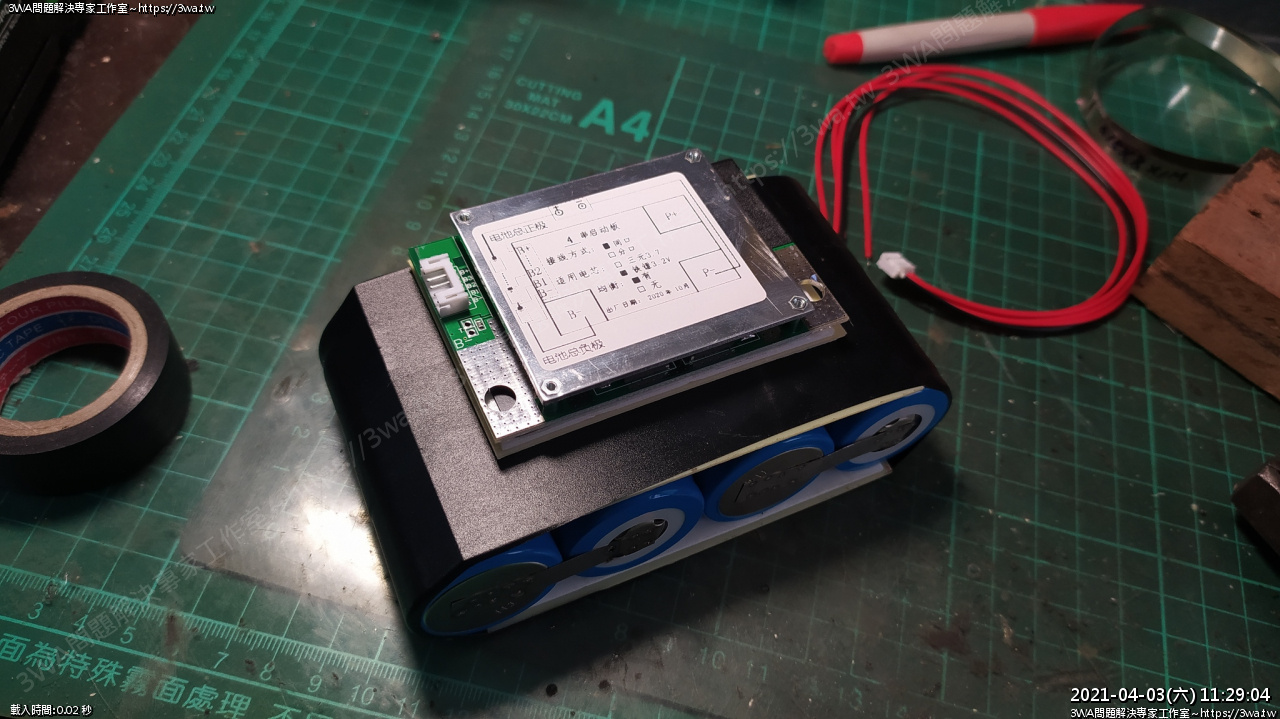

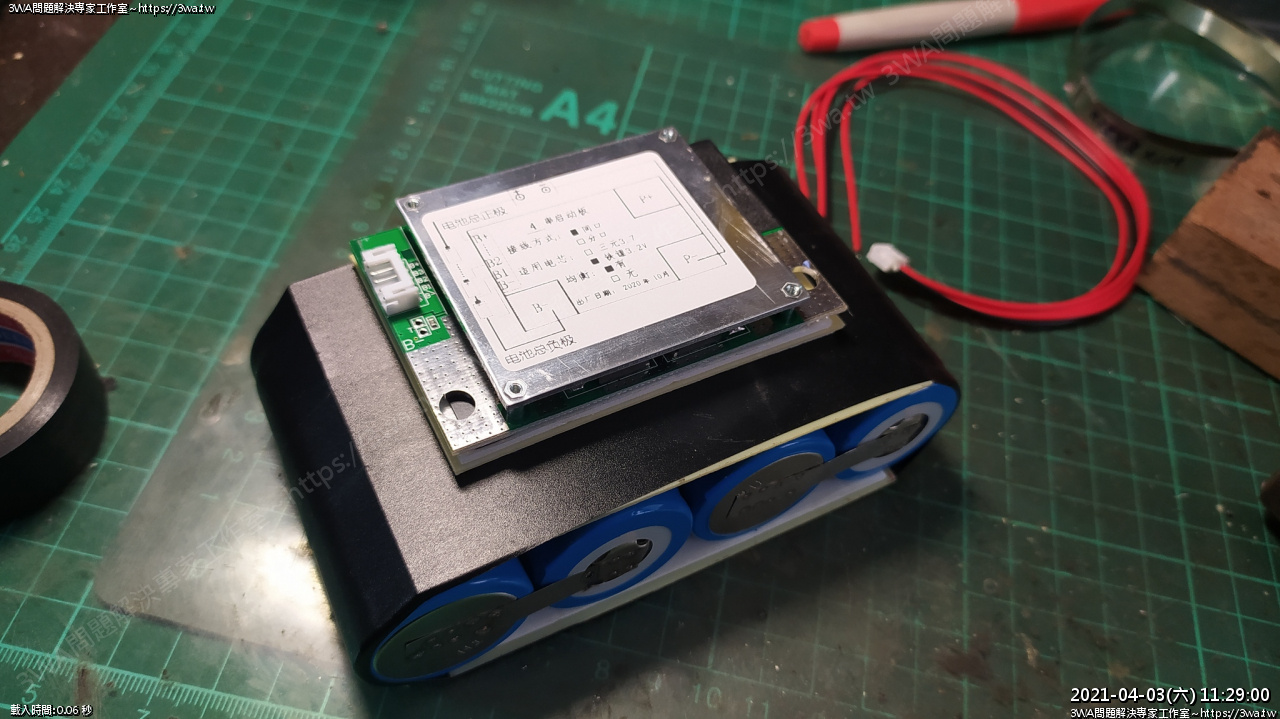

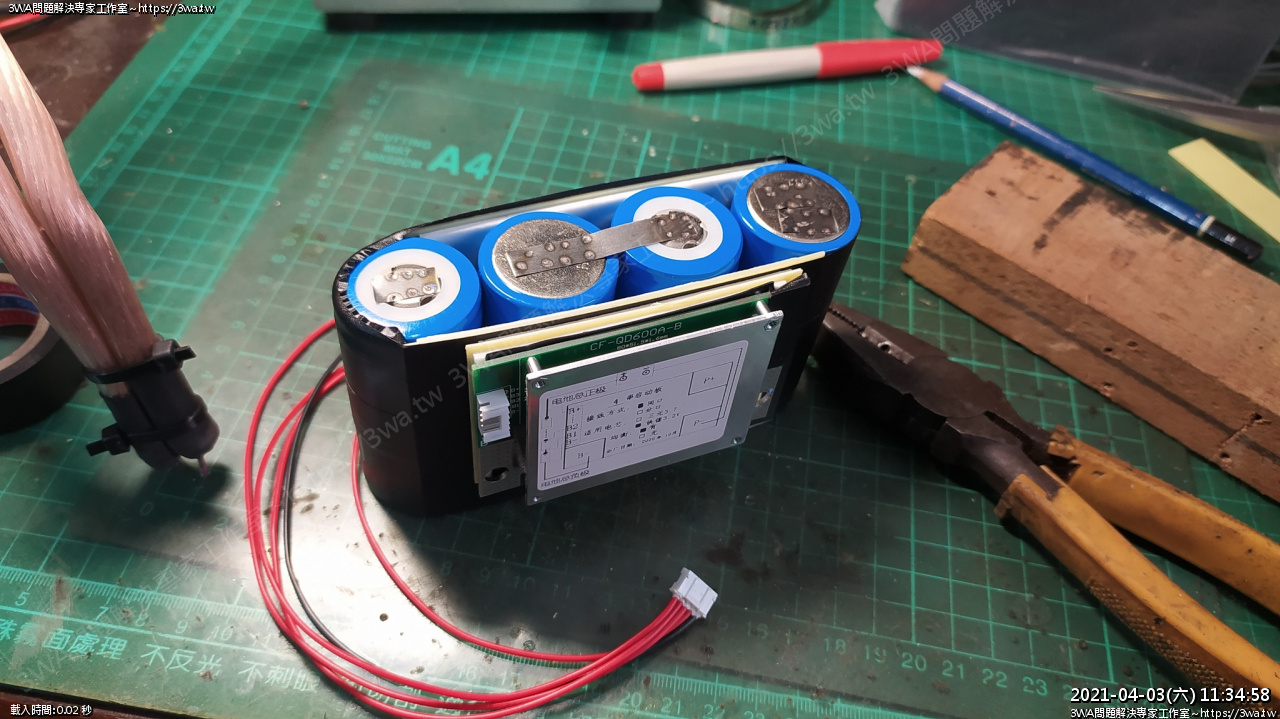

 固定在電池上











 然後接平衡線





 正電的輸出線





 平衡線接一接,負極接平衡板、平衡板負極輸出

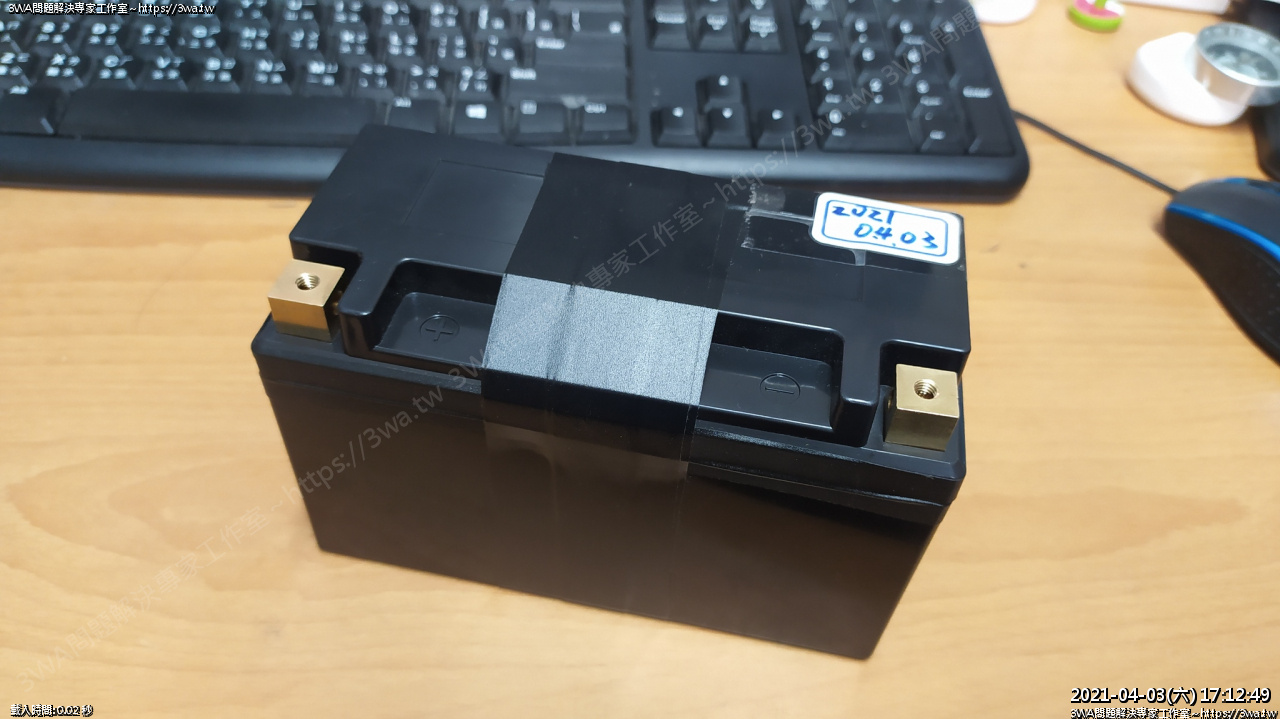

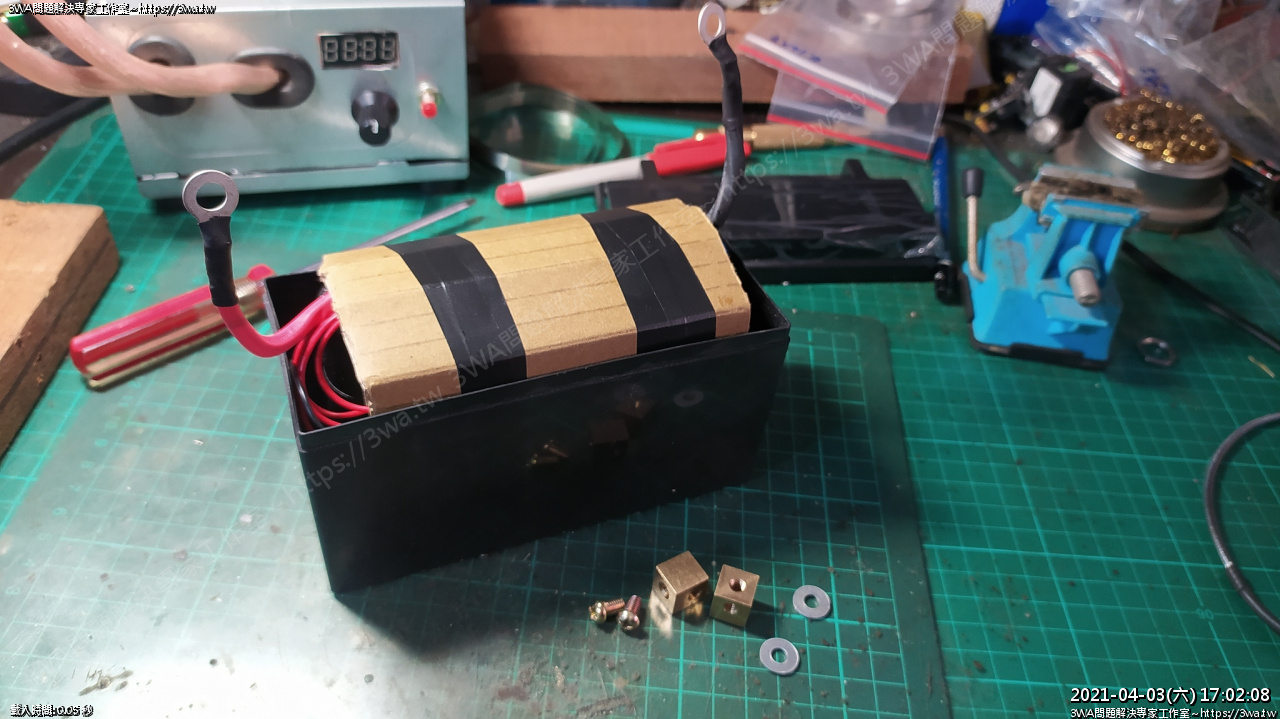

打包封好,塞進電池盒

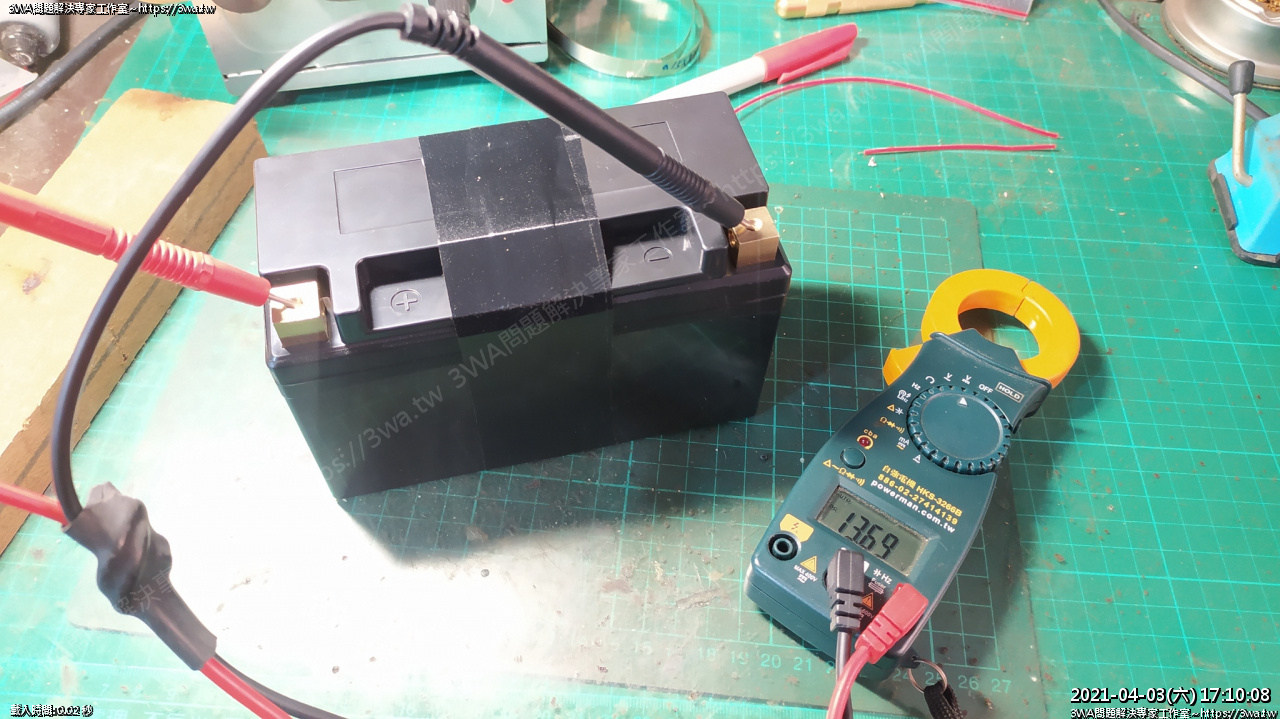

電池封好,測試輸出電壓





 OK ~ 製作完成

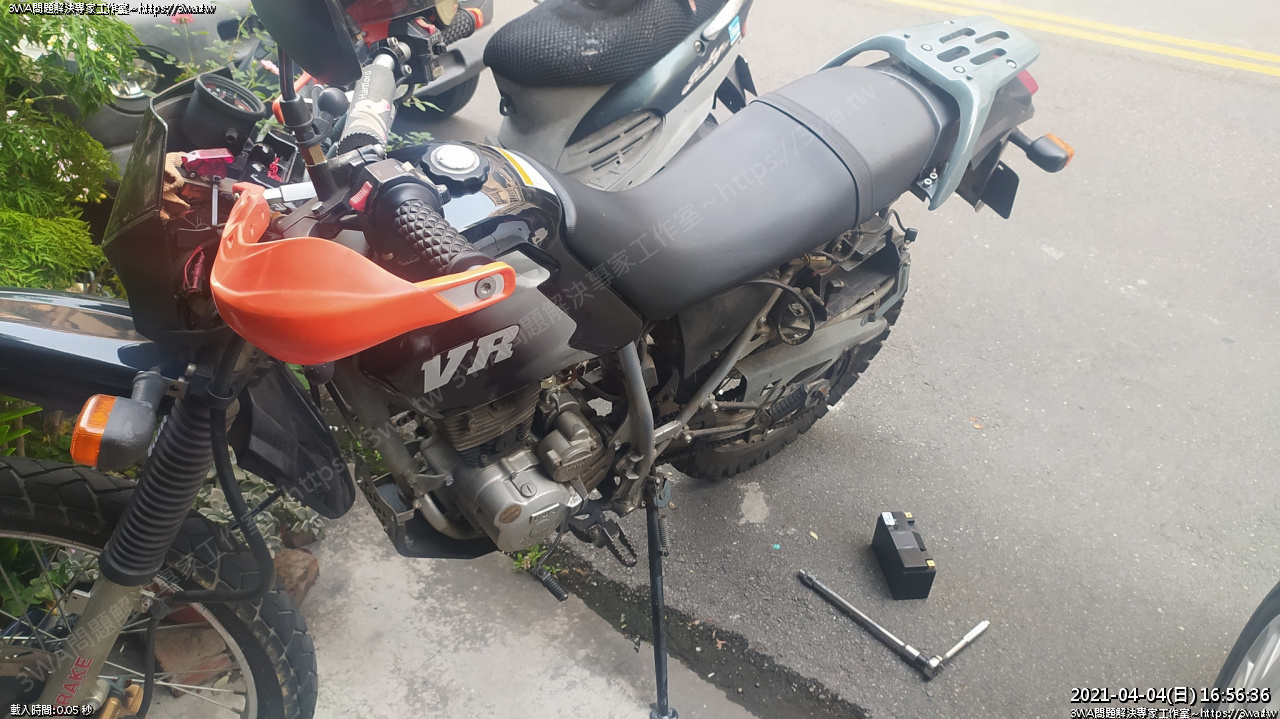

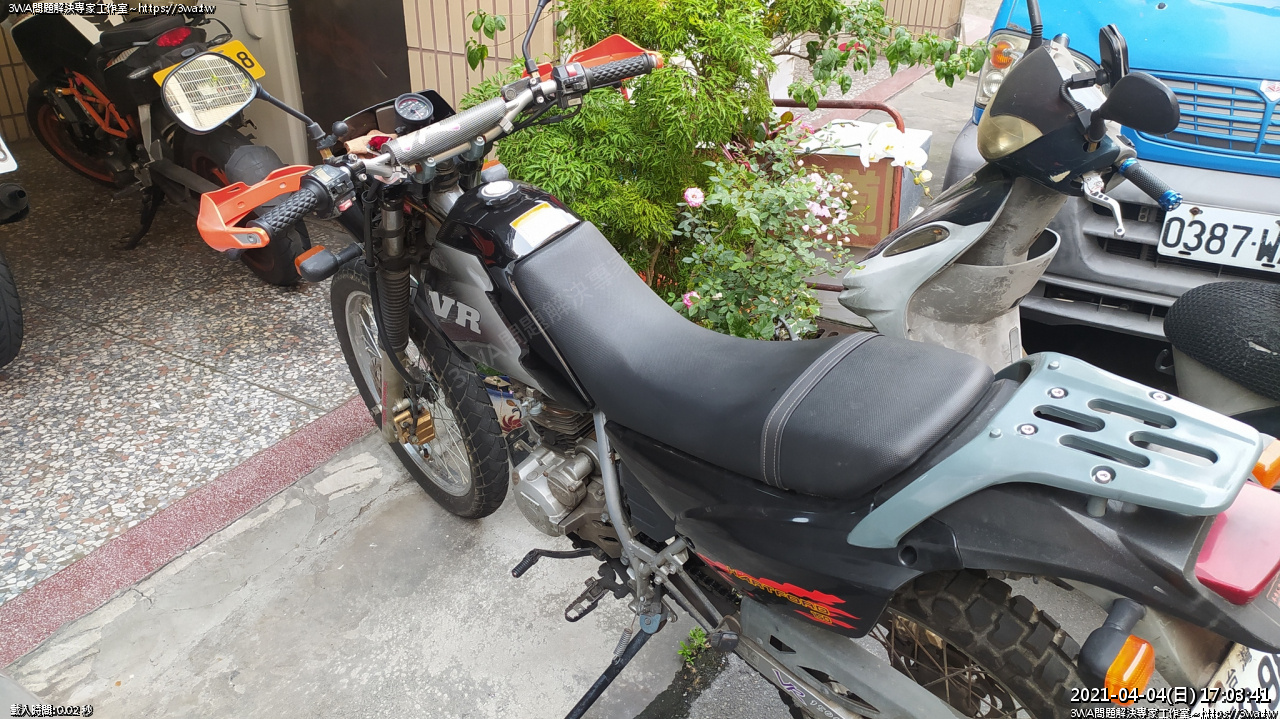

 兒童節舅舅騎VR來換電池

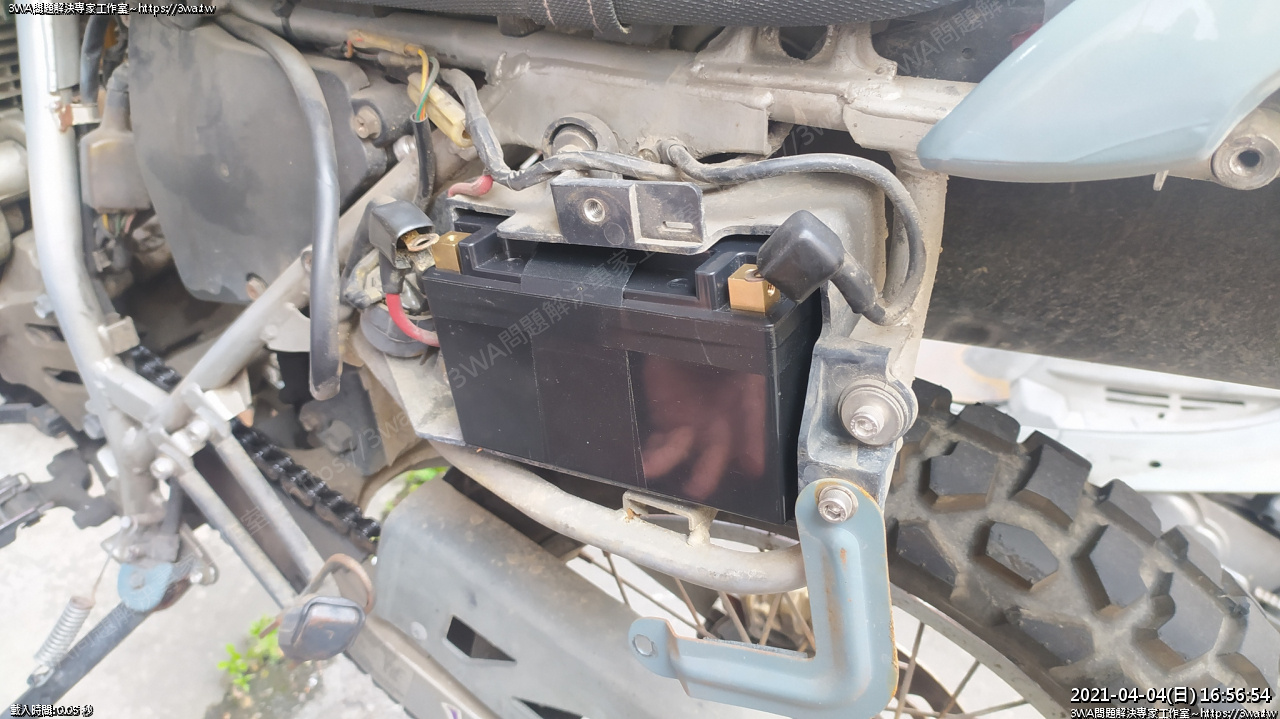

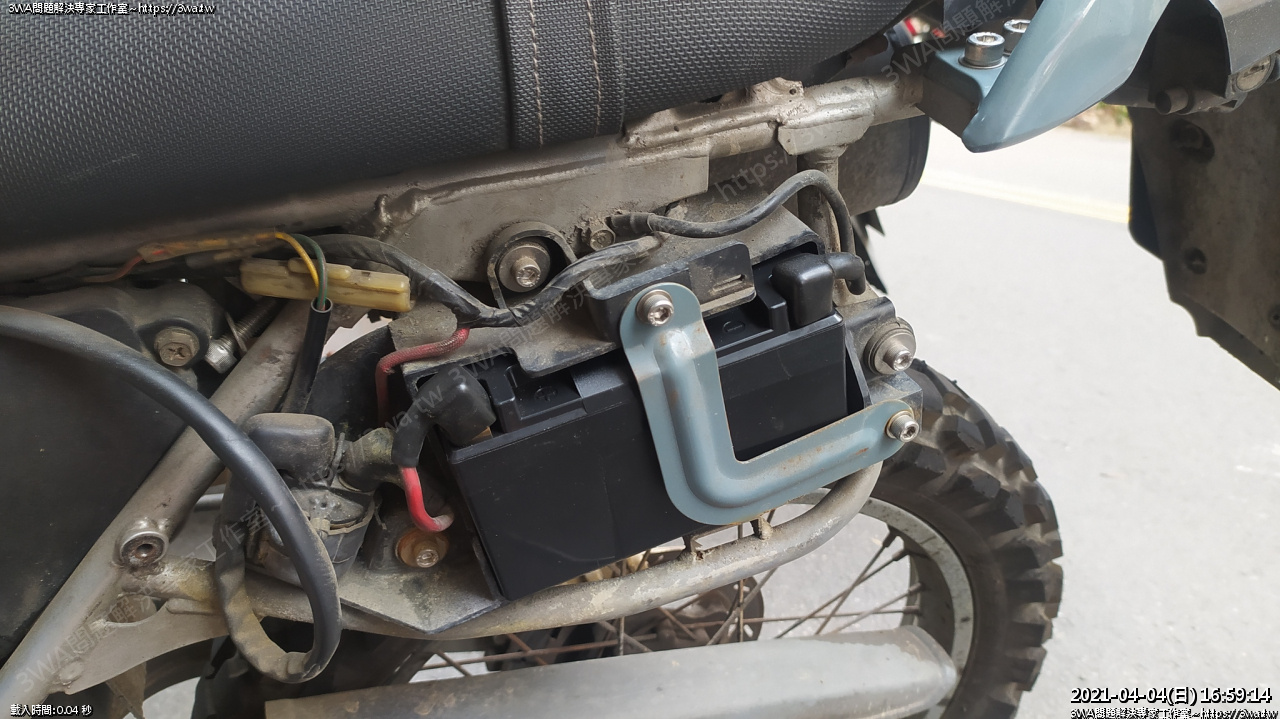

 裝上鋰鐵電池,這個7號薄型的鋰鐵電池比較小顆

電池跟電池盒中間墊些紙板讓電池不會晃即可





 裝上電池扣

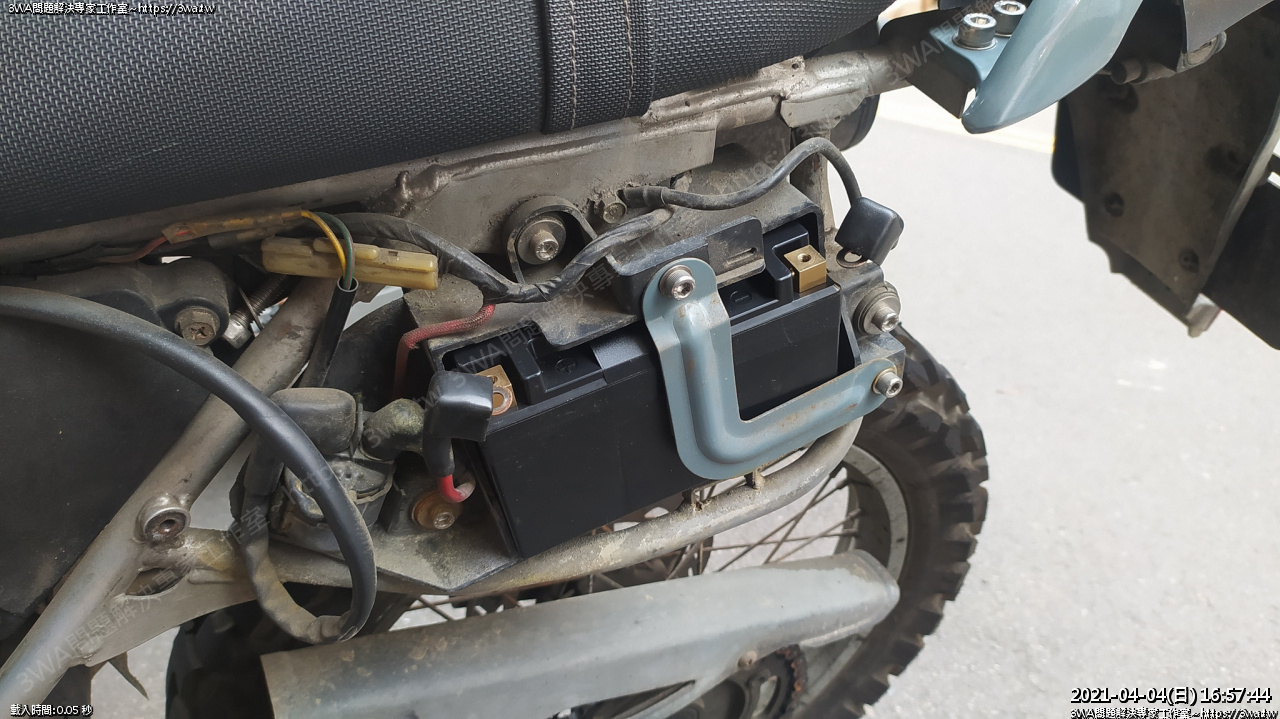

 鎖上正負極





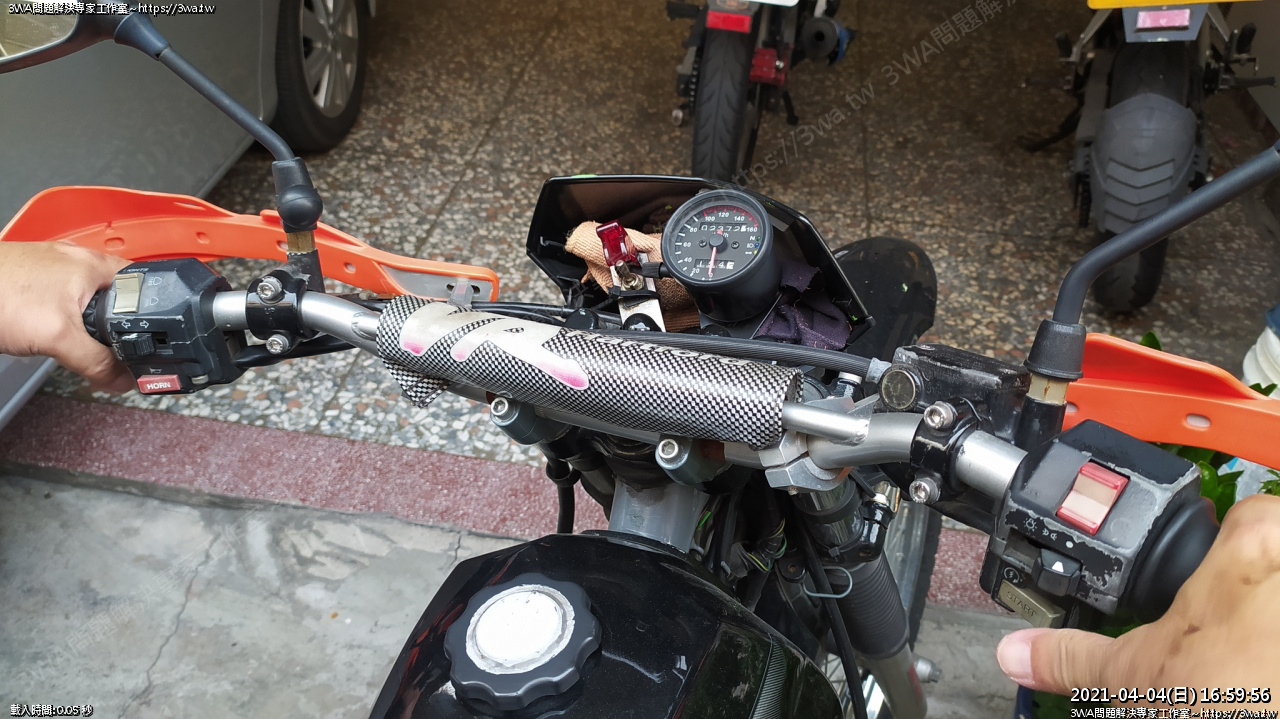

 發動



一觸即發





 安裝完成,VR 150 偷輕 2.5 kg,相當不錯
