標題: NSR150 安裝 LED 照地燈
網址:https://3wa.tw/blog/blog.php?id=1913
內容:




之前下班時間稍晚,加上最近下班的路線都喜歡走沒有紅綠燈的巷弄
光線有點不足,把2019年當時買來要裝VR的照地燈拿來裝在NSR車上
12V 20w 白光,一組好像大概 200$初頭

經測試發現這組LED只要高於 8V 以上就可以推動
大概 9V 似乎就可以達到這組燈的最大流明,轉到 12V 13V 亮度看起來都差不多

LED 燈輸入電壓 9V ~ 32V 都可以運作
不過為了保險起見,我自己還是多接了一組 Buck 讓電壓控在 9V

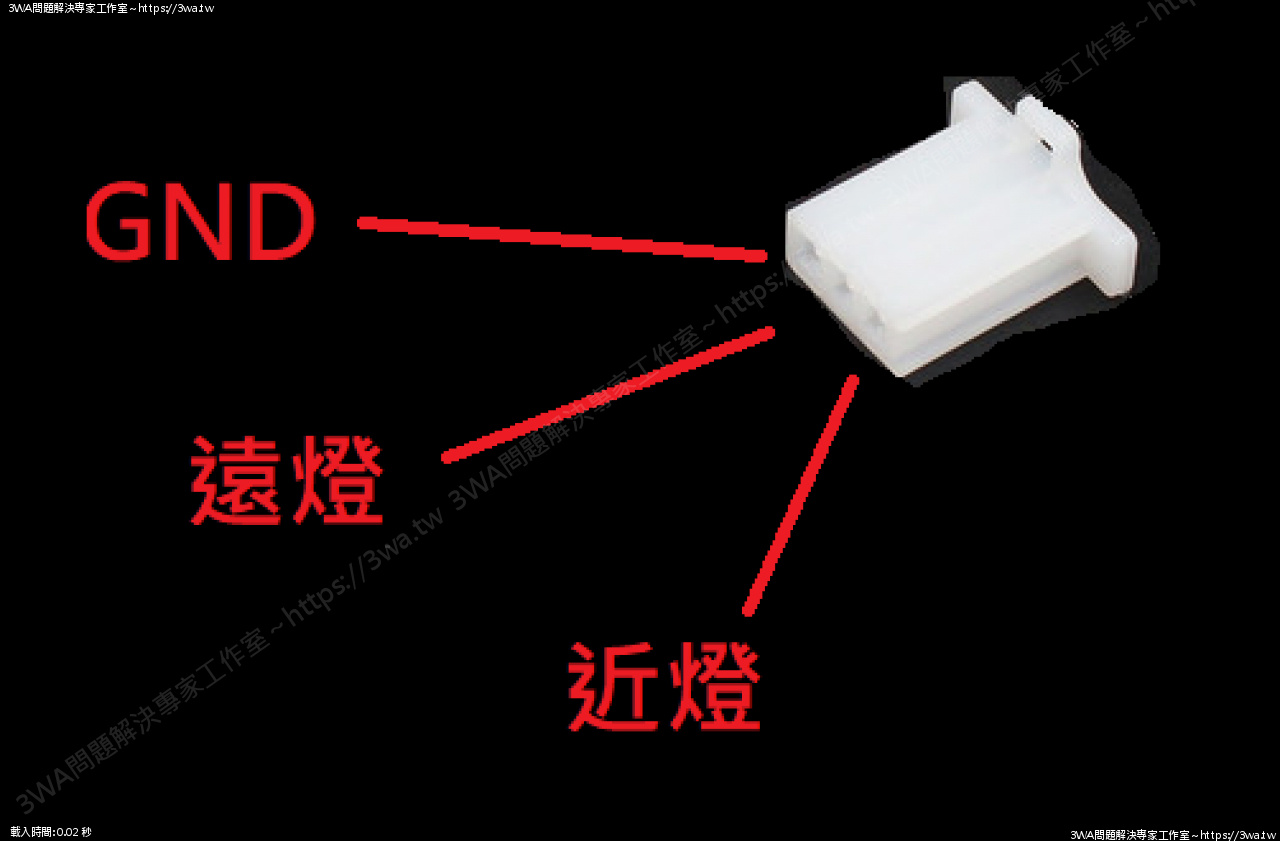

 NSR 車上的大燈線是 3P,主線出來是 母接頭
趁記憶還清晰,記錄一下

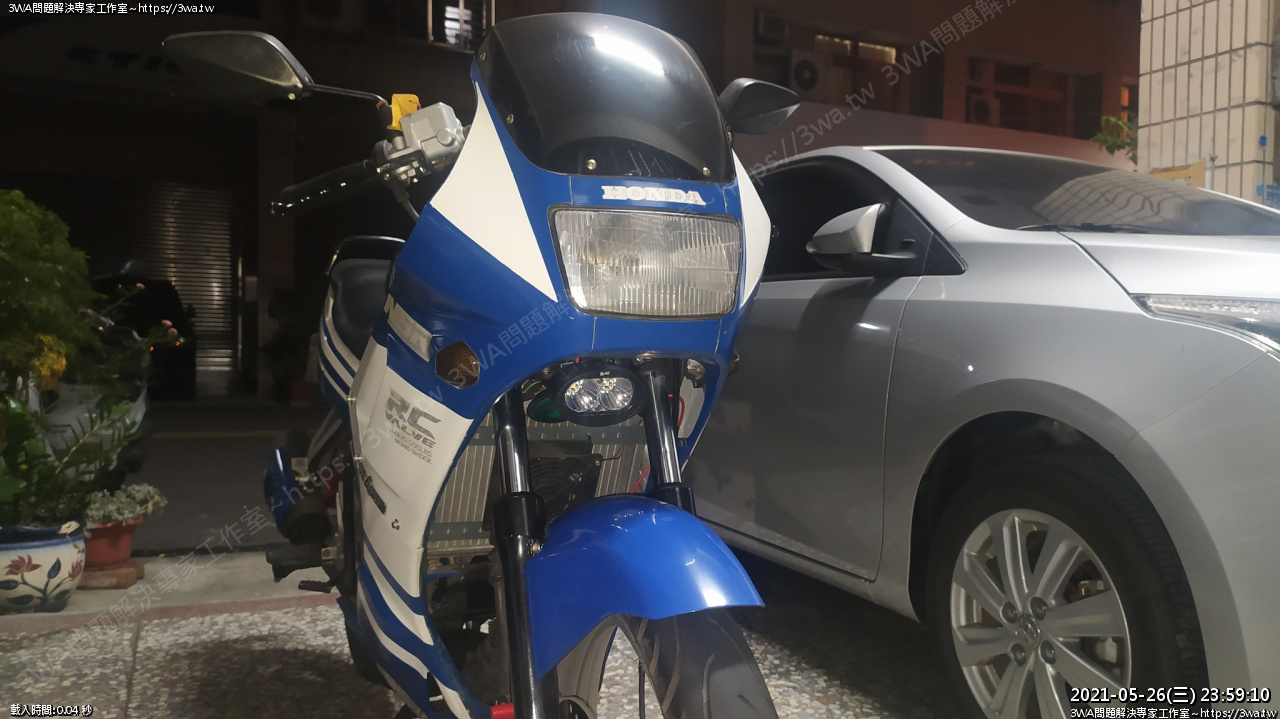

 鎖點剛好可以鎖在原本鎖喇叭的螺絲孔~喇叭往內,LED頭燈往外,螺絲孔共用同一個
LED燈藏在風罩裡,晚點測看看會不會閃瞎對向的眼睛,如果看的到燈的話再加個遮光扳





 原本的小燈,亮度還ok,車上這組電瓶也裝四年了 (2017-09-26)
雖然是 UPS 免加水電池,但怎麼這麼耐用!





 LED 就接遠光燈線~好亮的白光...
可能要考慮在前面加黃色玻璃紙或黃色水彩筆調整輸出的顏色?

後來查閱相關規定,白光也是可以當霧燈使用:

From : 參考資料

(七)機車霧燈:

1.前、後霧燈盞數應為一盞或二盞,裝置一盞時基準中心應在中心縱向面上或使照明面內緣距中心縱向面小於0.二五公尺,兩盞時應左右對稱裝設。

2.前霧燈限用黃色或淡黃色或白色;後霧燈限用紅色。

3.前霧燈之照明面不得高於近光燈照明面上緣,距地高度應在0.二五公尺以上。後霧燈距地高度應介於0.二五公尺至0.九公尺之間且其基準中心與煞車燈基準中心間距應大於0.一公尺。

4.前霧燈與頭燈不得連動。除非頭燈或前霧燈點亮,否則後霧燈不得點亮,裝置前霧燈時,後霧燈應能單獨熄滅。

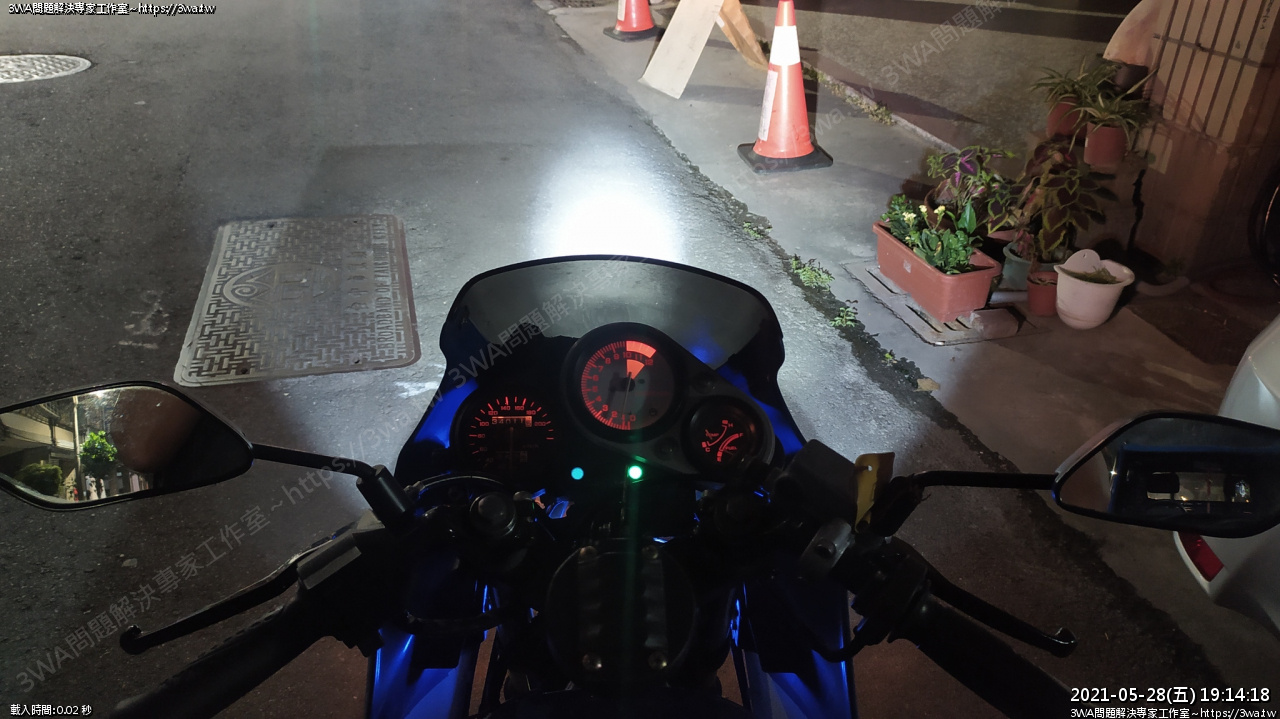

亮度相當不錯

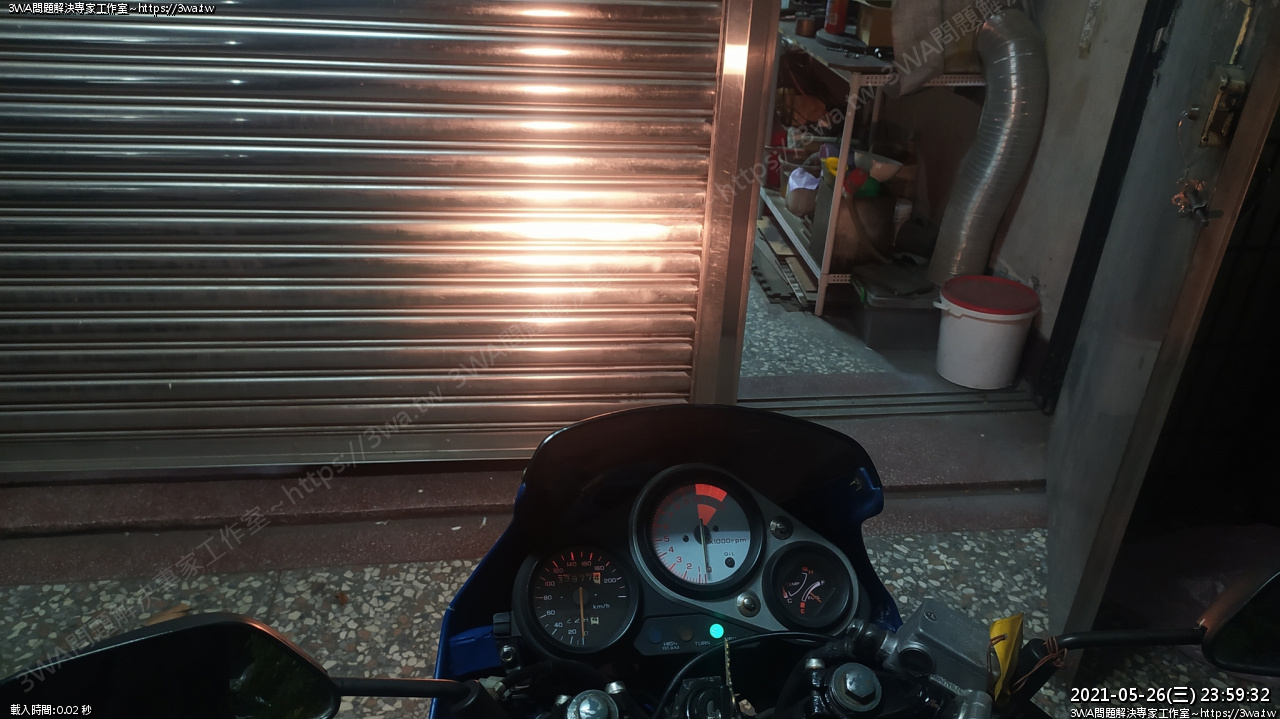

 平常小燈照地的感覺,不是很明顯,不過有~

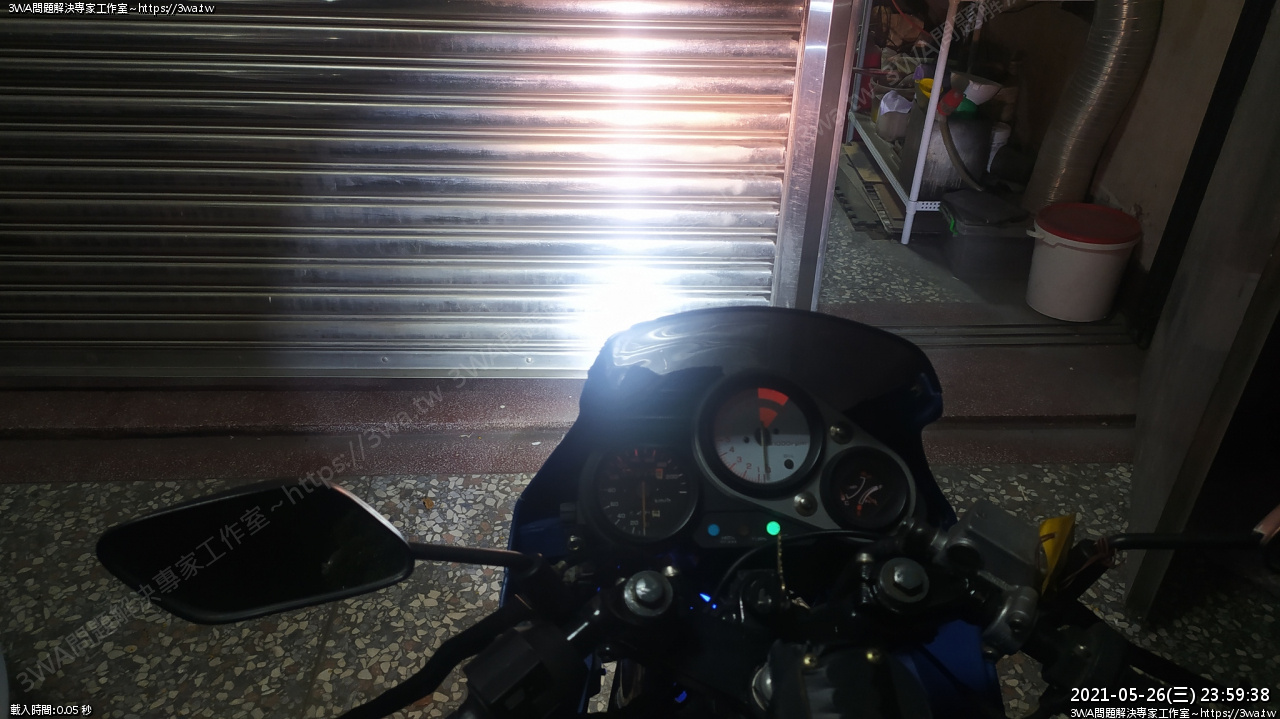

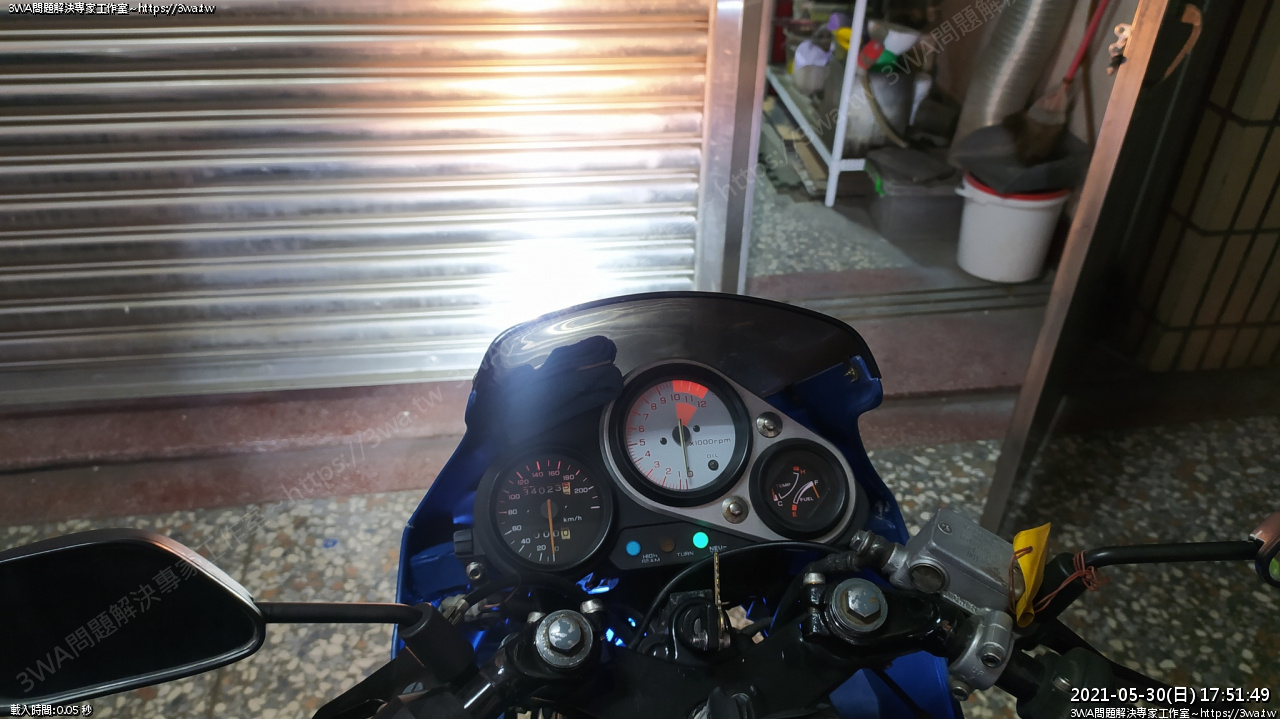

 開大燈後的照地感覺



 禮拜天下大雨有空改車





 拿ABS板黏一個遮光片





 旁邊也加高

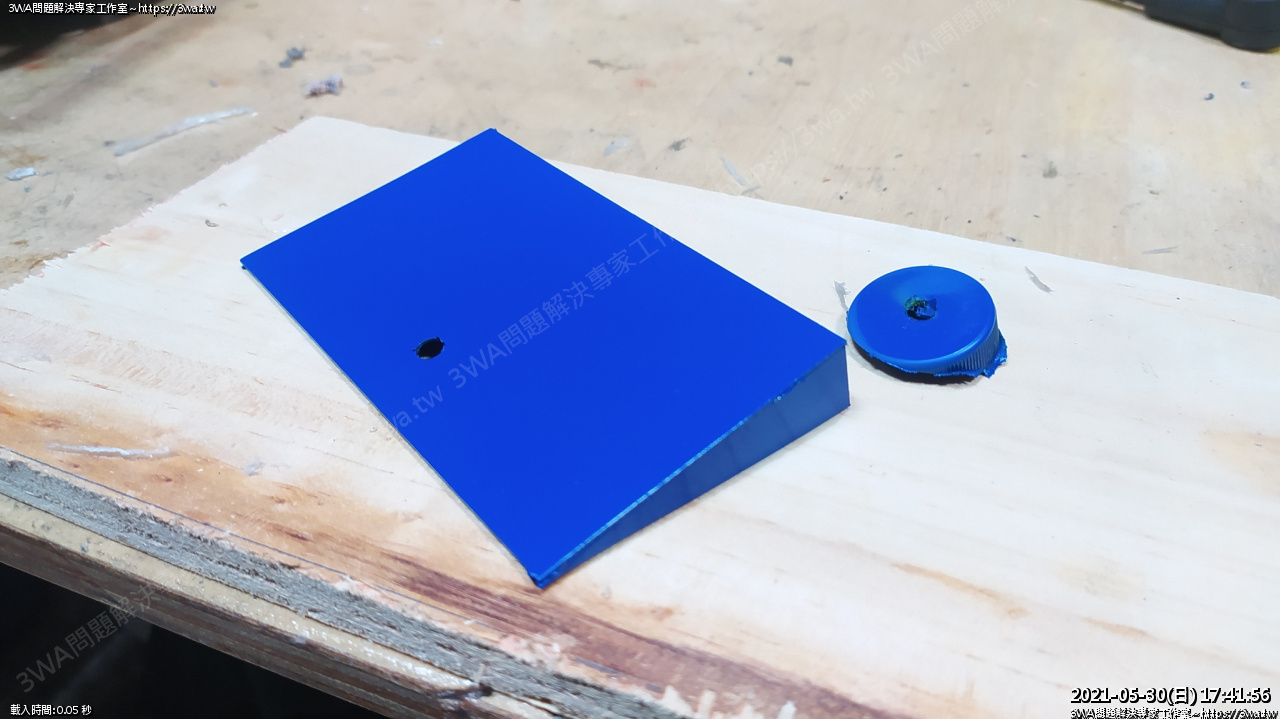

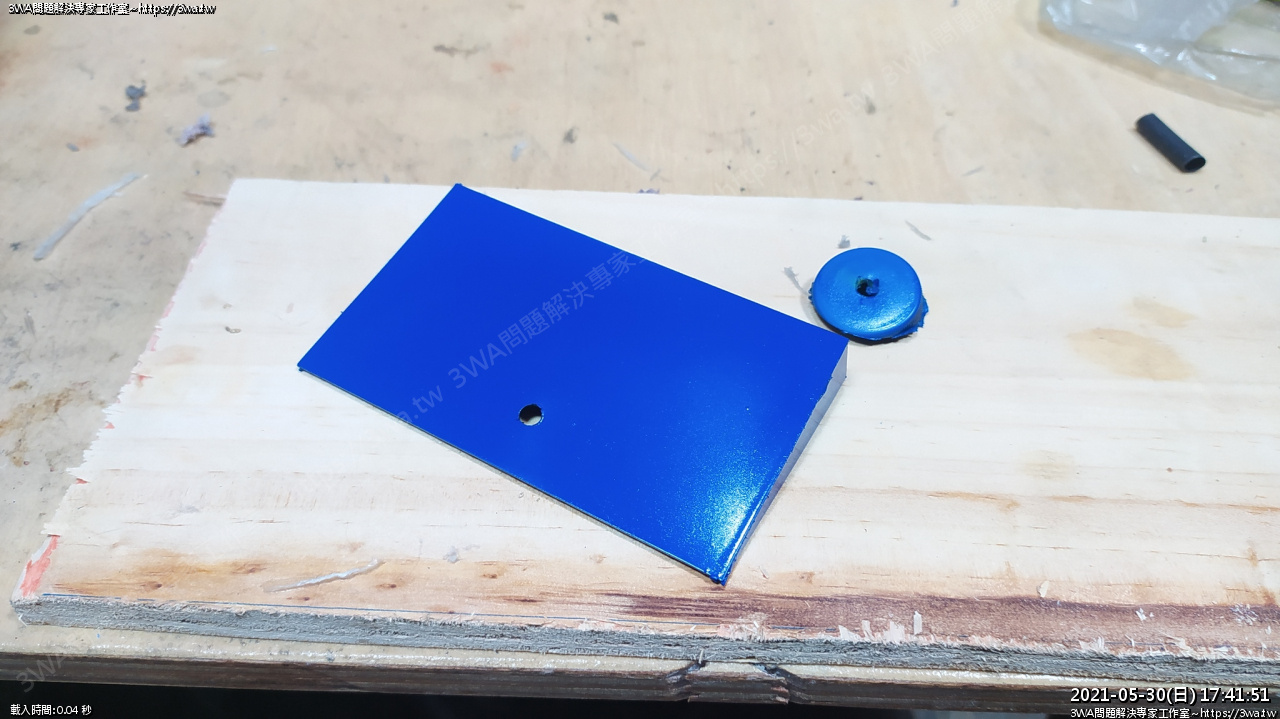

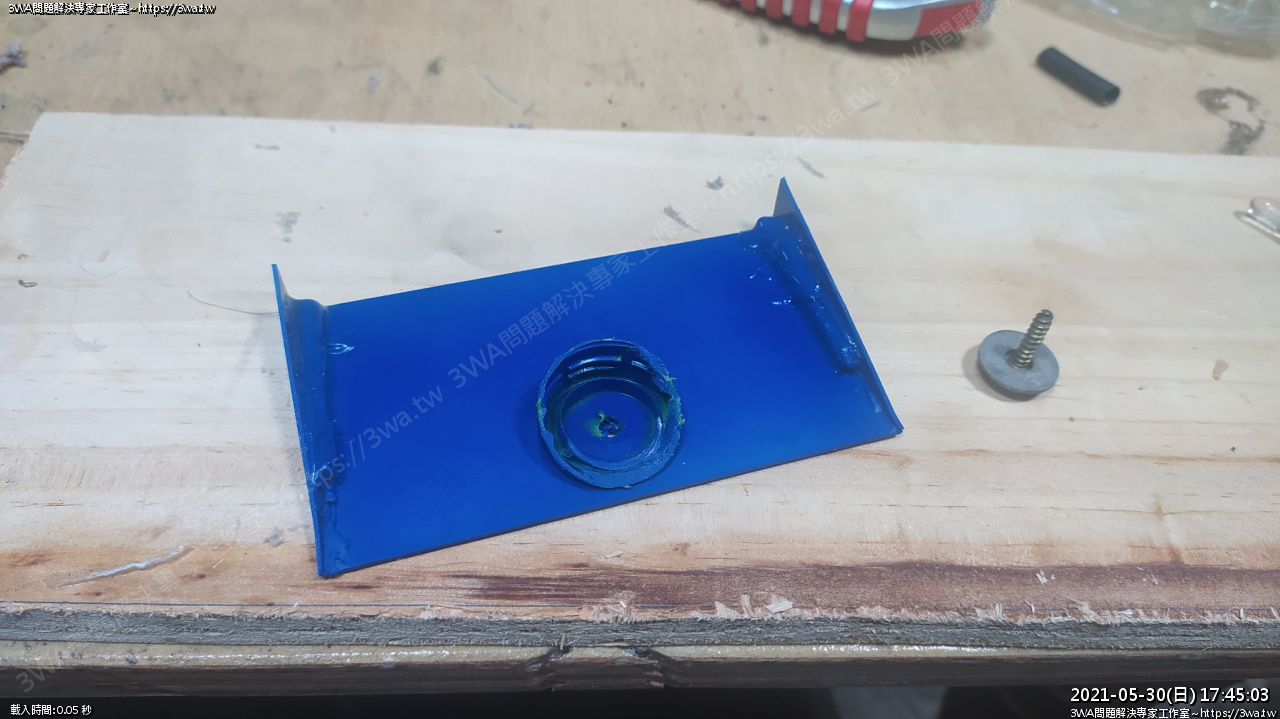

ABS 板、ABS 板切成小角形 x2 、ABS 條、熱融膠,瓶蓋磨成斜的





 裝上車,除非蹲很低下才看的到燈,大概遮掉正面的 1/2

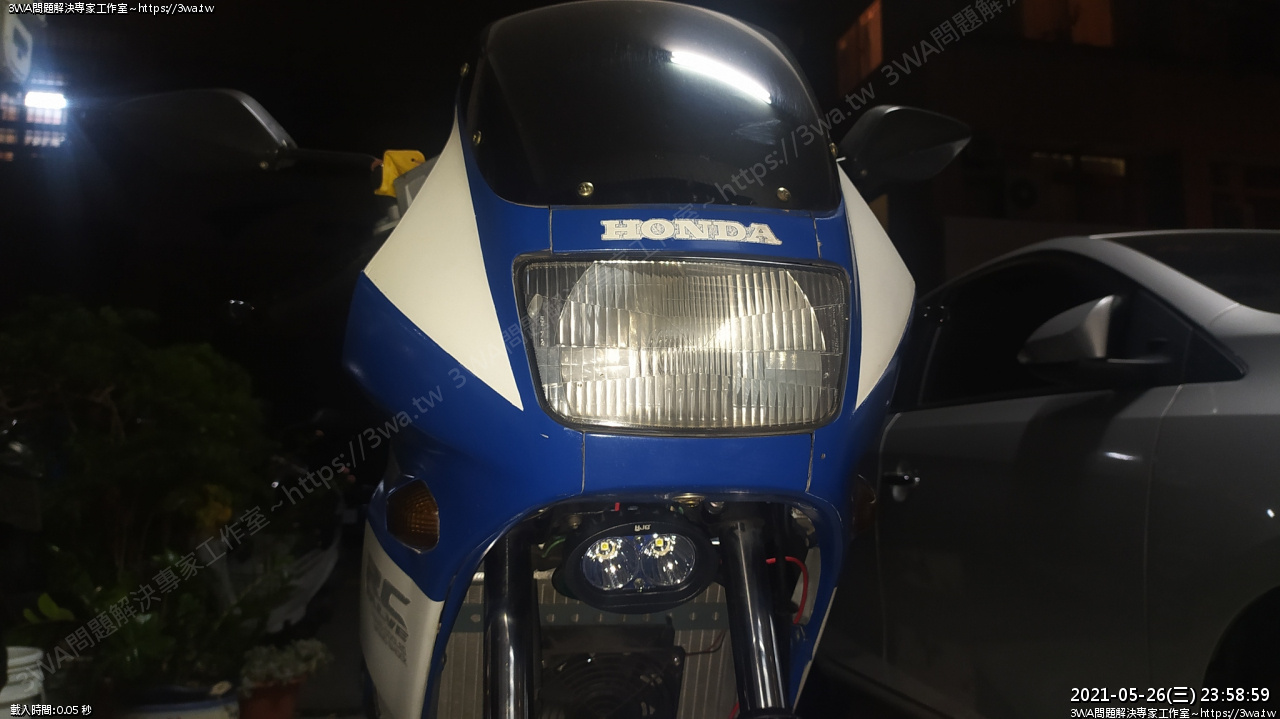

這張是裝遮光片之前 (5/26)



 稍高一些就看不到了





 蹲著跟燈一樣高才看的到

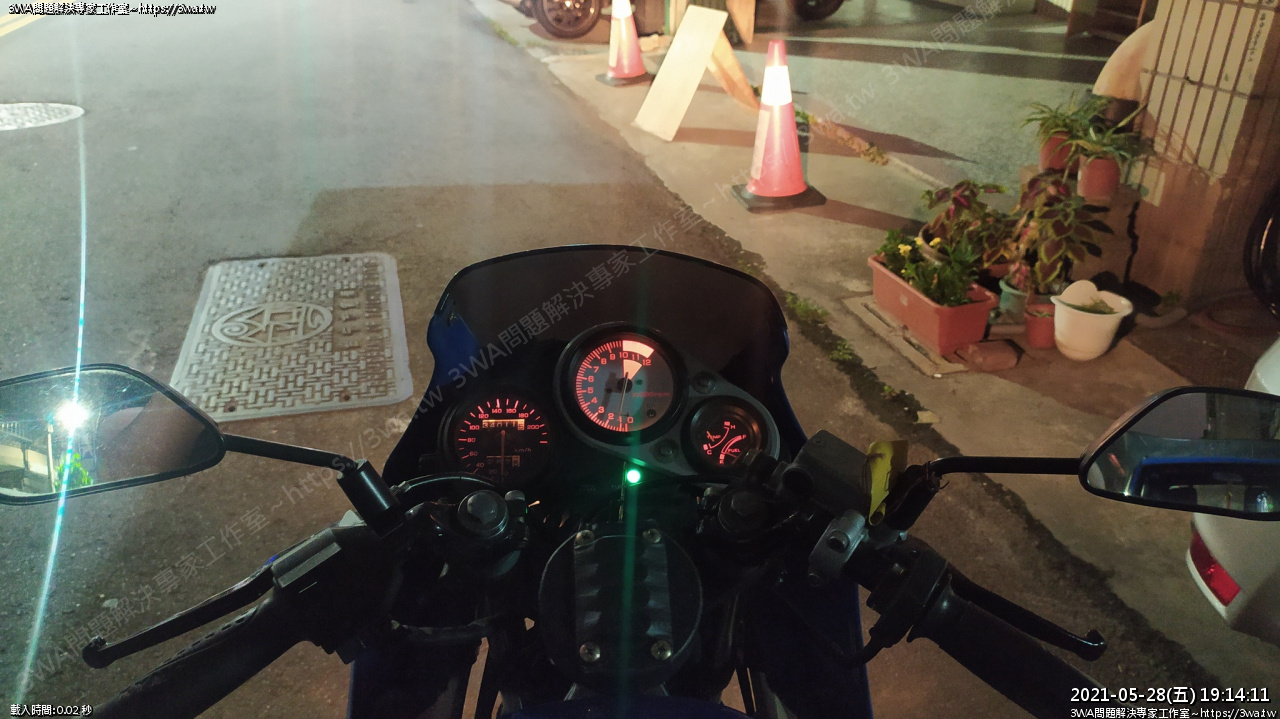

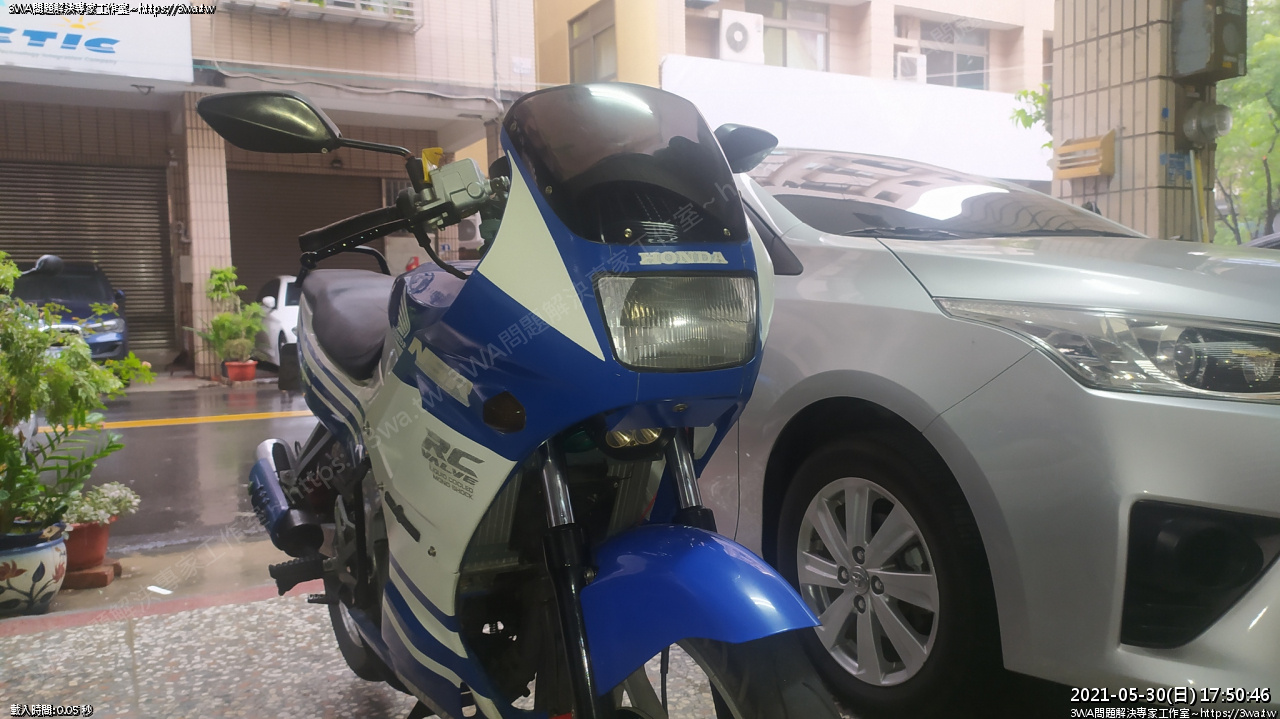

 照地燈好了

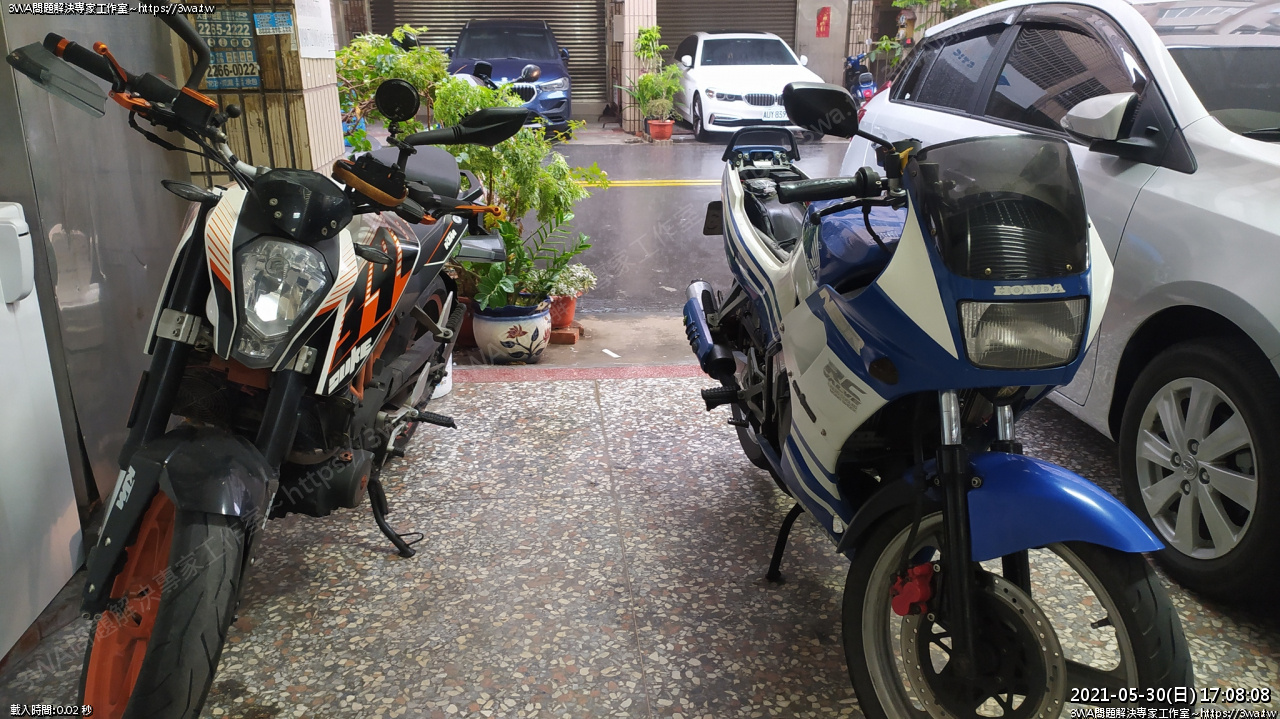

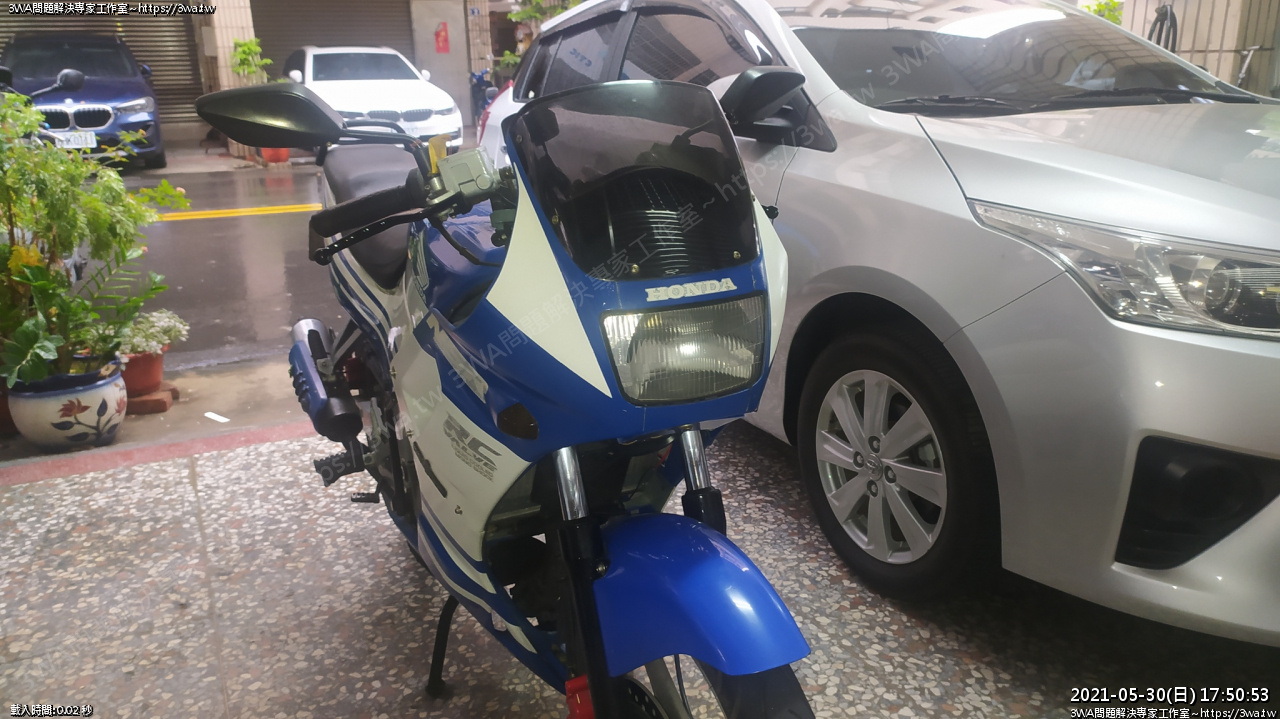

 側面

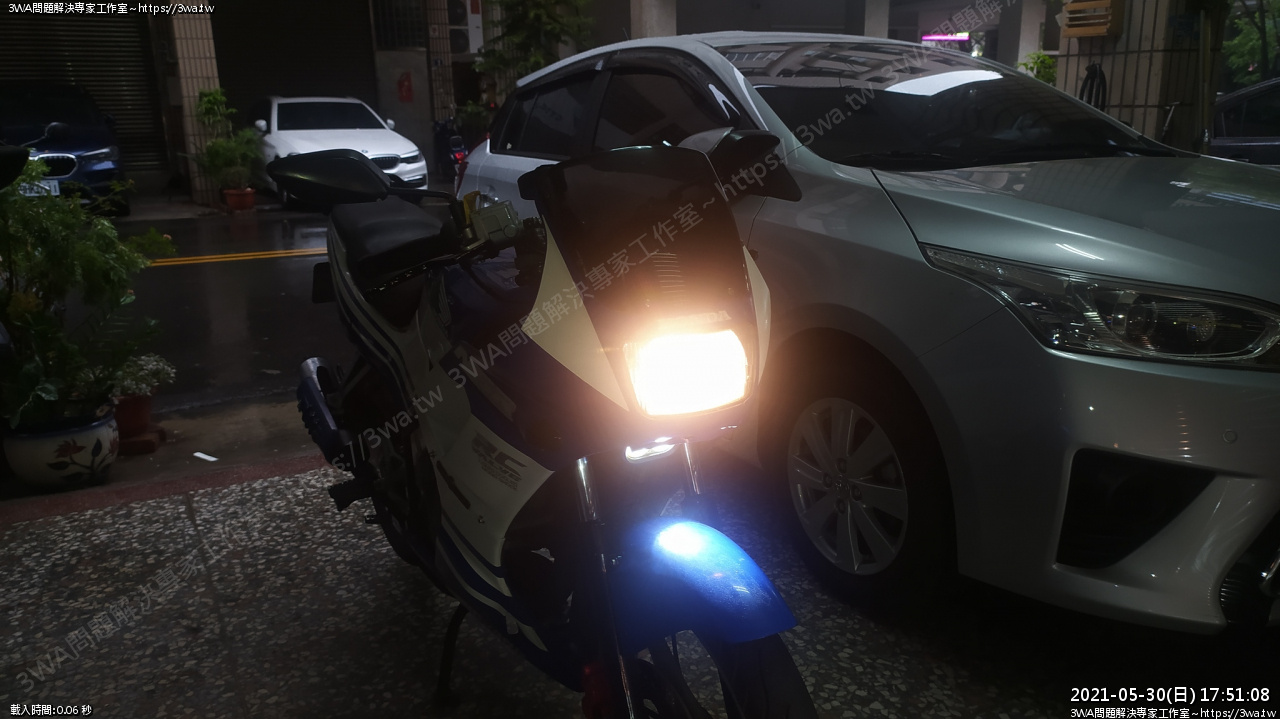

 從後面看的感覺

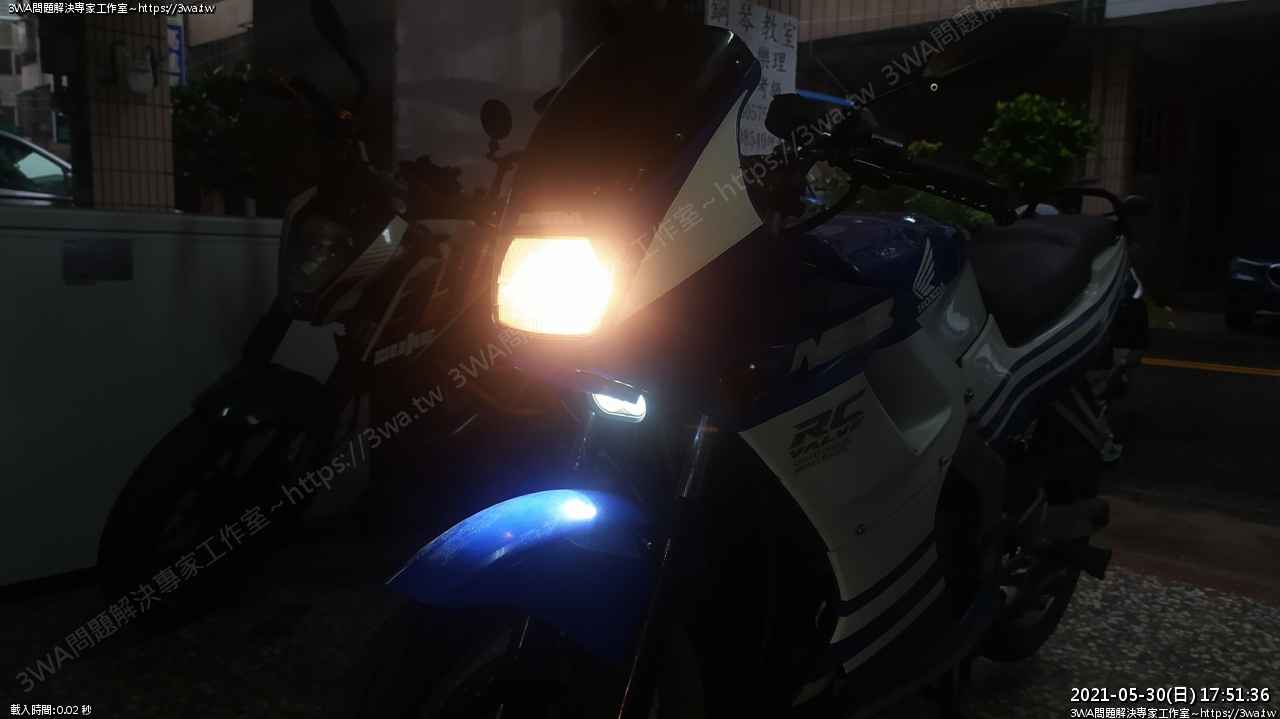

 斜側面





里程 34023km 裝上照地燈
