標題: NSR 卡鉗備料整理
網址:https://3wa.tw/blog/blog.php?id=1919
內容:


//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444660.jpg

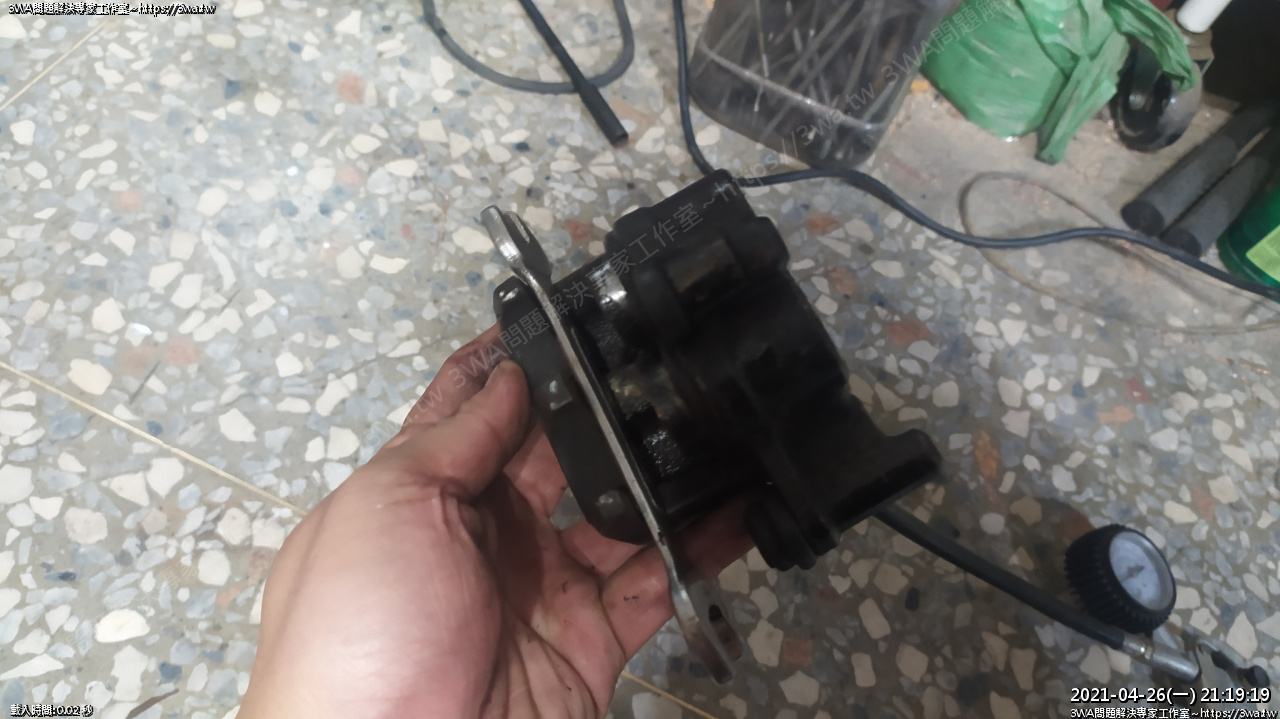

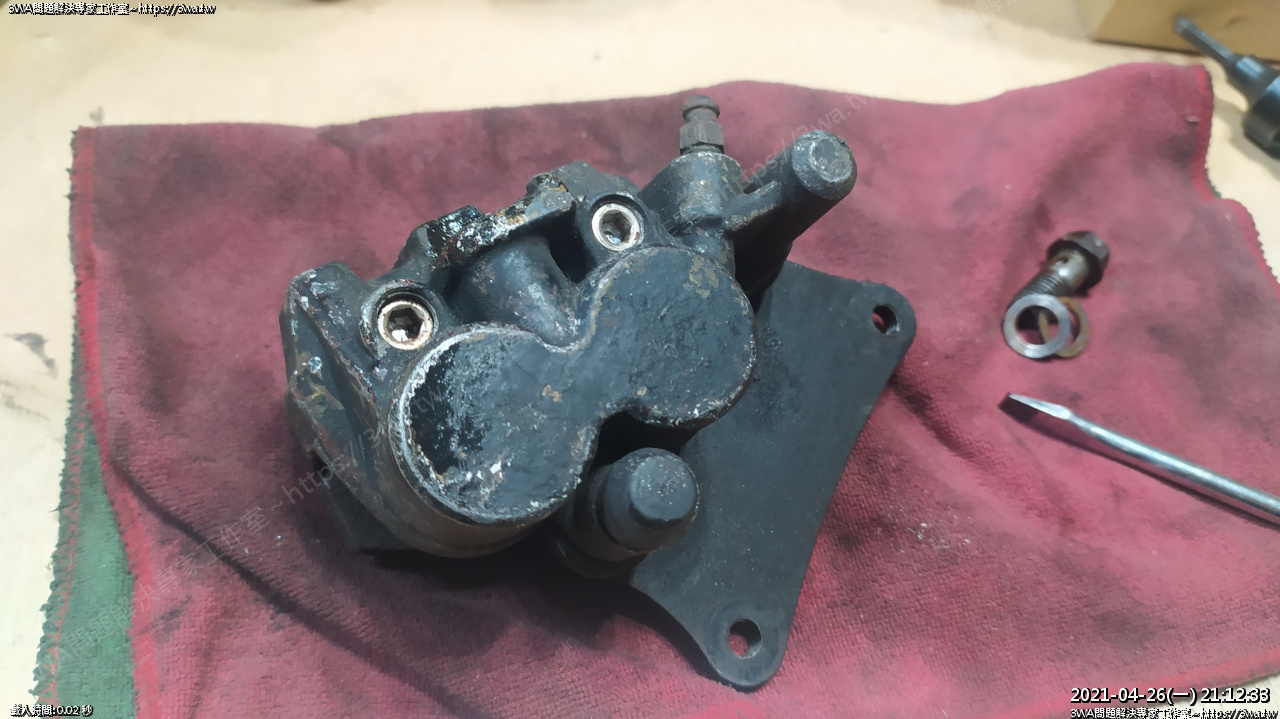

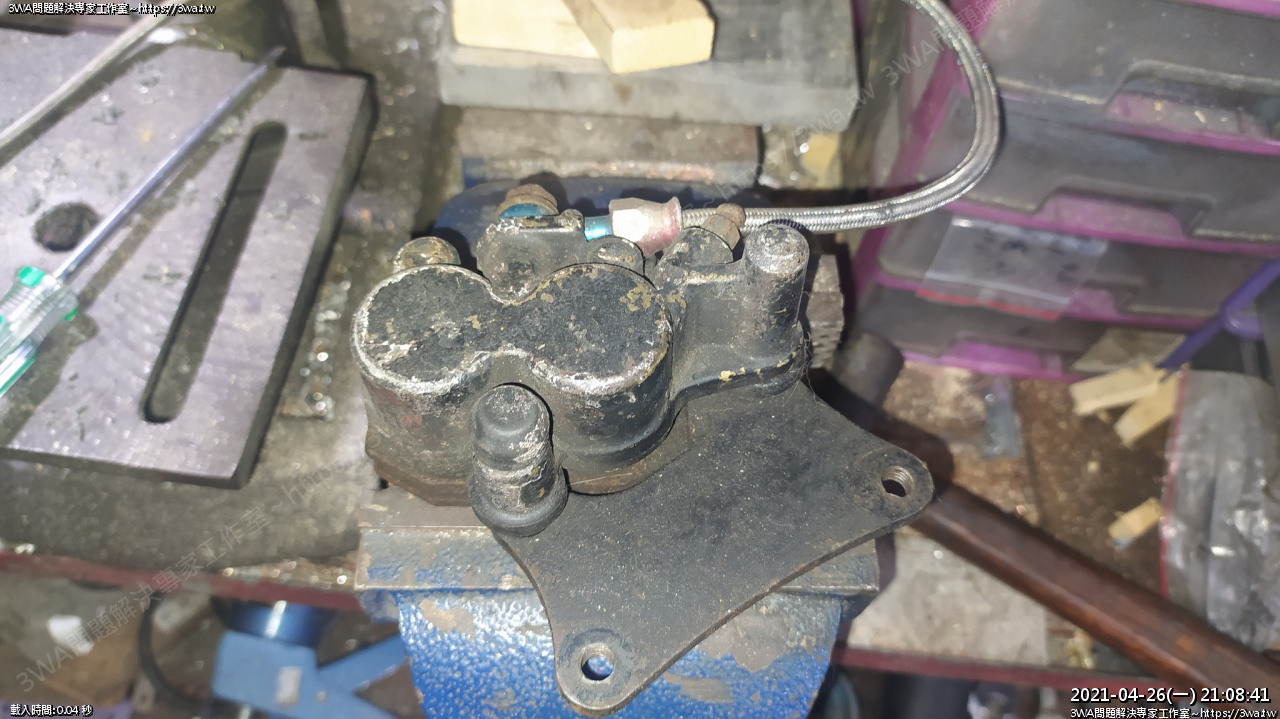

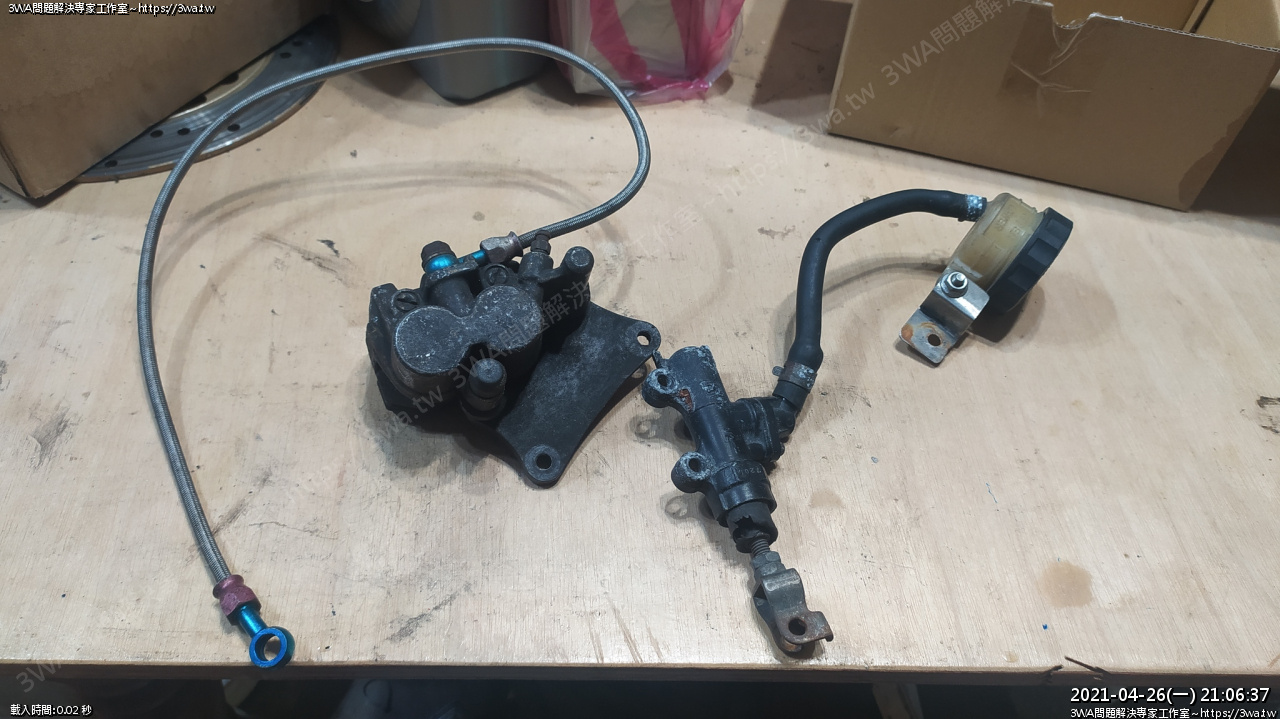

 之前跟阿星收的NSR後卡鉗總成



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444665.jpg

 最近比較有空整理一下,拆下防塵蓋



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444669.jpg

 插銷



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444675.jpg

拿出卡鉗特工



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444663.jpg

 先拆插銷,拆下來令片



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444677.jpg

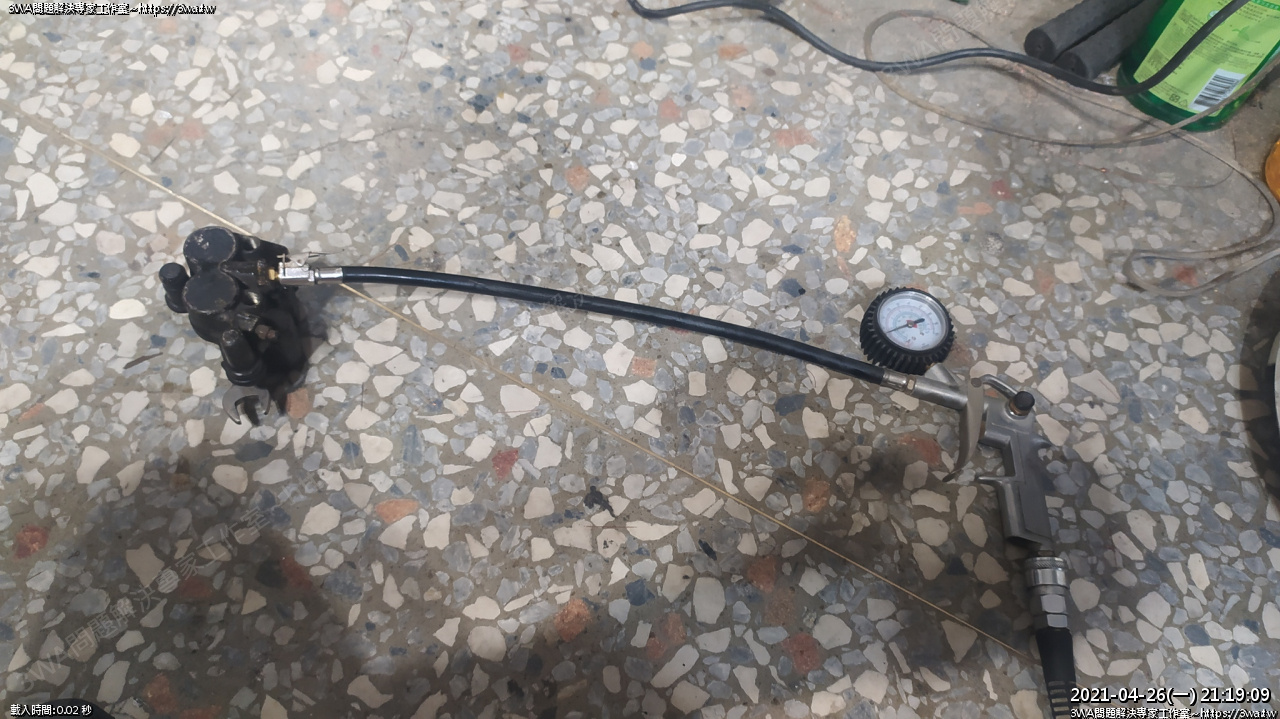

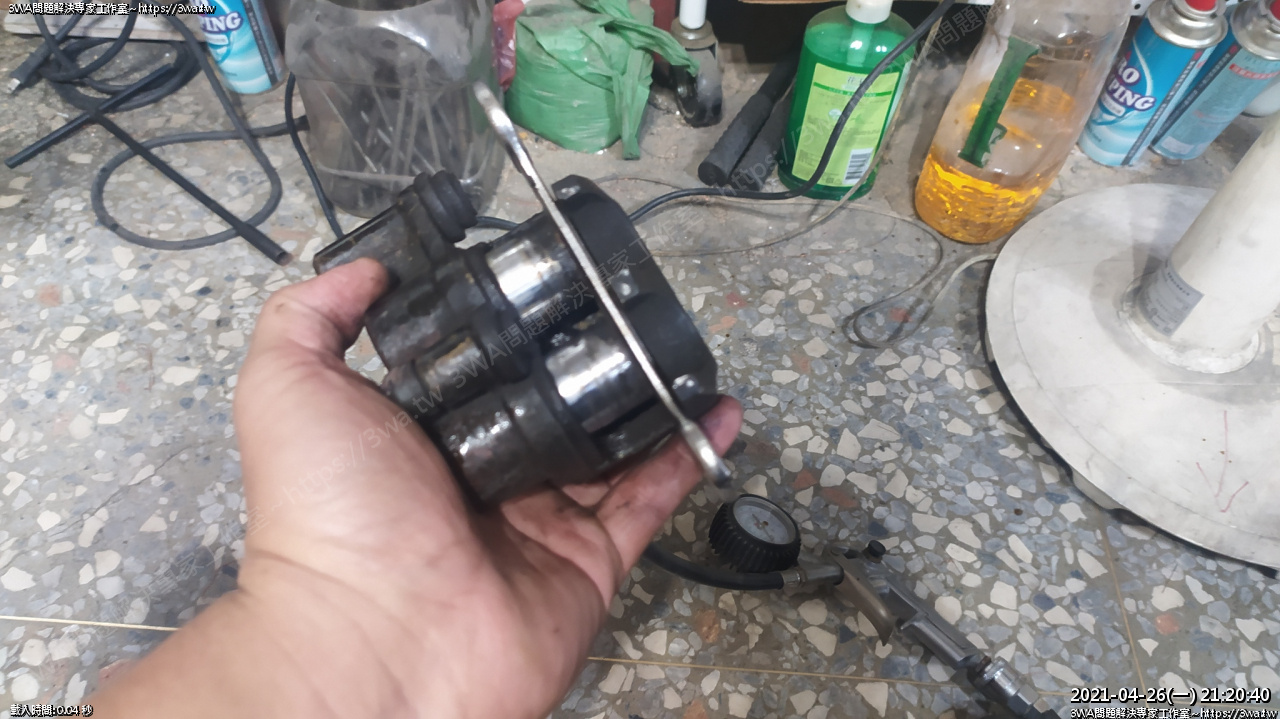

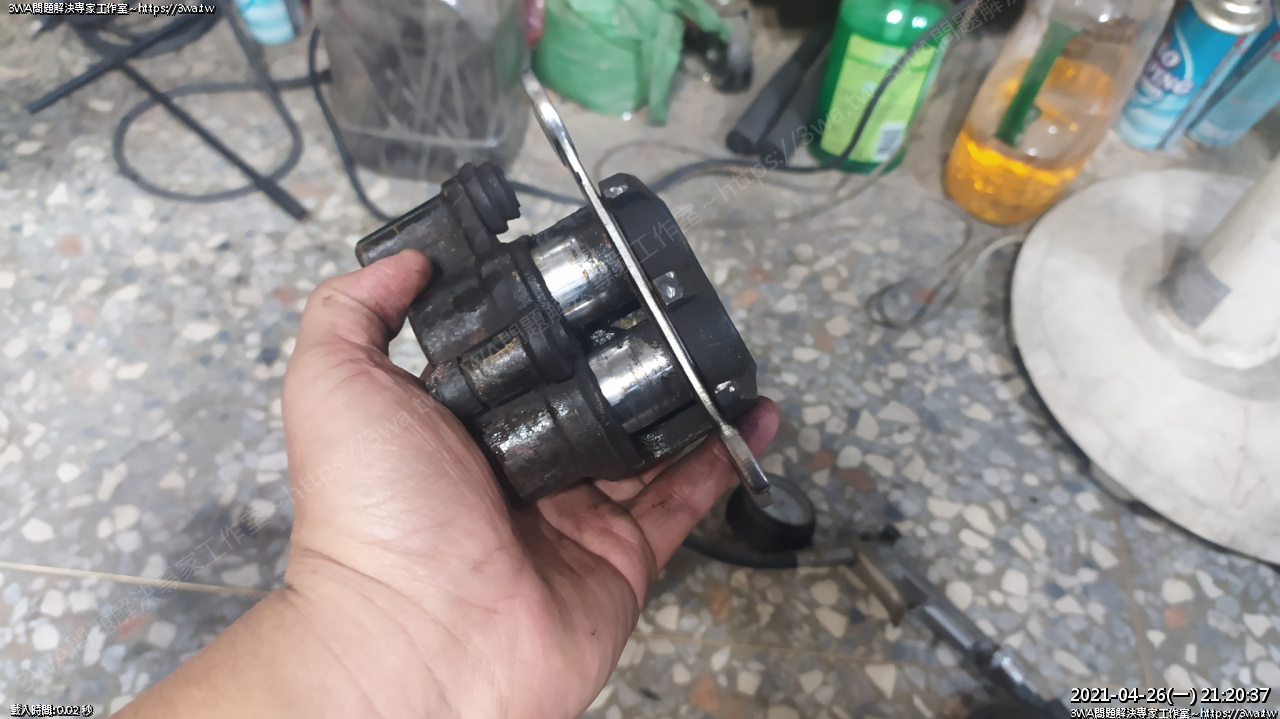

 裝上特工,使用空壓機



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444679.jpg

平均把活塞擠出



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444681.jpg

 擠出來了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444683.jpg





 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444685.jpg

 活塞順利移除



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444689.jpg

 特工收起來



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444690.jpg

 拆下卡鉗橡皮



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444696.jpg

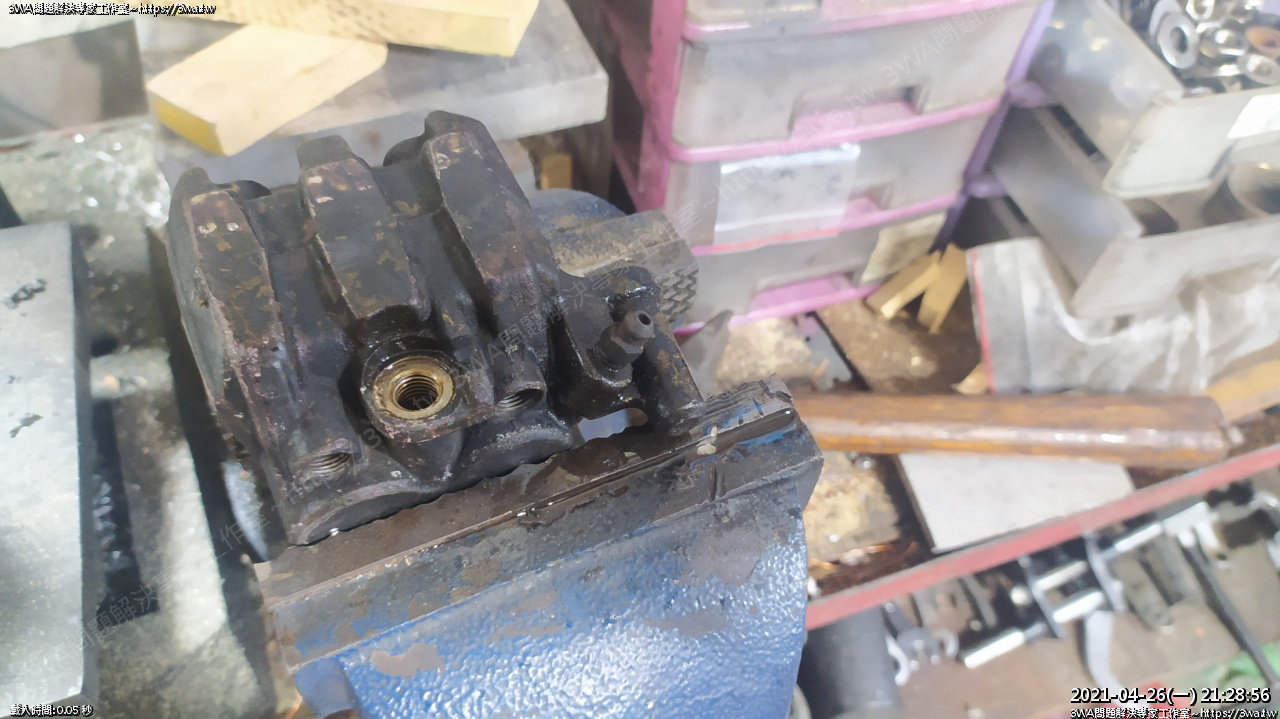

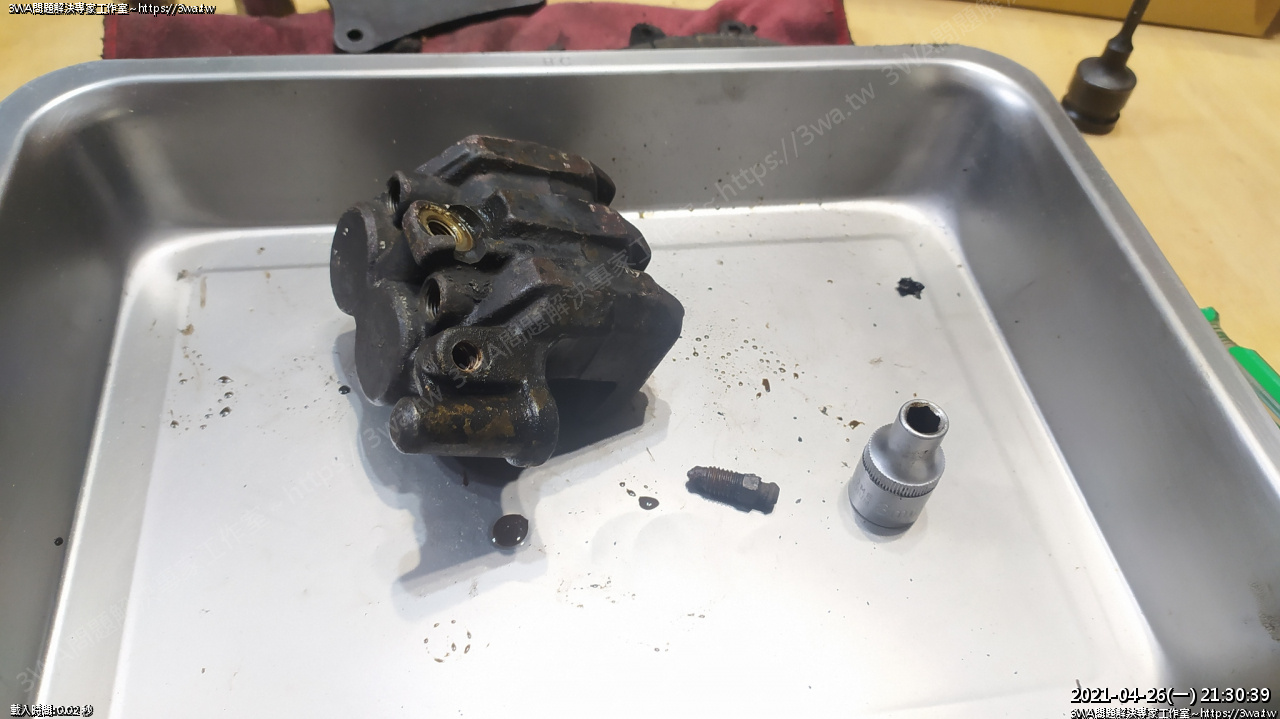

 洩空氣螺絲感覺很危險



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444698.jpg

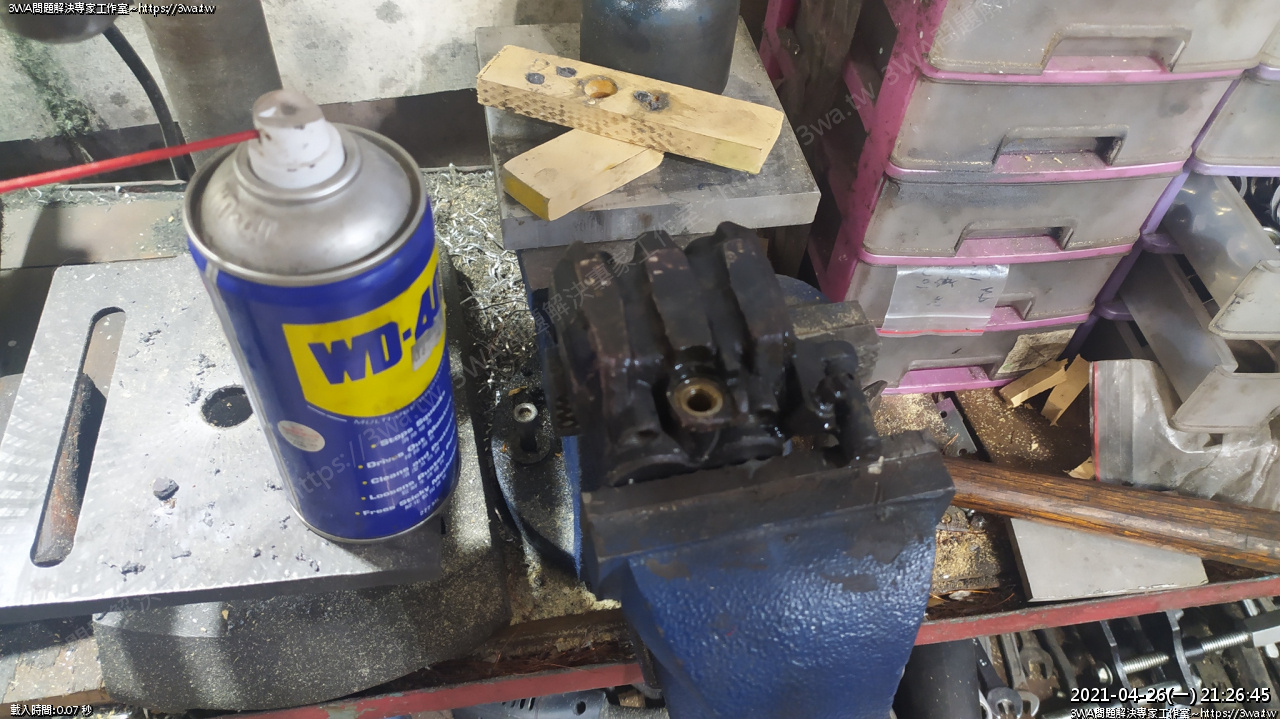

 噴點WD40



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444700.jpg

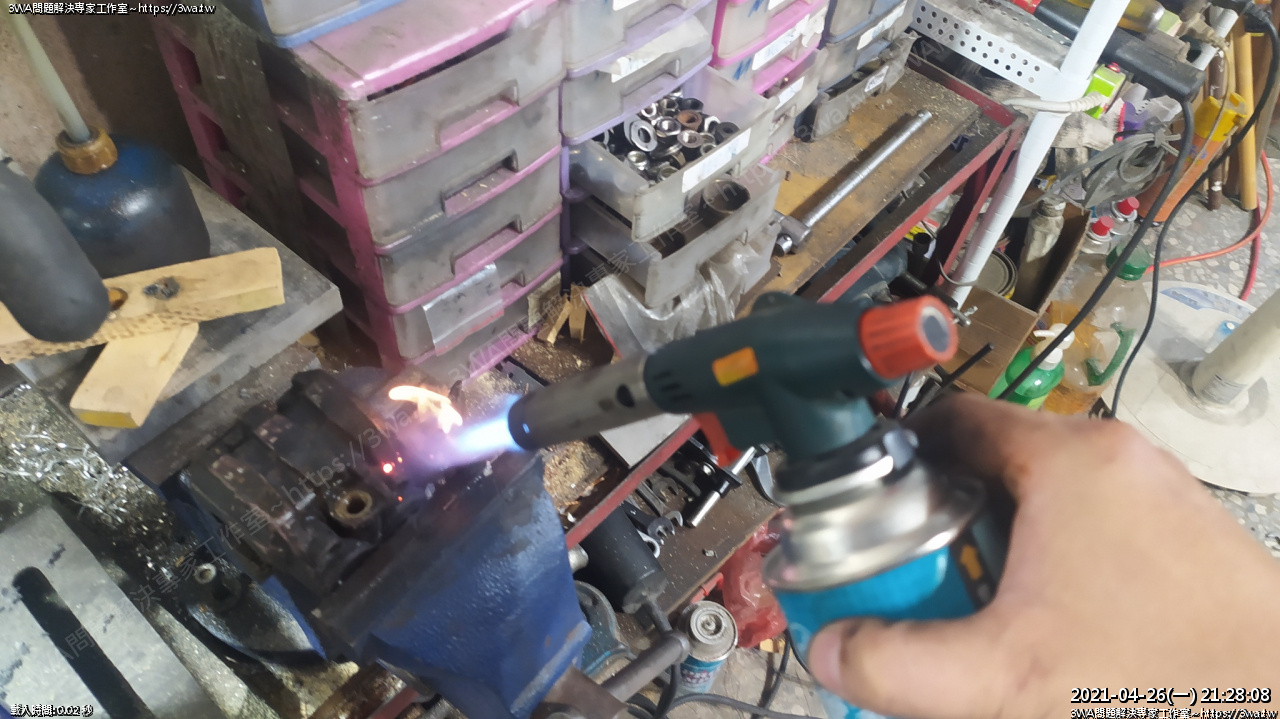

 加熱



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444703.jpg

 等冷一點



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444706.jpg

 順利拆下來了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444708.jpg

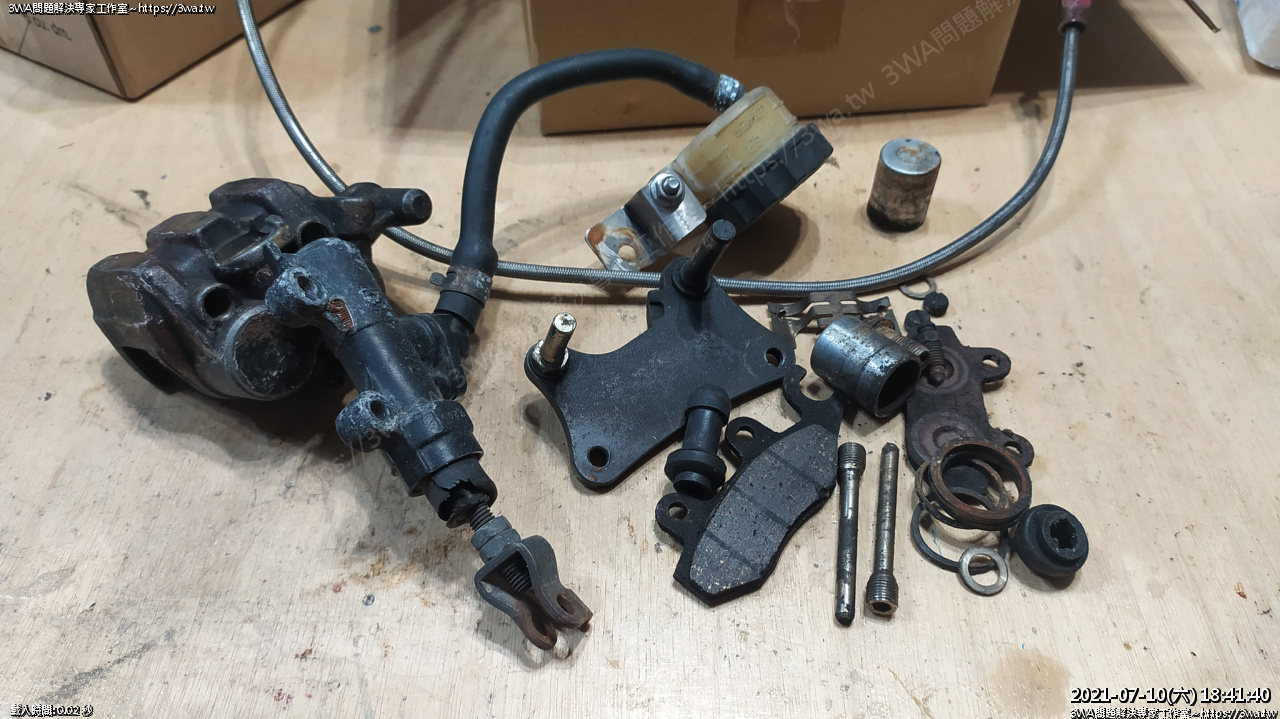

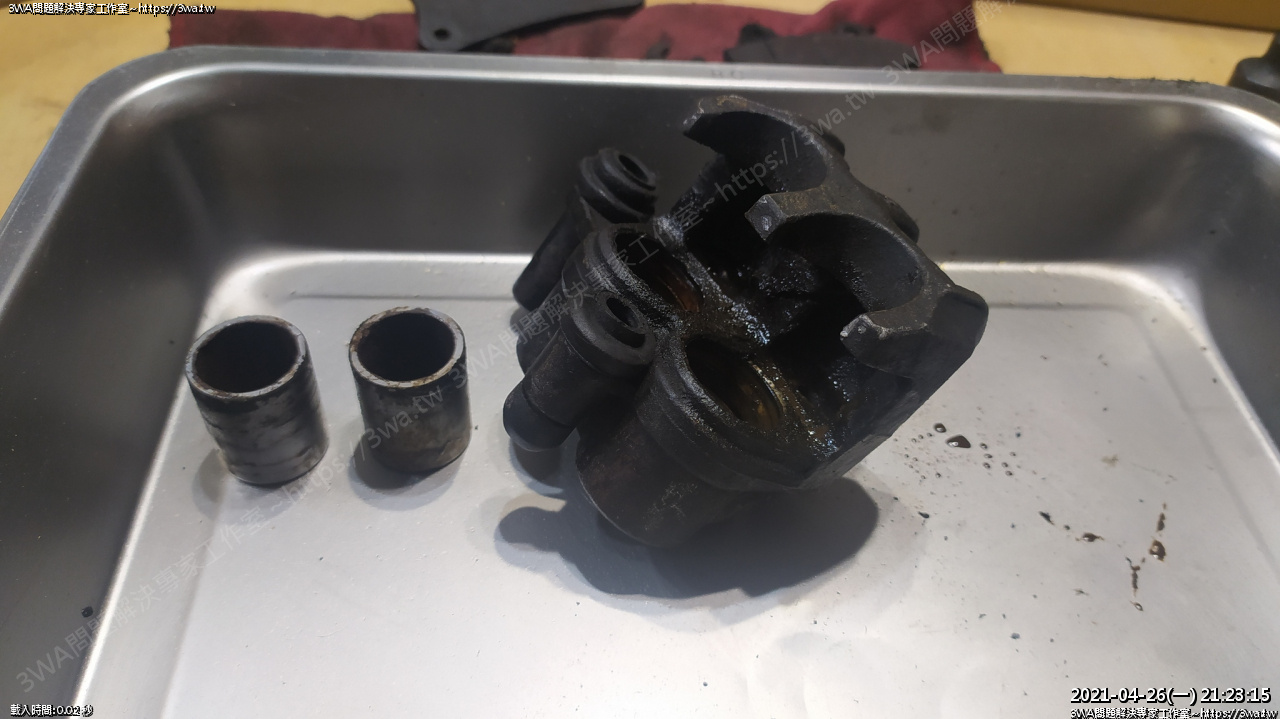

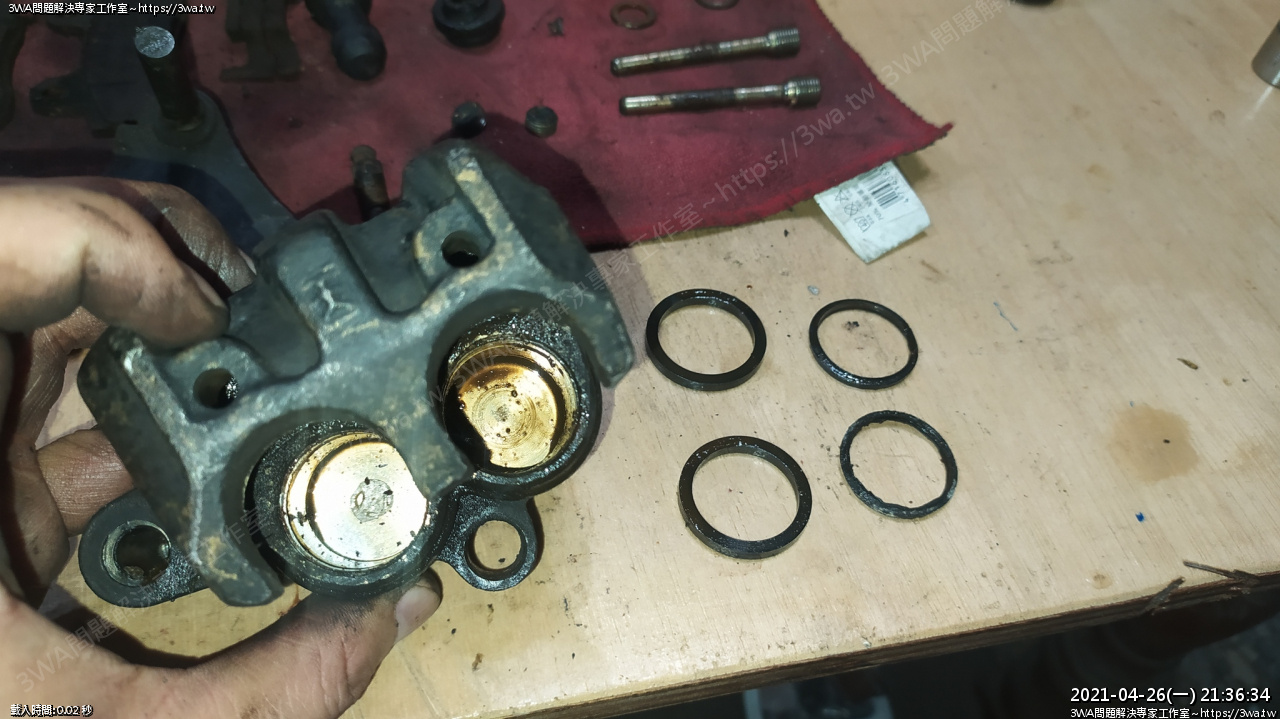

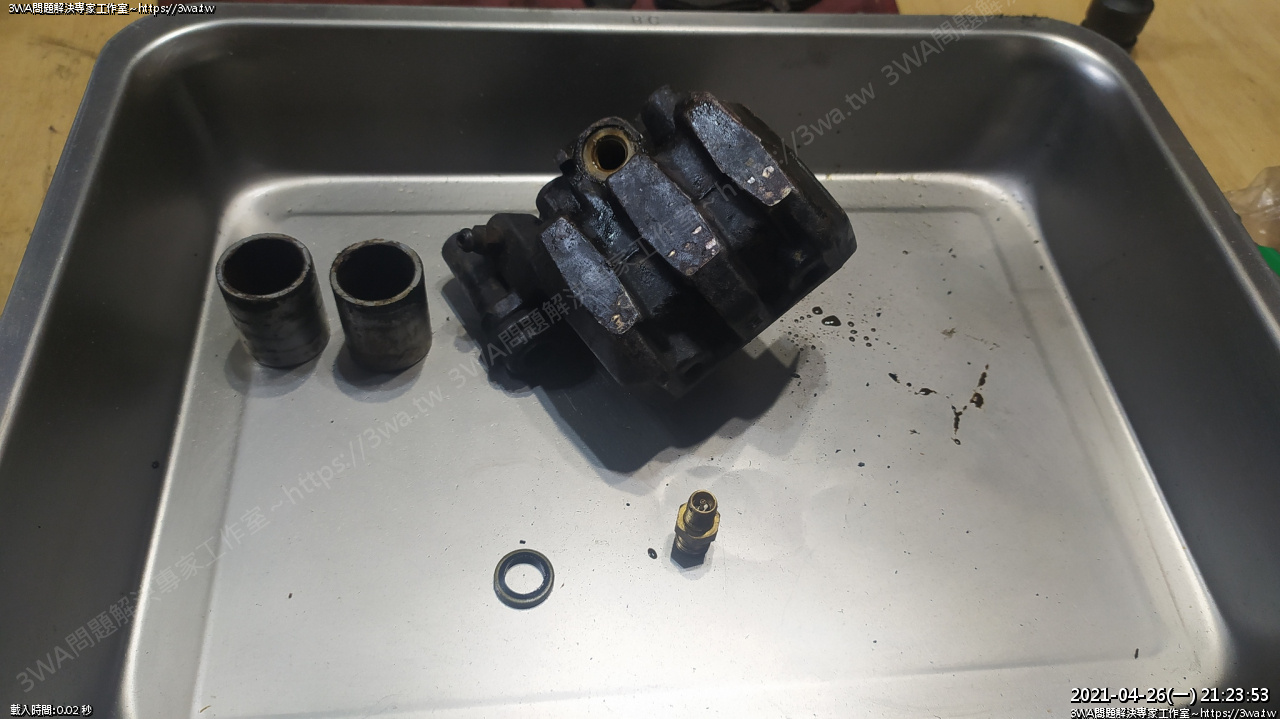

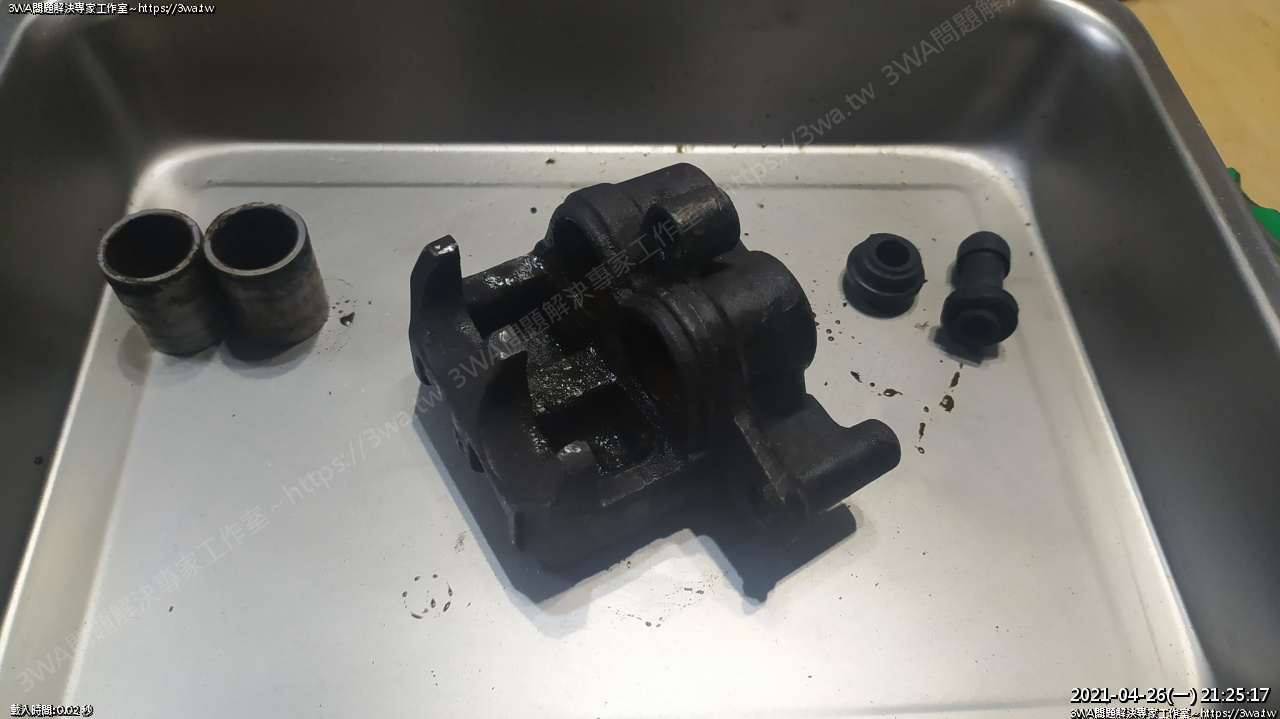

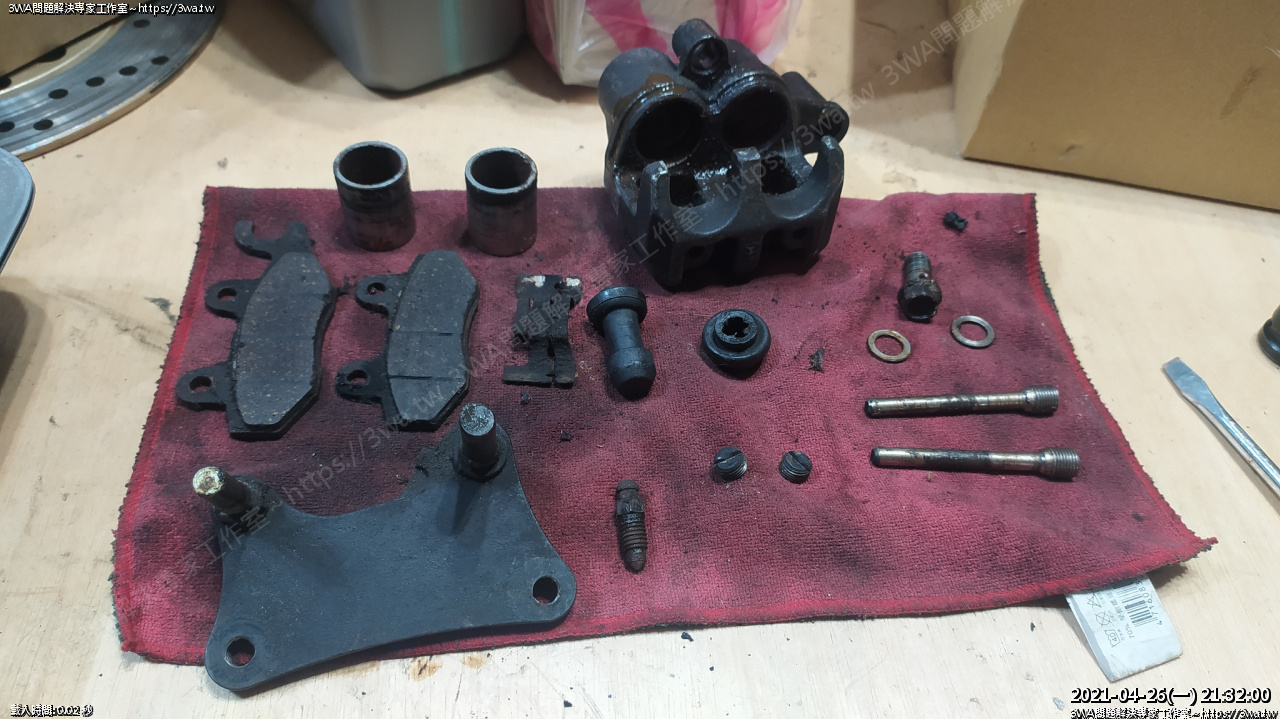

總算分解完畢



//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444712.jpg

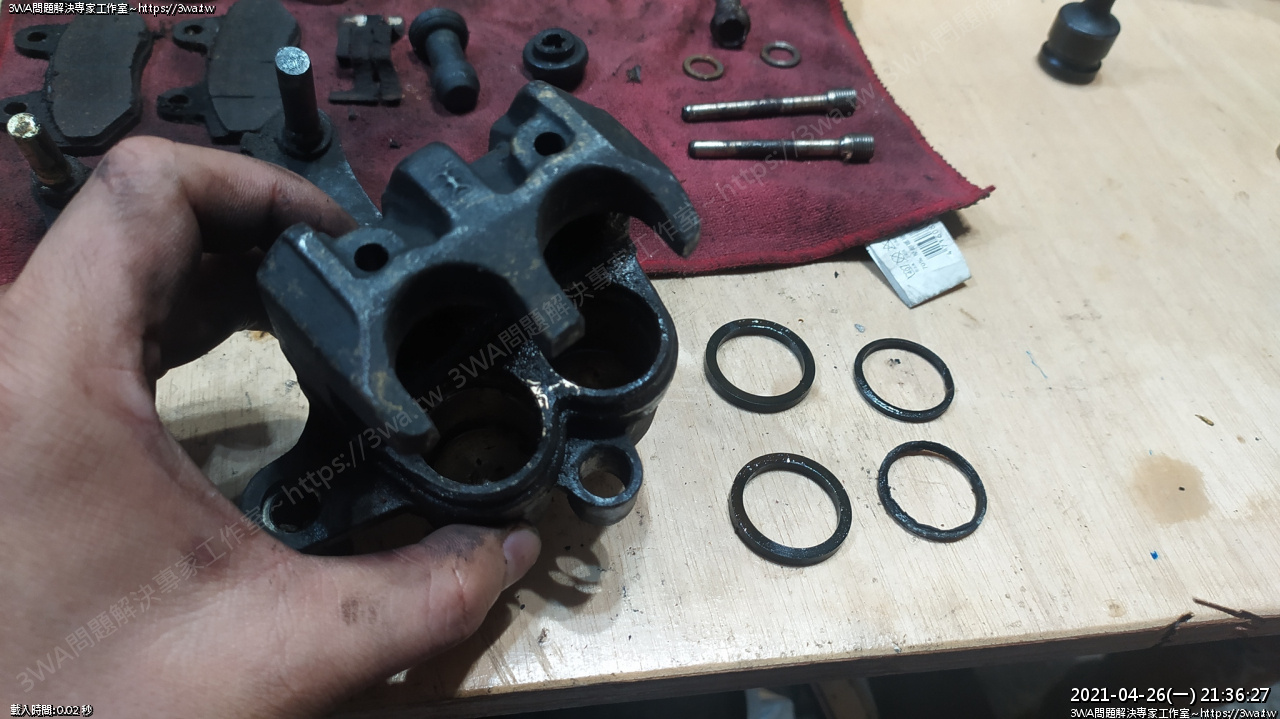

 拔出油土封



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1619444714.jpg

 裡面還算乾淨



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923550.jpg

 放了二個多月



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923554.jpg

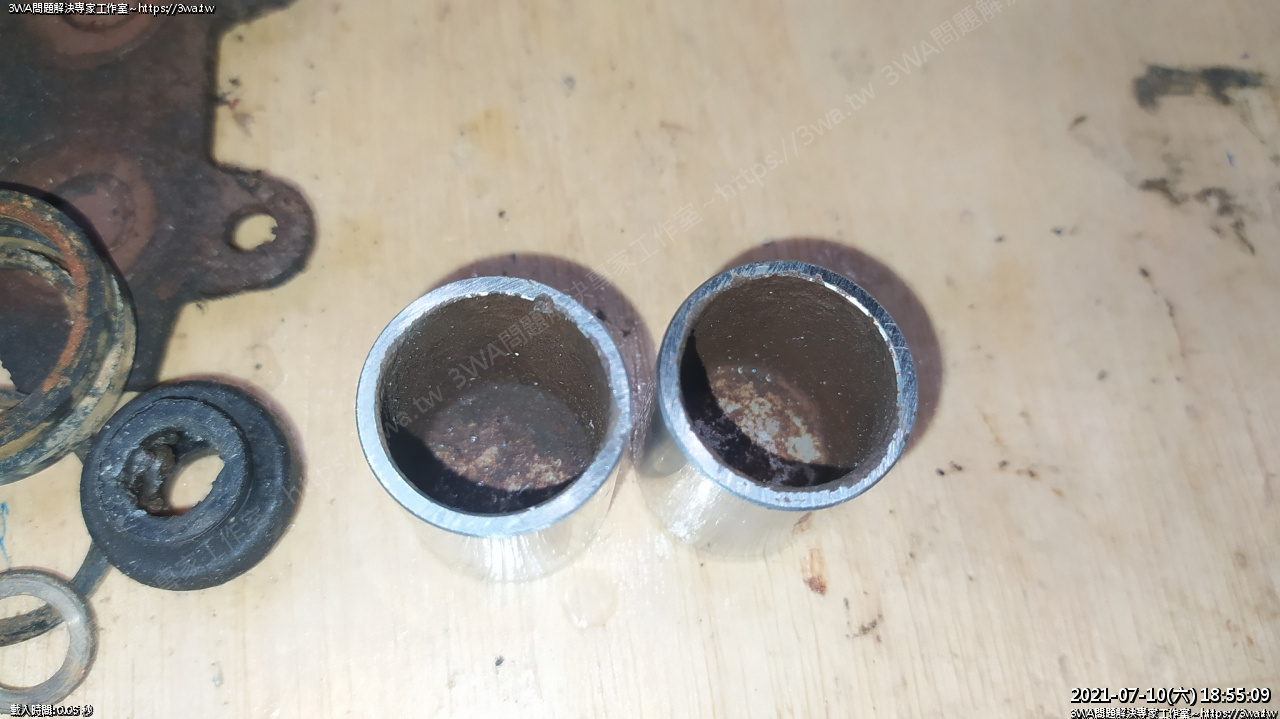

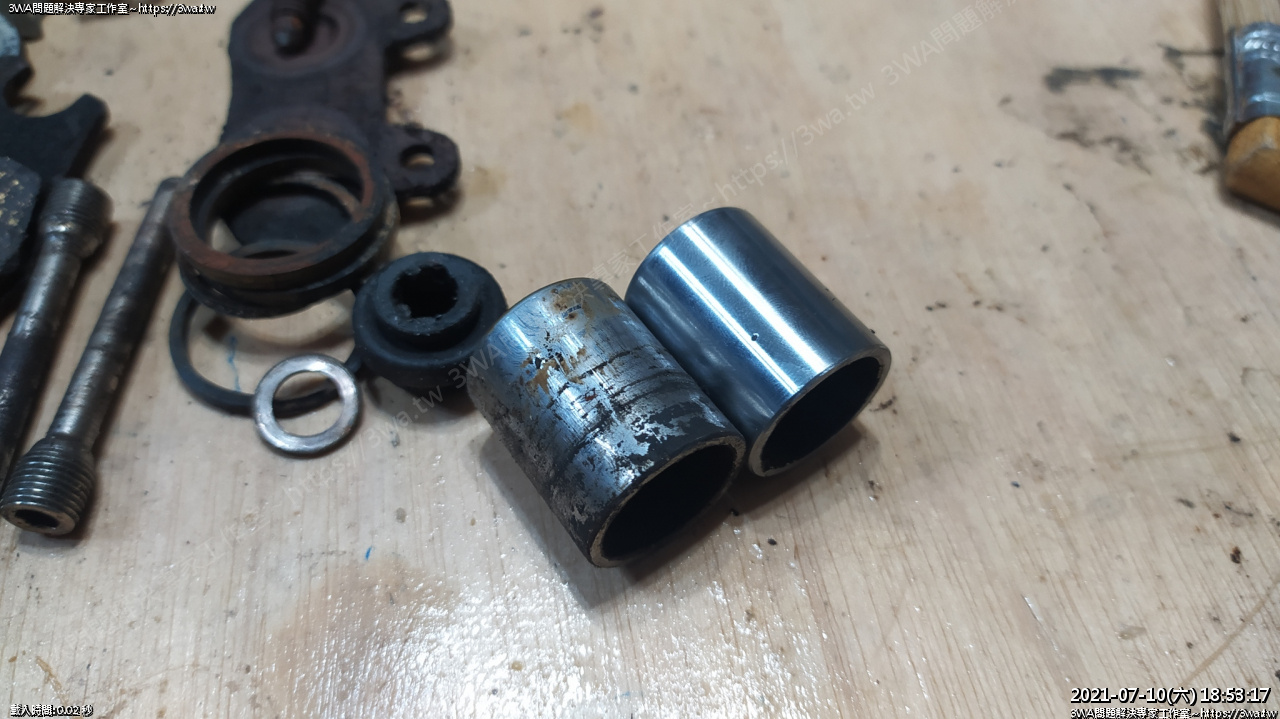

 今天總算有空繼續弄,拋光活塞



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923562.jpg

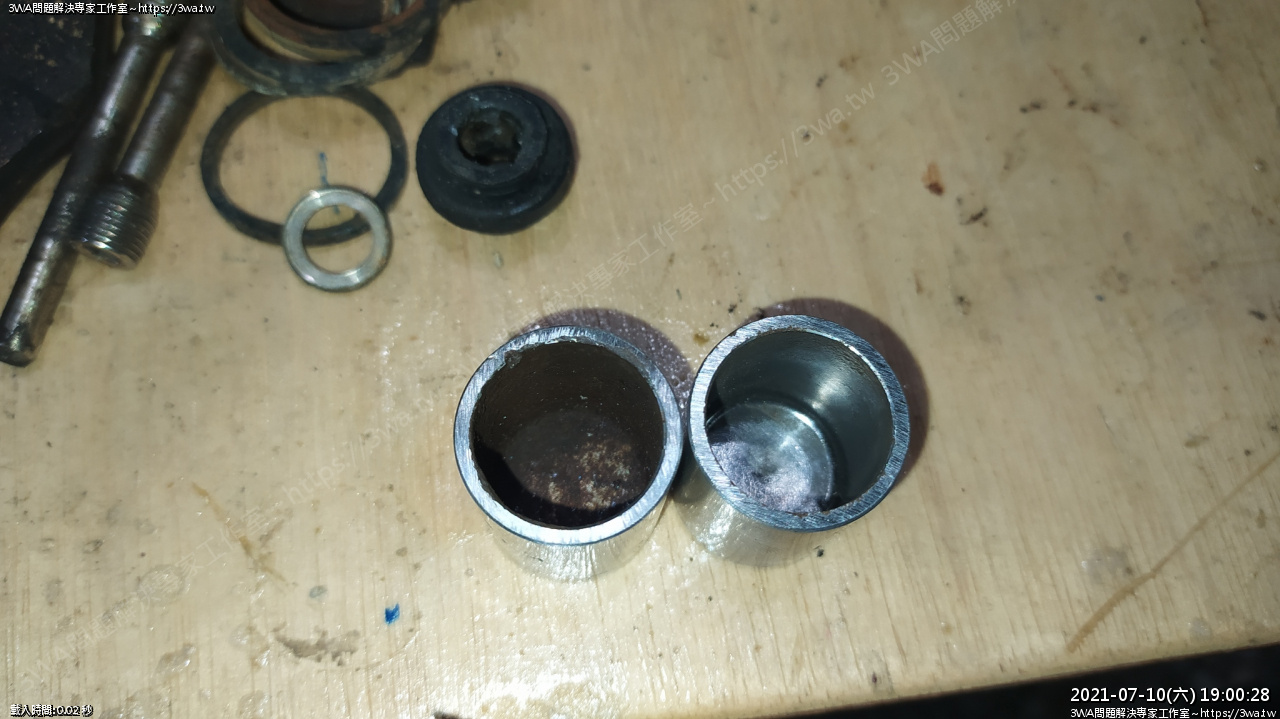

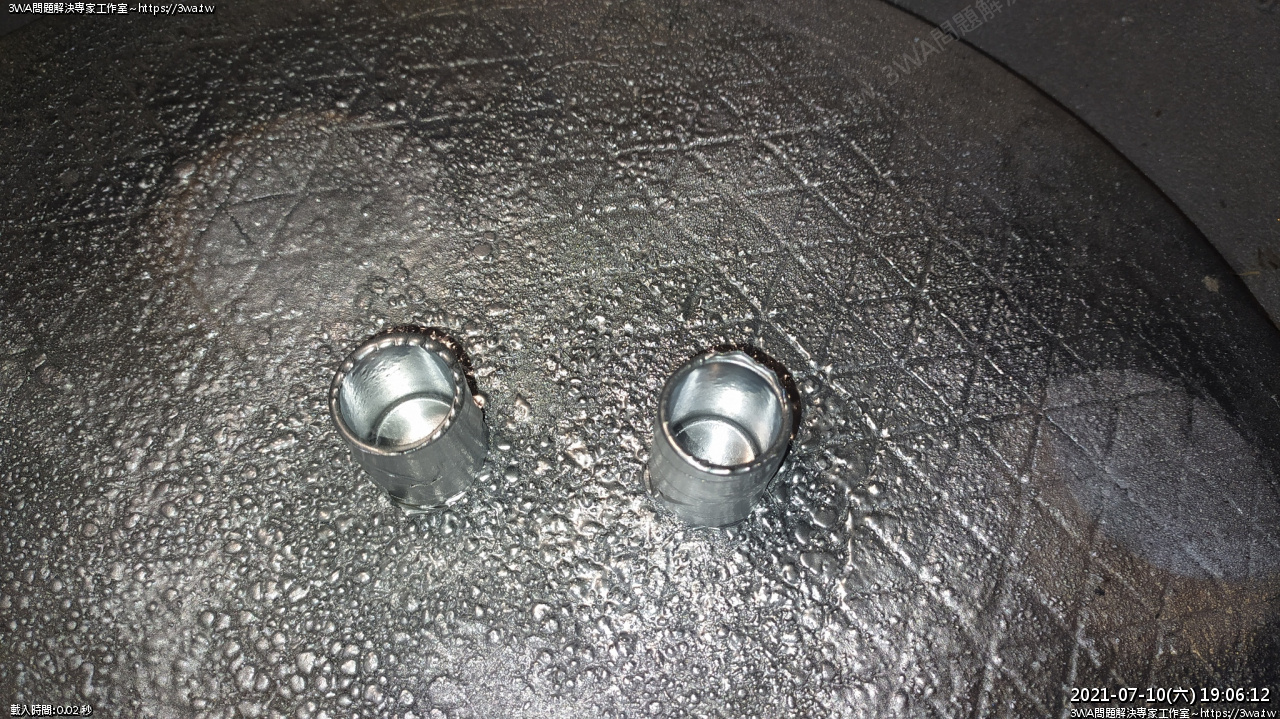

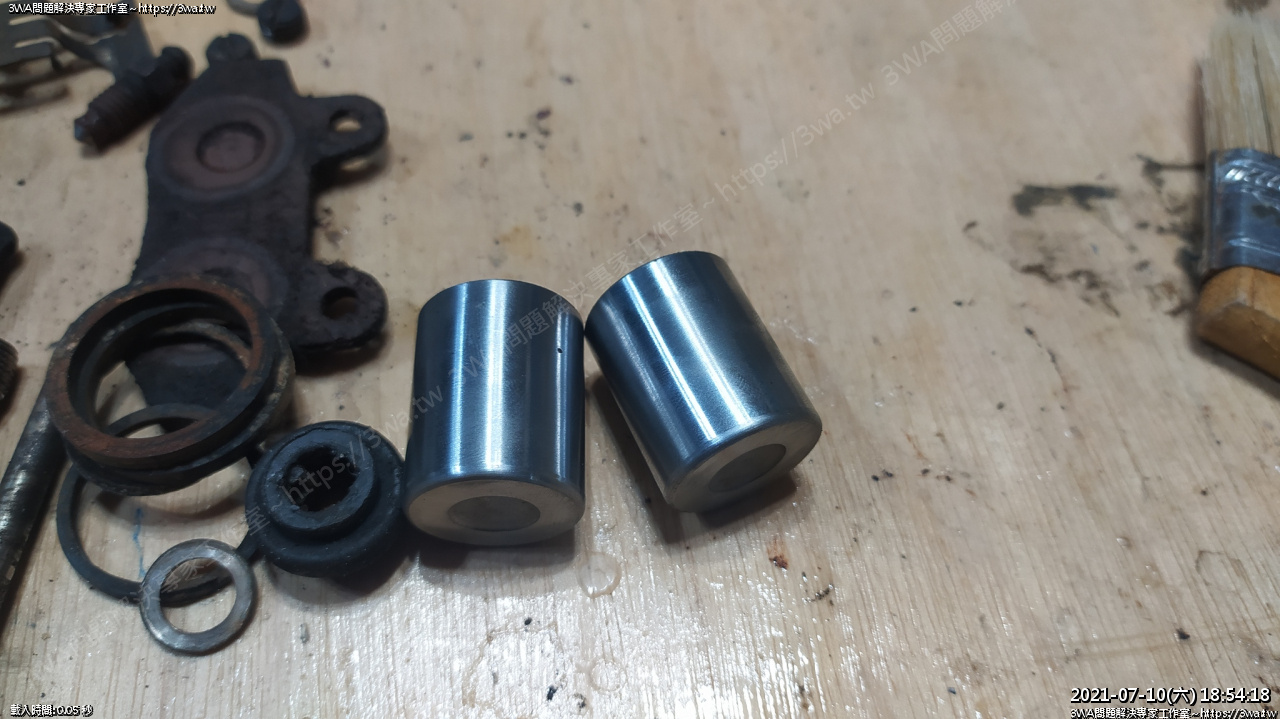

 二顆活塞都拋光



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923572.jpg

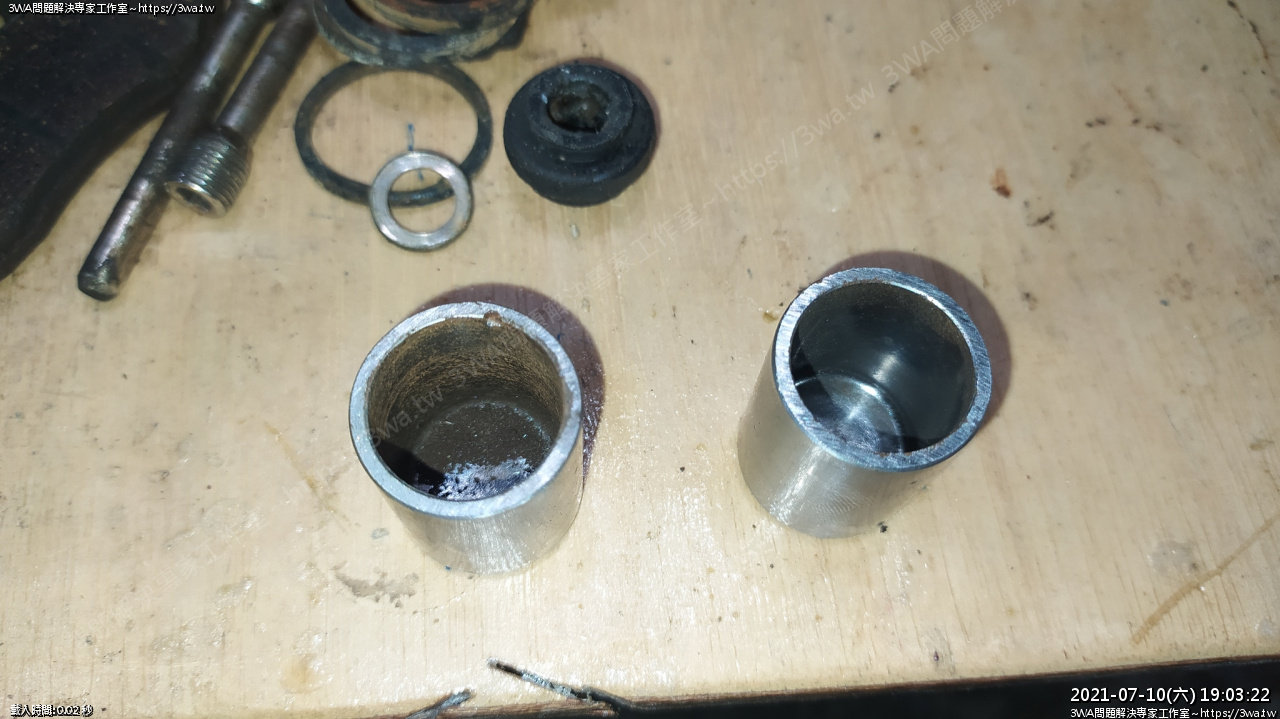

 換處理裡面



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923575.jpg

 裡面很銹



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923578.jpg

 小支的鋼刷



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923581.jpg

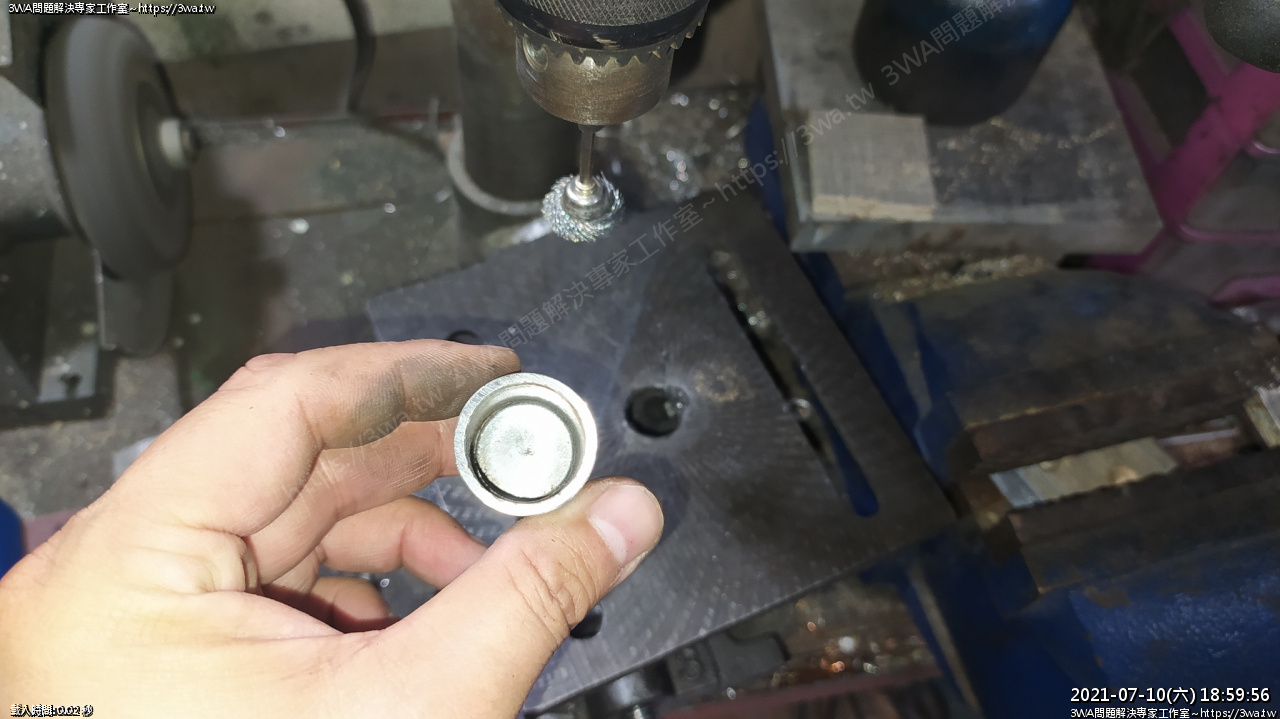

 鋼刷加工



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923584.jpg

 OK



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923587.jpg

 裡面也亮晶晶



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923592.jpg

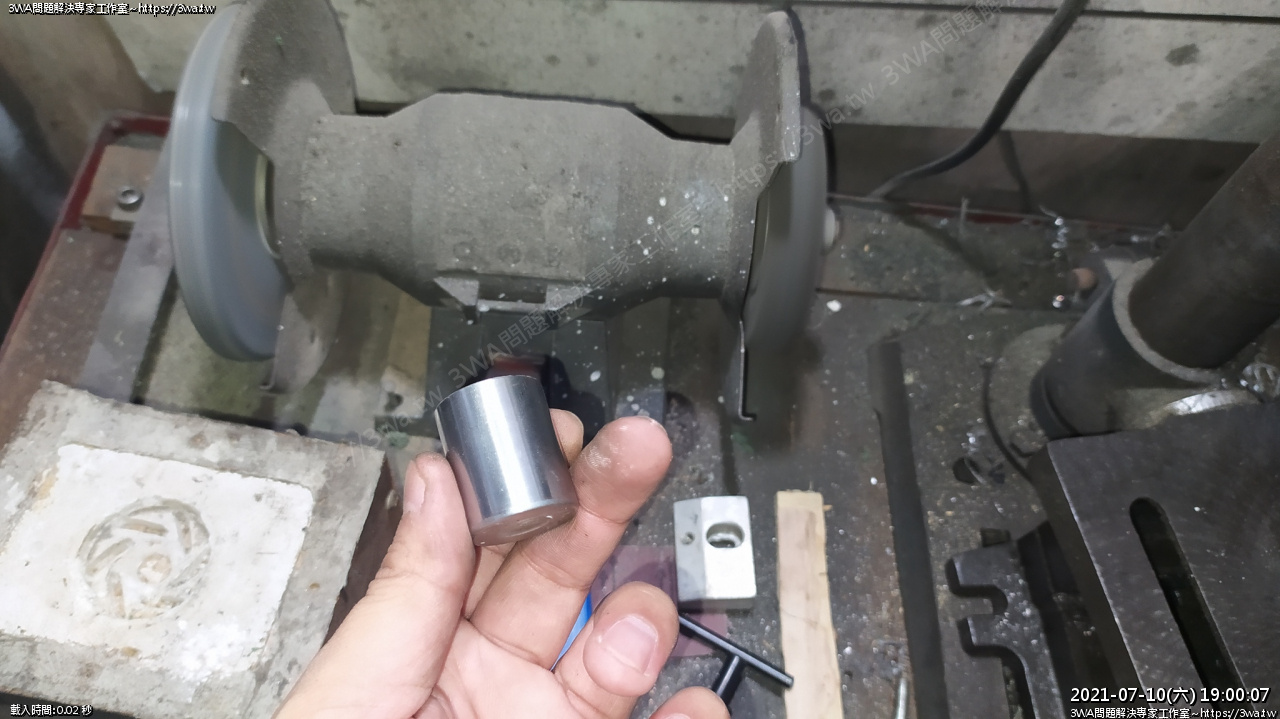

 拋光外面的話用不織布的砂輪機比較快



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923595.jpg

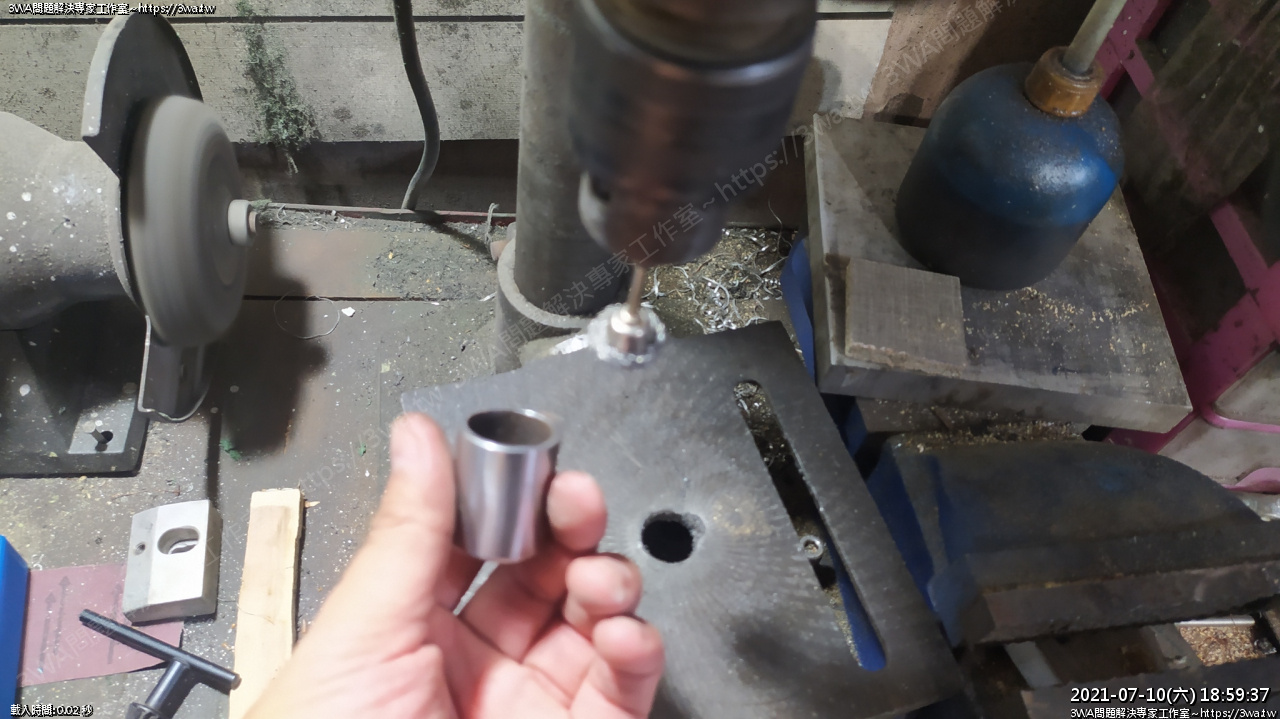

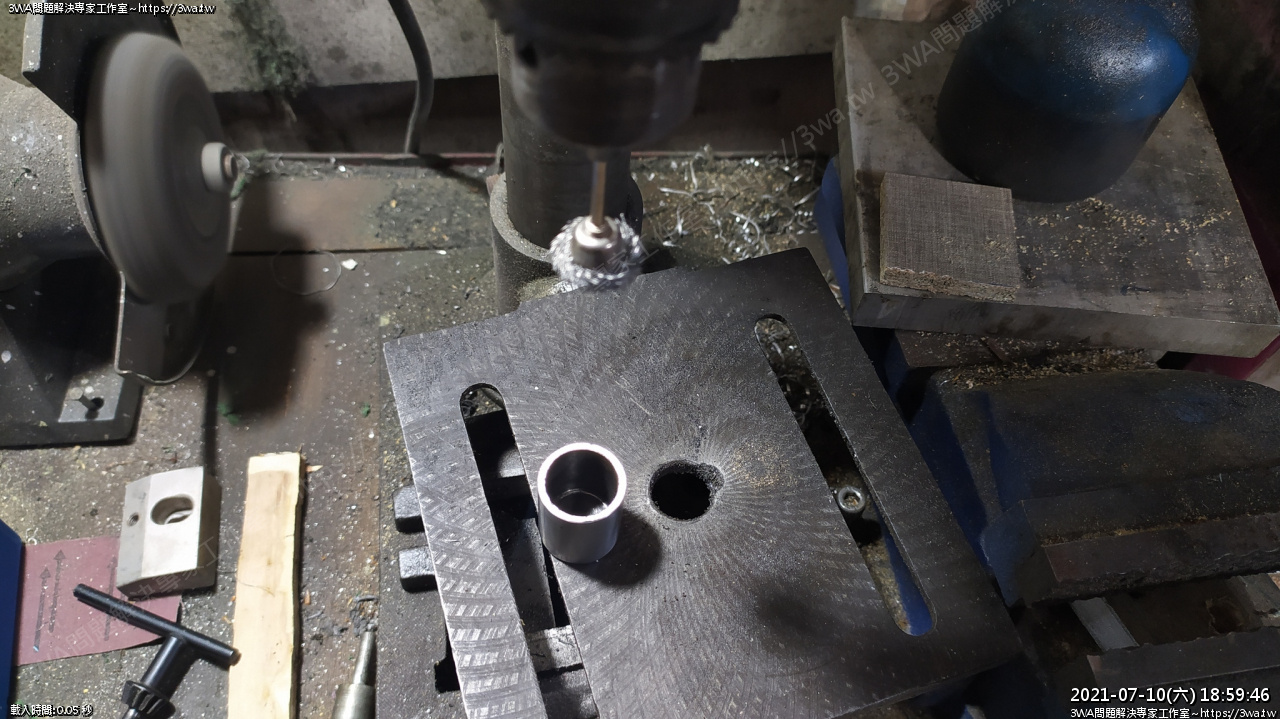

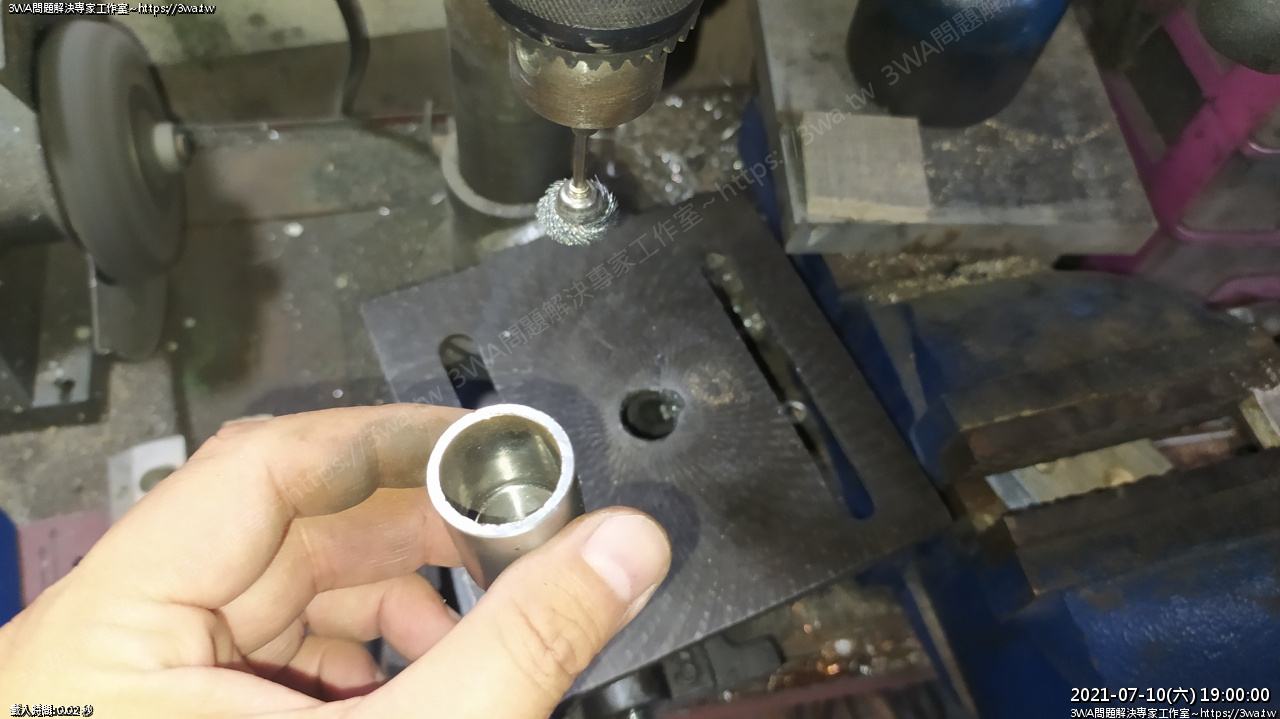

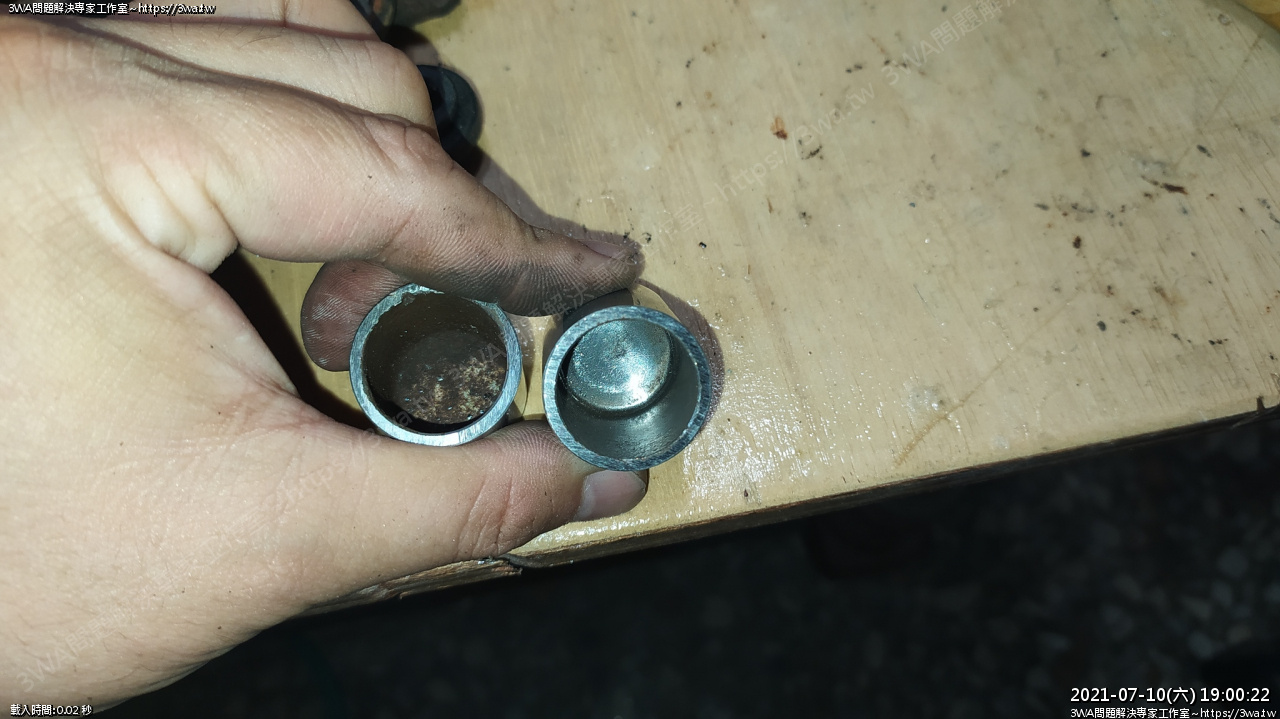

 裡面拋光



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923598.jpg

 另一顆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923601.jpg

 拋的過程要一直倒鐵銹出來



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923604.jpg

 OK



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923608.jpg

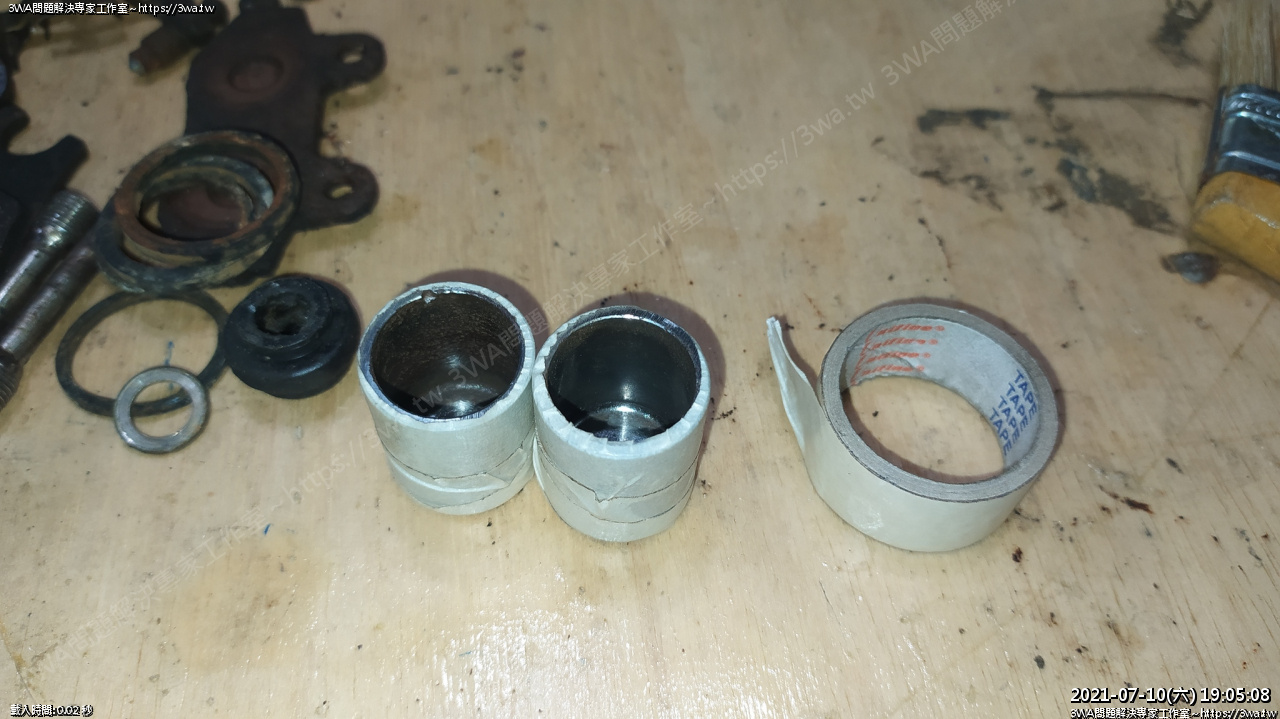

 紙膠帶



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923619.jpg

 噴防銹漆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923623.jpg

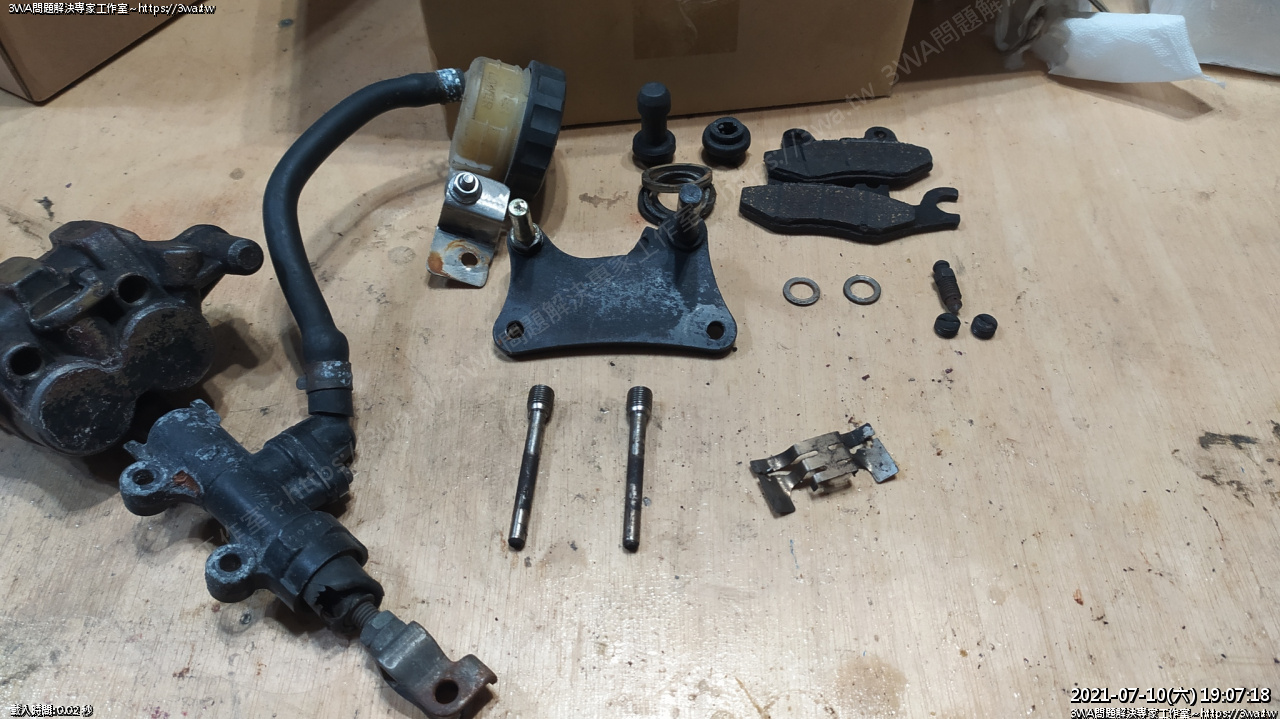

 換其他零件



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923626.jpg

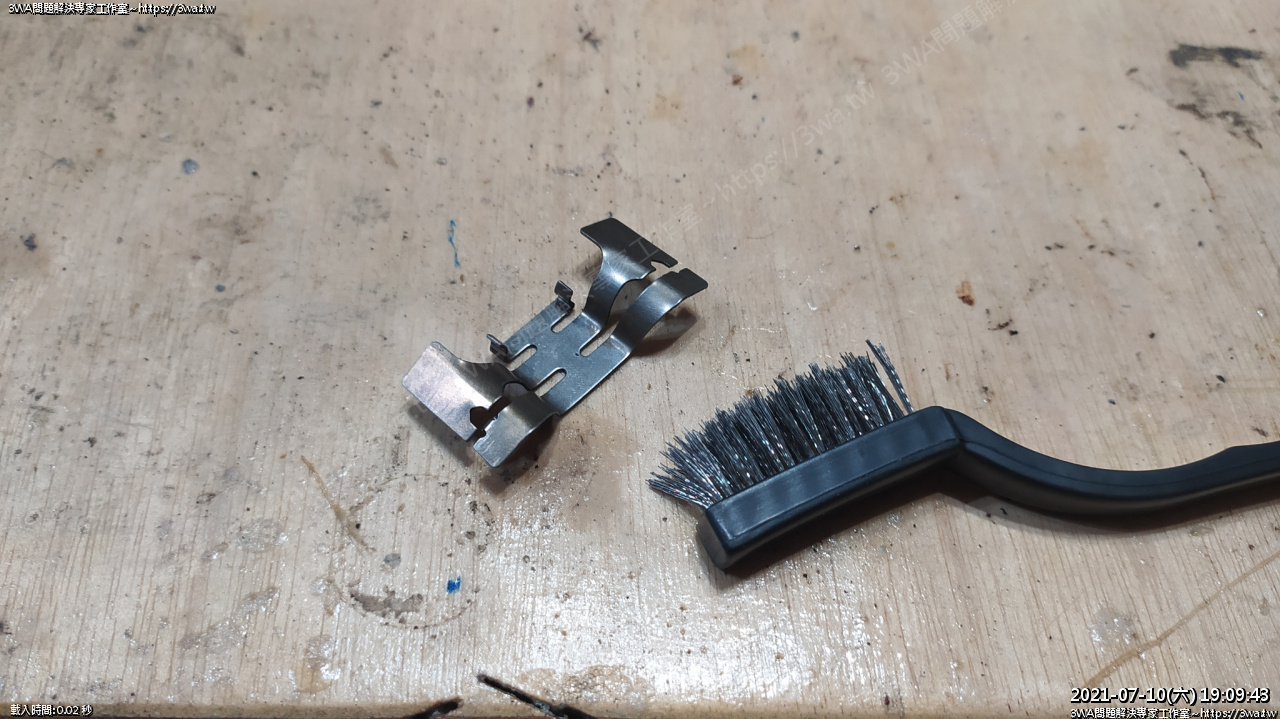

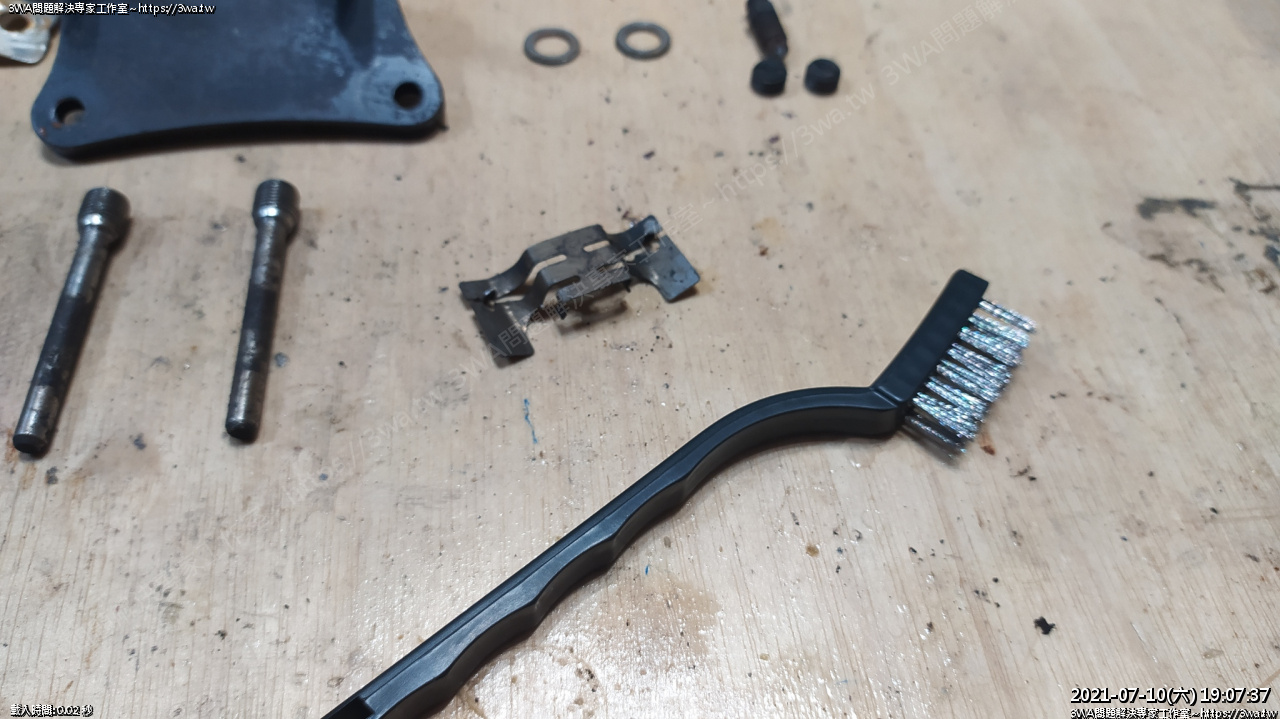

 來令片彈片



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923630.jpg

 小鋼刷



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923648.jpg

 刷一刷亮晶晶



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923652.jpg

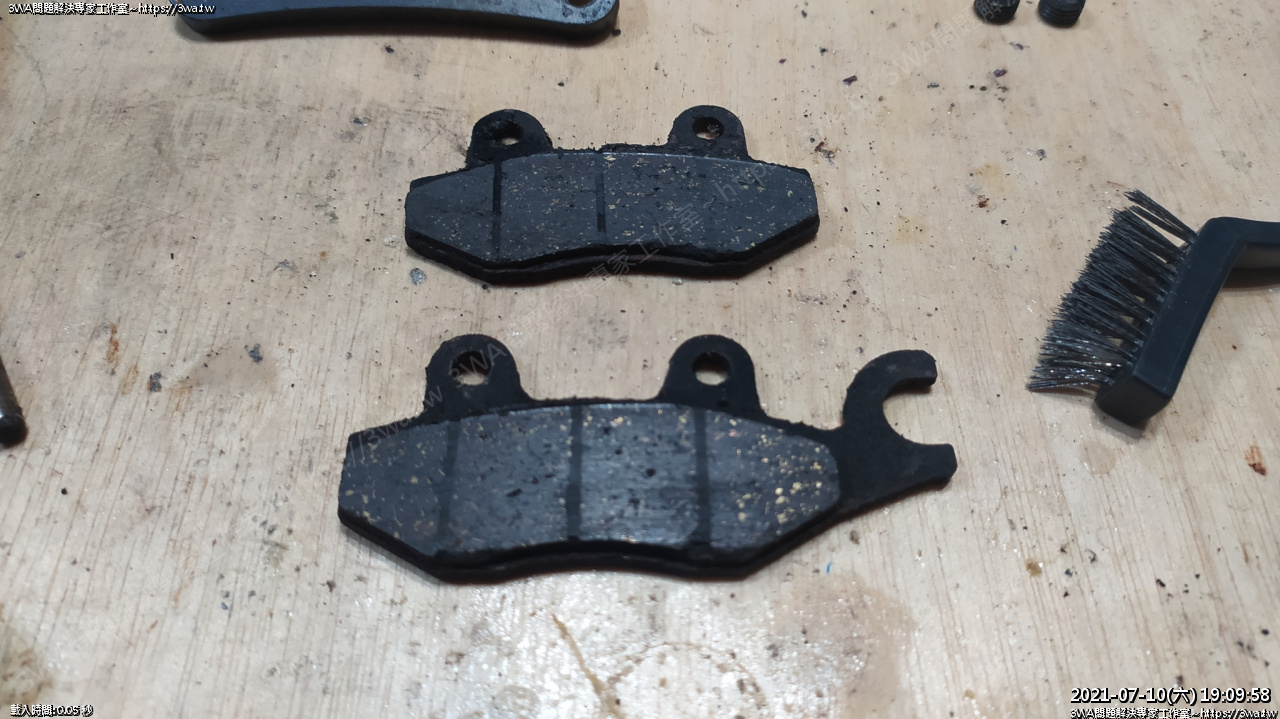

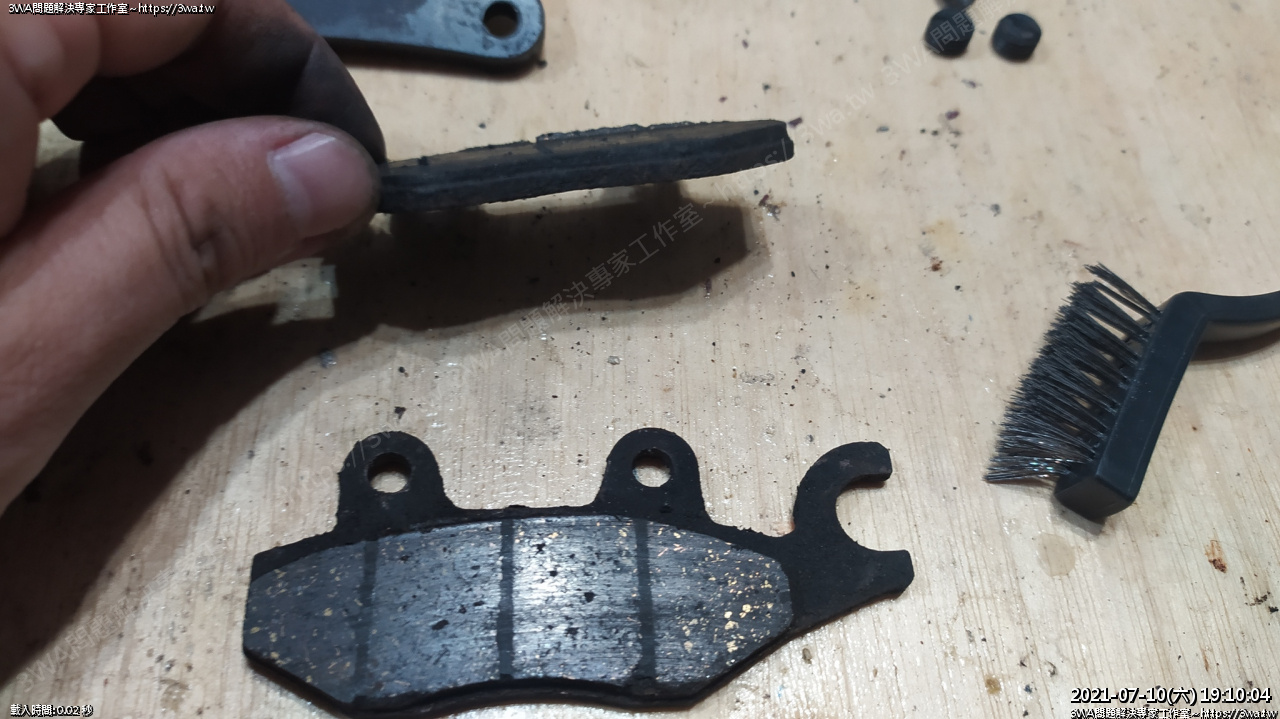

來令片



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923657.jpg

剩有點少,這組不要了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923661.jpg

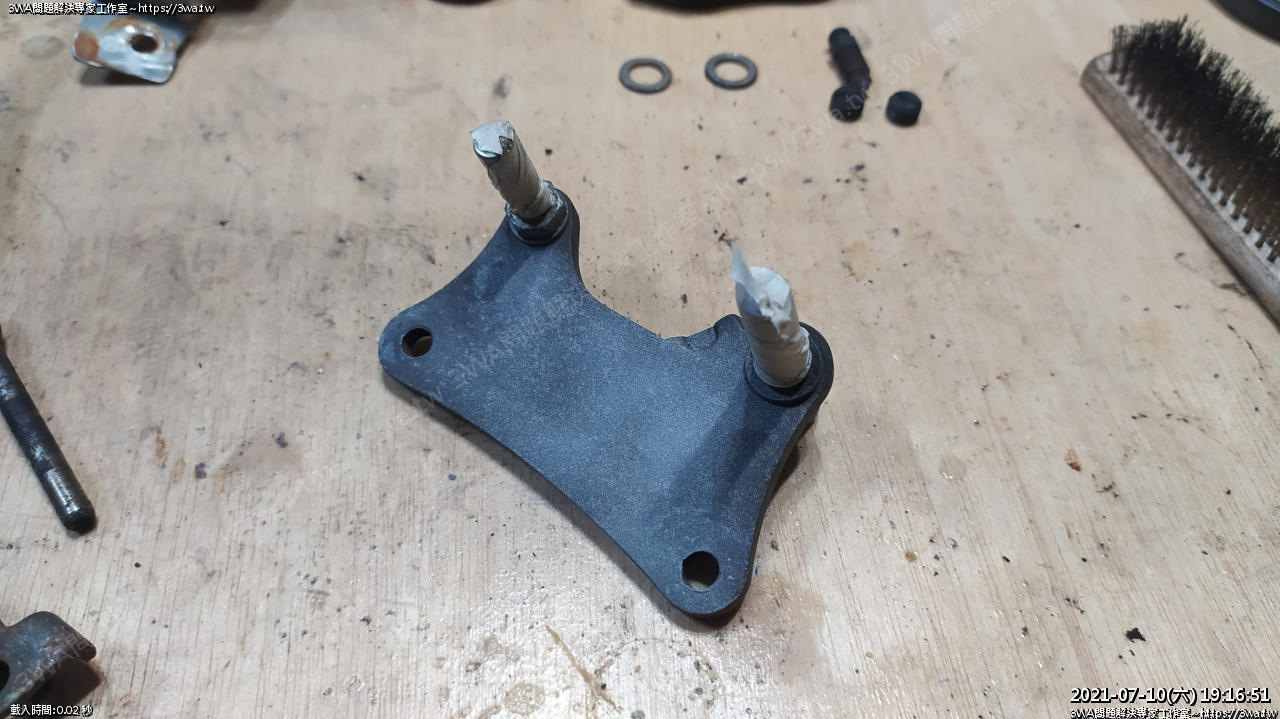

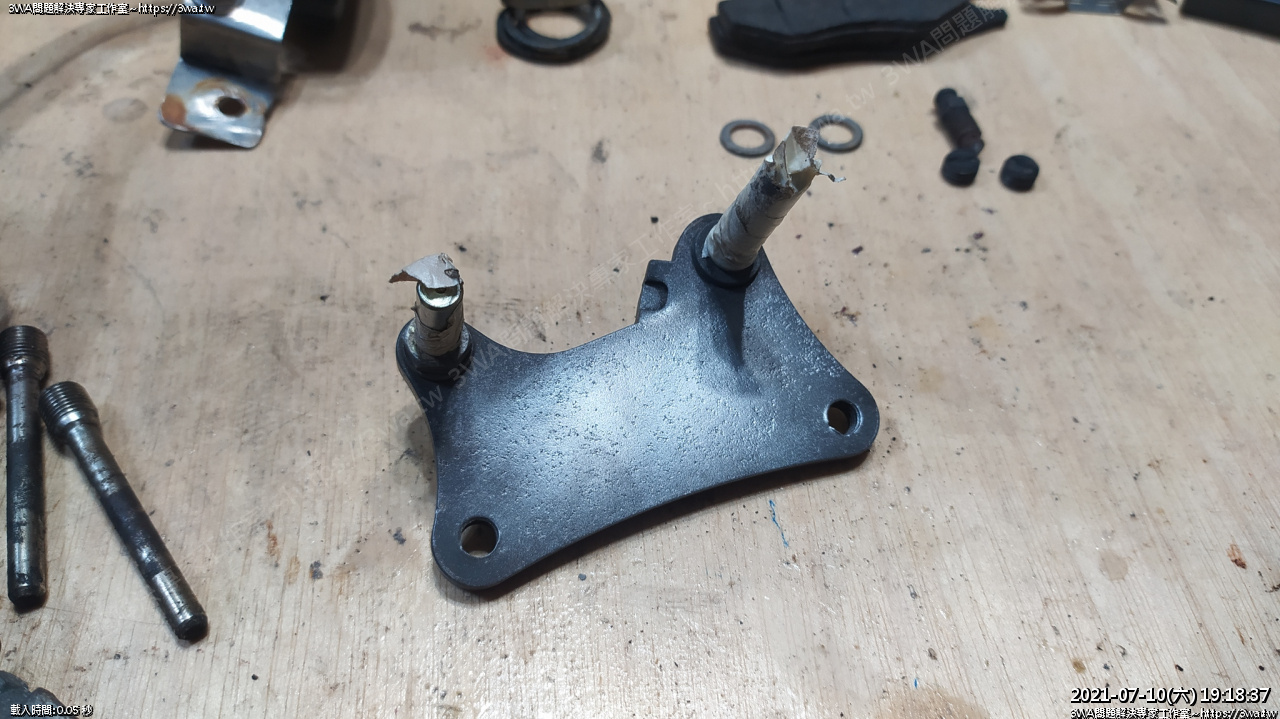

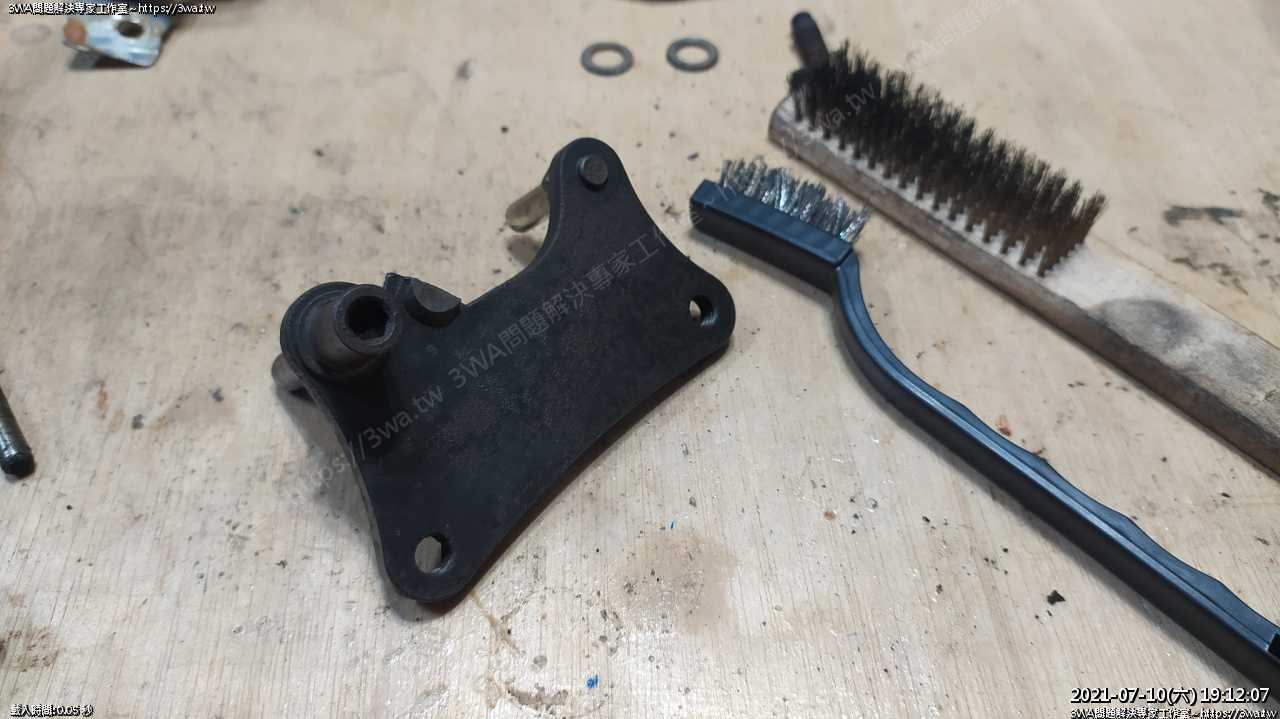

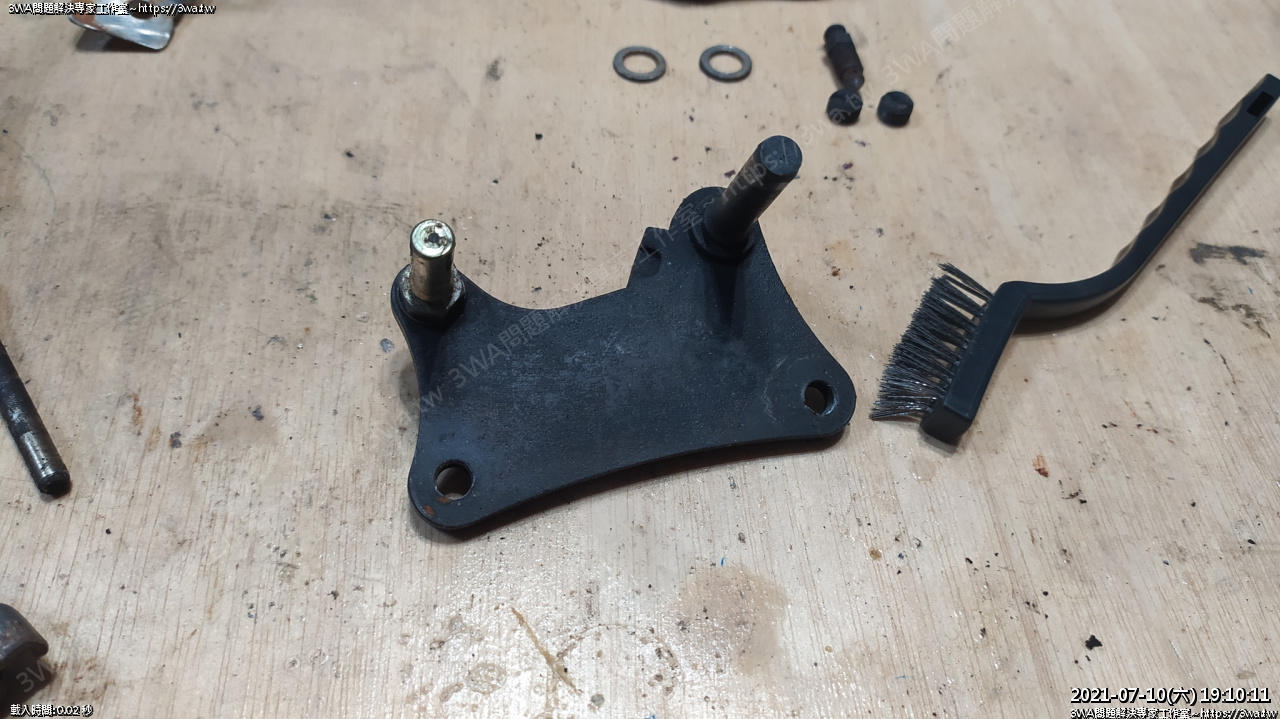

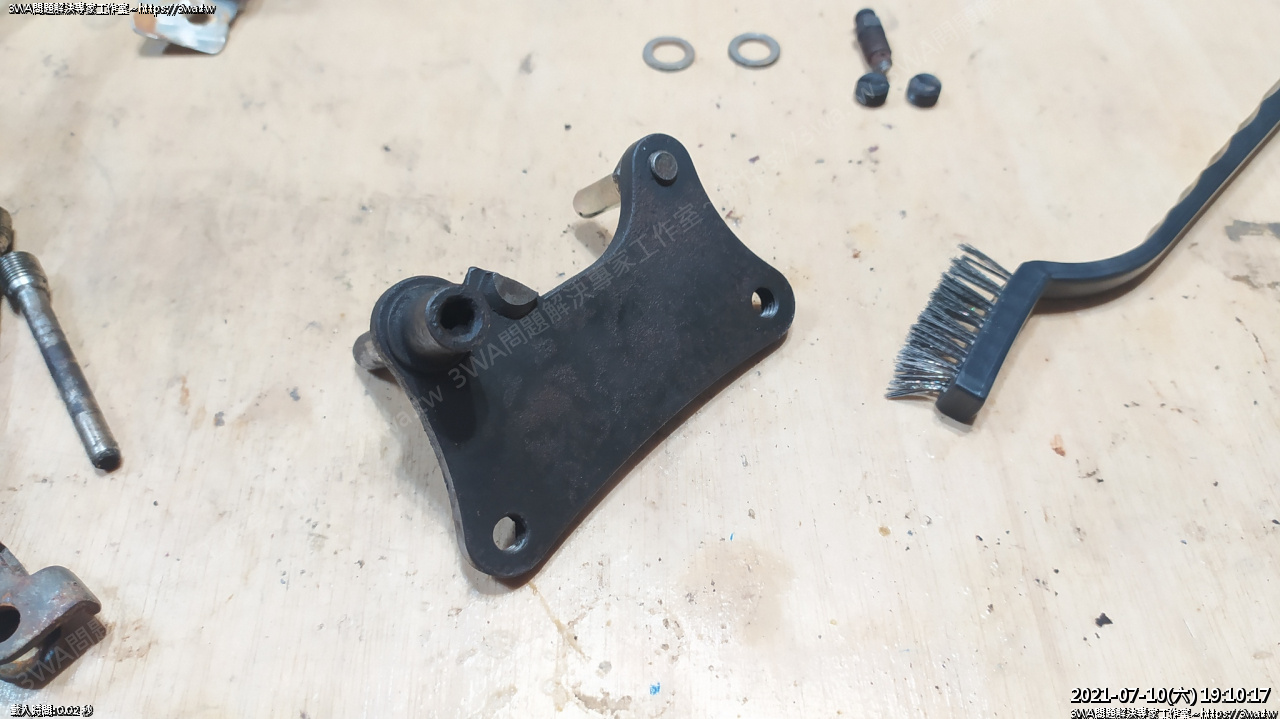

 卡鉗座



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923663.jpg

 把油泥先刷掉



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923667.jpg

 換大支的銅刷



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923674.jpg



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923685.jpg

 刷的差不多了,用香蕉水去油



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923688.jpg

 好



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923691.jpg

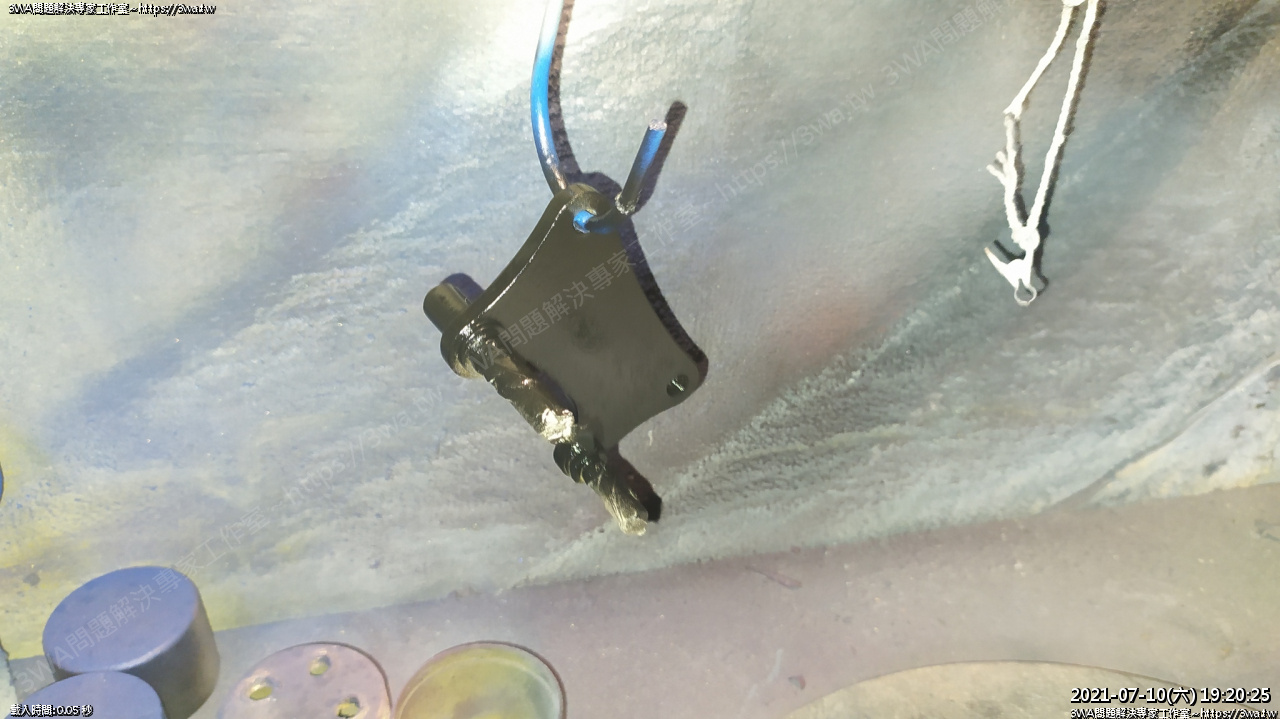

 重新上黑漆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923707.jpg

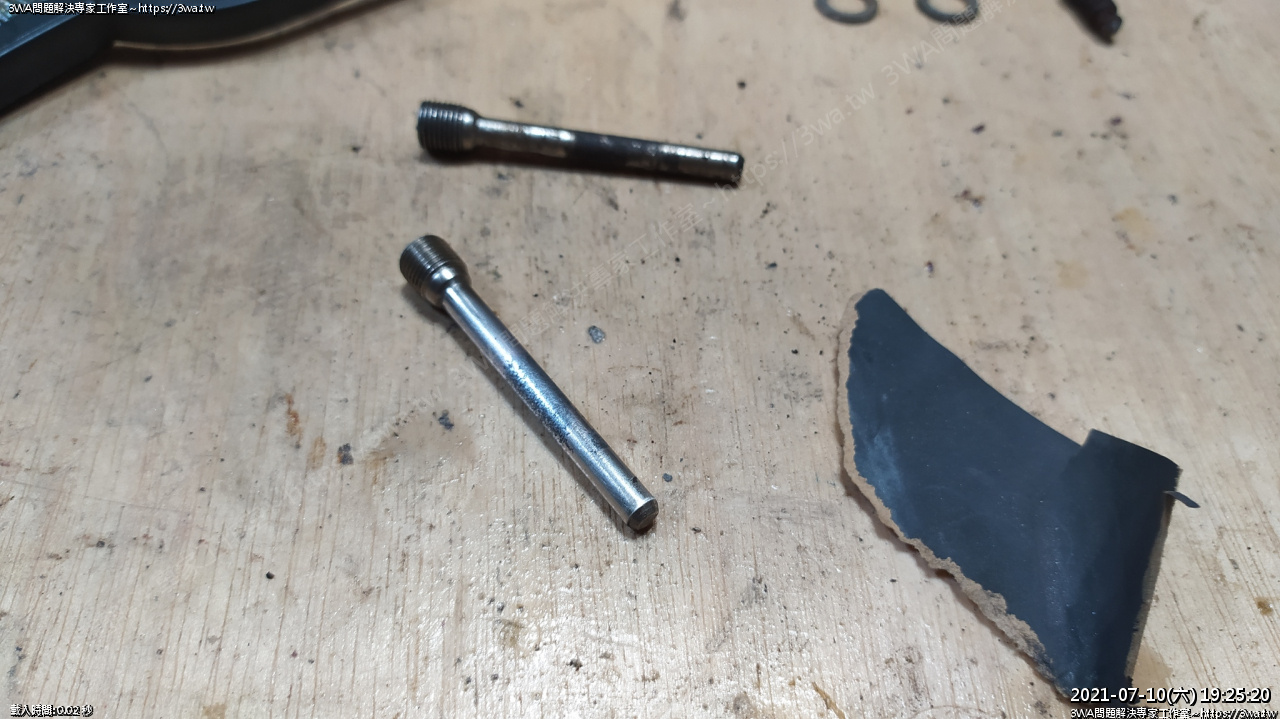

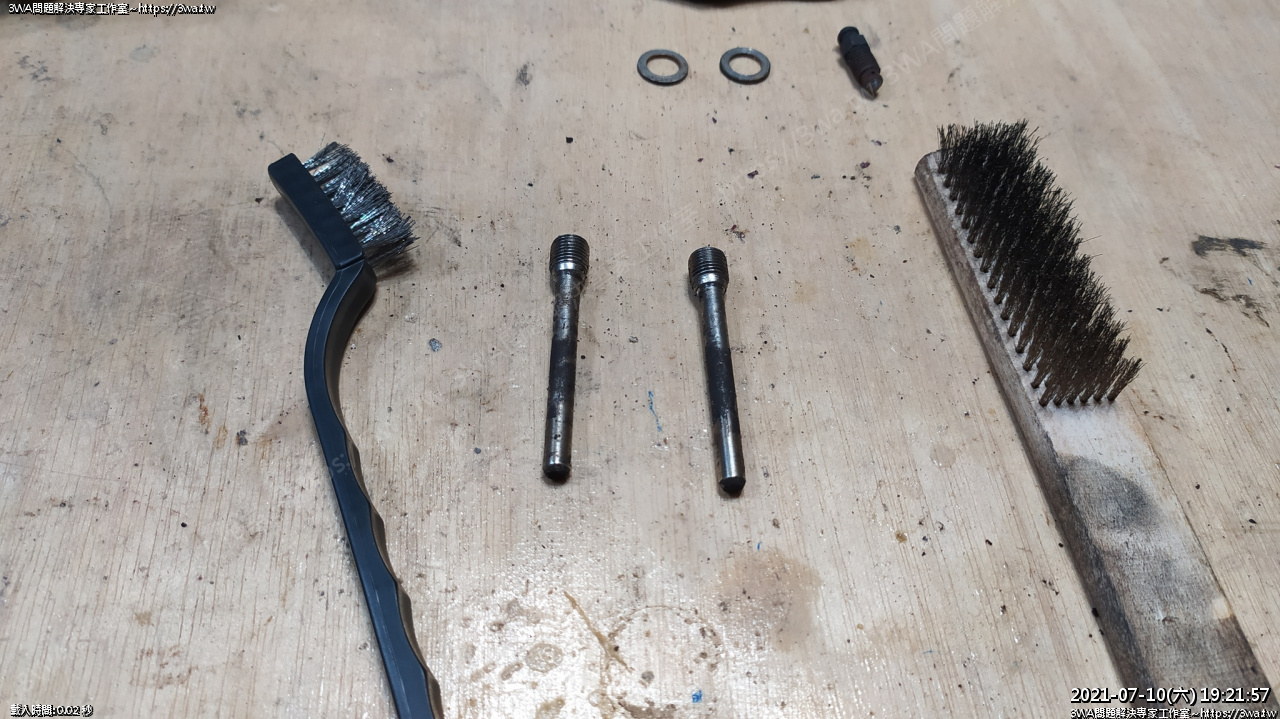

 換插銷



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923710.jpg

 插銷的狀況還不錯



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923714.jpg

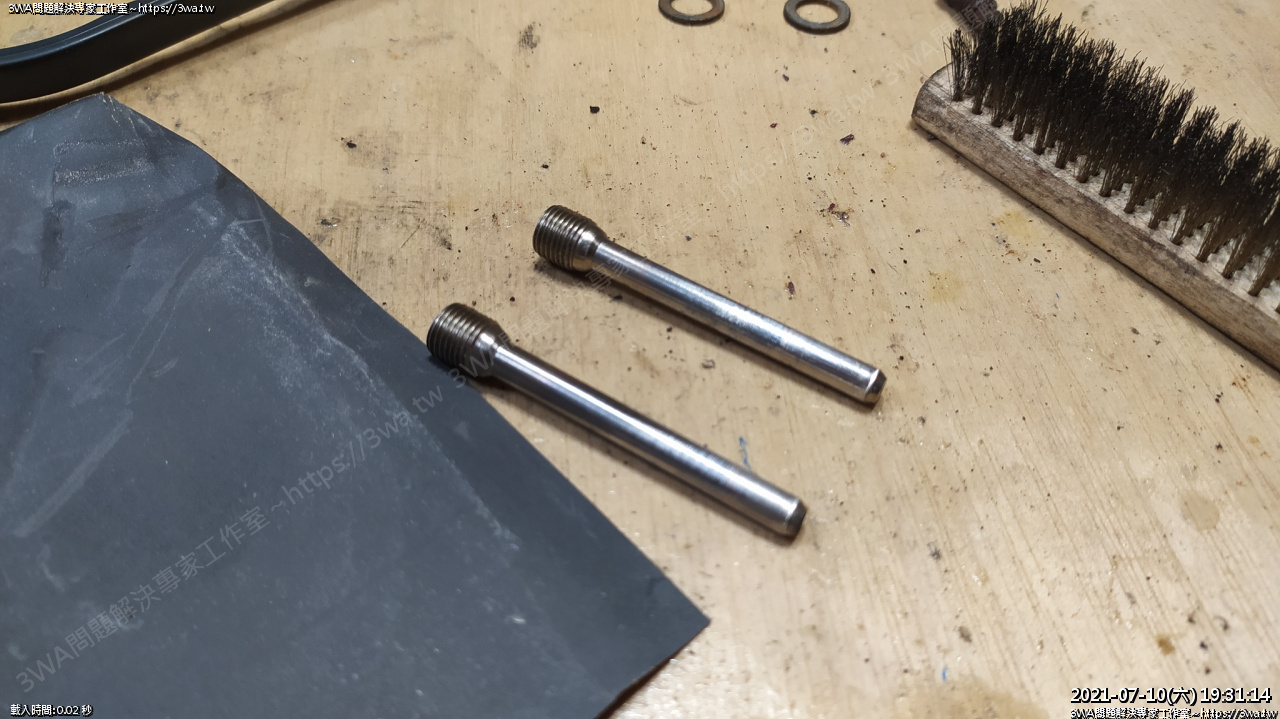

 拋光



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923718.jpg

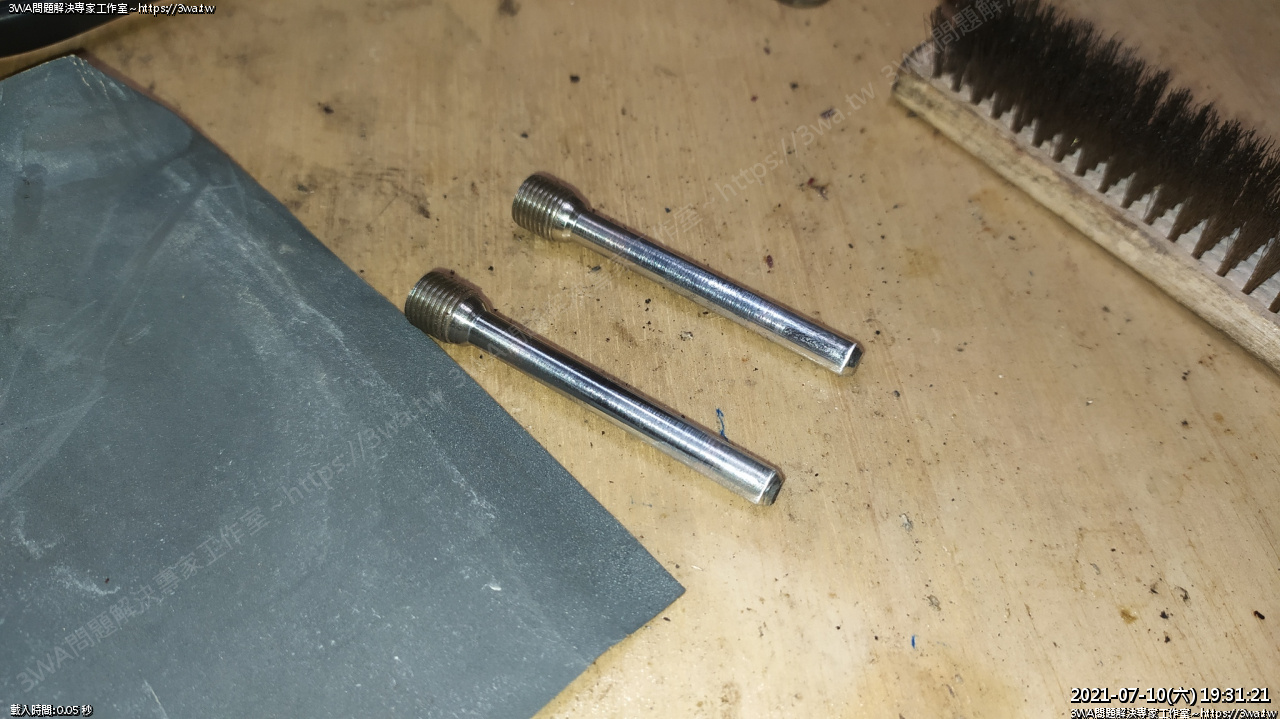

 插銷好了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923721.jpg

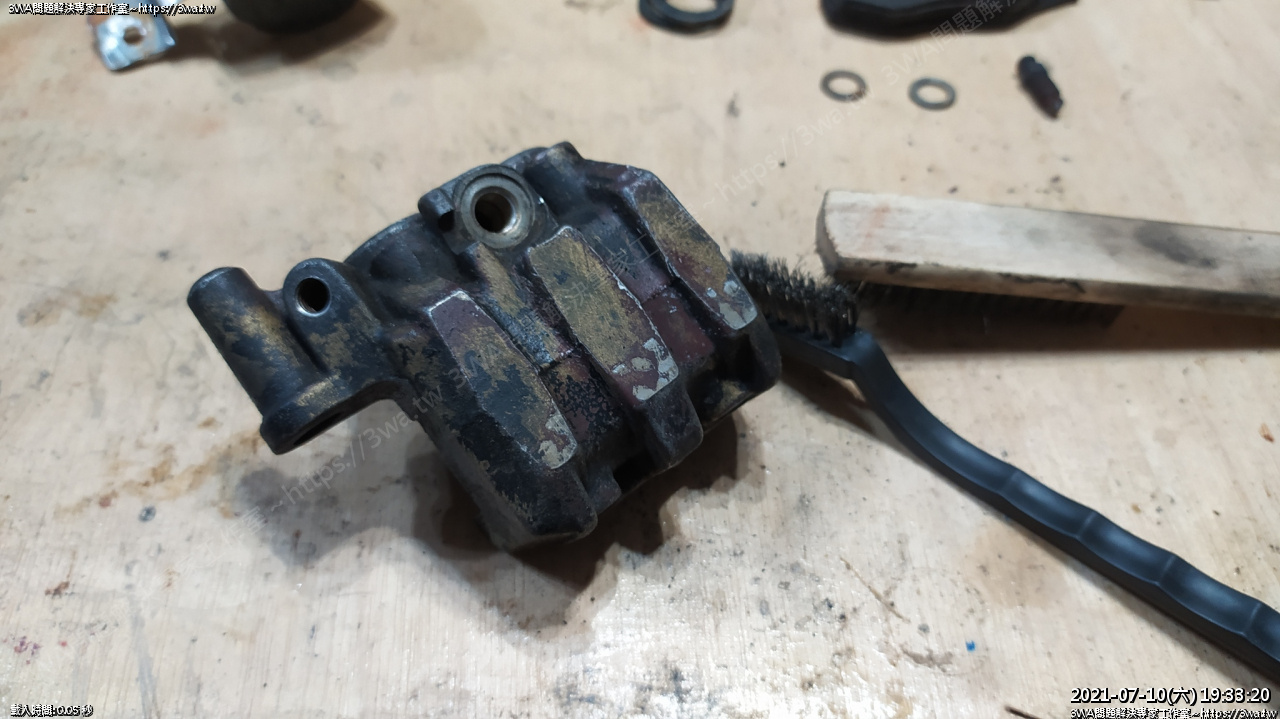

 卡鉗本體



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923724.jpg

 噴砂前要先把油、土刷掉



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923727.jpg

 噴砂



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923729.jpg

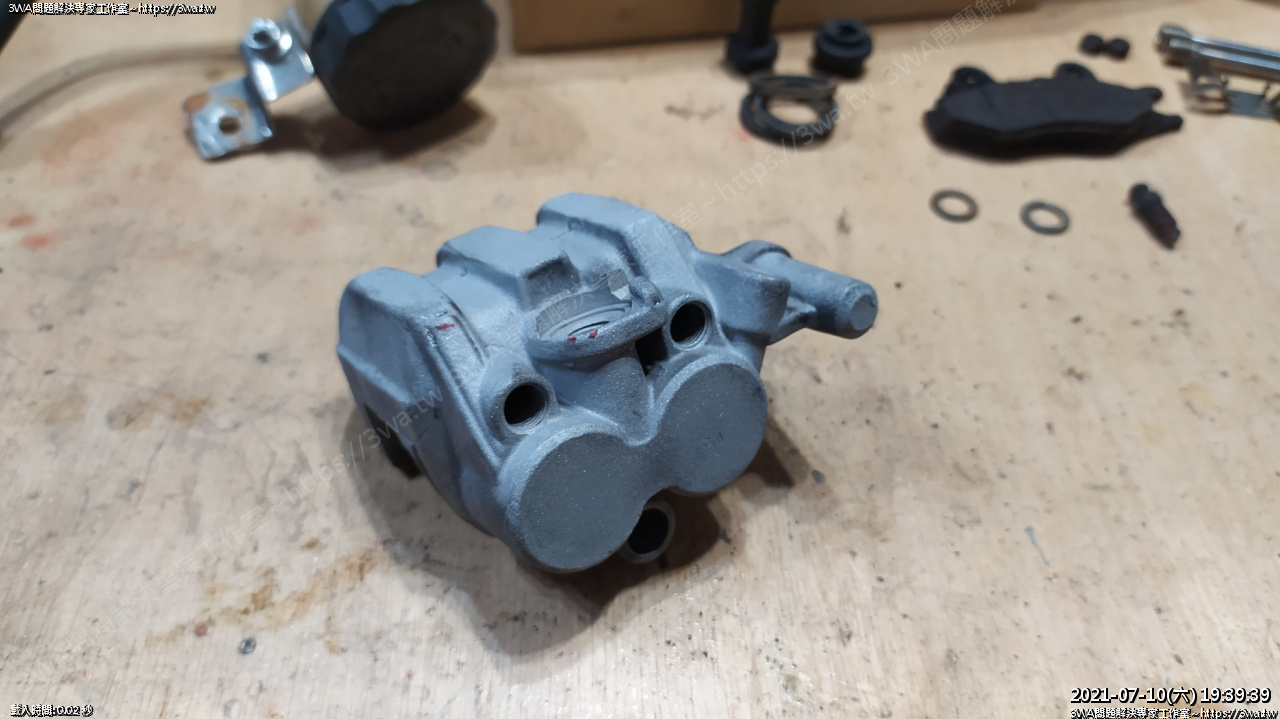

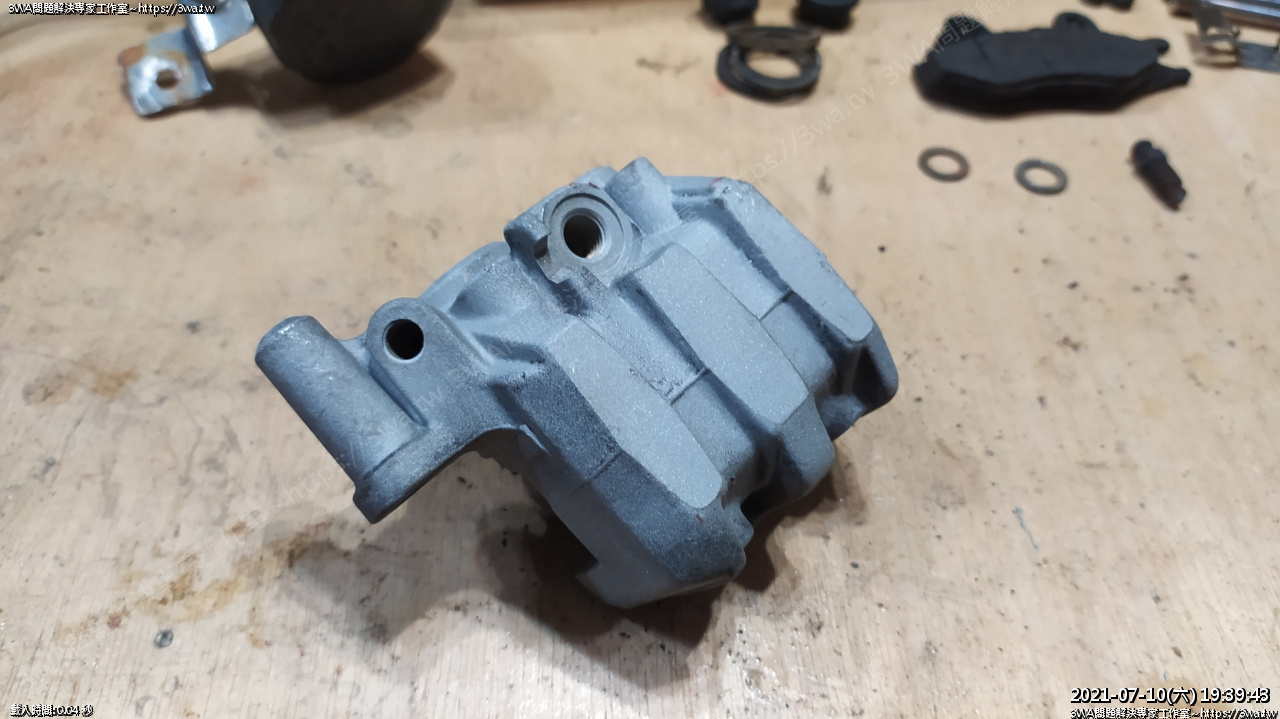

 噴砂很快



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923736.jpg

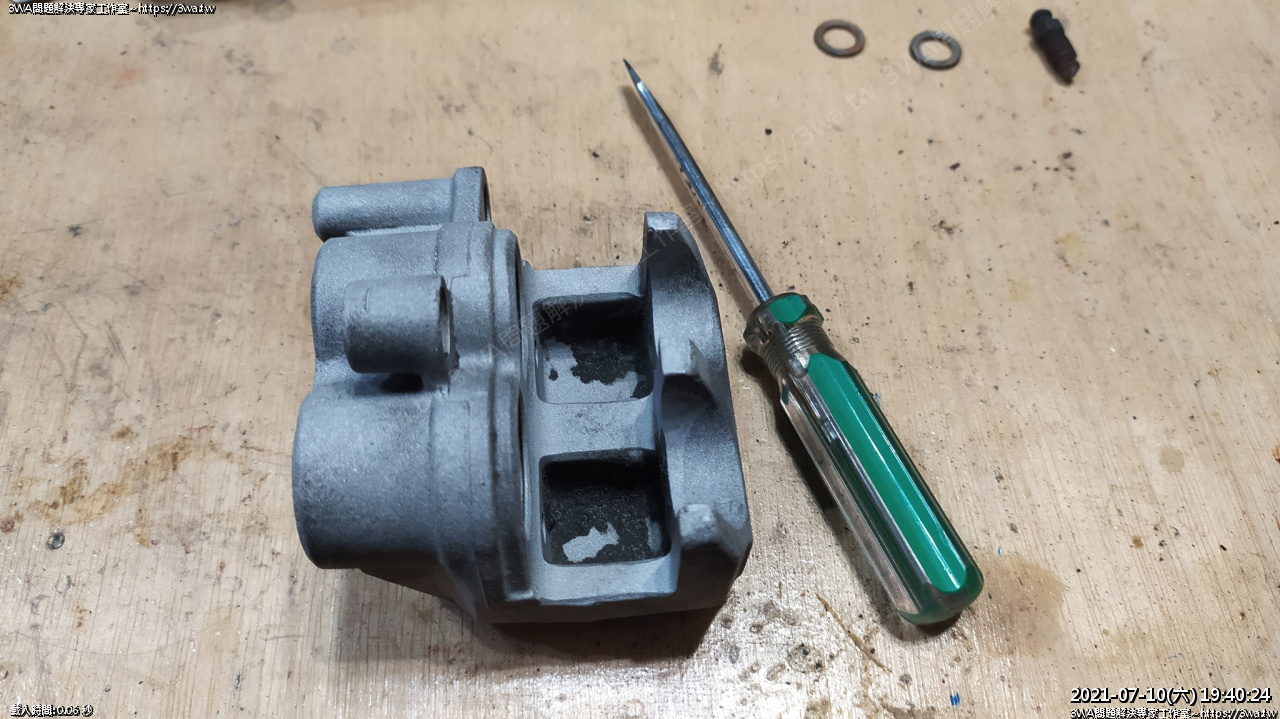

 仍有些土,用一字挖一挖



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923754.jpg

 挖的差不多了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923758.jpg

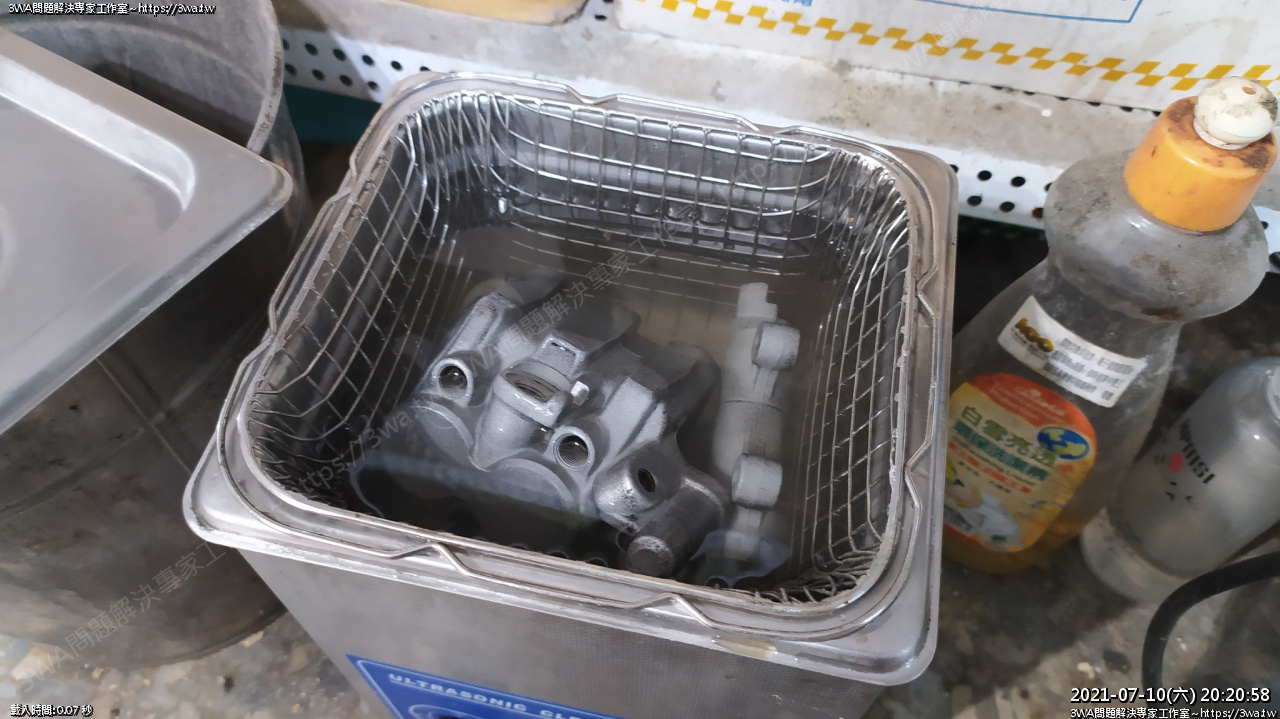

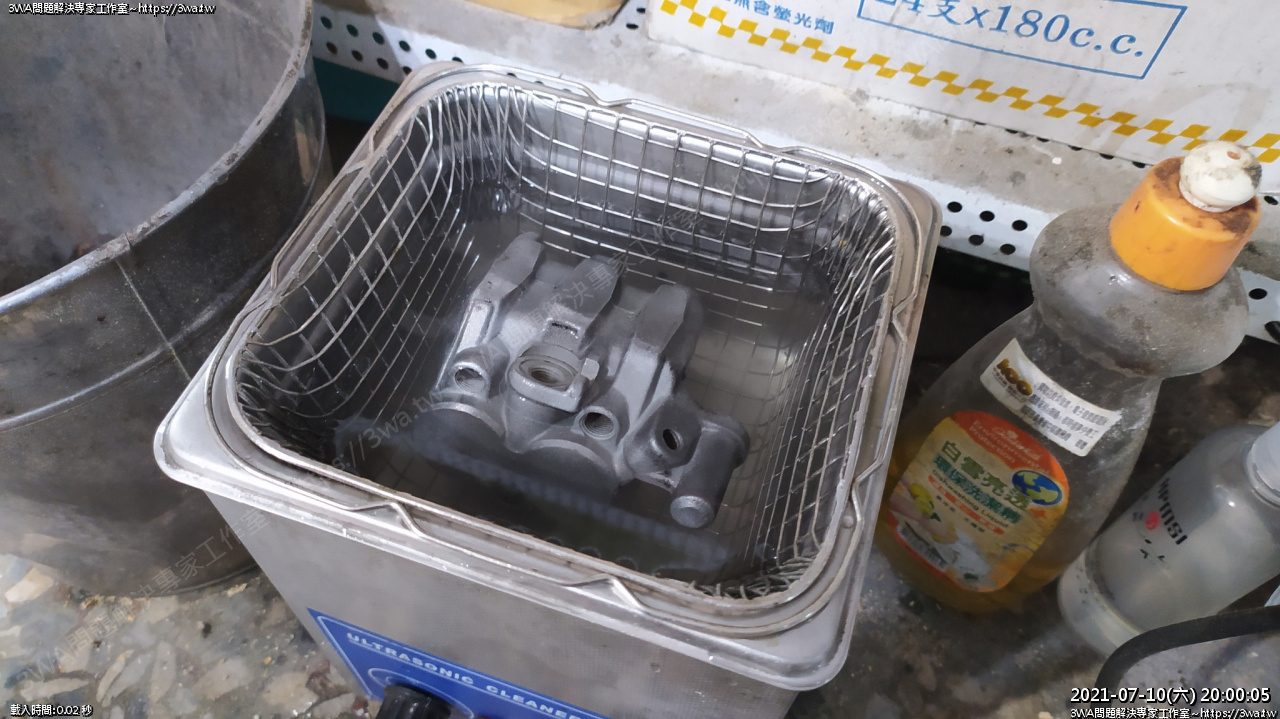

 超音波抖



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923763.jpg

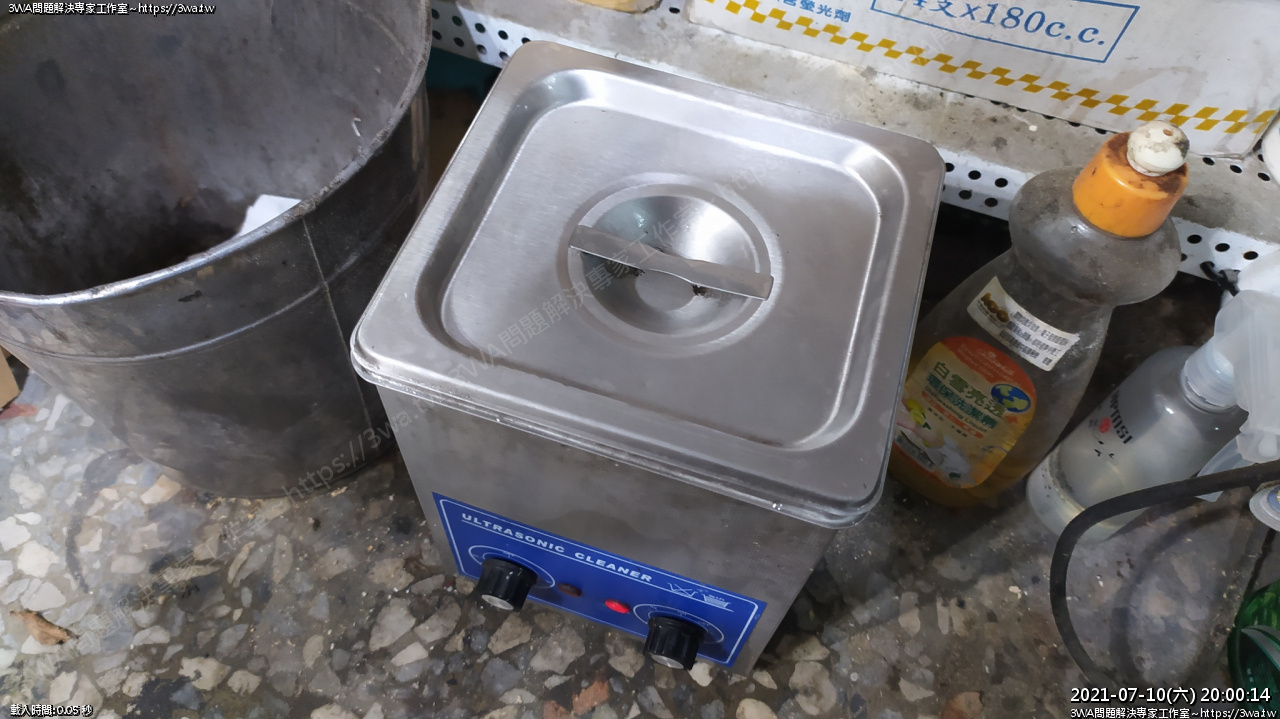

一年多沒用了,把超音波機洗乾淨



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923766.jpg

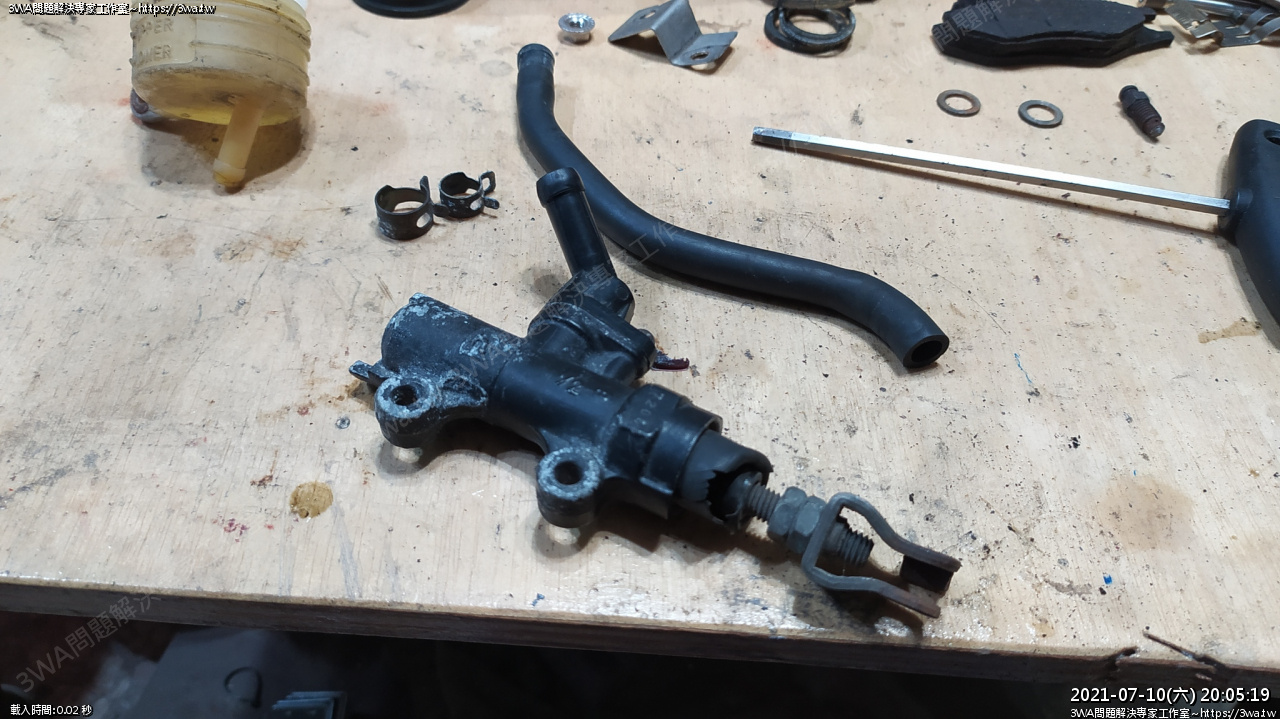

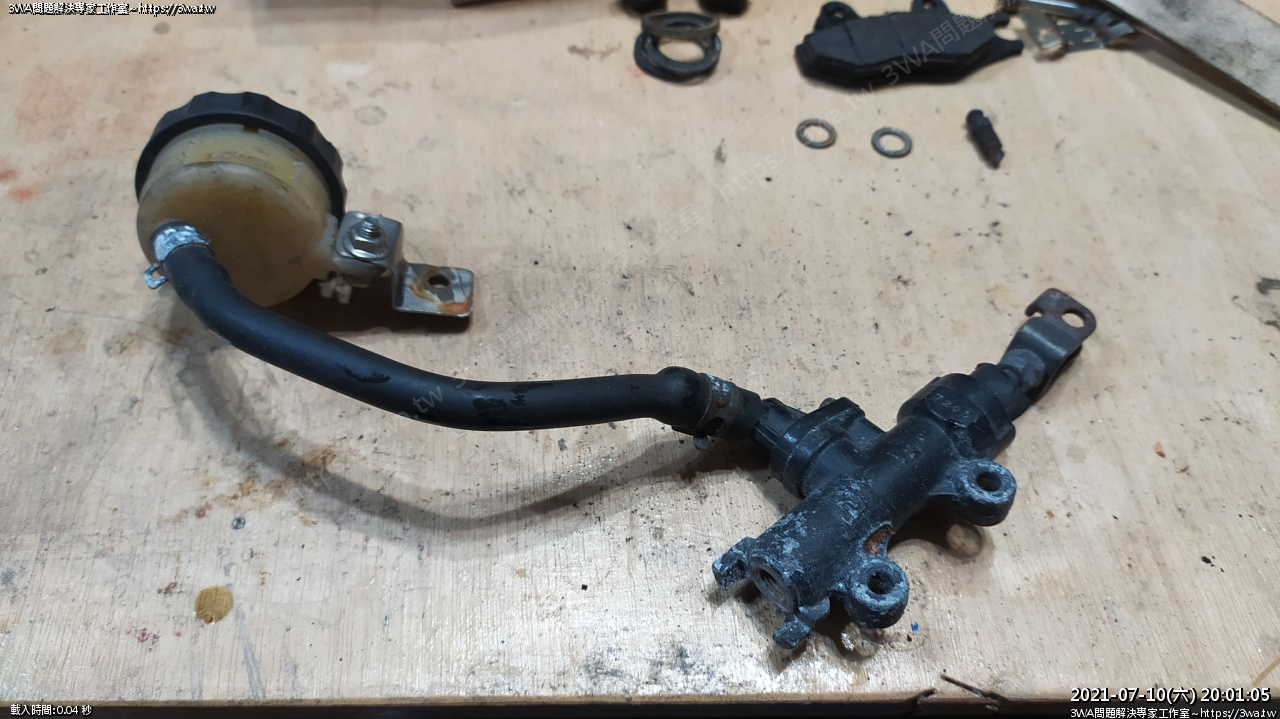

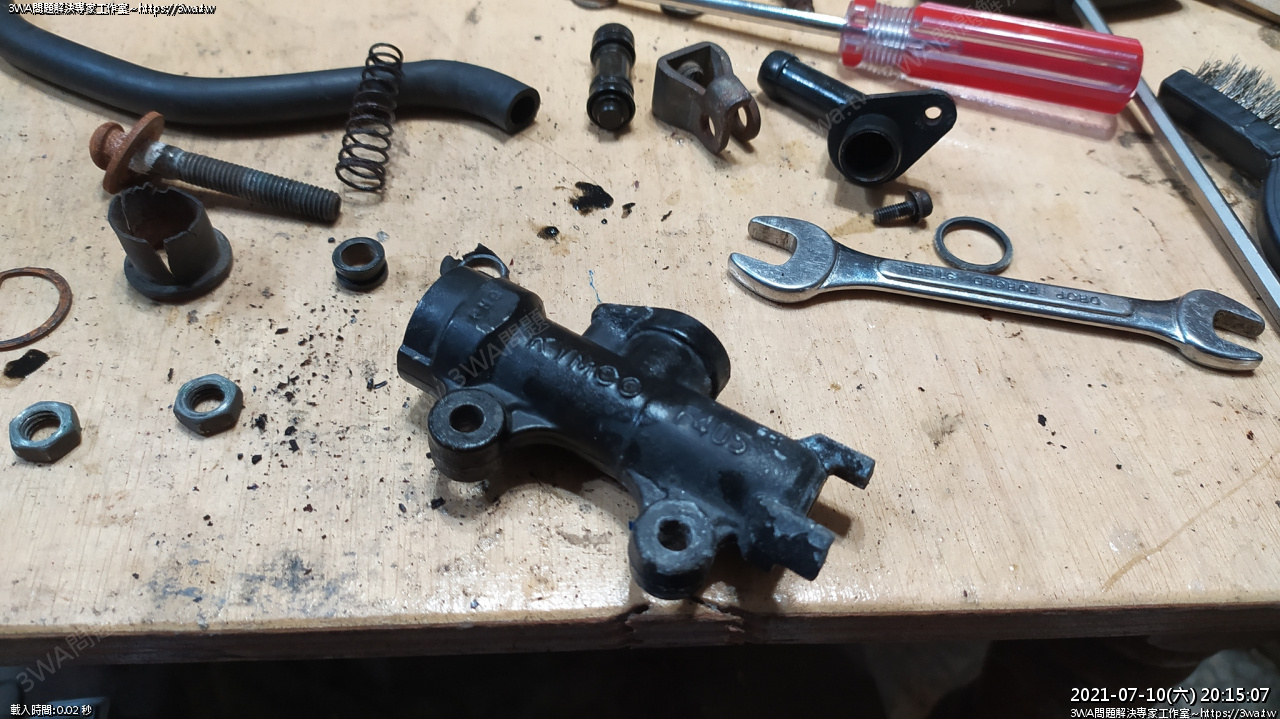

 總泵本體



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923769.jpg

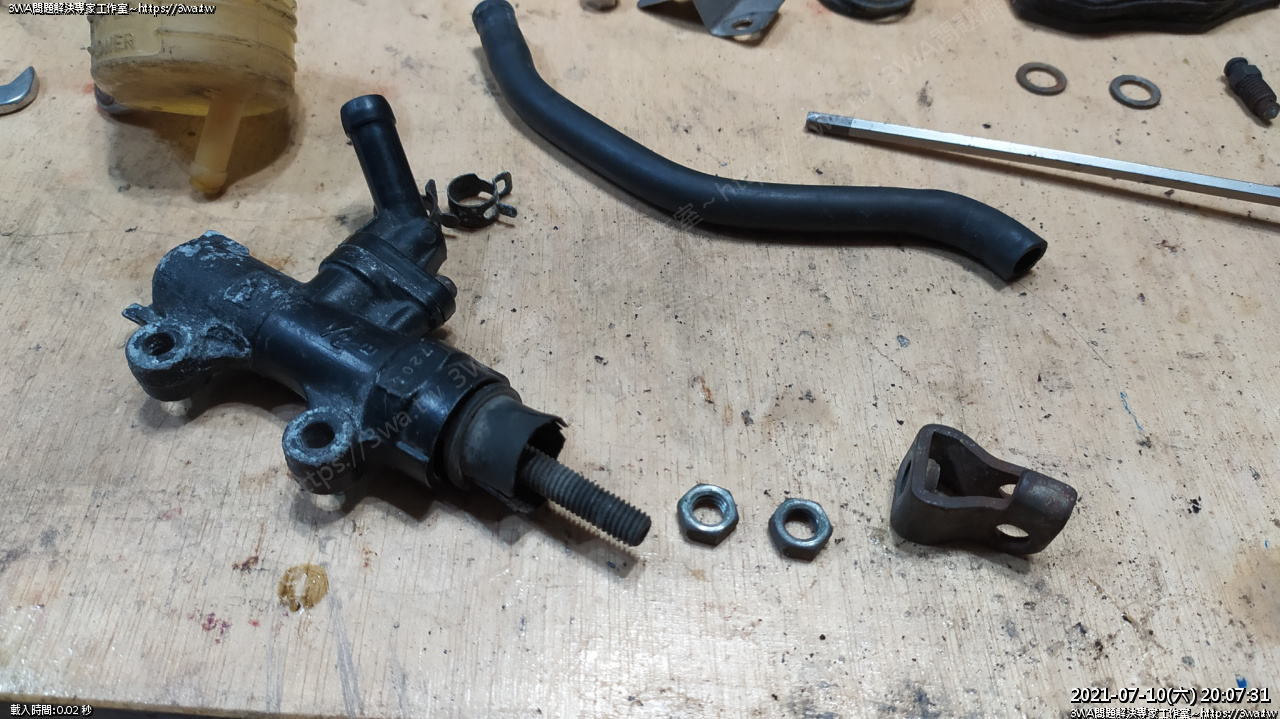

 拆下油管



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923771.jpg

 防塵套破損了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923774.jpg

 螺帽鎖好緊,拆下



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923779.jpg

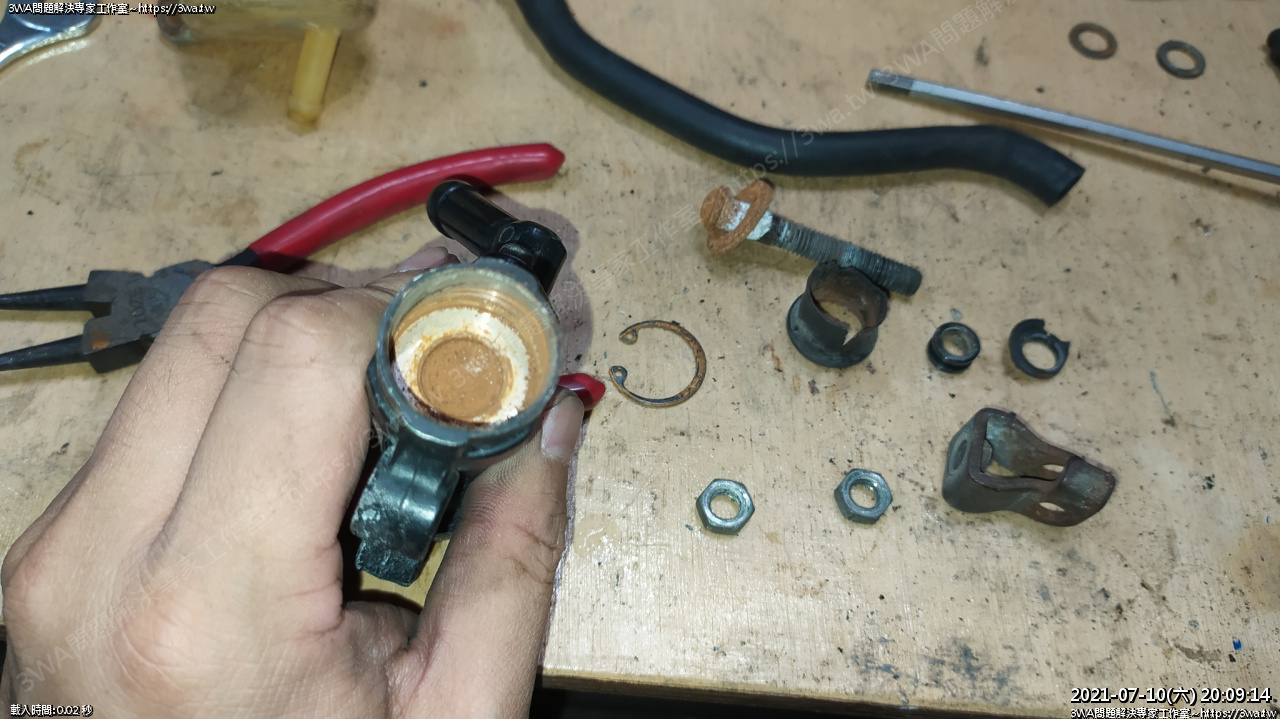

 裡面狀況還可以



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923782.jpg

 C環狀況還不錯



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923784.jpg

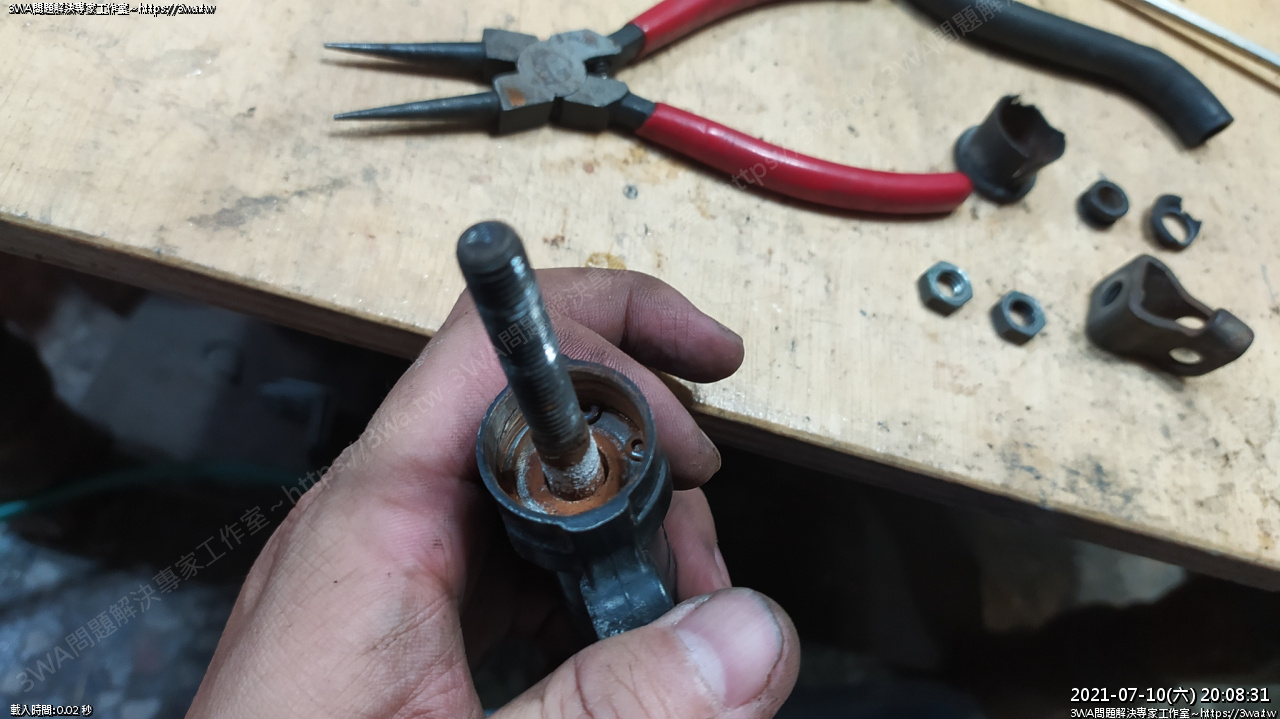

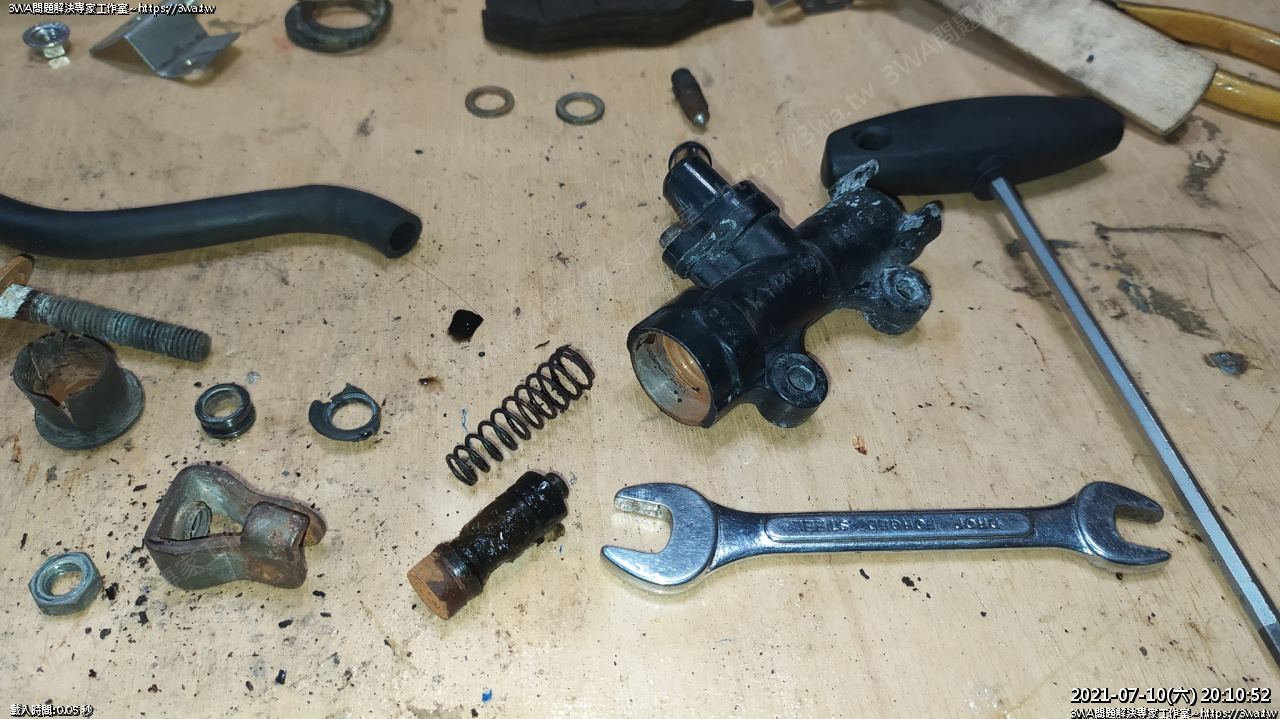

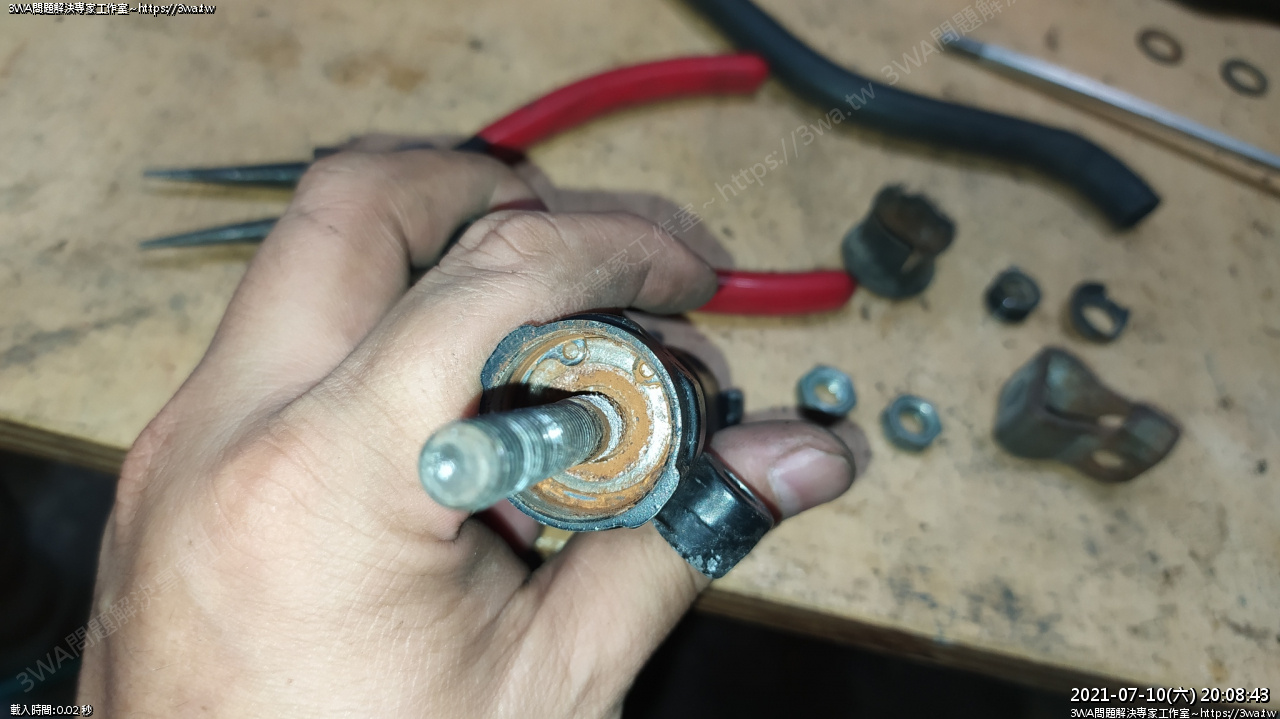

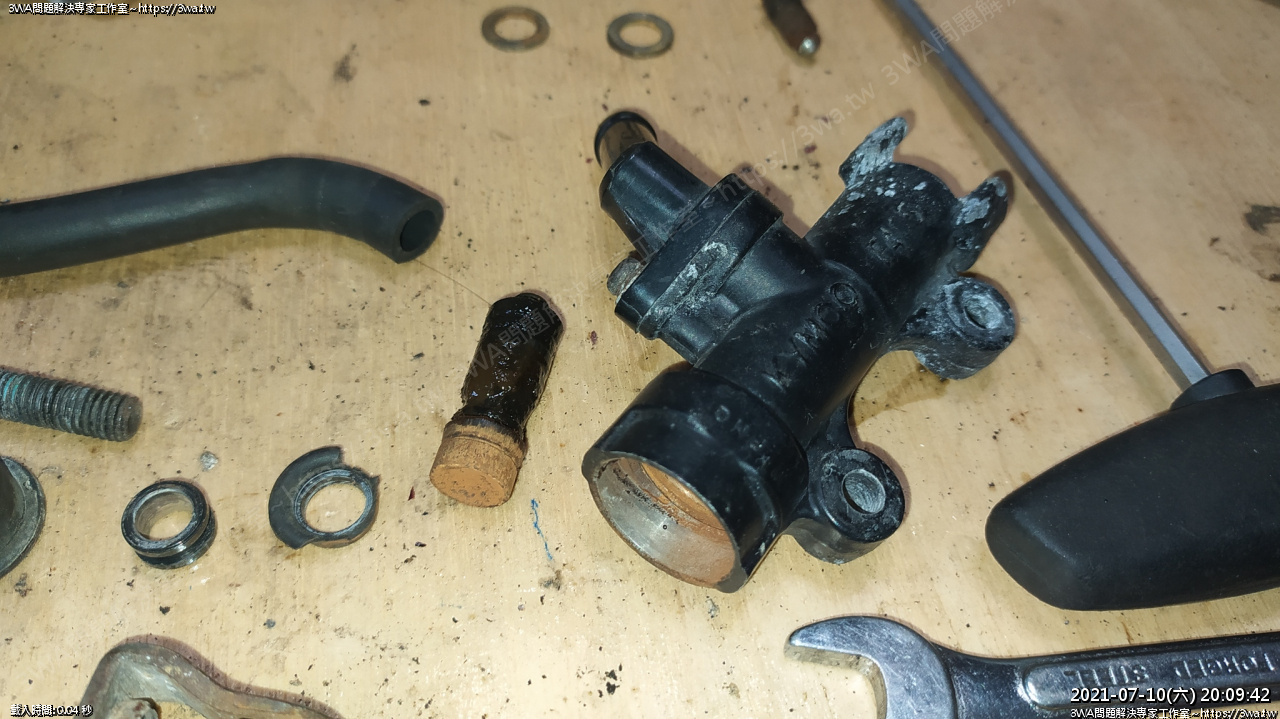

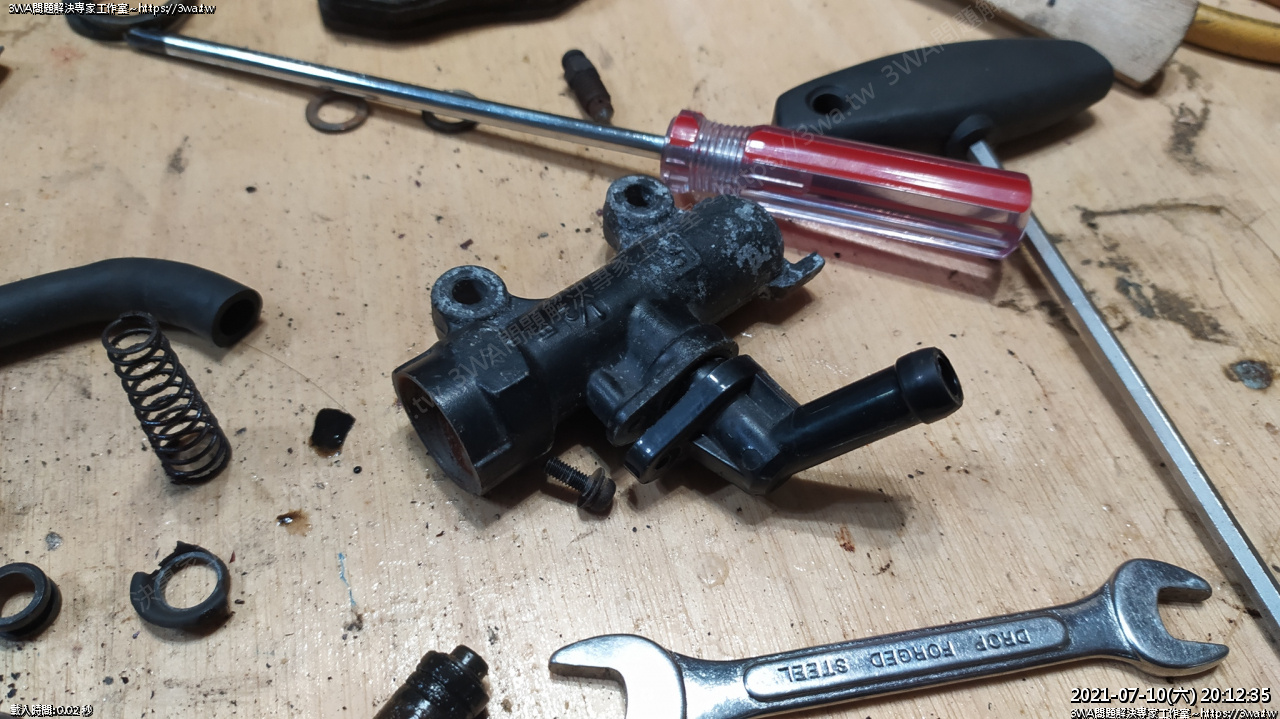

 拆開C環、和尚頭



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923787.jpg

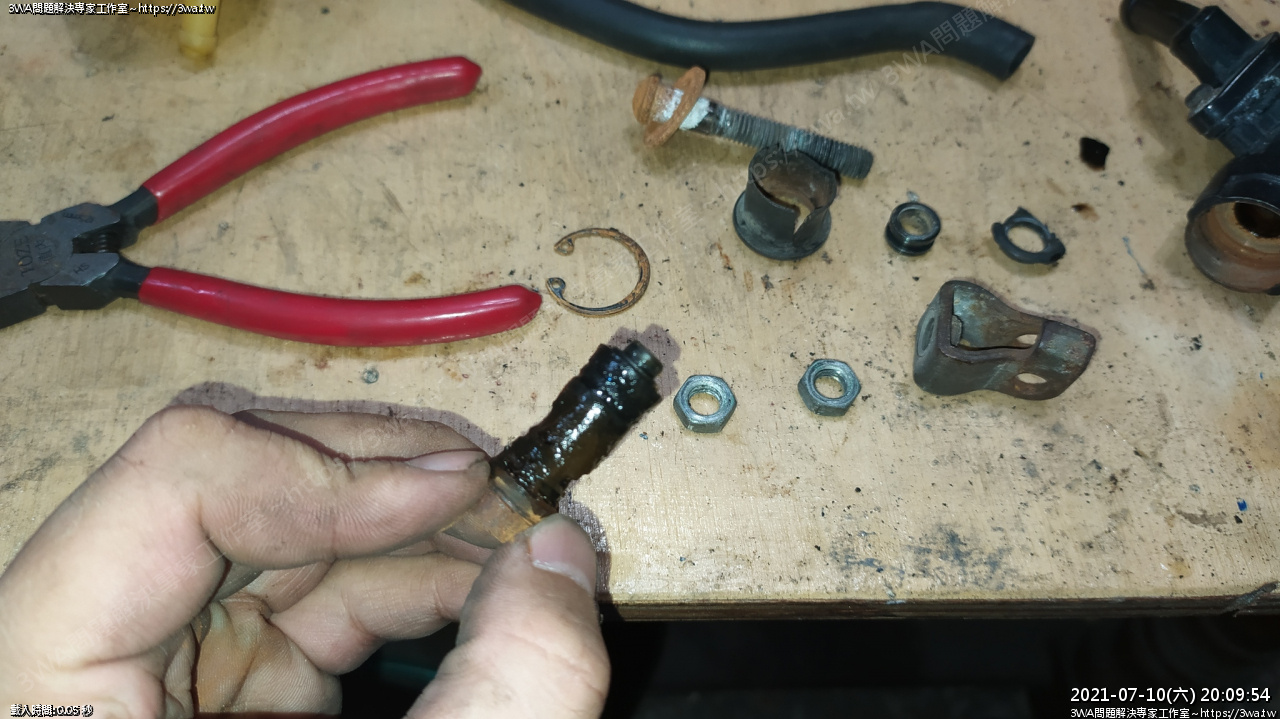

 柱塞卡在裡面



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923790.jpg

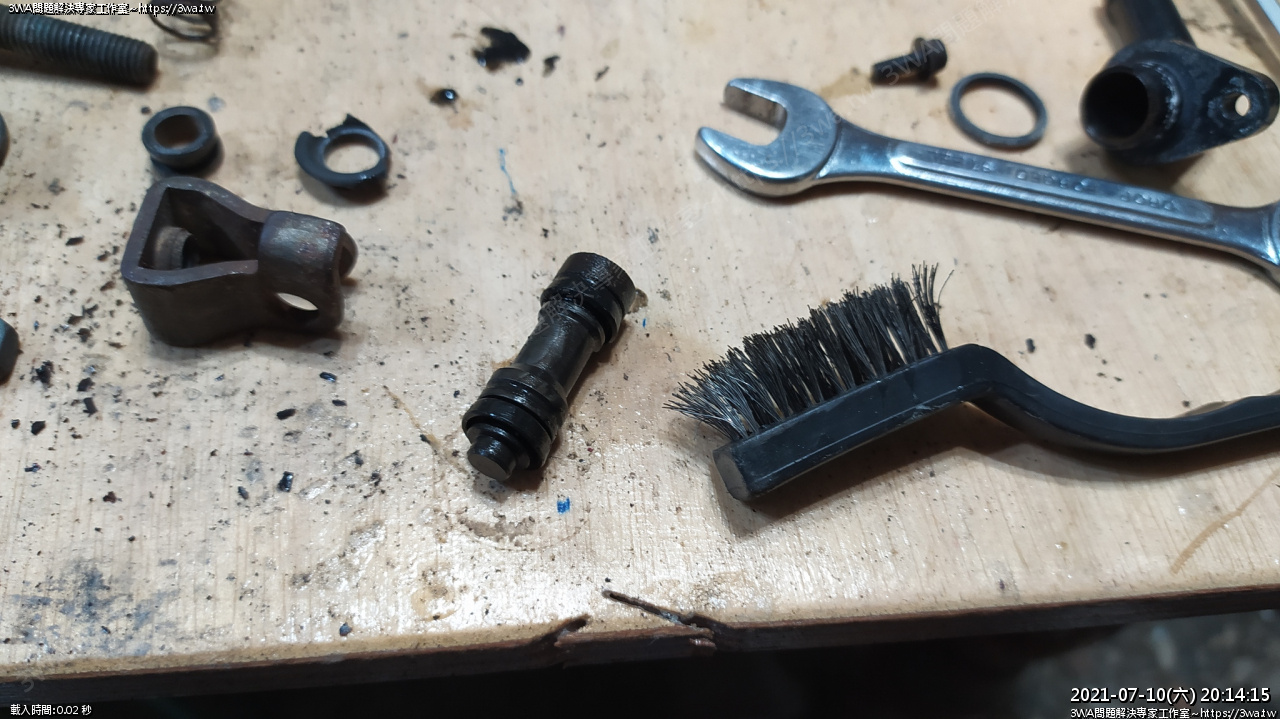

 擠出來



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923792.jpg

 很厚啊...



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923795.jpg

 等會再弄這麼油膩的東西



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923798.jpg

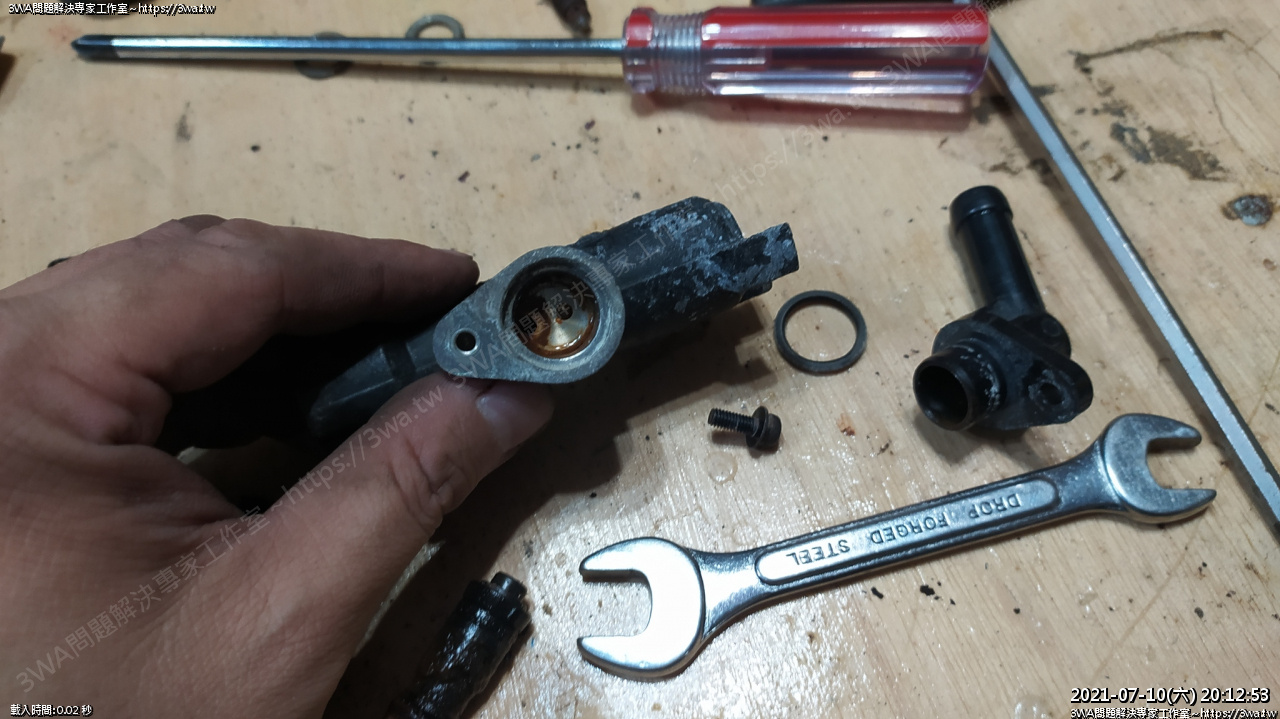

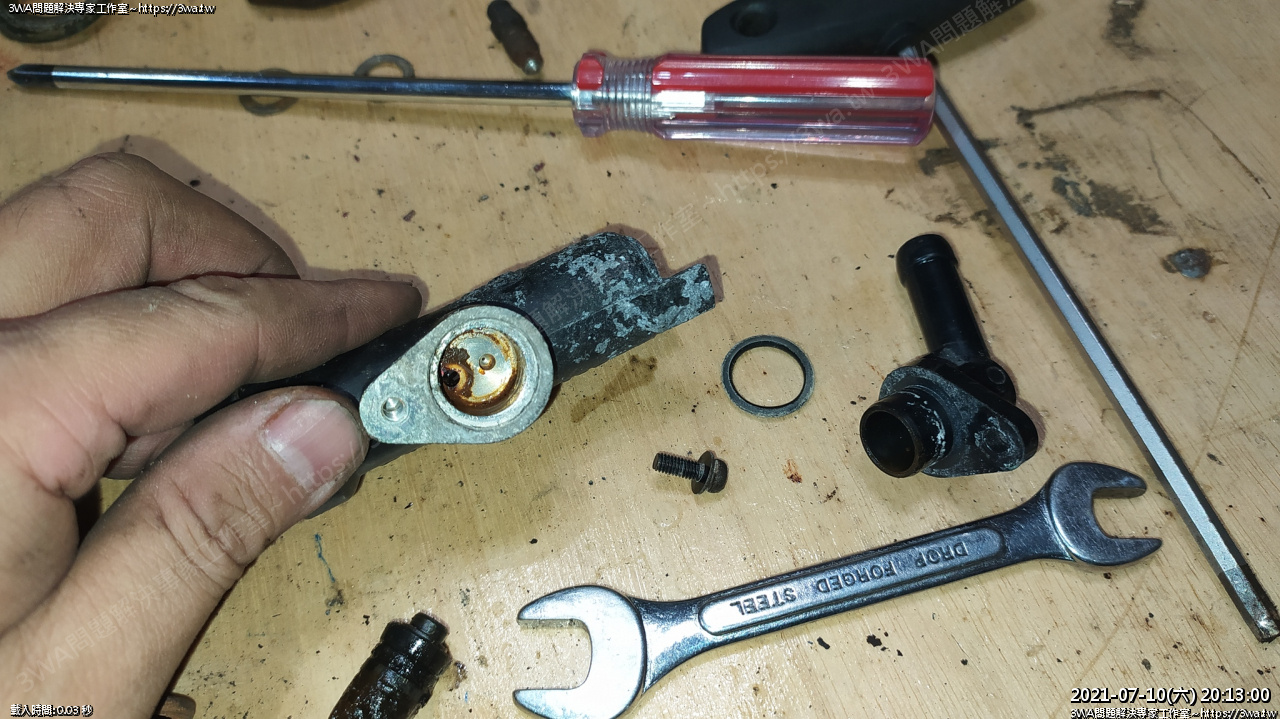

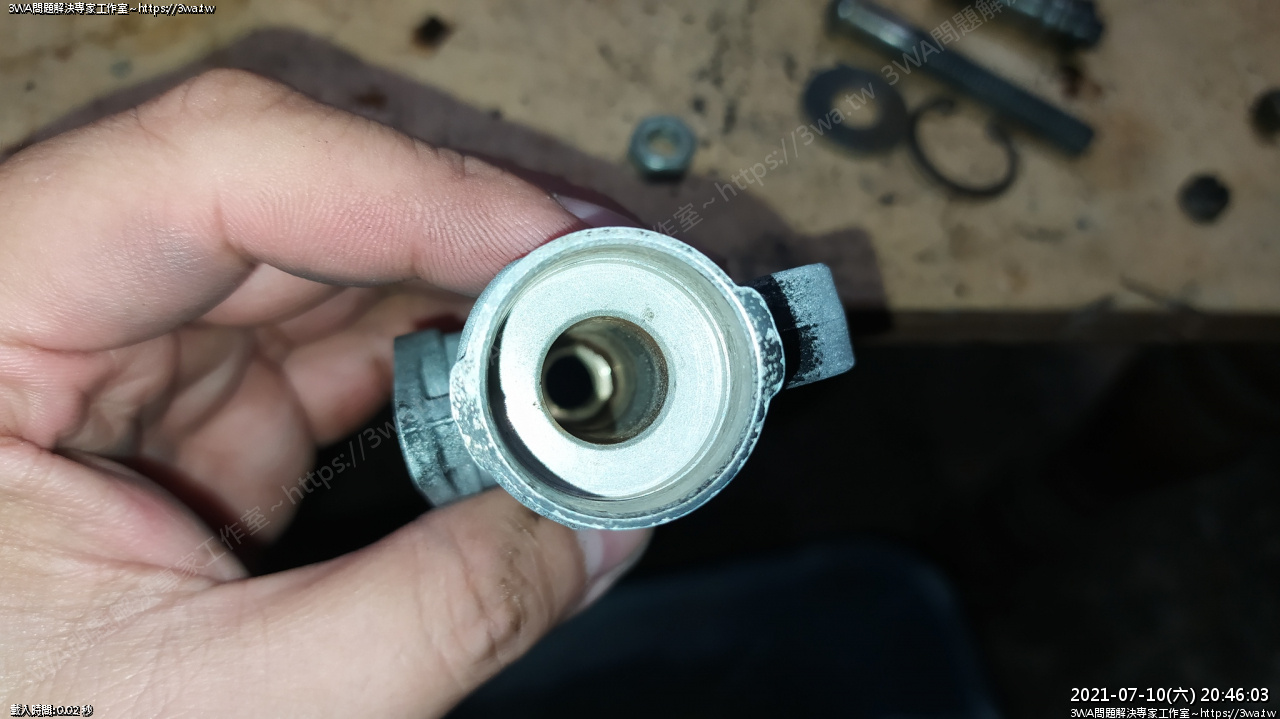

 入油的地方拆開



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923800.jpg

 還算乾淨



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923805.jpg

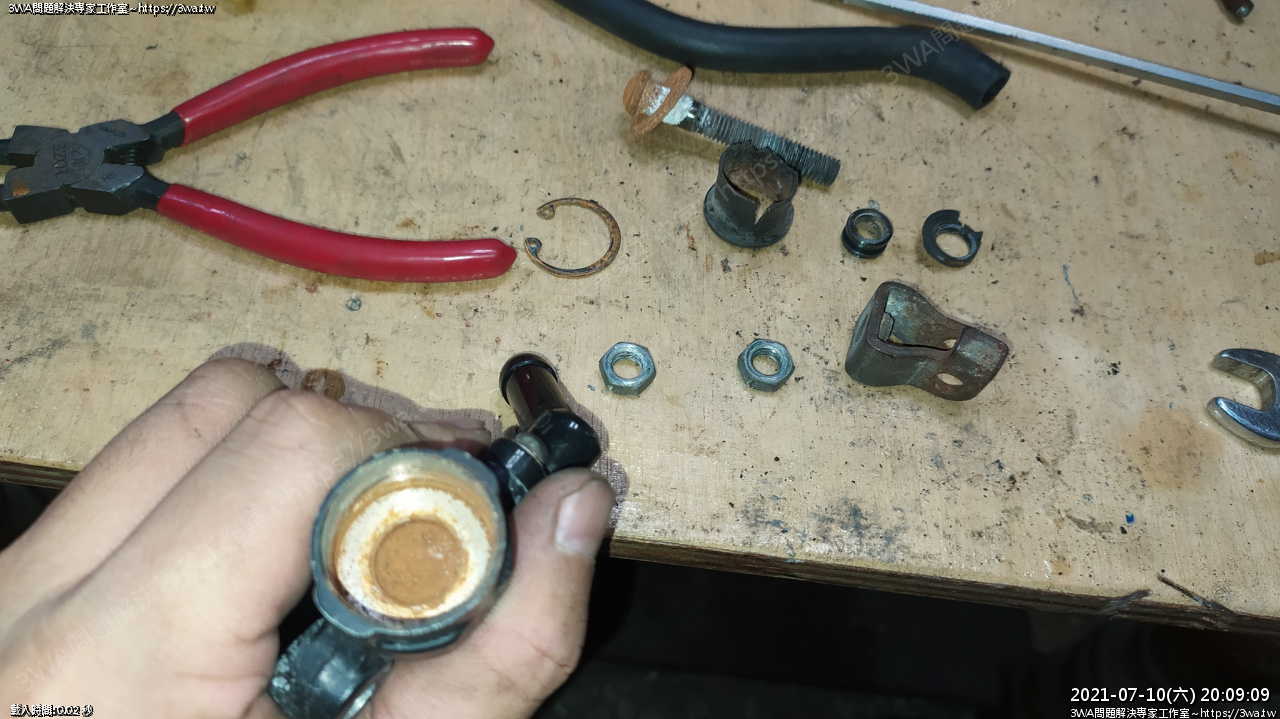

 有些銹



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923808.jpg

 刷一刷



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923811.jpg

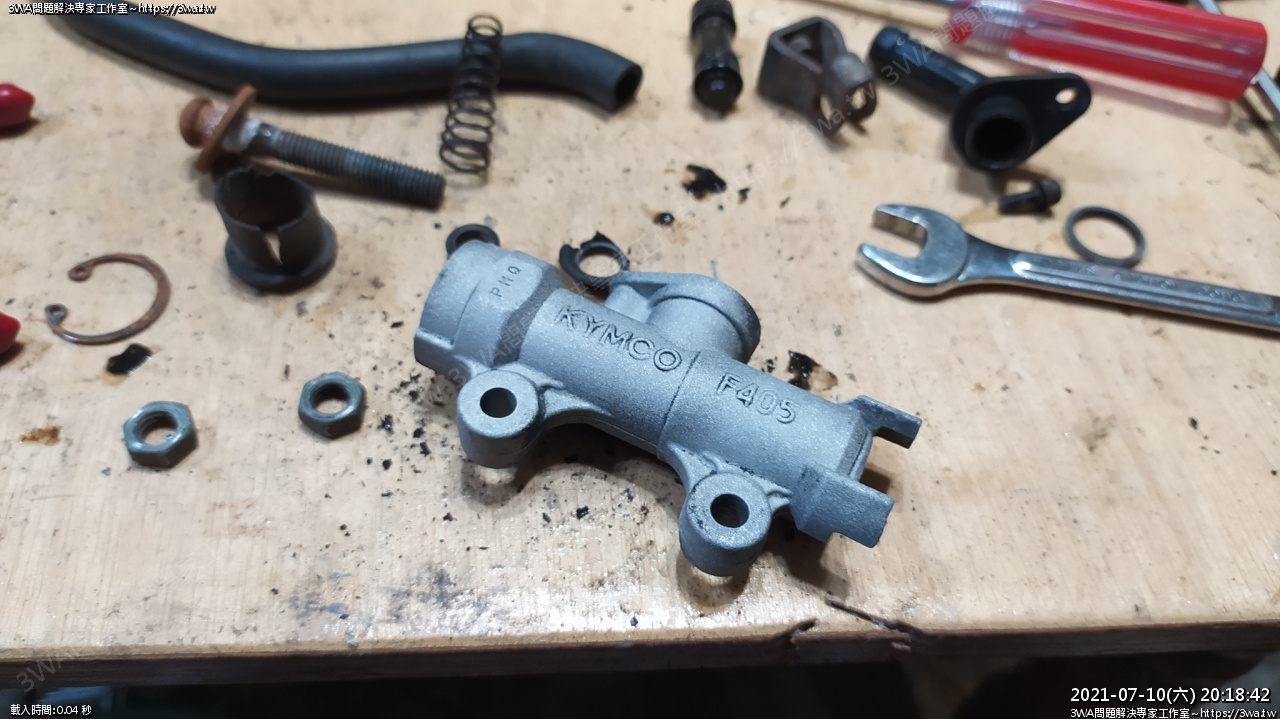

 換總泵本體



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923814.jpg

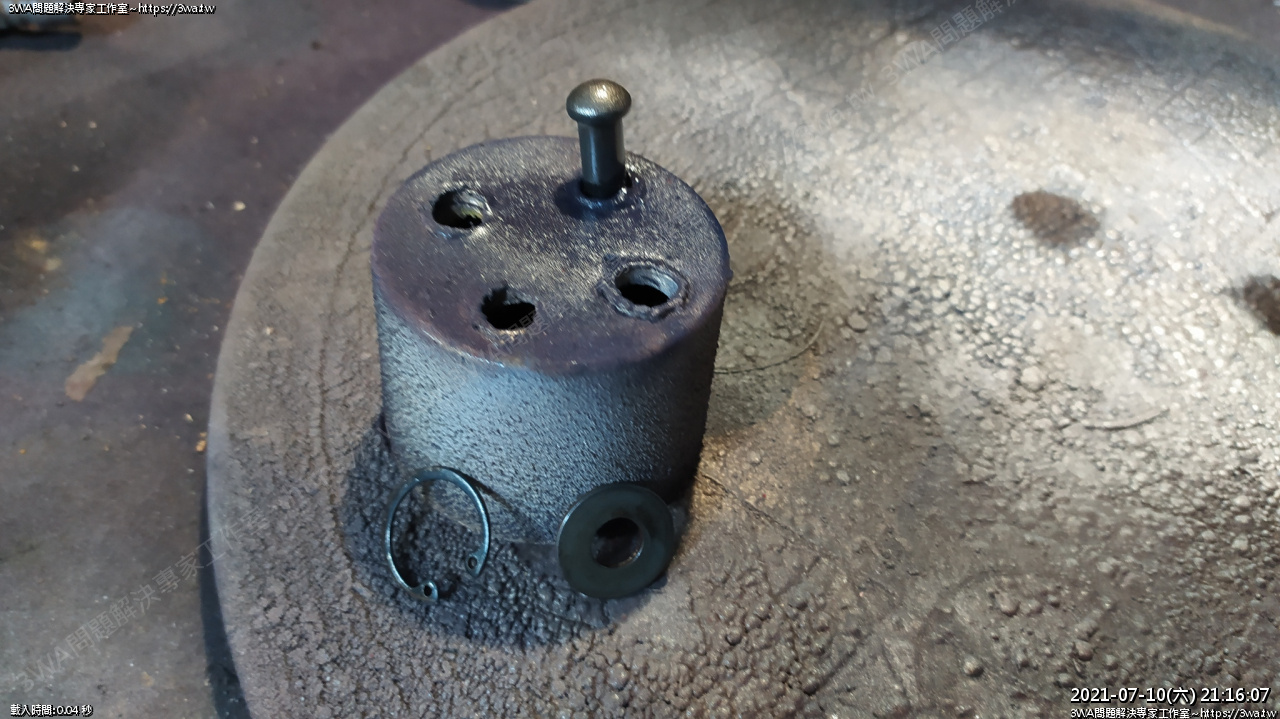

噴砂



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923819.jpg

 一起抖



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923823.jpg

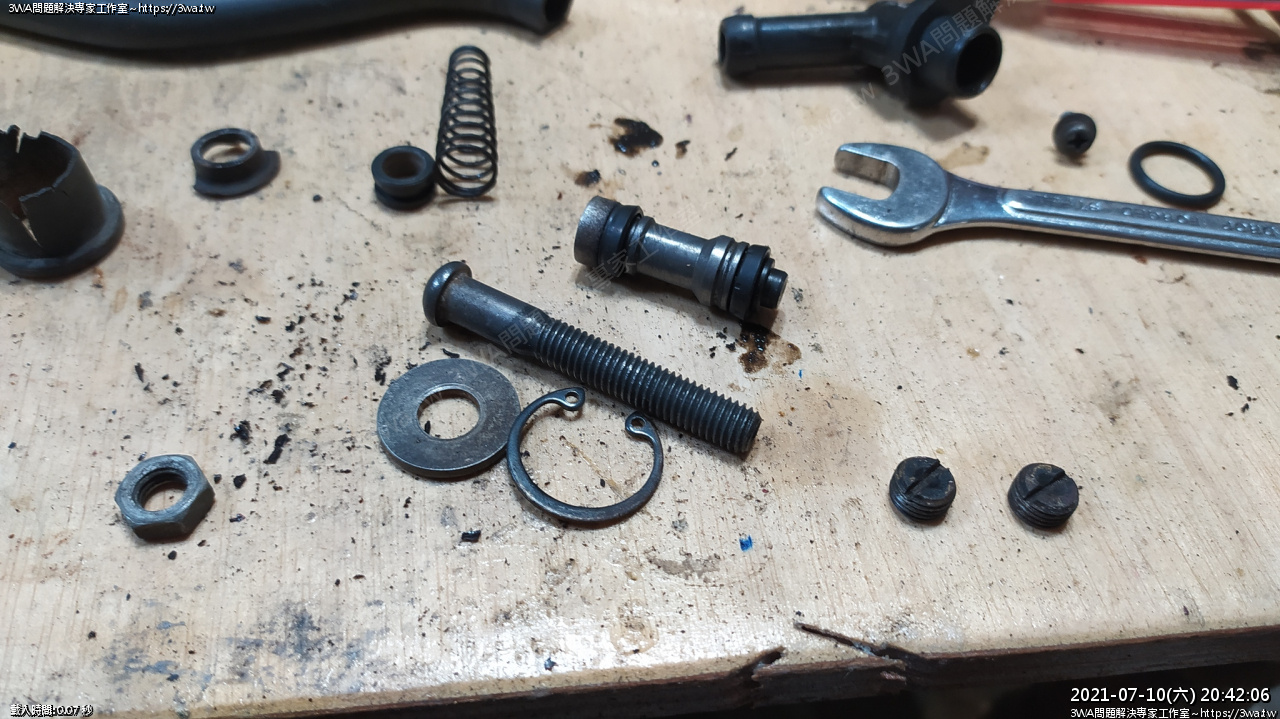

 和尚頭、華司、C環除銹



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923825.jpg

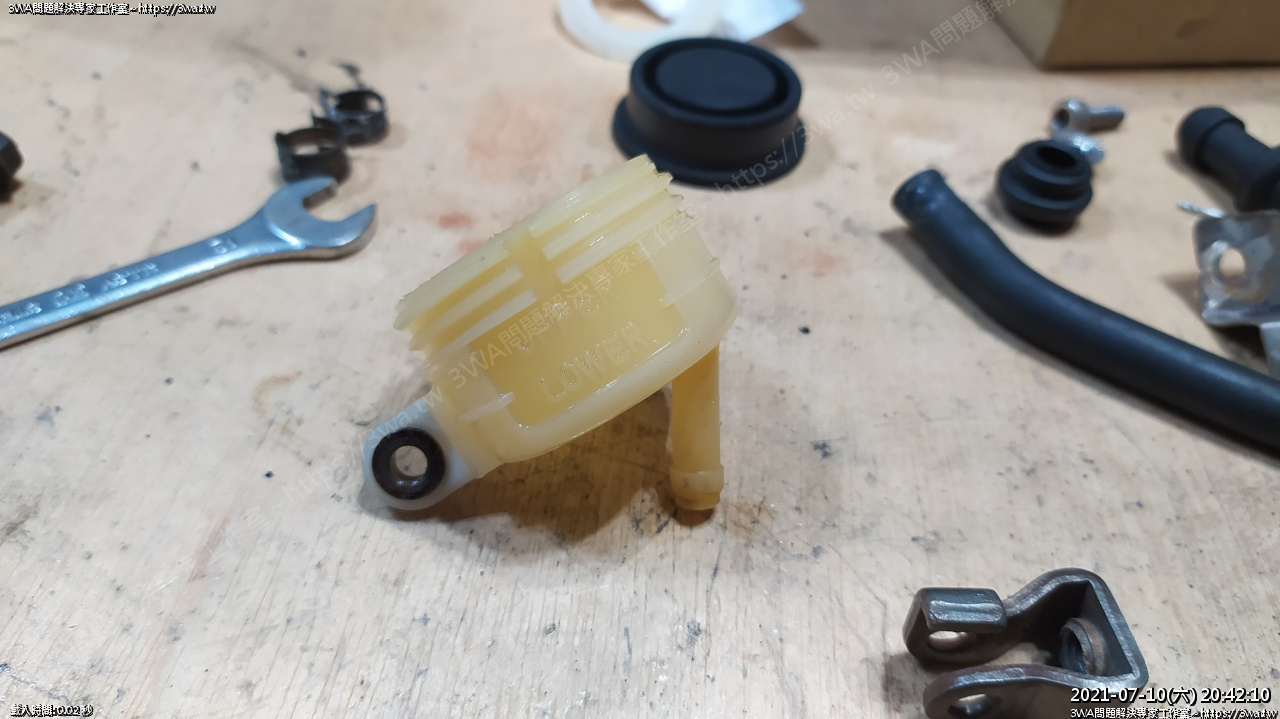

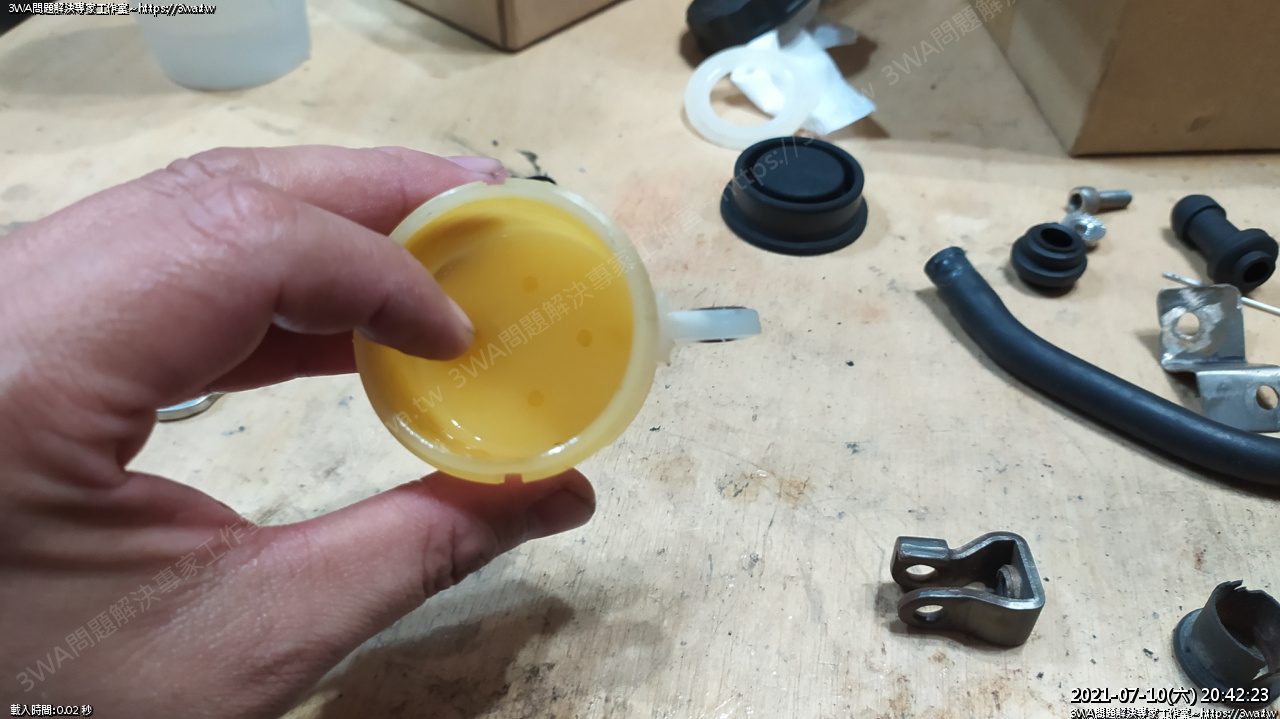

 換油杯



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923828.jpg

 用銅刷、洗碗精洗



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923831.jpg

 乾淨了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923834.jpg

 抖完了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923837.jpg

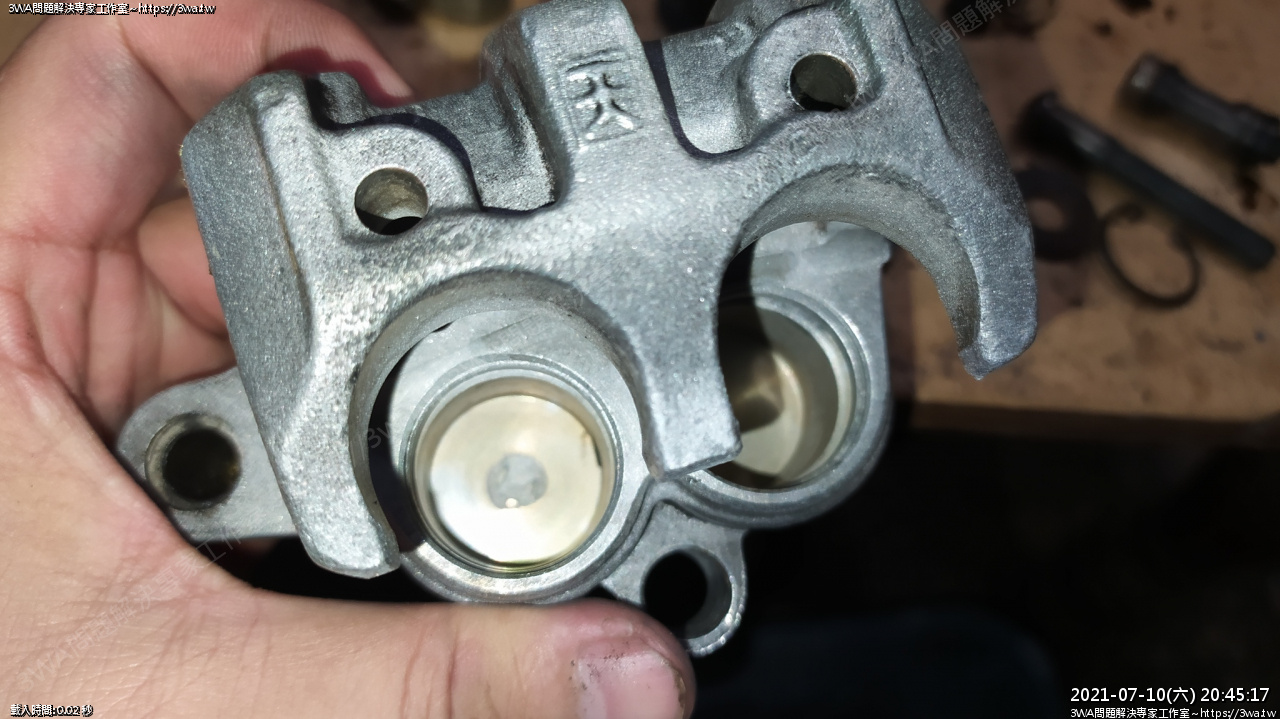

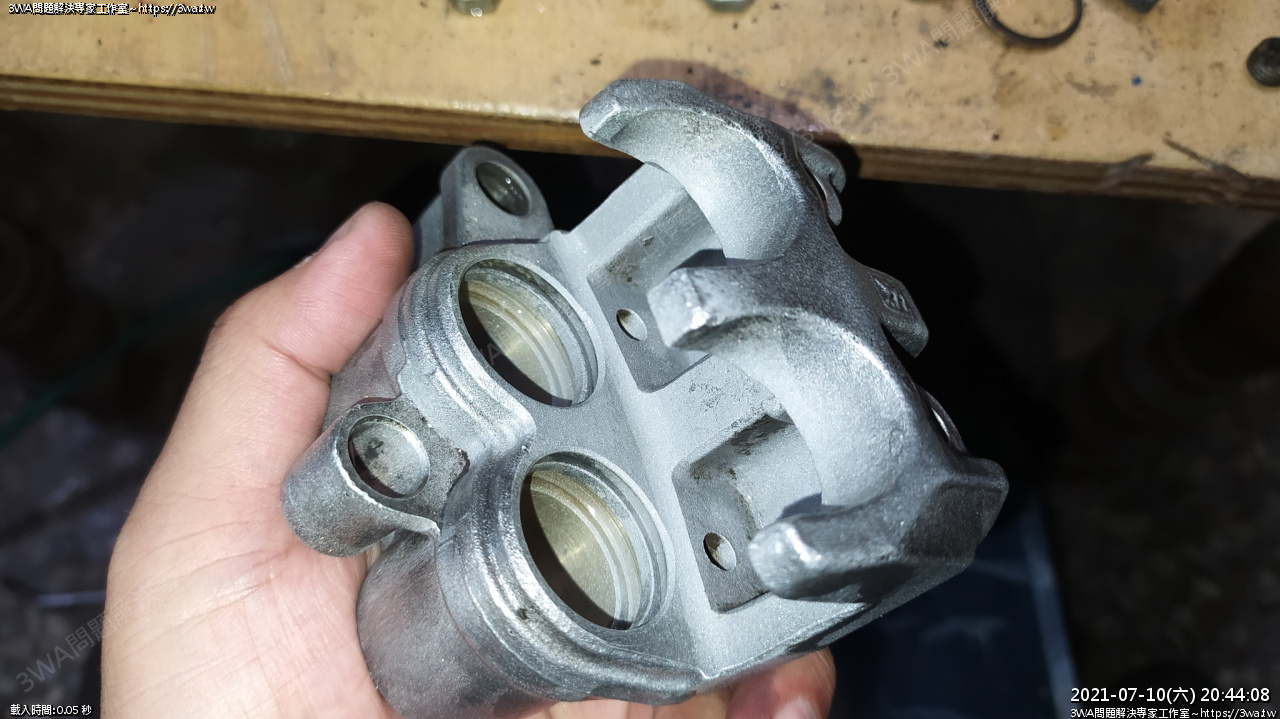

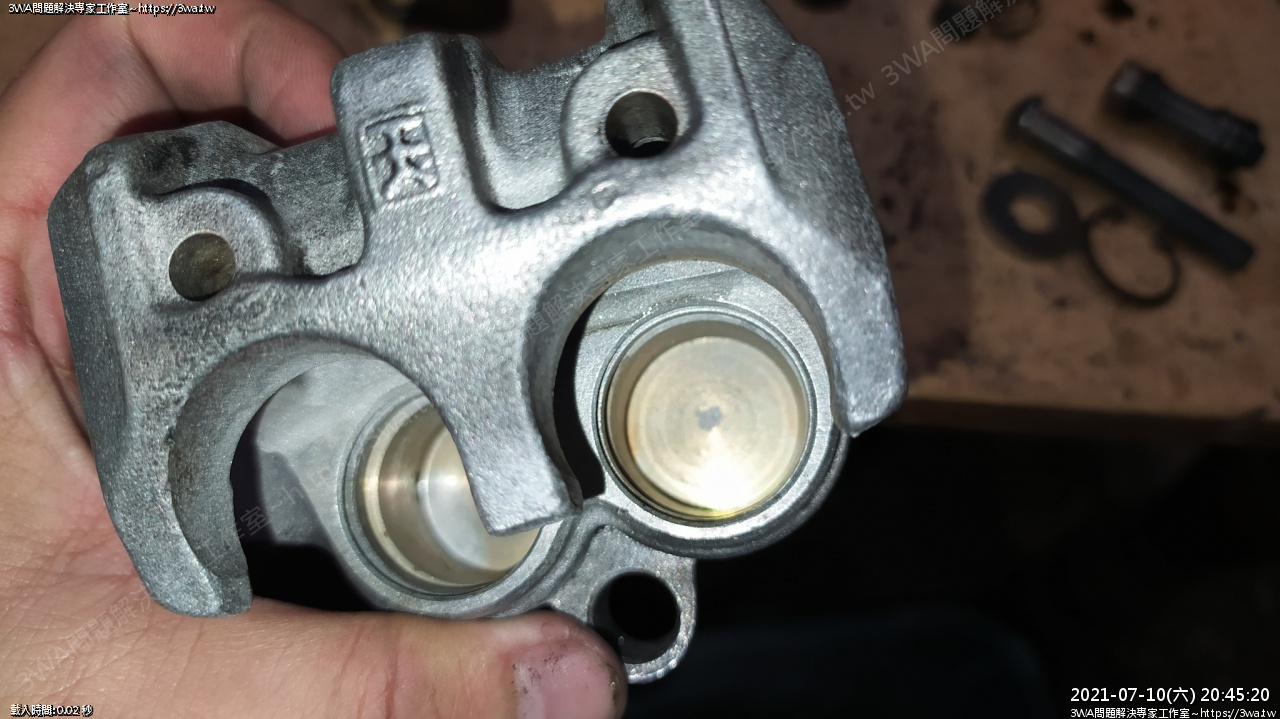

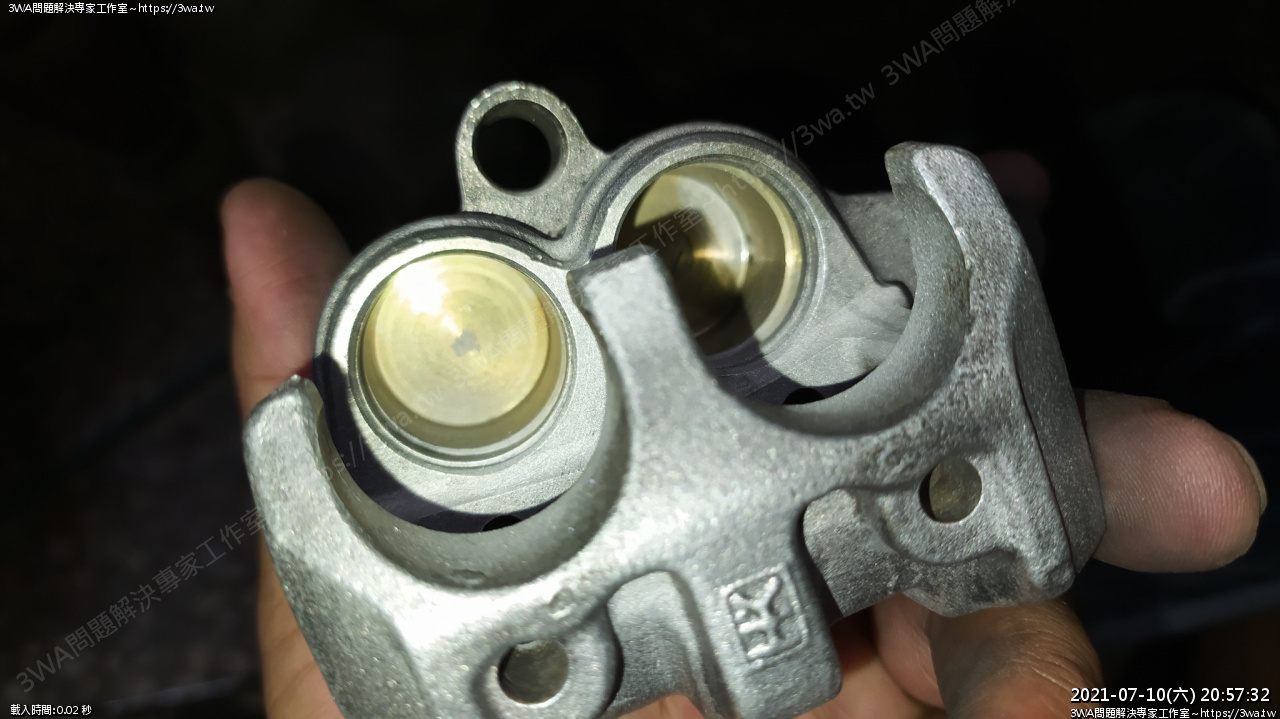

 抖完以後很乾淨



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923845.jpg

 油土封溝溝還要再刷一下



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923857.jpg

 刷好了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923860.jpg

 相當好



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923865.jpg

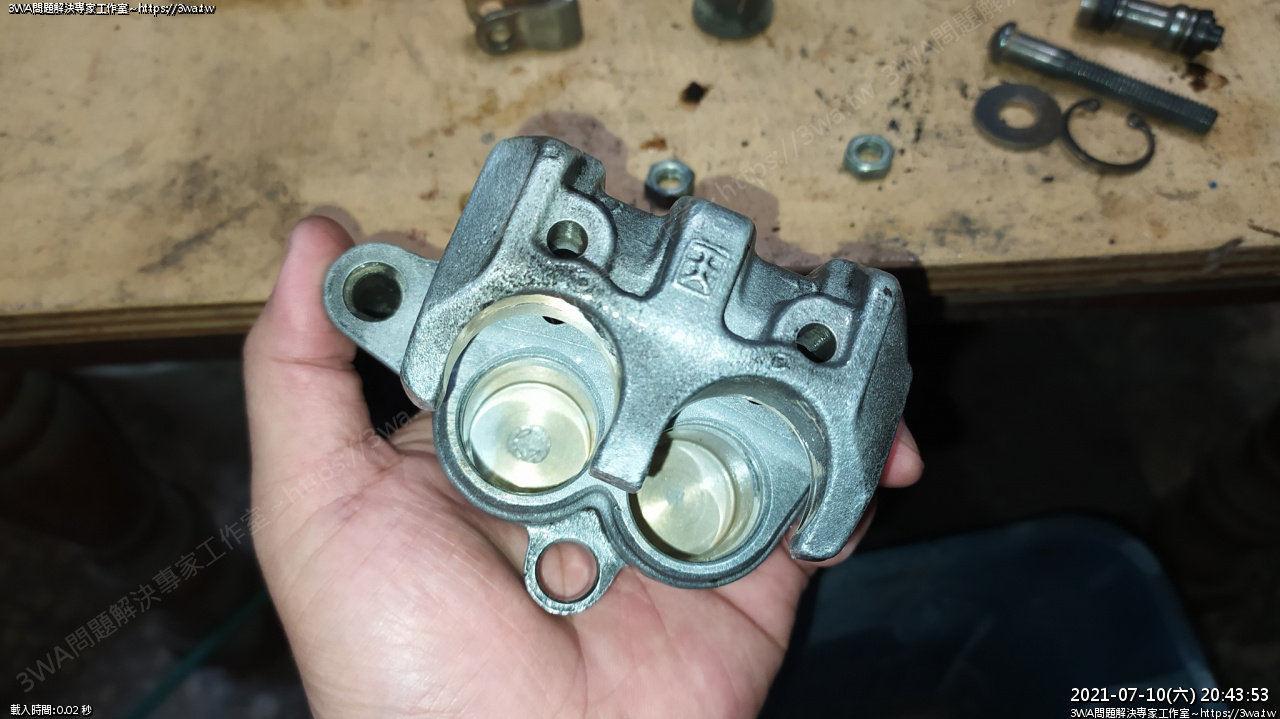

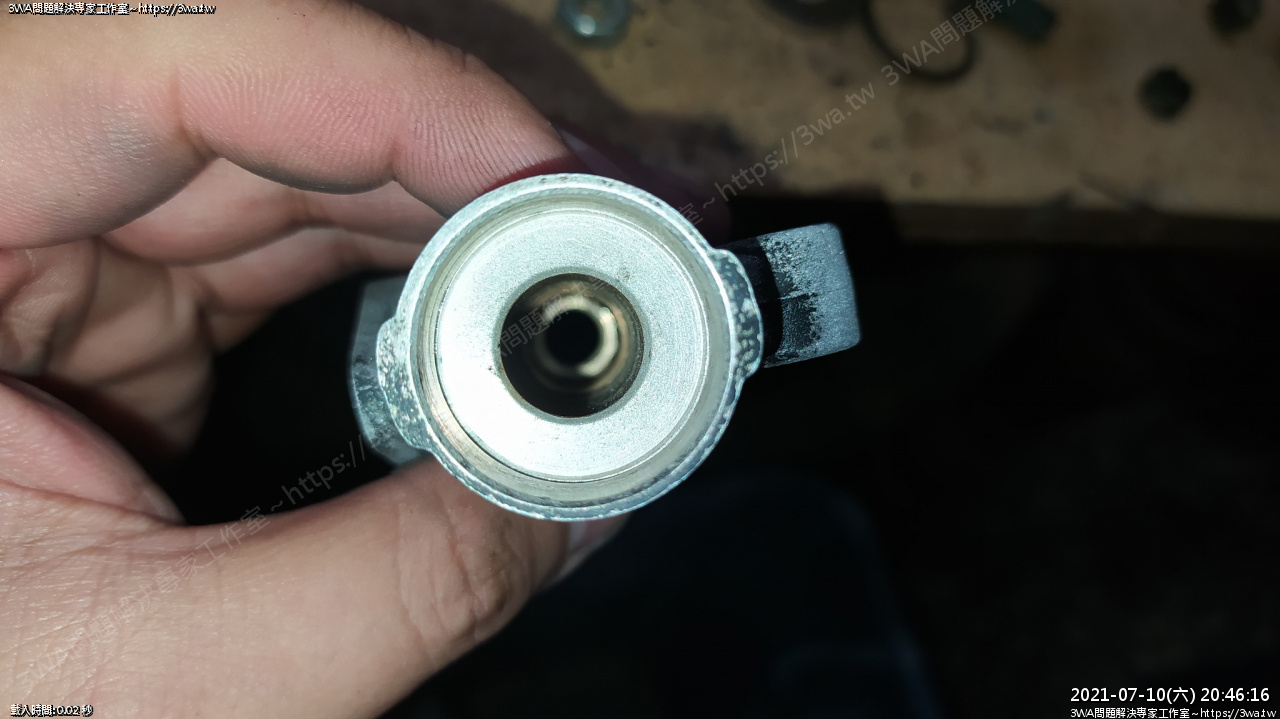

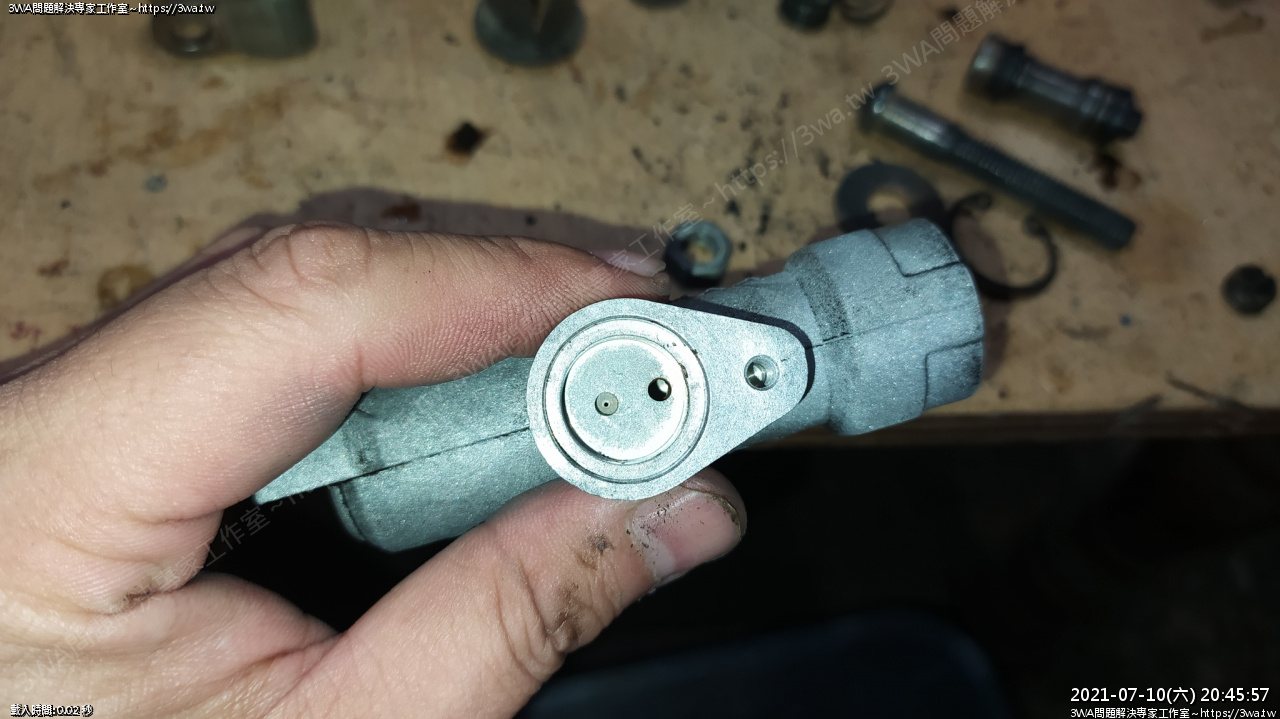

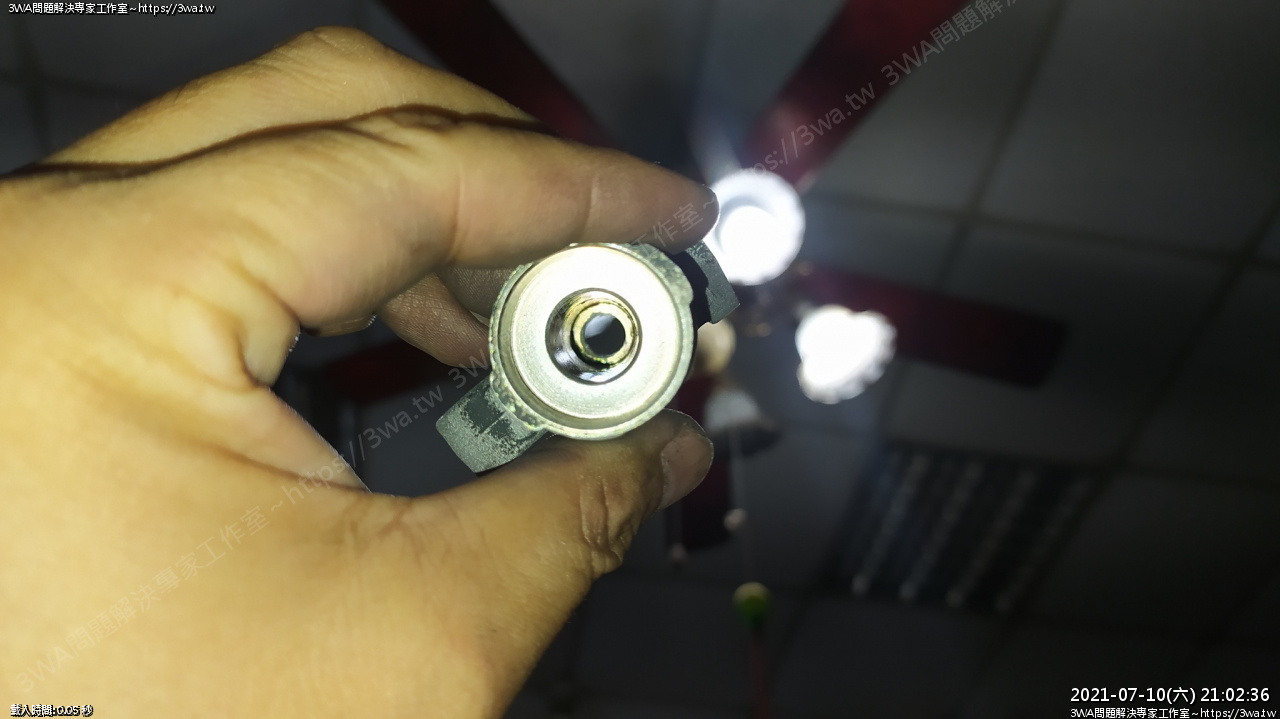

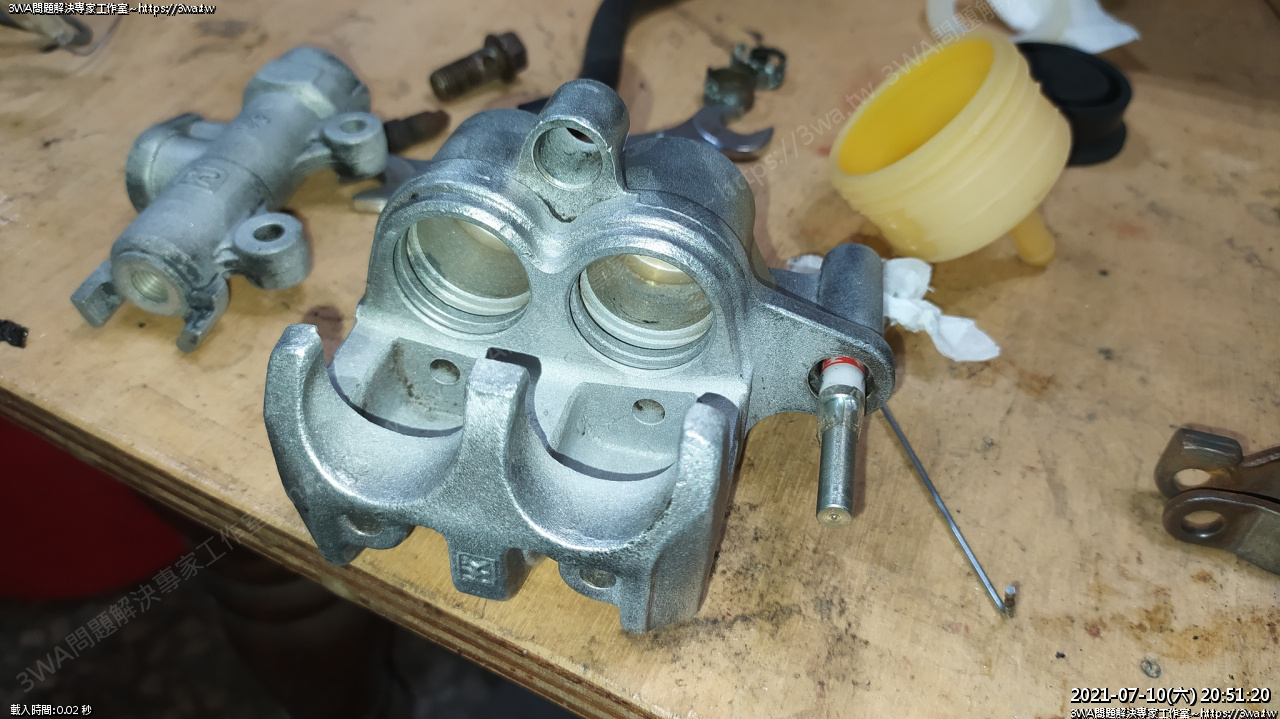

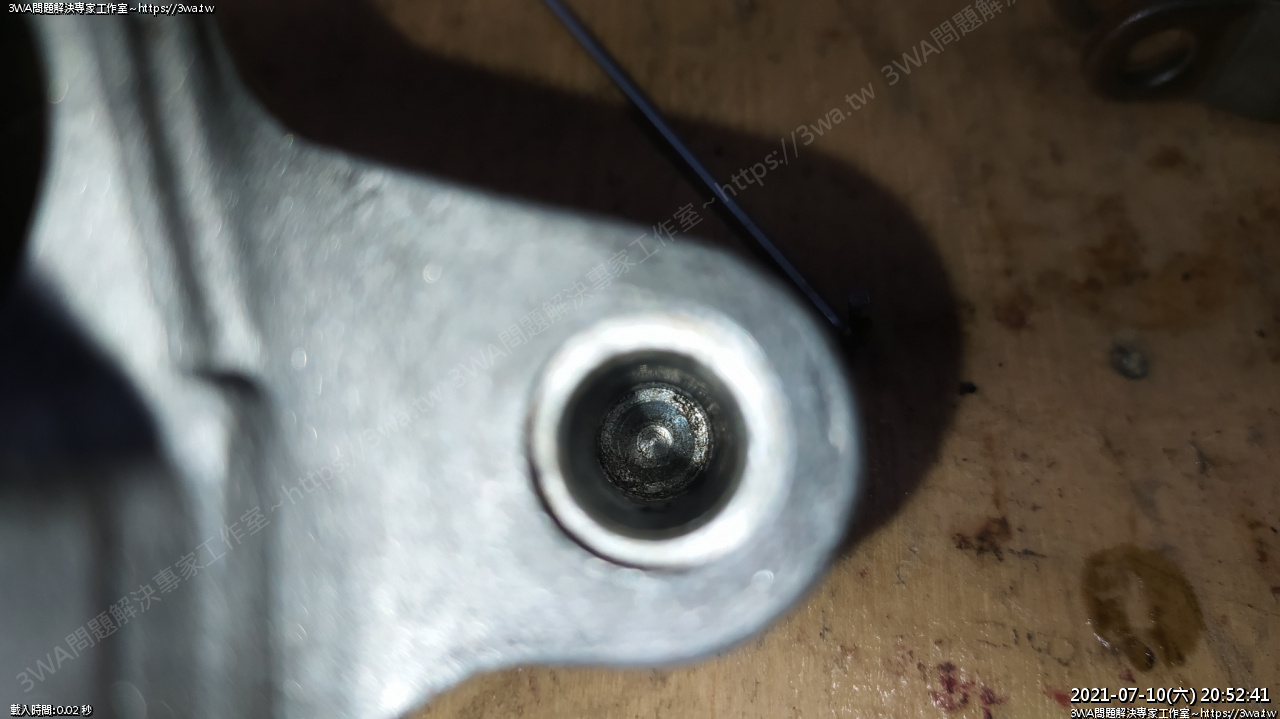

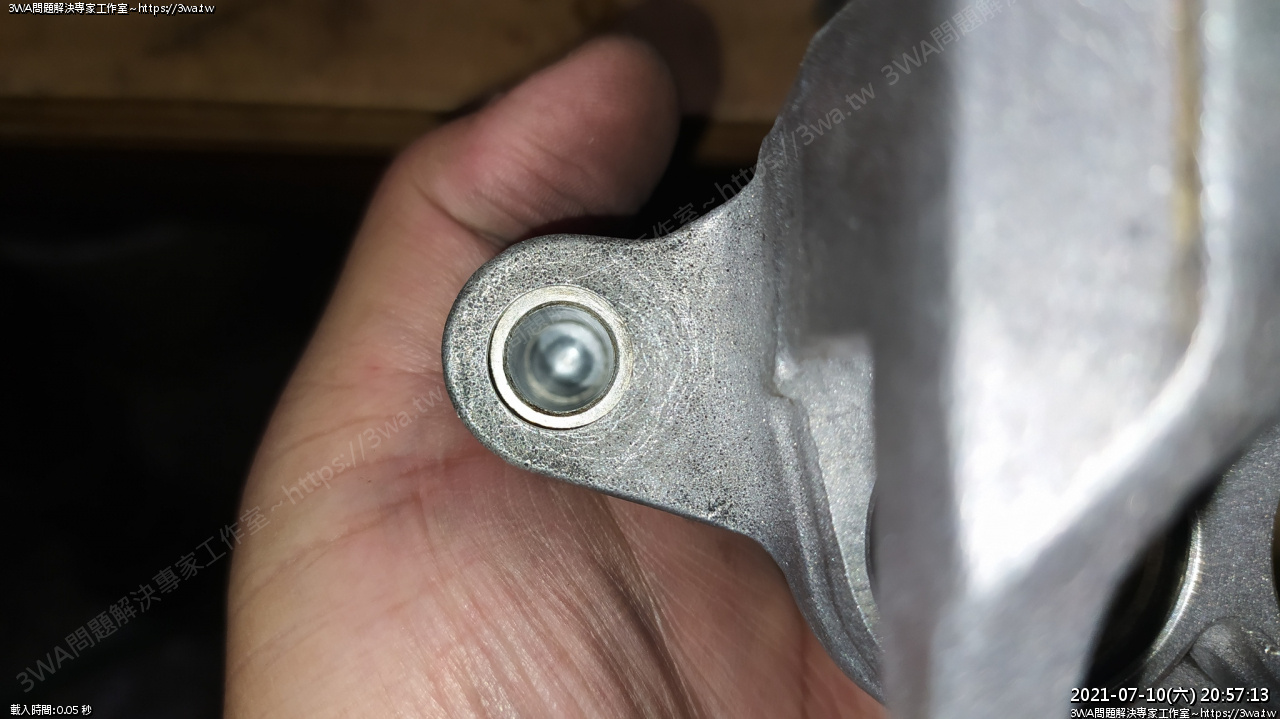

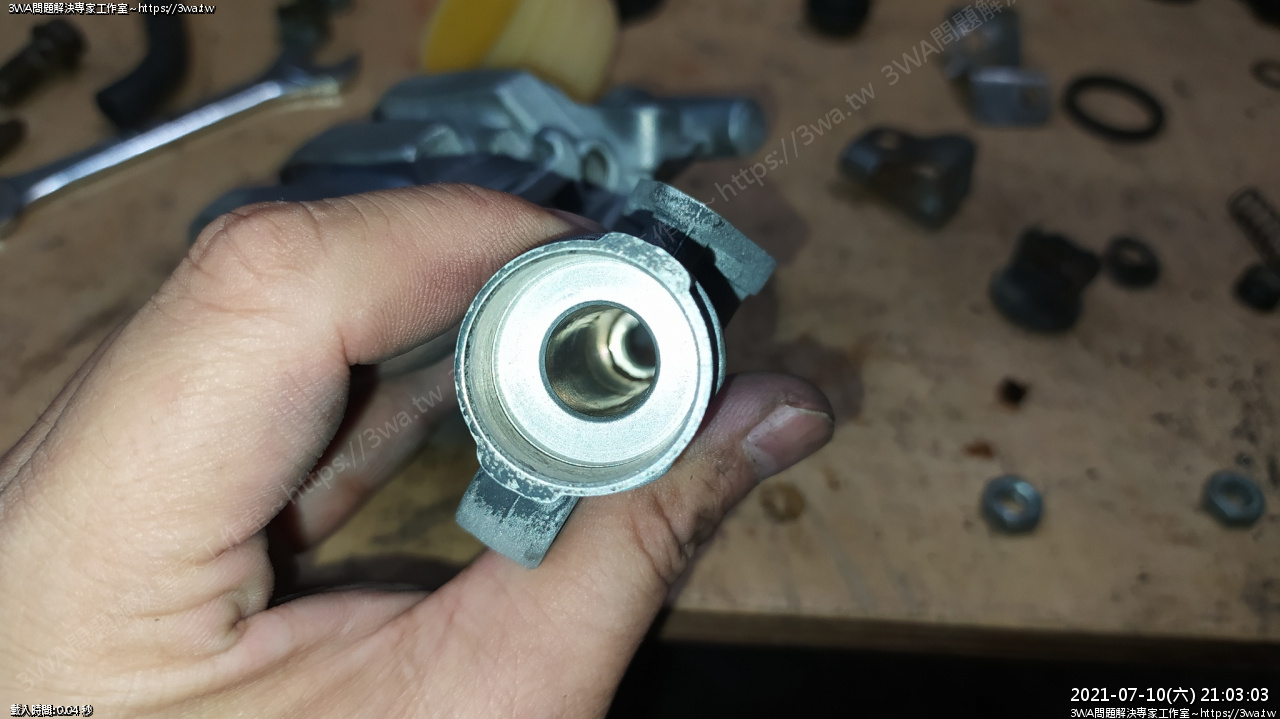

 總泵的小孔,裡面的銹也乾淨了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923868.jpg

柱塞道



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923877.jpg

 空壓機吹一吹、用一字推衛生紙進去轉一轉



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923882.jpg

 噴砂這些深孔都要再順過



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923886.jpg

裡面都會有砂子



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923889.jpg

 銅刷毛



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923891.jpg

 清理前



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923901.jpg

 用工具+Gunk+空壓機



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923906.jpg

 乾淨了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923916.jpg

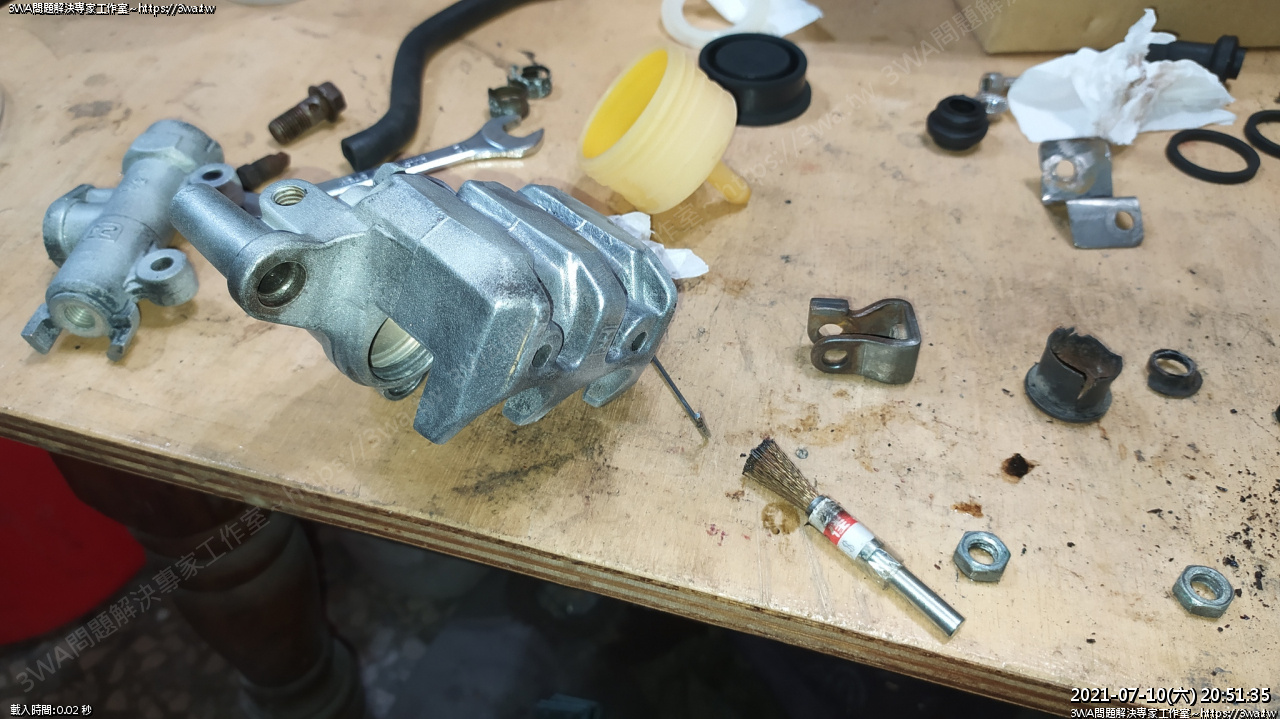

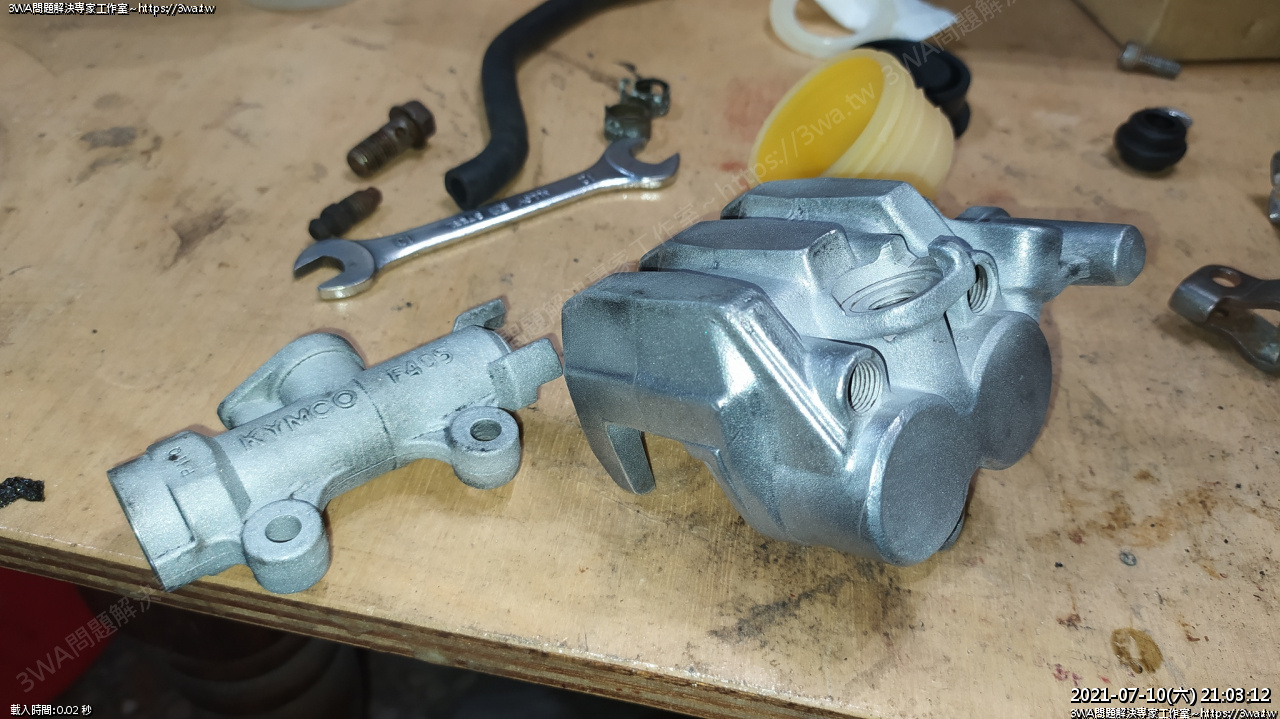

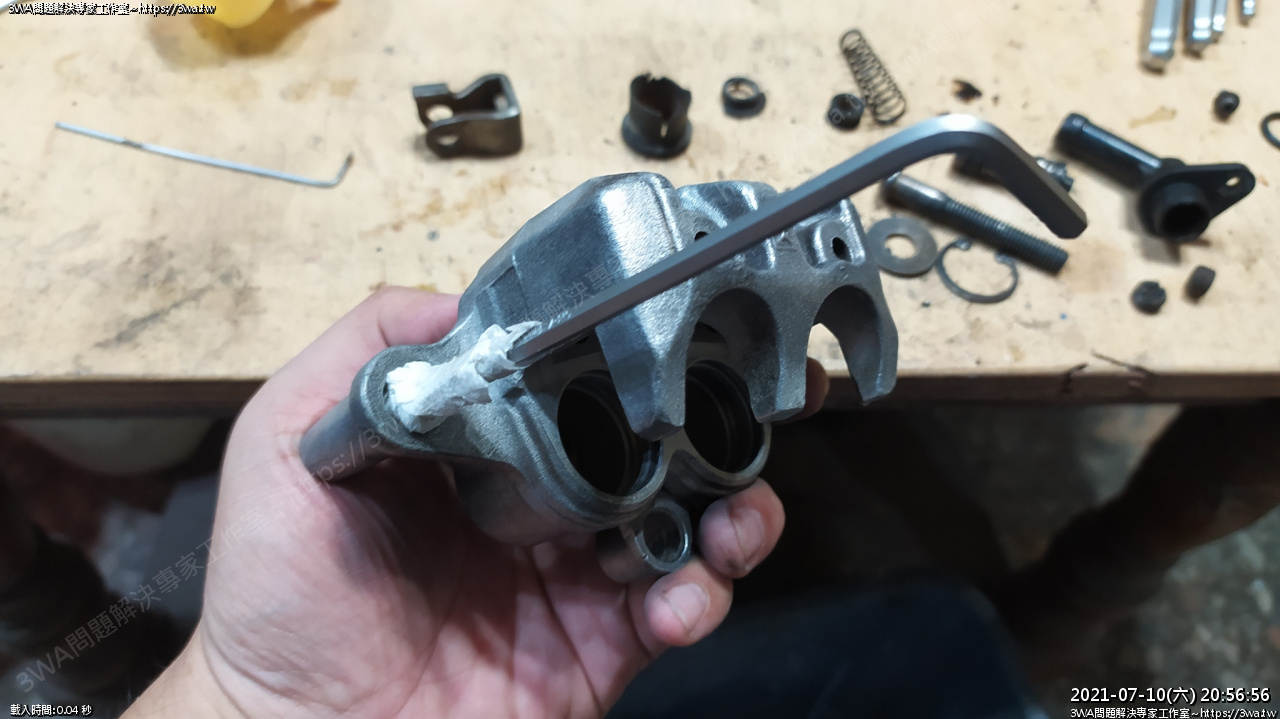

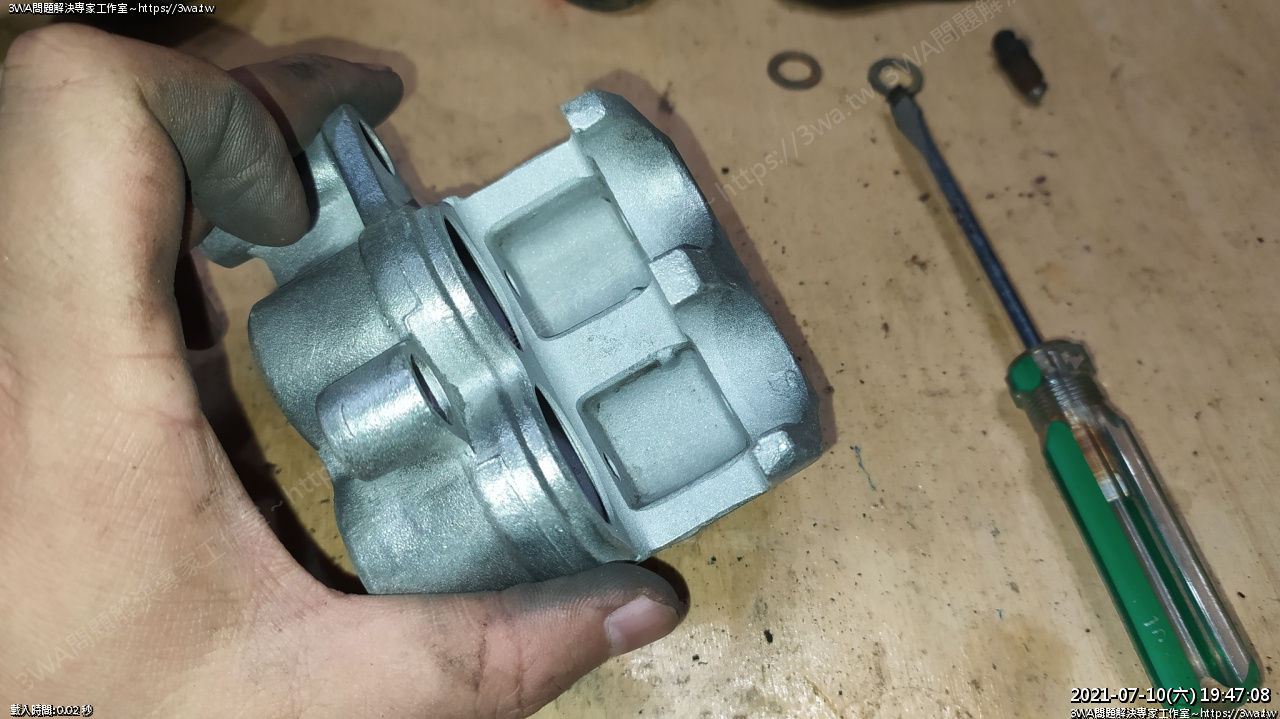

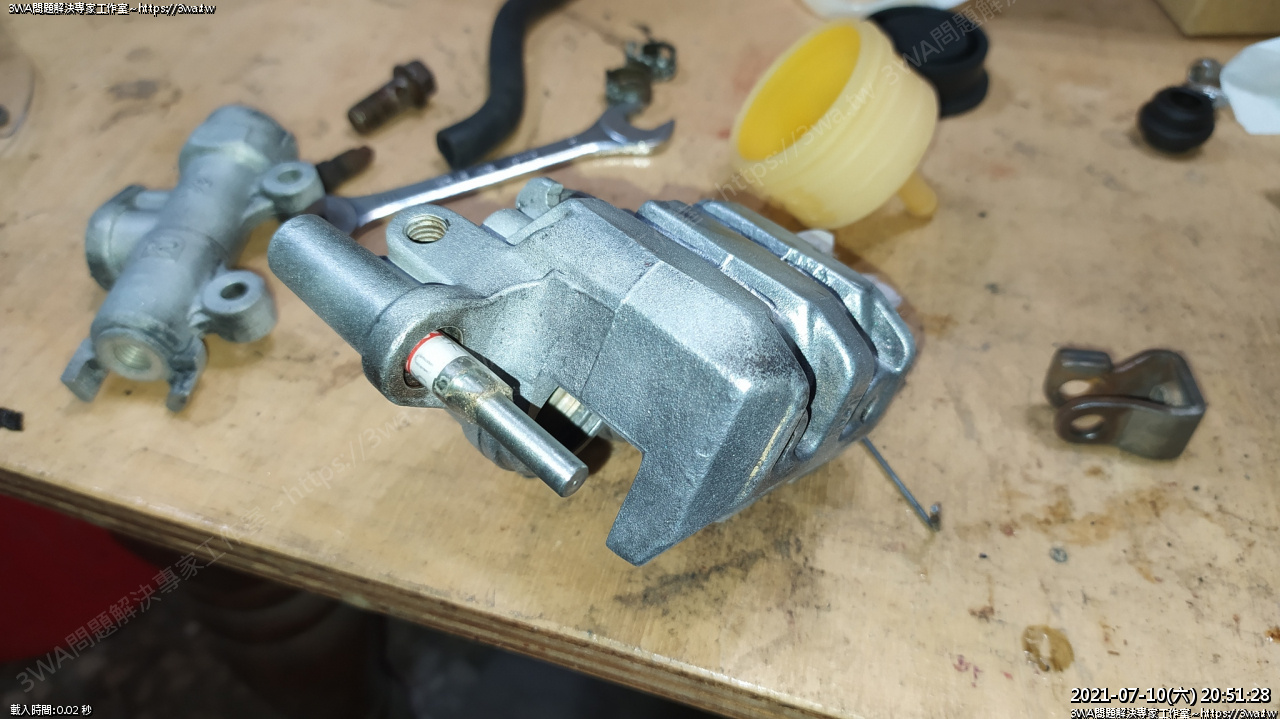

 卡鉗本體 OK



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923934.jpg

 總泵也是反覆清跟確認



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923946.jpg

 OK



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923949.jpg

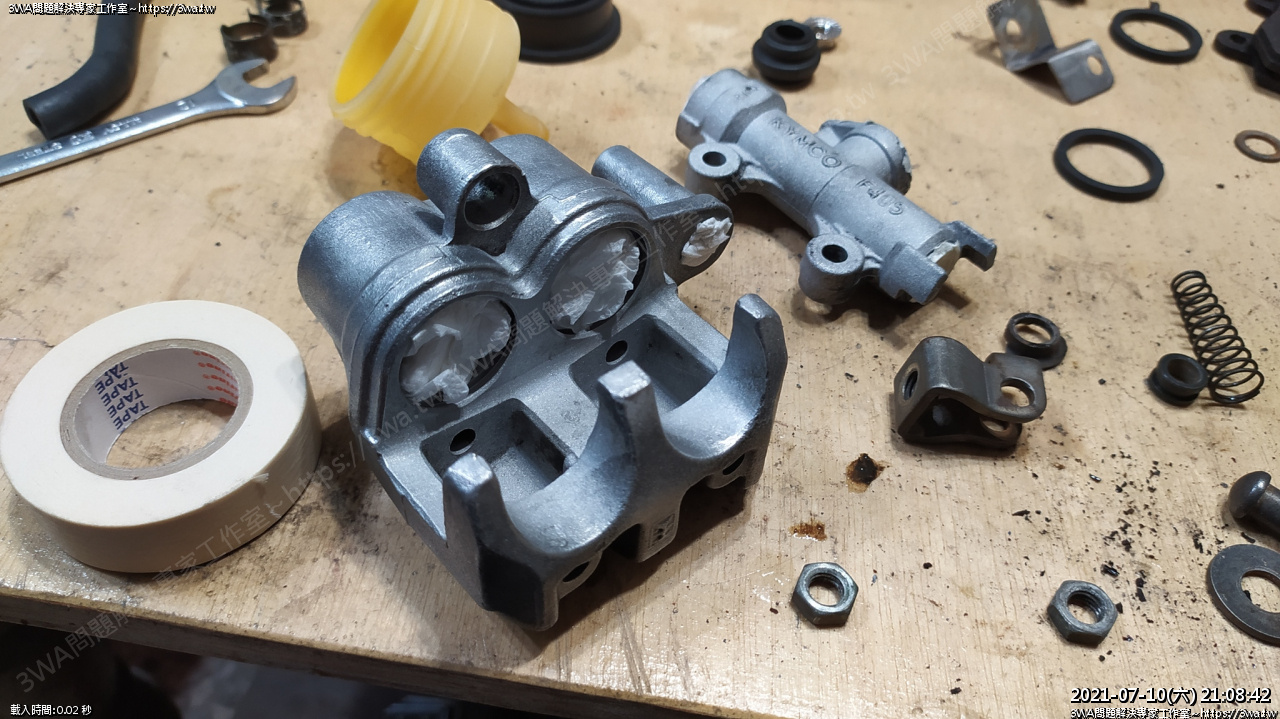

 準備上漆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923952.jpg

塞衛生紙、洞用紙膠帶貼



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923954.jpg

 好了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923957.jpg

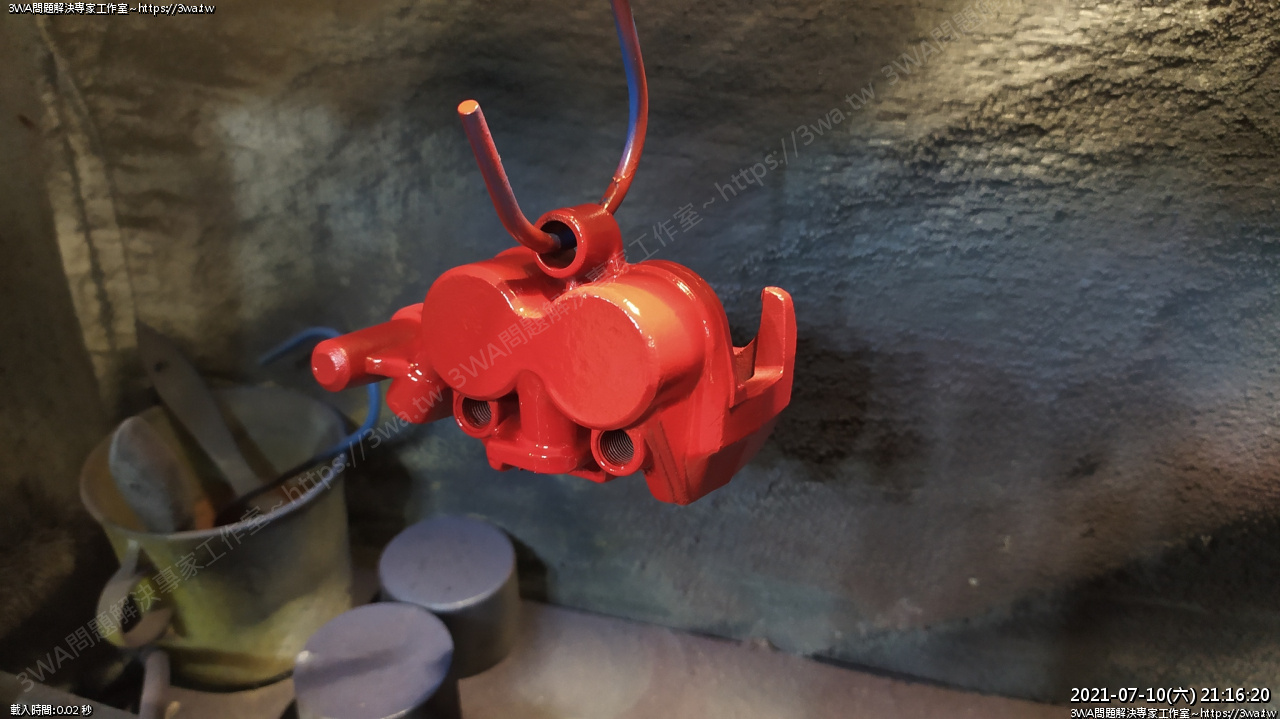

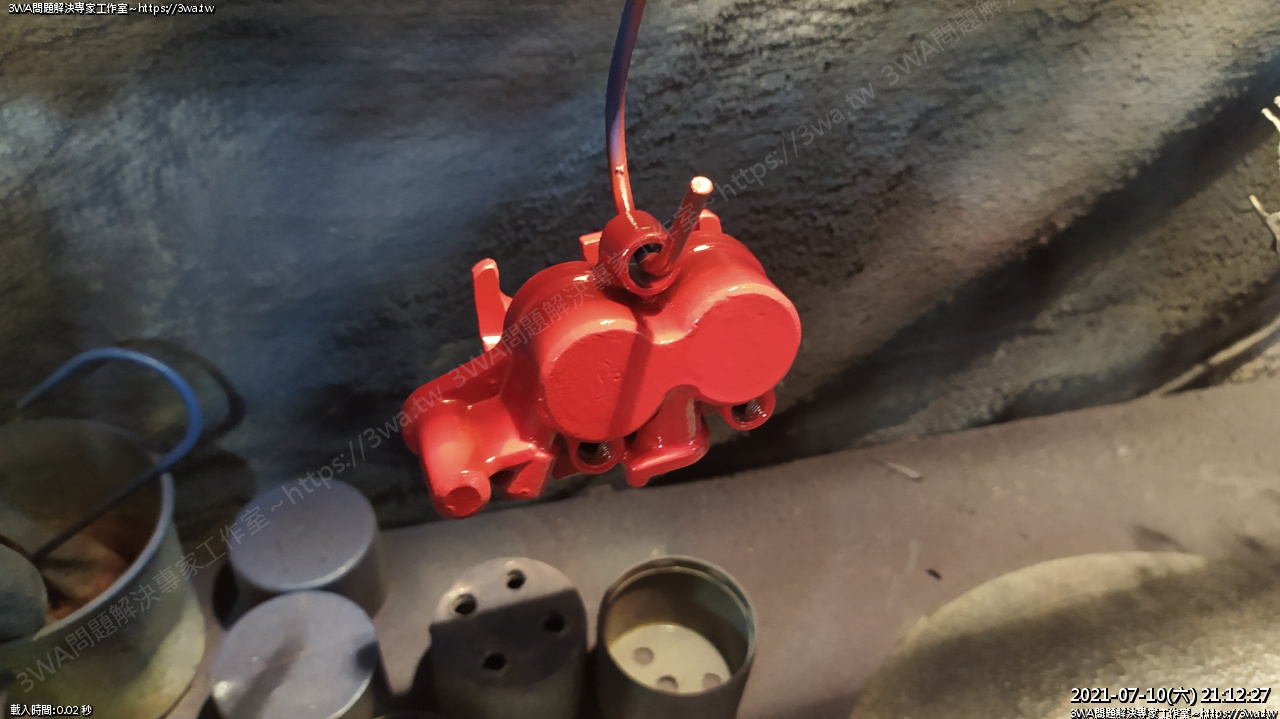

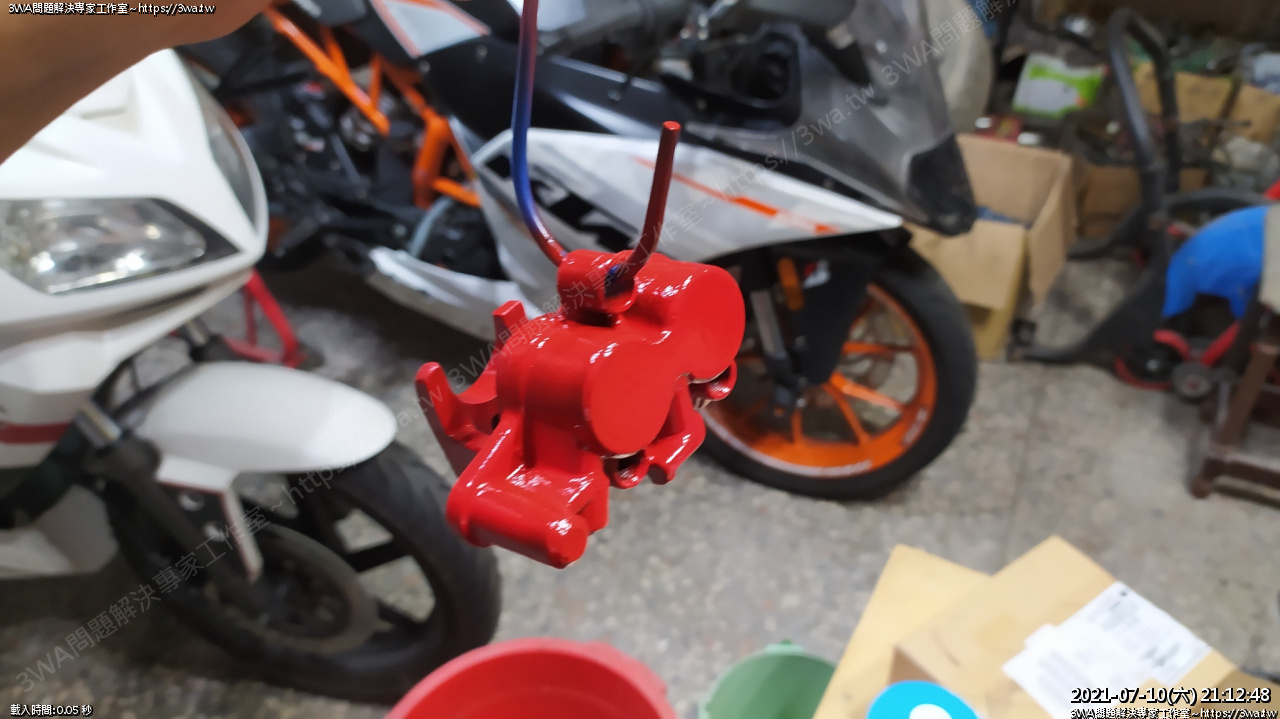

 卡鉗噴紅的



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923962.jpg

 大紅



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923968.jpg

小零件噴透明漆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923971.jpg

 總泵噴黑的



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1625923973.jpg

好了,明兒再上金油
