訓練家的佈弱格-Patch1.2

The BLOG of trainer



編輯日期:2021-09-26 22:36

類型:NSR 150
作者:羽山
文章時間:2021-09-26 22:36:15
瀏覽人數:2306人
標題:NSR150 自製可程式 CDI - Part4(實作練習V0.4版)
網址:https://3wa.tw/blog/blog.php?id=1931
內容:

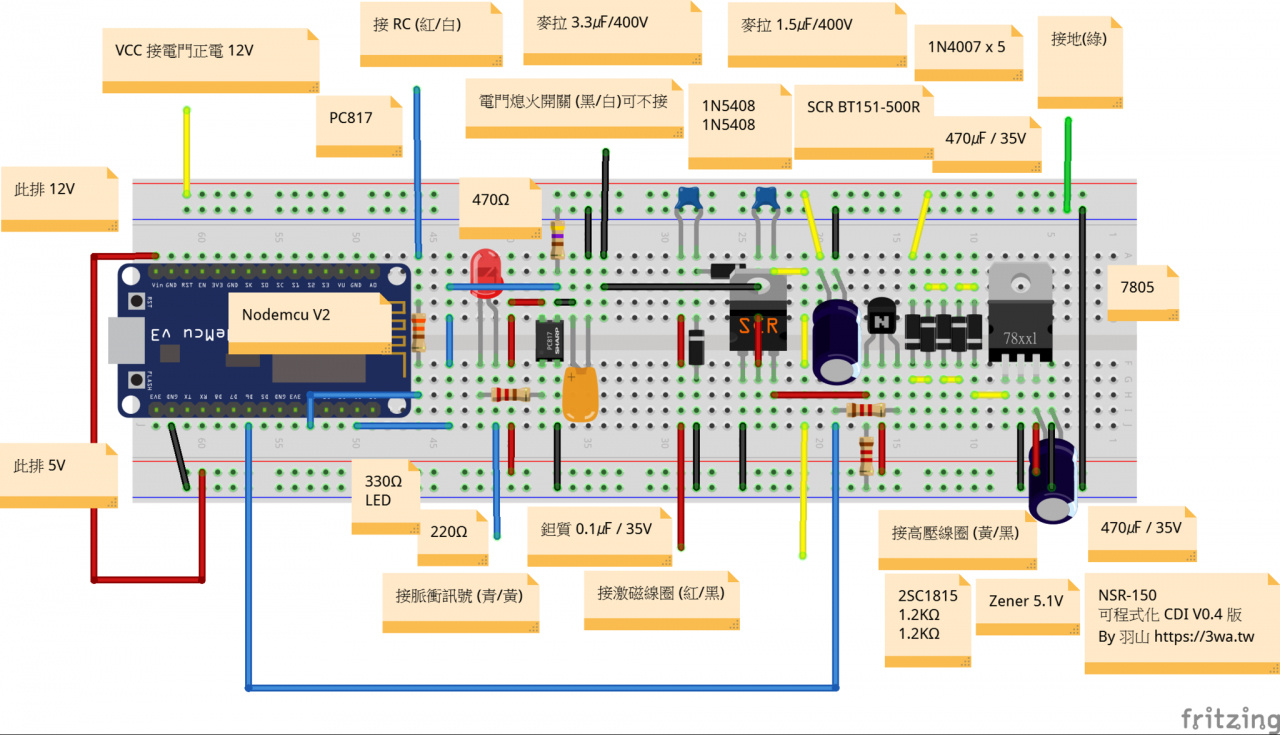

NSR 可程式 CDI V0.4 版

Nodemcu 腳位說明:

D1 凸電脈波訊號接收
D4 RC 訊號輸出給 RC 電腦
D6 點火訊號輸出給 2SC1815,再供給 SCR



V0.4 版的 NSR-CDI 主要三個工項:

1、驗證便宜的 SCR BT151-500R (500V 12A) 能不能取代貴鬆鬆的 SCR SG25AA60 (600V 25A)

2、讓二期的 RC  電腦也能有一期電腦的騎乘感受

3、開機時,自動開閉一次 RC 電腦 (伺服馬達)





  自製 NSR-150 V0.4 版所需要的材料:

1、(10元) 勇氣

2、(50元) 防水接頭 4Pin 公頭

3、(50元) 防水接頭 2Pin 公頭

4、(120元) Nodemcu V2

5、(5元) PC817

6、(10元) 鉭質電容 0.1㎌ / 35V

7、(5元) 塑膠電容 220㎌ / 50V

8、(5元) NPN 2SC1815

9、(15元) SCR BT151-500R (500V 12A)

10、(0.3元) 電阻 220Ω 1/2w x 2

11、(0.3元) 電阻 330Ω 1/2w x 1

12、(0.3元) 電阻 470Ω 1/2w x 1

13、(10元) 二極體 1N5408 (1000V) x 2

14、(10元) 麥拉電容 1.5㎌ / 400V ( 建議可以用 400V or 600V 以上,亦可使用同原廠的 1.5㎌ )

15、(25元) 麥拉電容 3㎌ / 250V ( 建議可以用 400V or 600V 以上,亦可使用同原廠的 3.3㎌ )

16、(15元) 麵包板、焊接洞洞板

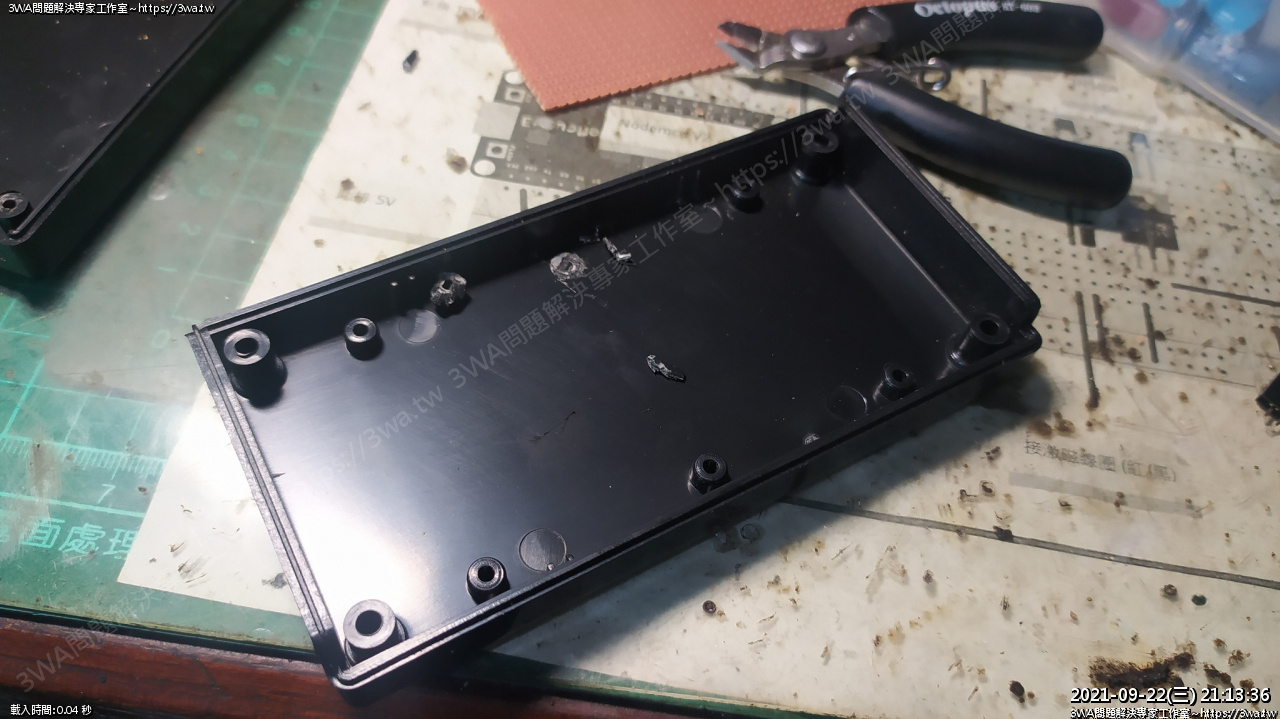

17、(80元) 塑膠盒 (防水非常重要)

18、(1元) LED (便宜的) x 1

19、(10元) 7805

20、(5元) 二極體 1N4007 x 5

21、(10元) 電容 470㎌ / 35V x 2 (不在意佔空間的話建議用 470㎌ / 50V)

22、(8元) 鋁散熱座 x 2 (給7805、SCR使用)

24、(4元) M3螺絲 x 2、M3螺帽 x 2



以上材料全加一加應該不到 450元,喜歡 DIY 的朋友很推薦嘗試看看

不管車有沒有因此壞掉也一定要讓羽山知道,不管怎樣我都會很開心^~^

總之大家都有(10$)的勇氣了,那麼就開始作吧

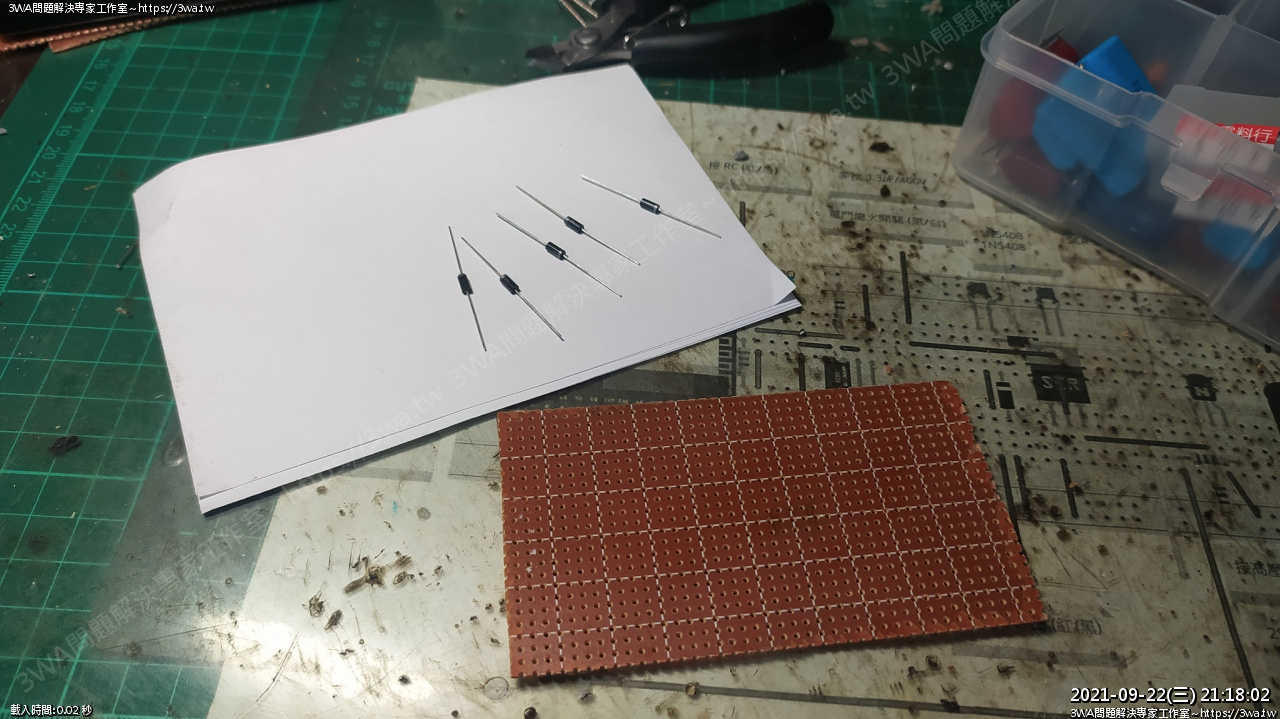

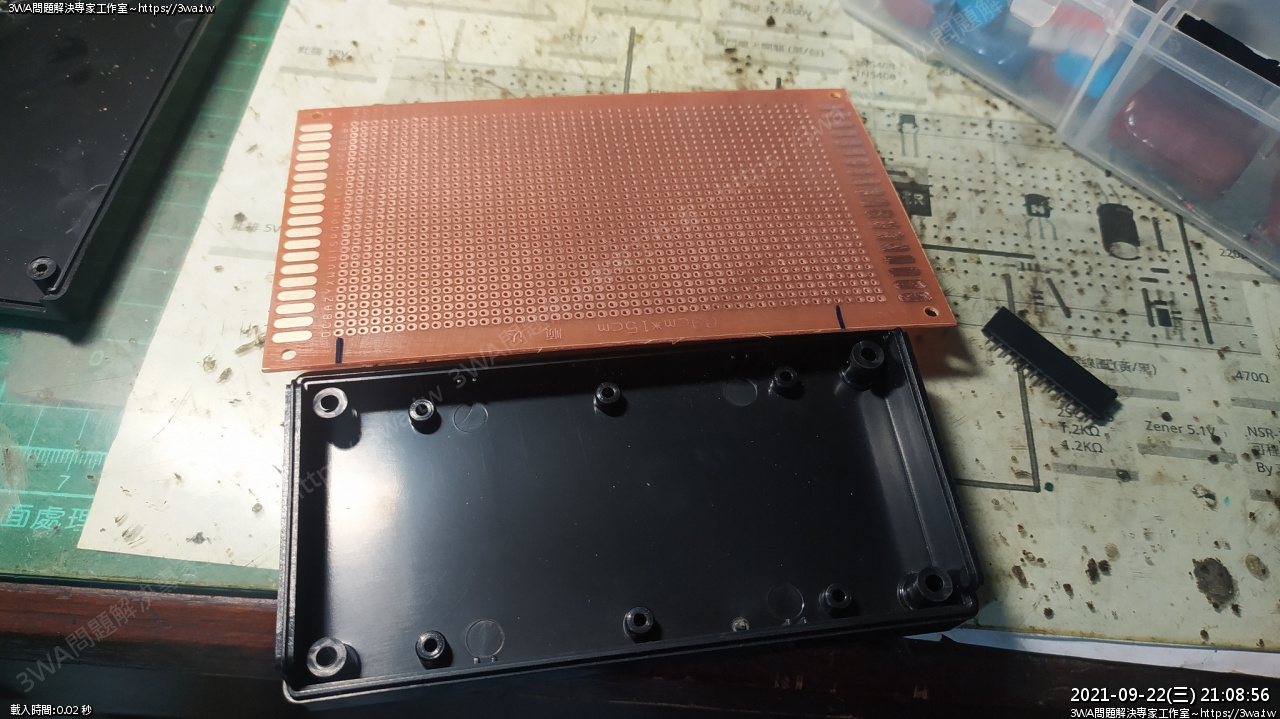

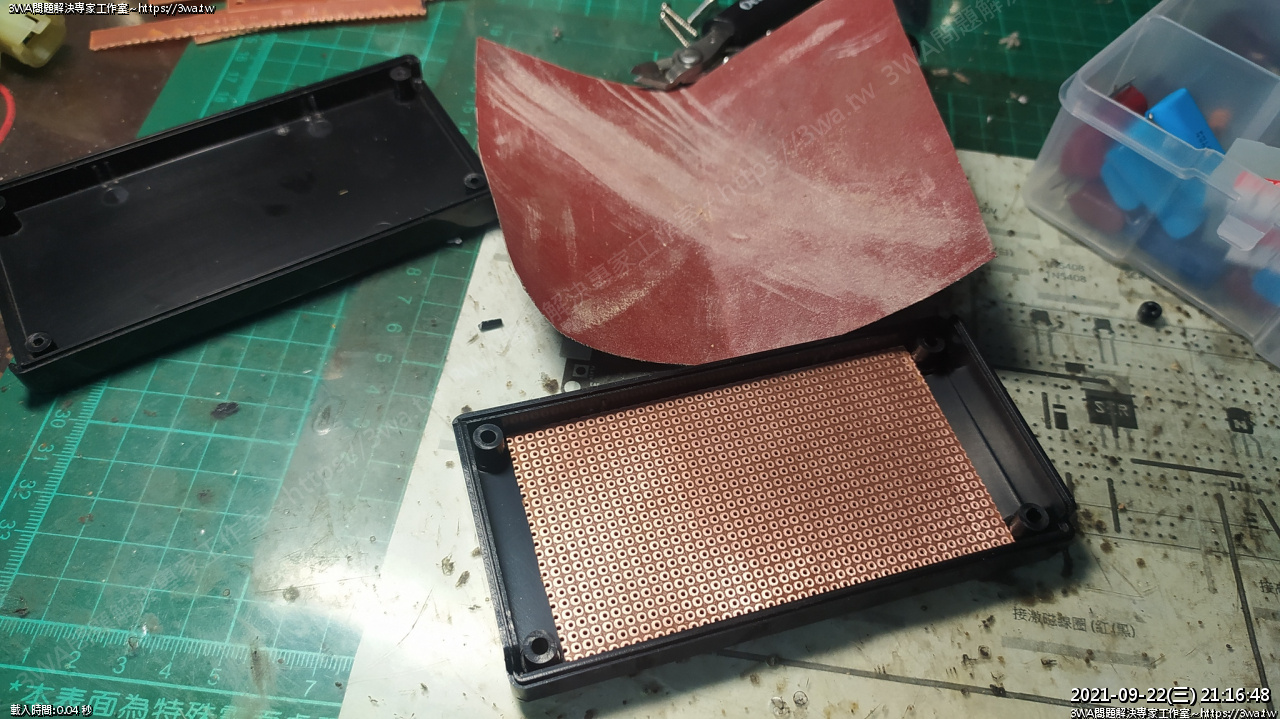

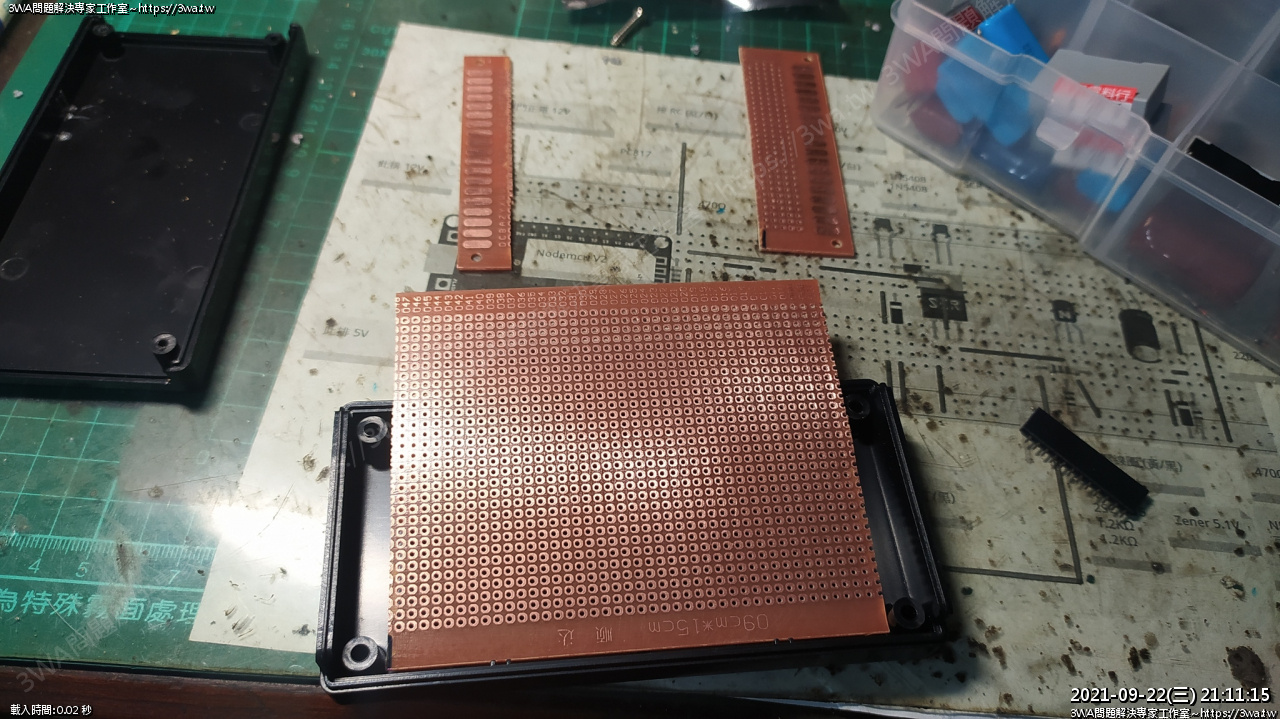

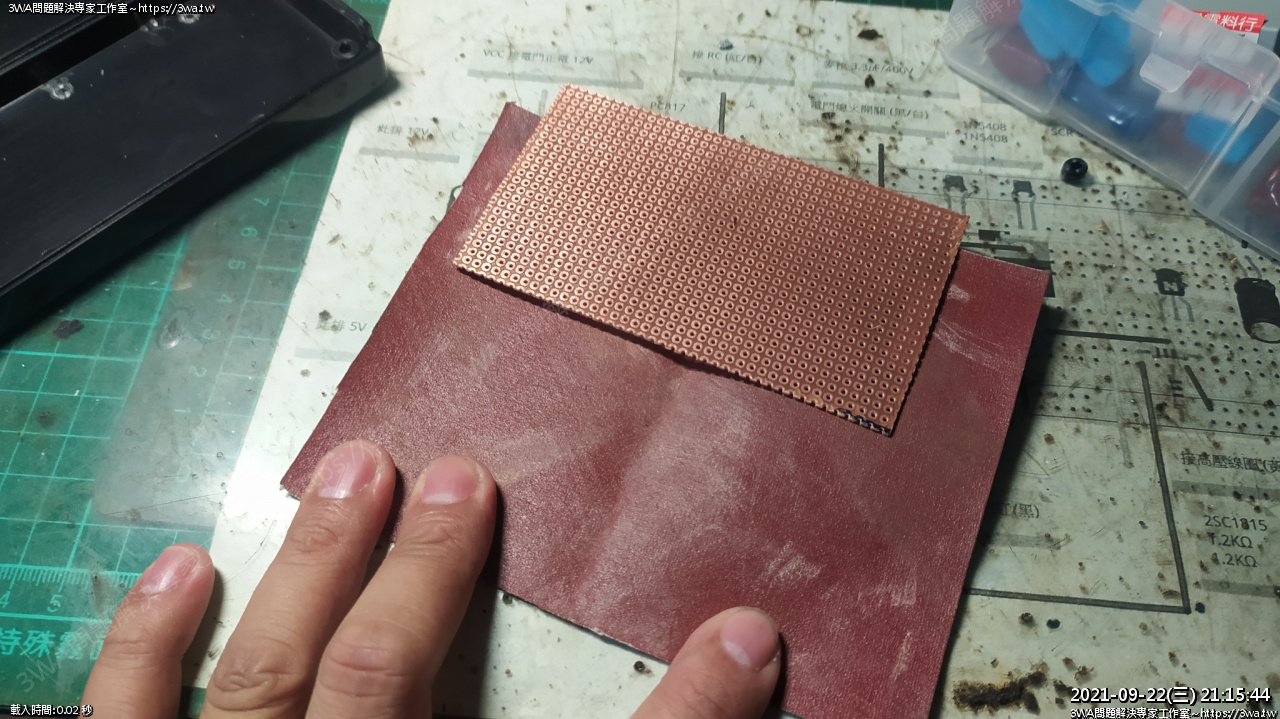

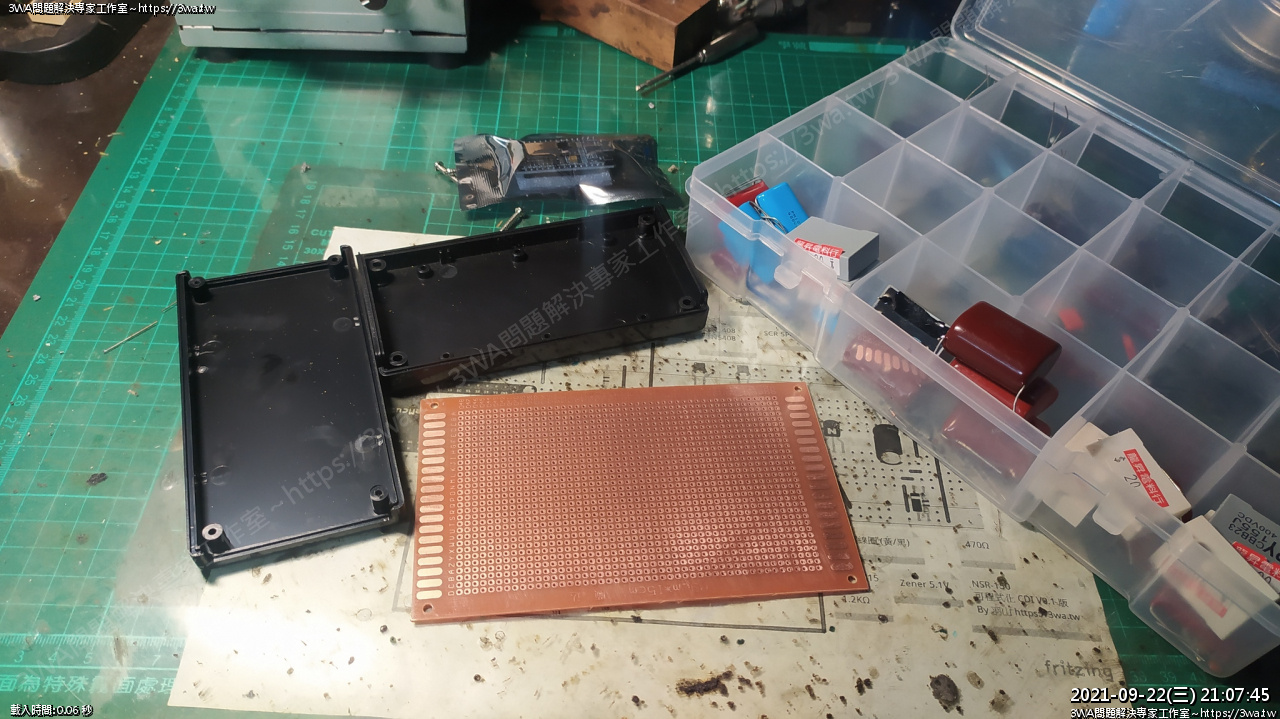

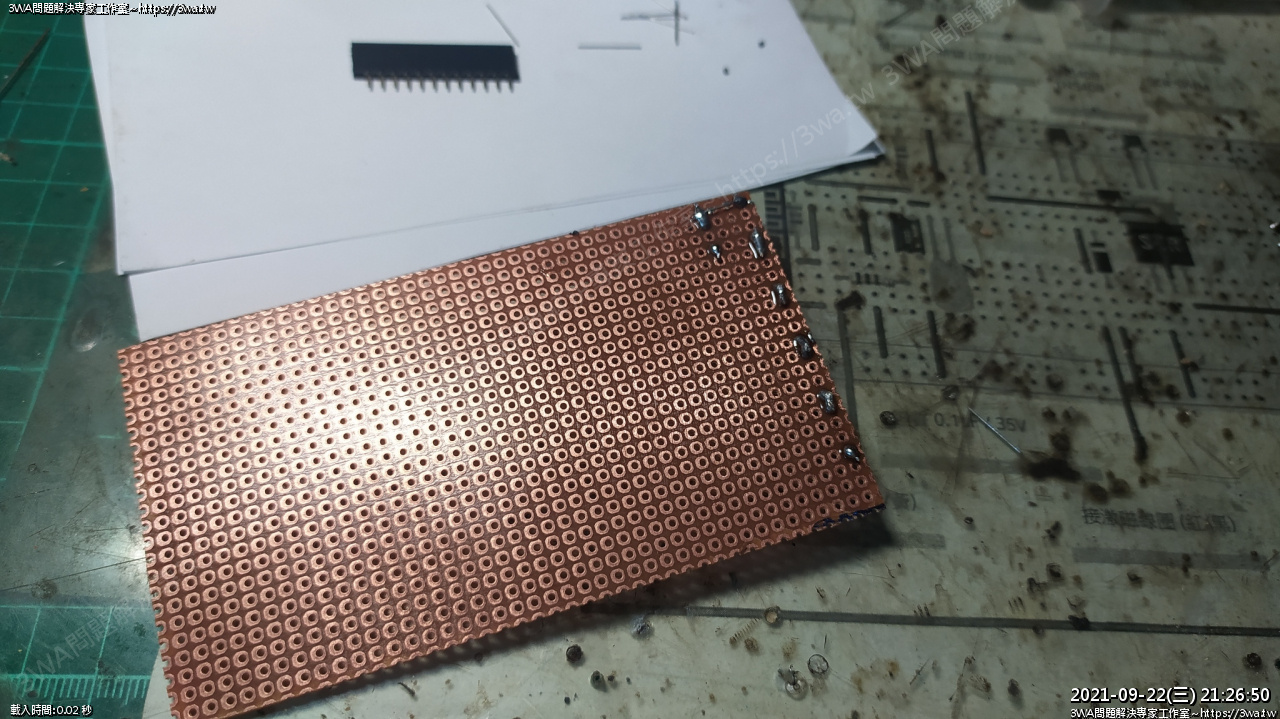

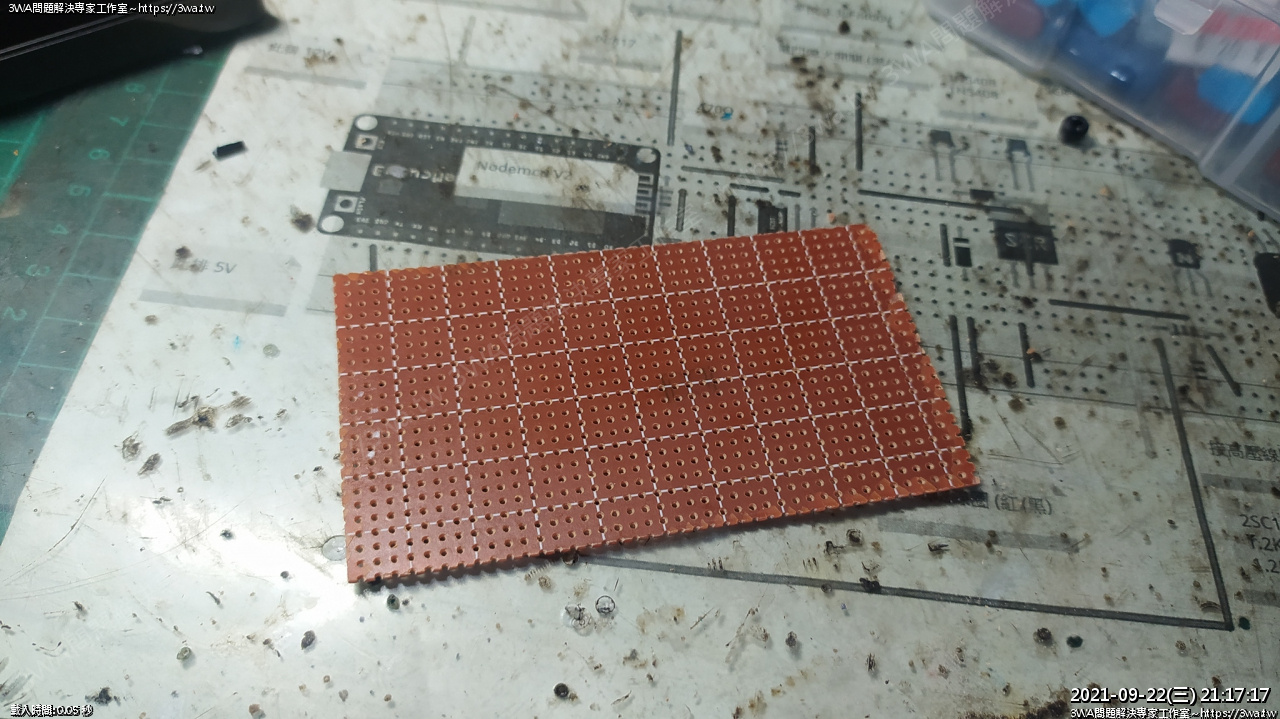

洞洞板先用砂紙打磨,等會比較好焊接





畫線,裁掉多餘的部分





左右二邊

下面那個多的也要裁掉

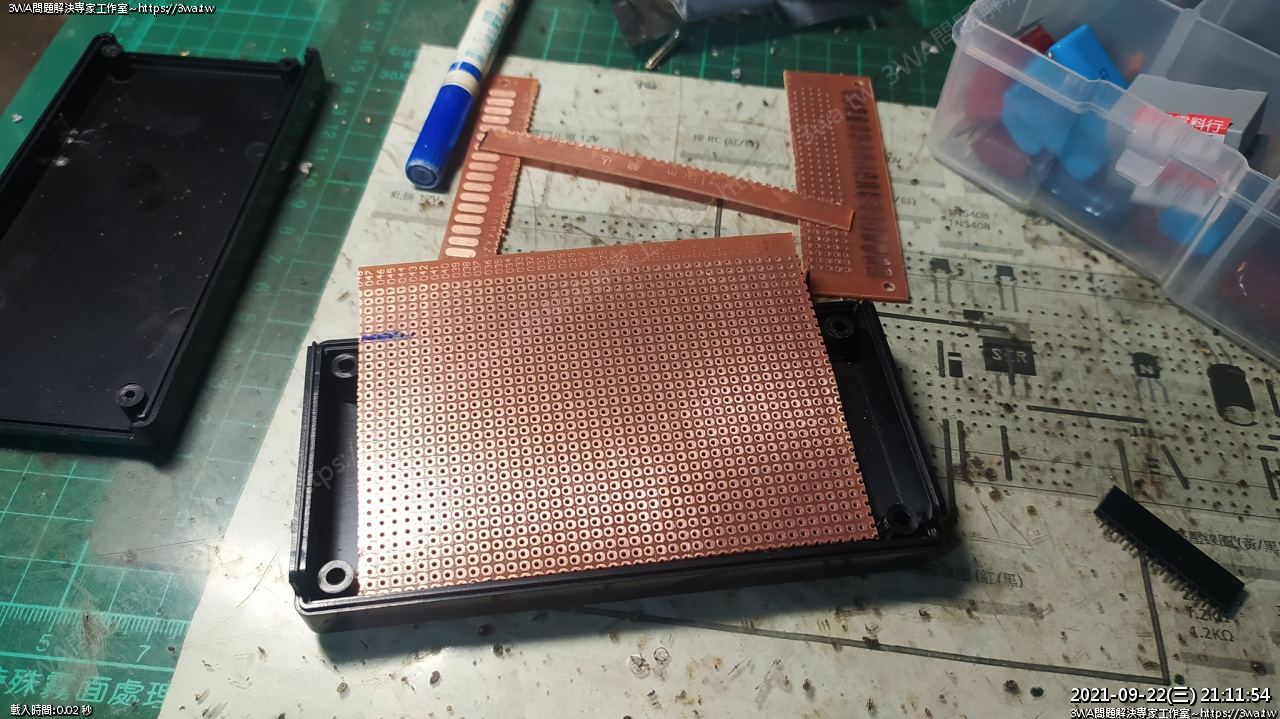

放進去,畫線

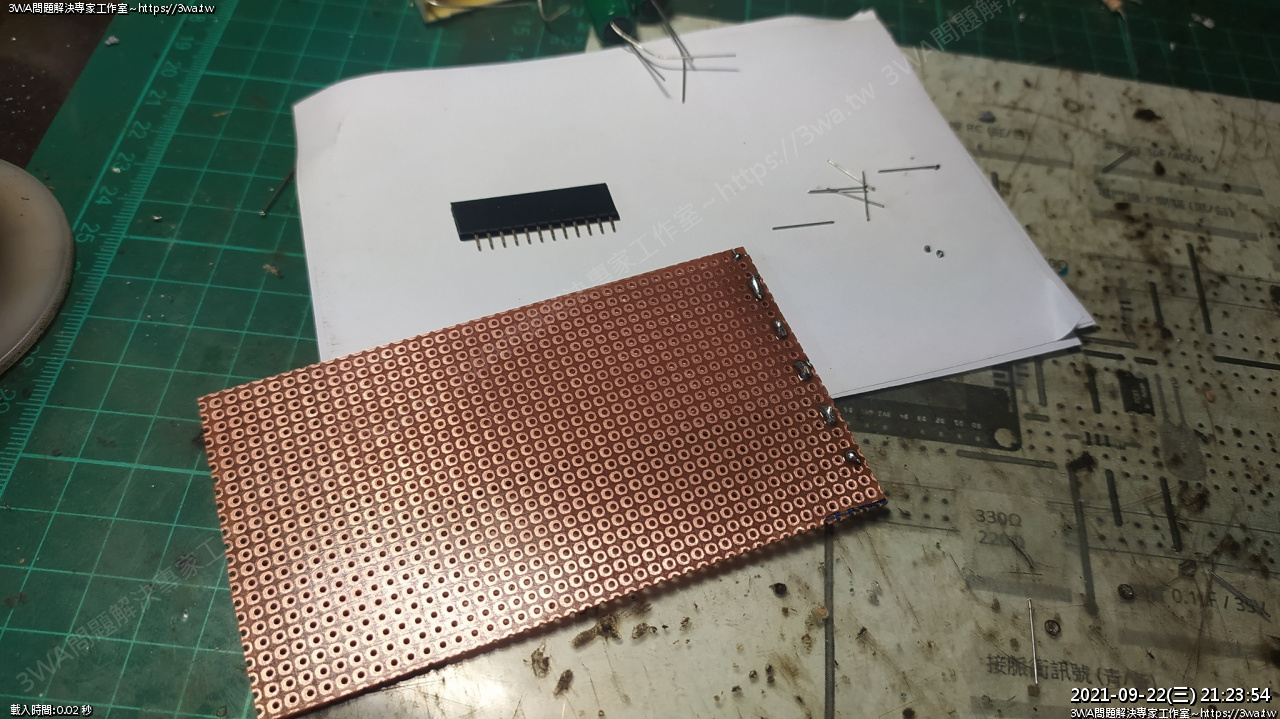

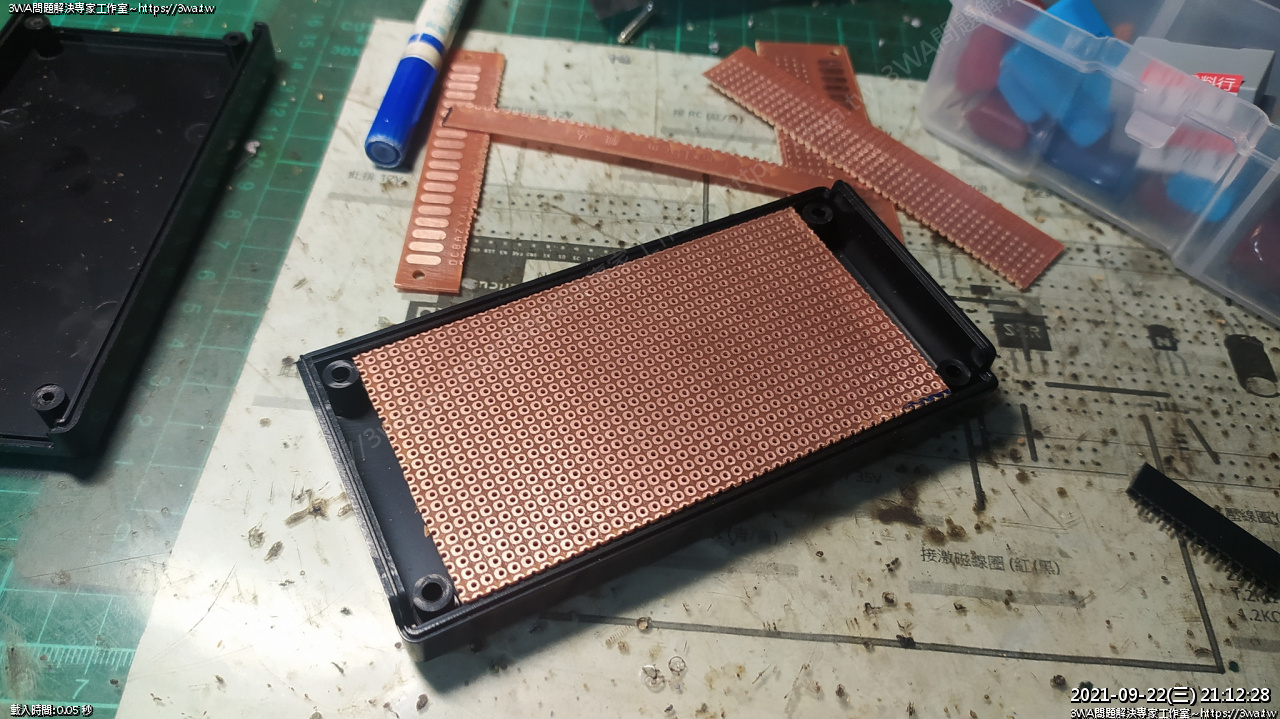

裁好了

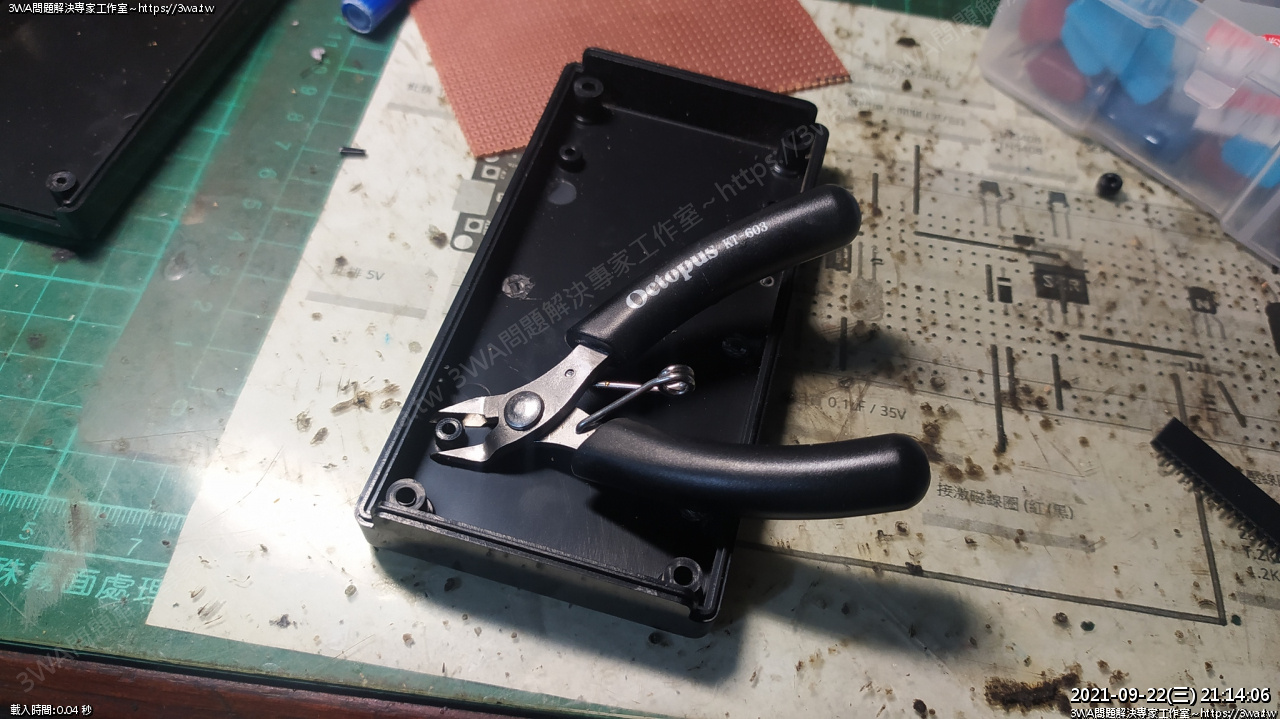

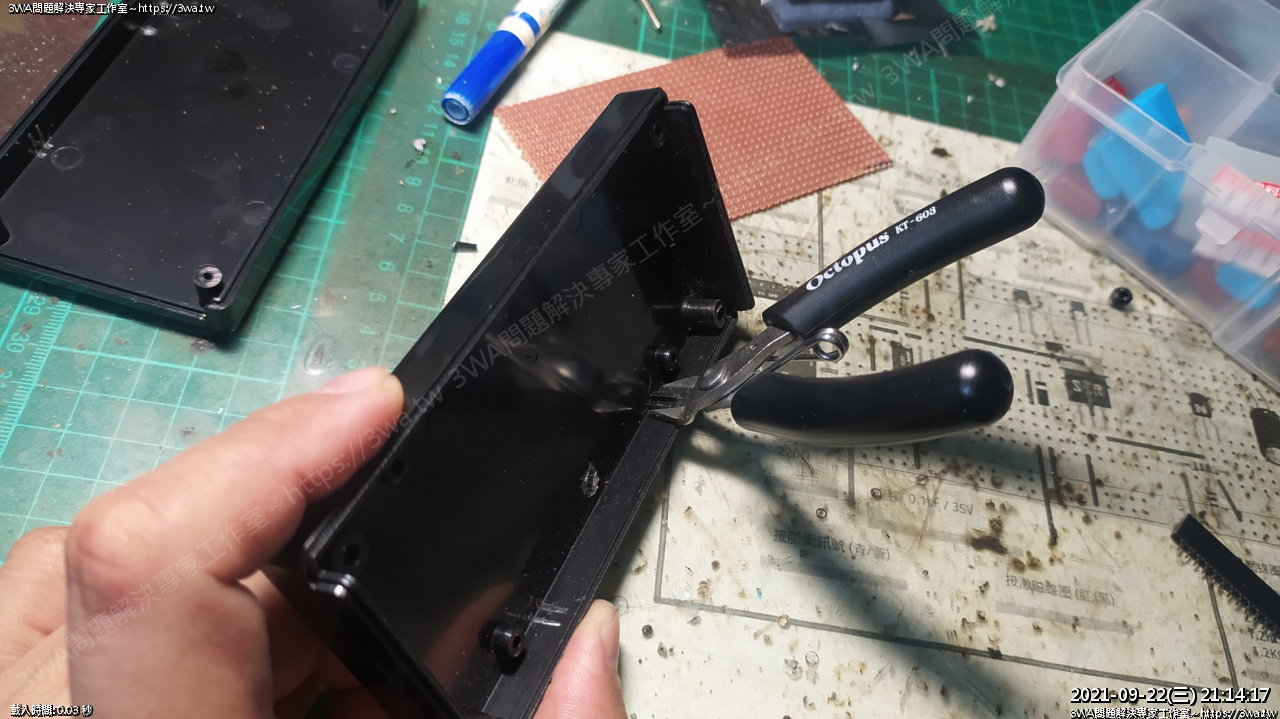

用銳利的斜口鉗,把凸起的地方都剪掉









旁邊





都剪好了





電路板邊緣比較不平整的地方,也要磨平





這樣比較好放

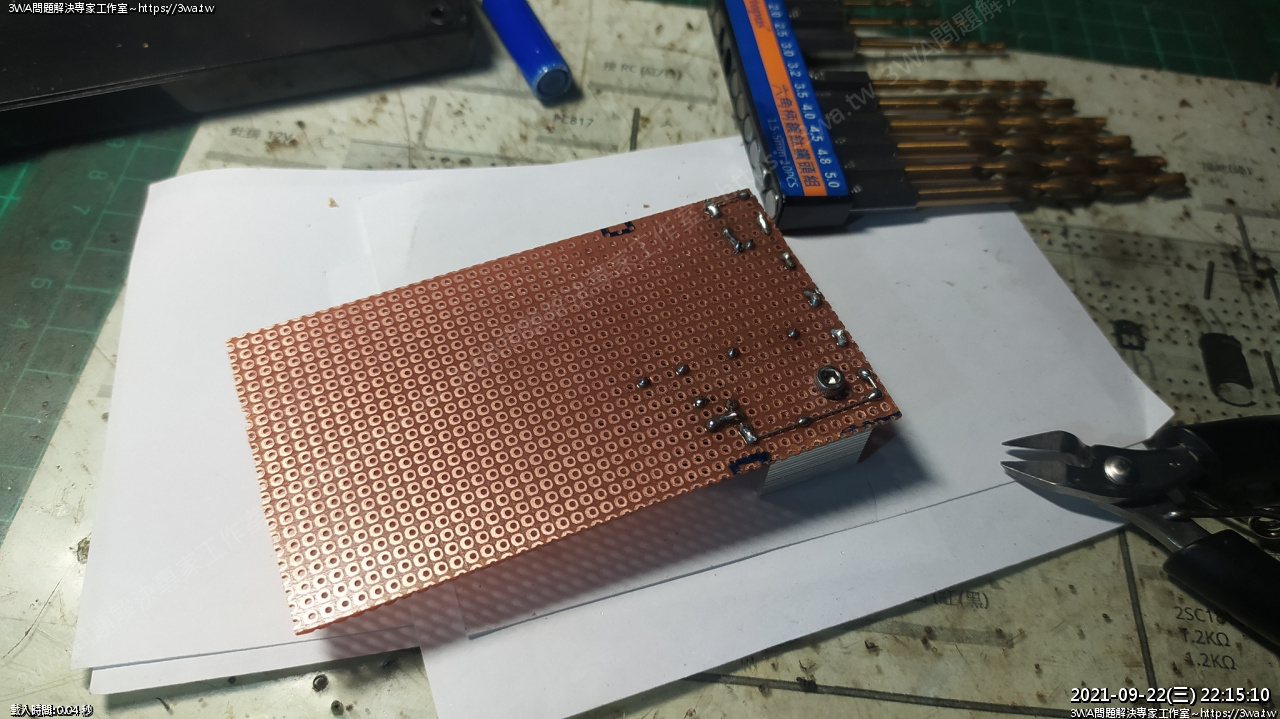

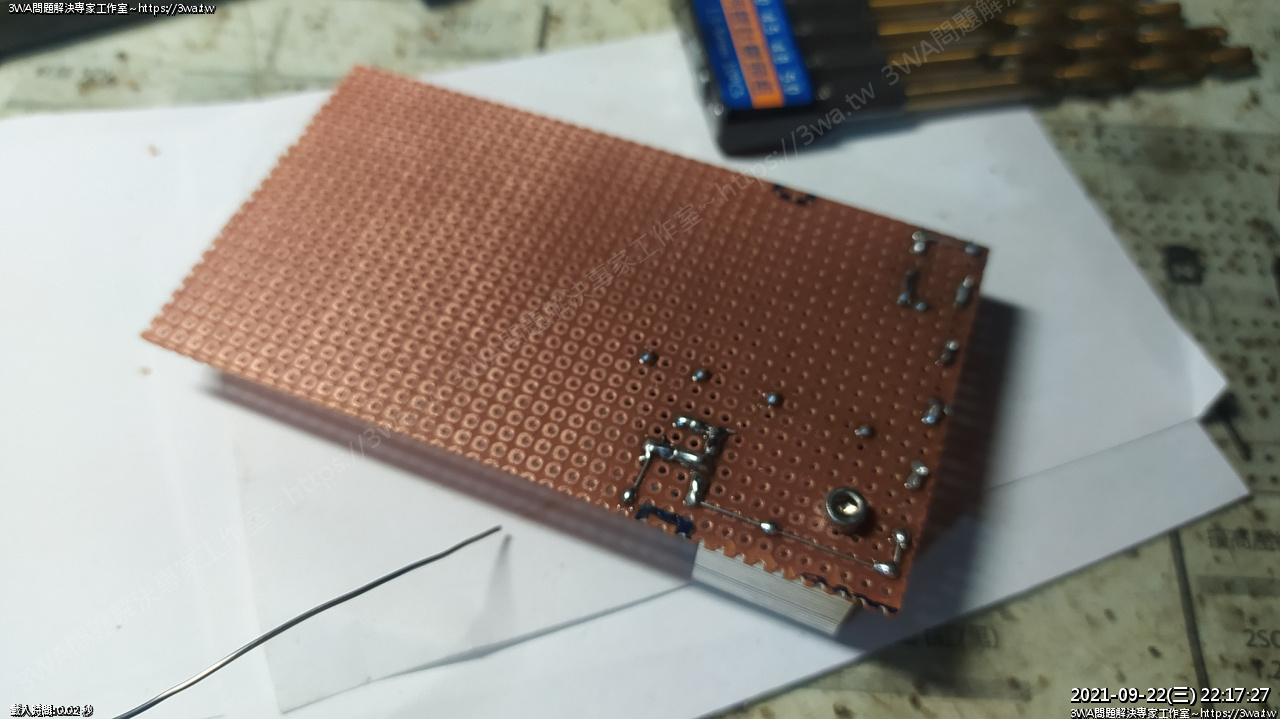

翻到背面,準備開始放零件

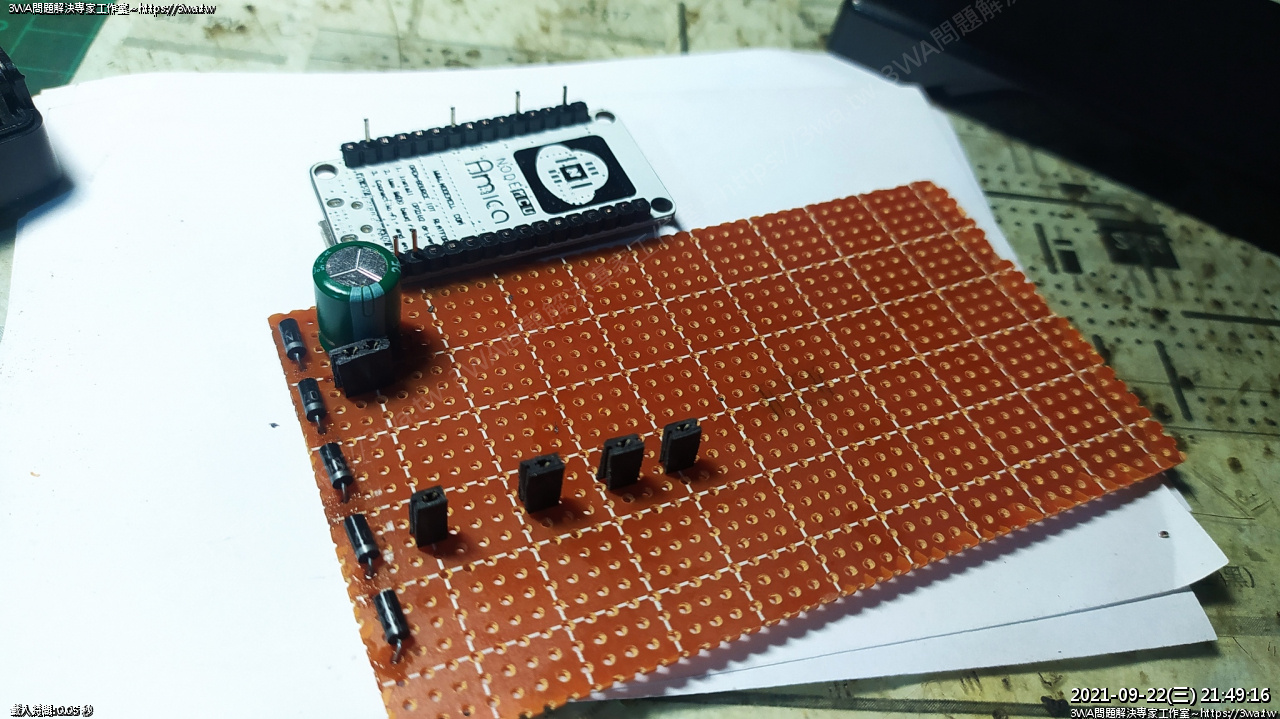

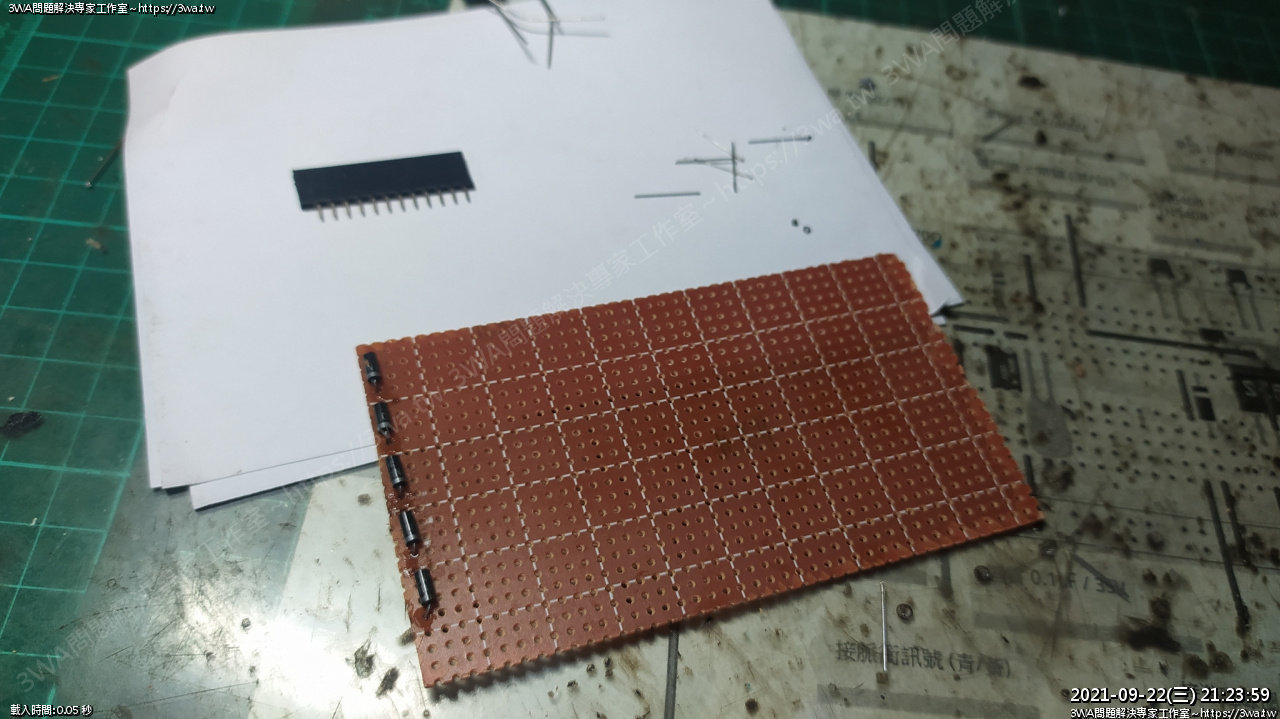

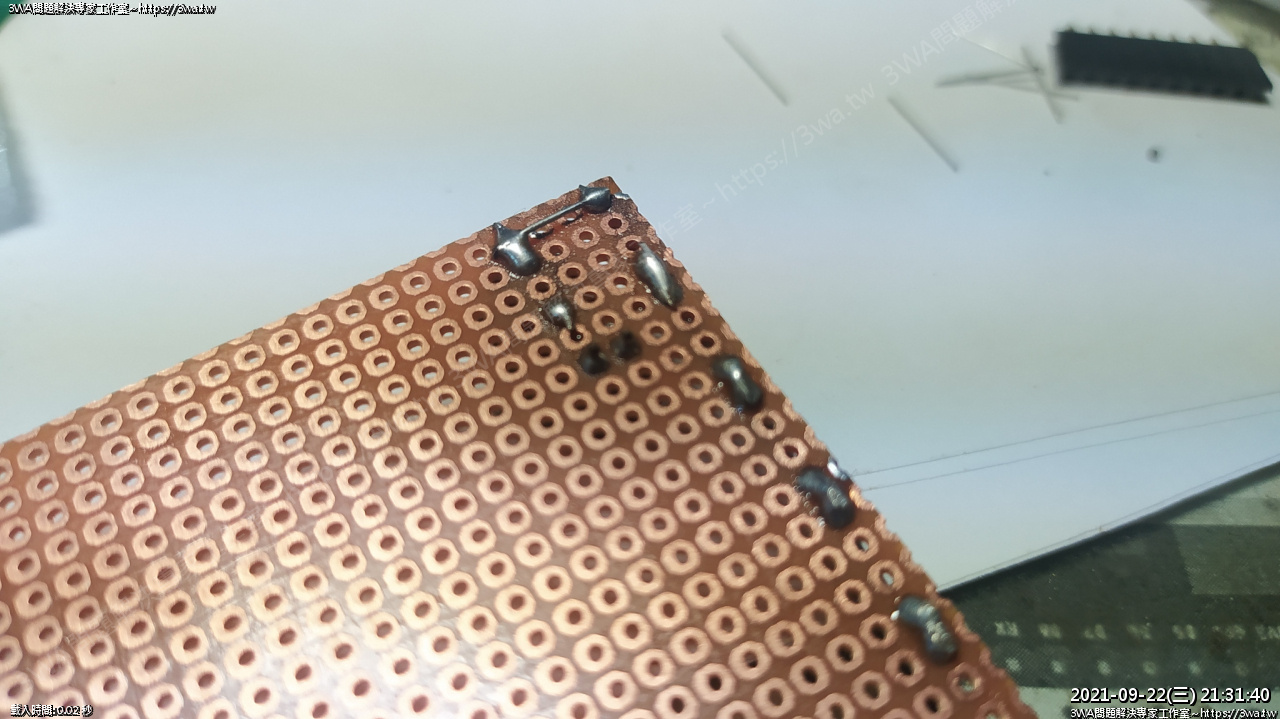

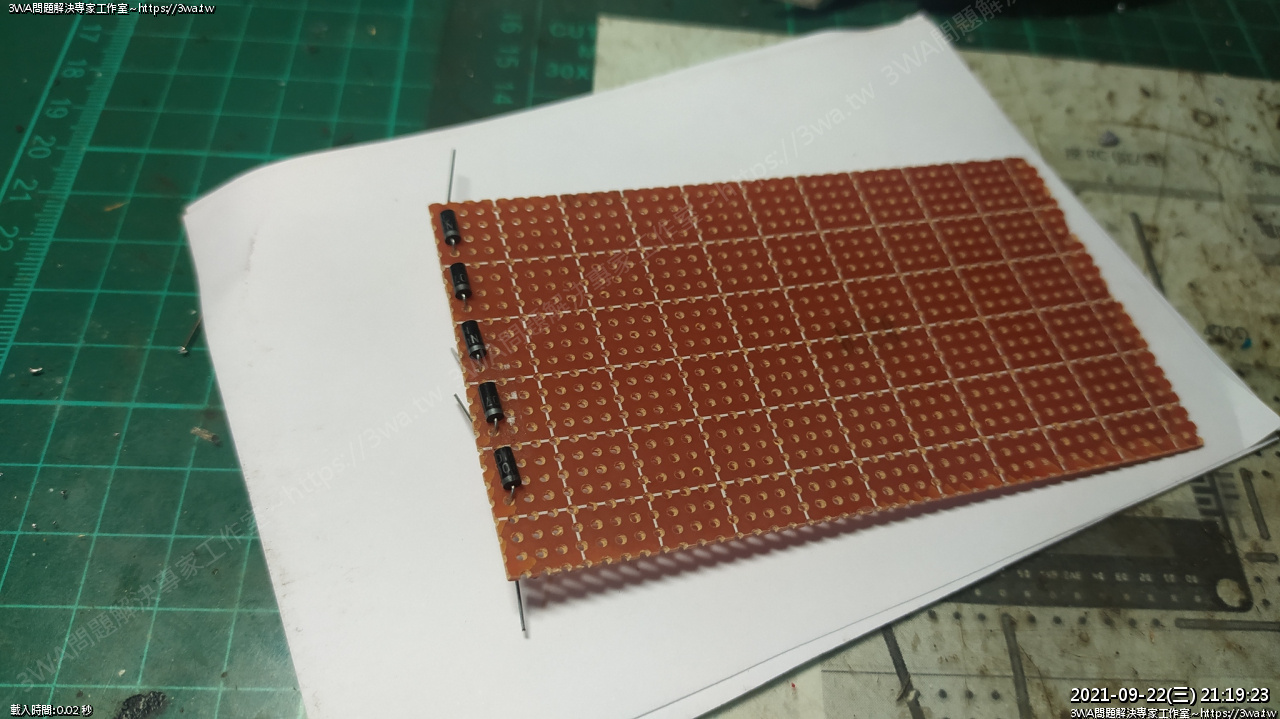

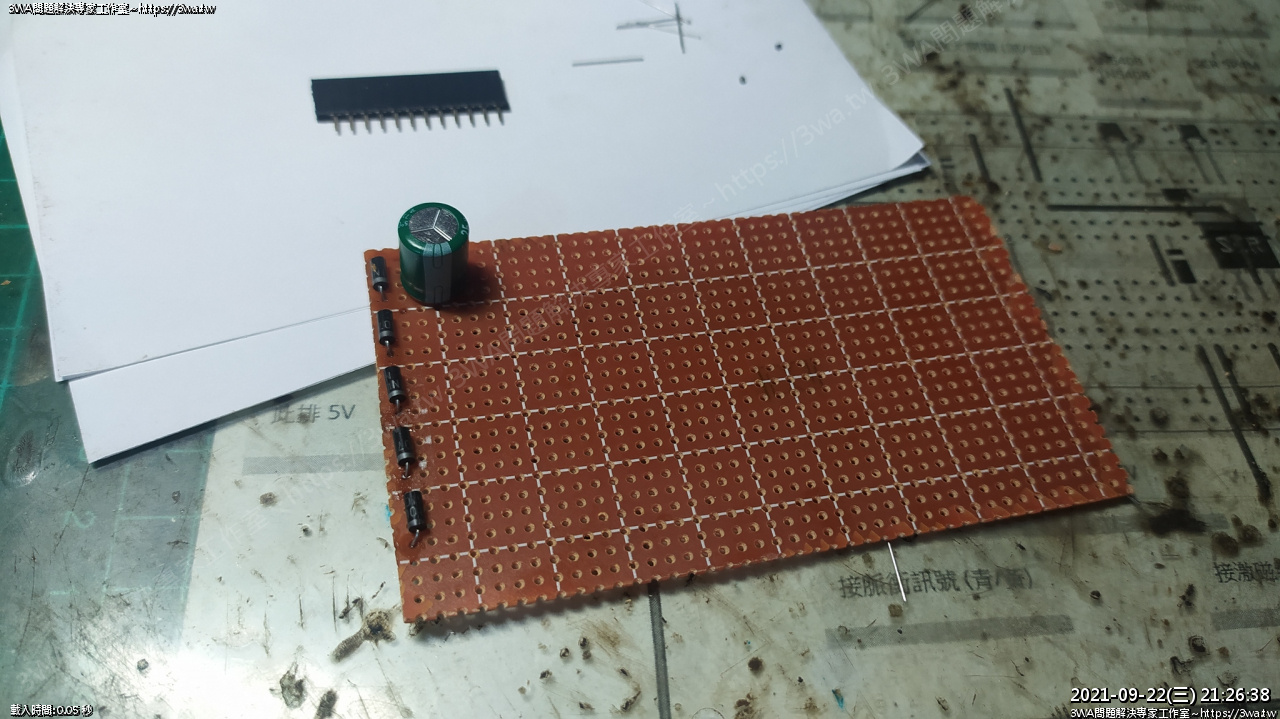

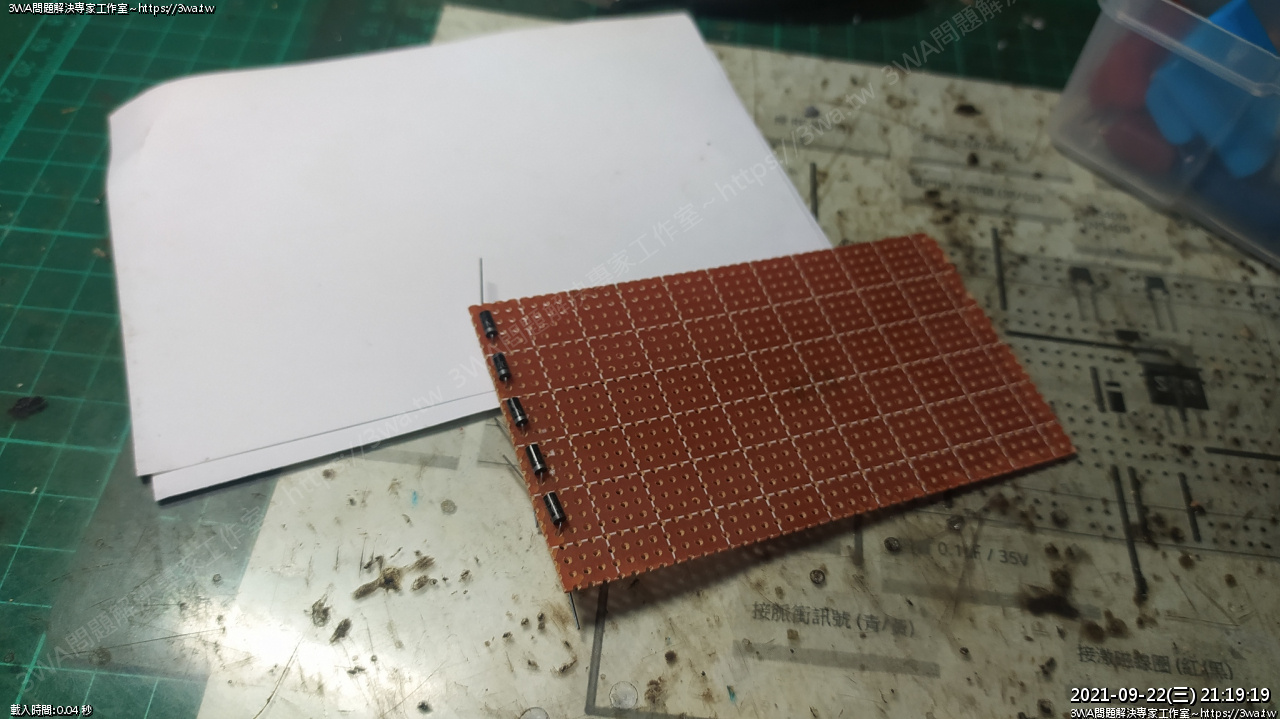

五支二極體 1N4007





串聯





看洞板的哪一邊狀況比較好,不要焊到一半斷開就不好了





另一邊











然後12V的地方弄個電容,這顆是 470㎌/35V





焊上,跟二極體第一顆入電的地方焊一起

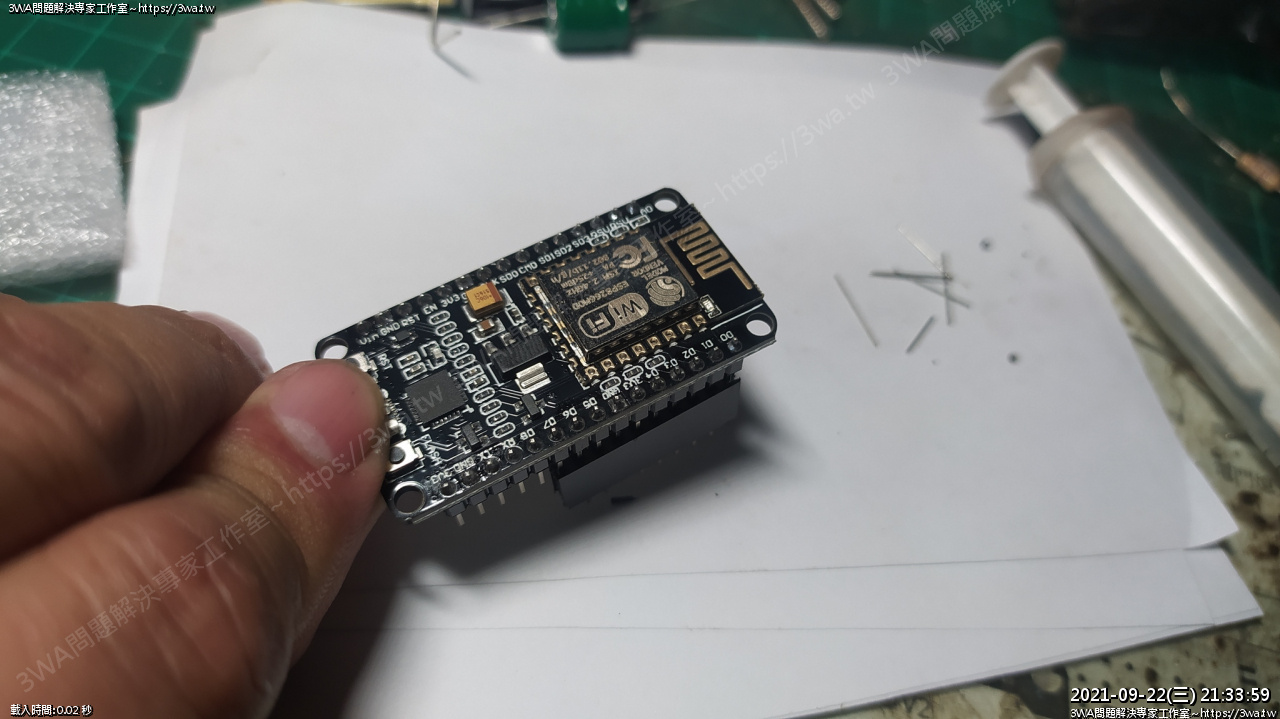

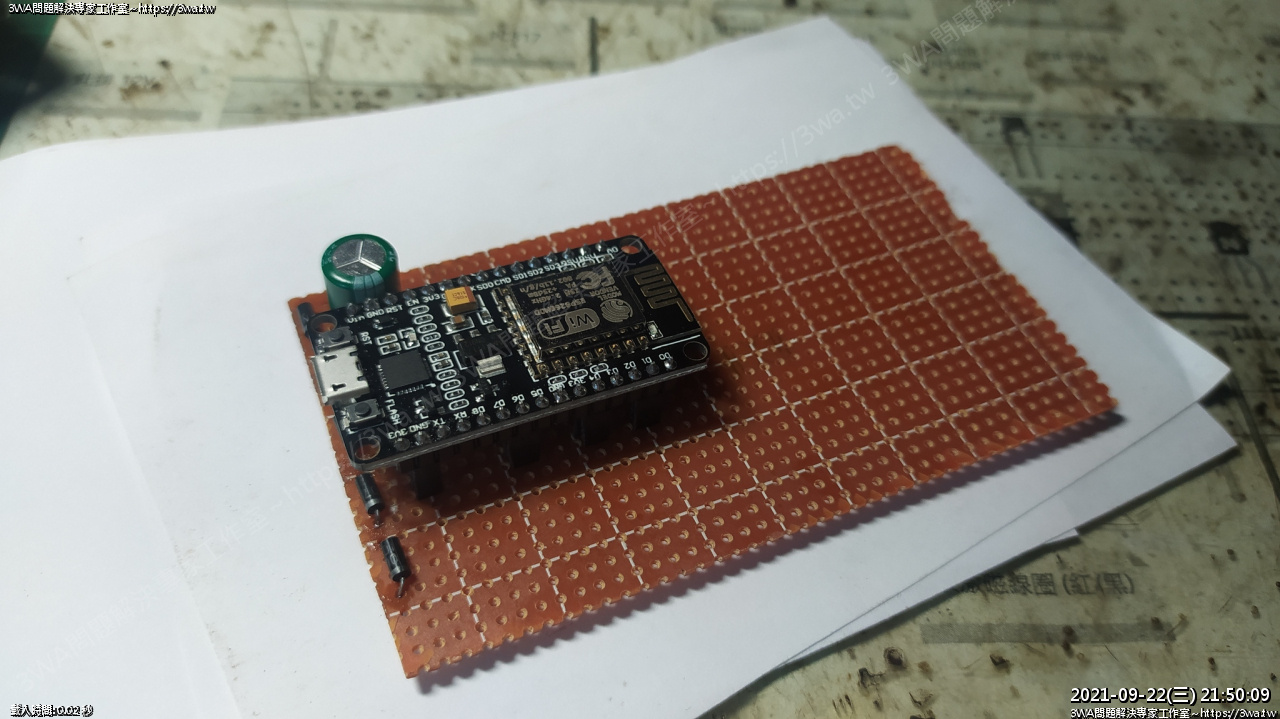

Nodemcu,上排只會用到 VCC、GND (左上角二支)

其實很想留 A0,用途很多,不過不要太貪心

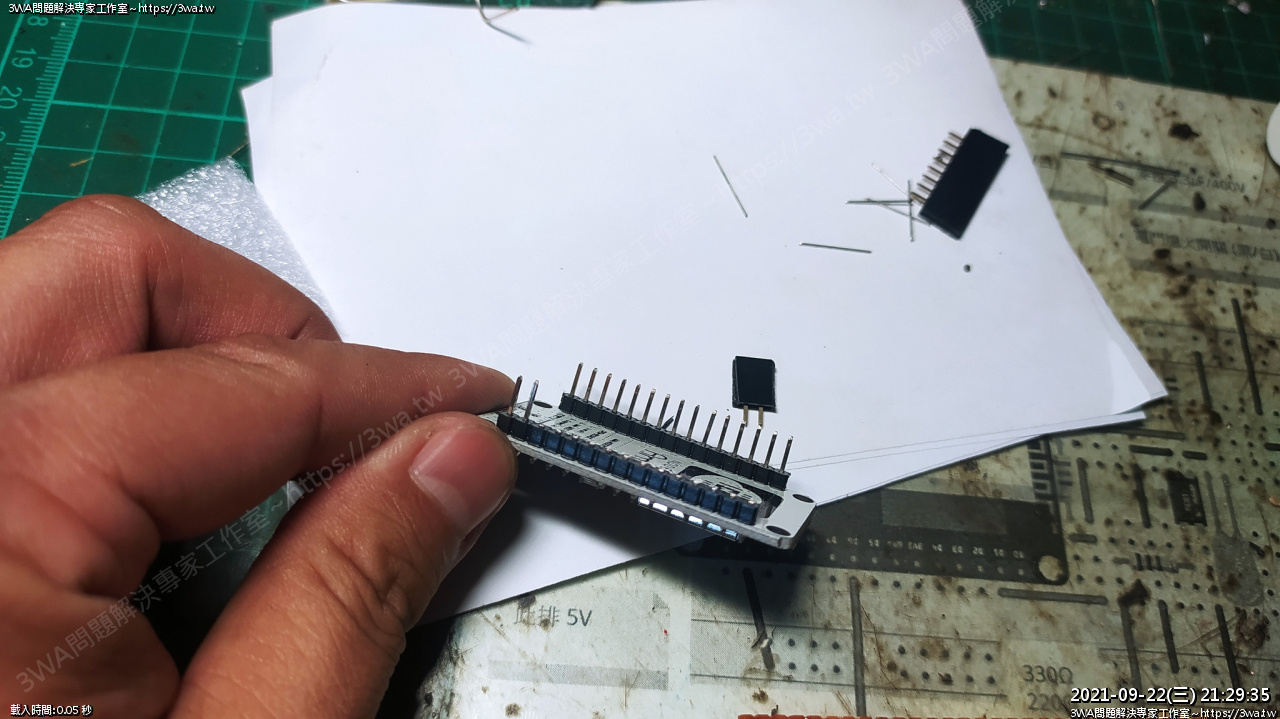

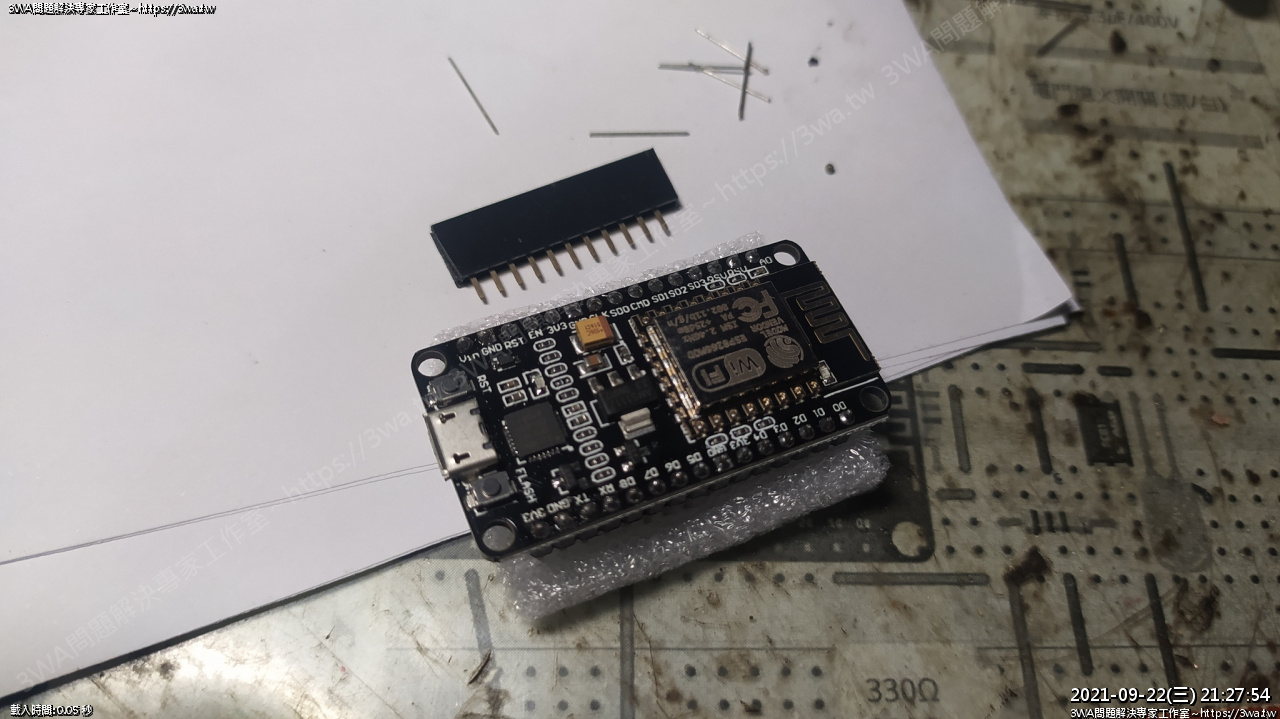

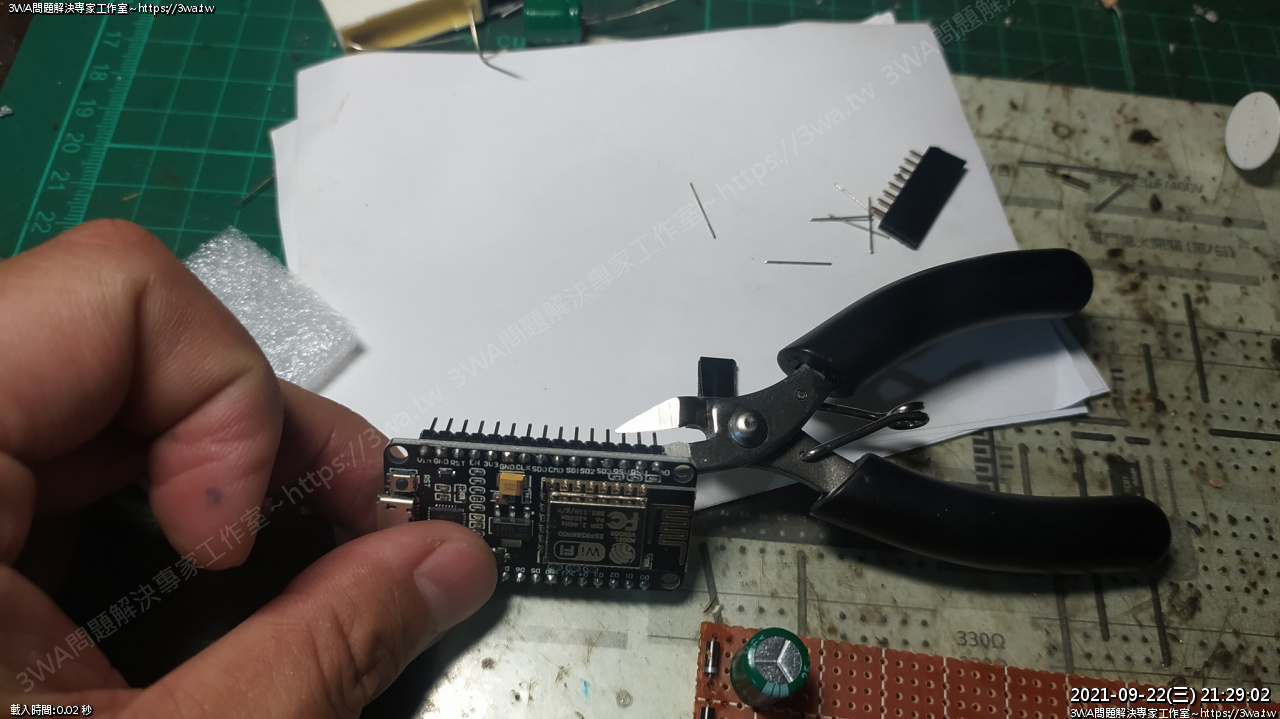

用不到的都剪掉吧





上排留二支

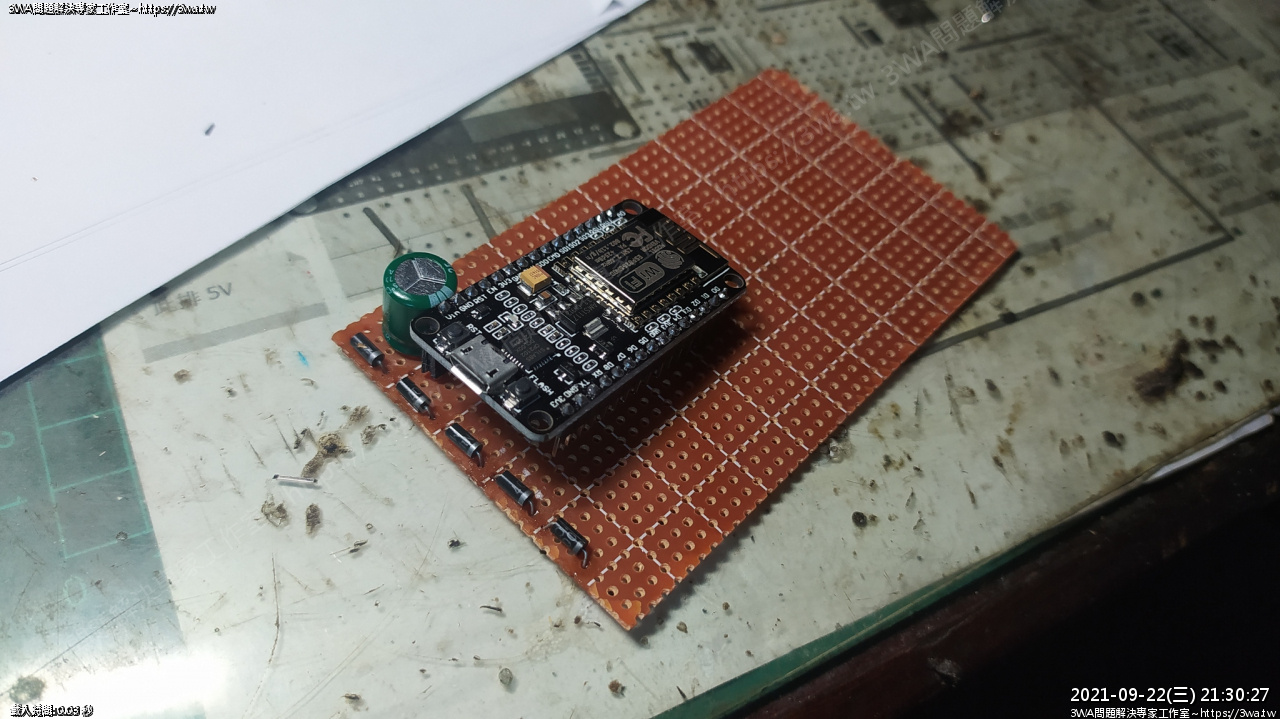

電容的負極剛好可以接 Nodemcu 的 GND





GND 在第二支腳

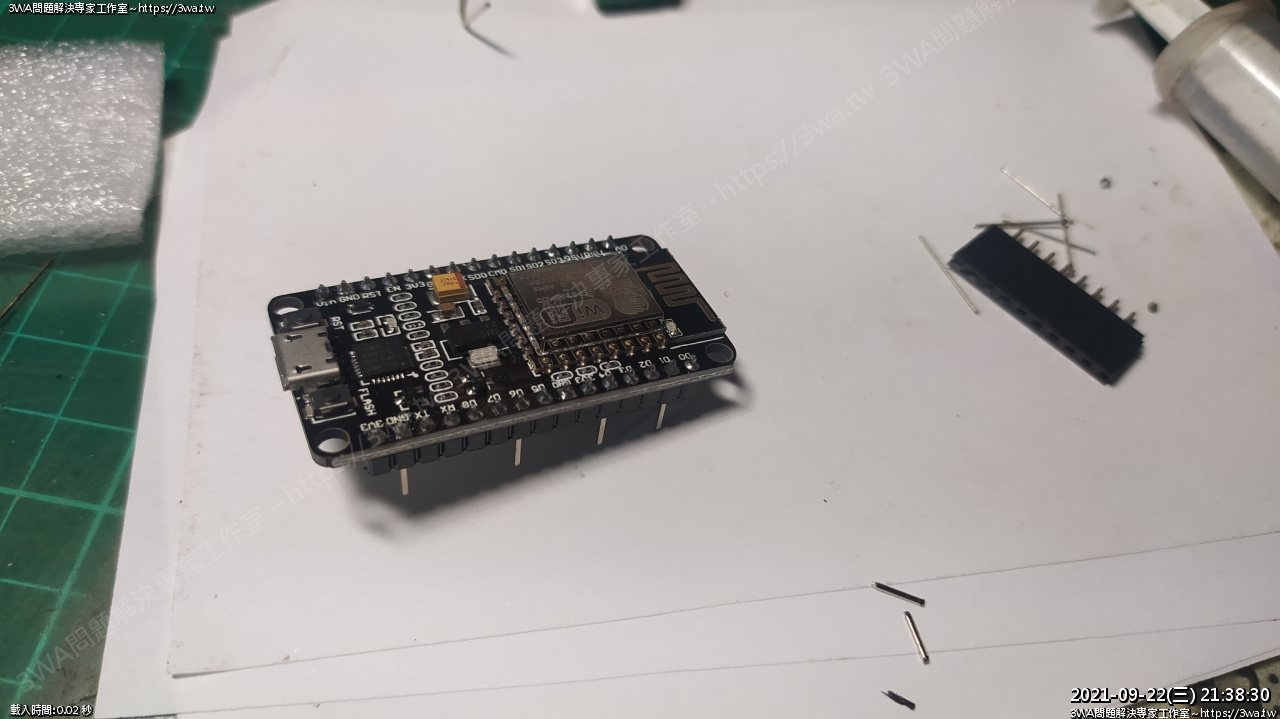

下排,下排會用到 GND、D6、D4、D1

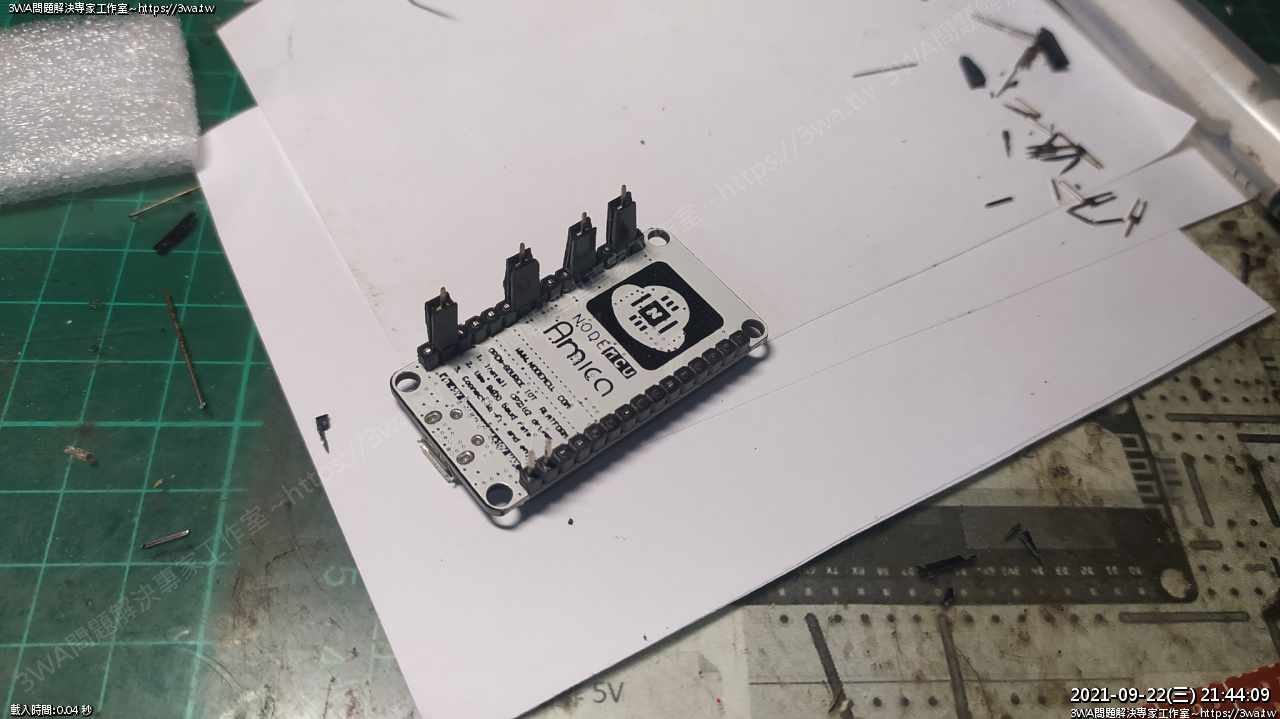

總之就留 GND D6、D4、D1 其他都剪掉





哈...排插也被我剪成這樣了

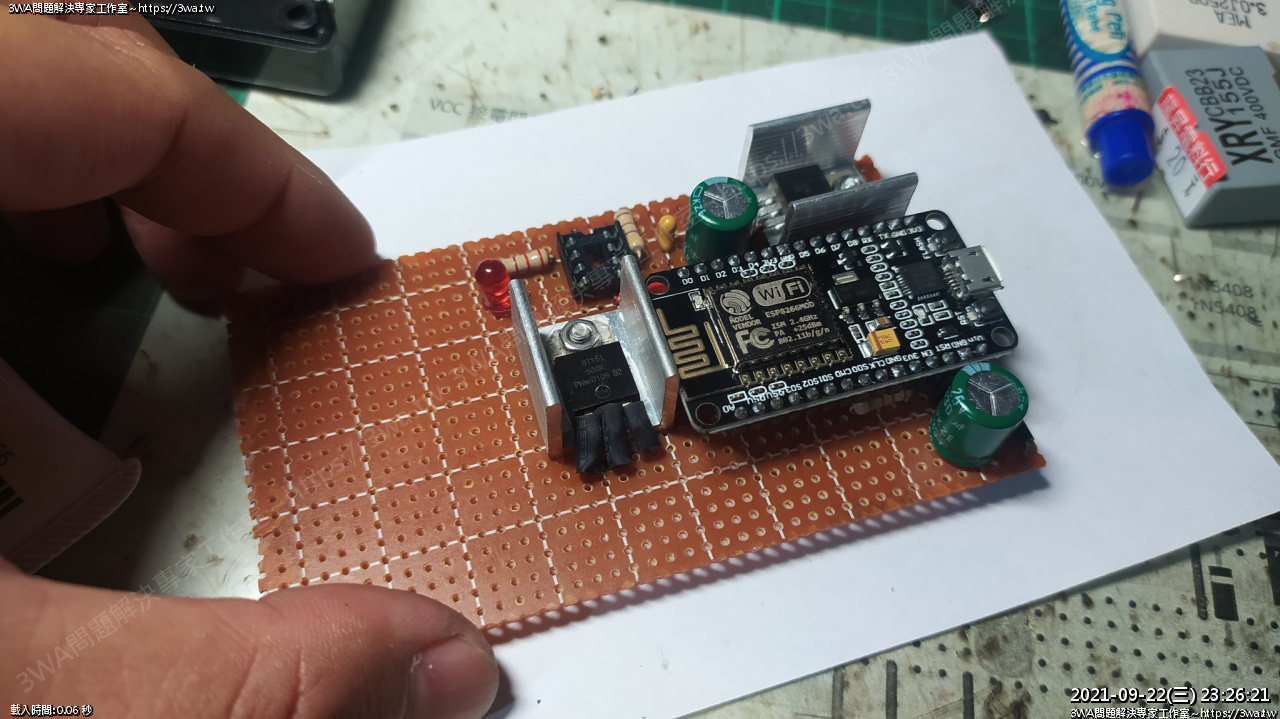

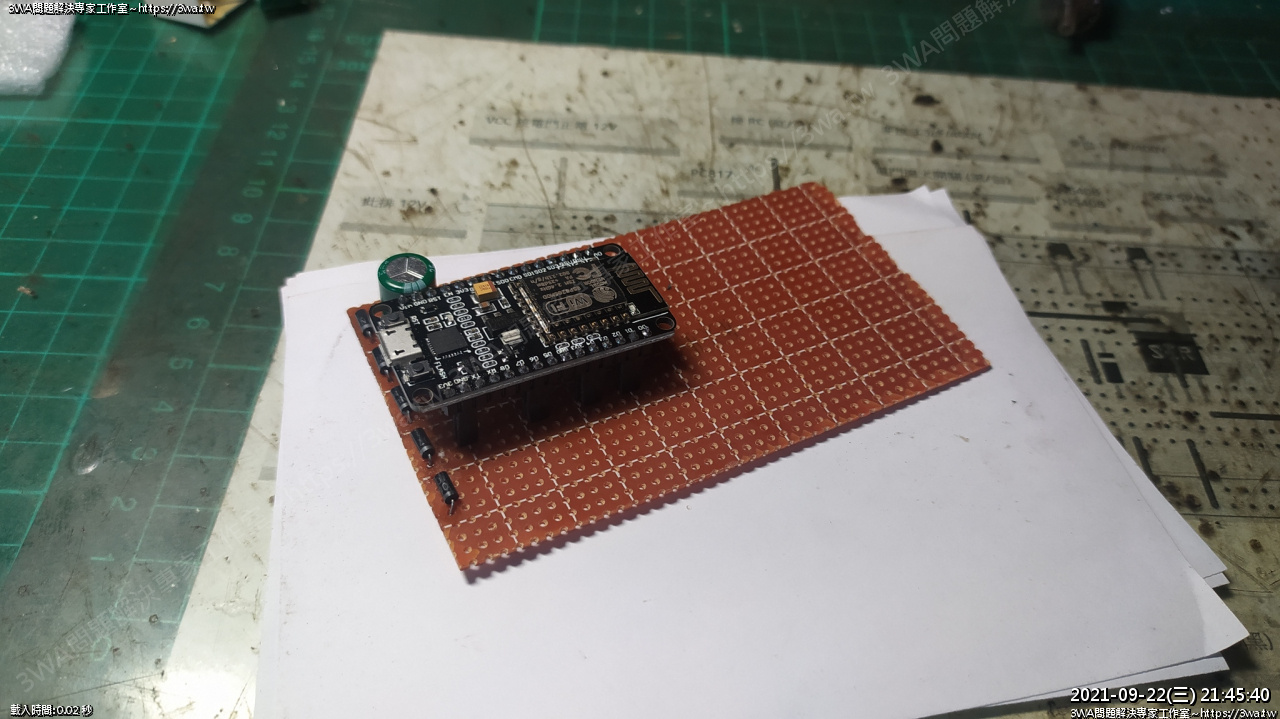

擺上





腳座焊上

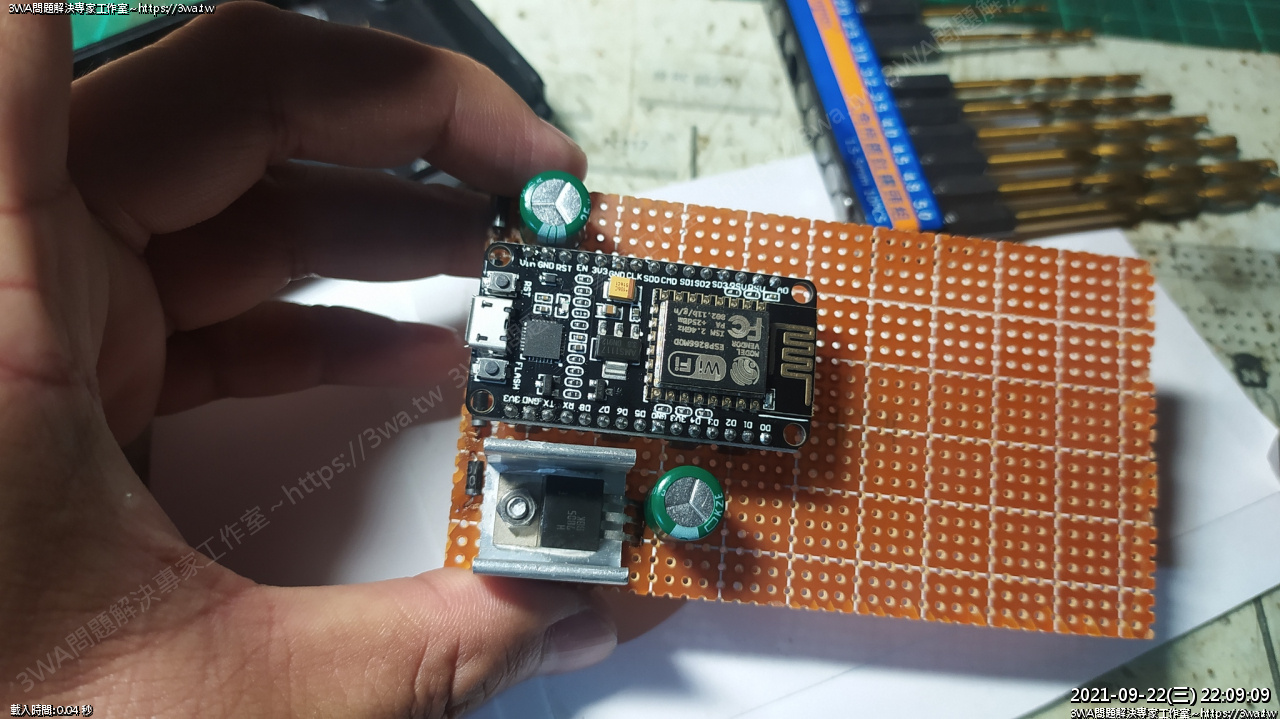

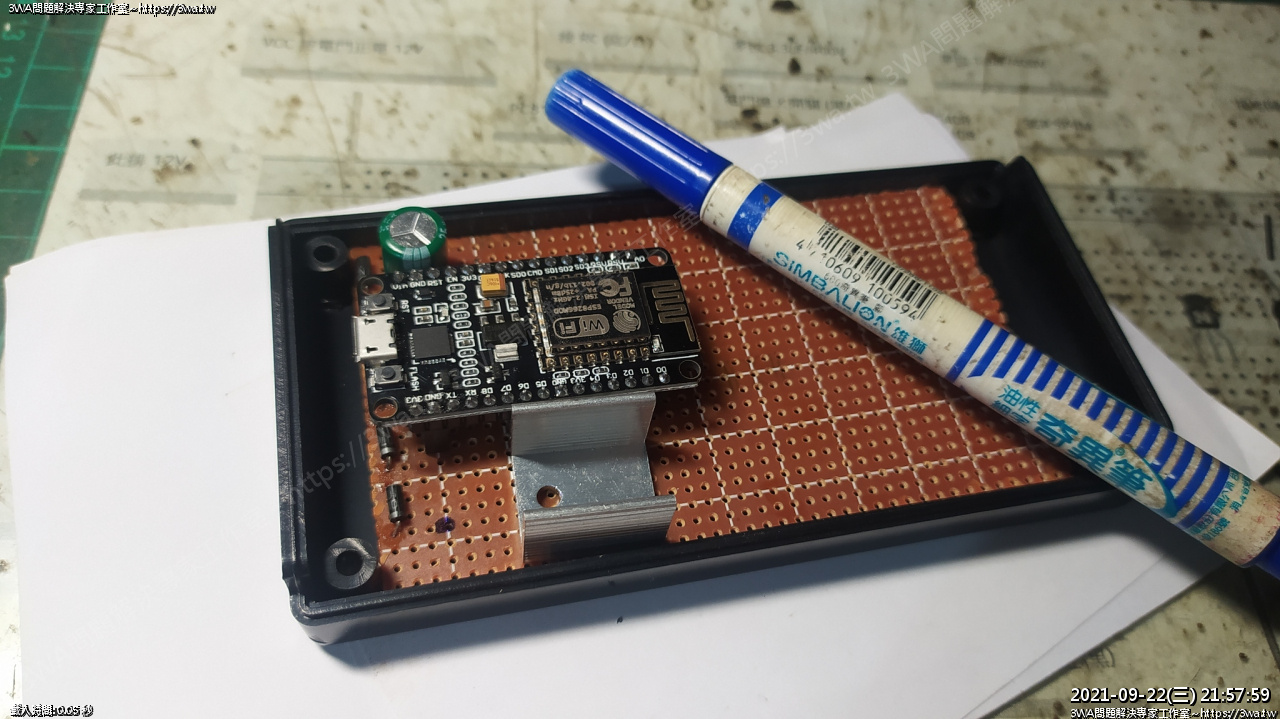

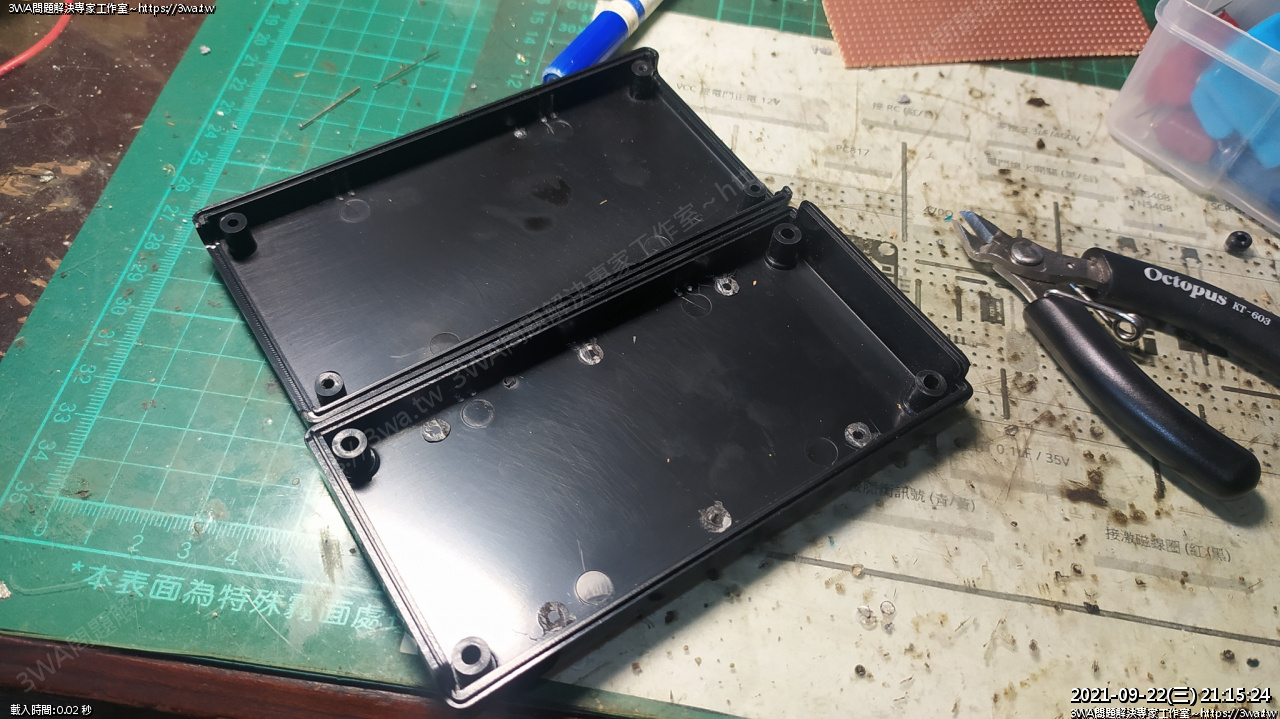

確定可以放到矮盒子裡





順利,繼續





思考一下配置,散熱片的高度有點高,要買低腳的才行,高腳的要裁一些些掉

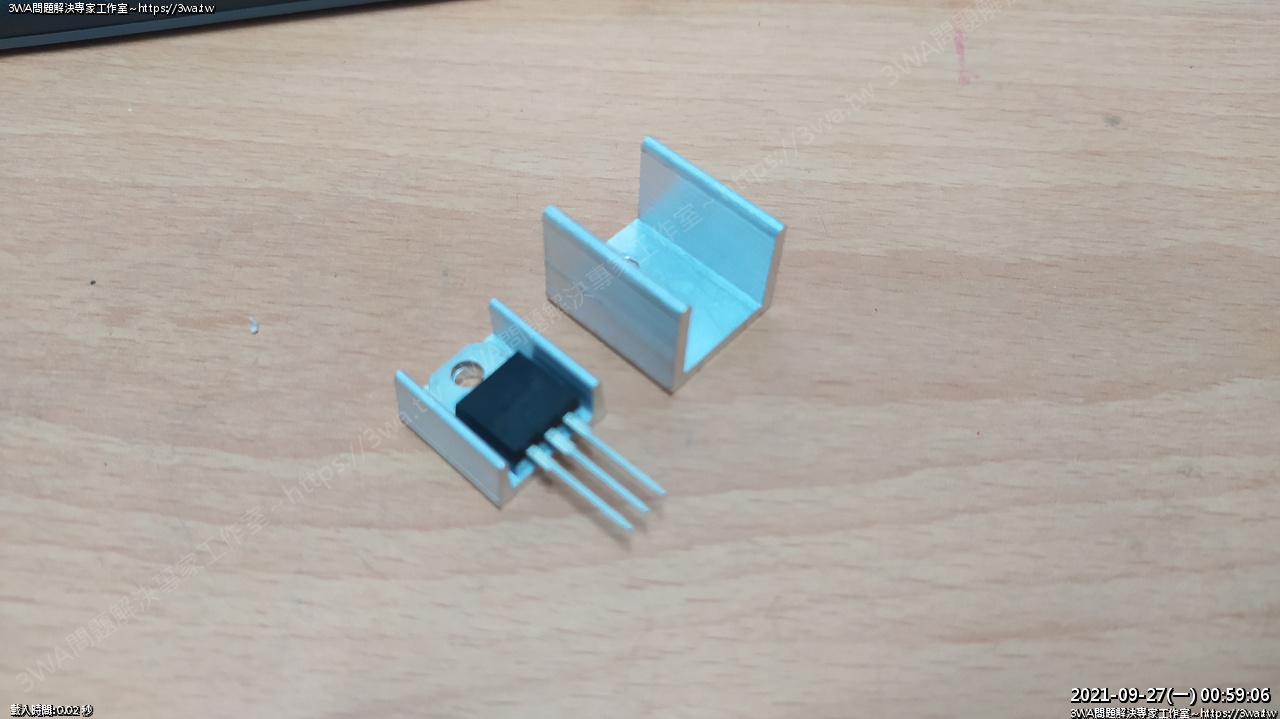

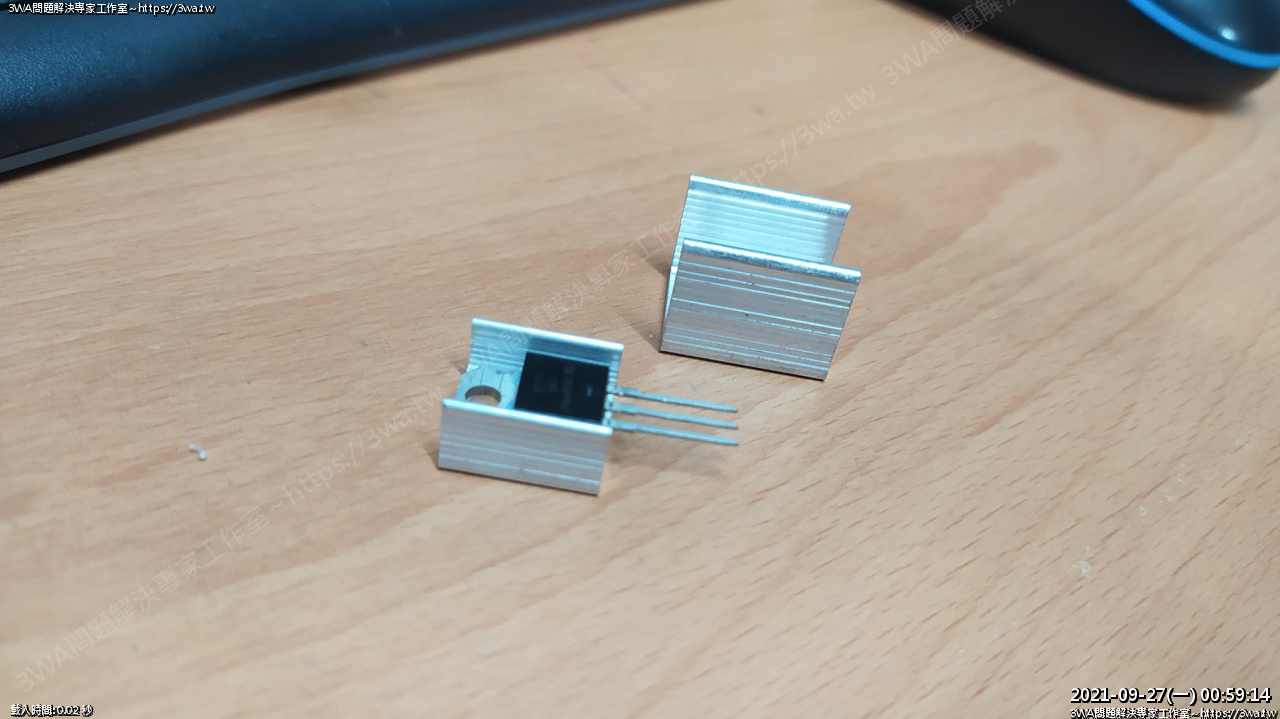

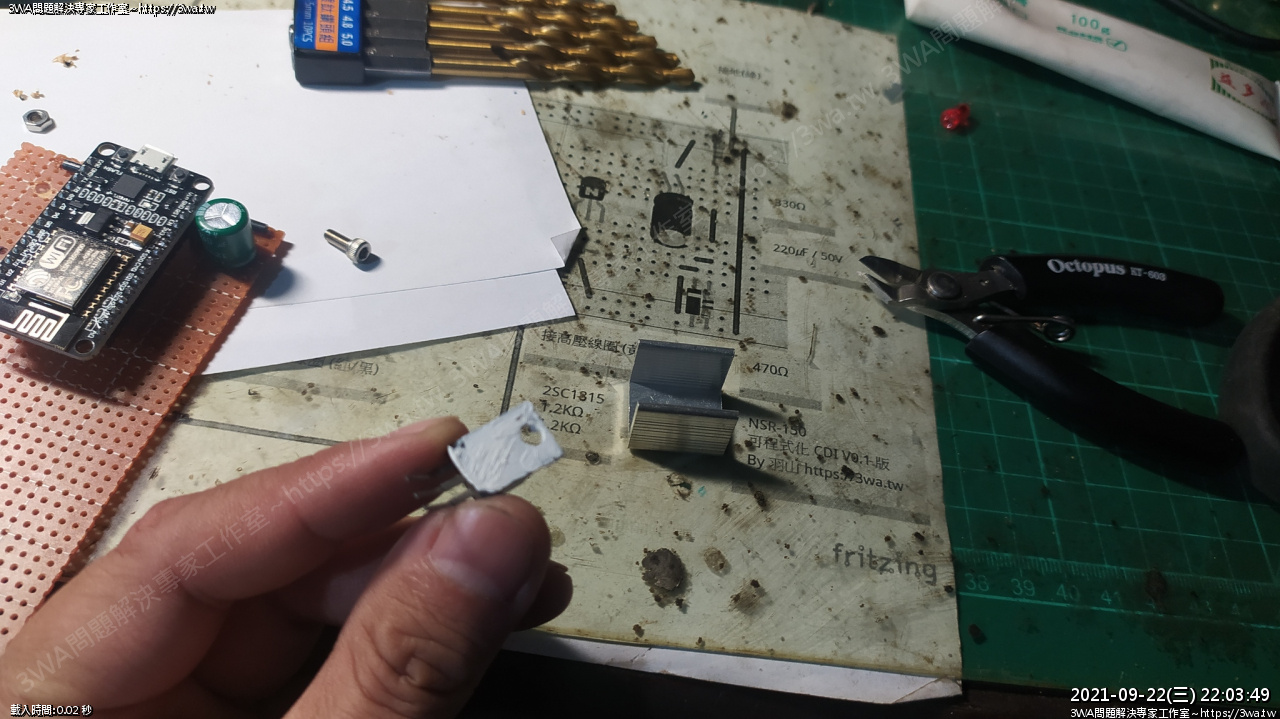

 高腳與低腳散熱片的差別





 高度差滿多的,建議同學買的時候注意一下





再閤上看看,非常一敗

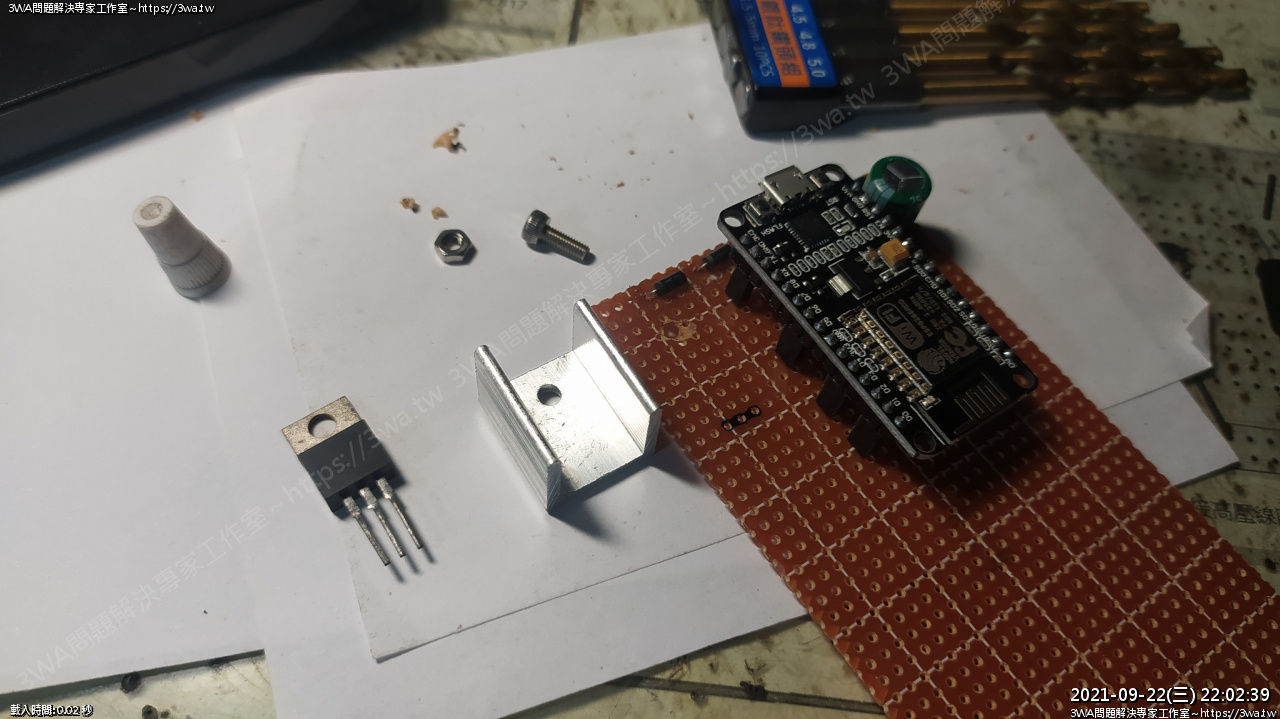

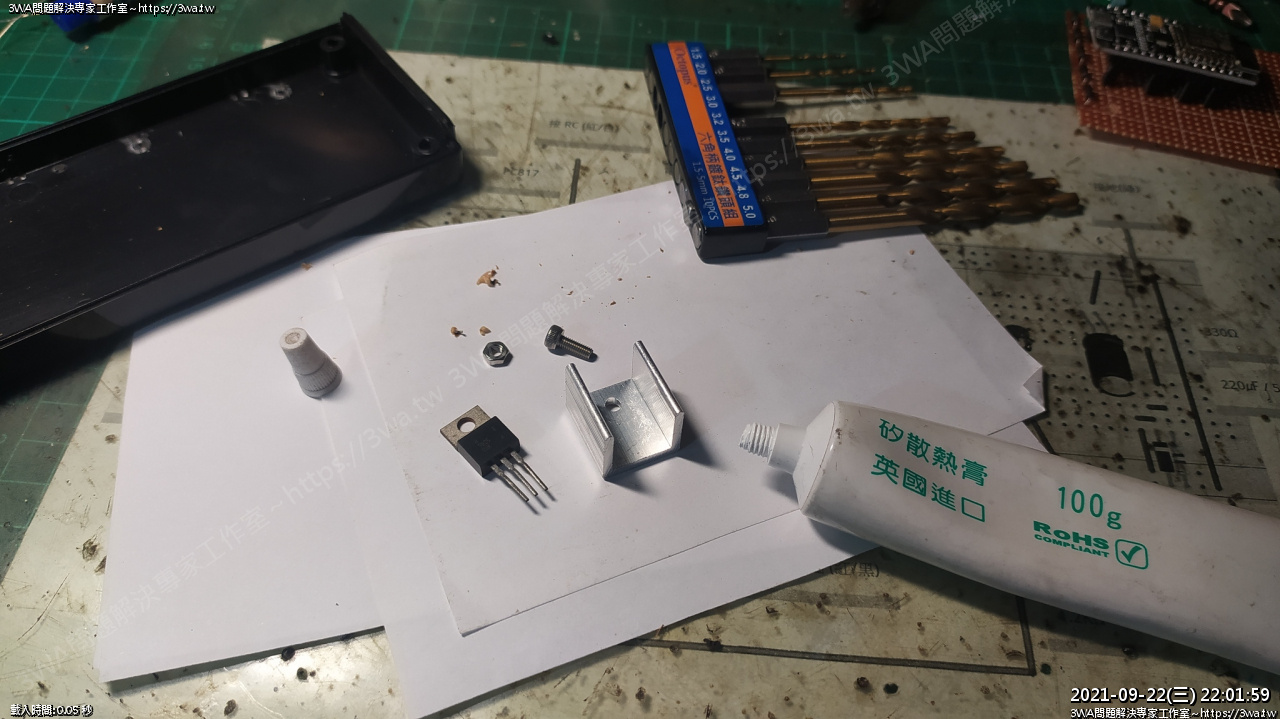

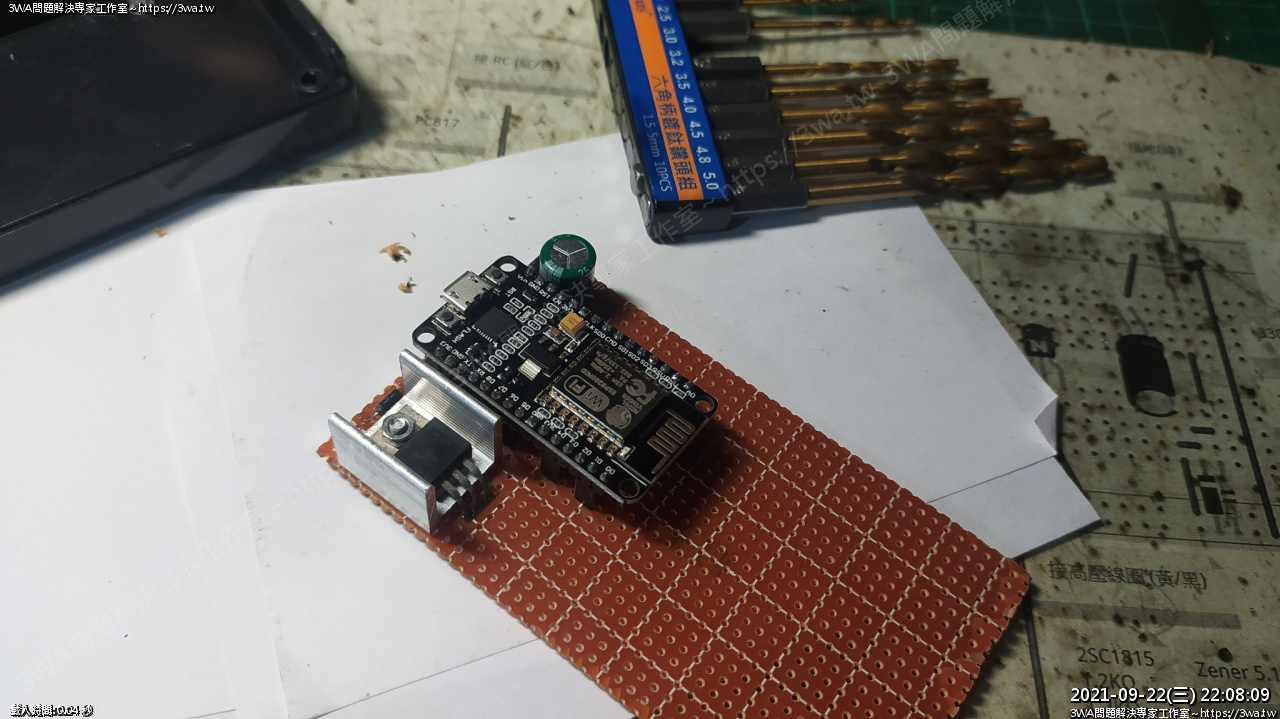

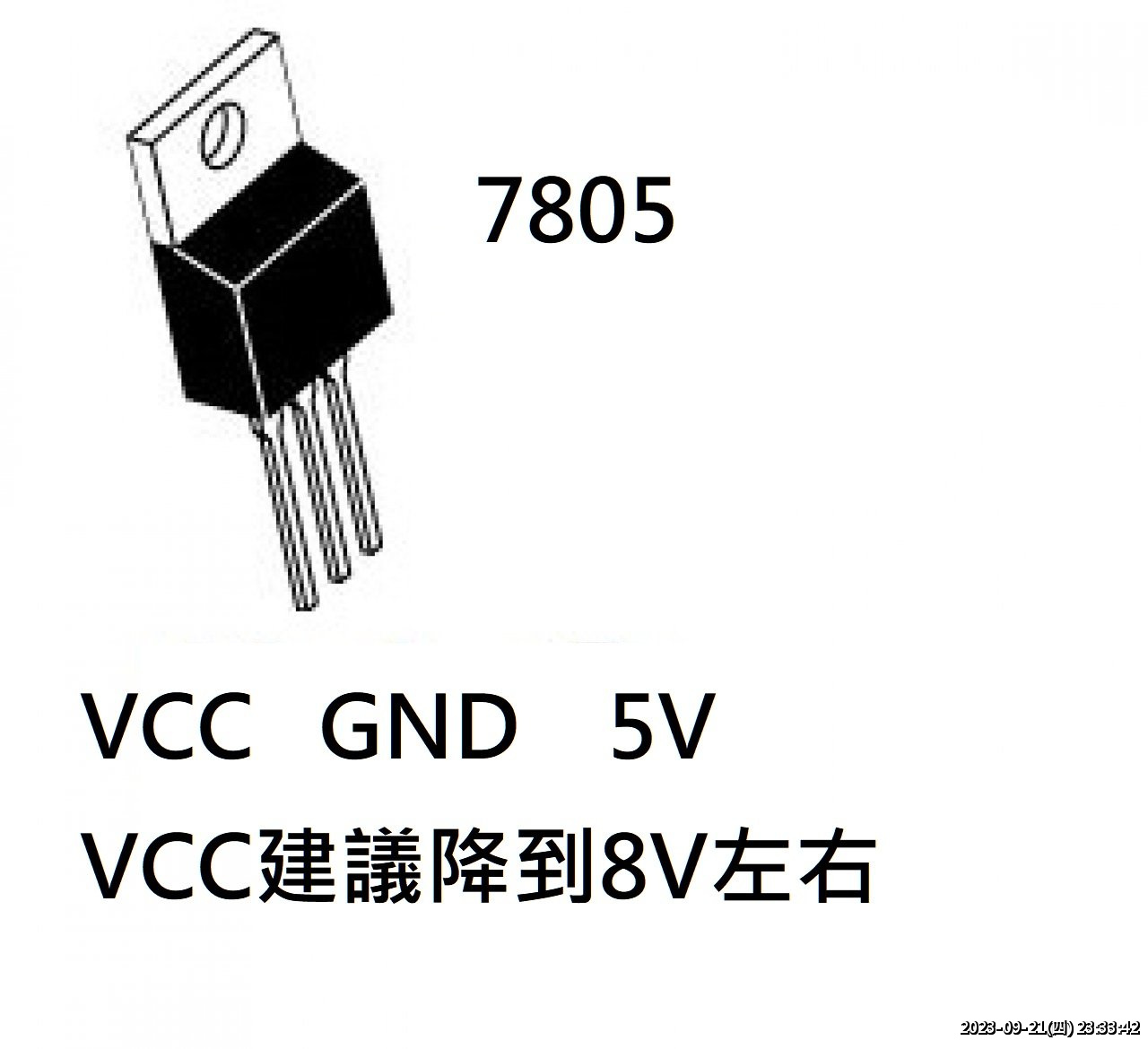

這個地方放 7805,麥克筆作記號

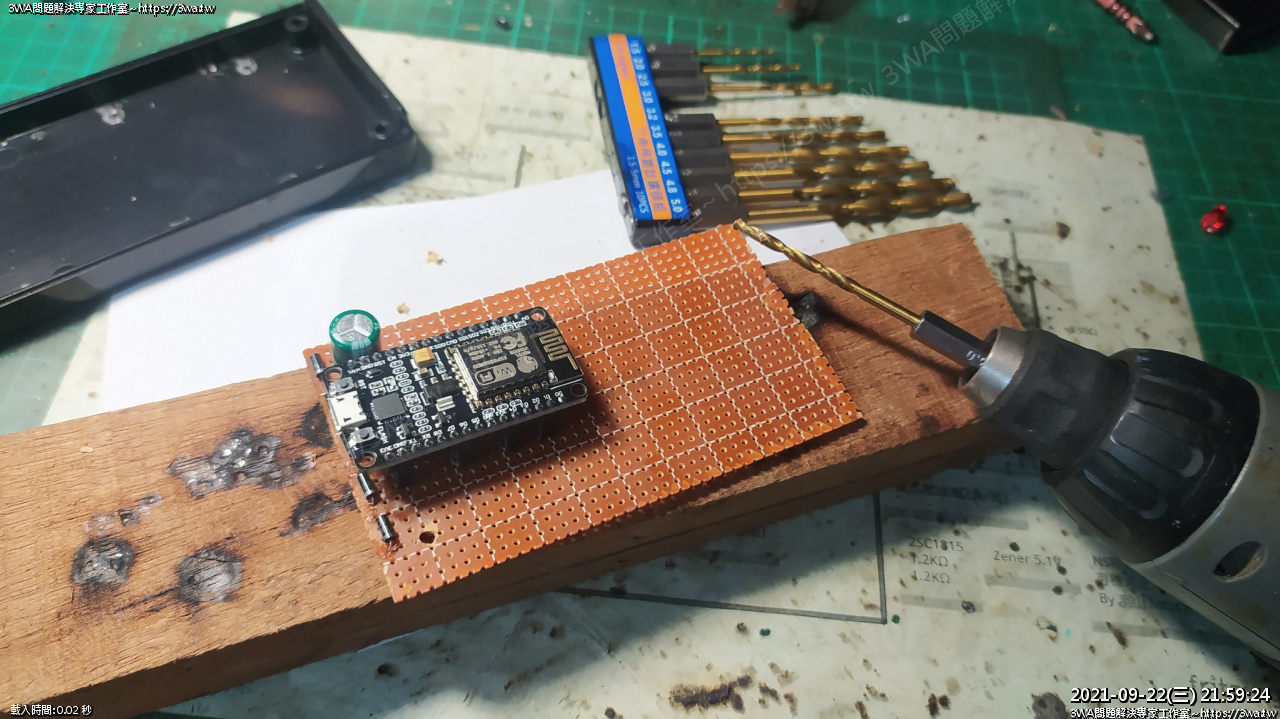

3.0 鑽頭

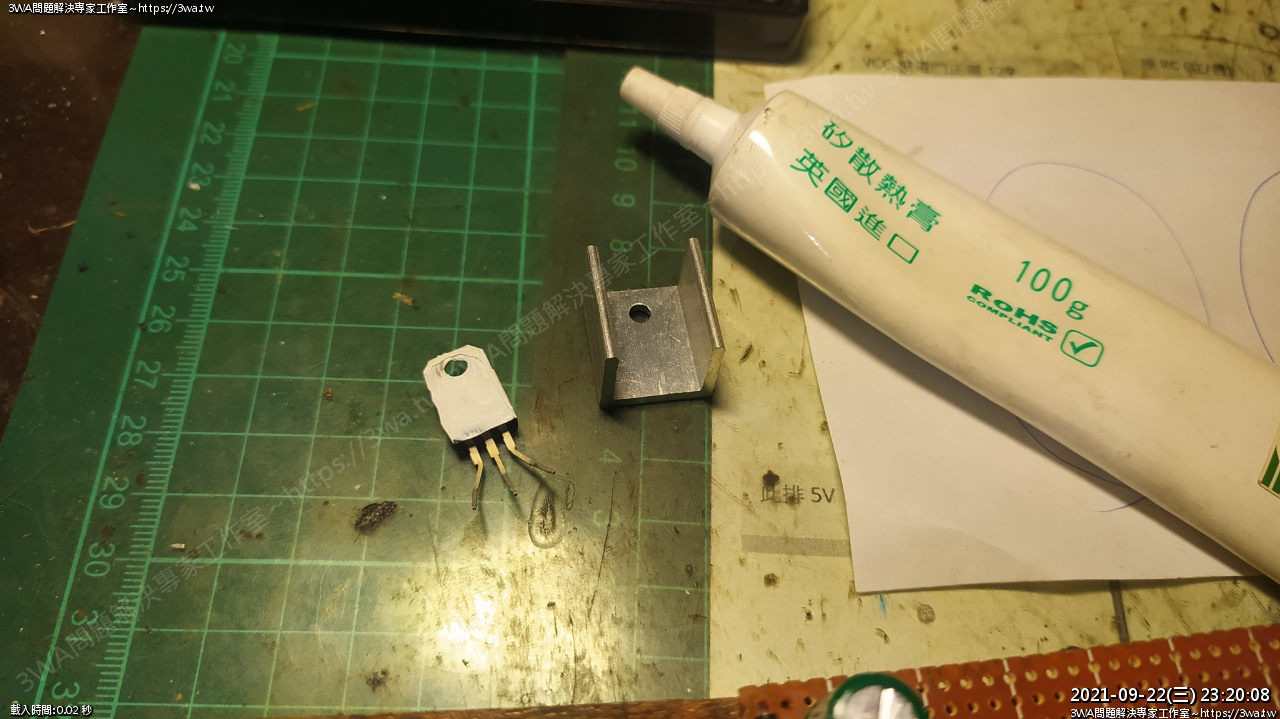

擠散熱膏





接腳的地方,麥克筆畫一下





好了

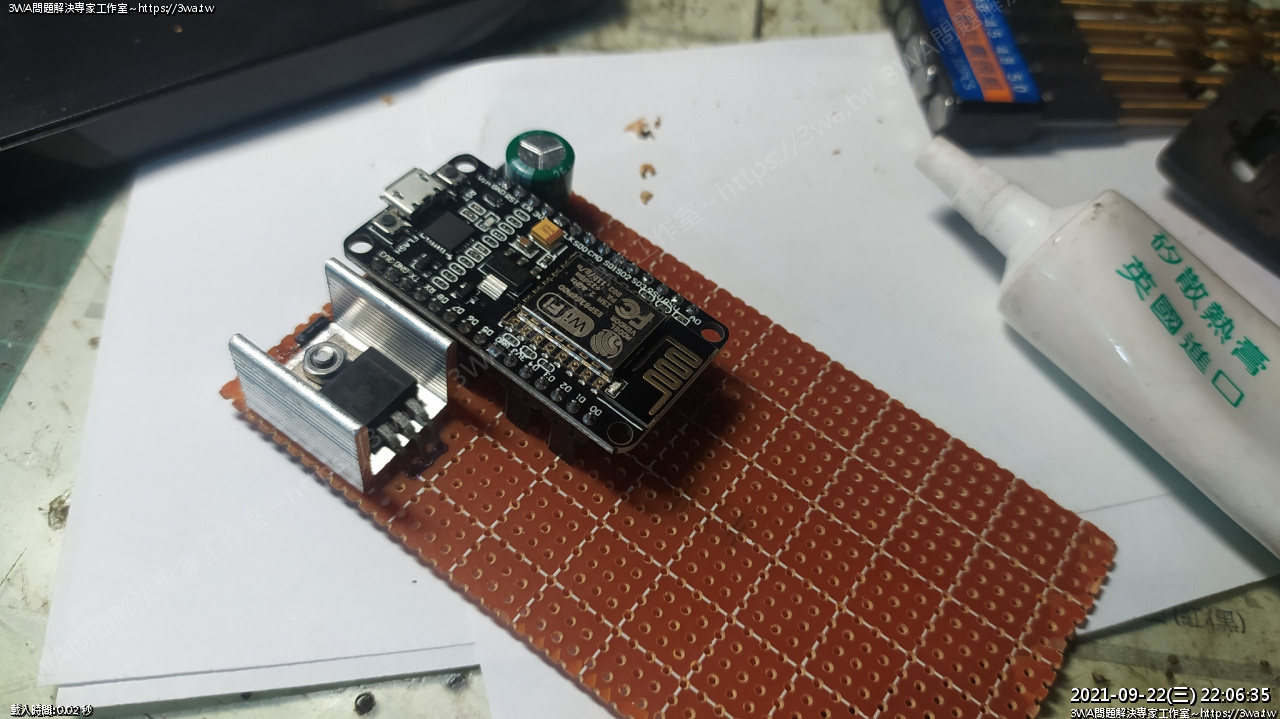

鎖上





螺帽在上,螺絲在下

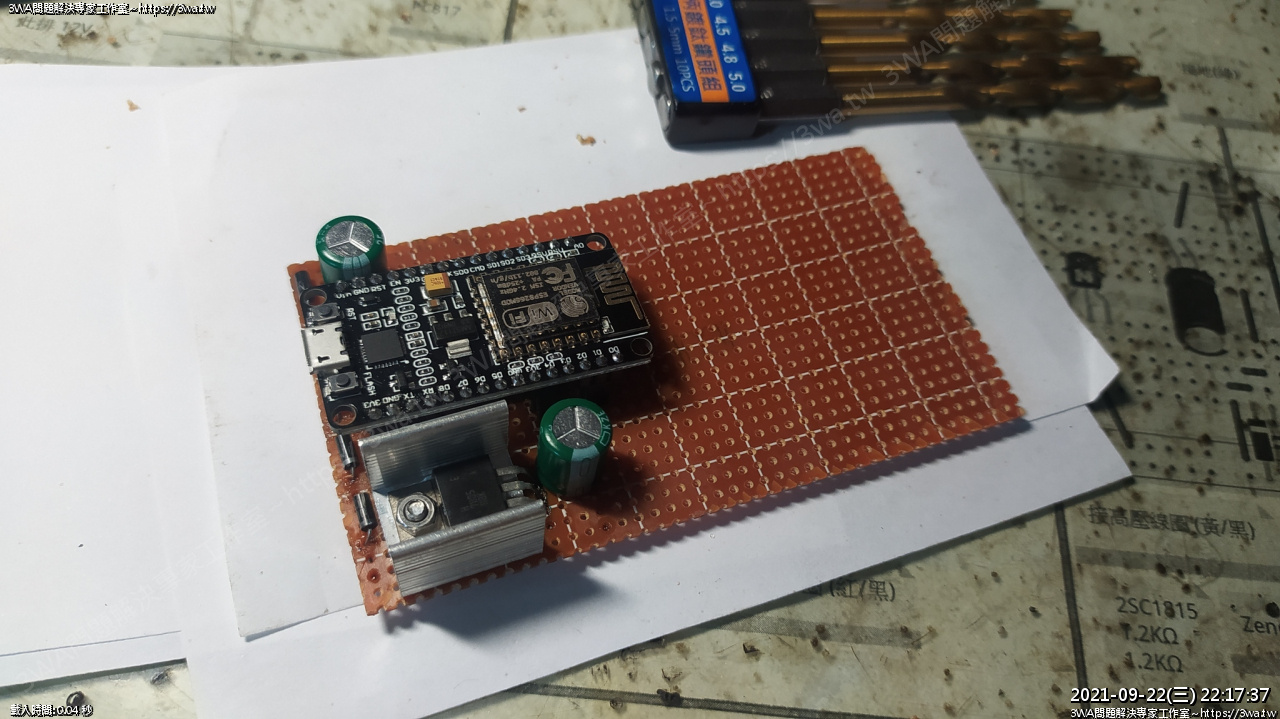

12->(串了五顆二極體)->8.5V,經過 7805->5V 這裡可以放一個電容

470㎌/35V 電容剛好 5V 跟中間腳GND









然後板子左右二邊麥克筆畫一下,這邊會預留束帶、12V跑線的空間





翻回正面

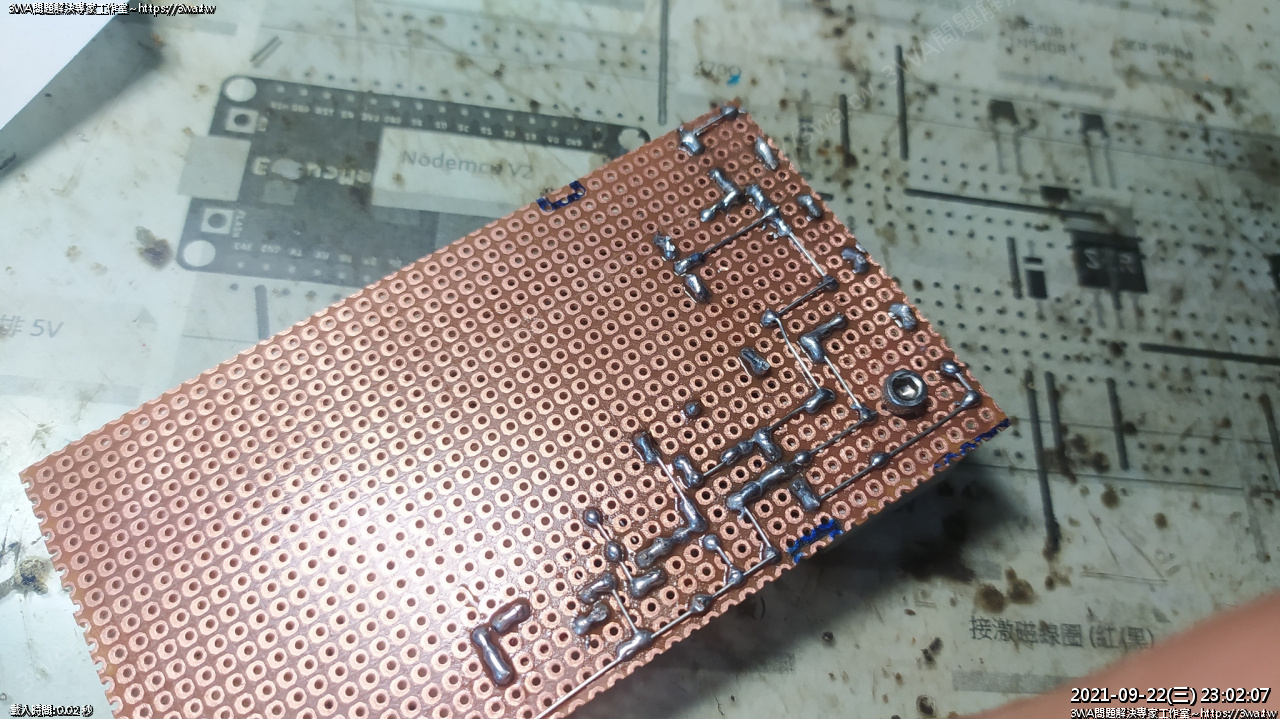

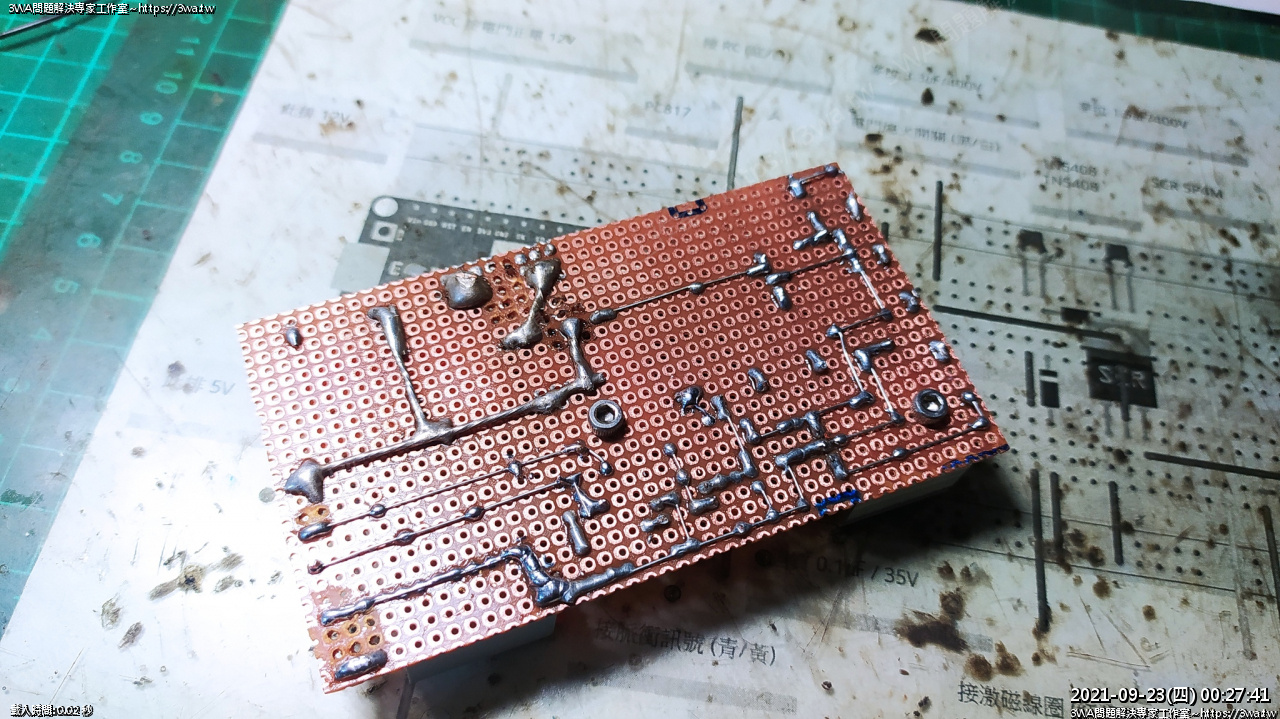

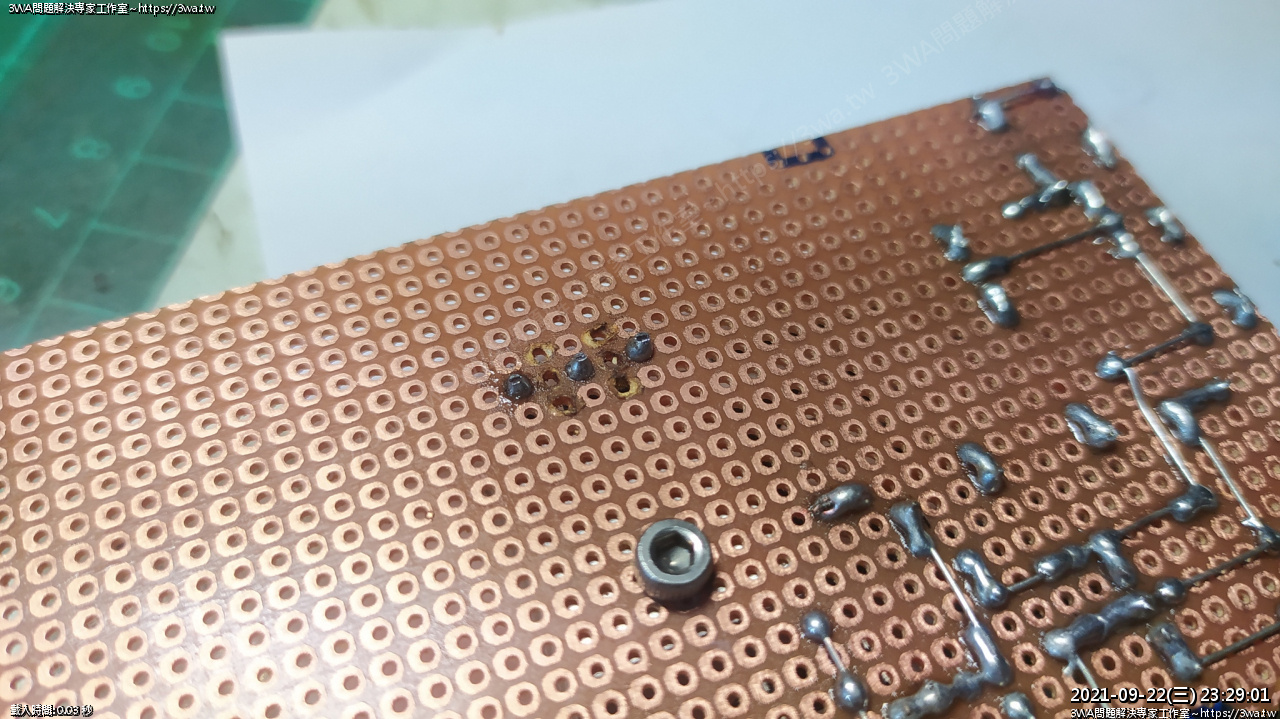

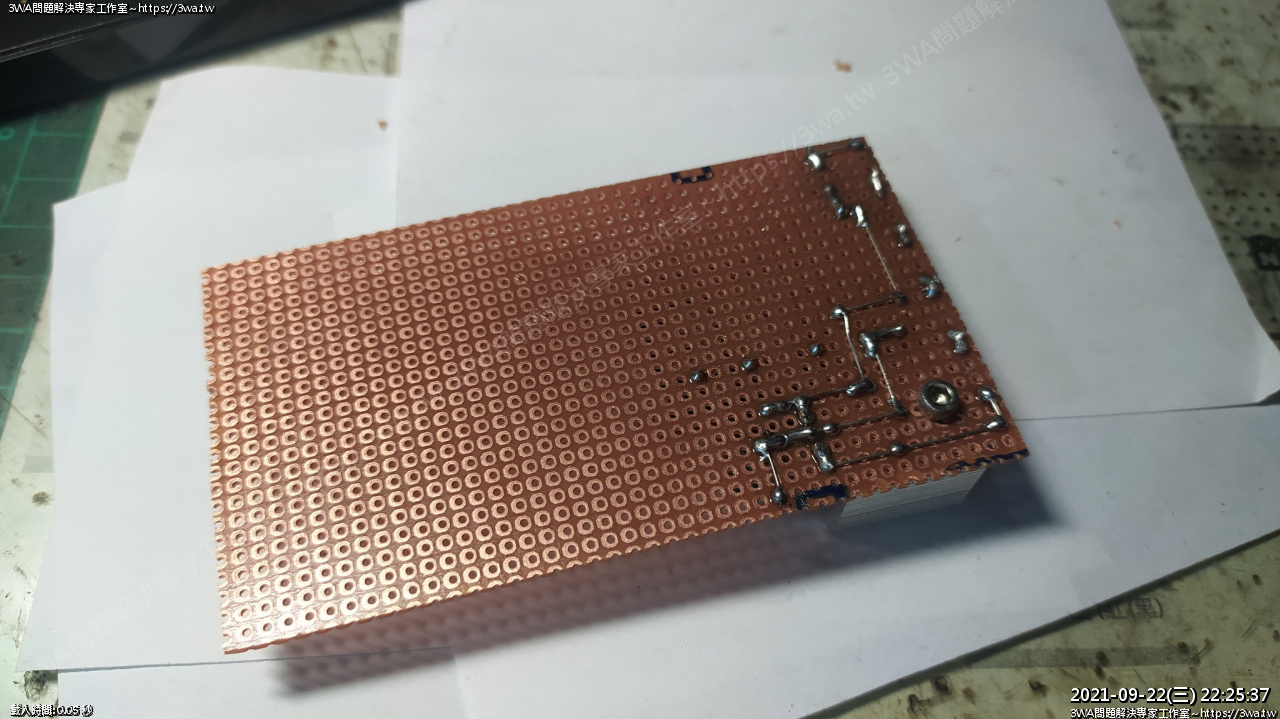

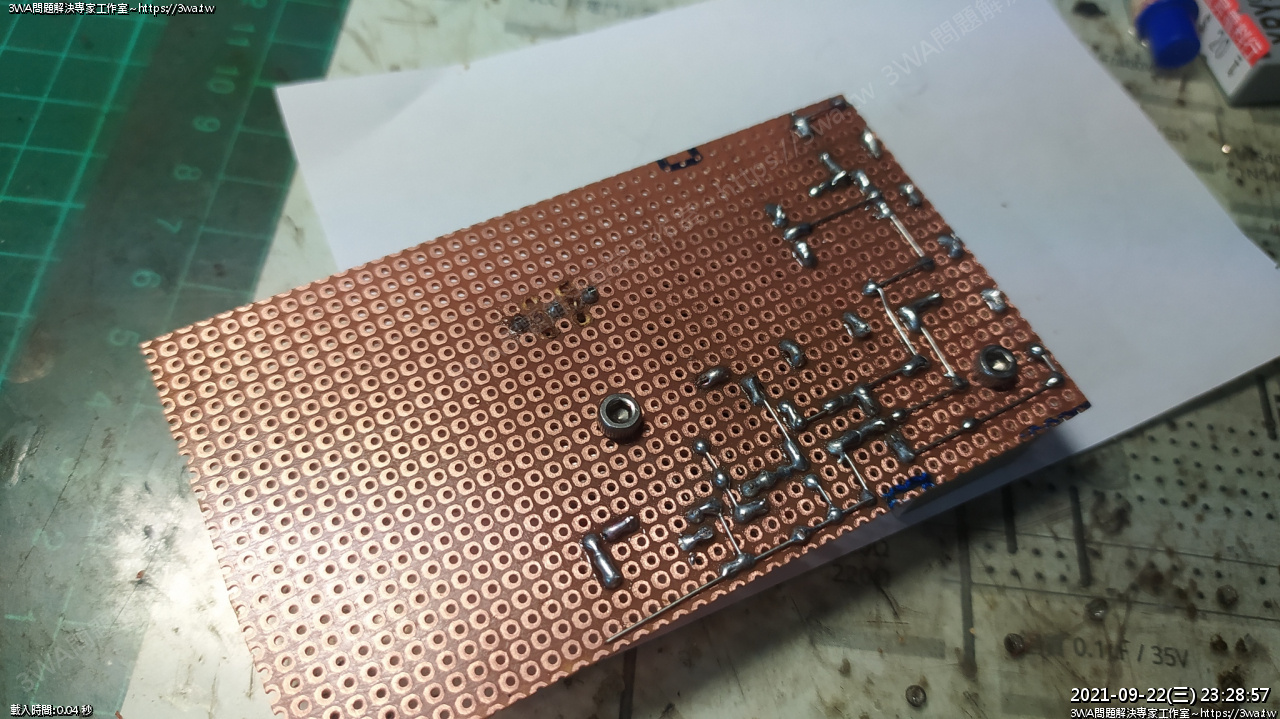

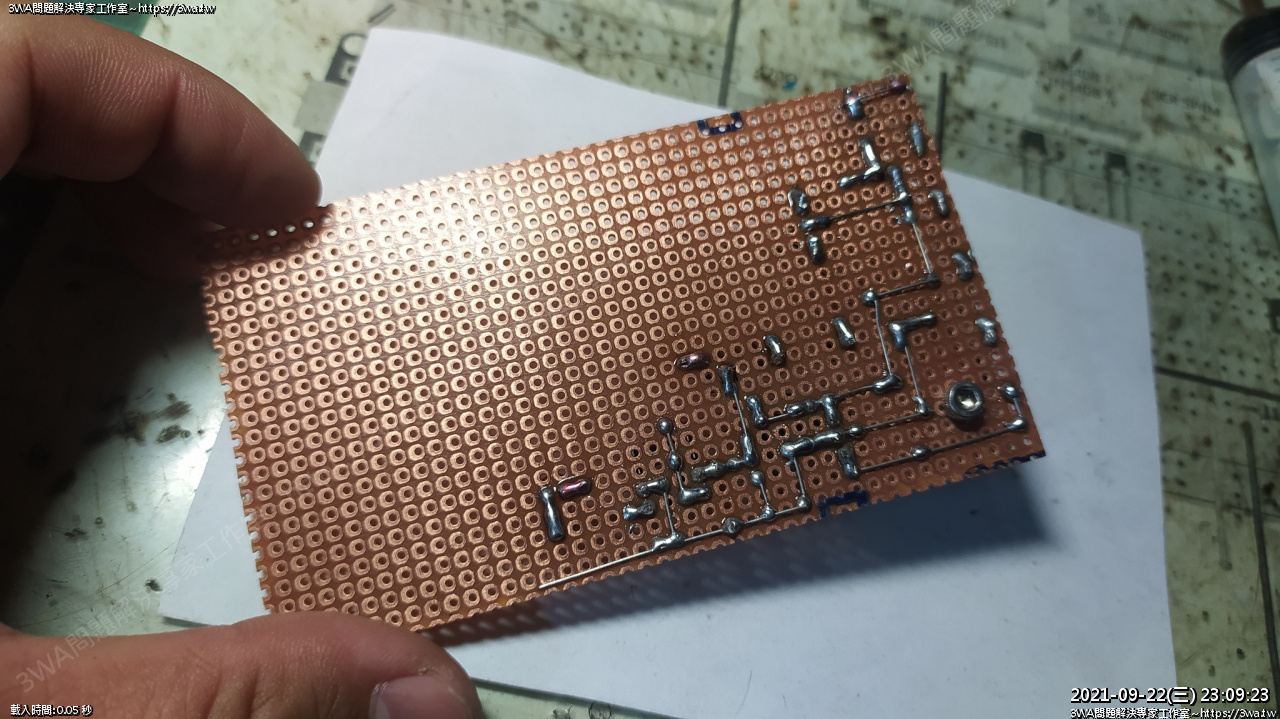

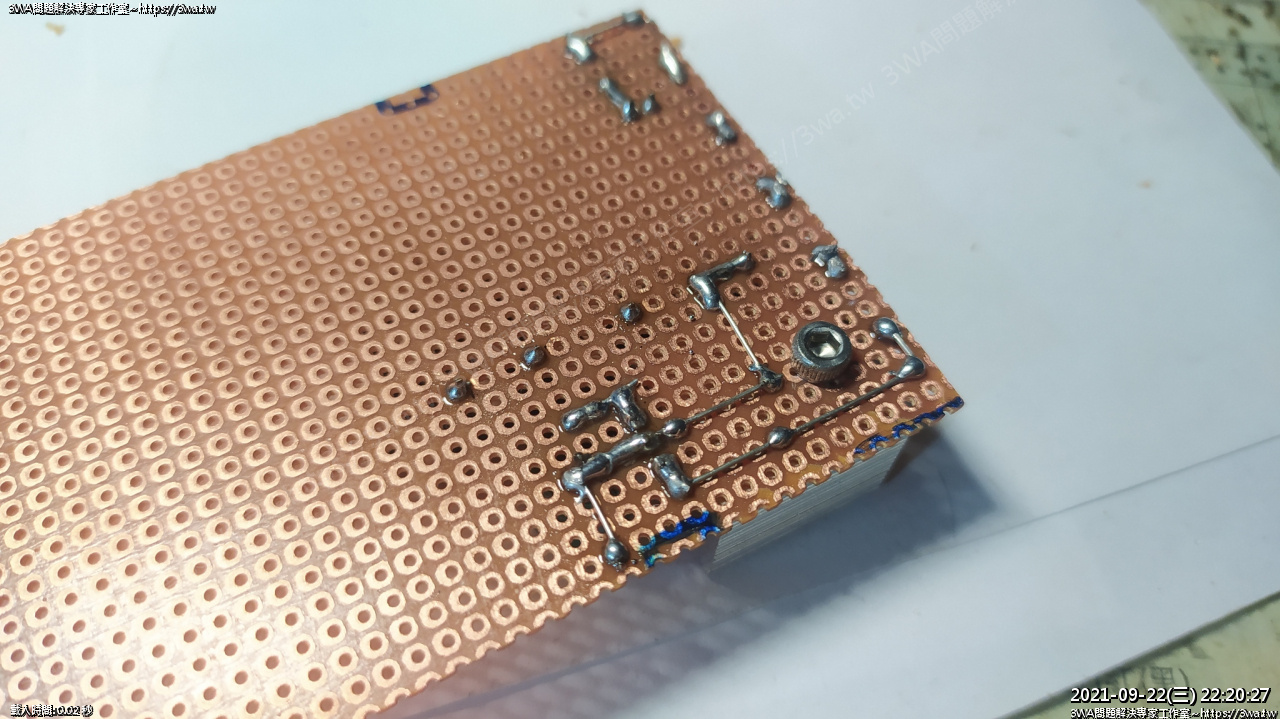

背面再看一次,目前電路右下角接 7805 細線那條是  8.5V

電路左下角拉出來碰到邊邊的,是 GND





5V 的電就是中間邊上那排





把 5V 接實線到 Nodemcu VCC

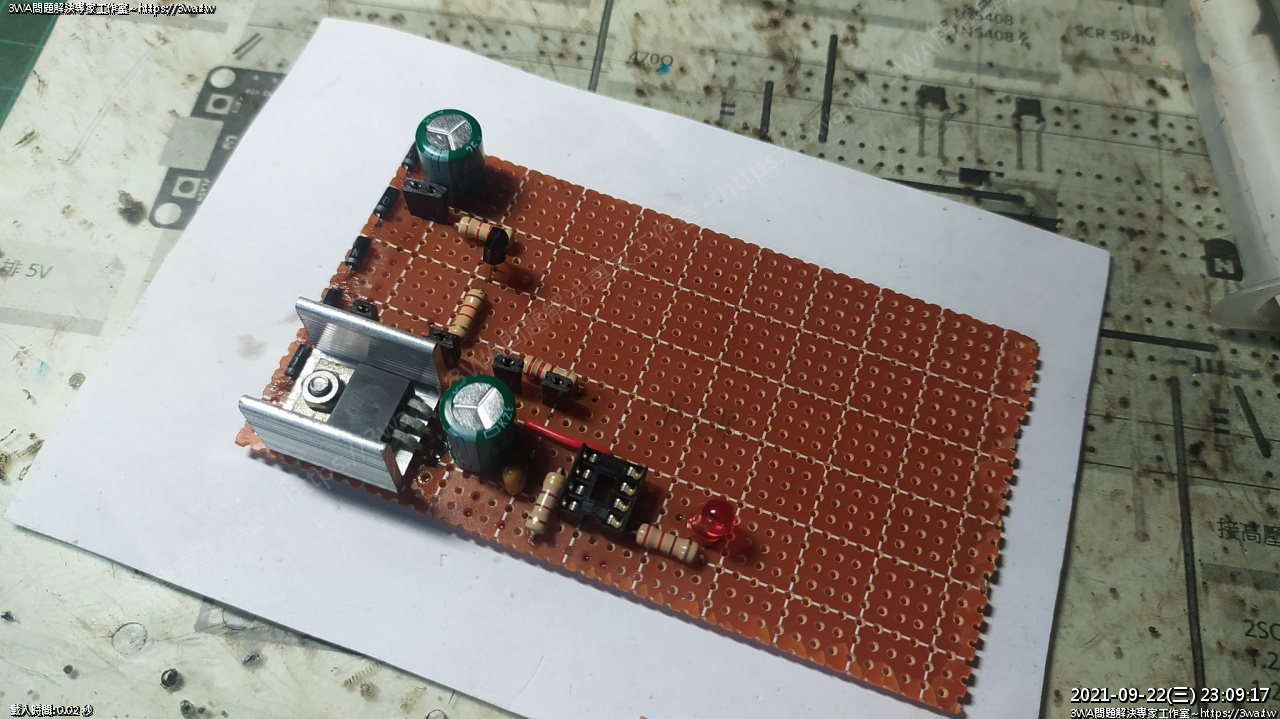

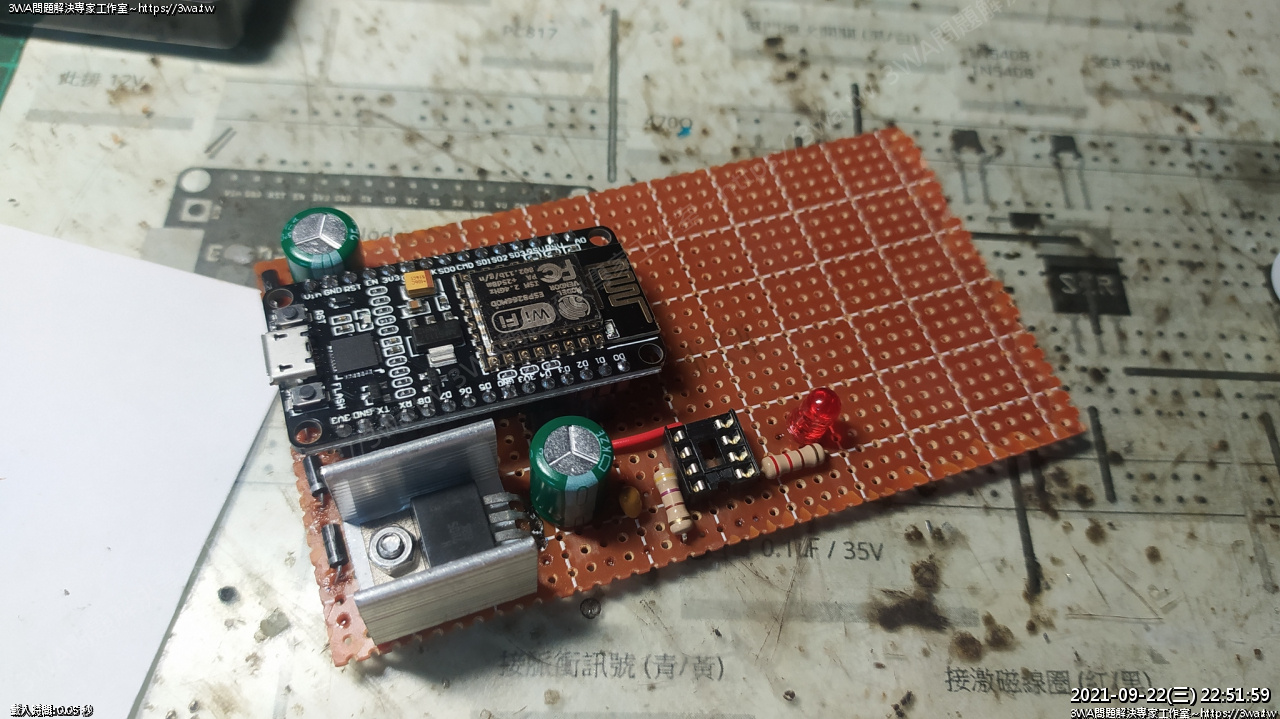

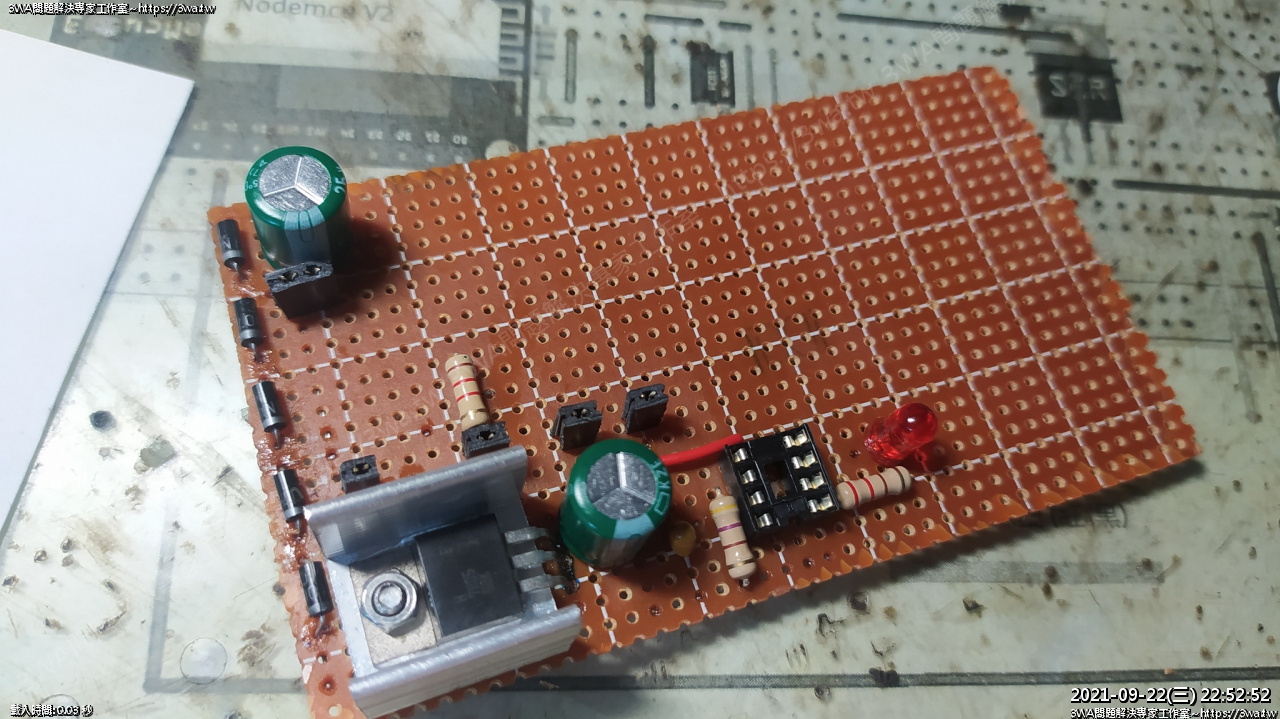

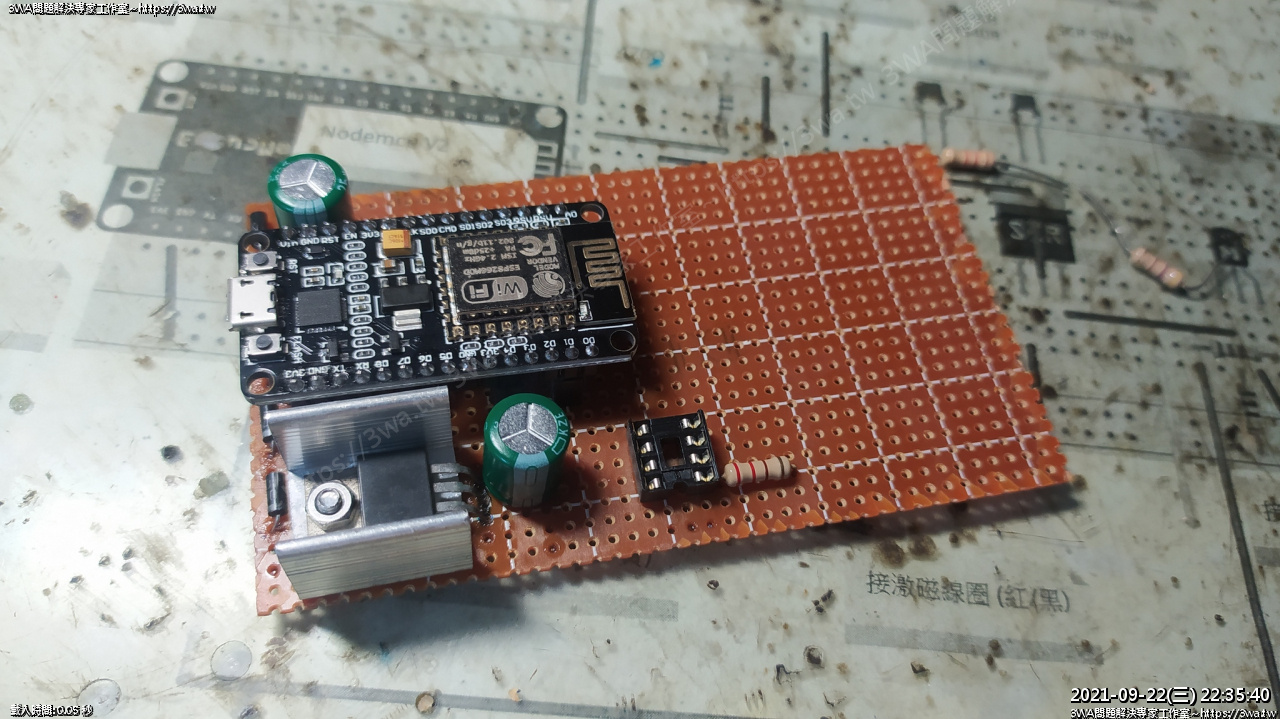

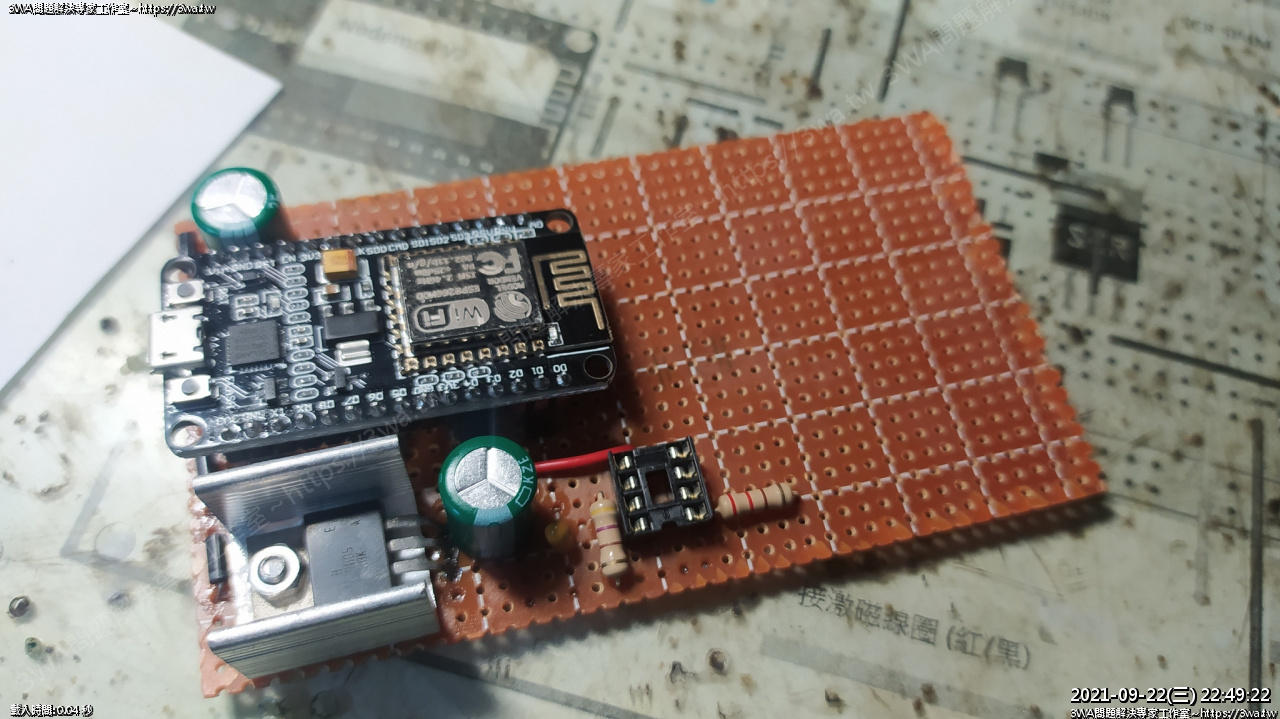

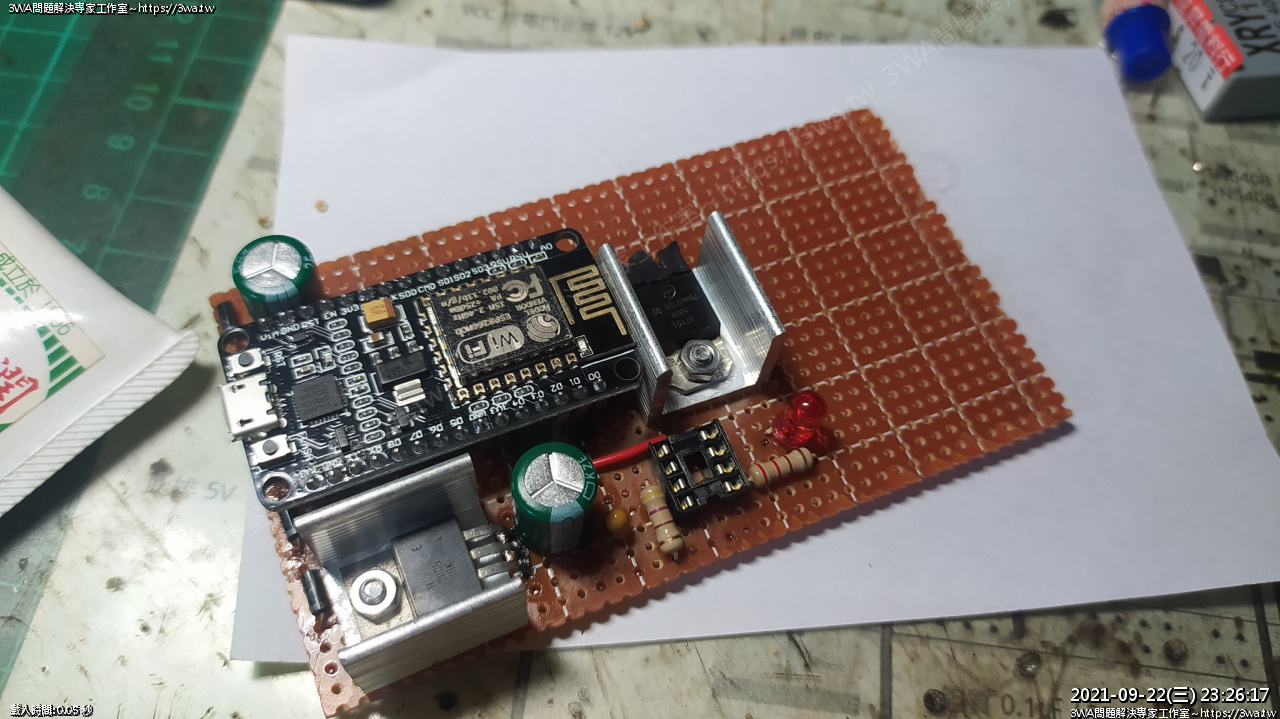

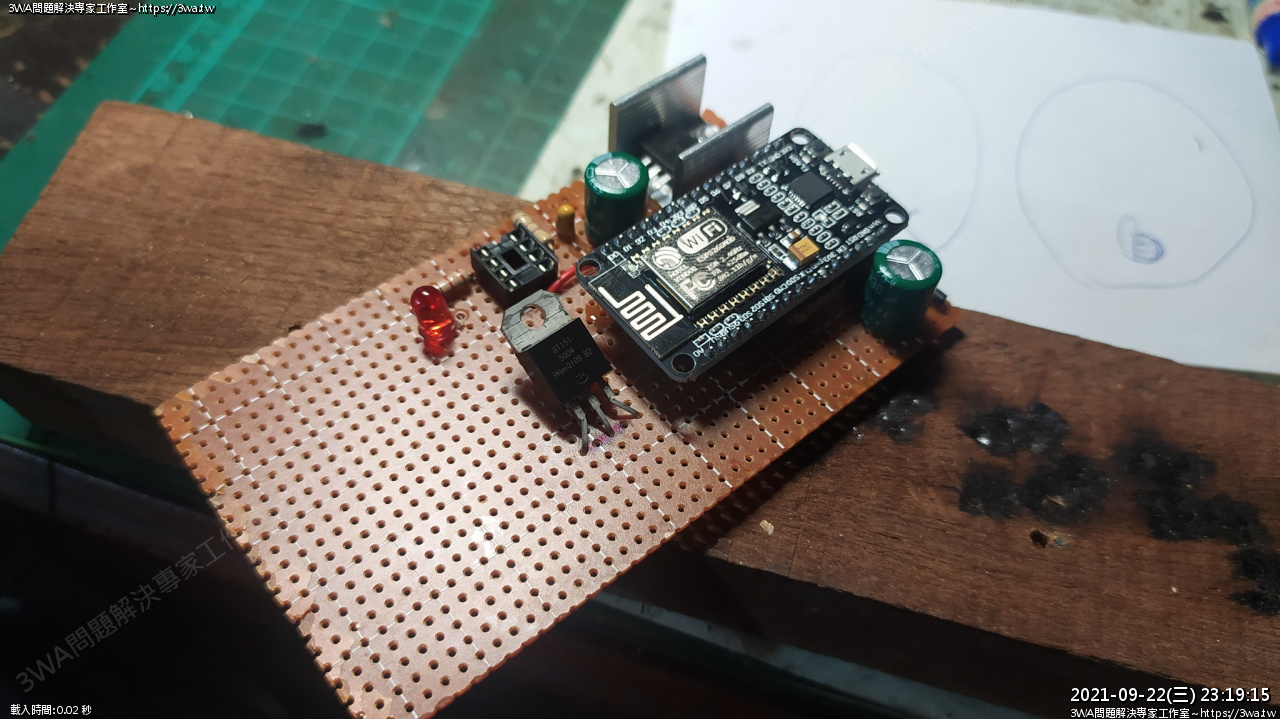

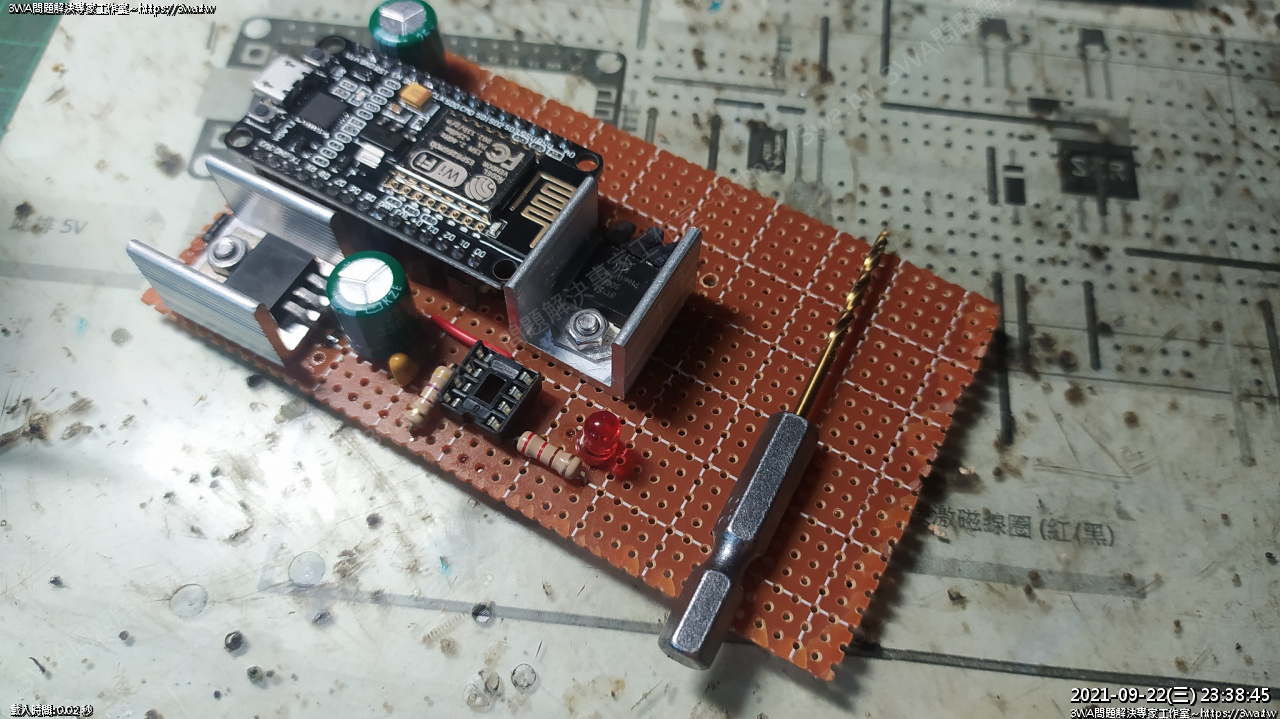

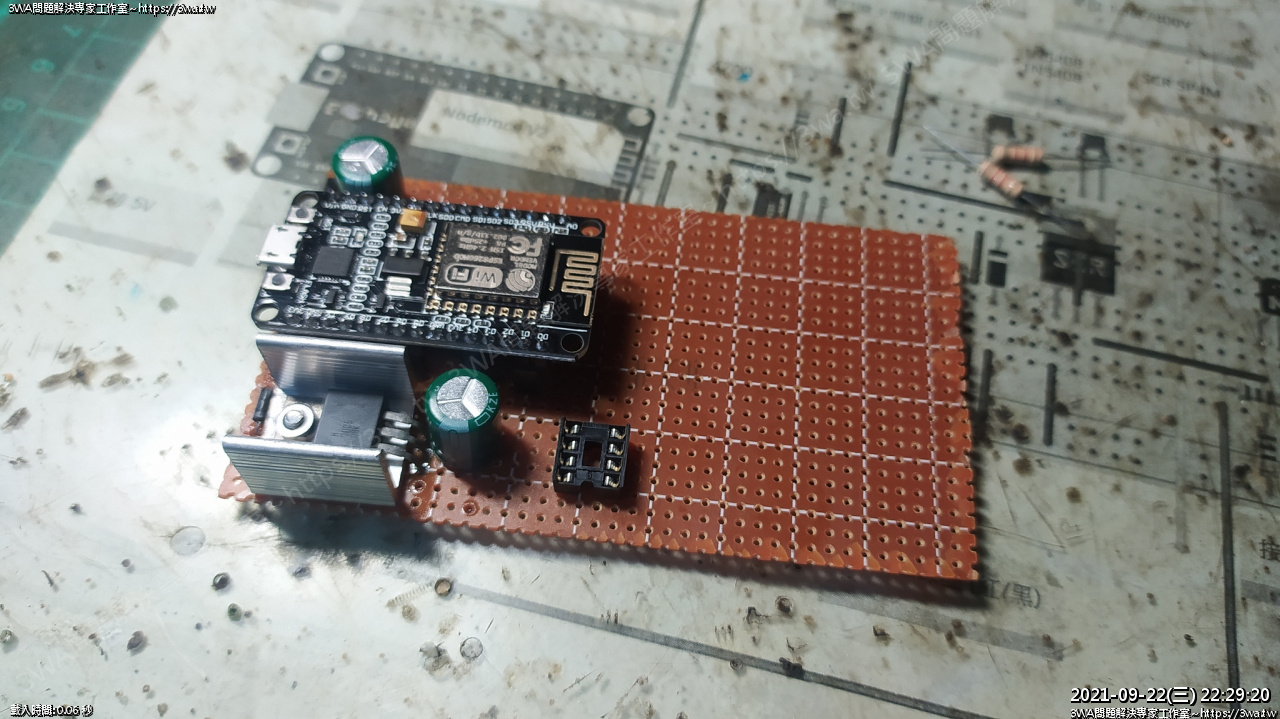

接下來擺放8PIN 座,要放 PC817





這次學乖了,第一支腳拉出去接電阻,這樣配置比較方便 220Ω

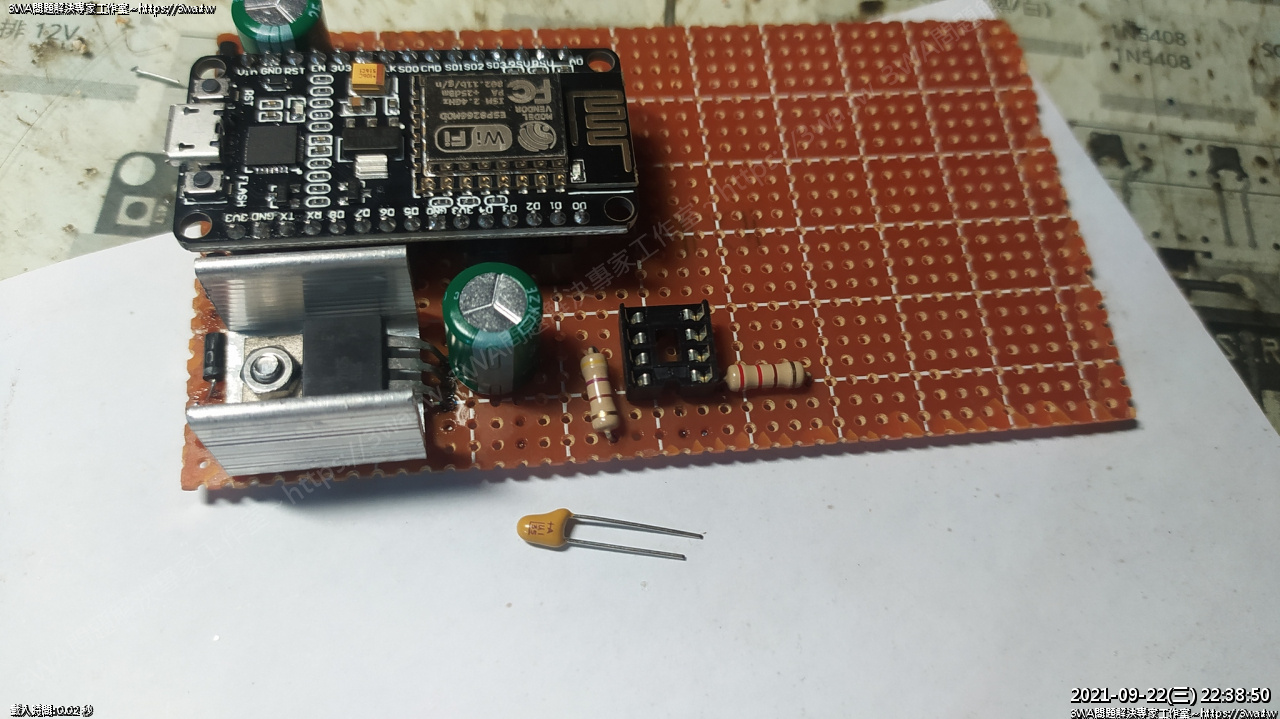

然後 PC817 第四腳,接470Ω、鉭值電容接地,就接到底即可

鉭值電容有正負極,長腳是正,同學眼睛不好的話可以用放大鏡看

有個小小的「+」

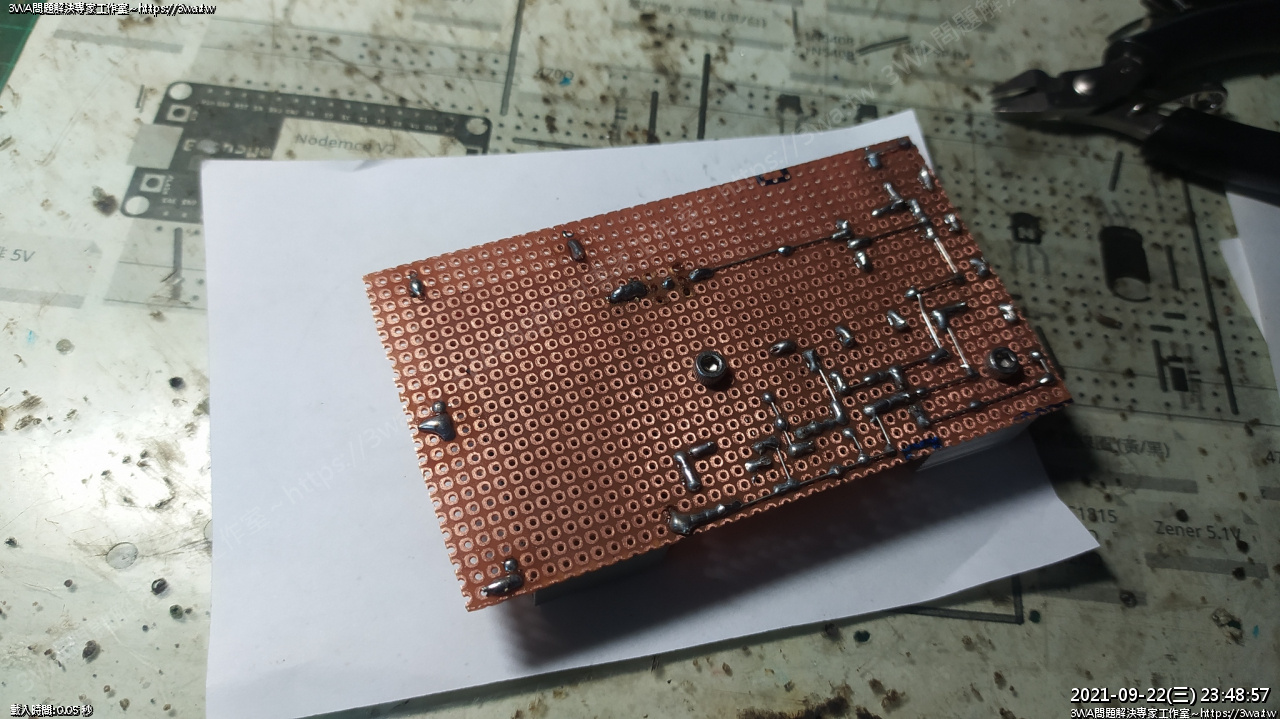

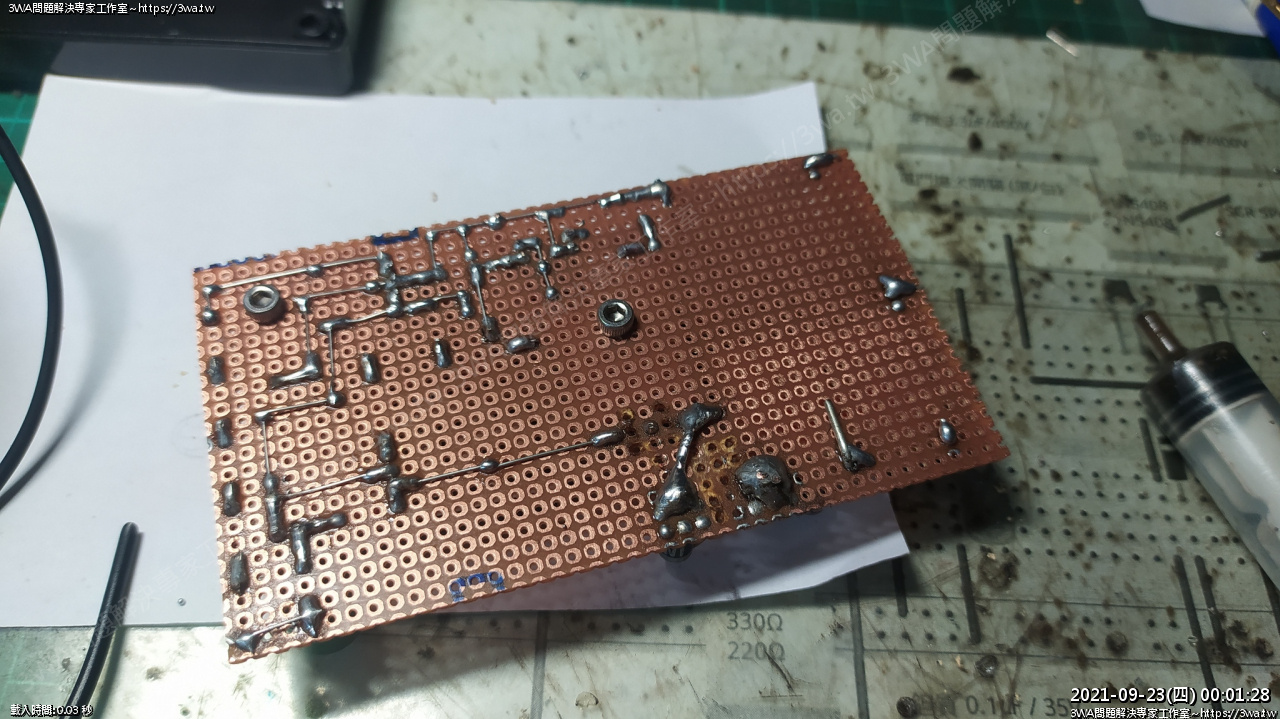

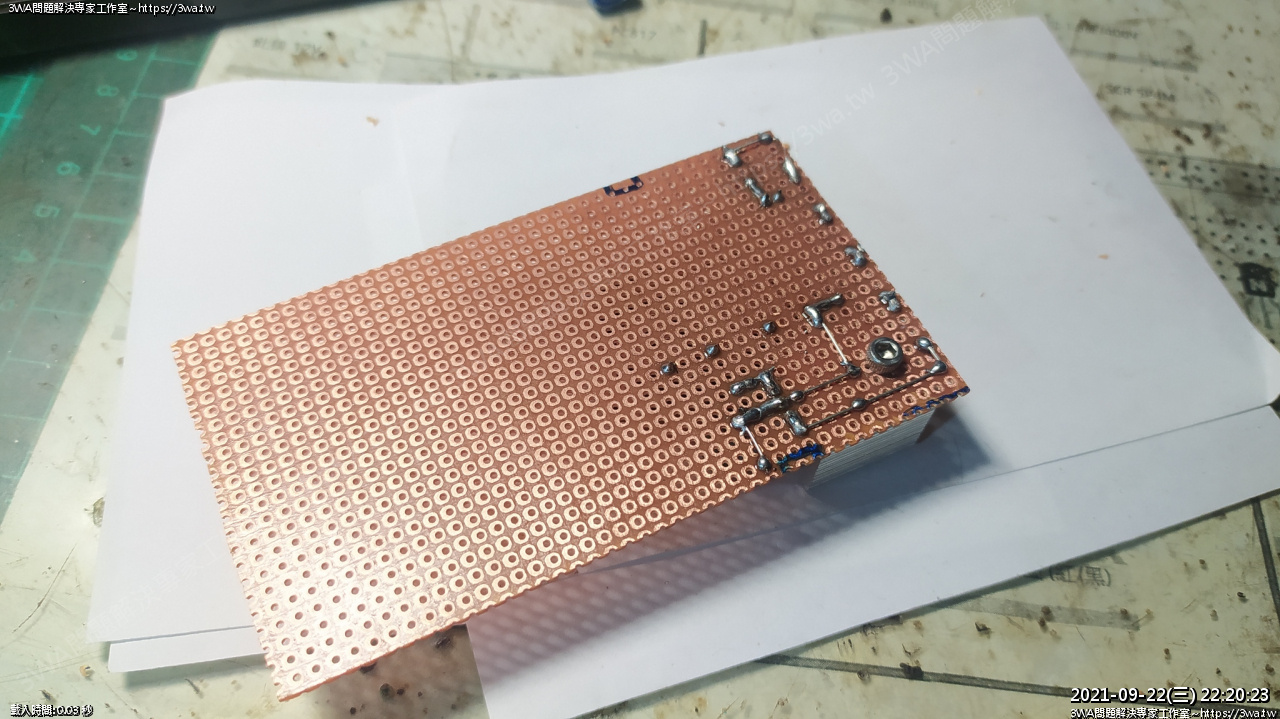

背面





然後拉 PC817 要用的 VCC





第一支腳接的220Ω,再接 LED





然後 D6 是點火,D6 要接去 2SC1815 經過一顆 1.2KΩ,接 B

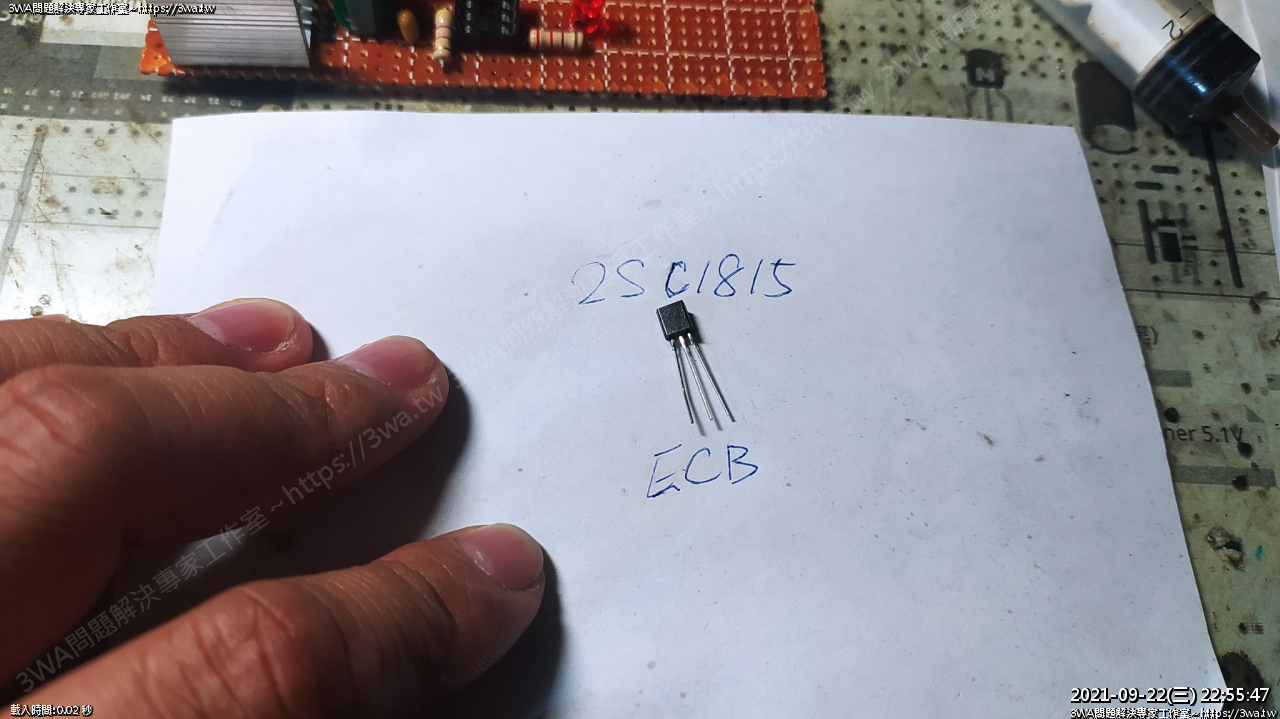

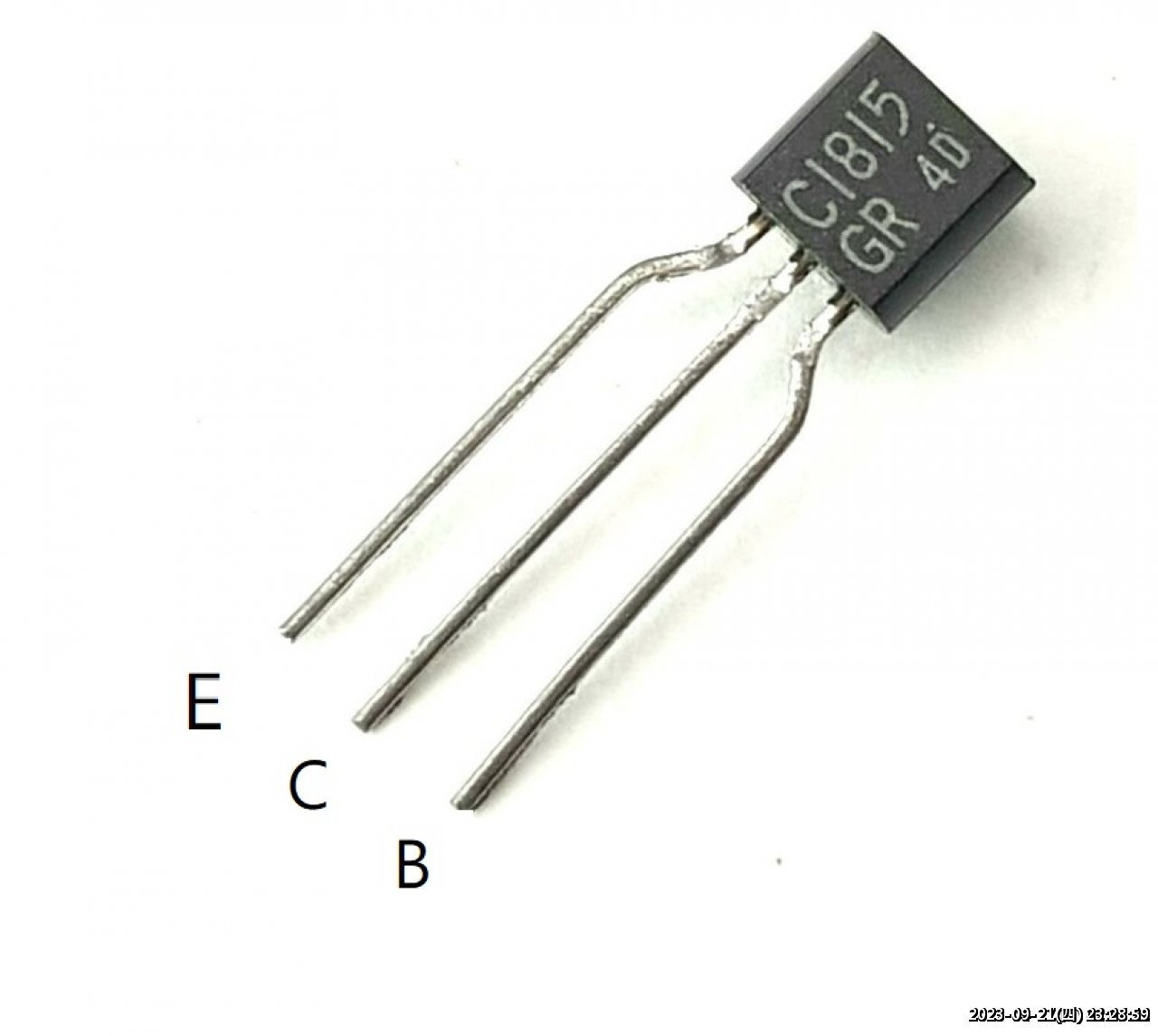

2SC1815 腳位





D6->1.2KΩ->2SC1815(B)

2SC1815 的 C 接 5V

E 接 1.2KΩ 接 GND,然後 E 還要接到 SCR 的 G

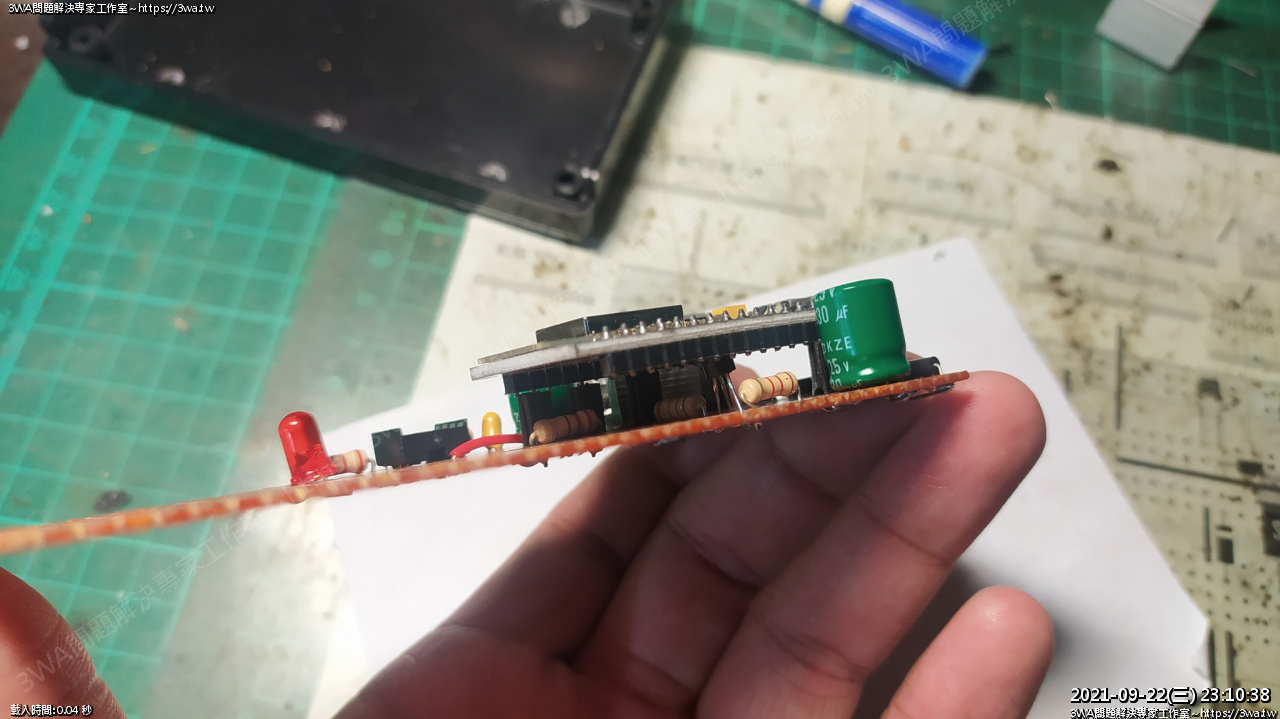

所以電晶體就可以躲在 Nodemcu 下面作完所有事,5V、GND 都在旁邊而已

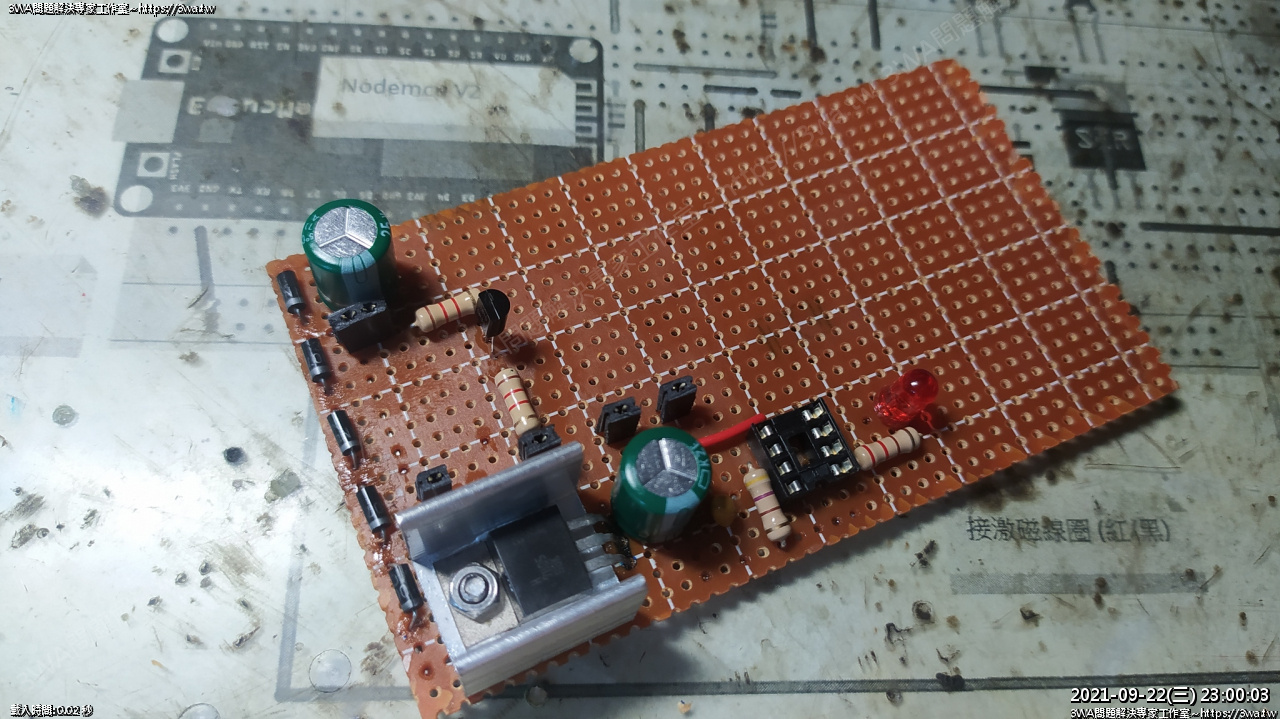

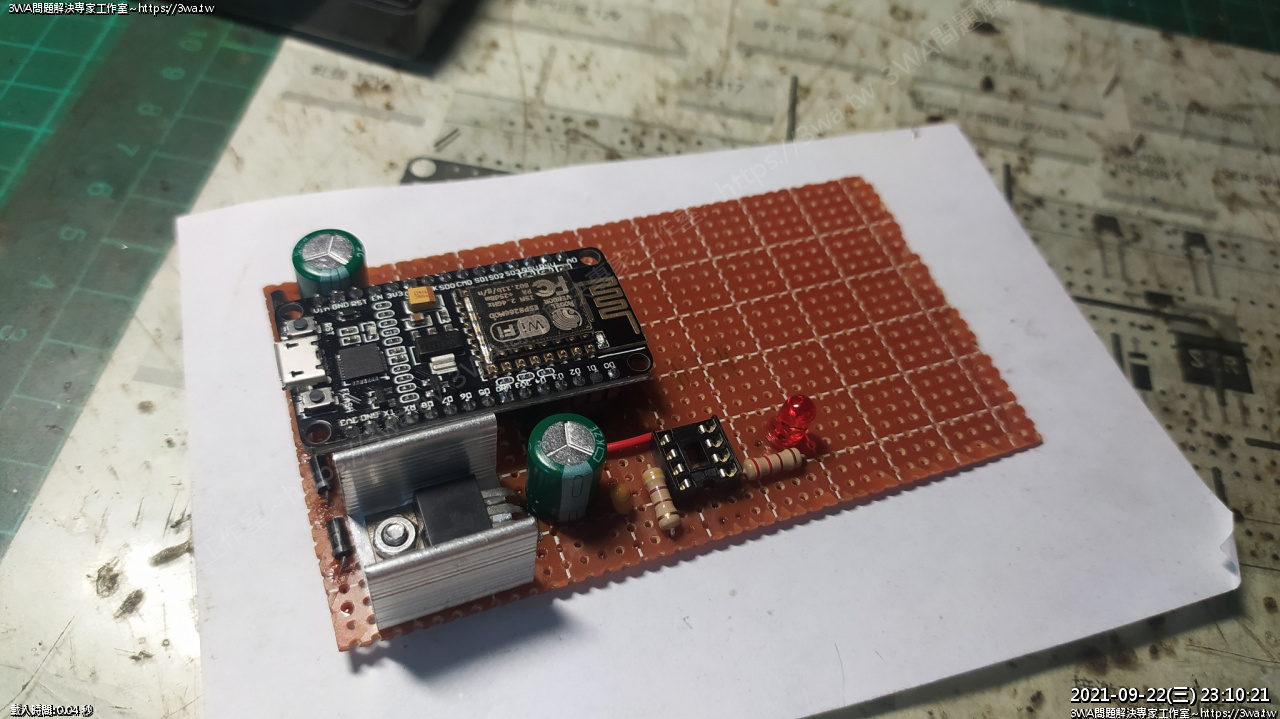

接起來就長這樣了





接下來 D4 接 220Ω,這個是要偽造轉速給 RC 電腦使用的

D4 -> 220Ω -> RC 電腦紅白線





此時





感覺快接完了呢^_^~





下面涼涼的

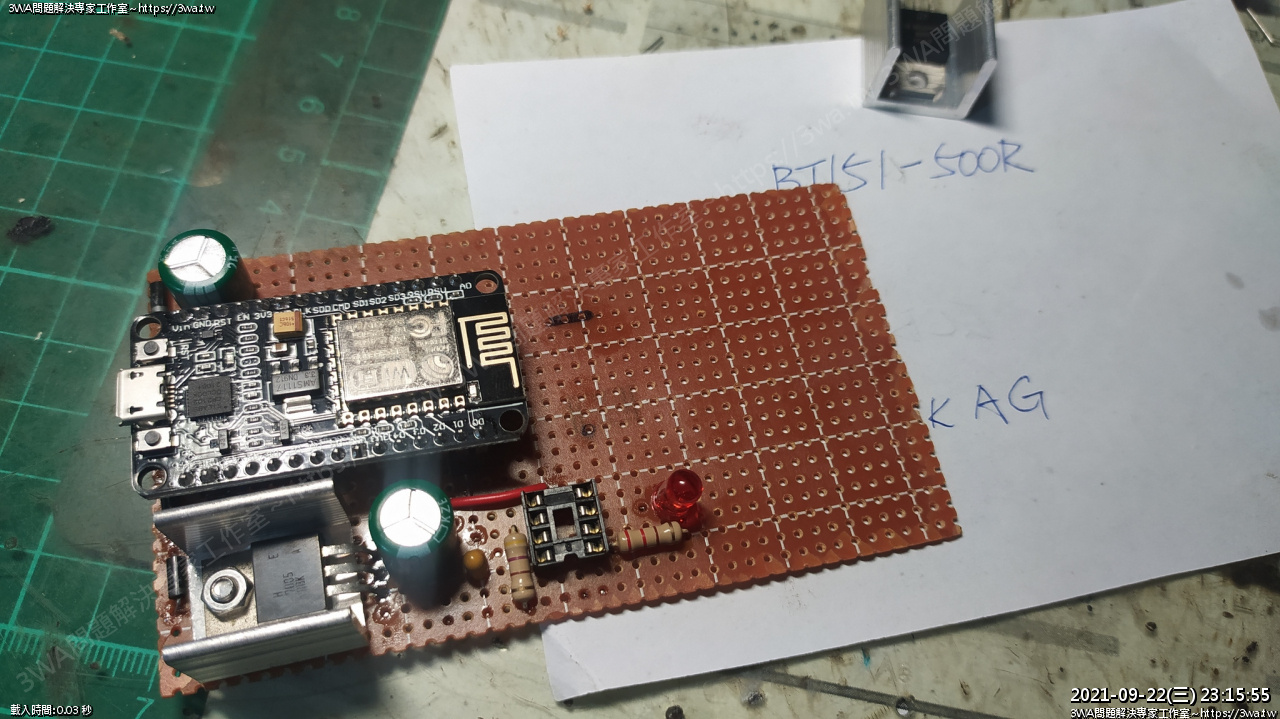

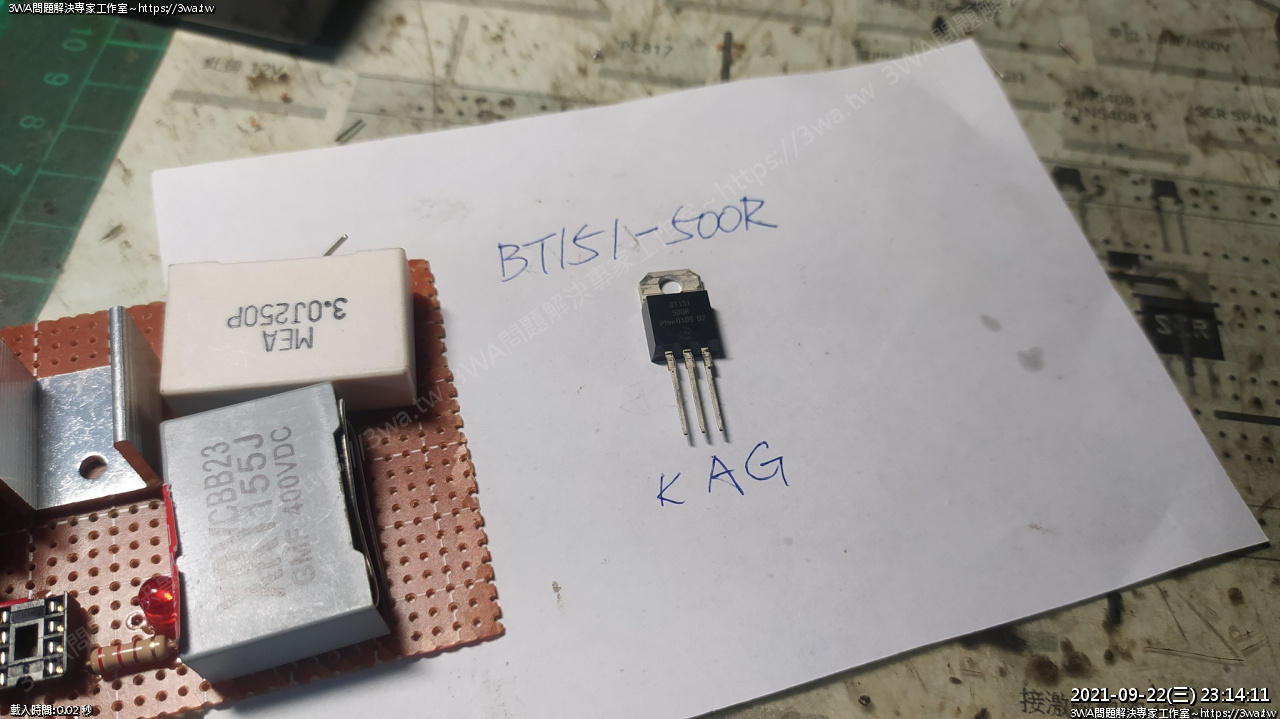

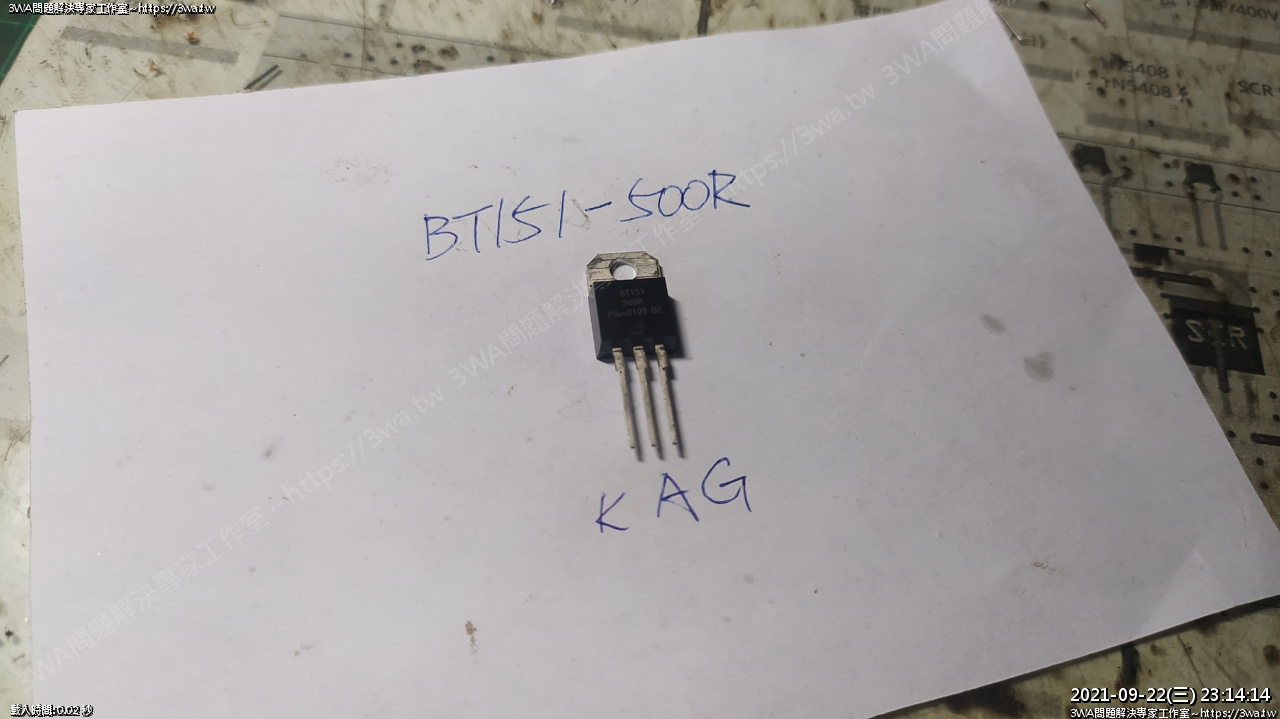

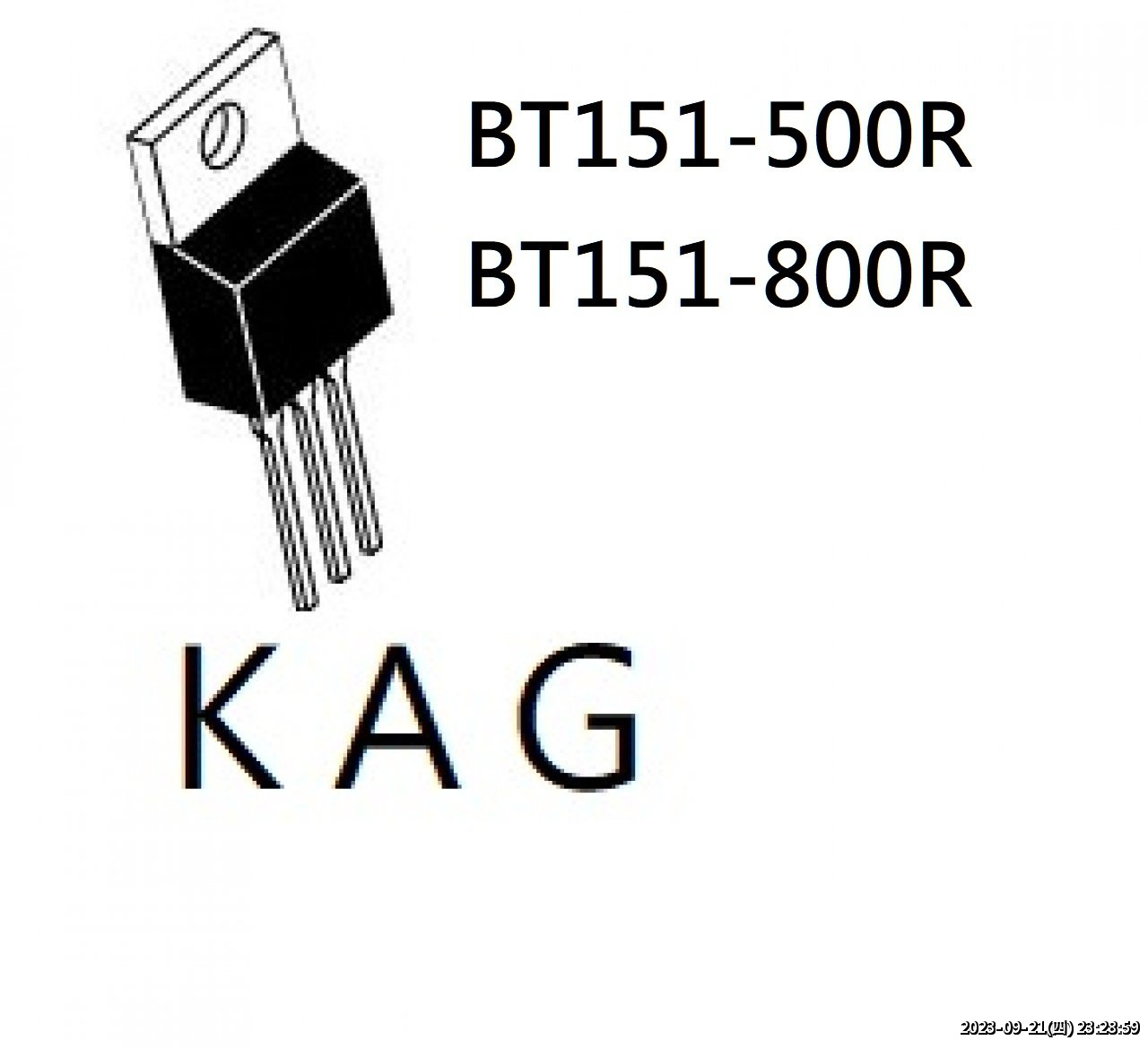

接下來配置 SCR BT151-500R 接腳如圖





K A G

K 接地

A 接電容 (1.5㎌ / 400V)

G 接到 2SC1815 的 E



這顆 SCR 的本體都是「A」,同學如果擔心接腳太近,可以利用本體鎖螺絲

鎖散熱片的地方來當作 A,A腳就直接剪掉,這樣佈線會更加容易

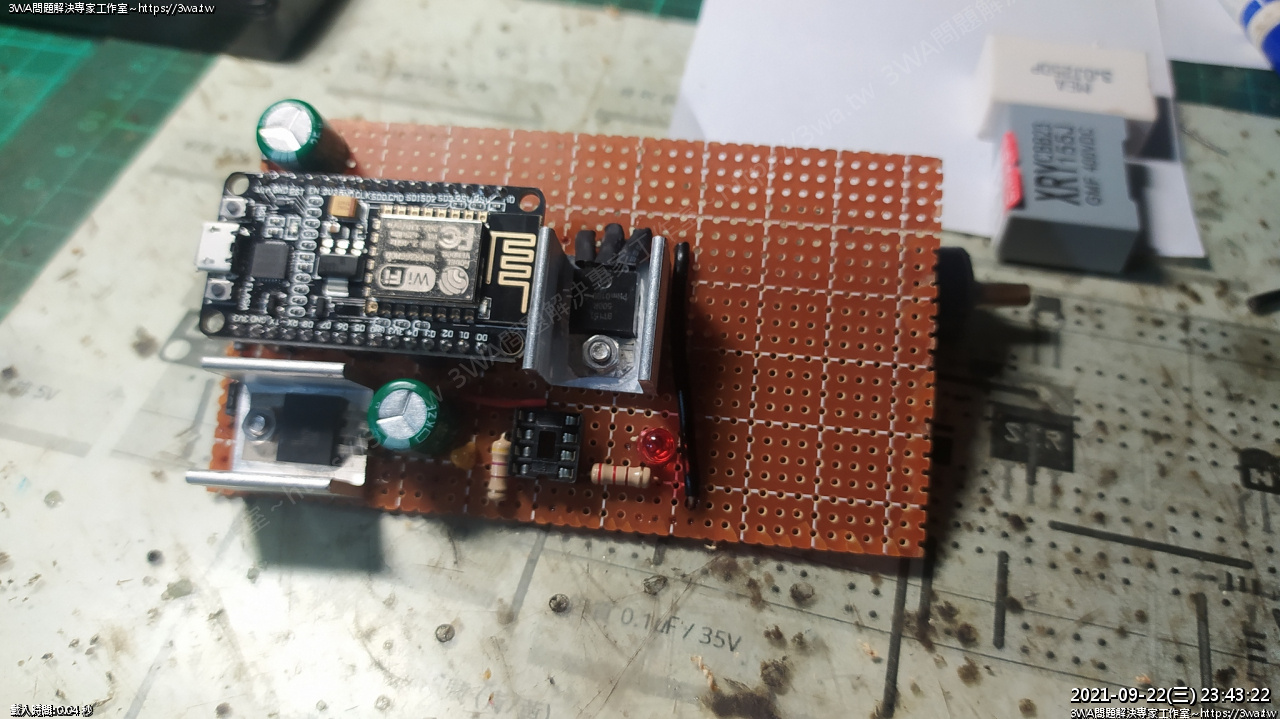

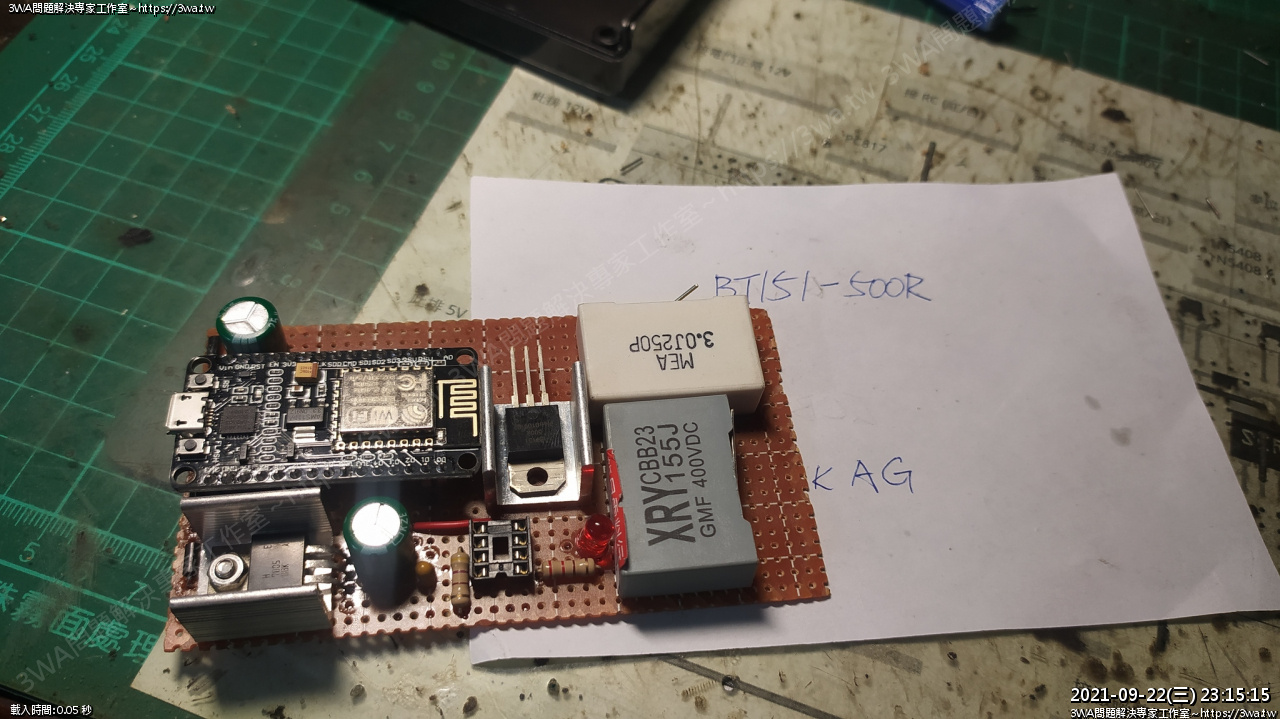

配置的方向,似乎這樣擺放相當美好...

注意一次側的 3.0㎌電容,二支腳在上面才會分散,太近都會燒打電

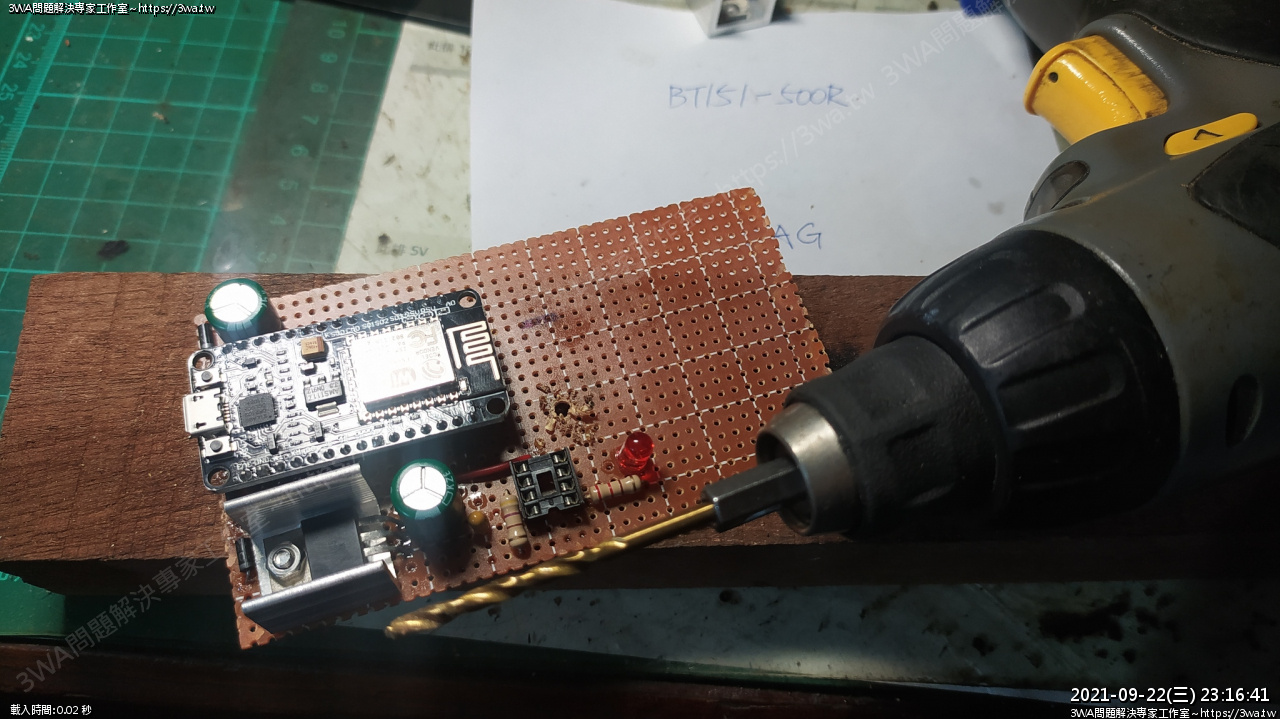

麥克筆畫一下 SCR 要鑽的孔 3.0 鑽頭,然後要插入的腳,也用麥克筆畫一下





洞鑽好了

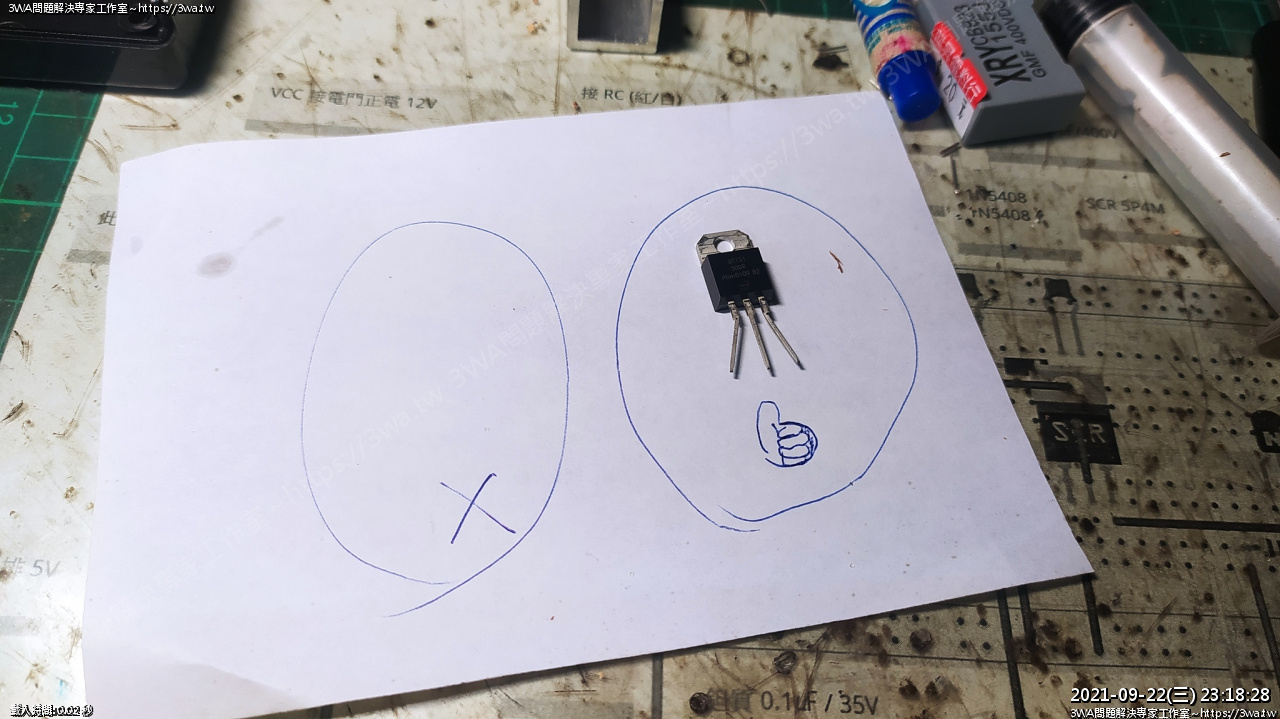

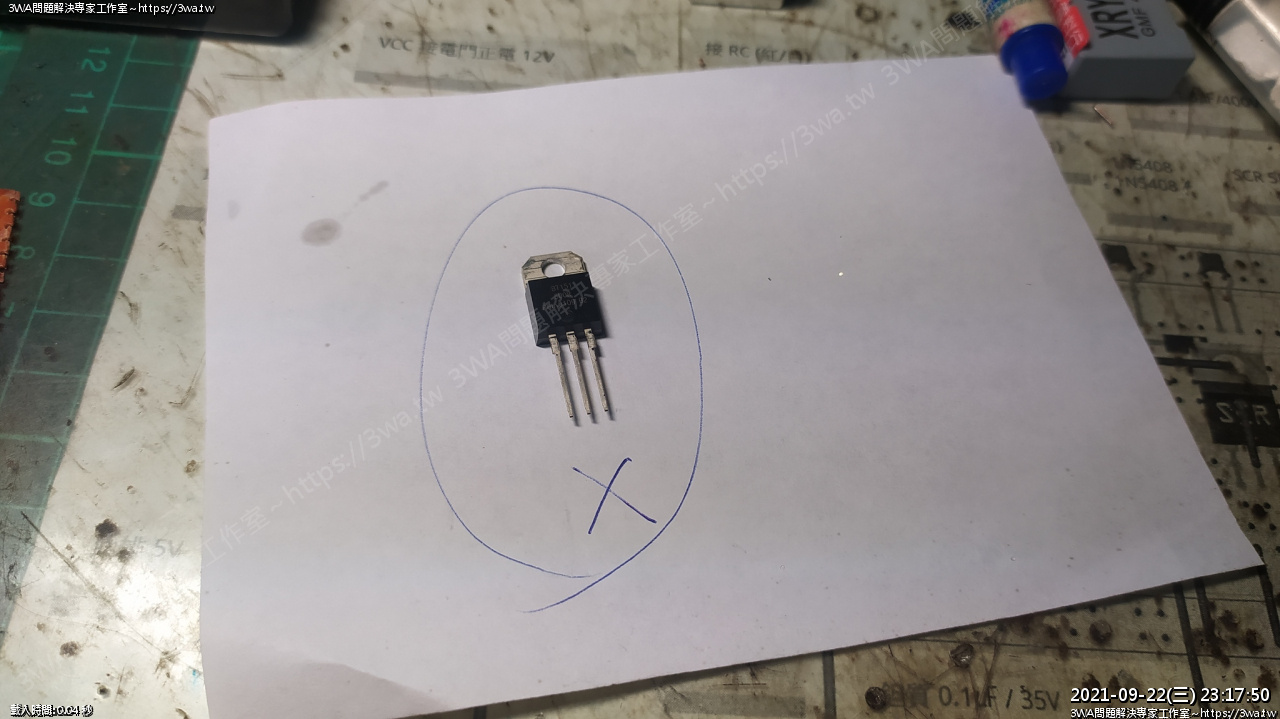

BT151 的腳請不要這樣插





請掰開來插,能多開就多開 (真心推薦)

更好就是中間的 A 剪掉,利用電晶體本體本身就是 A 來配置

這樣更好





試插看看,腳之間至少隔一孔吧,比較保險





背面擠散熱膏

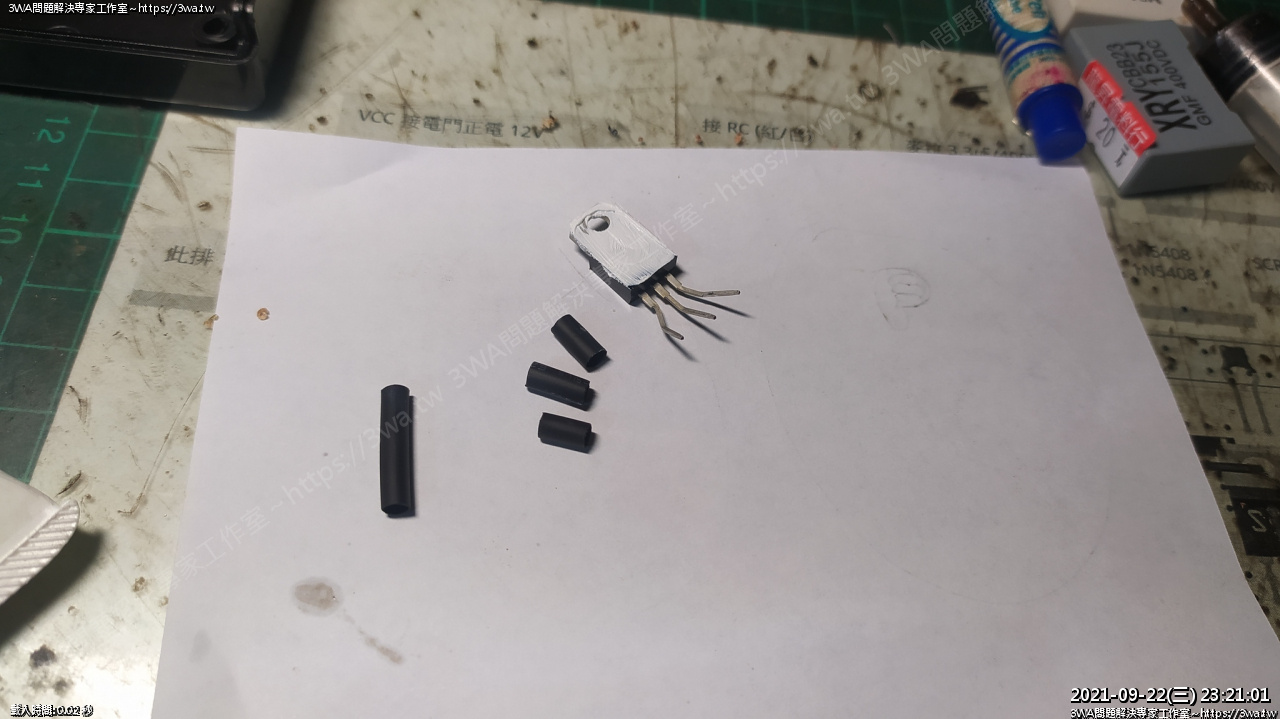

弄熱縮套管





插上





總之一定要避免高壓電亂飛,這邊如果有用焊油,一定要刷乾淨

可以的話在接腳點一些熱融膠,防止高壓電在腳間亂舞

(從古至今一定很多人作 CDI 失敗都是敗在這裡)

隔離一定要作好





三支腳之間的銅片,也要刮掉,非常重要

(後來想一想,中間那支 A 腳,應該剪掉,直接用螺絲鎖散熱片的地方當作 A 就好

不過這樣螺絲就不要用白鐵螺絲,用鐵質或銅質螺絲較好

佈線也會更漂亮~





刮掉





擺放電容





鑽孔,2.5鑽頭,這次鑽的孔,是要給 SCR K 極接地用的

一路拉線到最下面





拉了一條接地飛線,這樣省好多事... XD

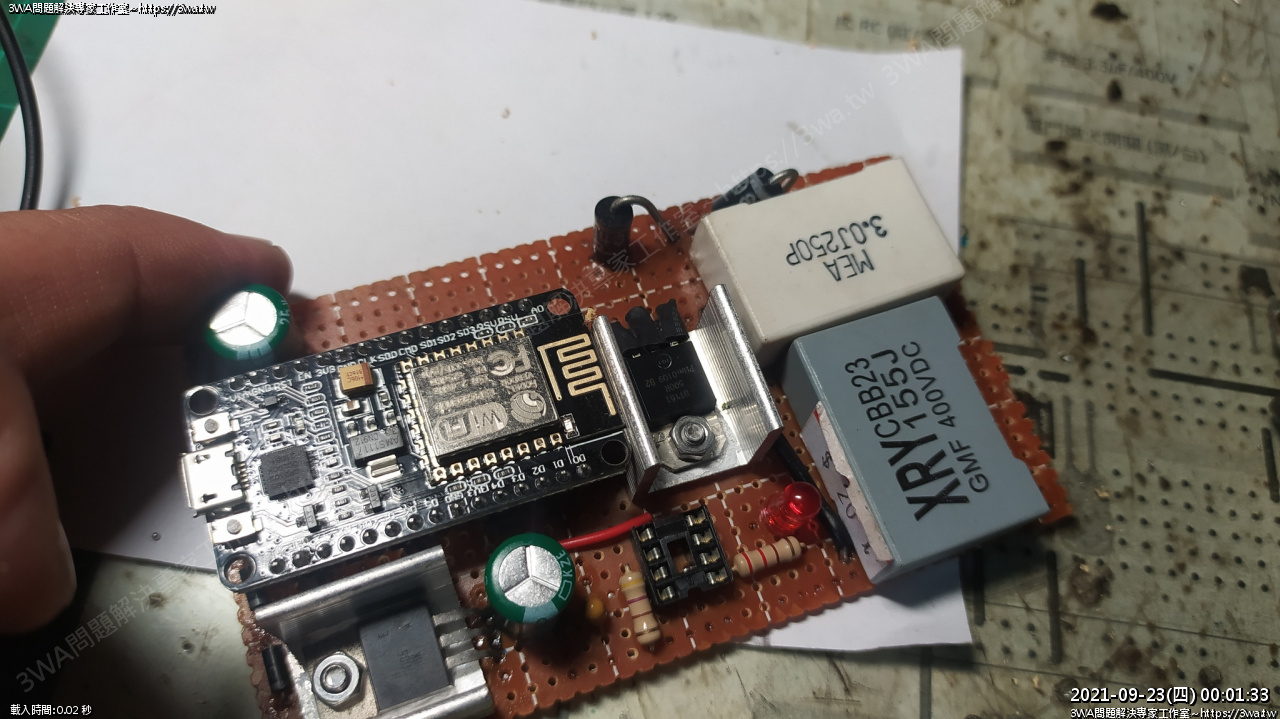

電容擺上,焊好





注意那條飛很遠的接地黑線,如果不這樣跨,等會還有好幾條要走中間...

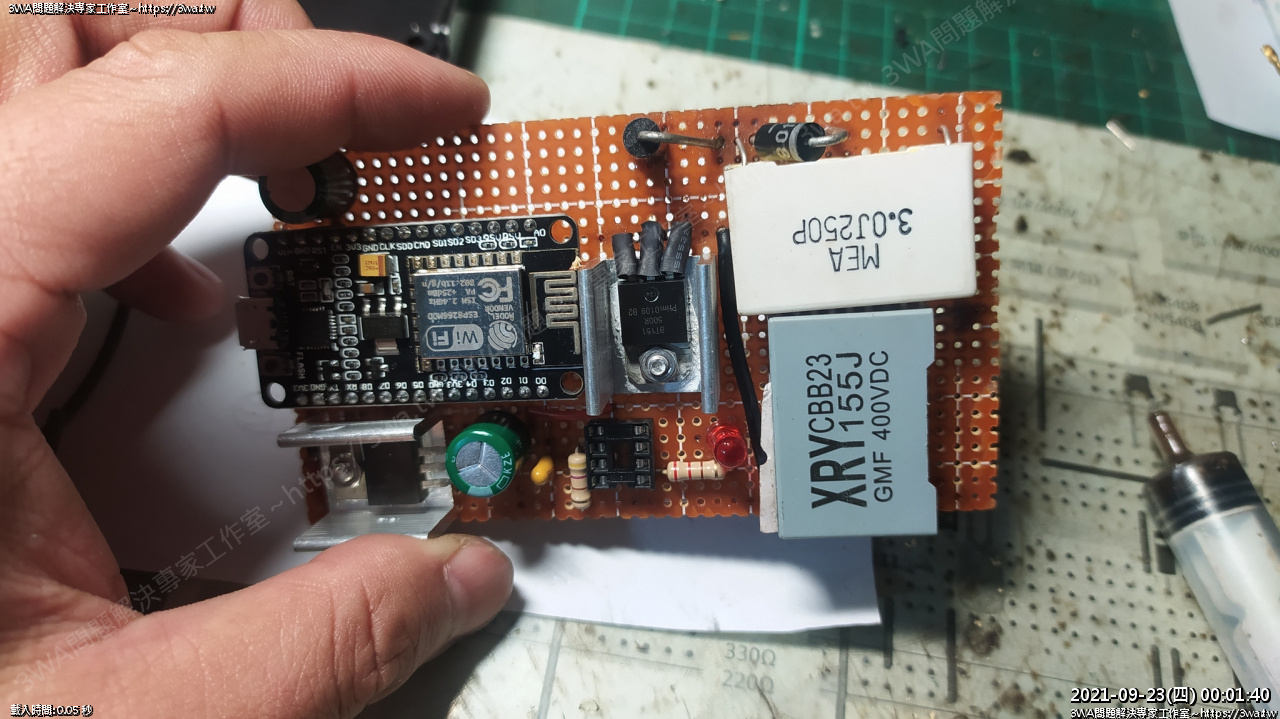

電容放的方向、位置

電容的腳也很粗,要用2.0鑽頭在板上鑽孔





焊上

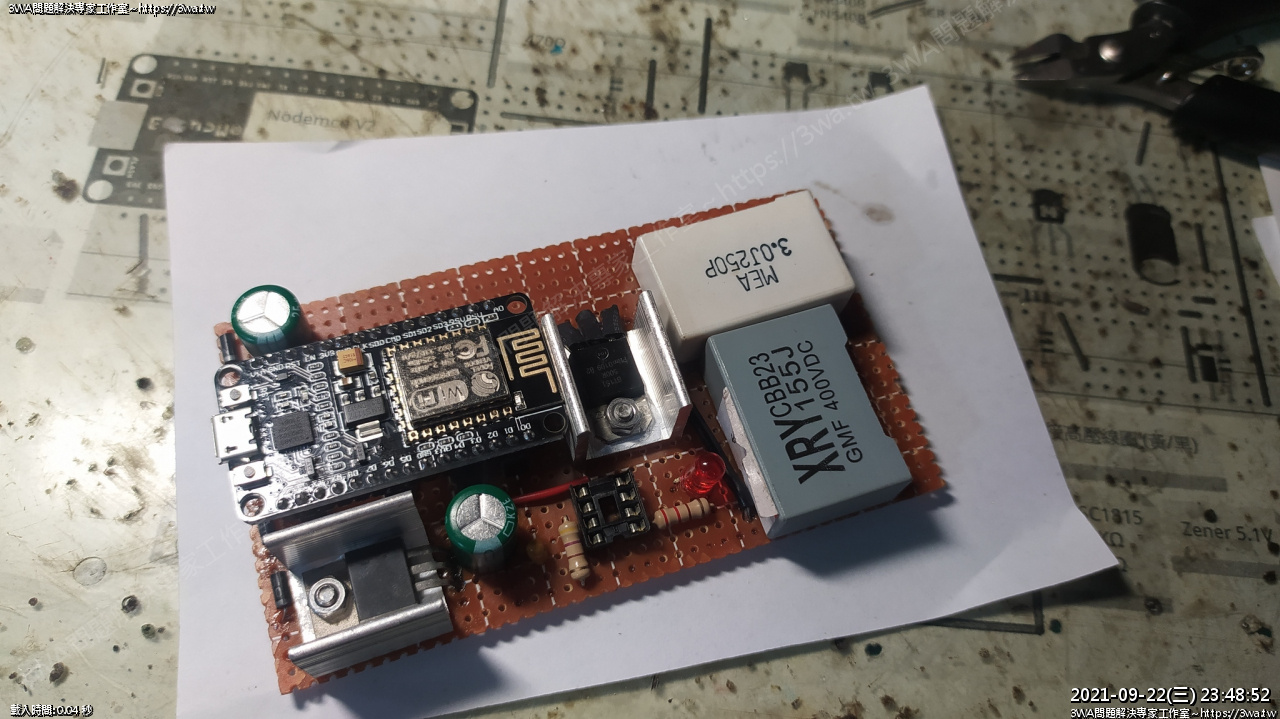

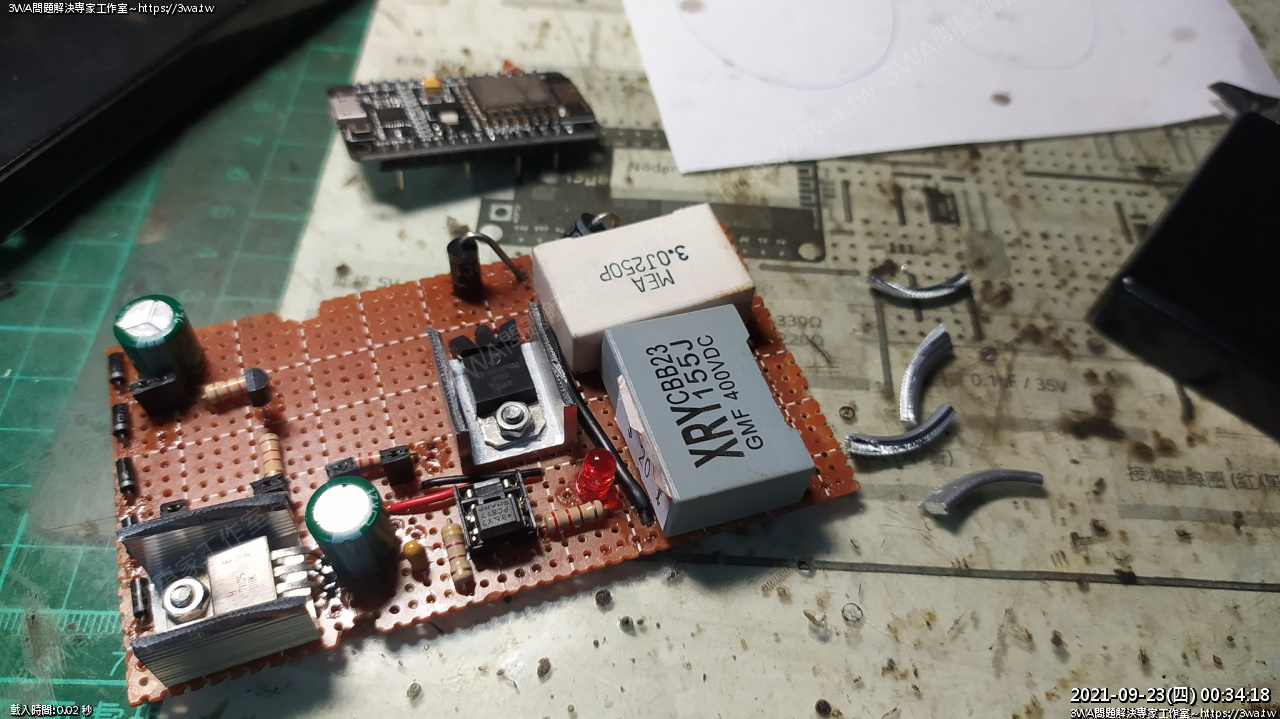

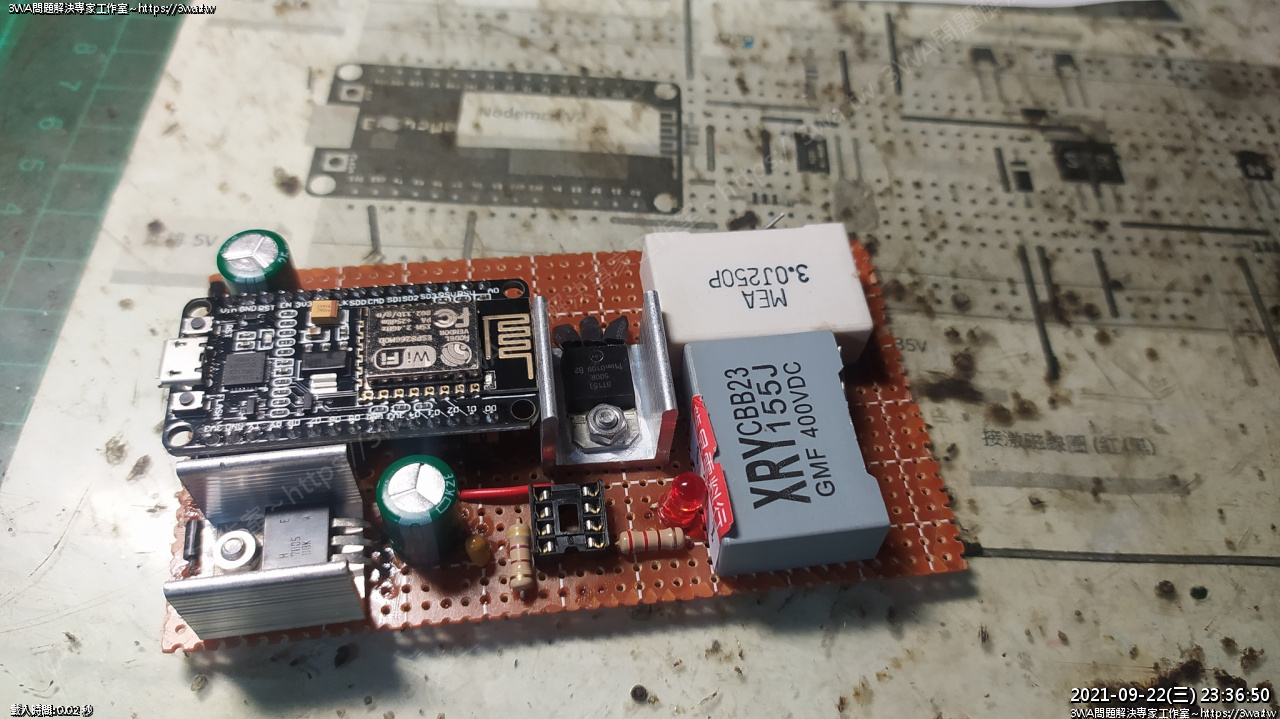

長這樣了

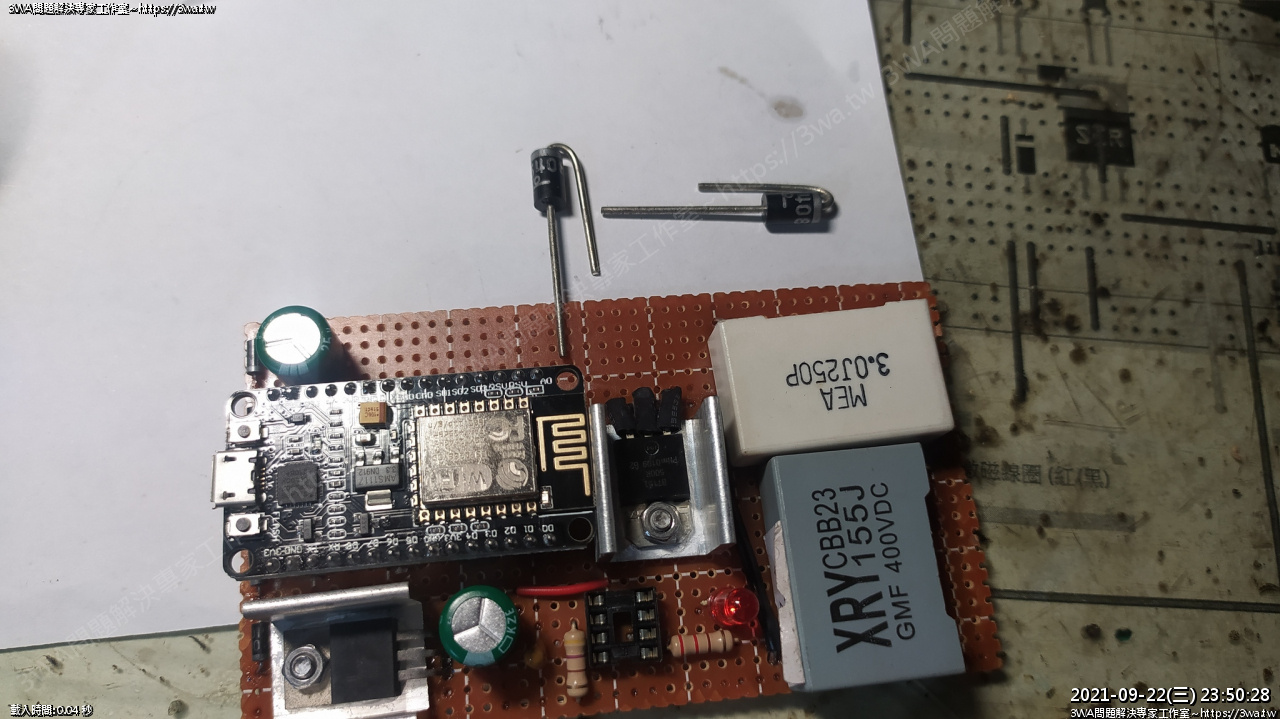

一次側的電容(3.0㎌),順接 1N5408 再接到二次側

一次測電容(3.0㎌),逆接 1N5408 接地,此時的地可以接到 SCR K 腳

然後飛一條粗的多芯線,一路到最下面的地

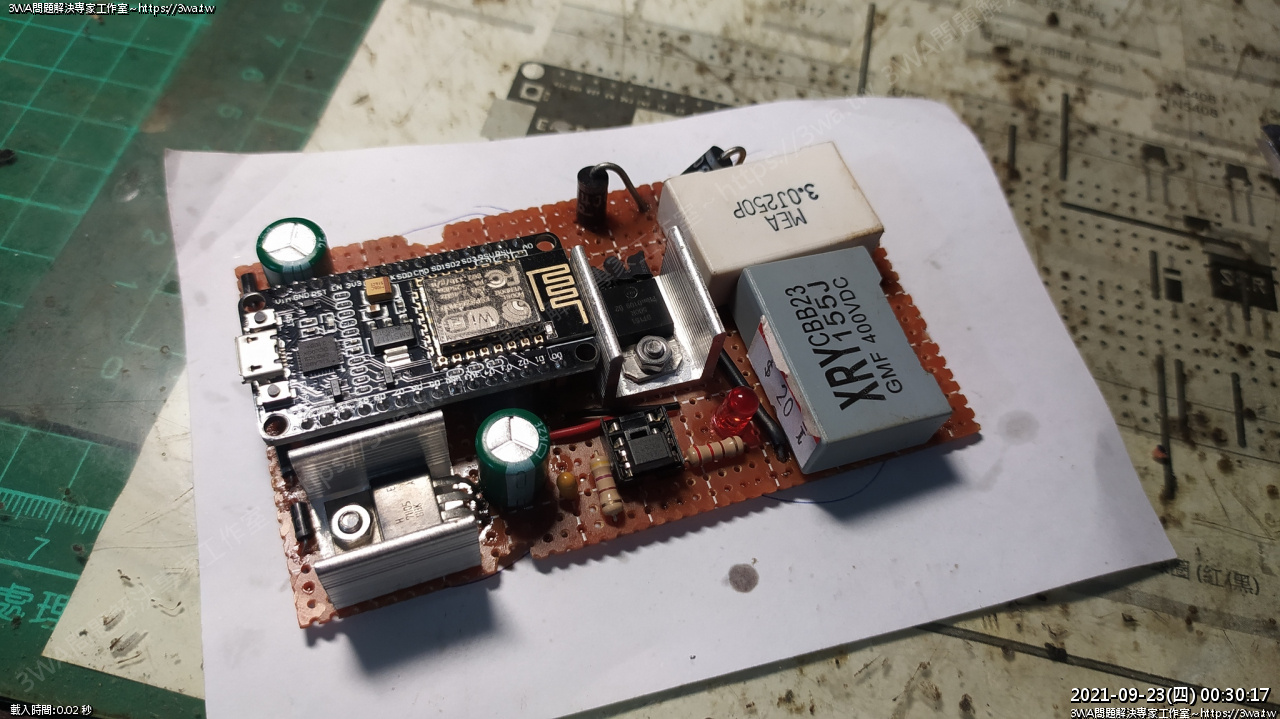

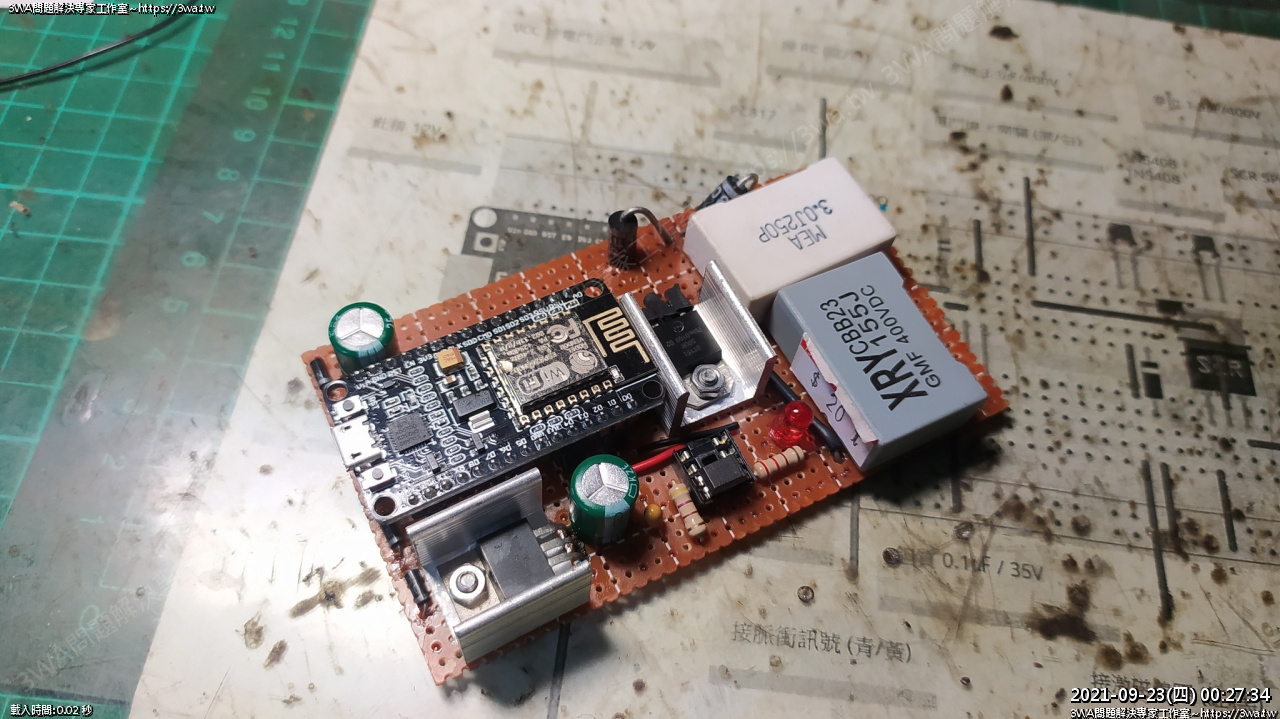

好像就這樣了,焊完了^^

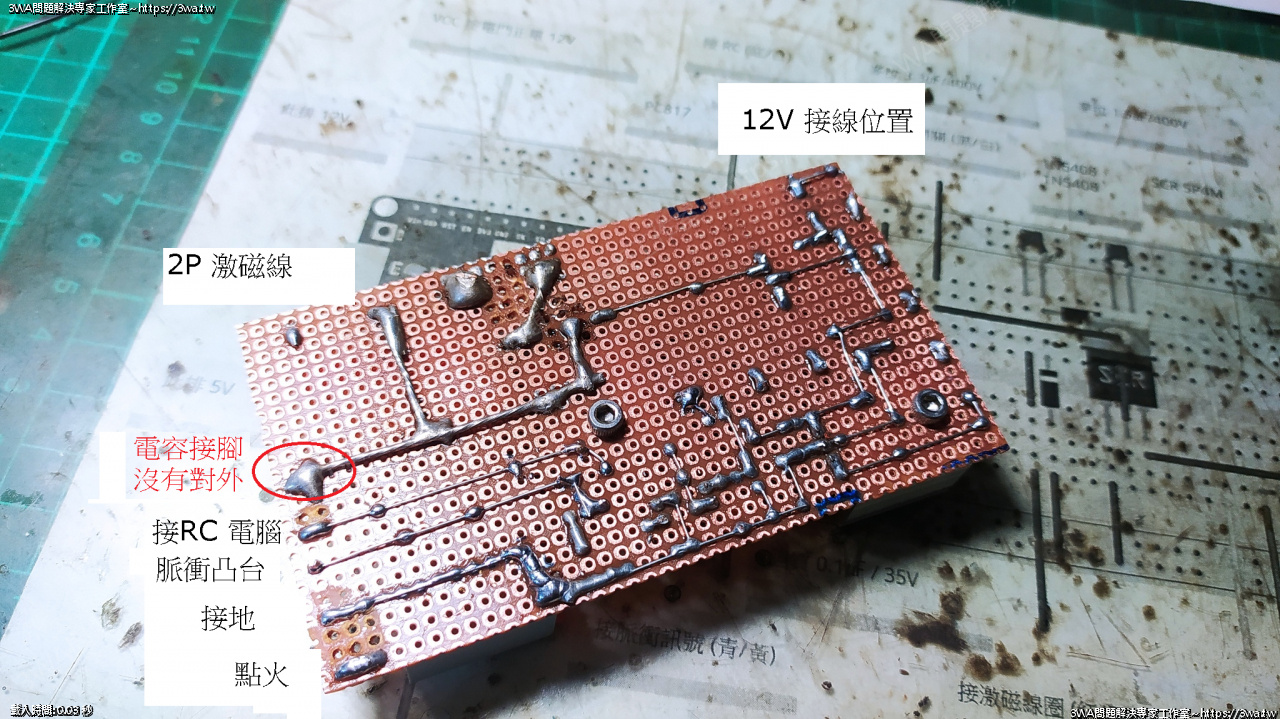

再把所有要接線的地方,都接到板子的邊緣,當然離高壓電太近的銅薄,都要刮除

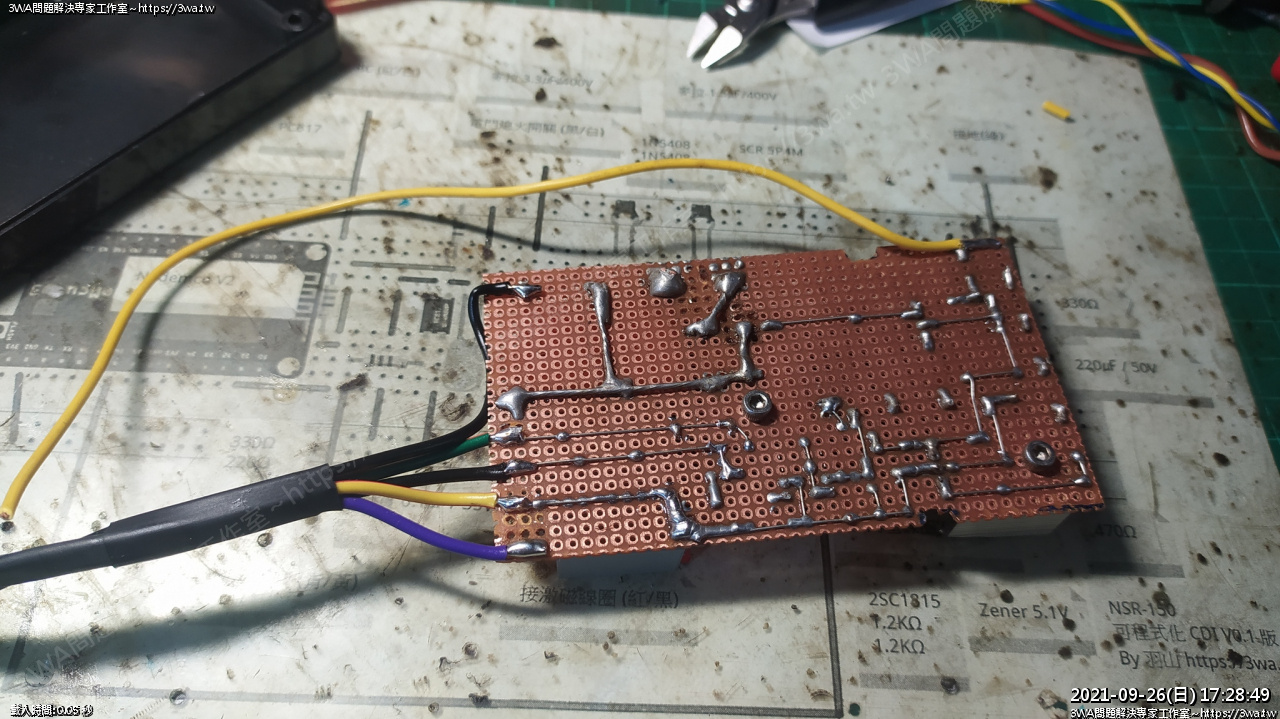

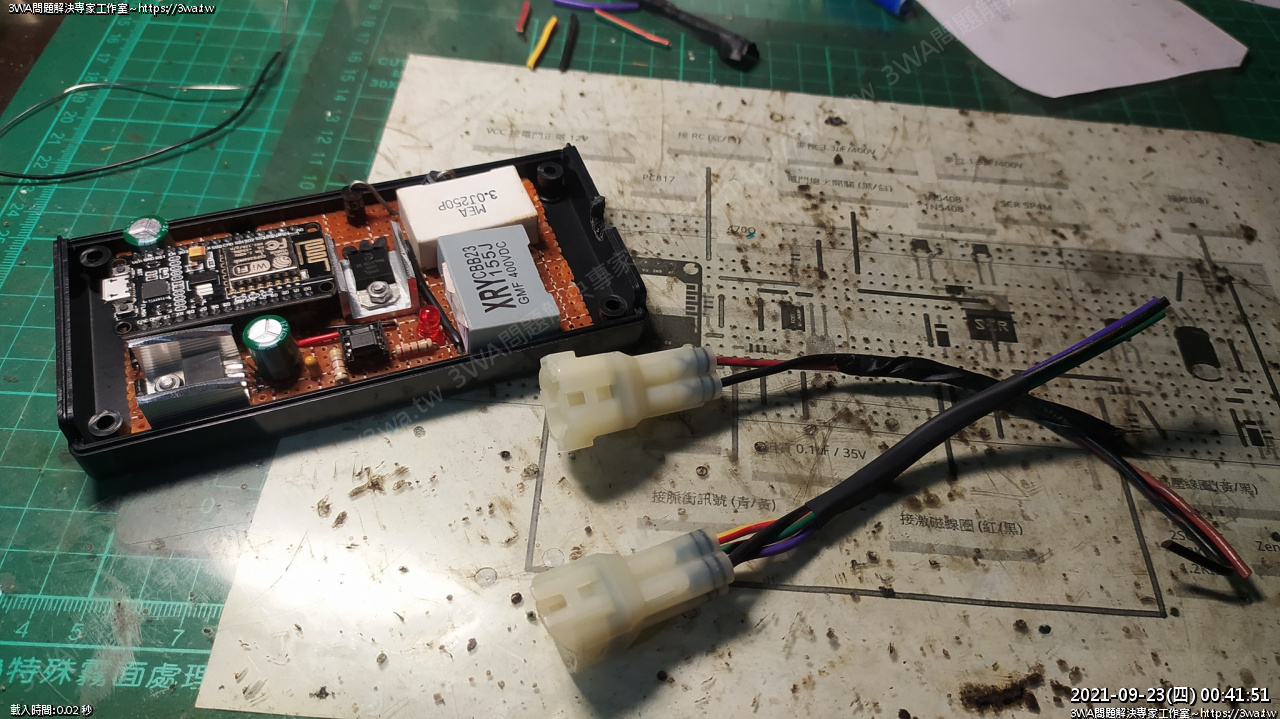

 輸出的線就長這樣





正面

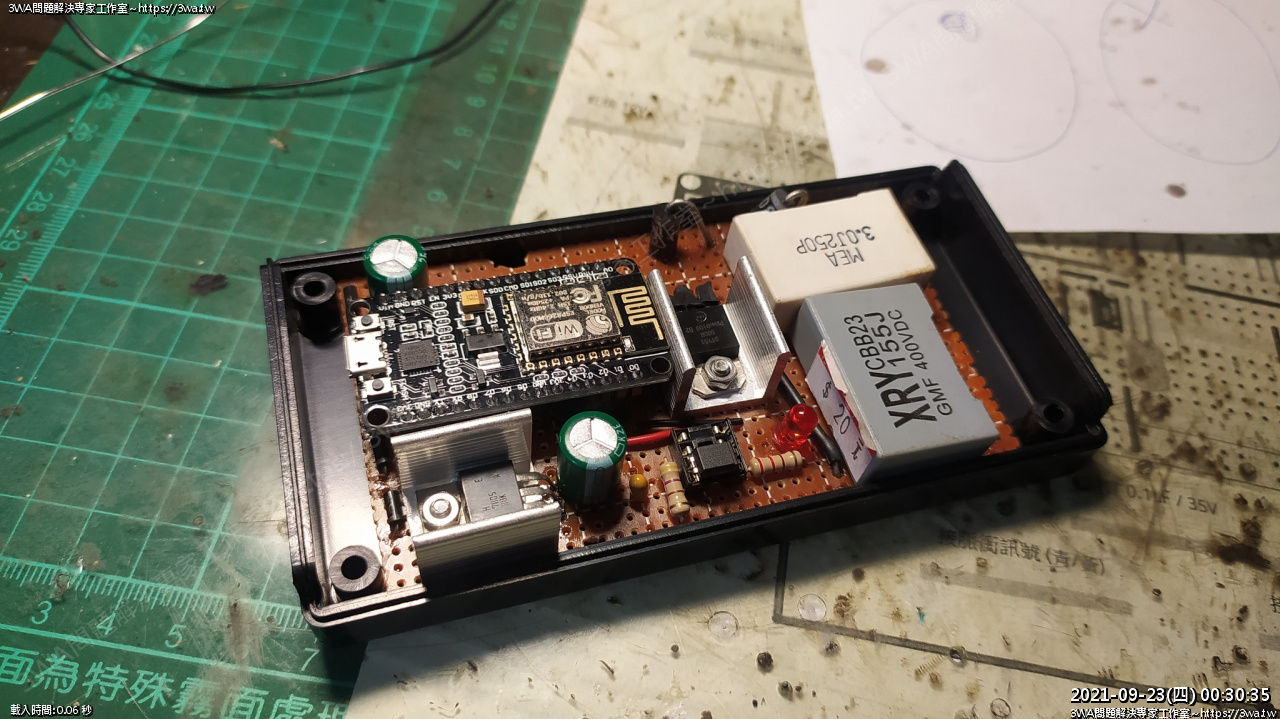

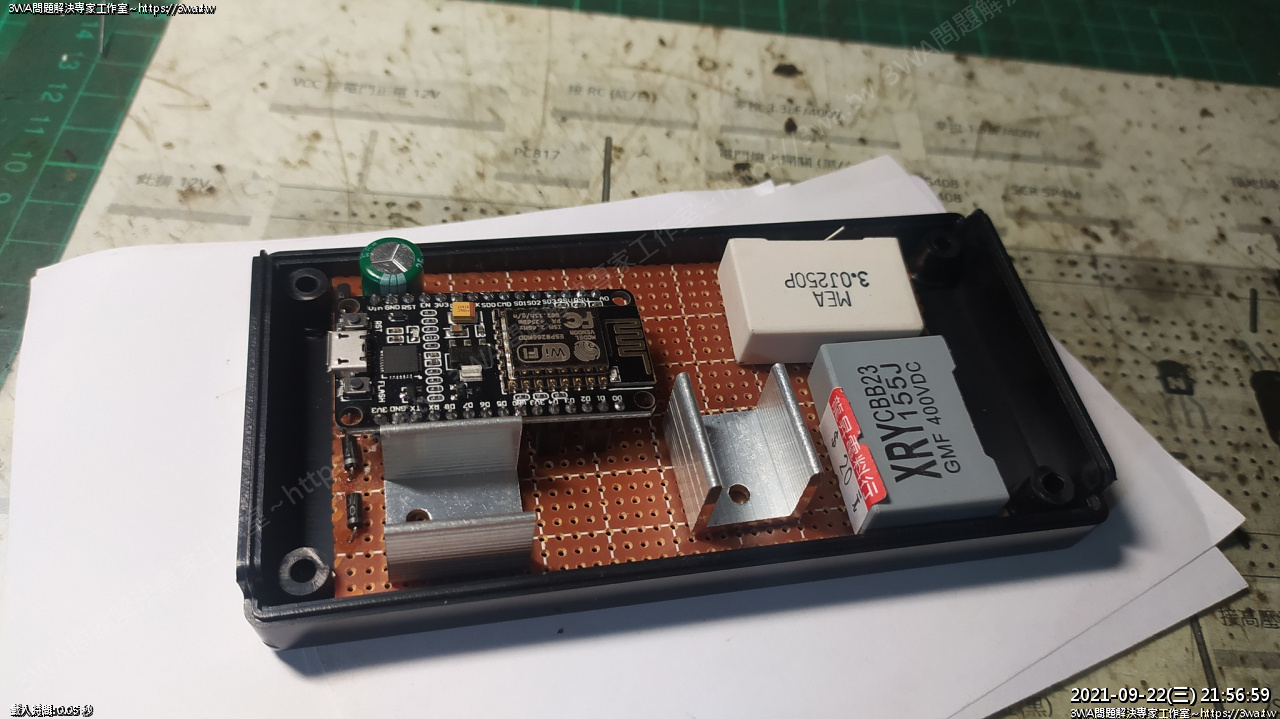

放入看看





由於這個版本的散熱片有點高,蓋不上

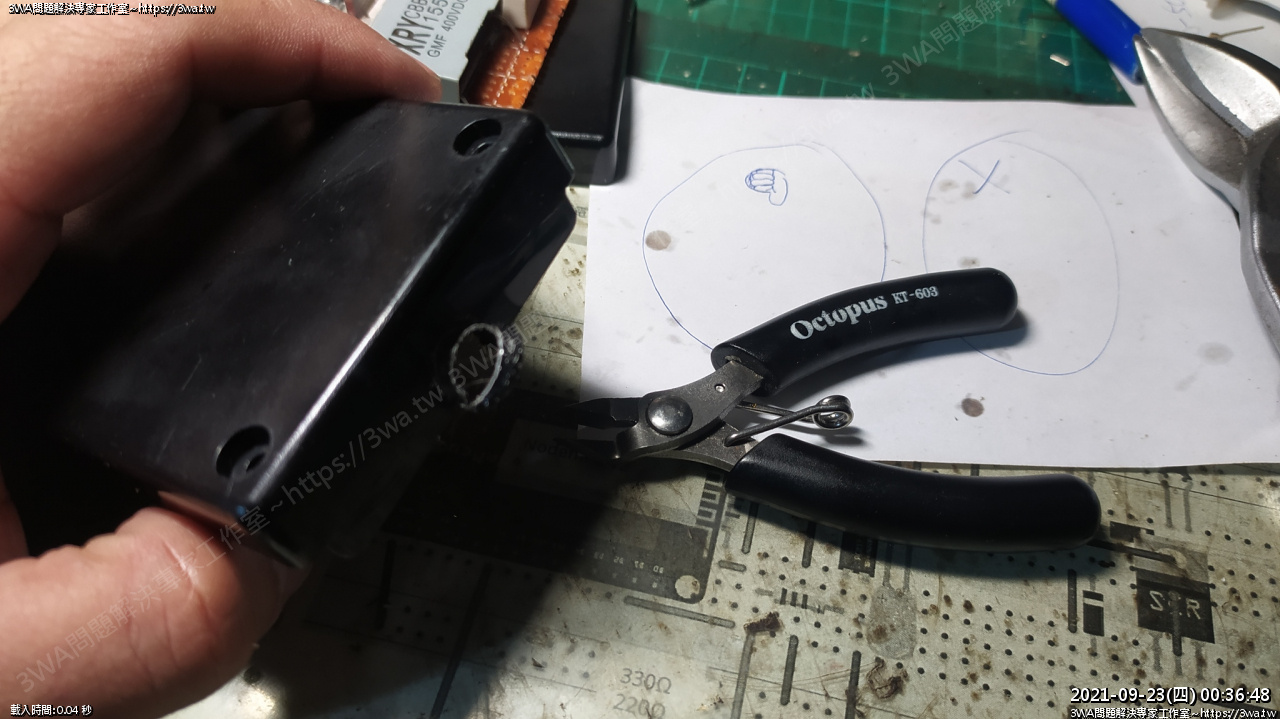

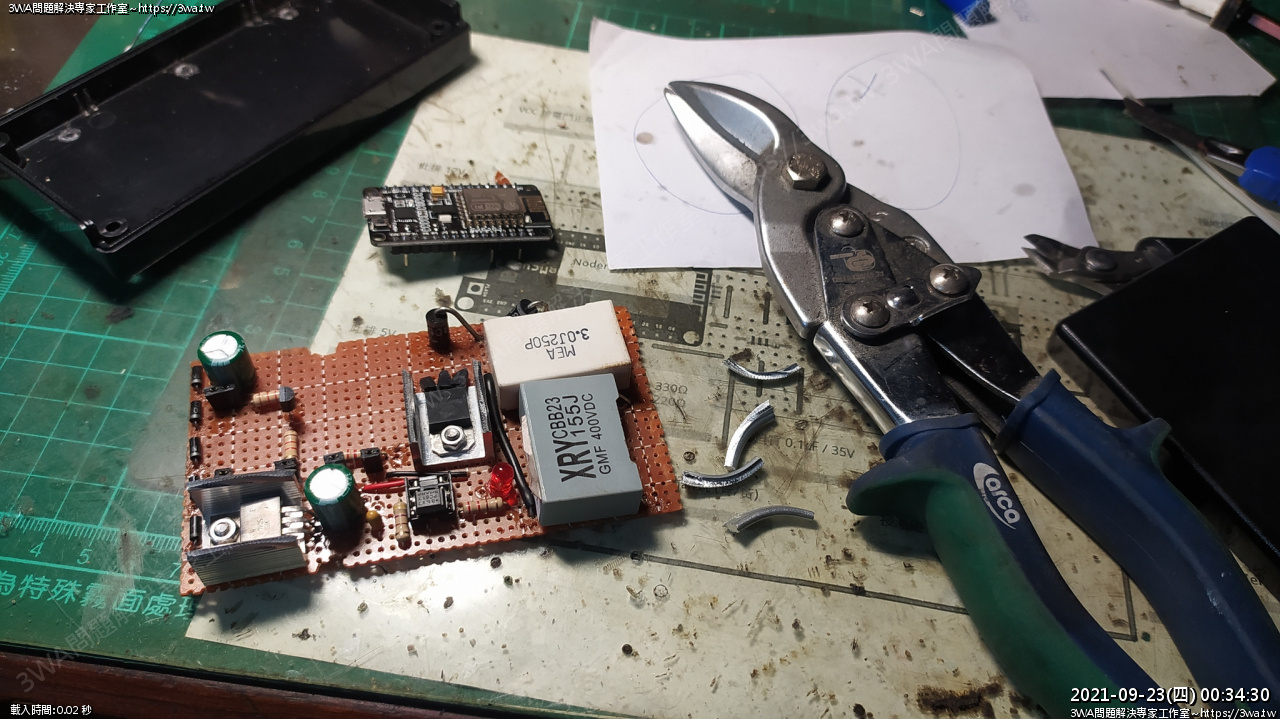

把凸出的部分剪掉





大力剪,同學買散熱座可以買較低的版本

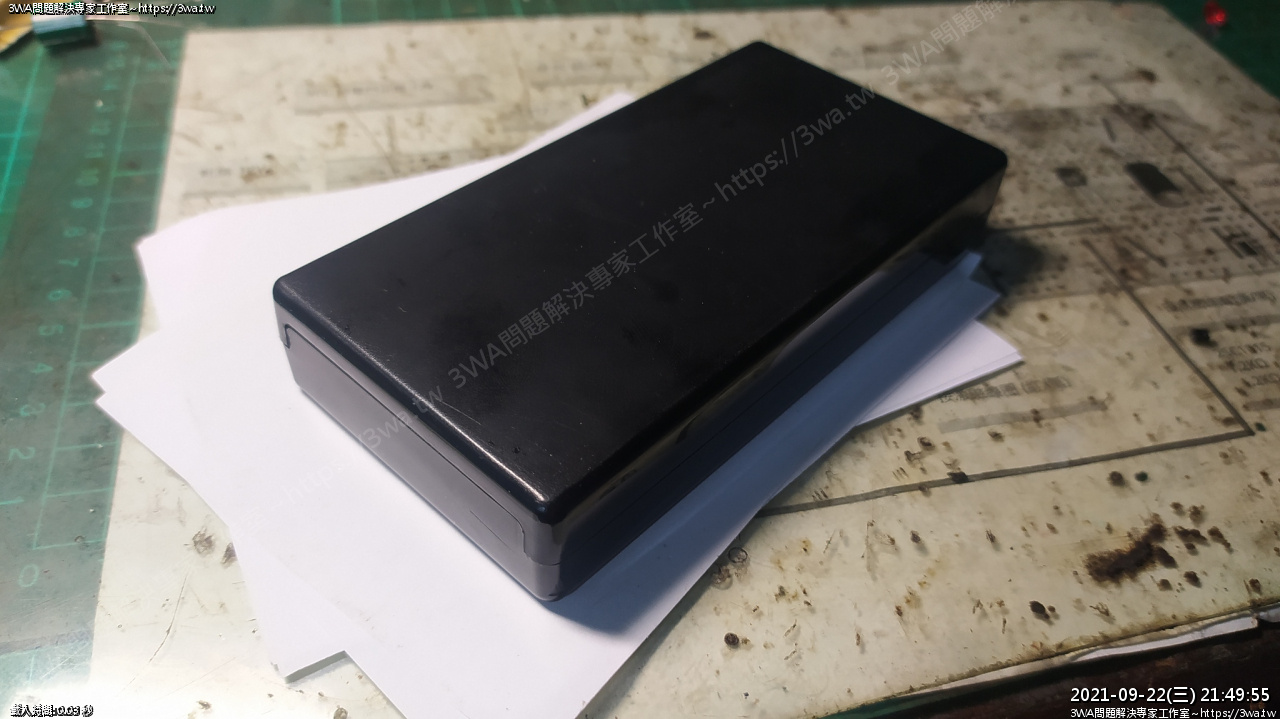

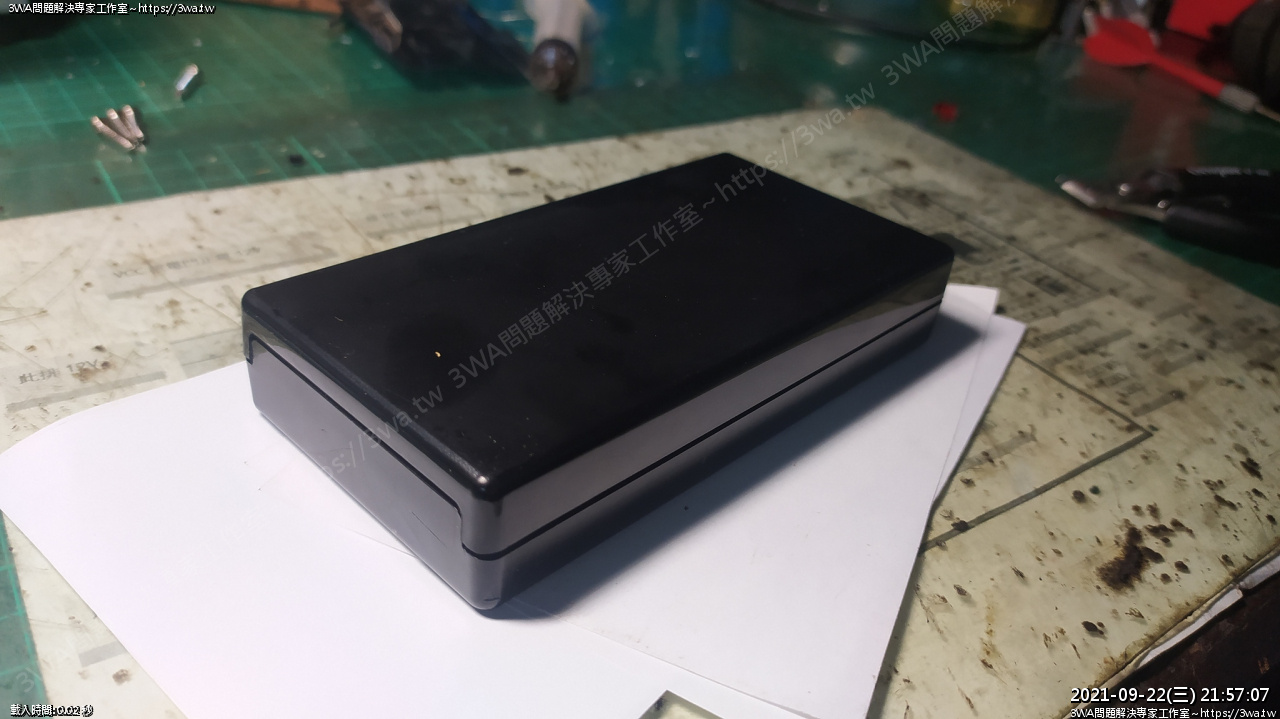

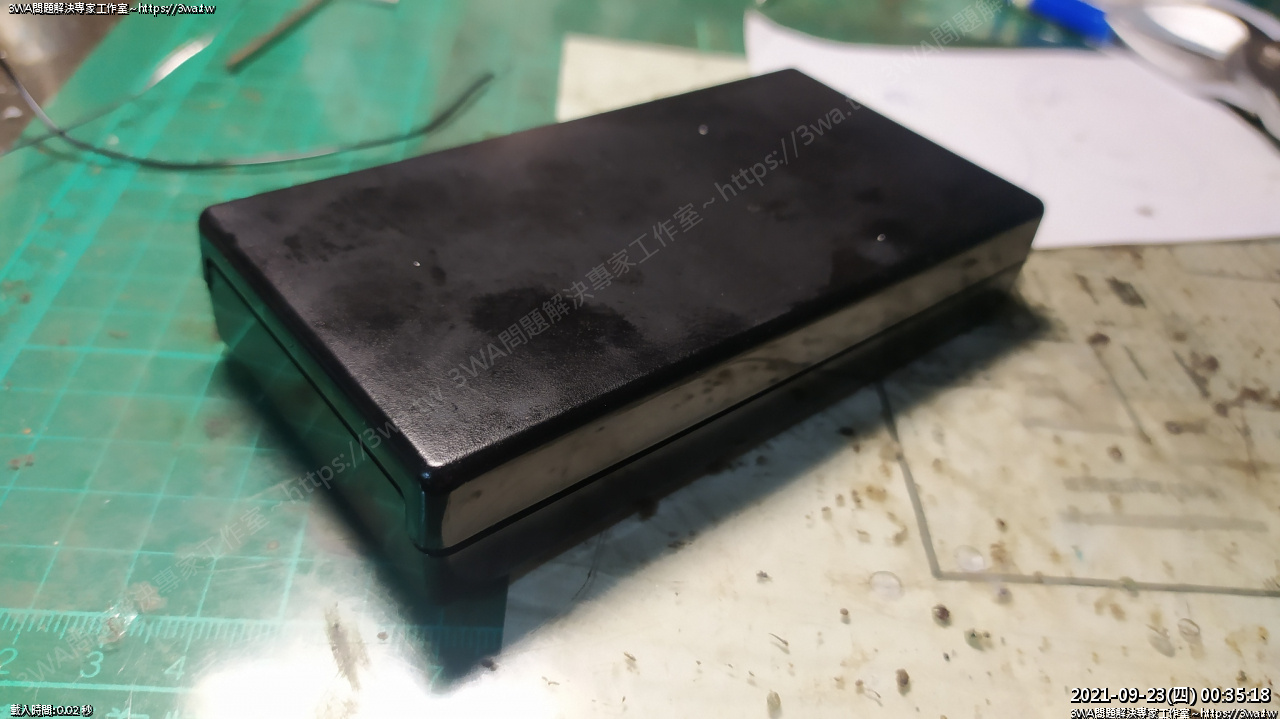

順利的蓋上了

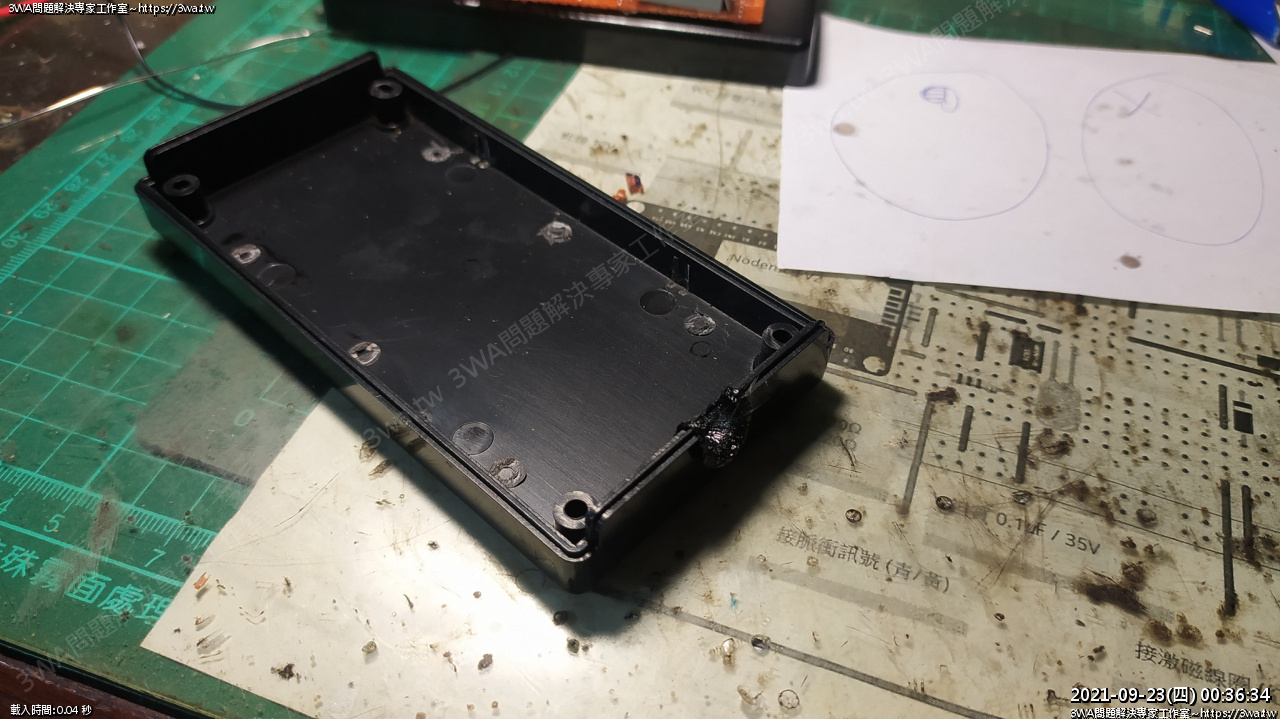

盒子用烙鐵融一個缺口





剪齊





拿出 2P 、4P 腳





包好熱縮套管

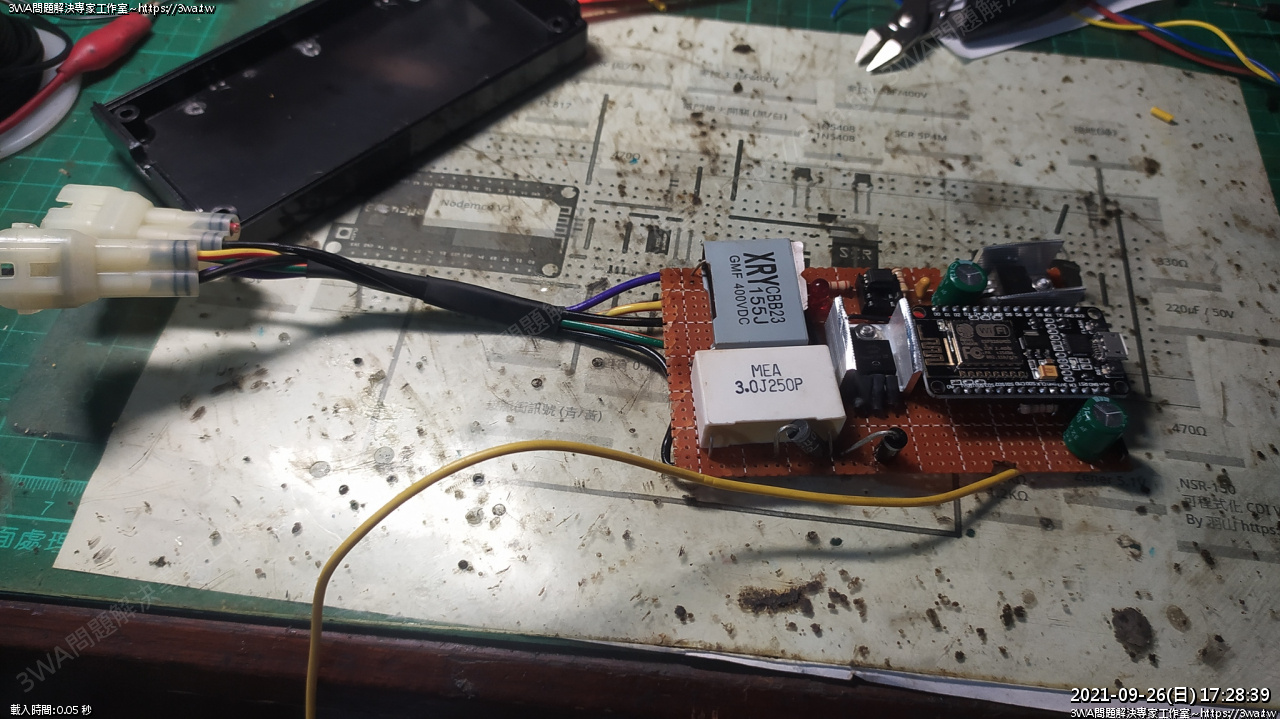

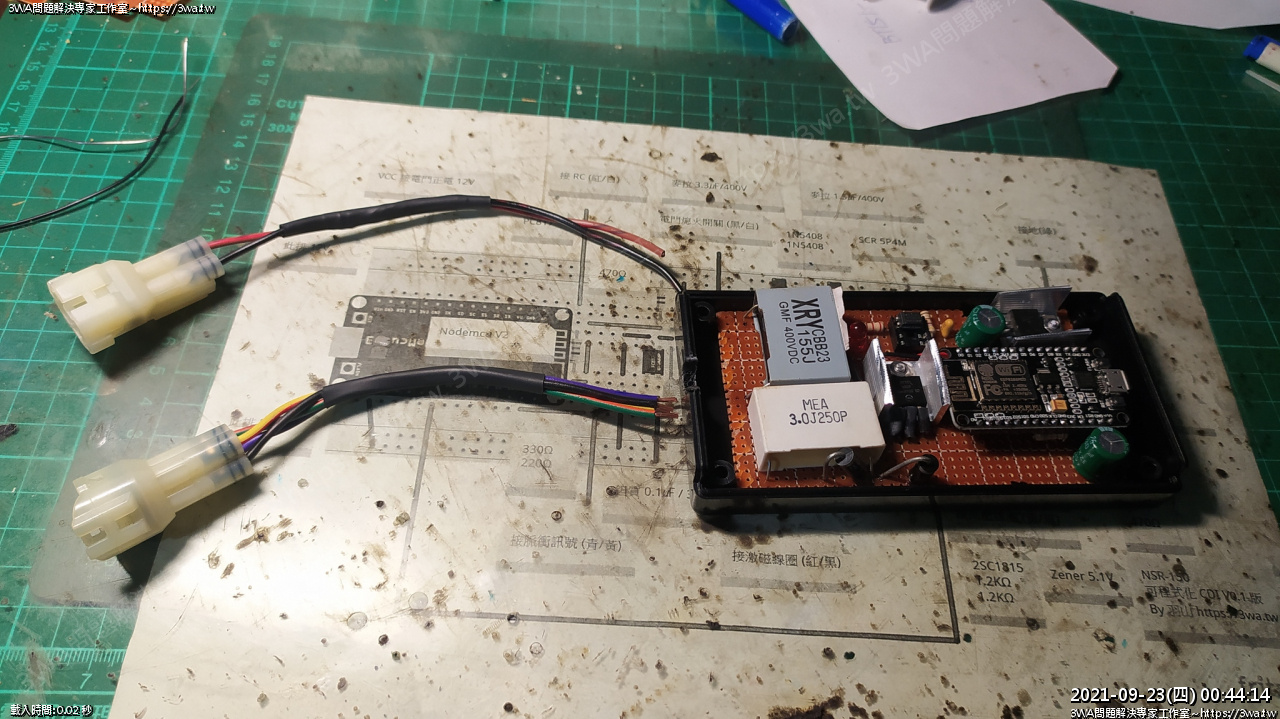

把線焊上,12V 的線接焊上





12V 黃線

(同學有注意到嗎,SCR螺絲跟 RC 線間的銅片,羽山也刮了,小細節都要注意)

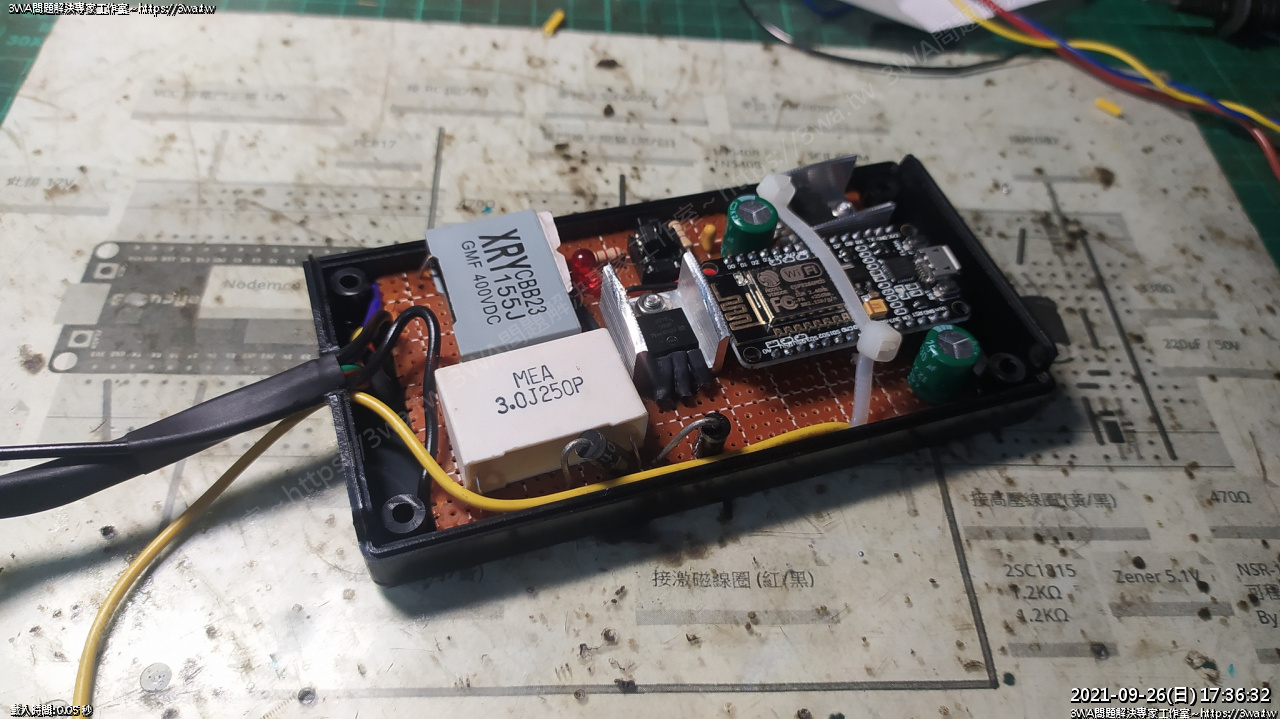

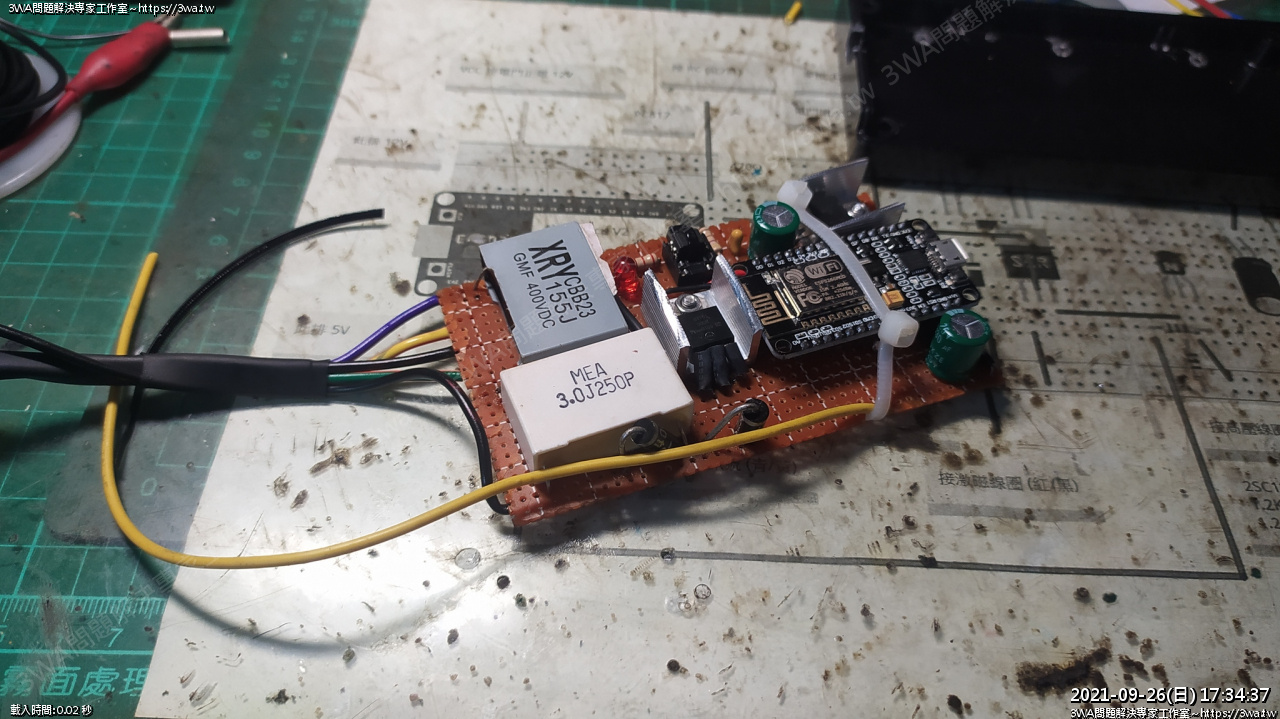

綁好束帶,PC817 也束上

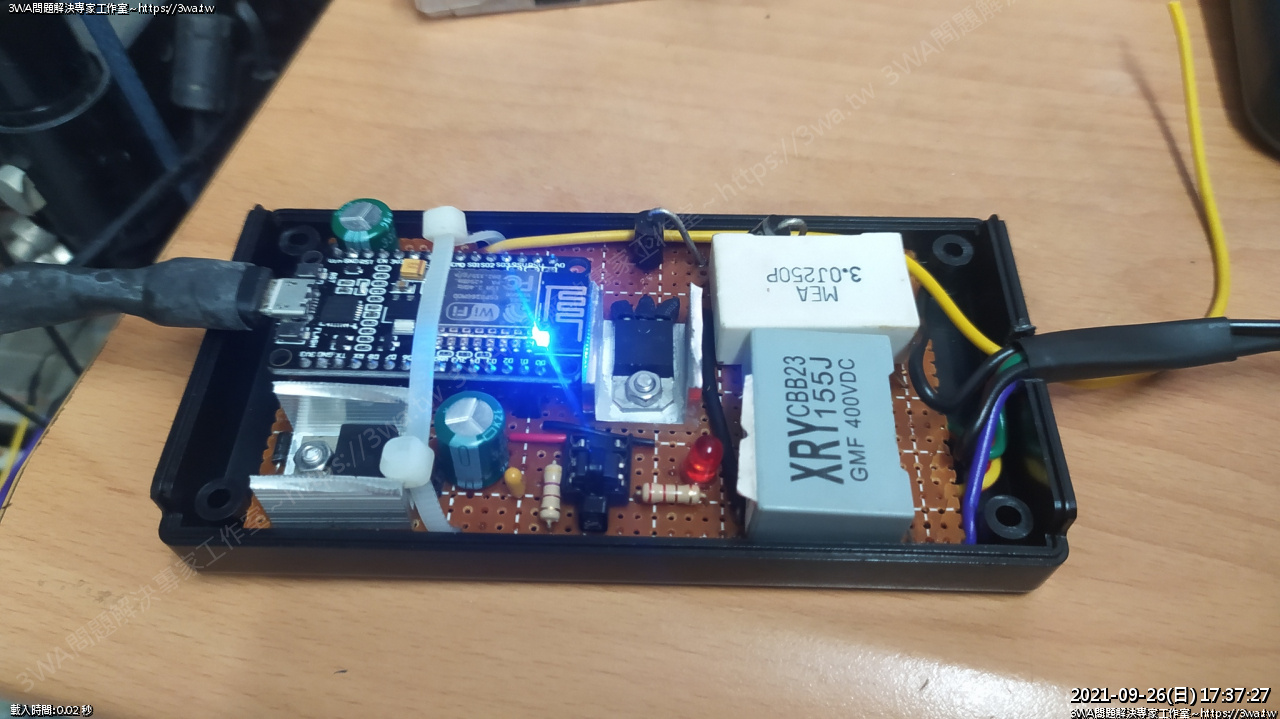

放入盒子,一敗





插上 USB 燒錄程式

程式燒錄 V0.4 版

https://github.com/shadowjohn/NSR-150_CDI/blob/main/CODE/NSR-150_CDI_V0.4/NSR-150_CDI_V0.4.ino

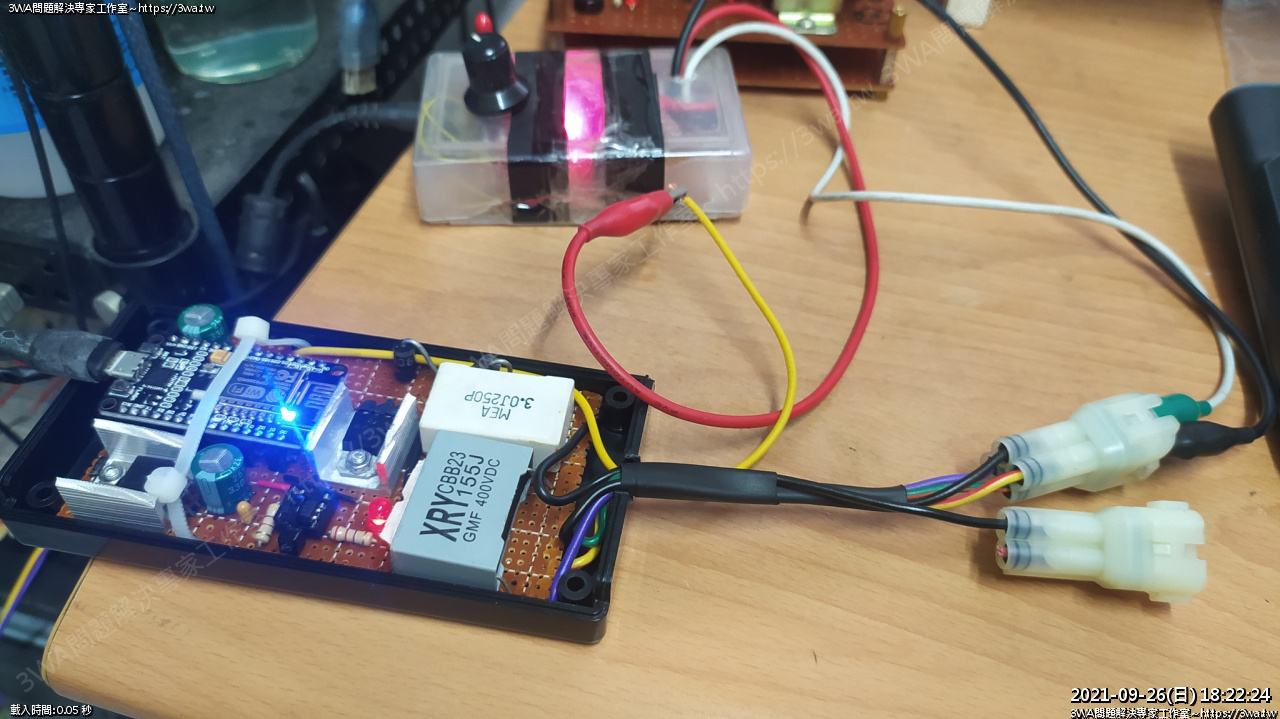

燒好了,接上轉速訊號,測試看看收到的訊號乾不乾淨



 使用 555 訊號產生器餵入訊號,觀察轉速在餵入會不會有雜訊,一次跳很多之類,如果沒有就 ok



12V 壓上公 PIN 腳

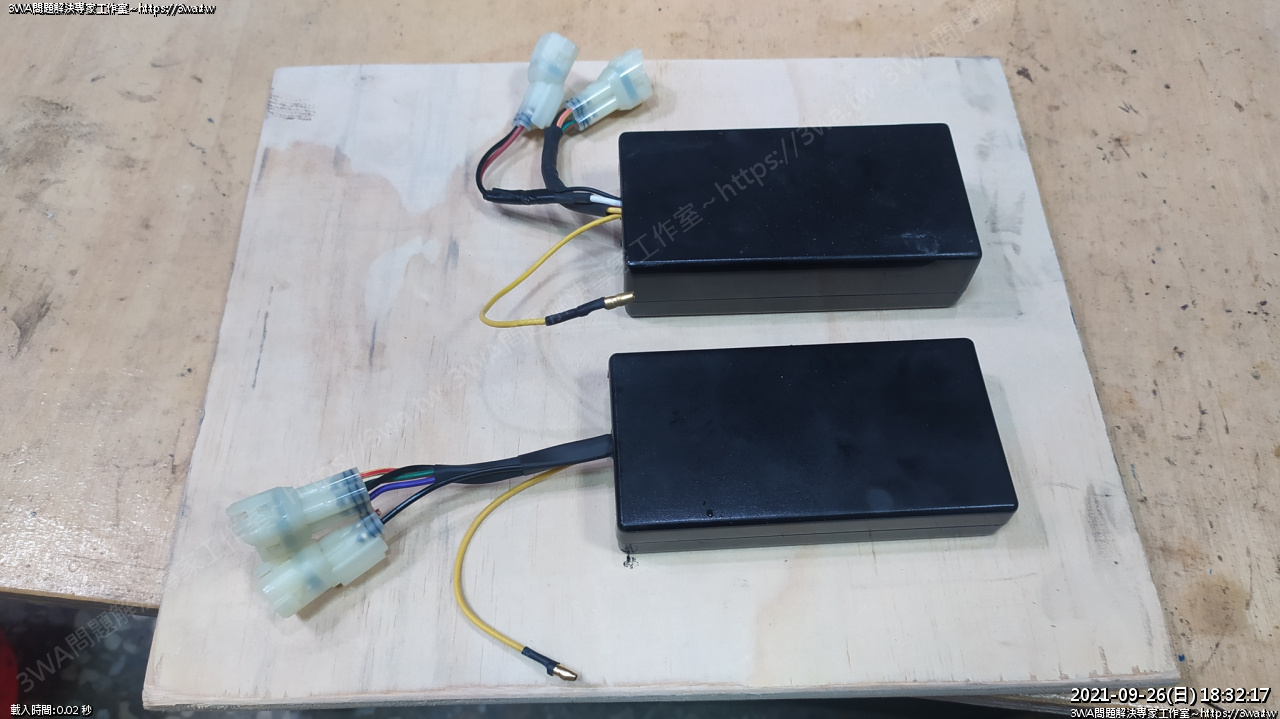

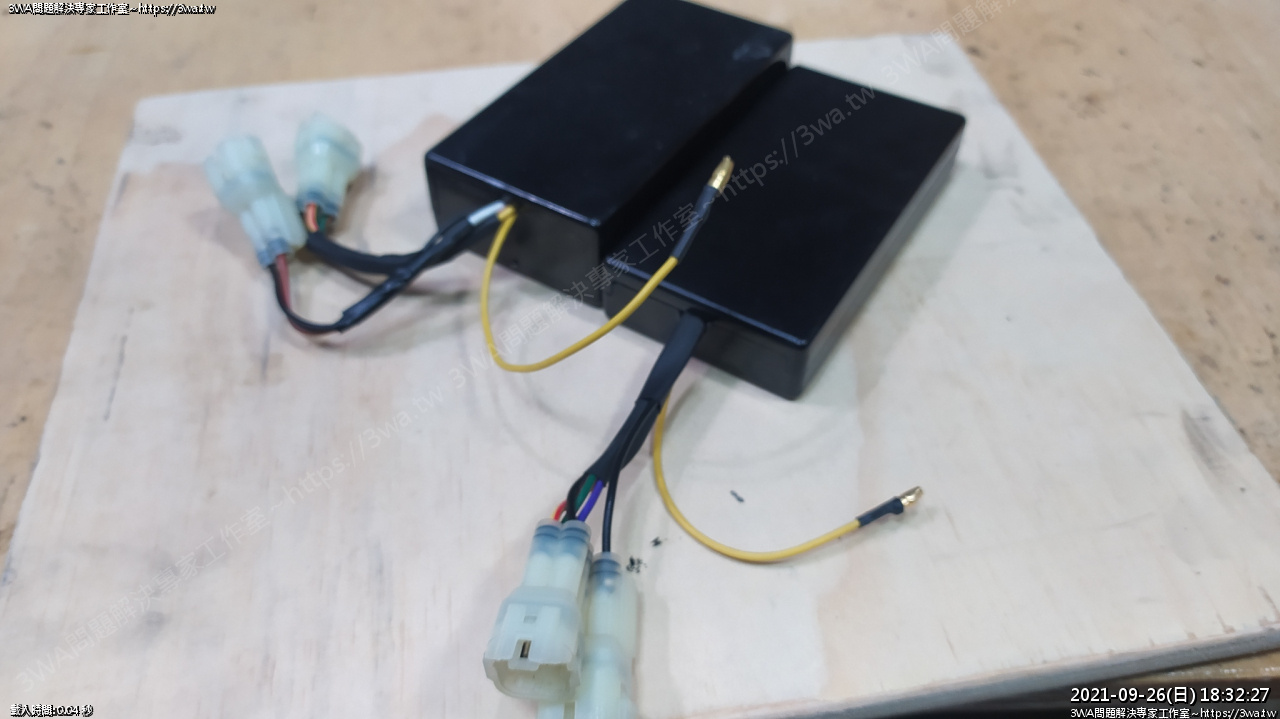

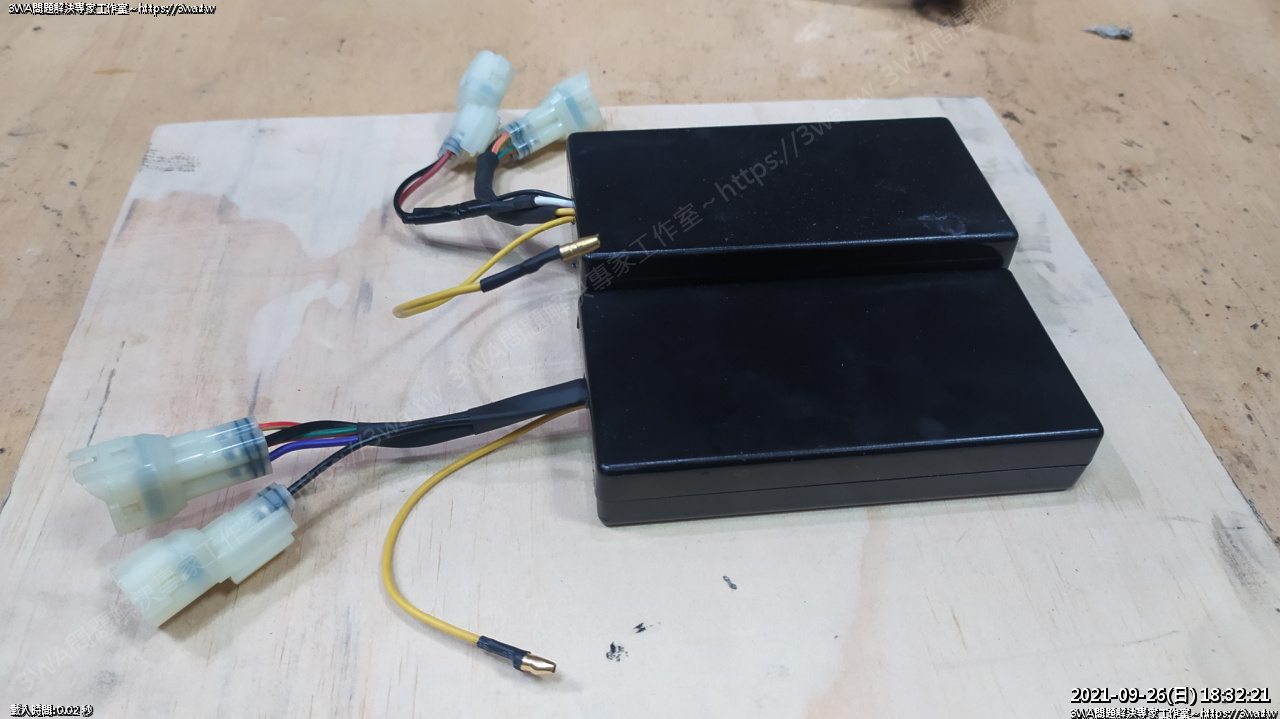

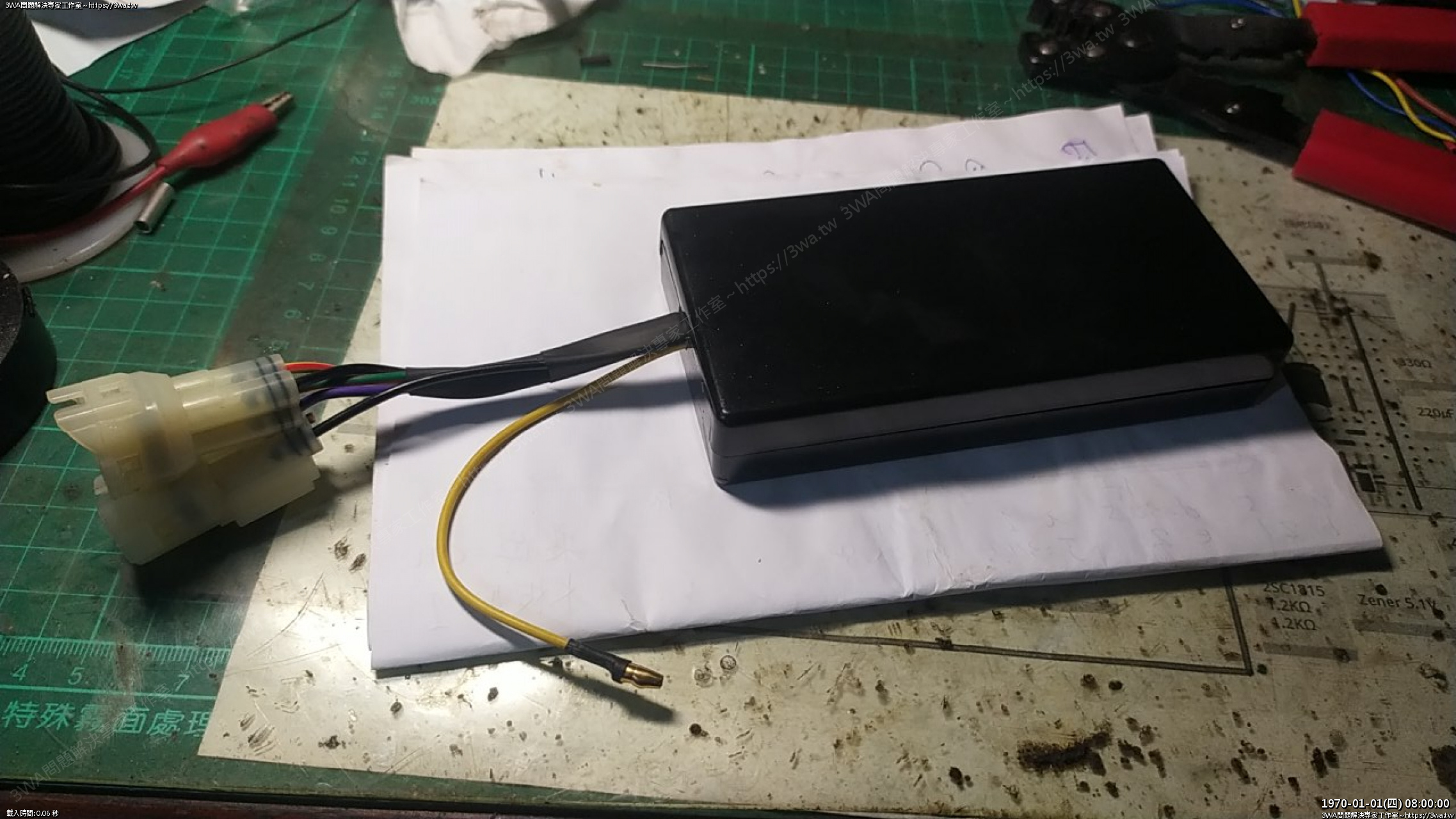

這次作的 CDI 就扁了~跟原廠 CDI 一樣厚,稍長一些

上面那組是  V0.3 版





高度好多了 ^_^





這個感覺

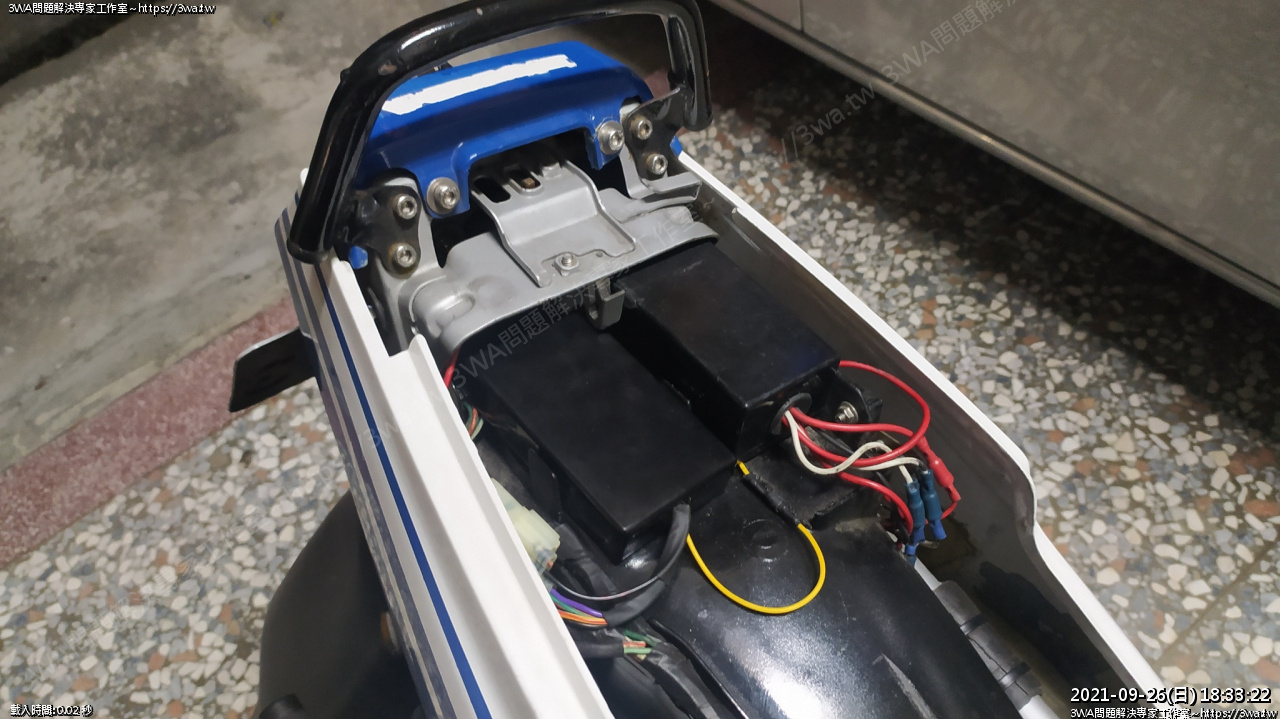

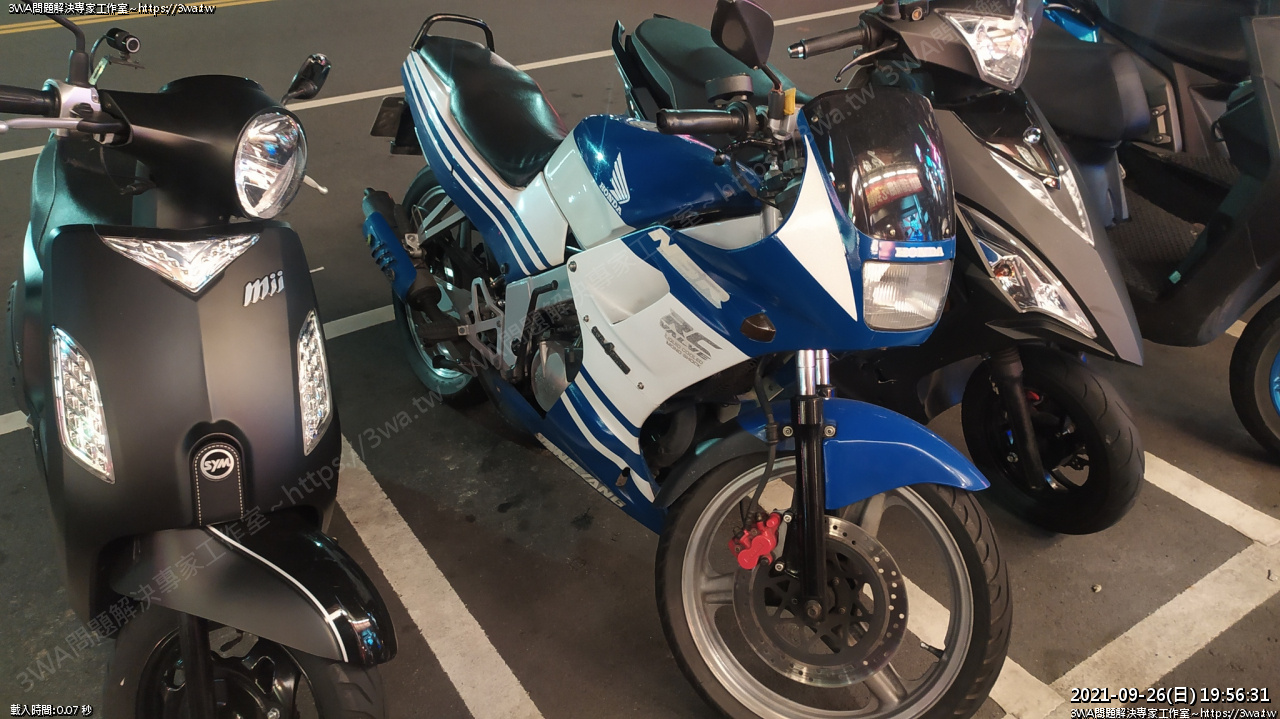

裝上車,這次比較低,不會頂到座墊扣了~



這個版本加了一個功能,過電後,自動開關一次 RC 清積碳 ^^



這個版本,就算是二期的 RC電腦,也可以擁有一期 RC電腦的騎乘感覺

在 5500rpm 以上,RC 才會開

二期電腦 2千轉左右自己開開關關就不會送出訊號觸發



引擎還沒熱,小催一下,看來相當不錯

BT151-500R 看起來沒啥問題,非常好~~~



 測試CDI最好的方法,就是直接騎到吃到飽的餐廳





 一直點肉





 厚切牛排





 各種霜降牛





 各種生魚片





 吃飽飽^_^,然後又騎回家



~我的天啊,一期 RC 騎乘感覺真爽~

二個肥宅雙載,NSR 衝起來也是相當兇猛~~



SCR BT151-500R 運作良好,隔離作好即可快樂一波,讚啦~~~^_^~~~



製作的心得補充:

BT151-500R 的接腳很近,不像 SCR SG25AA60 (600V 25A) 離那麼遠

所以同學們在焊接時,務必要把焊油刷掉,接腳間最好隔個3mm以上

絕對不能太近,可擠些熱融膠或橡膠隔離~

強烈建議把中間腳 A 剪掉,然後利用本體 A 配合穿過的螺絲(要用鐵或銅質) 使用



2021-12-03補充:

後來羽山把2P 的那支電門開關接地線接上了,原因是剛熄火後,如果這時馬上又打開電門,如果最後電容還儲著電,SCR 會瞬間放電一下,活塞如果剛好在上死點,裡面還有壓縮氣體,就會爆衝一下 XD

所以還是把斷電開關線接上,這樣關電門時,就會把電容裡的殘電放掉,同學可以串接一顆100KΩ,1/2W 電阻,讓電阻把電吃掉即可,頂多 6㎃ 的耗電,不會讓線組吃到大電壓^^
