標題: NSR150 大燈開關維修
網址:https://3wa.tw/blog/blog.php?id=1968
內容:


NSR 最近晚上下班回家,大燈的開關有時都點不著,來來回回扳好幾次

這個狀況持續了幾天,週末就點不著了,只能拆開檢查看看什麼狀況

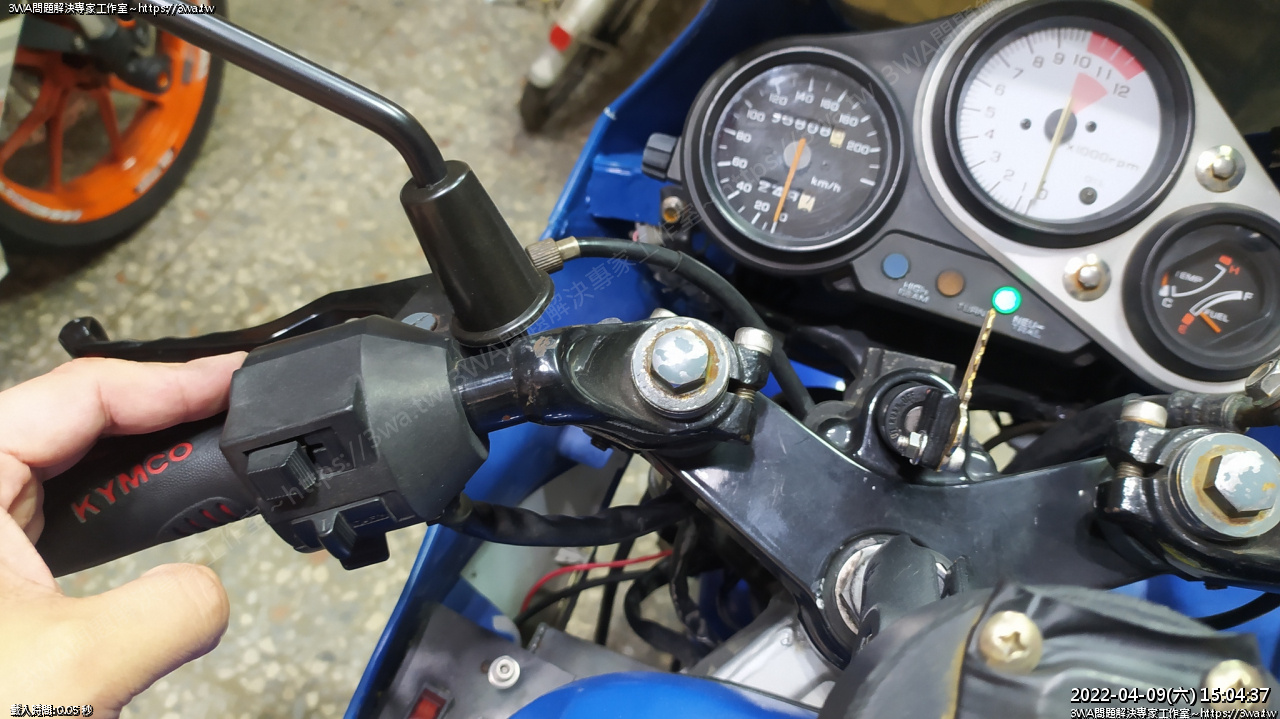

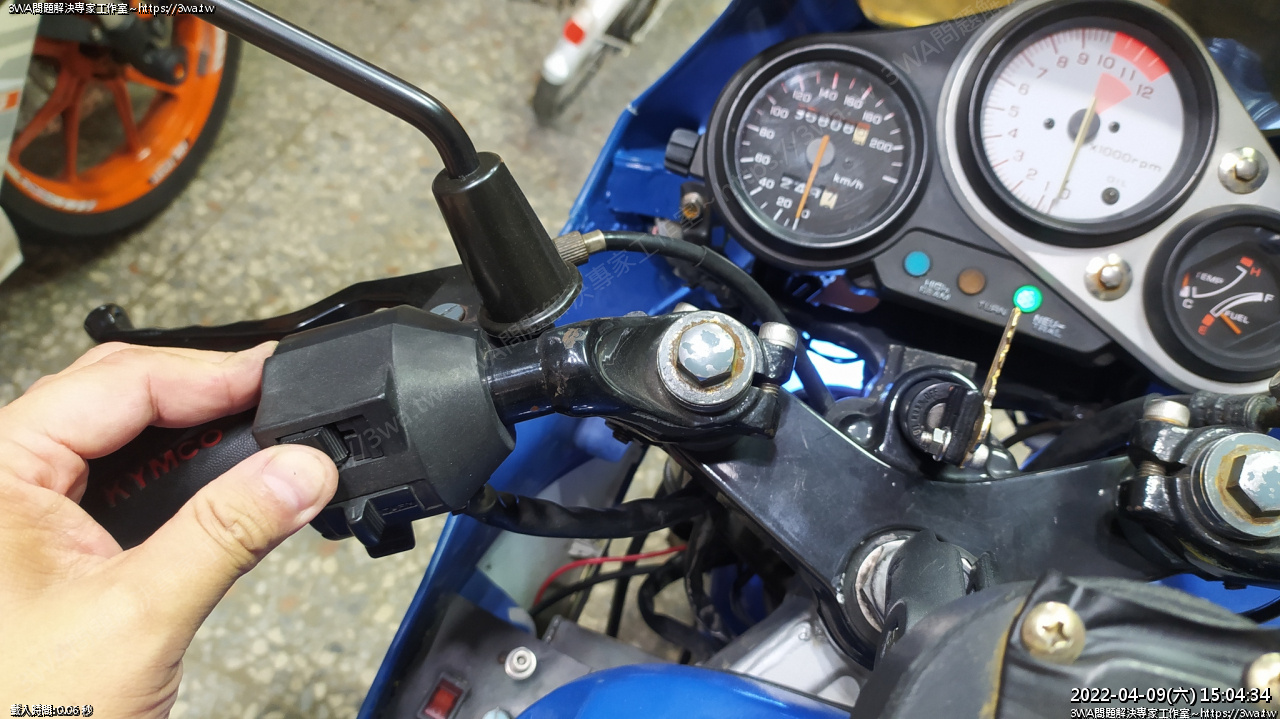

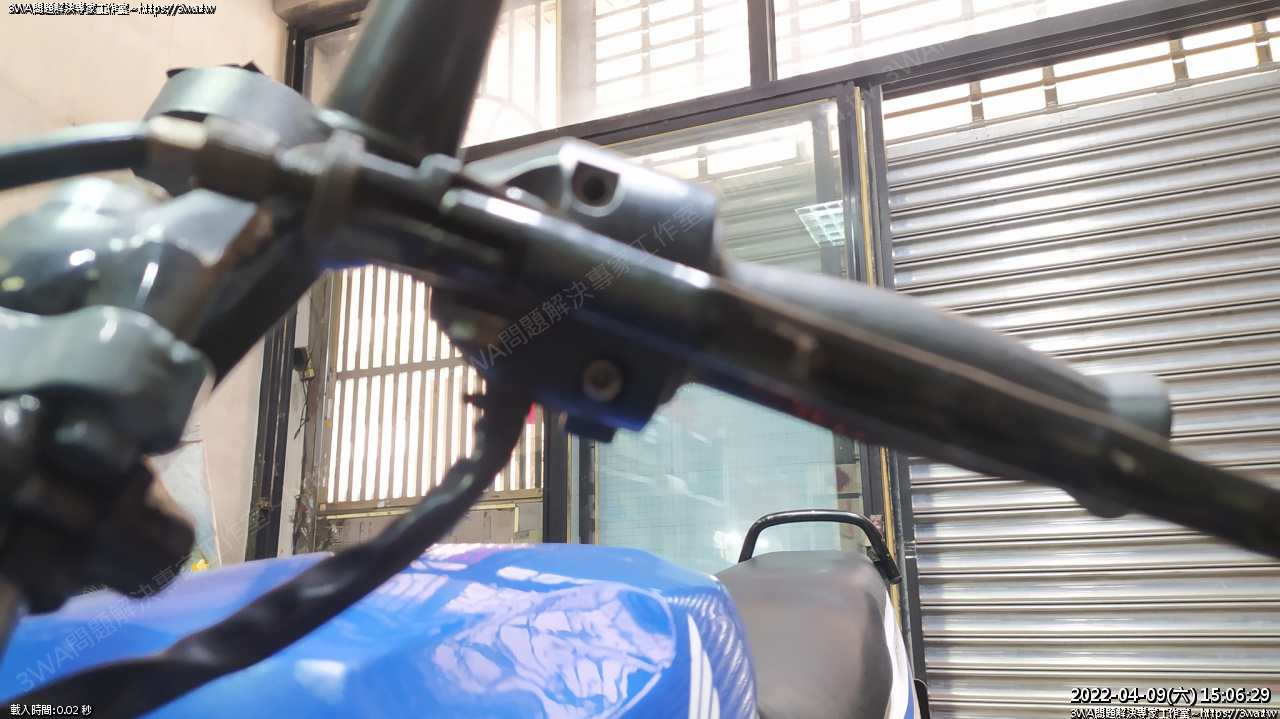

如影片,癌症末期了,手要扳著才能維持功能...





往左扳開,不亮就是不亮





手頂著才正常...





遠燈也是,要壓著才能work





一放就熄滅了~_~

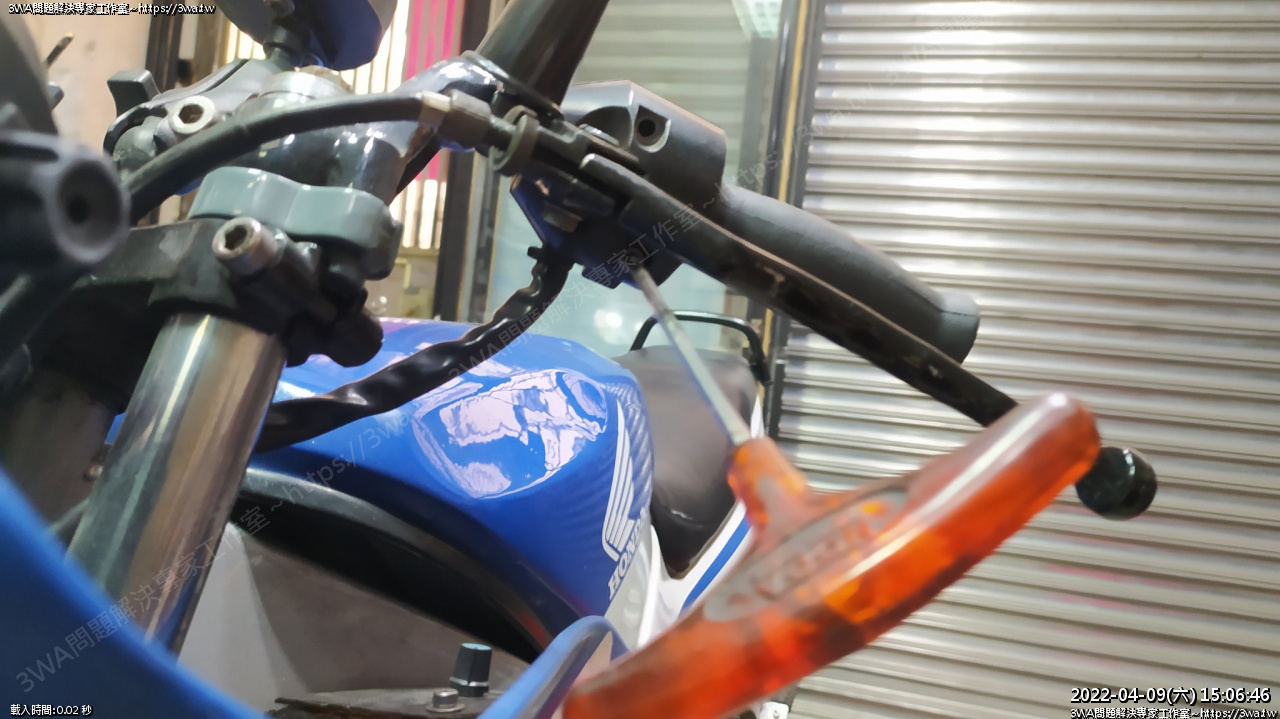

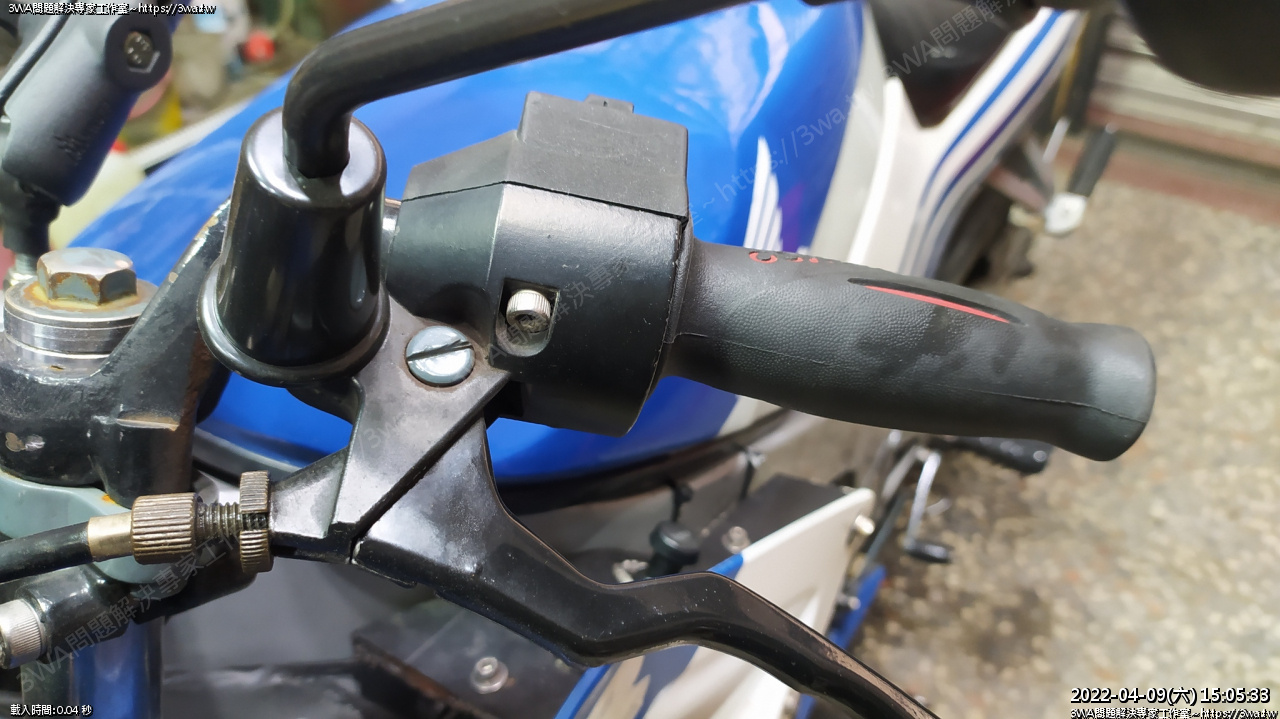

開始維修,後面有二顆螺絲





羽山已換成內六角方便維修





下面還有一支





逆時針轉開

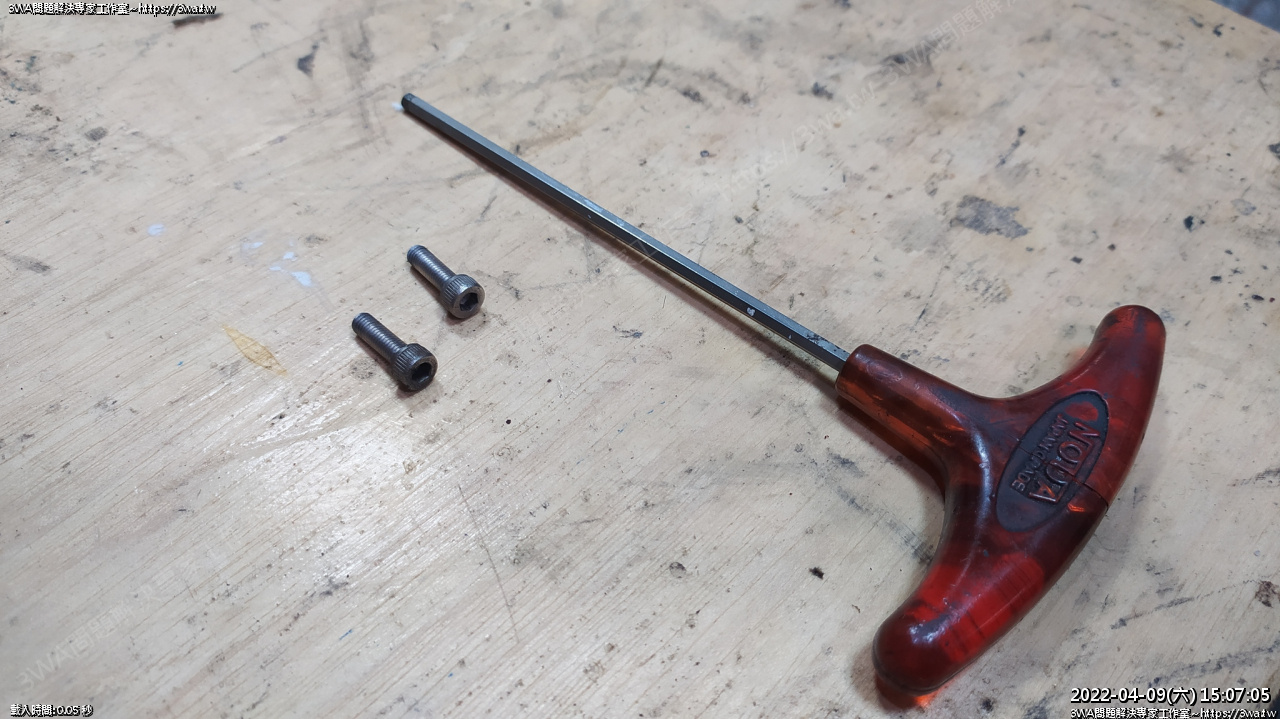

拆下了,二支 M5x16mm





這個分離式設計相當不錯





扳開後,裡面的車手座還有二支十字螺絲固定





拆下十字螺絲

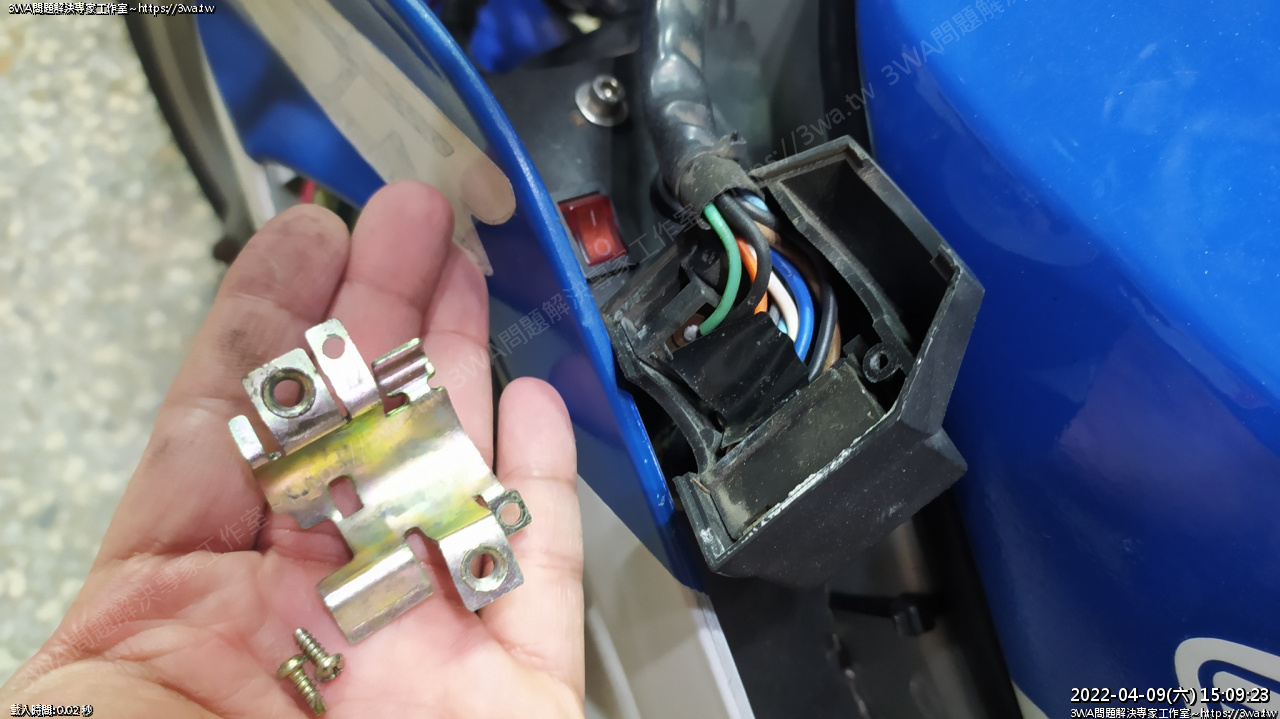

拿下金屬摭檔片

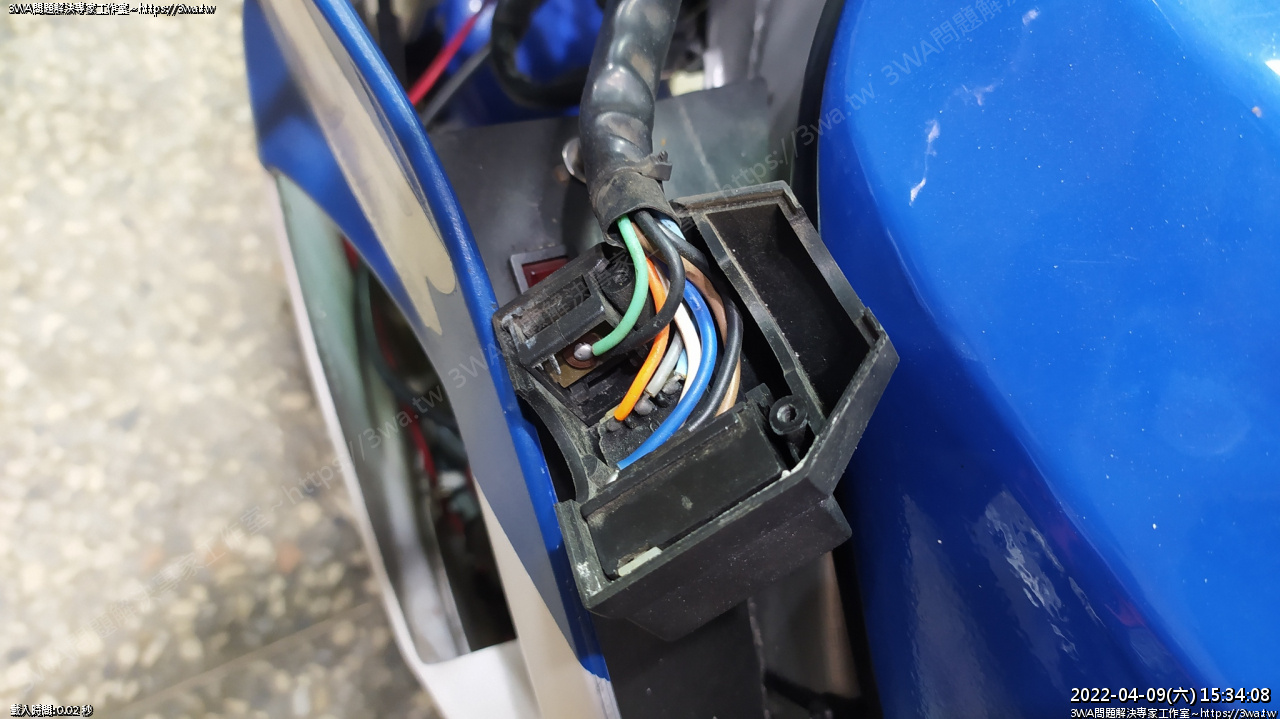

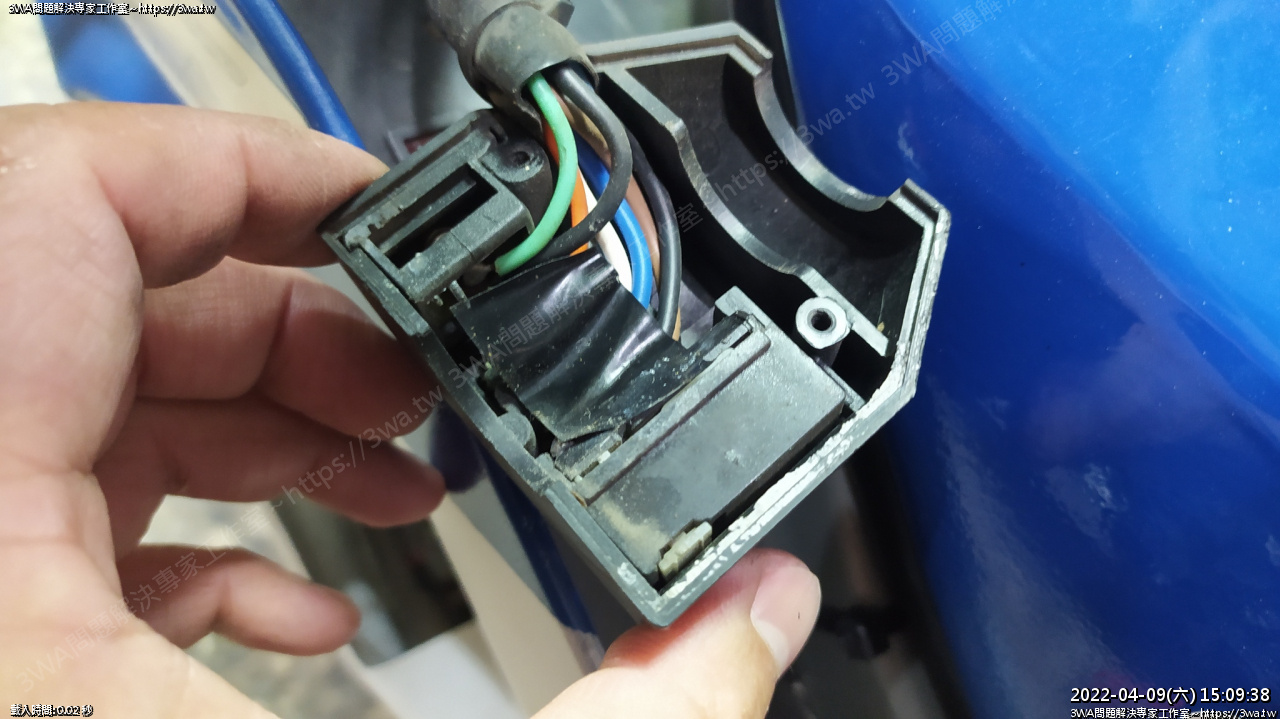

裡面用了一塊電火布保護電線

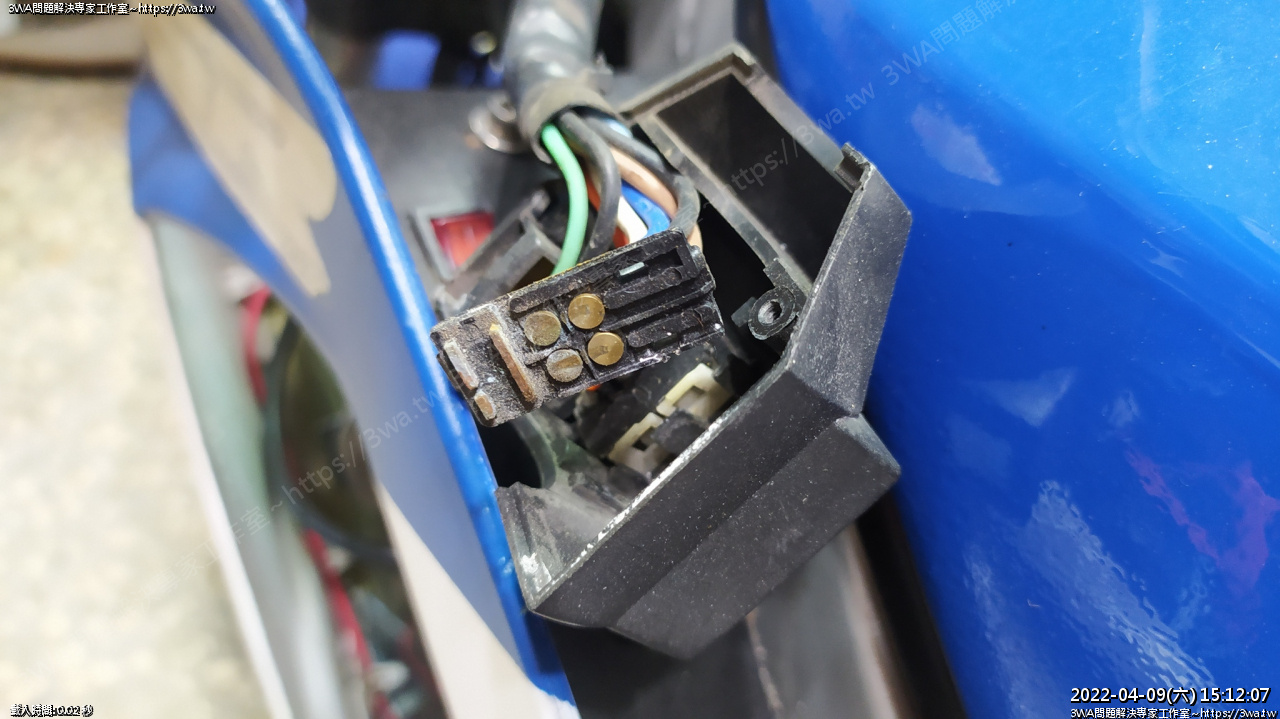

翻開電火布

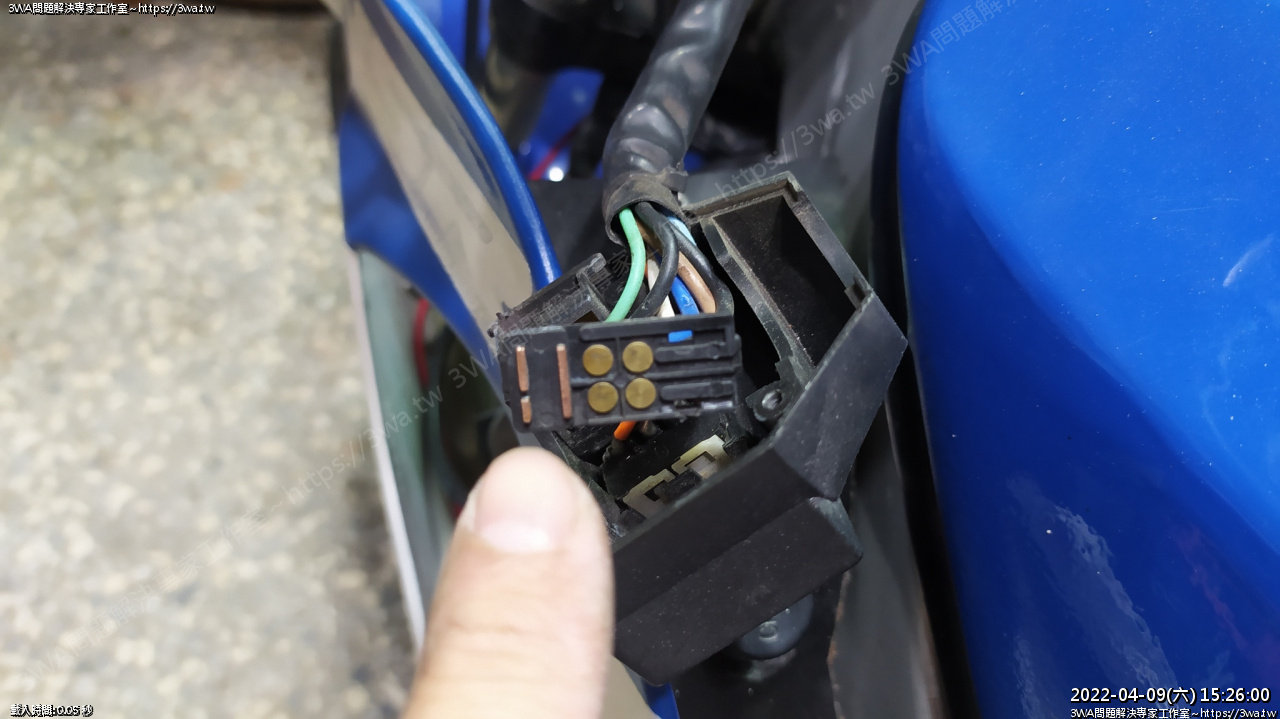

右下角那邊是大燈開關,左上是喇叭





再確認一下

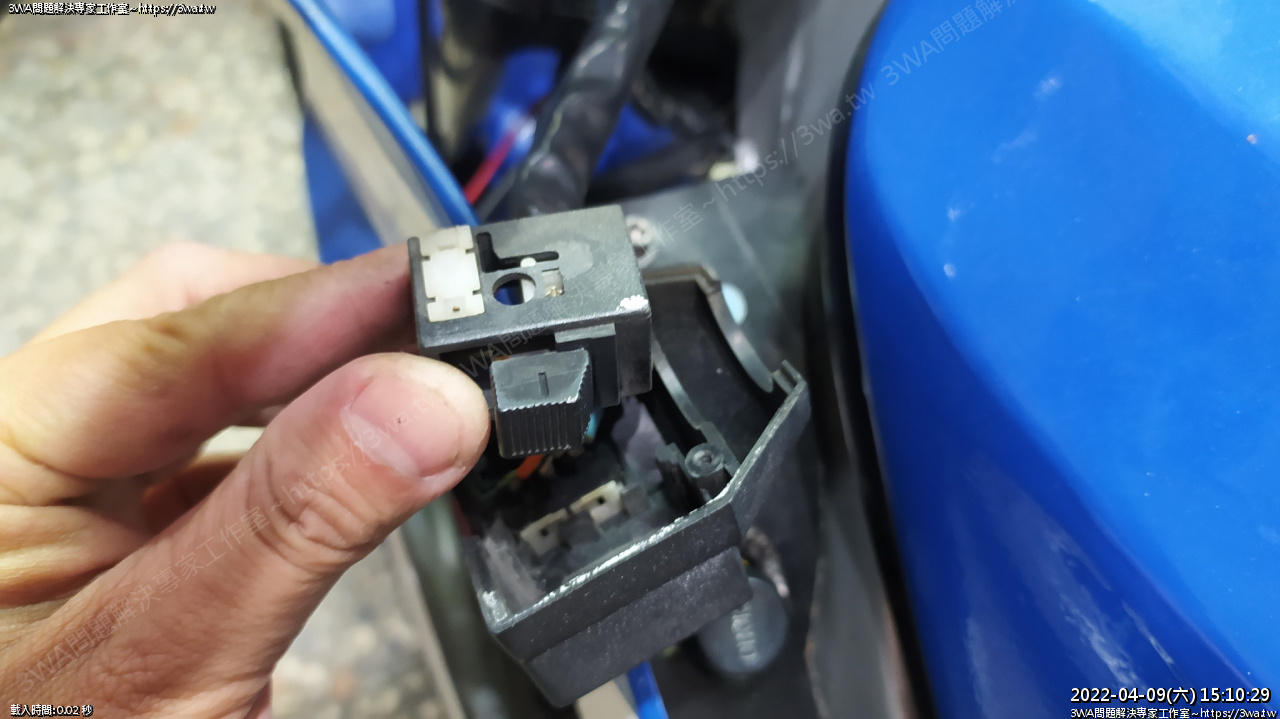

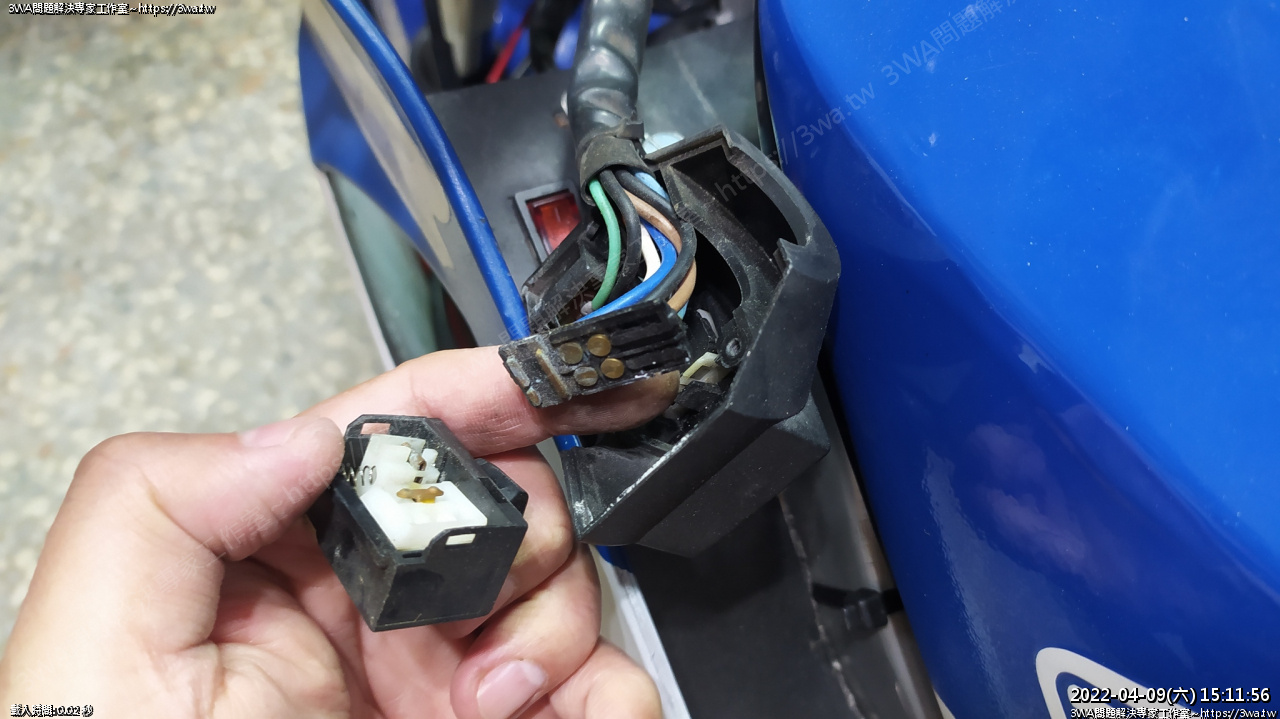

這時把大燈開關擠一下就可以推出來





模組化設計,相當理想





這個開關也是充滿巧思

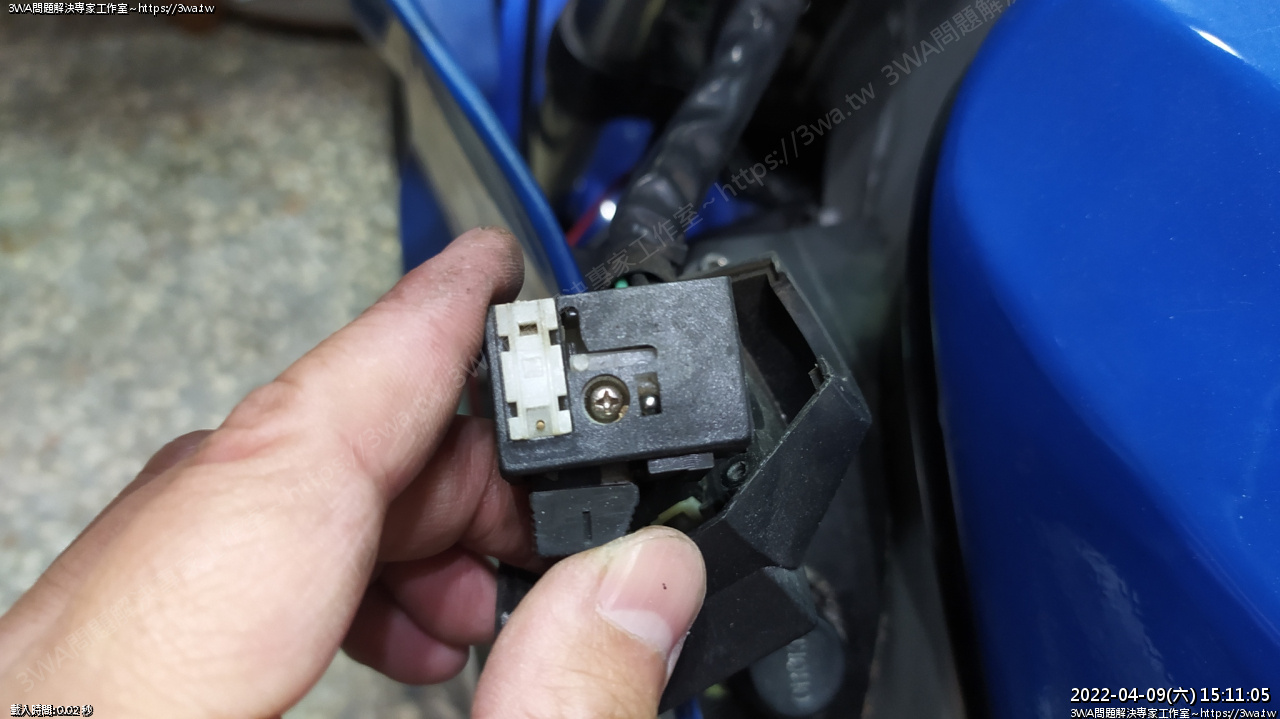

開遠燈時,十字螺絲會露出來,不過這邊不用拆





翻左右二邊,有卡扣





左邊也有

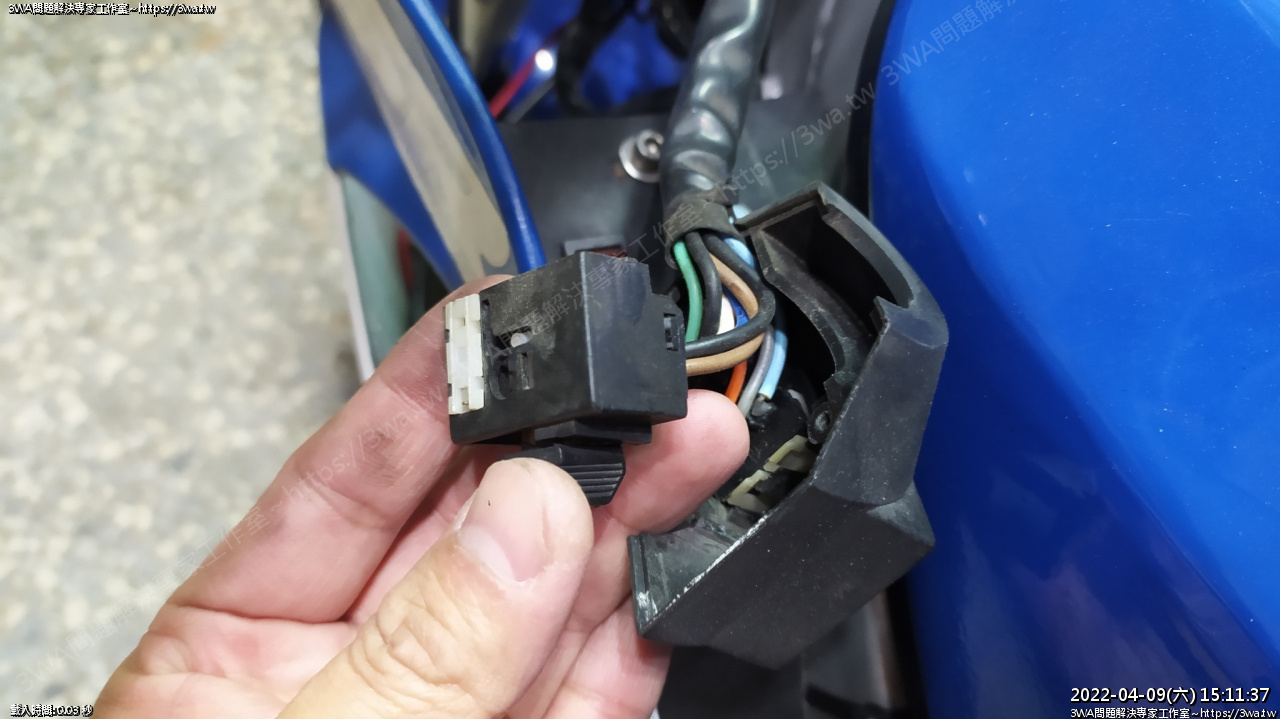

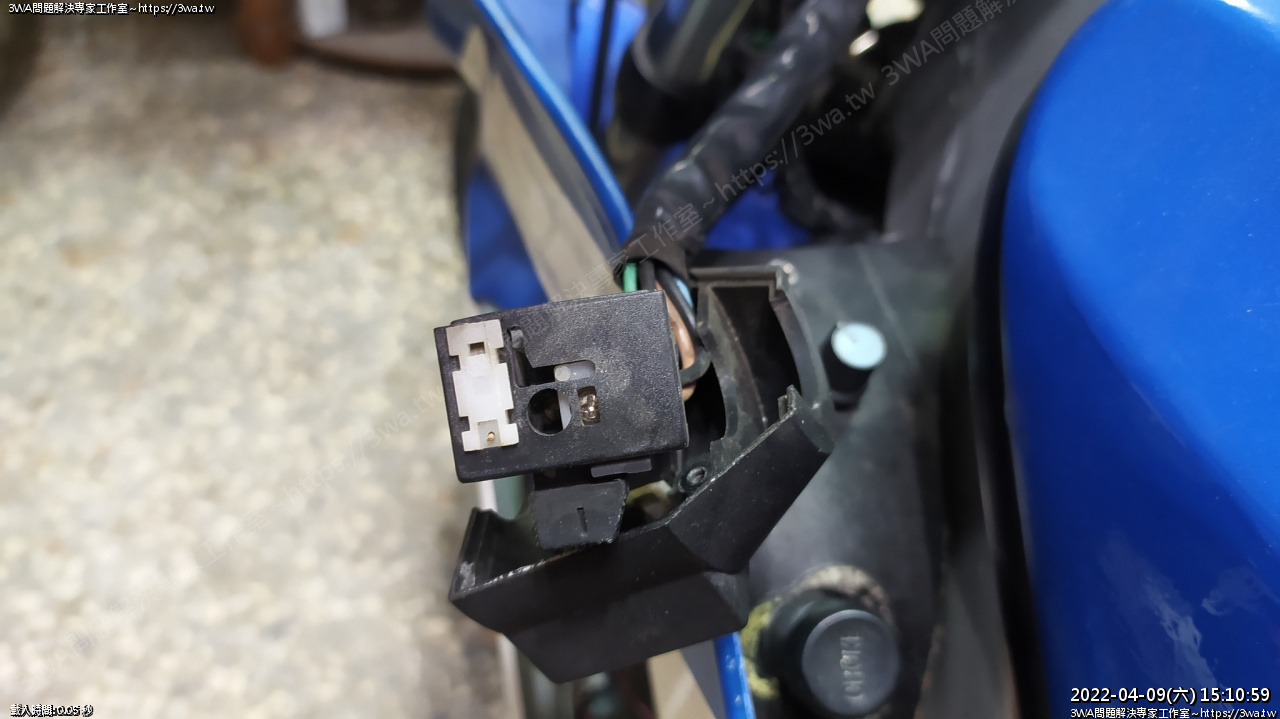

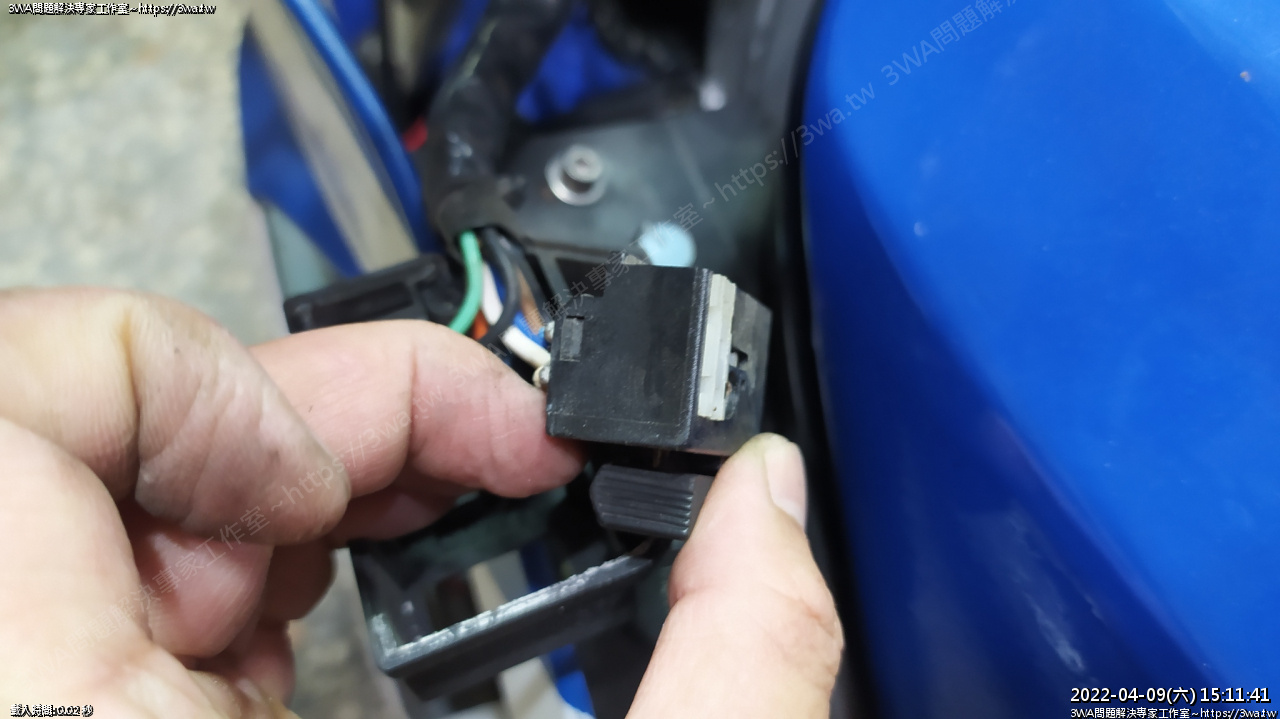

扳開卡扣,開關就可以取下來了





金屬接點,等會用銅刷,刷一刷





接著研究開關





其實他就是讓二點的開關連接,左邊那個銅桿也是這個功能,下面有彈簧頂著

有一些彈性





都拆了,研究看看構造

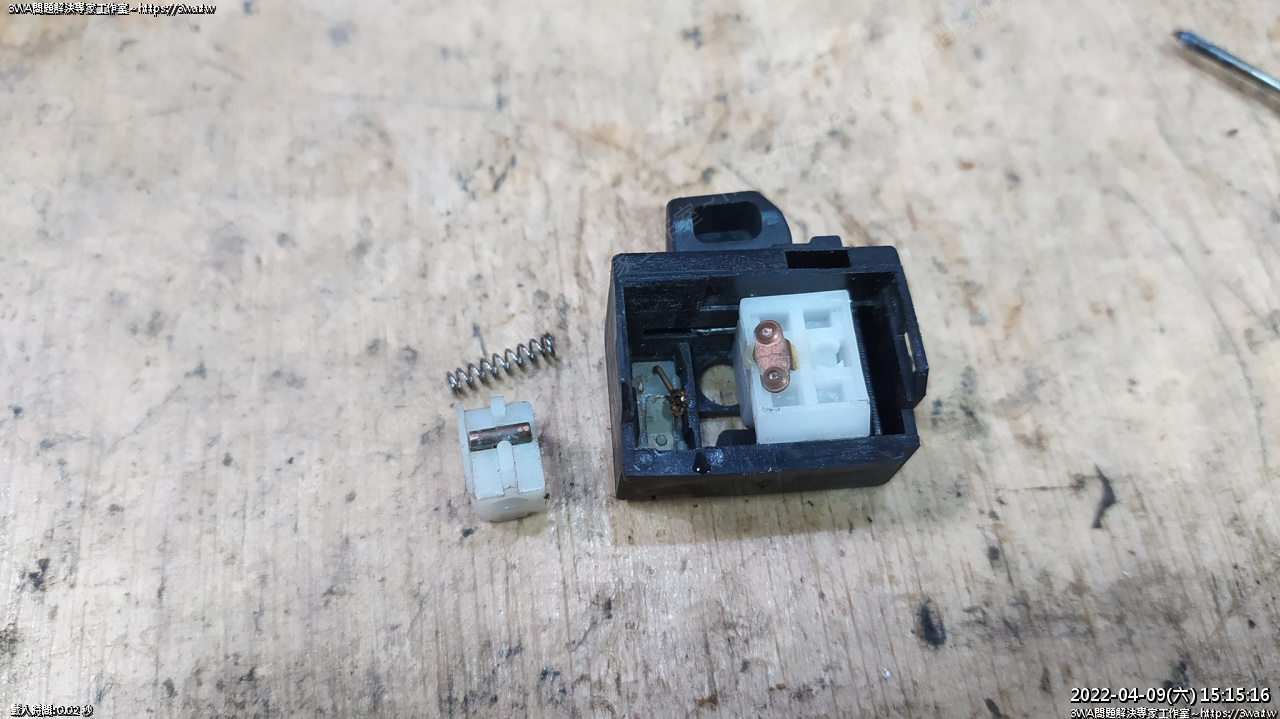

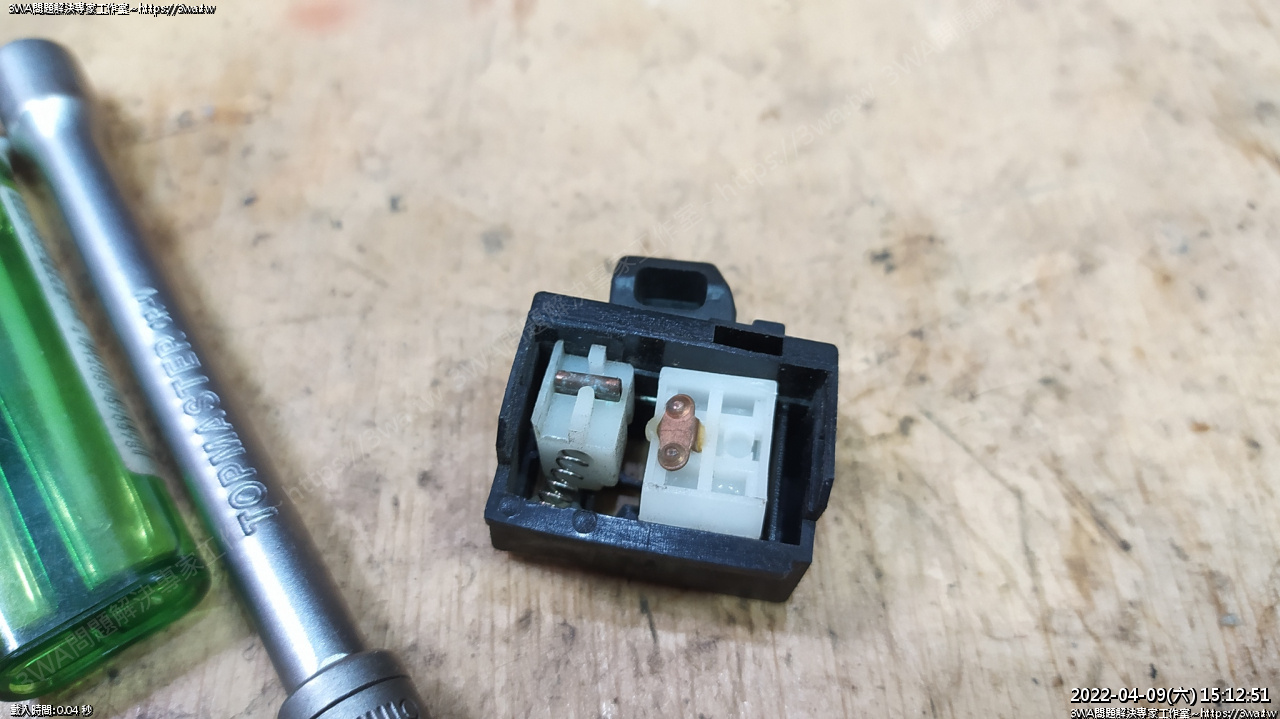

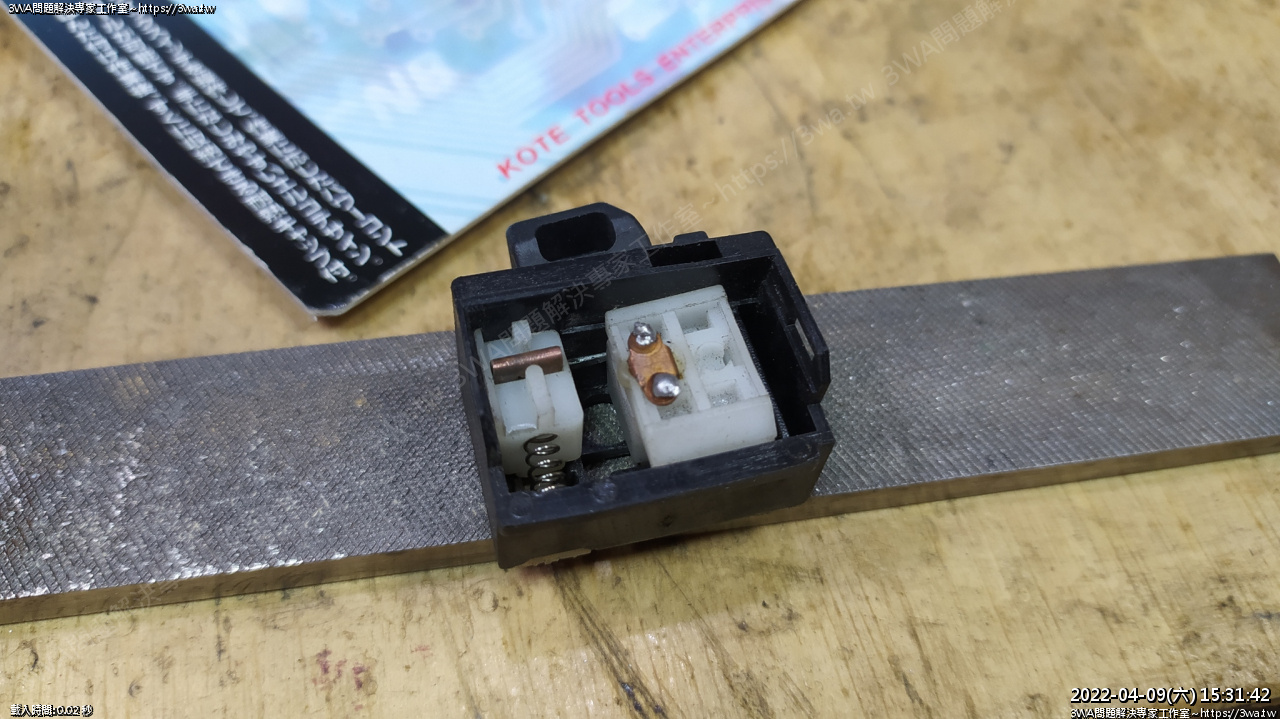

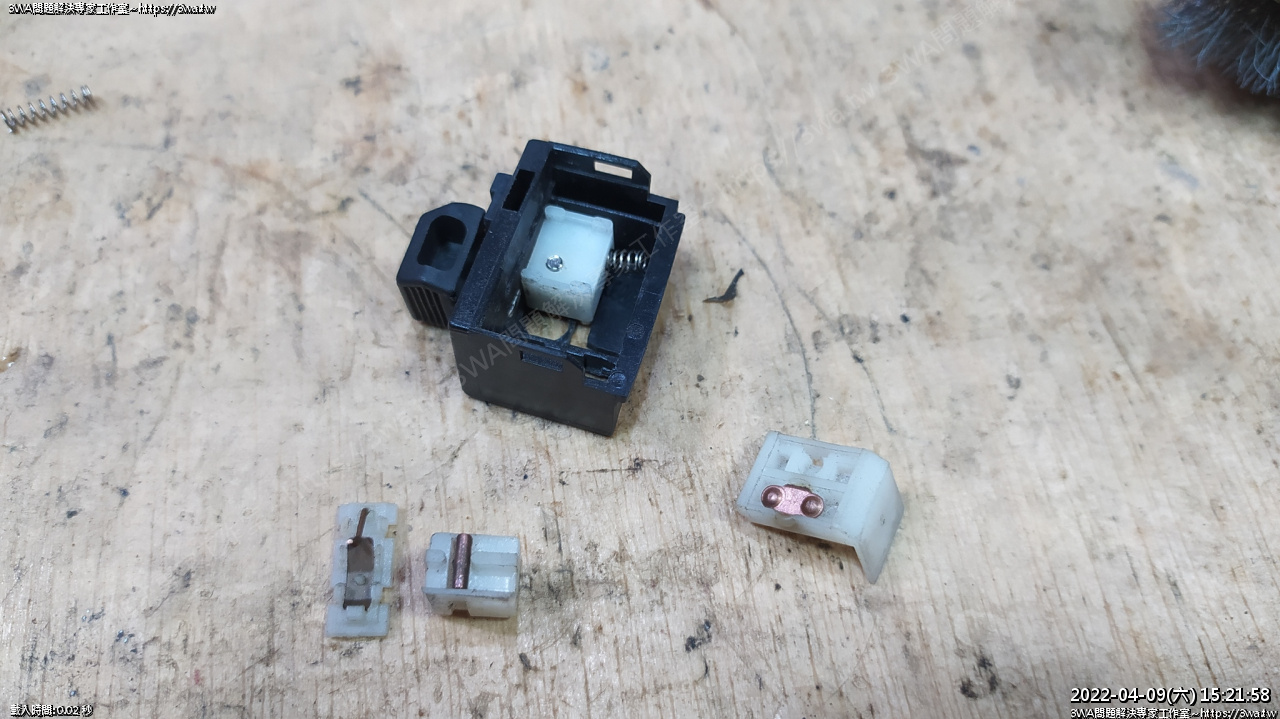

拆開

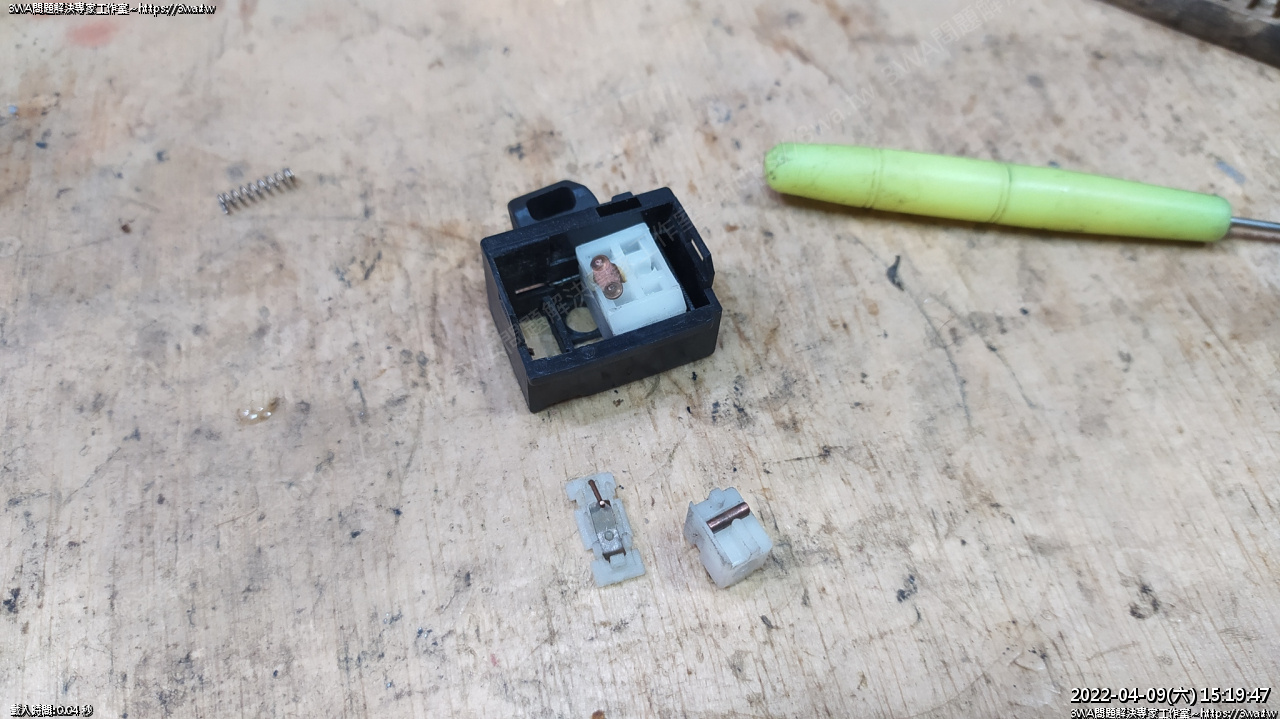

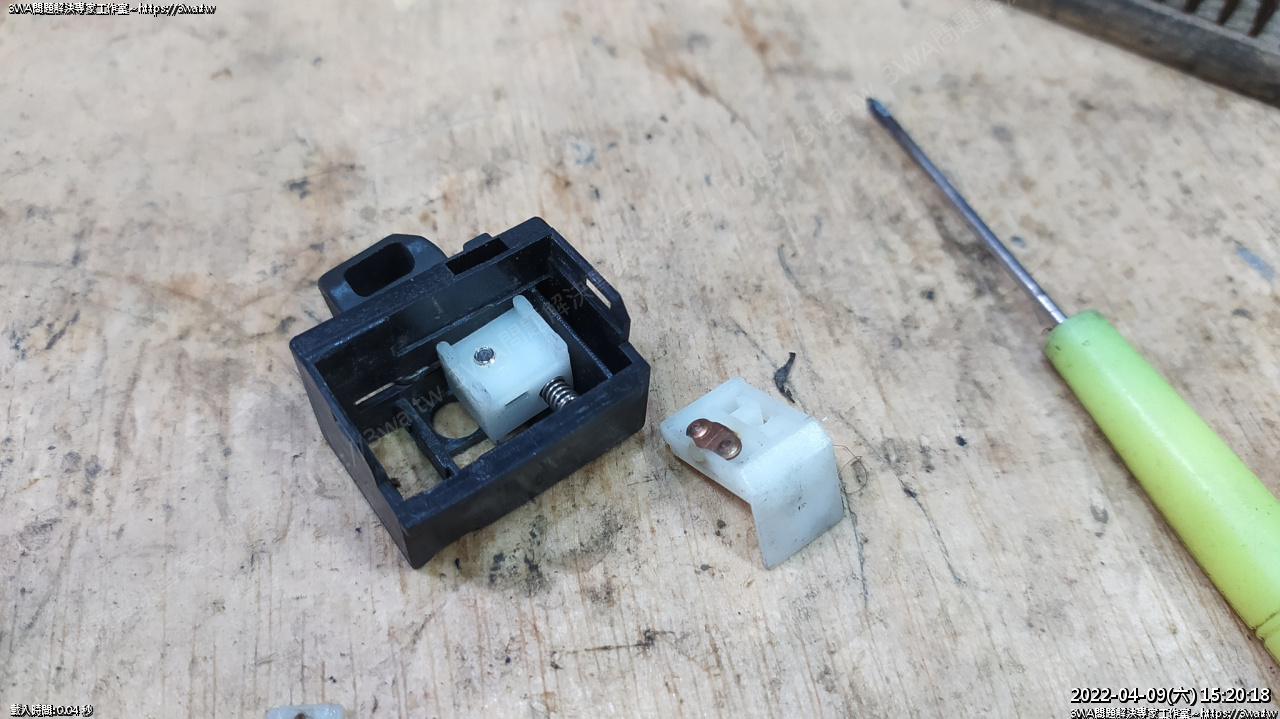

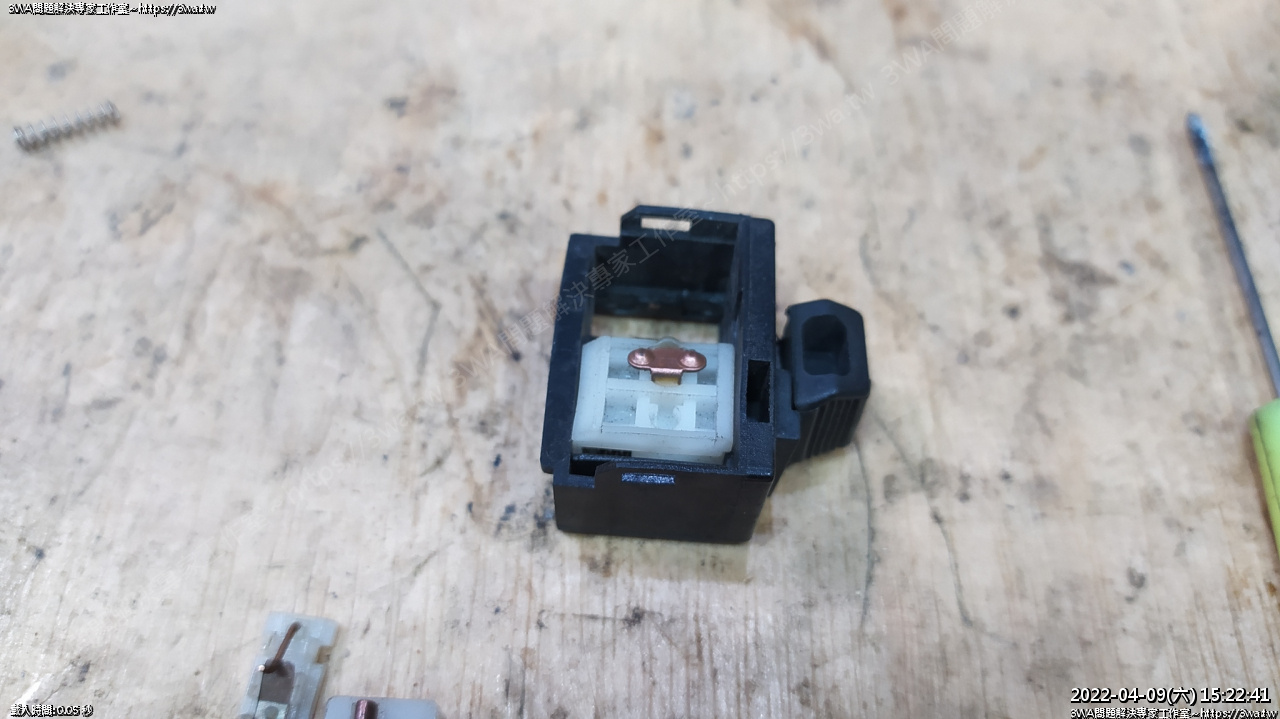

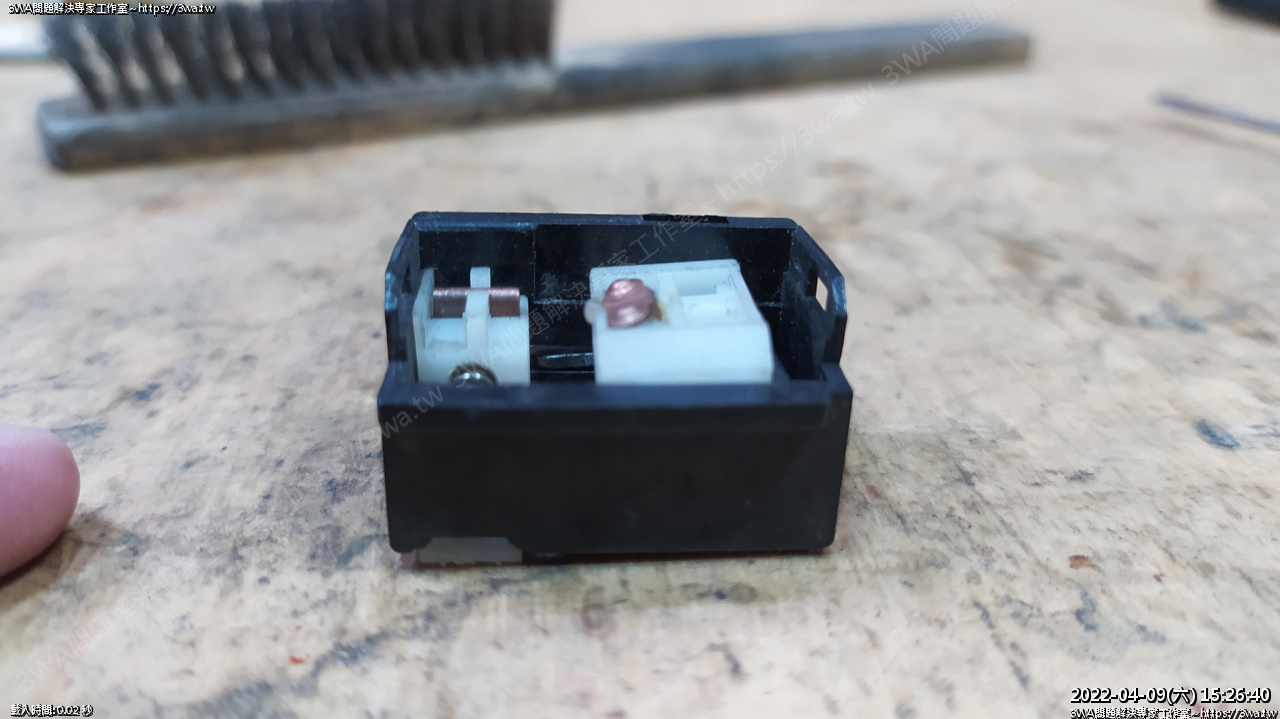

下面的座拿出來,上面有一支小銅絲,用途不明,銅絲下面有個金屬片





看不大懂的構造





總之就拆下來

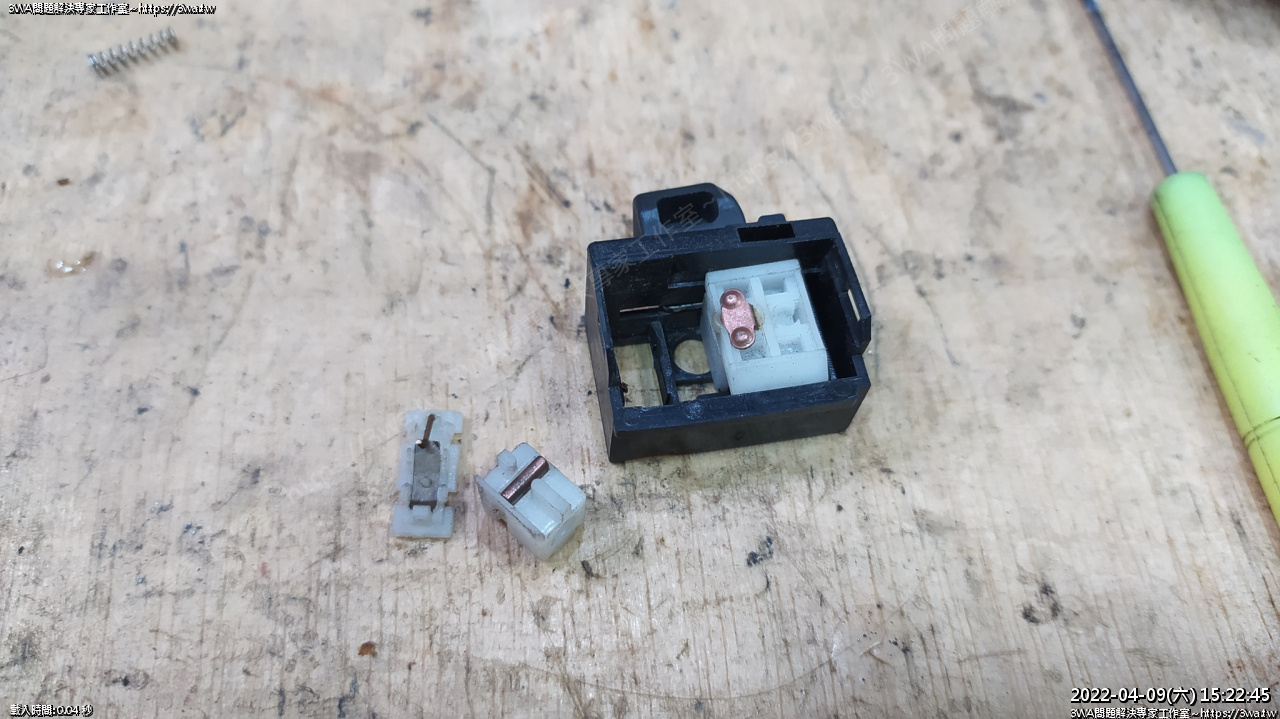

然後這片也可以拆出來

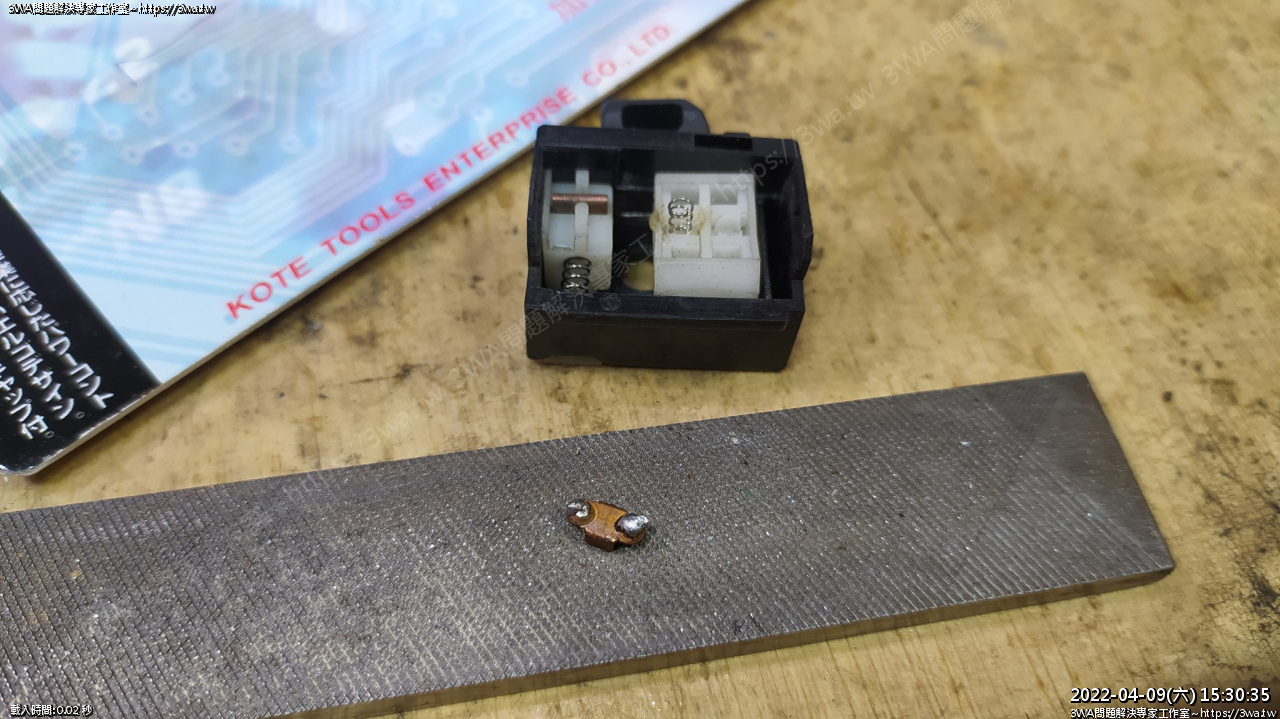

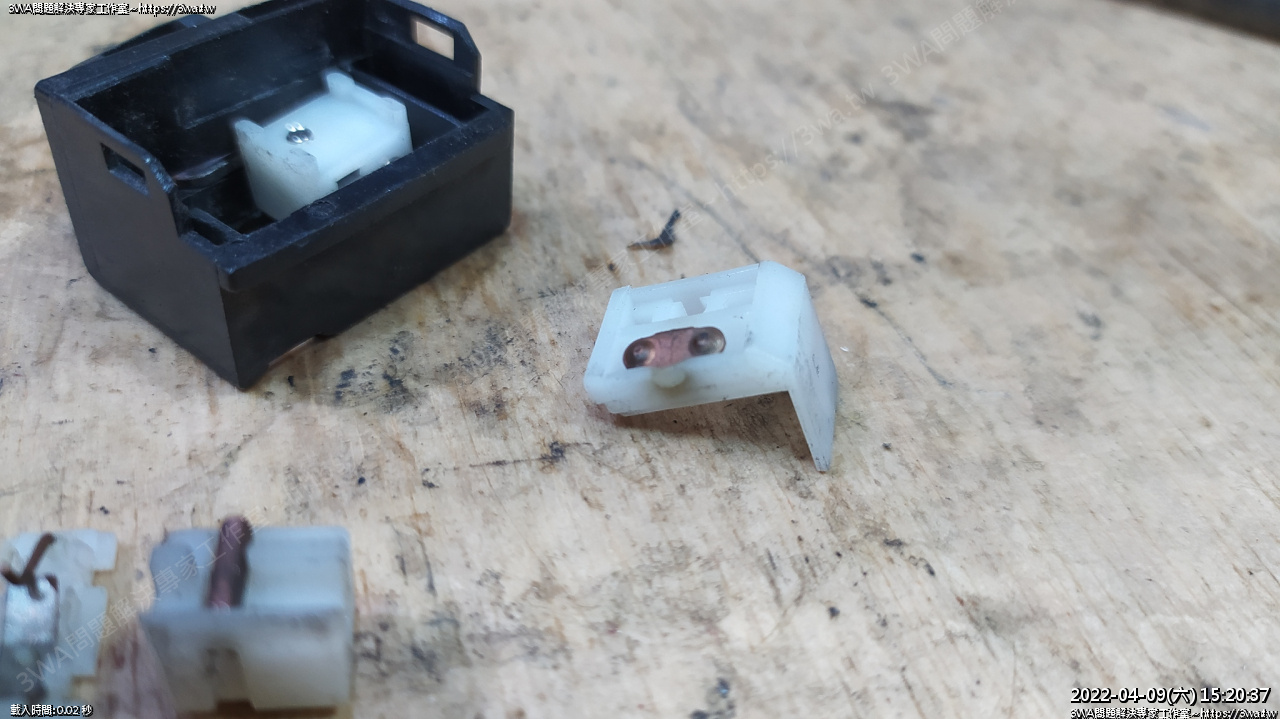

我在想應該是銅片的高度出事了,整個凹下去,邊緣還有些焦痕

有可能是接觸的太淺,導致這邊出現高溫





拿小銅刷刷一刷,金屬接點亮亮

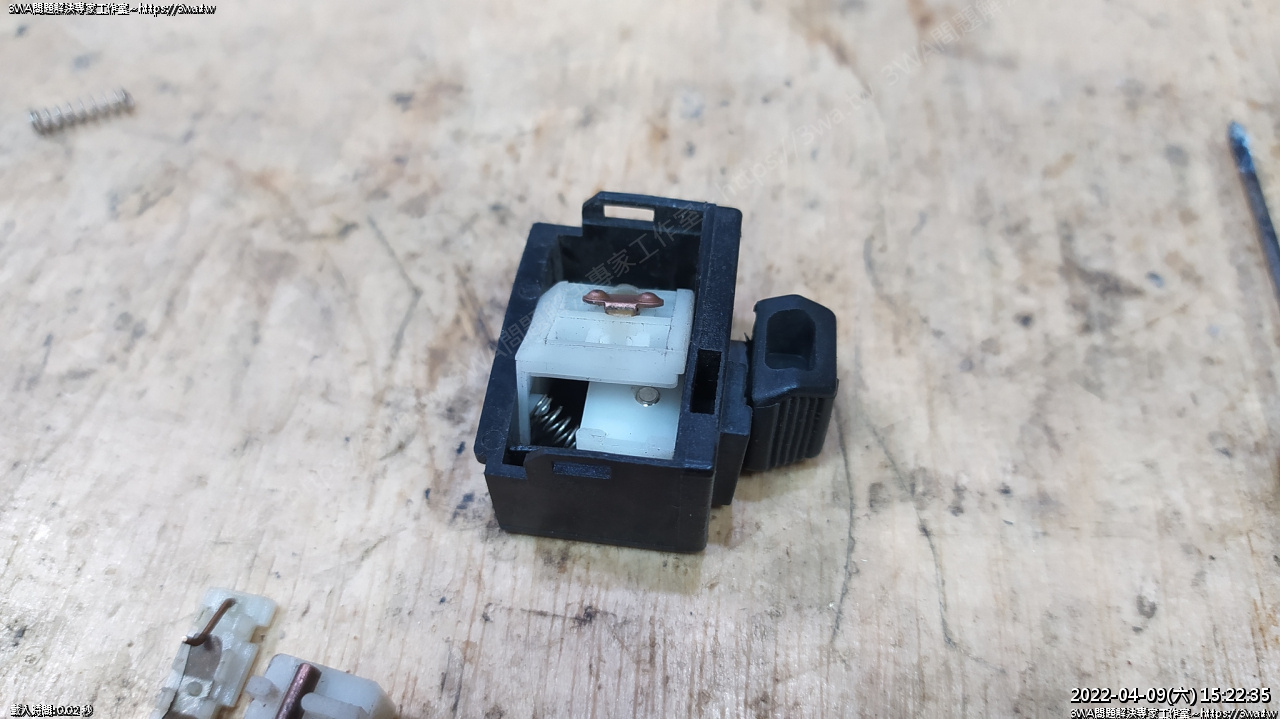

裝的時候裡面的彈簧要扣在凸點上再一起壓回





壓回了





左邊也還原





裝回底座





刷一刷





裝回





接著保養電子接點





萬能的小銅刷,賜我神力

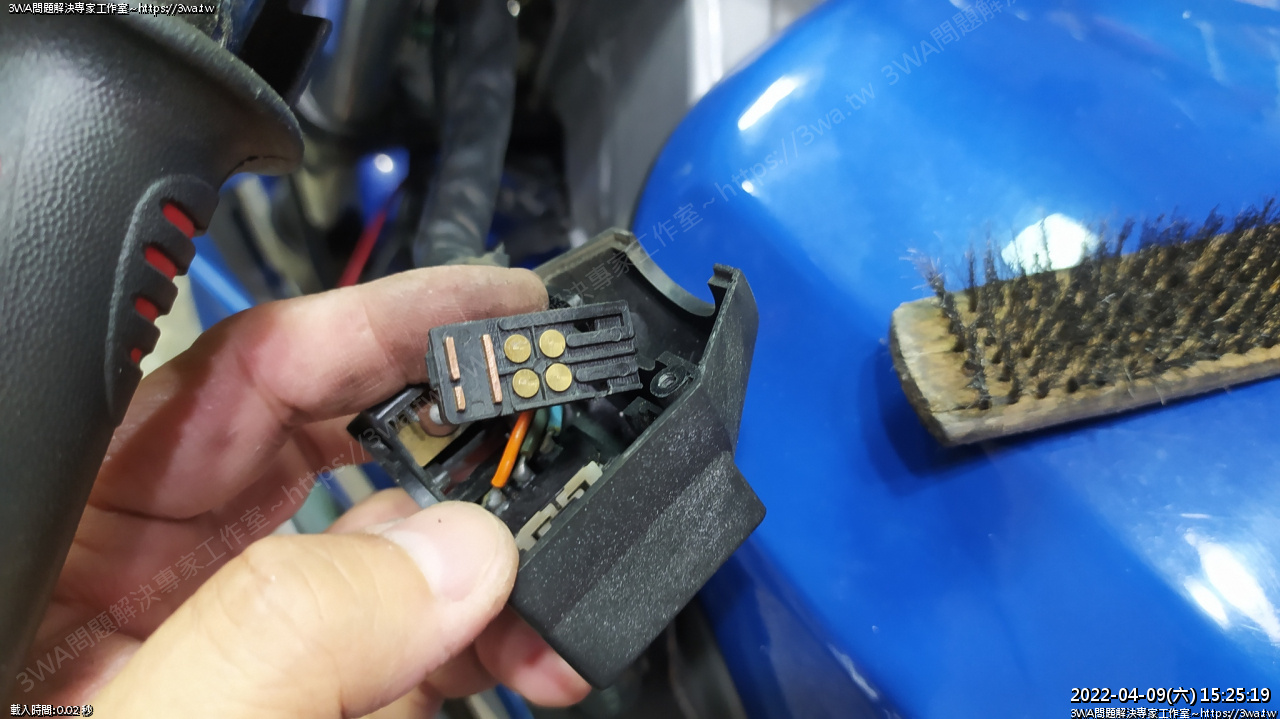

這個凸桿





會去頂旁邊這裡





右邊這二個圓接點





靠這個導通





感覺凸點不是很凸,而且稍微歪一邊

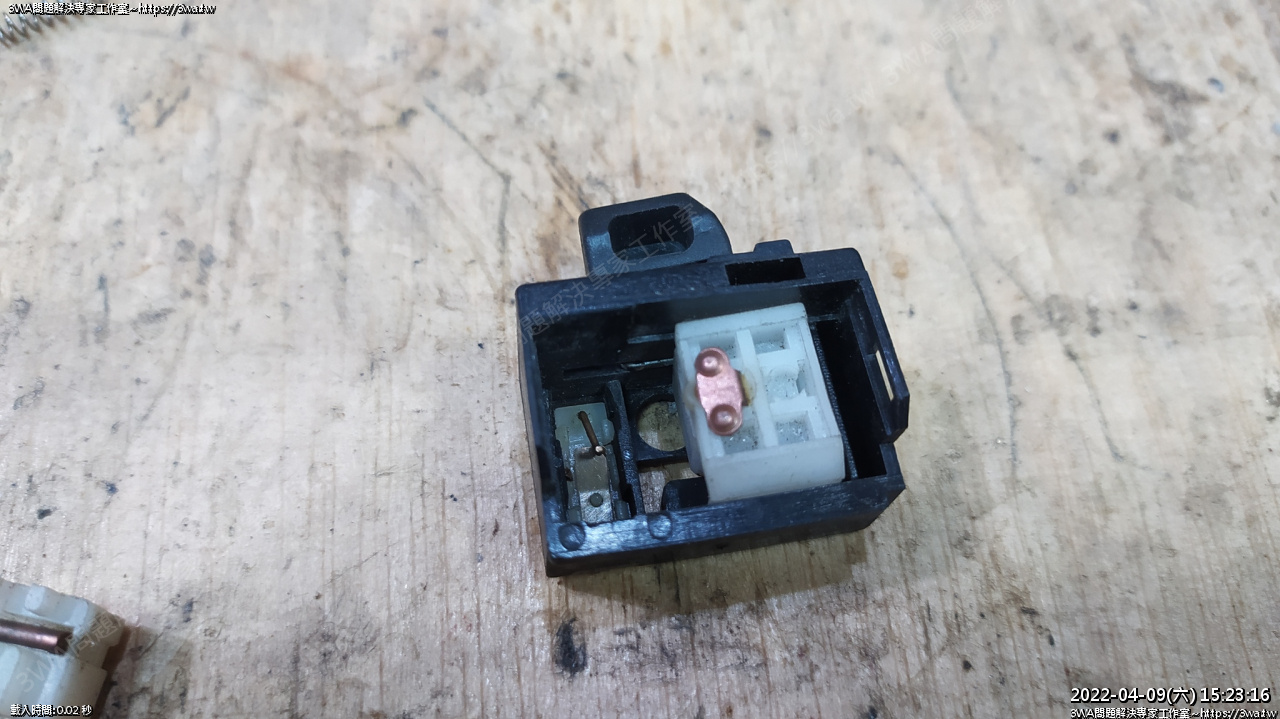

來補強接點,拿出焊錫跟焊槍





加熱到一半銅片彈了起來,原來底下有個小彈簧頂著

用錫把接點補高一些





這樣應該可以撐一段時間了

應該可以斷定是右邊這個金屬圓凸點,因為銅綠

造成導通不良,局部產生高溫,所以下面的滑座有點變型

在某次開關時夾住,其正常應該會被彈簧微微往上頂

只需扳開弄順後,用銅刷刷一刷即可





準備裝回





壓回卡扣



裸測,看來相當不錯,修好了呢~~~

關燈、小燈、大燈,都正常了





把開關壓回





喇叭剛才也彈出來,壓回,蓋上膠布

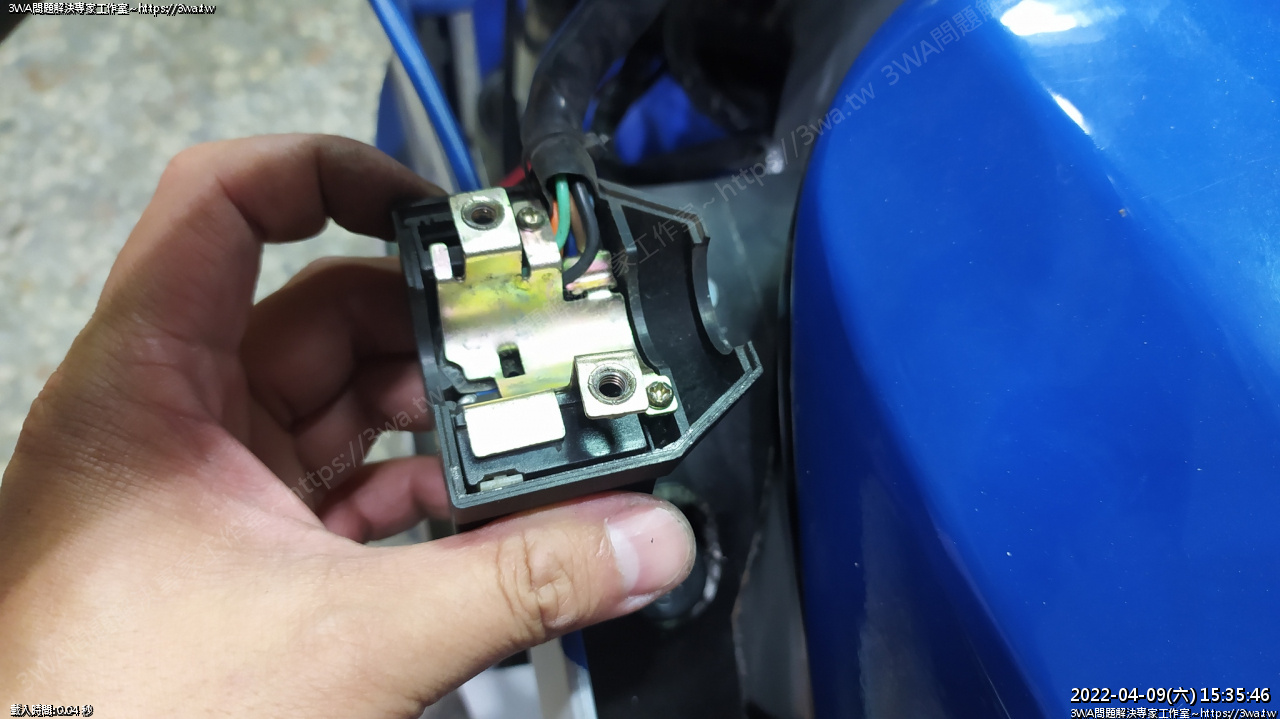

裝上金屬檔板

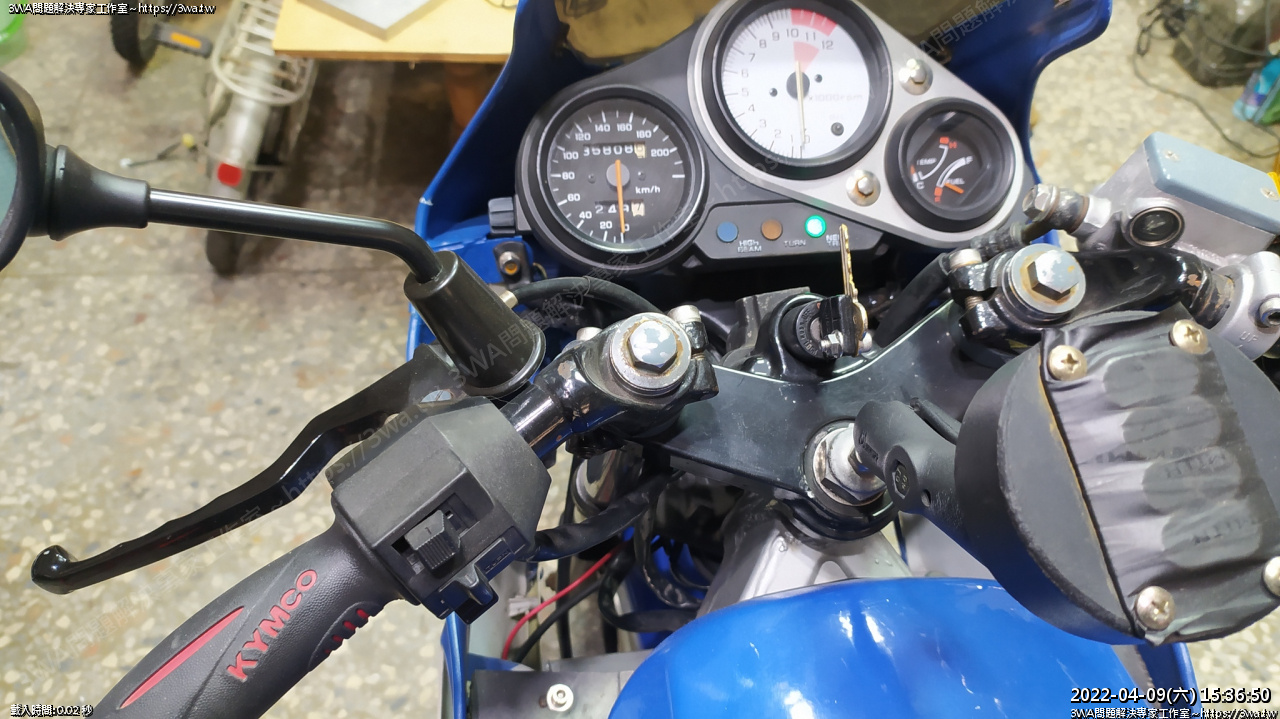

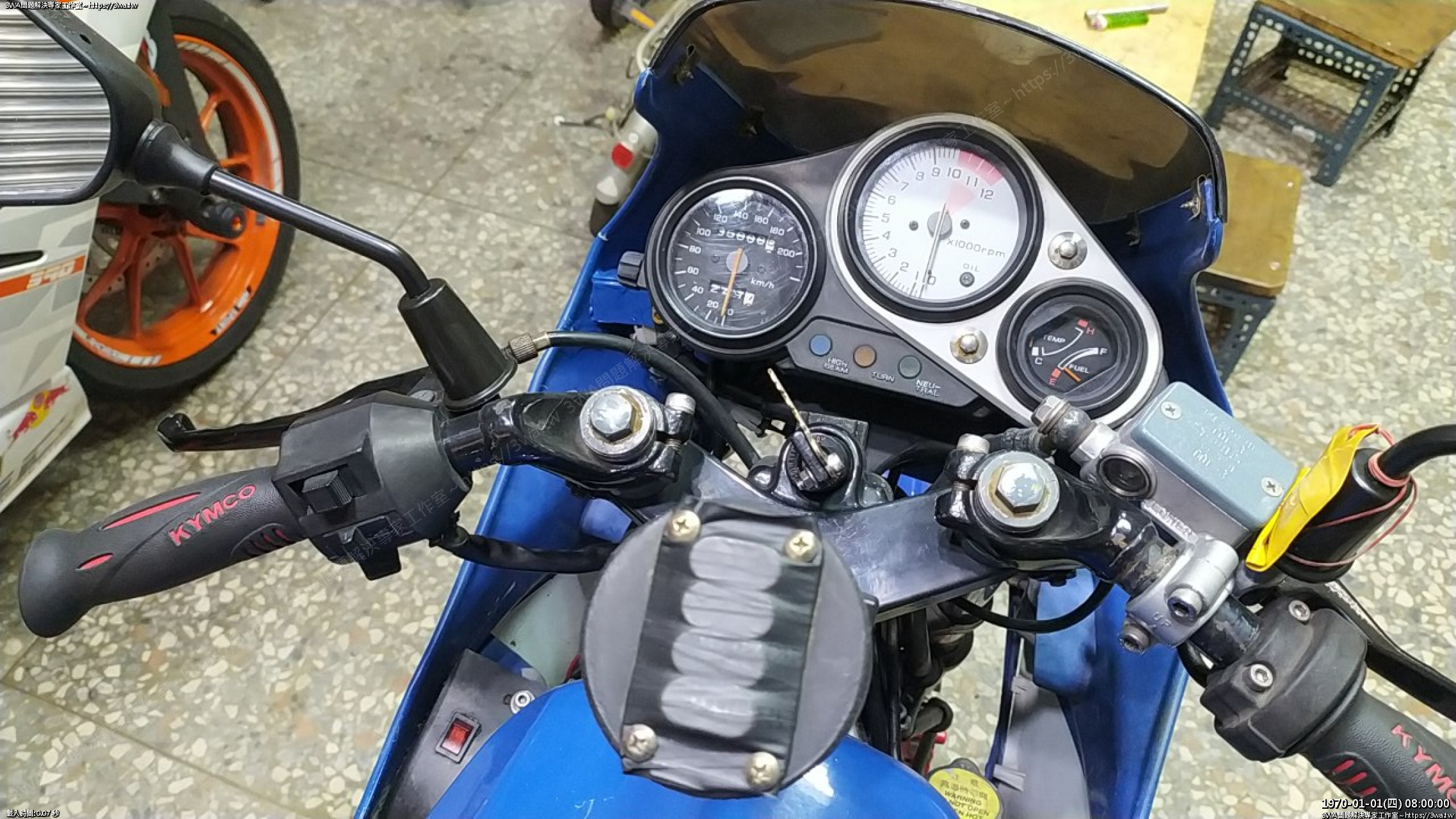

鎖回車上了



修好了,相當不錯~~
