標題: MSX-125 換後輪
網址:https://3wa.tw/blog/blog.php?id=1981
內容:




 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_2.jpg

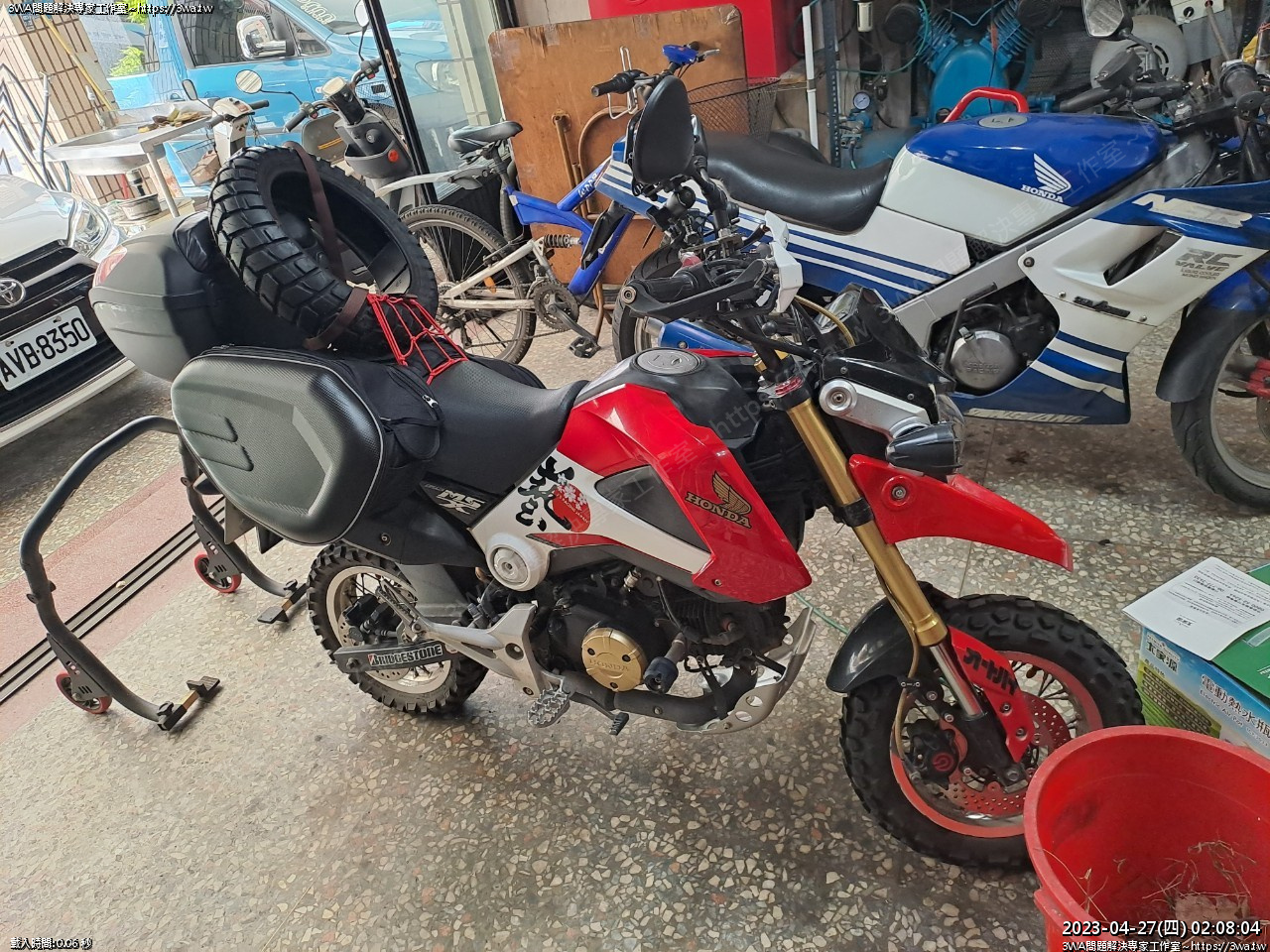

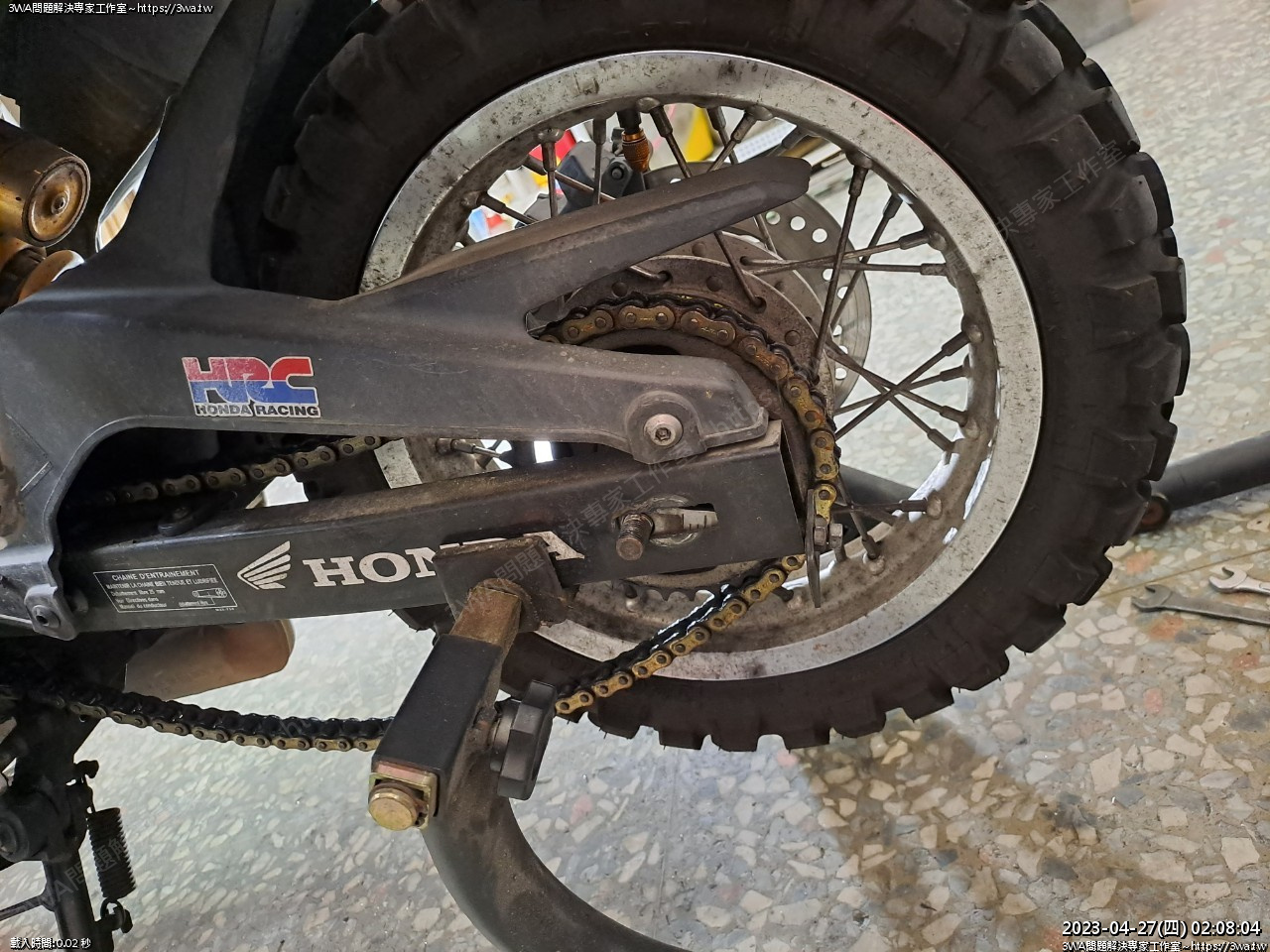

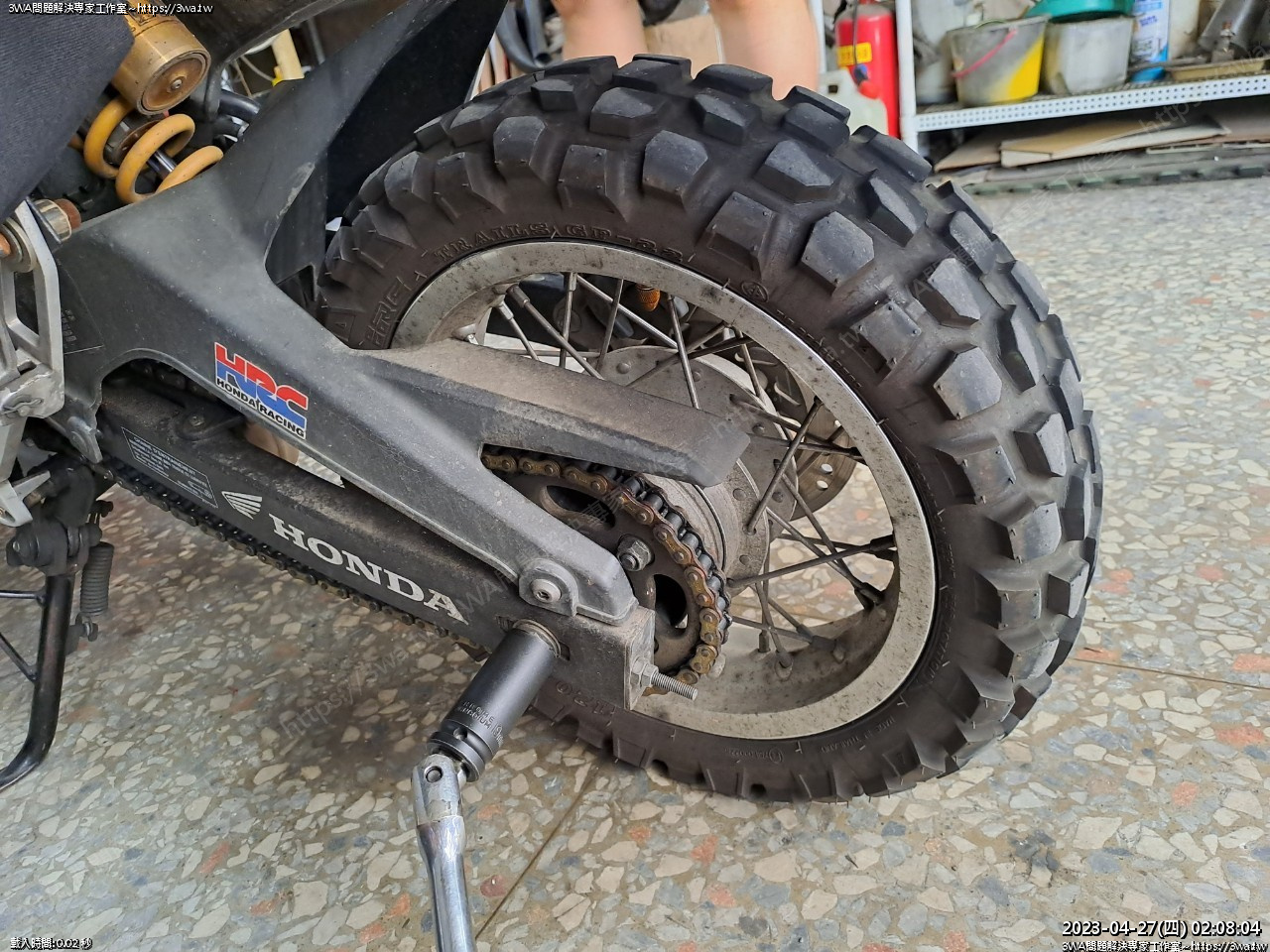

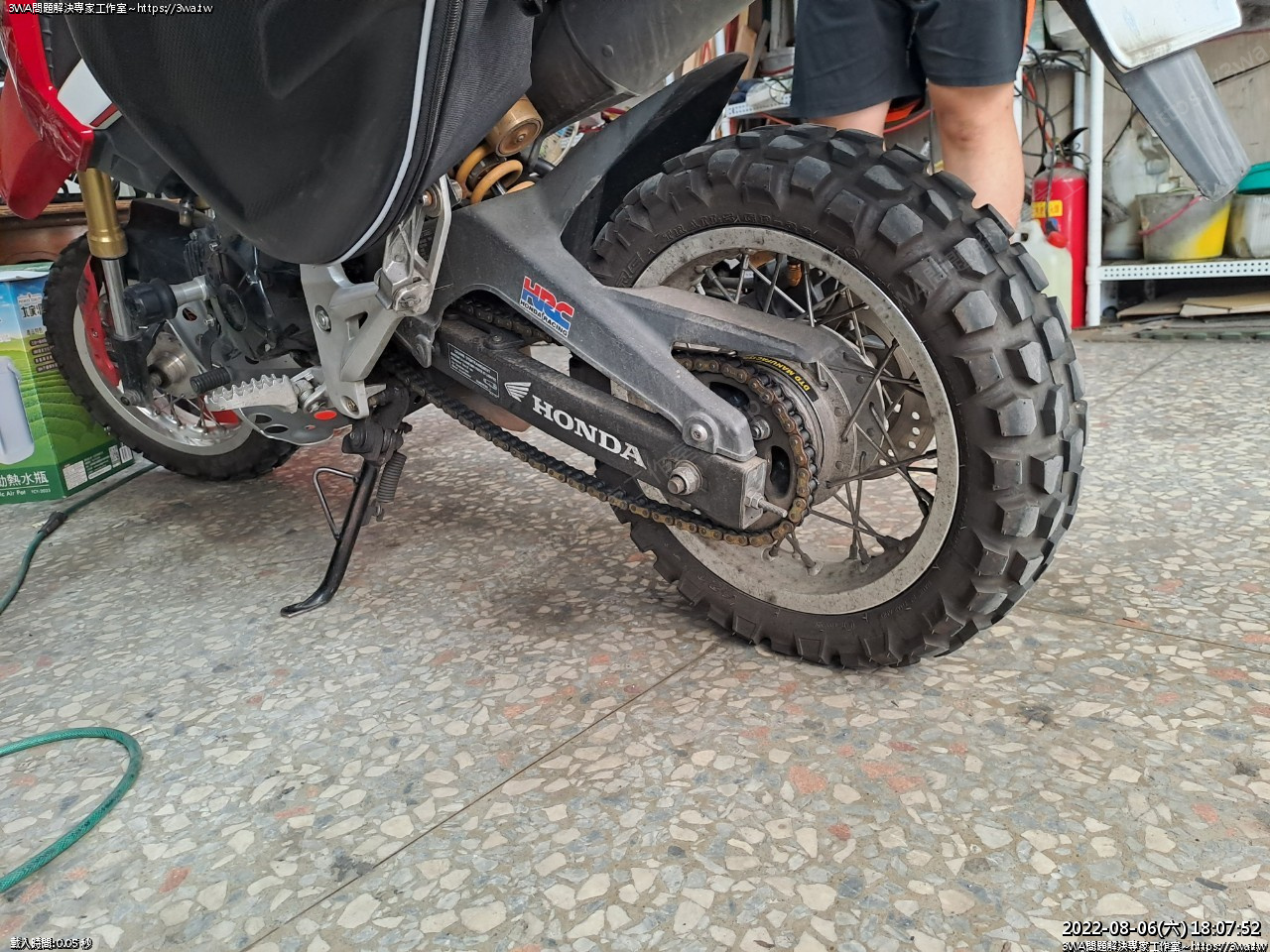

鳥嘴今天來換 MSX-125 的後輪

因為之前裝的巧克力胎,雖然山路不錯,但平路騎還是覺得太滑溜了

柏油路用巧克力胎,不好轉彎,有點危險



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_3.jpg

巧克力胎



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_4.jpg

使用 19mm 逆時針拆鬆螺帽



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_5.jpg

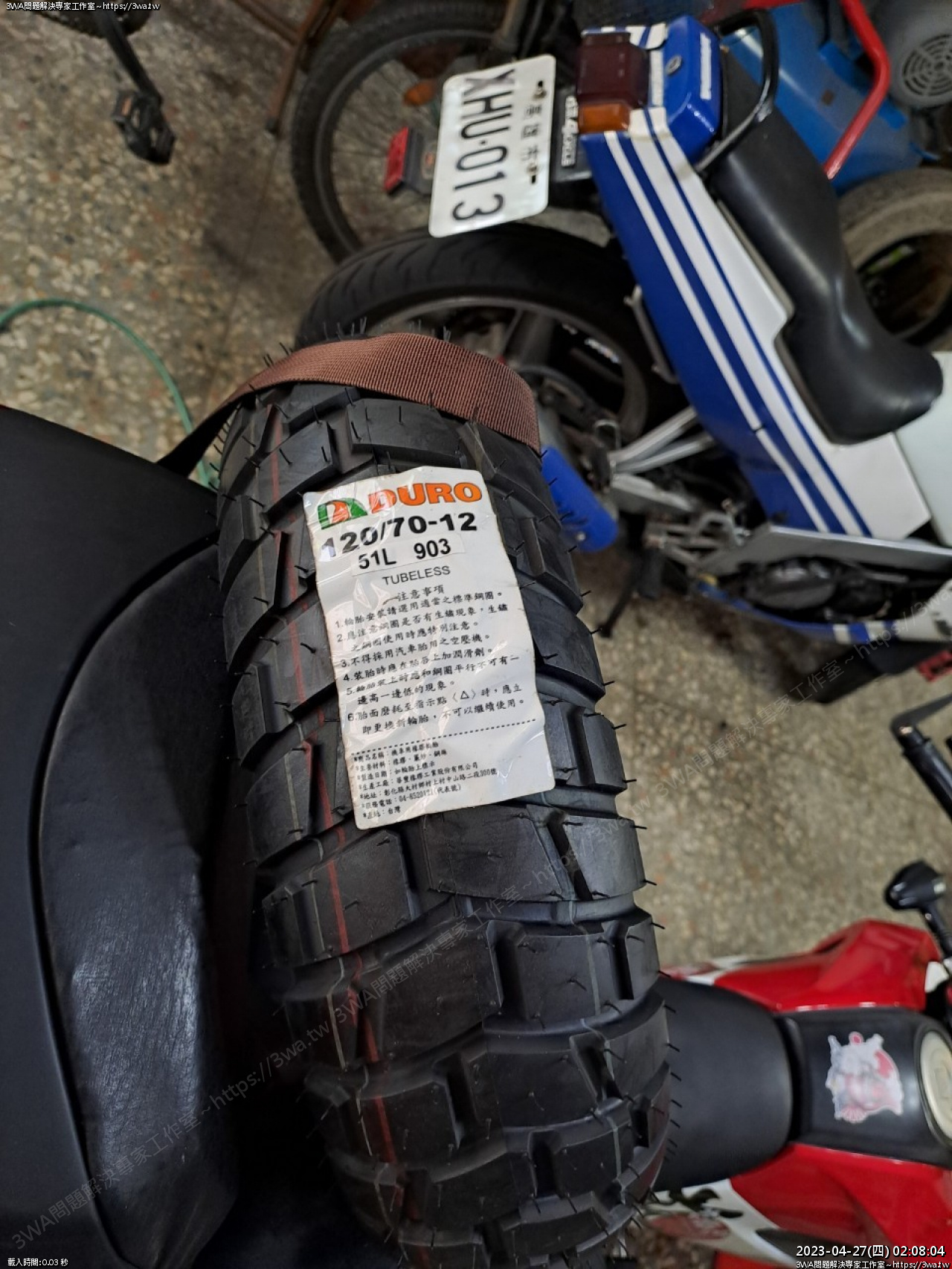

這次要用的是華豐的 HF-903 120-70-12 多功能胎



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_6.jpg

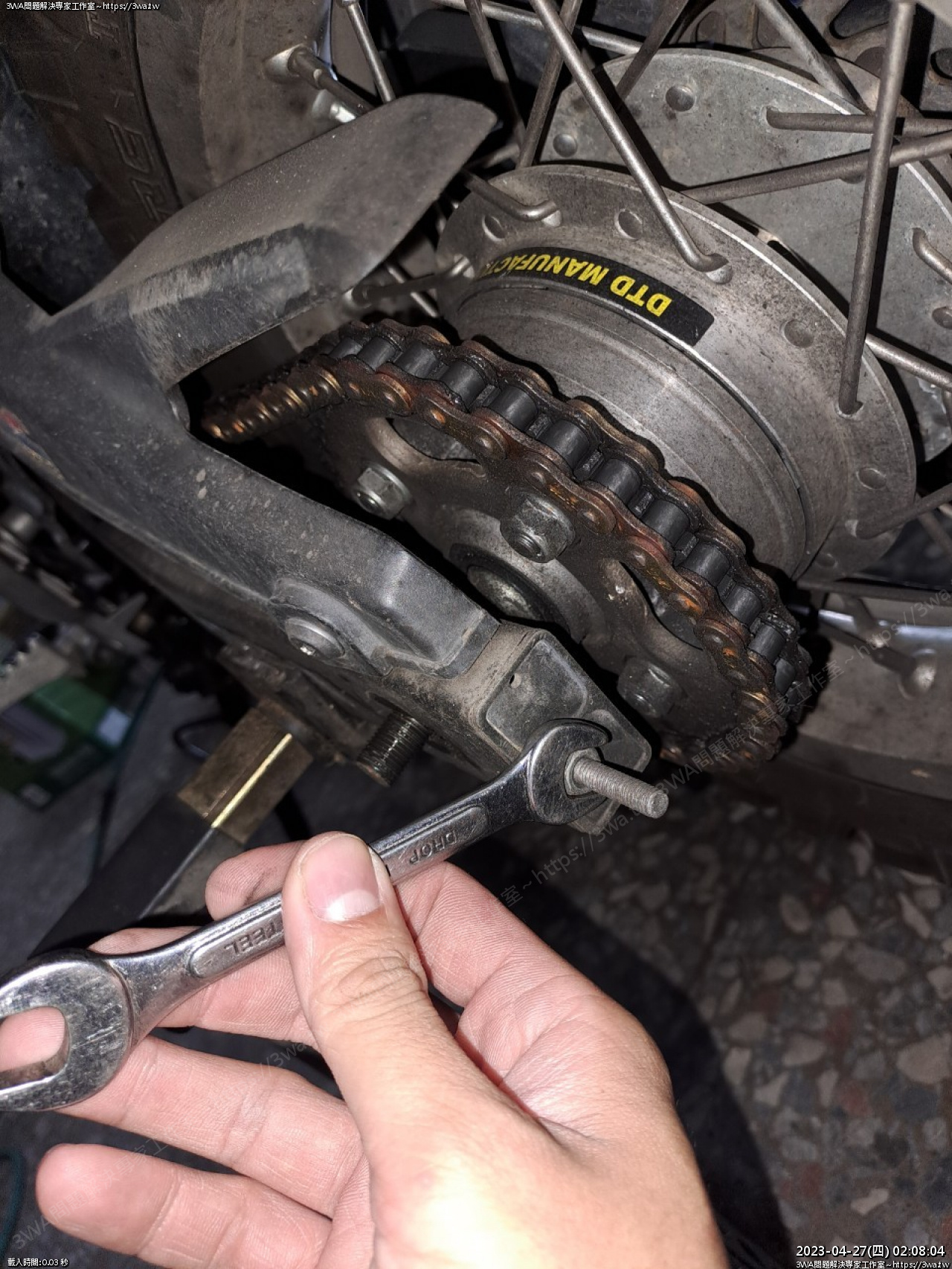

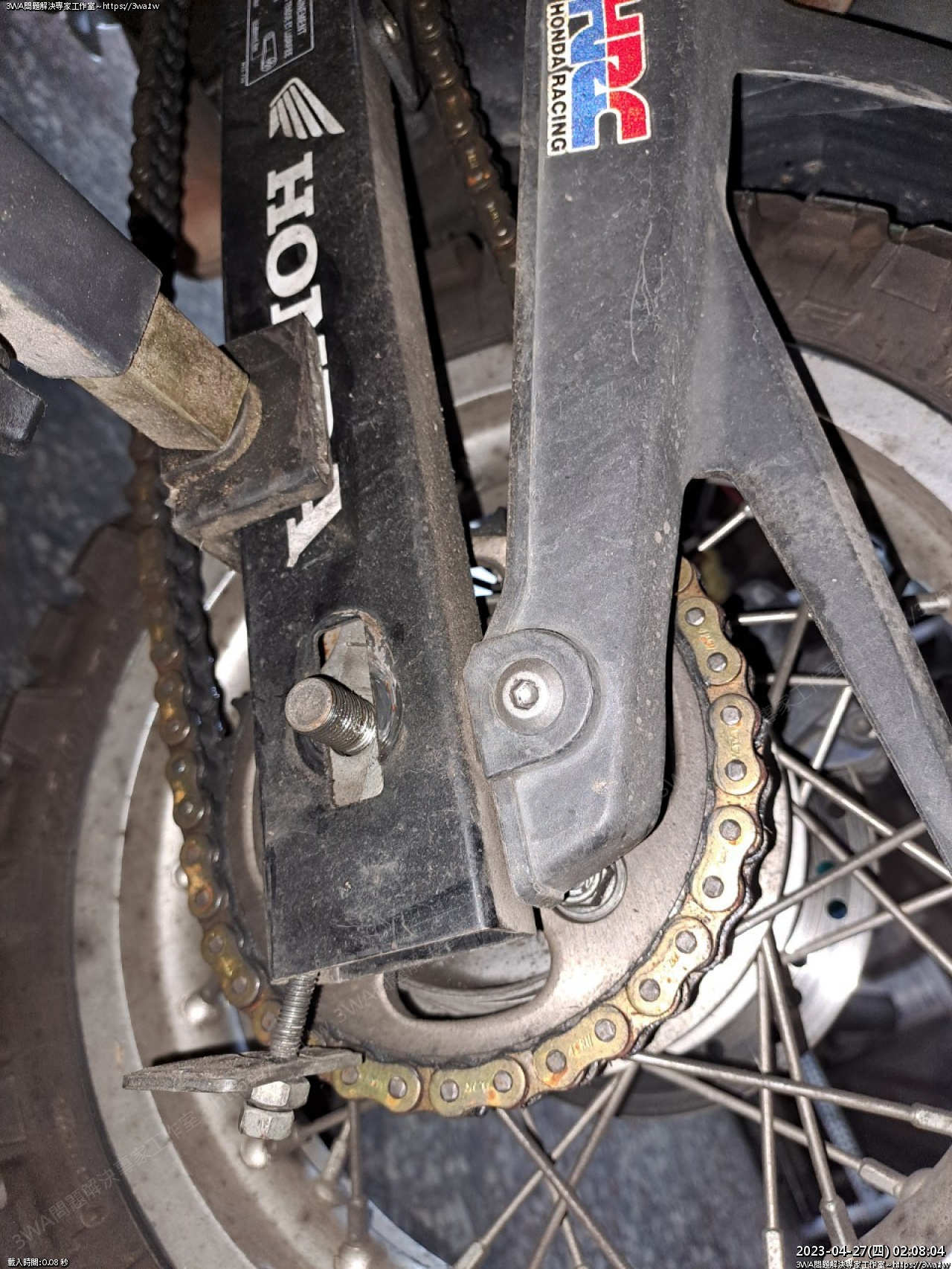

先把後輪調整器調鬆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_7.jpg

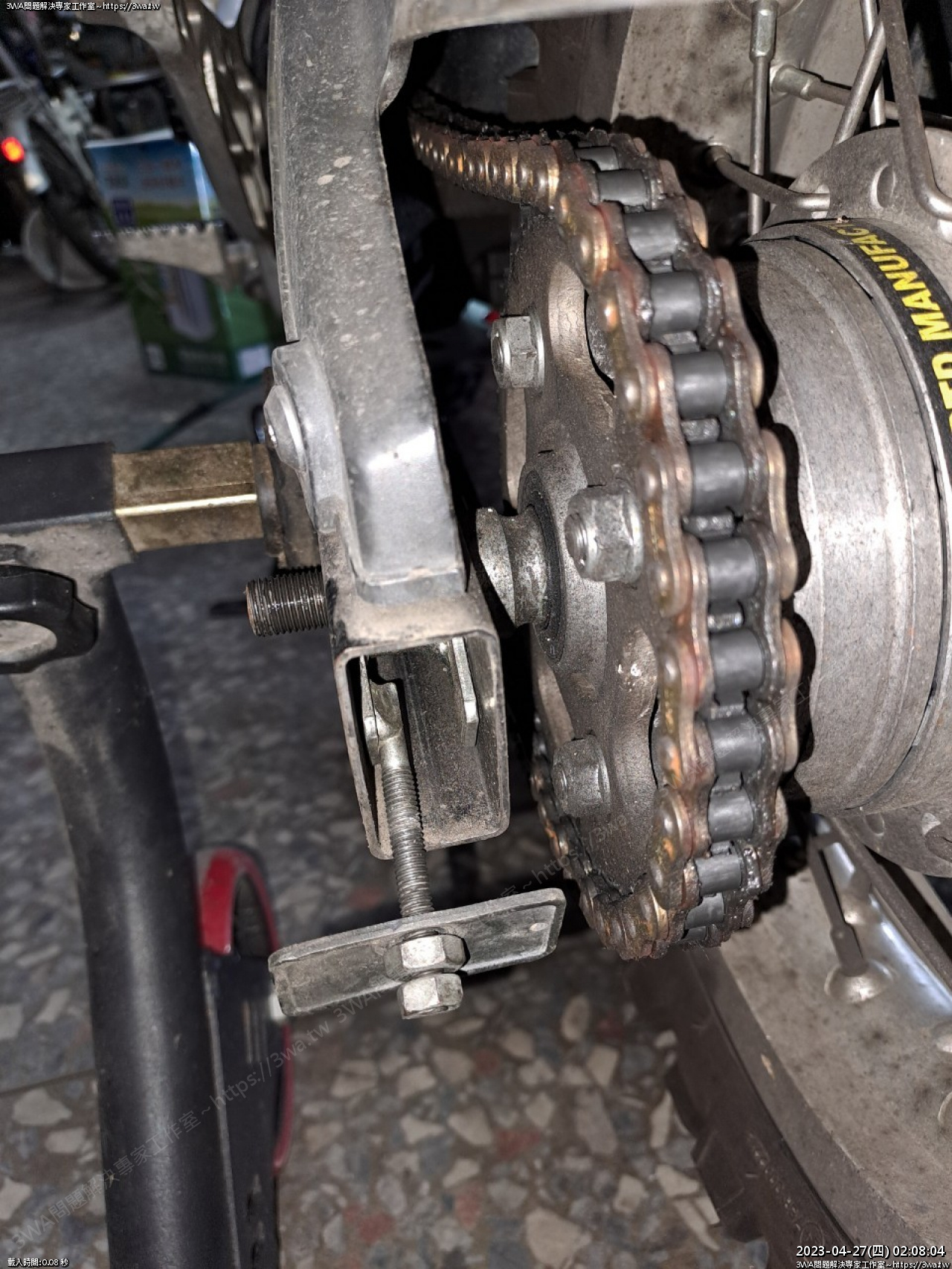

鬆到最外圈的螺牙



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_8.jpg

二邊都鬆好了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_9.jpg

左邊的螺帽拆下



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_10.jpg

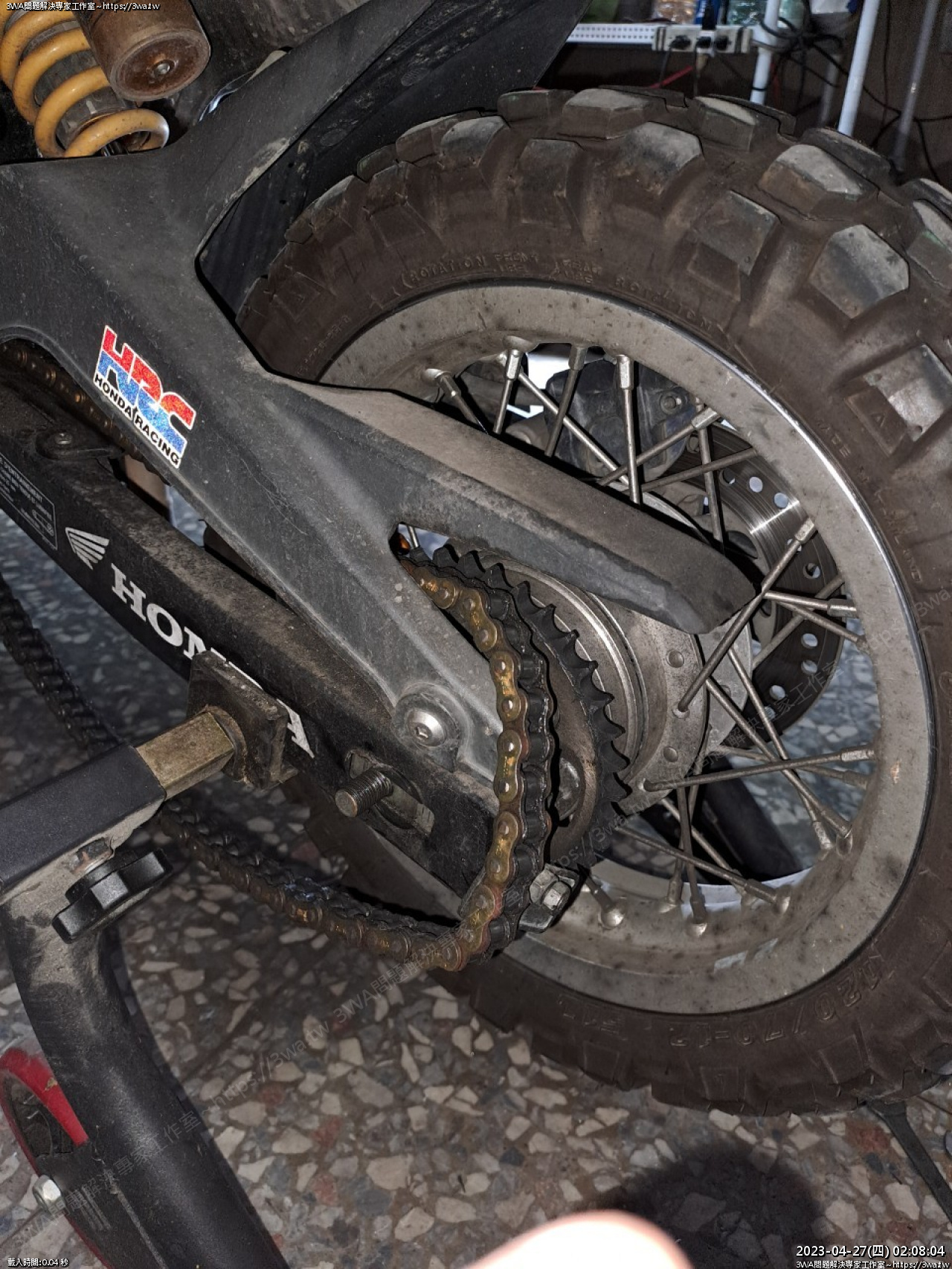

後輪用腳一踢,把輪胎踢到最前面,讓鏈條自然下埀



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_11.jpg

把鏈條烙下來,烙到旁邊,等會軸心抽出,後輪就可以取出



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_12.jpg

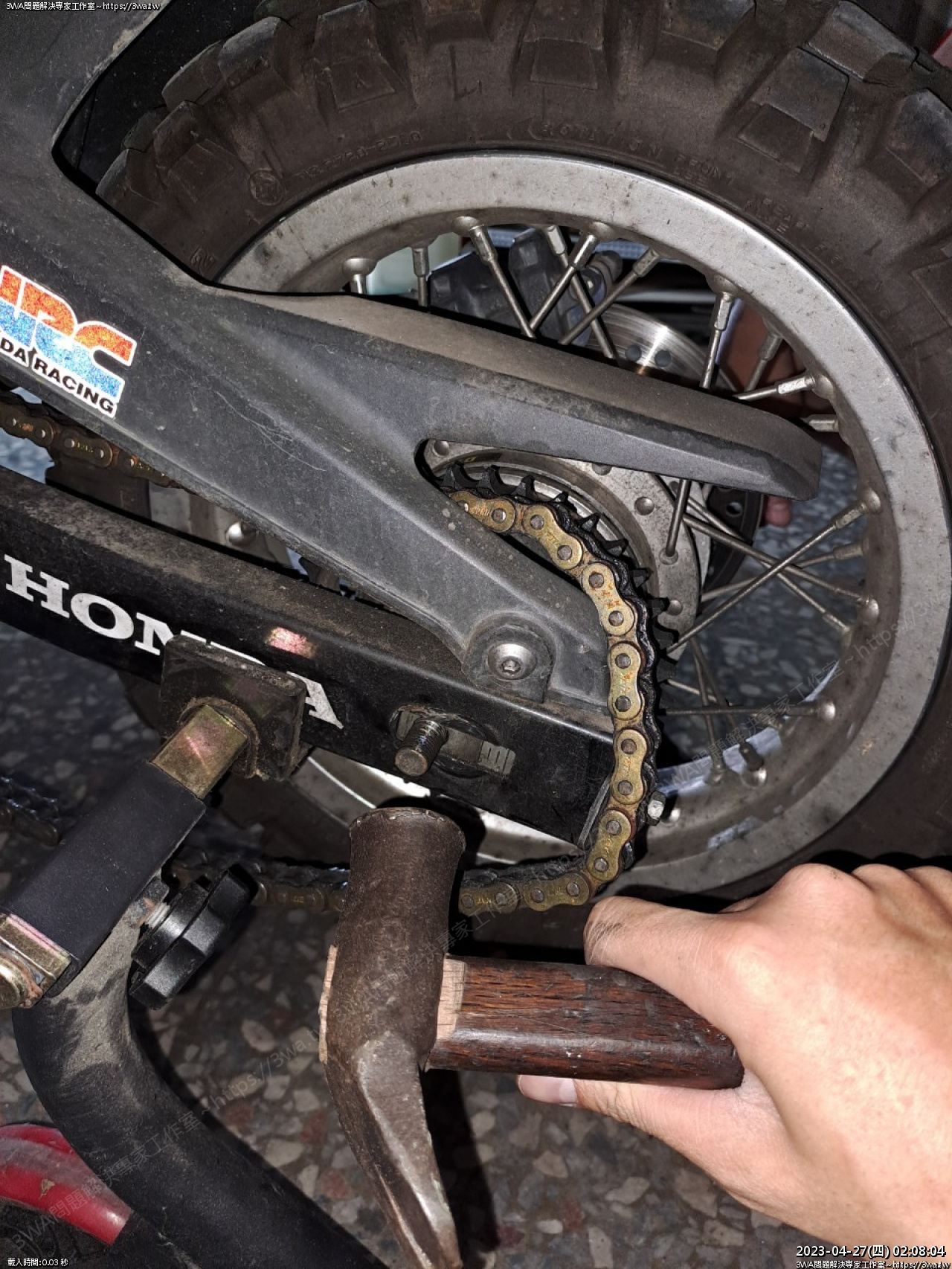

用鐵鎚把軸心輕輕打過去,另一手抽輪軸



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_14.jpg

成功取下後輪



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_15.jpg

拆下四顆 M8 (內六角6號) 碟盤螺絲,取下碟盤

然後翻面把齒盤跟減震塊也取下



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_16.jpg

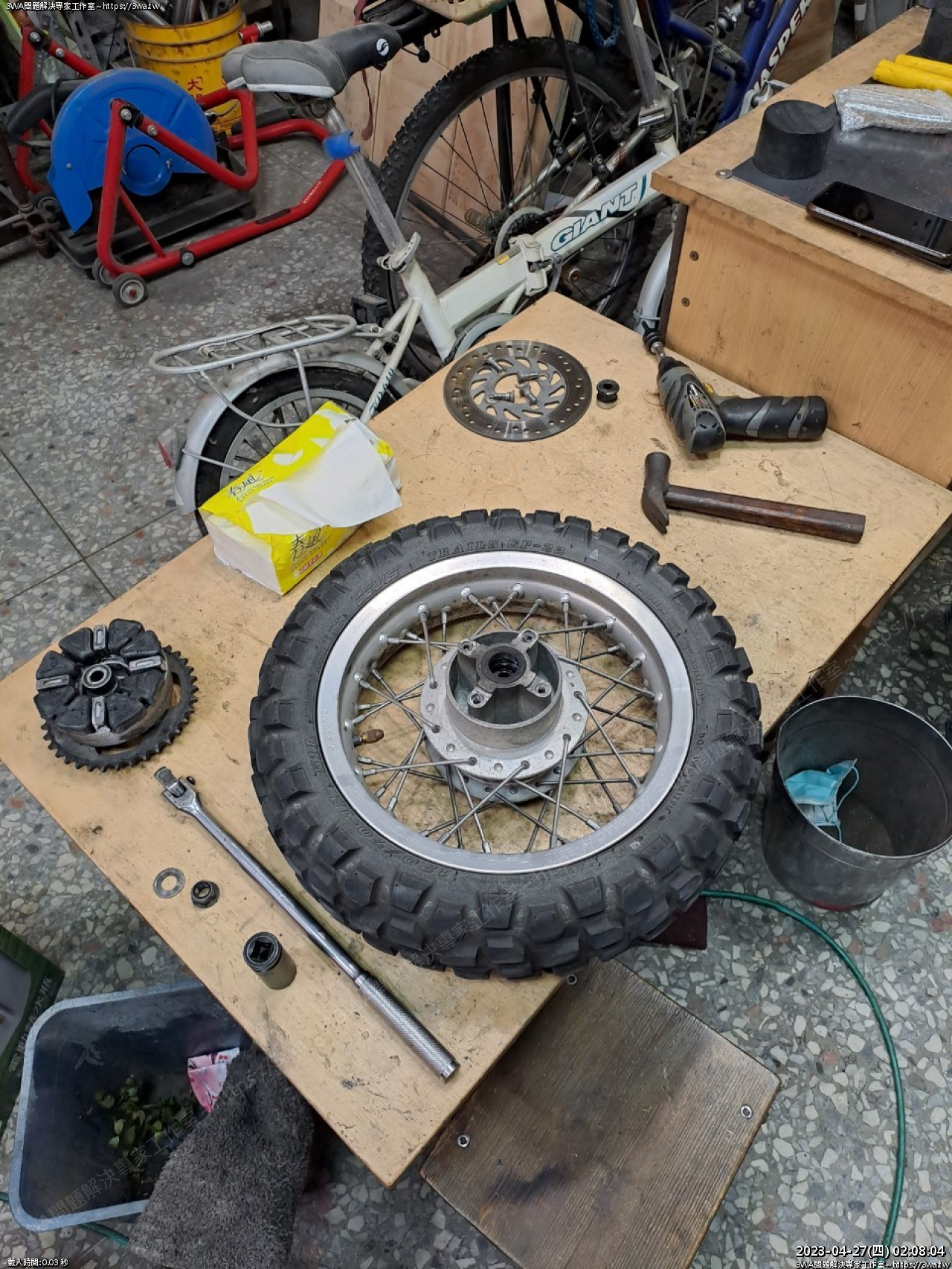

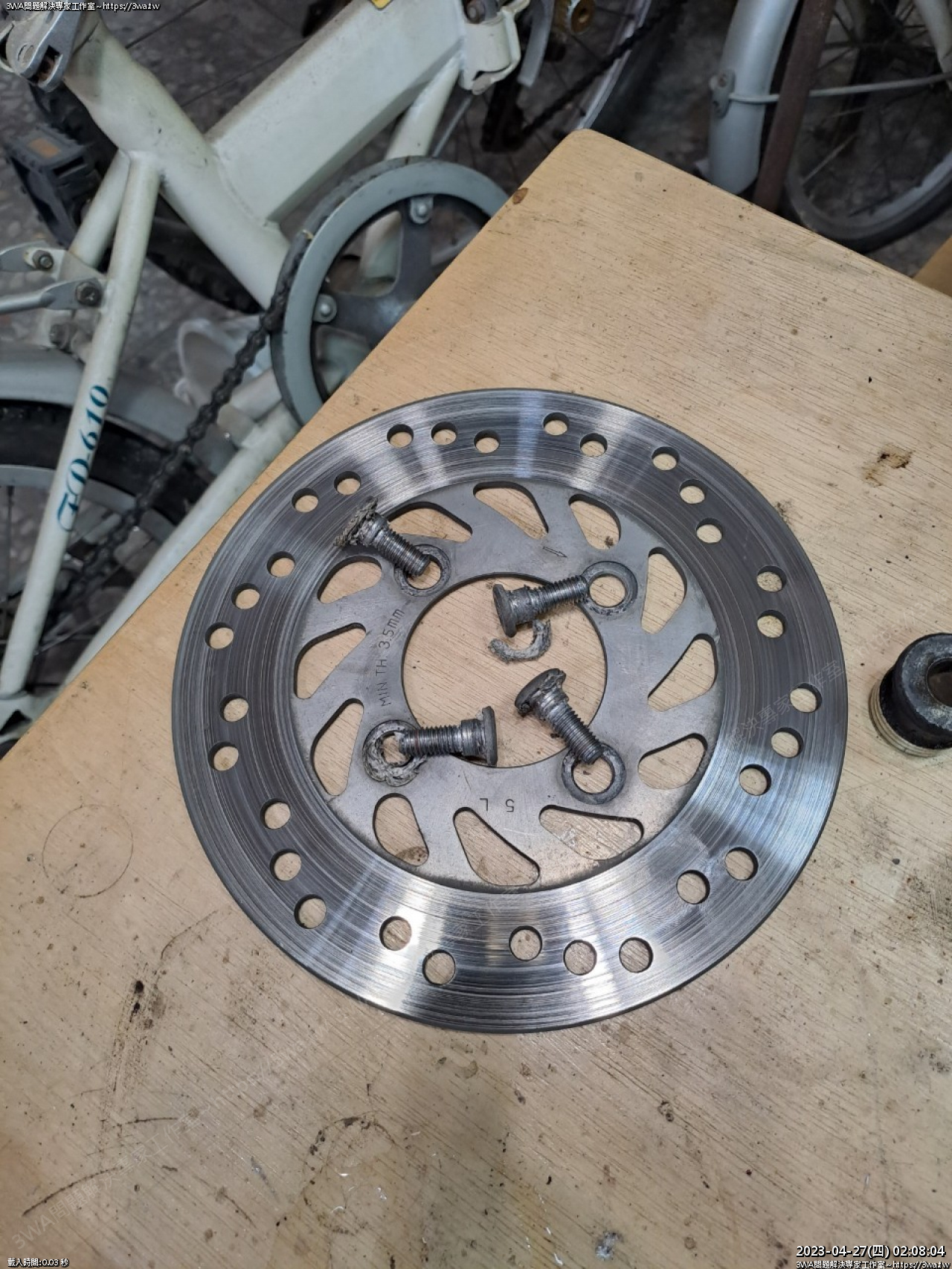

拆下的碟盤螺絲、碟盤



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_17.jpg

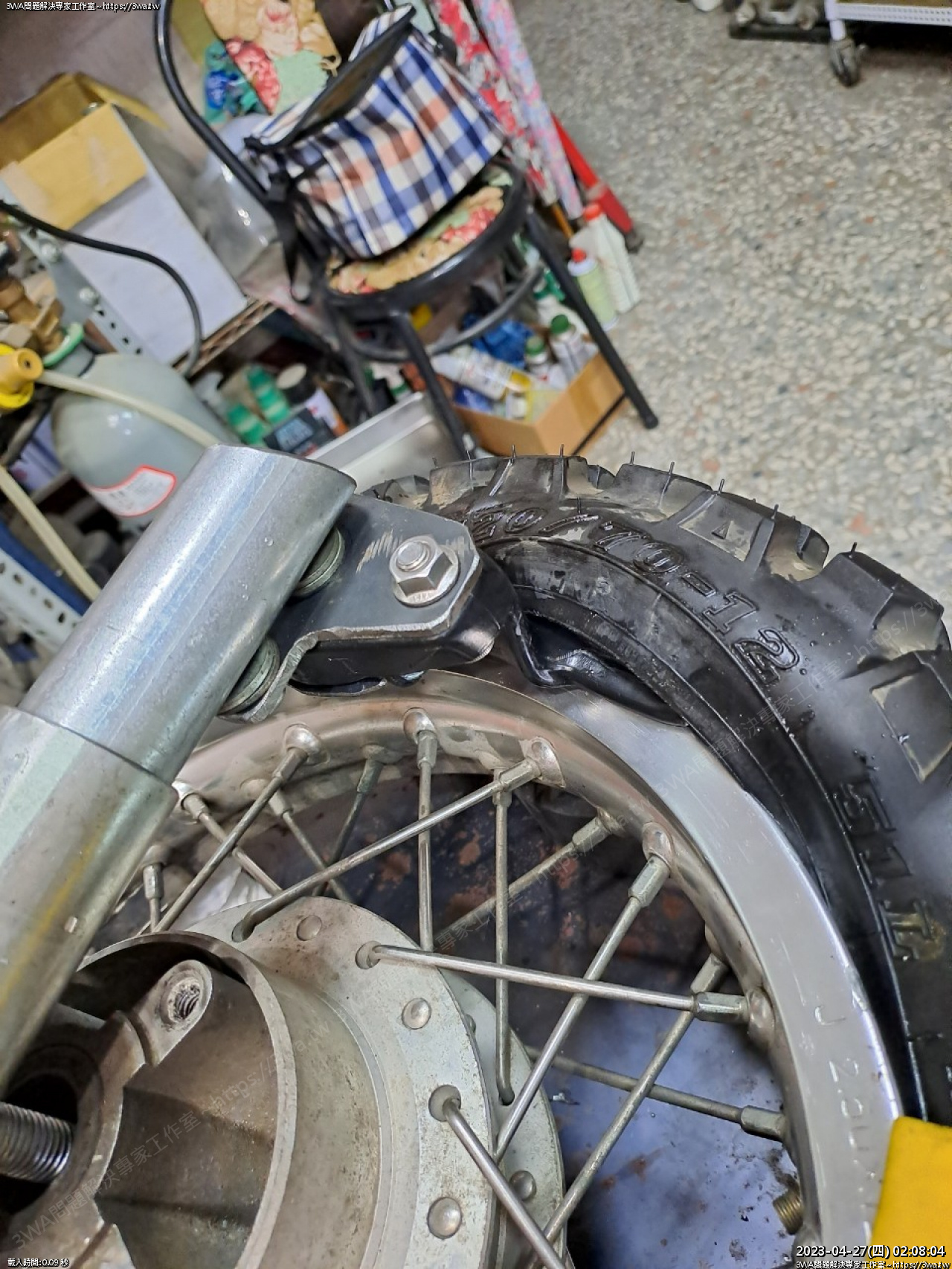

此時拆開輪胎氣嘴

什麼氣嘴沉沒到胎框裡呢...



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_18.jpg

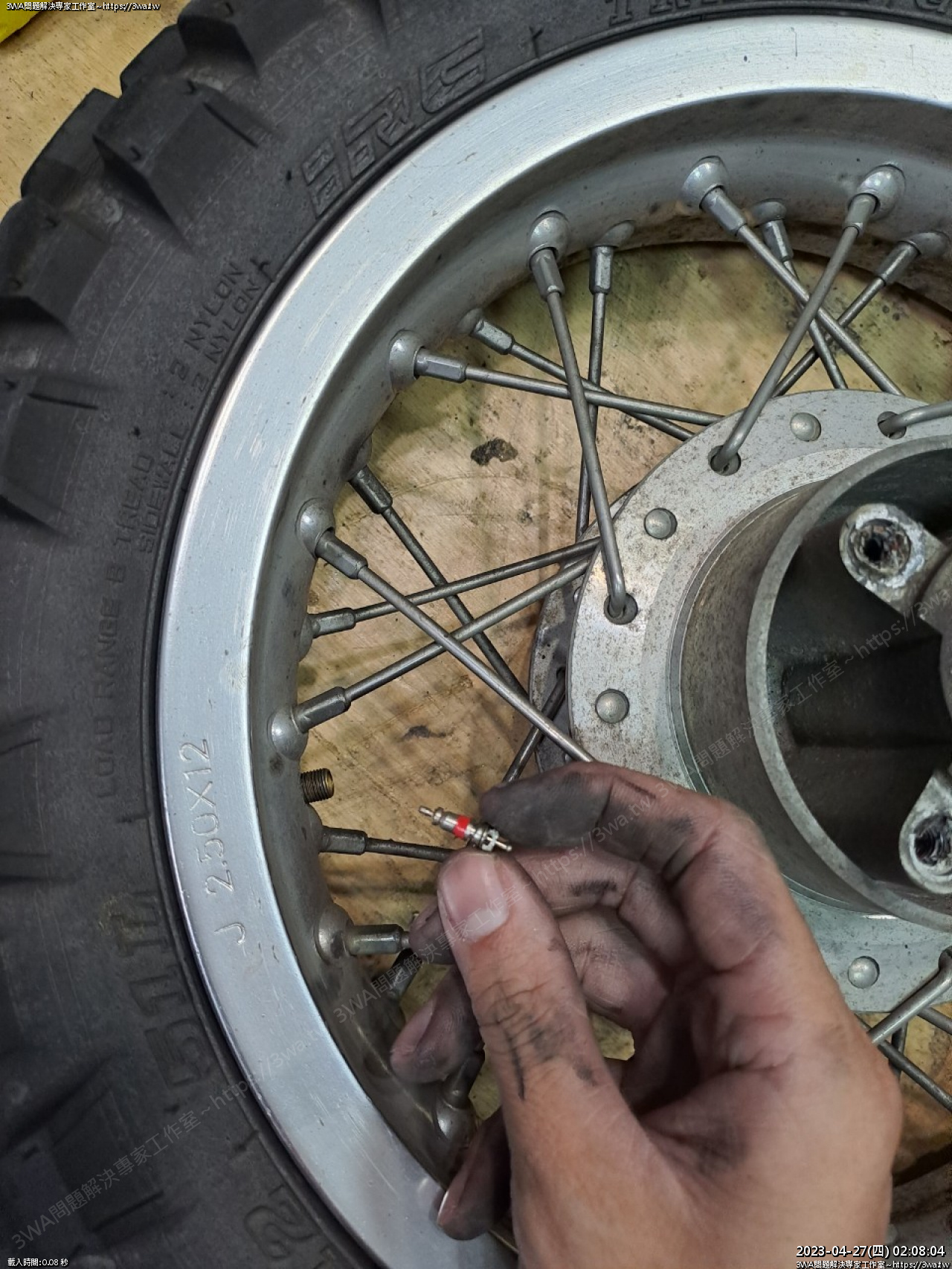

使用氣嘴螺絲,拆除氣嘴



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_19.jpg

拆下氣嘴,發現輪胎完全沒氣!?



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_20.jpg

嘗試打氣,驚覺內胎早就破了,氣都打不起來

使用夾胎棒,把胎脣分離



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_22.jpg

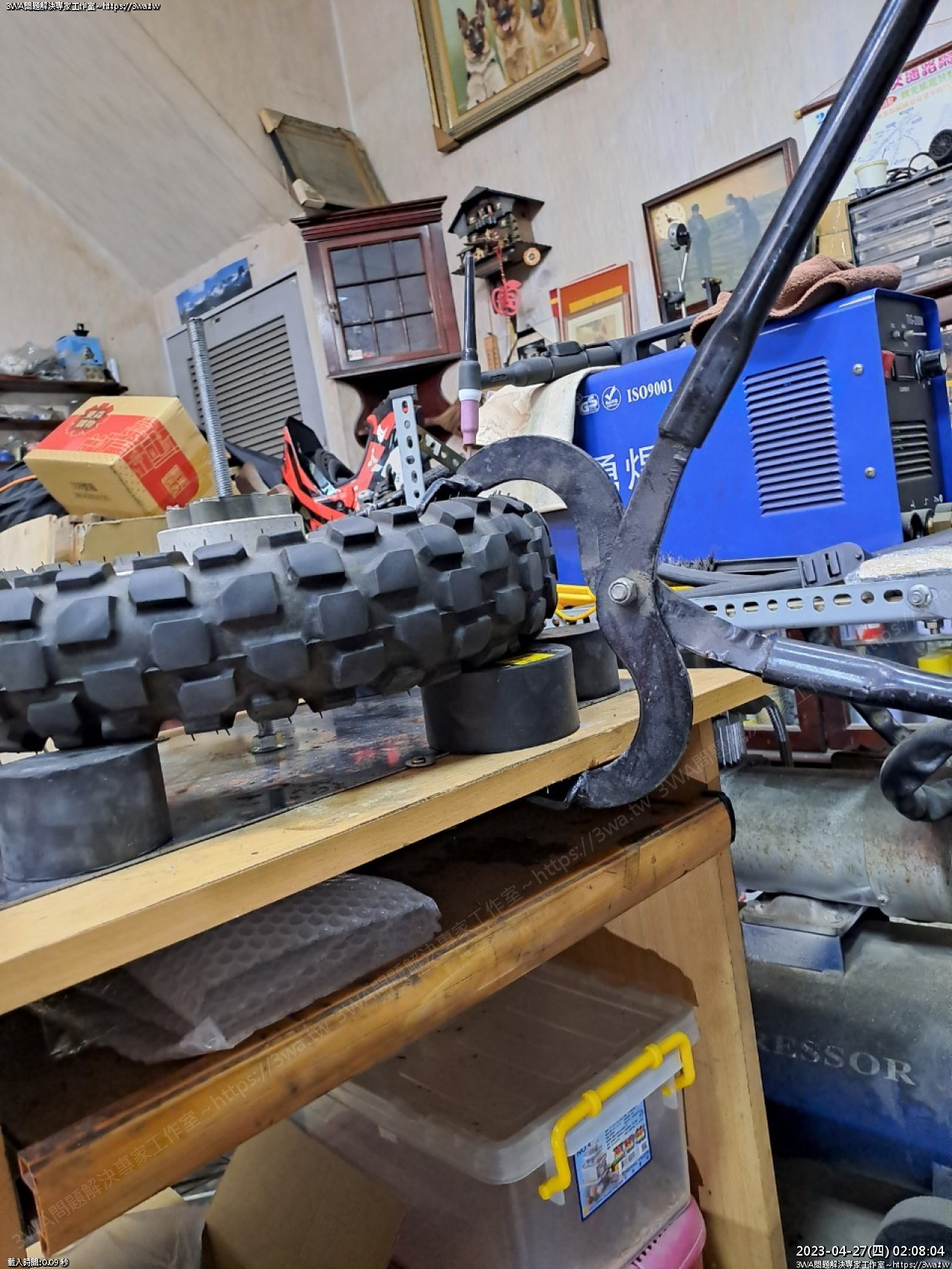

一邊夾完後,另一邊,要直接跟桌子對夾,才能正常施力拆開



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_23.jpg

直接夾爆桌子!



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_25.jpg

全景



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_28.jpg

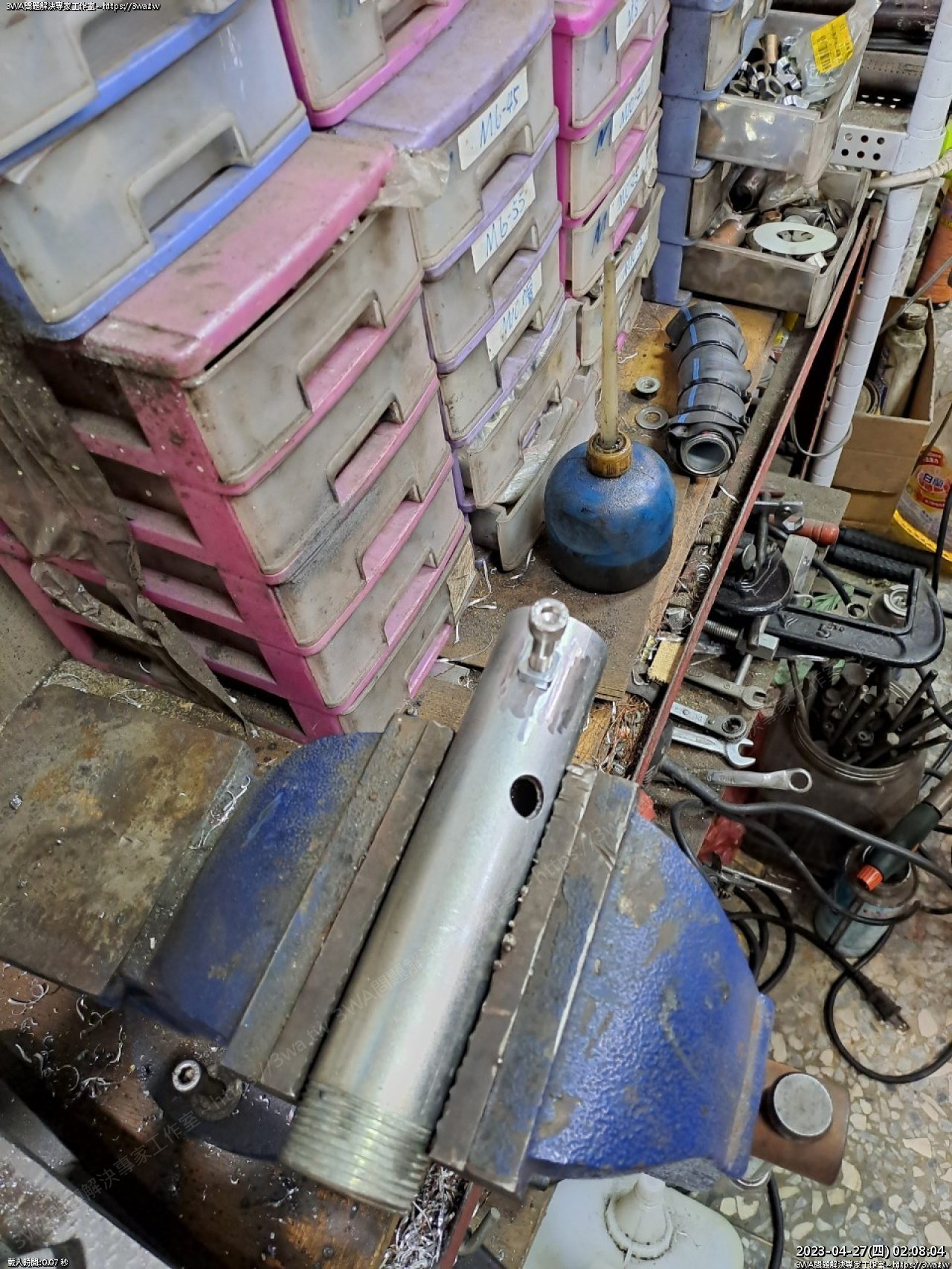

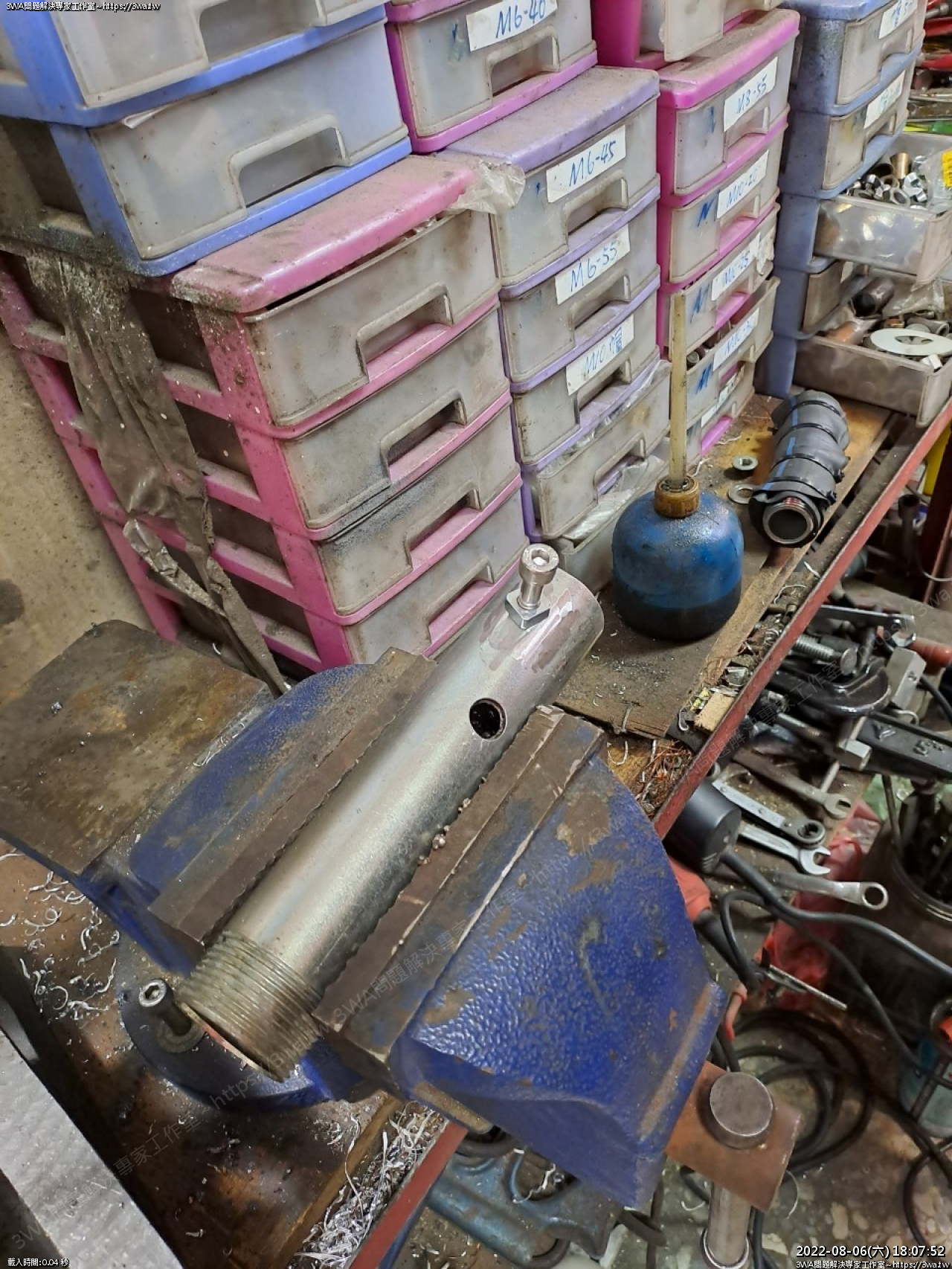

之前作的特工,是給 17 吋輪胎用的,再作一組給 12 吋輪胎用



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_29.jpg

鑽孔、把鍍鋅面打磨,然後焊上螺帽



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_31.jpg

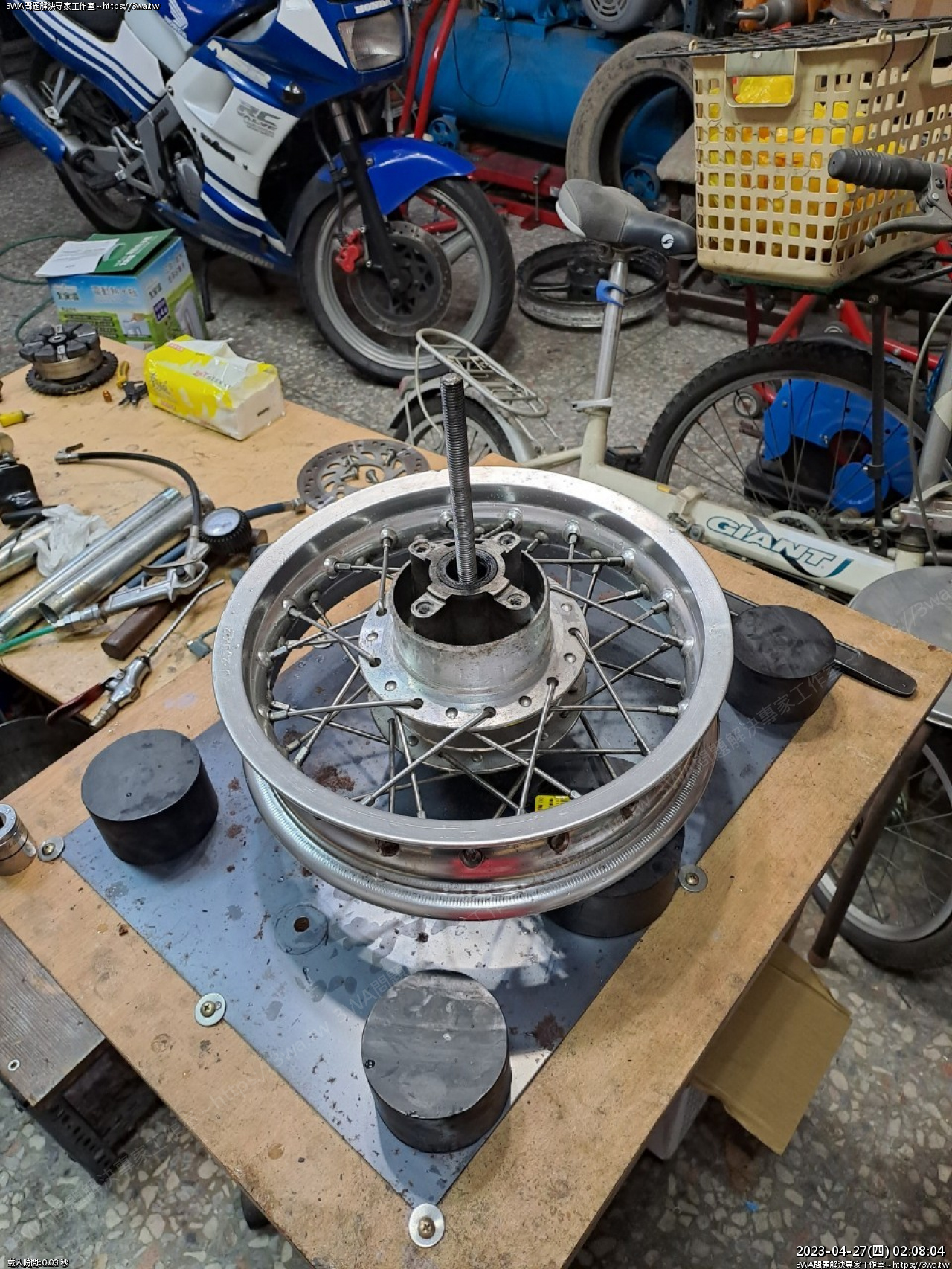

特工製作完成,開始進行輪胎分離手術



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_32.jpg

先把輪胎一角翻上來



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_33.jpg

逆時針旋轉



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_34.jpg

使用延長加力桿



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_36.jpg

輪胎成功分離第一層,然後把內胎拔出



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_37.jpg

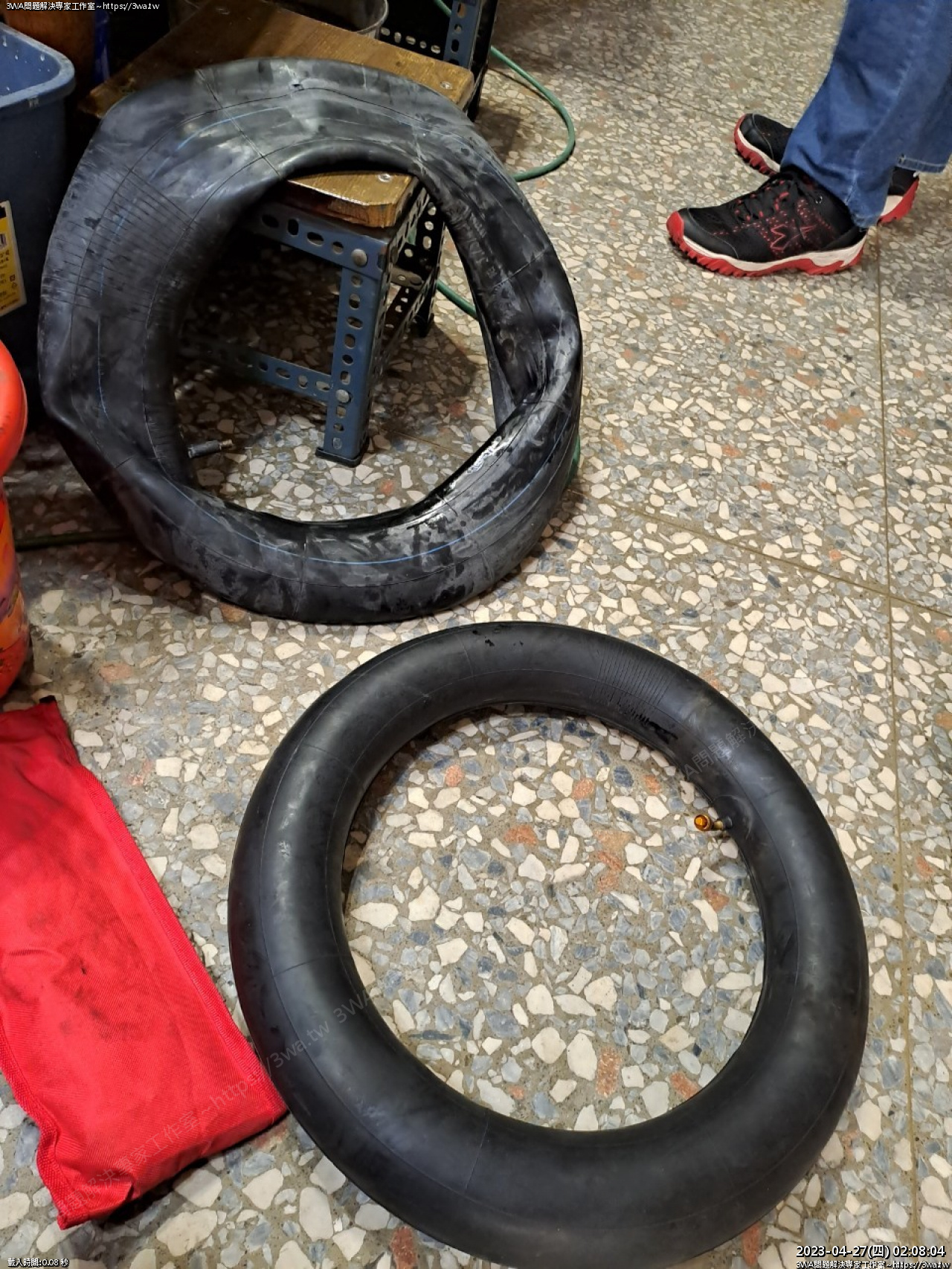

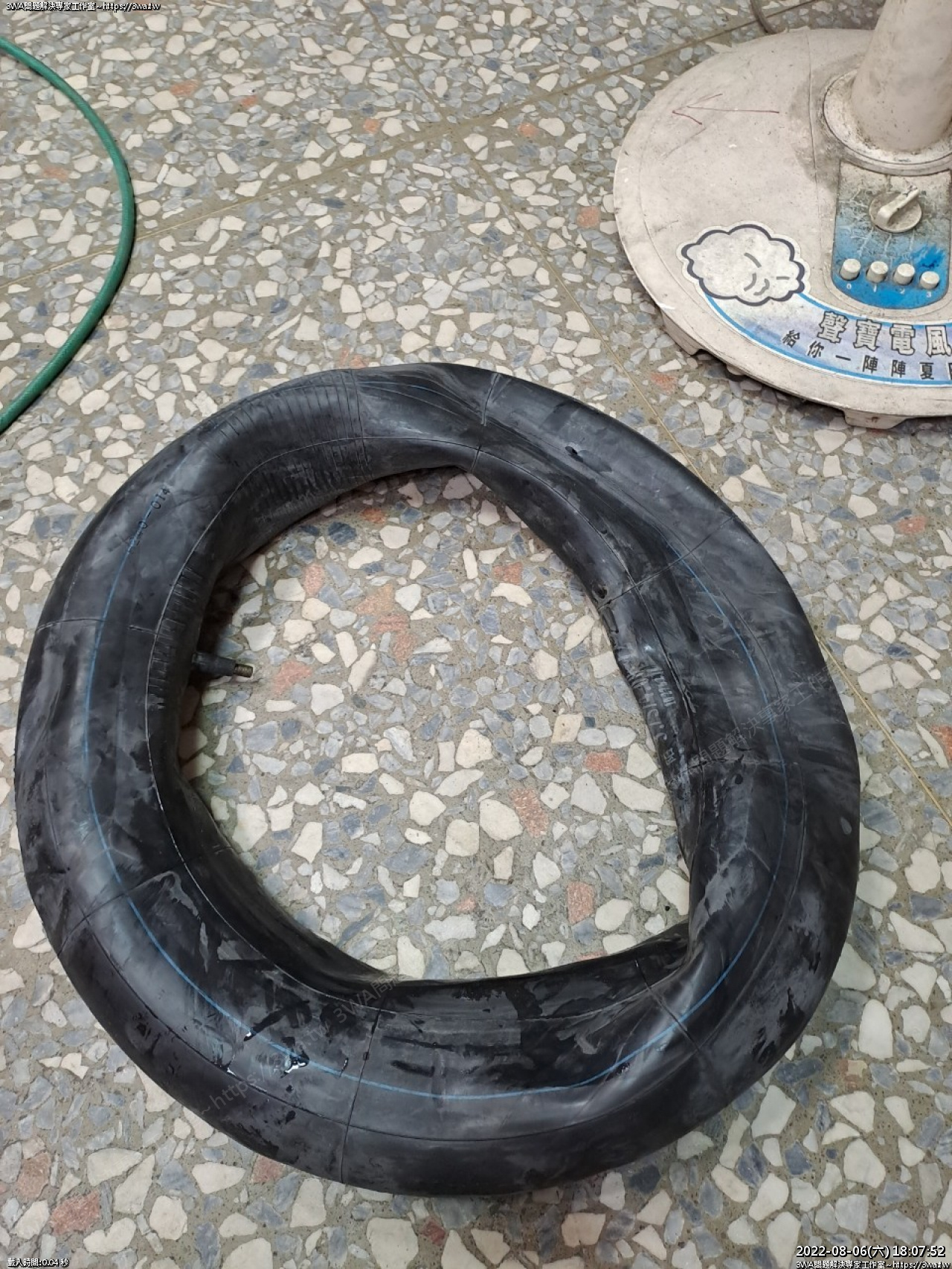

內胎成功取下



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_38.jpg

發現有很大的破口,這麼大不會補,只好換新的



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_39.jpg

接下來繼續分離輪胎跟輪框



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_40.jpg

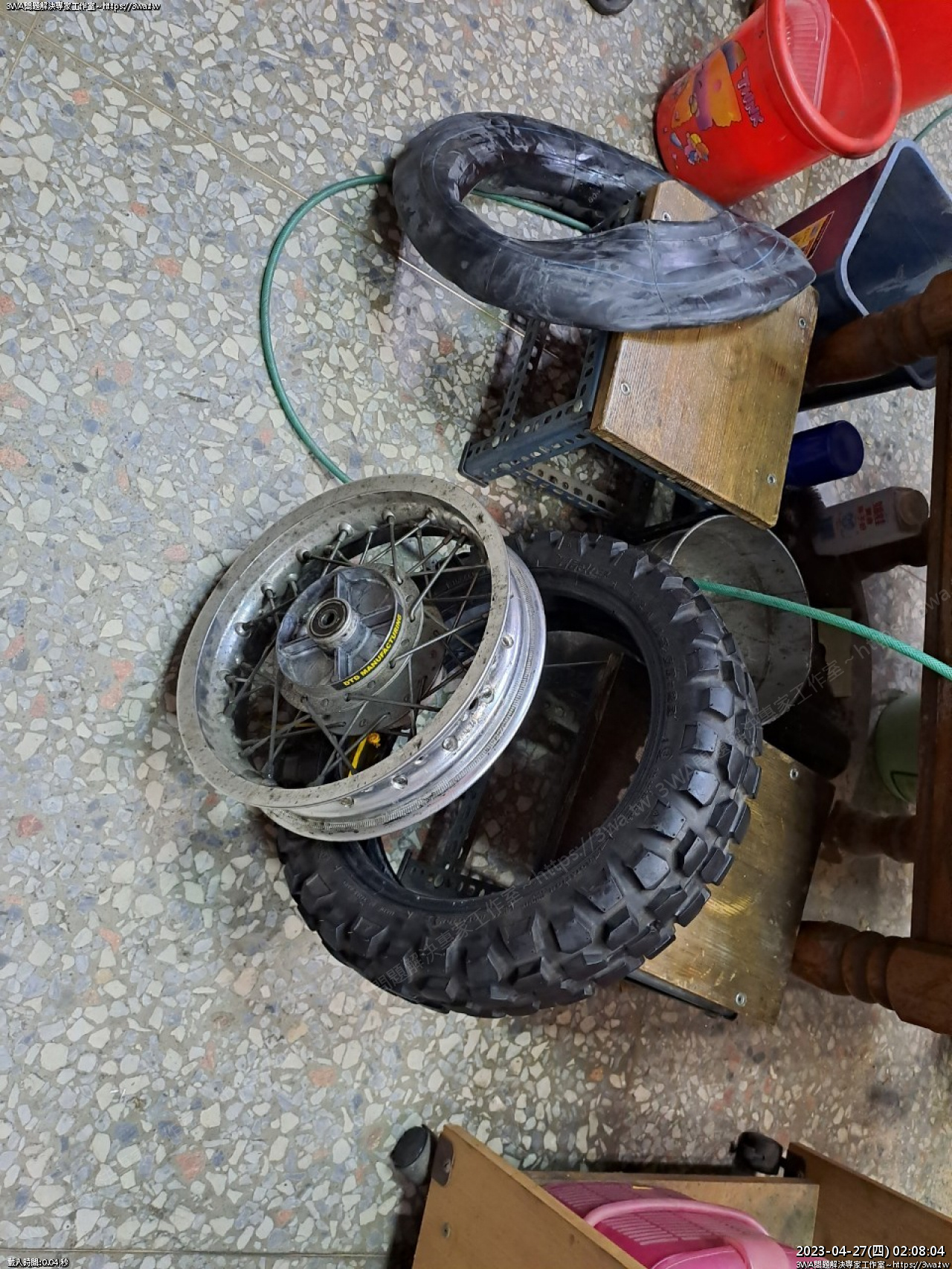

成功分離



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_43.jpg

拿到新的 12" 內胎了,嘗試灌風,確認沒有漏氣



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_44.jpg

把輪框洗乾淨,準備安裝



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_45.jpg

洗的相當乾淨,自己的車就要愛惜



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_46.jpg

擔心是不是因為內部的鋼絲螺絲造成內胎破損,買了膠帶裏上一圈保護



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_47.jpg

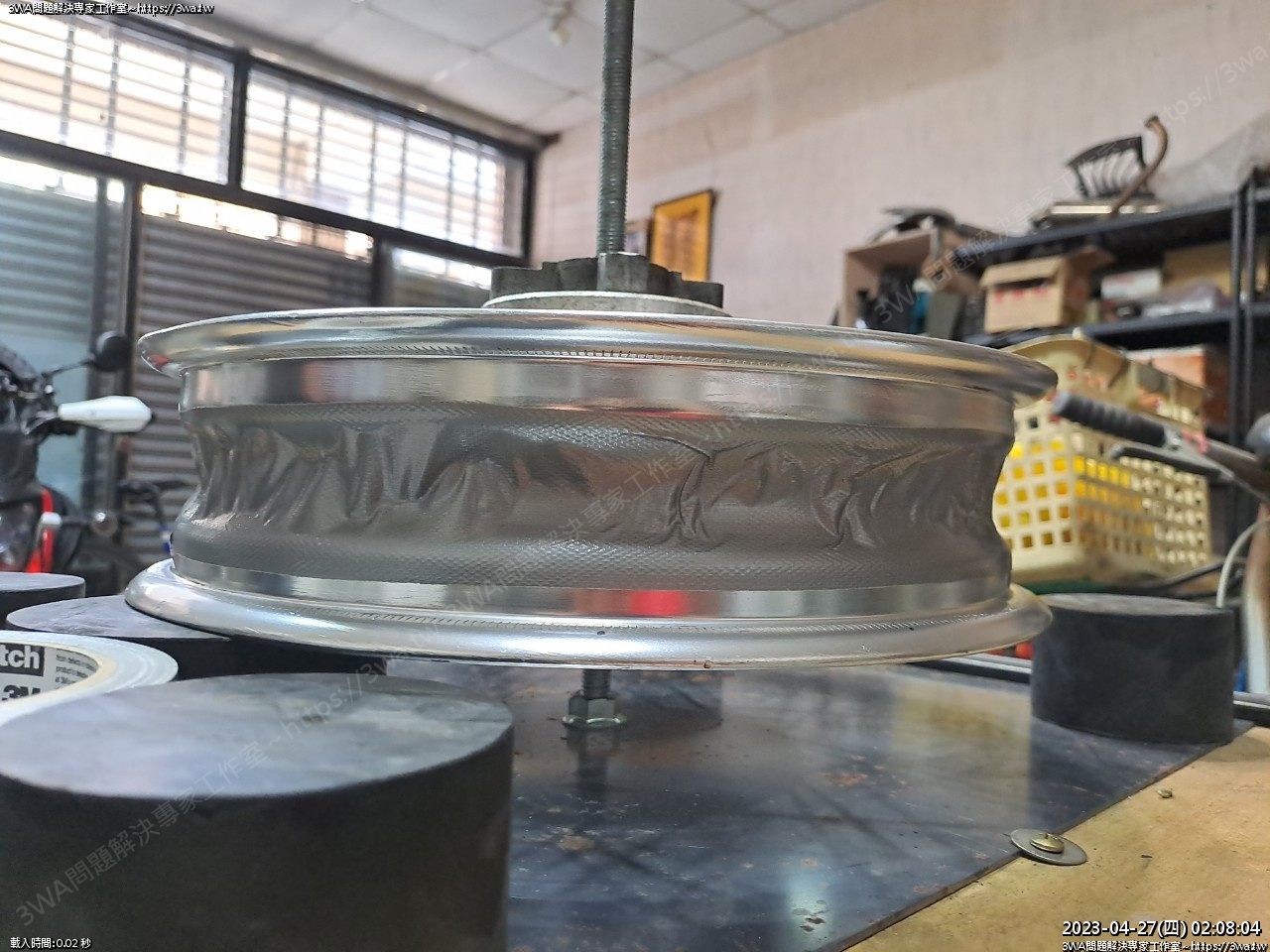

貼上膠帶保護內胎



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_49.jpg

準備安裝



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_50.jpg

新輪胎,氣嘴的點對氣嘴洞,旋轉方向確認正確



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_51.jpg

擦上矽油



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_53.jpg

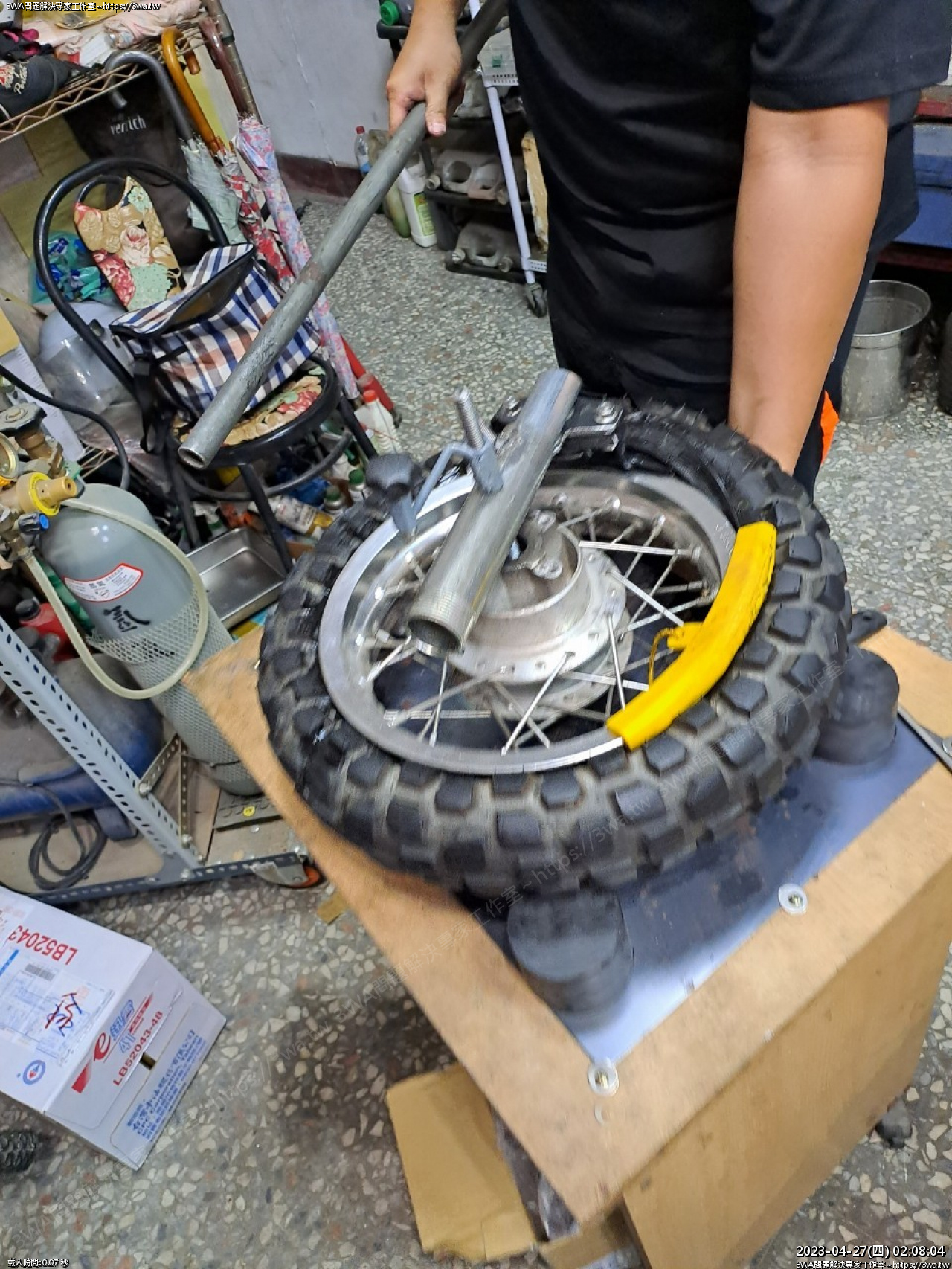

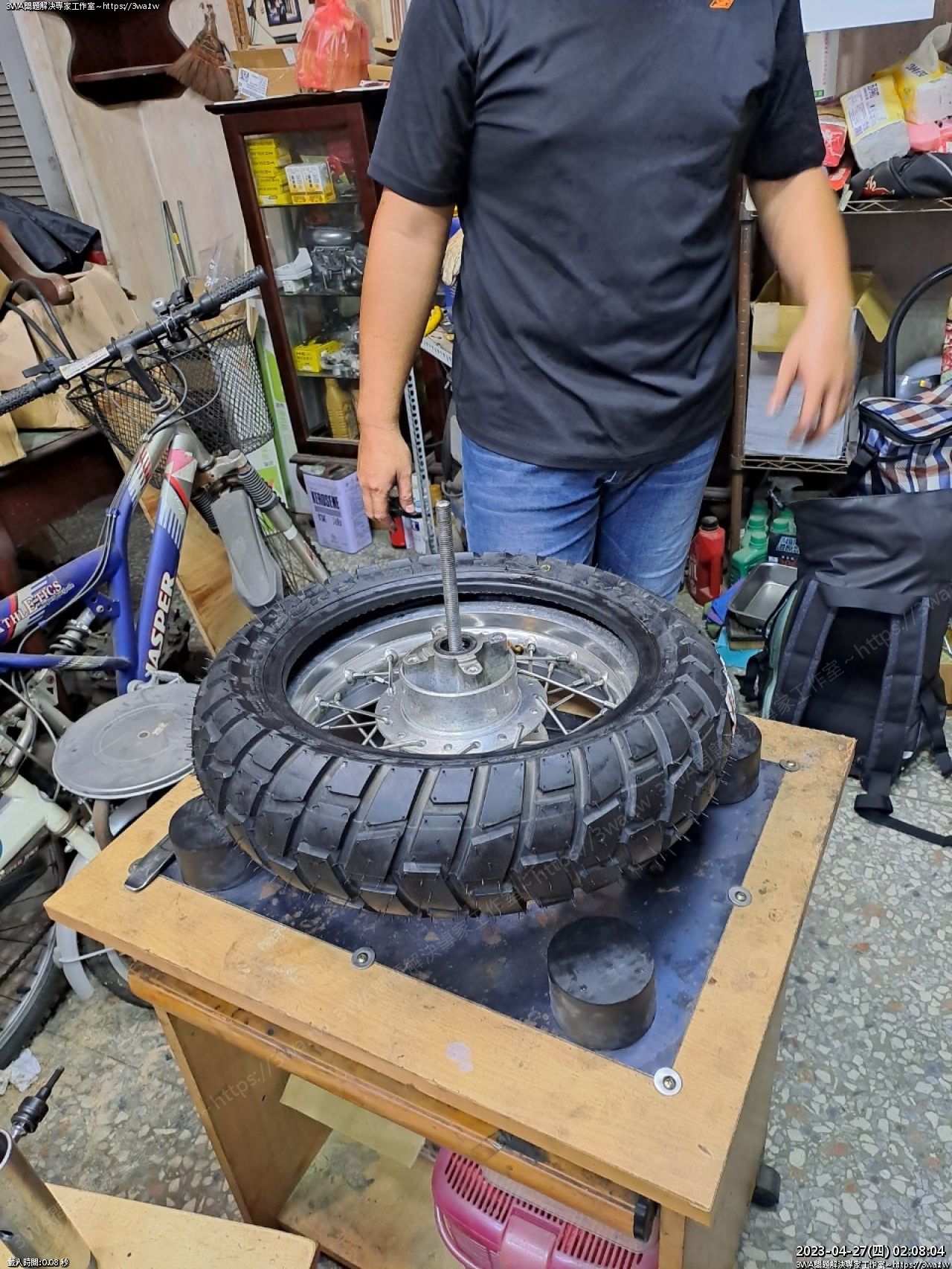

開始安裝,使用特工輔助



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_54.jpg

肥宅下壓中



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_55.jpg

順利裝入第一層外胎



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_56.jpg

這張圖已是裝好內胎了,可惜忘了拍照,內胎的氣嘴先裝上氣嘴帽,防他又縮進去



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_57.jpg

準備裝入第二層外胎,使用工具輔助



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_58.jpg

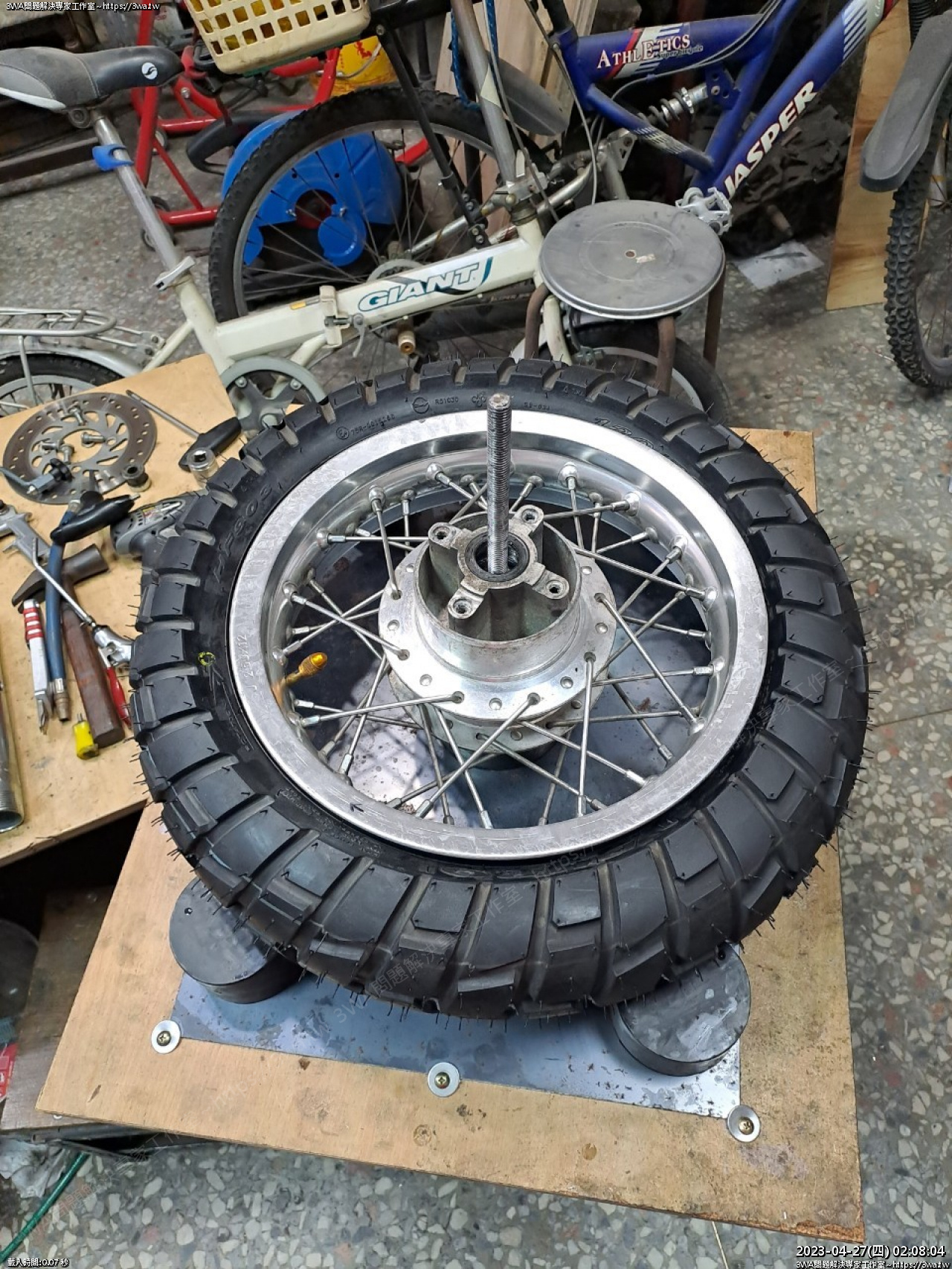

繞一圈後裝入成功



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_59.jpg

進行打氣,確認二邊的胎脣到位



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_60.jpg

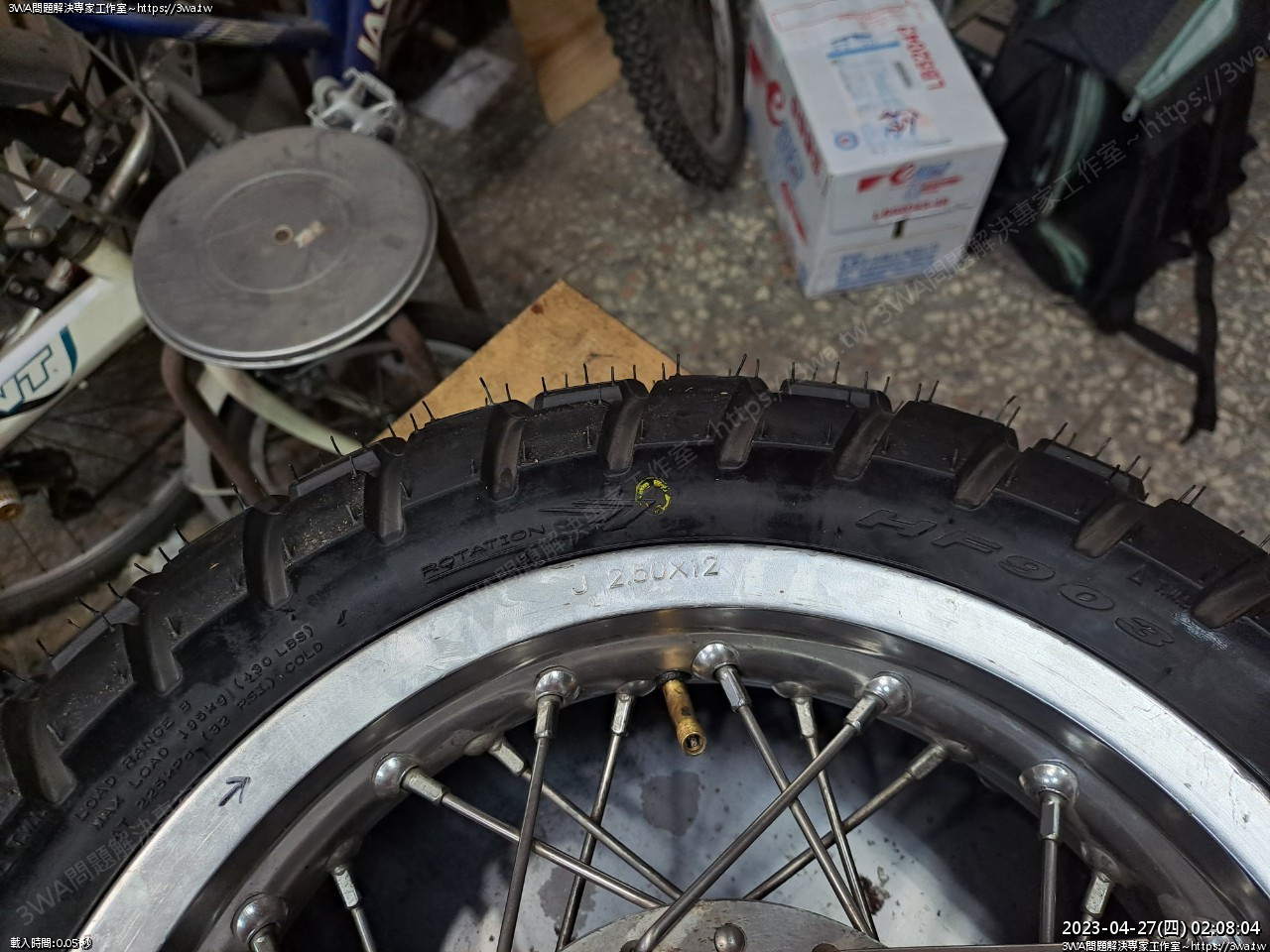

確認氣嘴跟輪胎輕點也對正



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_61.jpg

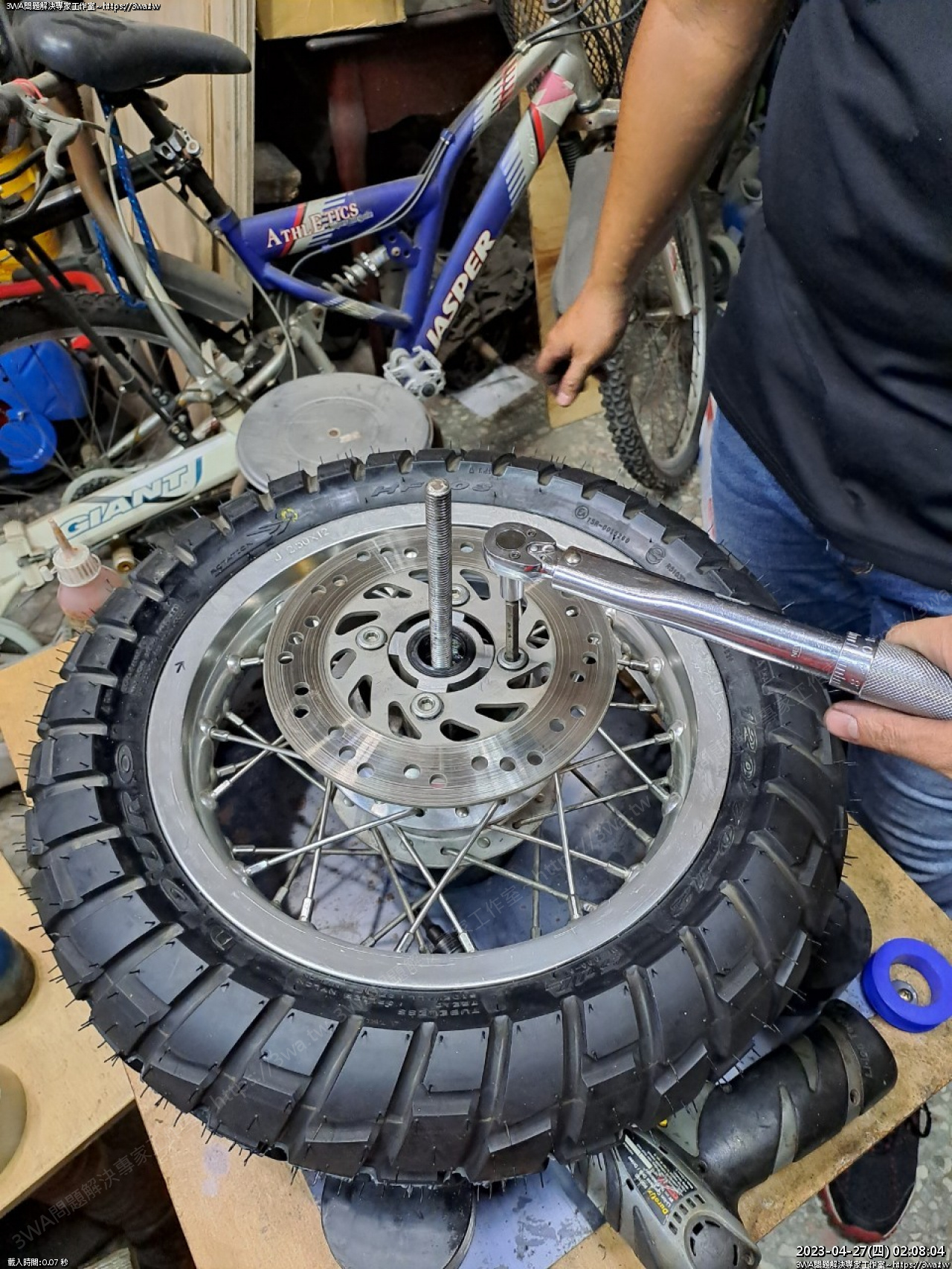

螺牙、螺孔,清潔順牙、上螺絲膠,使用鈕力扳手平均上緊



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659780472_62.jpg

裝上減震塊、齒盤、左右二邊的稱套



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659863876_1.jpg

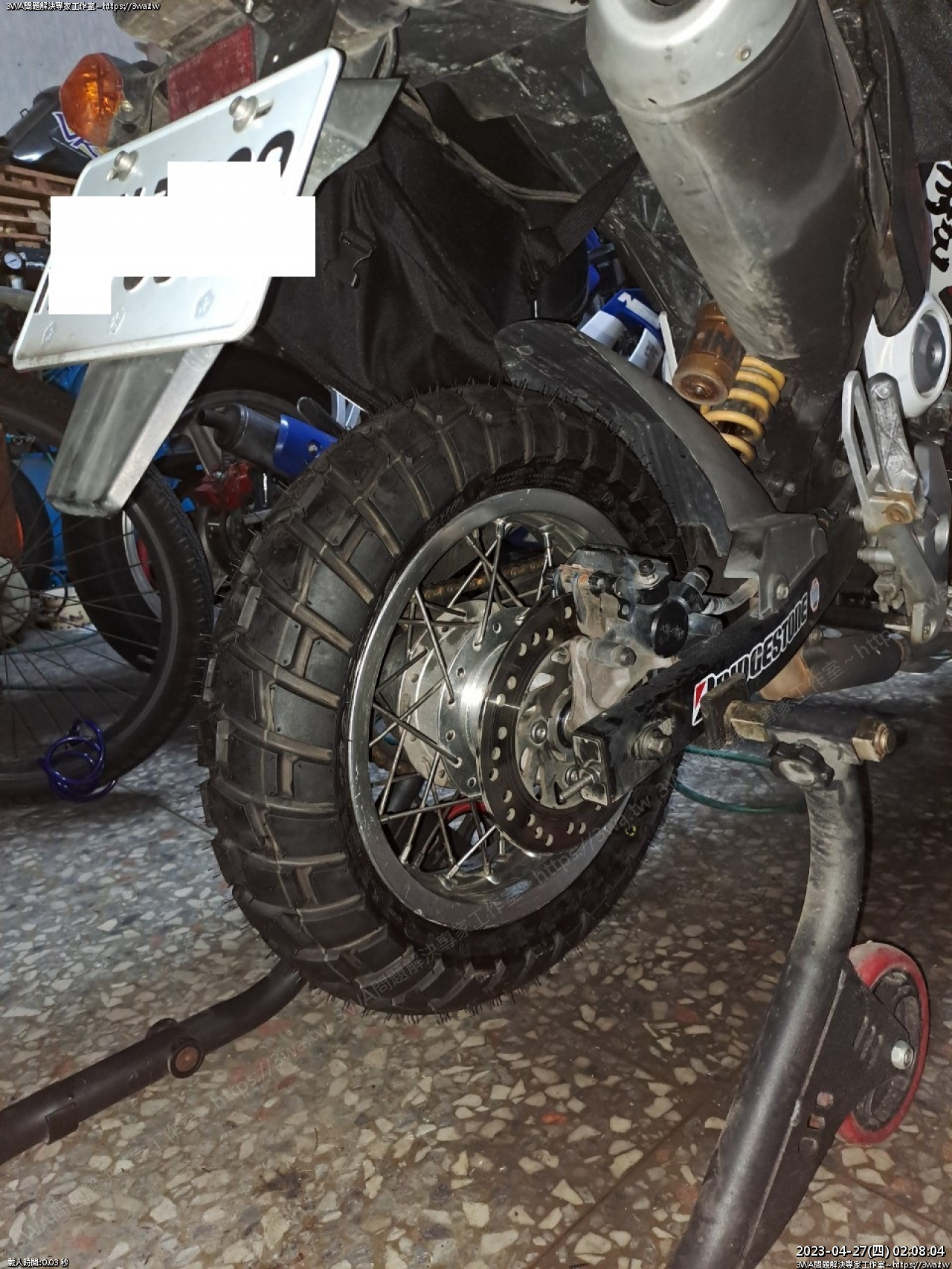

後輪裝回,鏈調調整到適當鬆緊,後輪軸使用扭力扳手上緊



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1659863876_2.jpg

 辛苦的一天,後輪安裝成功^_^
