標題: NSR150 曲軸軸承拆卸
網址:https://3wa.tw/blog/blog.php?id=1990
內容:






 此篇是 NSR 電盤側曲軸軸承,6305 拆缷

這顆軸承對沒有工具的玩家可能不太好拆

之前拿追風曲軸給搪缸廠老板作,看他直接用二支超粗的一字

一支固定在地上的水泥石頭,一手抓著曲軸跟另一支一大一字,插好

快速用鐵鎚擊打

這個過程憾動了我的小宇宙,馬上買一組特工回來,心情才能平復



這顆軸承雖然還是勘用,但都分解整理引擎了,想一想比較重要的部分還是換新

之後騎起來心情也比較愉快

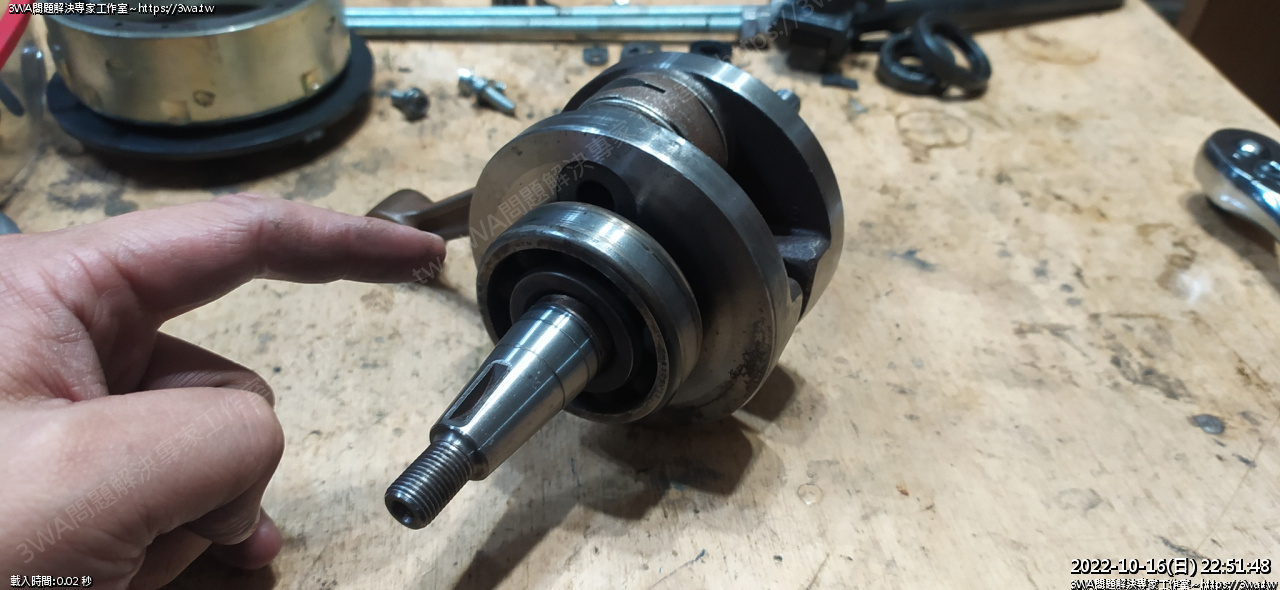

 軸承後面基本上沒什麼縫細可以讓工具插入

(照片是羽山已拆到一半忽然想到要紀錄,所以又停下來拍照)

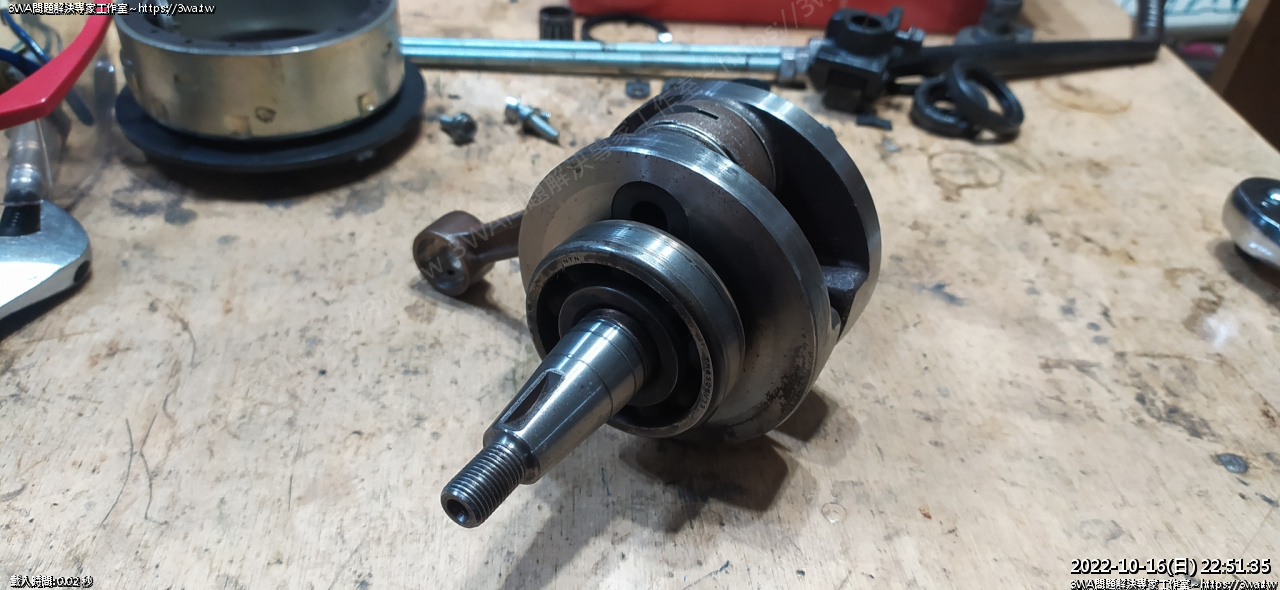

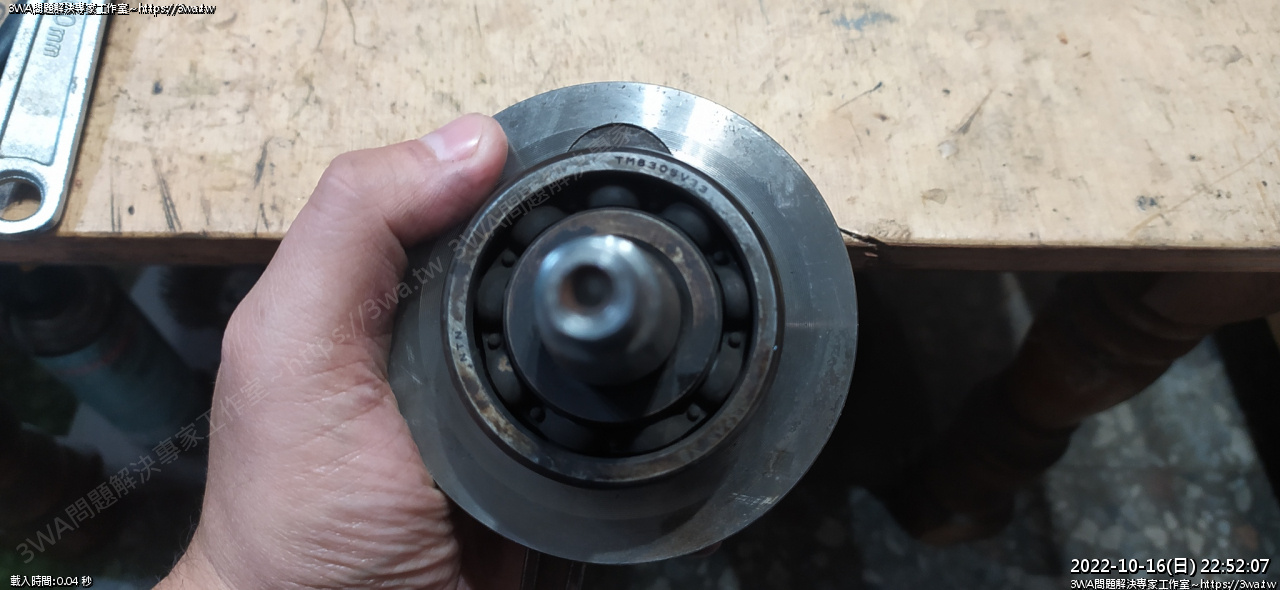

 電盤側這邊的軸承,6305

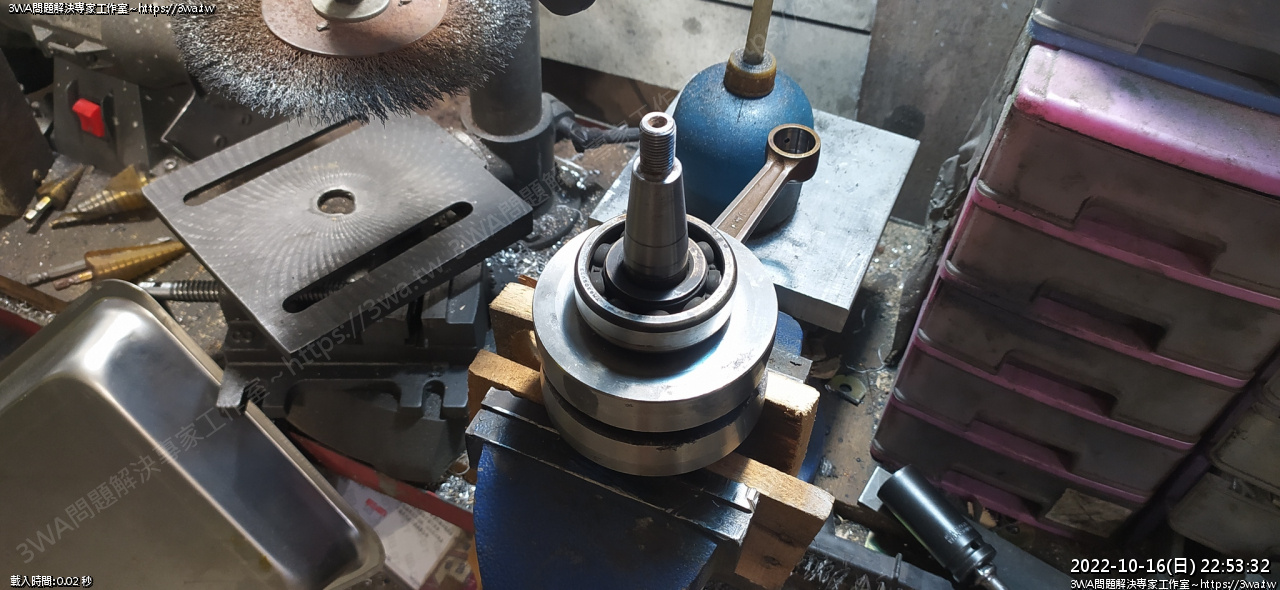

 首先需要萬力,萬力墊二塊木板





 把曲軸固定好

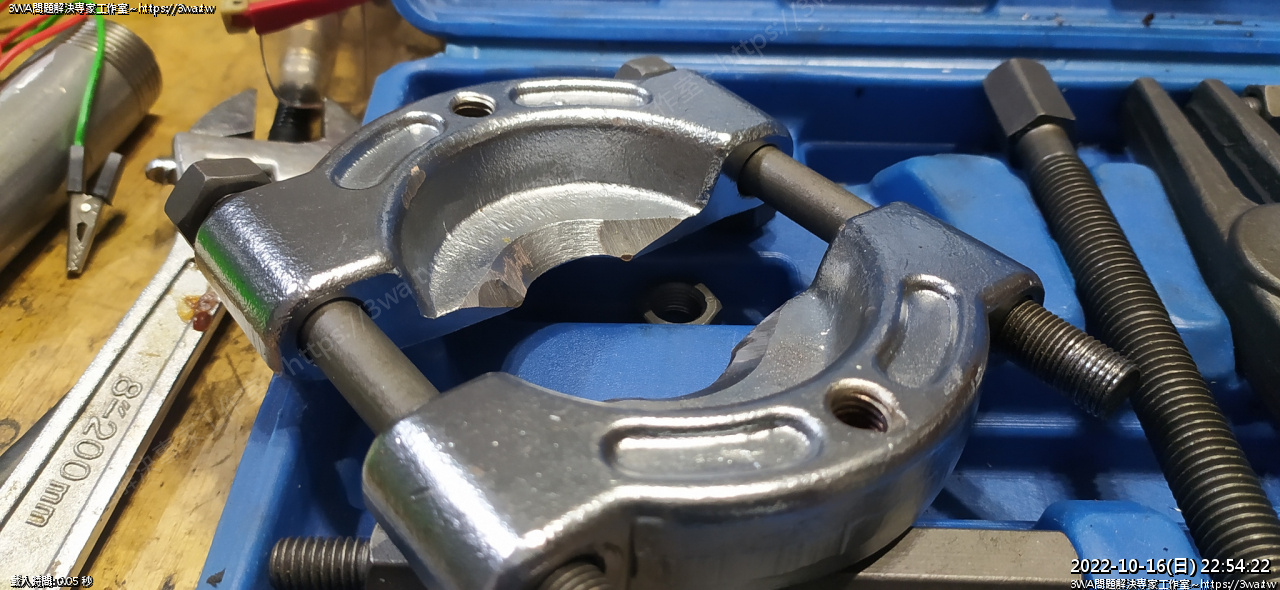

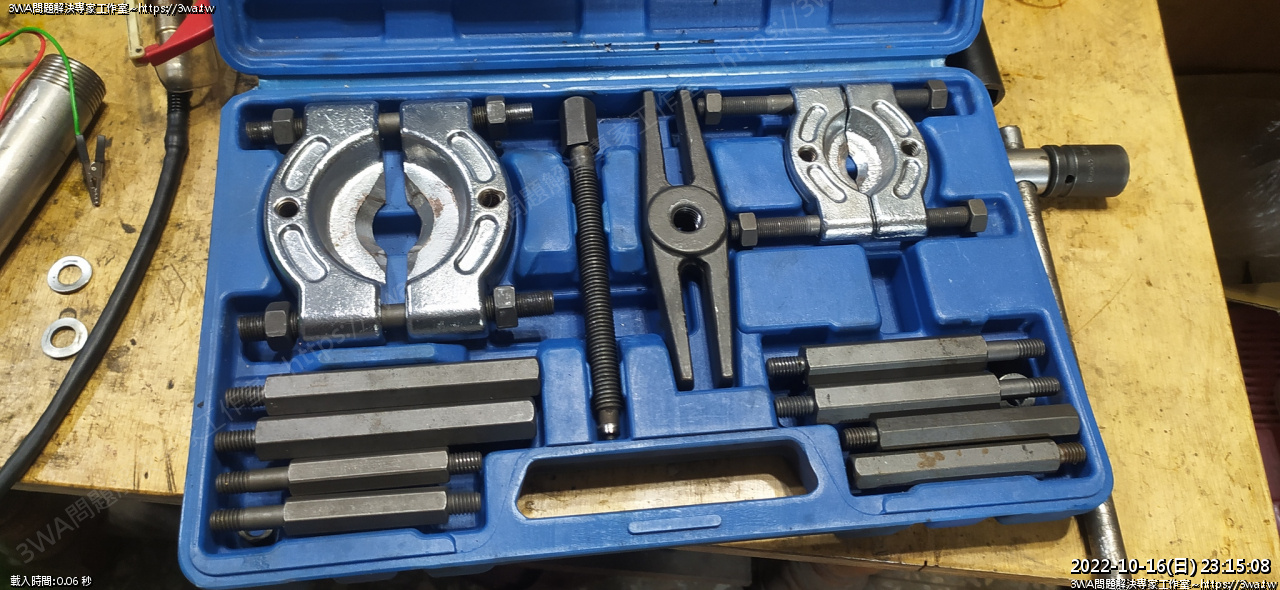

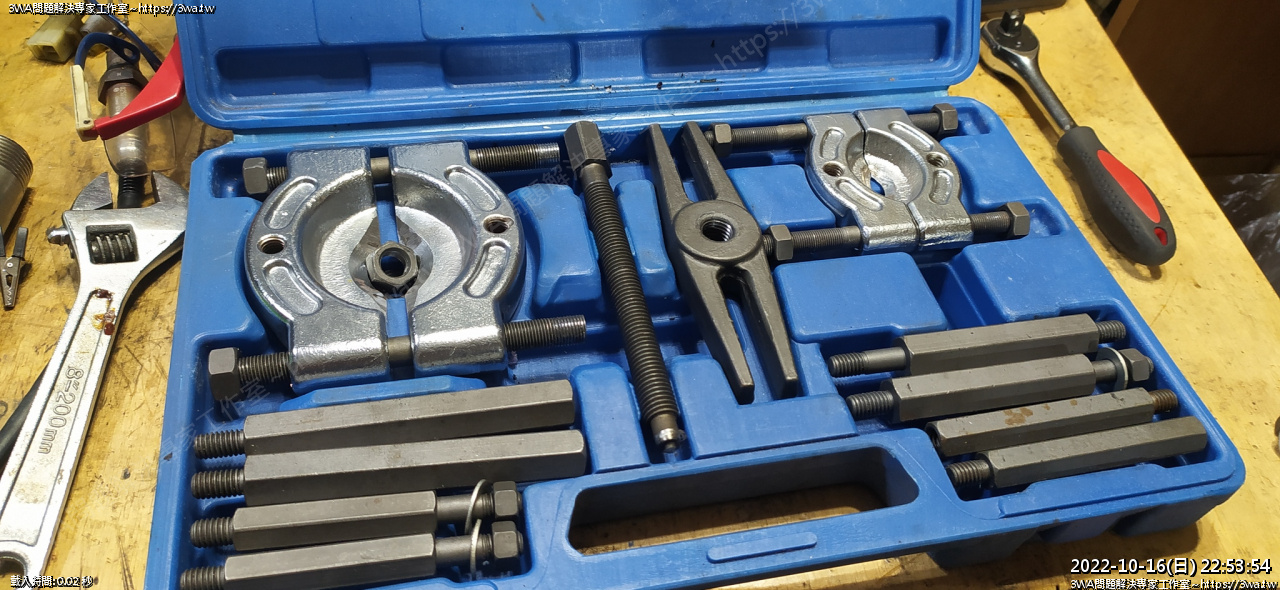

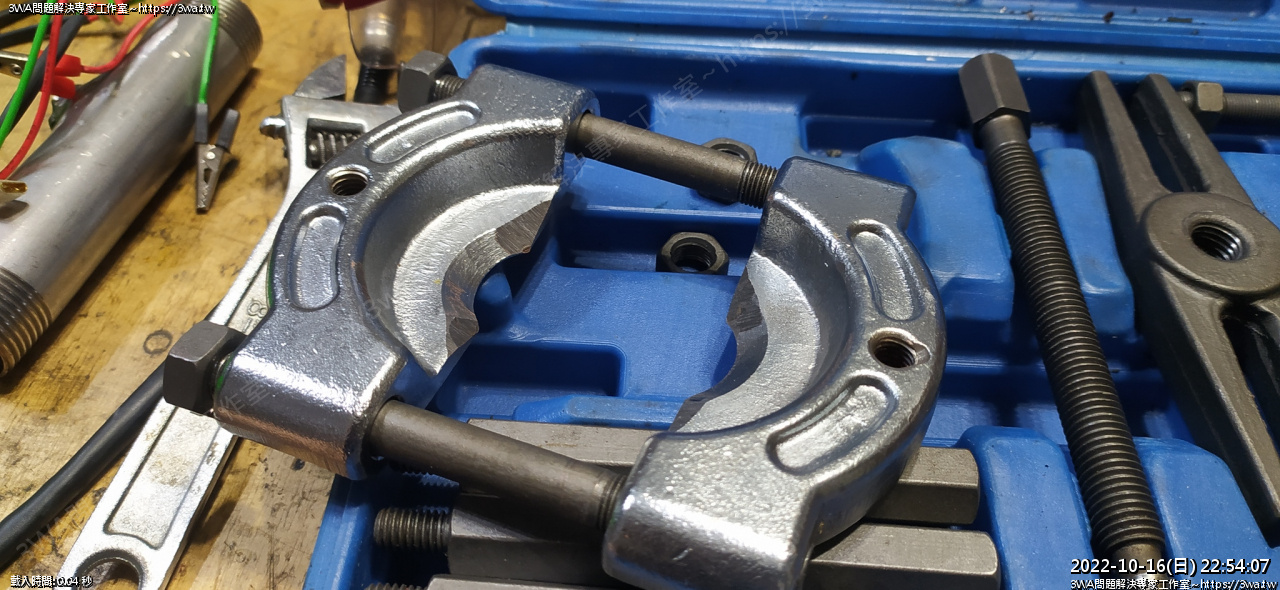

 使用軸承拆缷工具





 這個工具要拆 NSR 還是稍微小了一些,但簡單修改一下可以





 用桌上型砂輪機,把切軸承縫的地方再削利一些才能使用

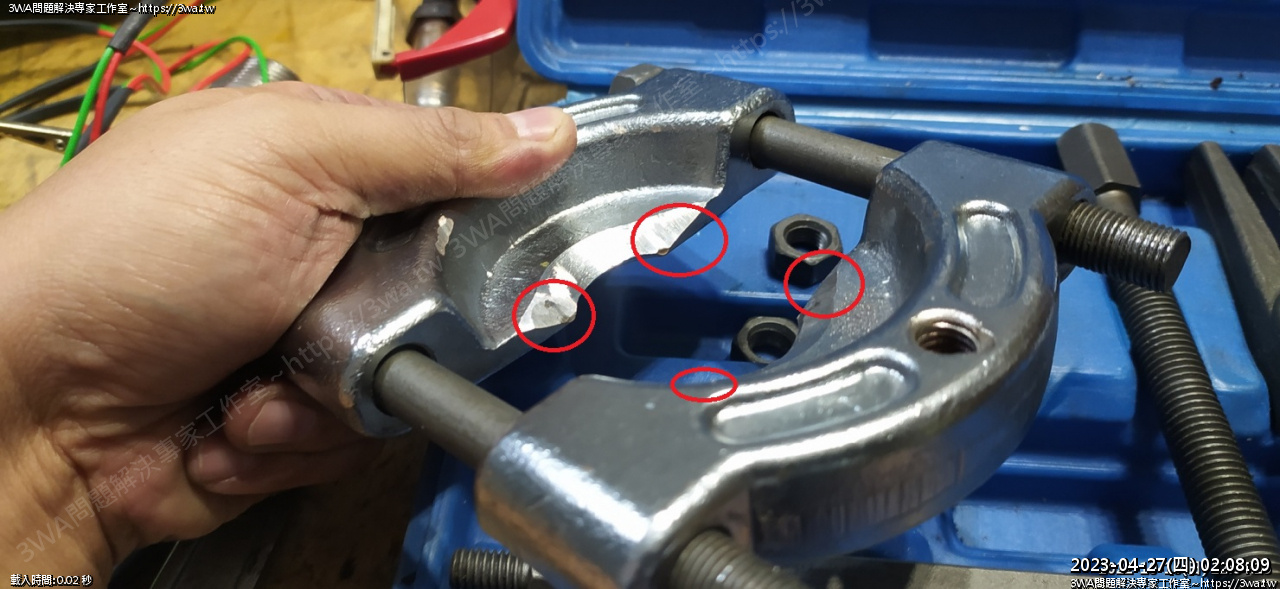

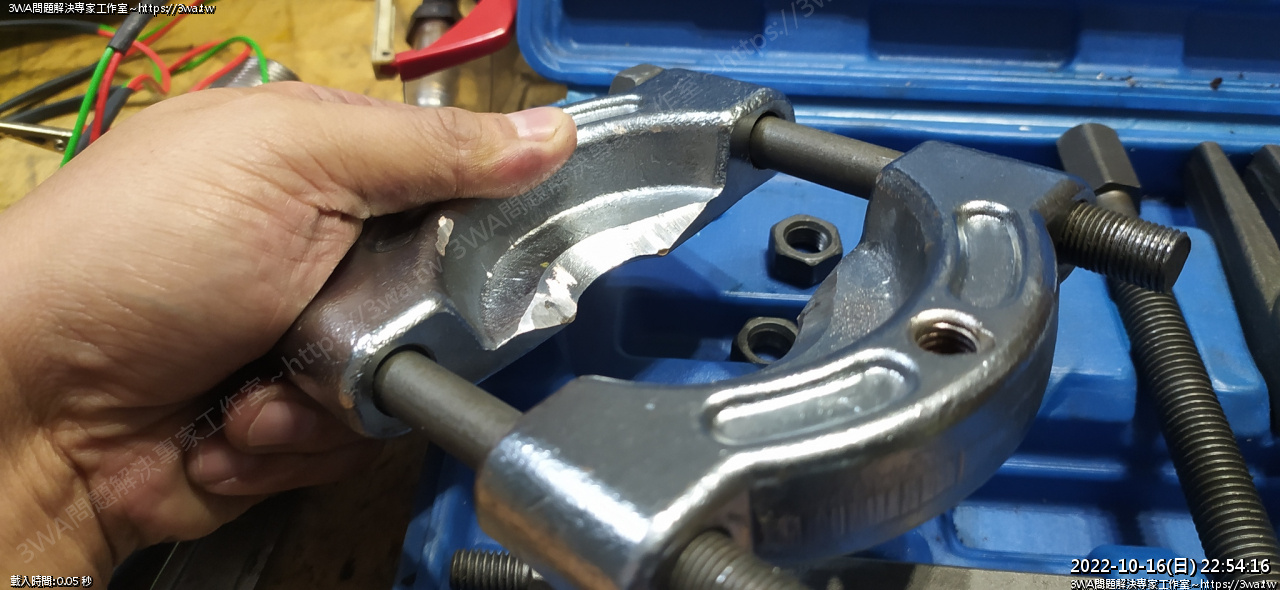

 削利這四個鈍角,斜度作出來就可以使用了





 等會合併後,才能把軸承夾起來

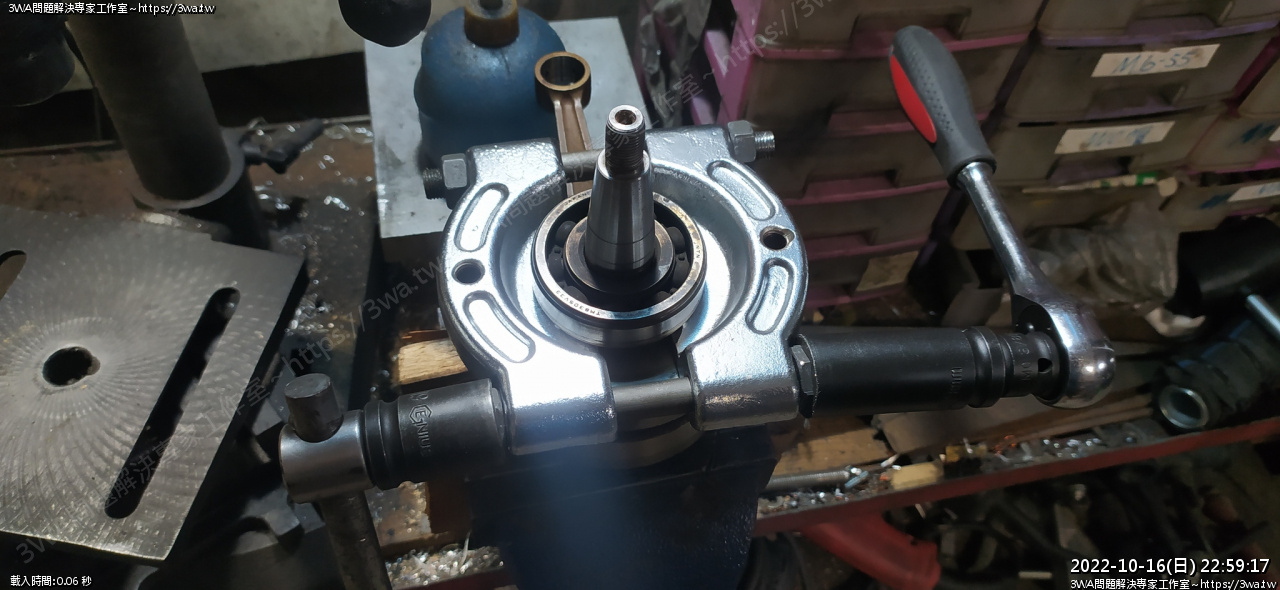

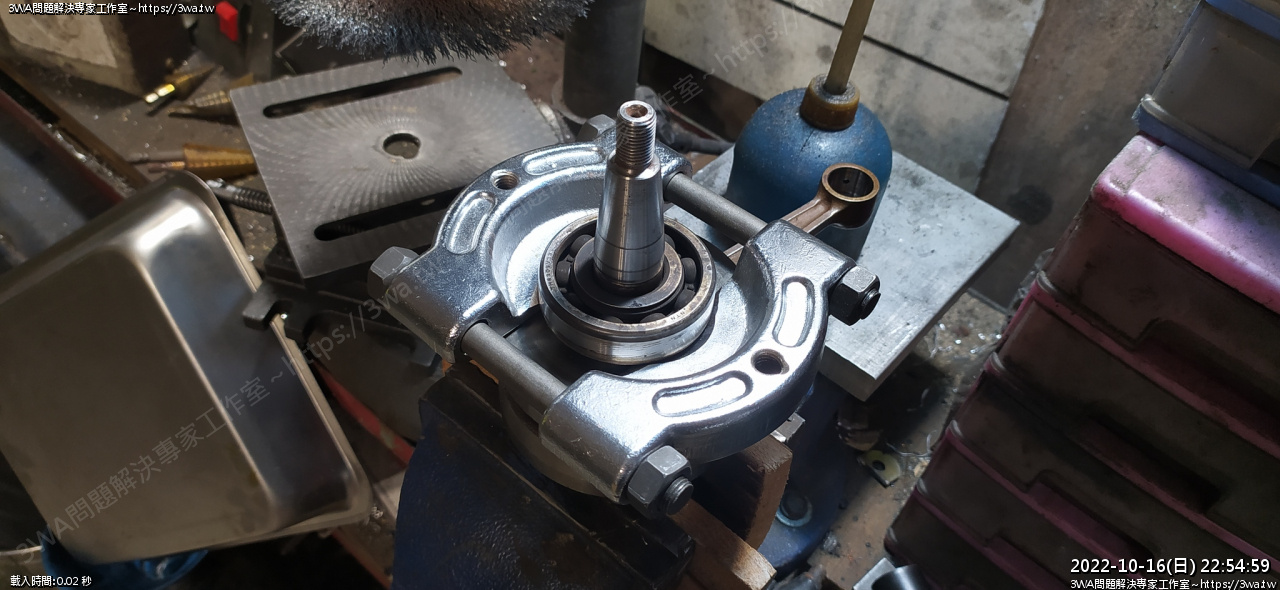

 裝上,螺帽頭尾鎖上

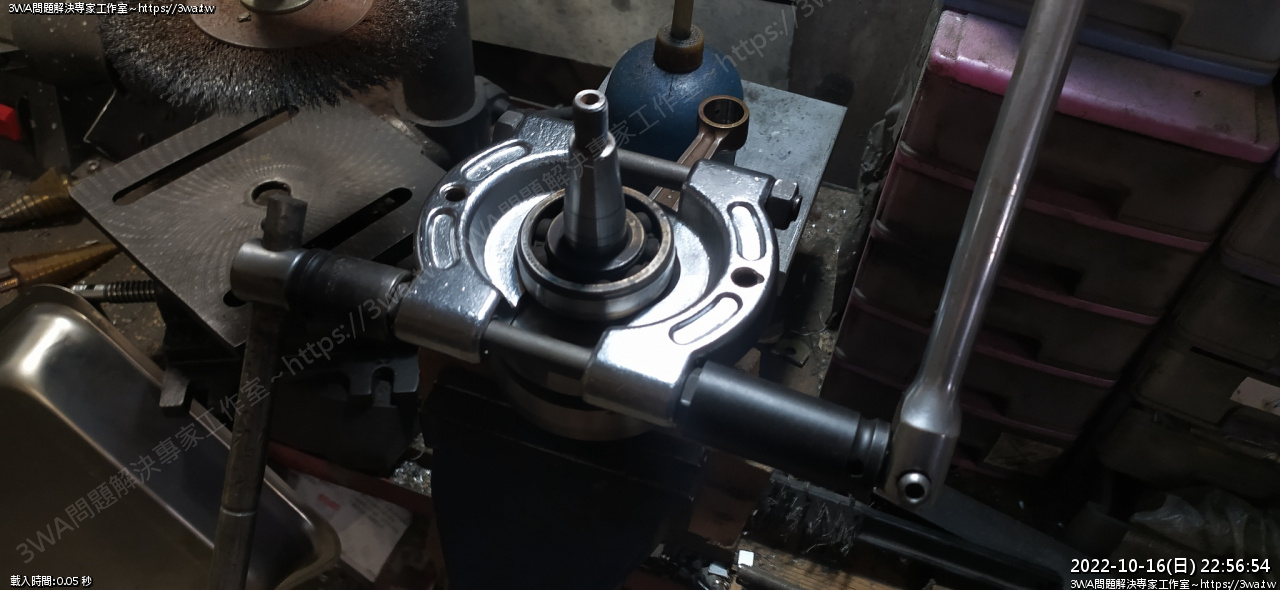

二支固定螺絲輪流催緊,這樣就會越夾越緊切進曲軸跟軸承之間,把軸承翹起來

曲軸跟軸承之間可以噴一些 WD40、點些許機油幫助潤滑

過程要使出洪荒之力,晚餐最好吃飽點才拆的動,且最好只用扳桿

不要用棘輪扳手,棘輪扳手拆第一翹可能會拆到壞掉,要催相當大力

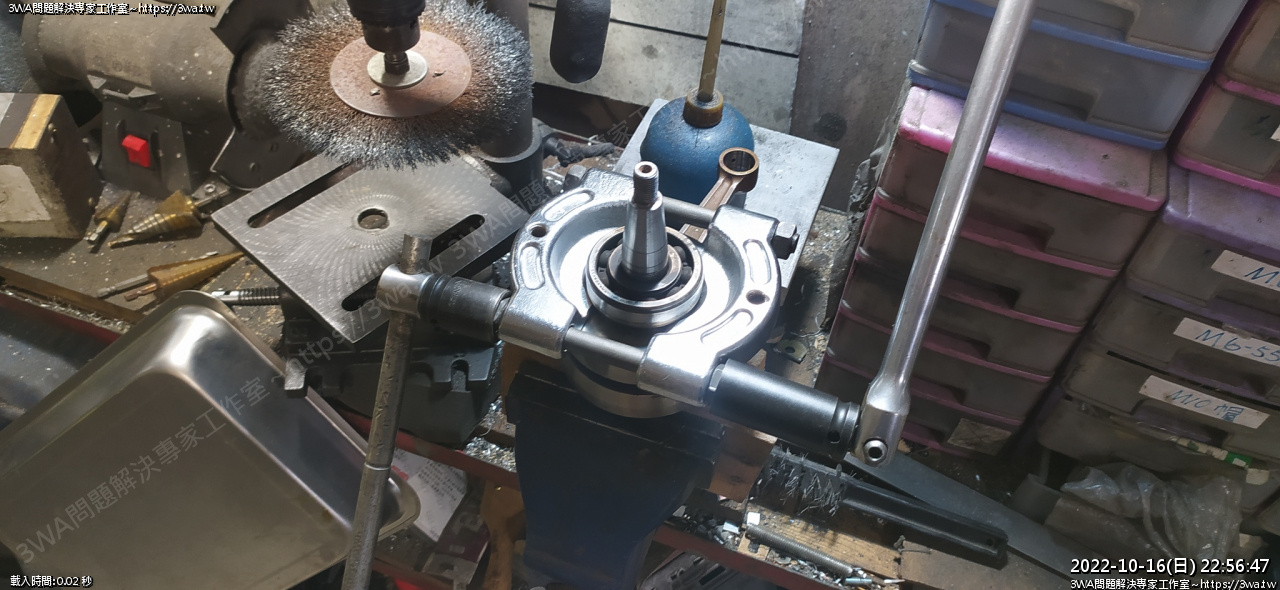

這裡的套桶是二支 19mm 套桶跟二支 4 分板桿





越來越近了

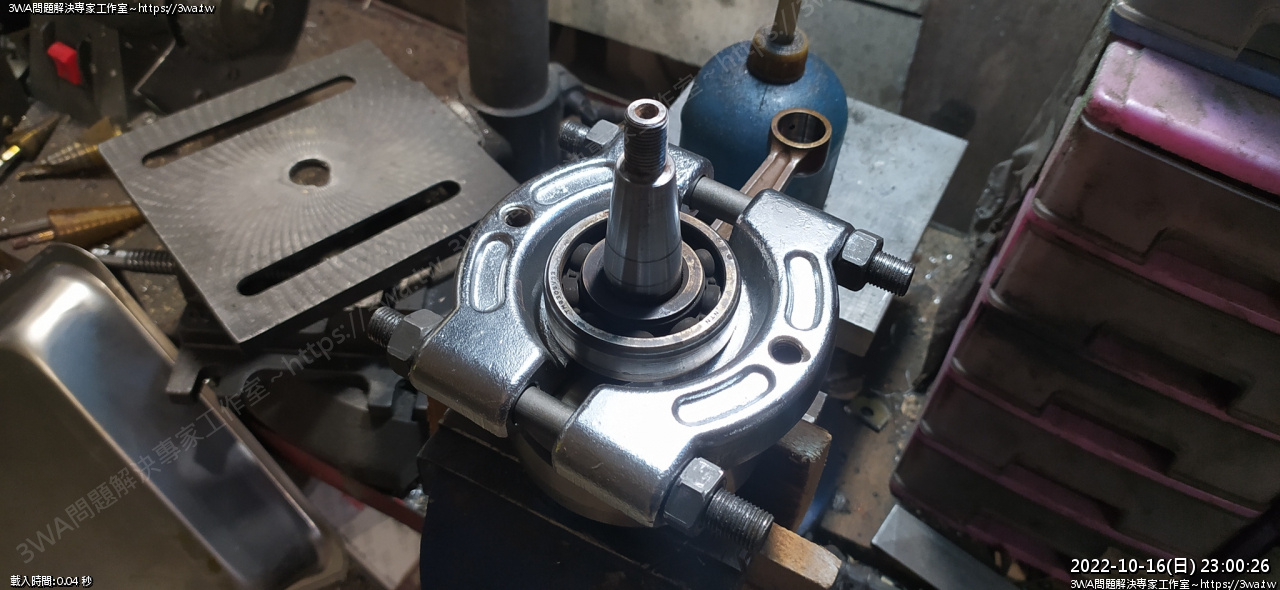

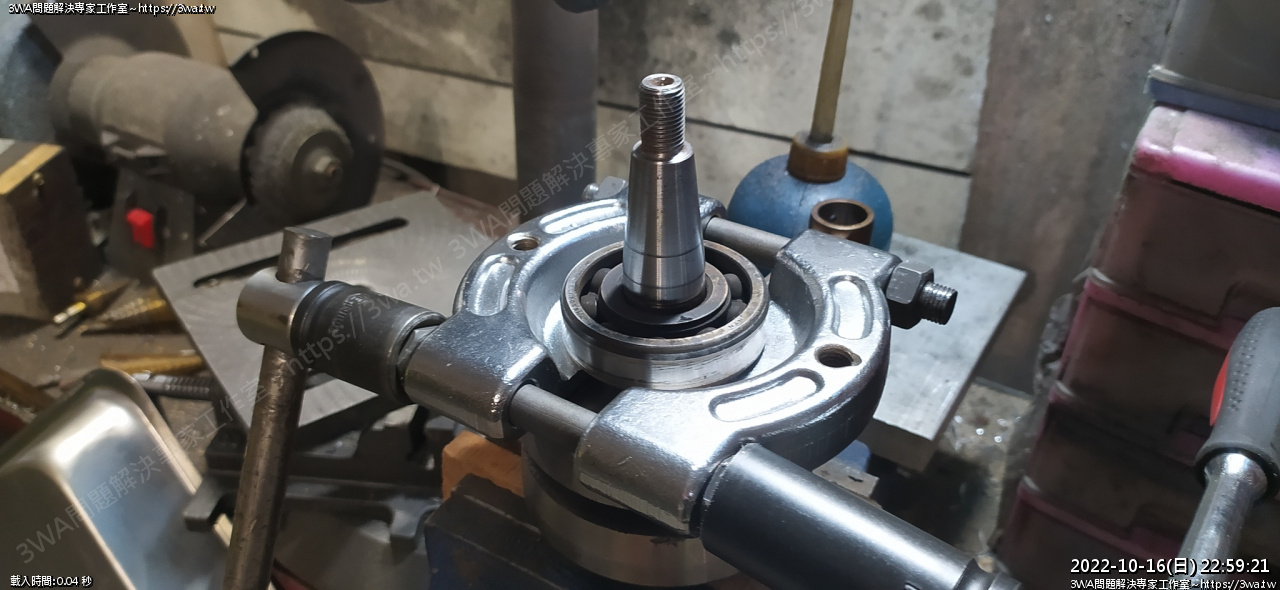

 鎖到這個程度也差不多了,軸承工具已在軸承底下超過一半

到這個程度,已經不會像之前那麼使力才催的動,可以換棘輪扳手加快速度

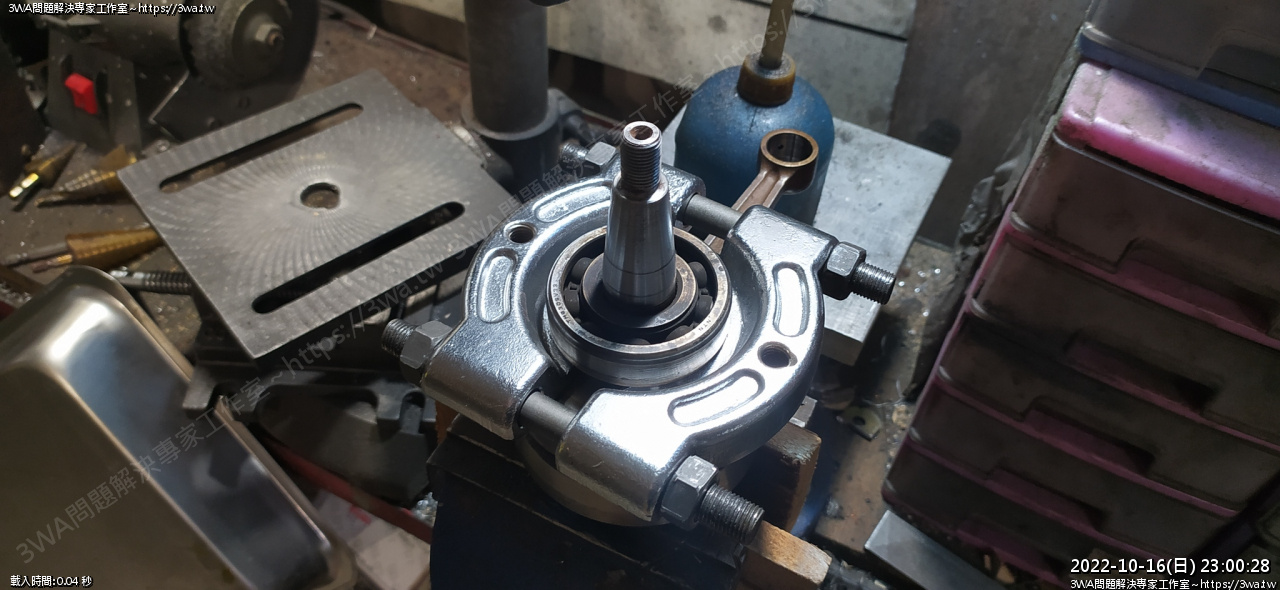

 另一個角度





 為保險起見,再鎖一些^^





 好,這樣可以





 取出

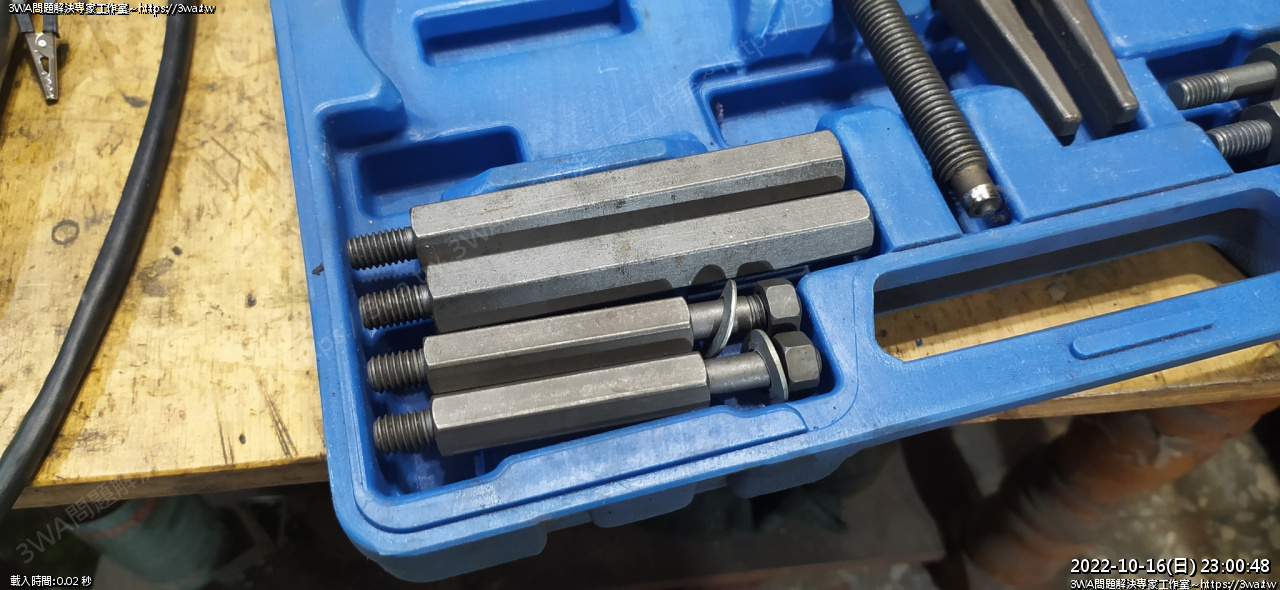

拿出長牙條二支,然後電盤螺帽鎖上,以免傷到曲軸螺牙





裝入華司

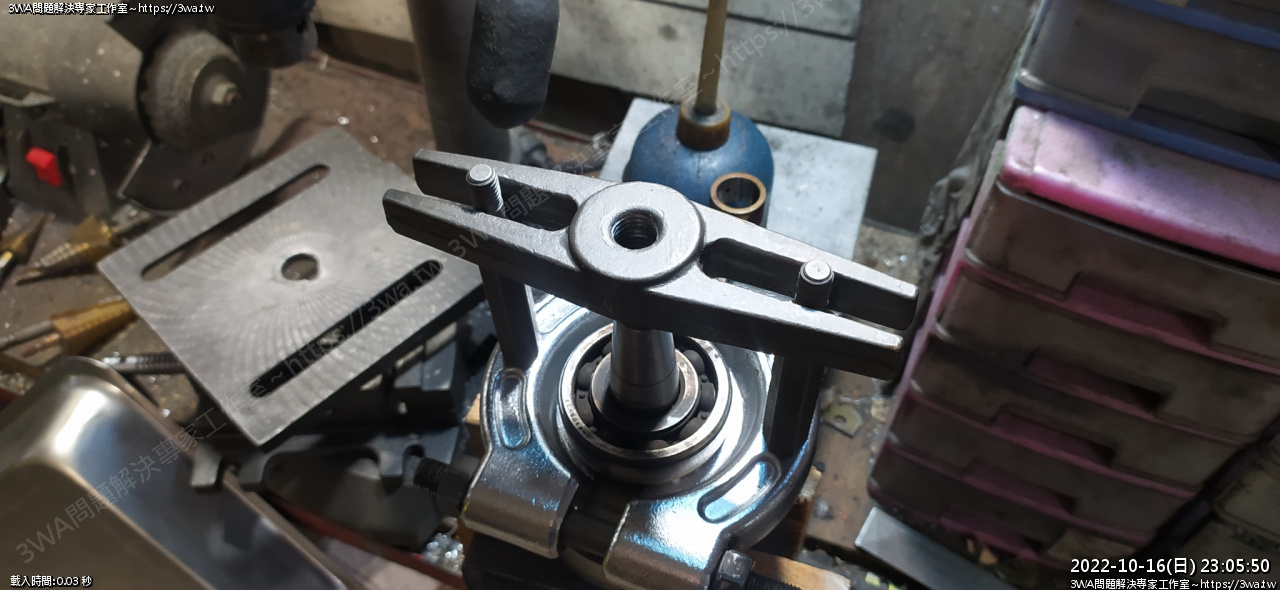

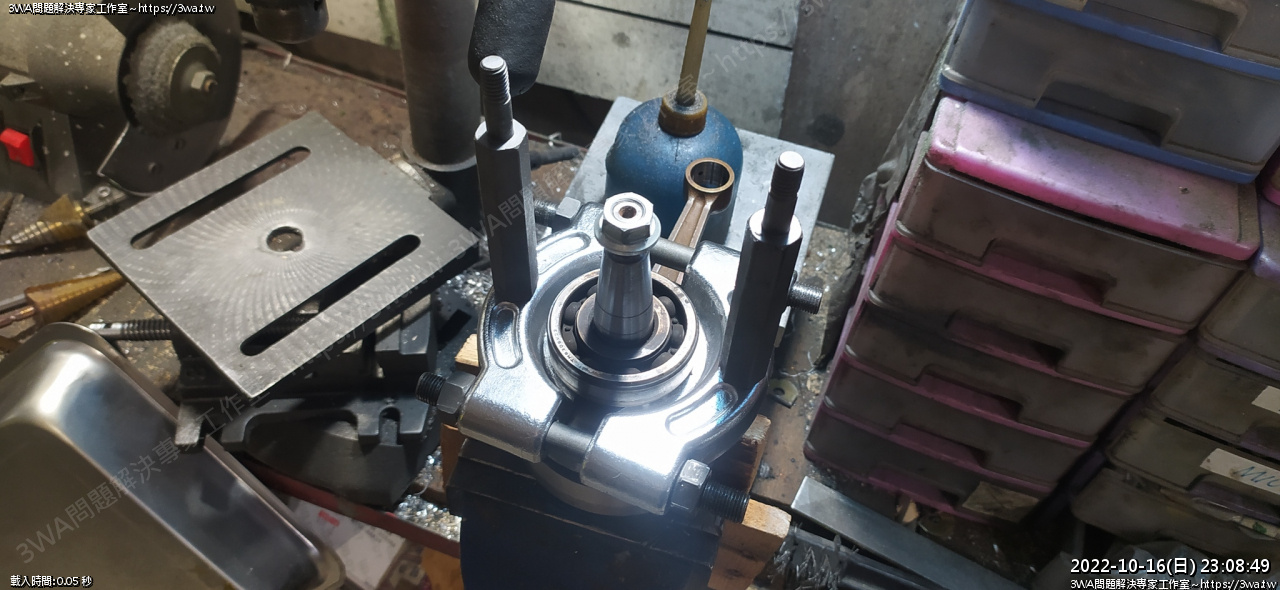

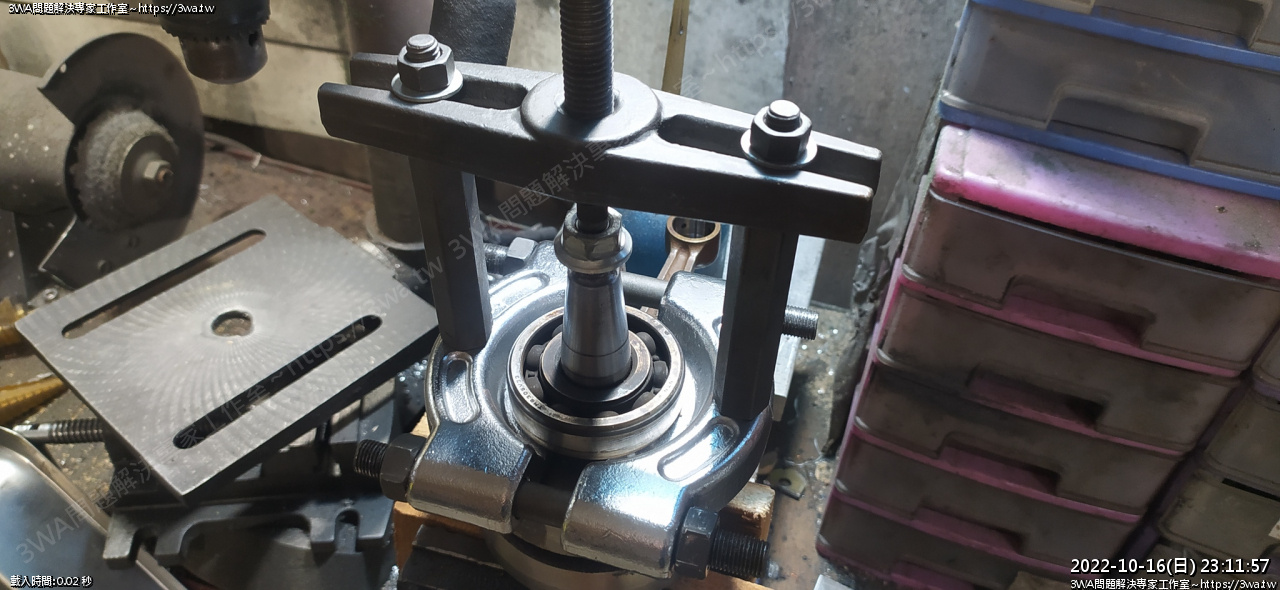

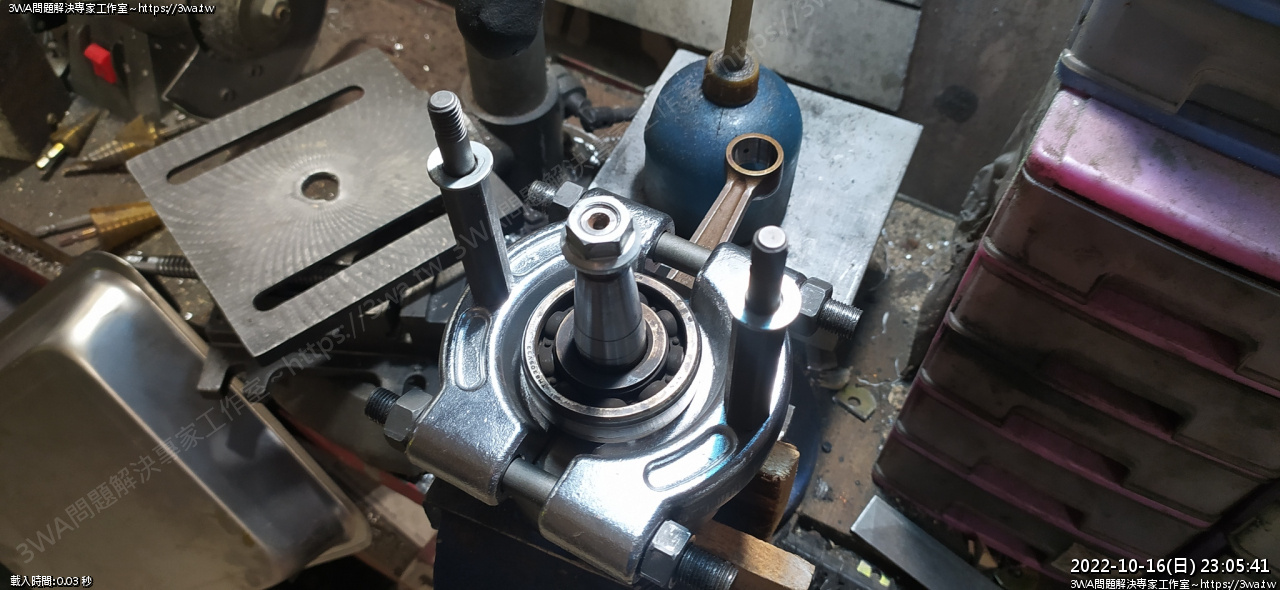

放上 H 型工具

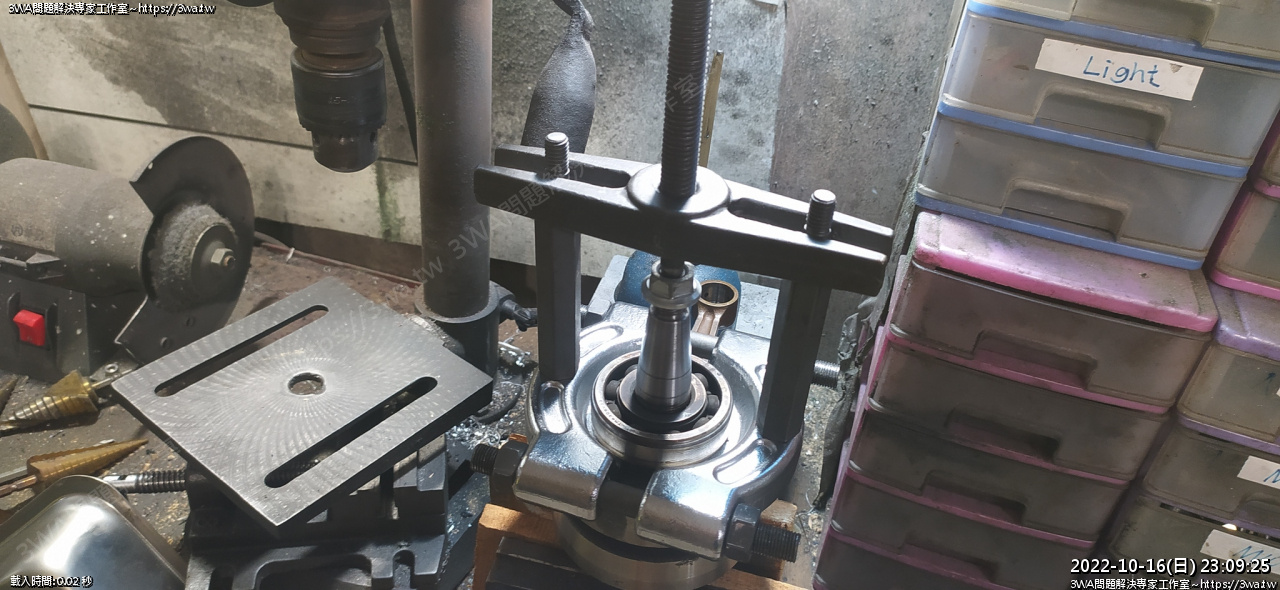

這時華司跟螺帽先別急著鎖,先鎖入中軸

確認中軸有對準曲軸中心





這時再把華司、螺帽鎖上,二邊稍微固定即可

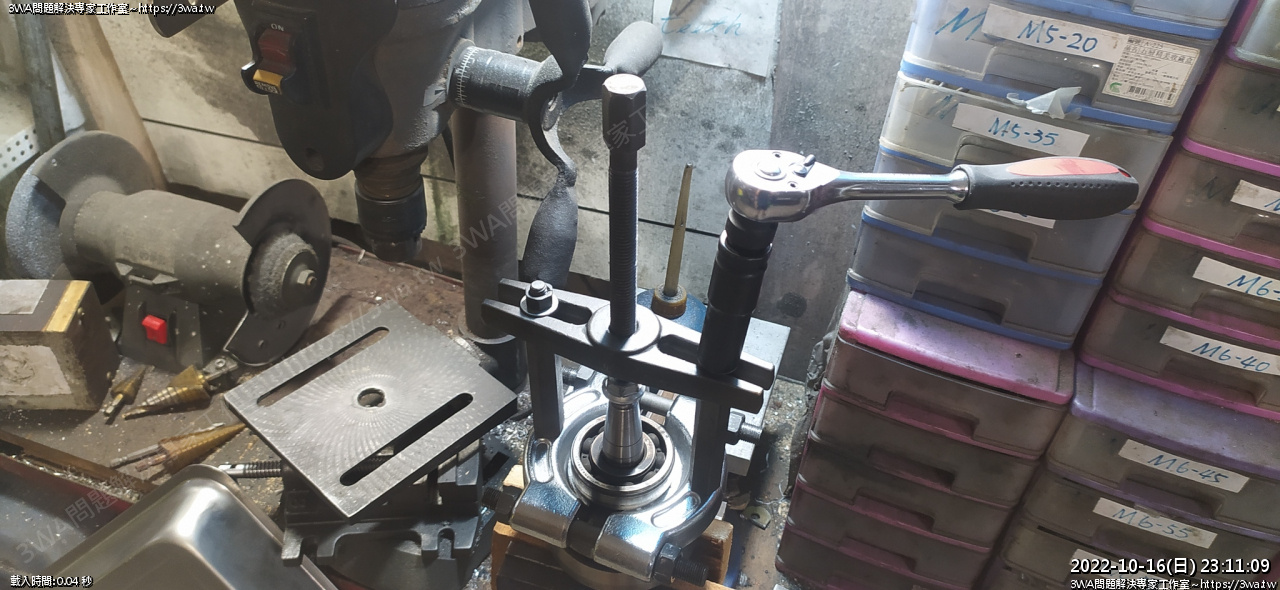

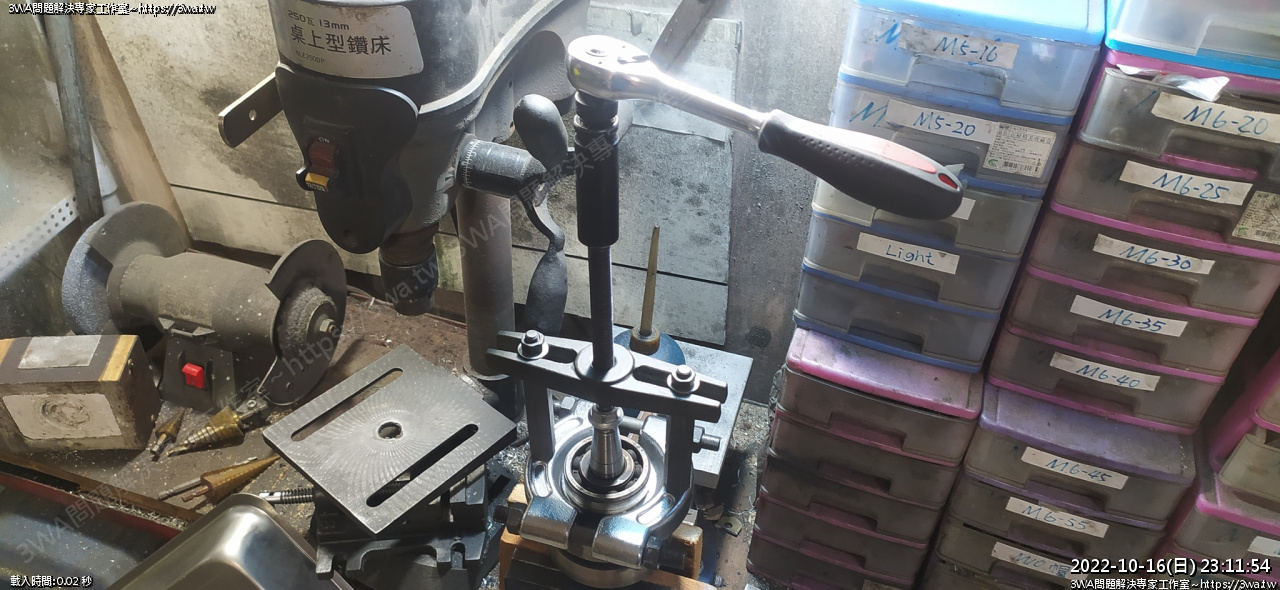

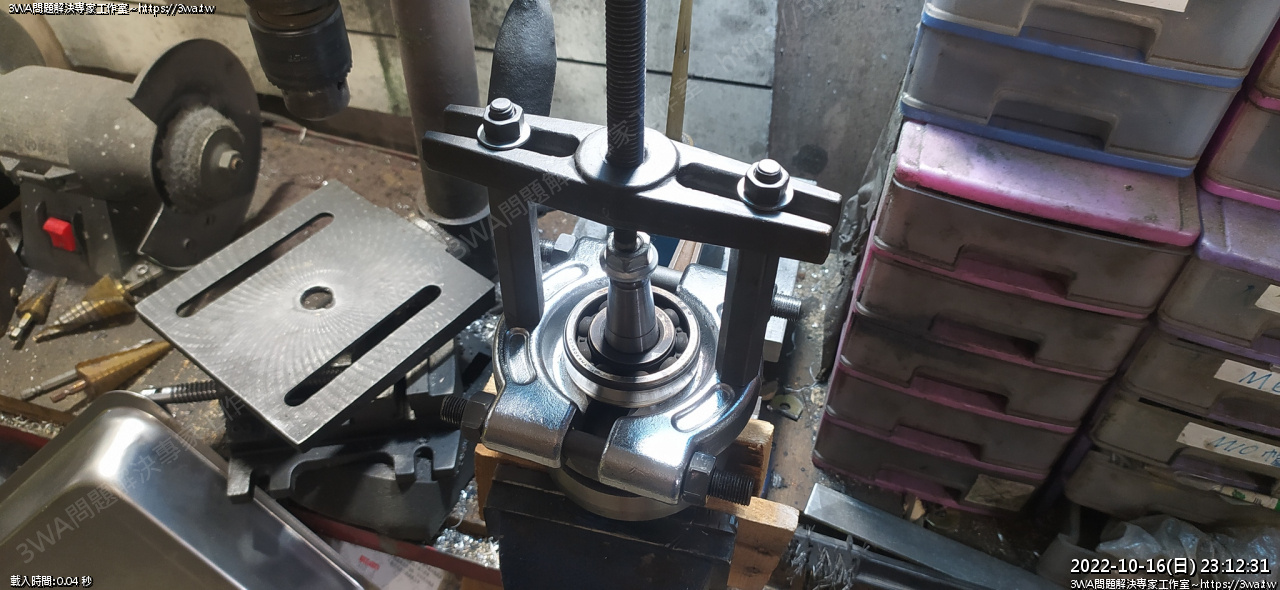

接下來中軸開始鎖入,利用曲軸中心當作支點,把軸承往上拉





這個過程很容易就可以把軸承拉出來了





通常只有一開始夾軸承這個步驟比較難,有縫細後,也許用三軸軸承拔取器也可以

但軸承拔取器的爪子通常滿粗的,可能會插不進去



轉沒幾下,軸承就拔出來了

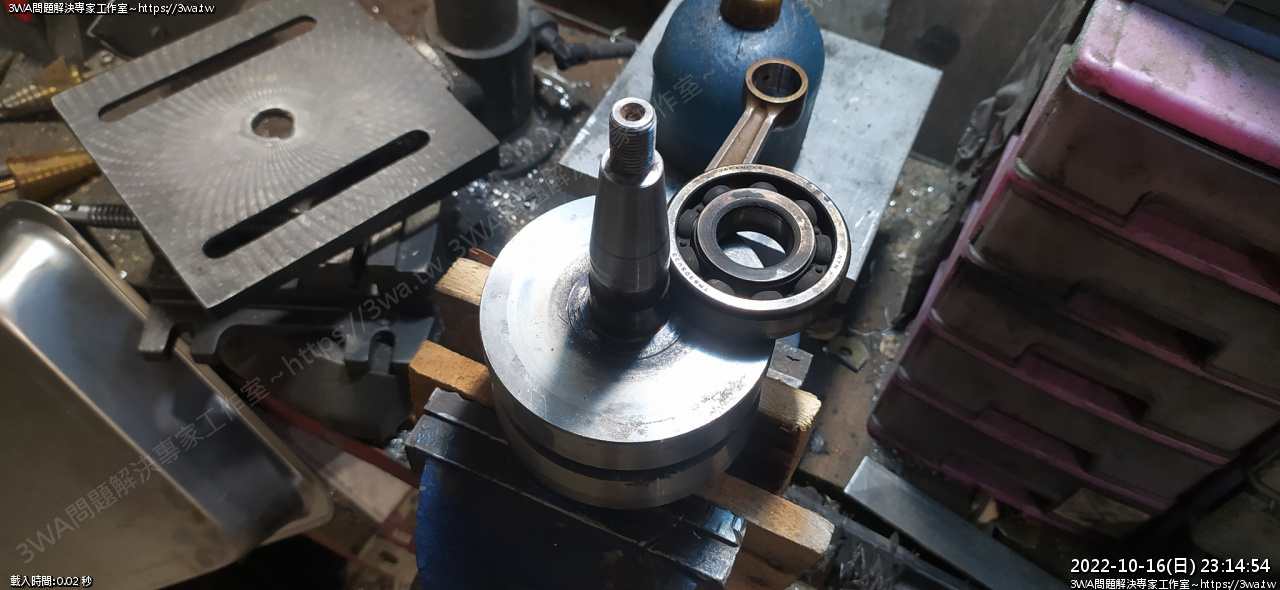

順利移除





工具擦一擦收好





輕鬆且優雅~順利完成

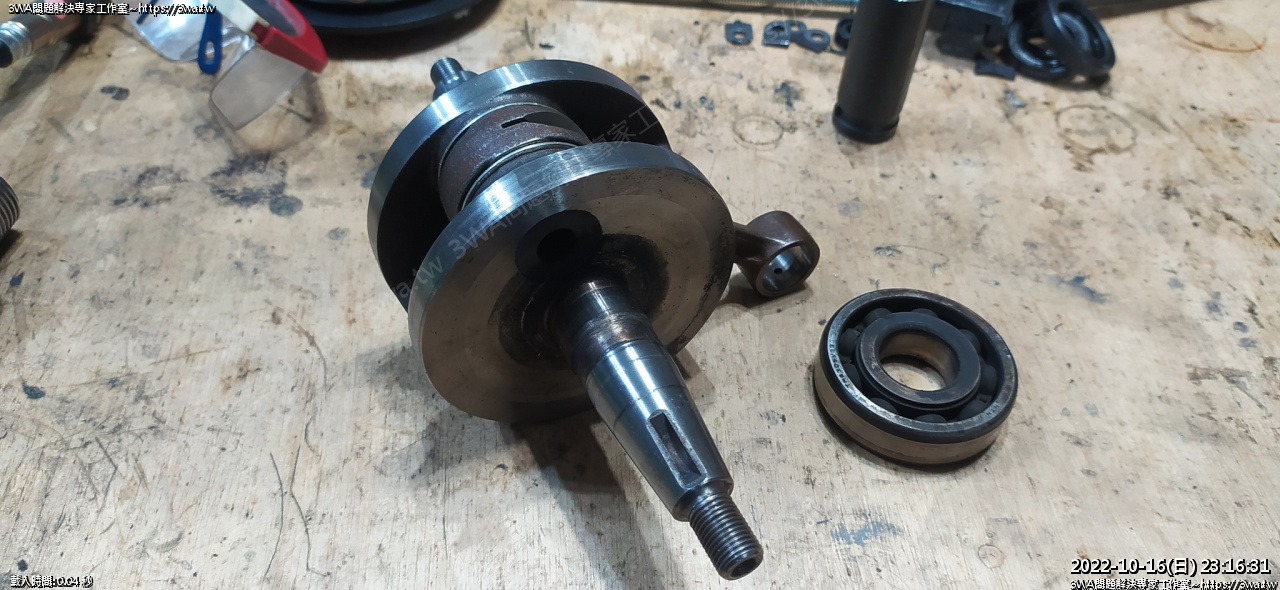

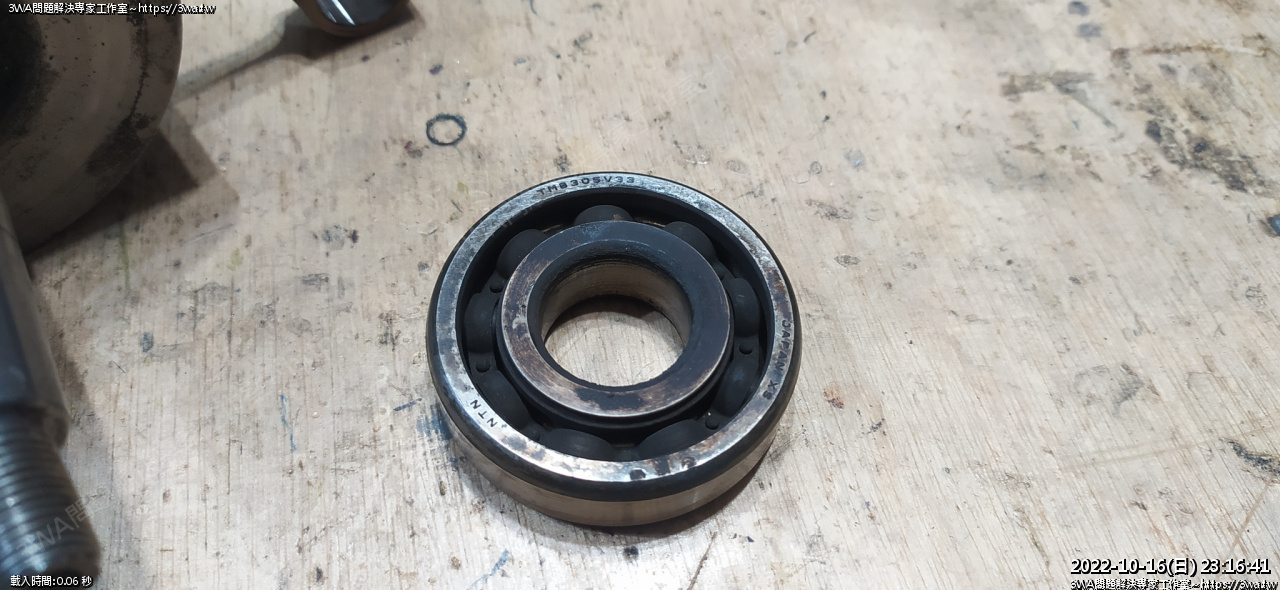

拆下的 NTN 6305
