標題: 桌上型砂輪機開關維修
網址:https://3wa.tw/blog/blog.php?id=2010
內容:

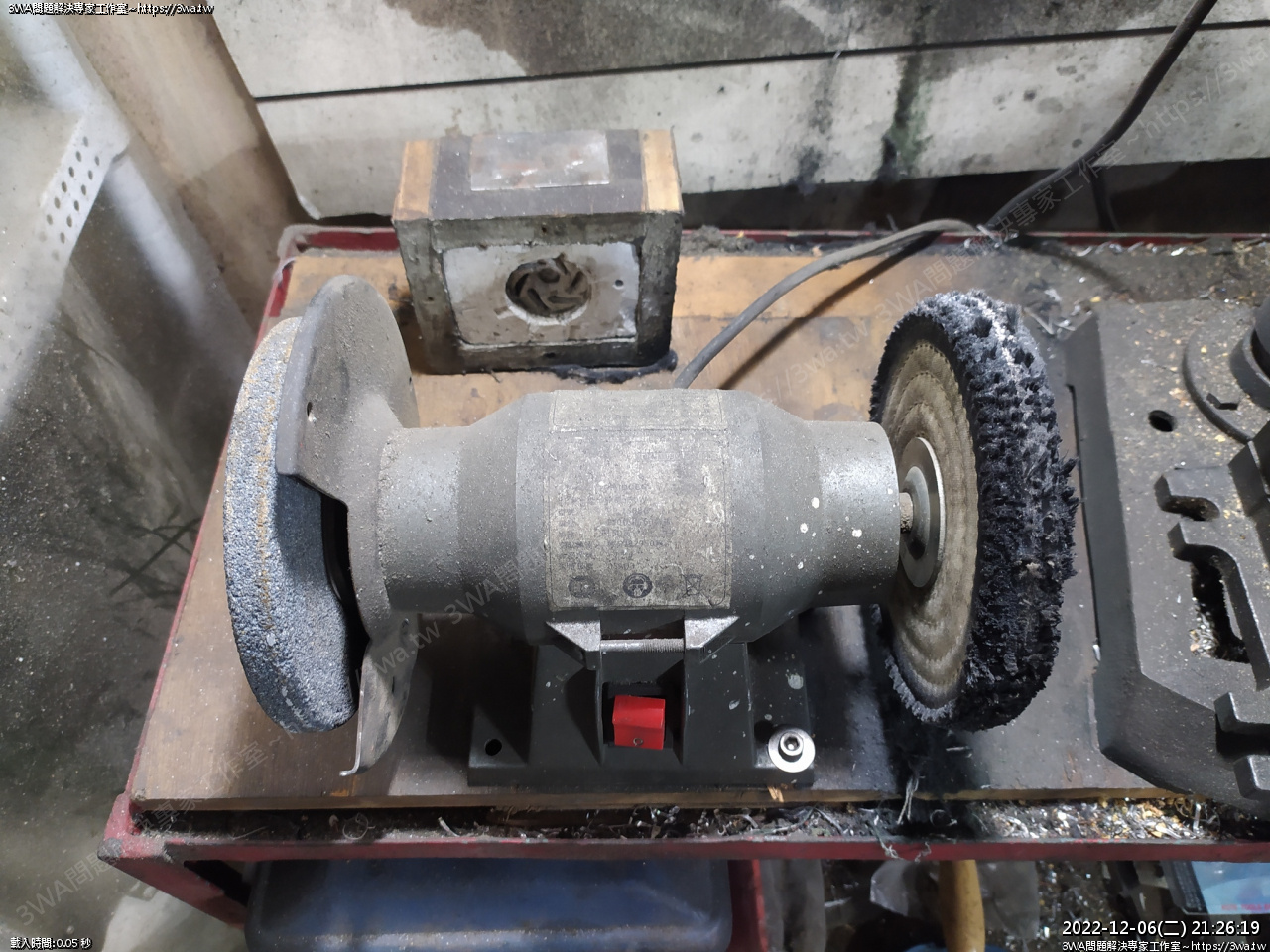

 羽山這台桌上型砂輪機好像2005年左右在 B&Q 買的,至今也用了快20年





 買了許久,今天才知道他是 1/6 HP 的,150w





 從髒髒的貼紙勉強看的出來是150w,產地中國





 全寬大概 26cm

好像買的第一年,保護蓋就被我拆了,也不知道丟去哪^^"





 下面的寬度 14cm





 開關也壞了一陣子,雖然還能用,不過聽說有屁孩要用 1/4HP 跟我這台交換





 是該馬上整理一下開關,然後把砂輪機送走





用一字起子翹出開關





 另一個角度





 2P 4Pin 的開關





 翻面,拆開下面的蓋板,發現底下二支腳是用螺絲鎖著





 斷電處理





 螺絲要先拆掉才拔的下來





 開關其中一個支稱腳斷了





 拆鬆螺絲,總算拿下開關了





 星期二下班去電子街買新的開關

110V/220V 4P 4Pin





 新買的這個使用 125VAC 時,耐電流 20A

如果使用 250VAC,耐電流 15A





 舊的好看不太出來耐幾 A ,拿給小姐看,她也看不出來





 上視圖





 另一邊





 有二支鎖螺絲的地方孔不一樣大





 把扣件拆掉





 角度也有些不同





 量了一下螺絲大概是2.8~2.9mm,使用3.0mm鑽頭





 夾好後開孔





 扣件移到新品





 完成度相當不錯





 鎖上線,插好,壓回





固定好



太好了,開關維修完成,還帶燈呢



 ~維修完成~
