標題: NSR150 貨架耳朵斷裂維修
網址:https://3wa.tw/blog/blog.php?id=2066
內容:


 週二下班後,覺得貨架最近好像有點搖晃,本來想說去完郵局回來再弄

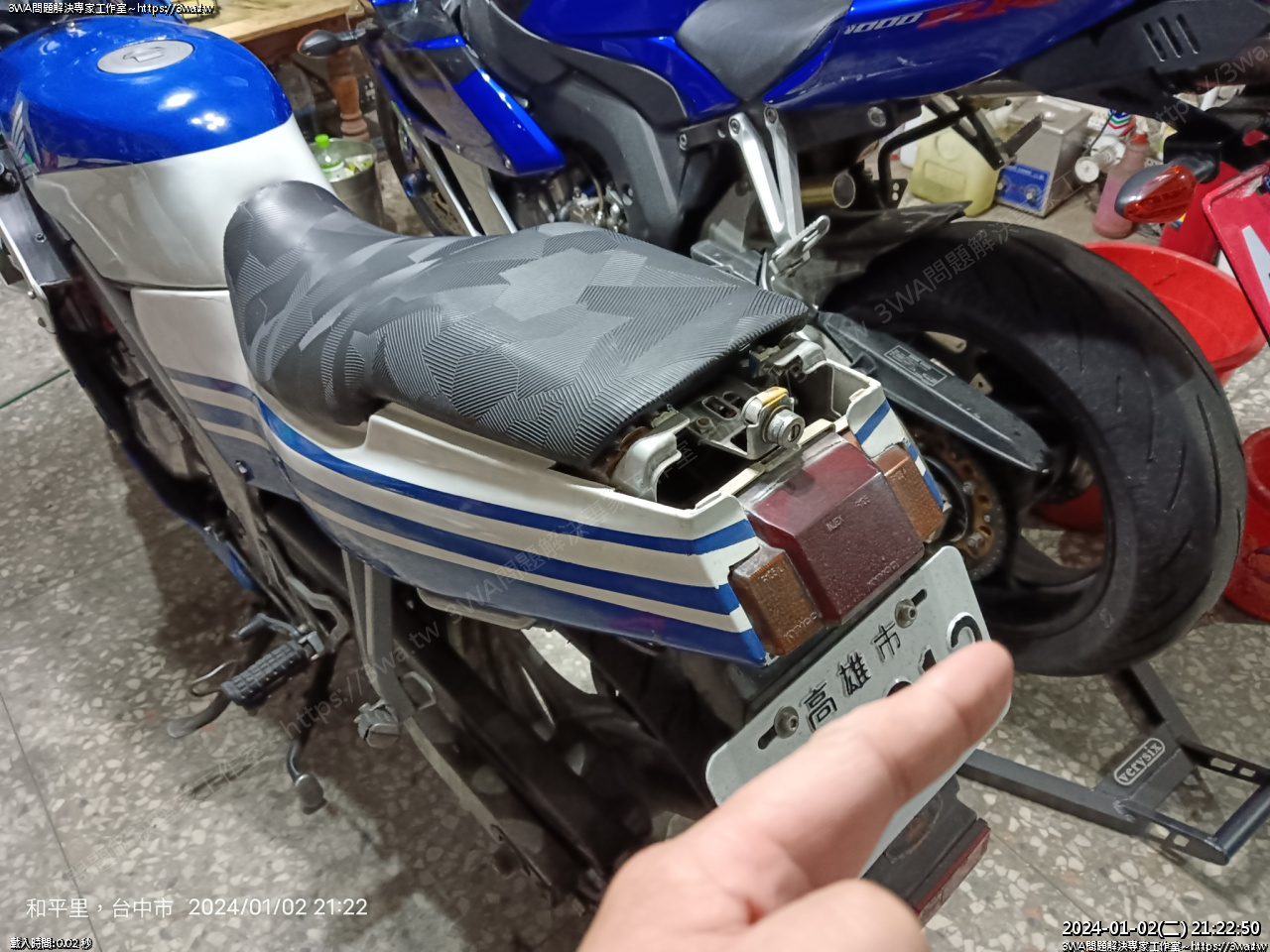

騎到半路整組飛出去掉在馬上路上,還好沒害人撞到

這幾天下雨多載了雨衣、飲料,稍微重了點

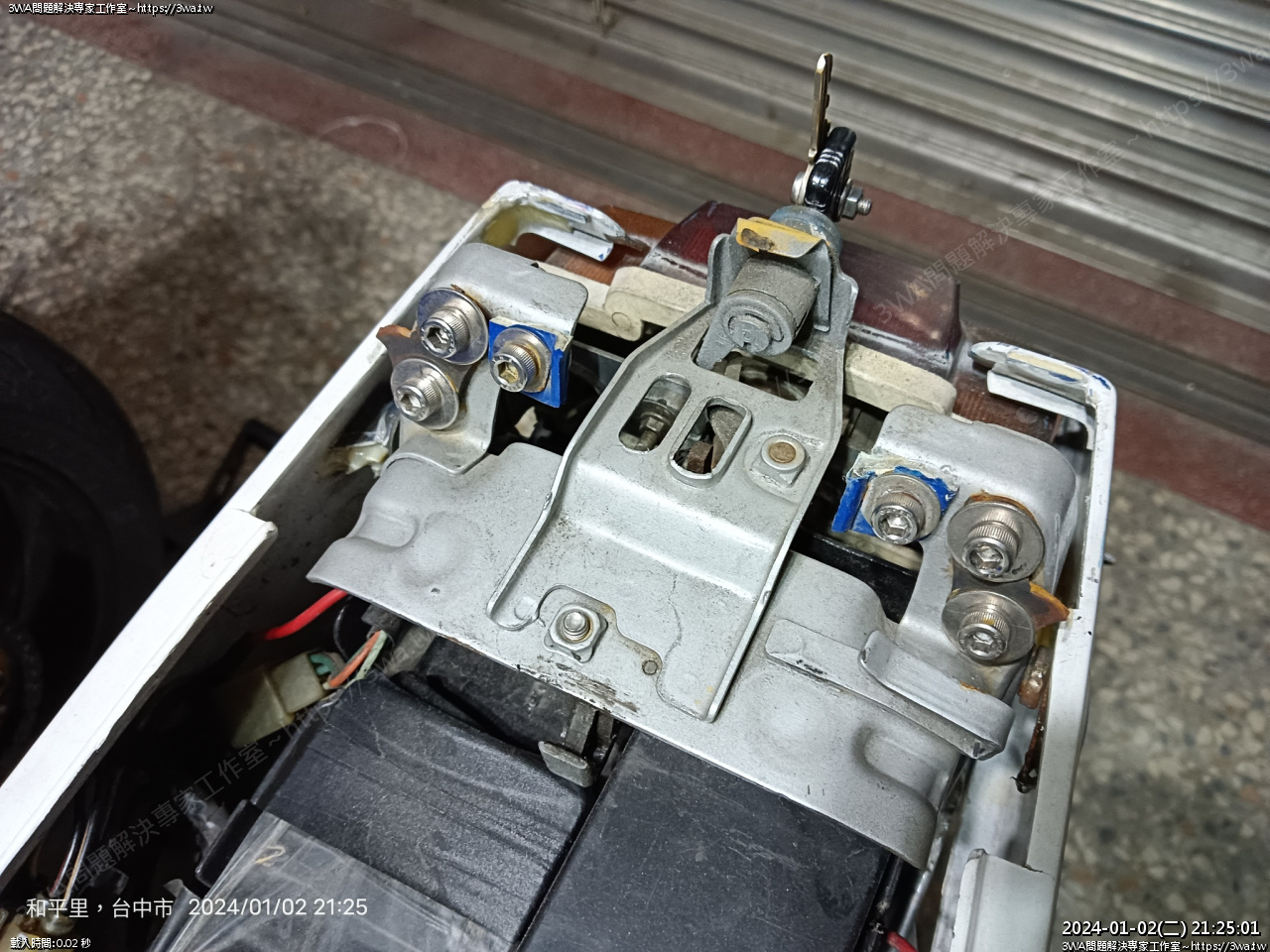

 還好尾殼跟鎖頭好像沒受傷

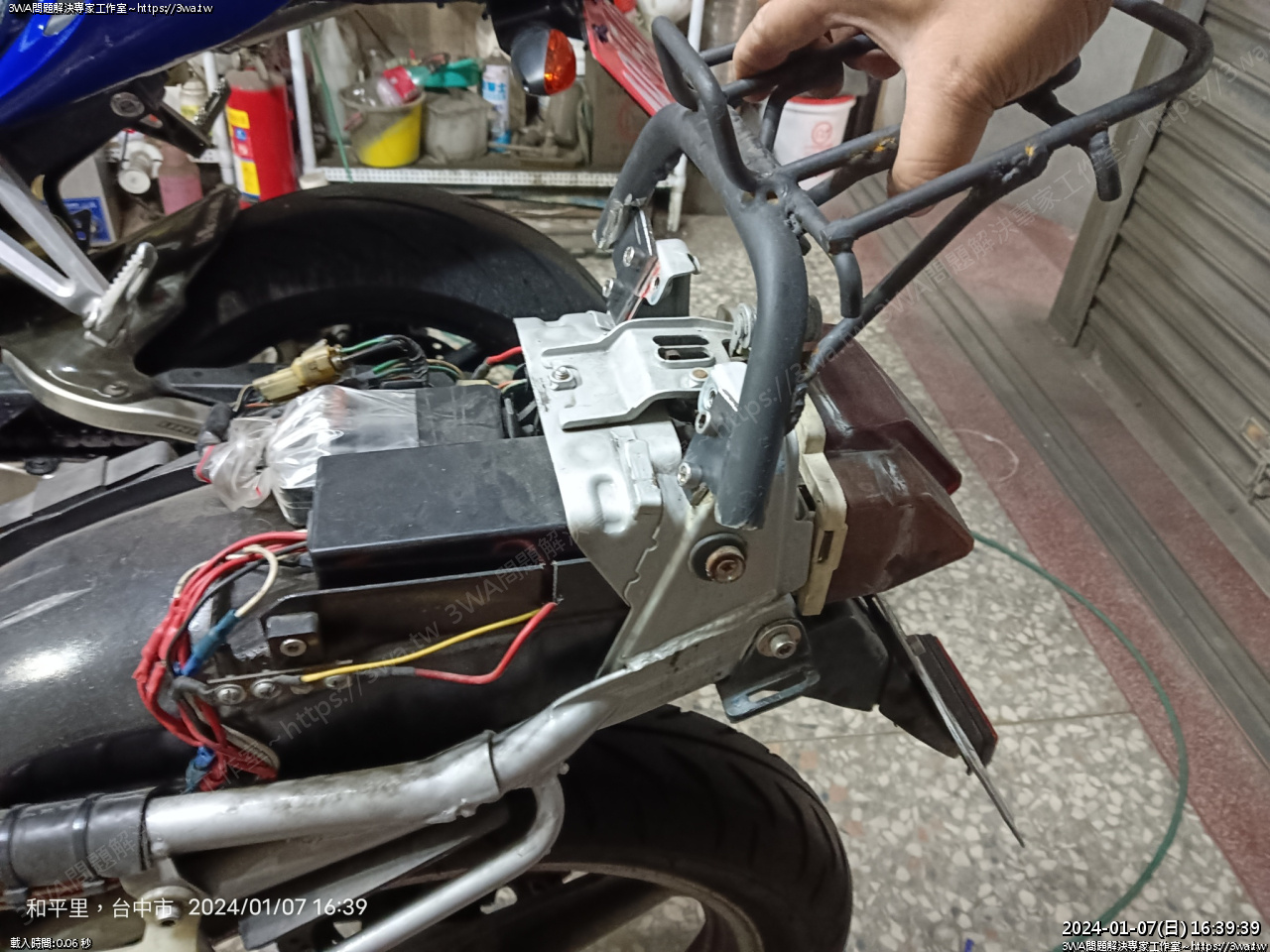

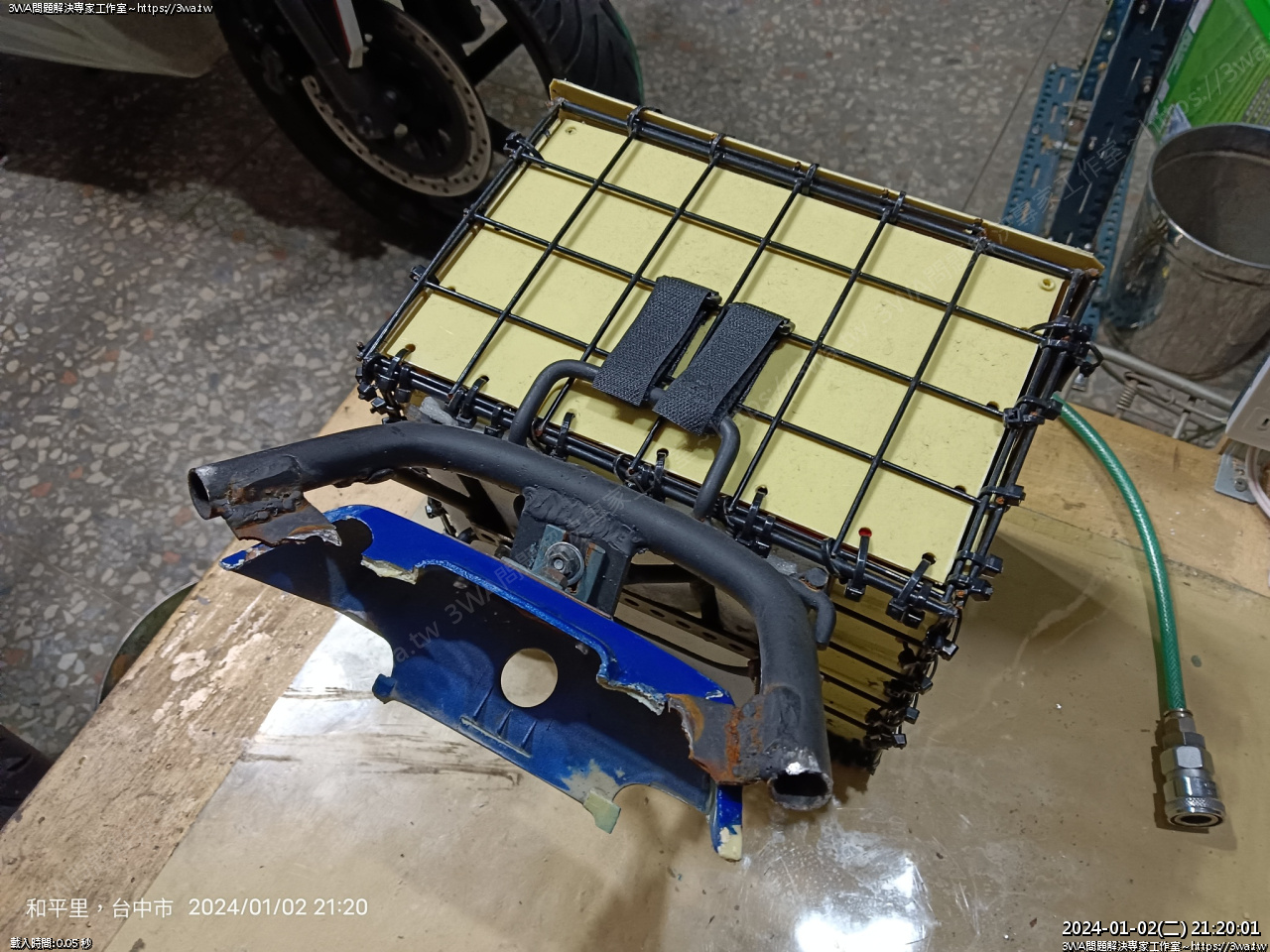

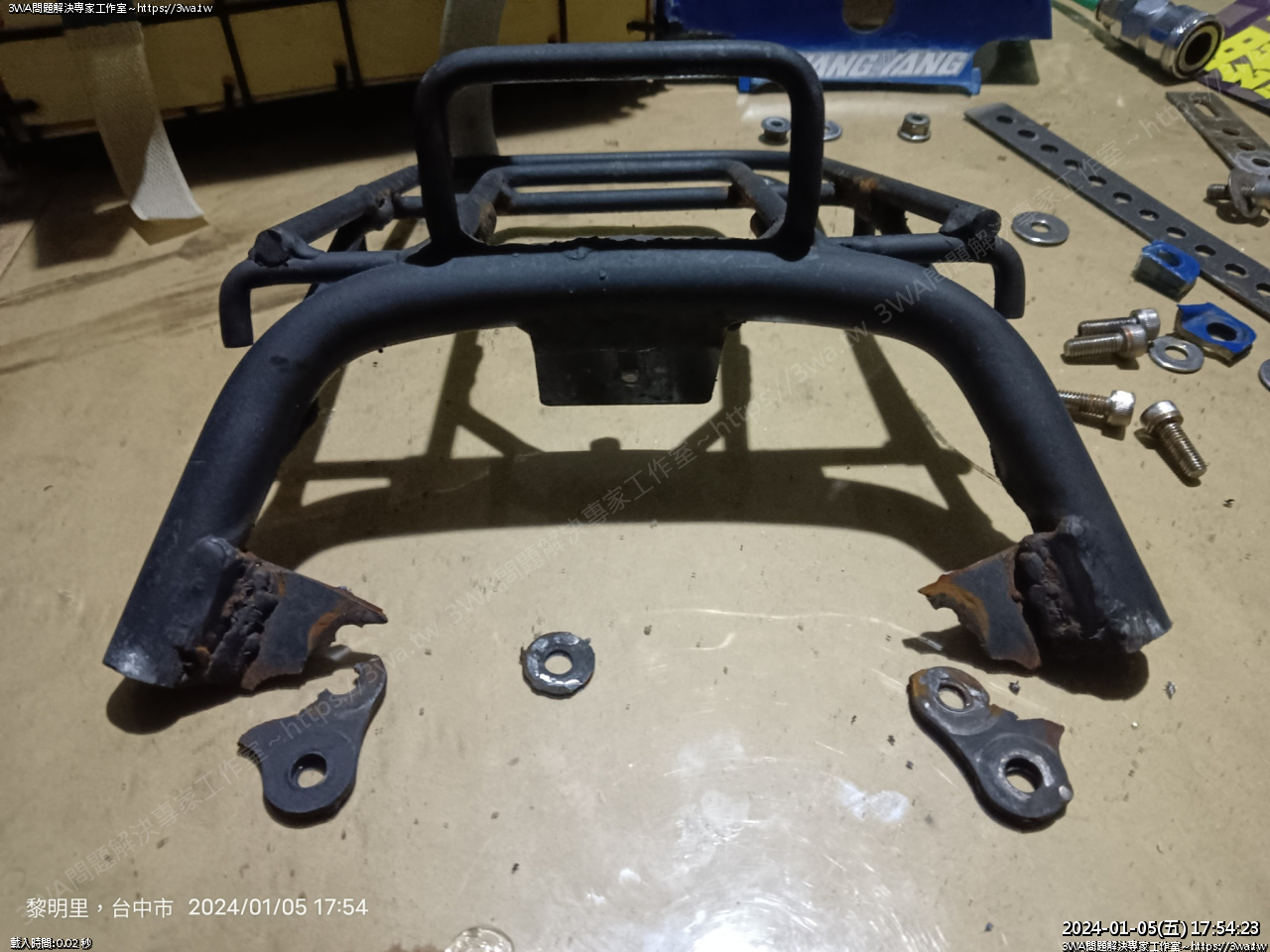

拆下座墊,貨架的耳朵從奇妙的地方斷開,長時間上下晃造成金屬疲勞

加上生銹斷開了





 斷裂的位置,雖然斷的很漂亮,但直接這樣焊可能強度不太夠,耳朵才2mm

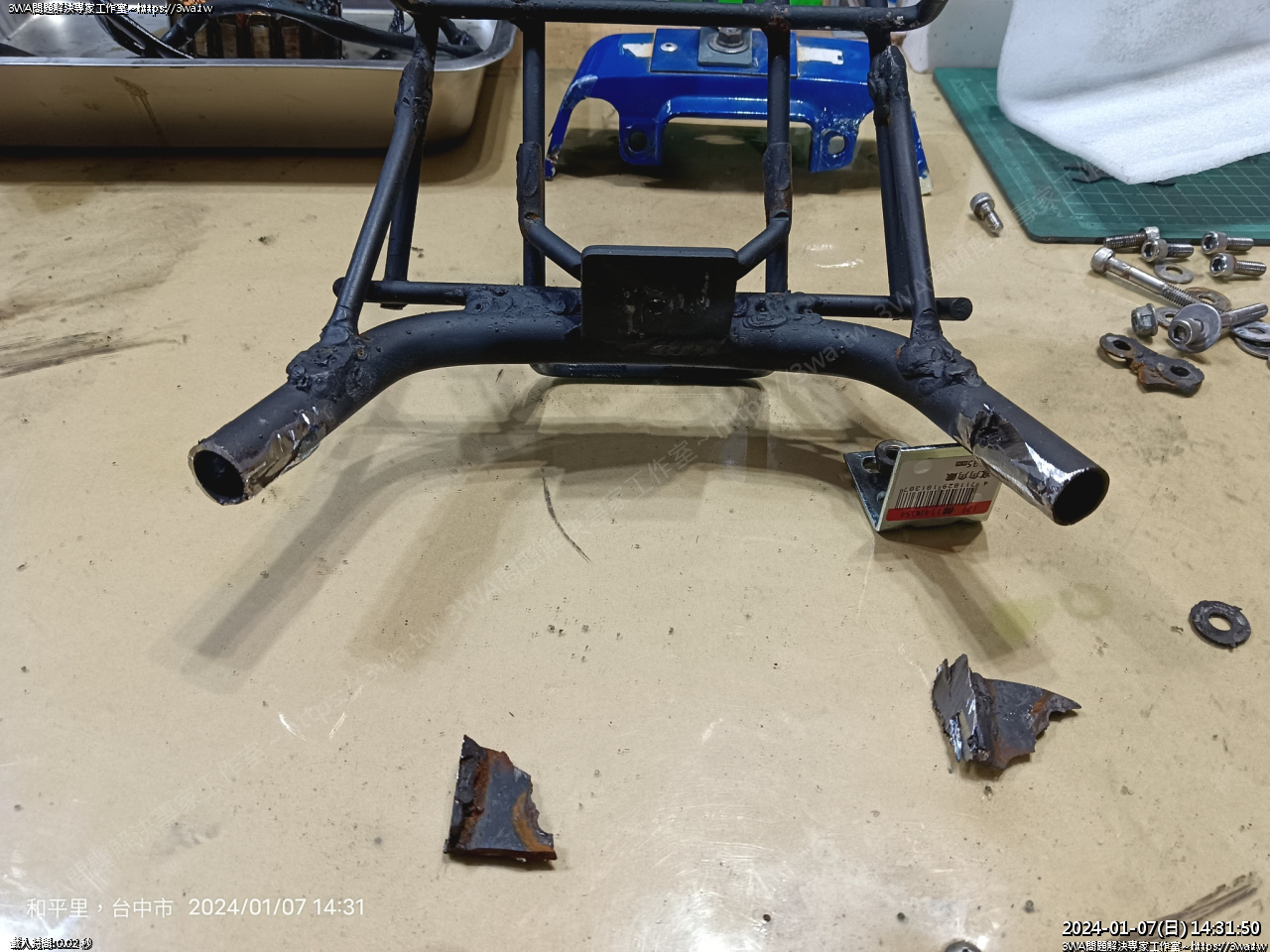

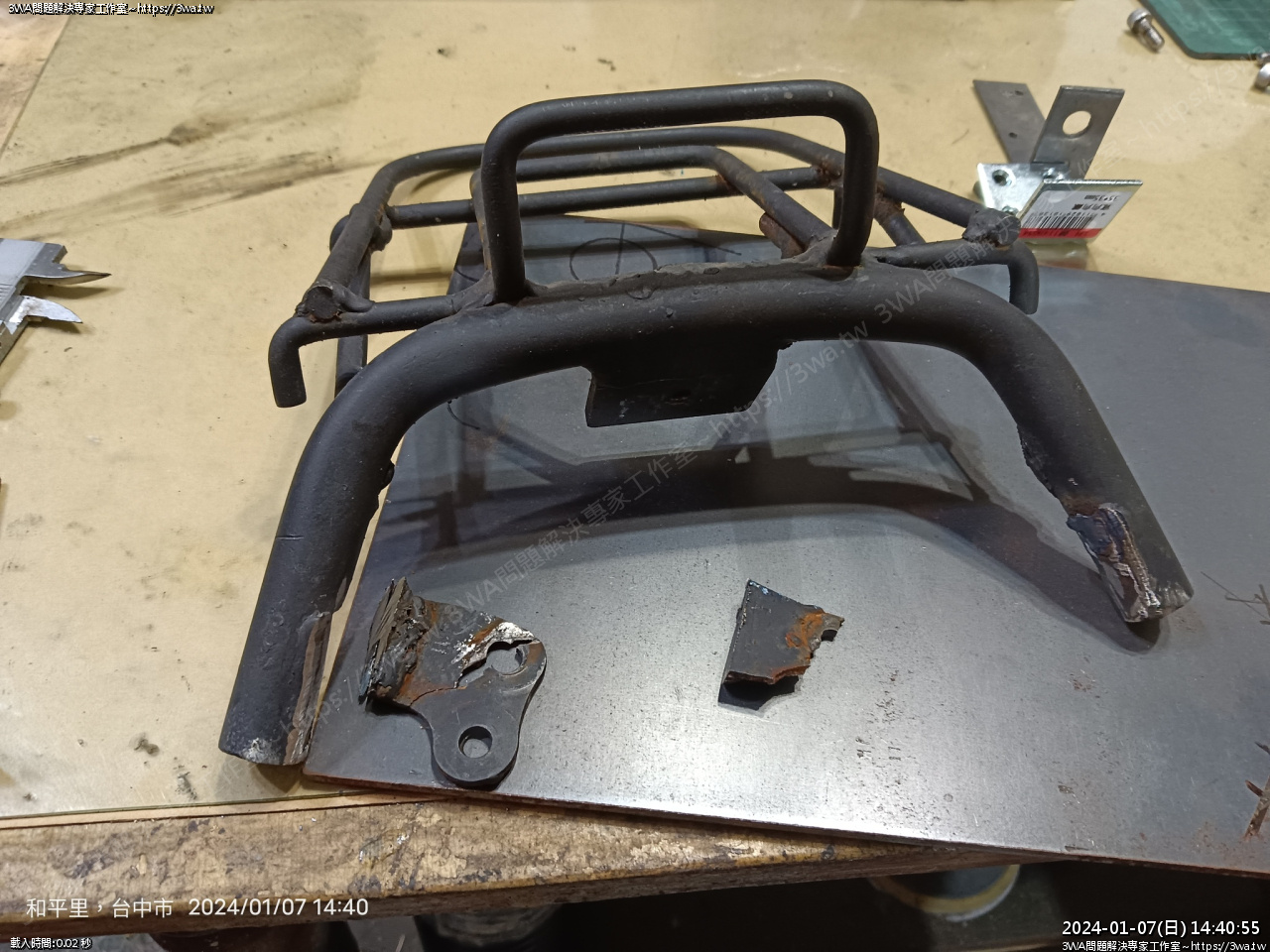

 用弗鏈打切掉

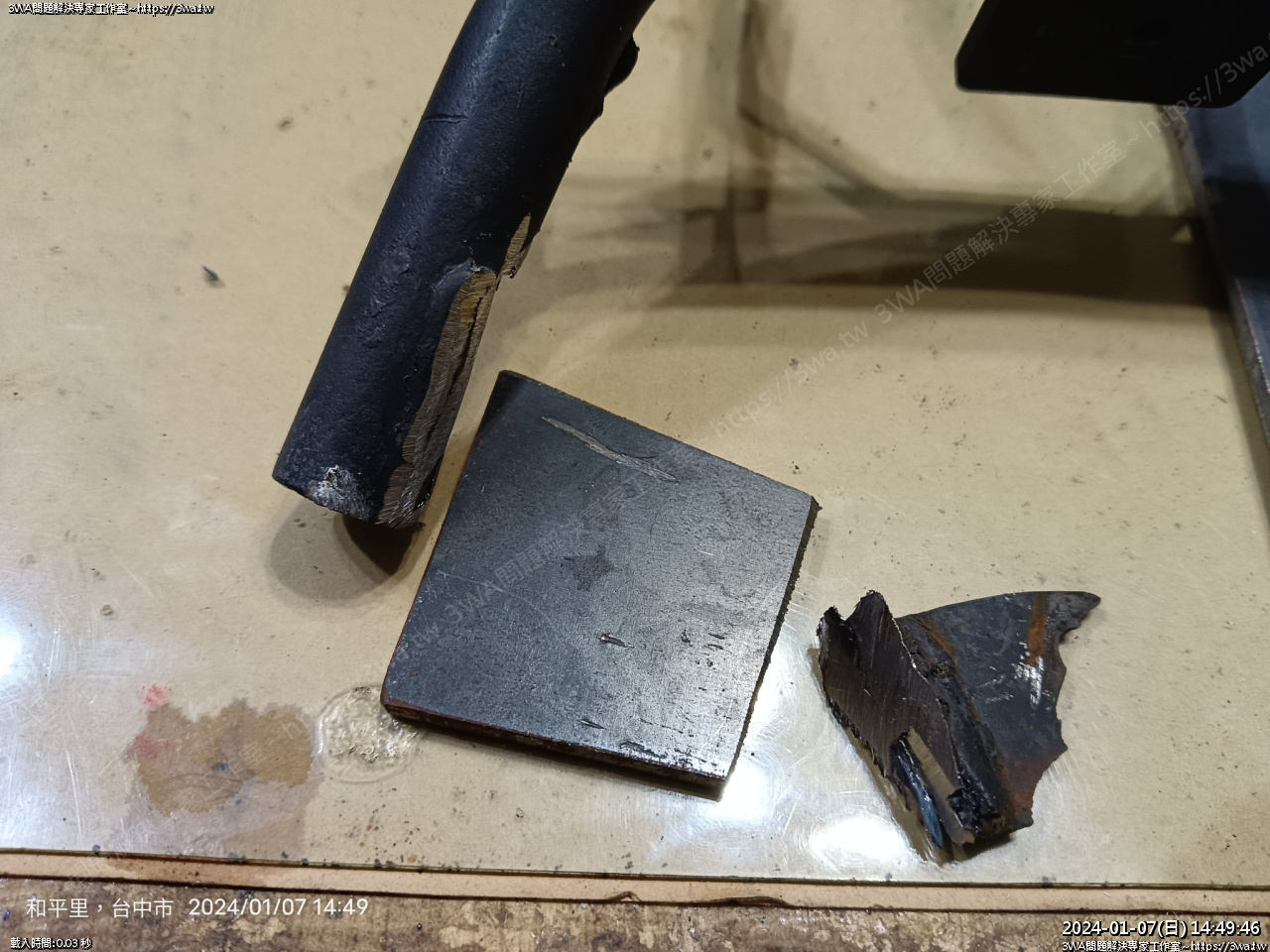

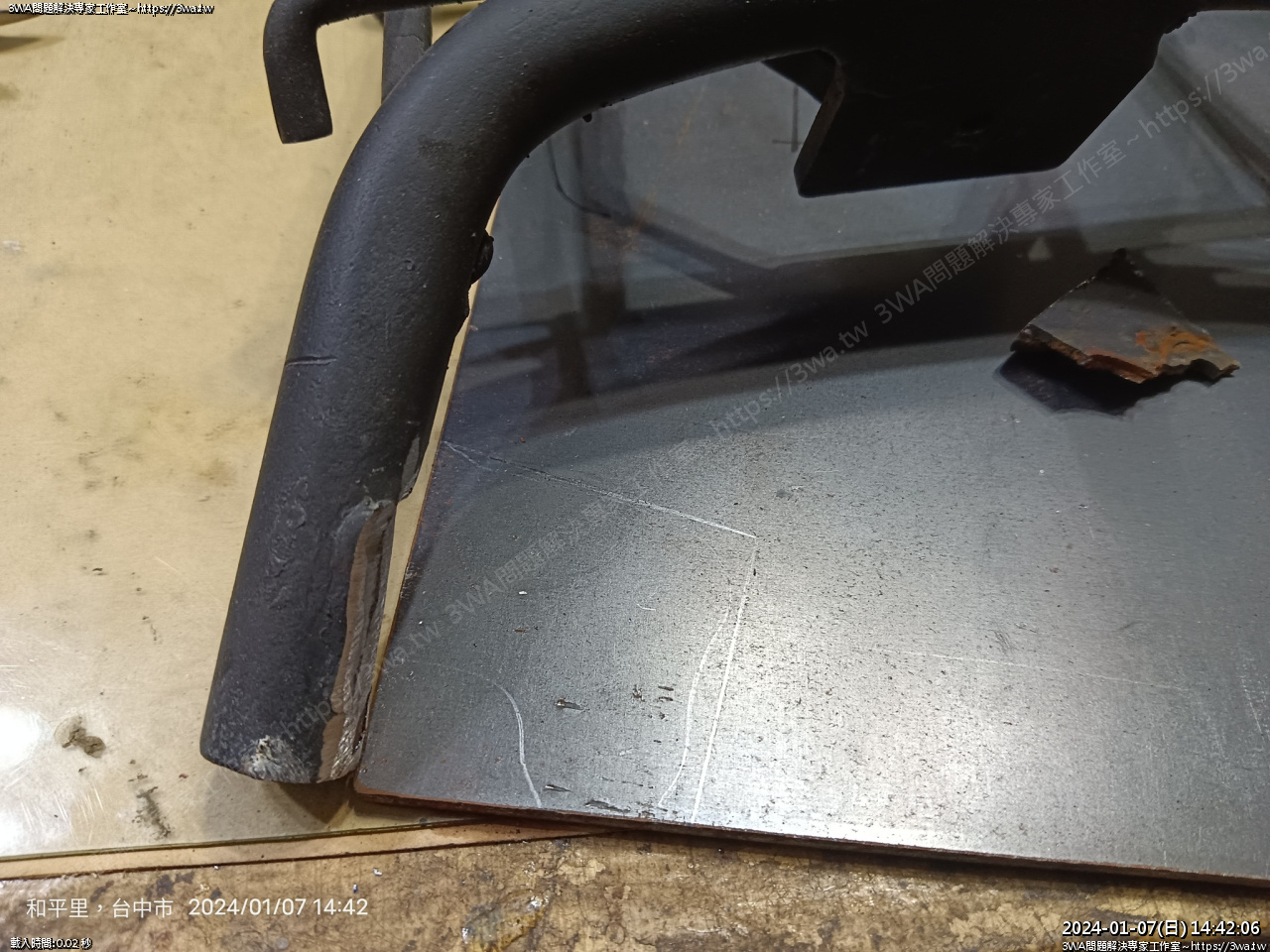

 拿出黑皮鐵板作新的耳朵





畫線

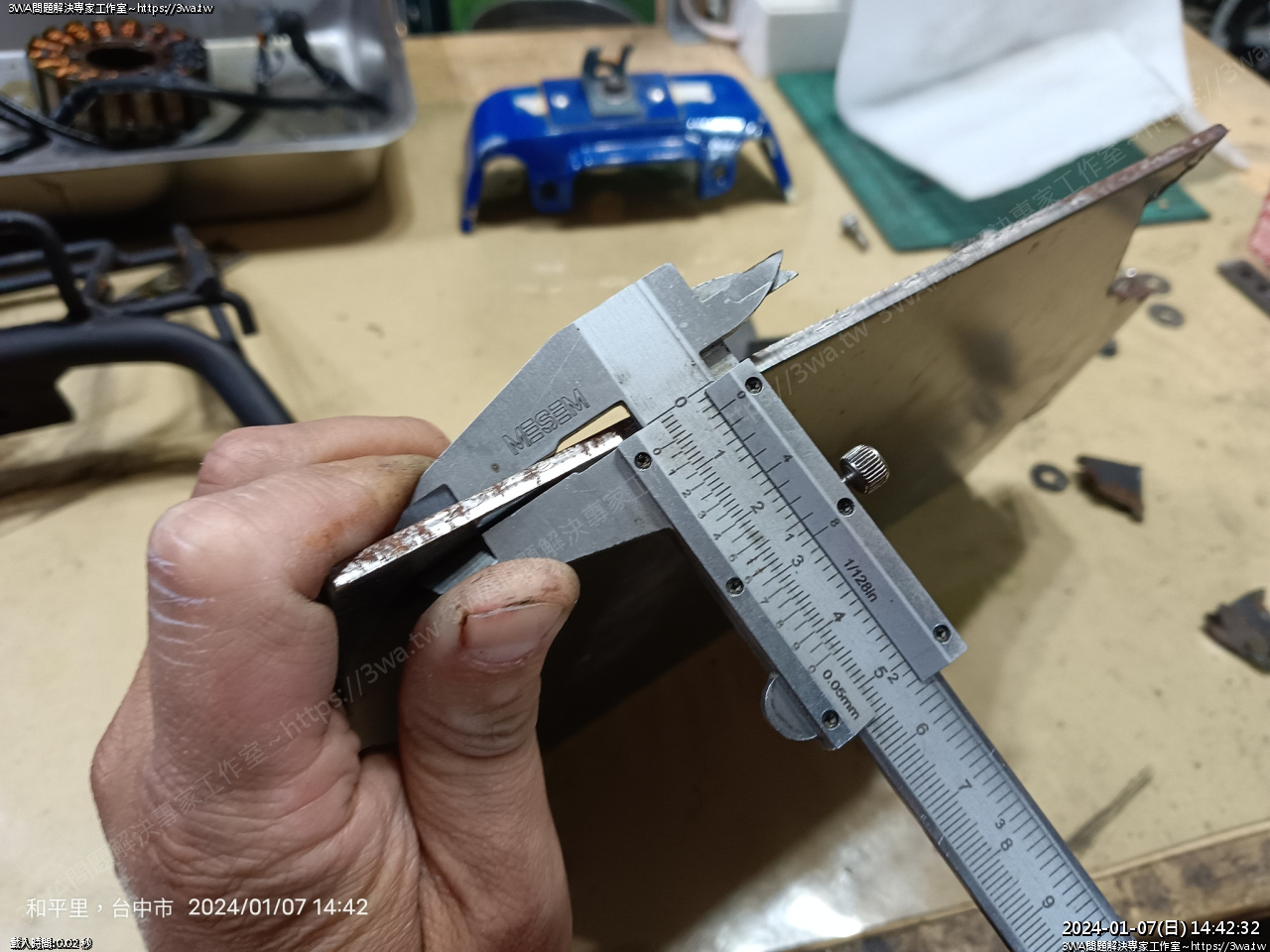

 手邊有之前用剩的,厚度4.5mm





 大面積,強度應該是夠,不過空心的方管我能焊的好嗎,再斷要不要插個實心鐵管再焊 XD

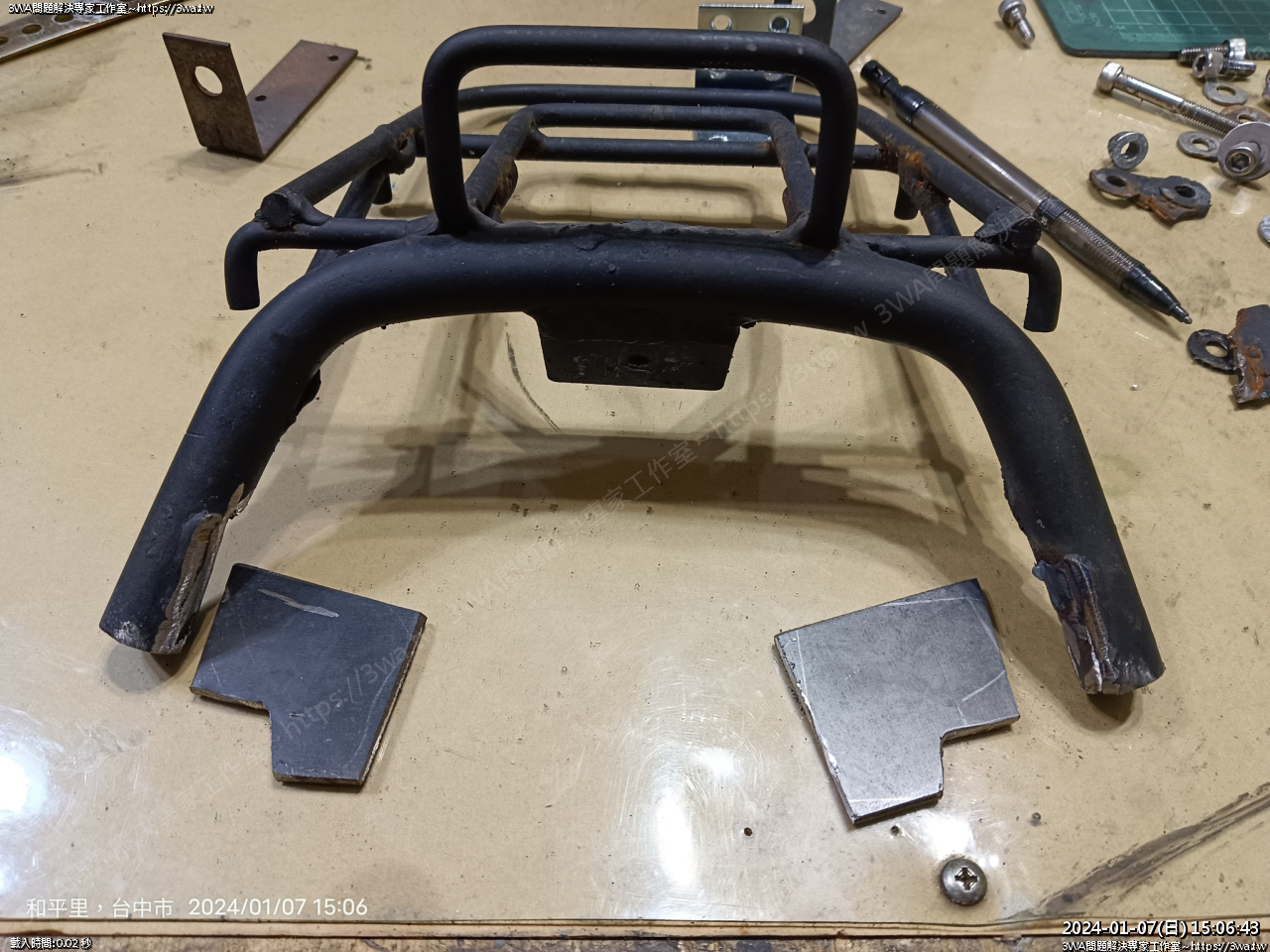

 畫一畫,切一切

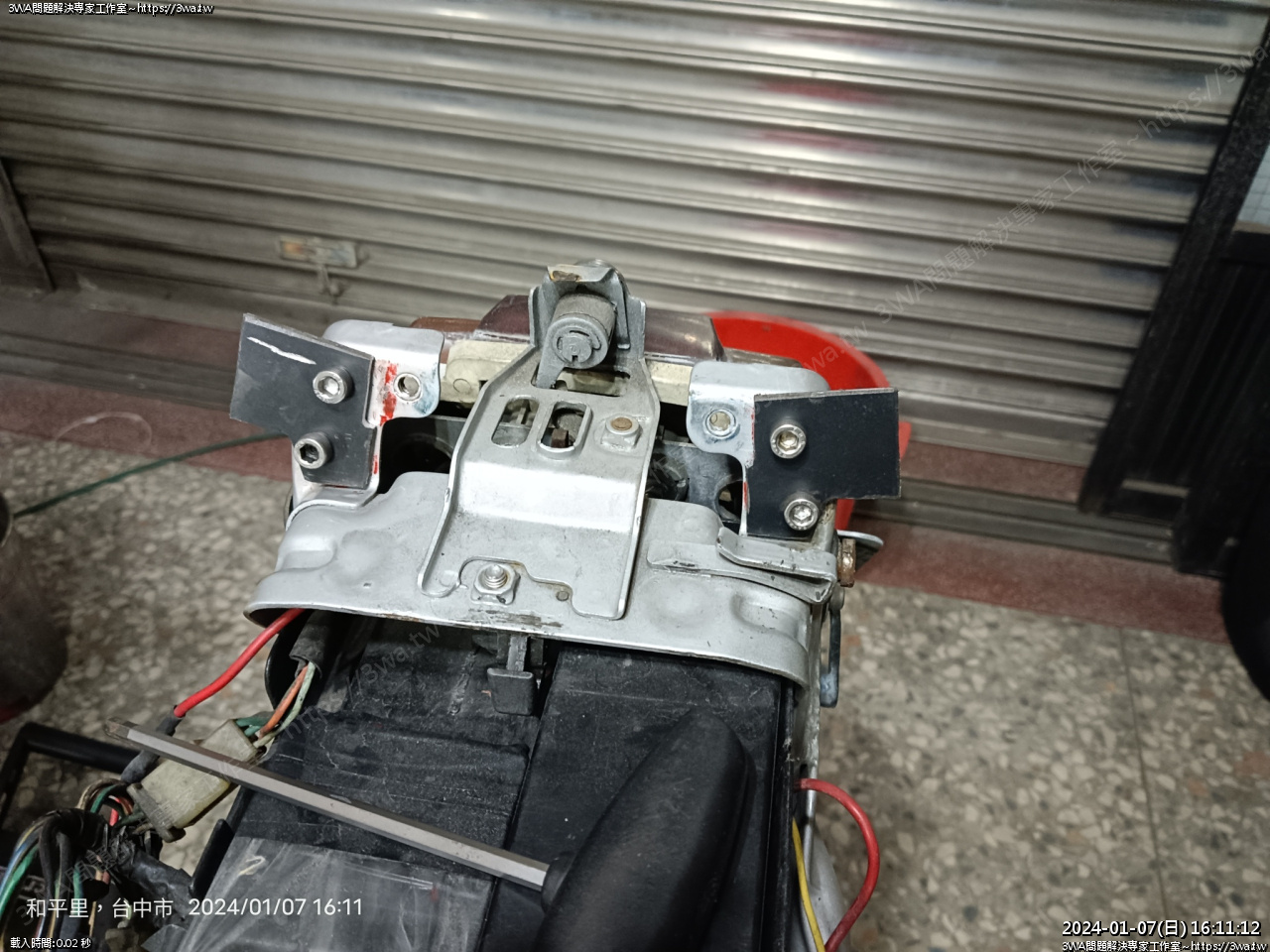

 用印泥跟紙膠帶確實打孔的位置,打好孔鎖上

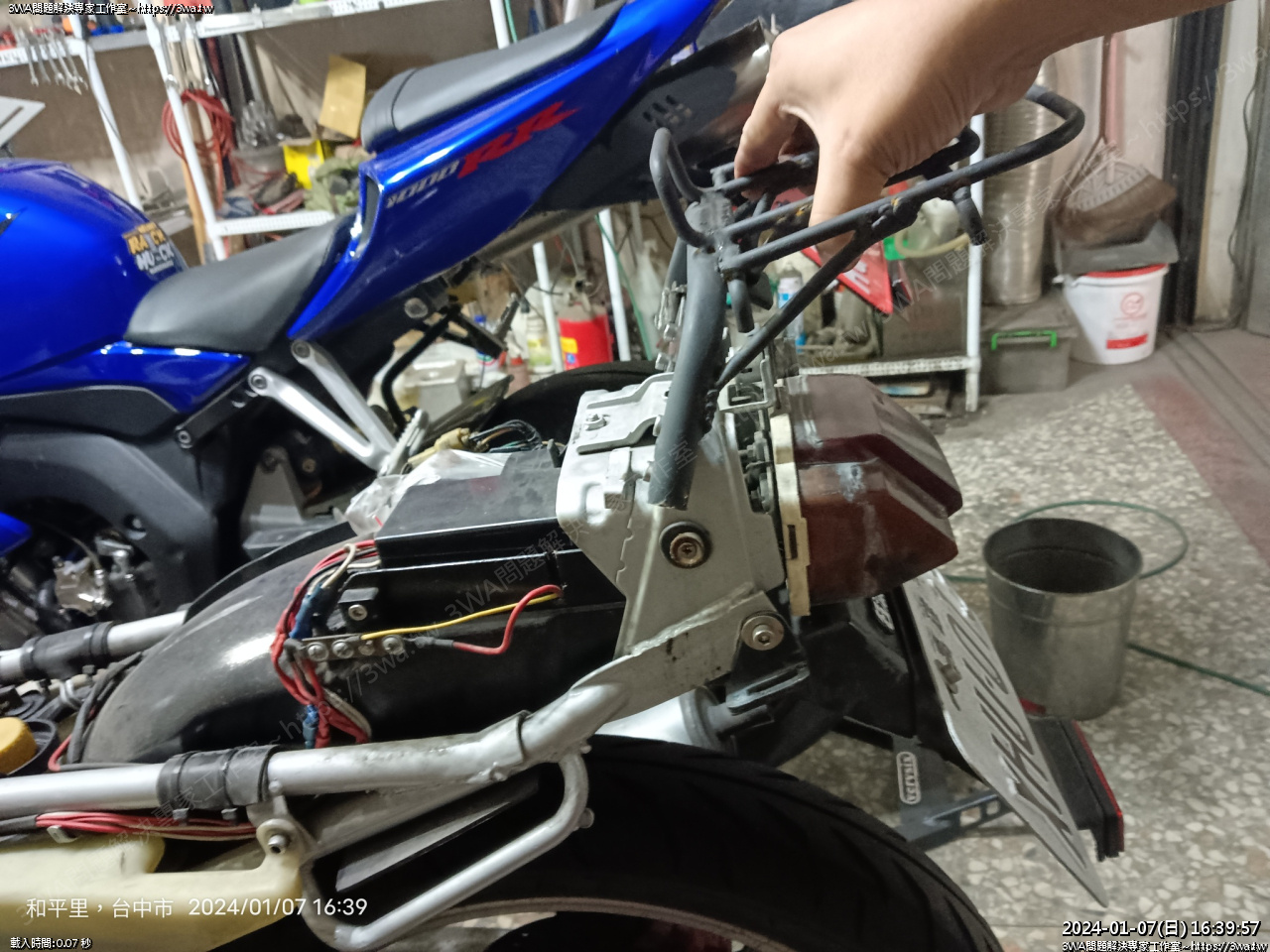

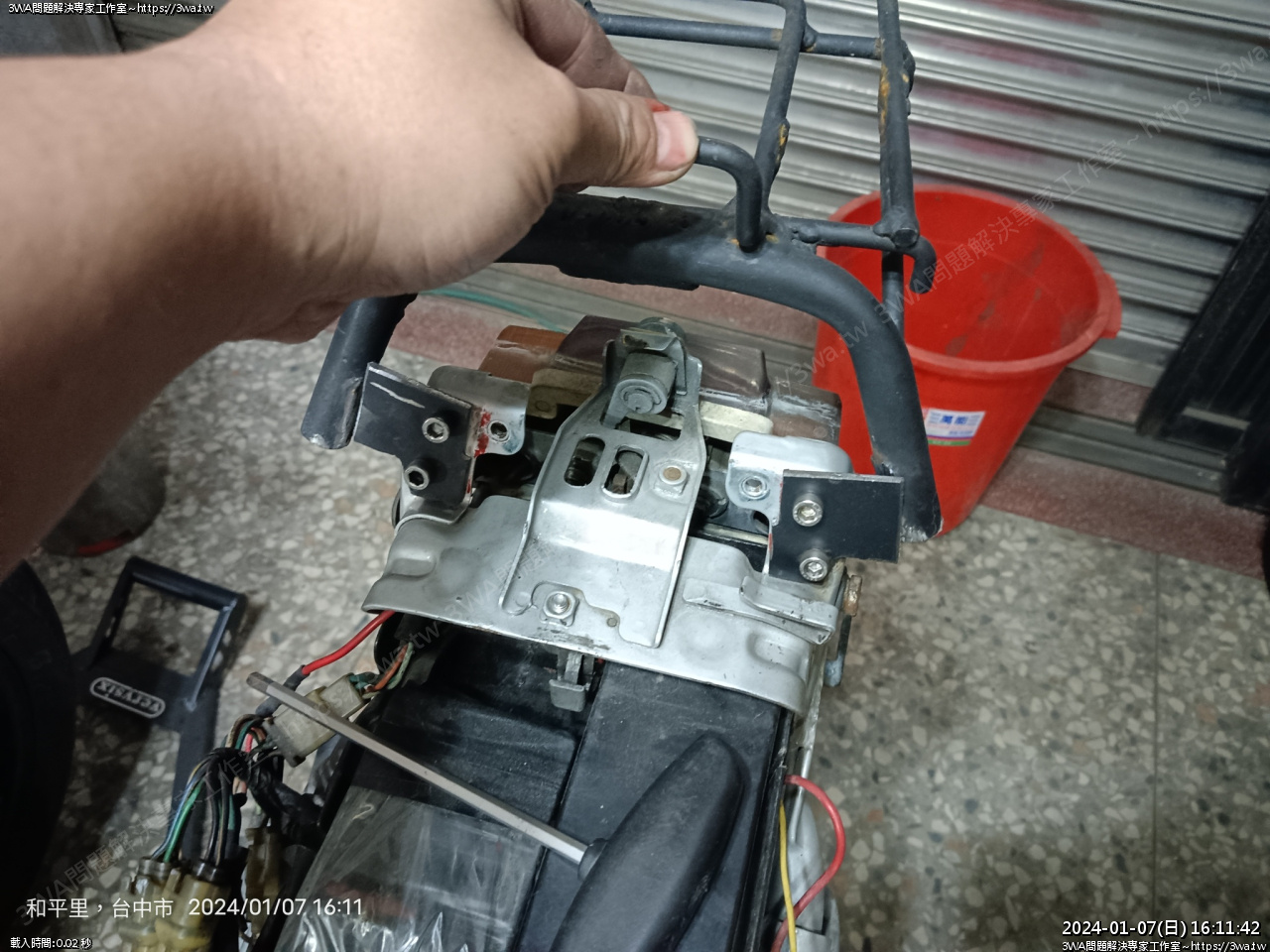

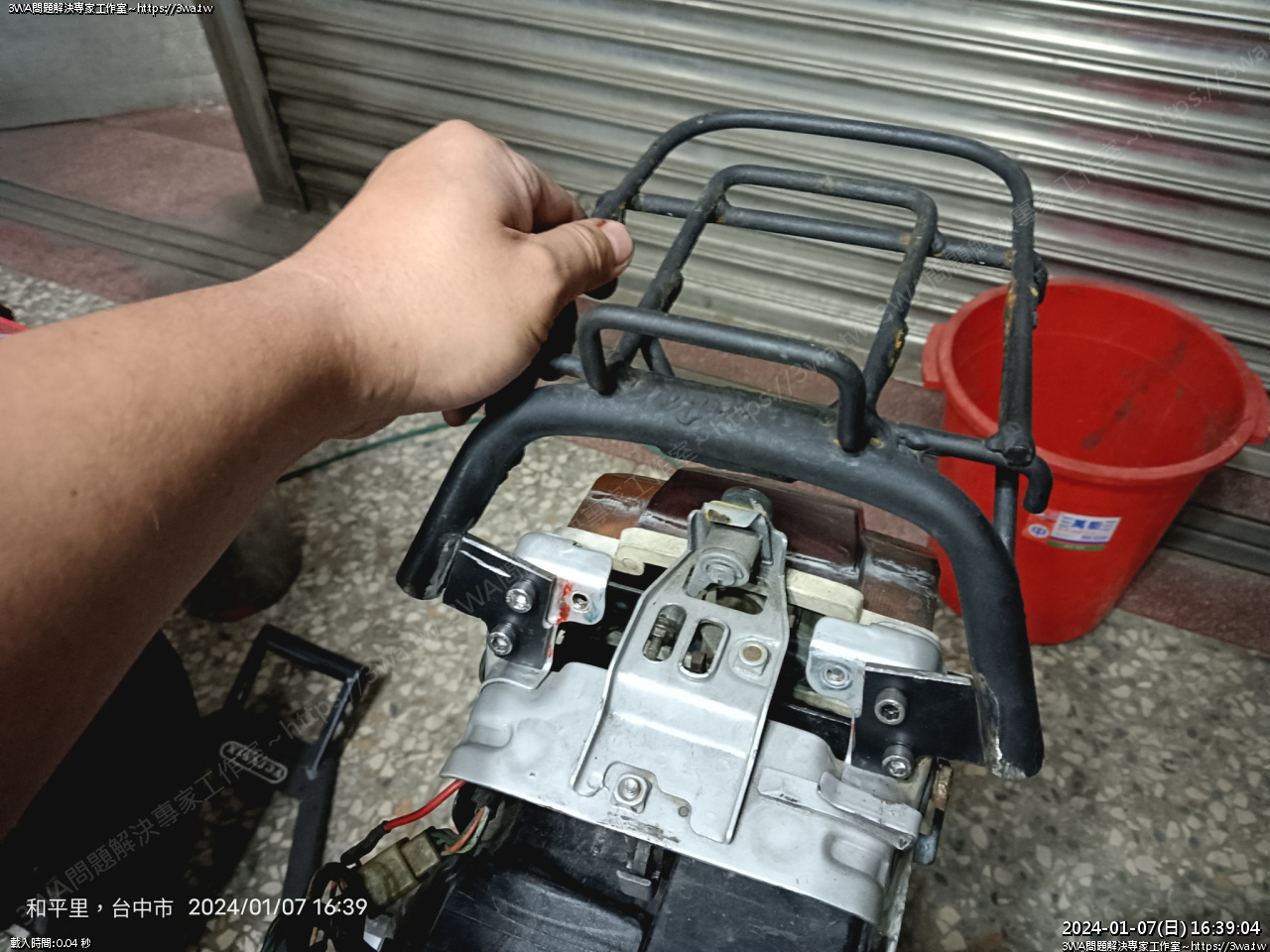

 邊調整邊對,對了好幾次角度





 大概這樣OK





 這個感覺





 差一點點還可以再掰一下

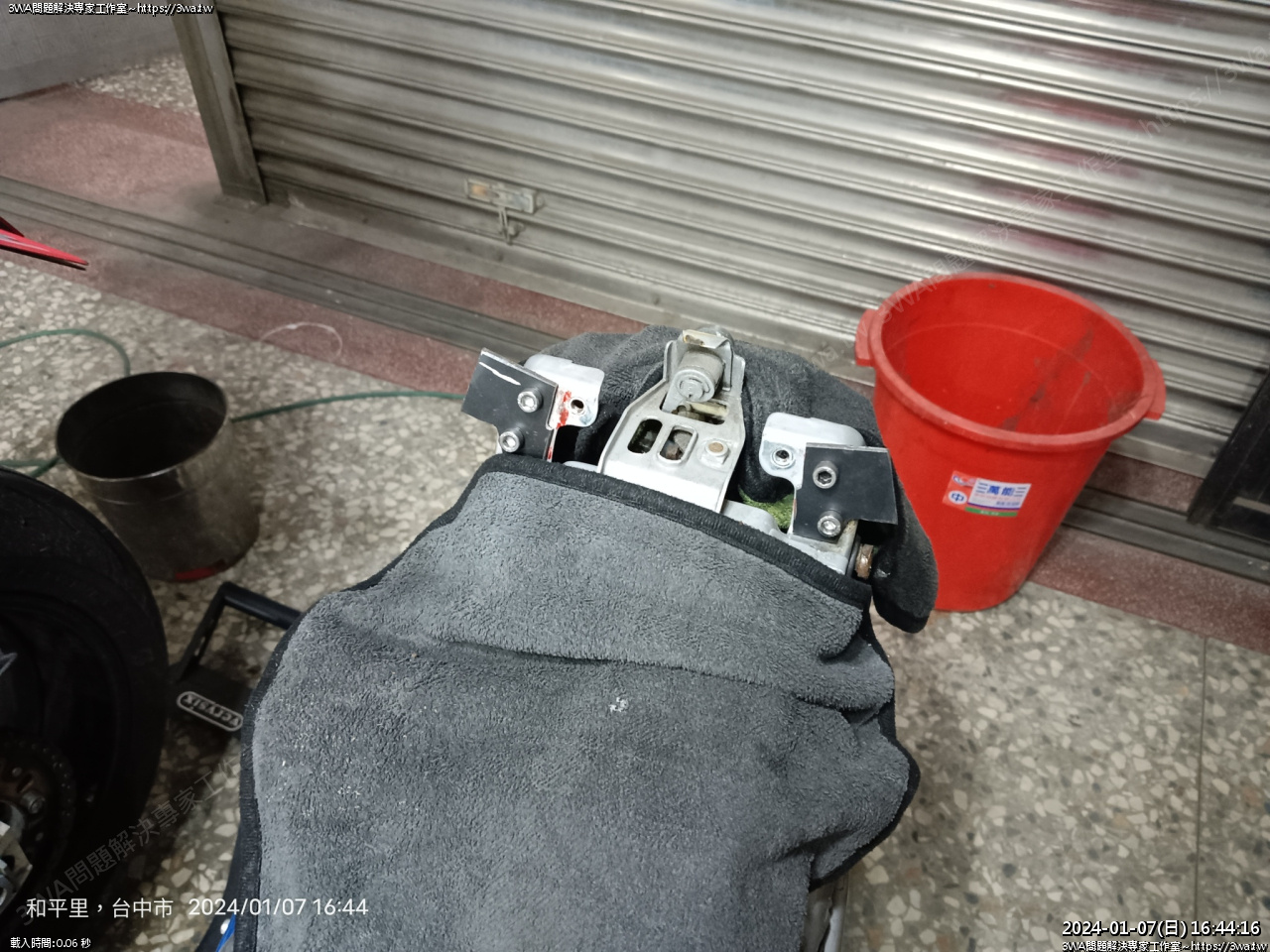

 準備焊接,分離 CDI、RC 電腦的接線,然後蓋好溼毛巾

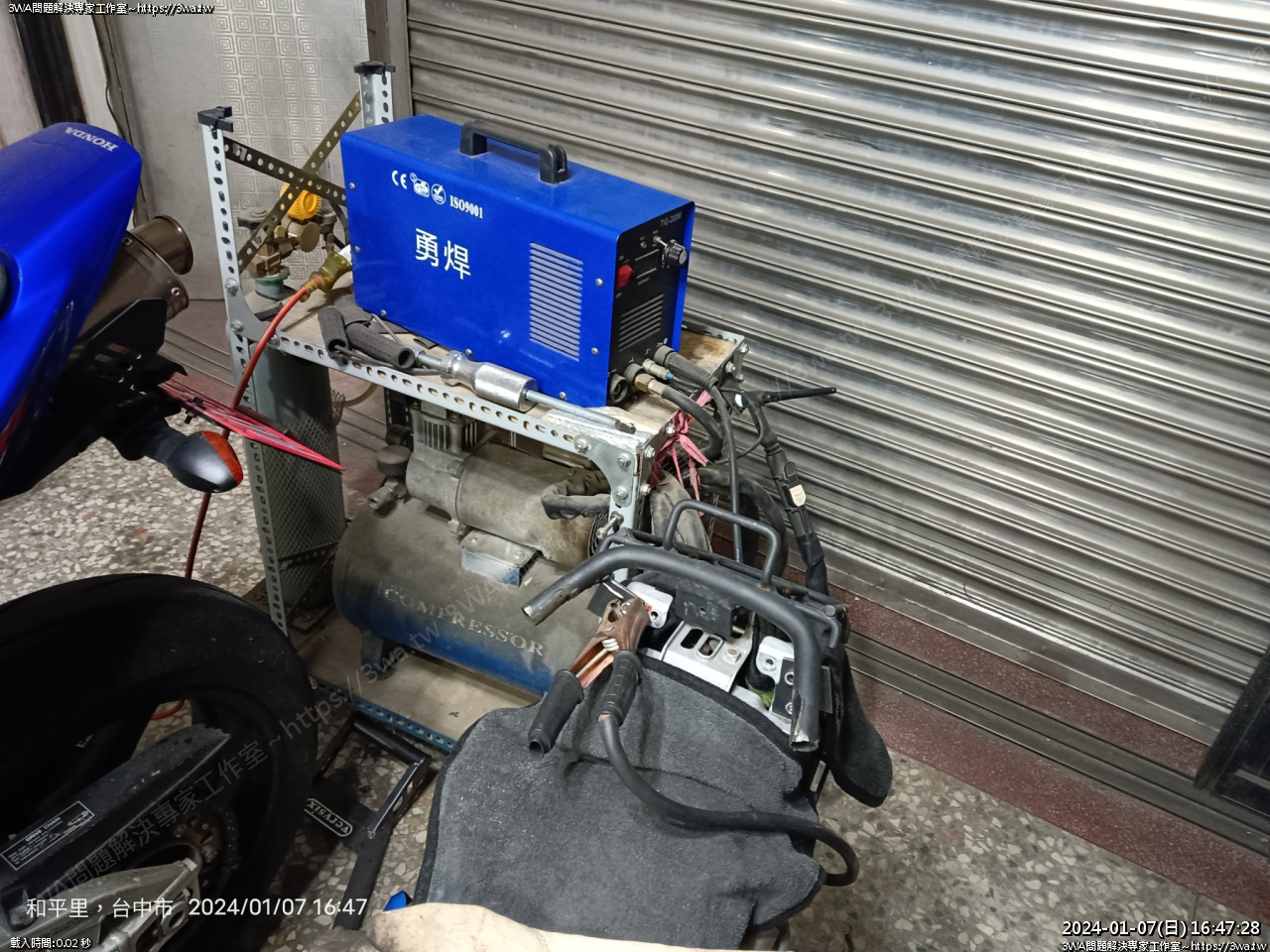

 焊接機推過來

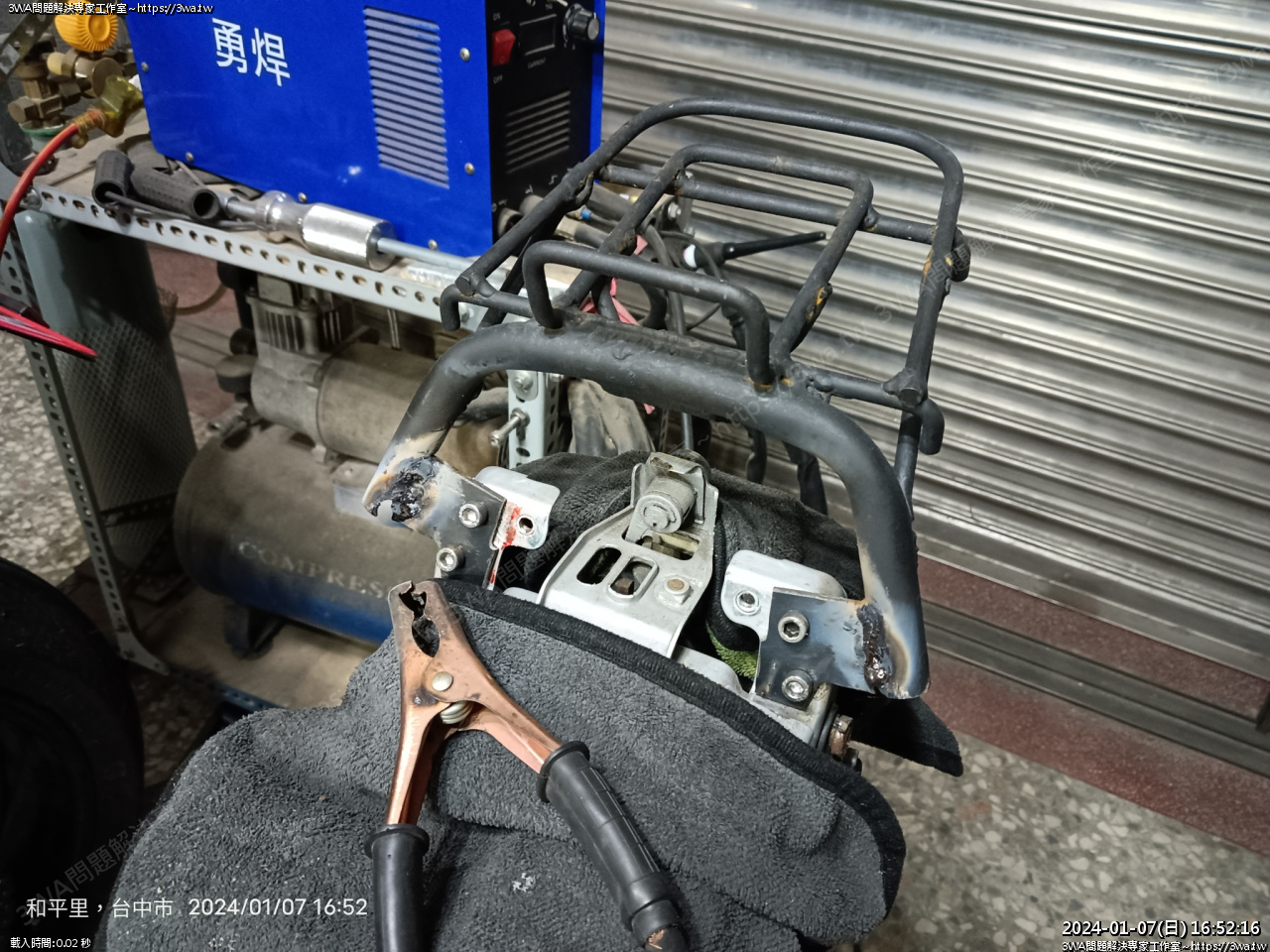

 點二下點個大概

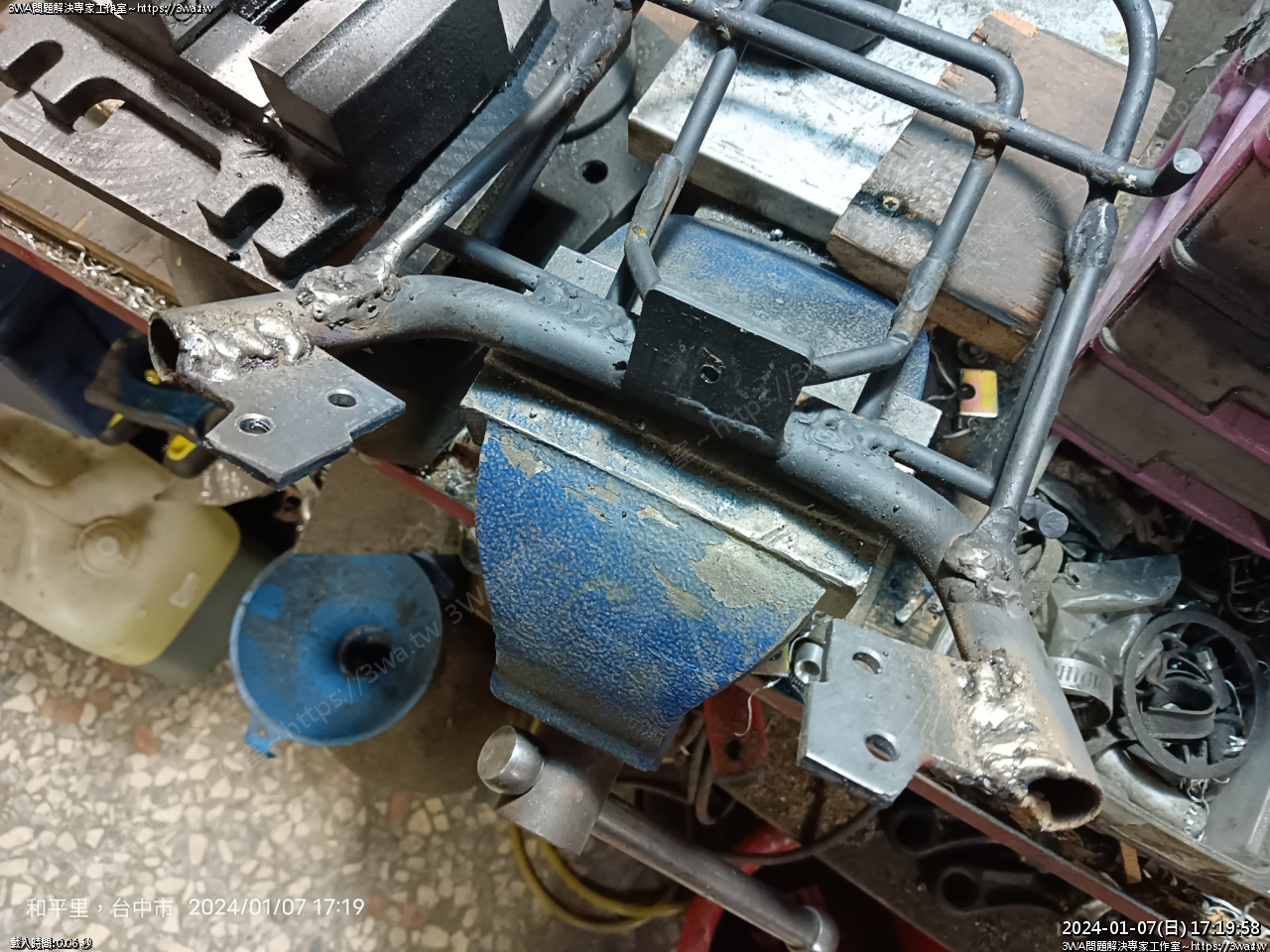

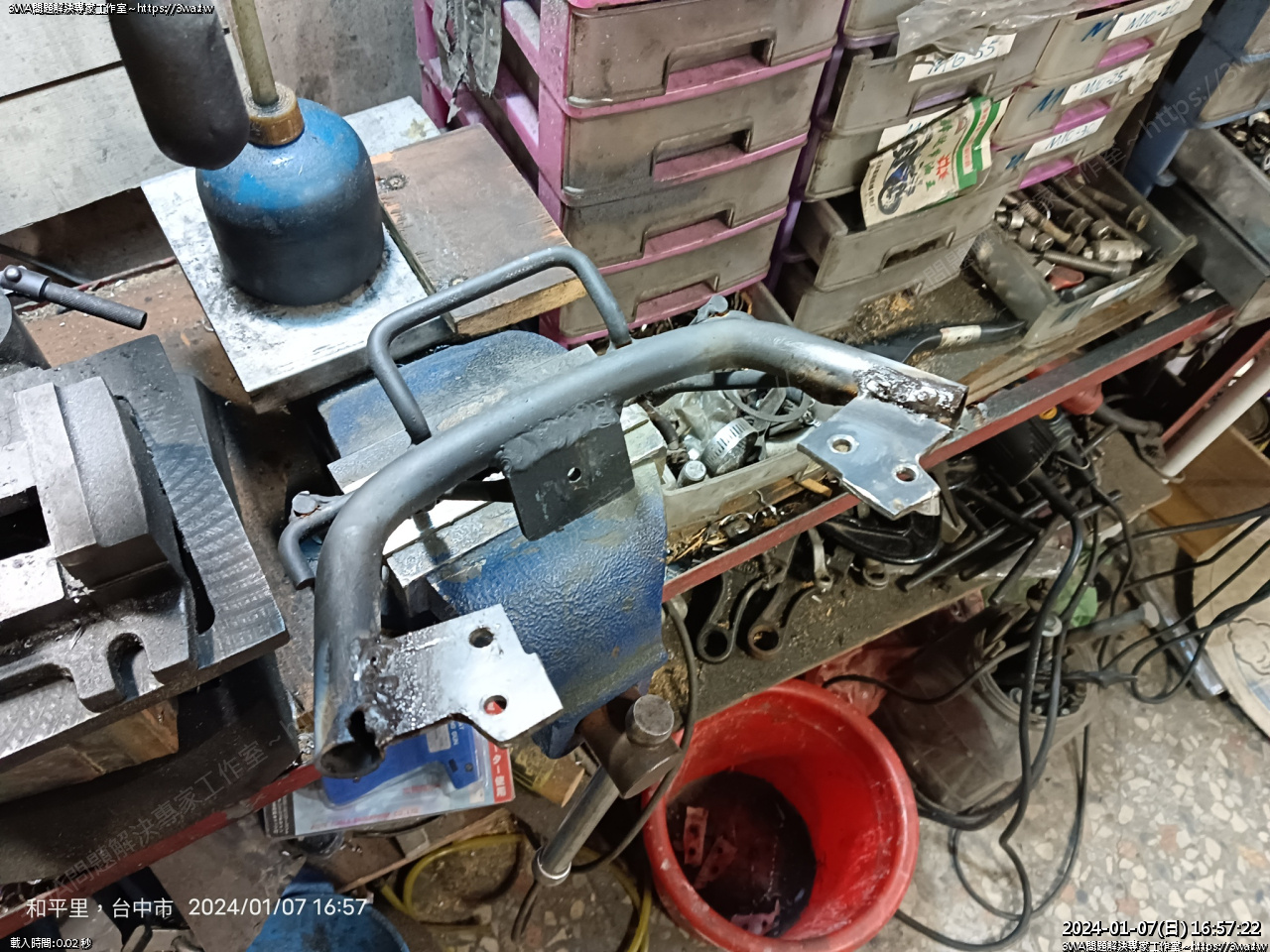

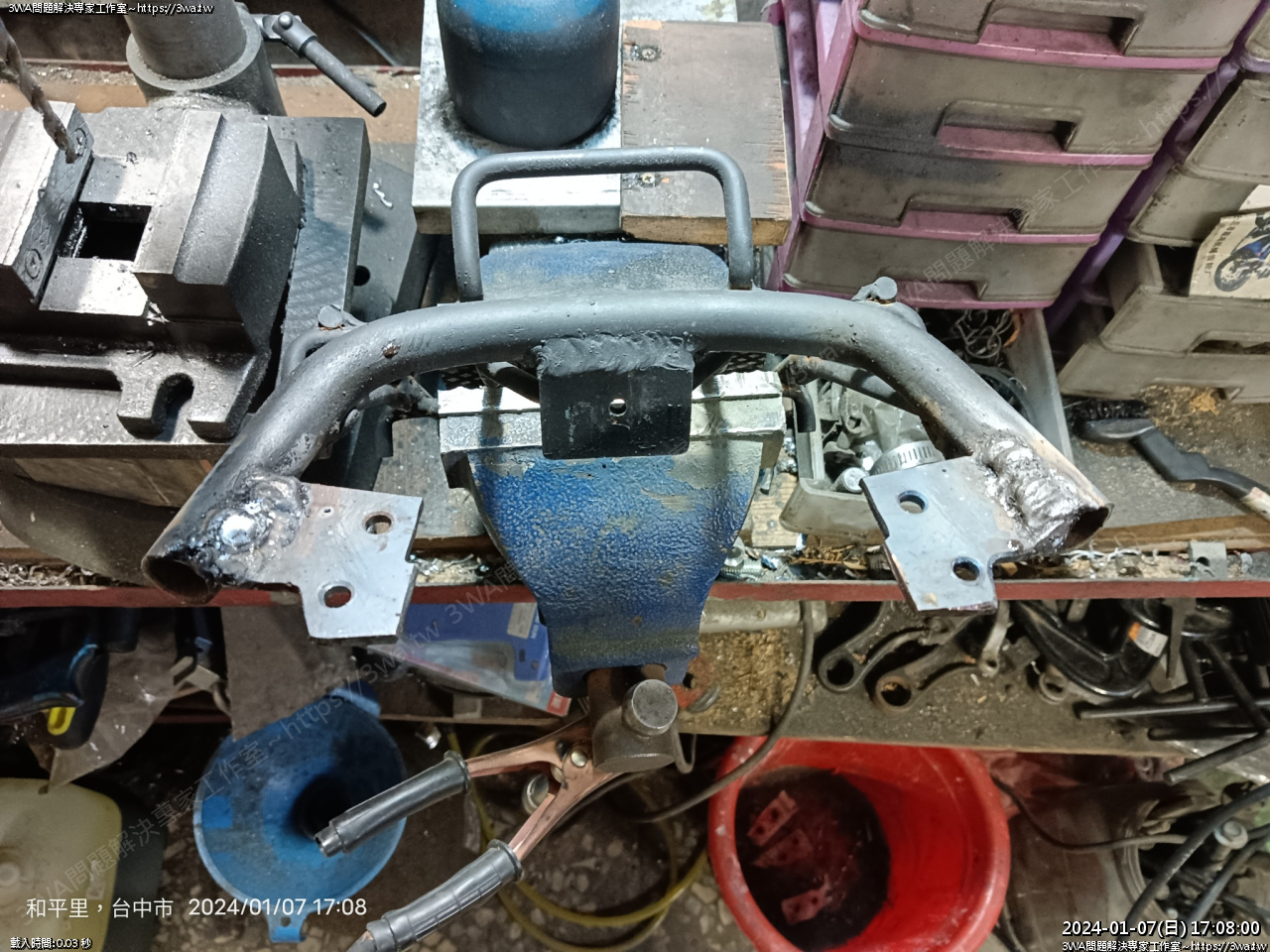

 拿到萬力焊接





焊接真是一門藝術活,對我來說有點難





不知道牢不牢

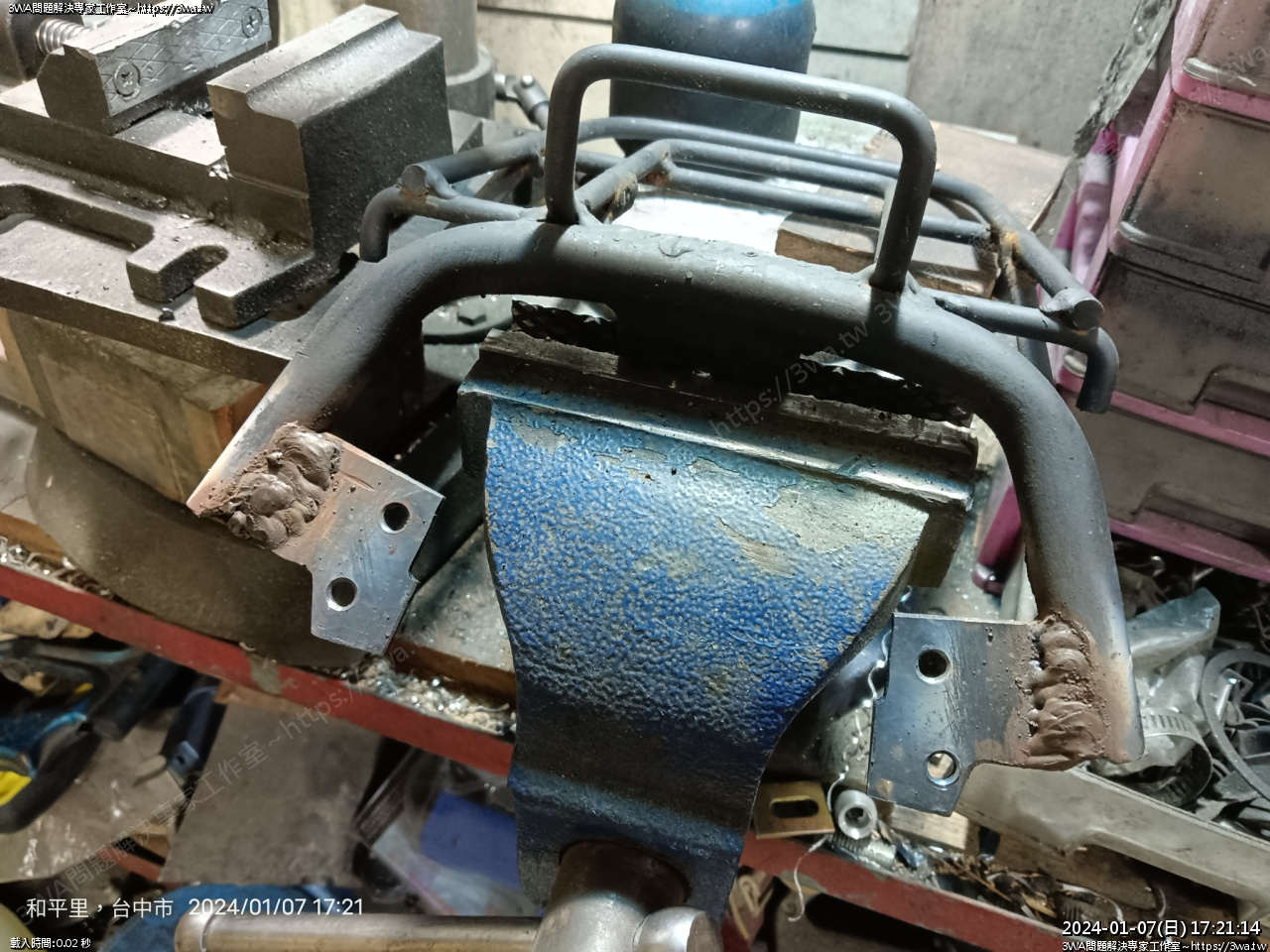

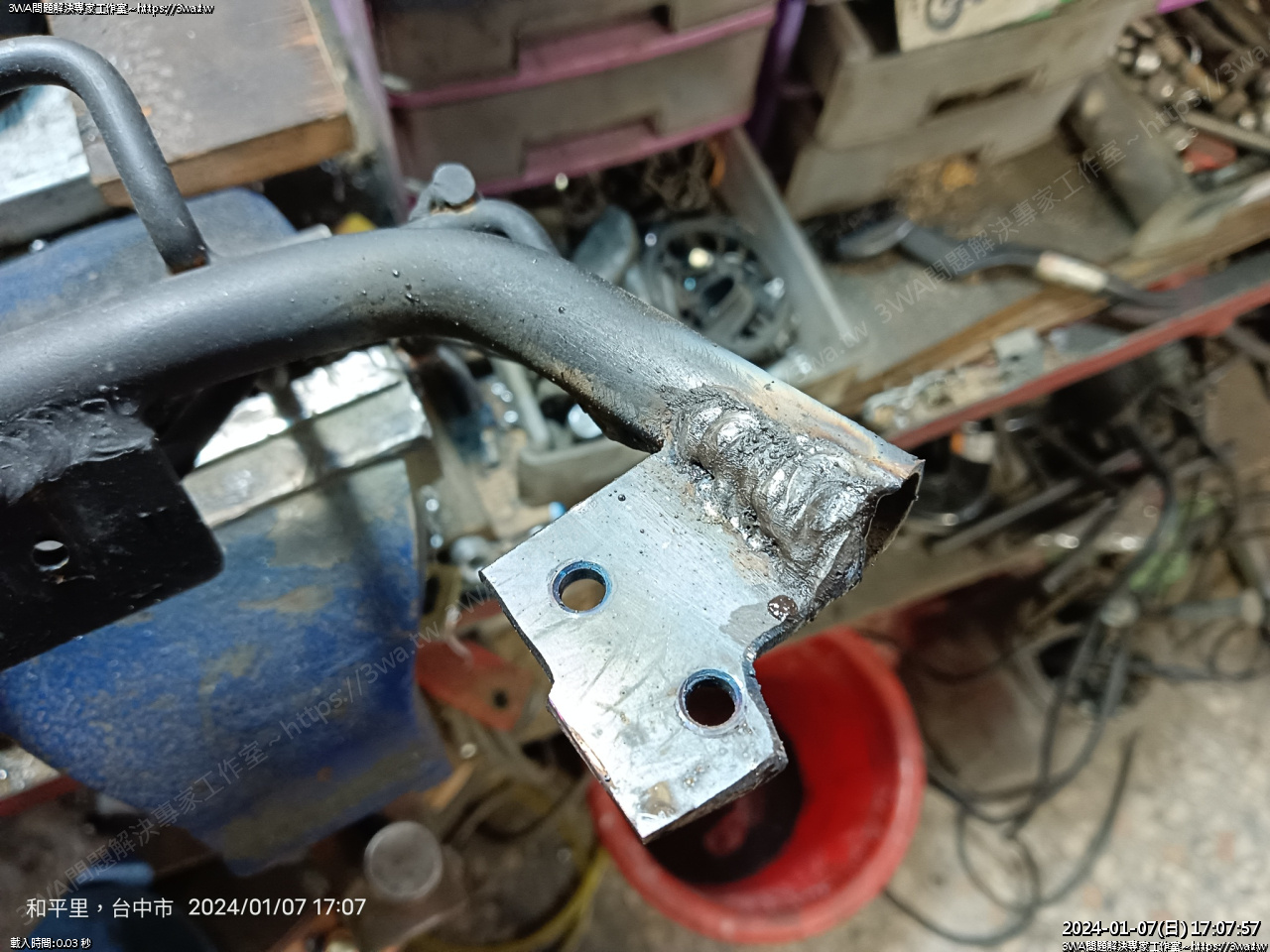

翻面,再焊好焊滿,仔細想想應該插牙條進去空心管裡再焊,讓它把鐵水融進去





好了,從焊接的痕跡來看,下次要改用畫小圈圈的方式焊,從厚的那邊焊到薄的

然後再繞回厚的停久些

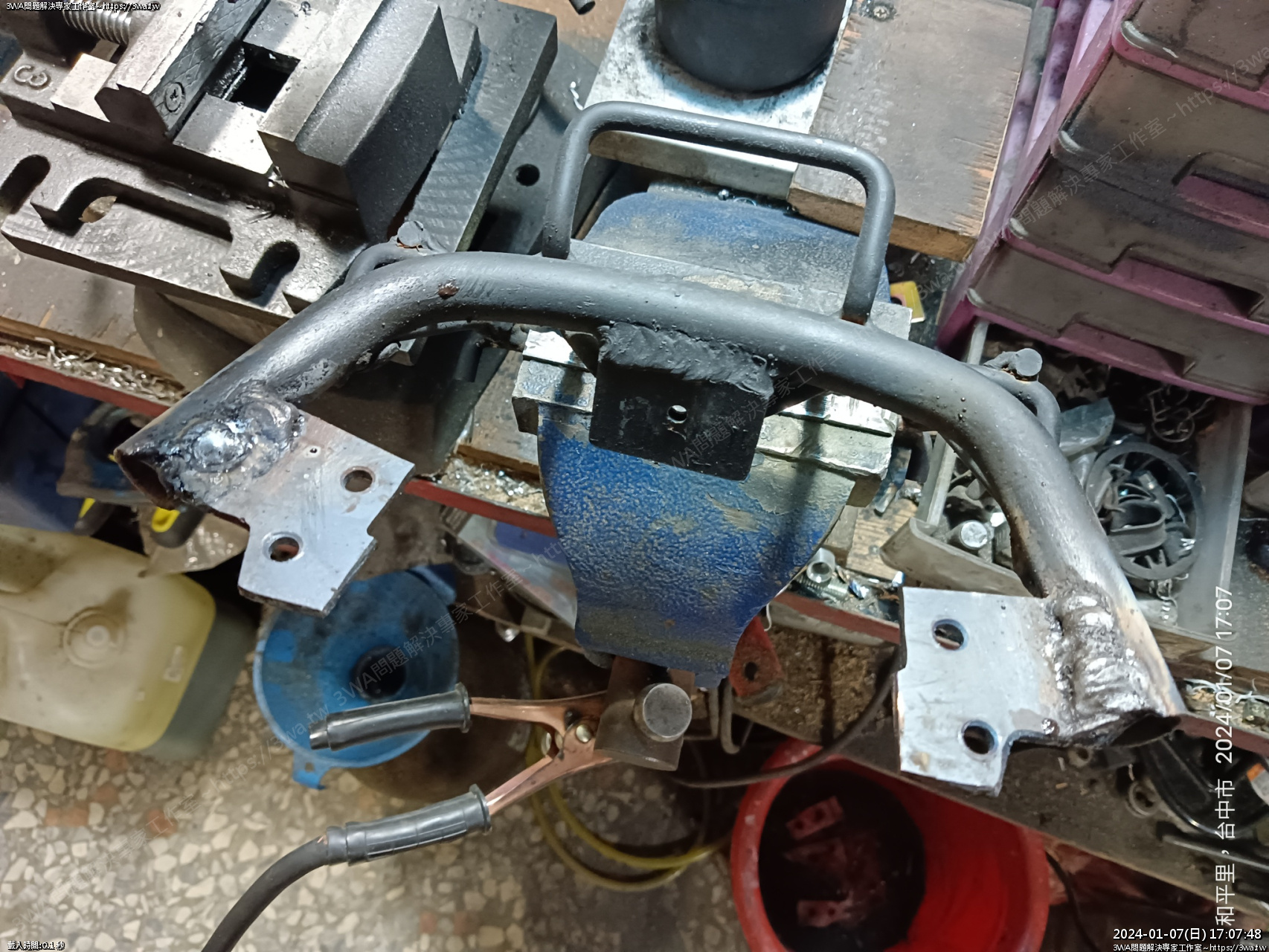

翻面,生銹的真快,再刷一刷

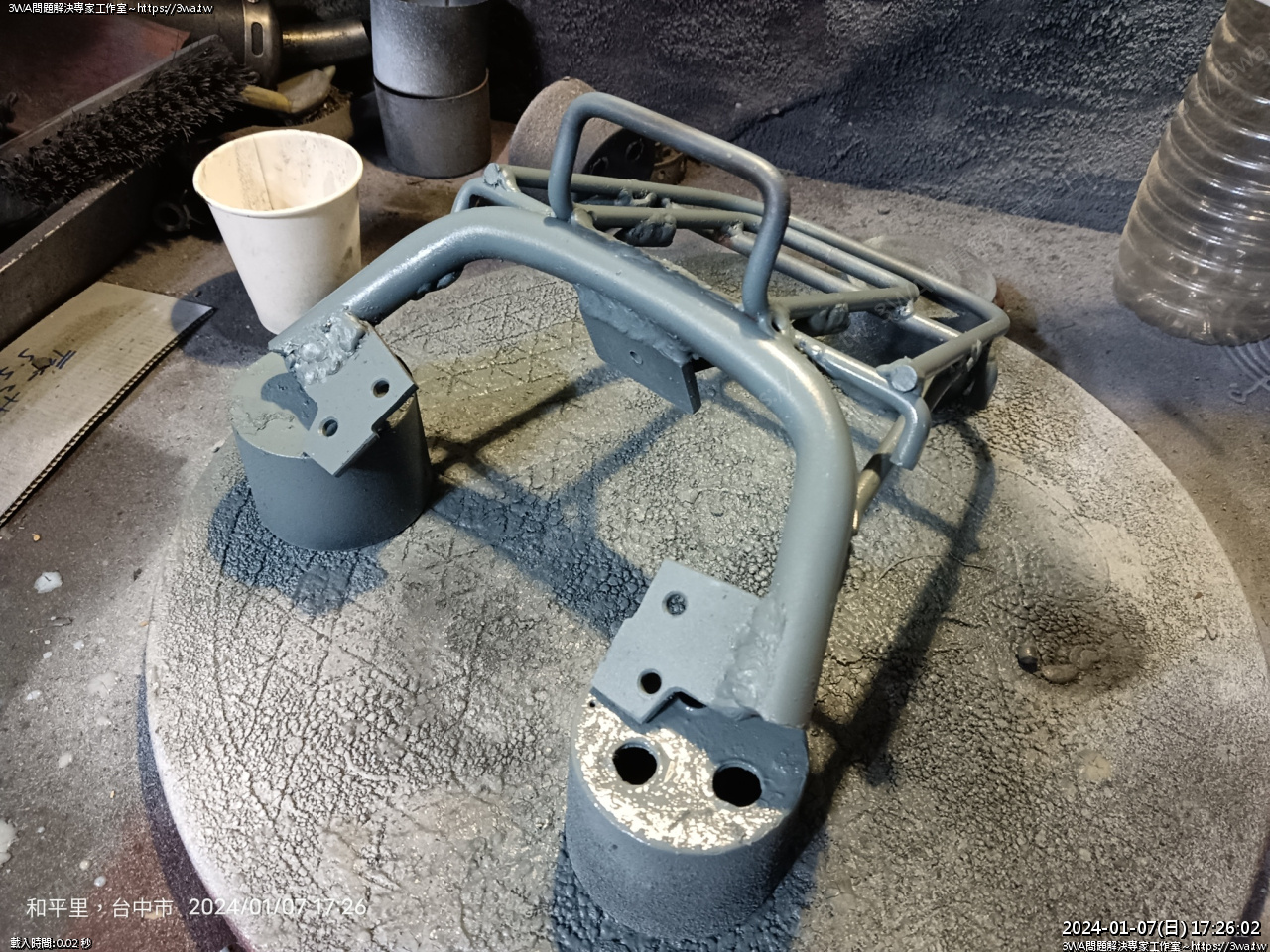

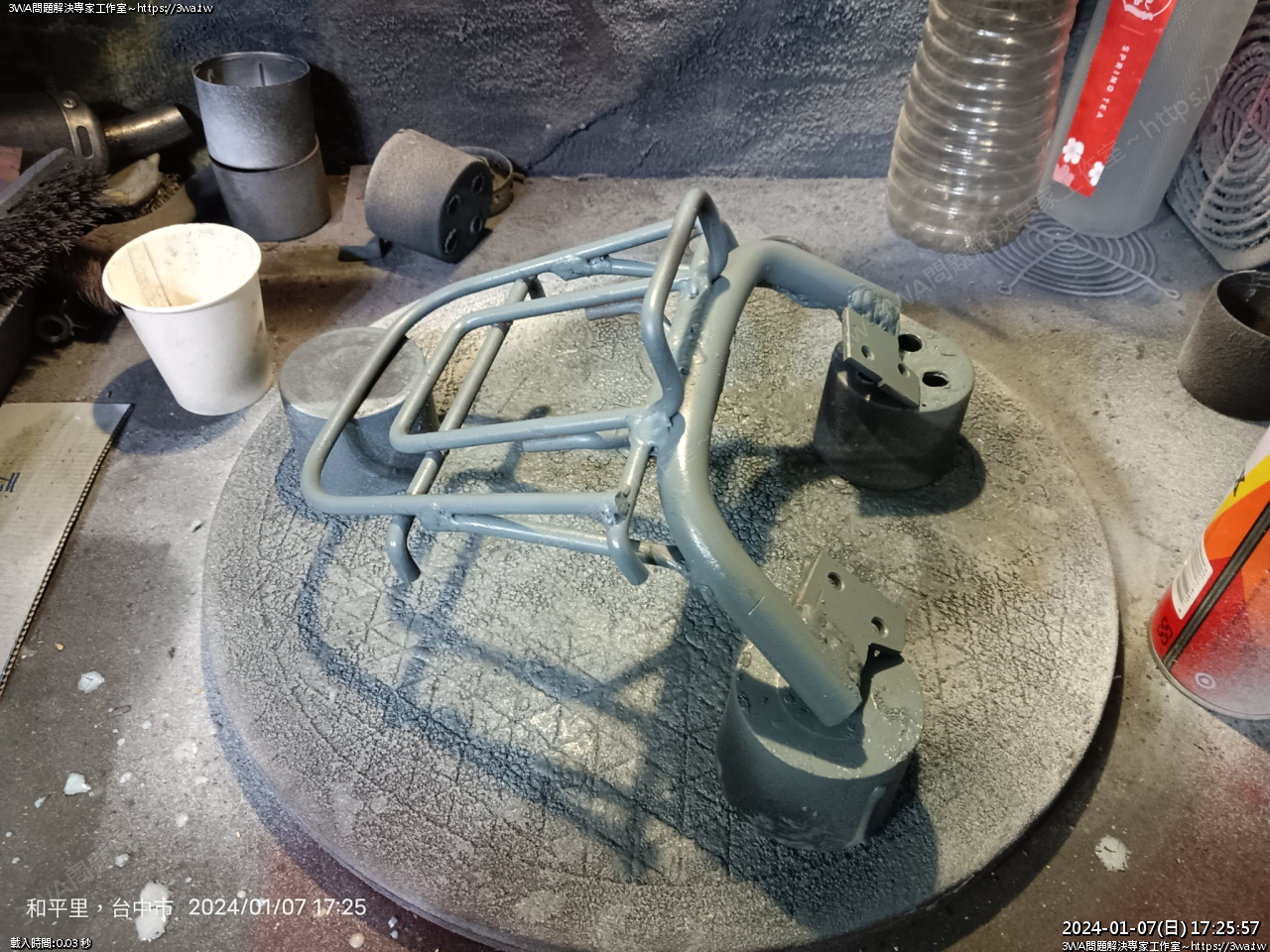

上防銹漆

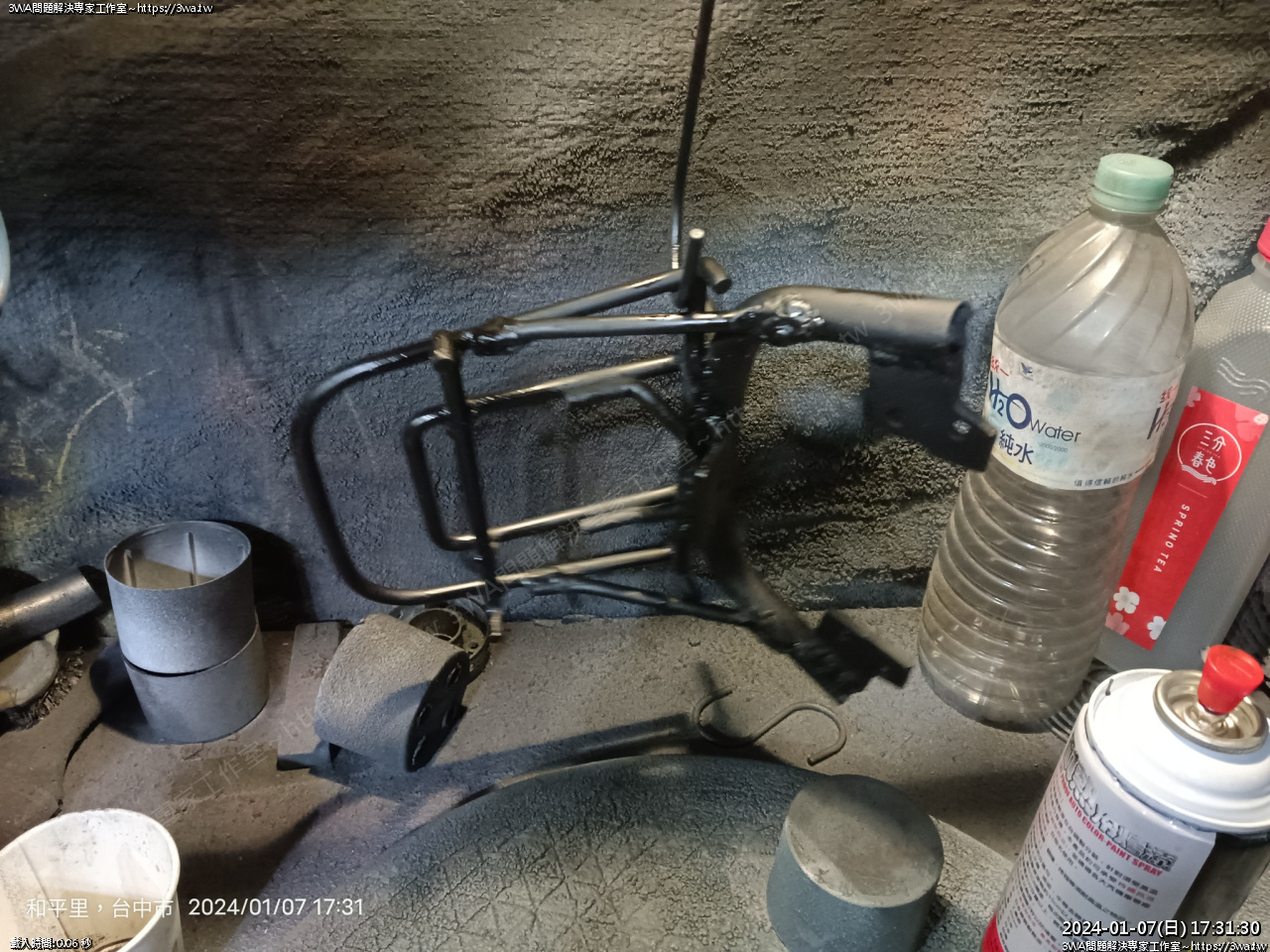

噴噴

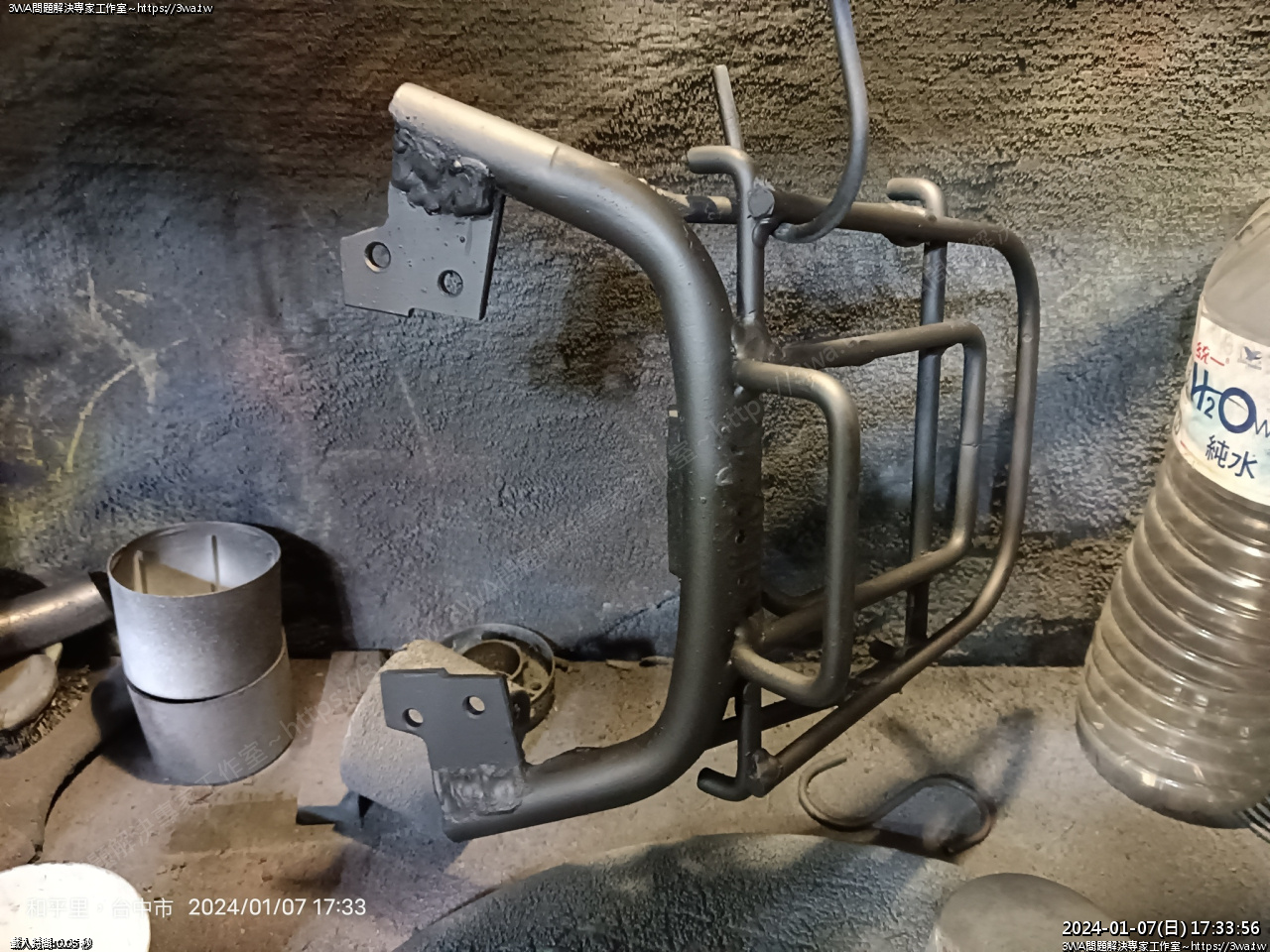

再噴上黑漆





好了,等乾,希望沒有熱變型嚴重

等會吃完飯來安裝看看



 吃完飯睡了一下,黑漆乾了

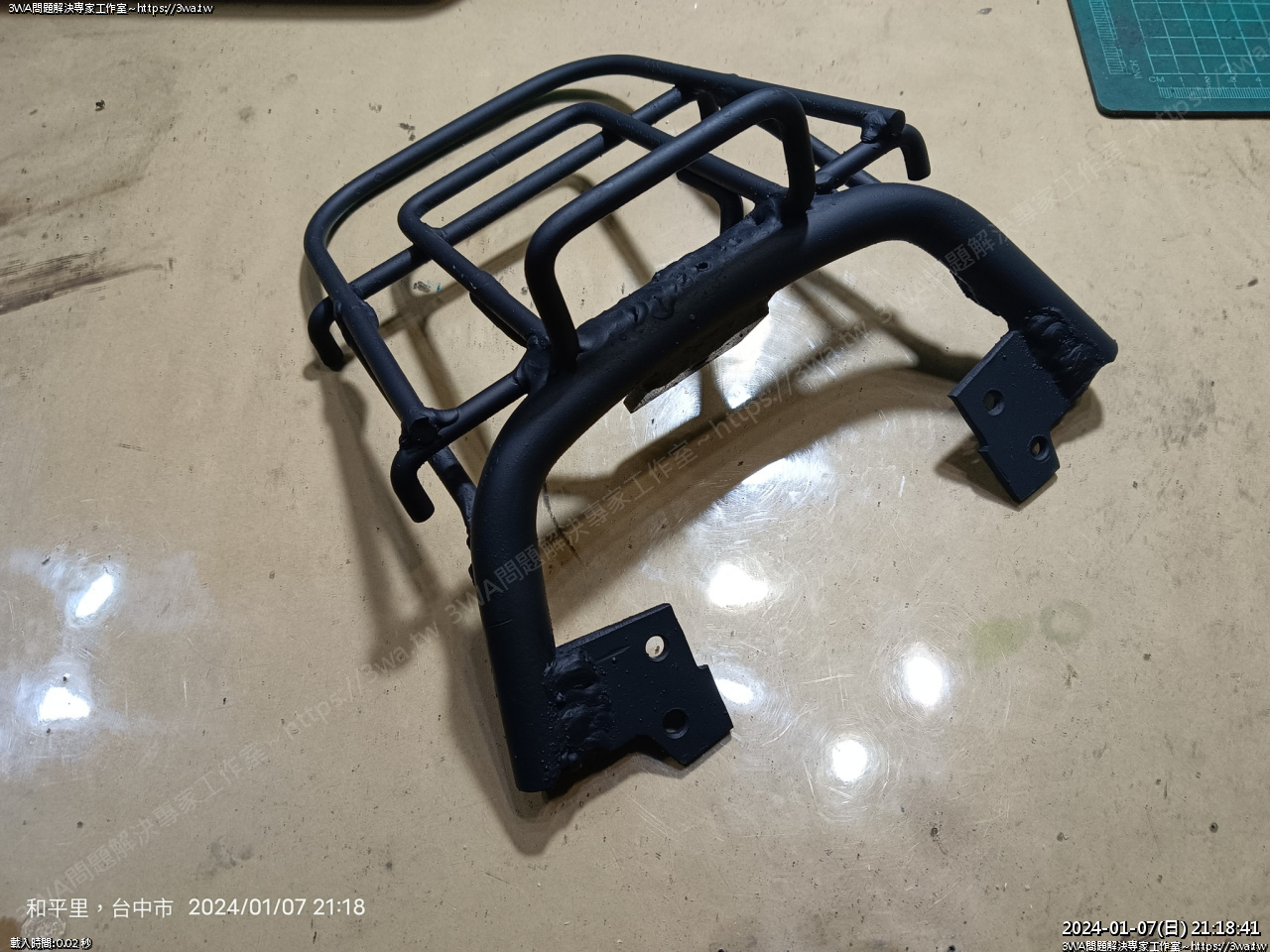

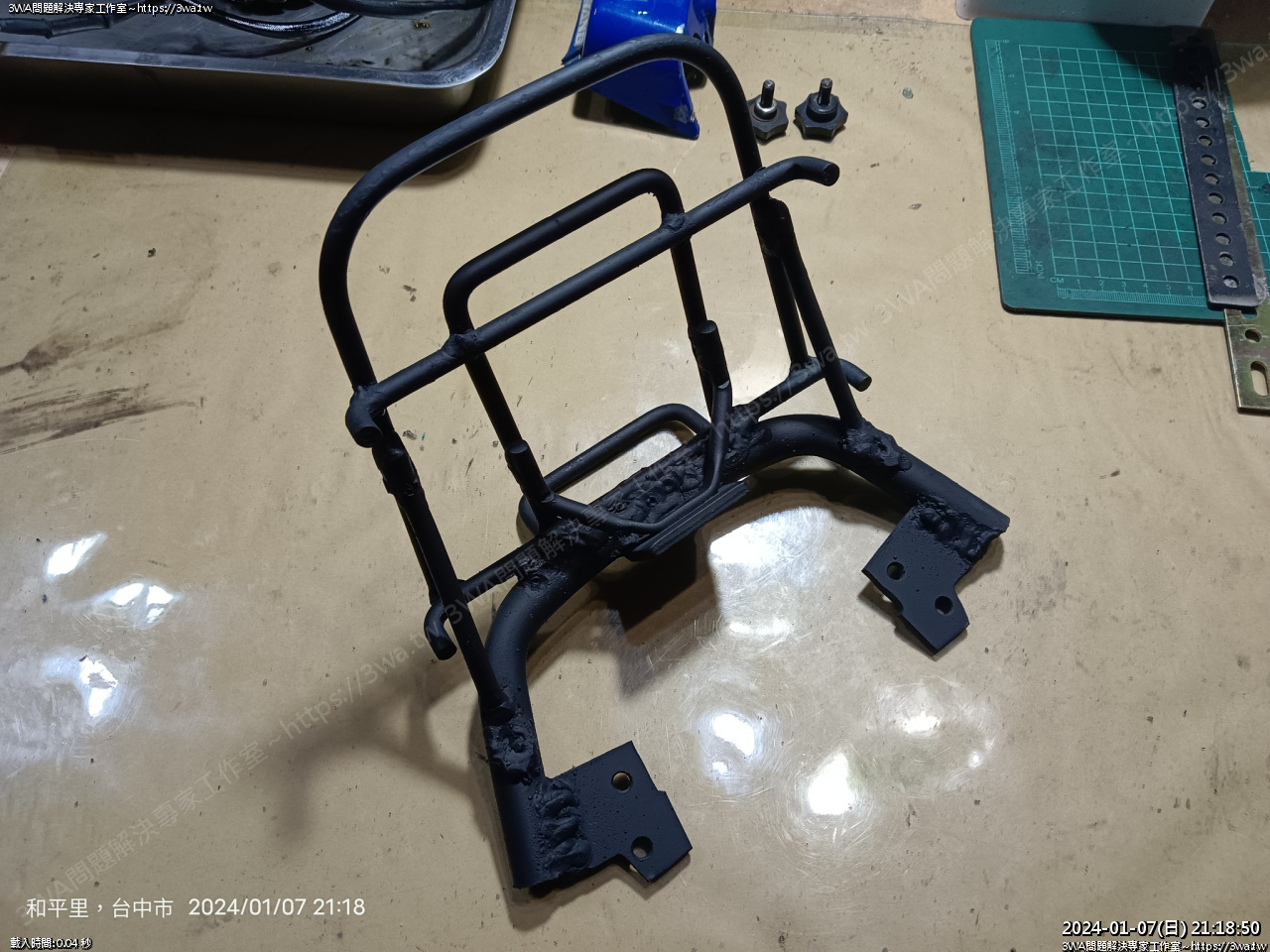

 看起來強壯不少

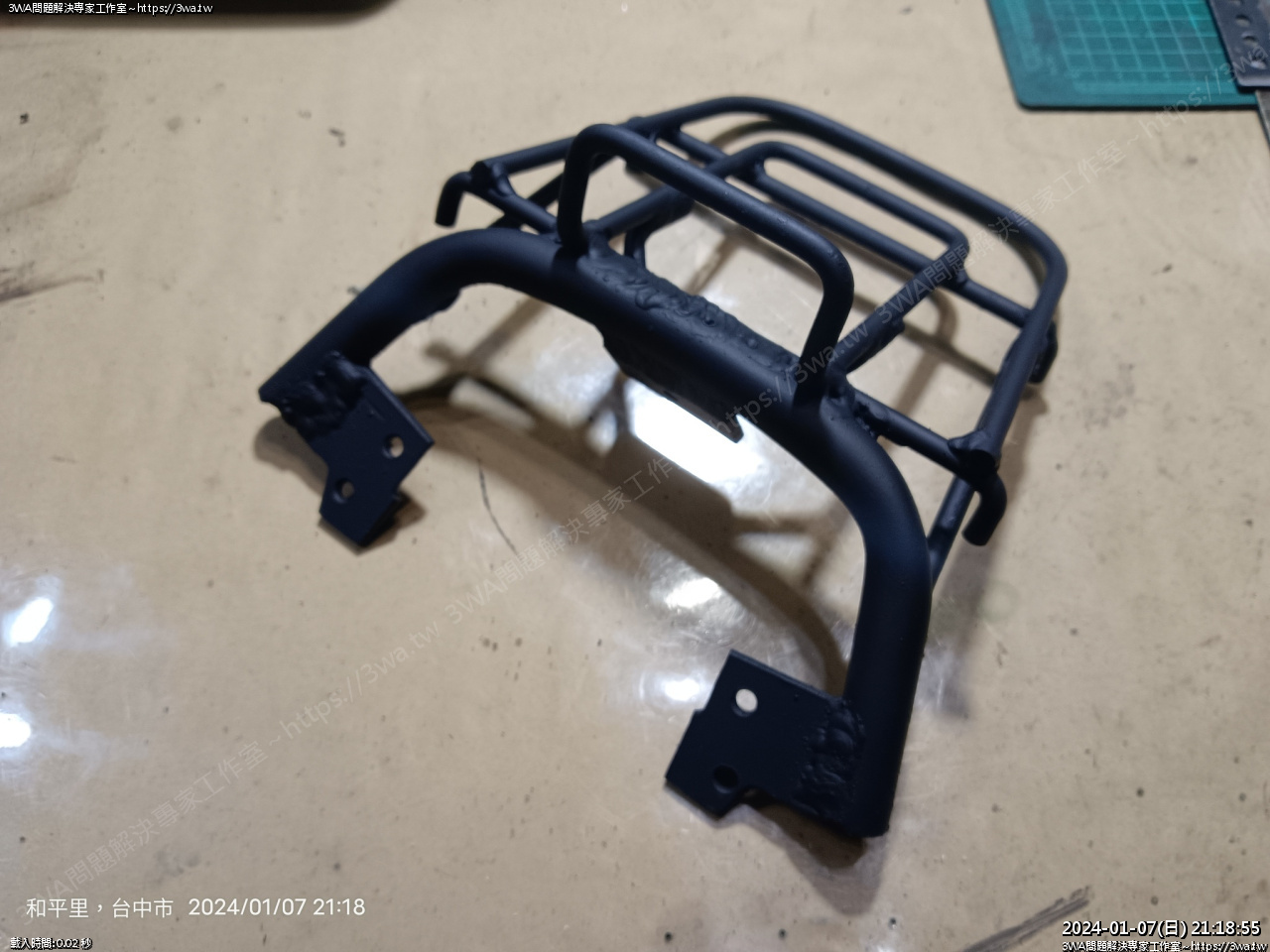

 背面

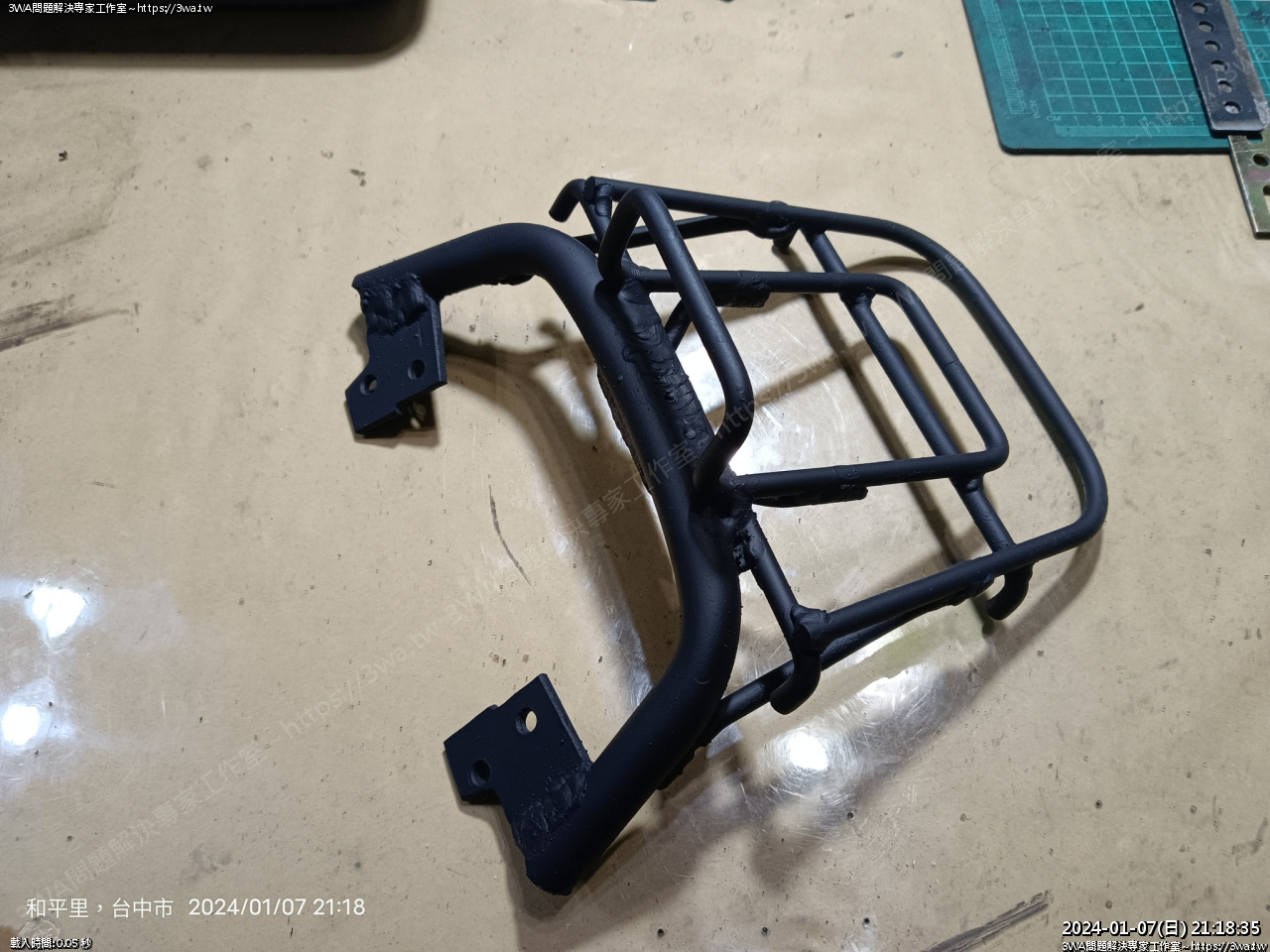

 正面

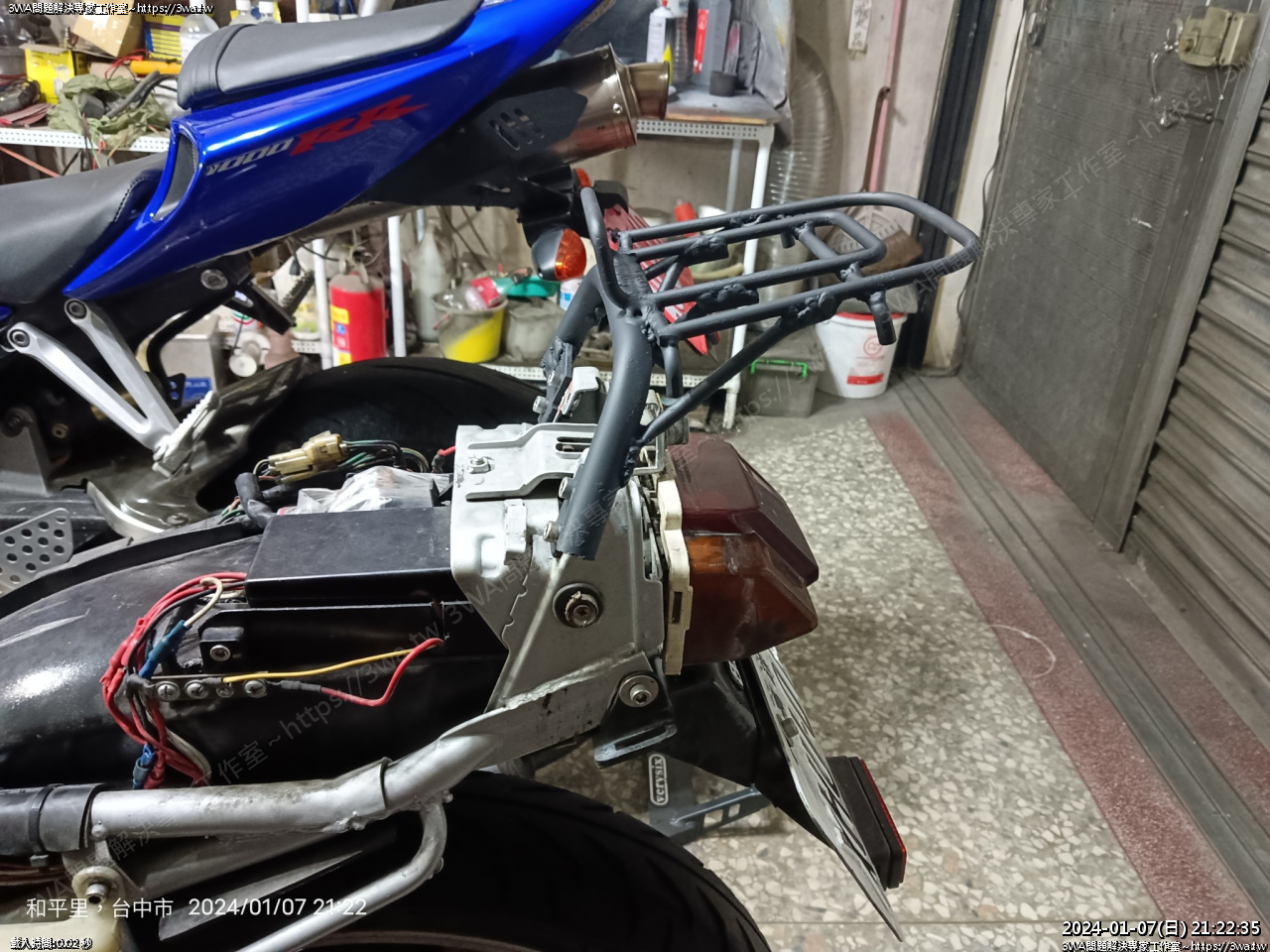

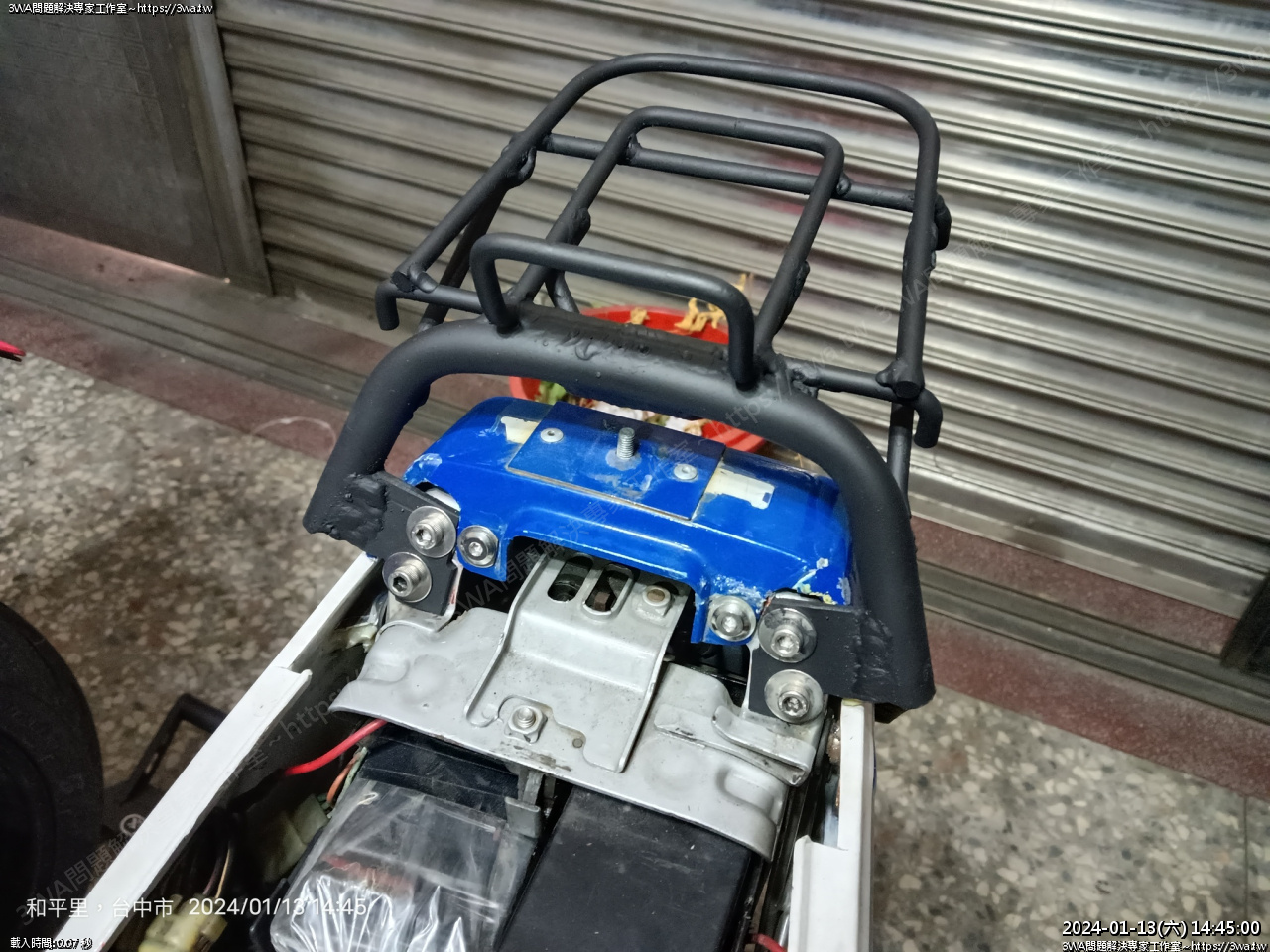

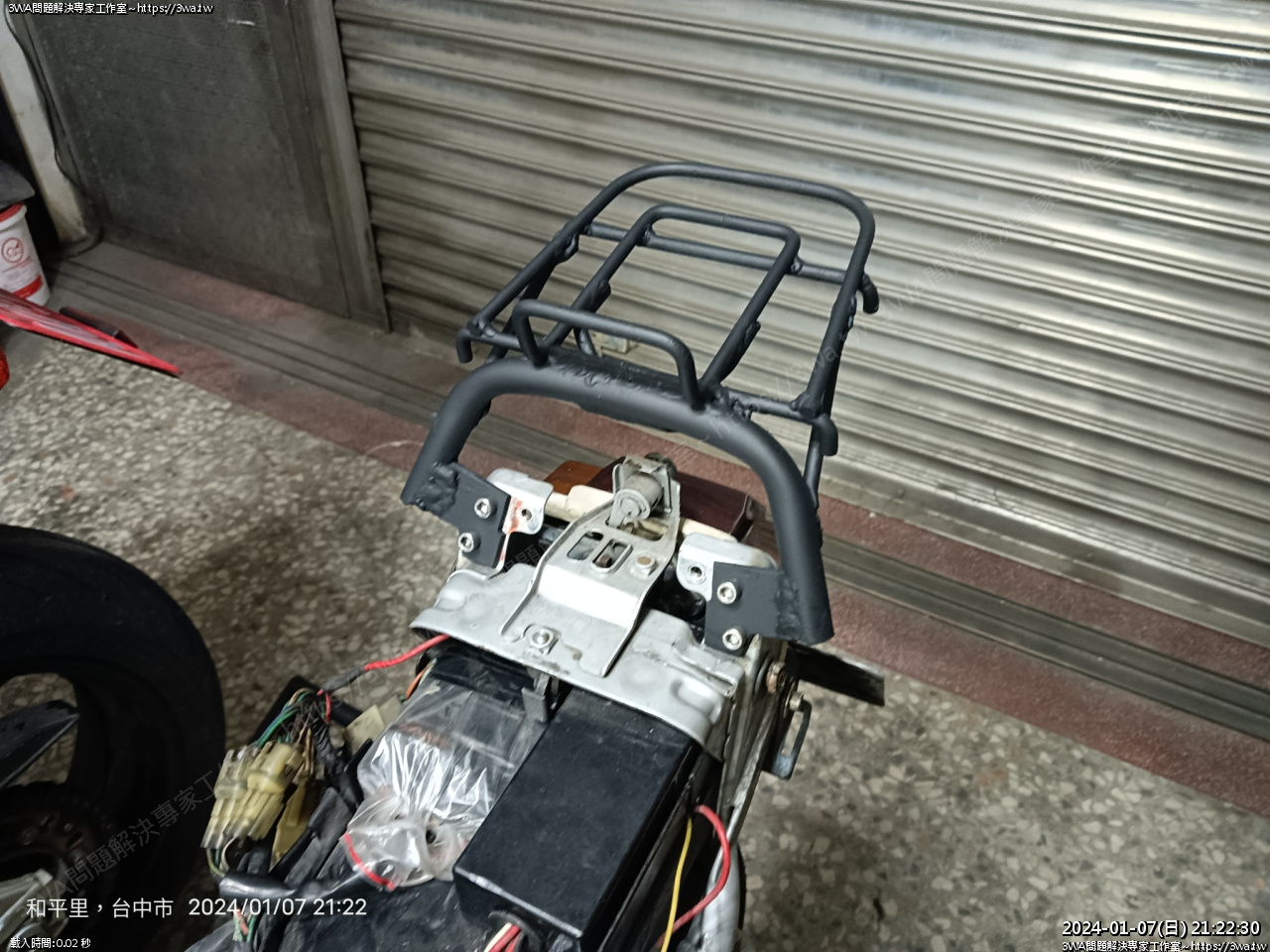

 鎖上,還好沒熱變型





鎖點固定的方式我打算再強化





 只有四支覺得不太安心



 目前看起來沒有很好的鎖點,總之就先裝回,不要生銹銹斷應該支稱性還是足

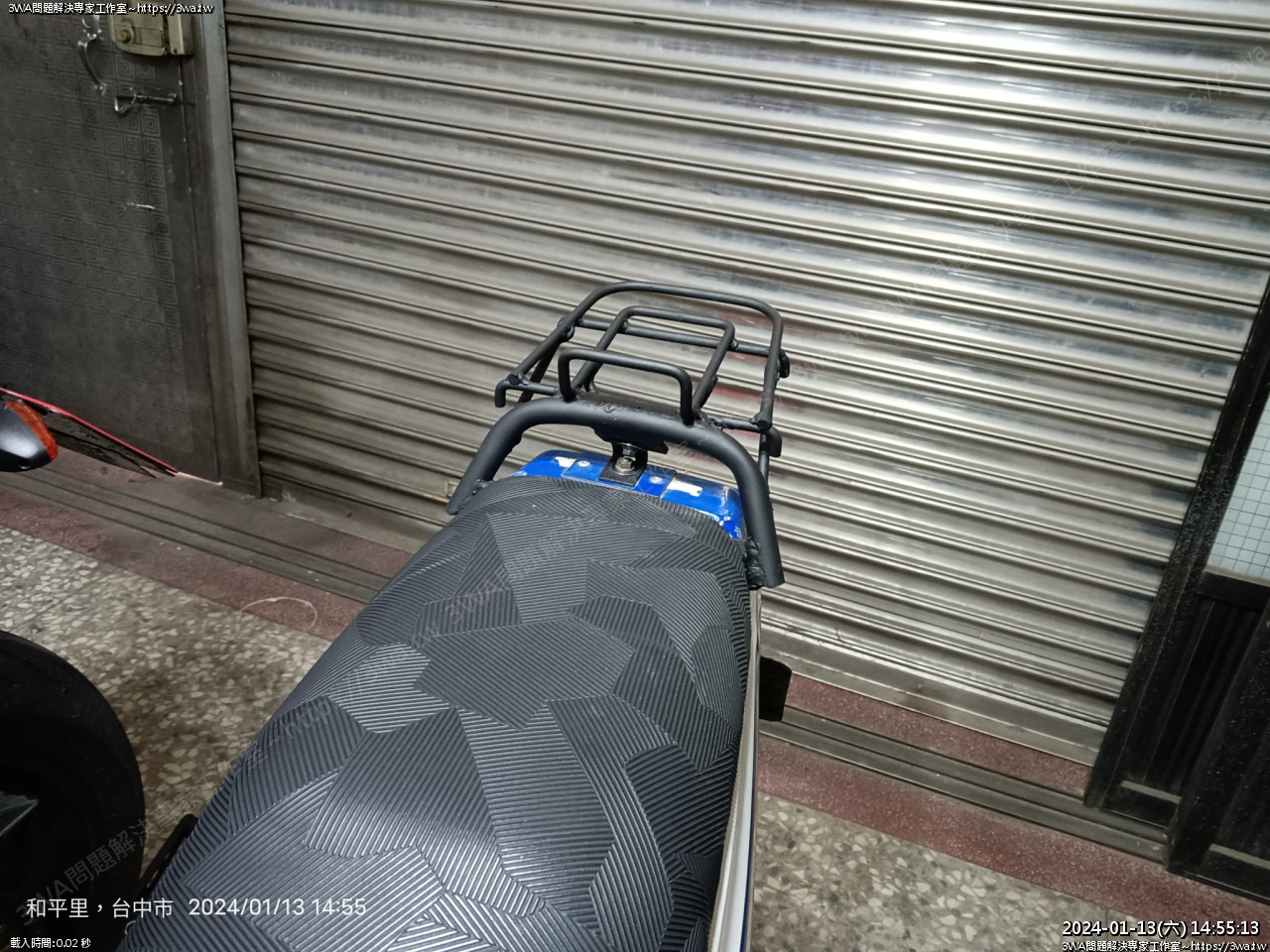

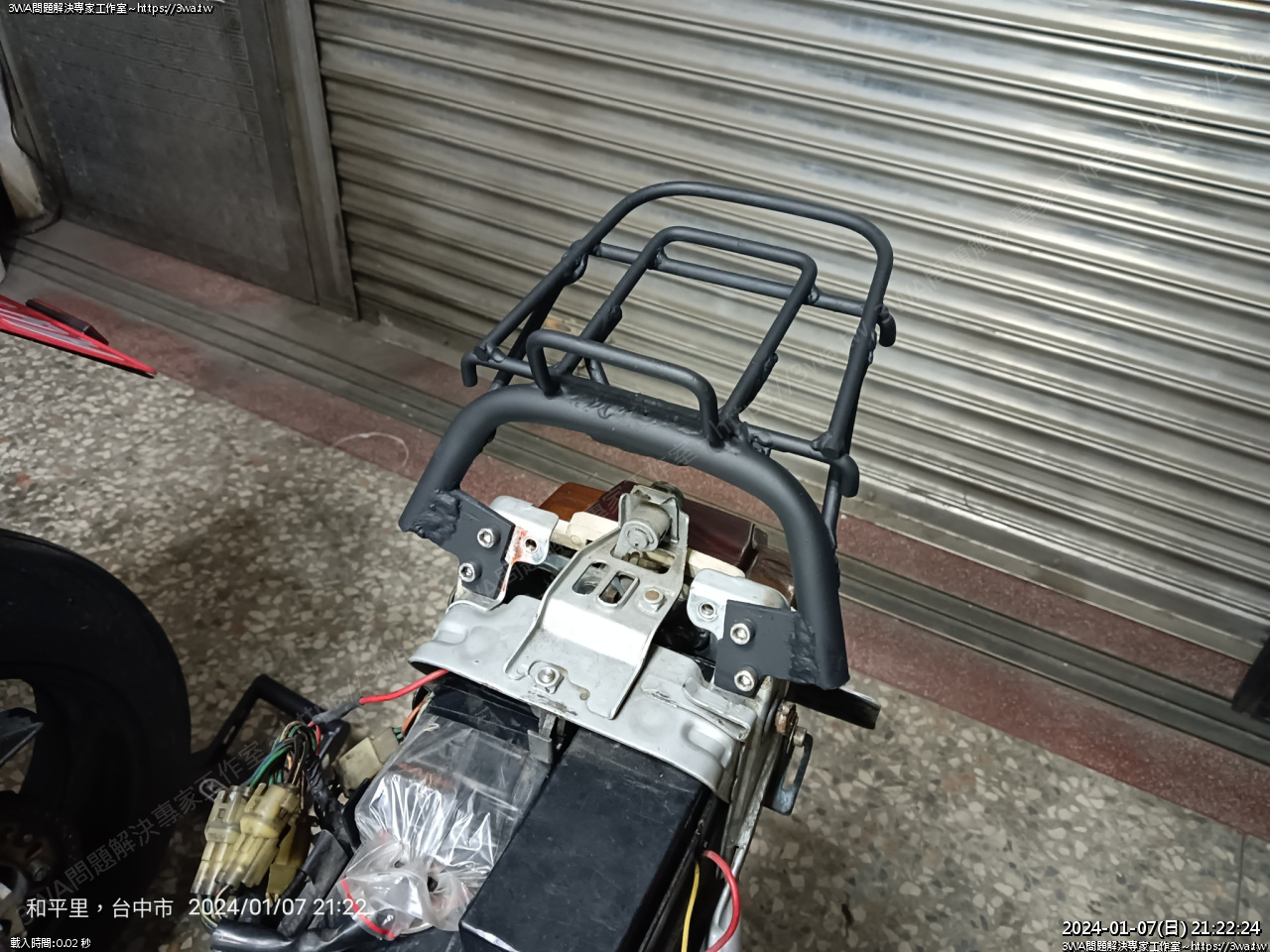

 裝回
