標題: (Nodemcu) 自製轉速表 WS2812B PIXEL LED
網址:https://3wa.tw/blog/blog.php?id=2086
內容:


接著製作,從上一版的轉速表繼續延伸,接上 PIXEL LED 燈條 (WS2812B)



之前看到 Z1000R 的轉速表燈條,覺得很不錯,也實作看看

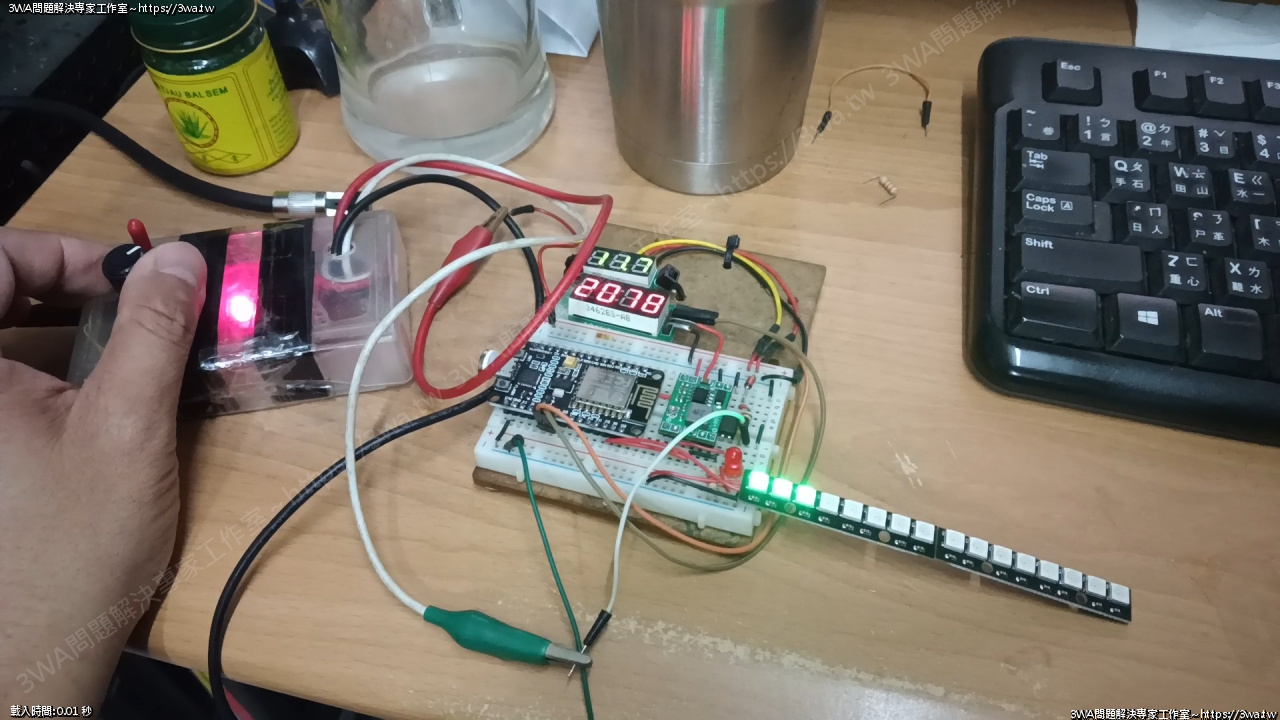

製作成功,選用的 是 WS2812B PIXEL LED (8燈珠) 5V

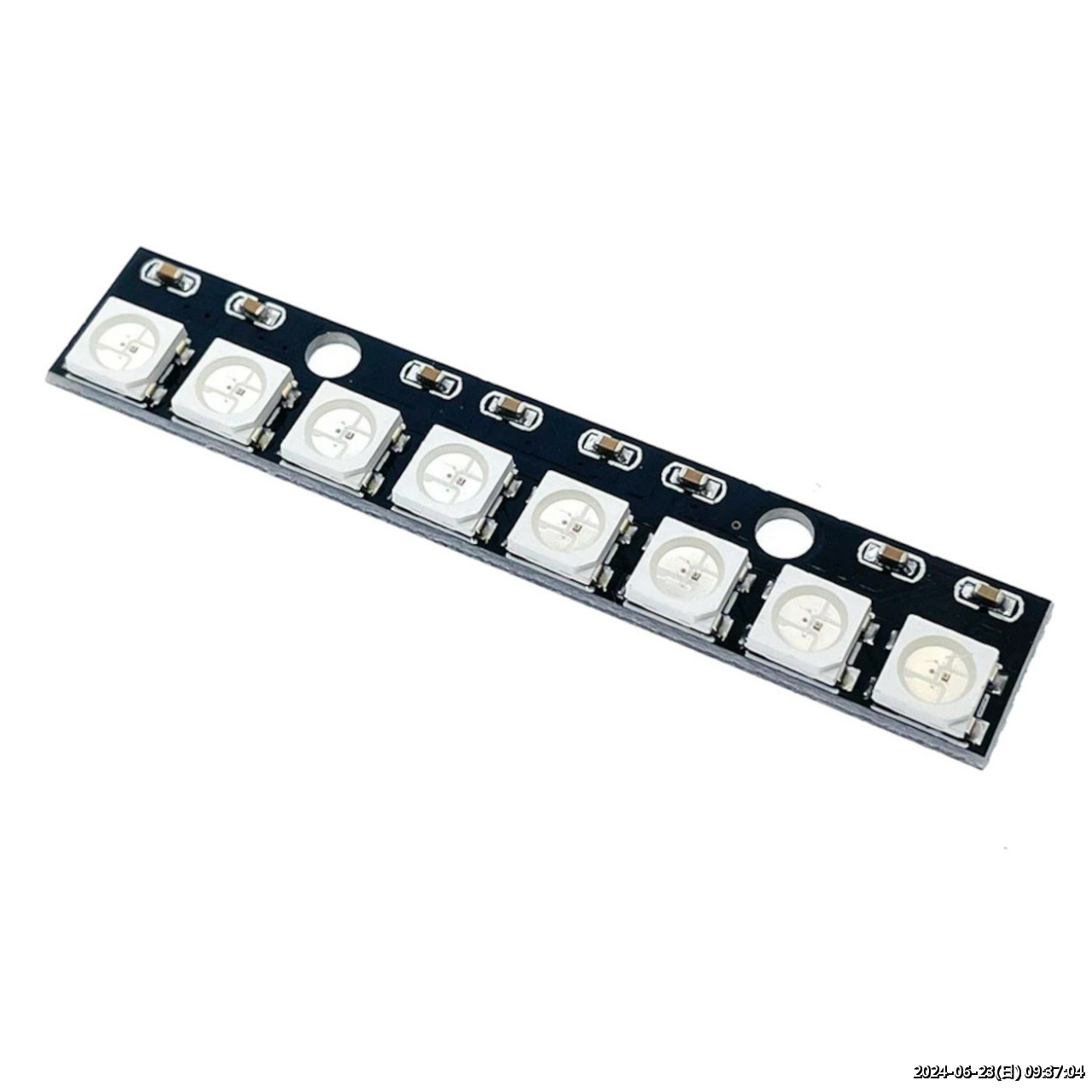

WS2812B PIXEL LED (8燈珠) 5V 正面

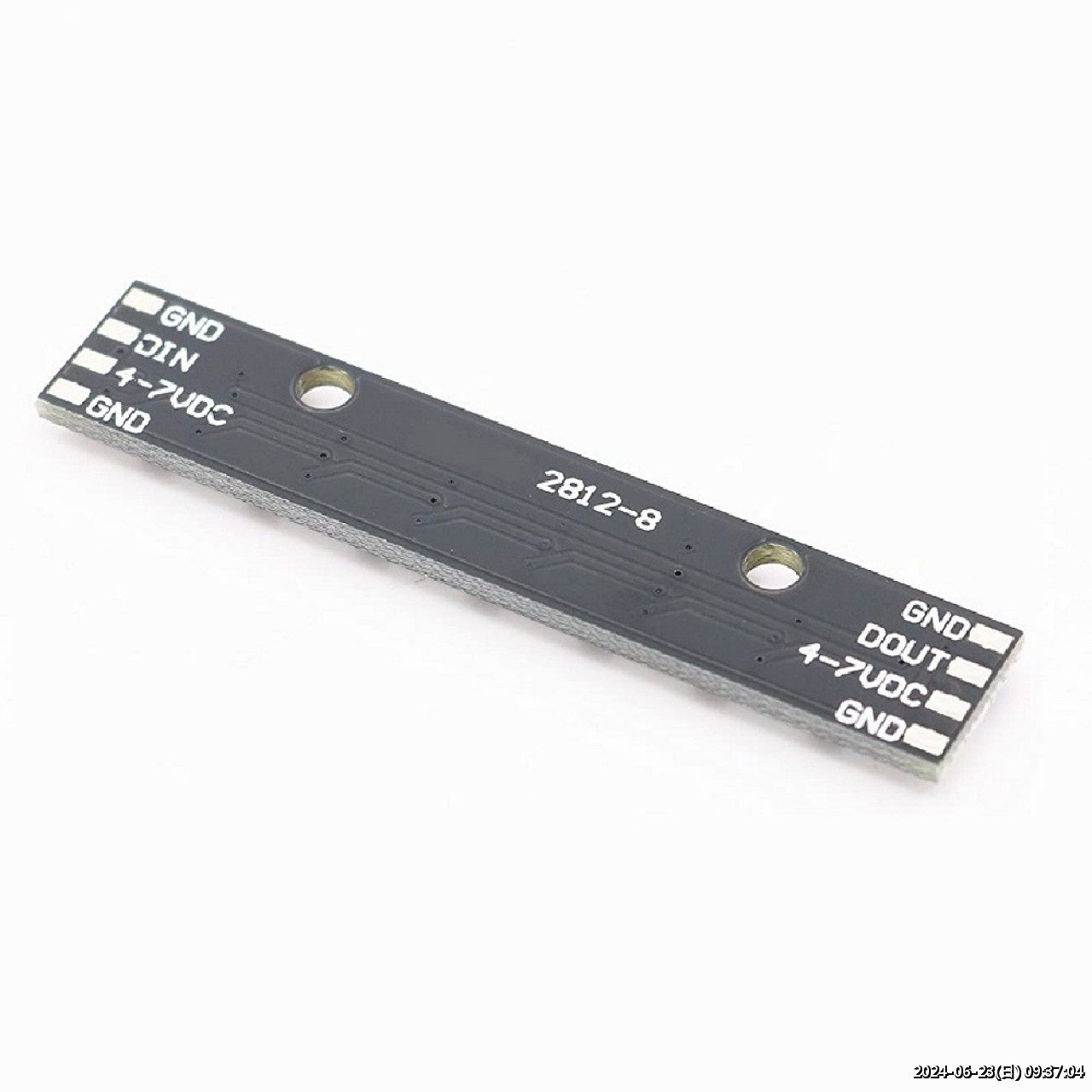

WS2812B PIXEL LED (8燈珠) 5V 反面

這個是RGB程式可控的燈條

只需要三條線就可以運作 VDC、GND、DIN

DIN 端是接訊號,從 Nodemcu 來

DOUT 可以串下一條燈珠,就可以一直接續下去,8+8+8+8…

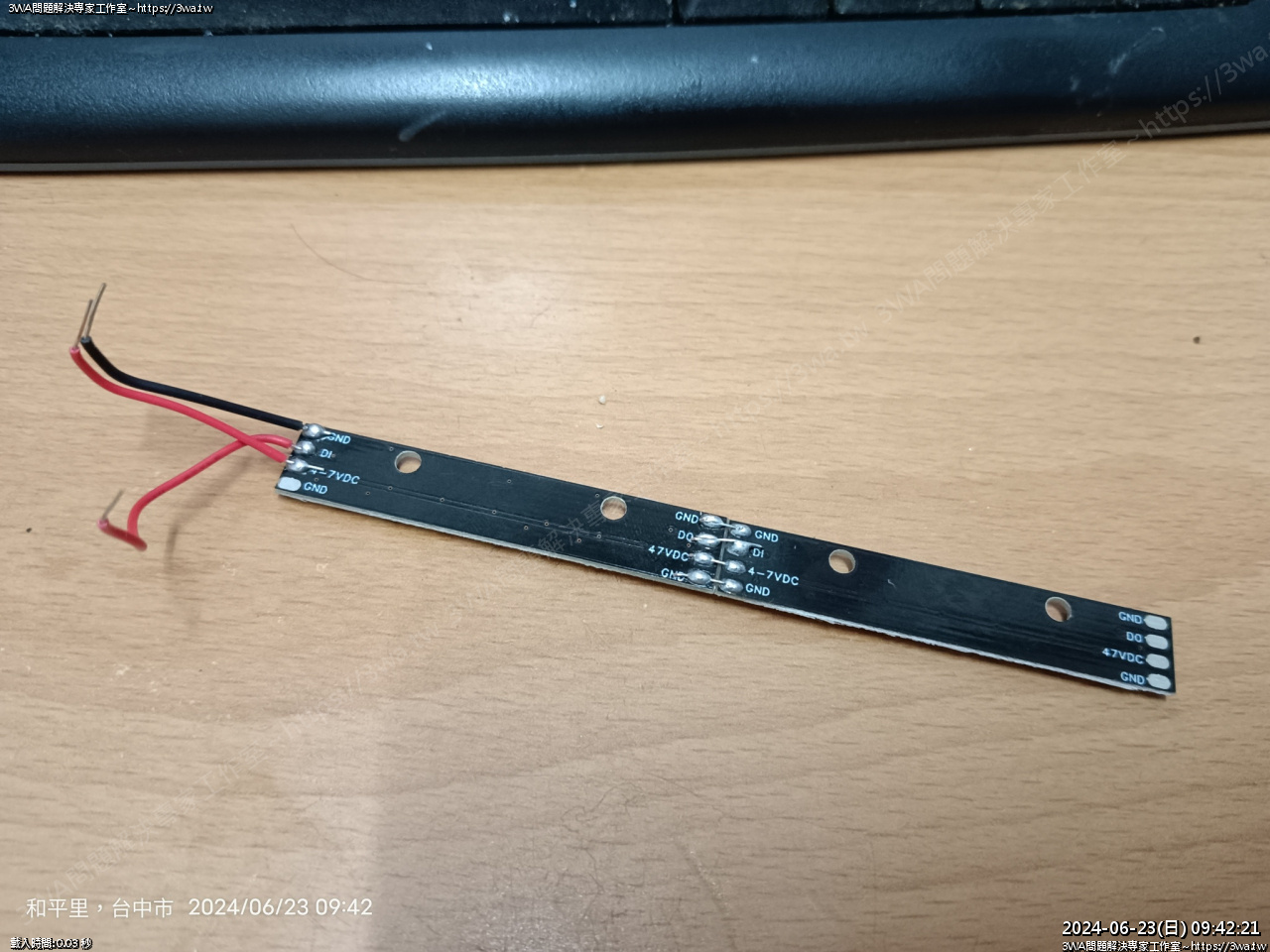

 連接後

GND 只需接一組即可,不過四條都焊上,強度比較好,才不會不小心去掰斷

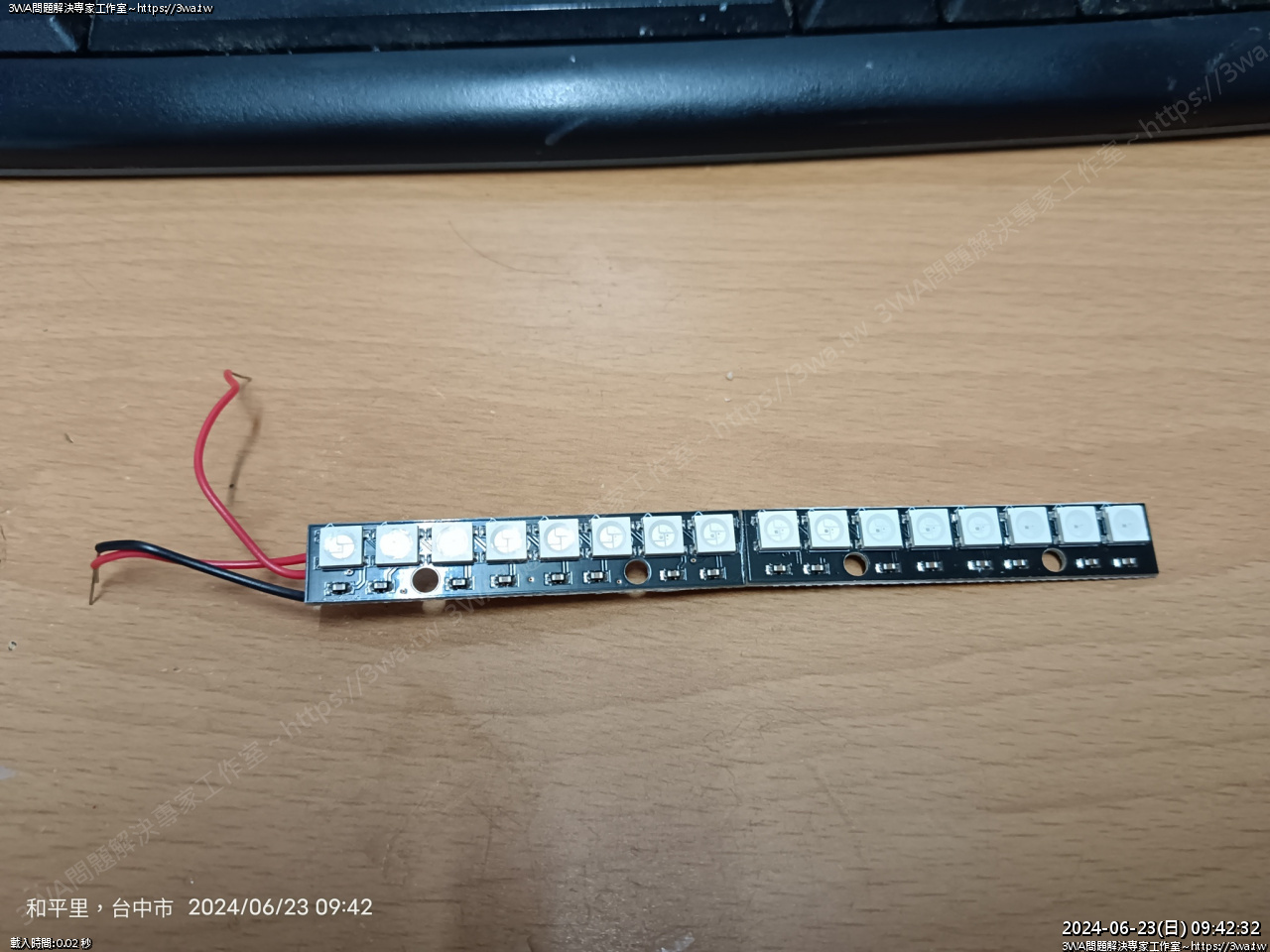

 串接後的正面,如果覺得縫有點大,可以用砂紙把

二邊的邊緣各磨掉0.5mm,這樣中間的縫就會更小

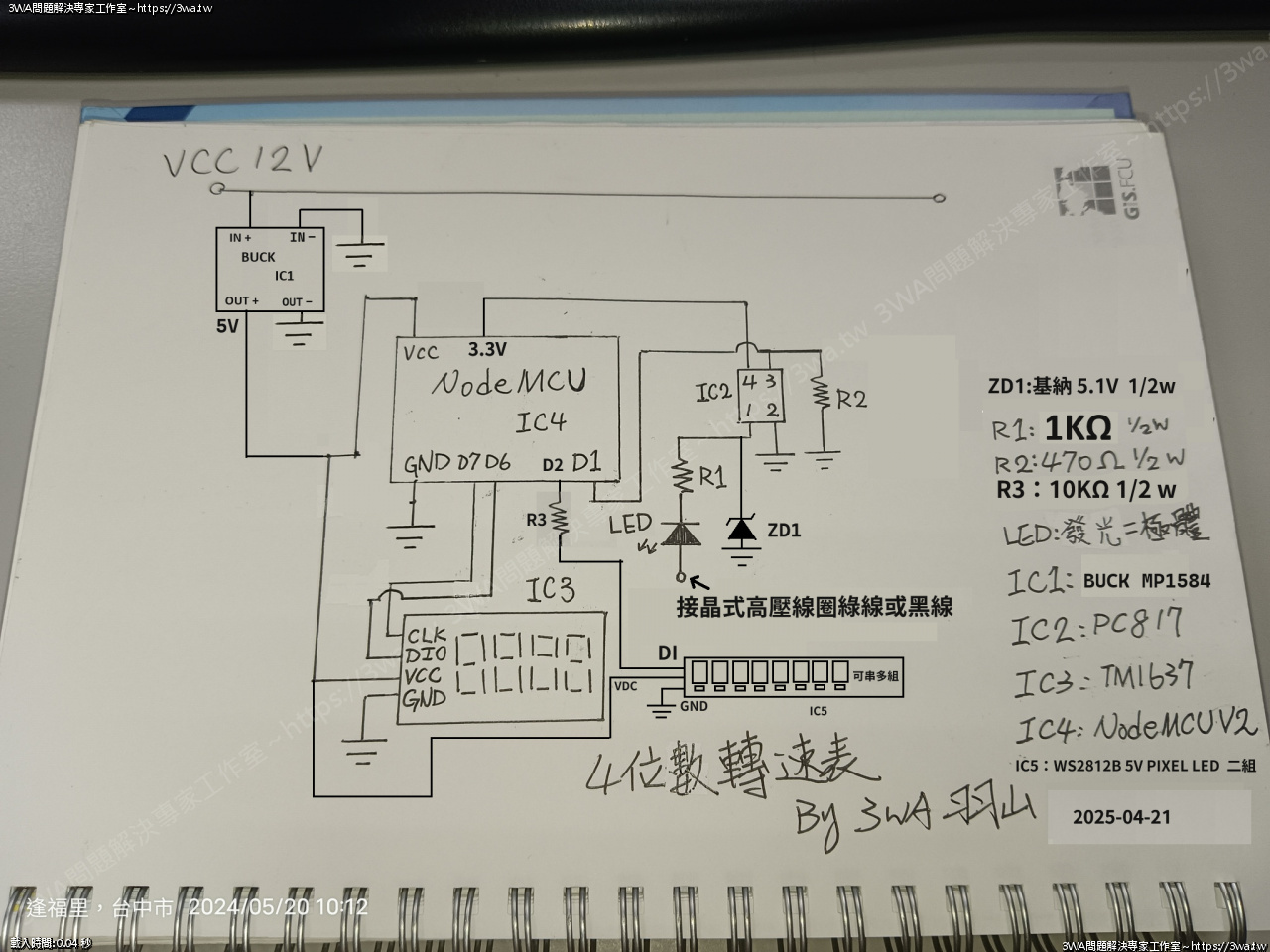

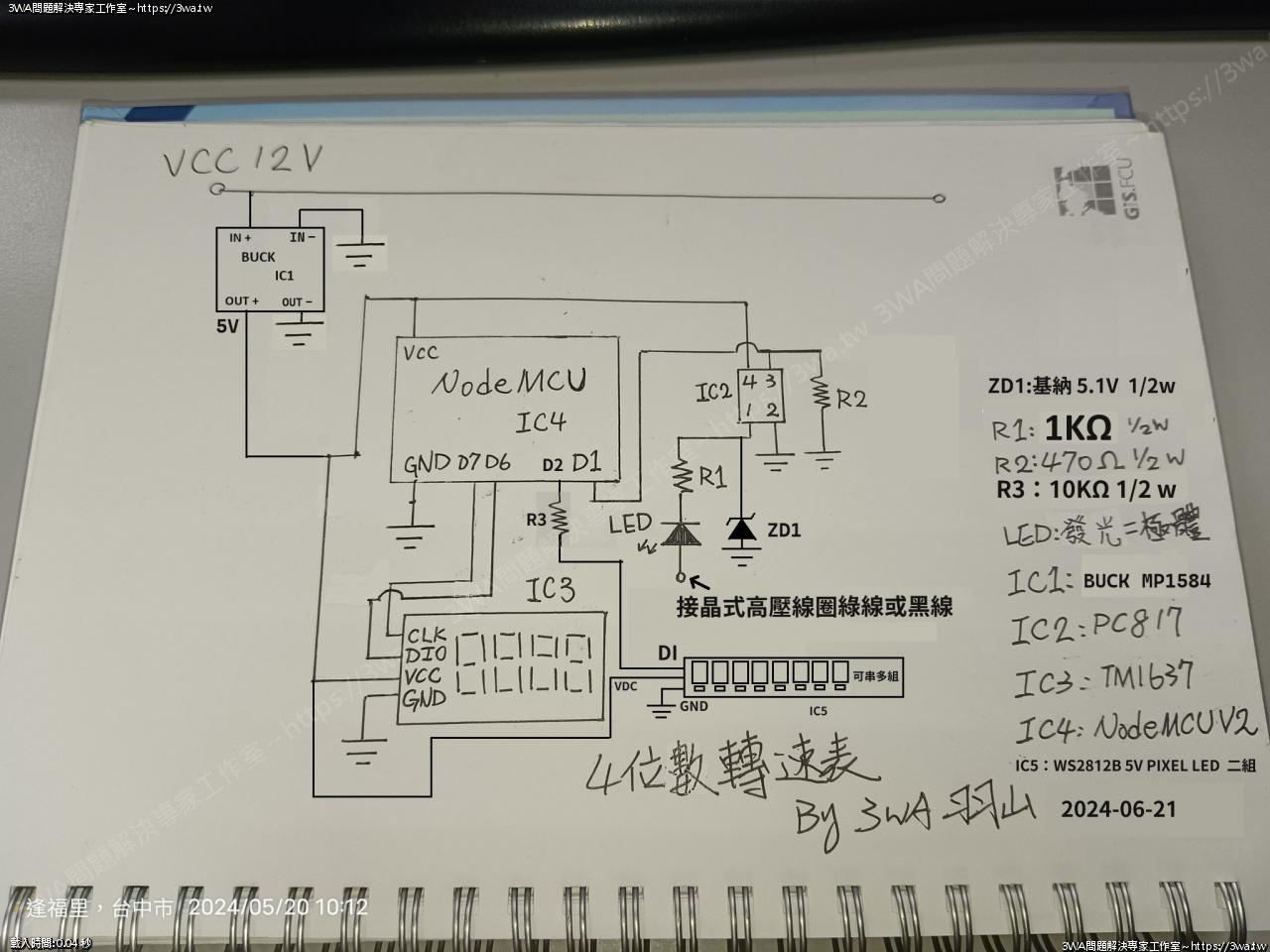

 電路圖

WS2812B PIXEL LED 驅動套件使用 Adafruit_NeoPixel

 * D7 TM1637 CLK

 * D6 TM1637 DIO

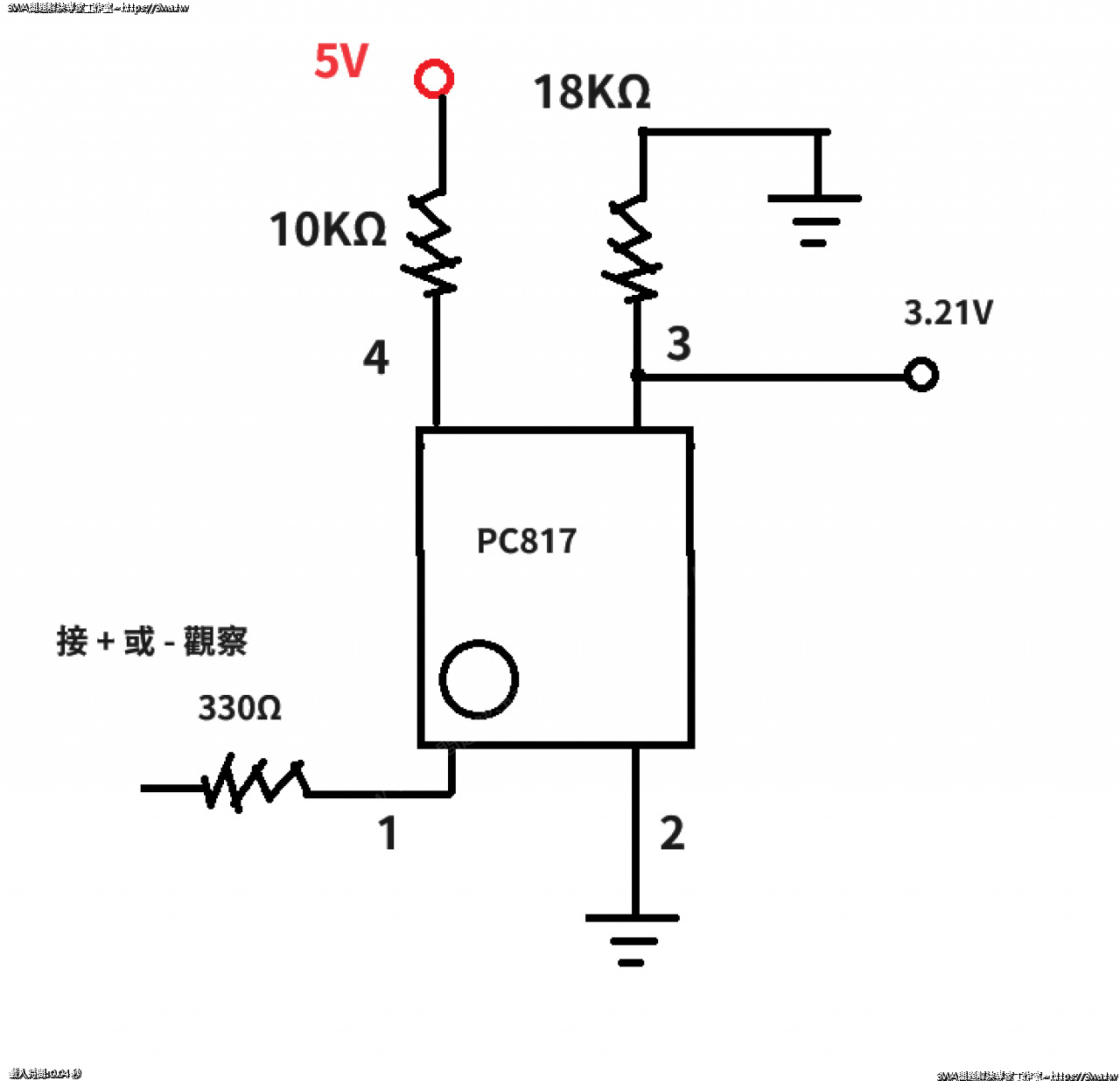

 * D1 接至 PC817,為轉速訊號接入端

 * D2 接 WS2812B 5V Pixel LED DI

 * 注:使用 Nodemcu 建議避開 D0、D3、D5 等接腳,在有接東西時,過電開機或 Reset 有時都不開,拔掉才能正常...

 * 注:感謝「热心网友」提醒,R3 如果用 10KΩ 可能電阻太高造成訊號衰減太多,可以改用 1KΩ



程式碼:https://3wa.tw/URL/2cjq3



目前的設計是

6000 轉以下:綠色

6000~8000 轉:綠色漸變黃色

8000~9500 轉:黃色漸變到橘色

9500 以上:橘色轉紅色,且會閃爍

9999 轉以上燈珠即全亮



程式碼裡是針對二行程引擎寫的,如果要用在四行程,裡面的 rpm*=2; 的註解要記得拿掉



二行程:點一次火,曲軸轉一圈

四行程:點一次火,曲軸轉二圈
