標題: 自宅守備員-開門大師
網址:https://3wa.tw/blog/blog.php?id=2088
內容:




 開門大師製作成功!!!~~~以後可以用磁扣、悠遊卡、Combo 信用卡、公司的門卡來開自家門了~



前陣子買了 RFID RC522 (13.56 MHz) 就一直很想拿掃描機來作個應用

週末有空就作個開門大師

整理一下遇到的問題

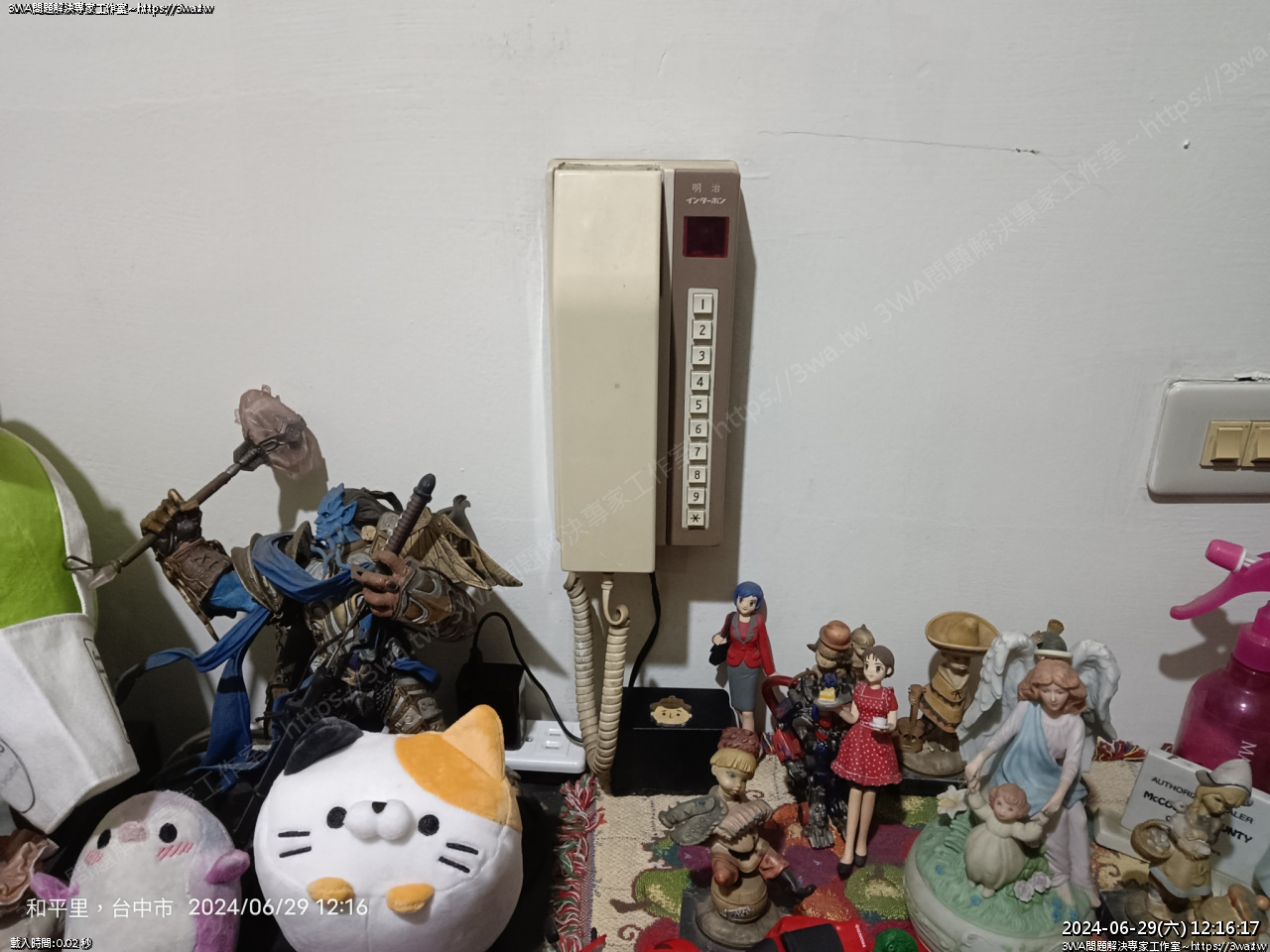

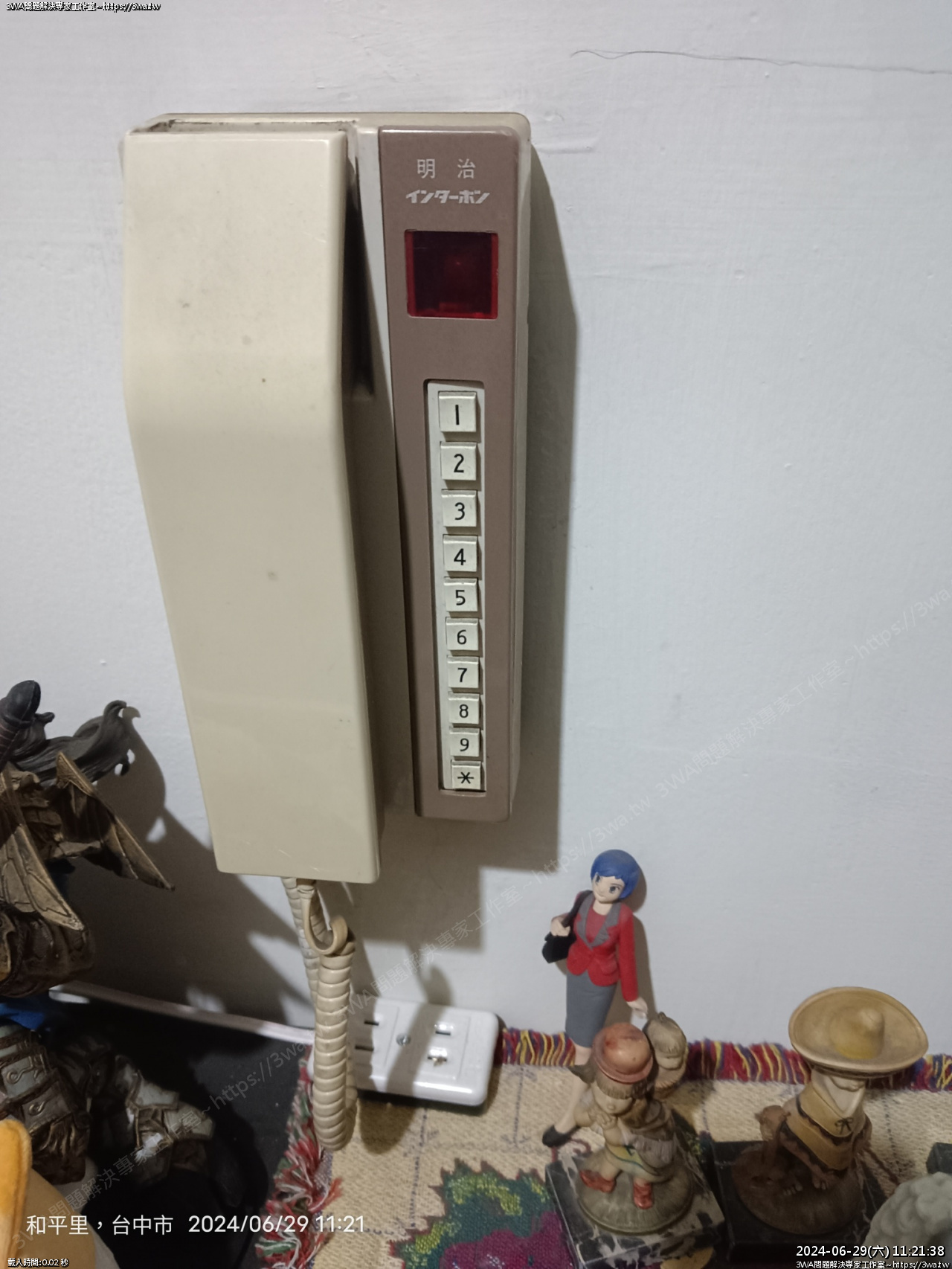

家裡的對講機是2、30年前姨丈來安裝的鳥牌門鎖與明治對講機



 對講機的最下面「米」鍵按鈕,是開門按鈕

上網找了一下對講機開門的功能,找到了一個影片

https://www.youtube.com/watch?v=8DrBirOzoZo



弱電通小羅分享



另一個分享是 yee 分享的 修復門鈴對講機 Repair doorbell intercom

這個對講機的設計跟我家的長得很像,十分感謝

看完影片大置上理解,只要 EL 與 - 接在一起,就等於按下開關讓開門的功能作動

開門的電是 AC 聽說是 24V (羽山量到的好像是 66V)





總之最難的這步要先會才行,來到二樓對講機

拿起話筒,話筒蓋著一顆小支的十字螺絲,拆開

就可以把面板蓋往上拿起來,設計的相當好

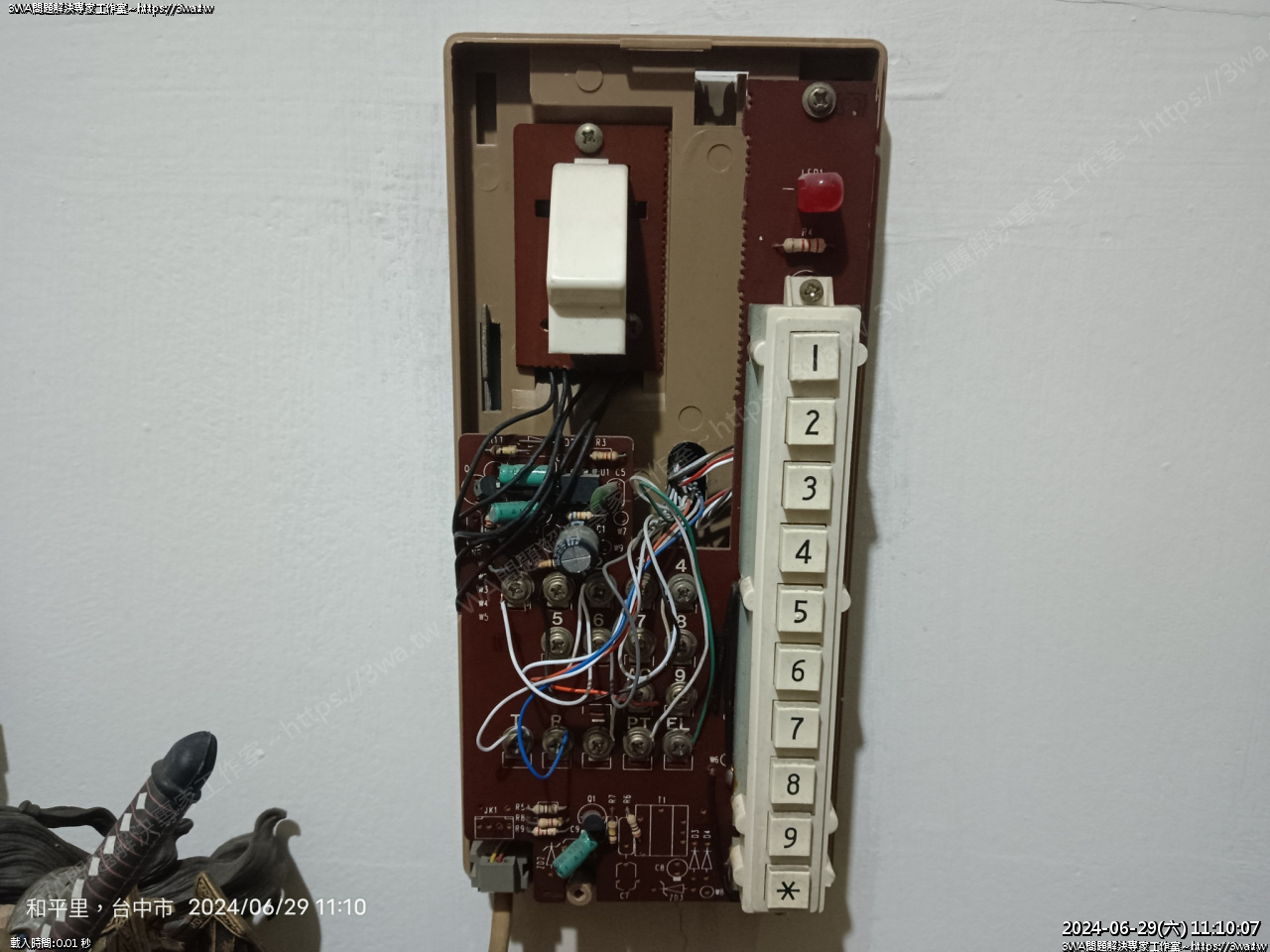

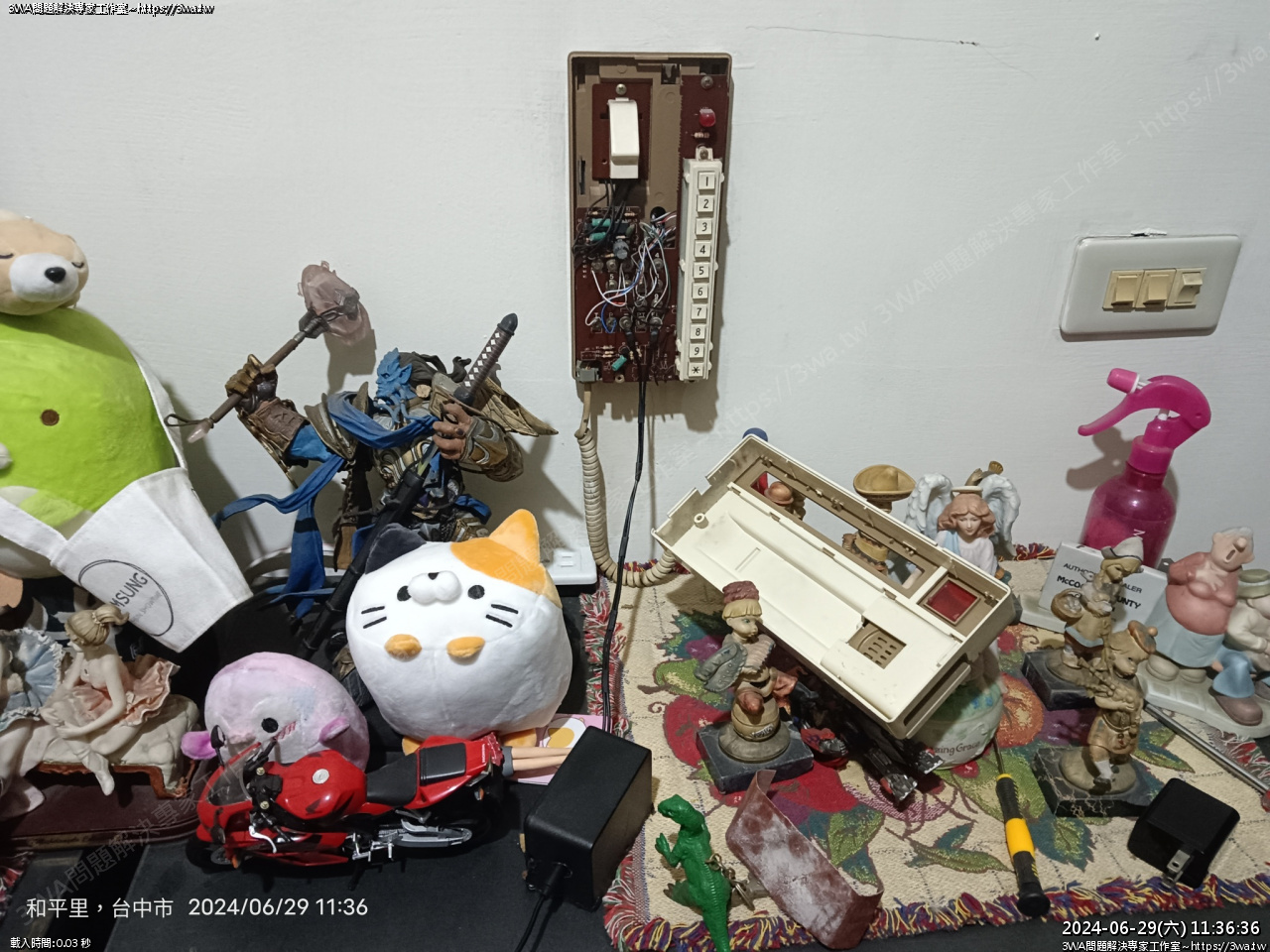

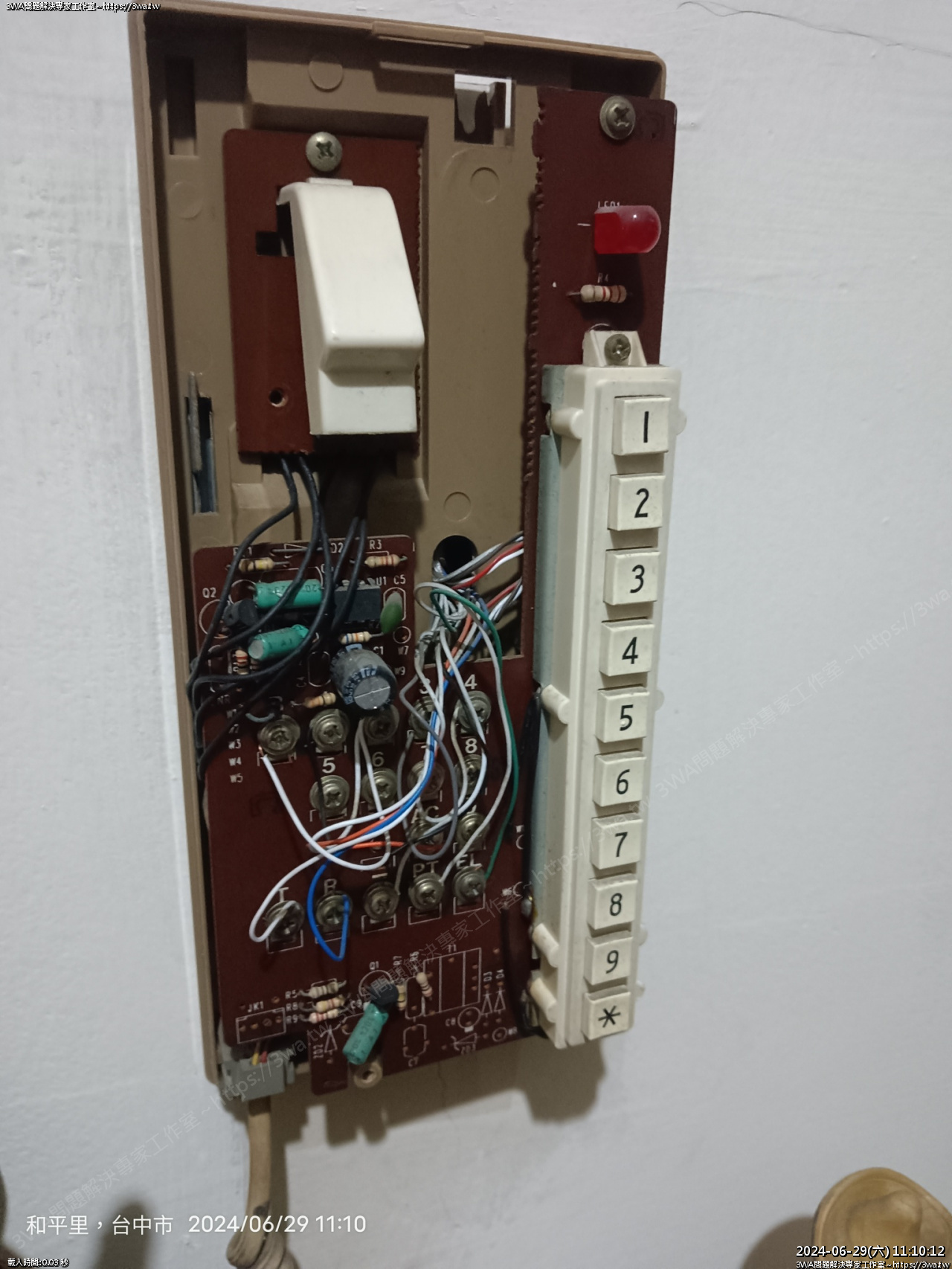

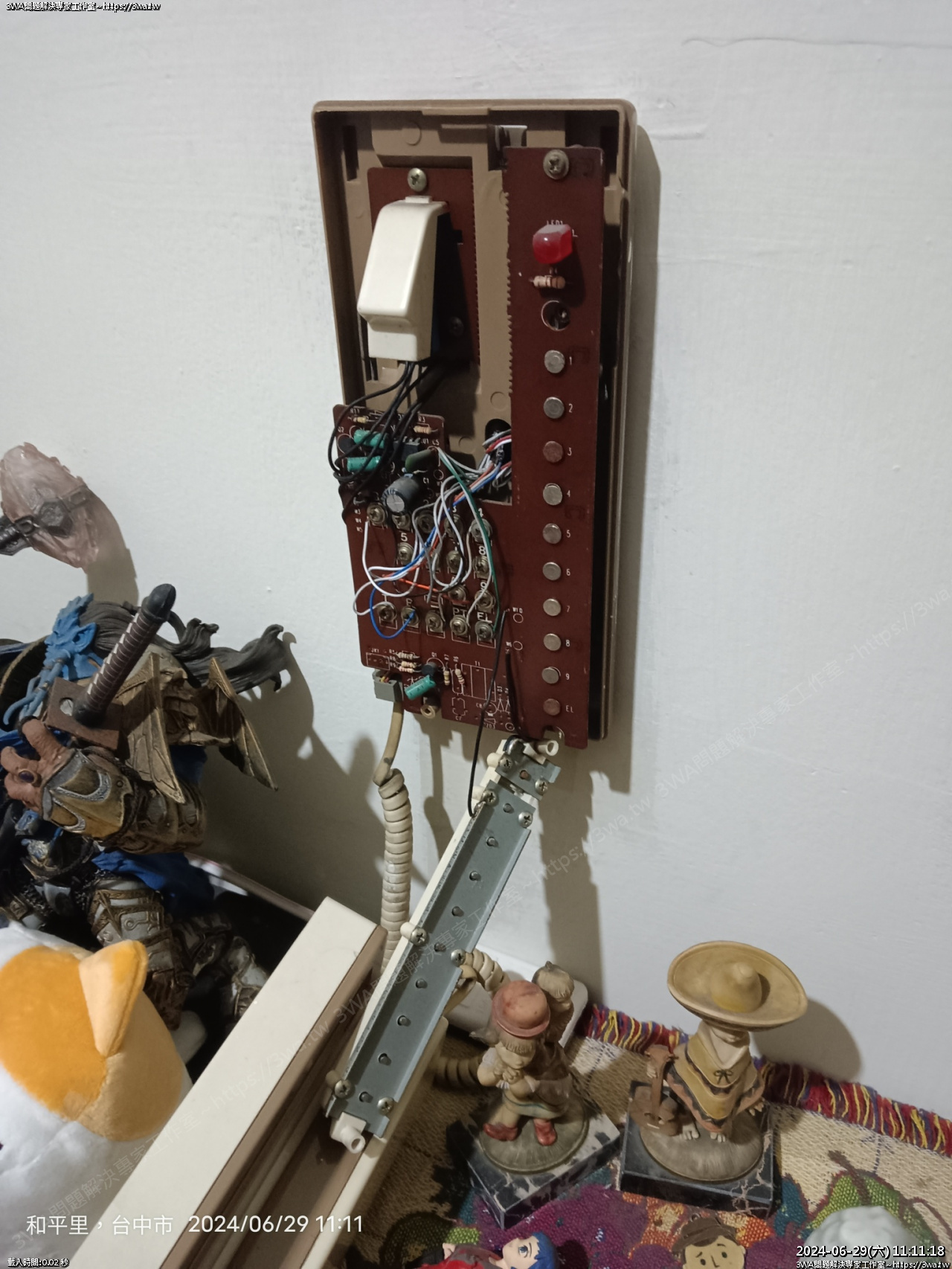

拆開的樣子

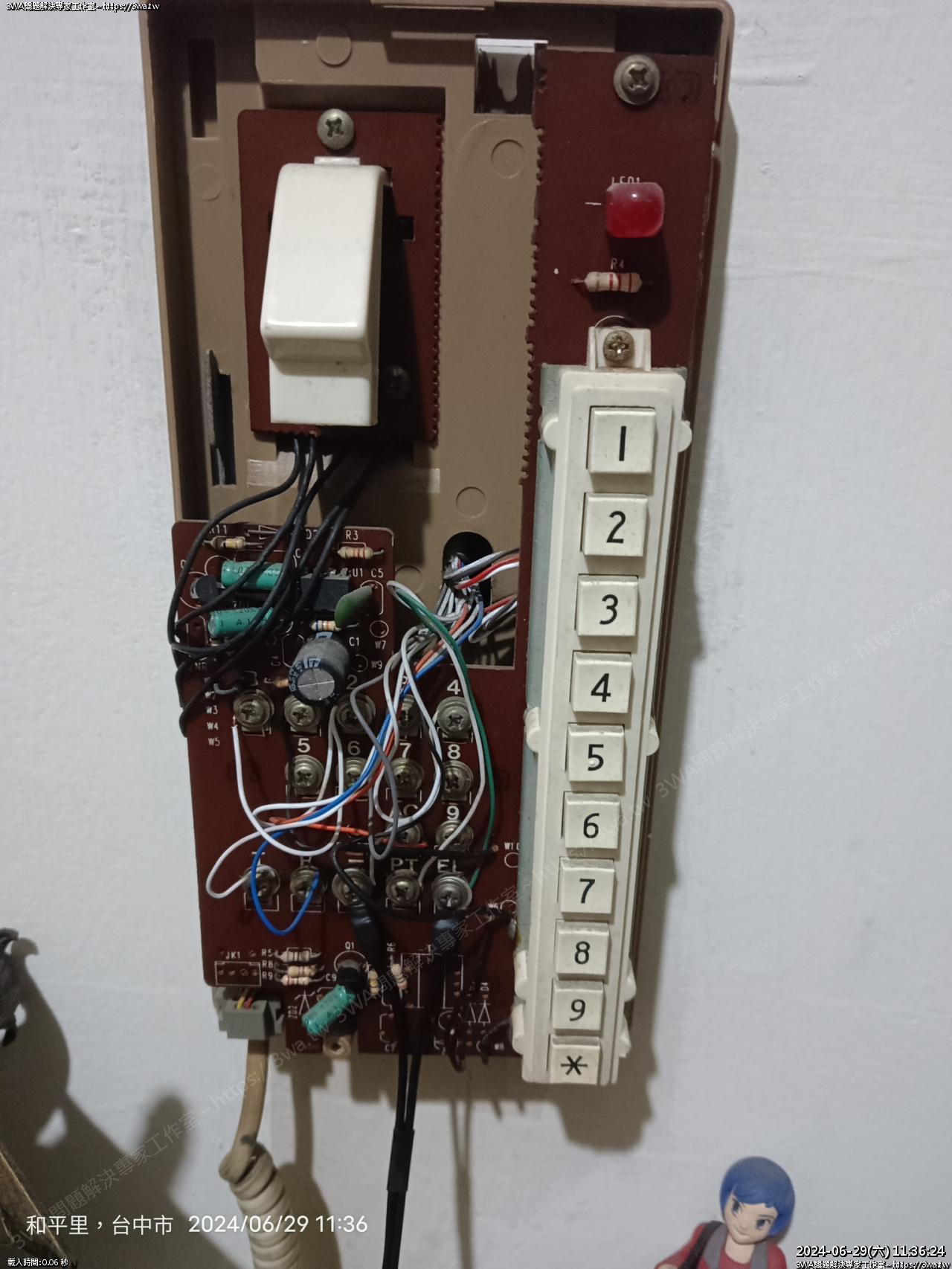

另一個角度,相當複雜混亂,2、30年沒人去動它

以前的材料都很耐用





按鈕蓋上、下二顆十字拆下,可以發現只有二條電線連接

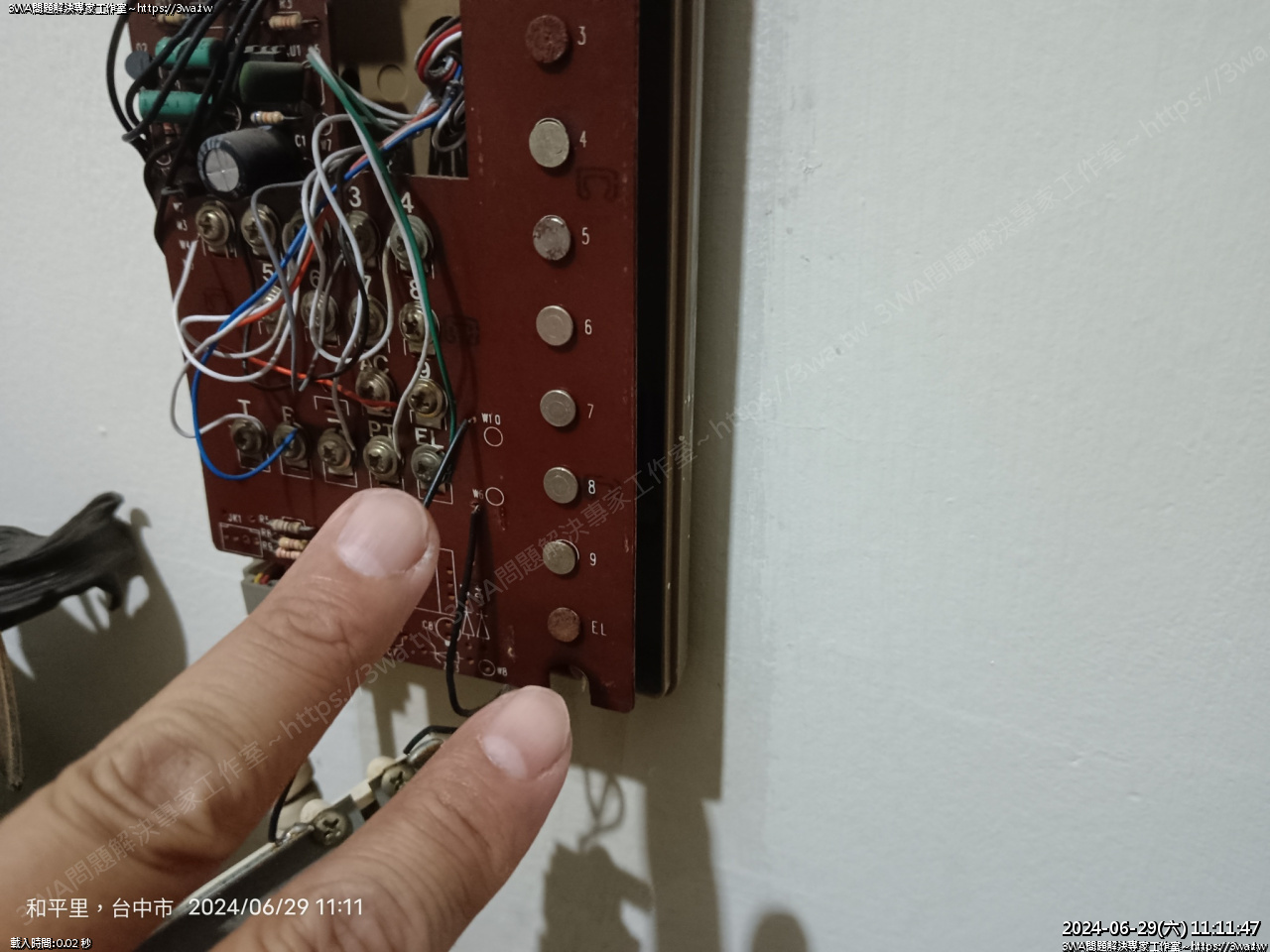

手指的這個 EL 接點就是開門的接點,接觸面很多銹

等會拿砂紙磨一磨

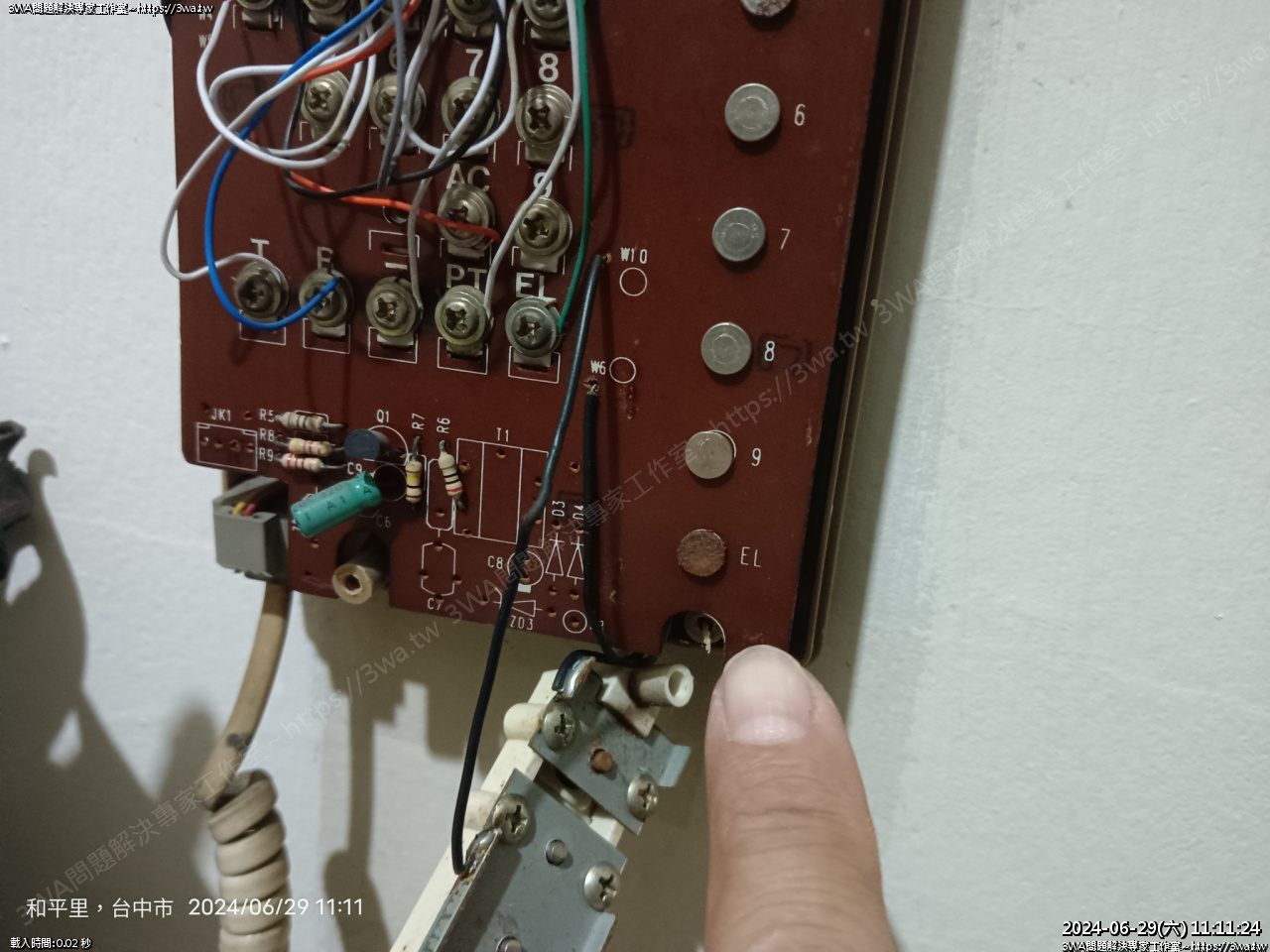

然後面板最下面的電線,黑線鎖在最下面那排的鐵片

裡面應該就是一個彈簧,按鈕按下會回彈,接點的地方也有點生銹

這時就要去找 EL 接去哪,然後開關連去哪

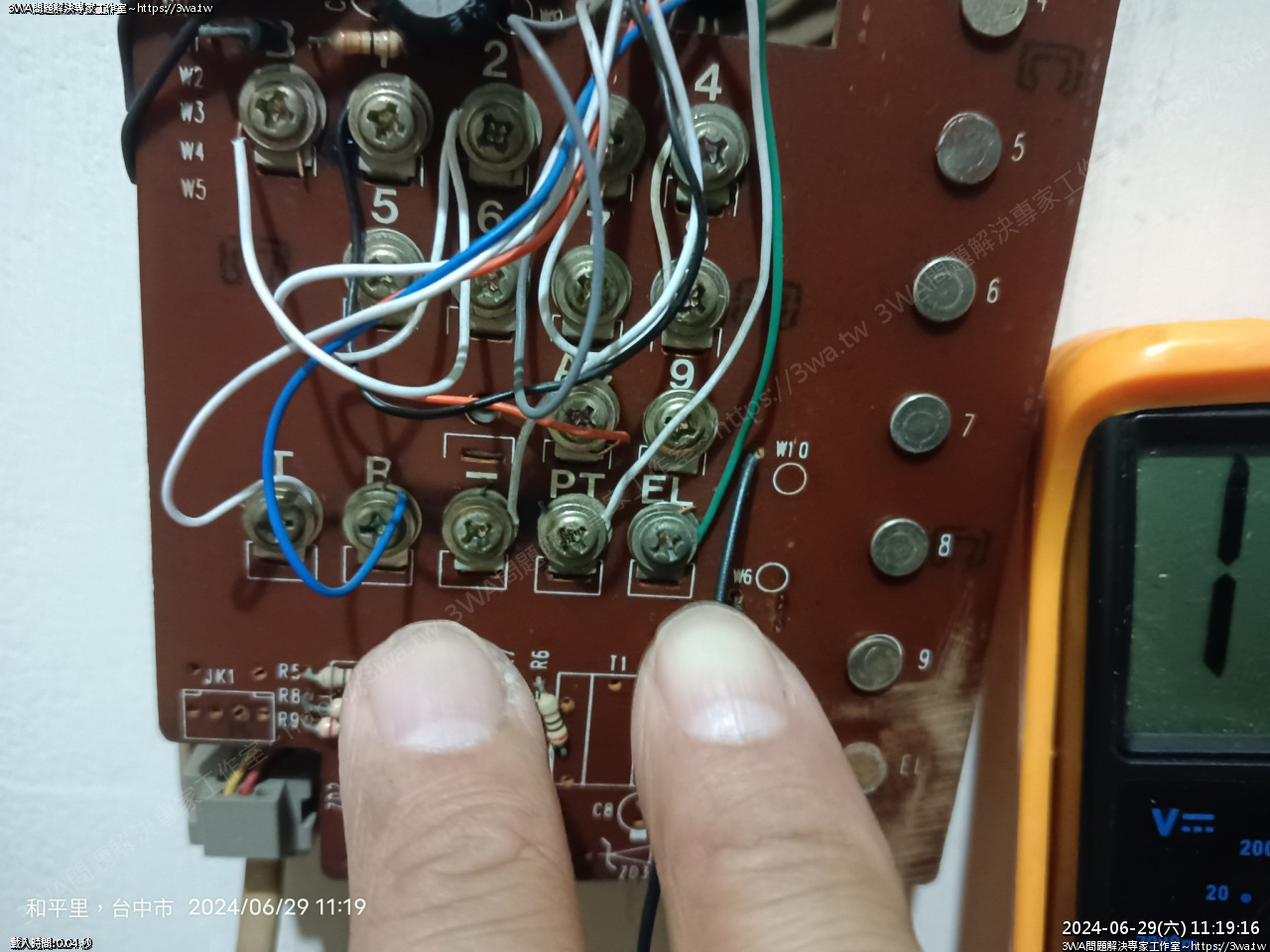

EL 就是這,食指與中指,指的這二個

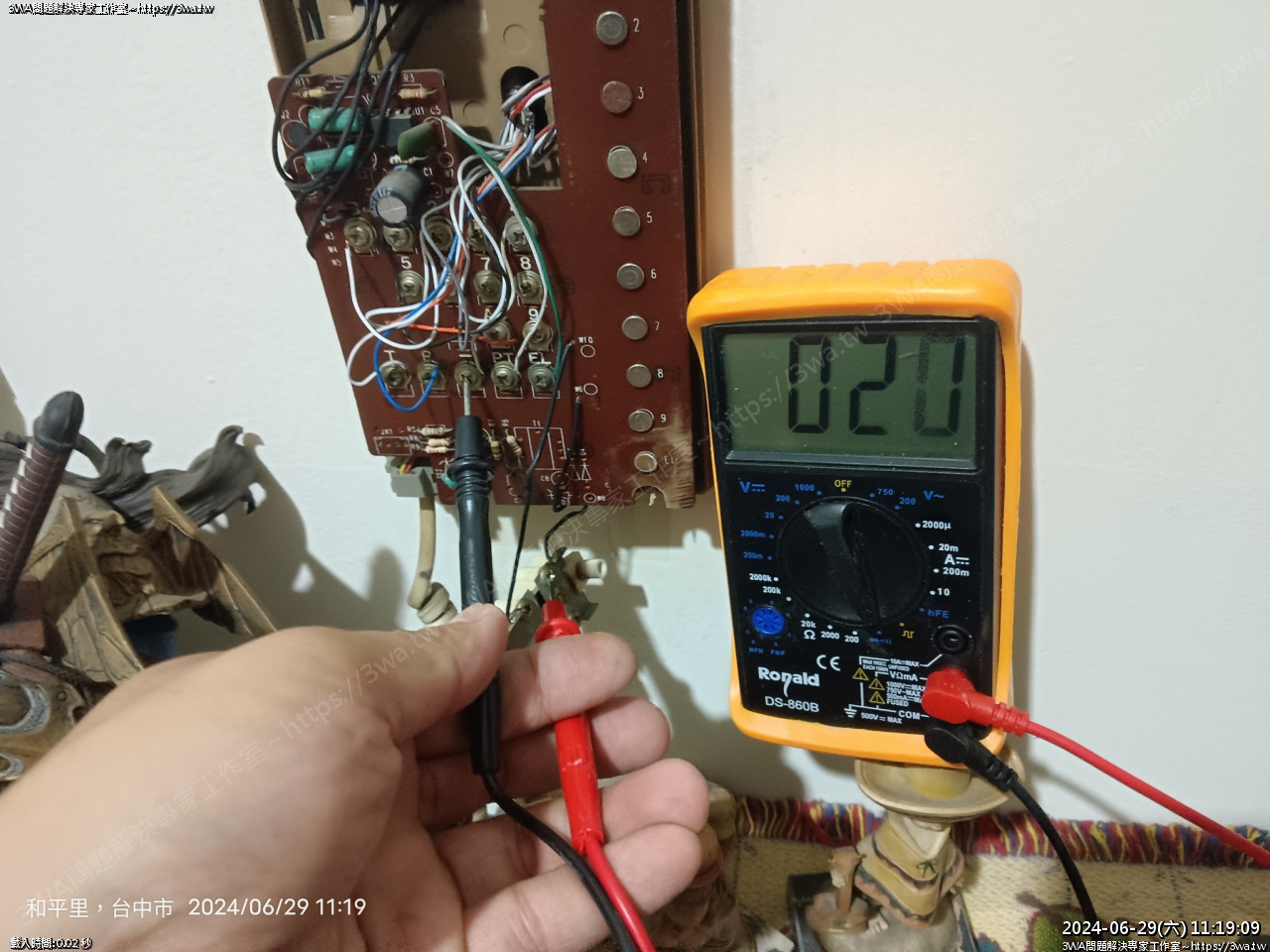

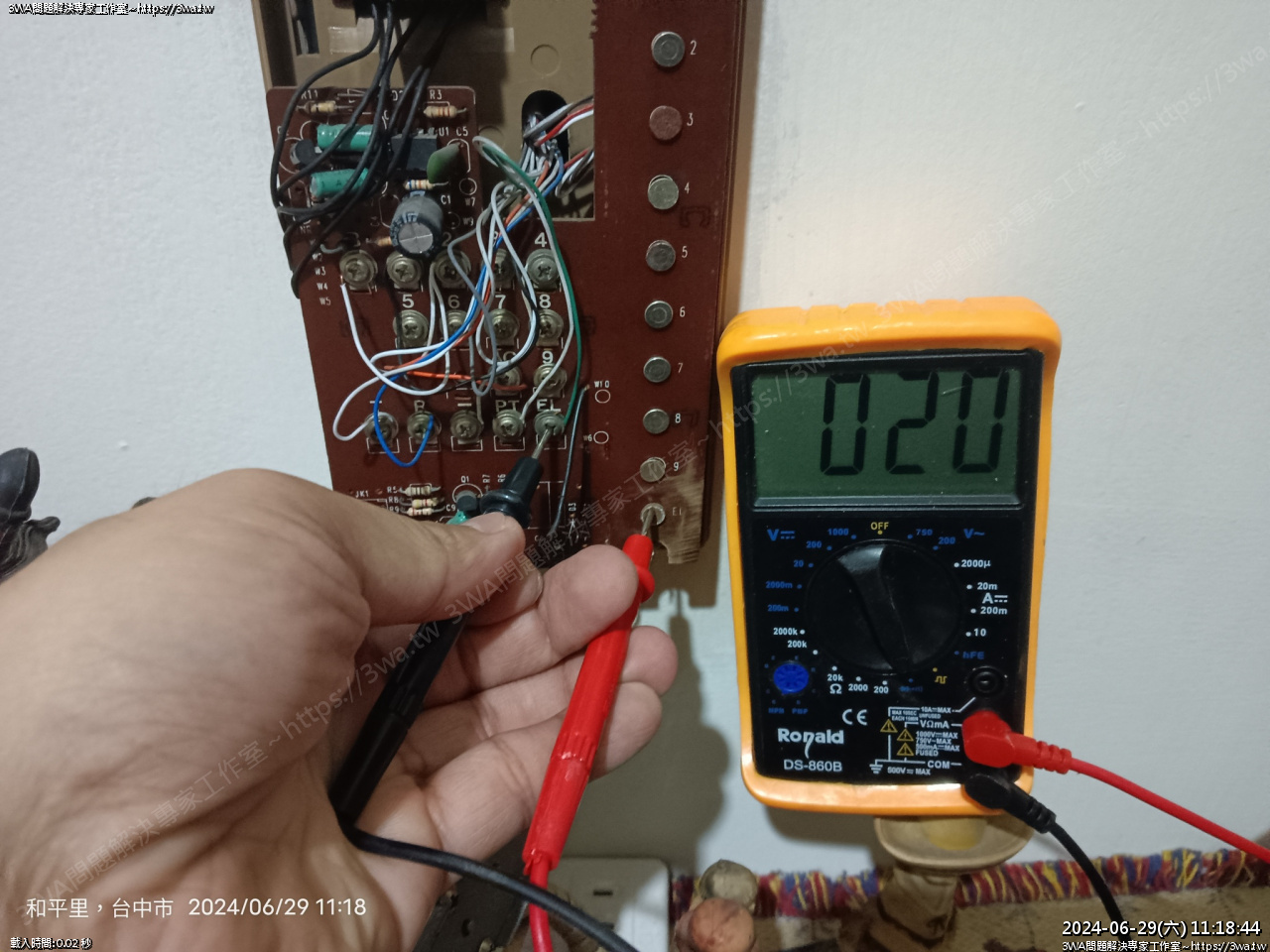

磨完接點,用三用電表確認是短路,接點找出





然後按鈕座與這個-應該是負極,連在一起





所以只要連接 EL 與 -門就會打開

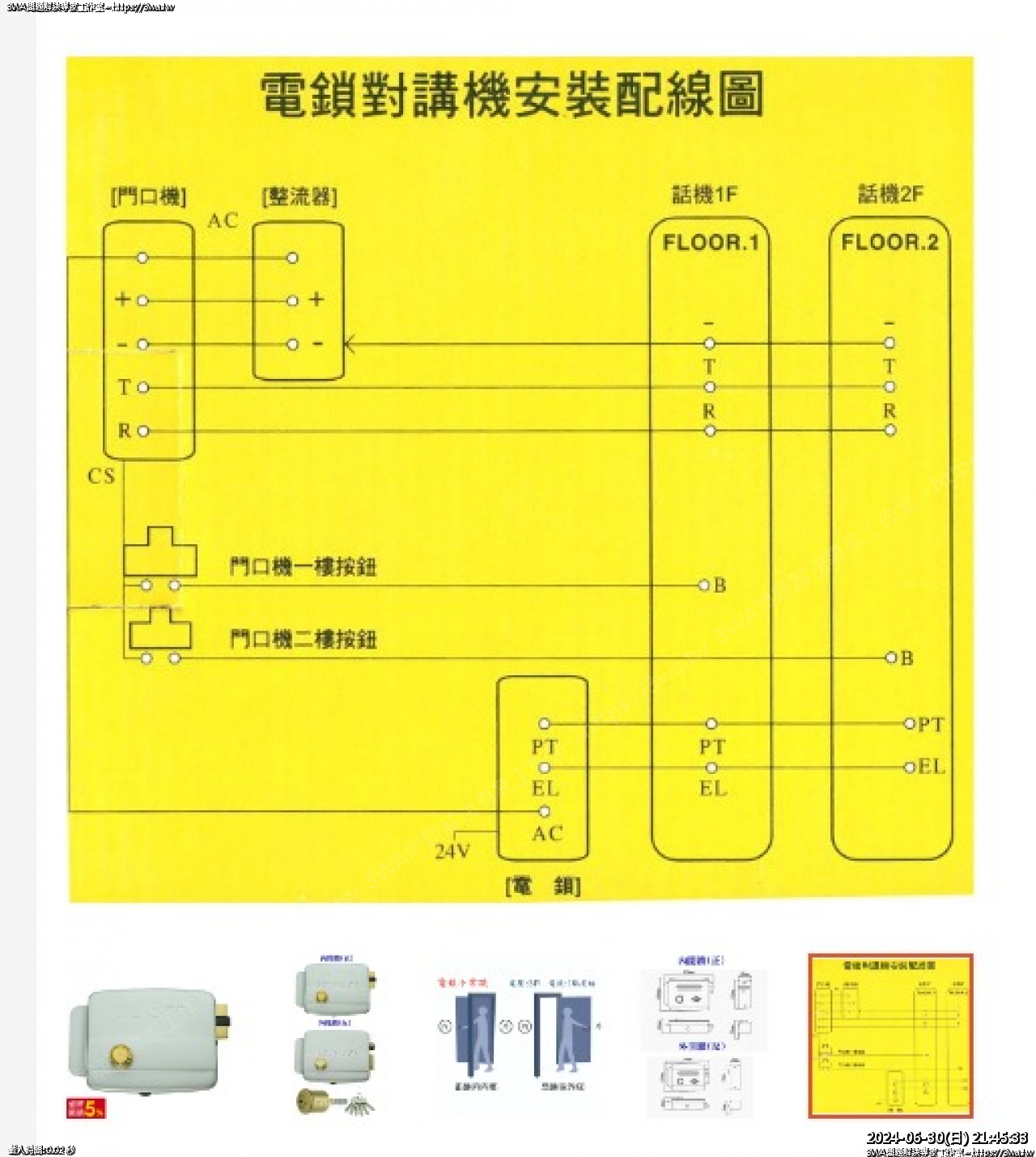

 上蝦皮找的配線圖,我一開始看配線圖以為要接 B 與 CS

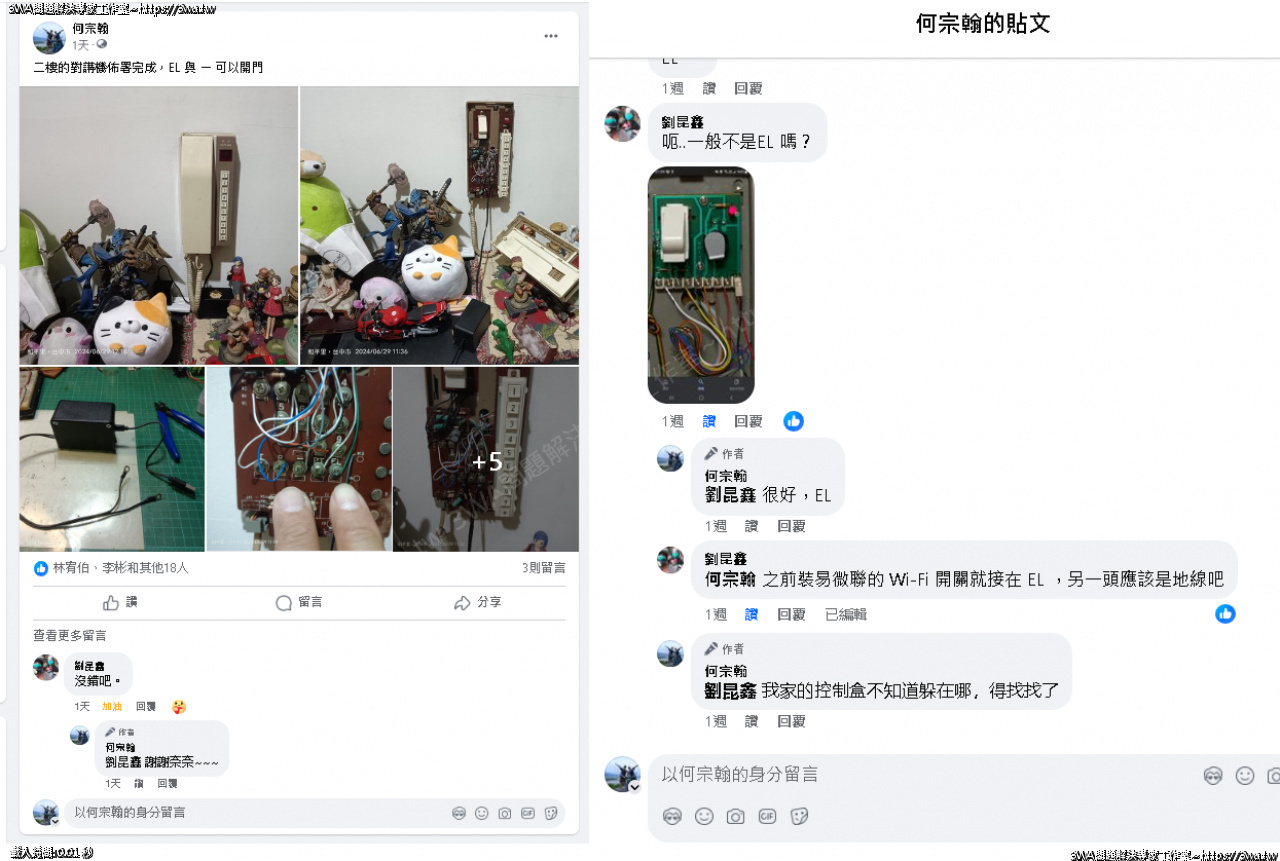

這裡也感謝小奈奈在 FB 裡提醒我怎麼接

果然把不會的東西往 FB 一貼,會的人就會教你^^





確定對講機的接點 EL 與 - 後,先把對講機裝回

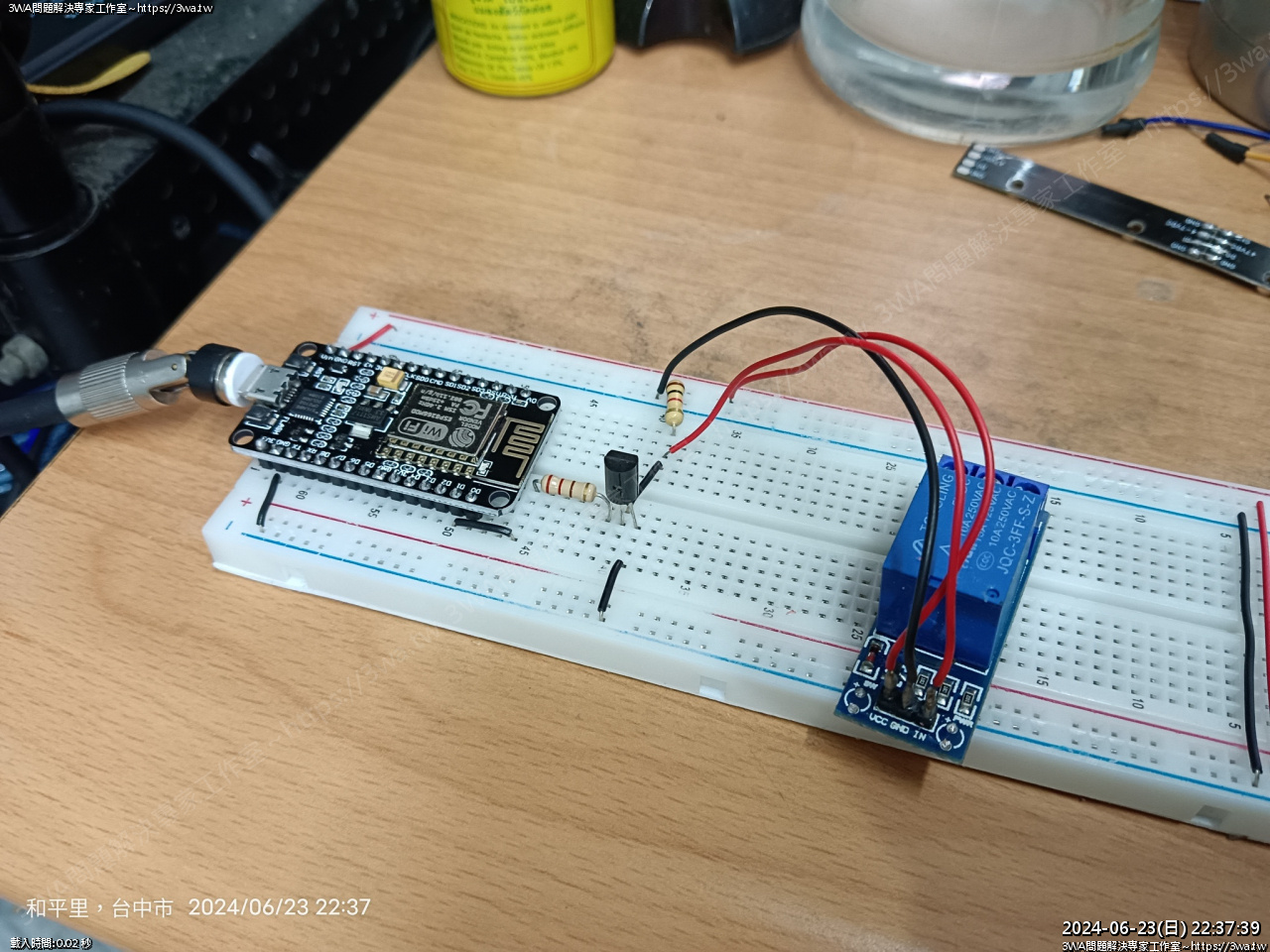

拿出 Nodemcu 練習 Relay 電路,Relay 會使用 Com 與 NO 去接對講機的開關

當 Nodemcu 收到 mqtt 開門的指令,就讓 Relay 運作 300ms

即可以開門

羽山每次用這個現成的模組都用得很頭大,不知道為啥很常發生靈異現象

我把 VCC 接 5V GND 接地

然後拿起子直接插著 GND、IN 短路,明明是低電位,繼電器還在那亂跳

用的很無語,後來受不了,直接把電路板剪掉,直接留繼電器的原始接點...

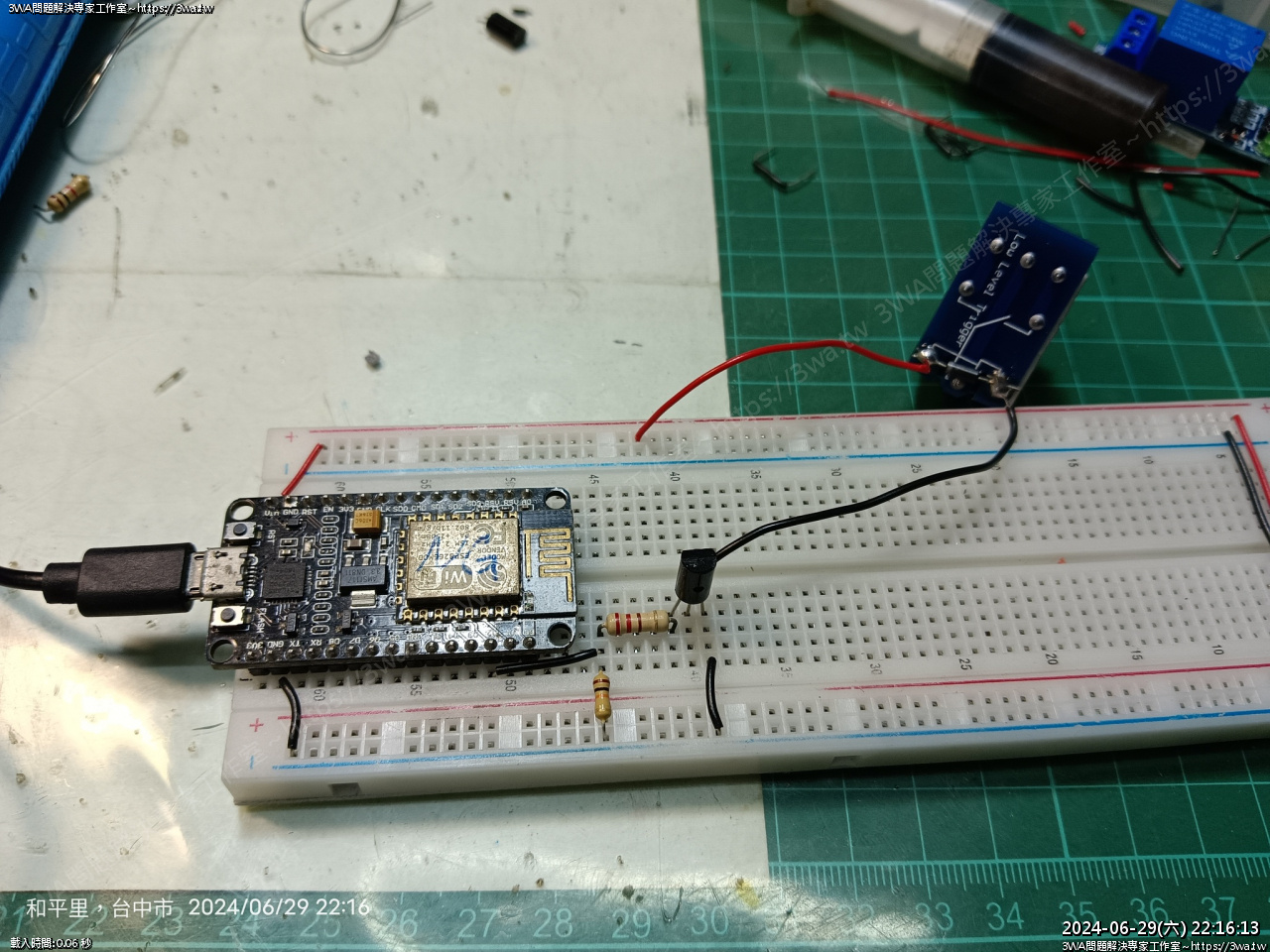

剪掉後的電路圖,練習一下能不能正常運作

這樣就不會沒事亂開門了...

而且這個電路一定要多測幾次,比如剛過電,Relay 絕對不可以動作

不然門會開,多測幾次,最終使用的Nodemcu 腳位是 D2

再接下拉電阻 10KΩ

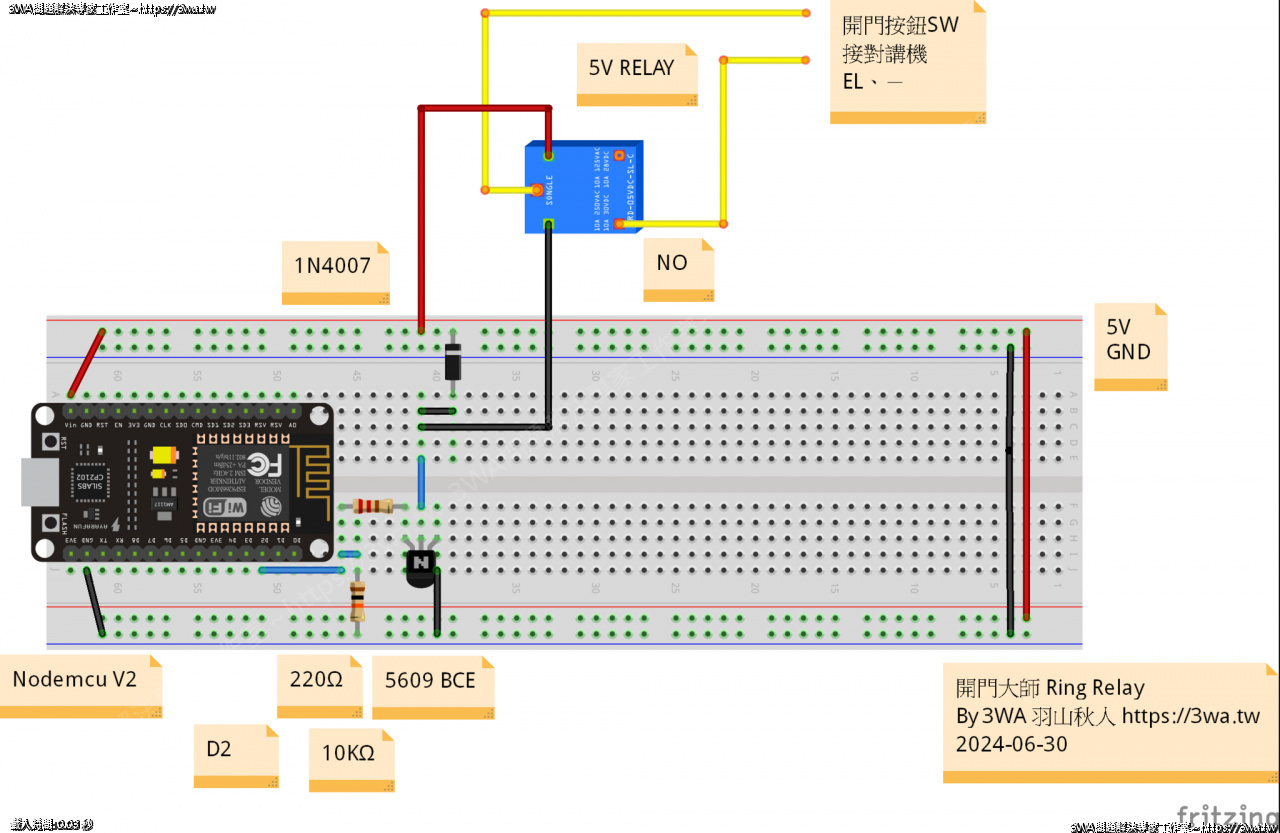

電路圖,羽山使用 Nodemcu V1 開發

使用電晶體 5609 驅動 5V Relay

5609 是 NPN 型

也可以用常見的 2SC1815 或 8050 替代

Relay 導通時間我是設 300ms

Relay導通電阻我量起來是 68.6 Ω (算70Ω)

I=V/R   , so

5/70 = 0.071A = 71mA

P = V*I , so

5*0.071 ~= 0.357w

電流跟瓦特都很小,電晶體應該沒啥問題

另外就是 Relay 要接一個二極體(flyback diode)

可以避免突波弄壞東西





總之就作好了,這就是開門大師的核心~~

利用室內 wifi 與 mqtt 去控 relay 讓 EL 與 - 導通開門

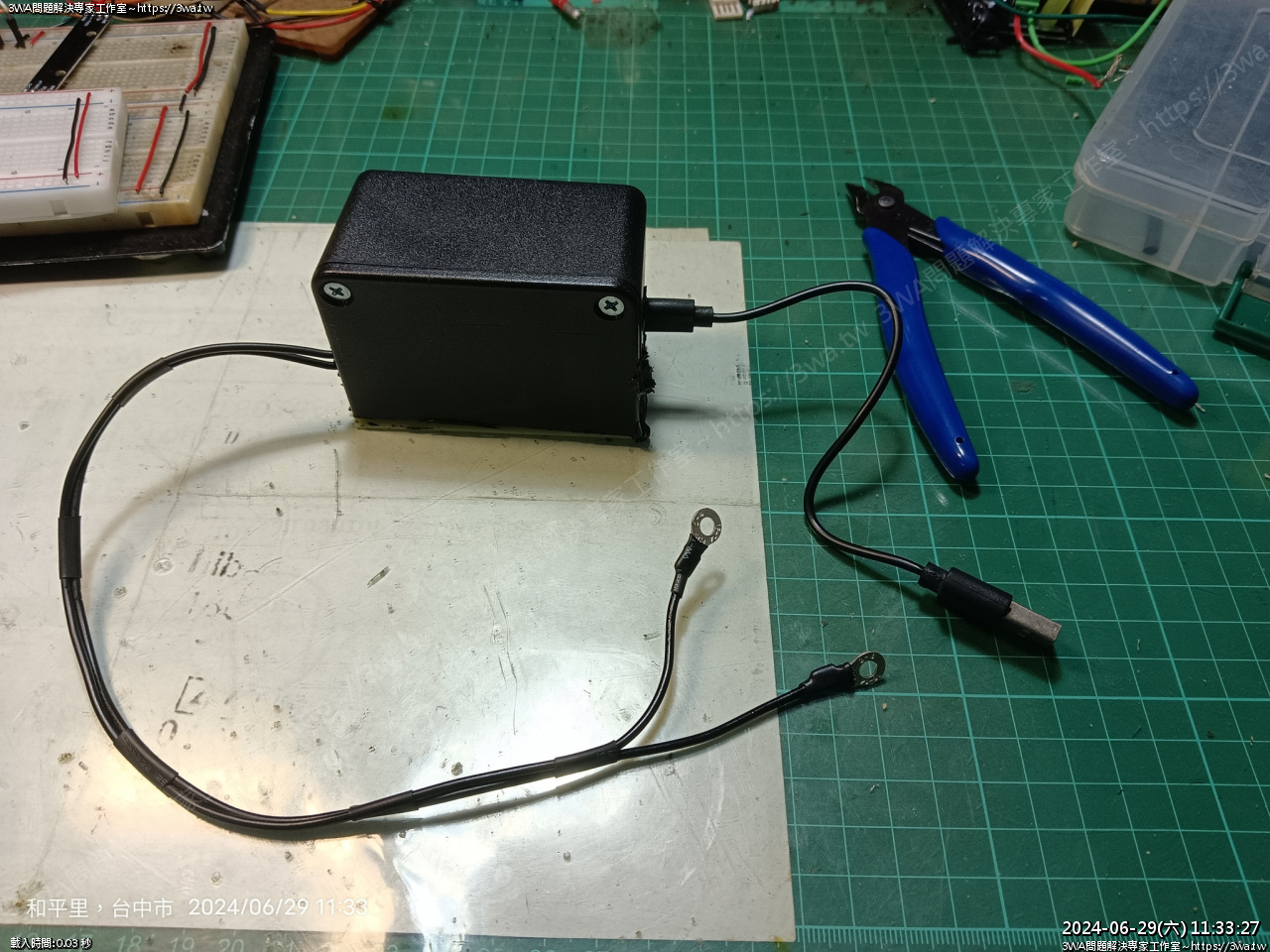

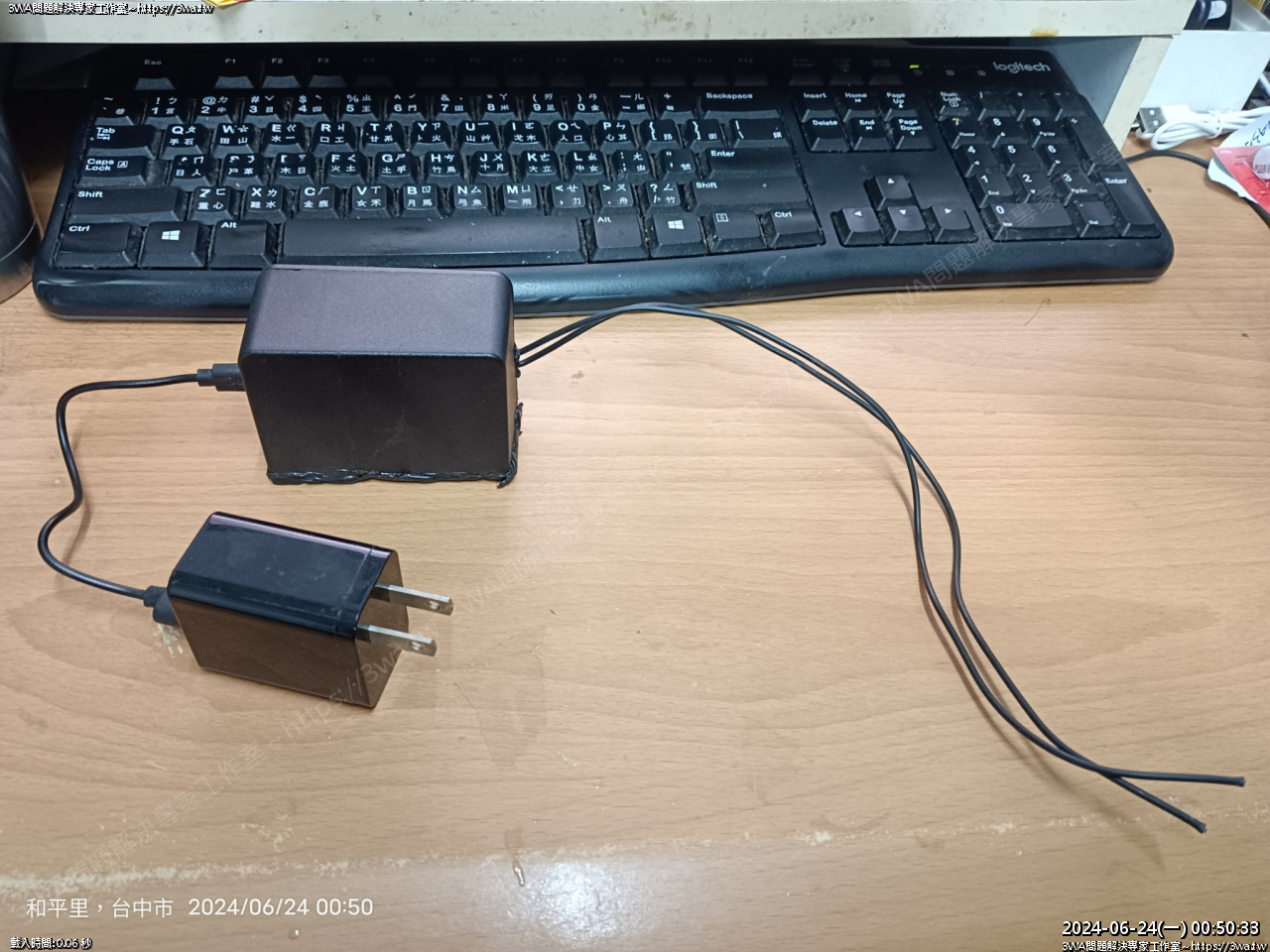

端子作好了



再次確認





接上





OK





開門大師 Ring Relay 插電,開始運作

完成度 50 %

繼電器的雷區:

1、D2 跟 D1 接腳太近,加上中間有一些焊油,就發生虛接,繼電器沒事就一直開開關關,門也開開關關

2、接腳的選擇,要避免一過電就先 HIGH 的接腳,可能跟後來羽山接下拉電阻10KΩ後就修正也有關係

3、On boot up pins go high! Issue

digitalWrite(RELAY_PIN, LOW); // ☆☆☆

pinMode(RELAY_PIN, OUTPUT);

digitalWrite(RELAY_PIN, LOW); //HIGH 時開門



在宣告 pinMode 前,就先 LOW 它,一般書裡好像沒這樣教,不過實際後好像可以

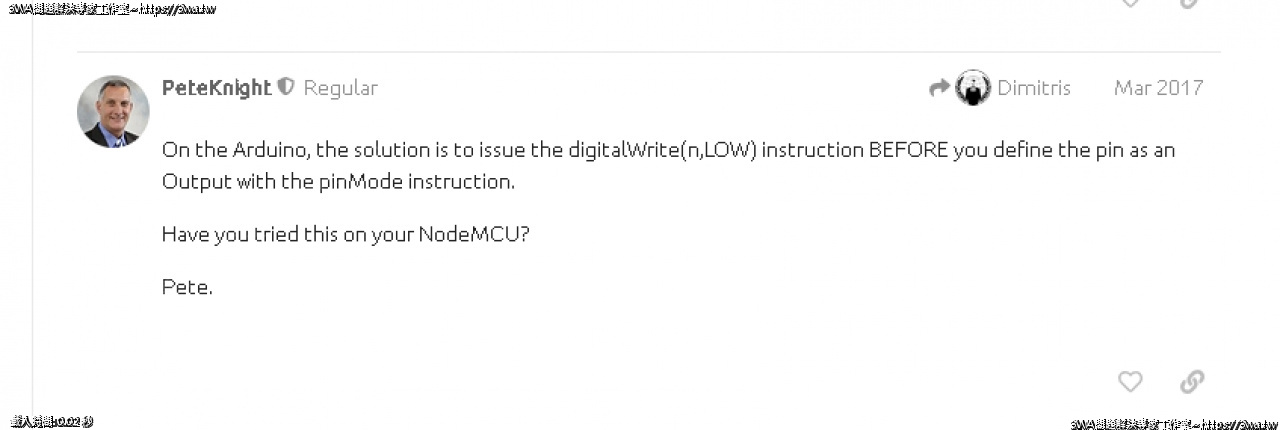

詳細也可以參考 PeteKnight 的回答:

https://community.blynk.cc/t/on-boot-up-pins-go-high/10845/41?page=3

感謝 PeteKnight

不過我覺得下拉電阻更重要,反正全都作…





第二步就是大門的 RFID 掃描

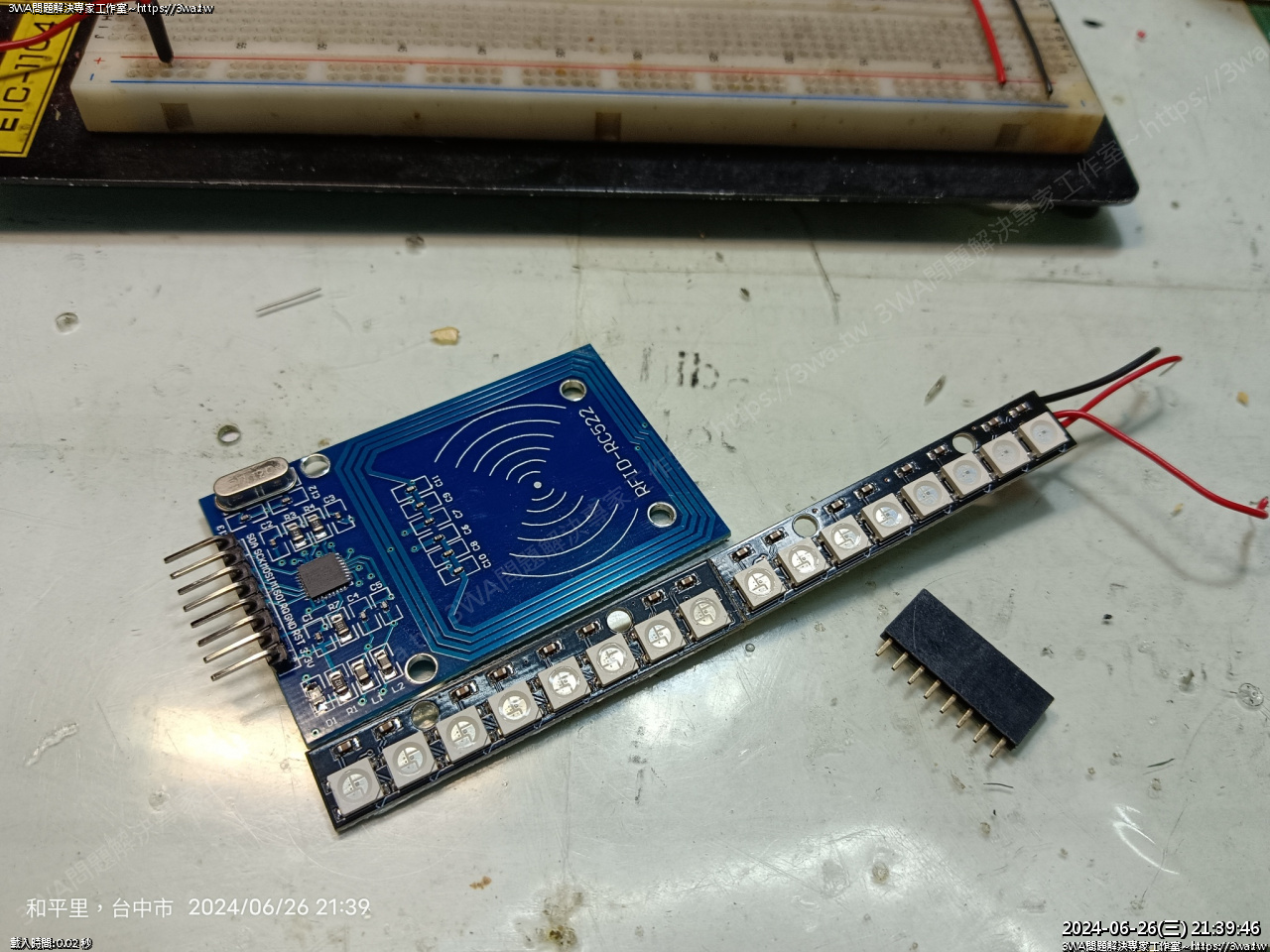

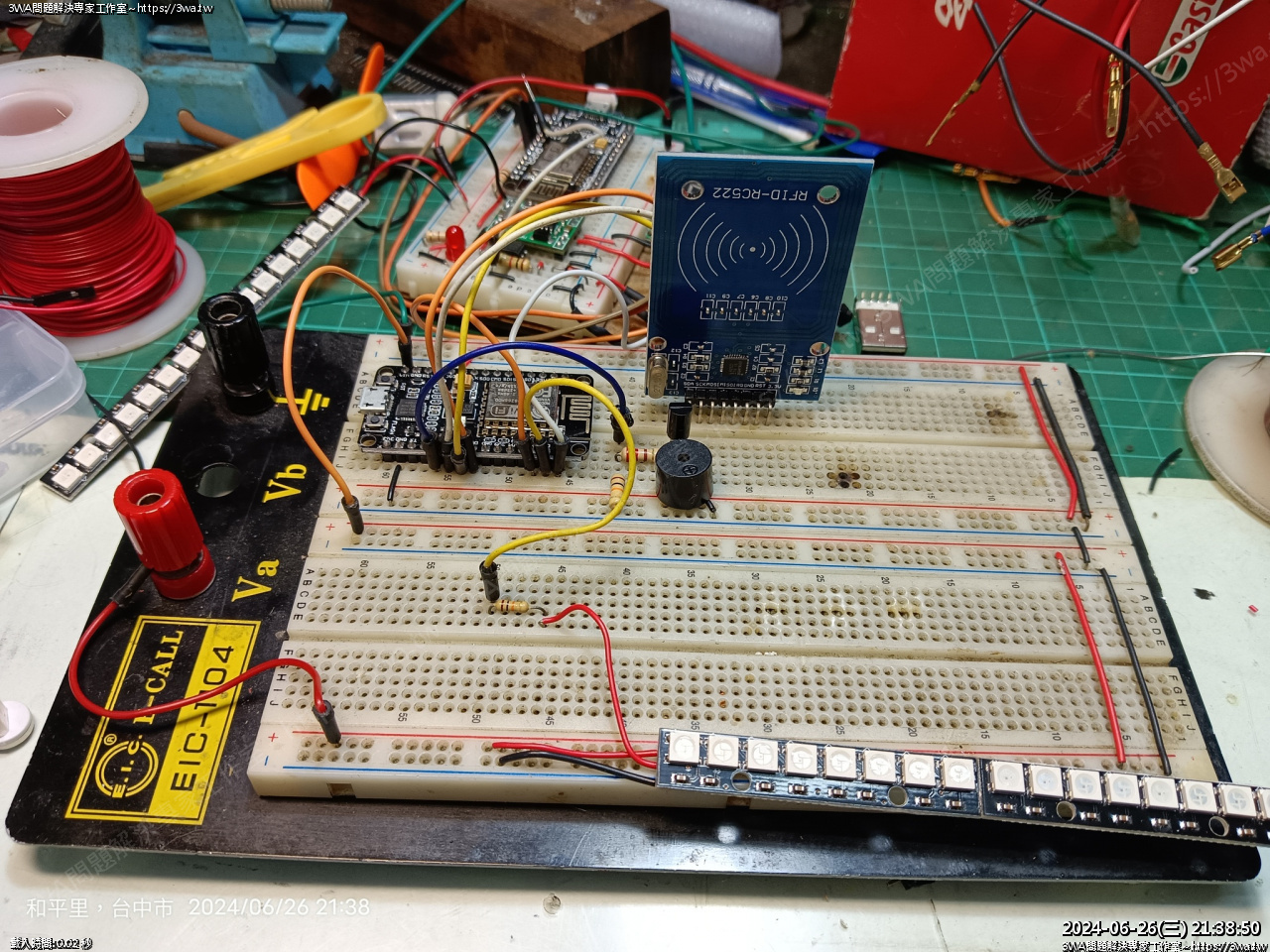

插板練習 RFID





接個蜂嗚器,刷卡時會嗶

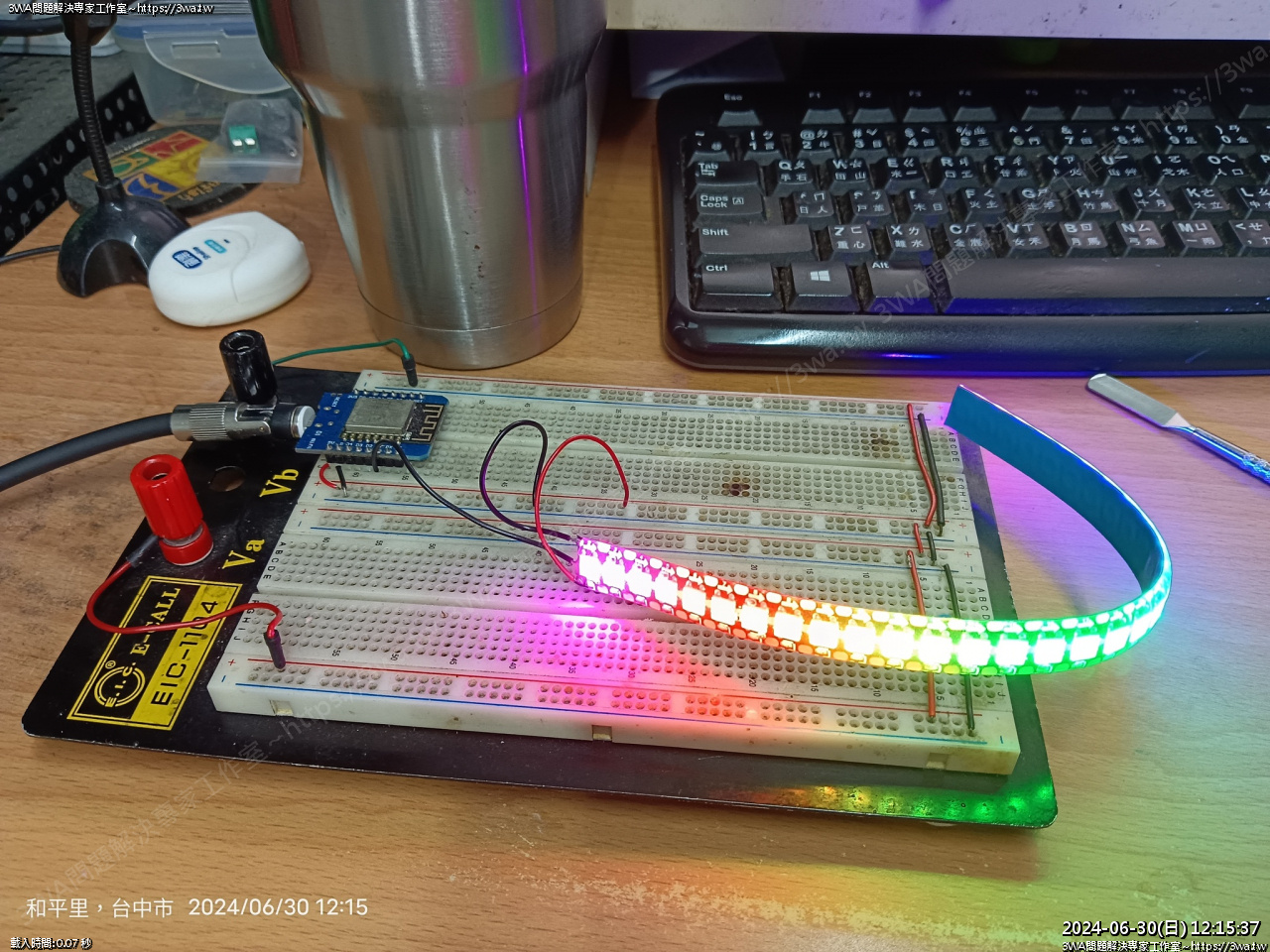

之前買了一些 W2812B Pixel LED 5V 也拿來作呼吸燈效果

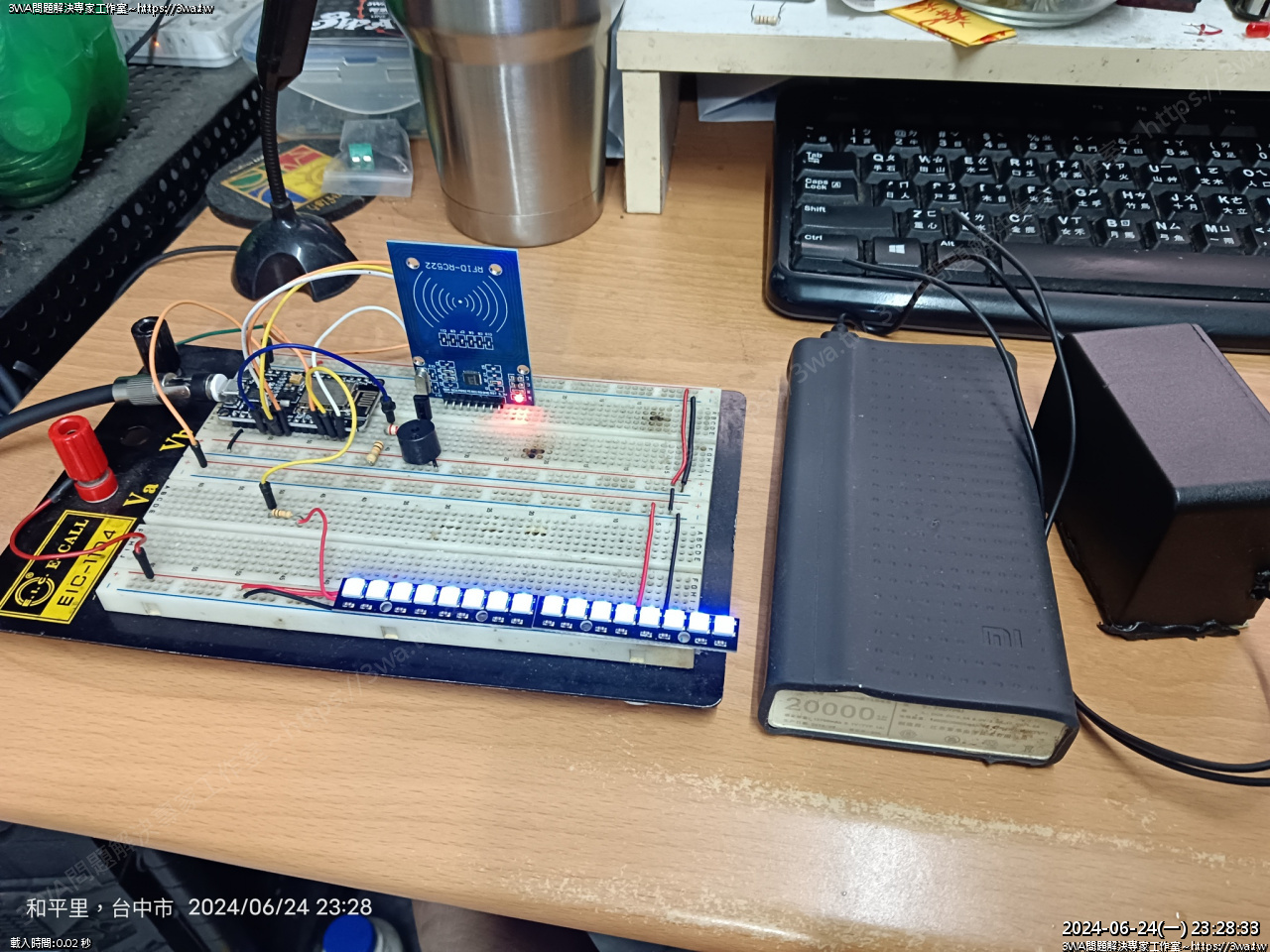

練習成功

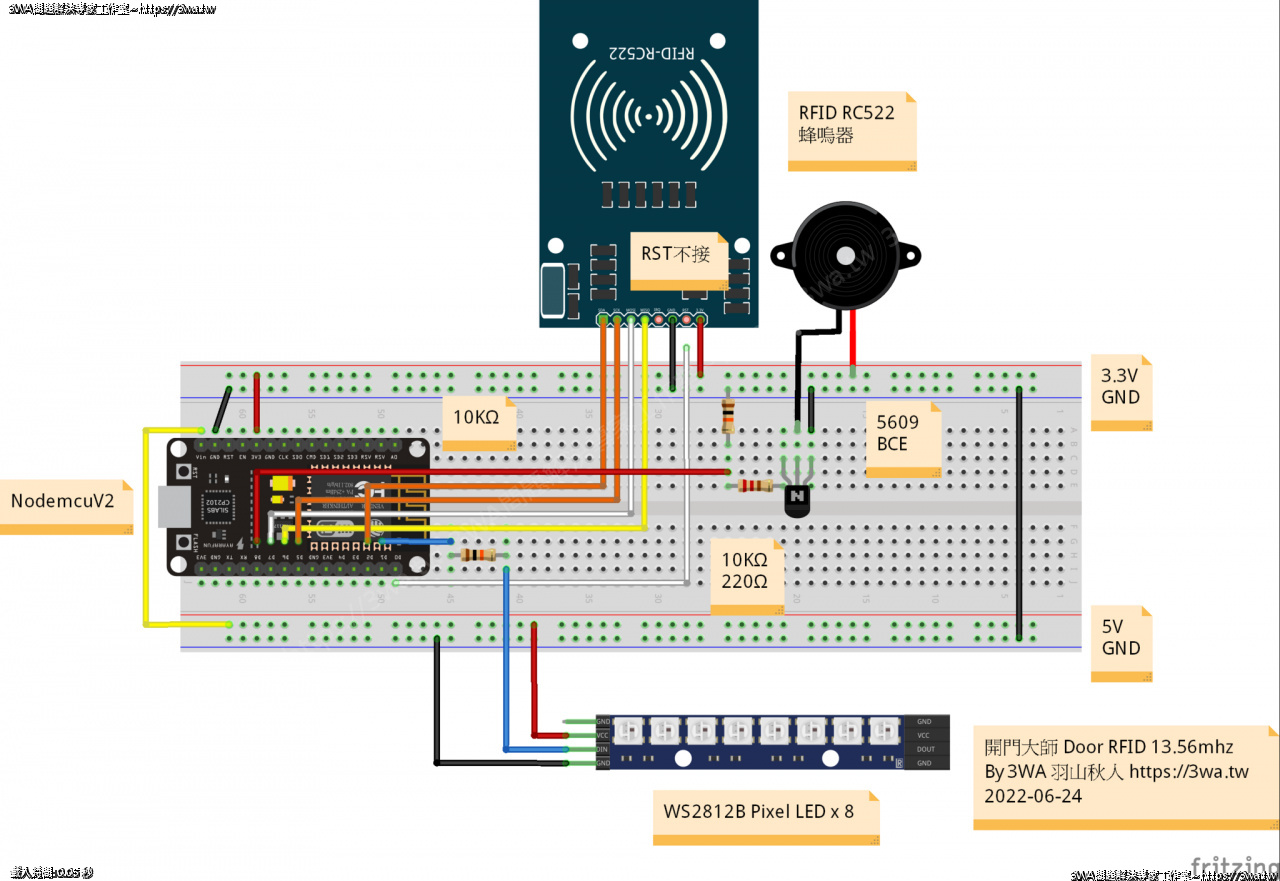

這是整理後的電路圖

實測後,羽山後來不接 RST 這支腳

因為遇到「RFID stops reading after some hours

其實也不用到數小時,大概5~10分鐘,就沒反應了

可參閱:https://github.com/miguelbalboa/rfid/issues/540

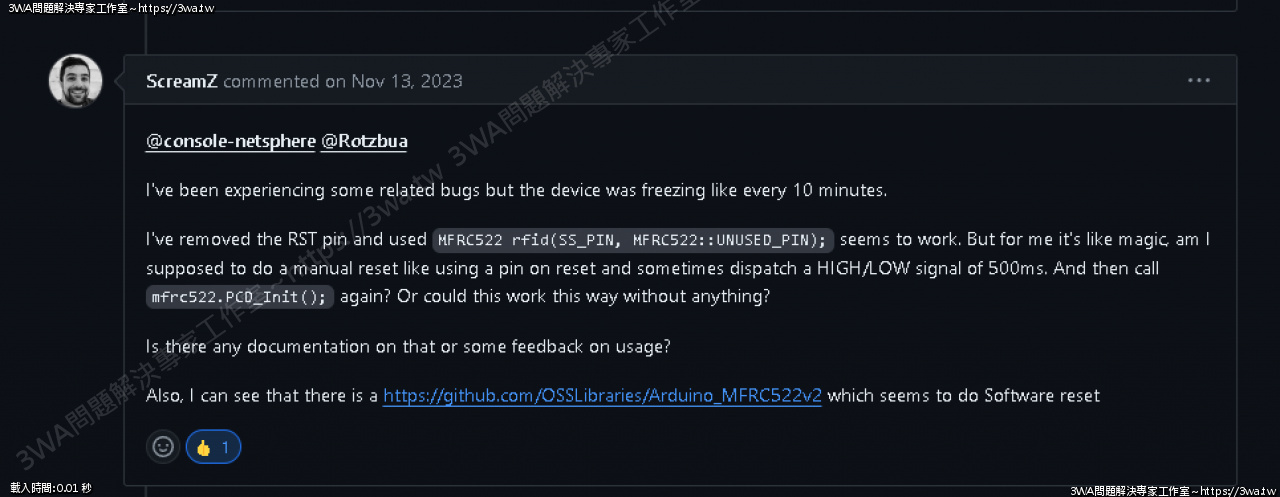

參照 ScreamZ 的分享

把 RST 移除,然後宣告

MFRC522 mfrc522(SS_PIN,RST_PIN);

改成 ↓↓↓

MFRC522 mfrc522(SS_PIN,MFRC522::UNUSED_PIN);



目前測試下來就正常了,才不會用一段時間後就沒反應...





練習差不多了,組裝

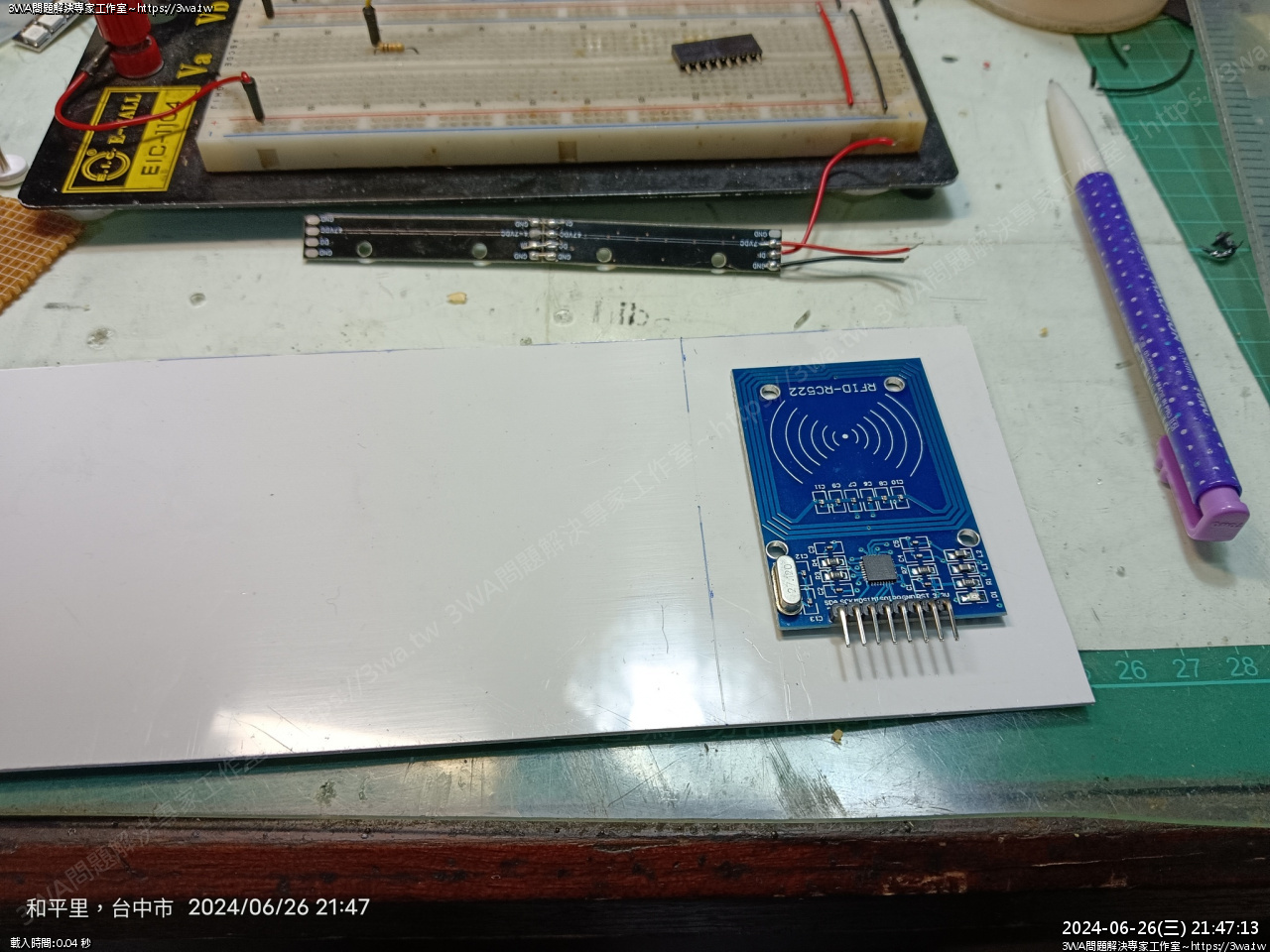

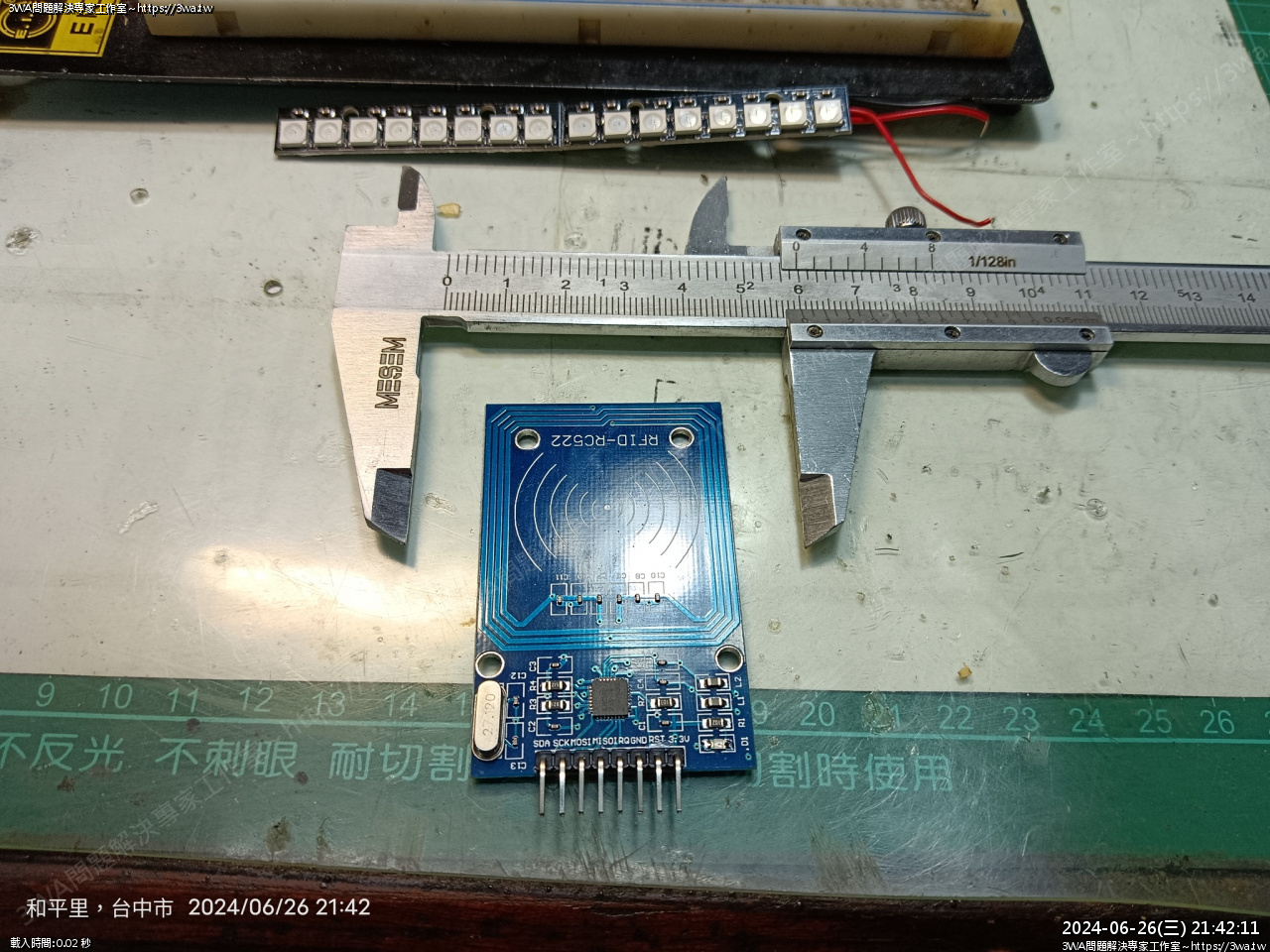

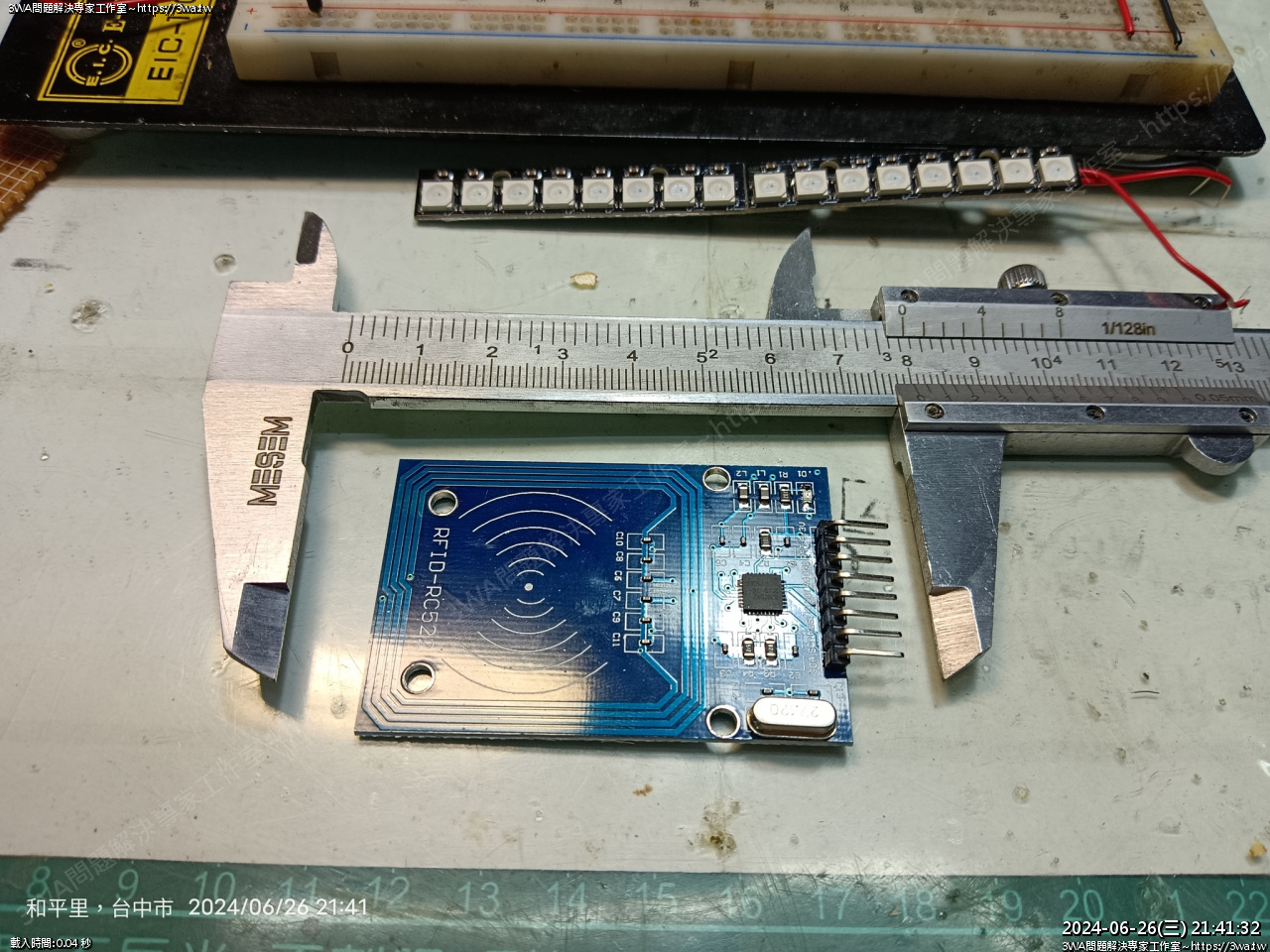

RFID 大小 長,約6.5cm





寬 約 4cm

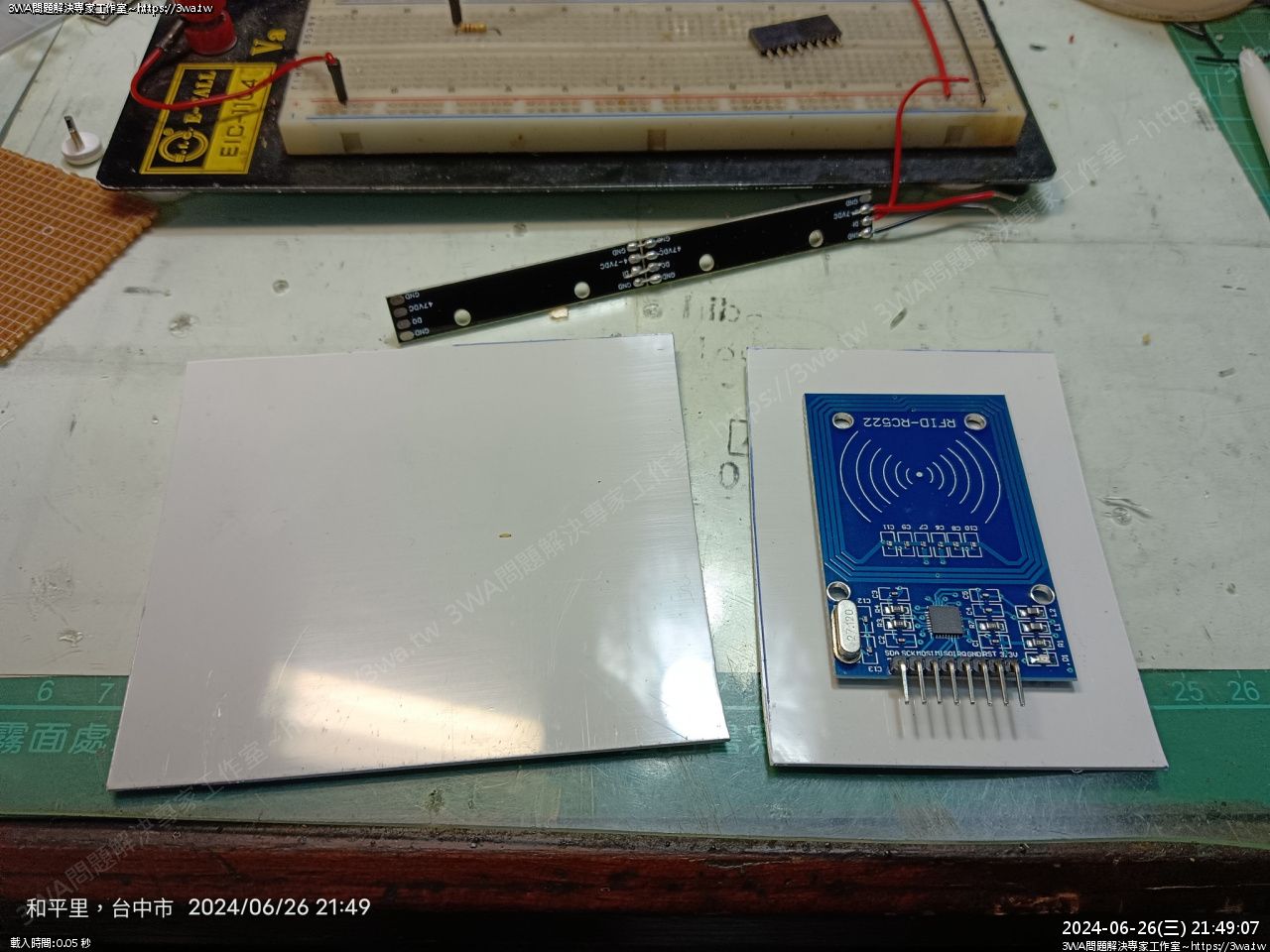

本來想用 ABS 板作,但手太憨





作完實在沒啥美感





最後去小北百貨先買個盒子裝著,考量 debug 可能還會拆拆裝裝,這樣比較好施工

等穩定後,再把盒子移到家裡,把線拉出門即可

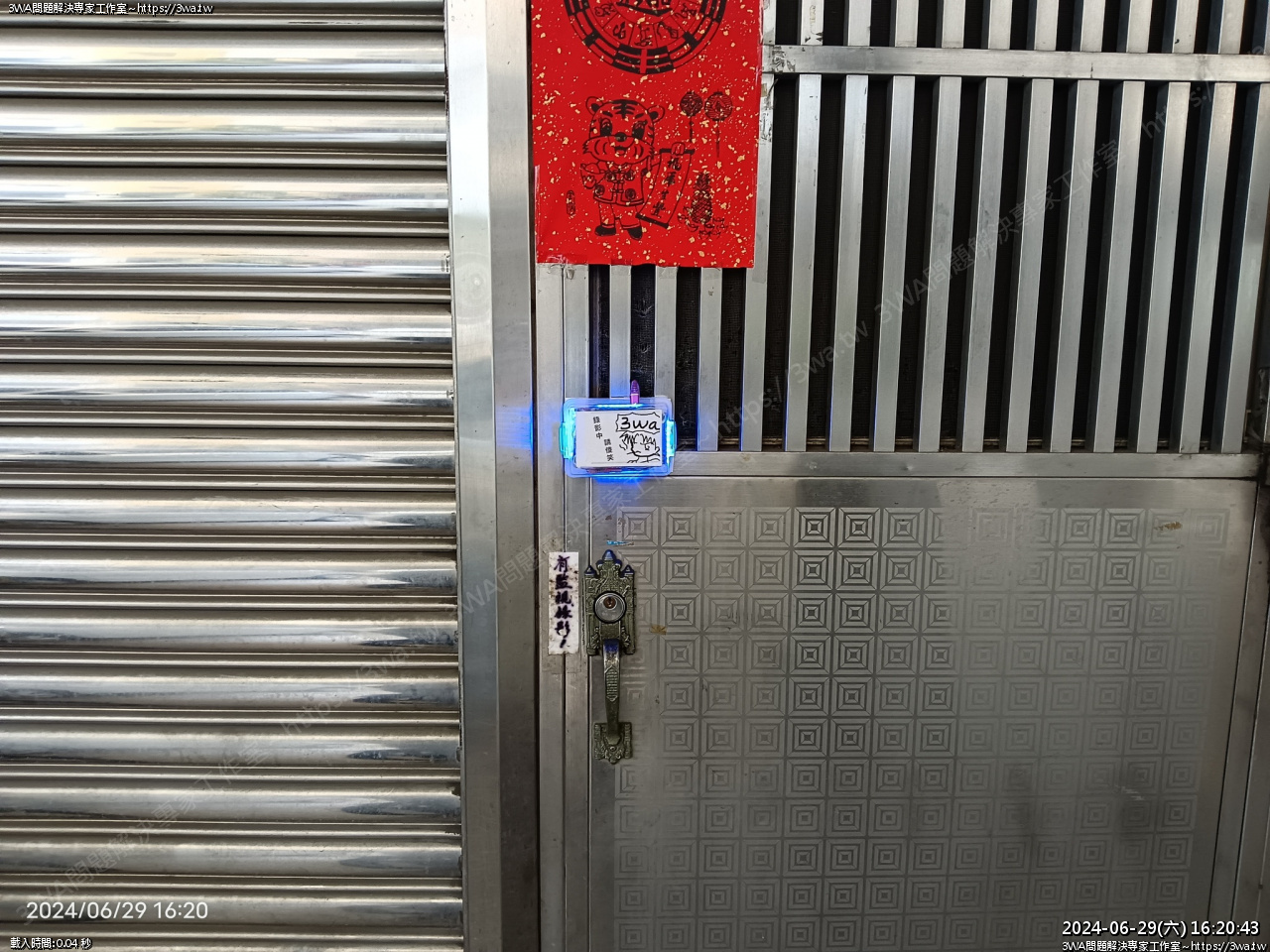

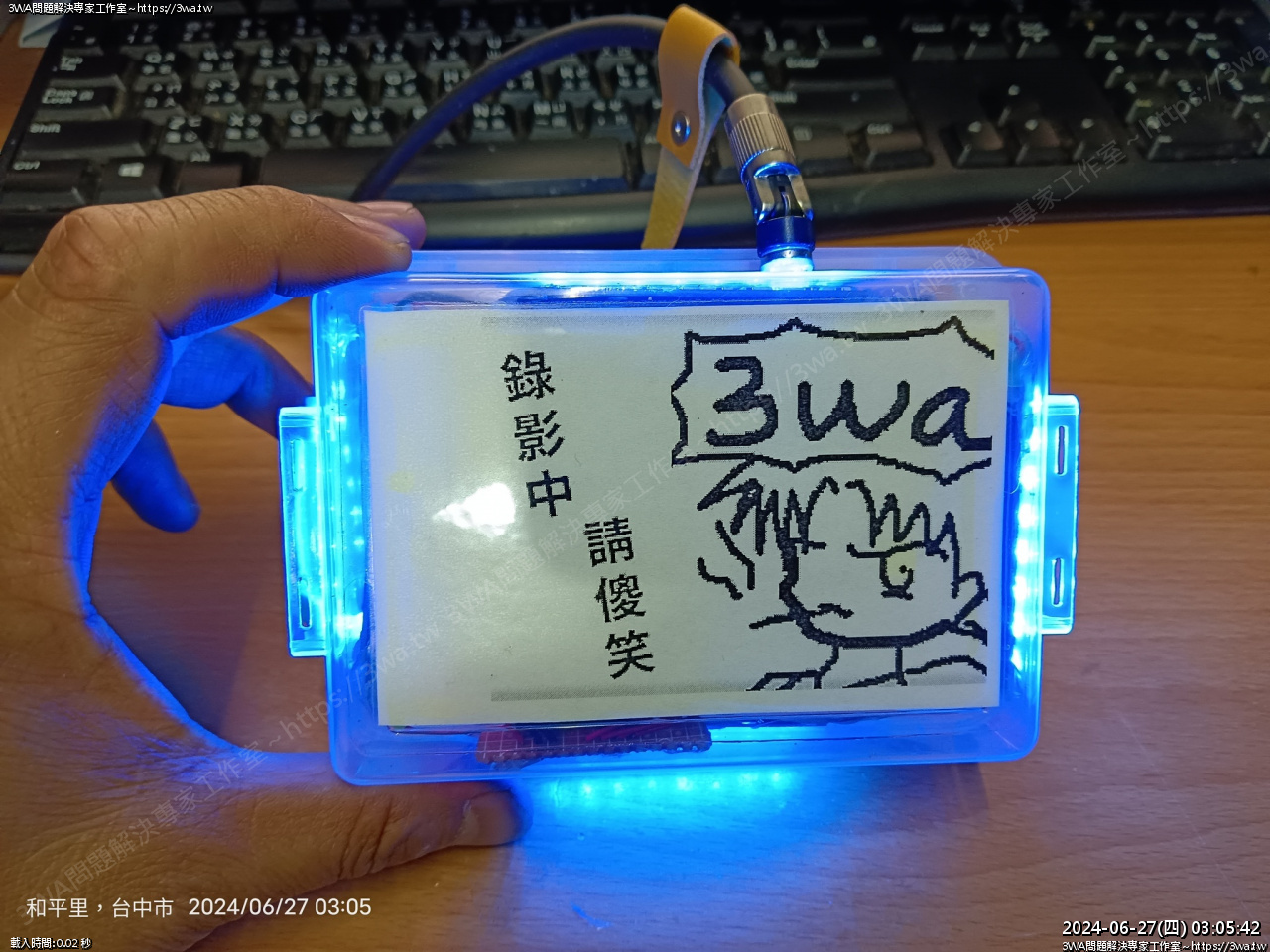

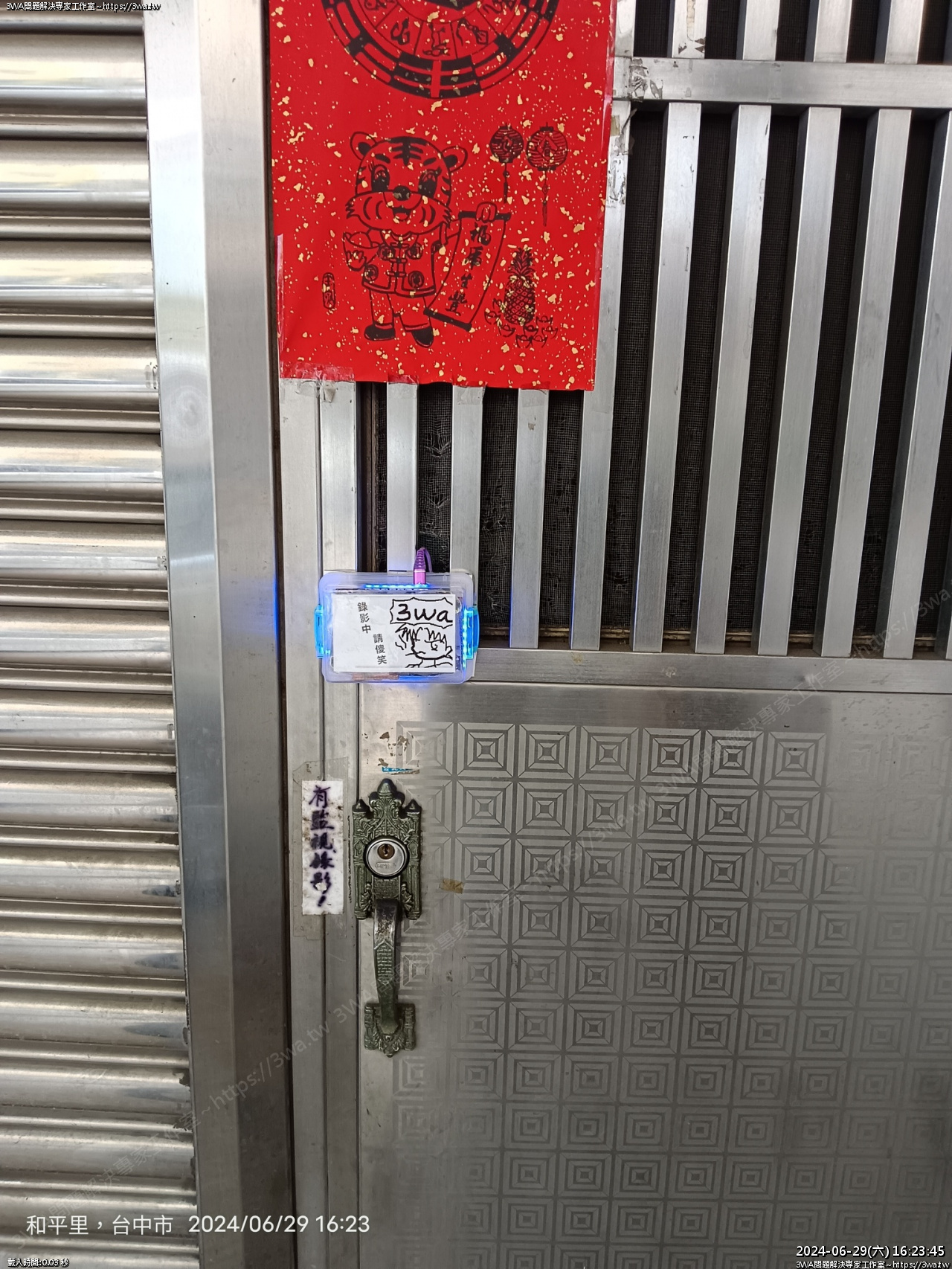

裝好了,盒子鑽幾個孔,束帶拉二條,通電

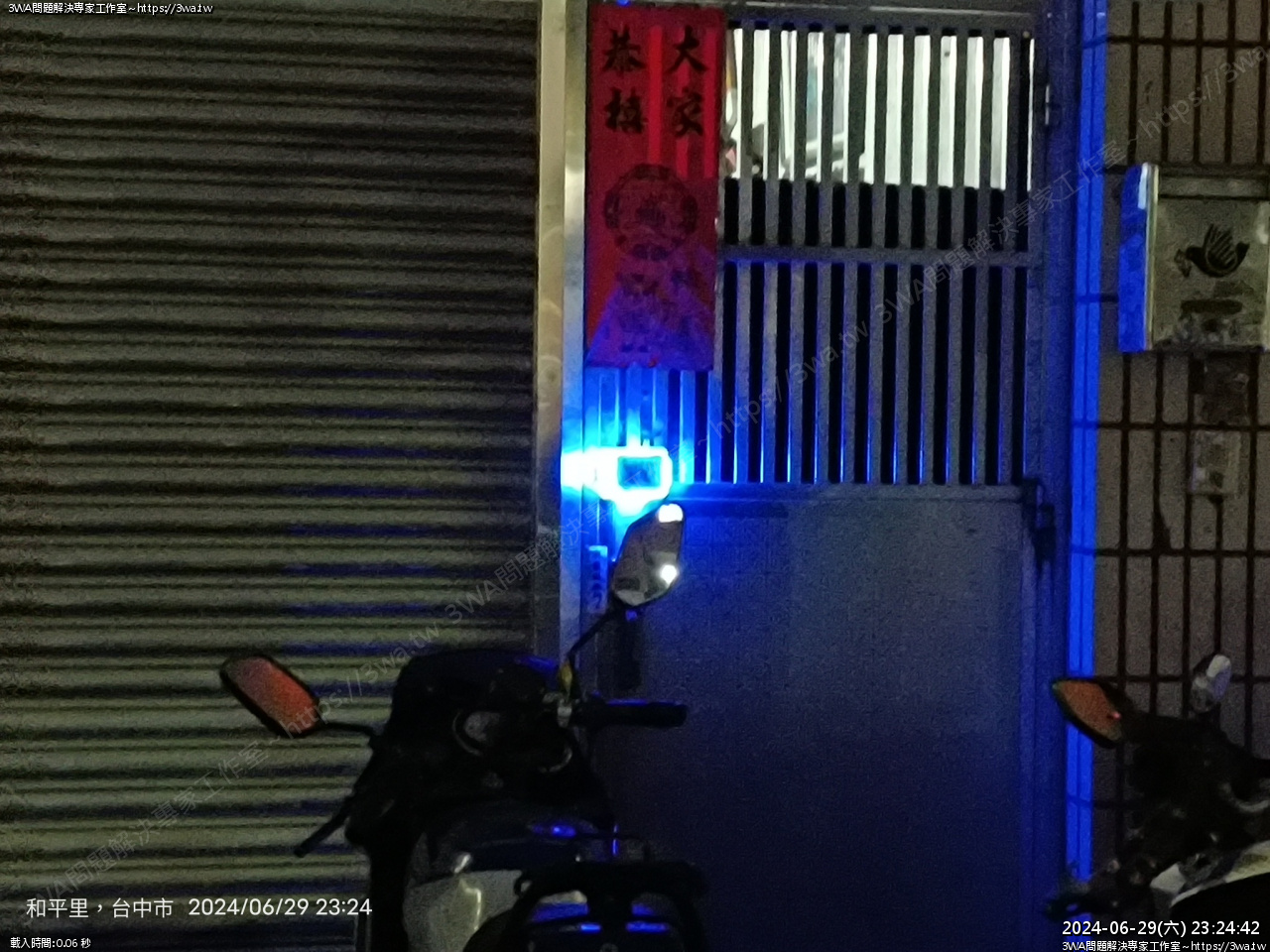

呼吸燈~~~





夜晚與白天的亮度可調整,白天不太需要亮,用 MQTT 把亮度調小

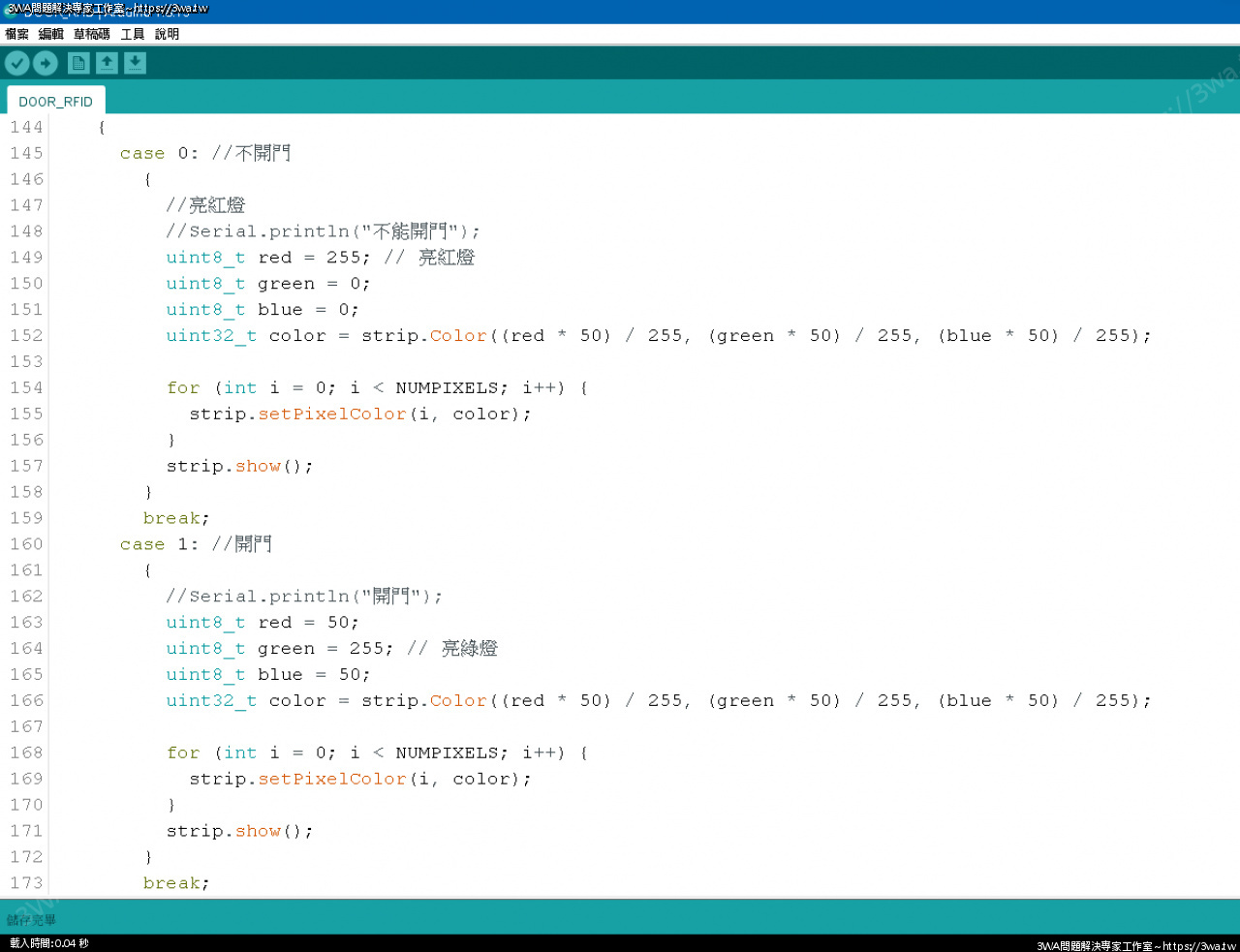

mqtt 讀取 payload 判斷

0 不開門亮紅燈

1 可以開門亮綠燈

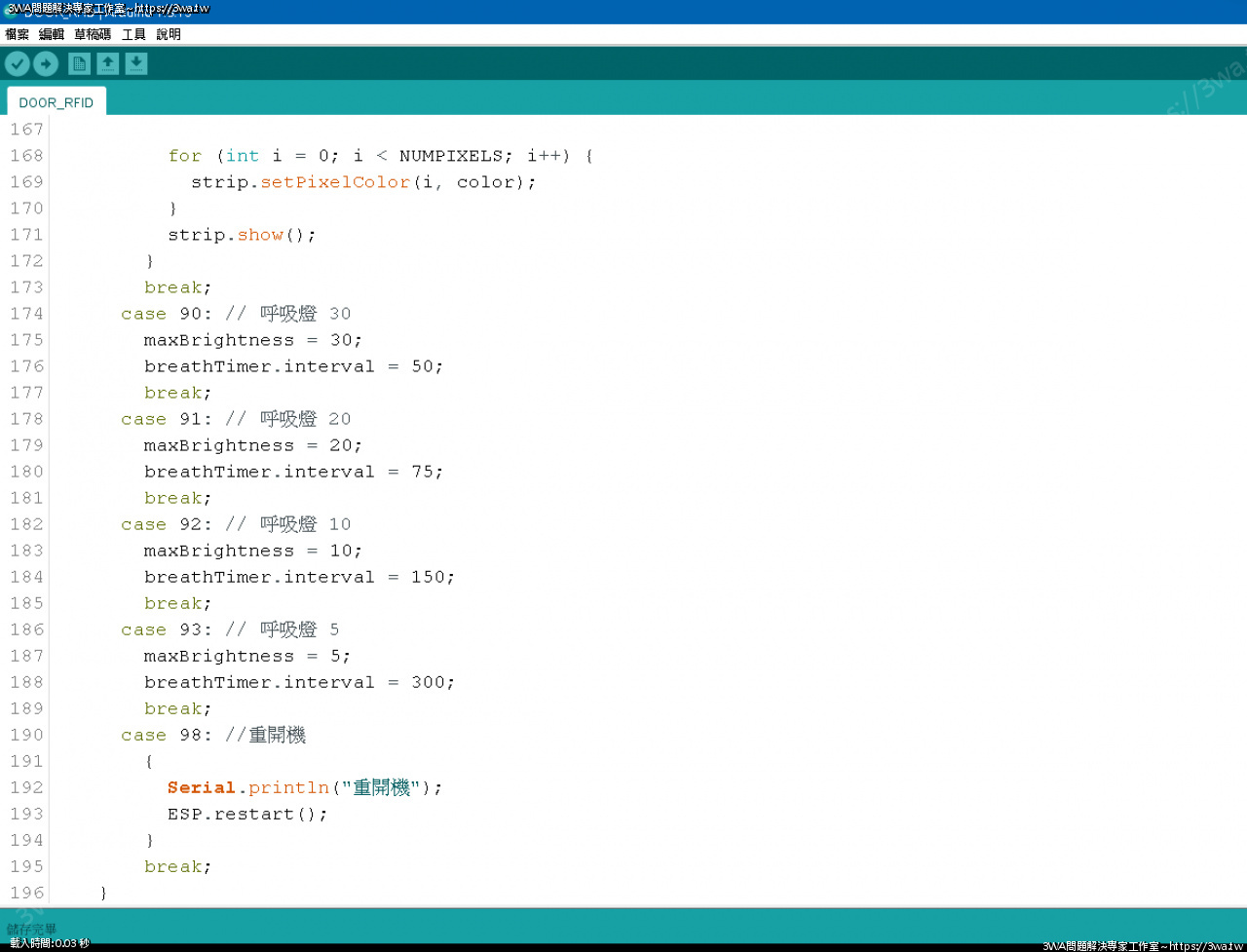

另外再加上呼吸燈的亮度可調 30 ~ 5

白天呼吸燈沒啥用,調 5 省些電,晚上再調亮些炫炮





RGB 144 W2812B Pixel LED 燈條真是好東西

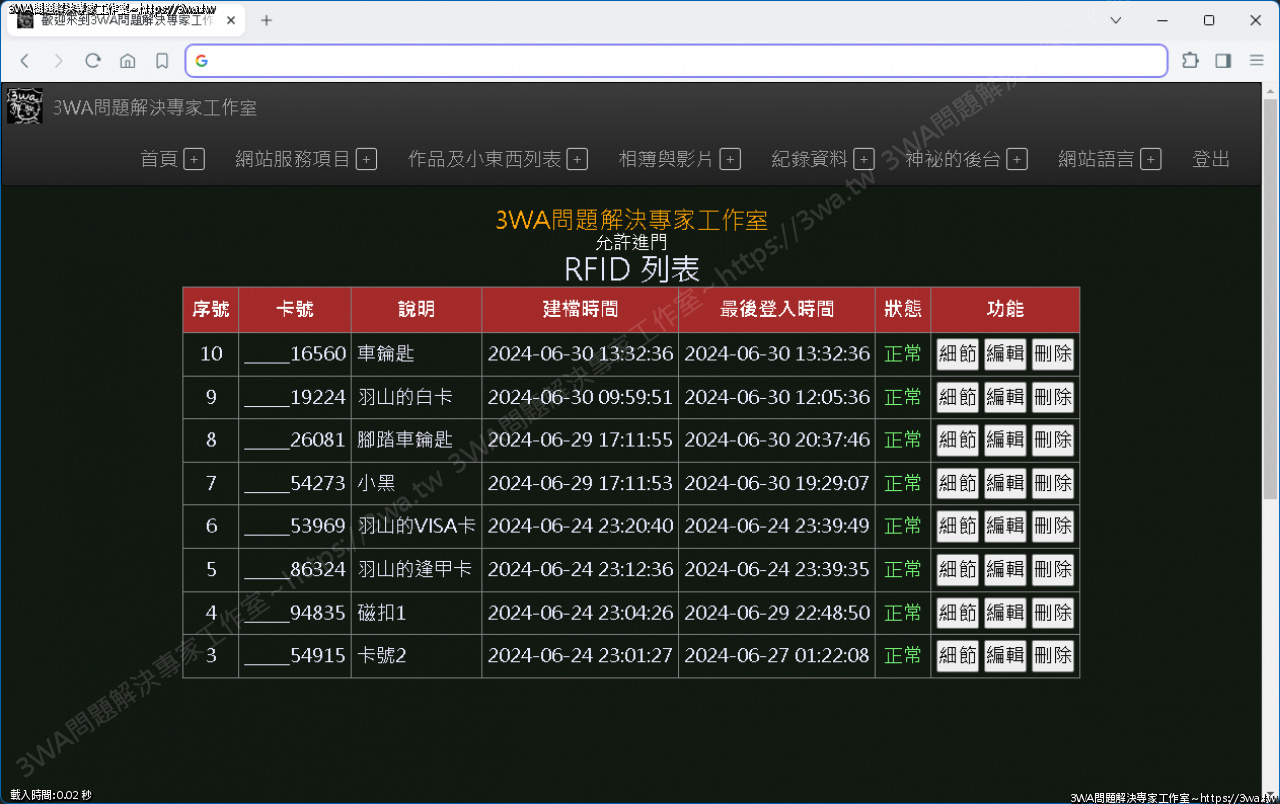

 可以進門的卡片管控

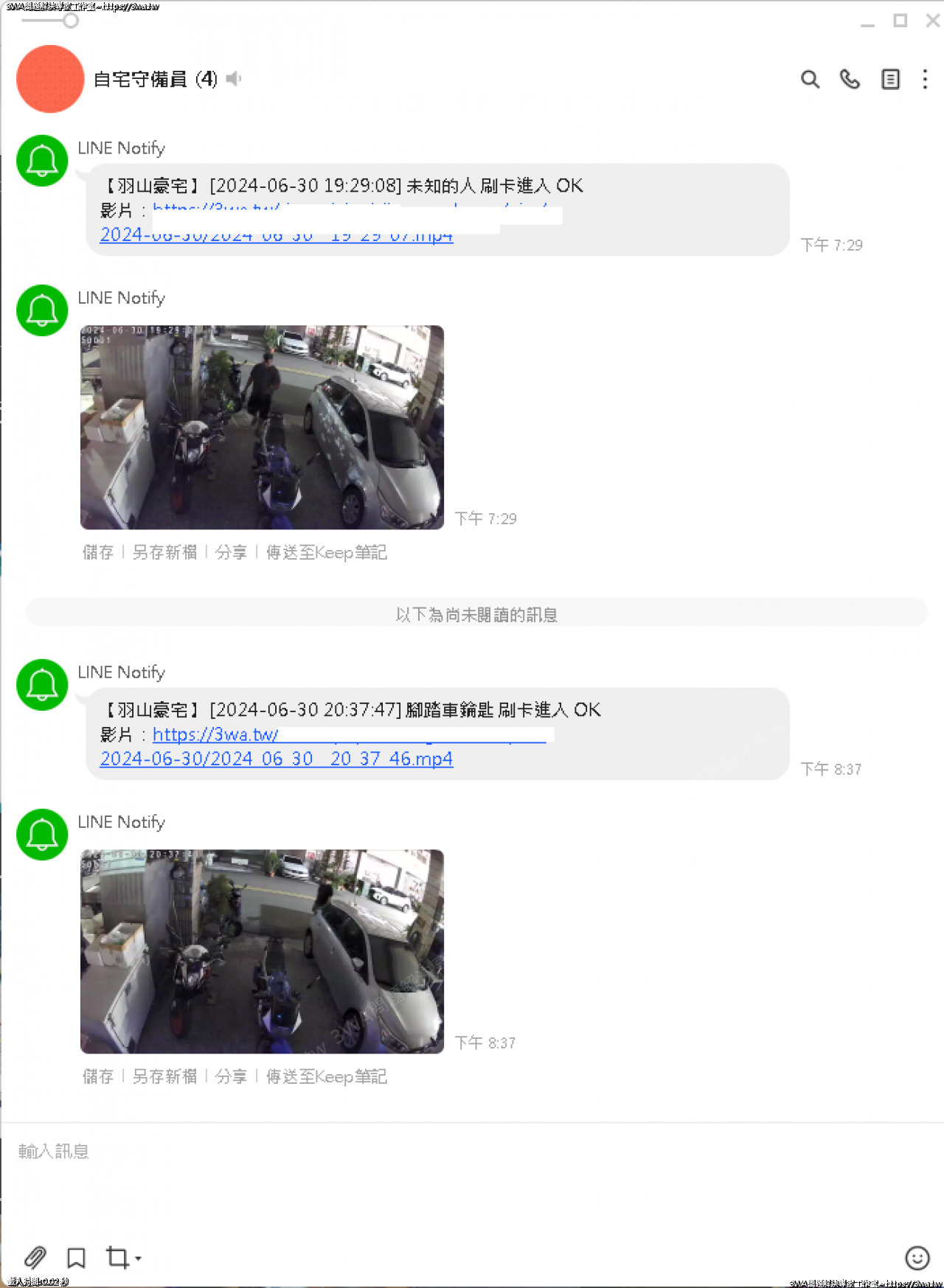

 刷卡就發 notify 與即時影片、影像



開門大師相當成功,希望運作順利
