訓練家的佈弱格-Patch1.2

The BLOG of trainer



編輯日期:2022-10-16 21:17

類型:FZR 150
作者:羽山
文章時間:2022-10-16 21:17:31
瀏覽人數:365人
標題:七代平衡表補充說明
網址:https://3wa.tw/blog/blog.php?id=1989
內容:

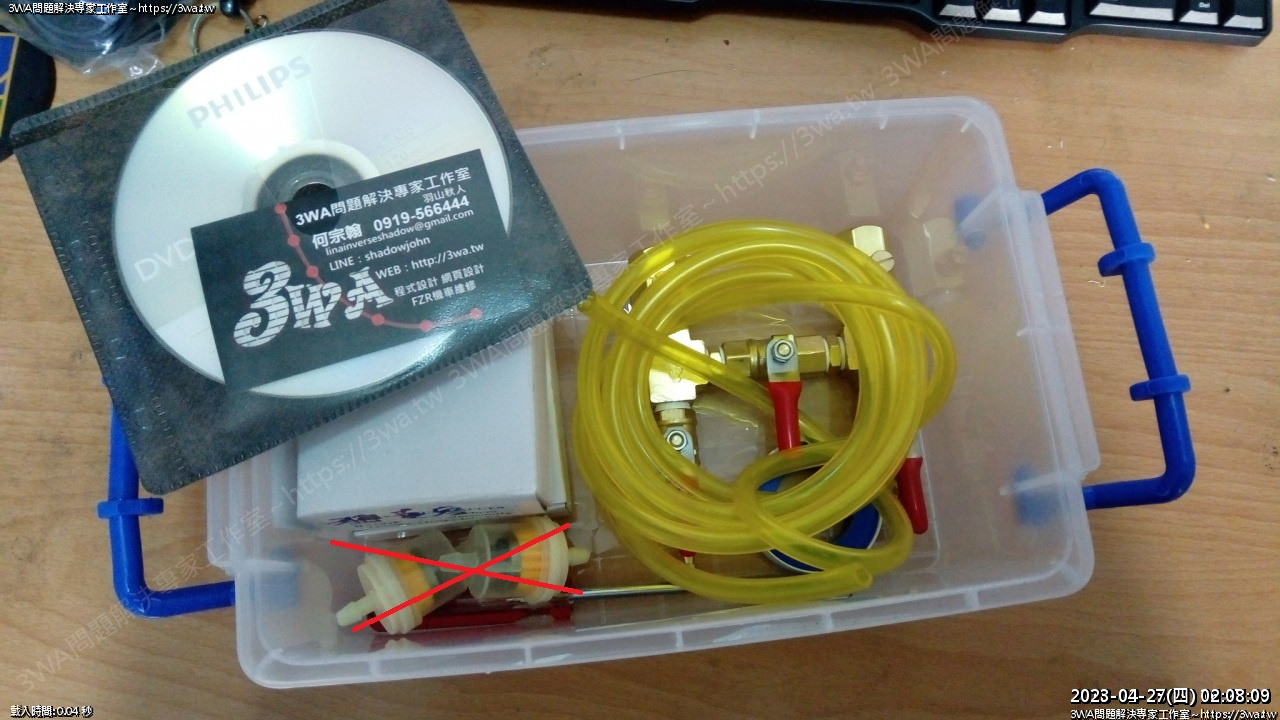

 感謝各位車友支持,平衡表原有附贈二顆磁石汽油濾心

已送完許久,將不再提供^^





 七代平衡表補充說明





流量調節閥,逆時針轉,流量變大,順時針轉,流量減少

在測量雙缸平衡時,如果有指針擺伏過大,可以嘗試順時針鎖入,讓擺伏變小

以方便觀測,但不可將流量鎖到指針完全不動,這樣不行,流量過小測量會失準





 另外因為增加流量調整閥,所以原本表頭裡的一字調整閥於出貨時已移除

因為作在這裡不方便調整,二來也擔心鬆動掉出

另有車友發現原本的一字螺絲鎖的太深,讀取的數值異常





 七代之後此表頭的流量調整功能就拆除



 平衡調整平衡表時,以一表對一缸來調整,因為 FZR 調整平衡的螺絲在左邊

所以人會在機車的左側調整,通常我插管也是左邊表對前缸,右邊表對後缸

FZR 化油器的設計是後缸的節流閥對前缸的角度

所以你在旋轉中間那顆平衡螺絲,通常是右邊的表頭數值變化比較明顯

逆時針轉,後缸數值下降

順時針轉,後缸數值上升

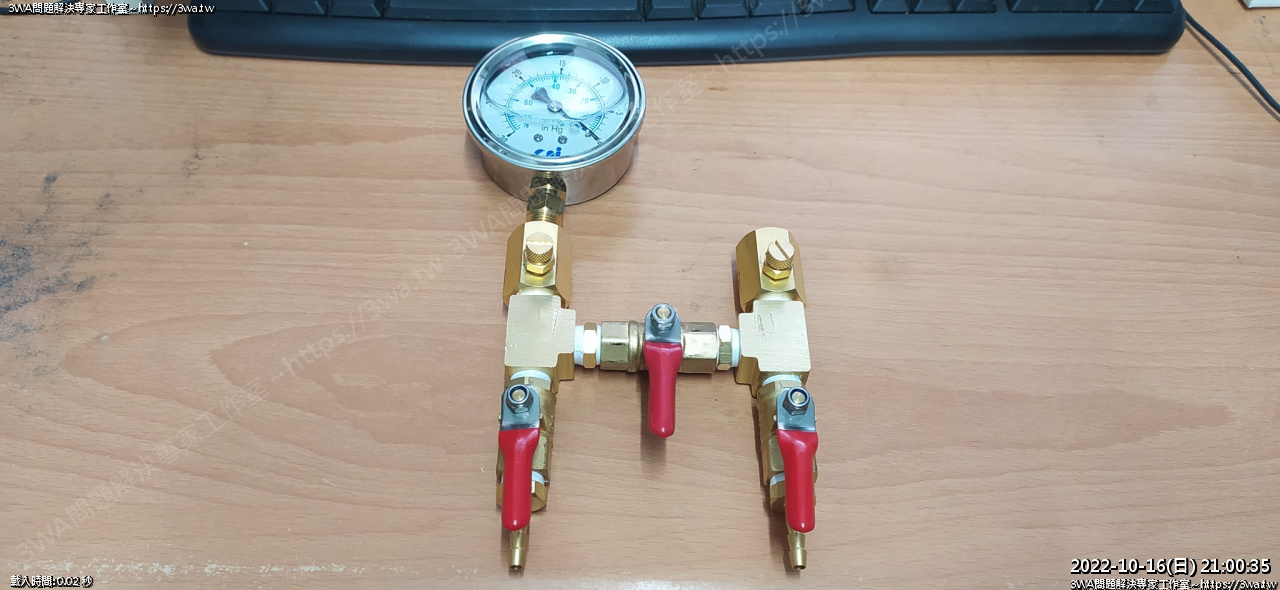

當雙表量完,通常羽山會再用左邊這個單表再精準量一次,以避免表頭間的誤差

表頭與表頭間難免會有誤差,但透過節流閥、與下面的開關組合

可以用左邊這個表頭確認前、後缸

以上圖為例,原本前缸就接著左邊表頭,沒問題





將左下角的考克開關-關閉

中間的打開

右下的也打開

右上的節流閥螺絲-順時針鎖緊關閉

這時可以用左邊的表頭,觀察後缸的數值,反覆再確認前、後缸數值是否調整一致即可
