編輯日期:2018-09-15 11:29

類型:NSR150
作者:羽山
文章時間:2018-09-15 11:29:30
瀏覽人數:309人
標題:更換空濾綿,火星塞、蓋,改裝高壓線
網址:http://3wa.tw/blog/blog.php?id=1690
內容:


之前看這個這影片,覺得很有意思,今天也來做看看

跟影片相關的搜尋是 Ground Strip Coil



時間過的很快, 離上次換空濾綿 2017-04-30 (里程數 20216km)

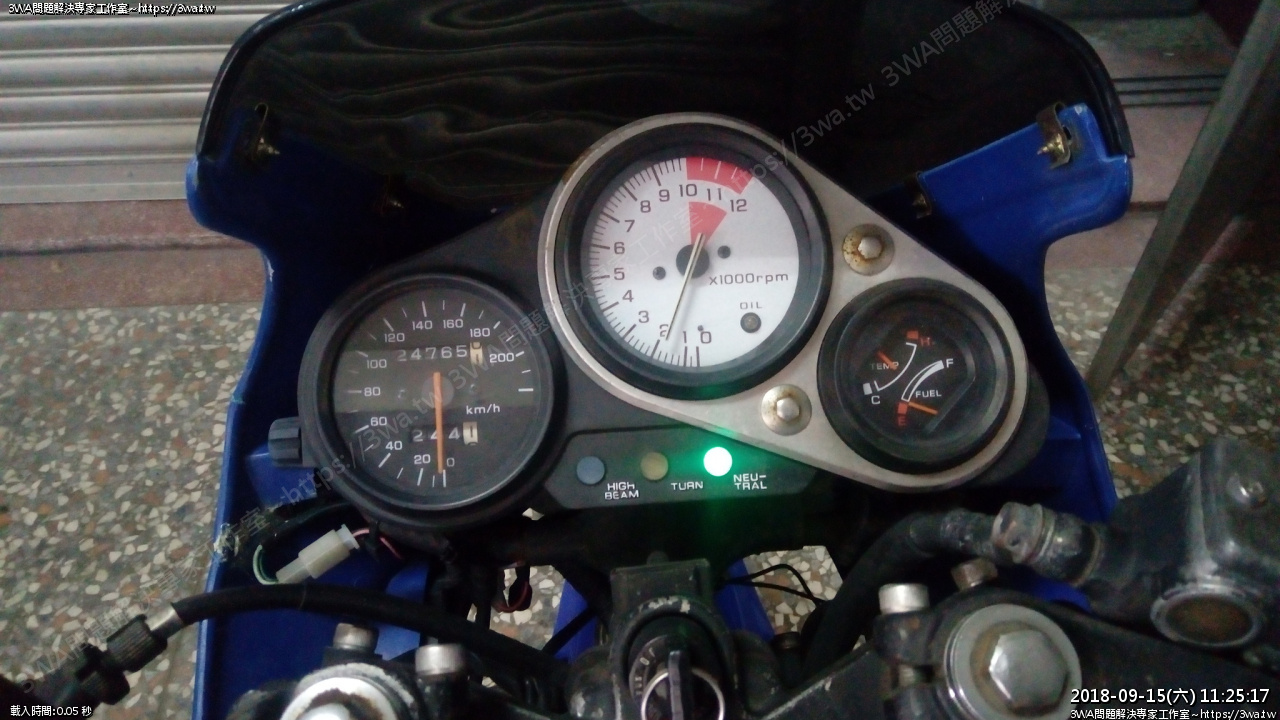

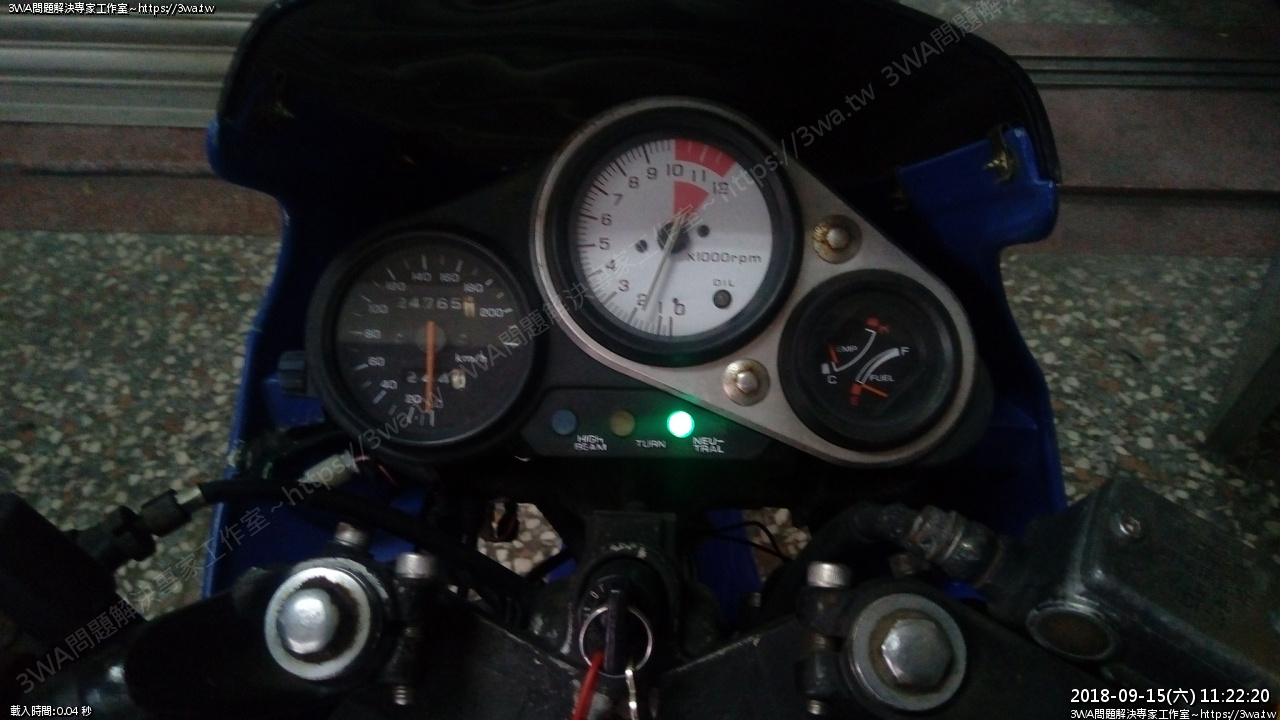

今天2018-09-15 (里程數 24765km)~

我以為應該會騎的更多一點才對呢,原來只有4500km

因為有其他的目的,換空濾綿算是順便

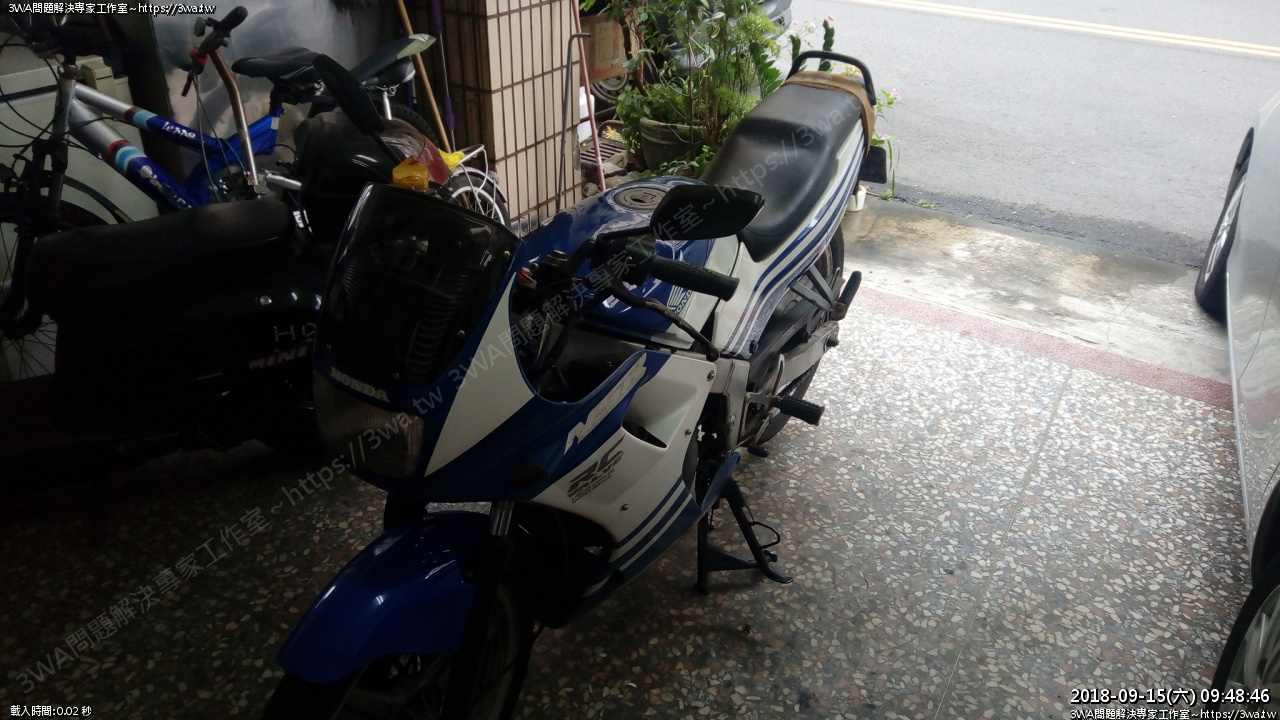

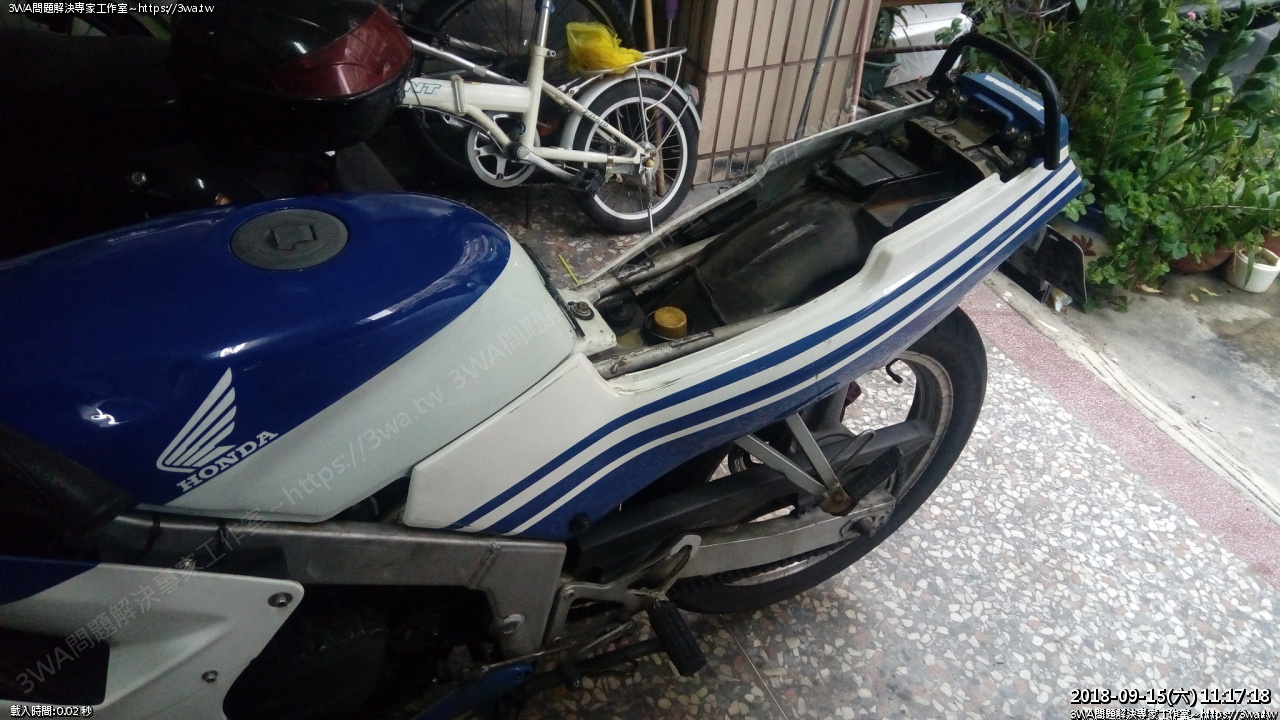

拆下座墊

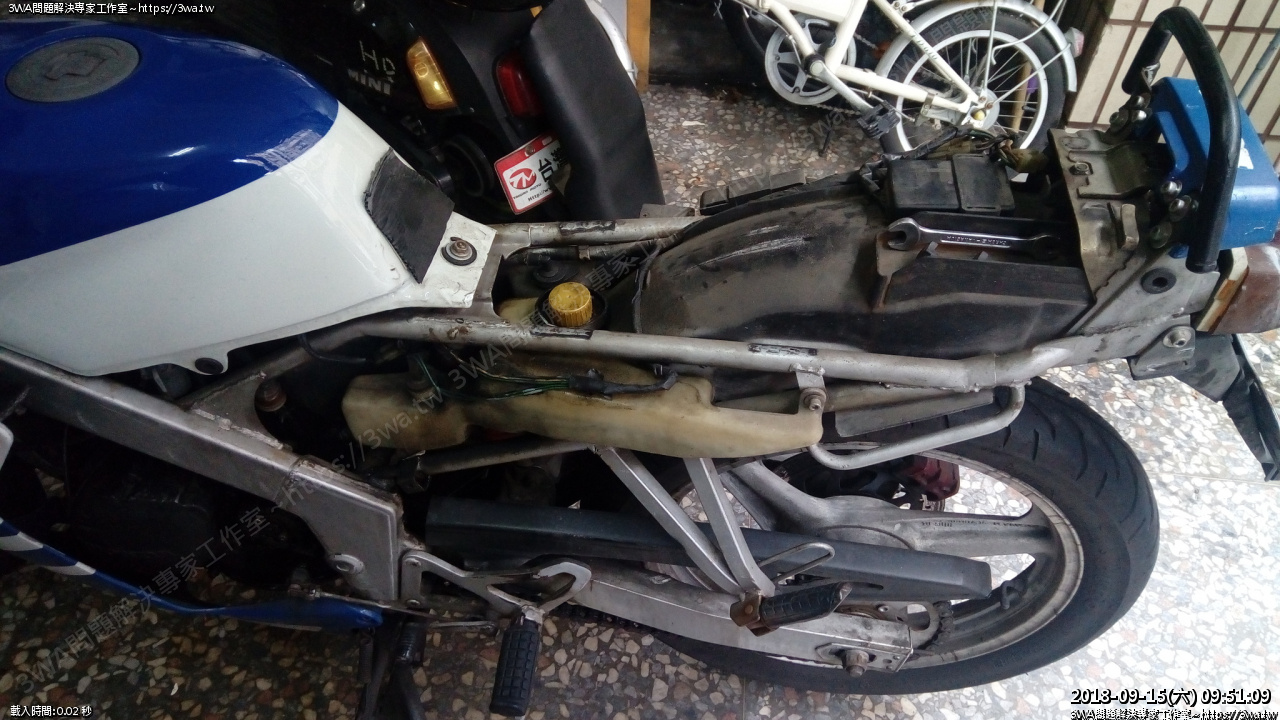

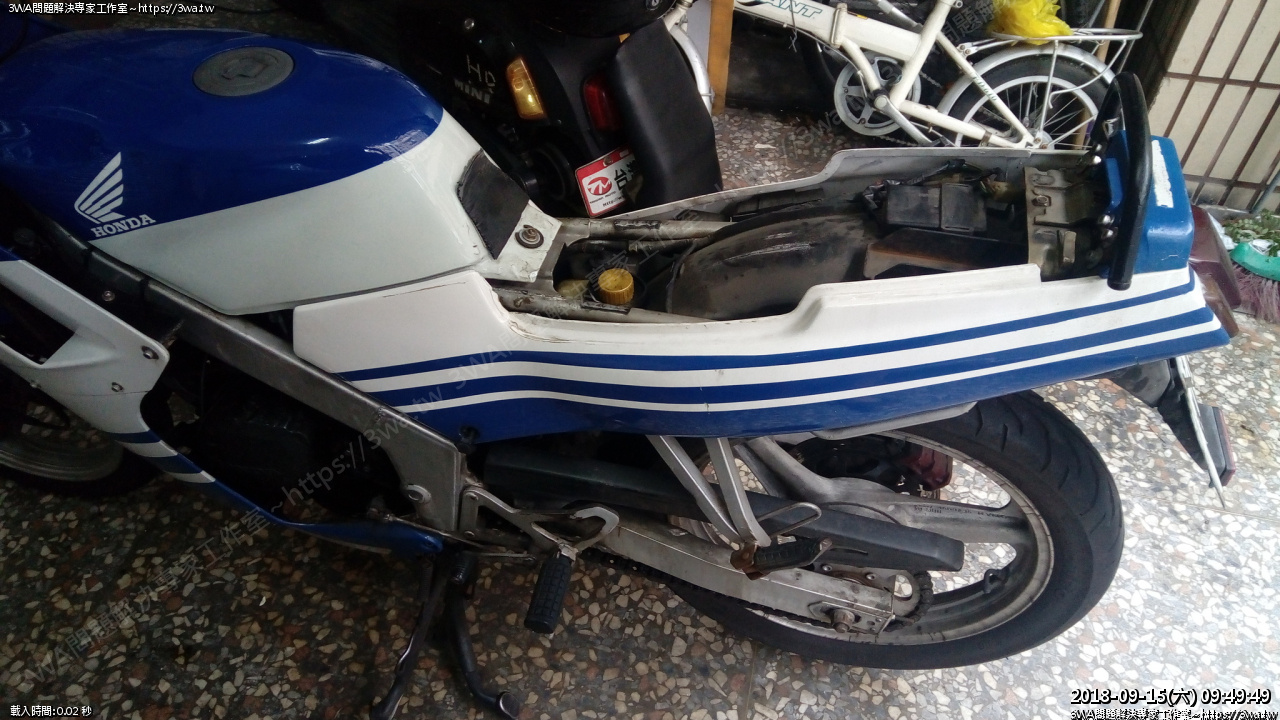

拆下二邊尾殼

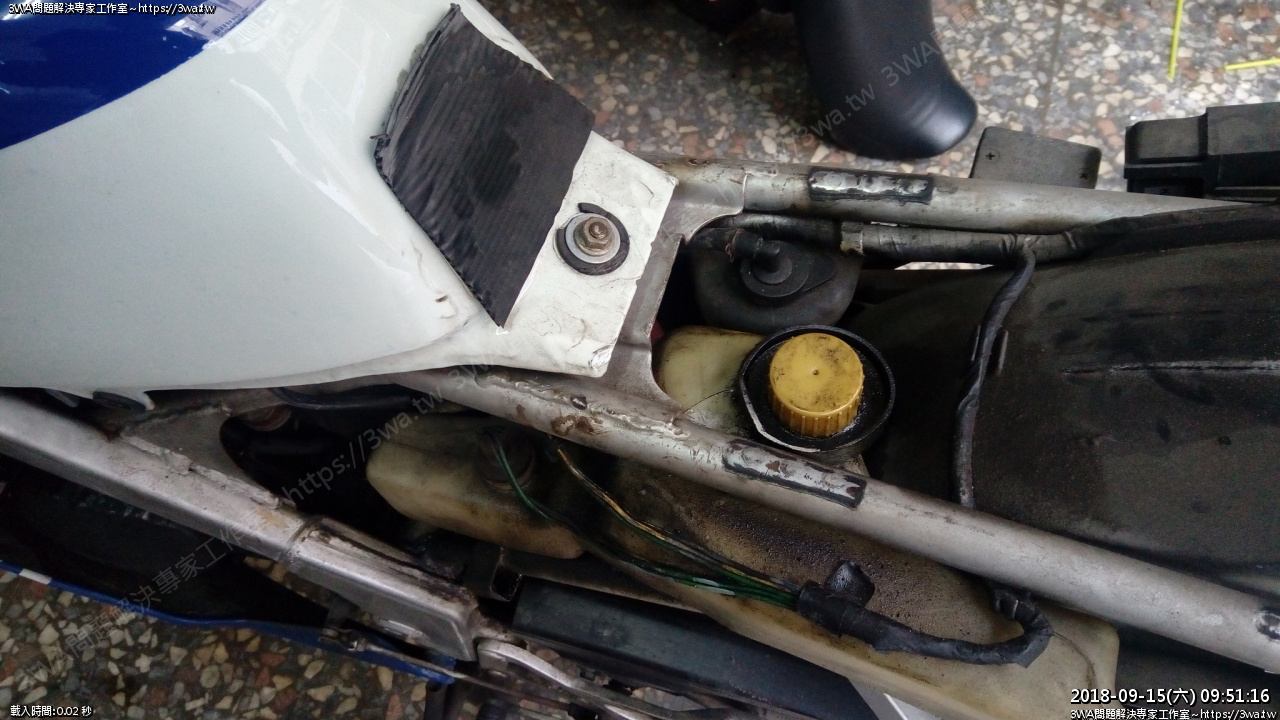

油箱的螺絲,油箱浮桶的插頭

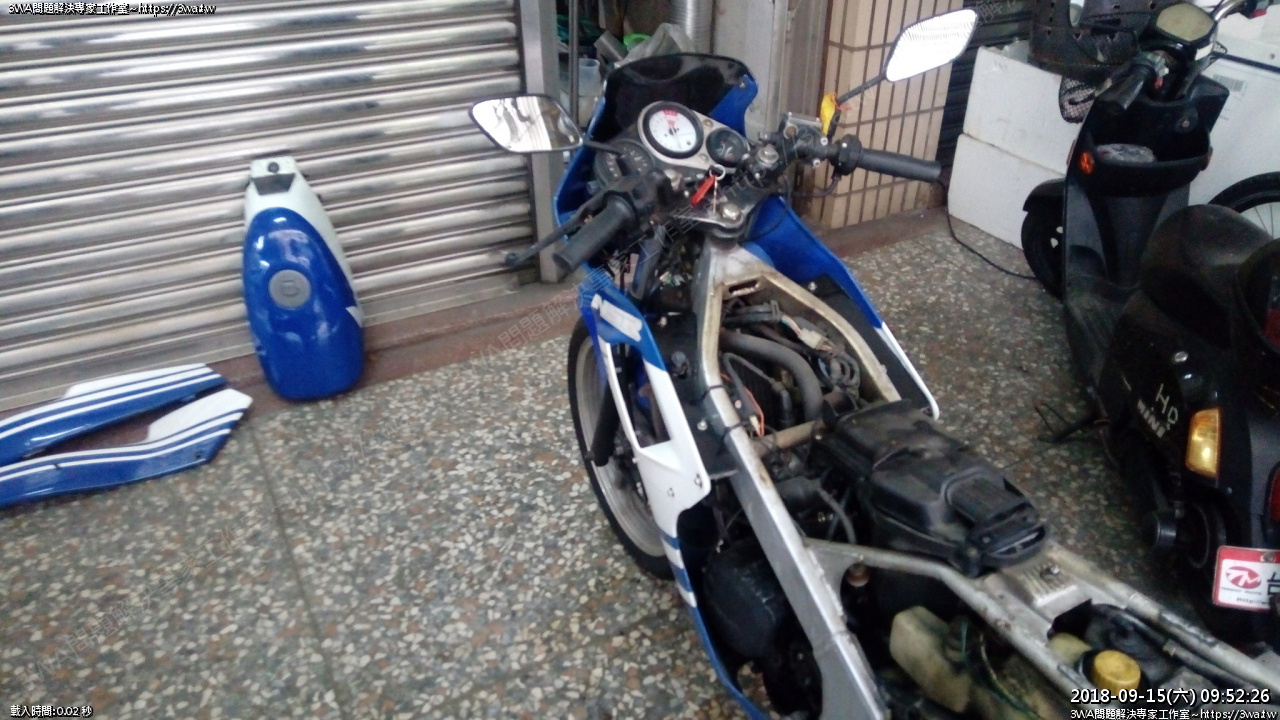

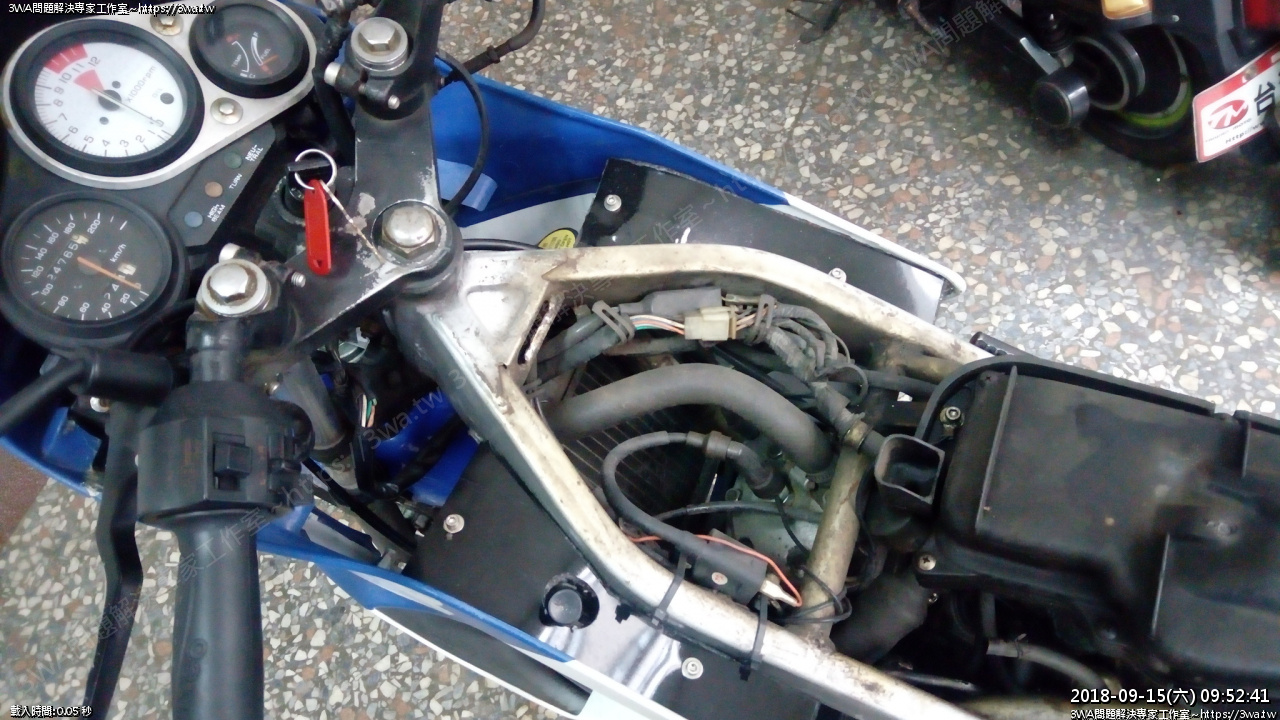

拆下油箱

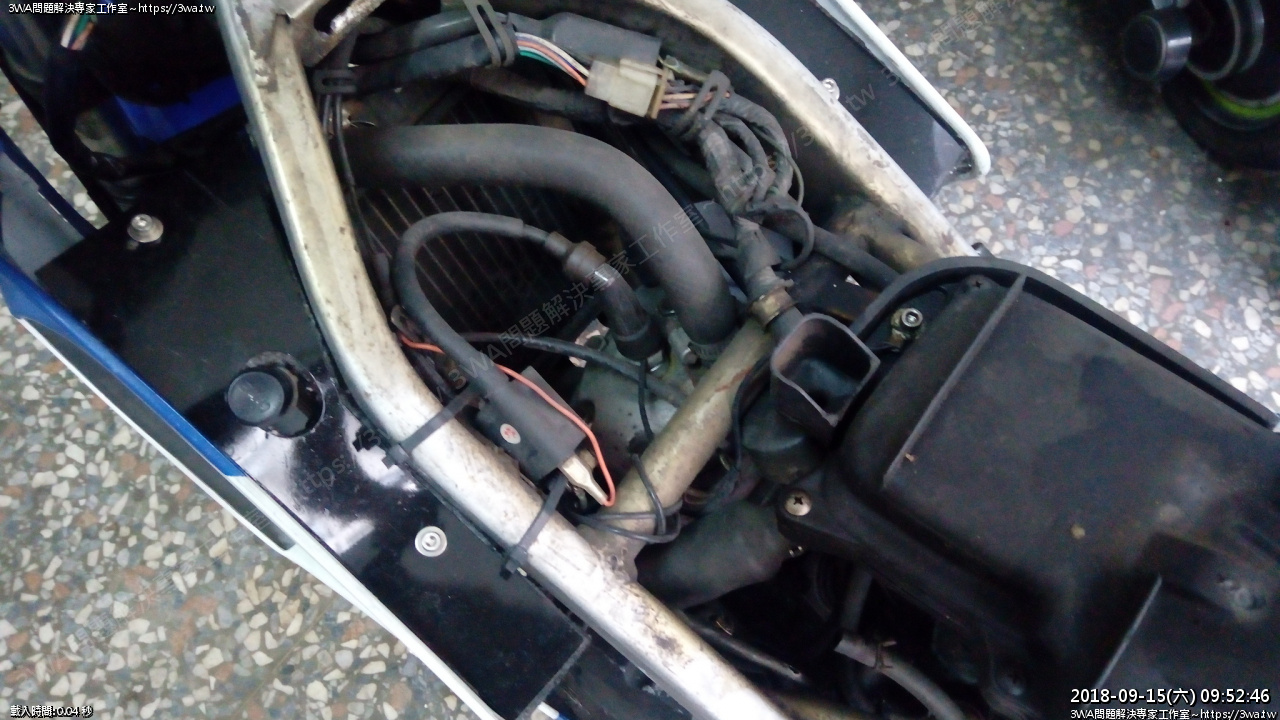

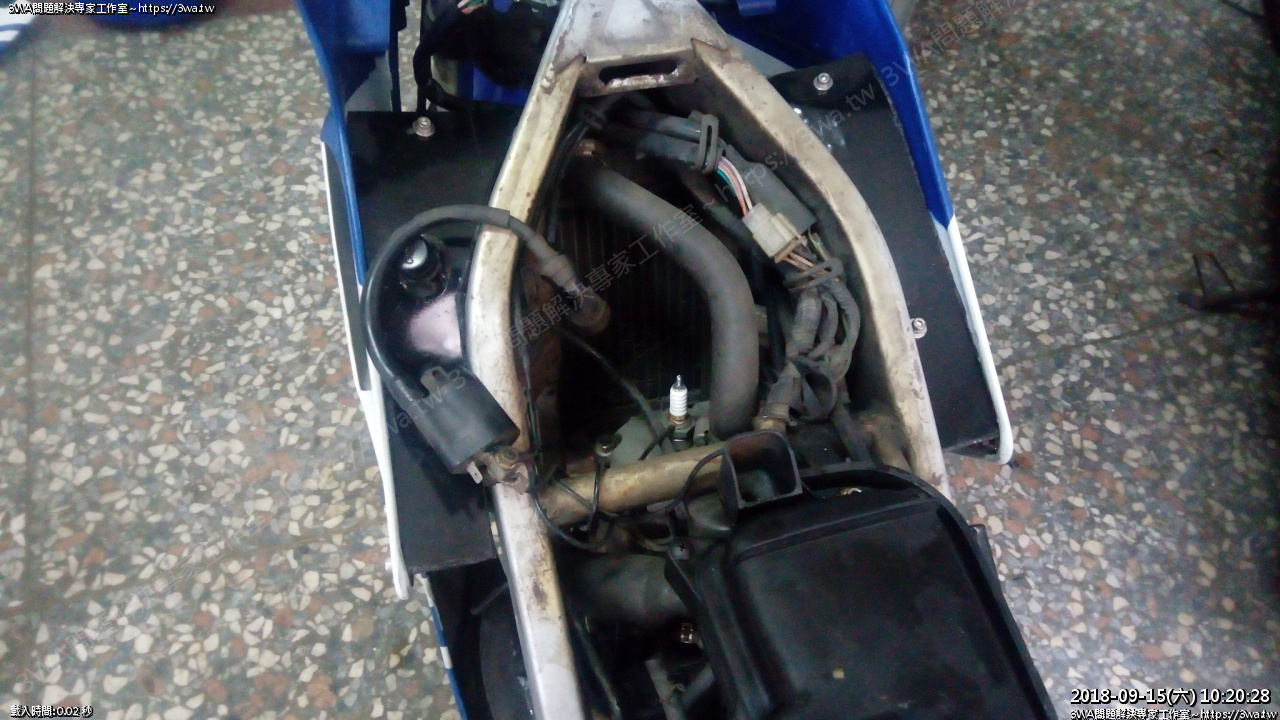

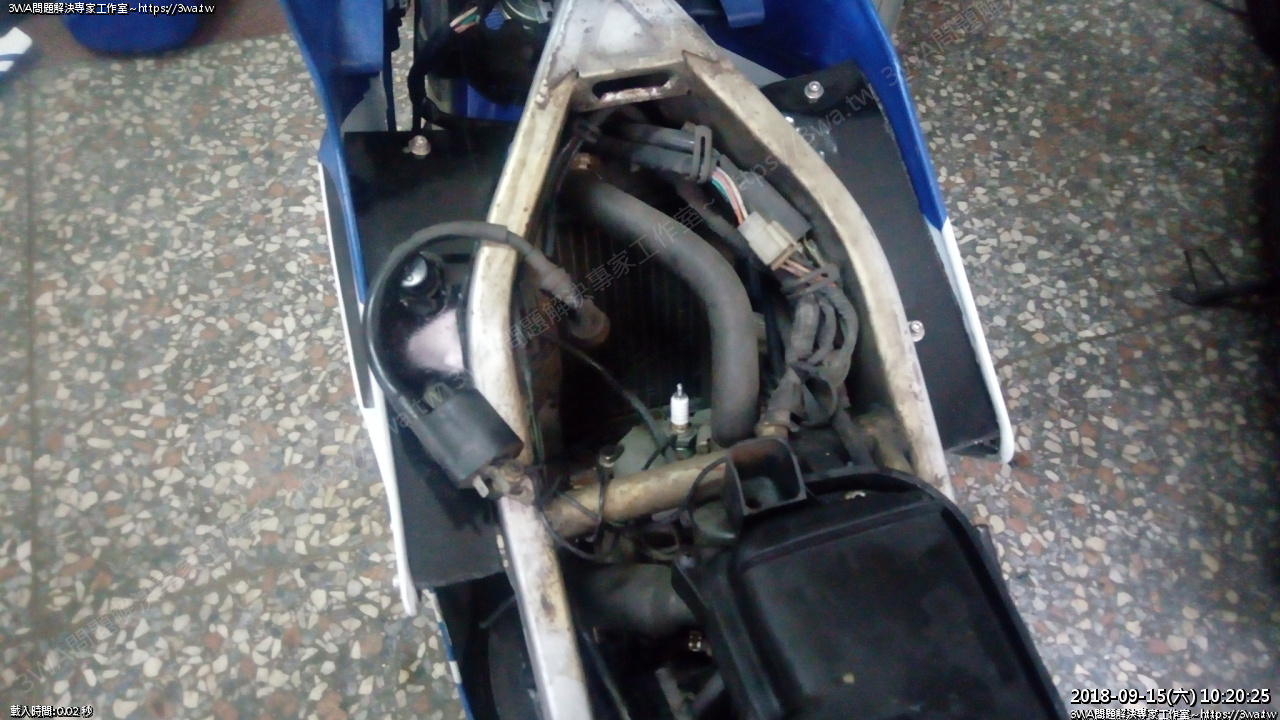

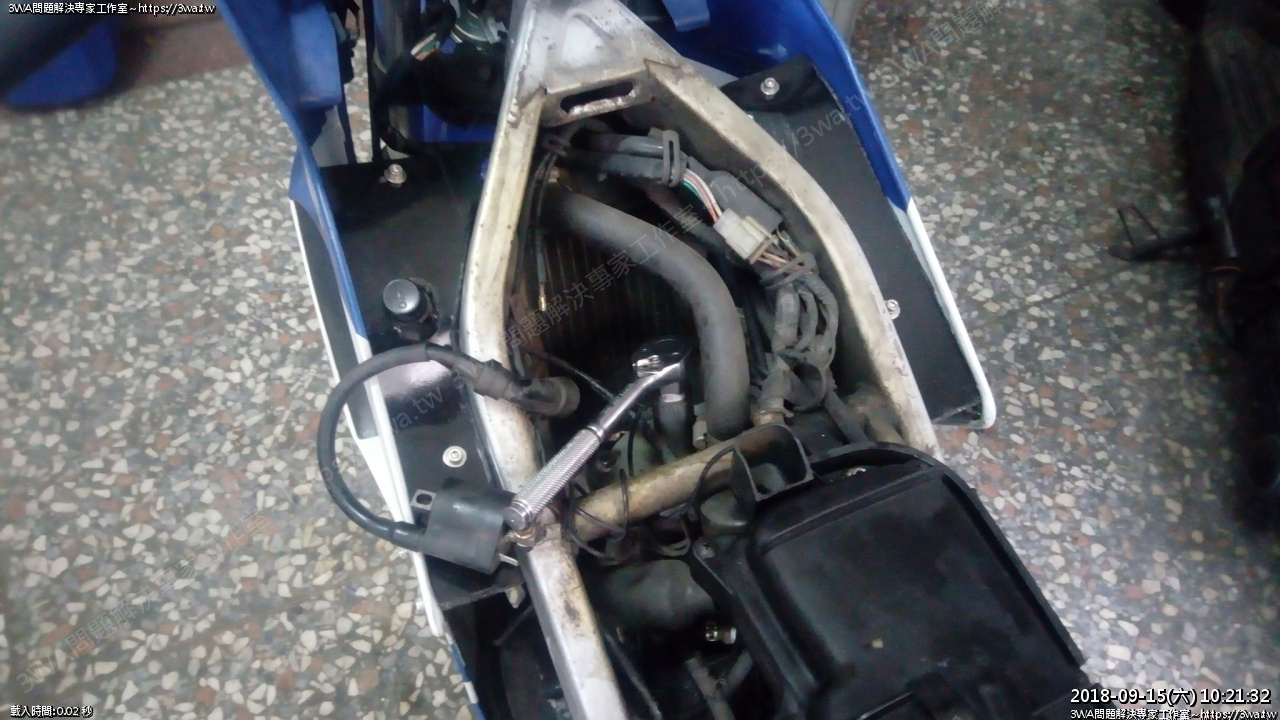

這次想弄的東西是高壓線圈的高壓線





這裡

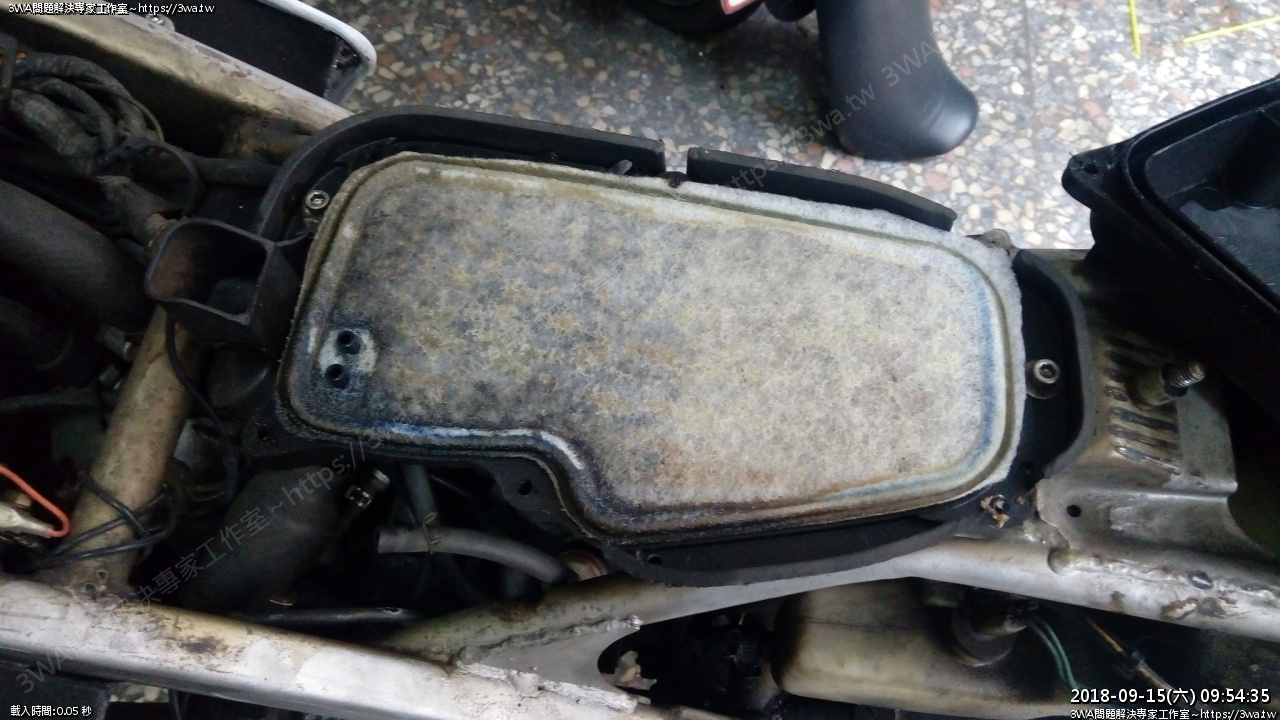

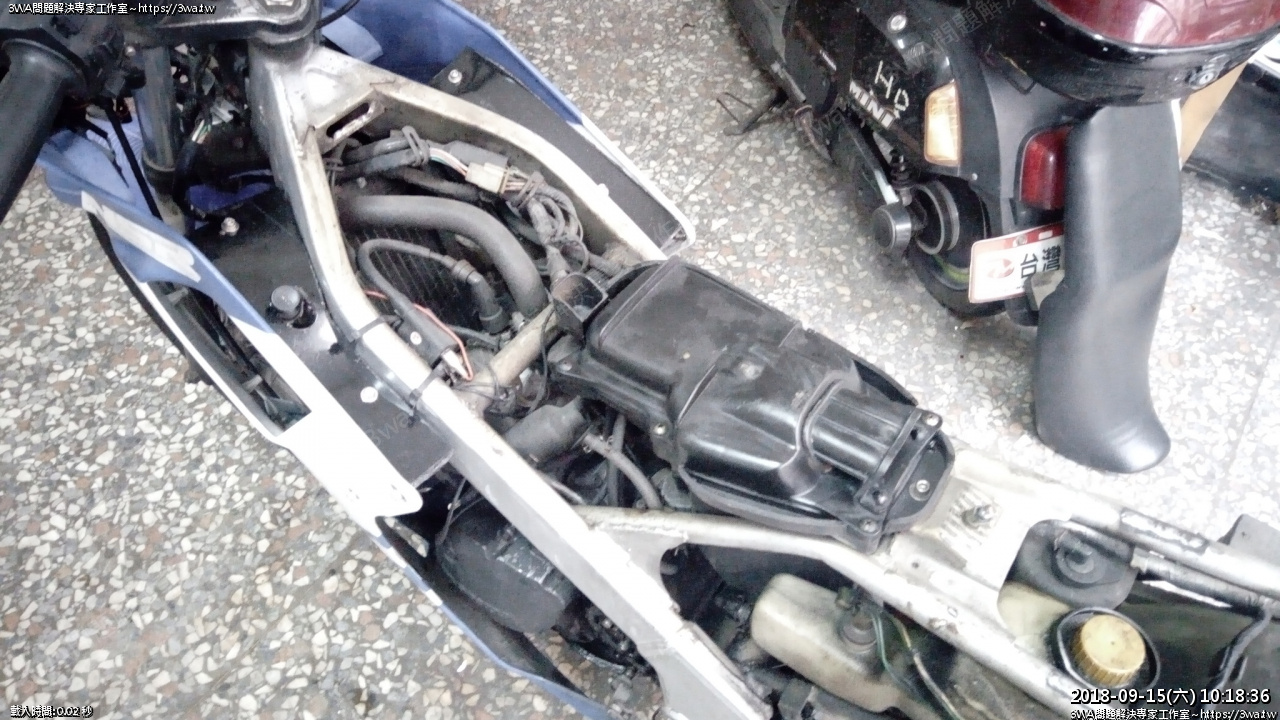

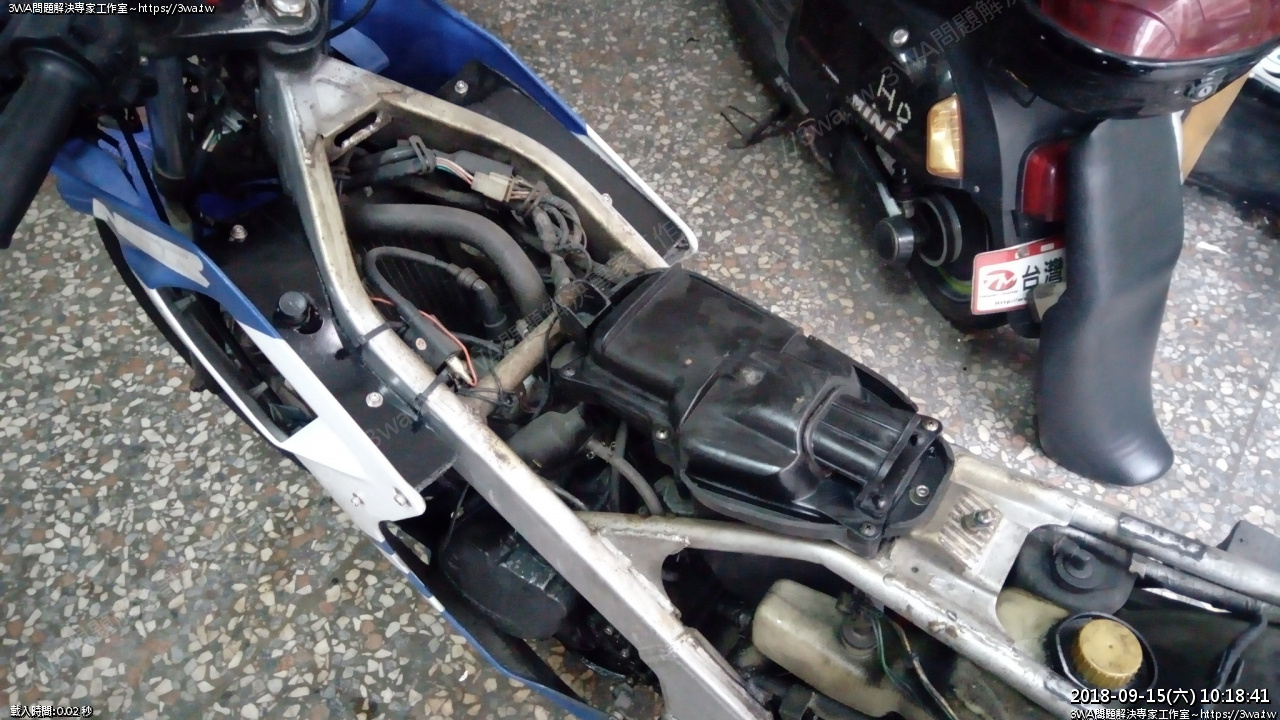

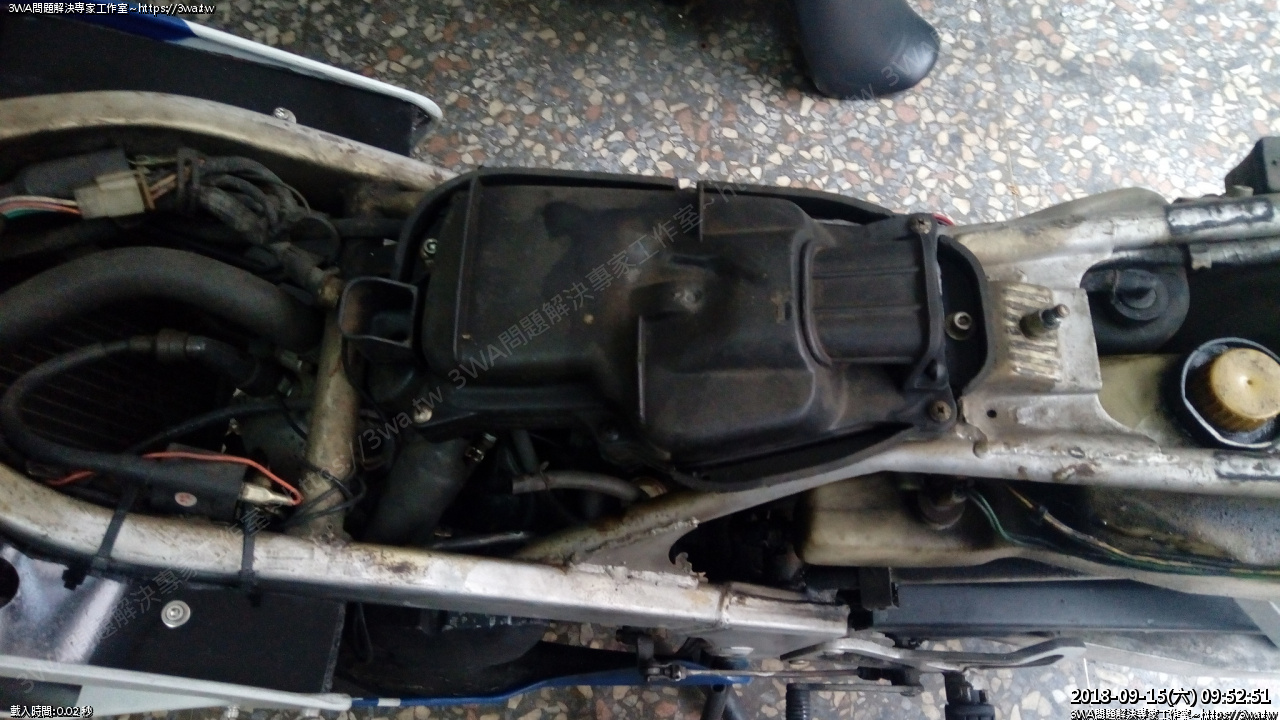

先檢查空濾綿





六顆螺絲拆下

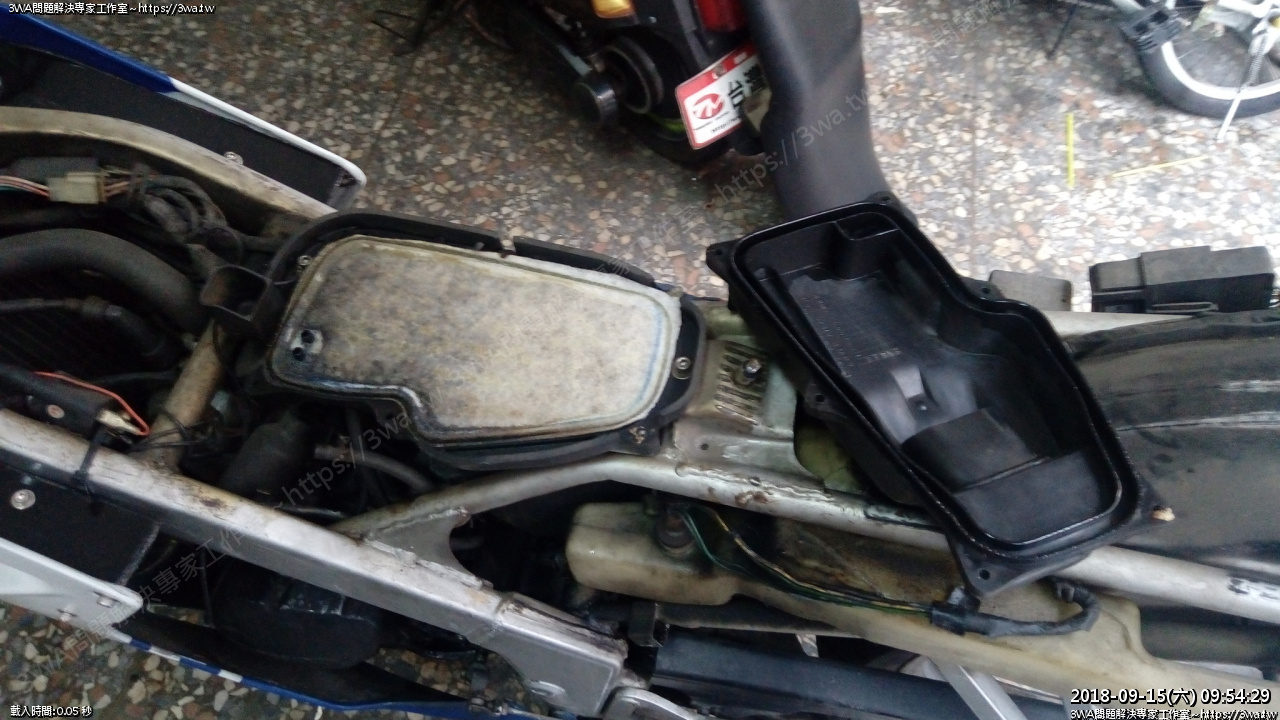

用了4500km的濾綿,其實還滿透明風的,但引擎吹漏氣的地方稍髒了些

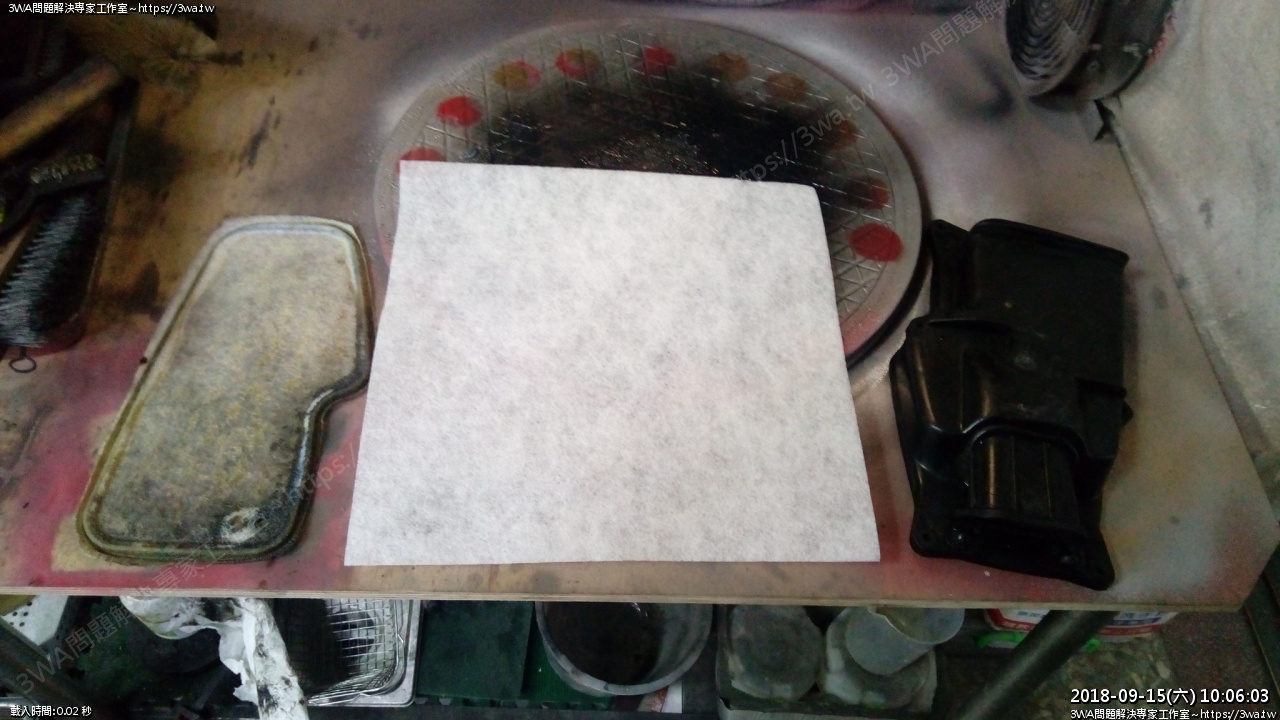

拿出之前買的特多龍綿





處理前,剛才先去水龍頭下把上蓋的油洗一洗

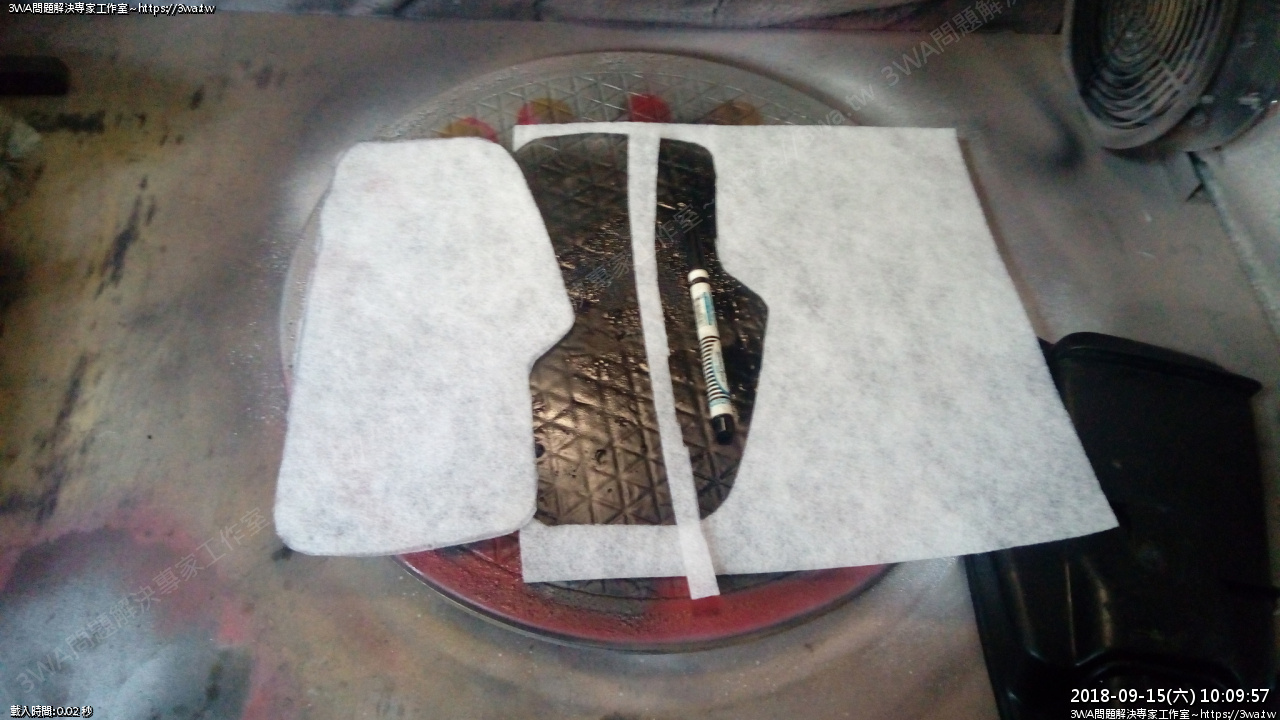

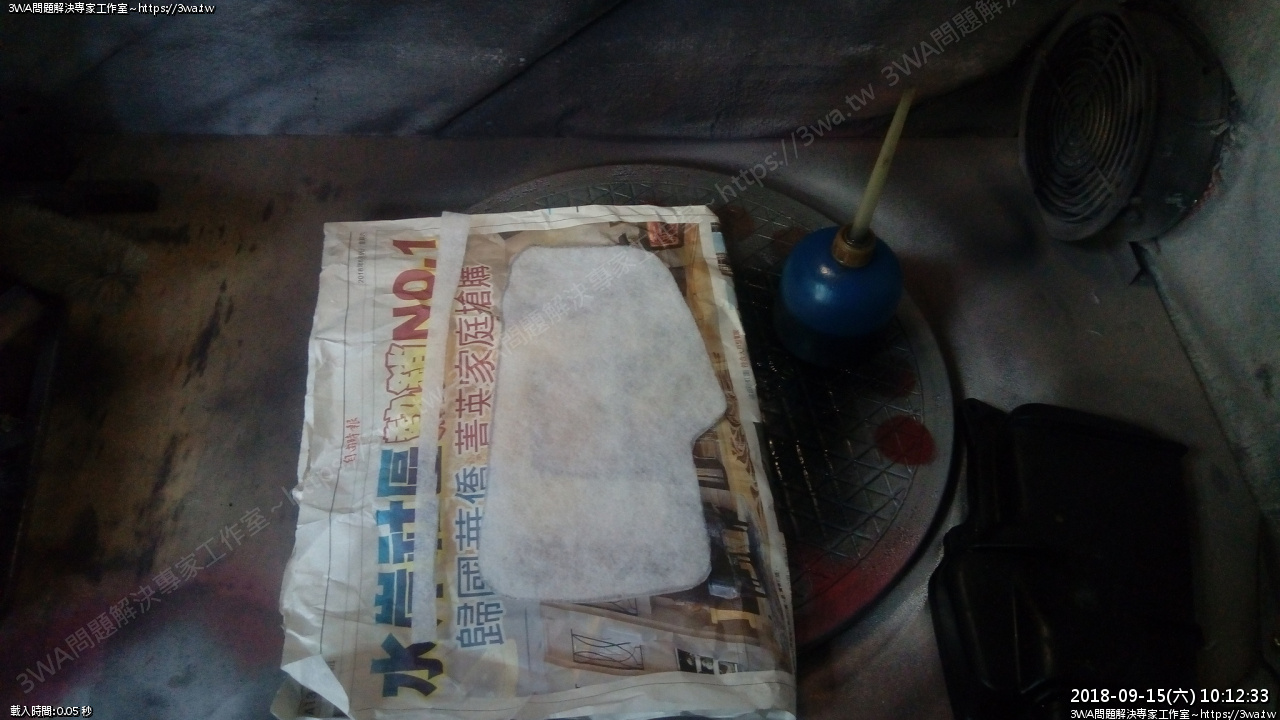

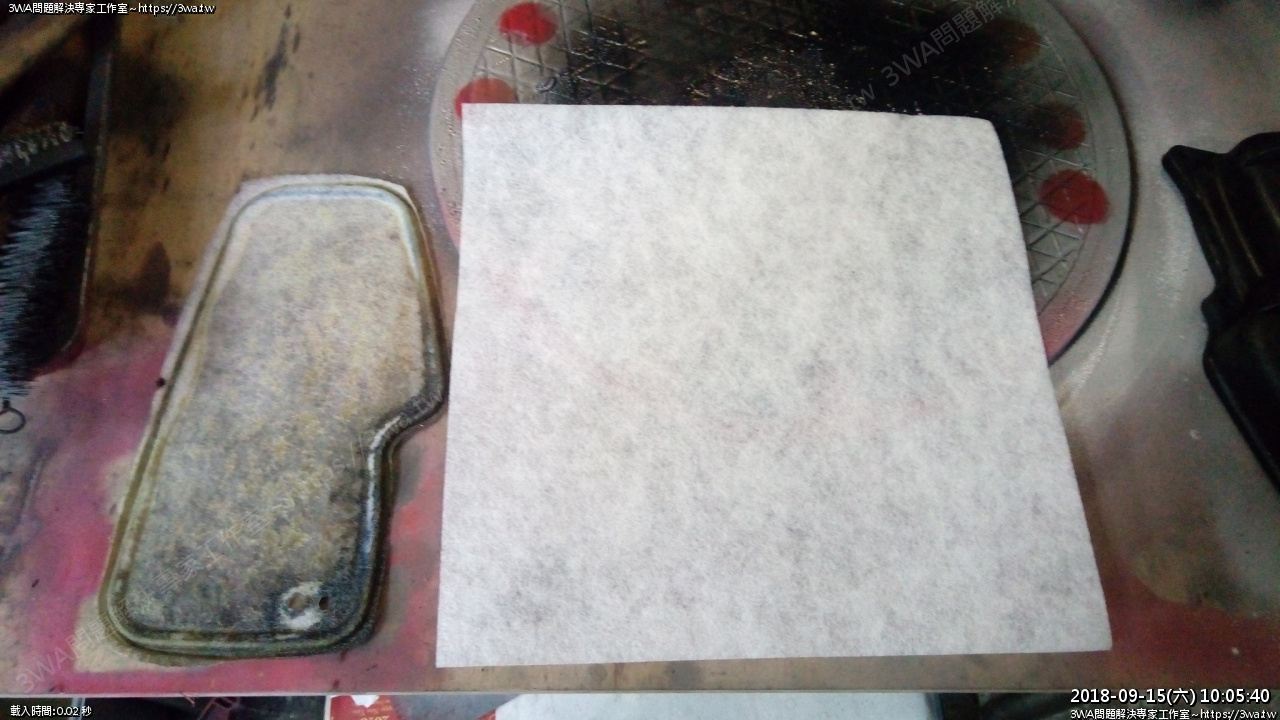

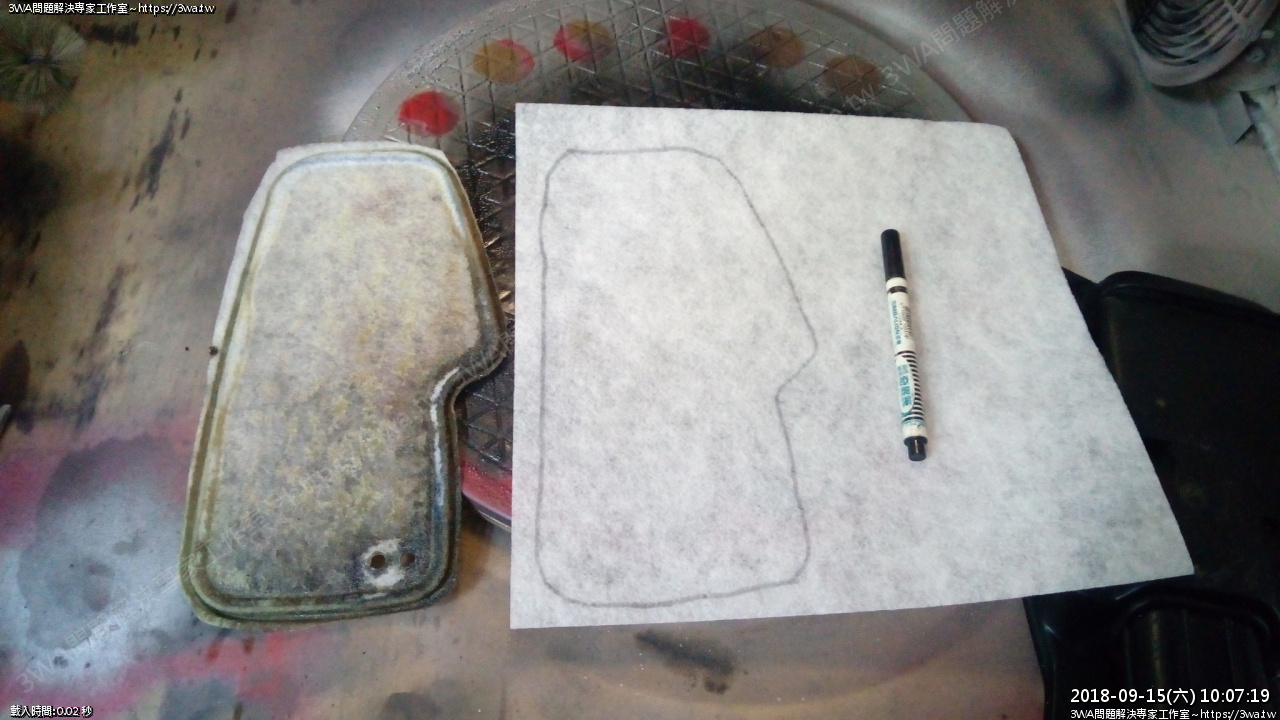

描畫一張新的





剪開

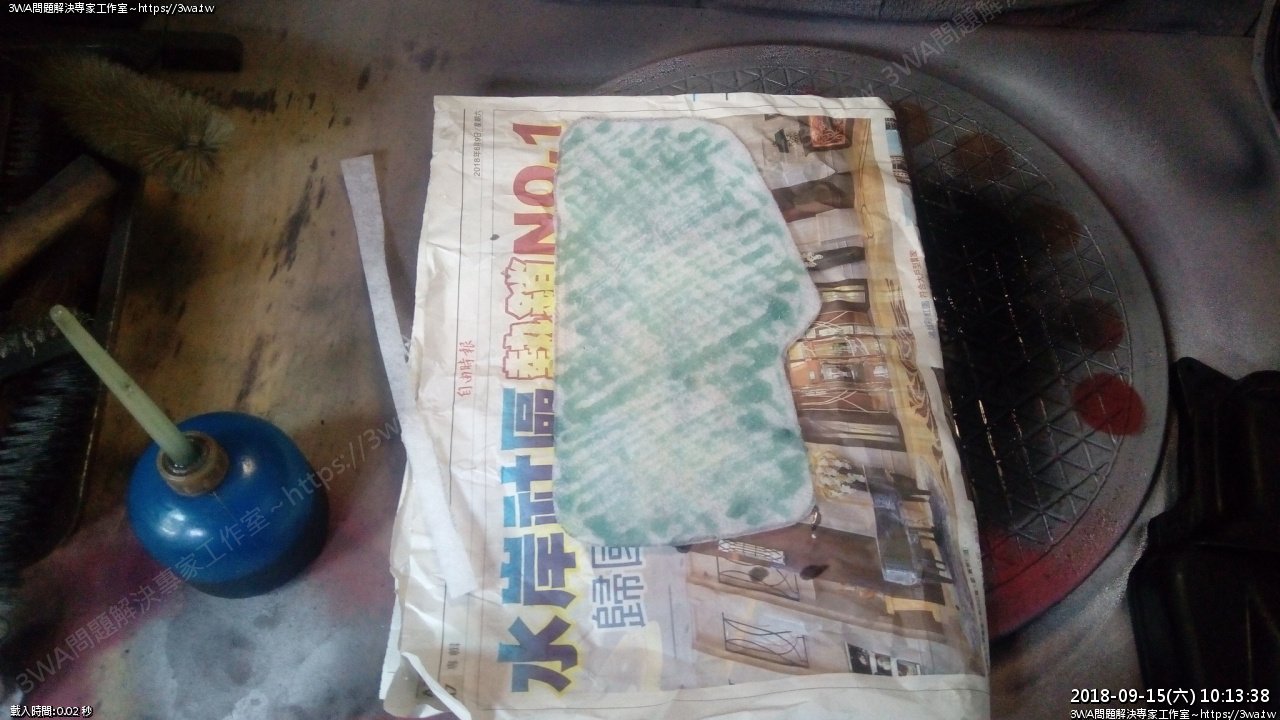

墊個報紙,上2T的機油





來回畫線

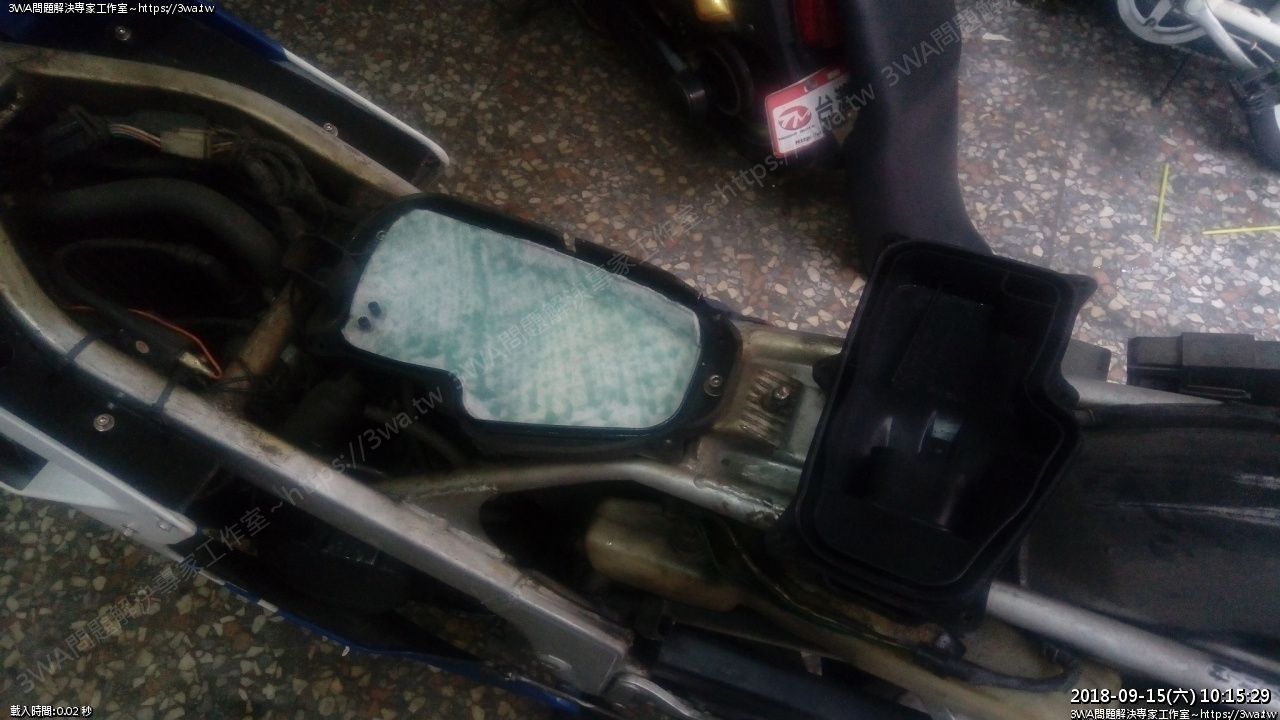

裝上











蓋回,空濾綿更換完成





接下來處理高壓線,拆下高壓線跟火星塞蓋





要拆火星塞了





拿出套桶

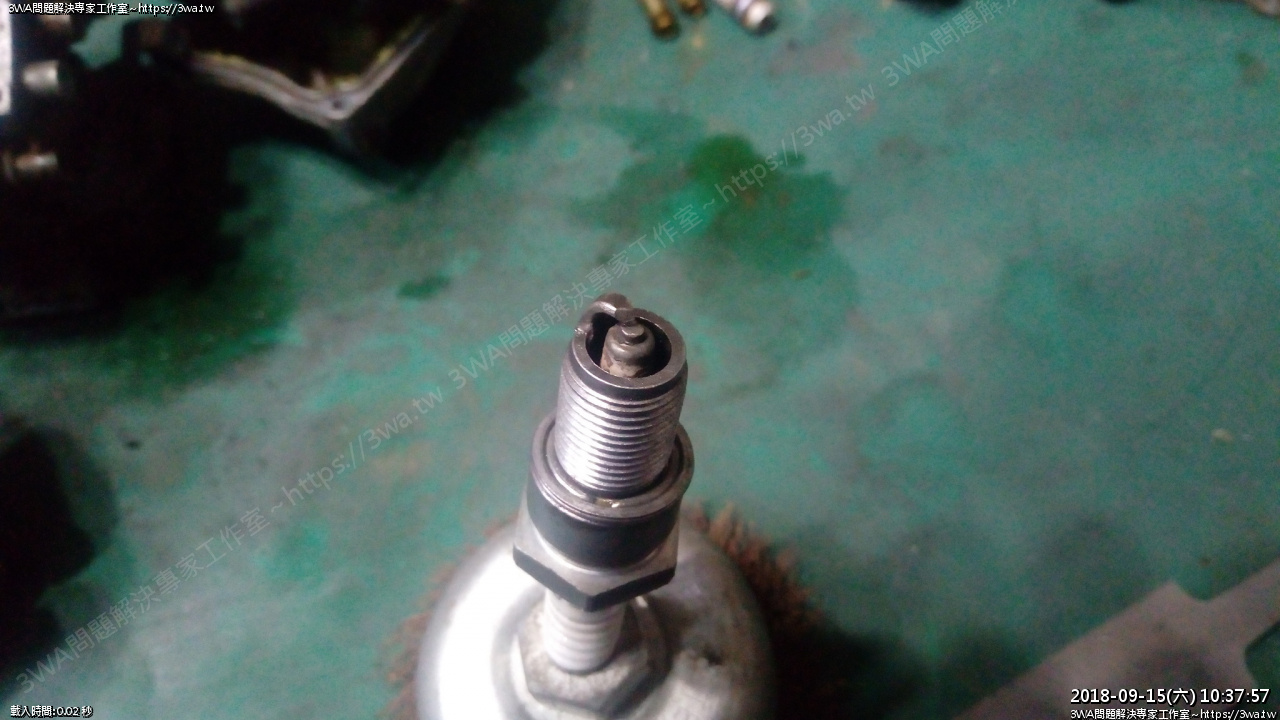

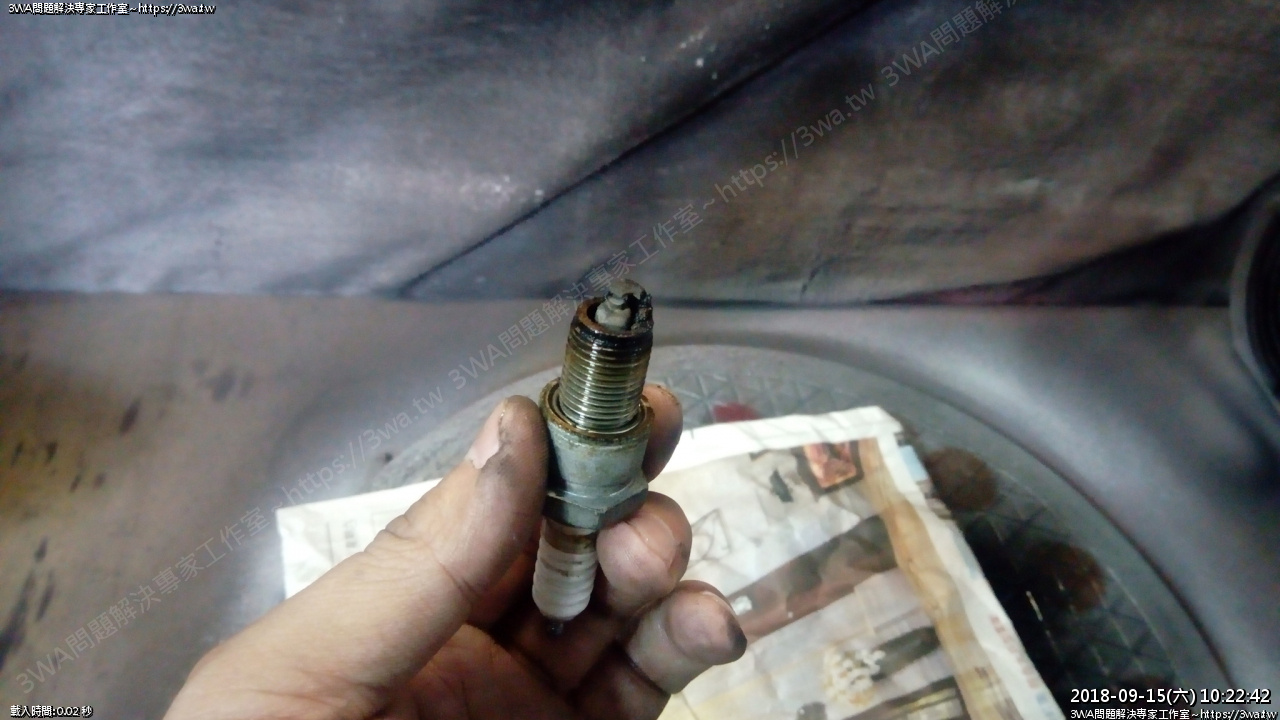

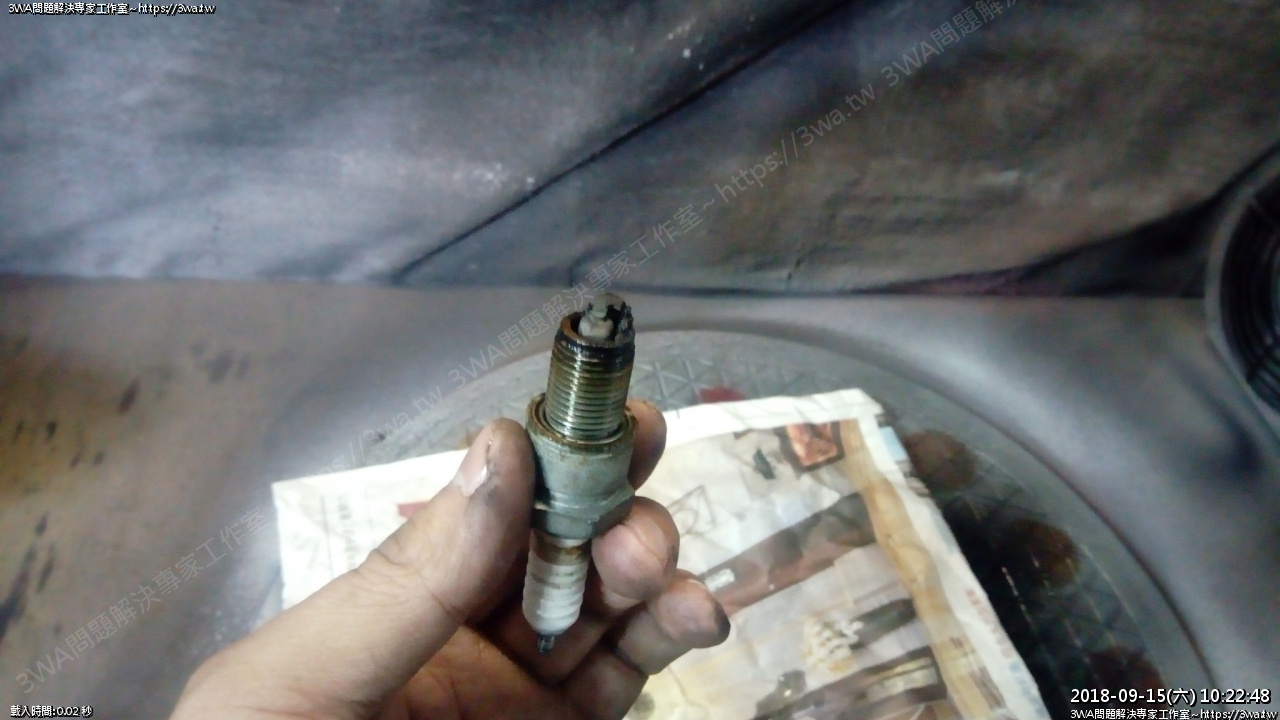

拆下的火星塞,燒的還可以,不會死黑





這個顏色是完全不用催油門,驗車直接藍標的感覺

CO 2.9% CO2 5.5

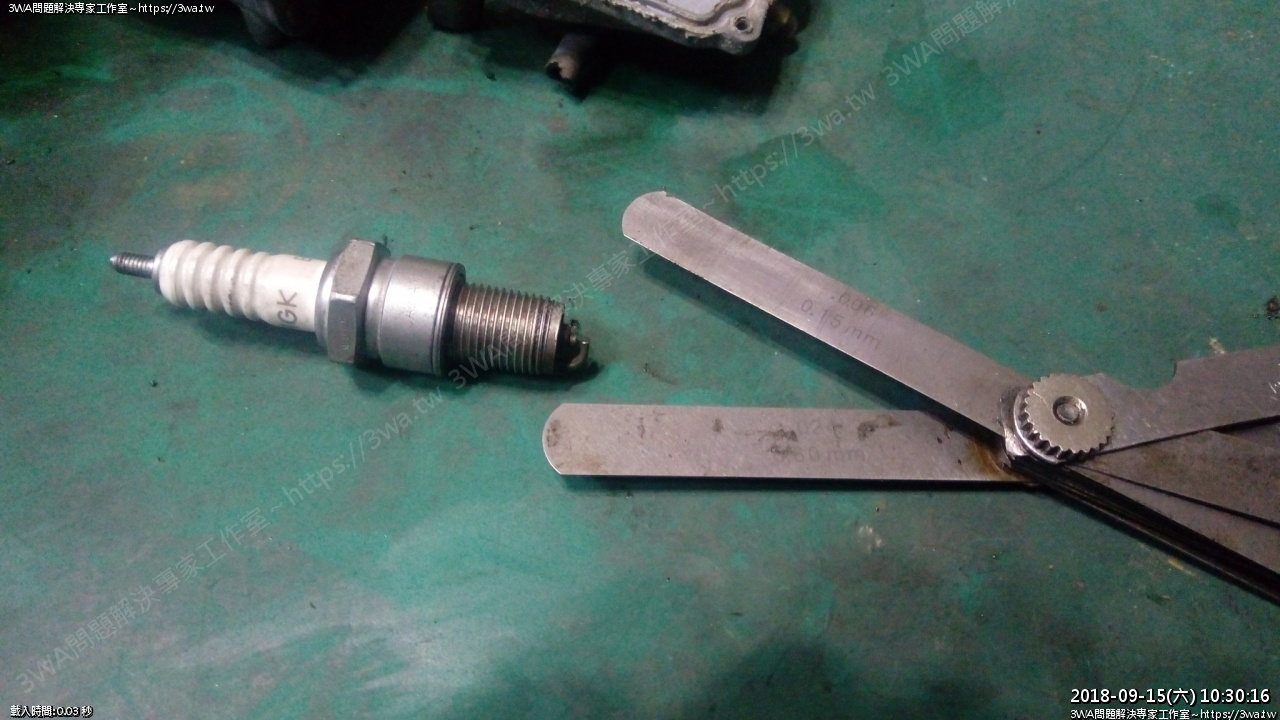

間隙值檢查,用厚薄規,NSR的在 0.7~0.8mm 之間

我的厚薄規用0.6+0.15mm 量

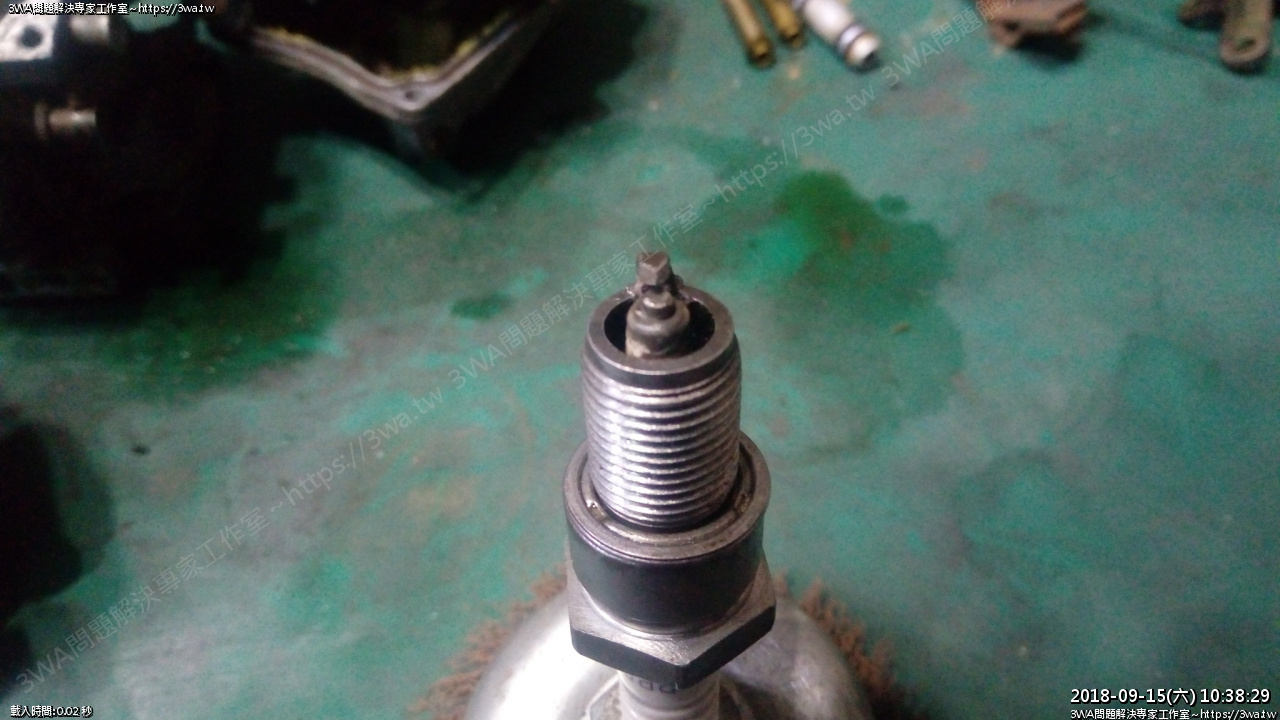

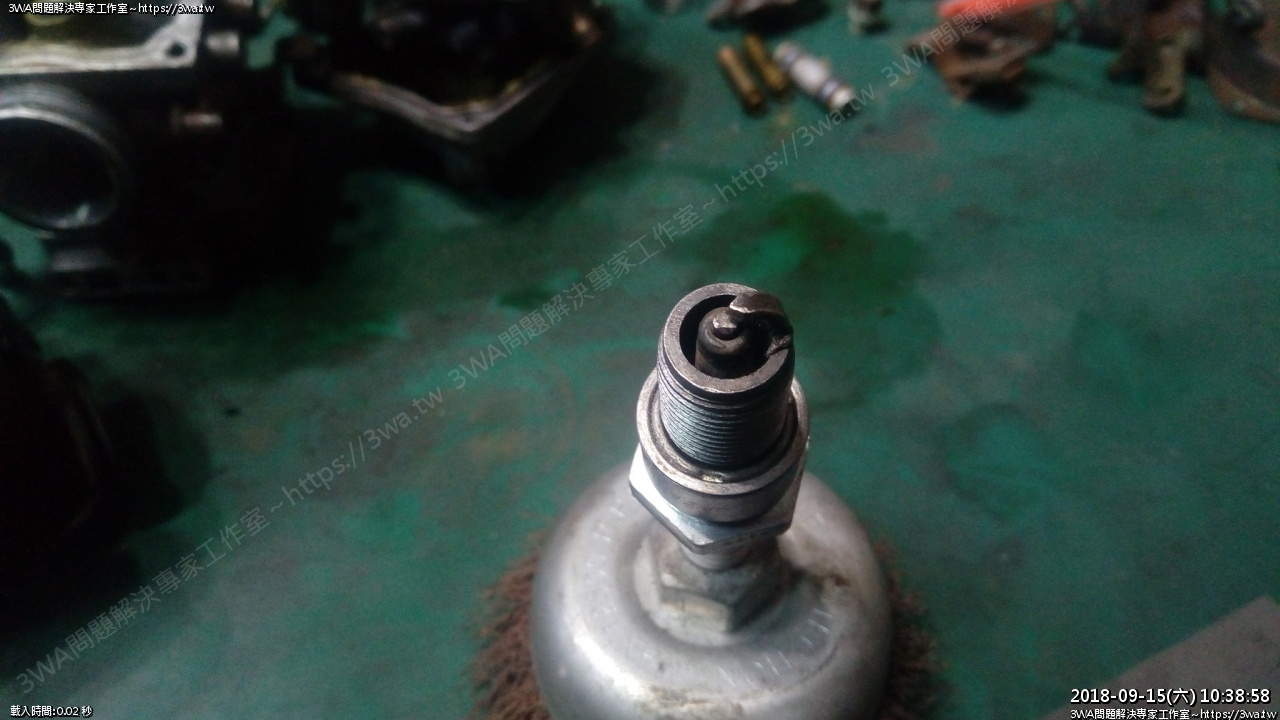

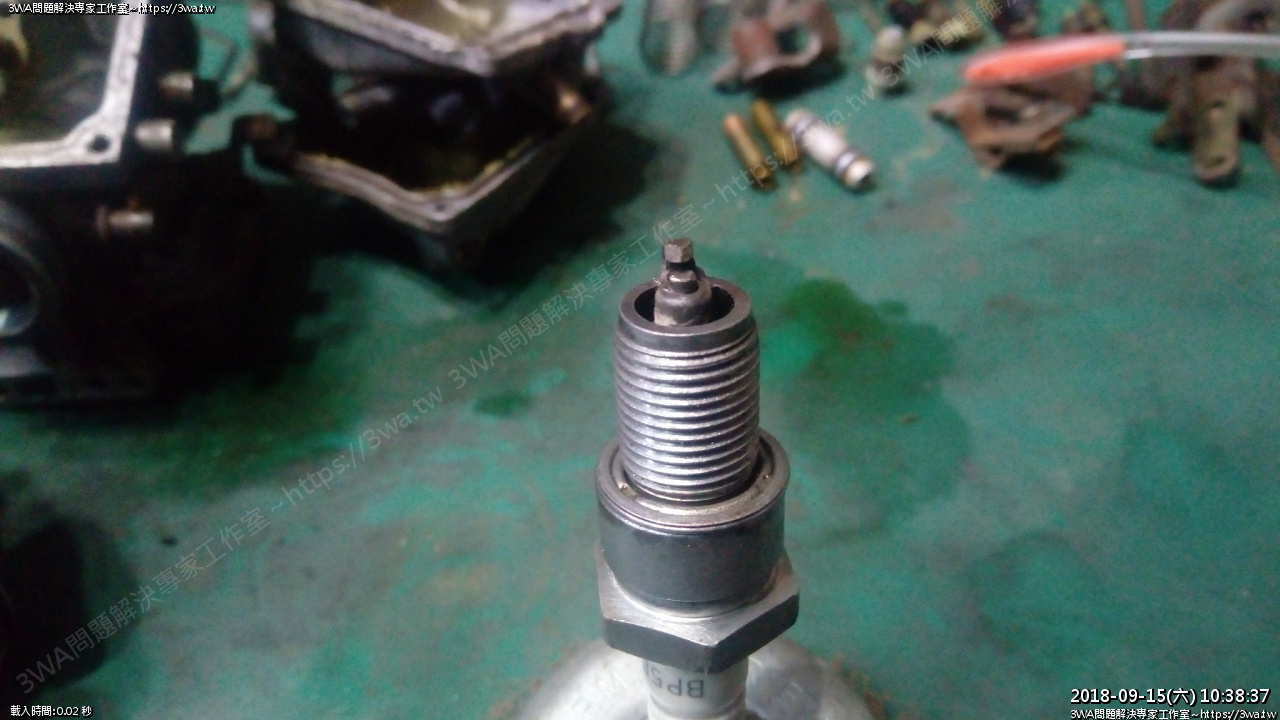

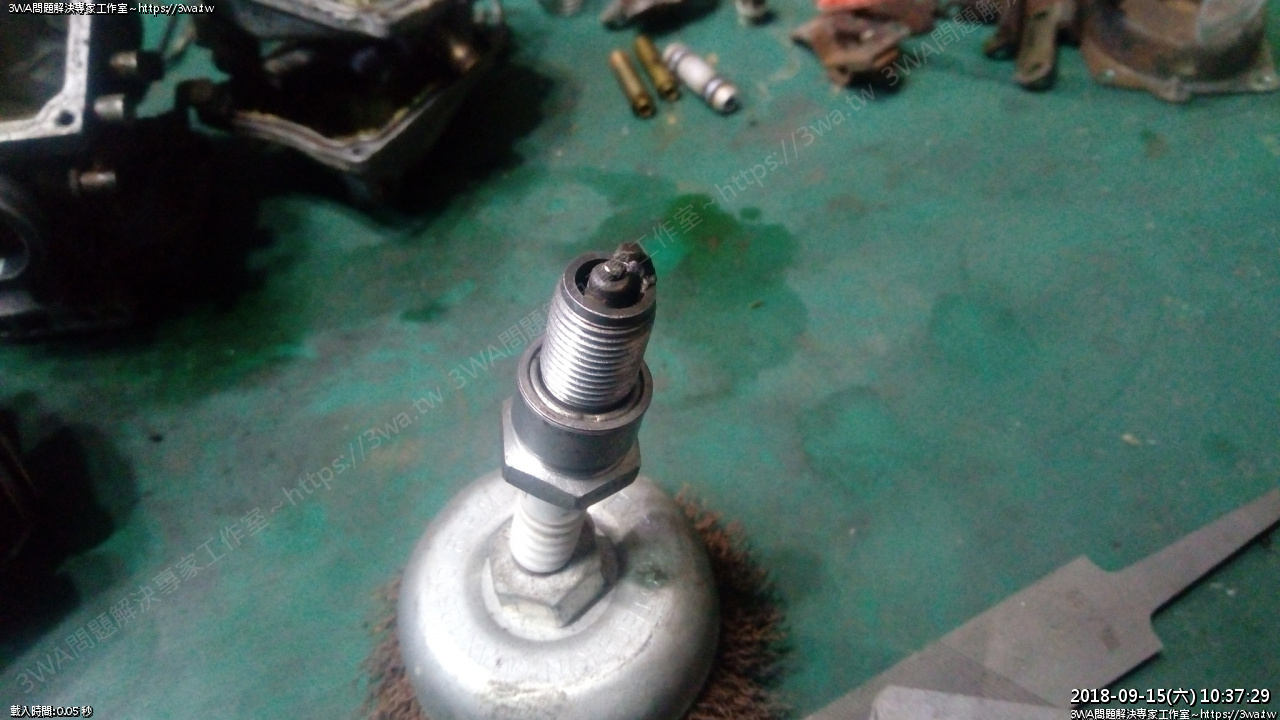

這次來改一下火星塞的L鐵,拿銼刀磨一下,尖端削尖





側面





中間











稍微退一些些

聽說打洞效果是最好,但我覺得還是會怕打洞後L鐵的支撐性不足

還是用常見的削尖的尖端點火就好

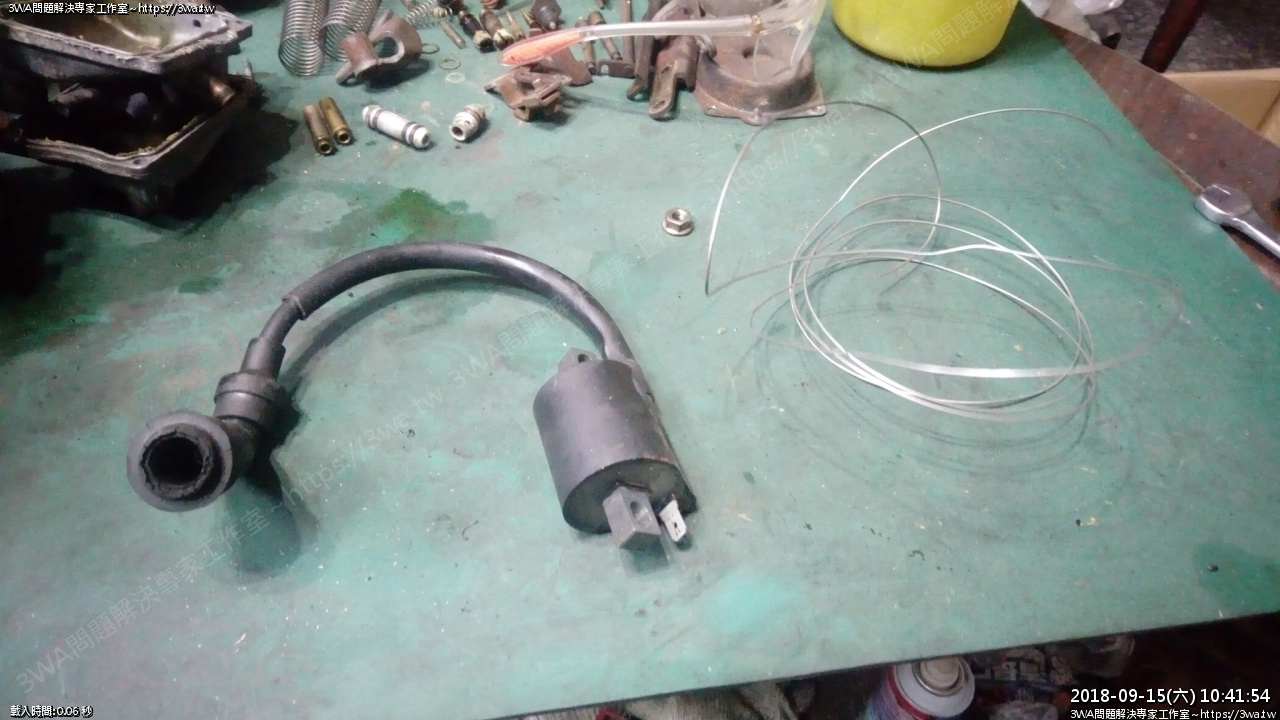

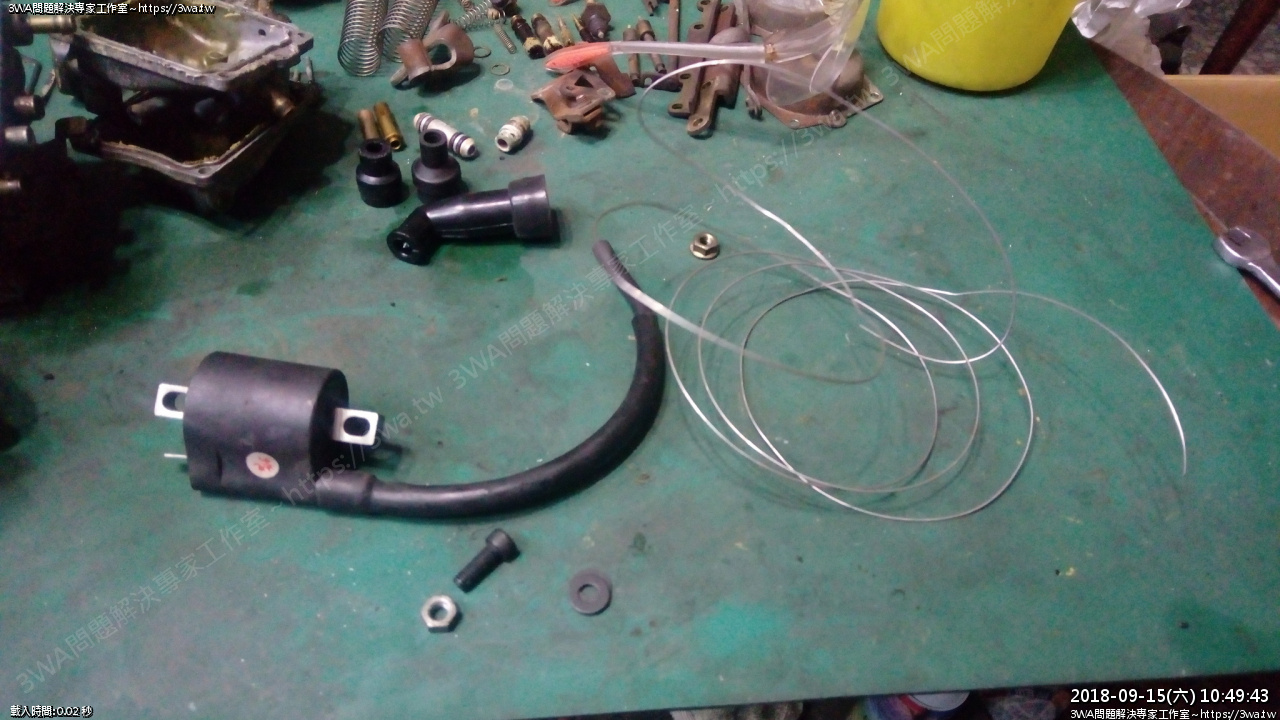

然後準備鉛鐵線

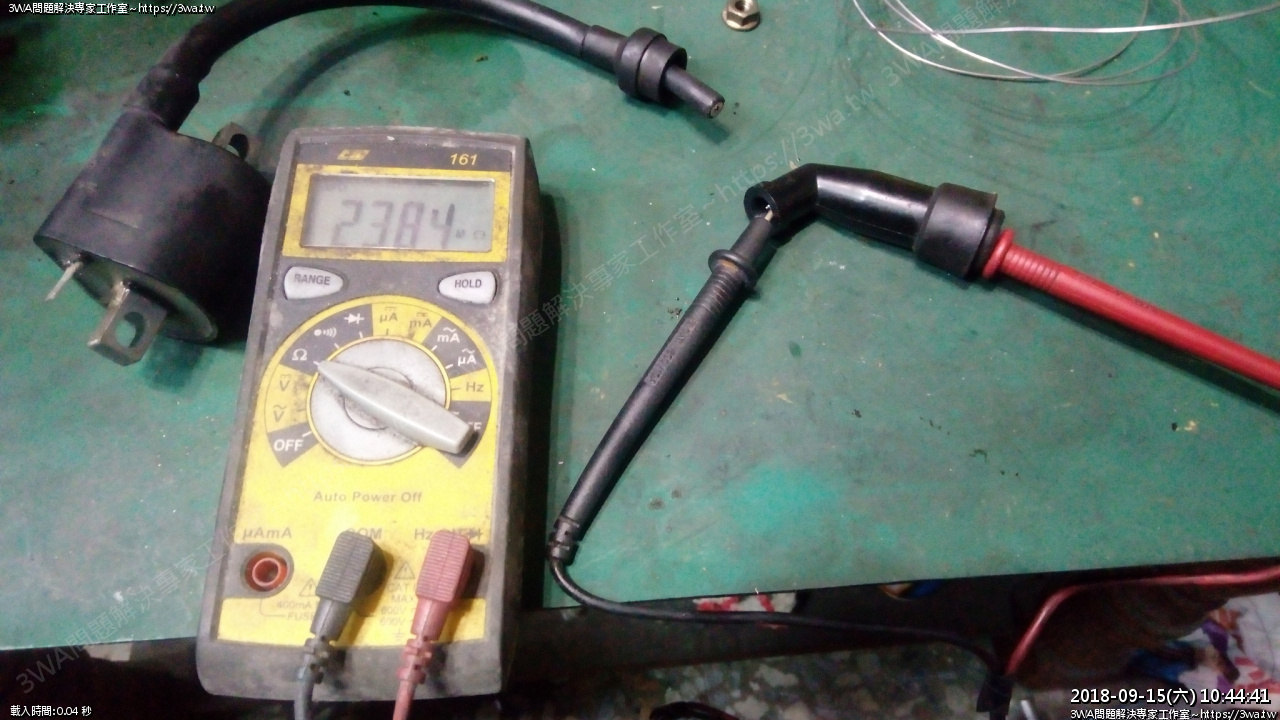

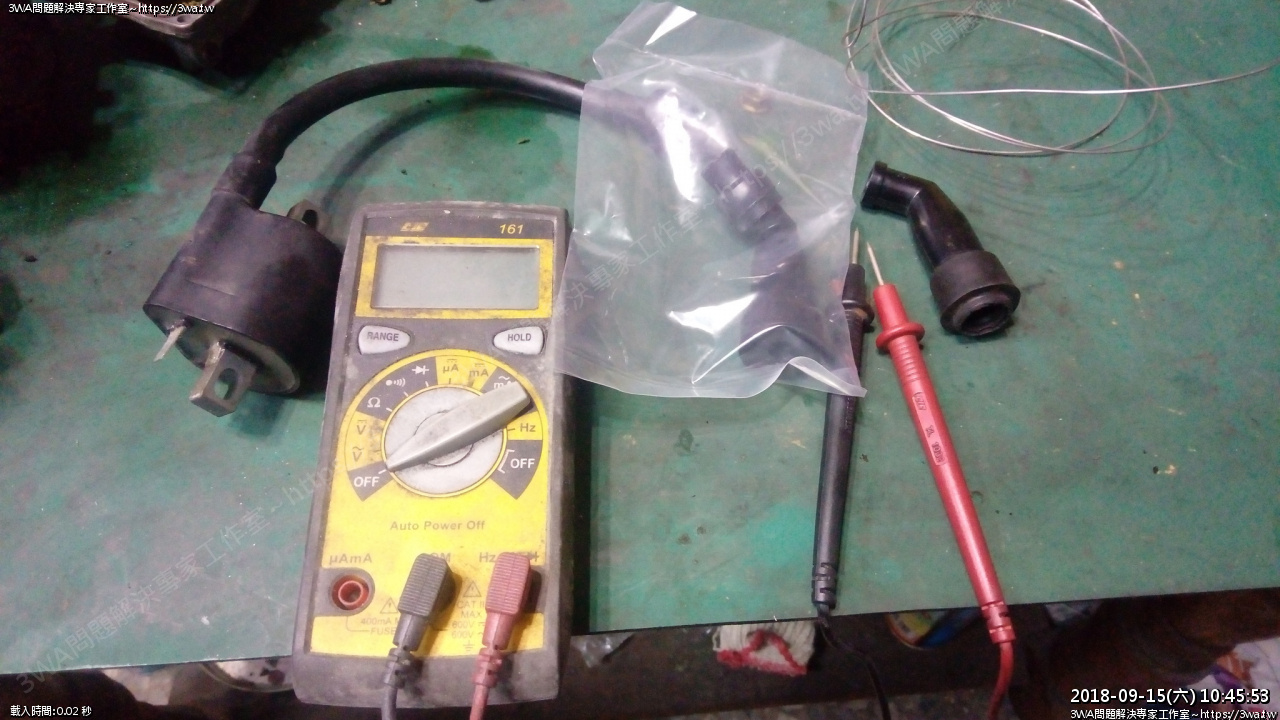

照慣例,有拆我就一定會檢查火星塞蓋,沒想到火星塞蓋電阻值飆高,這顆壞了

量起來200多KΩ





換一個新的





新的一頂上去,就是穩穩的5KΩ

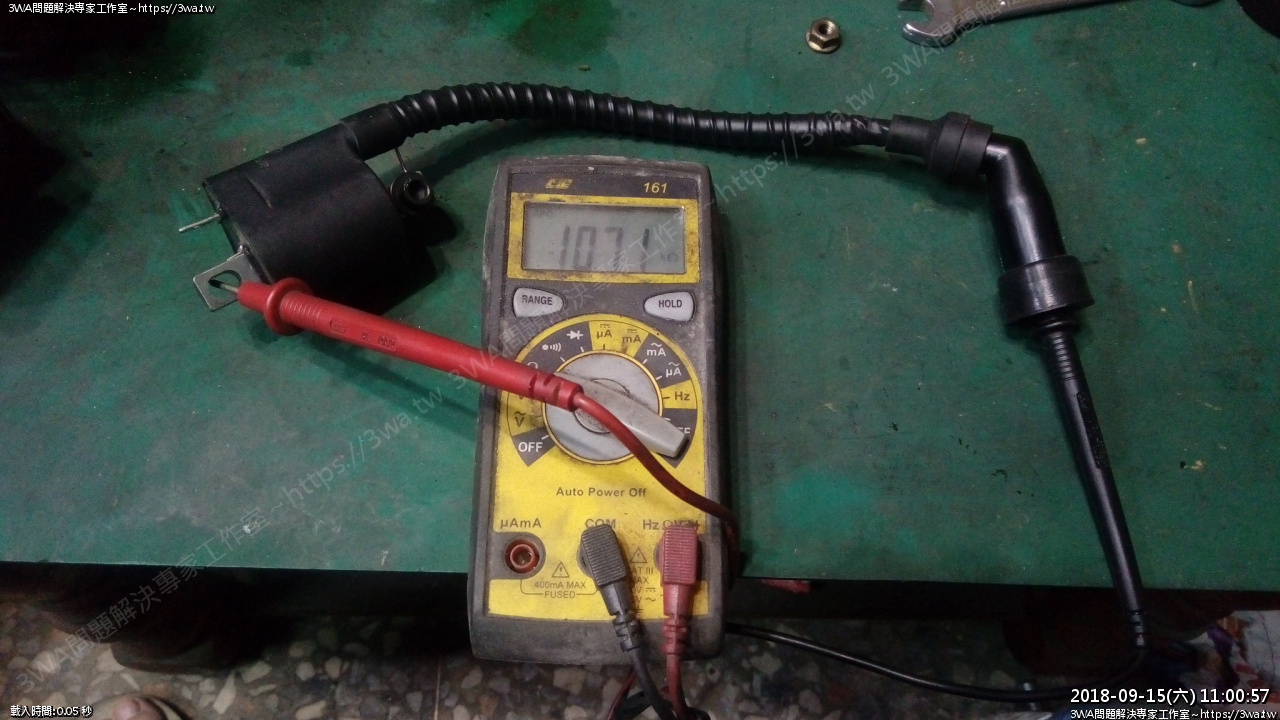

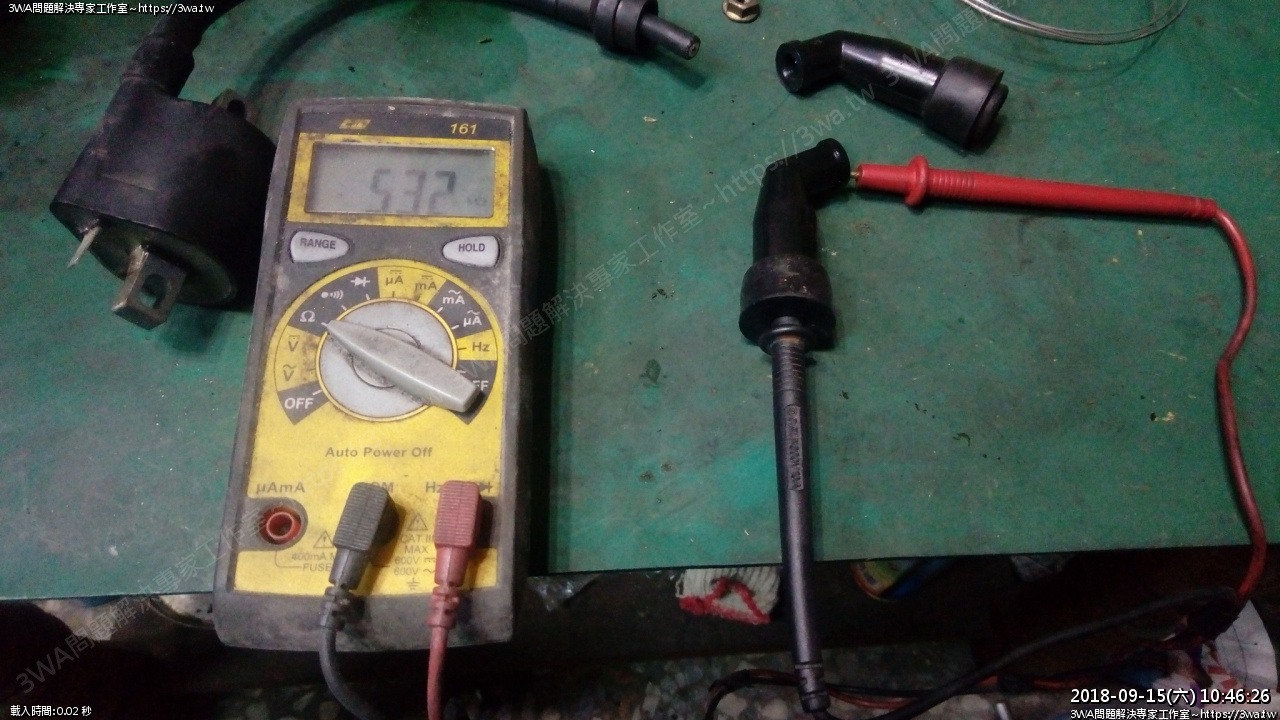

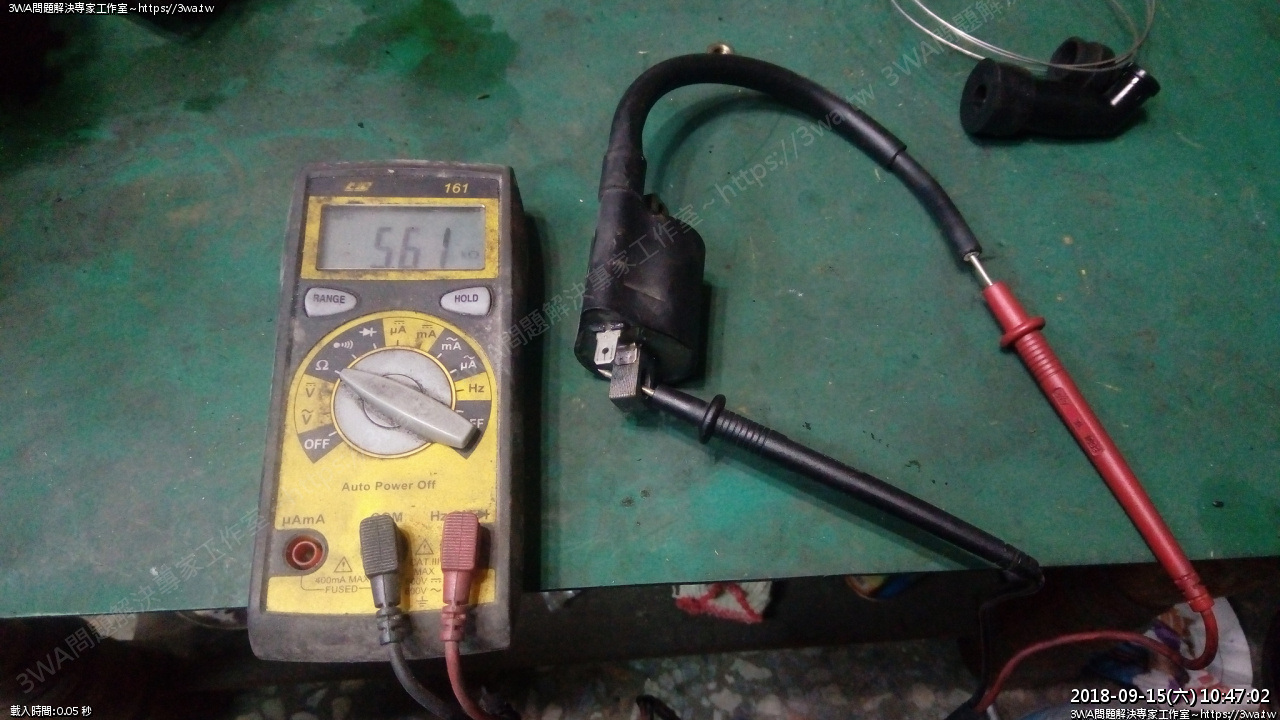

高壓線圈也量一下,這顆是5.61KΩ的





接下來要繞鉛線了

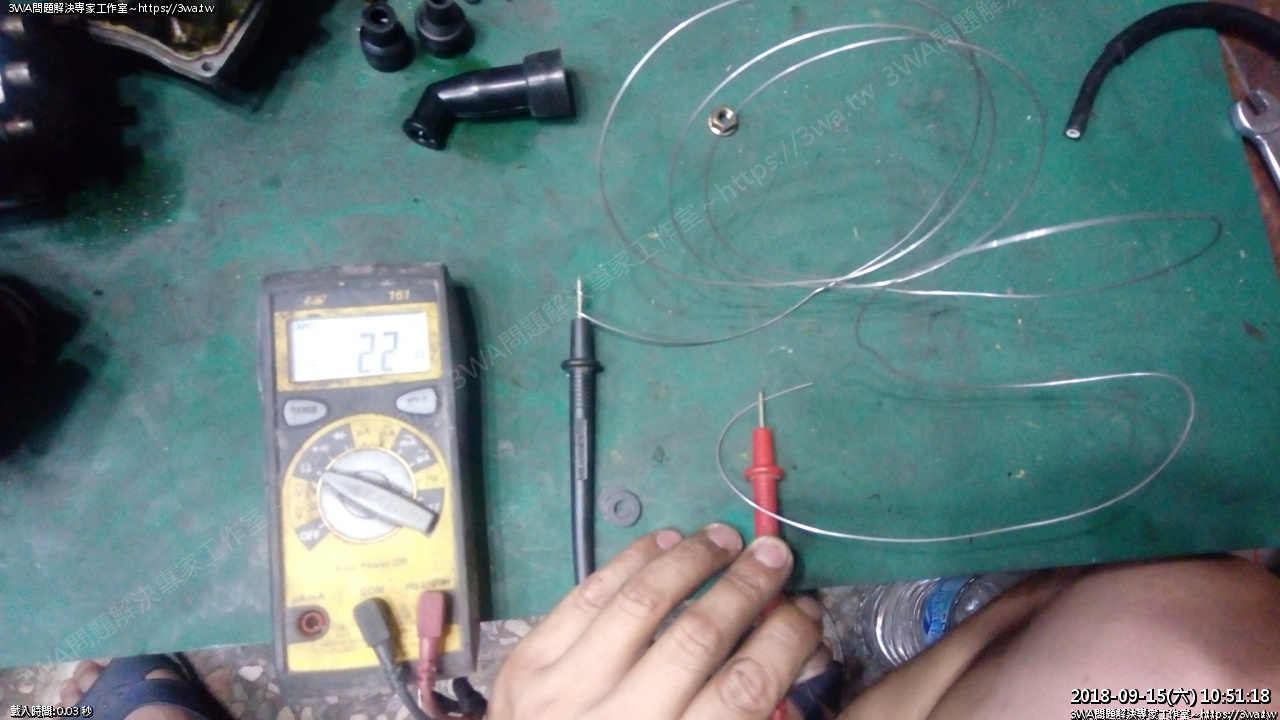

先量看看鉛線的電阻,量起來是1.7Ω~2.2Ω,導電性應該是不錯





用鐵質螺絲跟螺帽,先鎖在接地,然後開始繞線

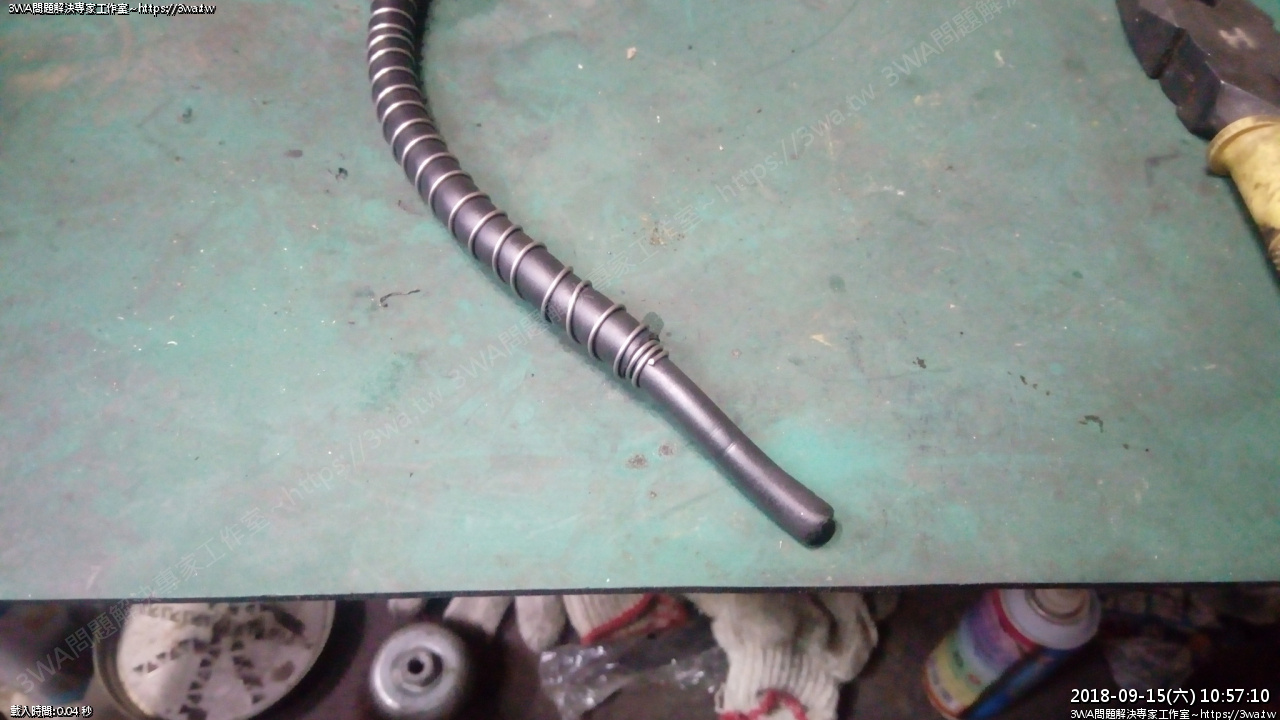

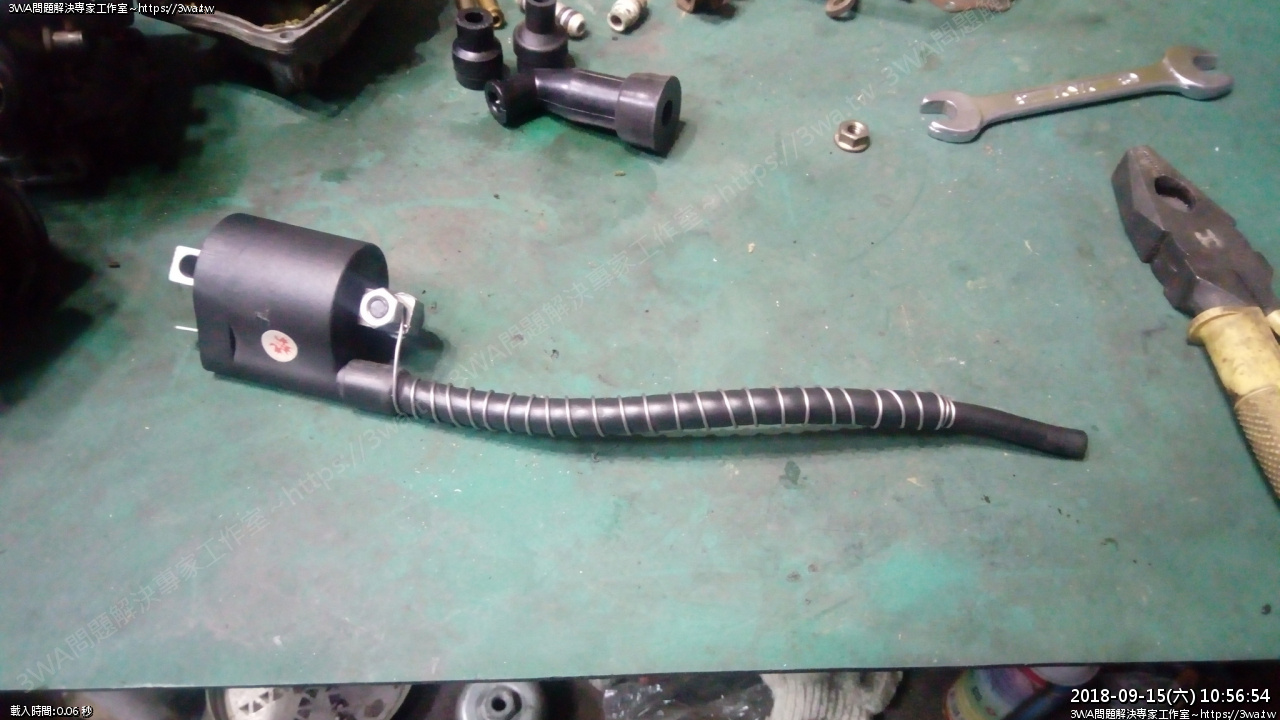

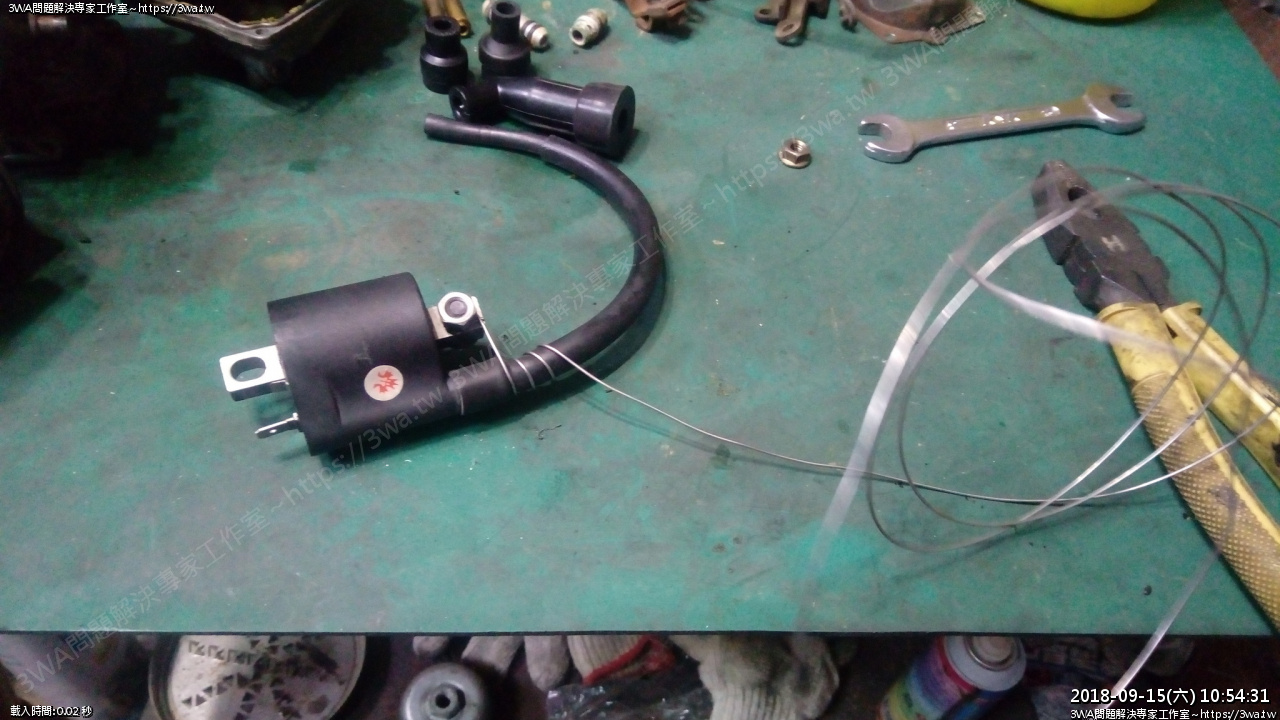

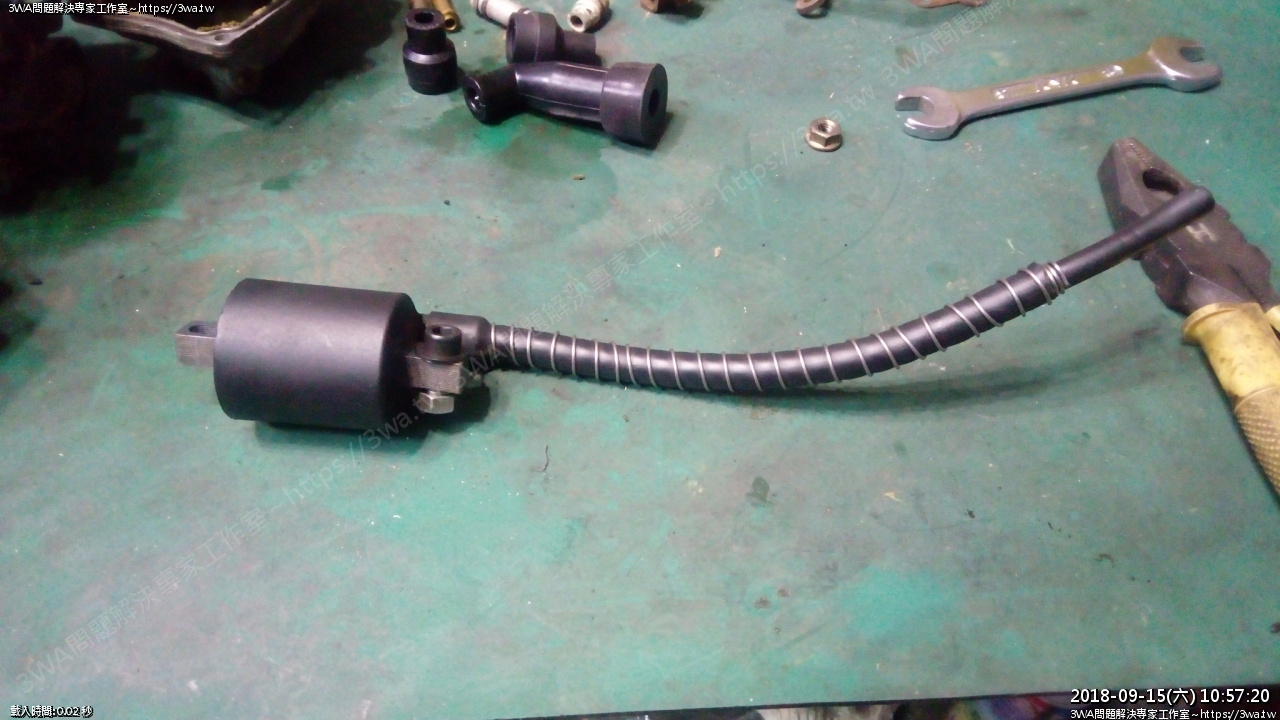

繞好了

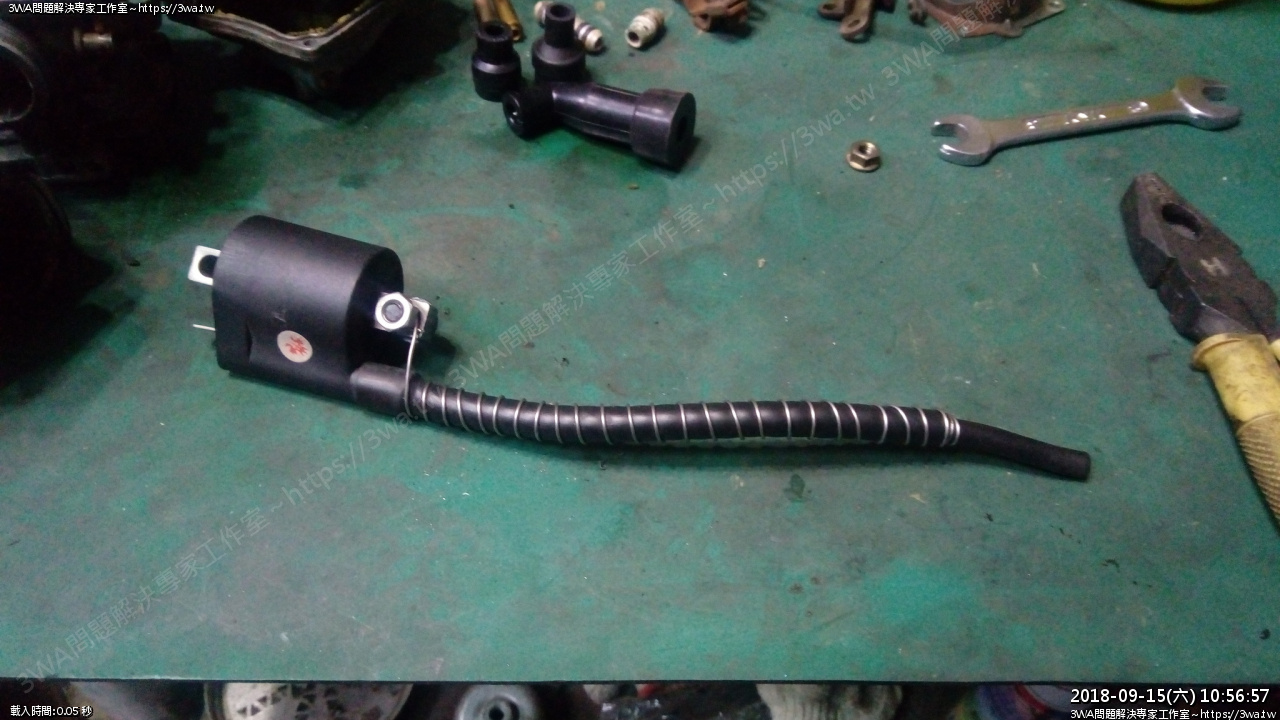

如圖





結尾的地方,直接剪斷壓在高壓線旁即可





有沒有效呢,我也滿好奇的

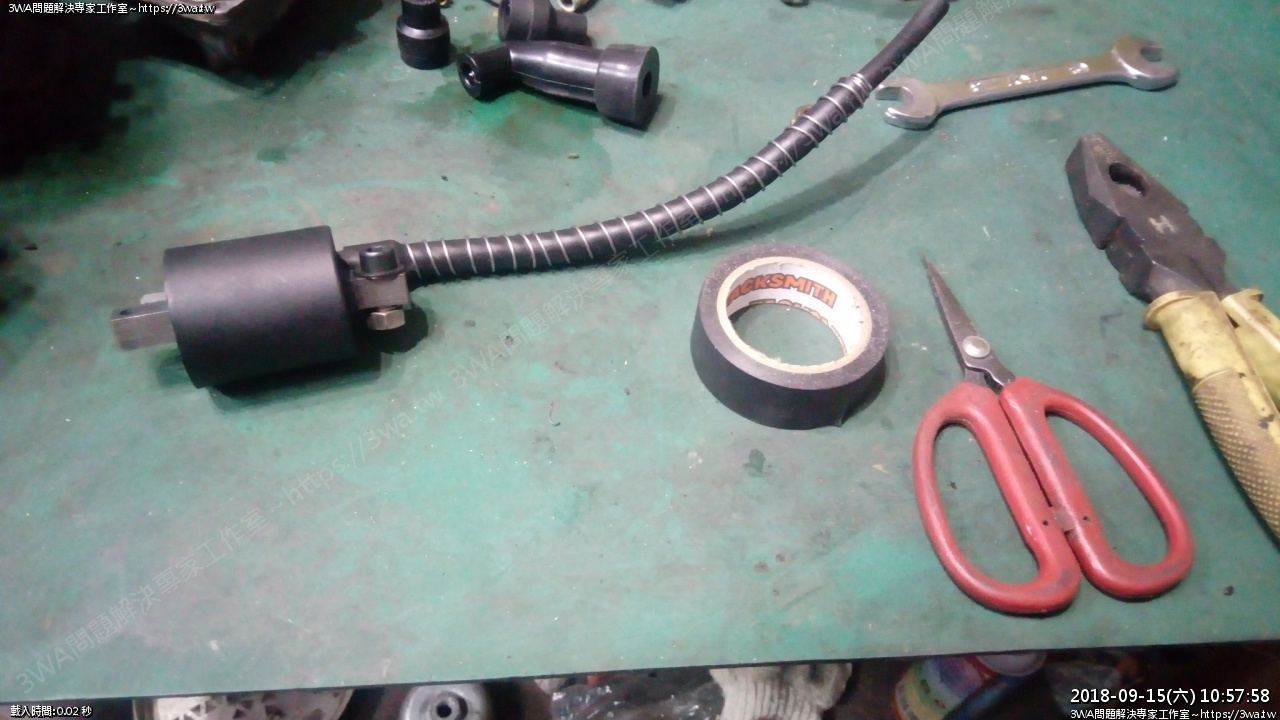

拿膠帶

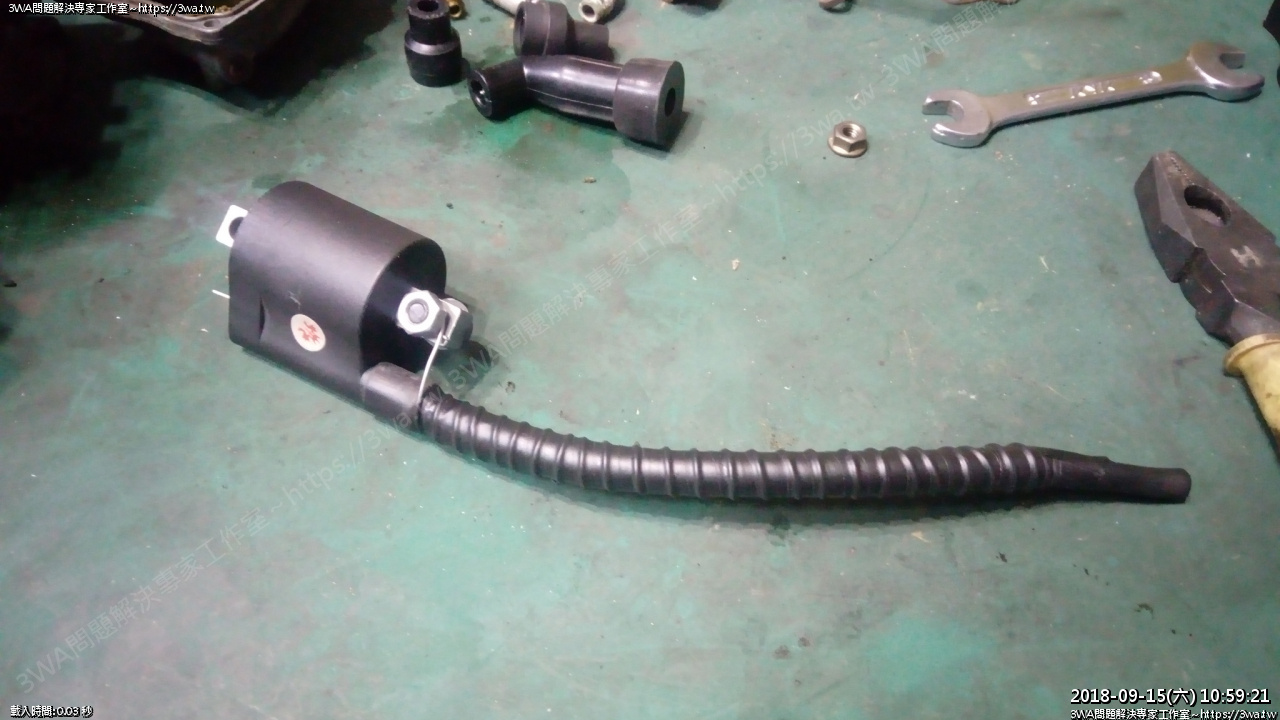

纏好





火星塞蓋轉上

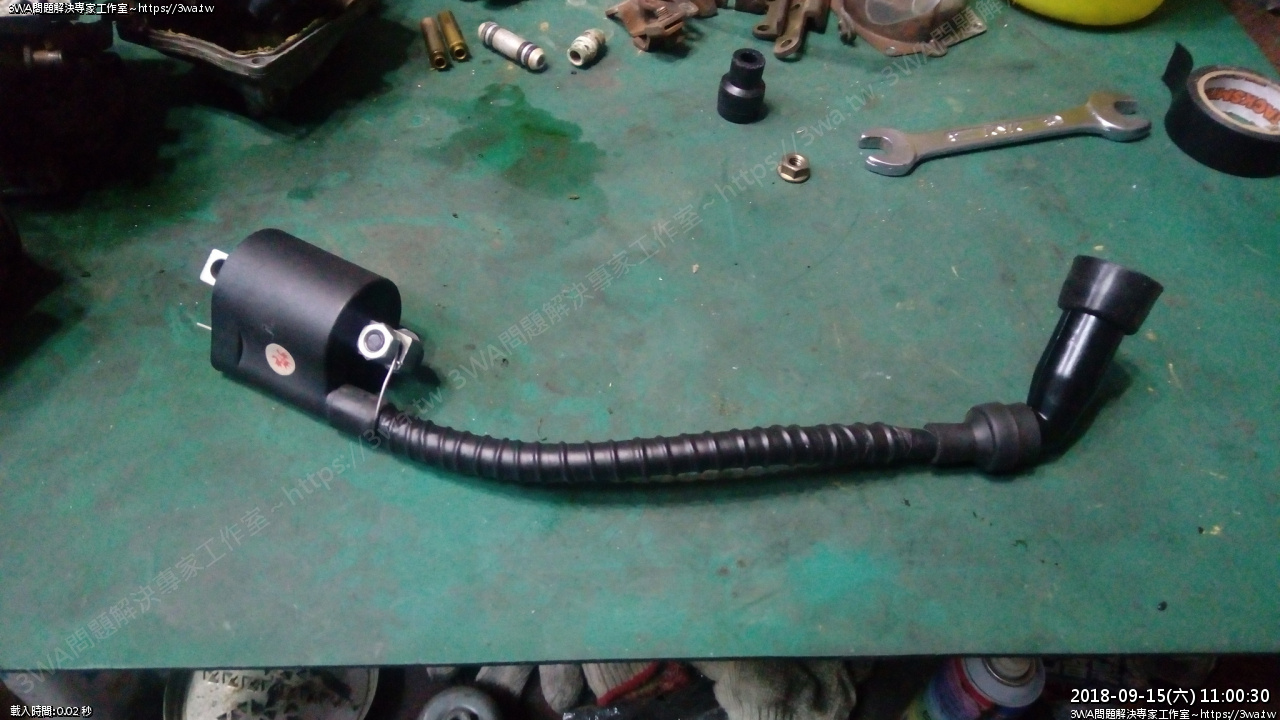

全段測量,10KΩ,Good

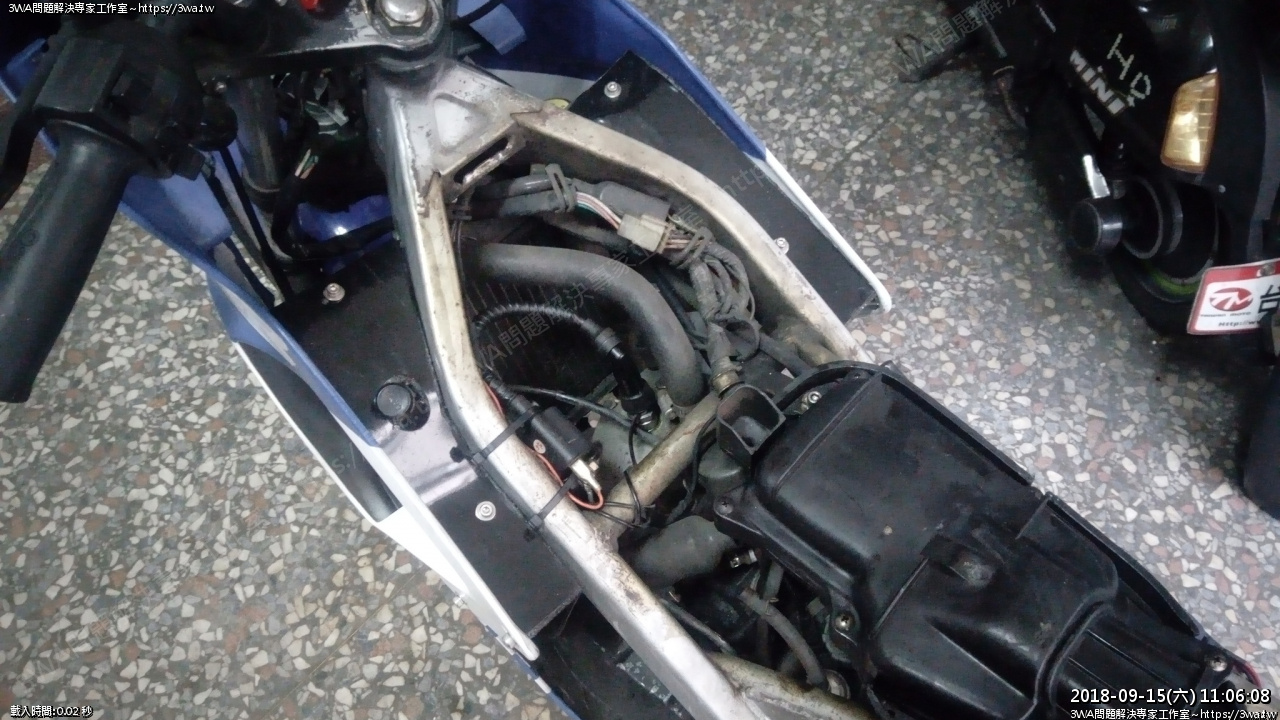

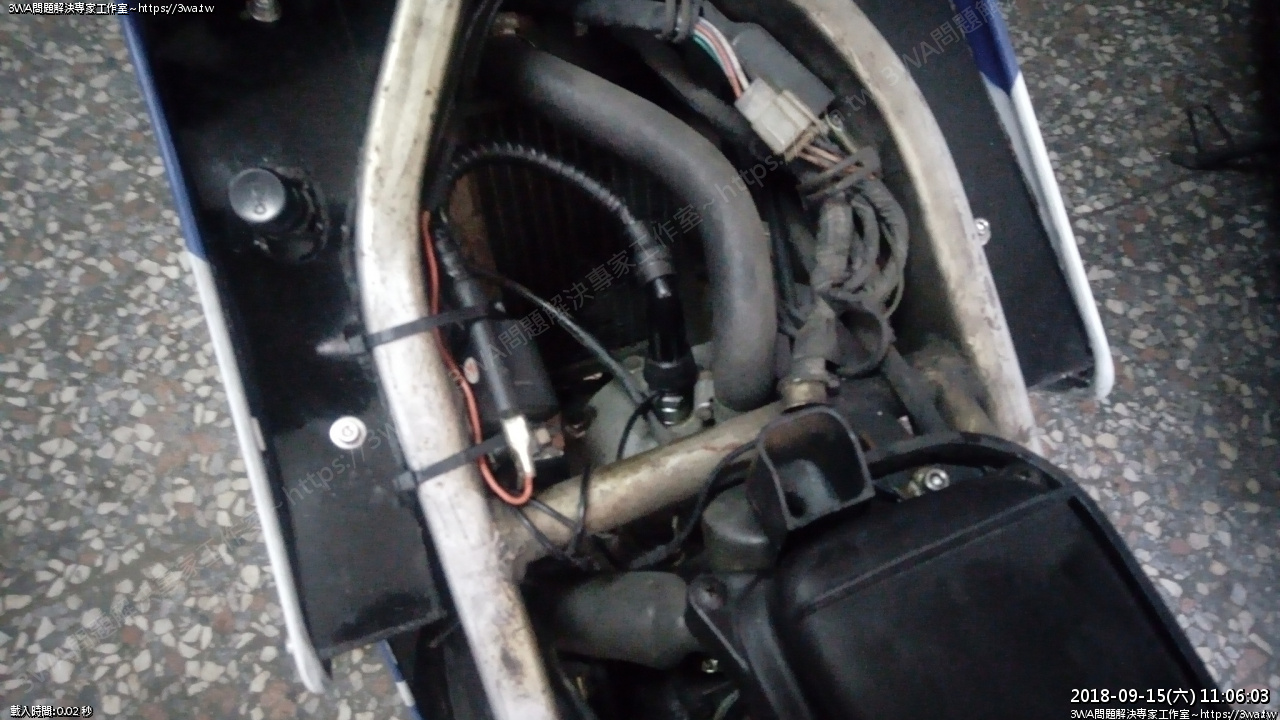

裝回車上,因為車上鎖高壓線的鐵已爛掉了,用束帶綁著,然後接地再另外接車台上





OK,試發動也正常

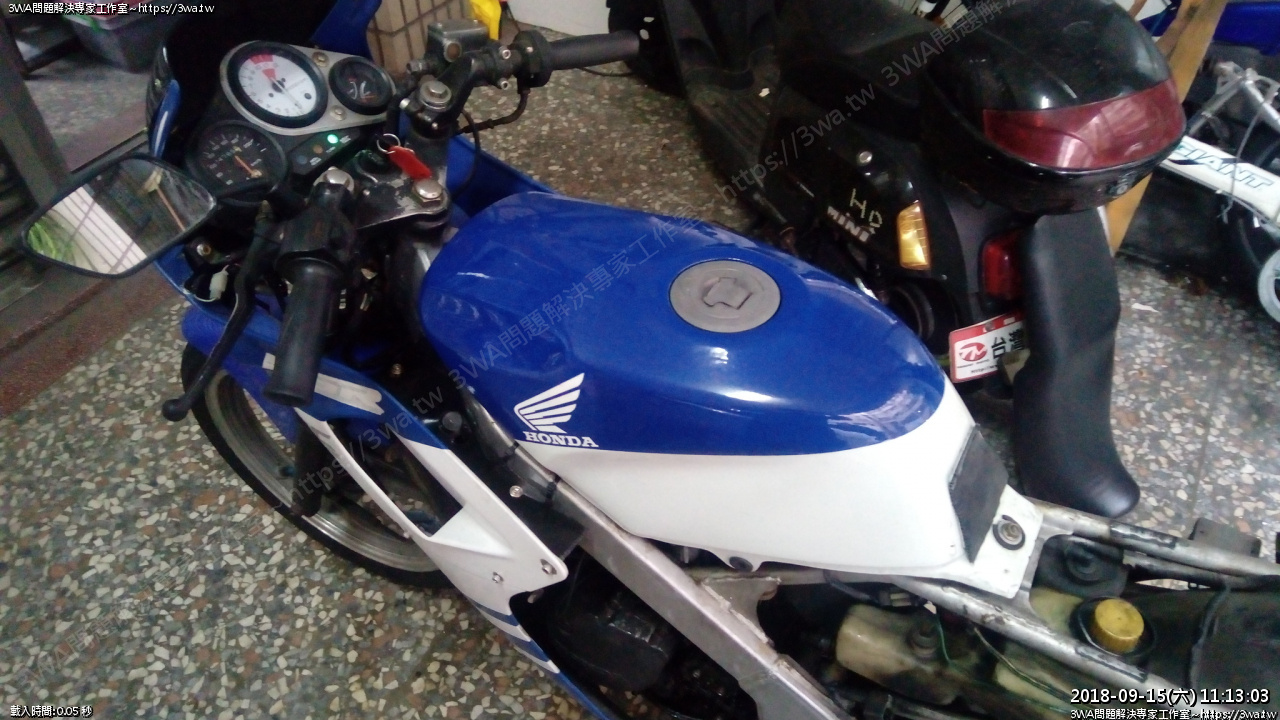

裝回油箱





裝回尾殼二片





發動了~穩穩的



輕輕催





好呦,順利完成,不知道會不會比較利害呢~~
