在搜尋有關 CDI 的資料時

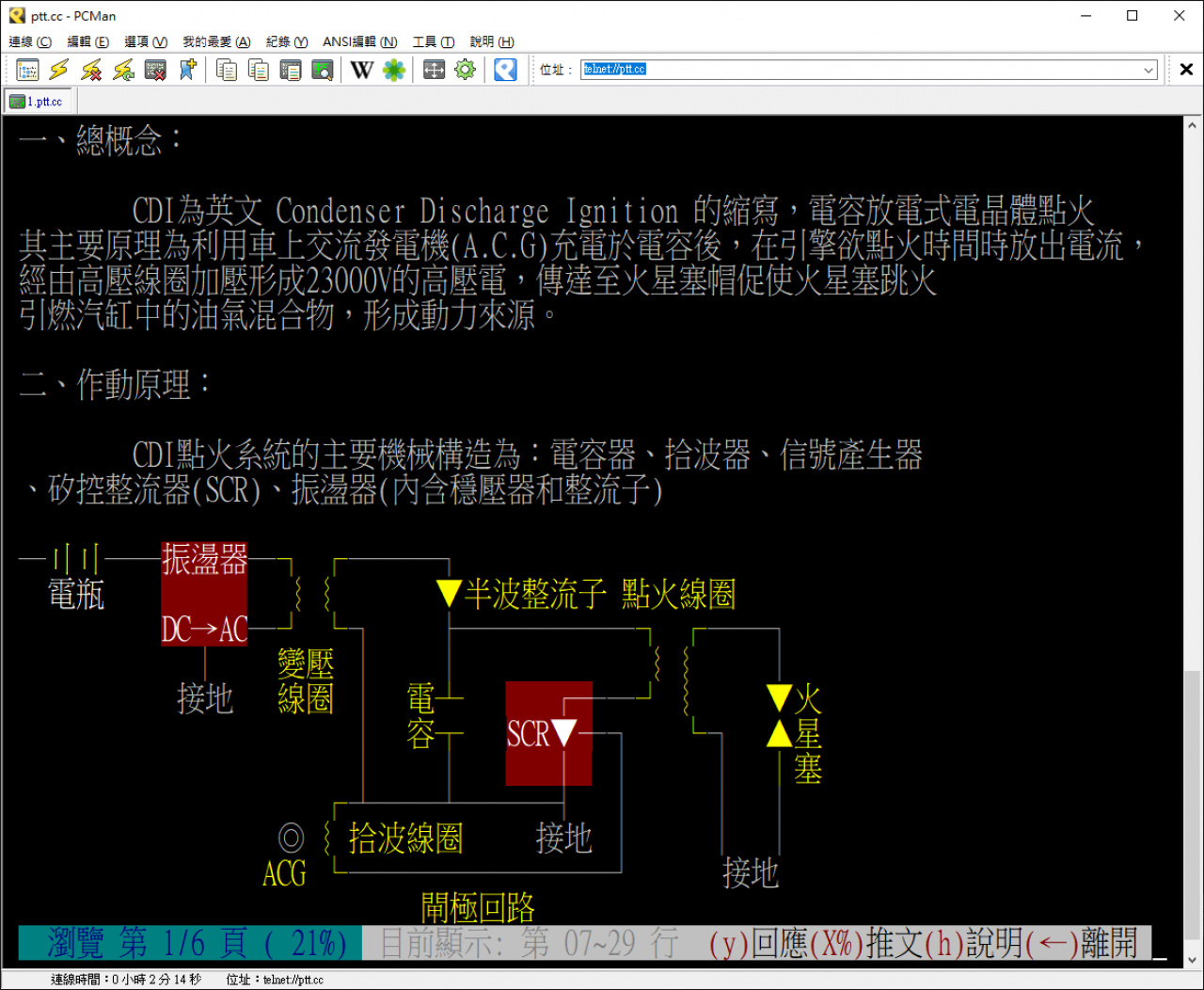

時間來到 2008 年，在  ptt.cc 的 biker 版查  CDI，看到一位叫「chungsen 仲生」

前輩的文章，可以利用振盪器、DC-AC 產生高壓電，透變壓線圈放大，然後餵給 CDI

在研究 NSR CDI 時，這篇文章給了不少啟發

1、ACG INPUT 的拾波線圈，可以用之前設計的 555 轉速訊號產生器 來達成

可以用 Nodemcu 寫一個波形產器生，使用 50% duty 跟可變電阻產生直流方法訊號即可

2、DC-TO-AC 轉出約 220V 的交流電，產生激磁線圈供應的交流電

立馬上網搜尋 DC to AC

就可以找到如電擊棒的設計：

１、（簡易）防身電擊棒研製 (吉有程同學) ，真有趣，有空來作看看

2、電晶體震盪型，變壓器中心抽頭 DC-To-AC

接線方式還算滿簡單的，變壓器的選擇可以用

3-0-3 110-0

6-0-6 110-0

9-0-9 110-0

12-0-12 110-0 0.5A ~ 1A(推薦)

From : https://www.pinterest.com/pin/783274560174469562/

電晶體找 NPN 用 NPN Power Transistor 皆可

連續使用一定要加散熱片

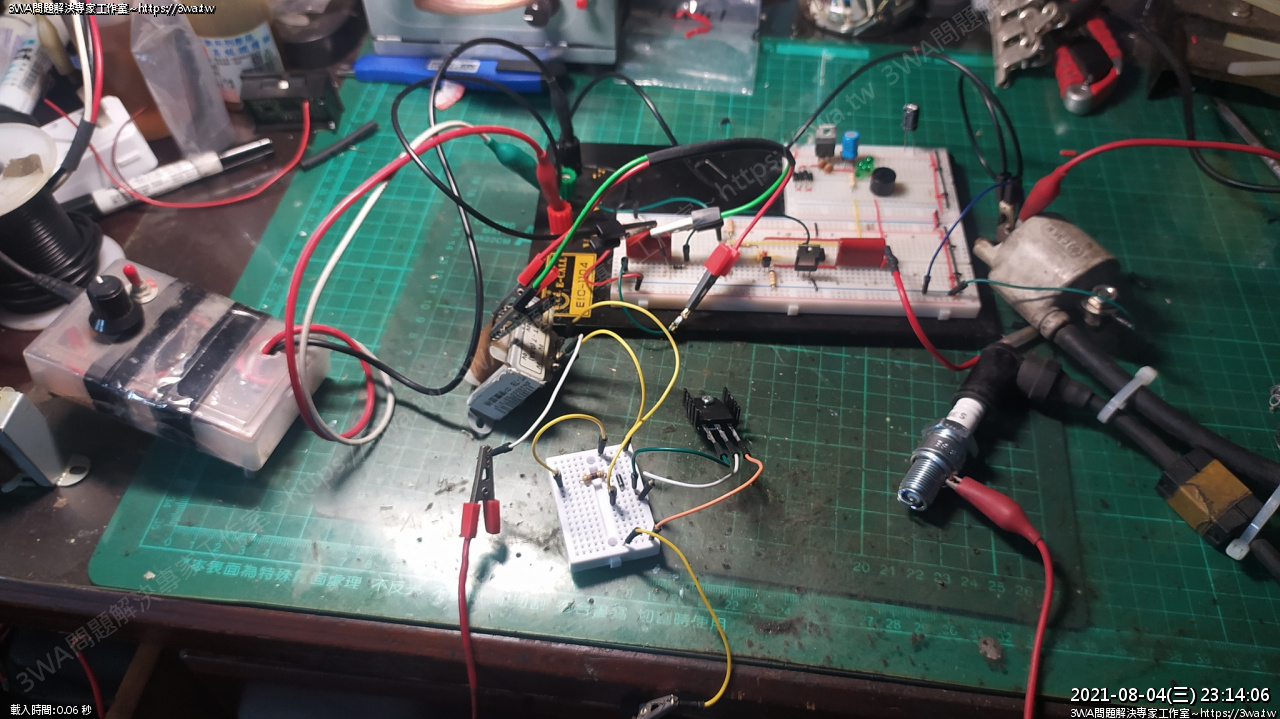

在接CDI前，最好先試接看看其他版本的CDI，然後拿一組不用的高壓線圈、火星塞來點看看

仿激磁電壓的 DC 先別給太高，5~10V就好，慢慢有信心加往上加

不要超過 DC 12V，我自己也很怕燒CDI…

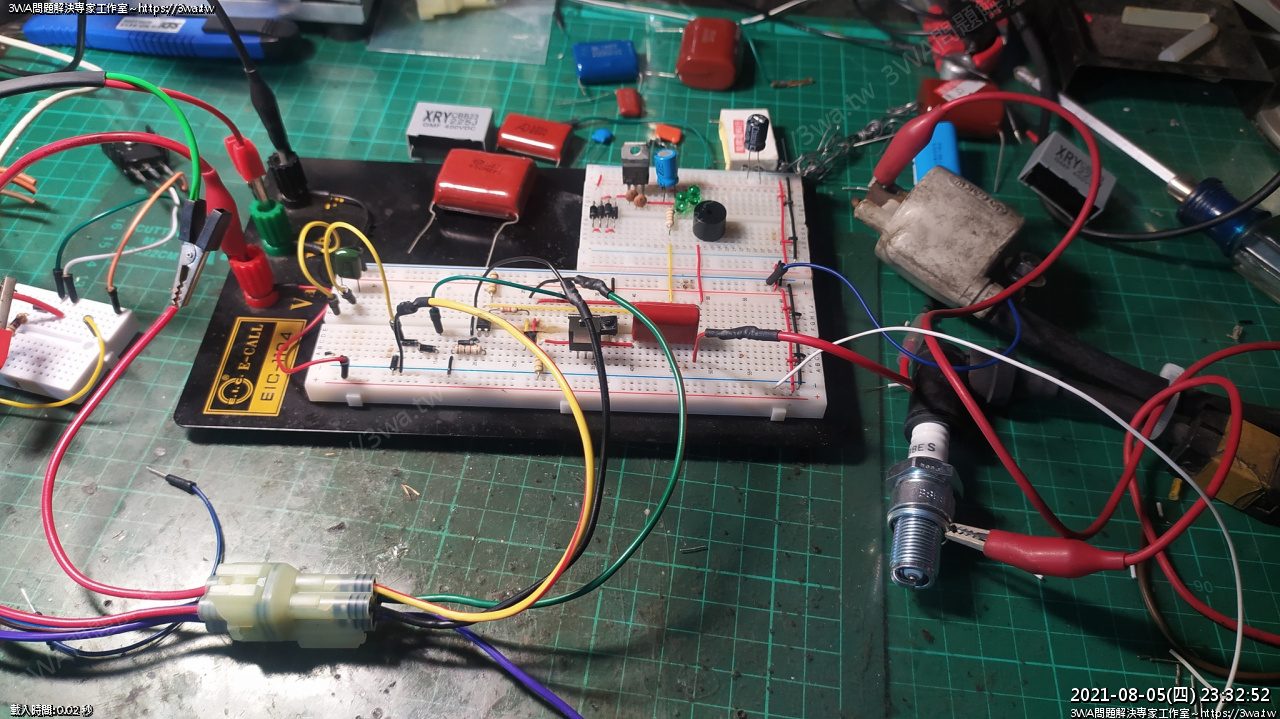

將 555 轉速訊號產生器餵給 2SC1815，1815 驅動 SCR 開關

然後產生的220V 高壓電負責一直充飽電容

就可以觀察到火星塞點火的狀況

二極體建議換成肥肥的  1N5408 ，不要使用電流太小的  1N4007

(這裡我是指自製 CDI 上的二極體)

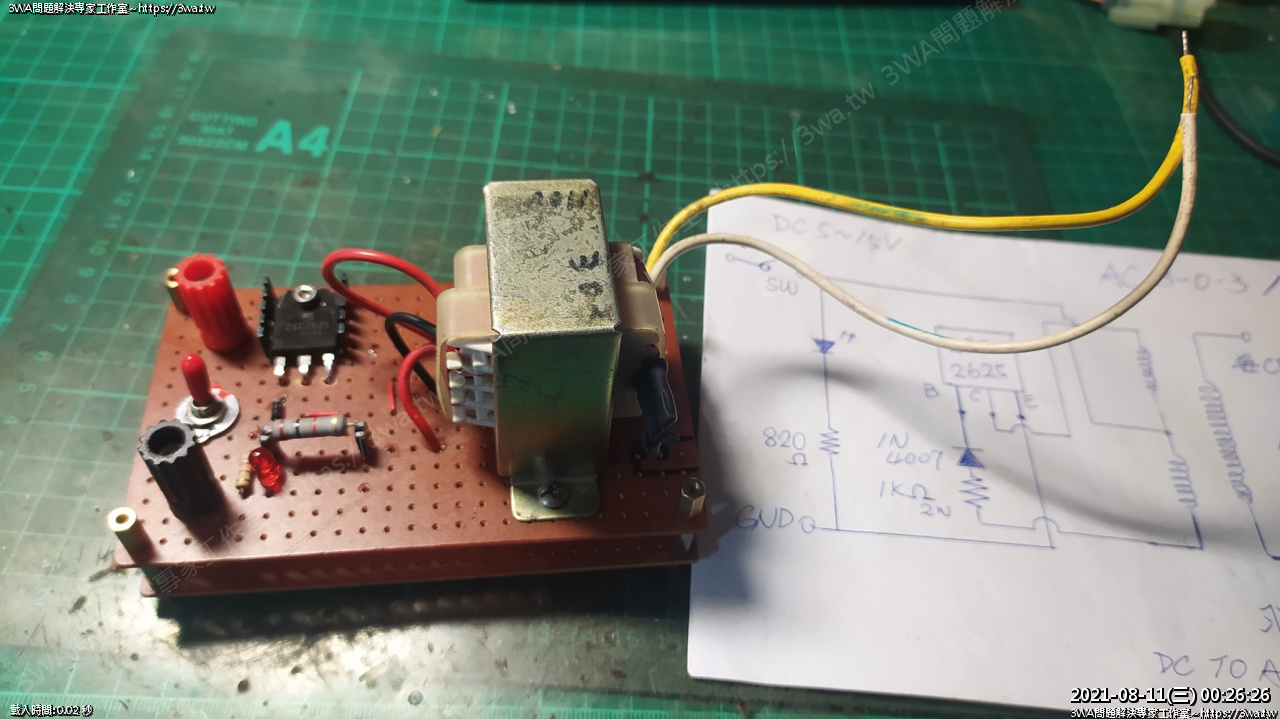

 此圖是羽山配的 DC to AC Inverter

由於有其他特殊用途，我需要更高的 AC Voltage

用了電路模擬器才知道為啥三用電表會安心的去了

材料：

2P 開關

變壓器：3-0-3 / 110V

普通 LED

電阻 820Ω 1/2w

電阻 1KΩ 2w

電晶體 2SC2625

二極體 1N4007

被我玩掛了二顆 9-0-9 110-0 變壓器

所以隨手拿了一顆 3-0-3 110-0 變壓器，放大的電壓有點驚人，好在電流很小

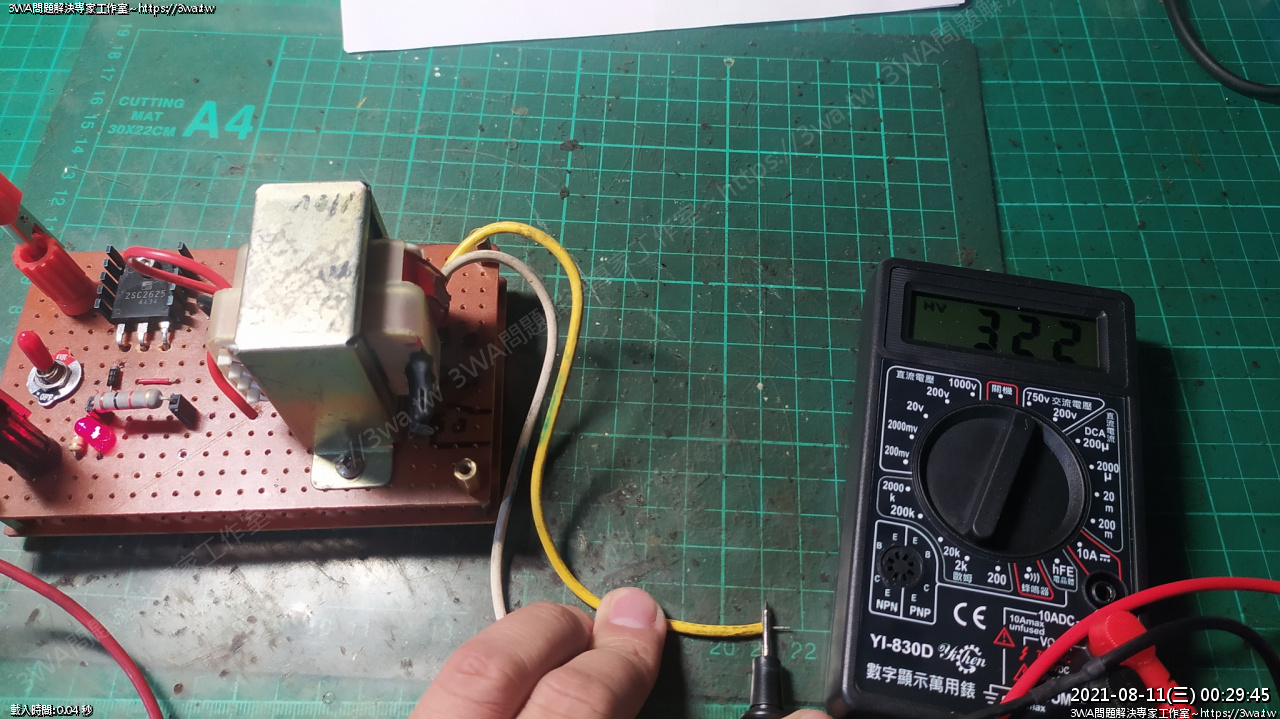

 逆變器製好的成品

 輸出 322V AC

為了測這個交流高電壓，羽山也玩壞了二組三用電表 Q_Q...

所以同學們製作逆變器時，建議可以找  3055 二顆的版本，產出穩定的  220V 即可

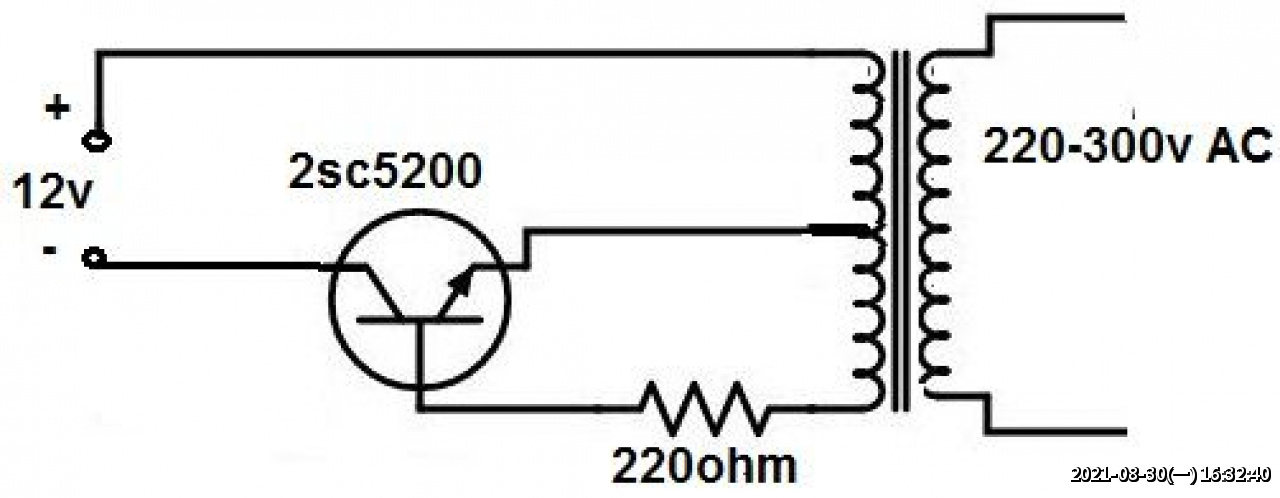

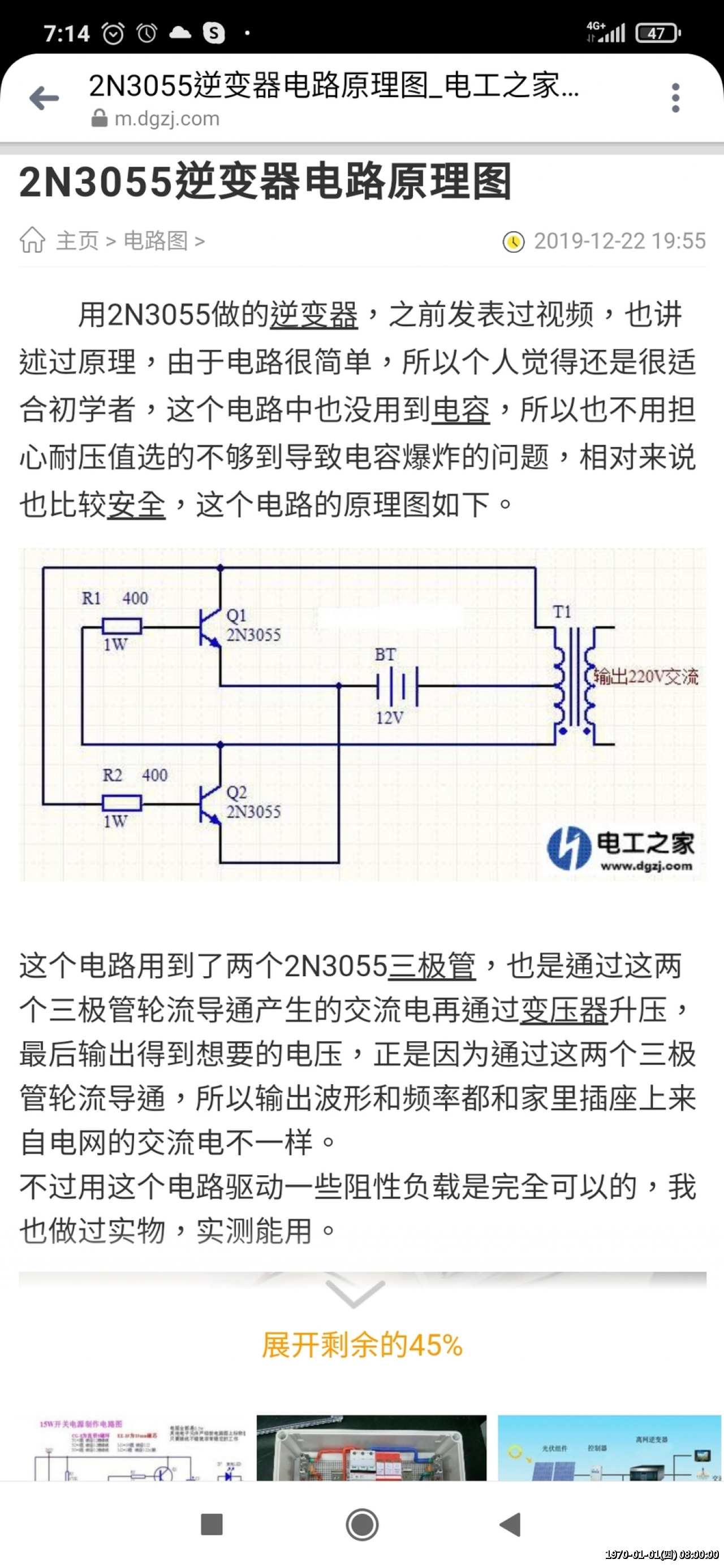

 可以參考電工之家的設計，如果逆變器要重作我會嘗試這個版本

如果您當初念高職時是資訊科或電子科，2N3055 就是工業電子丙級

那台電源供應器後面那顆 NPN 功率電晶體

總覺得改過的這個似乎好一些，二顆電晶體都有跑到

變壓器 12V-0V-12V 220V 比較不好買

也可以用 6V-0V-6V 110V 代替

將激磁電壓餵給 CDI 2P 接頭 (黑/紅)

將轉速訊號產生器餵給 CDI 4P 接頭 (青/黃)

然後量測CD點火角 (黑/黃)

量測的過程，需注意 CDI 是屬於凸台負緣觸發，或是正緣觸發

 感謝田老師分享凸台觸發圖

 凸台觸發圖

補充：田老師說他在量脈波時，測試點是反過來接，凸台的訊號是「先正後負」

☆ 原廠CDI抓的是負緣觸發 ☆

同學如果自製直流訊號產生器，直接用正接是觸發不了 CDI 呦，要注意

正負極要反過來接才行：

訊號產生器的訊號角餵入 CDI 綠角接地

CDI 的凸台觸發，接訊號產生器的地

即可提取轉速、點火時間差

轉速訊號產生器，可以先用帶有 HZ 量測的三用電表，確定輸出有 10~233 範圍即可作大規模測試

10HZ ~= (10*60) = 600rpm

233HZ ~= (233*60) = 13980rpm

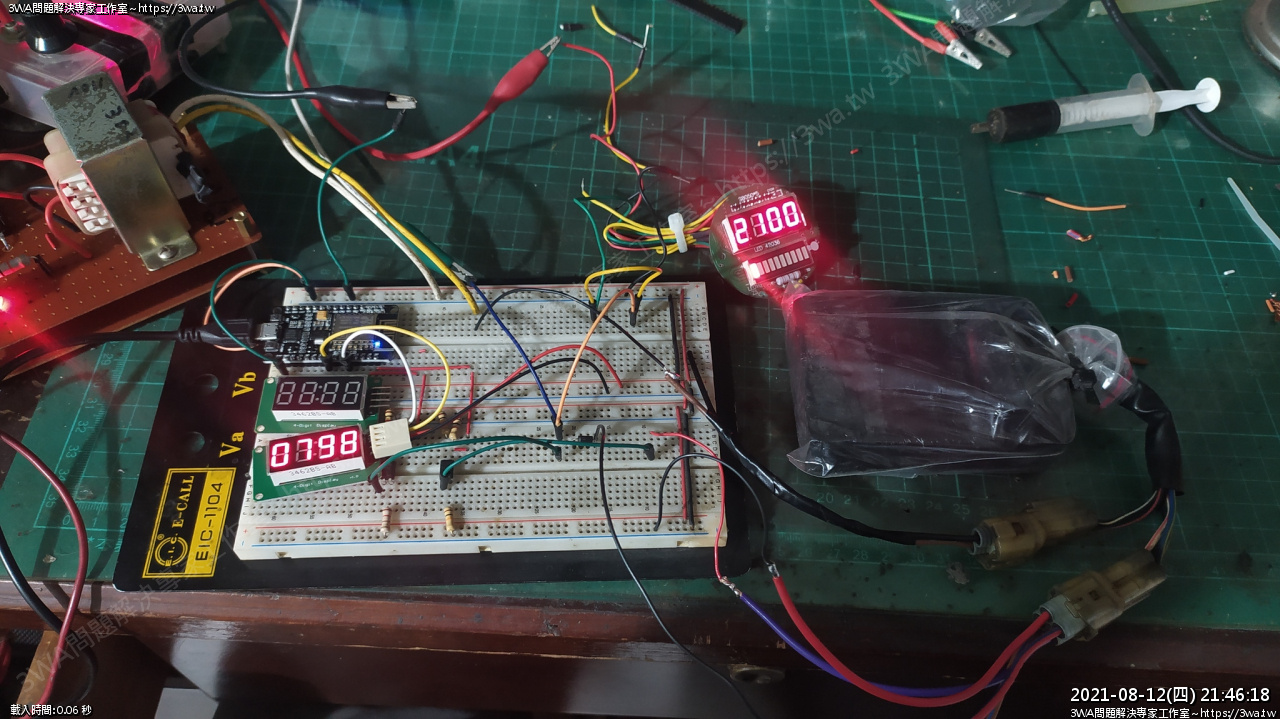

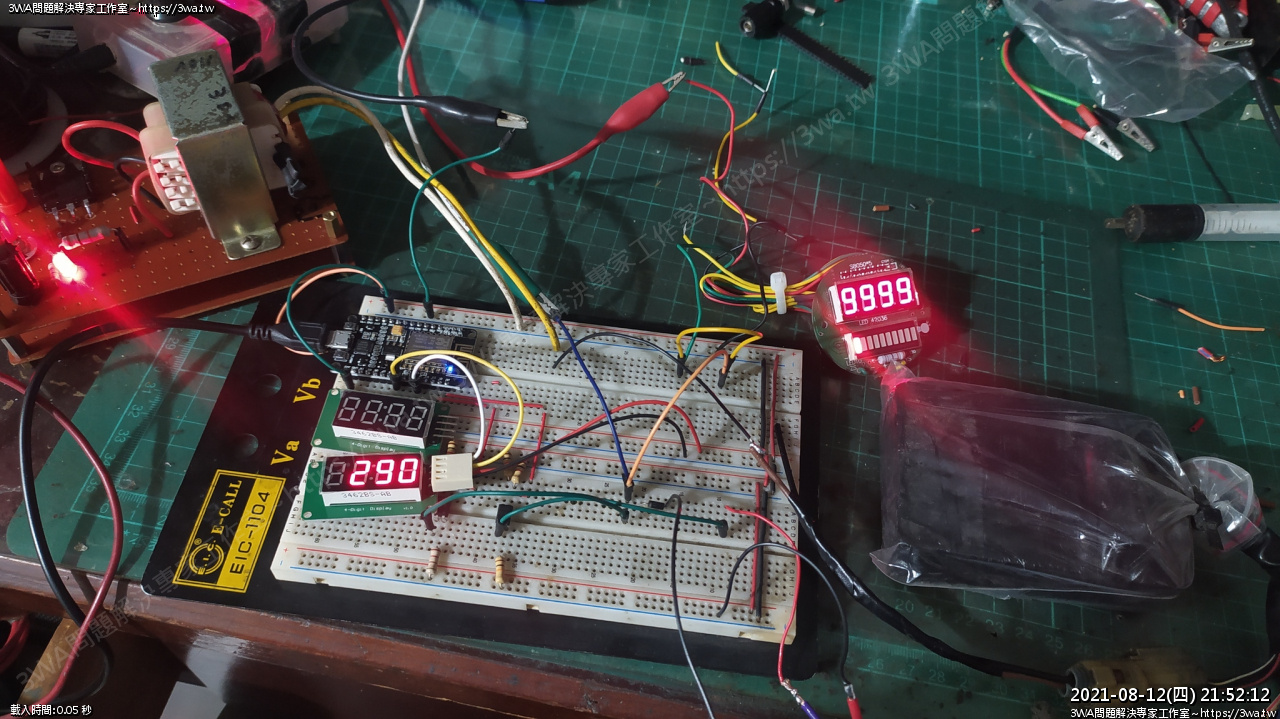

Onboard test

製作激磁電壓產生器非常重要：

1、方便驗證自己作的CDI是否能正確點火

2、藉由點火的過程可以確認可程式 CDI 的電腦會不會當機

3、電容、二極體、SCR、電晶體是否會發燙，可以隨時觀察

CDI 點火模擬器

模擬電路設計 From ：https://www.falstad.com/circuit/

練習的過程，可以先用 falstad 的電路模擬器，來測試 CDI 是否可以正確運作

嘗試「開關」中間的 SW，看看 SCR 的電流怎麼跑

真是很不錯的模擬器

設置了三個示波器，可以看一下電容的最高充電電壓、火花間隙時的電壓

激磁線圈出來的高壓電應該沒有這麼高，也非固定 60HZ，建議同學們可自行量測

即然手動開關可以讓火星塞點火了，那麼...

利用抓取拾波器的訊號，計算當前轉速，當凸台觸發後，要延遲多久讓火星塞點火

配合 Arduino 來輸出LOW、HIGH、LOW ，觸發 2SC1815 電晶體開關，供電給 5P4M

導通讓電容放電、火星塞點火

So...有必要多接一顆 2sc1815 嗎 :D ?

似乎可以省一顆 2sc1815
