~FZR化油器浮筒調整~







CopyRight(C)(R)2012/07/28 By 羽山秋人

版權聲明:請隨意亂傳給你認識的人看Orz

對了,DOC檔的照片可以拉大一點看,比較清楚。

一、            動機:

當你的愛車使用側柱停車,怠速開始變低,變得很不穩定,下車買個飲料,車一斜停,就忽然不穩的熄火,旁邊的老人女人小孩看到後開始嘲笑,你明顯感受到身心受創,為了不再受到如此屈辱,你決定把車一次搞定。

二、            前說明:

FZR這部車,十台有八台斜停怠速會降其實是事實,會降到不穩熄火的,十台也許有五台會這樣,特別是側柱太斜的就會更加嚴重,原因理由很簡單是浮筒室的液面高度造成;這些文章並不難從 Google FZR相關論壇 找到,希望參考以下資料後,對您的愛車有所幫助,以下內容未必是平常大家的認知,所以若有誤導大家的知識,也請加以指教,羽山會再更加詳細測試使留下來的資料更加完整。

三、            認知說明:

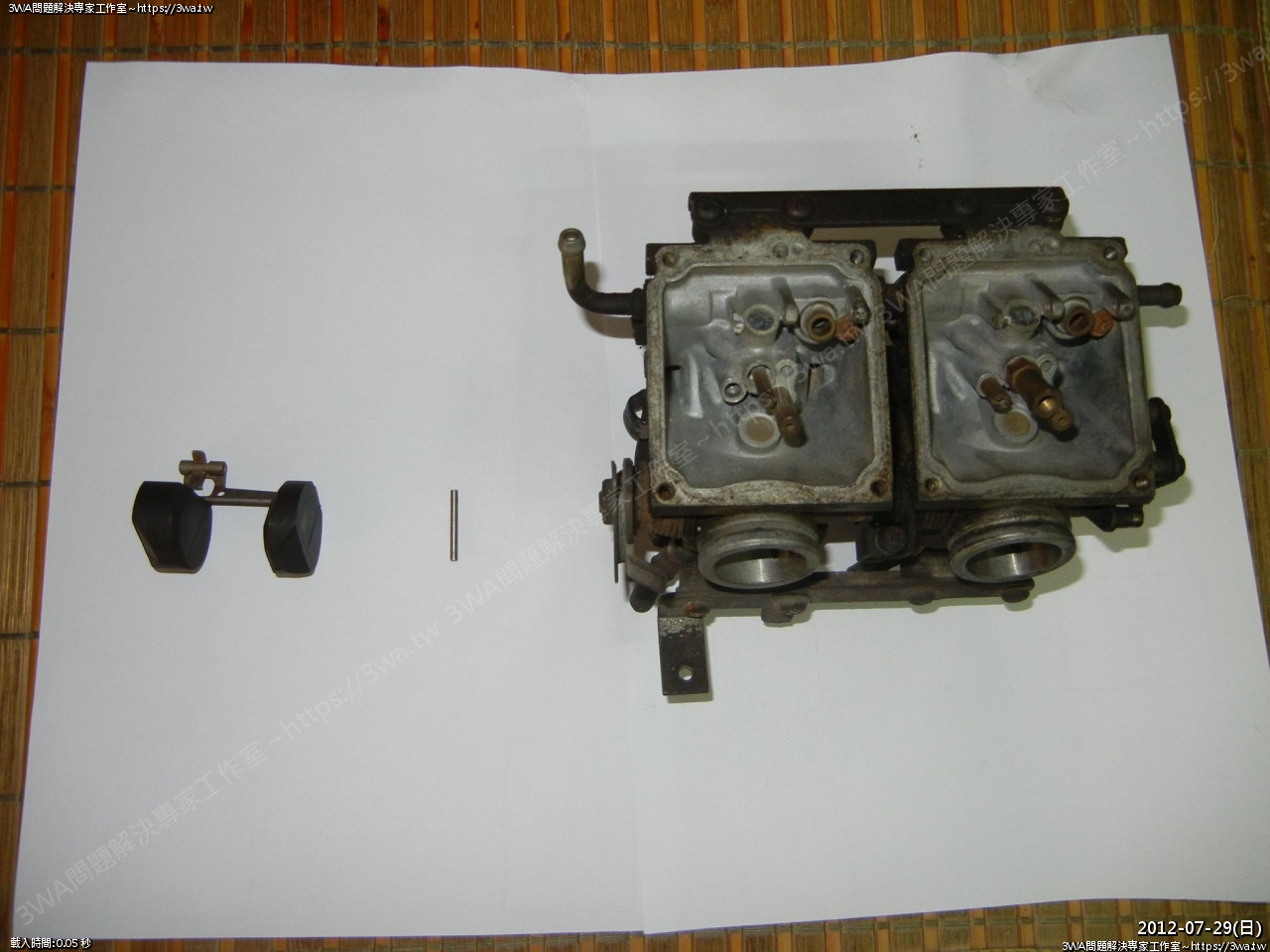

 左邊「浮筒」中間「插銷」右邊「化油器本體」

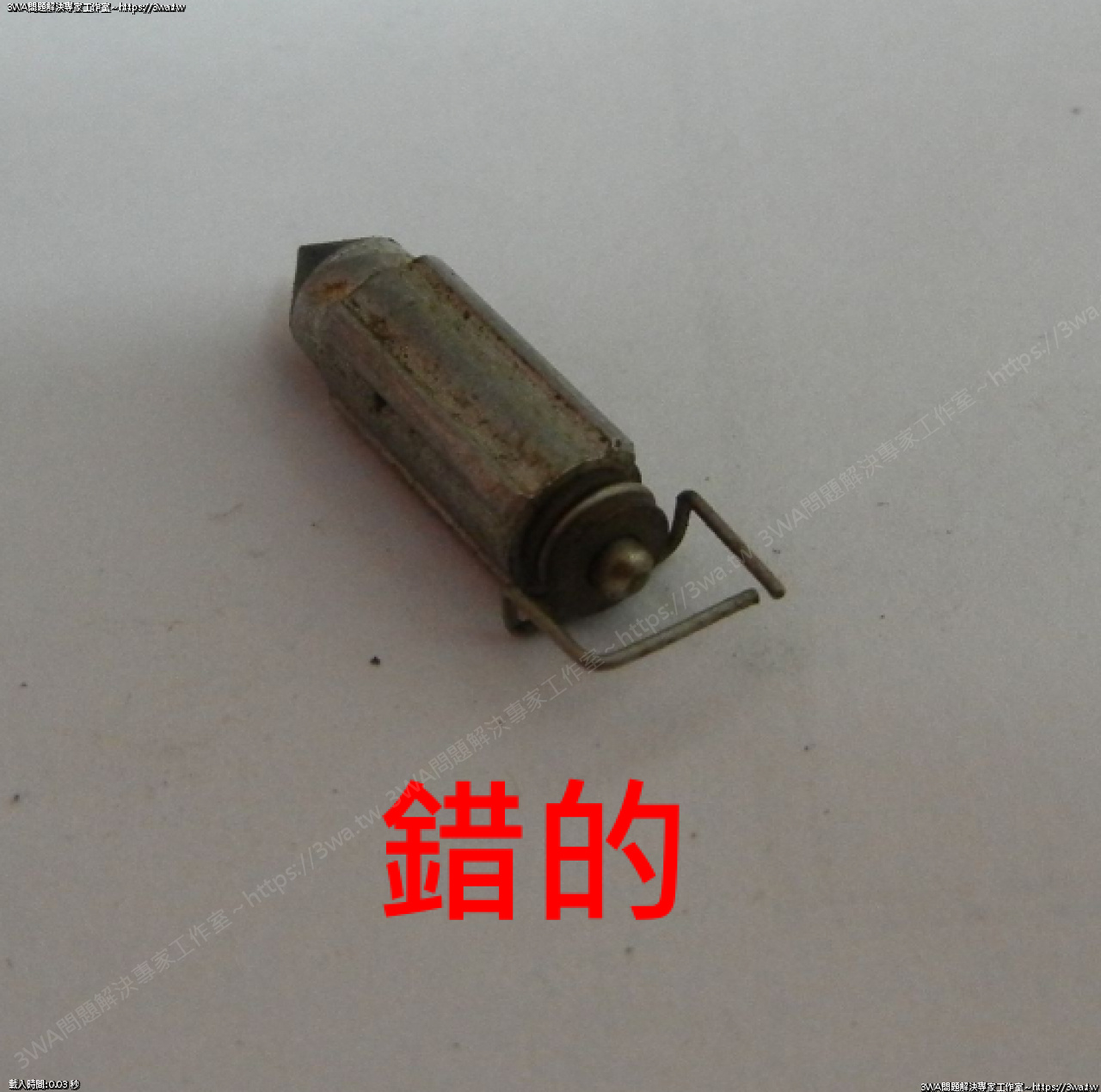

 三角油針(請注意後面扣環的擺放)

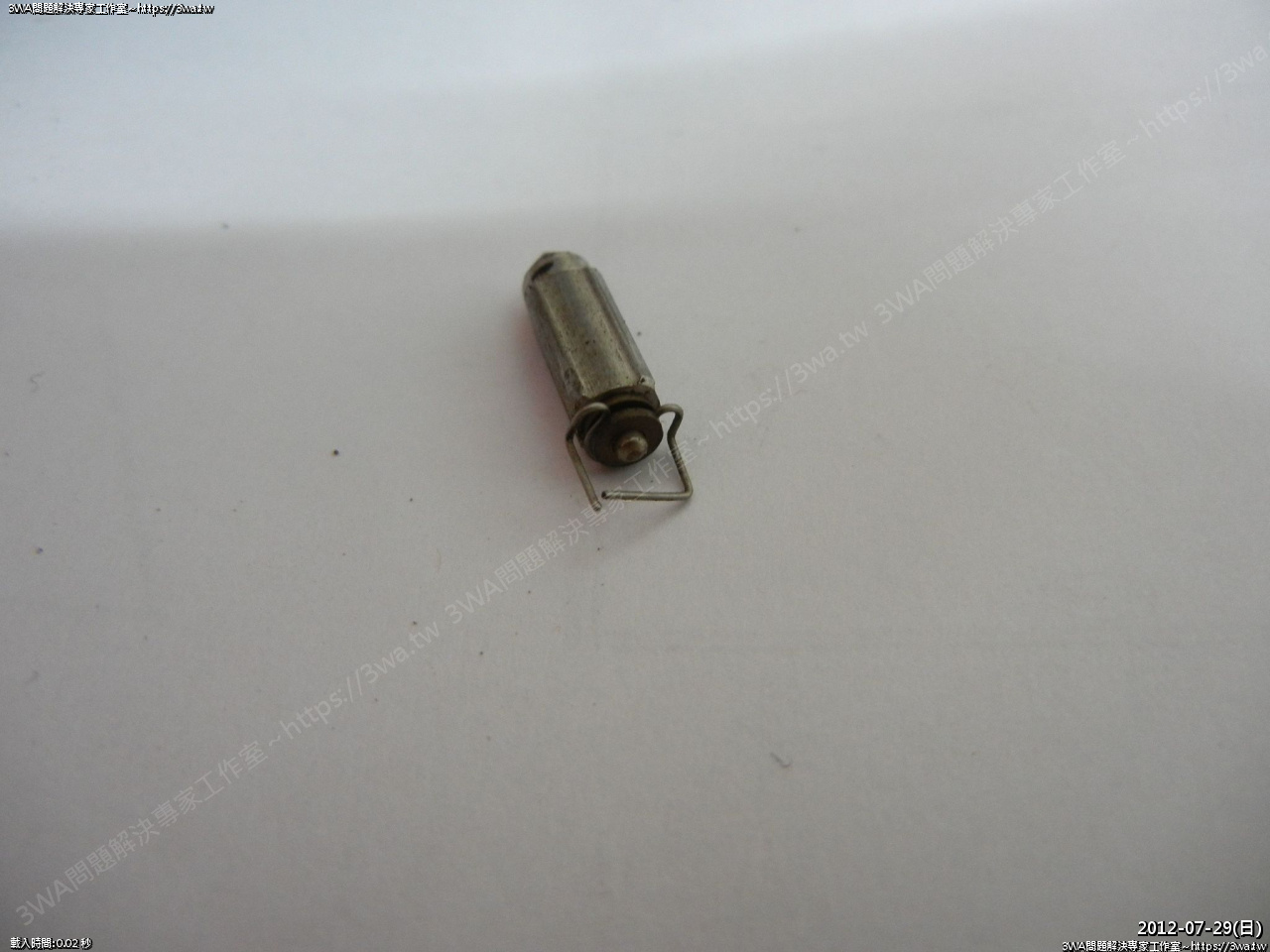

我拆了幾顆全新的化油器,都是左邊這樣的扣環方向讓浮筒勾住~

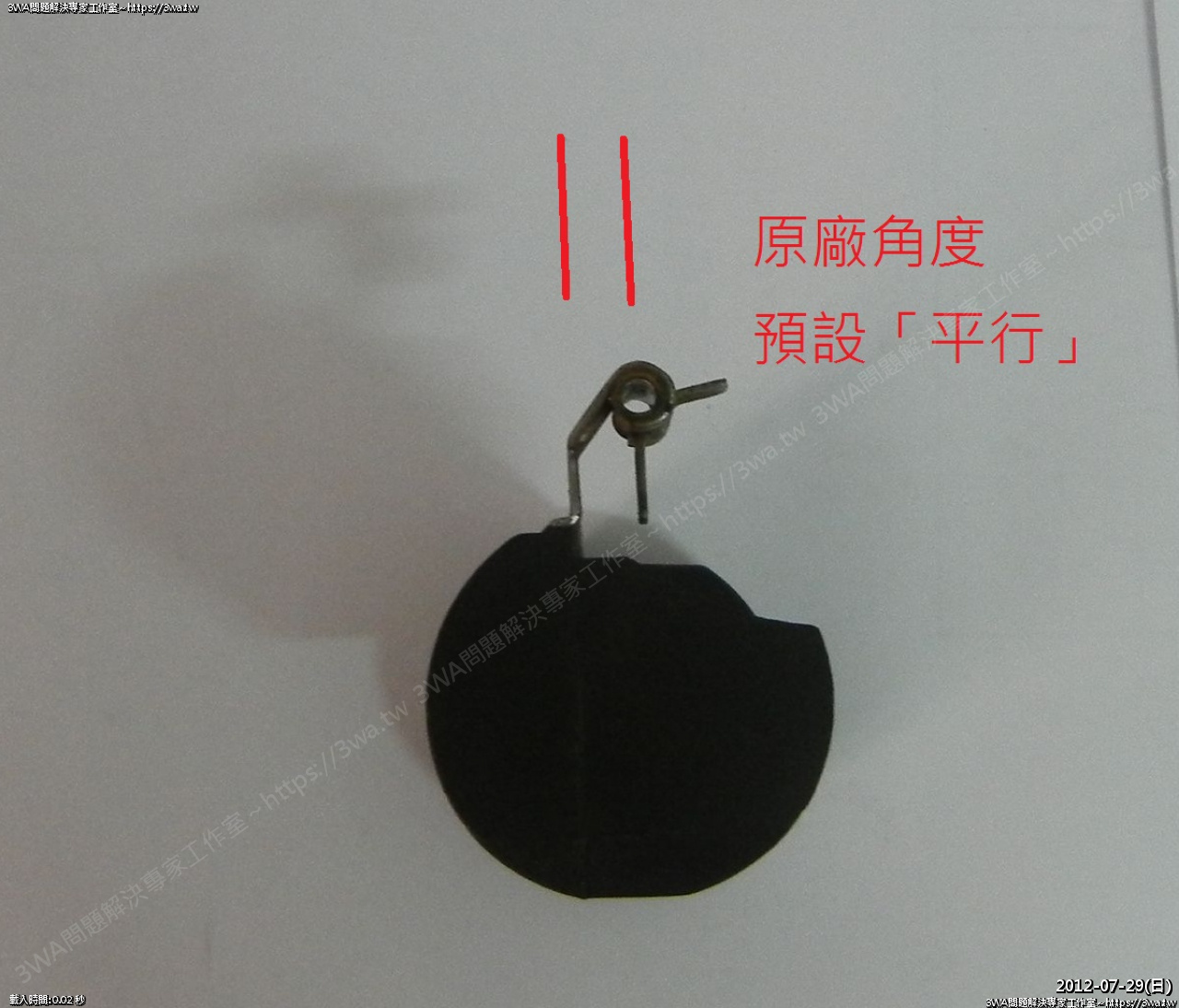

 原廠浮筒的角度預設值幾乎是平行



如果不要有太大變動,他應該側面看是同這樣子

所以,當我們假設目前FZR有立中柱,化油器是直立的狀態。

(目前浮筒自然下垂,代表沒注入汽油)

這時三角油針是被拉開,予許可以注入汽油

 當汽油注入化油器後,浮筒會上升,當浮筒上升後,會頂住三角油針

(如果我是假設化油器注入汽油了,三角油針被頂住的樣子)



這時我們可以重新再看一次浮筒所代表的角度

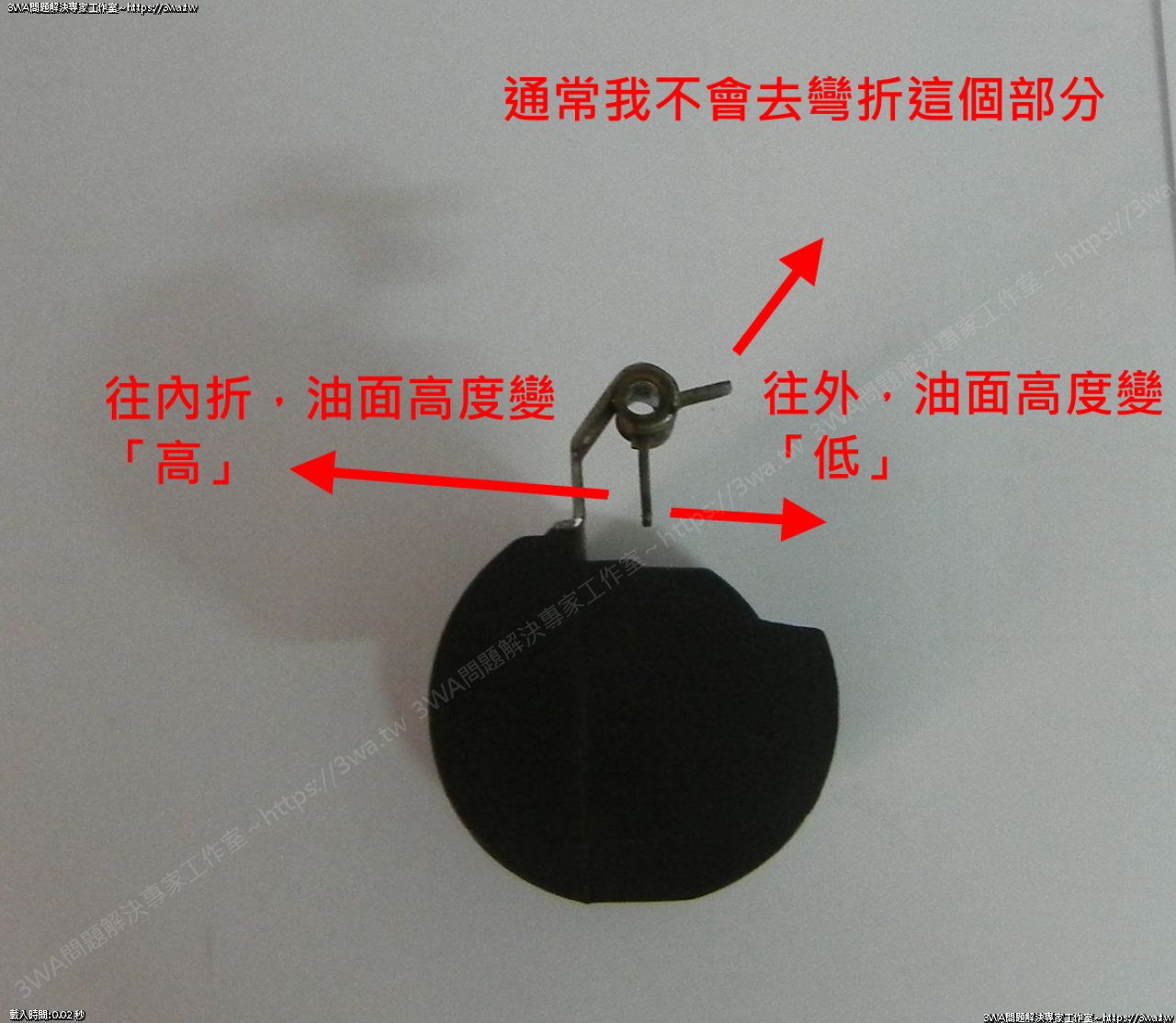

 我們可以從浮筒瞭解,改變角度後,對油面造成的影響。

當下方那支調整被往外拉一些,就會提早關上三角油針,油面高度就會下降。

反之,浮筒室的汽油就會比較上升(往內折)

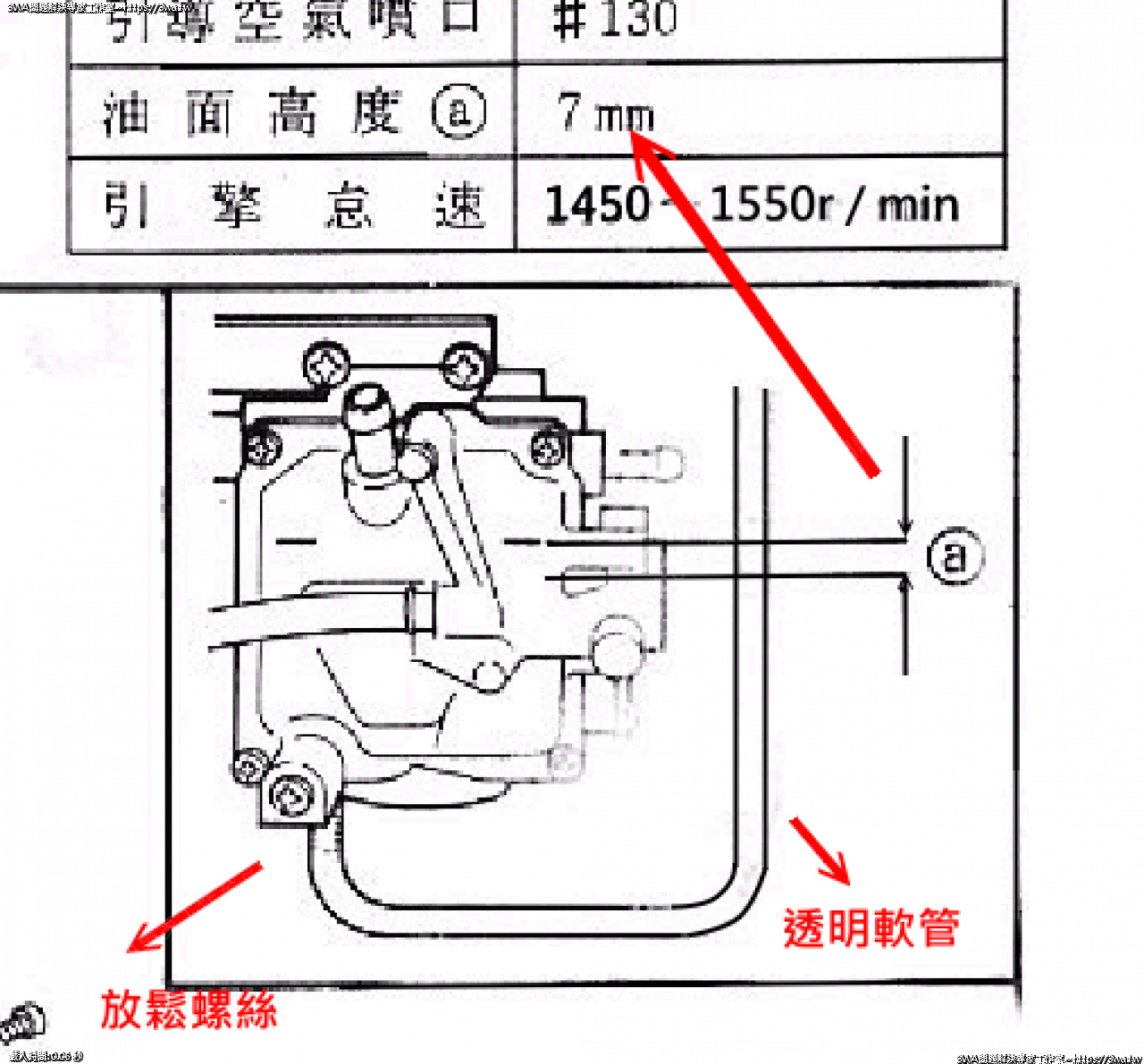

 我們來看一下手冊建議的油面高度

當化油器還在車上,且還接著油箱

你可以在化油器下方,外面接上一段透明的軟管

油管需往上提高,超過化油器的高度

放鬆螺絲後,我們就可以觀察到油面的高度了

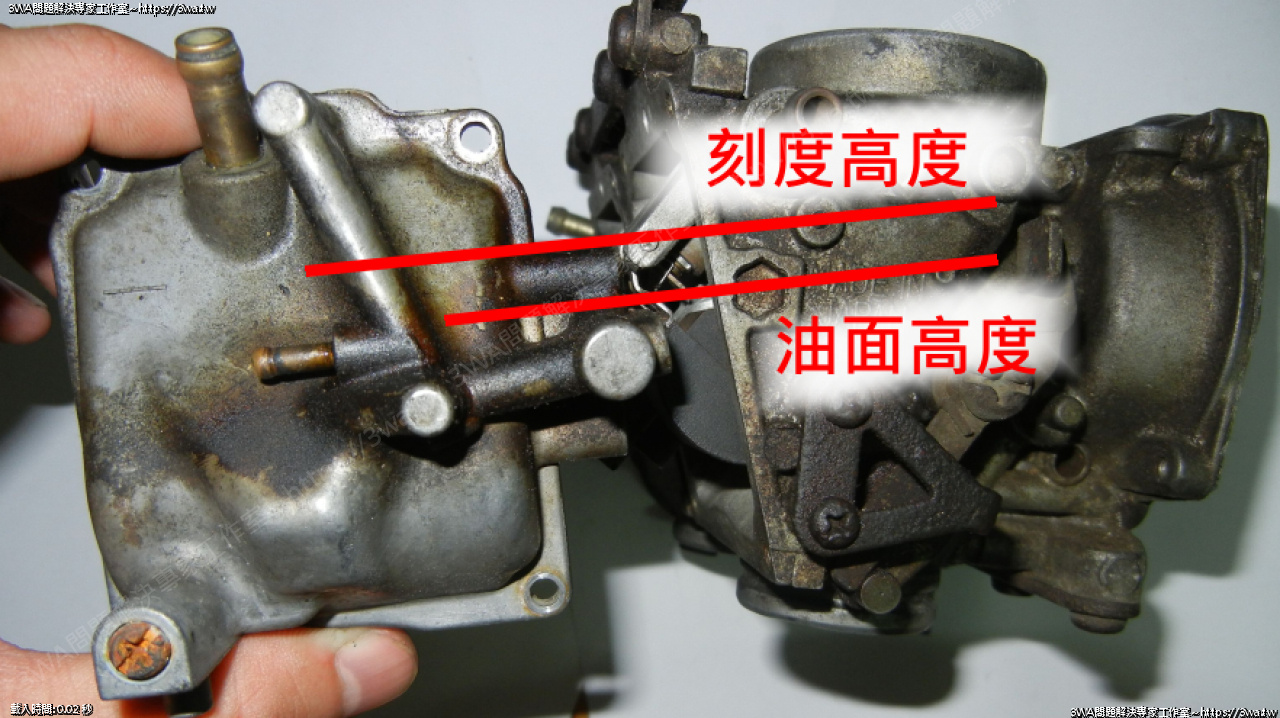

再利用化油器測邊的刻度 (一條線)

 我們先記一下原廠建議的油面高度

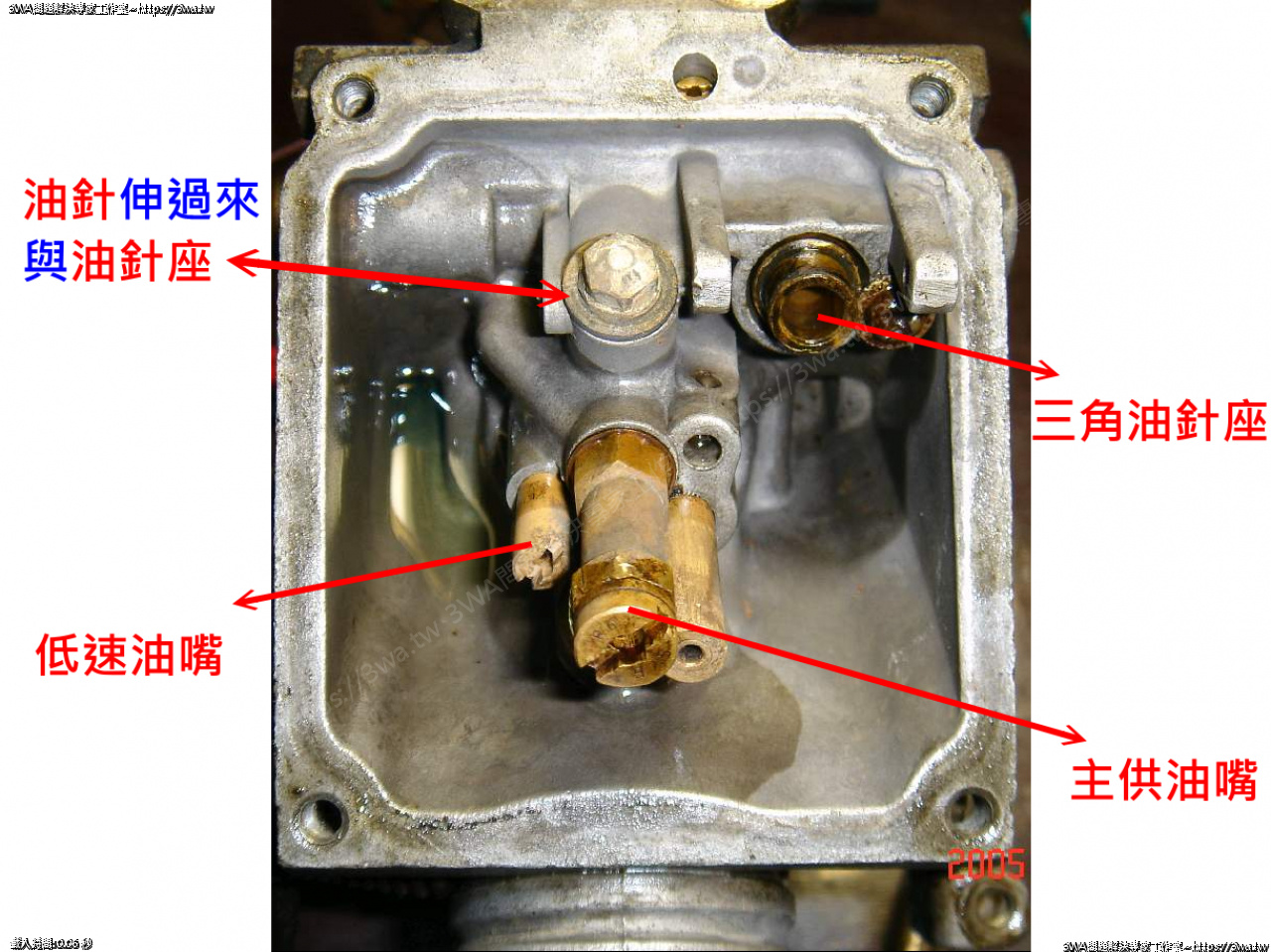

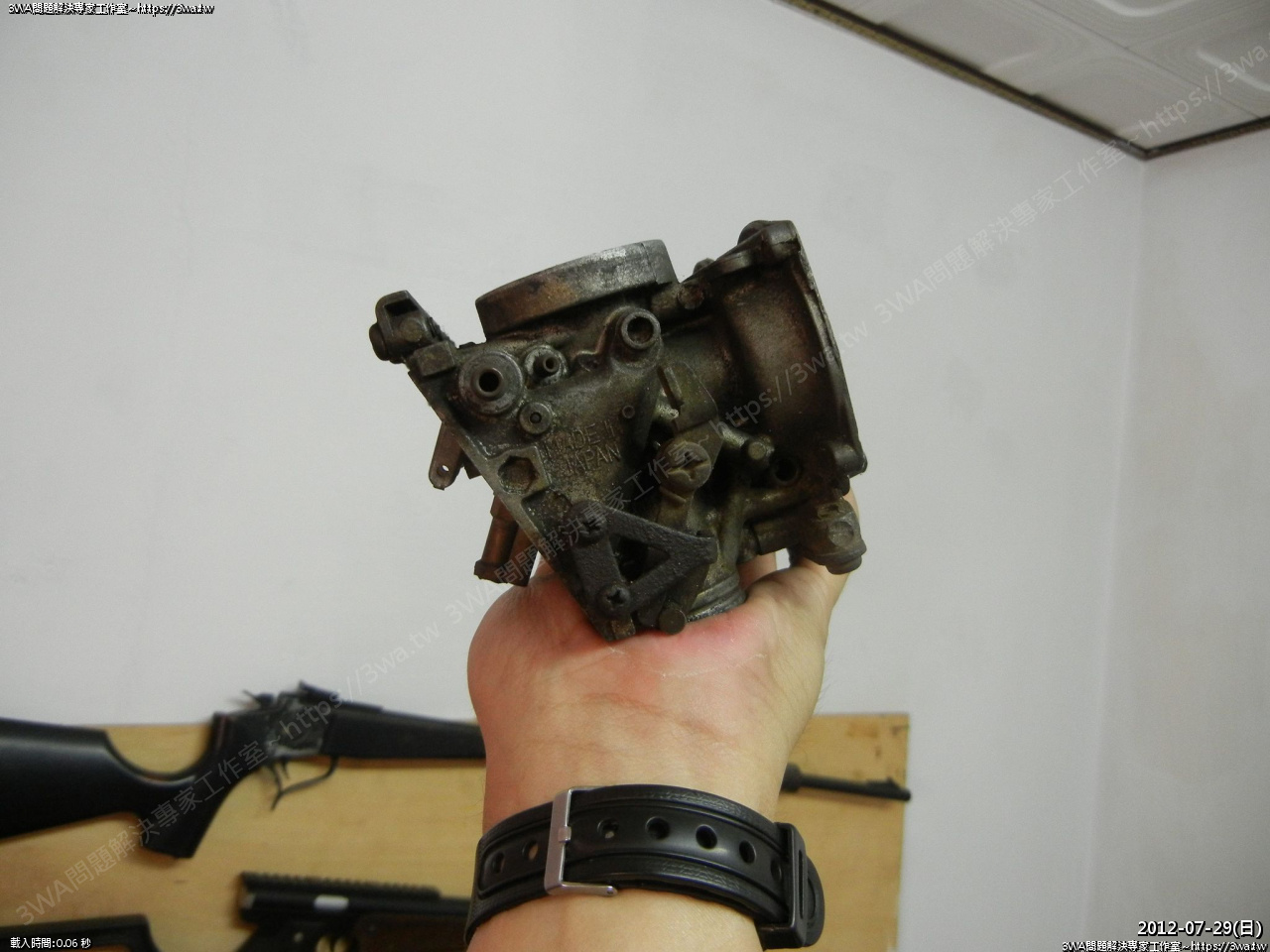

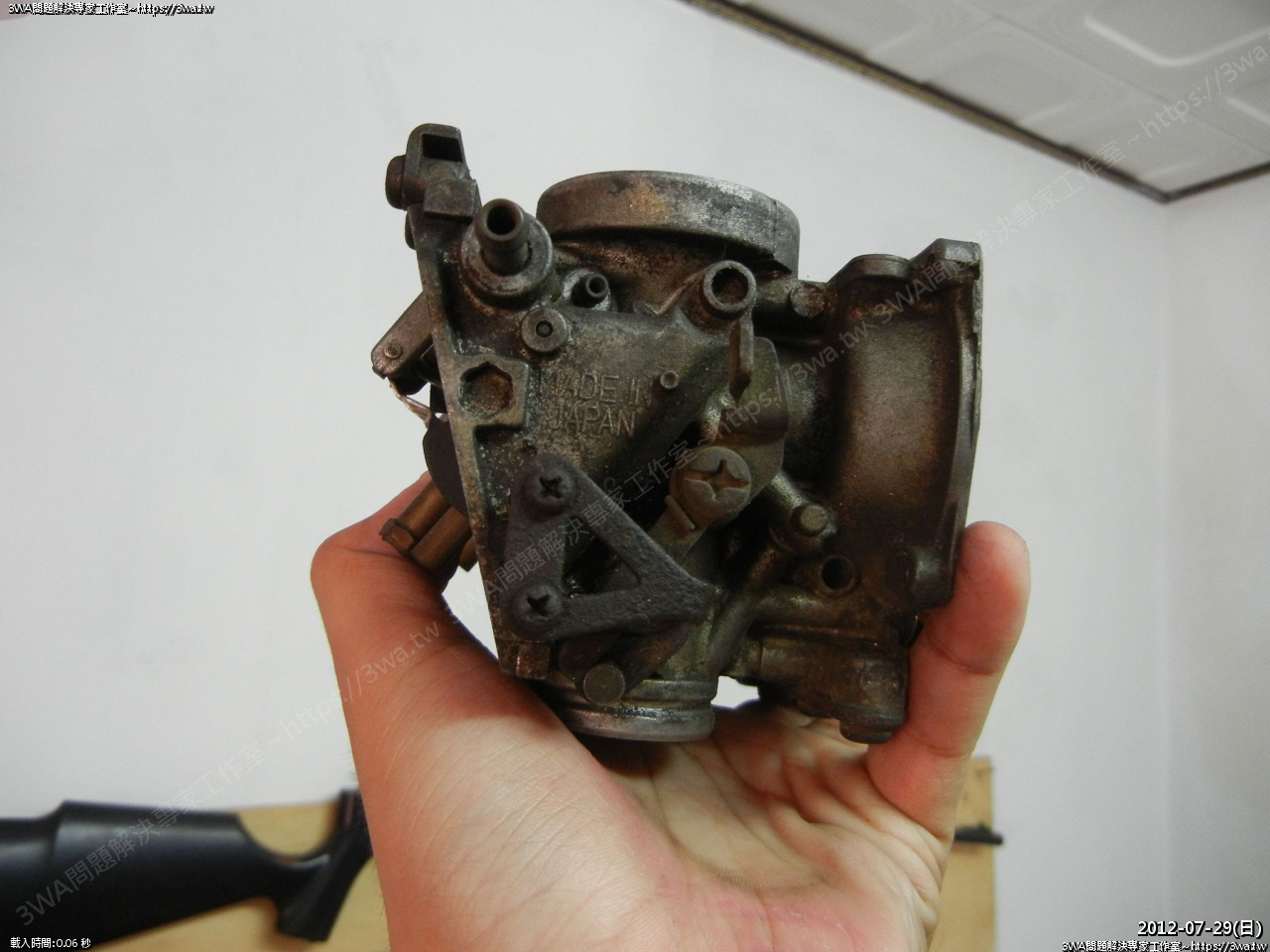

 個角度看一斜正面我們先認識一下化油器的各個結構,不過油針座的位置很重要呦

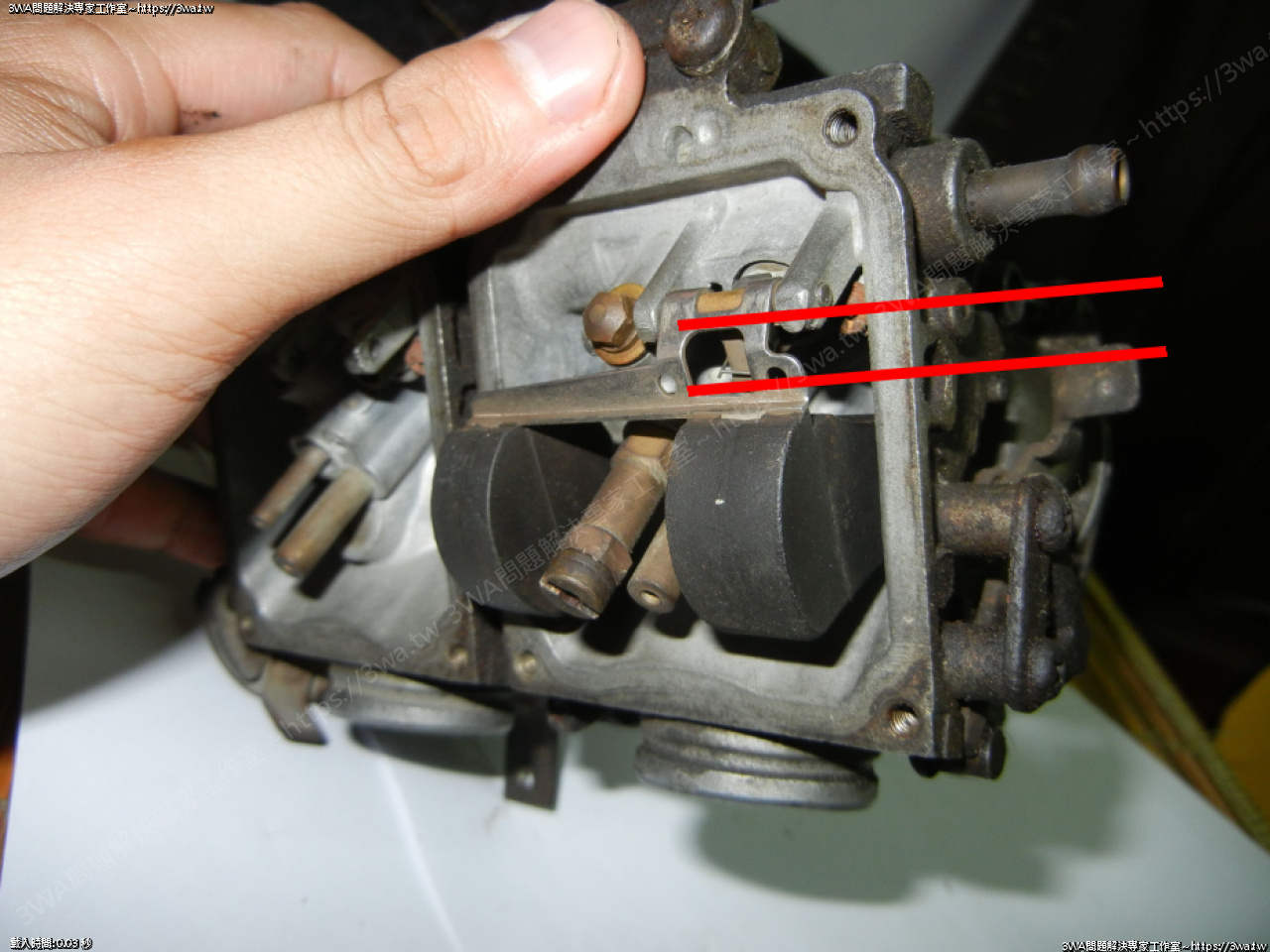

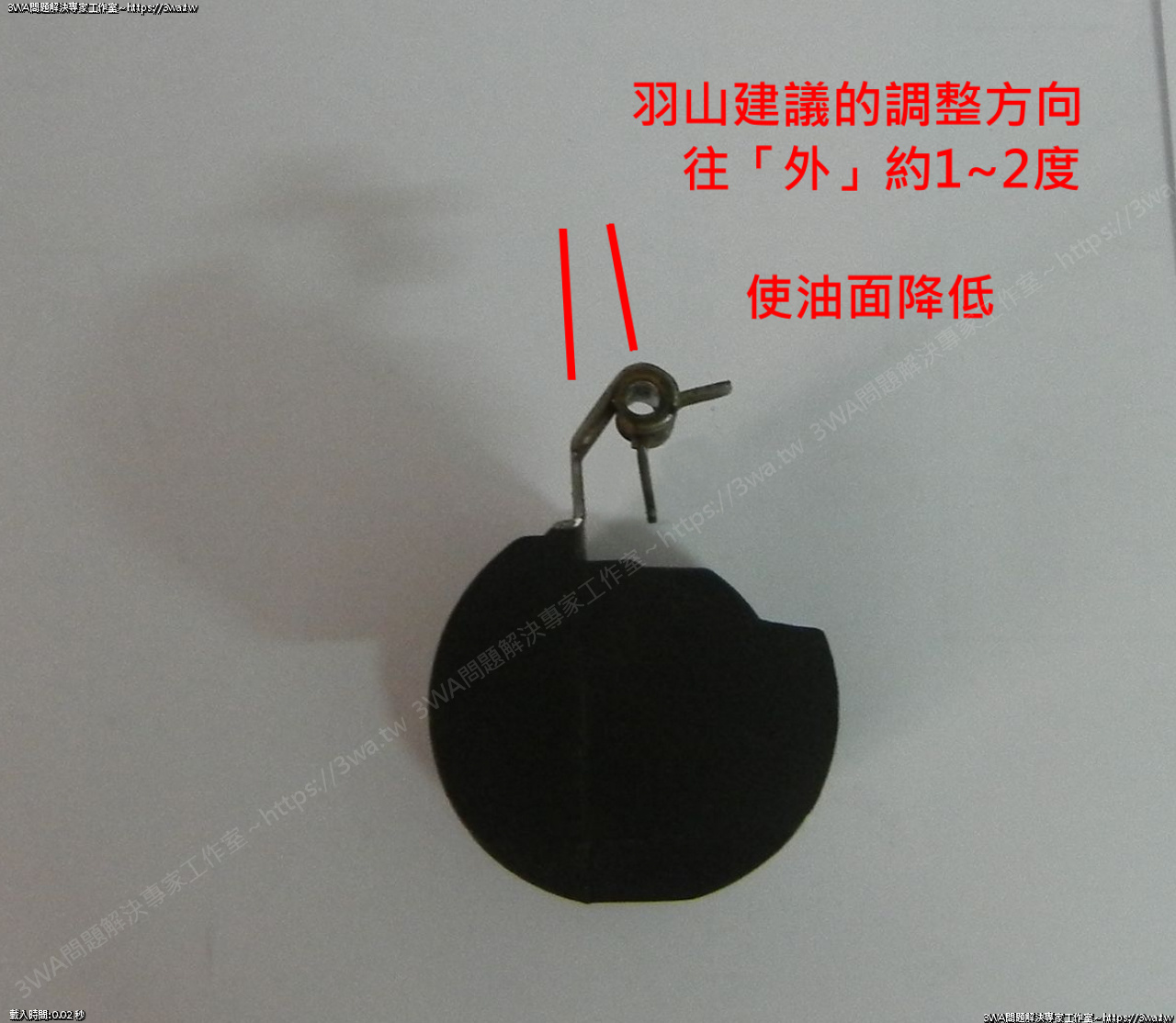

  接下來,我直接貼我建議的角度,我後來都喜歡這麼調呢

如此的角度,油面的高度通常會在下限,甚至距離刻度(9~10mm)左右

我想你可能會納悶,為什麼要把油面高度降低呢?這樣會不會吃不到油??

目前在我車上就算只留側柱,也不會熄火,還滿穩的~

目前液面的高度大概在距離刻度8mm左右~(下限再多一些)

我的心得如下:

1、     FZR化油器的狀況:

l         三角油針磨損變尖,讓浮筒行程增加。

l         因地心引力,左傾時浮筒上浮力無法較完整的壓縮三角油針去檔住進油。

l         浮筒頂三角油針的地方久了就內凹一些,液面高度上升。

2、     因車輛往左傾斜,所以機油往電盤轉子那邊集中,造成旋轉過程轉子有一部分會泡在機油裡,線圈也是如此,使阻力上升。

3、     請看一下各種角度的狀況,還有低速、主油嘴的角度。

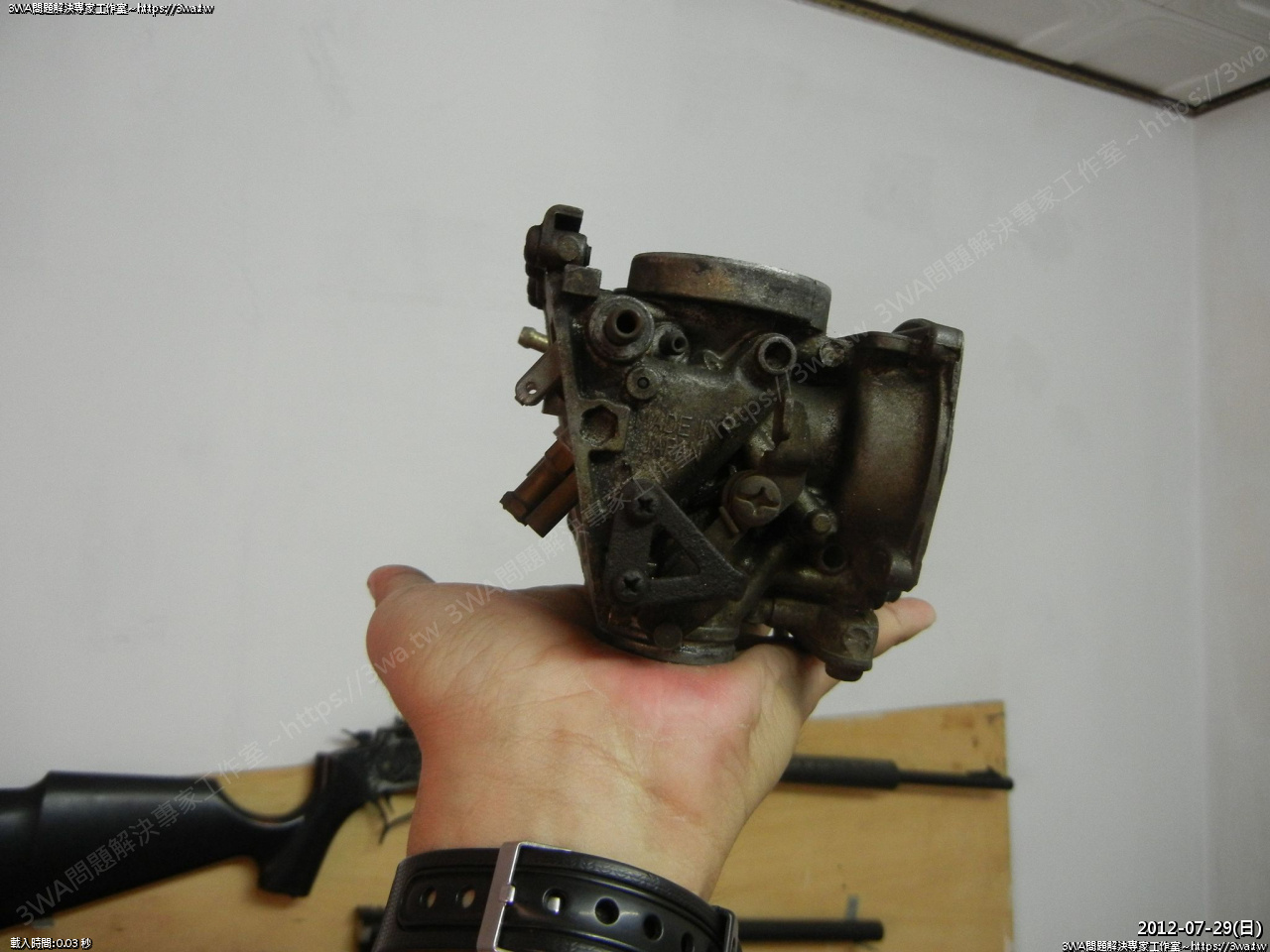

往左傾斜

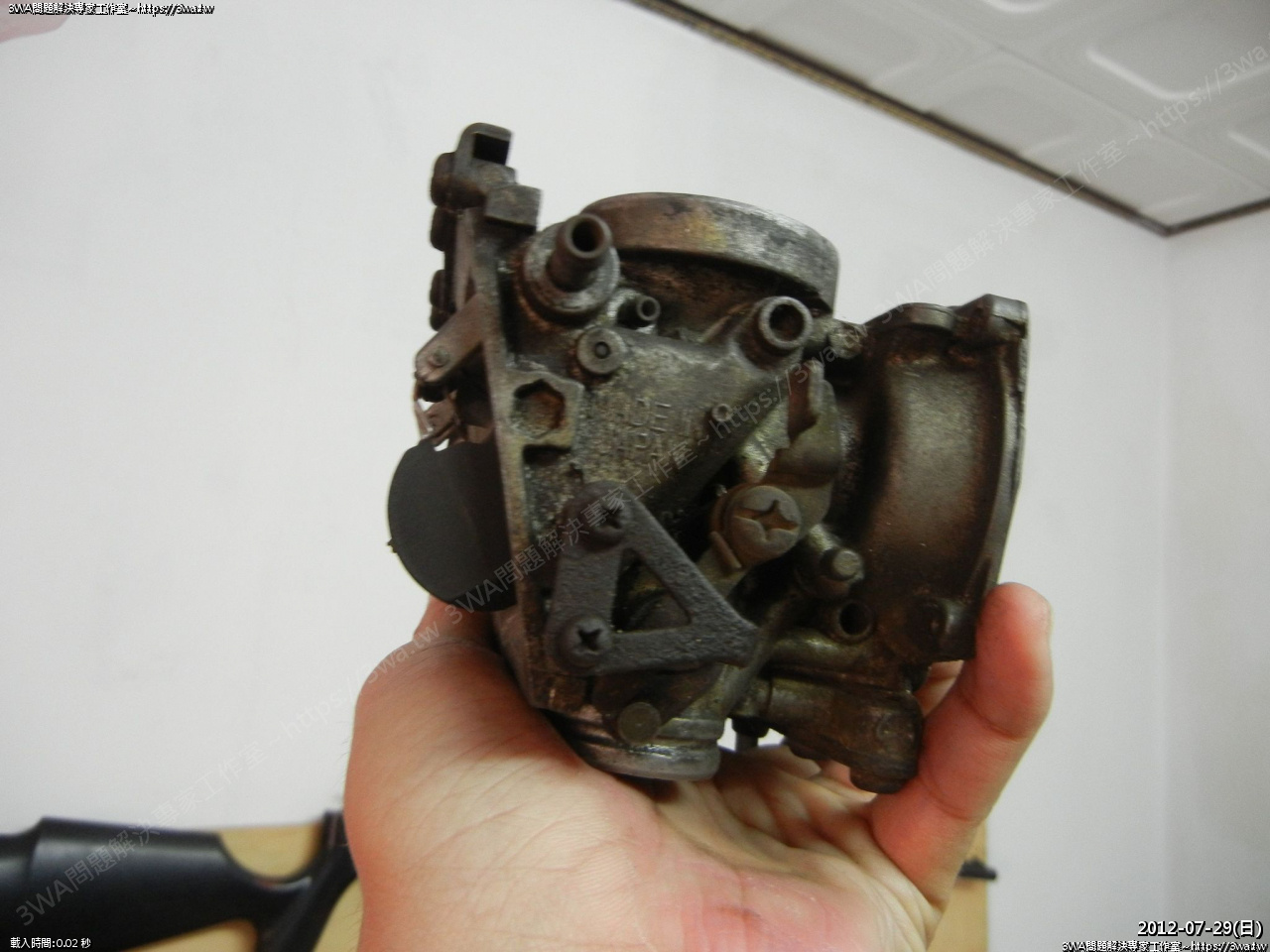

立中柱時

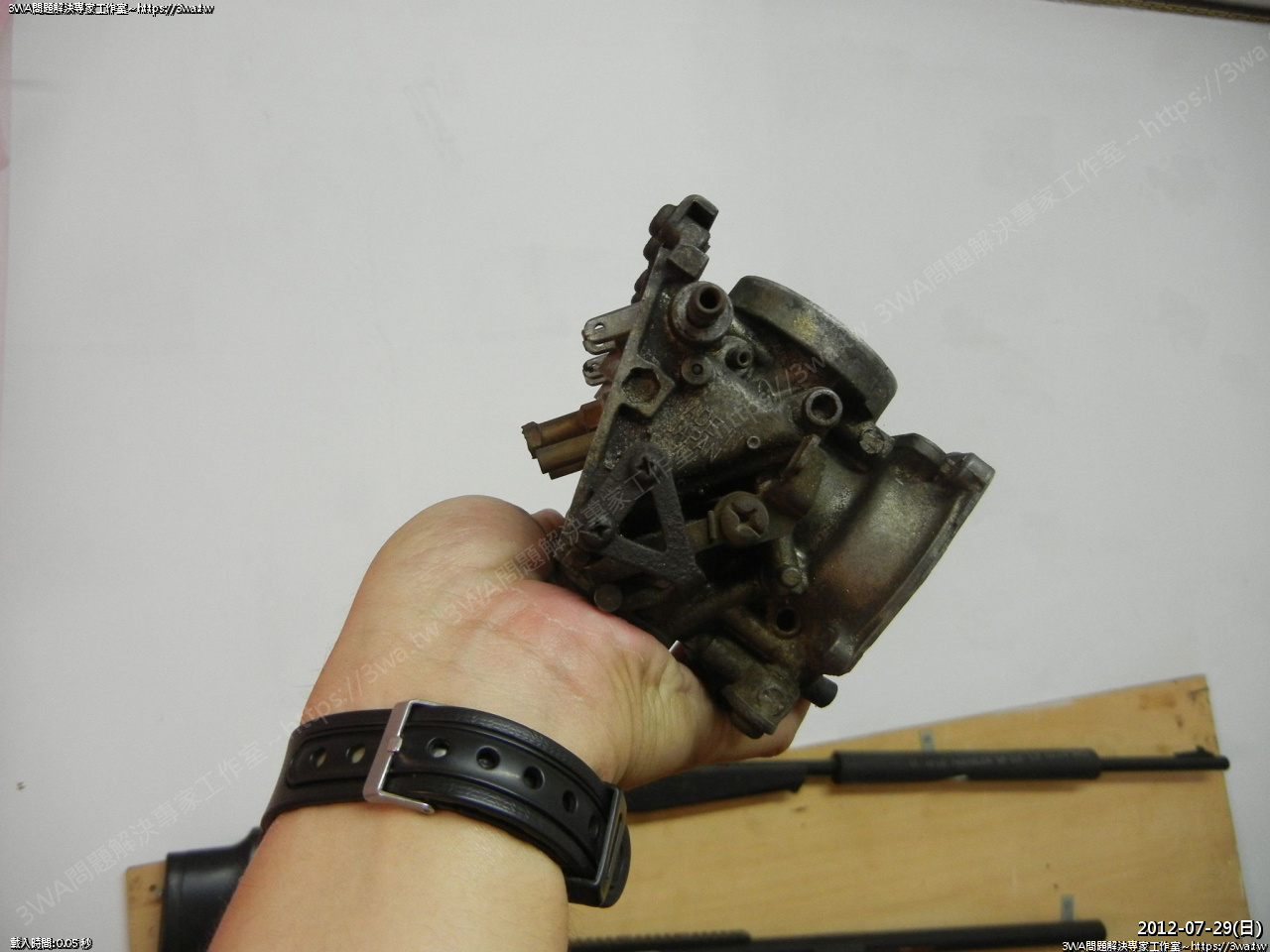

往右

如果會因為油面高度太低造成熄火,照道理也應該是車子偏右邊對吧~因為油嘴往上抬了,看似會比較吃不到油,實際上,油嘴一直都泡在汽油裡,往左傾反而會吃更多油。

所以本山覺得…油面太高,加上左傾,反而會讓汽油在怠速時多吃太多太濃的汽油,其實你可以試著請朋友微微左傾,當開始慢慢降怠速失動力時,那時排氣的煙味,會有較濃的油氣。

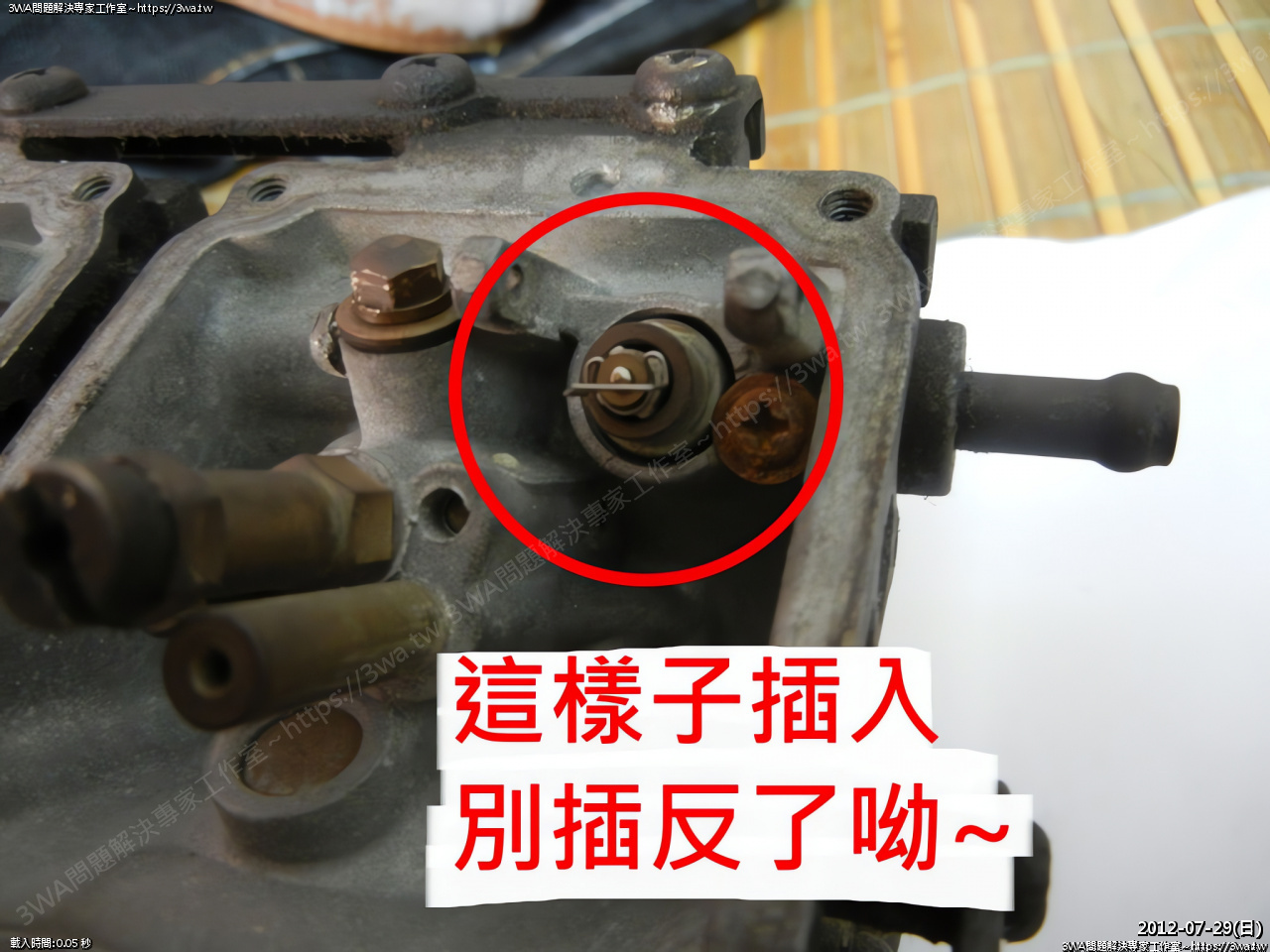

總之~能不能改善怠速斜停,是需要車主花費心思,阿山在此留下一些心得給大家參考,如果有錯誤,也請大家多多指教。謝謝~補上一張三角油針插入的樣子

全文完
