收到車友寄來三盒很整齊的的FZR轉速表...
到底要去哪生這種完美的盒子

開封

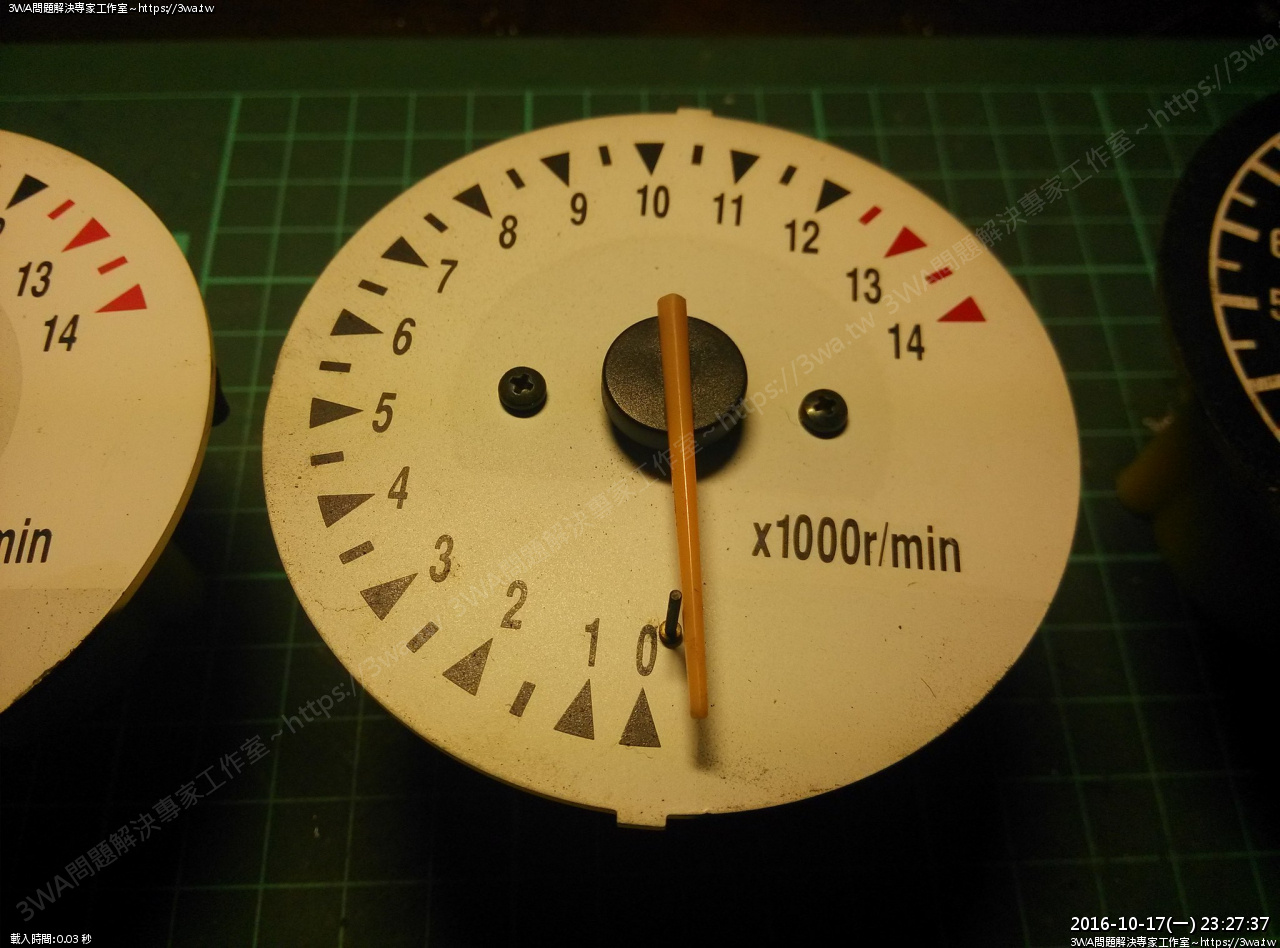

這指針的位置是搞毛...

這指針的位置是搞毛...

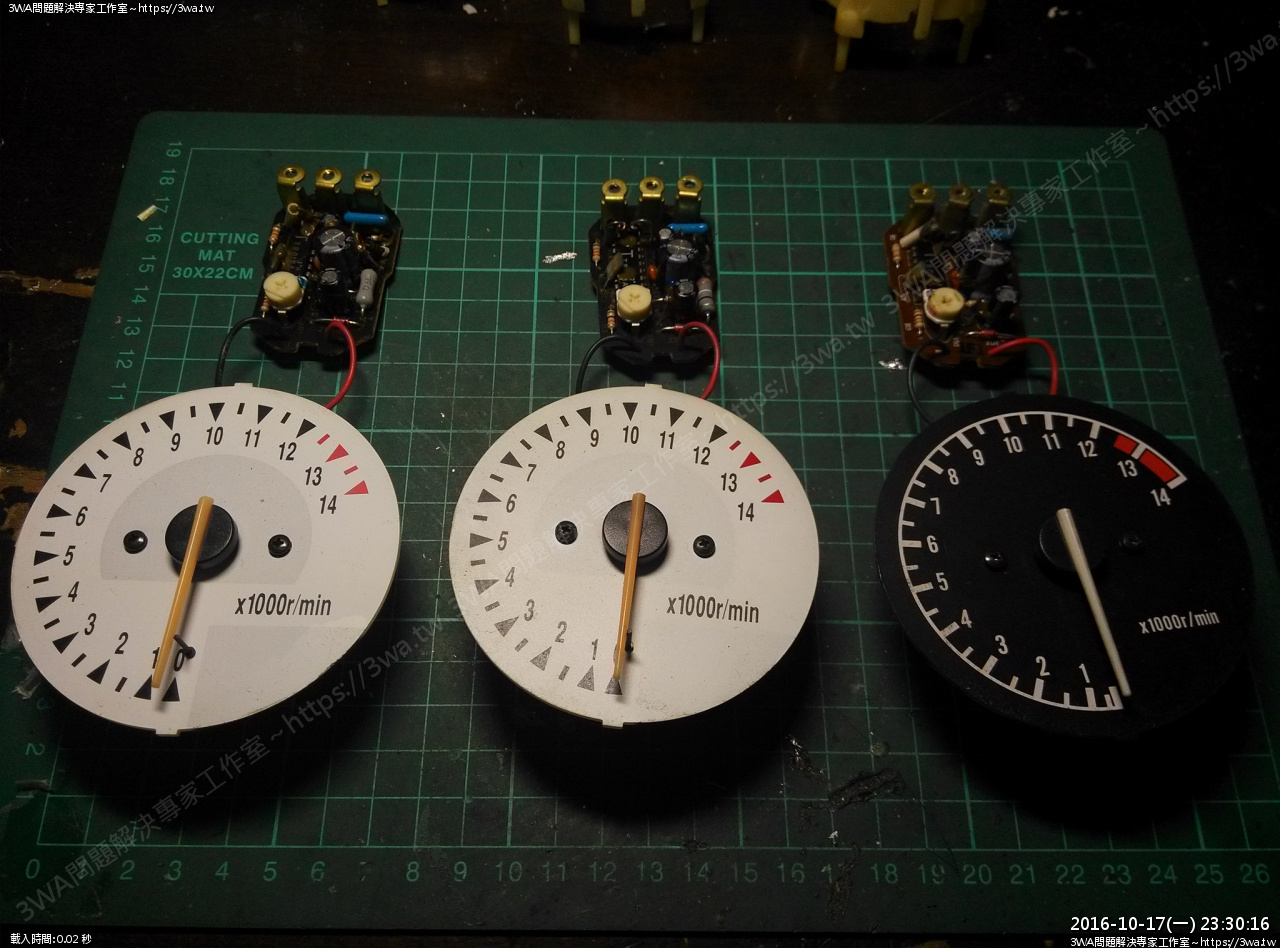

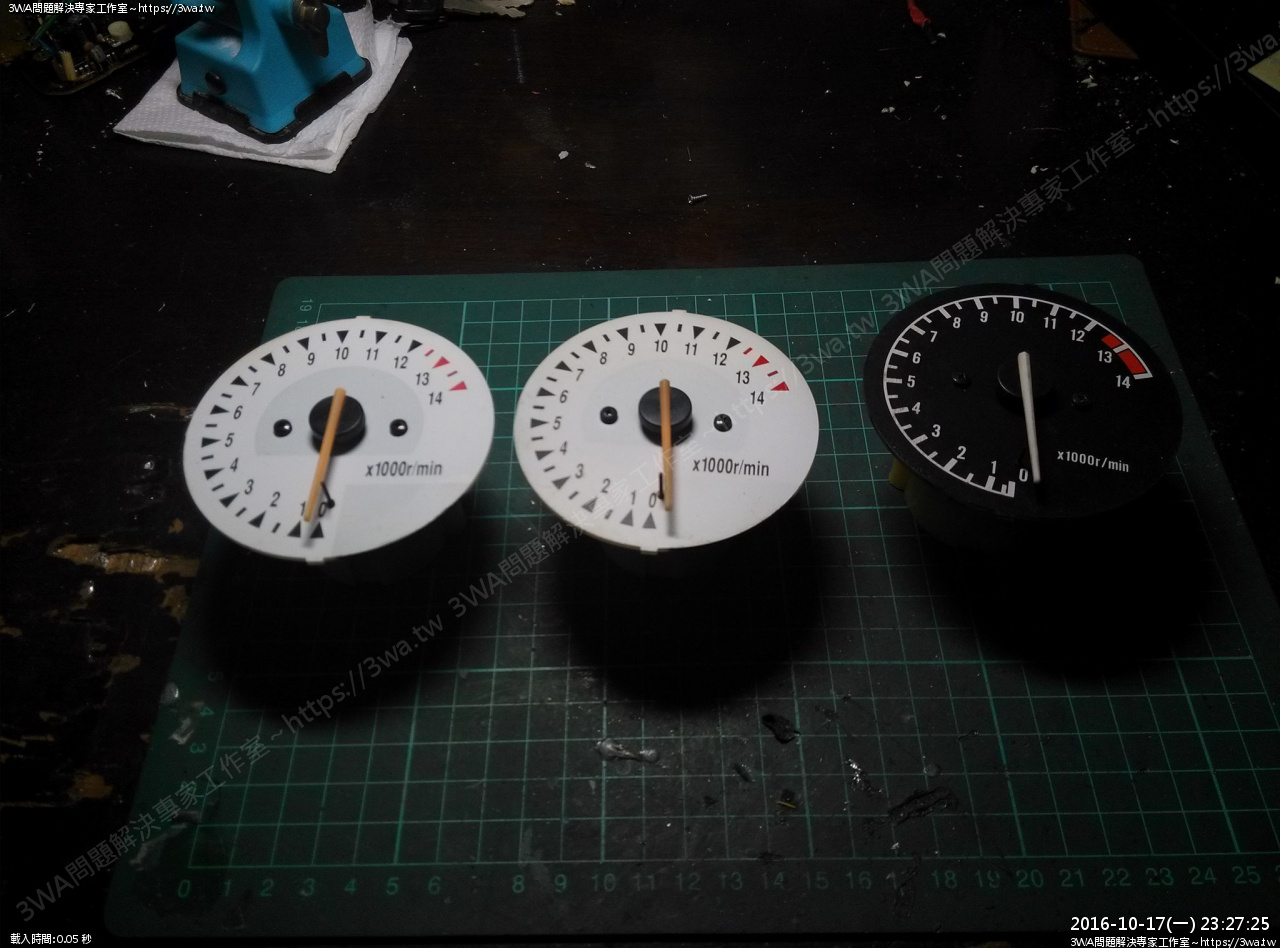

很少有這種機會排一起

看起來滿有戲的

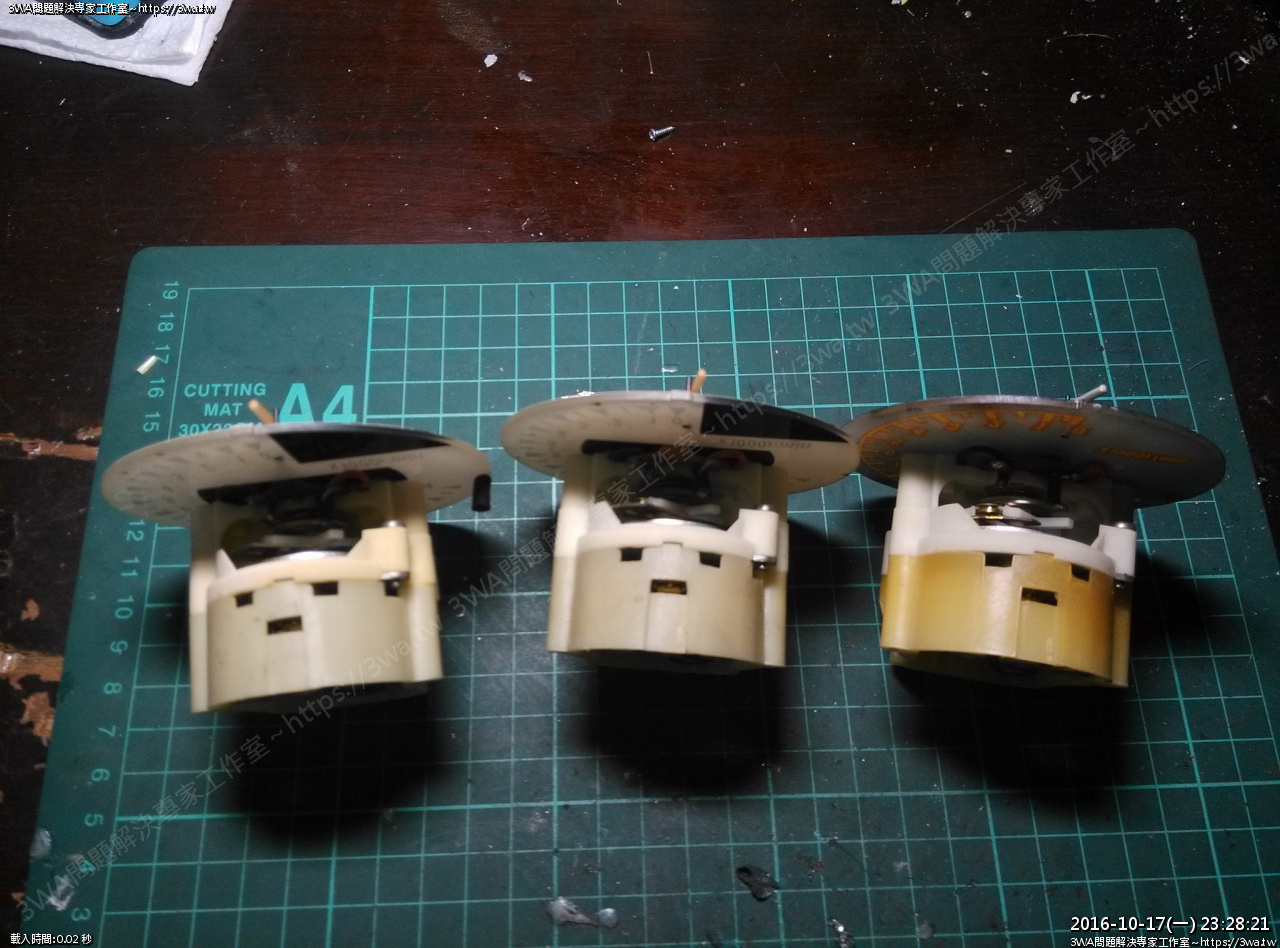

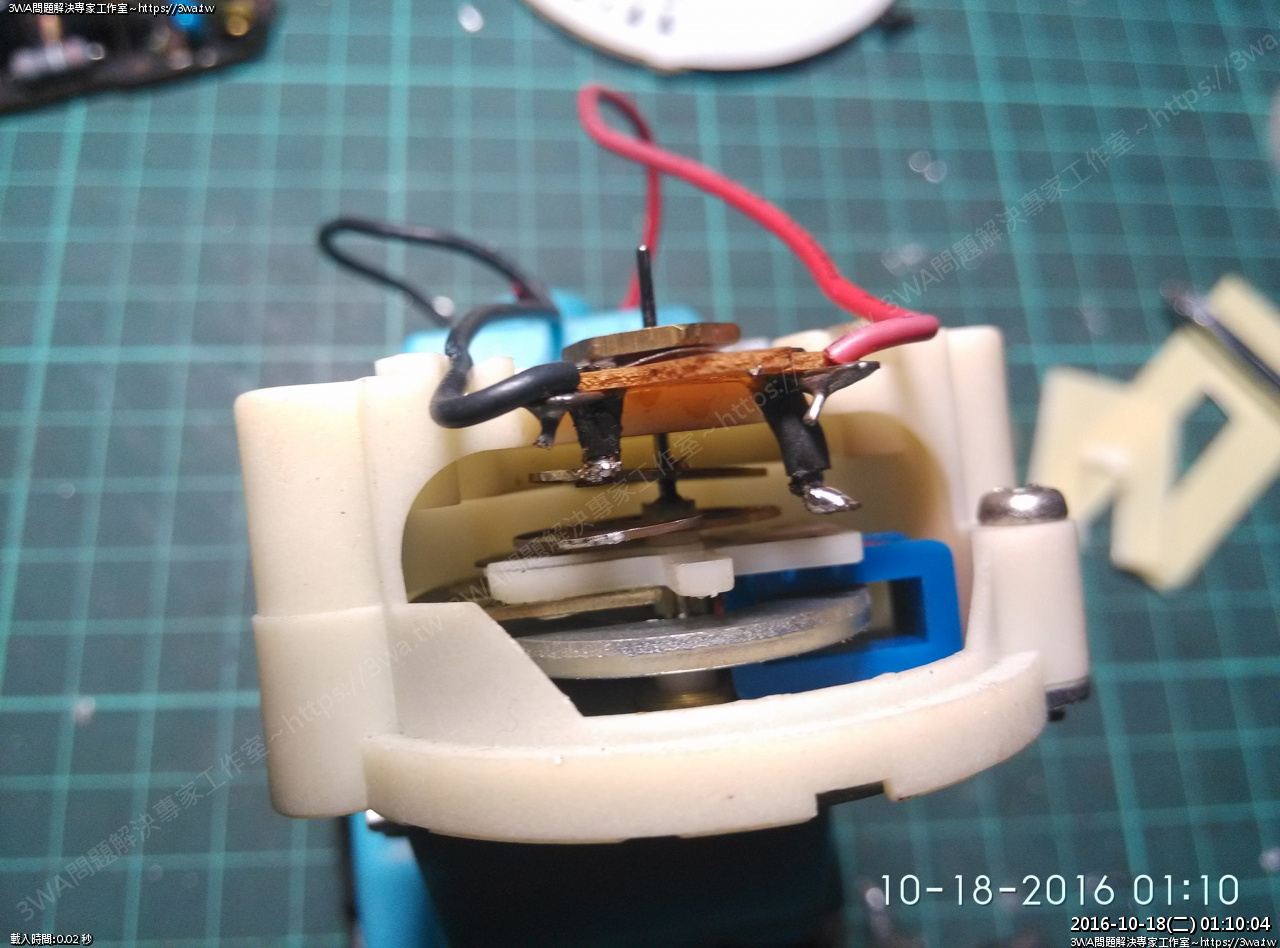

拆下外蓋比較好量

先量指針正常的表一,盒子裡寫著「低」,是指低轉不良嗎?
00:00
00:00
量起來是滿正常的
00:00
00:00
不過低轉有點鬆掉了
接下來量看看黑表

黑表動都不動

然後量另一個個白表,也是動都不動

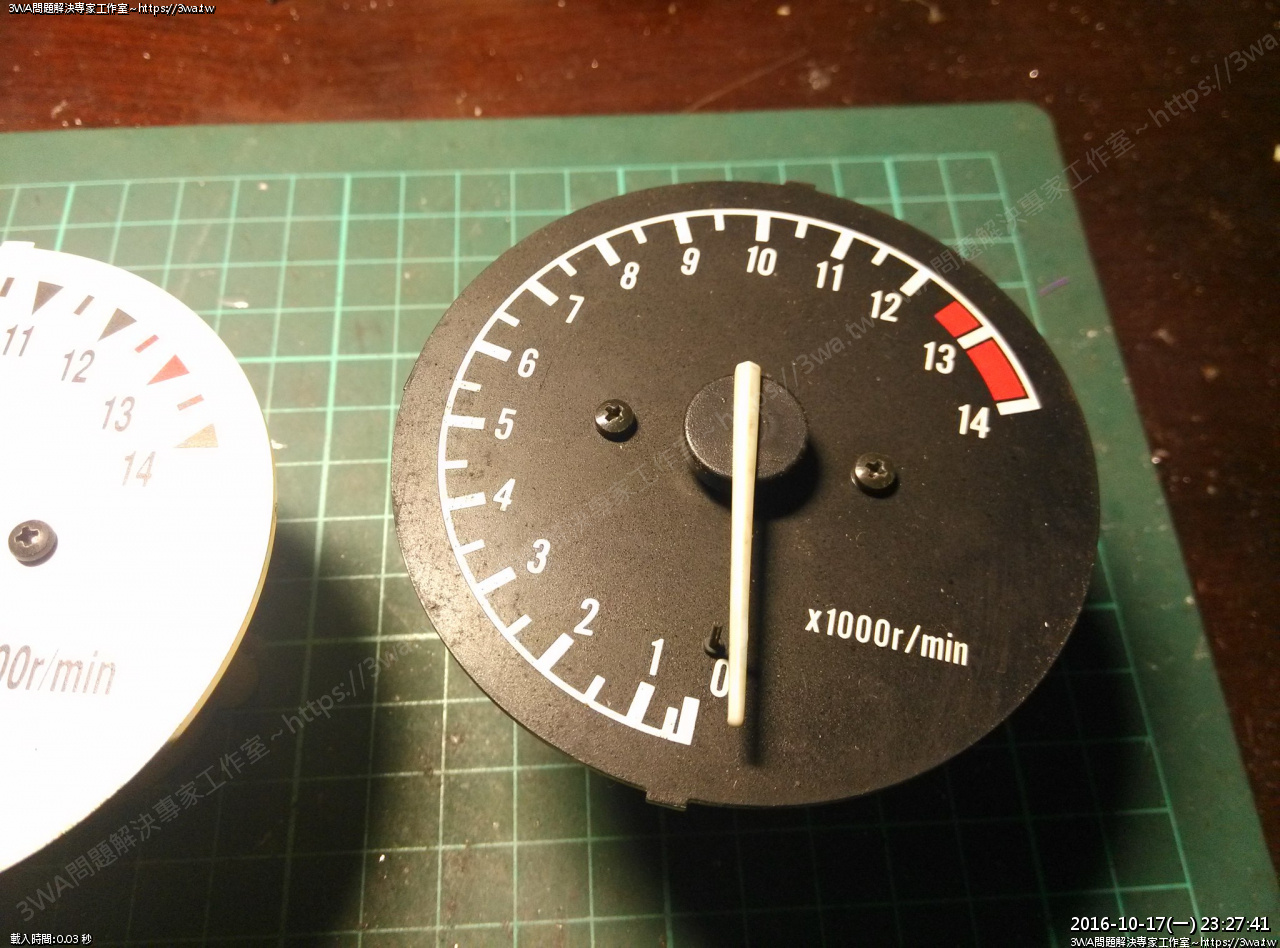

黑表看起來比較帥,先作黑表
黑表的線圈量起來有52.8Ω,看似正常

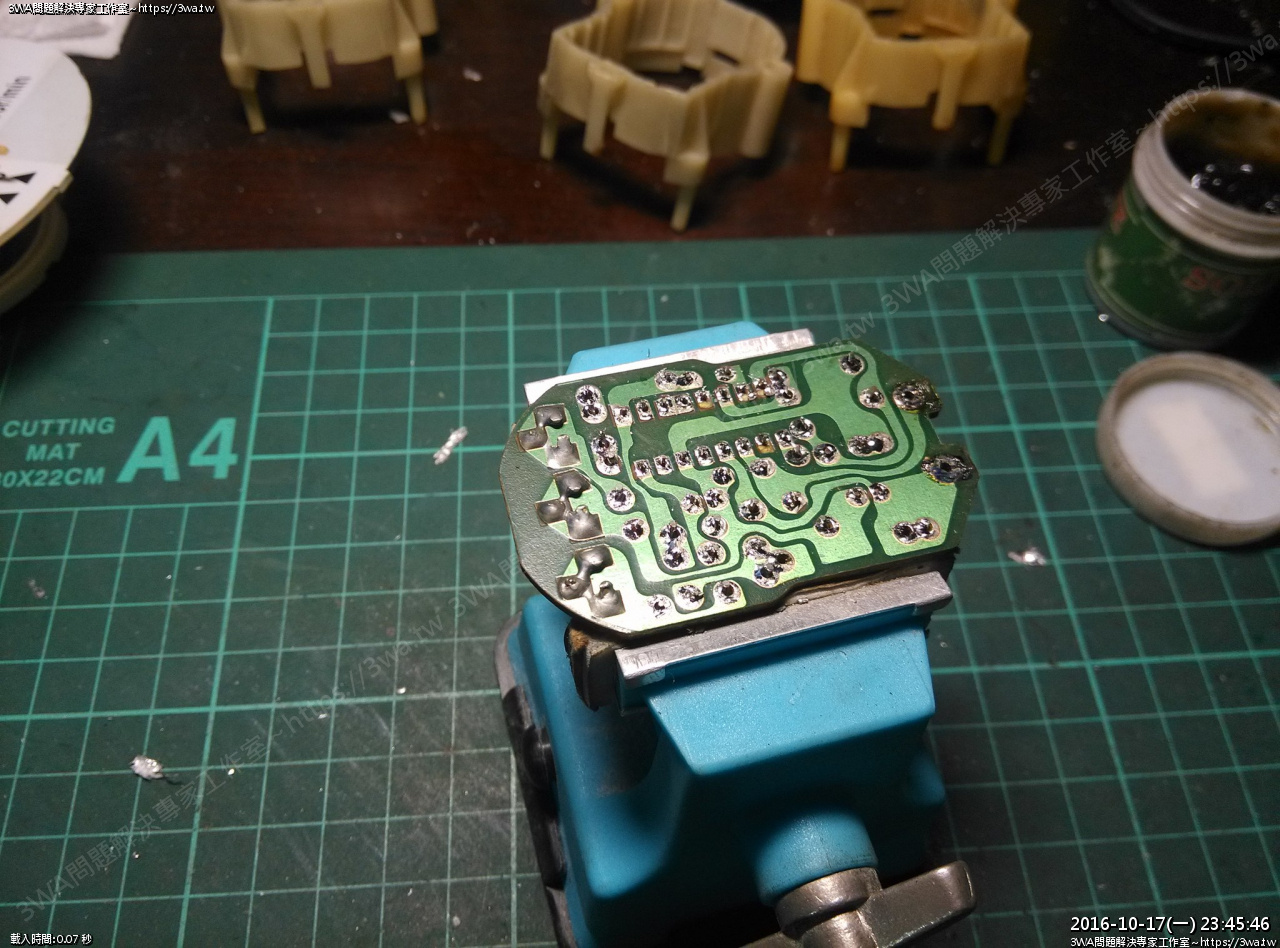

解焊

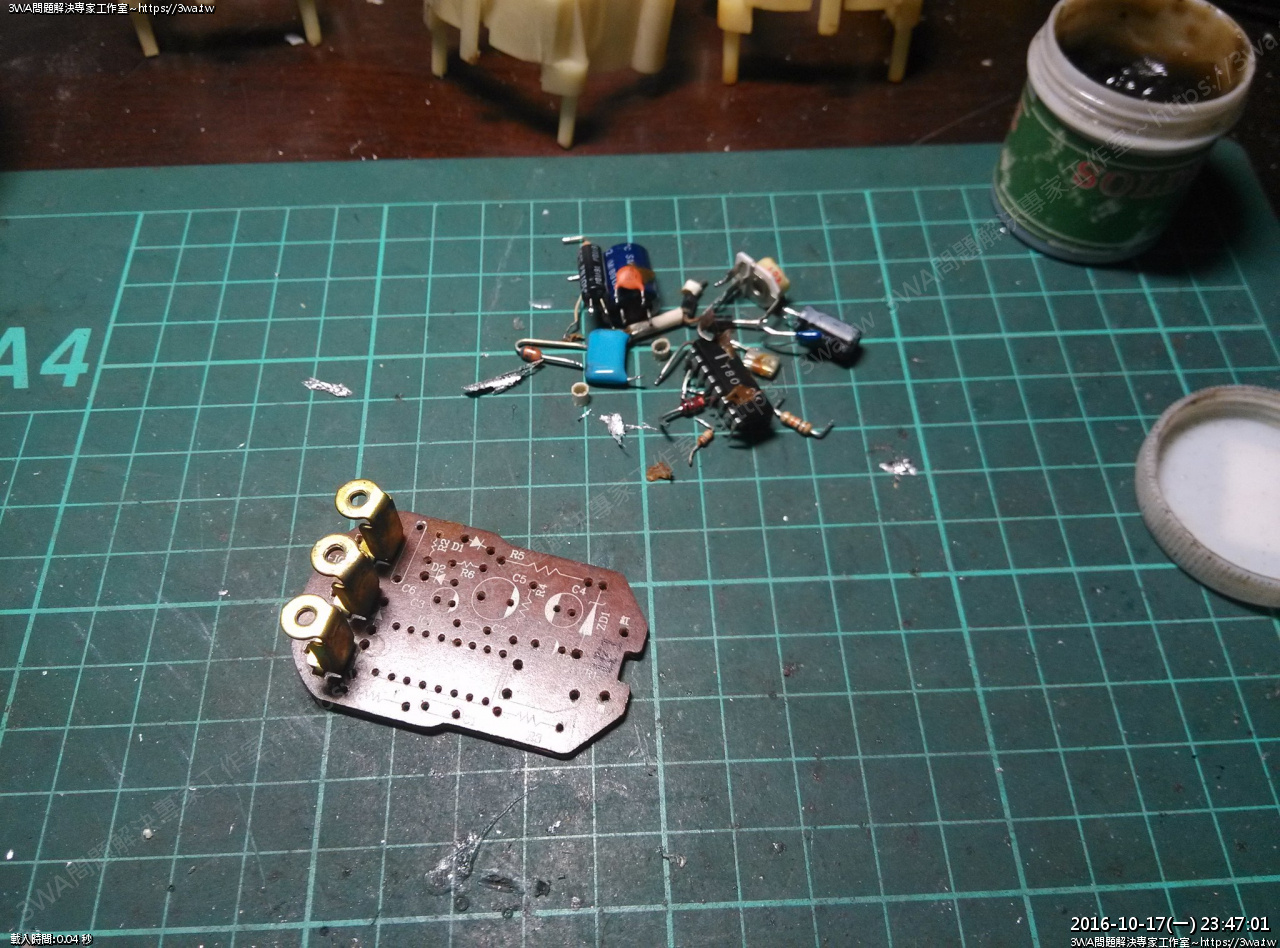

解完了

開始焊回

焊回40%

焊完了

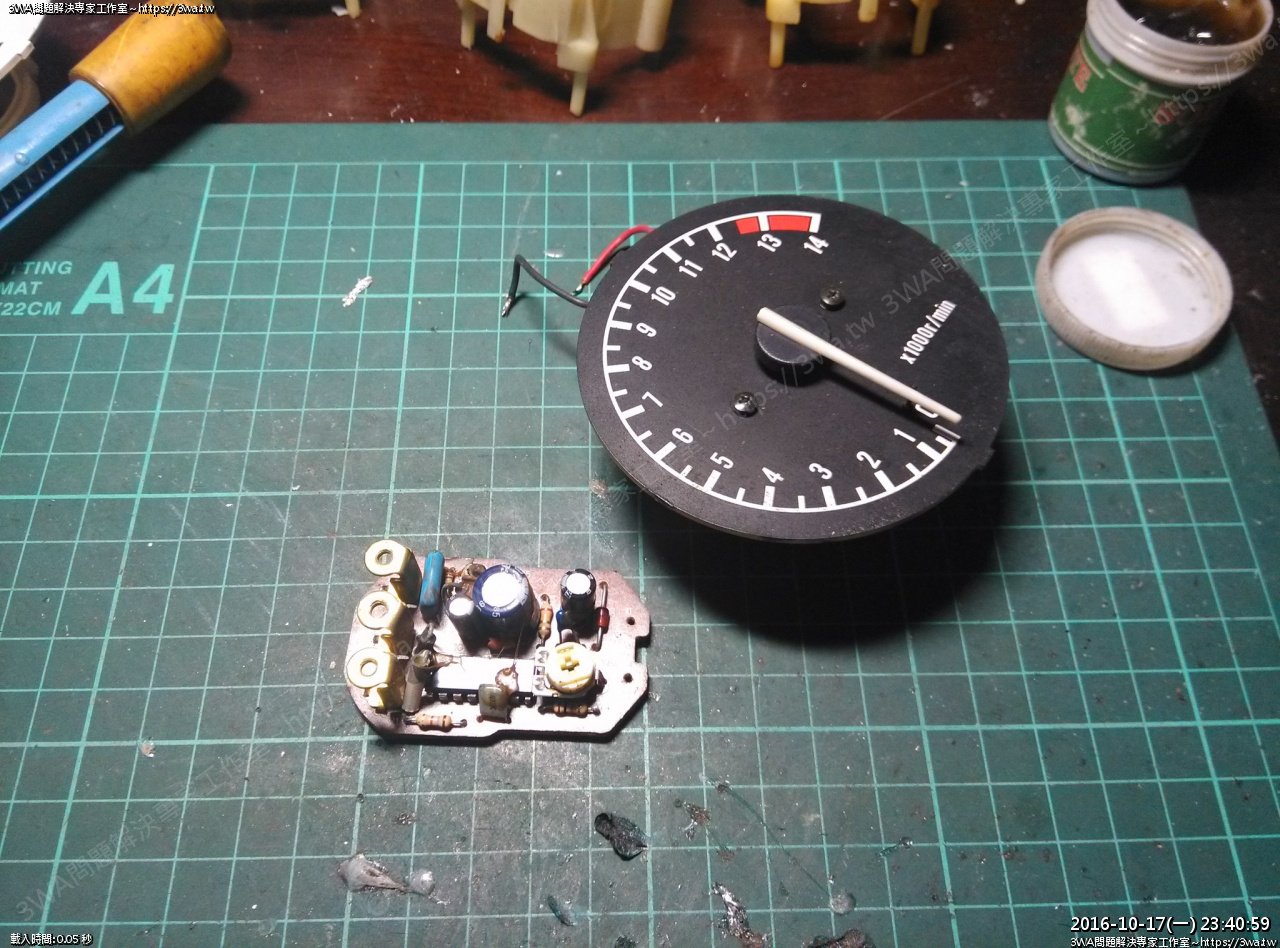

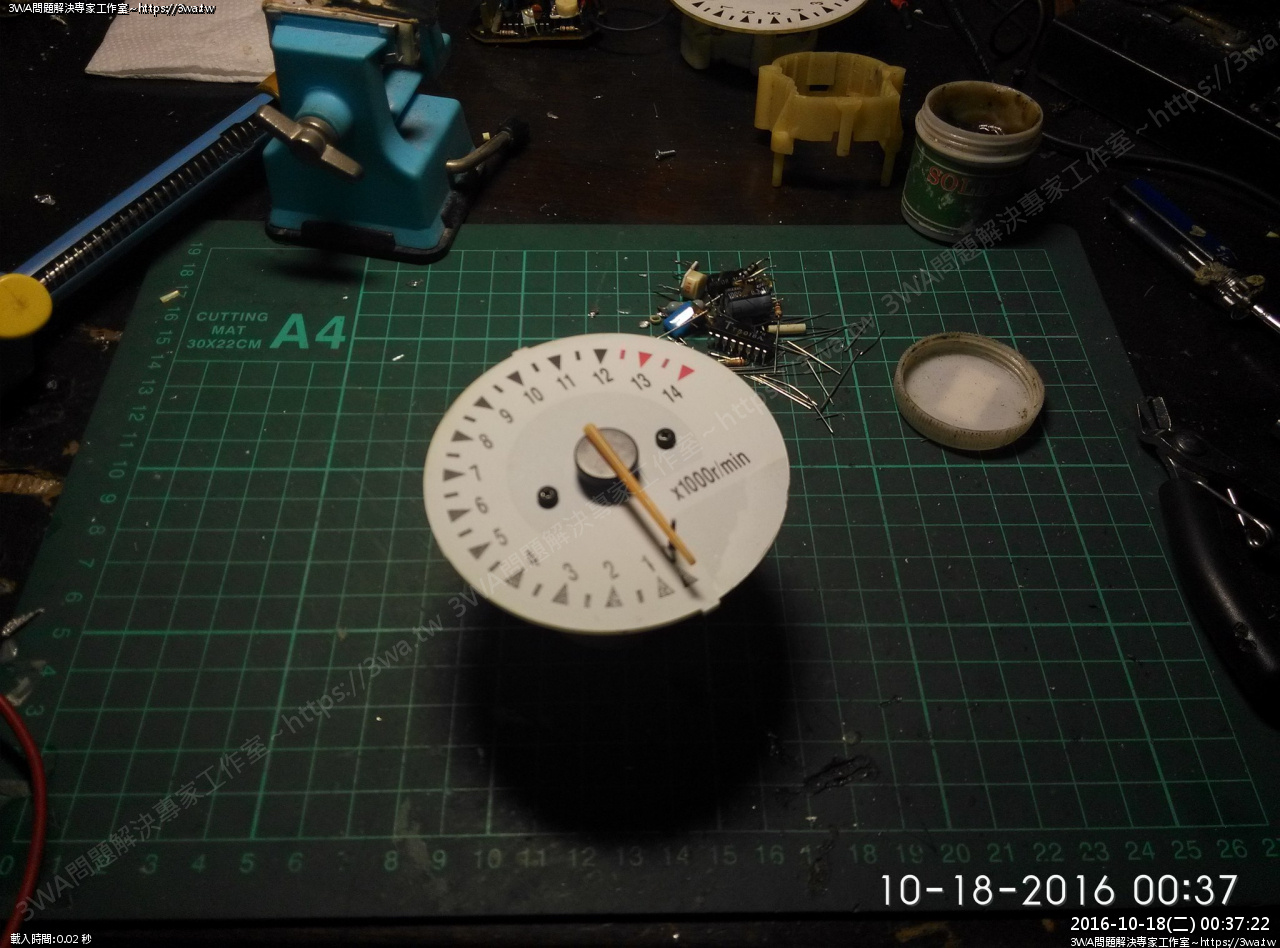

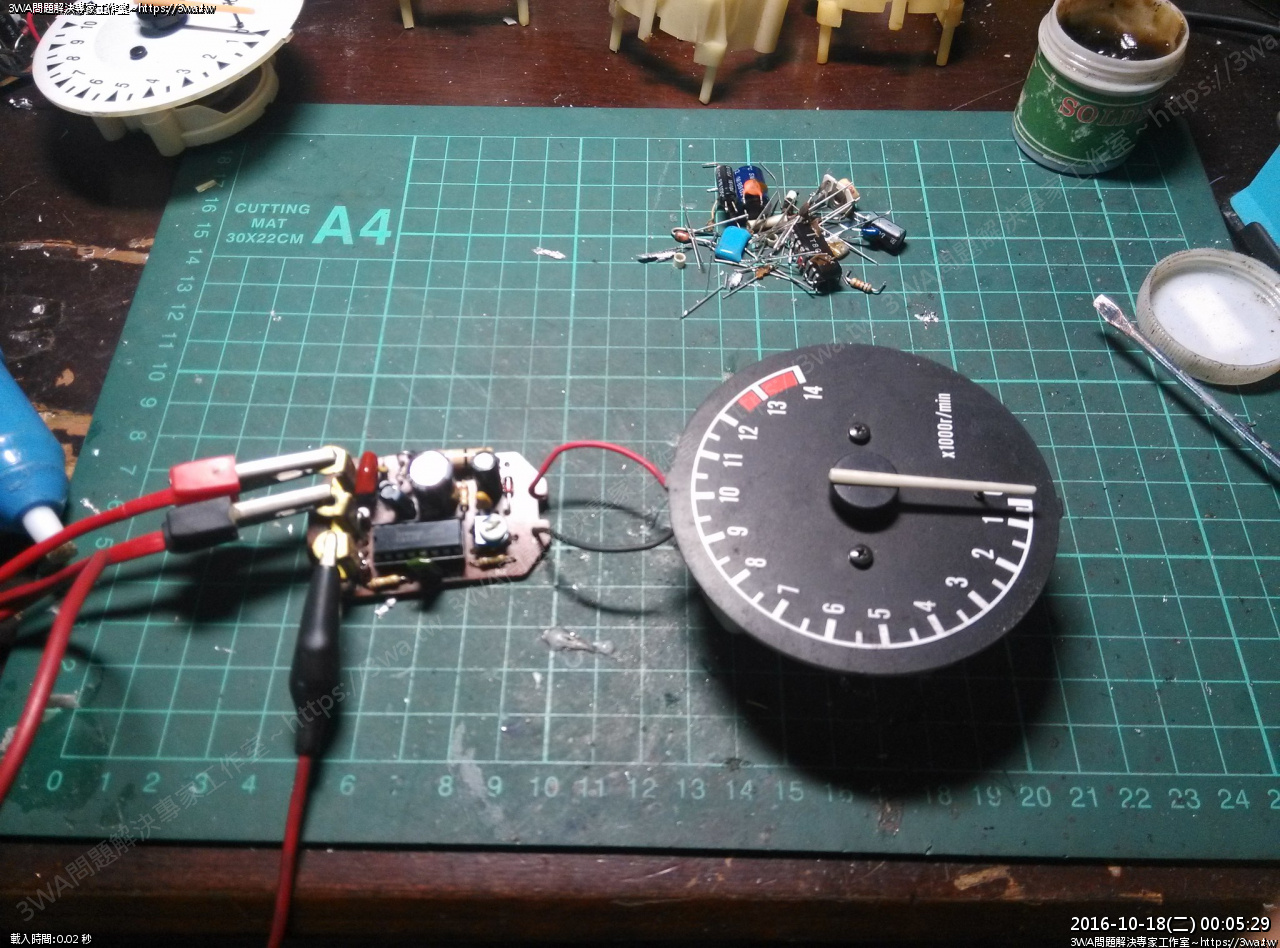

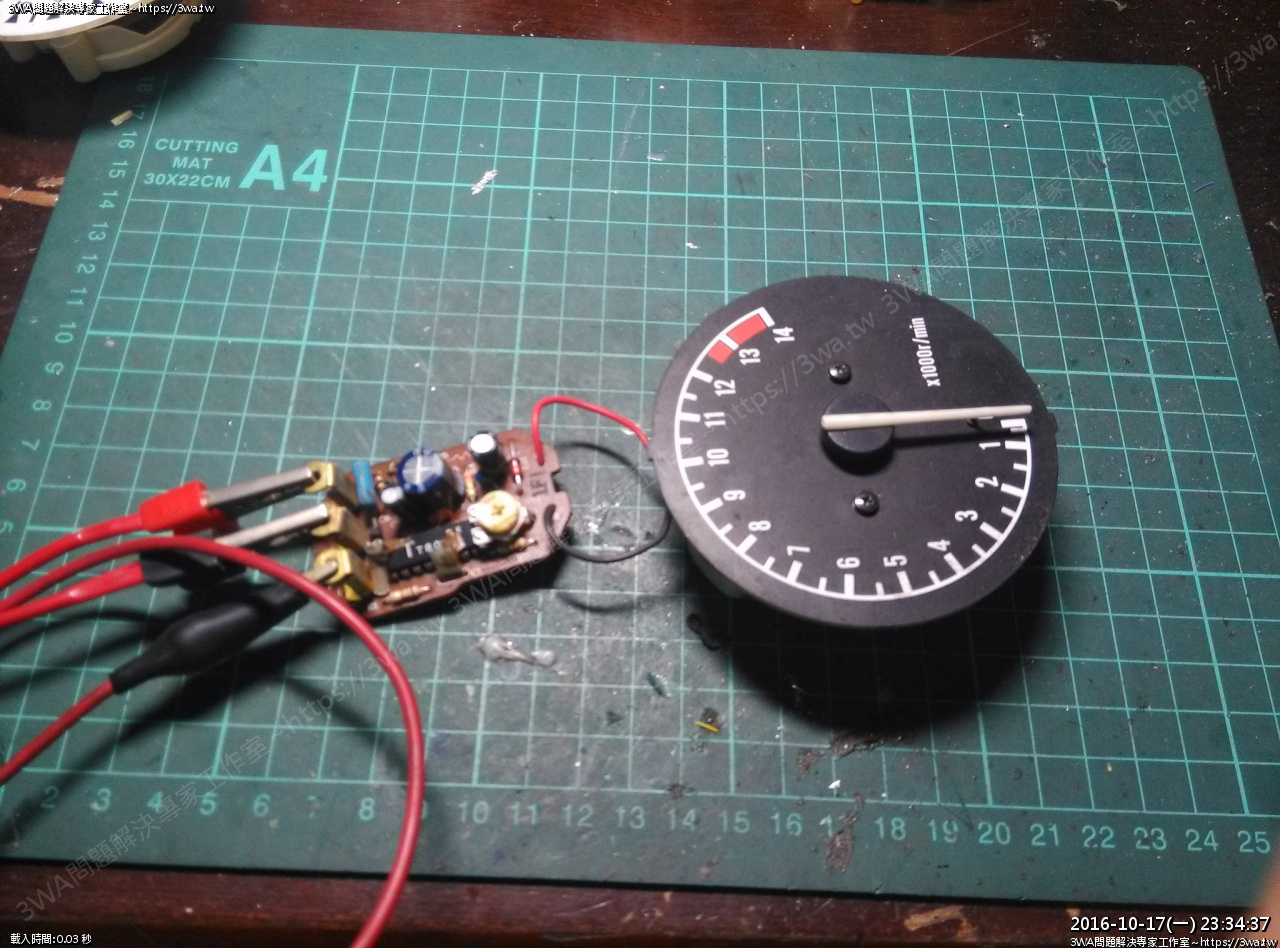

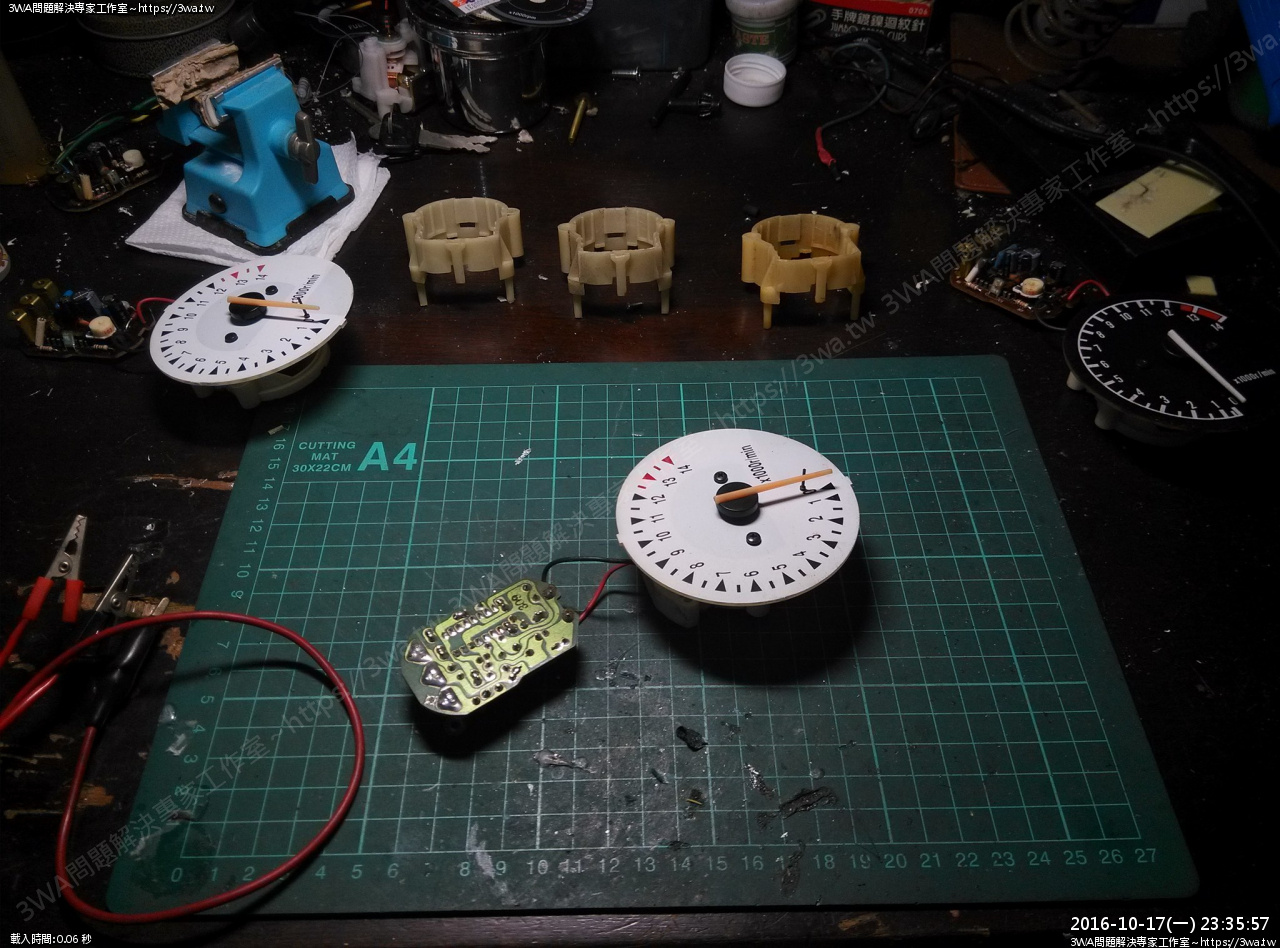

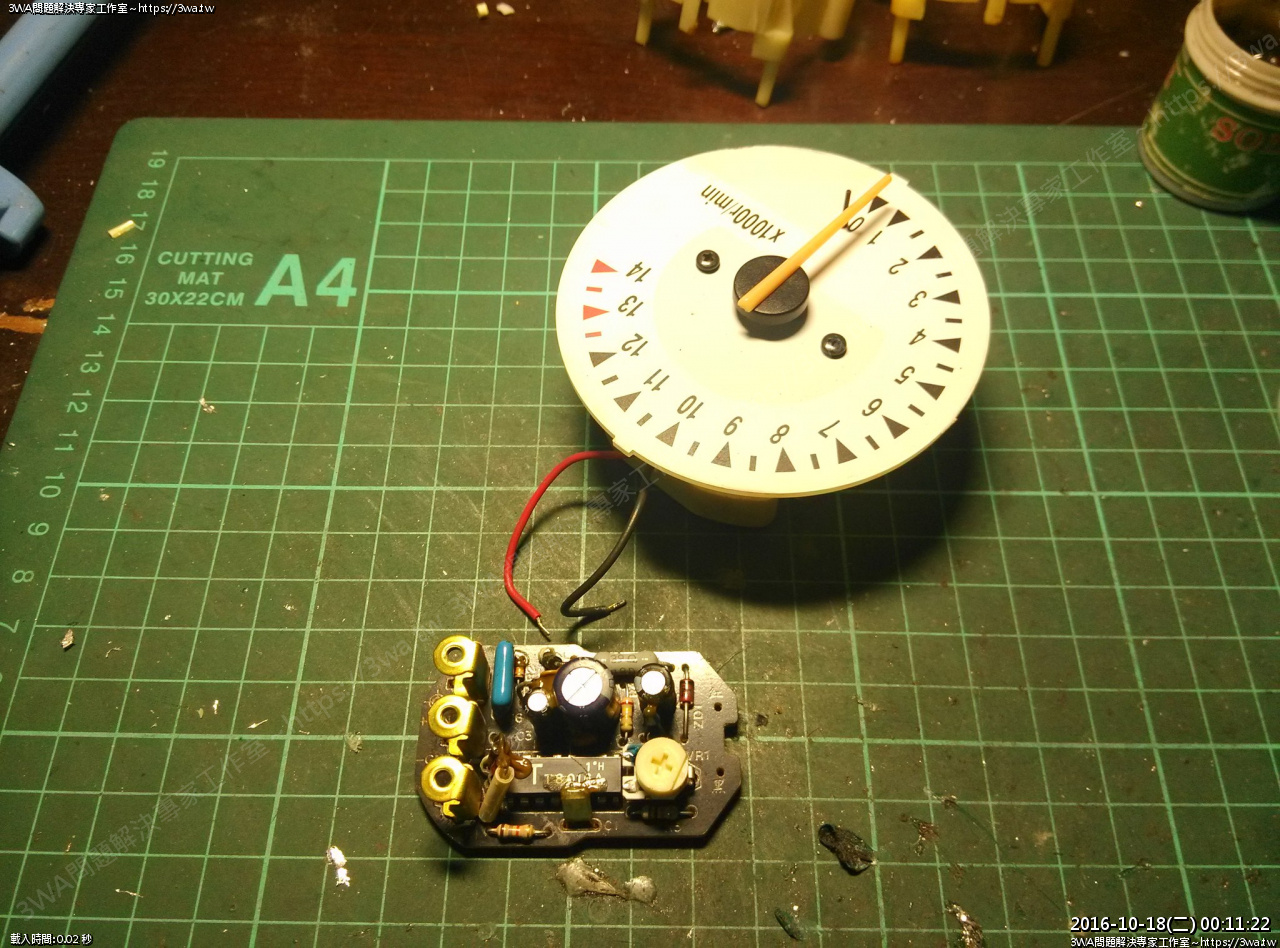

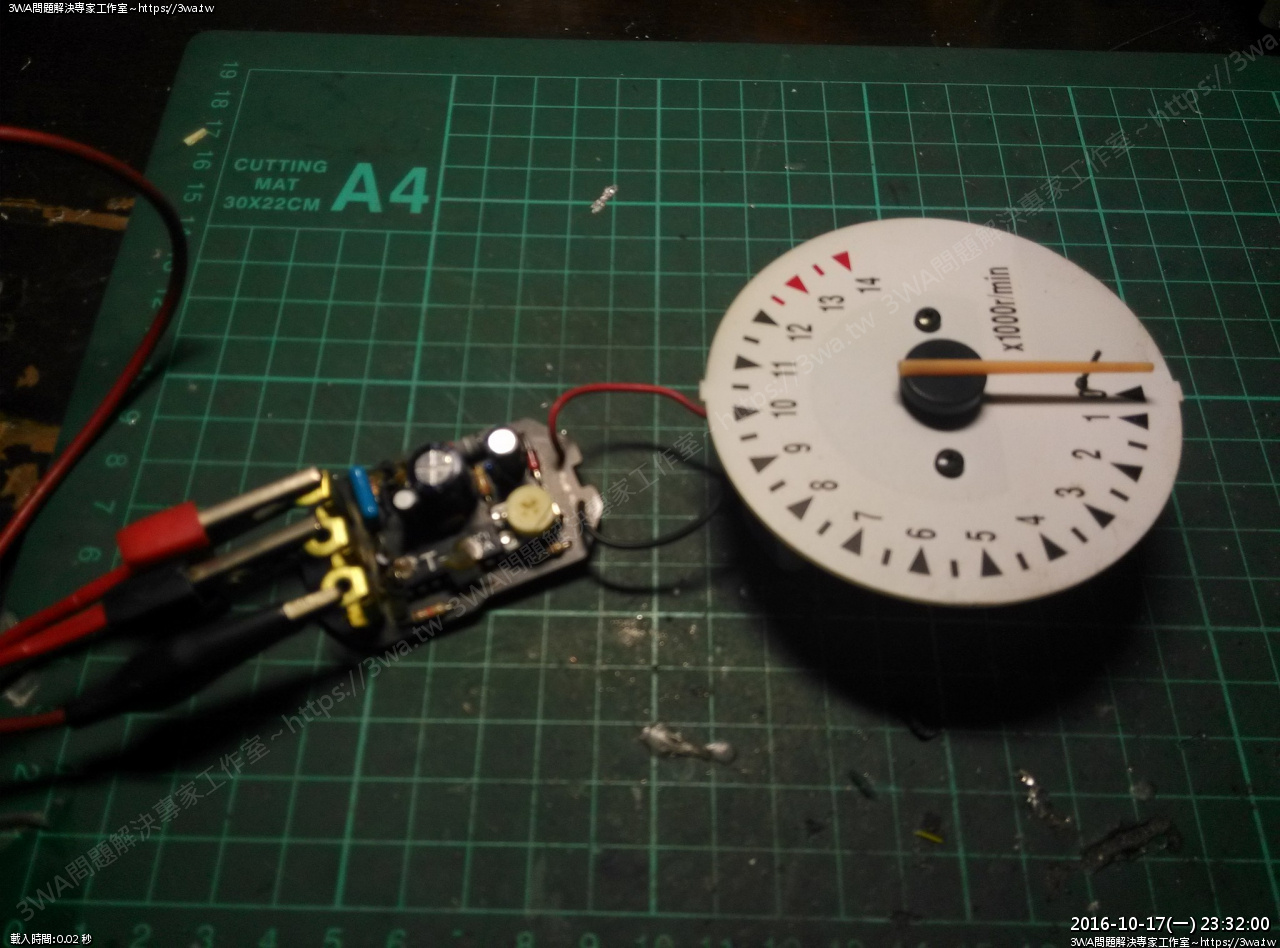

上表測試
00:00
00:00
量測結果

黑表好了

接下來處理低轉不良這顆

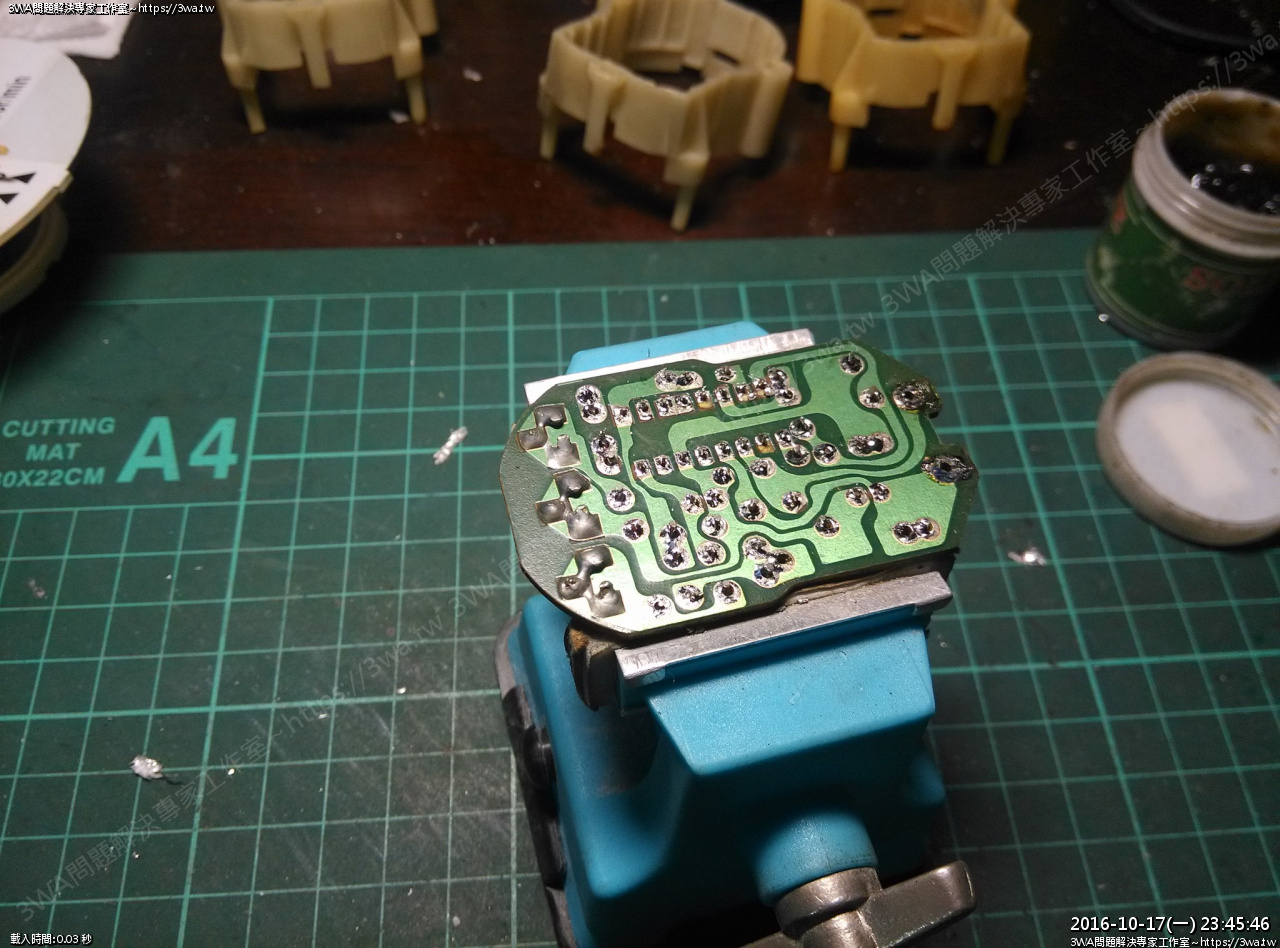

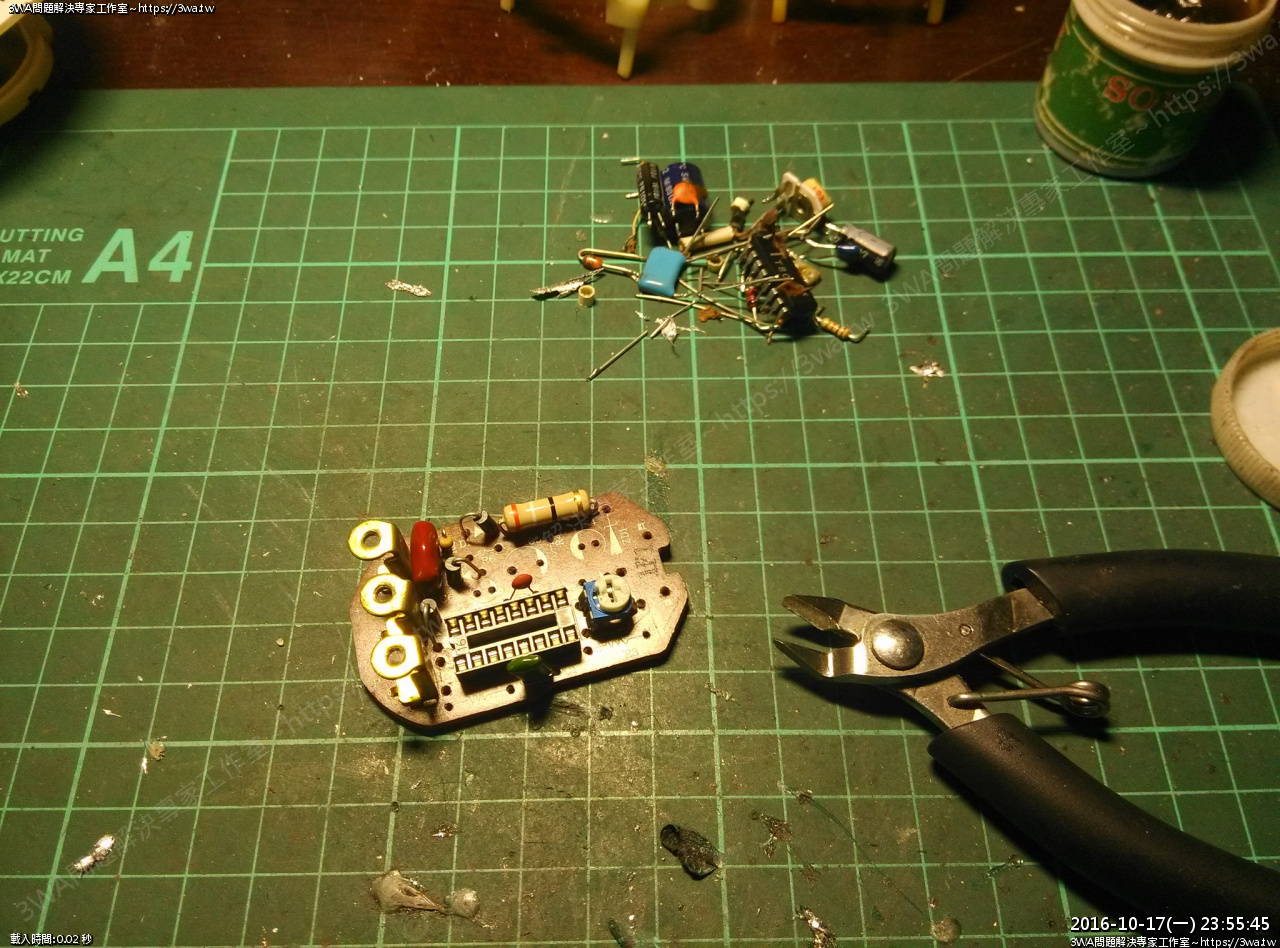

解焊

解焊好了,換新的手機,照片的日期好像忘了開

開始焊回

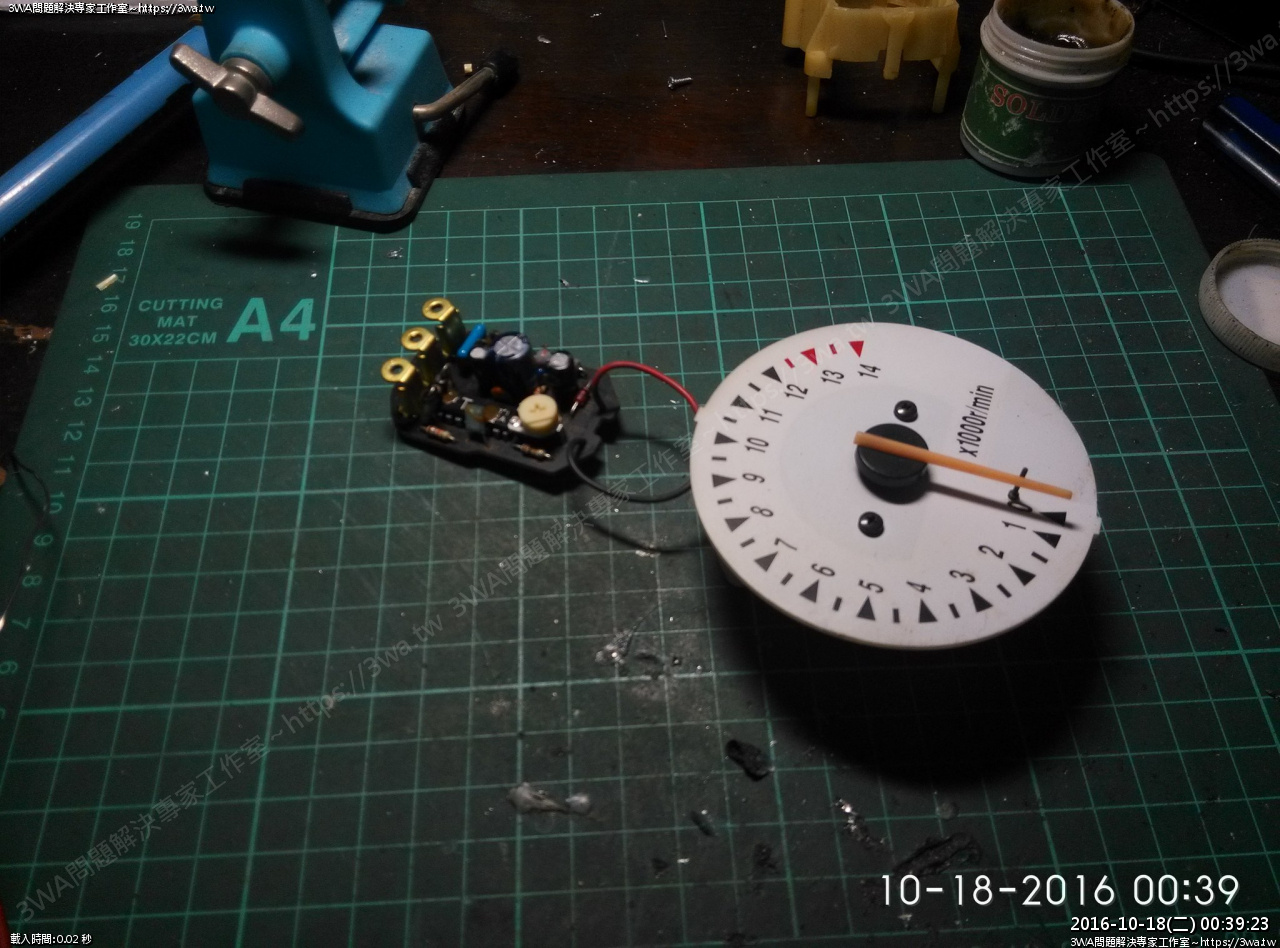

焊好了,量
00:00
00:00
量測結果

低轉白表好了

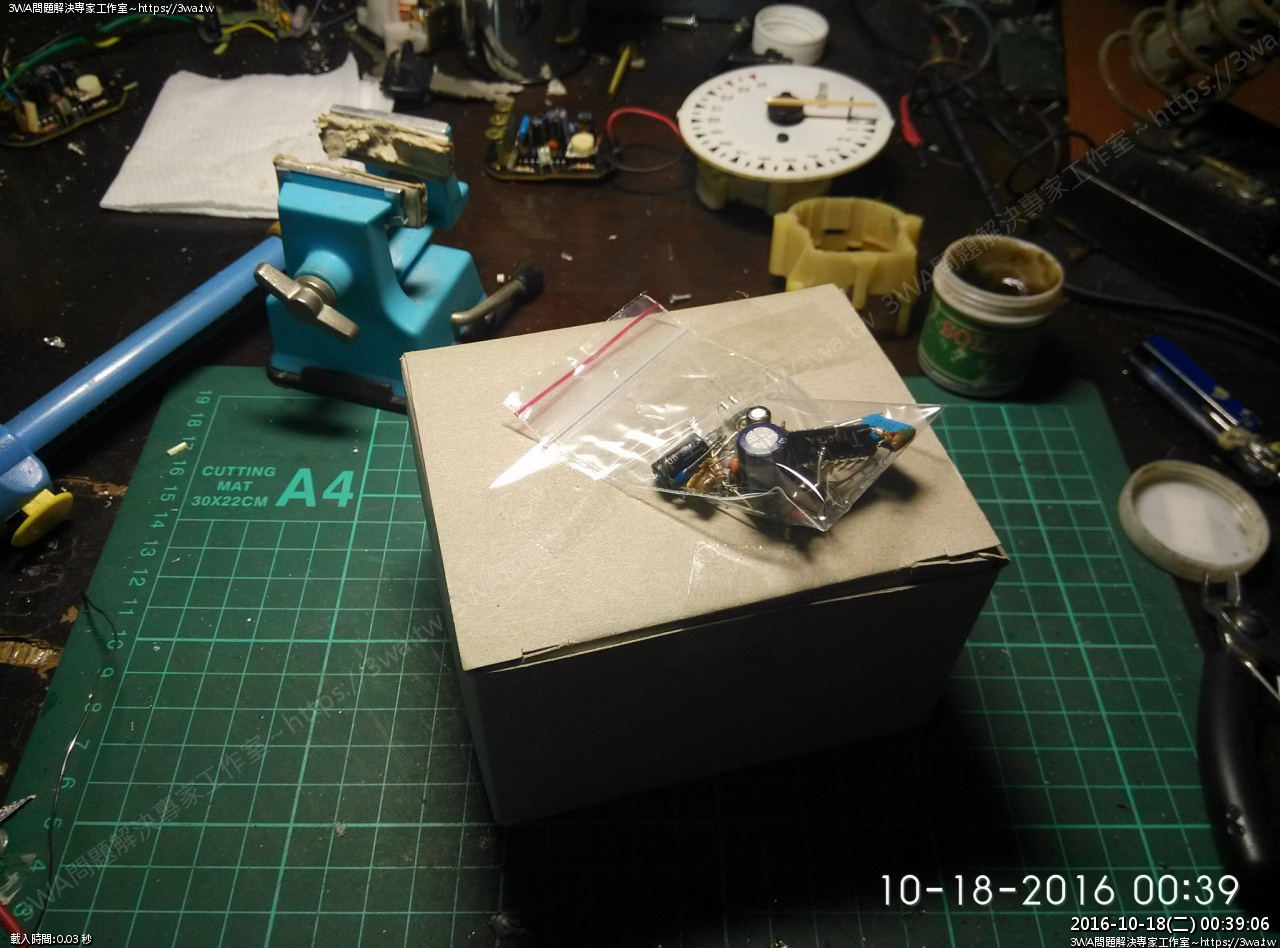

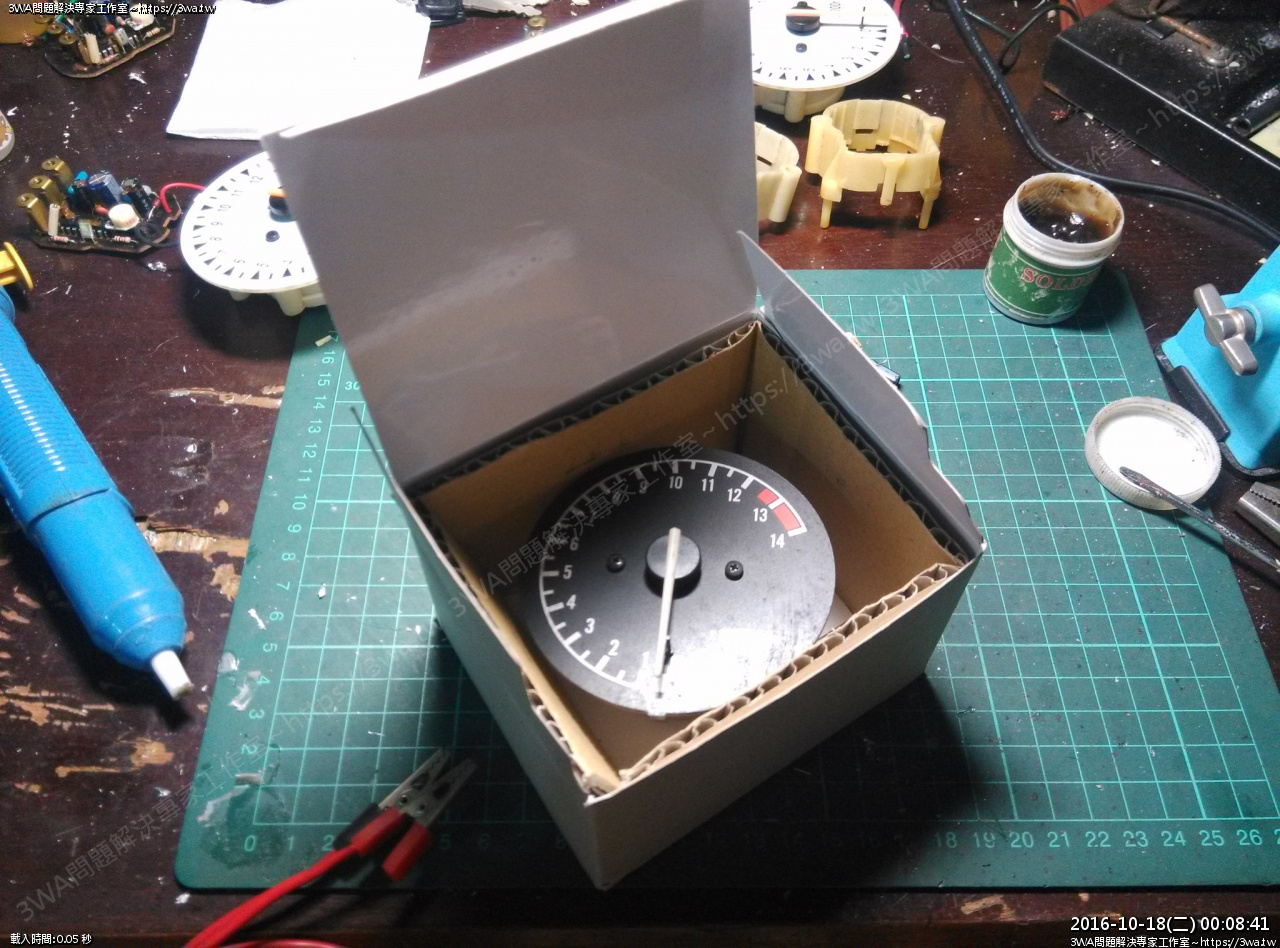

裝盒

最後一顆

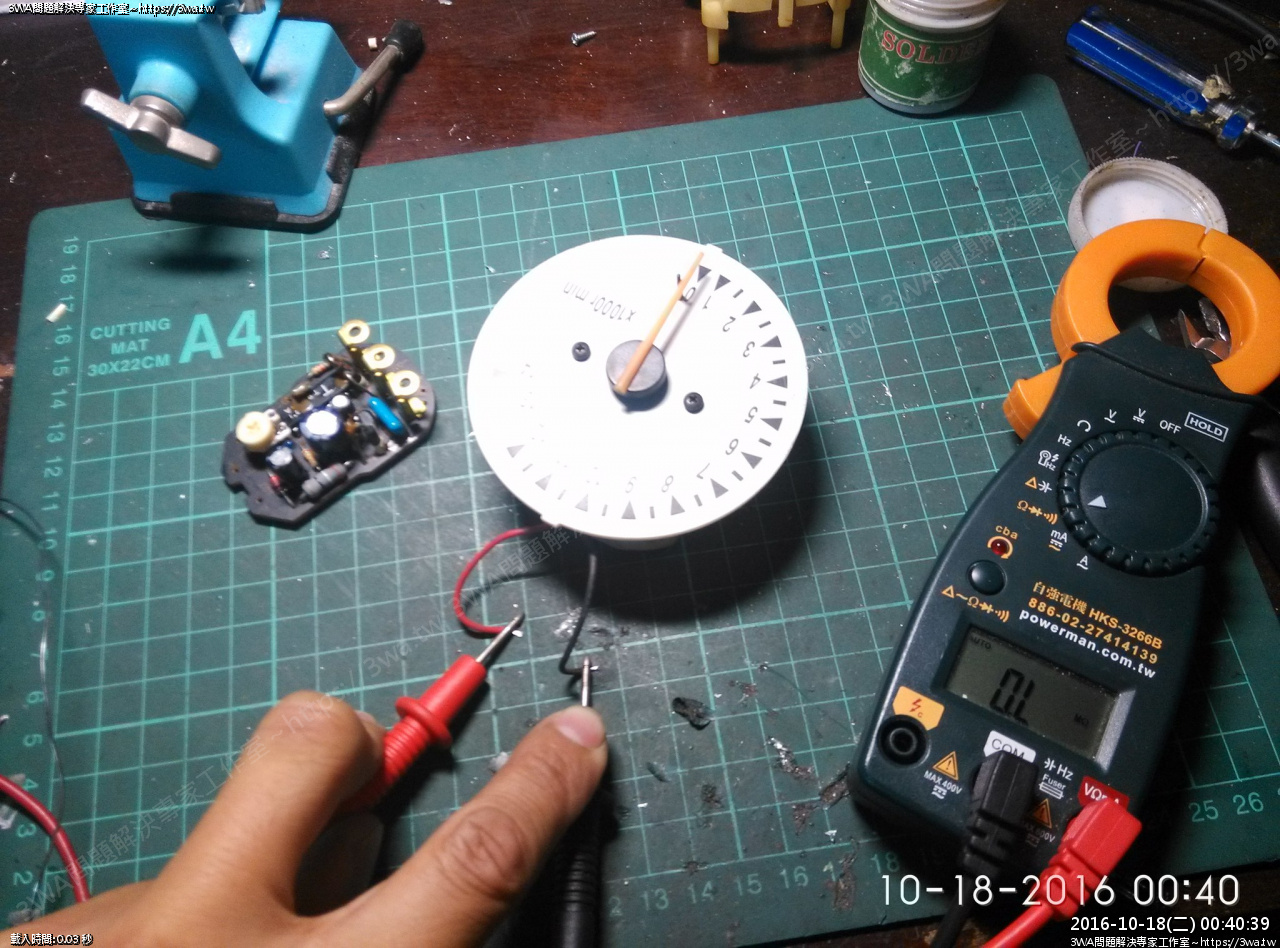

解下表頭後,發現量不到線圈的電阻

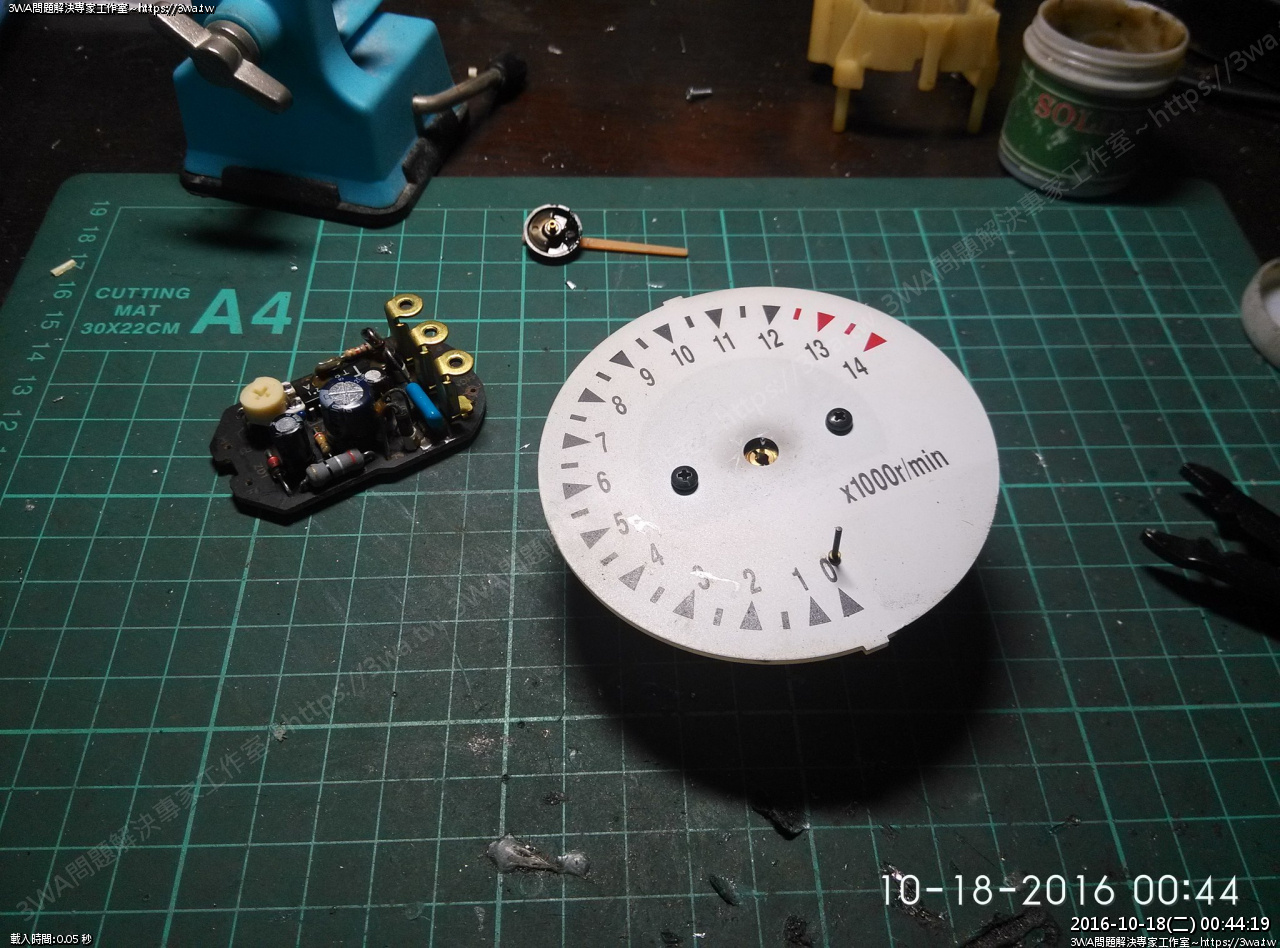

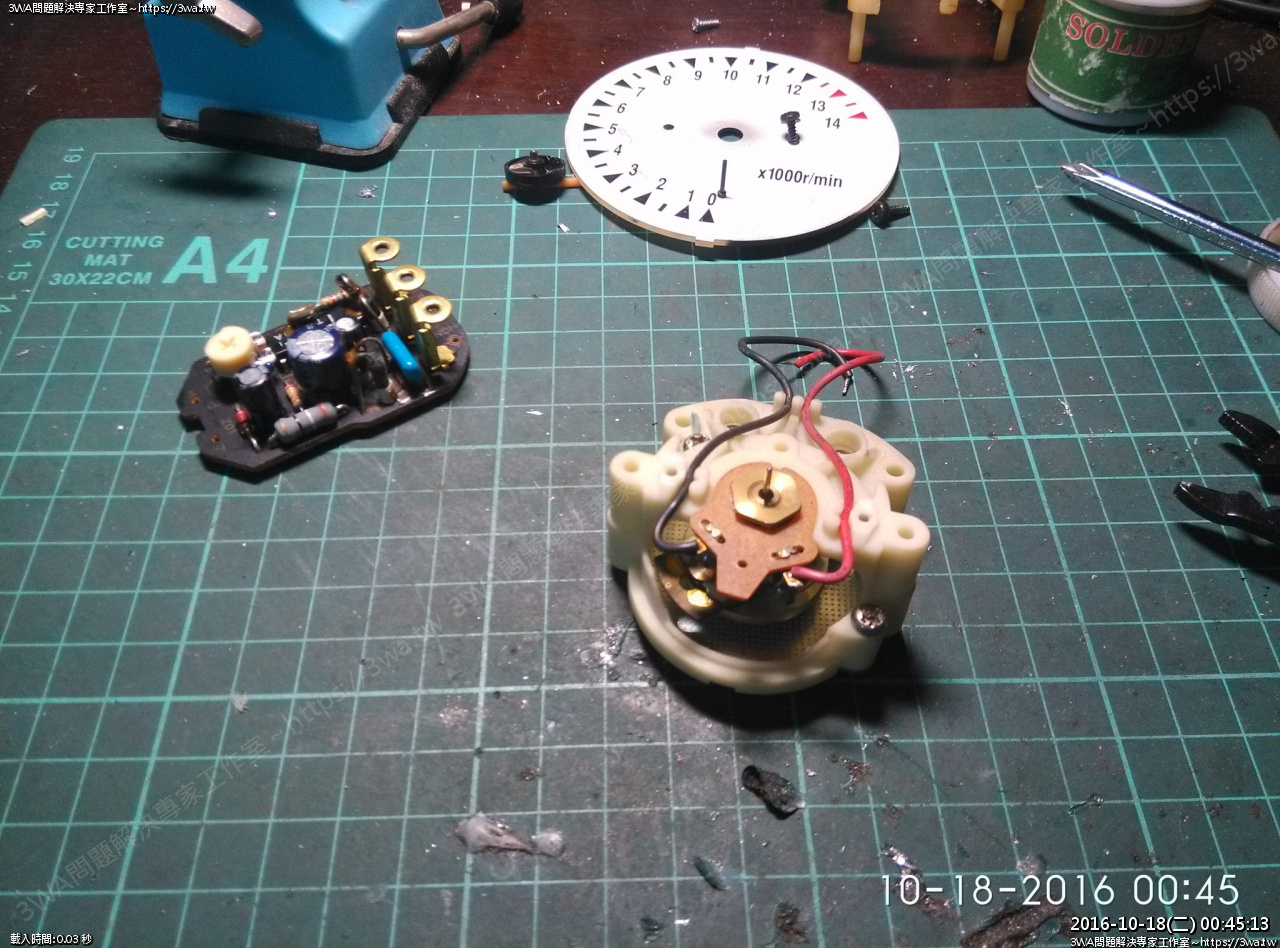

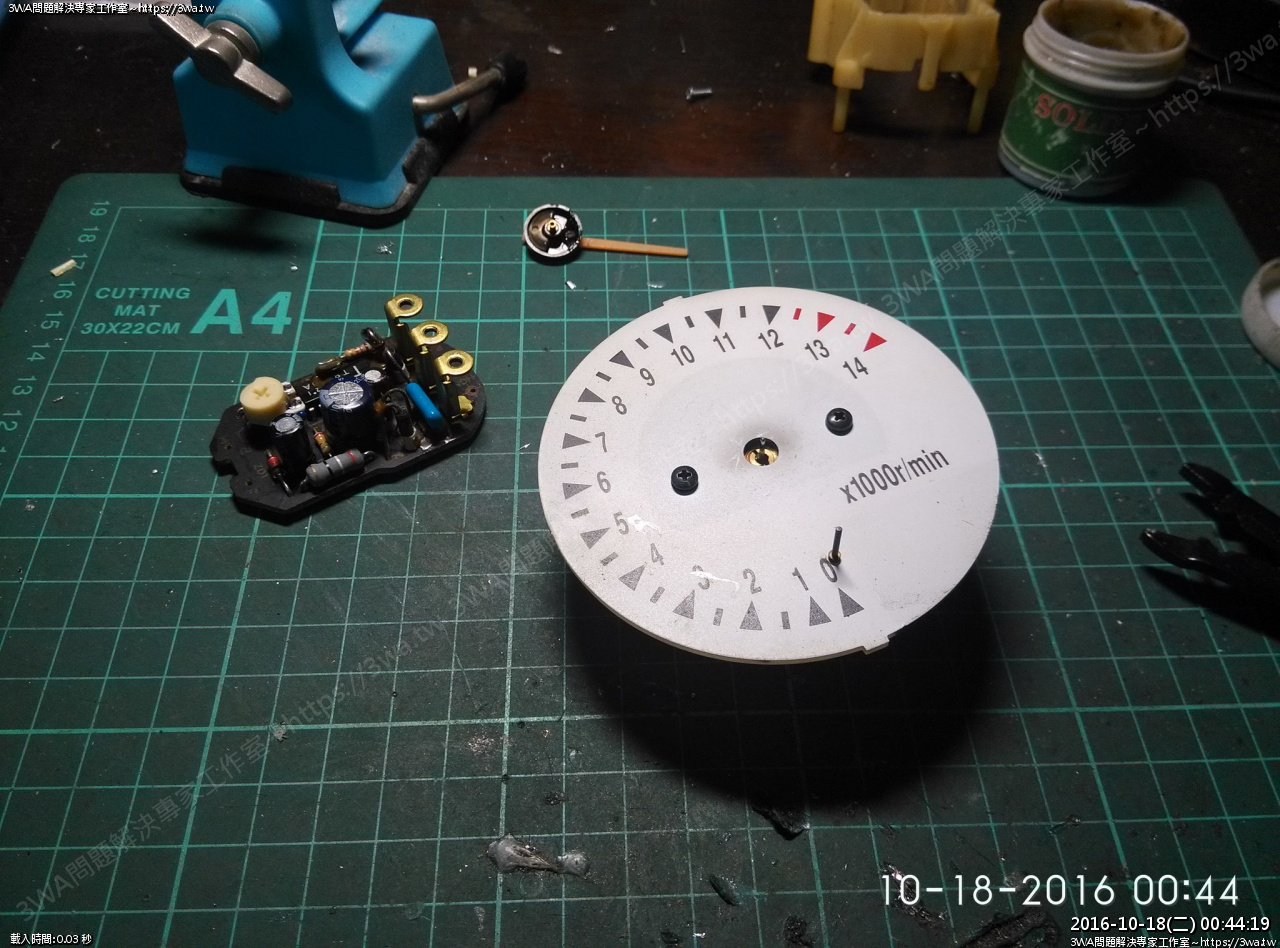

只能拆指針了,高風險行為

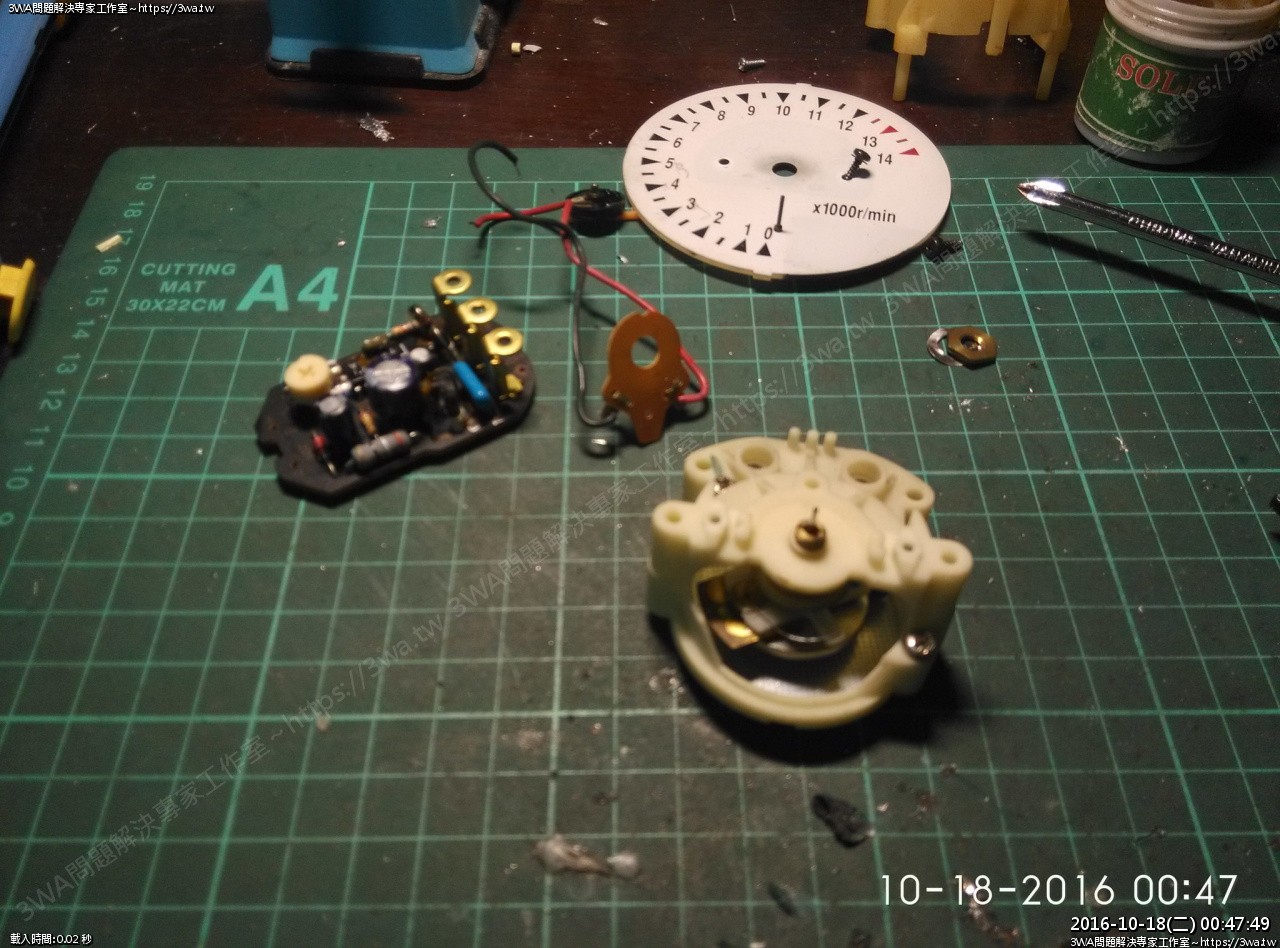

拆

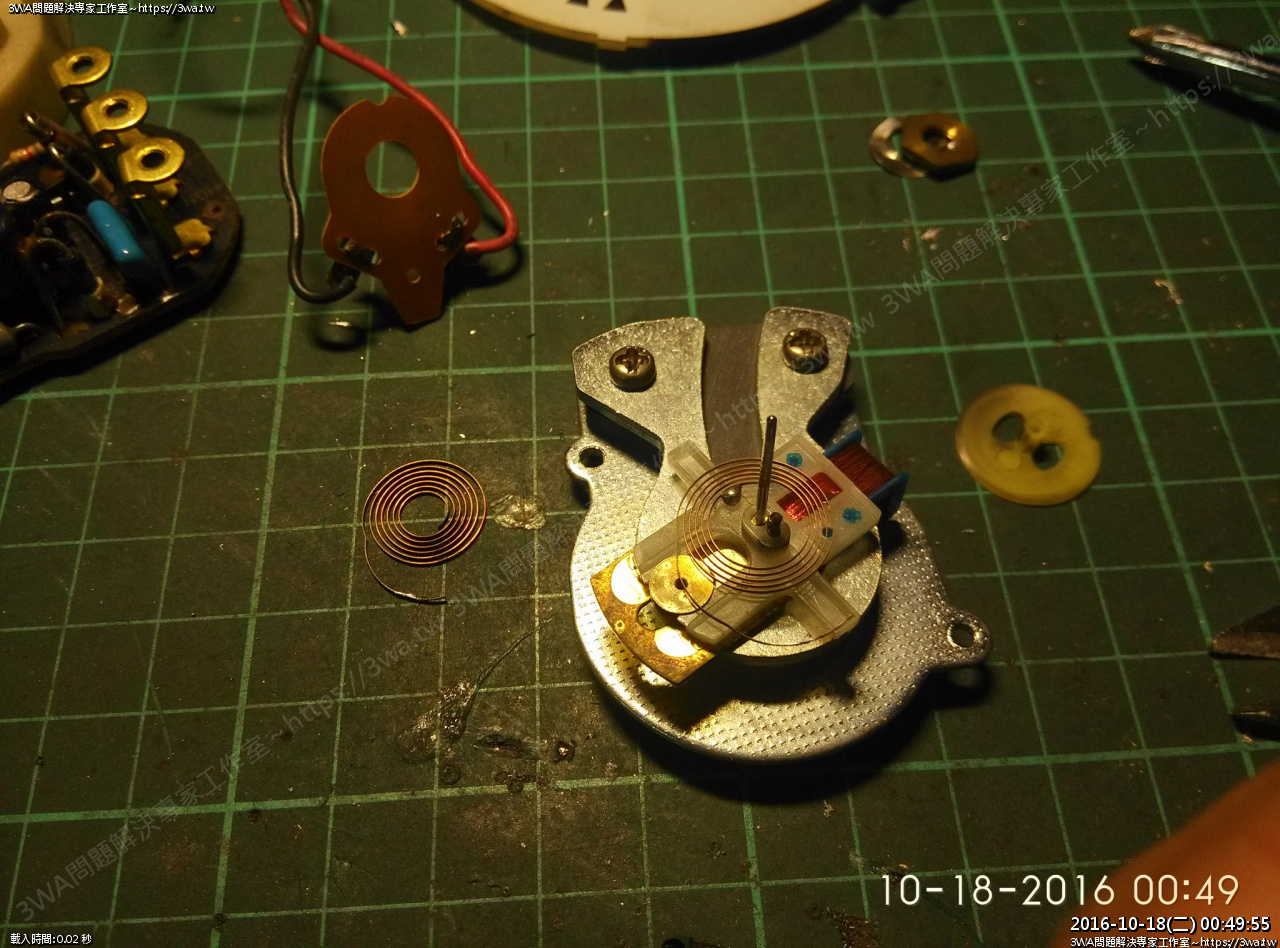

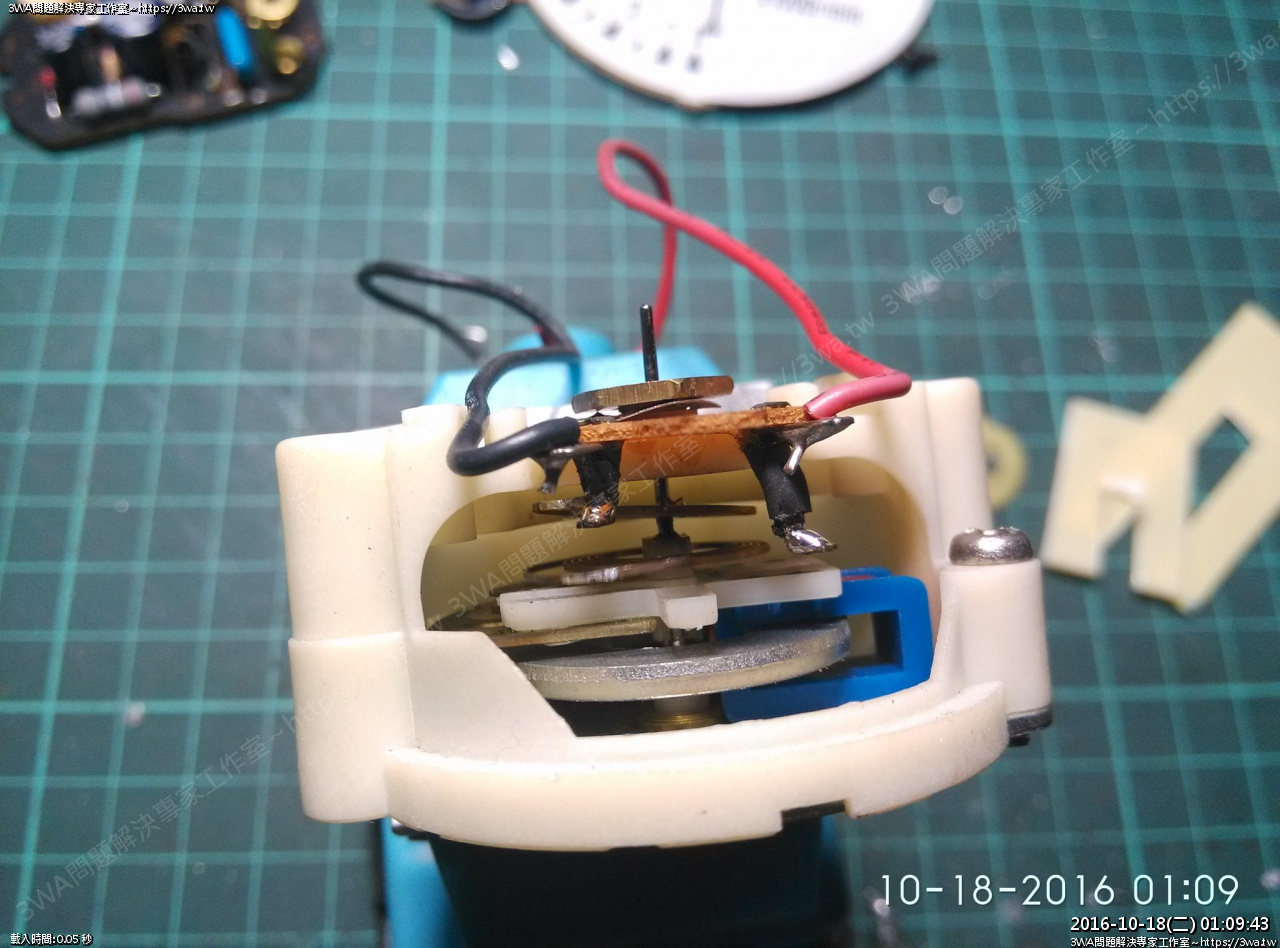

線圈內側的銅線掉了,解焊

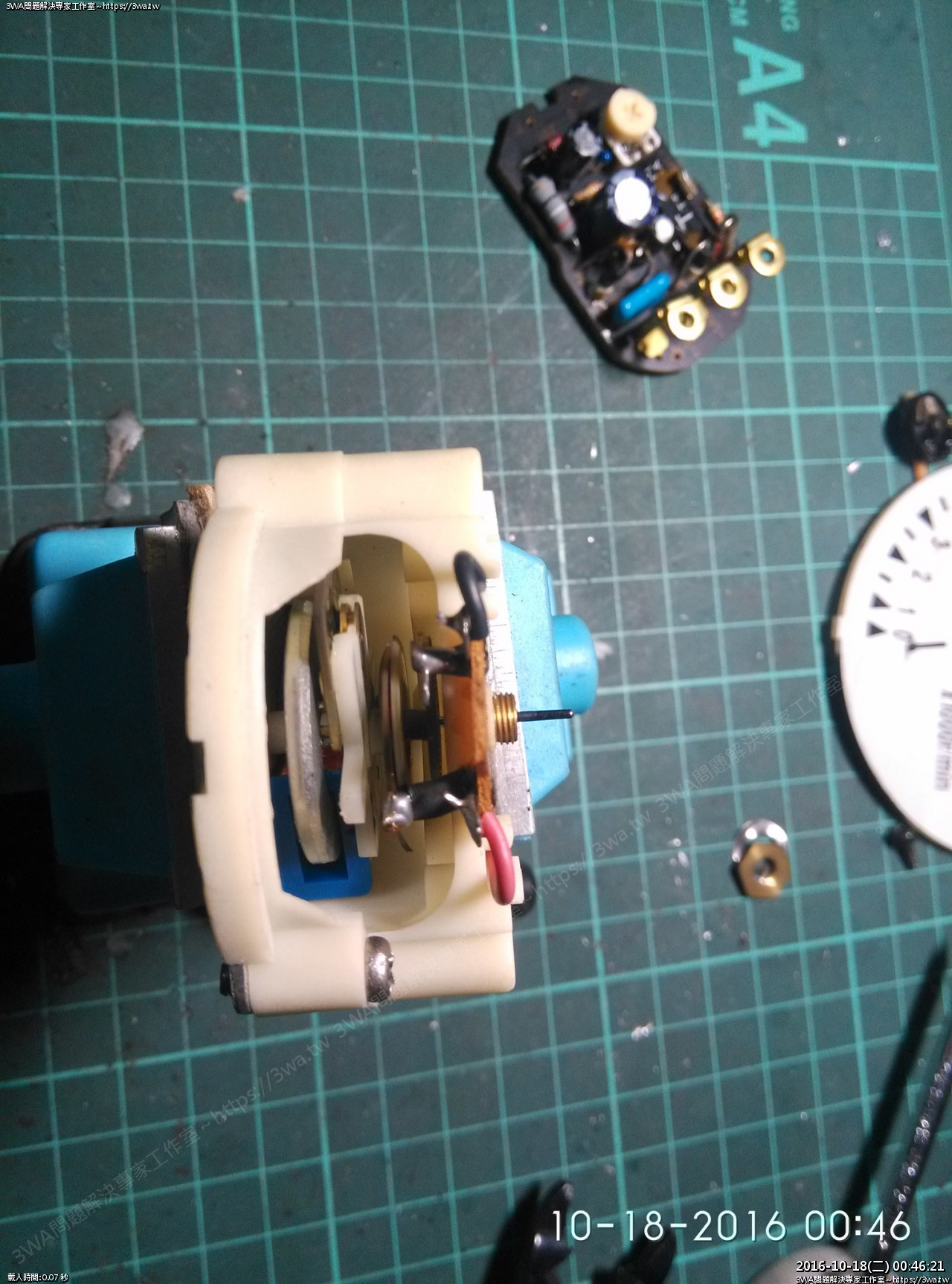

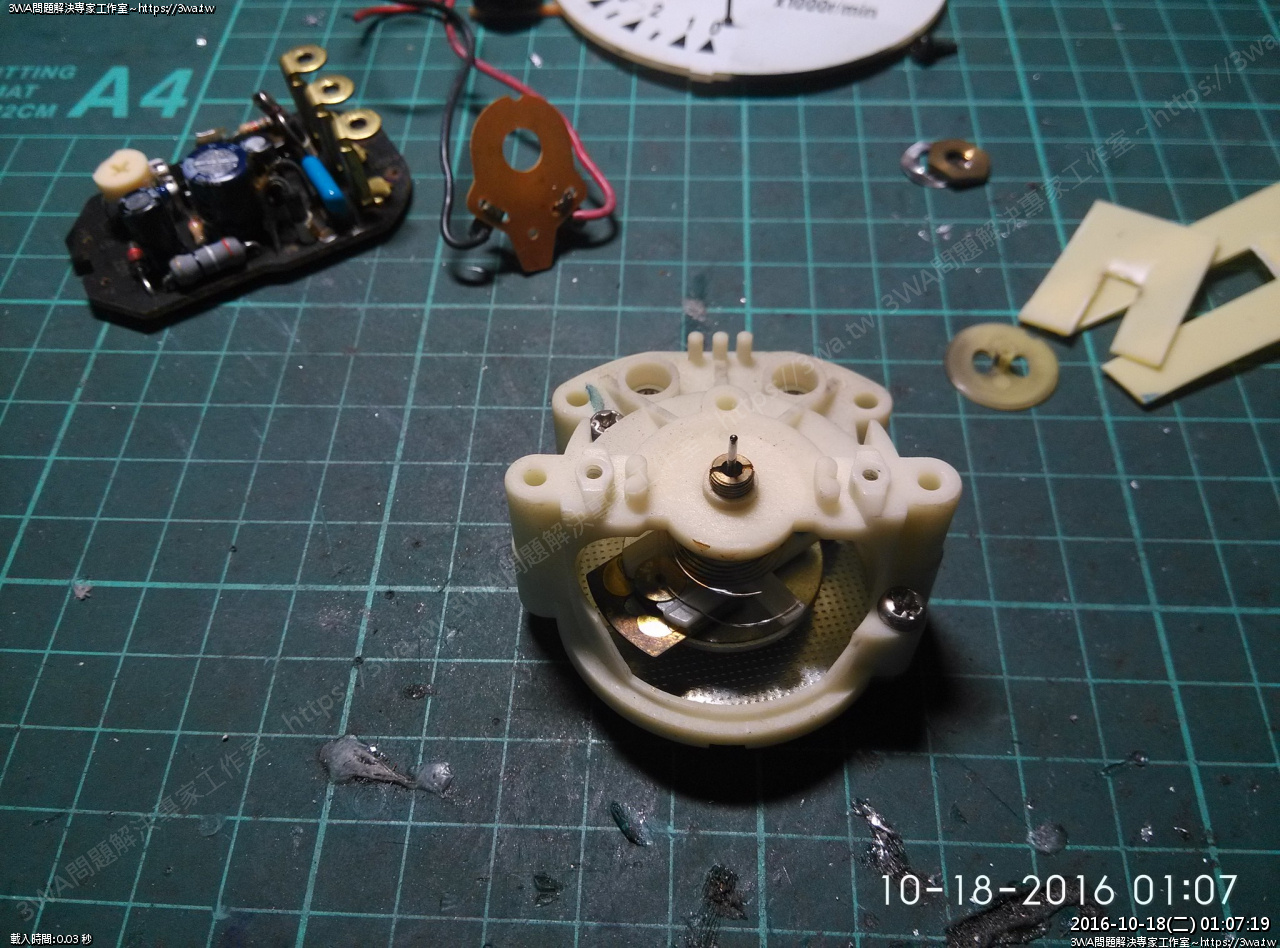

起座

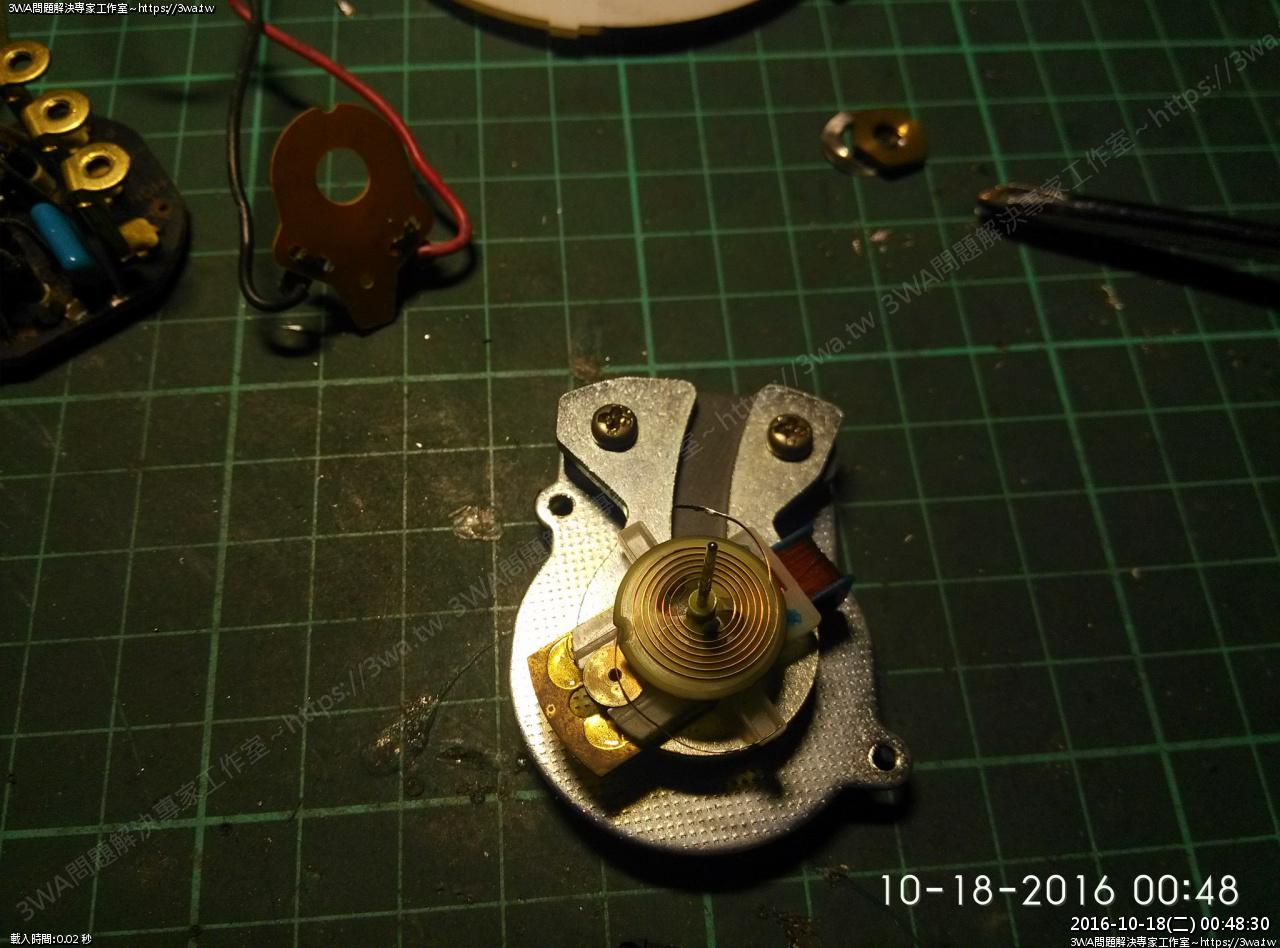

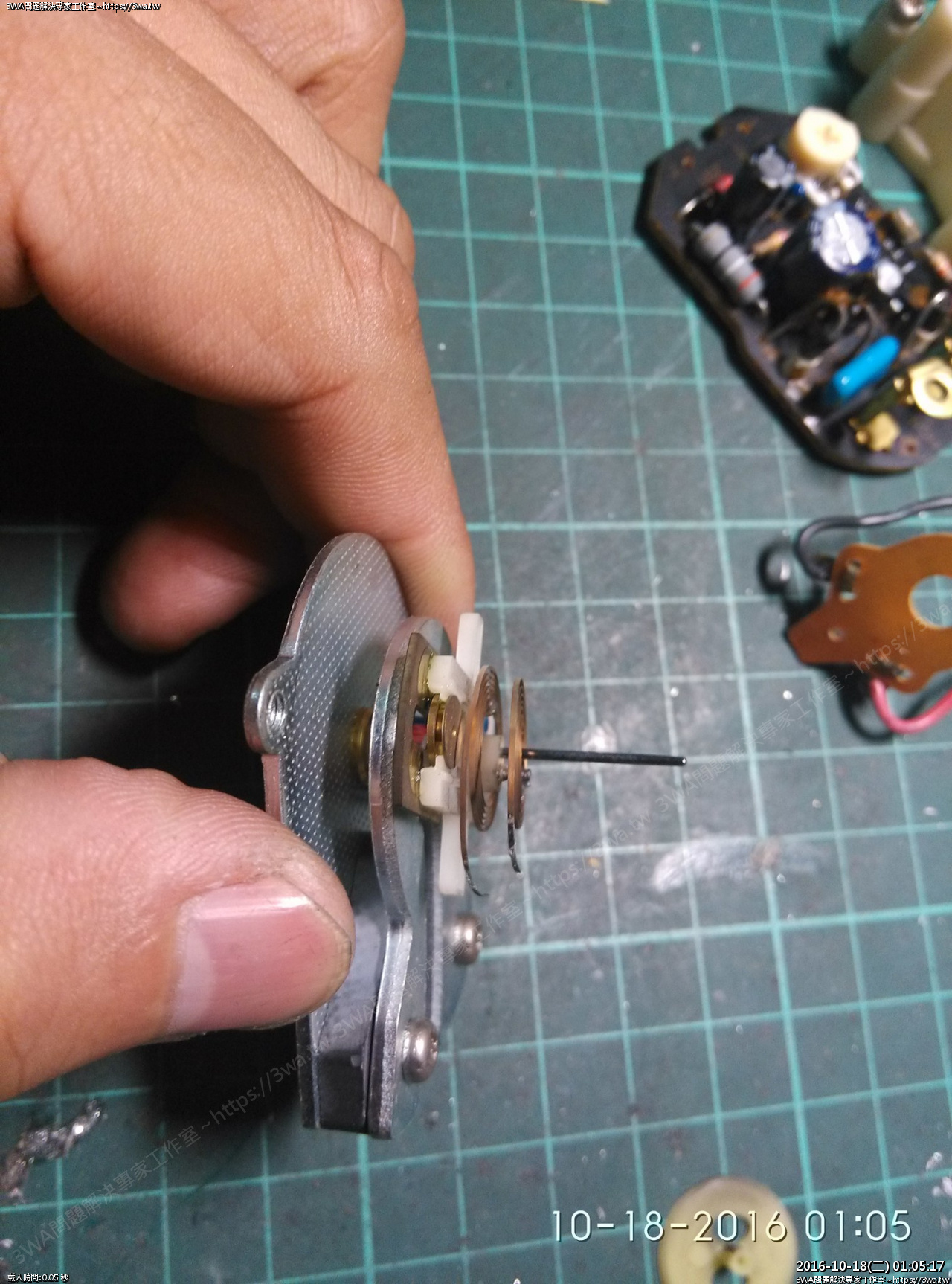

看到線圈了
00:00
00:00
線圈內側的焊線掉了,搖一搖就掉出來

根據之前的經驗,黃座不裝了

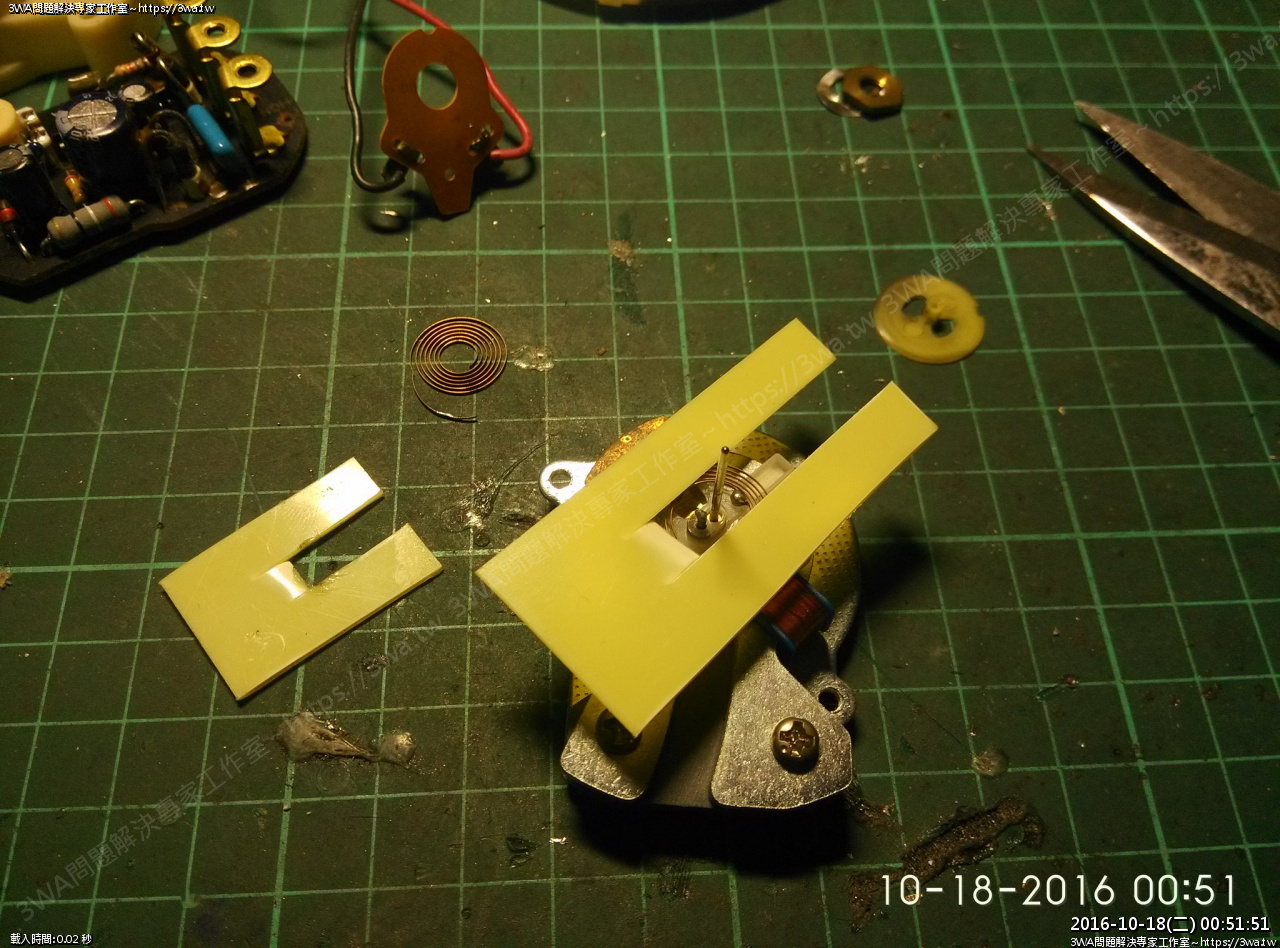

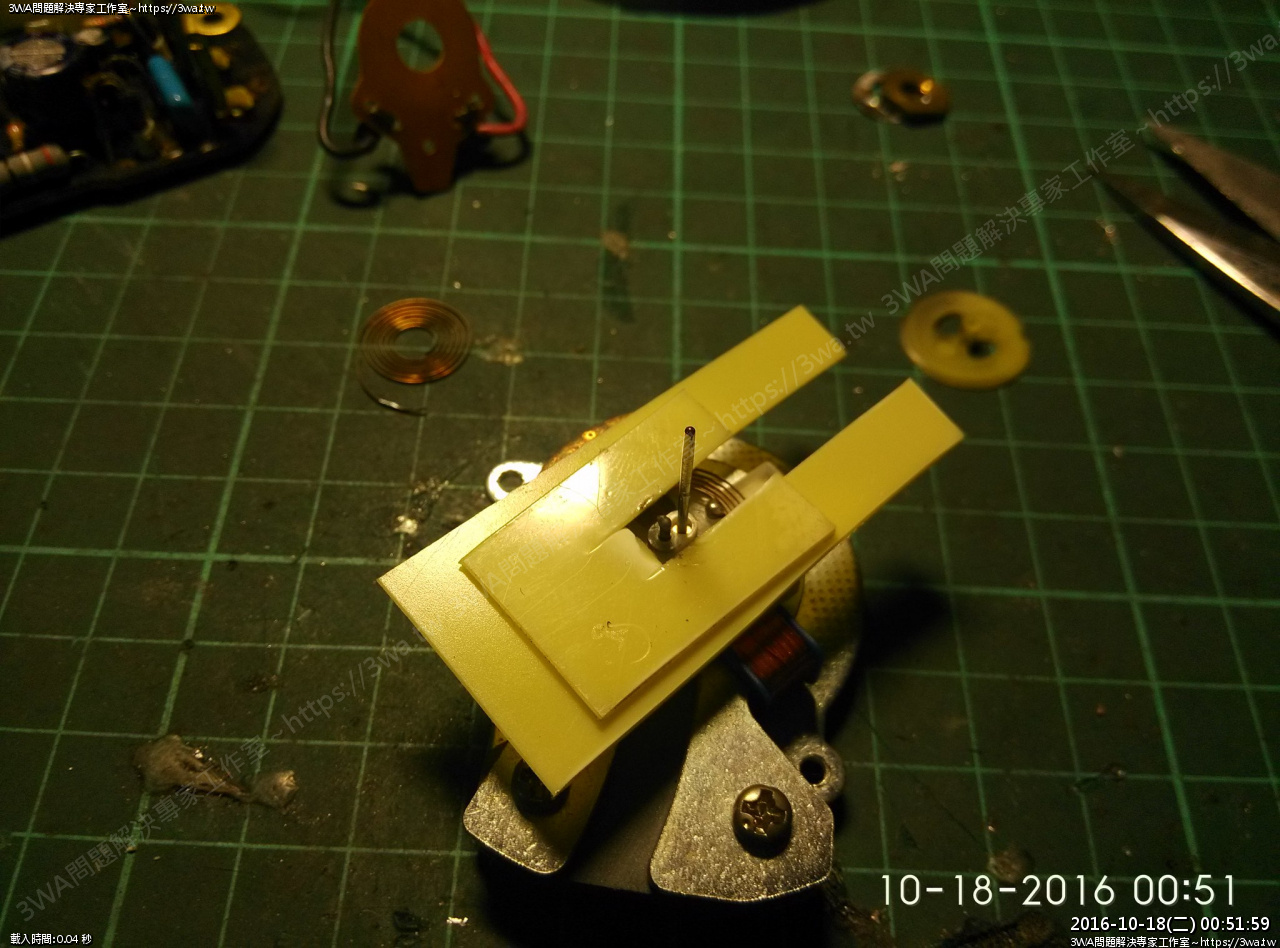

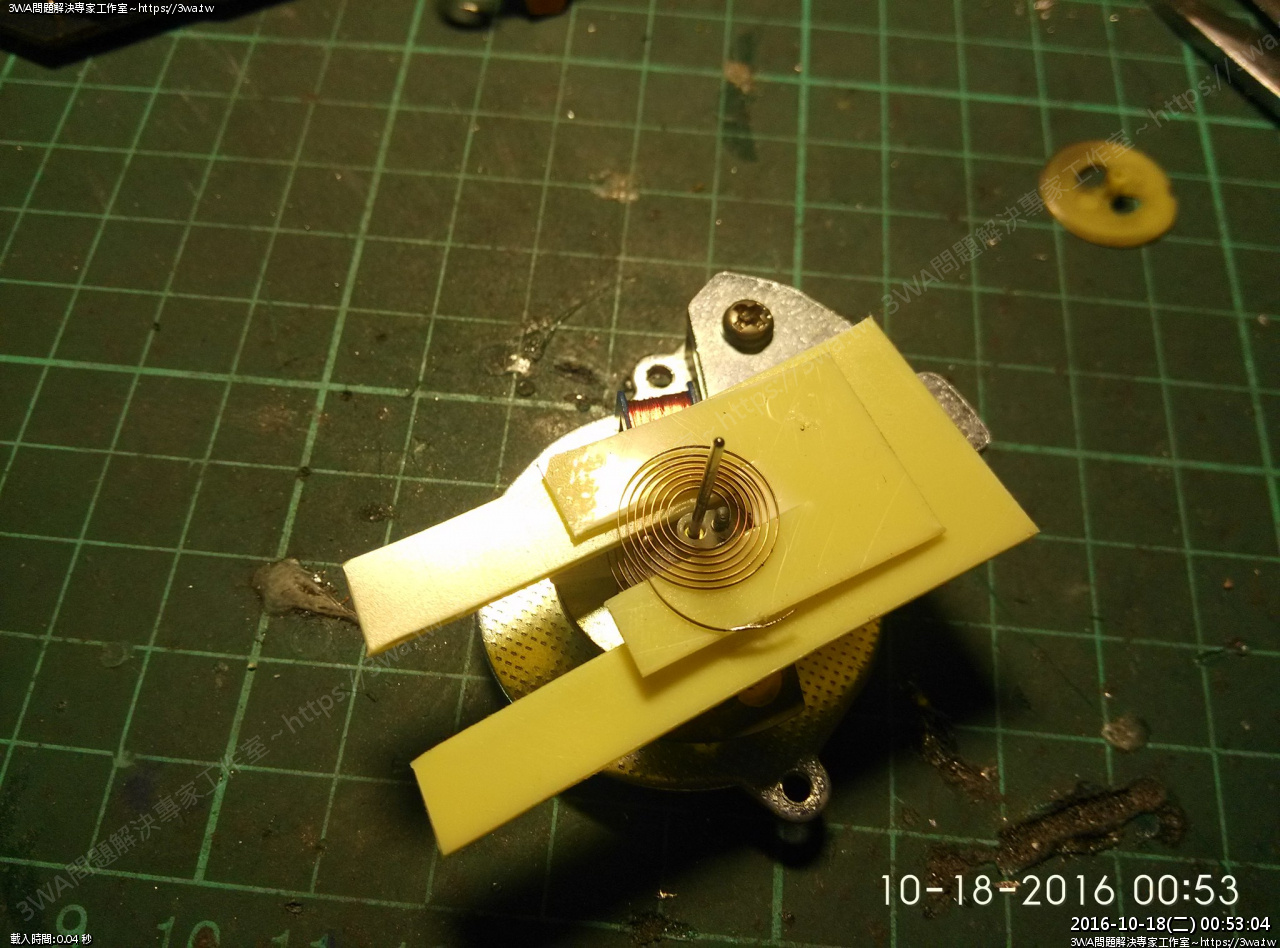

製作用來墊高的ABS板二片

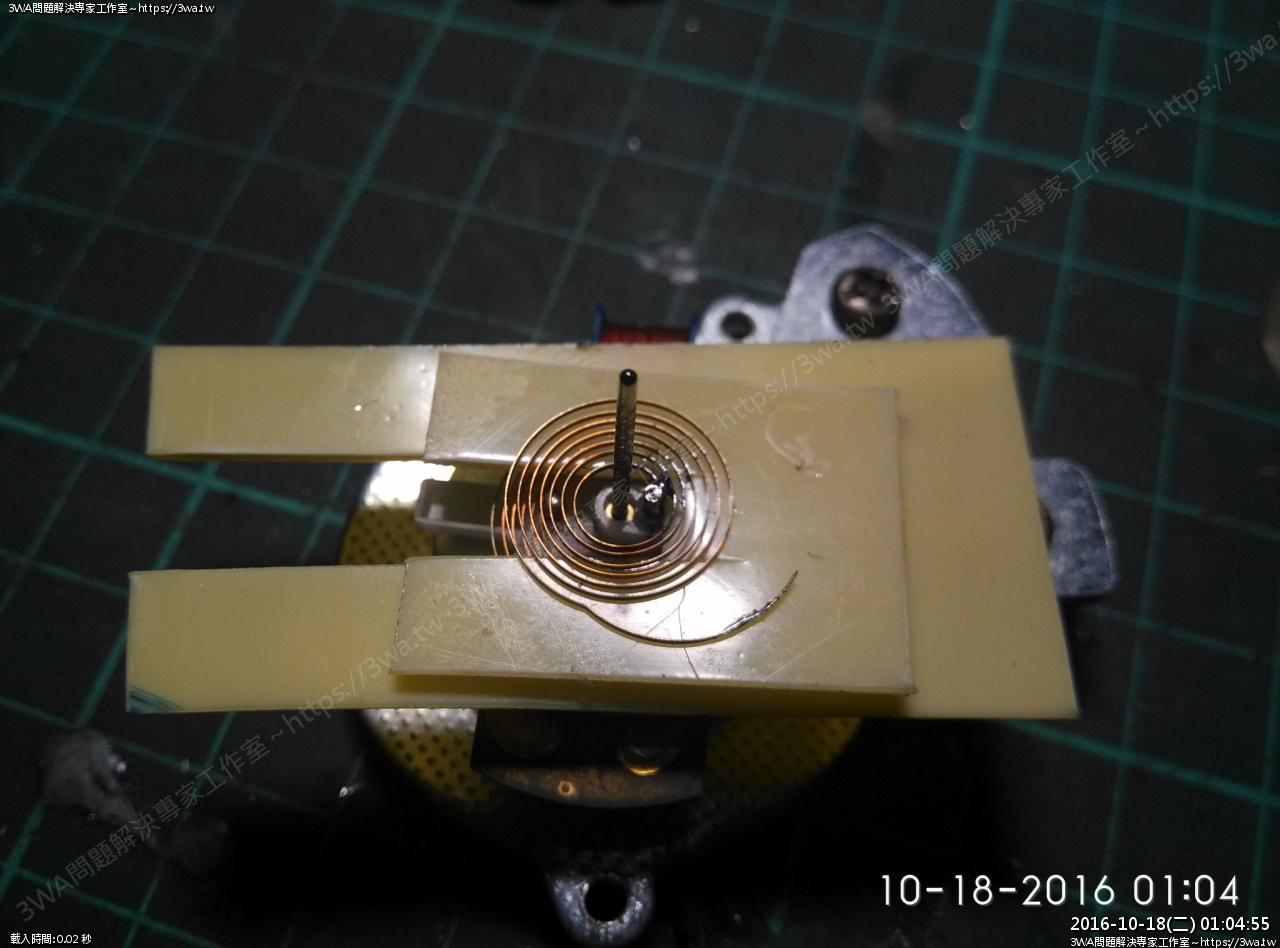

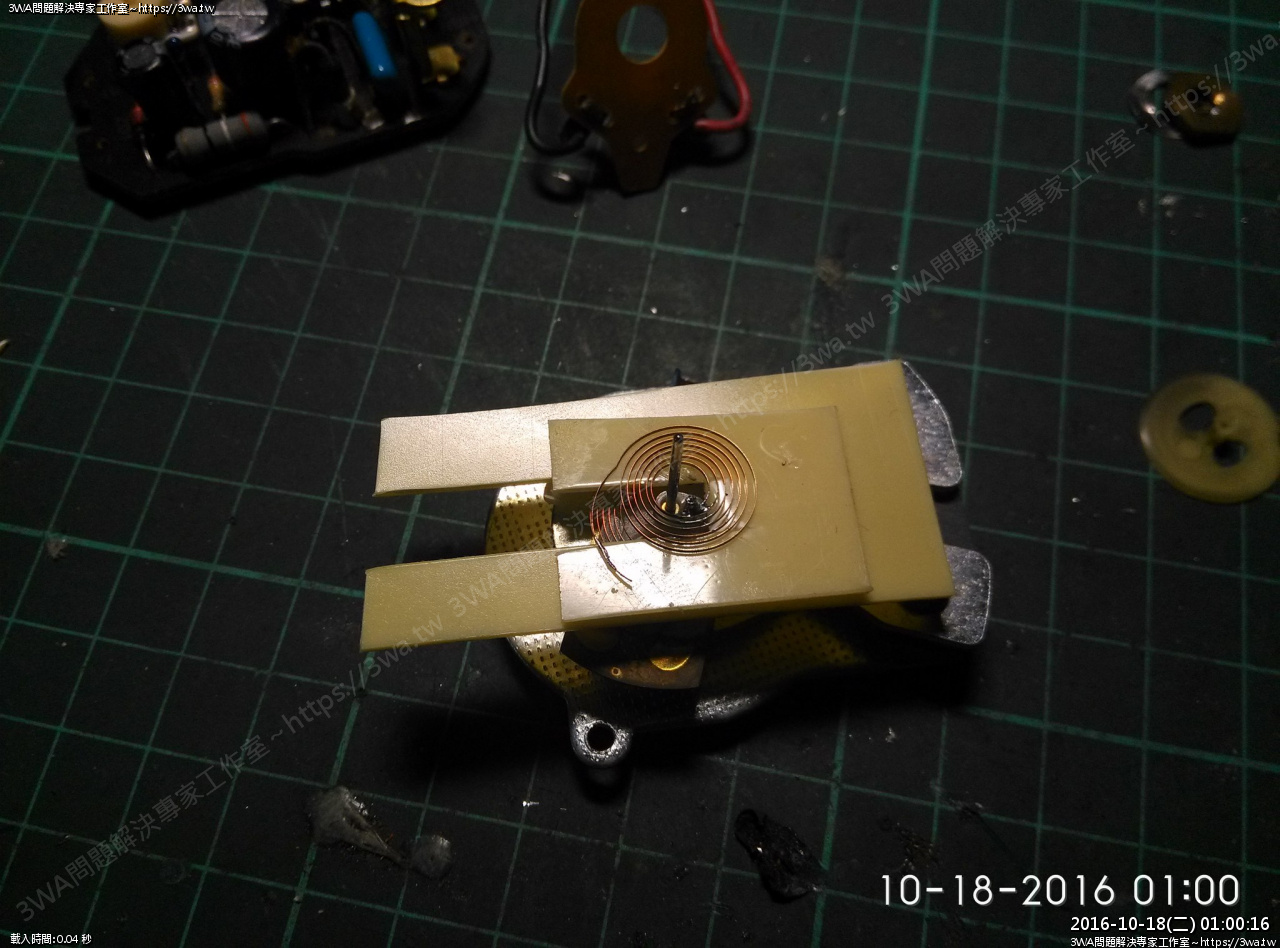

疊好疊滿

這樣要焊接比較容易

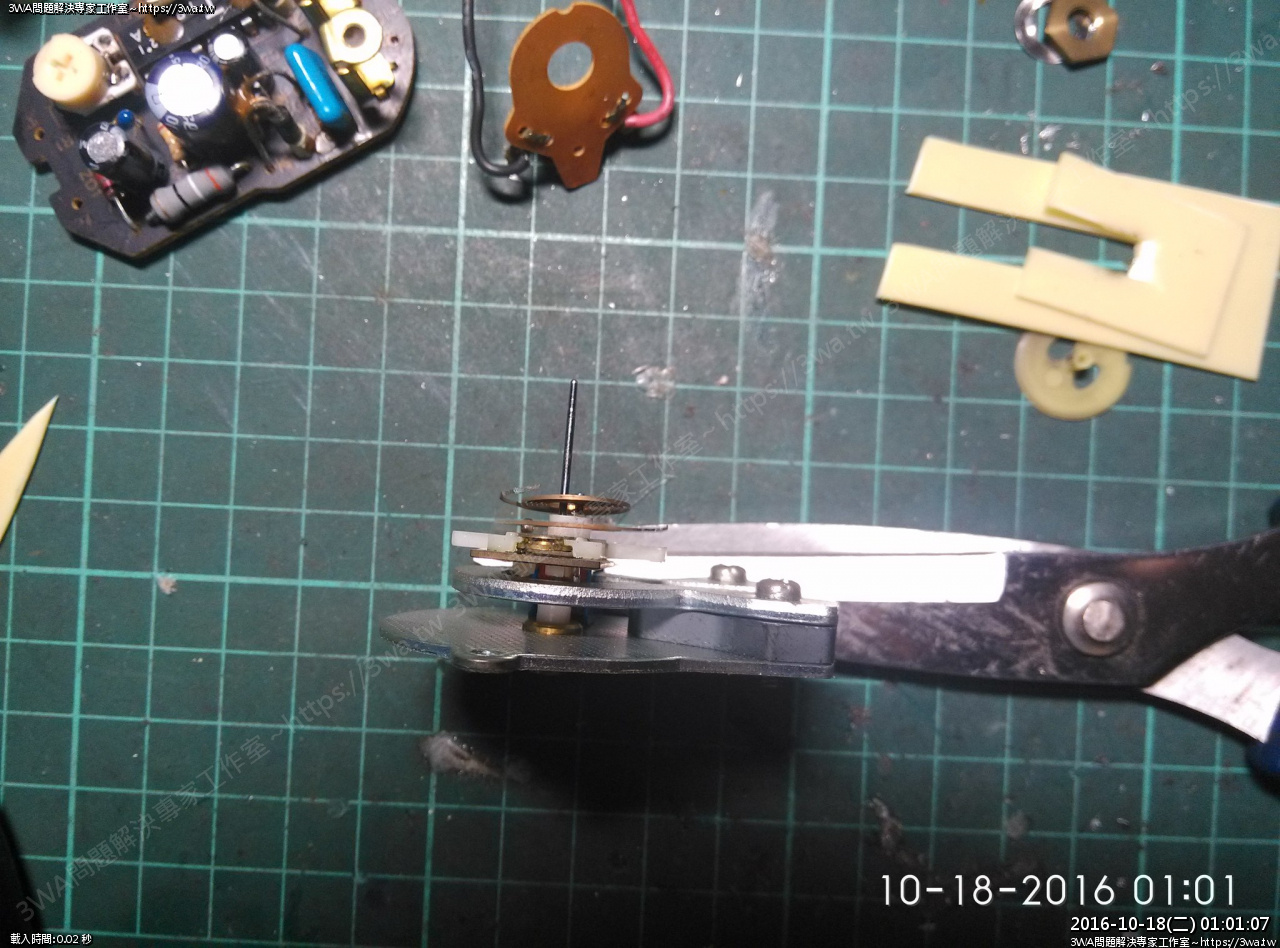

內層先上些錫

歪了一些些

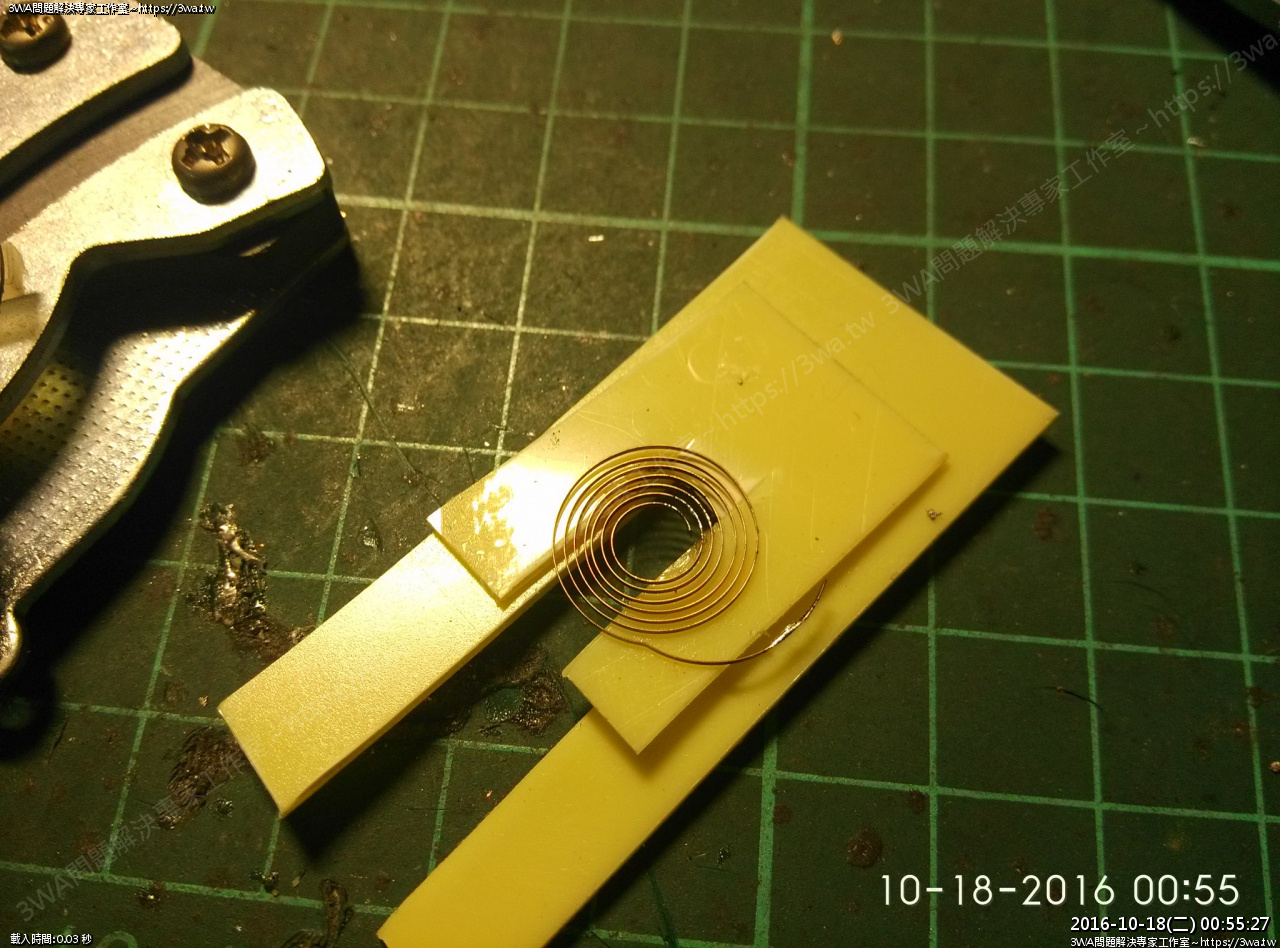

要讓線圈平行真是一大挑戰

這次焊的很準了,圈圈在正中央

差了一些,沒平行,不過稍彎一下下就好了

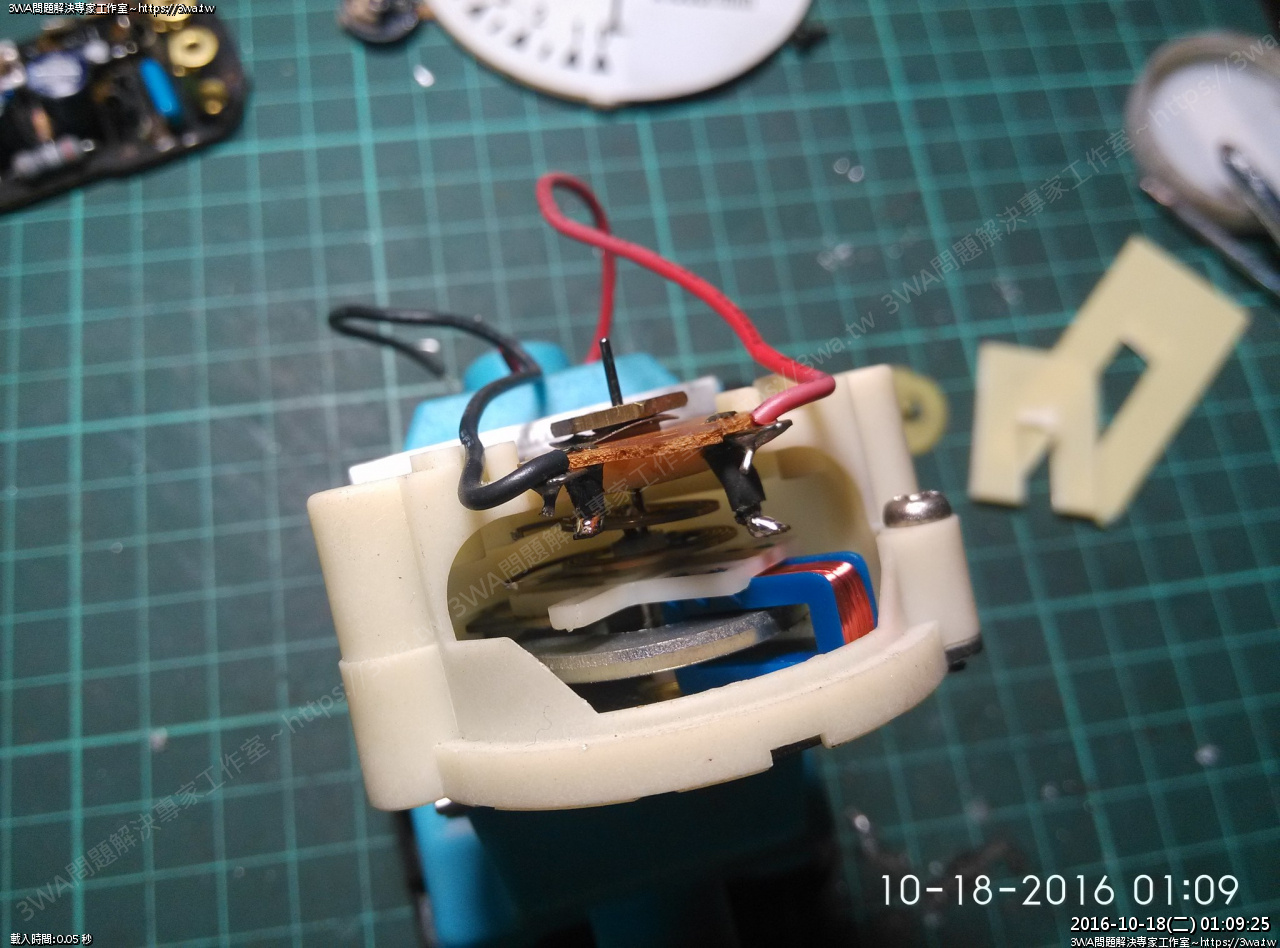

線圈的線頭轉出來,座裝上

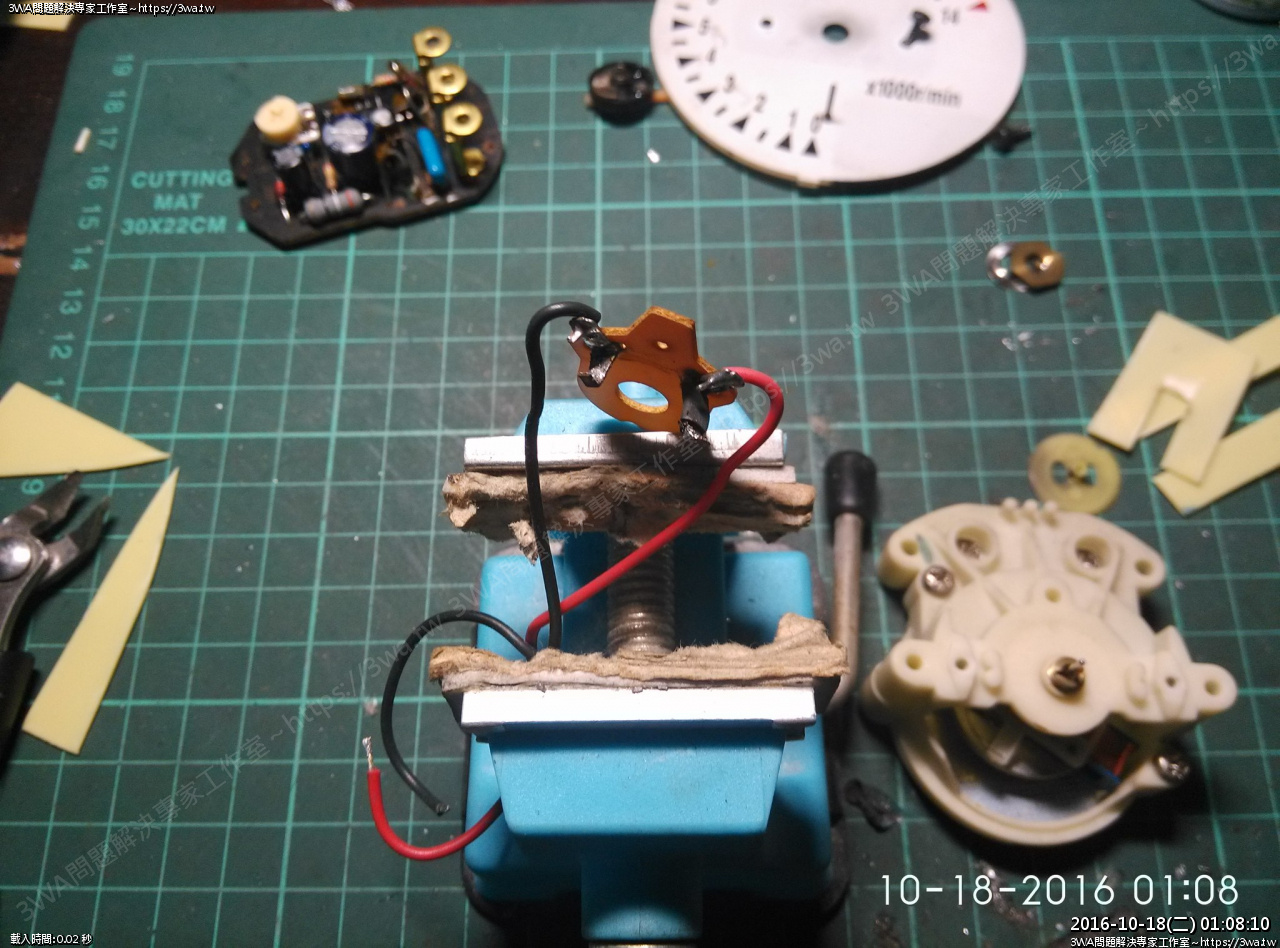

先補錫

為了讓線圈有足夠的回彈力,焊錫要稍抓一下銅線拉扯的位置


在焊的過程又稍弄歪了銅線,不過沒有黃墊片,稍跑不會怎樣

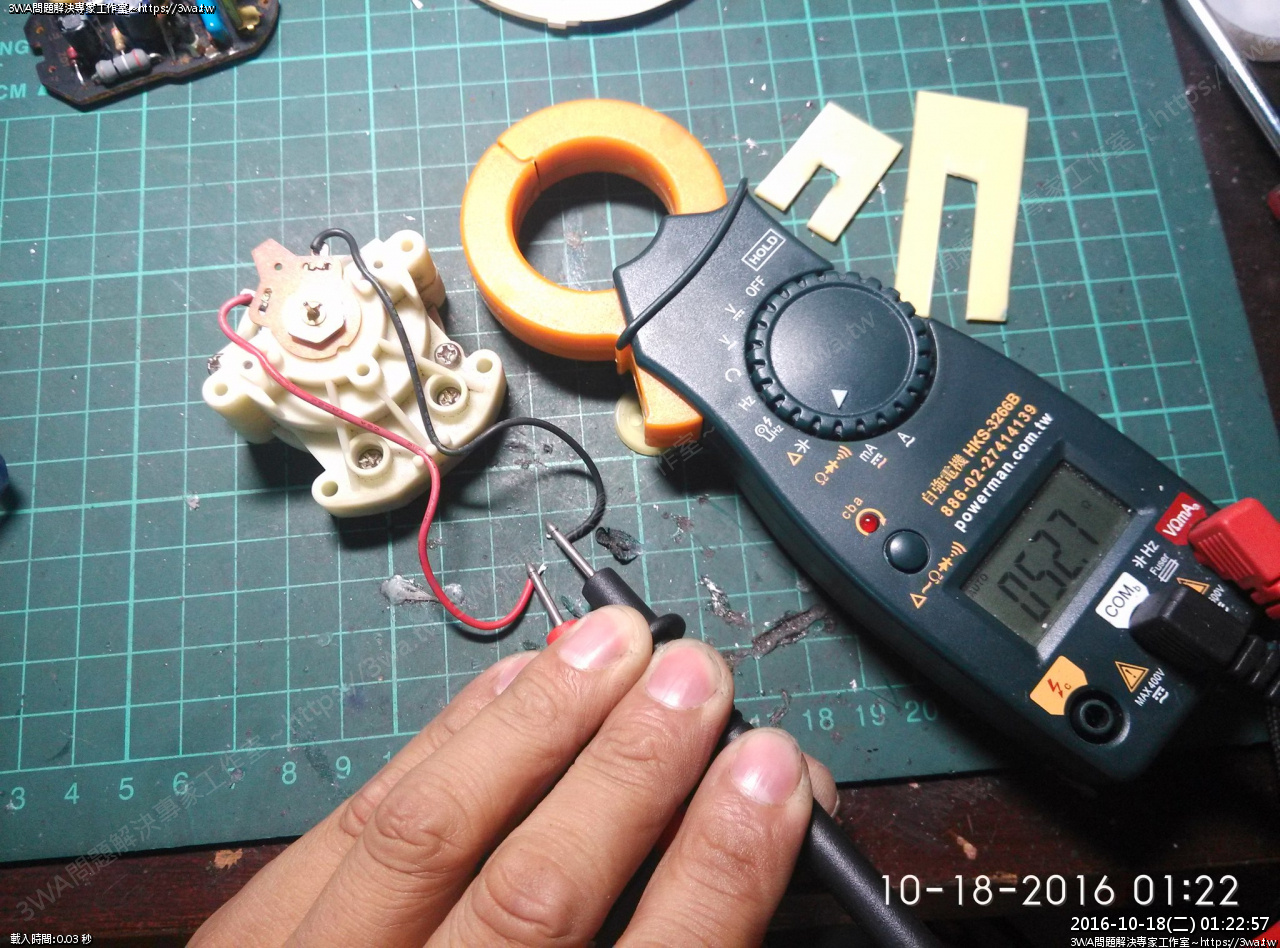

量測,有52.7Ω,看來量導通了

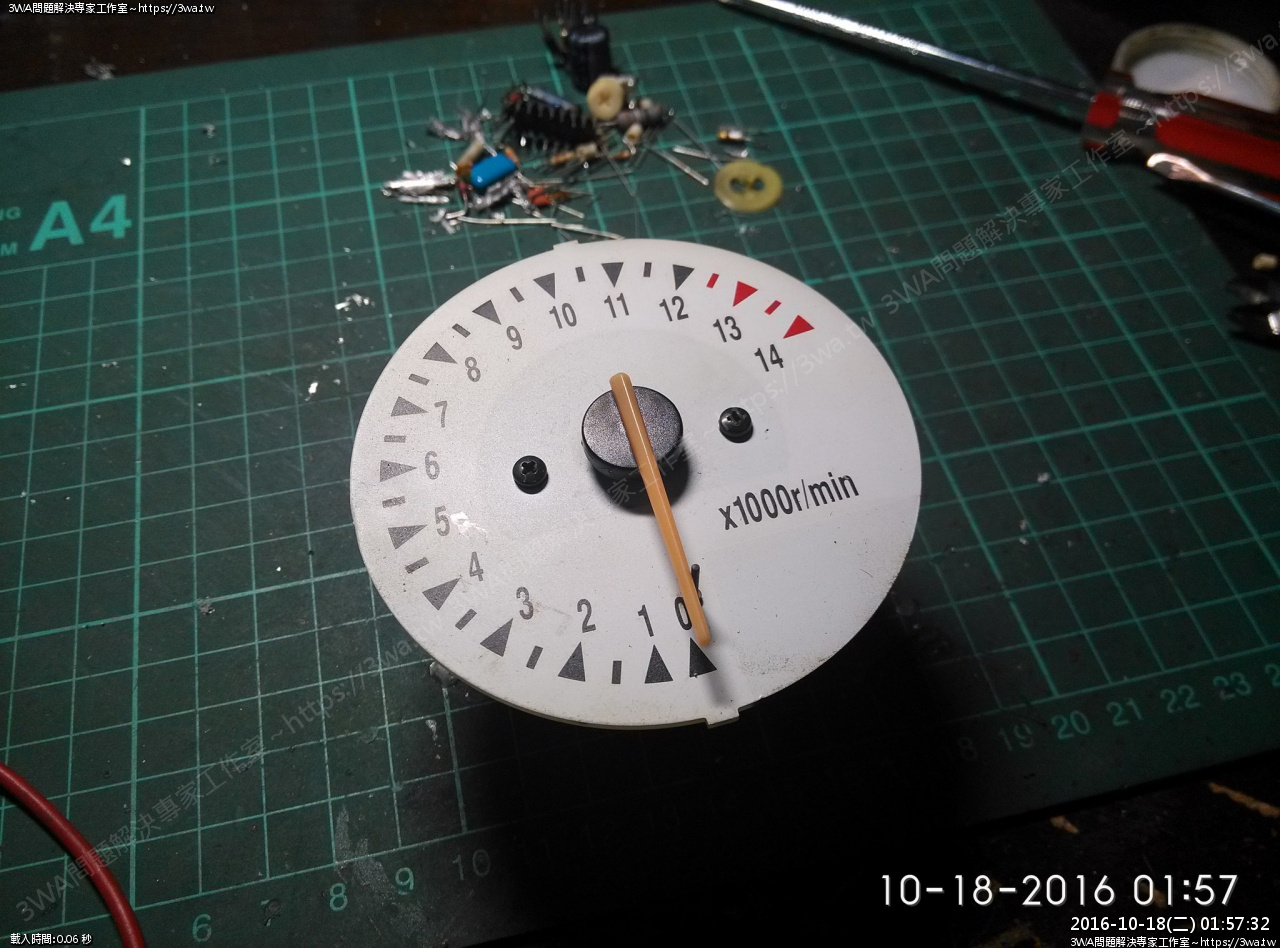

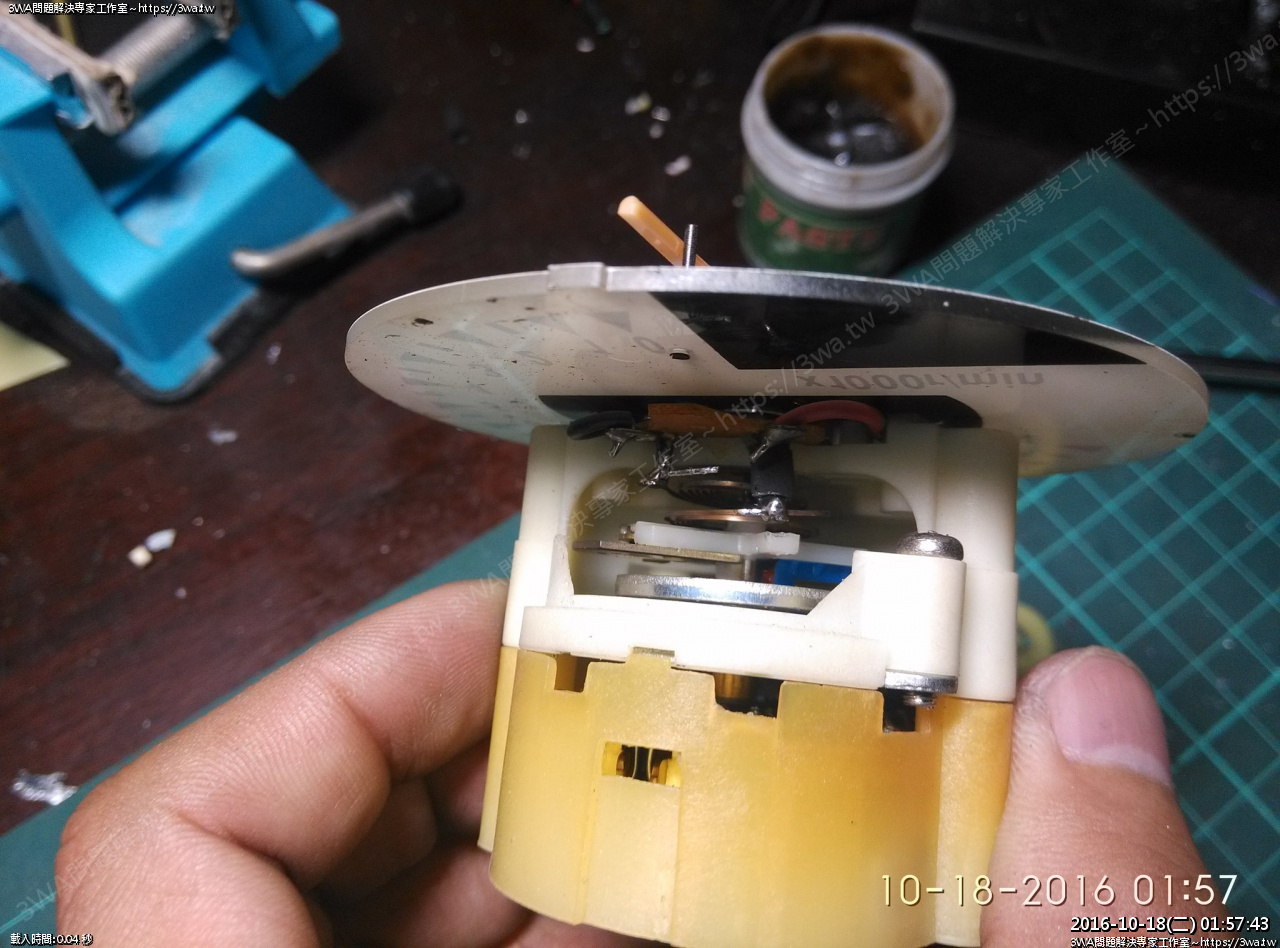

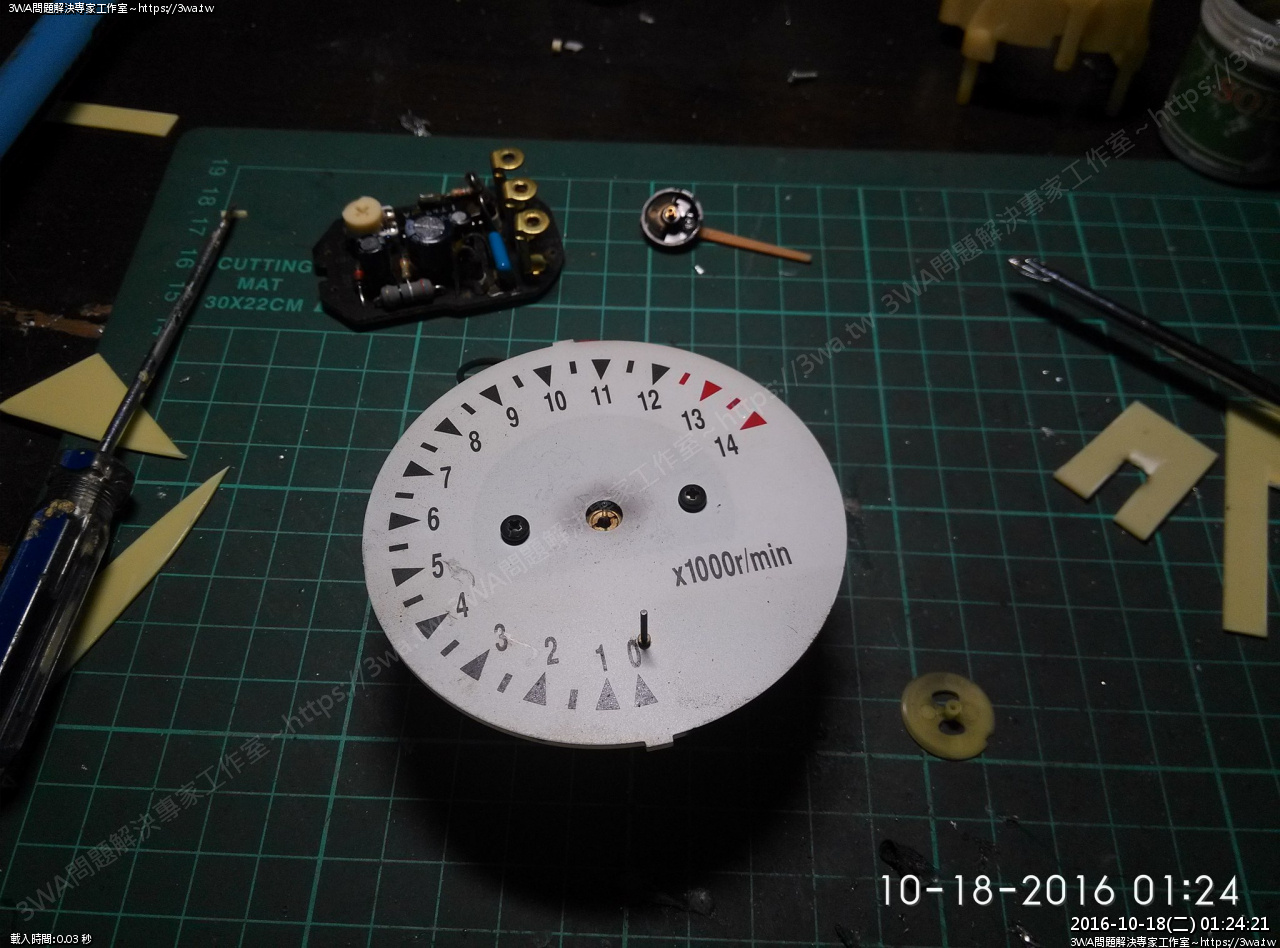

蓋回,指針黏回去
00:00
00:00
沒有黃盤的線圈,線圈轉起來還可以,總算弄到不會卡機了
不過好的表正常是從最下繞上去可以轉270度又可正常回彈到原位才是好表

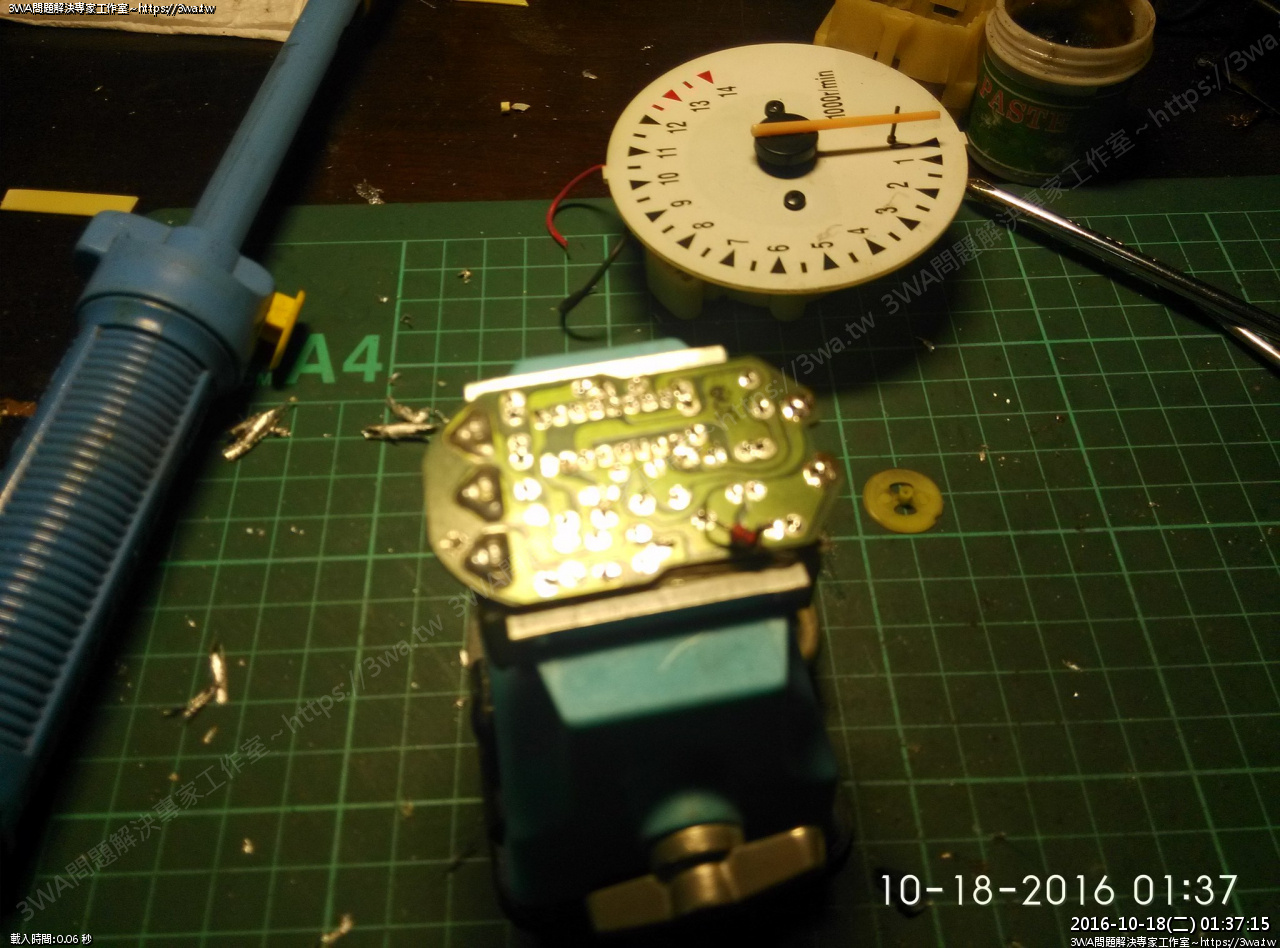

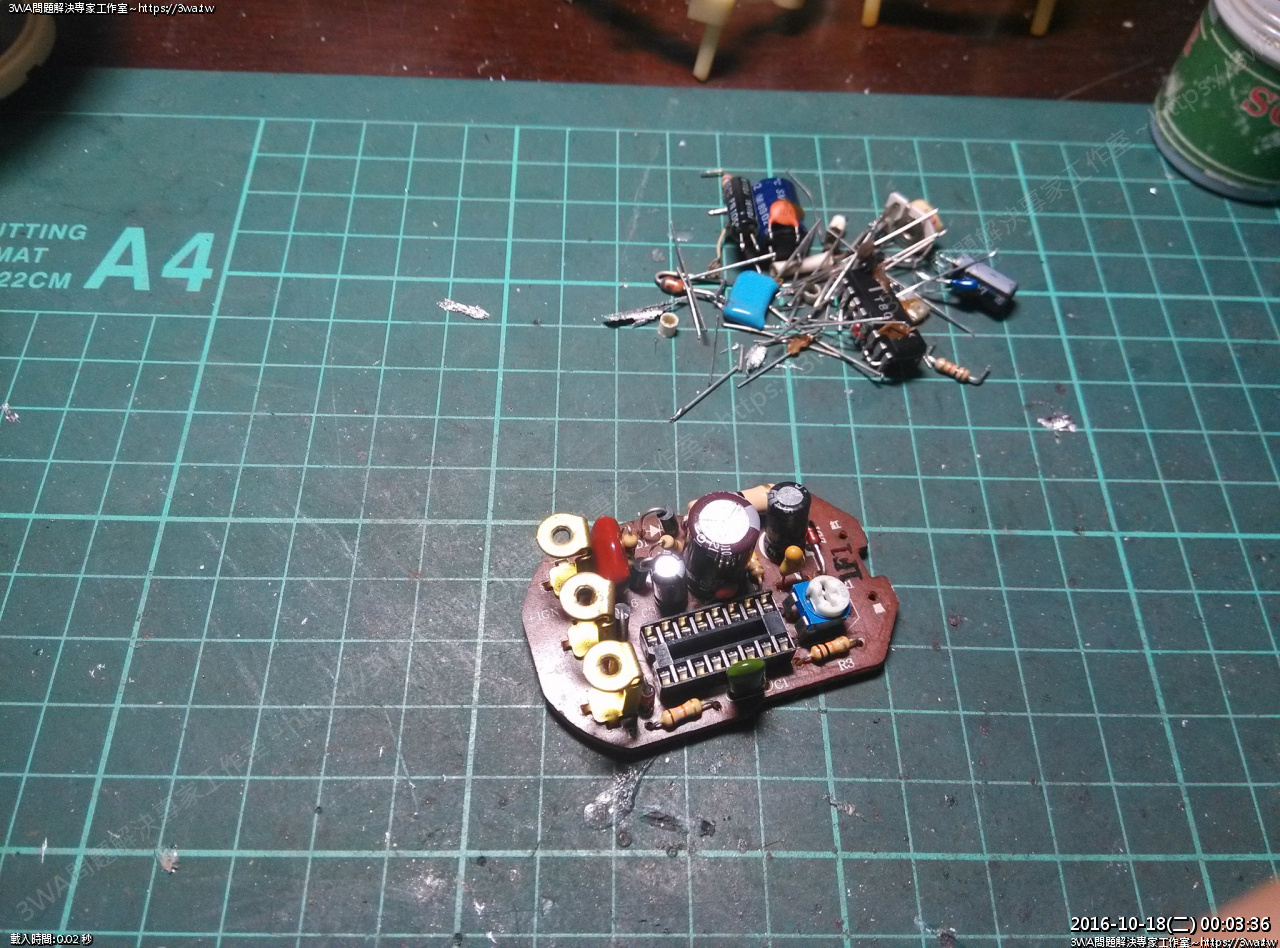

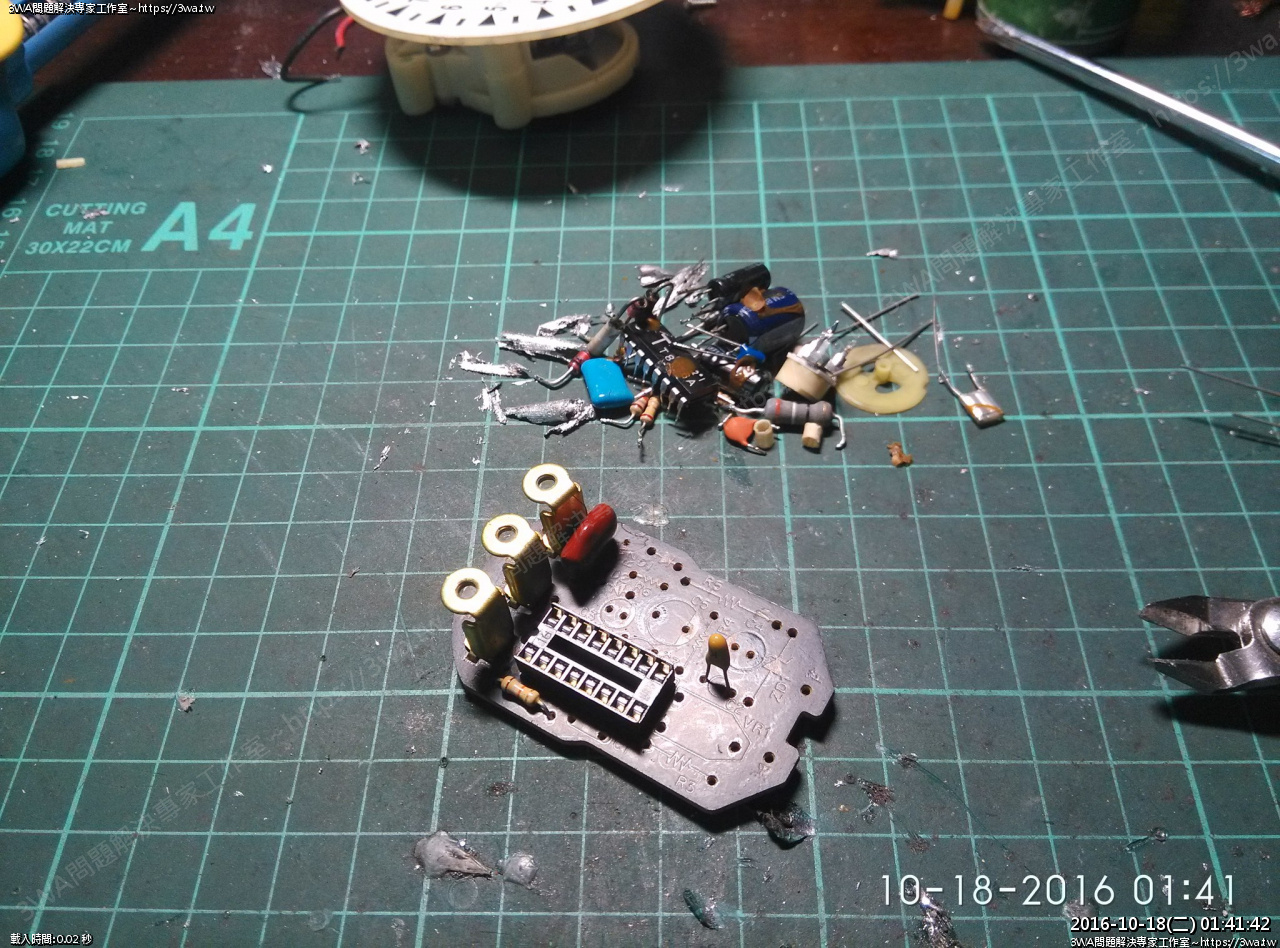

板子也重作

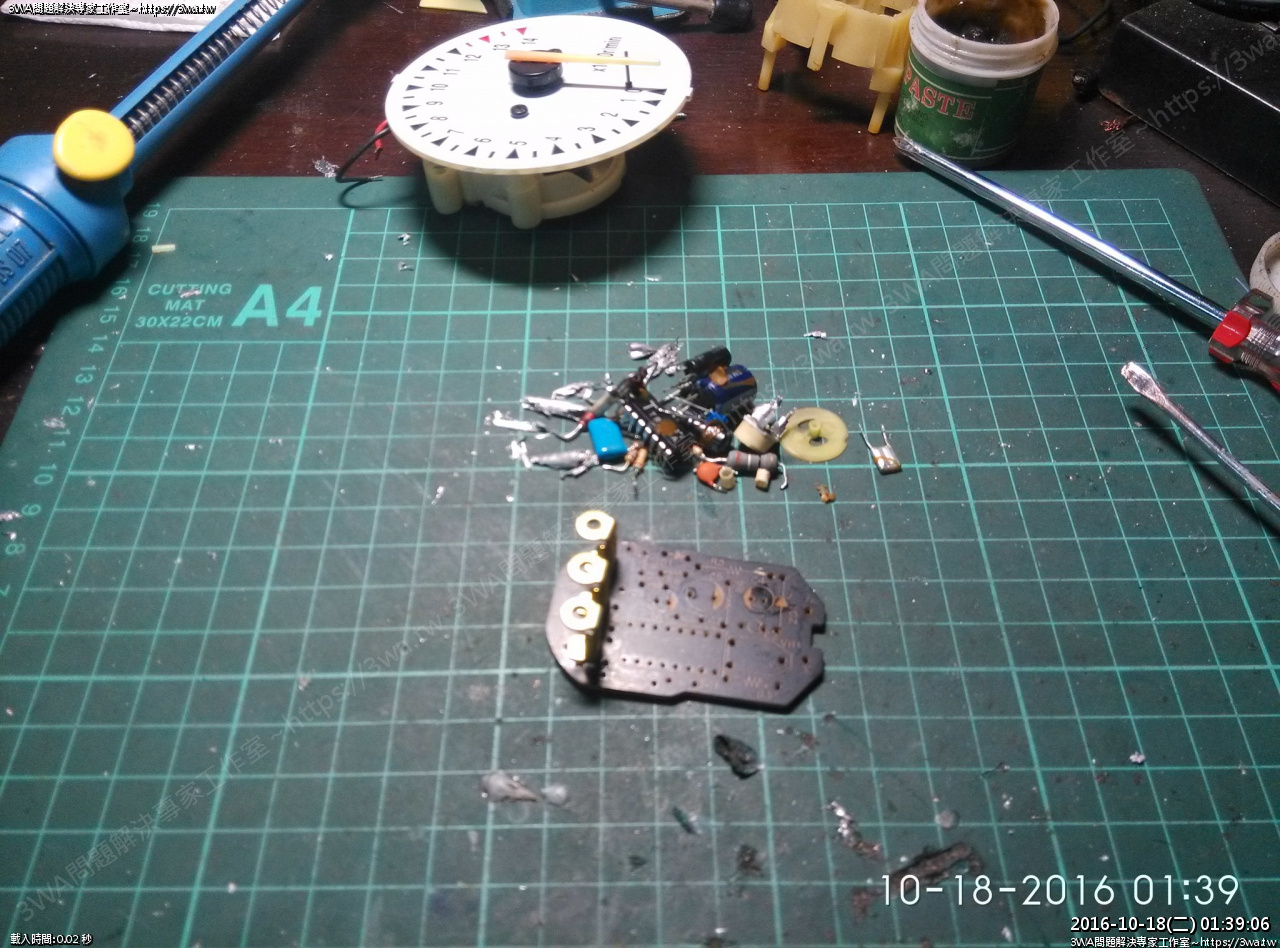

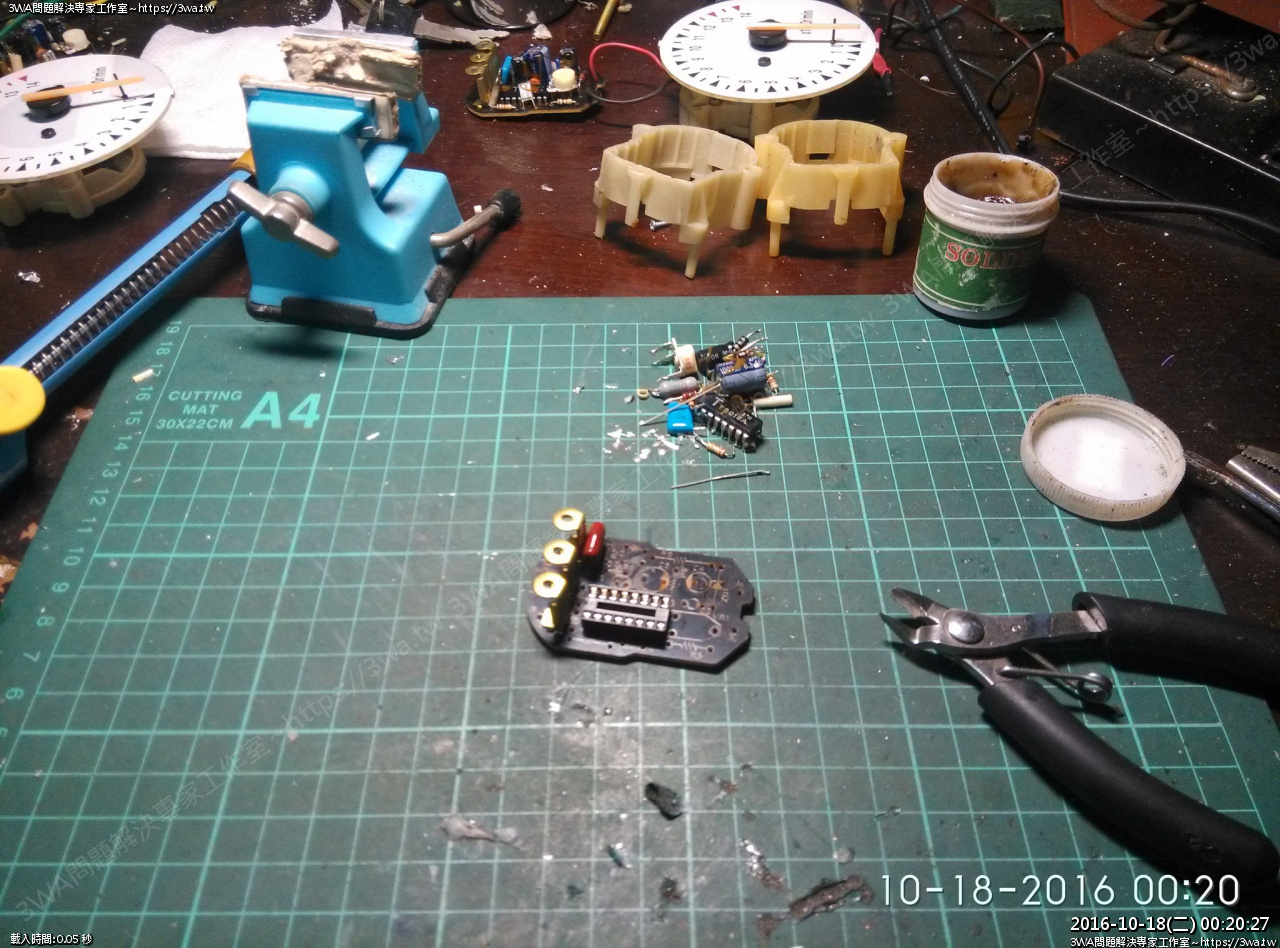

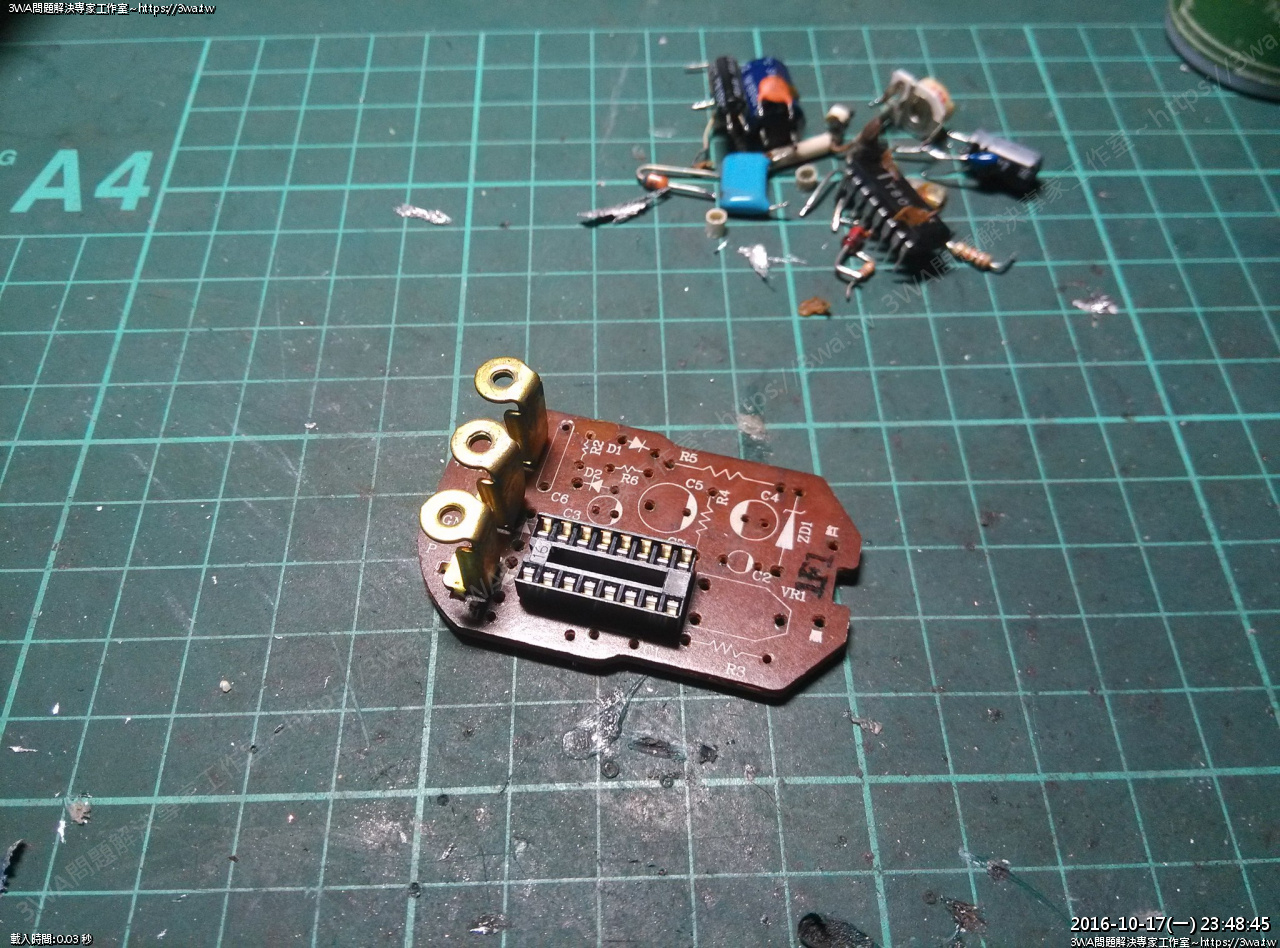

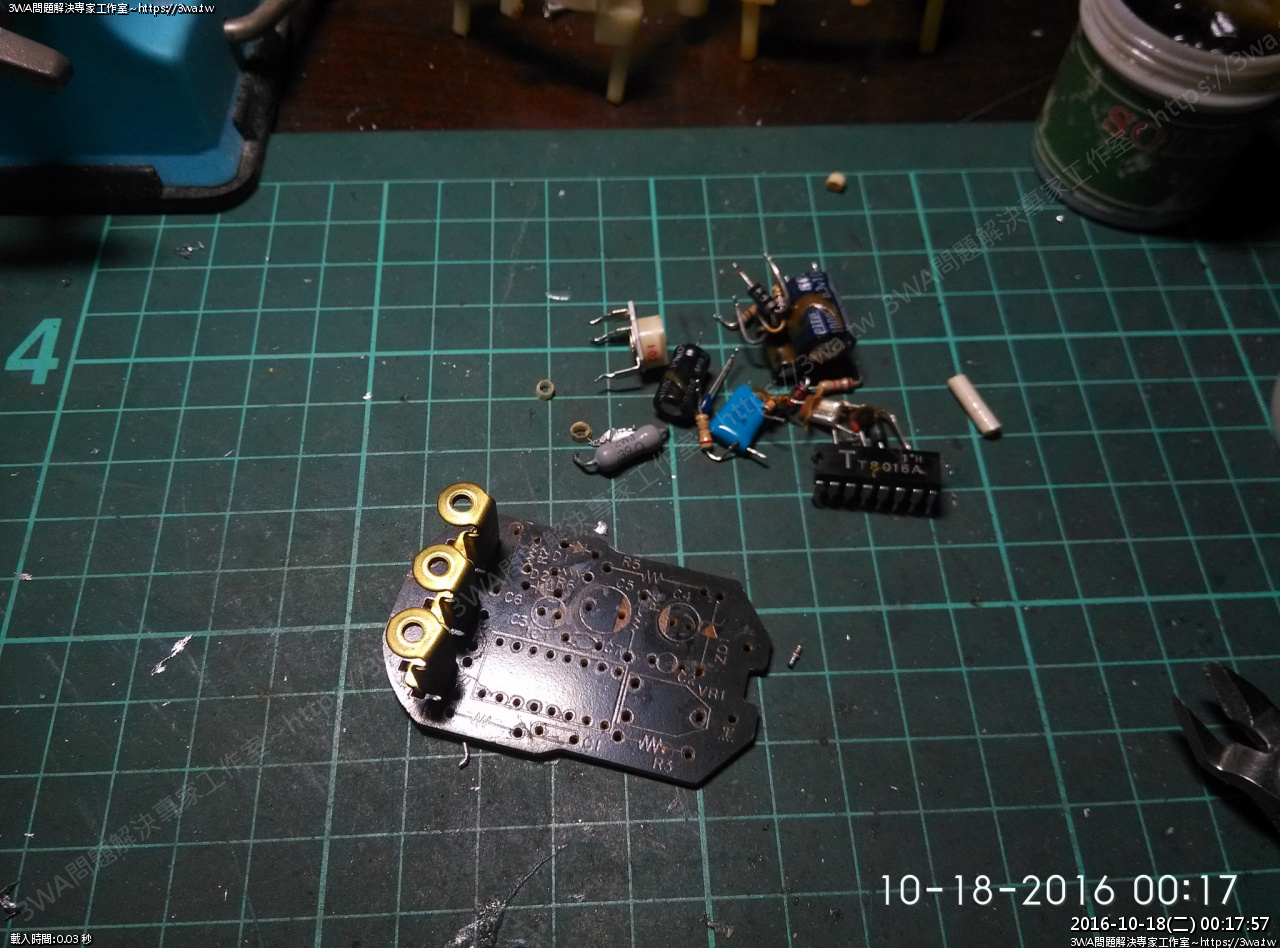

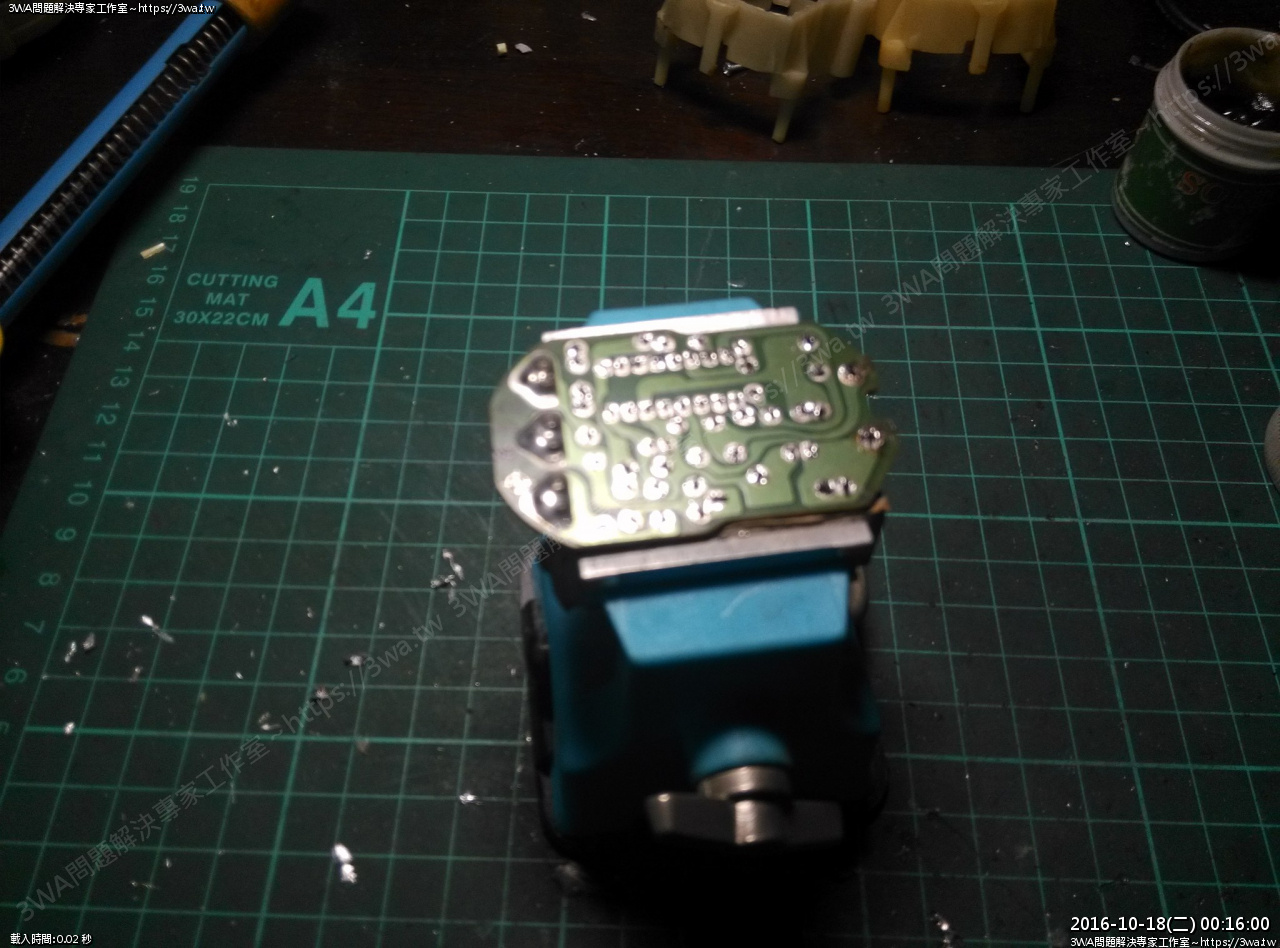

解焊完畢

拆下

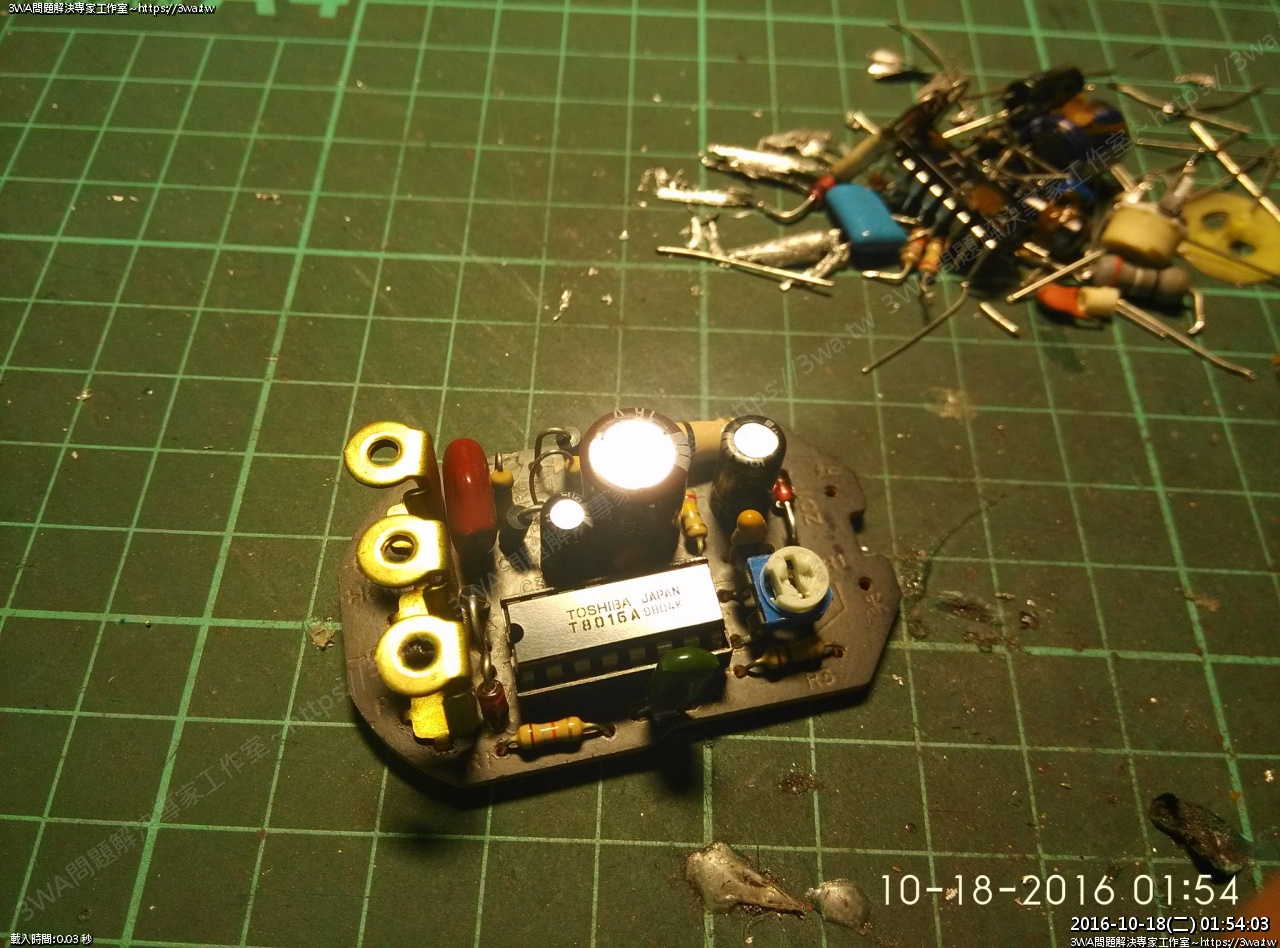

焊回

好了

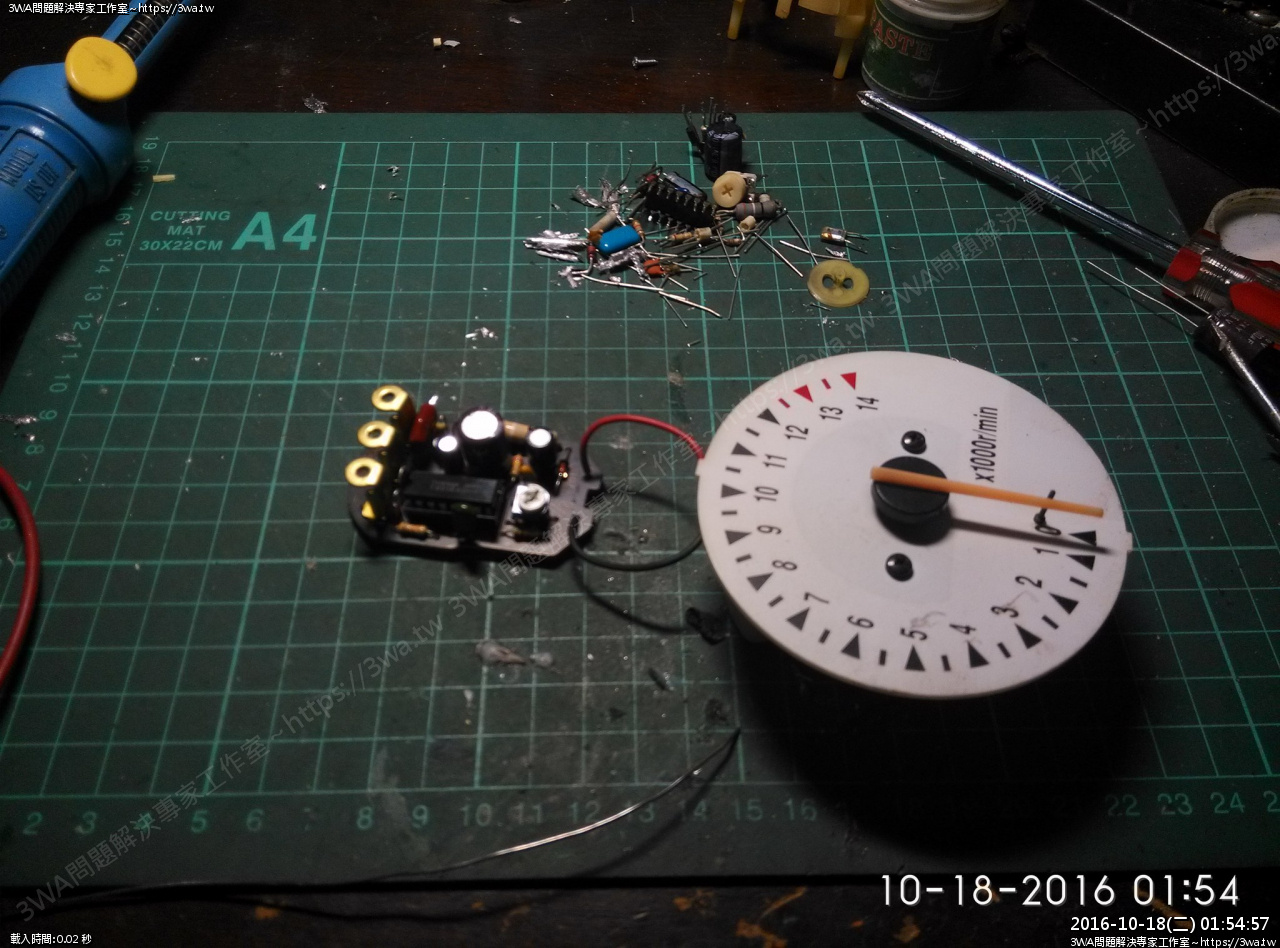

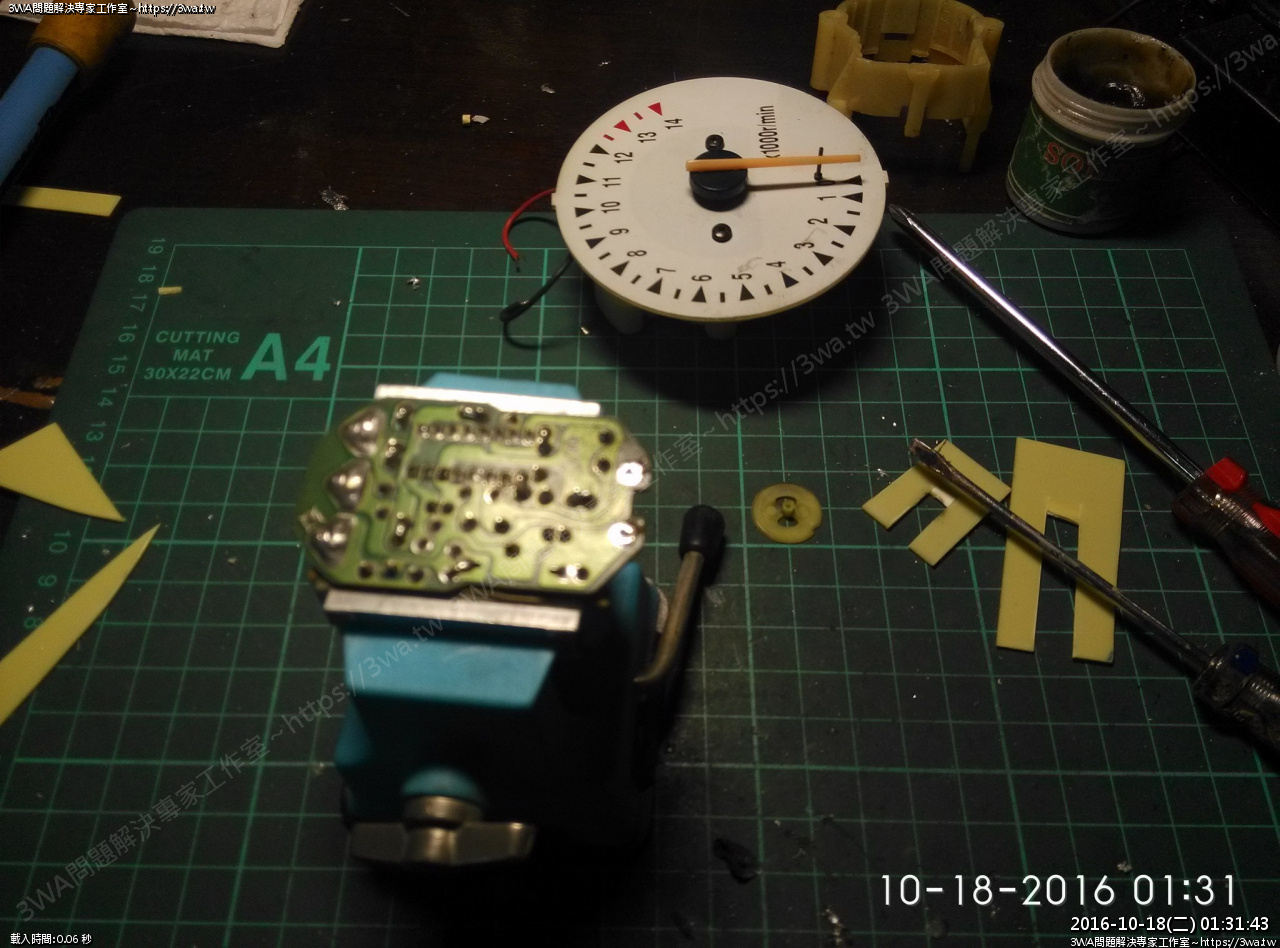

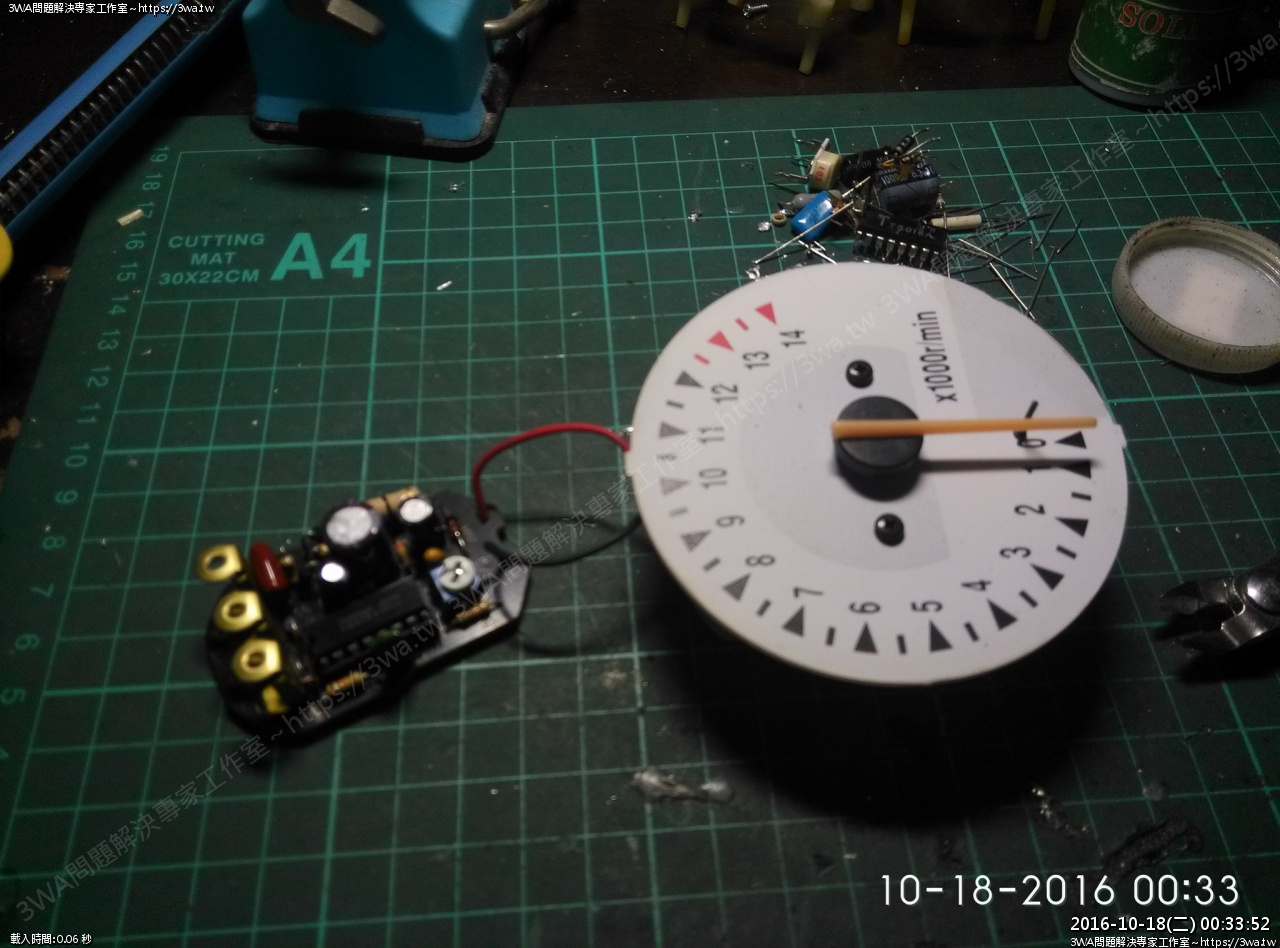

上表測試
00:00
00:00
在11000~14000轉的地方都縮在13000,不知道實際上車後
會不會有9000轉以後變成都集中在萬轉以上的問題...只能待真的上車觀察了
線圈掛沒料無法修復,只能再累積經驗了

好了

勉強勘用

不過還是註名一下 Coil NG

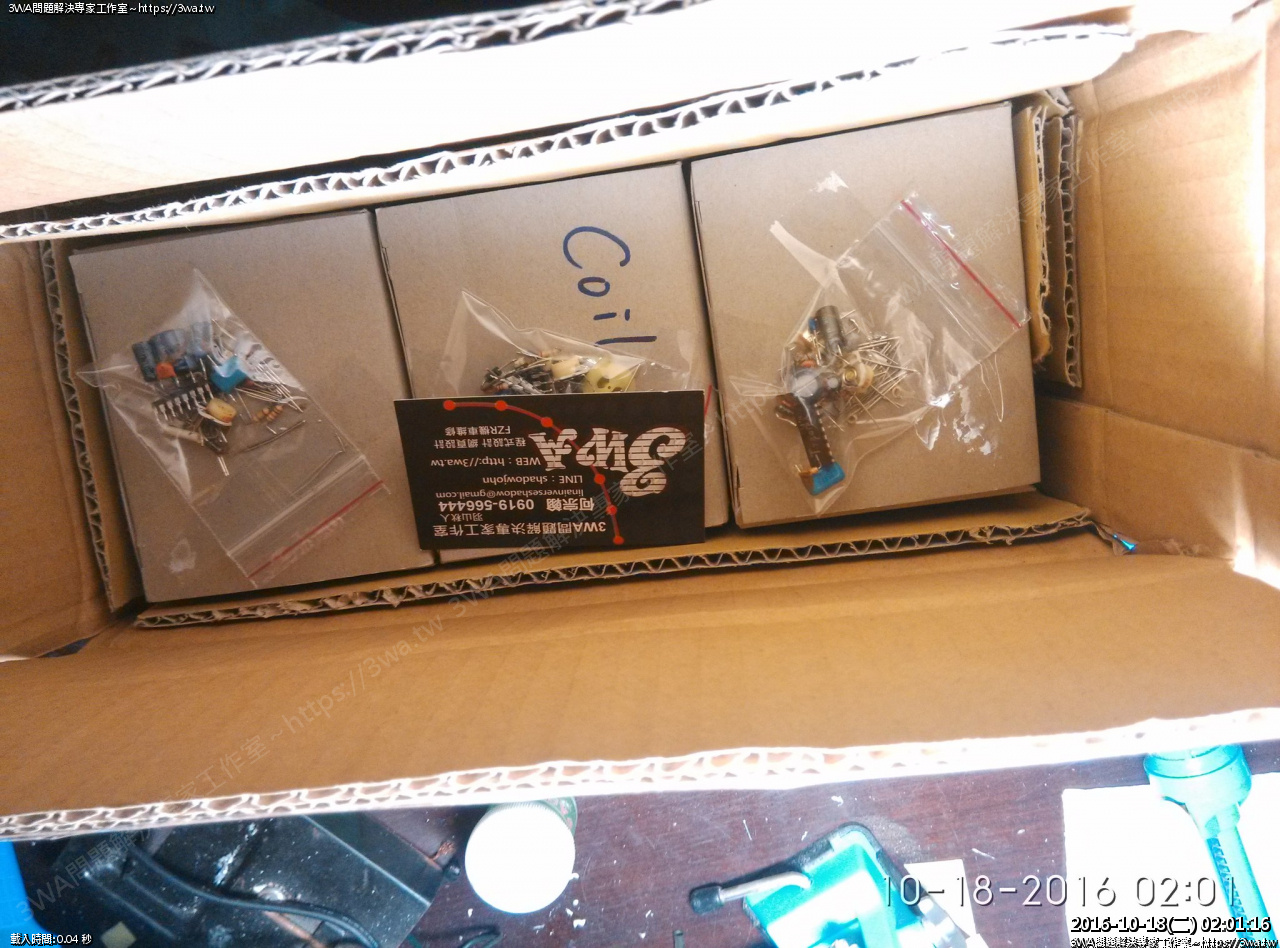

打完收工
