標題: FZR轉速表四顆(葉Sir)
網址:https://3wa.tw/blog/blog.php?id=1743
內容:


葉Sir買了幾組零件包自己焊接,說裝上車後跑的怪怪的
然後請我試看看

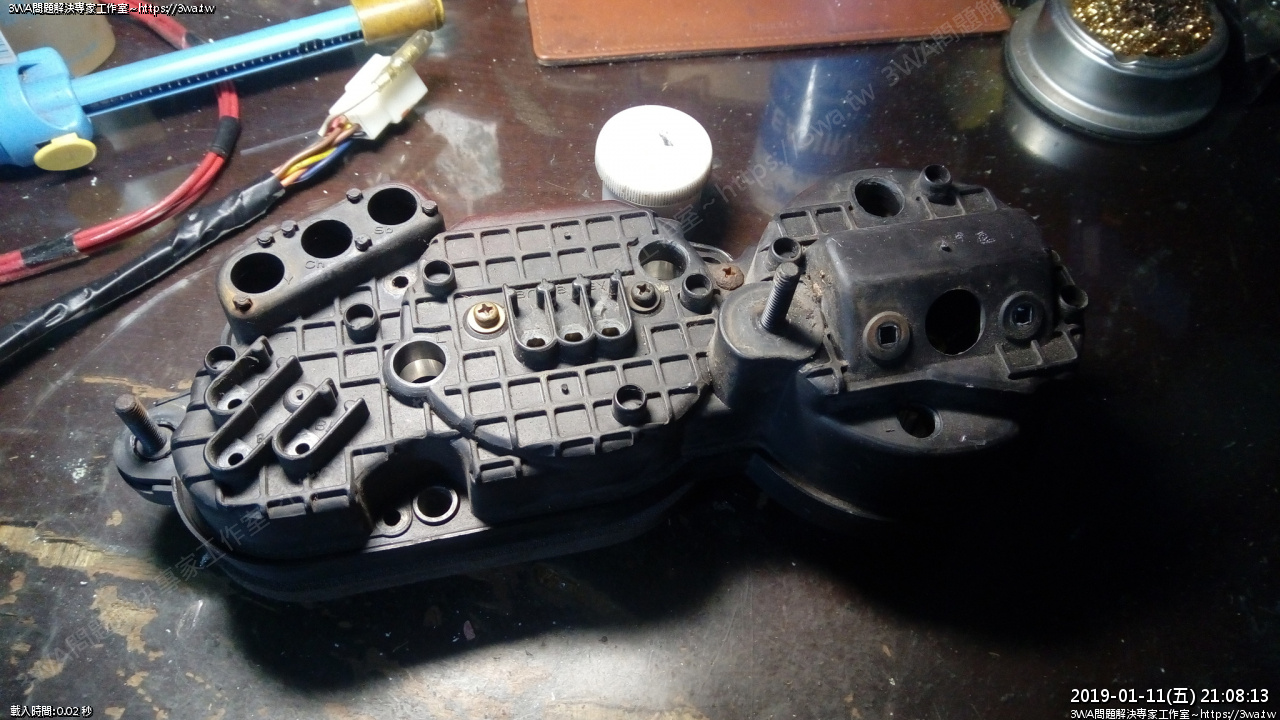

 沒有線組





 原來一組表有二顆轉速表





 解開第一顆

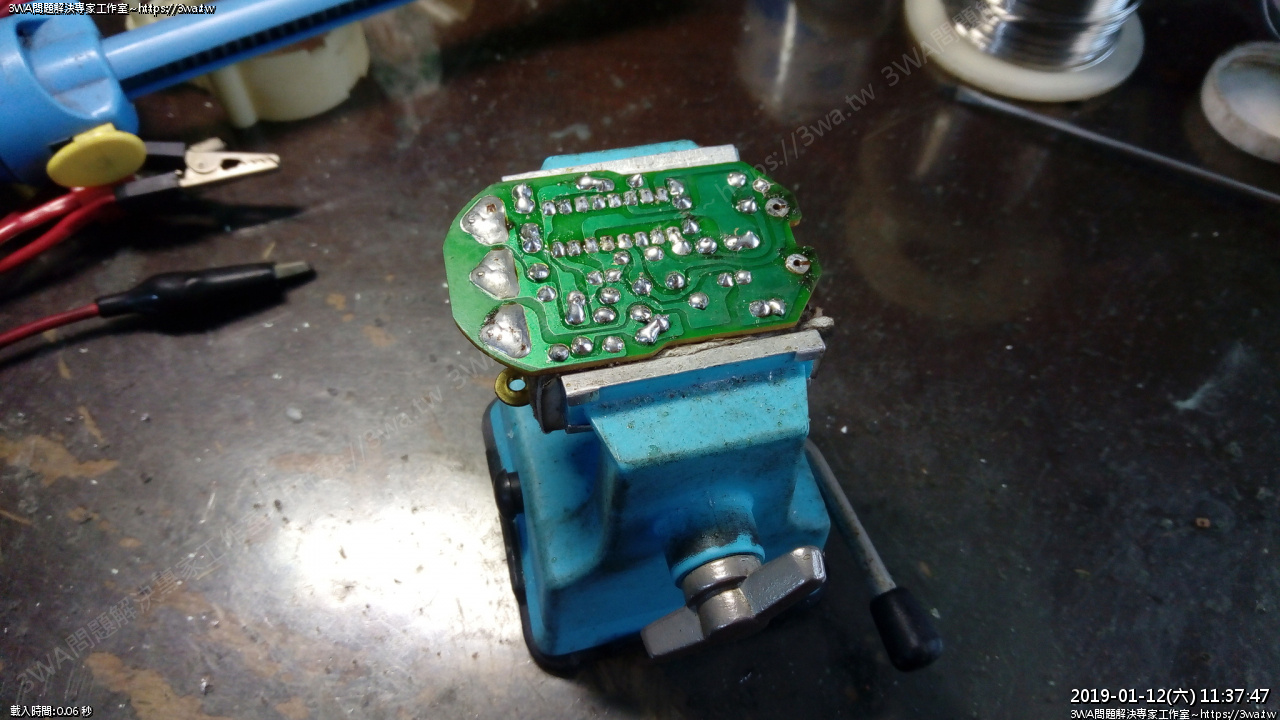

 焊接的狀況

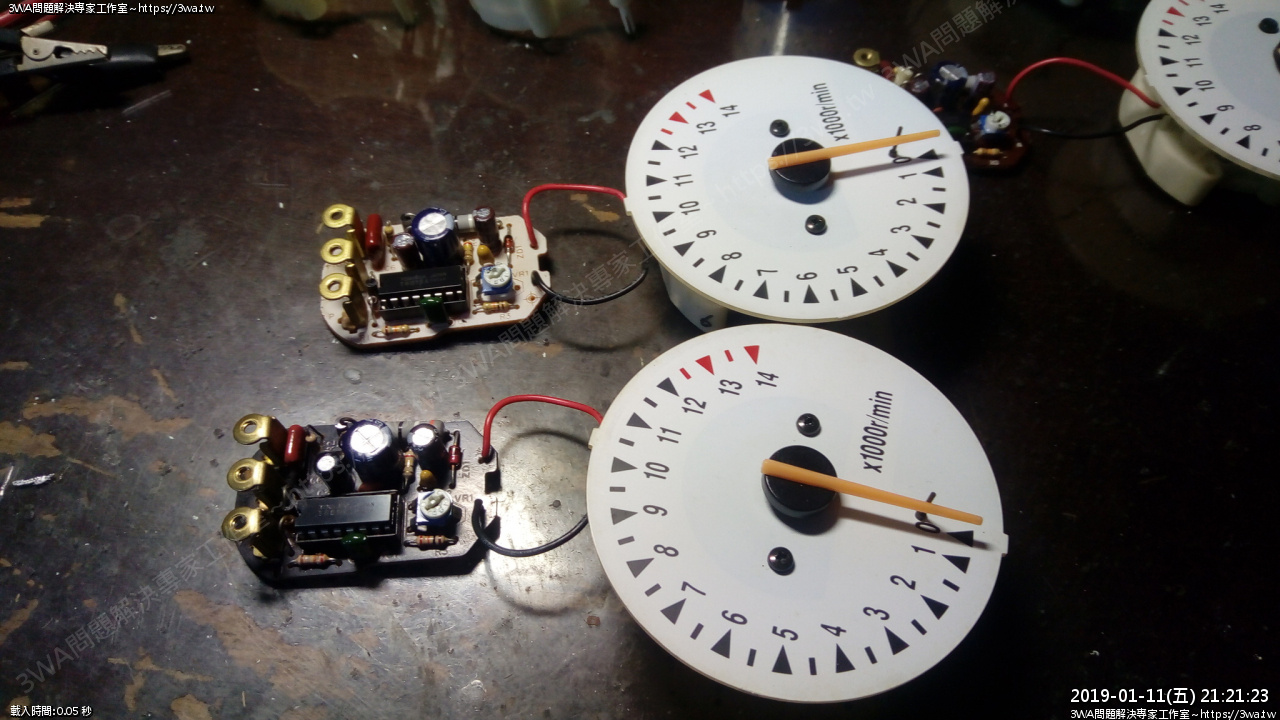

 測試看看

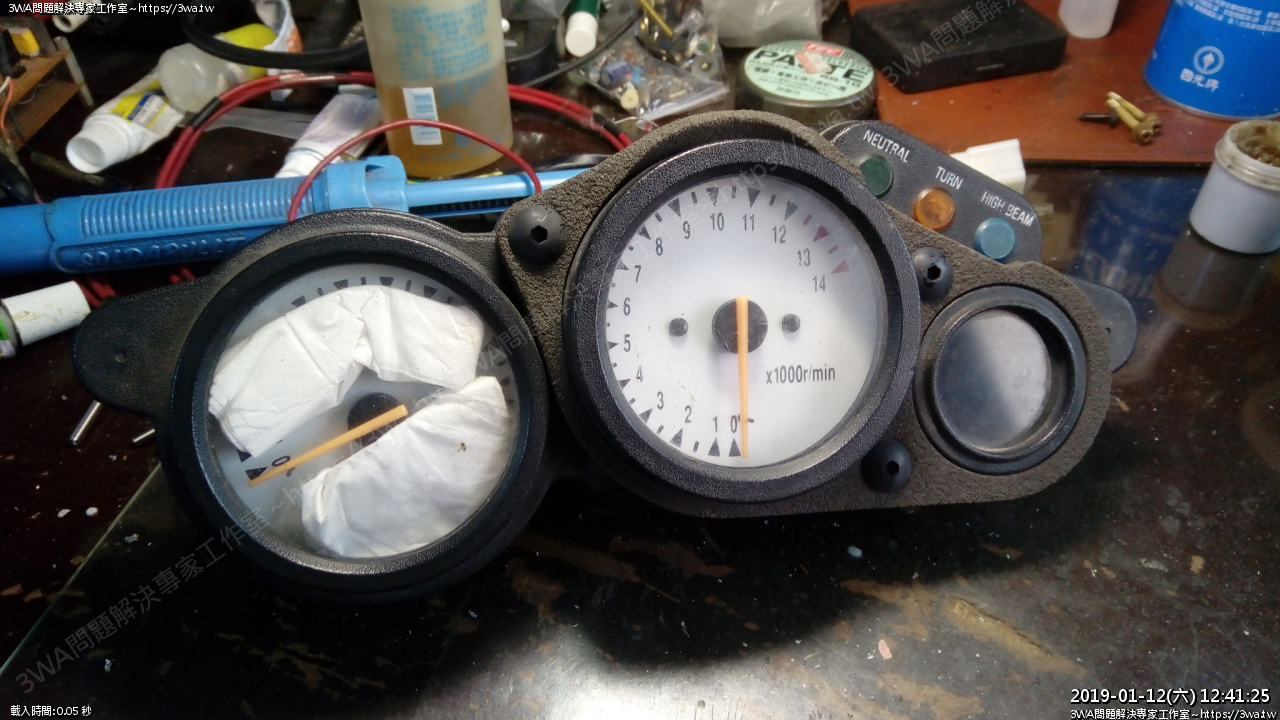

表一,看起來滿正常的,只是校在13000轉



表二,看起來也是滿正常的,同樣在13000轉





另一組表,裡面也是二顆,多了一個油表





表二焊接的狀況

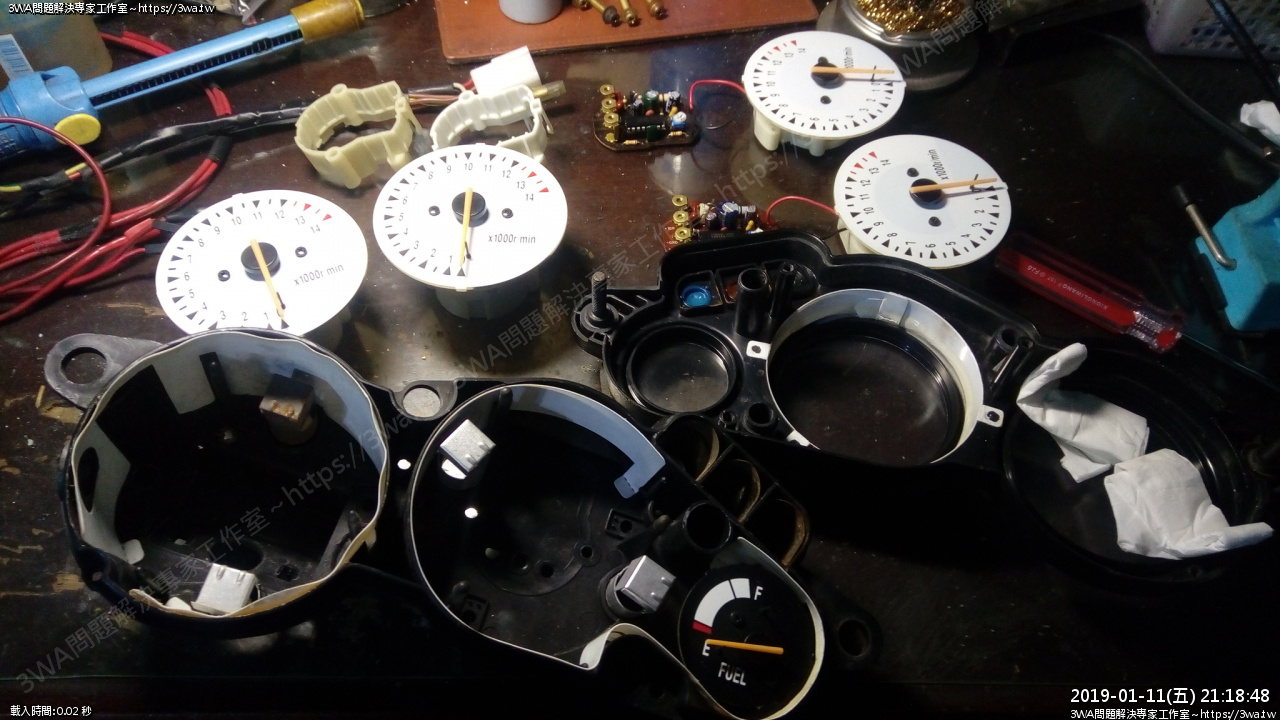

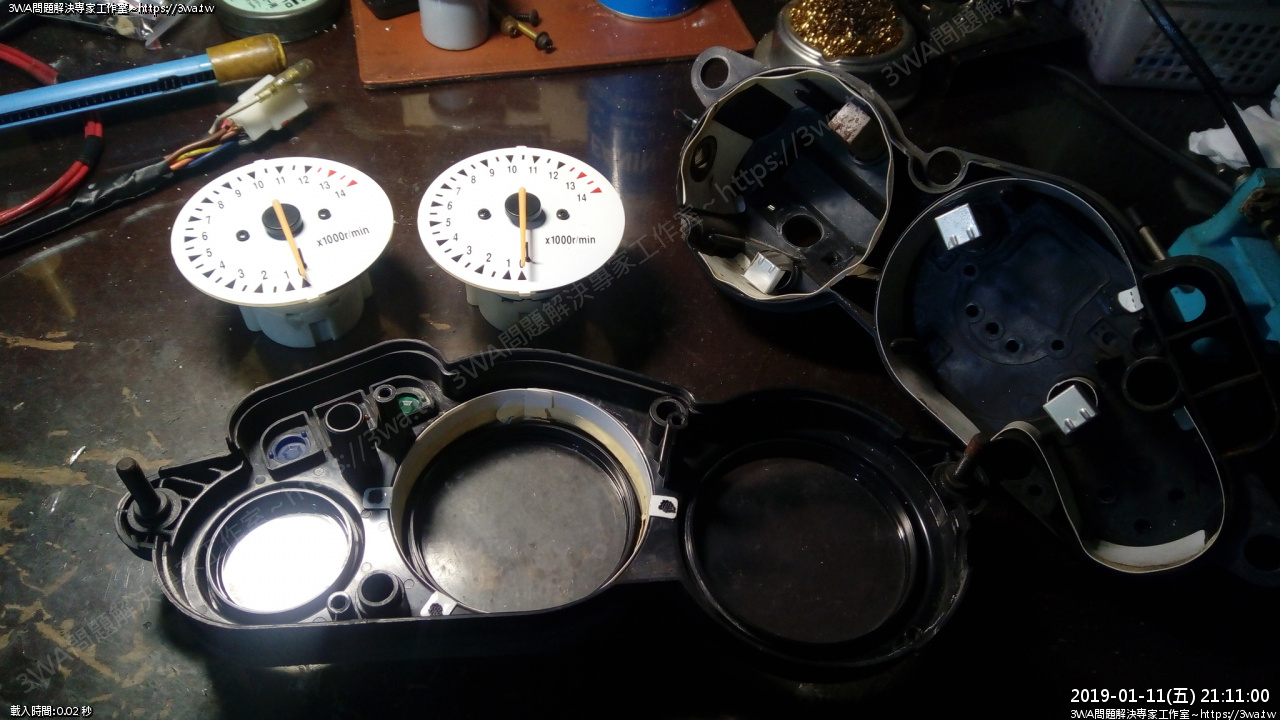

解開,四顆





真壯觀





零件的狀況,好像新舊夾雜





另二顆

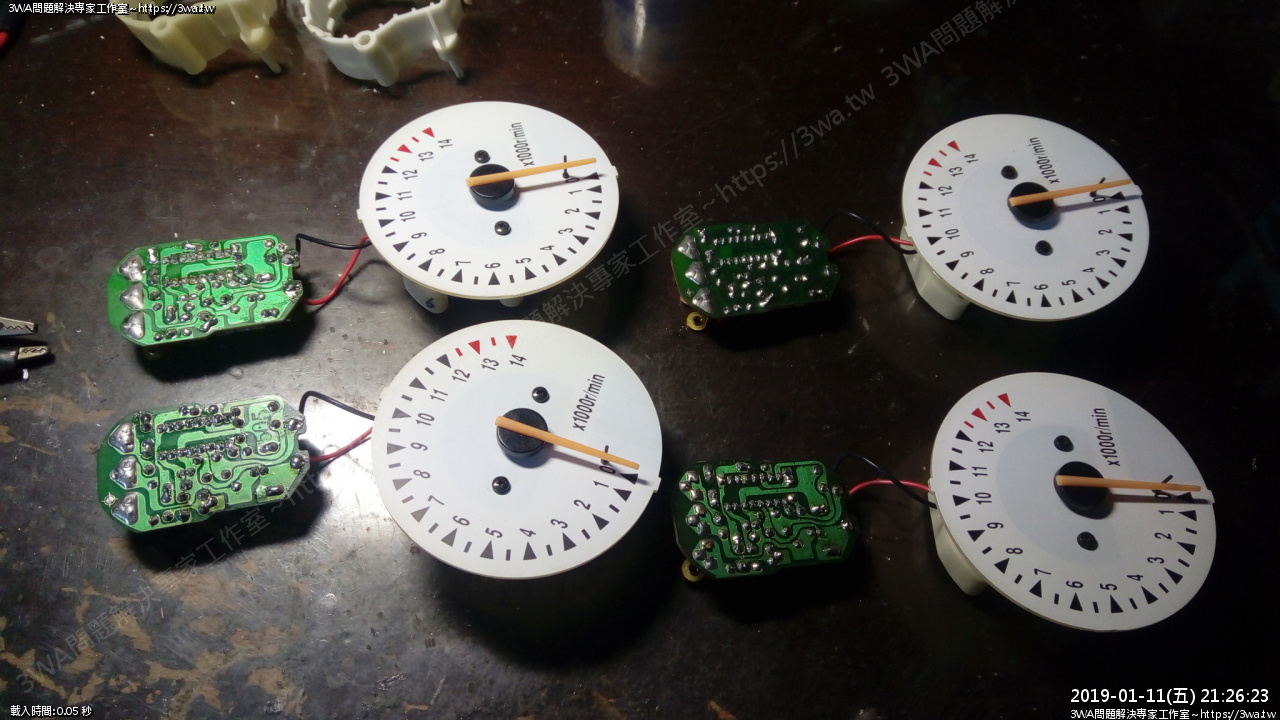

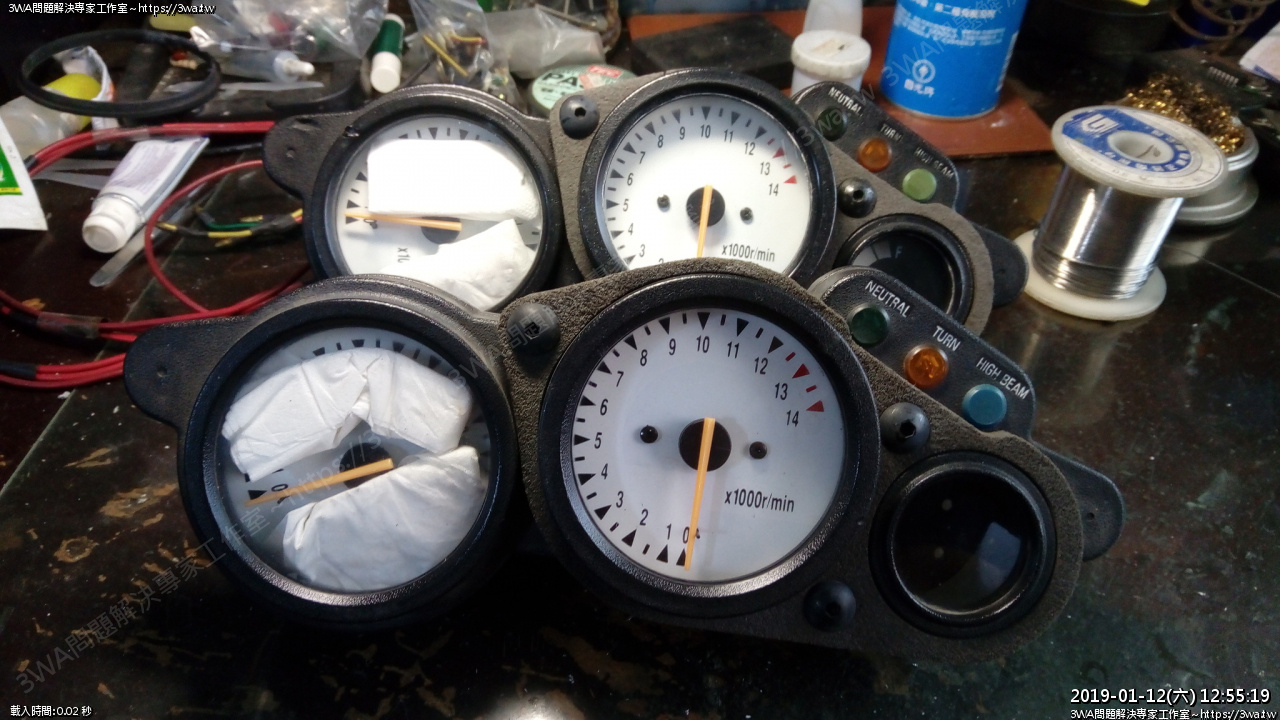

四顆



表三,這表校的較低,12000轉



表四,也是13000轉

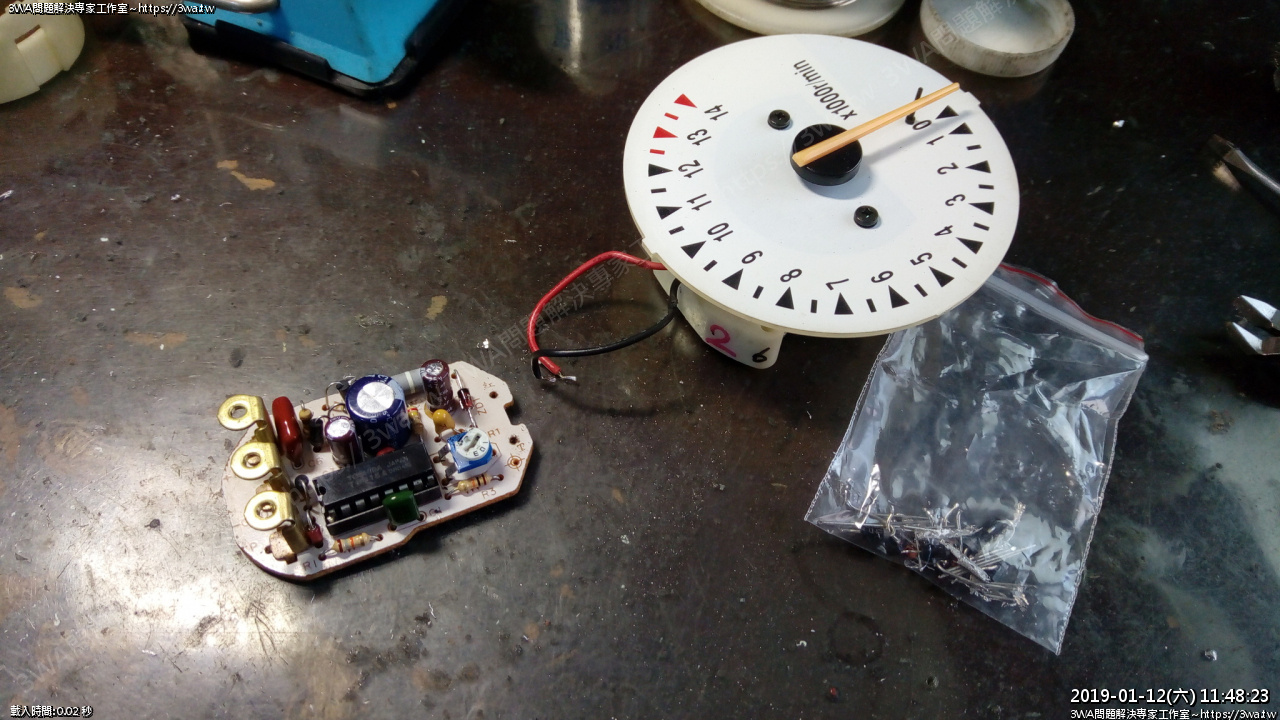

 與葉同學討論後,還是幫忙把基納、二極體換一換





 第一顆拆解

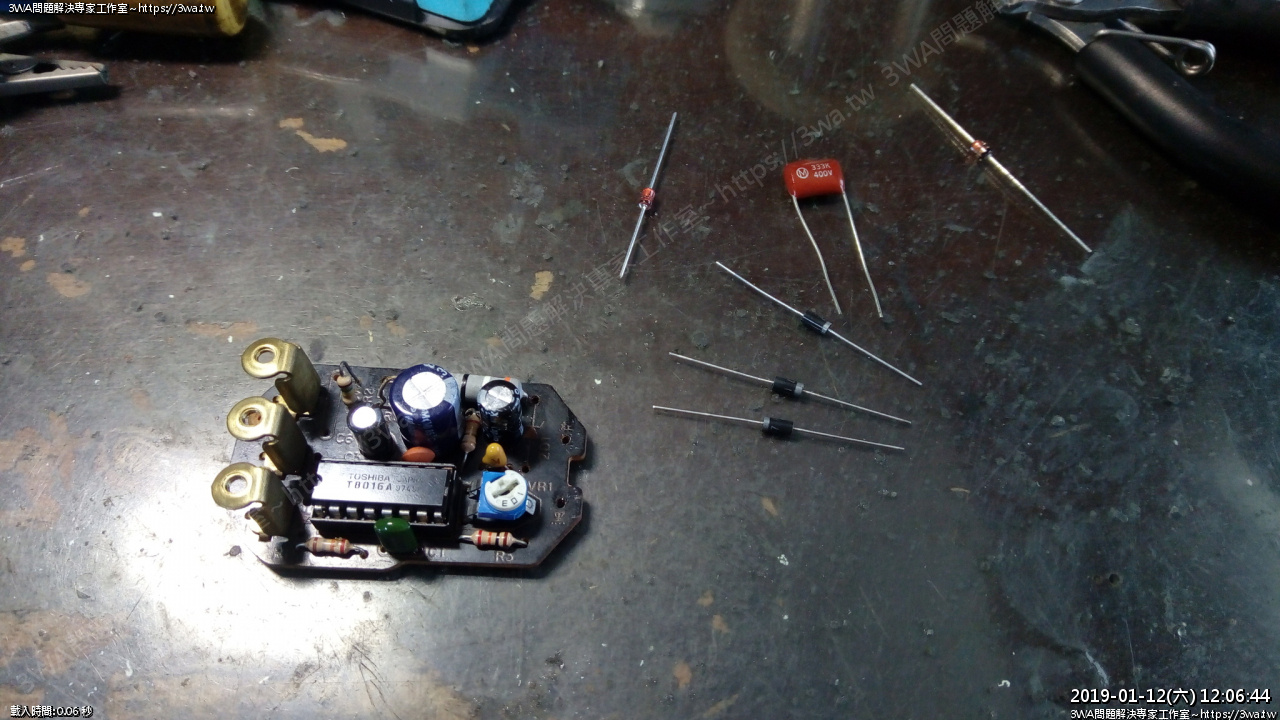

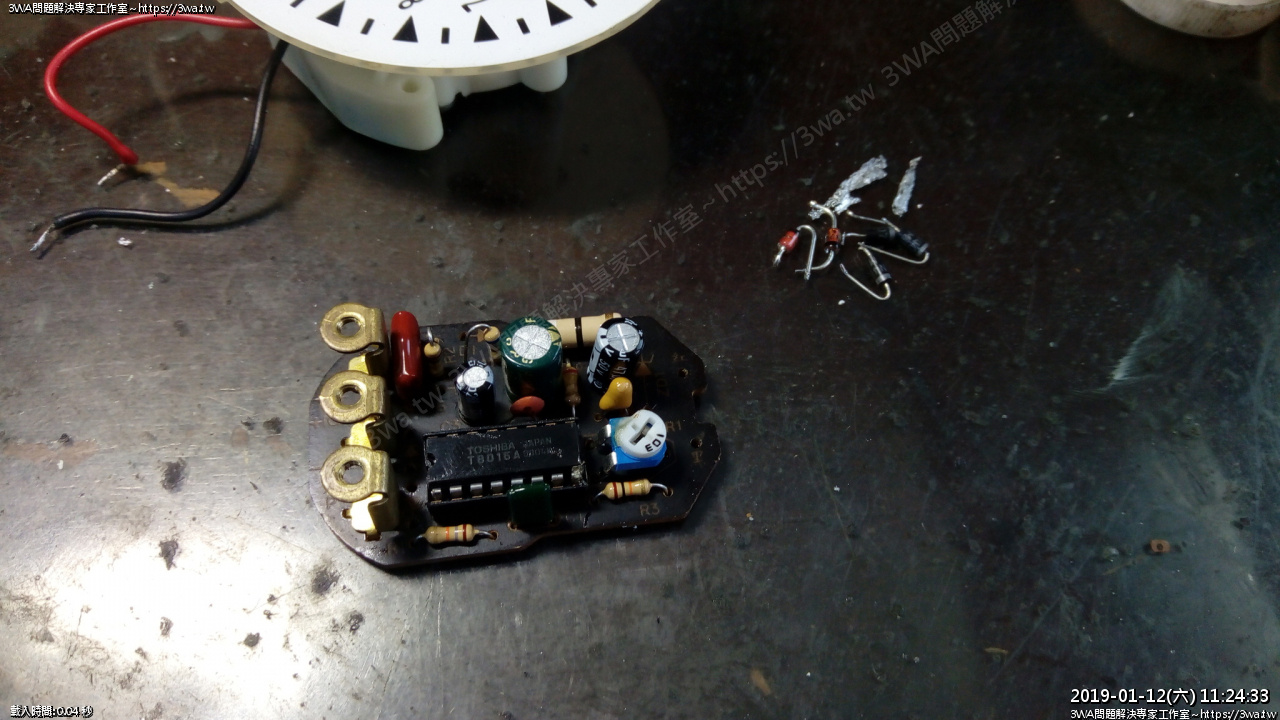

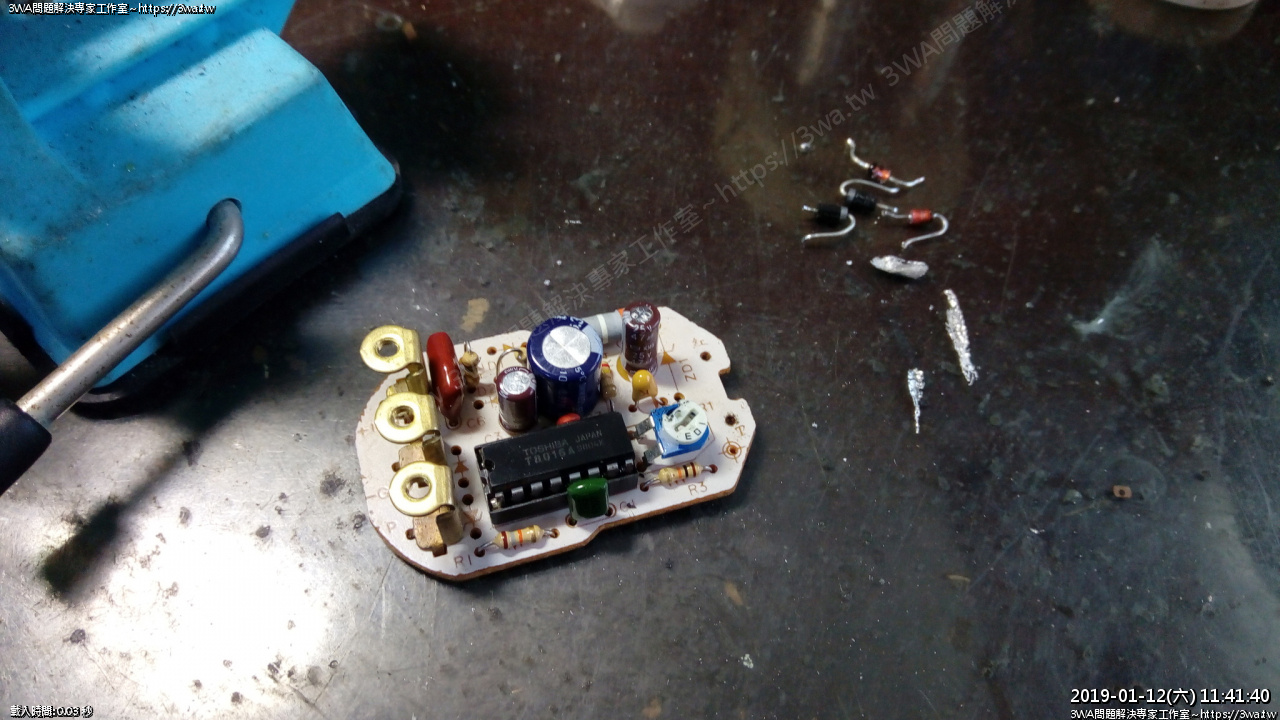

 取下二極體、基納

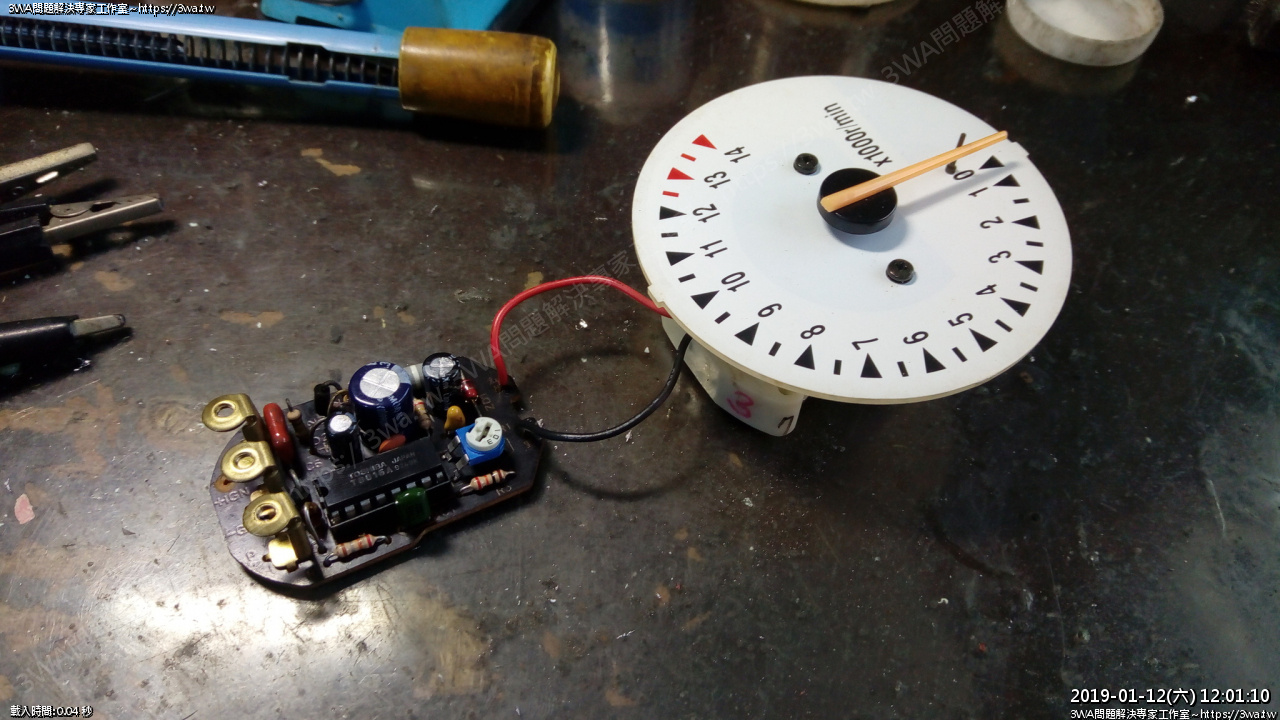

 準備把表頭焊回



表1 OK





裝回





換表2





解焊

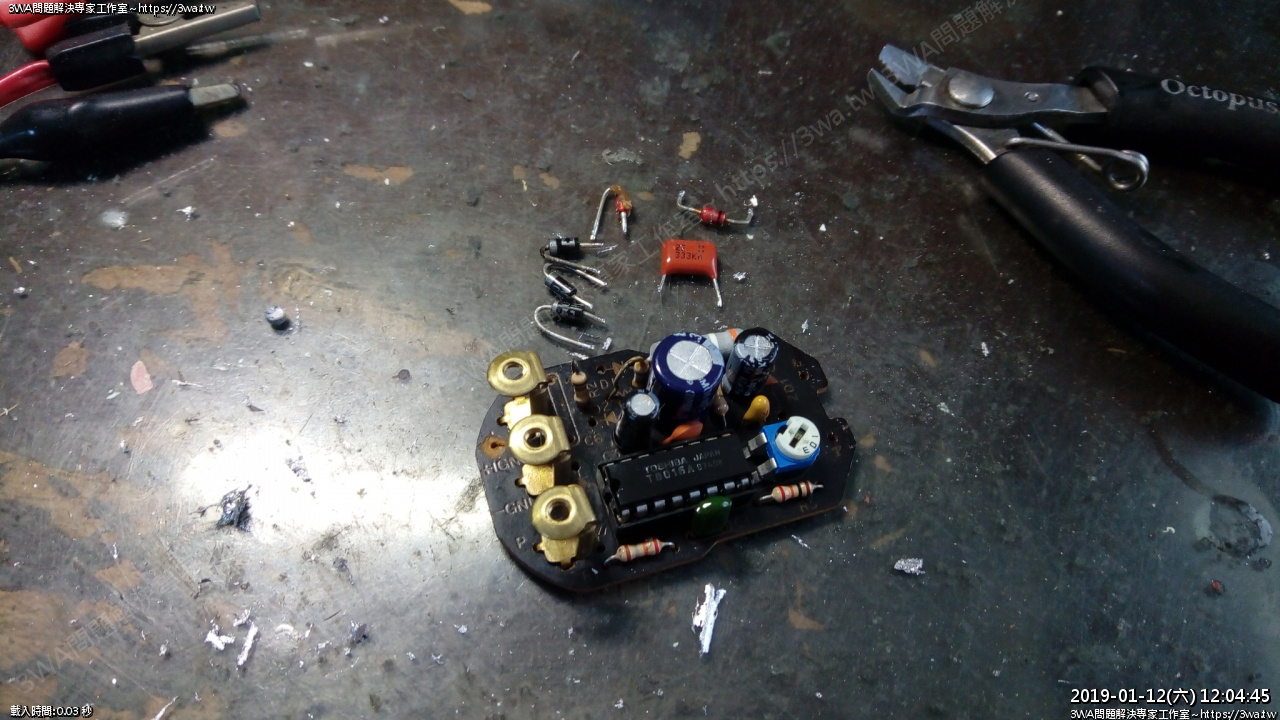

拆下了





表頭拆下





上面的電容順便換成50V,原廠藍的拆下

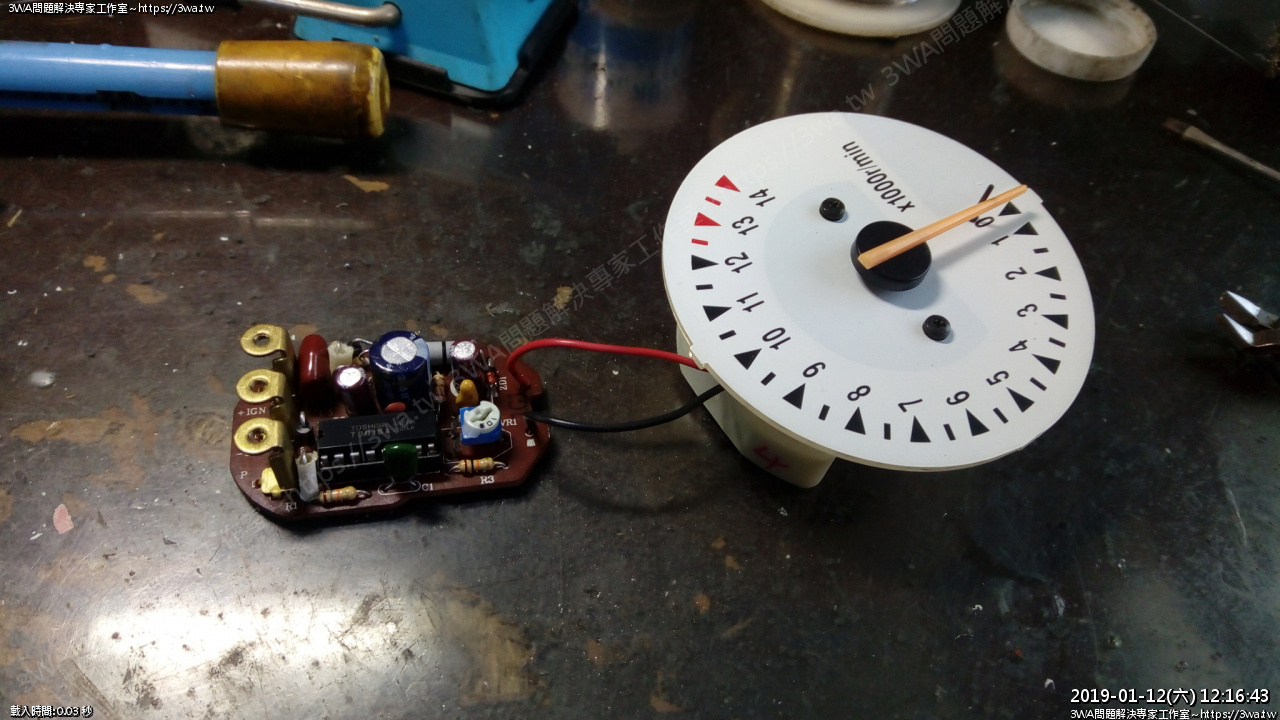

焊上



表2 Done,不過表2感覺在12000~14000這段反應沒其他的表好,我覺得應該是游絲的問題





換表3





麥拉那顆333 250V 升級成 333 400V





焊好裝上



表3 Done





表4jka nds





電容也換掉





表四測試



表4 Done





四顆都好了





裝回表殼,發現海綿股起來





黏一下





前面板2分鐘拋光





好了,打包寄回
