標題: FZR轉速表(逢甲 隋Sir)
網址:https://3wa.tw/blog/blog.php?id=1762
內容:

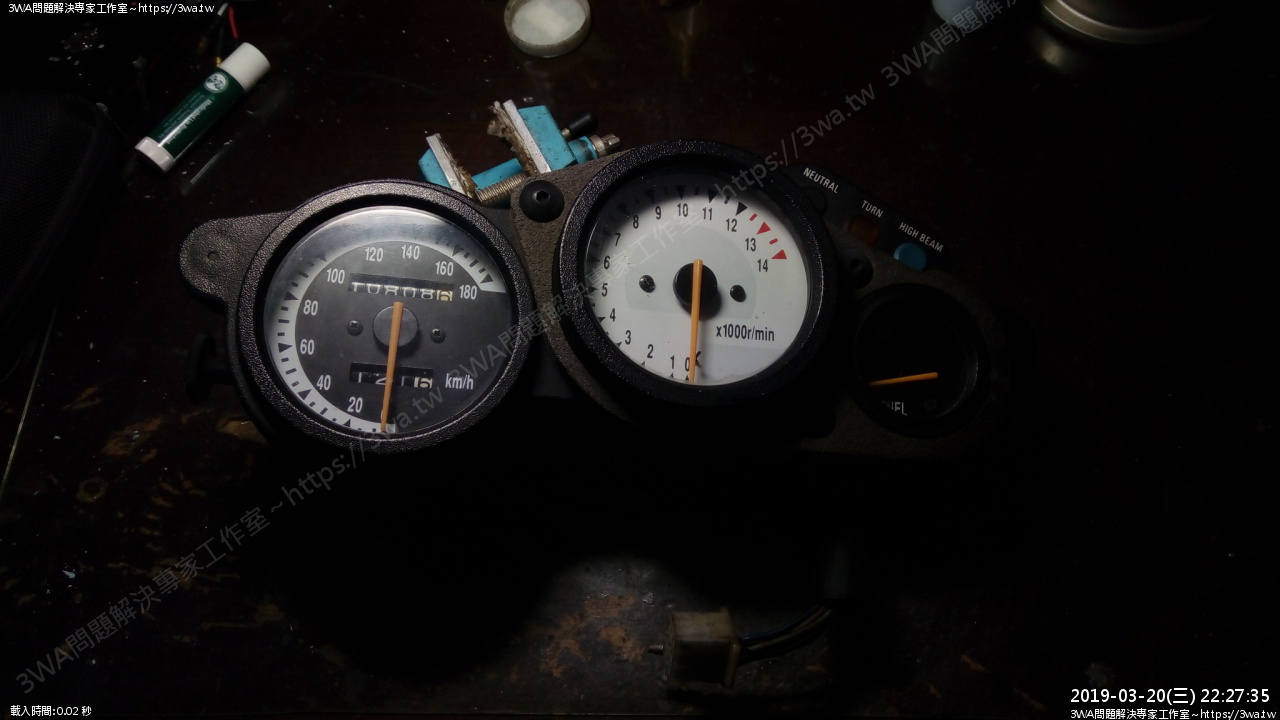

有個車友住逢甲那邊,拿了一組FZR碼表請我修轉速表

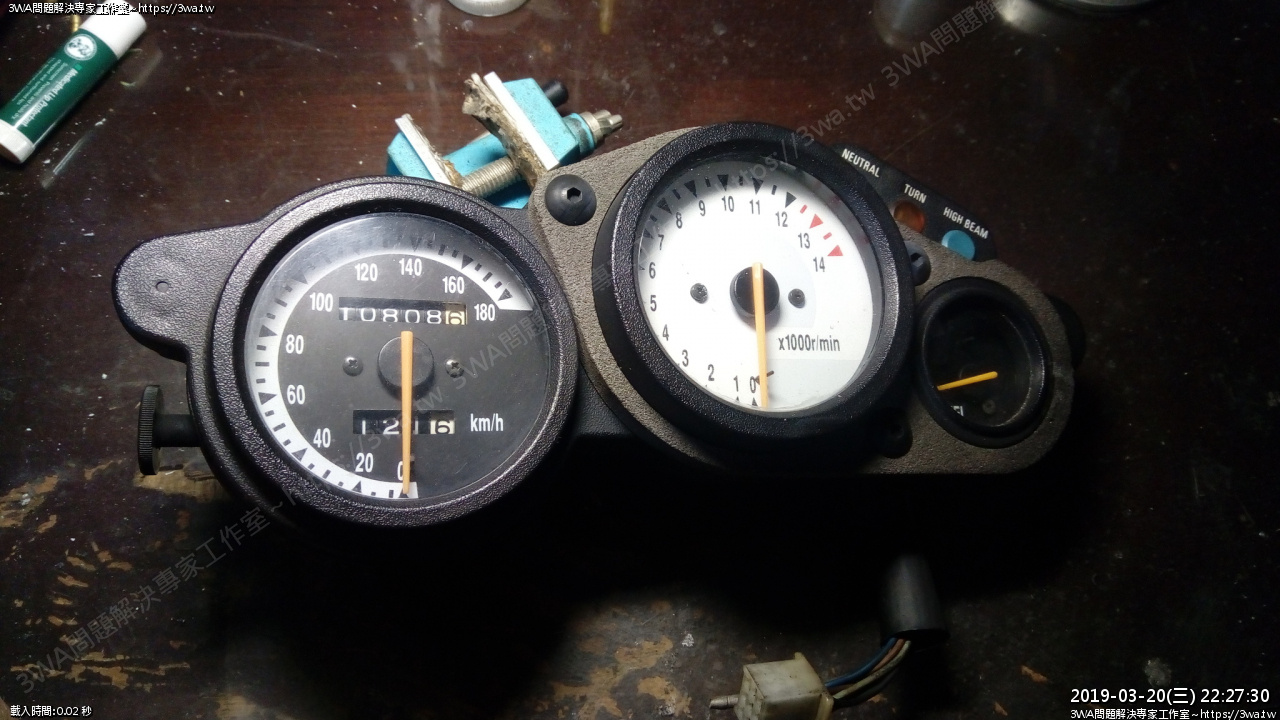

 表的狀況





 接電後,表底是很暗的白光





 等了一會,轉速表一直不動,但偶爾會抖幾下

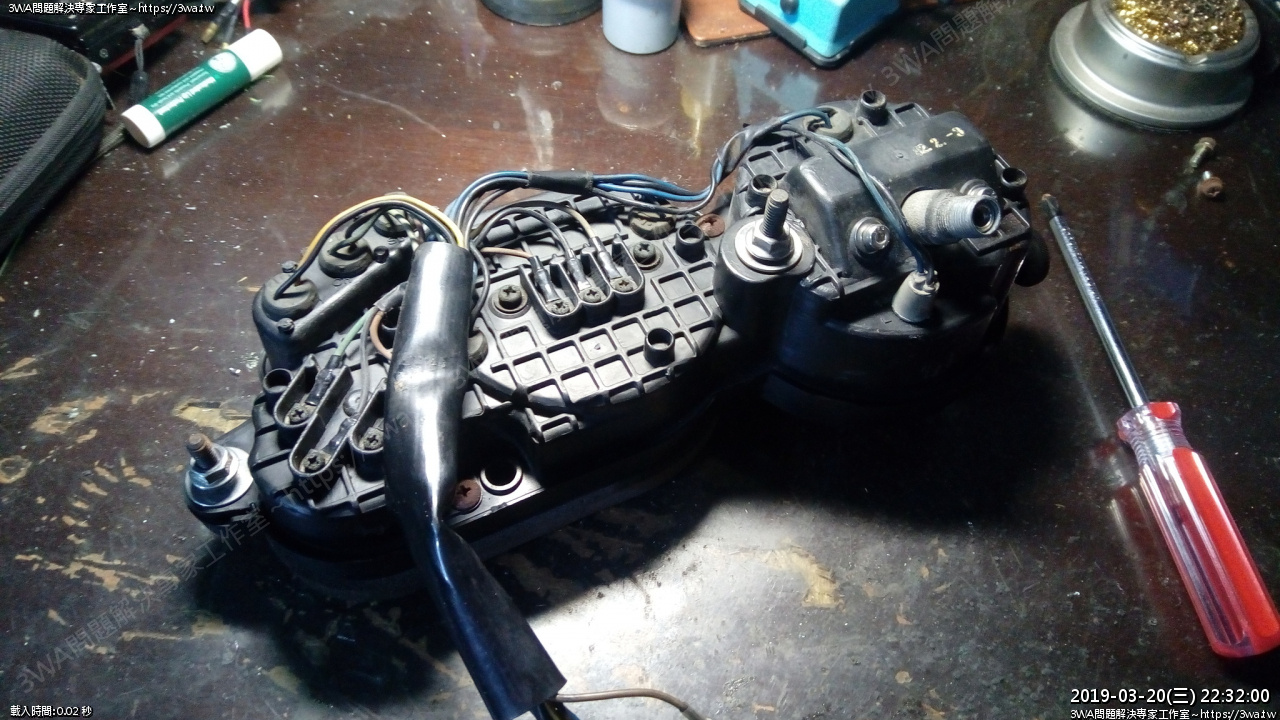

 開始拆開

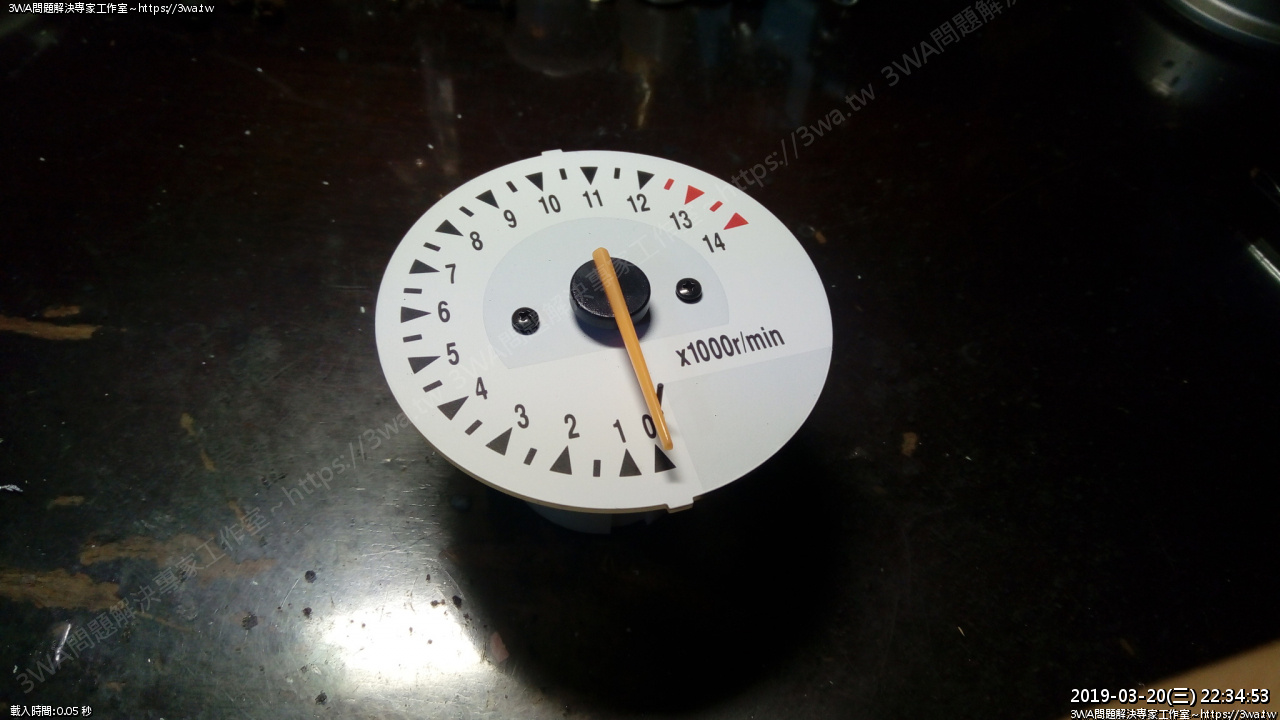

 取下轉速表





 解開表身

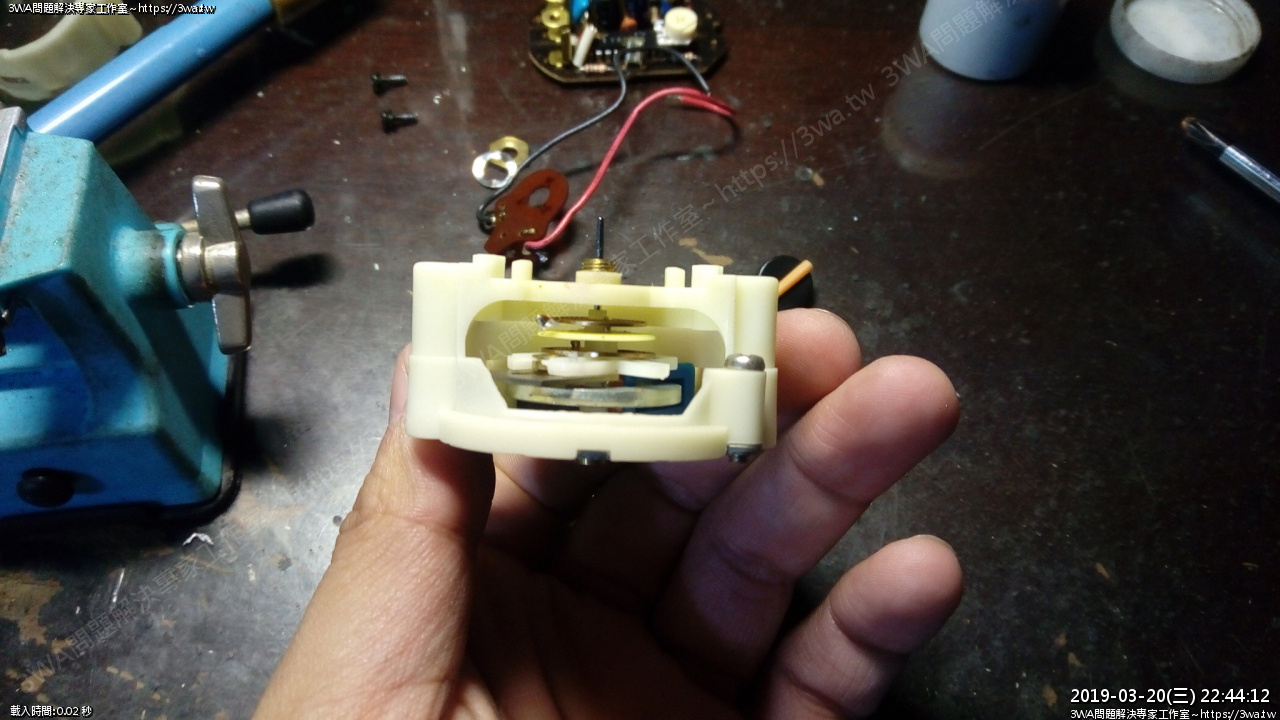

 感覺應該是線圈的問題,下盤的線圈動的很奇怪

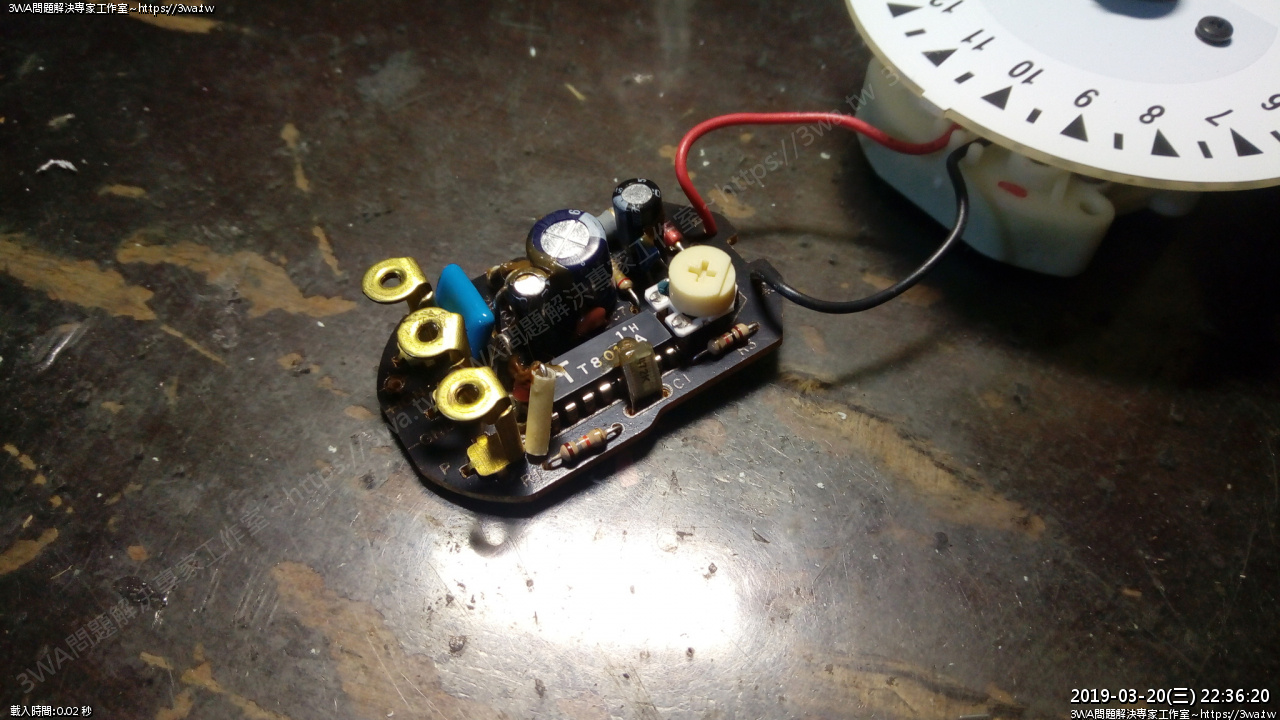

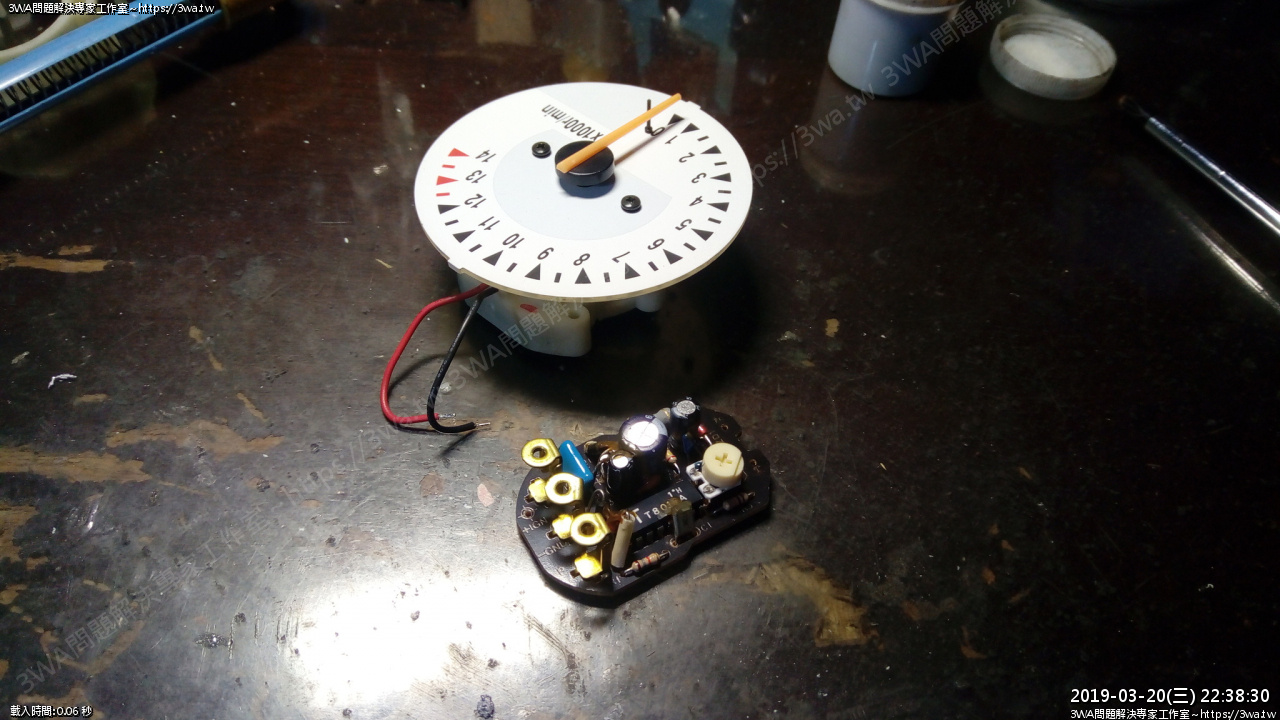

 機板的狀況





 看起來還好





 過電,還是不動





 拆下表頭

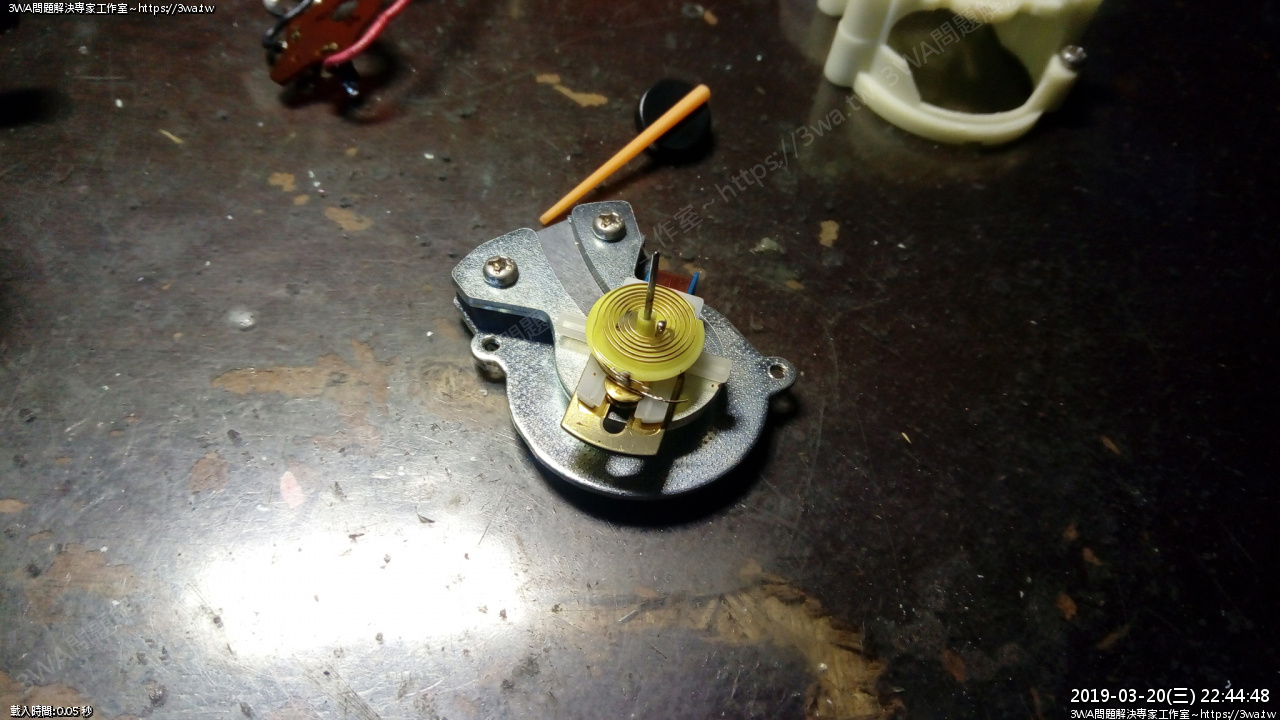

 看來真的是表頭的游絲掉了,量不到





 拆下指針

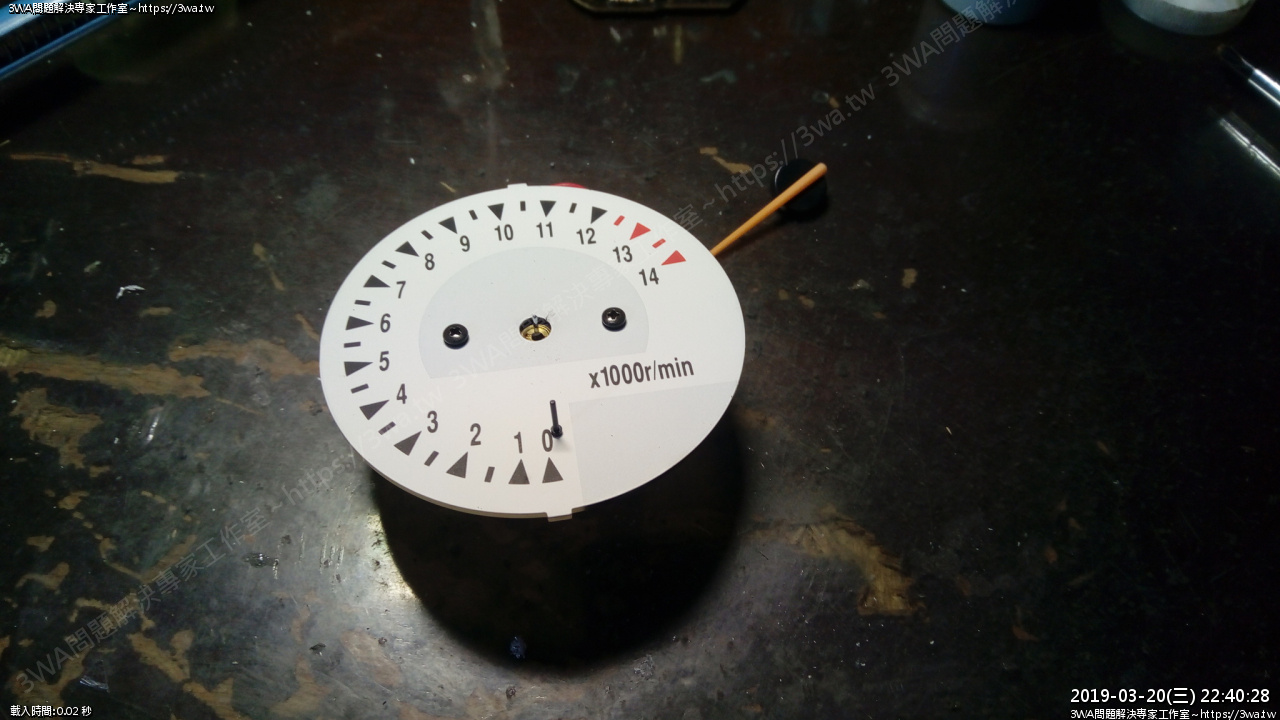

 解開面板

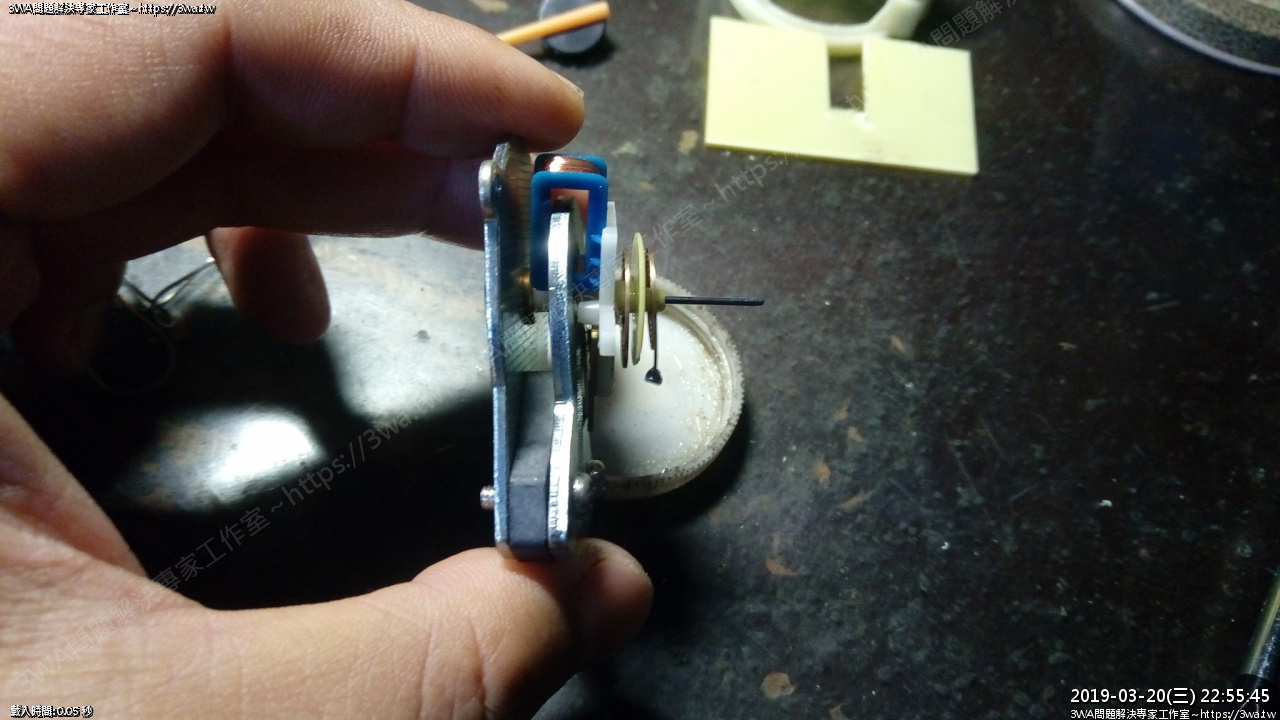

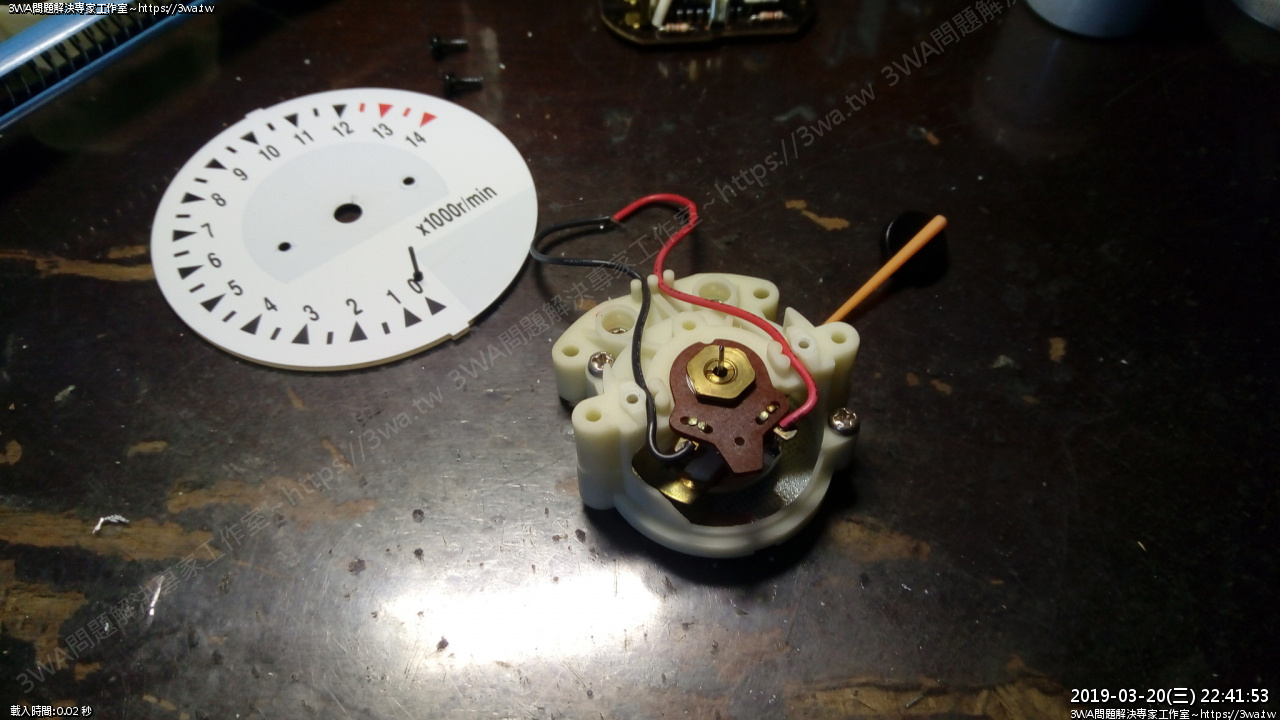

 拆下線組,就看到第二組線圈掉了





 要弄下盤要把上盤也拆了





 都拆下來了

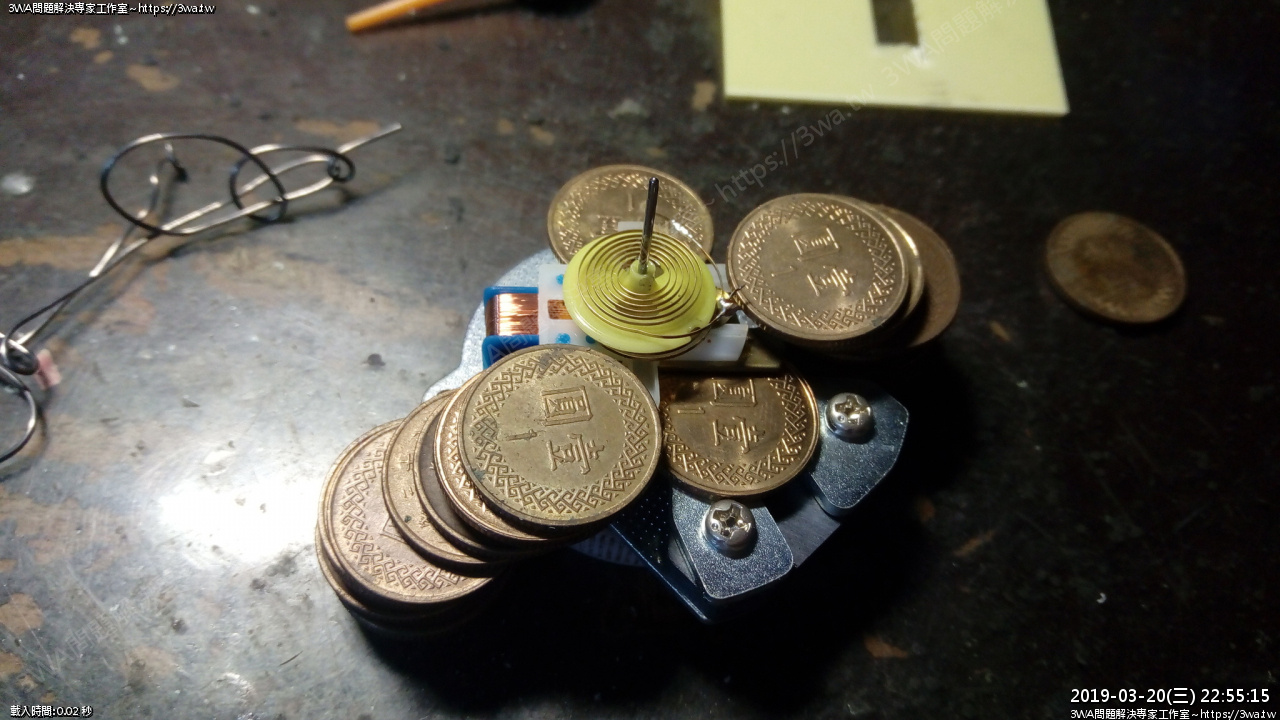

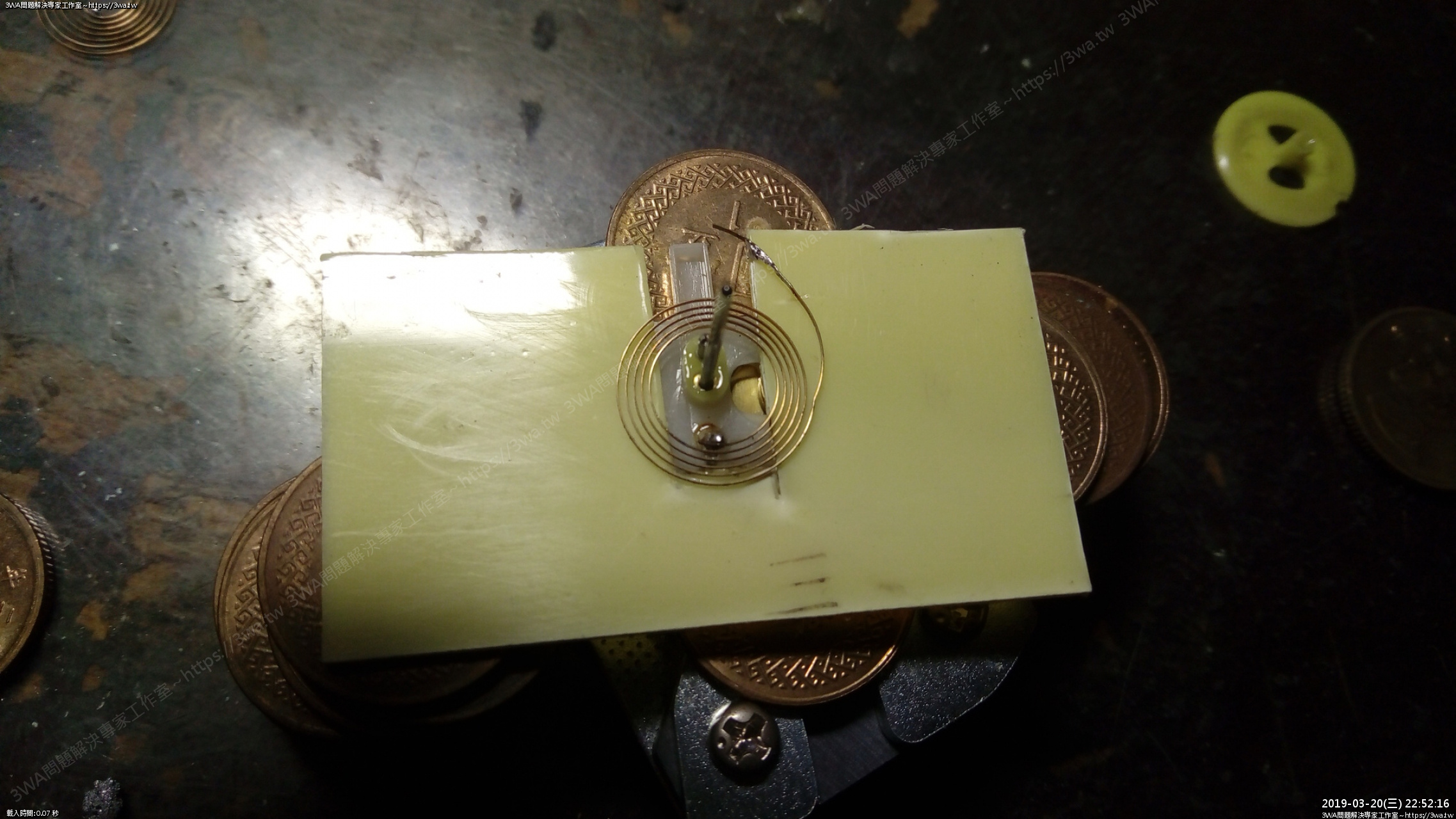

 搭橋,焊接





 有點不吃錫的感覺





 總算焊好了





 勉勉強強,這很不好焊

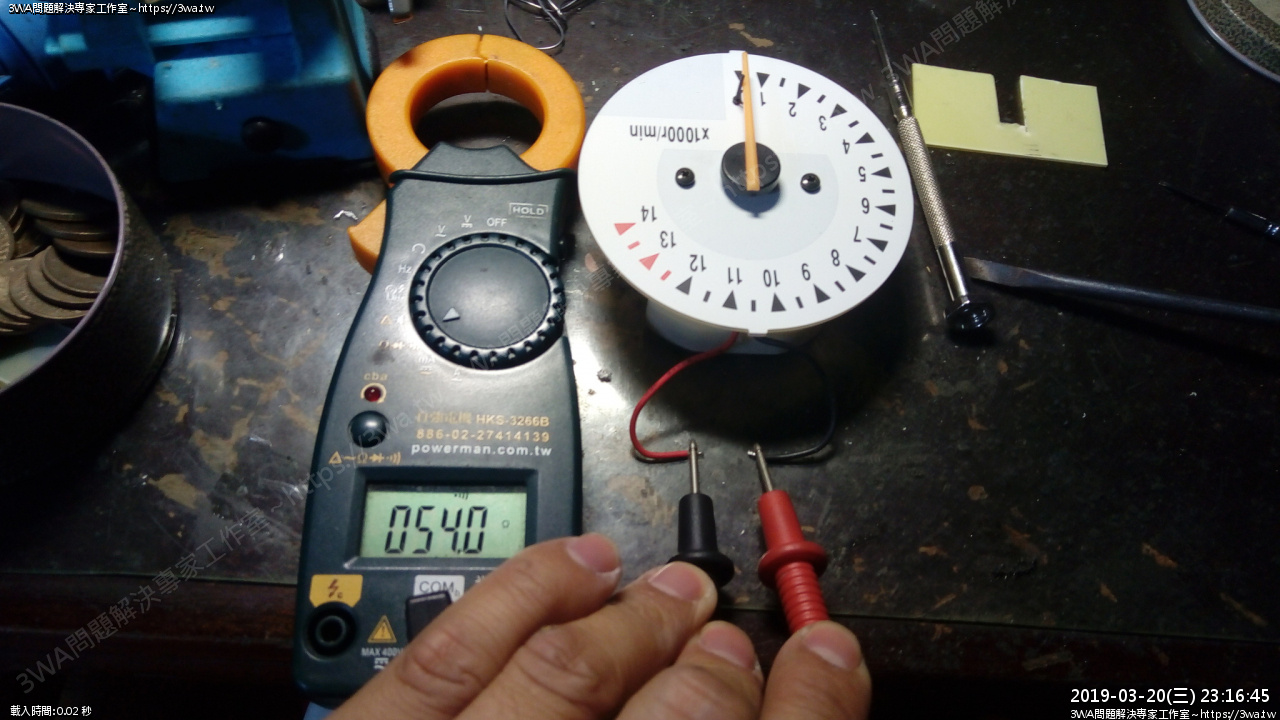

裝回.可以導通了

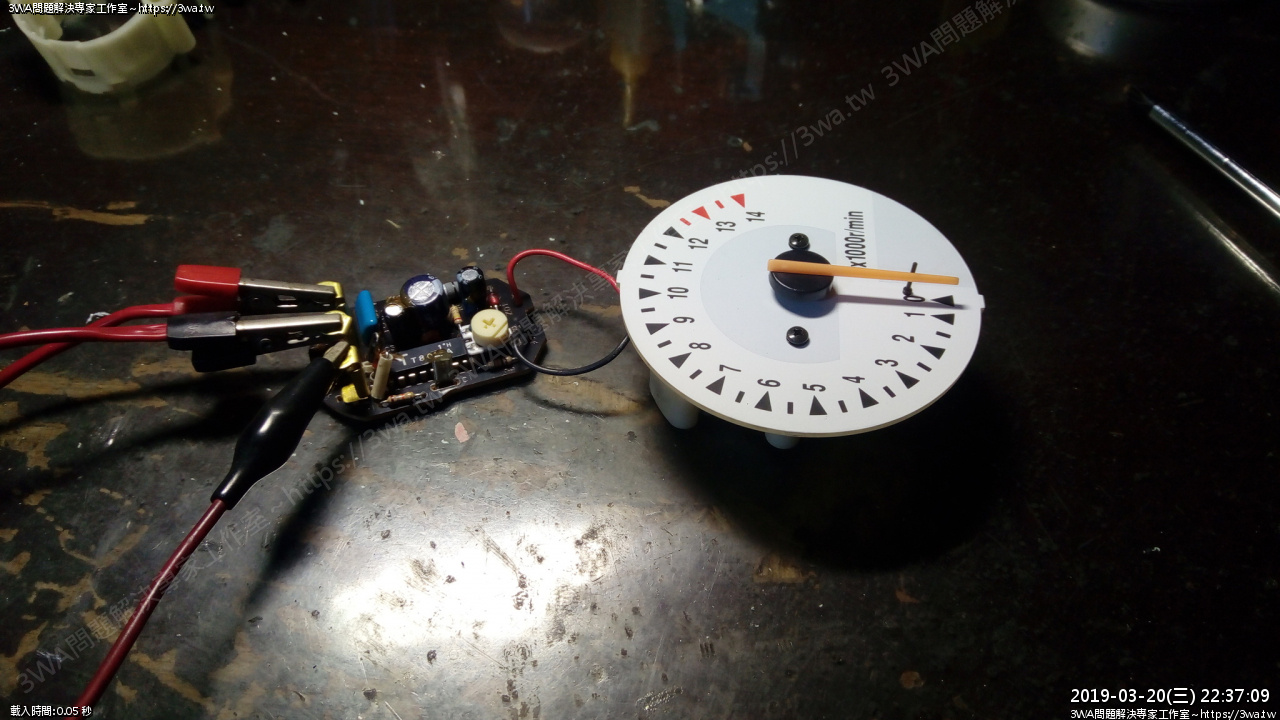

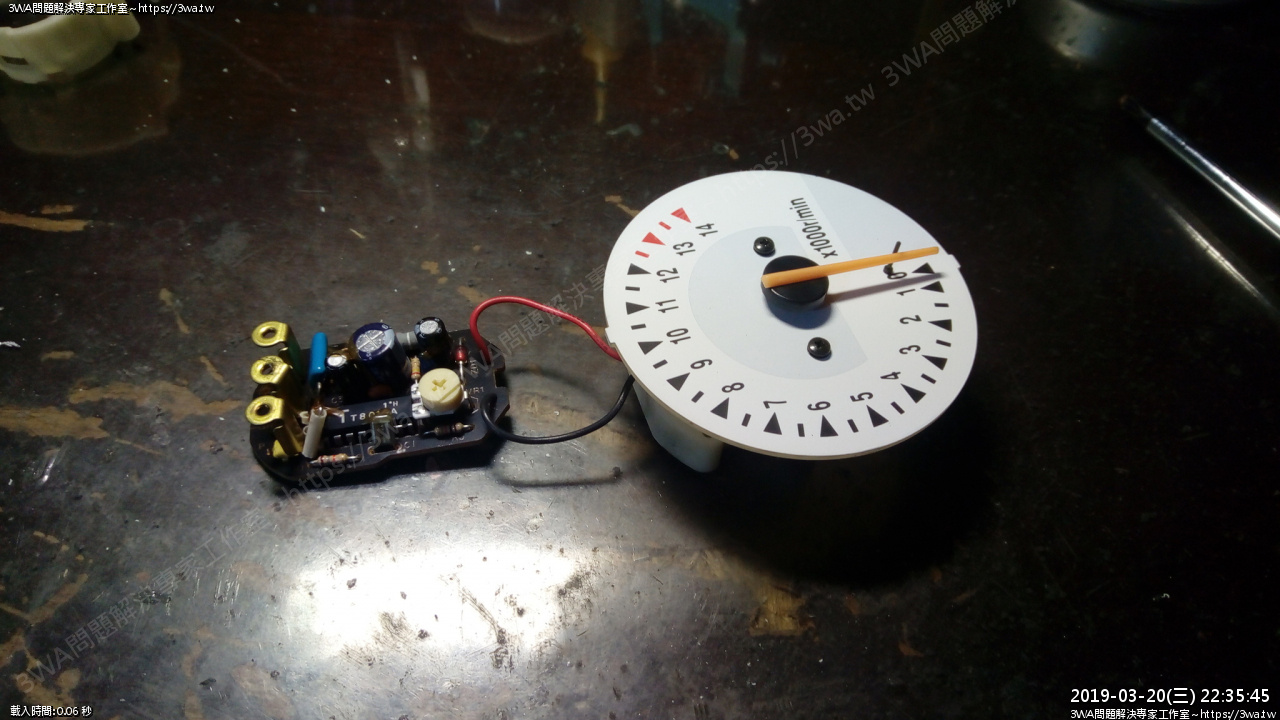

接回去再試一次,看來是會動了

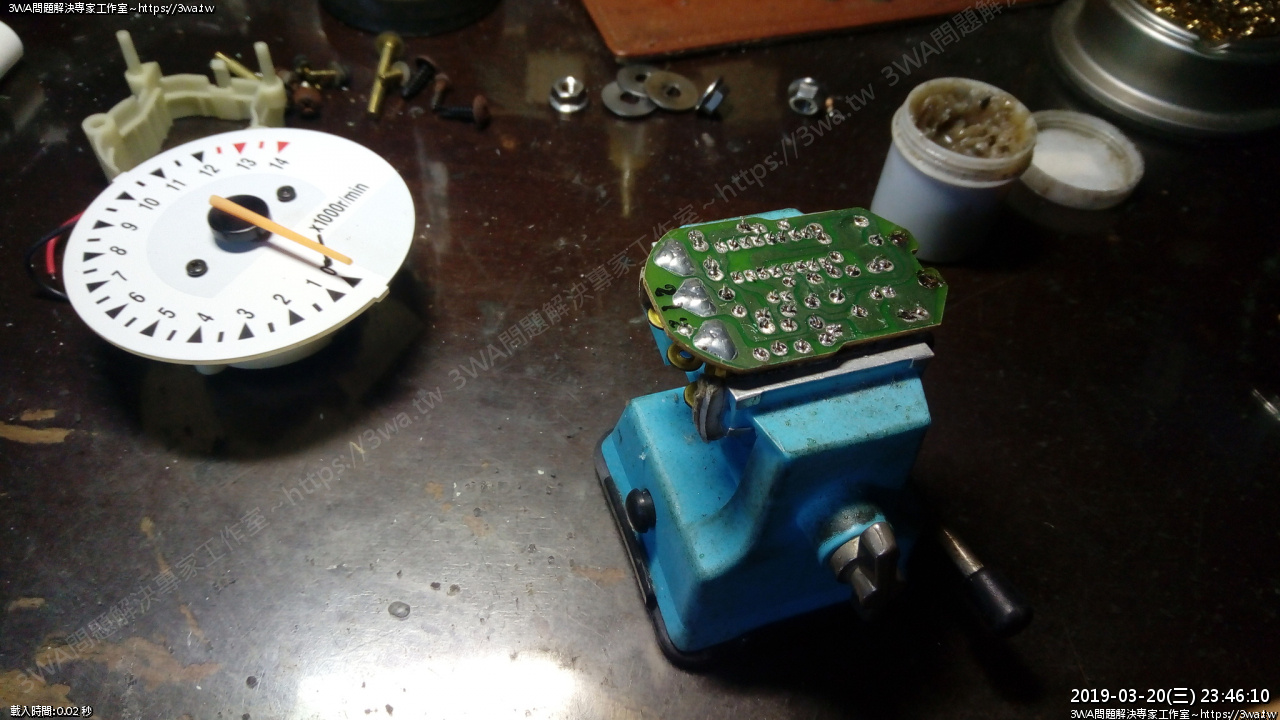

接下來弄機板

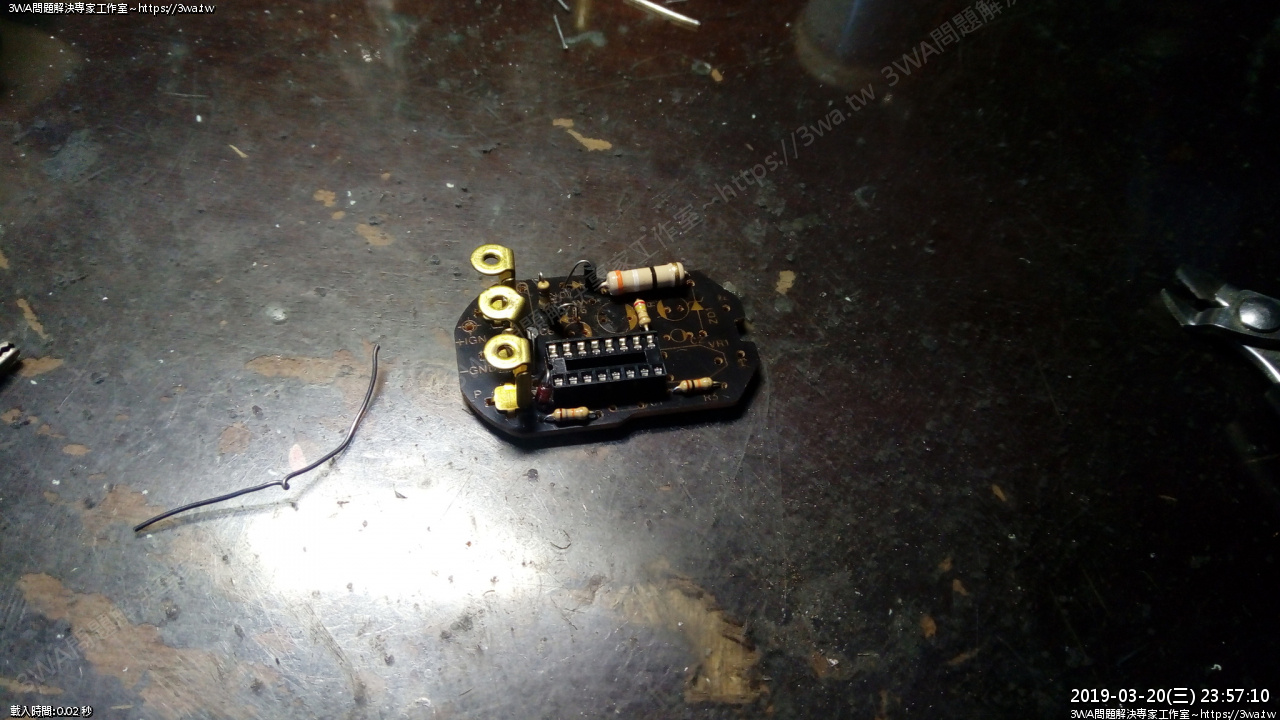

解焊





解焊完成

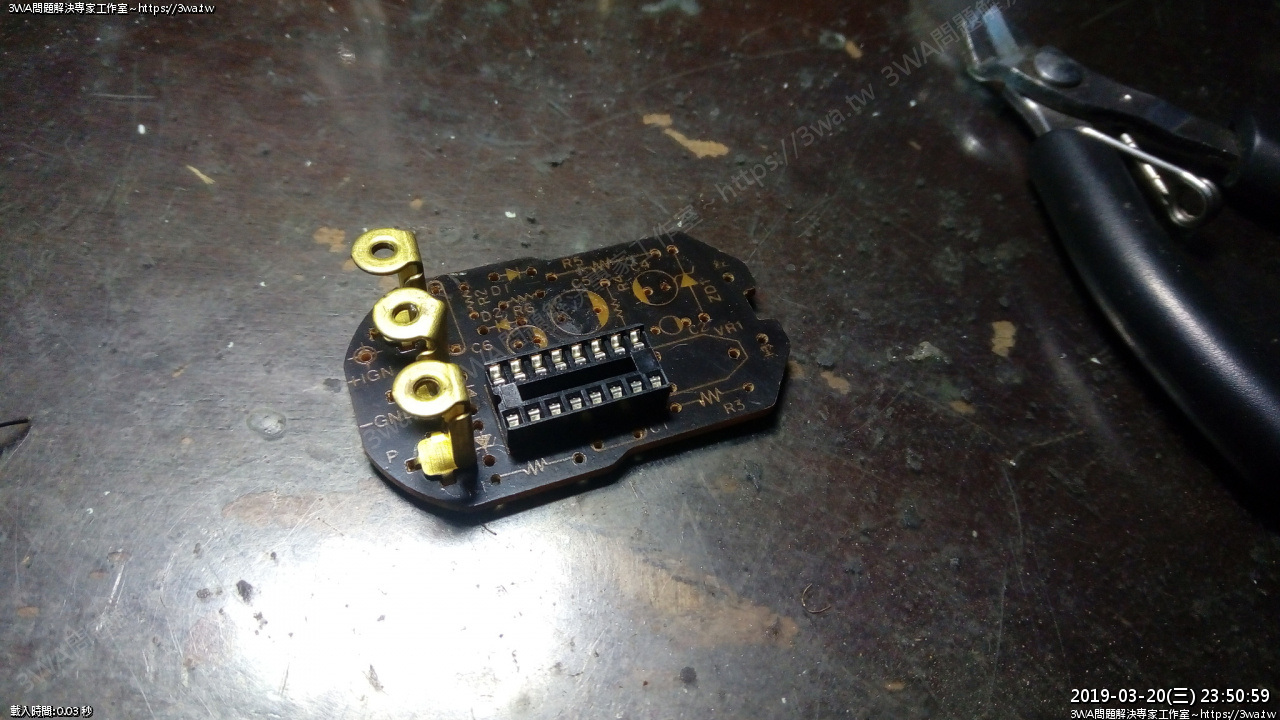

焊上新IC座





焊接中





好了

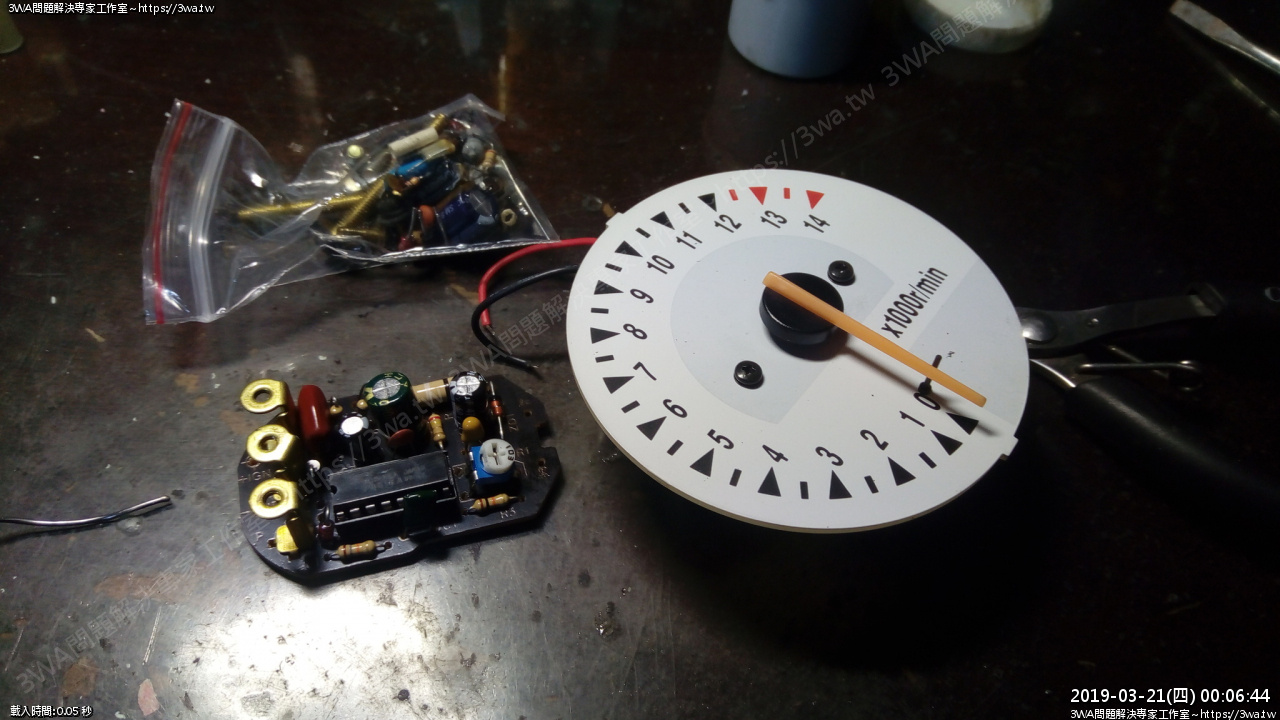

測試看來是OK



但表頭沒有阻尼,上車應該還是會抖滿大的

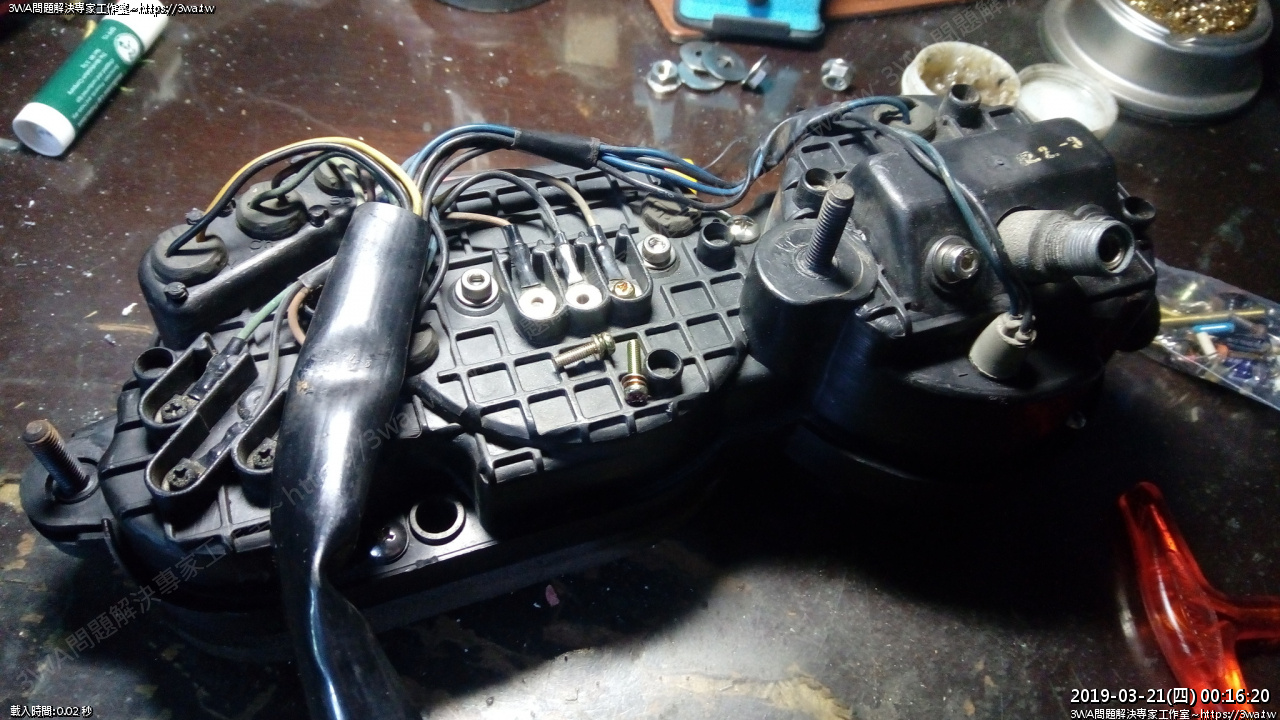

表頭裝回





螺絲換新,PIN接點磨一磨





再測看看

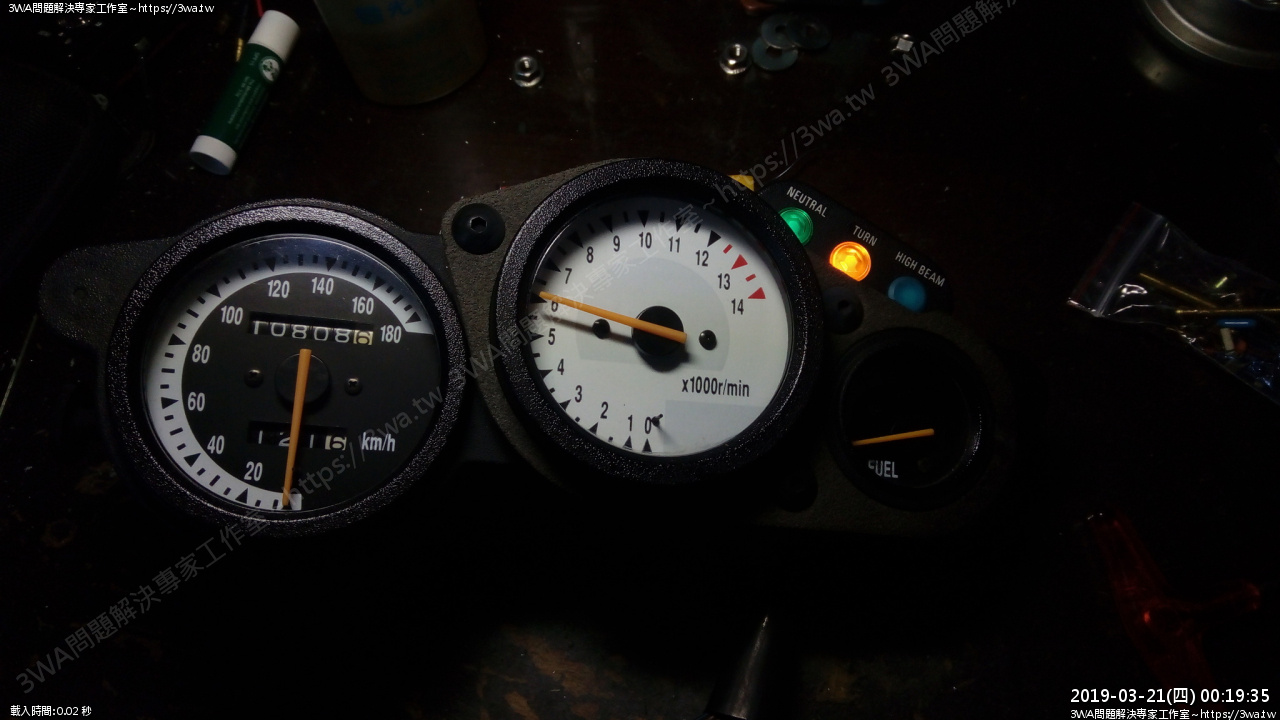

關檯燈





OK,帶去學校,找時間還回去
