標題: 研究排氣管尾段加偽觸媒消音塞Part2
網址:https://3wa.tw/blog/blog.php?id=1783
內容:


 在淘寶找到了一顆還算便宜口徑又很接近的60mm偽觸媒消音塞,外徑約剛好57.2mm

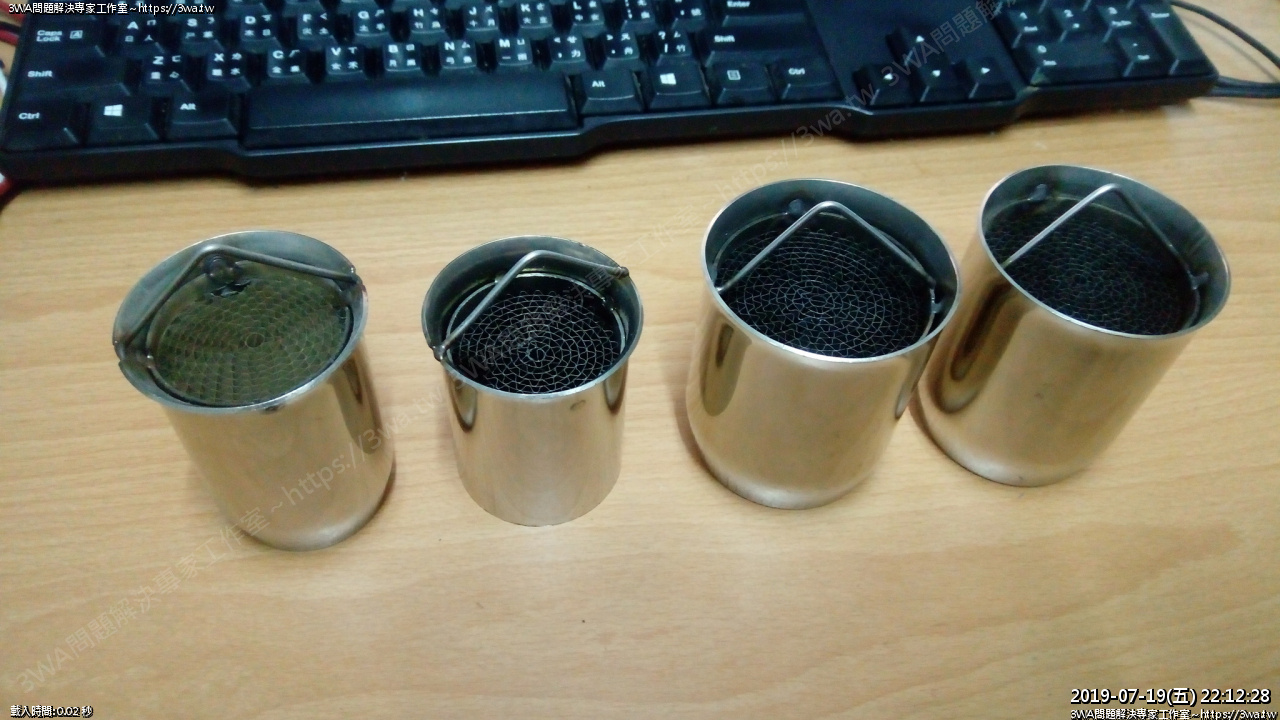

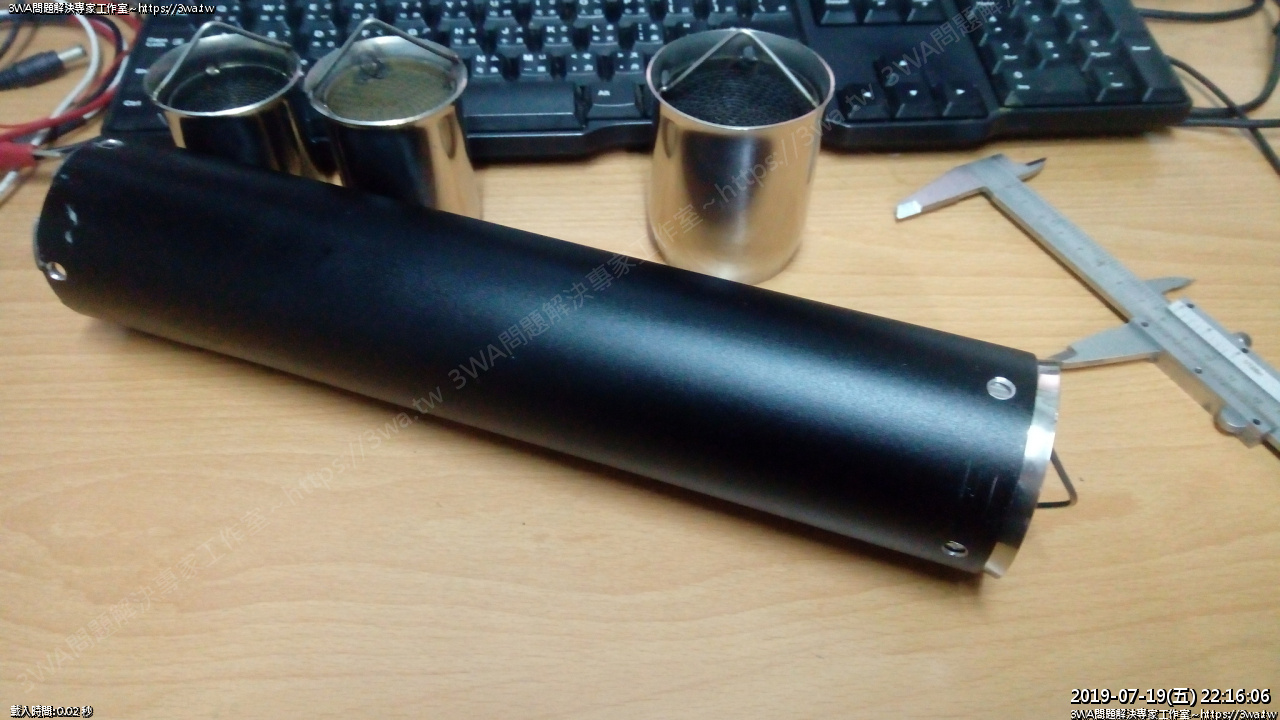

 我買了幾種規格

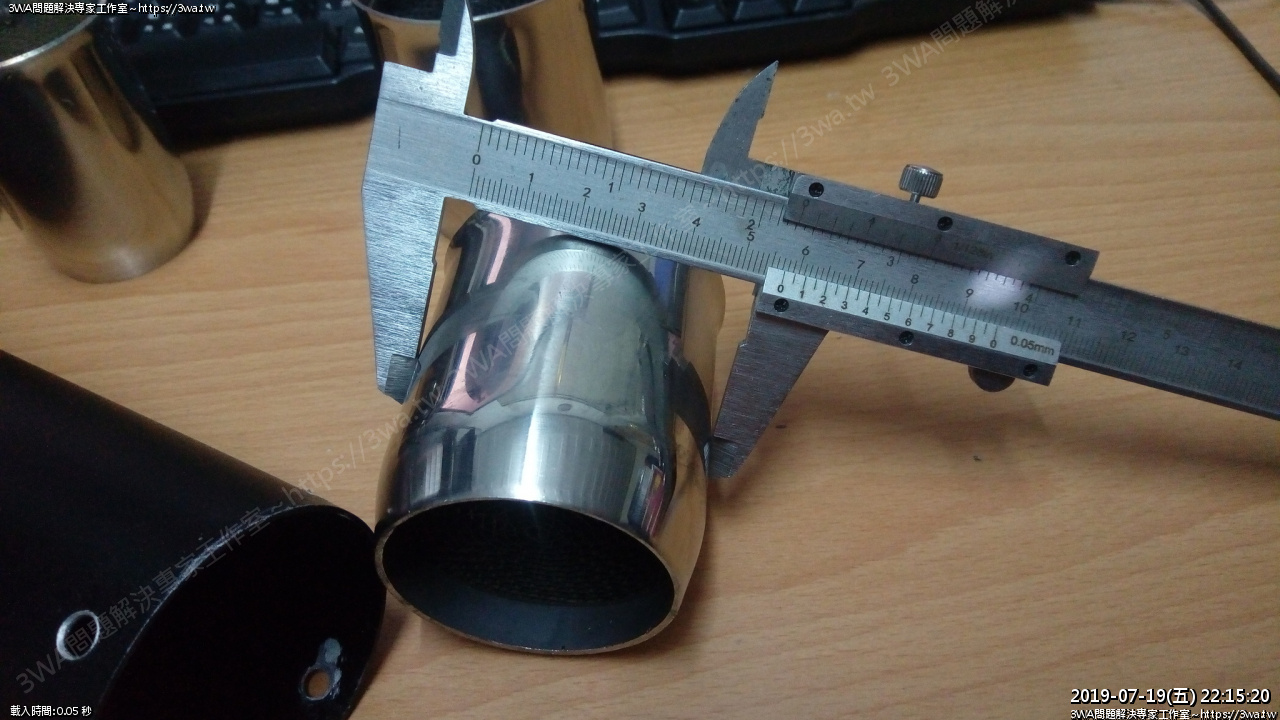

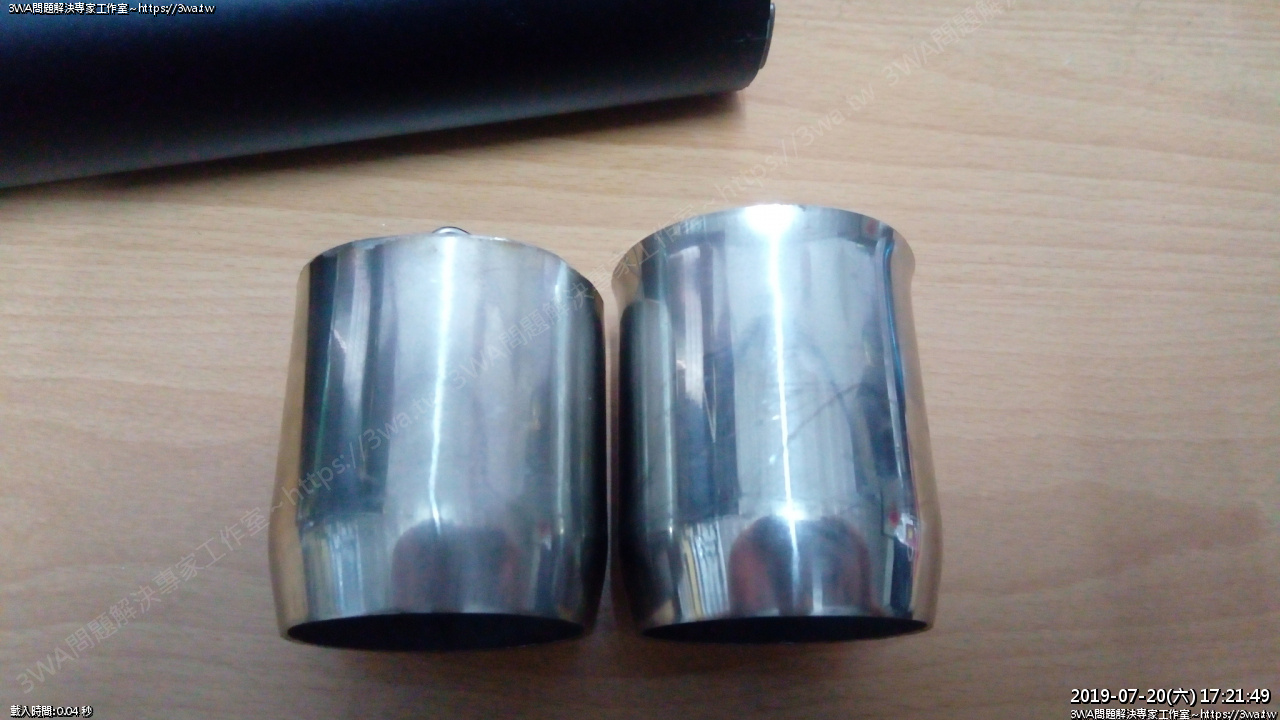

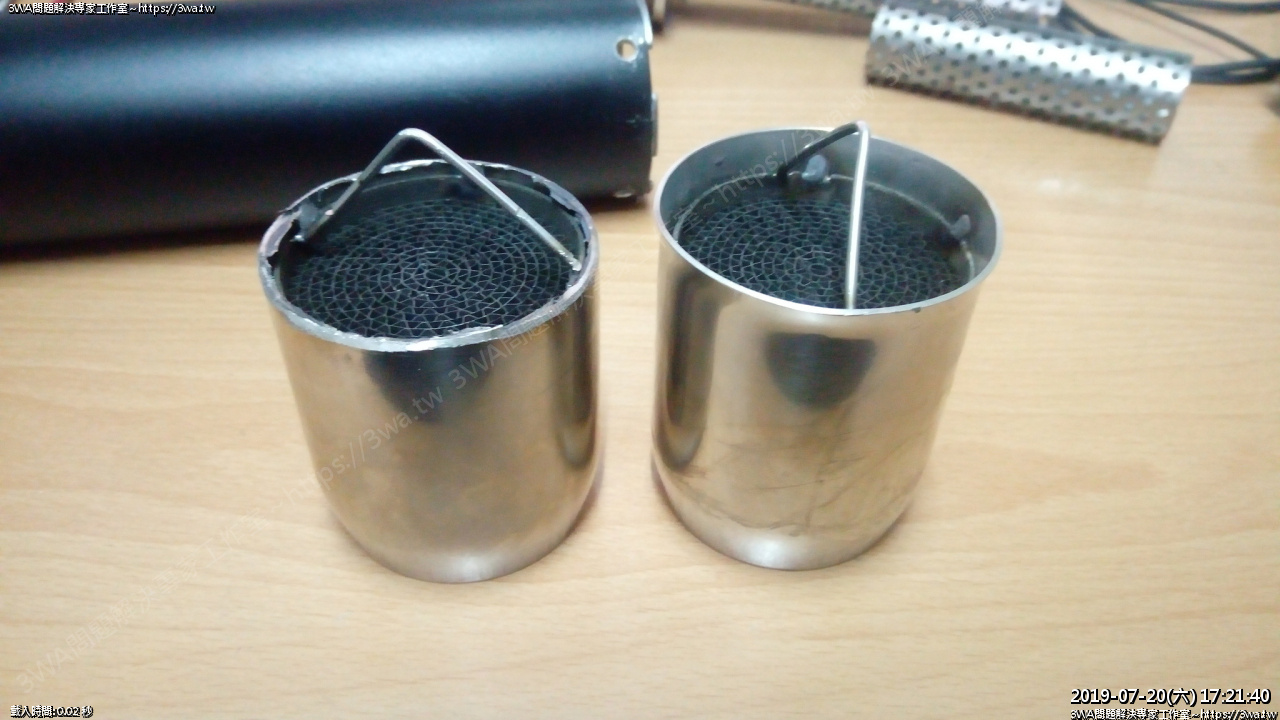

 最右邊這顆似乎很不錯,喇叭口 60mm,中段 57.2mm





塞進去還滿一敗的,再把喇叭口切掉就可以塞好塞滿





 信心大增,很值得一試





 這段我覺得要切開,比較能讓氣平均散在偽觸媒四週





 切開





這支也比好要切開的位置

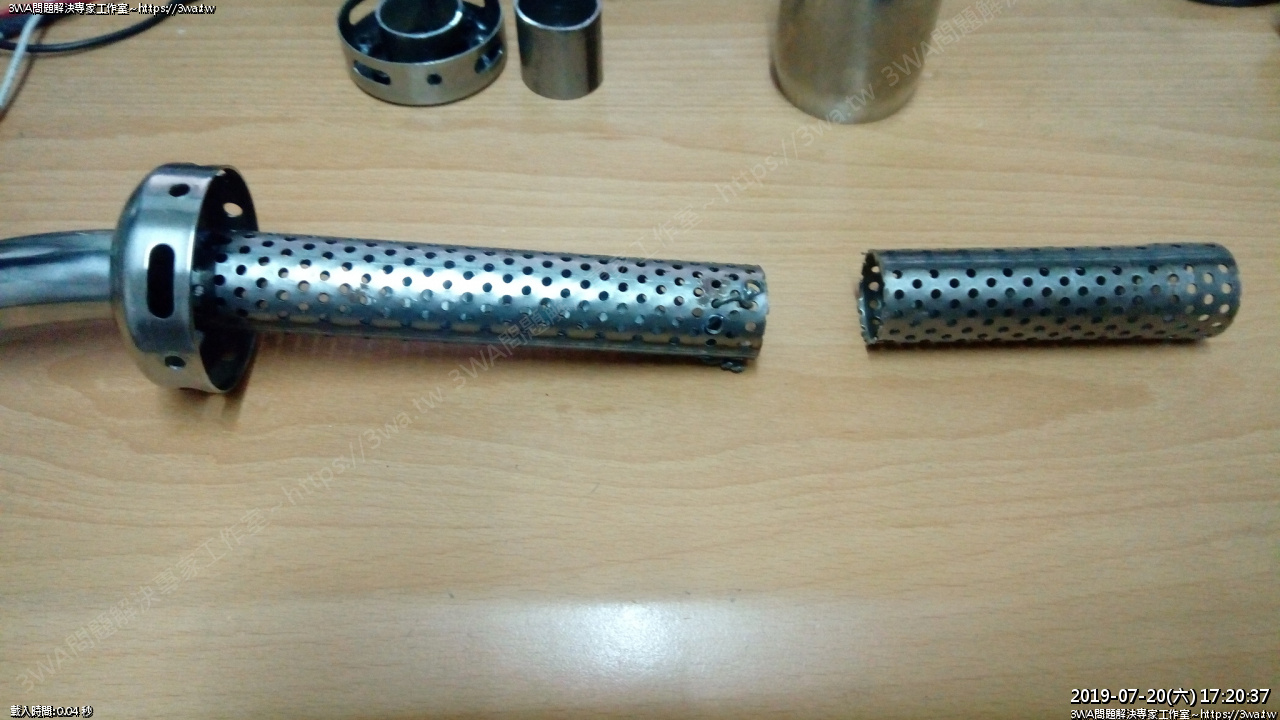

切開,右邊切掉的地方約 10.3cm

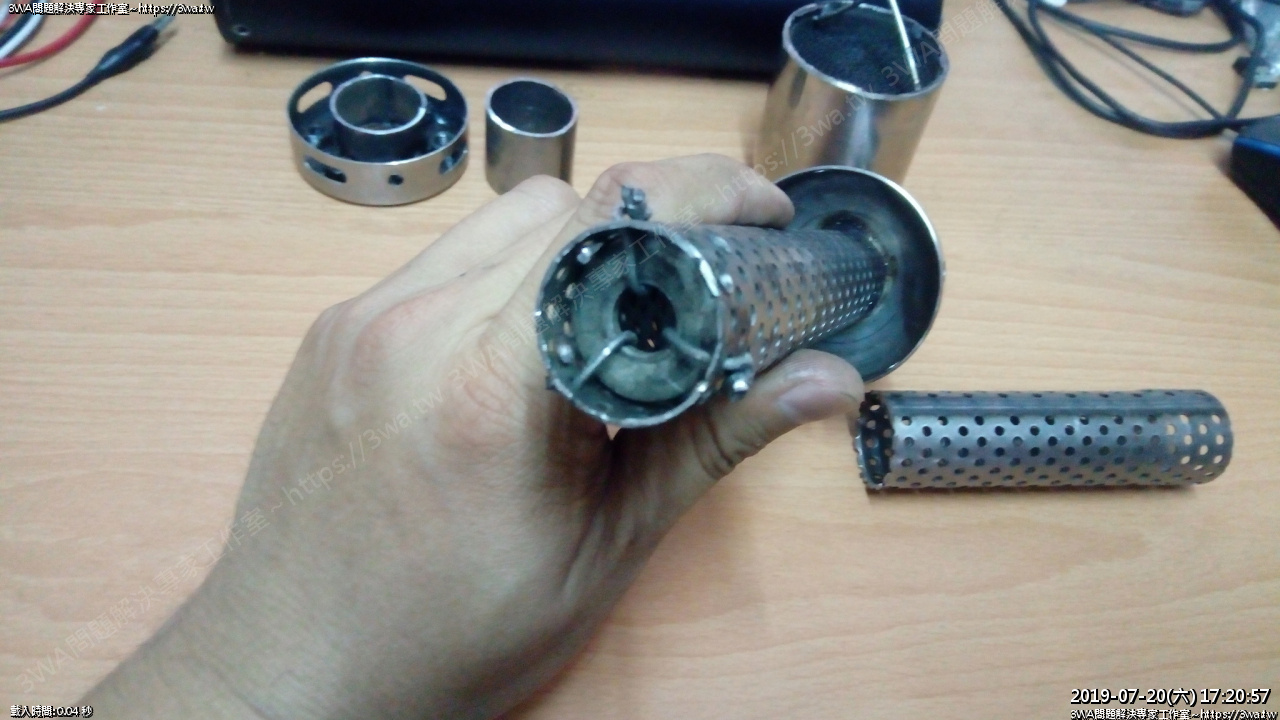

 為了避免偽觸媒出氣都直接跑中間,參考追風的原本消音的設計

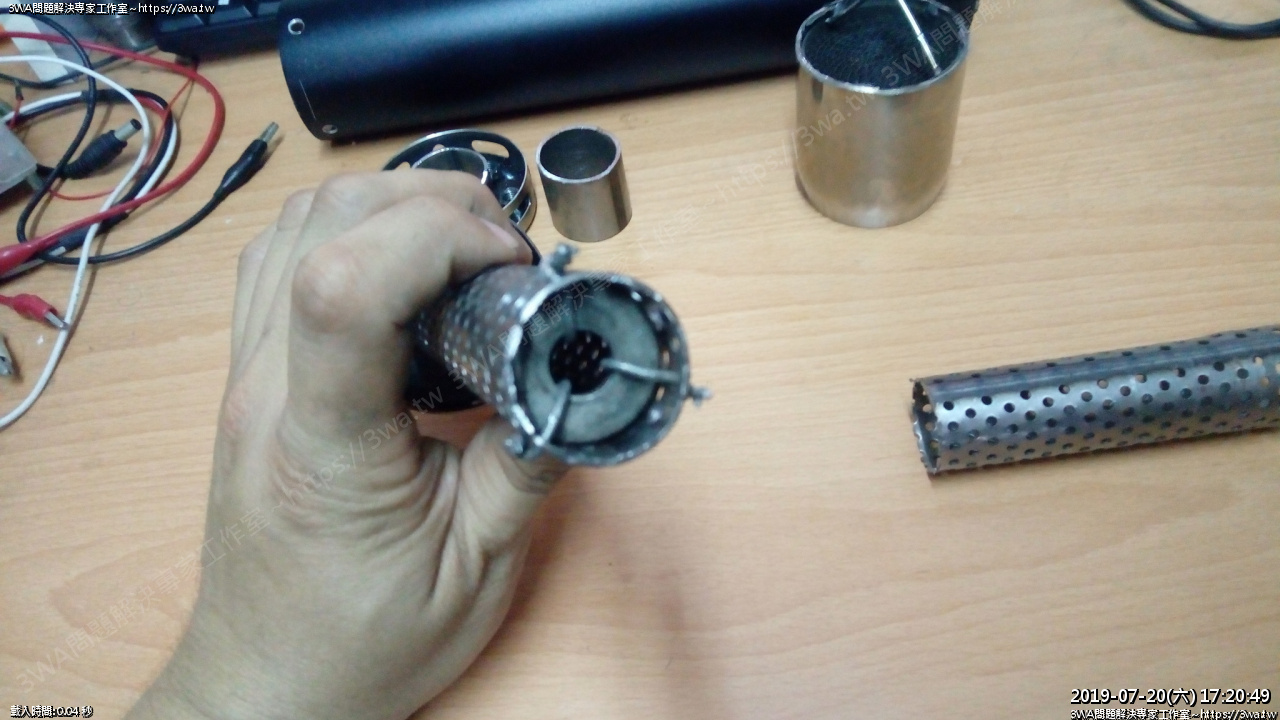

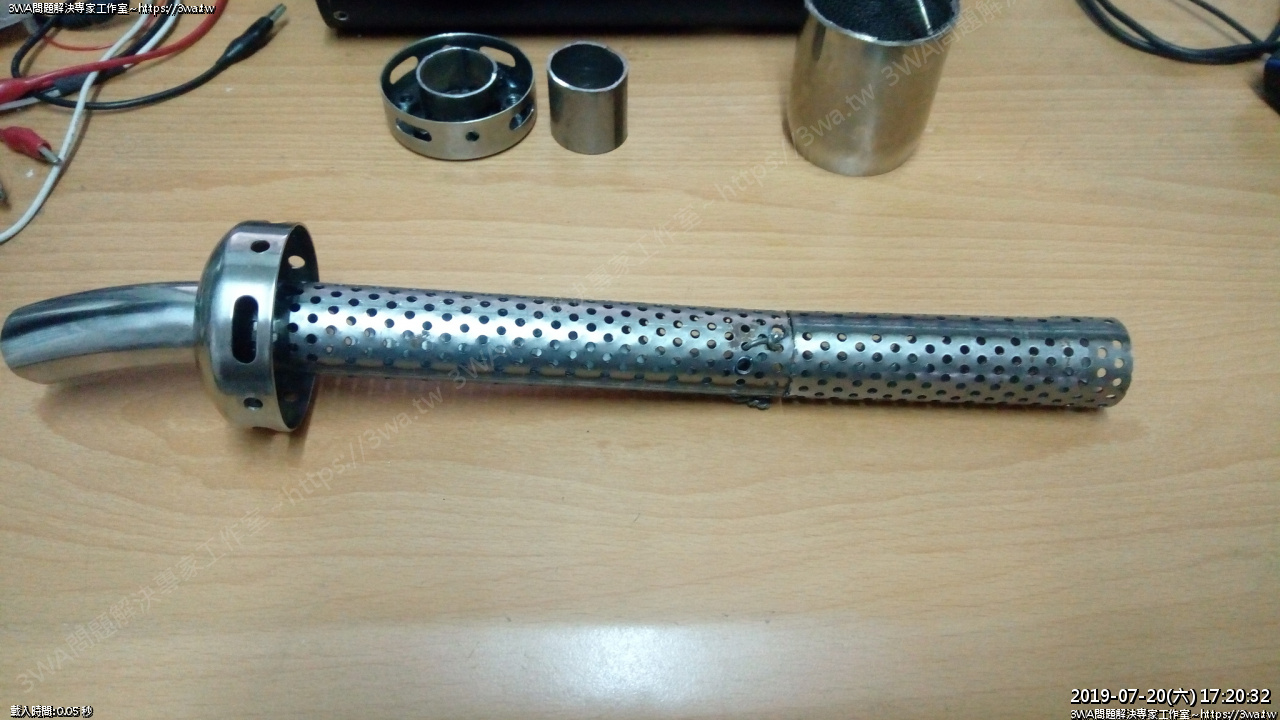

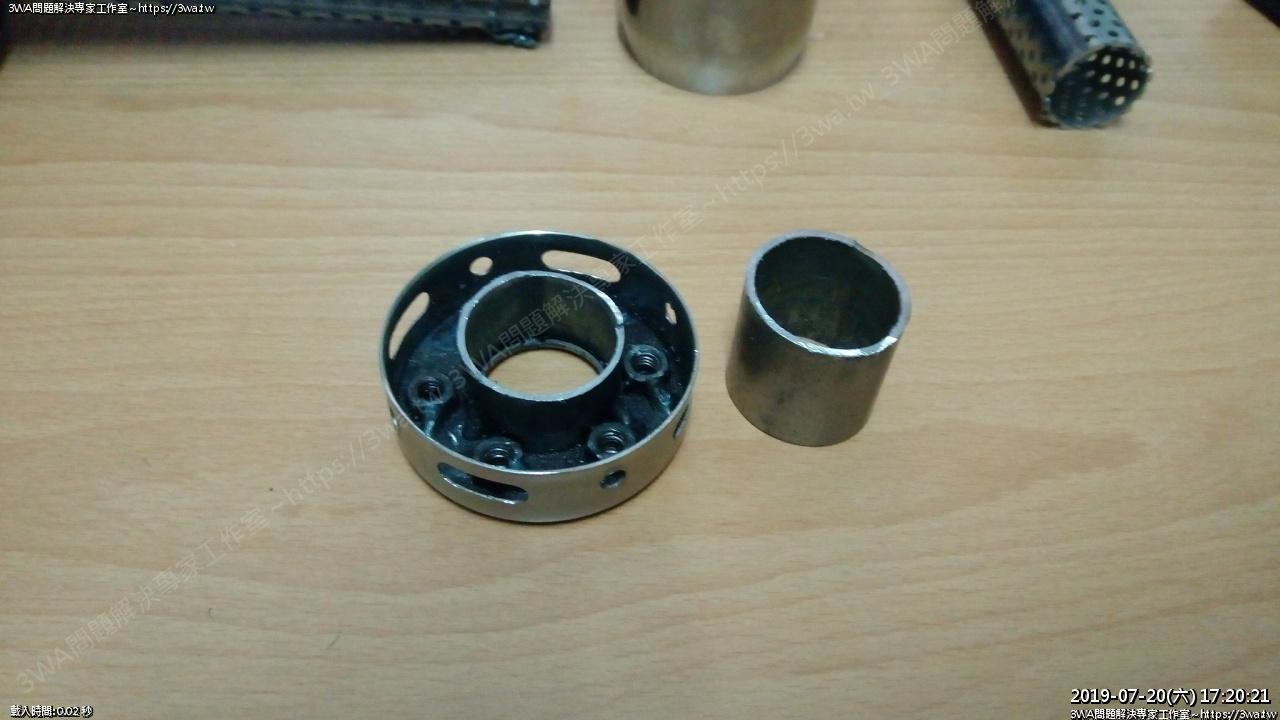

中間補一個墊片,也許日後還會後悔,先用鐵絲固定





另一個角度 這樣

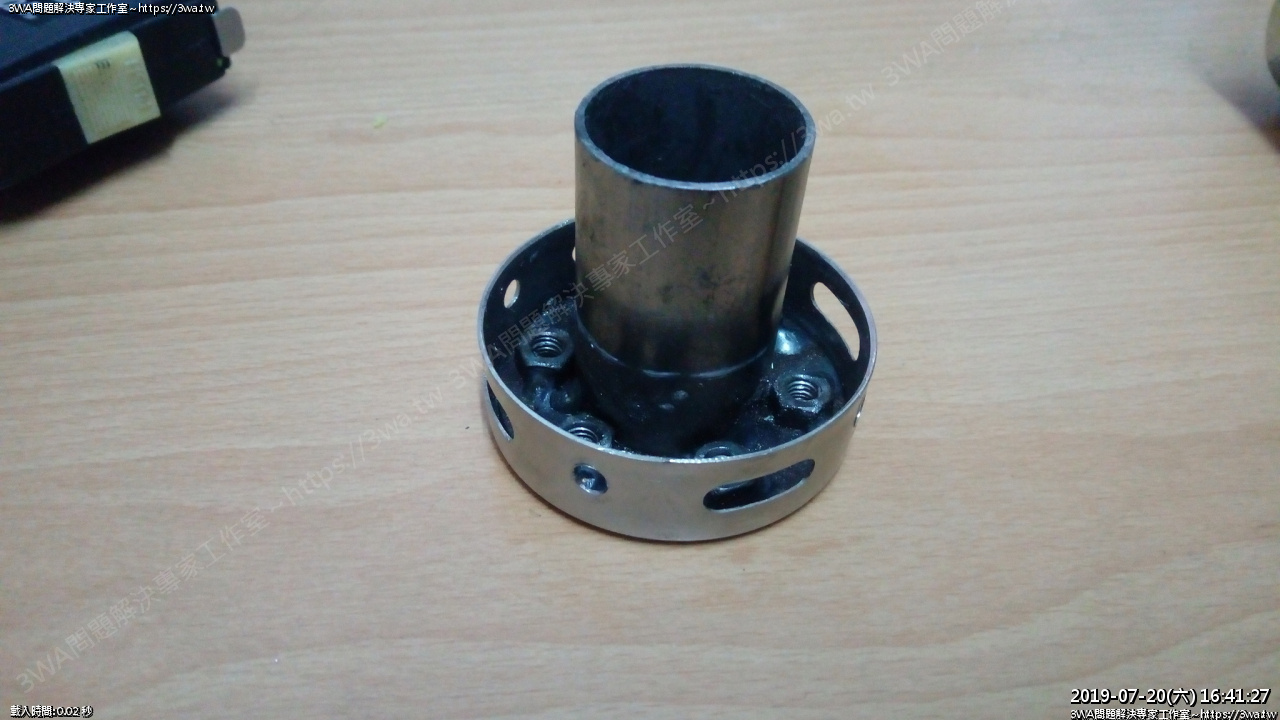

 喇叭口用砂輪機切開





 不是很好切,過程有點危險

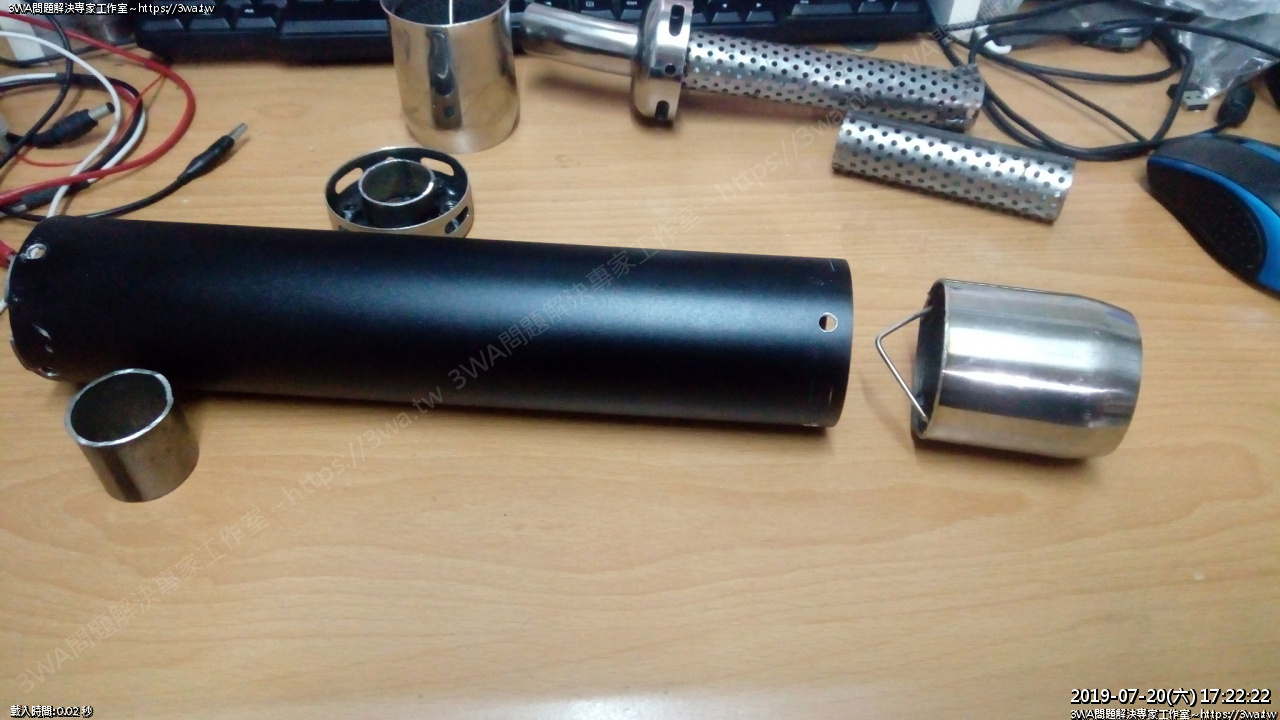

 塞入

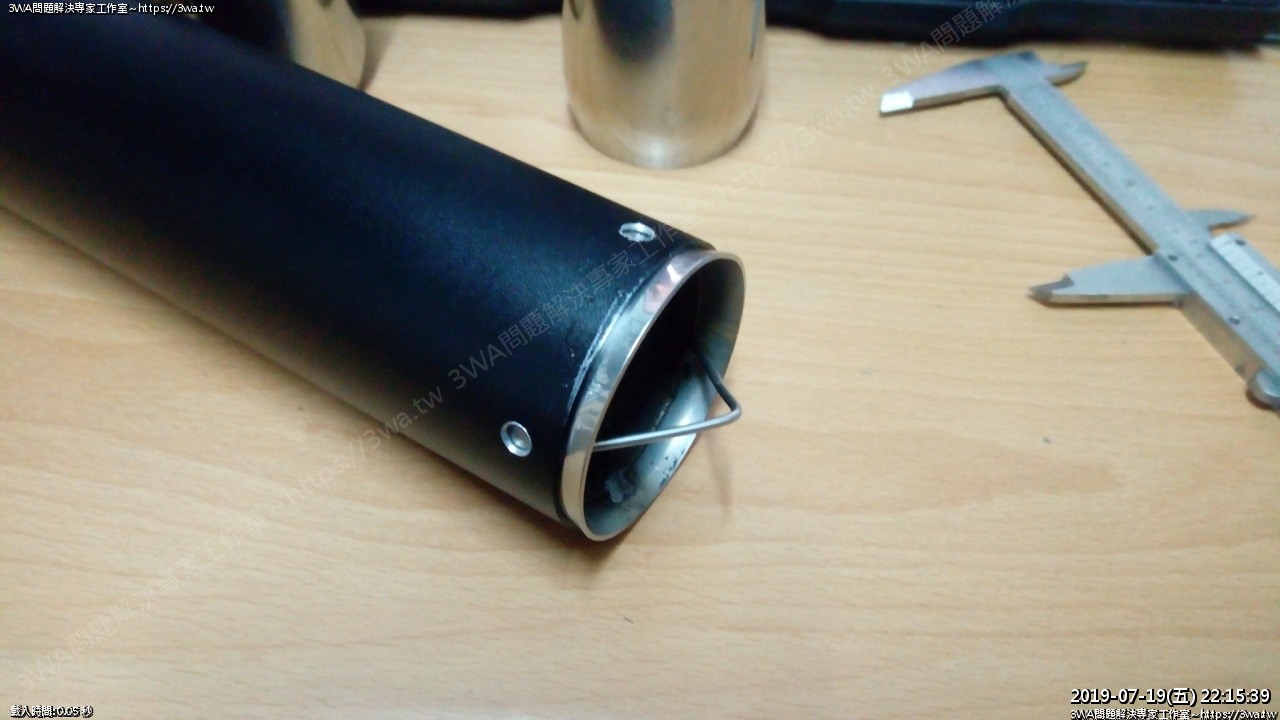

塞到底了,配合繩子拉拉拉





 另一個角度

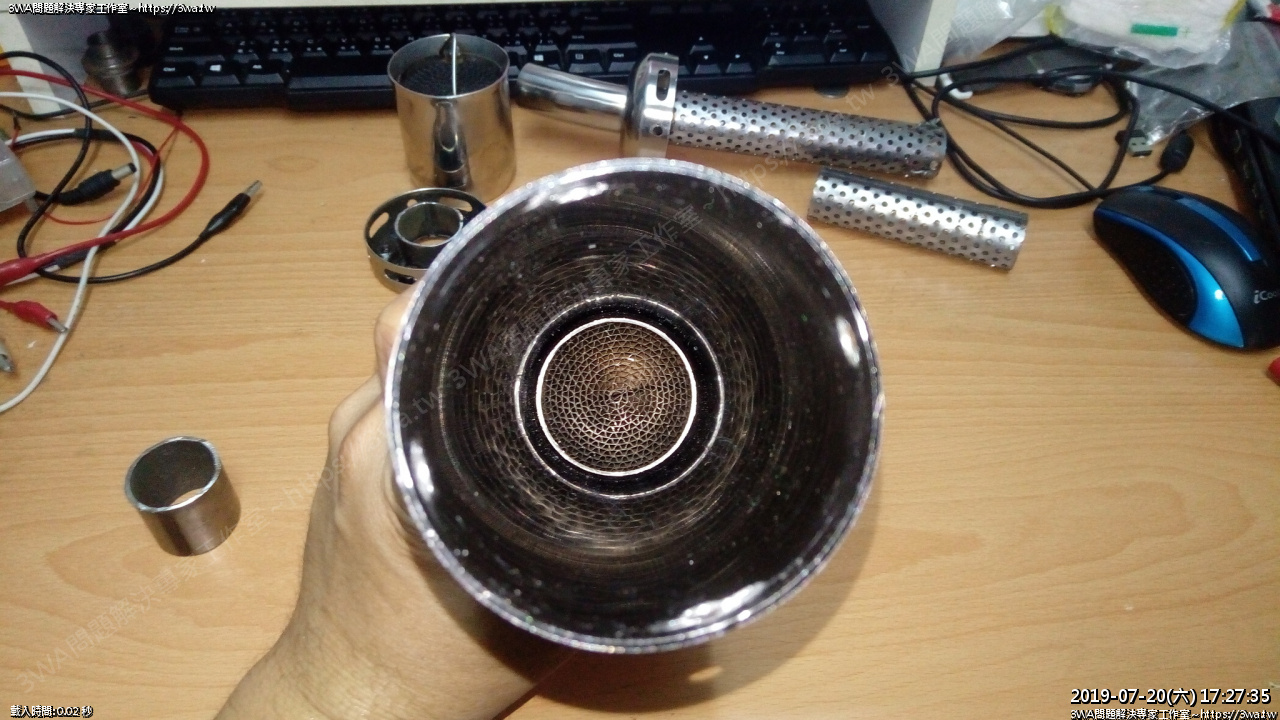

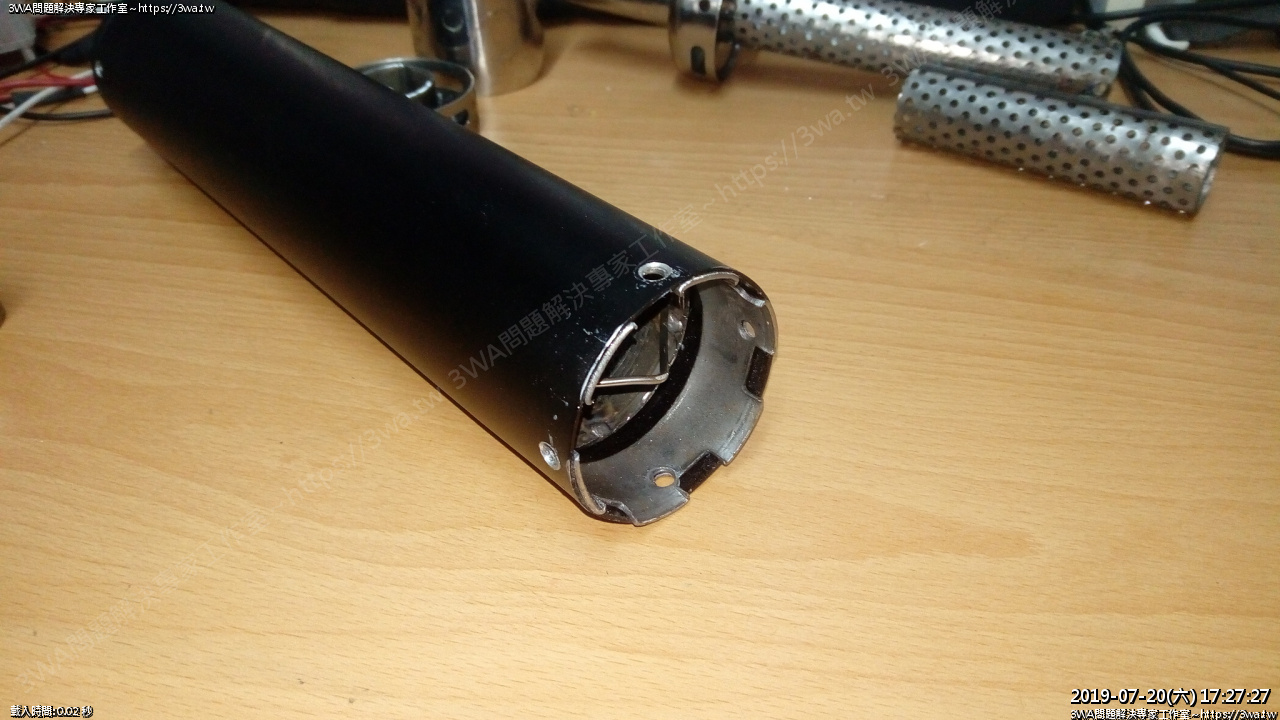

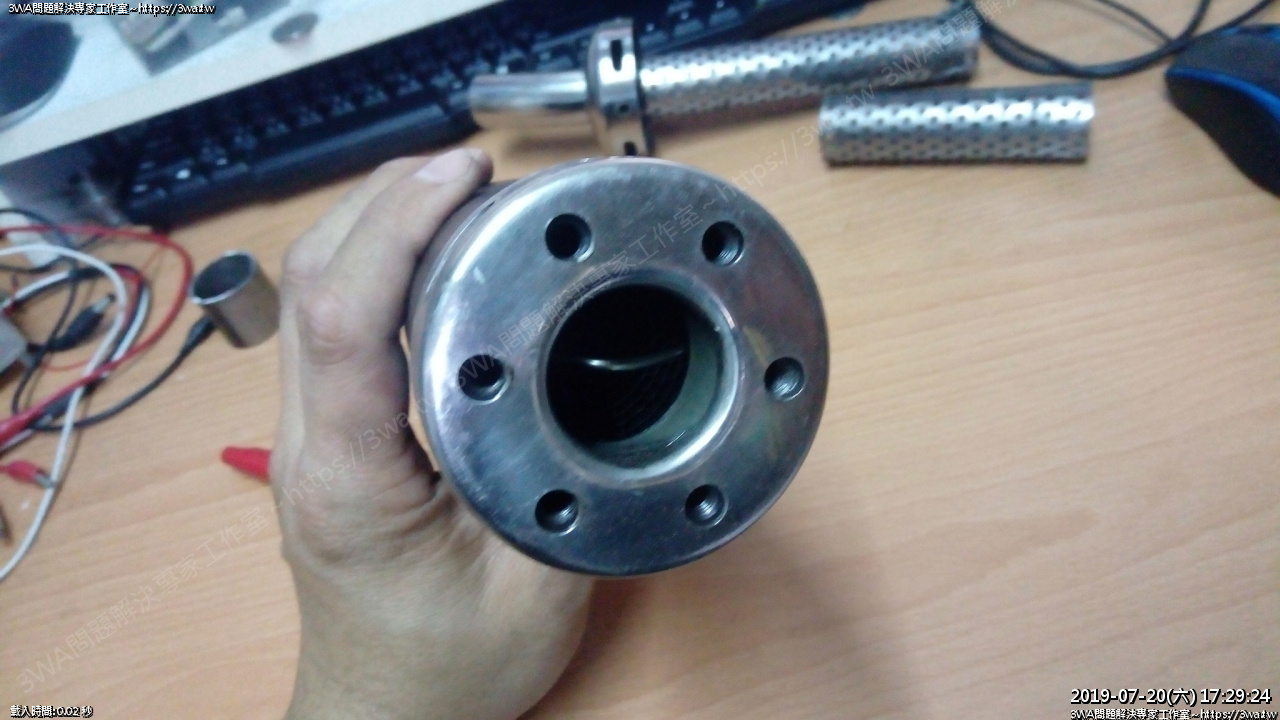

 從排氣側看進去,裝在離前段較近段的地方

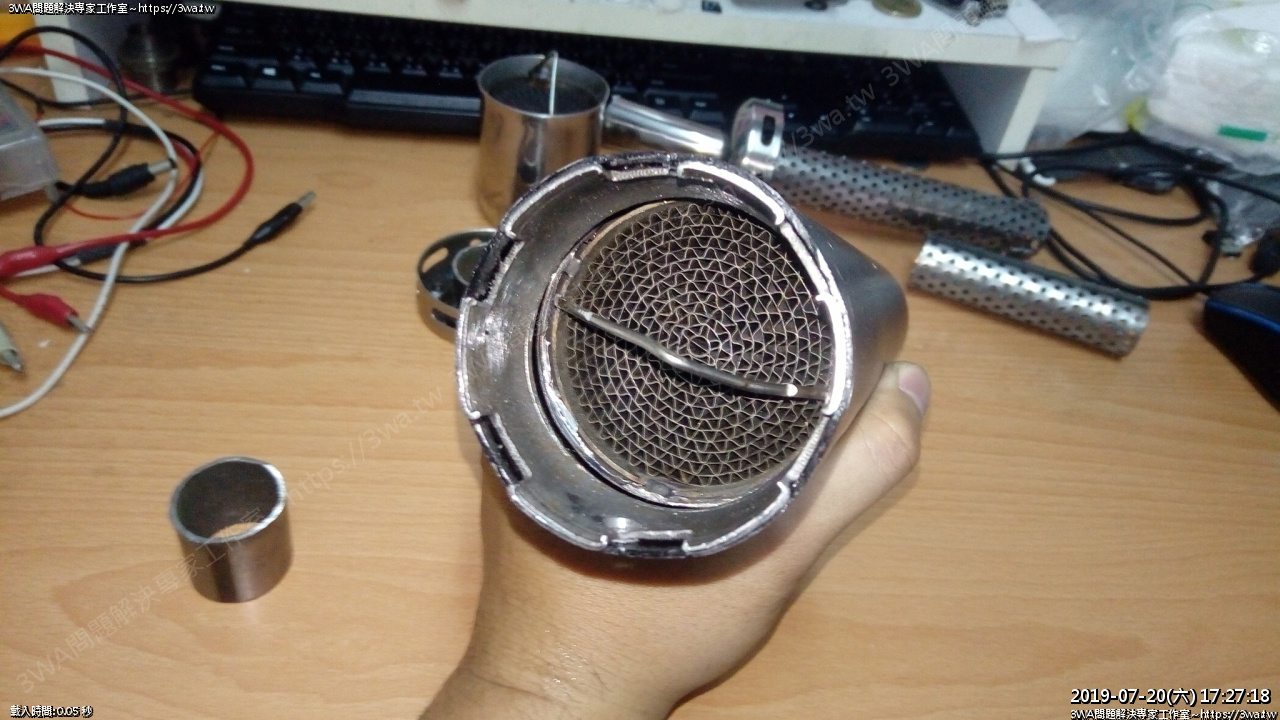

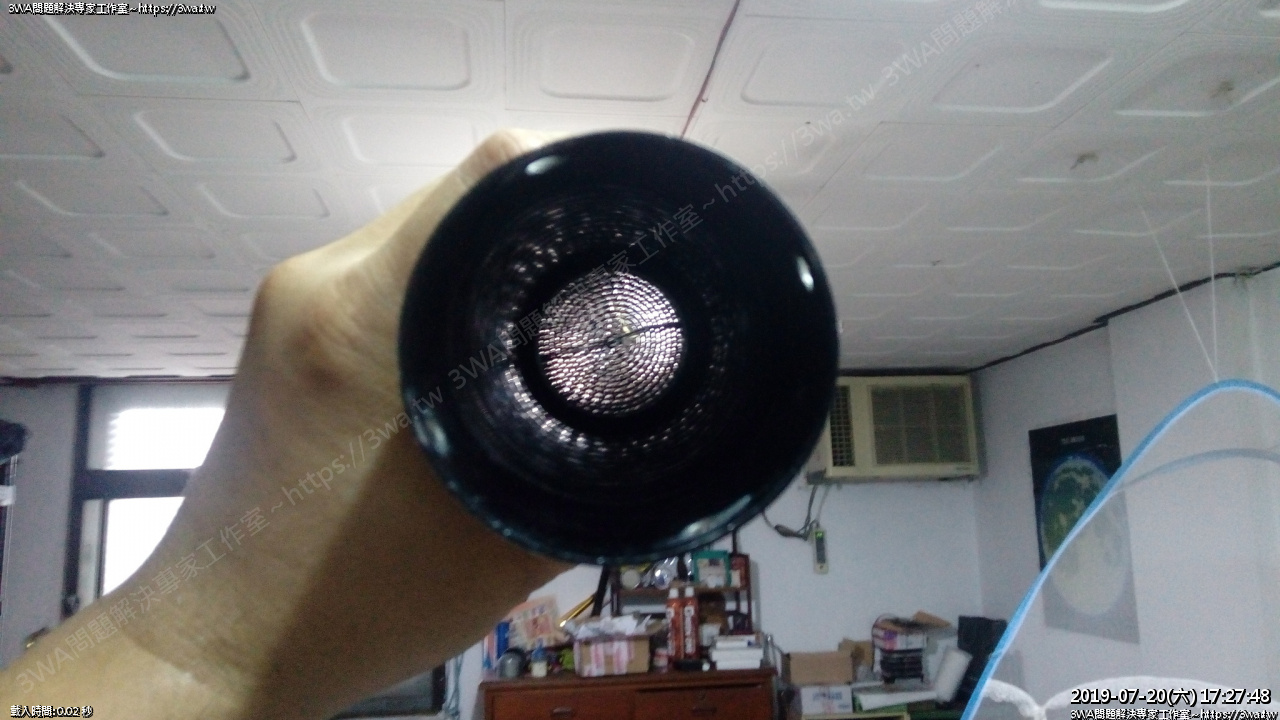

 透光看看,細目還是滿令人擔心的

擔心會不會排氣排不夠順暢,造成中、高轉不良檔氣

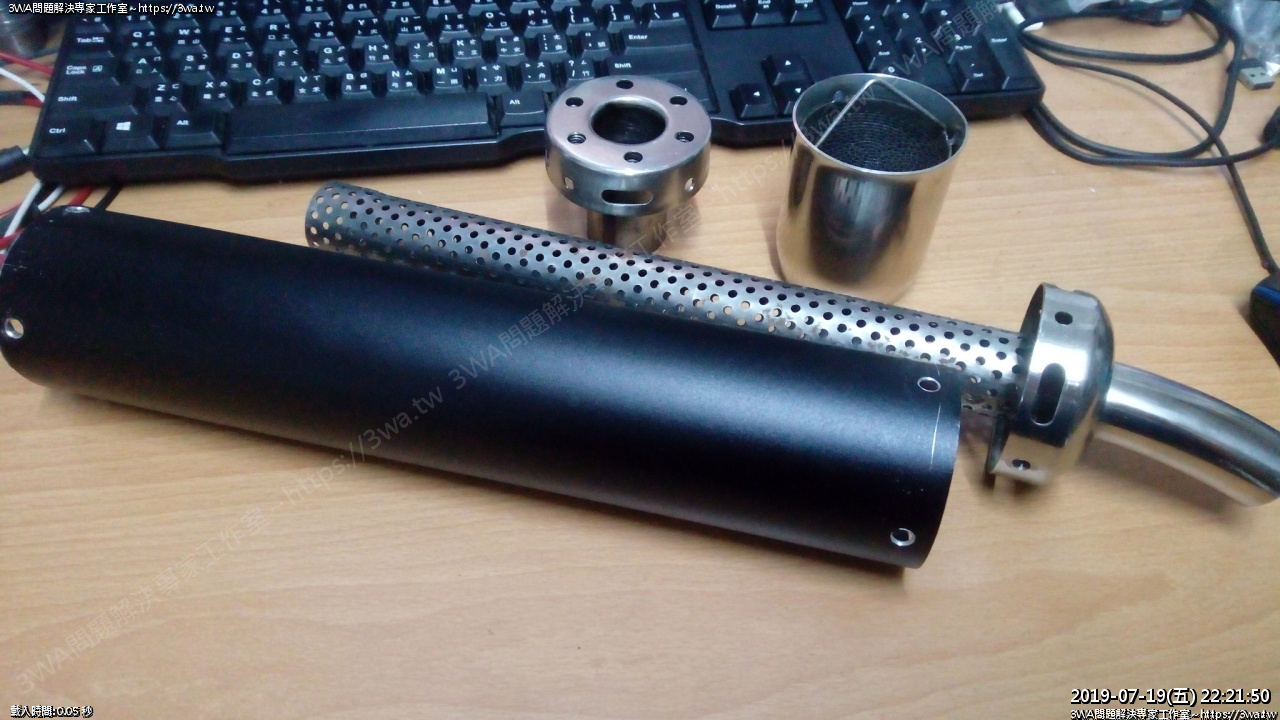

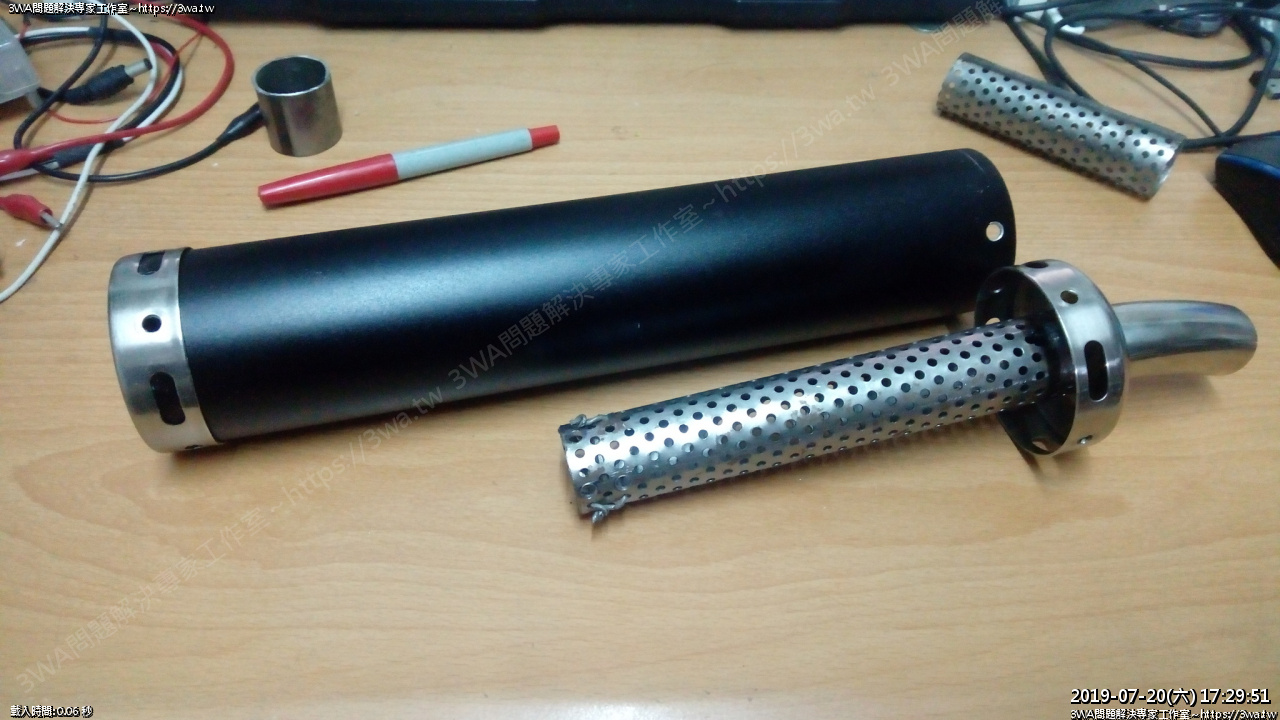

 合併





 偽觸媒在靠近鎖螺絲的地方





 接下來塞尾段

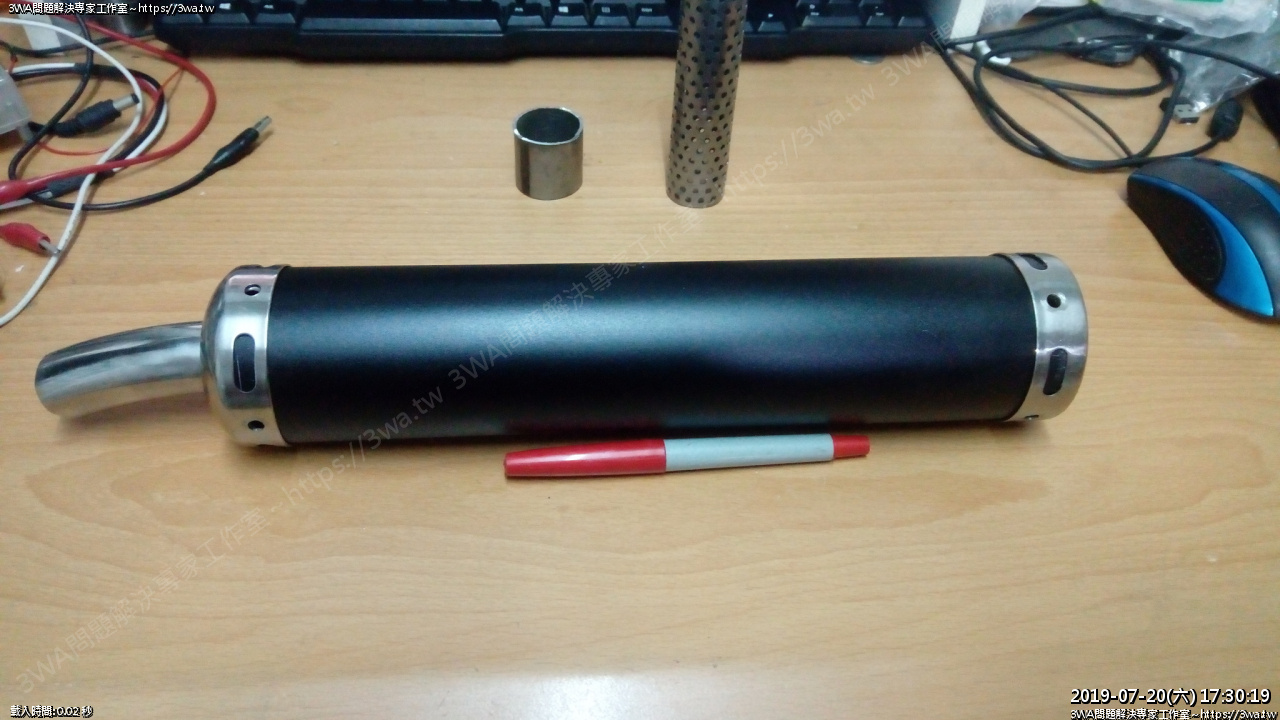

 合併完成

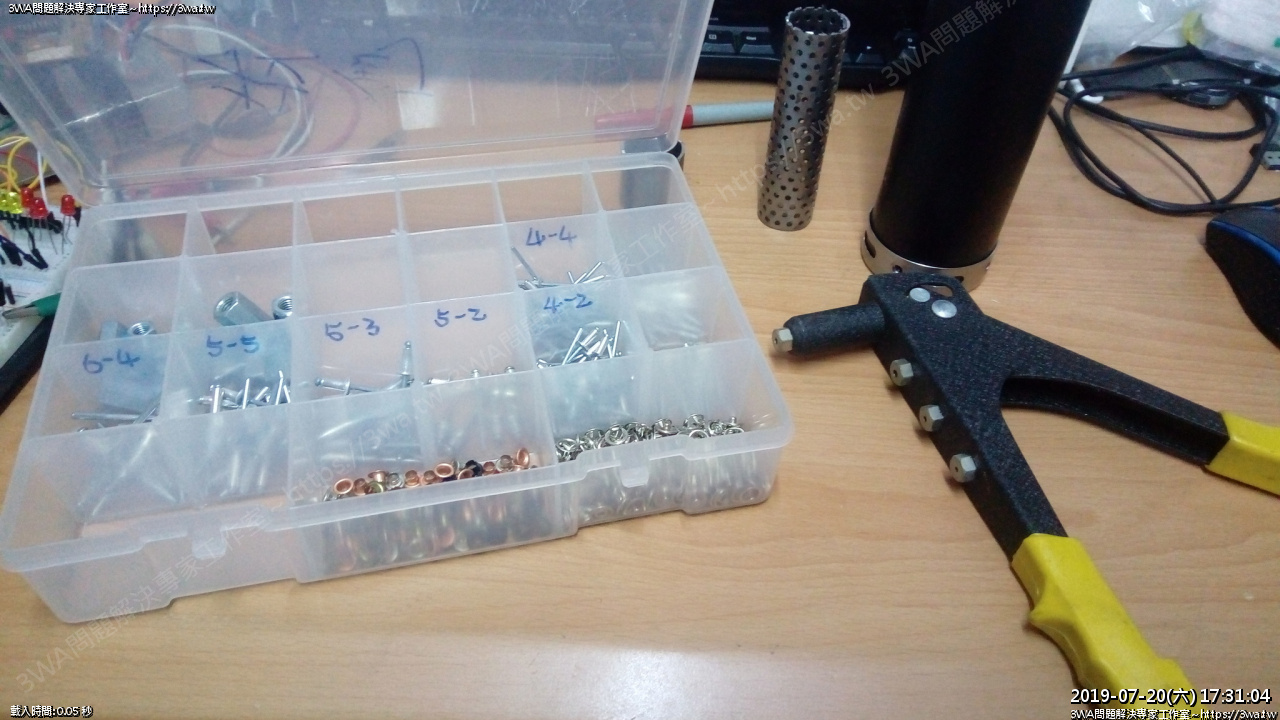

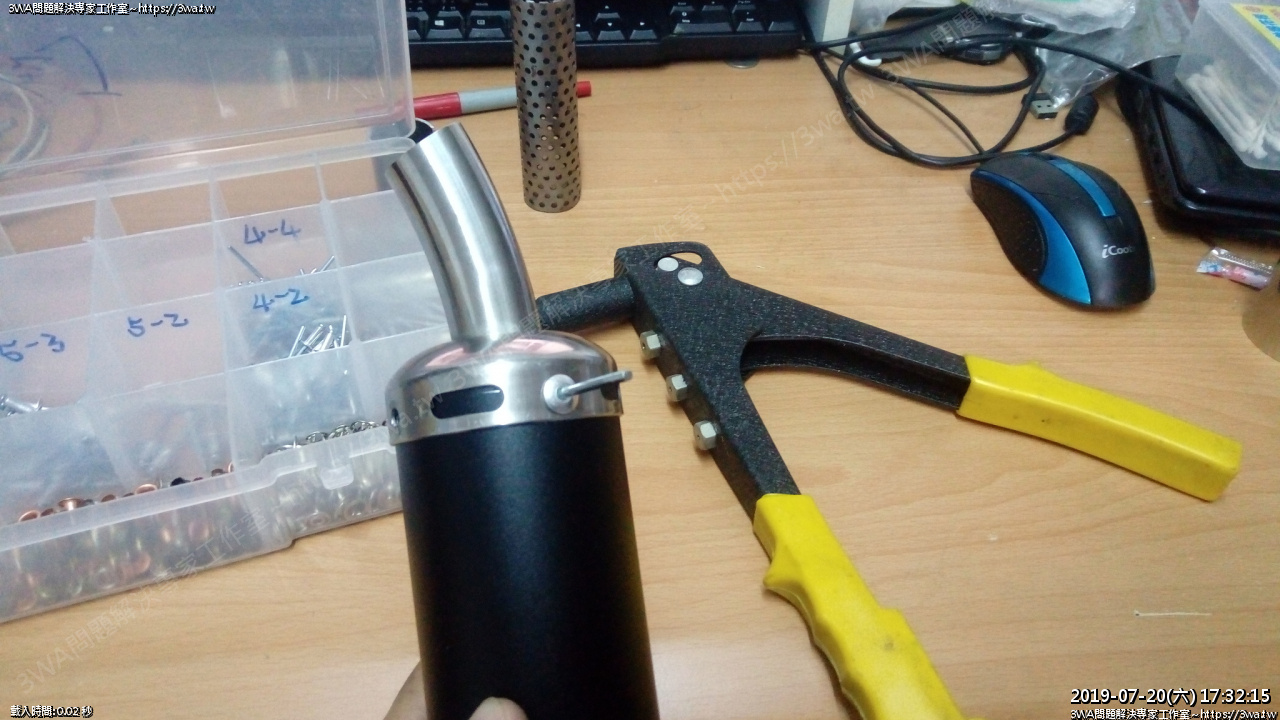

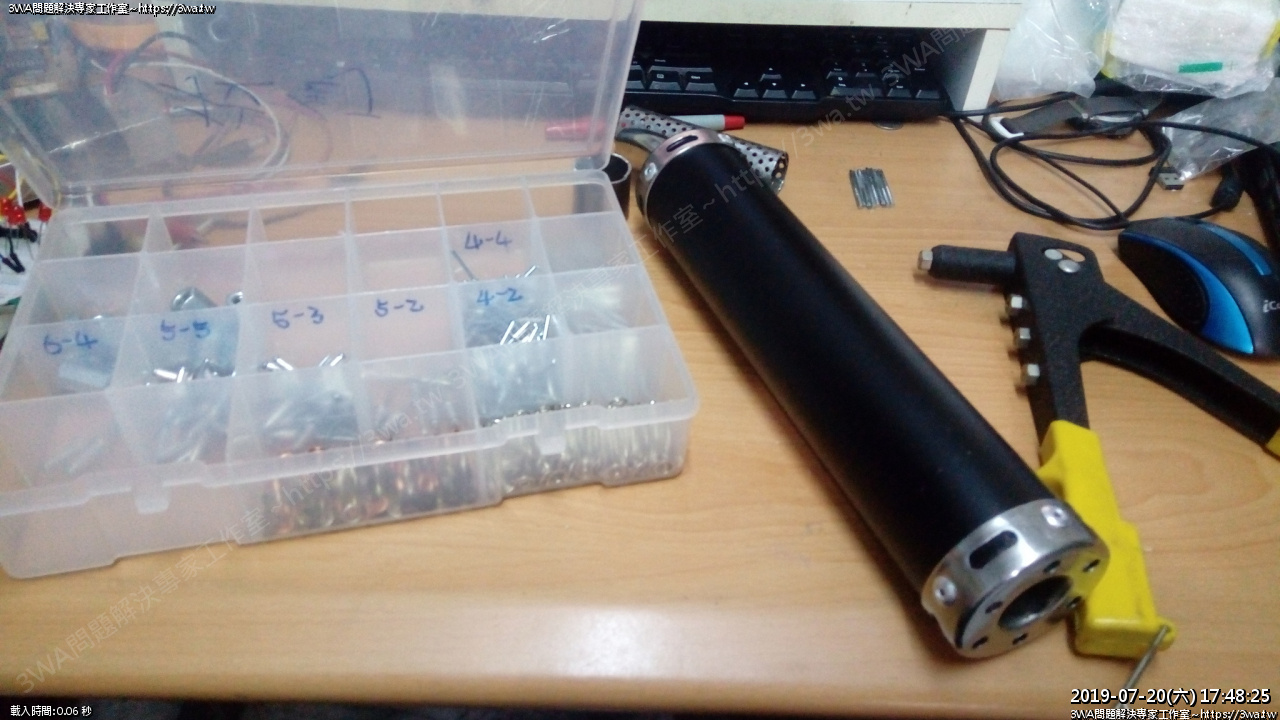

 拿出鉚丁機

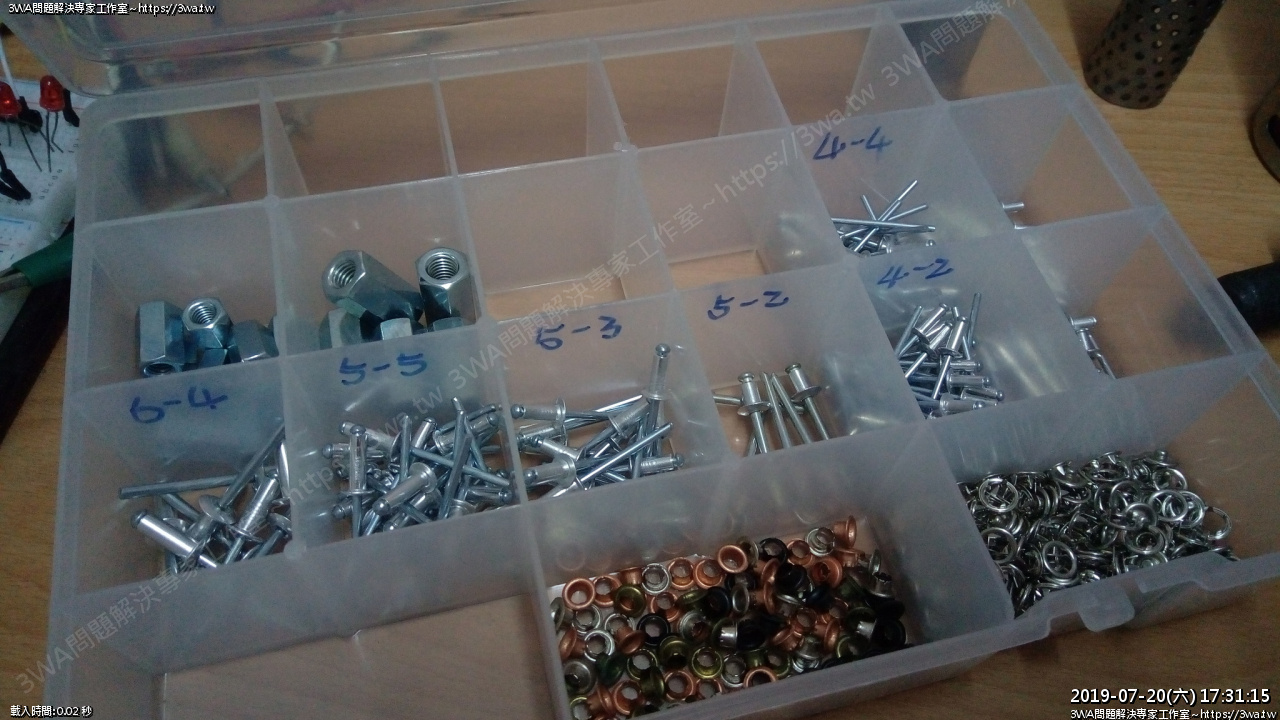

 使用鉚丁是 5-5、6-4,共要 8 支





插入鉚丁,拉拔器拉一拉,過程手非常痠,需要極大握力





 總算拉好了

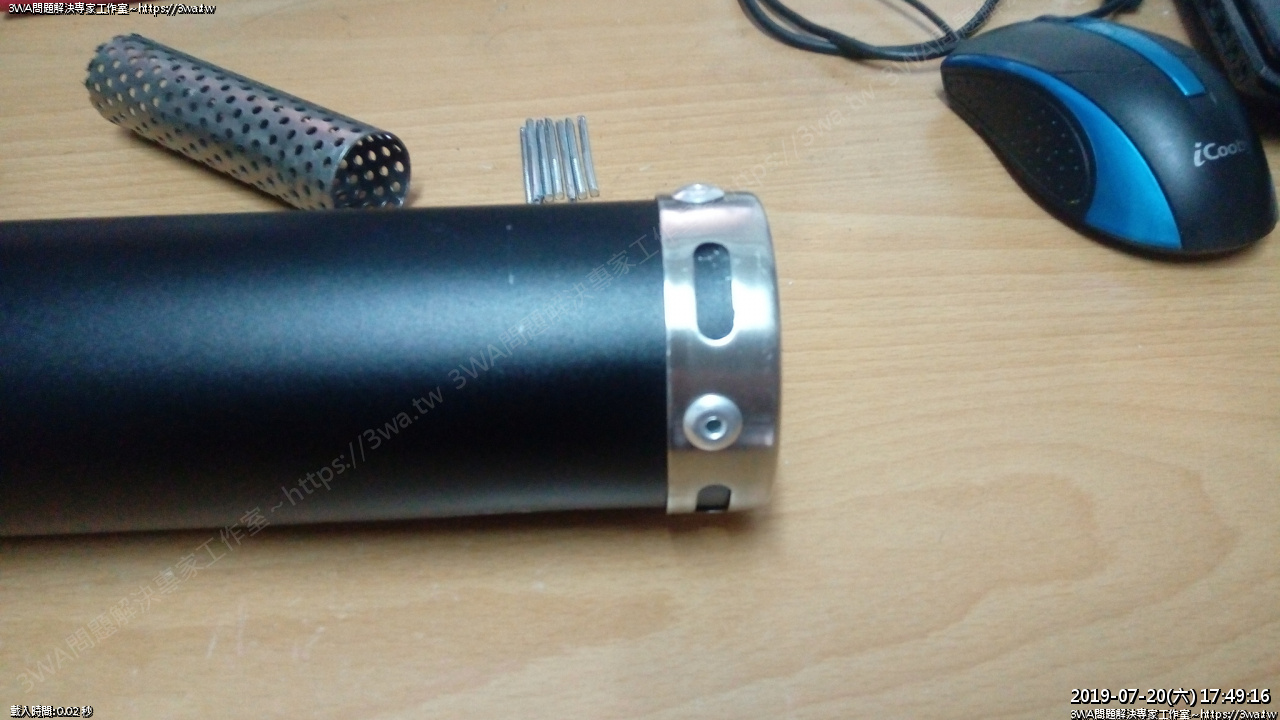

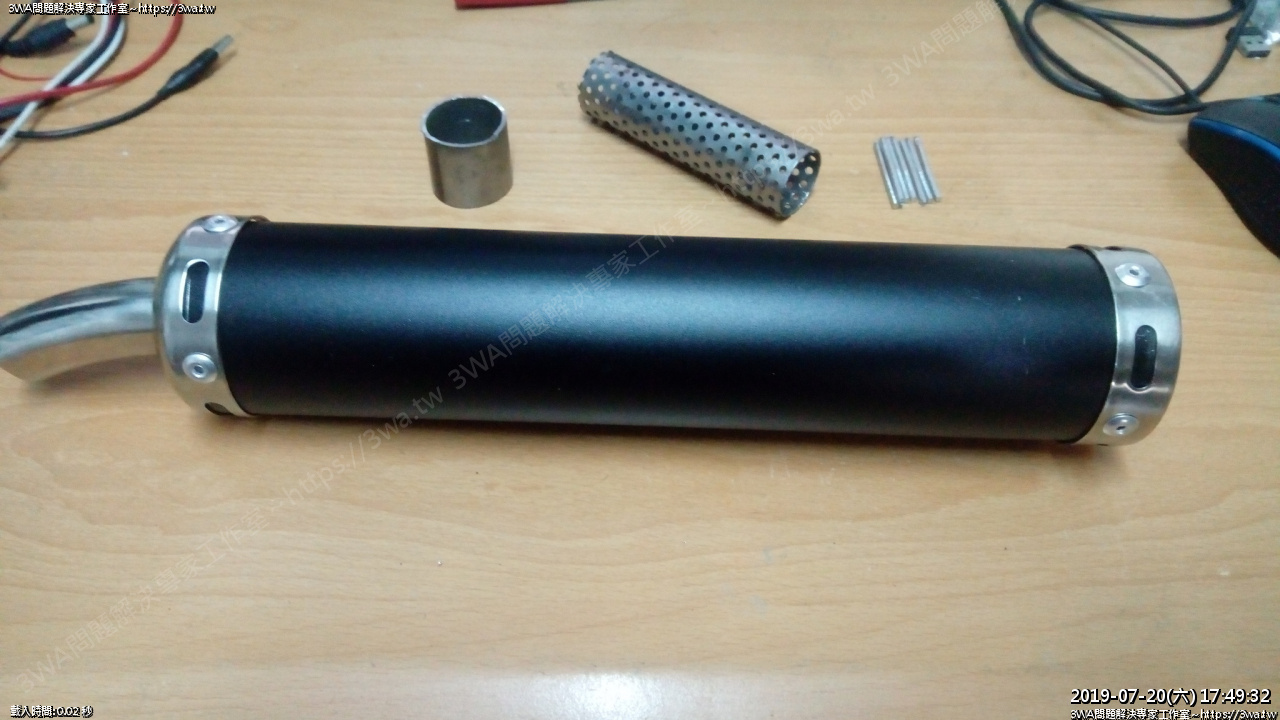

 作好了~偽觸媒消音尾段





 鉚釘,下次可以買白鐵鉚釘看看,這種普通的不知道會不會生銹

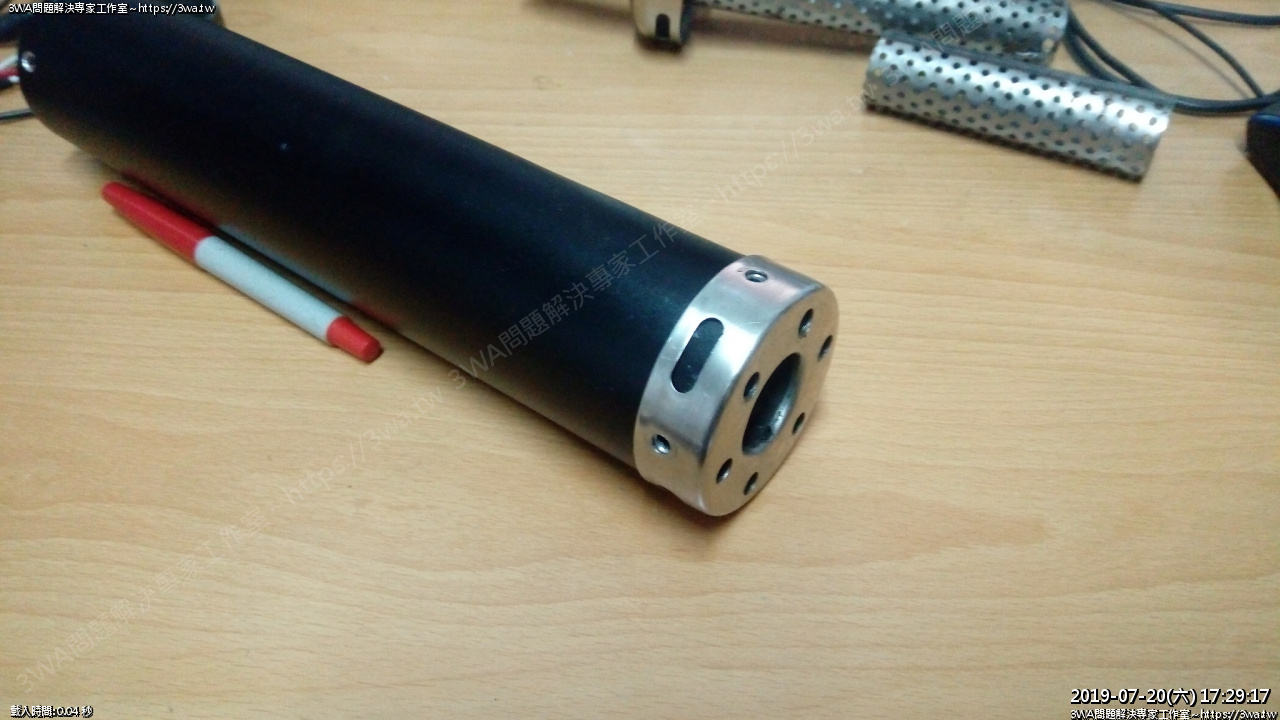

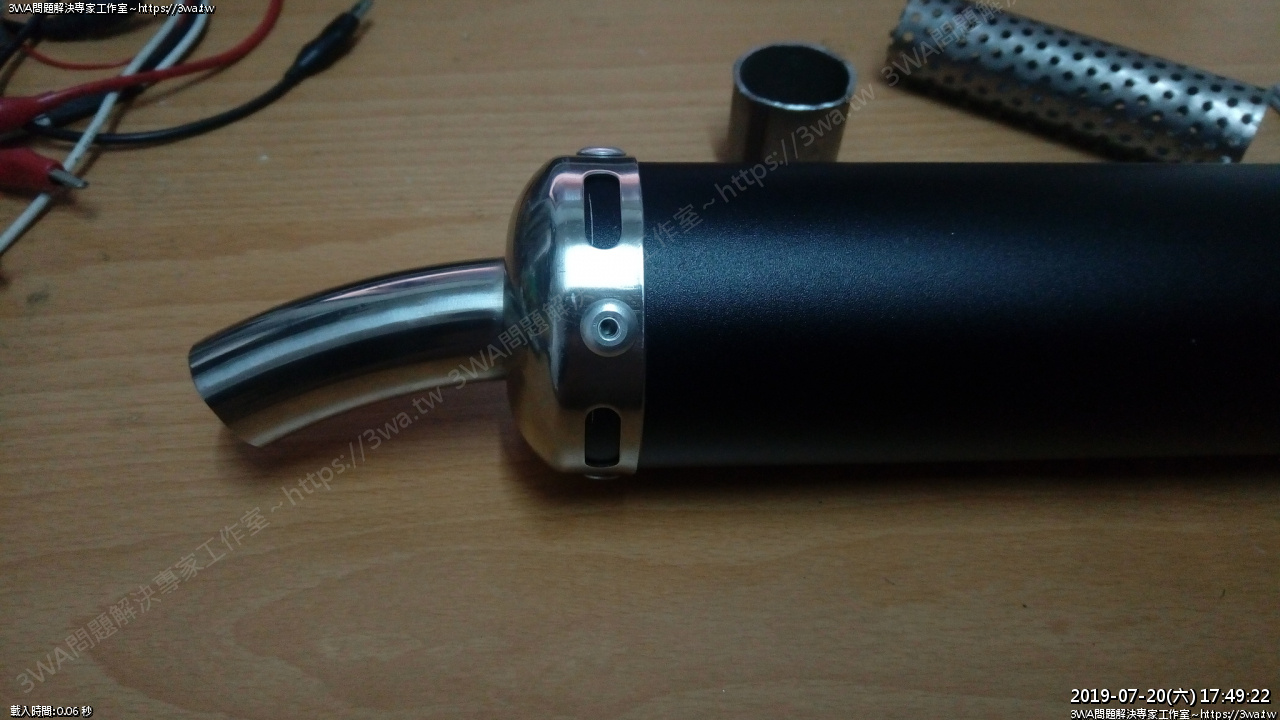

 尾段

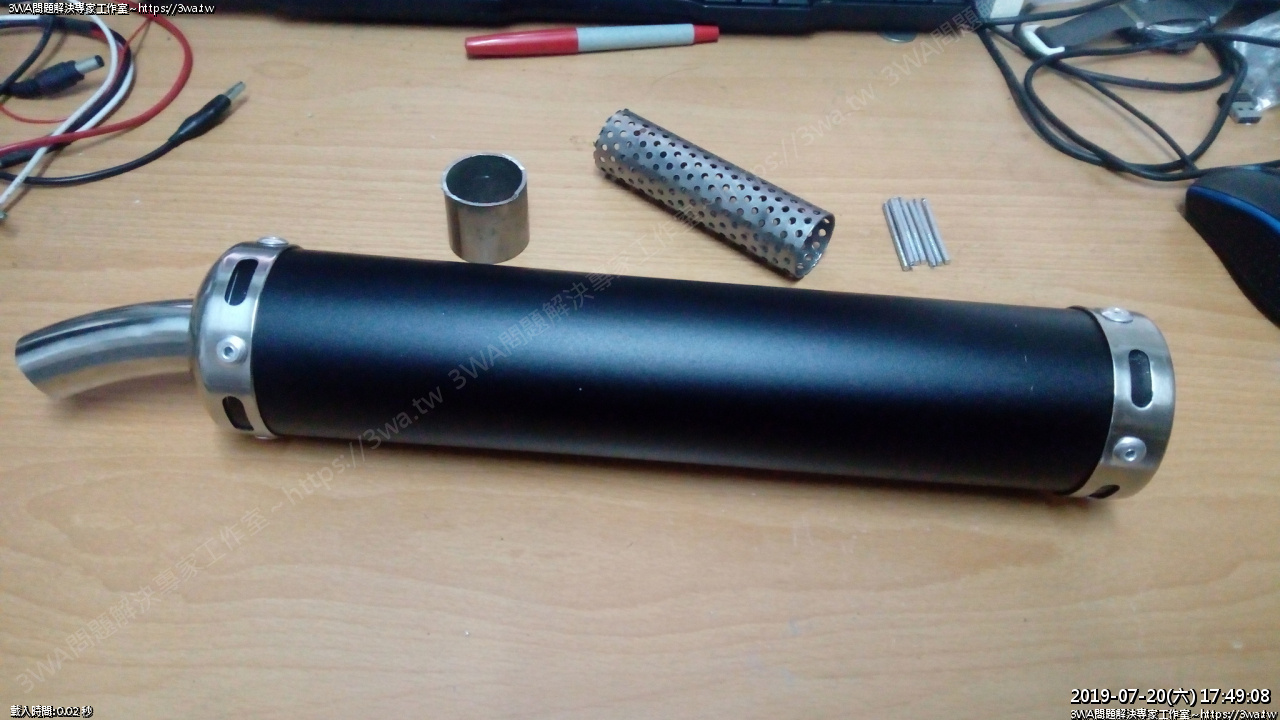

 完工,期待上車看看



 想說明天要上車,把另一面醜醜的地方整理一下

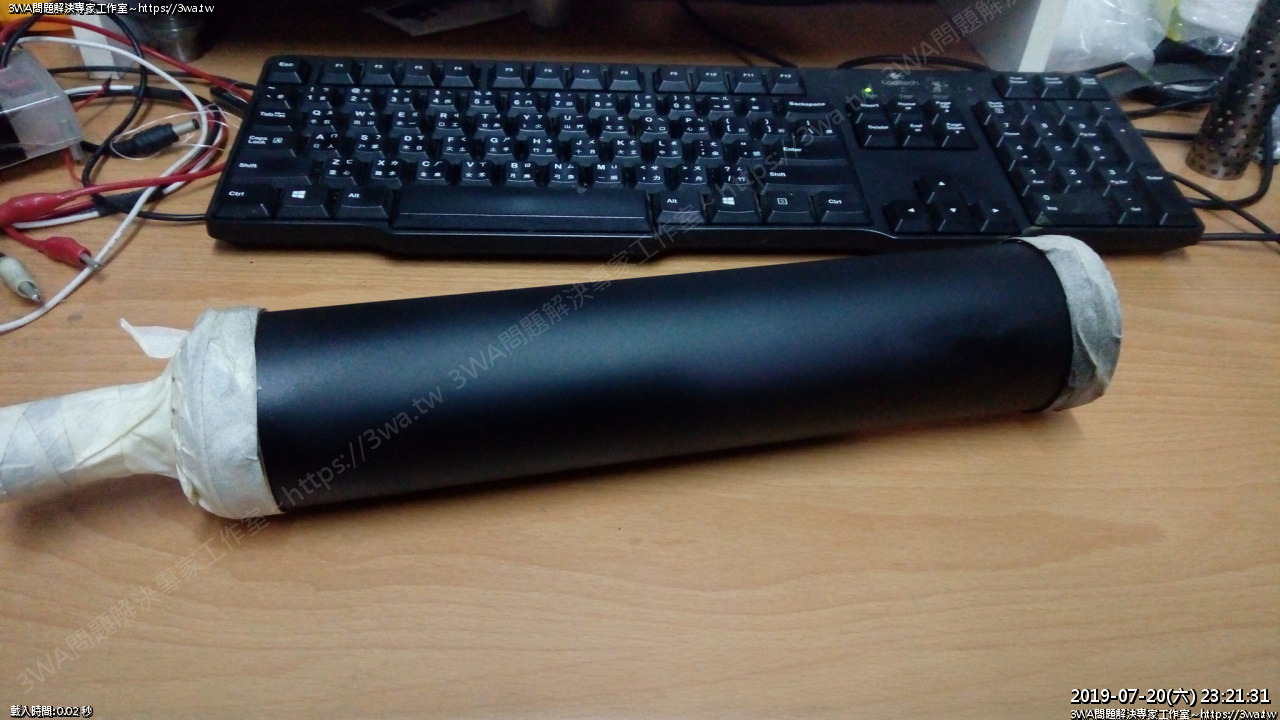

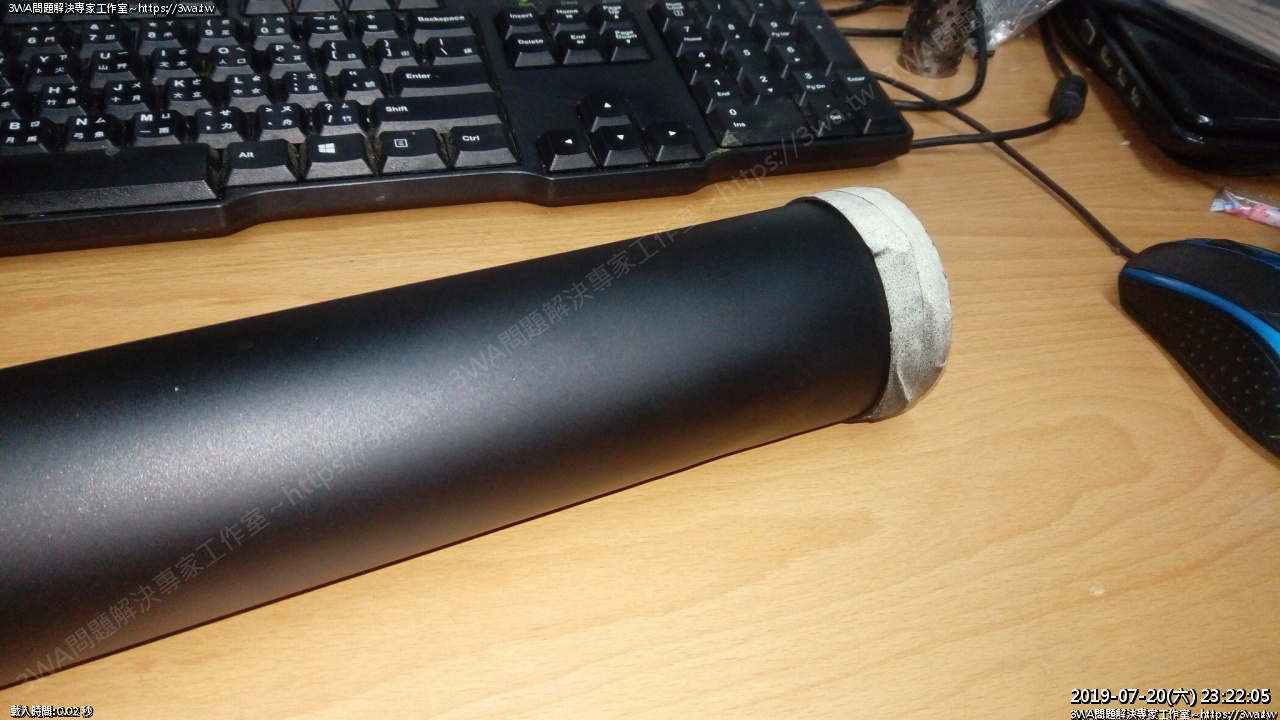

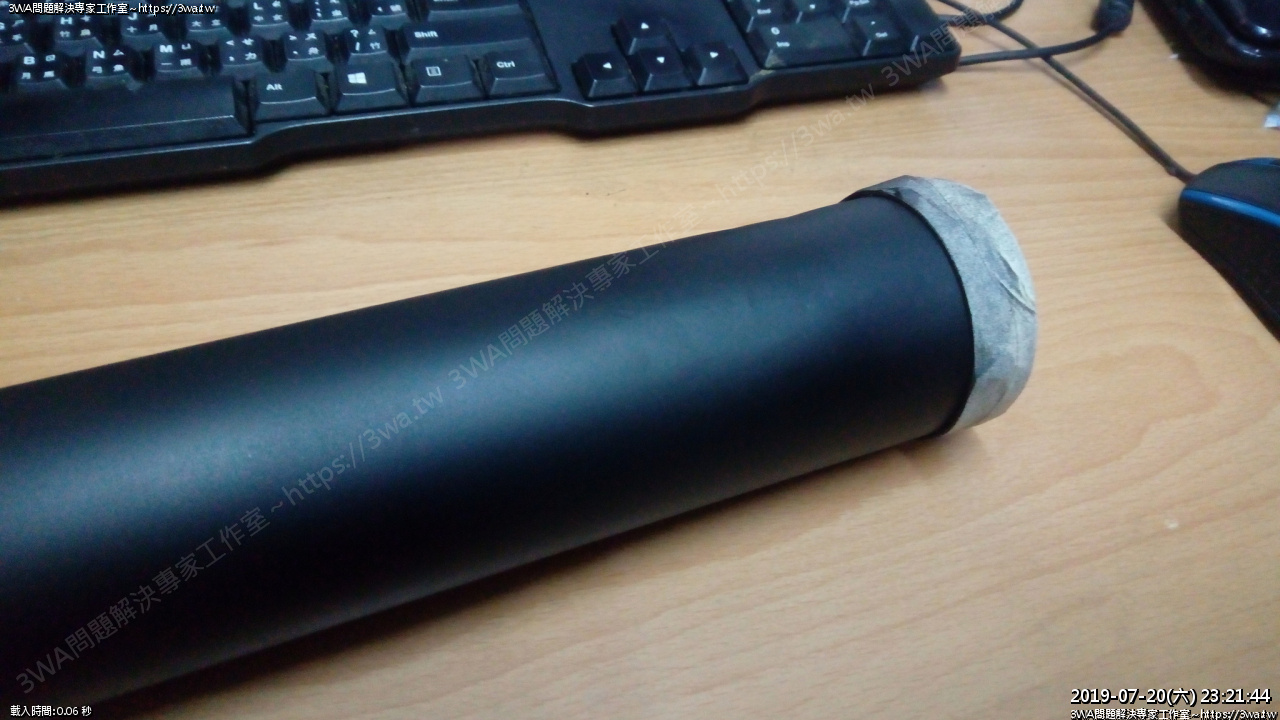

貼上紙膠帶,用耐熱黑漆補





 剛好外徑很一敗的偽觸媒一路頂進去,把之前處理後剩下微凹的地方又壓的更平

較醜的這段組裝時放在機車內側,耐熱漆噴一噴,已看不太出來





~打閃光燈~



繼續閱讀:研究排氣管尾段加偽觸媒消音塞Part3
