標題: NSR150 更換珠碗
網址:https://3wa.tw/blog/blog.php?id=1811
內容:


//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602670.jpg

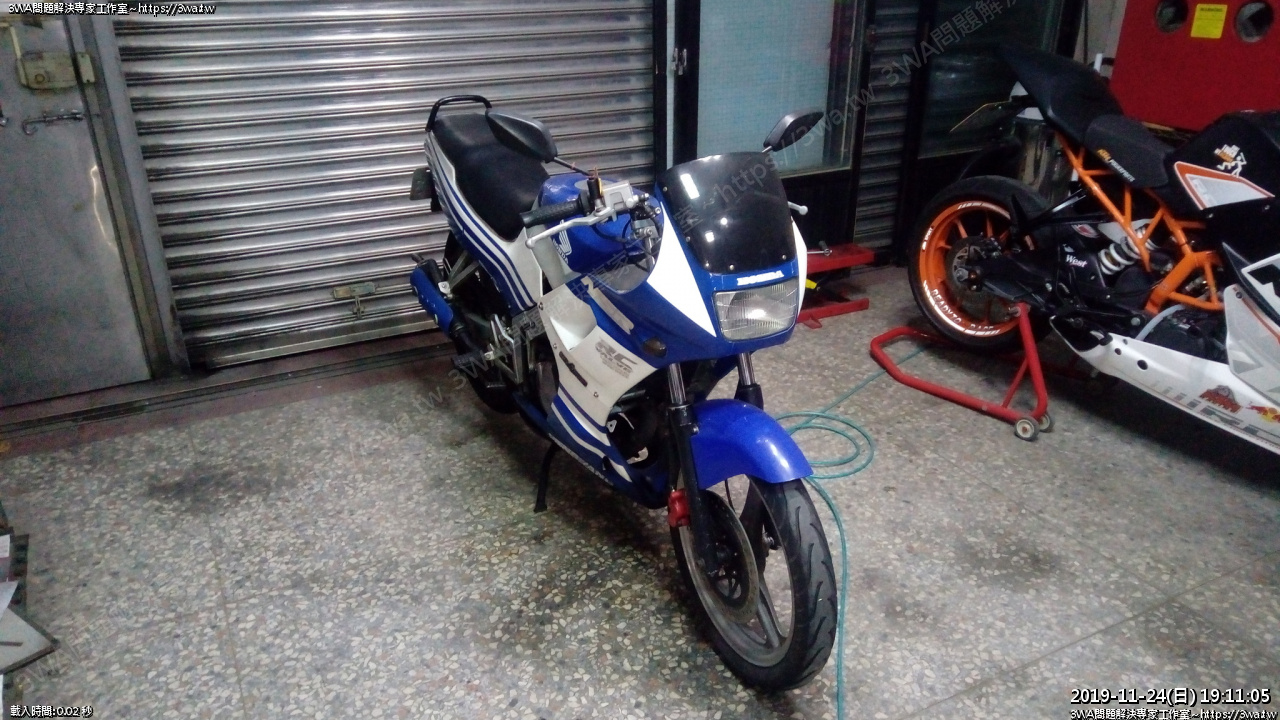

NSR珠碗下課,一直想換,但又懶的拆這麼多



//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602605.jpg

之前上下班騎NSR,龍頭有些不安定感,但也不是一格一格那種感覺

排除了前輪軸承,想了很久,今晚還是來拆看看珠碗,順便保養車架



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602609.jpg

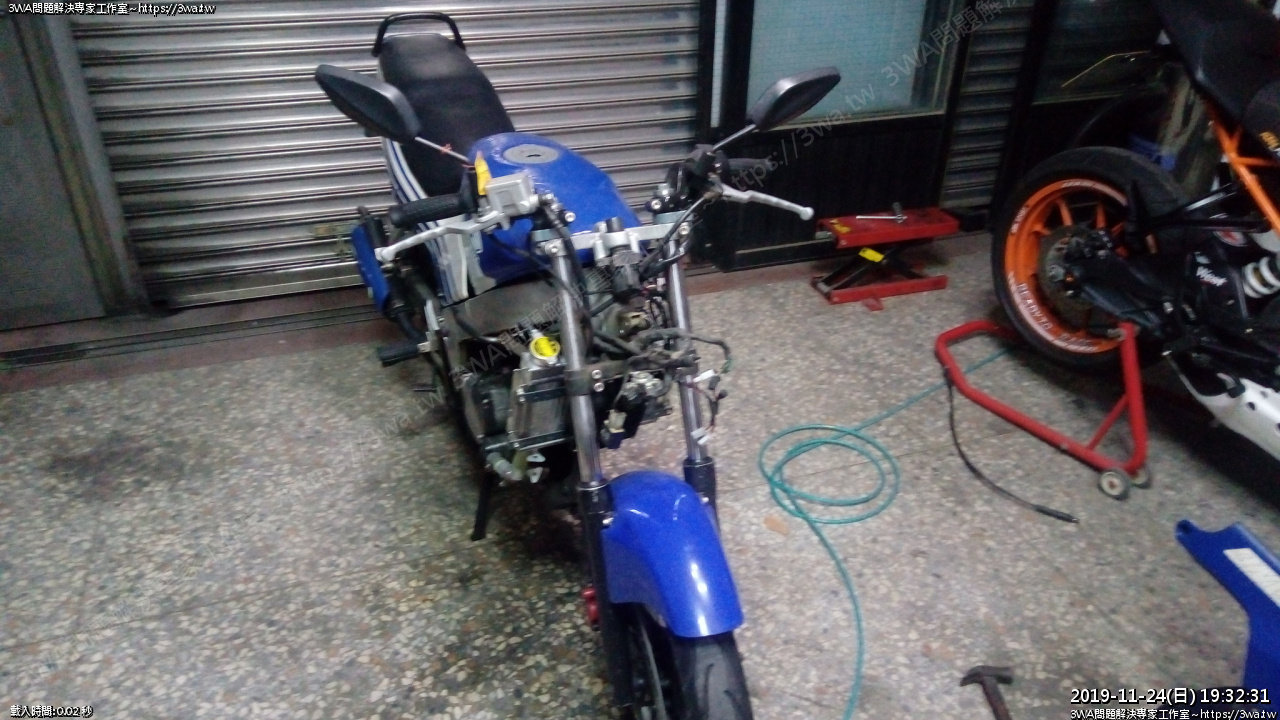

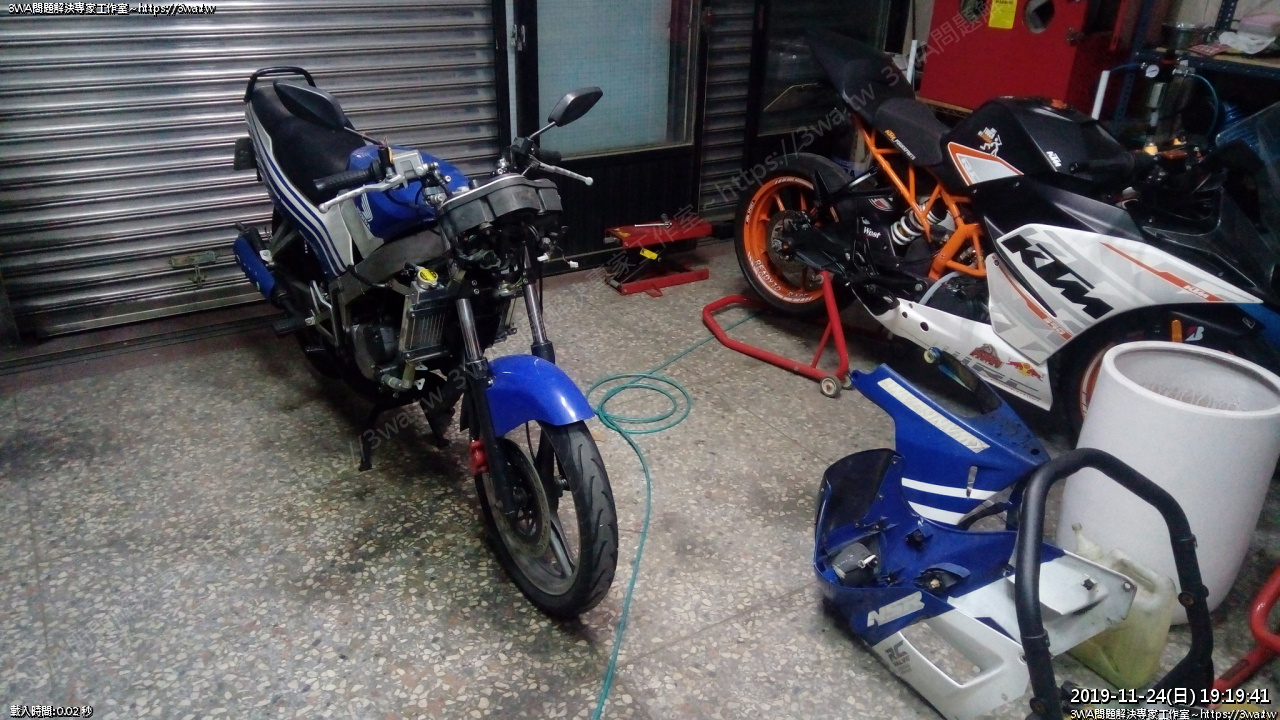

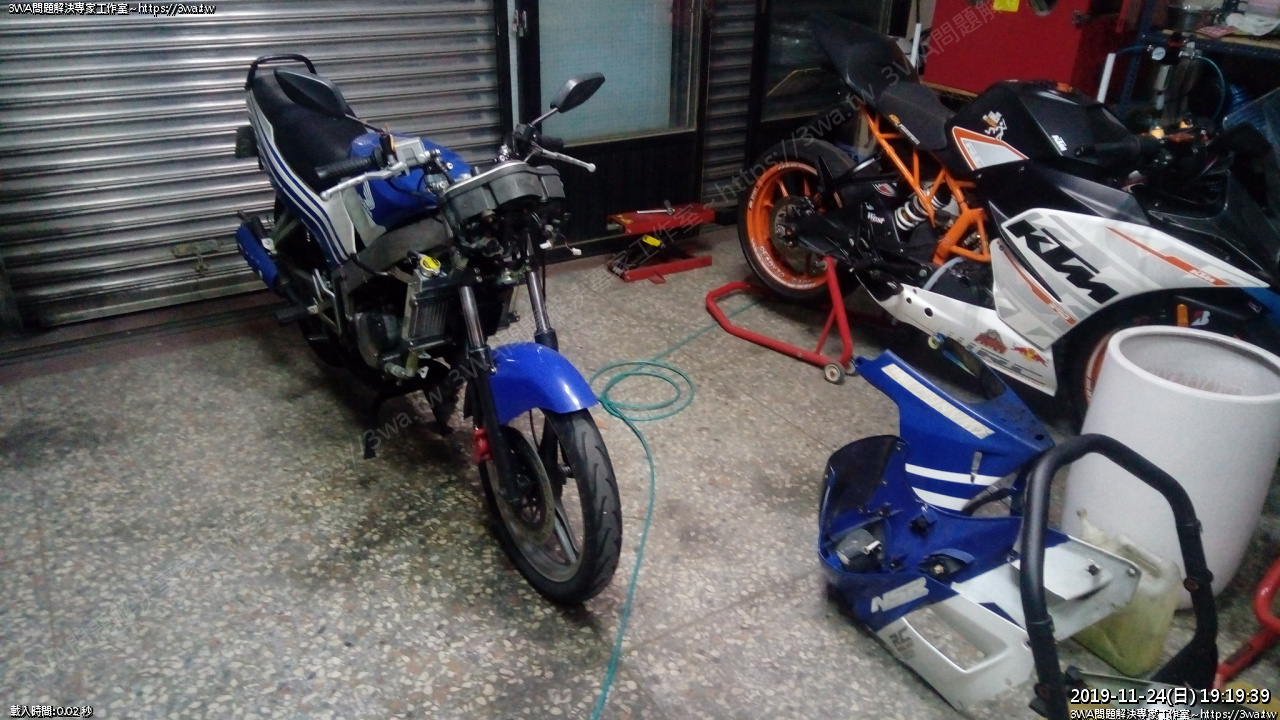

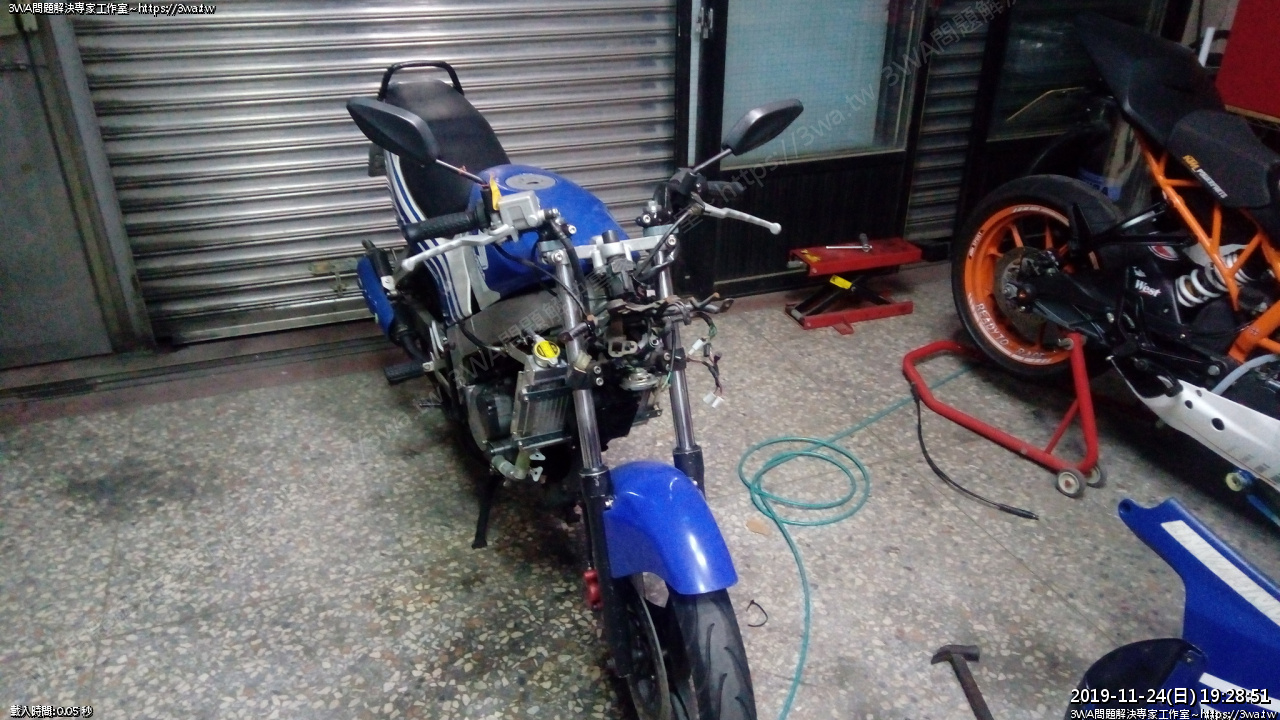

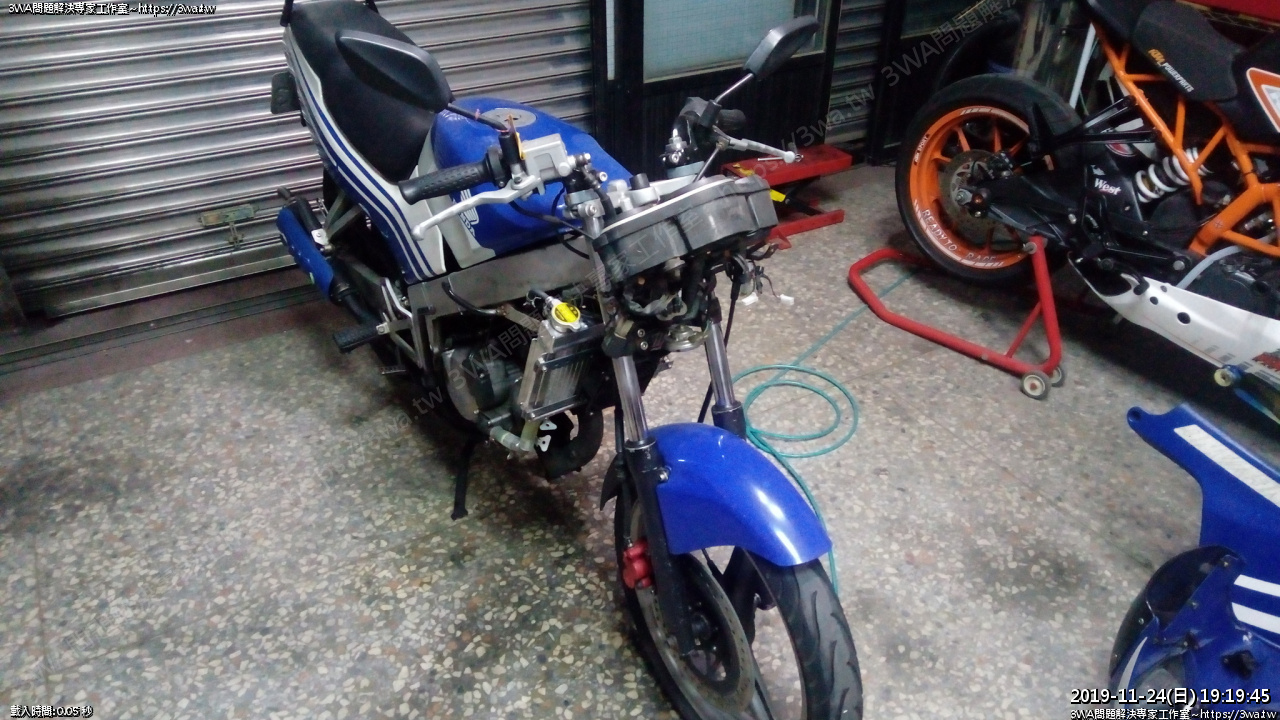

 先把下罩、頭罩拆下



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602611.jpg

 NSR的殼滿好拆的,下罩六顆螺絲,頭罩四支小風翼螺絲,二顆螺帽



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602613.jpg

 想說儀表架也有點銹,拆下來重噴漆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602615.jpg

 儀表架三顆螺帽



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602617.jpg

 放鬆拆掉



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602619.jpg

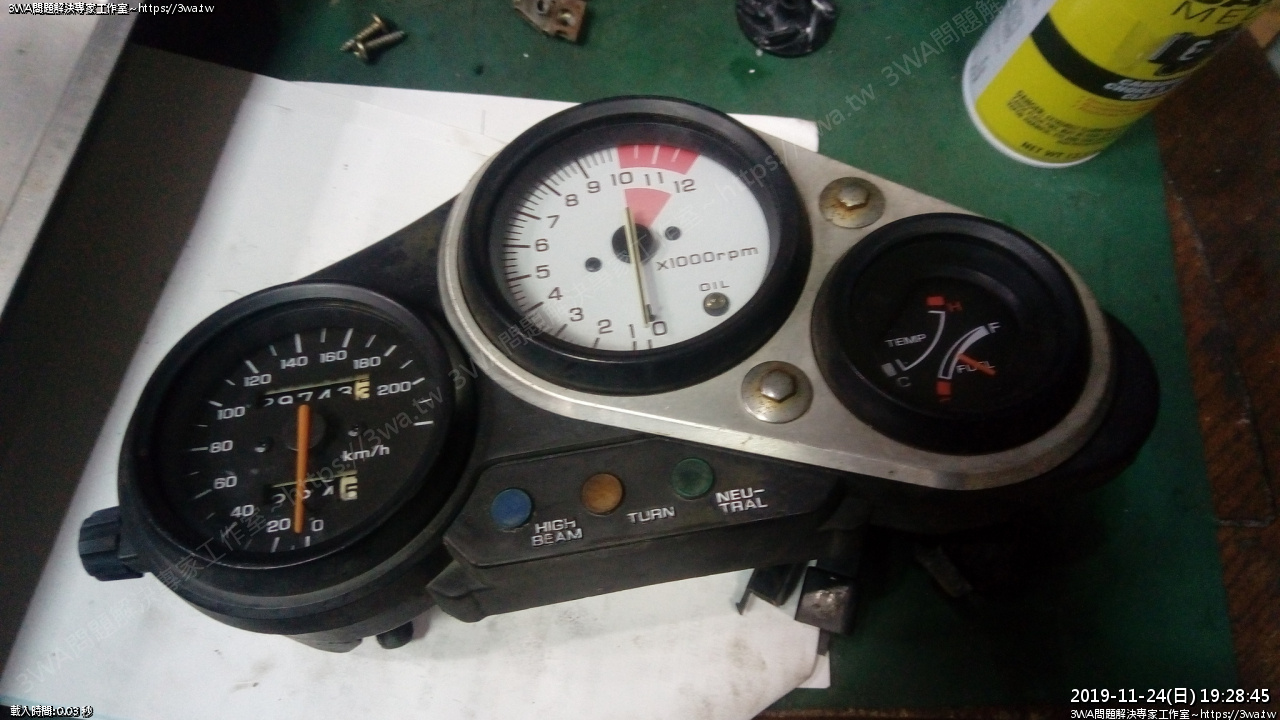

 碼表拿起來了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602622.jpg

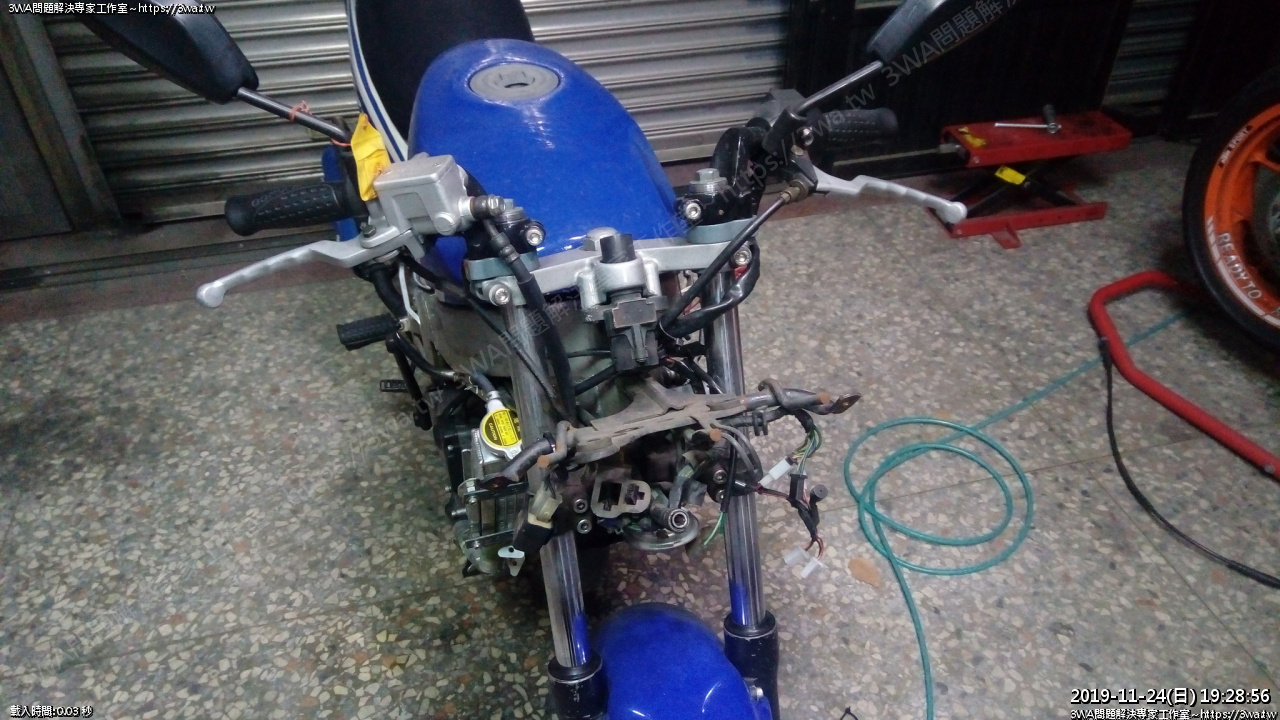

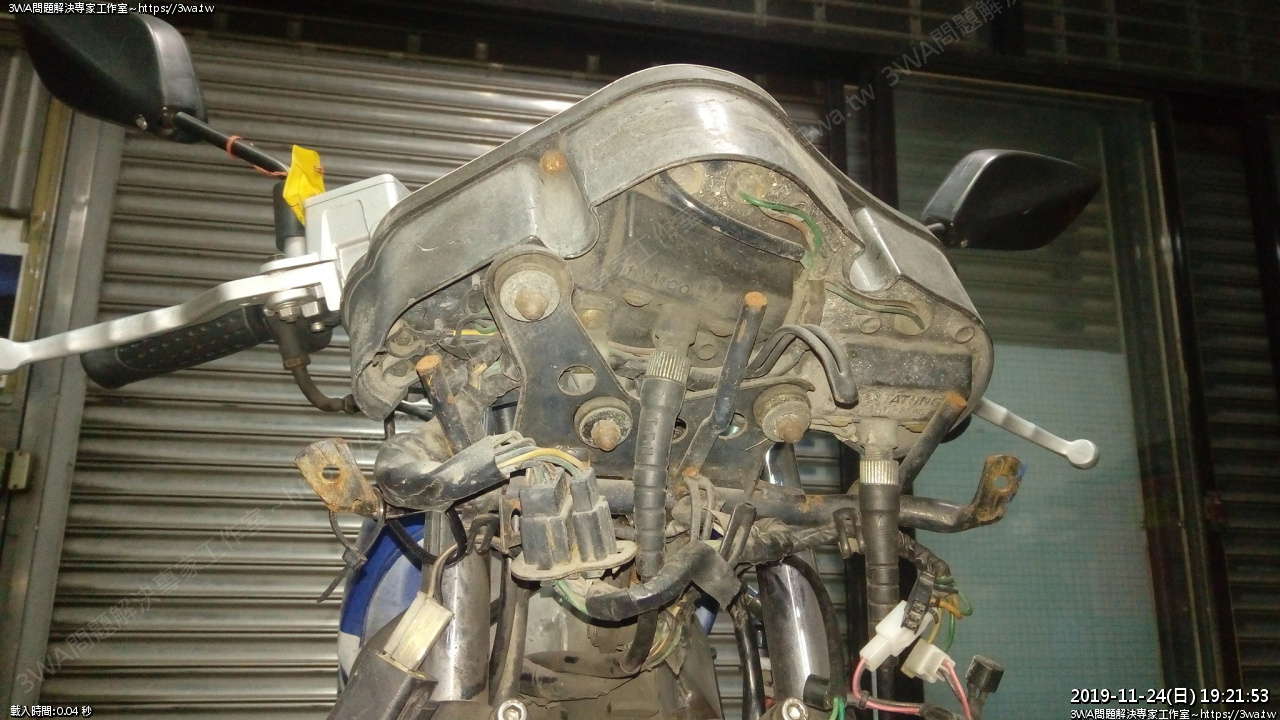

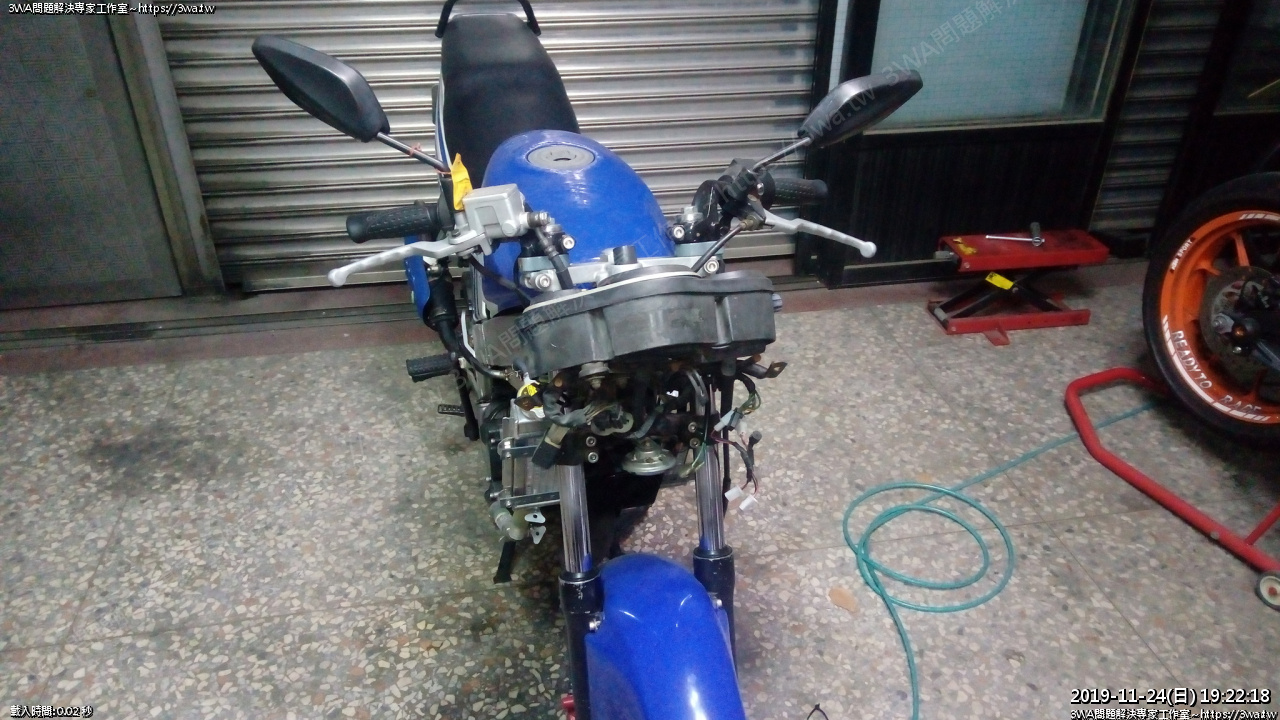

 車頭



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602624.jpg

 拆表架,二顆 12mm 螺絲



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602626.jpg

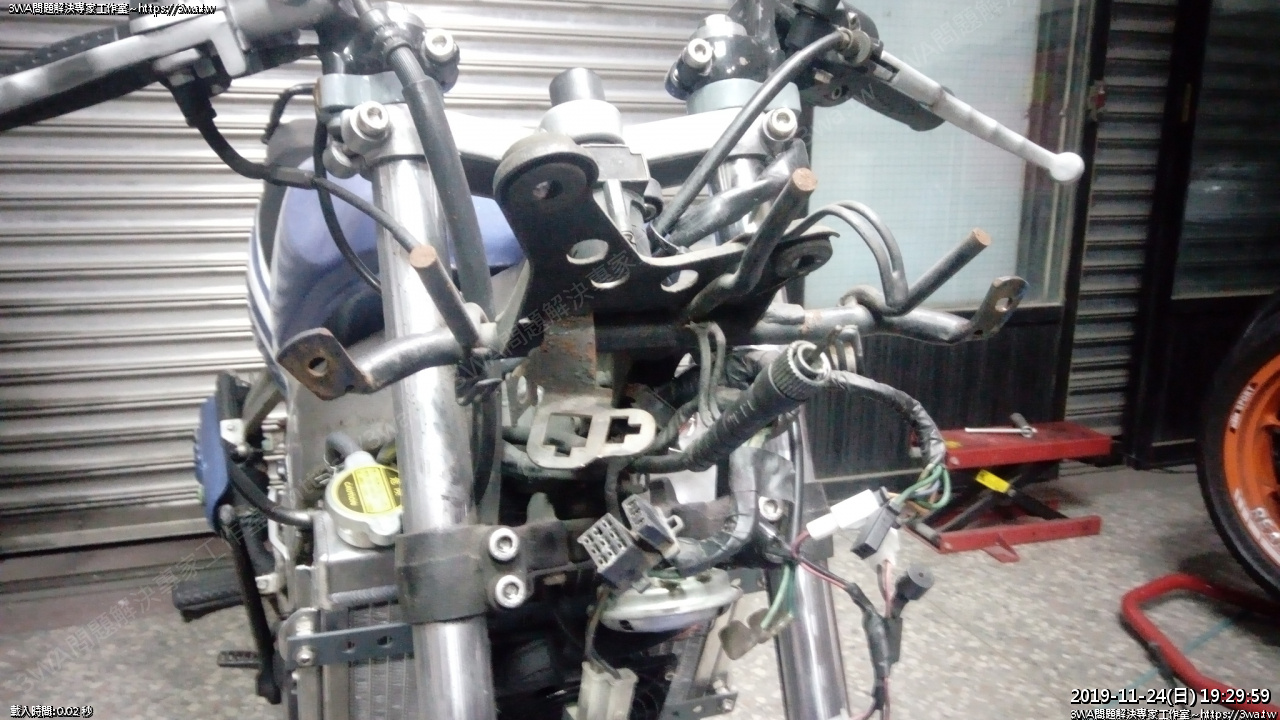

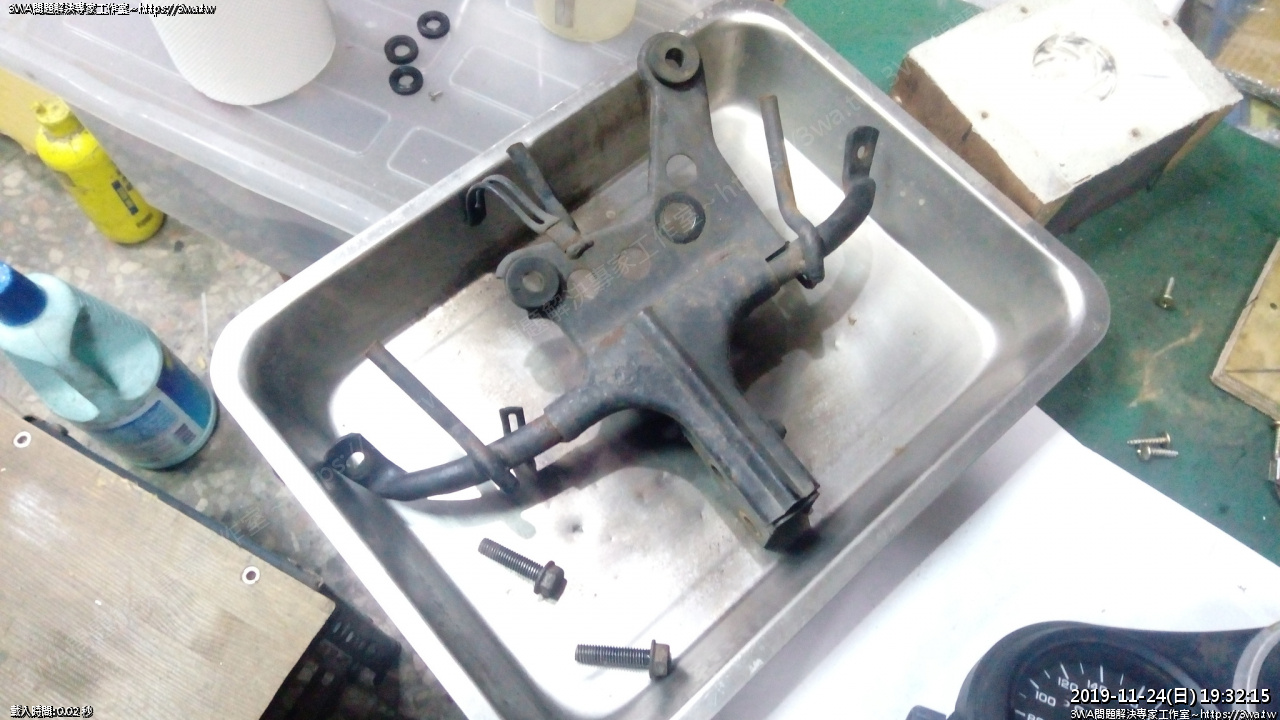

 表架固定插頭的鐵片,有點變型,噴完砂再來扳看看,總算也看到繼電器支架在哪



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602628.jpg

 拆下來了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602630.jpg

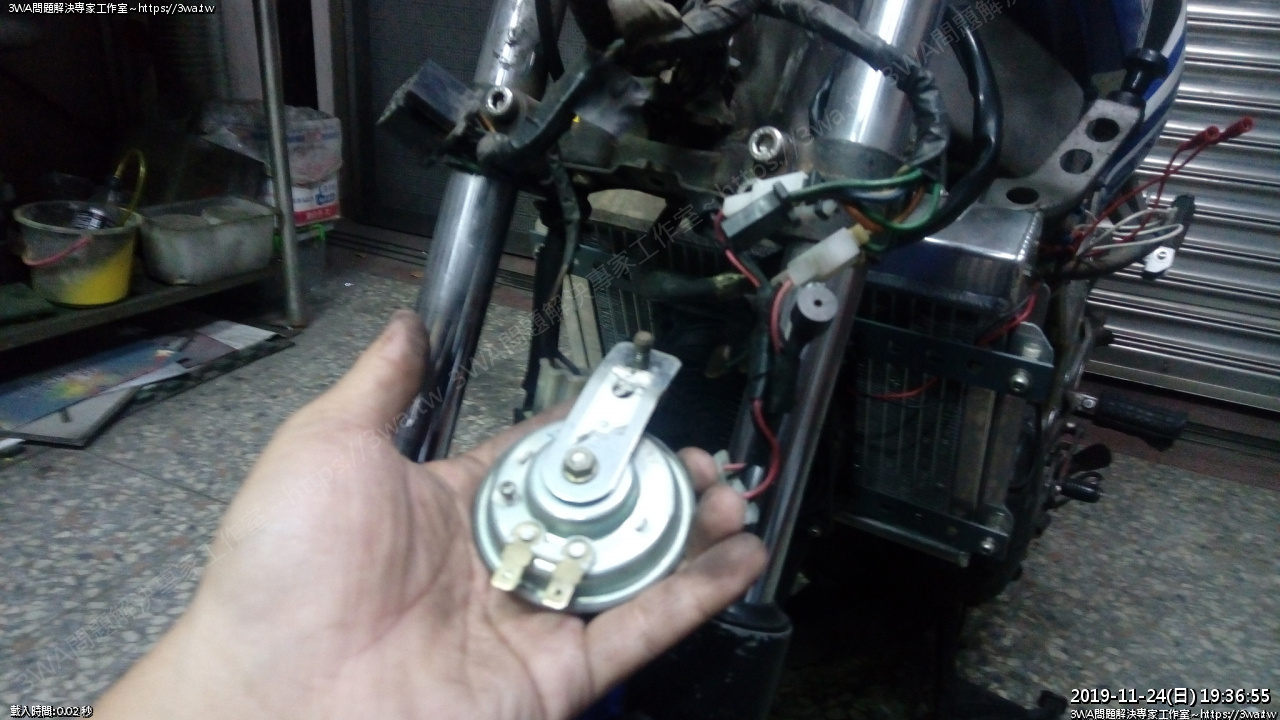

 然後拆喇叭



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602631.jpg

 拆下來了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602634.jpg

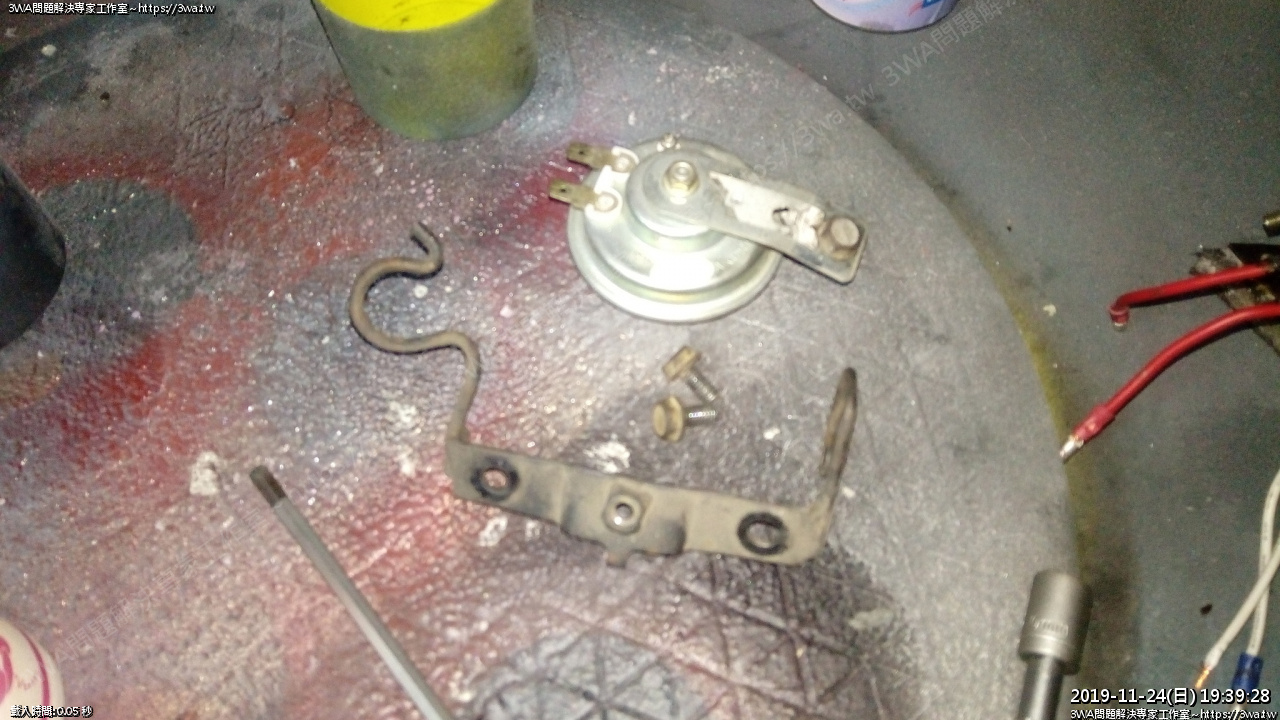

 還有喇叭的線組架



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602636.jpg

 一起拆下來



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602638.jpg

 底下螺絲孔的位置



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602640.jpg

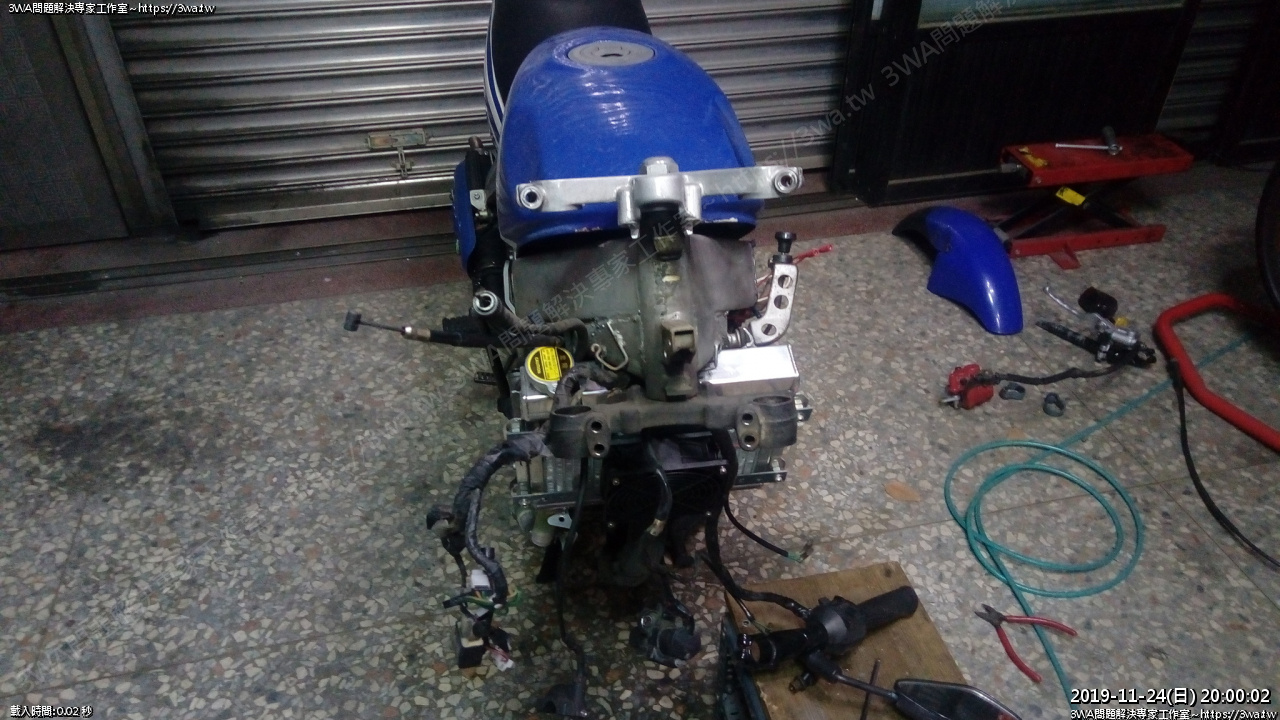

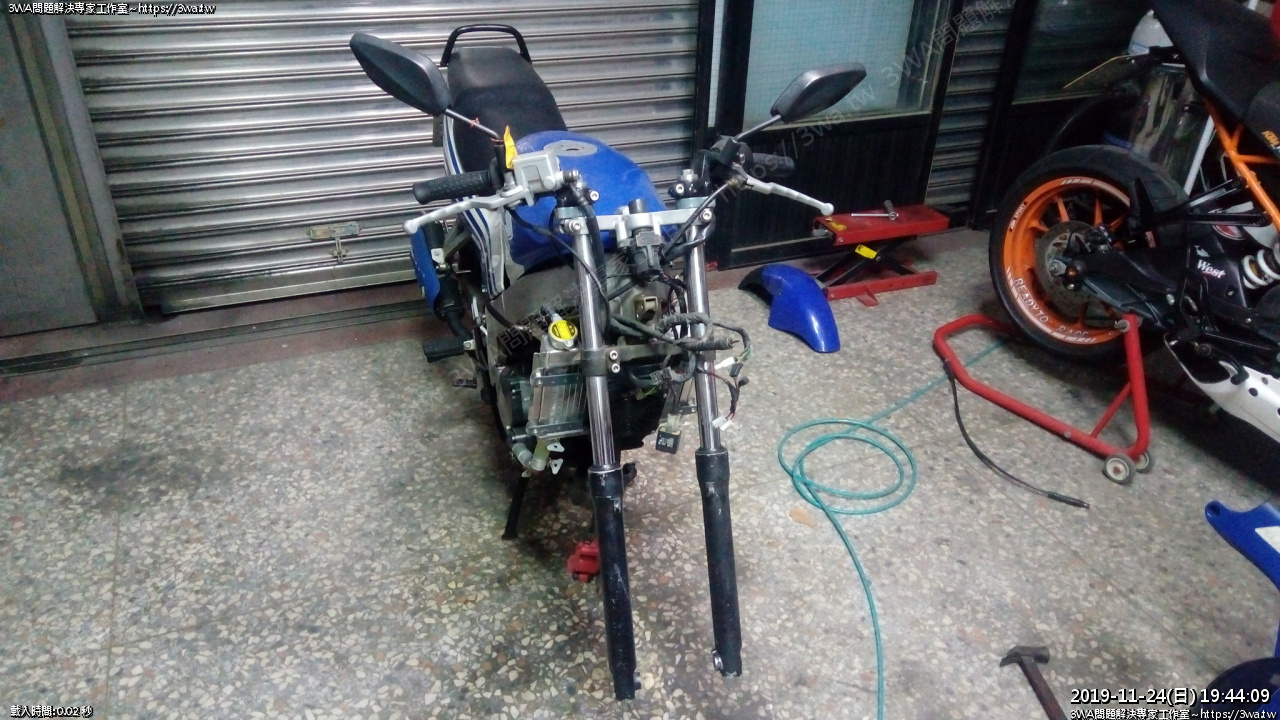

 把前輪、土除拆下



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602642.jpg

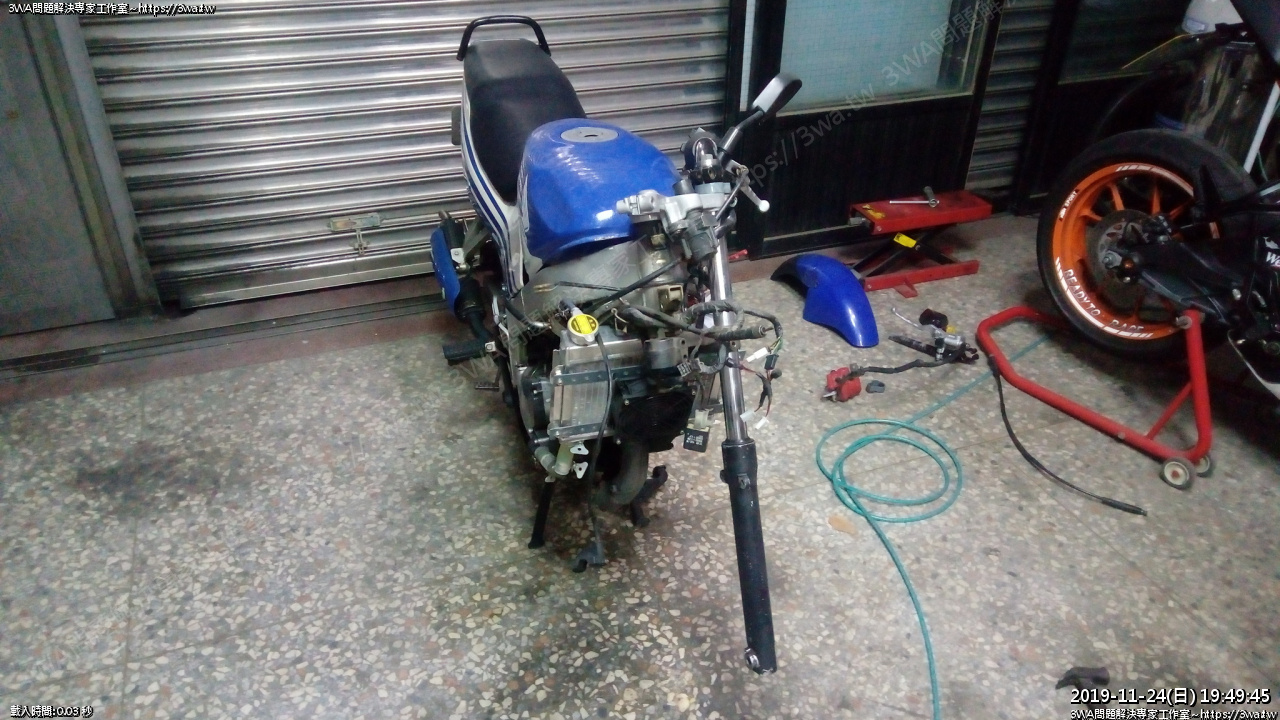

 右前叉抽離,右把手卡鉗那些拆下



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602644.jpg

 左前叉抽離,左把手的線繞到車子油箱底下了,之後拆油箱噴車架再一起處理



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602646.jpg

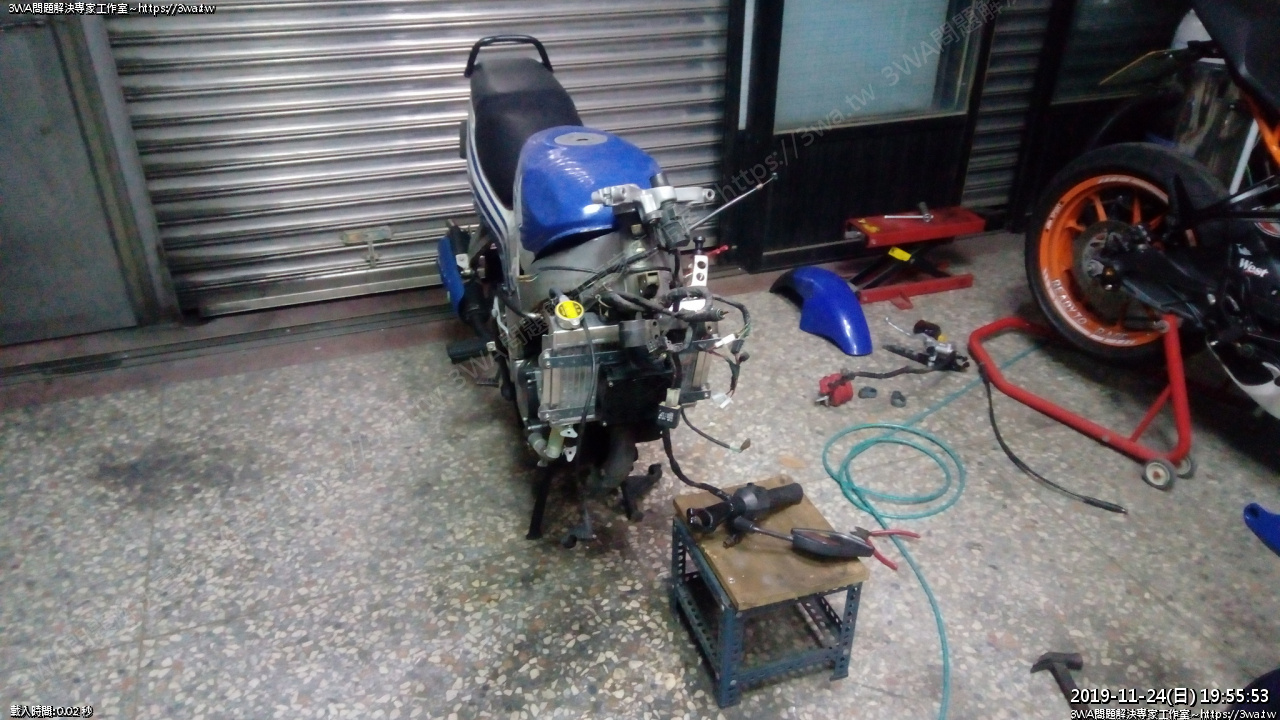

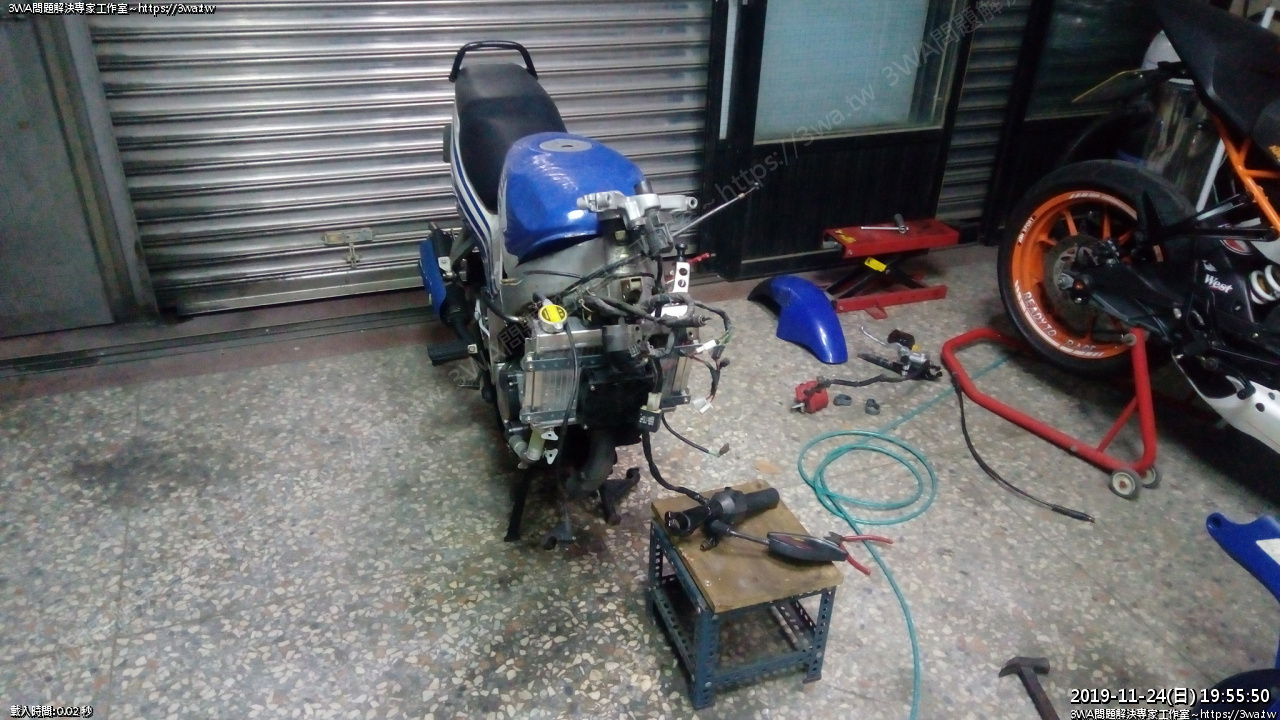

 把手放在椅子上才不會把車頭拉到地上



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602648.jpg

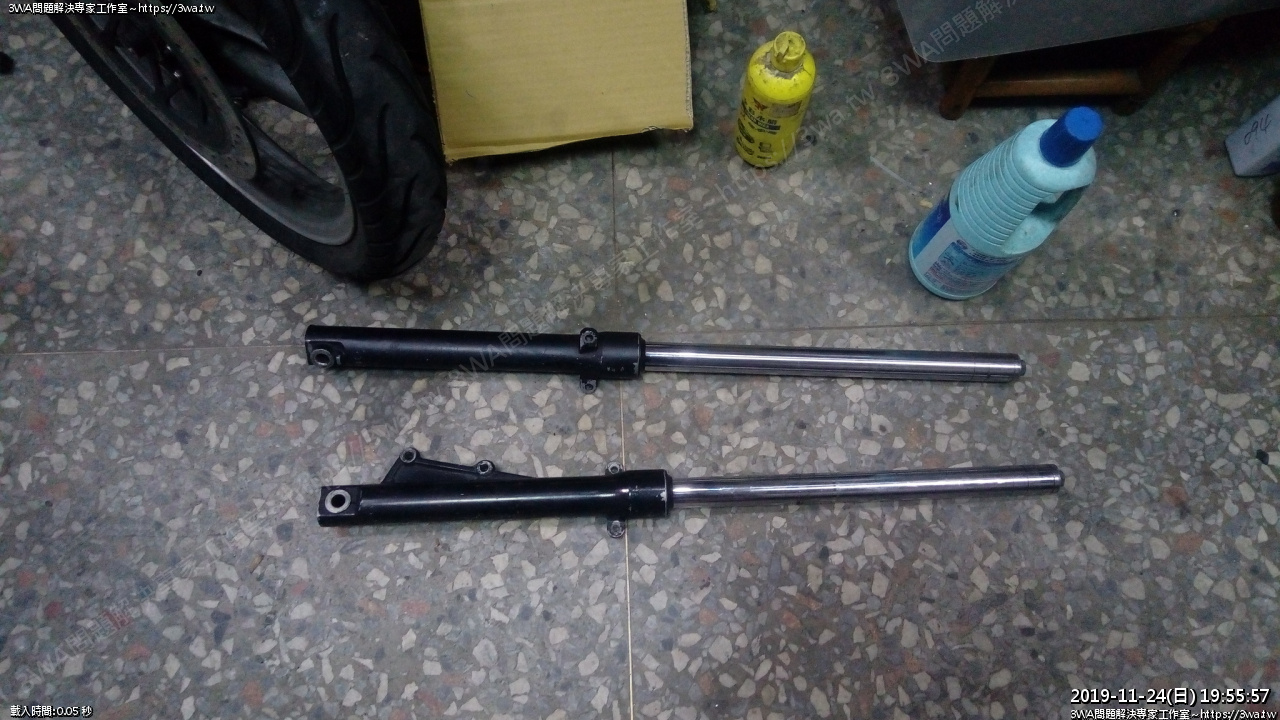

 拆下的前叉



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602650.jpg

 然後拆鎖頭



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602652.jpg

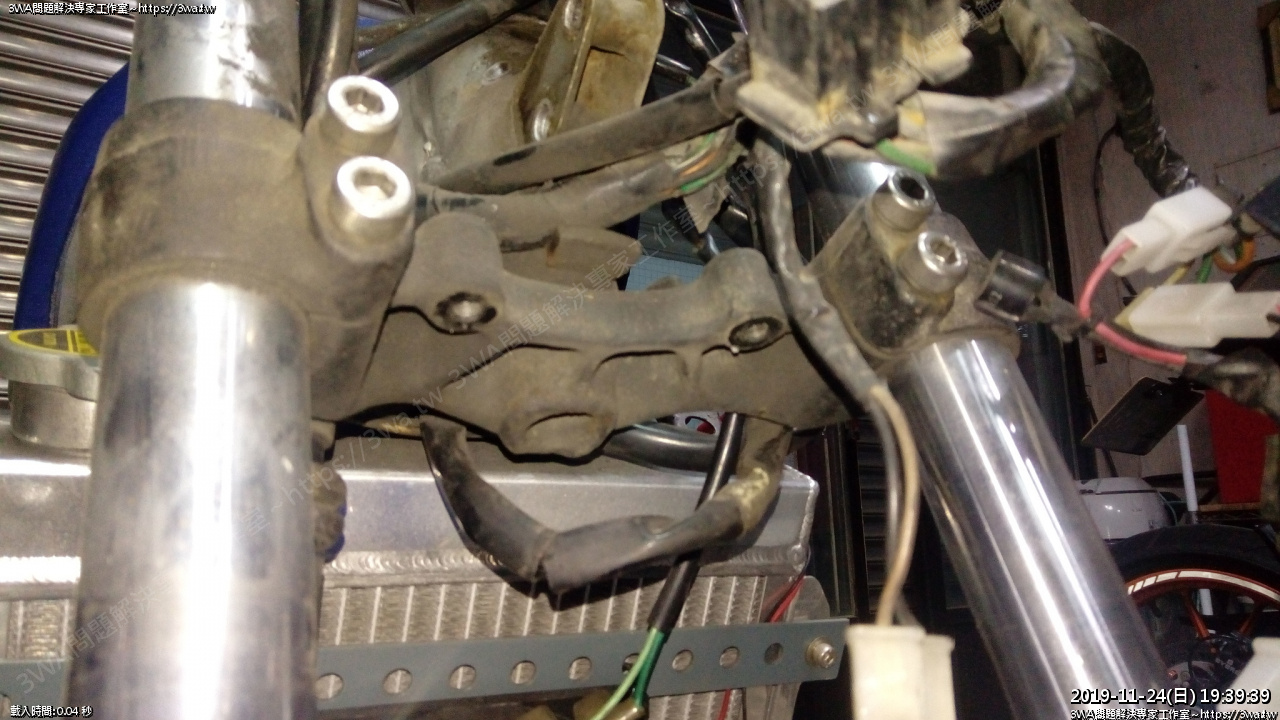

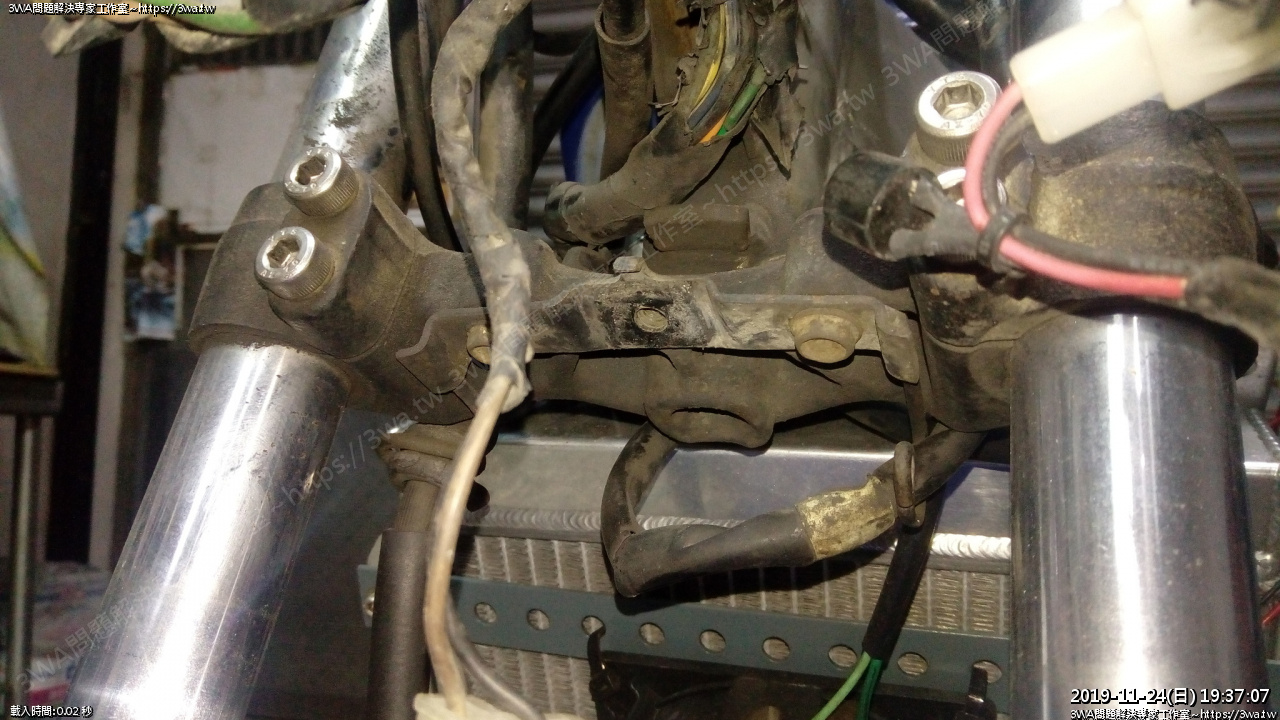

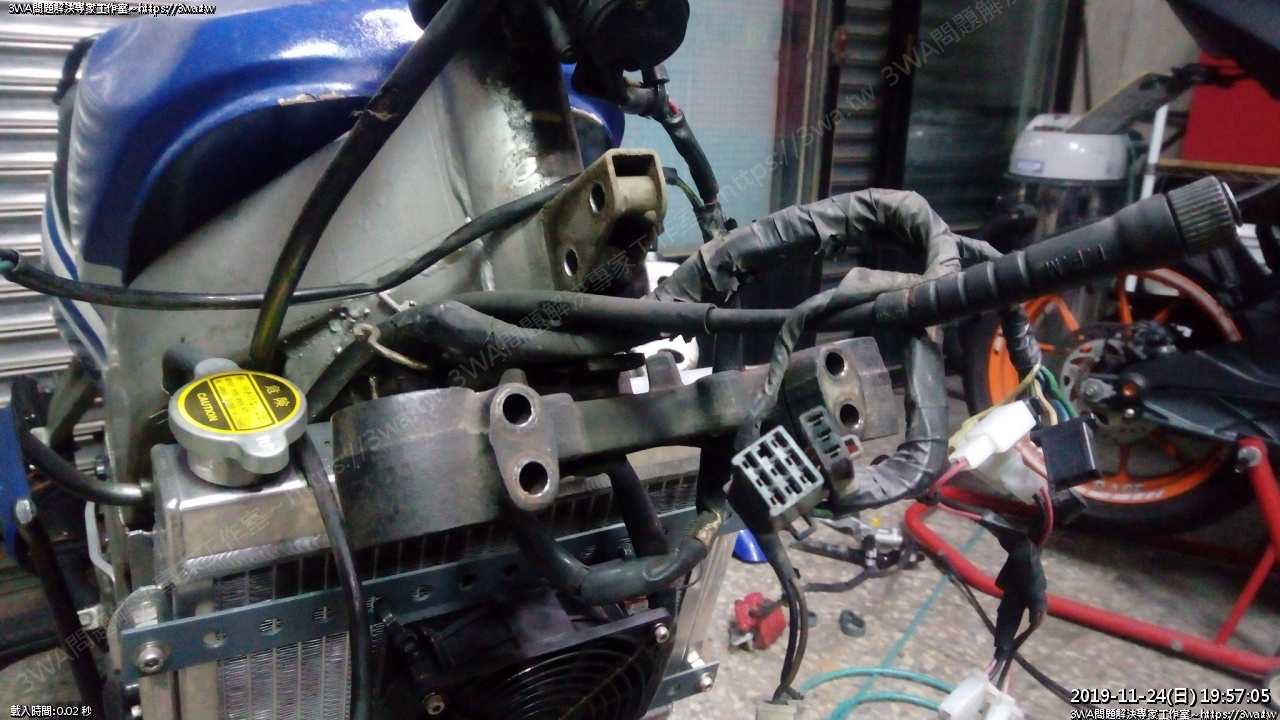

 這照片是下三角螺絲、儀表架螺絲孔,還有一堆線



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602654.jpg

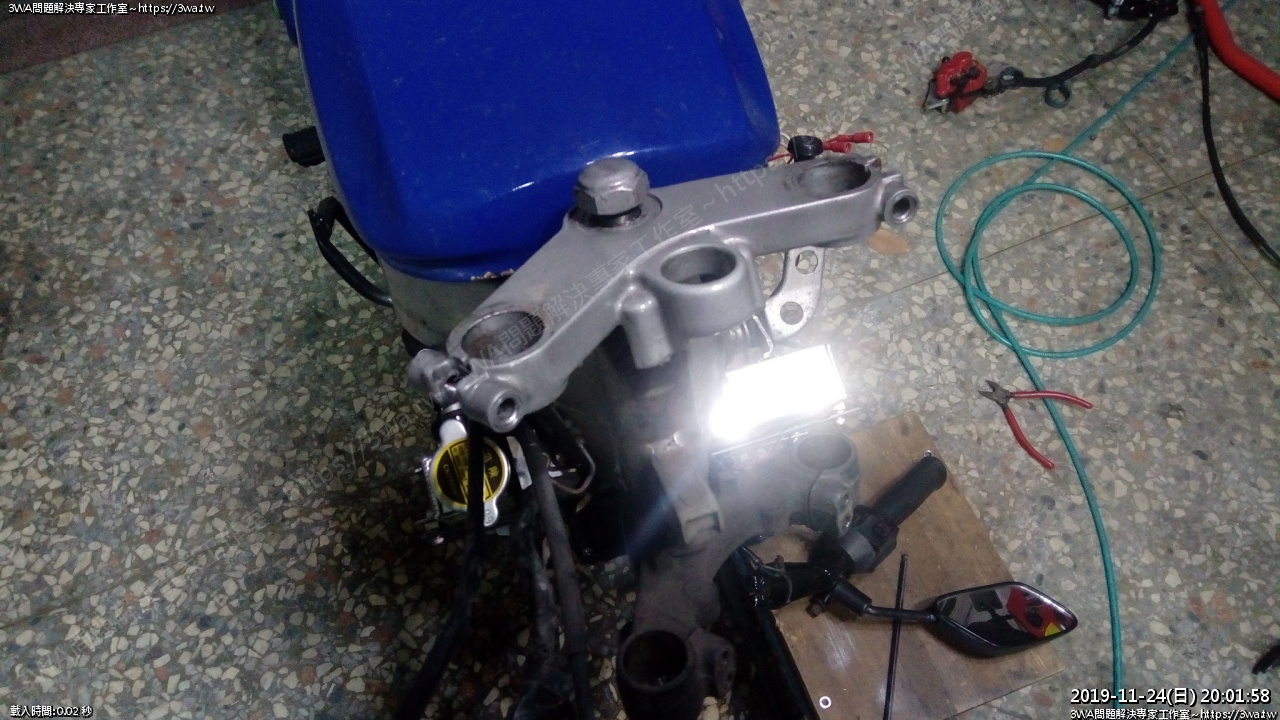

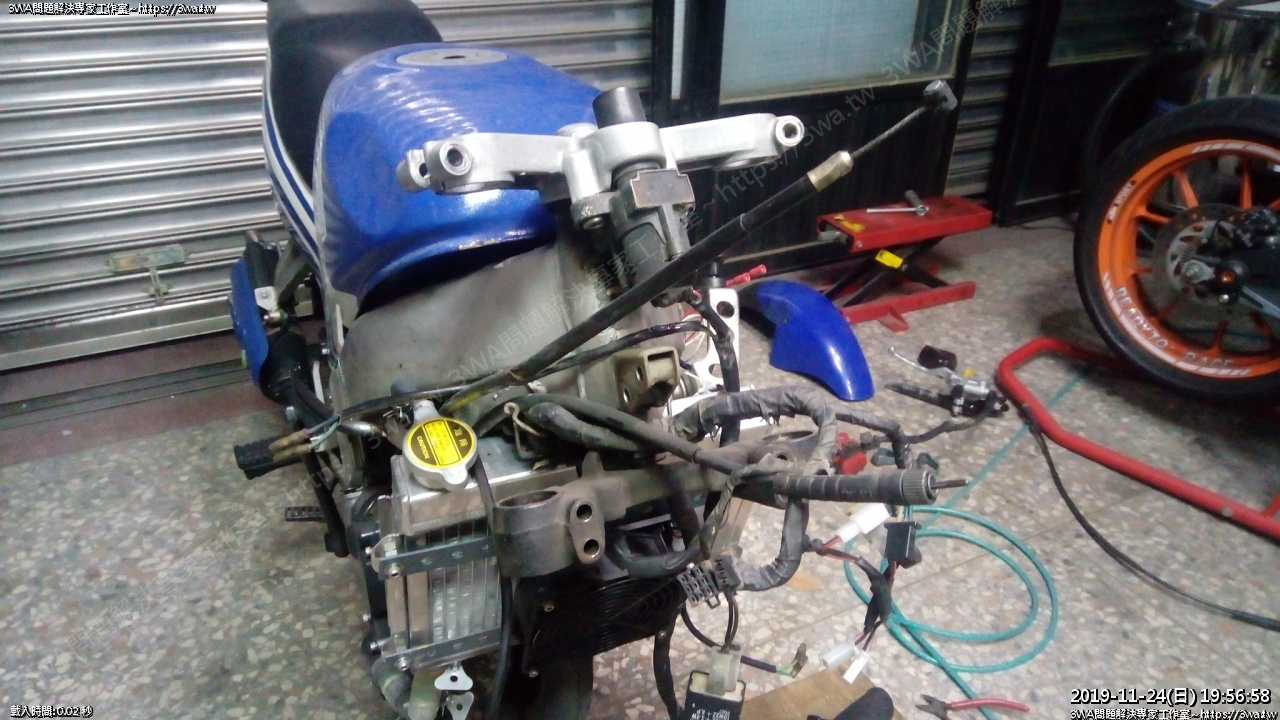

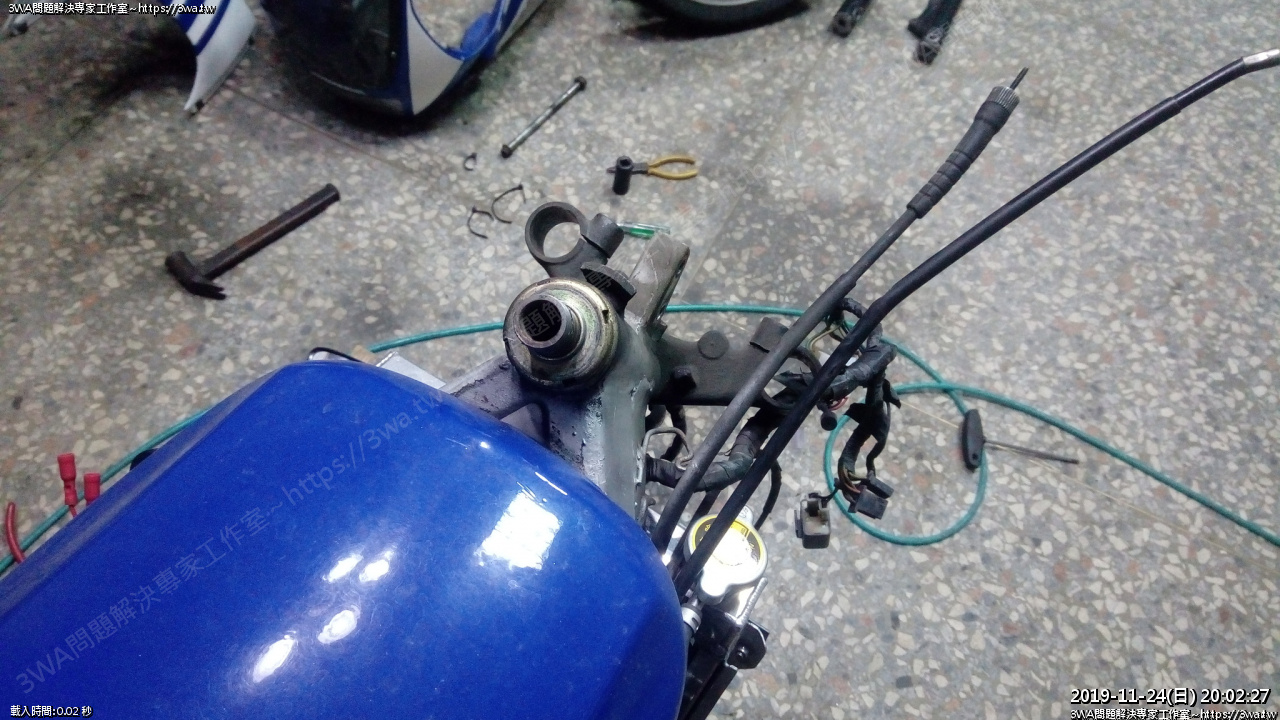

 準備分解三角台



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602657.jpg

 29號套桶,拆三角台螺絲



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602659.jpg

 三角台拿下來,發現珠碗已鬆掉了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602660.jpg

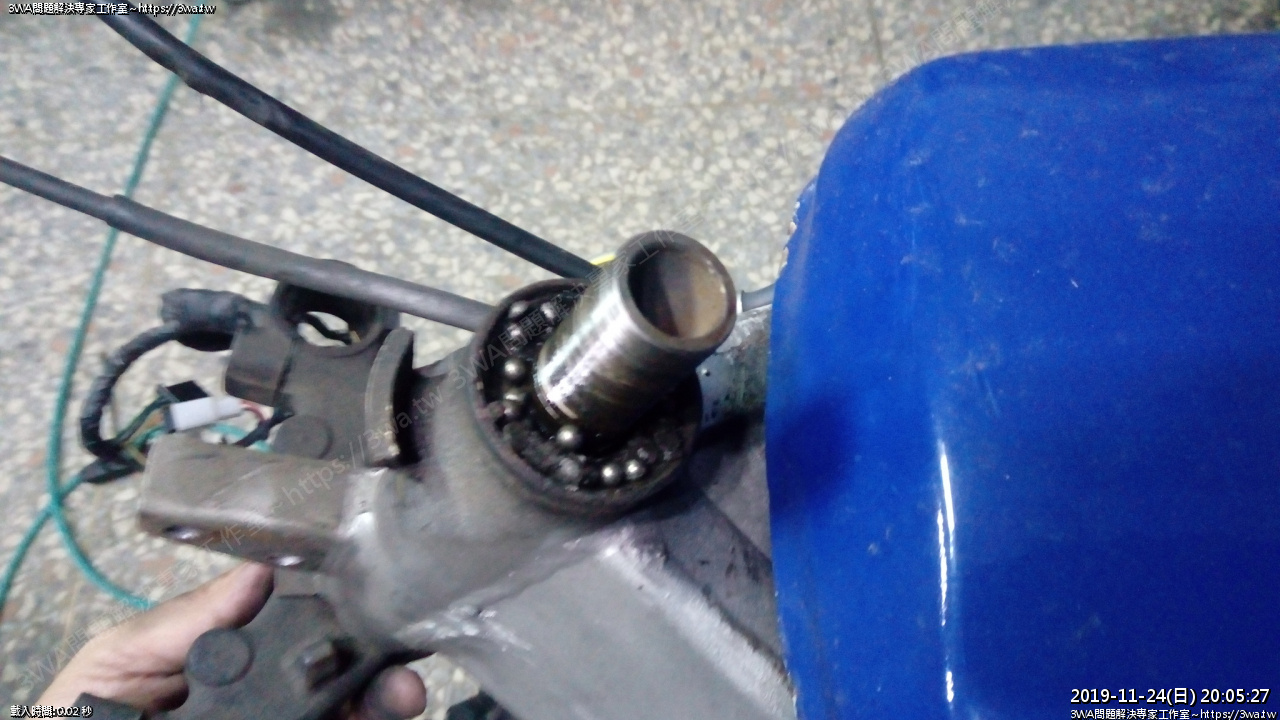

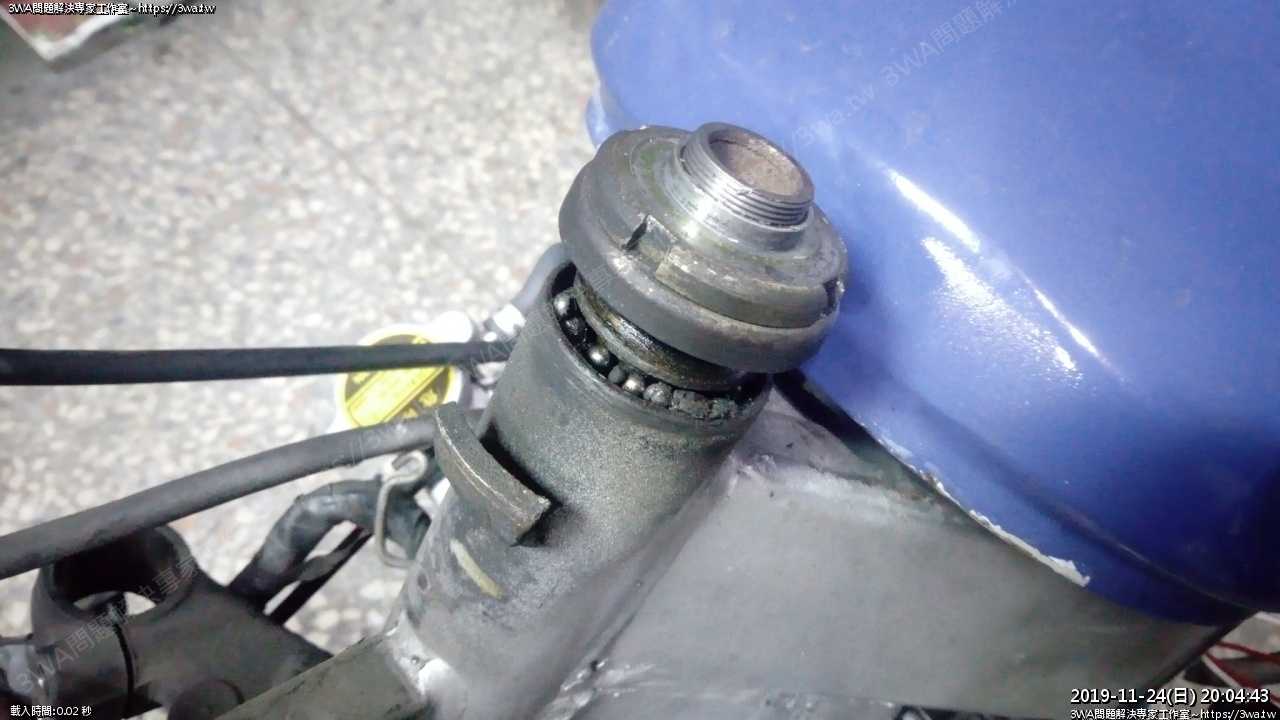

 慢慢的轉鬆打開,看到珠珠



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602662.jpg

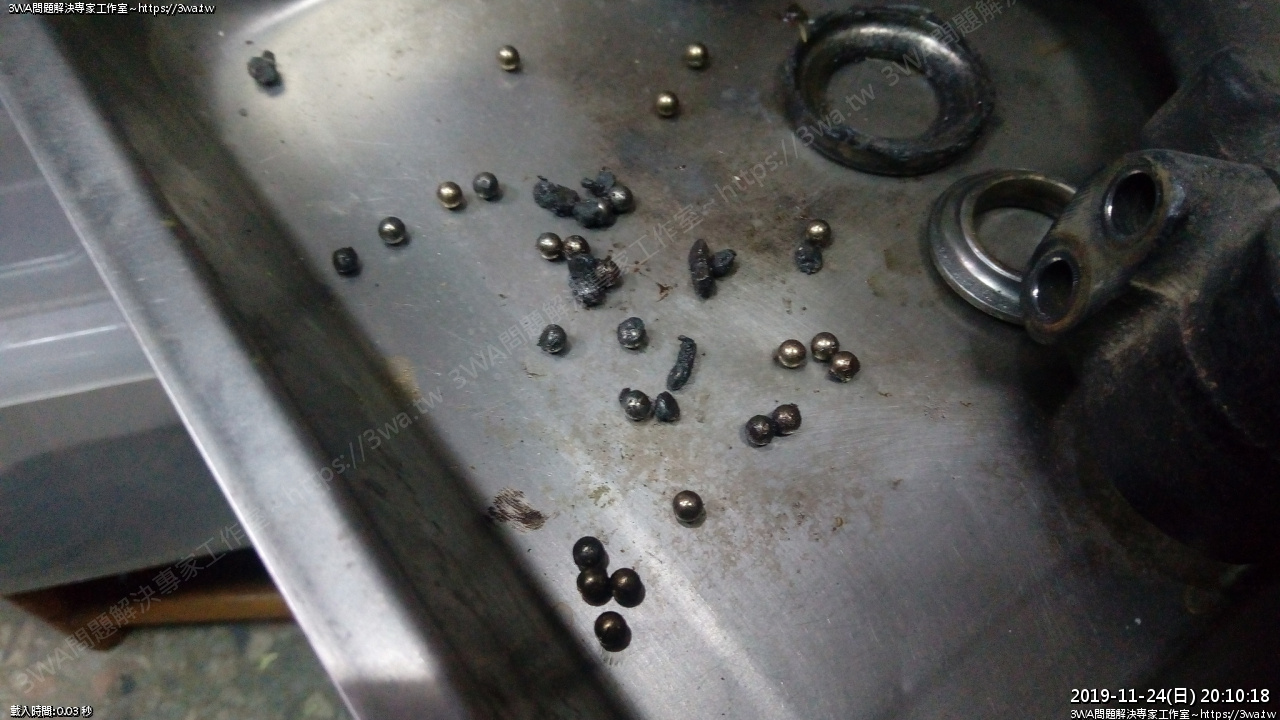

 珠珠磨損的很嚴重,有大有小



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602666.jpg

 看來很久沒換了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602668.jpg

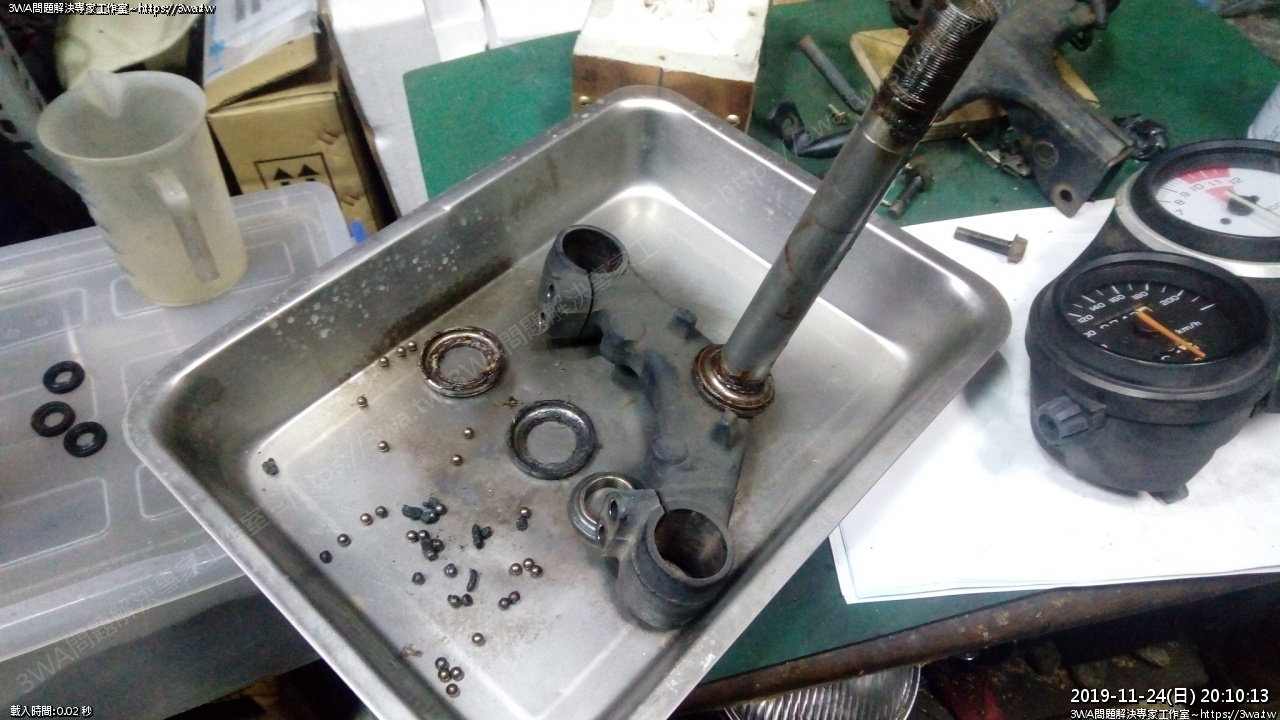

 拆下下三角台,珠珠用磁鐵吸一吸丟盆子看看



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602670.jpg

 有些珠珠磨到剩半顆,不過龍頭仍很順暢,完全不會一格一樣那種感覺

這就是NSR珠碗很強壯,但珠子很脆弱



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602672.jpg

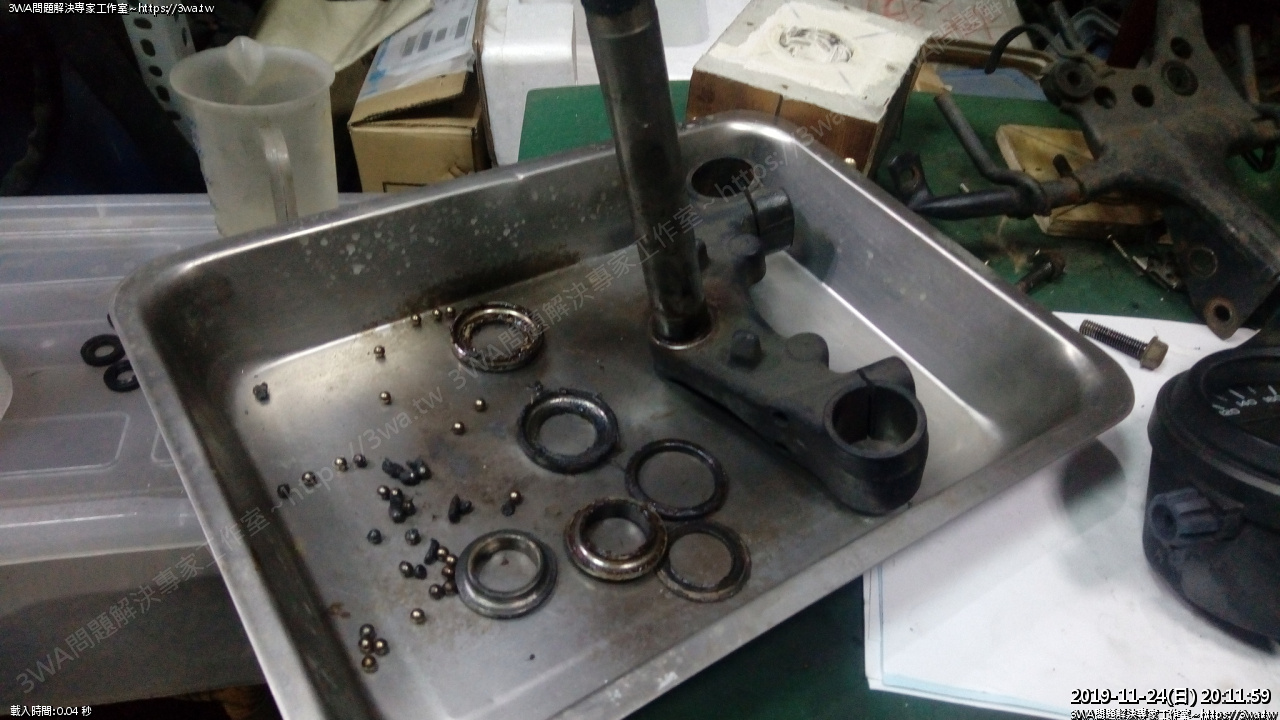

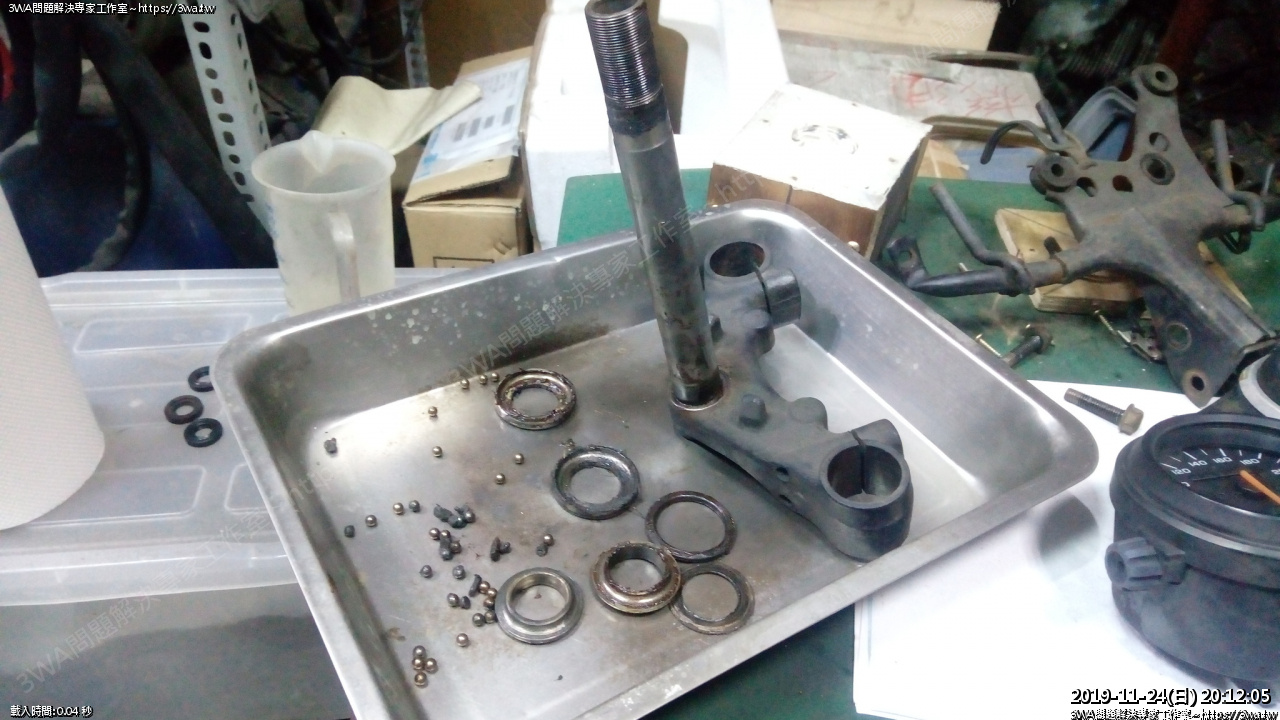

下三角台下珠碗拆下,油封,還有一個大華司



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602674.jpg

 下三角台的漆看起來還不錯,晚點把灰塵洗掉看看



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602676.jpg

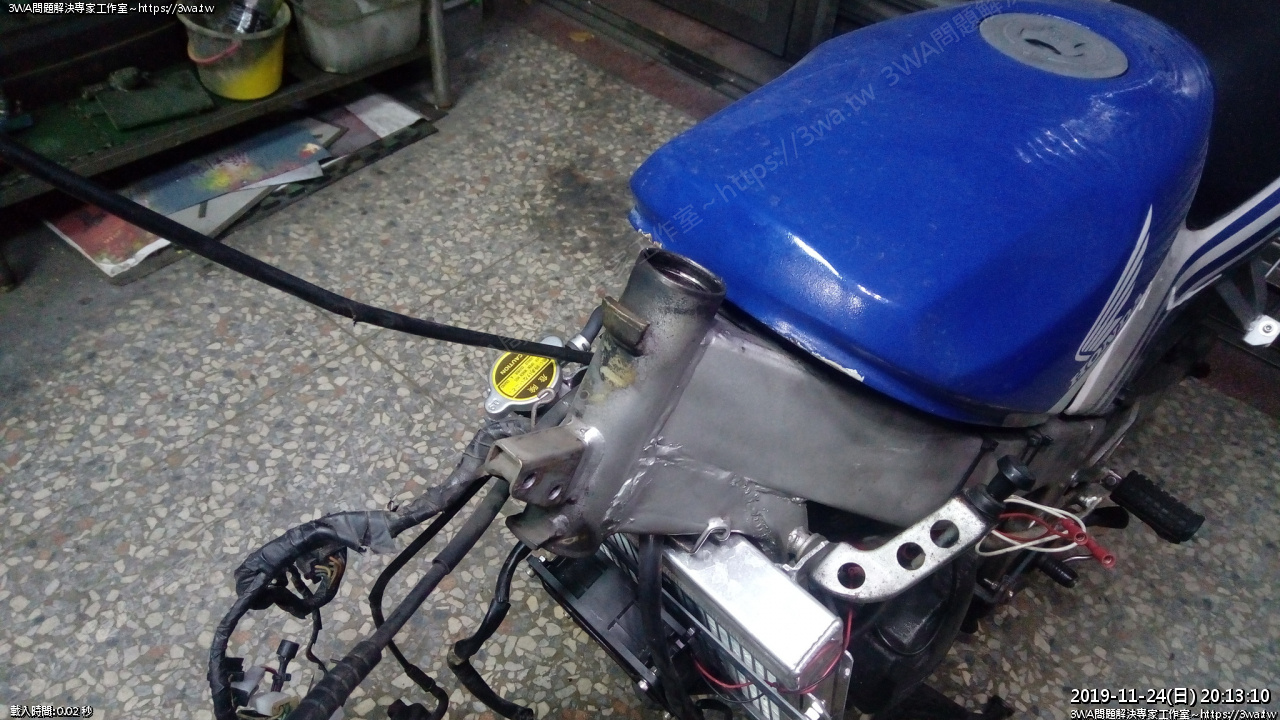

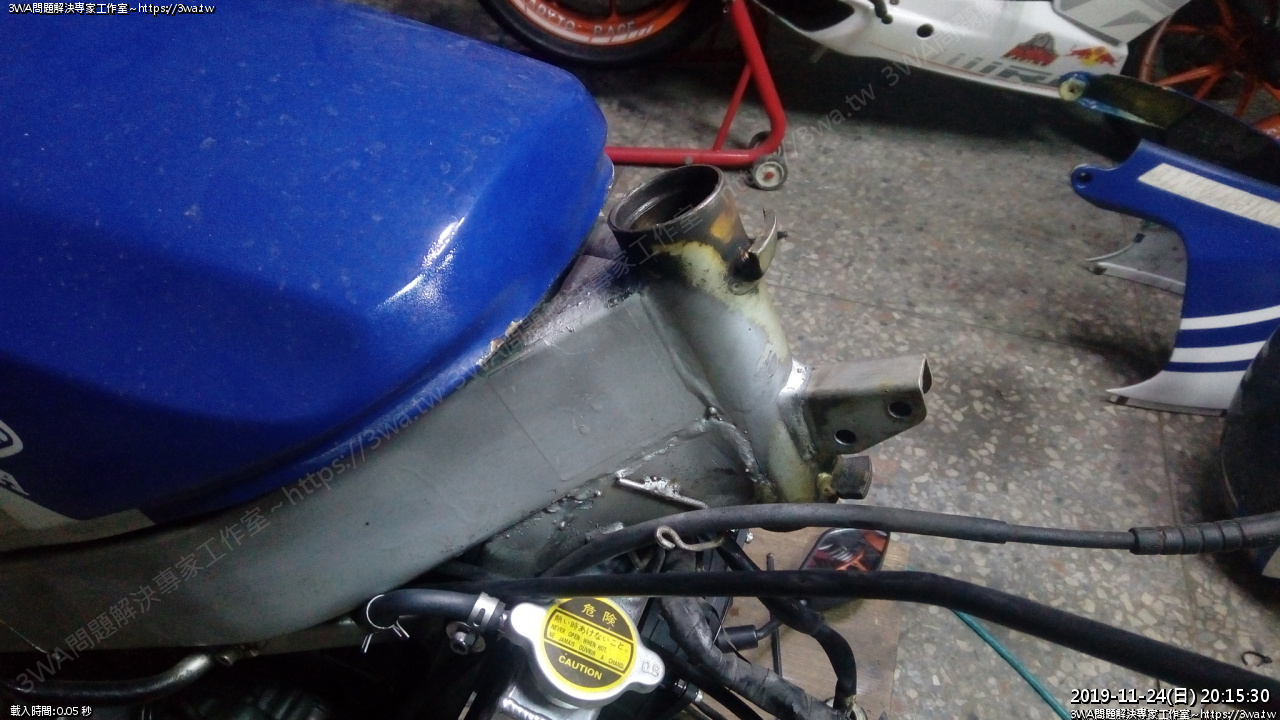

 車架的漆就有點糟



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602678.jpg

 上面有些油漬,好久沒洗車了,油箱上都是之前下雨的灰塵



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602680.jpg

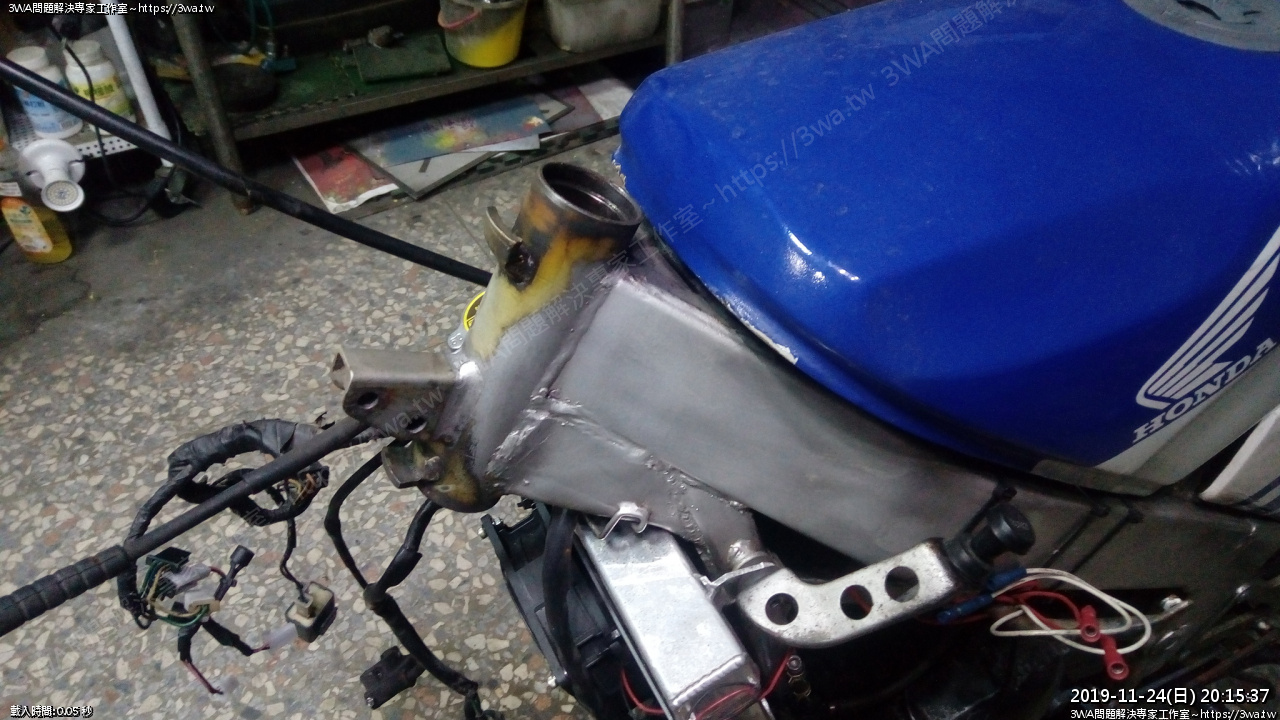

 車架這邊有點掉漆,先用菜瓜布刷一刷,晚點要把油箱拿下來,整個車架用砂紙跑一跑再上漆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1574602682.jpg

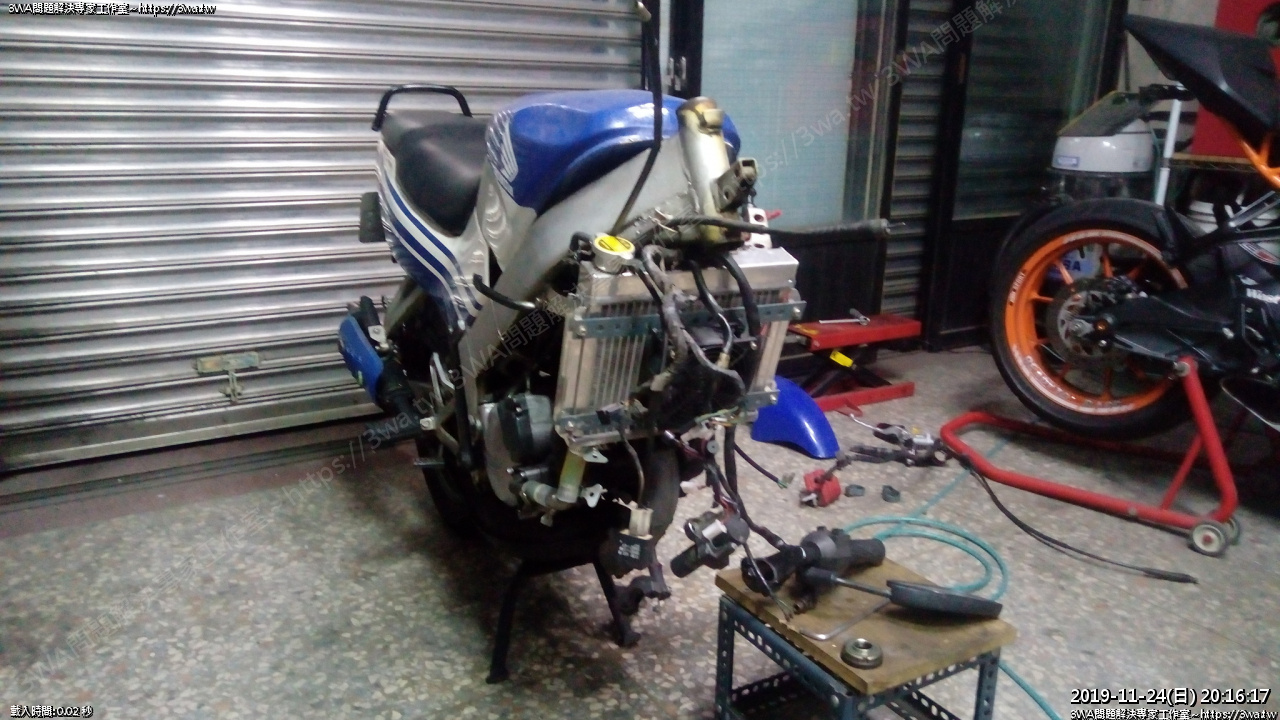

 今晚先拆到這嘍~~



//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1575195244.jpg

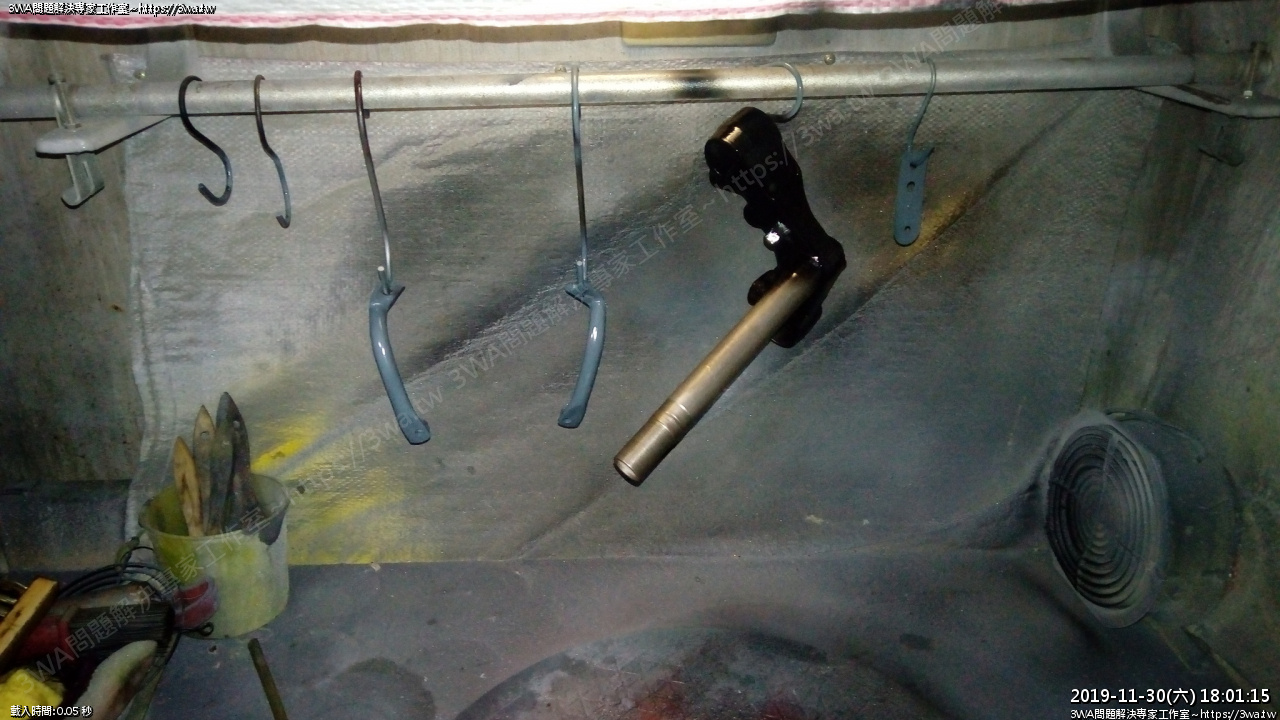

下三角台,重噴黑色、上金油



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010033.jpg

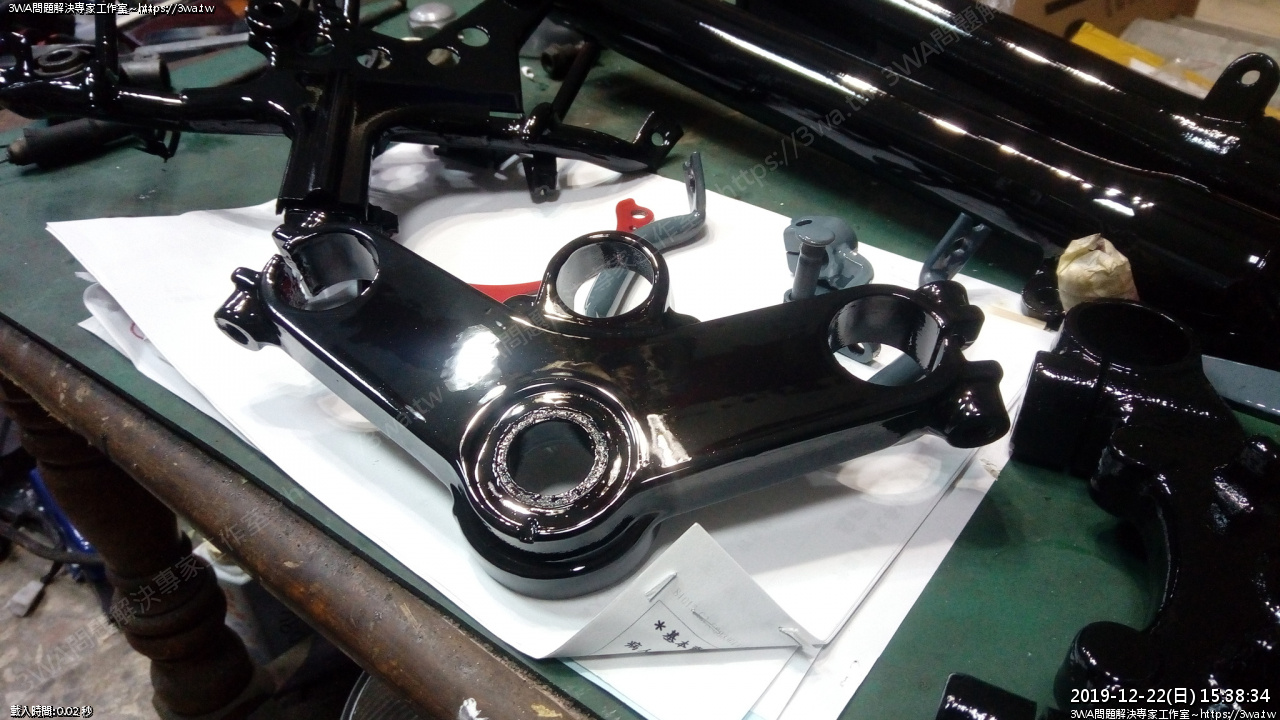

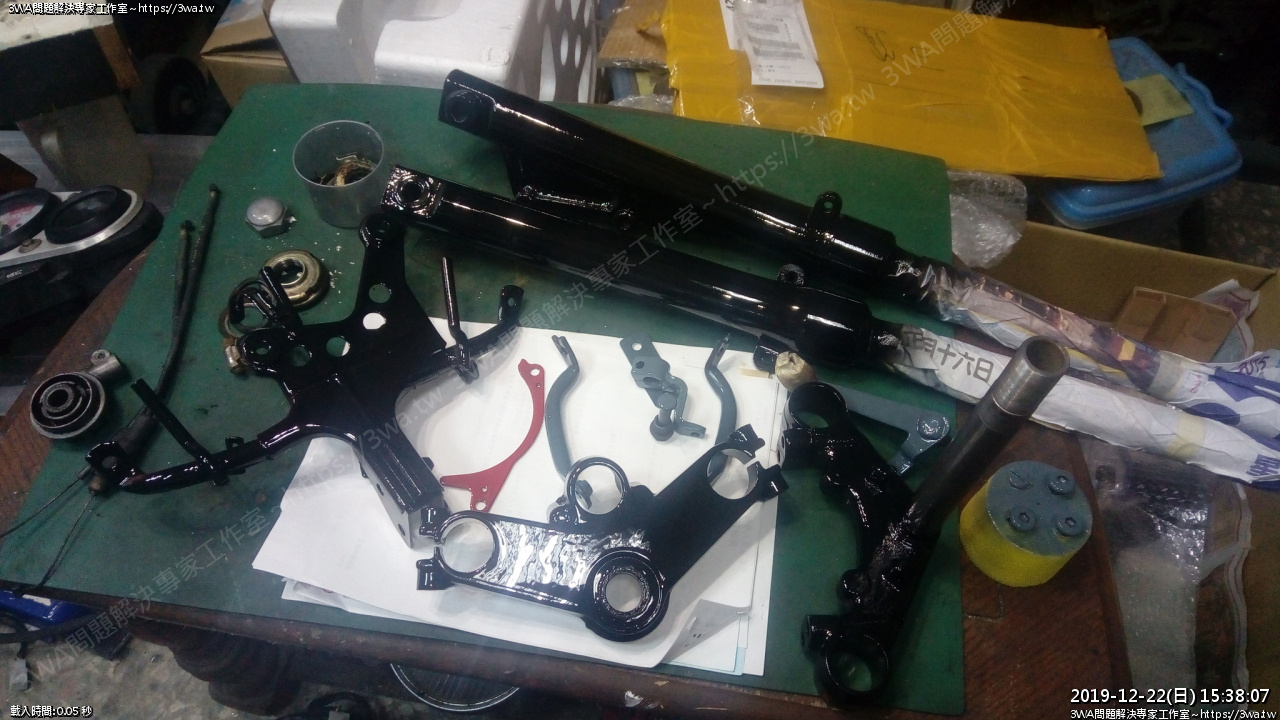

 上三角台、前叉,儀表架也都噴新漆,上金油



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010061.jpg

 三角台還是黑色比較貴氣,之前銀色易膩



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010076.jpg

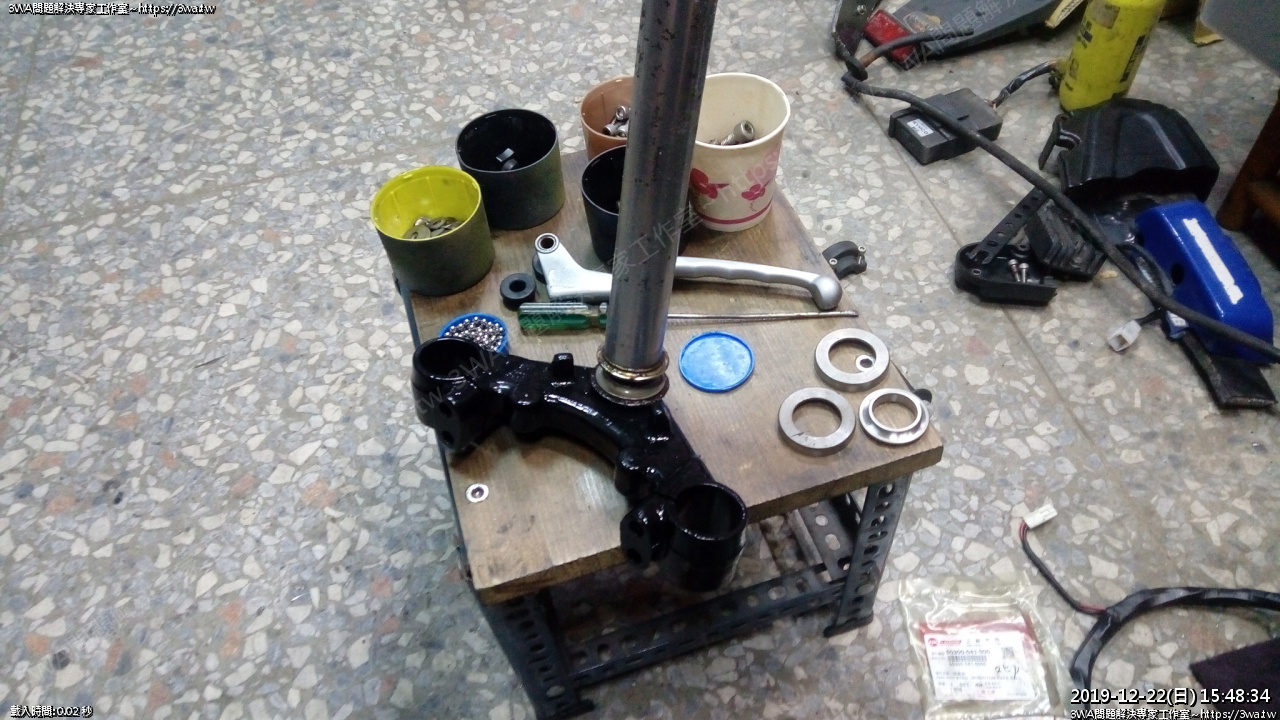

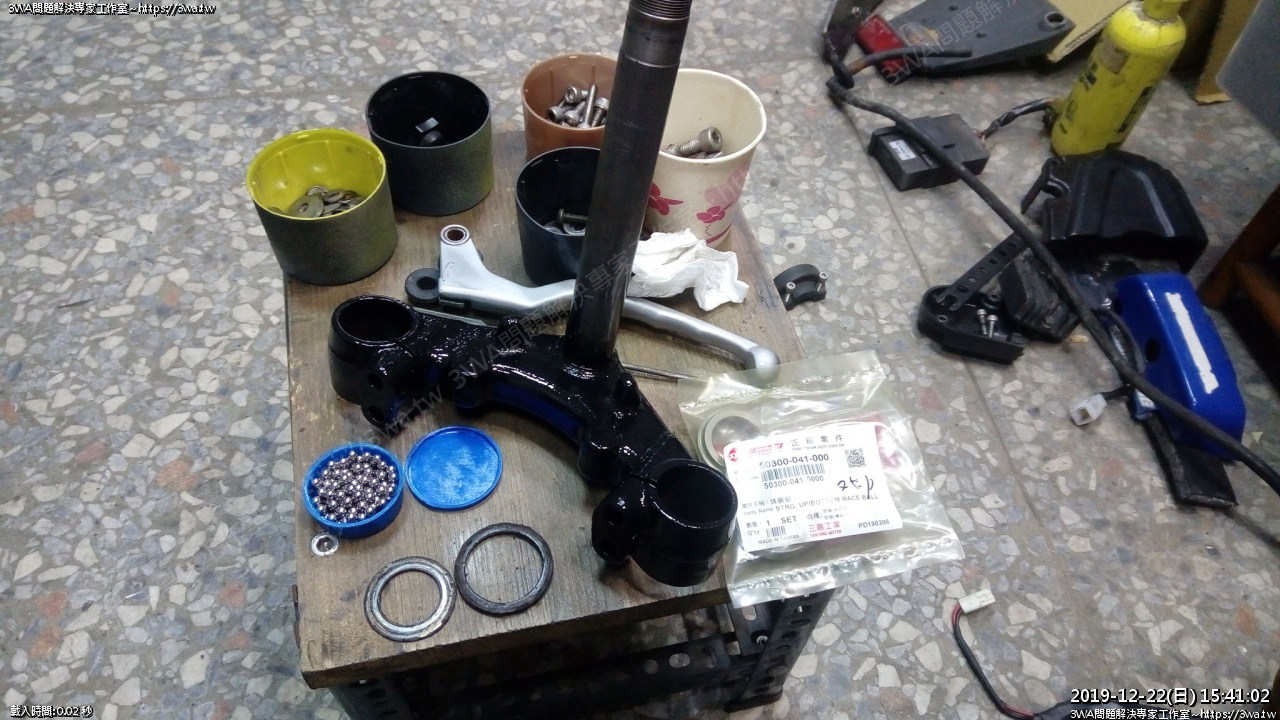

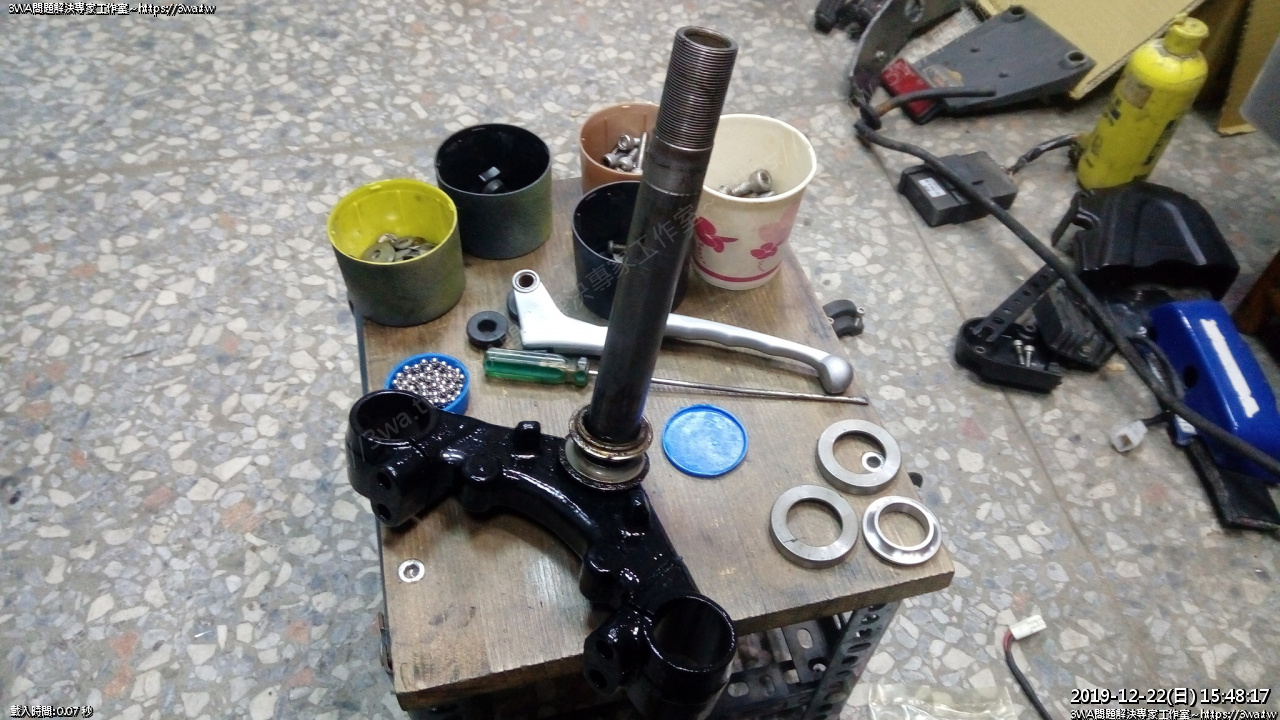

 換新的三角台零件

NSR 的珠碗同 三陽原廠 野狼 珠碗 一組四片 料號:50300-041-000
3/16" 中珠子一盒

野狼珠碗 160$
3/16 中珠一盒 50$



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010091.jpg

 依序裝入

下三角台→華司→橡皮→下珠槽→珠子(21顆)→珠碗→車架→珠碗→珠子(21顆)→上珠槽



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010108.jpg

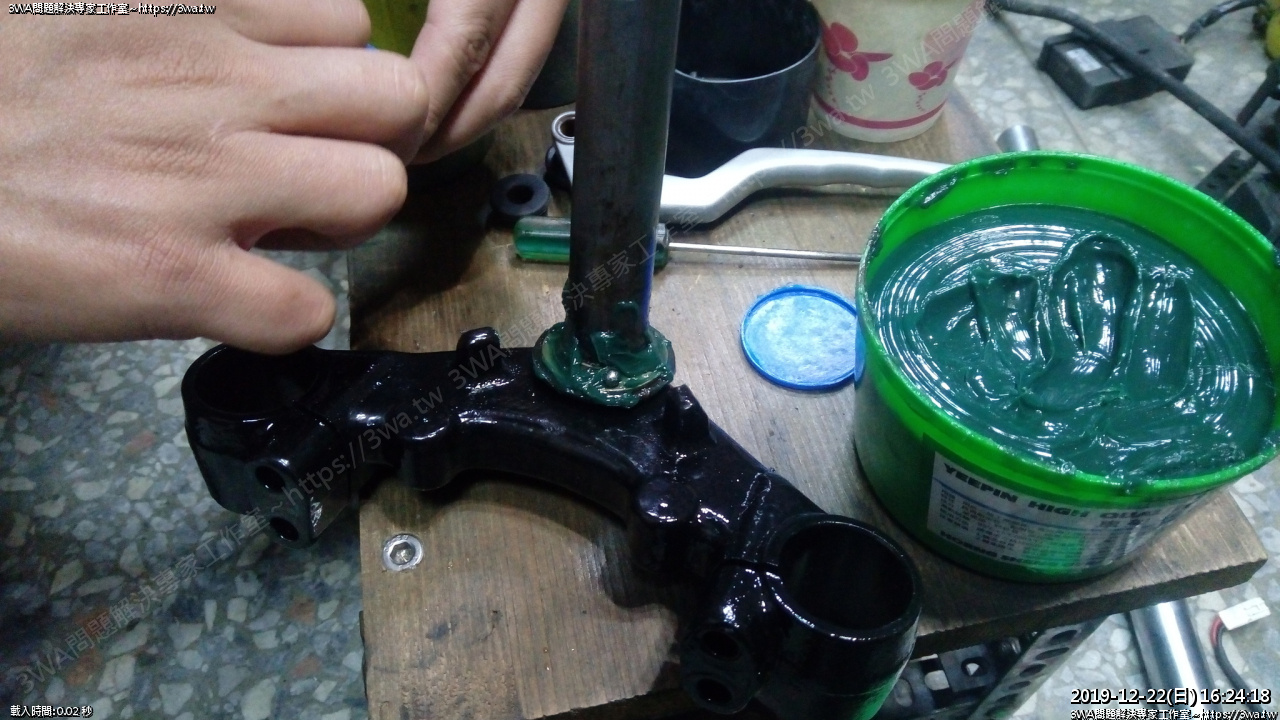

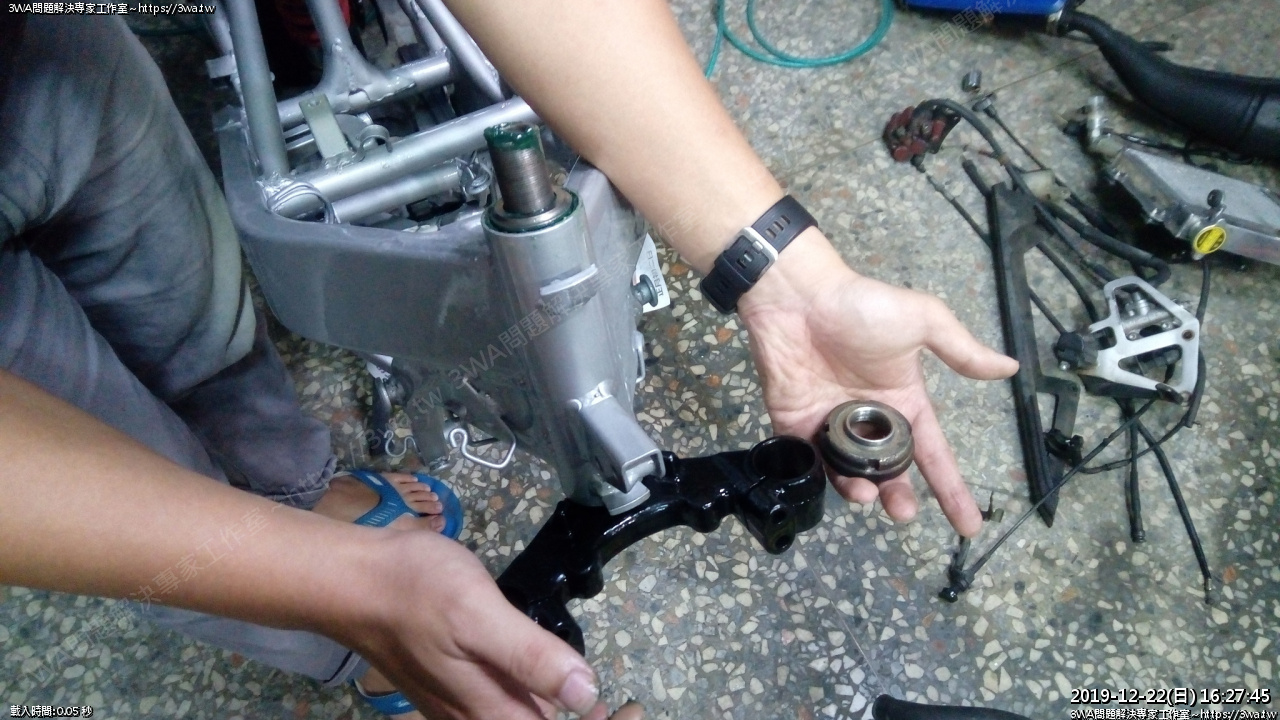

上、下珠槽大小不一樣,下珠槽合到下三角台,過程會很緊,利用舊的下珠槽墊著



//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010108.jpg

 然後拿一支追風的舊前叉內管,幫助敲入

敲入後再用一字把舊珠槽敲出來即可

珠槽有方向,別裝反了,不然珠子排不上去



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010141.jpg

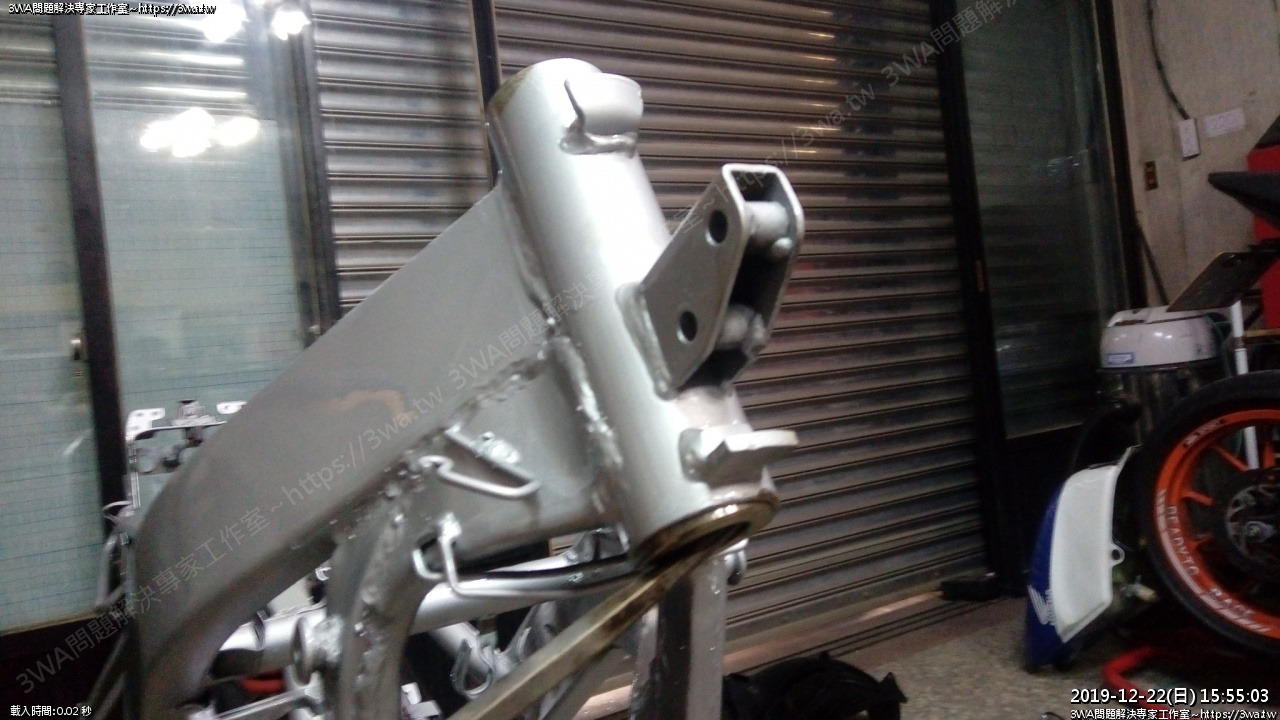

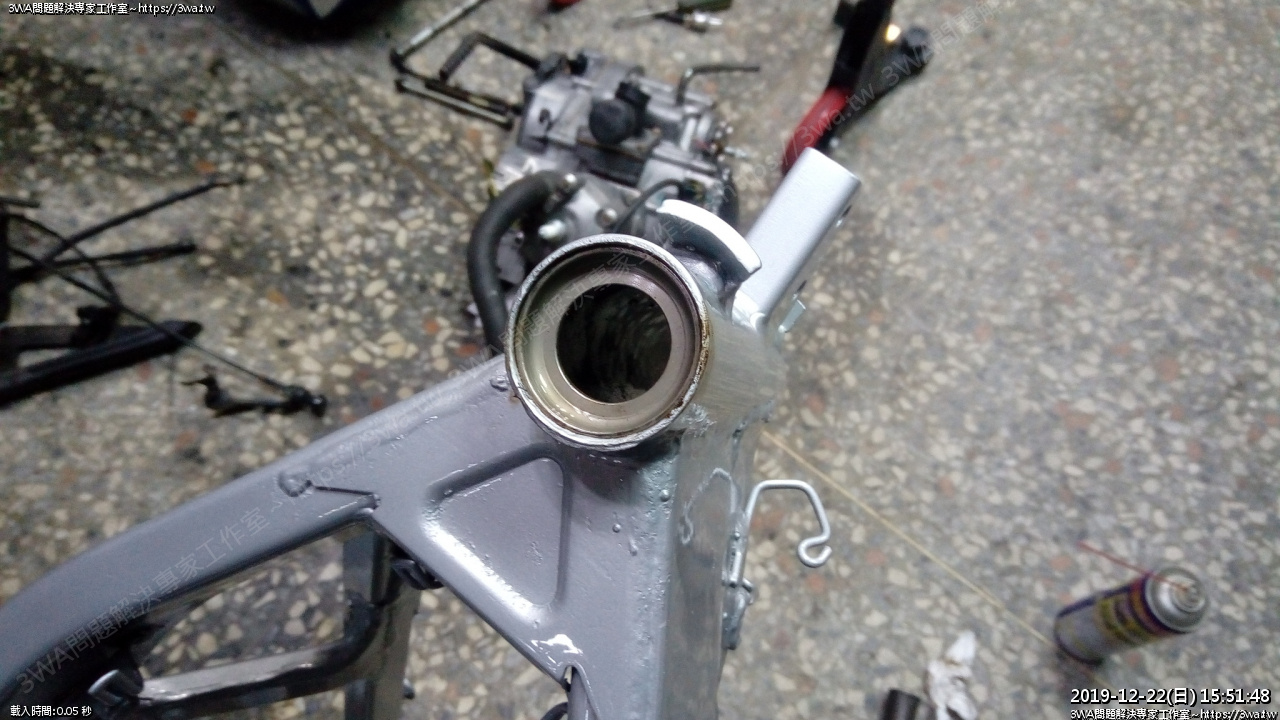

安裝珠碗,珠碗大小都是一樣,車架抹些油,把舊的疊著,鐵鎚打一打



//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010126.jpg

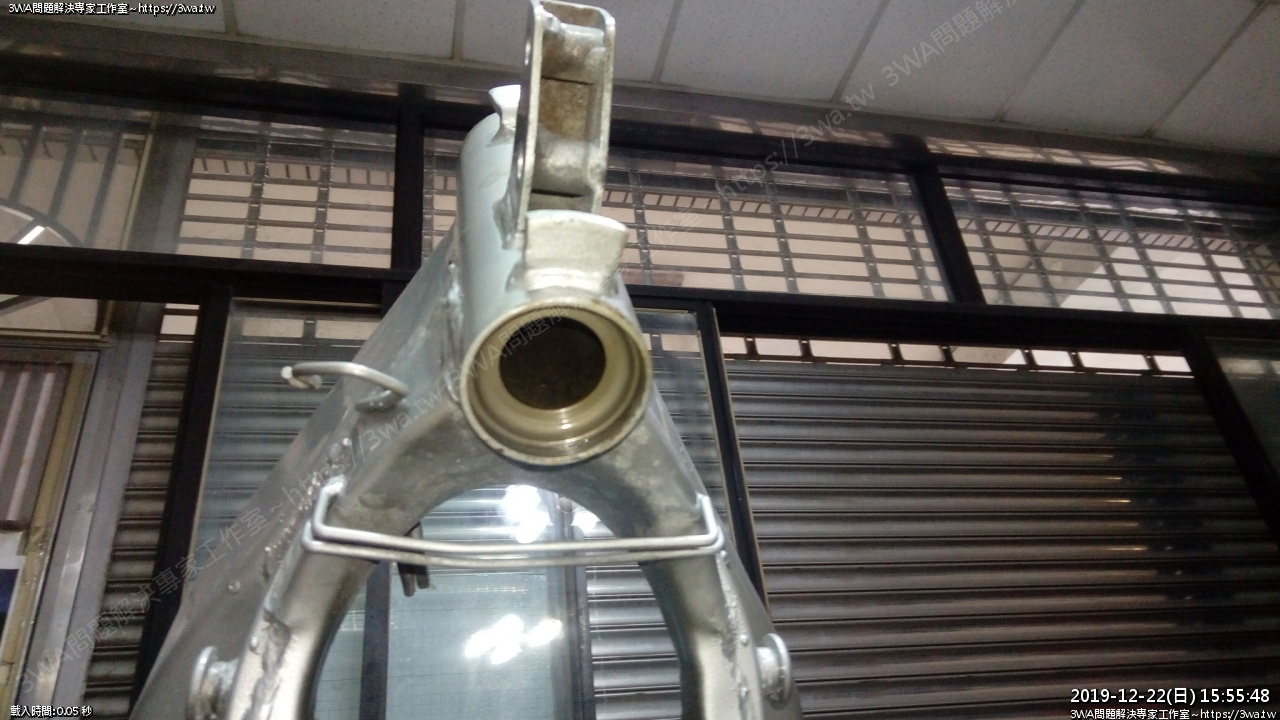

新珠碗到位



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010161.jpg

 下珠碗也一樣,利用舊的珠碗,敲入,照片是已打到底的樣子

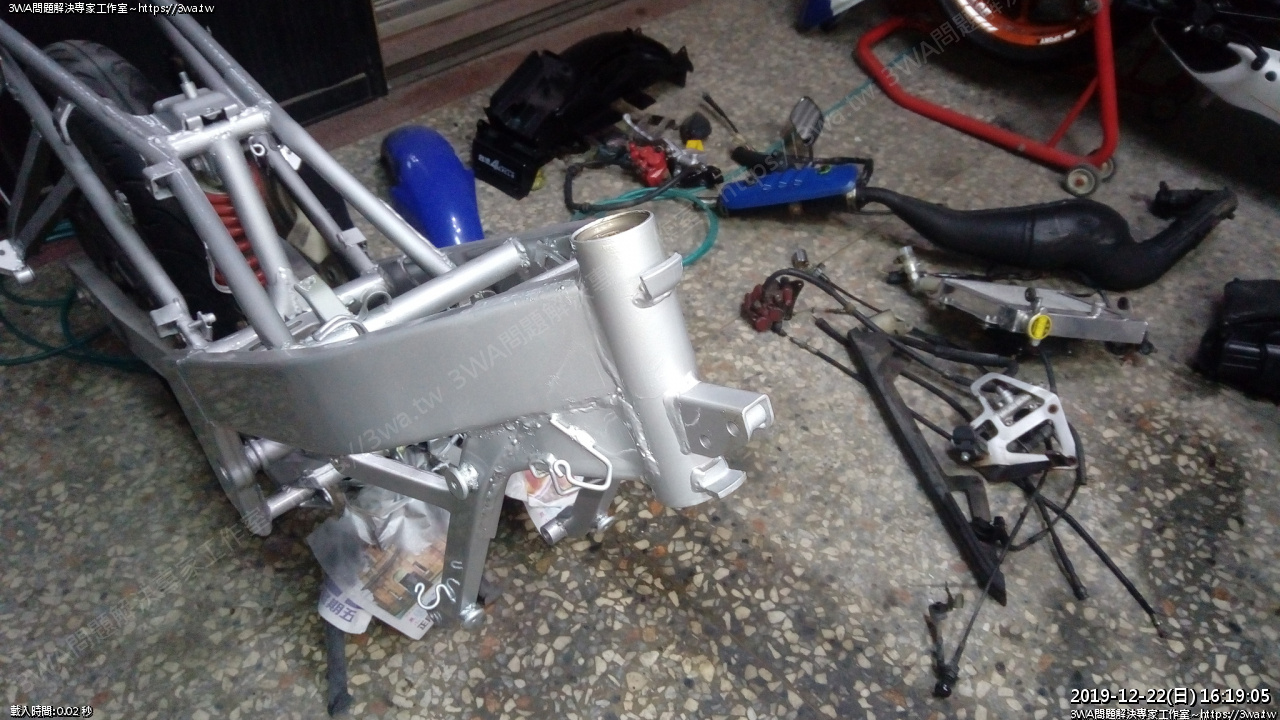

因為都拆下來了,所以車架順便噴新的漆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010178.jpg

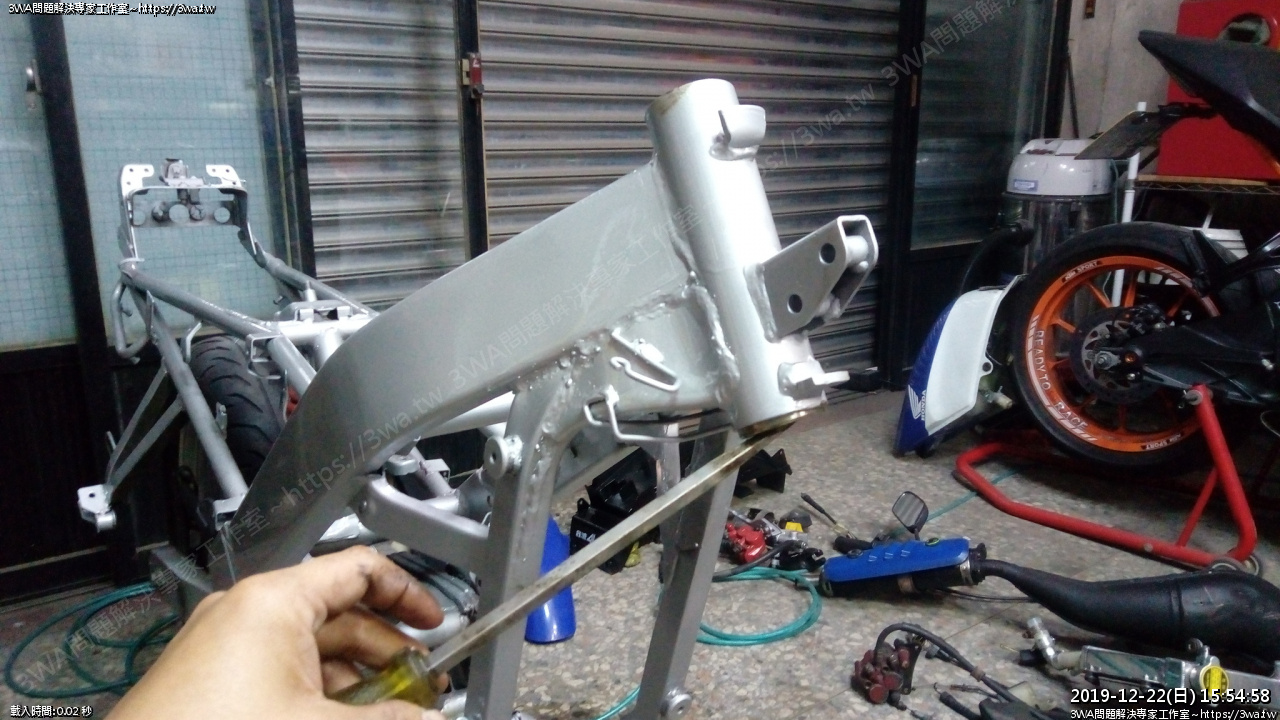

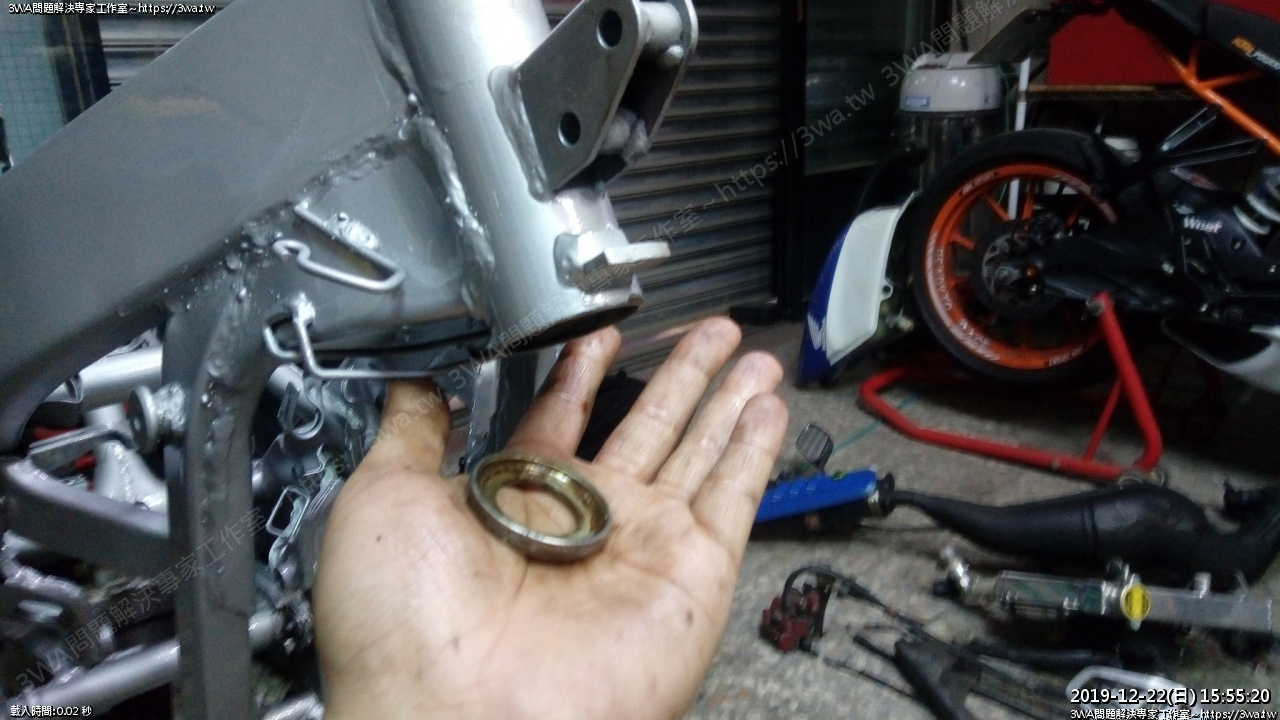

 再拿一字,稍微翹一下就可以把舊珠碗拿下



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010197.jpg

 四角翹一翹,不會很難



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010219.jpg

 舊的拿下來了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010239.jpg

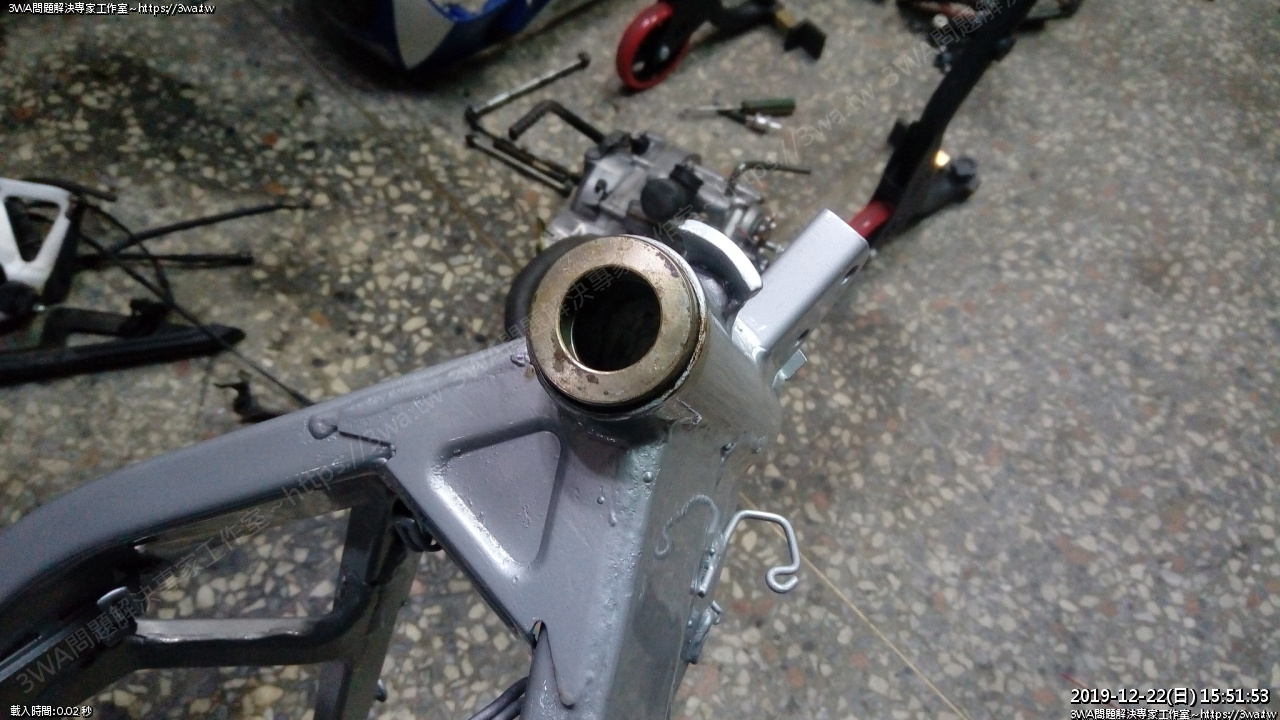

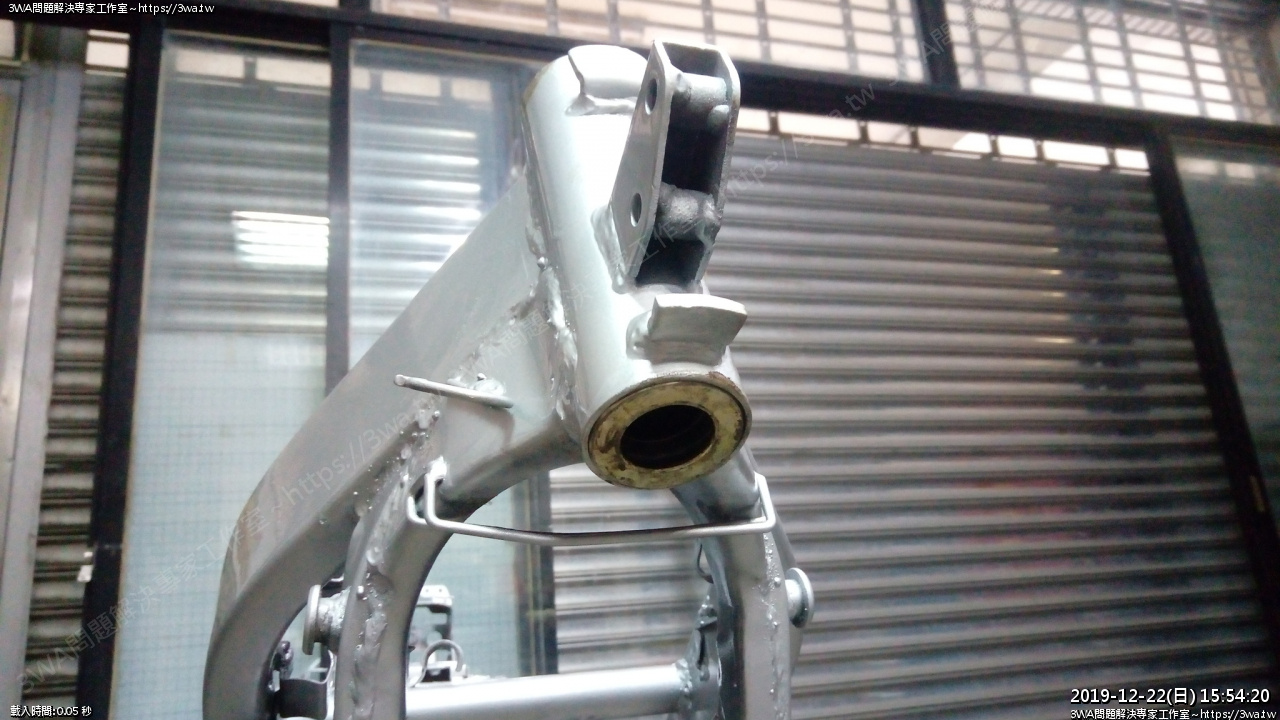

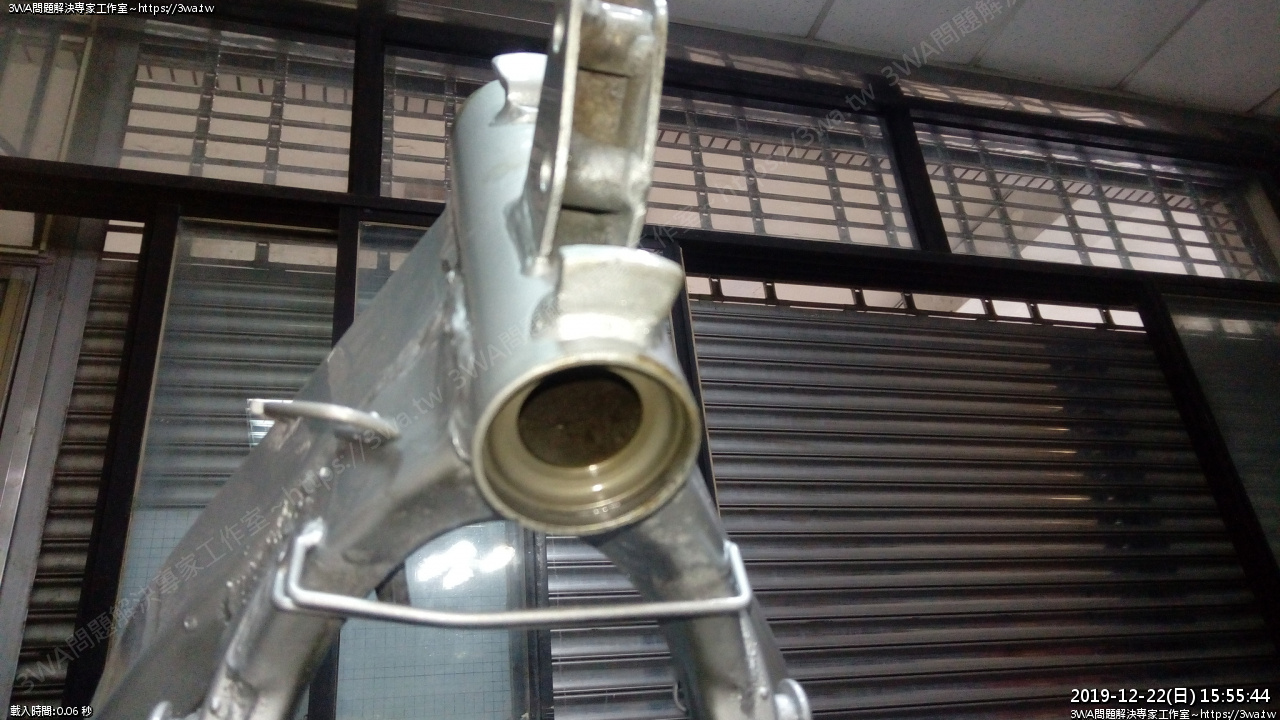

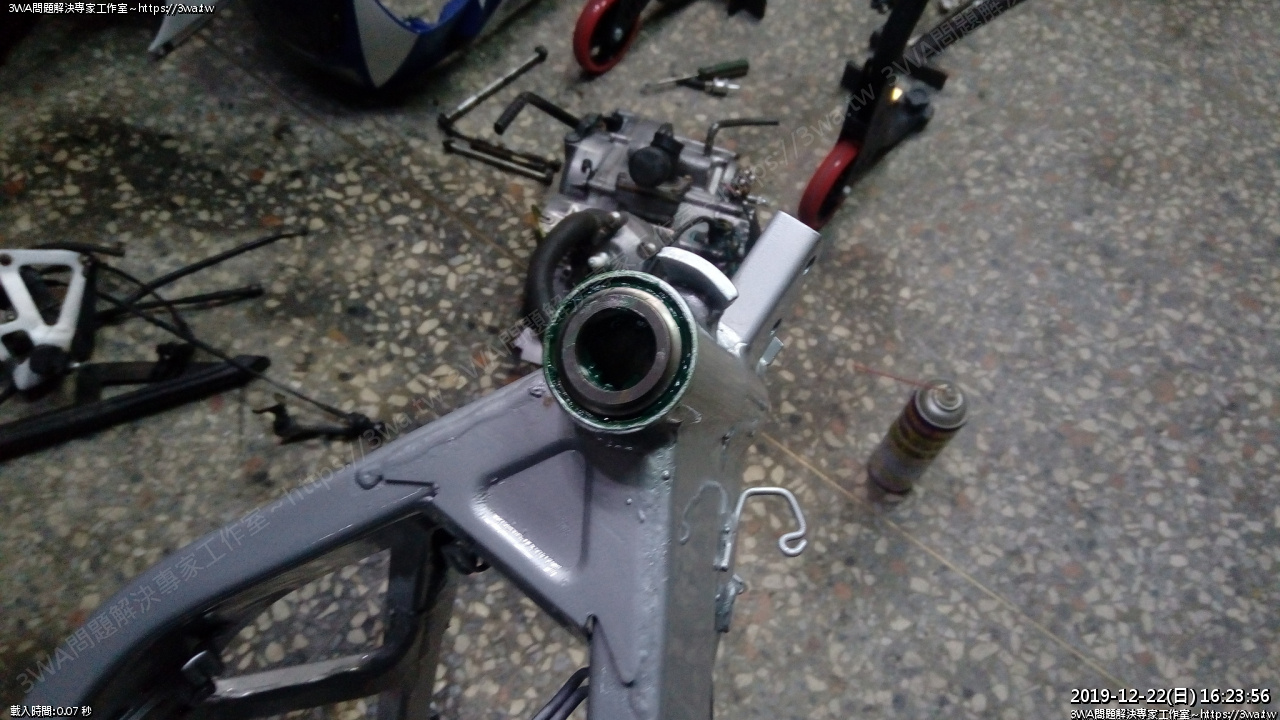

新珠碗就裝到位了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010253.jpg

相當完美



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010271.jpg

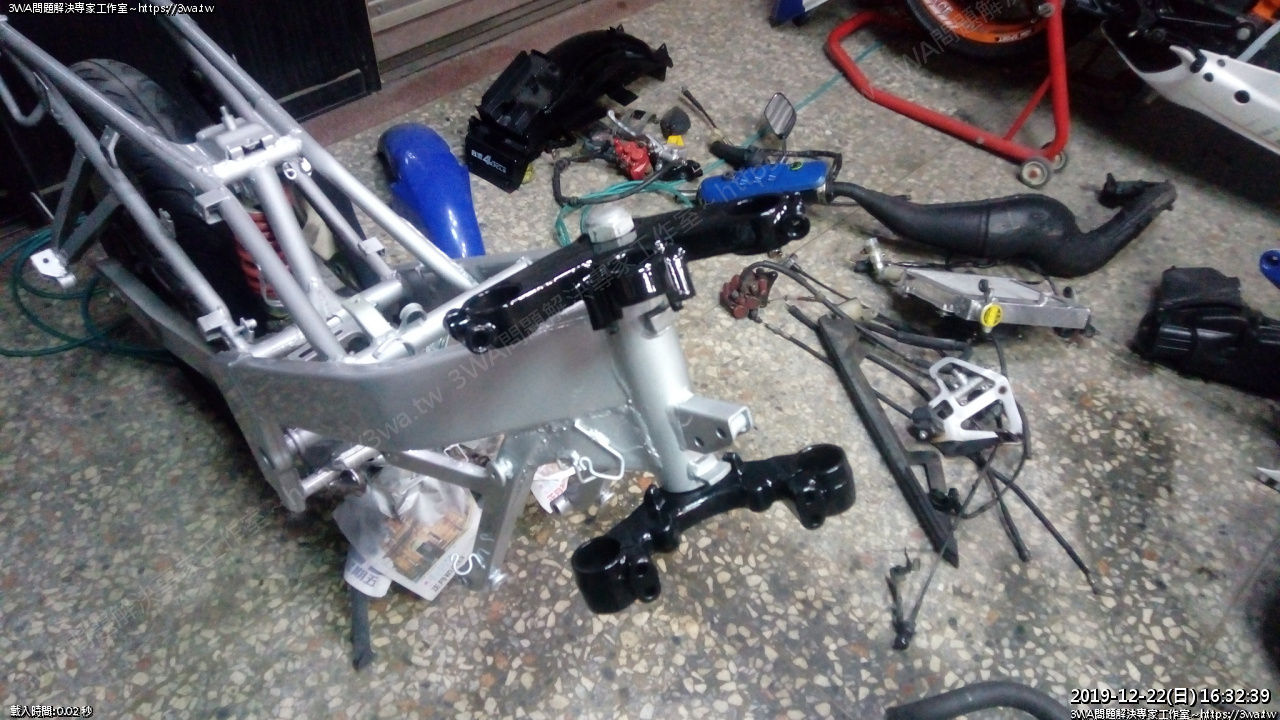

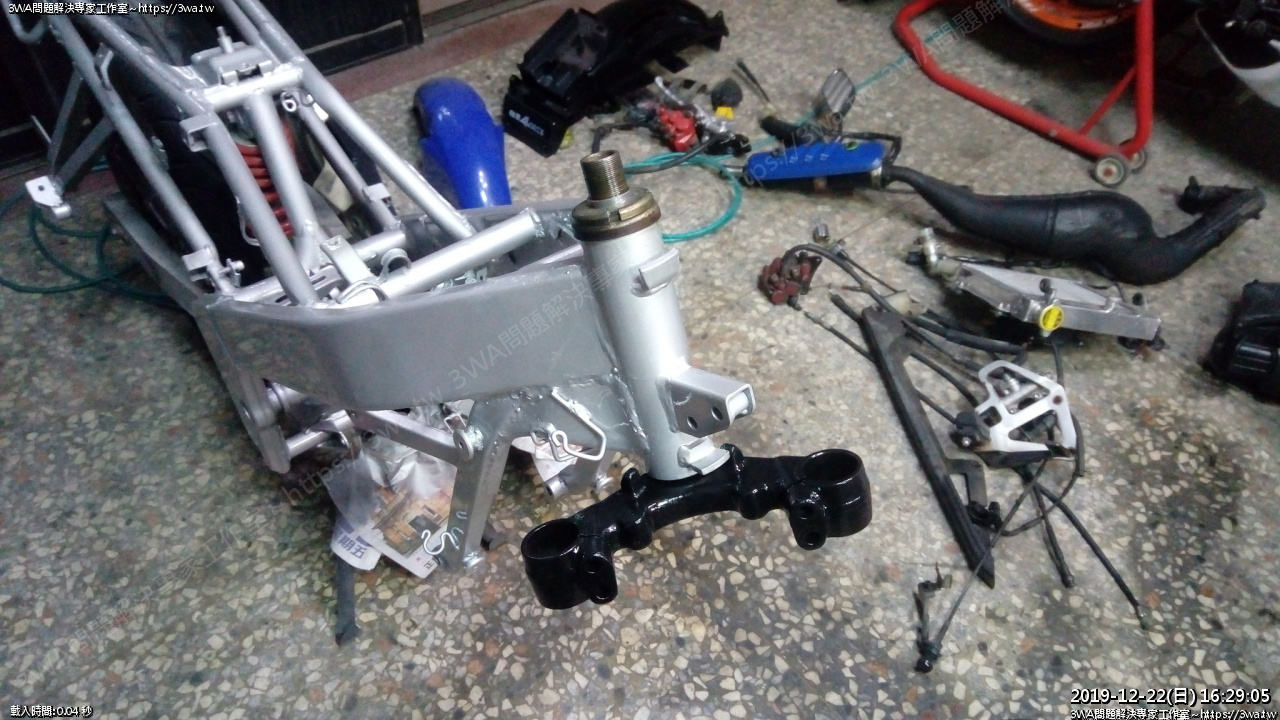

 珠碗安裝完成,準備裝上、下三角台



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010308.jpg

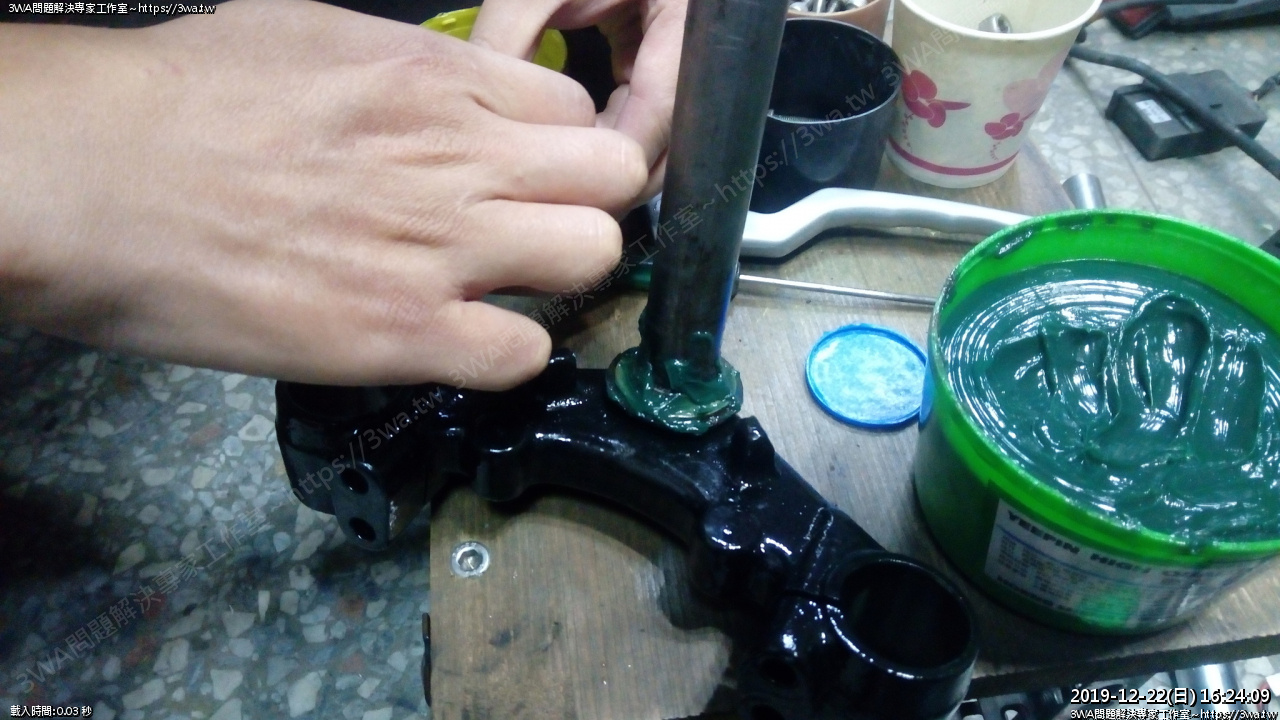

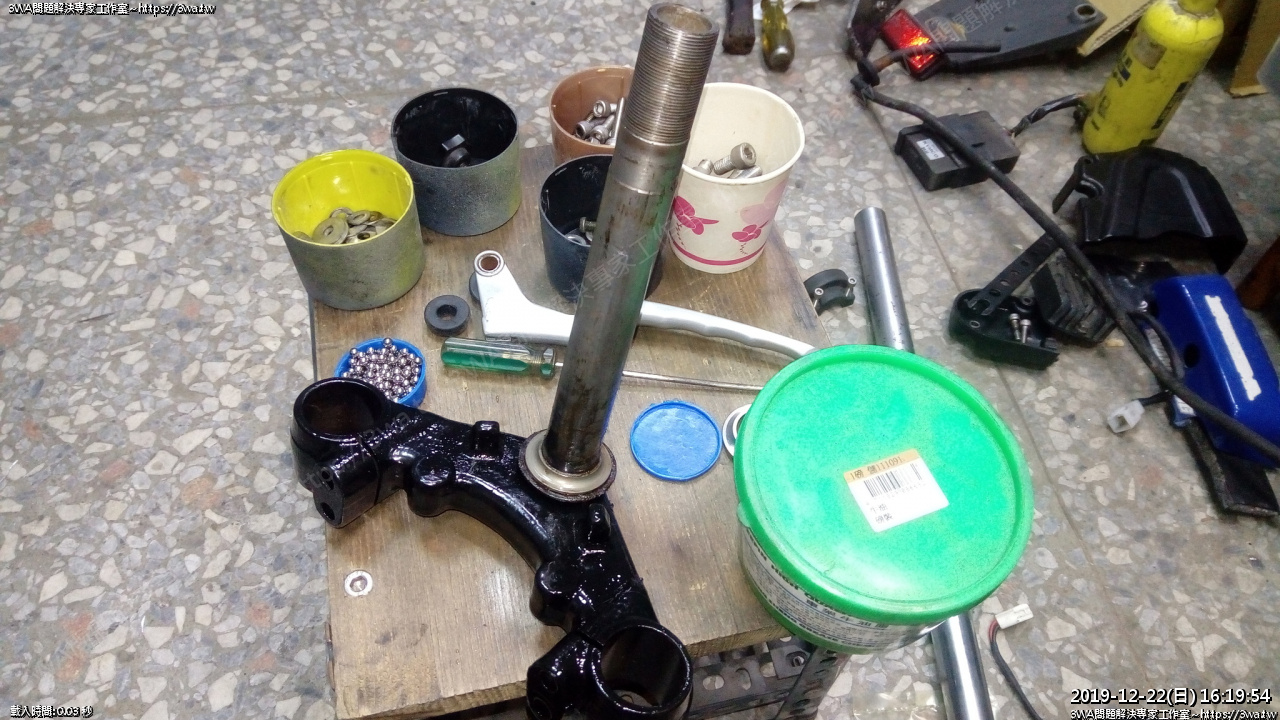

 拿出牛油



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010319.jpg

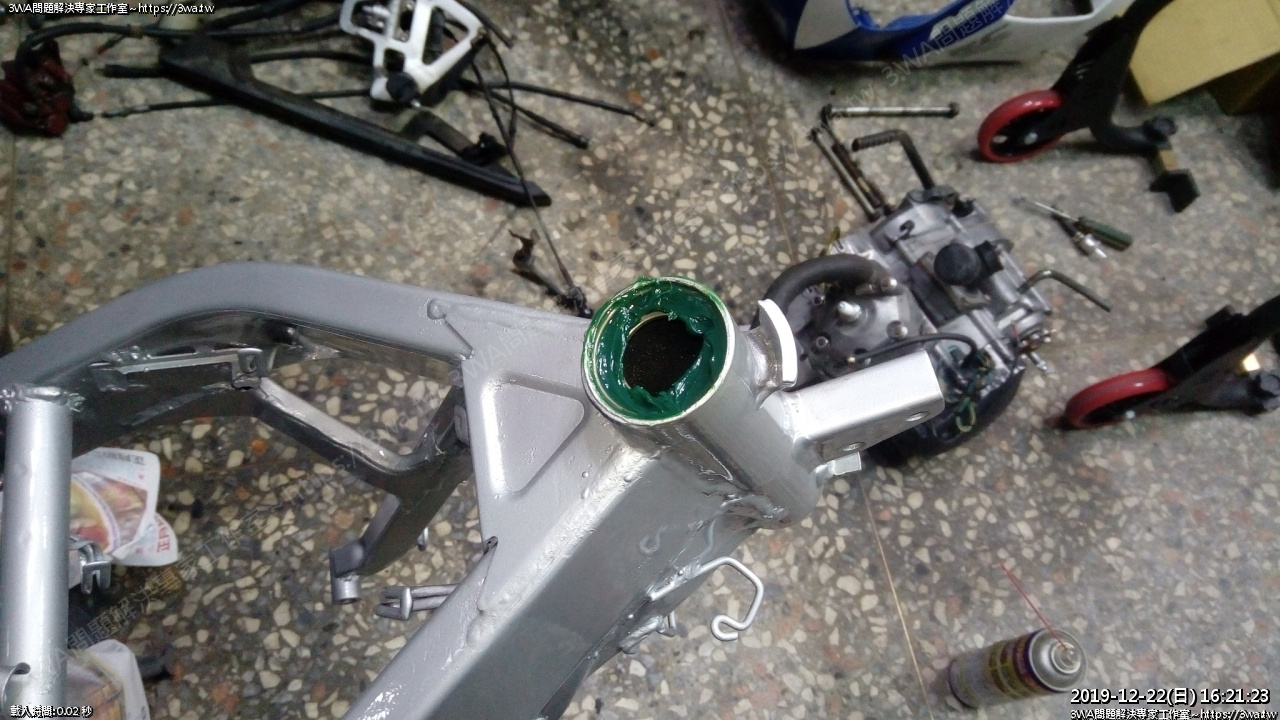

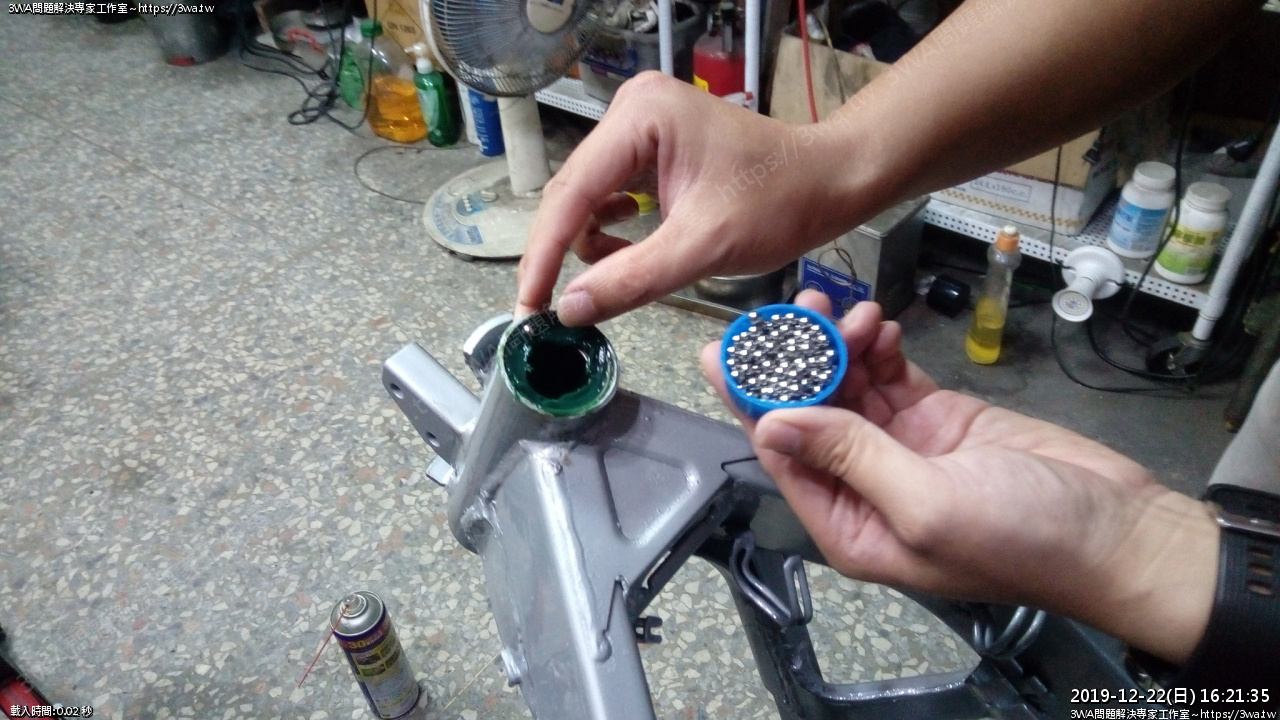

 上面抹油



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010334.jpg

 排珠子,上排,21顆 3/16" 中珠子



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010378.jpg

 21顆剛好的



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010398.jpg

然後上珠槽也抹油



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010422.jpg

 壓上



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010442.jpg

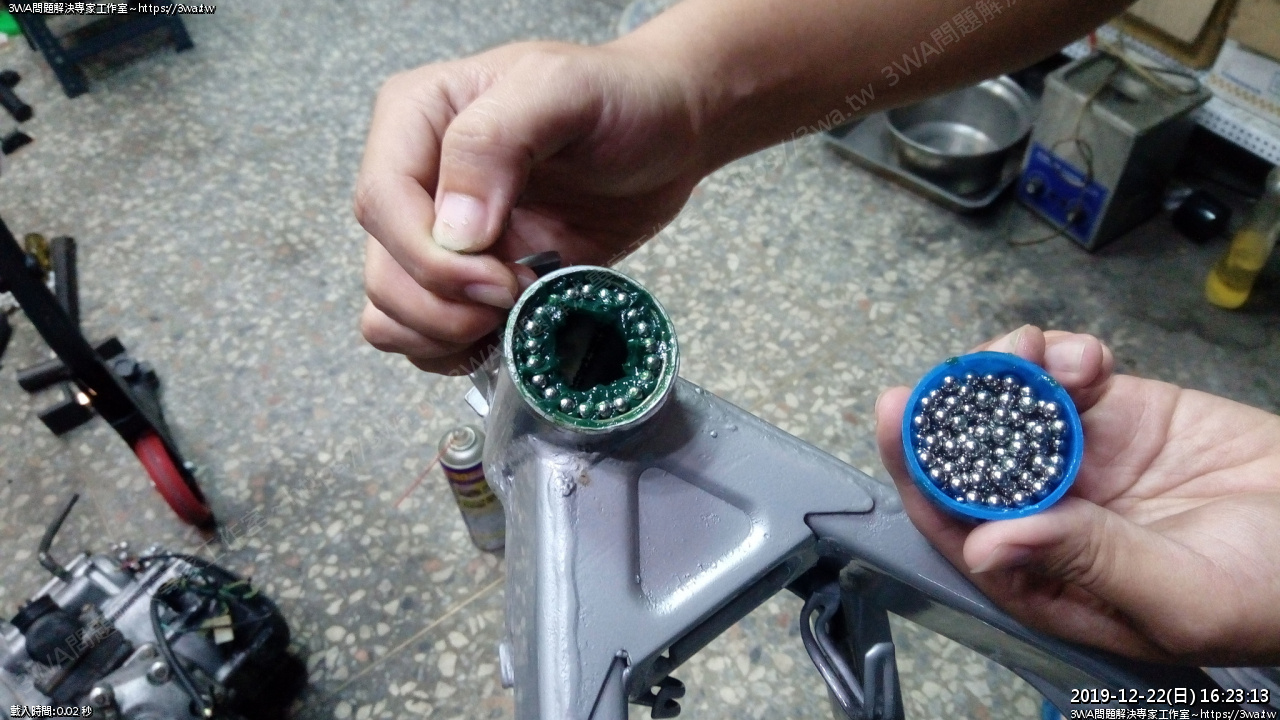

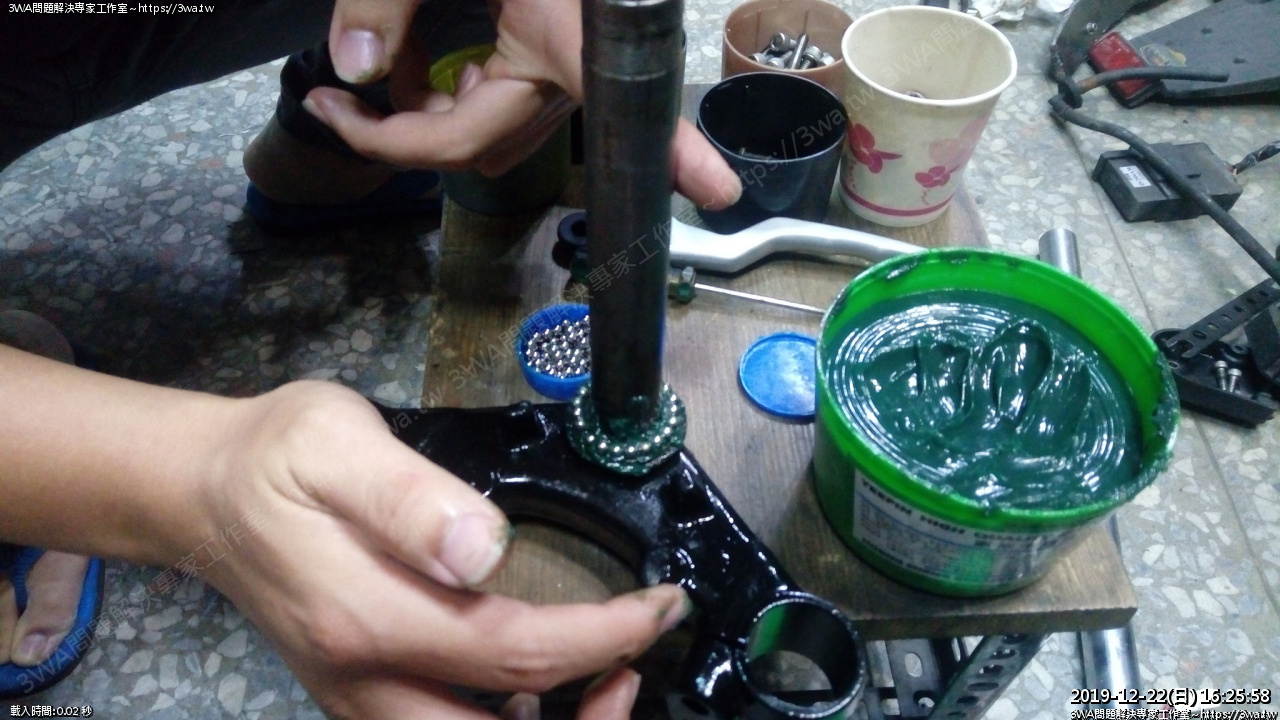

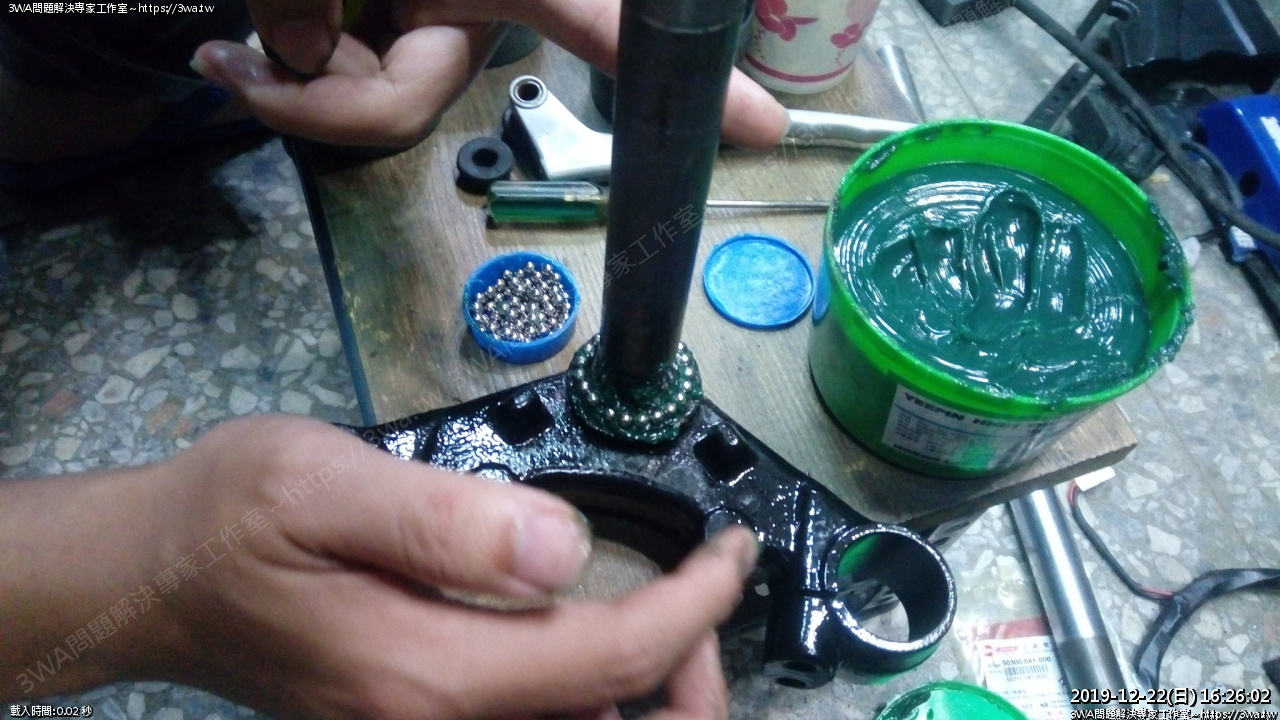

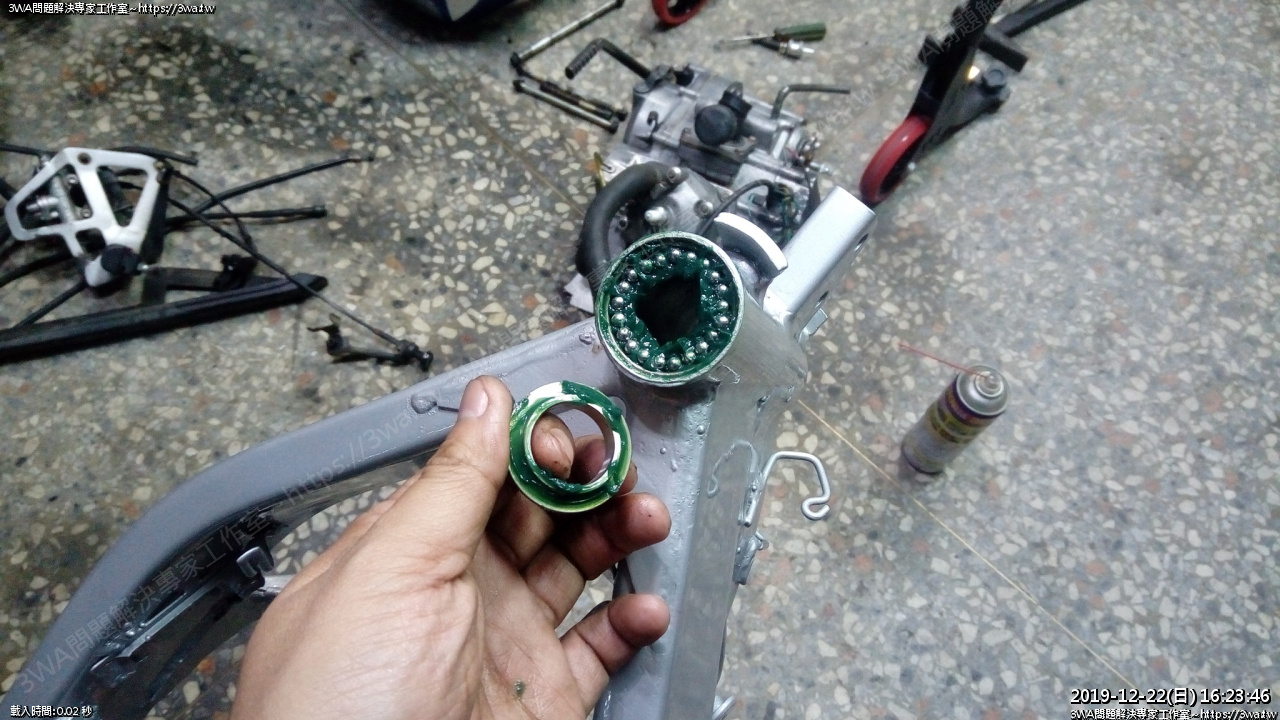

 下珠碗,排珠子



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010460.jpg

 排



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010473.jpg

 也是21顆



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010489.jpg

 稍微把珠子壓密合,就不會像照片這樣鬆鬆好像少一顆

確定是21顆滿排沒錯



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010503.jpg

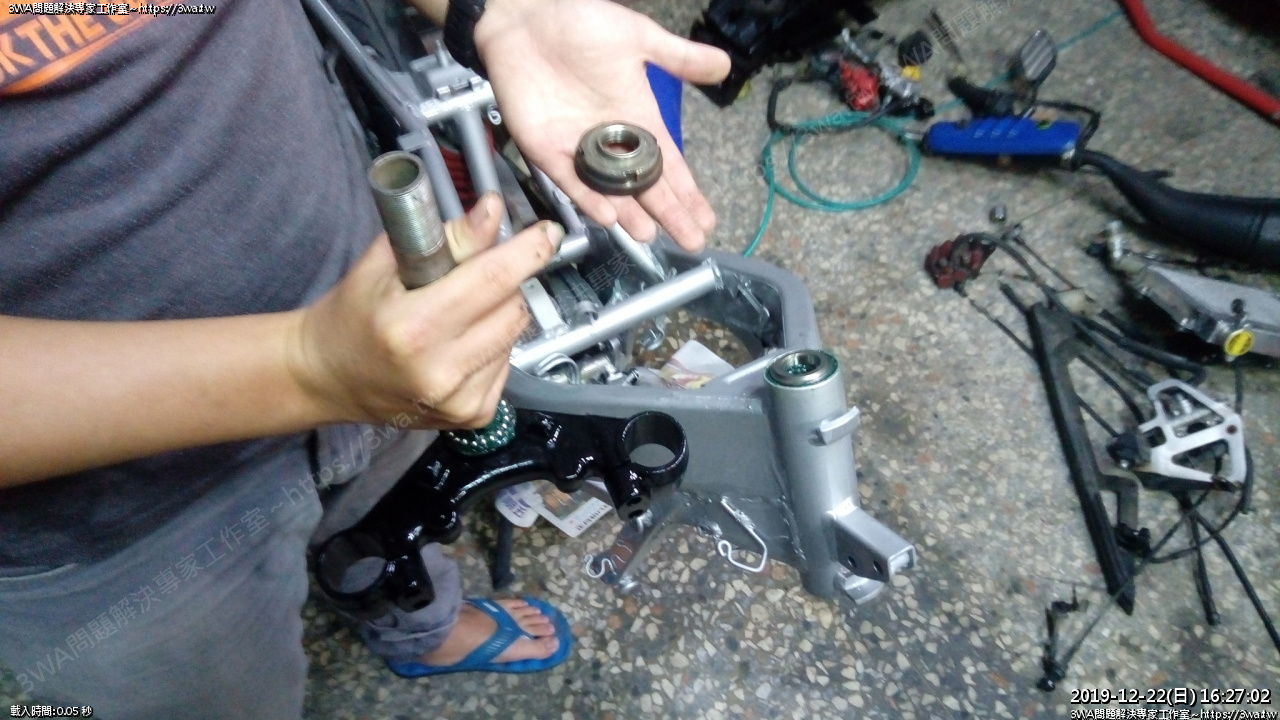

 準備裝入,上面的珠碗調整螺絲要先在左手準備好



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010518.jpg

 三角台一口氣裝上,壓到底,別放手



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010532.jpg

 上面馬上鎖入



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010545.jpg

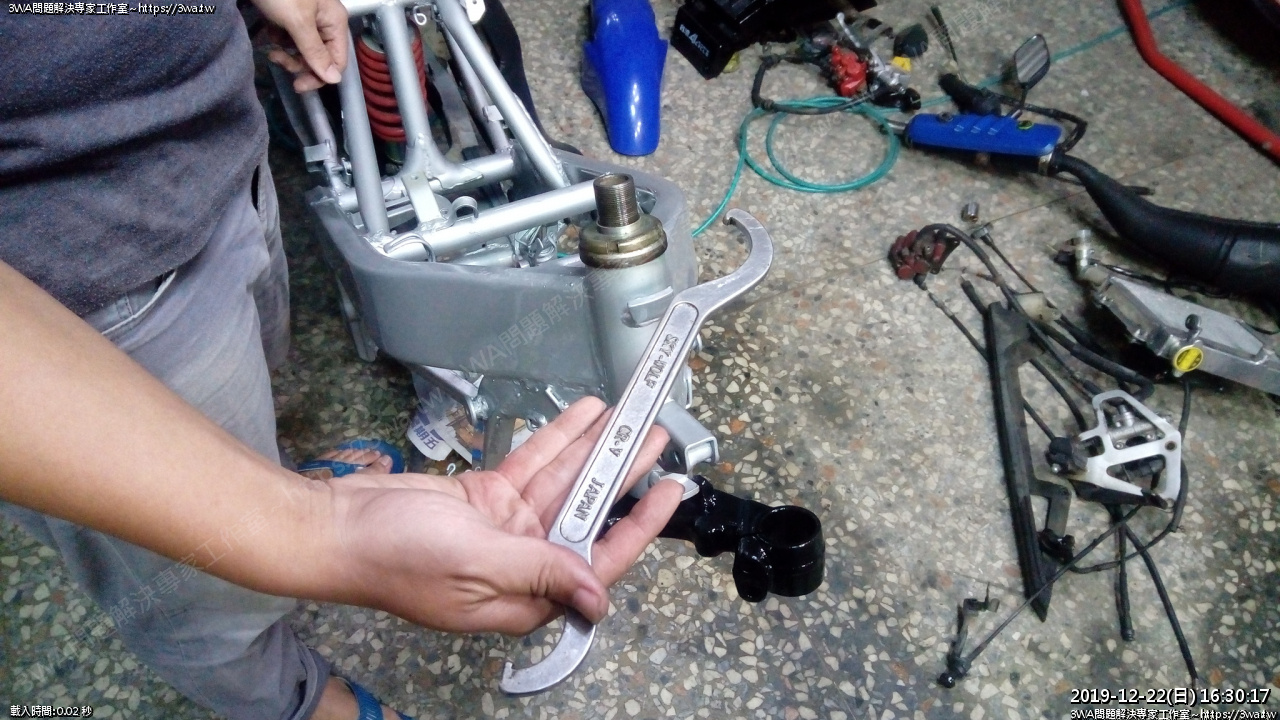

 上緊要分二次,第一次先扭到微微轉不動三角台,再放鬆

第二次鎖到快要卡,又很順之間,就完成了



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010560.jpg

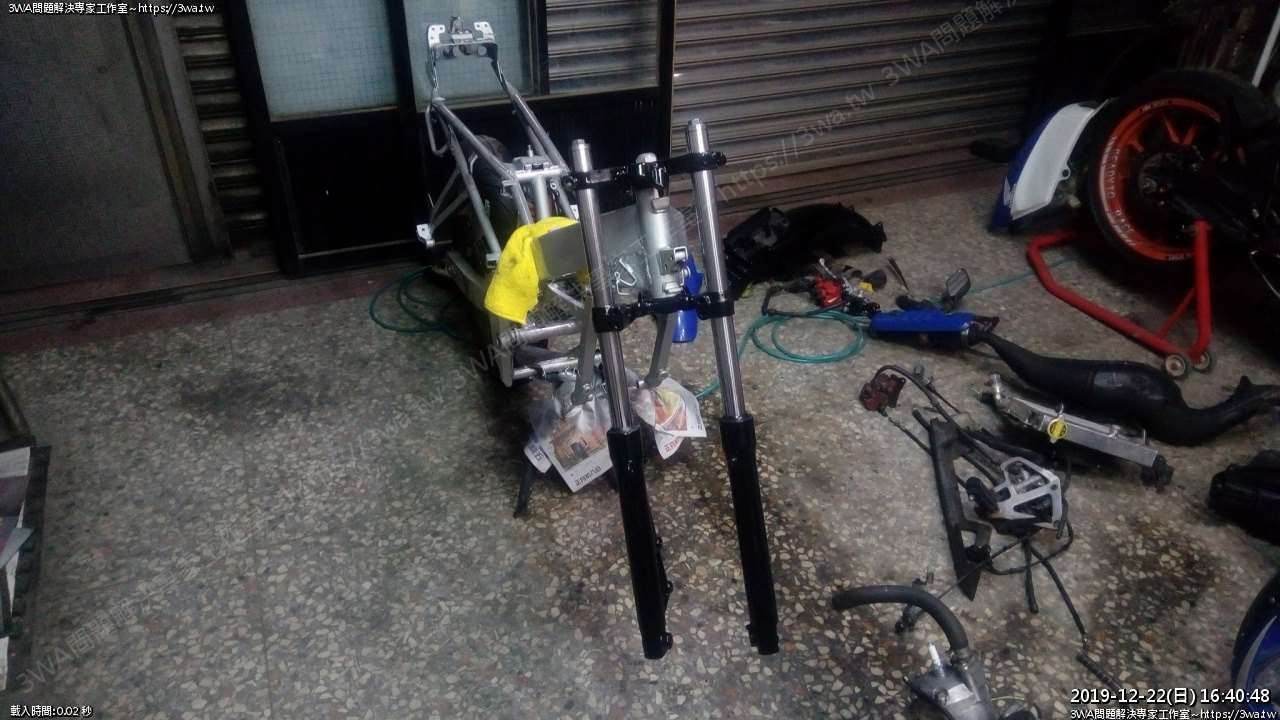

上角台墊片、螺絲裝上,螺絲合上鎖到底,但先不鎖催緊



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010579.jpg

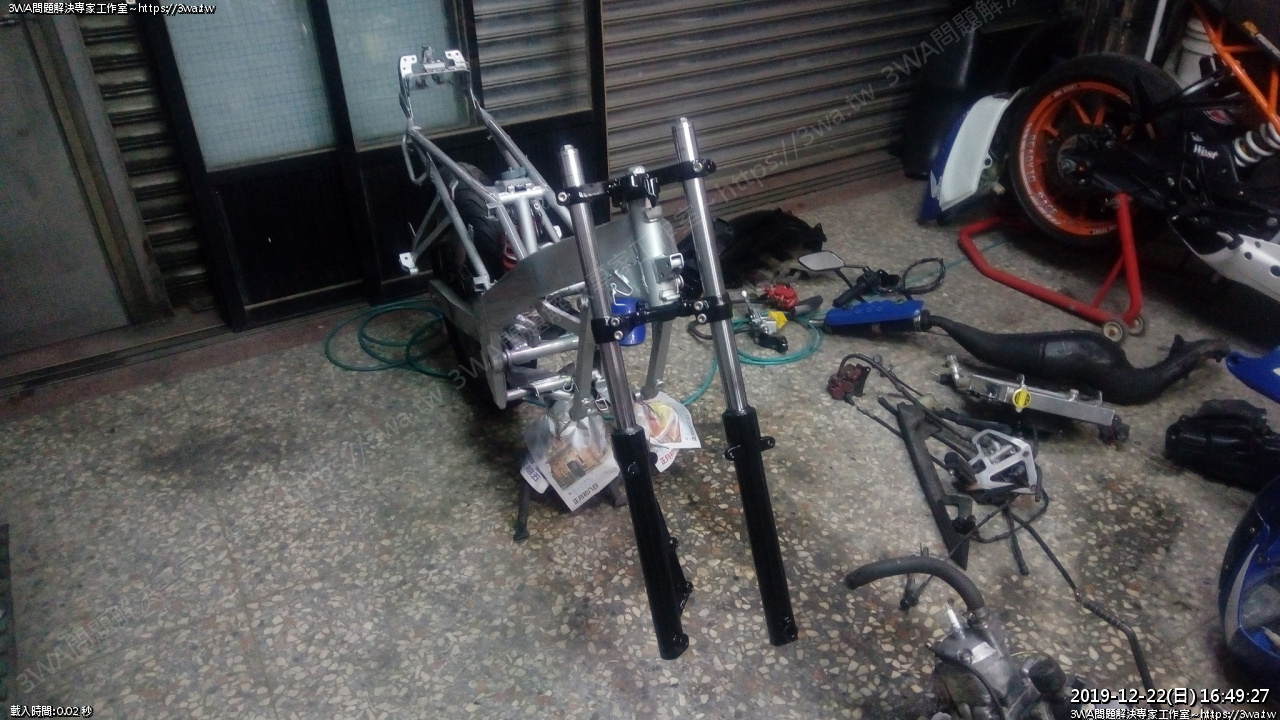

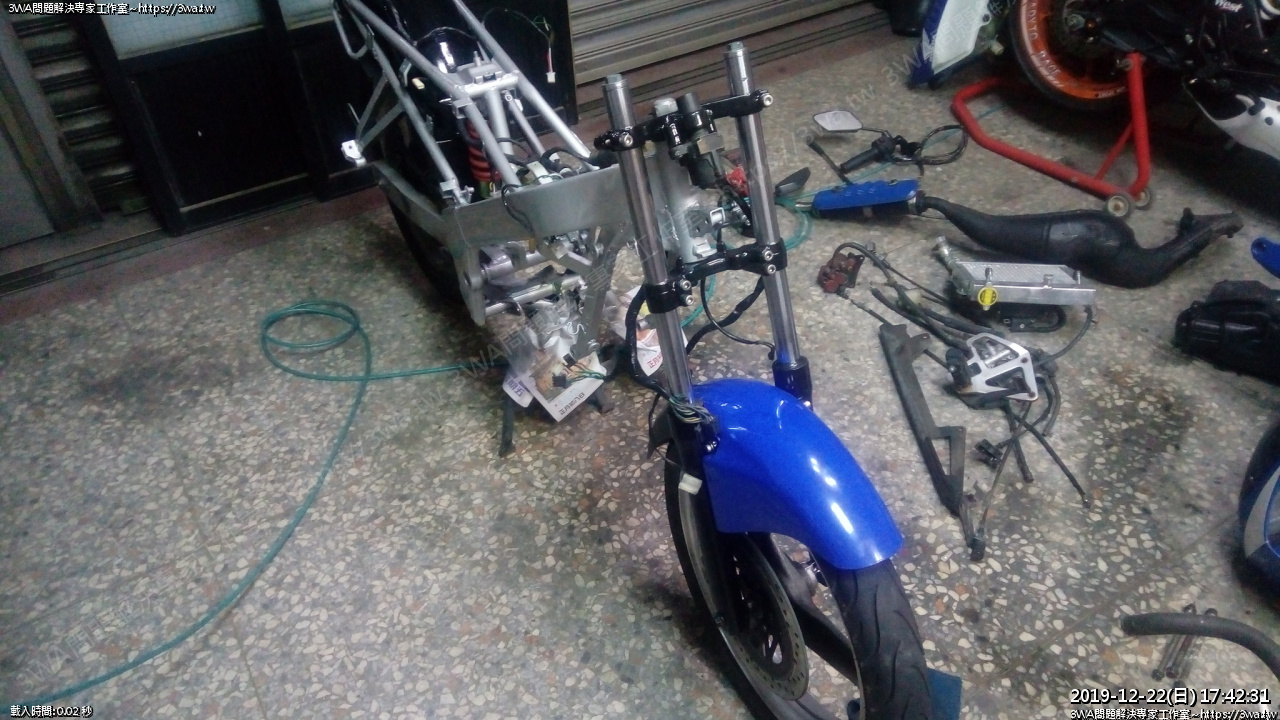

前叉插入,插到定位後,上三角台先跟前叉鎖緊,然後上三角台中間的螺絲(29)鎖緊



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010608.jpg

 再把下三角台四顆M8螺絲鎖緊



 //3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1577010691.jpg

最後把土除、輪胎刷乾淨,裝上

珠碗更換完成
