標題: NSR150 踩發桿維修
網址:https://3wa.tw/blog/blog.php?id=1843
內容:






車上的踩發桿,上上禮拜噴了點WD40保養後,變得有點太滑溜

騎快點常會自己翻出來,晃來晃去有點危險





 踩發桿卡不住是不允許的



非常鬆,小珠子卡不住溝槽

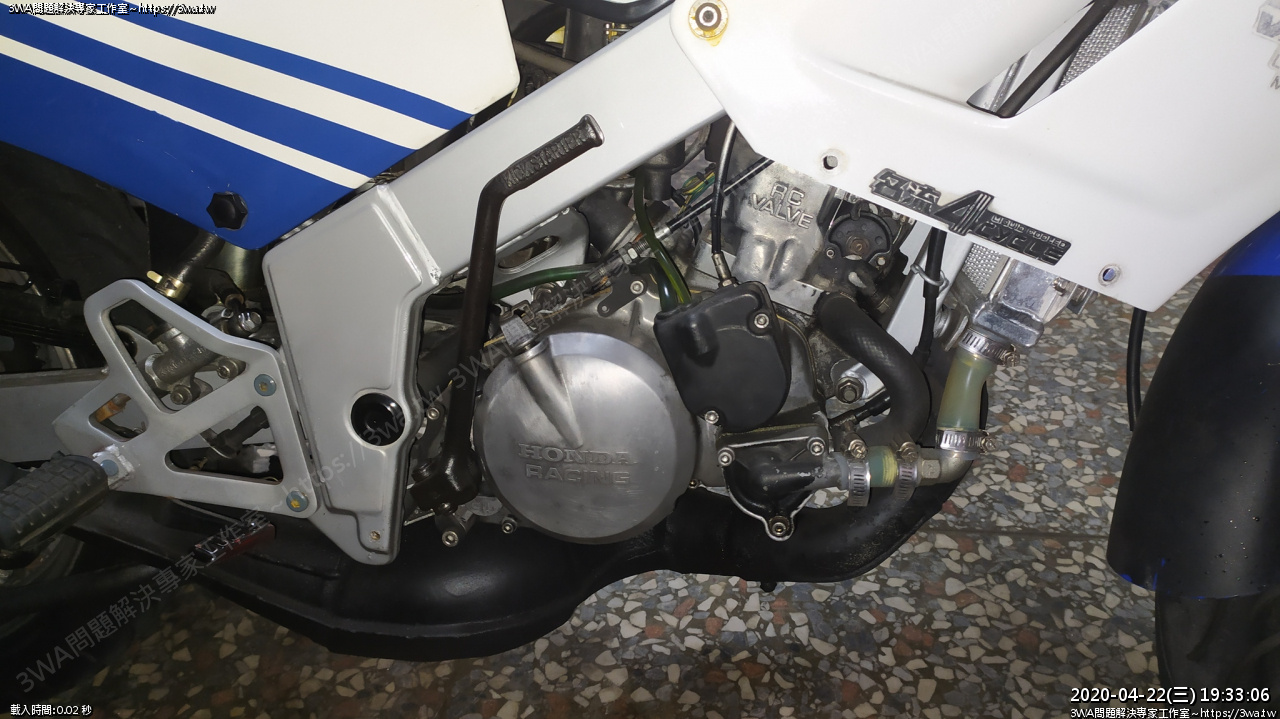

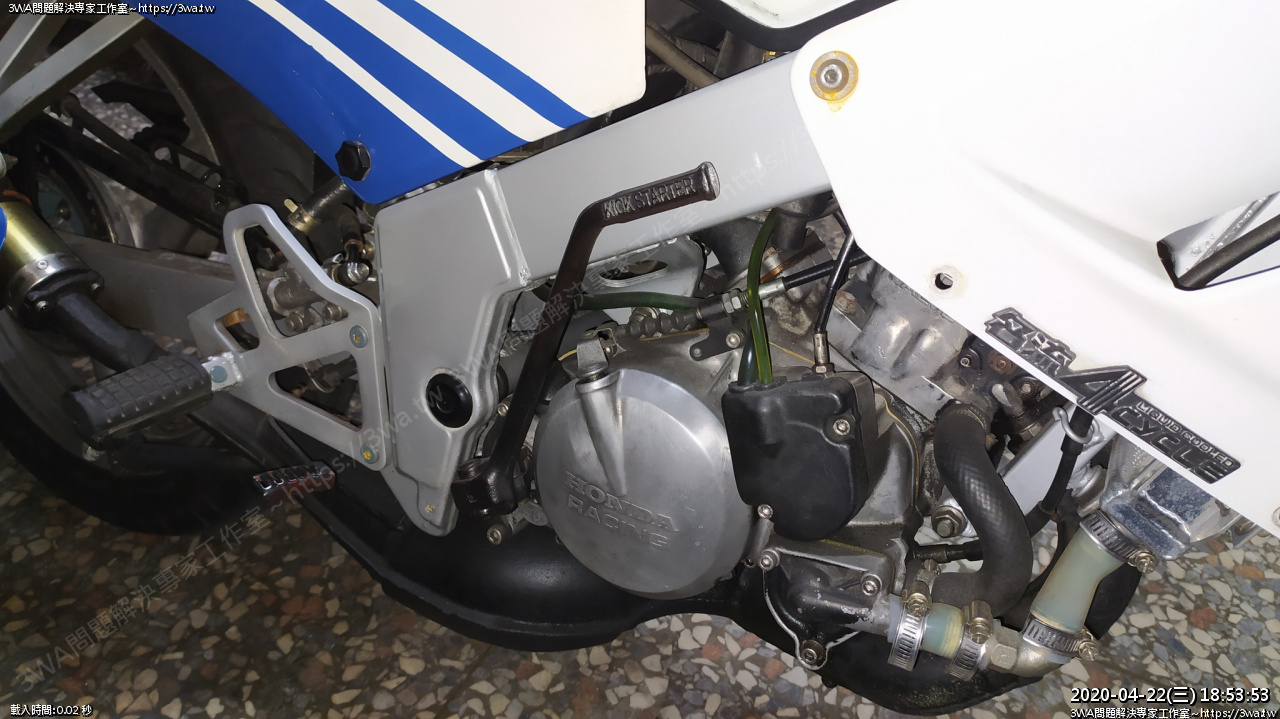

 首先要拿下來,從上面看有顆12mm螺絲





 逆時針轉拆下螺絲,把踩發桿取下

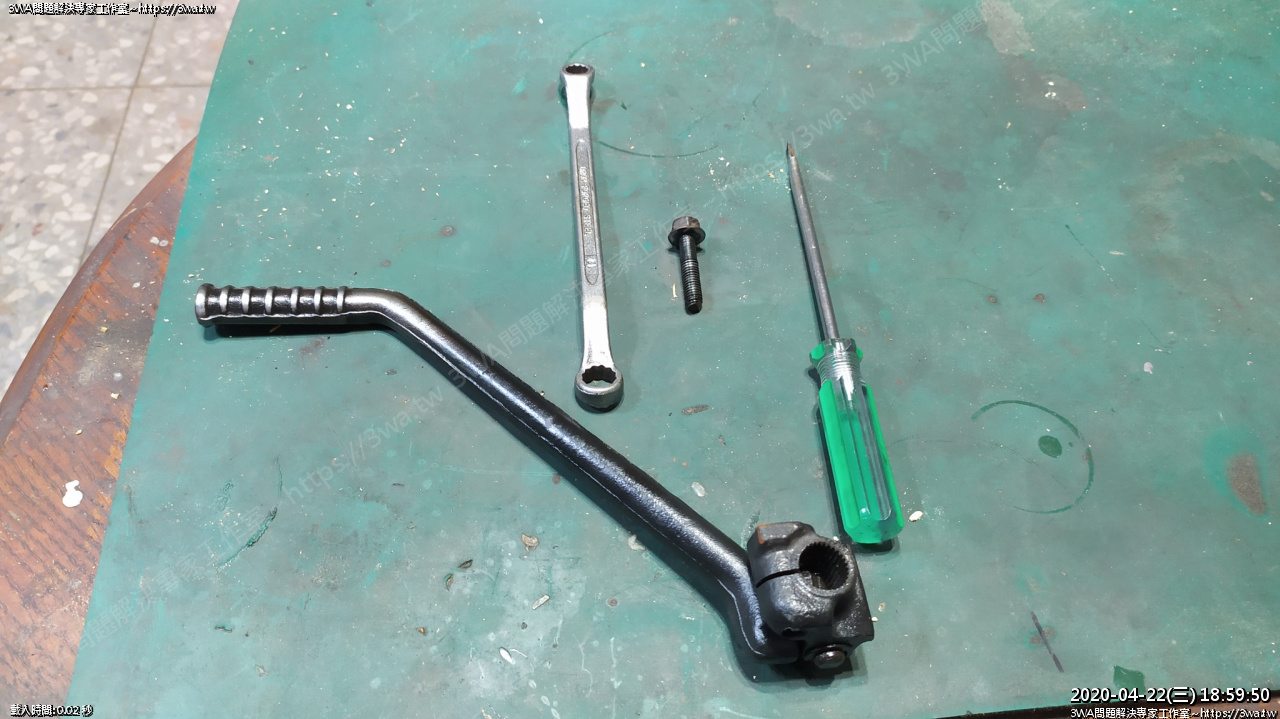

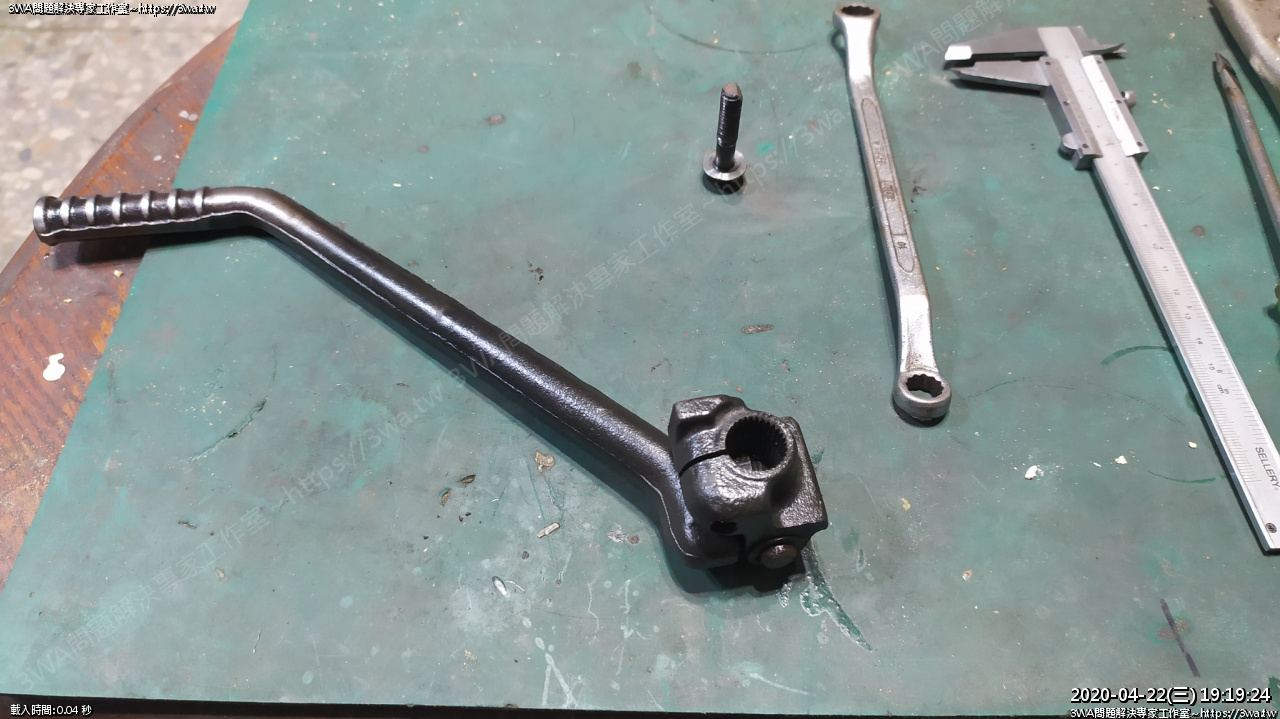

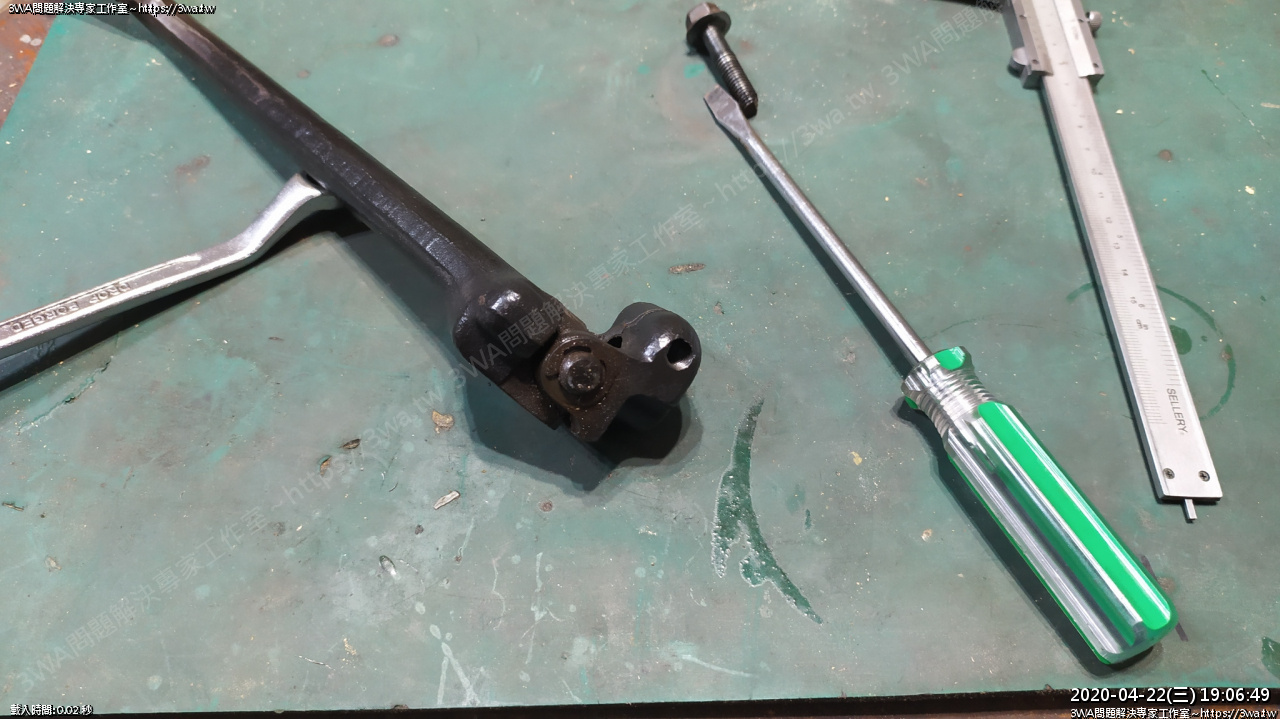

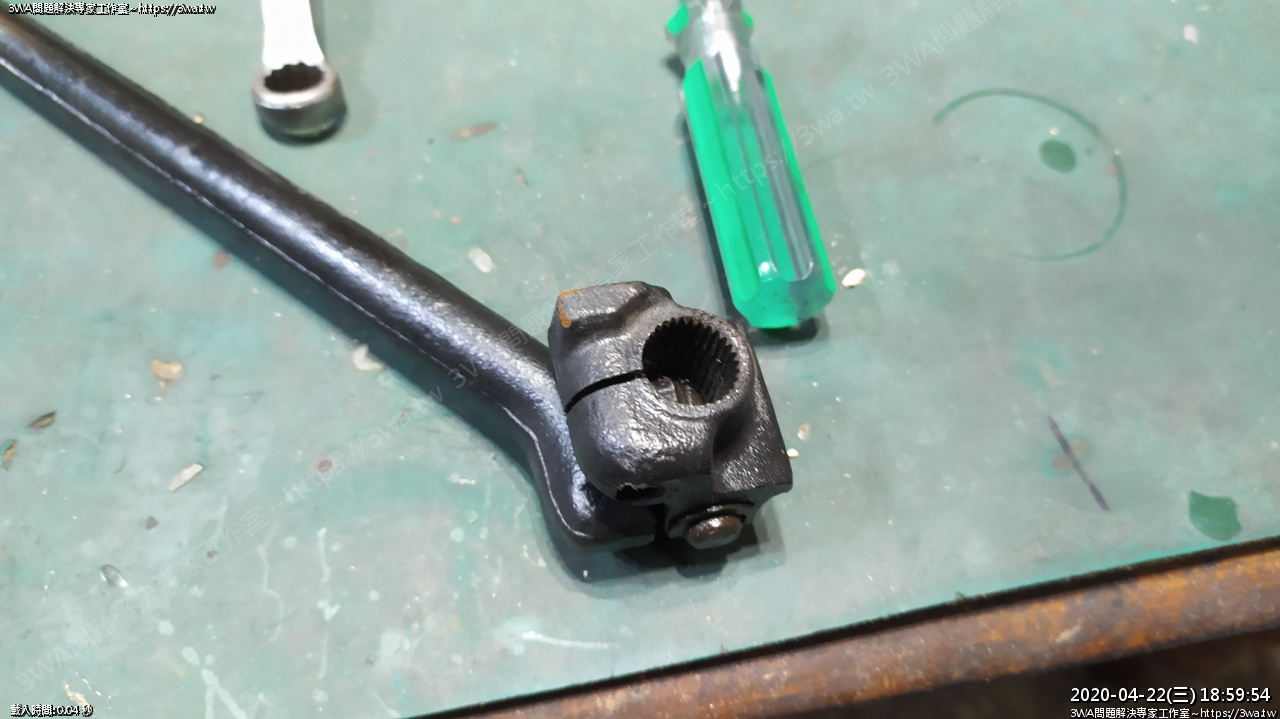

踩發桿取下

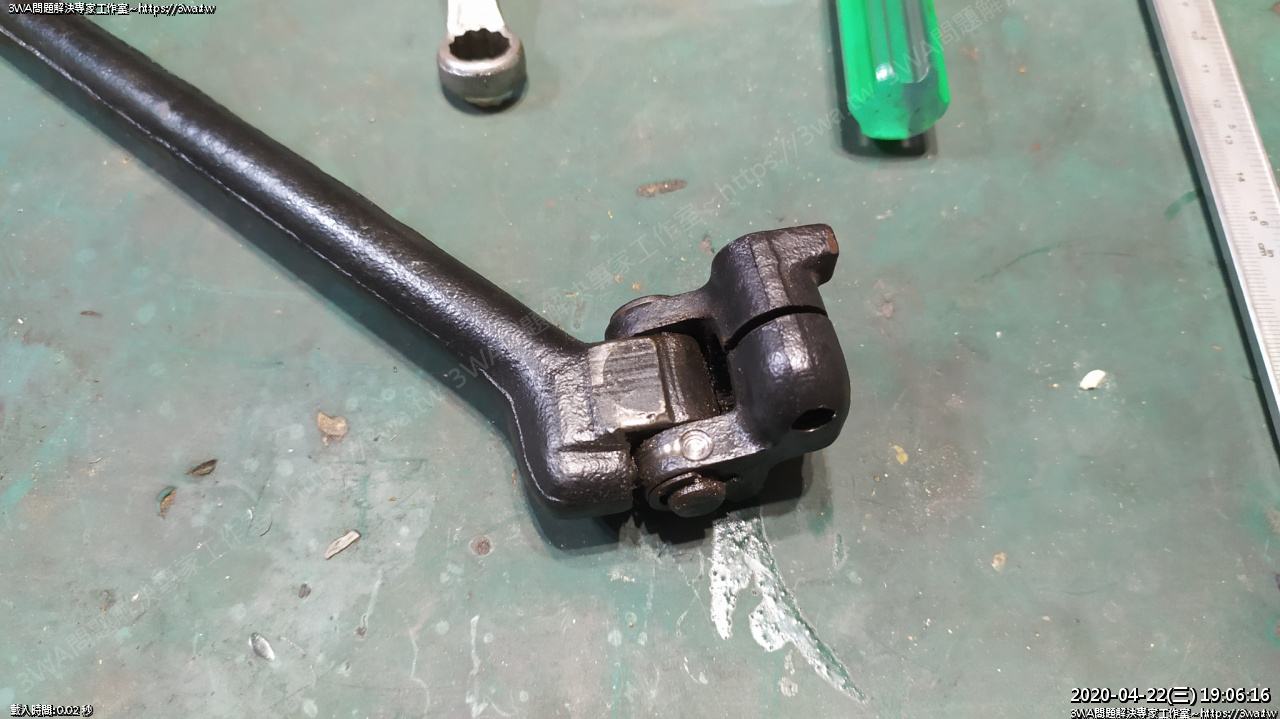

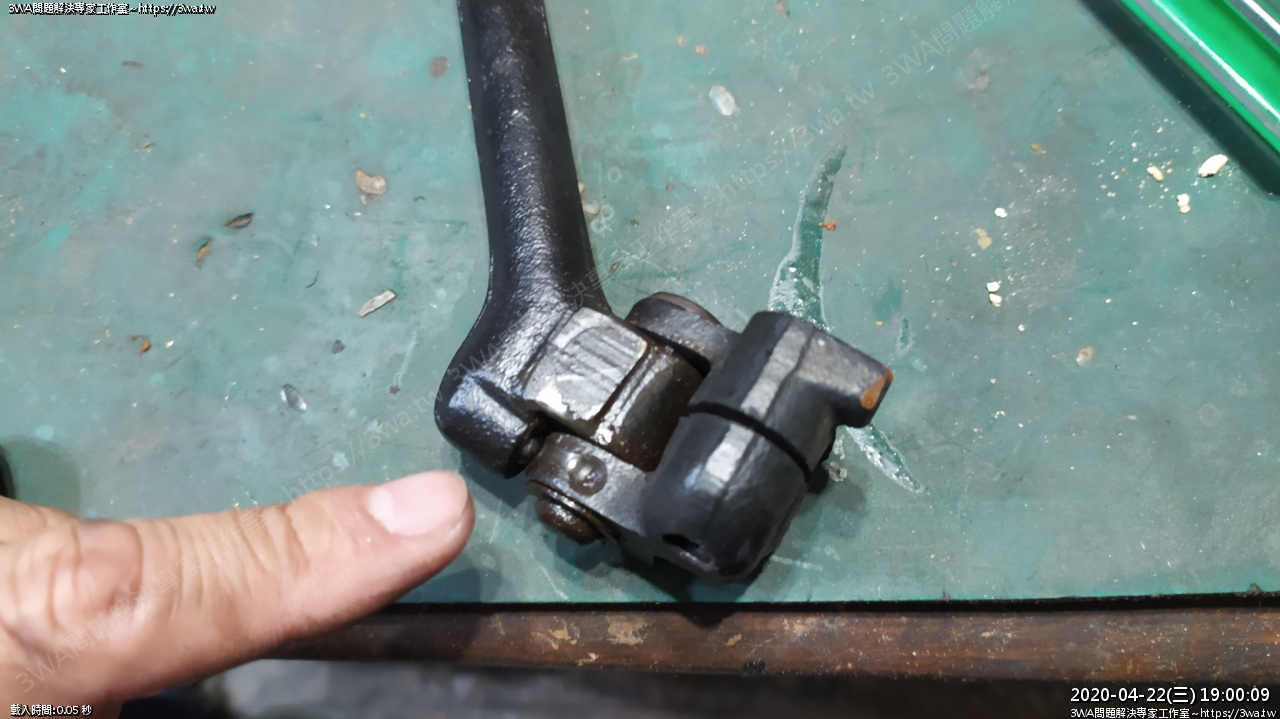

關鍵在這個地方

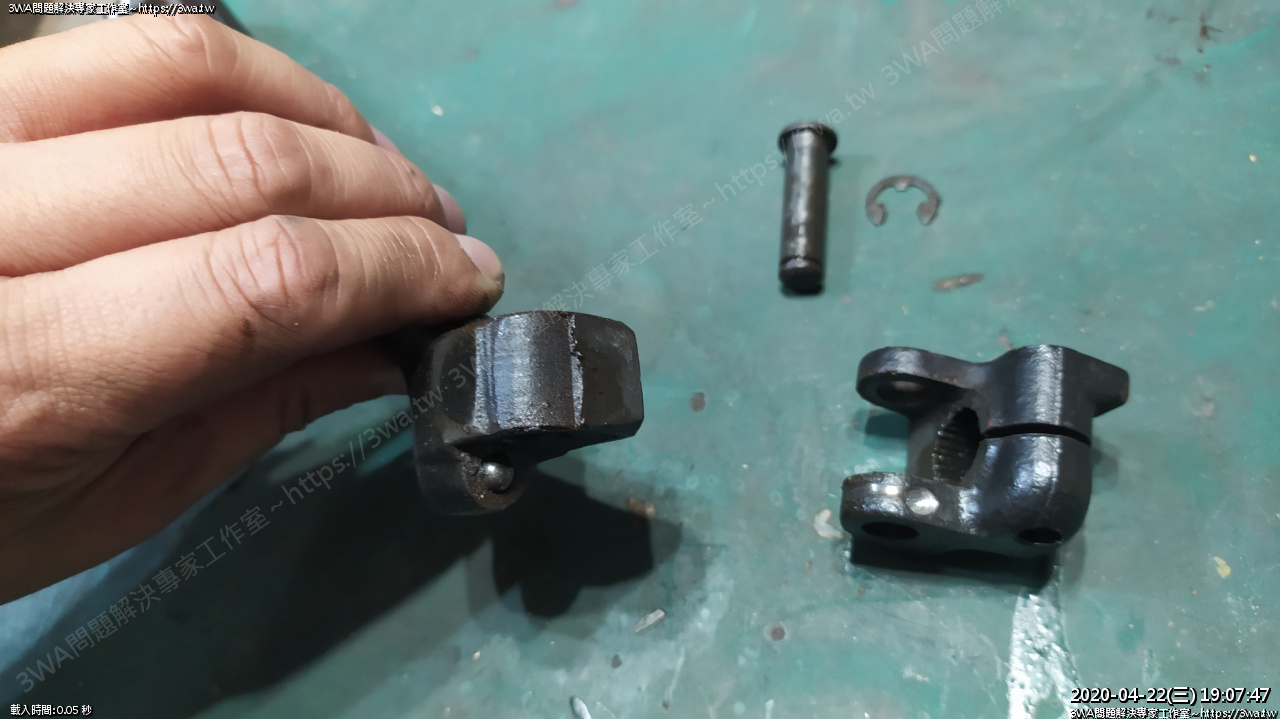

固定的地方有顆小珠子,會被彈簧推出來頂著凹槽,但使用久了,珠子跑的溝

會變深,導至凹槽跟溝變得太接近,加上彈簧衰退,珠子就無法穩穩的卡在溝溝裡



上面影片是維修前,幾乎不用出什麼力,珠子就會離開溝,光風吹就足以讓踩發桿噴出

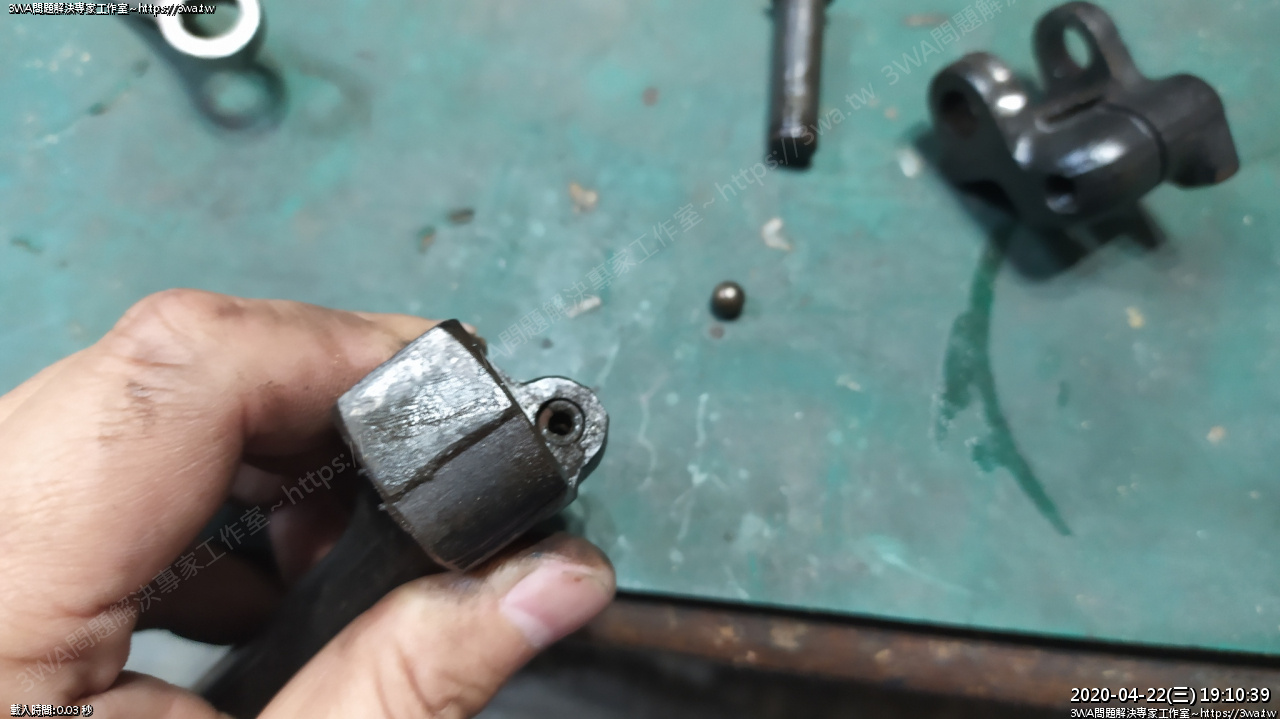

凹槽





根治的方法,可以把凹槽稍微再挖深一些

如果可以的話,珠子跑的溝要焊接填平,再用挫刀打磨

但這樣有點麻煩,之後如果磨損再多一點再這樣修

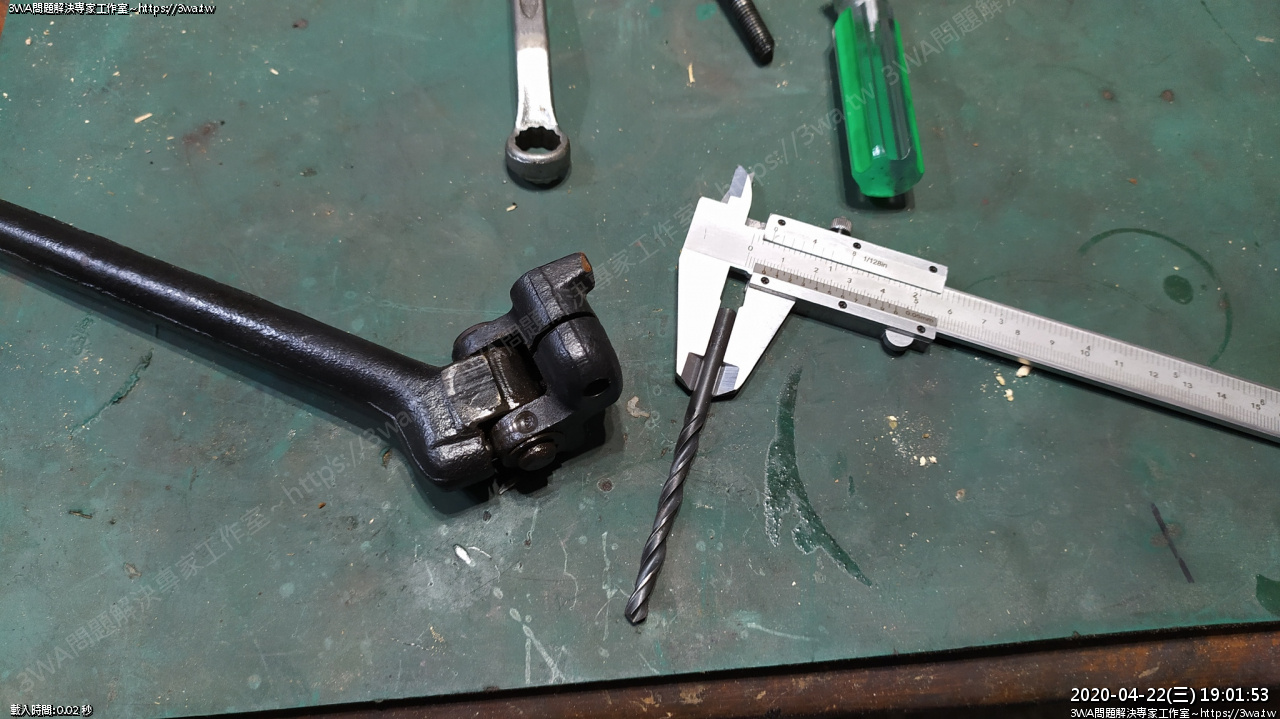

先用 5mm 鑽頭加大凹槽的深度,只要加一些些即可

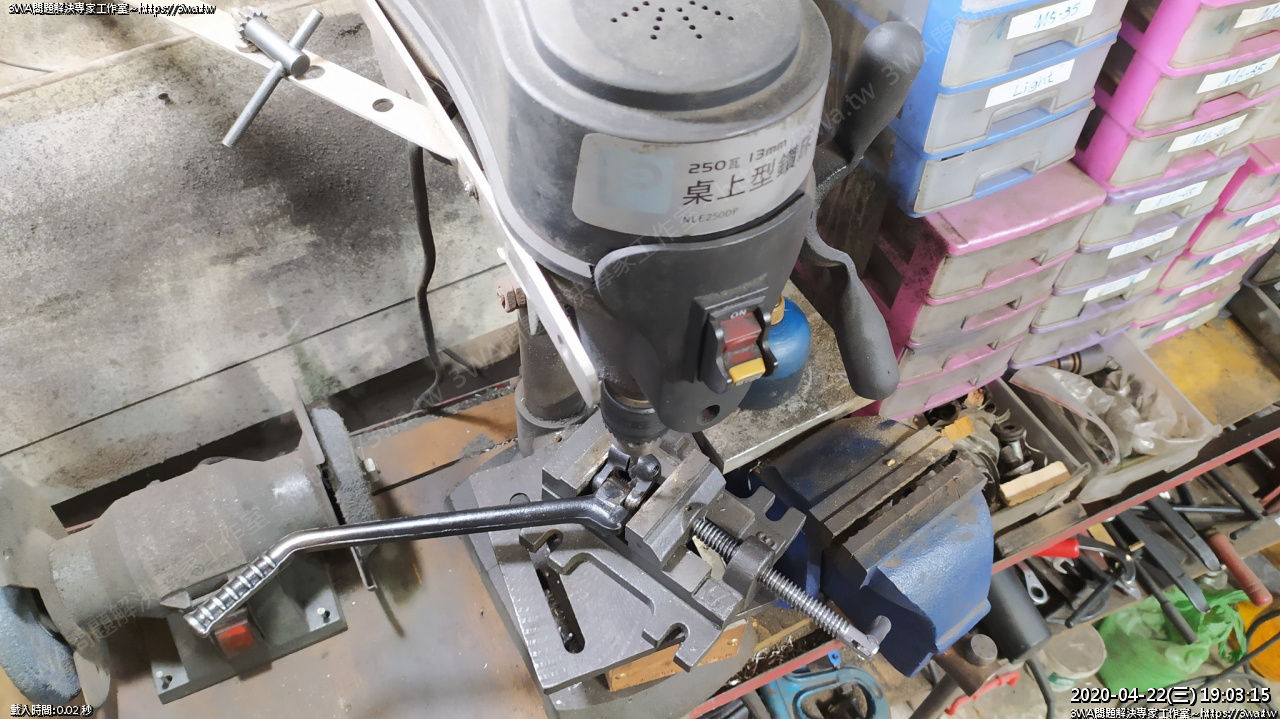

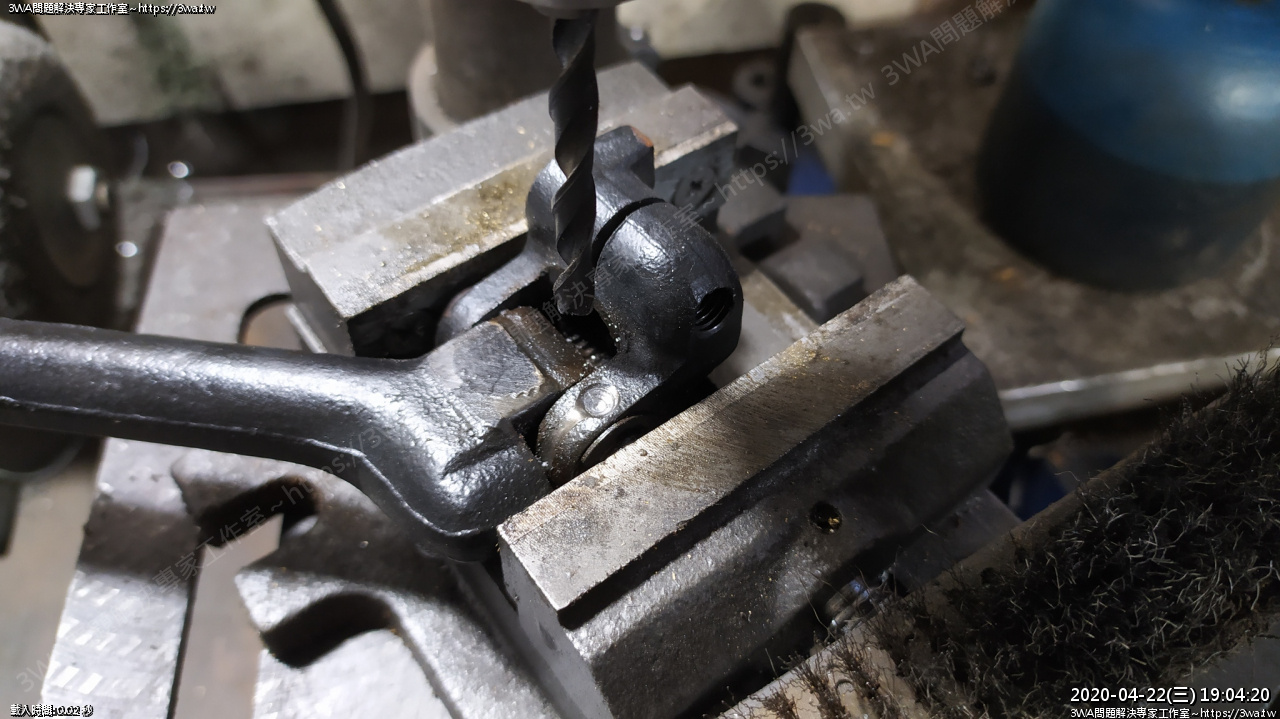

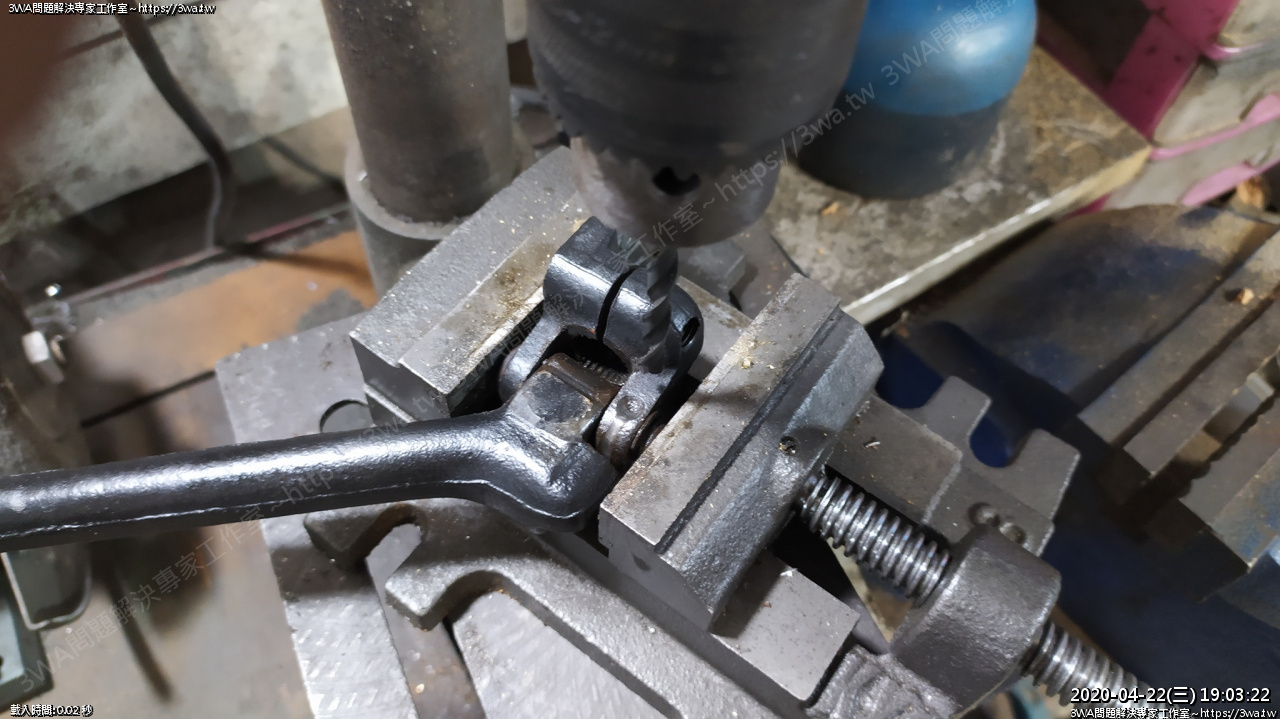

準備鑽入





鑽好了,只要加深一點點即可,太多也不好,珠子可能會噴出來





目前進度



如果單純只有加深珠子的凹槽,還是不太夠,雖然扣住的感覺明確很多,但還是鬆了些





必需要再加強一下珠子頂凹槽的力量,把底部的 C 形環 拆開

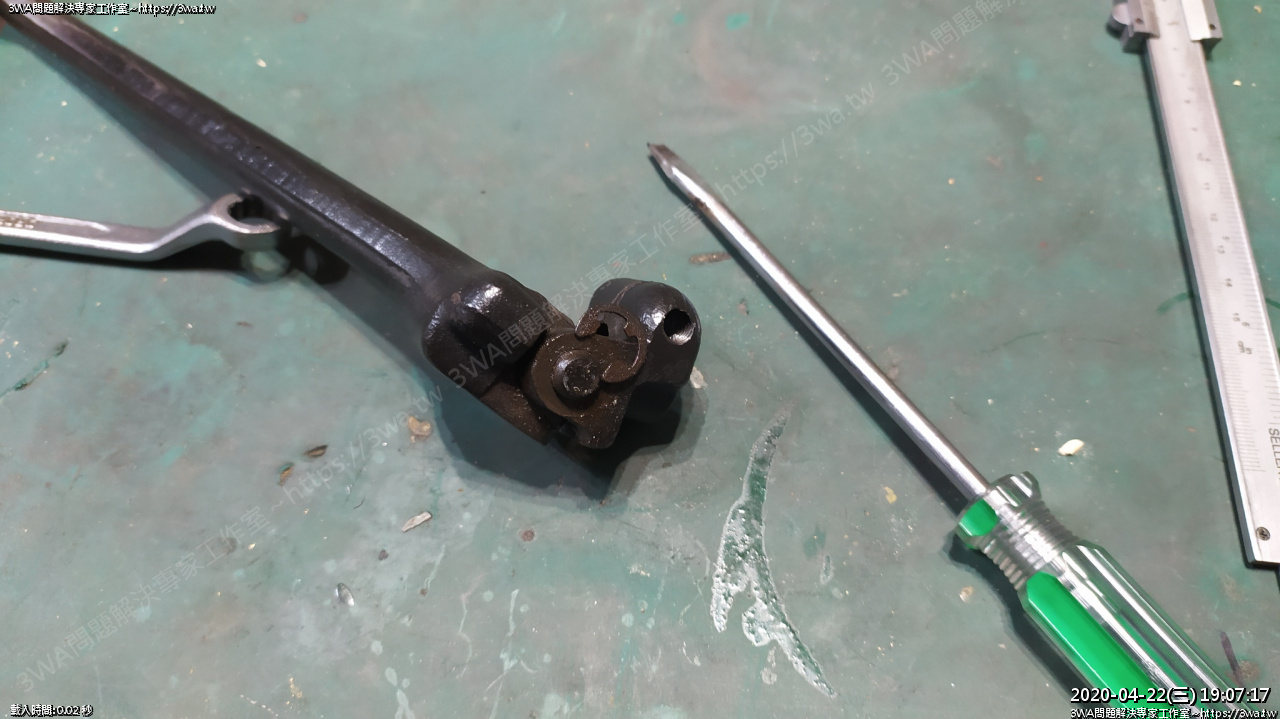

用一字翹開 C 形環,翹的時候手要擋著,才不會飛不見

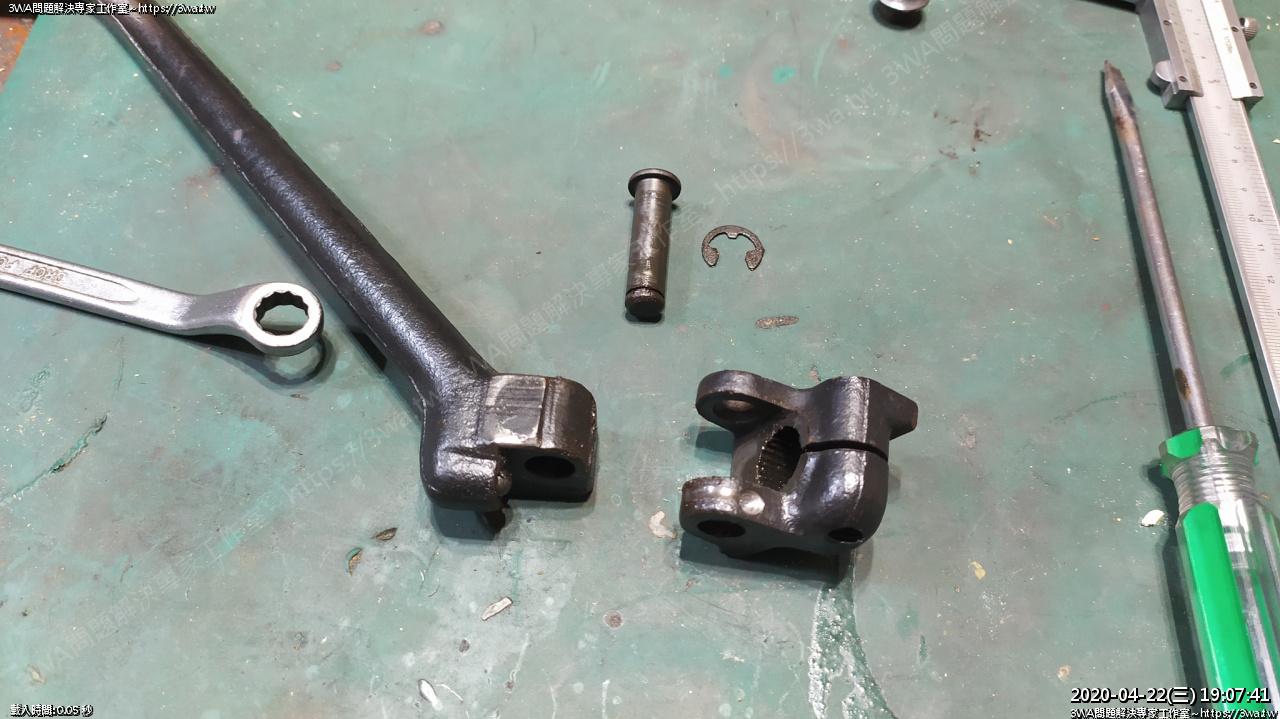

抽出插銷,拆開





珠子

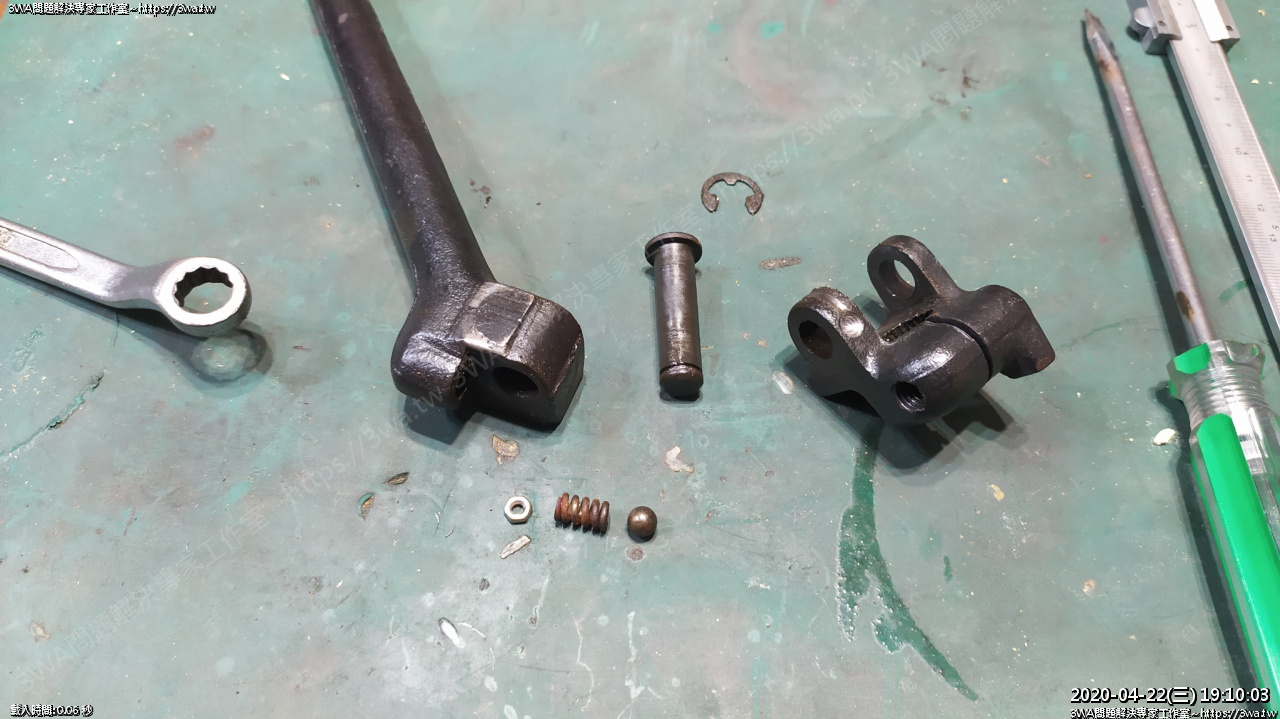

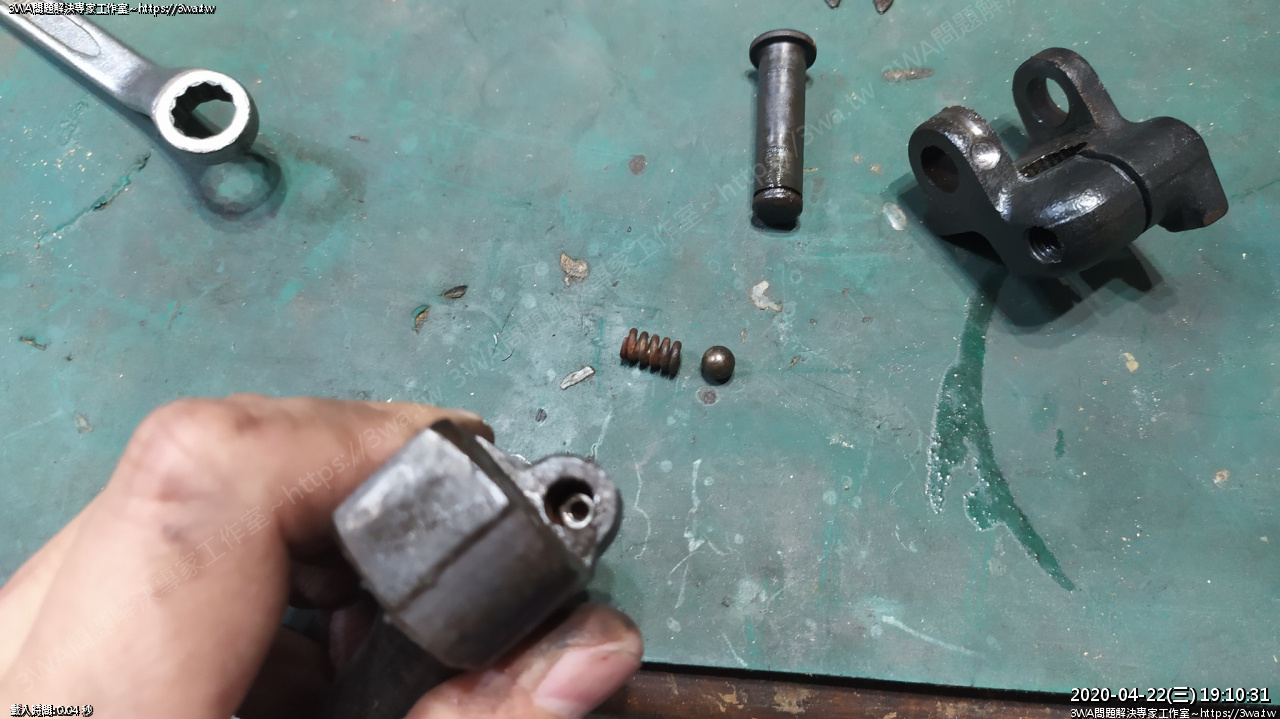

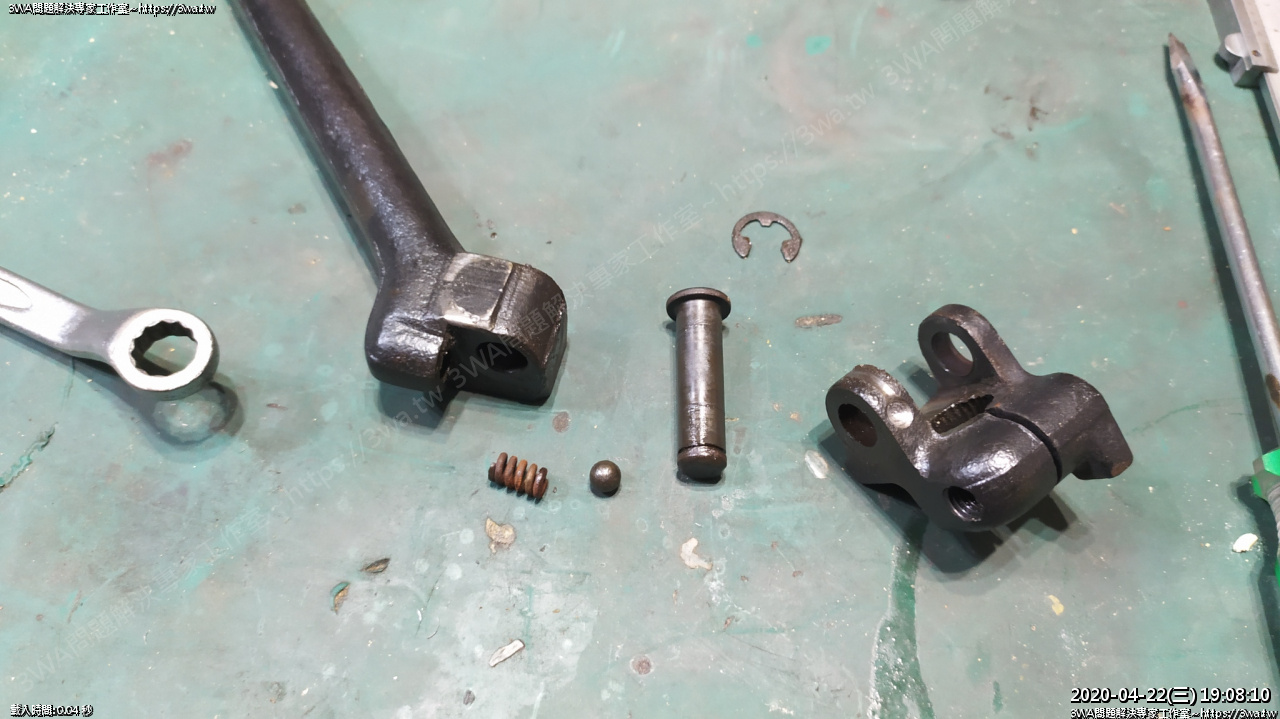

把珠子跟裡面的彈簧倒出來





然後拿一個小的墊片或小的螺帽來加強彈簧的預載





丟入螺帽





丟入彈簧





放入鋼珠,如果珠子變型,就換一顆新的吧

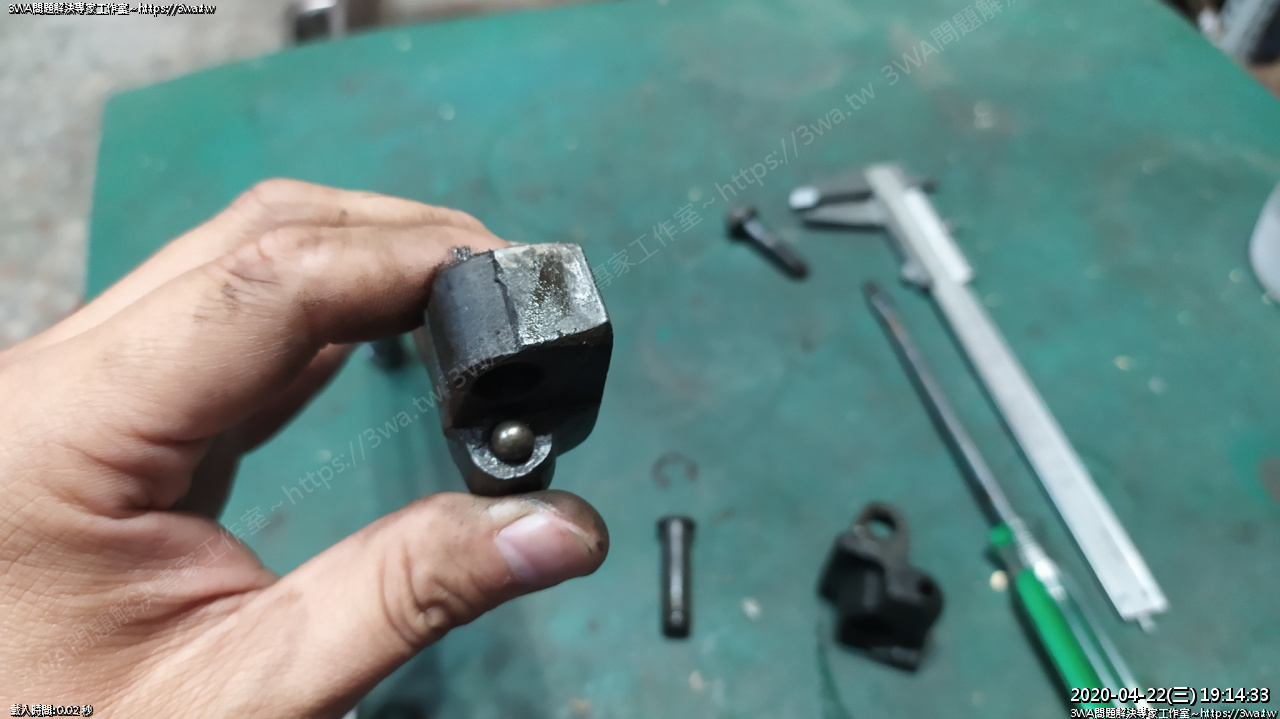

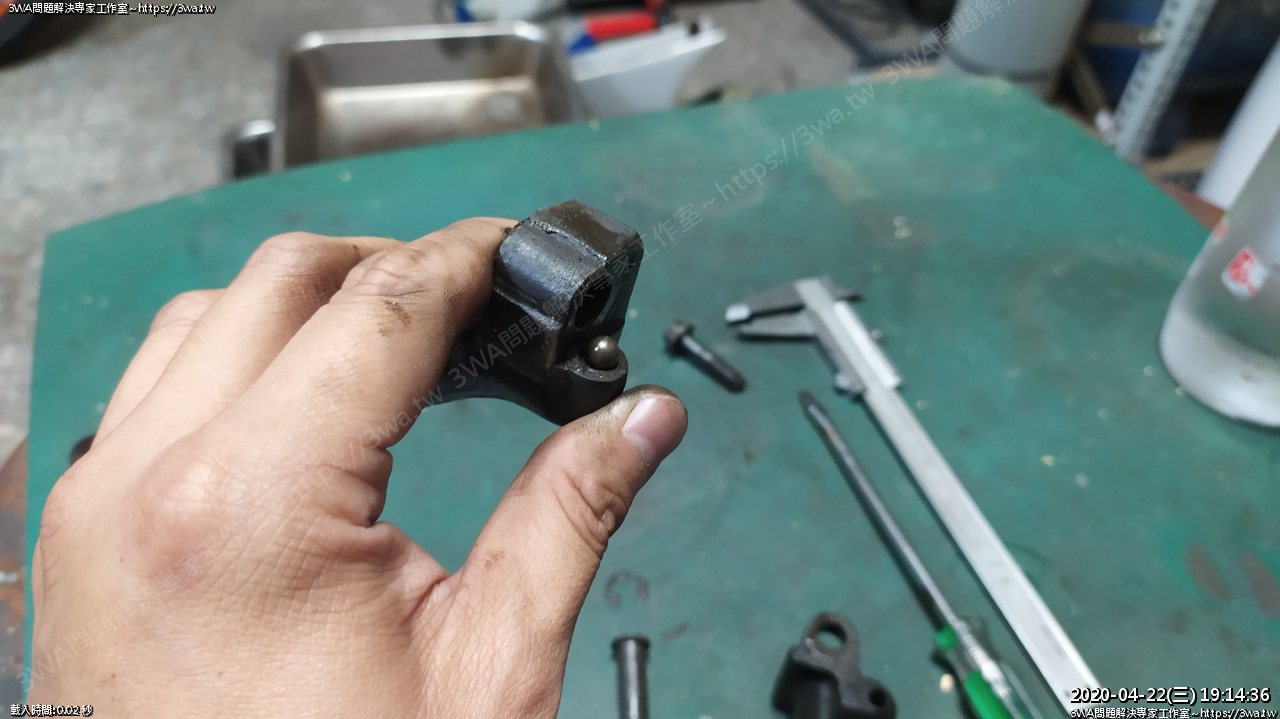

加了預載後,珠子明顯凸出了

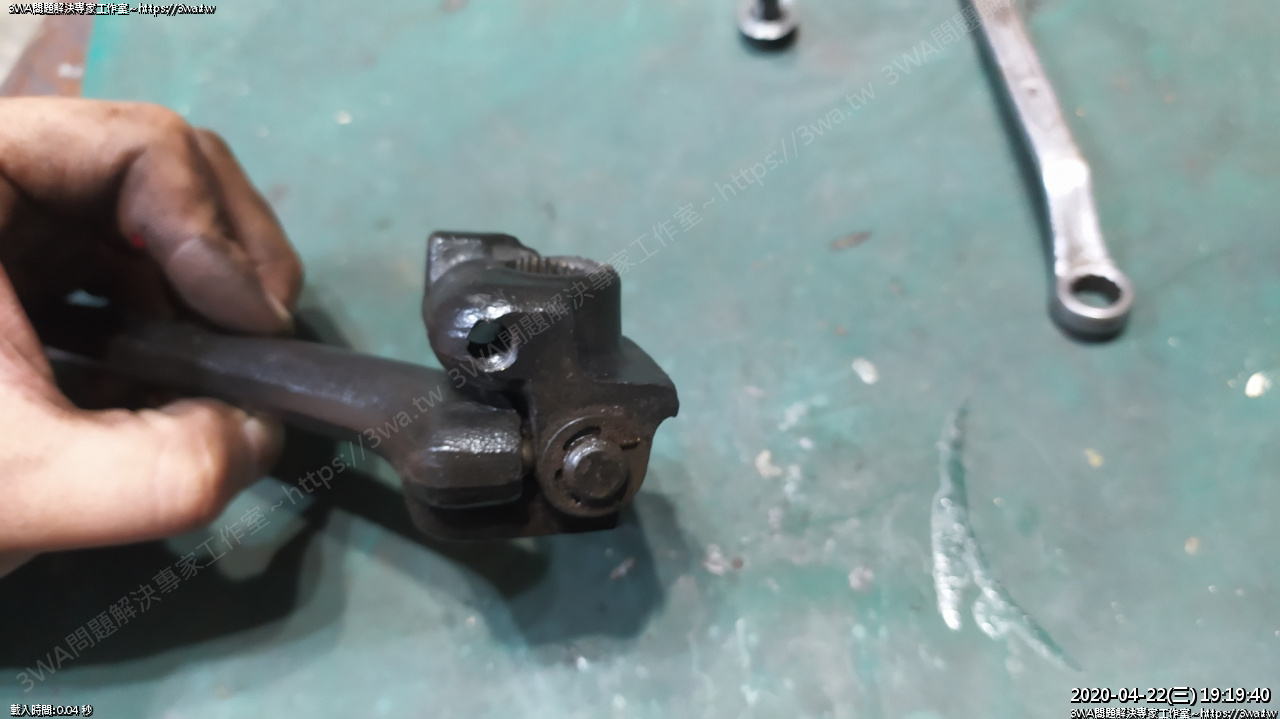

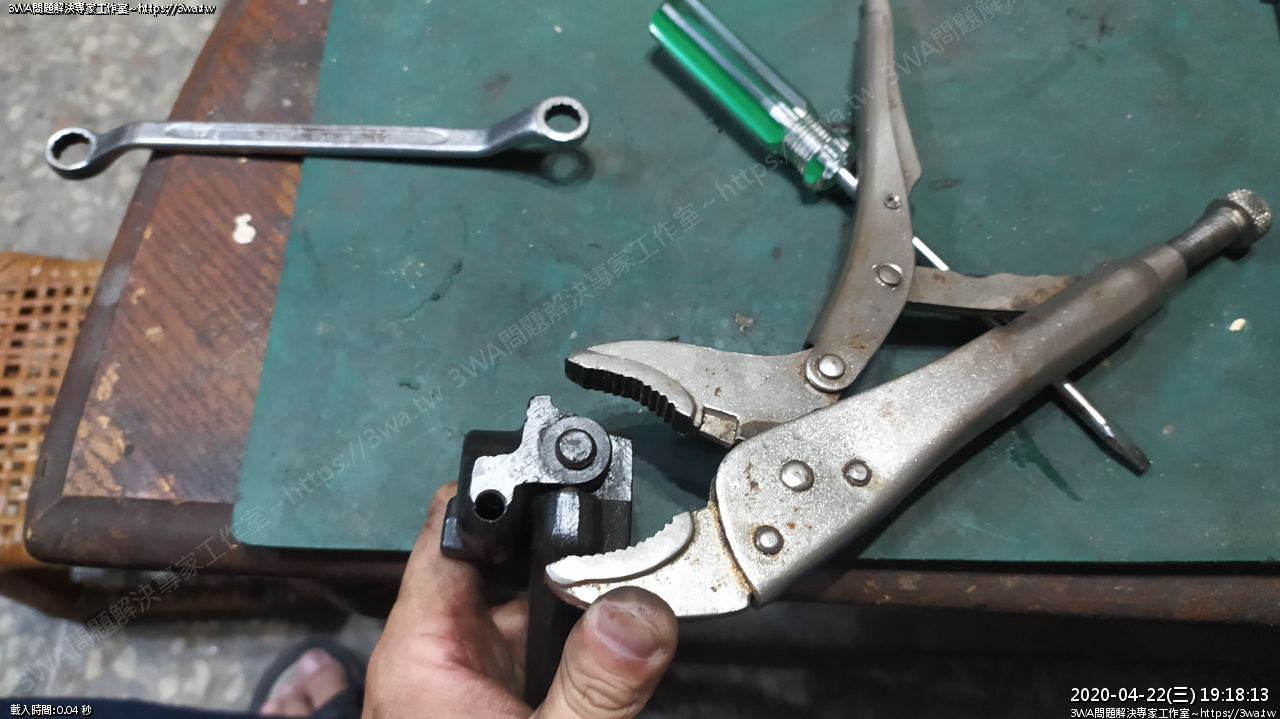

接下來要把插銷裝回,配合萬力才能把插銷壓回,彈簧硬很多





插銷裝入成功

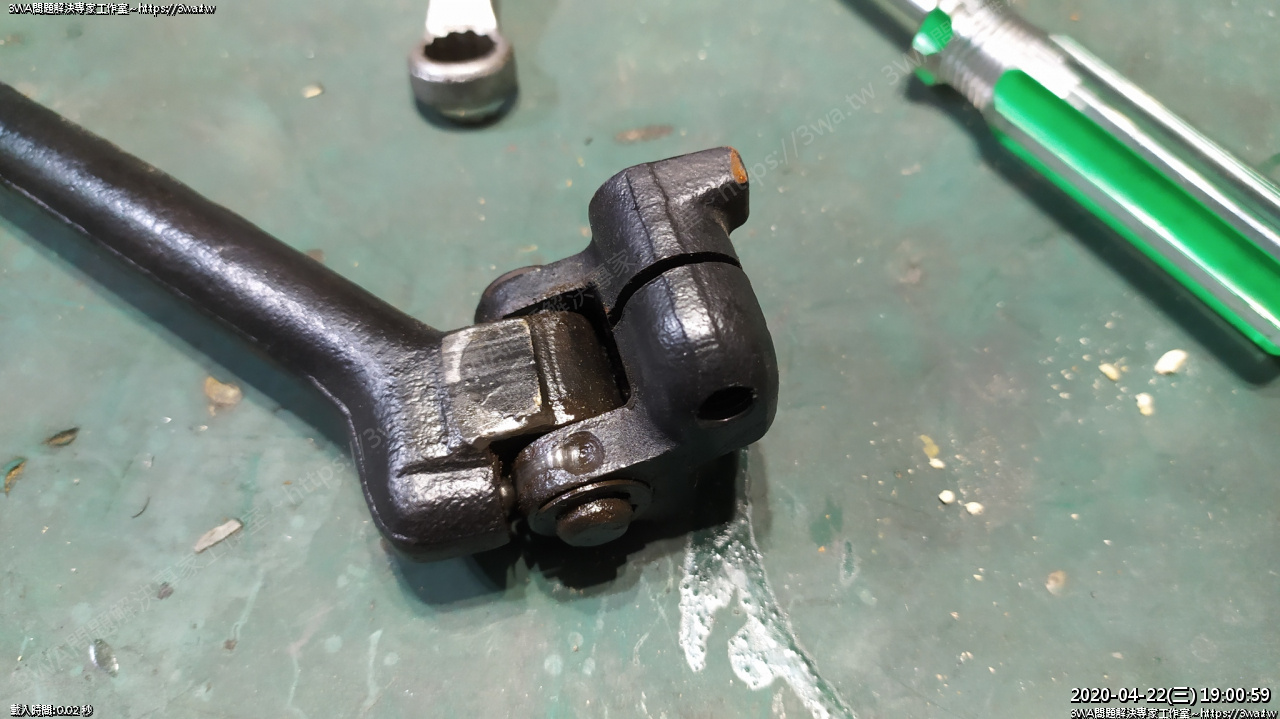

裝回 C 形環



加強彈簧預載後,差別就明顯了,沒那麼輕易讓你掰開



必需二手才扳的動了

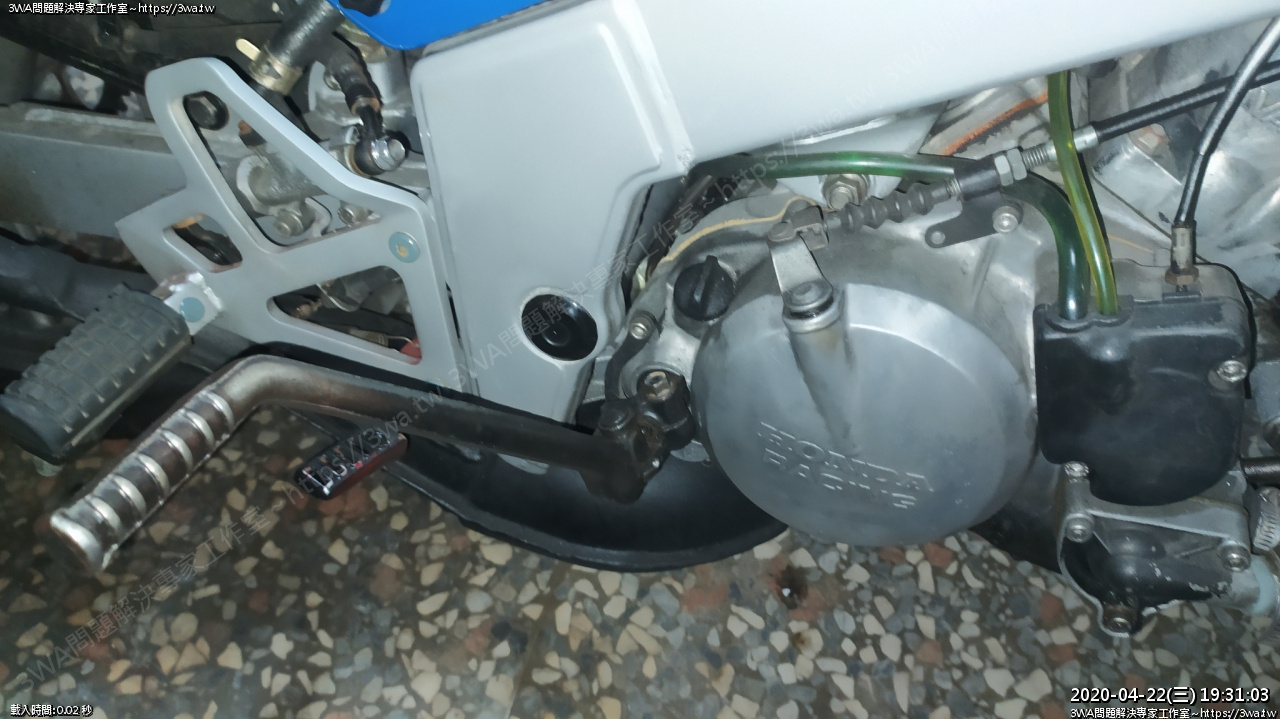

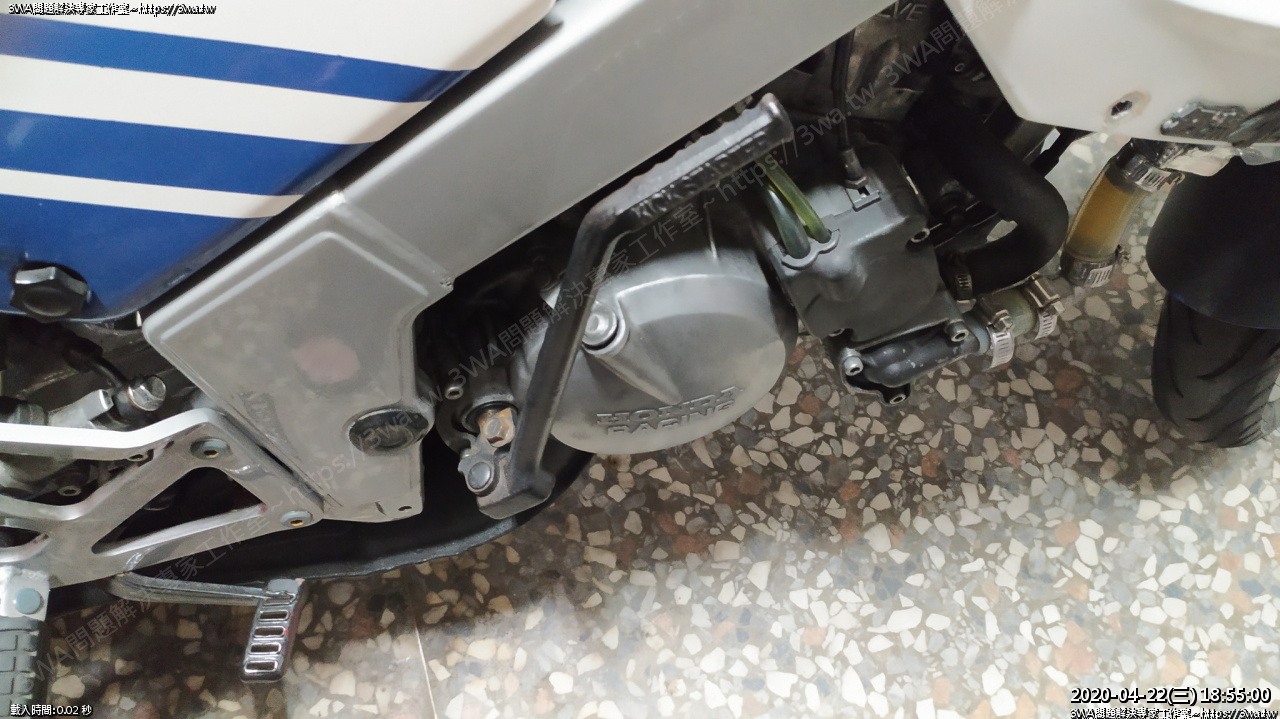

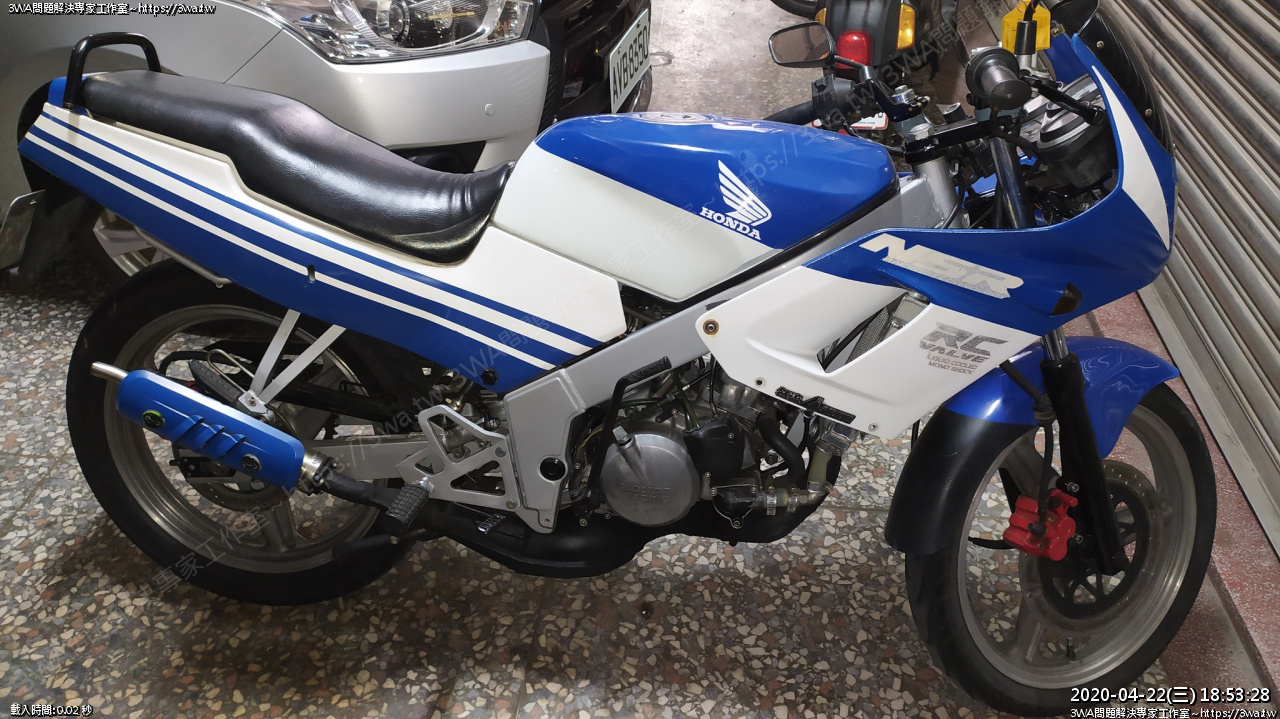

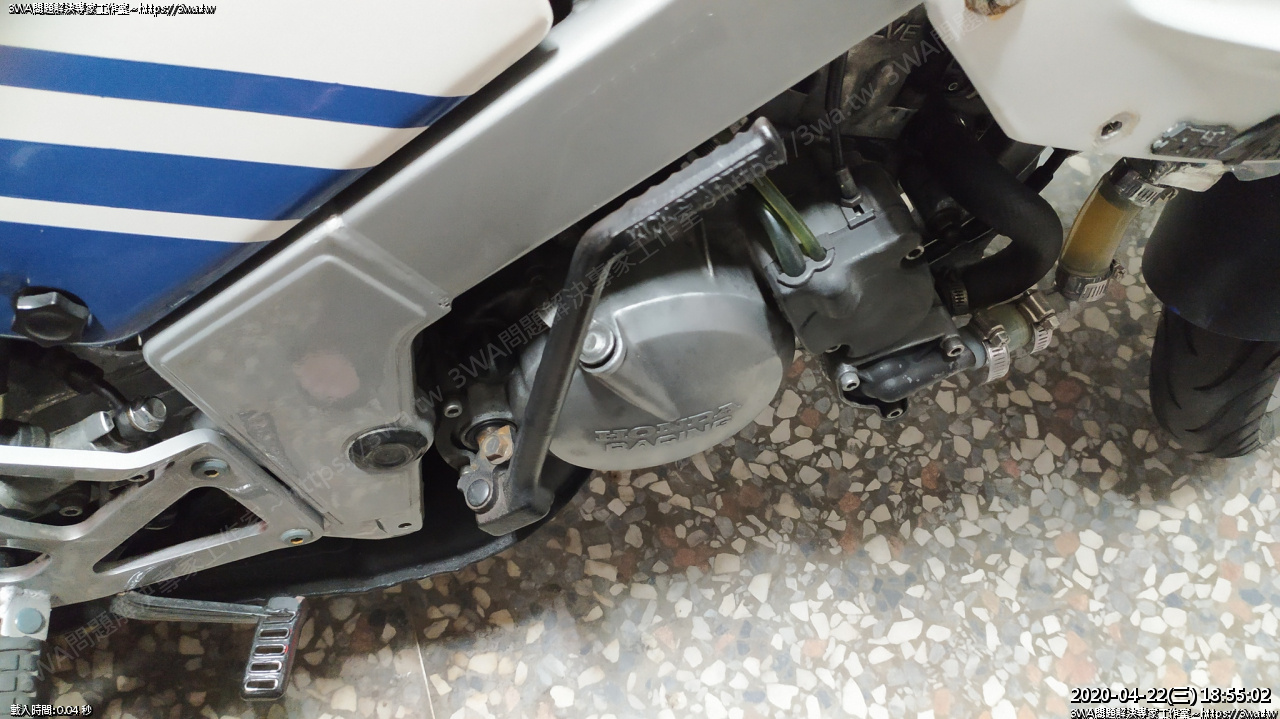

將踩發桿裝回車上



相當不錯,修好了,這樣就不會輕易彈出來去打到腳...





相當讚
