標題:自製機車USB充電Part2
網址:https://3wa.tw/blog/blog.php?id=1893
內容:






 去年自製了機車USB充電器,有多買 HW-676 DC-DC 降壓塊

手邊又有多的PVC水管,再來自製一個防水型的機車USB充電寶

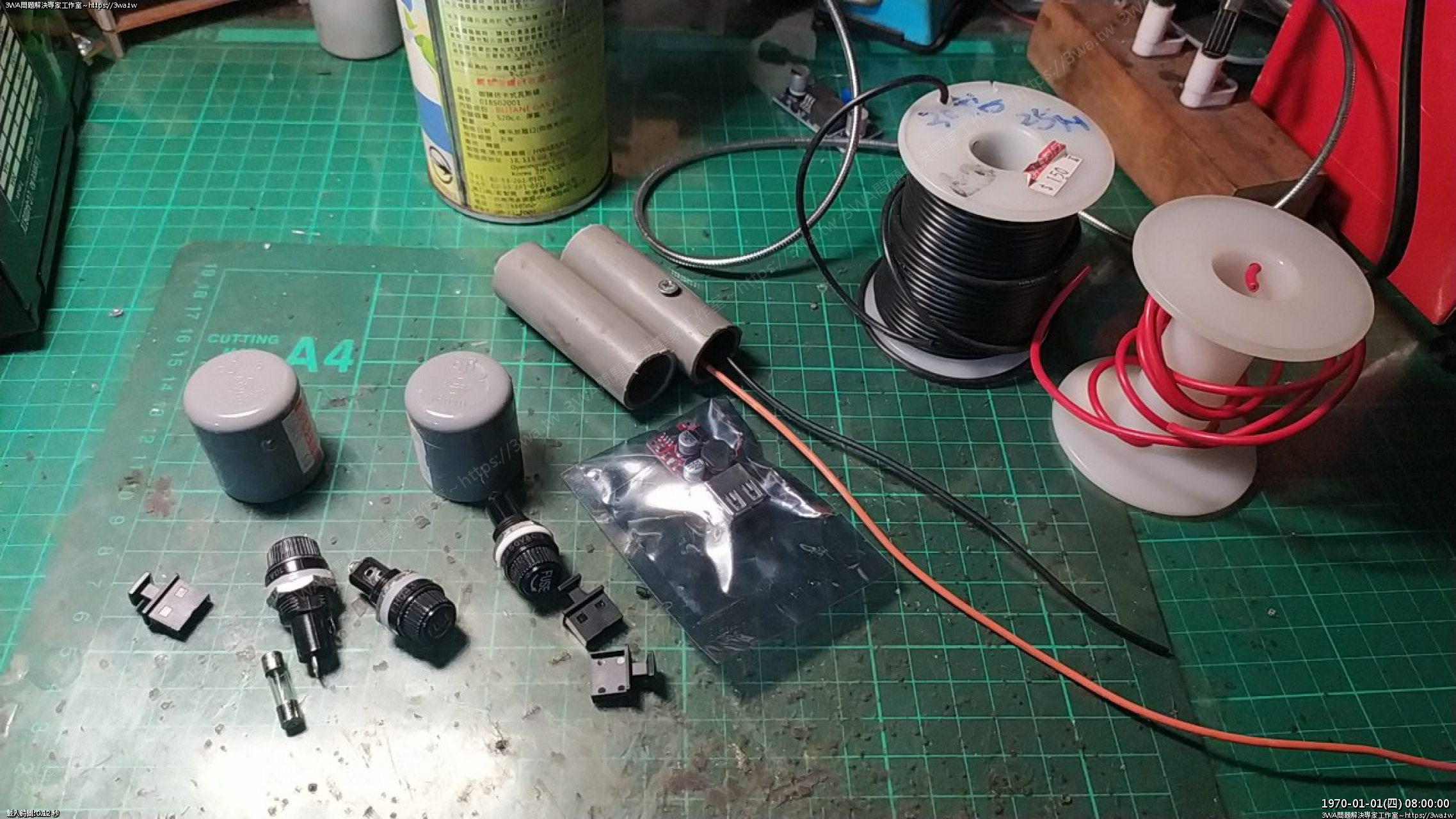

所需材料:

  1、HW-676 DC-DC 降壓塊 = 28$

  2、線材(紅、綠線,或紅、黑線) = 3$

  3、熱熔膠 = 5$

  4、PVC管 6cm 內徑 18mm 外徑 22mm x 1 = 5$

  5、PVC管套 內徑 22mm 外徑 30mm x 2 = 10$

  6、20mm保險絲座 x 1 = 10$

  7、保險絲 20mm 10A = 1.5$

  8、攻牙螺絲 x 1

  9、M5 x 40mm x 1

10、M5 白鐵螺帽 x 1

11、M5 白鐵華司 x 2

12、電動扳手 ( 沒有電動扳手的同學,可以用打火機跟螺絲起子代替 )

13、2mm 鑽尾

14、12mm 擴孔鑽尾

15、割草機汽油管 4x7 7.5cm

16、L 型角鐵 25$ ( 裝車上時使用 )

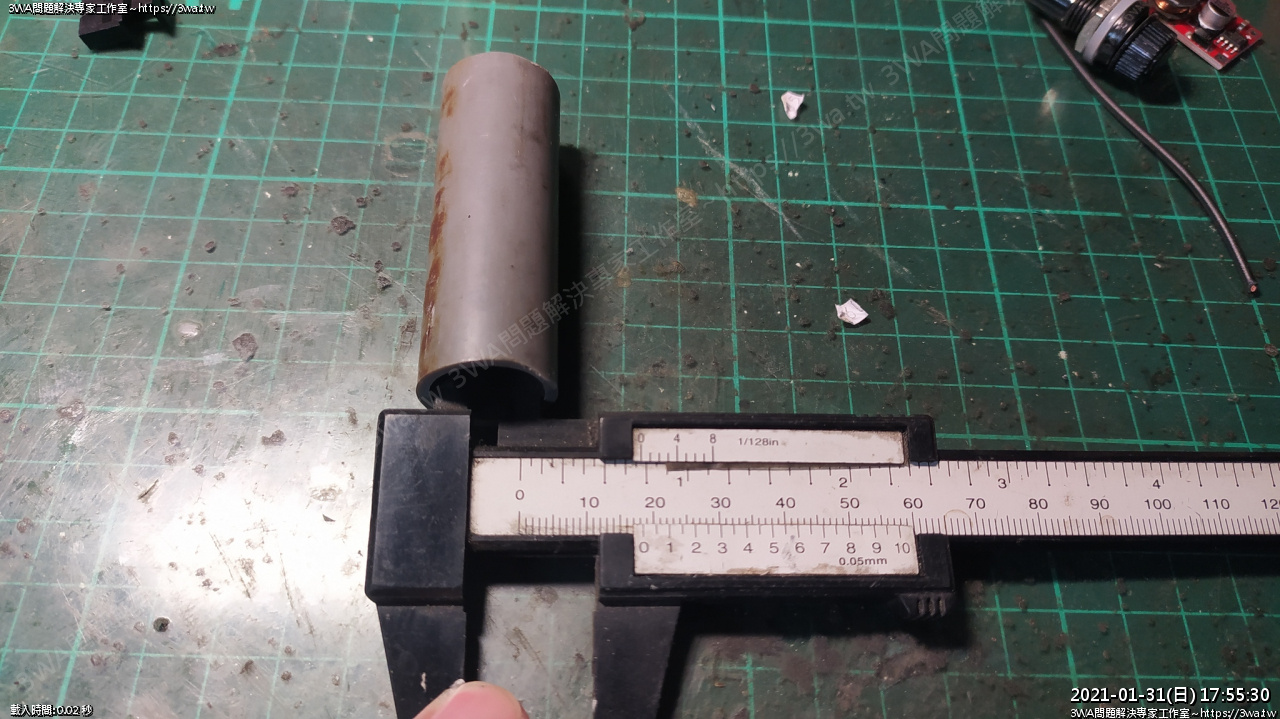

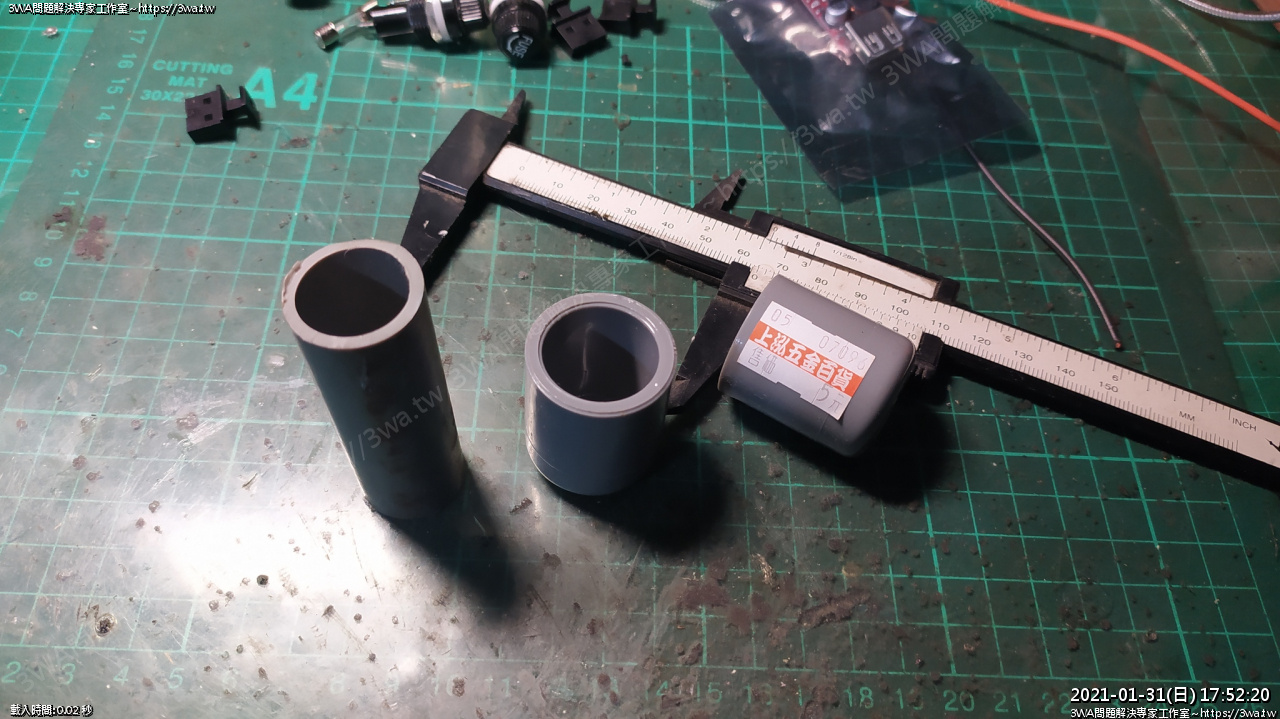

 首先拿一個 內徑 18mm 外徑 22mm 長度 6~6.4cm 的塑膠水管





 還要買這個水管口徑可以用的蓋子,蓋子的內徑22mm,外徑30





 水管跟蓋子都很便宜,三個大概20$

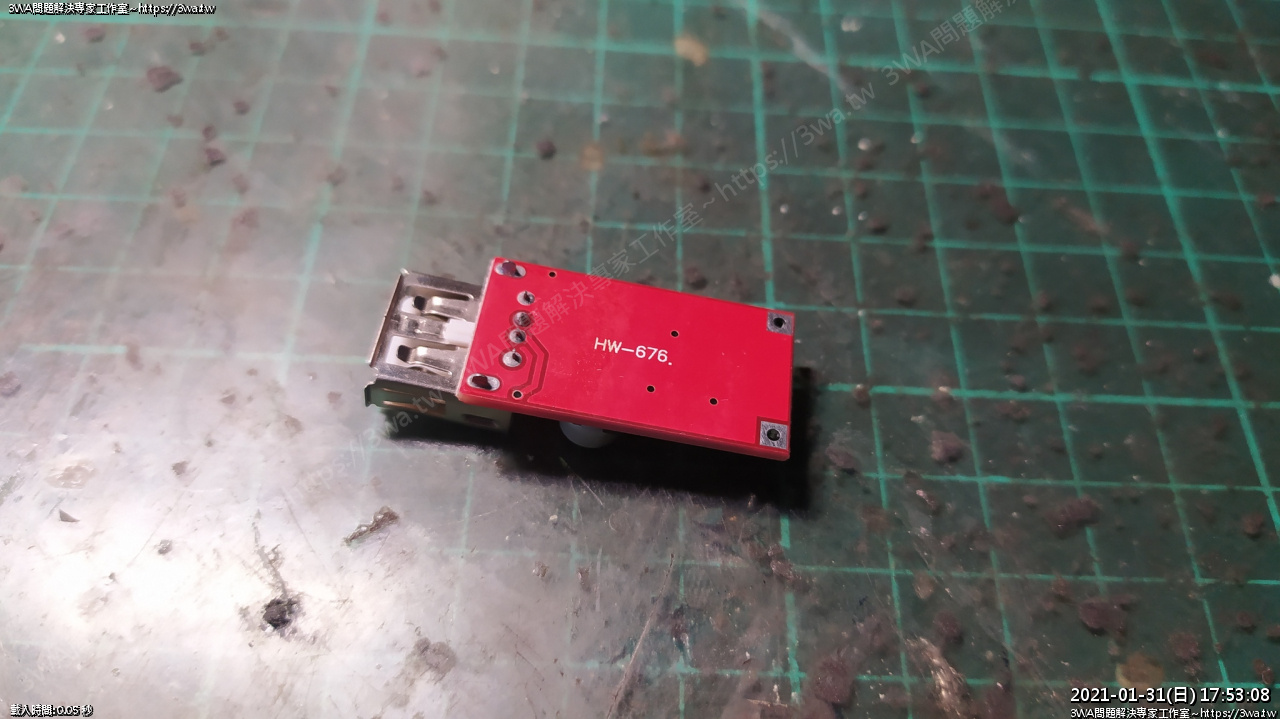

 12V轉 5V USB 模組 HW-676,28$

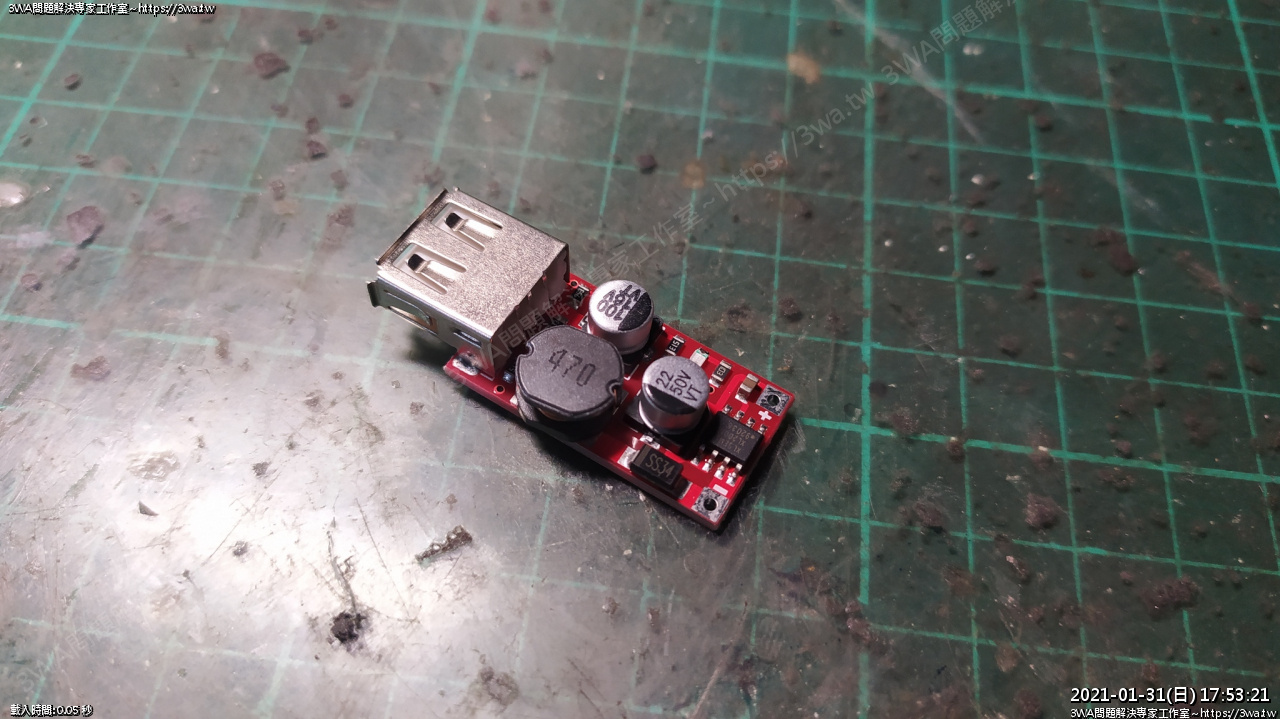

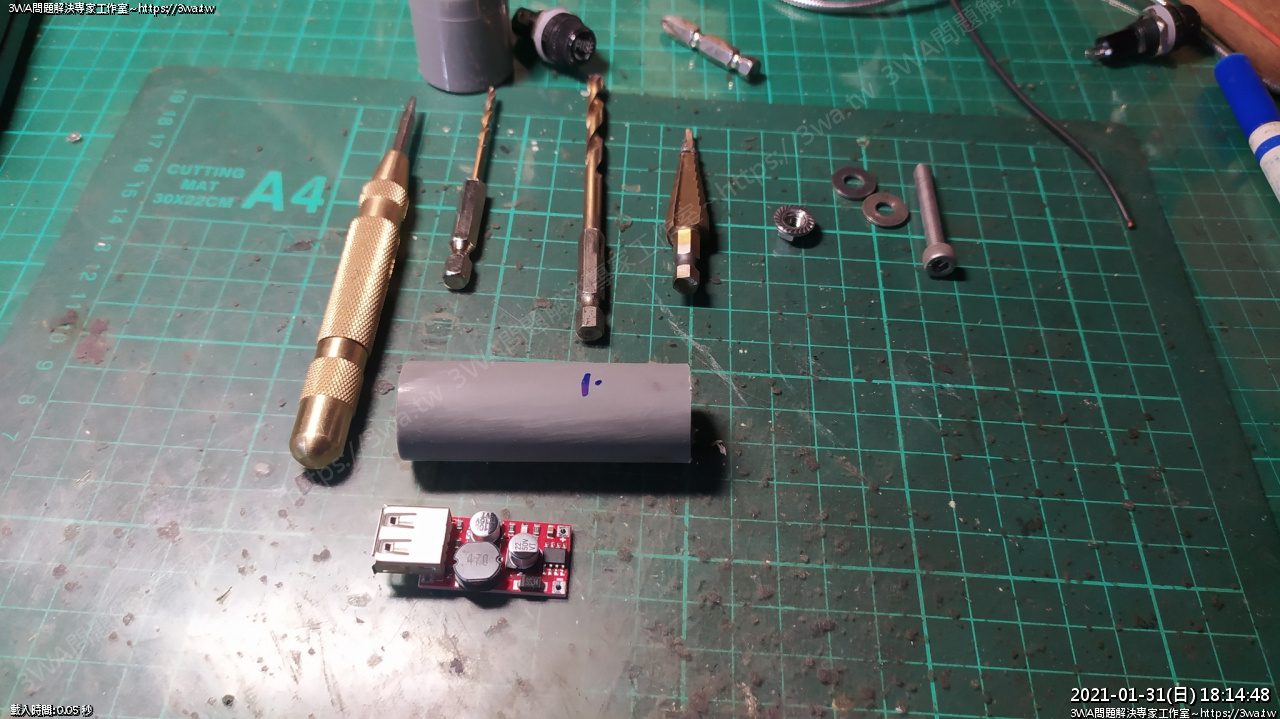

 正面

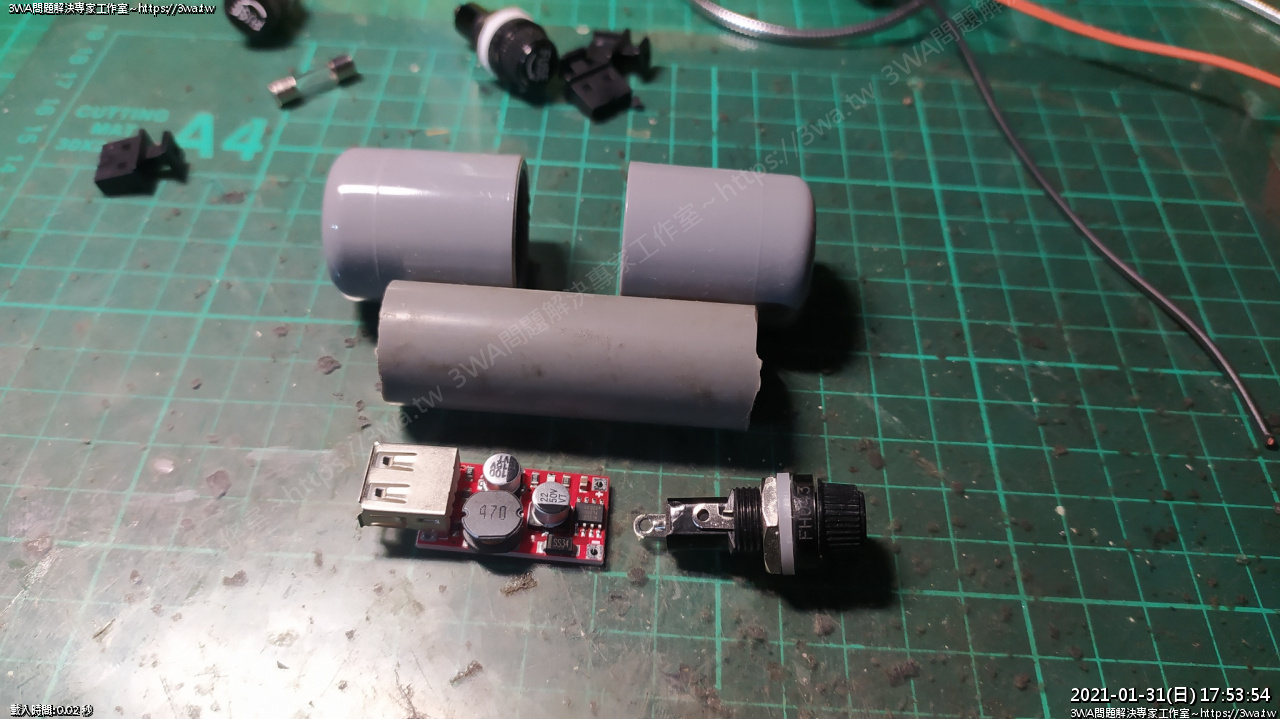

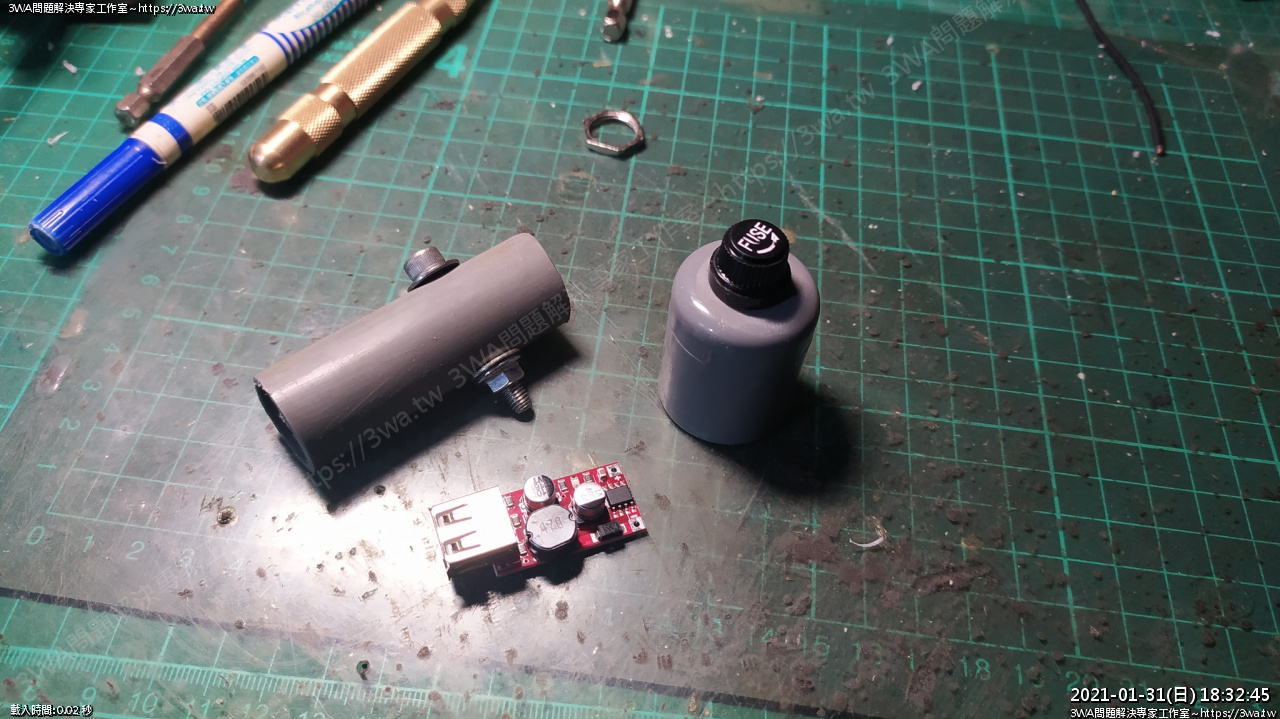

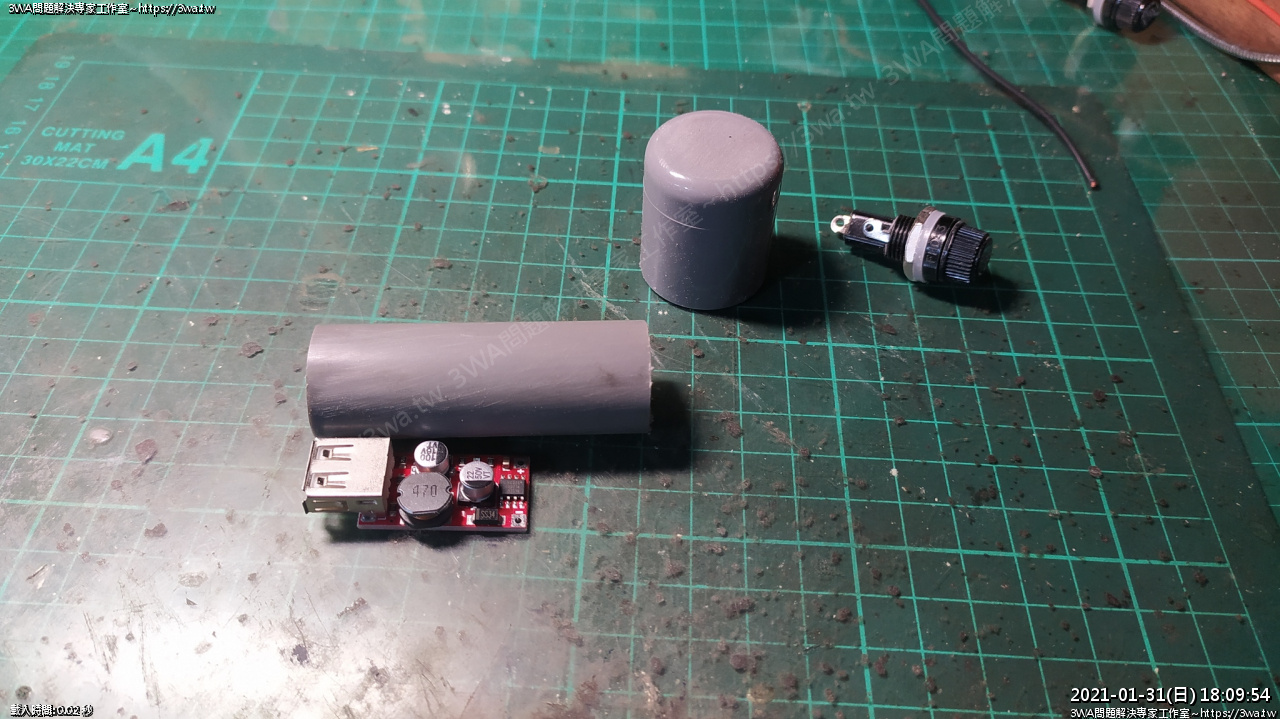

USB的模組剛好可以裝在水管裡,同時後面可以插上保險絲,變得相當方便





平時不用時,也可以蓋上蓋子,就不會怕雨水或生銹了~~~

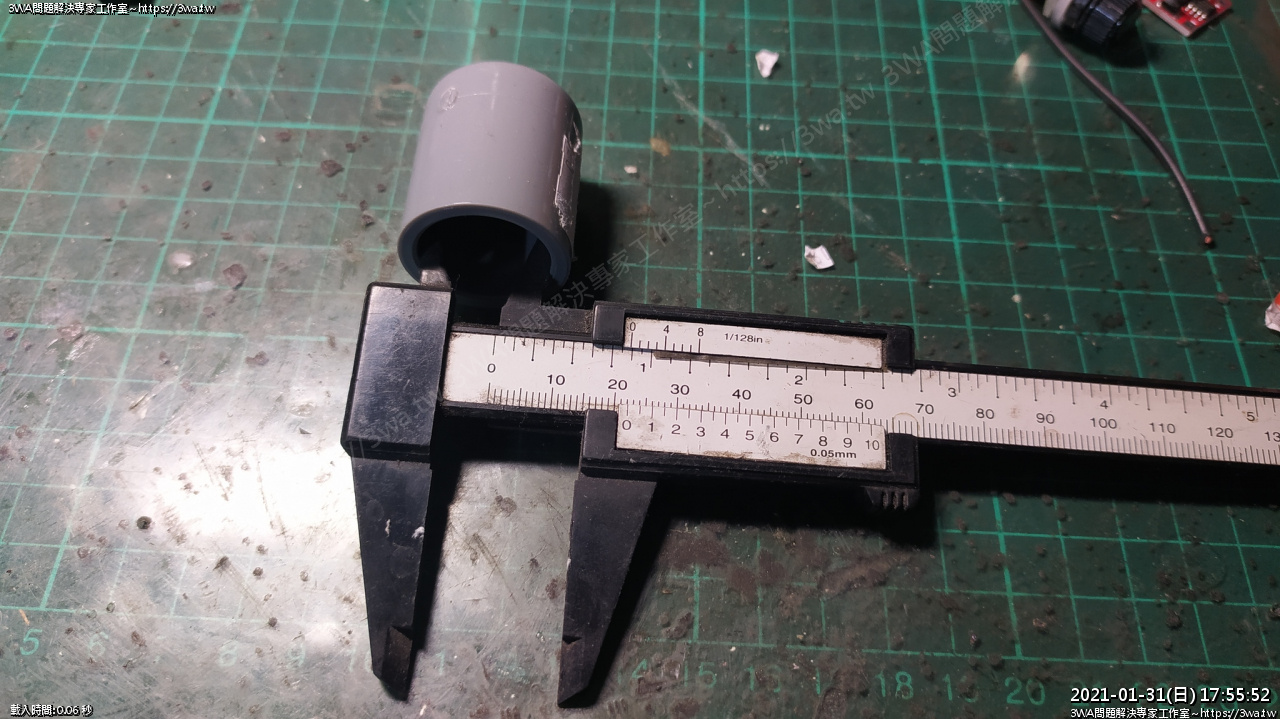

 水管,外徑 22mm





 內徑18mm

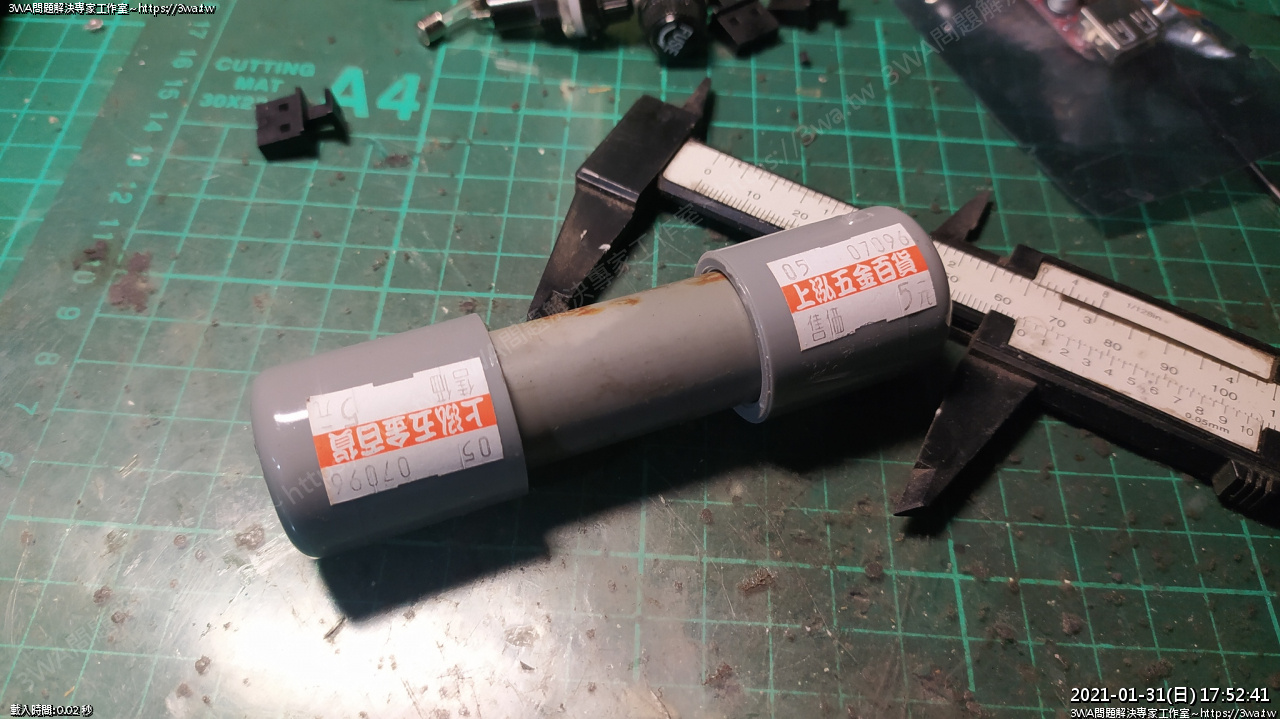

 蓋子,內徑22mm





 蓋子外徑 30mm,不要被蓋子上的 16mm 騙了,這個 16mm 不知道在寫什麼,很雷...

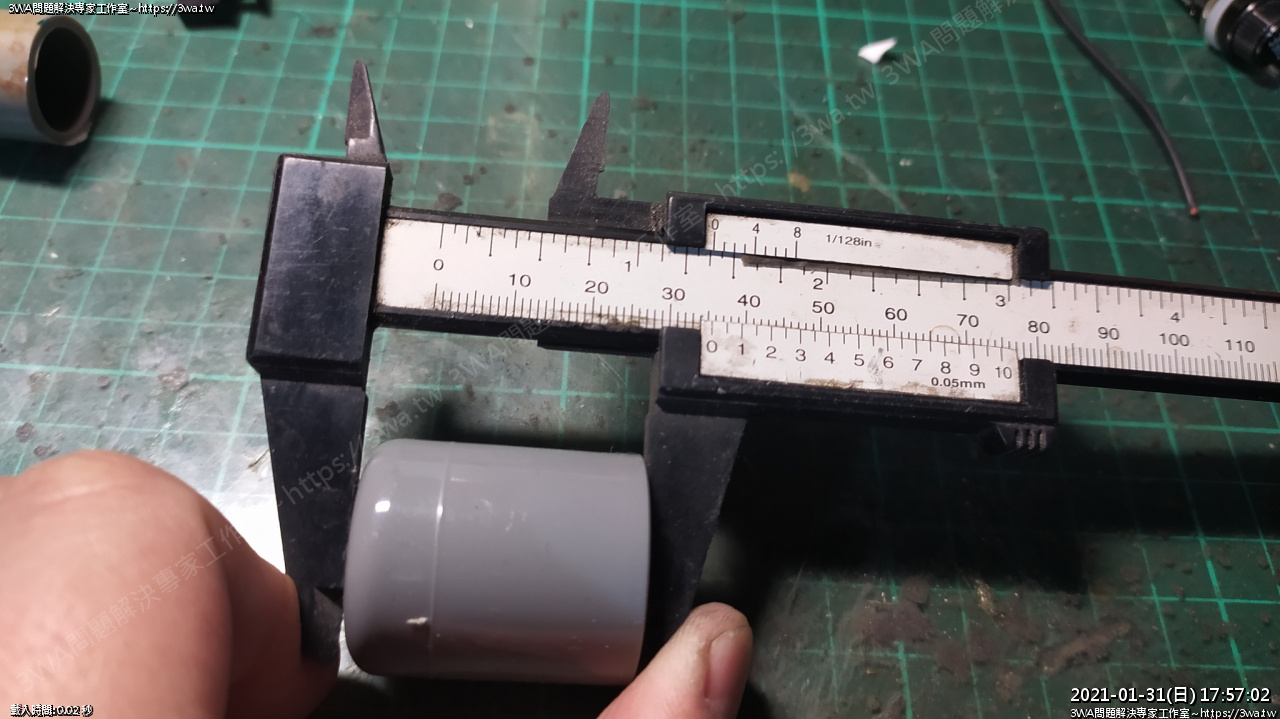

 蓋子的長度 35mm

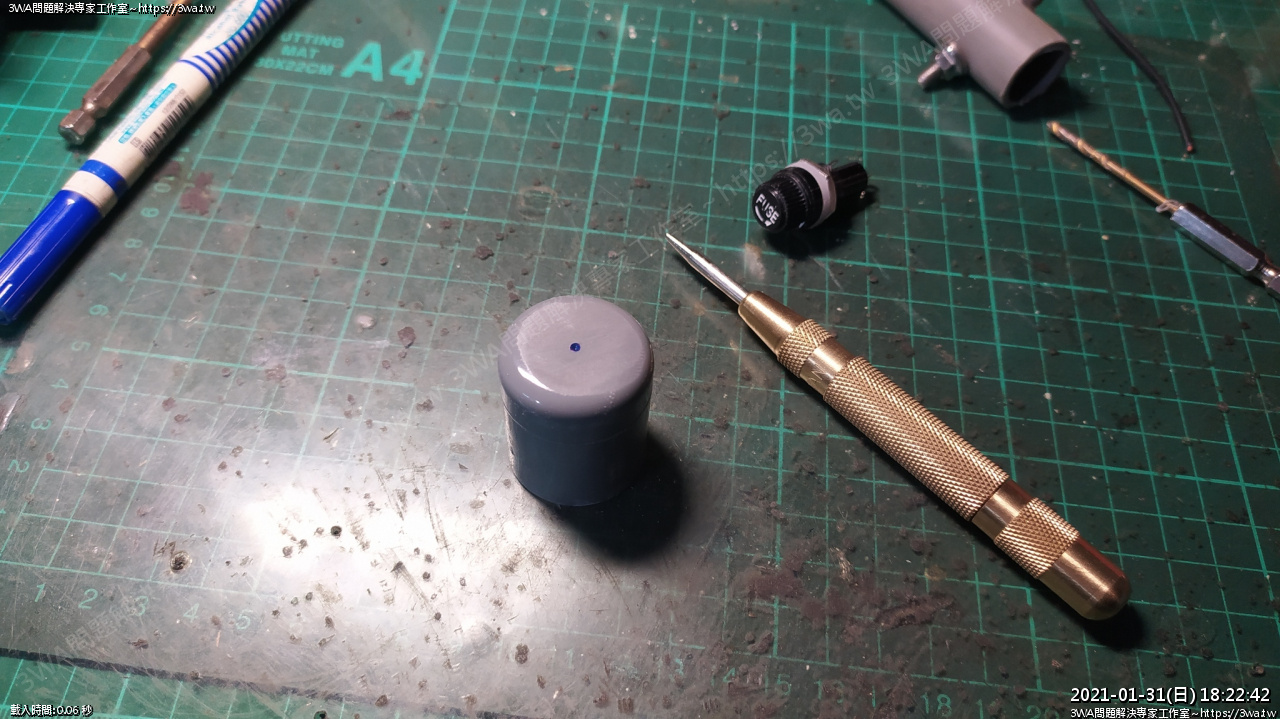

 把蓋子上的貼紙撕掉

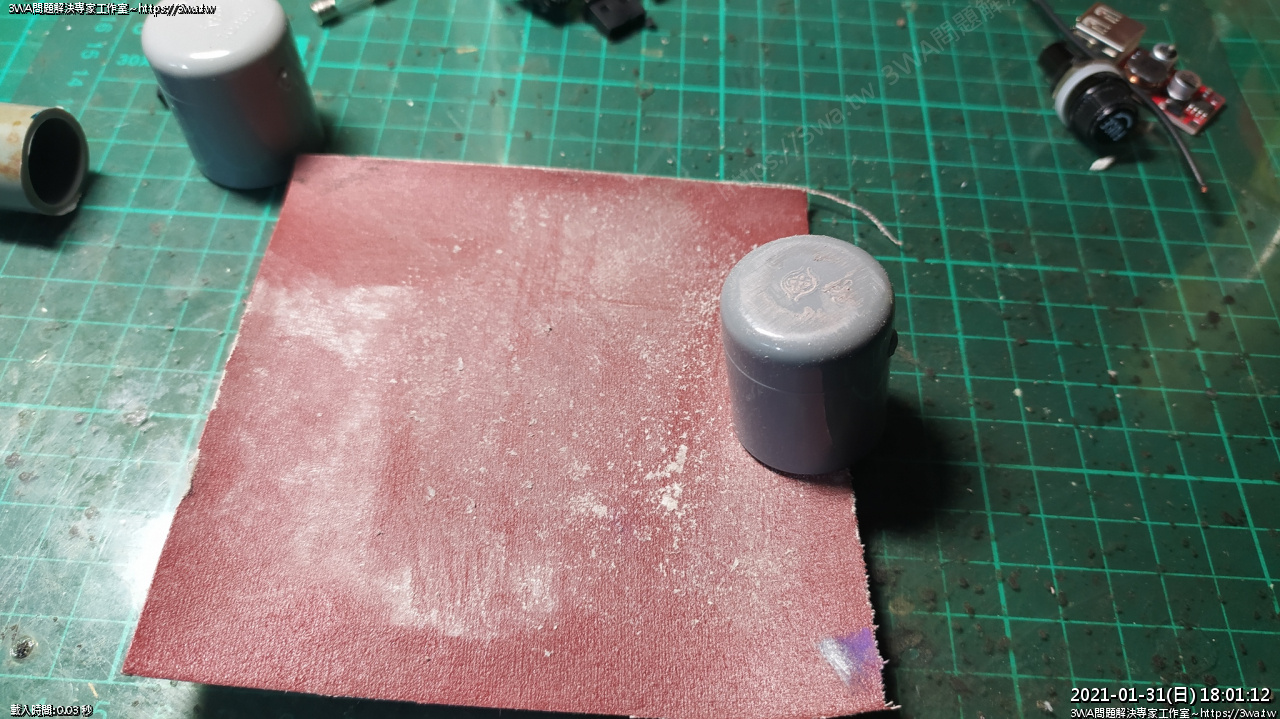

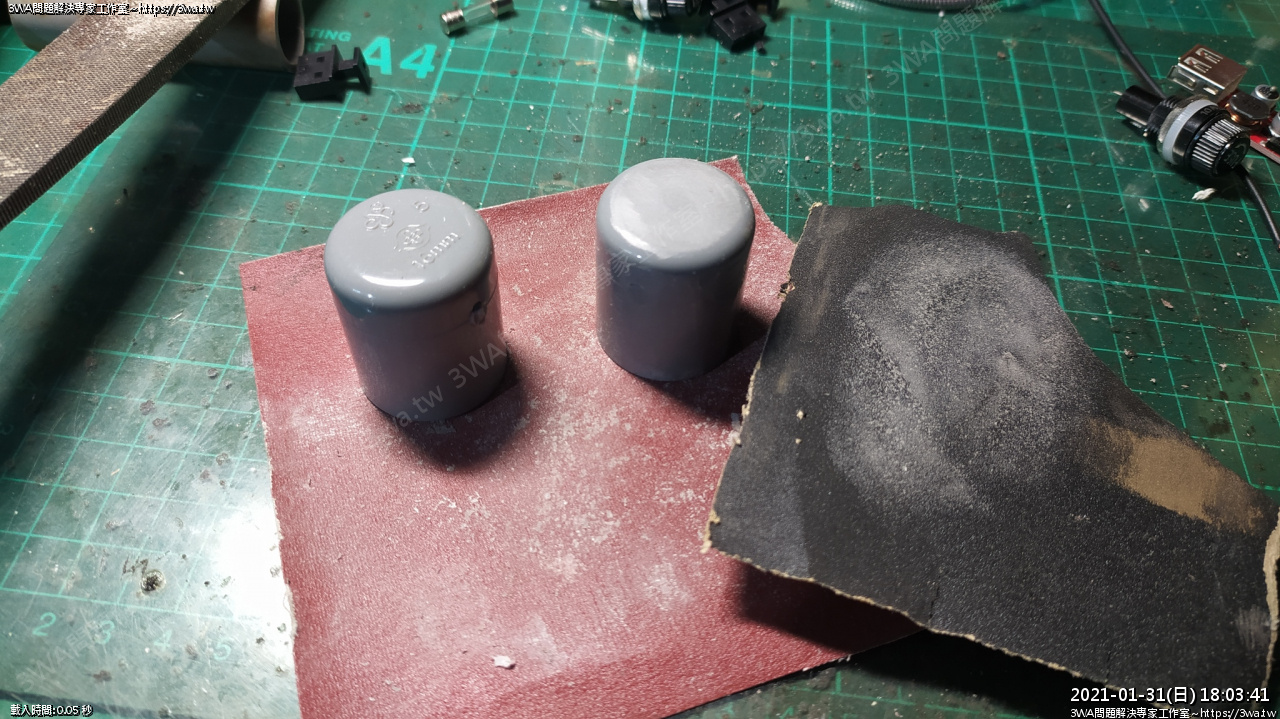

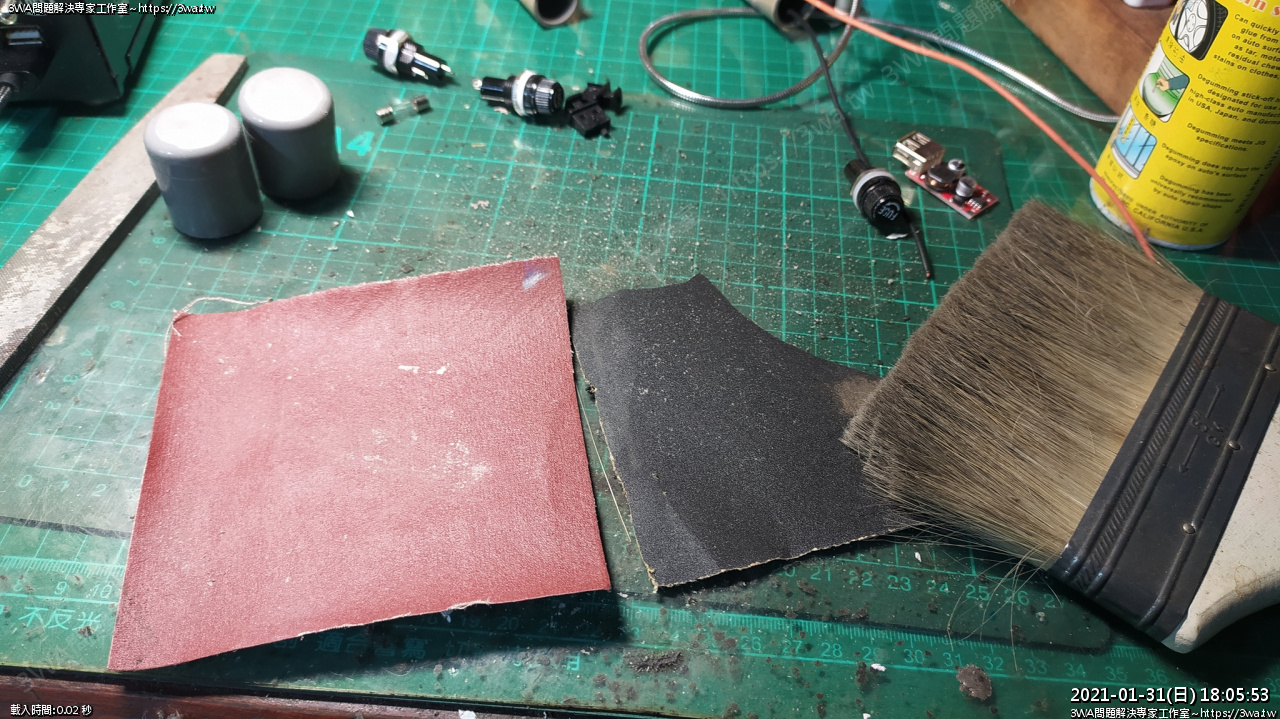

用砂紙把字去除





磨幾下

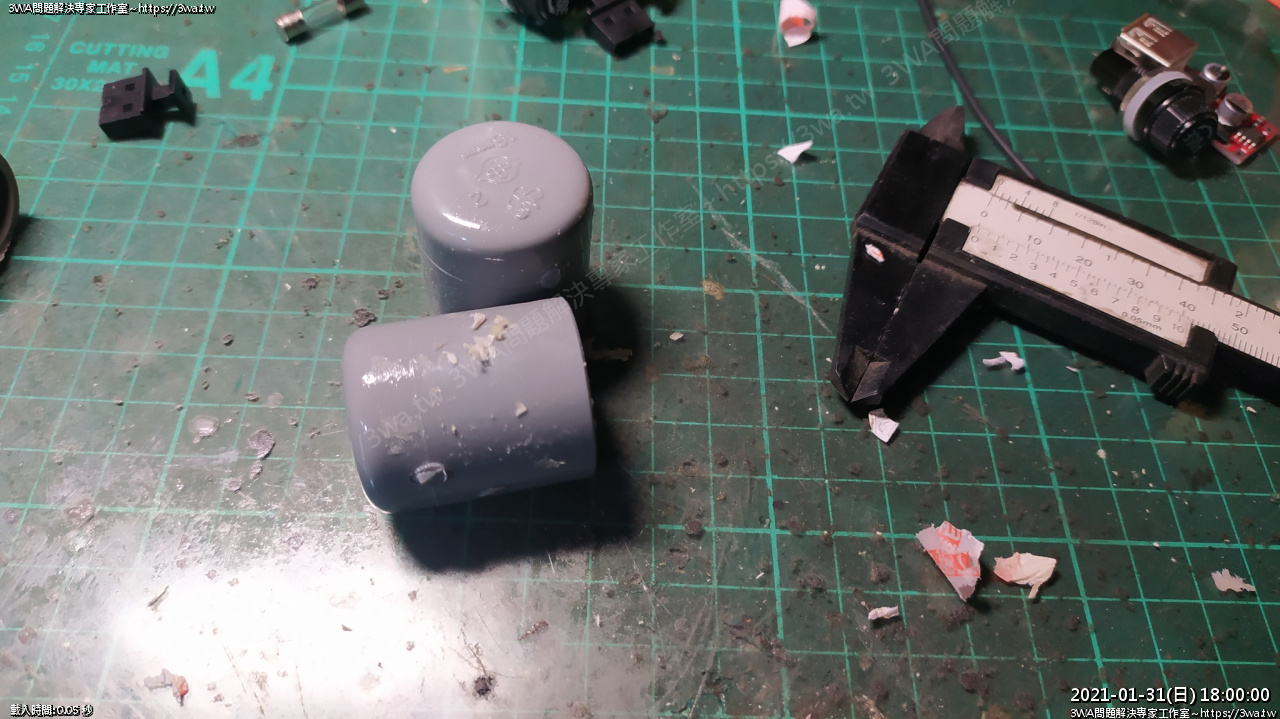

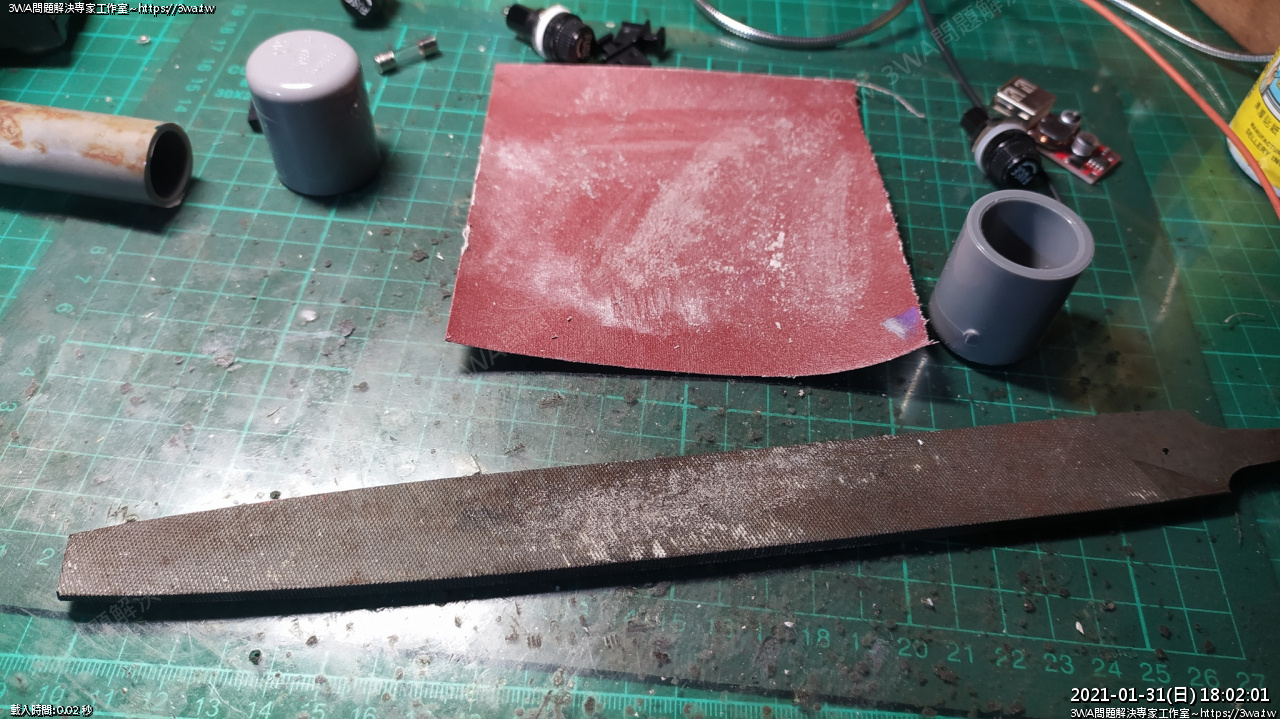

 用銼刀快多了





 銼20秒就平





 磨好了,把砂紙的粉塵刷掉

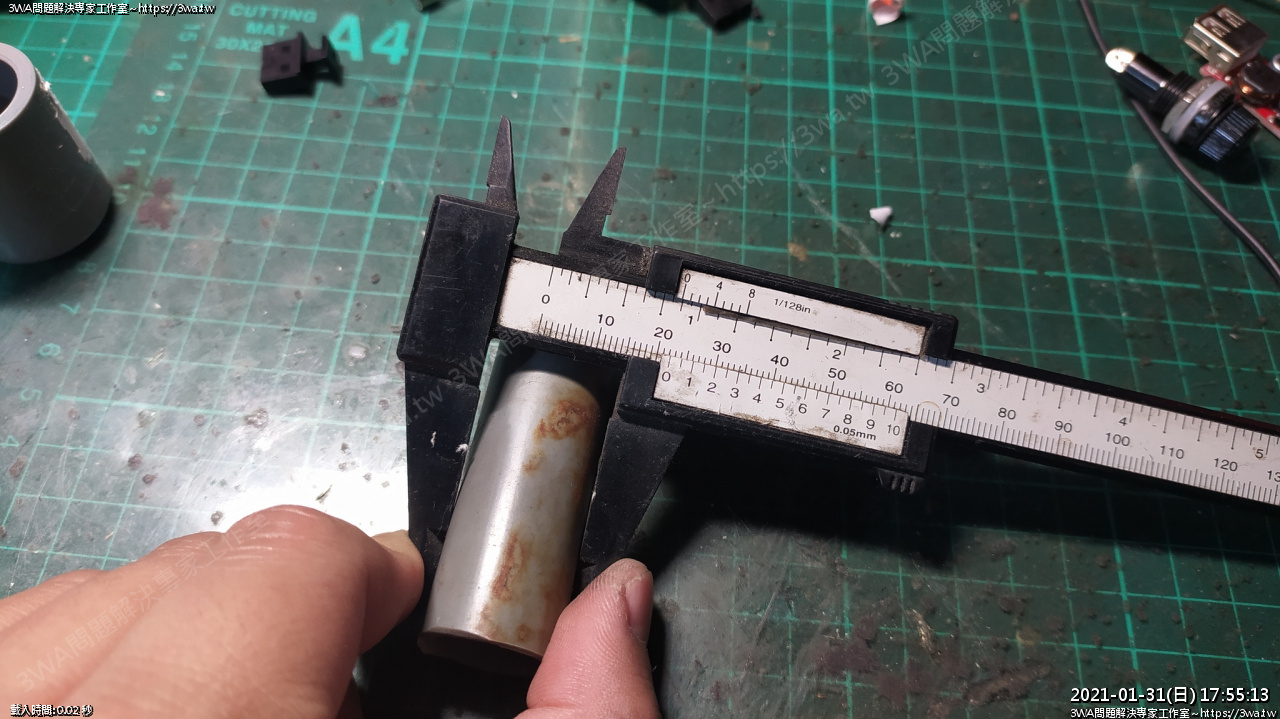

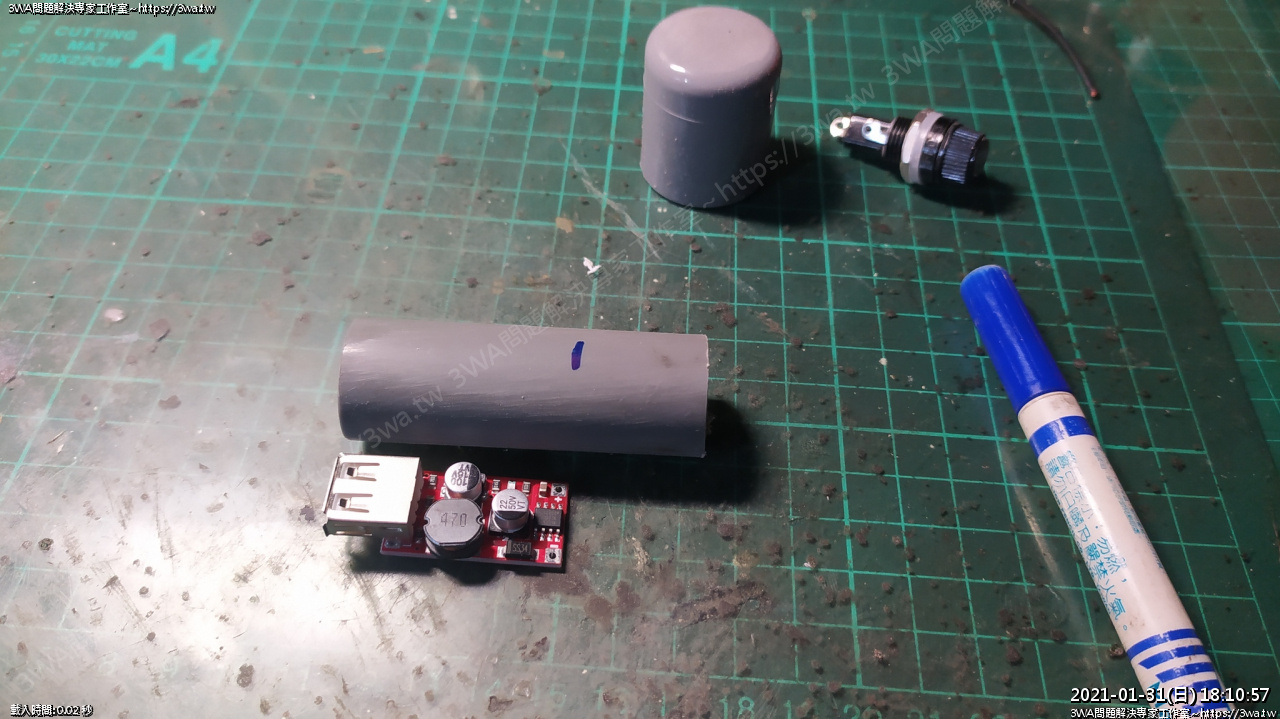

 丈量 USB 插入後的位置





 剛好切齊即可





 拿筆出來劃線





 畫

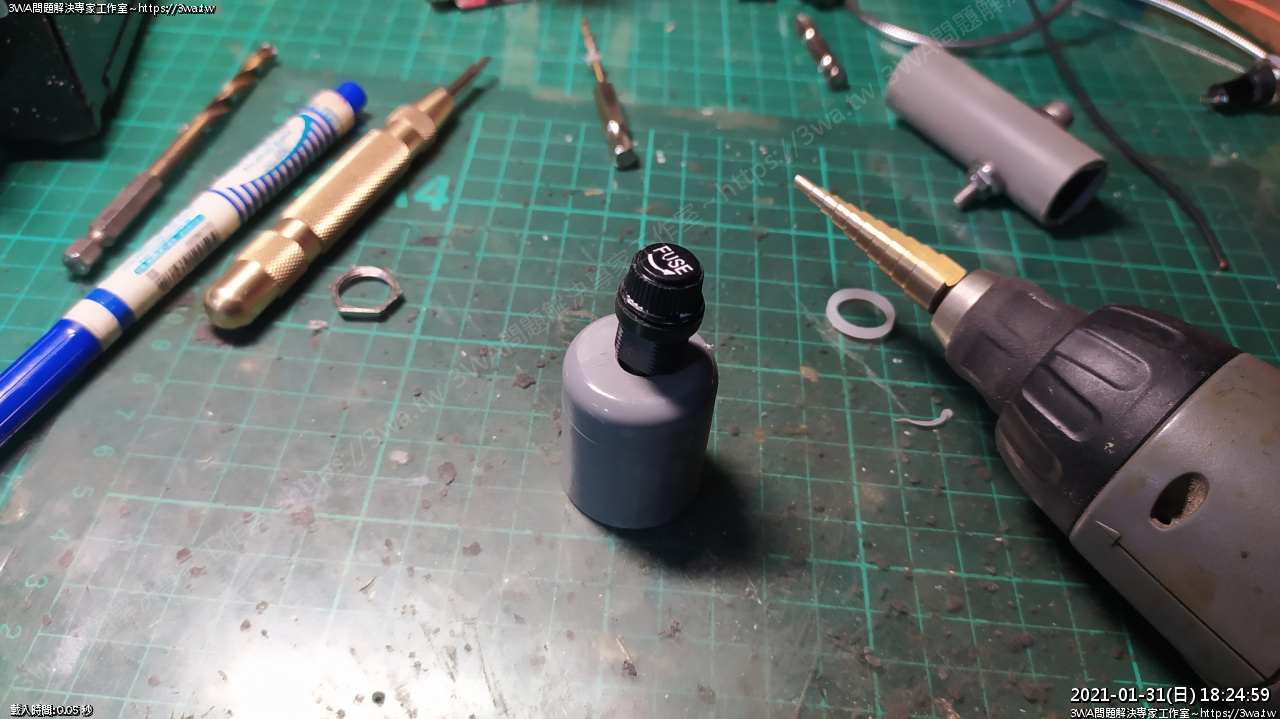

 打一支螺絲,讓自製的機車USB充電寶 可以用洞鐵鎖在後照鏡上或方便固定,同時

USB座也不會因為用力過猛縮進去,洞要把剛才畫線的地方稍微裡面一些,

留螺絲的空間





中心衝

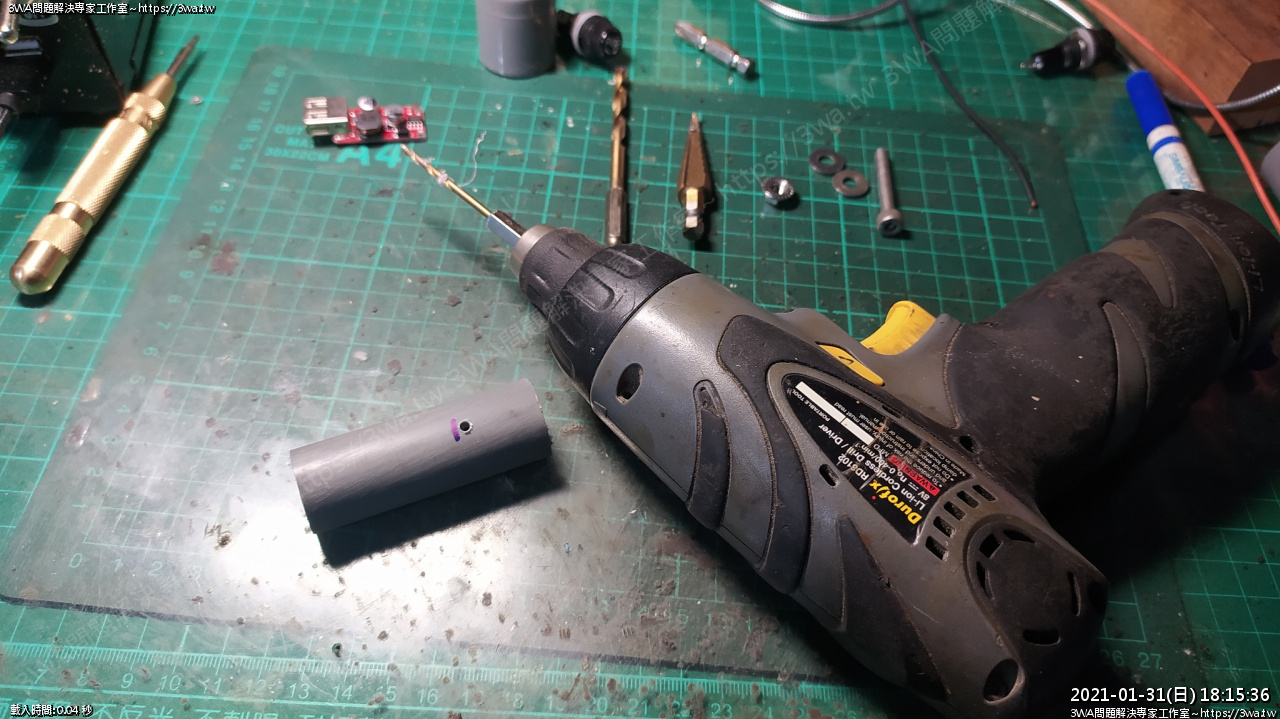

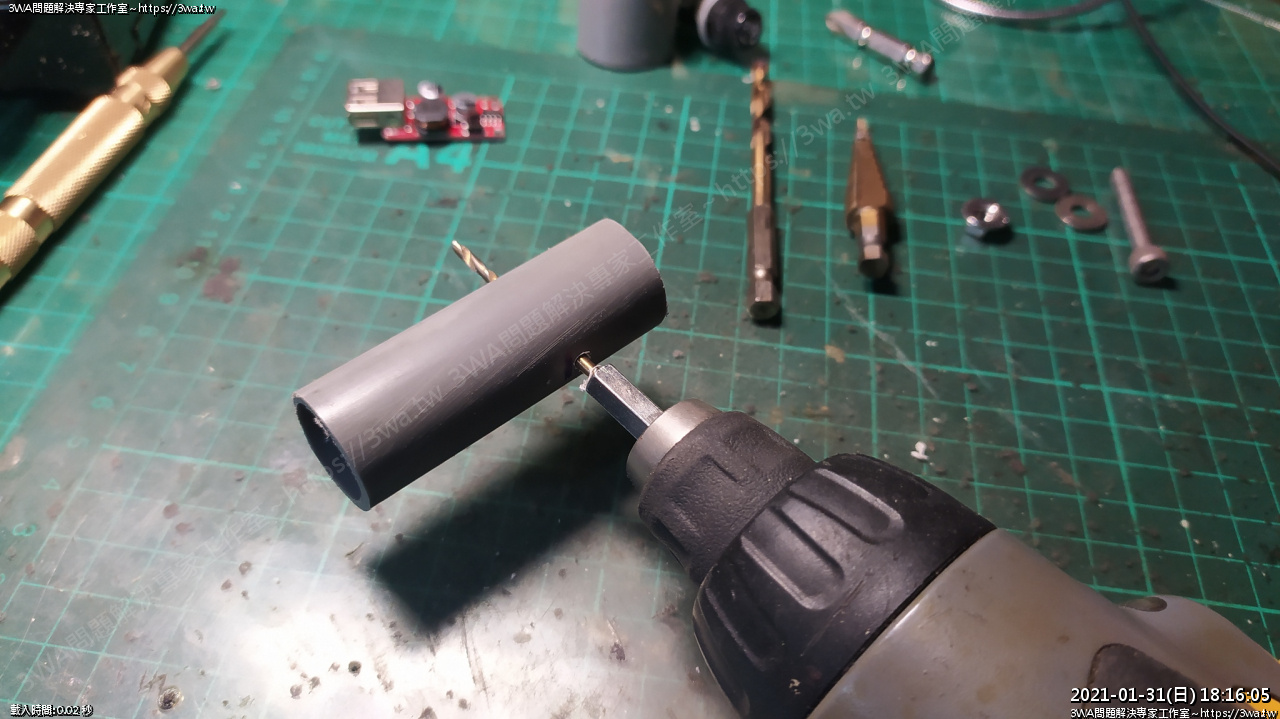

 鑽孔





 貫穿過去

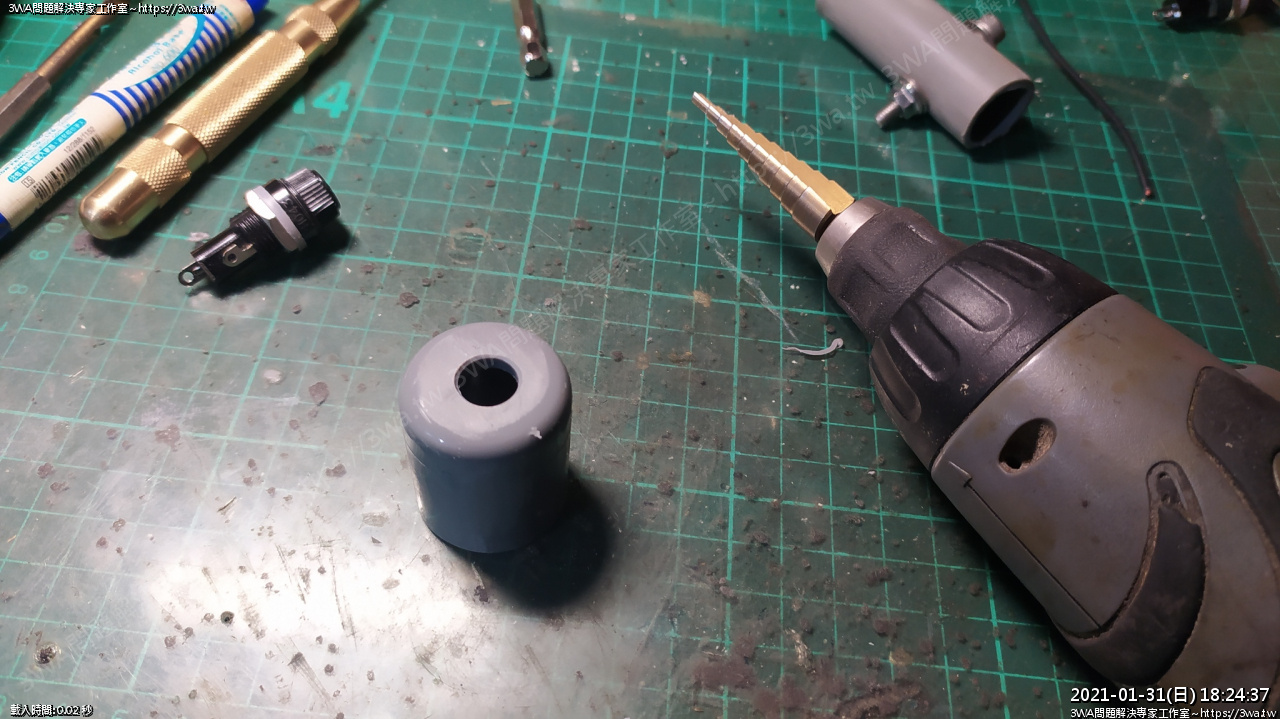

 擴孔,擴到大概M5的寬度





 螺絲鎖上間距越小越好,比較不會漏水進去

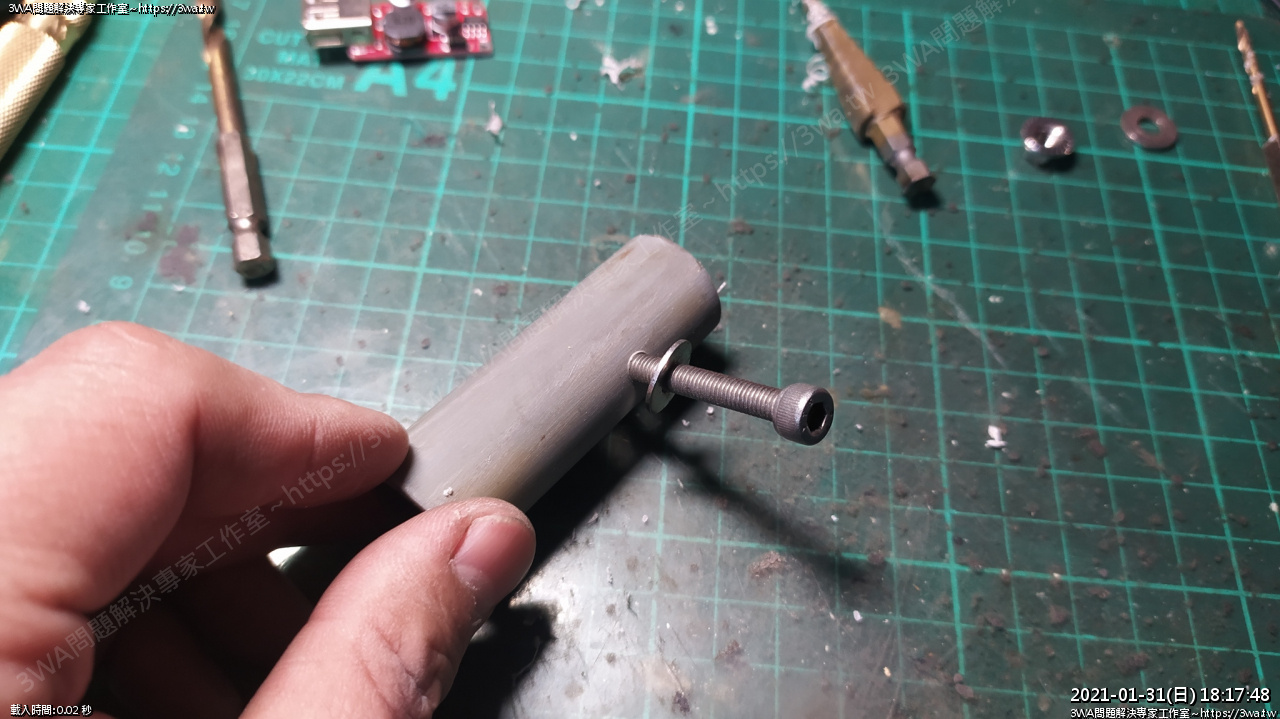

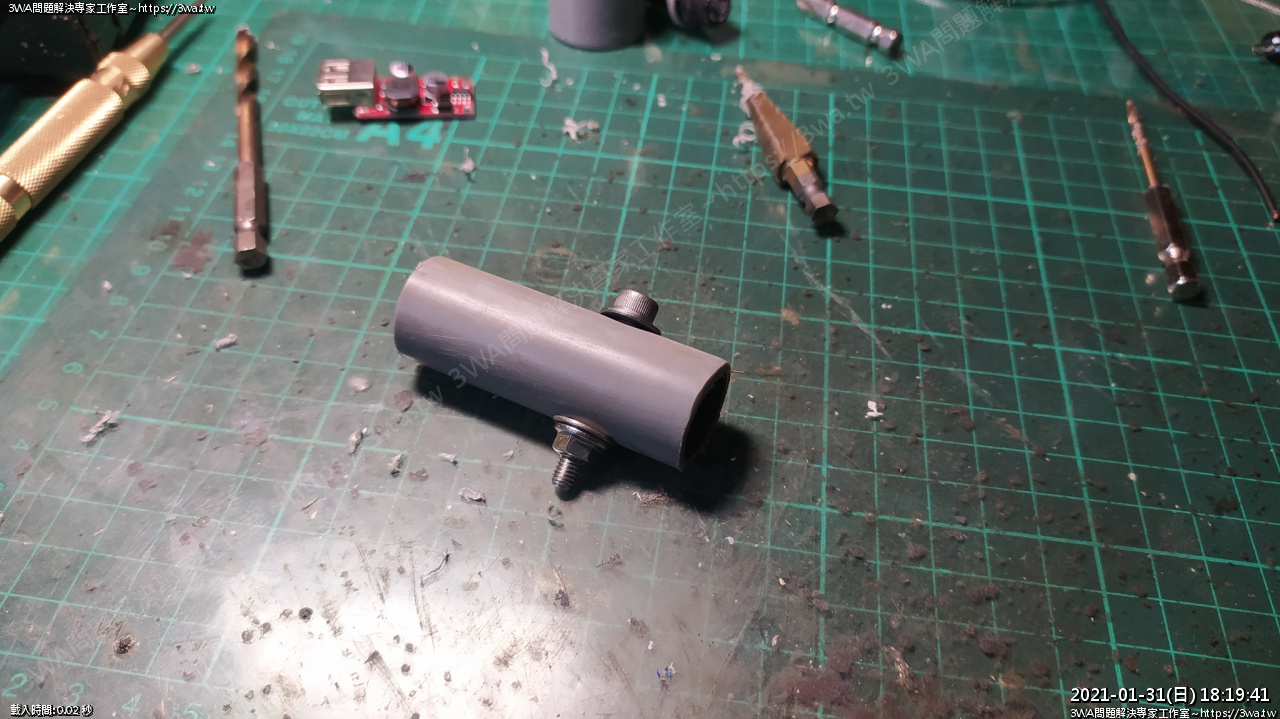

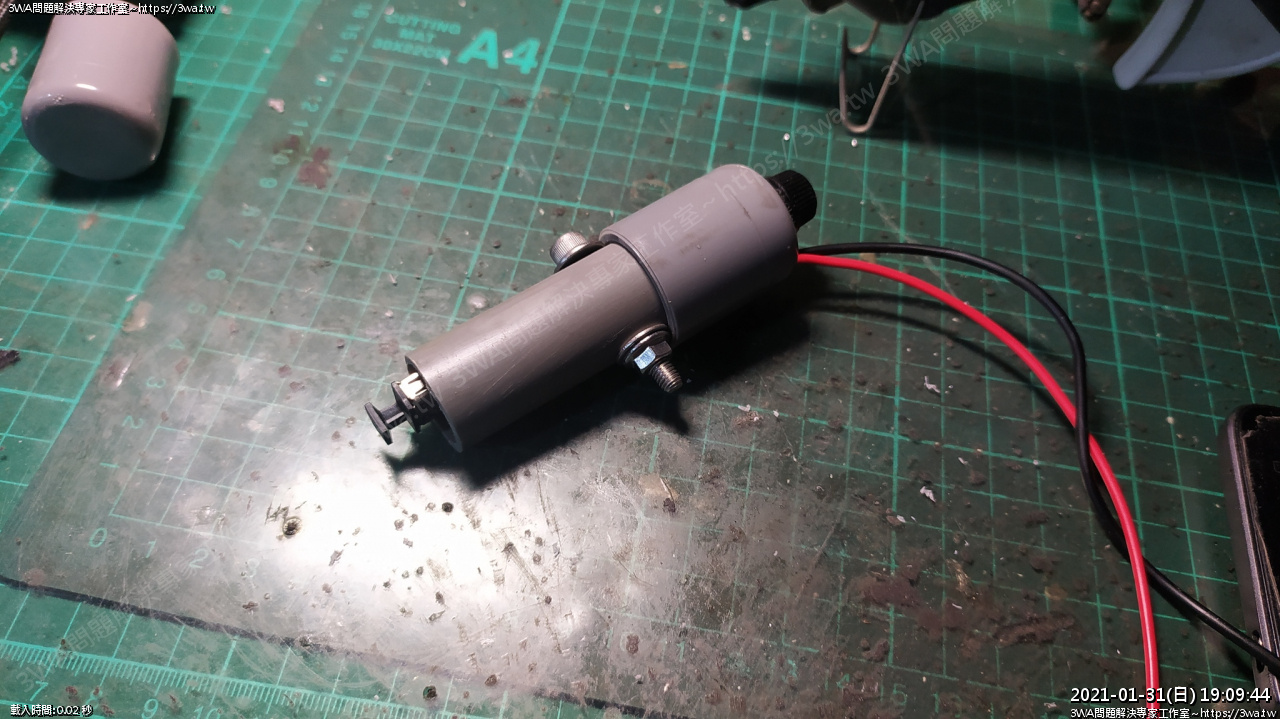

 螺絲穿過

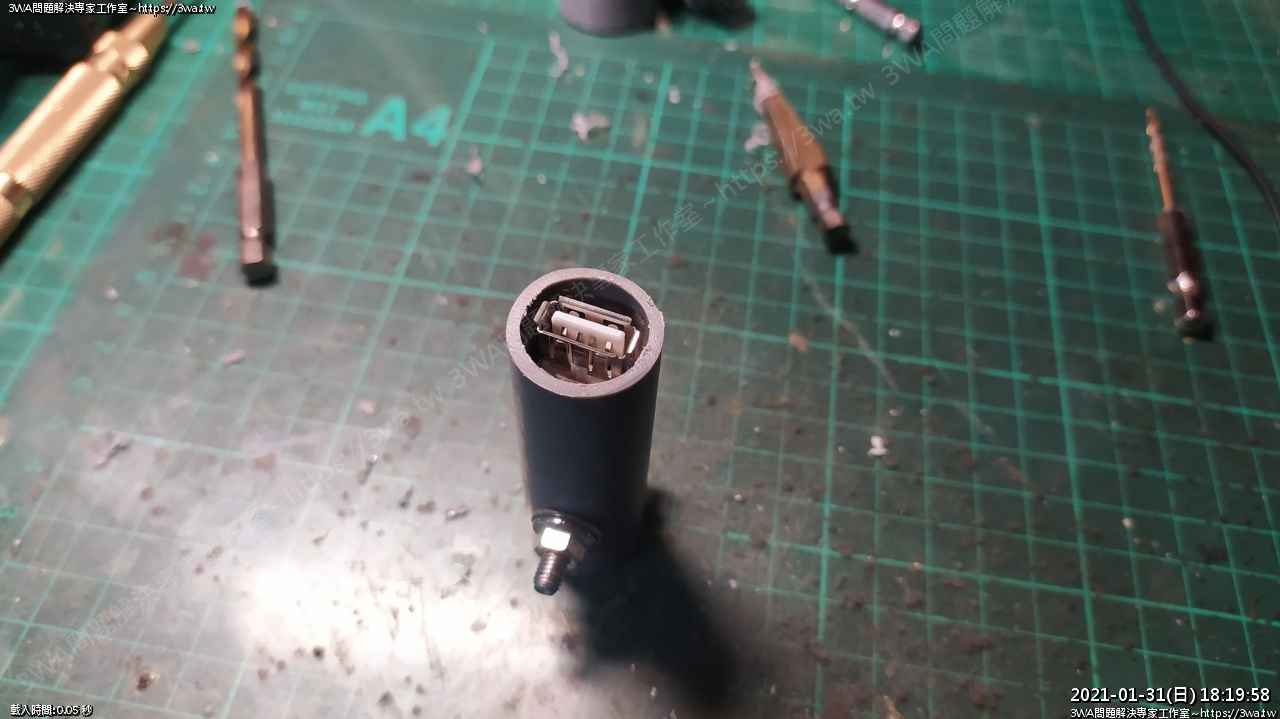

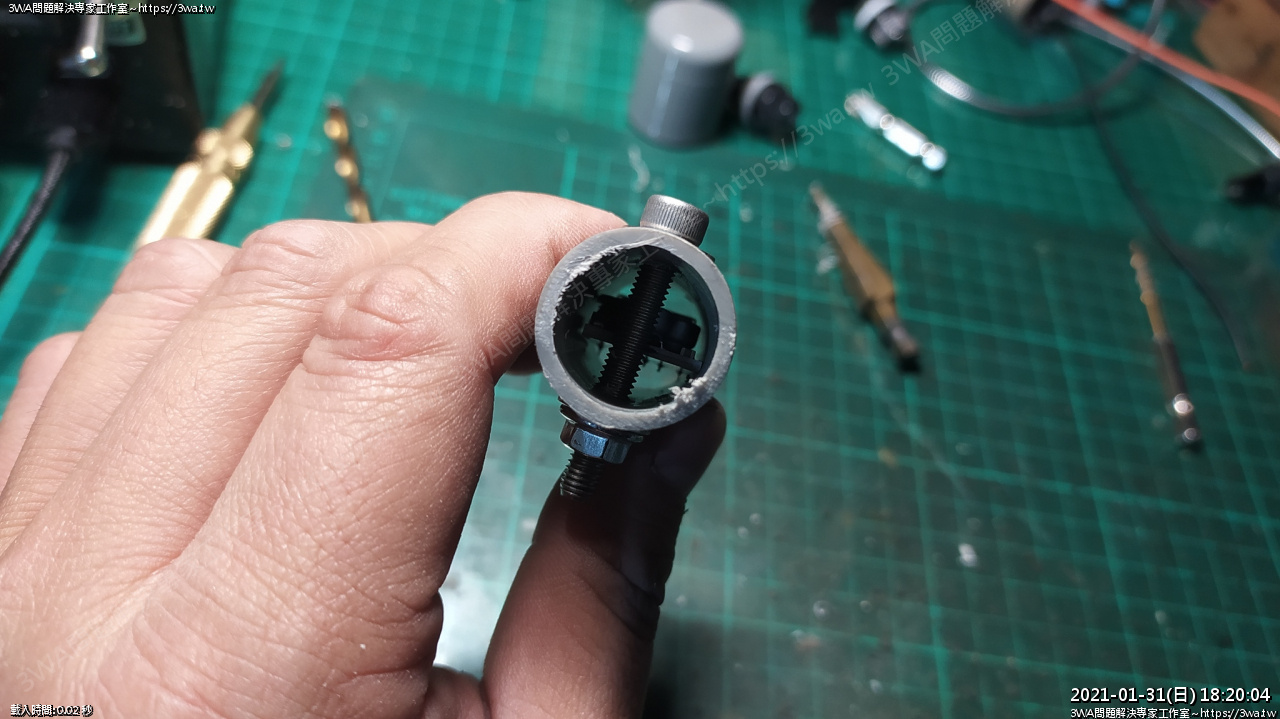

 這樣USB放入,就會卡住,不會越壓越裡面了





 二邊也可以走線





 閃光燈





 接下來作保險絲座,保險絲座是 20mm 型,一個 10 元





 中心衝打孔





 鑽孔

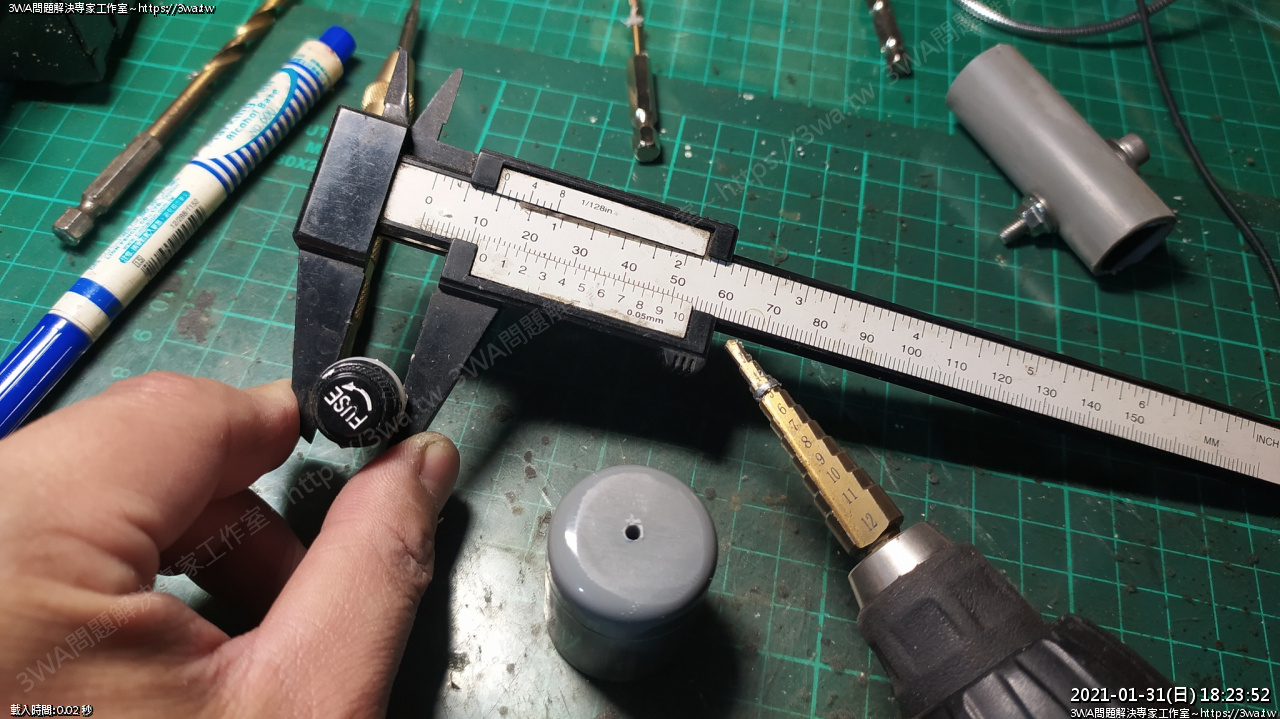

 保險絲座約12.5mm





 鑽





 還不夠大

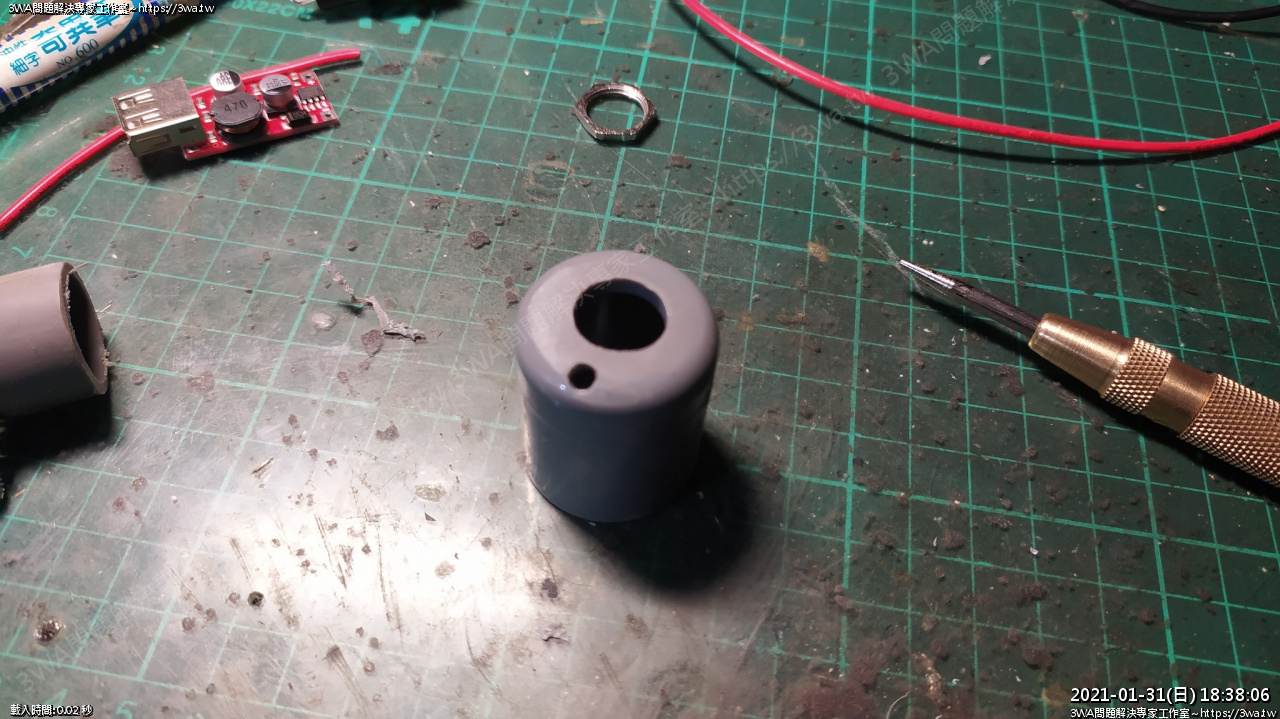

 鑽到底了,12mm





 多磨幾下





 總算可以固定

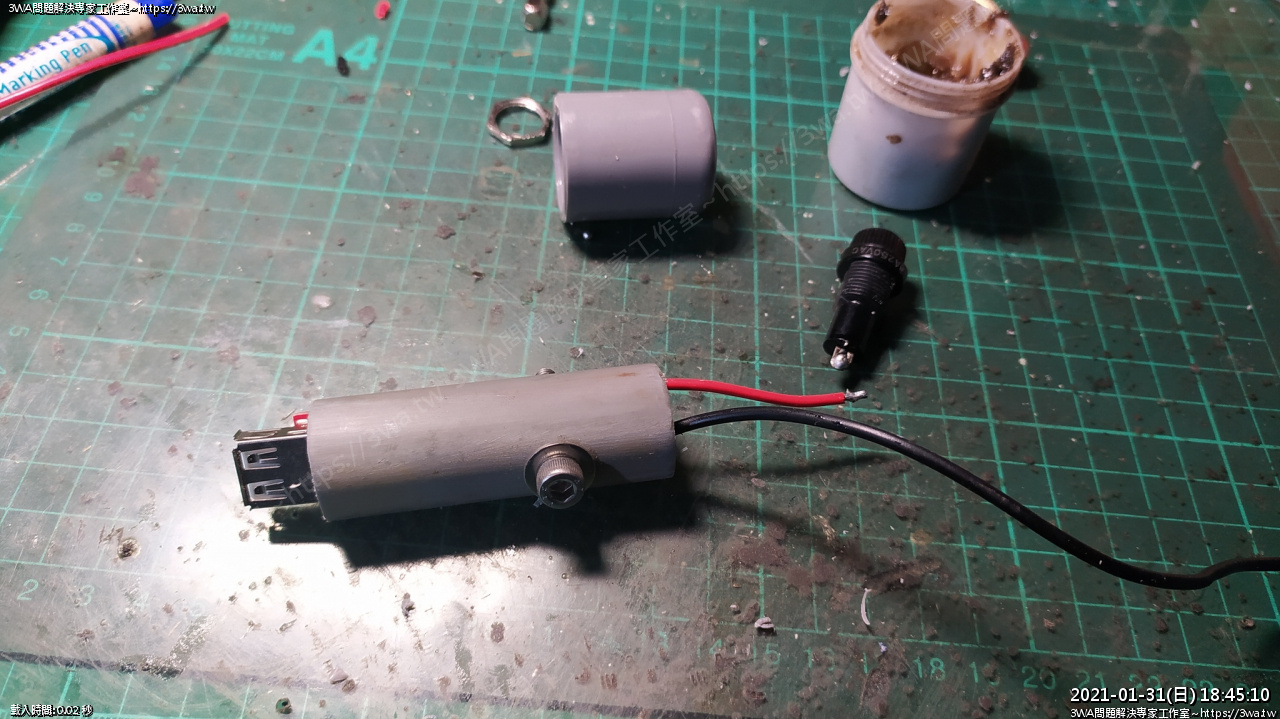

 接下來接線





 紅線是來自電門電,或是電門接的繼電器後電瓶的供電

黑線接地接車架即可





 這個尾巴還是得設計一個讓線穿出來的地方





 鑽孔,出來的線會一紅一黑





 鑽大些

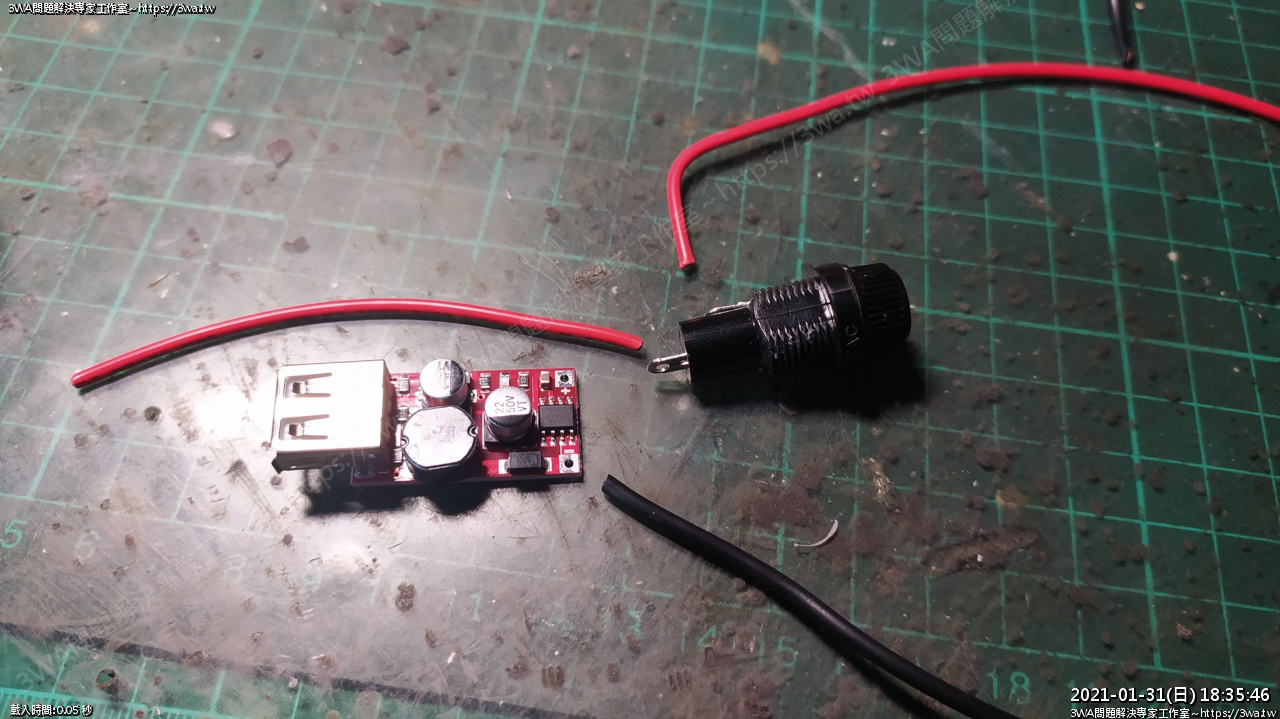

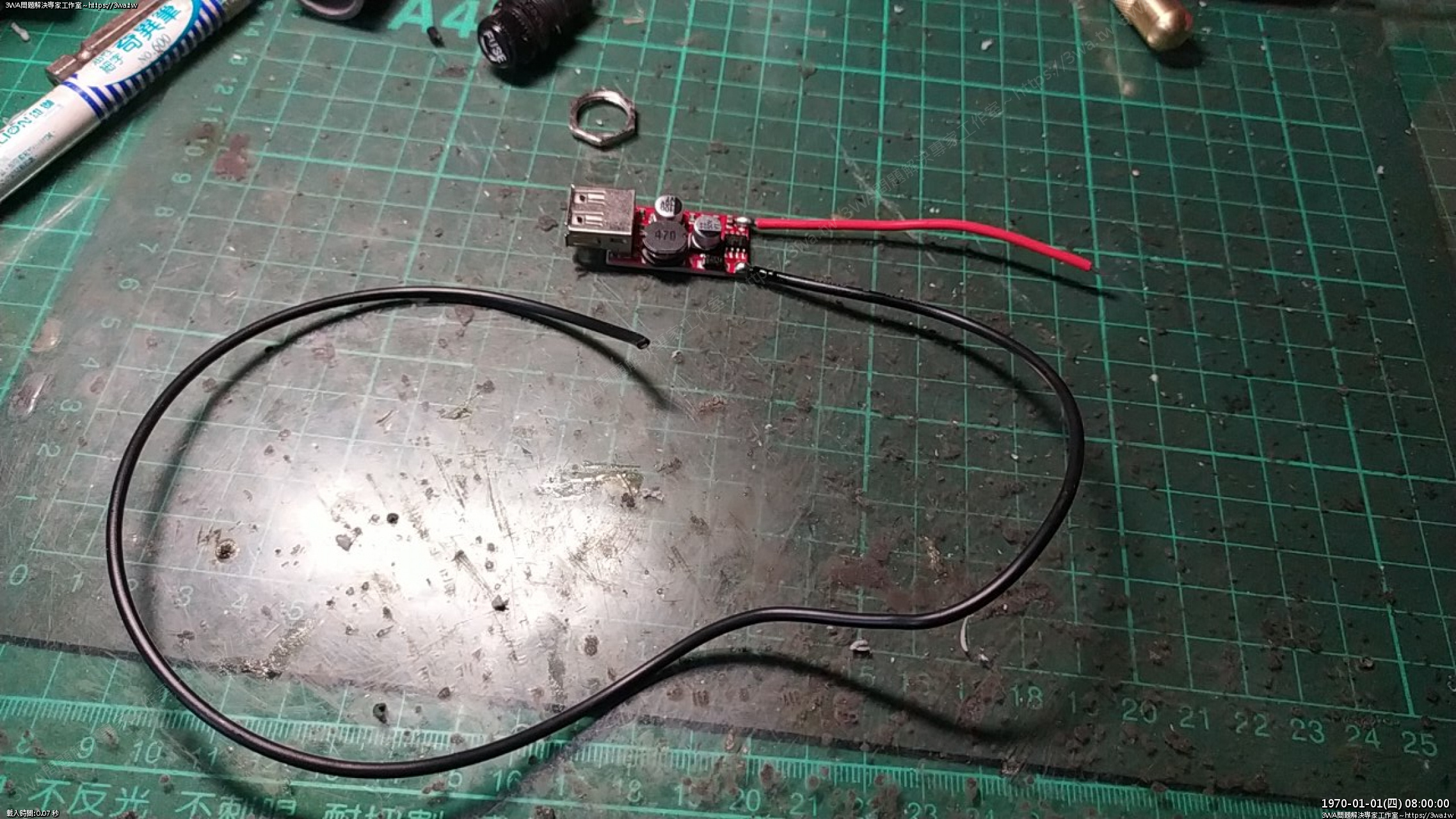

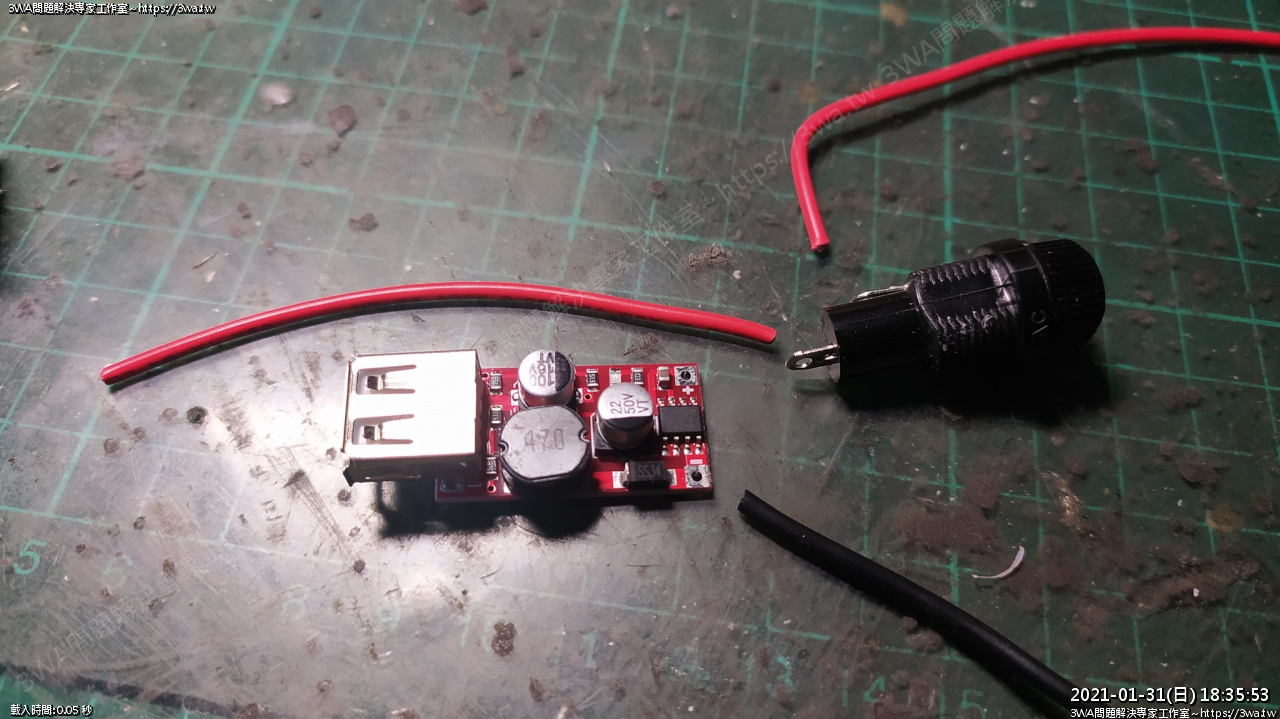

USB 焊接,紅色弄短短一小段,要接到保險絲座

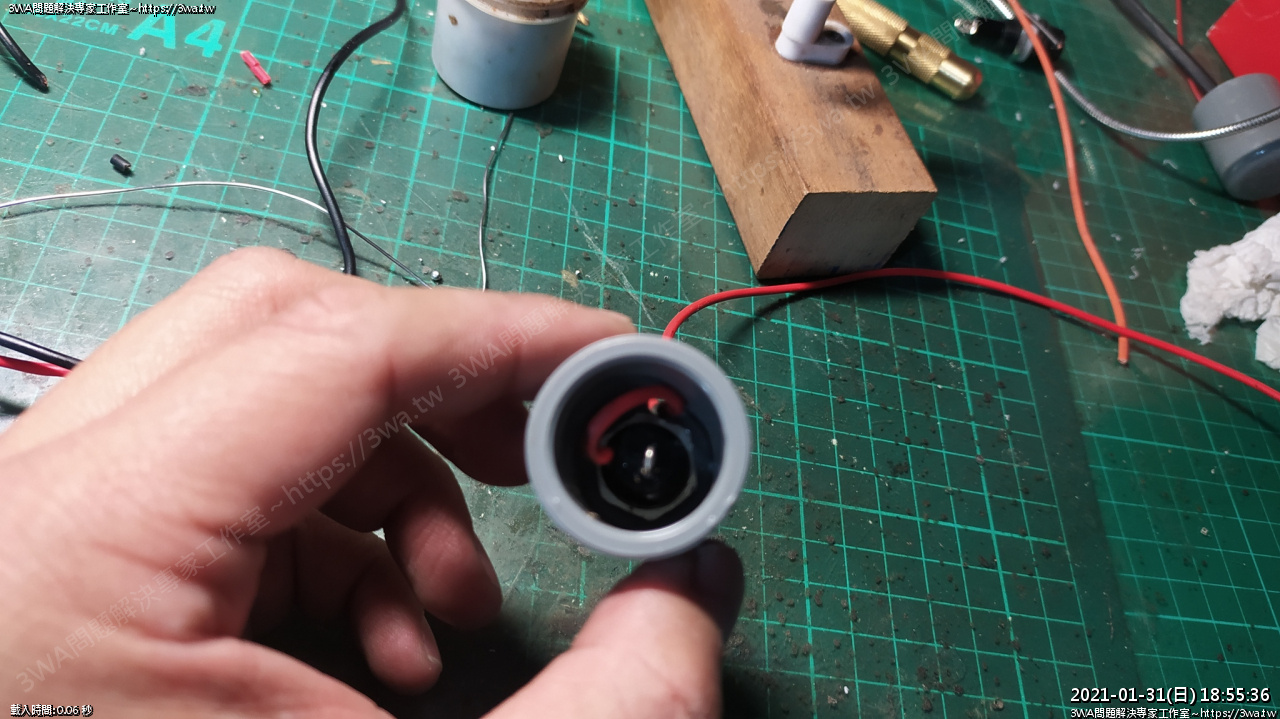

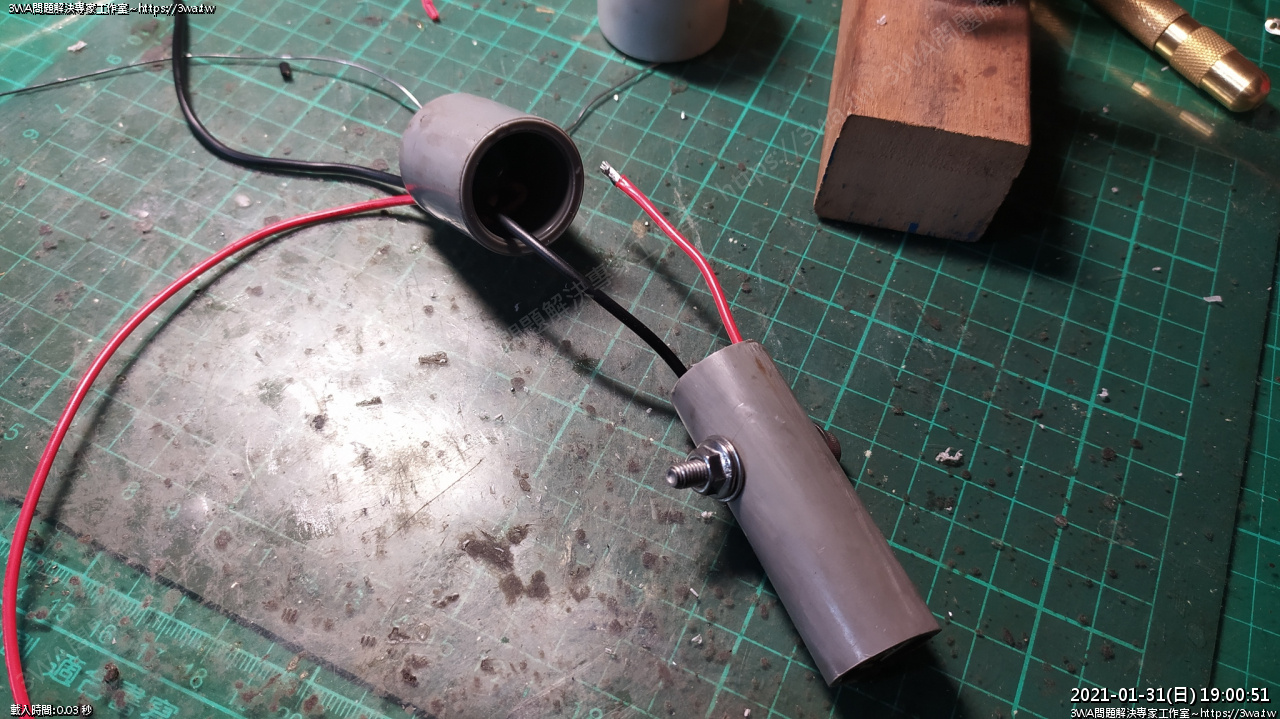

USB裝入本體,線拉出來





保險絲座焊上長的線

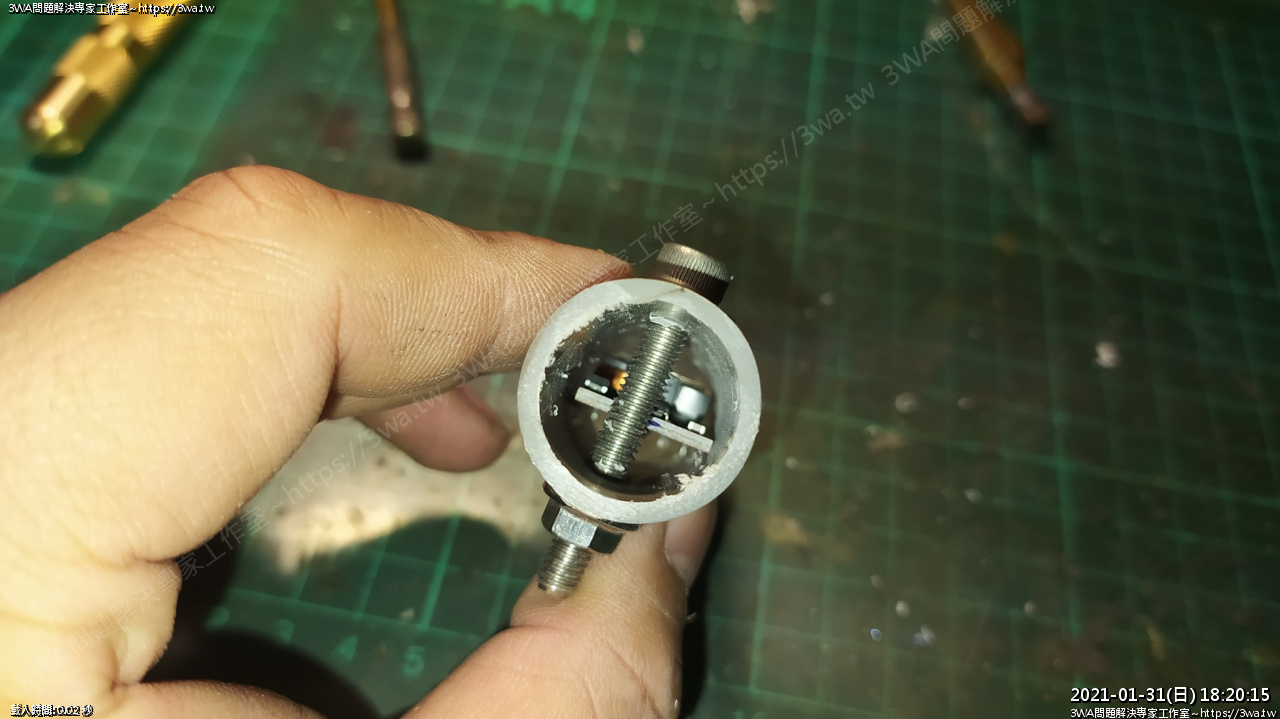

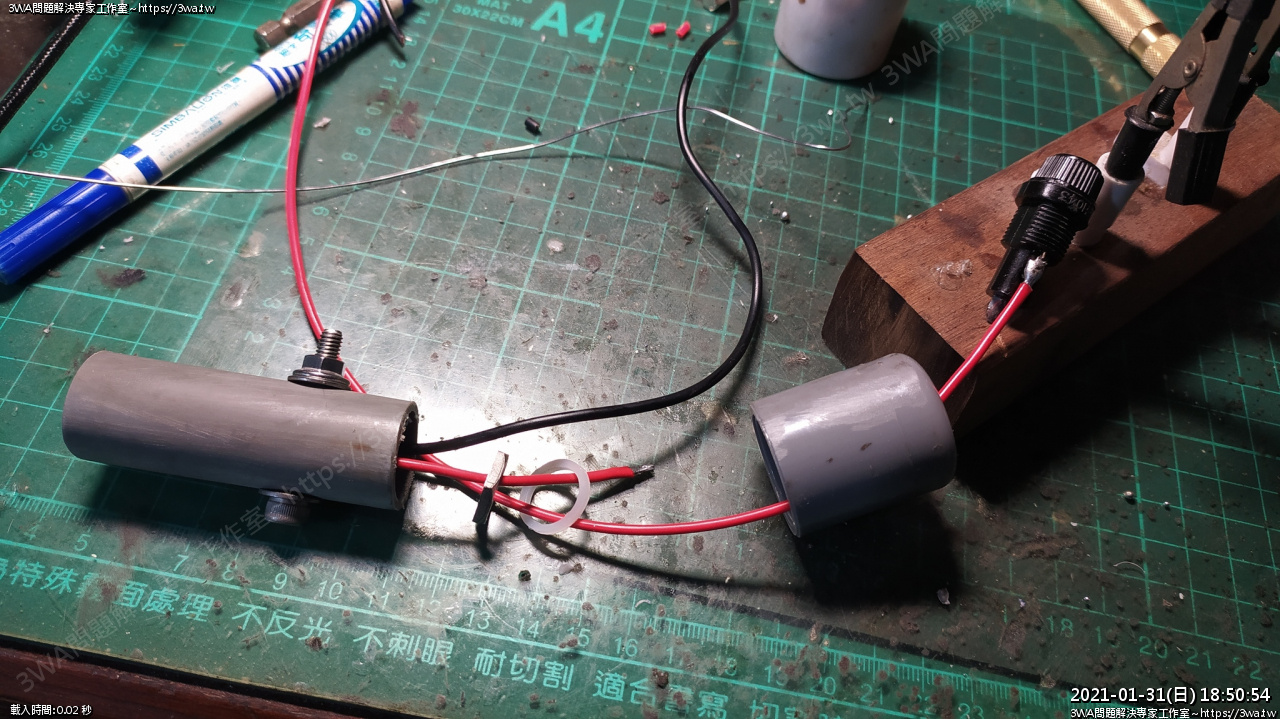

先把裡面的墊跟螺帽鎖上,套桶進不去,用尖嘴鉗擰緊

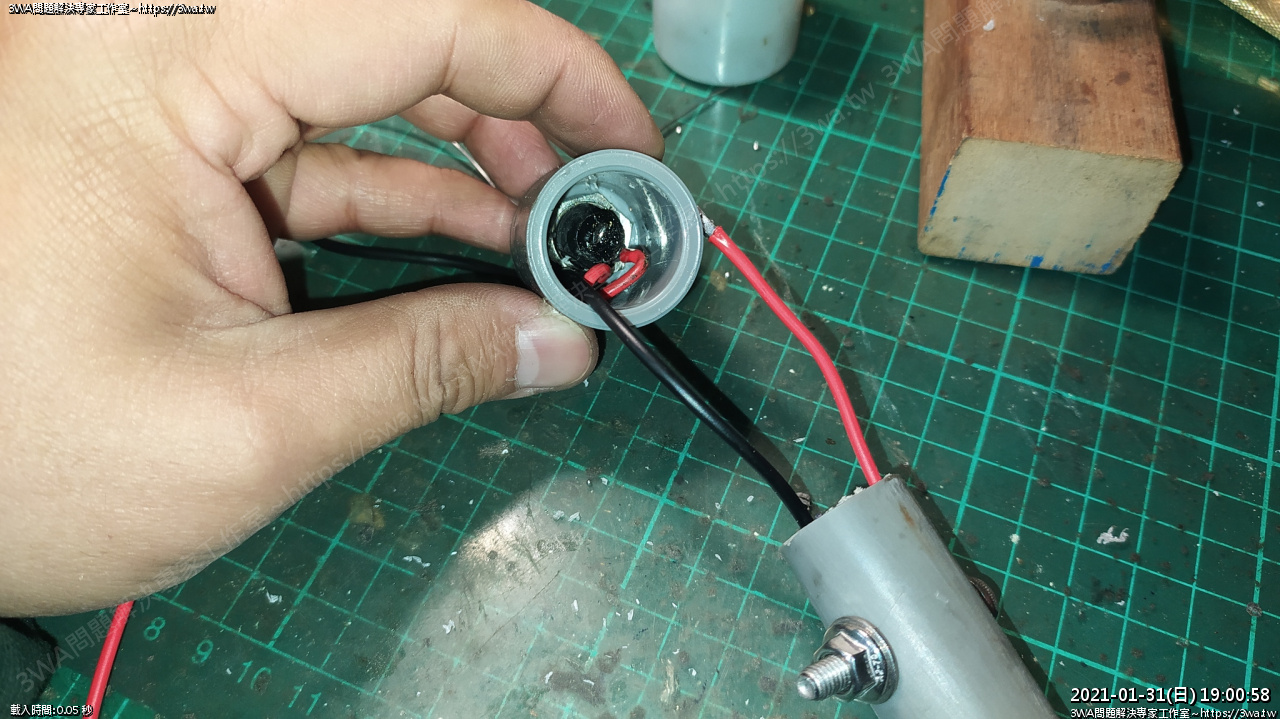

長線直接從小孔拉出去外面

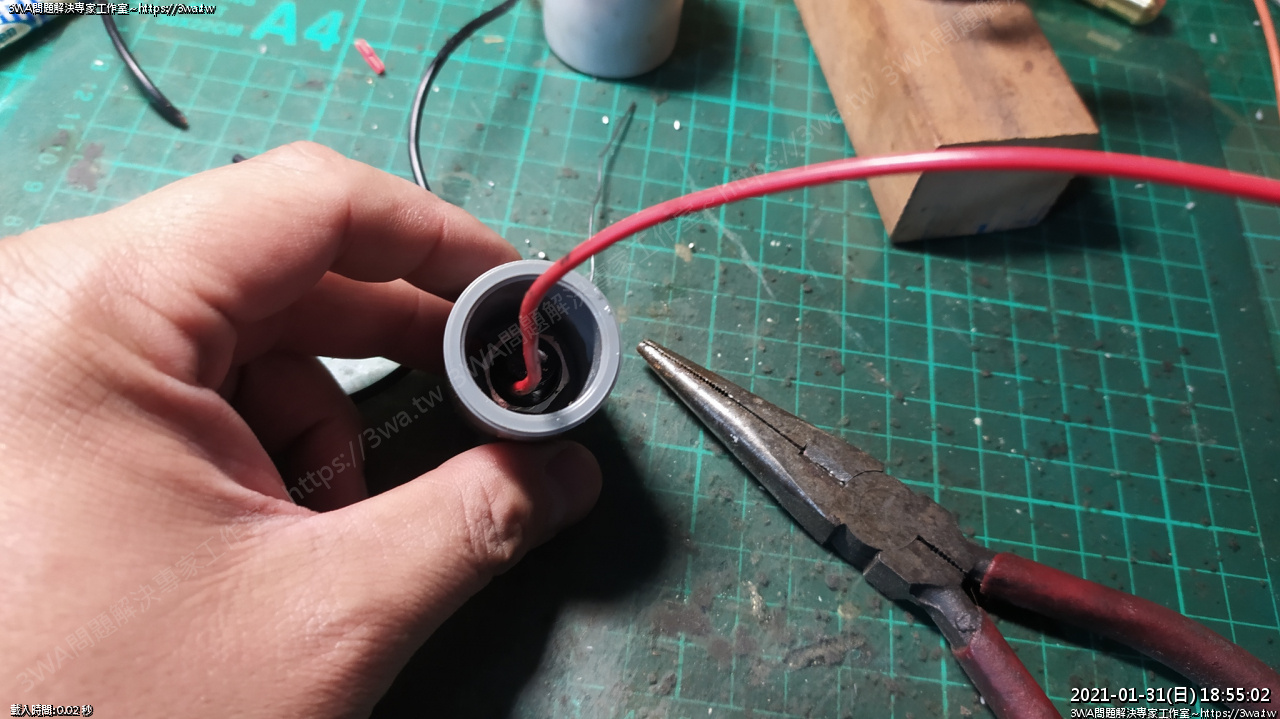

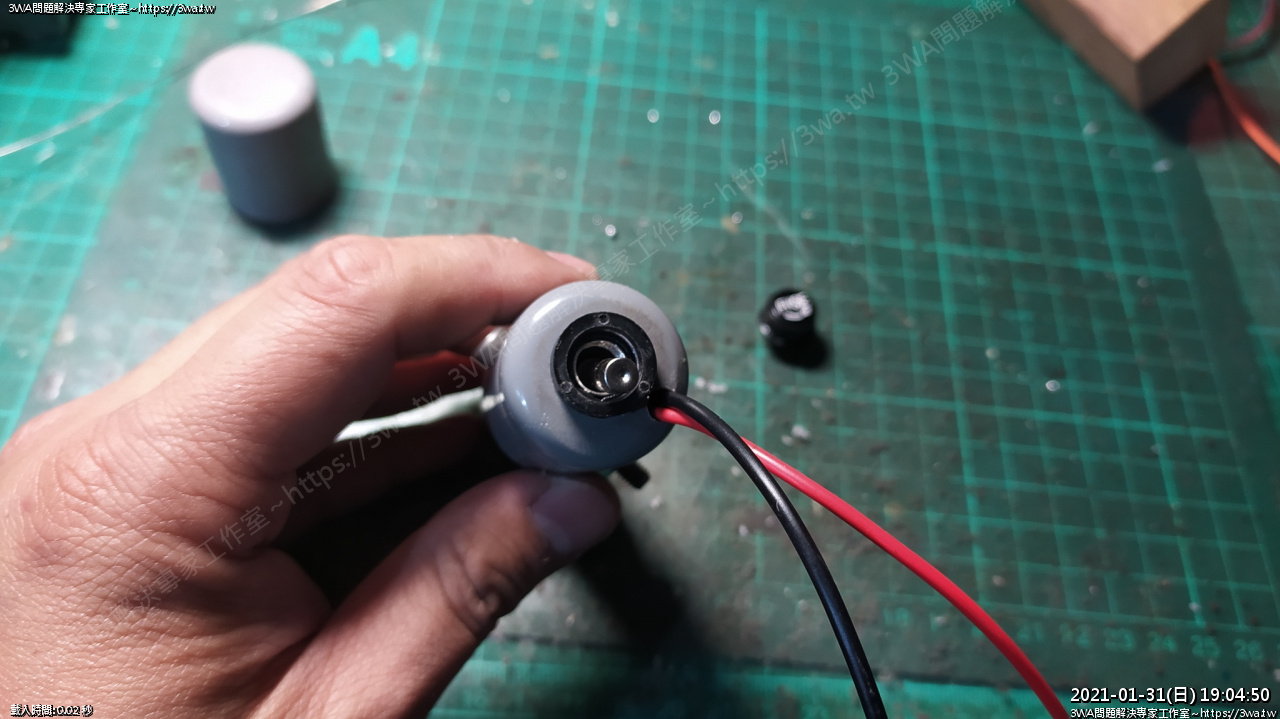

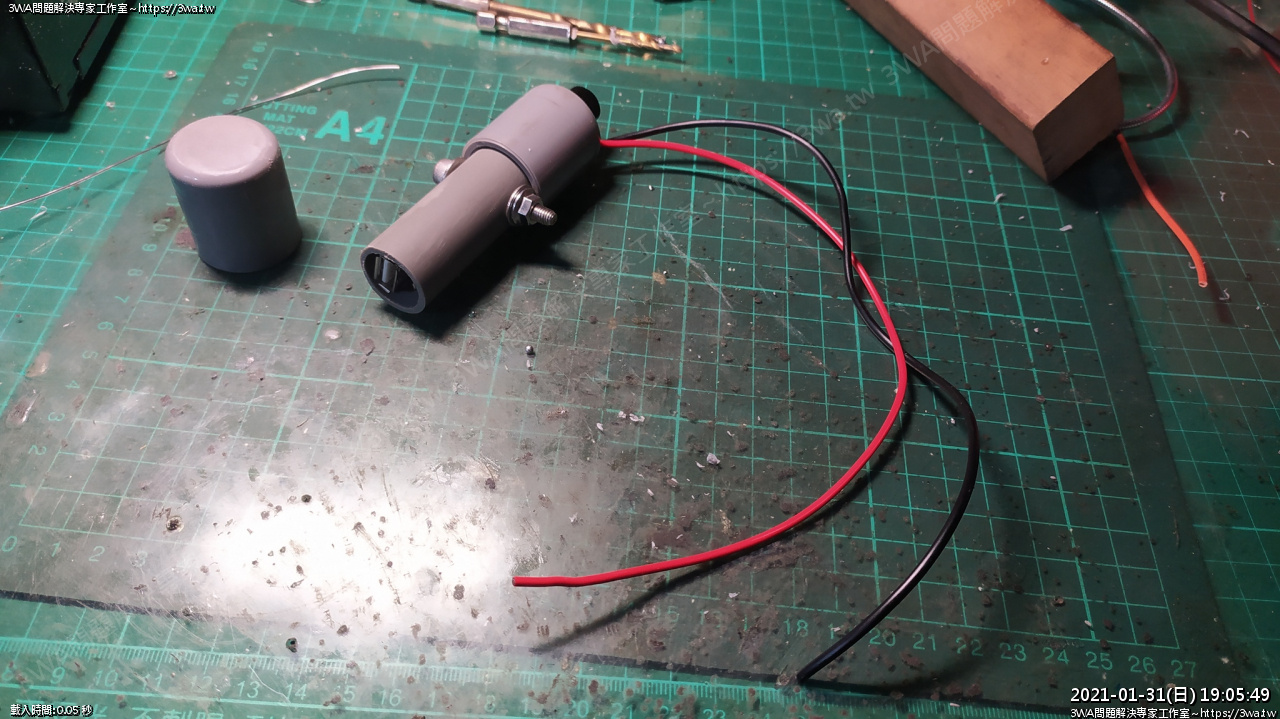

拉出來





USB 的黑線,也要從小孔穿出,小孔剛好給二條線穿過的大小即可





剩USB本體的短紅線,接到保險絲另一個接點





在深處比較不好焊接





焊好了





比較不好焊,同學們要有耐心





總算,拿出20mm 10A 保險絲





打開保險絲座,丟入保險絲

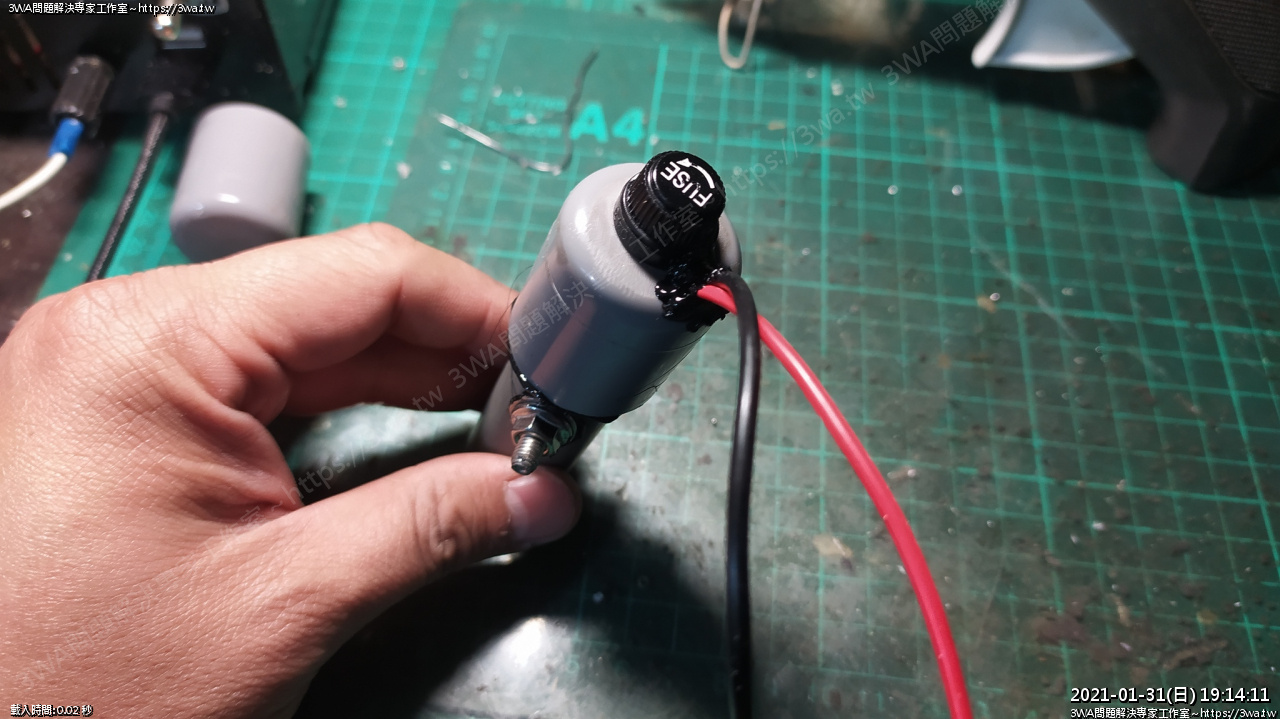

鎖上

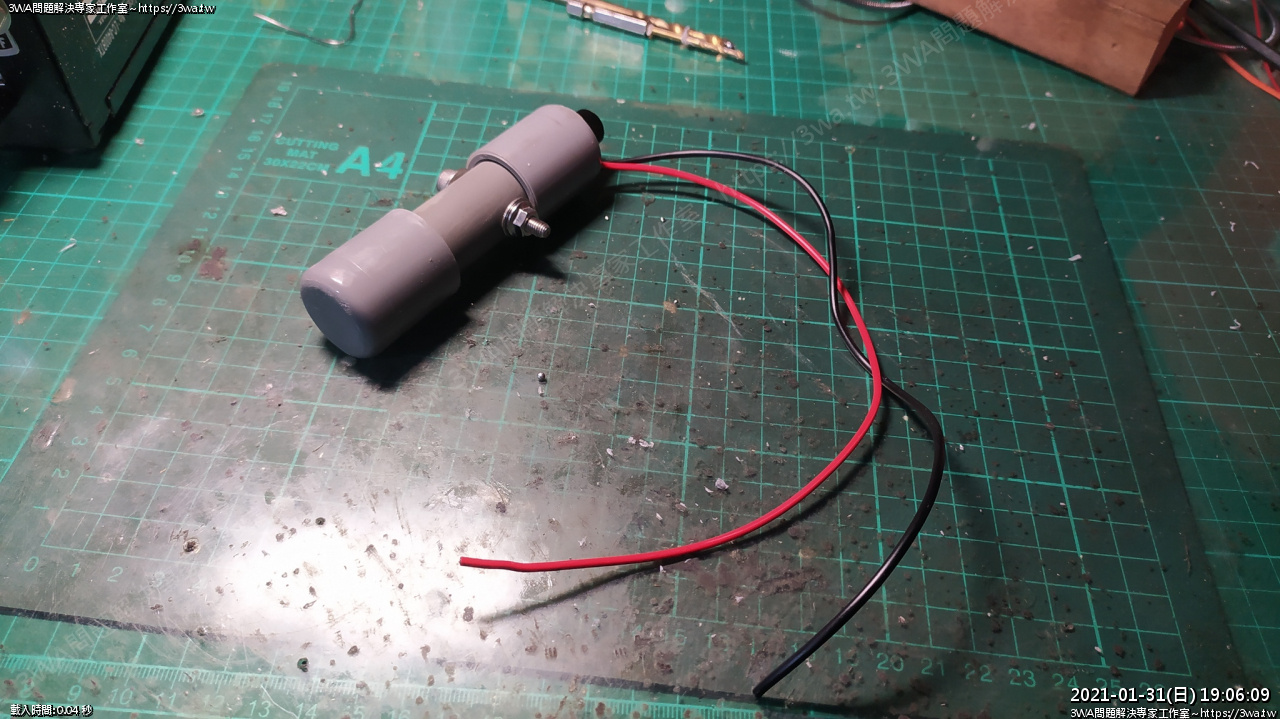

最困難的步驟總算完成一半

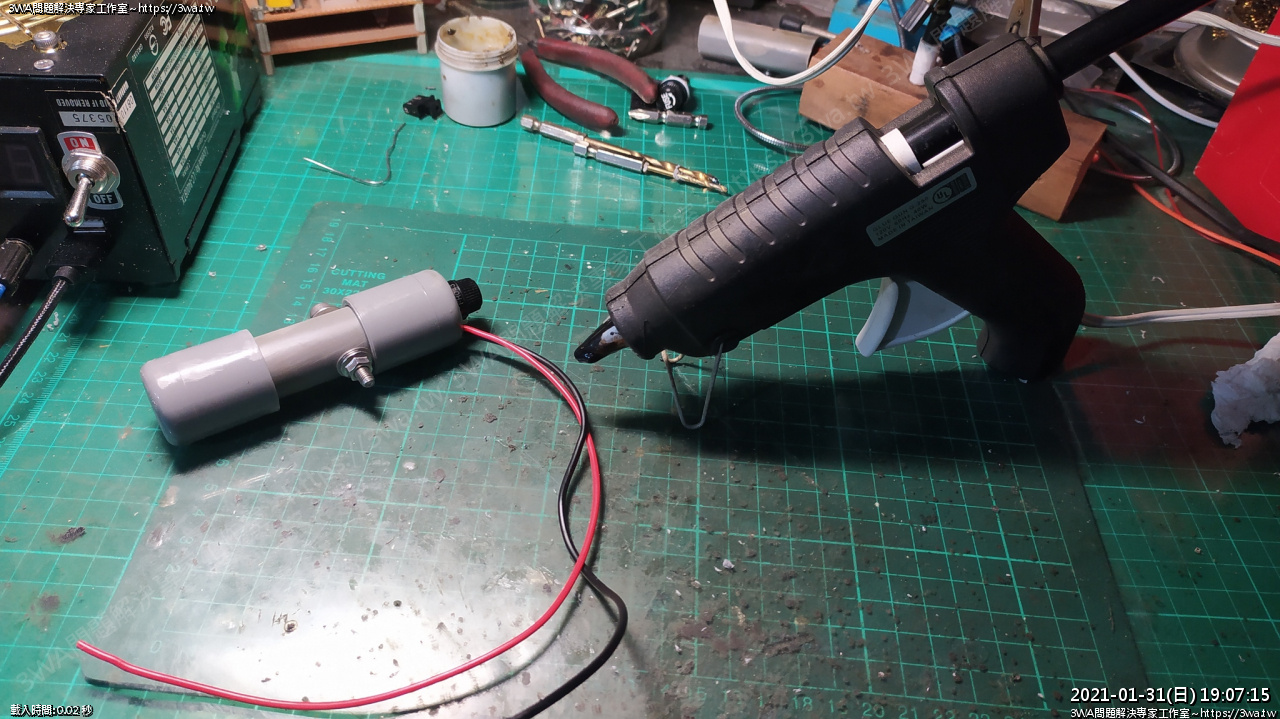

接下來使用熱熔膠罐漿,等熱熔槍熱的過程,可以先測試看看 USB 正不正常

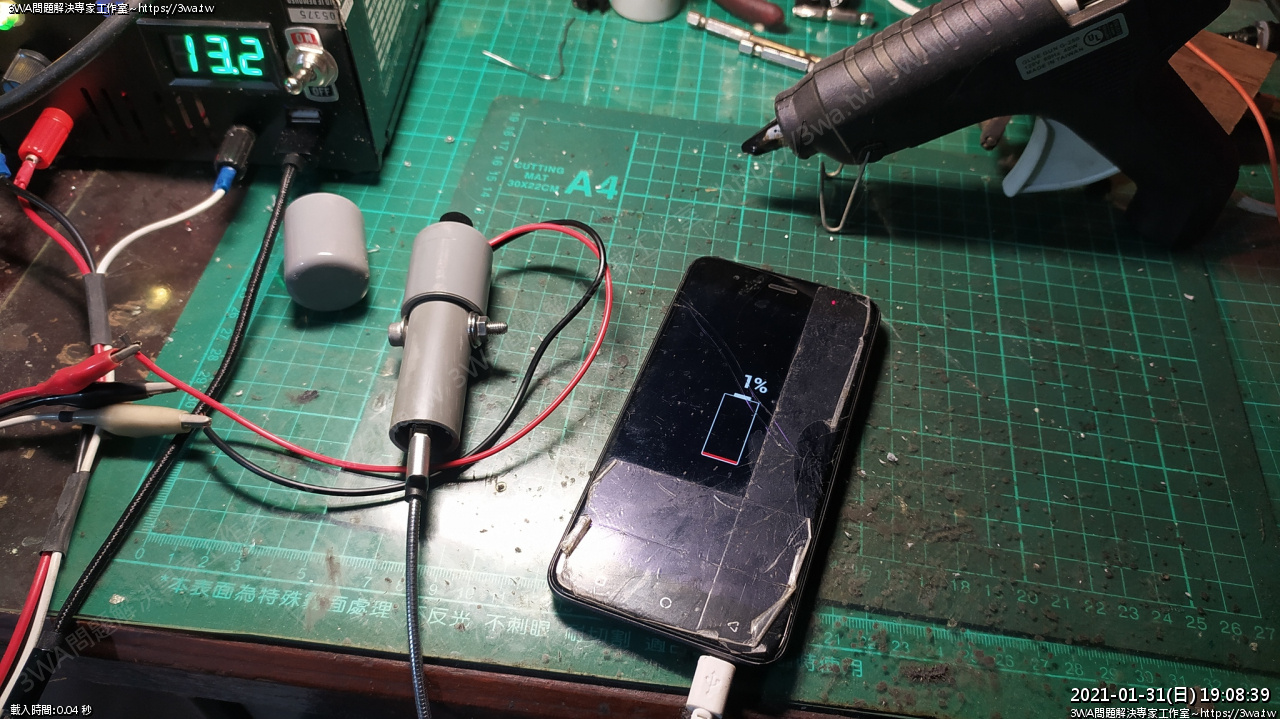

接上13.2V 的電,轉出的 5V 可以讓舊手機充電,看來是很成功





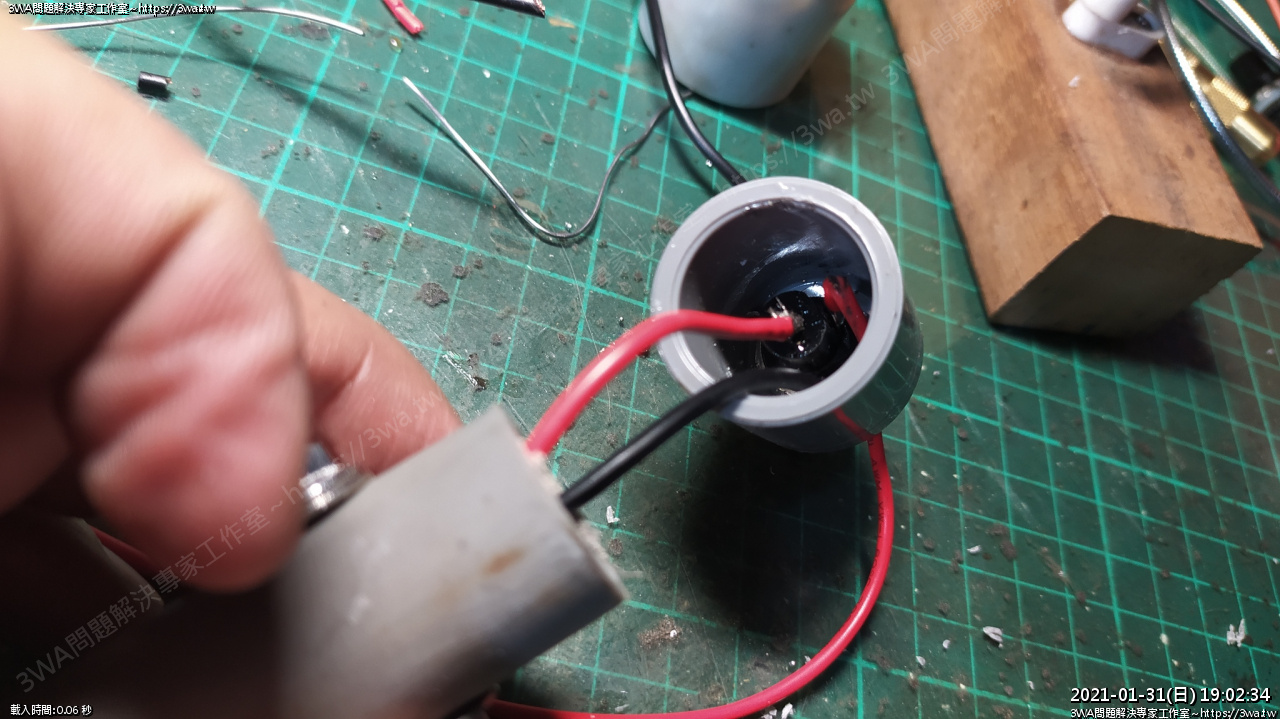

準備灌漿,USB 母座裝上 USB 保護塞

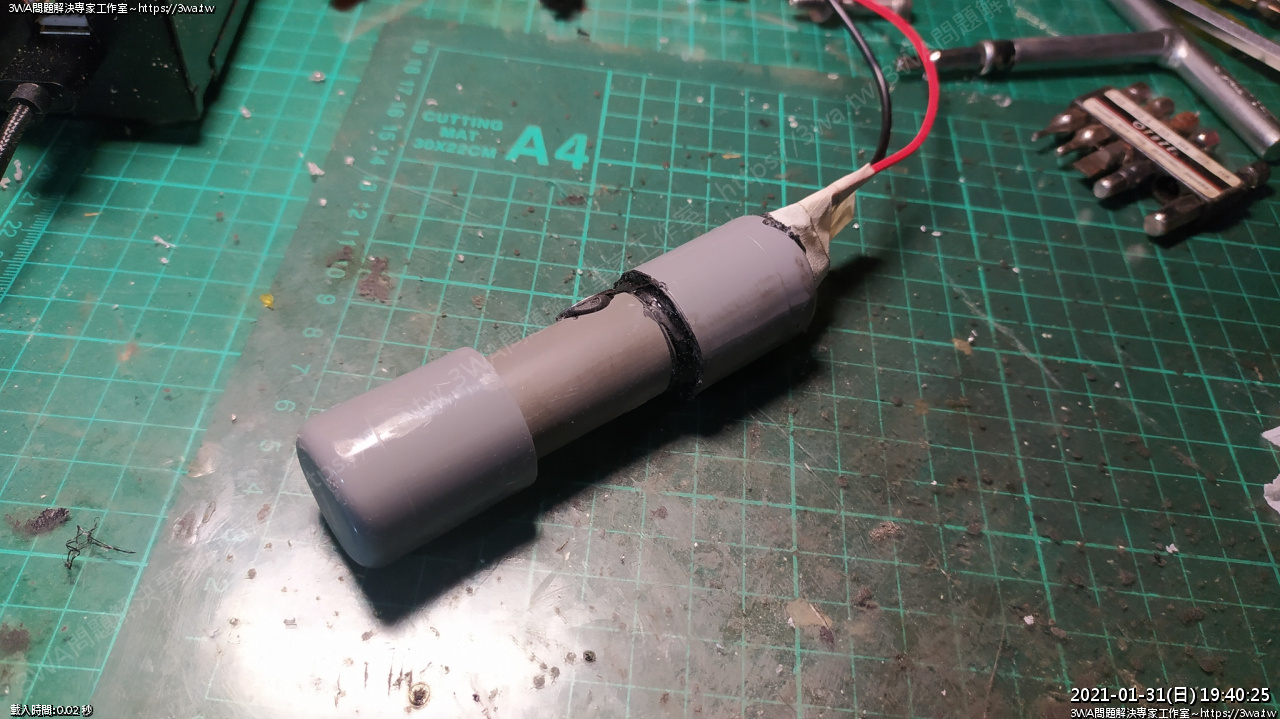

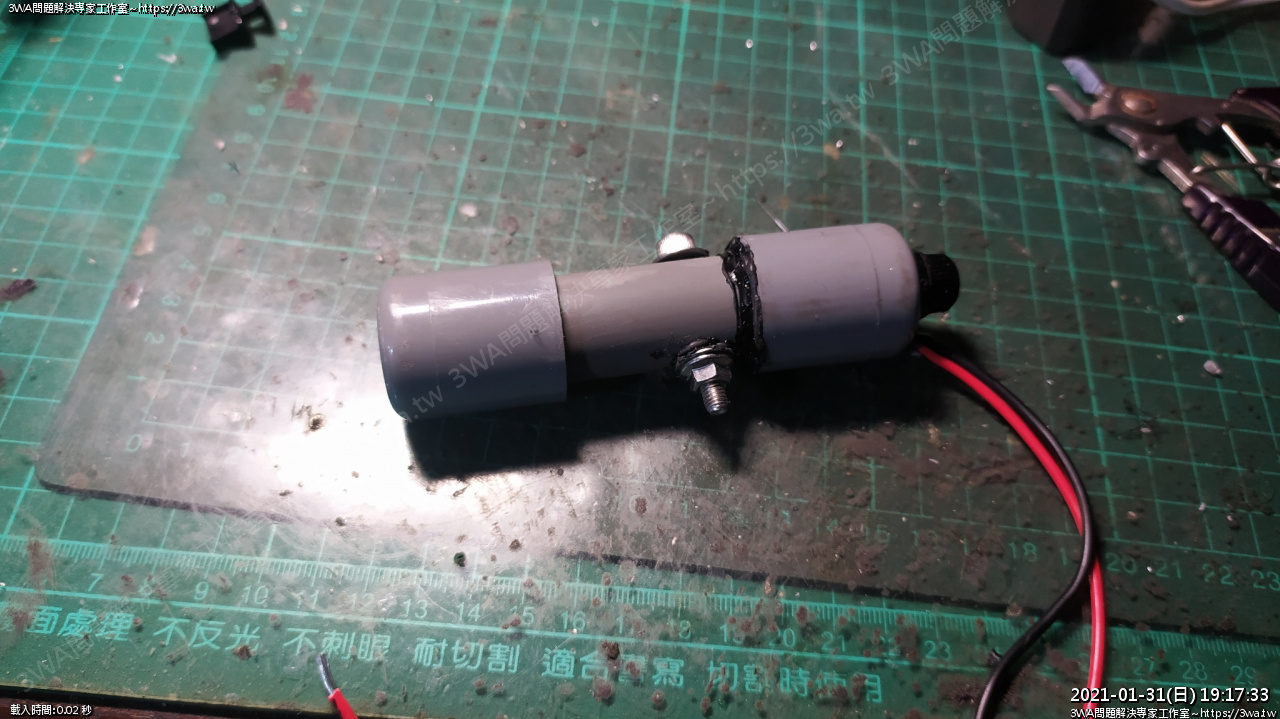

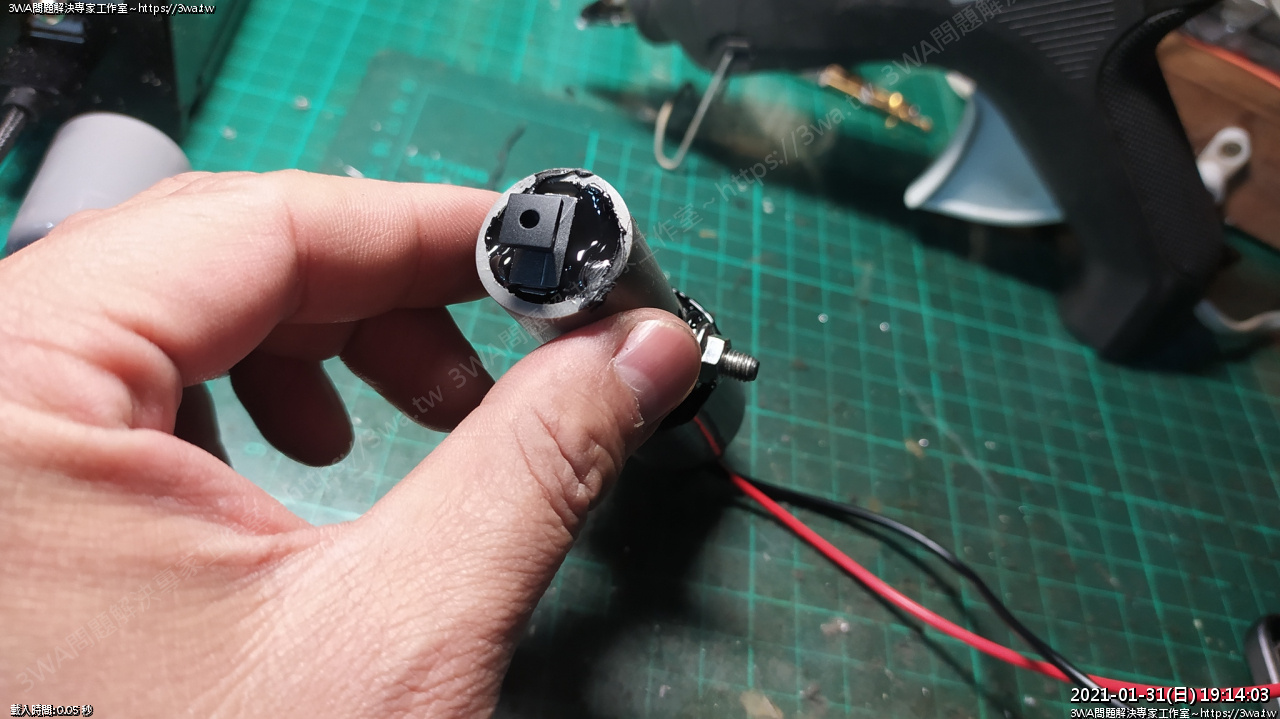

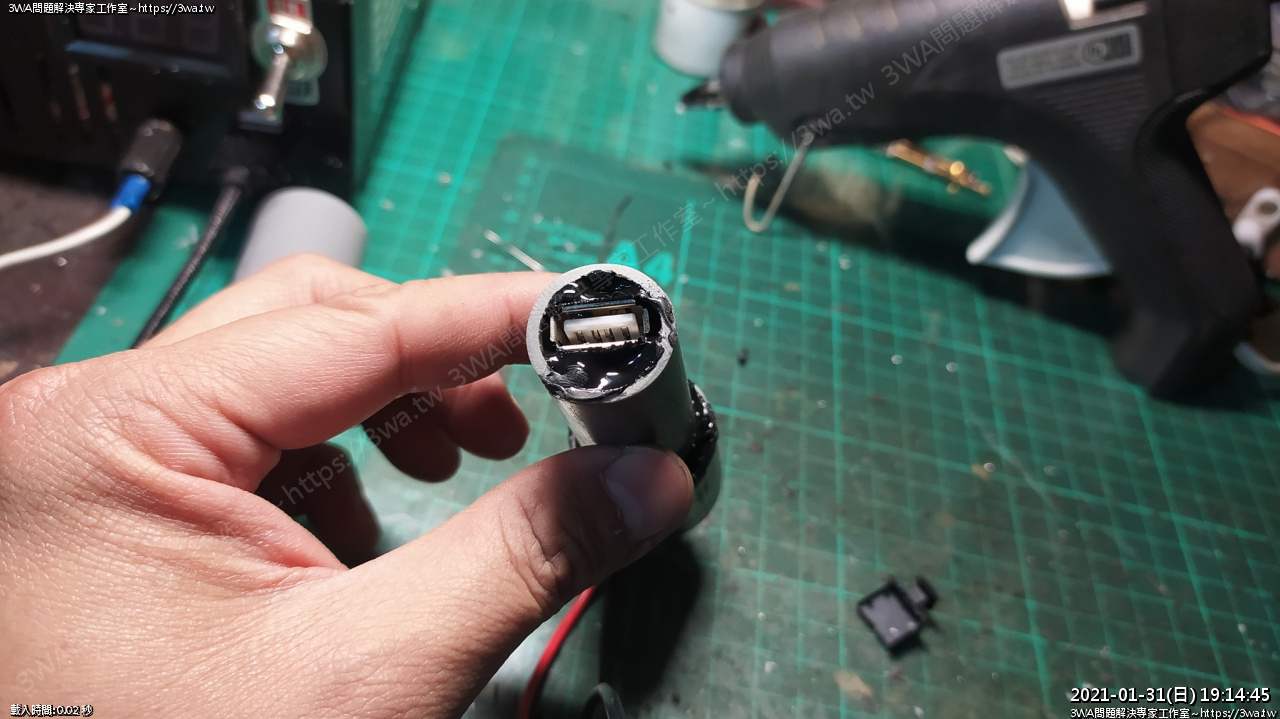

灌漿完成





反正就把熱熔膠往裡面打,要不要打滿就看個人嘍~

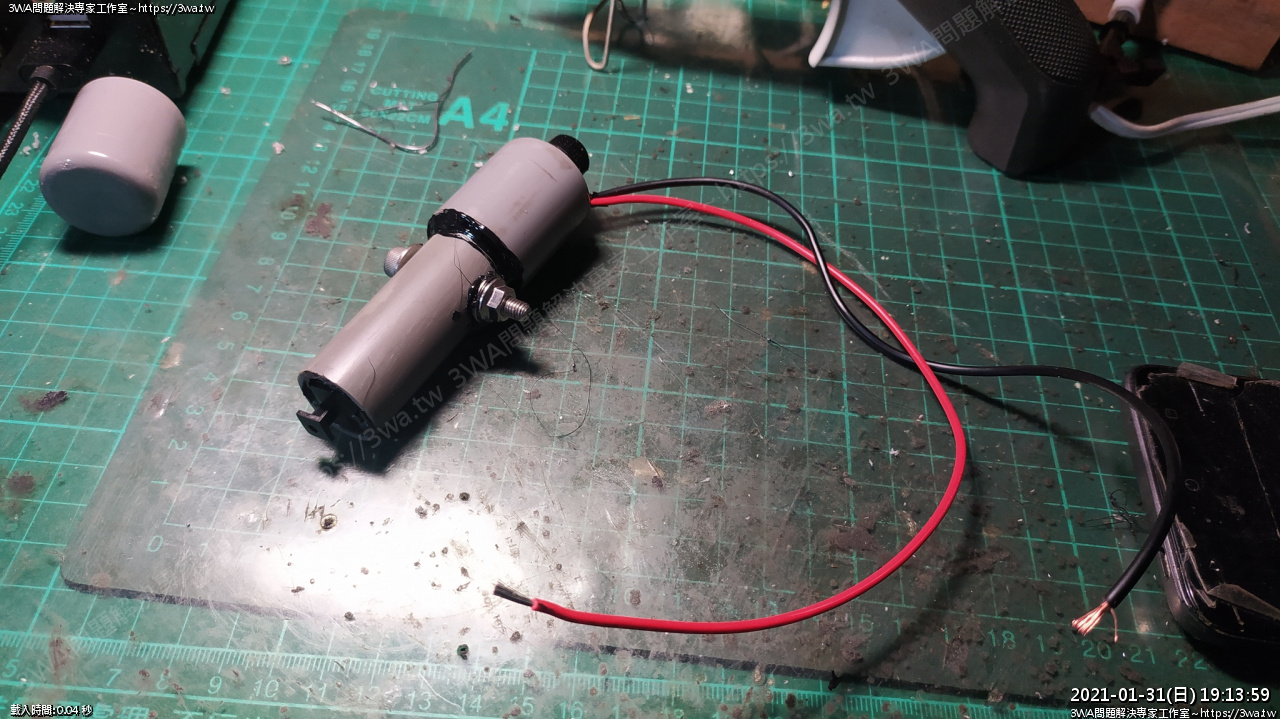

可能會漏水的小洞補一些膠封住

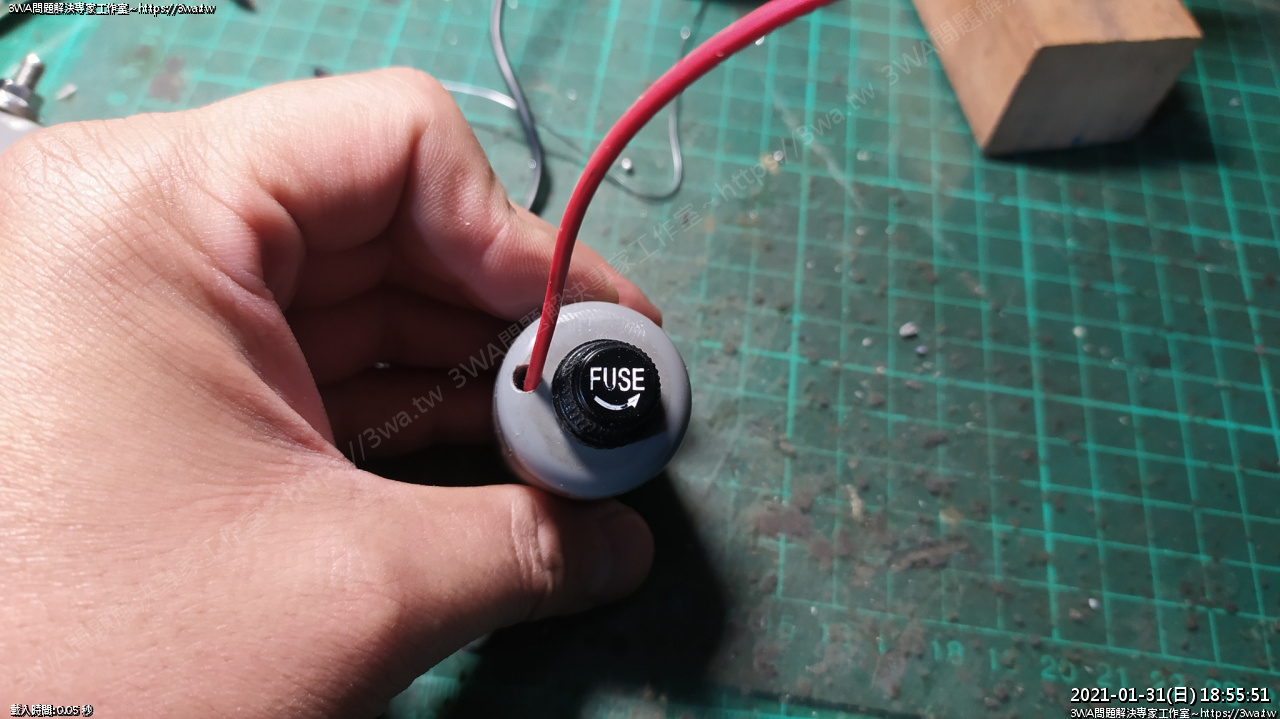

正面





等膠乾,如果要完全防水,可以在靠近保險絲的座旁打一個小洞,把膠往裡面整支灌滿

除非USB金手指受潮生銹,不然以這玩意的架構,應該是非常耐用...





接下來要作蓋子的固定繩
平常打開蓋子,還要把蓋子收到口袋,這樣太Low了

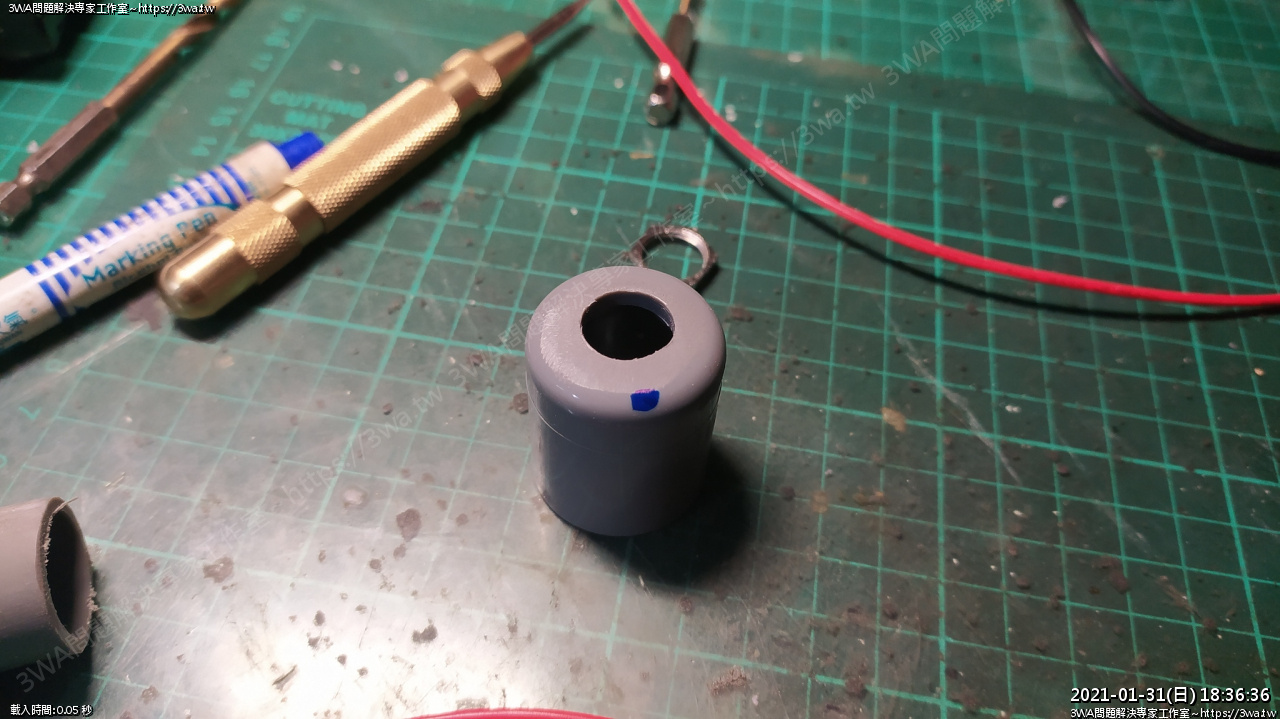

套上蓋子後的地方,畫個線,看看蓋子會蓋多深





在不會影響到的地方,點一個藍點





中心衝





鑽小孔

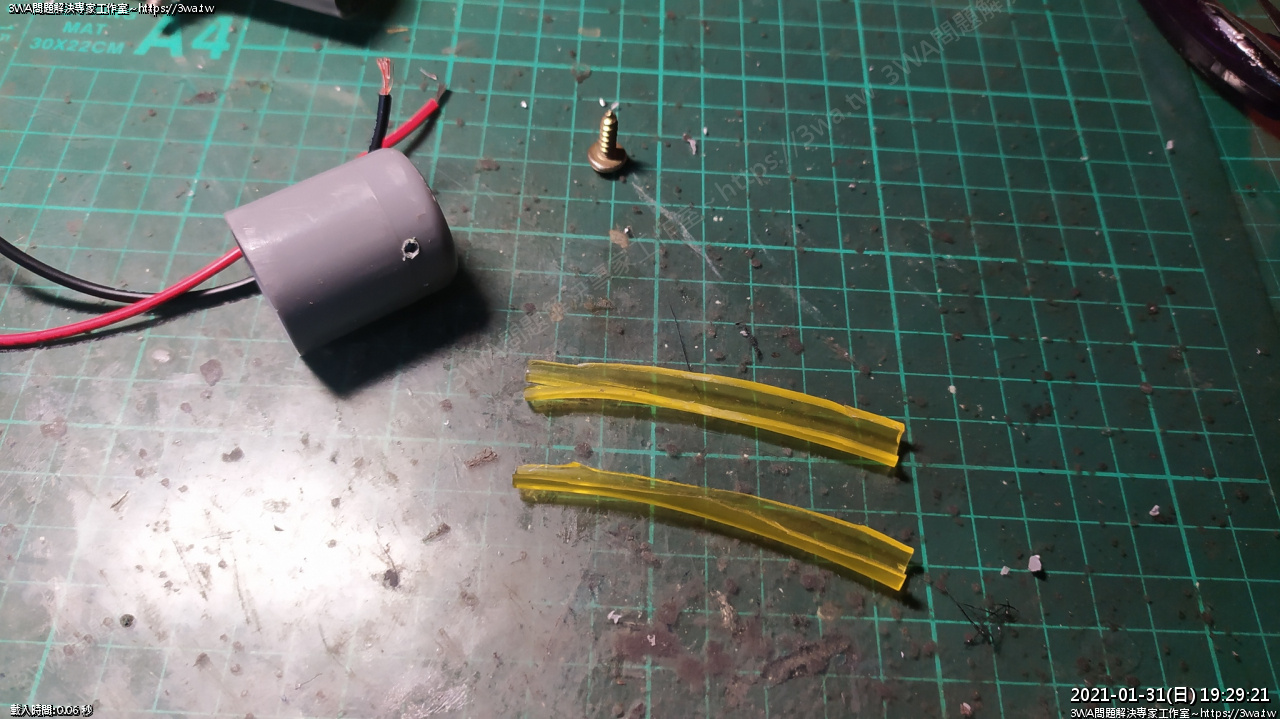

拿出一小段耐熱汽油管,這個橡膠管非常耐用,平常是用在割草機引擎的汽油管

彈性也相當的好,4x7 約 7.5cm





從中對剪開

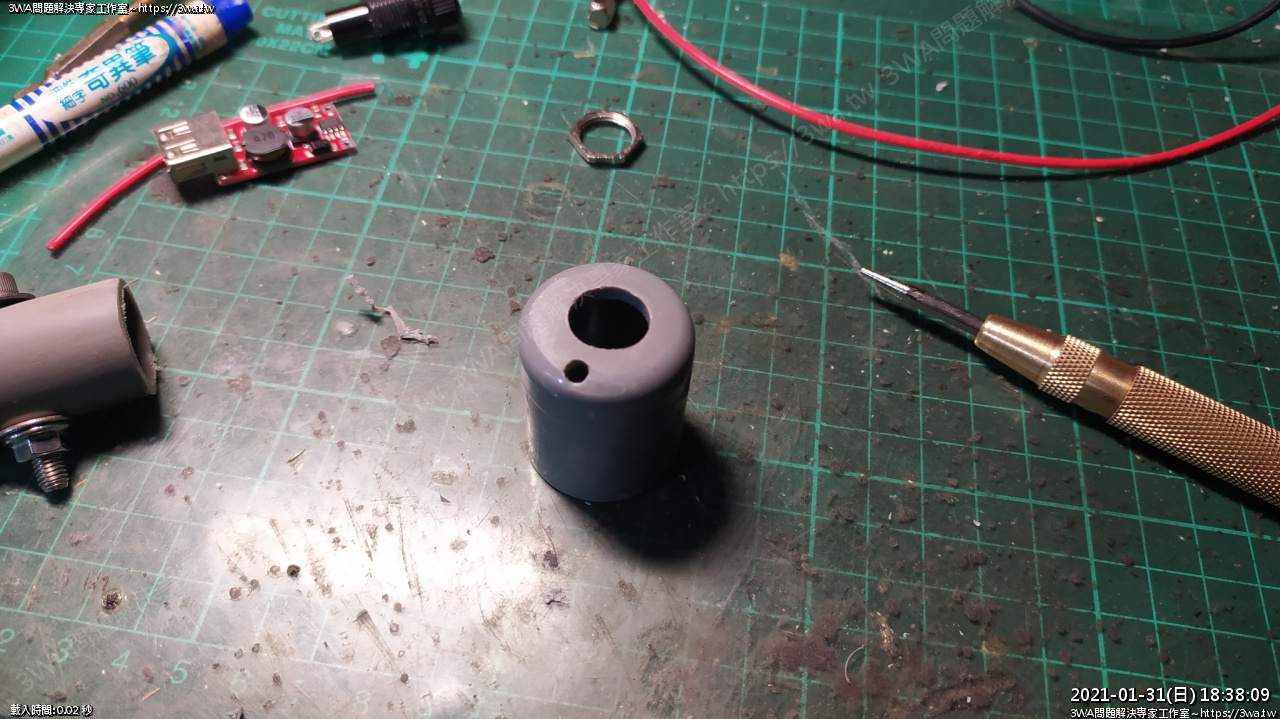

頭尾打孔就可以鎖上螺絲的位置





打開蓋子,蓋子就不會掉出來了

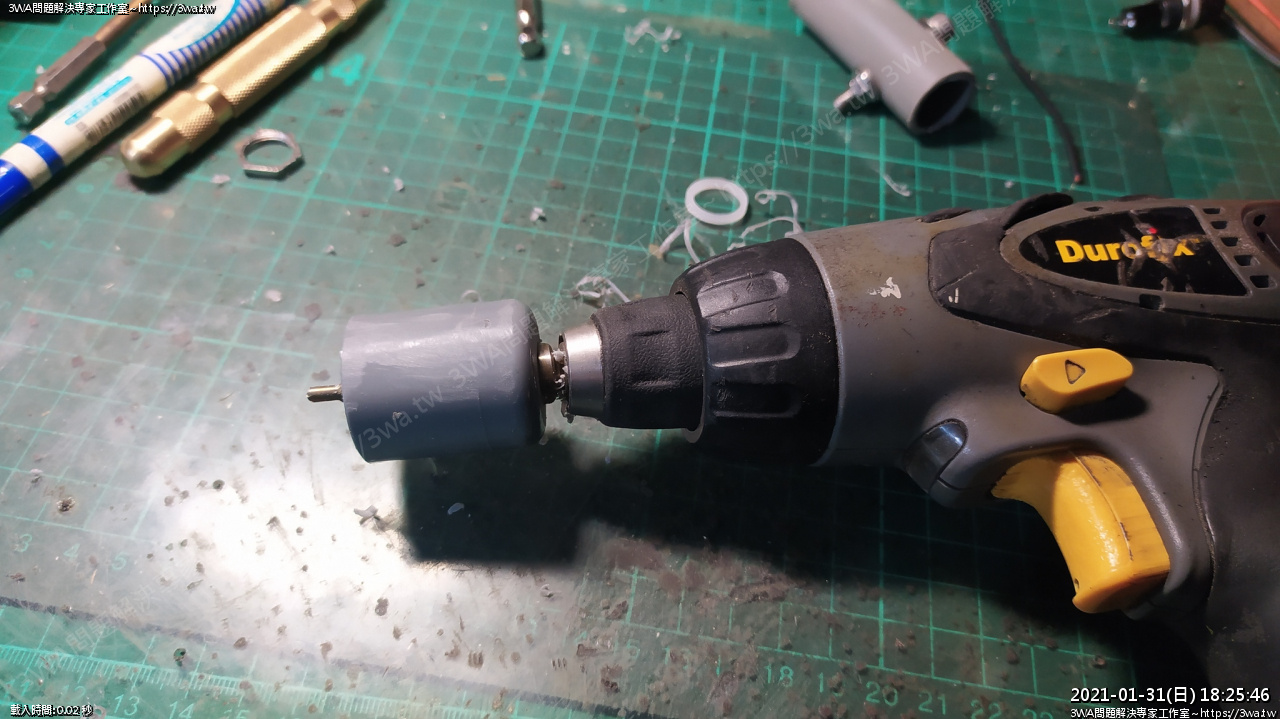

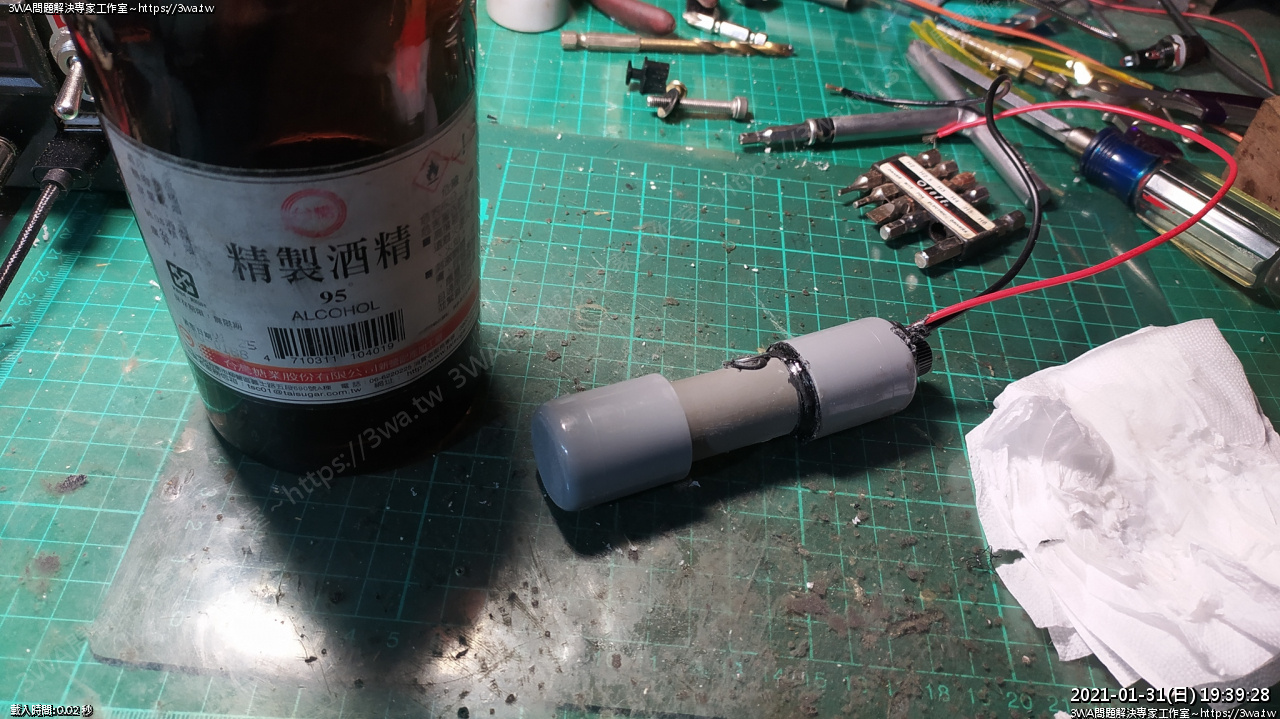

使用酒精把表面清潔





清潔完成





上漆

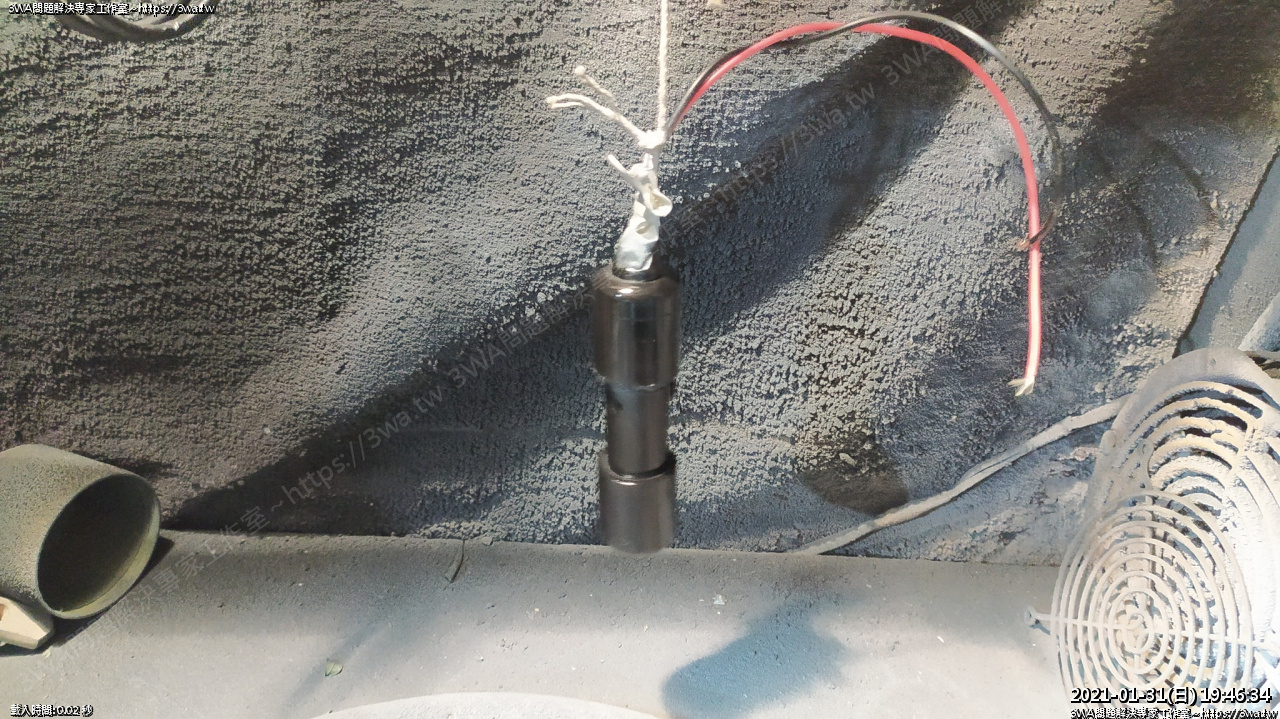

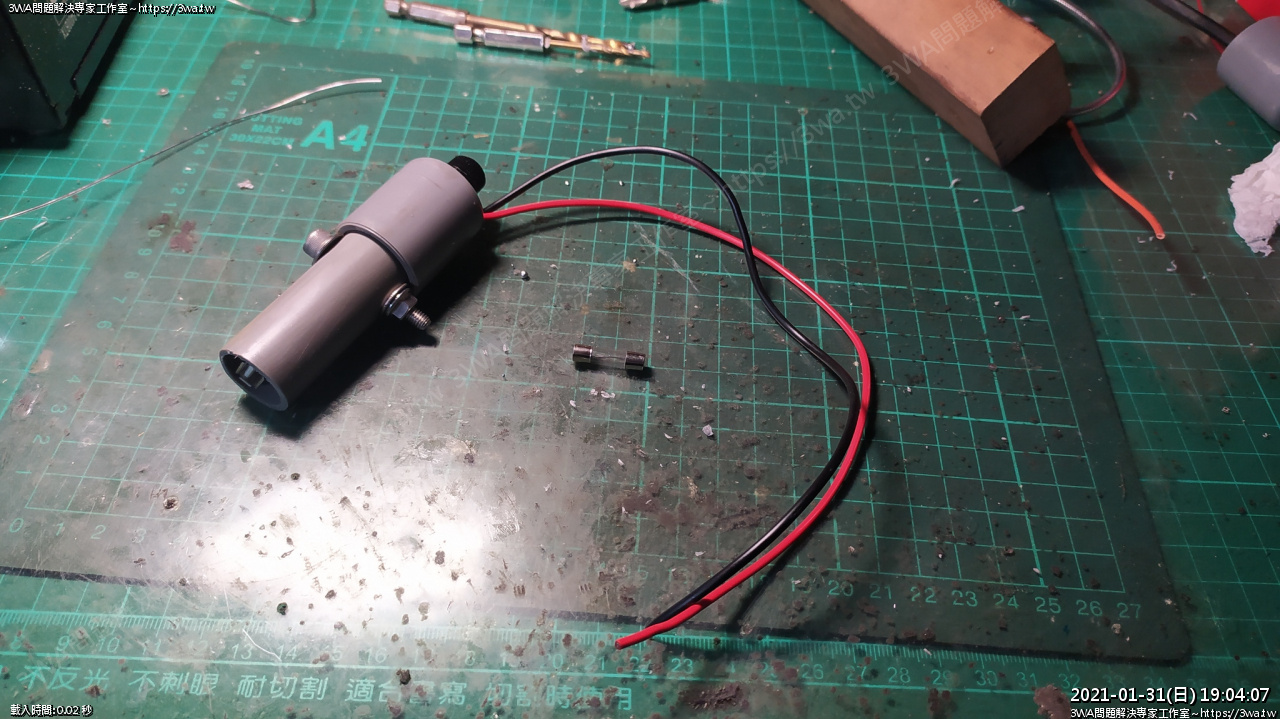

上漆完成,等乾後裝上車
