標題: NSR150 發電線圈、脈波線圈、激磁線圈
網址:https://3wa.tw/blog/blog.php?id=1939
內容:


 這禮拜六有空,來整理一下 NSR 的電盤線

每次看到電盤上來的線亂七八糟想弄一直沒時間...

拆下來順便把 PIN 都換新

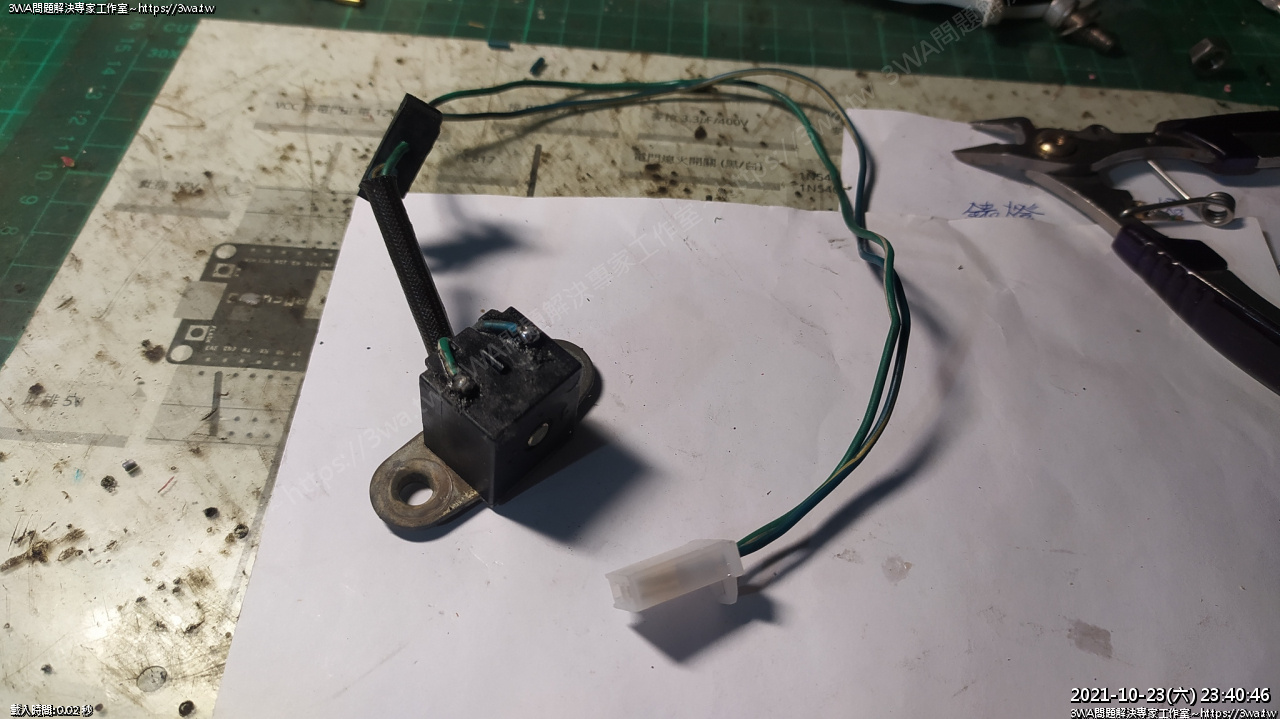

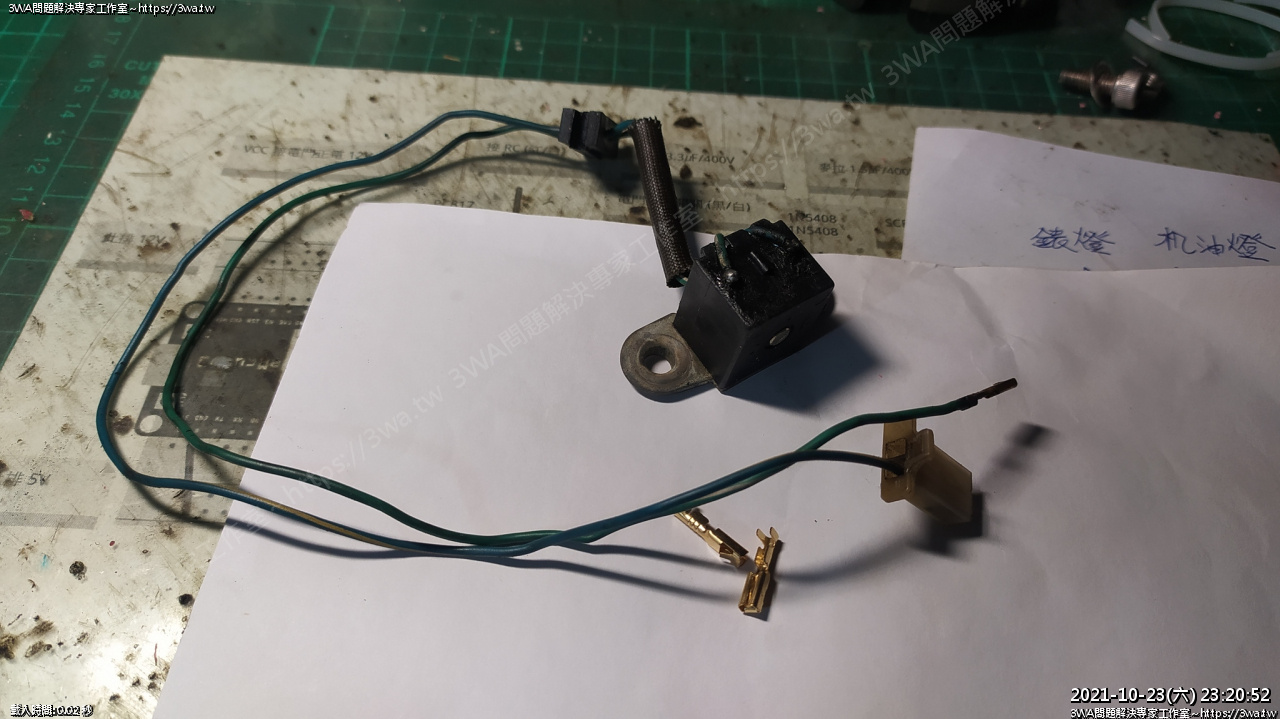

上圖是電盤的裡的「脈波線圈」就是偵測凸台的裝置,本身是一個磁鐵

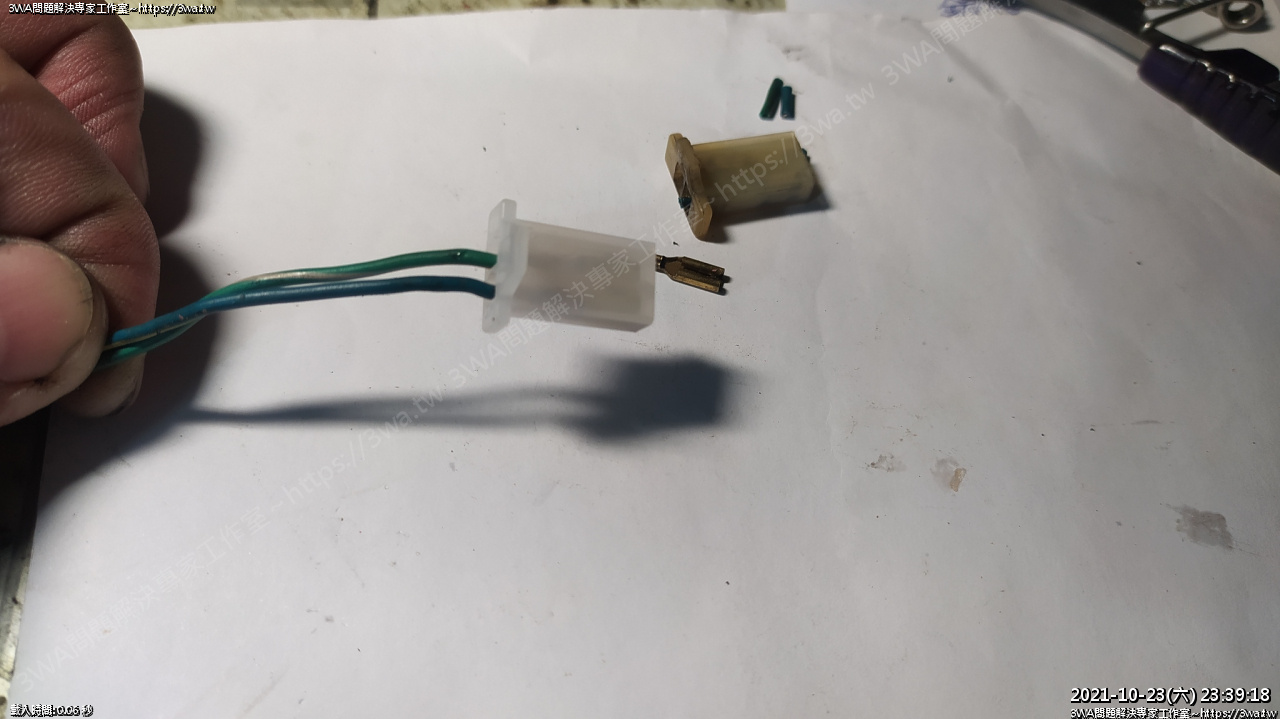

 原廠的 2P 接頭跟市面賣的 PIN 有一點不一樣

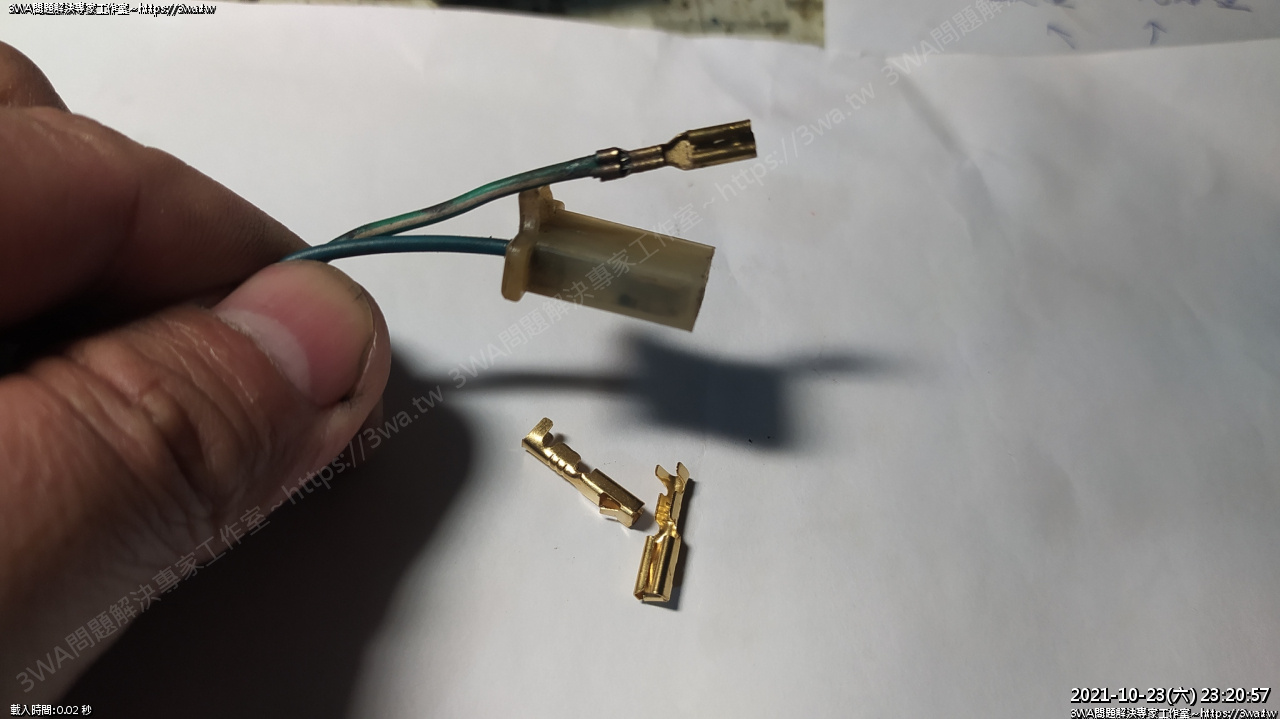

 夾了新的線,點上焊錫

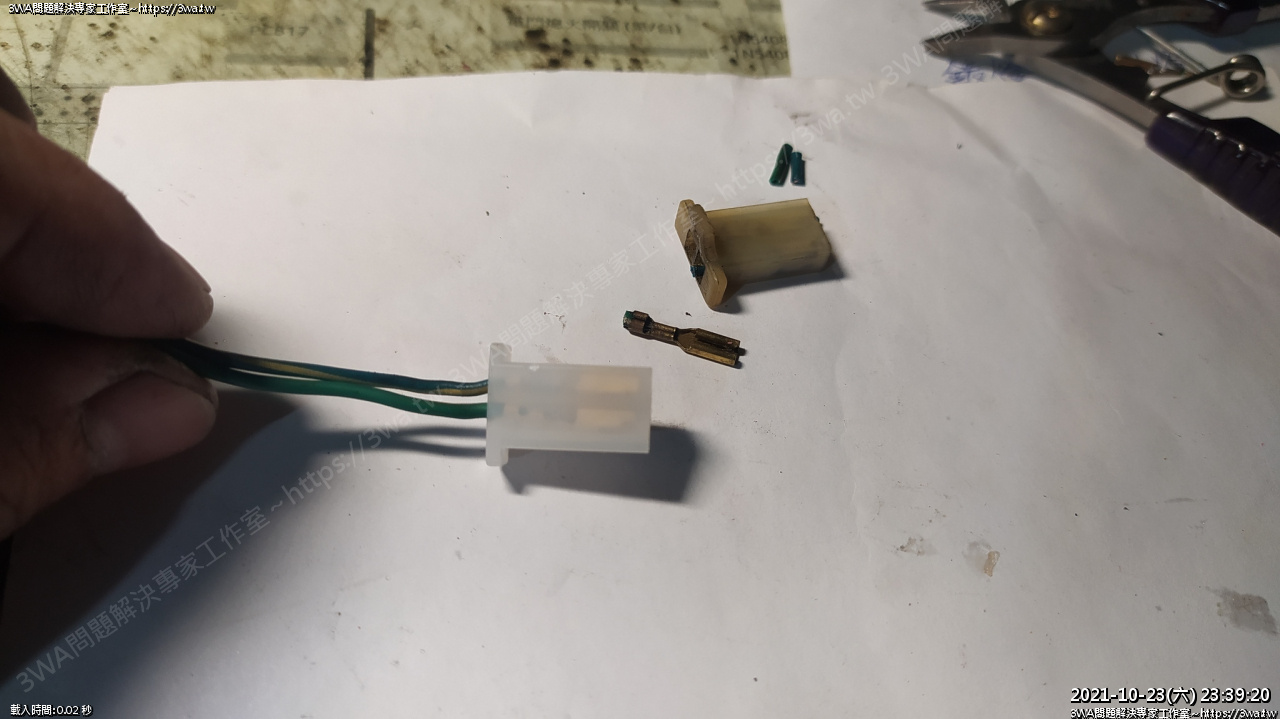

 換新的插頭

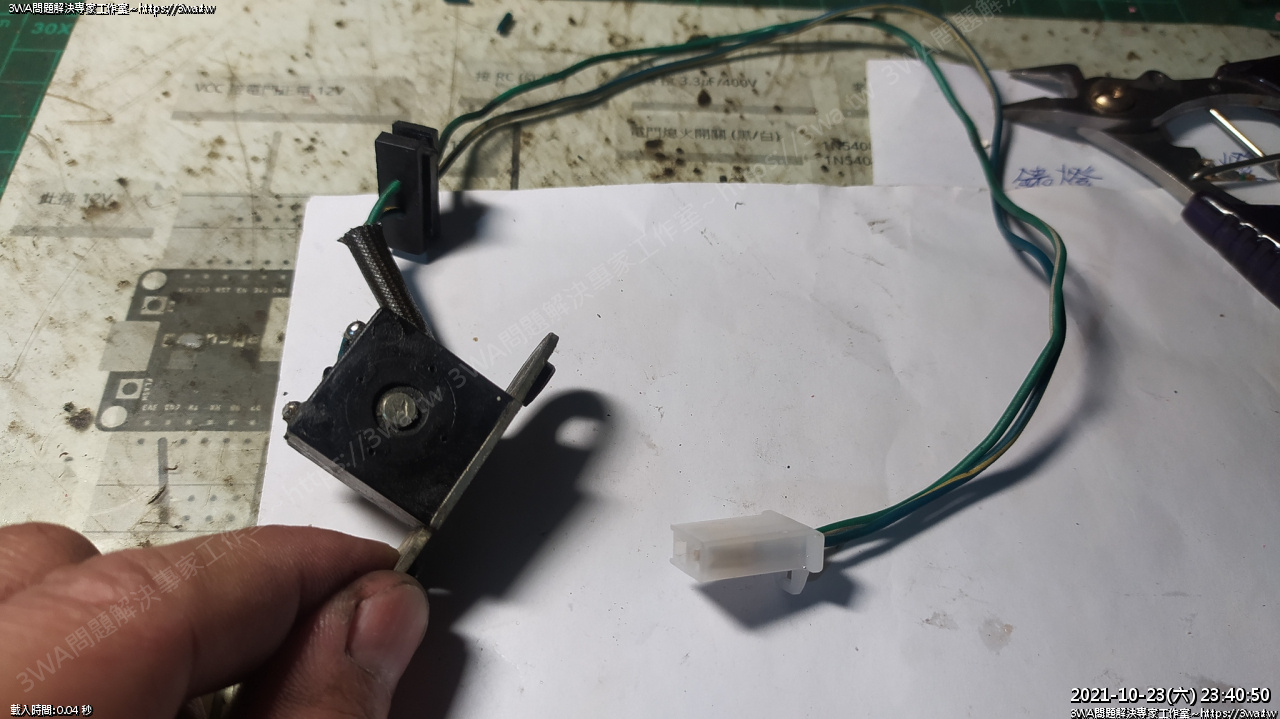

 作好了





 上面的焊點也補點新的焊錫





擦一擦

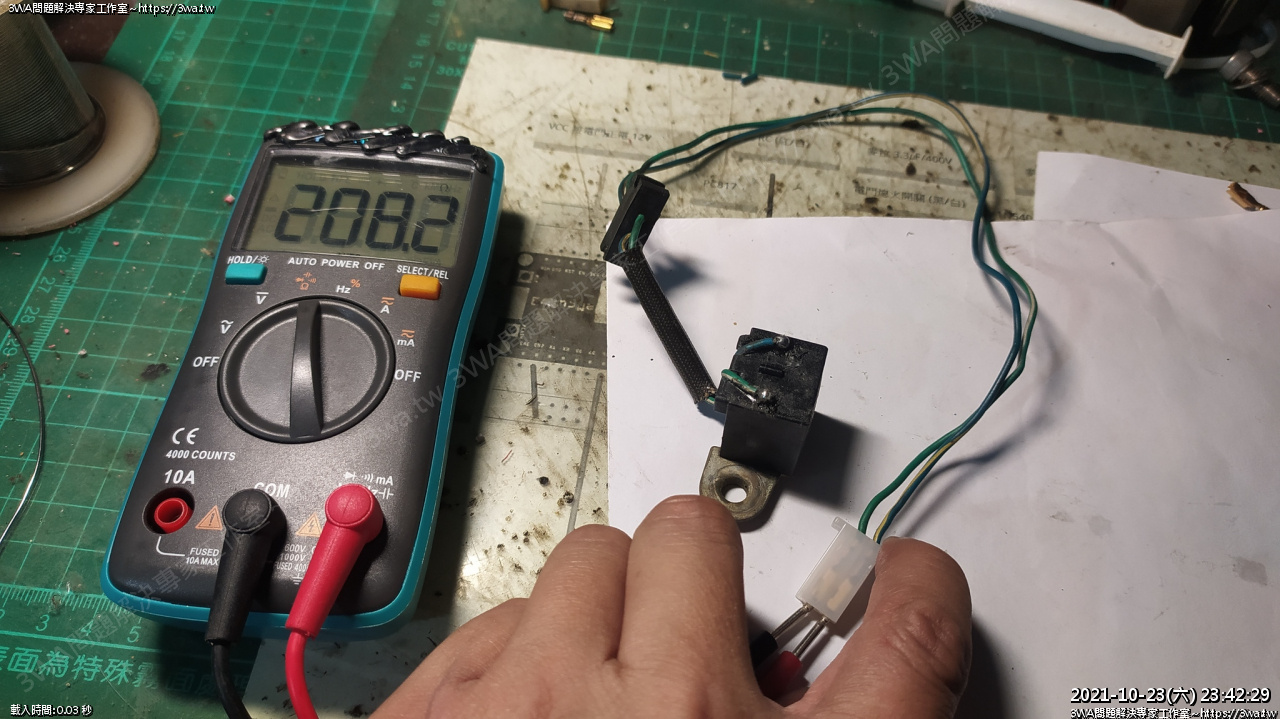

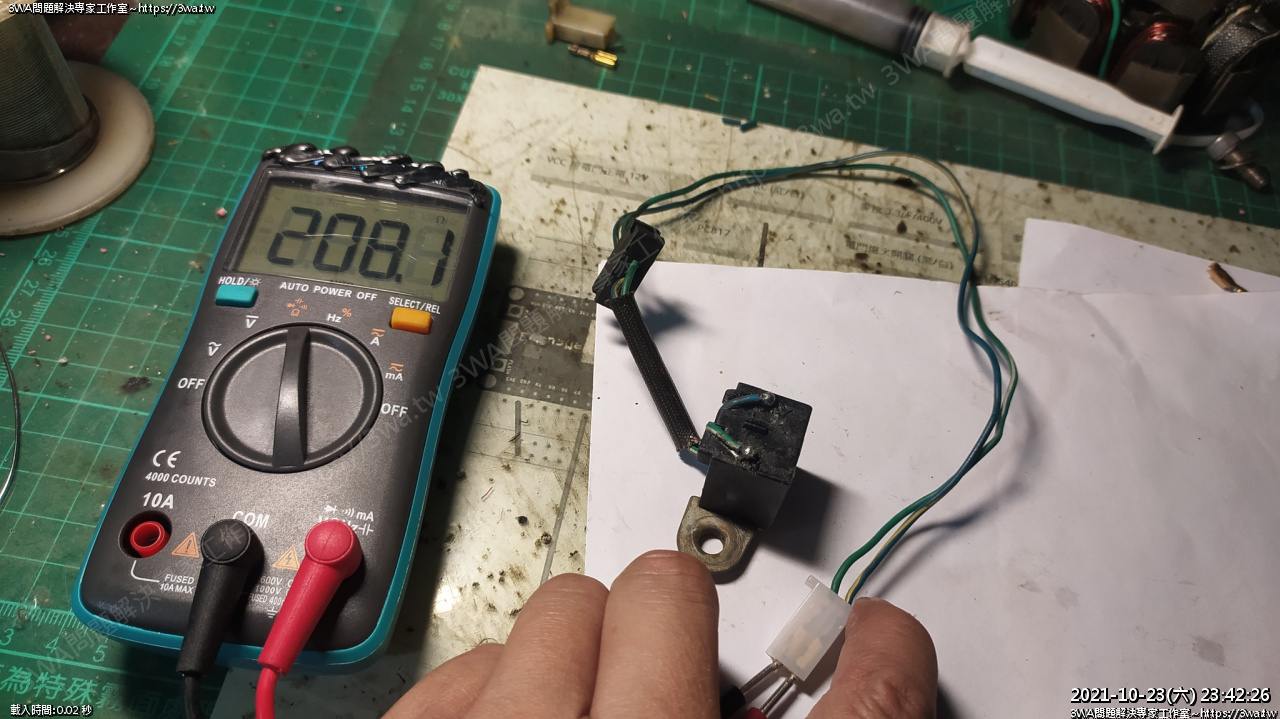

測量電阻,208Ω,拿磁鐵在附近移動,電阻值會改變

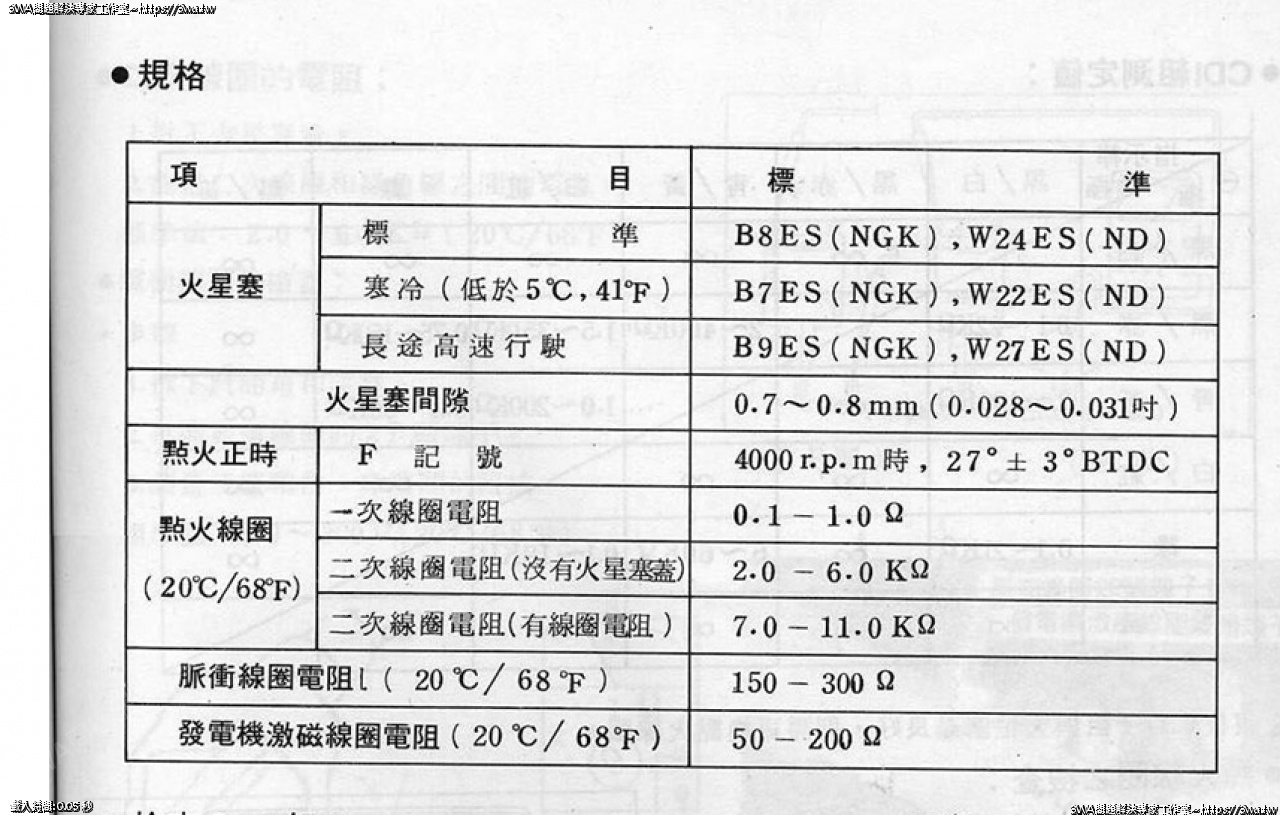

根據手冊裡寫的,150~300Ω 之間即是正常

 脈衝線圈電阻 150~300Ω





 接下來換 NSR 內仁,聽說沒有其他國產車可以替代,不過看起來跟 KTR 化油版很像

可能出線的位置跟打孔的位置不太一樣

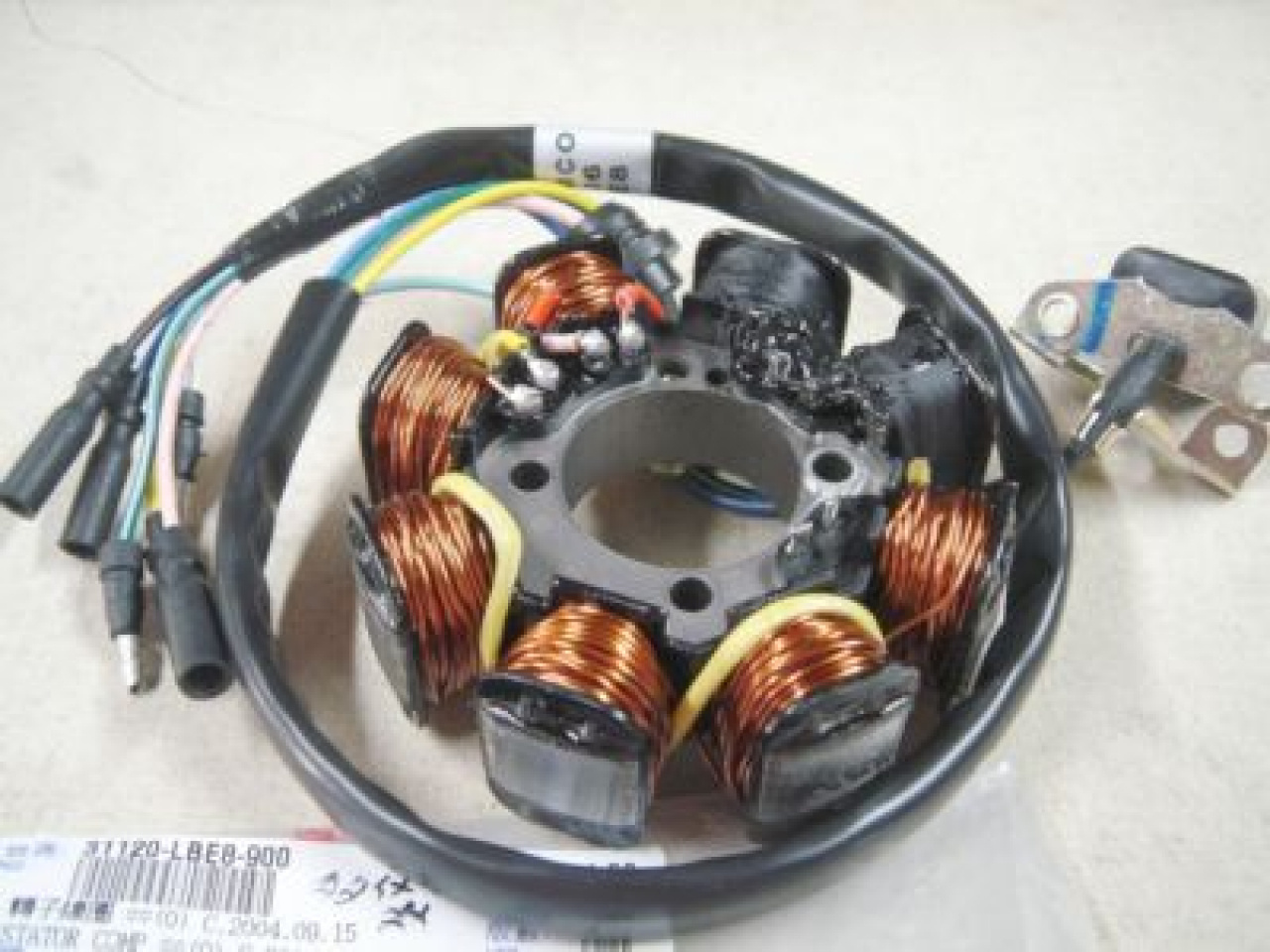

此照片是取自 www.ibo.com.tw KTR-150 電盤內仁的照片

主要的差異可能在螺絲開洞的位置、橡皮跟接線

改天如果羽山的仁內燒掉的話,就買一組ktr的回來改看看

或是挑戰重繞線圈~~

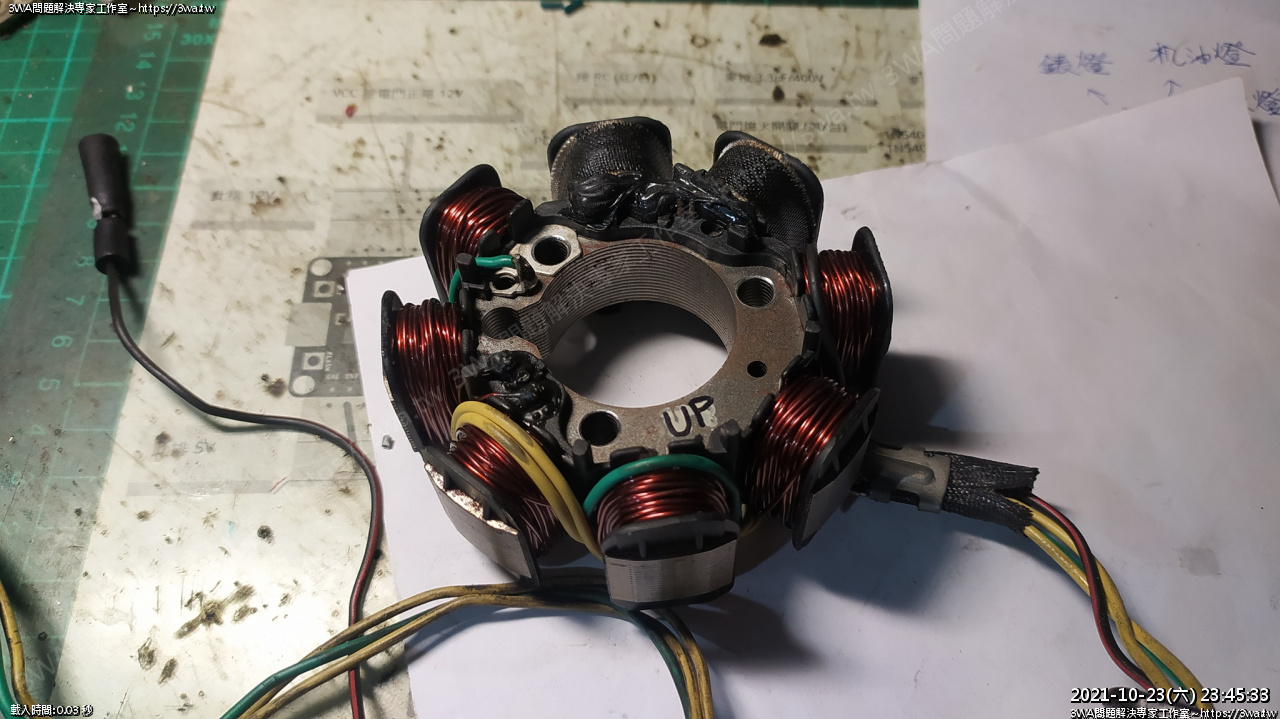

NSR的線圈跟FZR比起來簡單很多...

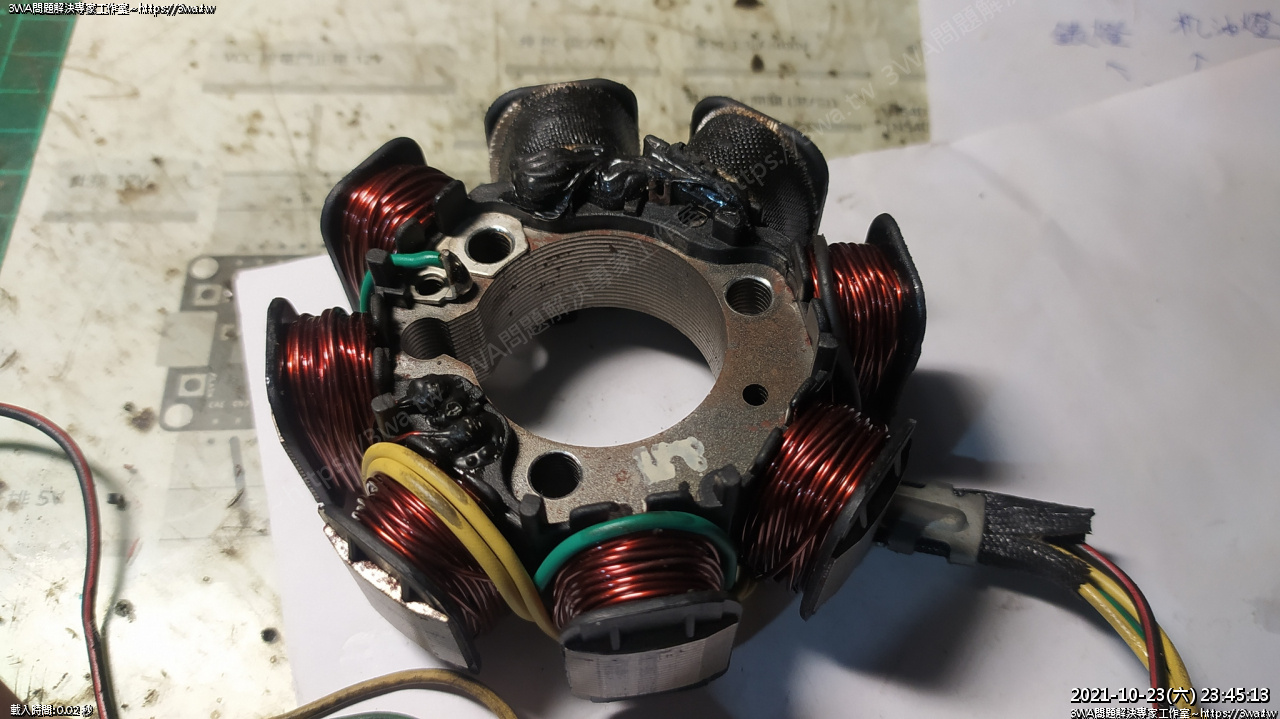

上面二顆包住的是「激磁線圈」

當引擎轉起來時,會產生 AC 交流電餵進 CDI 讓 CDI 裡的電容充電

其他紅銅色的漆包線是發電線圈,NSR 二組單相發電,一組 3 圈

二組共 6 圈

線圈有立可白寫 UP 是要朝上的意思





 拿麥克筆補一下

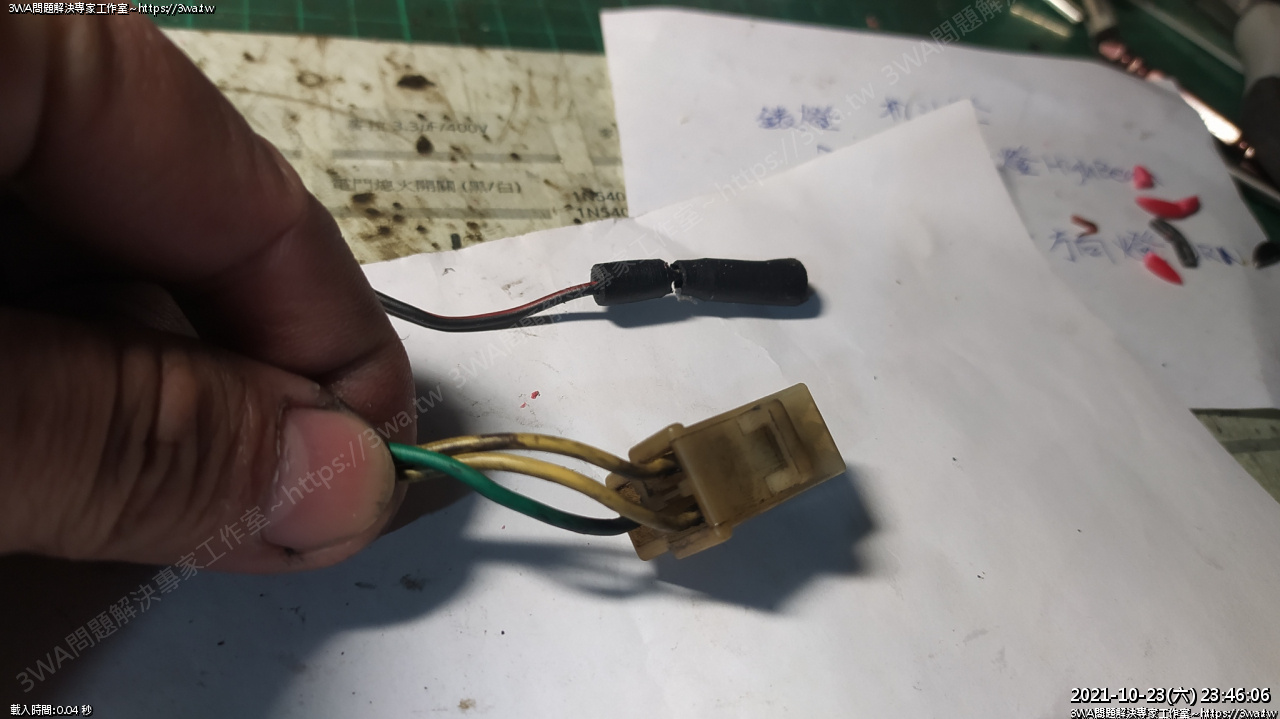

 2相發電,綠線是接地

黃線是發出的交流電

單一 P 接頭是激磁線的高壓電

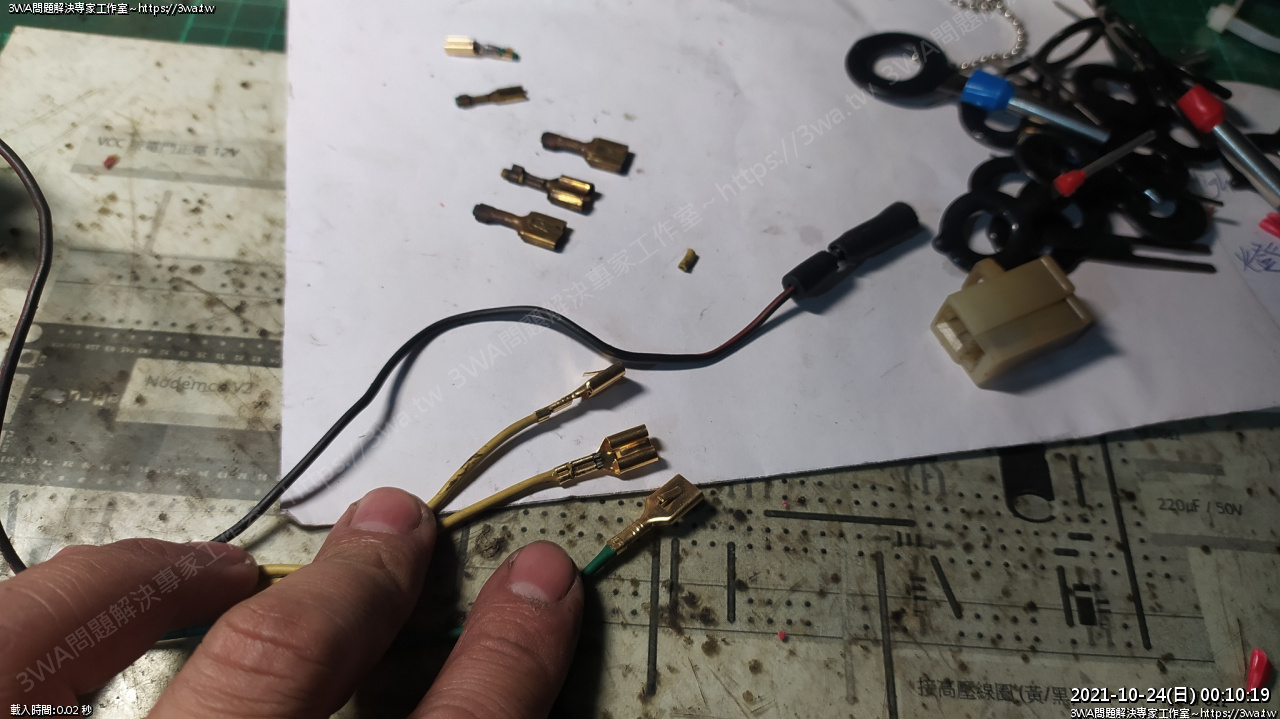

 都拆了,順便換新的端子





 重新夾新的,補焊錫

然後 1P 母接頭(激磁線圈,也重新作新的插頭)

舊的都長銅綠生銹了

後面照片還沒上傳就不小心被我刪掉了...

以後有空重拍再補 :'(
