標題:NSR150 自製 RC 線組 Part 2
網址:https://3wa.tw/blog/blog.php?id=1946
內容:


 NSR150 RC 線組製作 Part 2

上一次製作的 RC 線也用了二年,這次拆車時不小心弄壞了一條線

突然想到似乎有更好的方法,寫一篇分享給大家

這個方法也不錯,但適合工具齊全的同學



首先需要的工具如下:

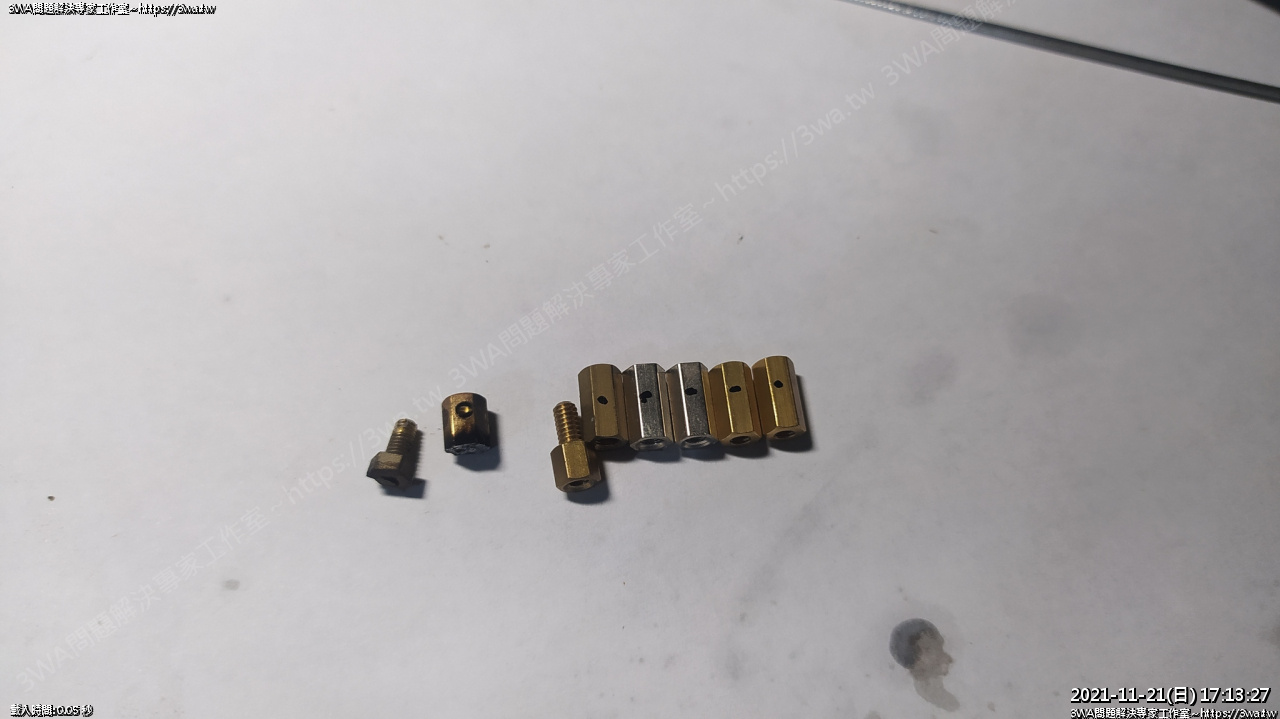

1、電子材料行買的到的銅柱,要注意有粗、細牙的差別,羽山是用細牙

 RC 線二條,用量 4 顆六角螺柱,4顆螺柱,建議可以多買一些,還要額外多買一支長的螺柱

 螺柱也可以用螺絲代替,一樣電子材料行就有~

 這個六角銅柱就是平常電子材料洞洞板用的那種,應該是 3mm

2、腳踏車煞車線 ( 1.4mm 一條約 20 $ )

3、鑽頭,1.5mm、2mm 各一支

4、夾具、鑽床 或 電動扳手

5、鯉魚鉗

6、中心沖

7、麥克筆

8、尺

9、銼刀

10、320砂紙

11、硬的鋁塊(可以讓砂紙靠著)

12、護目鏡

13、焊槍

14、焊錫

15、鹽酸

16、口罩

17、切斷片、小蜜蜂 或 專用的鋼絲鉗

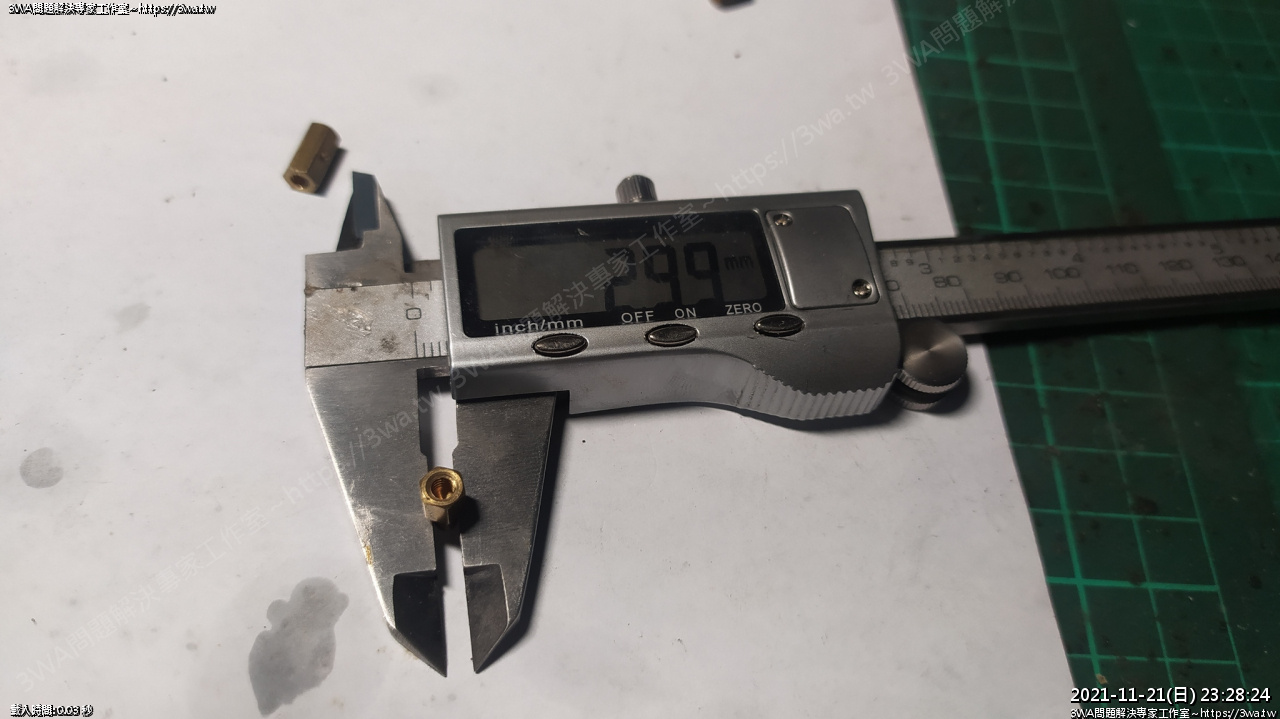

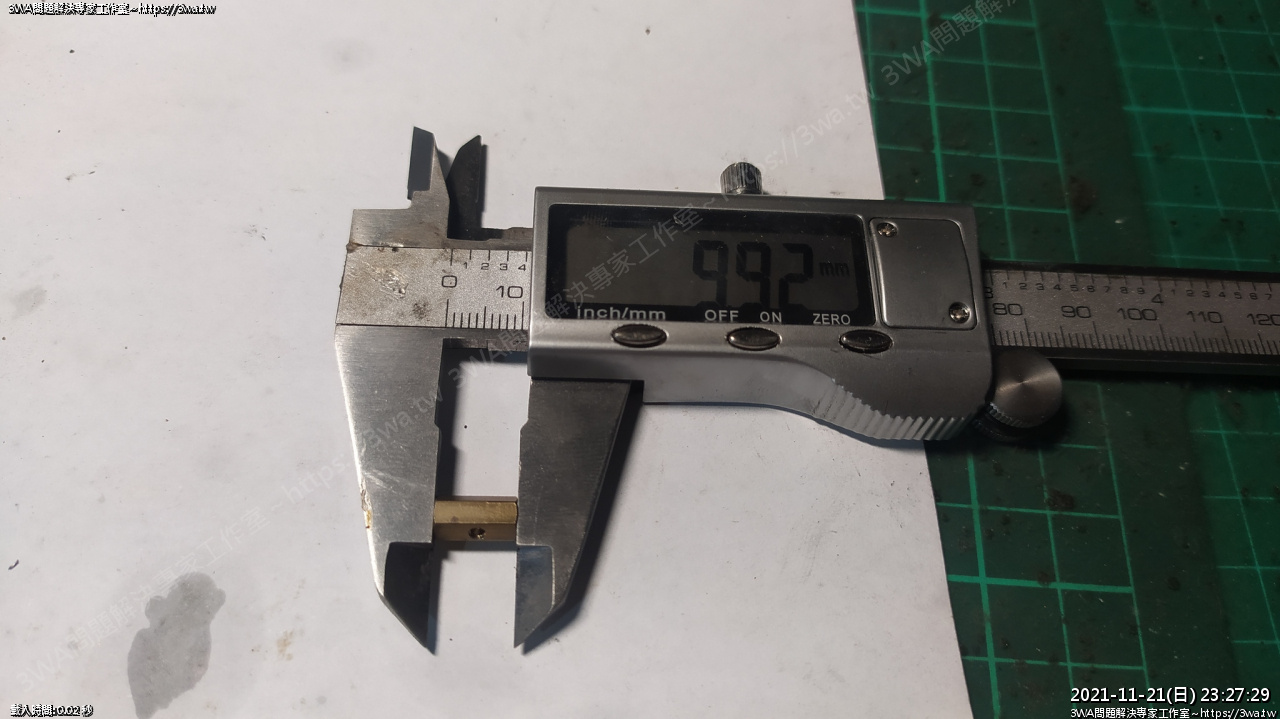

 六角銅柱長 9.92mm

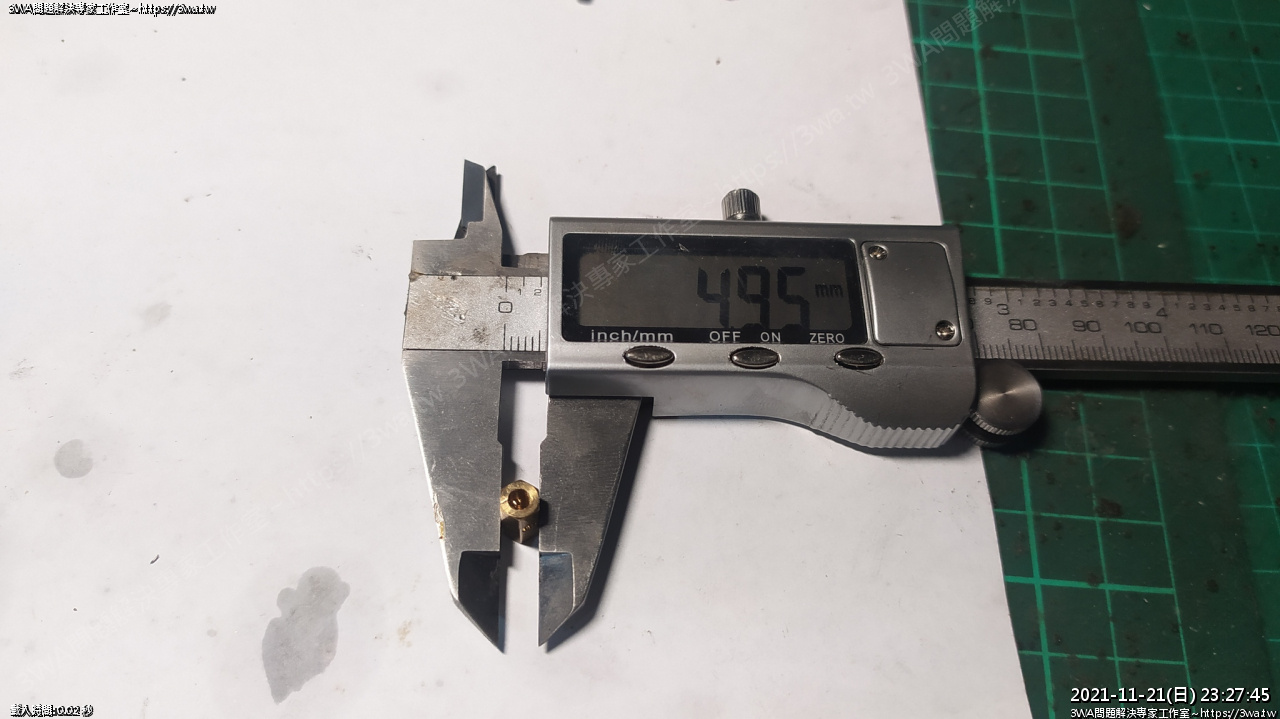

 六角窄邊 4.95mm

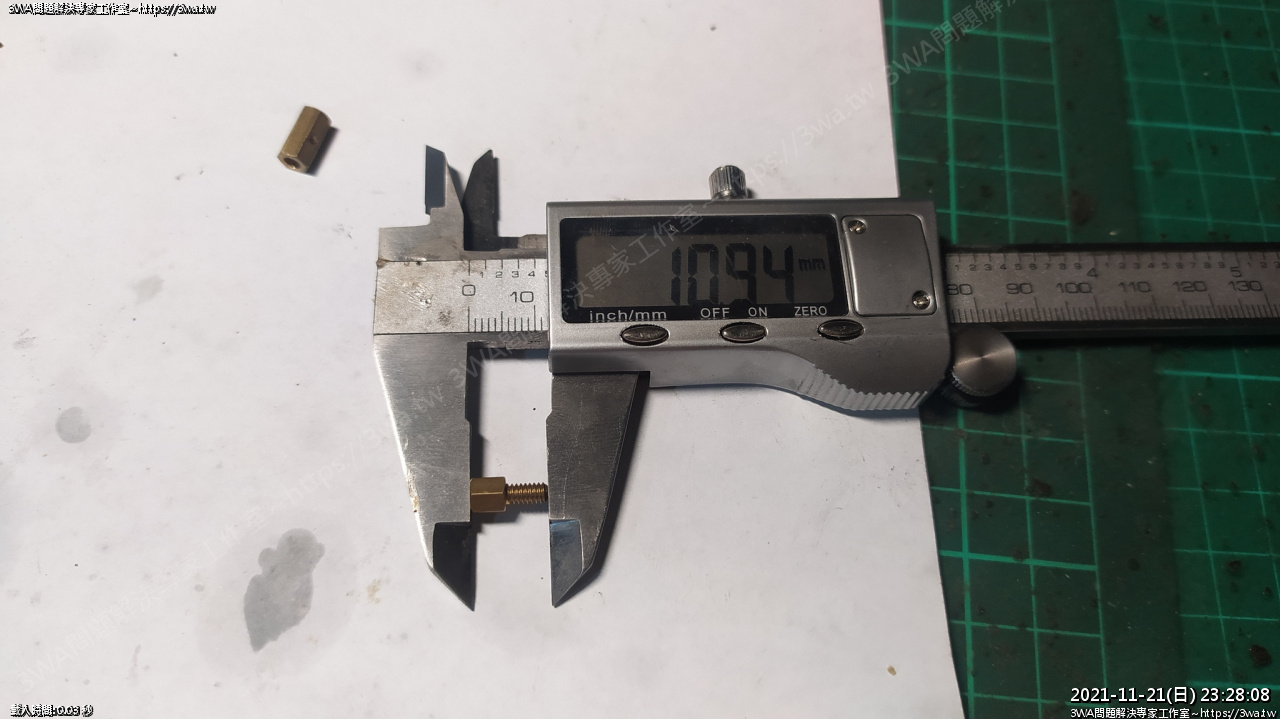

 螺柱長 10.94mm





 螺牙的地方 2.99mm





以下是製作過程



 先拿一支螺絲柱,當作要打孔的點,大概吃到2牙左右

拿麥克筆點個小點

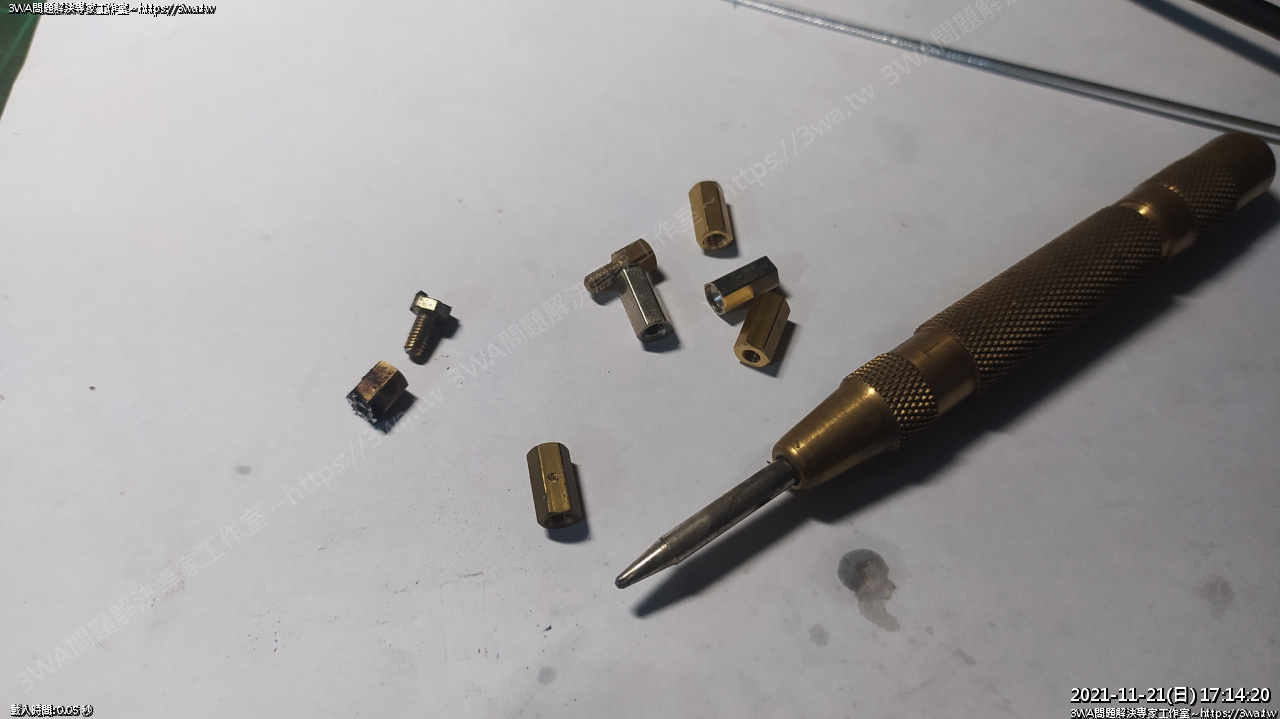

 點中心沖,對小黑打下去





 鑽頭的話要用 1.5、2.0mm,如果熟練的話,直接用 2.0 即可

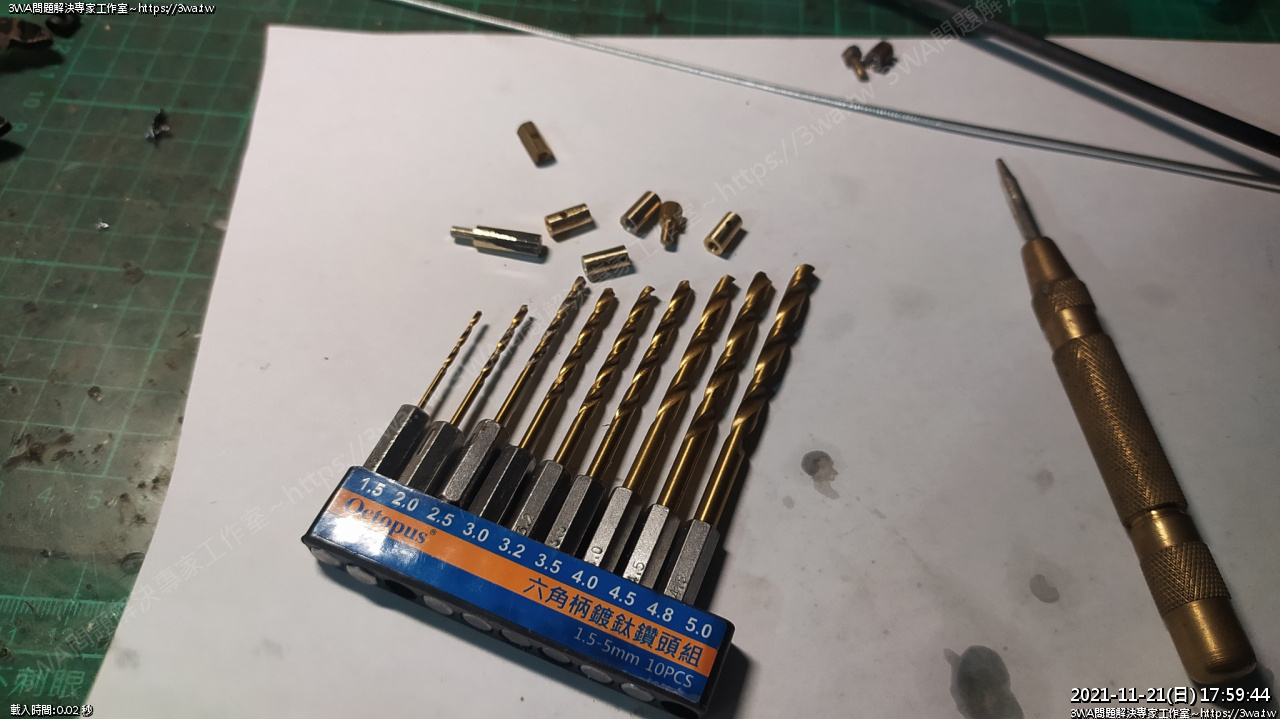

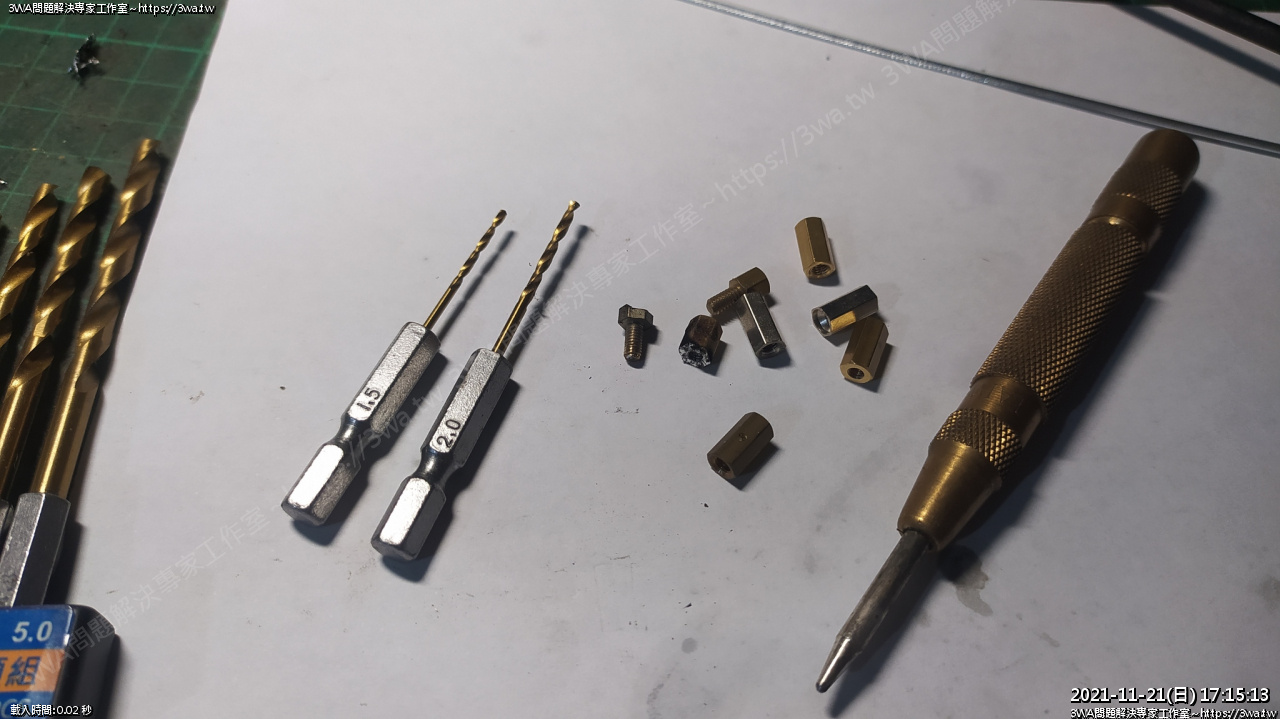

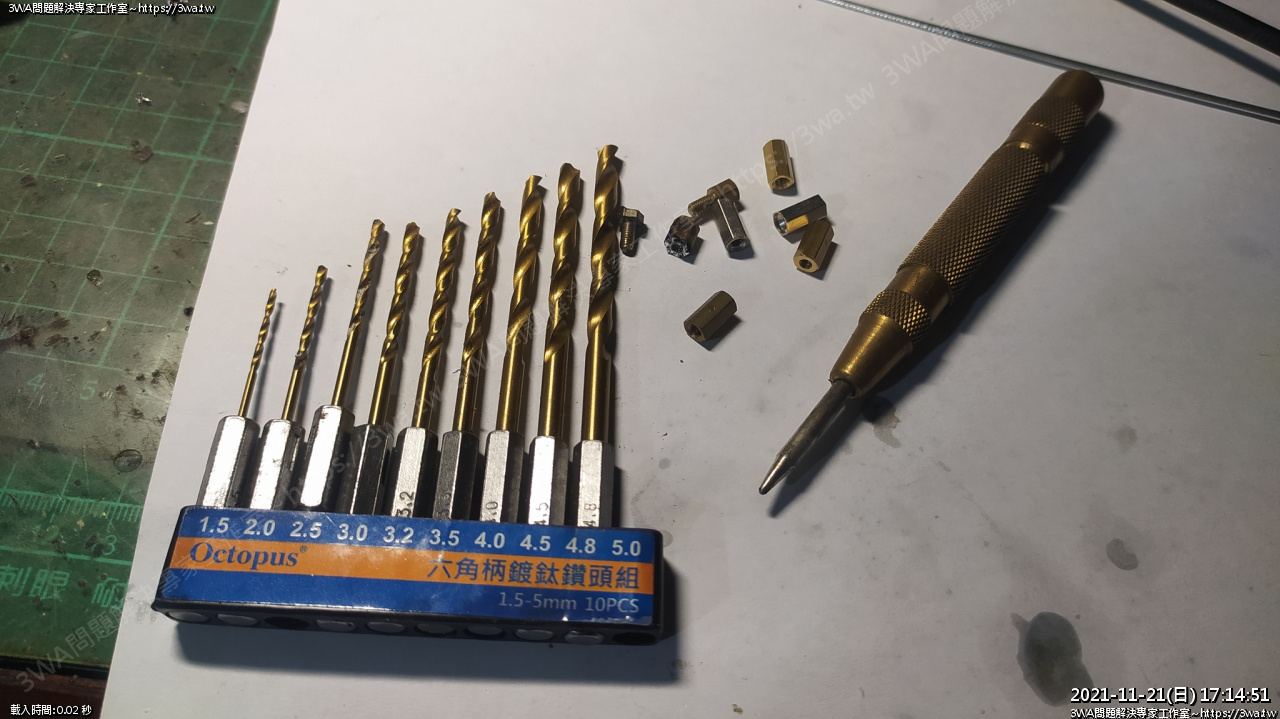

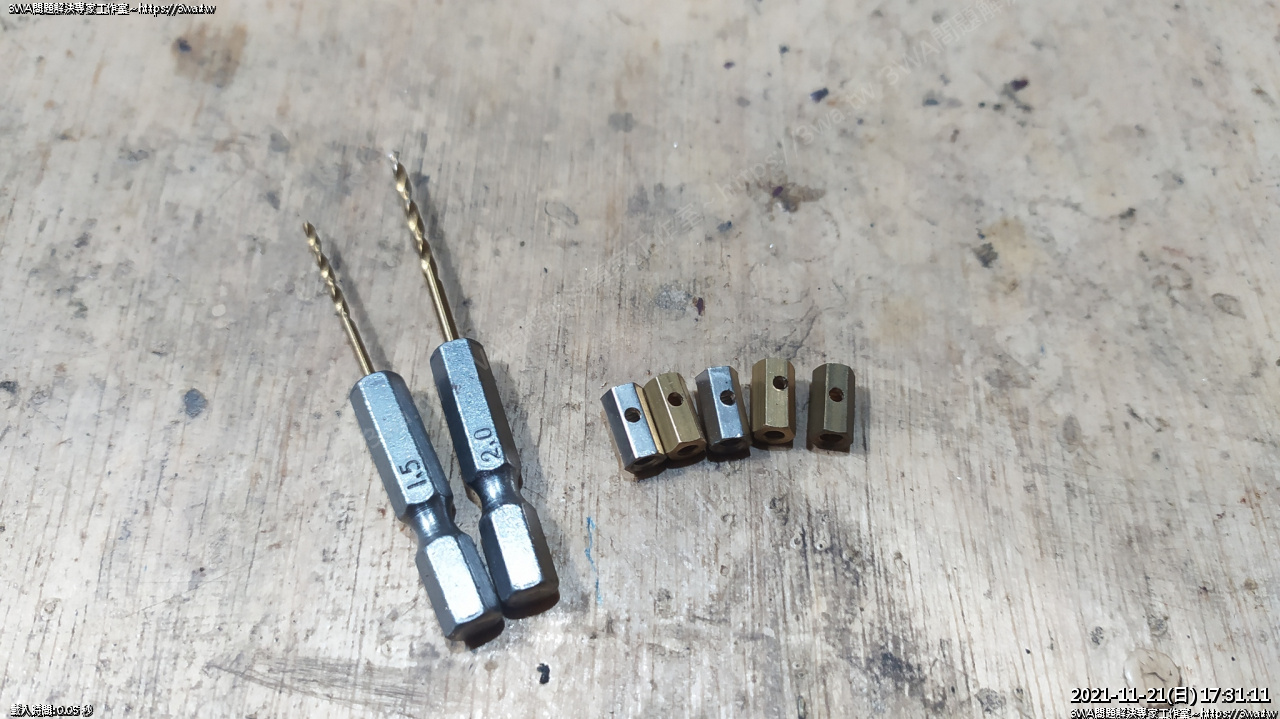

 取出 1.5mm、2.0mm 鑽頭

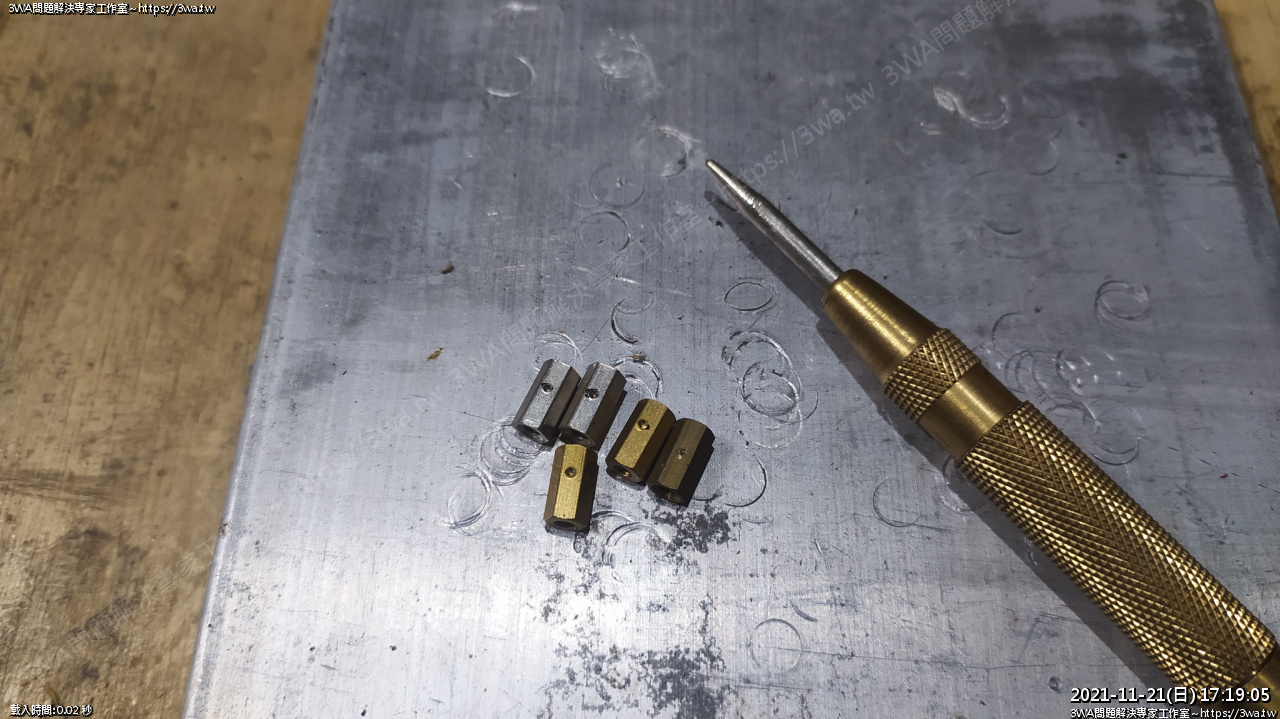

 中心沖打好洞了

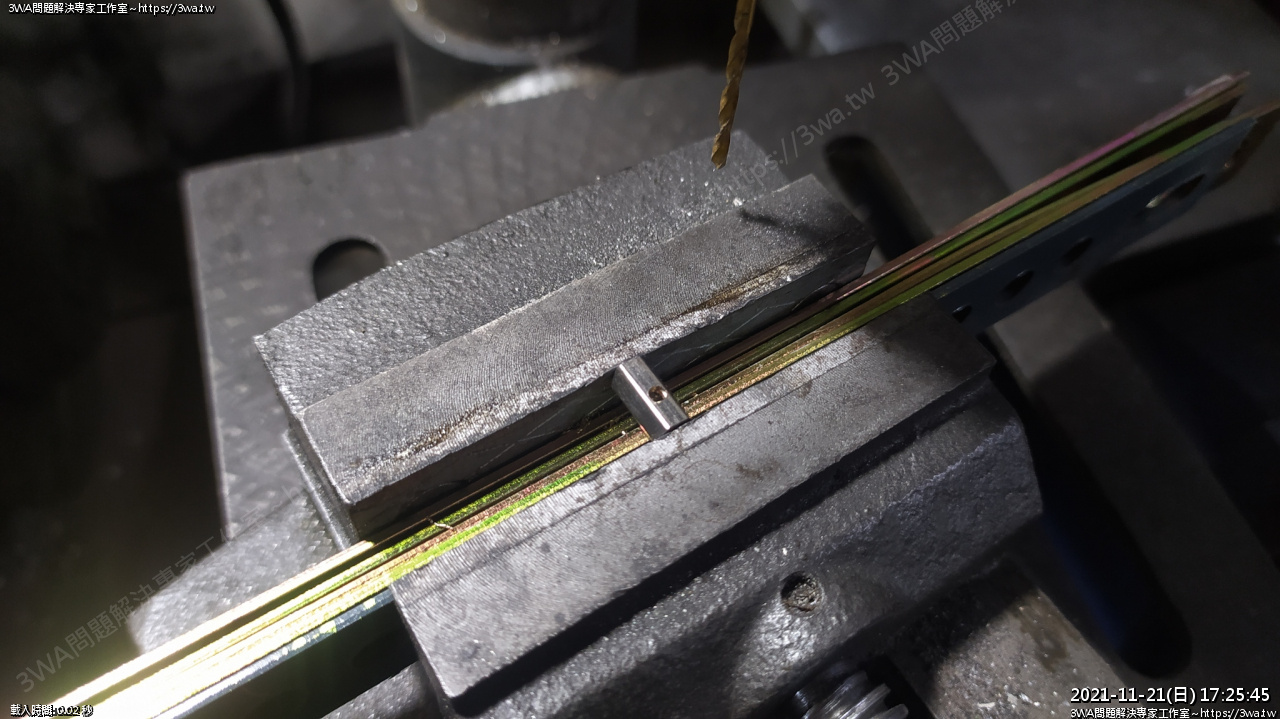

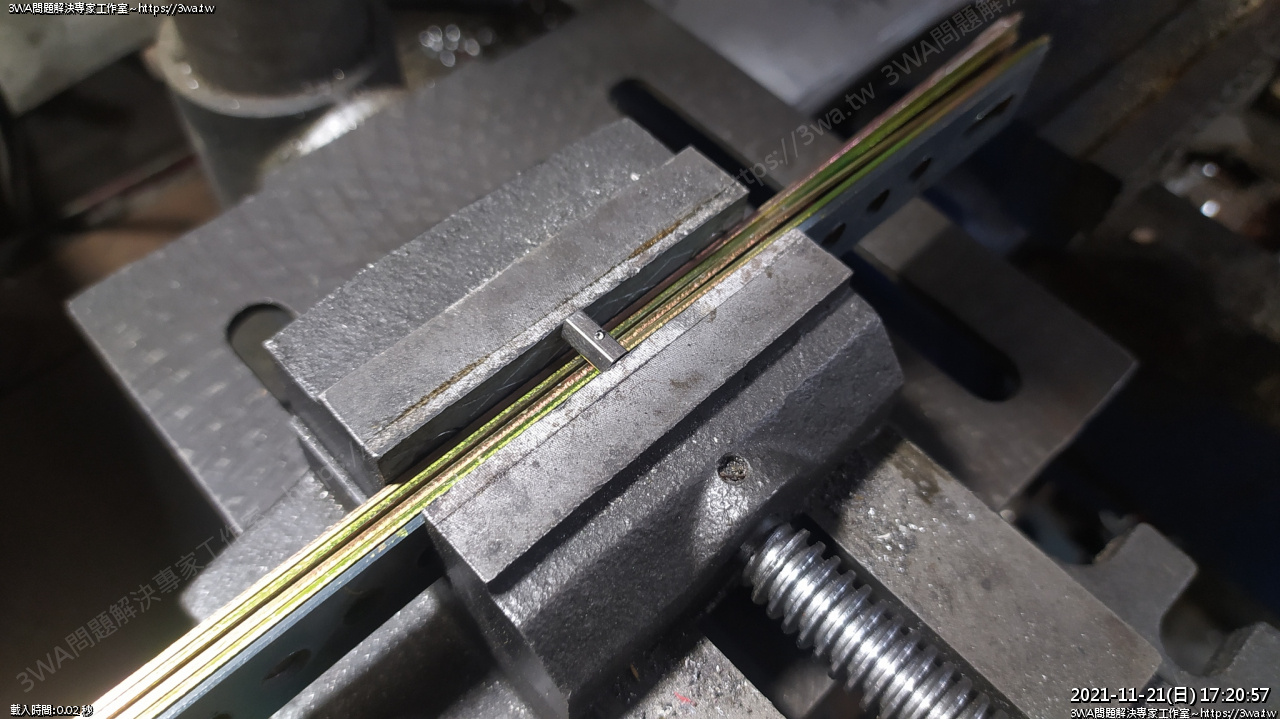

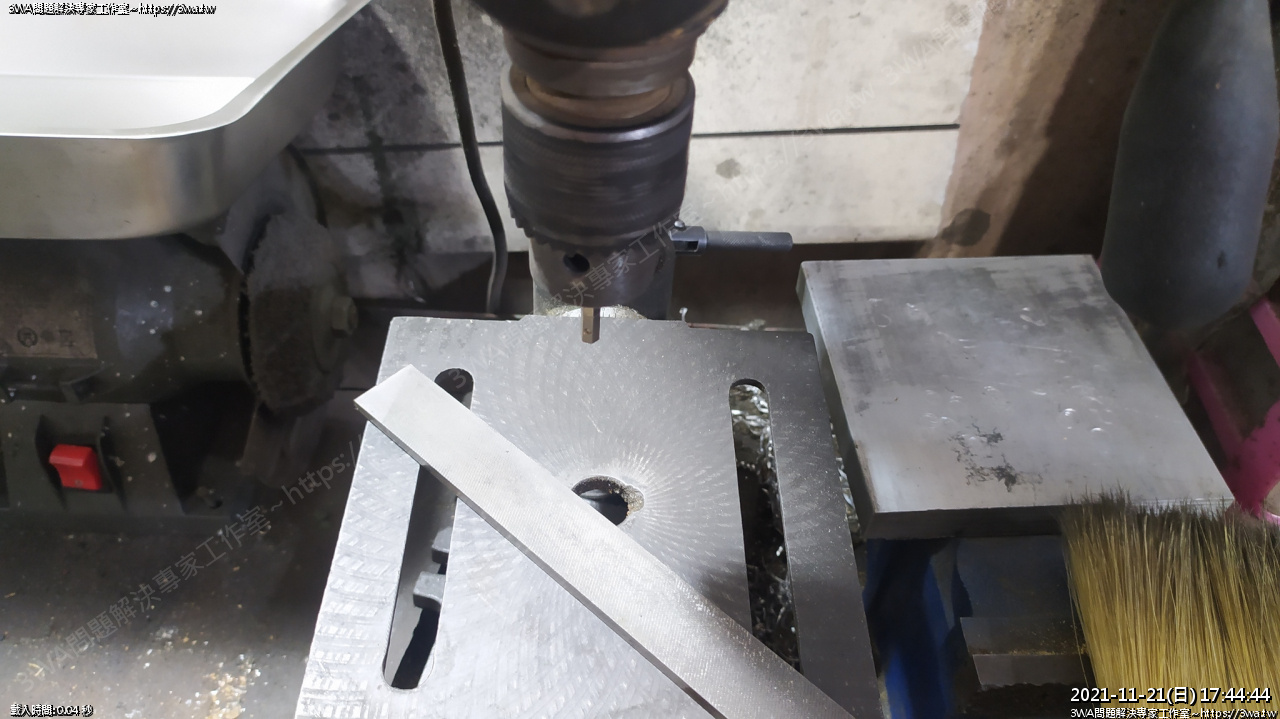

 用萬力固定螺柱





 裝上鑽頭

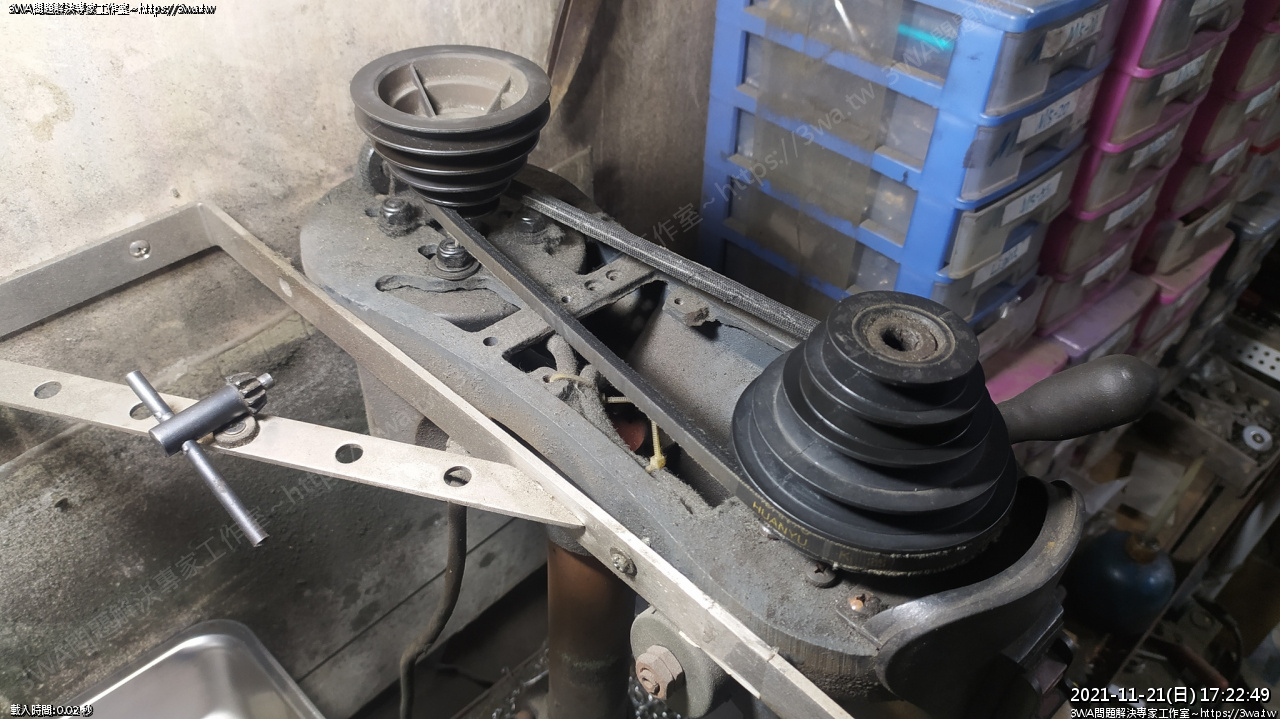

把鑽床的轉速調到最慢





戴護目鏡

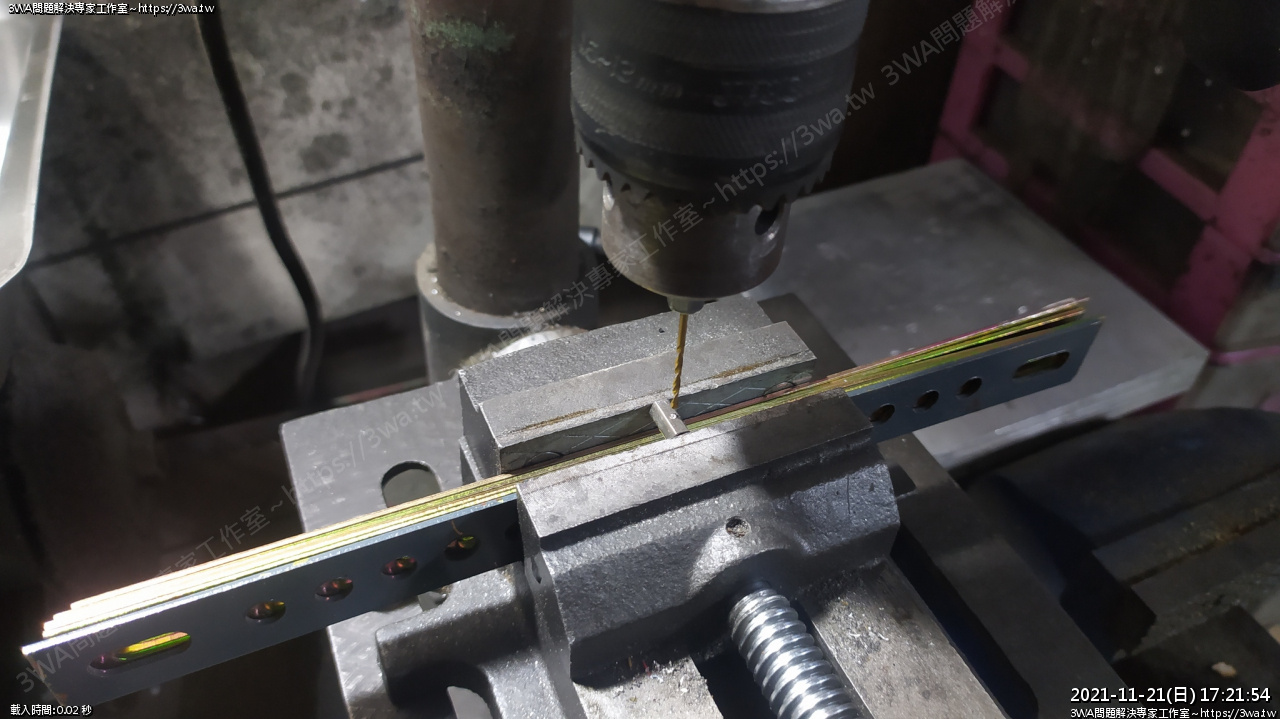

 鑽孔完成,鑽頭要完全穿過去銅柱,前面進去,後面出來

沒有鑽床的朋友,其實也可以用電動扳手試看看

銅柱很軟很好鑽

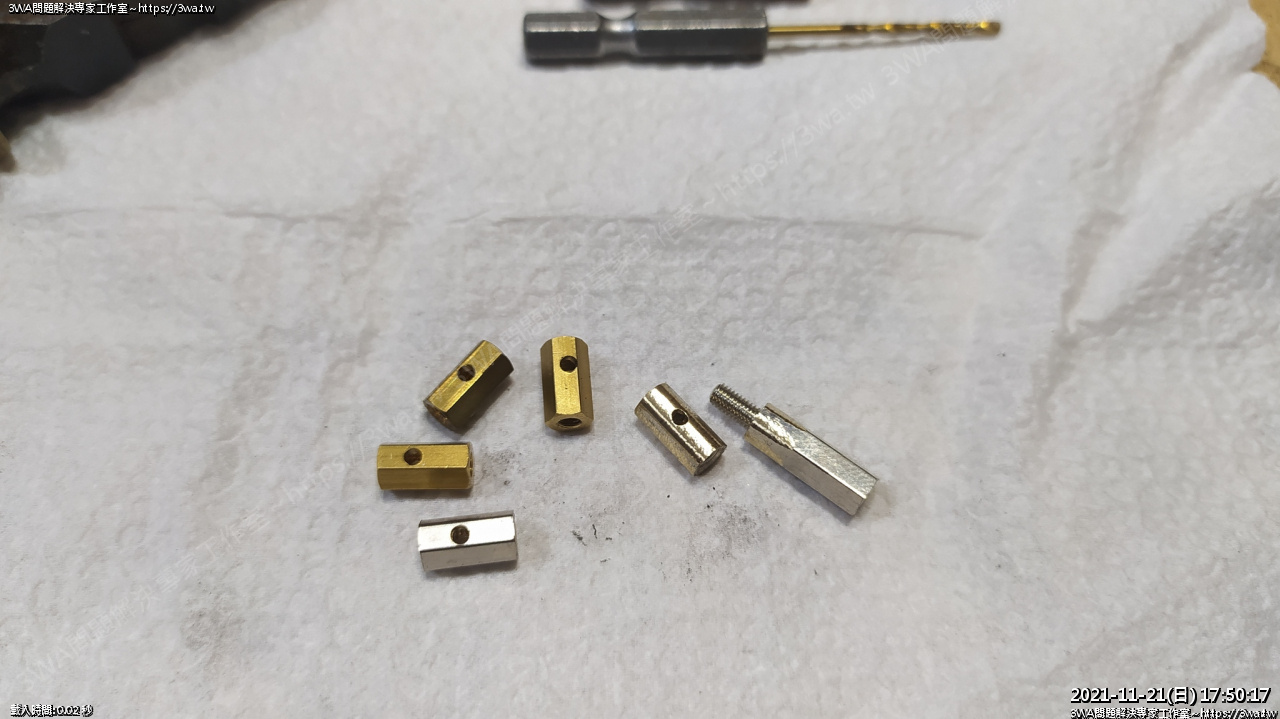

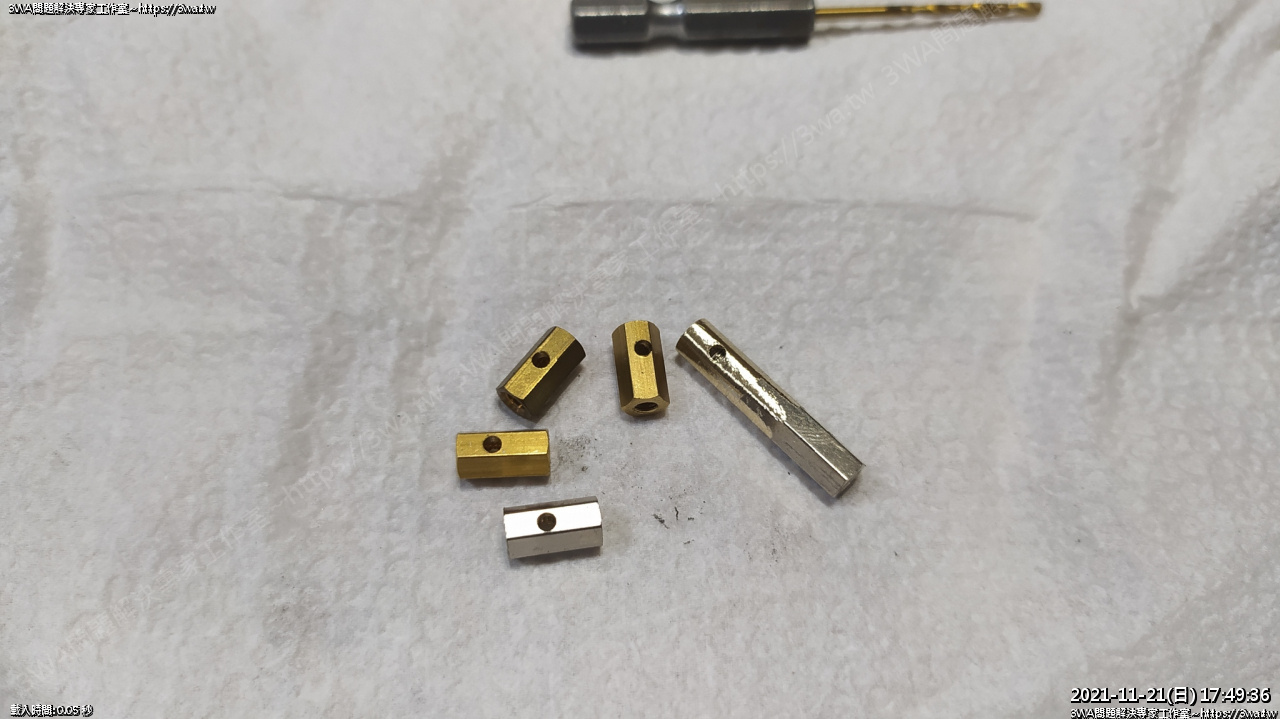

 好了,鑽好了~

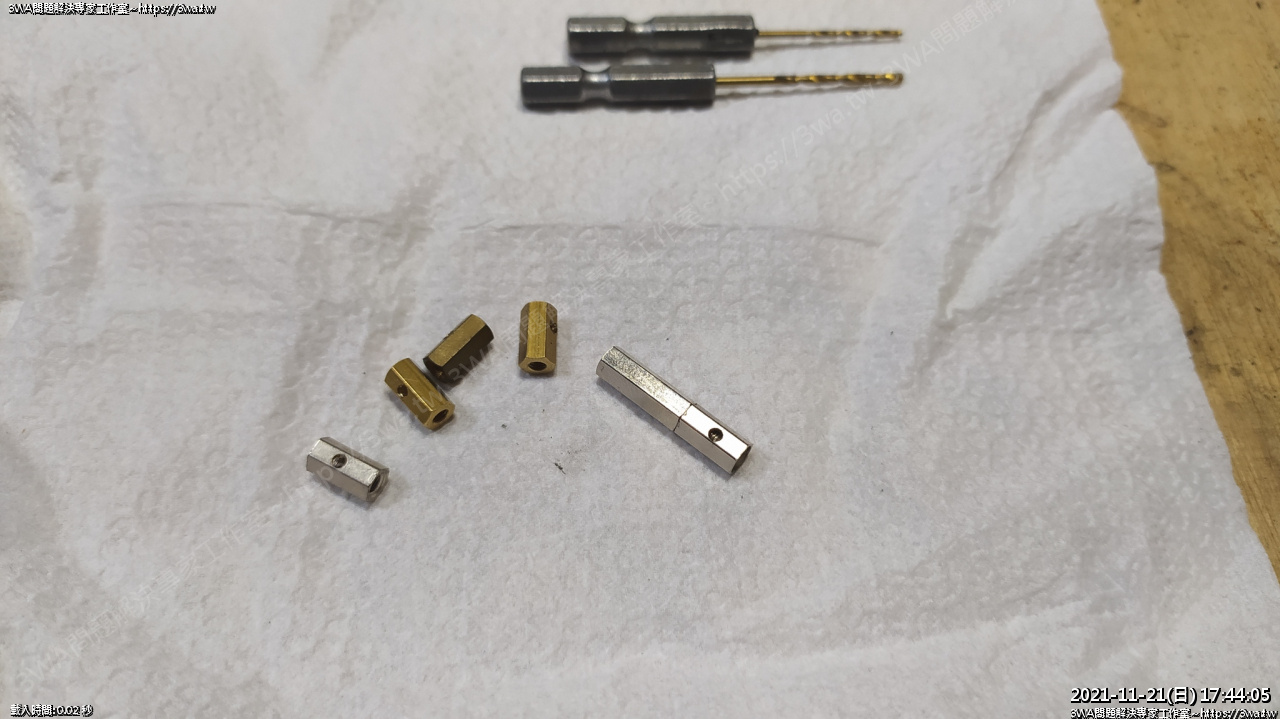

 多買的一支長螺柱拿出來





 合體

倒是不用鎖很緊沒關係,等一下銼的時候他自然就會緊了

不會掉

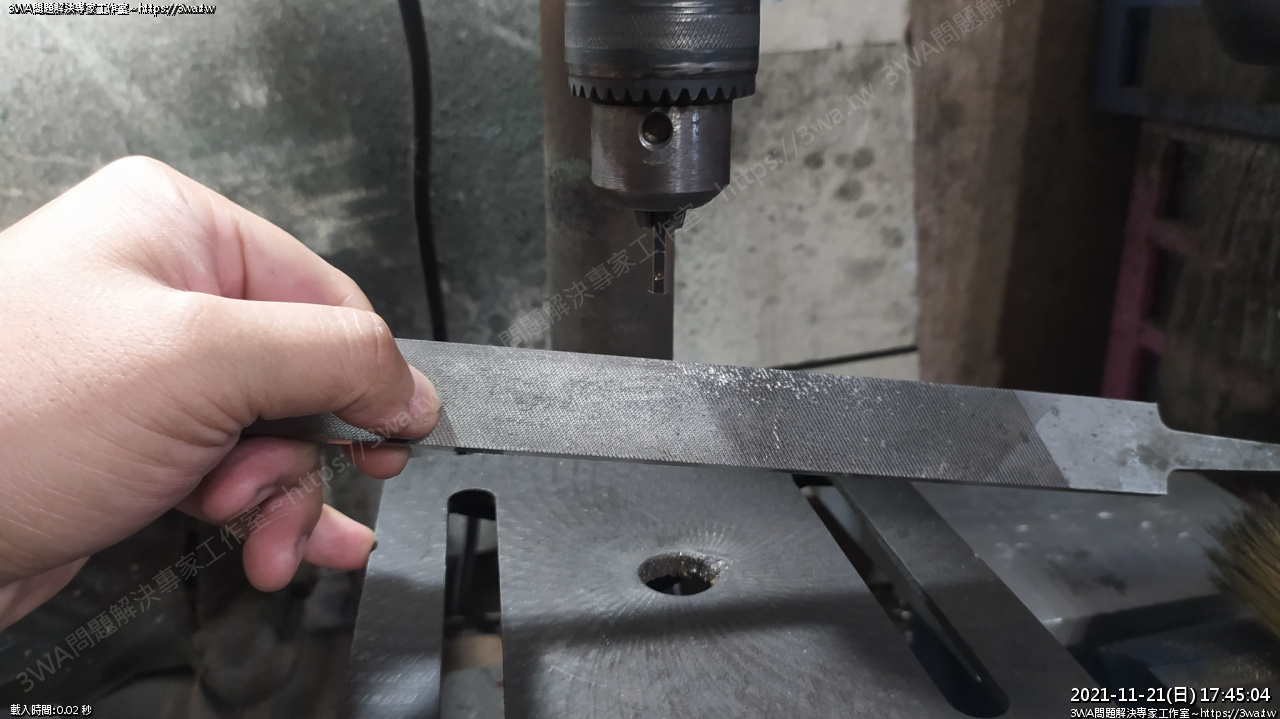

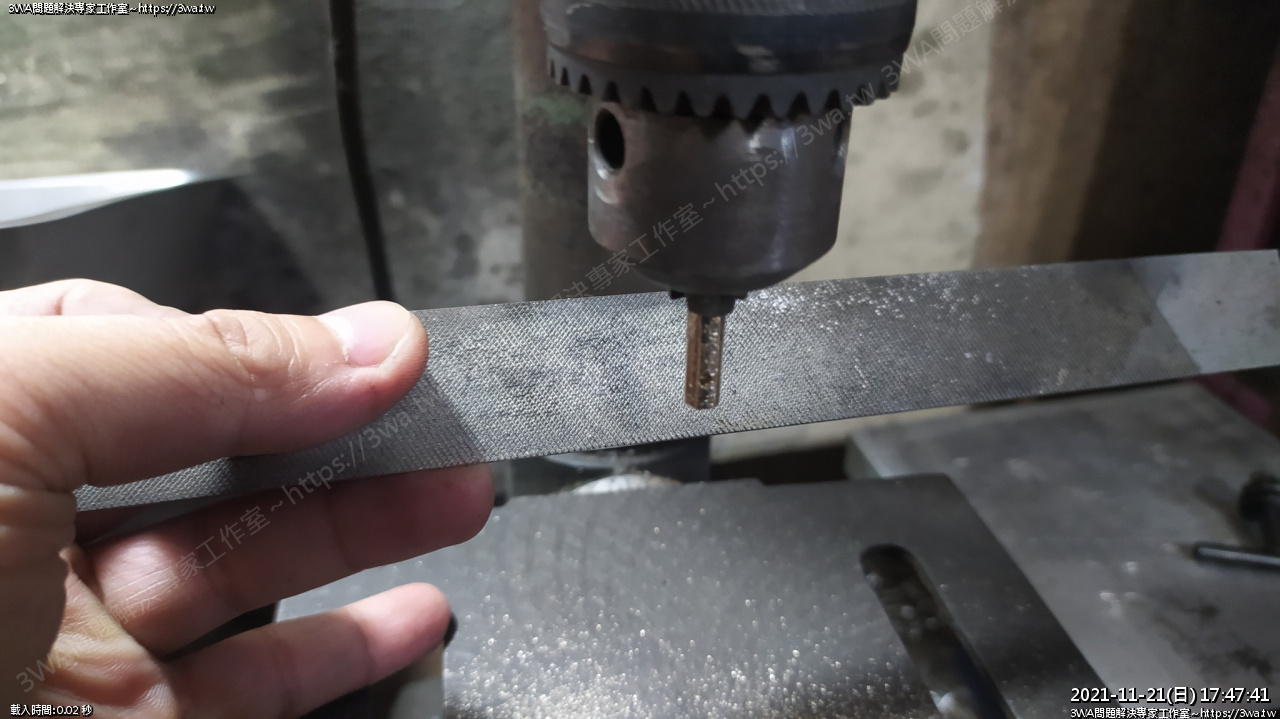

合體後,夾在鑽床上,拿出銼刀





 準備把六角銅柱銼成圓的

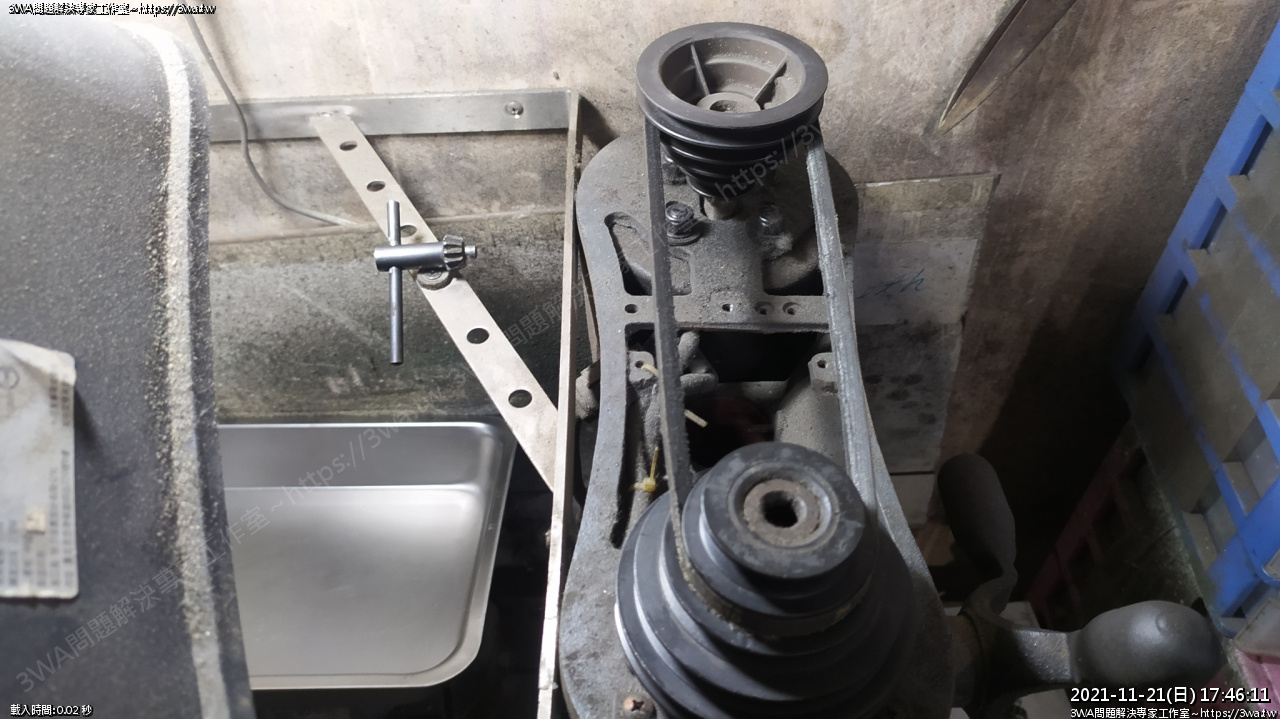

 把鑽床改成快速的,慢速的銼的效率太差了





 銼的時候感受一下銼刀發出的聲音,聲音變小就差不多完成了

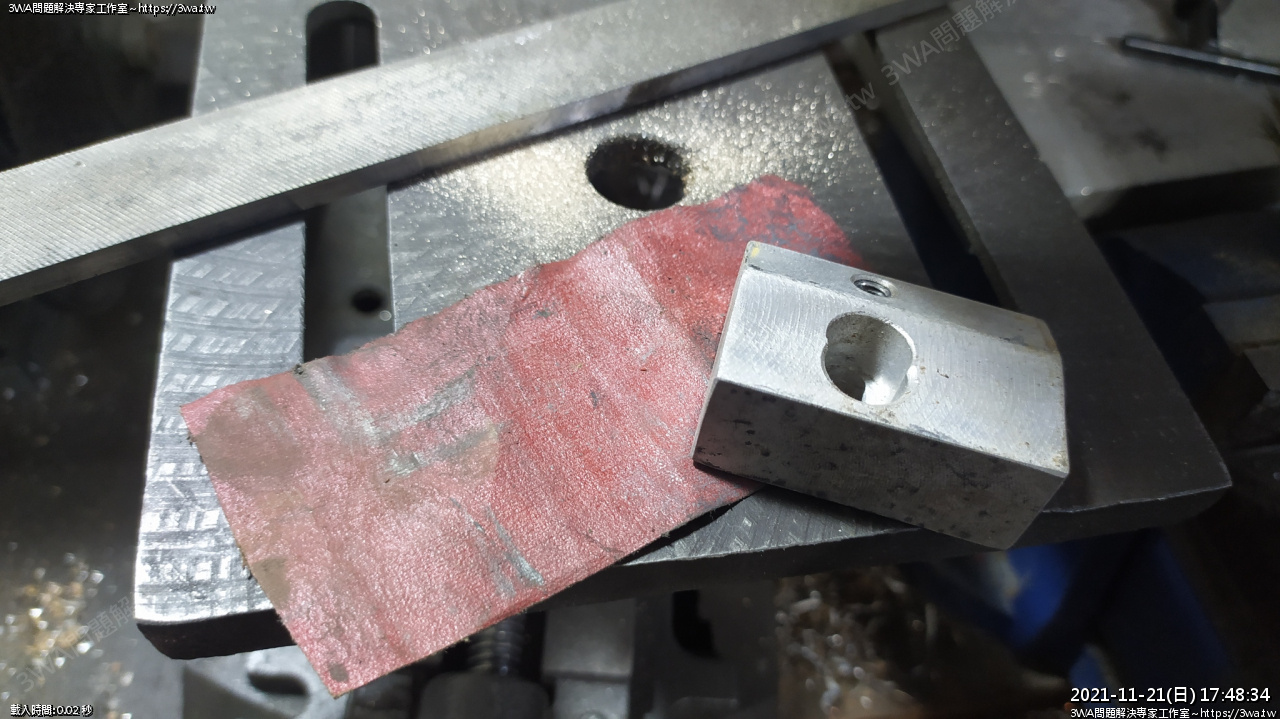

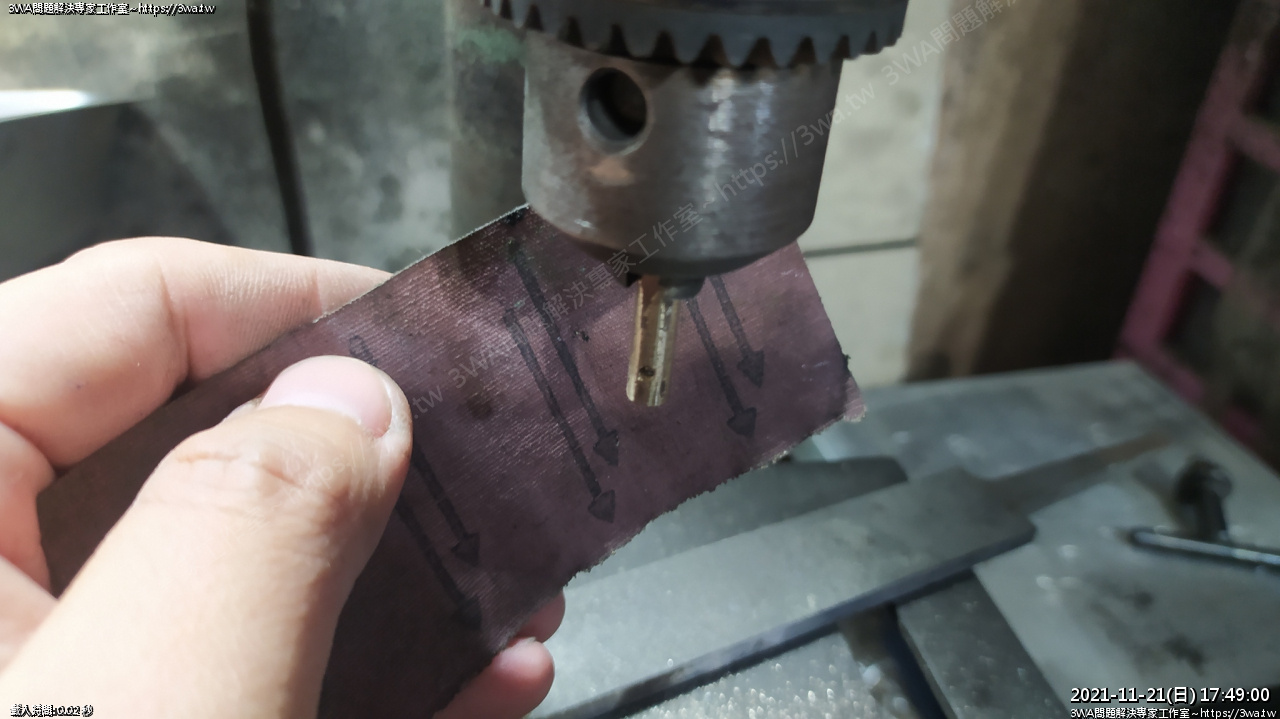

 拿出#320砂紙跟可以靠著的鋁材





 砂紙貼著磨一會就可以

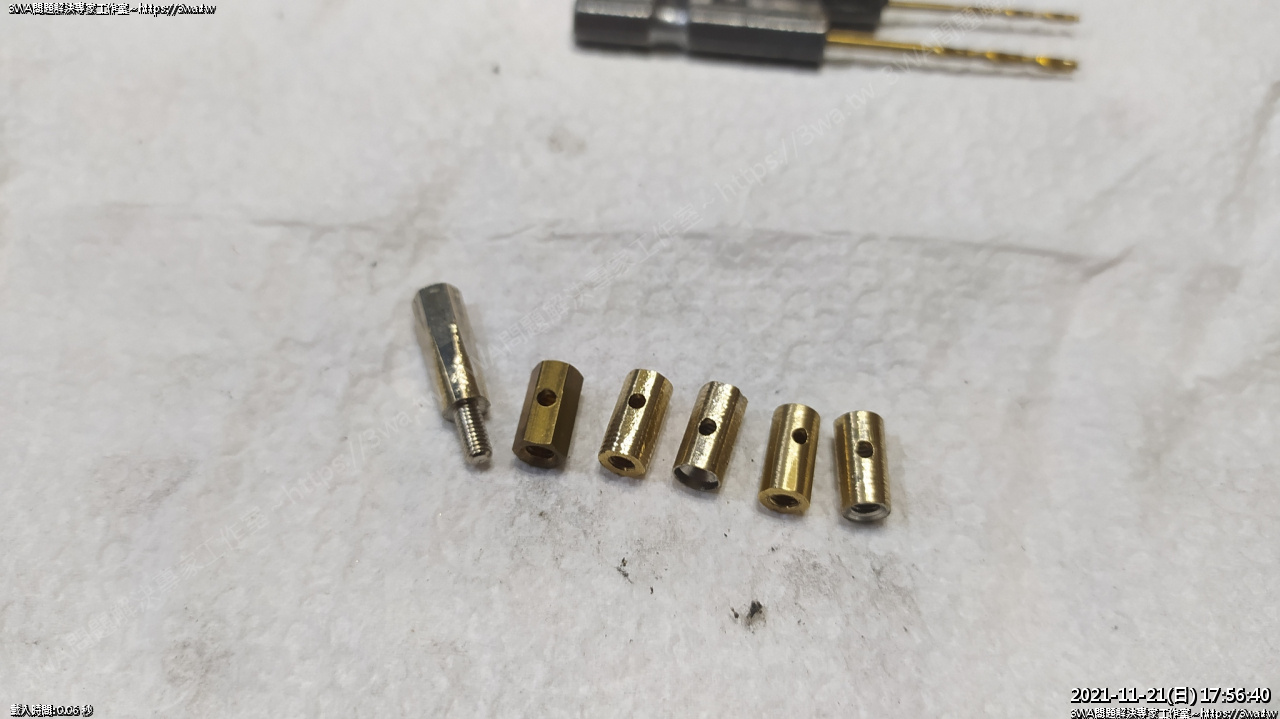

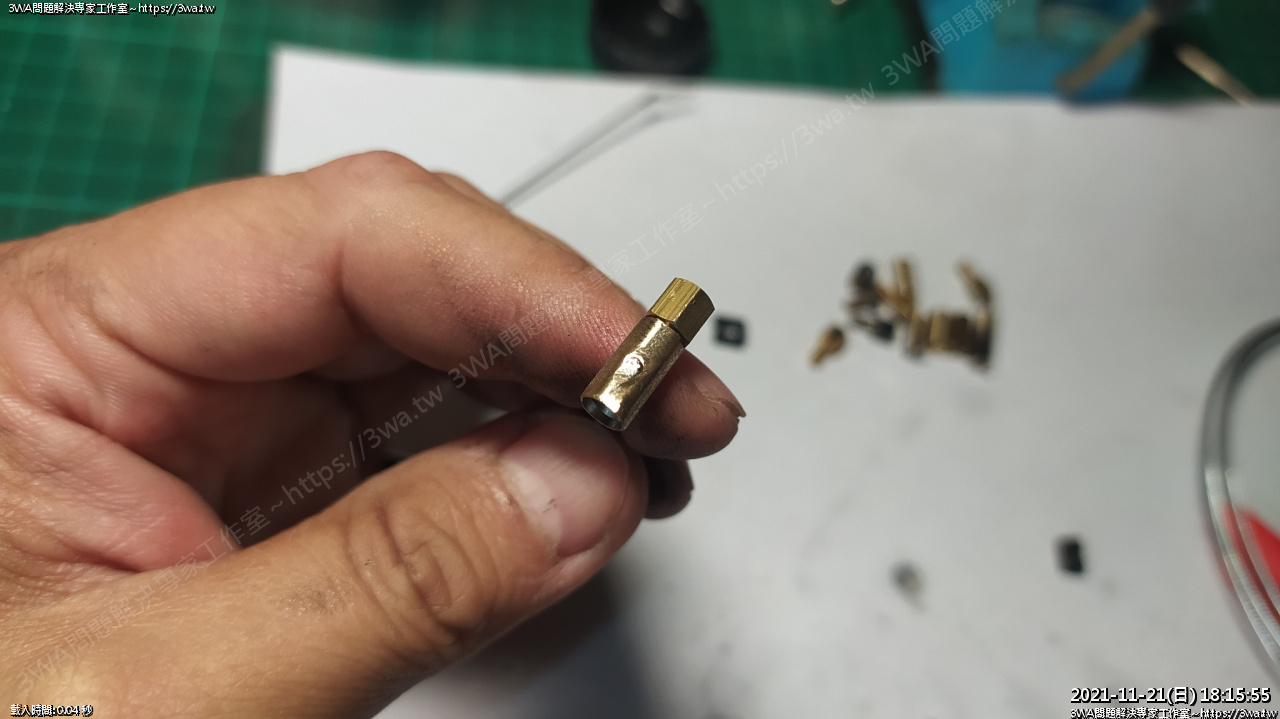

 圓銅柱製作成功





 分離





 很好製作





一下就作好了





 工具收一收





 鑽頭收回

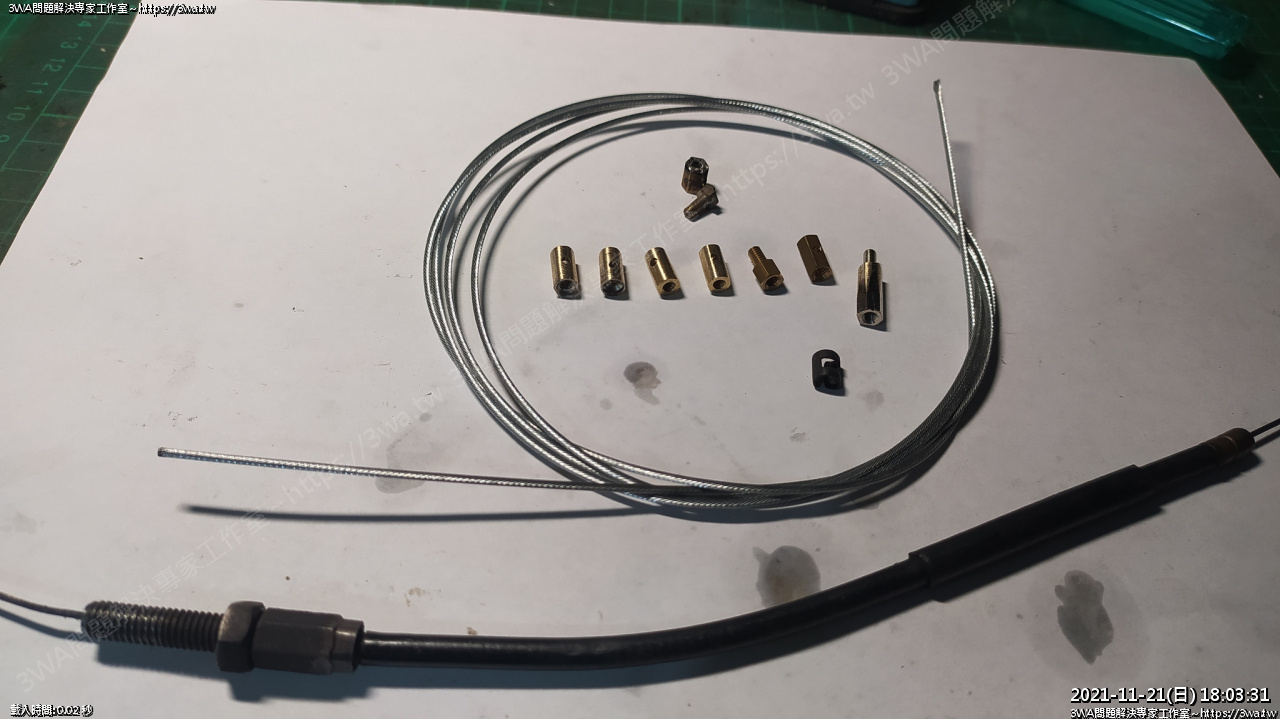

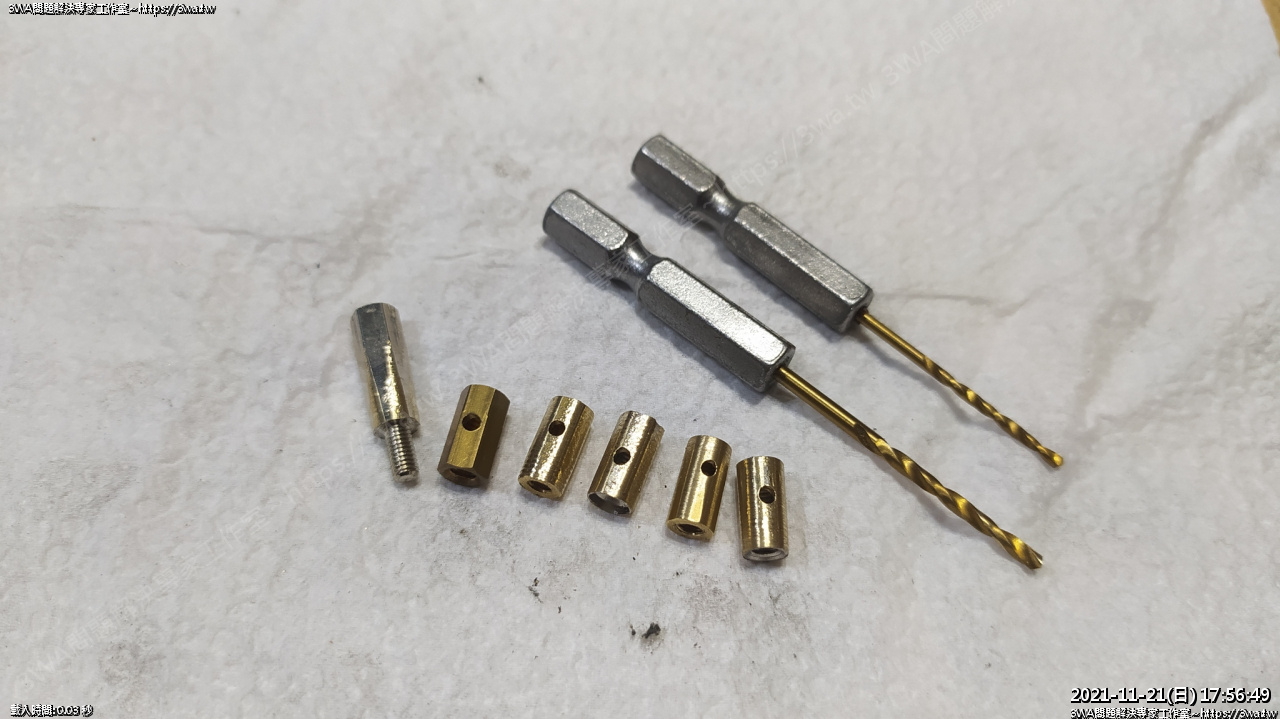

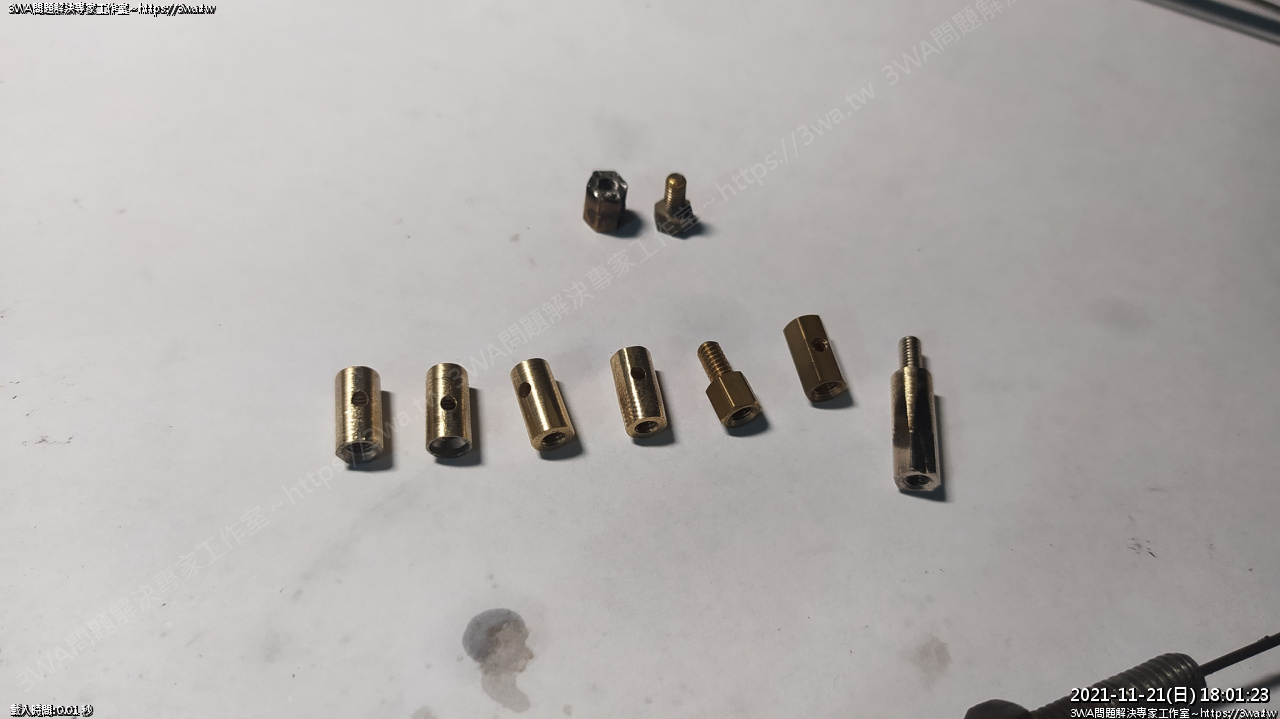

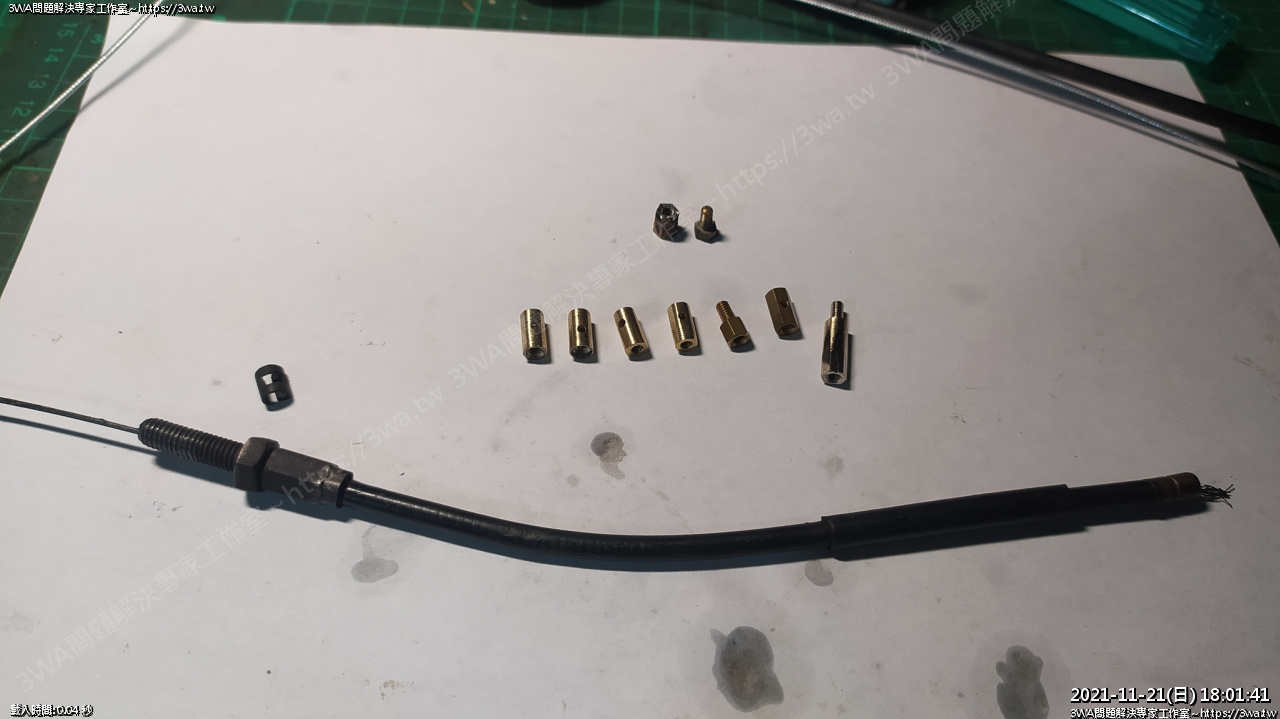

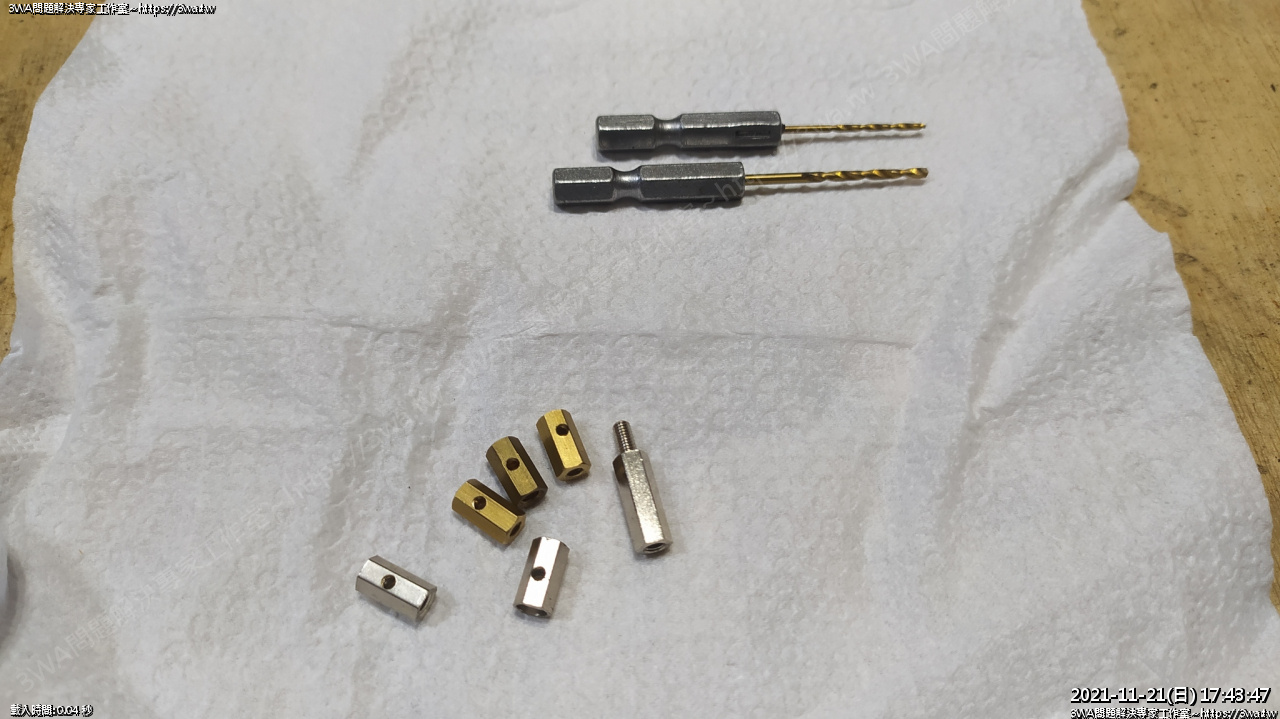

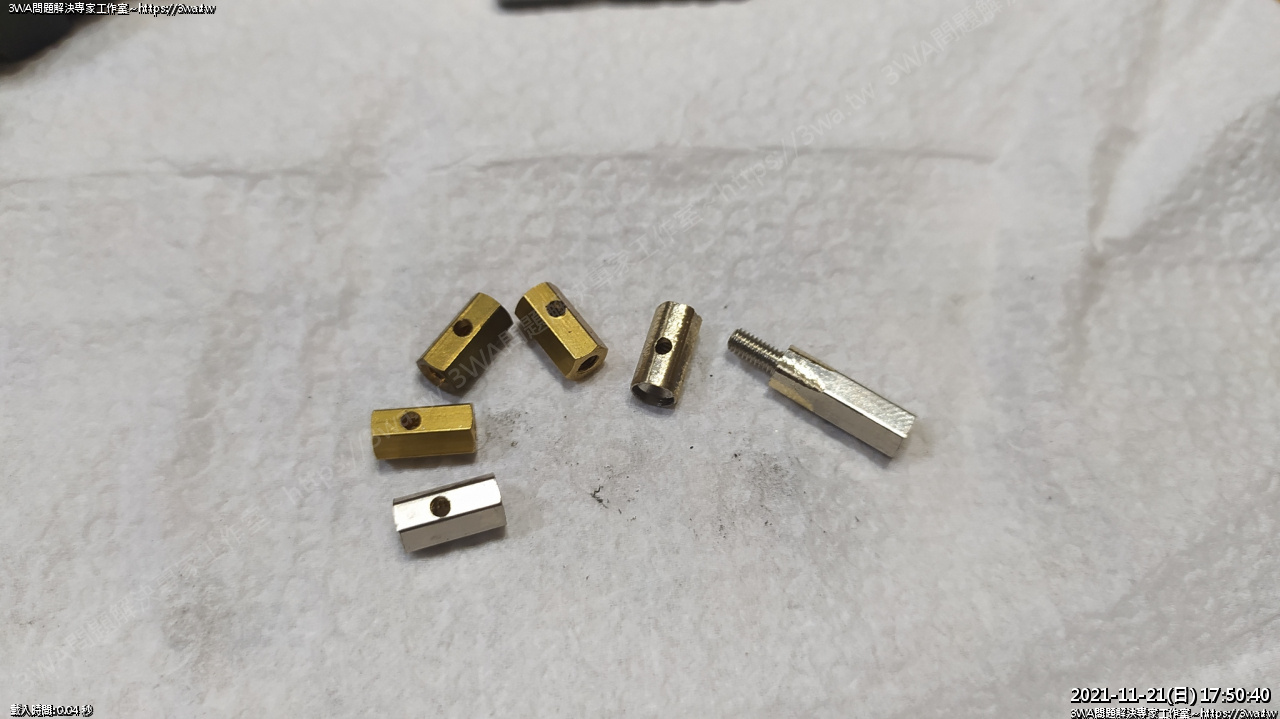

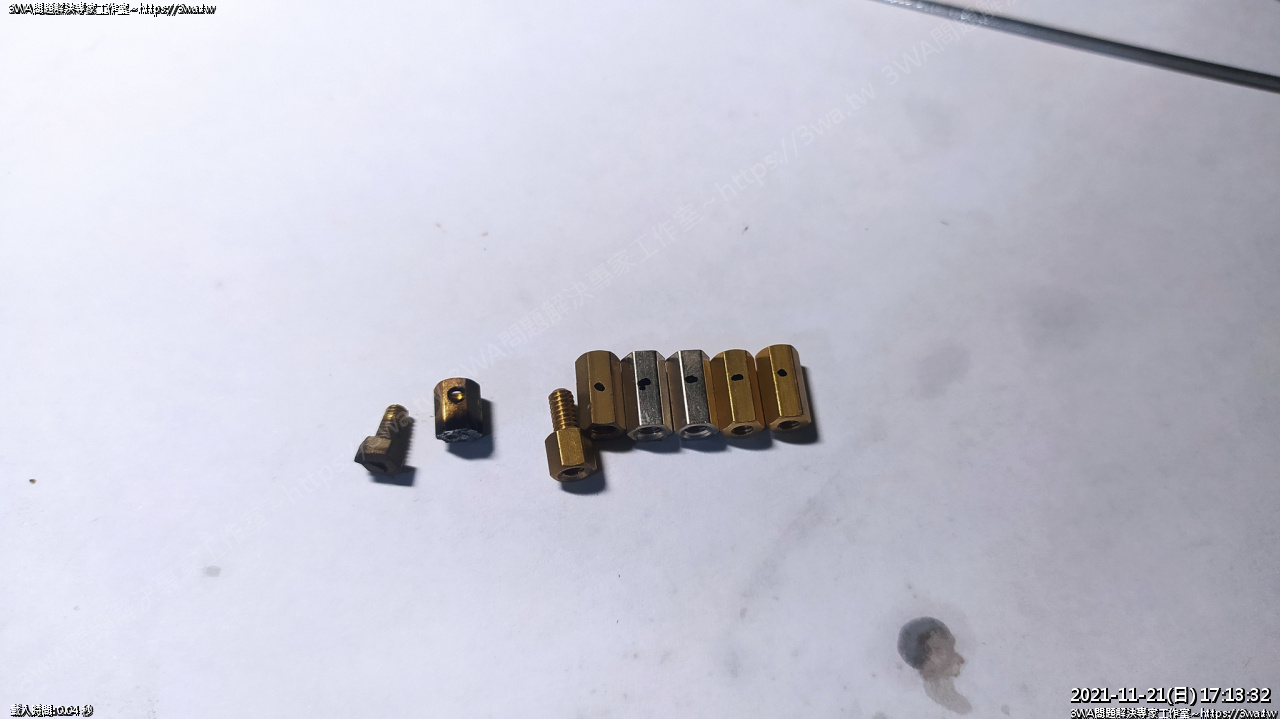

好了,四顆作好了





 這次拆引擎時候,拉線時不小心把 RC 線拉斷了 :(

正在自豪用了二年都平安無事呢...

可能是剛吃飽力氣太大了 XD





 來用新方法再作一條吧

上次用剩的煞車線繼續

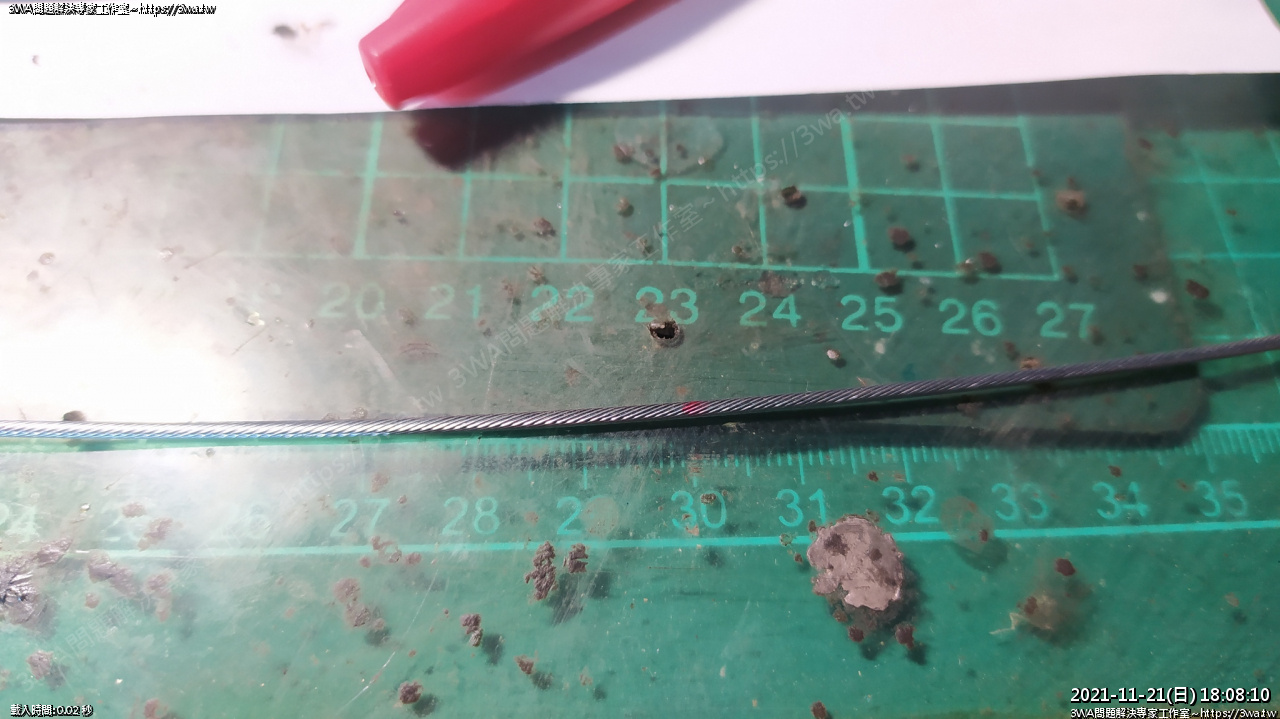

 左邊這條是 297mm,差一些,就取 300mm 吧

等會線作好再切一些掉

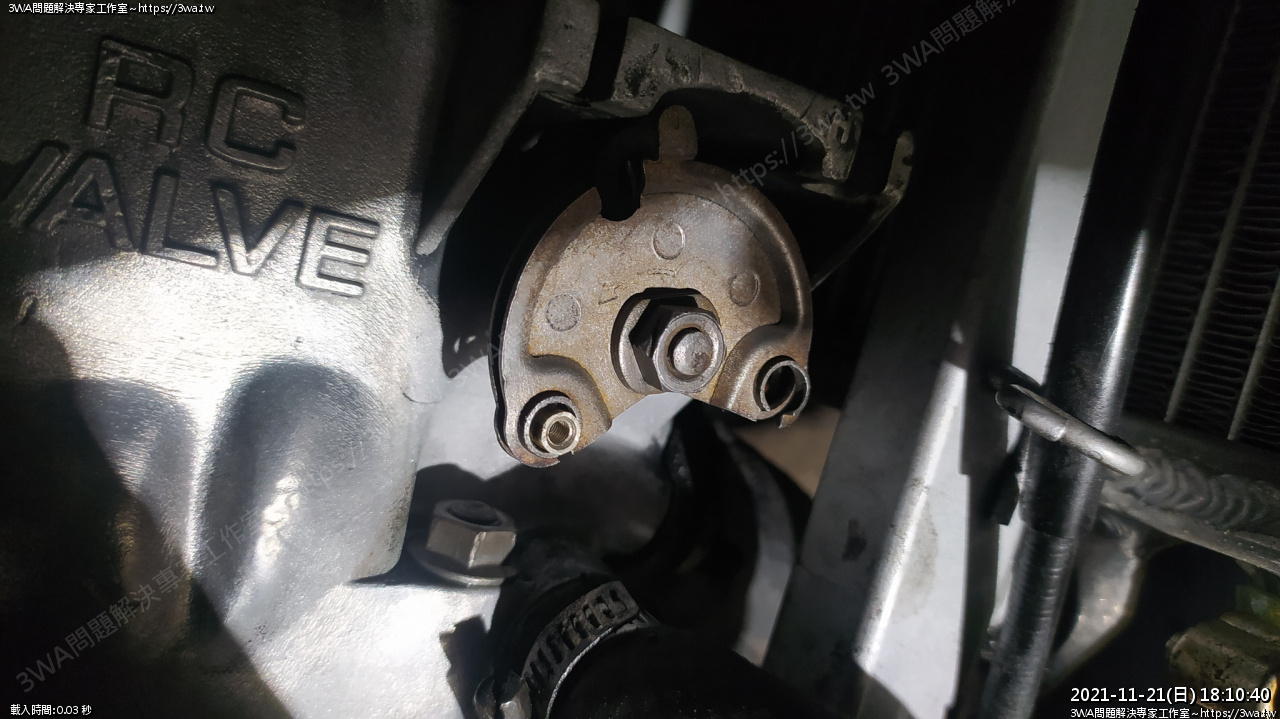

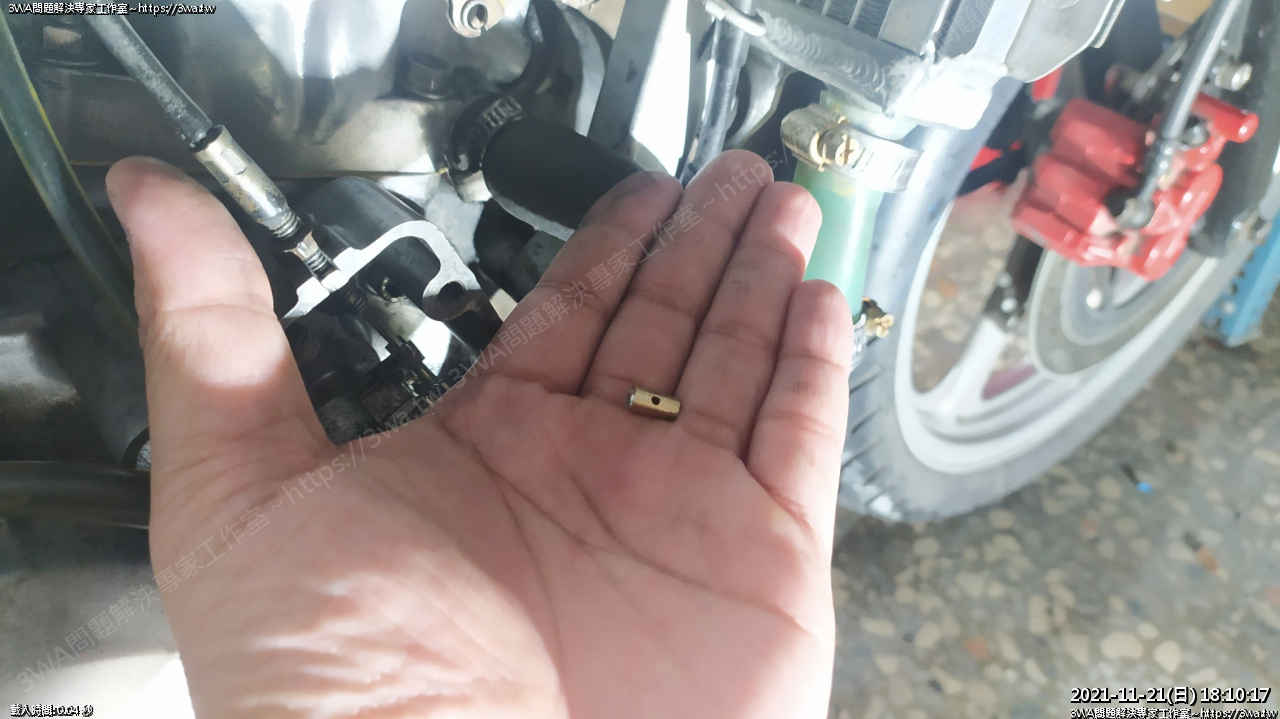

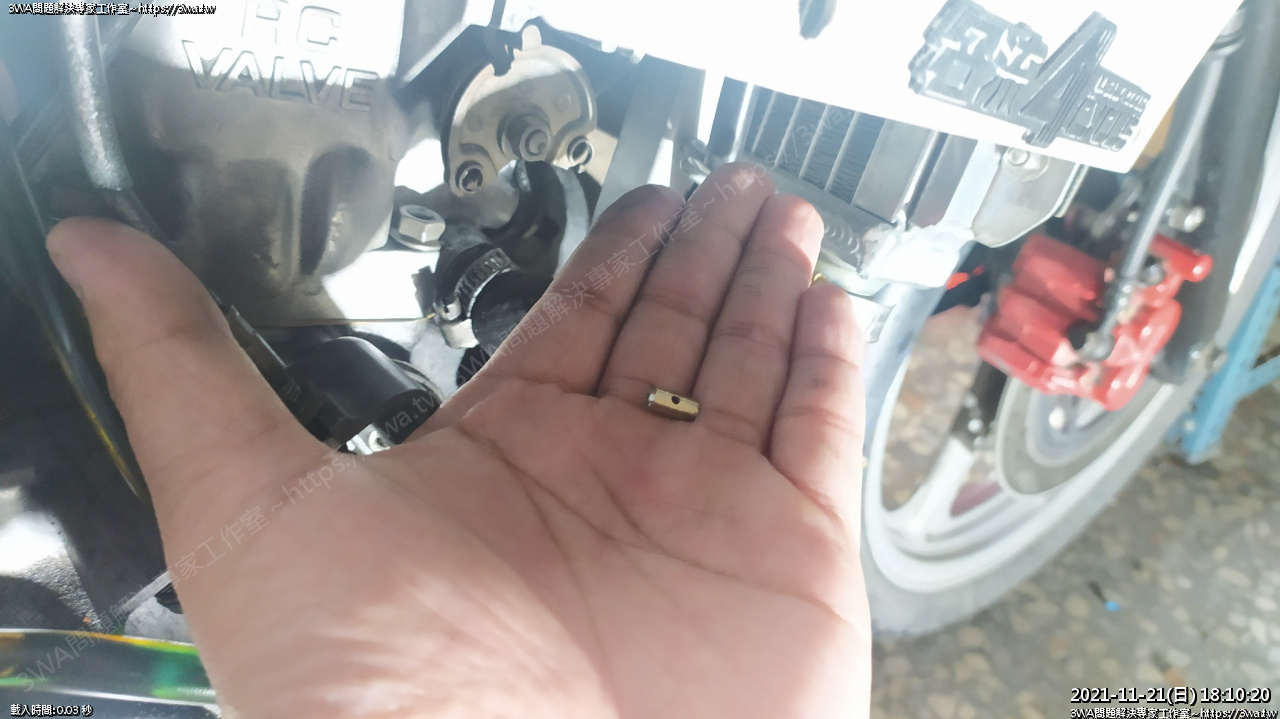

 忘了試一下銅頭放不放的進 RC 座





 拿到樓下





 準備放入

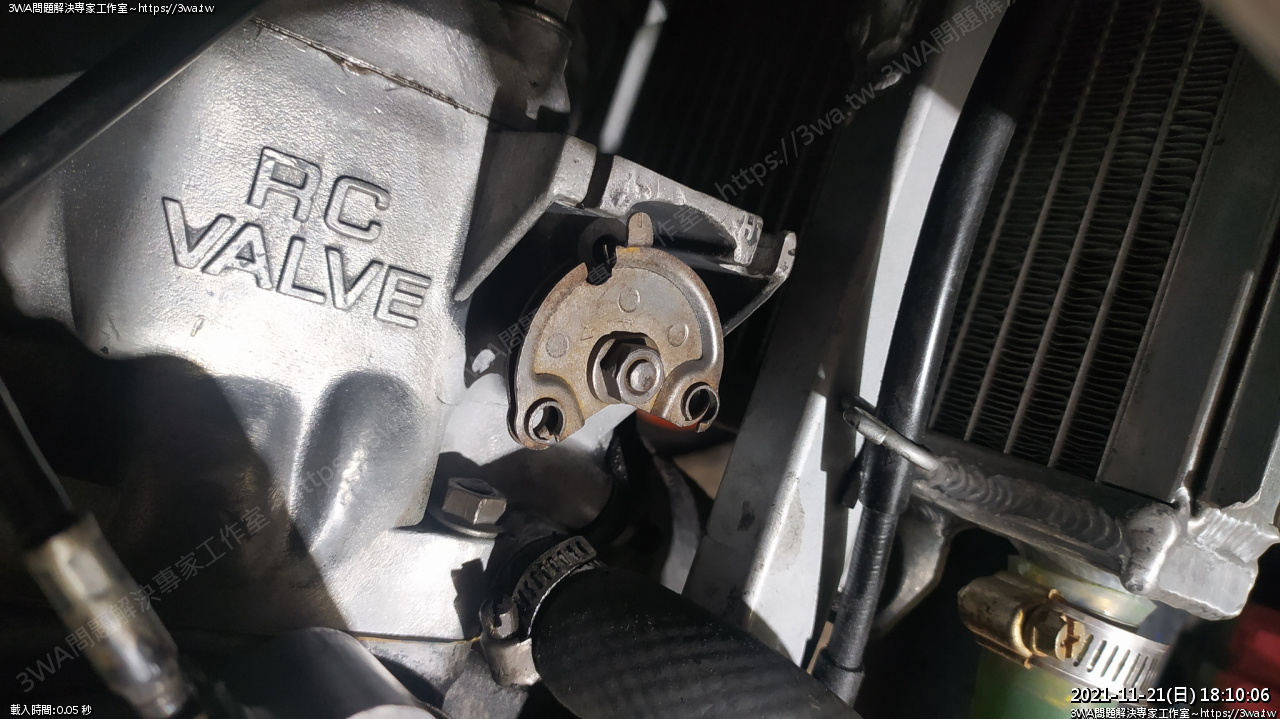

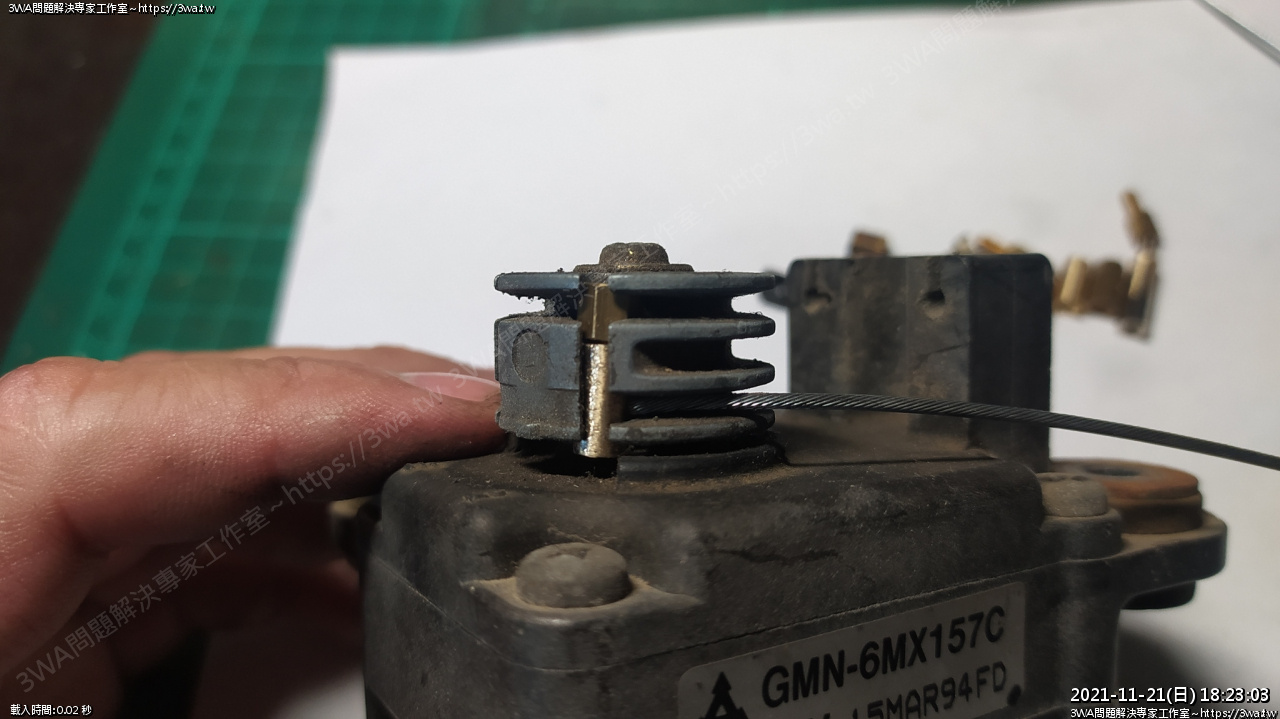

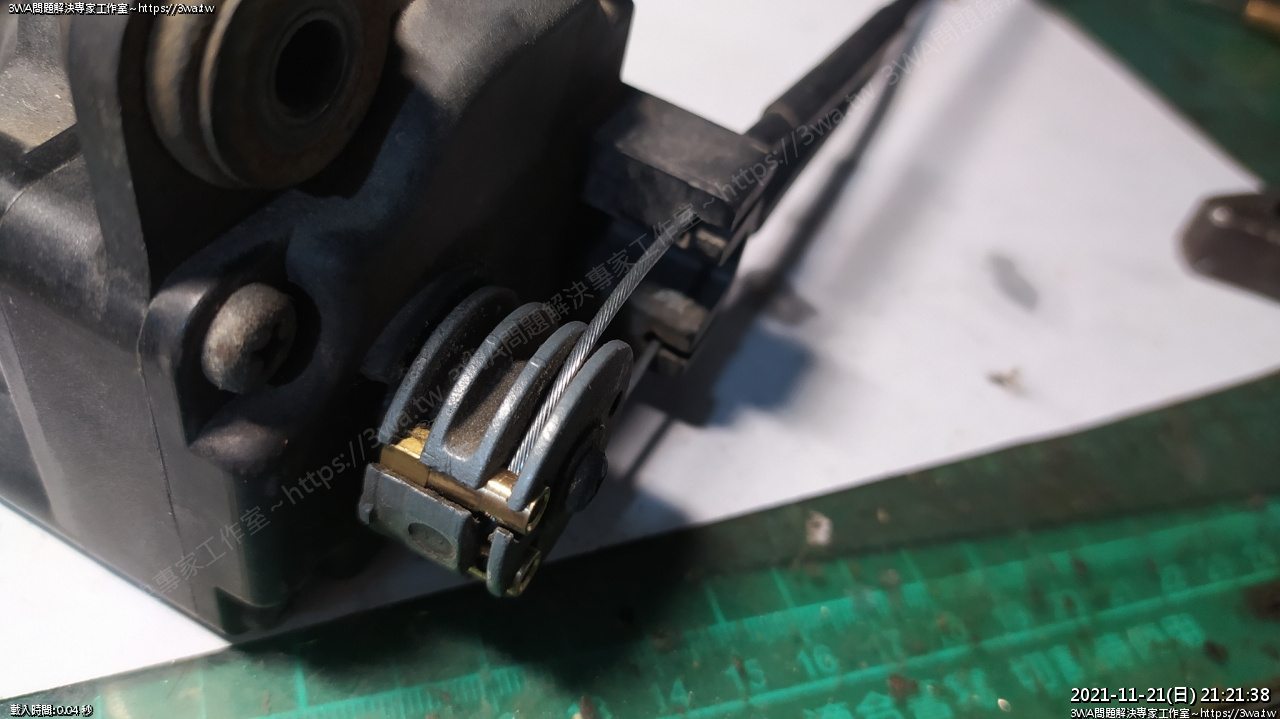

 順利放入,其實 RC 轉盤,跟 伺服馬達,空間都很多

根本不太需要刻意把銅頭切成小顆

整顆進去也是可以

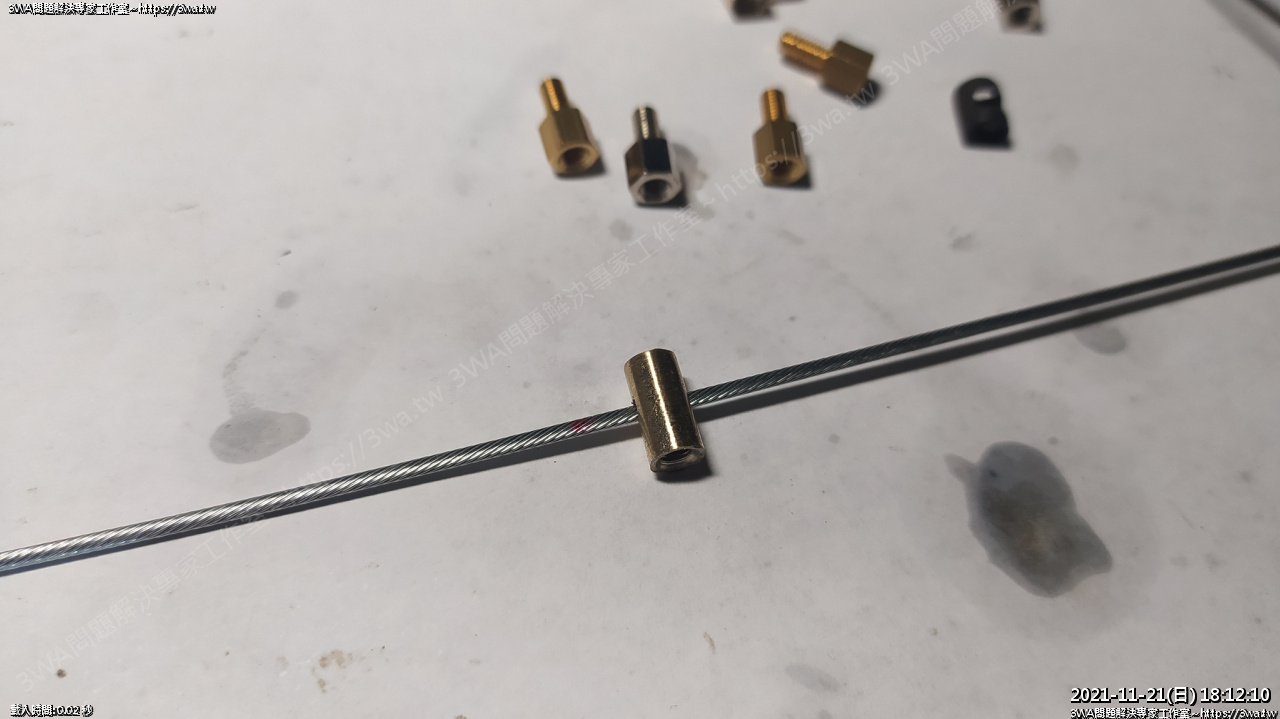

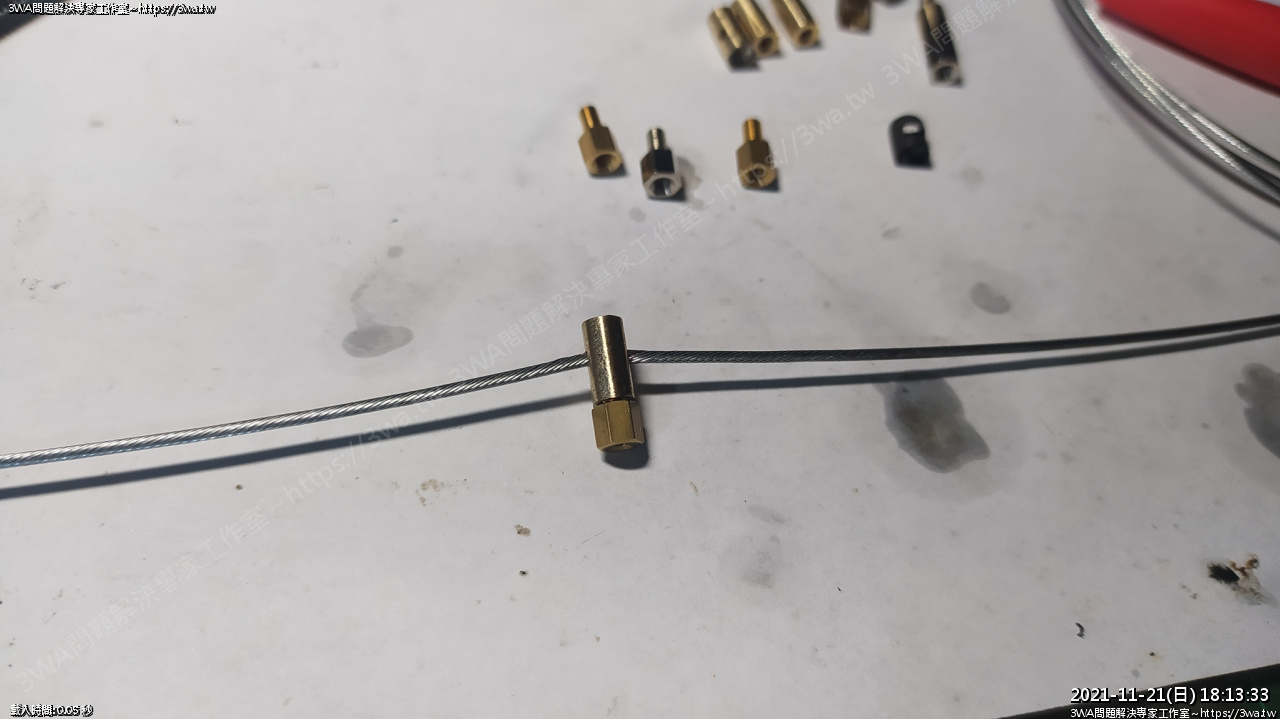

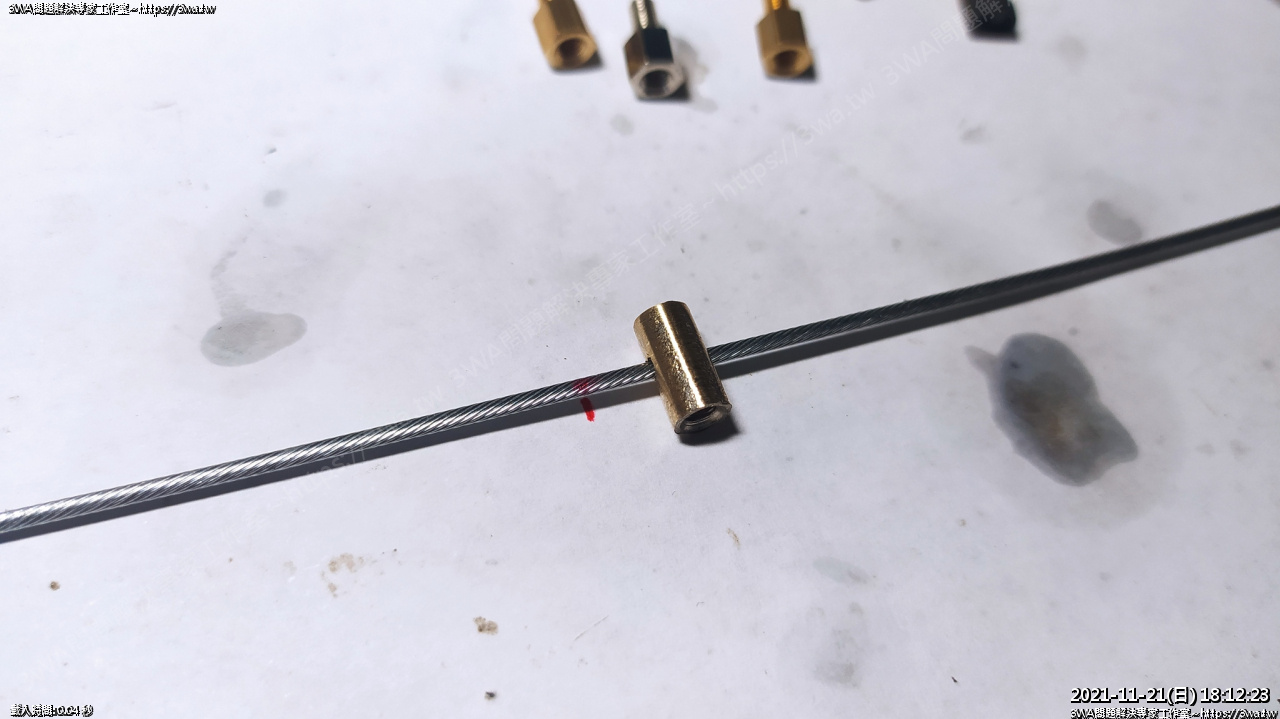

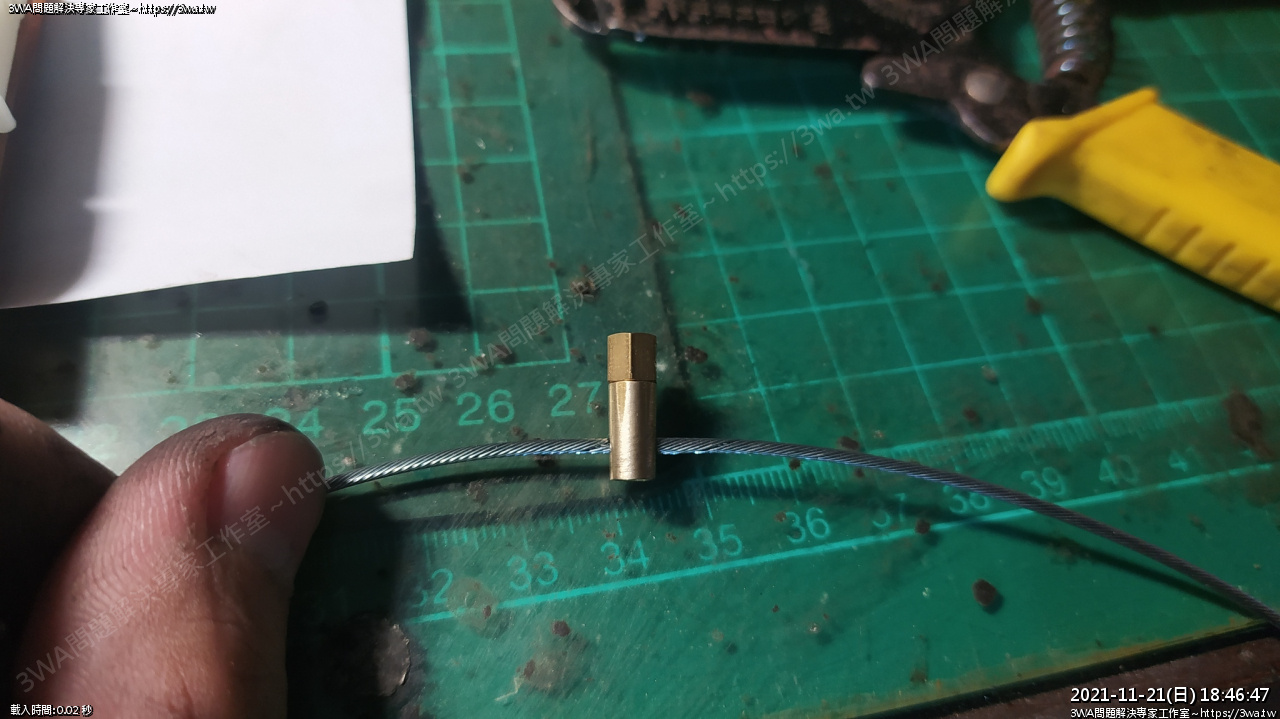

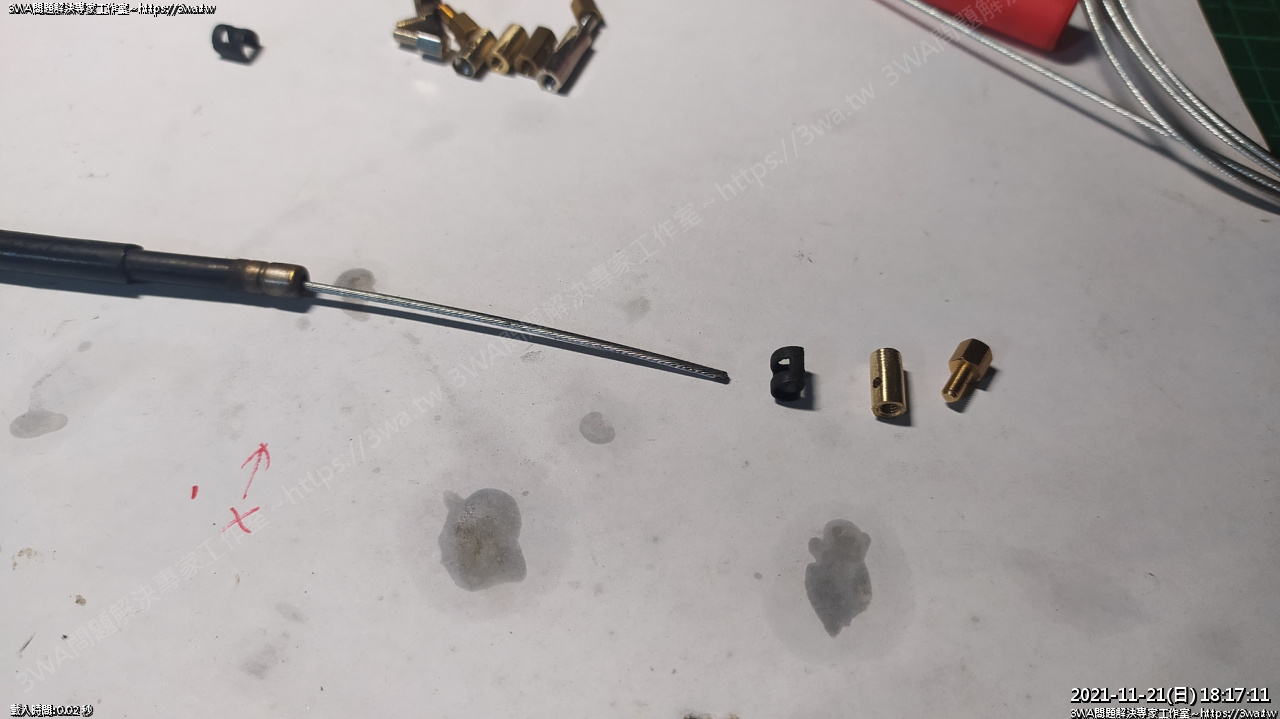

 1.4mm 的線很好穿~





 這次的方法就很容易了

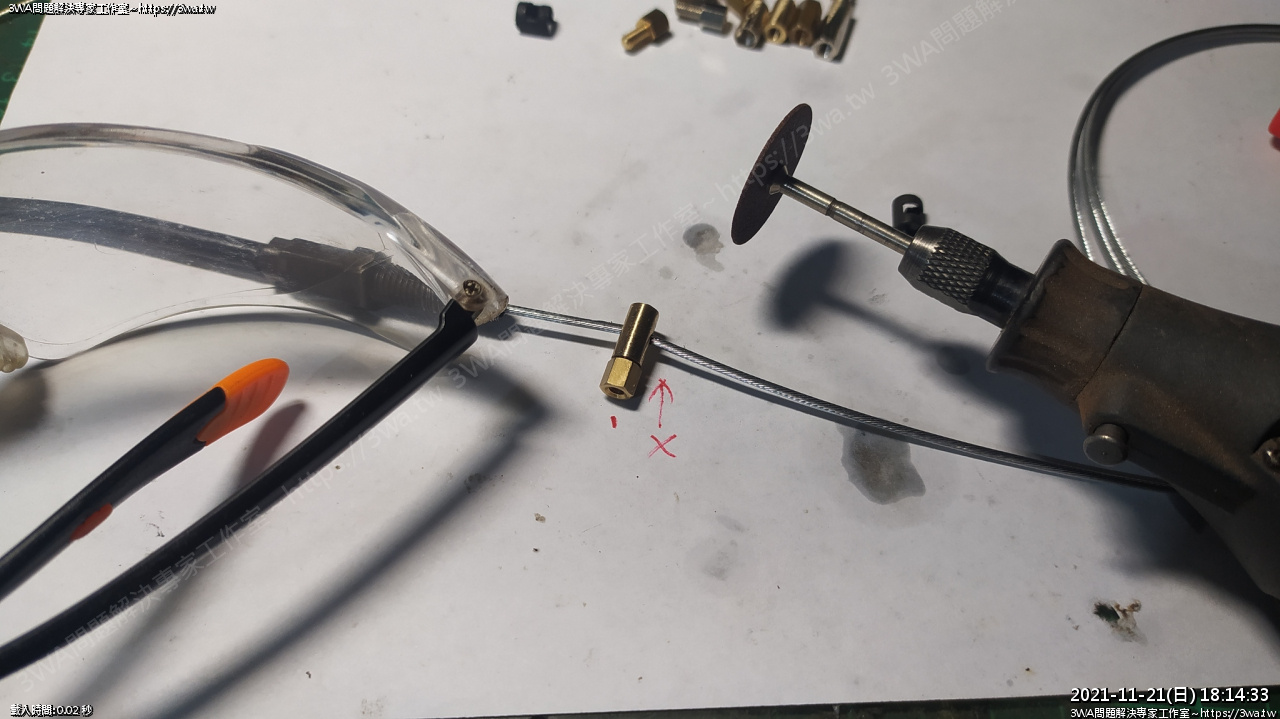

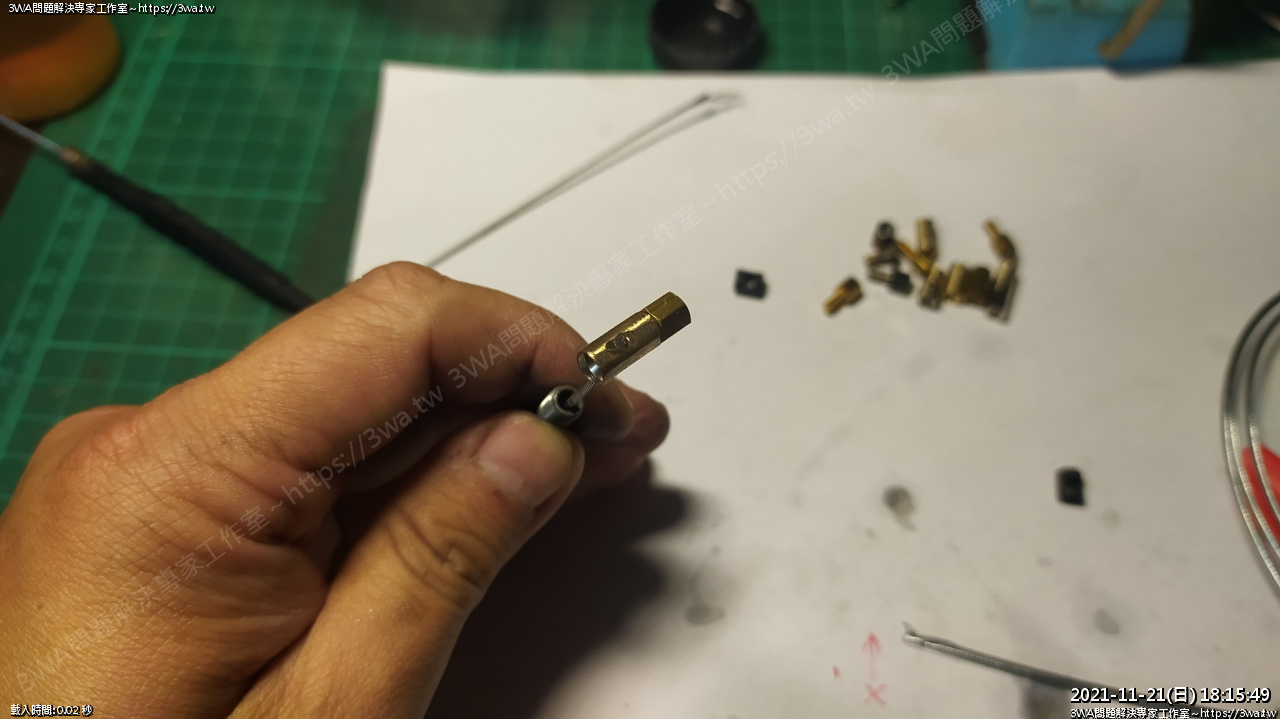

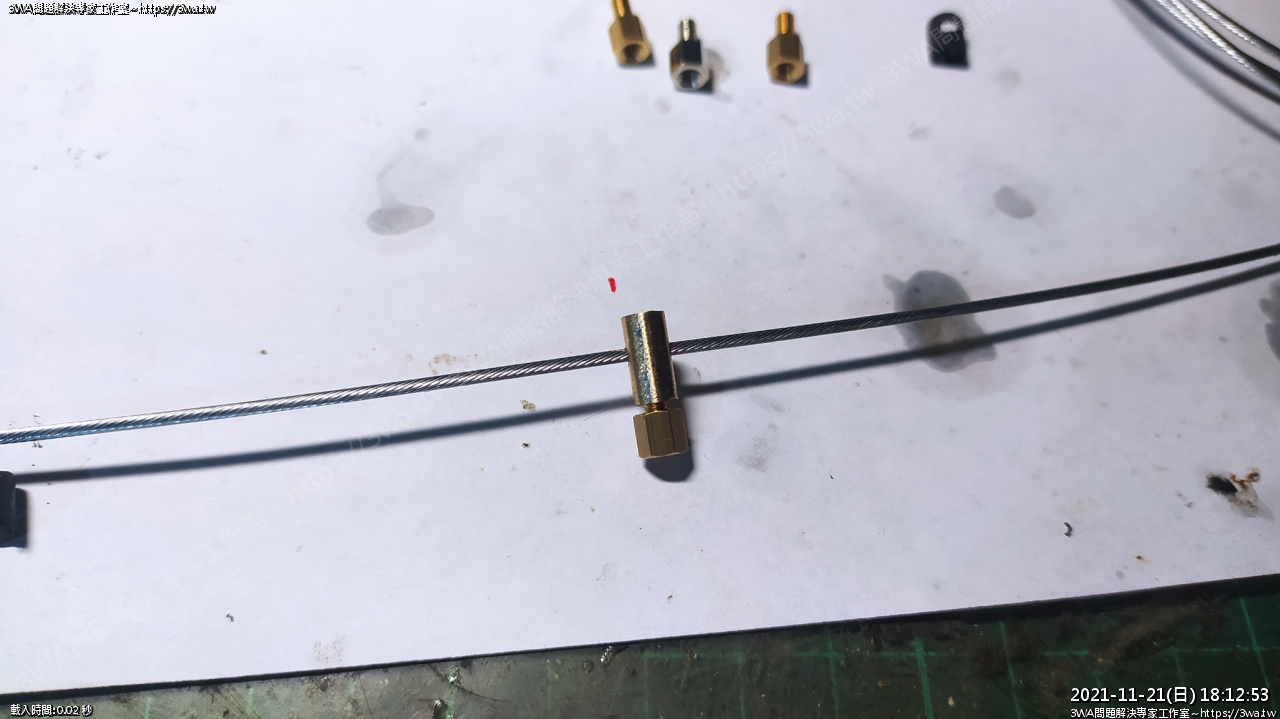

 固定好後,鎖入螺柱夾住

這顆螺柱也可以用螺絲代替,通常電子材料行也有

這樣就就不會凸這麼多^^"





夾緊即可





 多的部分再切掉或剪掉

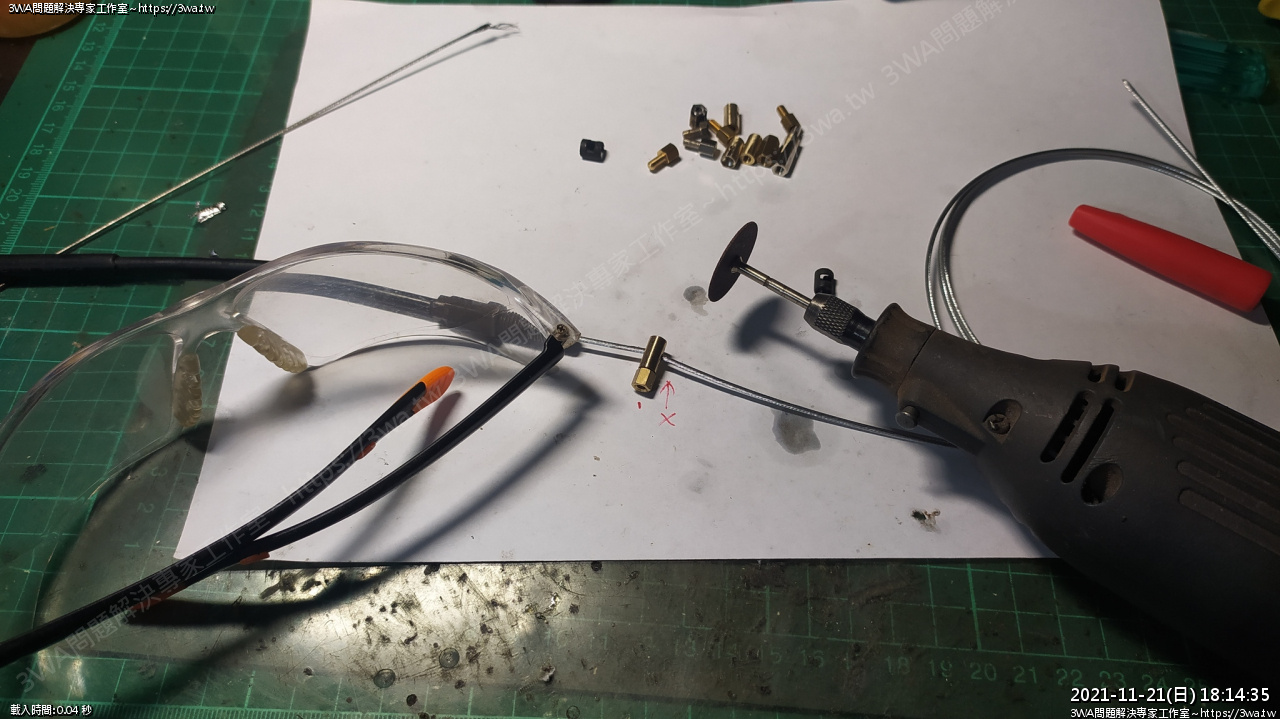

 戴護目鏡





 切斷





 然後再磨整齊





 這樣即可





 然後幫助旋轉的扣子也可以裝上

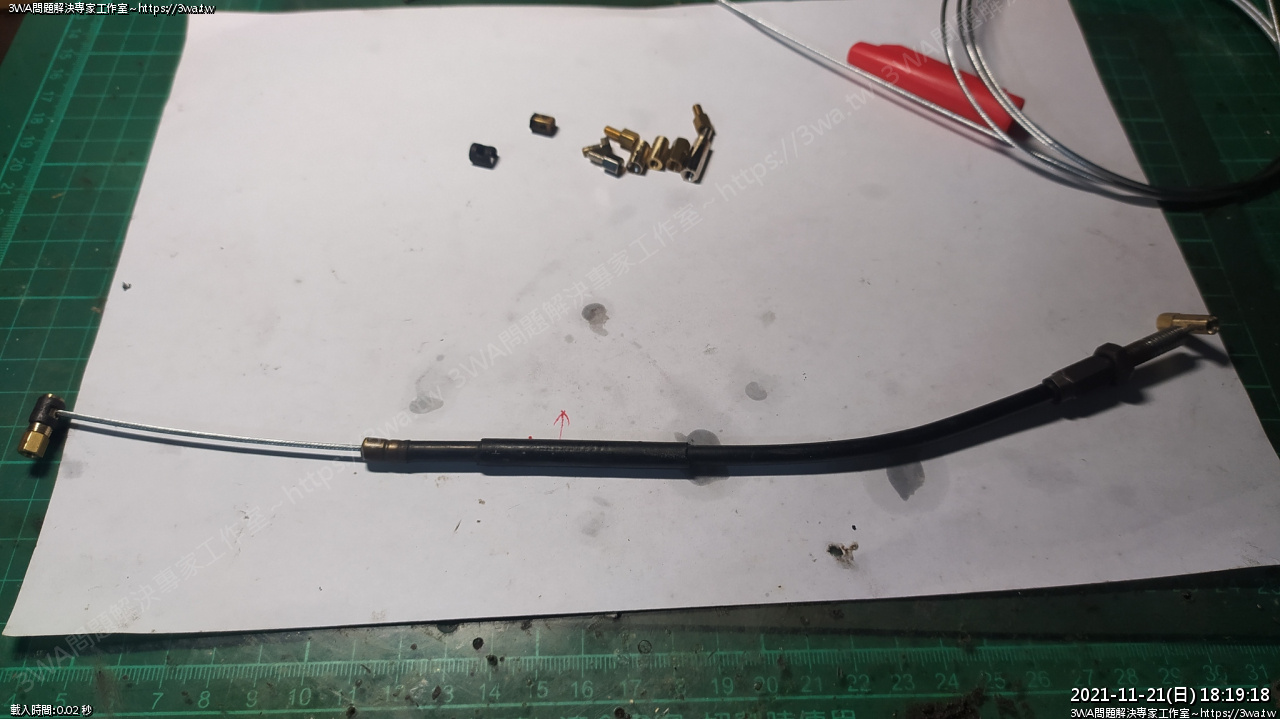

 這樣就「鎖」好一條好了 (左側的線 297mm)





 裝 RC 線時,千萬別腦包走下面...

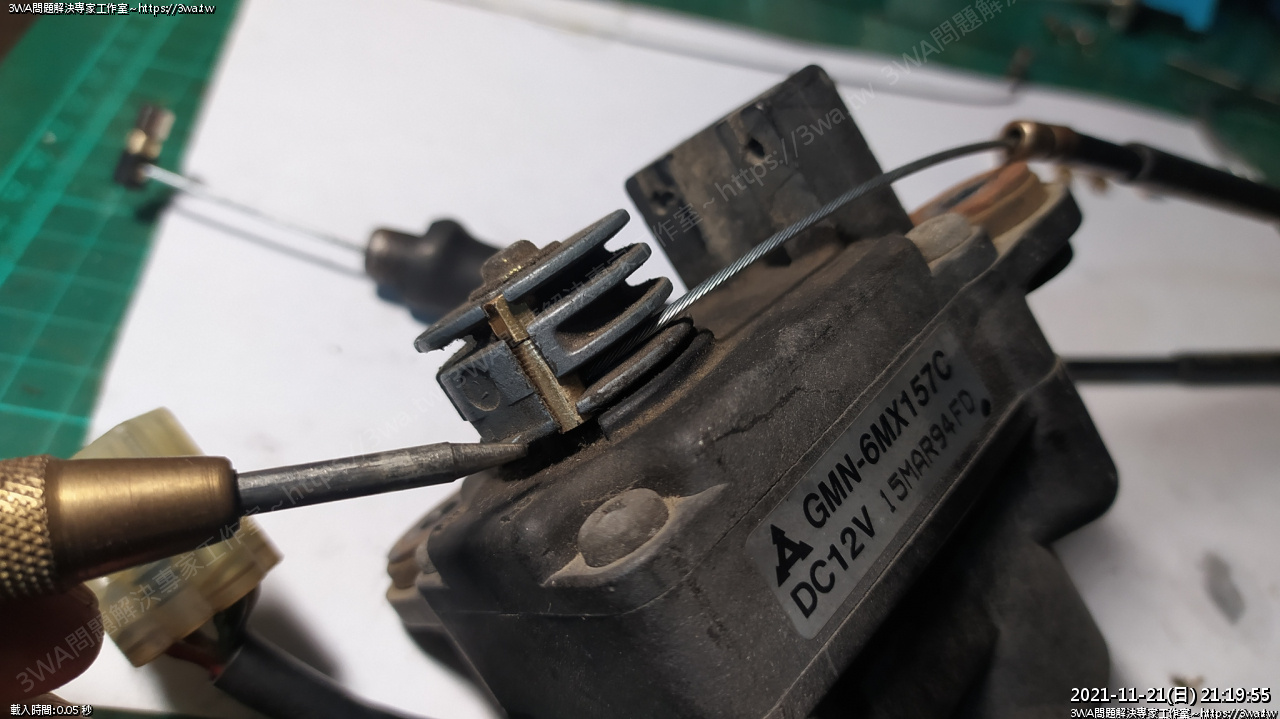

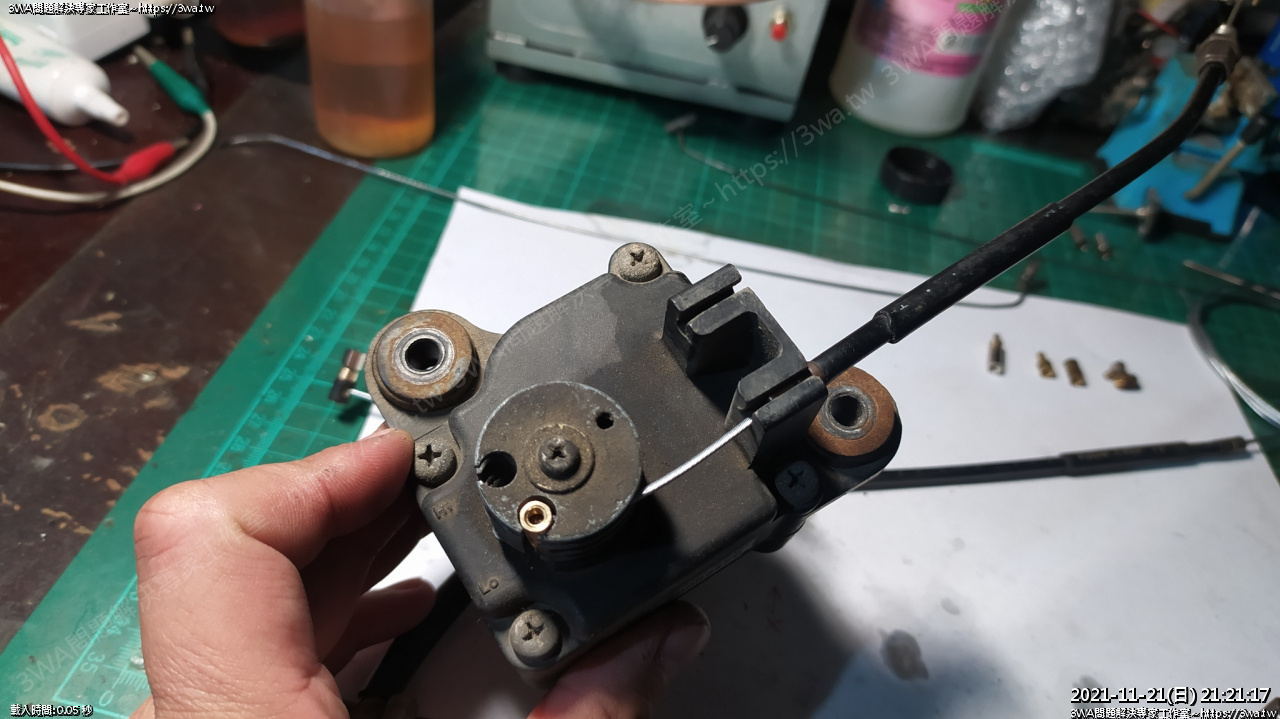

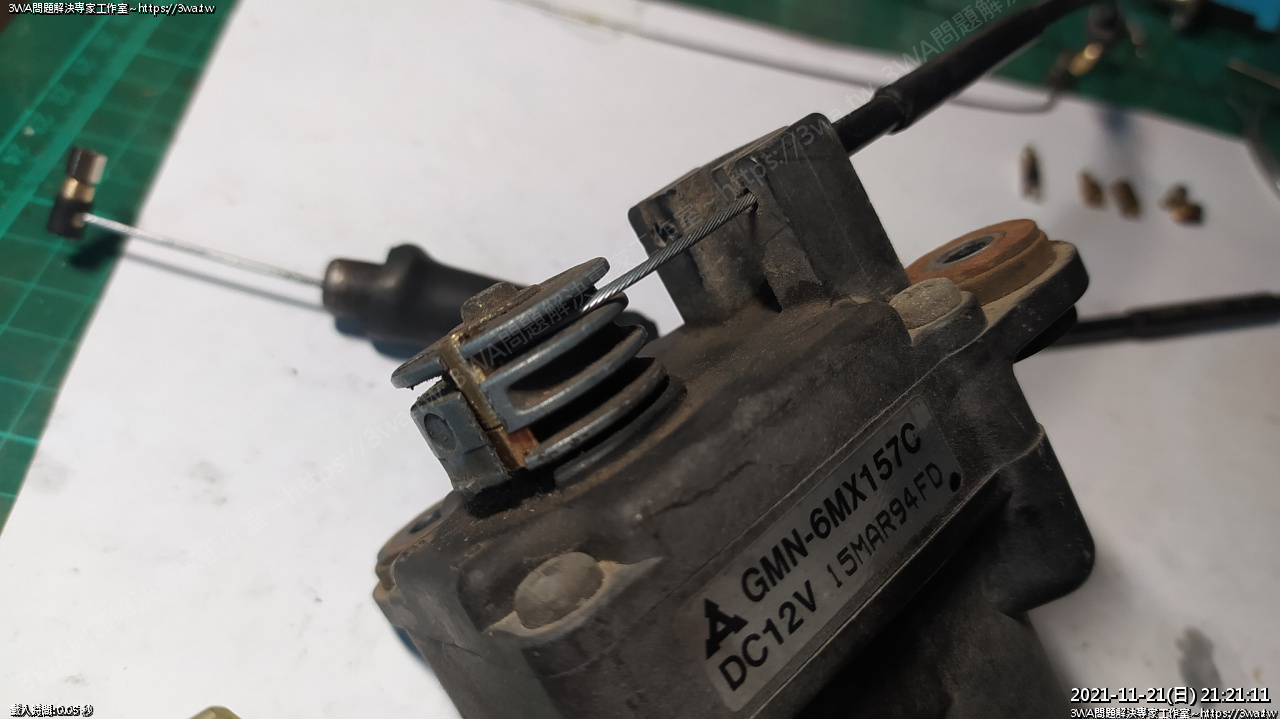

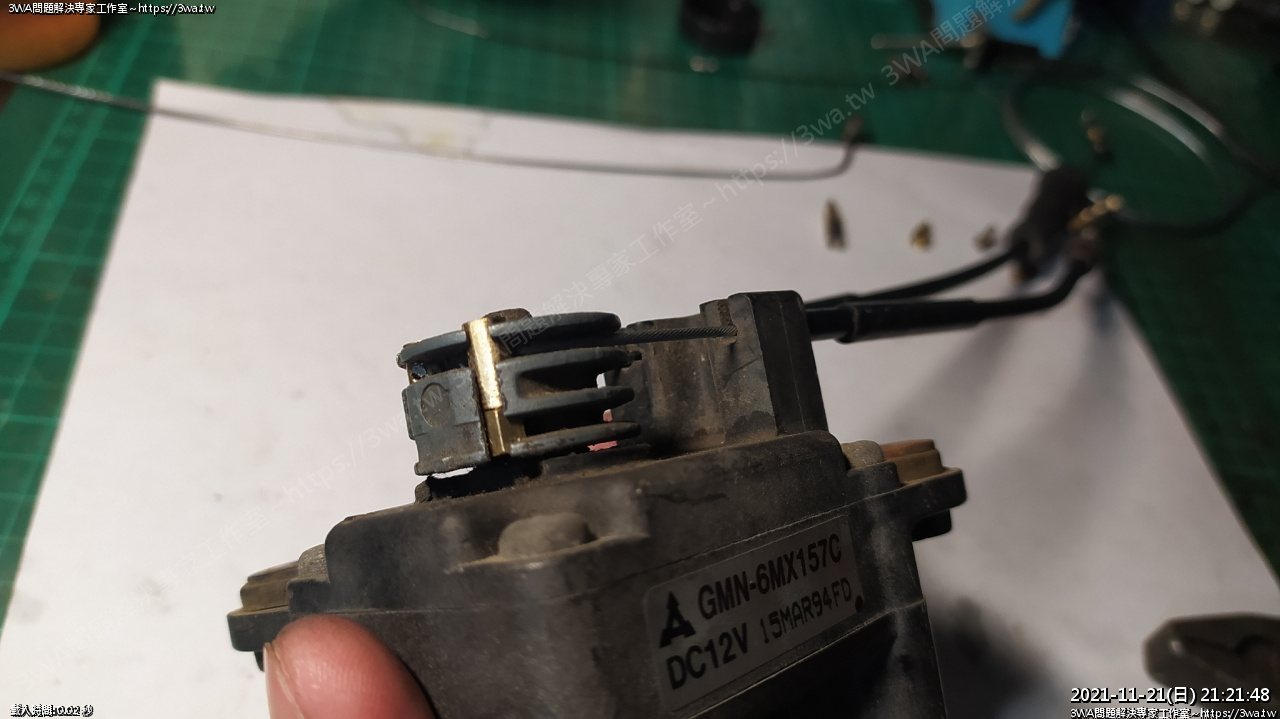

這邊先用錯的裝法說明,請注意中心沖指的地方,當馬達在轉

你作的銅柱會不會太長去「卡到下面凸起來的地方





 不可頂到厚

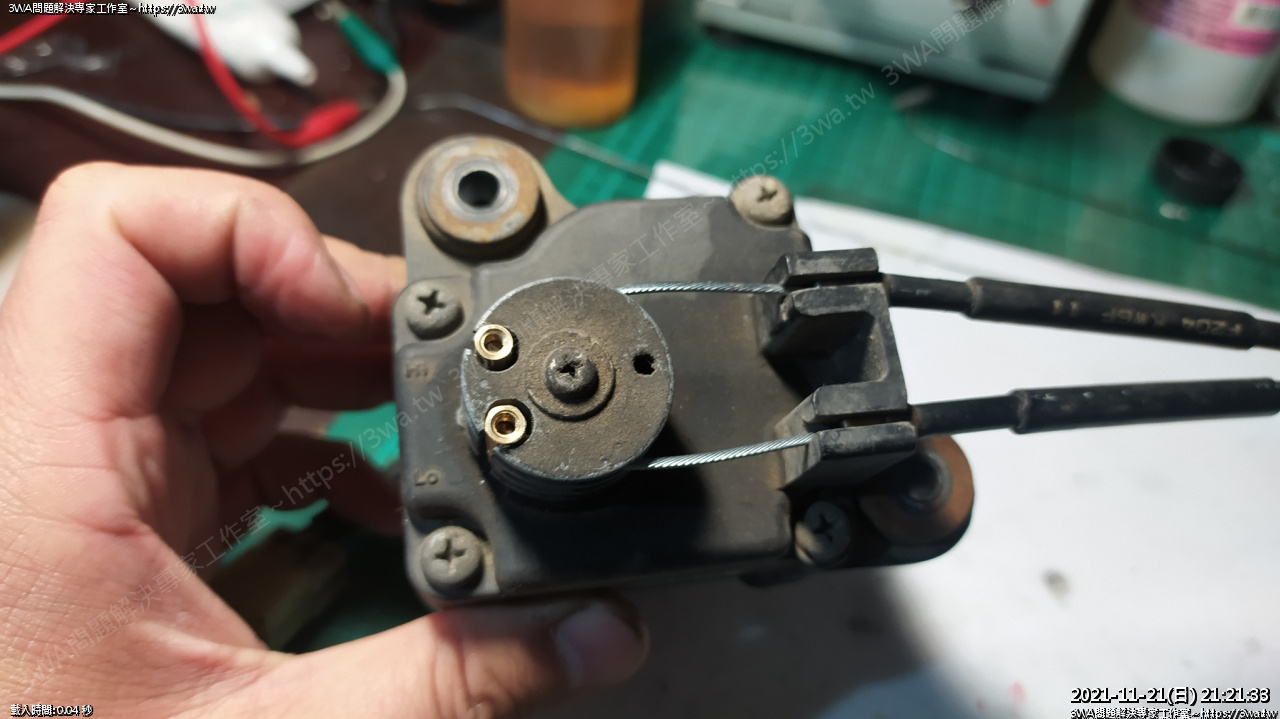

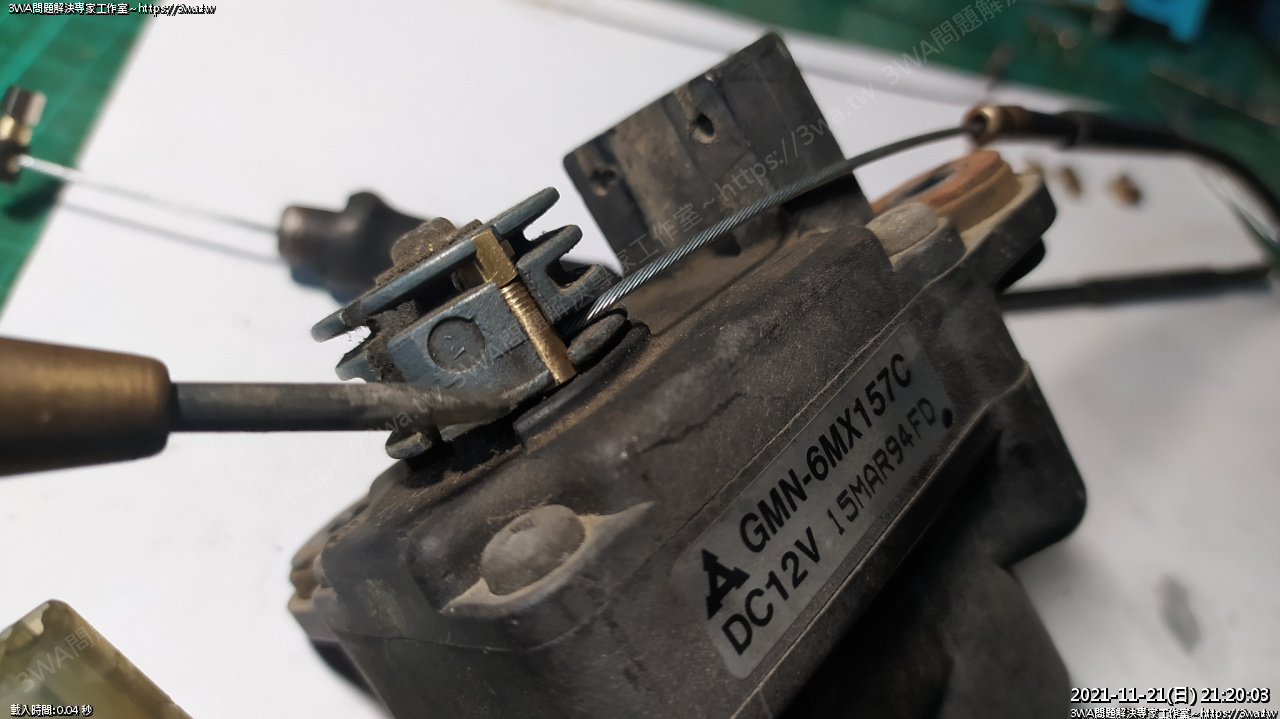

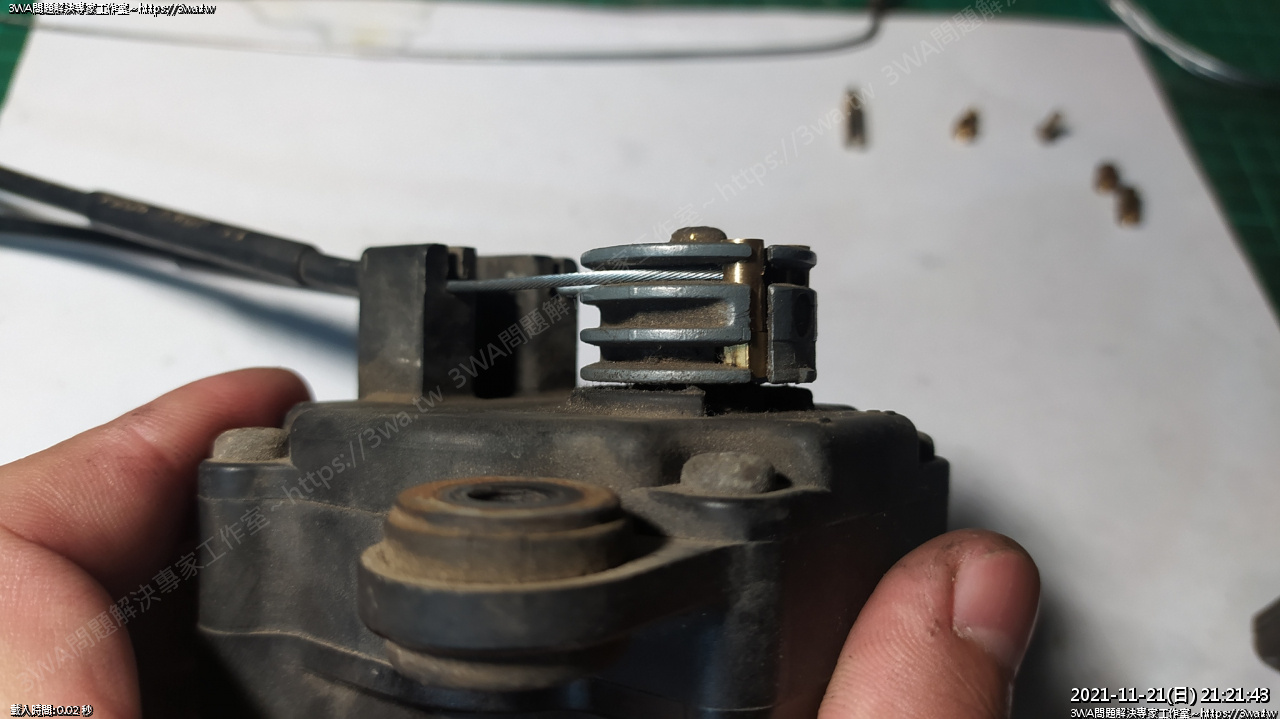

 正常都是要裝上面^^"

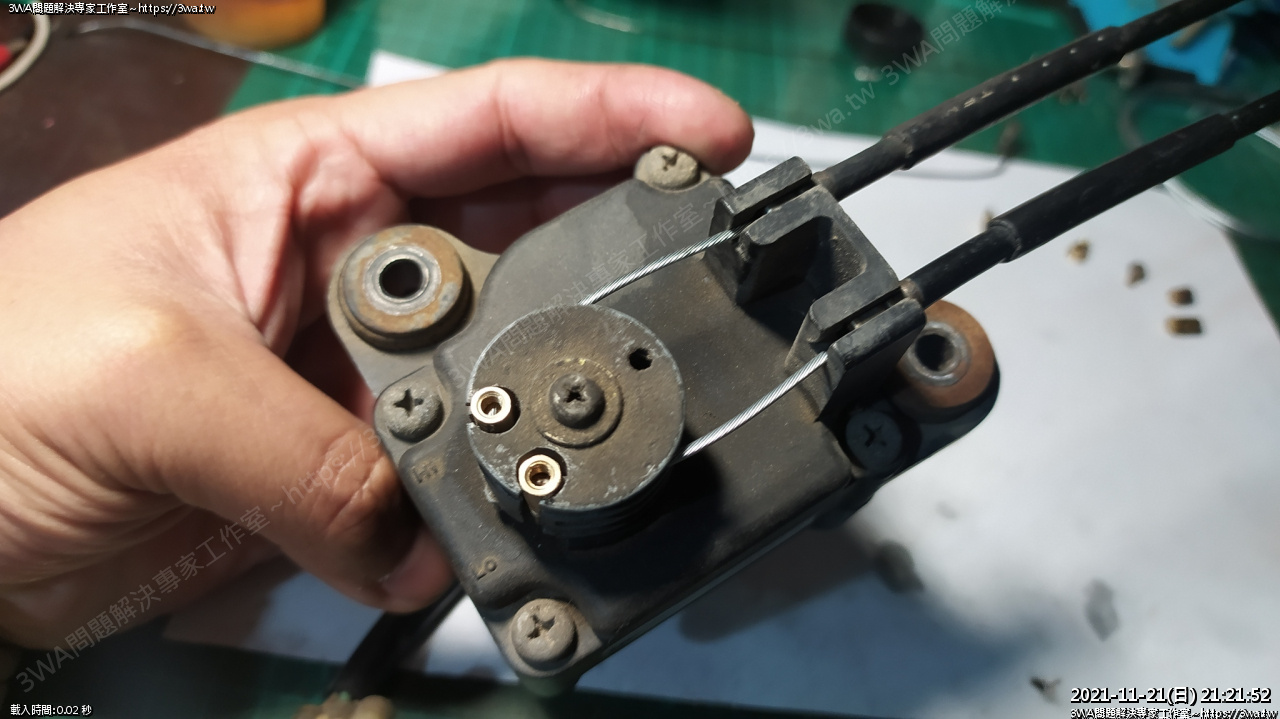

二條都是裝上面





這樣





 裝上面,這樣線才會平的





右側





 左側





 其實六角柱的空間比較大,就算沒弄成圓的,影響也不大

接著,上面的洞,再鎖一顆螺絲對鎖把線夾的更牢也是可以

或是用焊錫把洞填滿也不錯,這樣才不會積水生銹

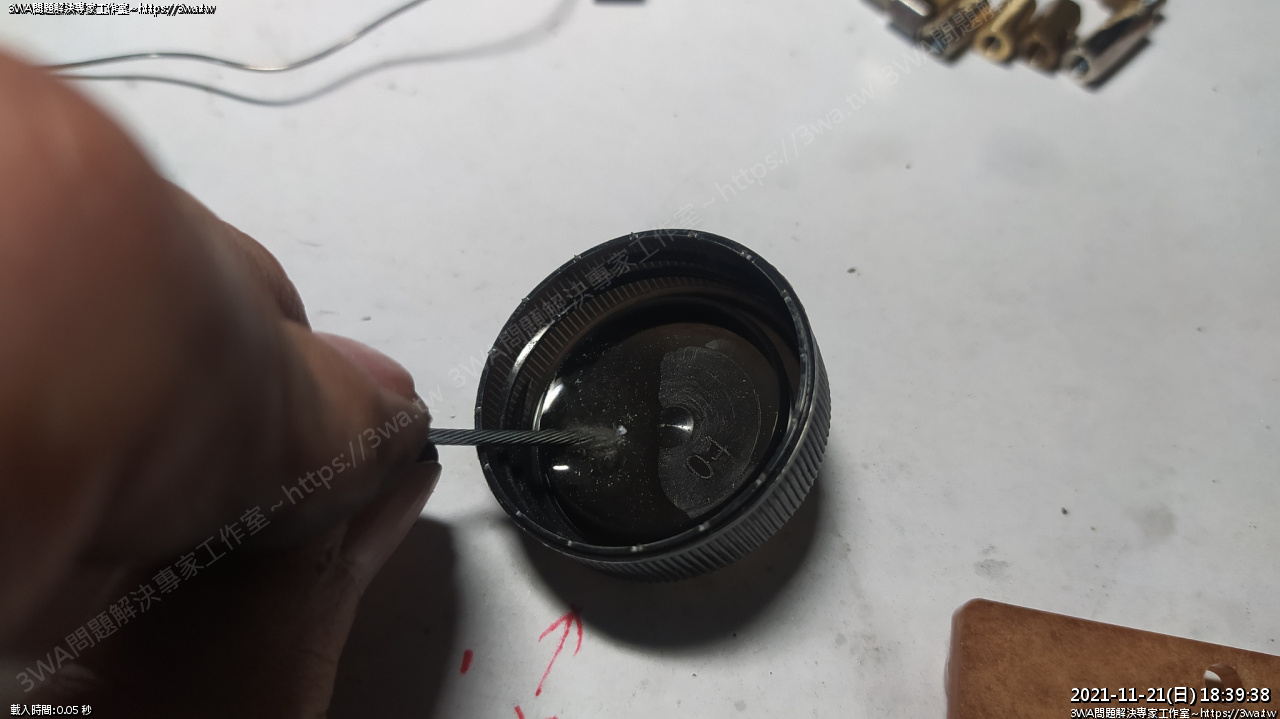

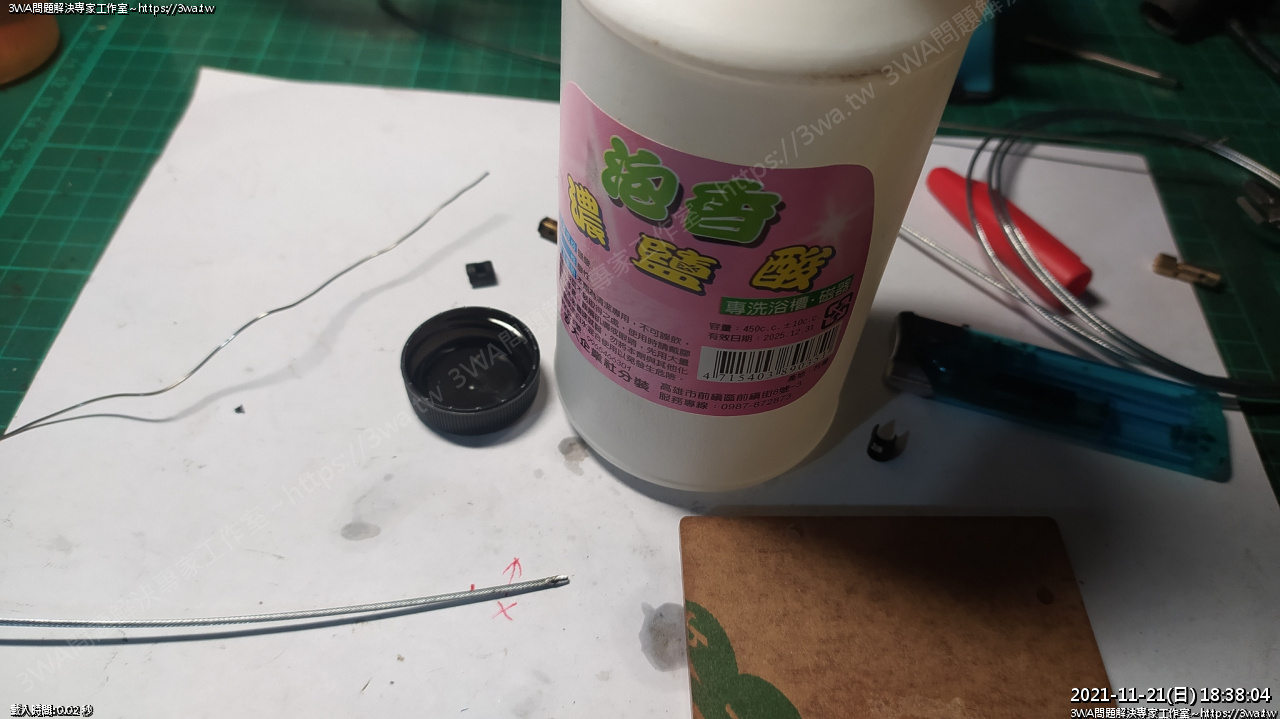

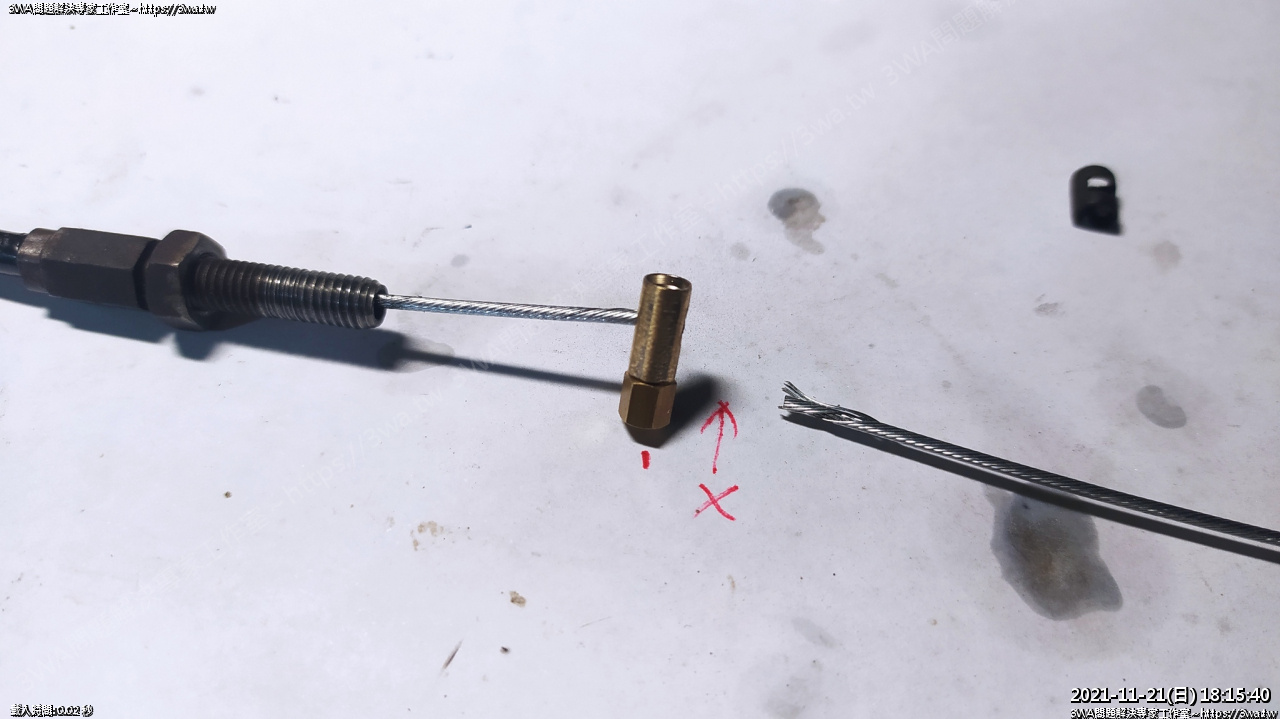

 切斷後的線,多少會散開,這時可以用濃鹽酸當助桿劑

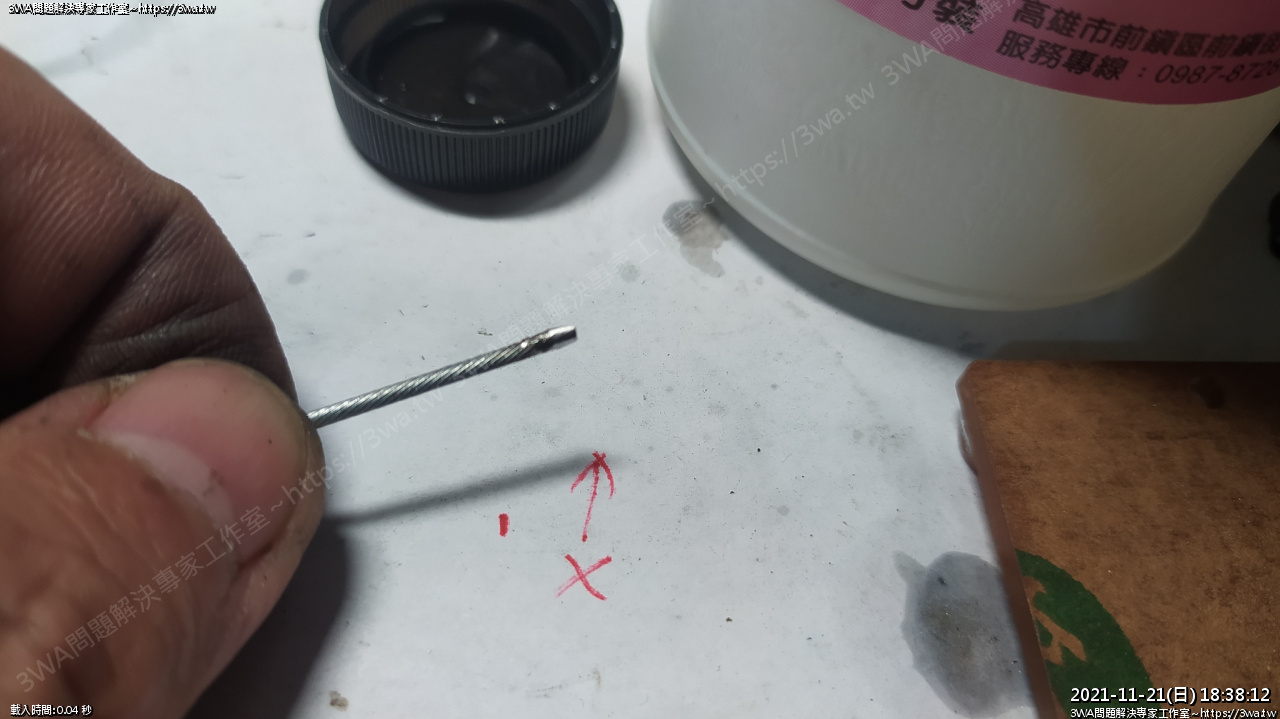

裝一些些在小瓶蓋,尖端下去泡個幾秒,就會看到鋼索一直冒泡





 再用焊槍點上焊錫,你就會驚覺這個線怎麼會這麼好吃錫!!!

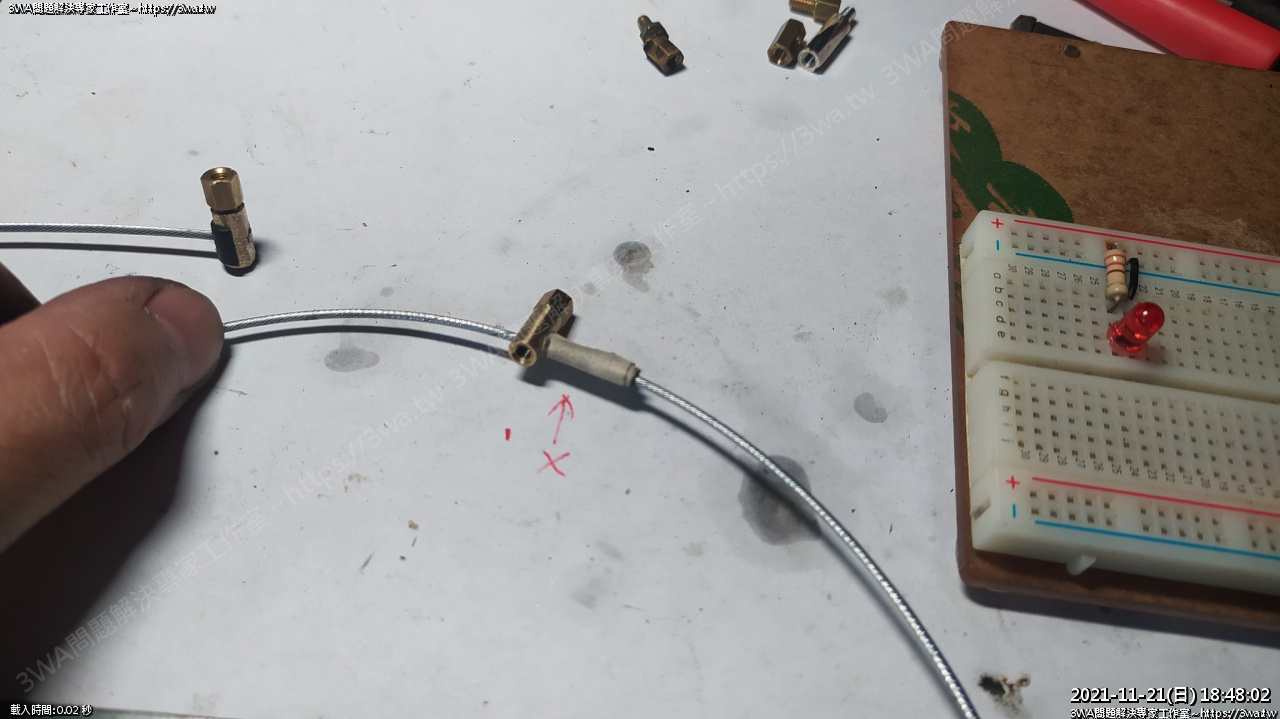

如果你要穿銅柱時,發現這段的線開花,你就一定要學會把線先焊成一束

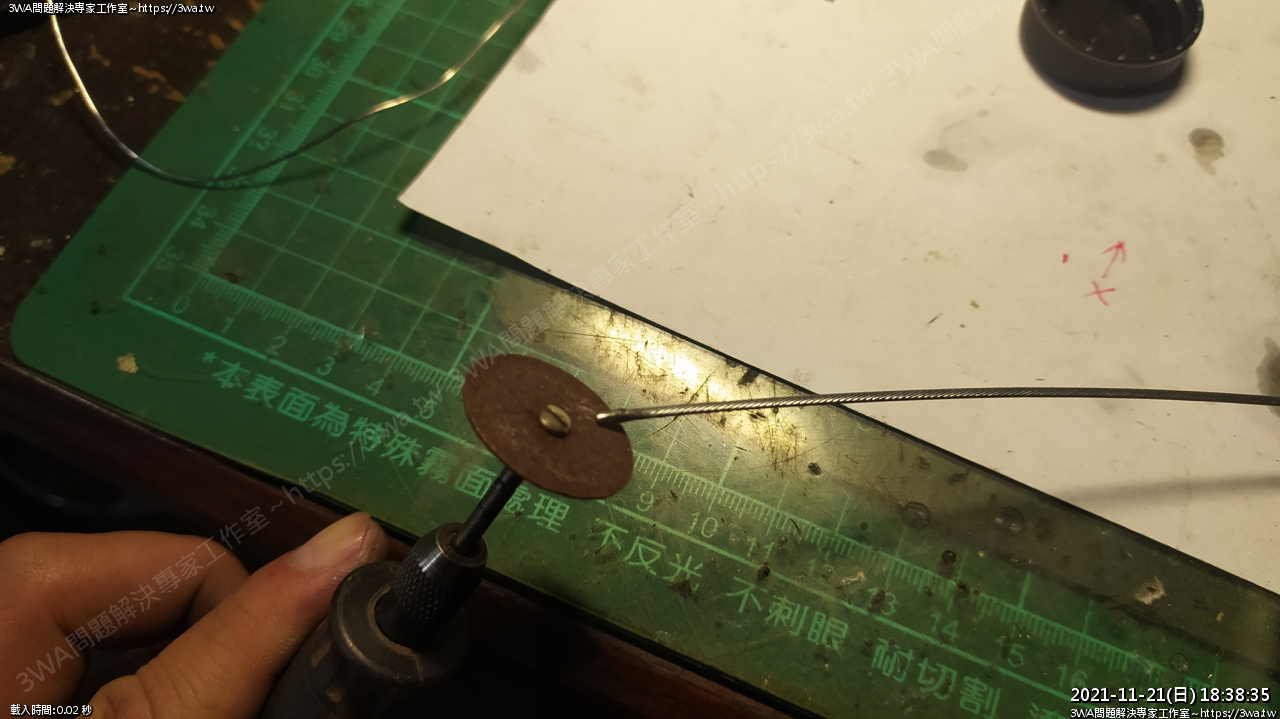

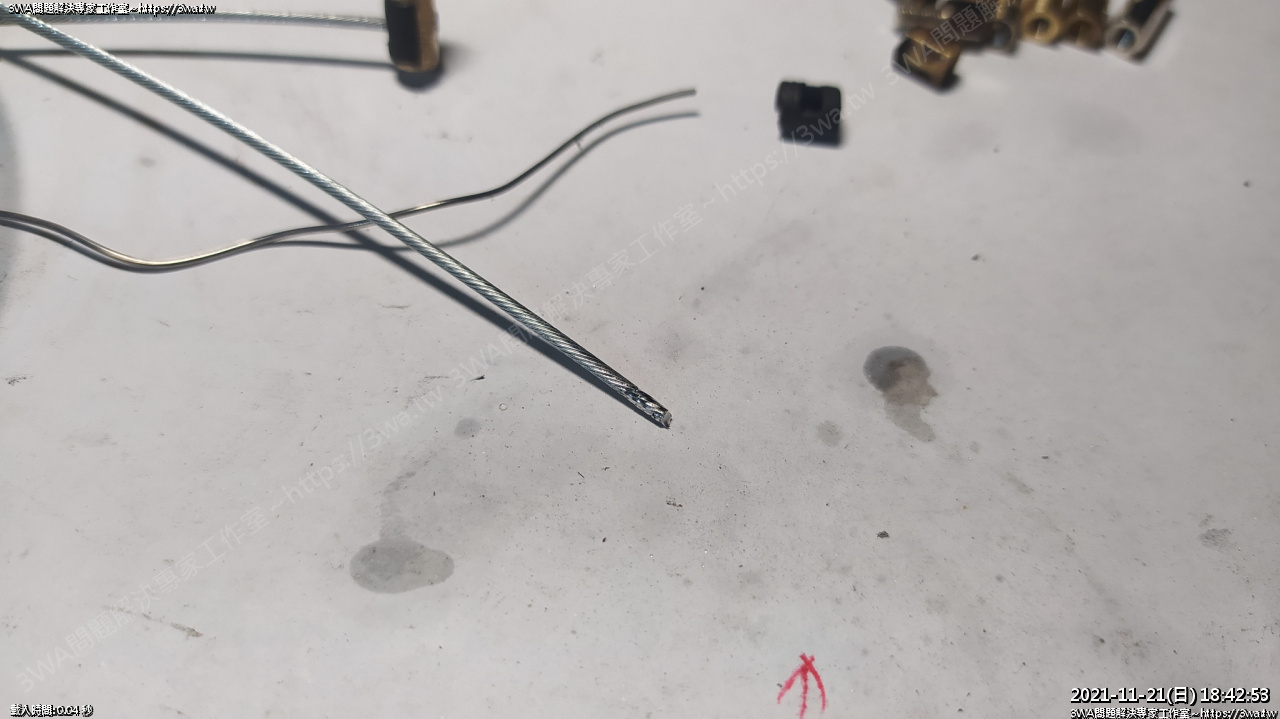

然後再用砂輪片,右手一直轉煞車線,把線頭弄成尖的,這樣就可以很順利的穿過

銅柱的小孔

但有沾過鹽酸的這段我是建議穿過銅柱後,就切掉

泡了就會生銹,日後可能會從這邊斷開





 泡鹽酸,冒泡,助焊劑真的很猛

人生第一次用鹽酸當助焊劑,用一次就上癮,這吃錫的速度有震憾到我弱小的內心





 超好吃錫

但用了鹽酸就怕會生銹~

要避免生銹的話就要洗淨、中和、擦乾,隔離空氣~

所以焊完用水中和,酒精或去漬油多擦幾次,擦乾後抹些機油,或噴點 WD40





 這樣就很容易穿過銅柱





 切斷前也可以先包一小圈膠帶

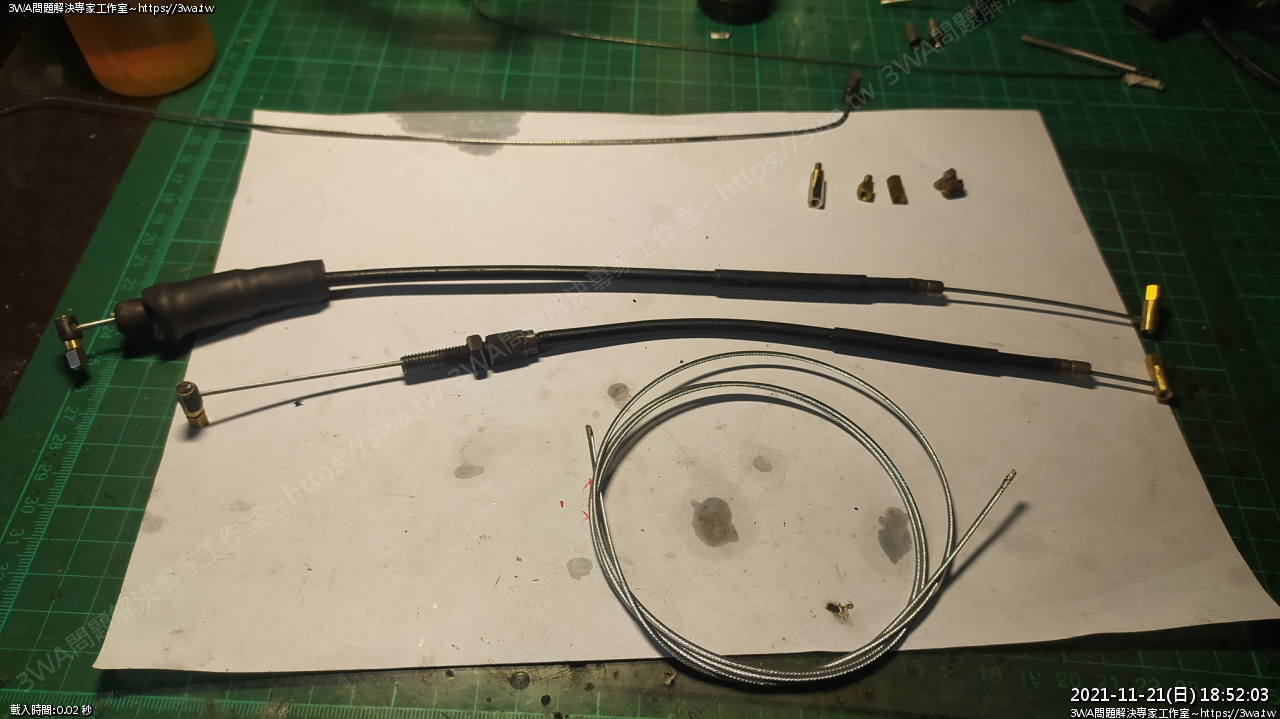

 這樣就輕鬆作好RC線了~~

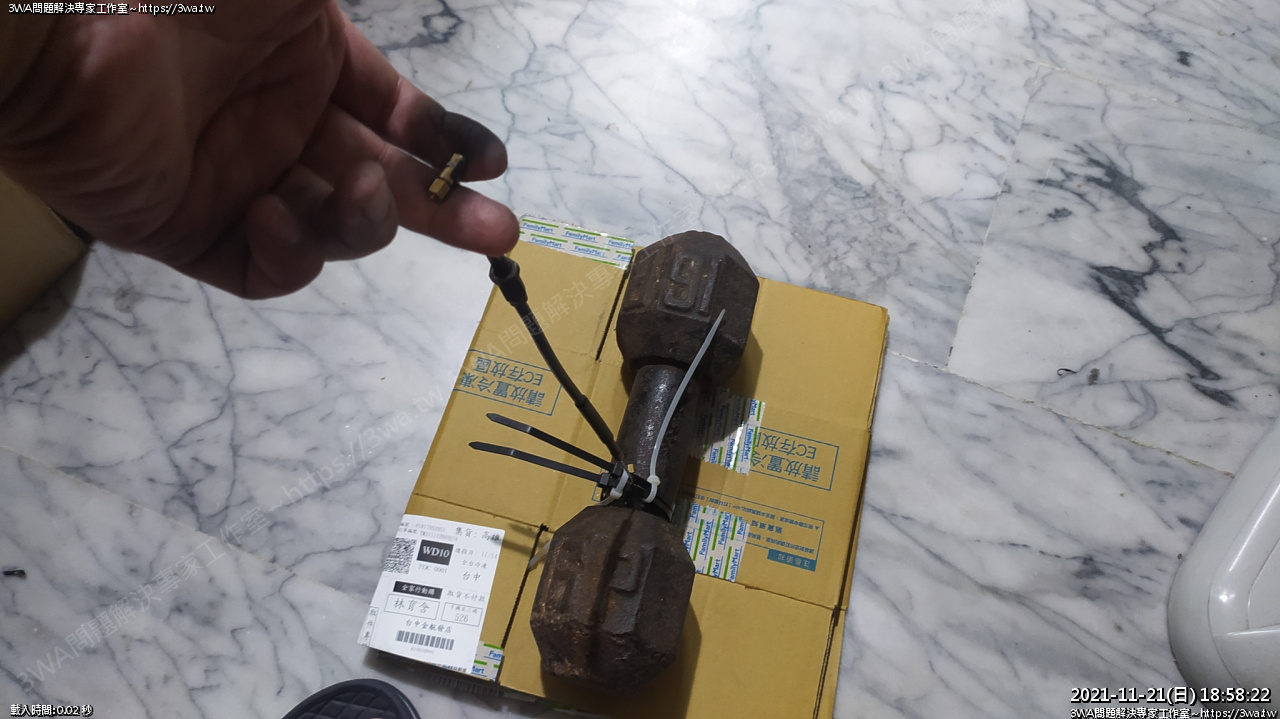

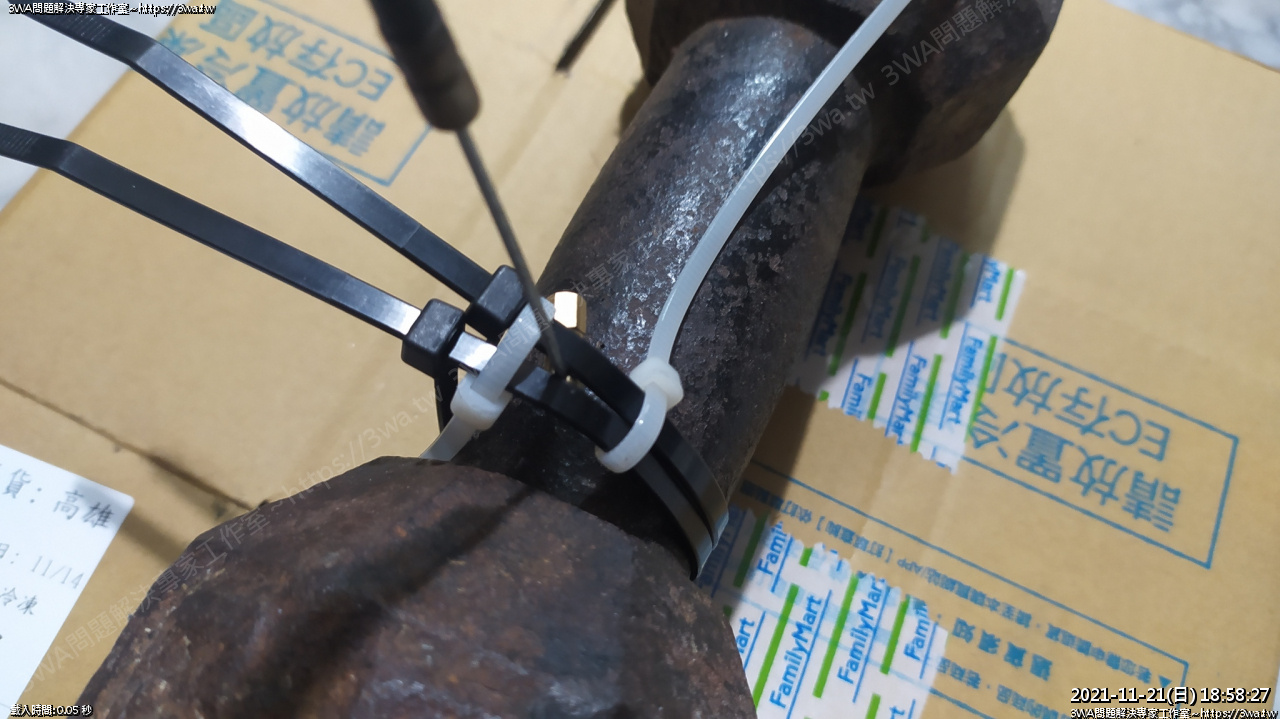

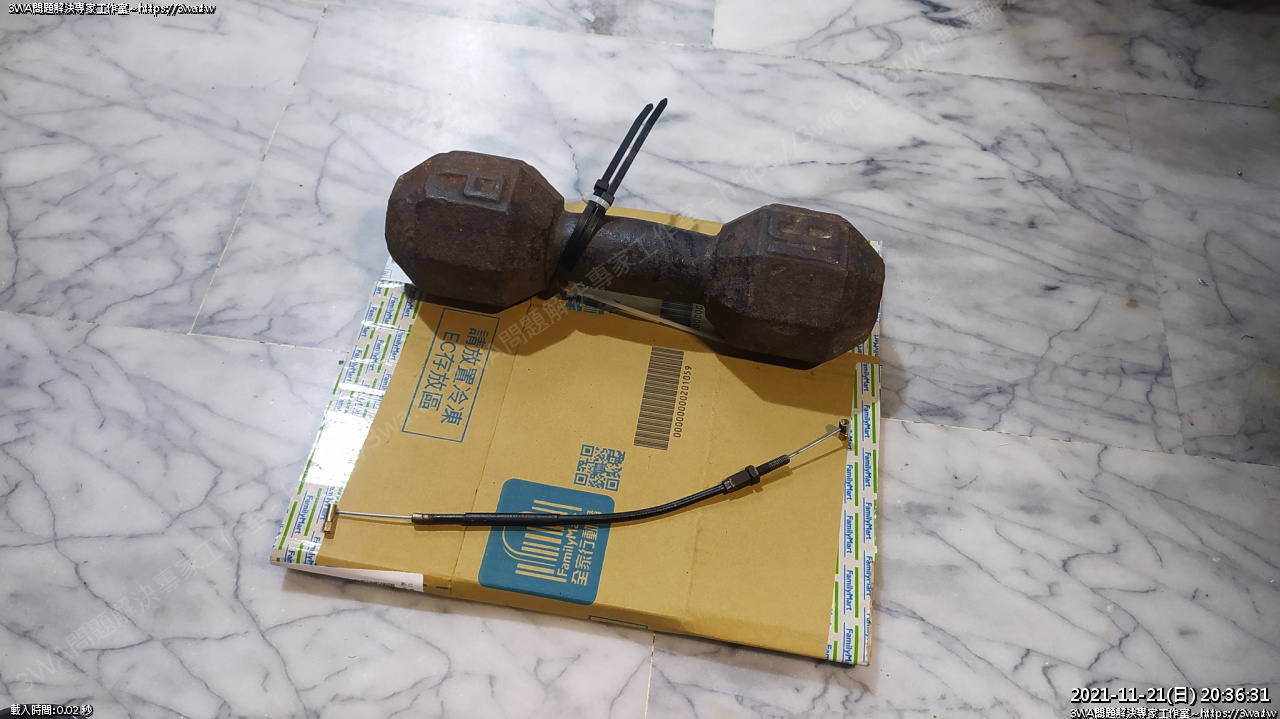

鎖好的線,拿來拉 16P 的啞鈴,都不會斷

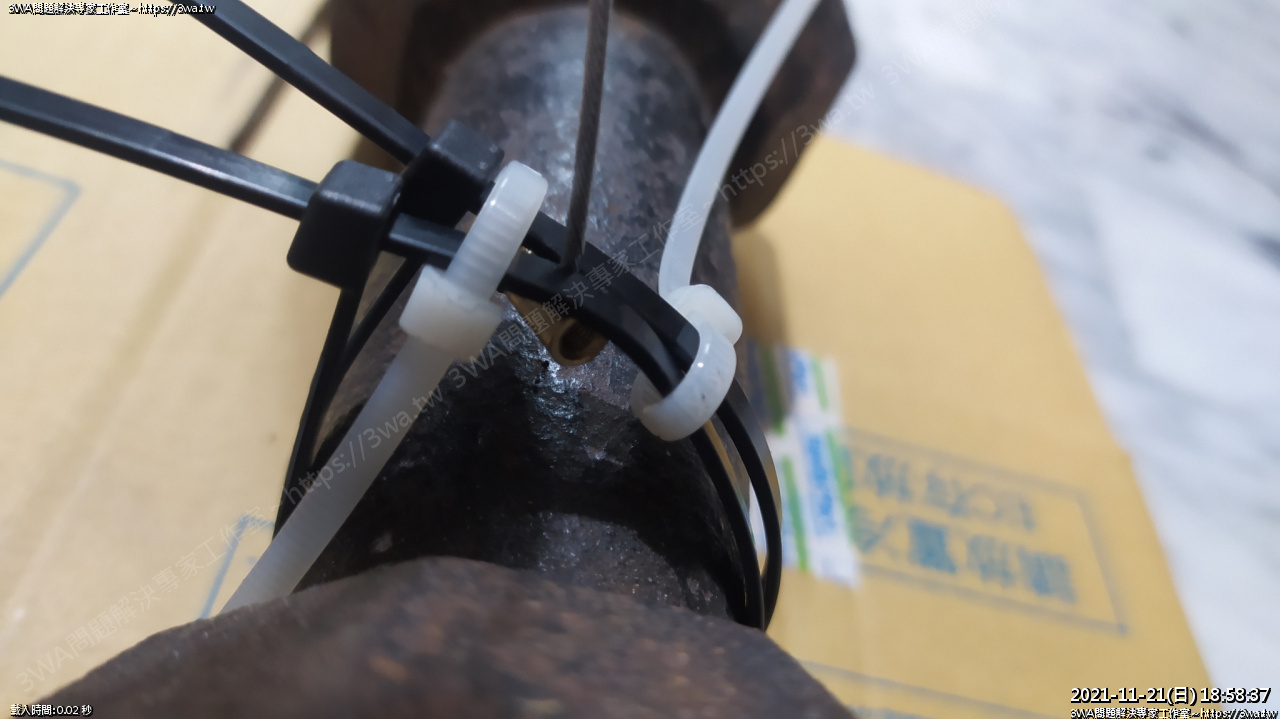

 束帶勾住





 勾住,用力往上提





 OK ,這個強度的 RC 線我想應該沒問題了,可以看以下的影片



北斗真空二指把



強度相當好,也很好製作



同學也可以試著把要鎖的銅柱磨成圓

或是使用「無頭內六角螺絲(又叫止付螺絲)」更好 :)

然後整個球頭鍍一層錫包住,這樣完成度就會很高~



註:這個方法拿來製作 RC 線或扭力較低的油門線應該 ok

但如果要拿來DIY煞車線、離合器線,可能仍危險了點,千萬要三思~

最好還是選擇信譽優良的產品,免得在路上顧路造成危險^^
