訓練家的佈弱格-Patch1.2

The BLOG of trainer



編輯日期:2021-12-05 23:01

類型:Suzuki 小阿魯150
作者:羽山
文章時間:2021-12-05 23:01:10
瀏覽人數:1823人
標題: 小阿魯150裝單向閥
網址:https://3wa.tw/blog/blog.php?id=1948
內容:

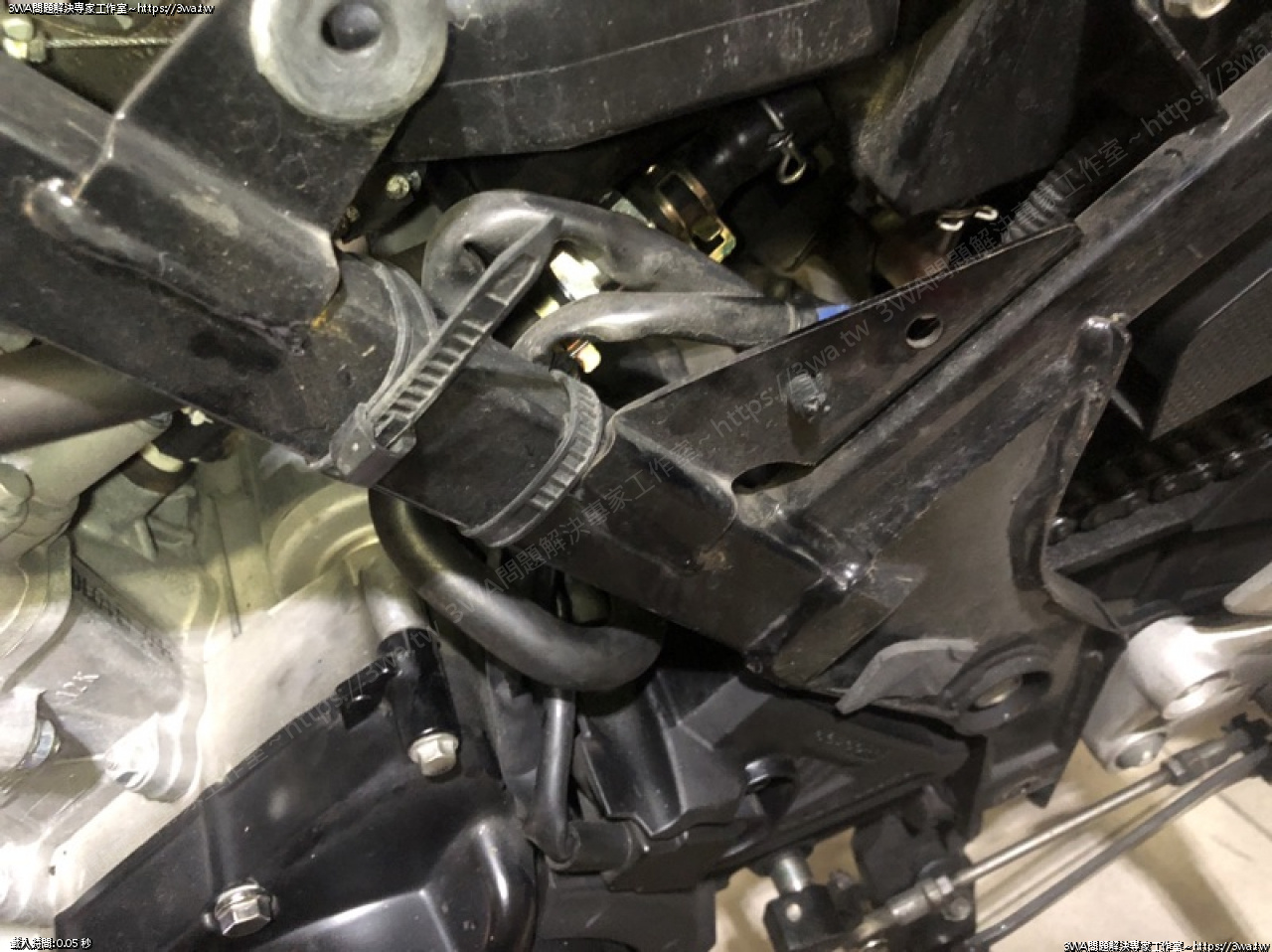

小魯 150 安裝單向閥的位置在機車的左側,啟動馬達上方,可以找到一條

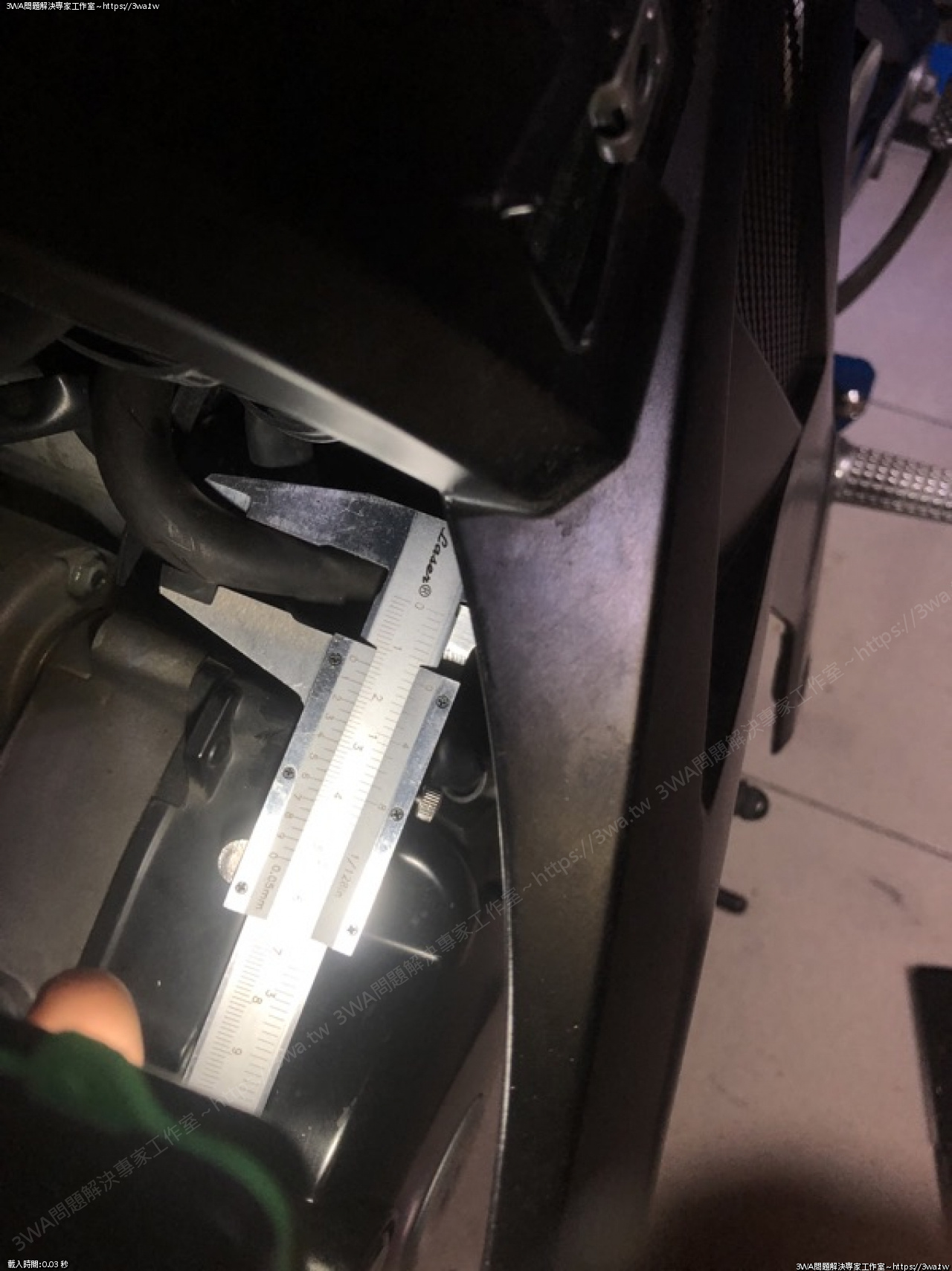

外徑約 14mm ,內徑 12mm 的橡皮管

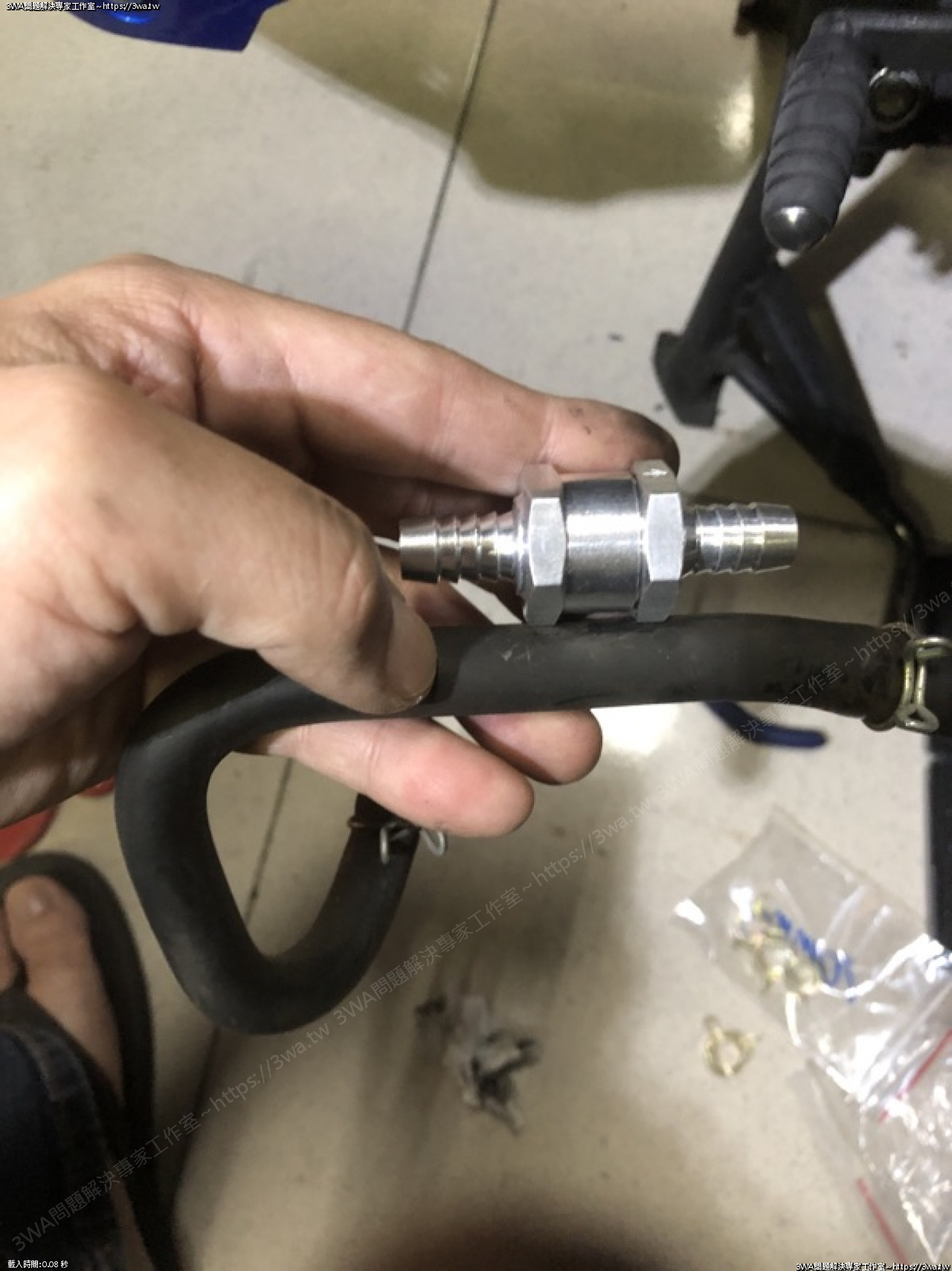

小魯使用的單向閥是 12mm



車主一開始買的是 10mm ,後來裝上覺得太鬆,我再弄一組 12mm 的給他

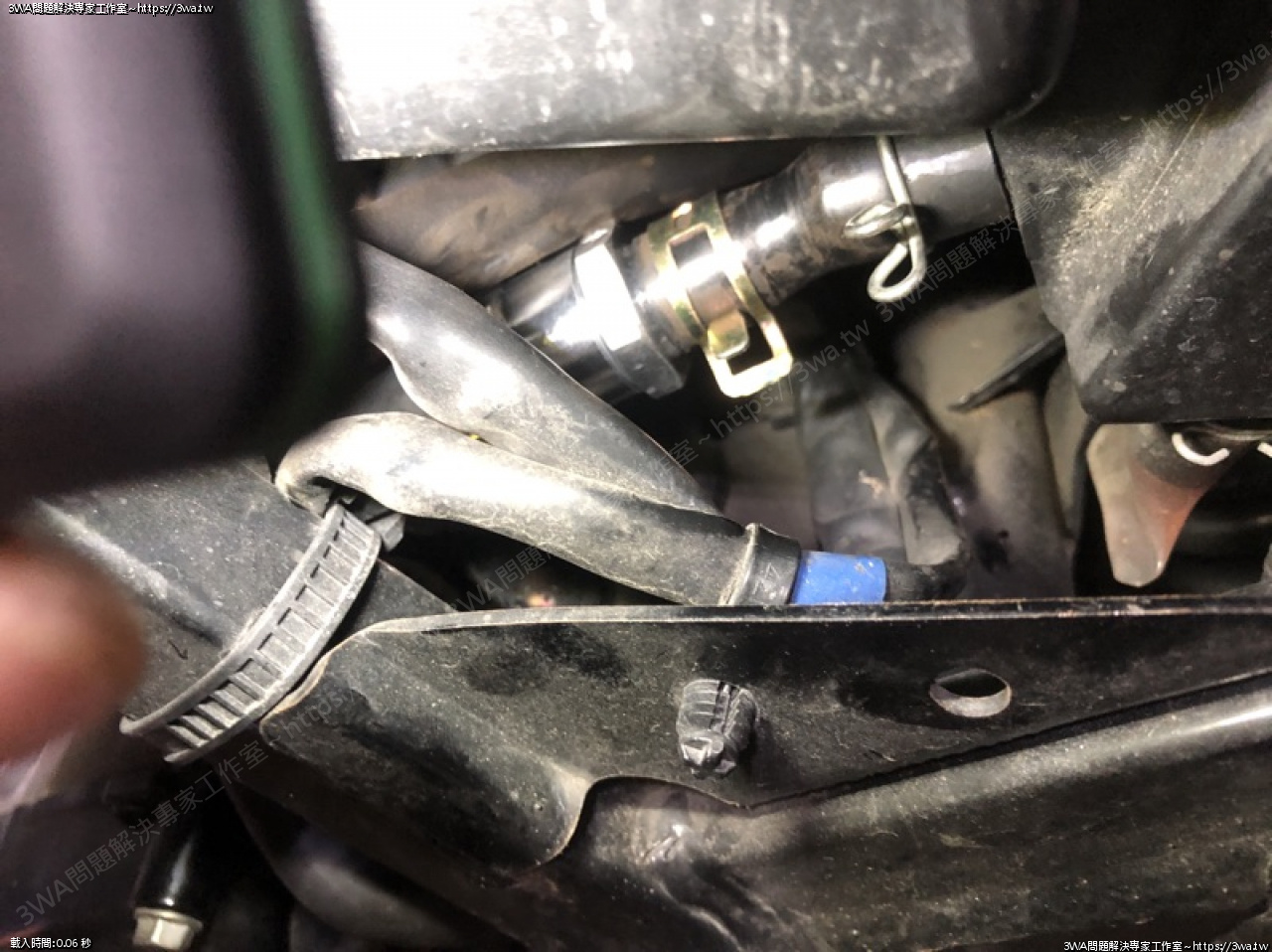

安裝的位置如圖,裝高一些靠近空濾盒

這樣 PVC 管裡吹上來的殘油,比較能流回曲軸箱

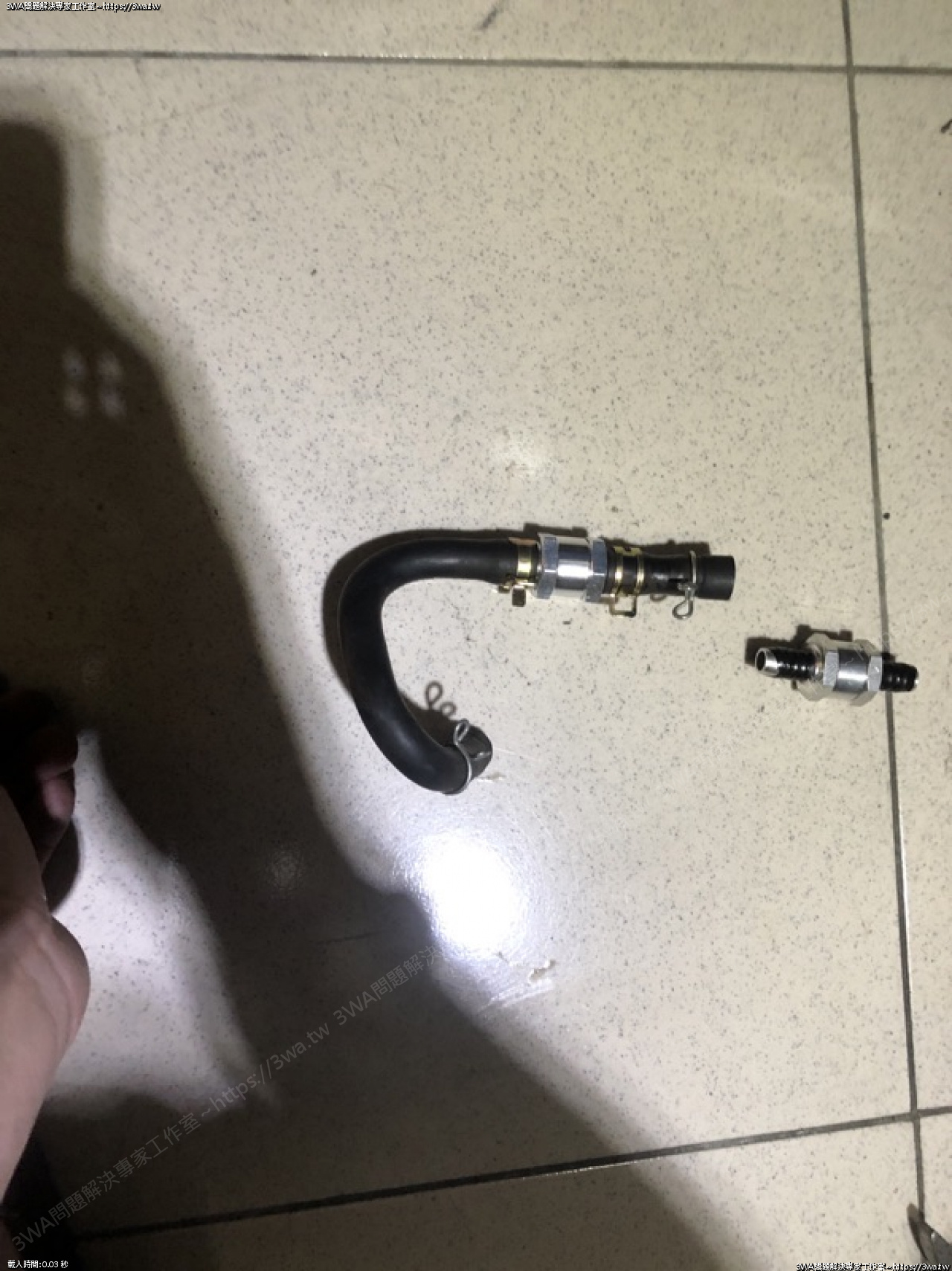

建議同學安裝時,把整段管拆下來比較好施工

取上方平坦區,剪大概2.5~3cm 掉

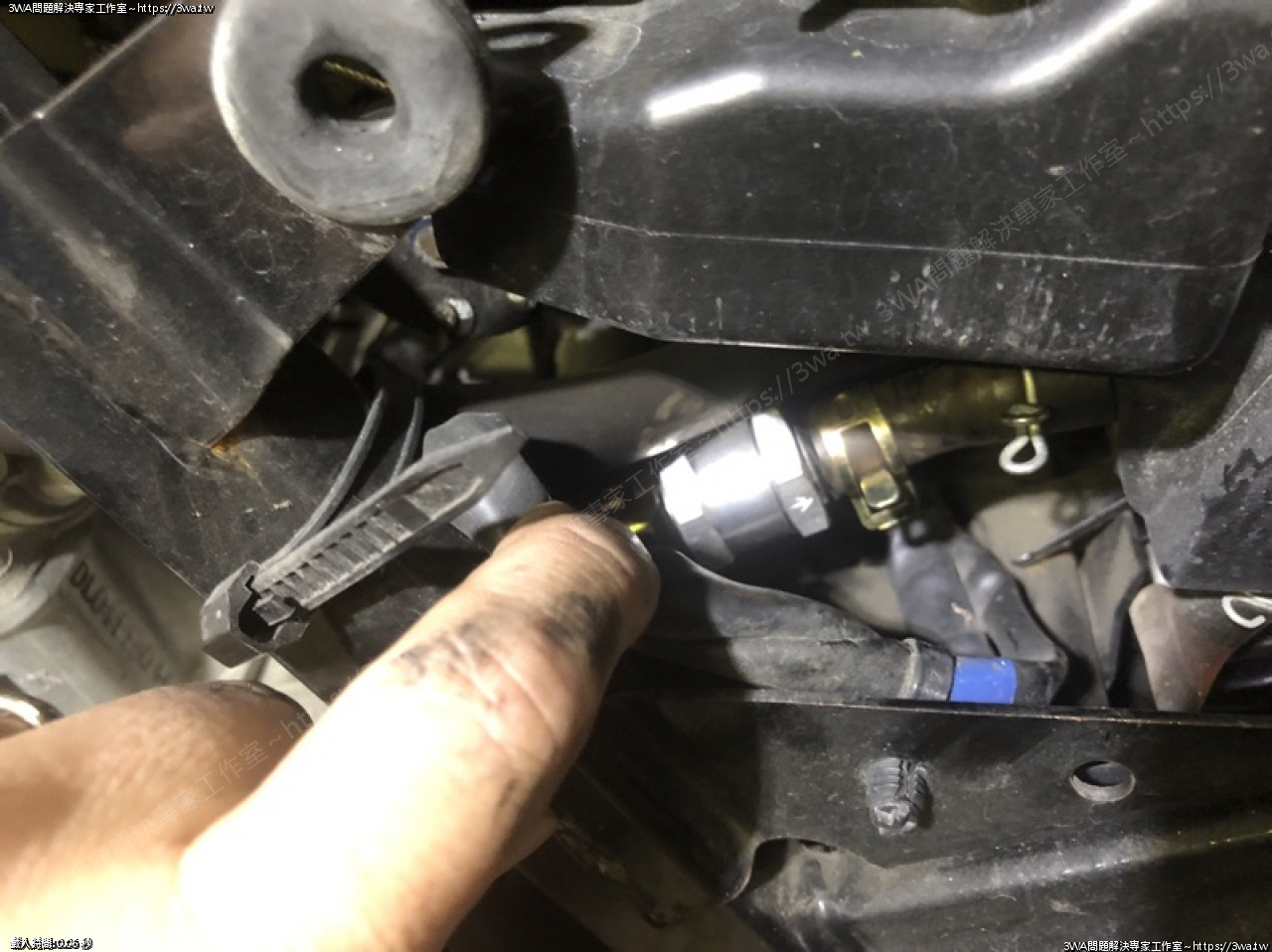

箭頭方向指向空濾盒





最後安裝完的畫面





這個部分比較擠,同學安裝時要注意 PCV 管不要折到或被壓住變型



感謝鄭同學分享安裝照片
