標題:火星塞、高壓線圈測試機-Part1
網址:https://3wa.tw/blog/blog.php?id=1958
內容:






最近剛好遇到高壓線圈故障,想著想著就來作一組火星塞、高壓線圈測試機吧~~

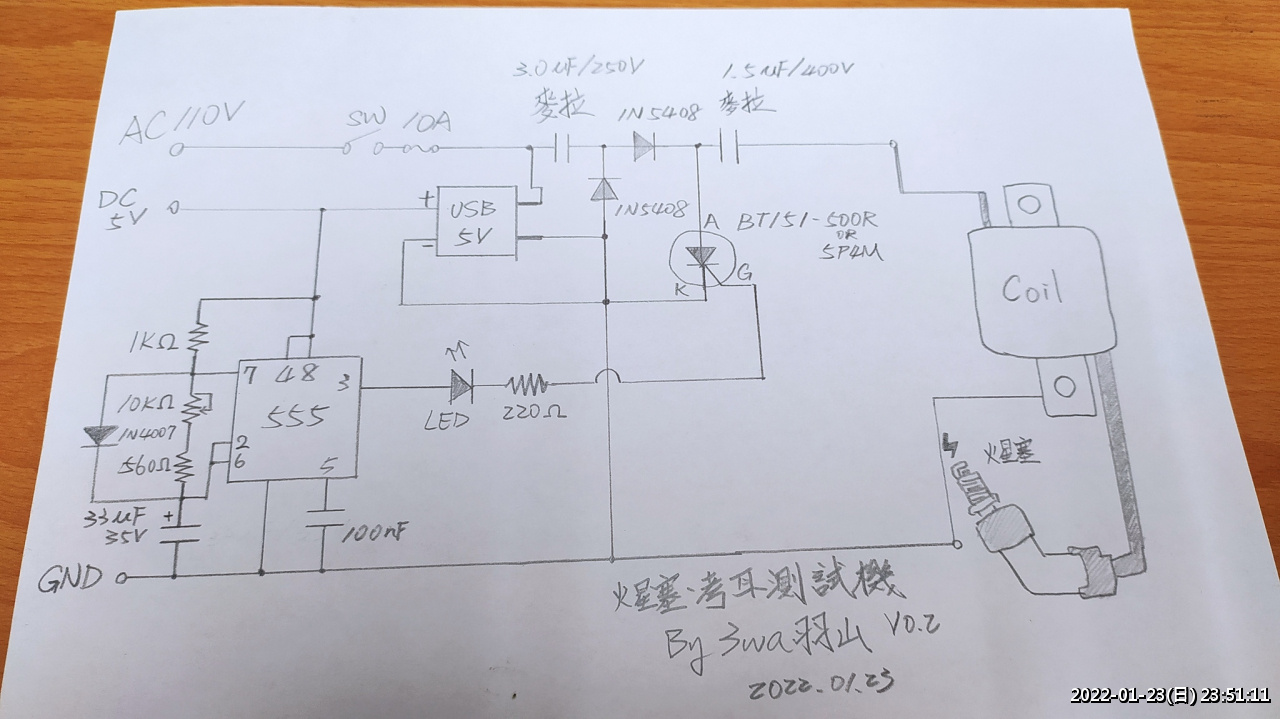

原理也很簡單,利用之前作 CDI 的電路

改成用 555 推動 SCR 來讓電容放電

所需要的材料如下:

1、小的零件盒(建議可以買大一些,才不會太擠)

2、555

3、保險絲座、保險絲 10A

4、110V -> 5V 豆腐頭

5、麥拉電容 3.0㎌/250V (2顆併聯~火花比較強呦)

6、麥拉電容 1.5㎌/400V

7、二極體 1N5408 x 2

8、二極體 1N4007 x 1

9、電阻 1KΩ 1/2w

10、電阻 560Ω 1/2w

11、電阻 220Ω 1/2w

12、可變電阻 10KΩ

13、LED

14、陶磁電容 104 (100㎋)

15、電解電容 33㎌ / 35V

16、麵包板

17、線材

18、鱷魚夾 x 2

19、M4 x 30 螺絲

20、M4 螺帽、華司





首先先在麵包板上試試

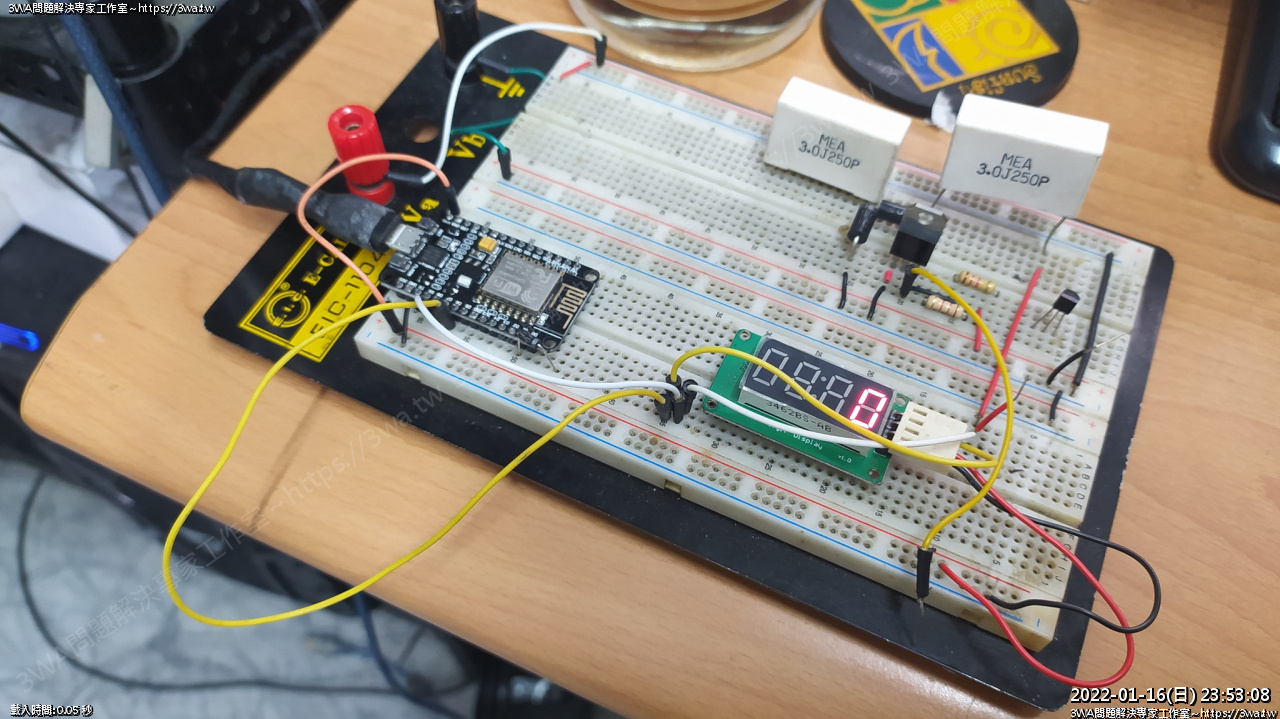

原本我是想用 Nodemcu 來作,不過點火的距離如果太近

容易造成 Nodemcu 當機...也有可能是我的麵包板狀況不良^^"

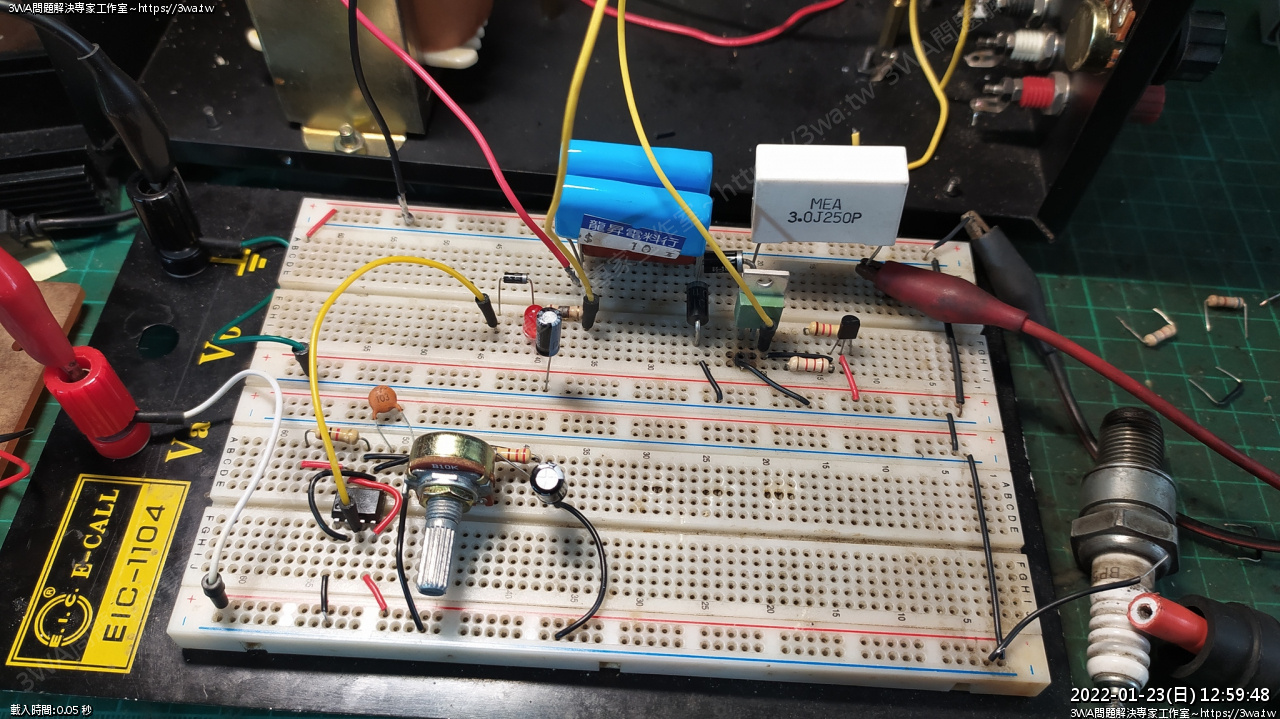

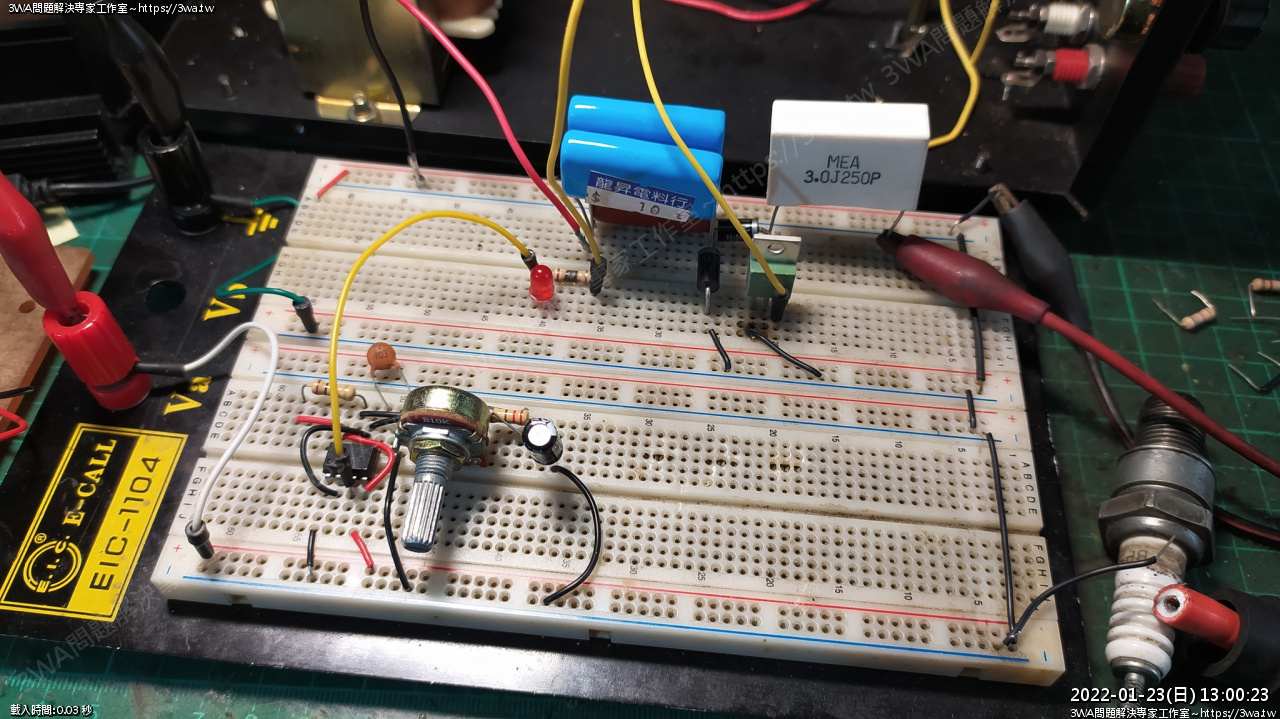

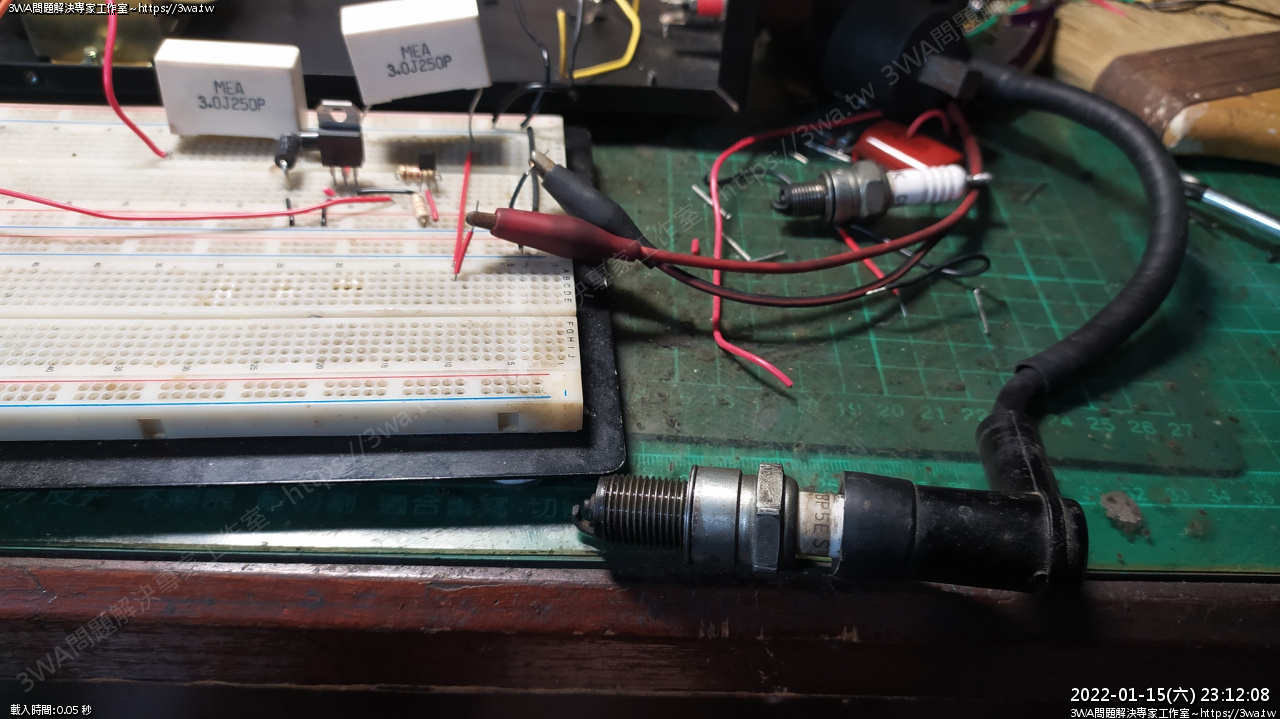

在麵包板上測試直到點火的距離(含火星塞蓋、火星塞),火苗可以打到 1cm 左右

該點火線圈應該就沒太大問題

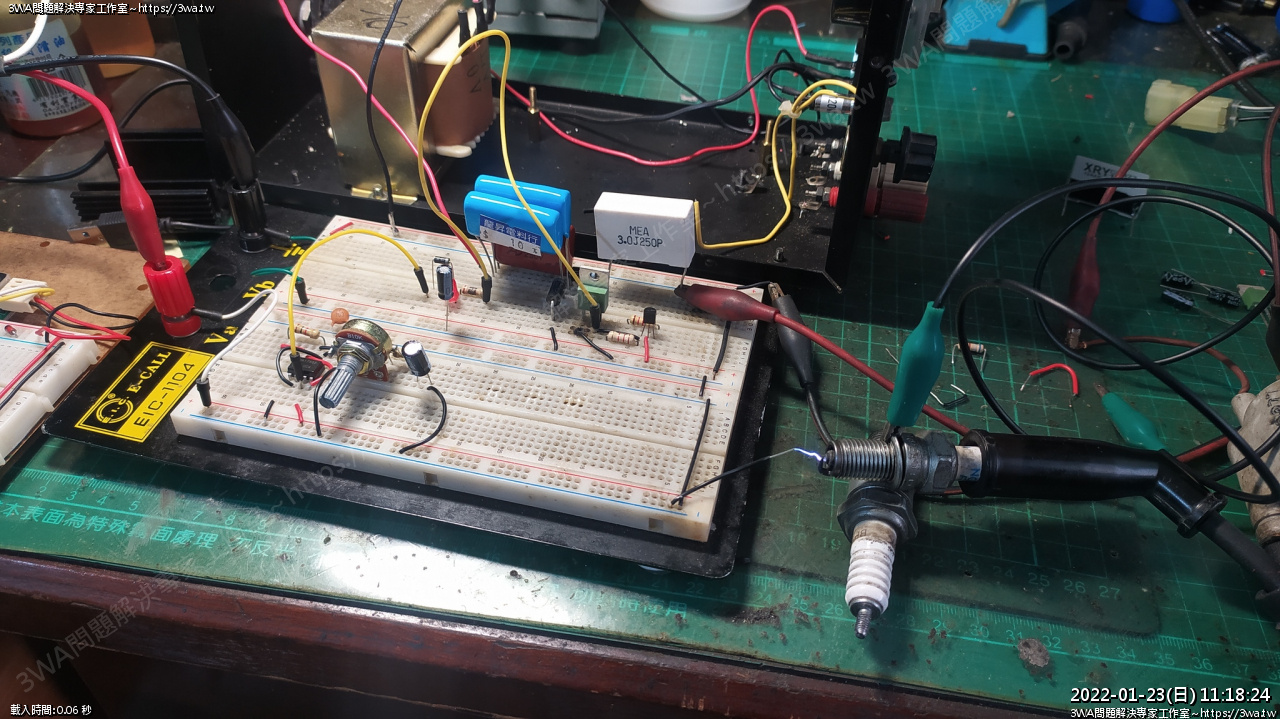

羽山在測試初級電容併聯多顆後的感覺~

併聯後,打出來的火苗粗度明顯變強,這時如果被電到可能會開始問候各種陌生人母親





接線的感覺





測試機剛好拿來把用不到的 5P4M 消化一些掉...





測試的滿順利了,該來製作「火星塞考耳測試機特工」

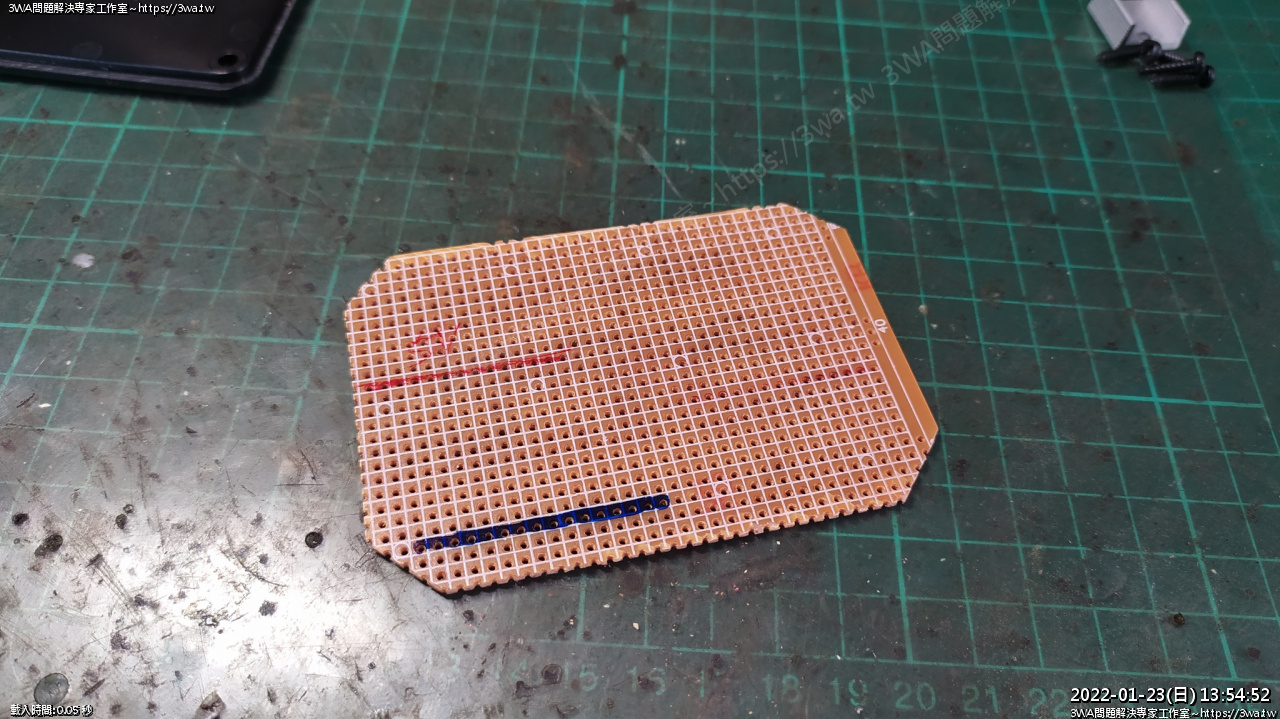

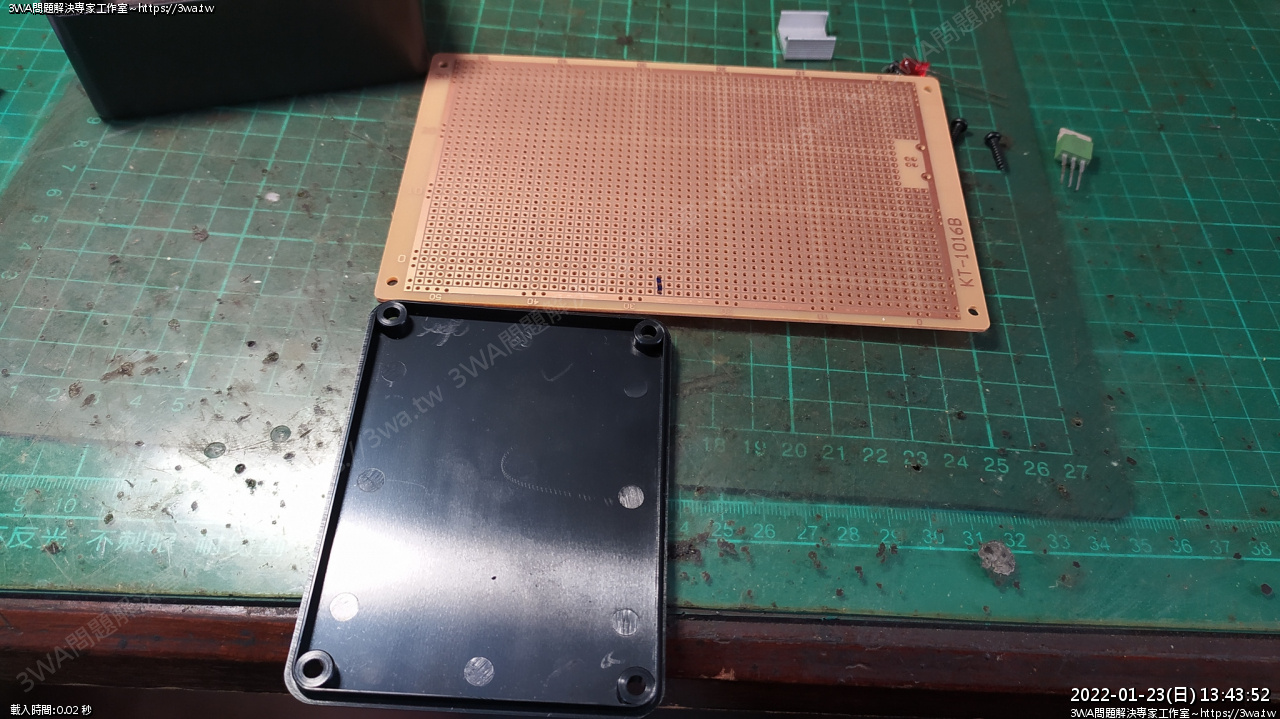

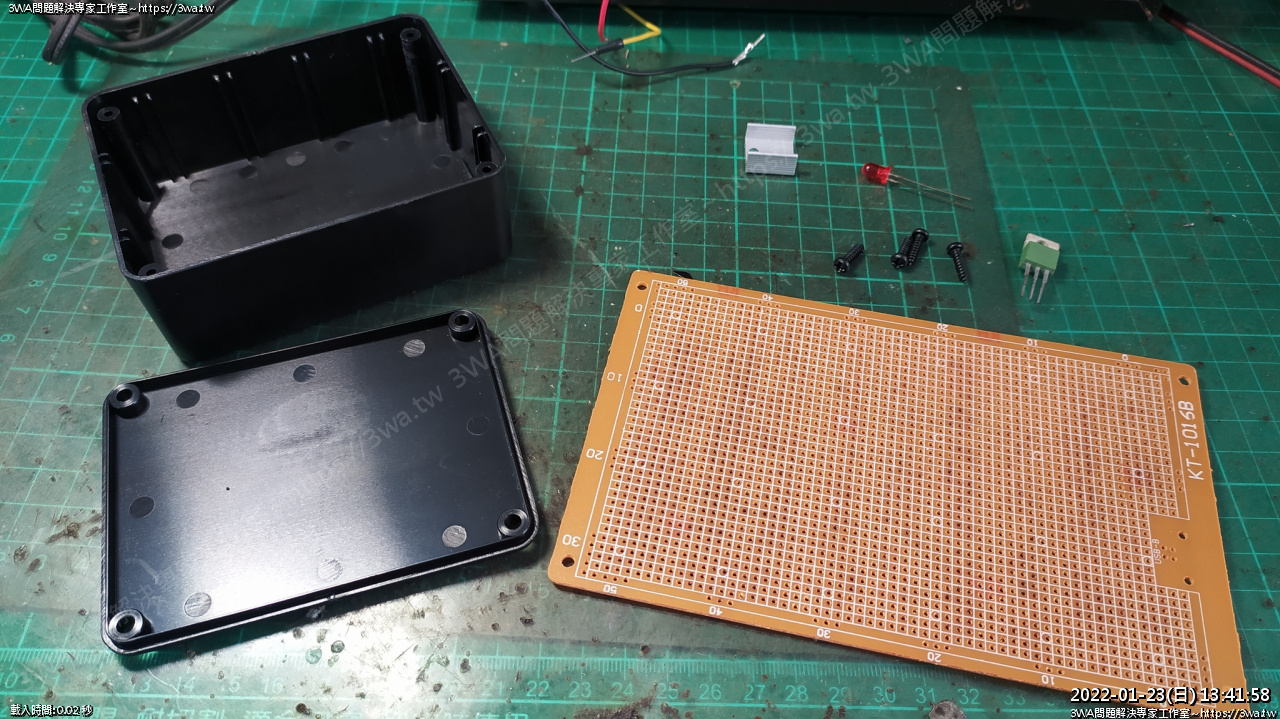

準備盒子跟麵包板

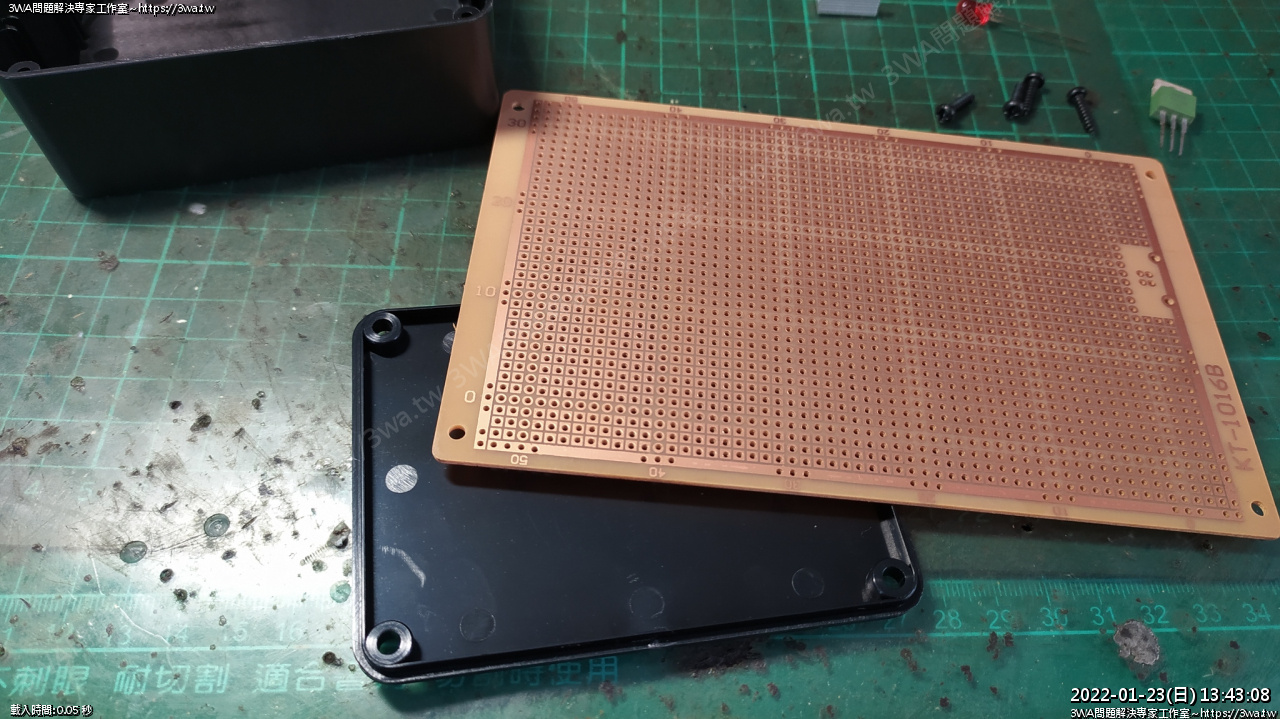

看一下要怎麼裁

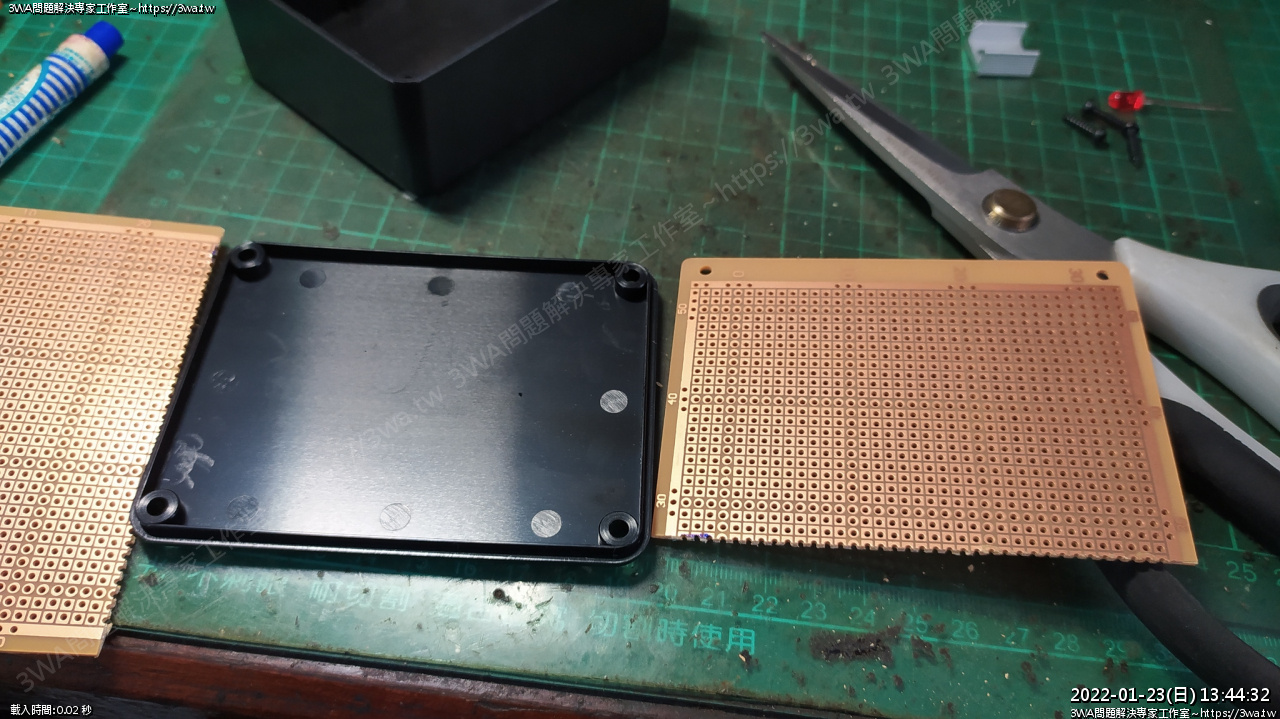

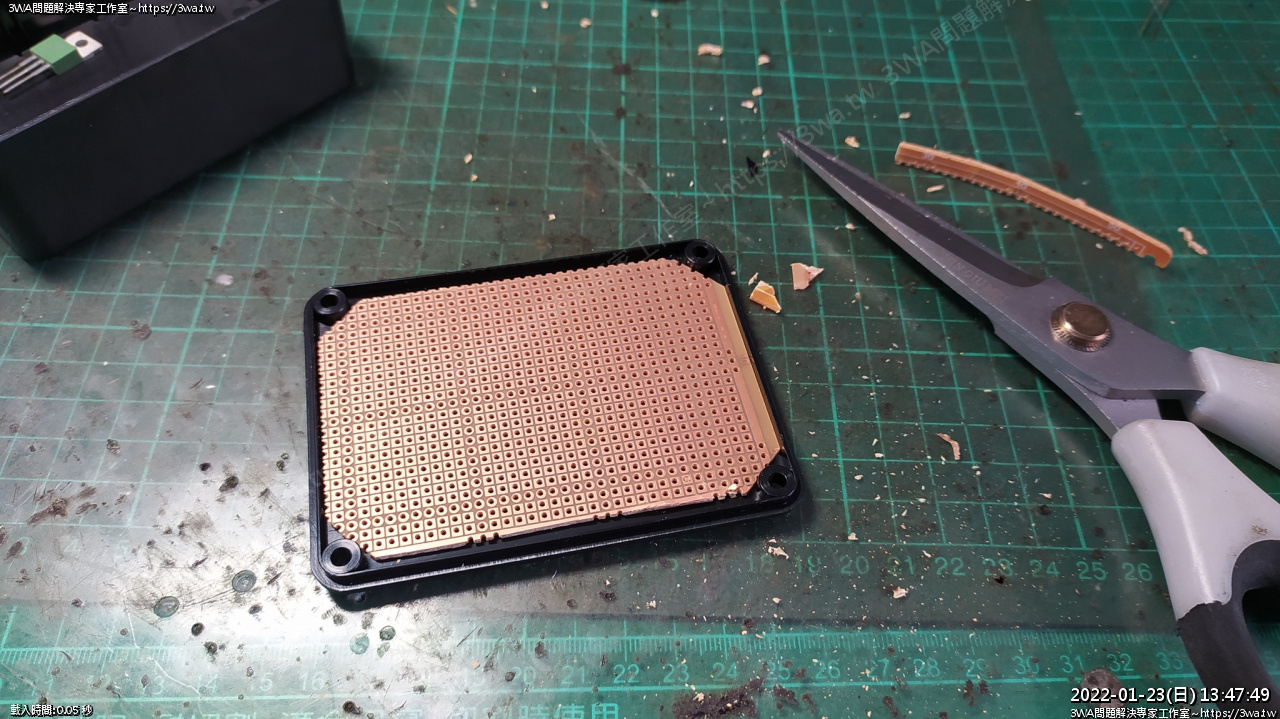

用大剪刀剪





剪好了





畫一下要給 555 跑的 DC 5V、共接地

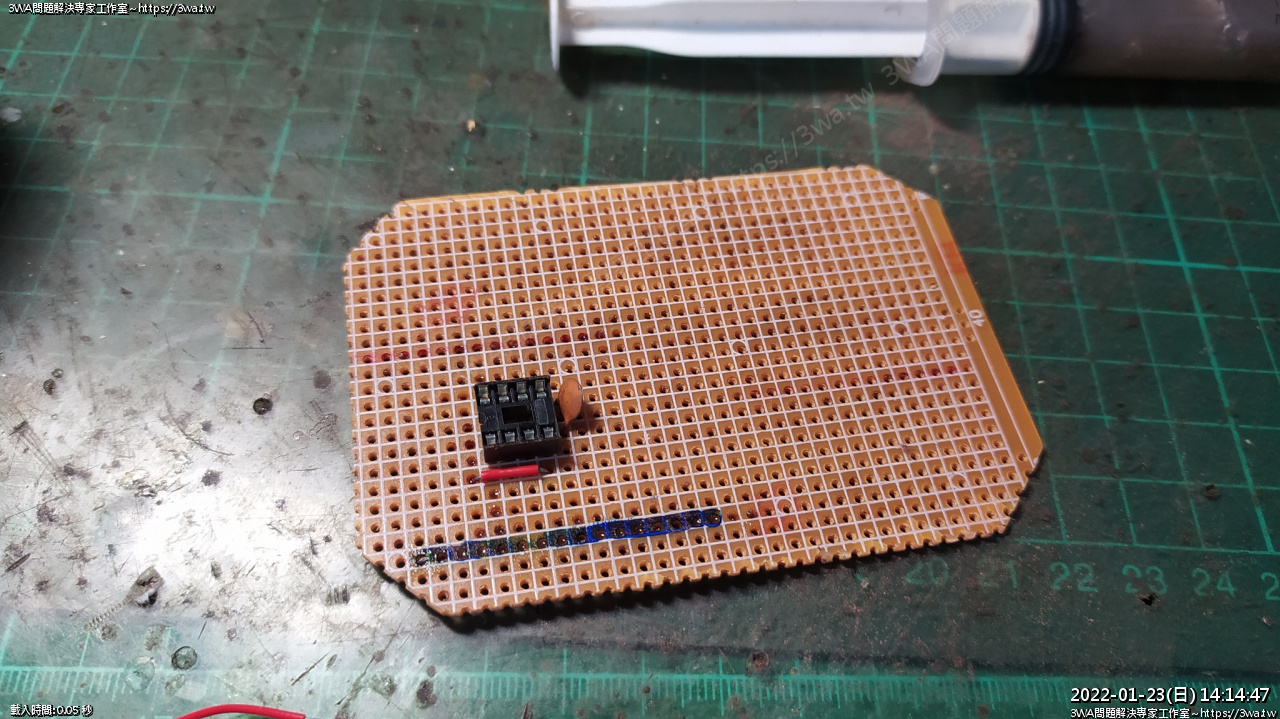

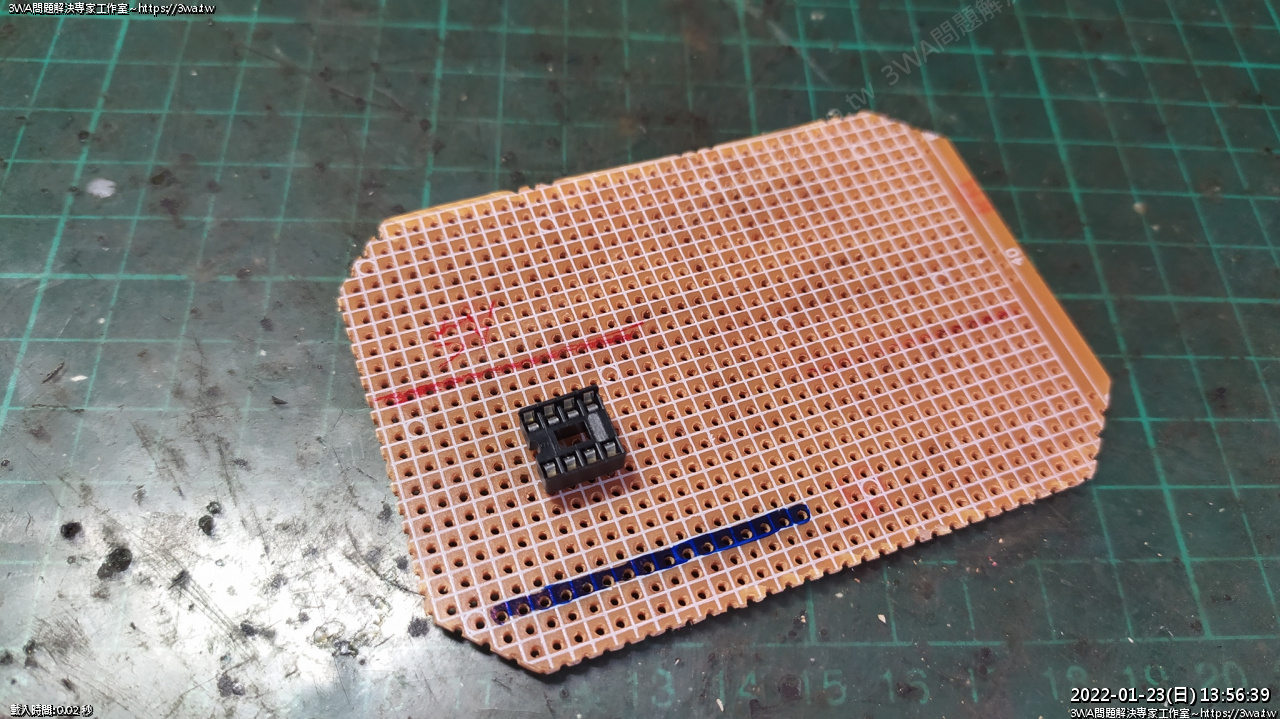

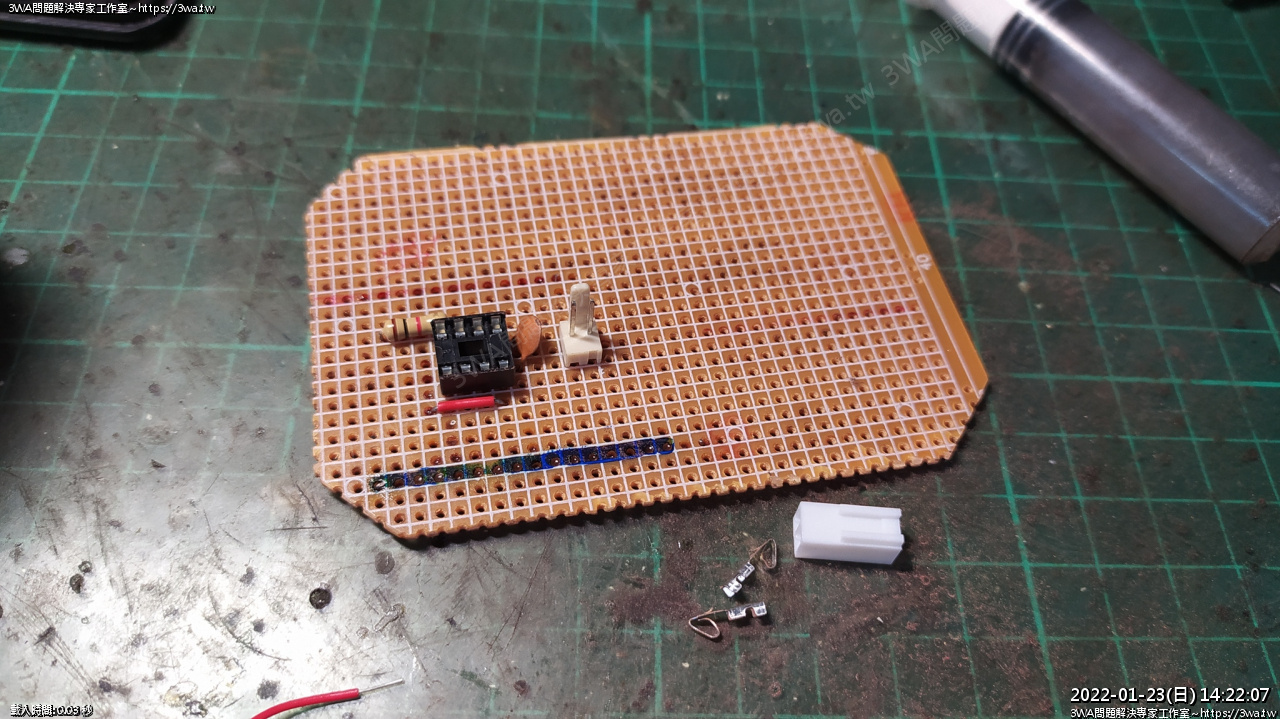

放上 555 IC 8Pin 座





第5支腳接103 (100nF) 後接地

4、8接 VCC 5V









作點快速接頭

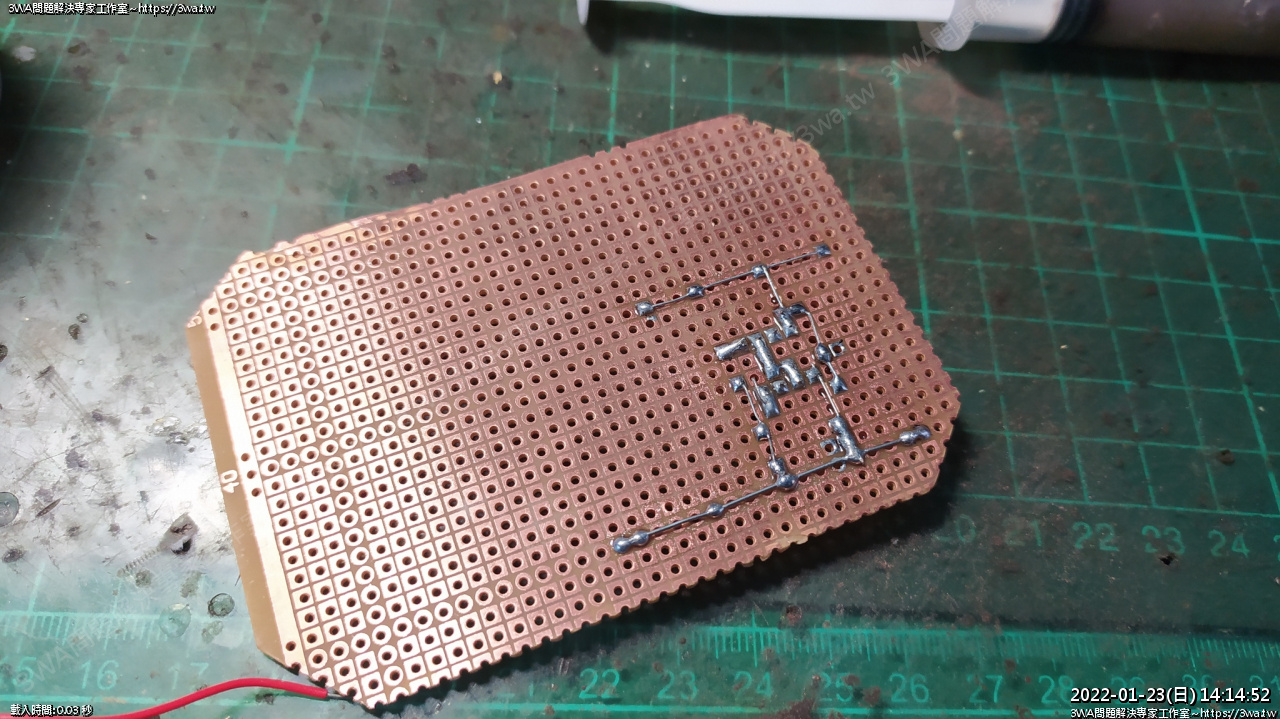

自己焊線

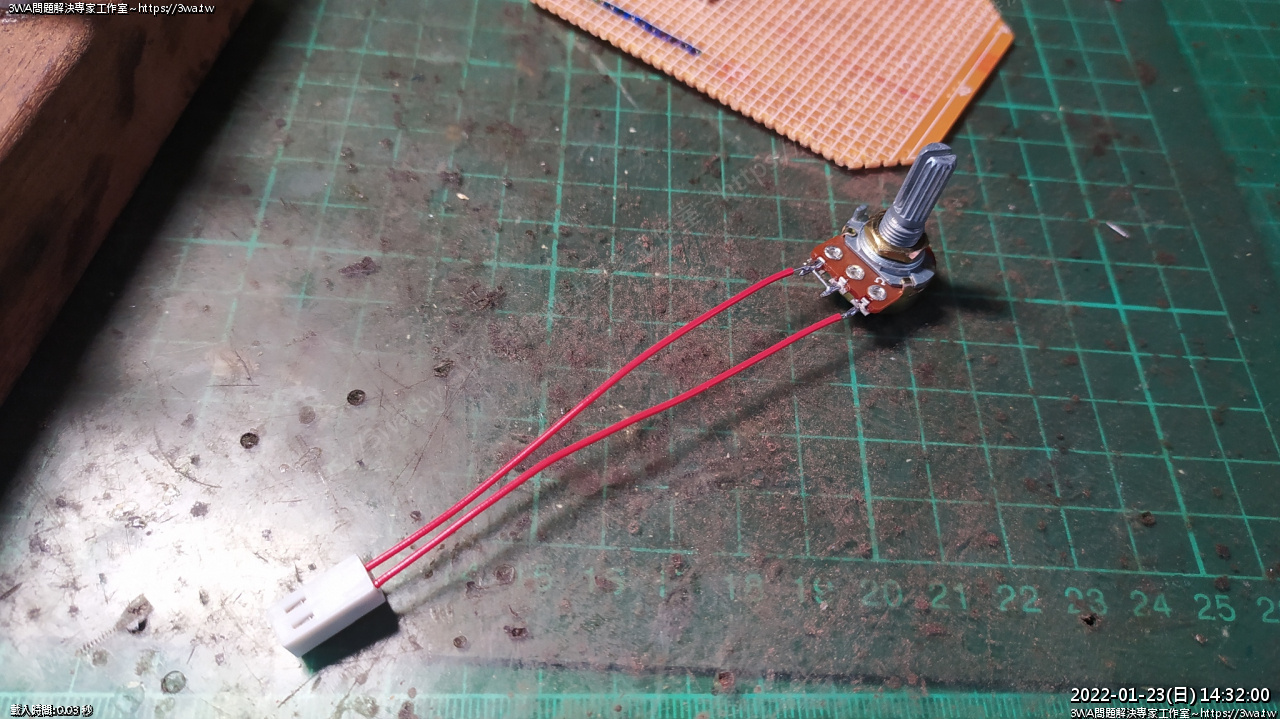

可變電阻 10KΩ

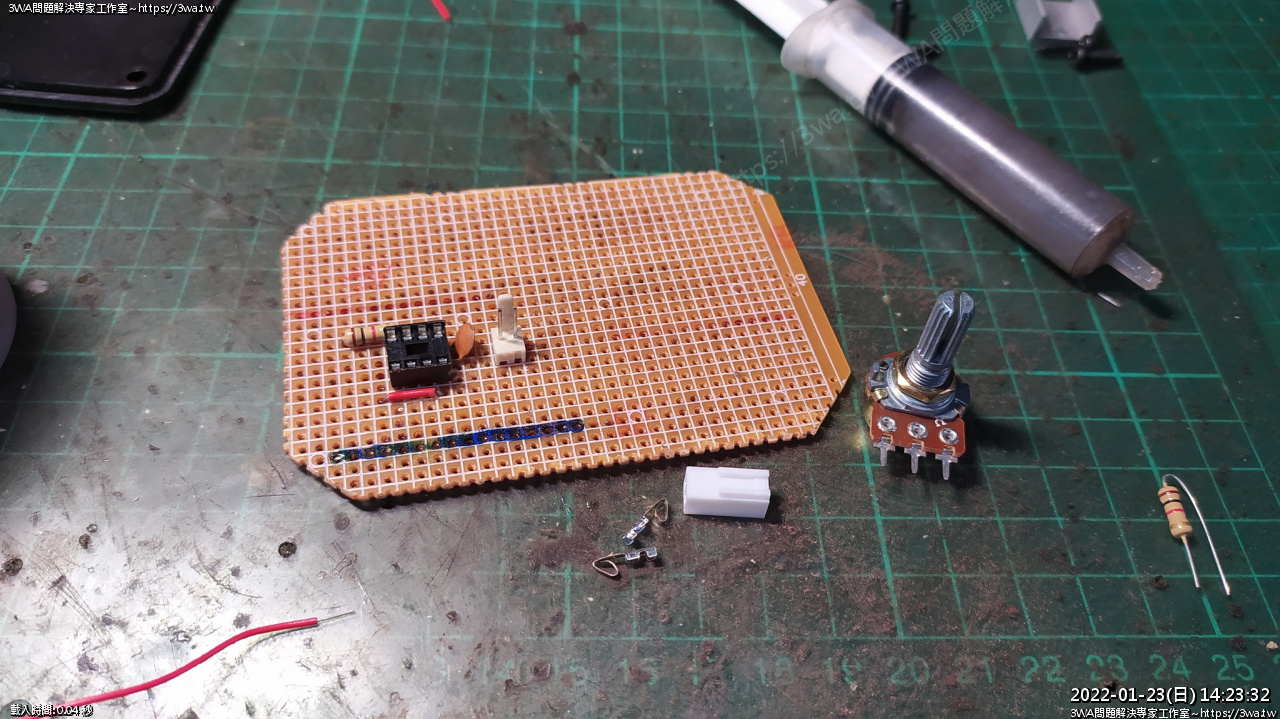

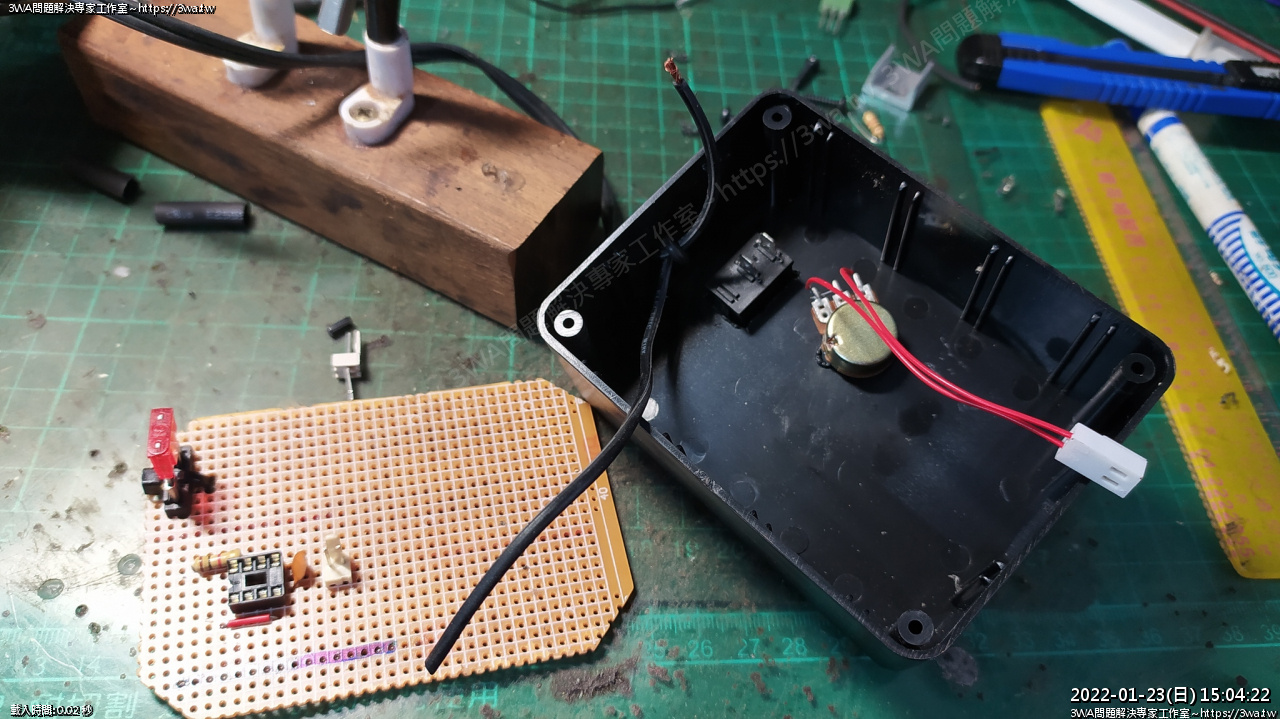

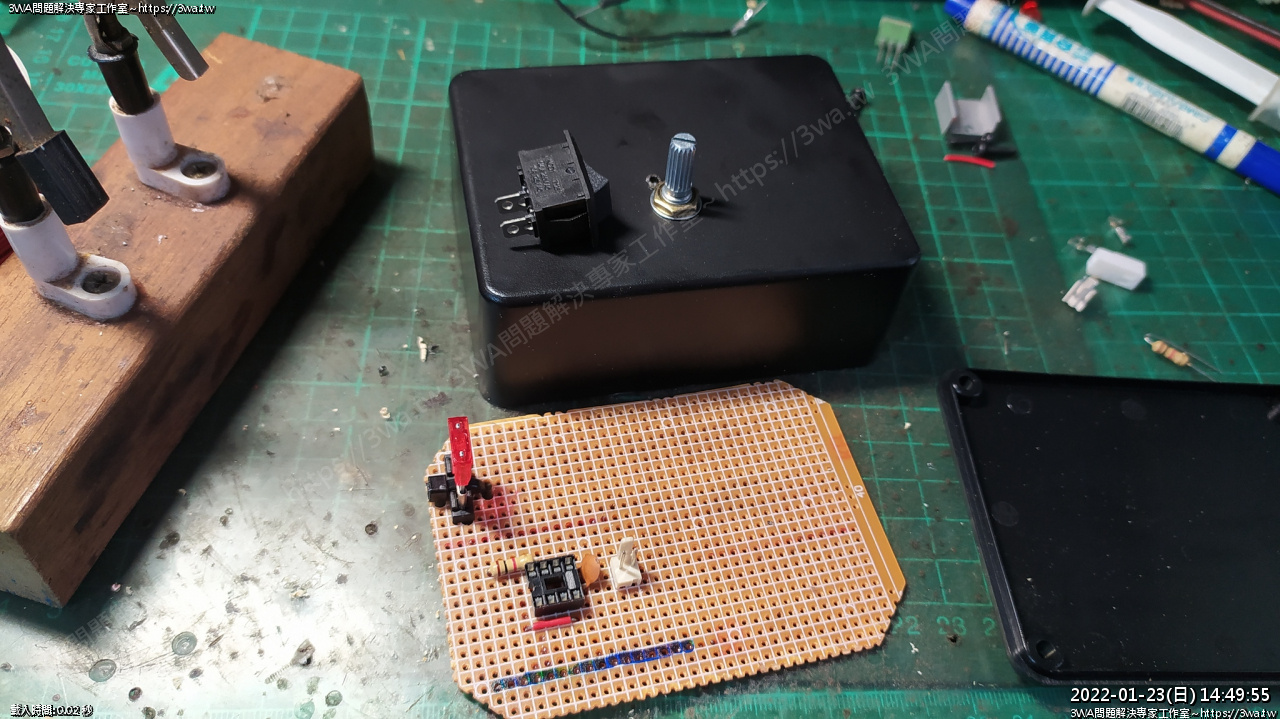

麵包板裝入保險絲座、保險絲,打孔鎖上

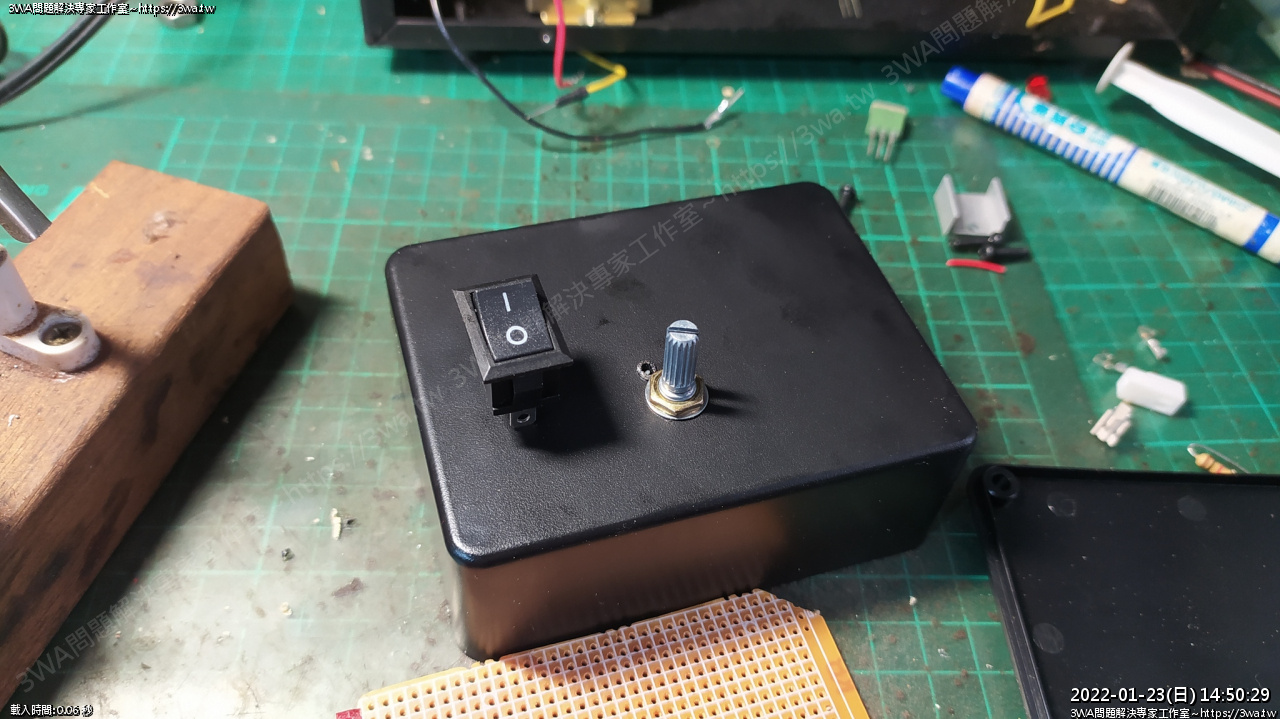

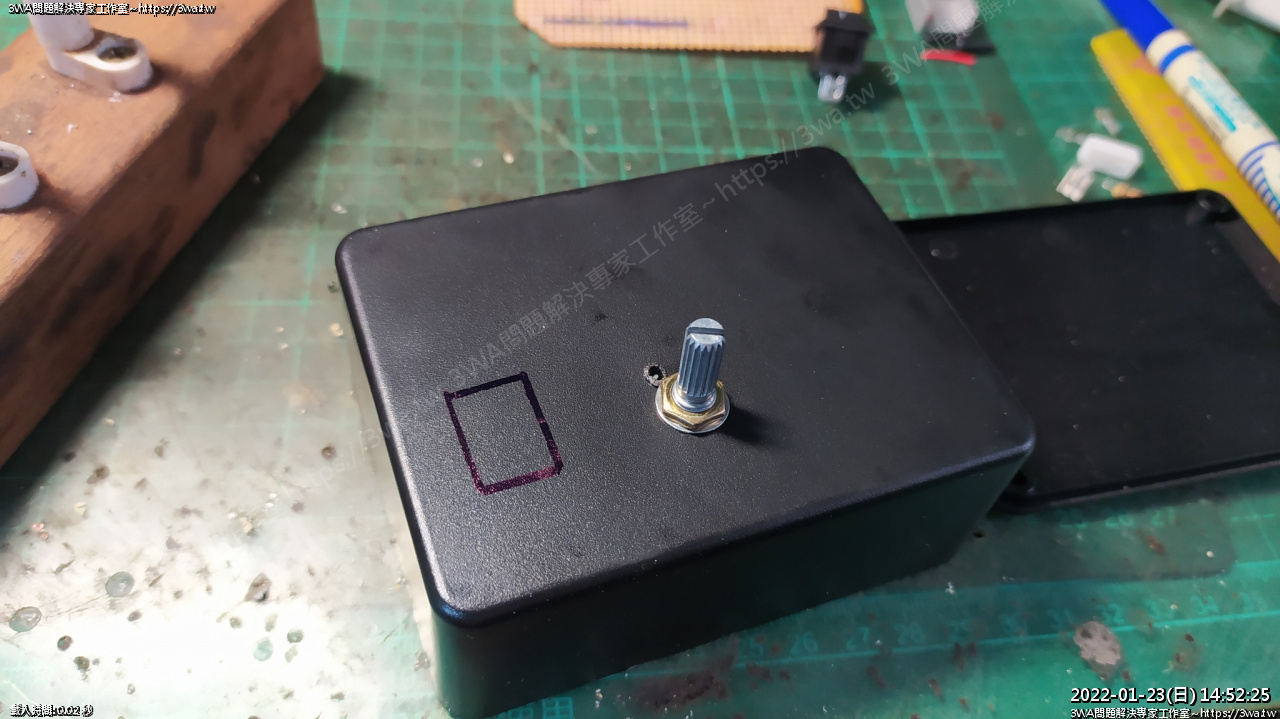

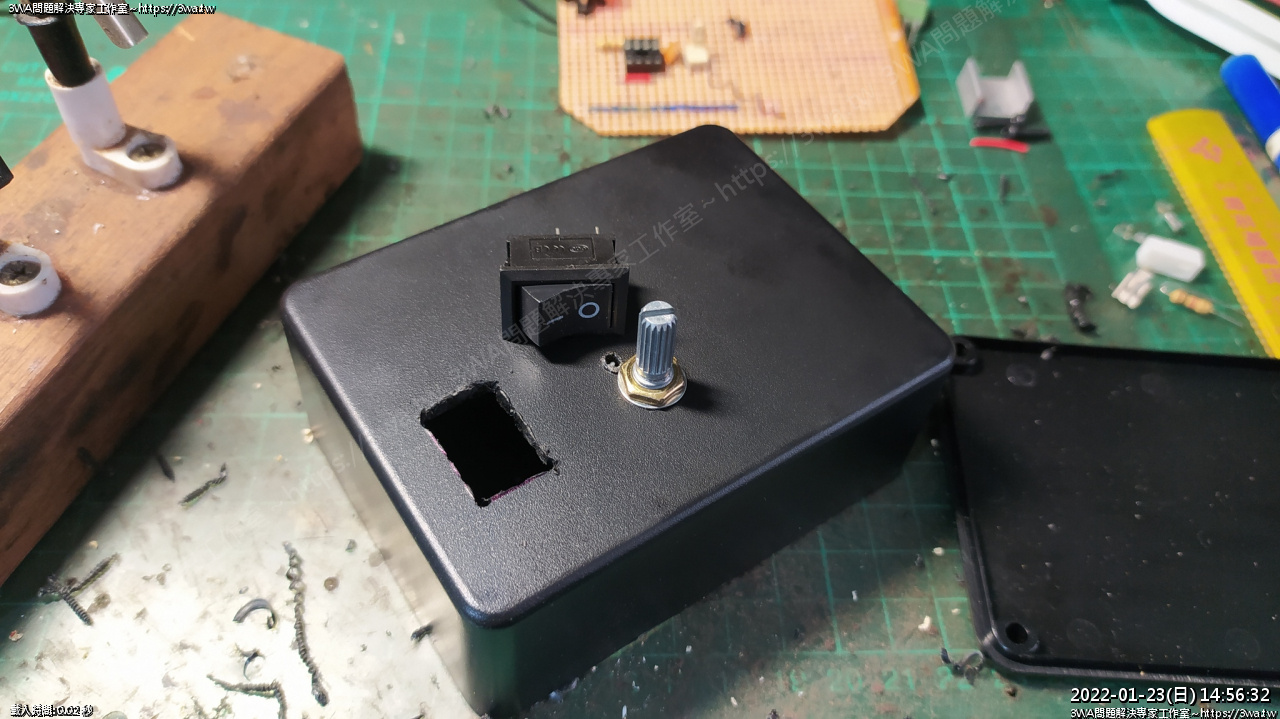

開關

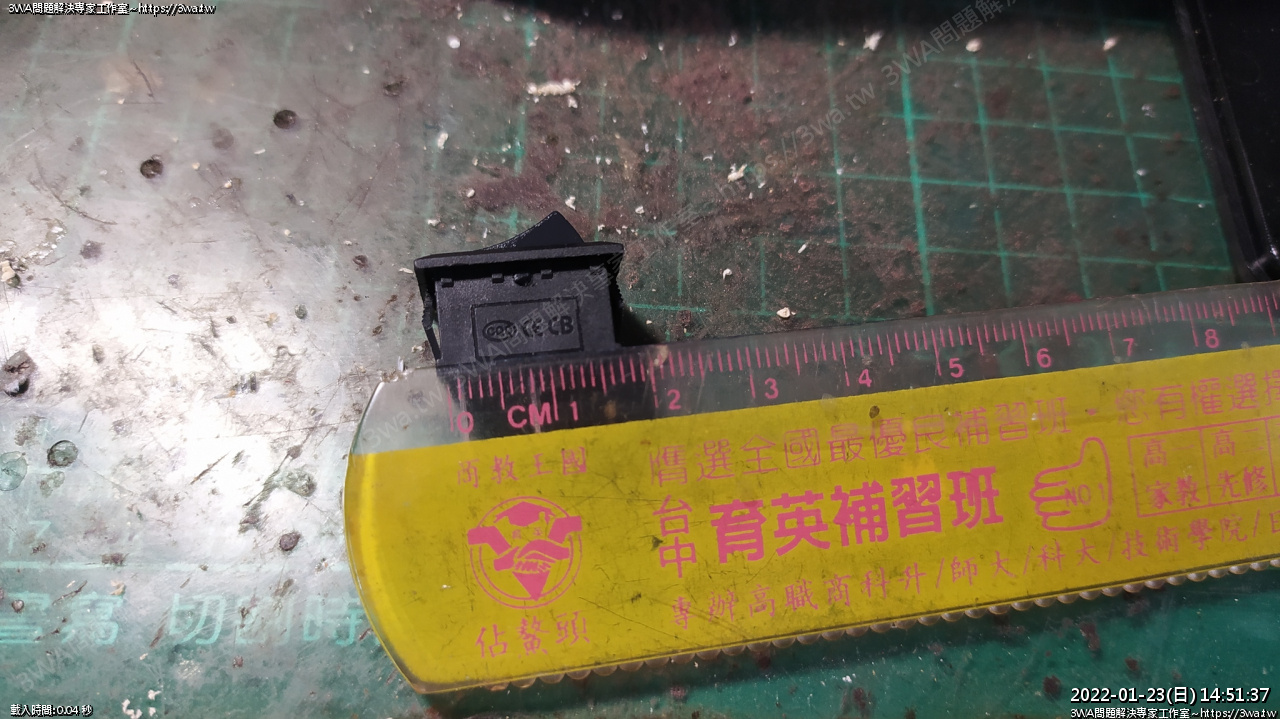

長 18mm,寬 11mm





麥克筆





拿打火機跟小刀刀片烤一烤切很快

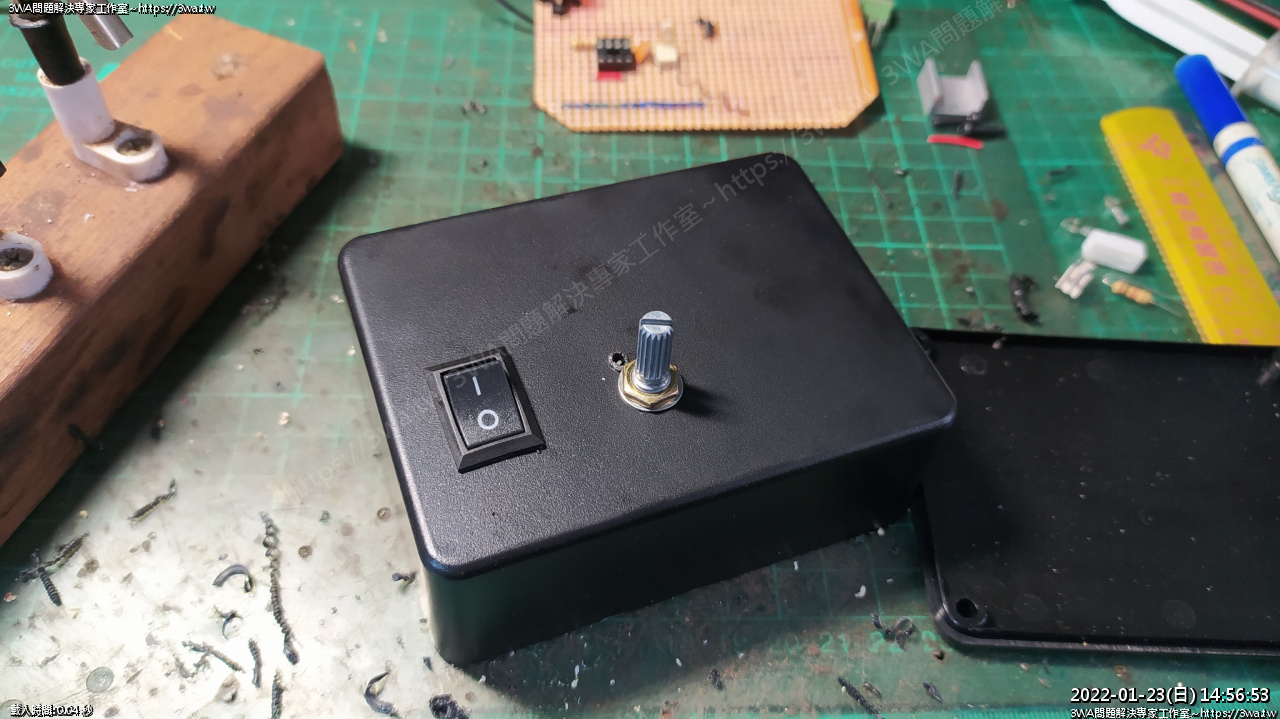

裝上了





電源線

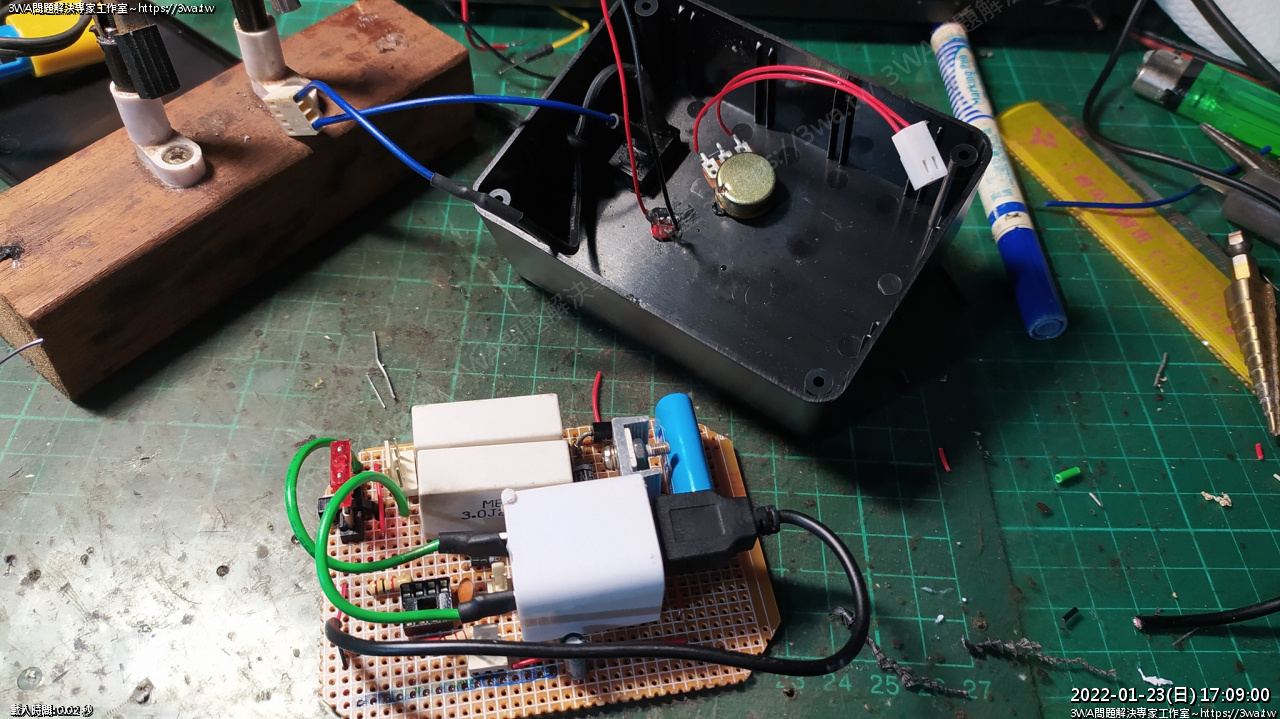

裝上豆腐頭,頭腐頭省一些電路 110V->5V

以後該來研究孫老師的電路...不過頭腐頭一顆才2、30元...
等 USB 廢線用完再來煩惱吧





作了一下午,然後不知道哪條線焊錯 debug 整個下午…囧





氣氣氣氣氣





晚上吃飽飯重作…

這次先把 555 的路電作完,過電看到 LED 跟 可變電阻能正常運作,再繼續接其他的

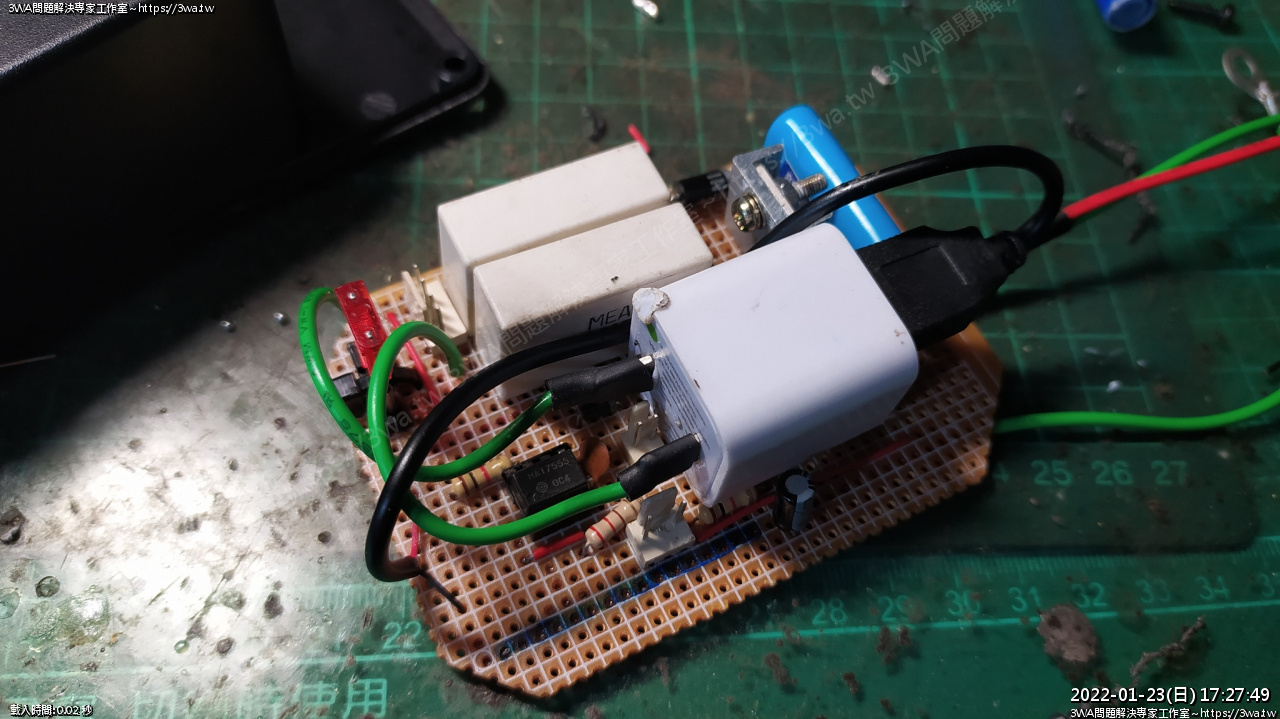

總算作好了...

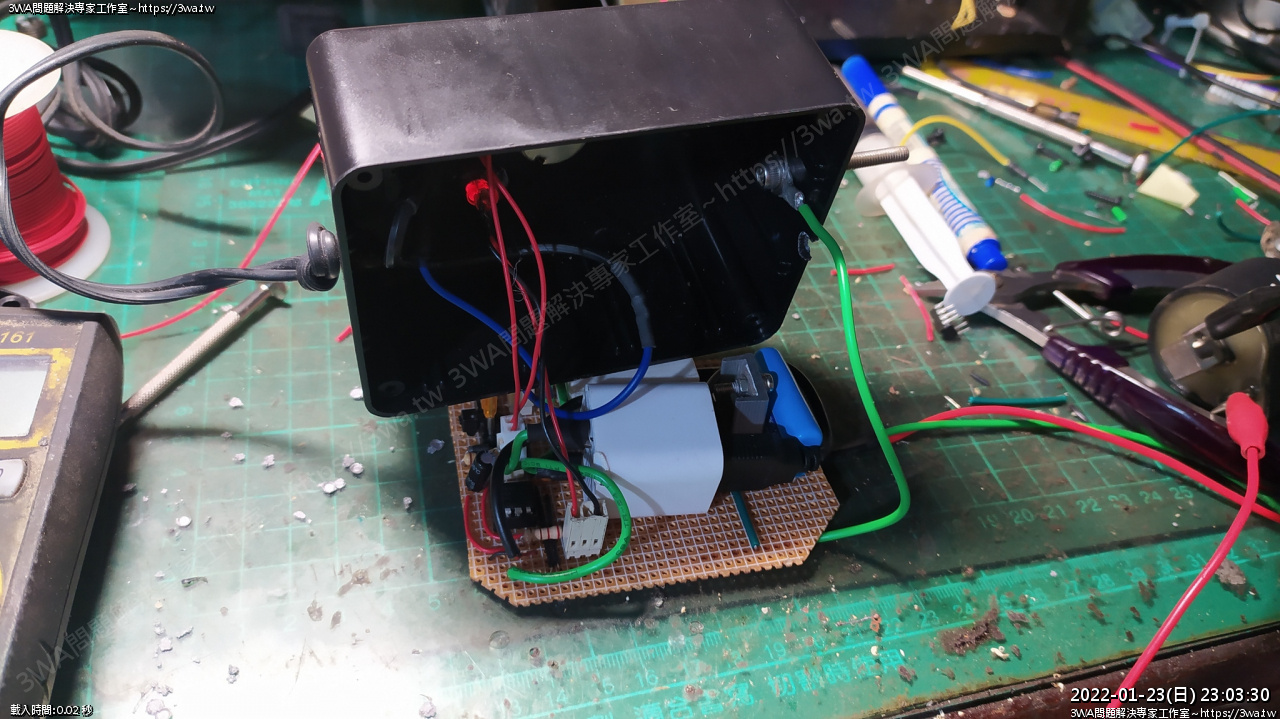

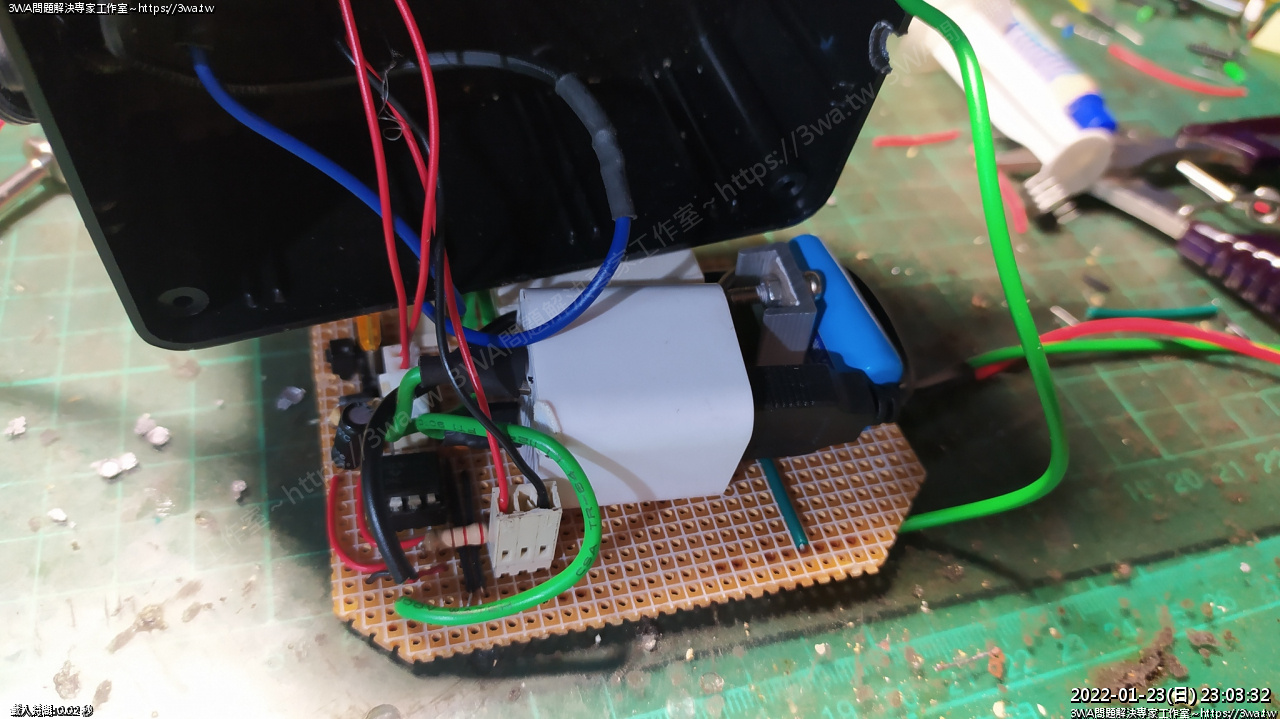

鎖上,有點擠,很勉強的擠進小小盒了...

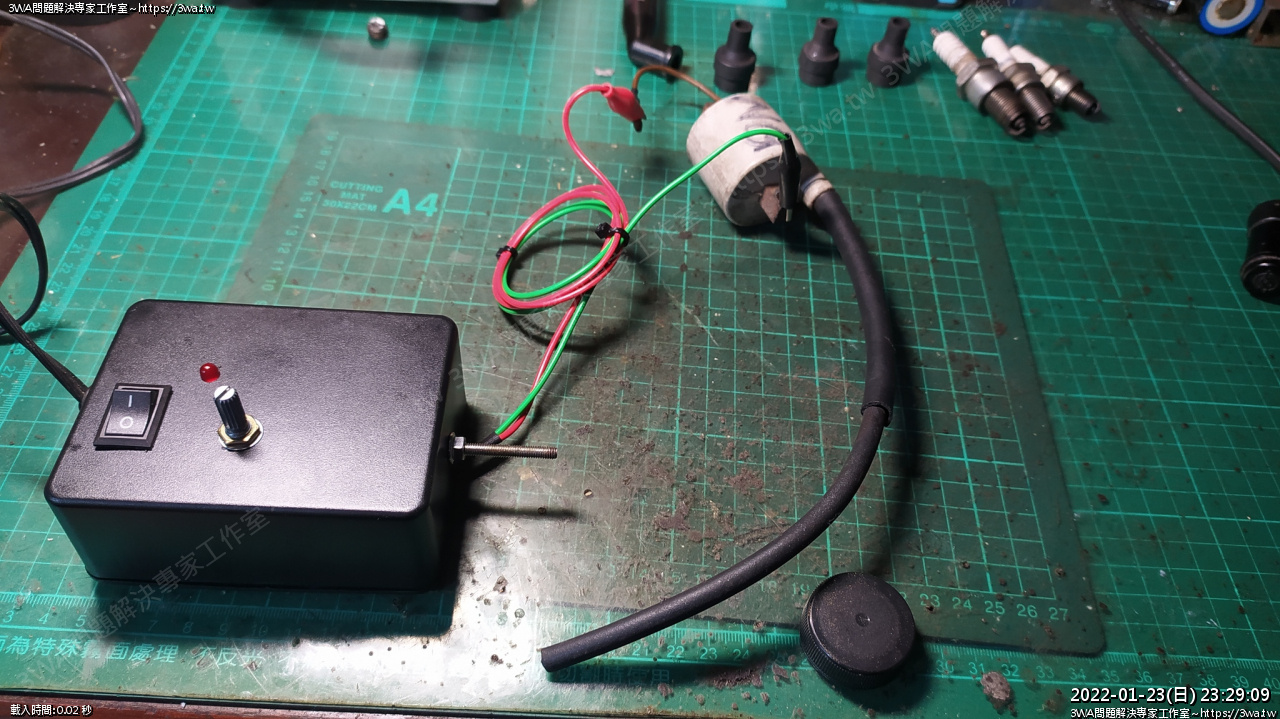

 拿出以前覺得像掛掉的高壓線圈出來

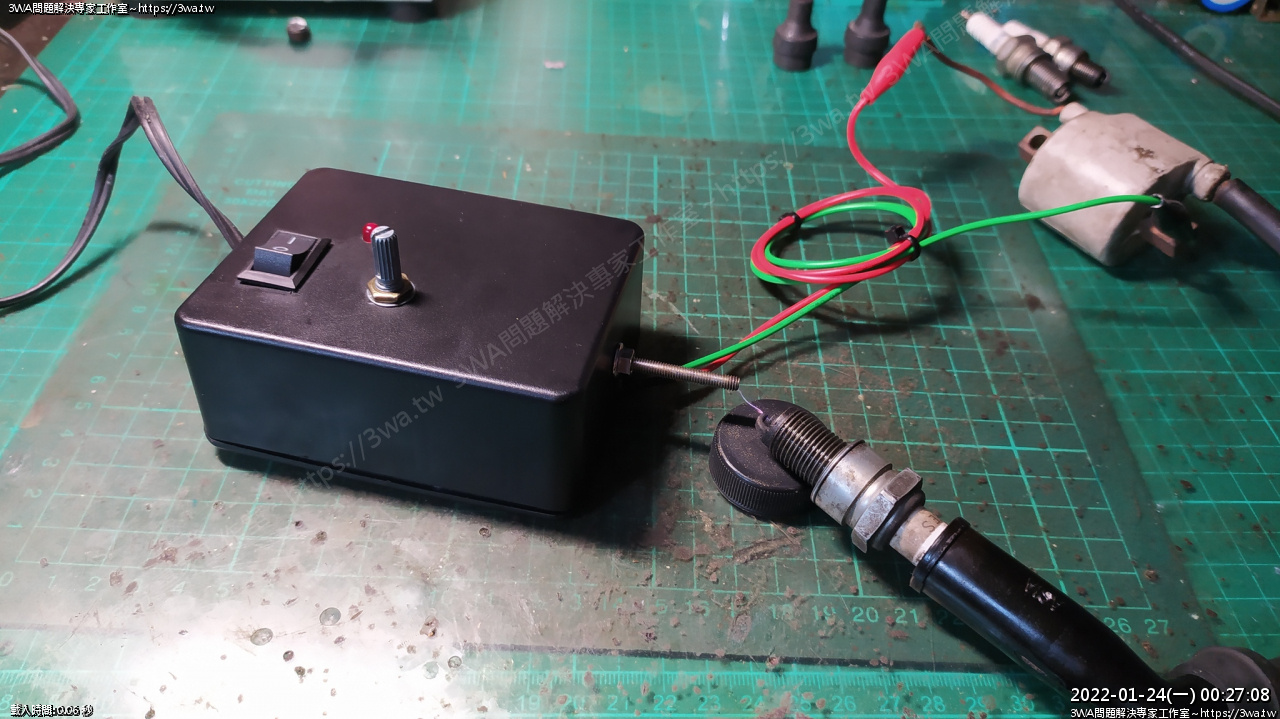

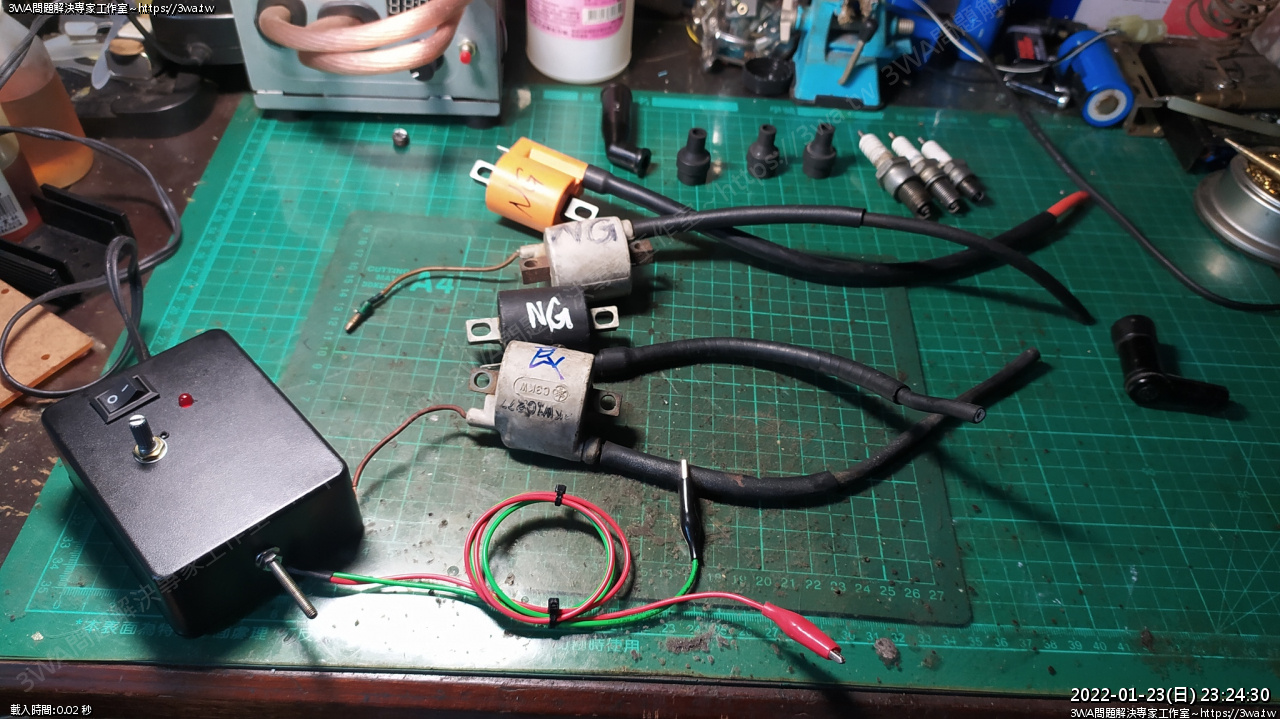

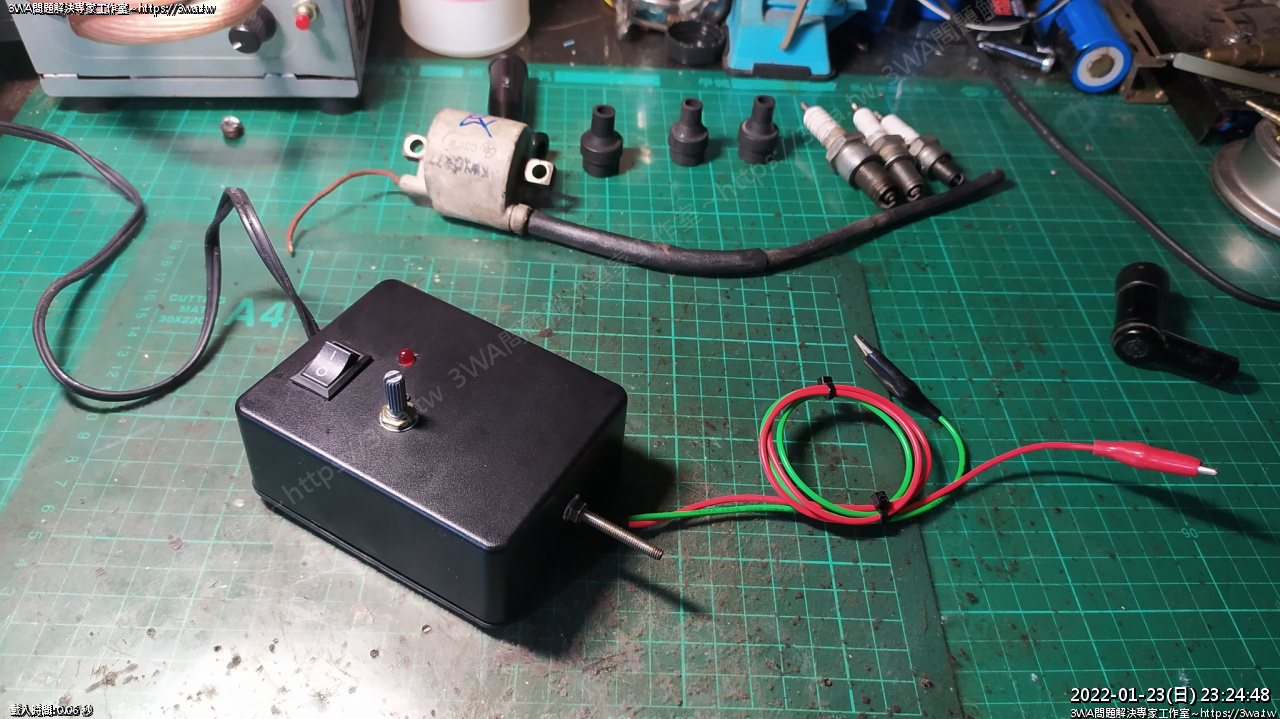

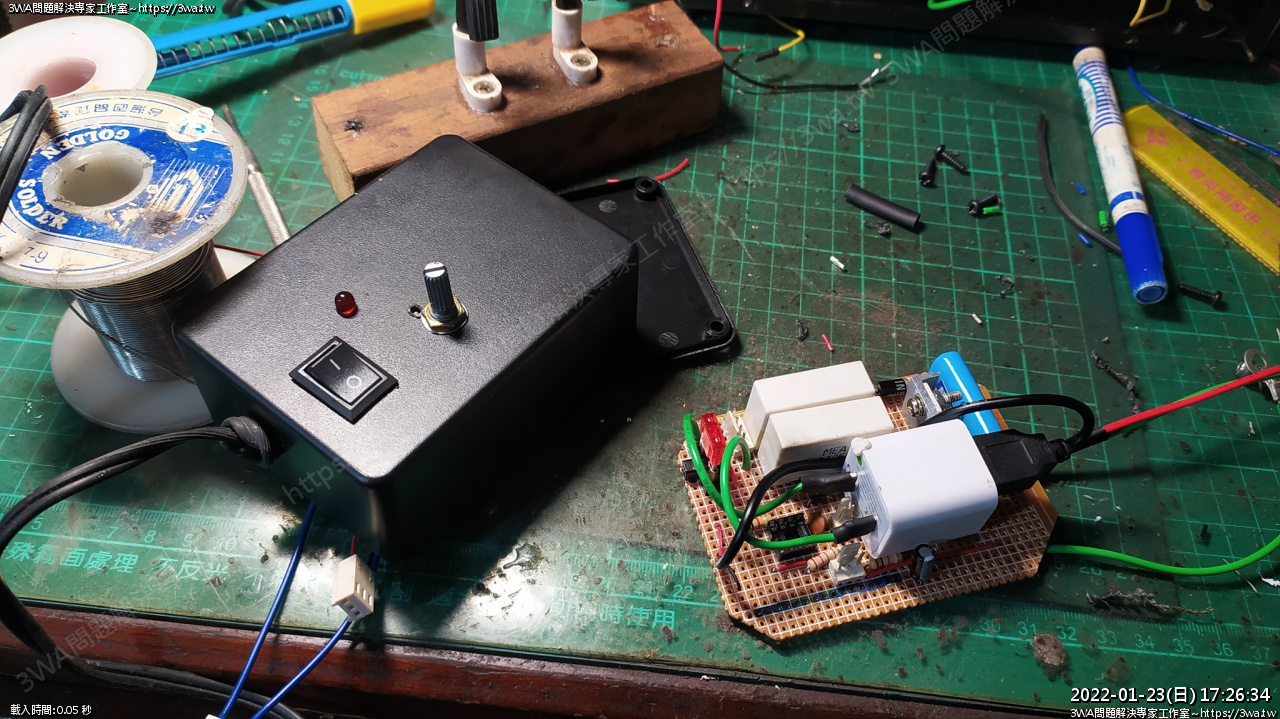

總算作好了~~~「火星塞、考耳測試機特工」

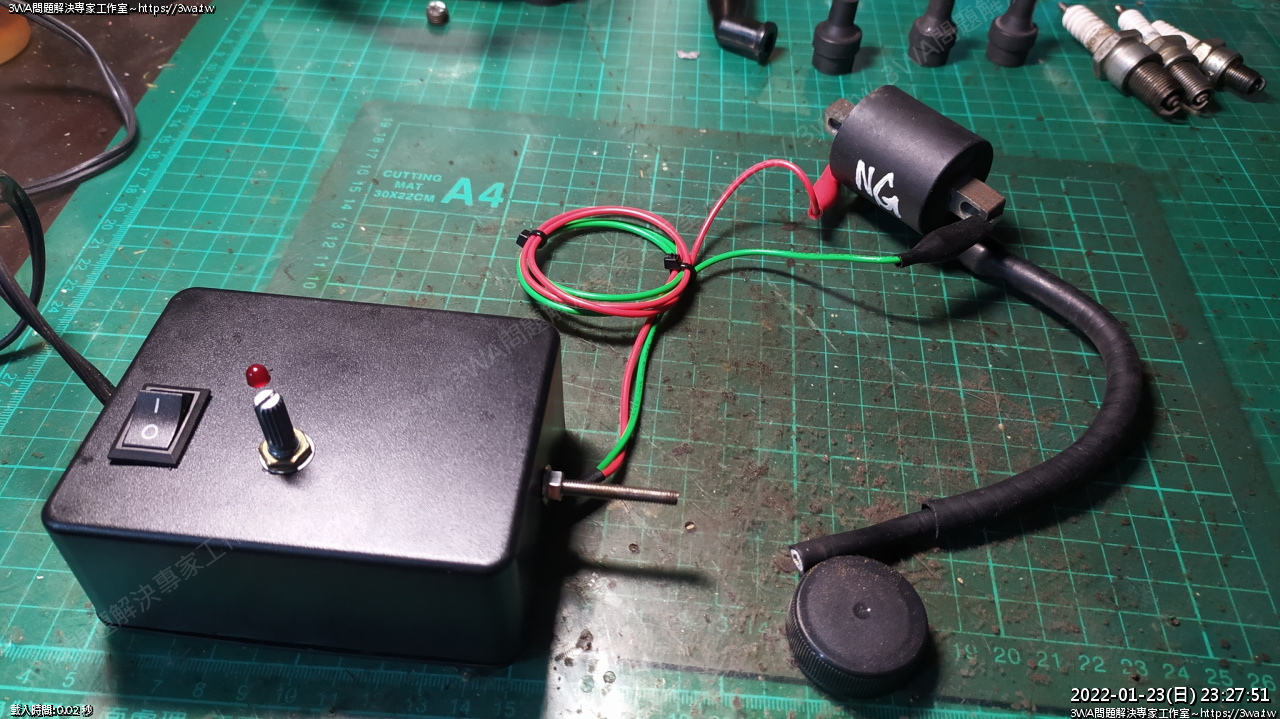

挑戰者1號,正常良品的 FZR 點火線圈

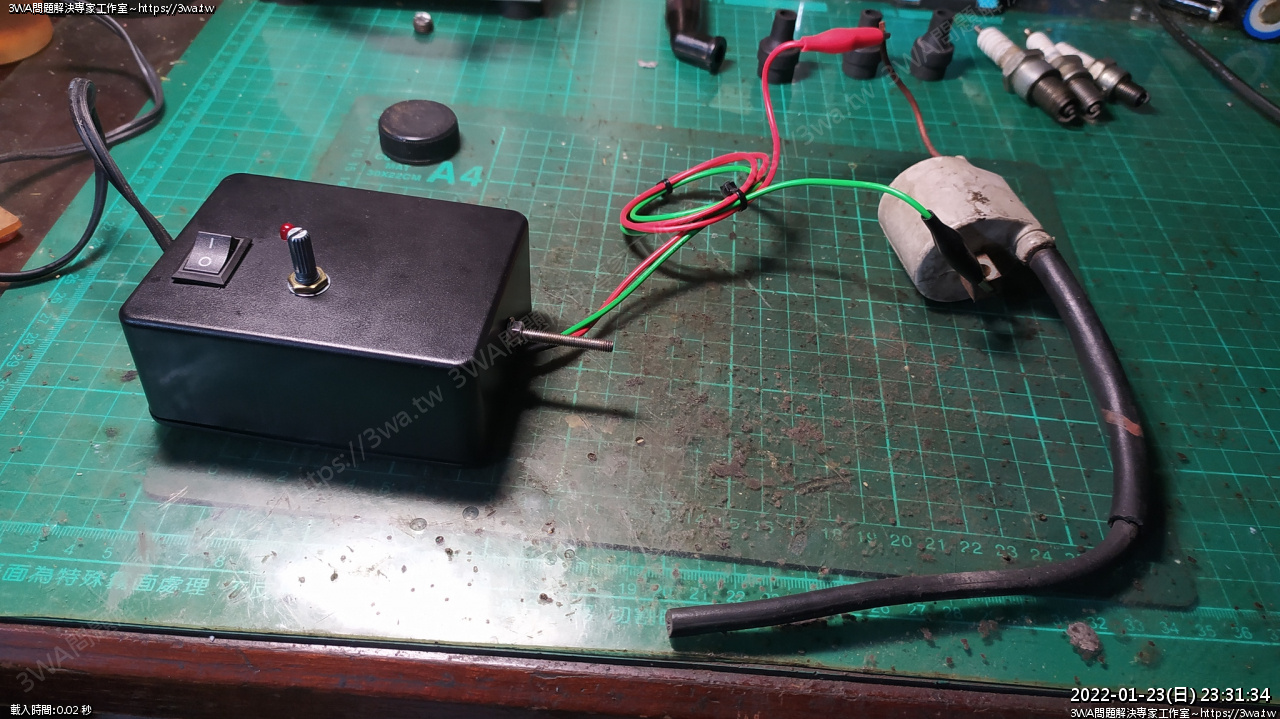

然後第二組,覺得點火弱弱的,拆下來換其他組



第二組是 NG 的點火線圈,壞的不嚴重,但騎車時多少感覺得出來

拆下來用特工測就很明顯了,點火的距離超短...





第三組 NG 的是 FZR 高壓線圈,原本這組是好的...

今天在測單電容時,爆了一下整組燒掉...Orz



完全不跳火,故障了



這組高壓線圈全新的用沒幾天就燒掉了,氣死...





最後再看一下 FZR 的高壓線圈,品質真不錯:)



正常點火的距離,裝上火星塞蓋跟火星塞距離也能這麼兇猛才是良品



 裝上火星塞蓋、火星塞後,火焰長度依然兇猛才是良品



以後又多了一個特工了^~^ 真是開心



心得小結:

1、另外拿一條線夾在綠線跟火星塞的彈簧環,就不用刻意去搭鐵才能跳火,這時就能測火星塞接頭點火的狀況。

2、有空要再研究看看Nodemcu 有沒有辦法作屏避隔離,避免近距離點火時當機~

3、作這個電路被電到通體舒暢...

4、電路很簡單,喜歡 DIY 機車的同學一定要練習看看^_^~

5、FZR 的高壓線圈品質滿不錯的...以後遇到有便宜就收回來!!!



注意事項:

此電路是傳統 CDI 或直流 CDI 匹配的高壓線圈才能適用~

新的晶式點火用的高壓線圈我不確定能否使用,有空我再來瞭解一下差異
