標題: 小米充電寶維修 20000mha
網址:https://3wa.tw/blog/blog.php?id=1983
內容:

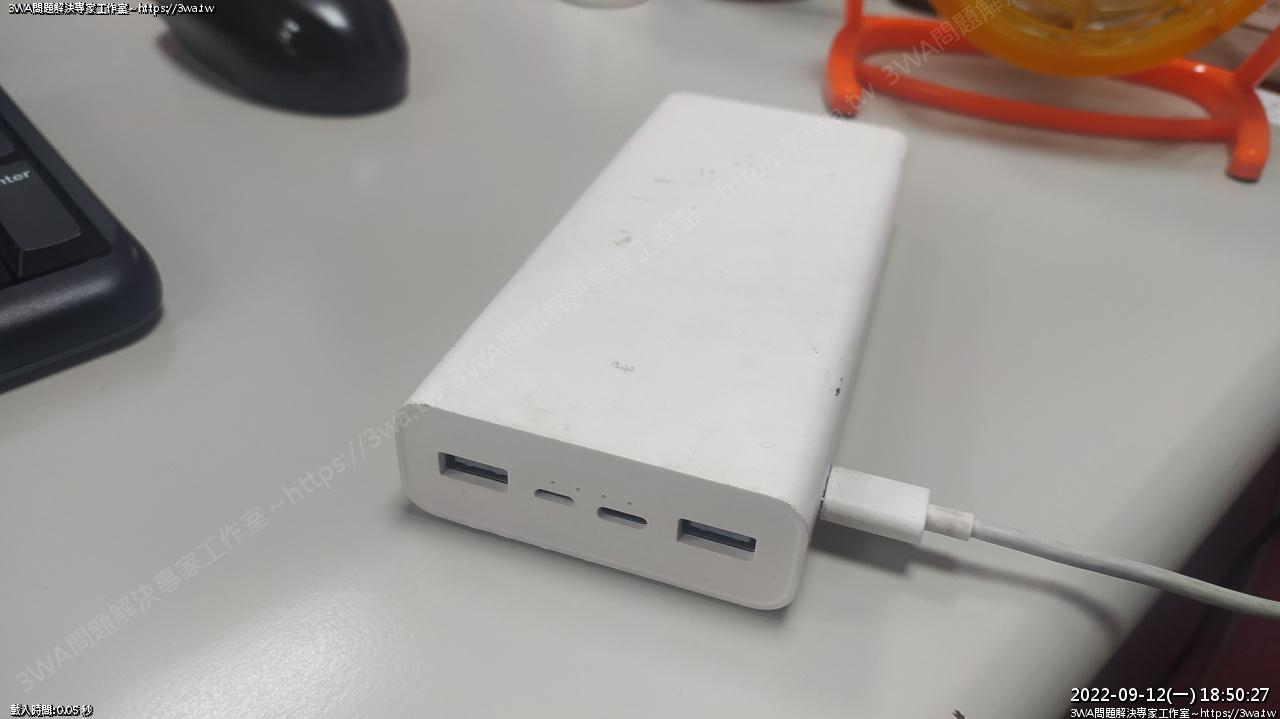

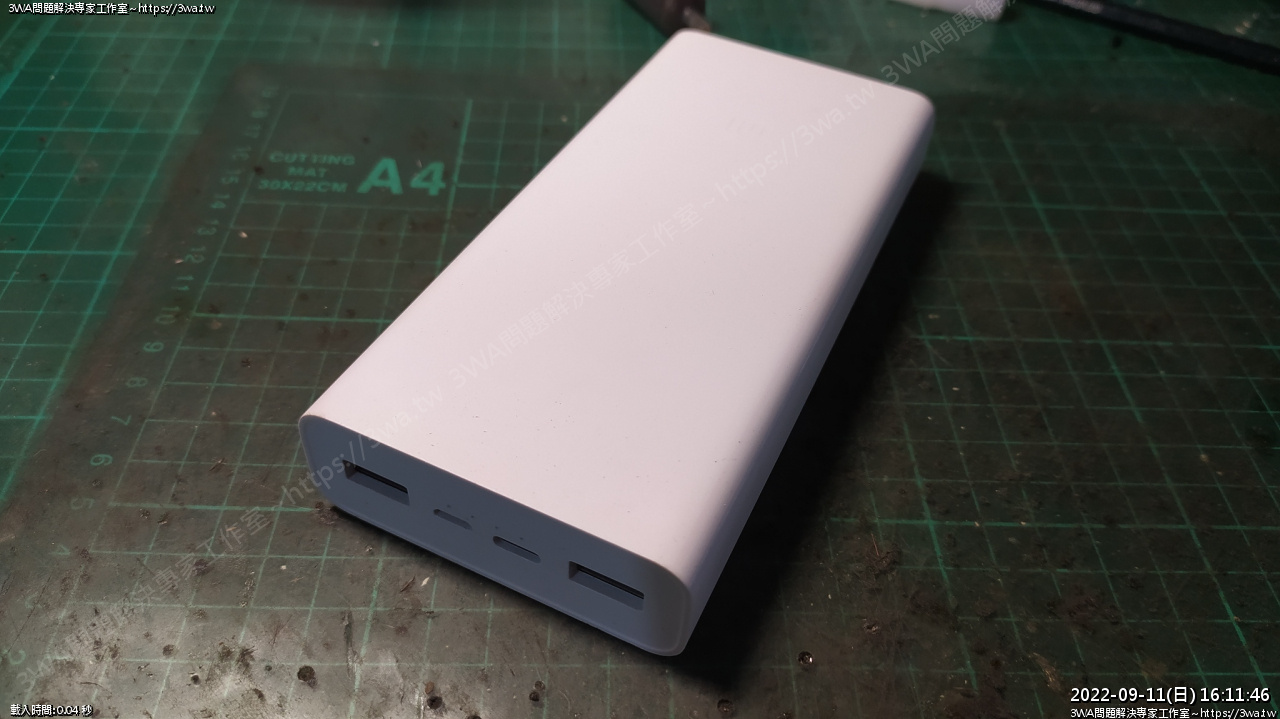

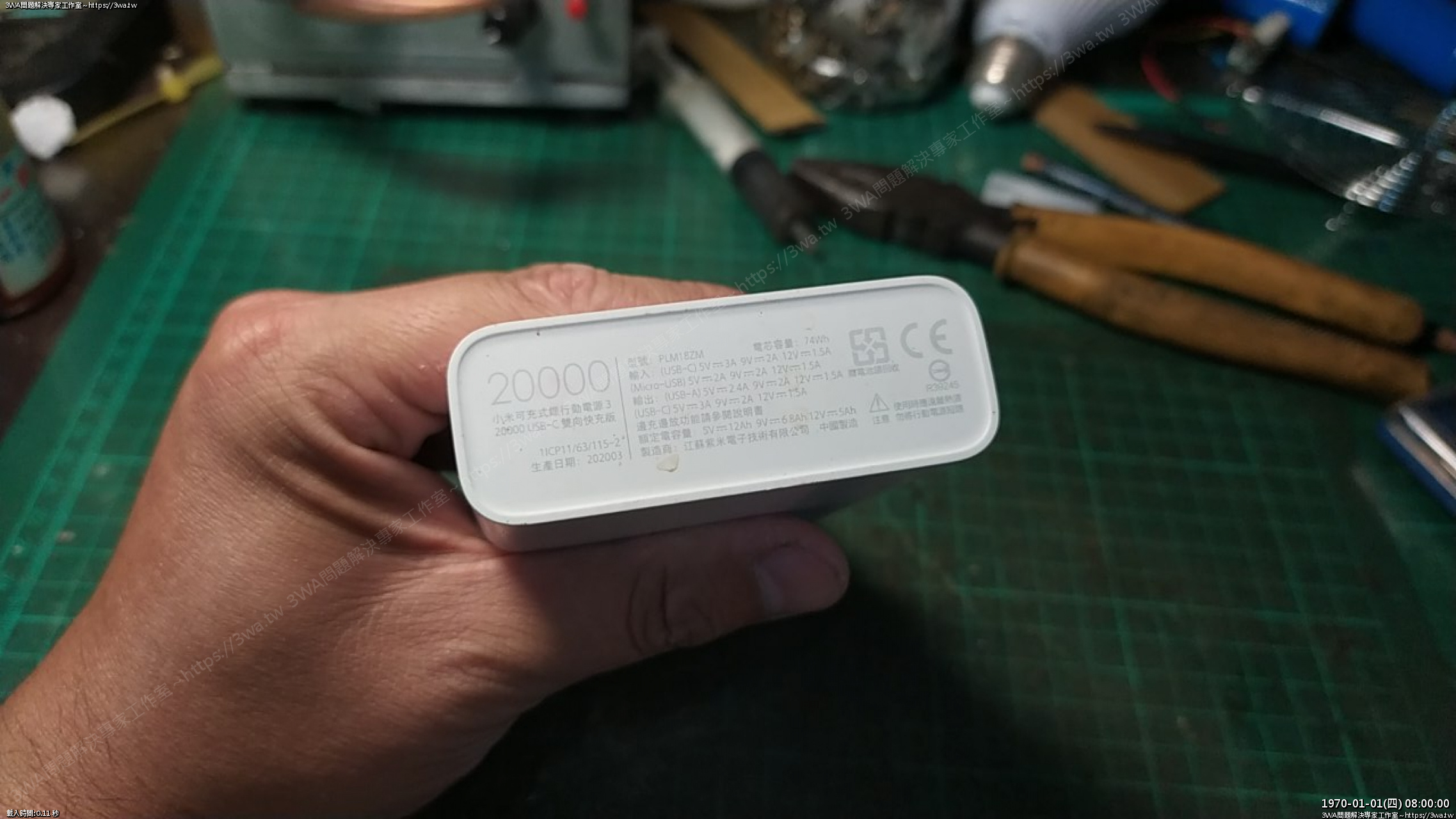

 這台新的小米電池 20000mha 才買一年多,上次參加研討會一次給3、4隻手機一起充電使用

原本的電量四格用到剩一格,回家想到要再充,發現電一直充不進去





20000mha 拿 2A 的小米豆腐頭充了整晚,仍只有一格,相當奇妙

接連又試了一、二個晚上,換了二條線,二組豆腐頭,似乎還是無法







參考網路上的教學,可以改用電腦的USB插著充,或是連續抽拔充電頭多次觸發看看

一開始改用電腦 USB 充似乎有點效,變成二格,但又放了一整晚,仍只有二格沒變

反覆插拔充電頭也試了,無效,笑死

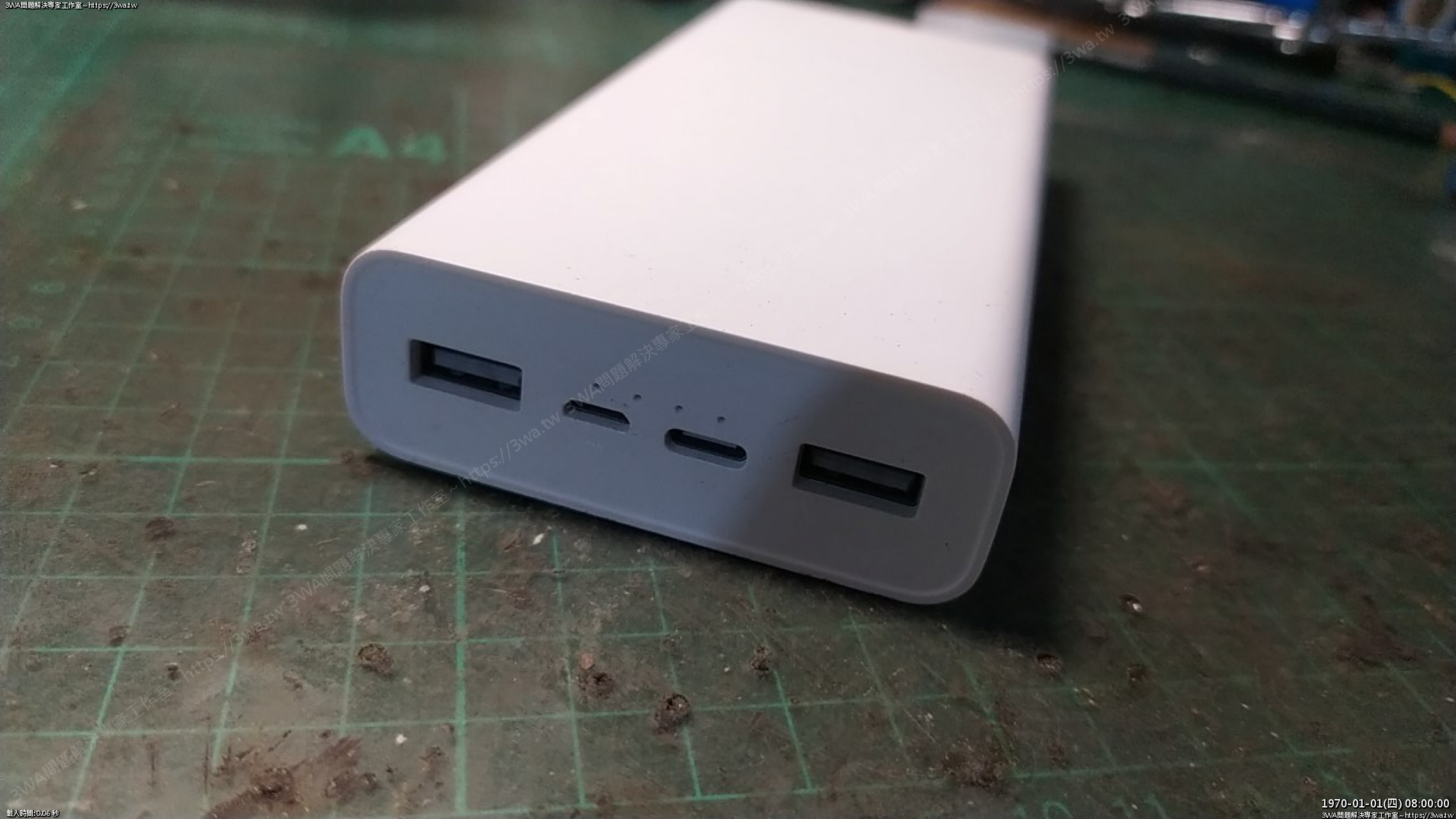

中間的二種規格,MicroUSB、Type-C 都試了,好像沒啥用





看了網路上有人說有可能是裡面電池的焊點脫焊? 得拆開檢視

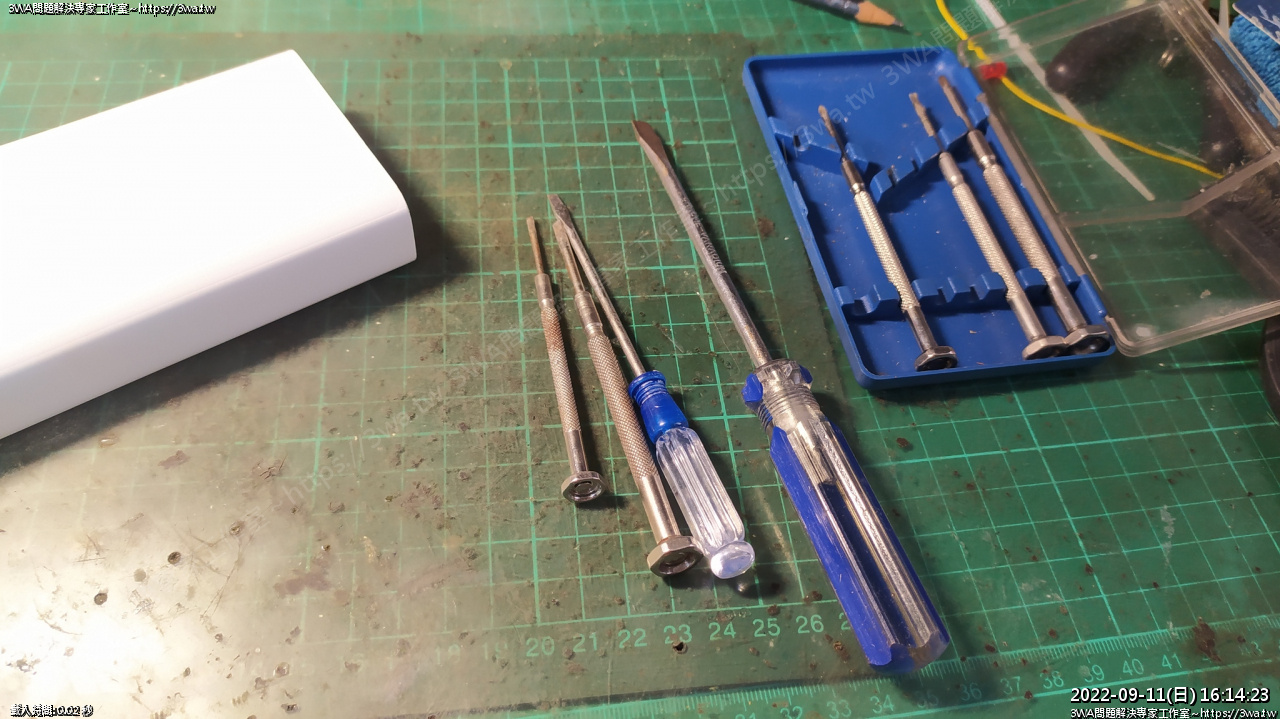

準備多支一字起子

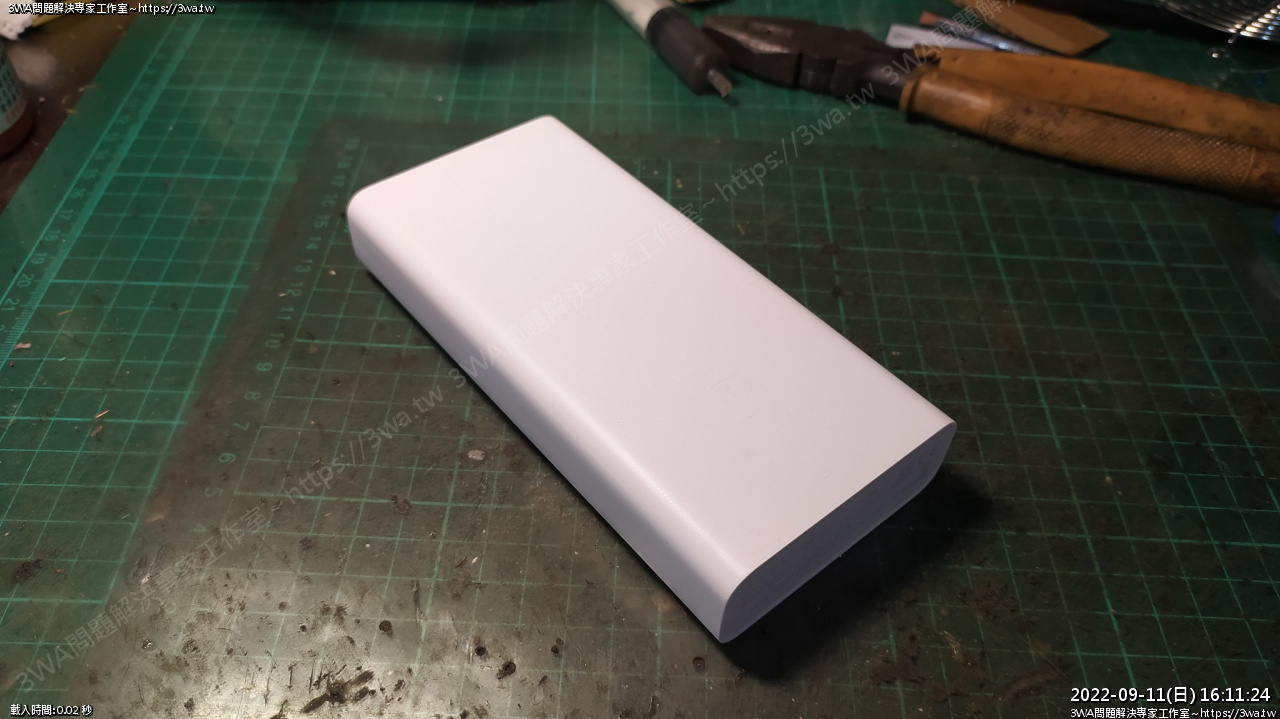

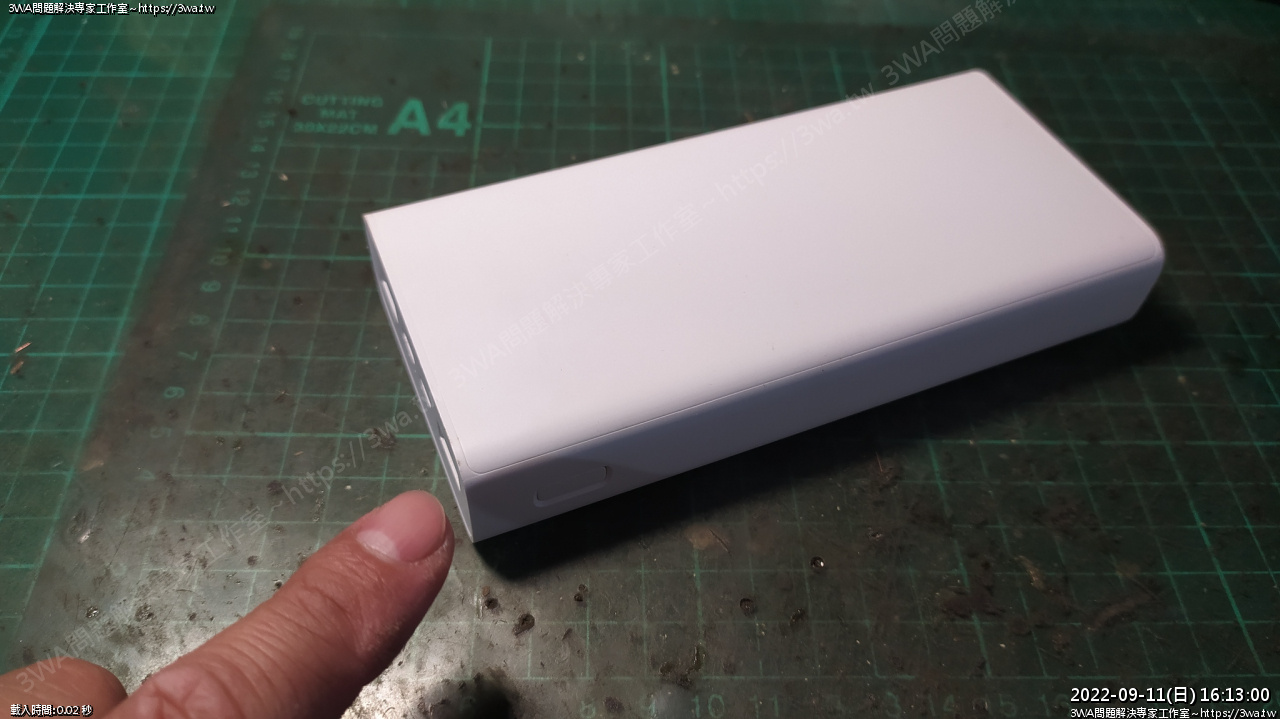

電池其中一面有接縫的痕跡,就是要從這個縫開

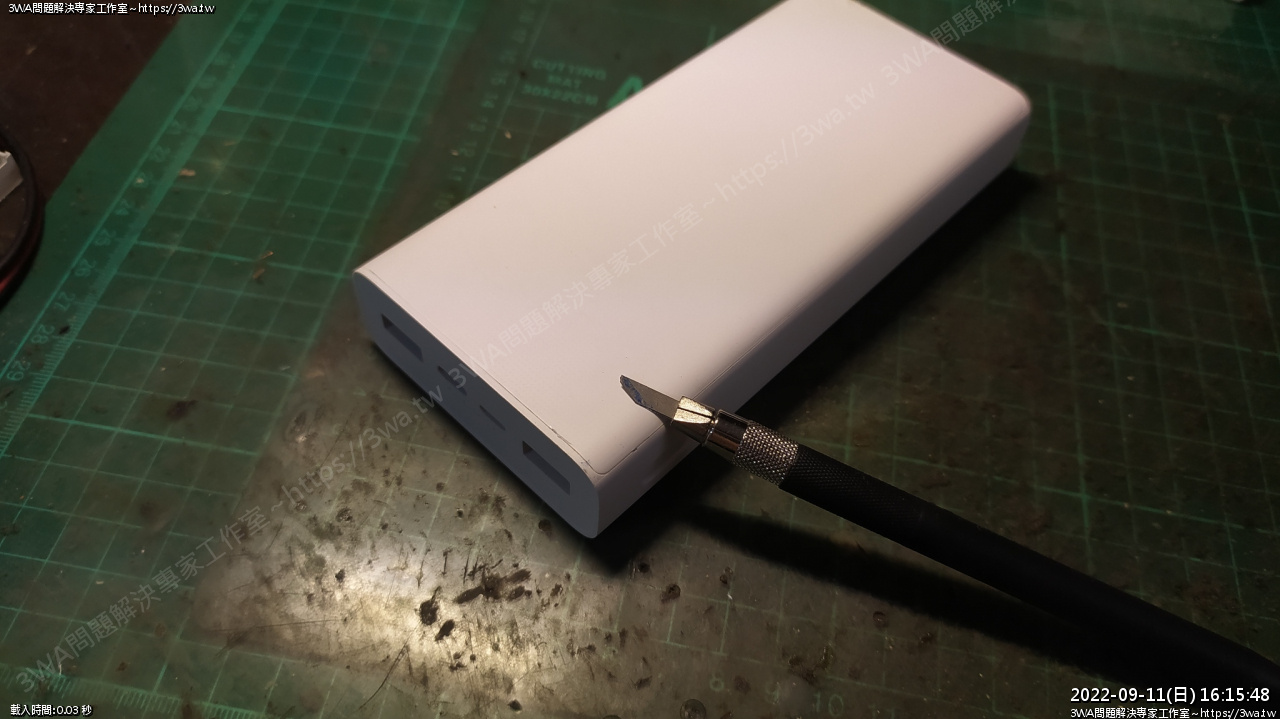

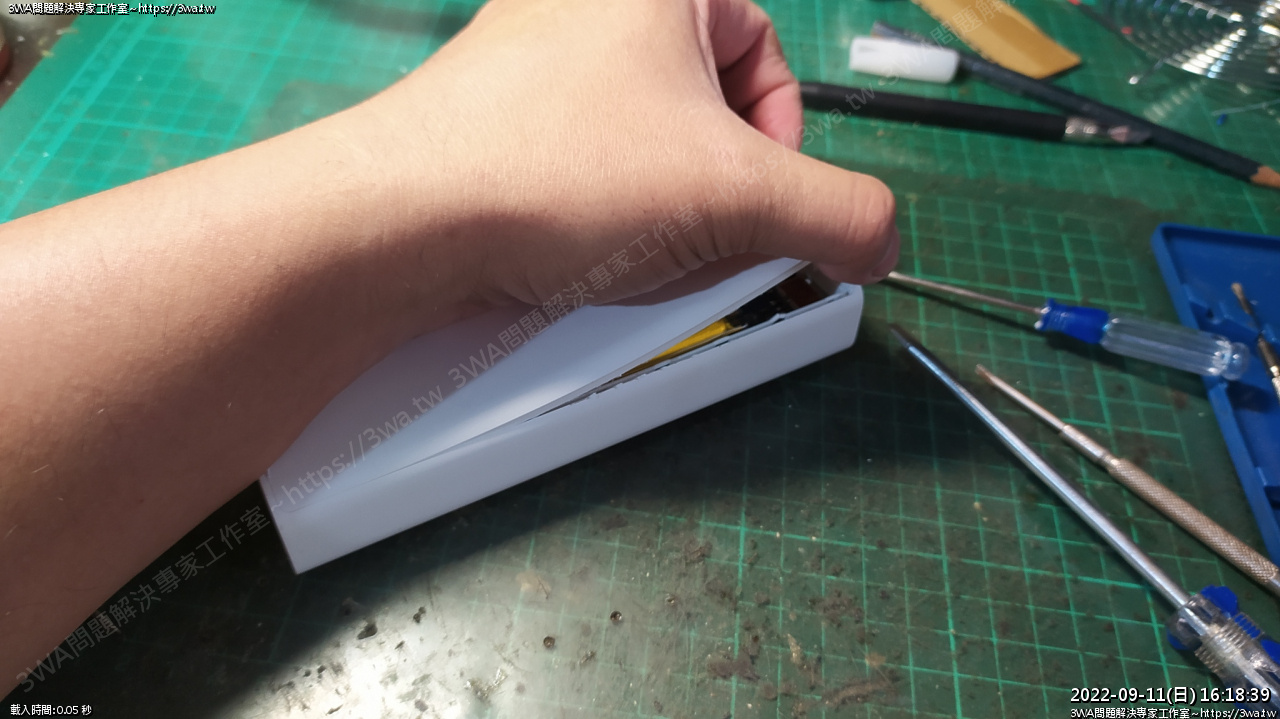

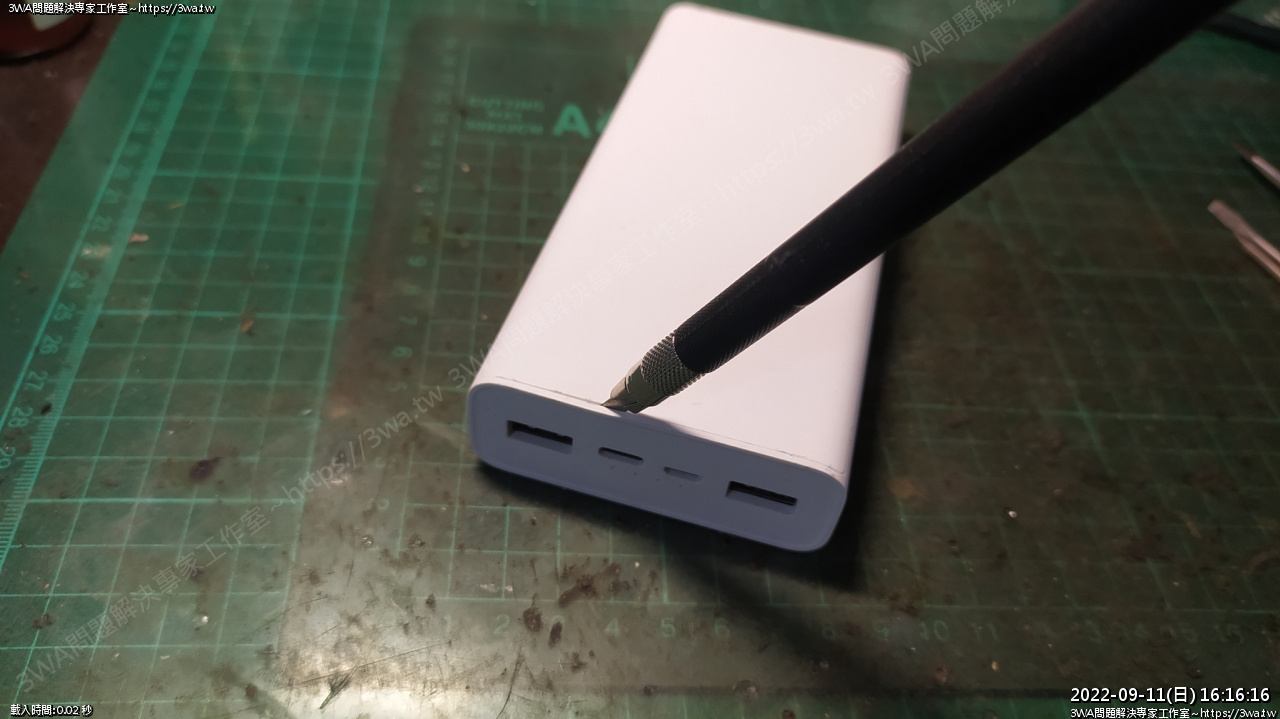

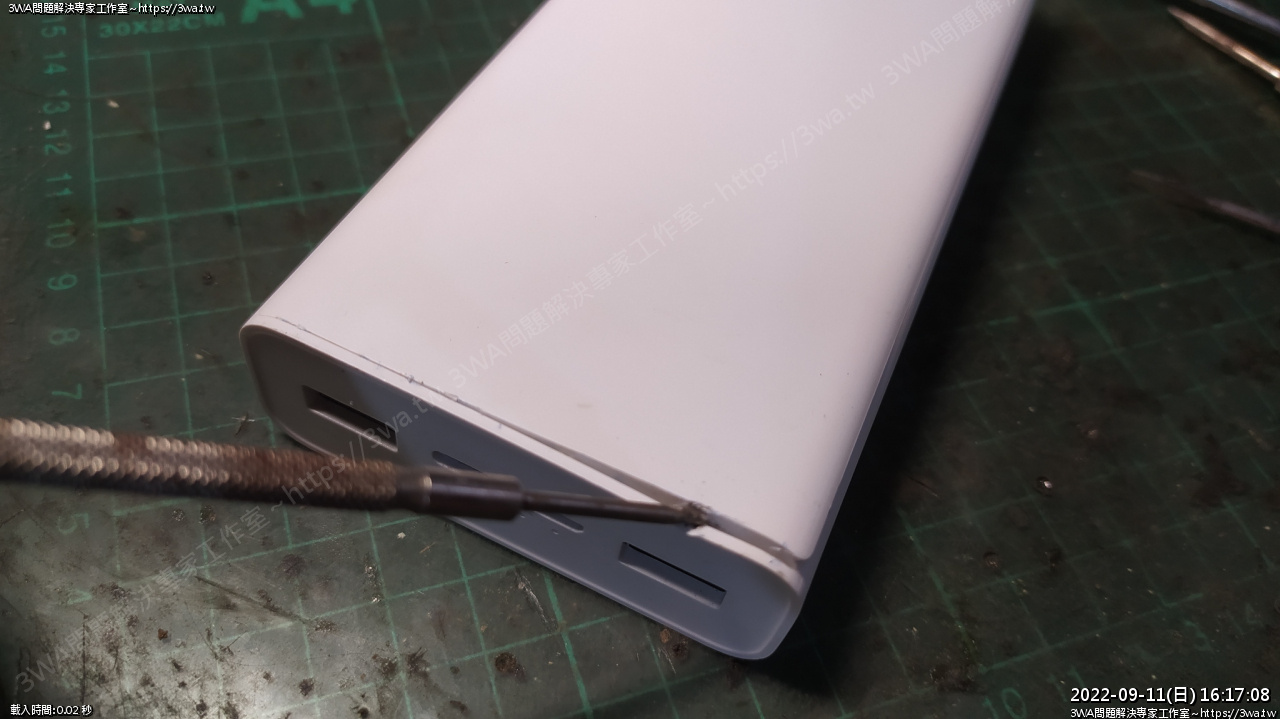

先用小刀延邊邊插入

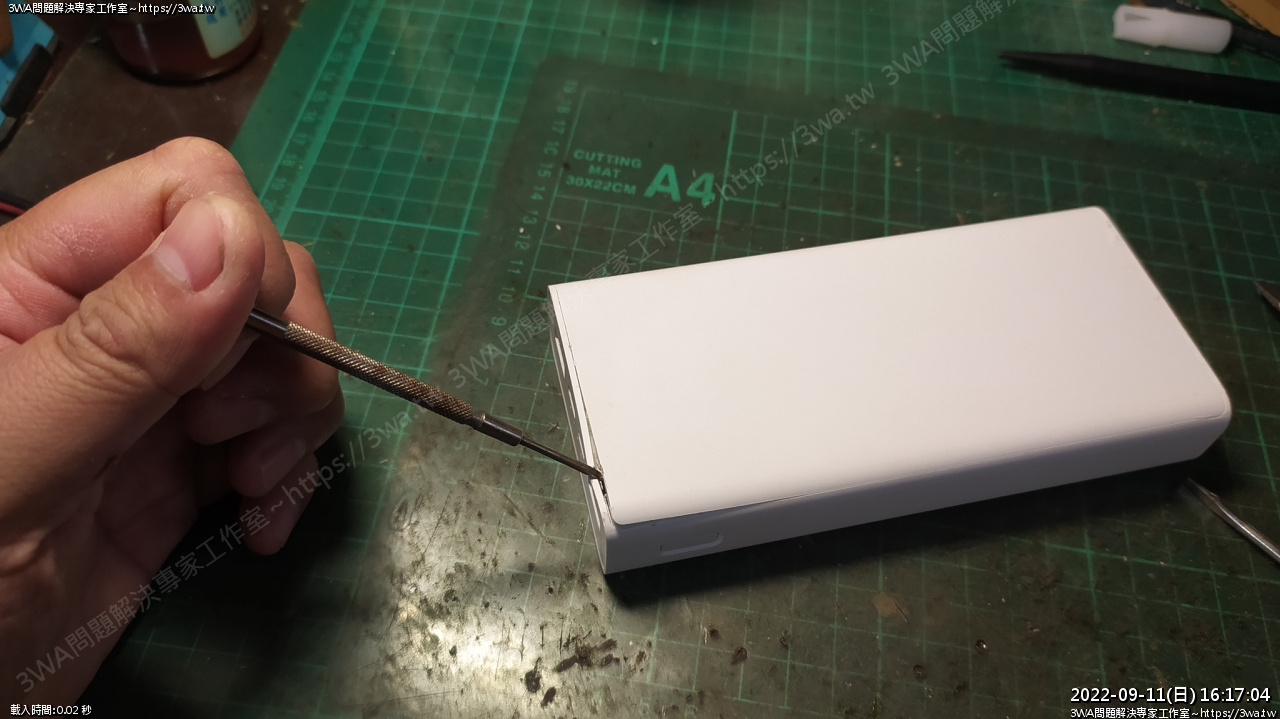

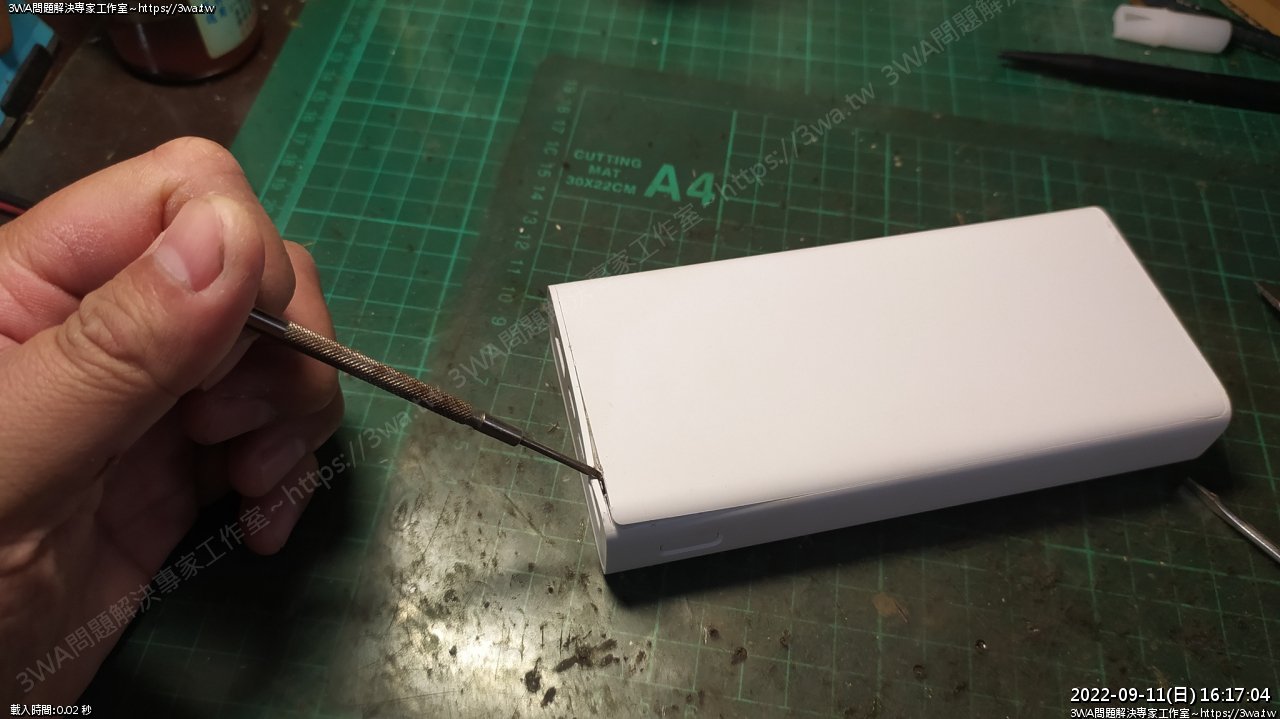

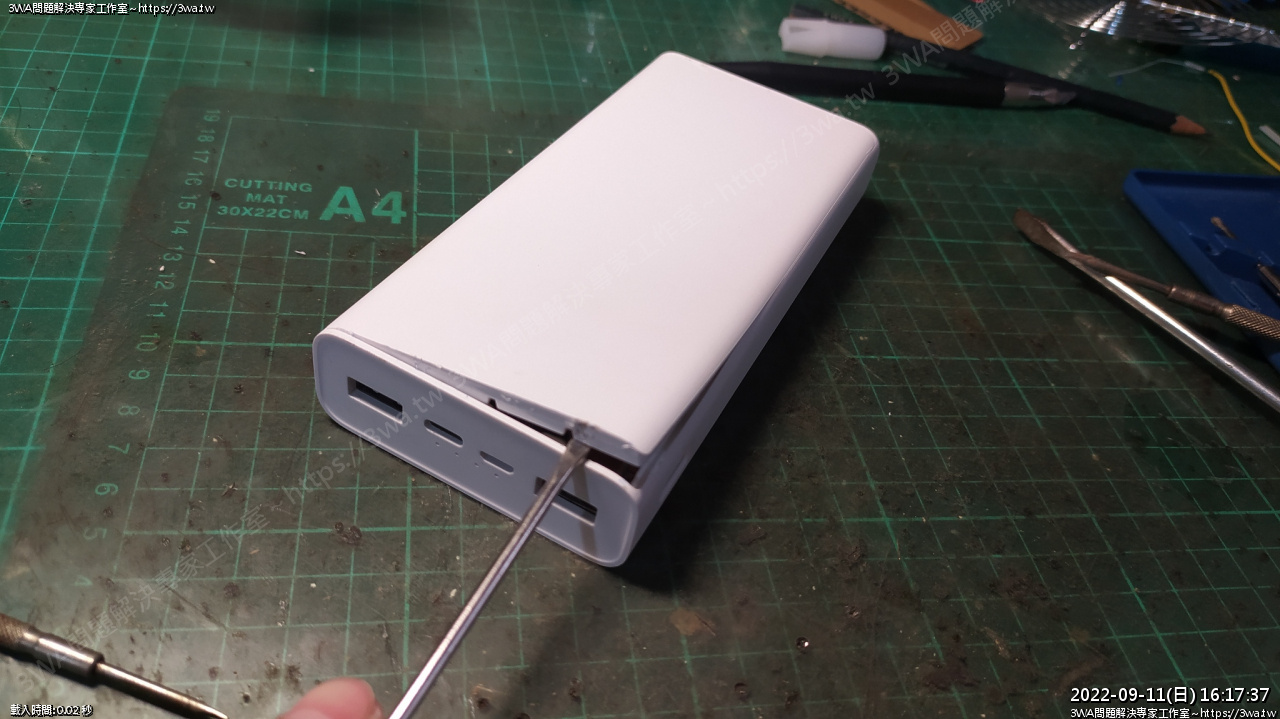

插入後再用小支的一字起子插入固定

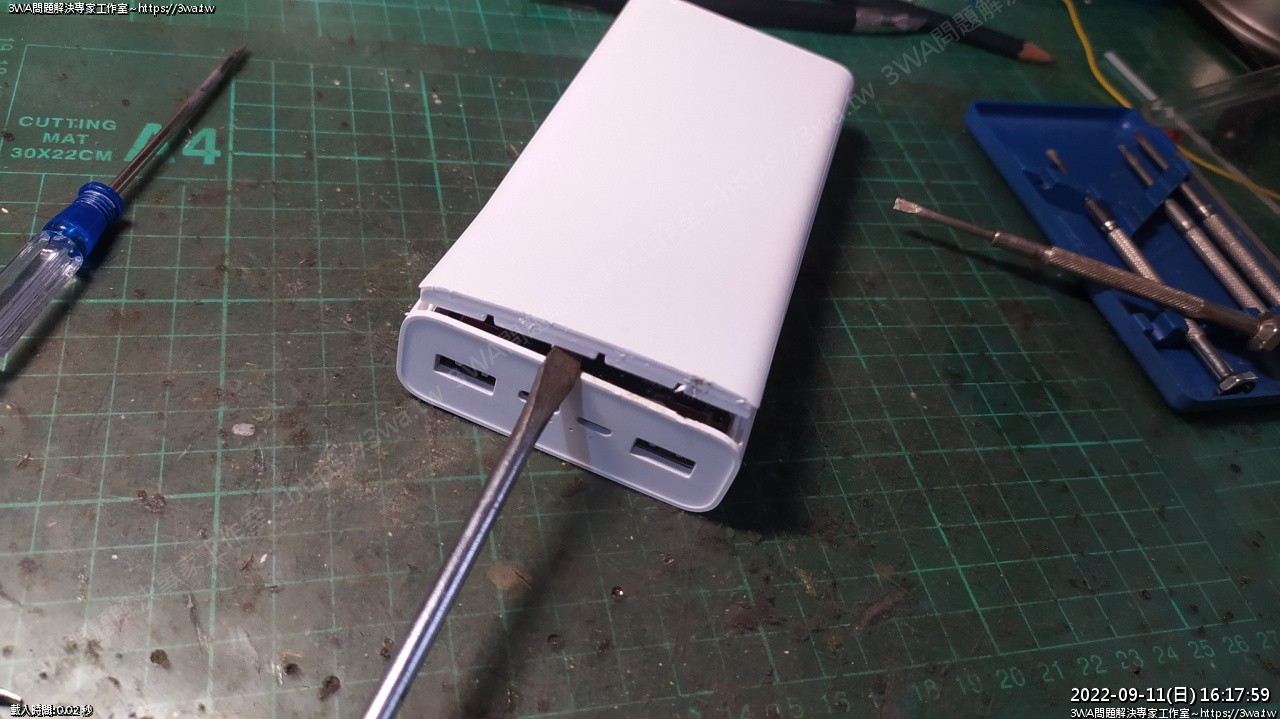

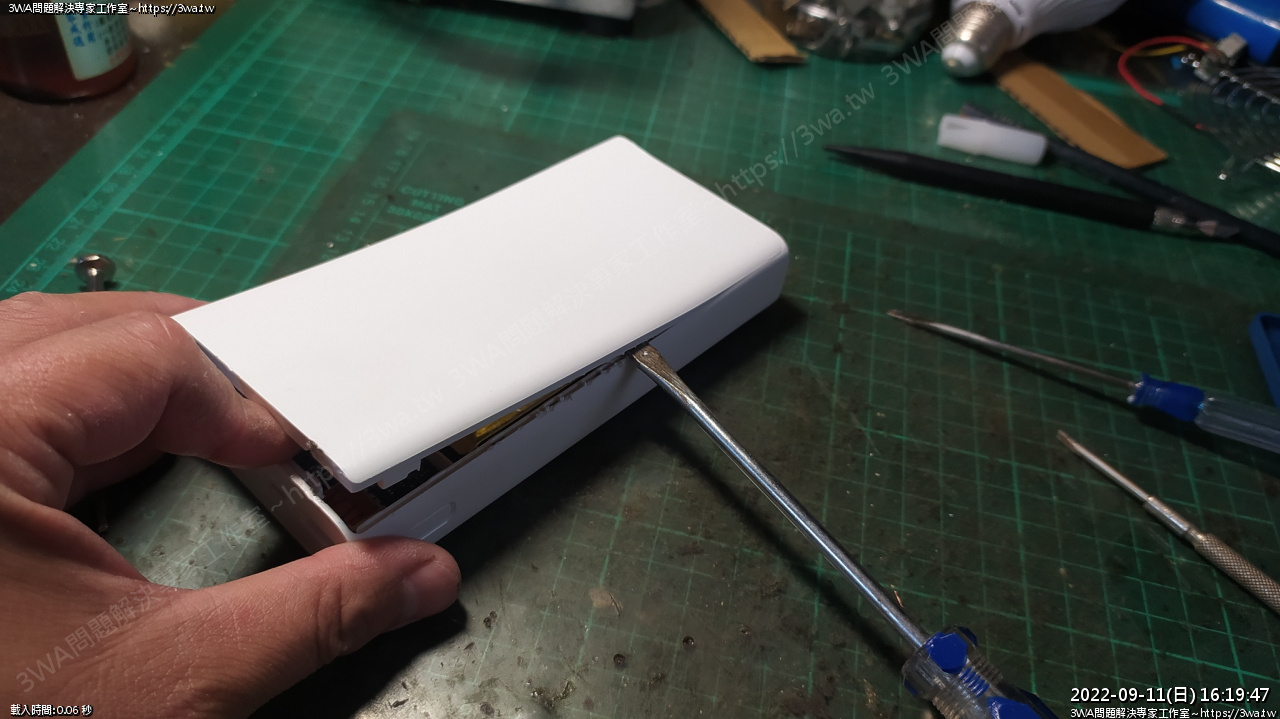

輪流換成大隻的一字插入





越粗越好翹開

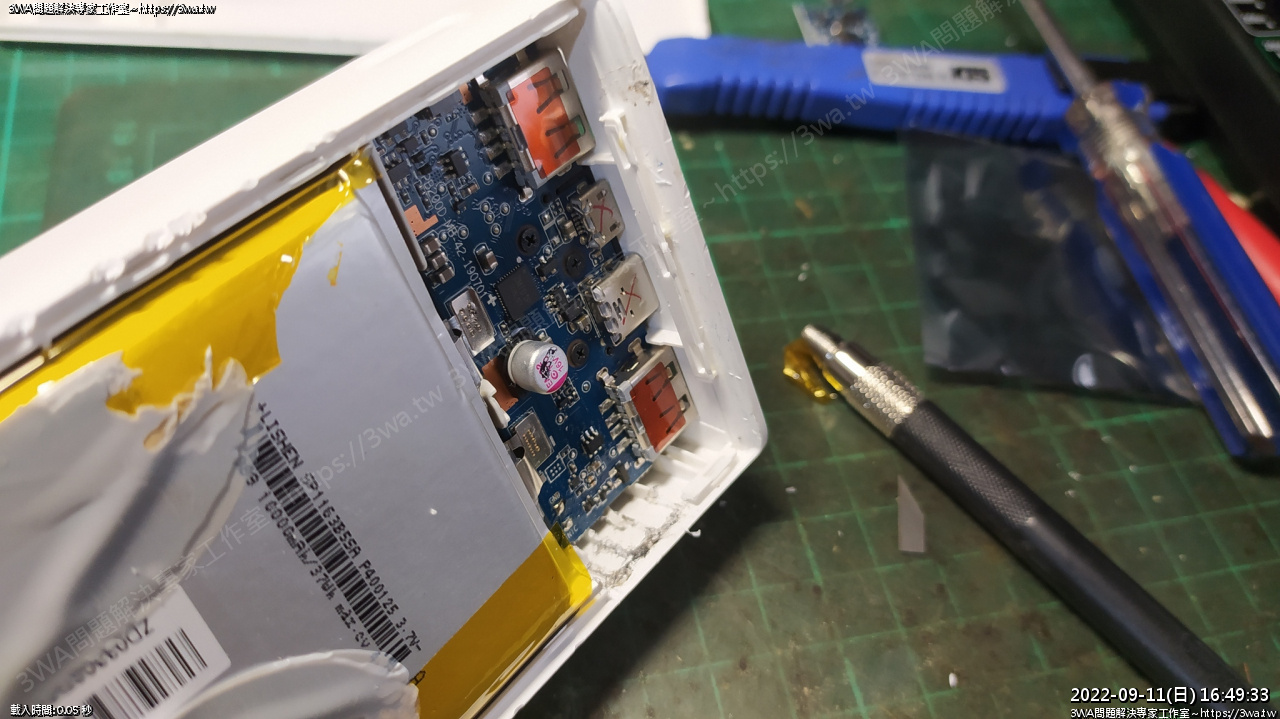

翹開





慢慢扳





繼續翹





螺絲起子不能插的太深,不然會壓到電池,電池插到受損是很危險的,這是鋰電池

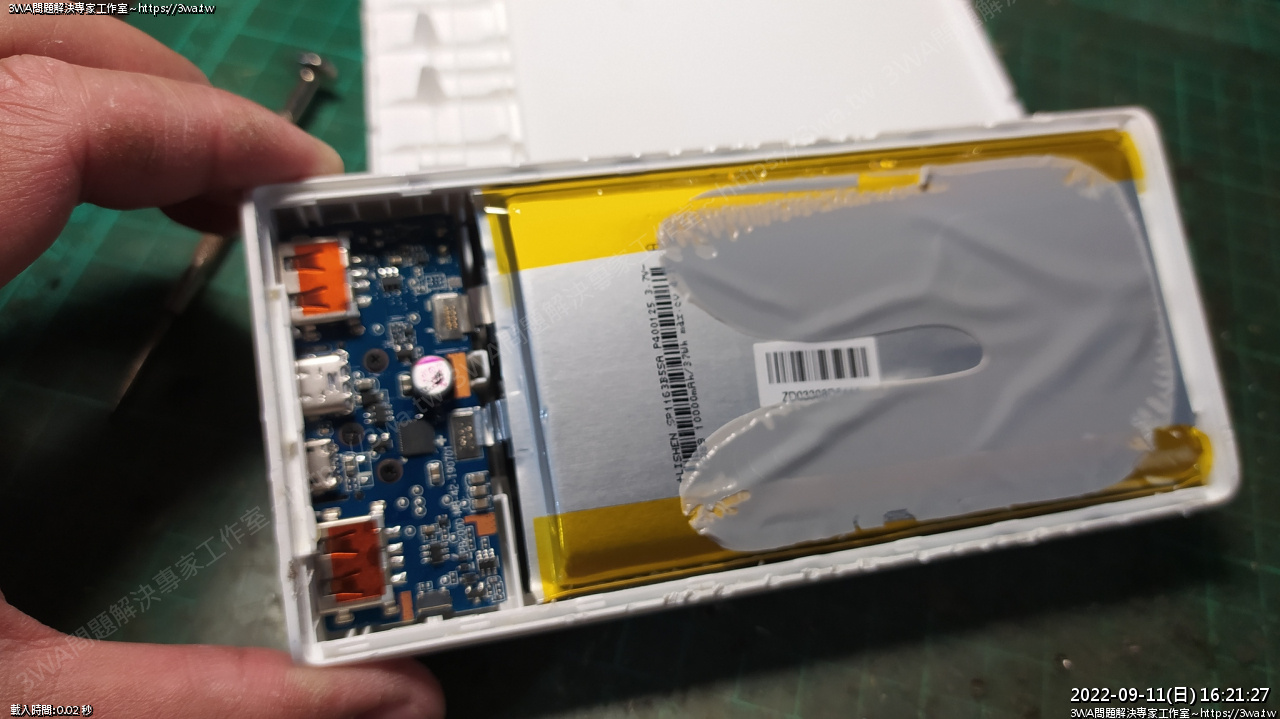

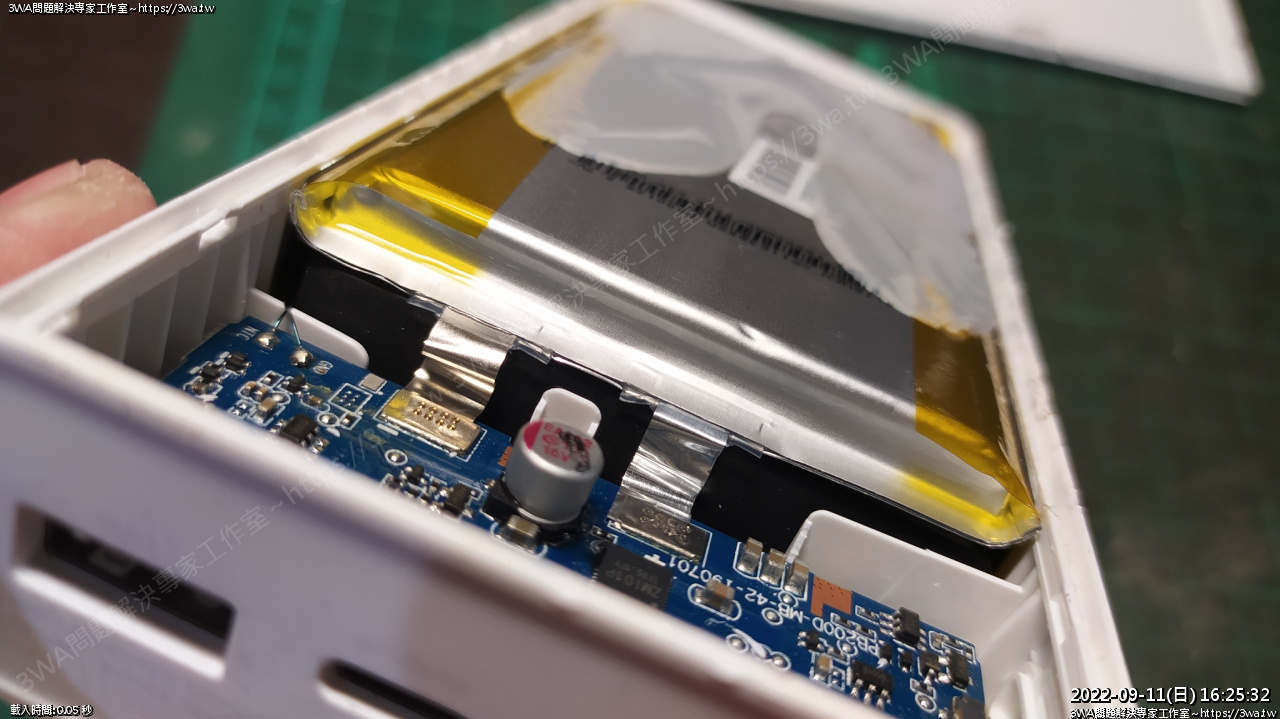

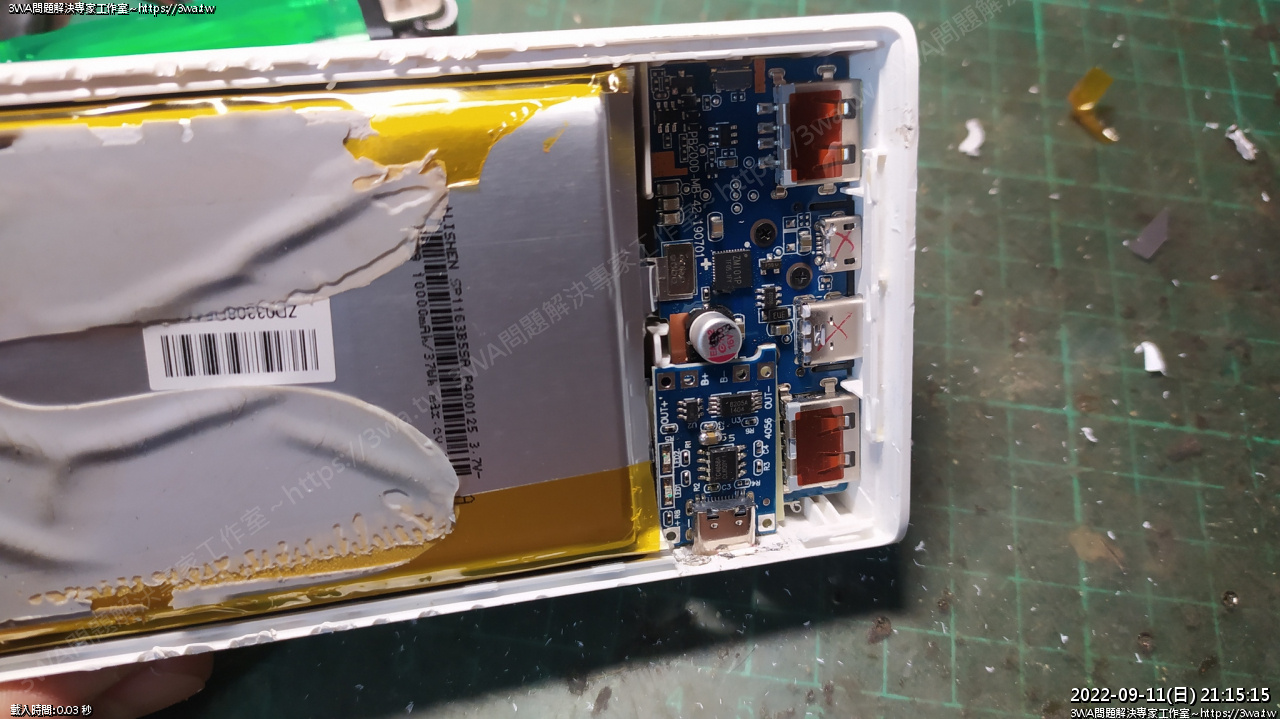

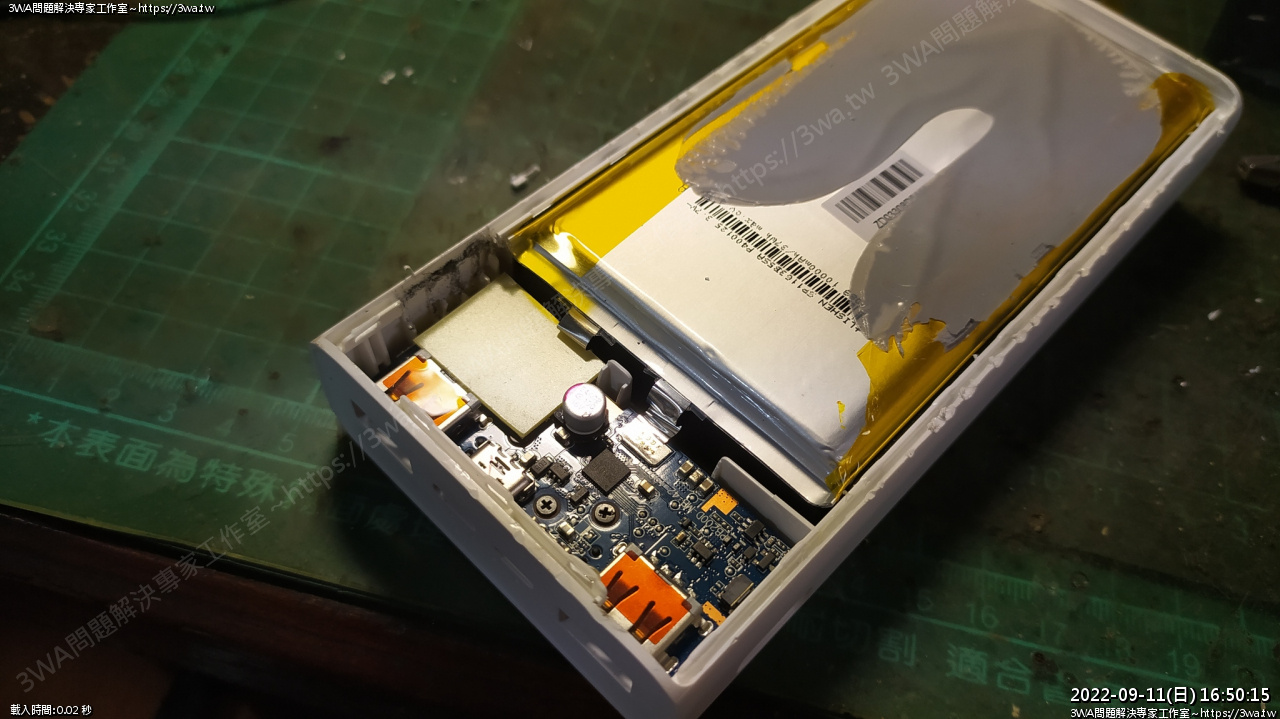

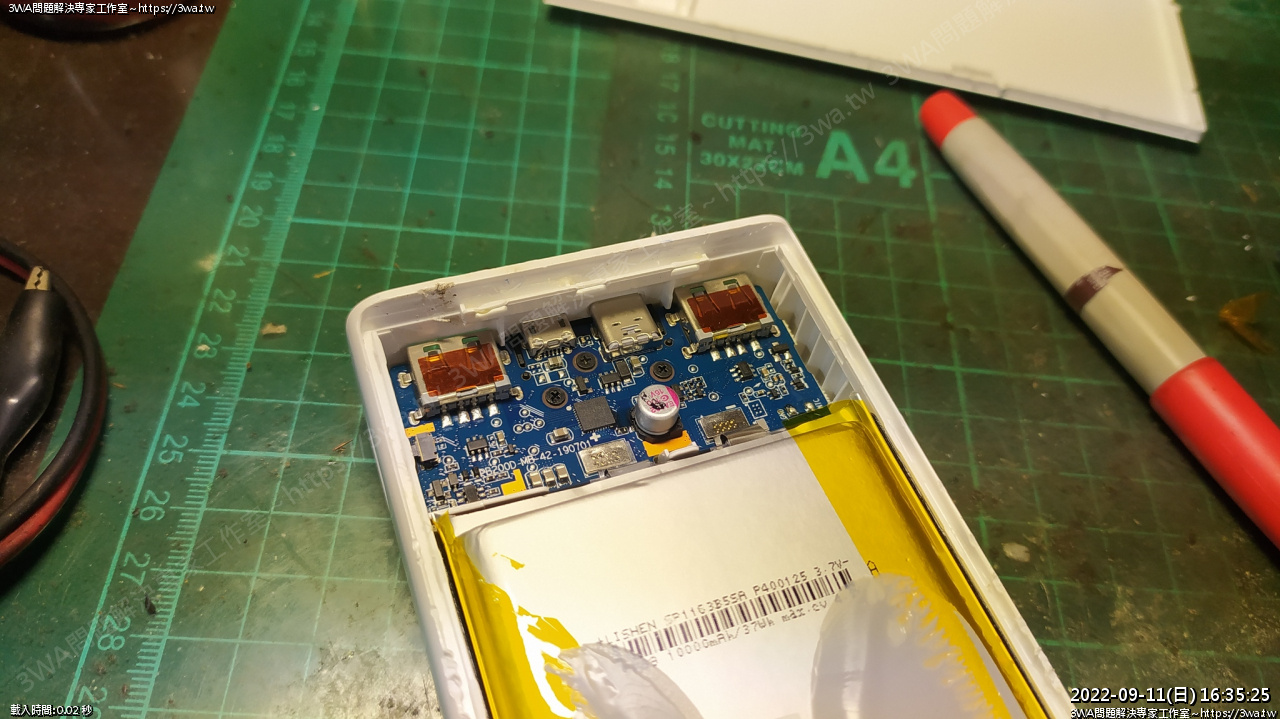

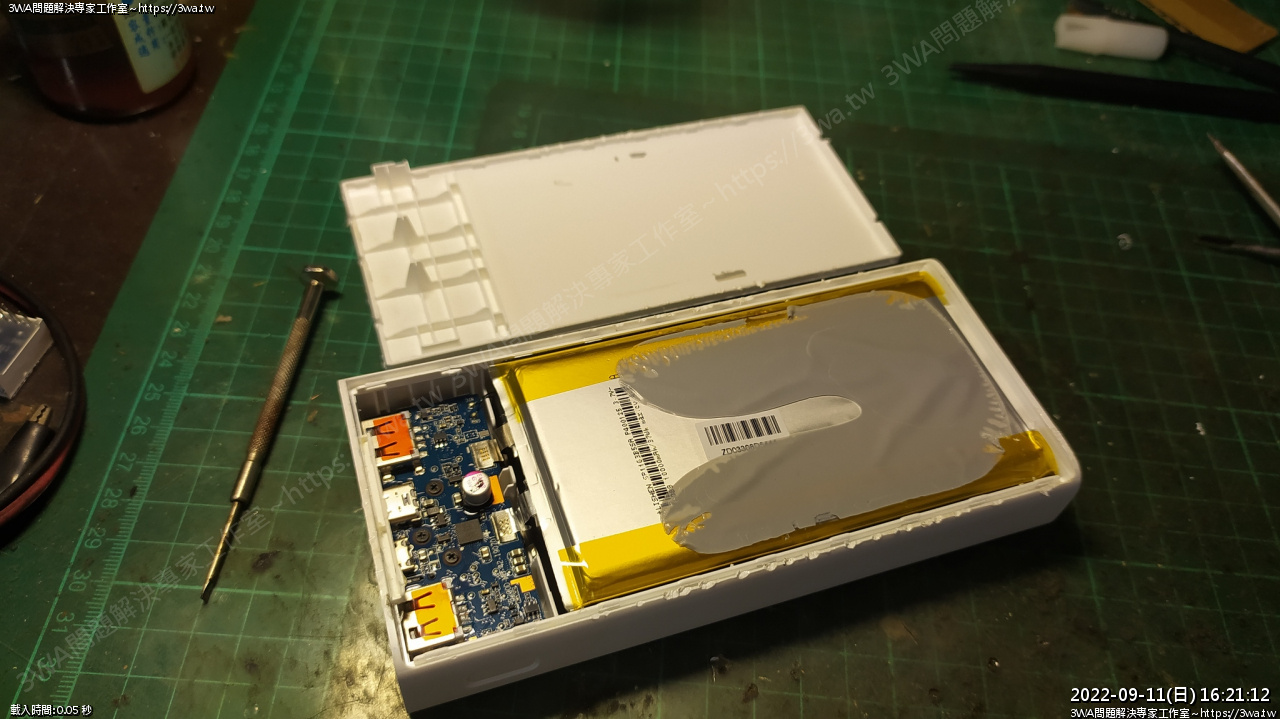

看起來當新,焊點也沒掉,外觀看不出來壞了啥

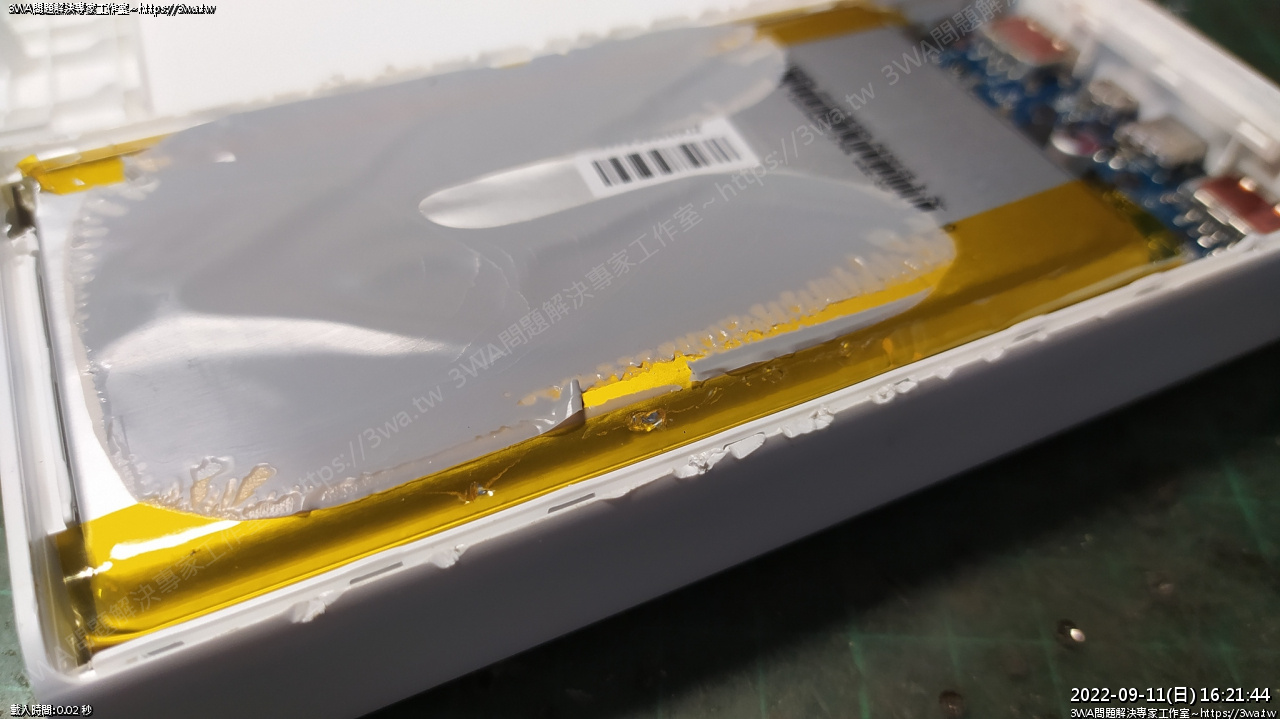

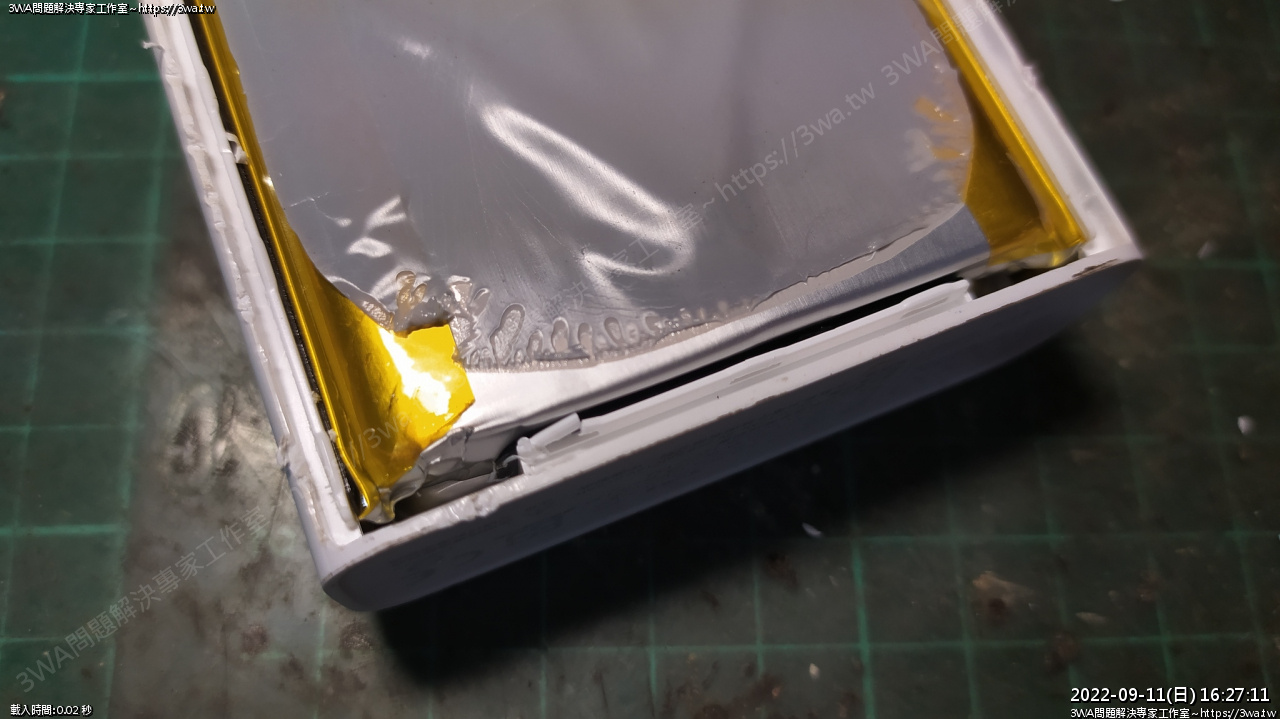

即使很小心在翹,還是讓電池脫了一點皮,如果要DIY,這步驟一定要非常小心

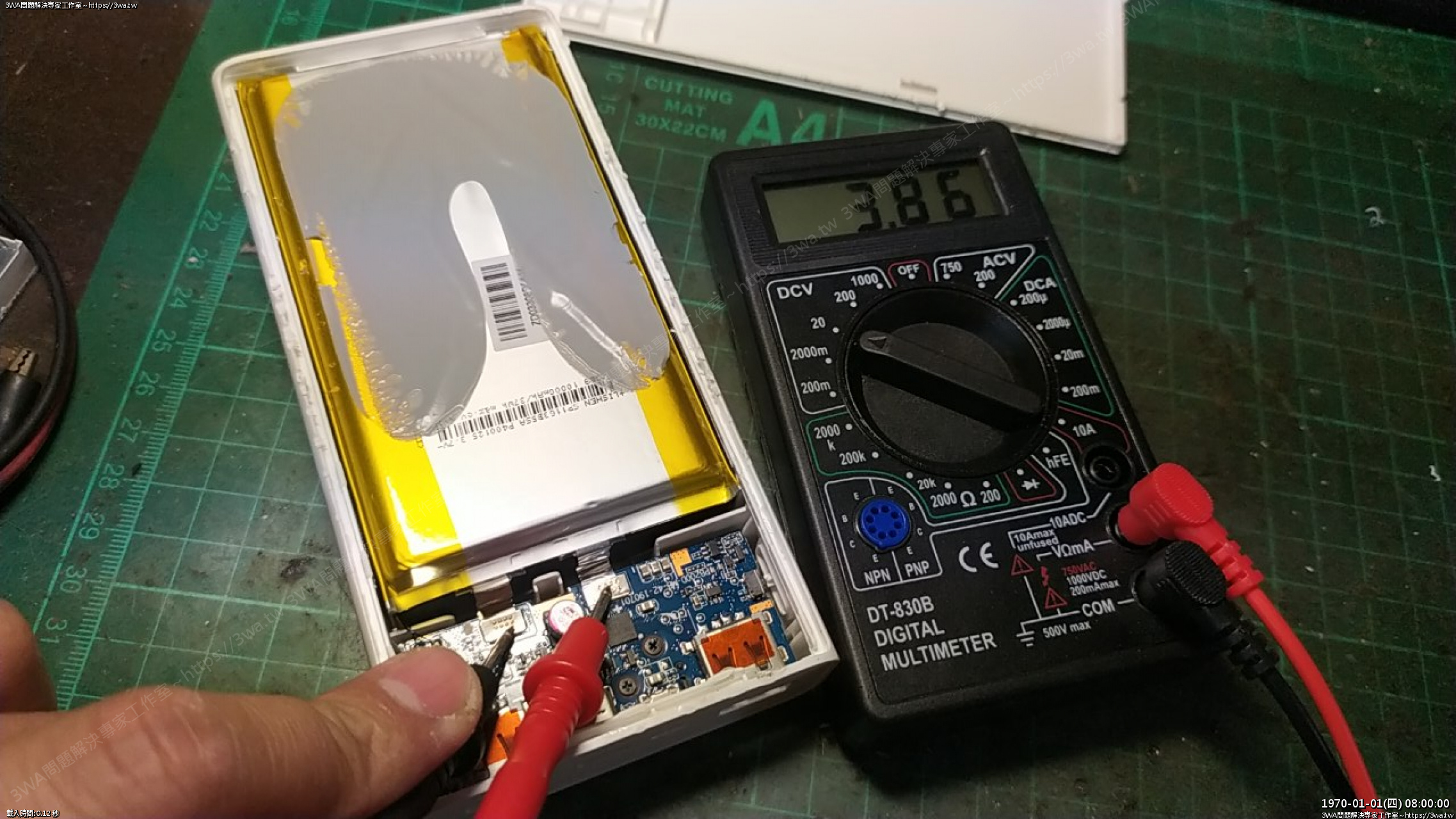

量看看電池二支腳的電壓, 3.86V

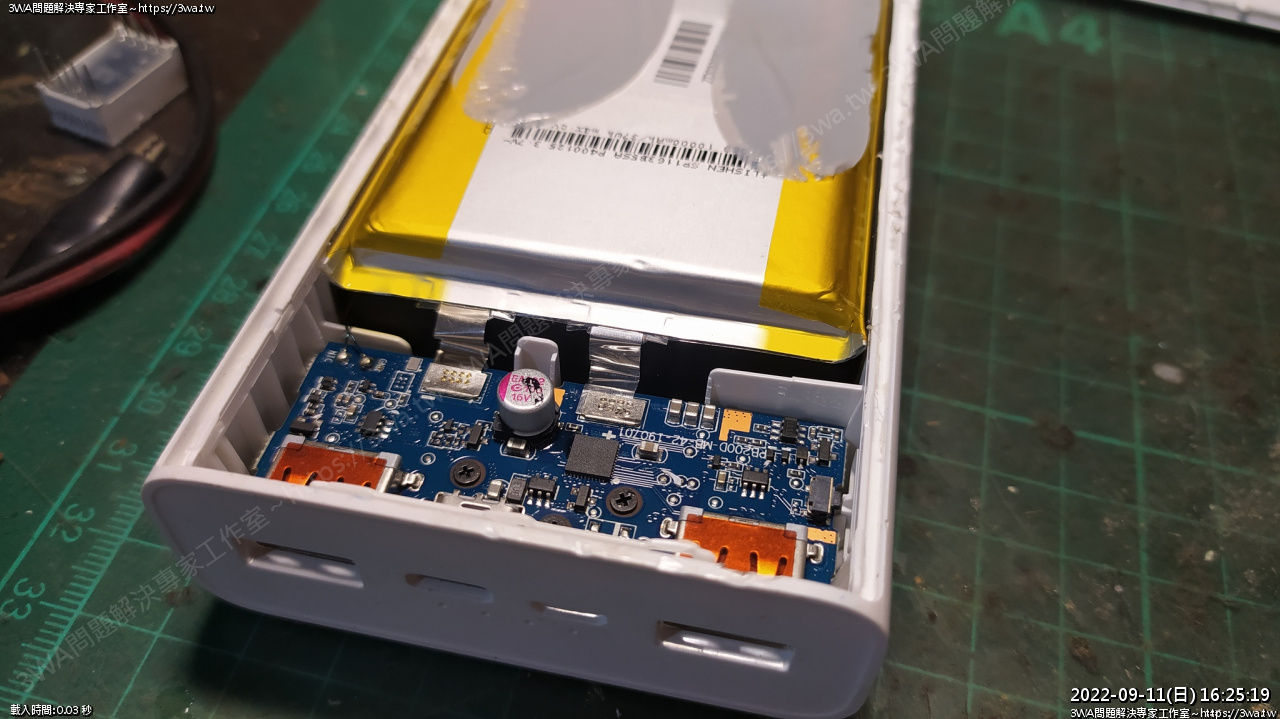

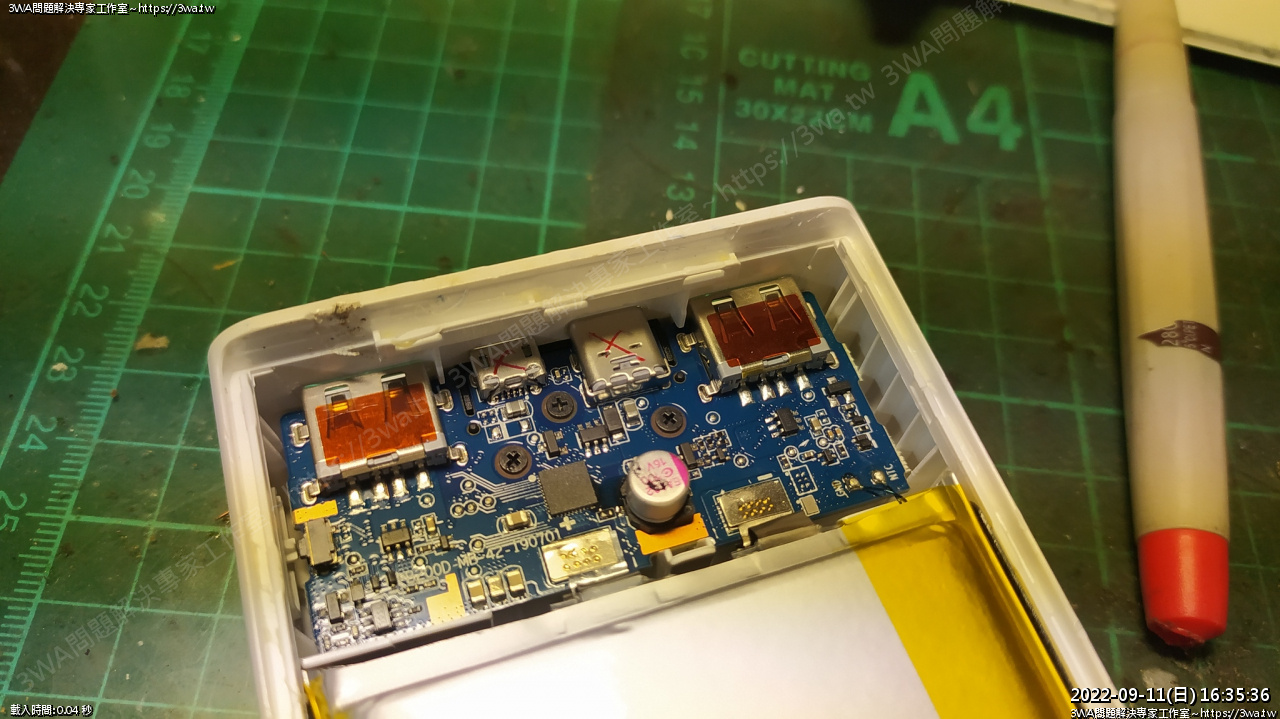

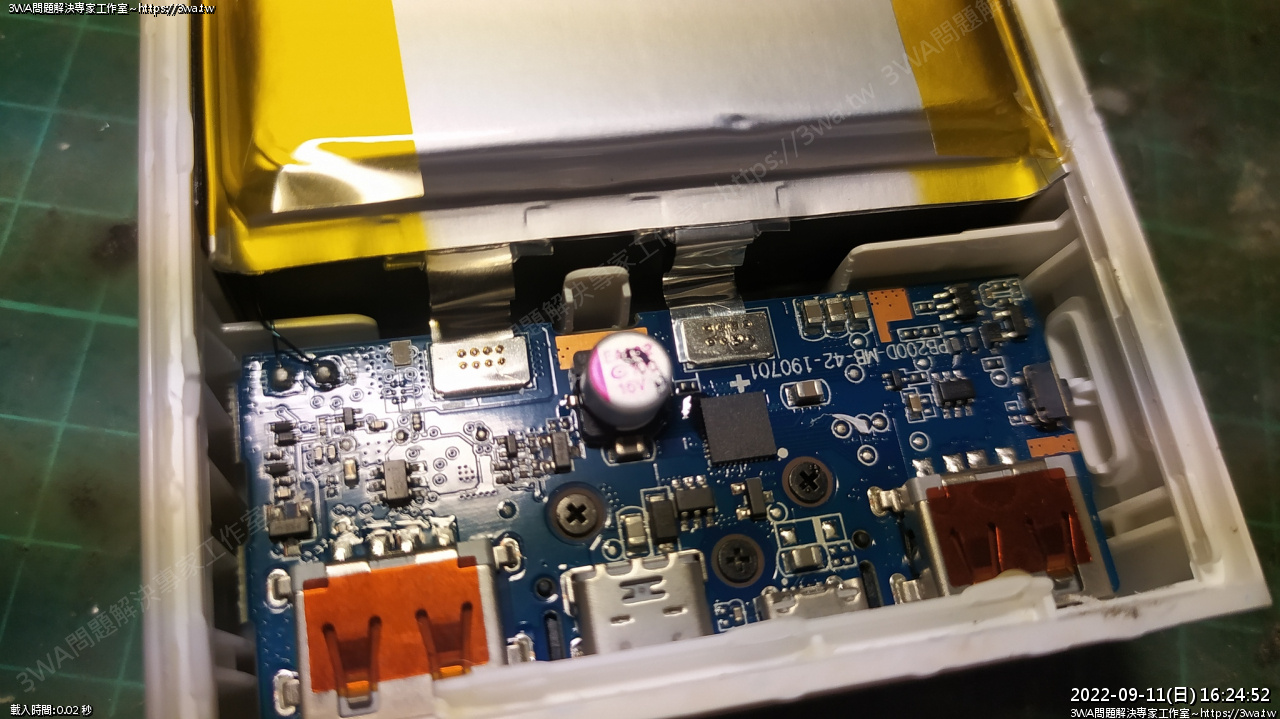

電池的接點看起來沒啥問題





不知道這電池是真的還是假的

除了最上面那組看的出來明顯是鋰電池,下面都是黑色,看不出來是什麼





黑色





想扳開看看是不是真電池又有點怕怕的,怕電池爆開





算了,一下午都可以連充四台手機從很低的電位充到近滿電

應該不太可能是假的

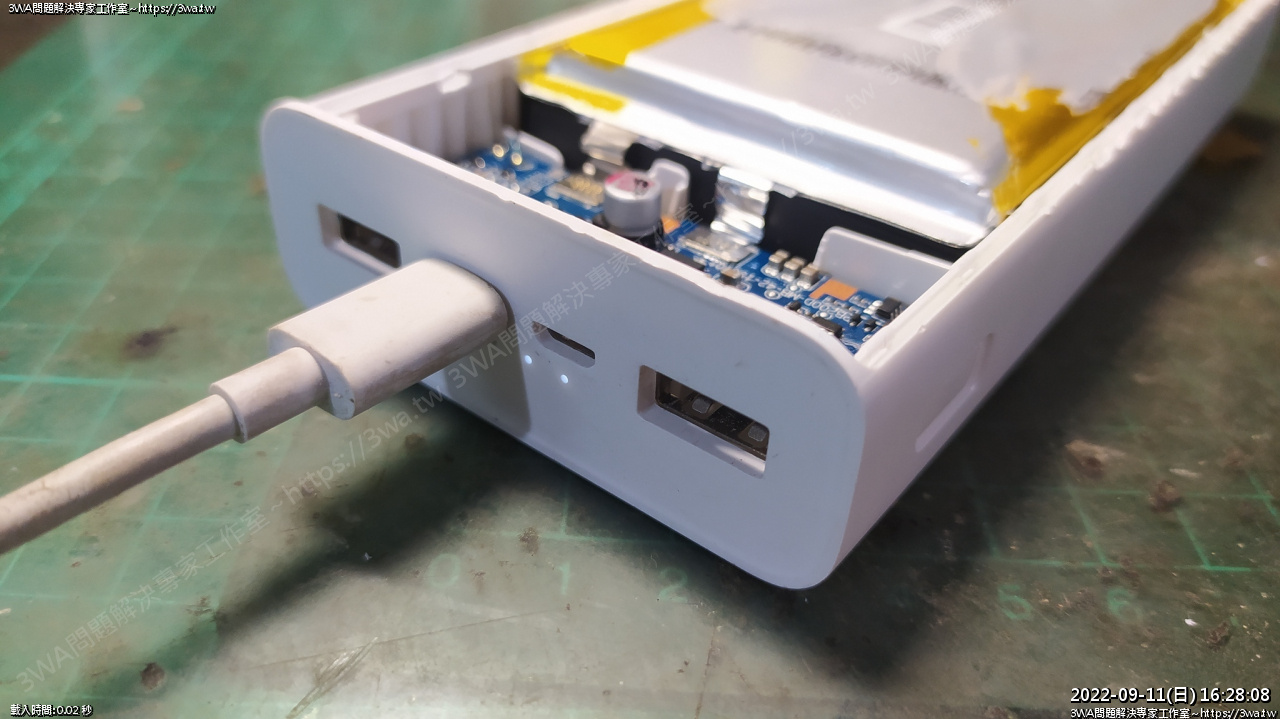

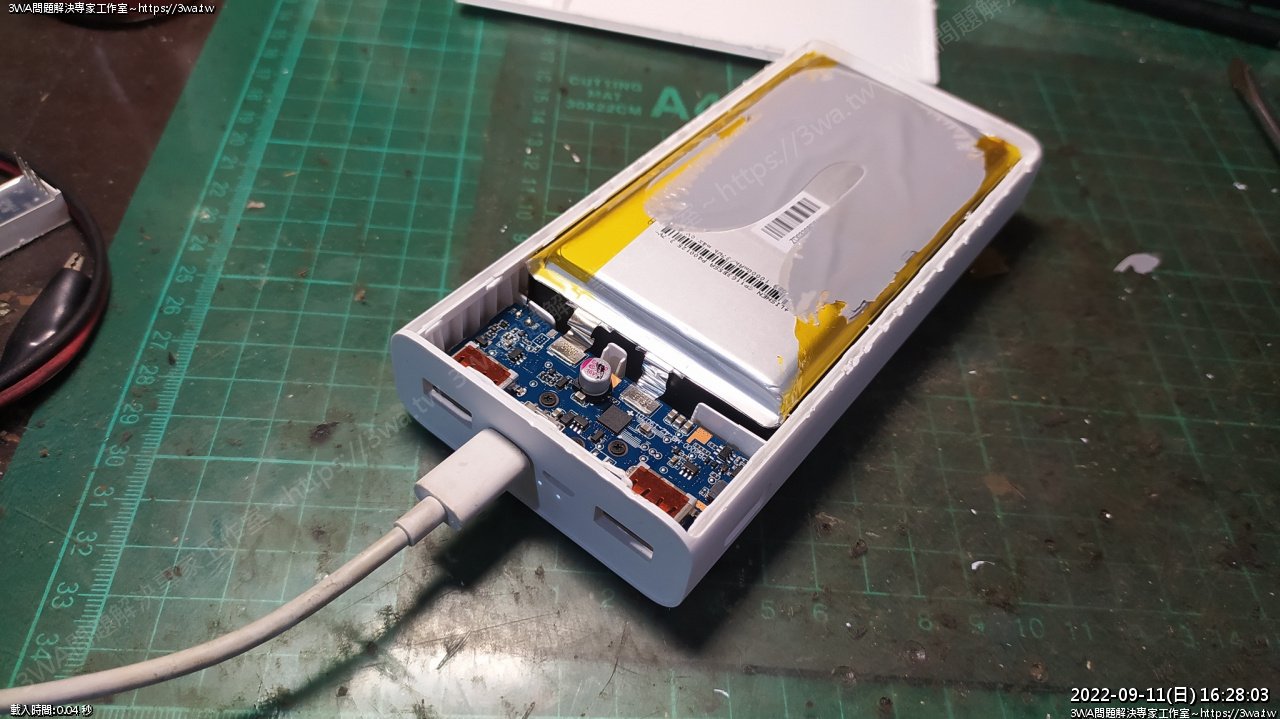

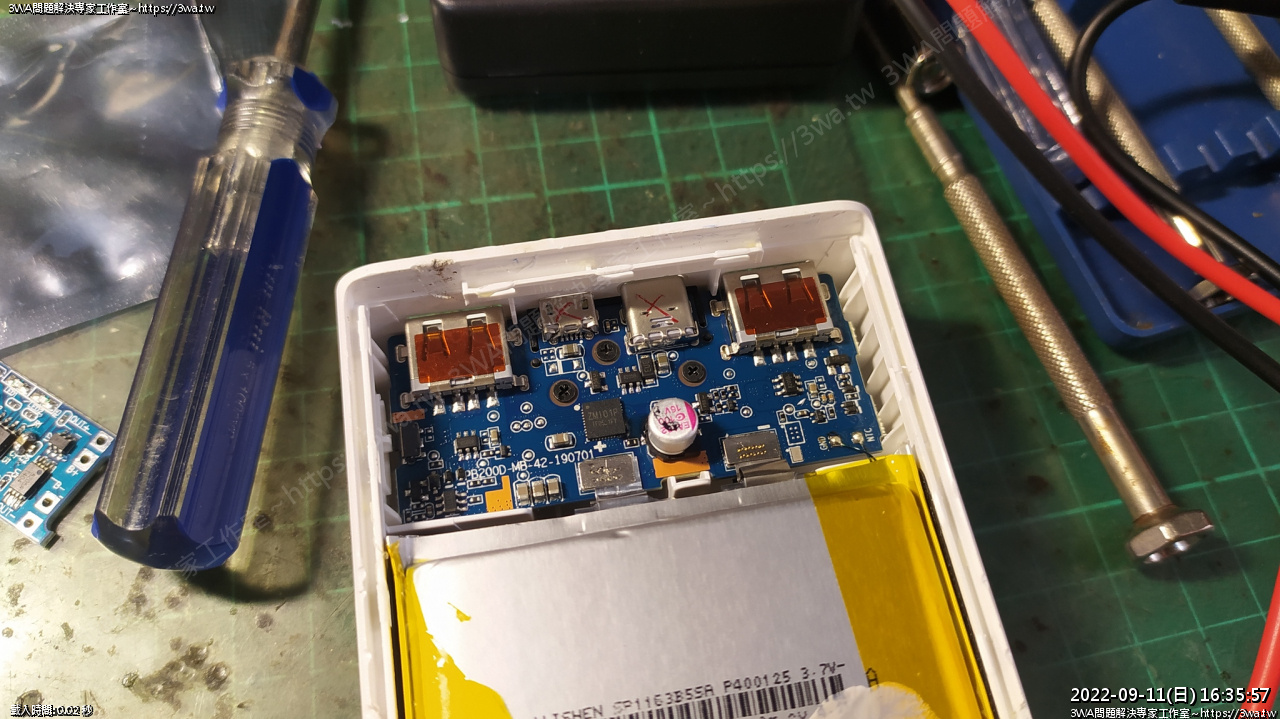

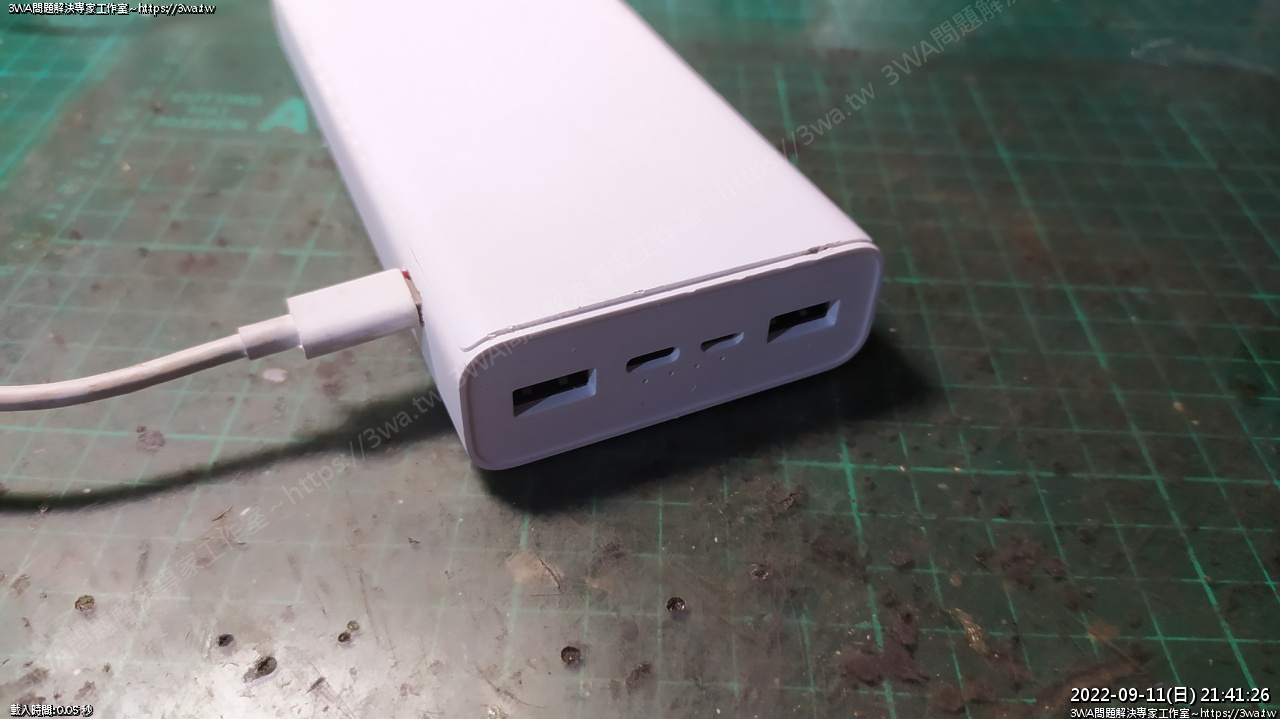

再插上 Type-C 確認一下,四格都在閃,平常的話這樣就會充電

但量起來電壓都沒變化

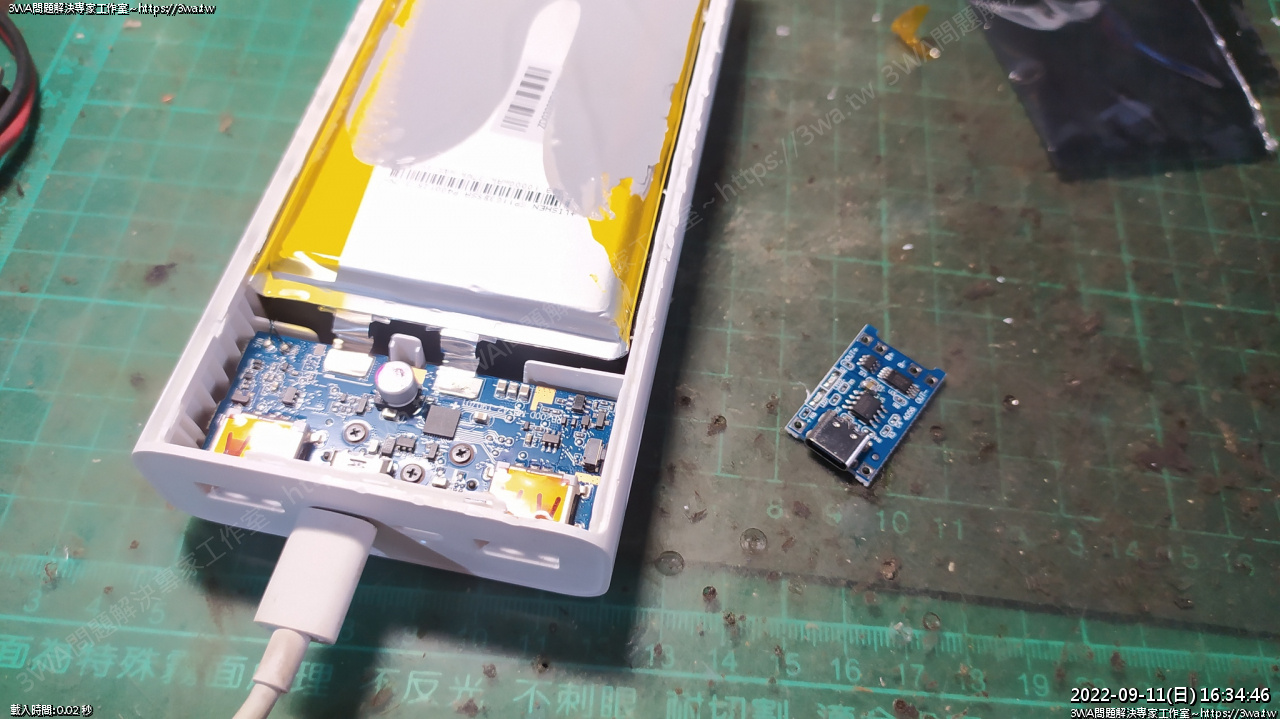

不知道是不是充電模組故障,另外插一組充電模組好了

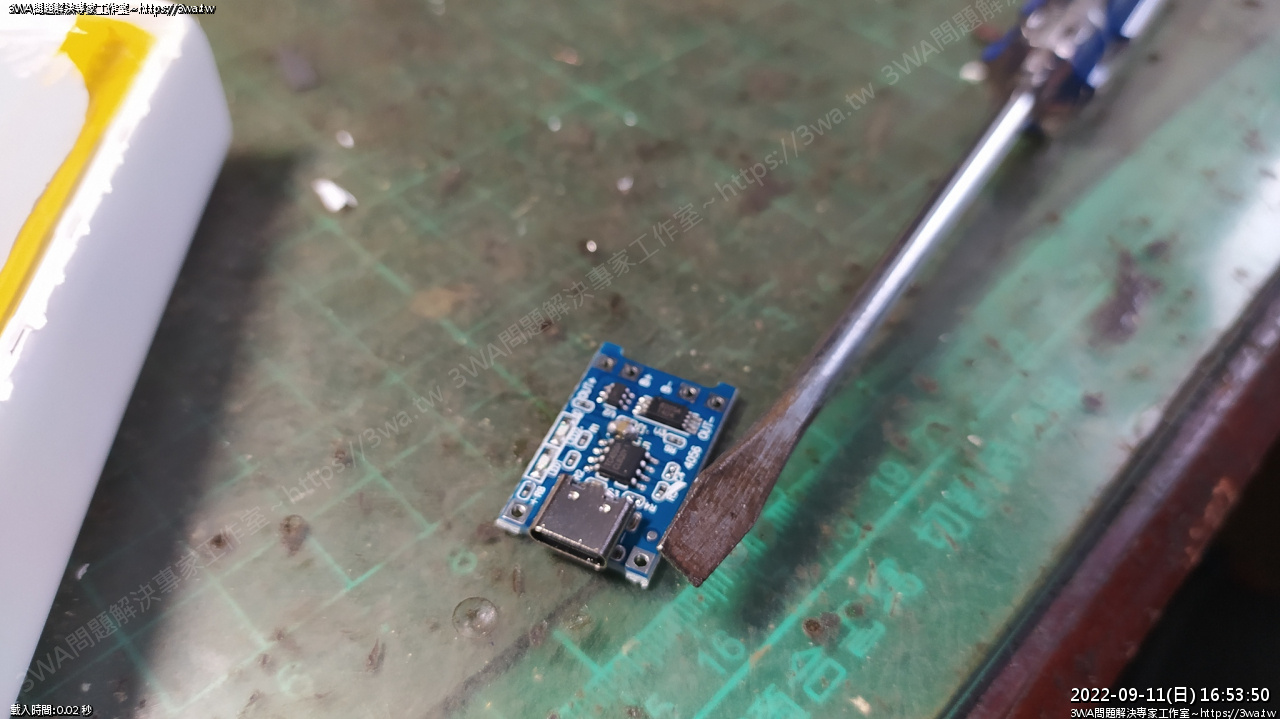

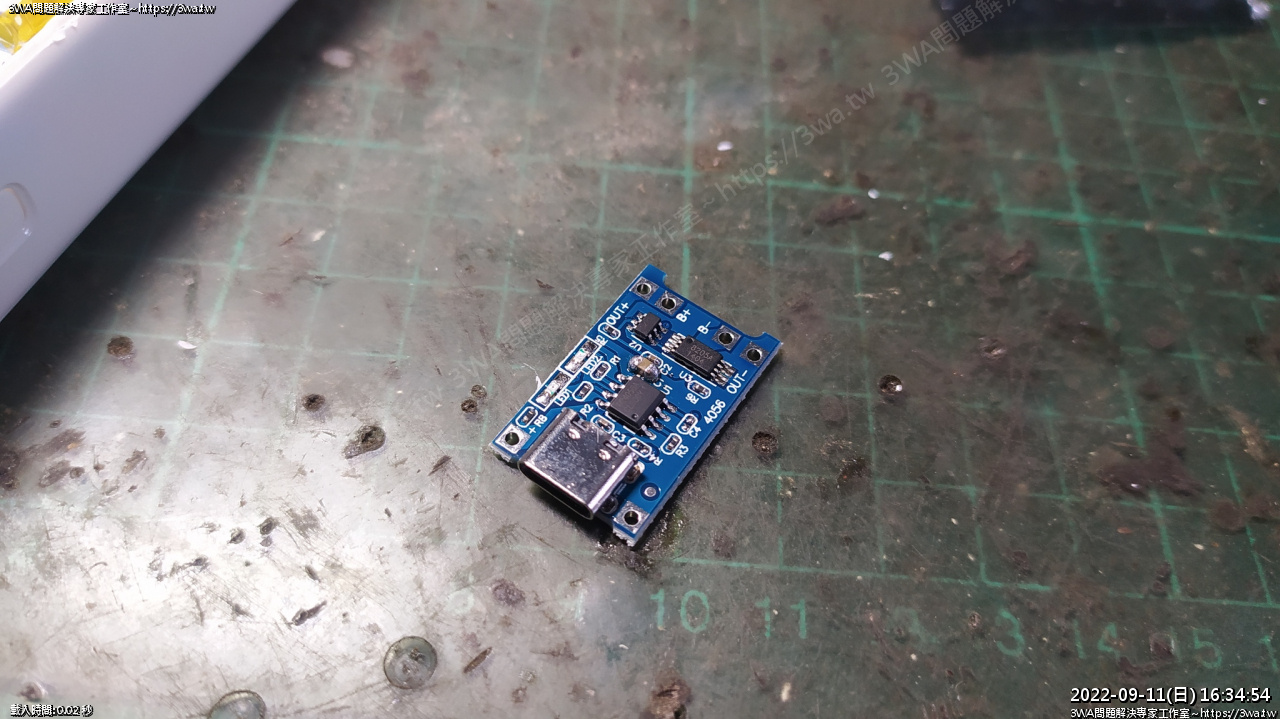

手邊剛好有 Type-C 鋰電充電模組

不過這個電流很小,就算可以充,效率也很低,但總比完全進不去好吧

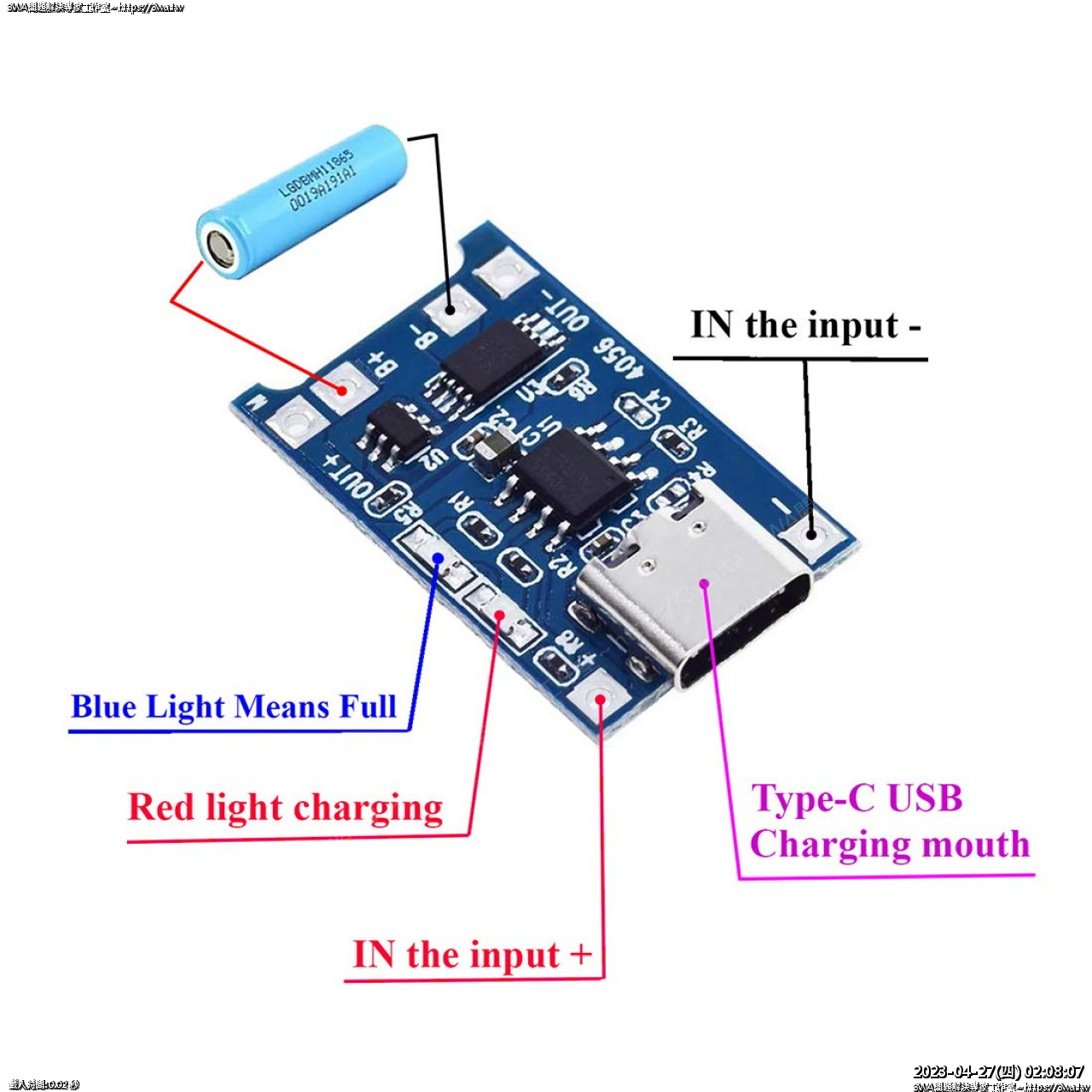

這保護板是 HW373



HW373 平常是用來充 18650 的電池,這種鋰電應該也可以吧

圖片參考自:

https://www.daraz.com.bd/products/5v-1a-type-c-tp4056-eta9640-lithium-battery-charging-board-with-battery-protection-dual-functions-hw-373-v10-tp4056-18650-battery-charger-board-i148636499.html

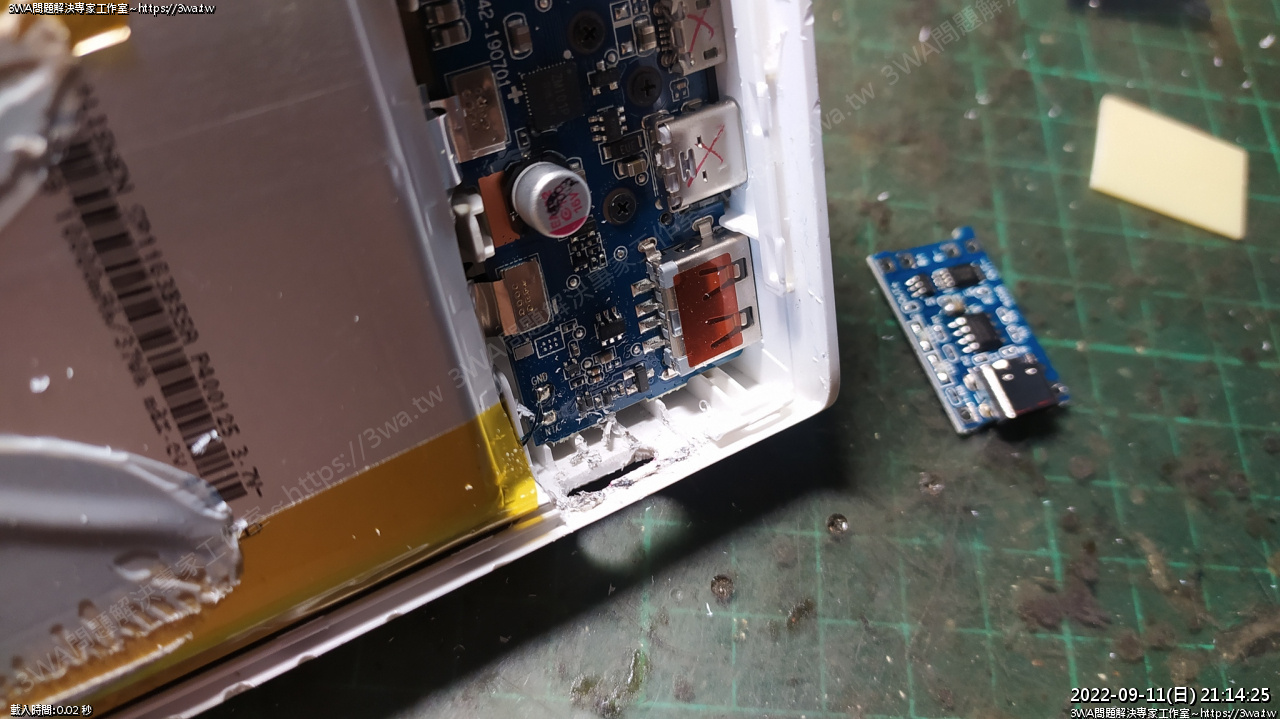

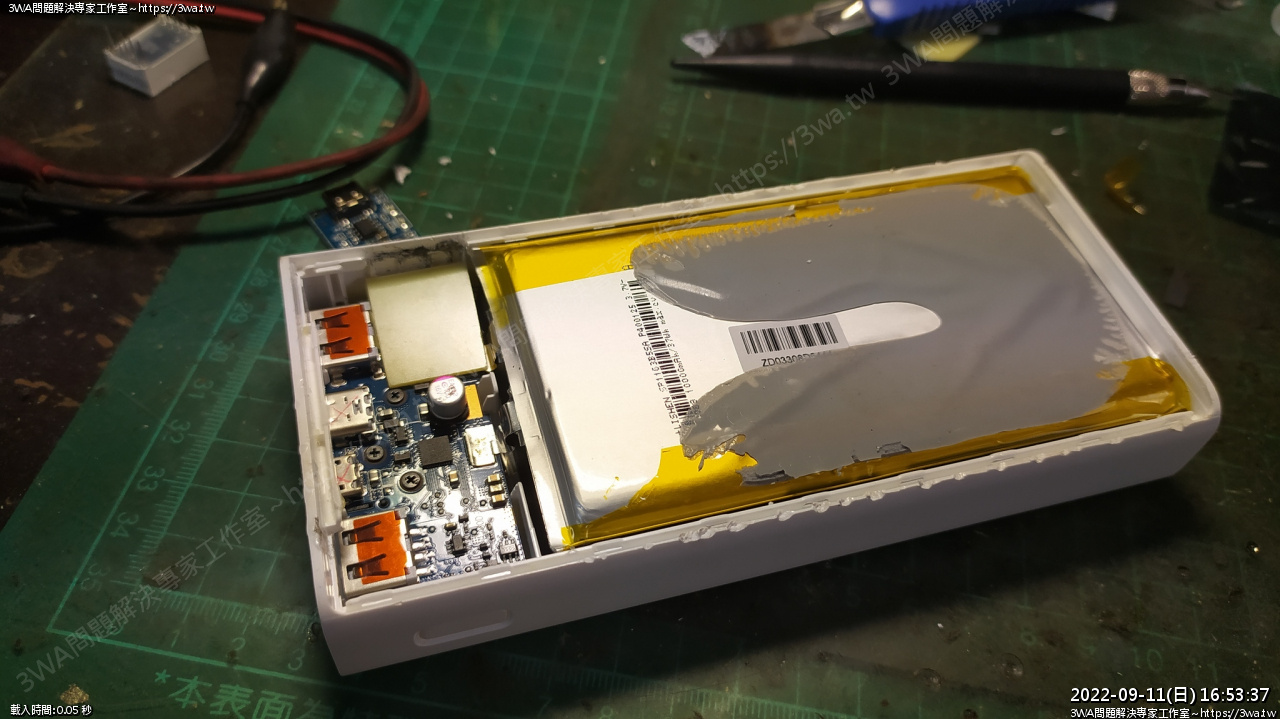

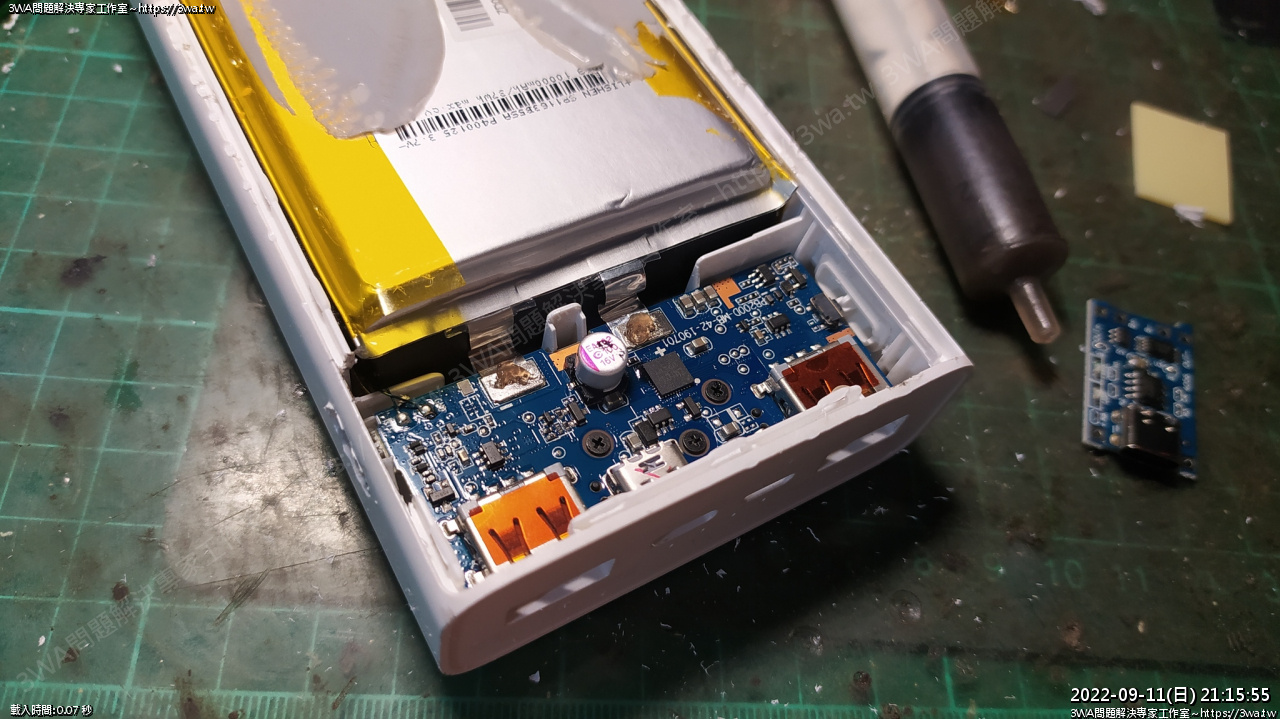

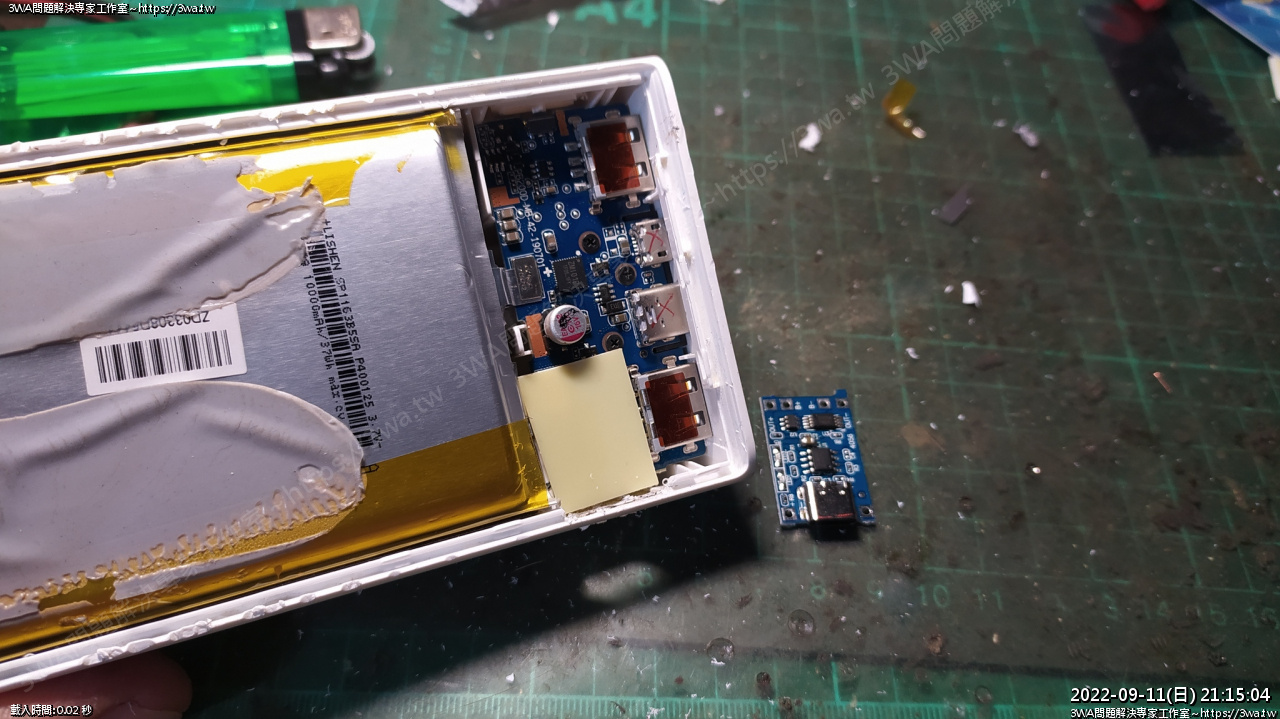

看一下還有啥空間可以裝





要考慮板子還可以稍微固定,這個固態電容好像不錯...











放這樣如何呢





旁邊這裡





切一小片 ABS 板作隔離





再拿刀片切一下邊





塑料有點多,用打火機跟小刀慢慢融





選這邊是因為另一邊有按鈕開關

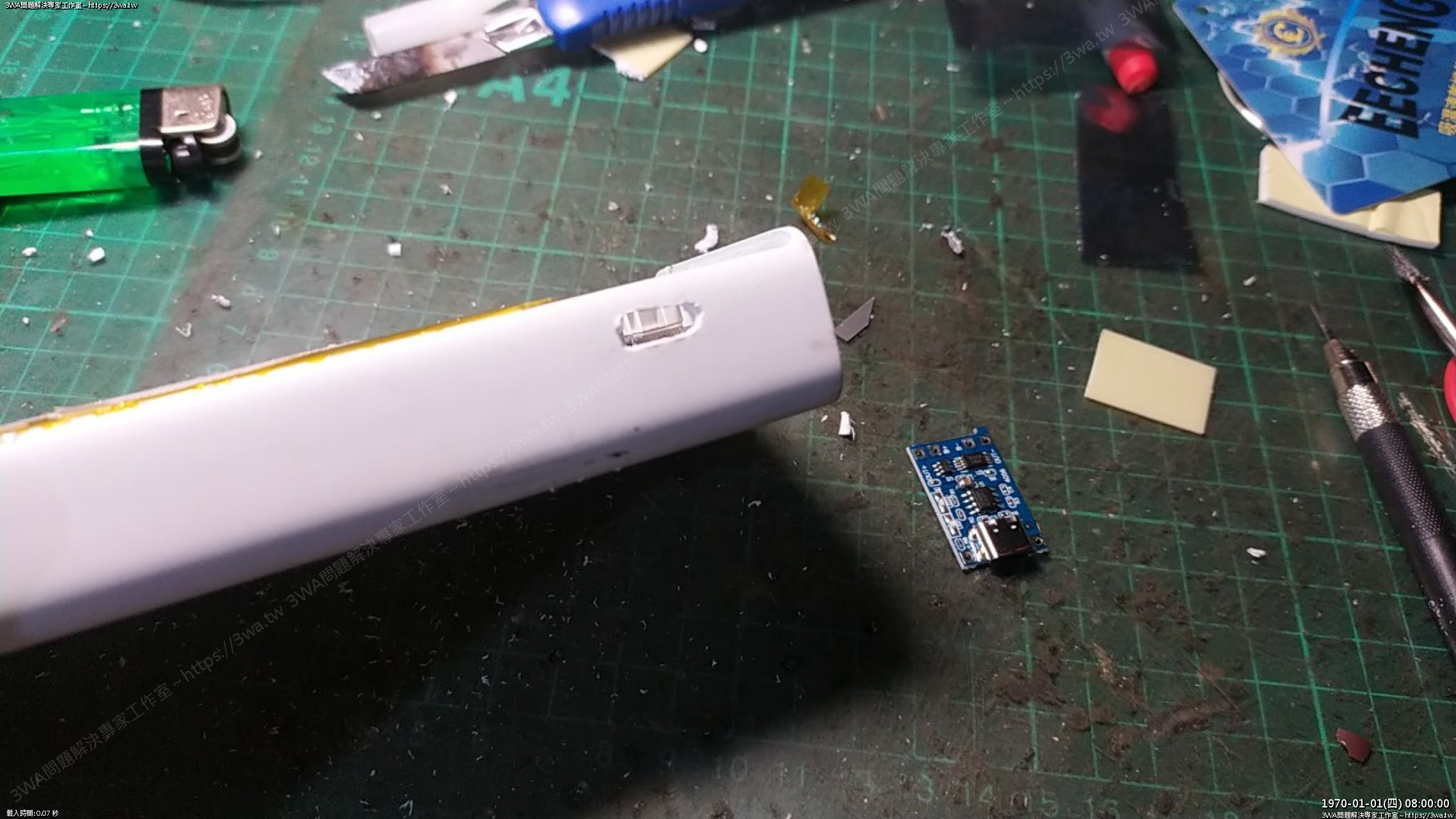

擴 Type-C 的口





後來是拿電鑽跟小支的鑽頭擴橫向的孔,這樣比較快

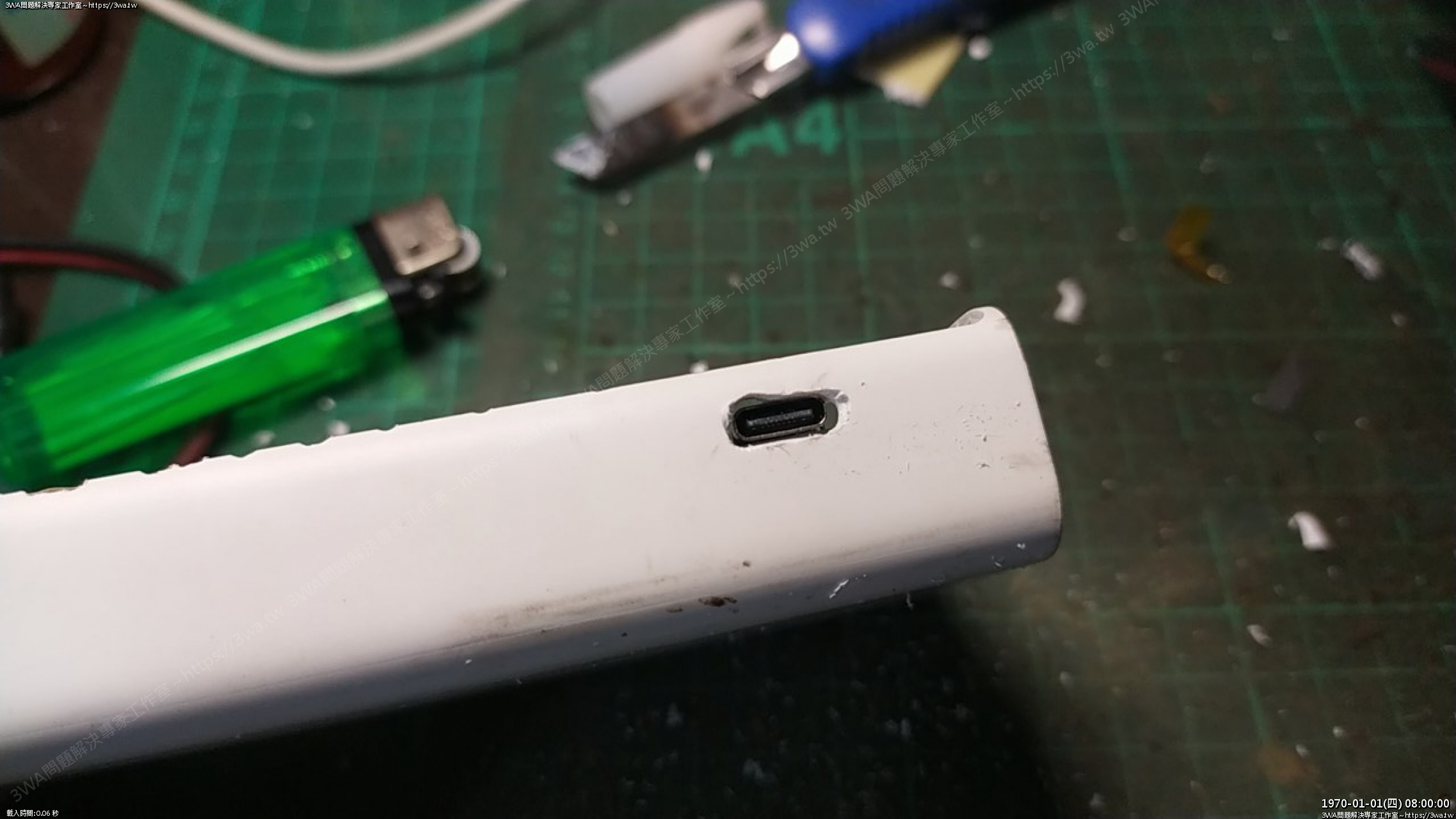

擴好了,試看看

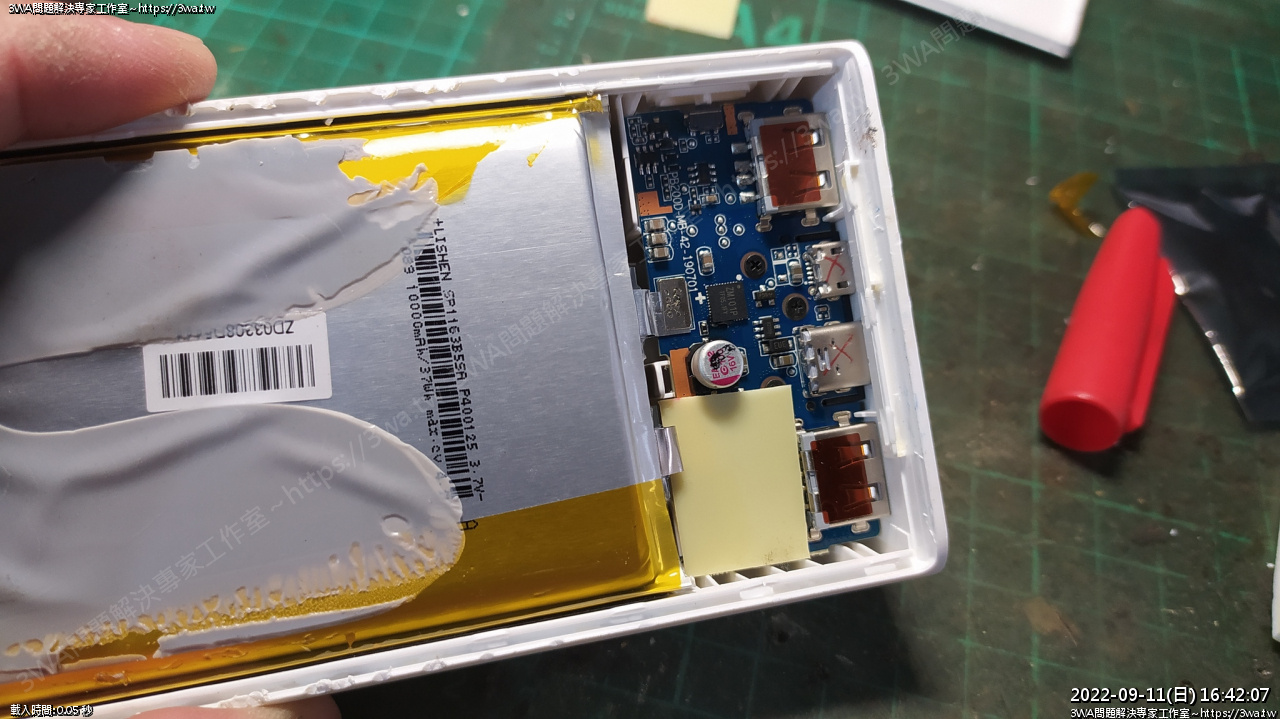

放隔板





成功放入了





高度、孔位 ok

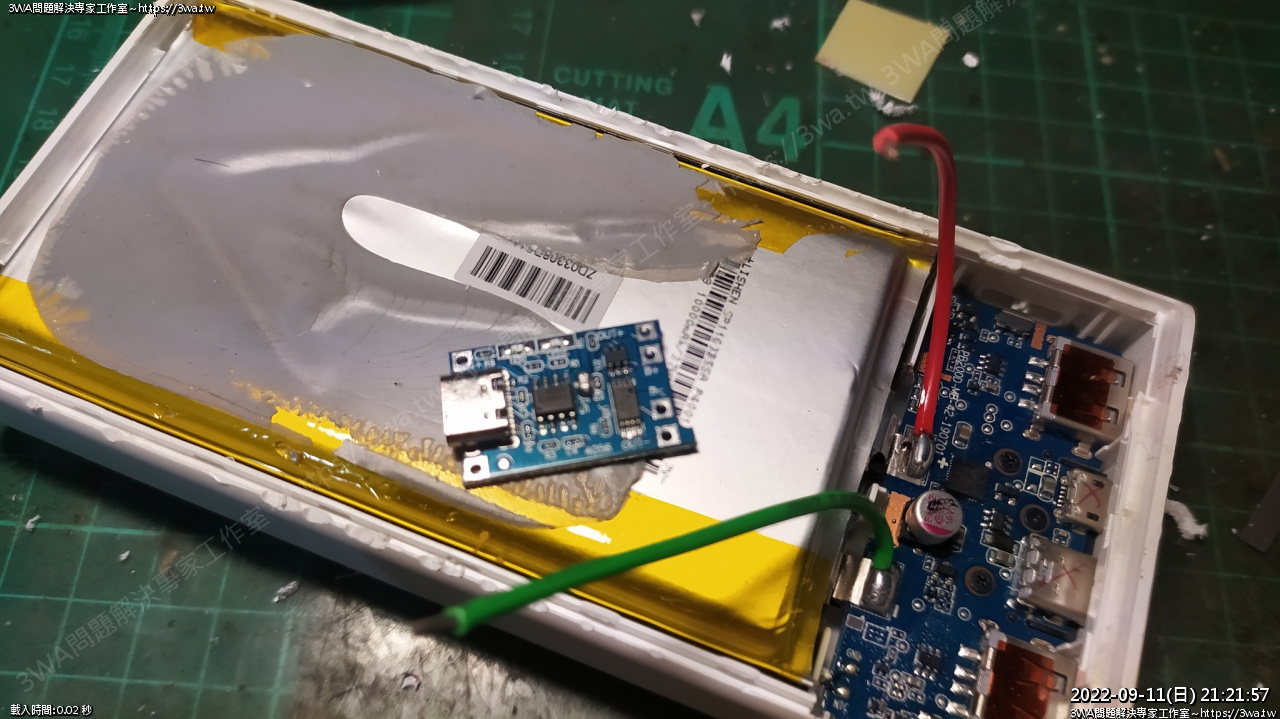

接下來對電池的負、正極,加些松香

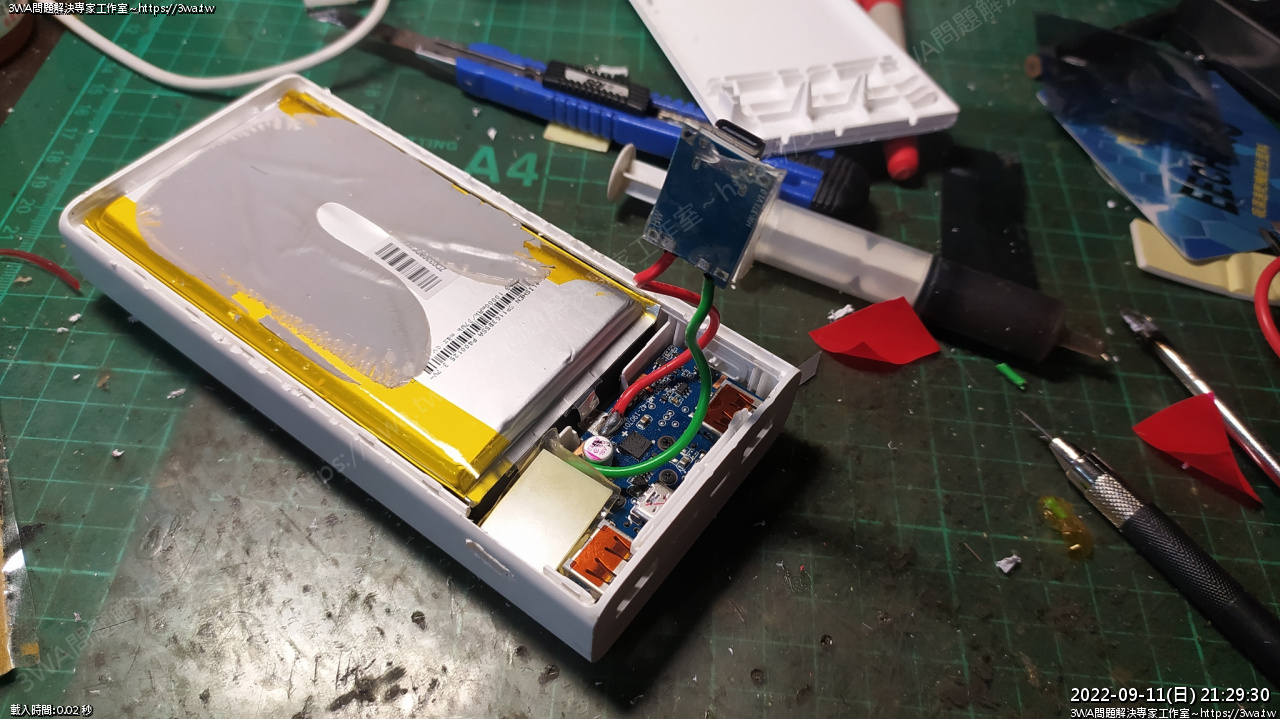

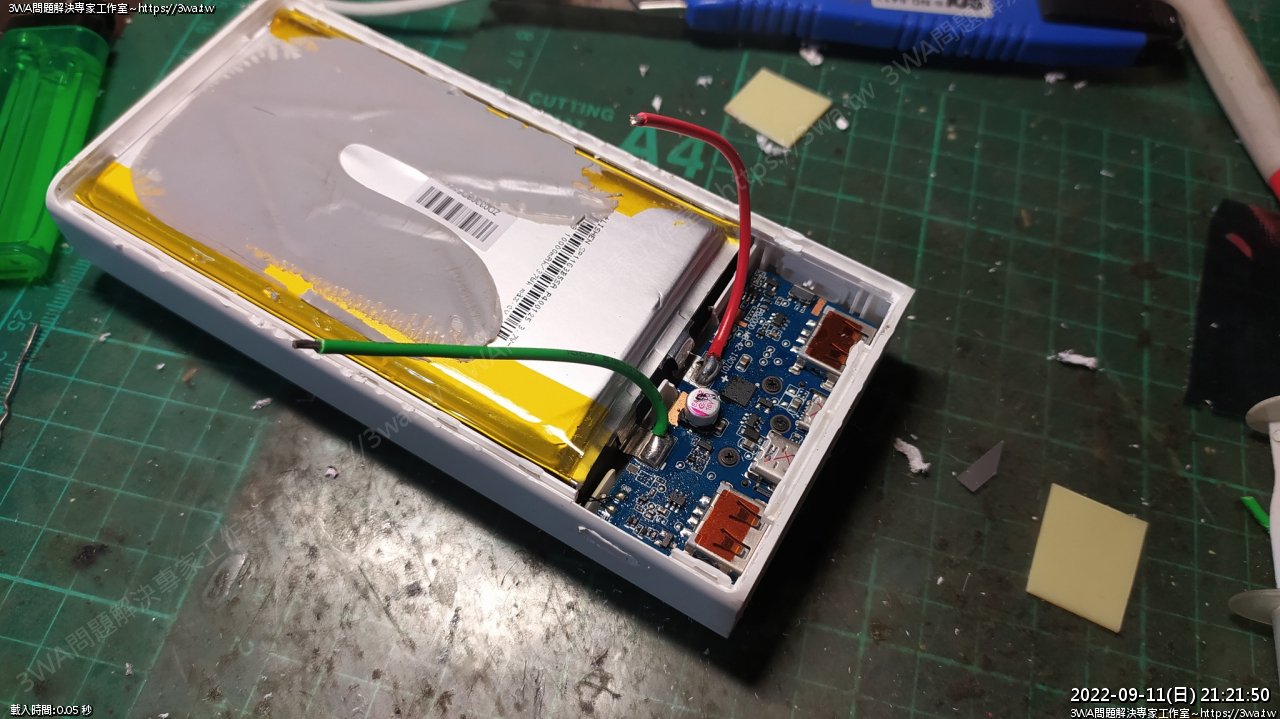

焊二條延長線





HW373





墊片紙片,焊上



對照一下接線方式,靠裡面的接電池

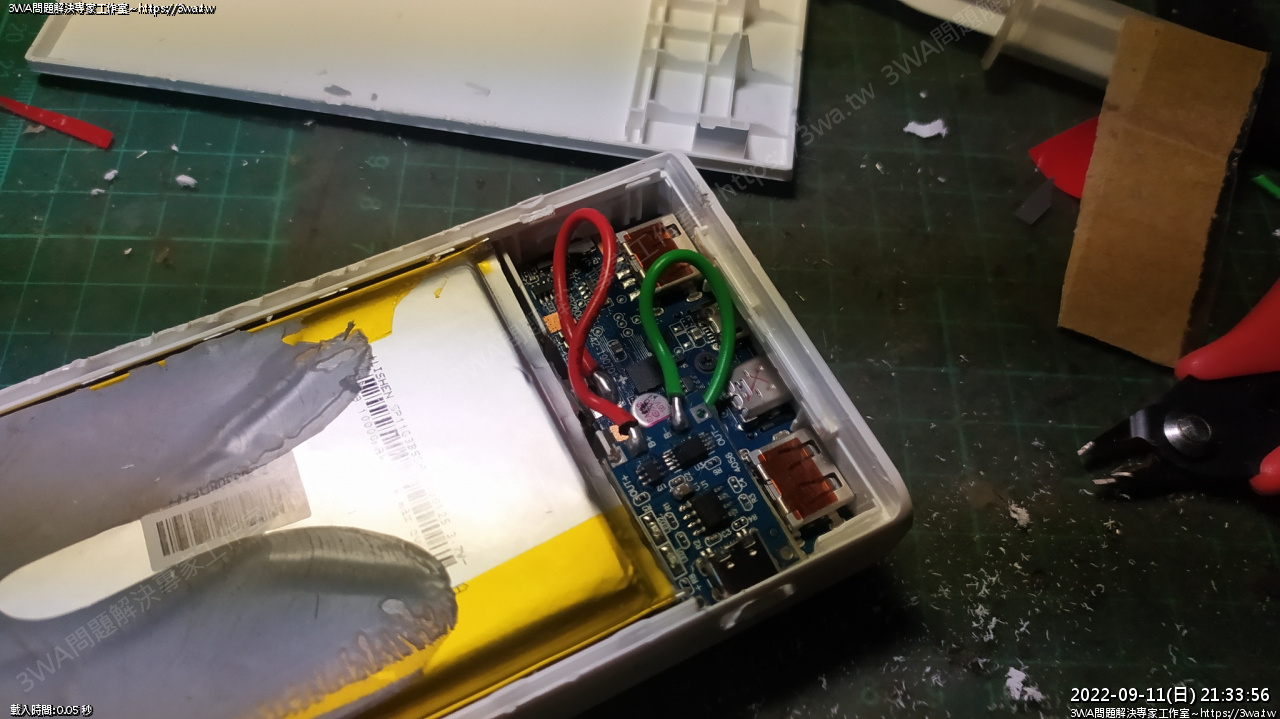

焊好了

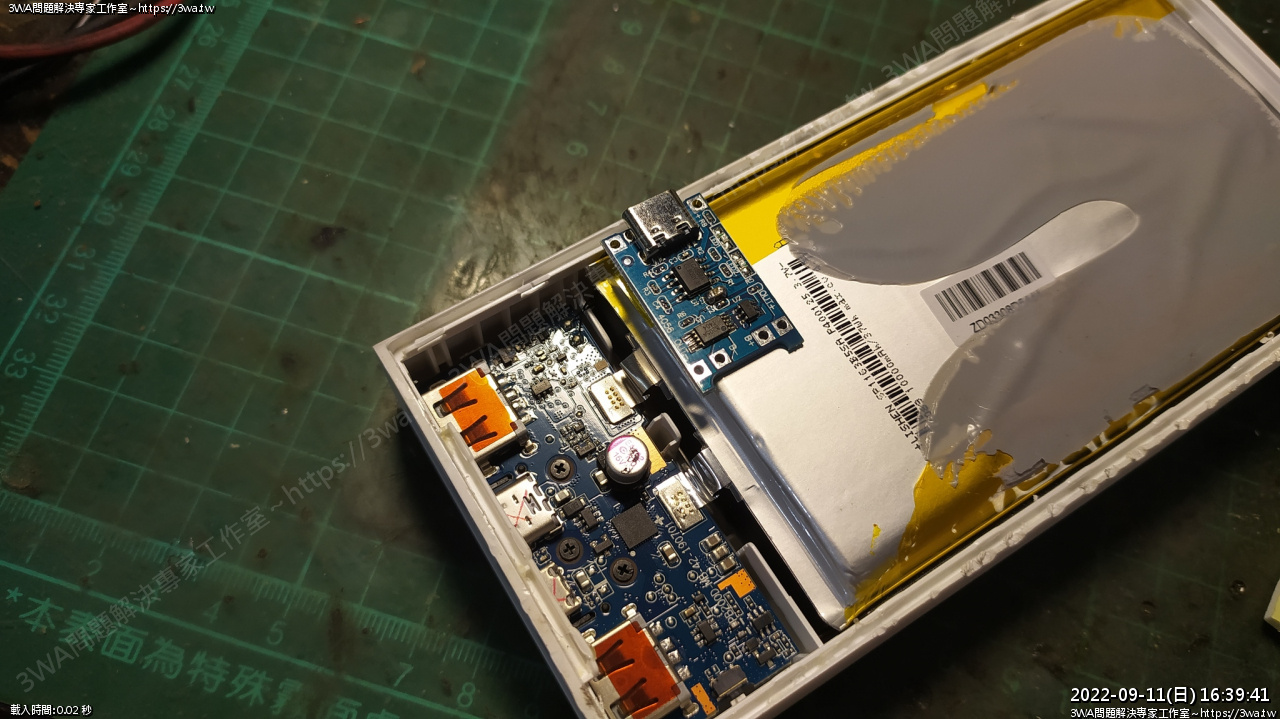

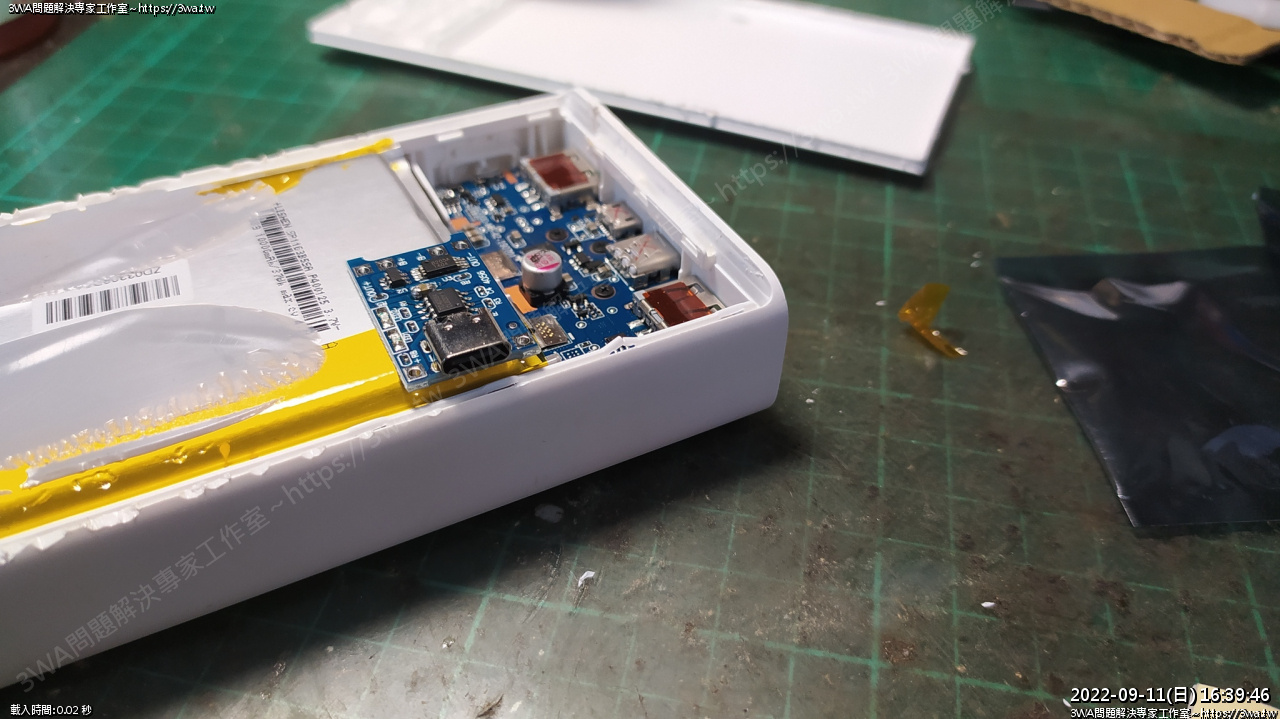

擺上去,後面剛好頂著固態電容

然後上面再壓一、二張瓦楞紙,讓他不會翹起來即可

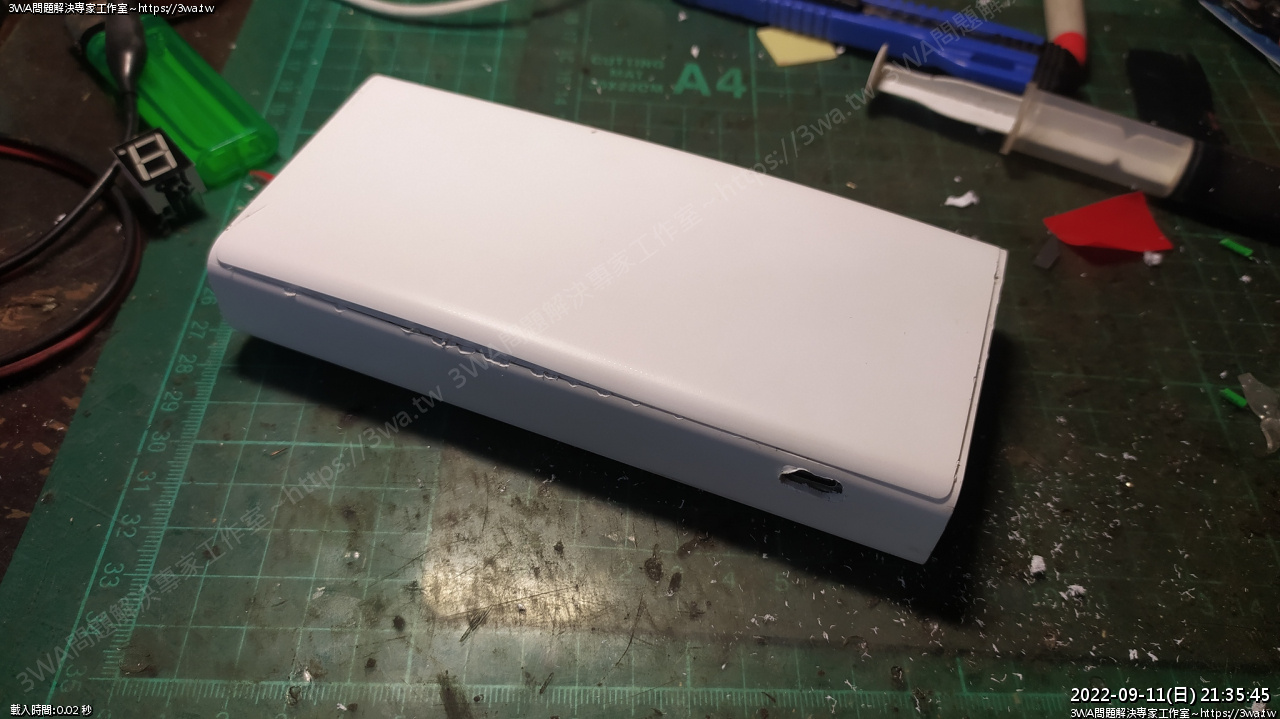

蓋上蓋子

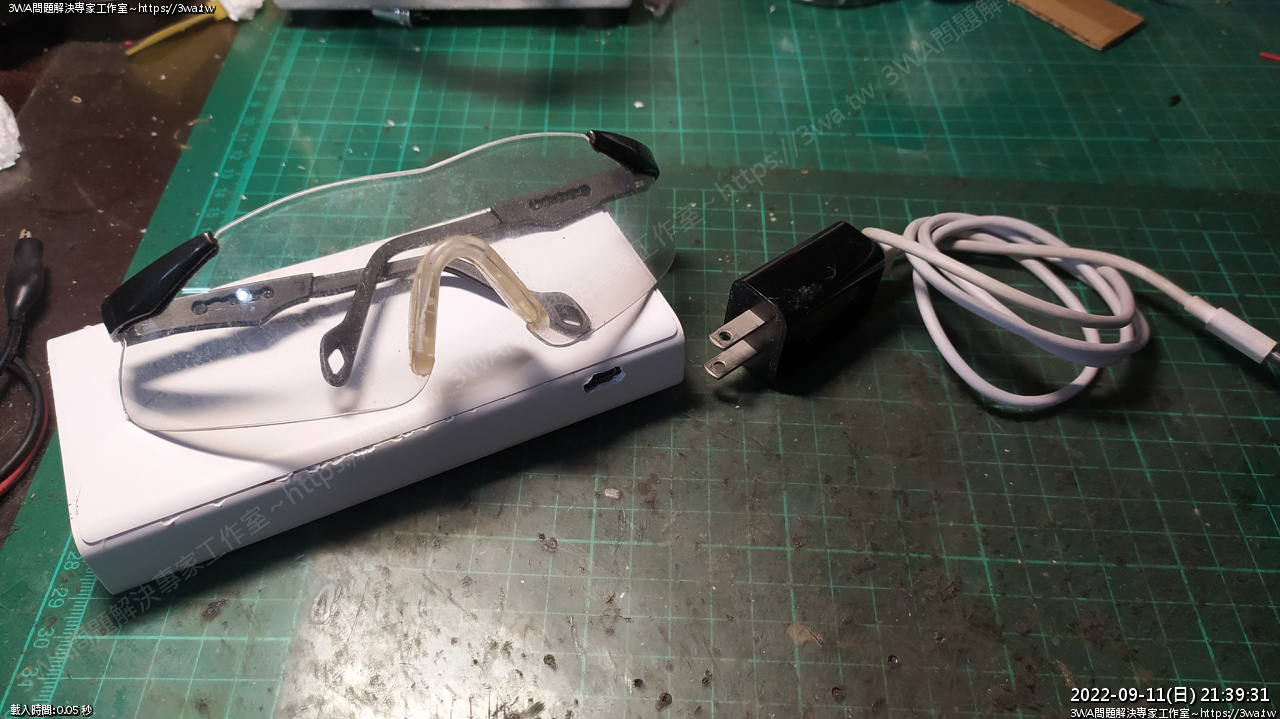

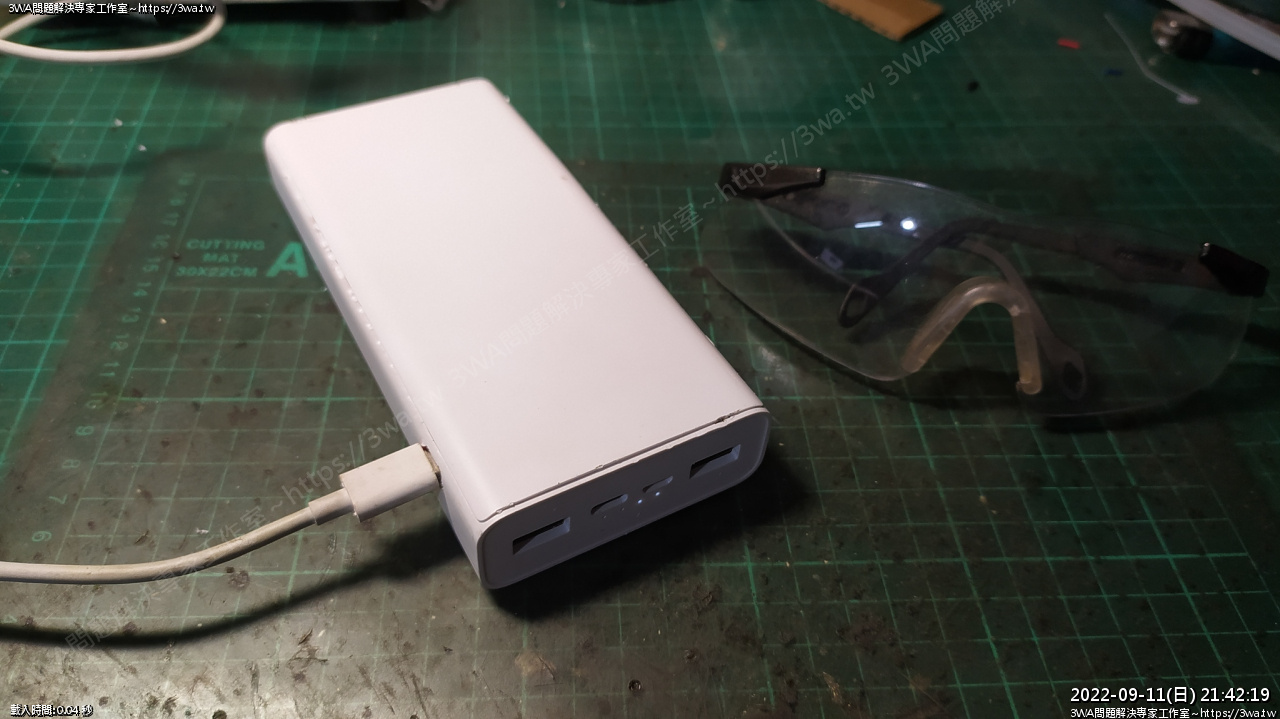

拿出護目鏡跟充電線

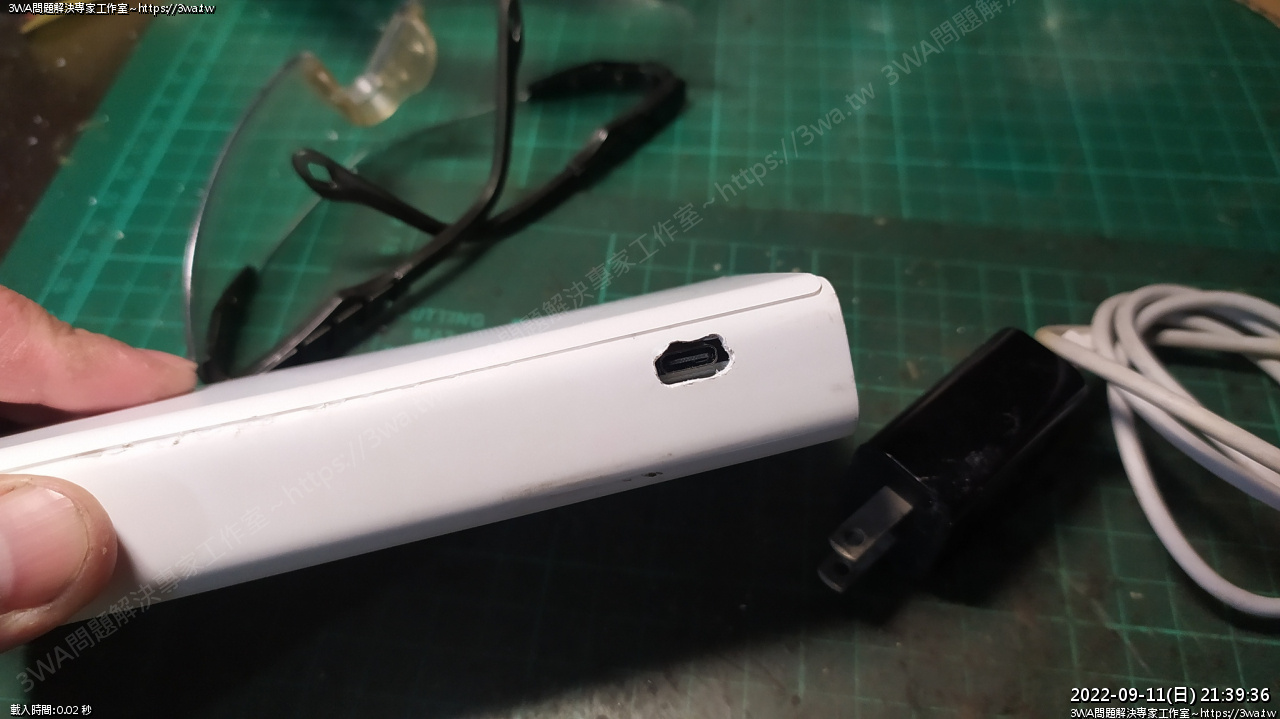

以後用旁邊的洞充

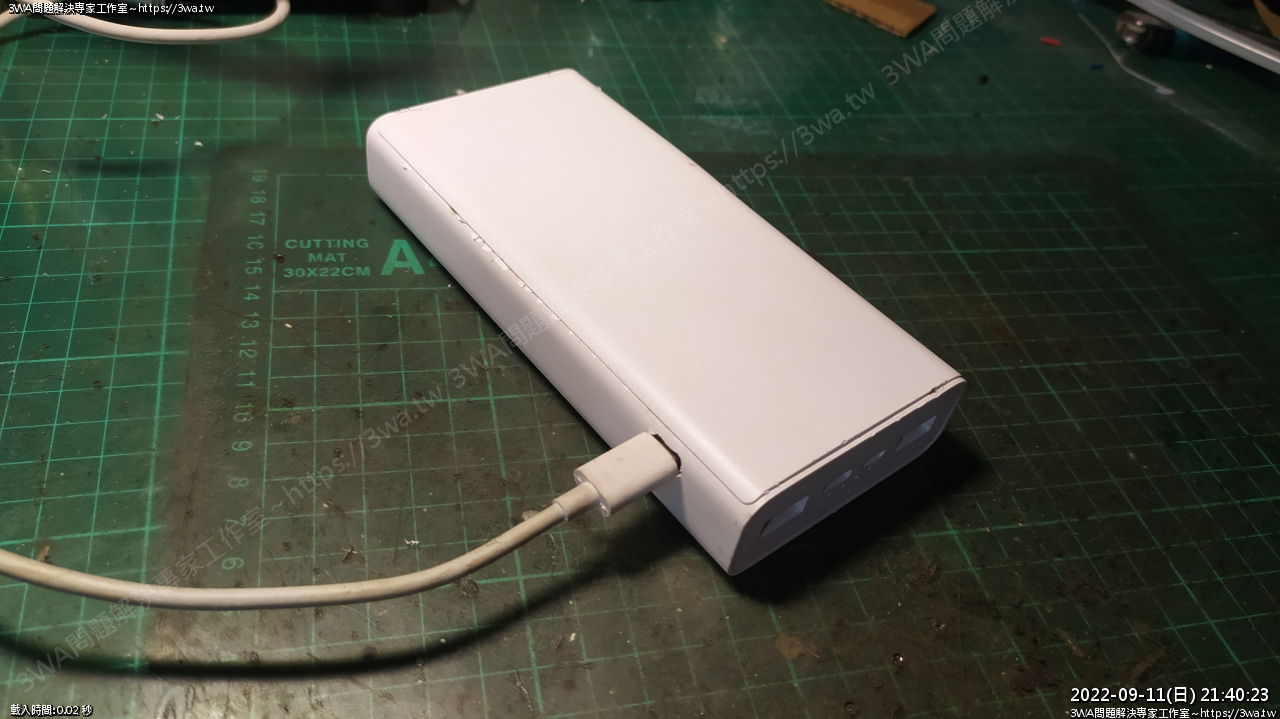

戴好護目鏡,插下去開始充

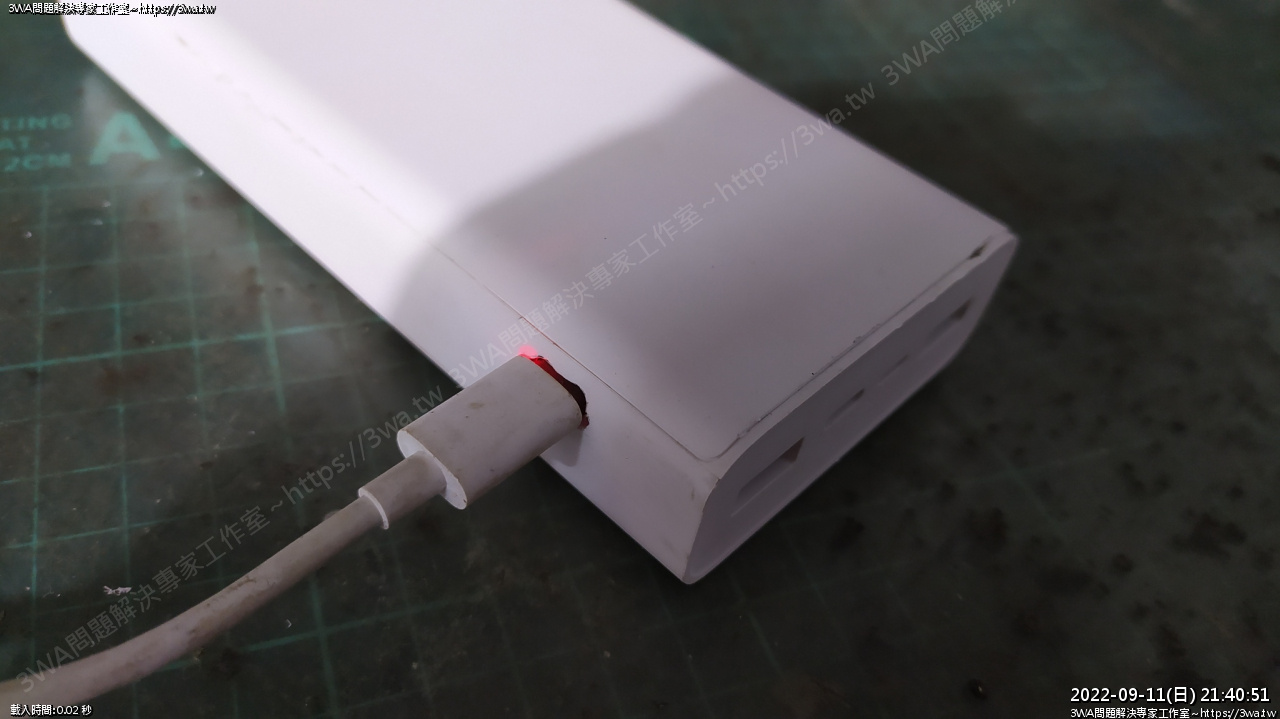

從洞的邊緣可以看到 HW373 亮著紅燈,應該是開始充電了





在充了





按一下





隔天拿到辦公室,已滿電了^_^~
