標題:NSR150 汽缸安裝
網址:https://3wa.tw/blog/blog.php?id=2005
內容:


 是該來組個汽缸了,一週一週過,每週都好忙

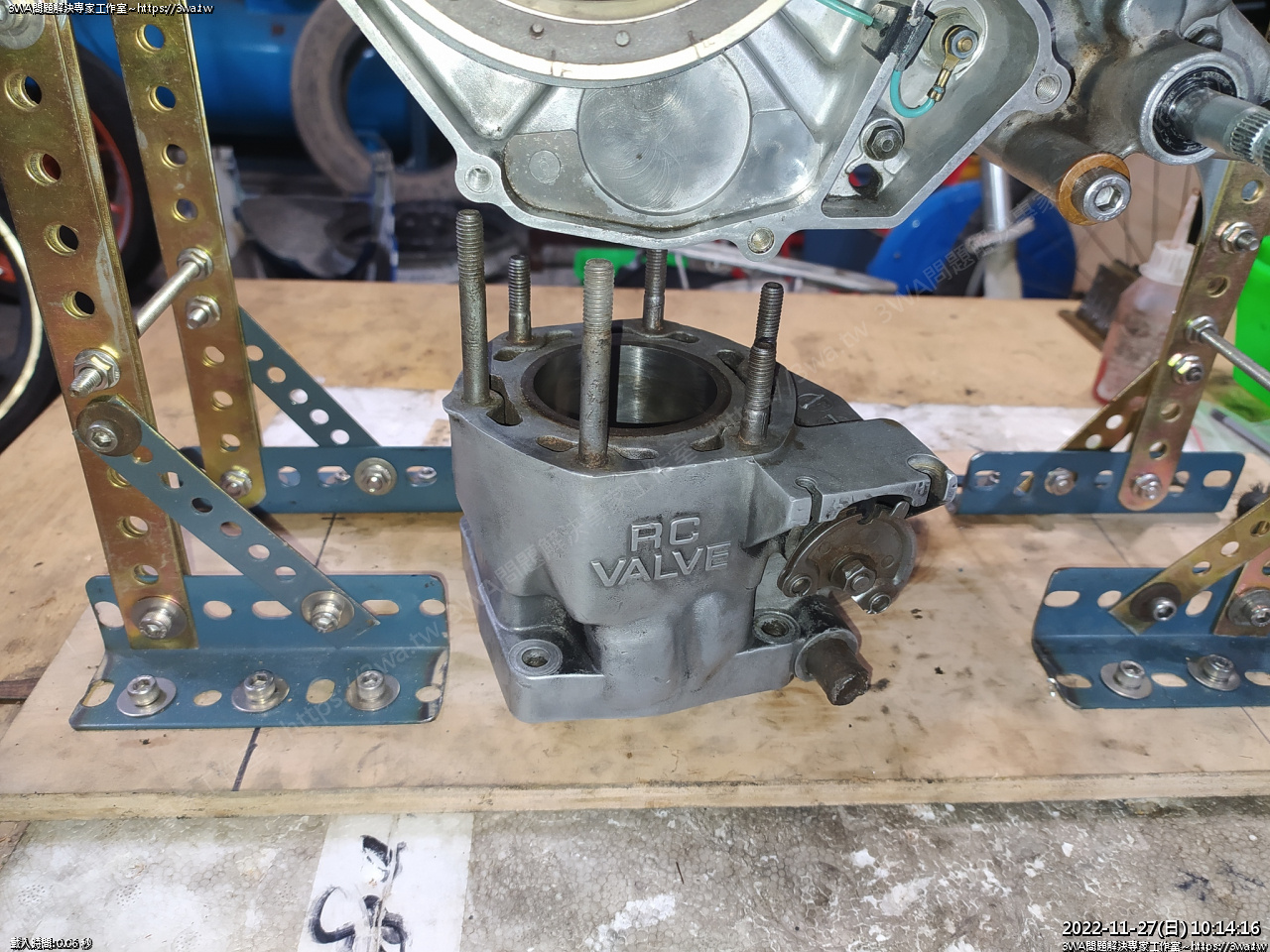

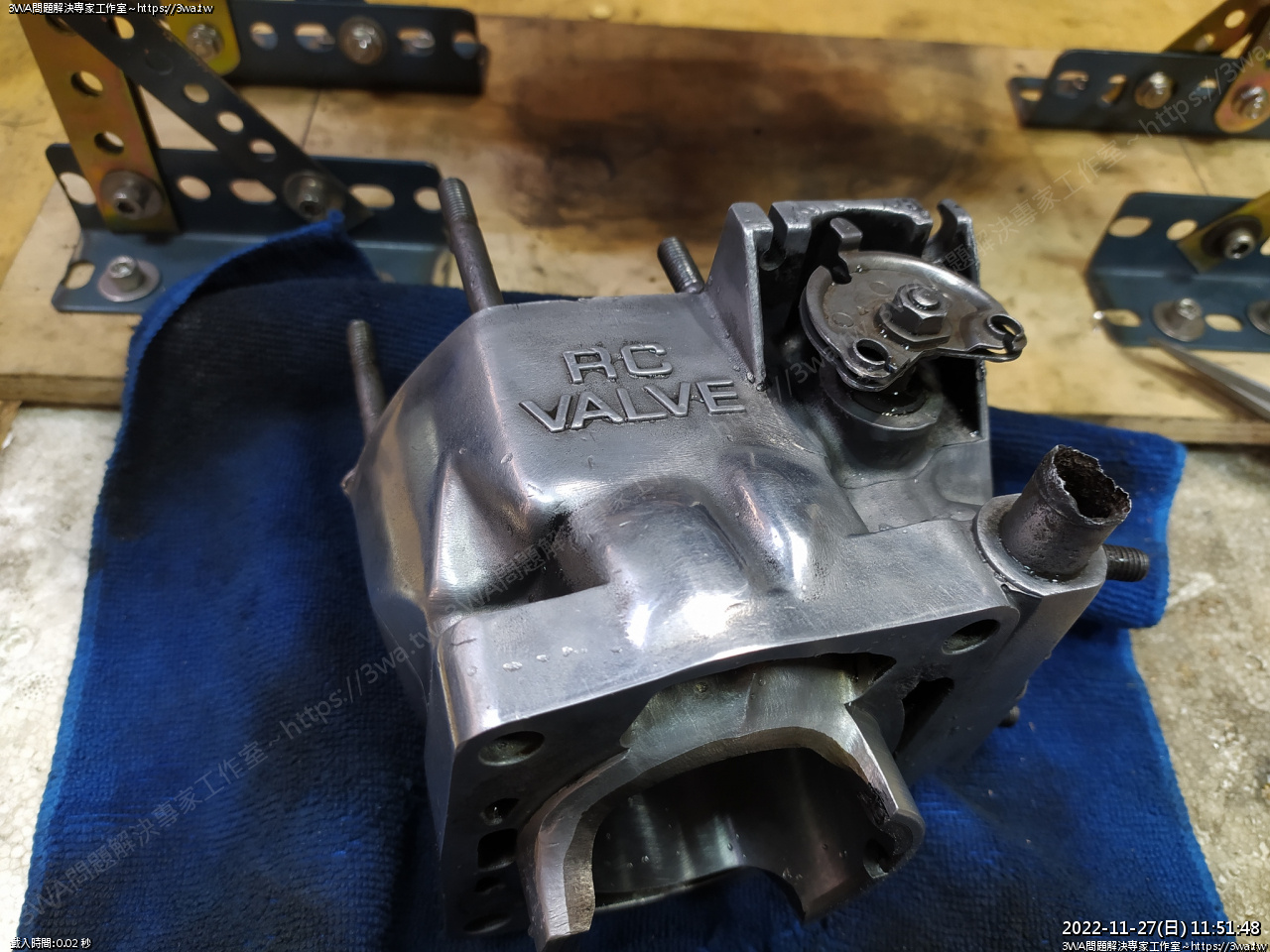

 這汽缸還真多老傷痕,外觀很多凹洞





老車難免一堆坑,換新的又很不划算

每次看到就覺得醜醜的難受





 萬能的銼刀請賜我閃亮的平面

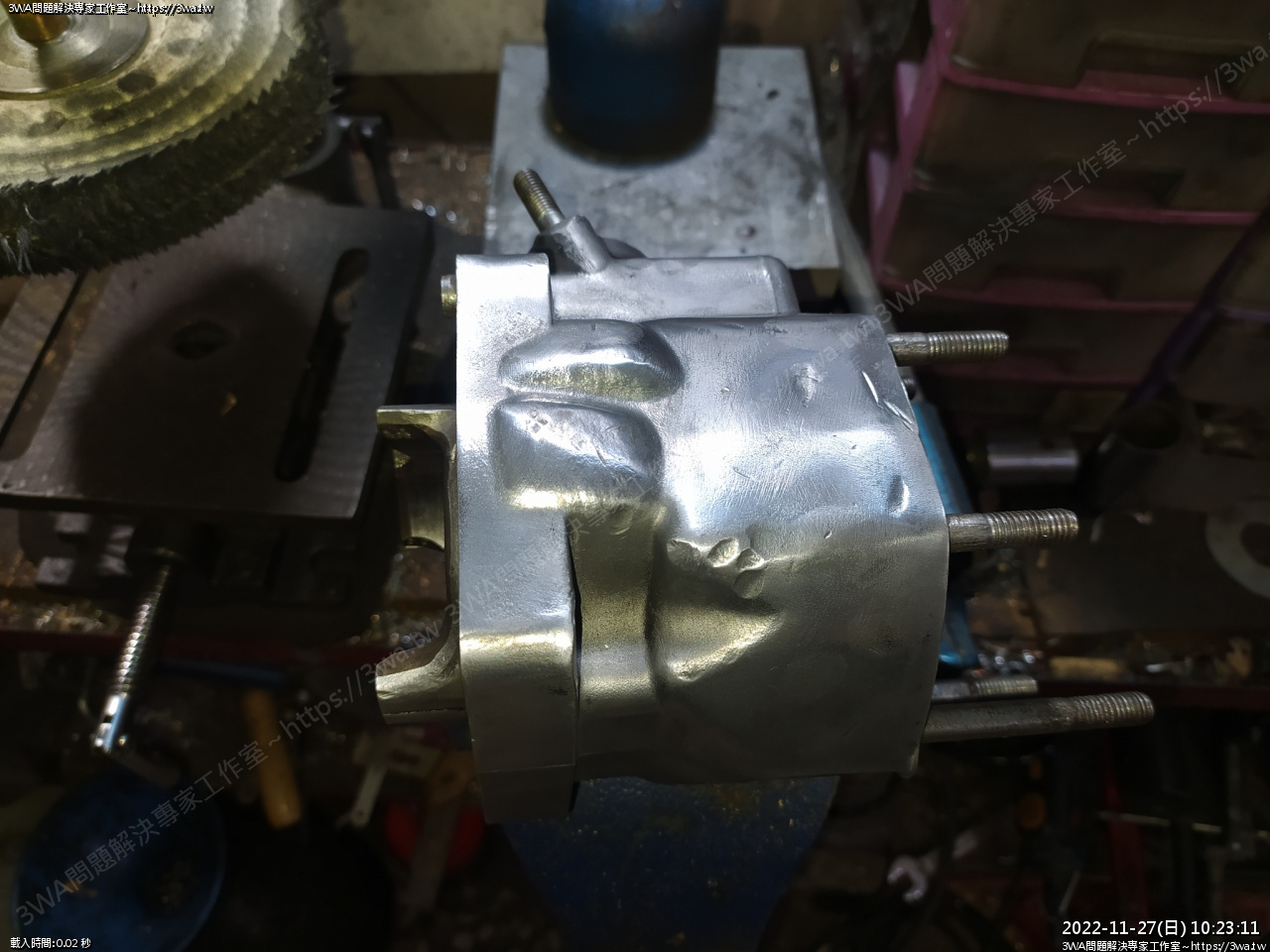

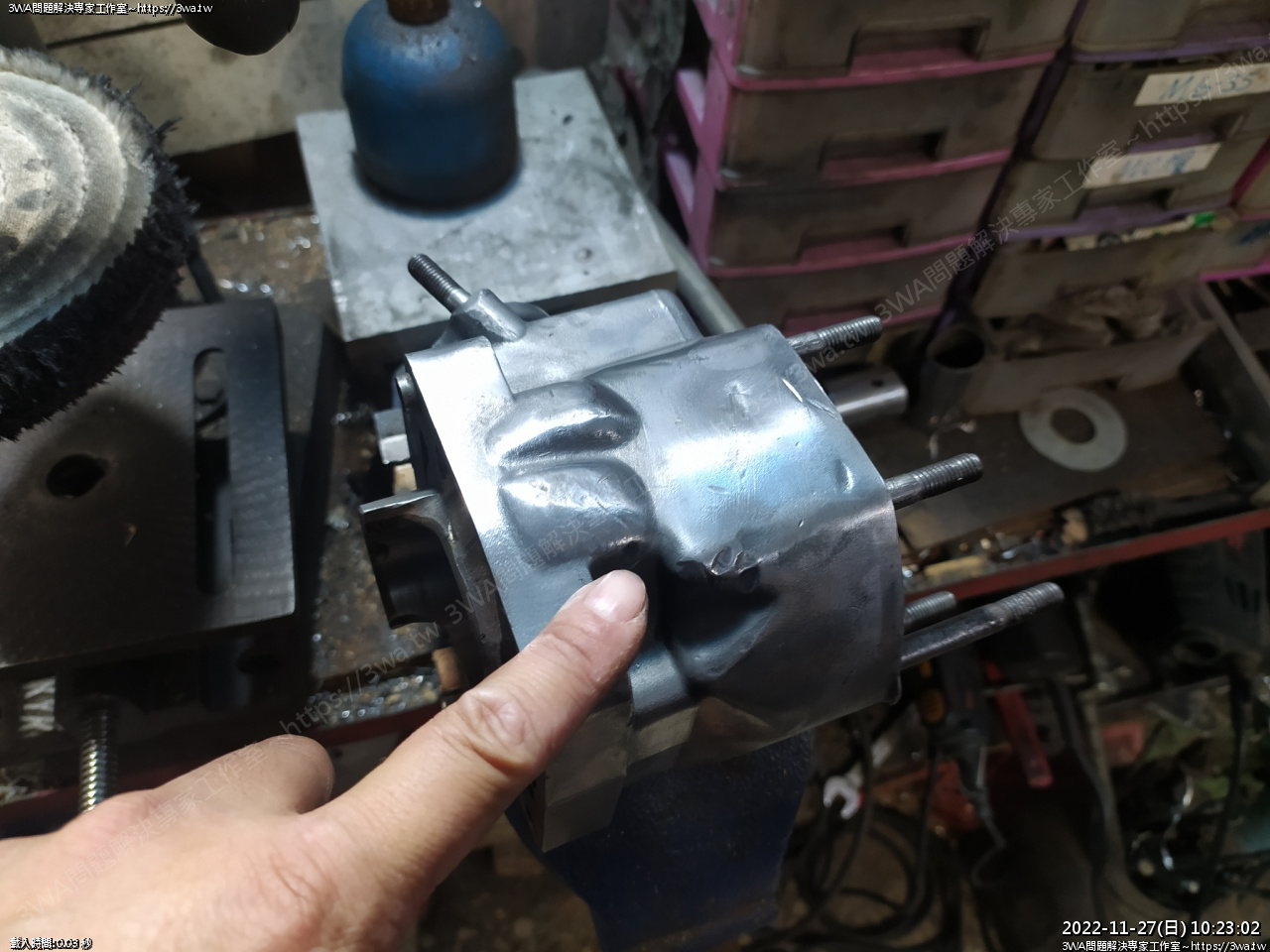

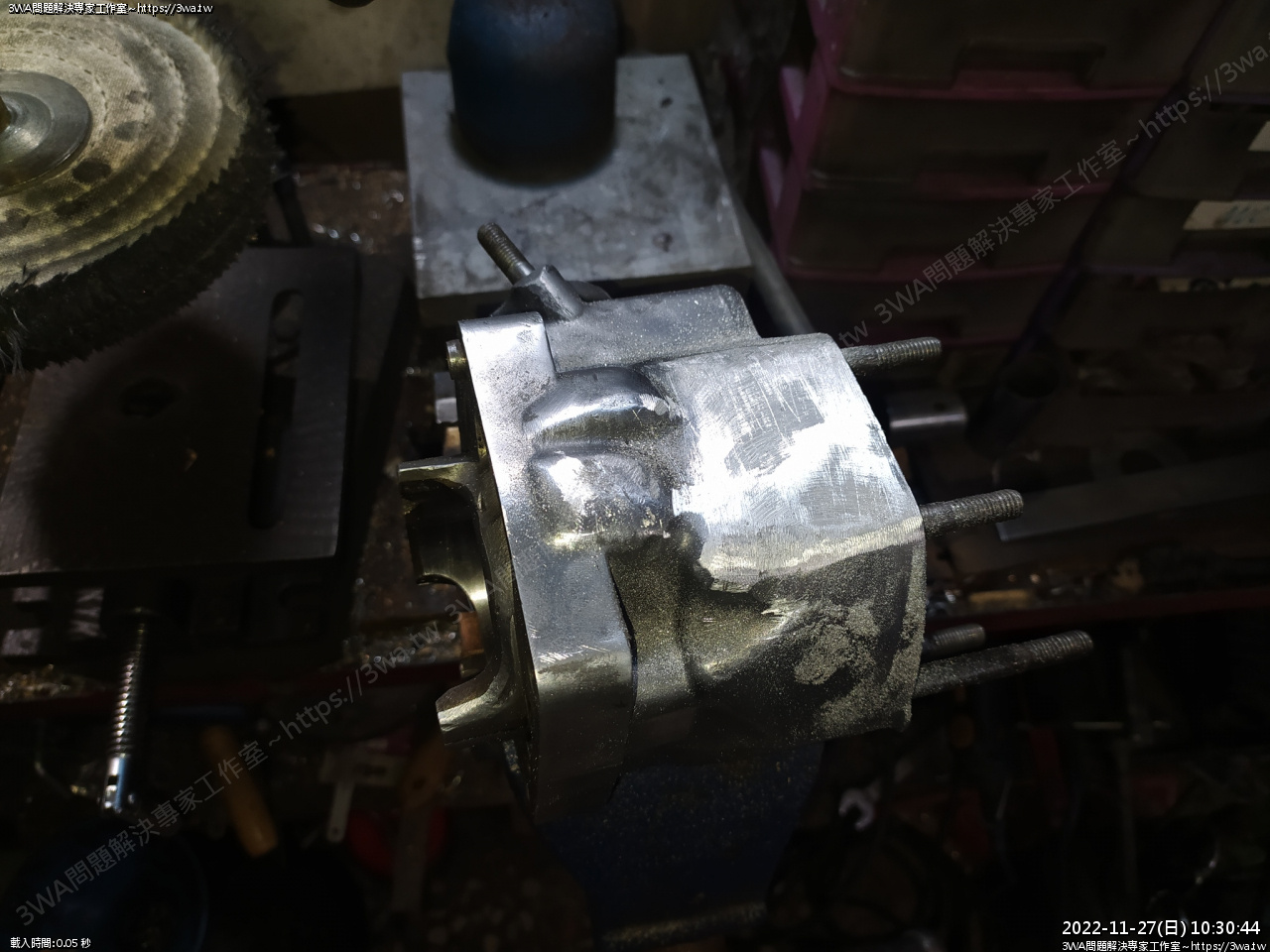

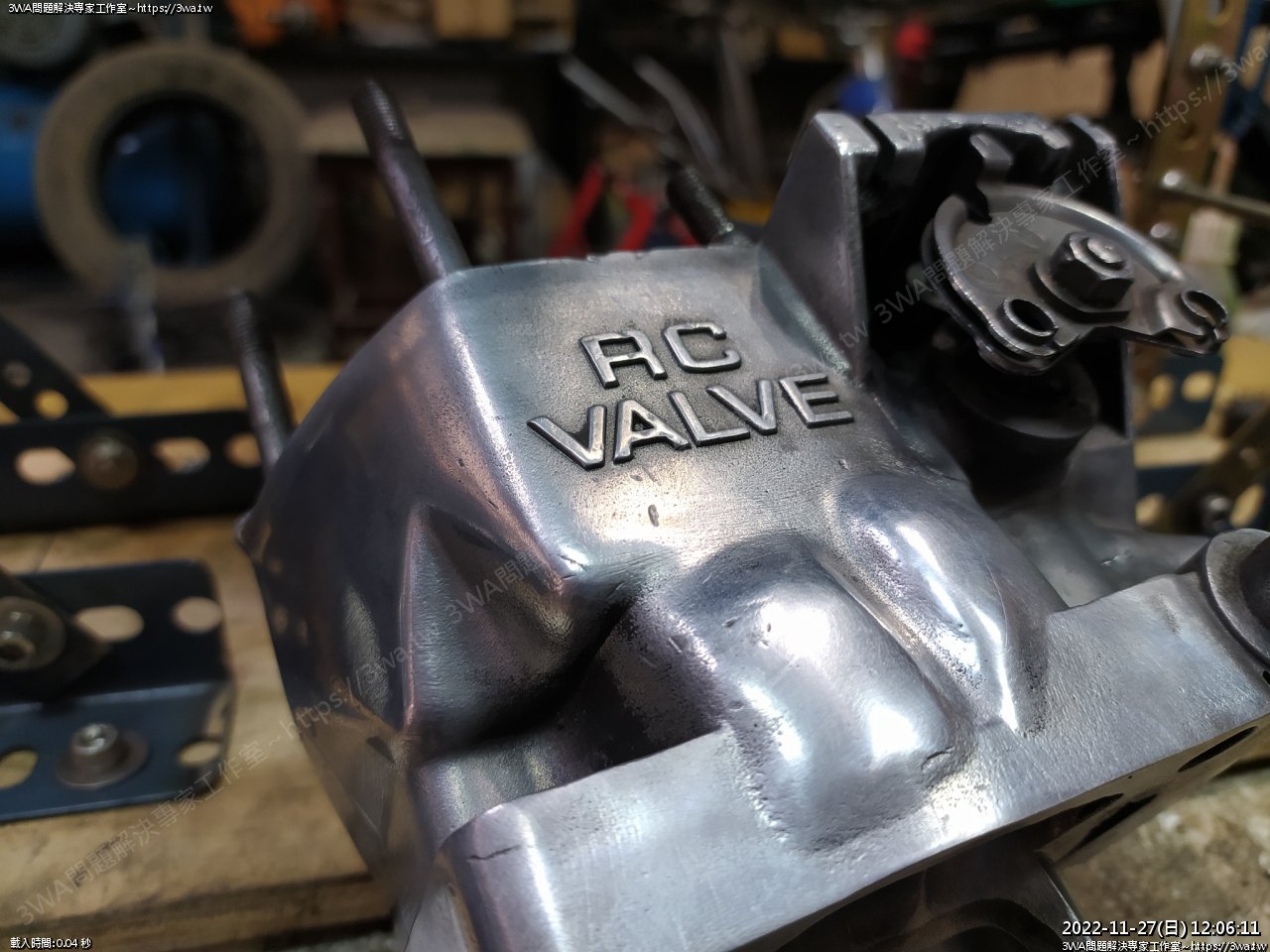

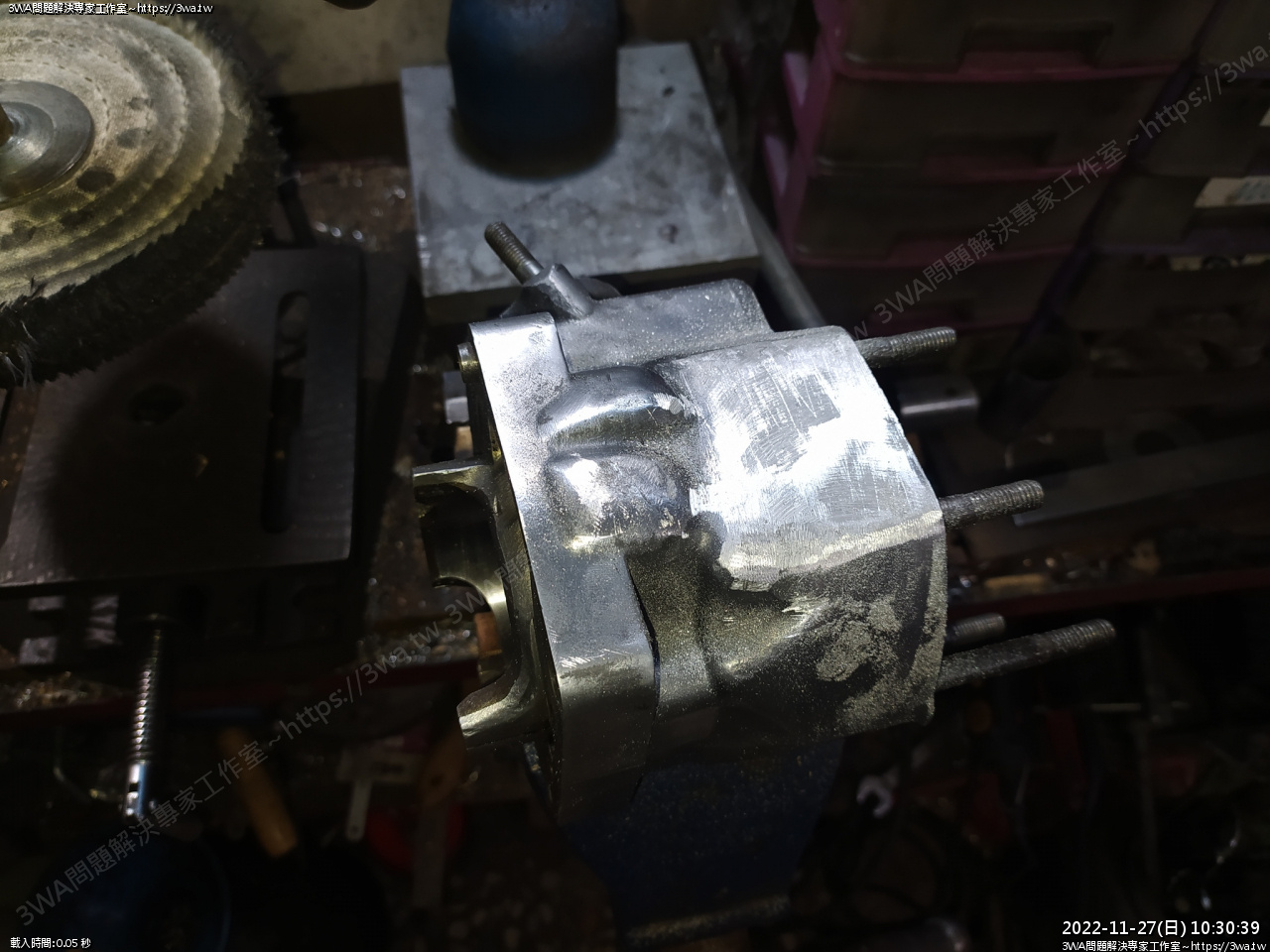

 夾在萬力上,拿銼刀把深的凹洞磨掉





 有字的這面還好,水管道也銹到缺角了

上次配活塞環問搪缸店的大哥,他是說鎖不到會漏水再處理就好

不然要找到合適的水管重新壓入也不容易

公差如果沒作好會壓不緊

等會漏再看看怎麼處理吧~~

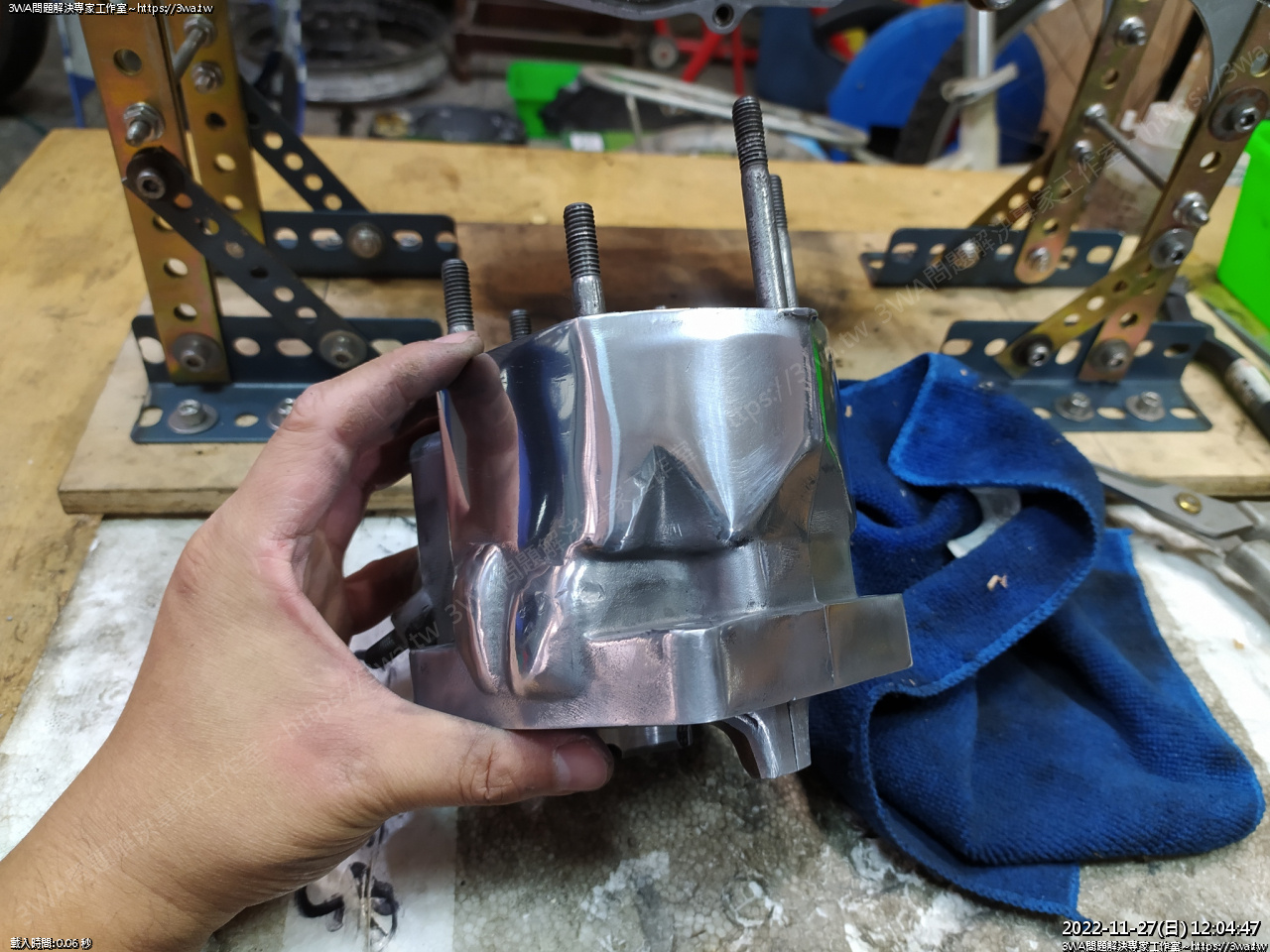

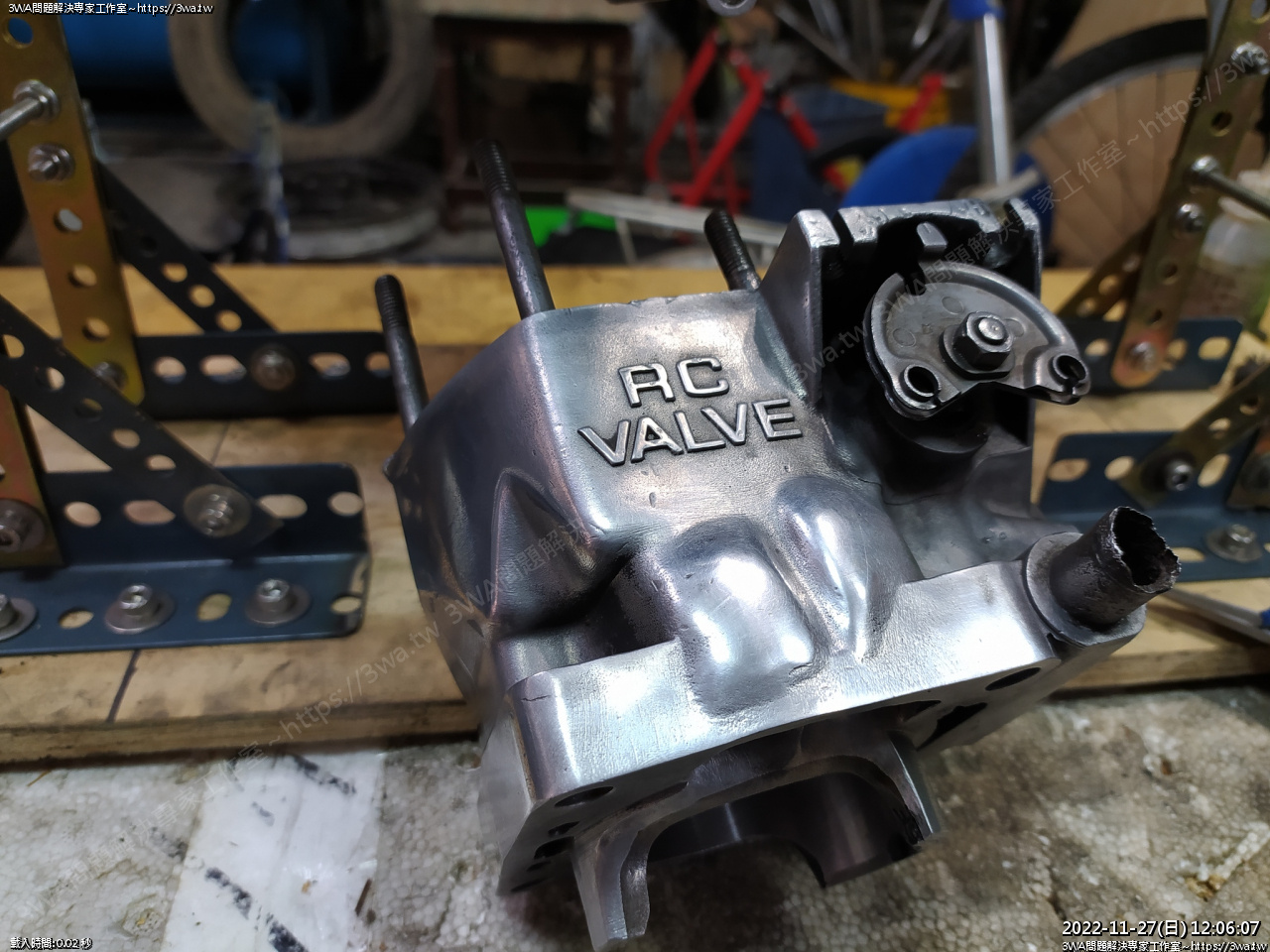

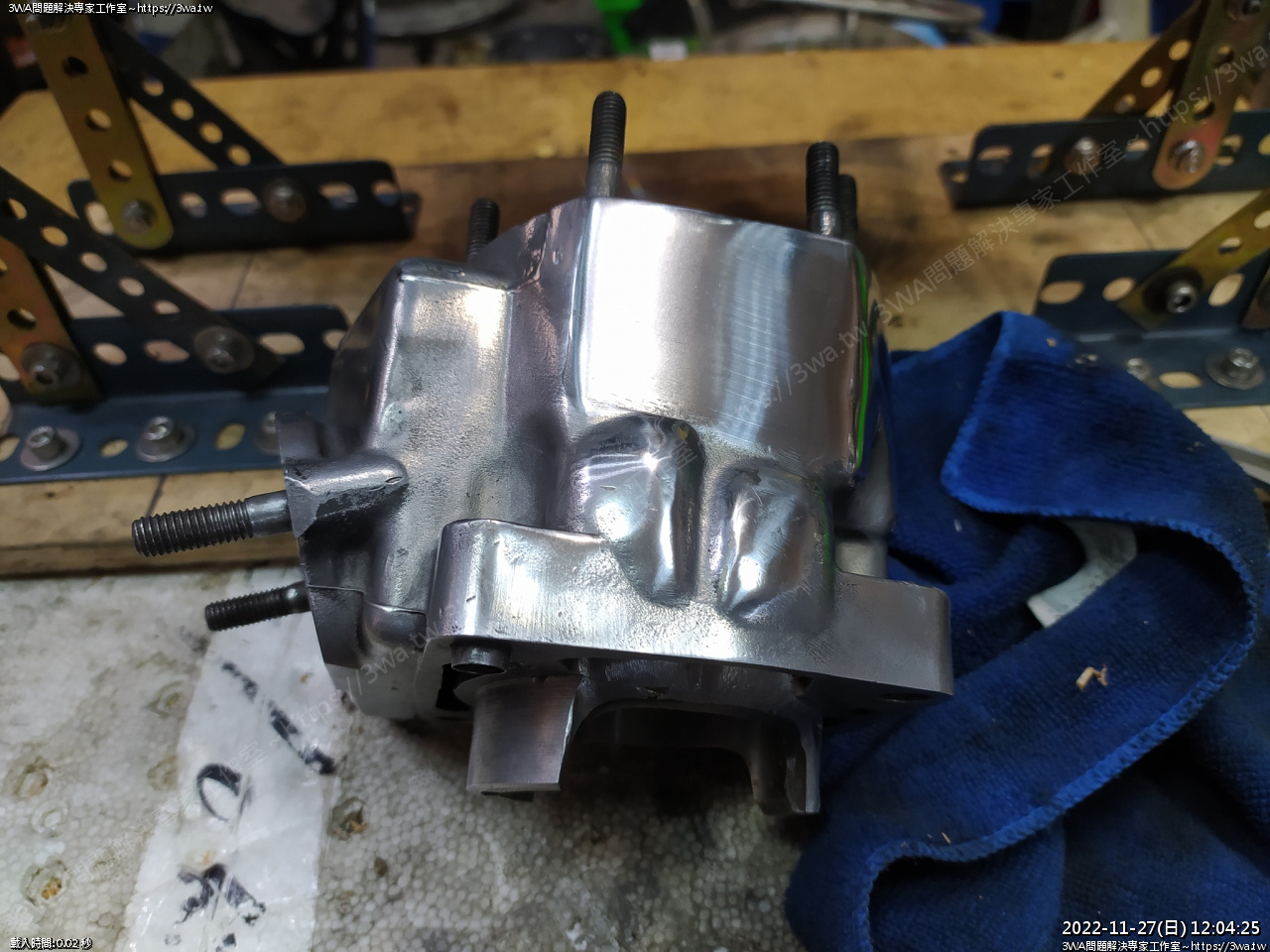

 大平面的部分砂紙磨一磨





 布推一推





 字的部分用小蜜蜂掃一掃





 小細痕就算了,等一下磨不好更大片...

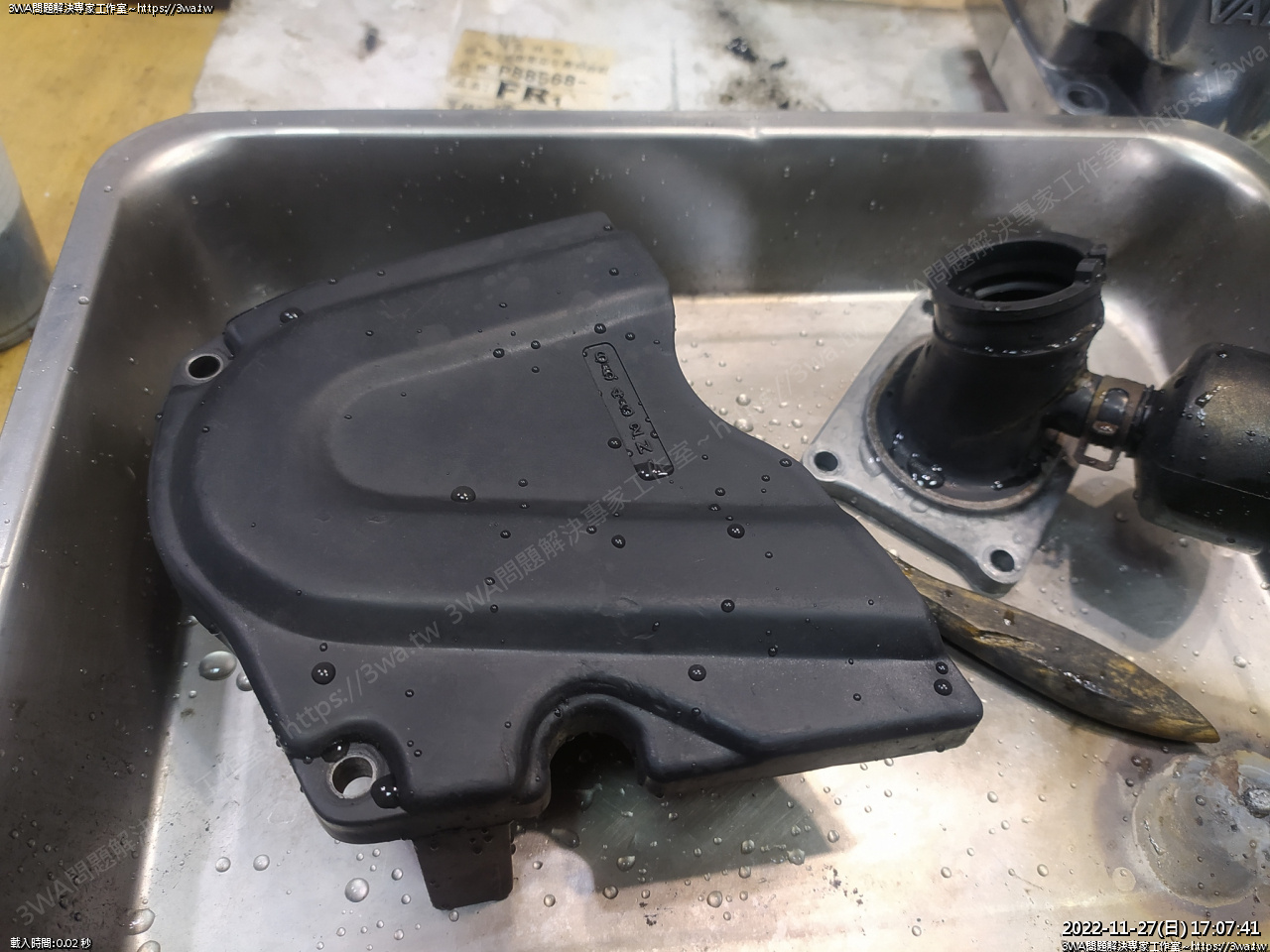

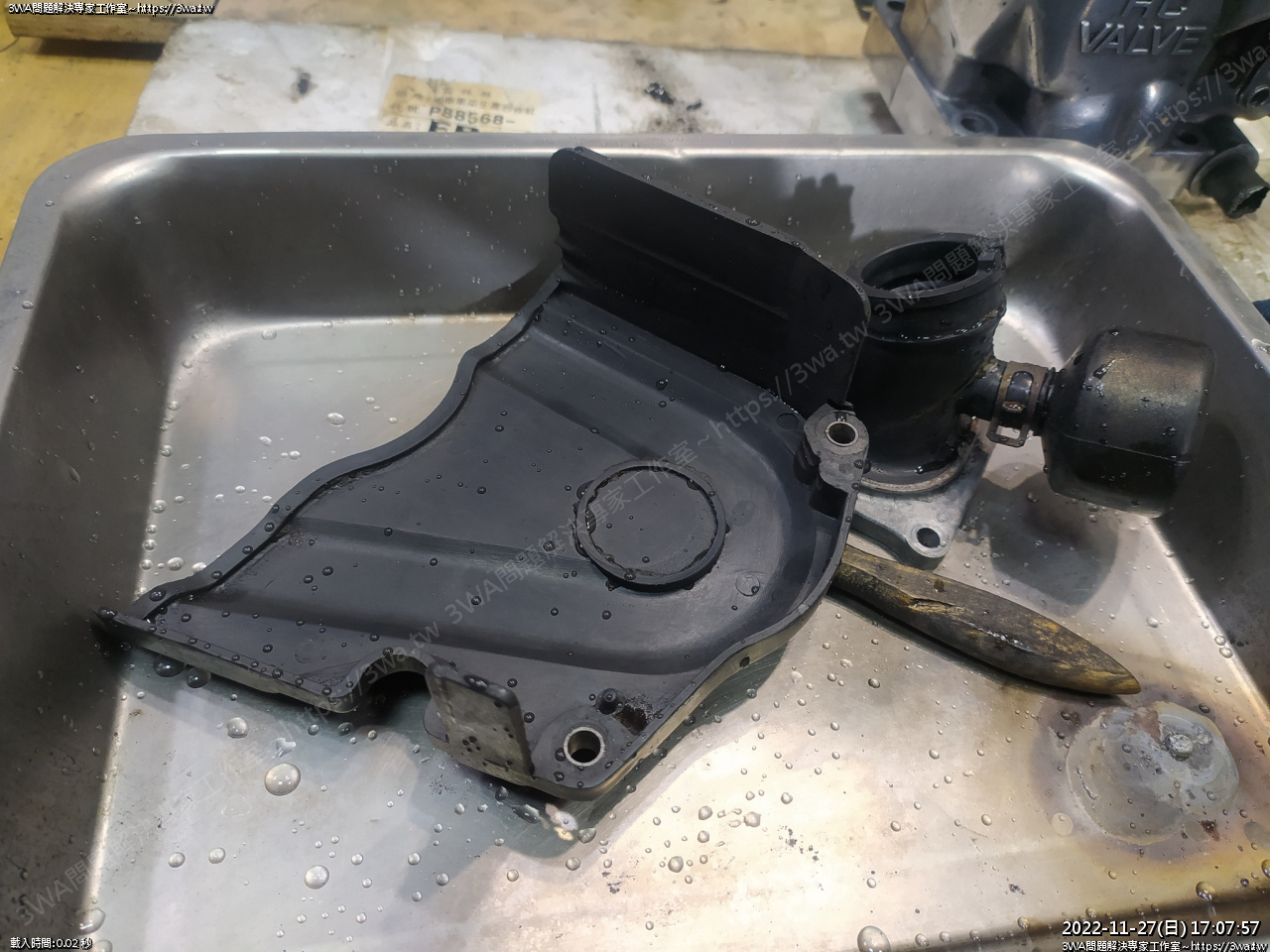

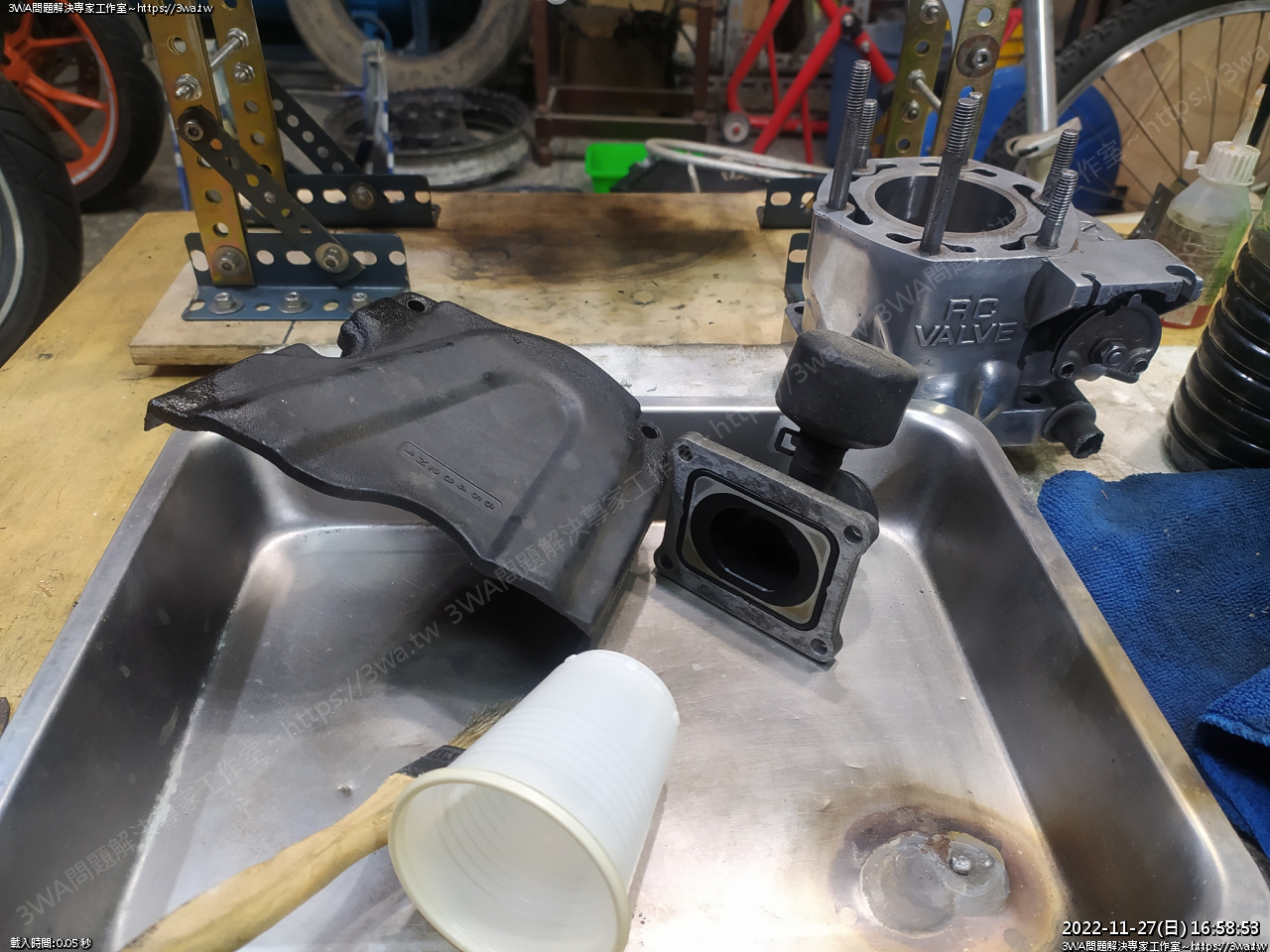

 歧管與前齒盤,用煤油清洗





 前齒蓋





 煤油很好用,一直浸泡一直刷,油泥就會掉光光

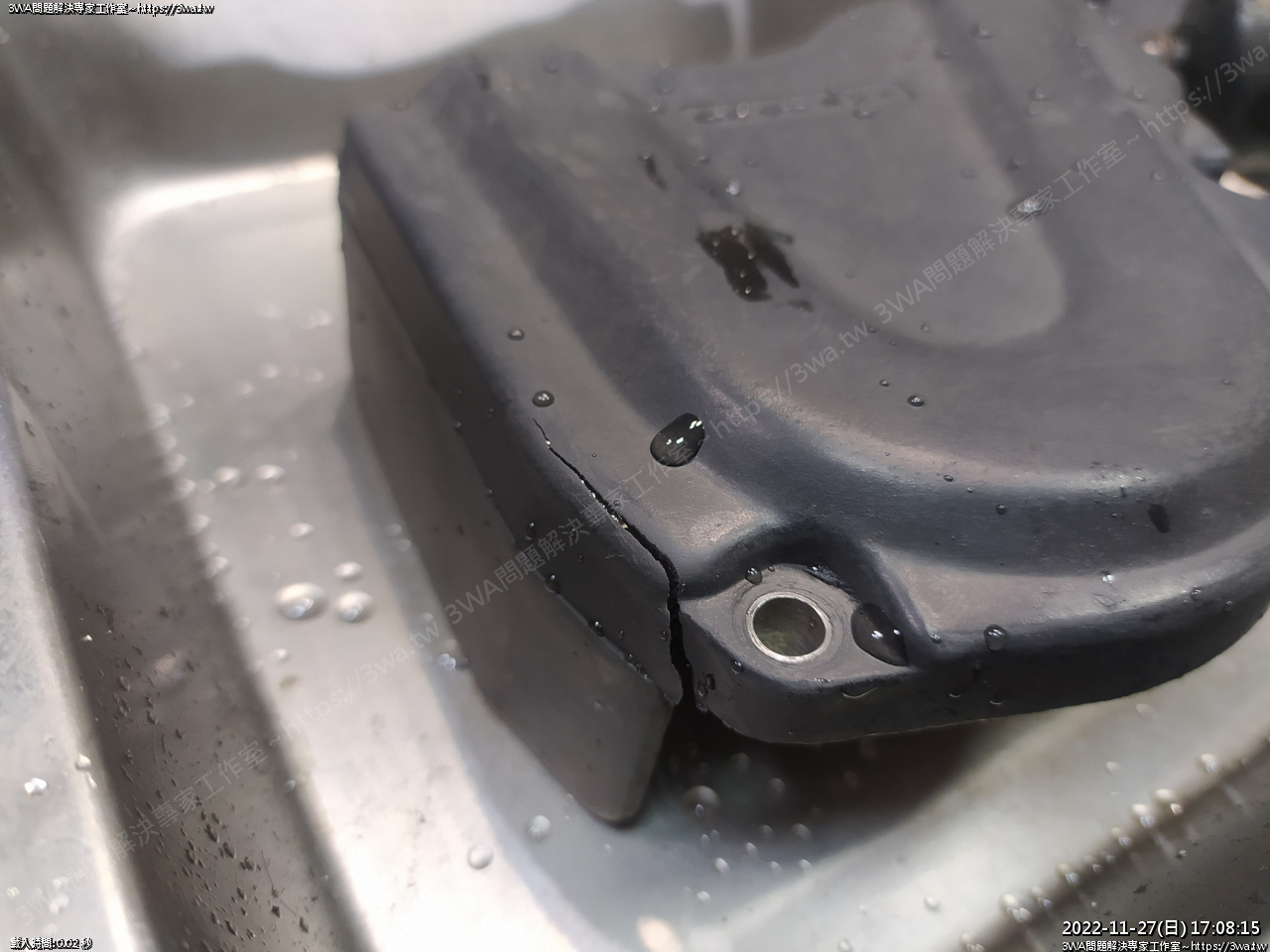

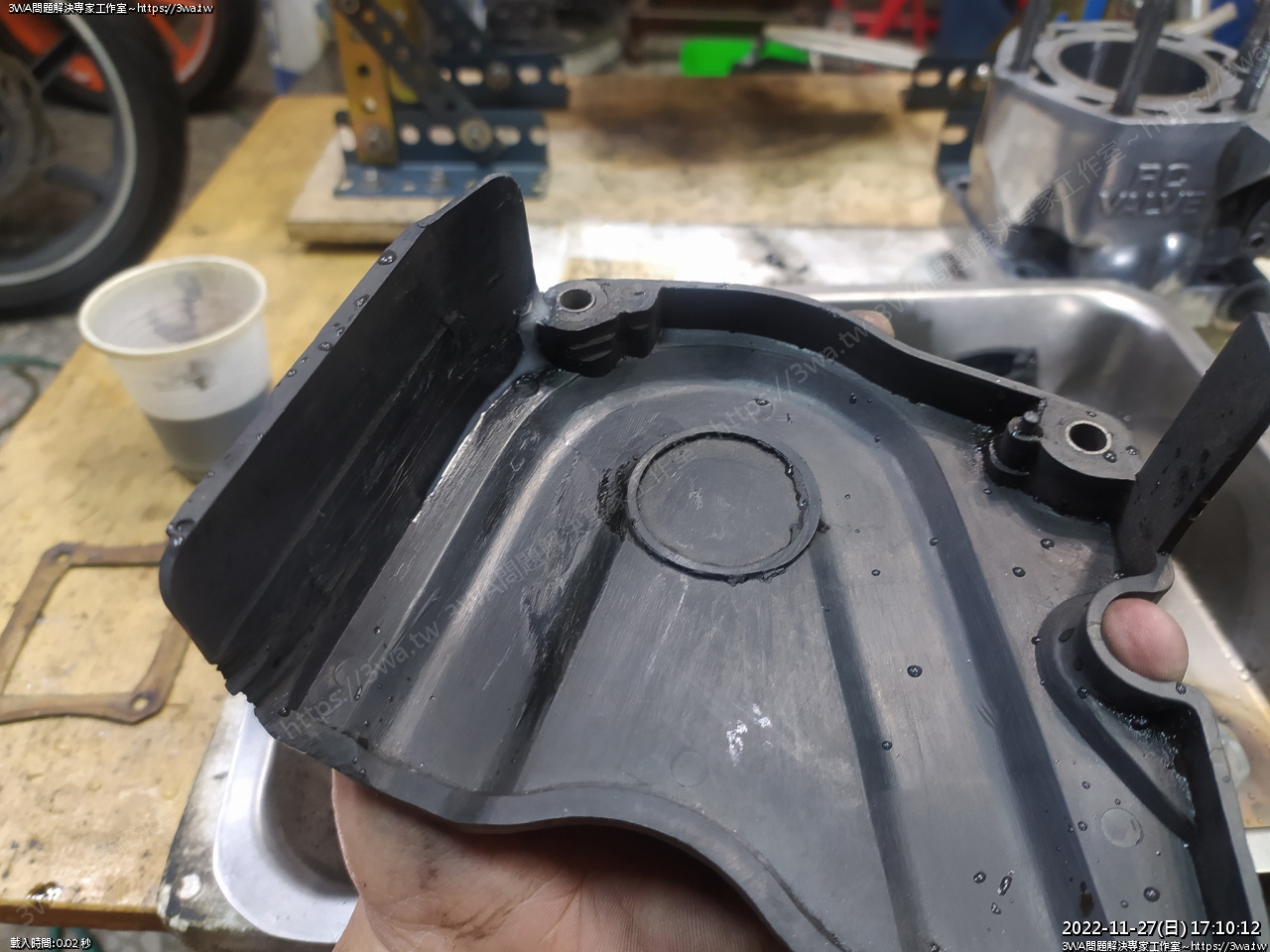

 這裡有個裂縫

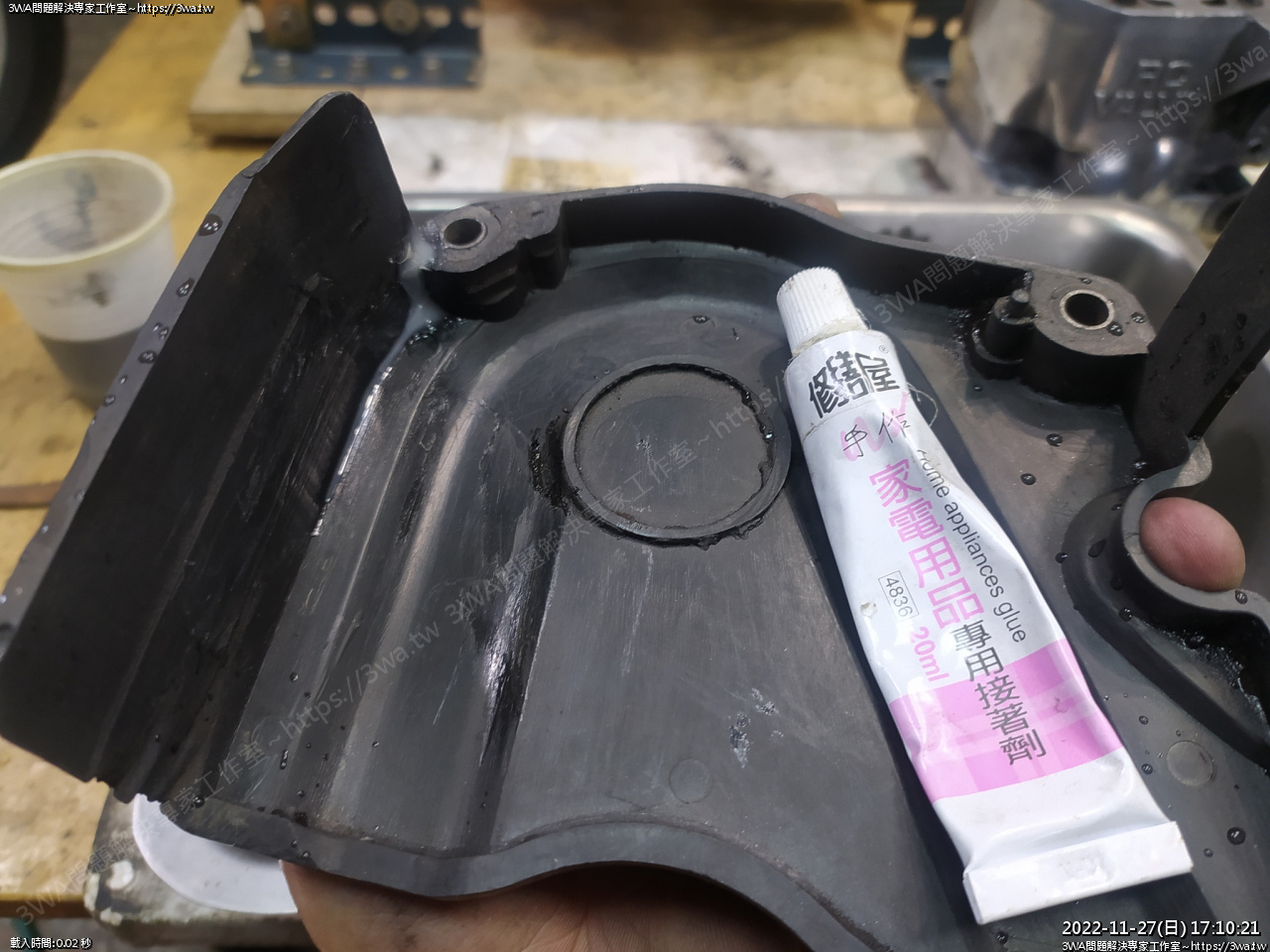

 用abs膠沾上





修繕屋-家電用品專用接著劑 abs 膠超好用

特別是 ABS 車殼,前齒蓋不知道是塑膠還是 ABS

黏看看牢不牢

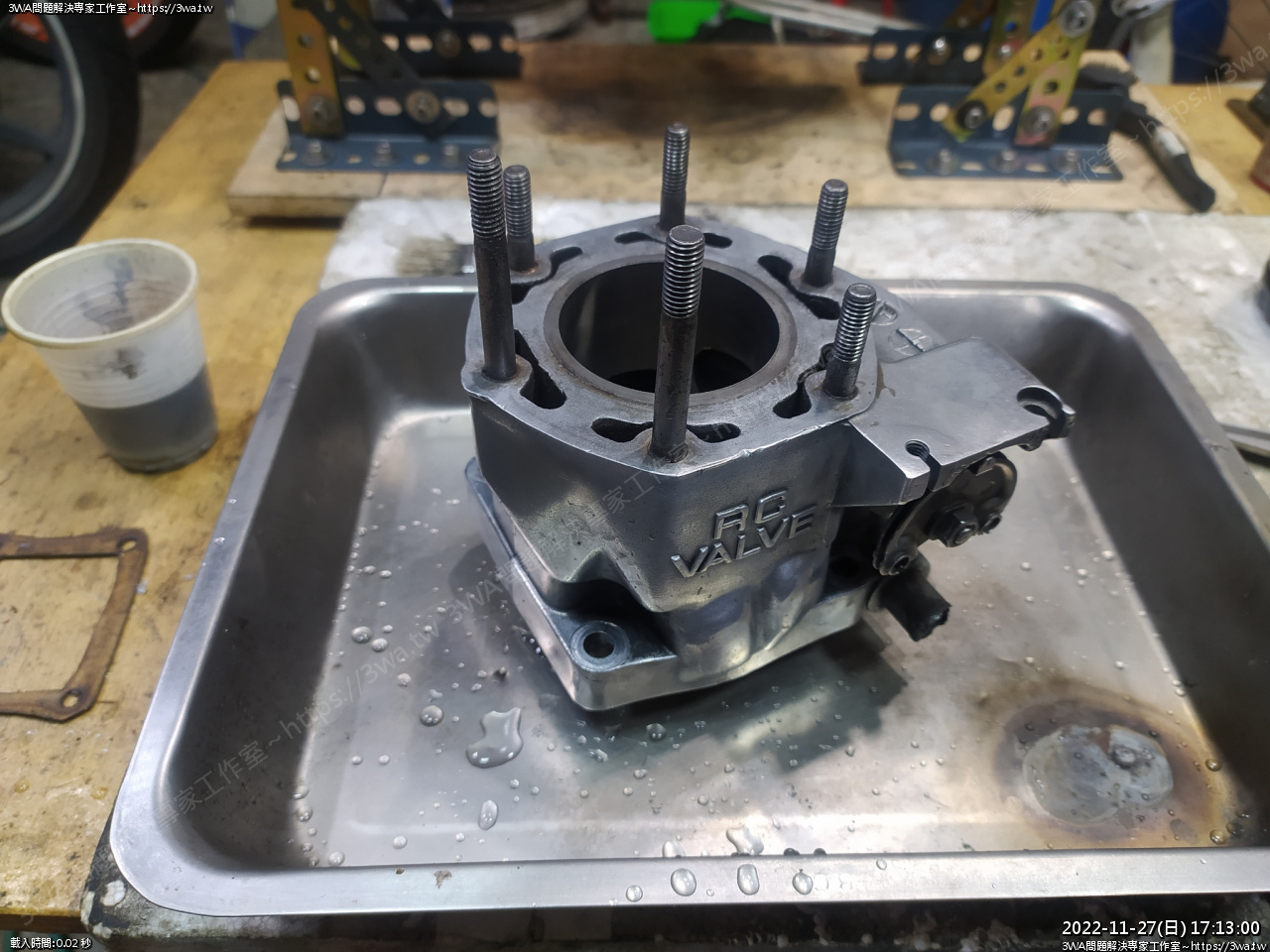

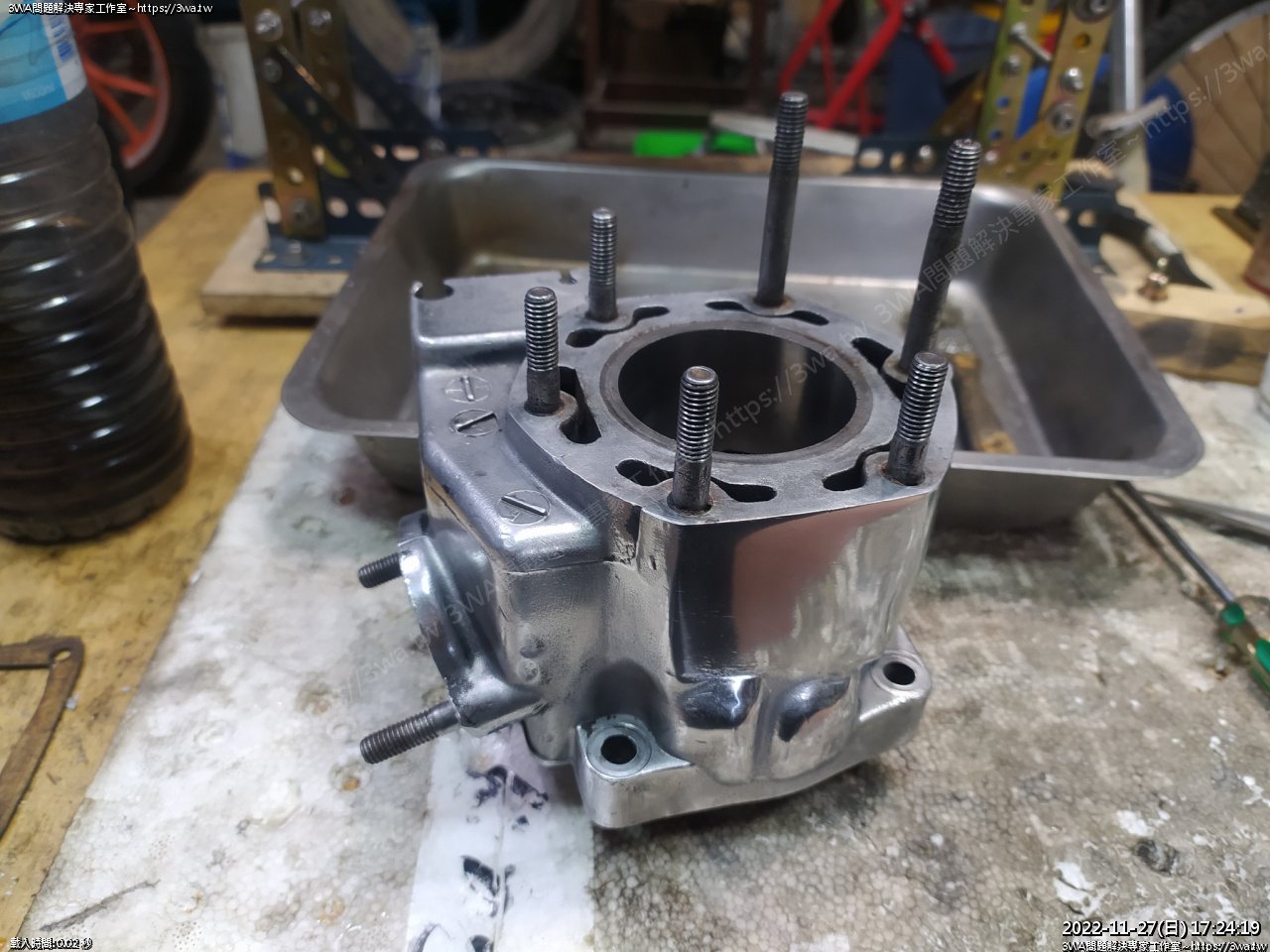

 汽缸用煤油重新洗過





 乾淨了

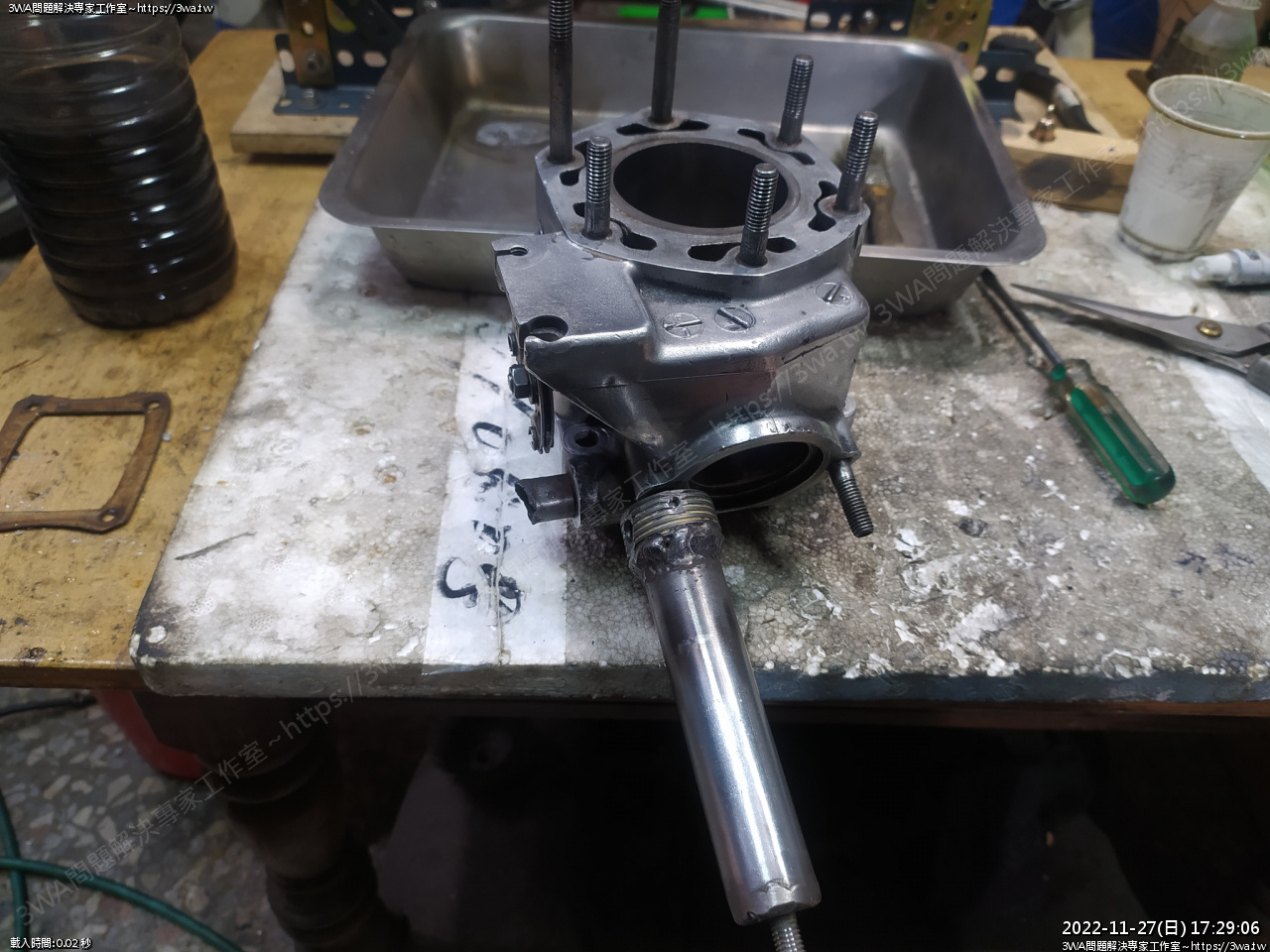

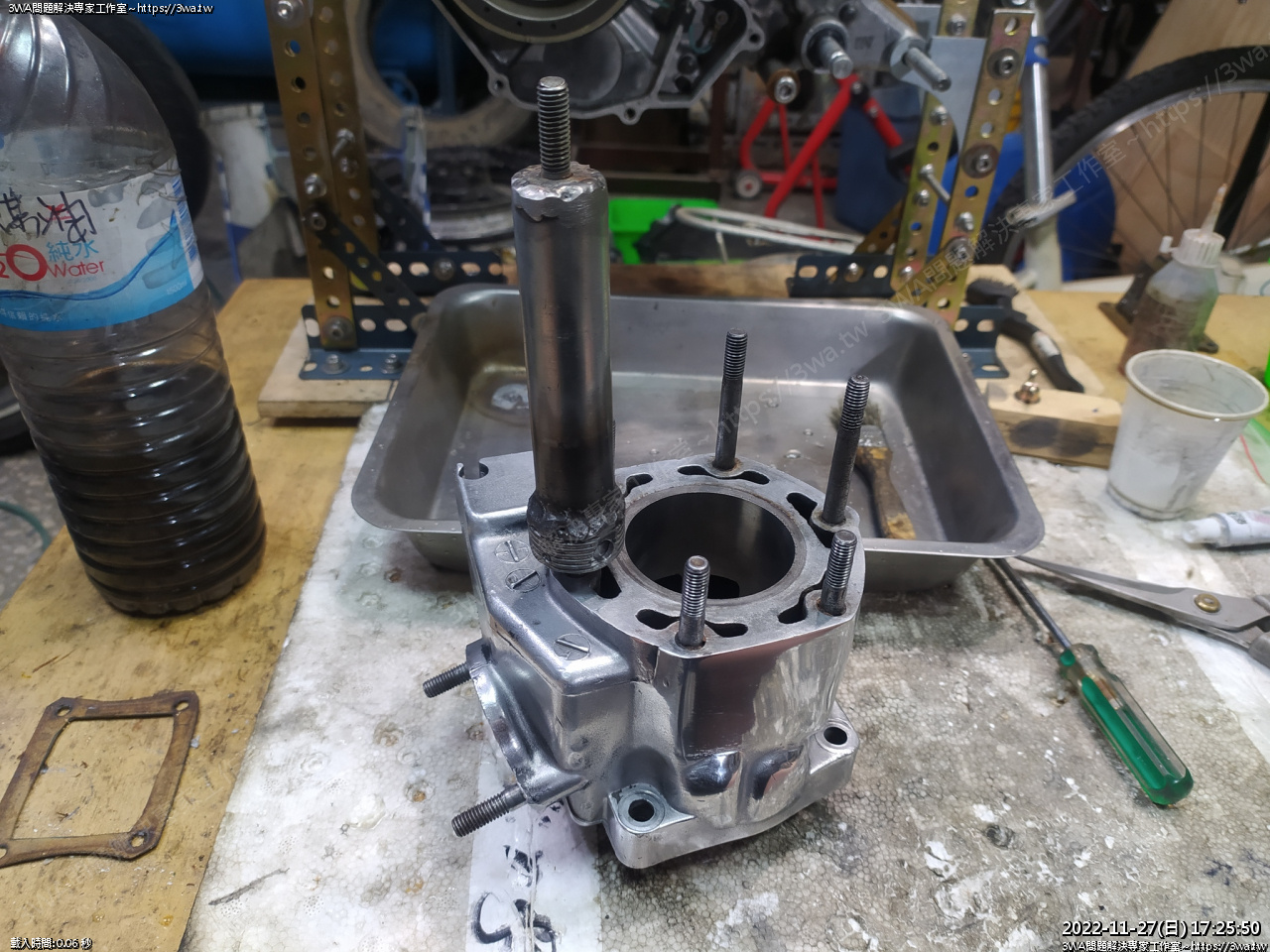

 螺牙再用 M8xP1.25 丸駒跑一下





 排氣管二支 M8 順牙

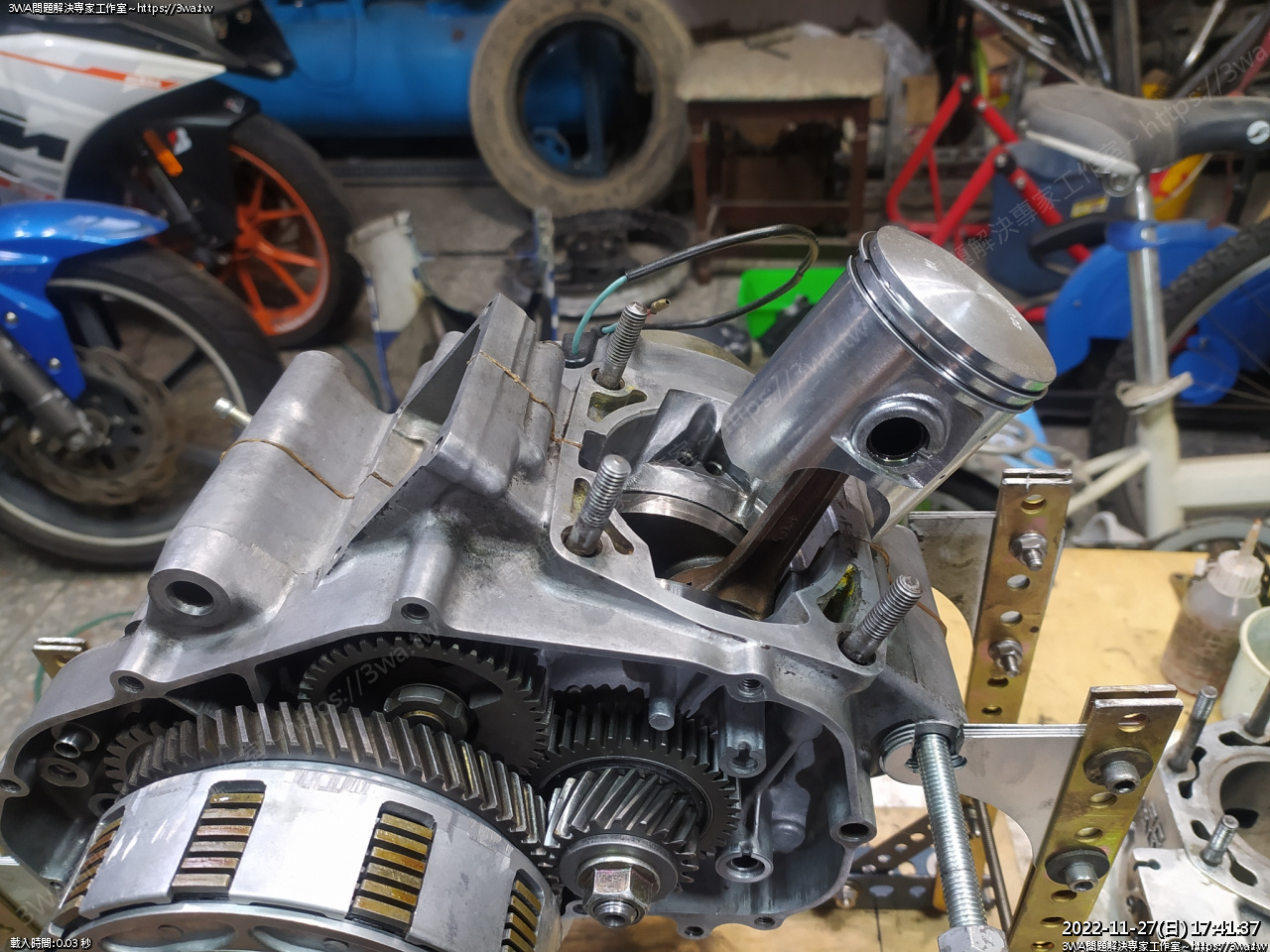

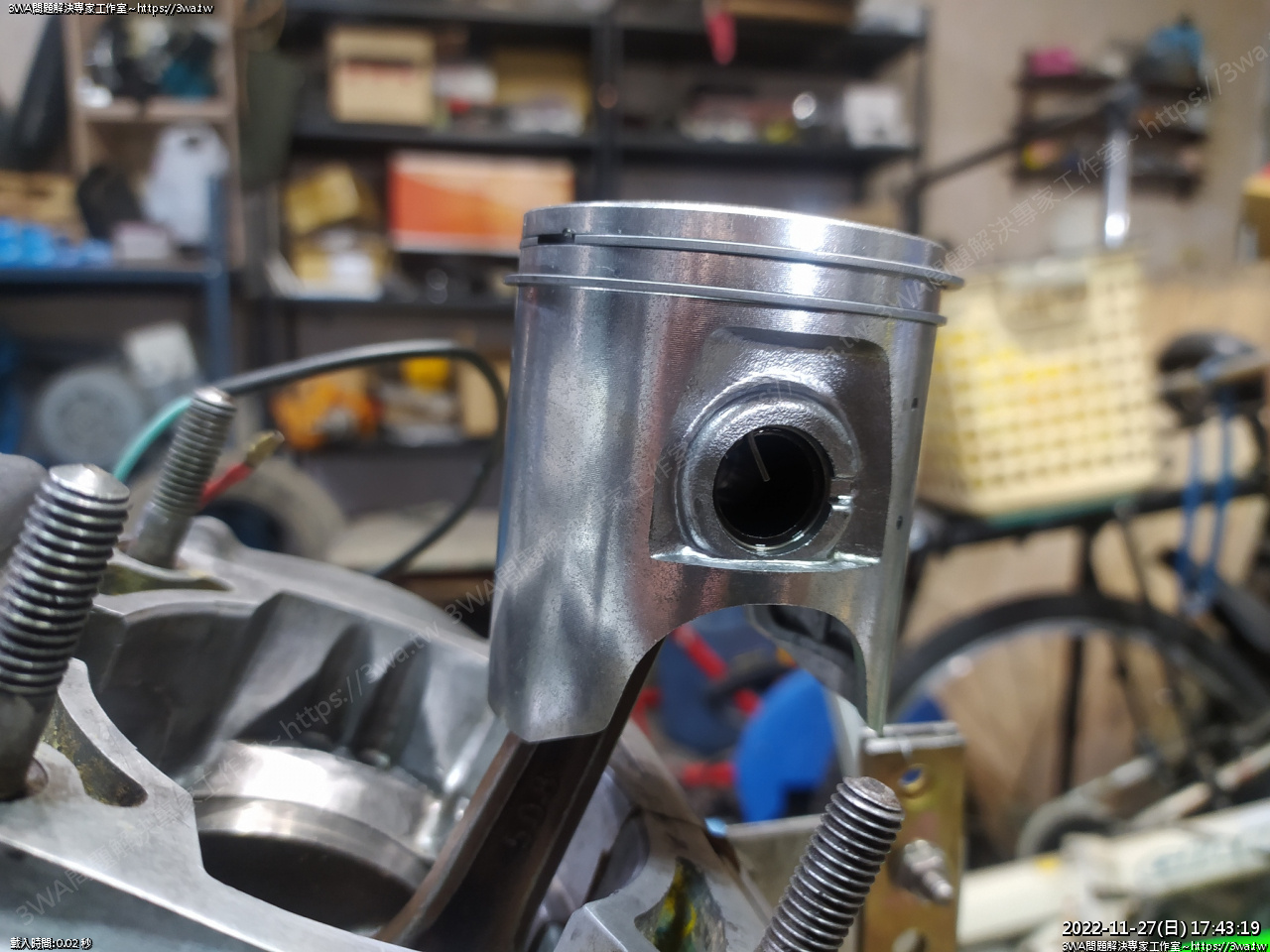

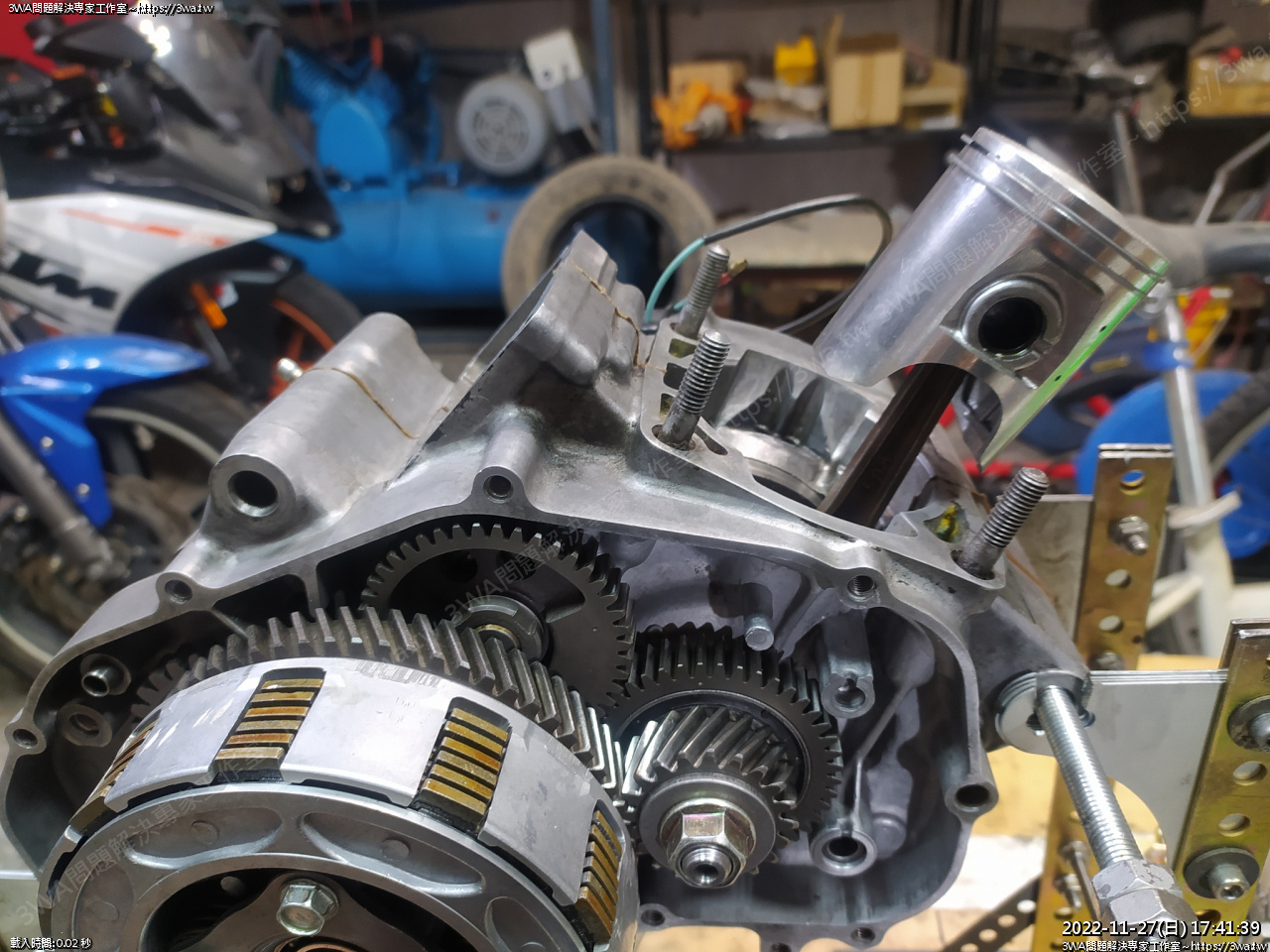

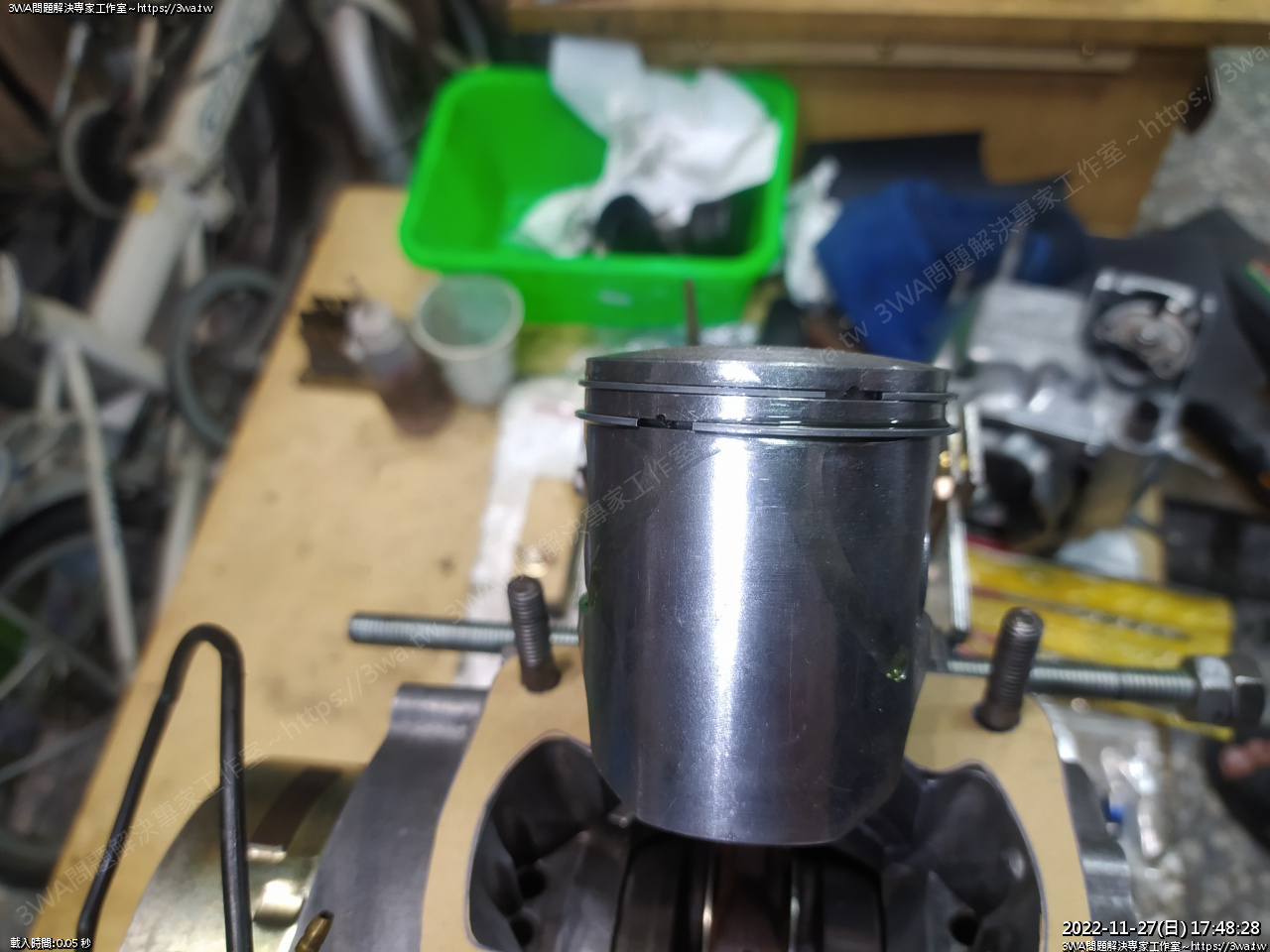

裝入小端、抹油、活塞、插銷





 好了





 然後裝入 G 環,開口避開凹洞即可

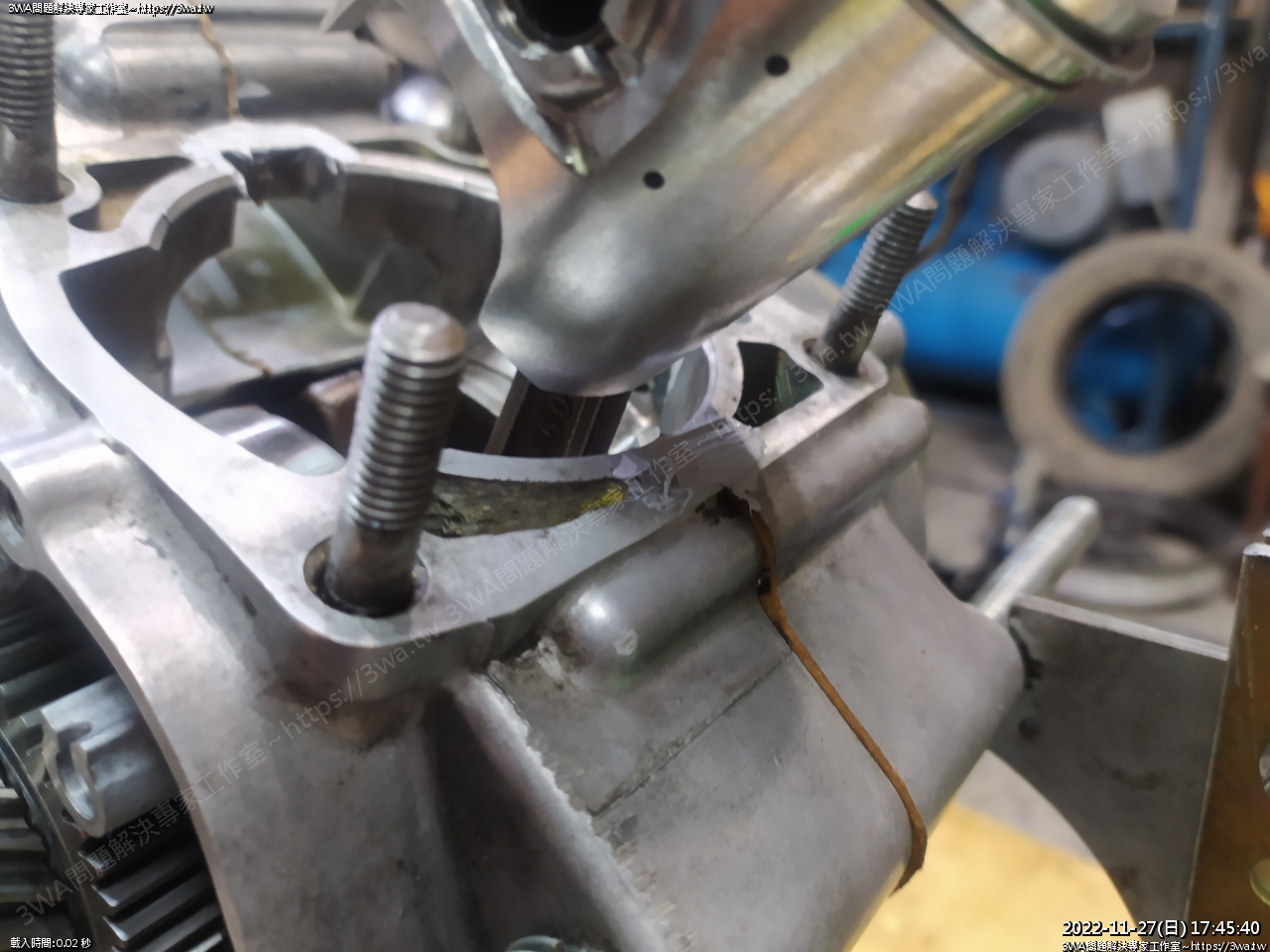

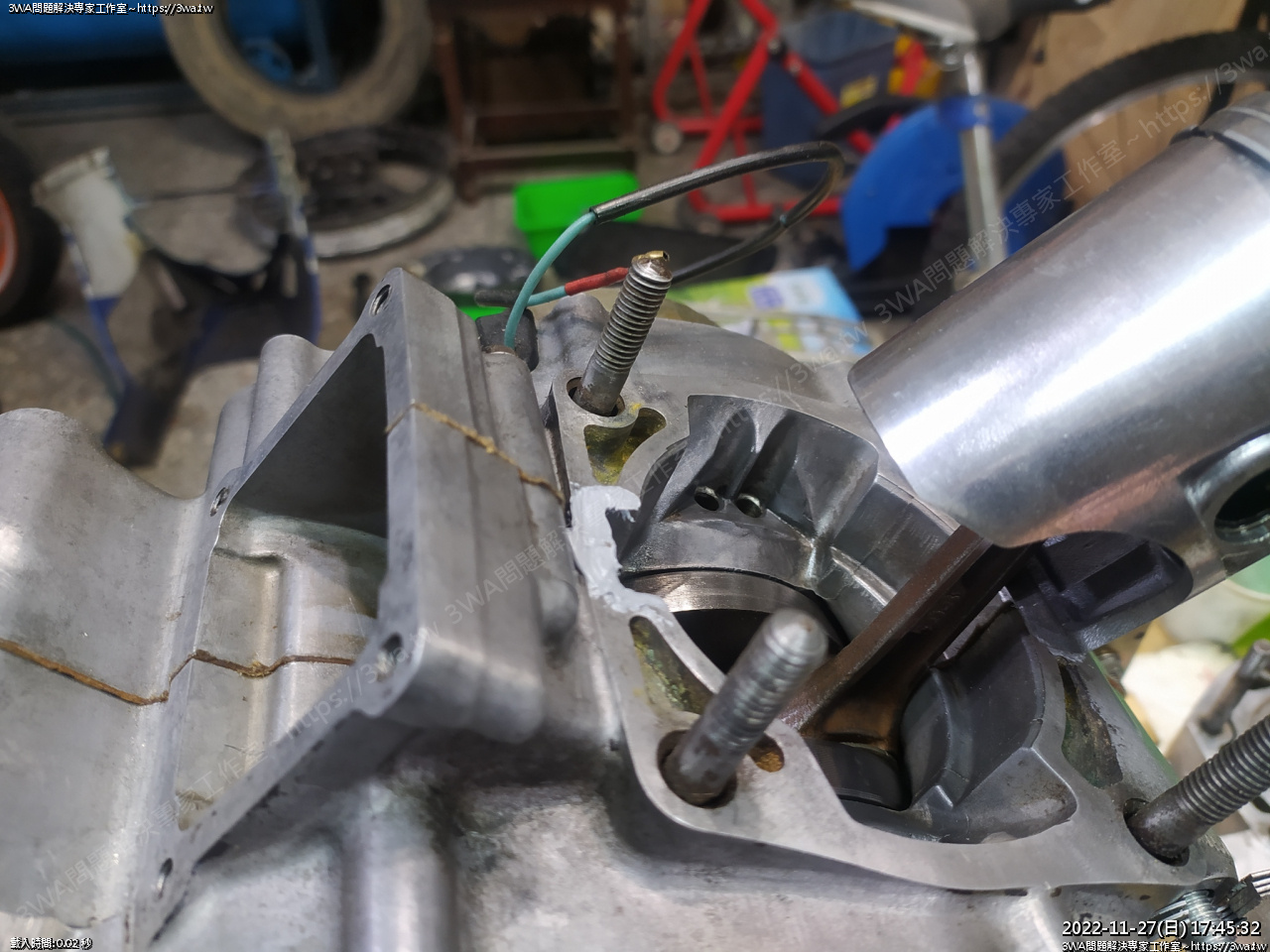

 接縫處的墊片切齊,抹些墊片膠





墊片膠應該只要抹這個接縫區就行了





 裝入下墊片紙

這次羽山採用的厚度是 1.5mm





 活塞環開口處在進氣側

抹油





 套入汽缸

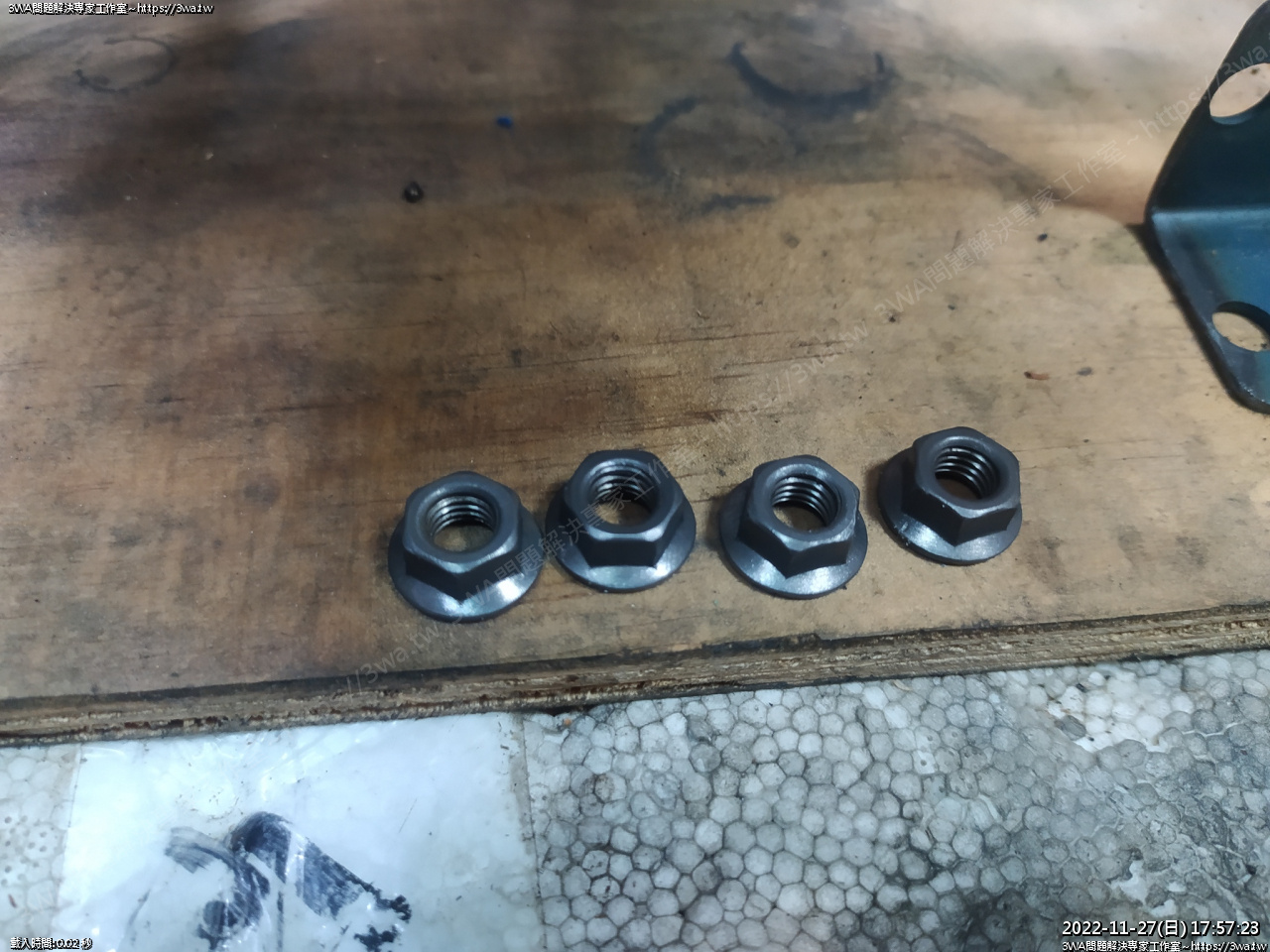

 螺絲刷乾淨

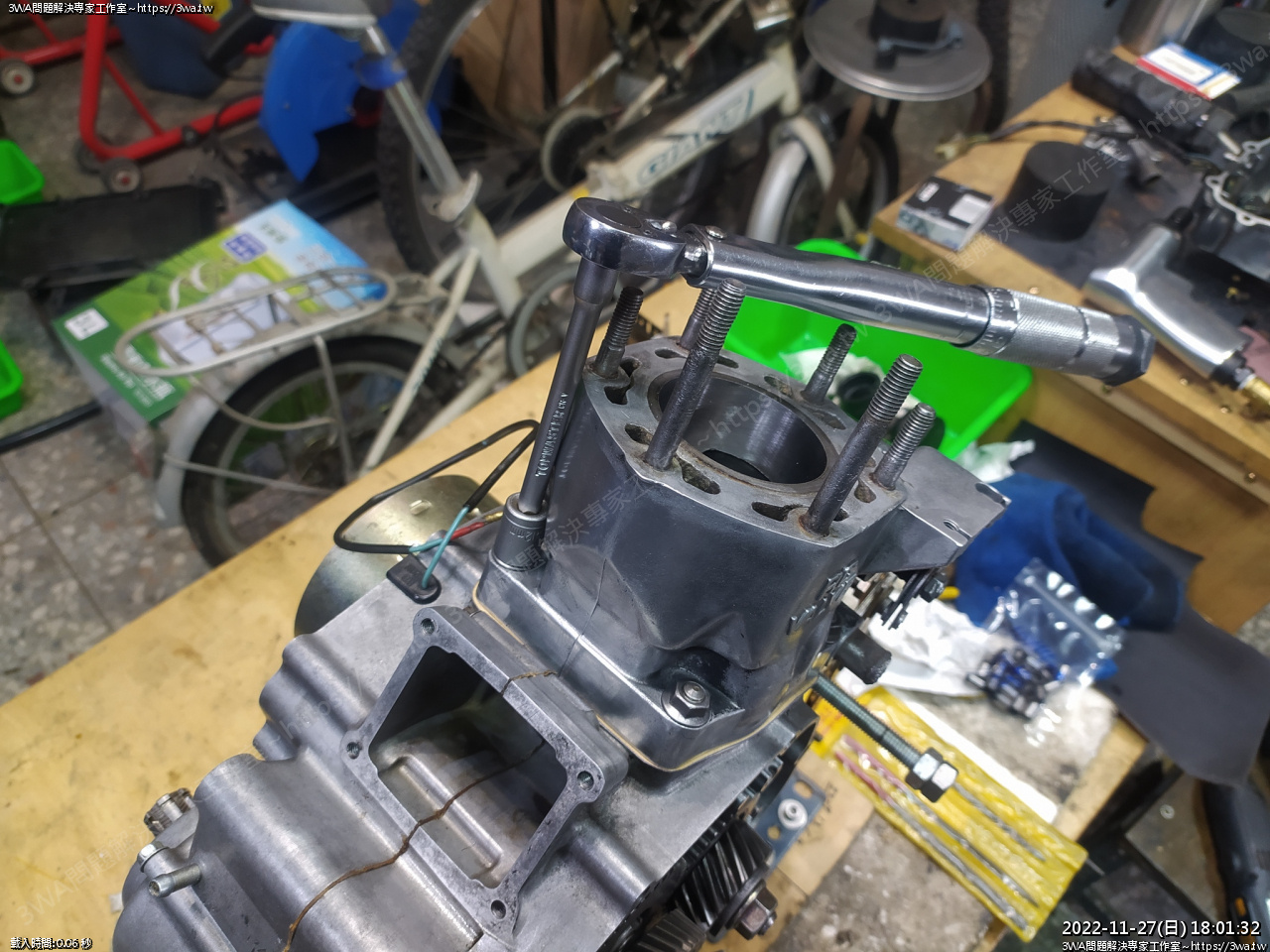

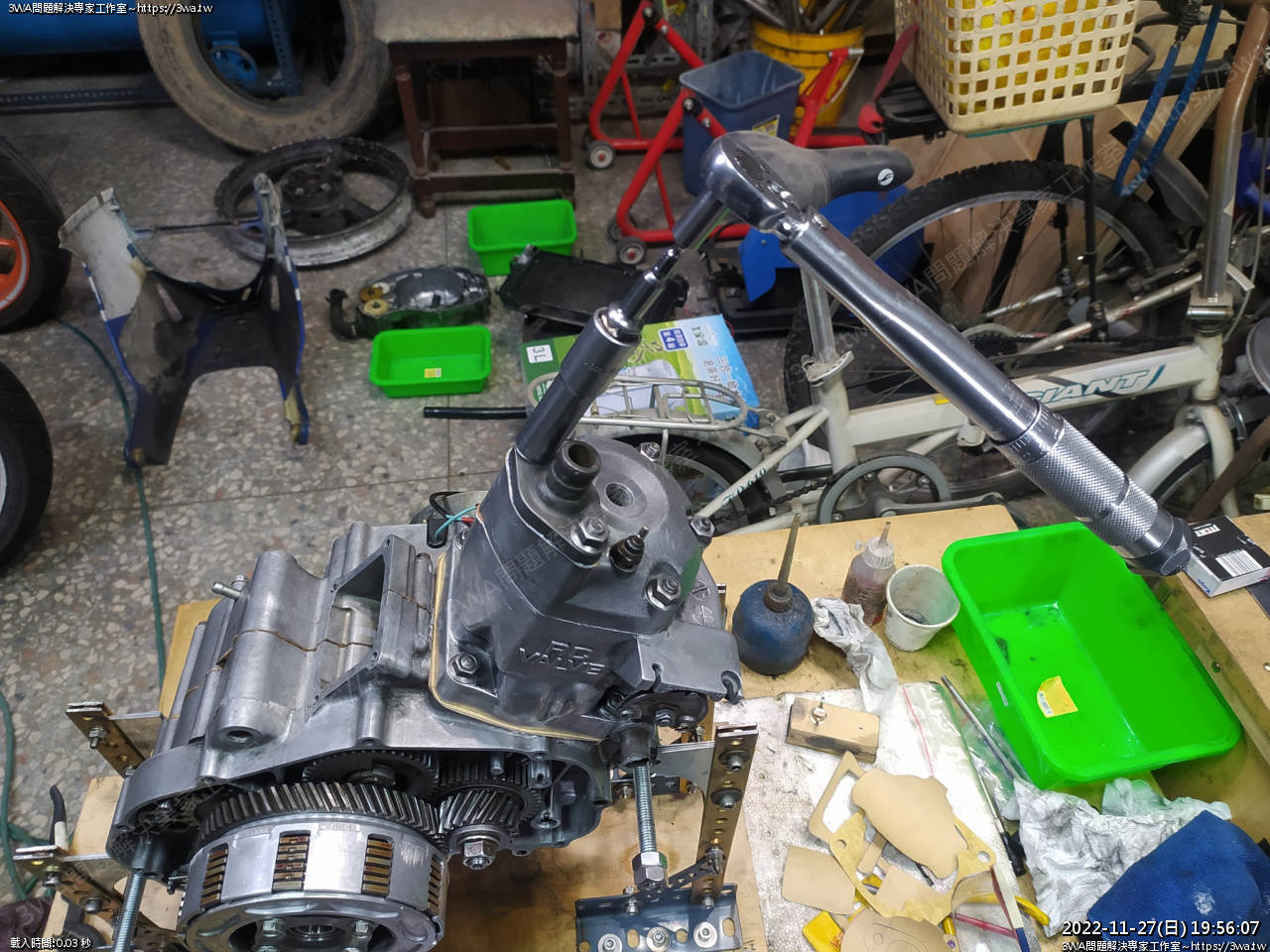

 上扭力鎖到 2.3kg (約 22.5nm)



汽缸鎖好後,手轉離合器動看看順不順活塞到最高點,把活塞環推上的油擦掉,會有些灰塵、屑屑

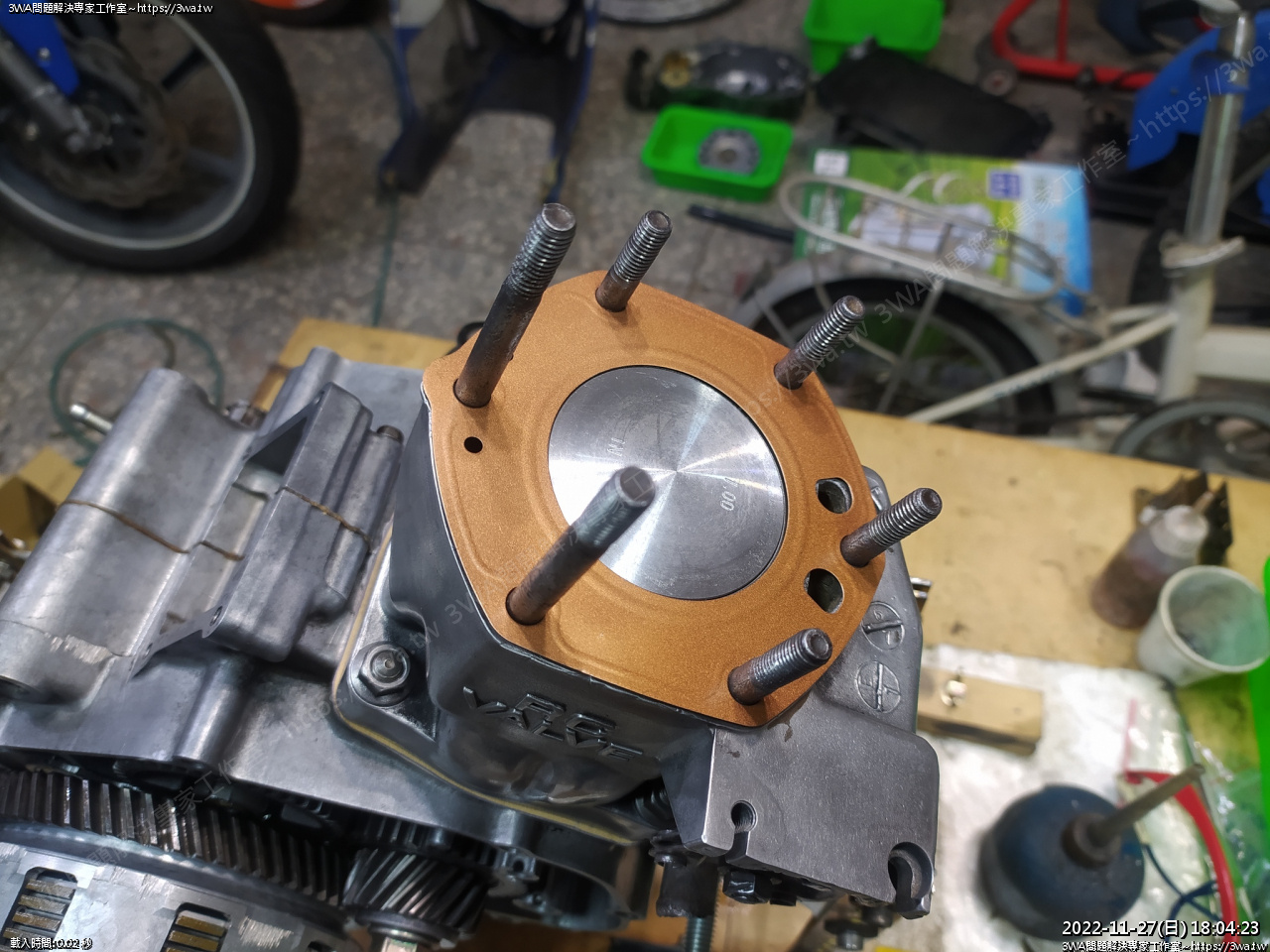

 裝汽缸墊片,使用銅噴劑

凸面向上

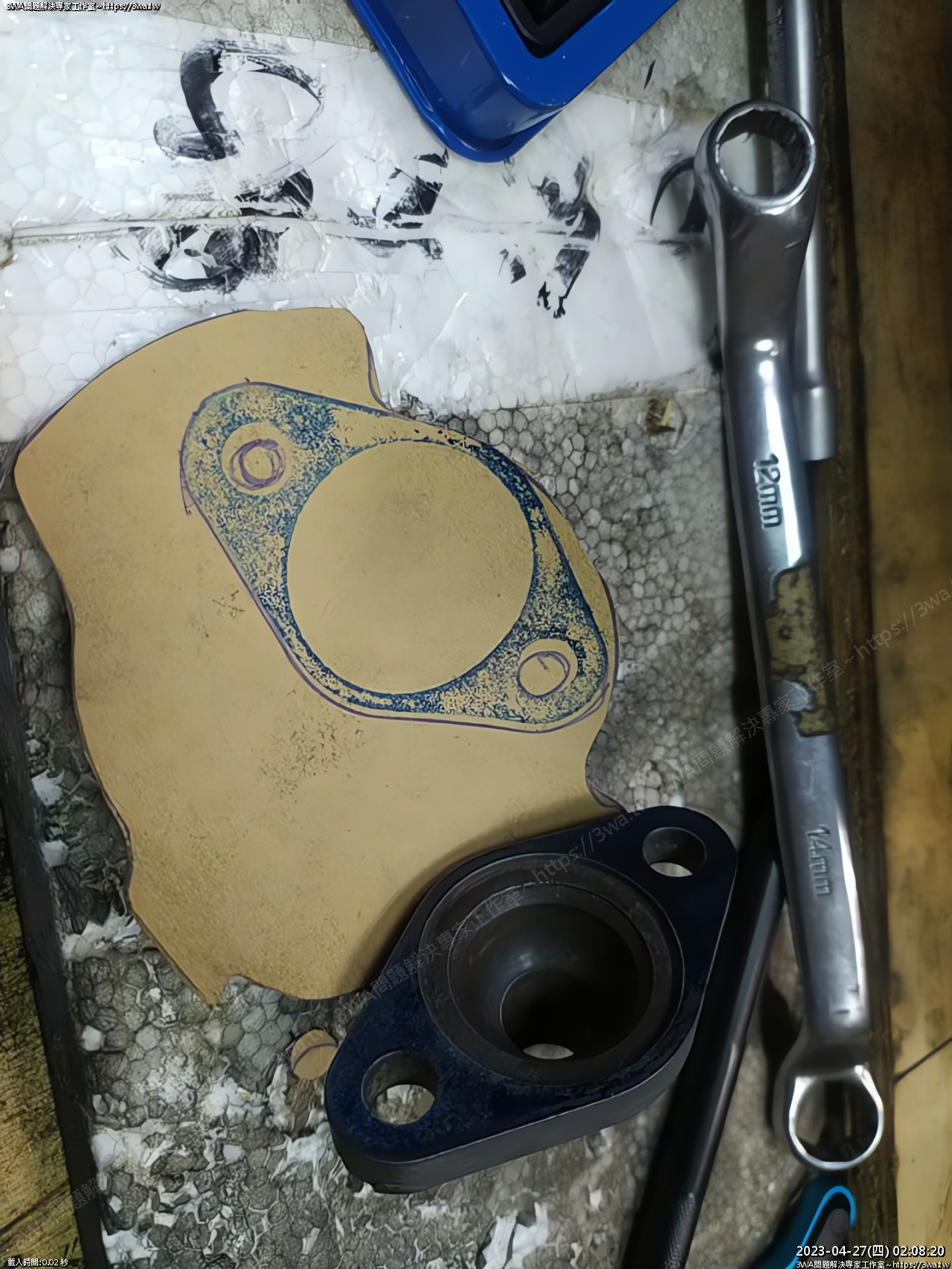

 羽山的車沒有水泵,水道的墊片紙用烙印的方式製作





 作好墊片紙,鎖上螺絲,螺絲平均上緊,2.3kg (22.5 nm)

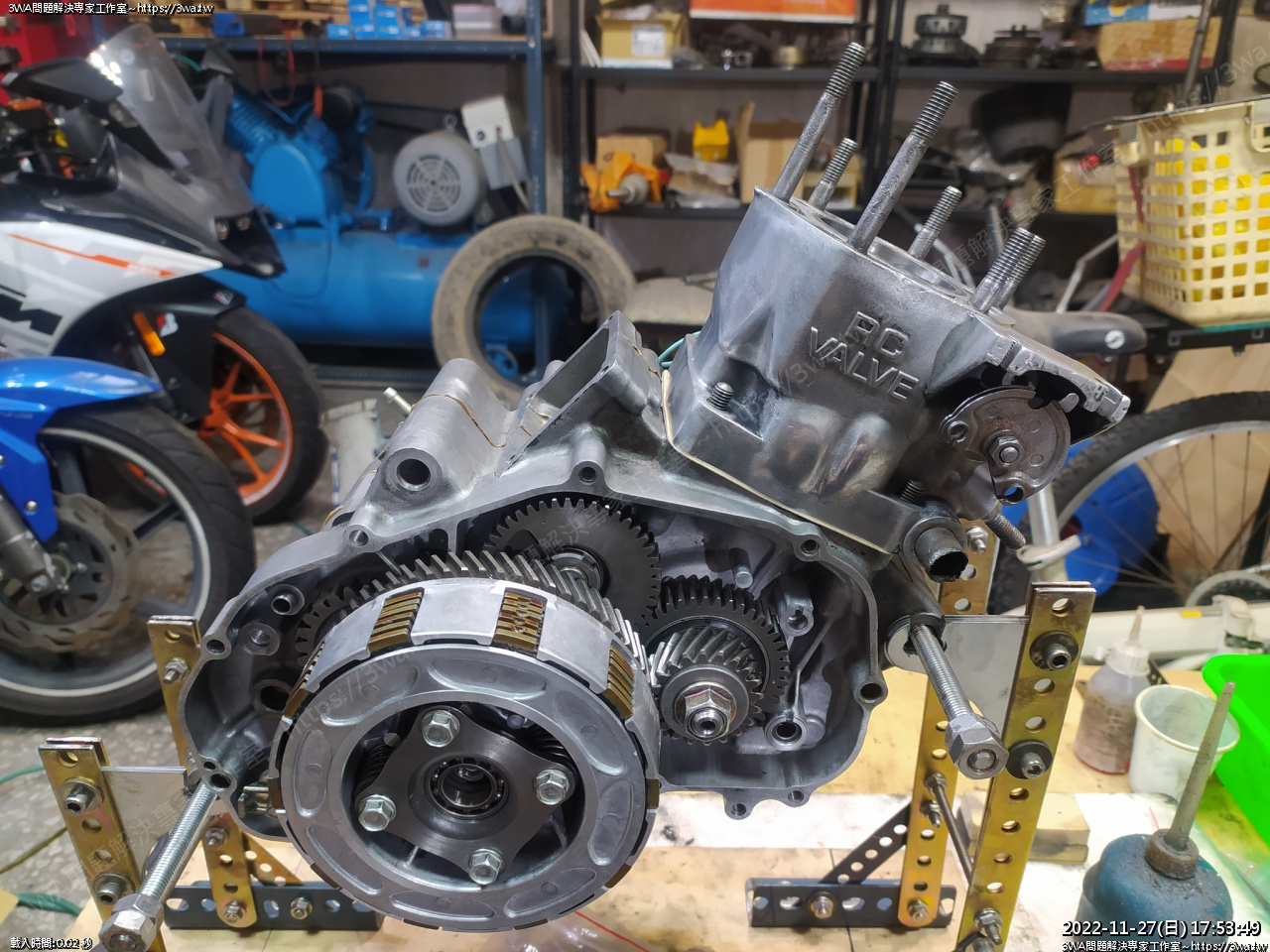

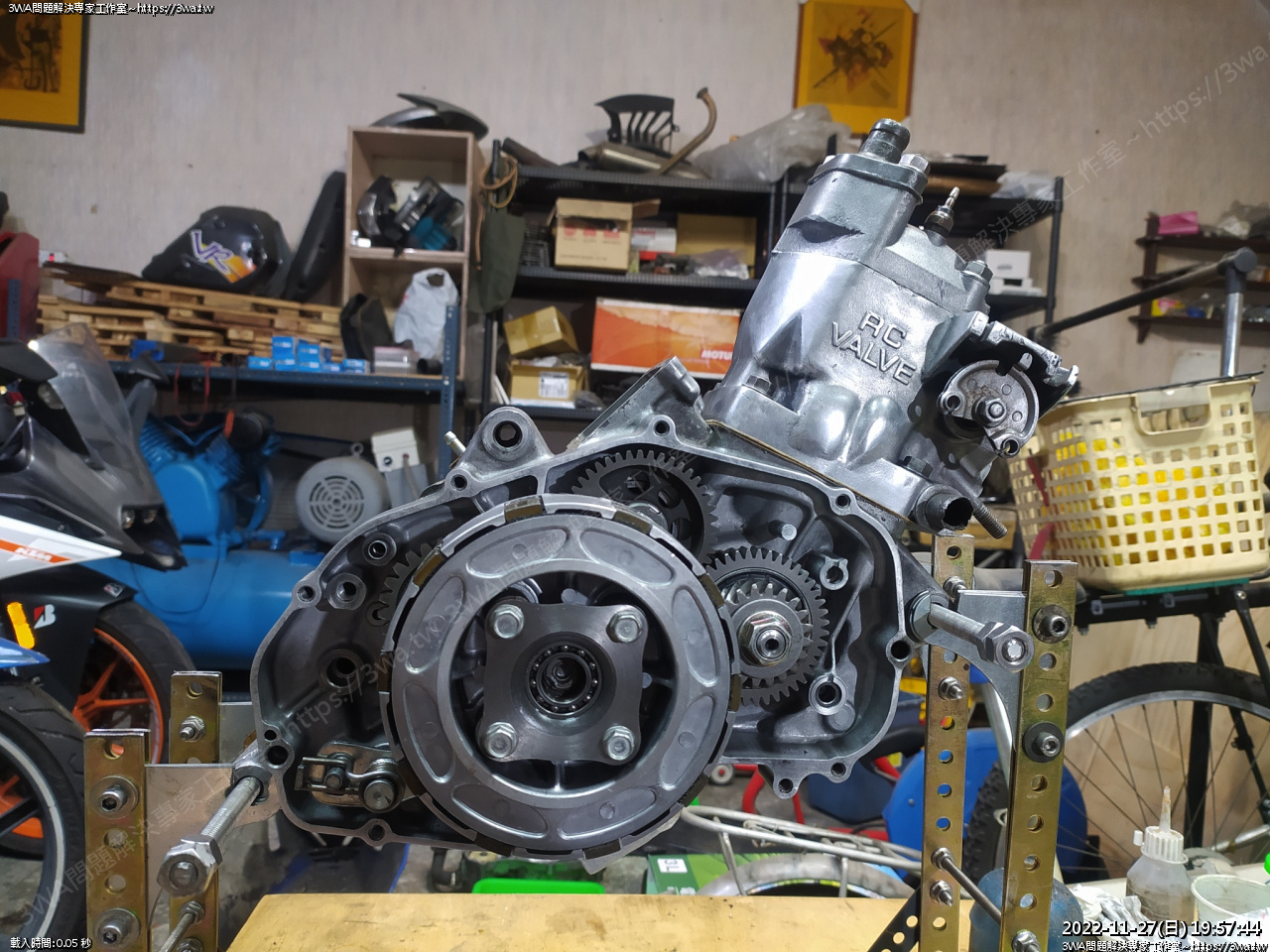

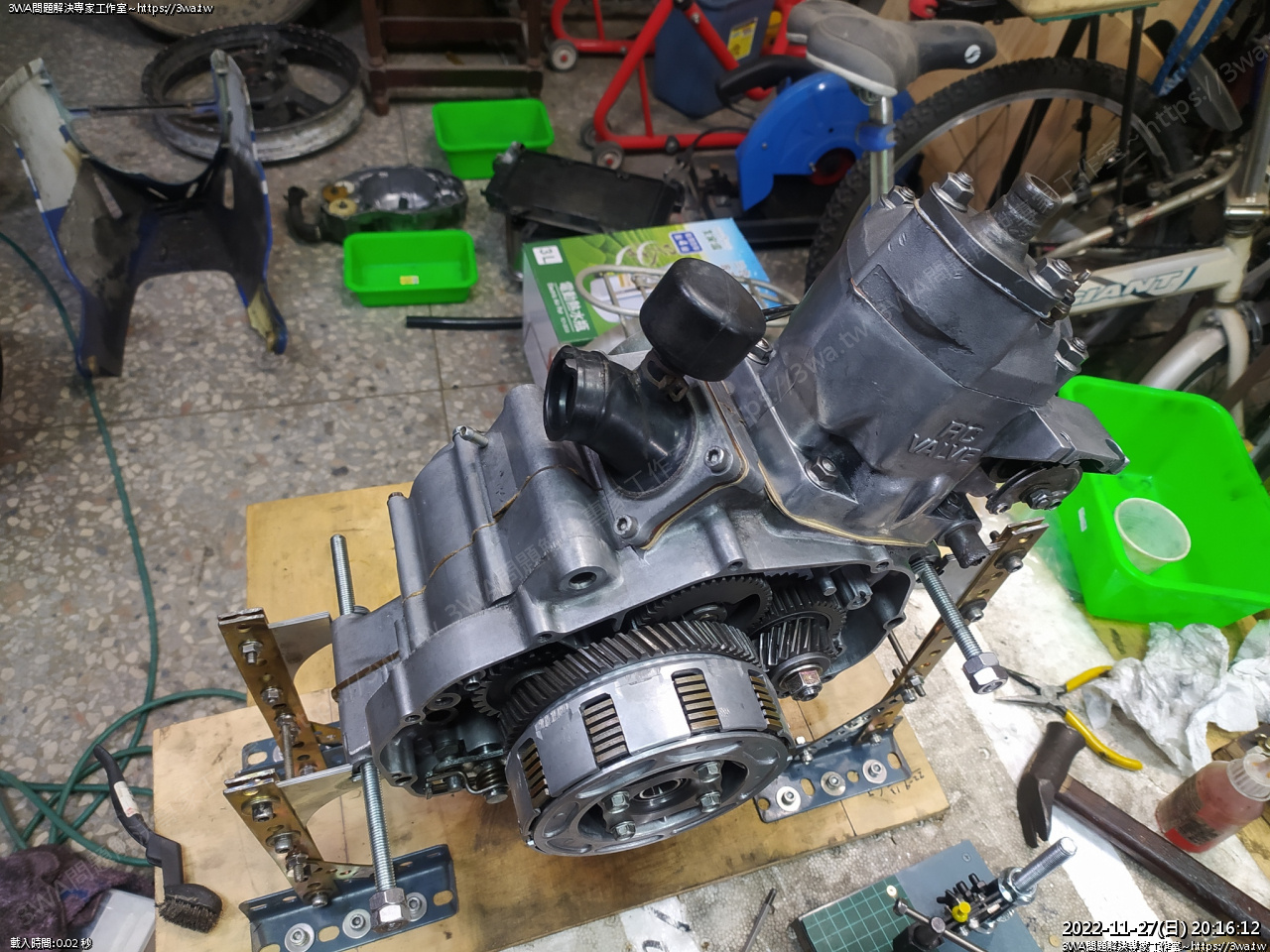

 汽缸組好了~~~

手轉離合器轉一轉看看順不順,順暢沒有敲缸聲即可

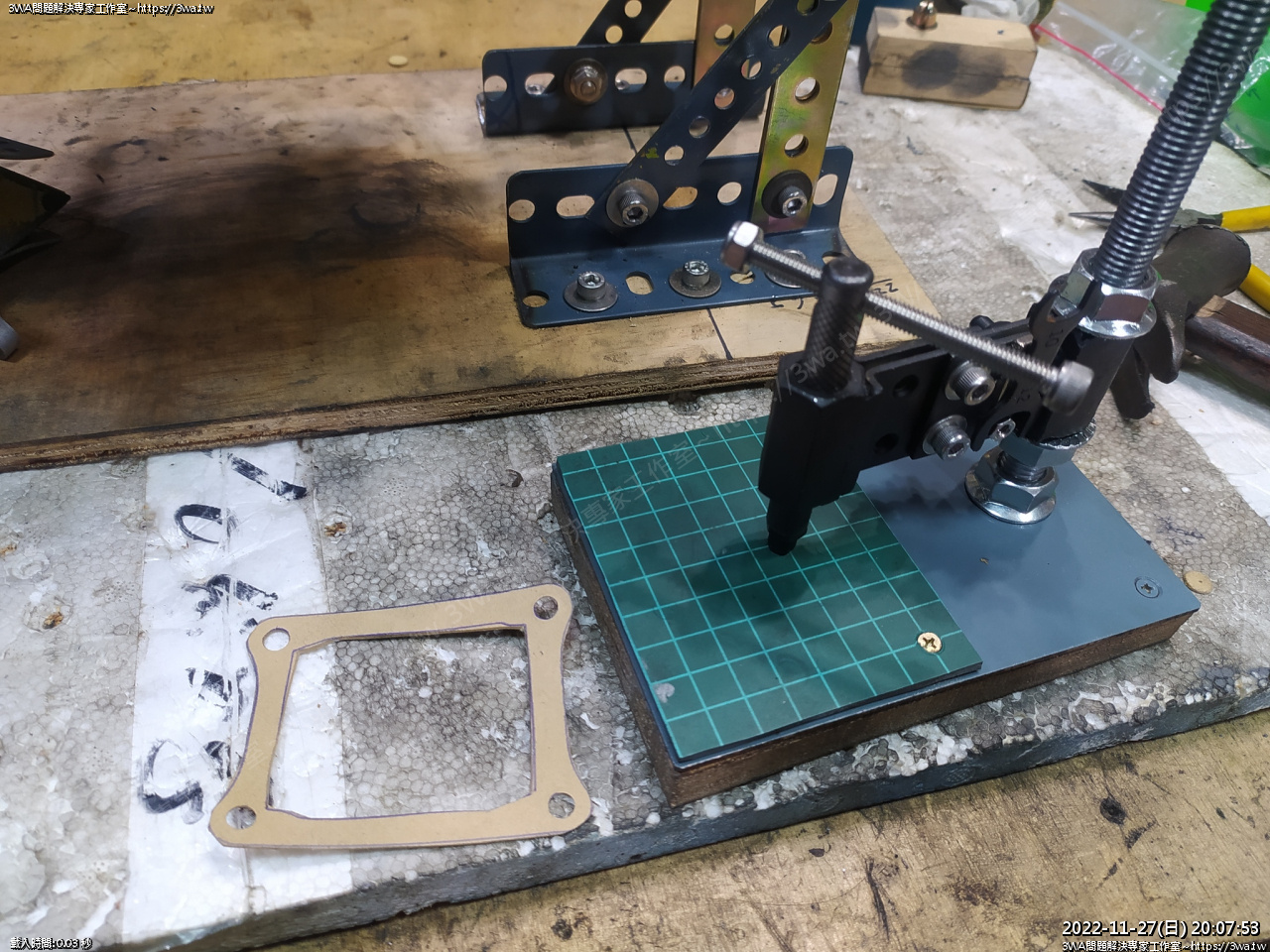

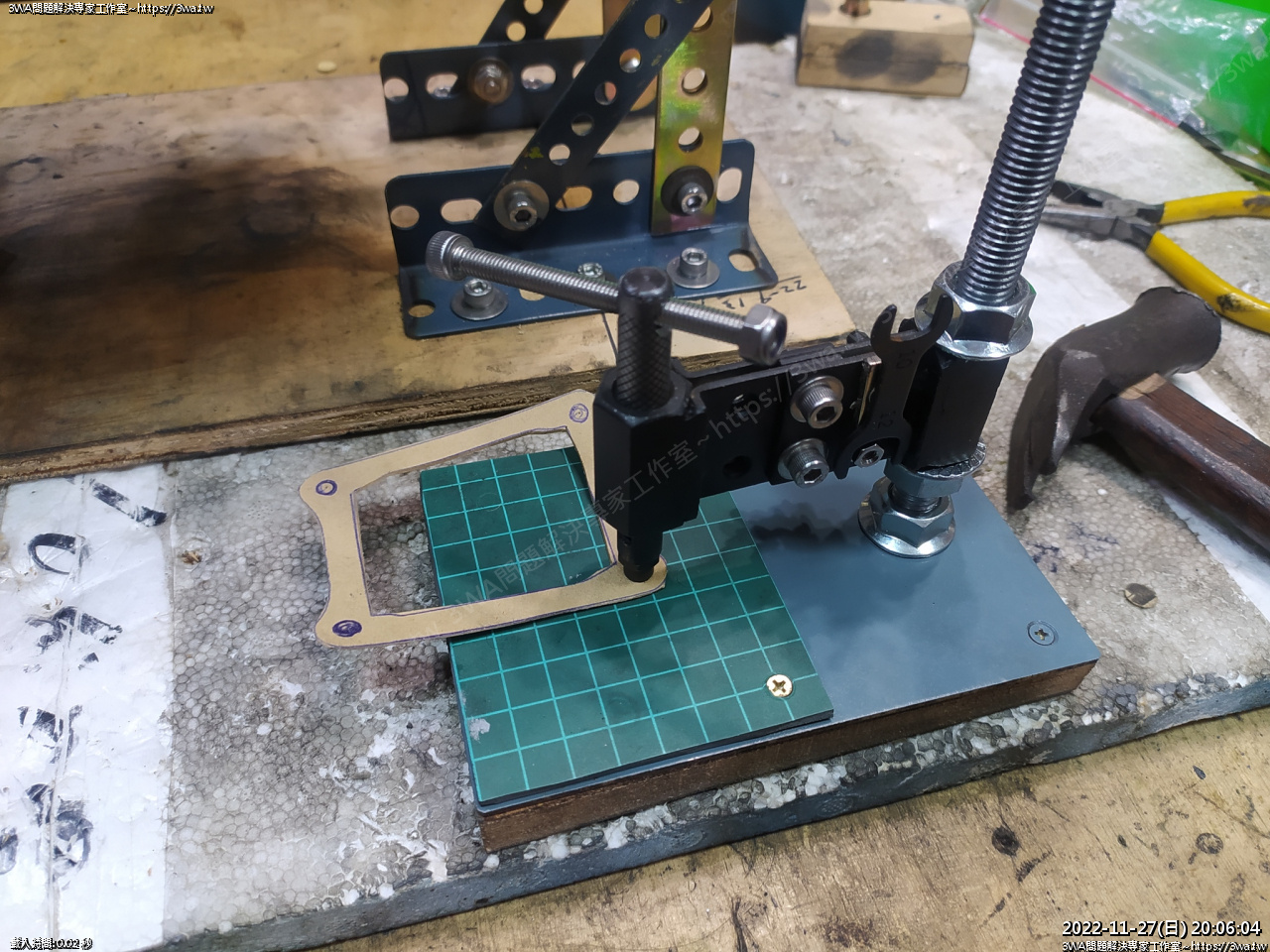

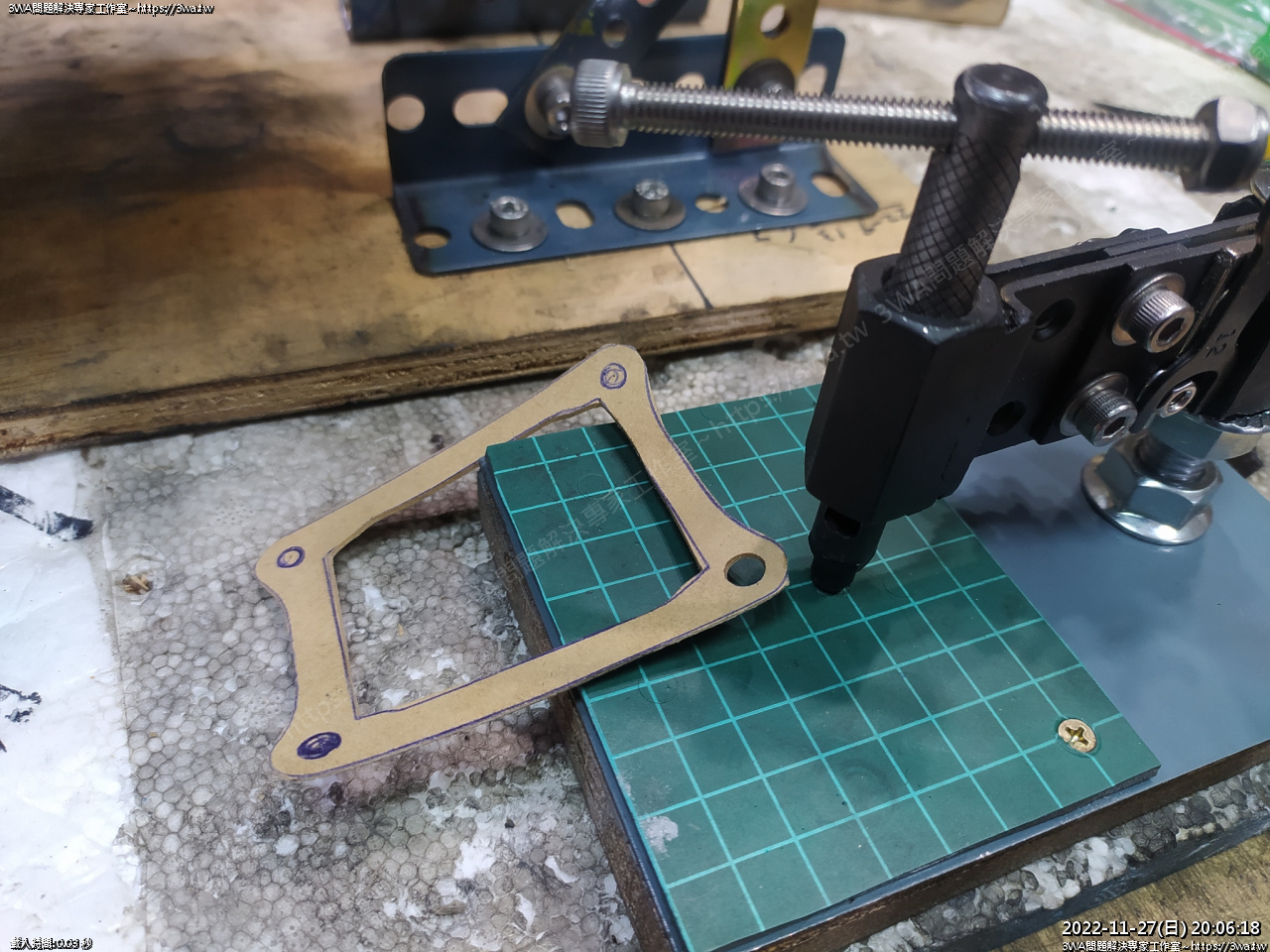

 製作歧管的墊片紙





 以前作墊片紙也是種煎熬,現在很快樂





 好了





 歧管裝上,四支螺絲抹些墊片膠鎖入,8~9nm
