標題:NSR150 離合器外蓋 - Part 2
網址:https://3wa.tw/blog/blog.php?id=2007
內容:

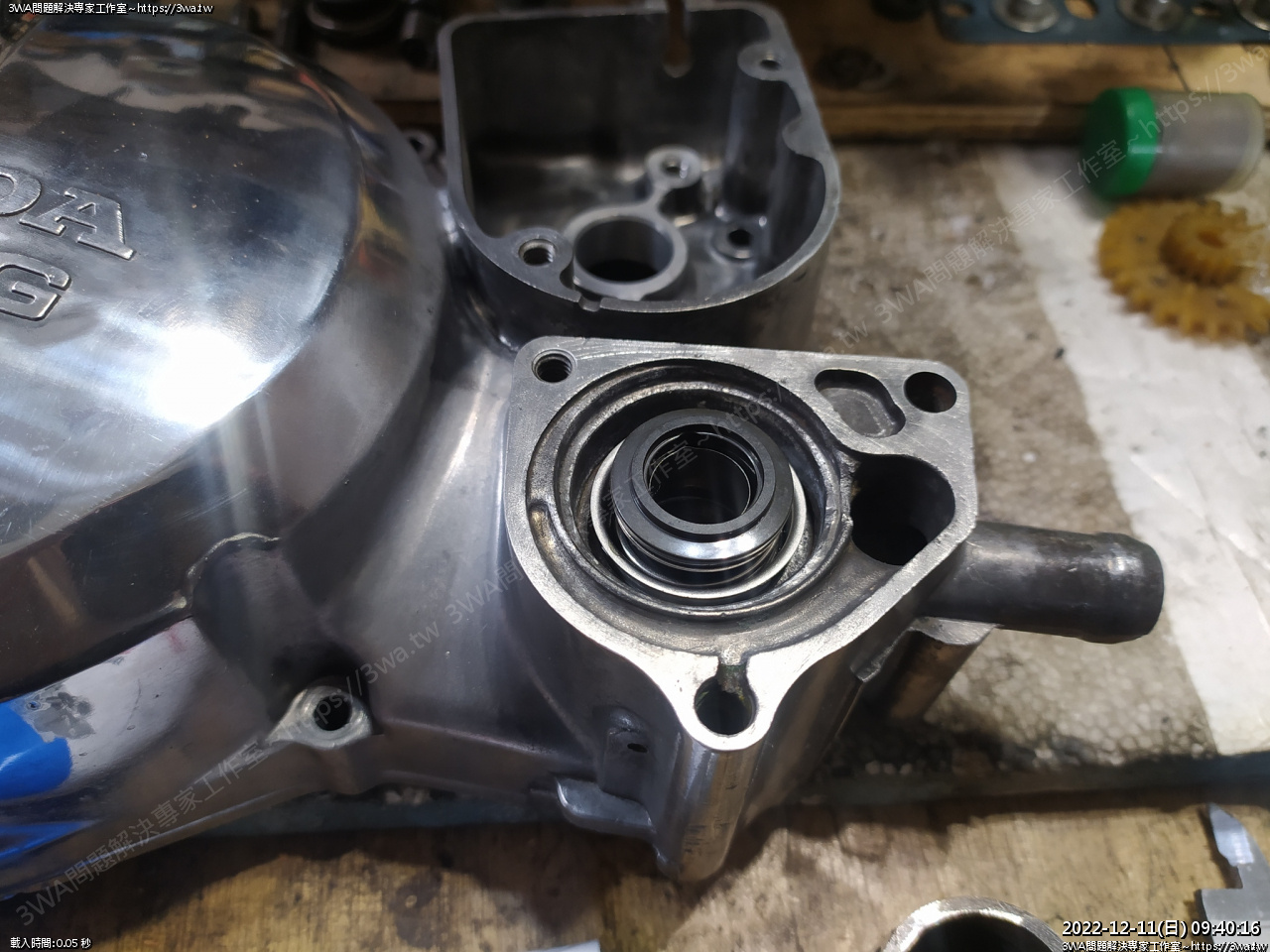

等了二週,水泵機械油封總算到了

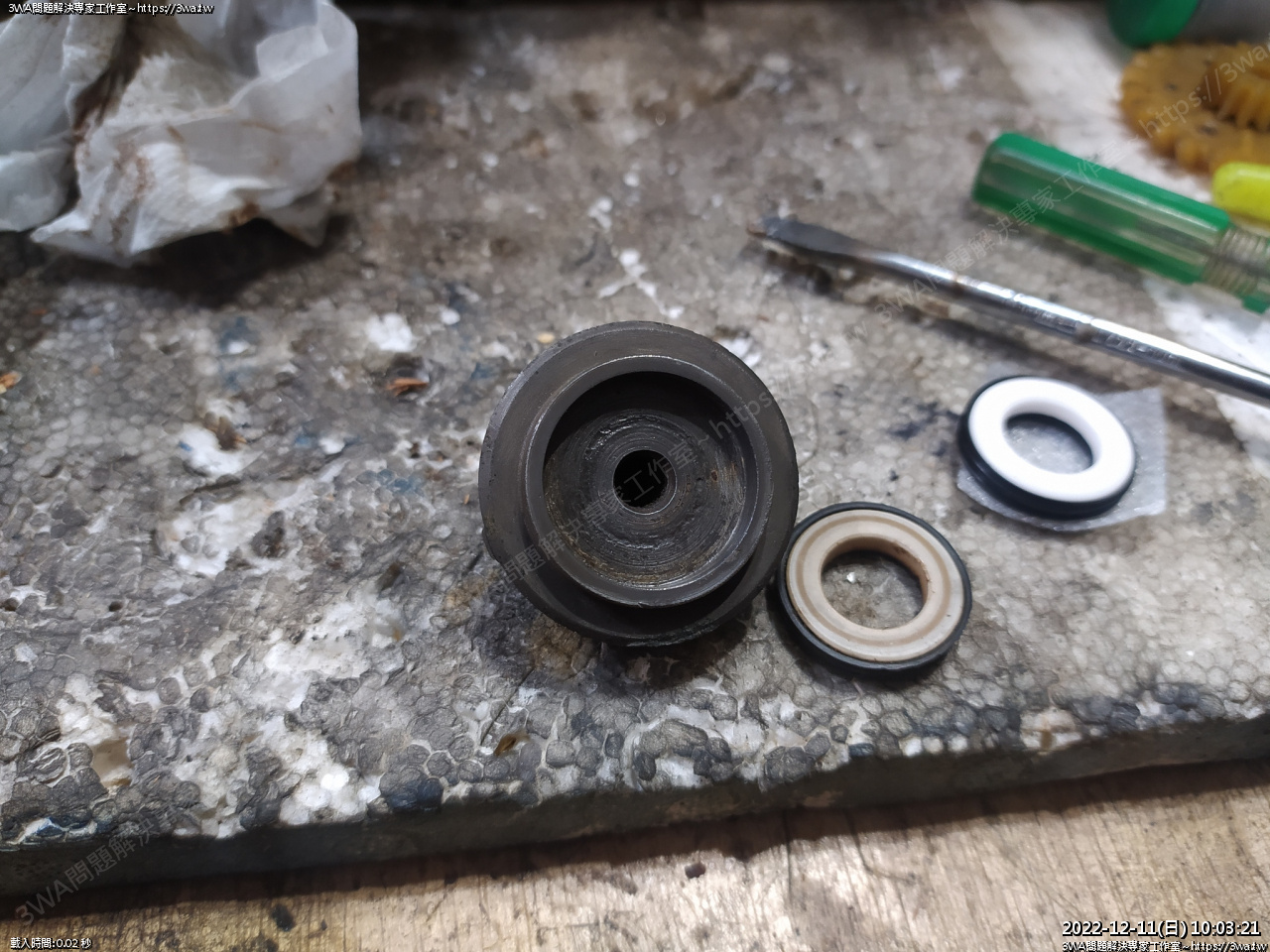

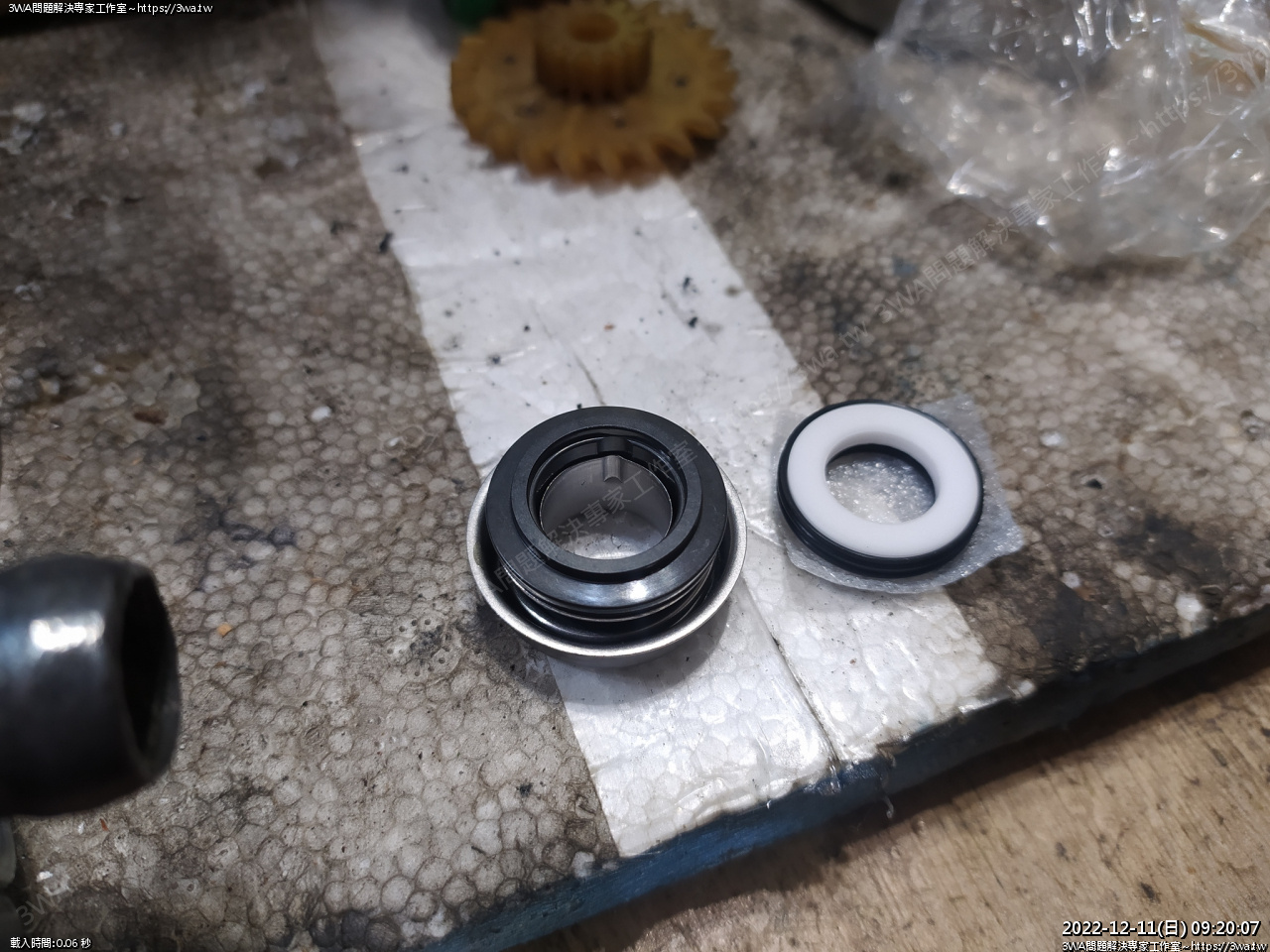

全新品開拆

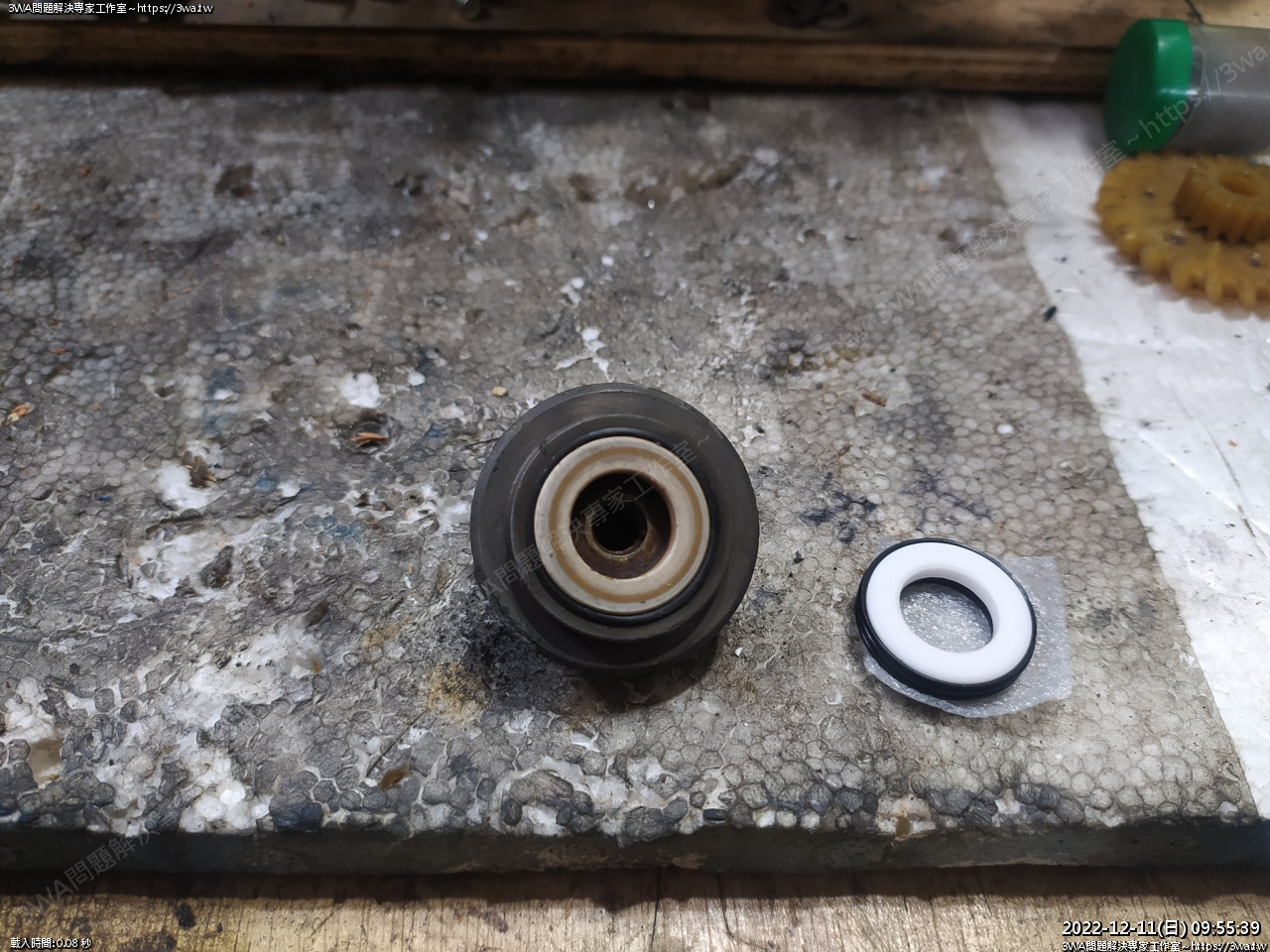

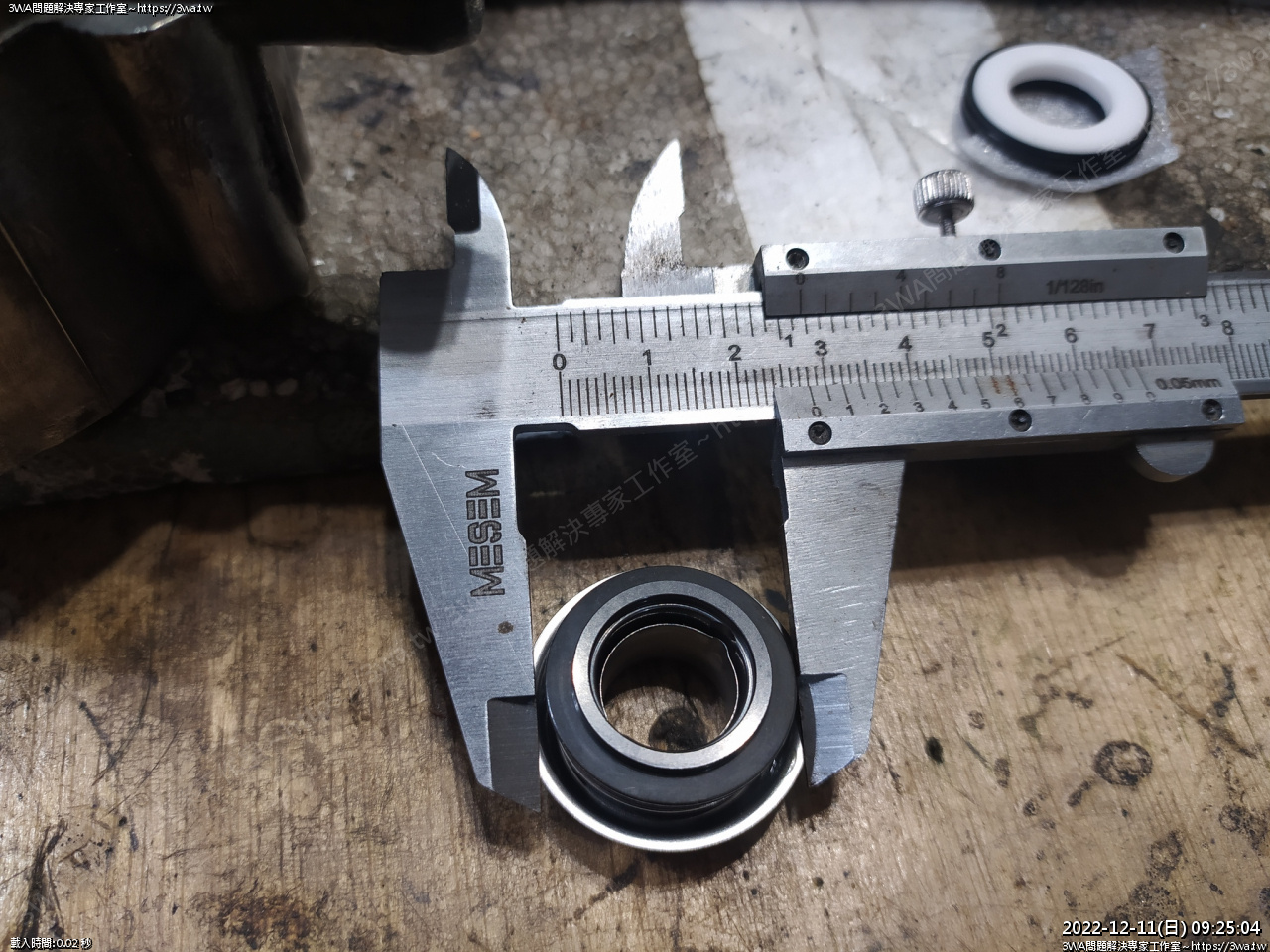

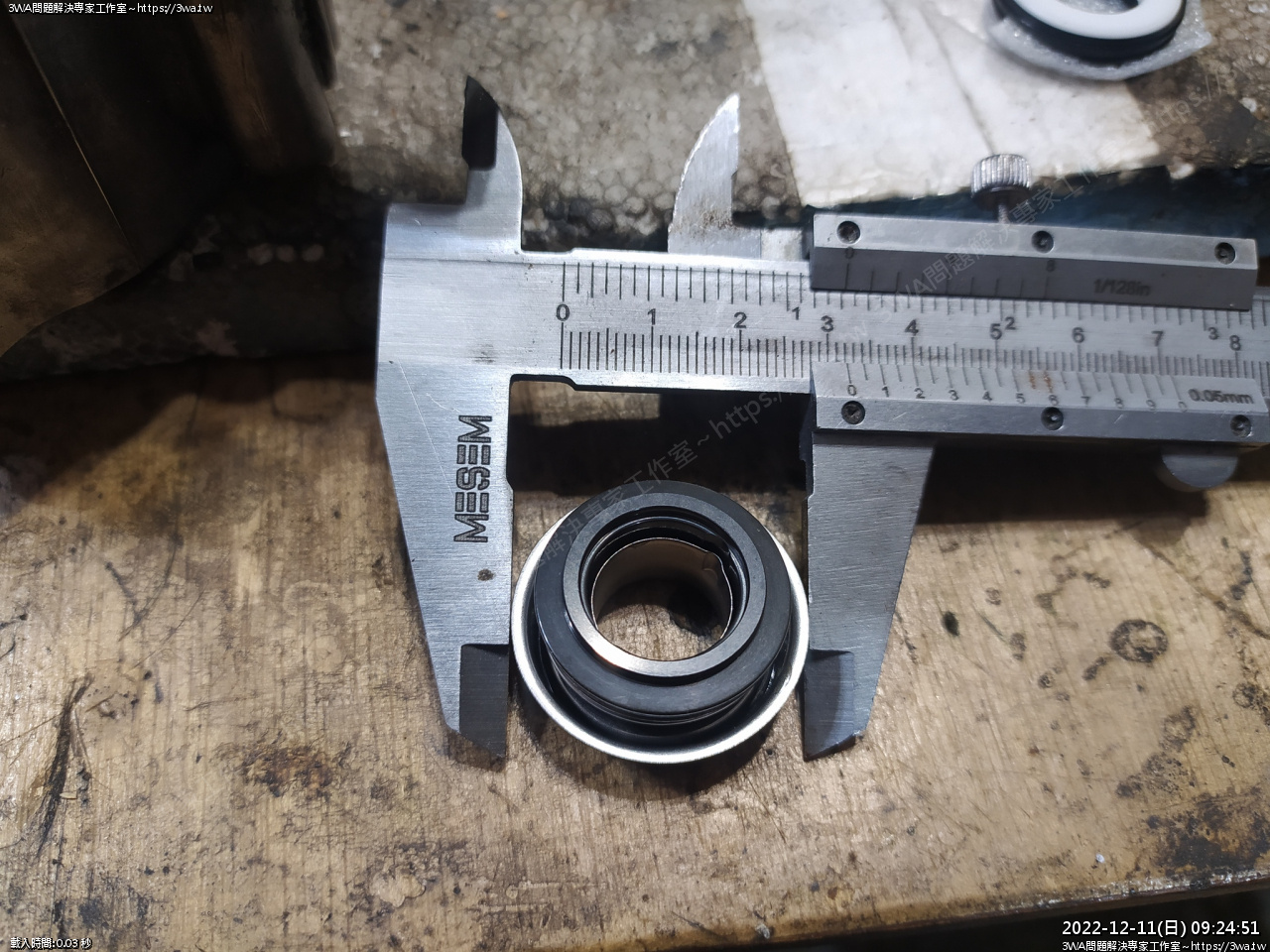

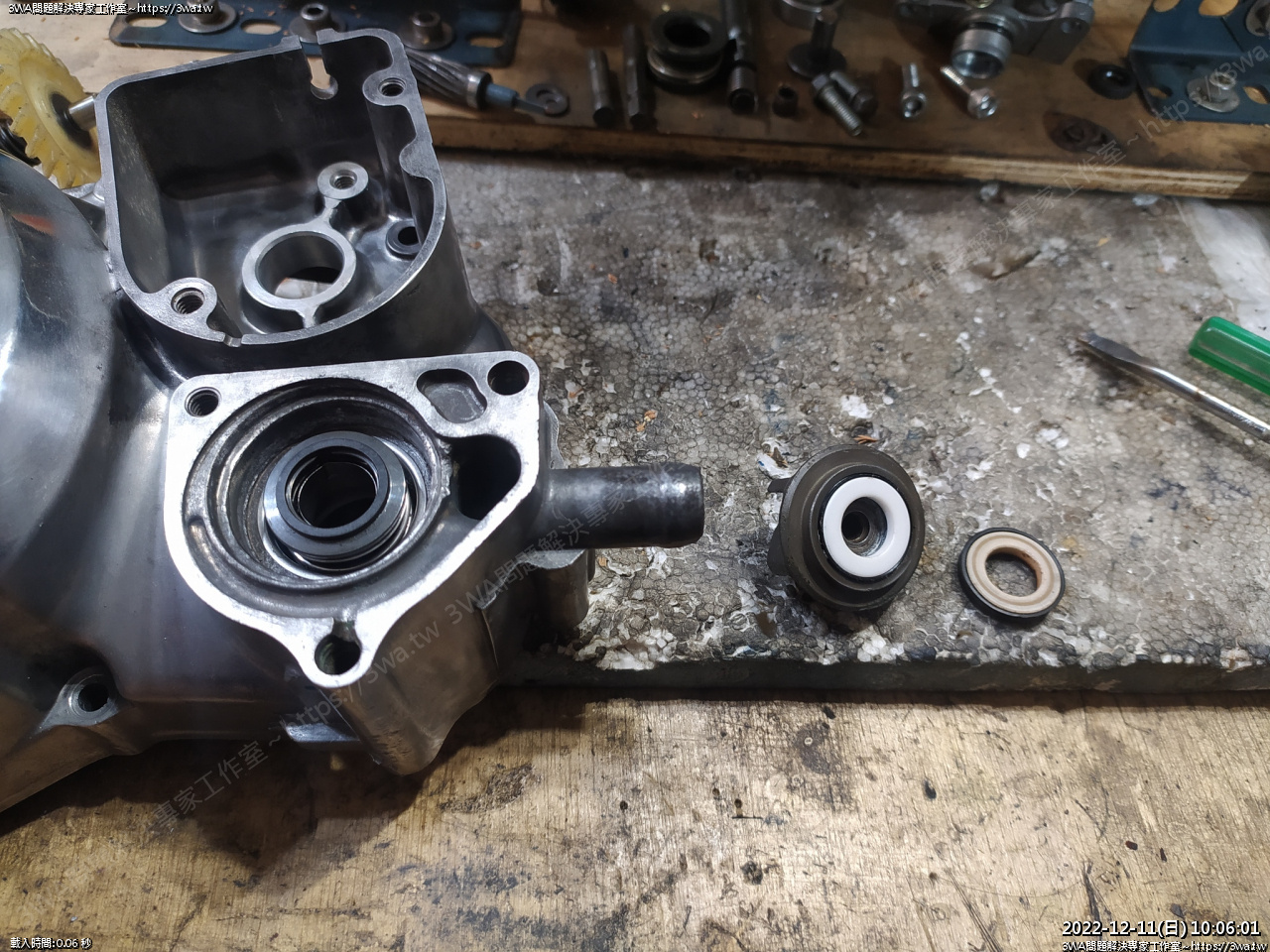

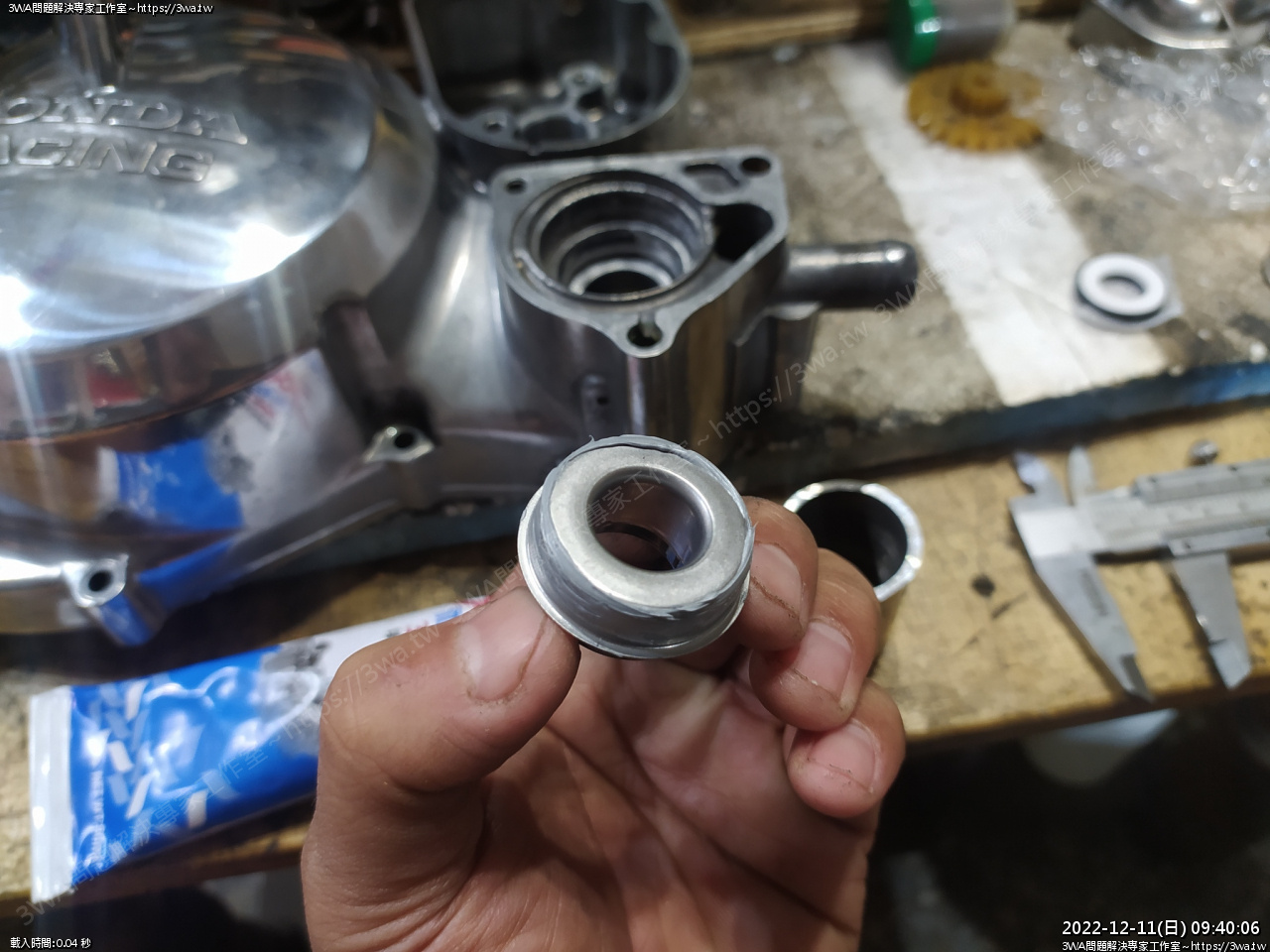

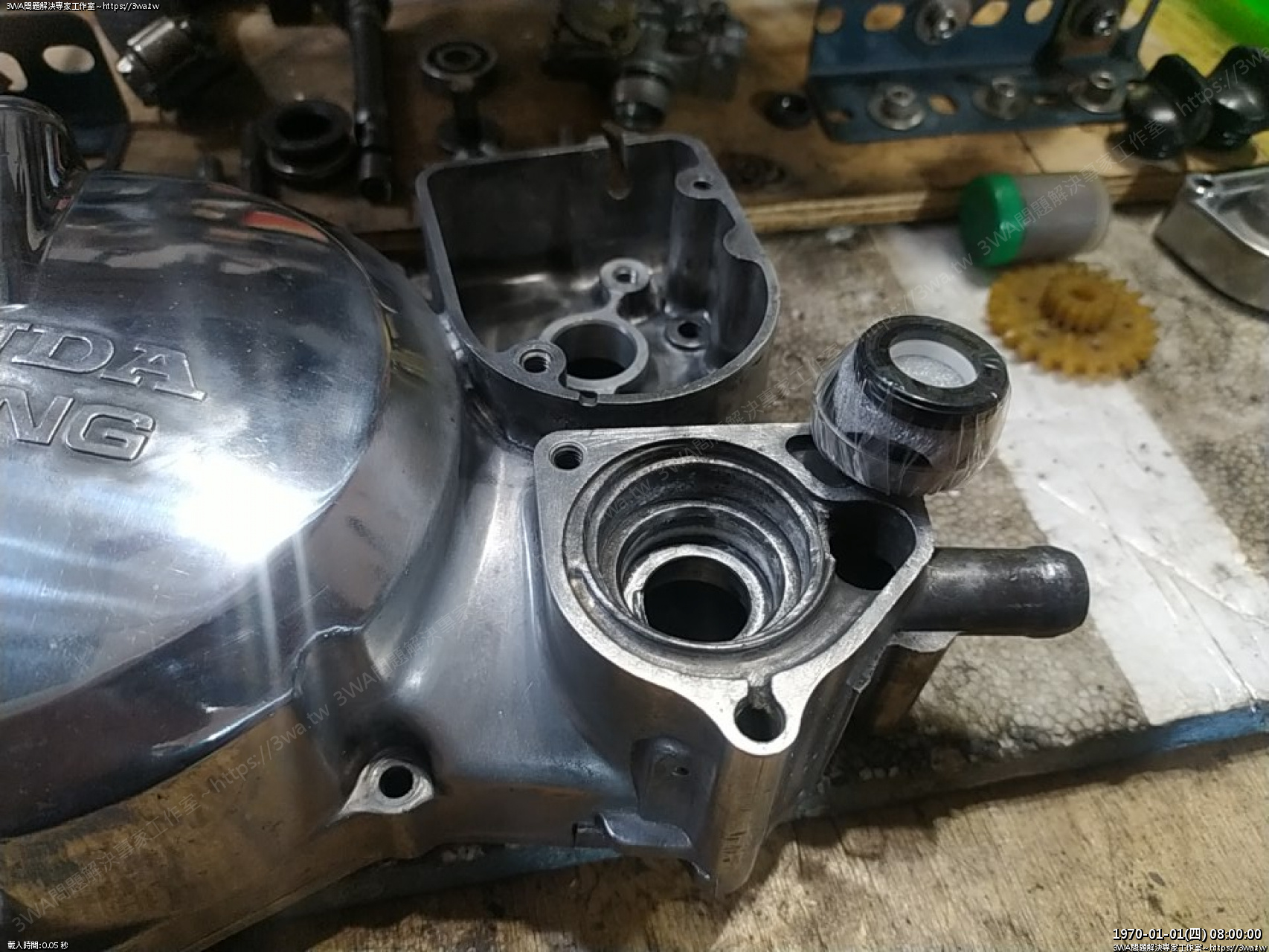

這個機械油封





橡皮區外徑 28mm

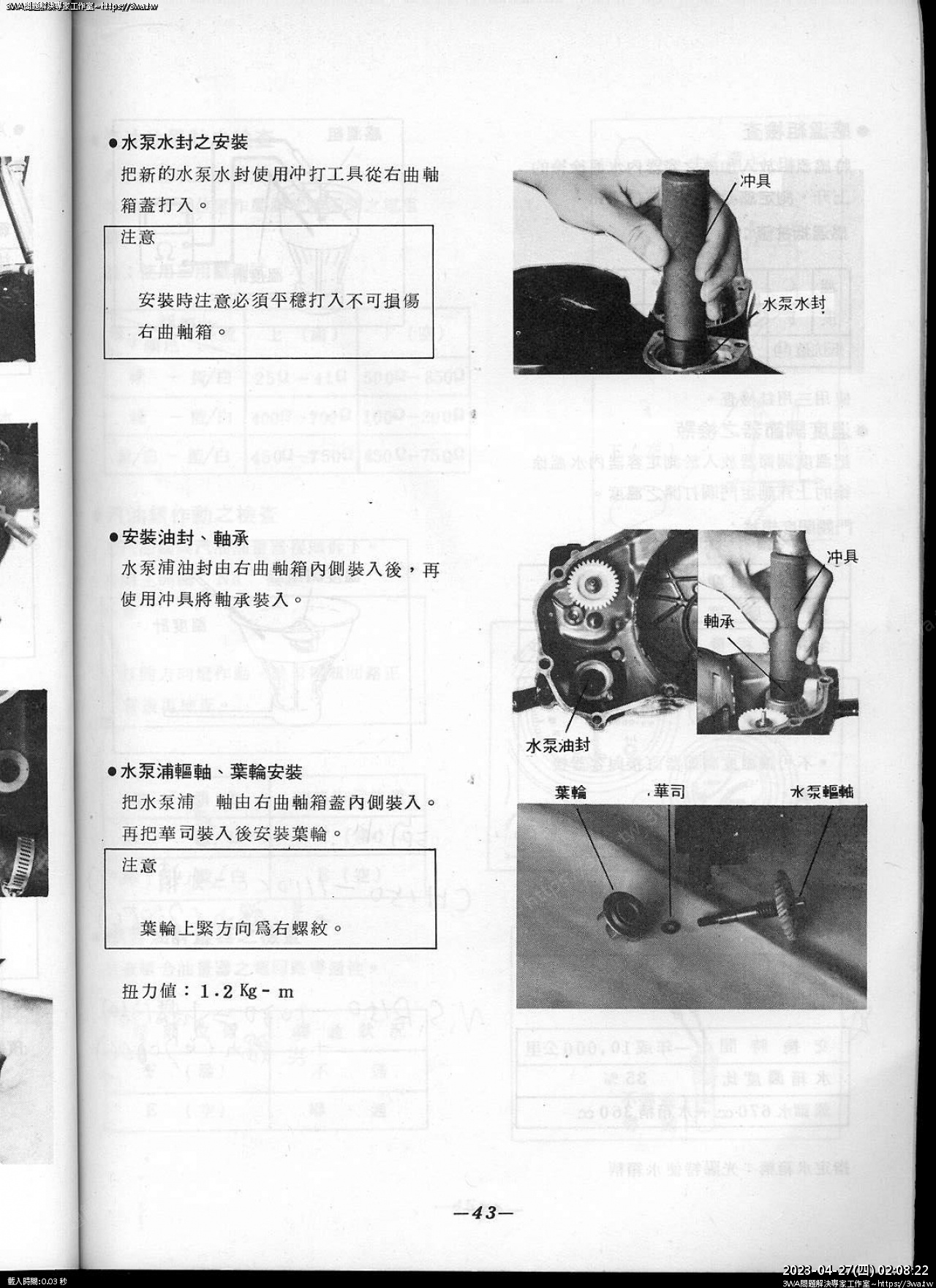

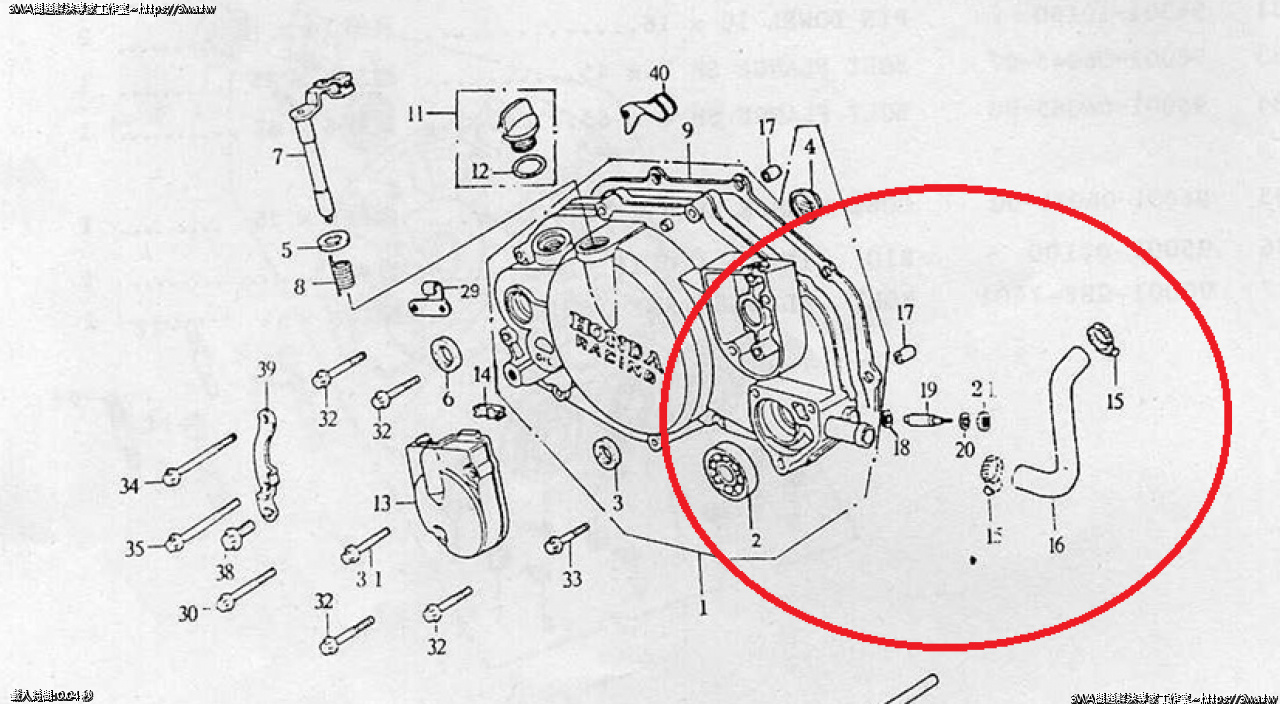

 根據維修手冊第43頁,安裝這個機械油封得有冲打工具

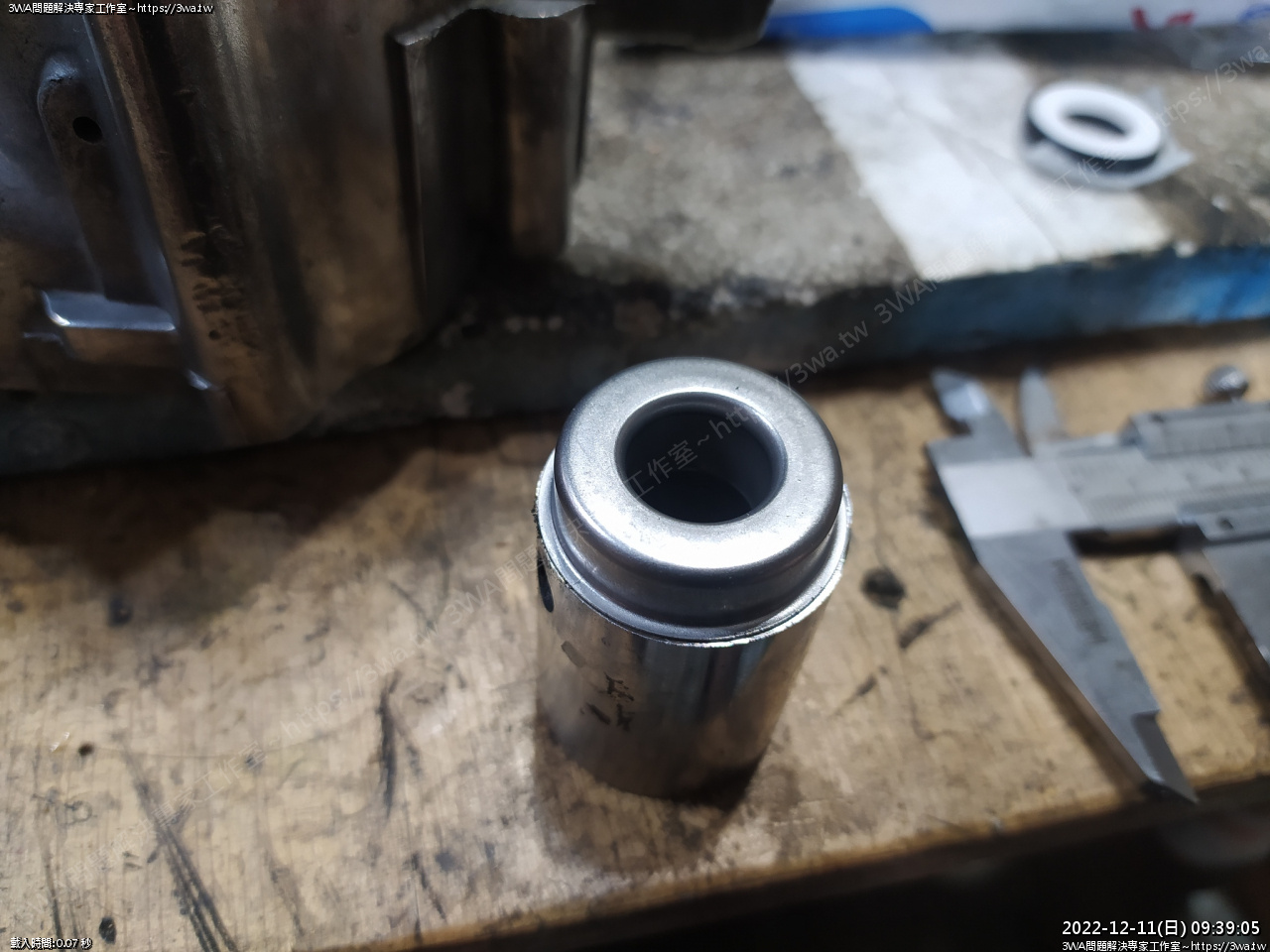

羽山手邊沒有這種冲打工具,不過東翻西找找到一個合稱的工具

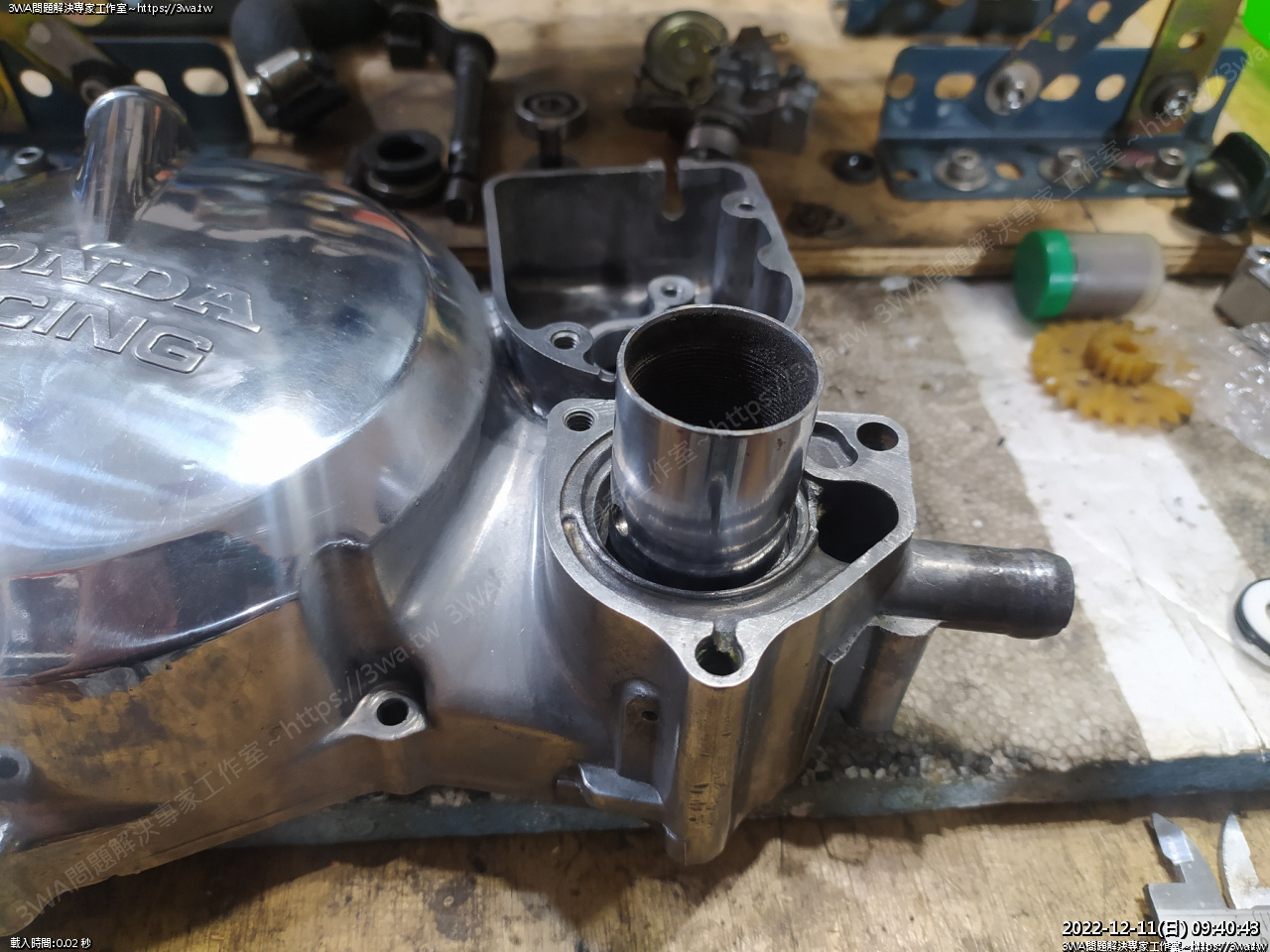

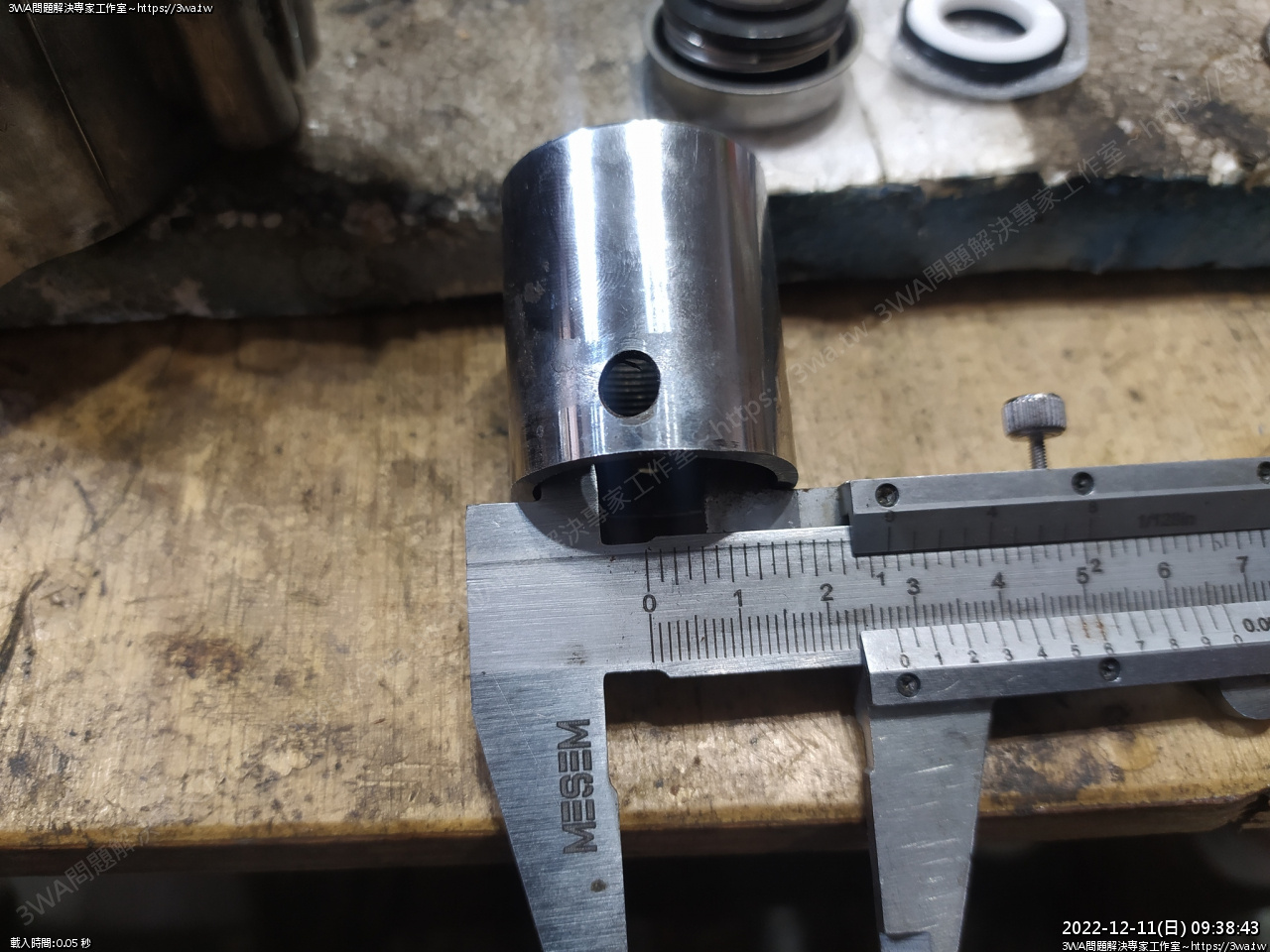

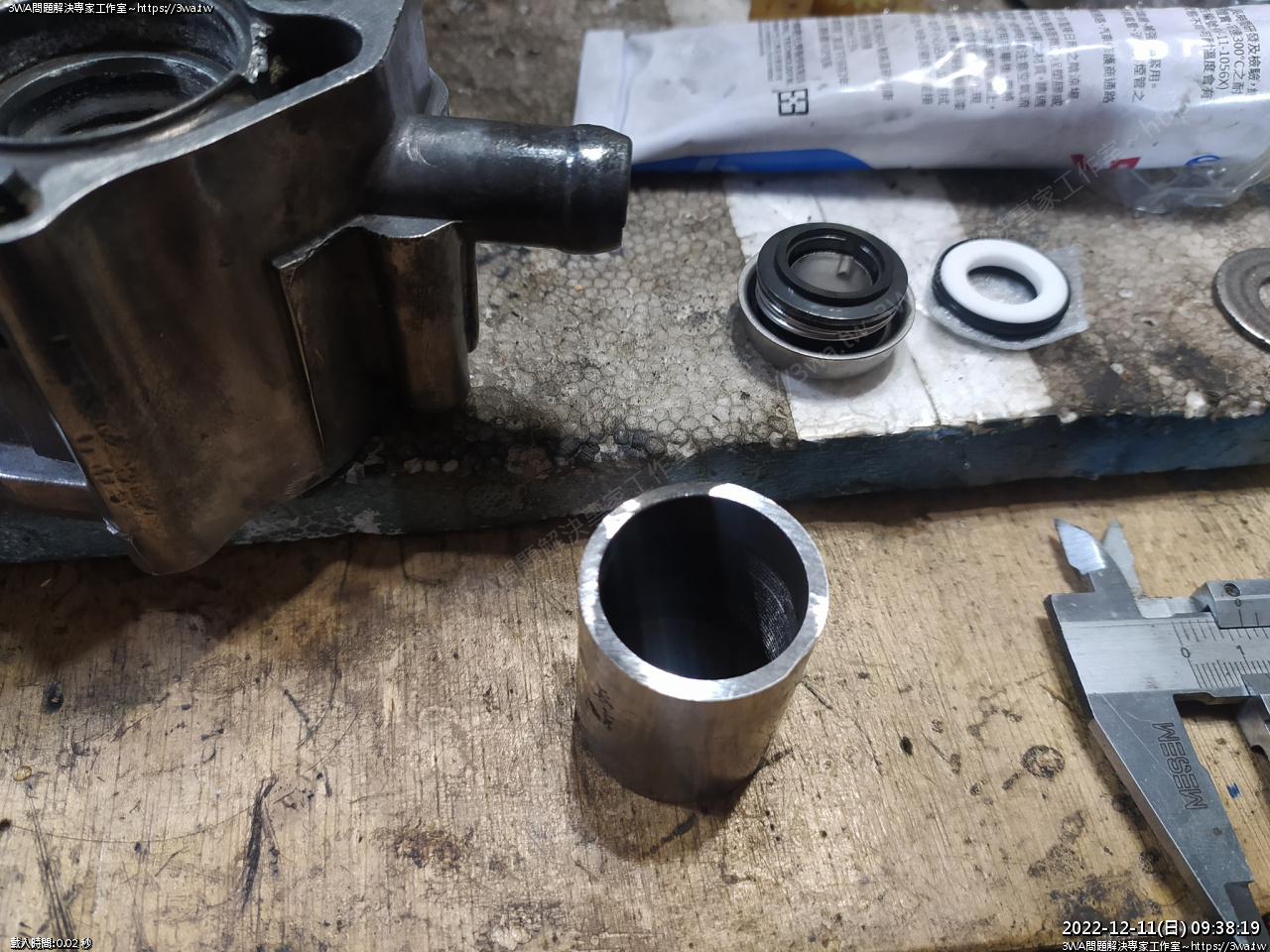

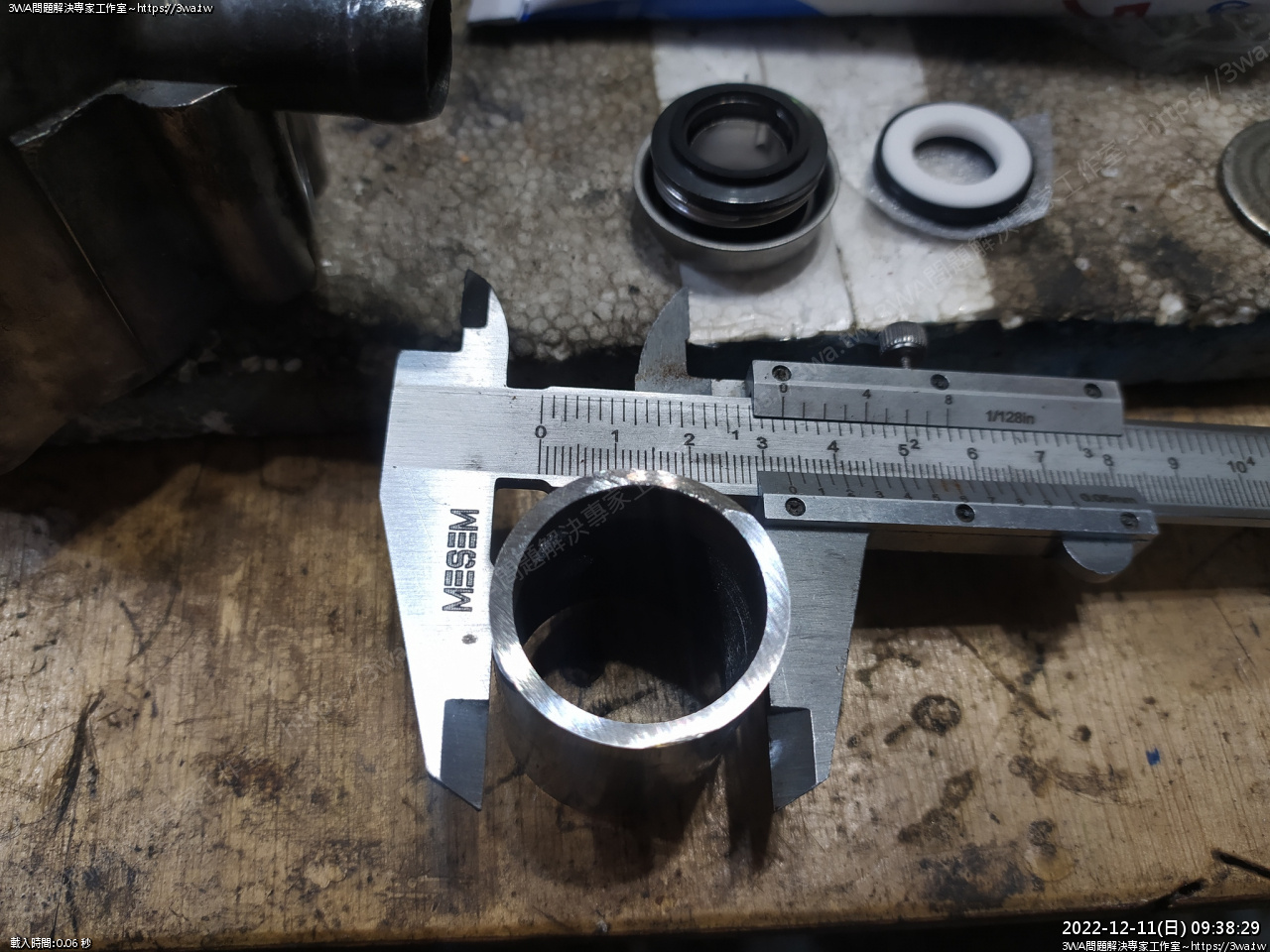

這個是 FZR 前叉內管,切一小段掉,外徑 33mm





內徑大概28





擺進去看看,剛剛好耶~

看來可以用這個前叉內管敲





外圍抹一些墊片膠

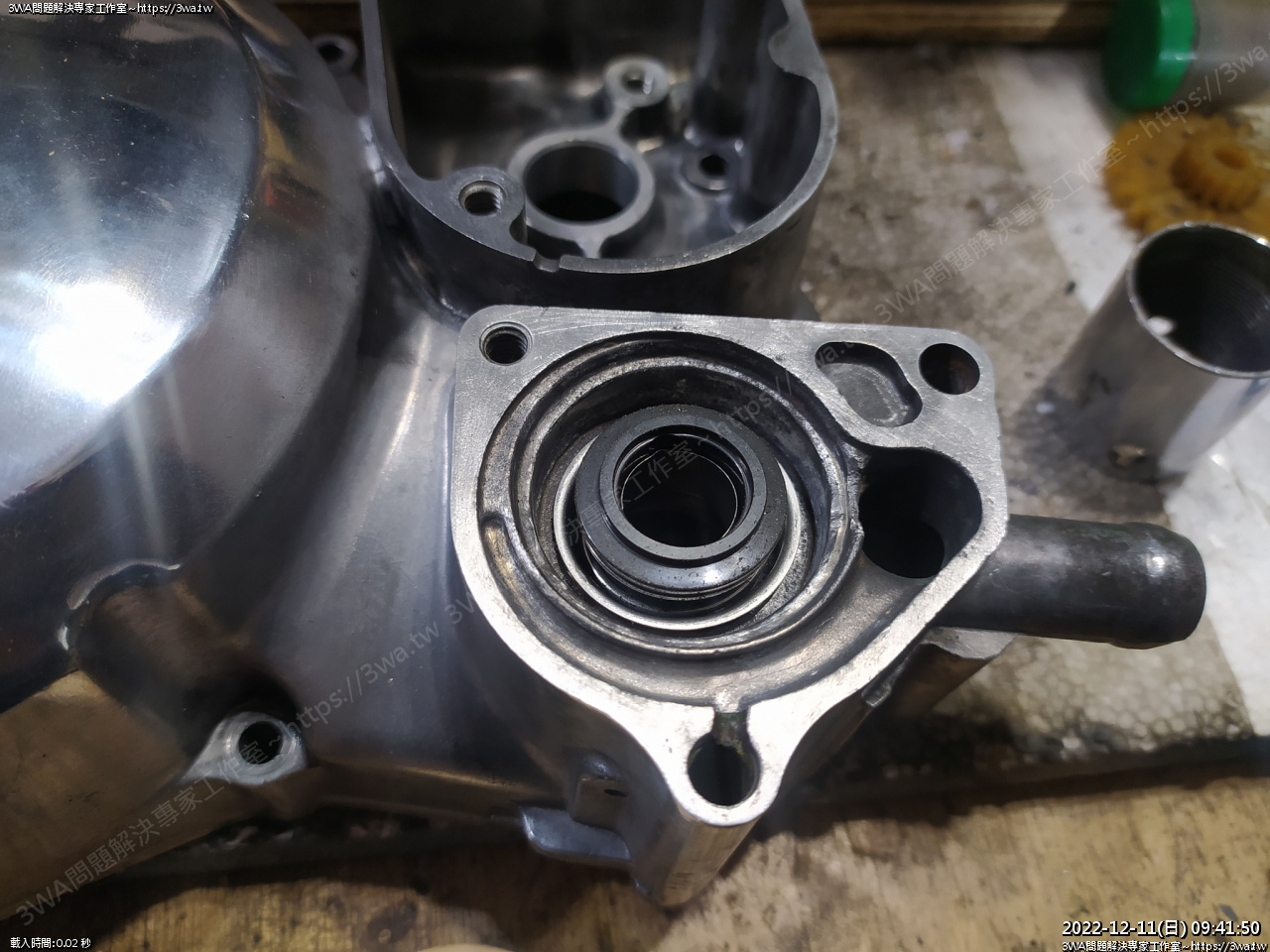

擺進去





墊著,上面再墊個東西,鐵鎚平均的敲入

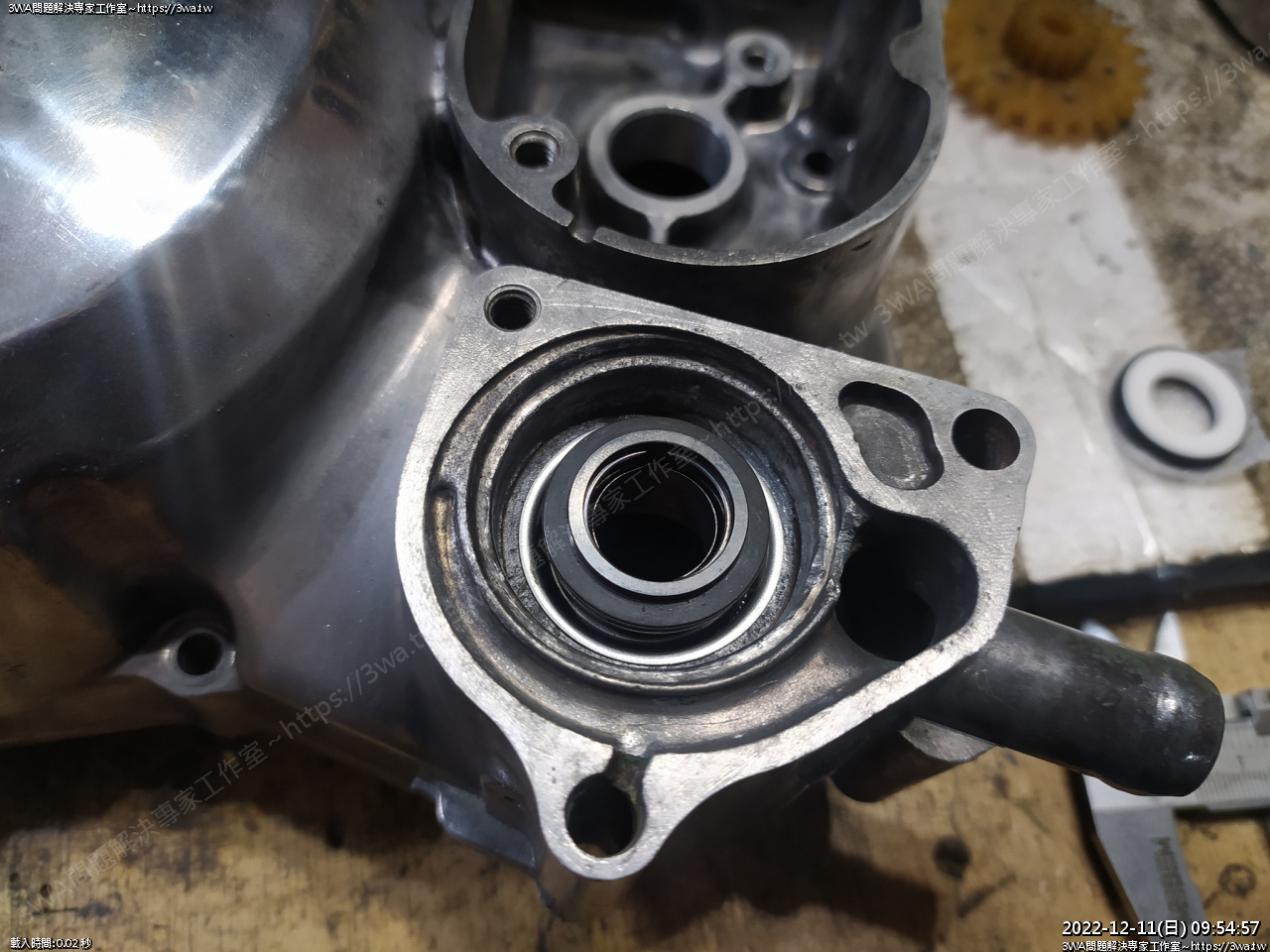

敲入 50 %,看來有準





再用逼的

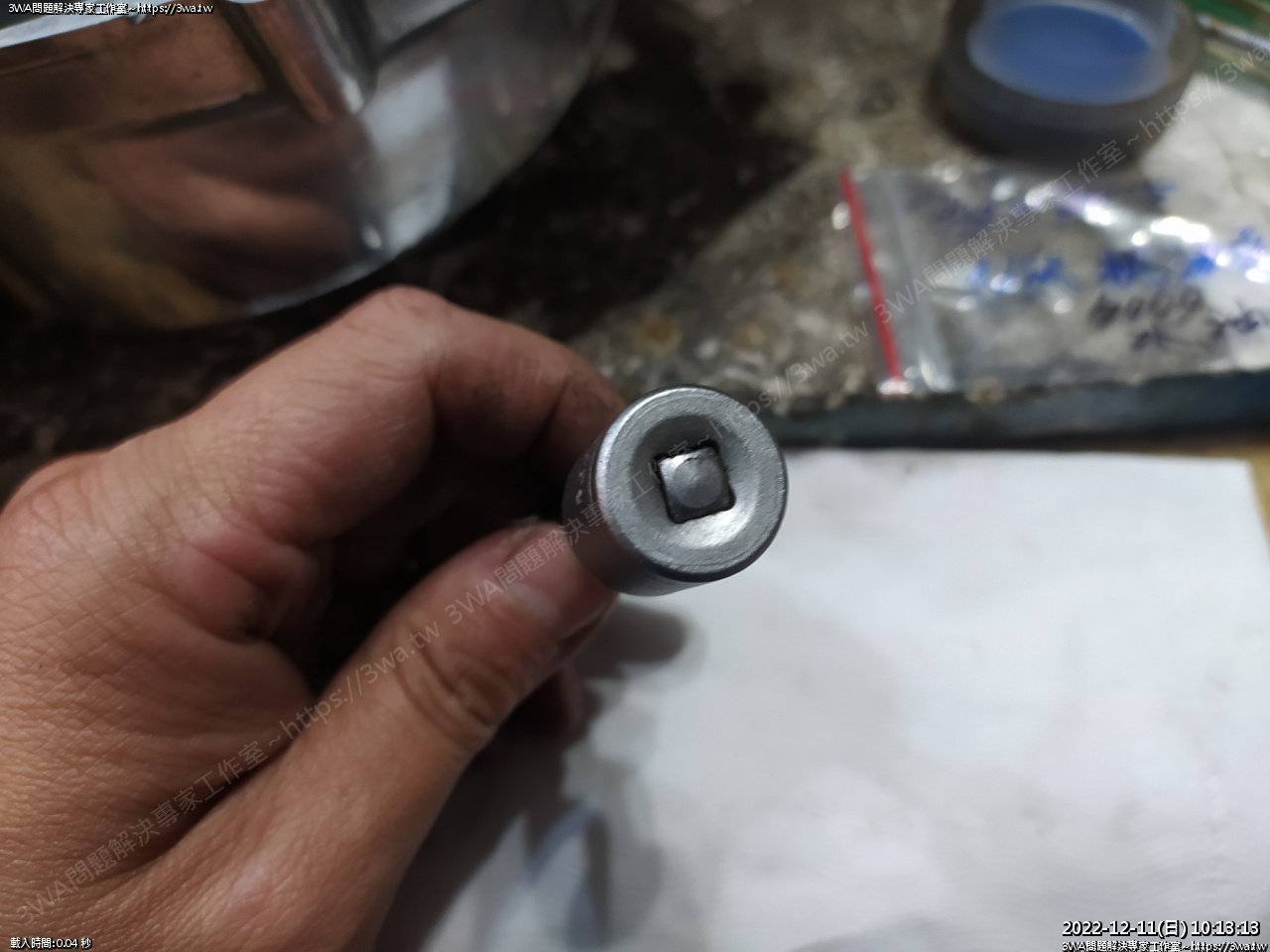

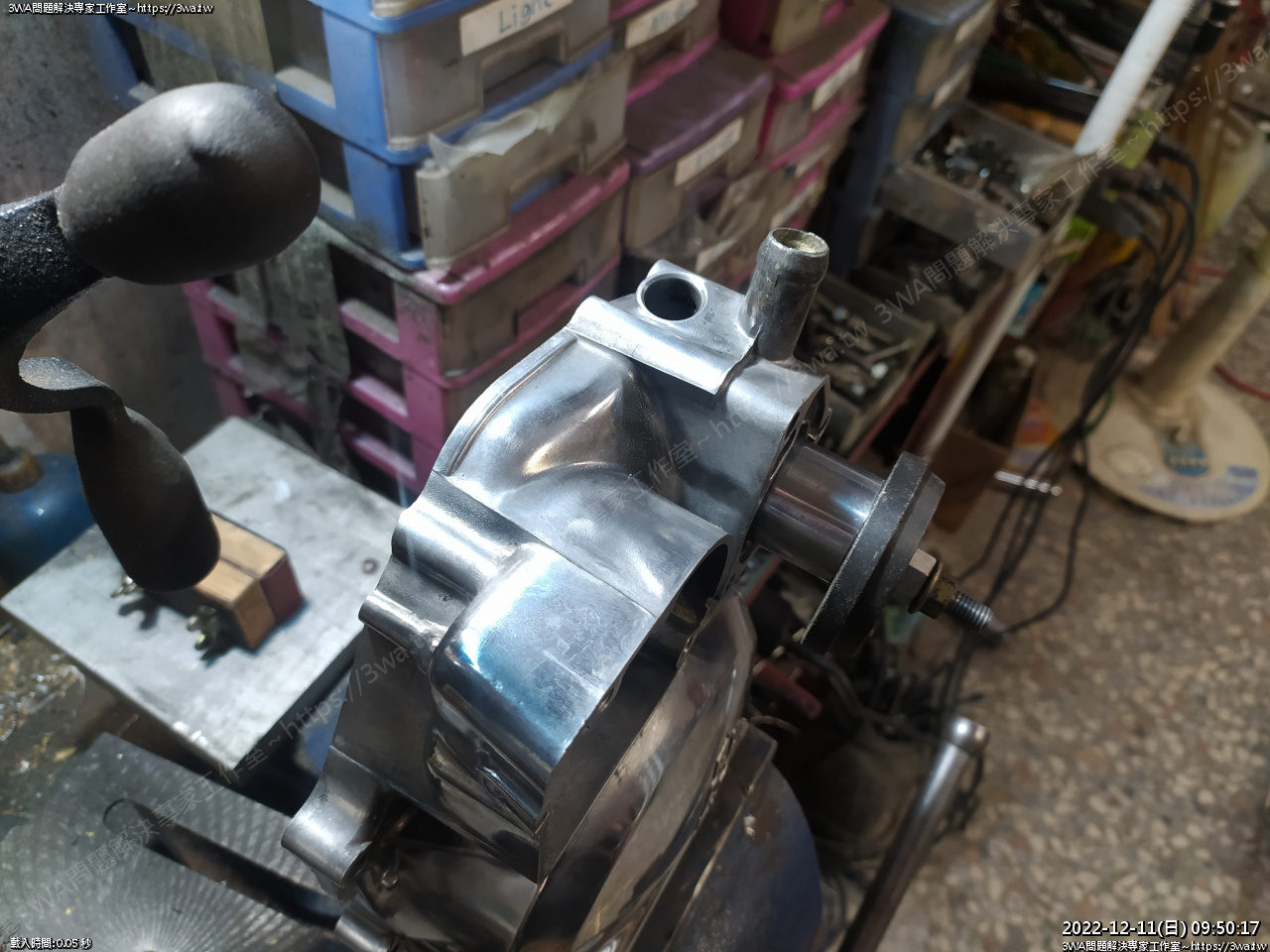

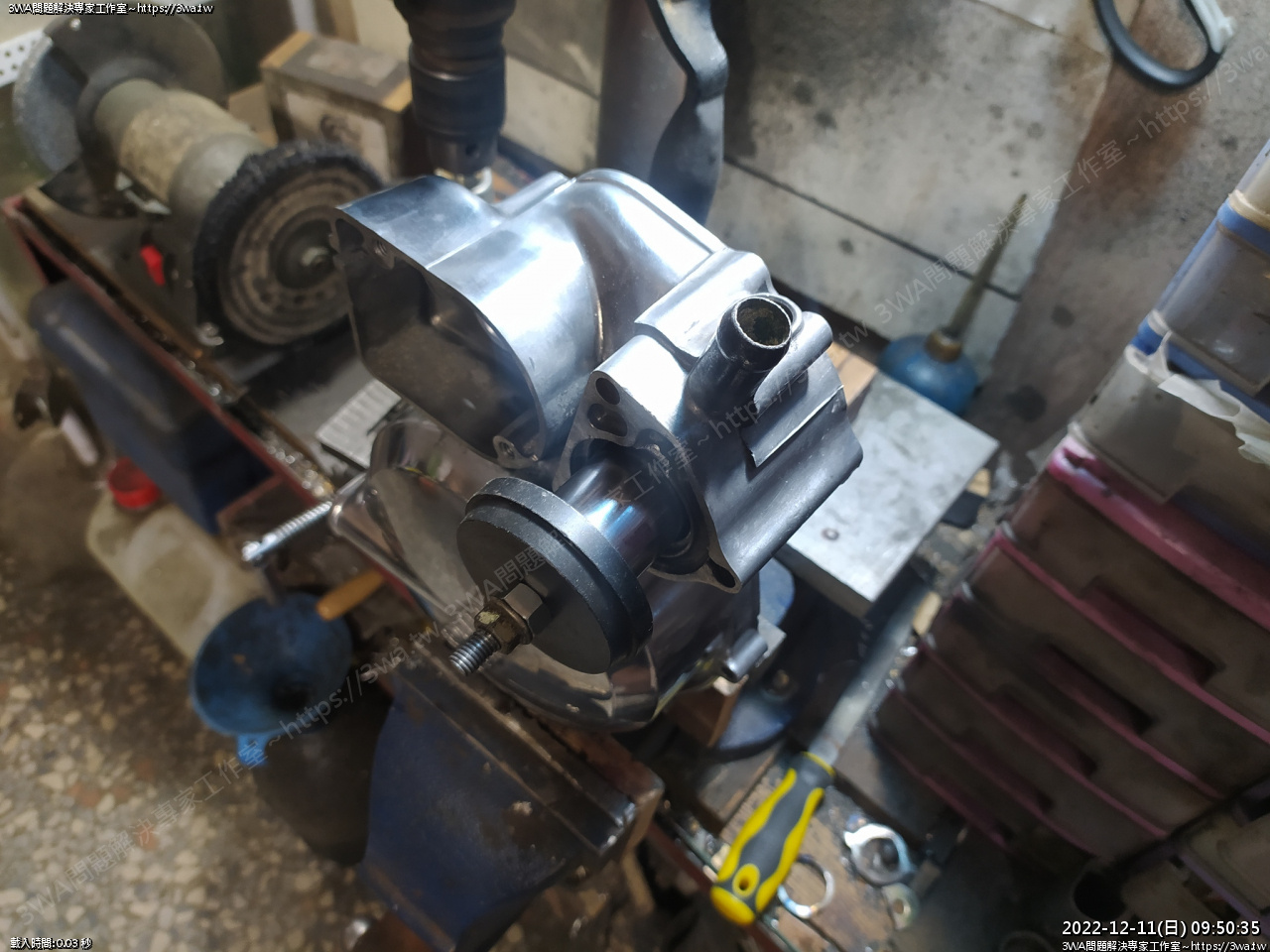

拿一支 8mm 長的螺絲,另一邊墊片找跟 6000 軸承外徑差不多的

然後對鎖後,慢慢鎖入

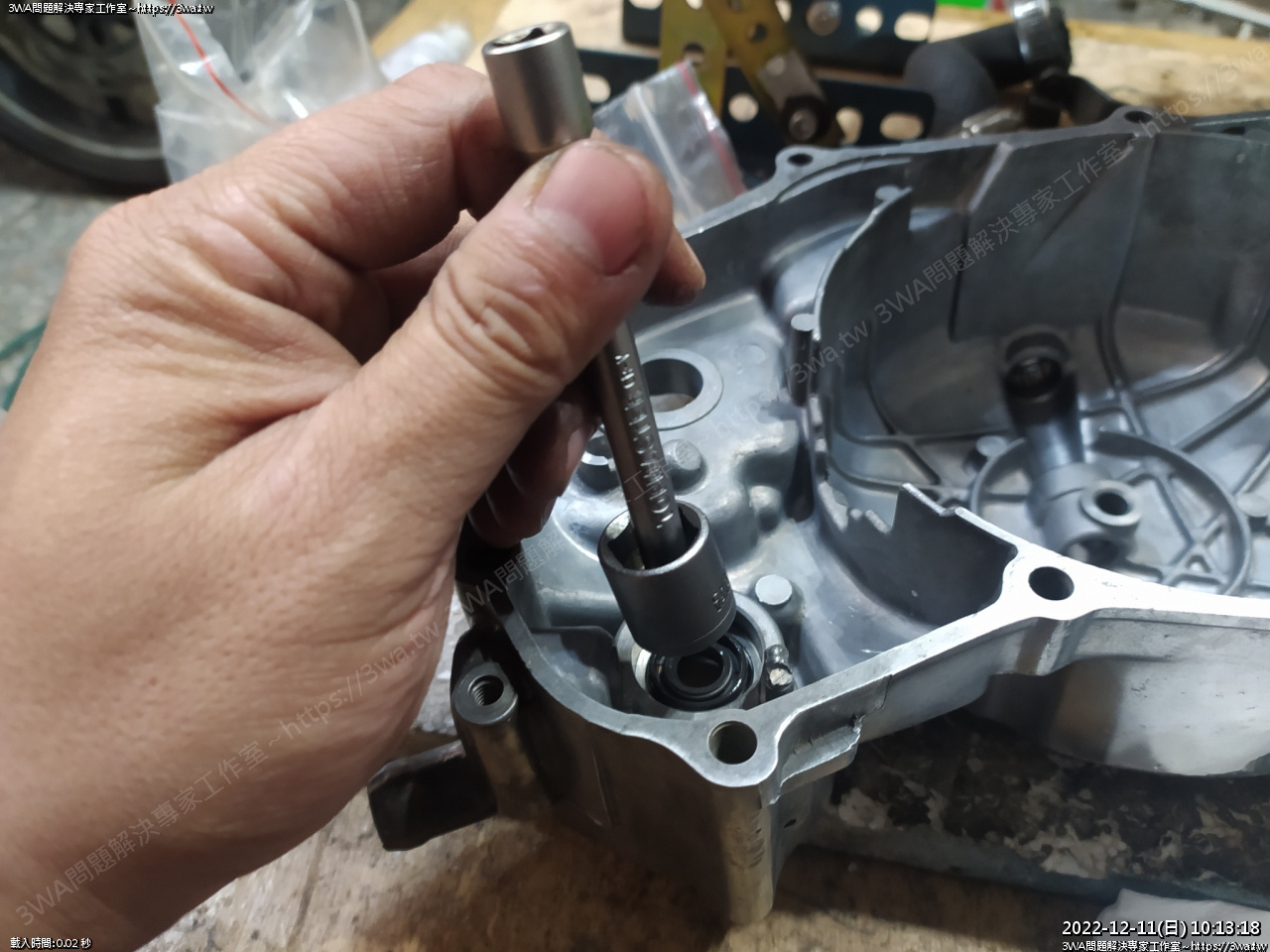

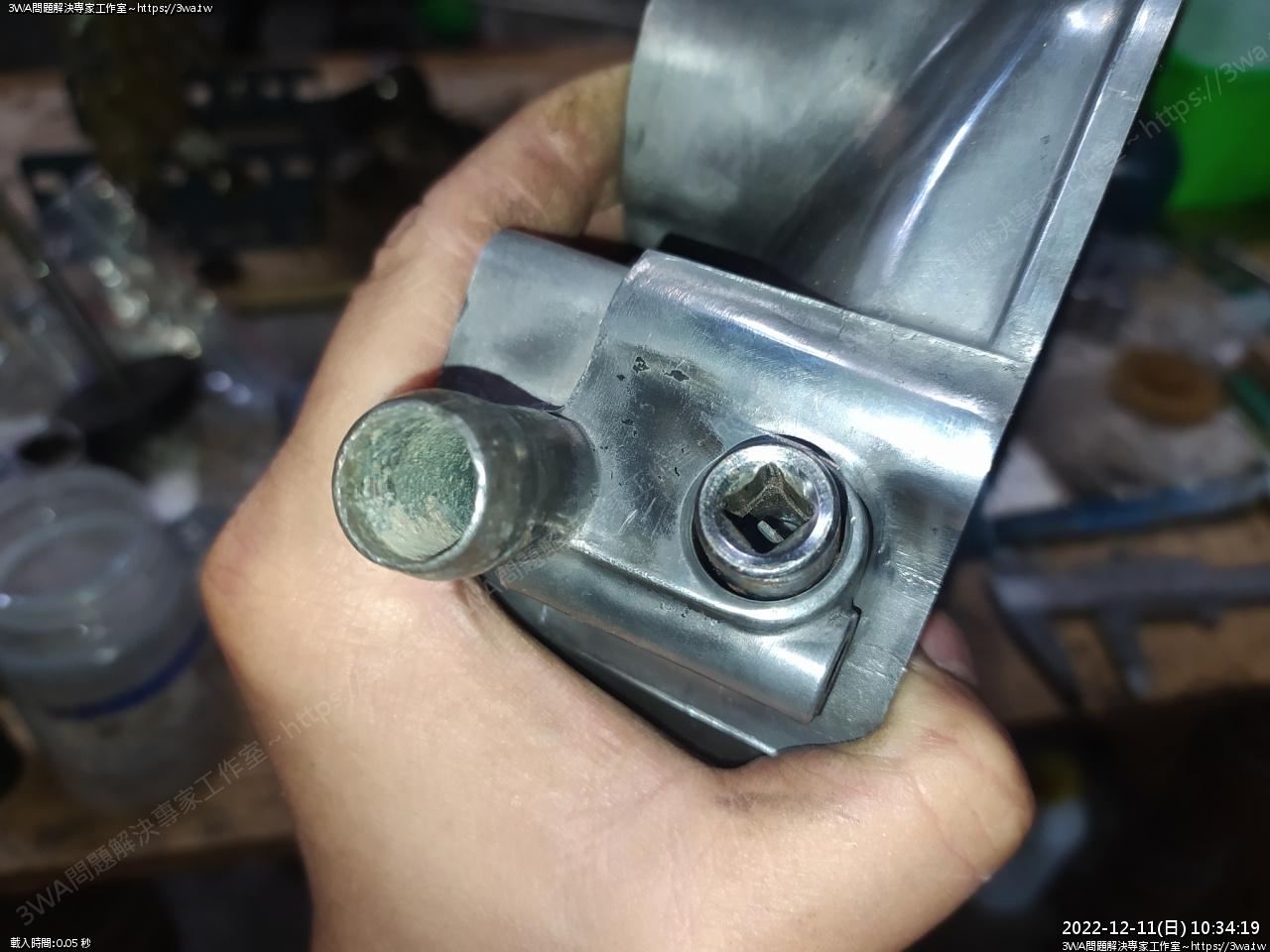

裝好了,相當不錯~~

這玩意如果沒弄好,2、300元就直接不見

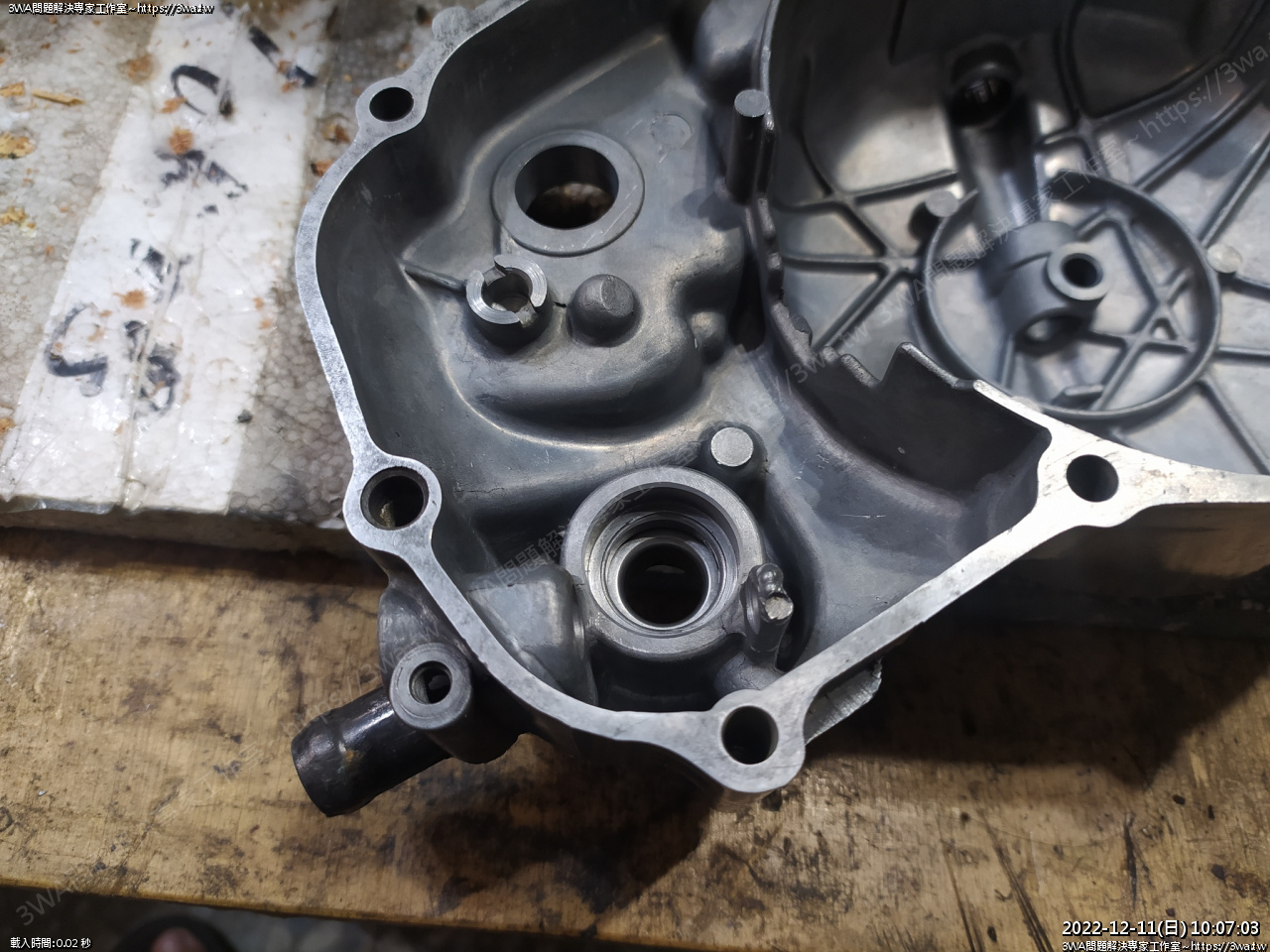

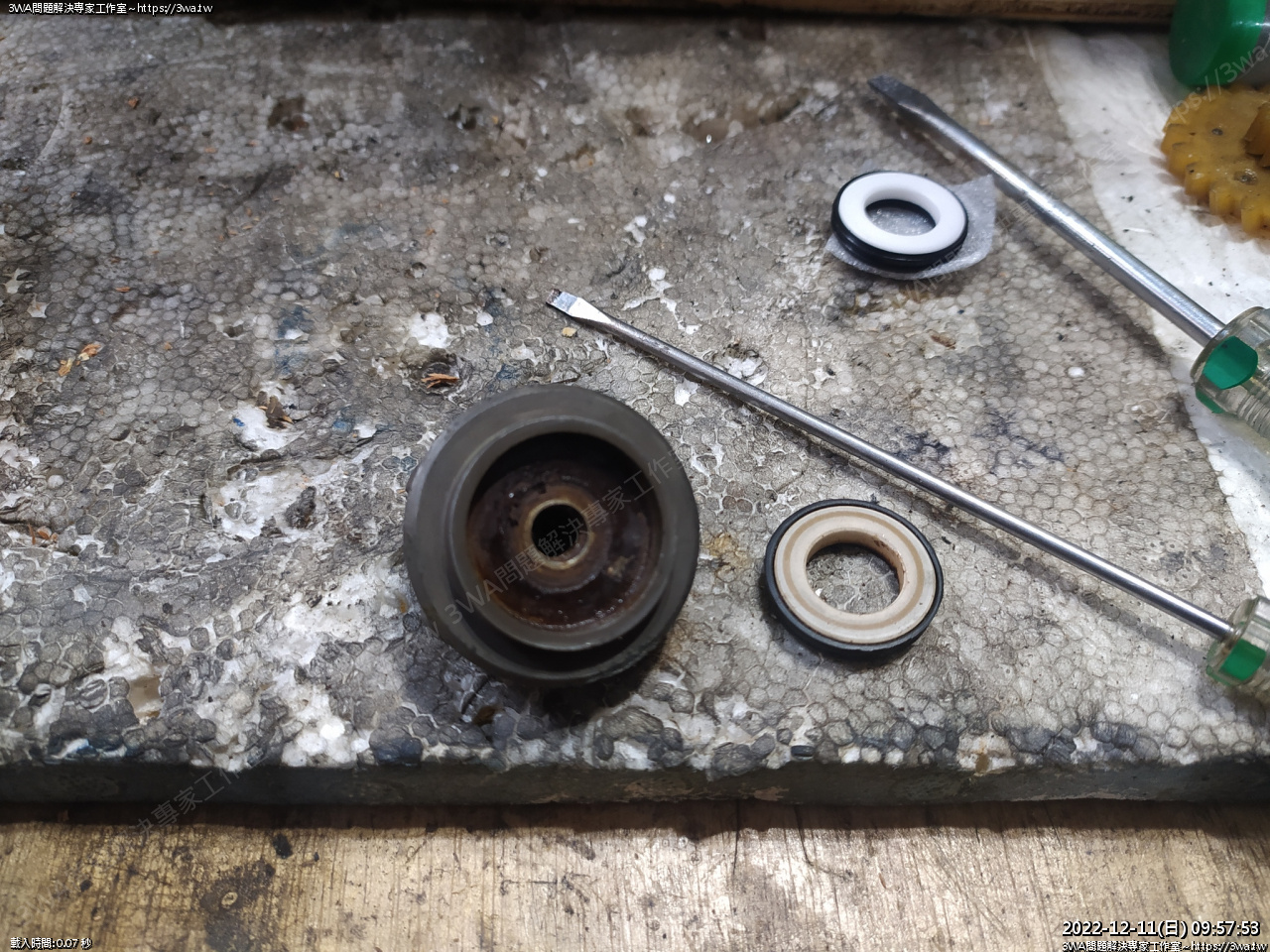

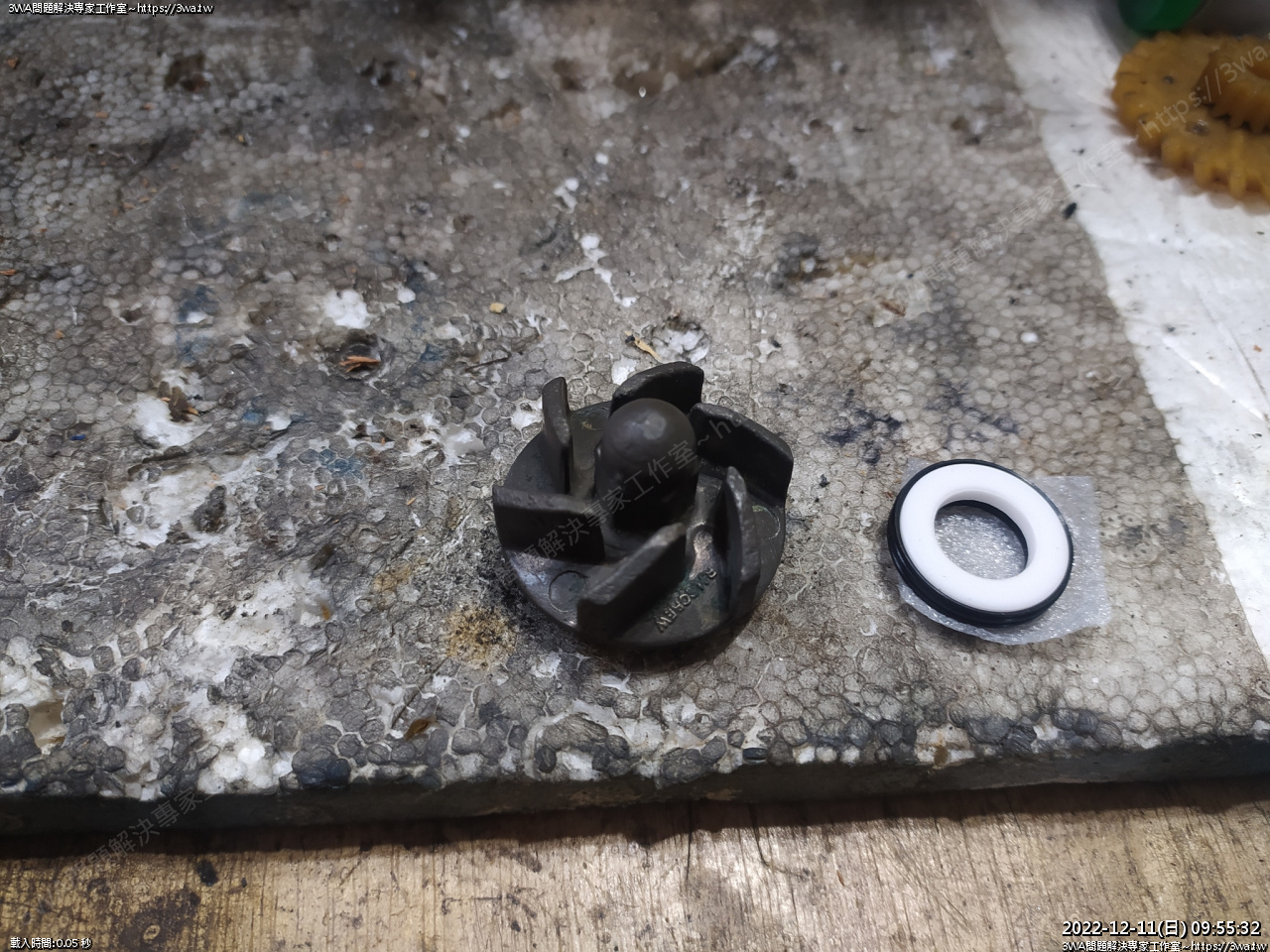

接下來換水泵葉片





背面這個

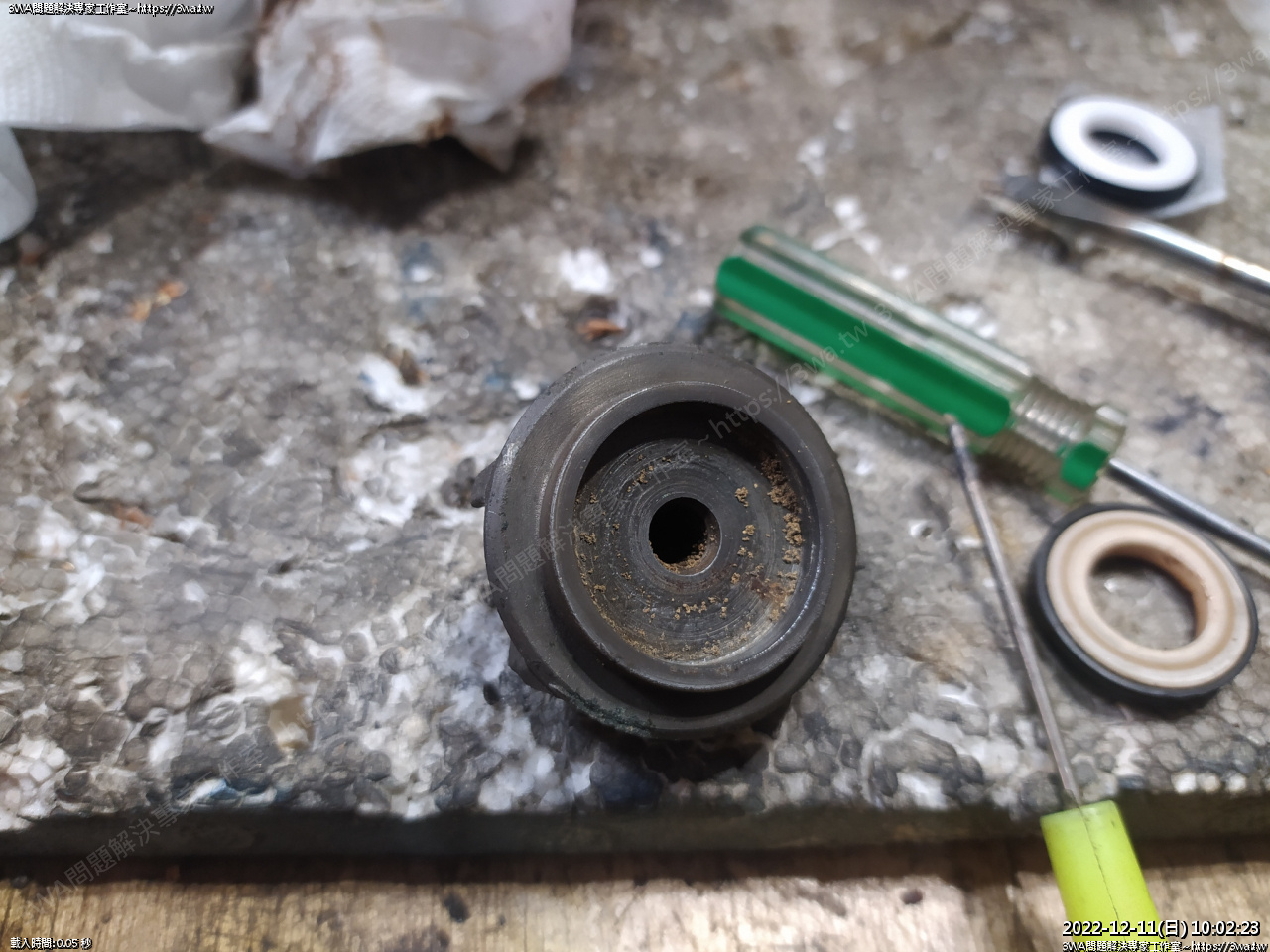

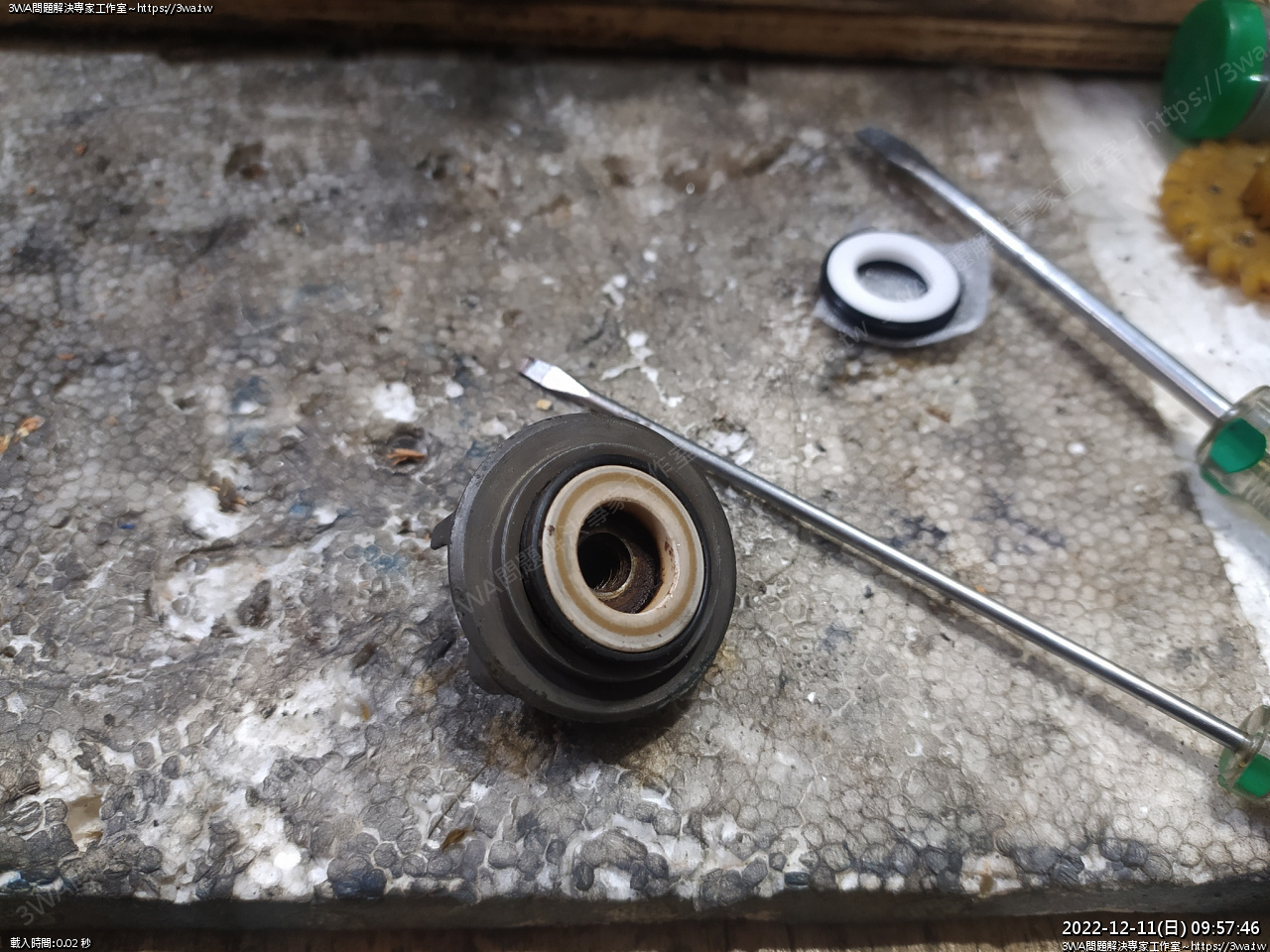

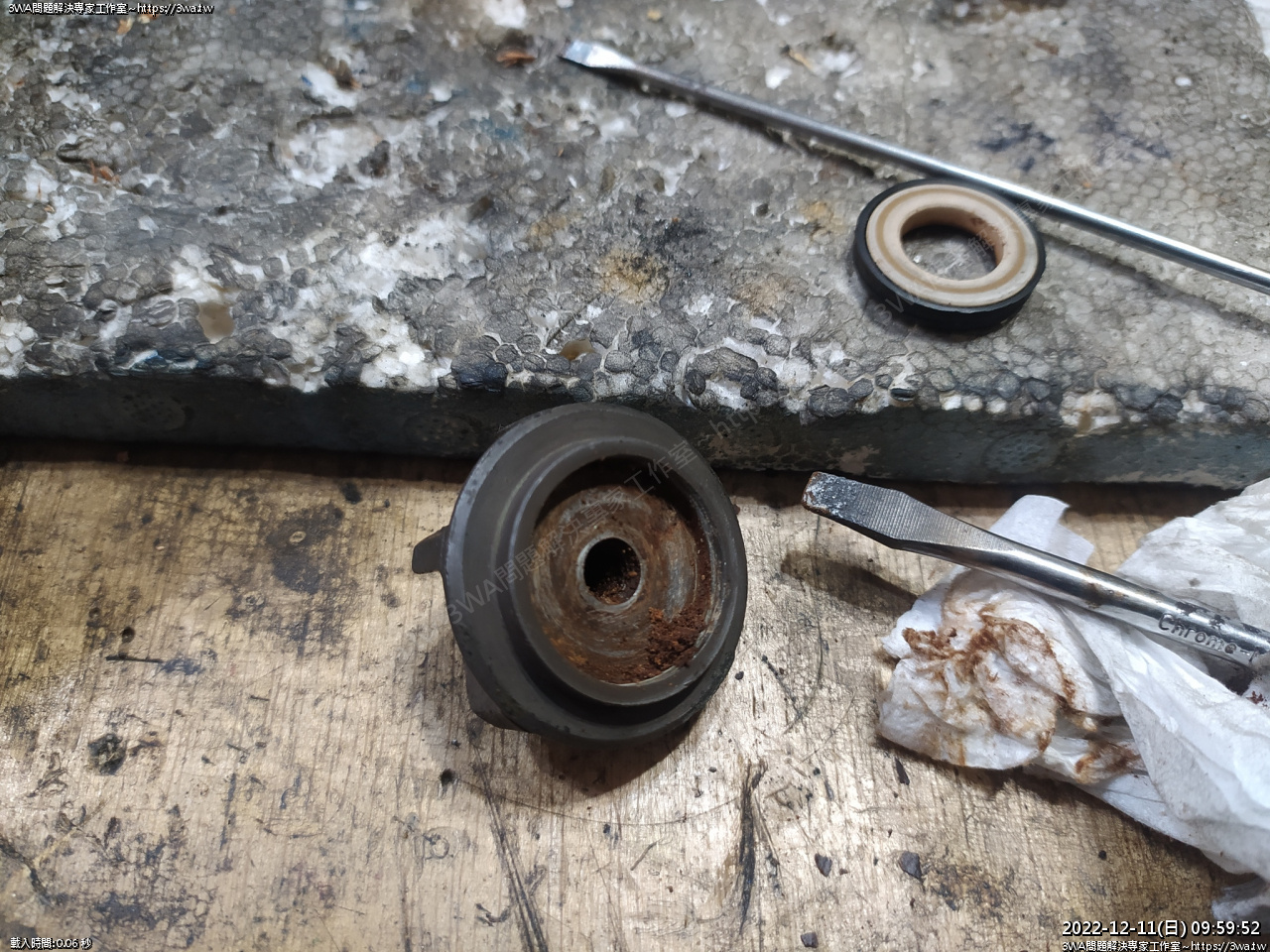

用小支一字翹一下





順利取出舊品

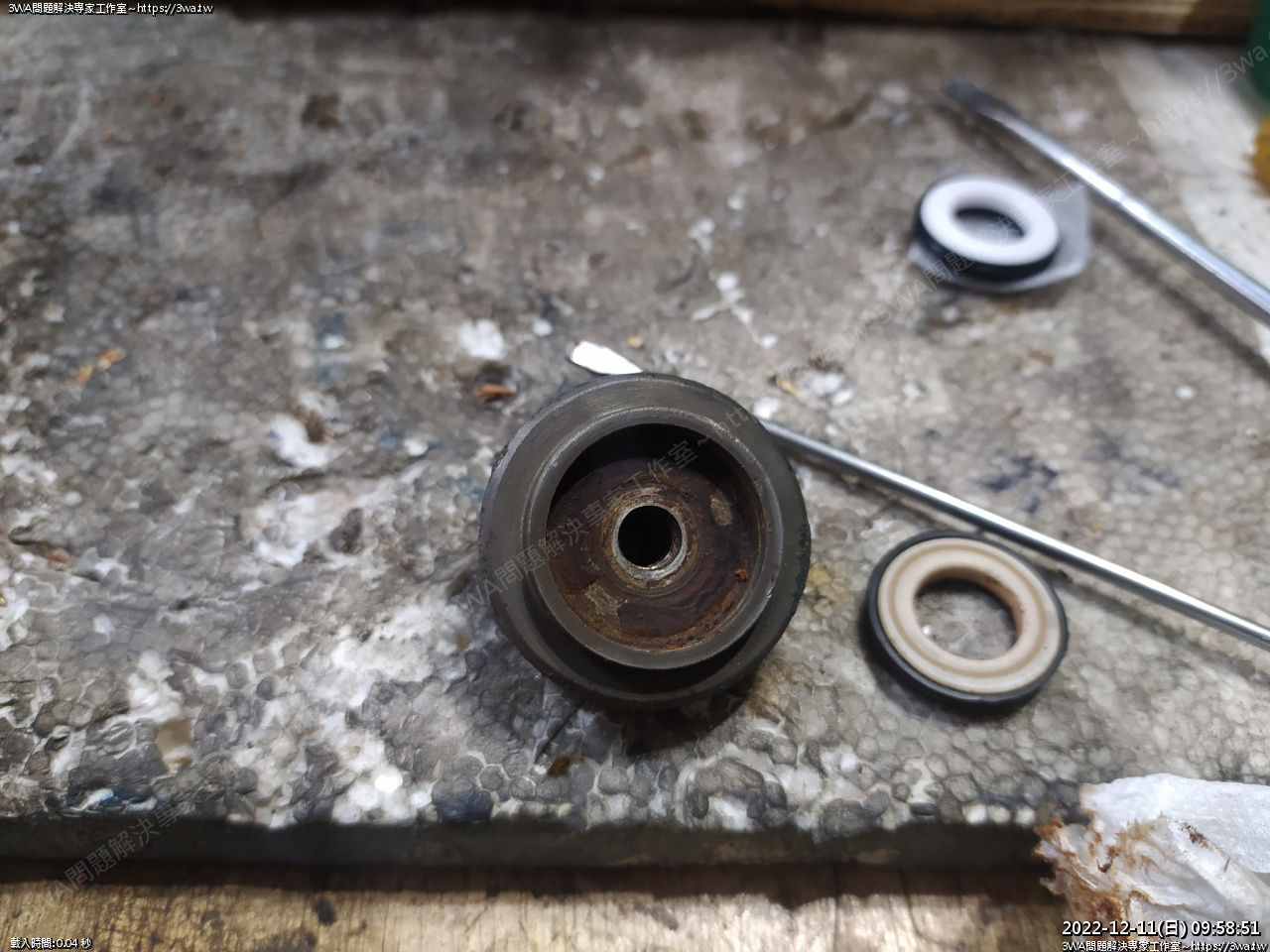

背板有些殘膠





刮一刮









吹一吹

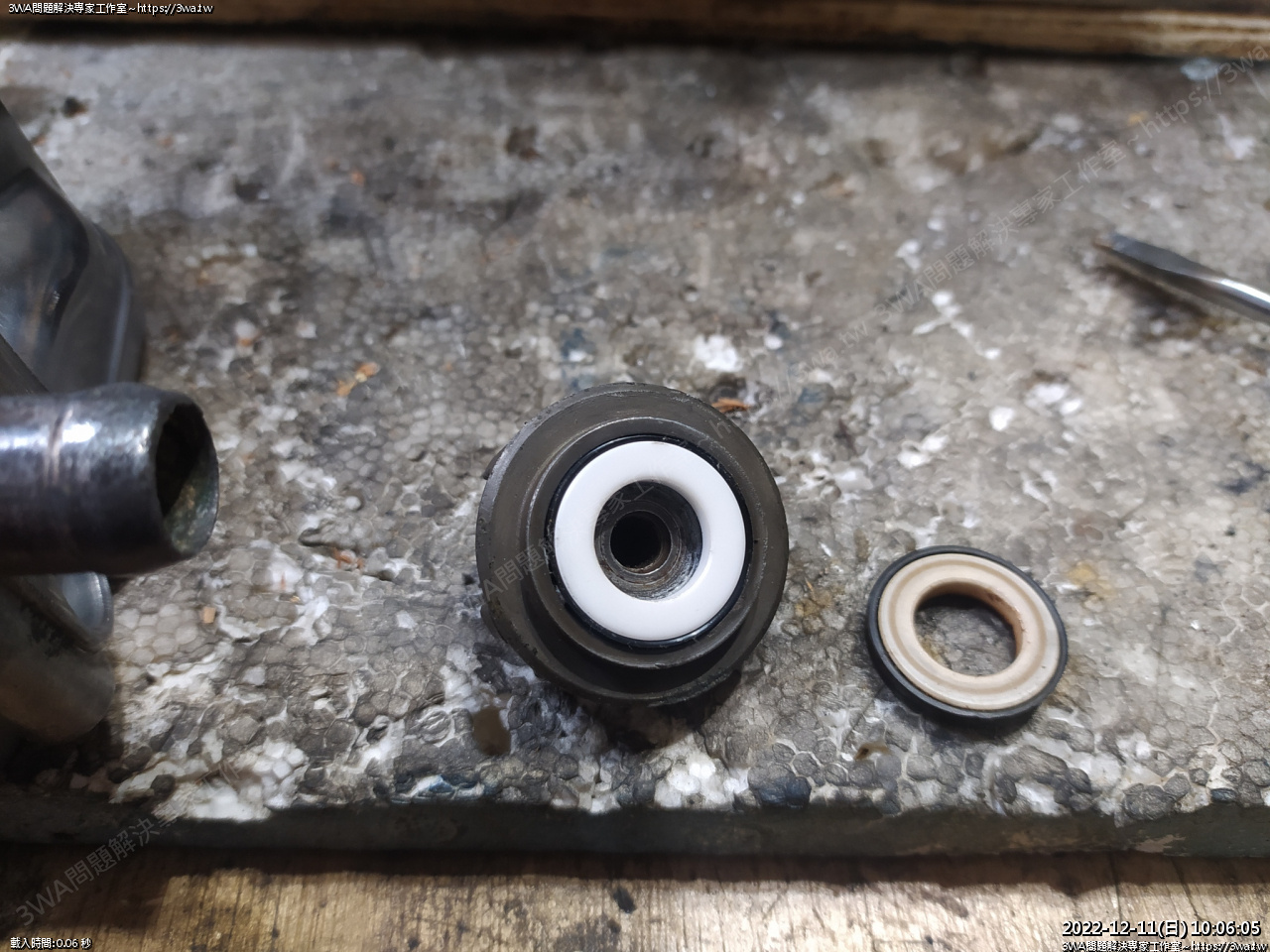

新品裝入





好了





然後換這邊的油封

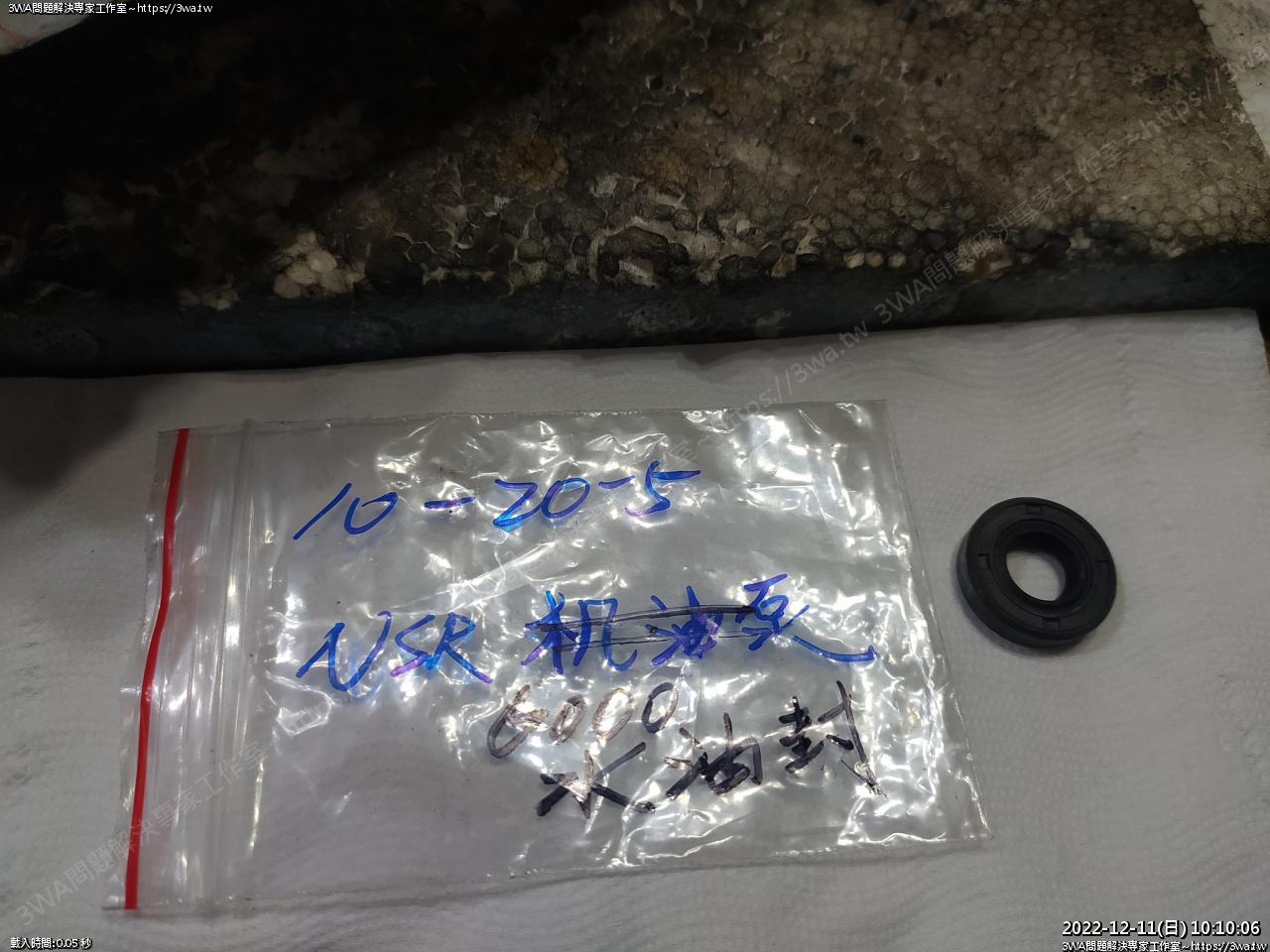

這是 NSR 水泵油封 10-20-5





10-20-5

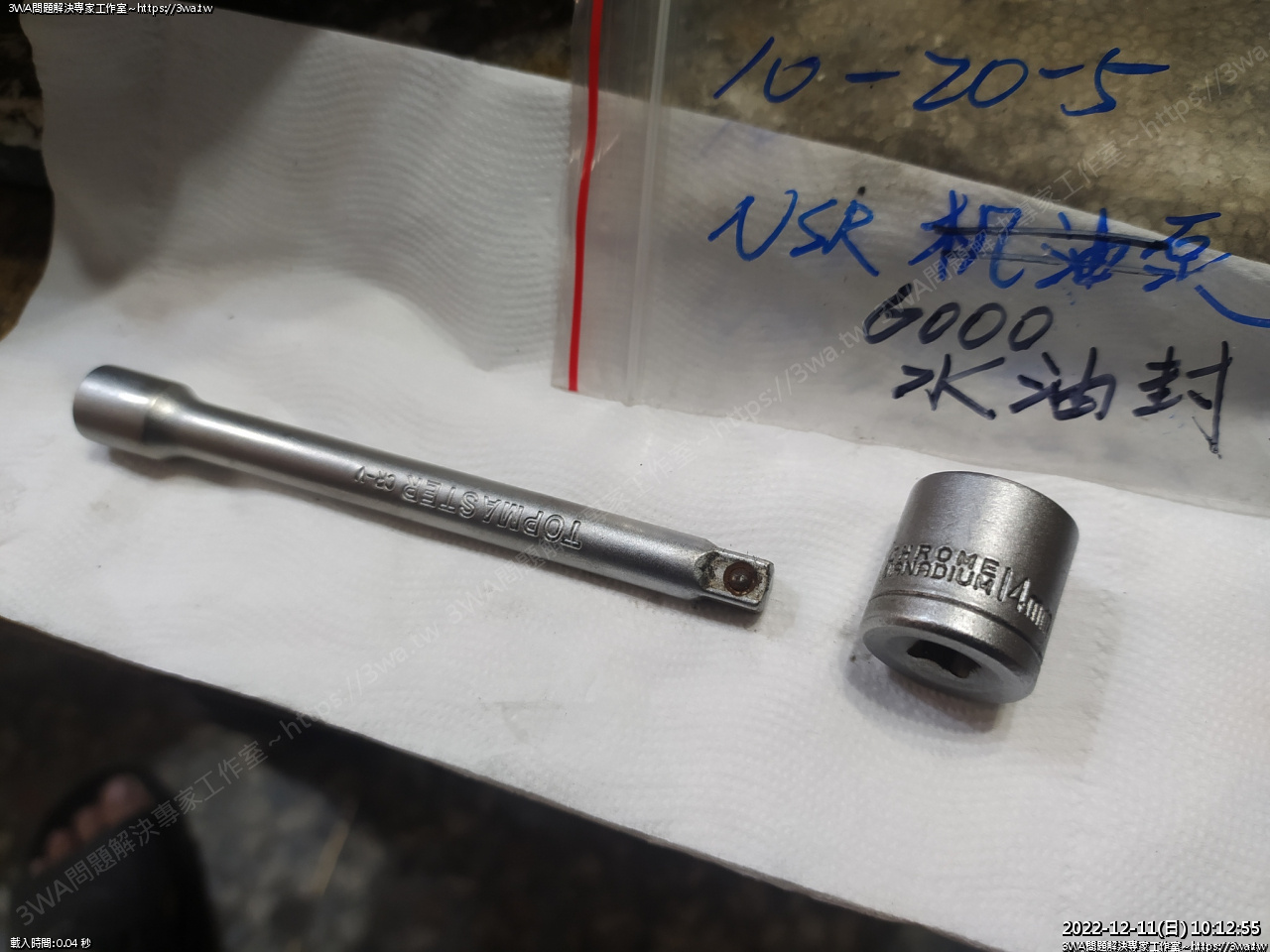

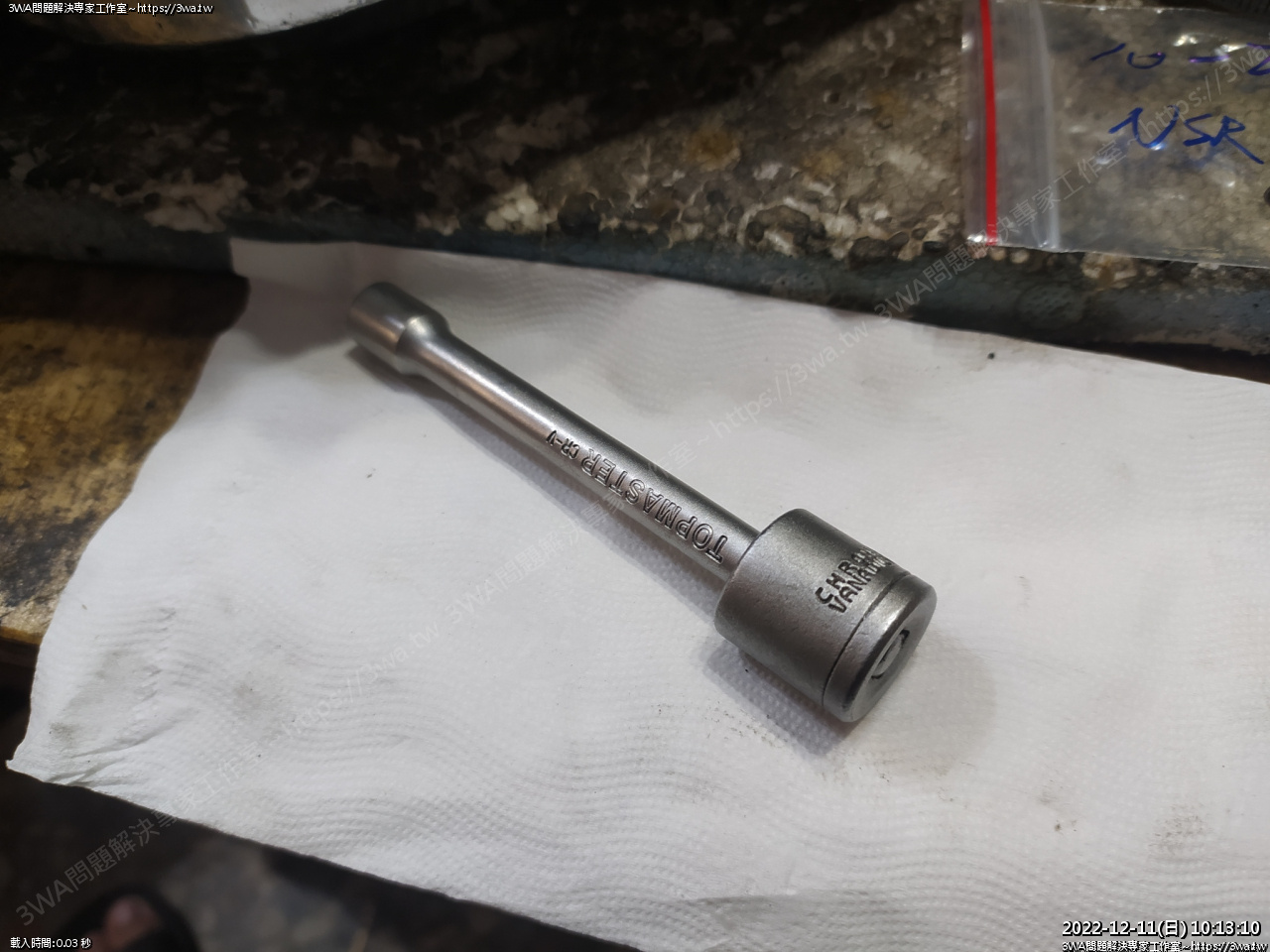

安裝的話可以用 2分 14mm 套桶





裝在加長套桶用這個方向





這樣





抹些矽油,用手壓入





文字那面朝外面,這裡要檔內部的油

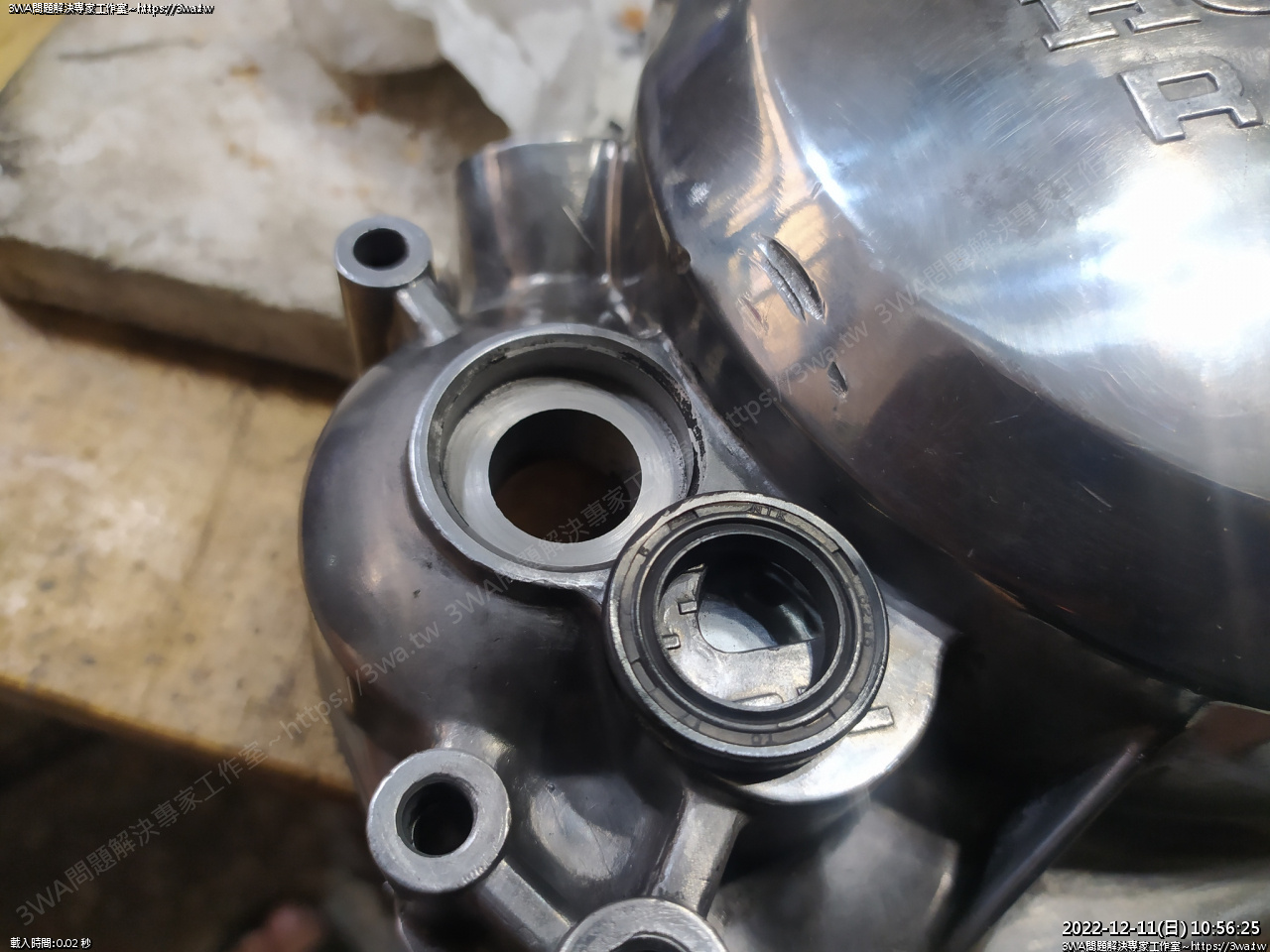

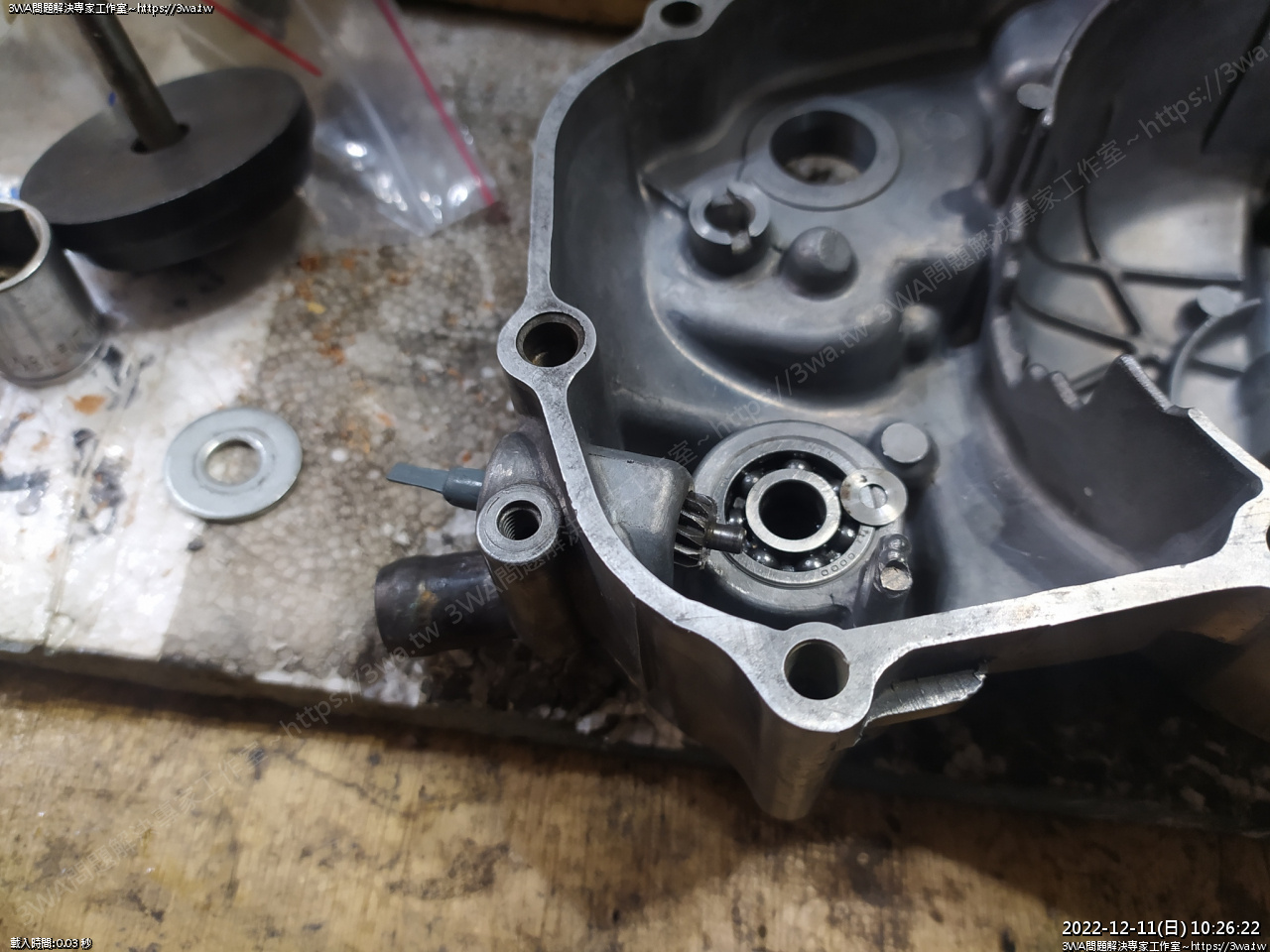

油封安裝完成

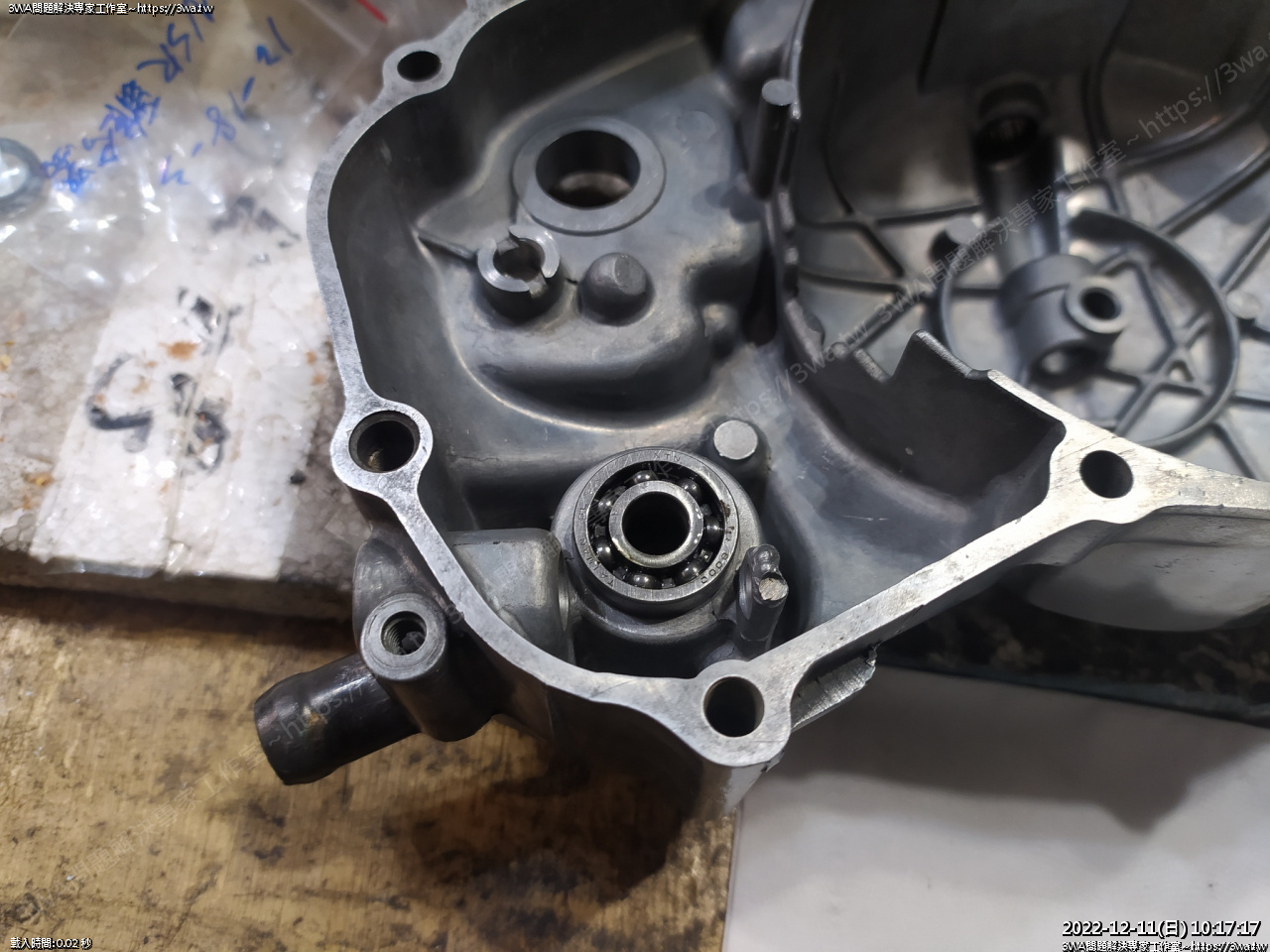

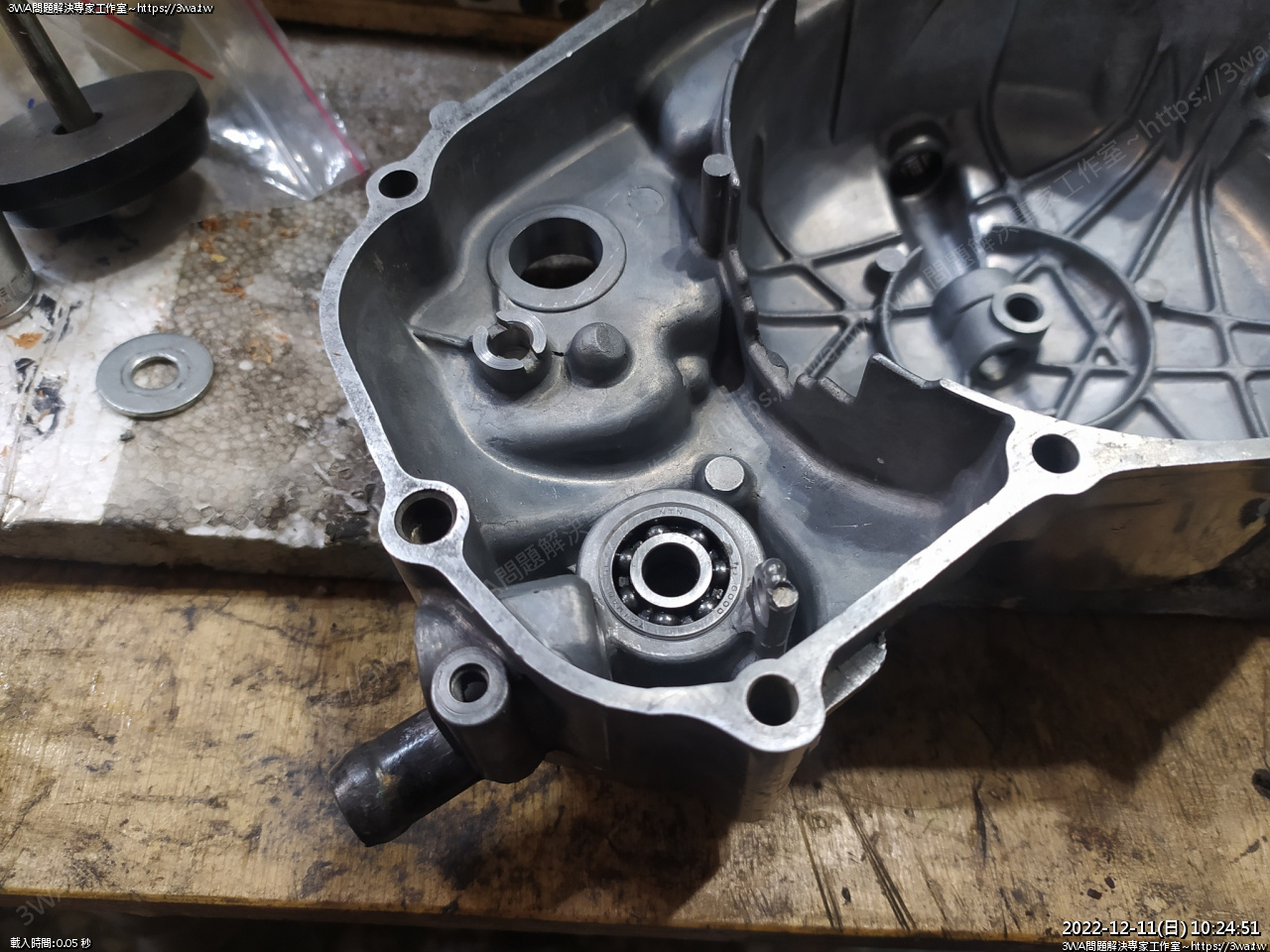

接下來裝 6000 這顆軸承





擺上去

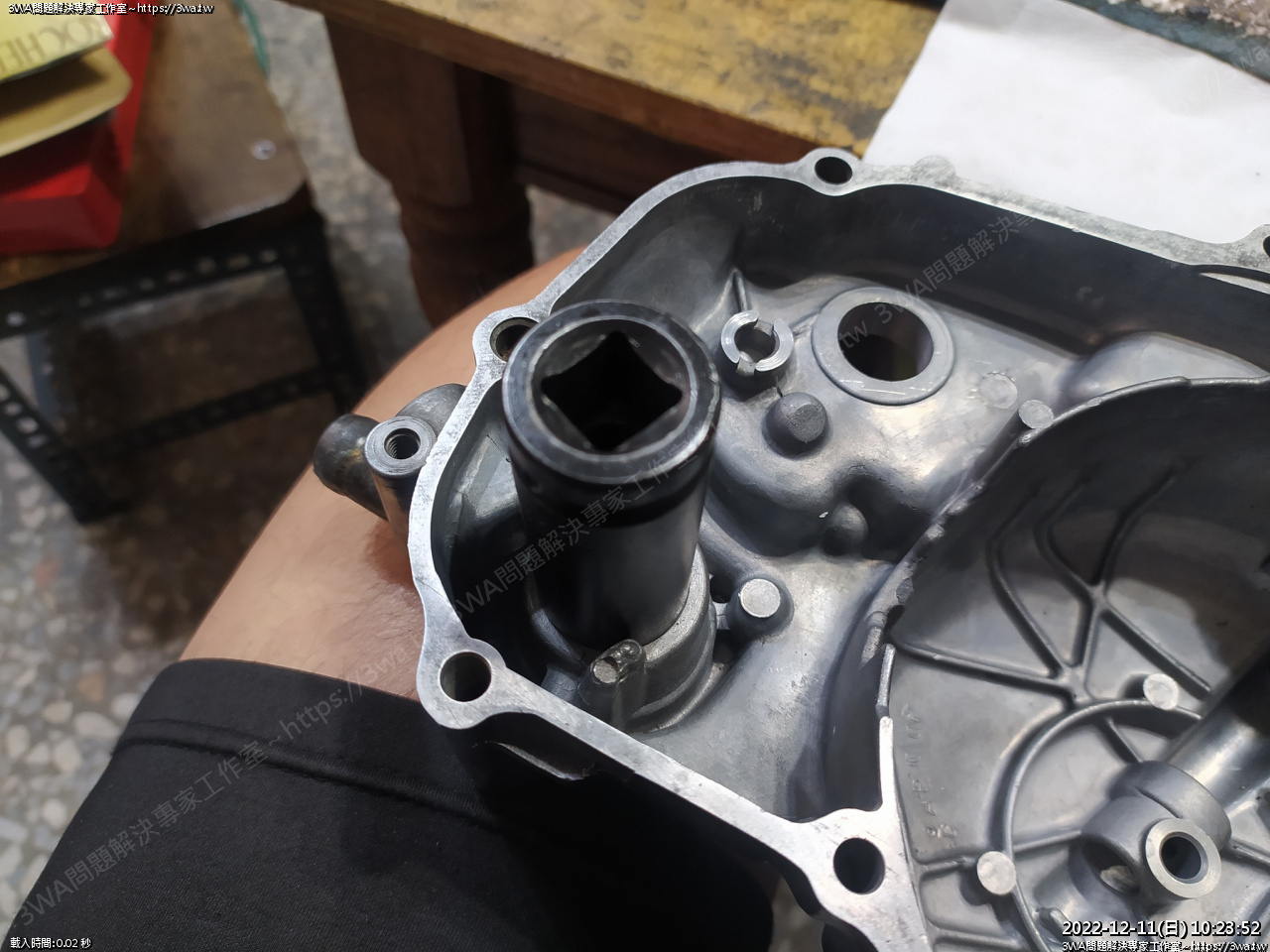

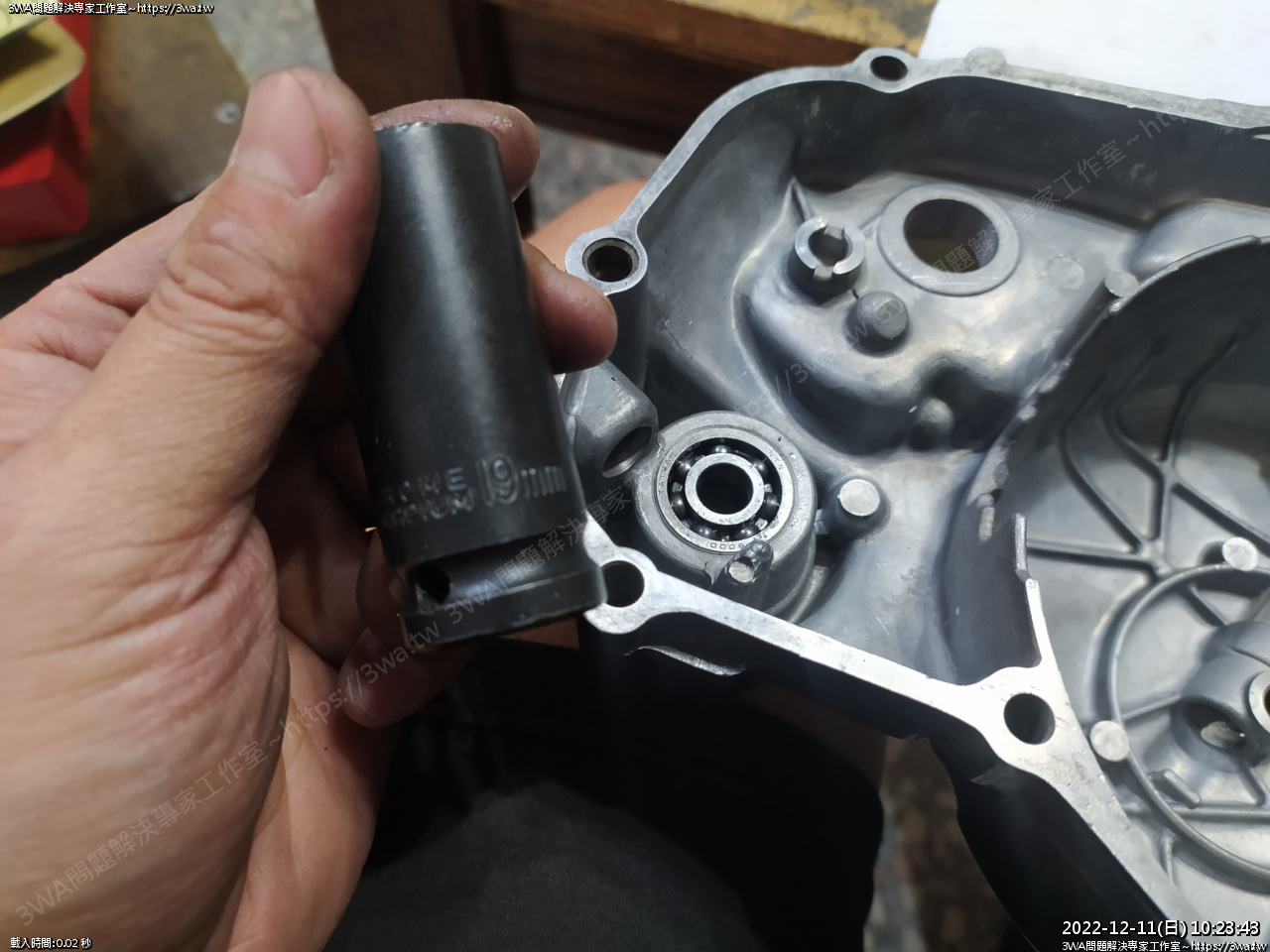

打這顆軸承,用 19mm 套桶





建議可以坐著,case 放在腳上,對著敲,邊敲邊確認軸承每個邊有沒有同時下去





平均的打入,軸承安裝ok

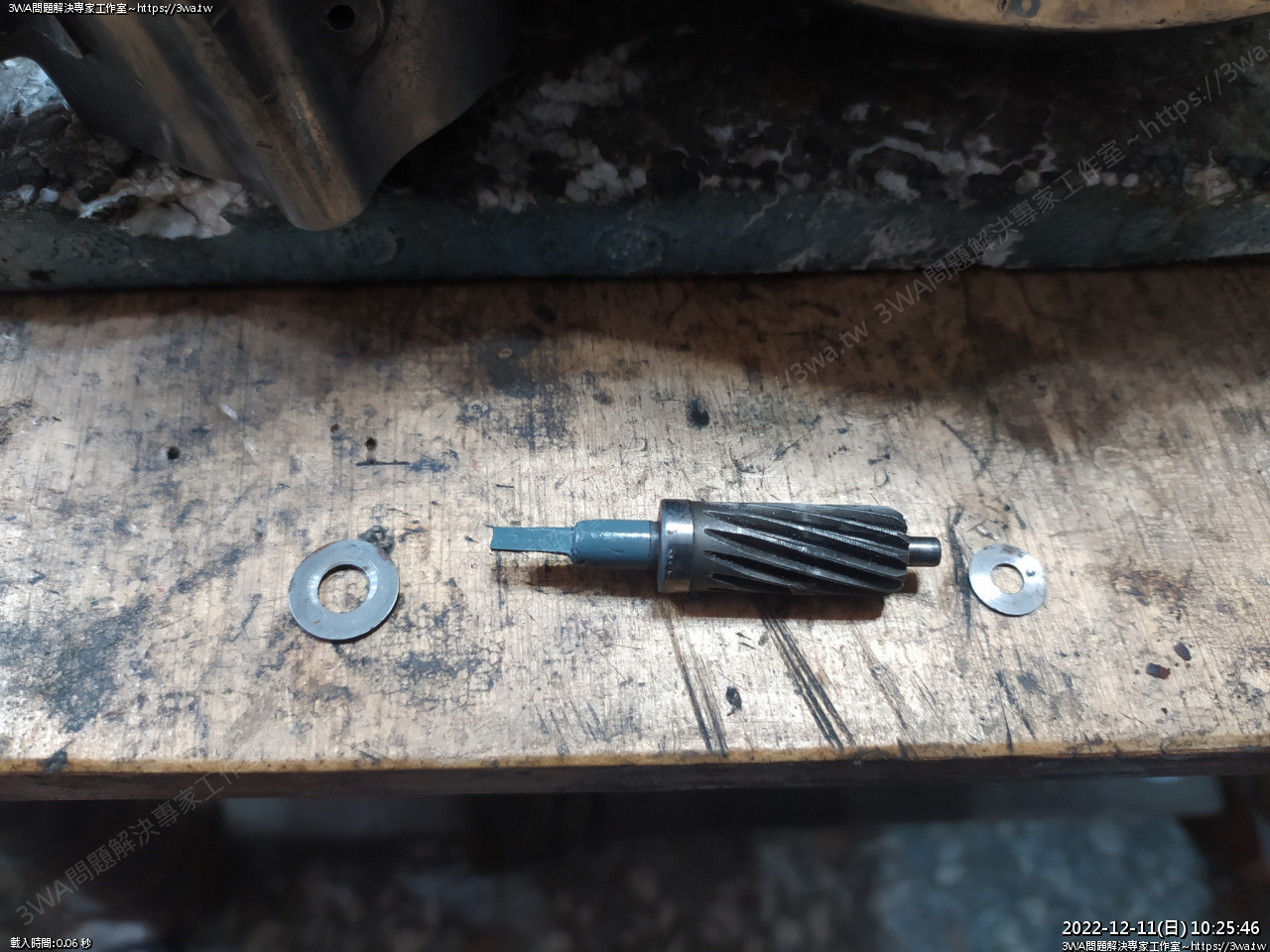

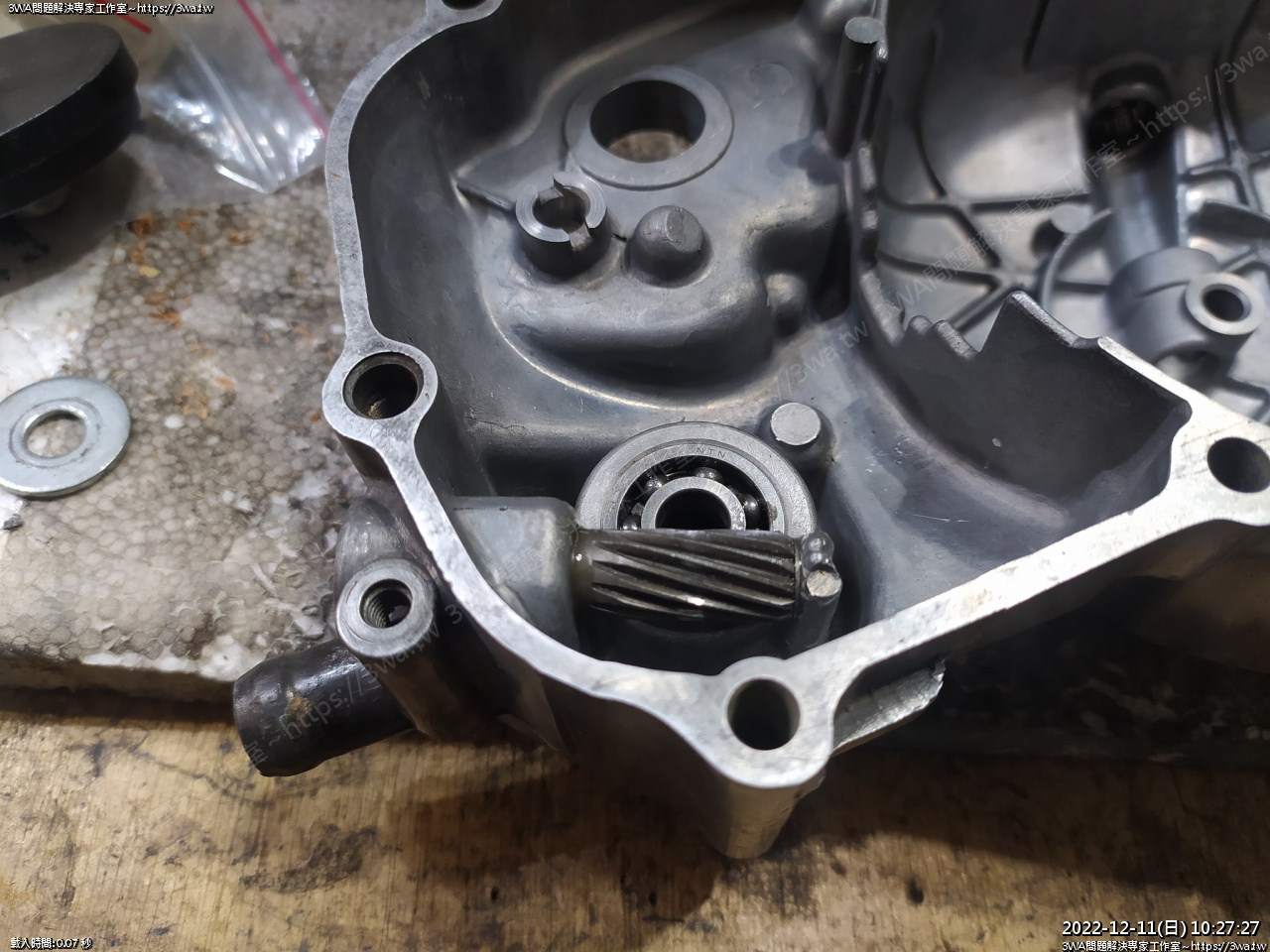

然後換轉速斜齒,頭尾的墊片





抹油,插入





插到底前,小墊片裝入

裝入後,大墊片再擺進去

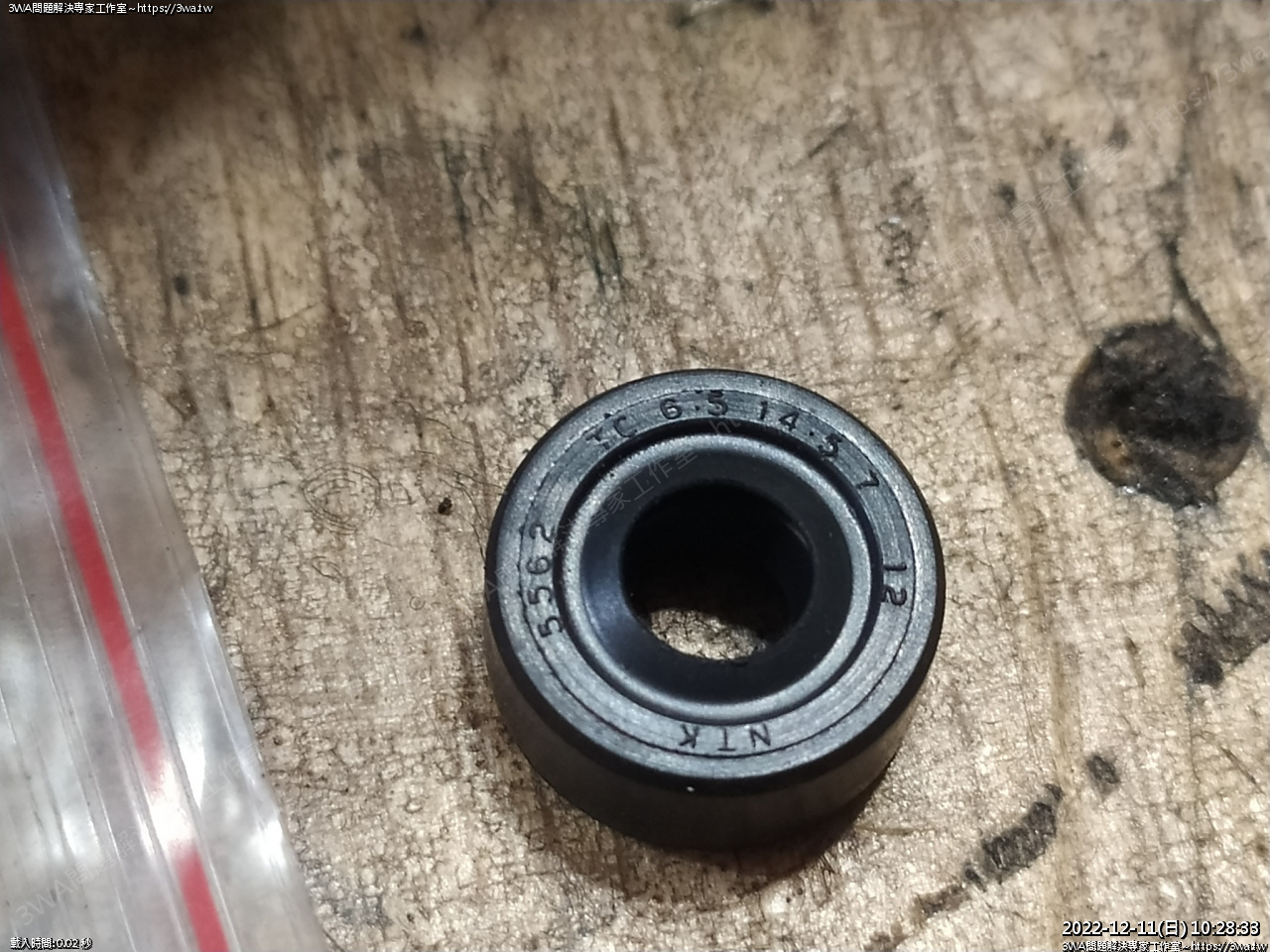

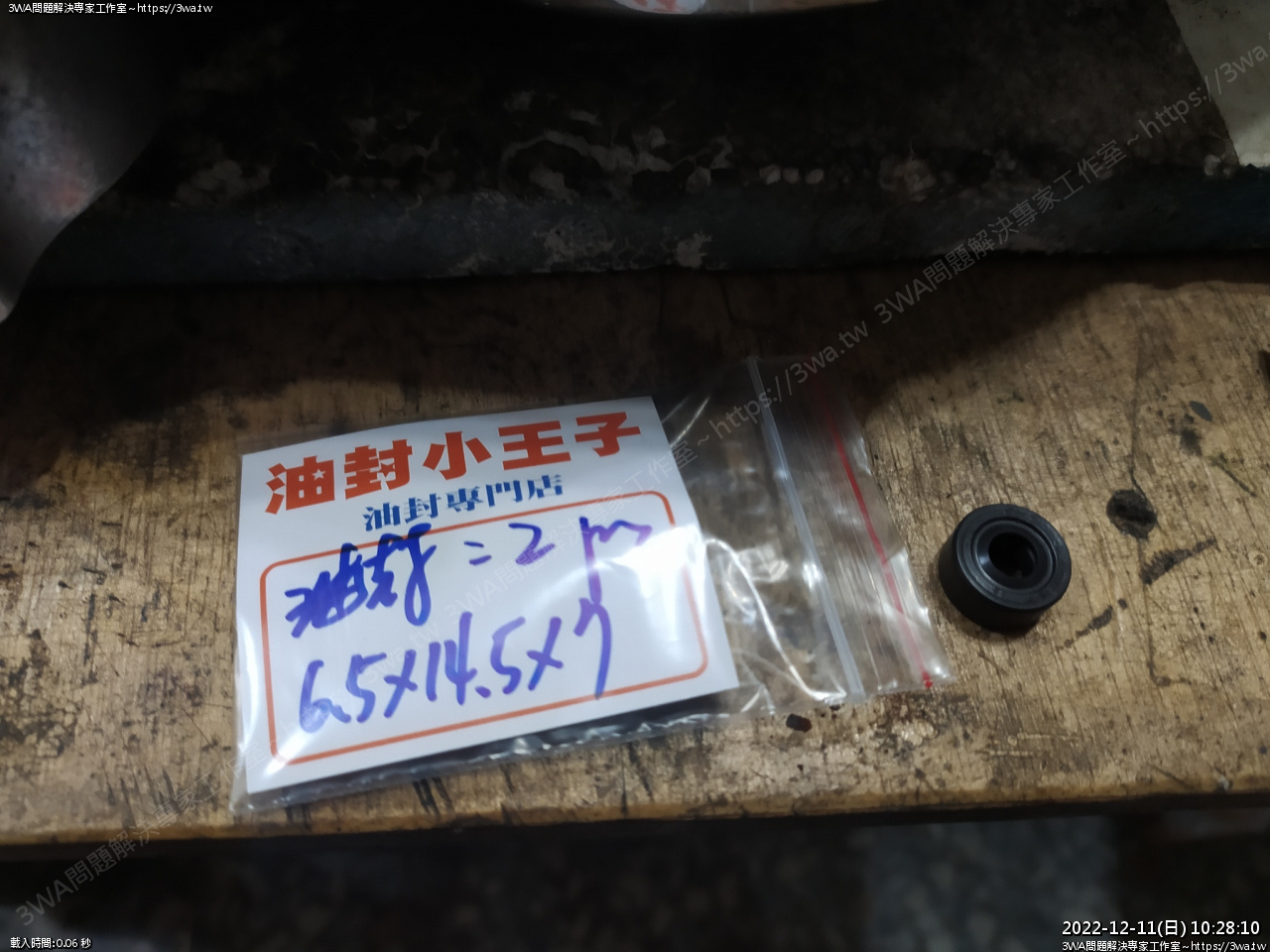

這裡的油封,6.5x14.5x7





6.5x14.5x7





墊片放入





這樣

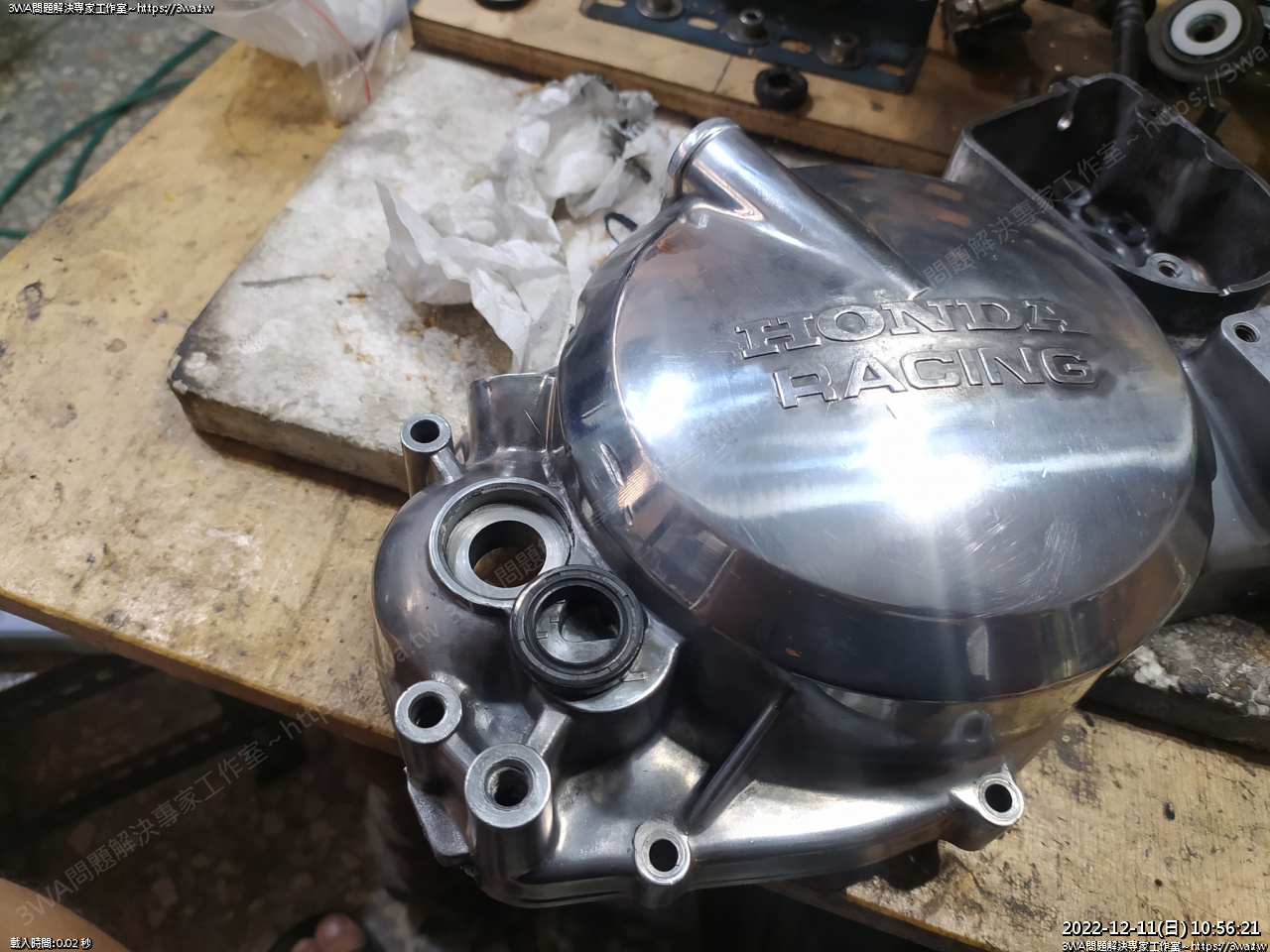

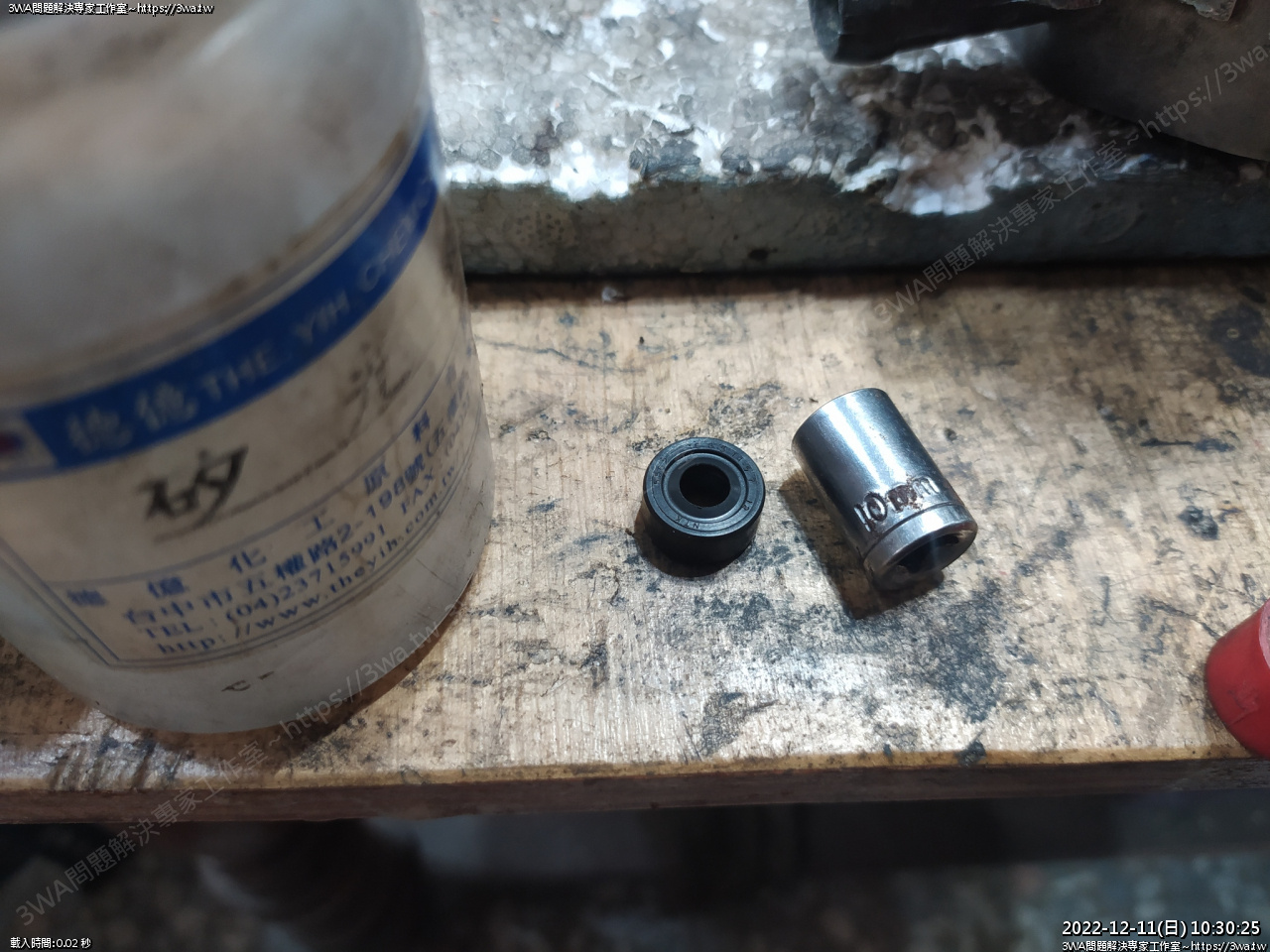

接下來裝油封,內、外抹些矽油

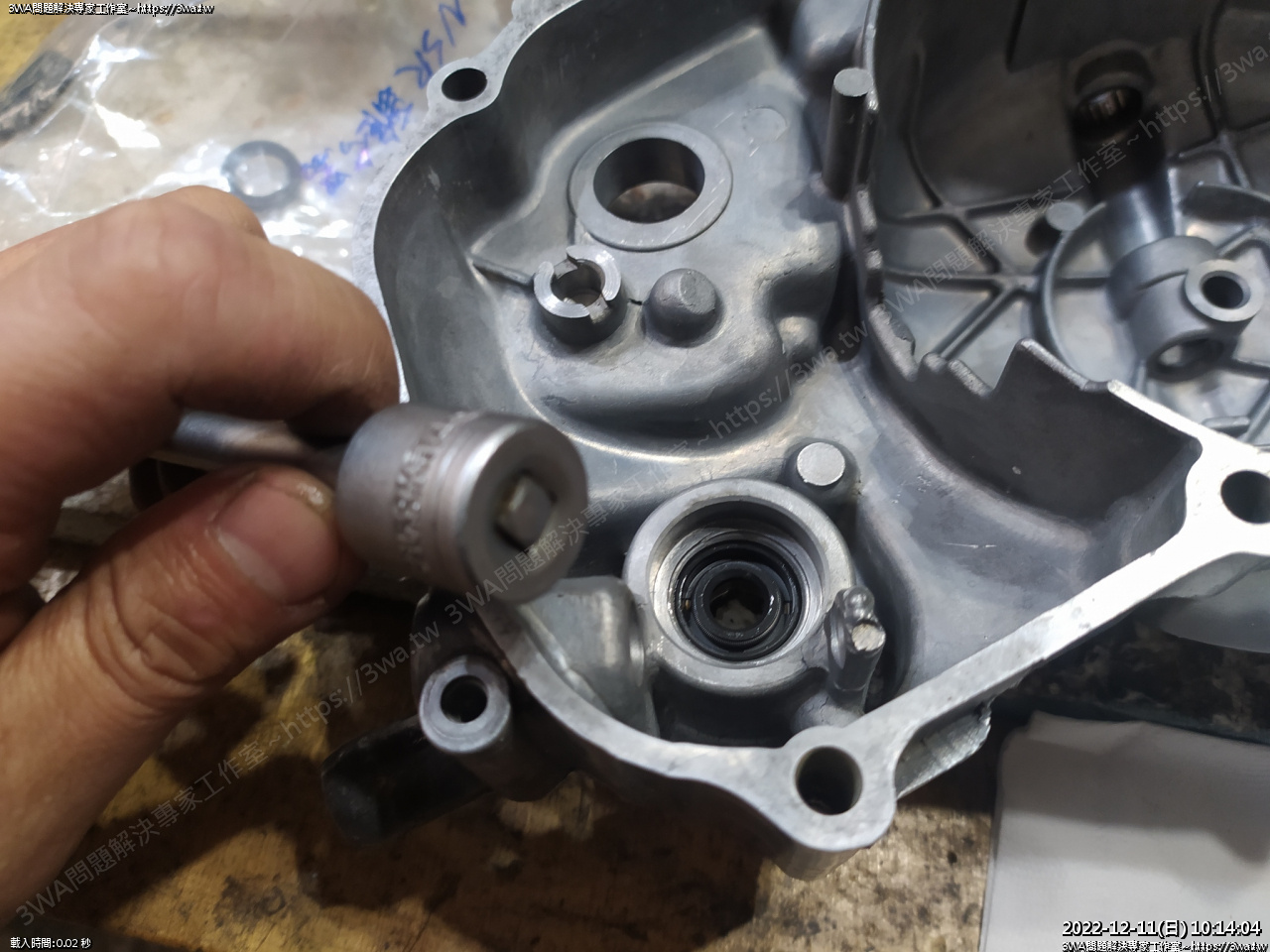

用 二分 10mm 套桶,直接鐵鎚打

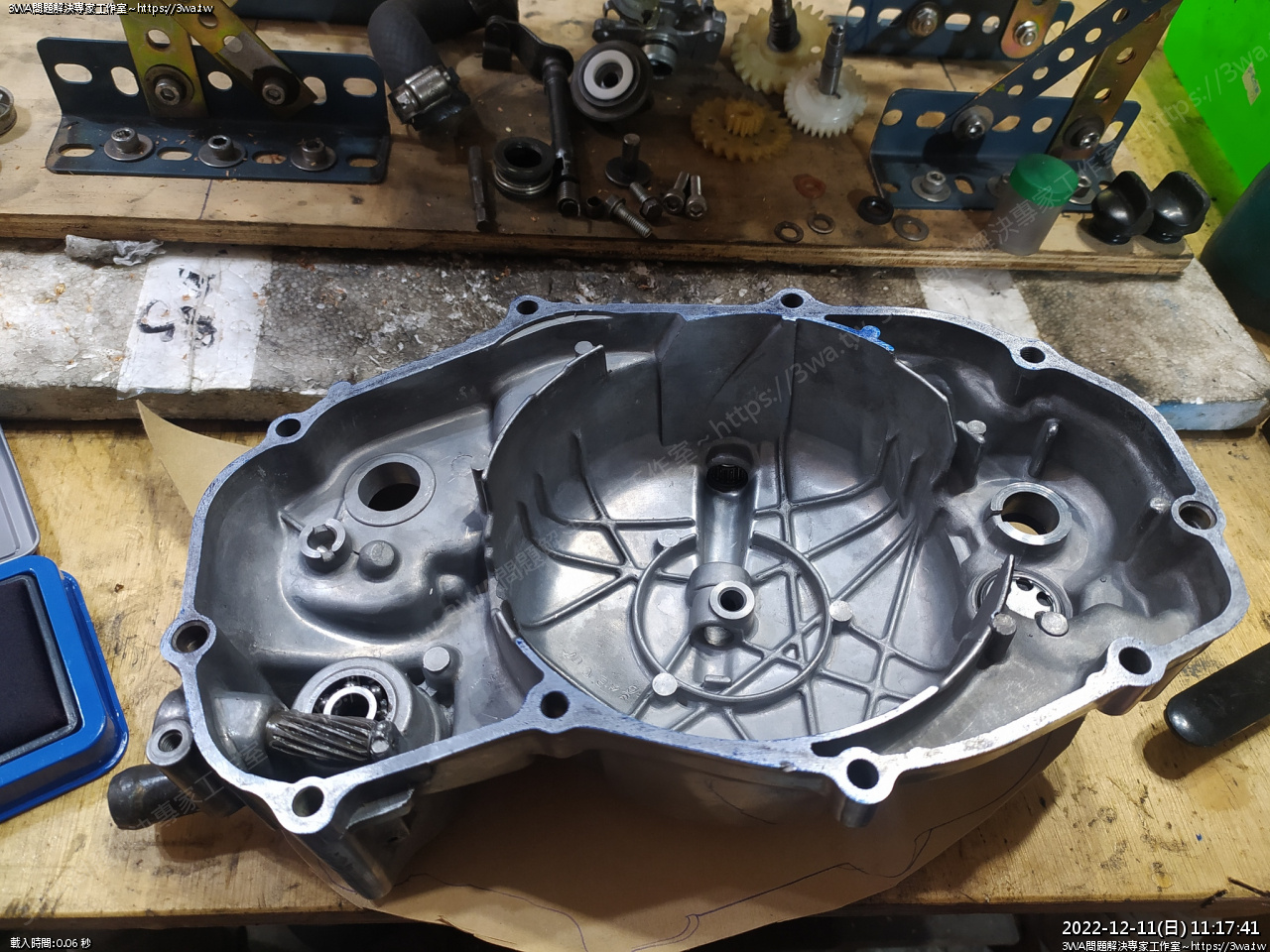

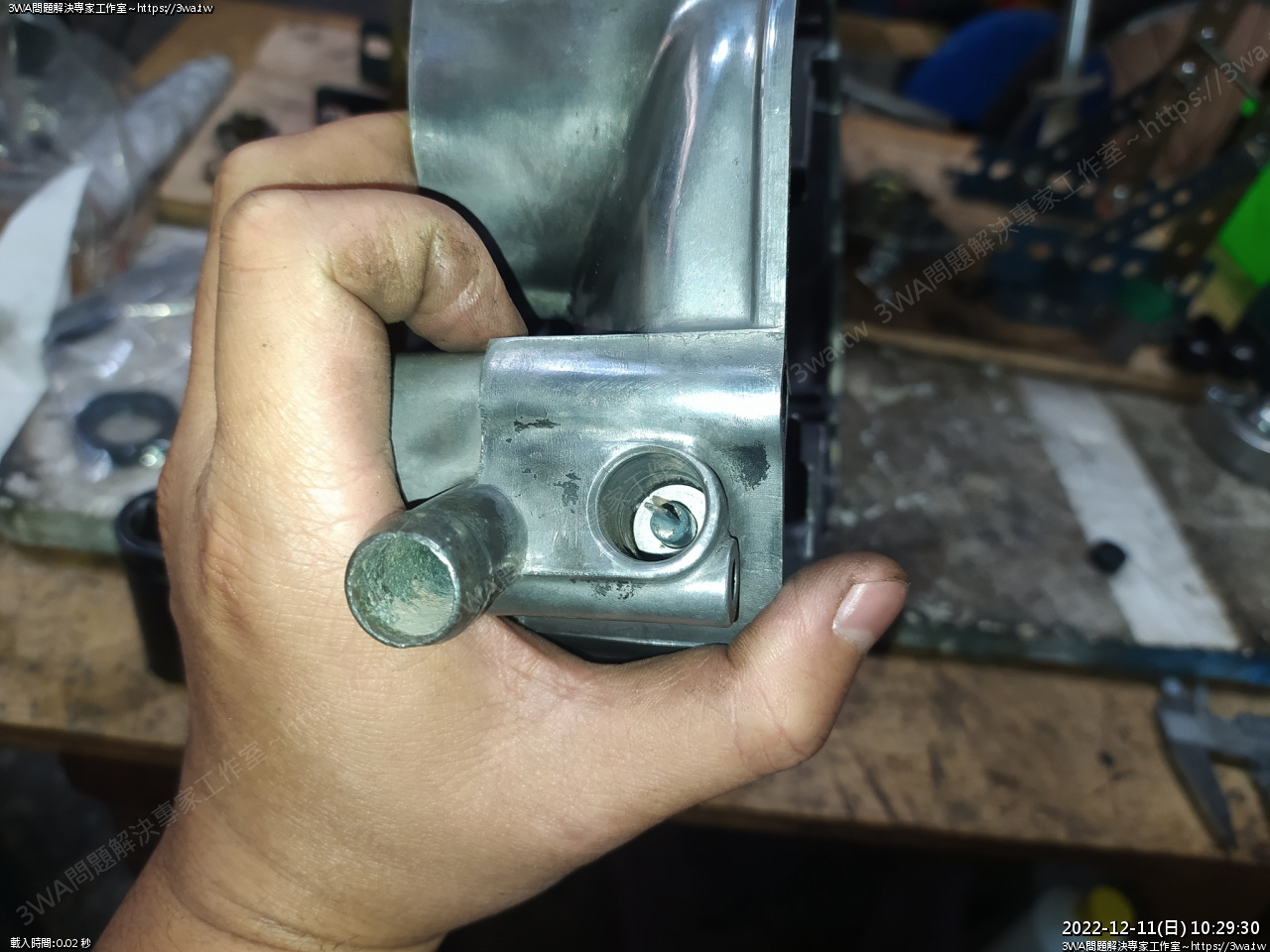

油封安裝 OK

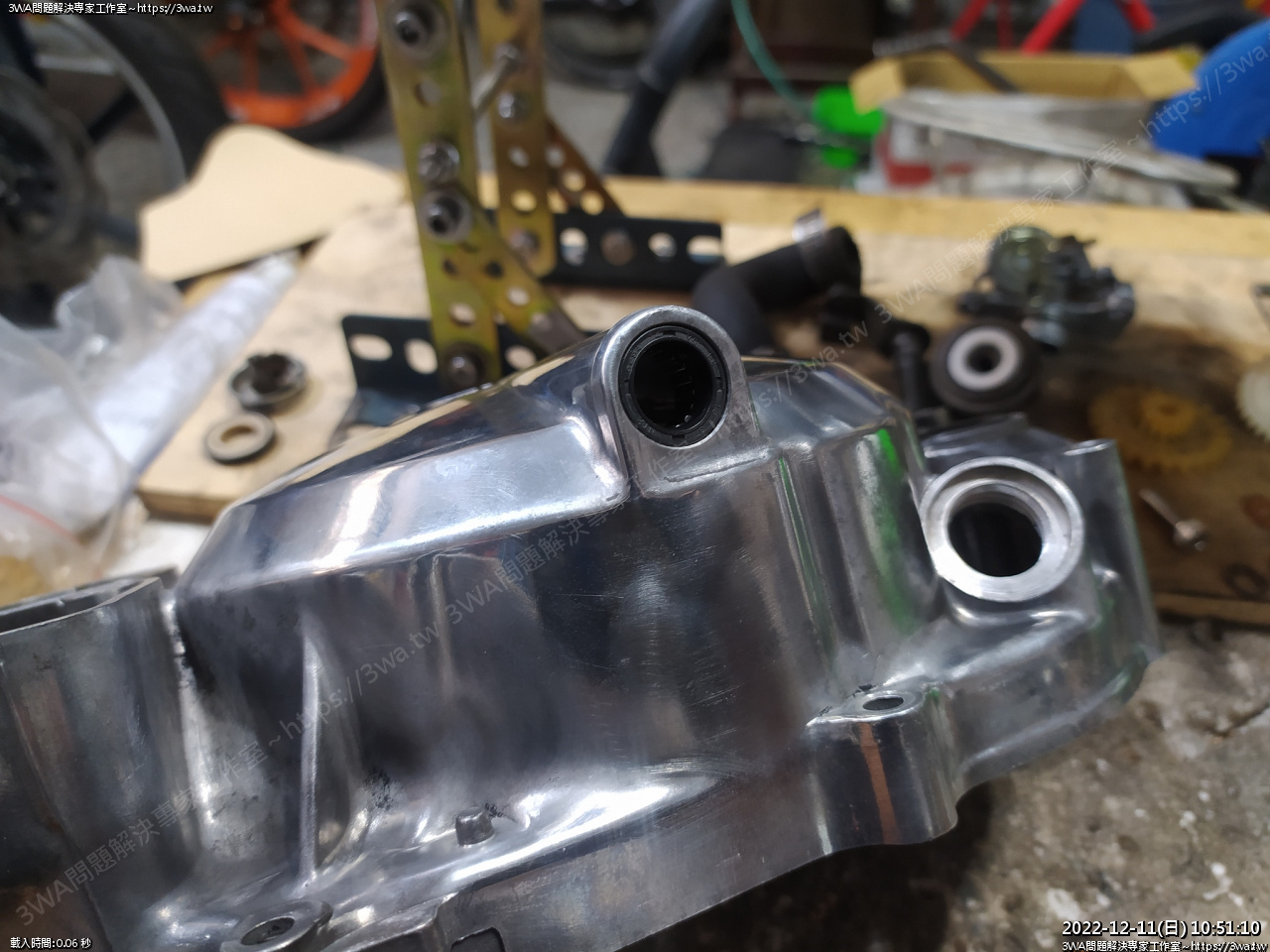

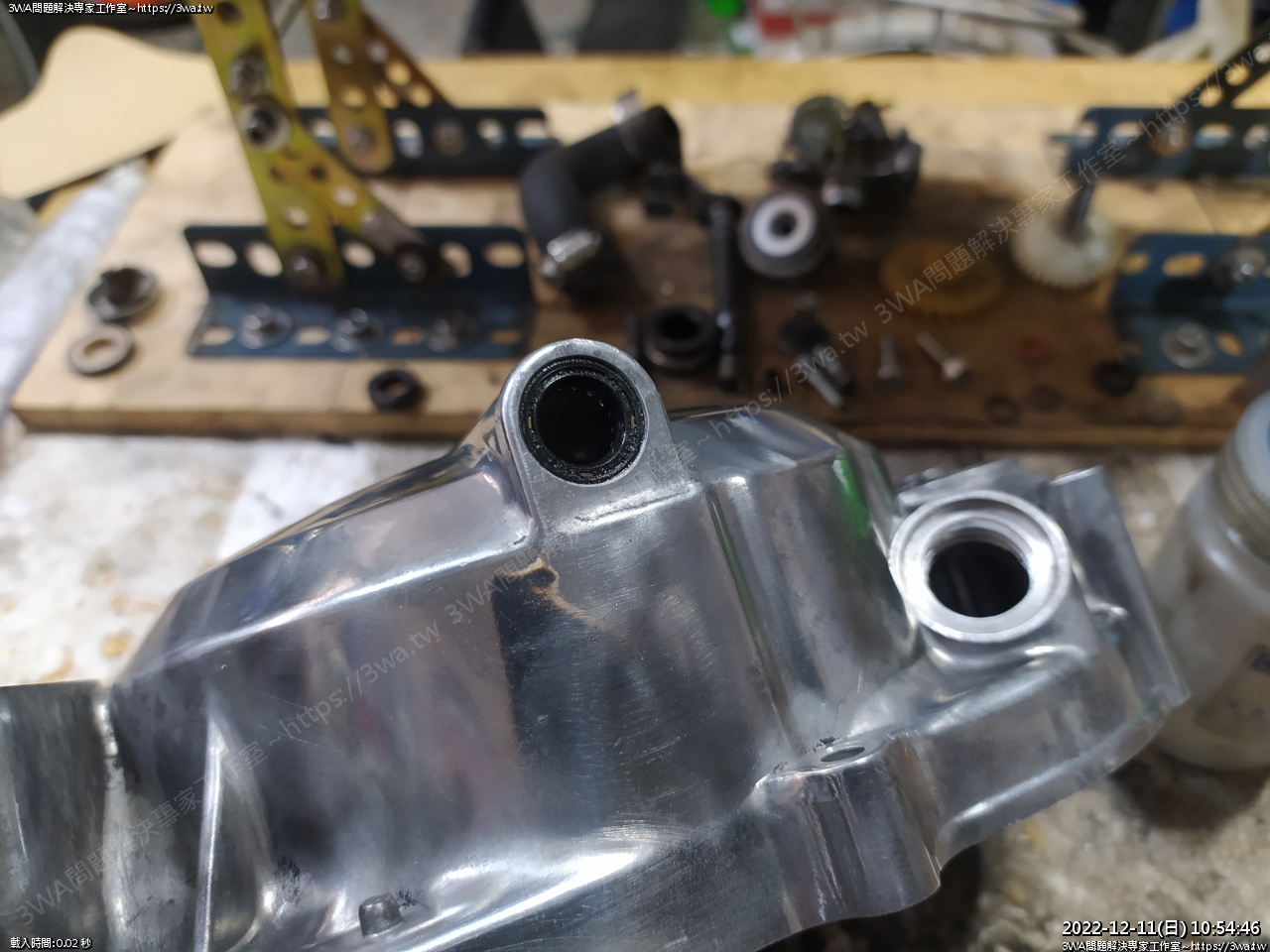

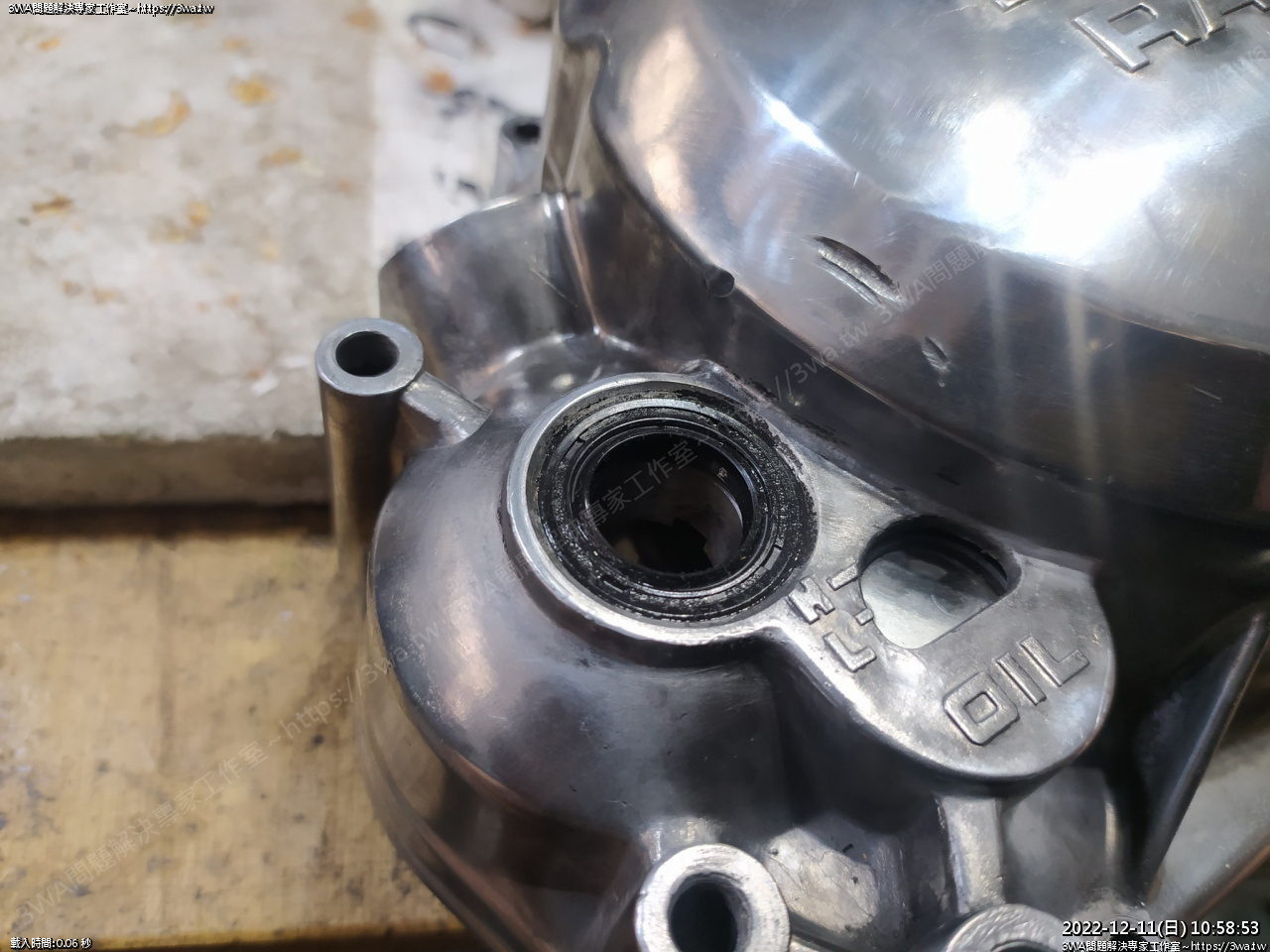

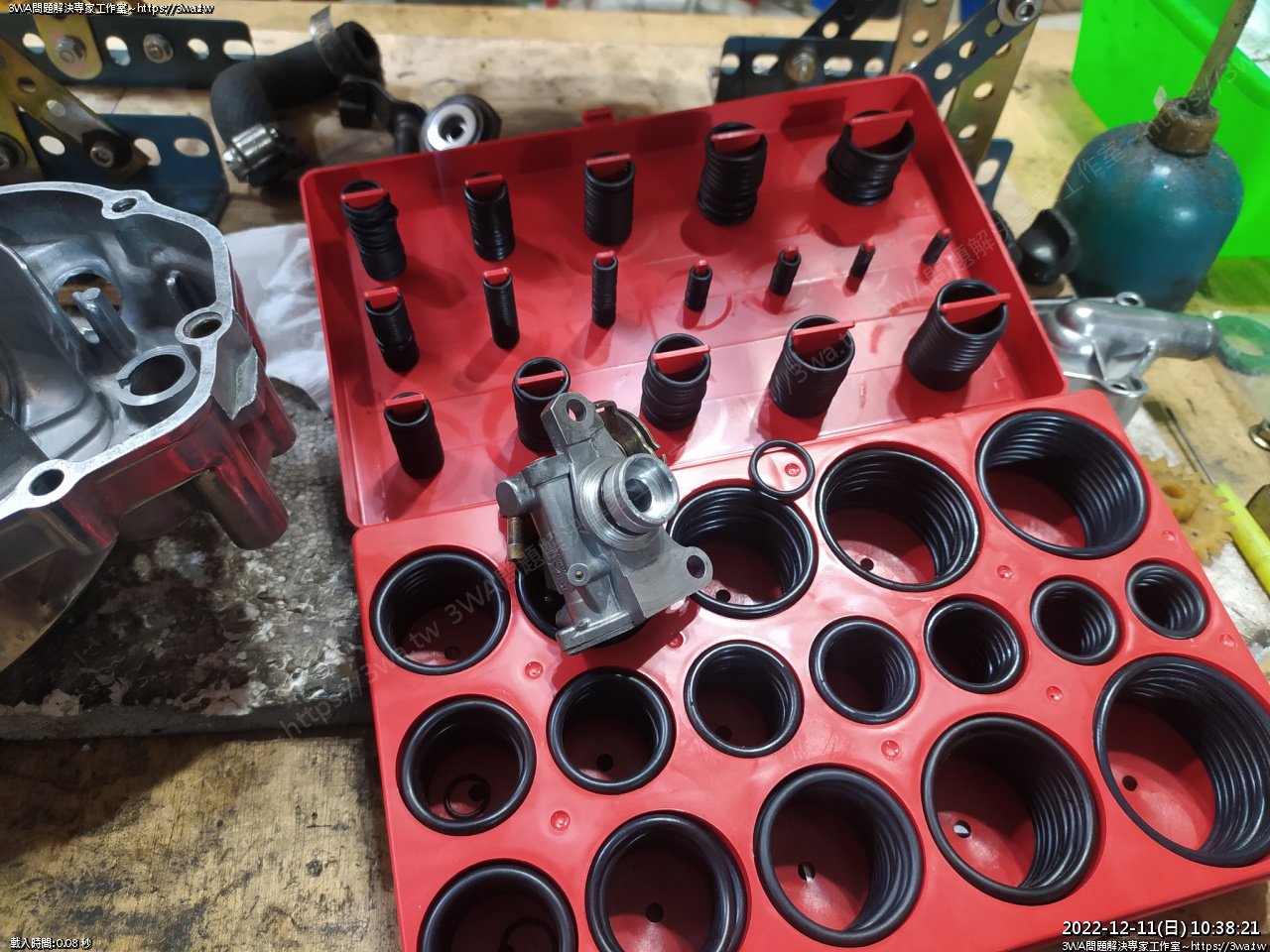

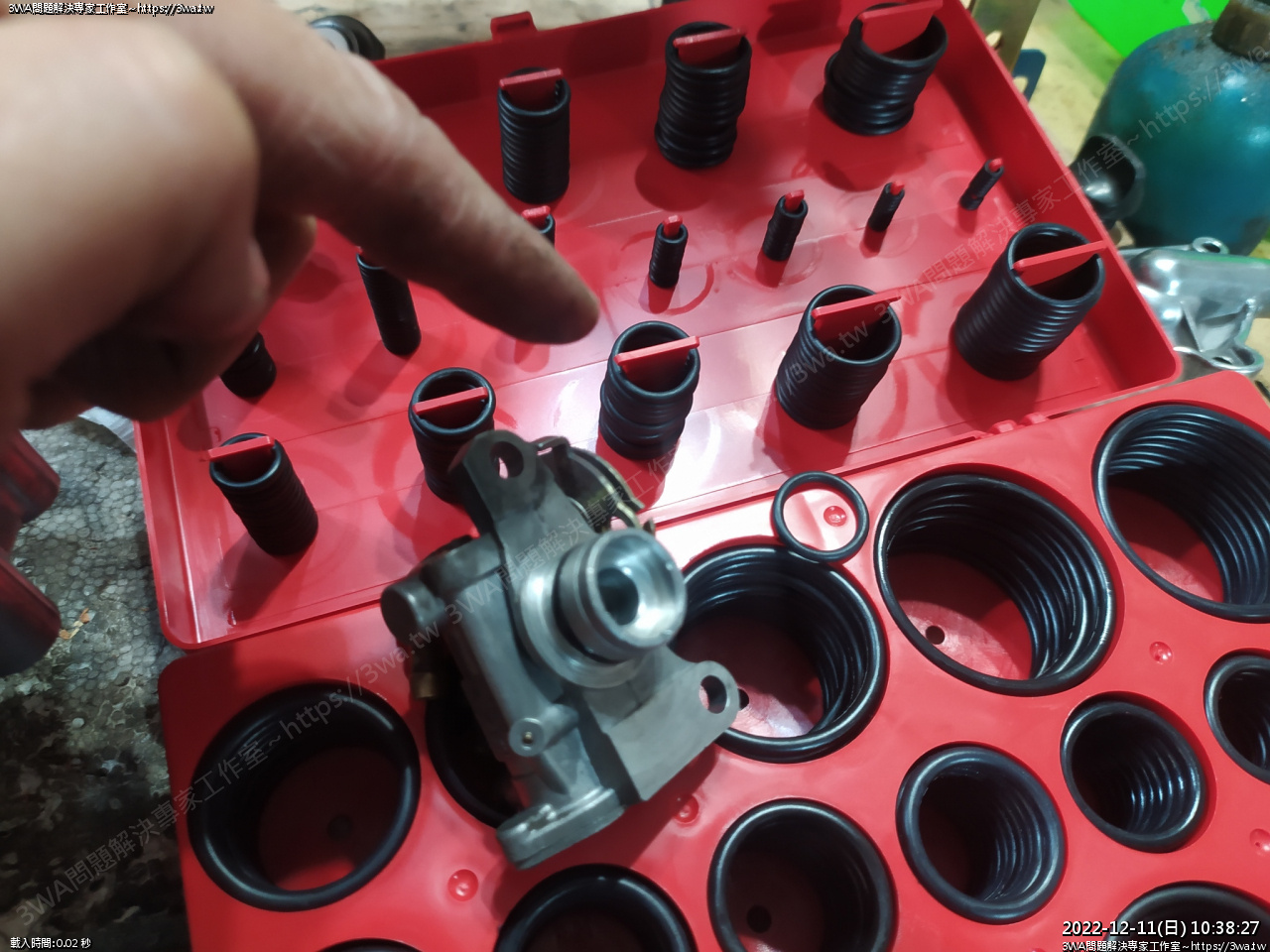

接下來換機油油封





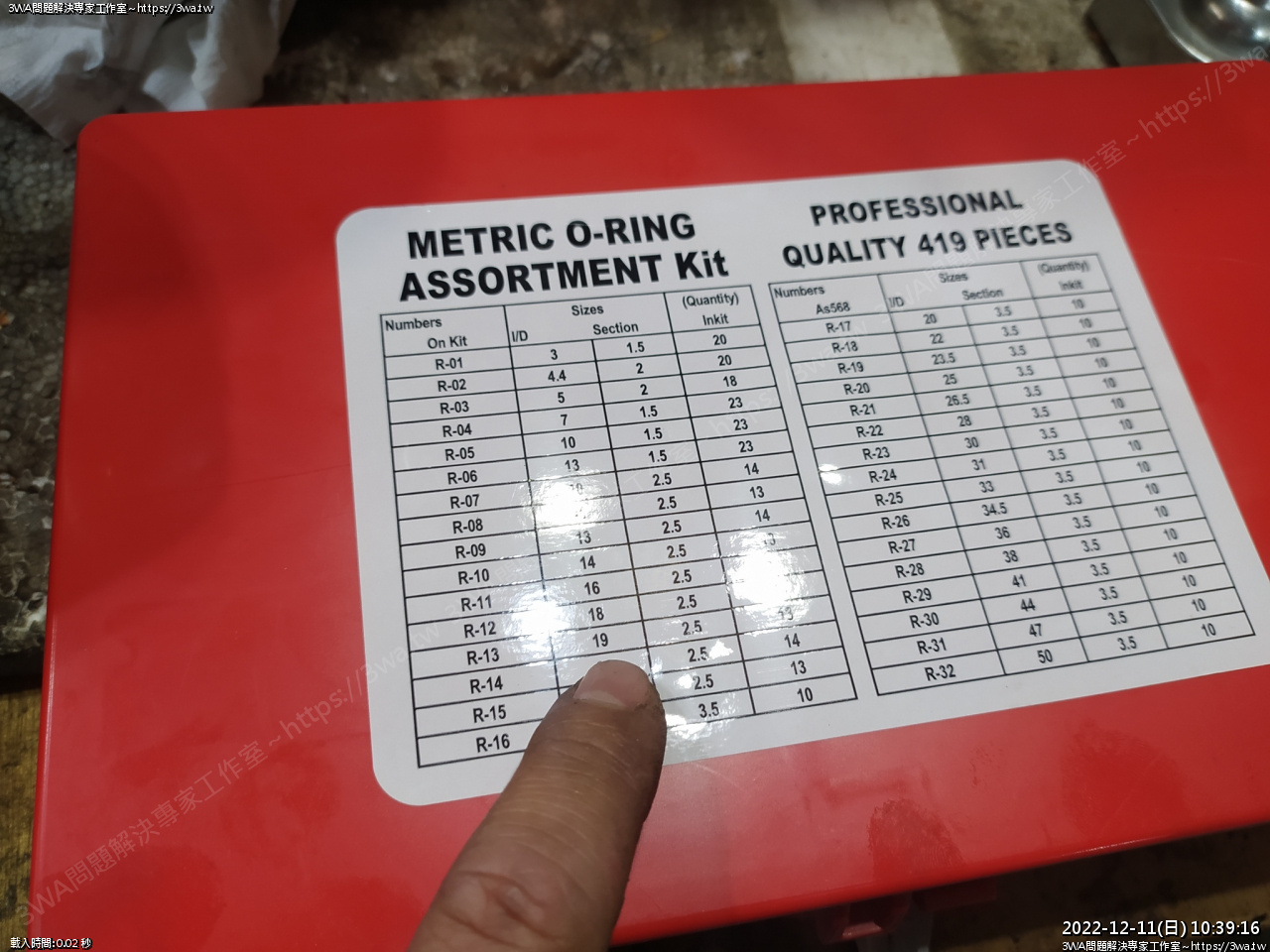

用這一個,應該是 19mm x 2.5





這個最合

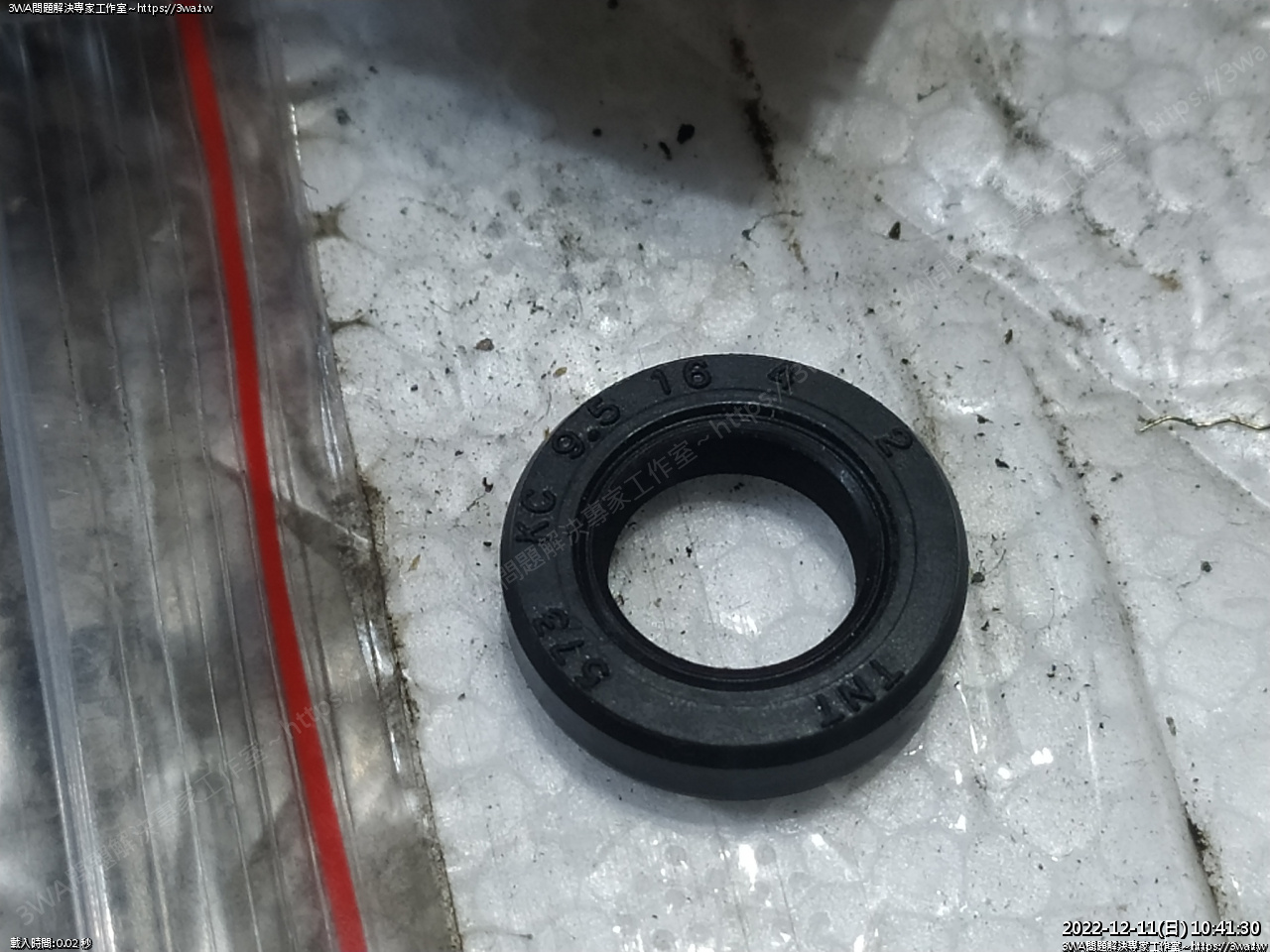

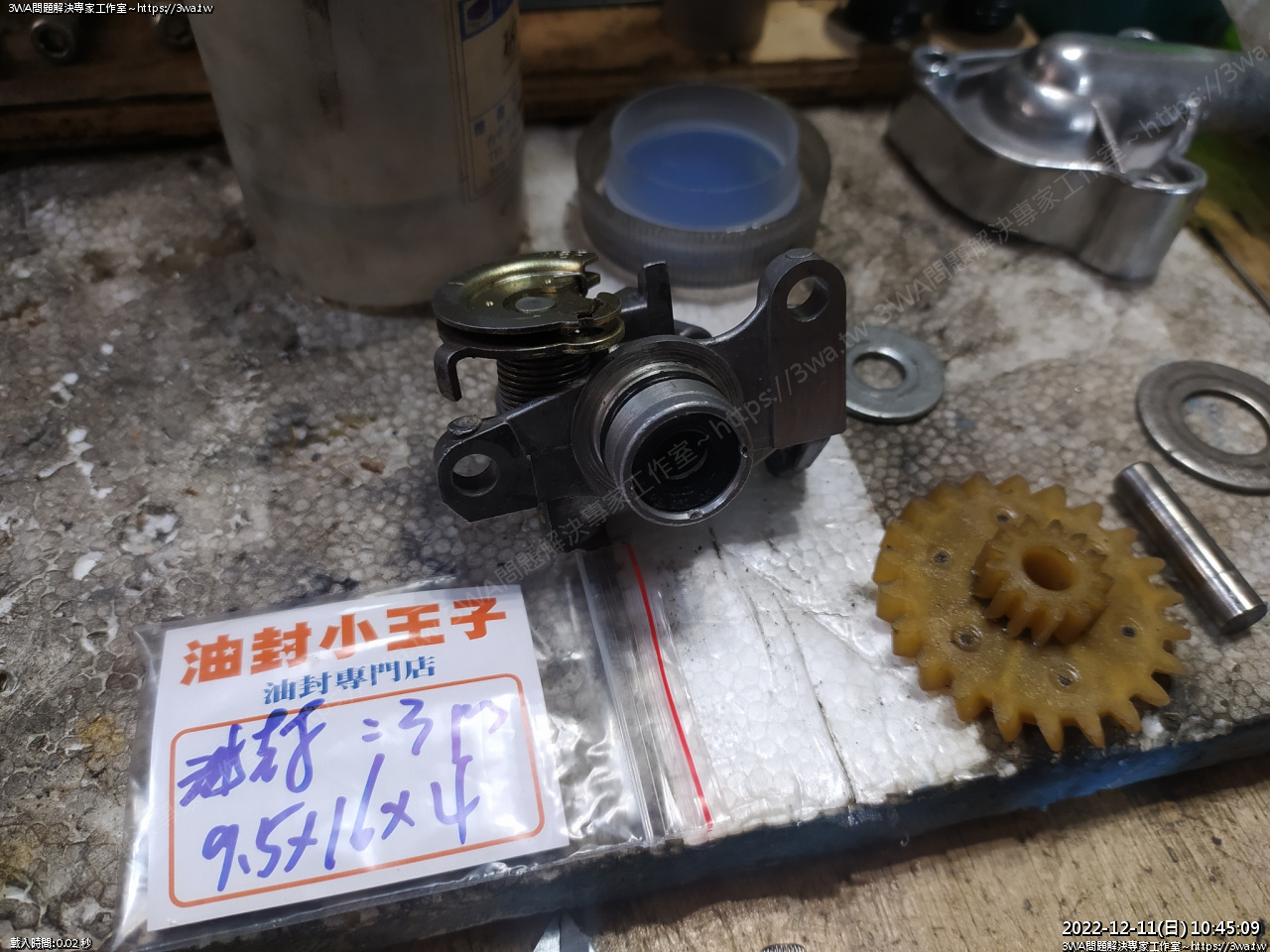

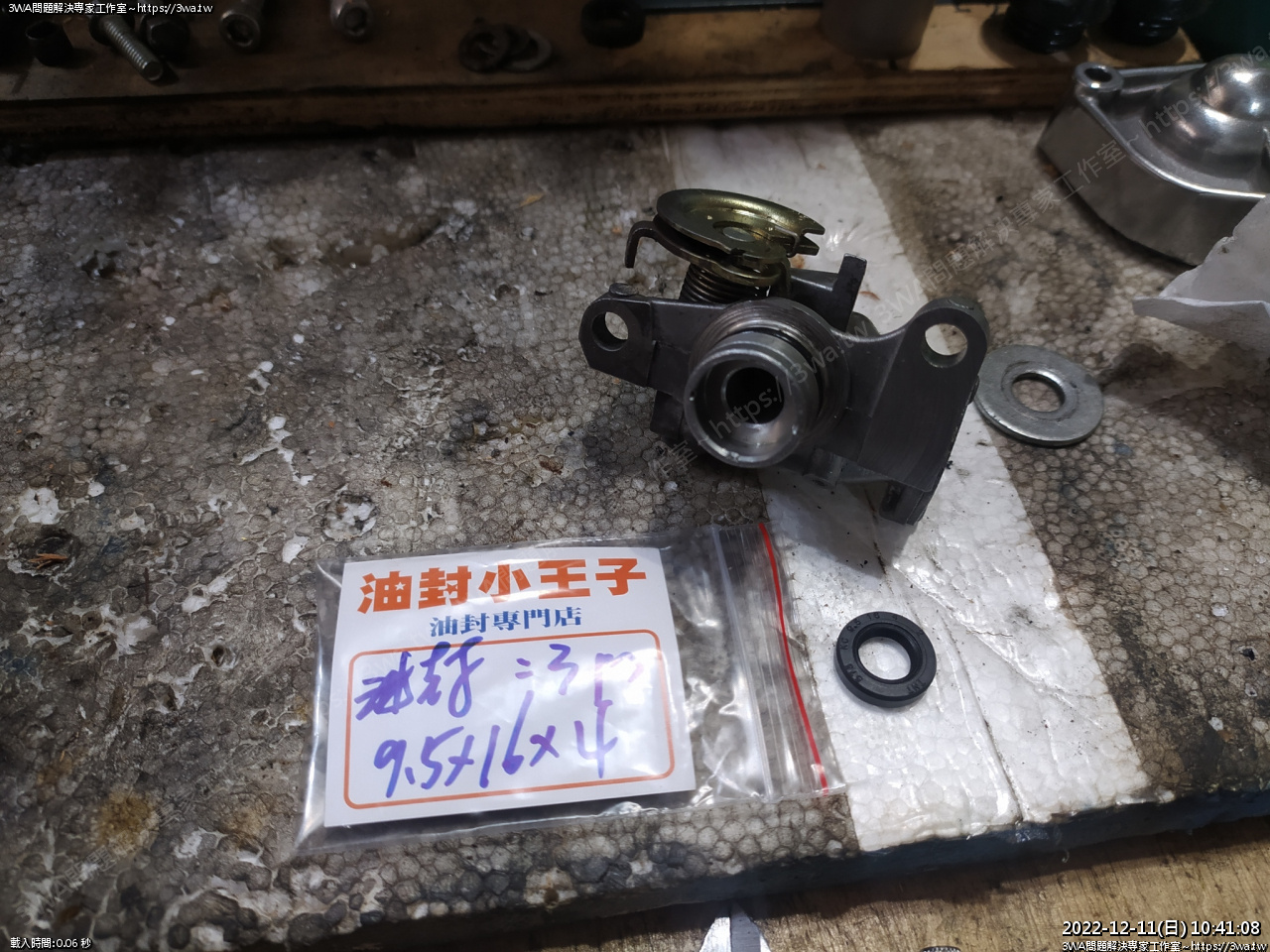

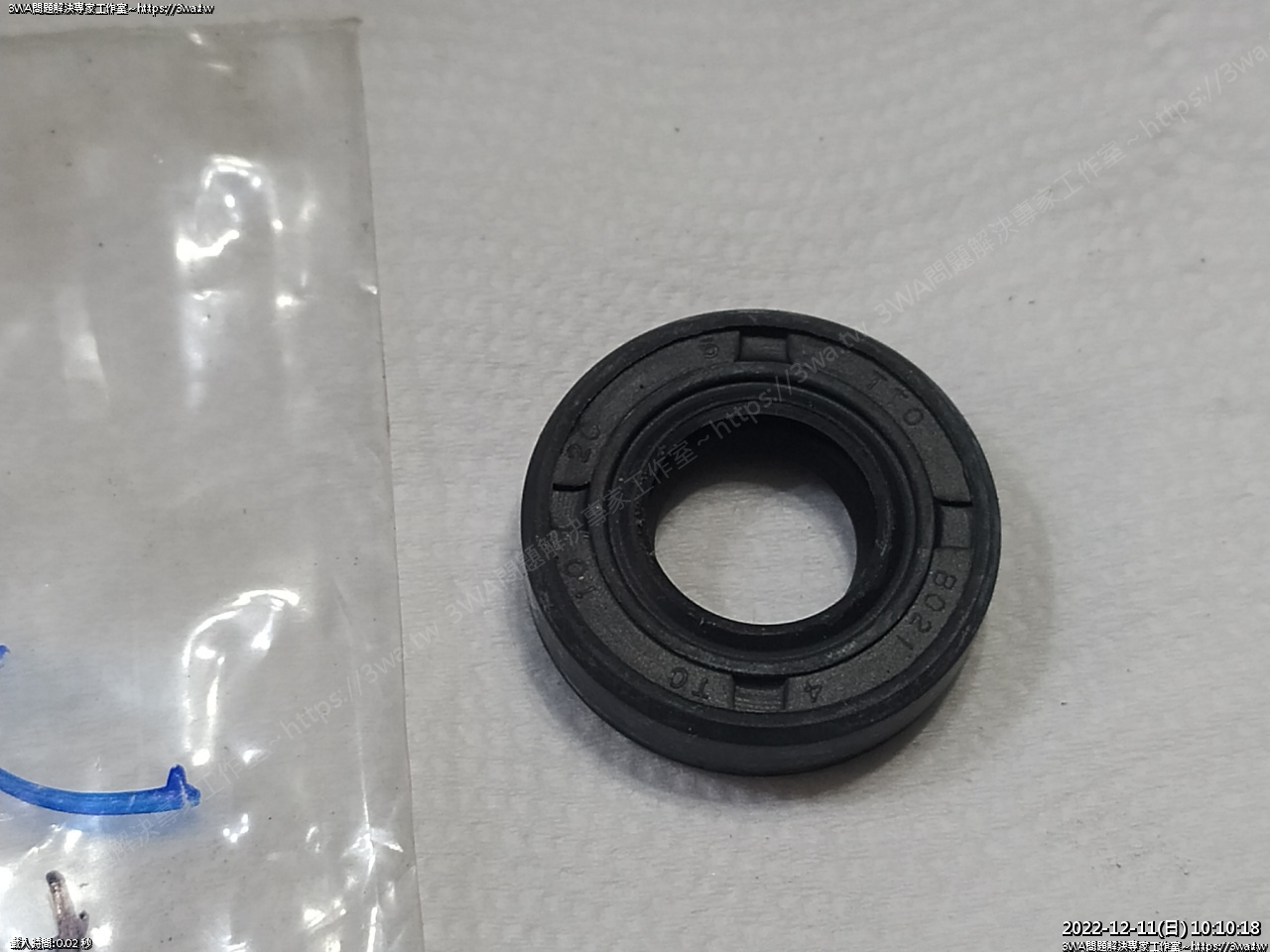

然後機油泵的油封 9.5x16x4





9.5 x 16 x 4





裝好了,裝這個地方,字要朝自己看的到的方向,機油泵的高度很高

基本上不會泡在機油裡,只需防止內部的2T油跑出來

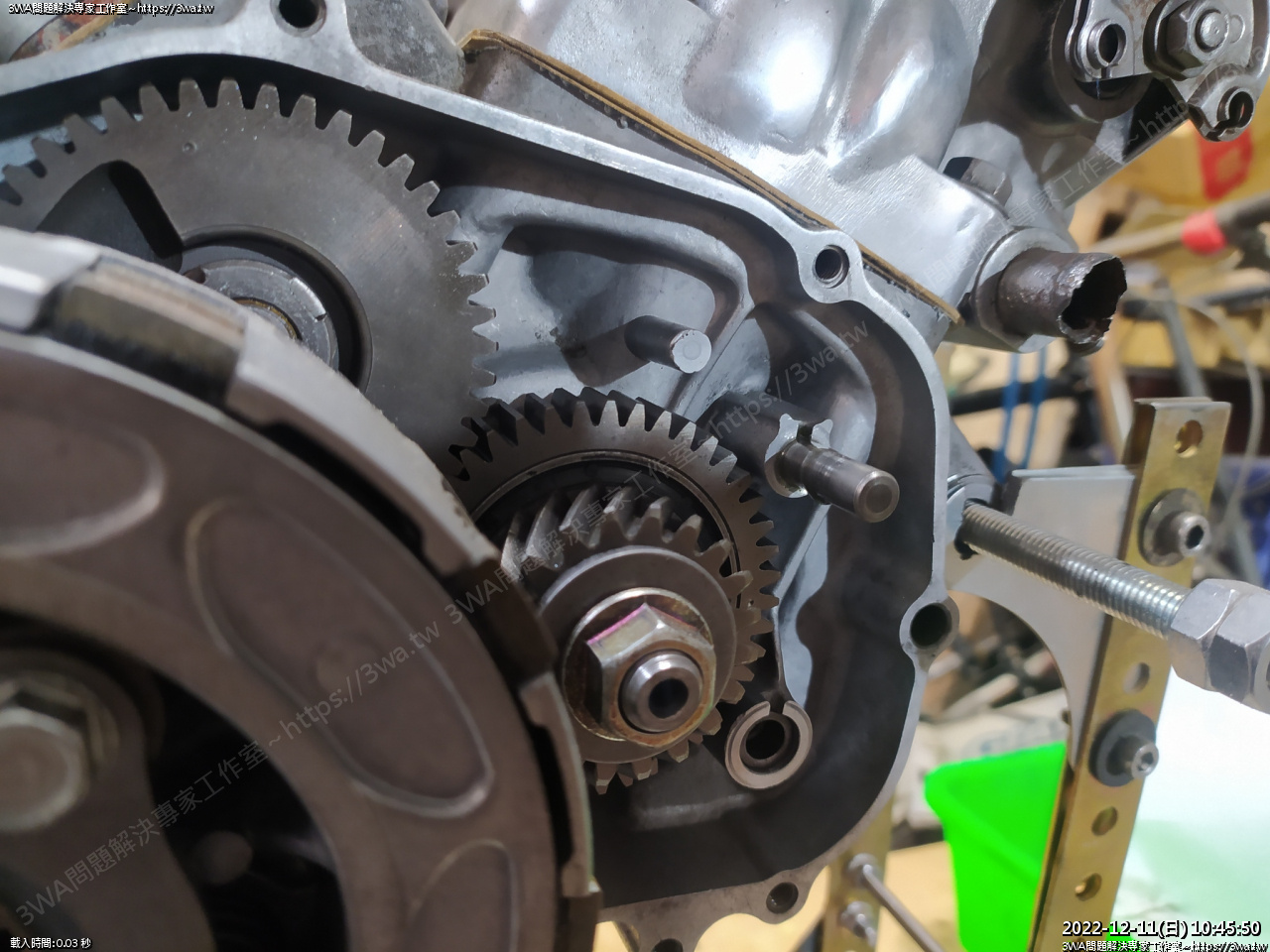

機油齒輪的棒棒,擠些機油插入

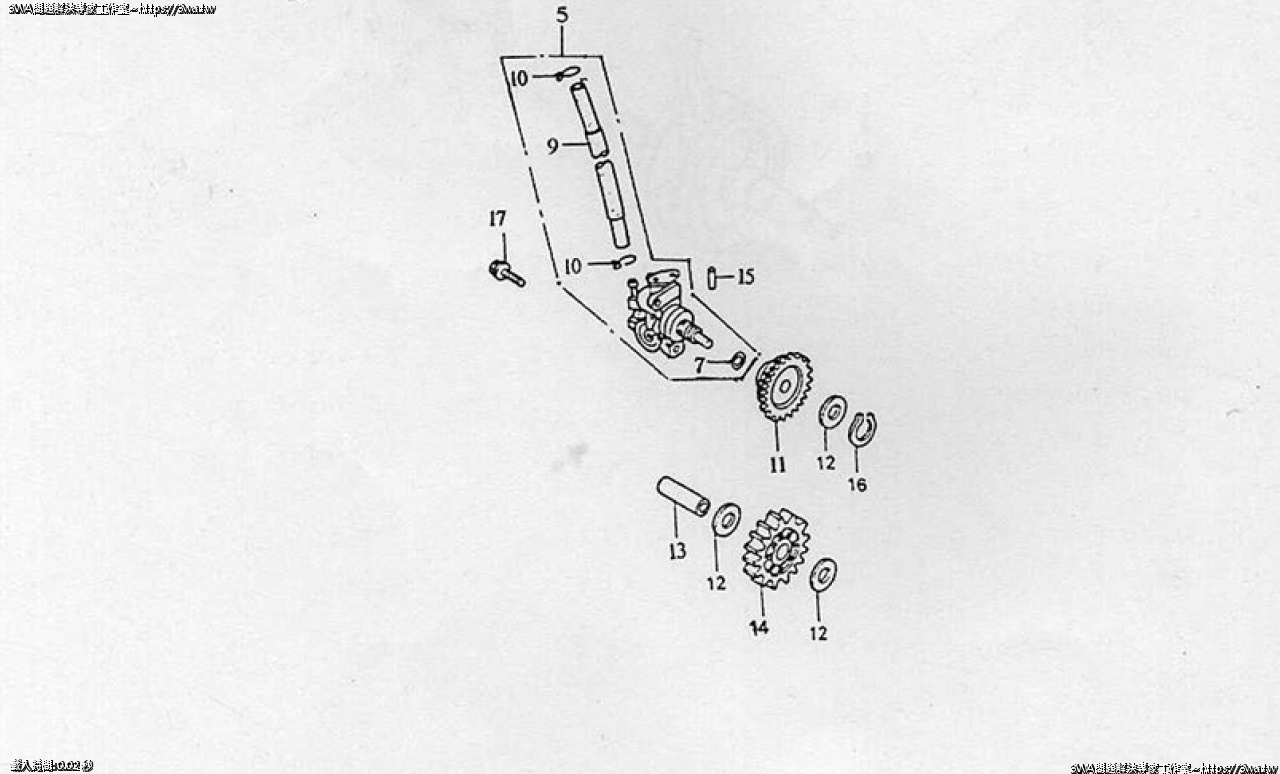

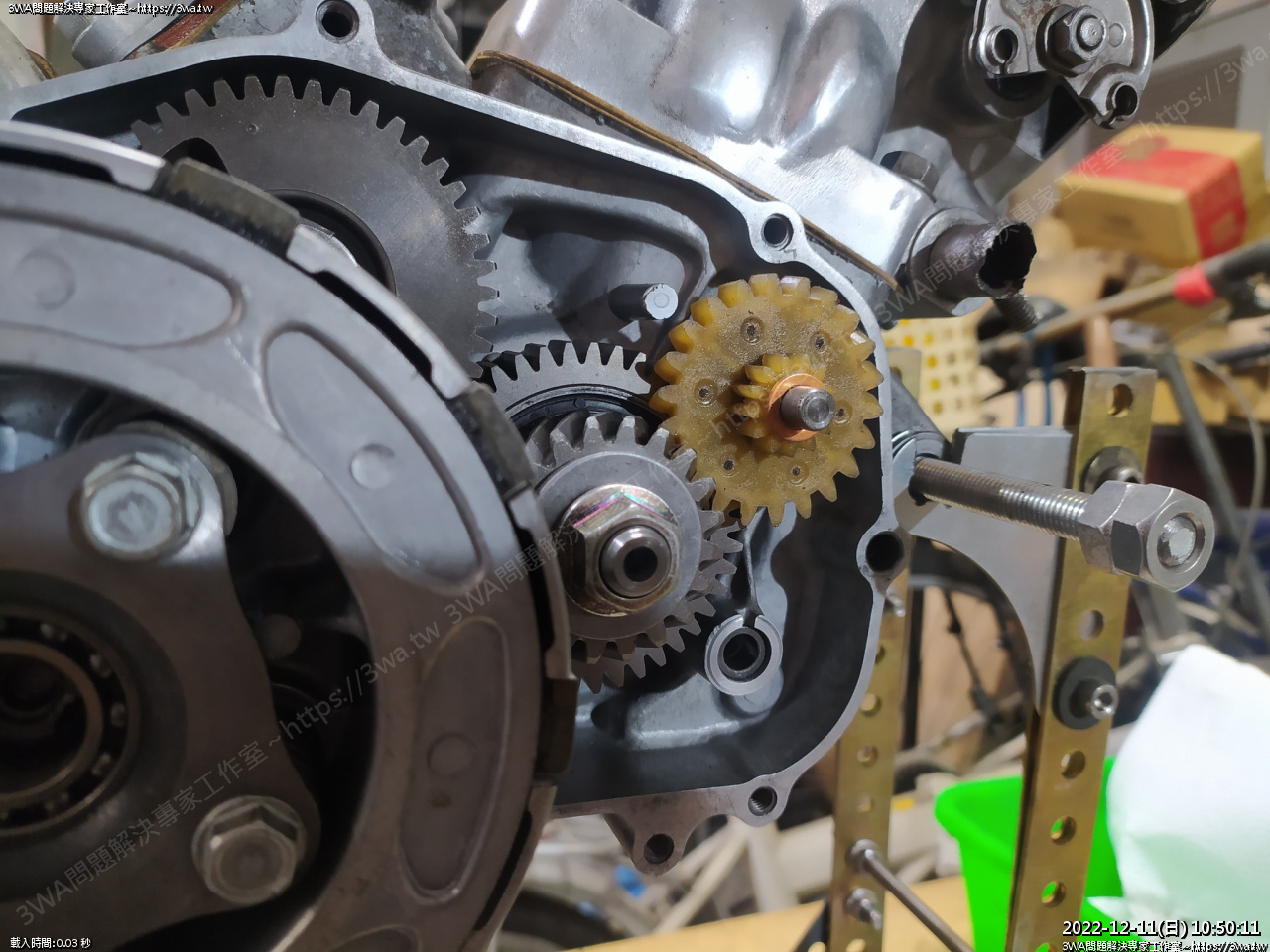

 依手冊看這個輪齒,前後都有8mm 華司





拆車的時候似乎少了一個,補個銅華司上去

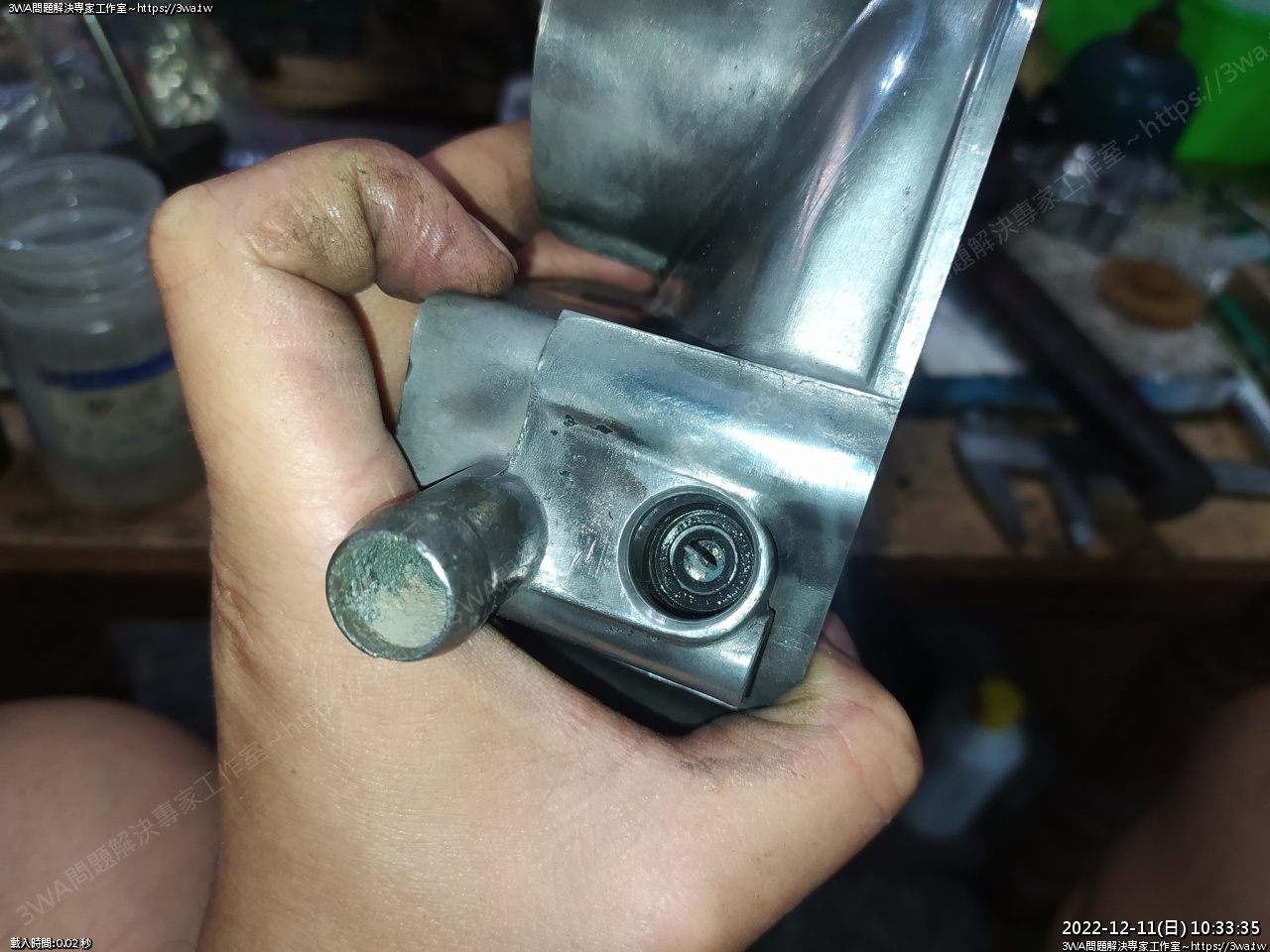

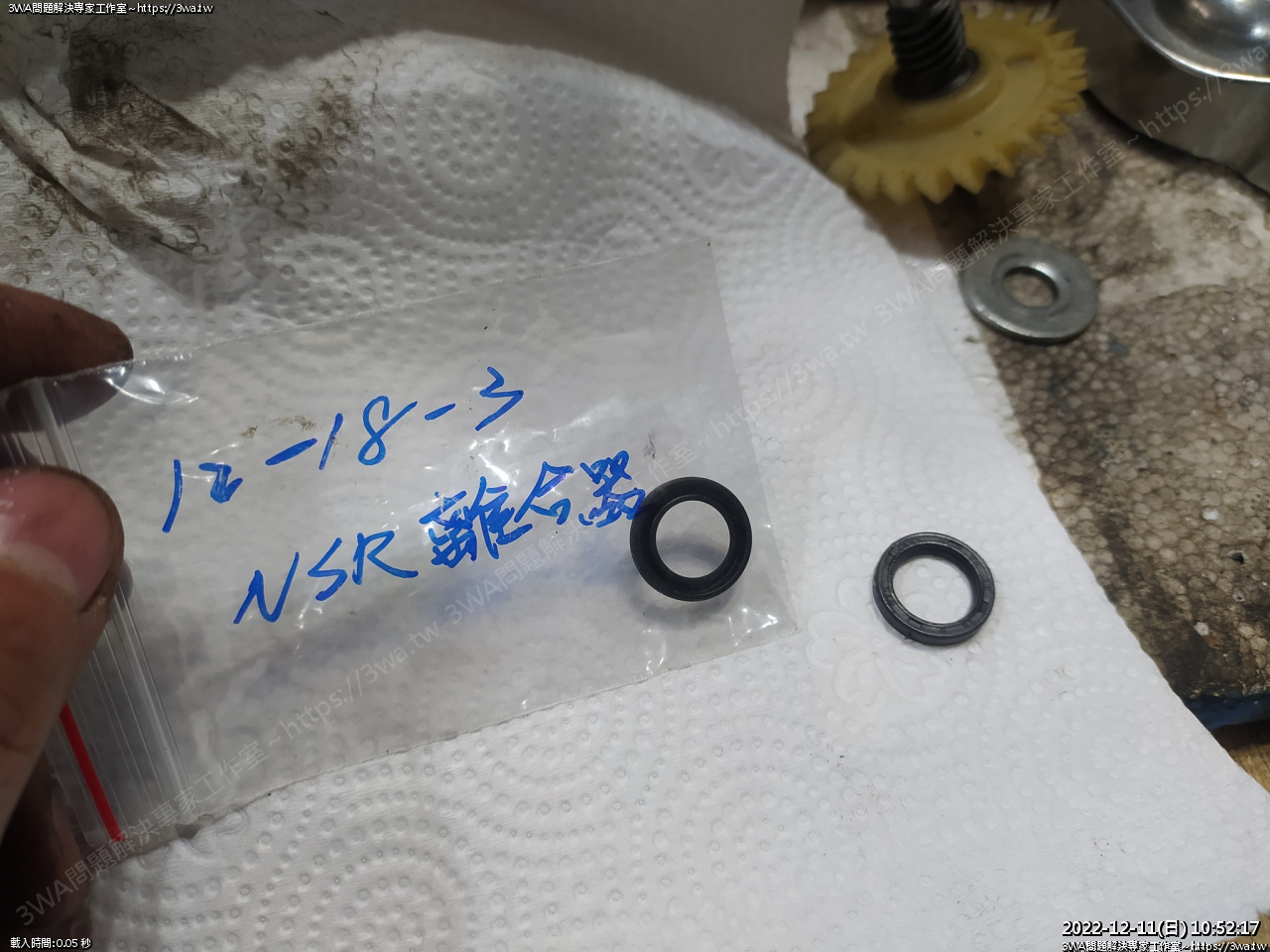

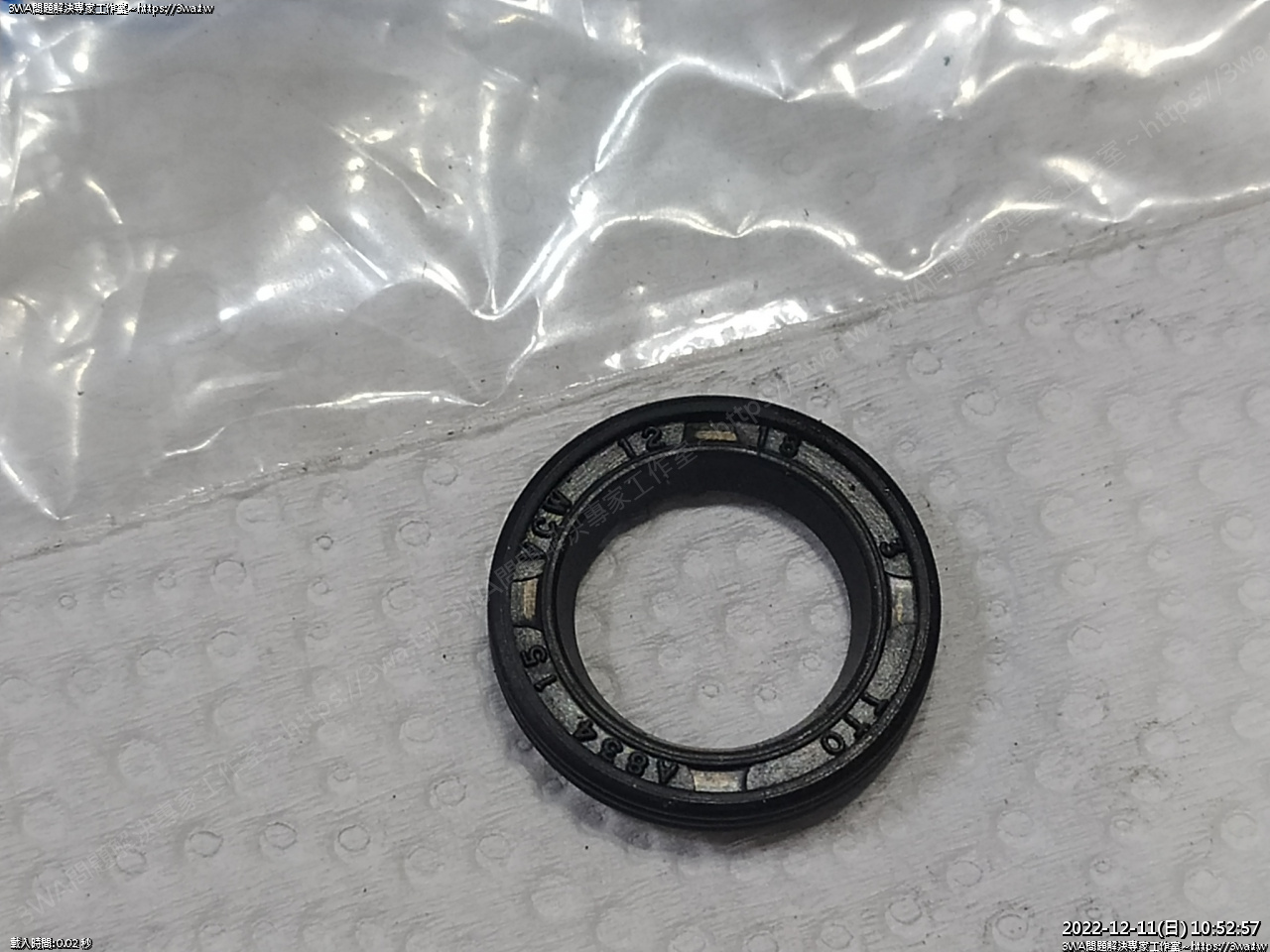

NSR 離合器拉桿油封 12-18-3





12-18-3





12-18-3





新的裝上

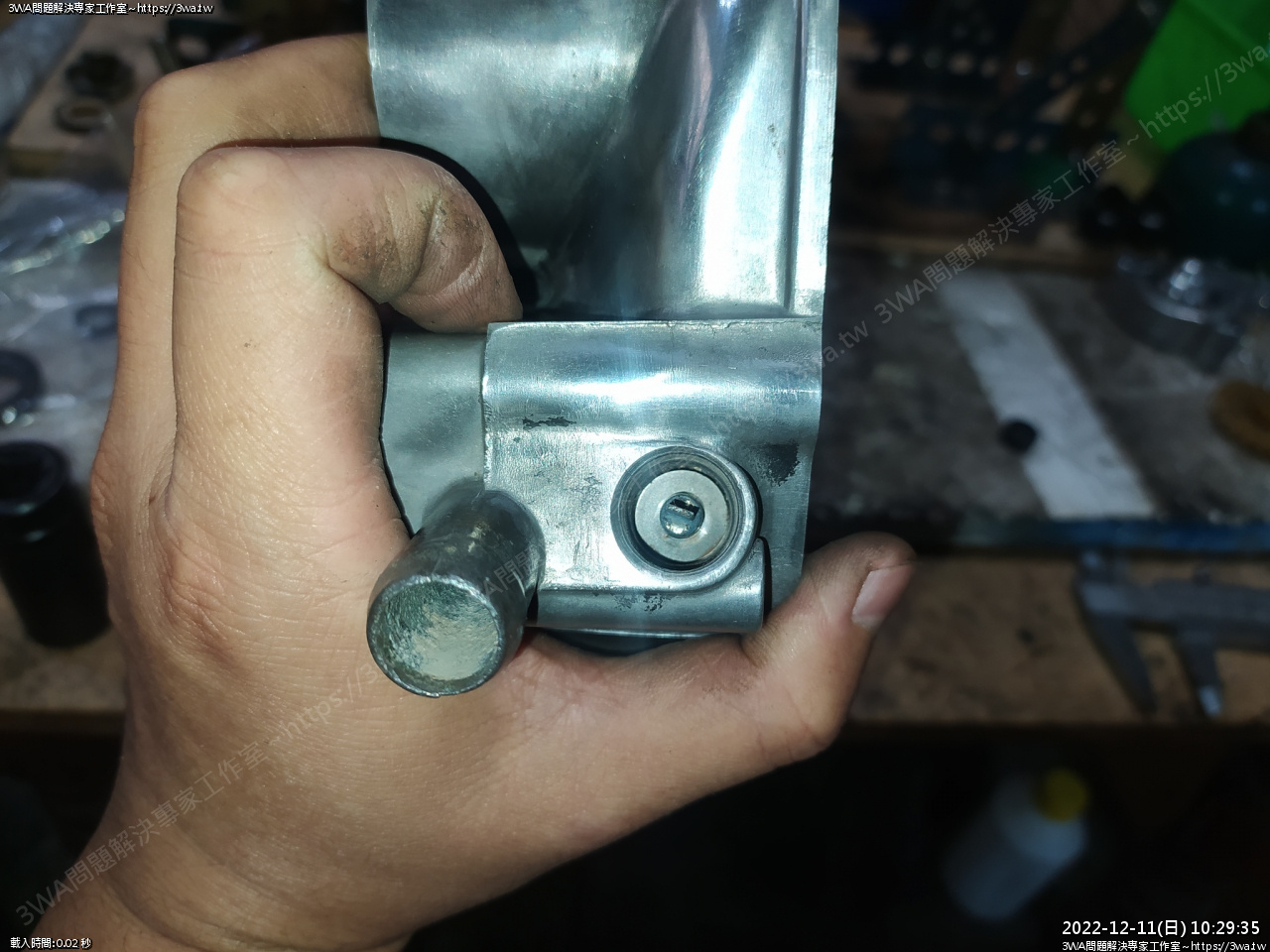

NSR 踩發桿油封





近拍

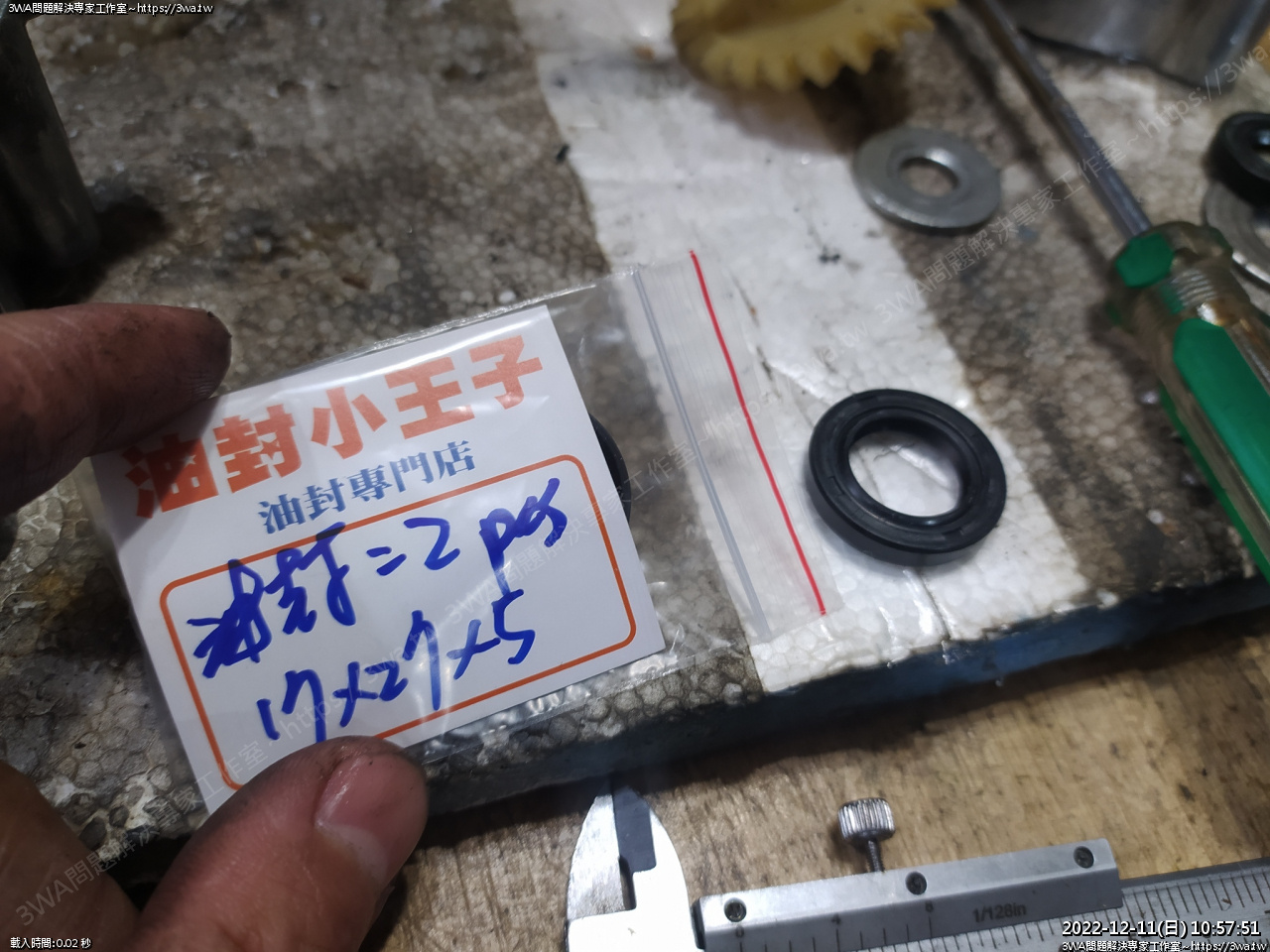

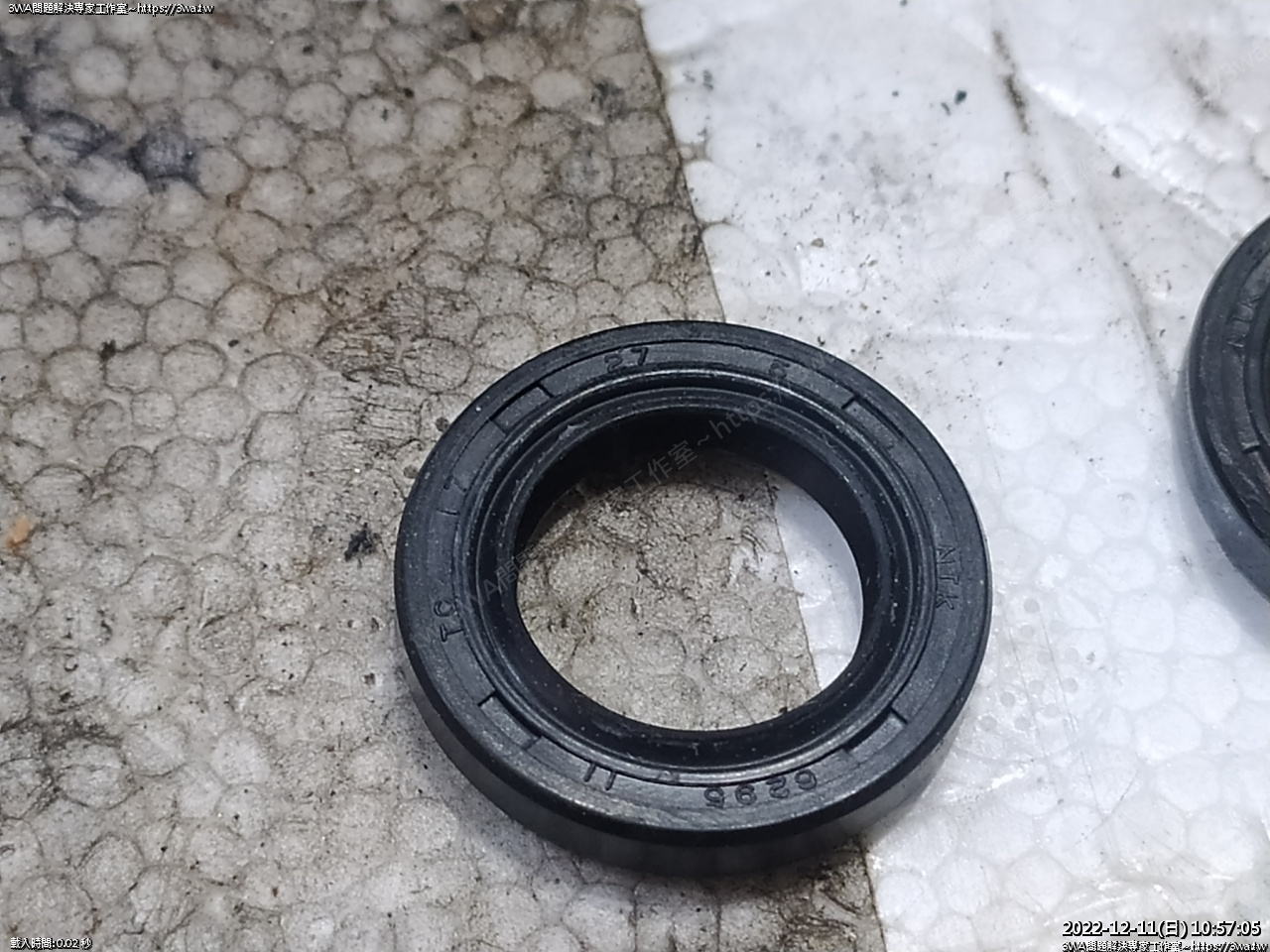

NSR 踩發桿油封 17-27-5





17-27-5





裝上

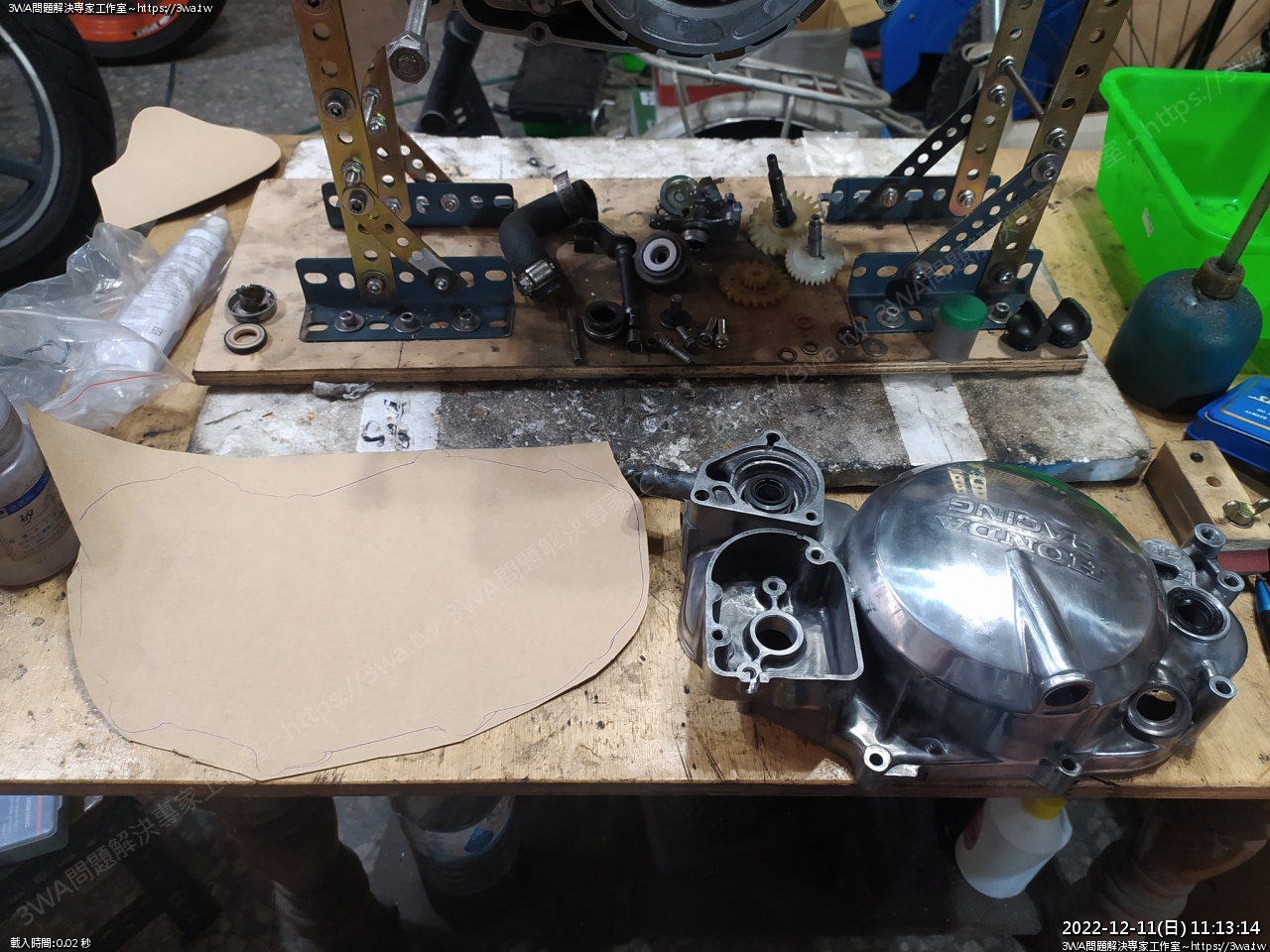

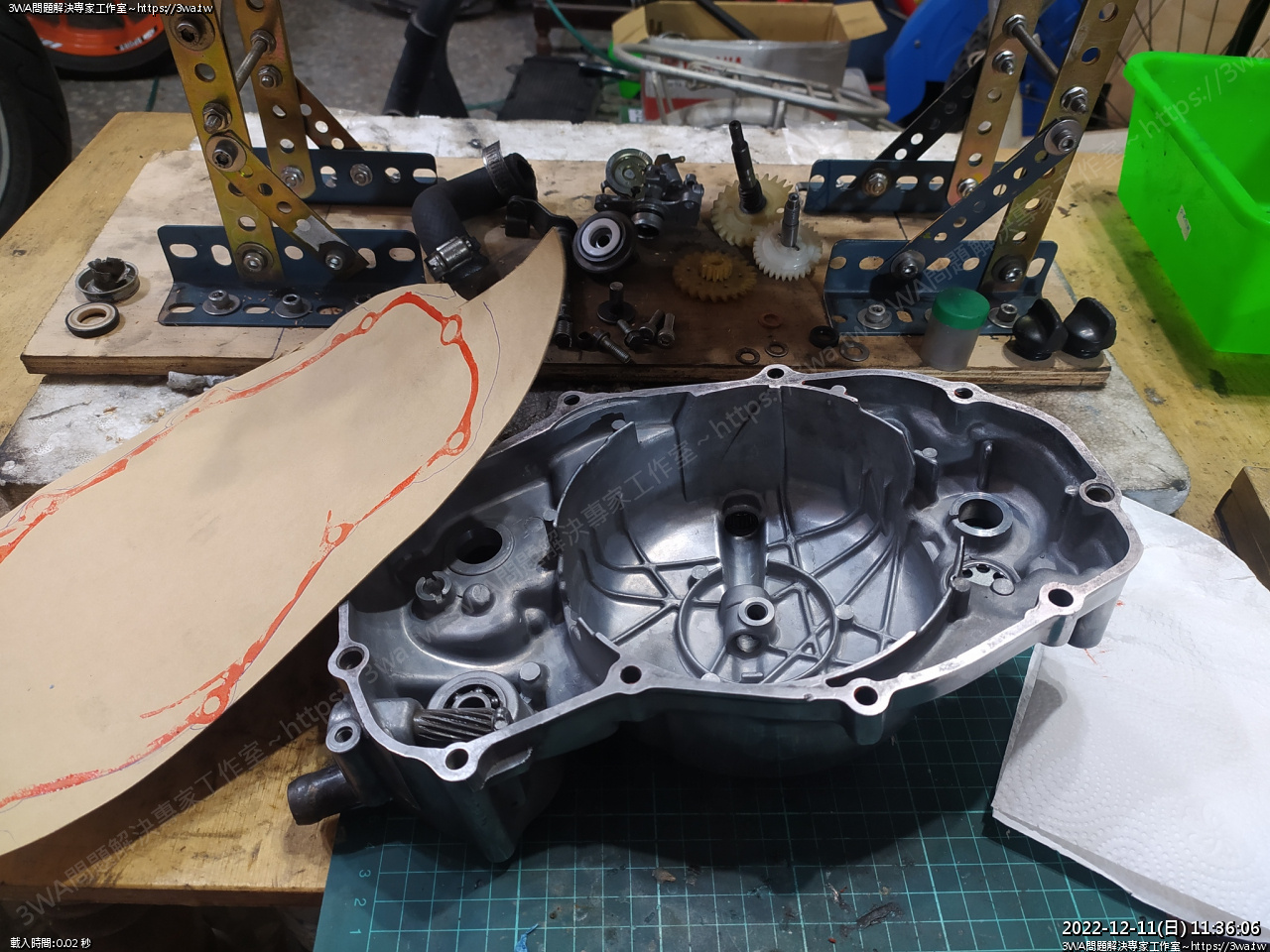

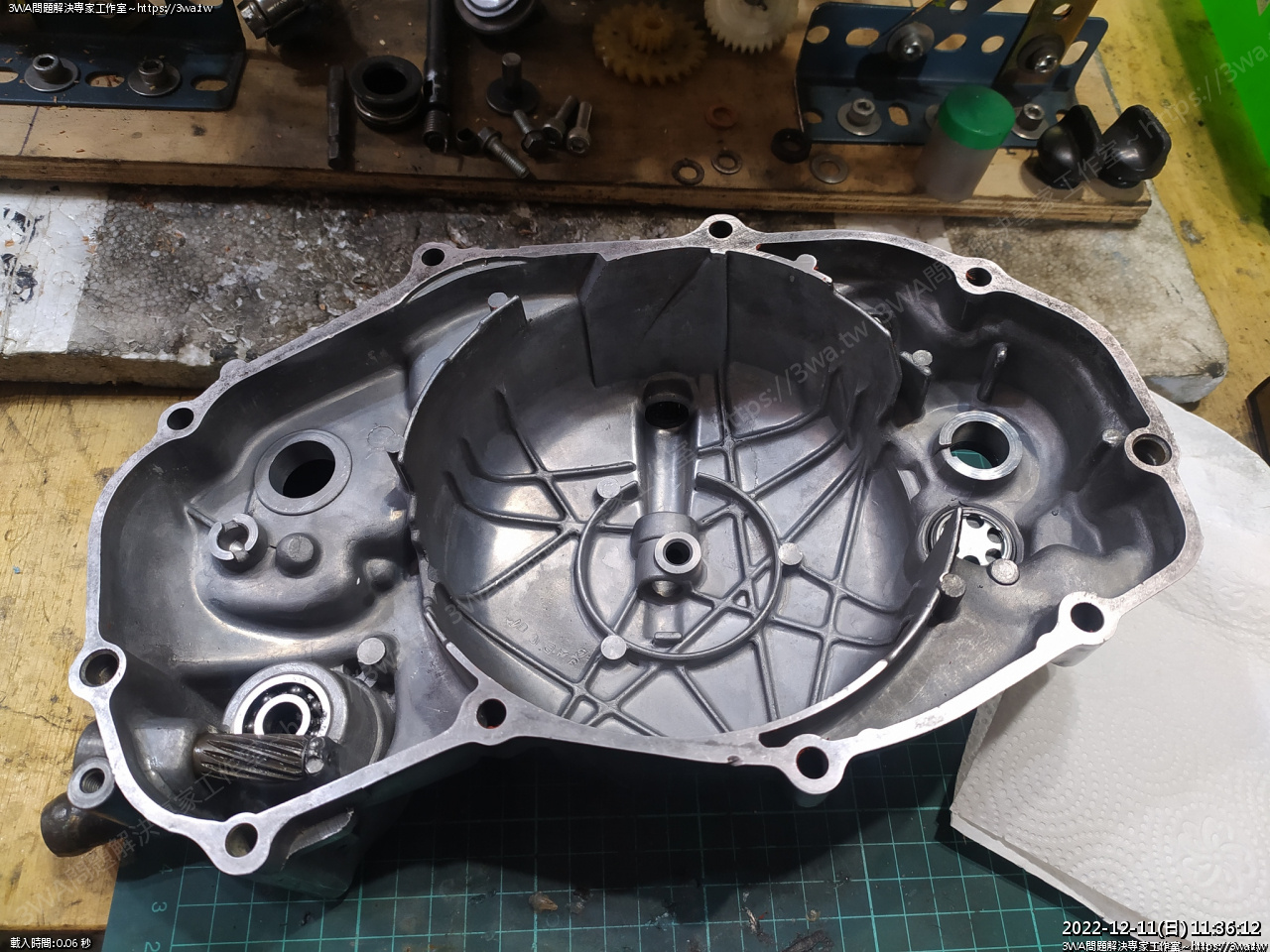

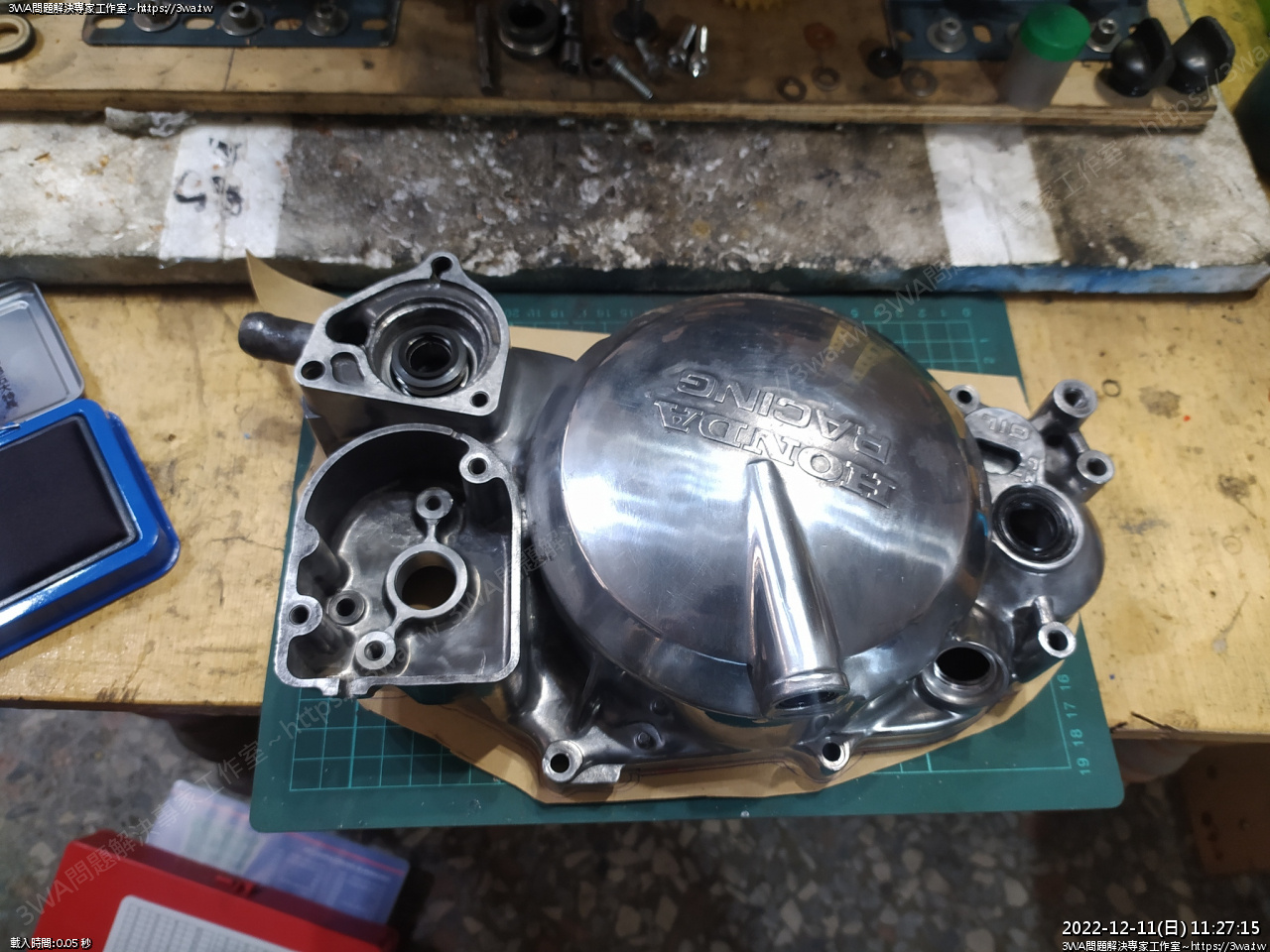

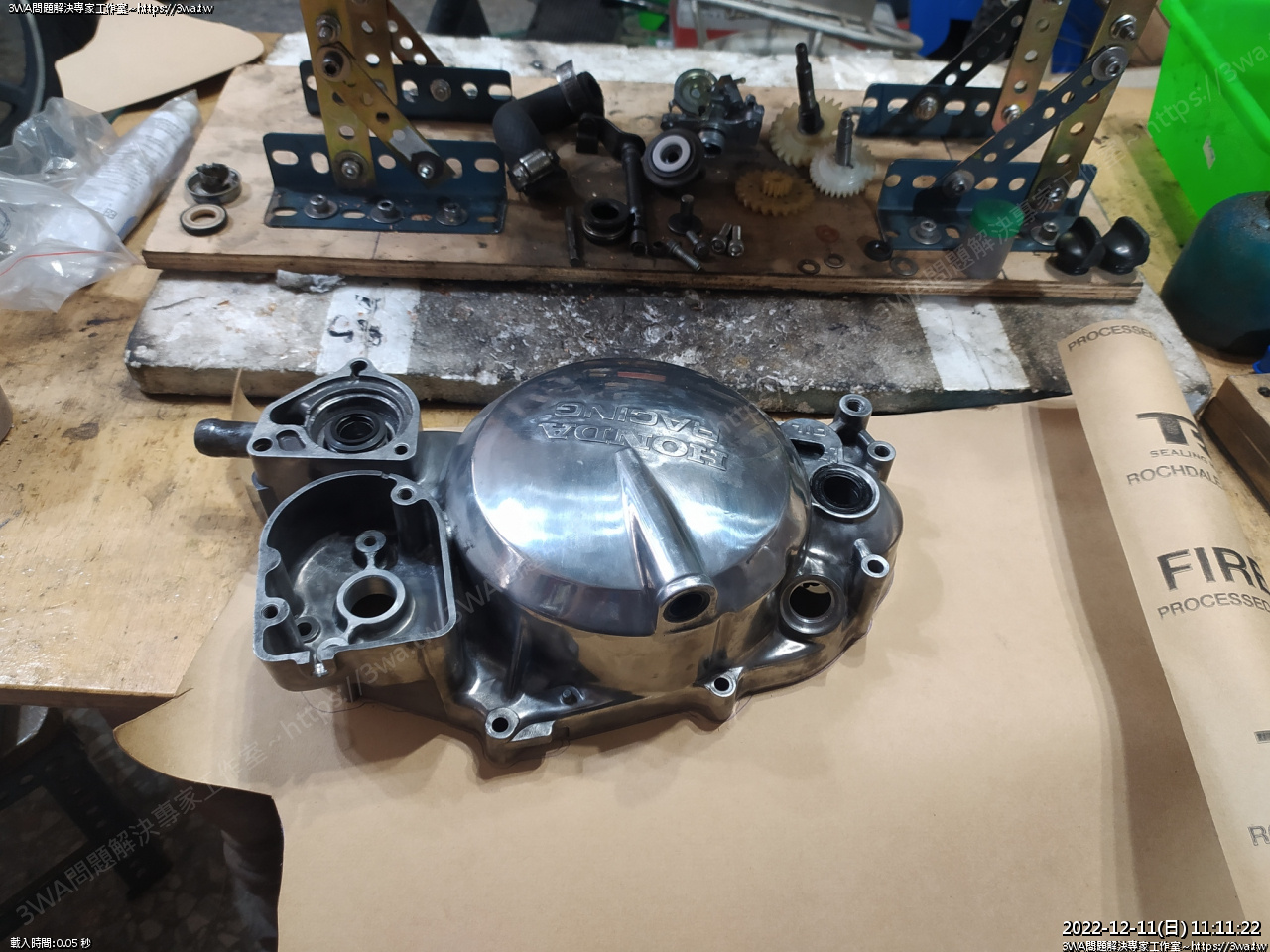

接下來得製作離合器蓋墊片





這很大張,手邊沒有外蓋的墊片可以複製

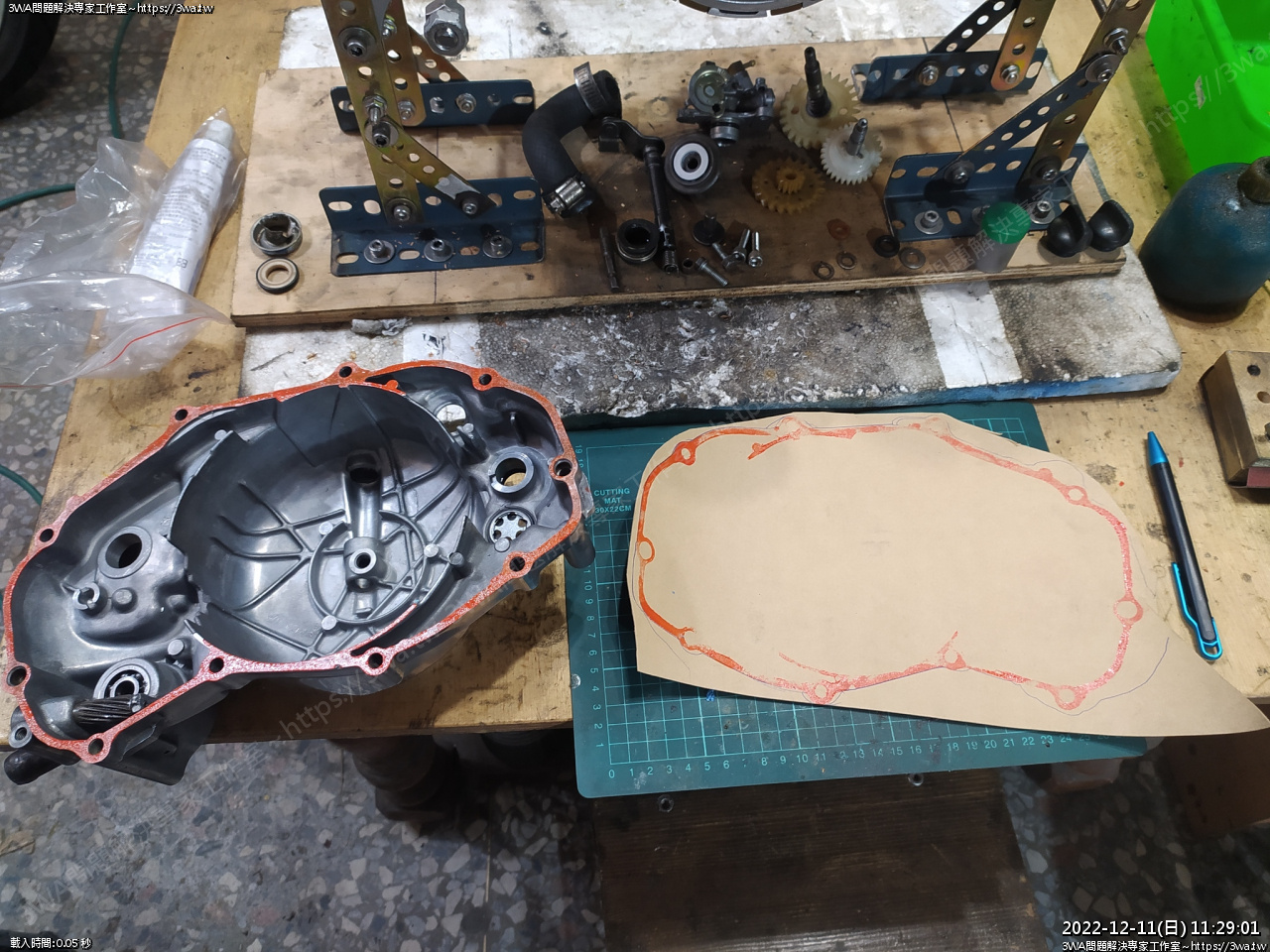

有些油油的,印泥印不太上去





挑戰失敗

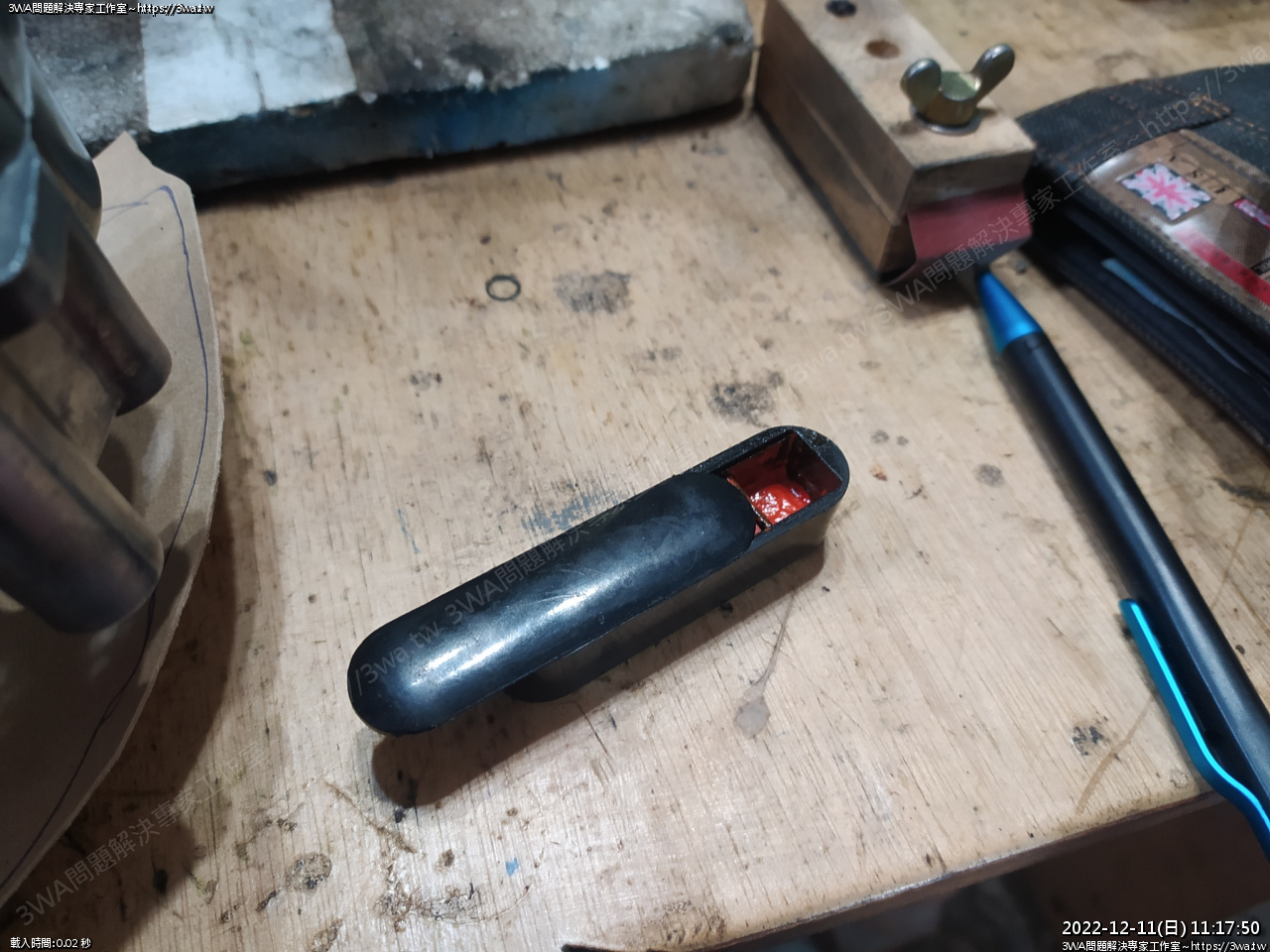

手邊只有印章旁的紅印泥

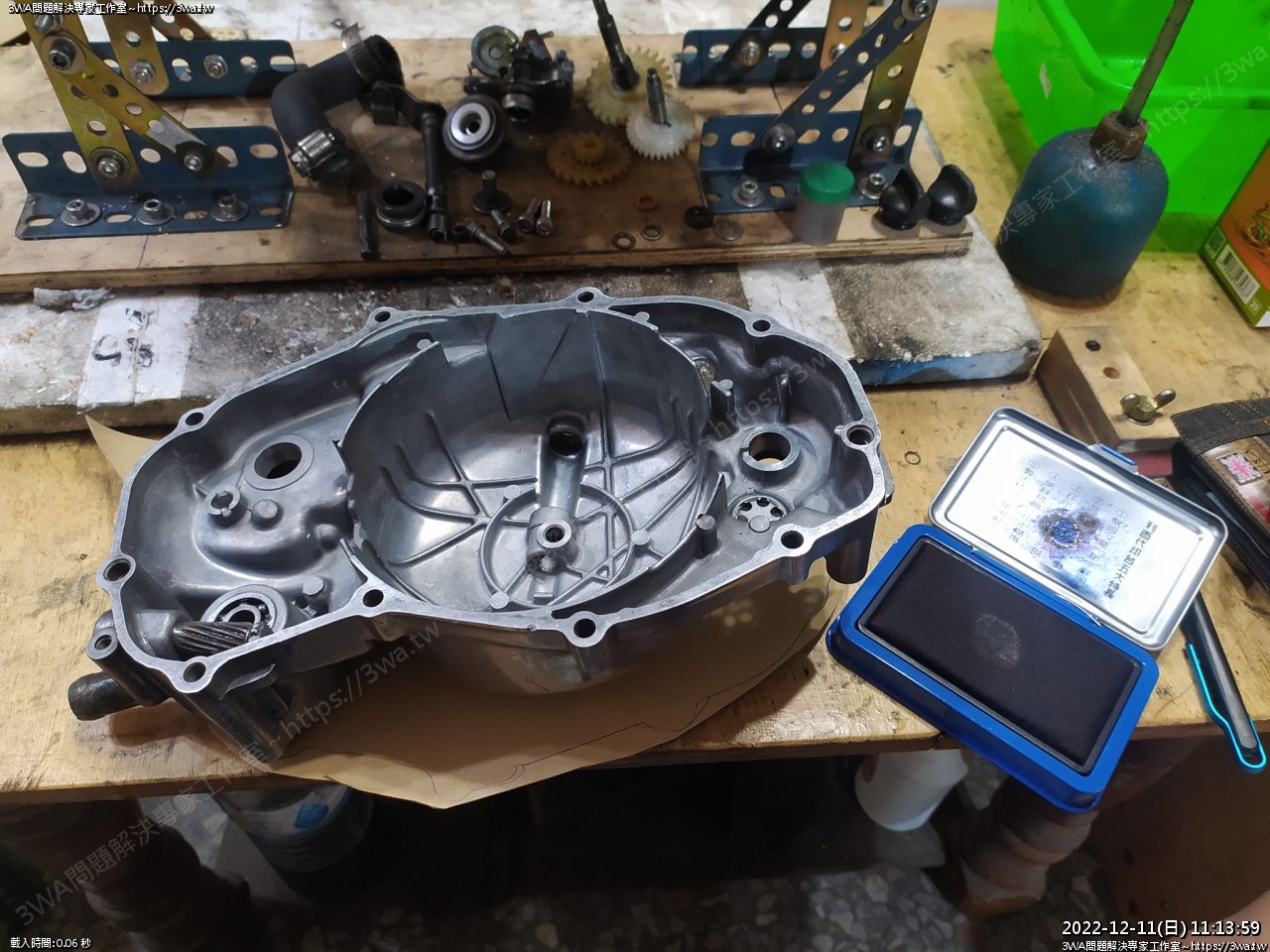

抹滿

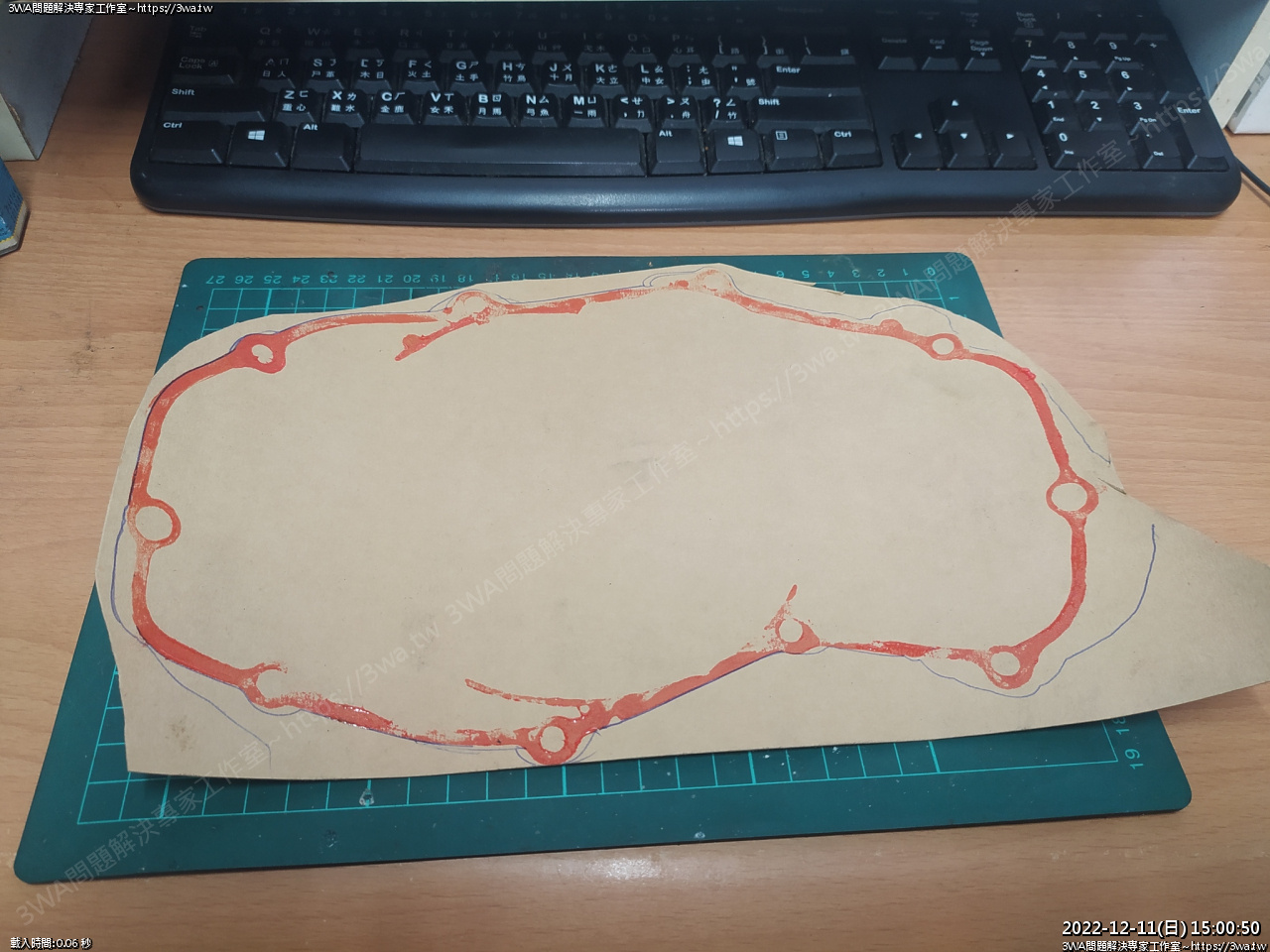

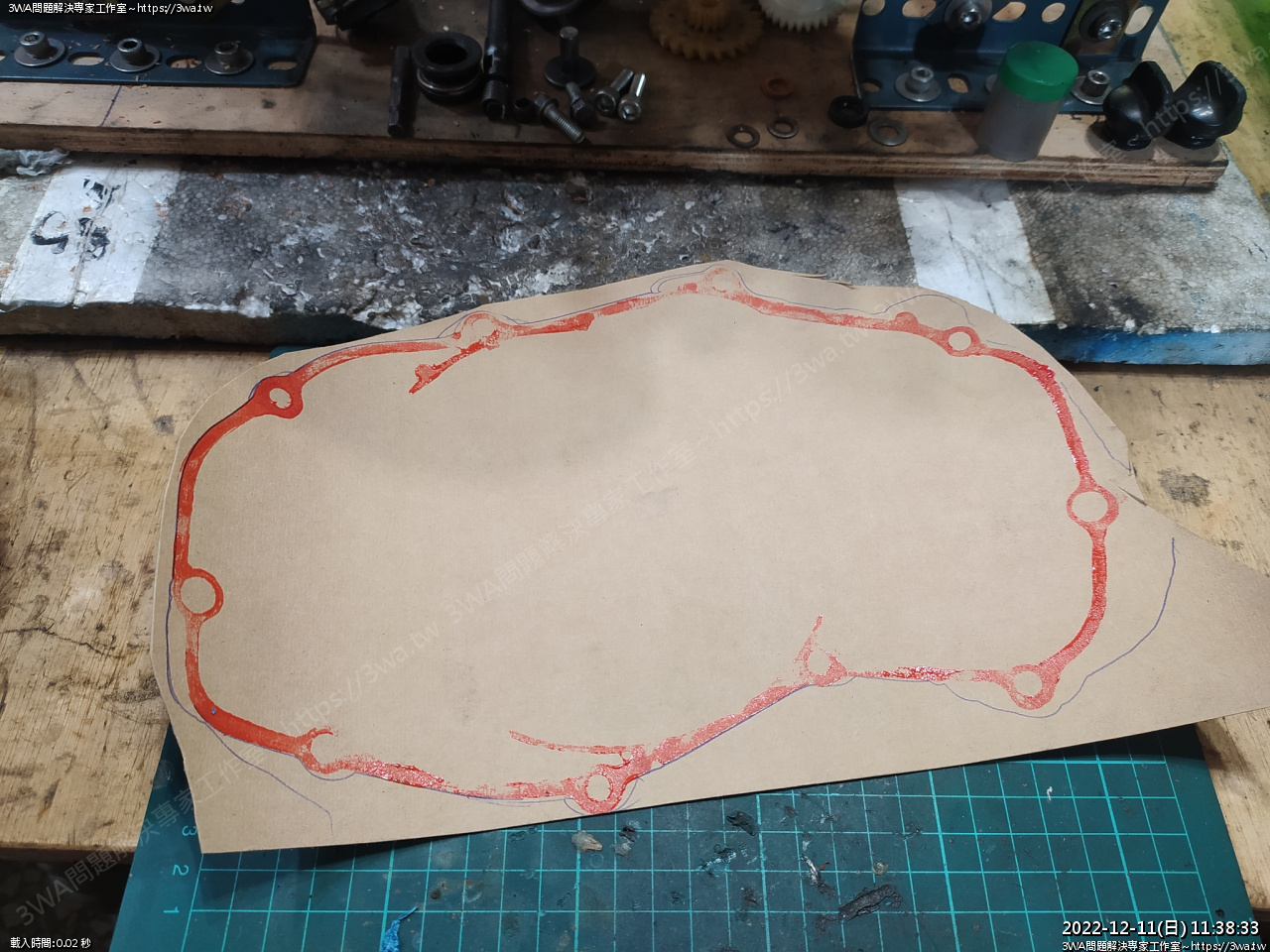

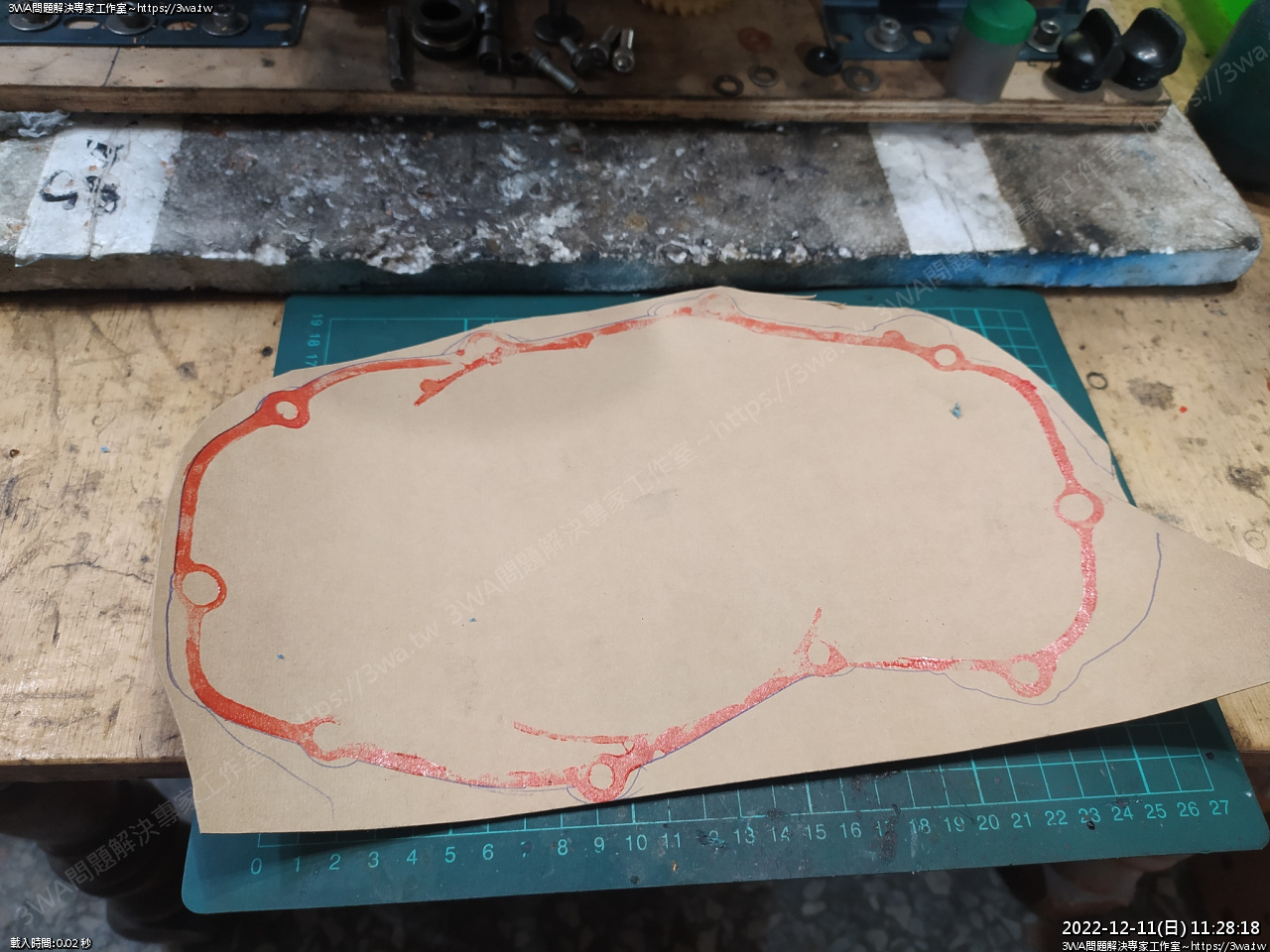

一股作氣印上





還行





等乾





拿布把印泥擦掉

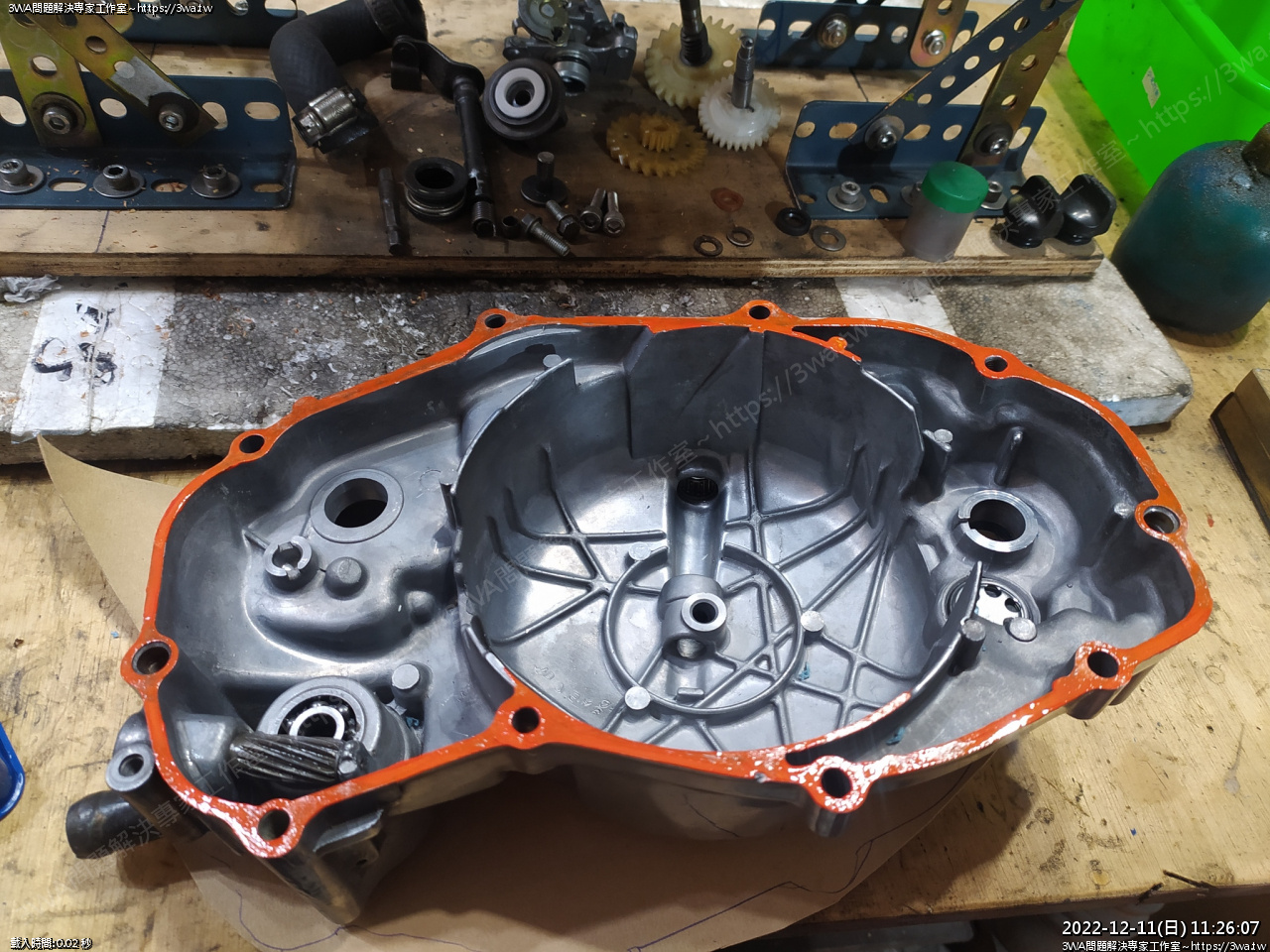

擦好了





等會吃完飯乾了再裁



 下午了,開始裁切,印泥很難乾呢

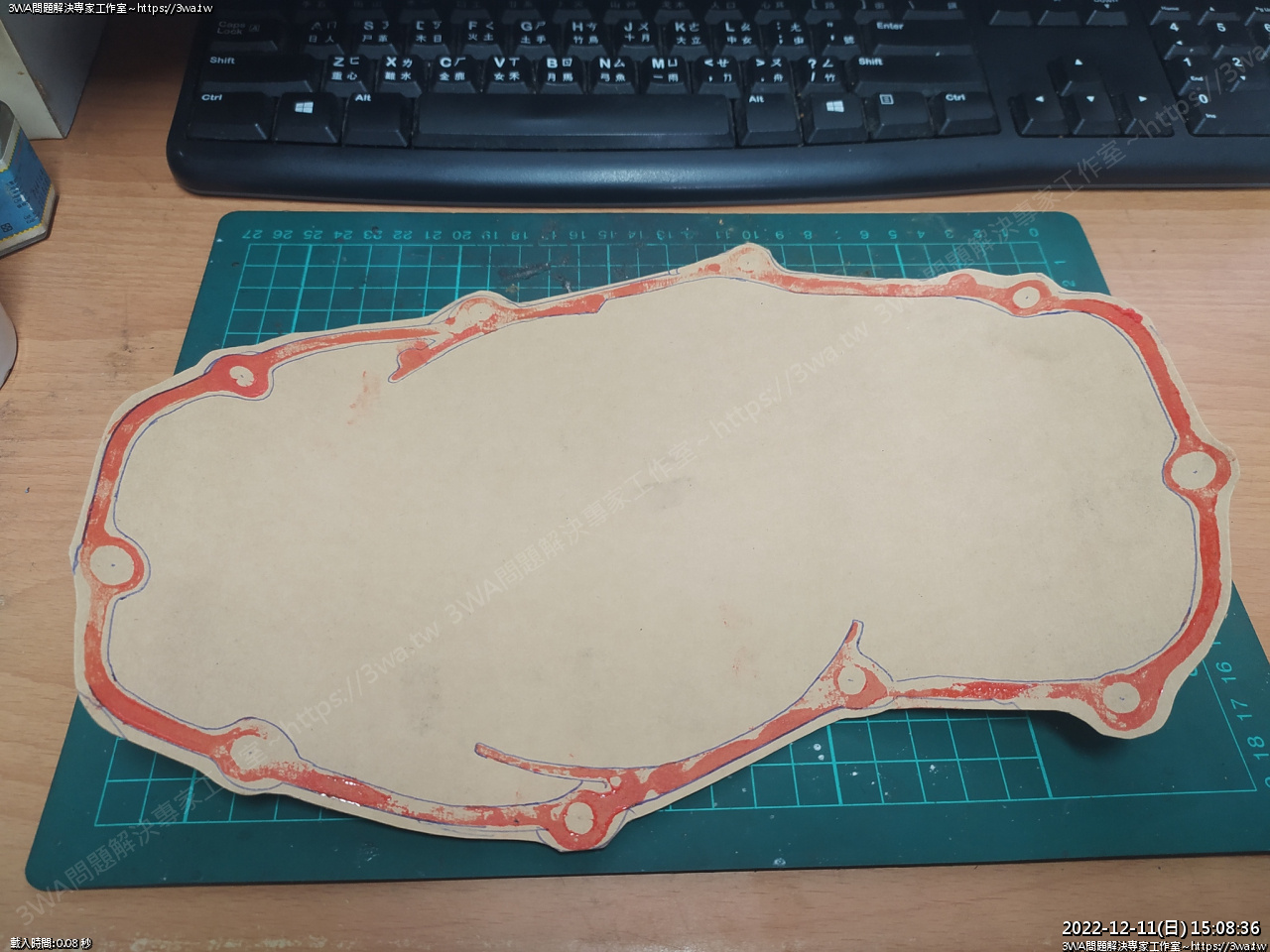

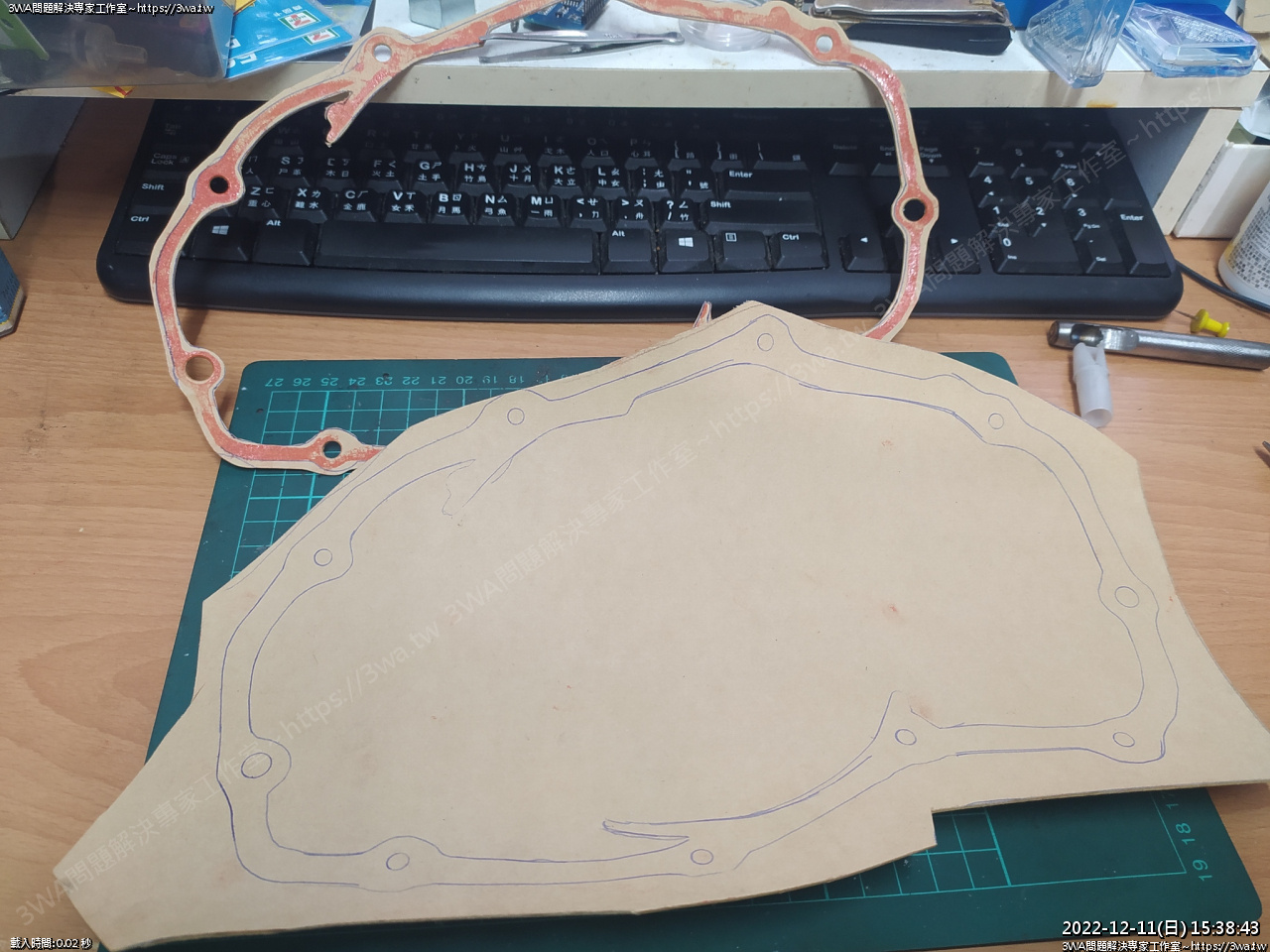

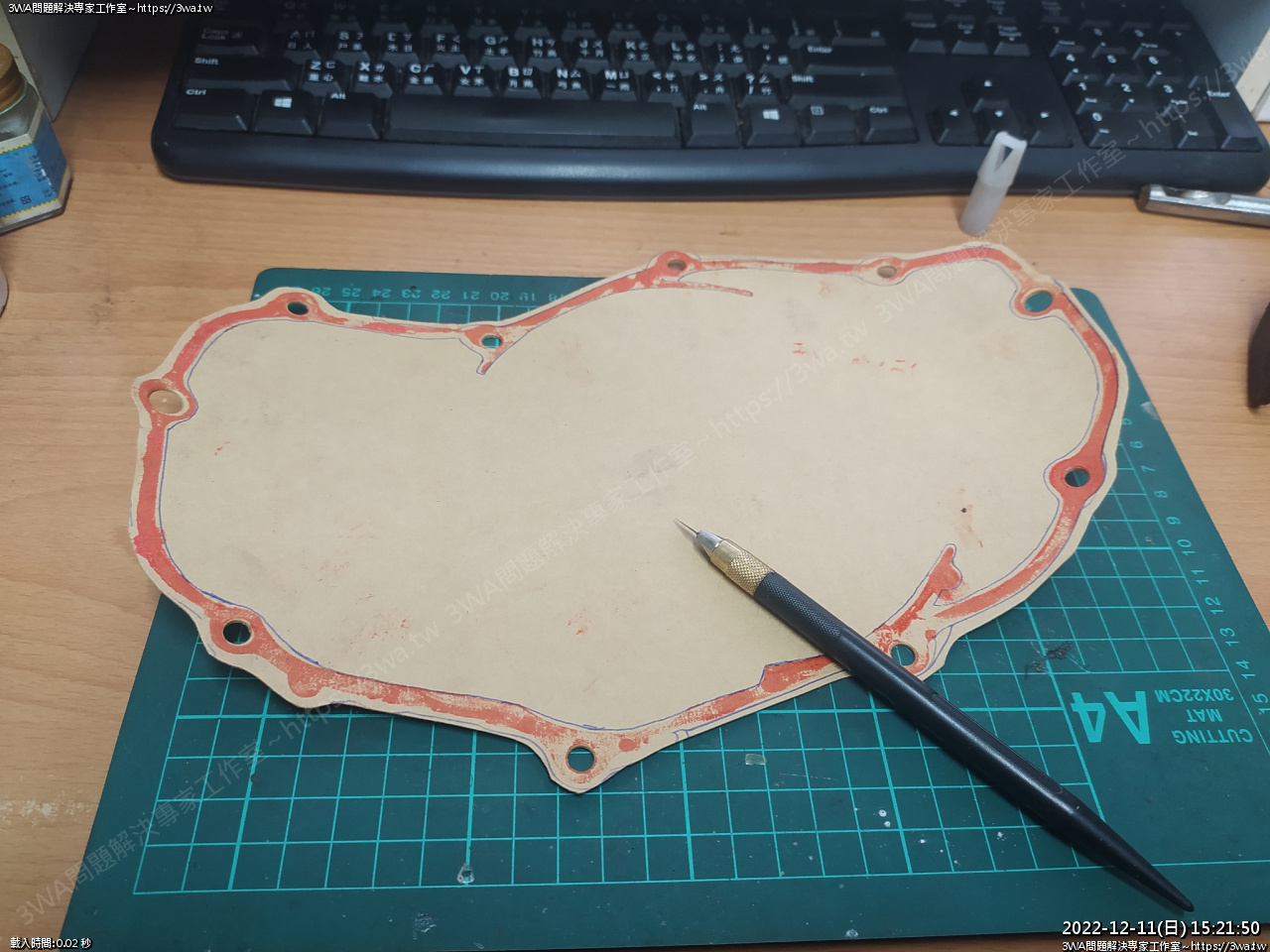

 內側要裁切的地方,用筆描一下,外邊先用剪刀剪





 打完孔再割內圈,這樣打孔時比較不會不小心拉破墊片





 6mm、8mm孔打好了

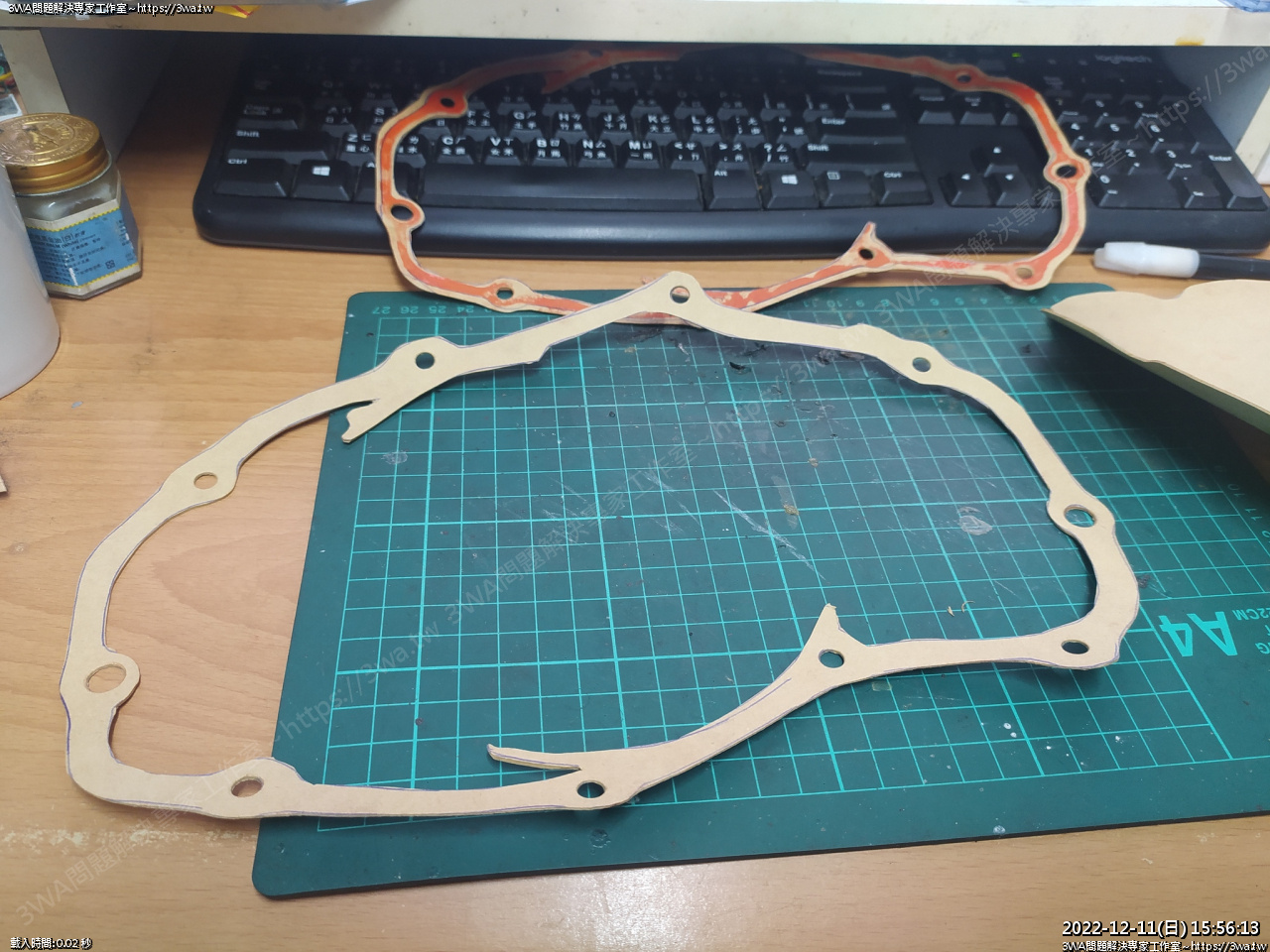

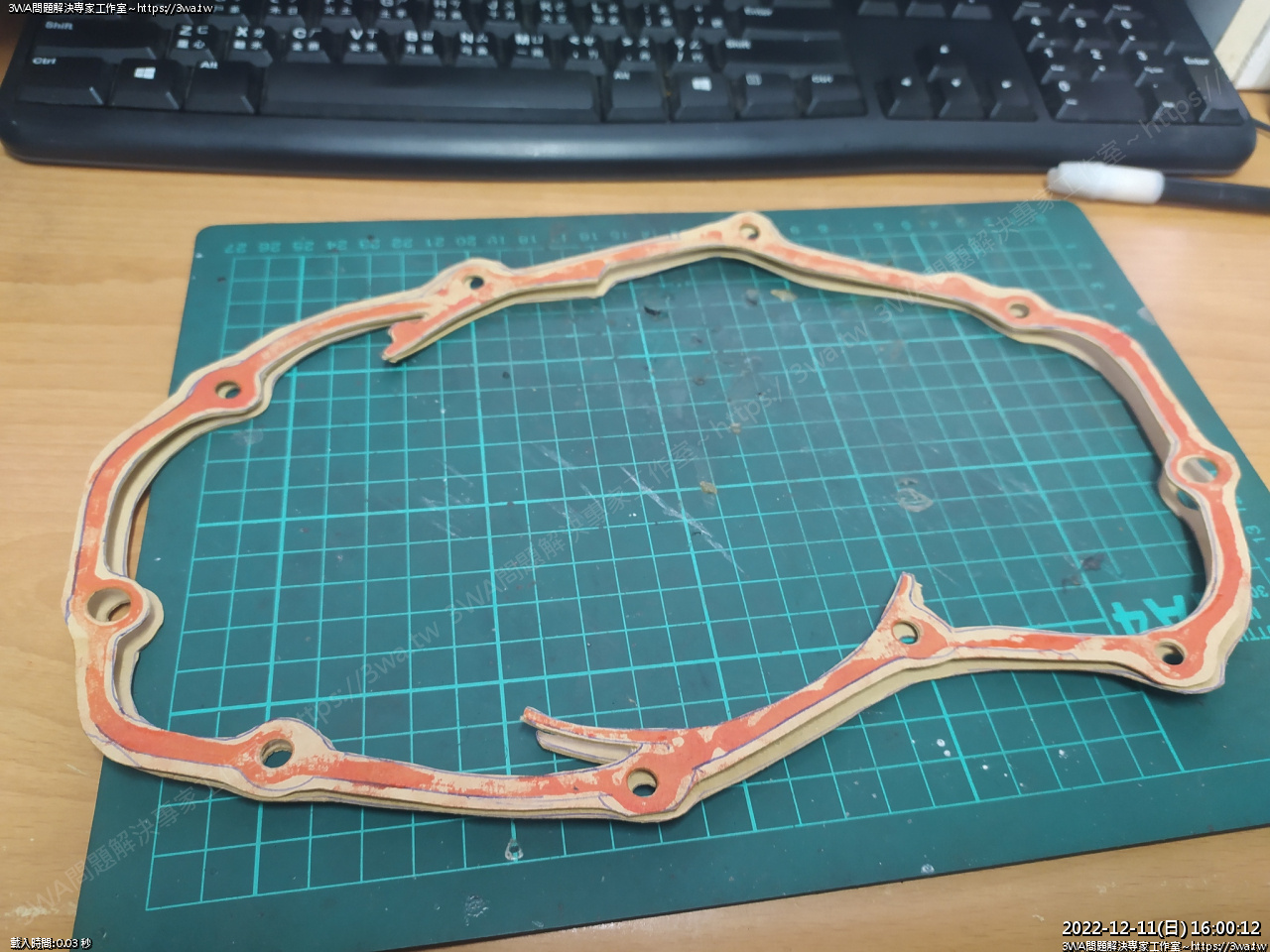

 裁切內圈,一張作好了





再備份一張,下次比較方便使用

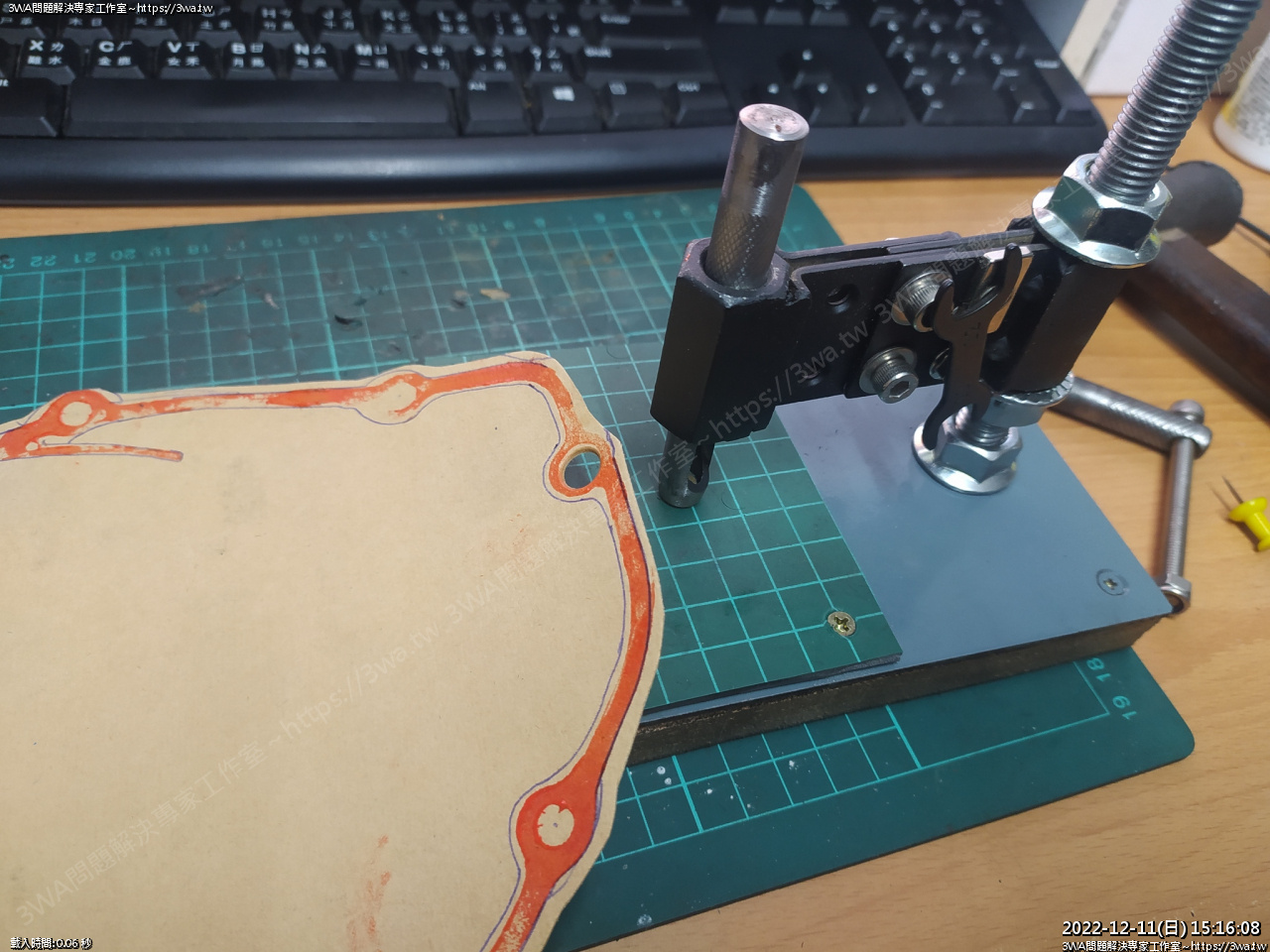

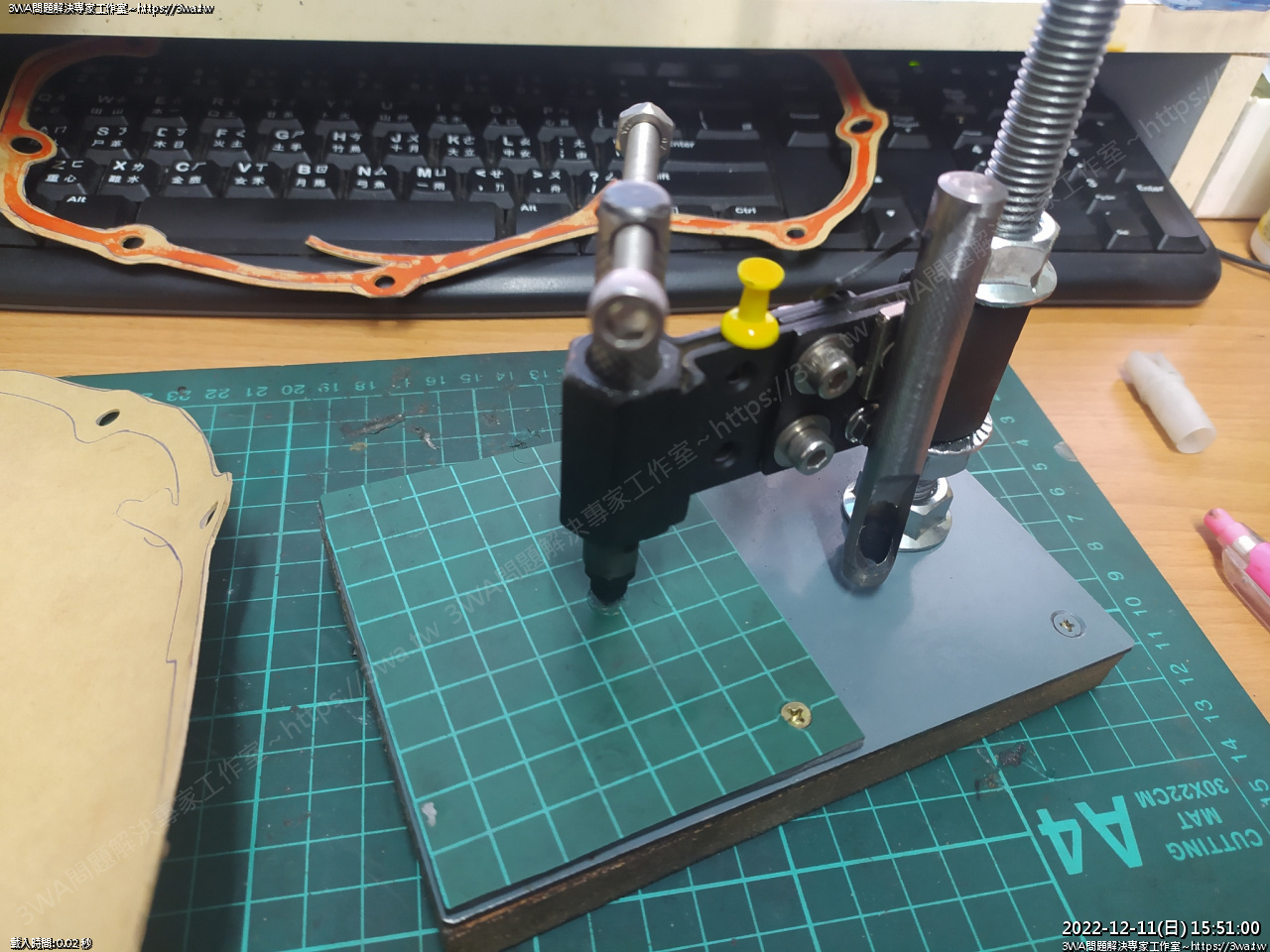

打孔器,當不錯





實用

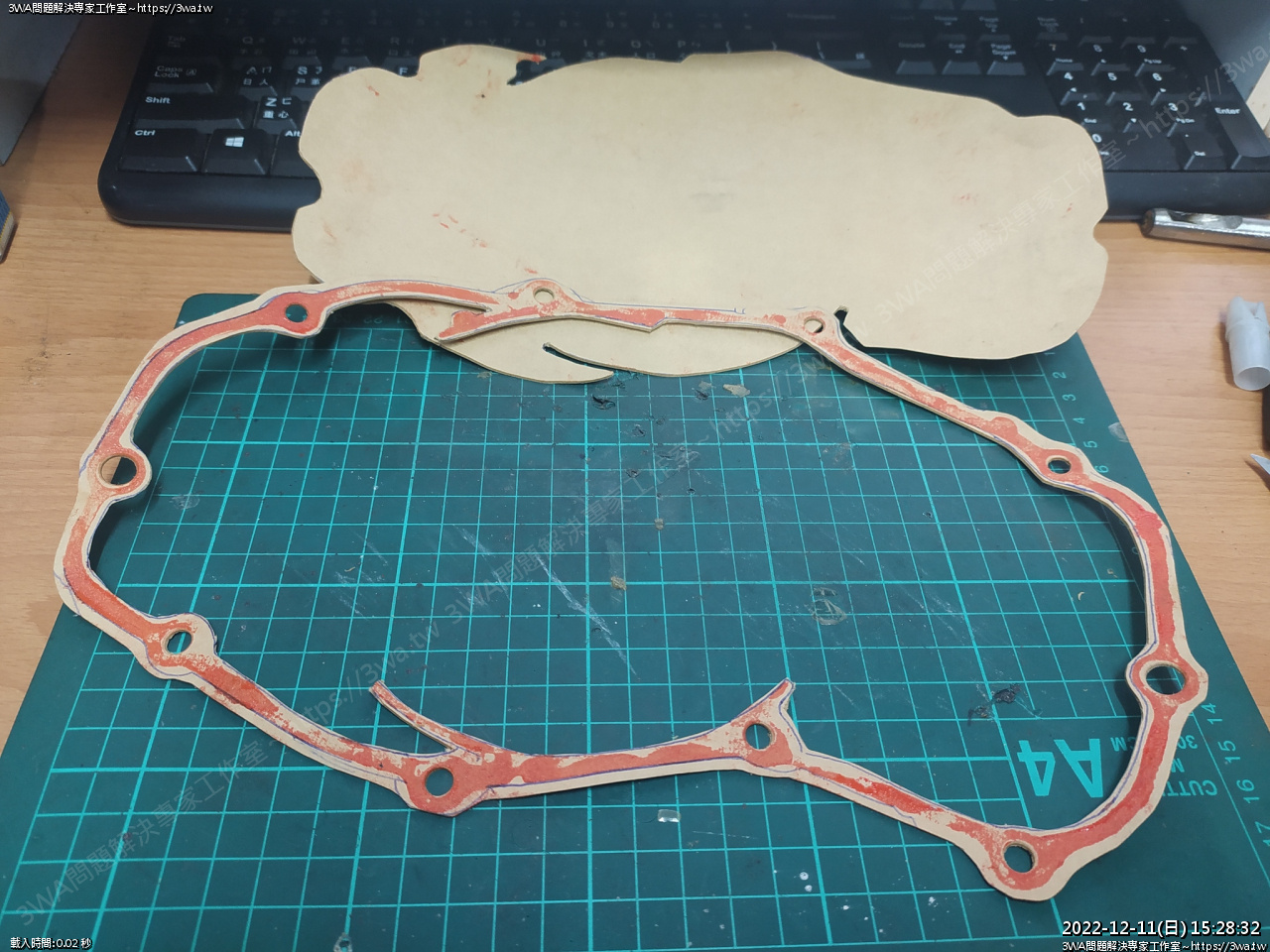

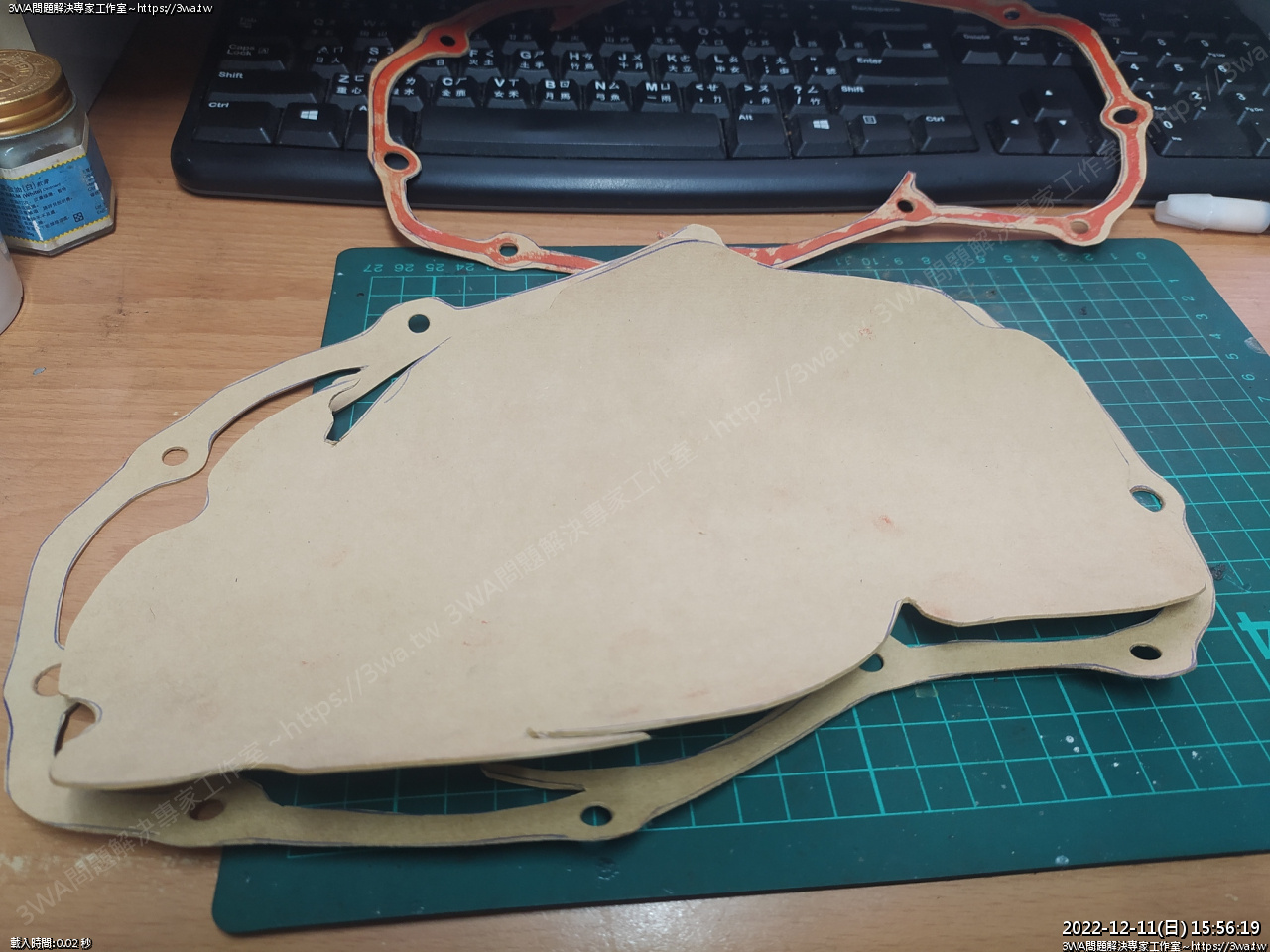

第二張裁切完成





OK,會越作越肥





二張完成
