標題:ZX1000 安裝行車紀錄器
網址:https://3wa.tw/blog/blog.php?id=2012
內容:

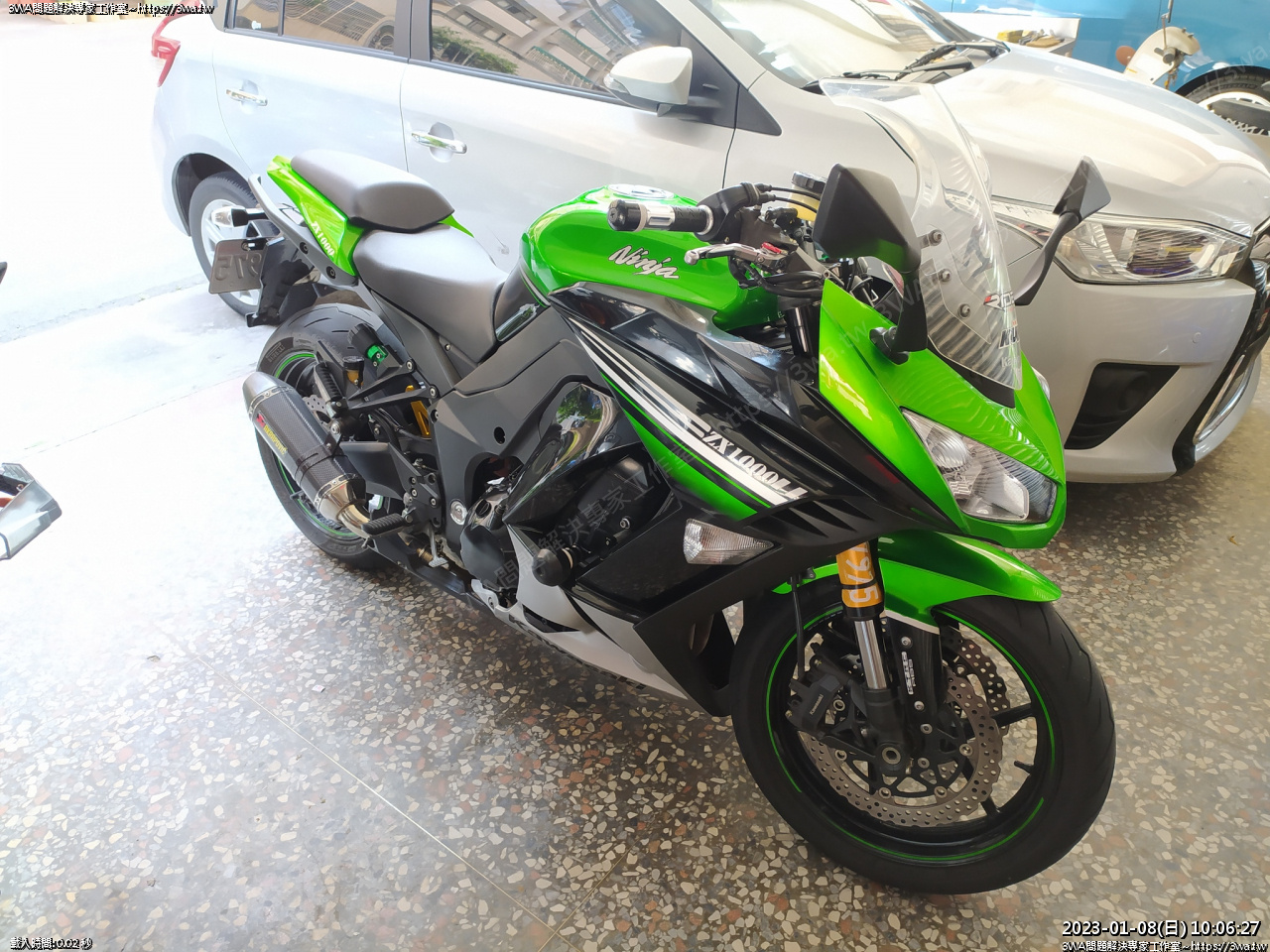

今年年初,舅舅把本田 NC750 換掉,改加入川崎男子漢的行列~





 接手的二手車,前車主車上的行車紀錄器東缺西欠,不太想修

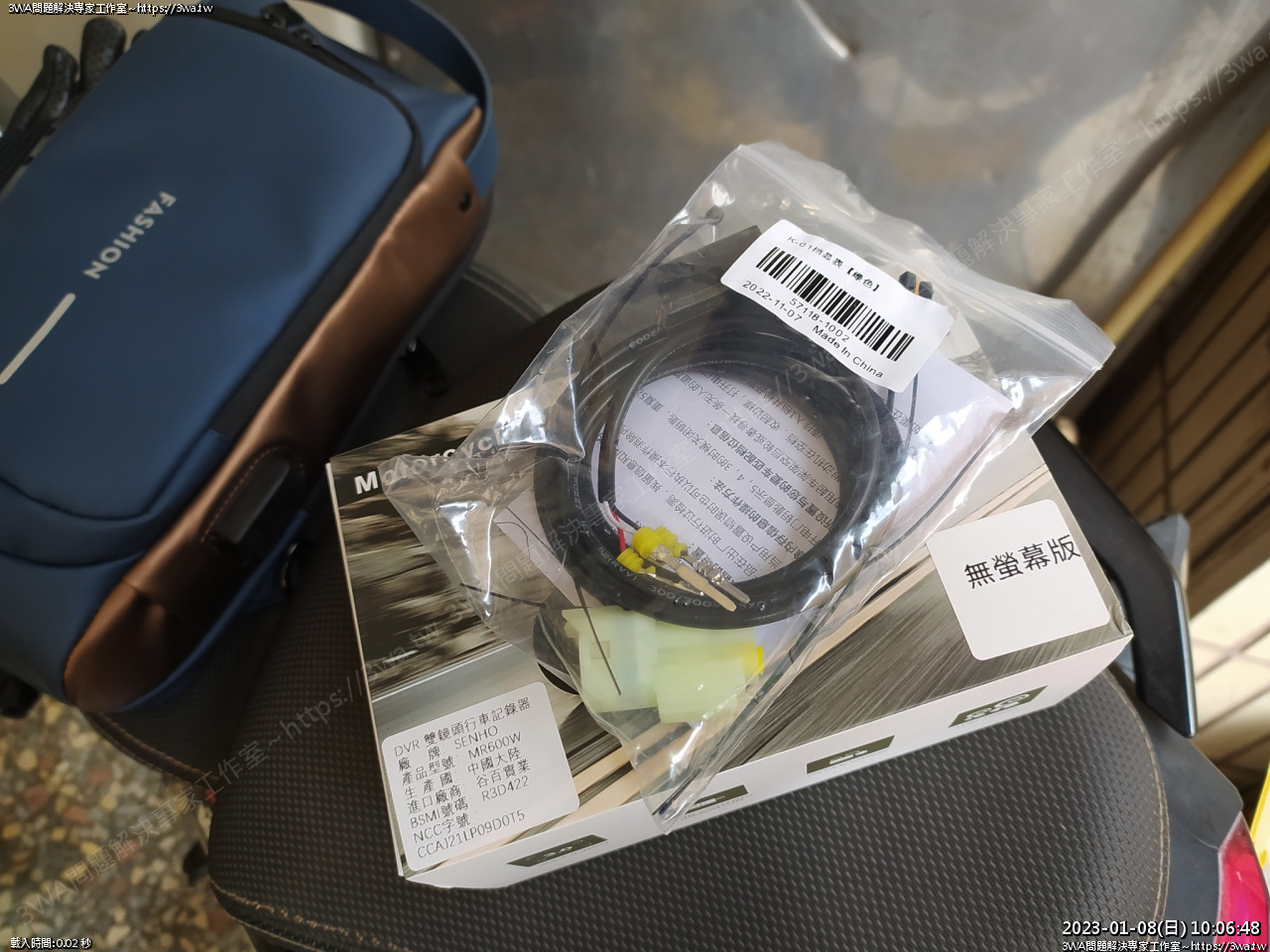

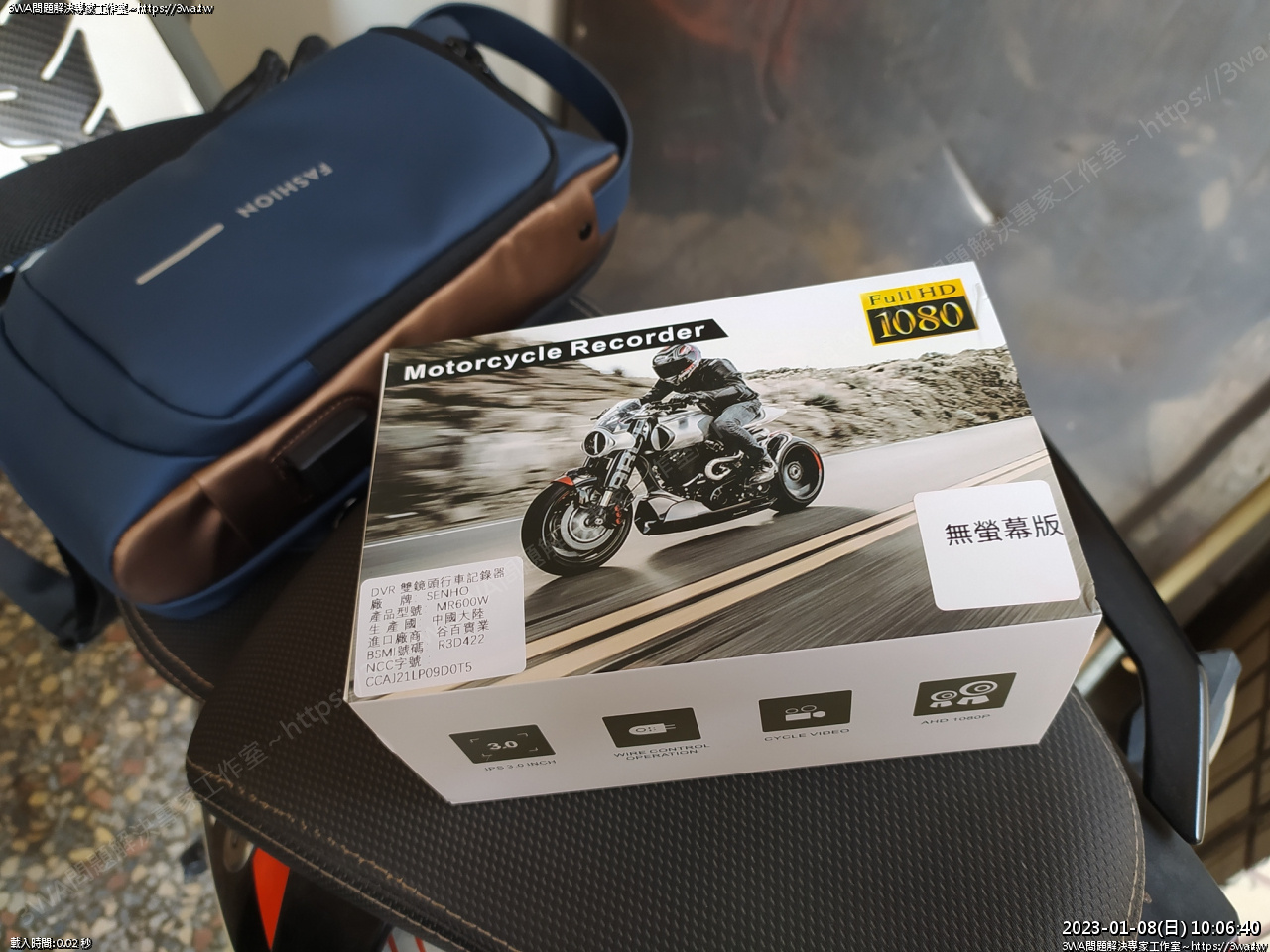

舅舅直接買一組新的來換,買的是 MR600-wifi 雙1080P 無螢幕版





然後順便又帶了檔顯來安裝





 使用者手冊

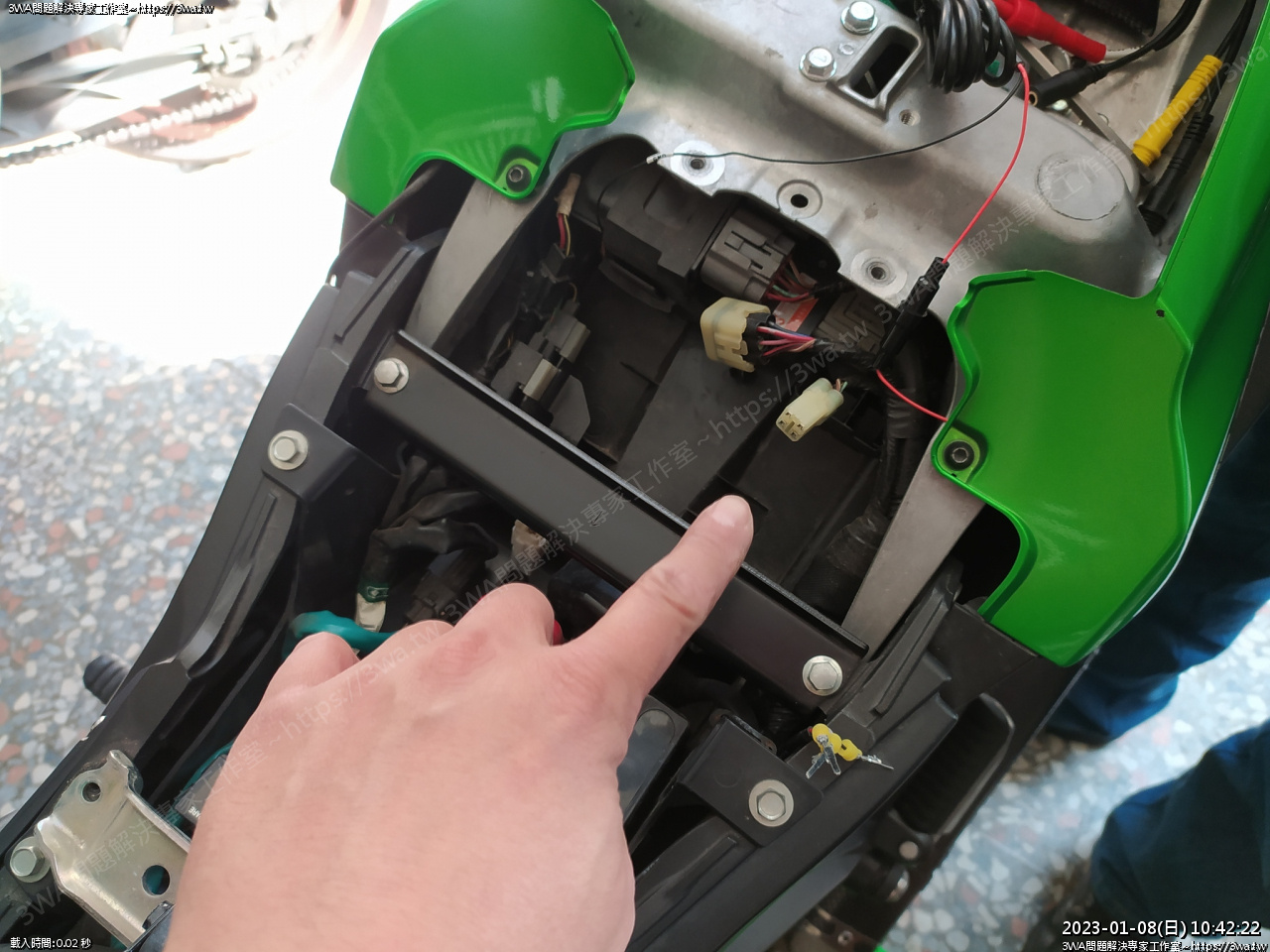

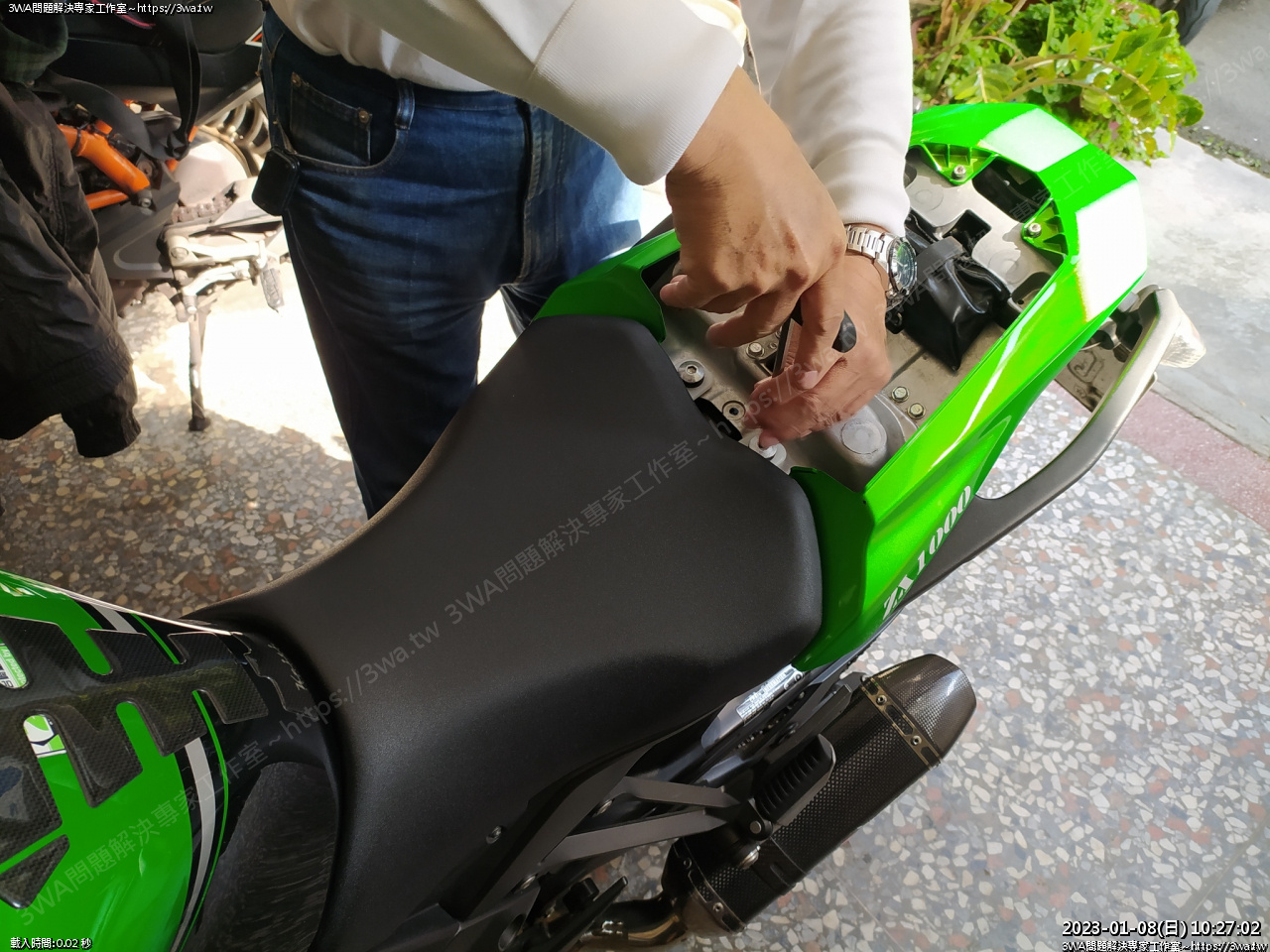

 先拆座墊





 這種情況只有車主本人才能操作

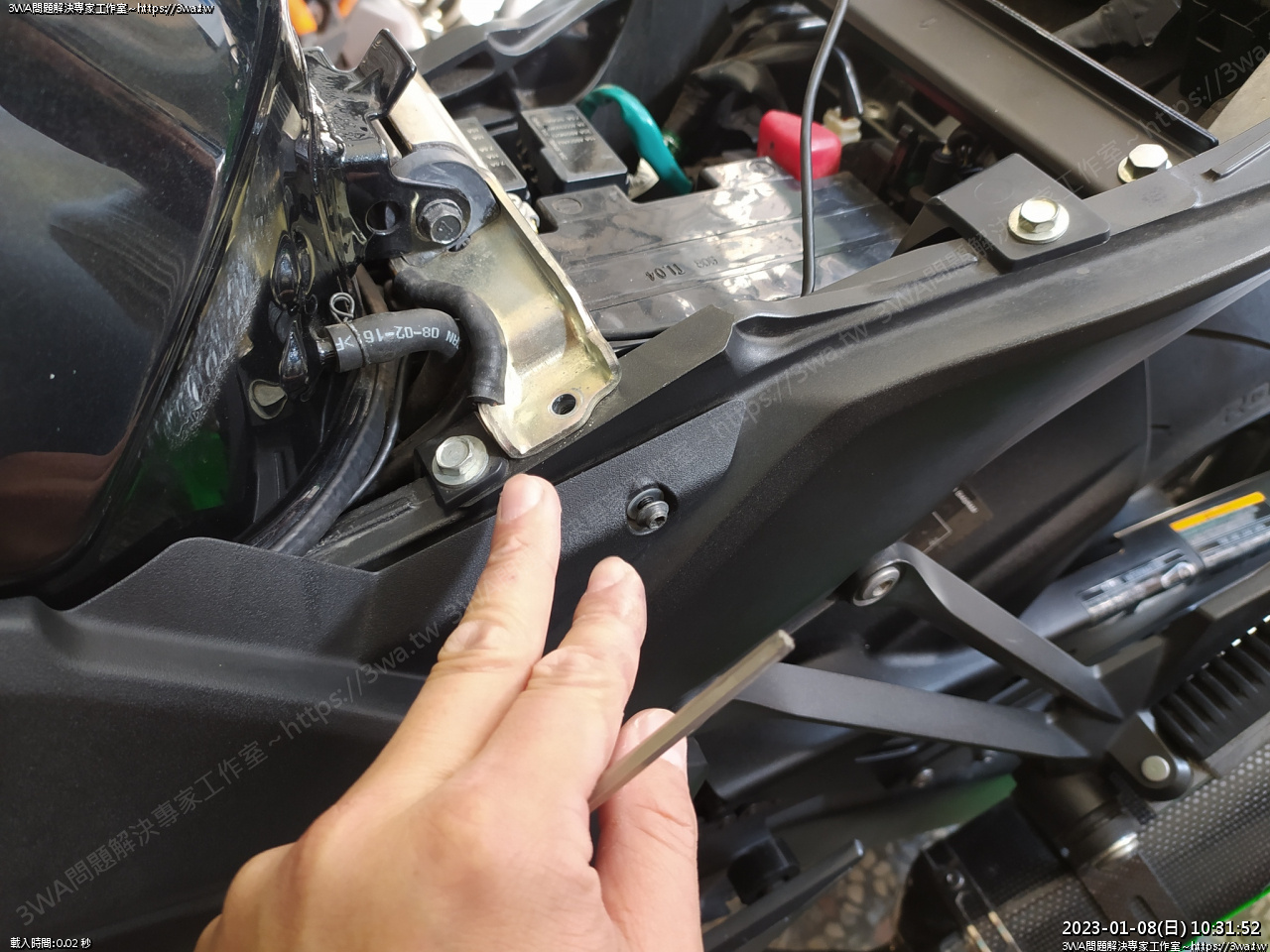

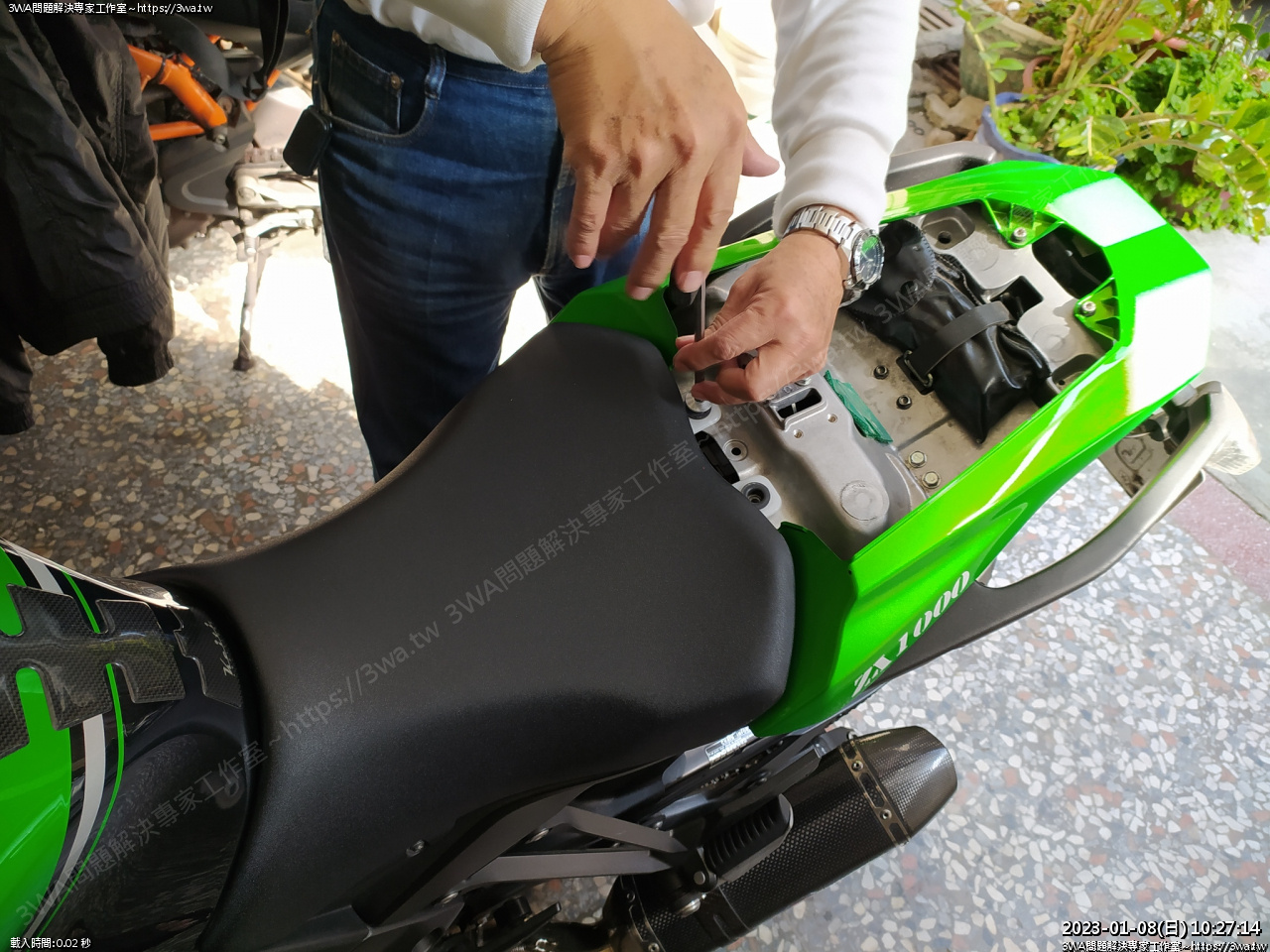

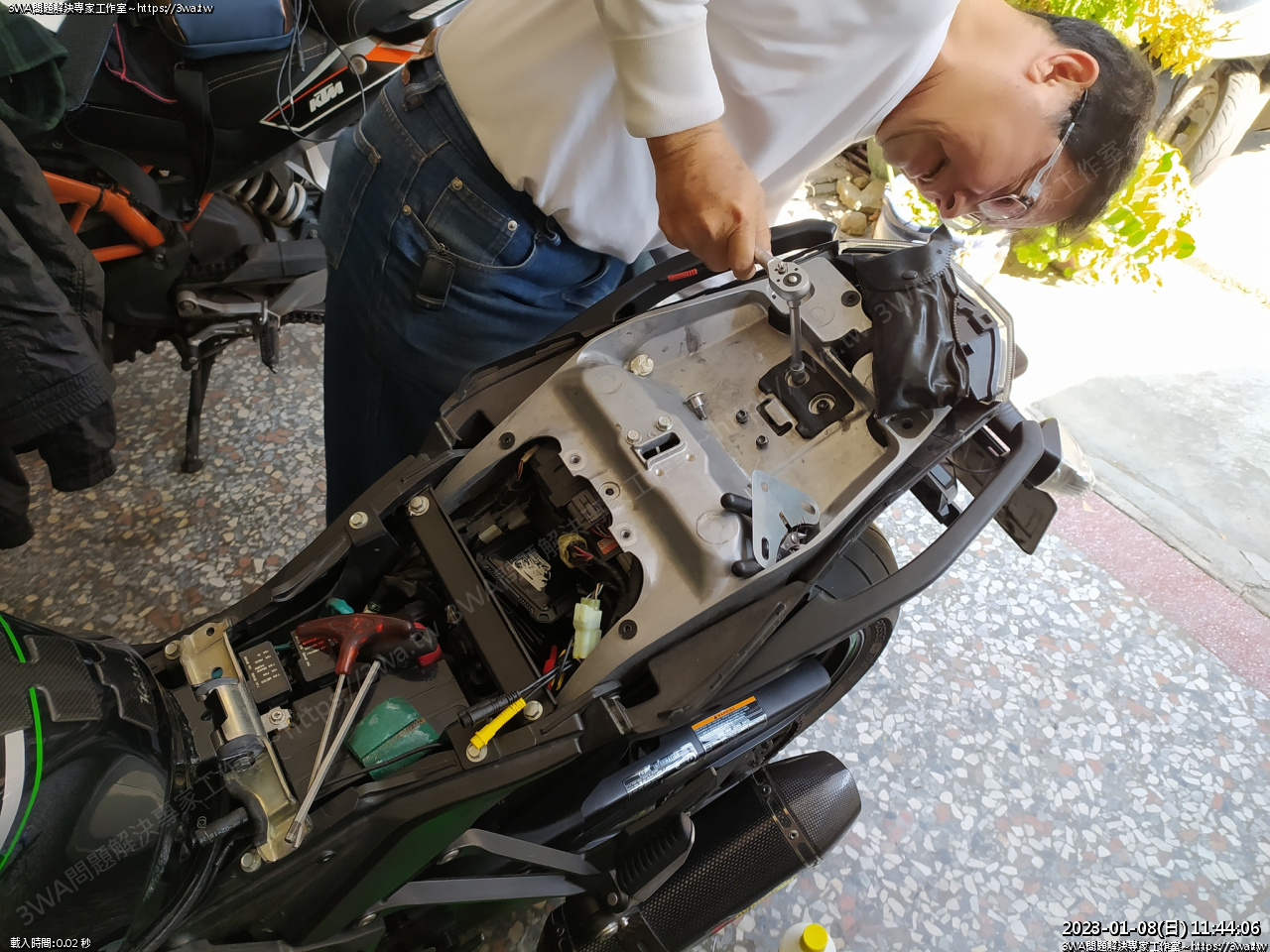

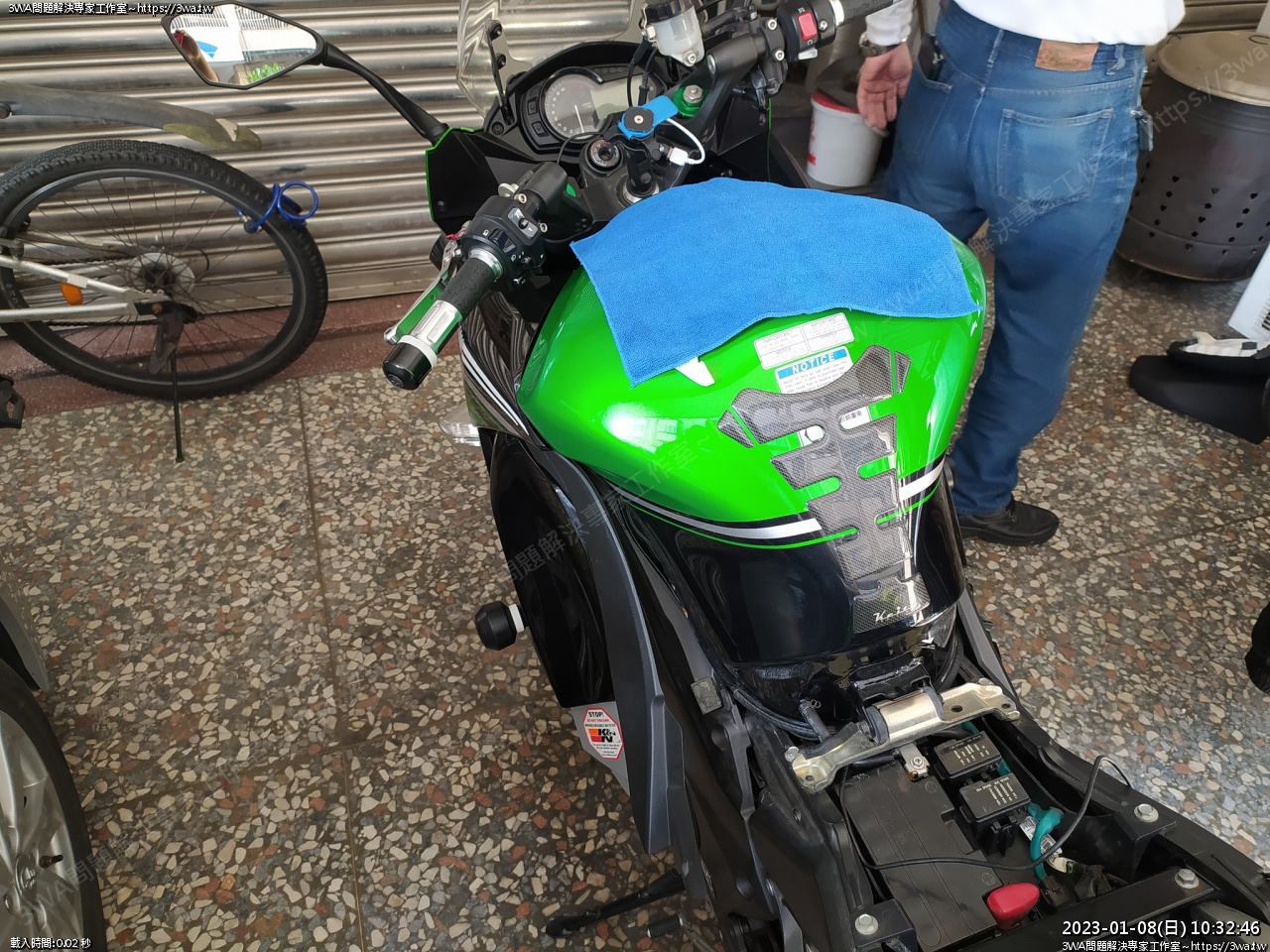

 把油箱座二邊的 M6 螺絲拆下 (10號套筒) ,這樣可以稍微往上翻,讓線塞到裡面

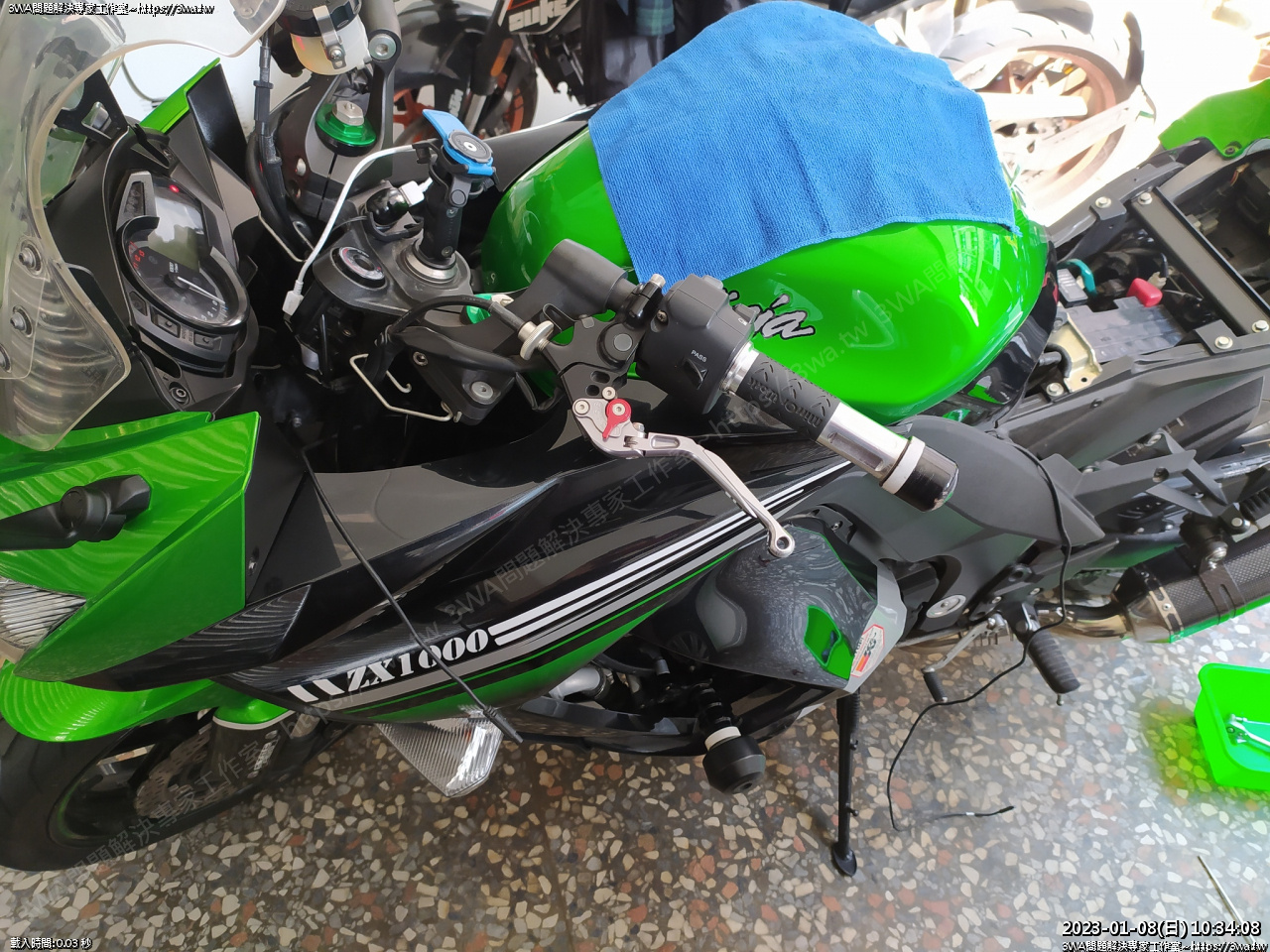

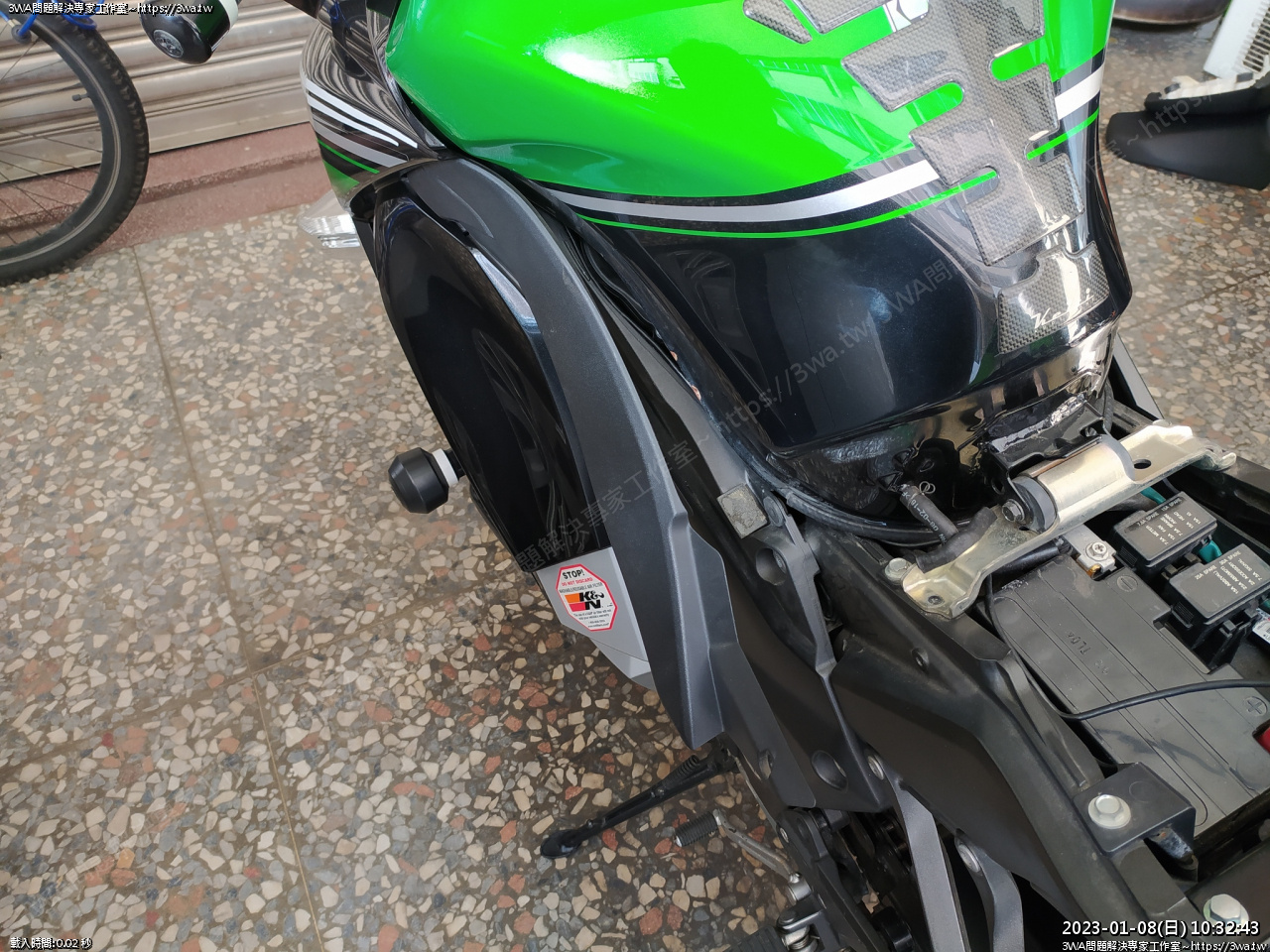

 左邊的側殼,螺絲取下後,直接往外拉





 應該這個程度即可





 因為原本就留著原來的走線,穿線比較容易

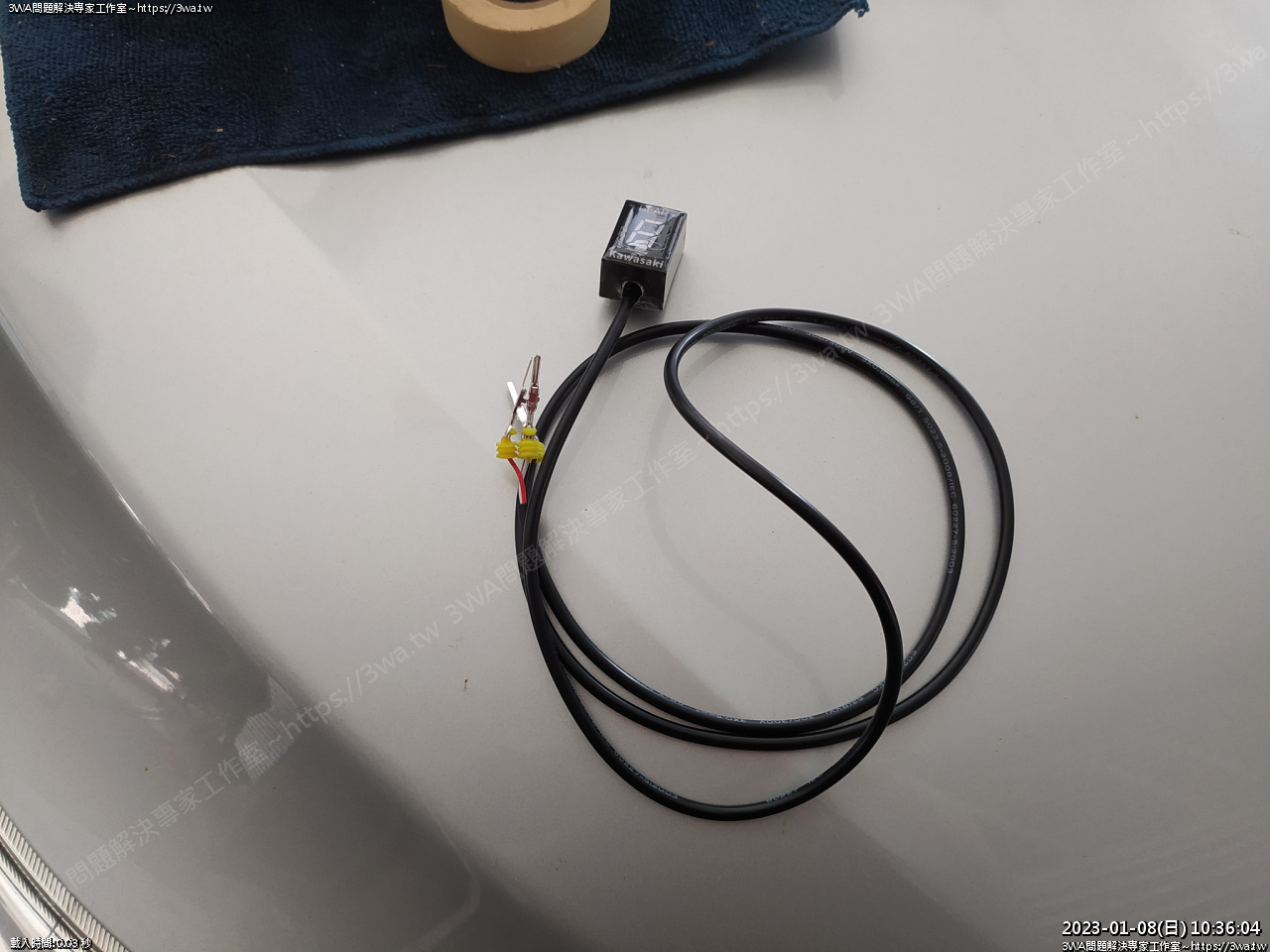

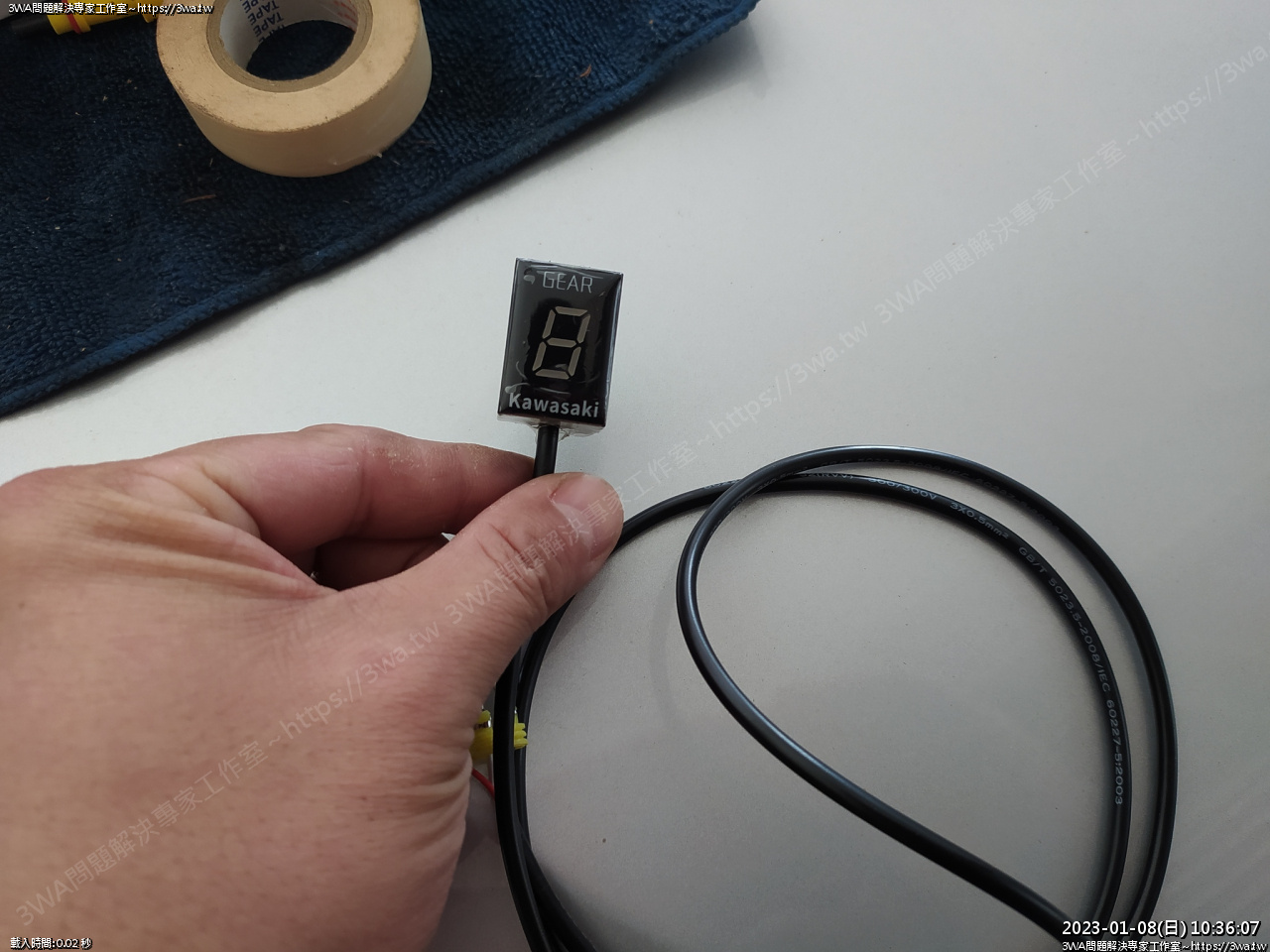

 檔位顯示器





 很簡便的設計,這組檔顯在裝時候,不知道是不是拉線角度的關係,好像短了許多

重新剪斷後再加長20公分左右比較剛好,還好只有三條線,要有點耐心慢慢弄

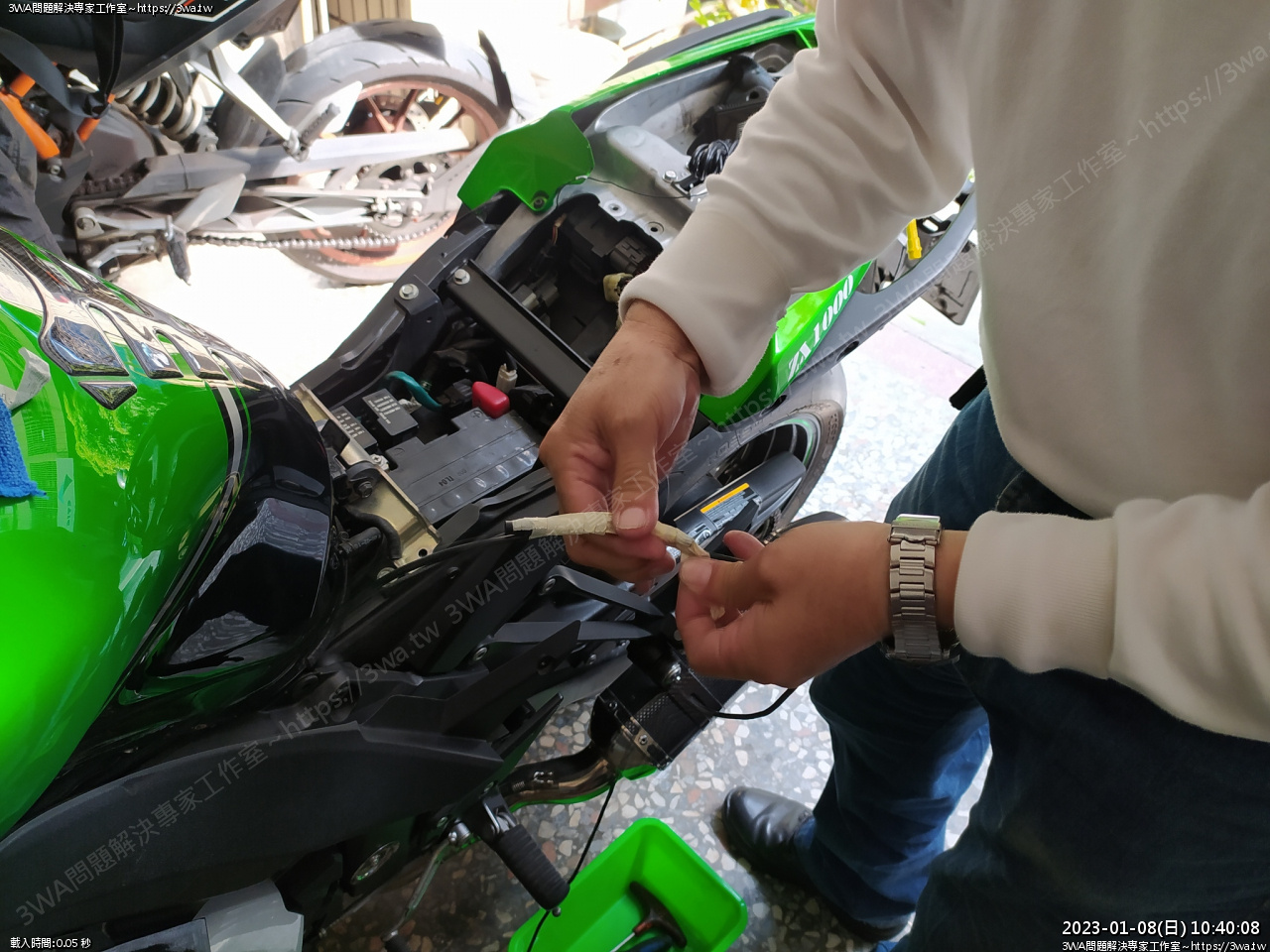

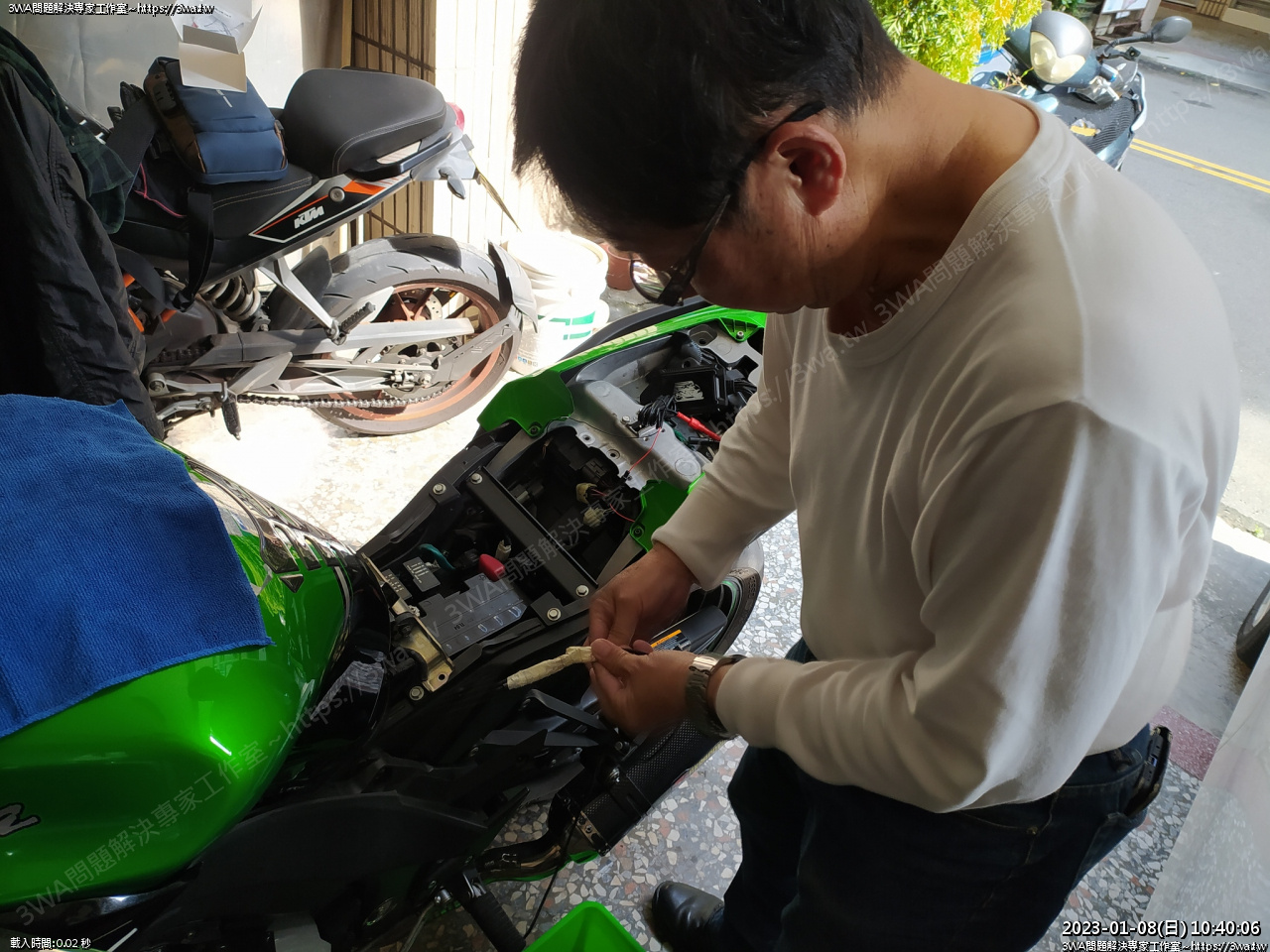

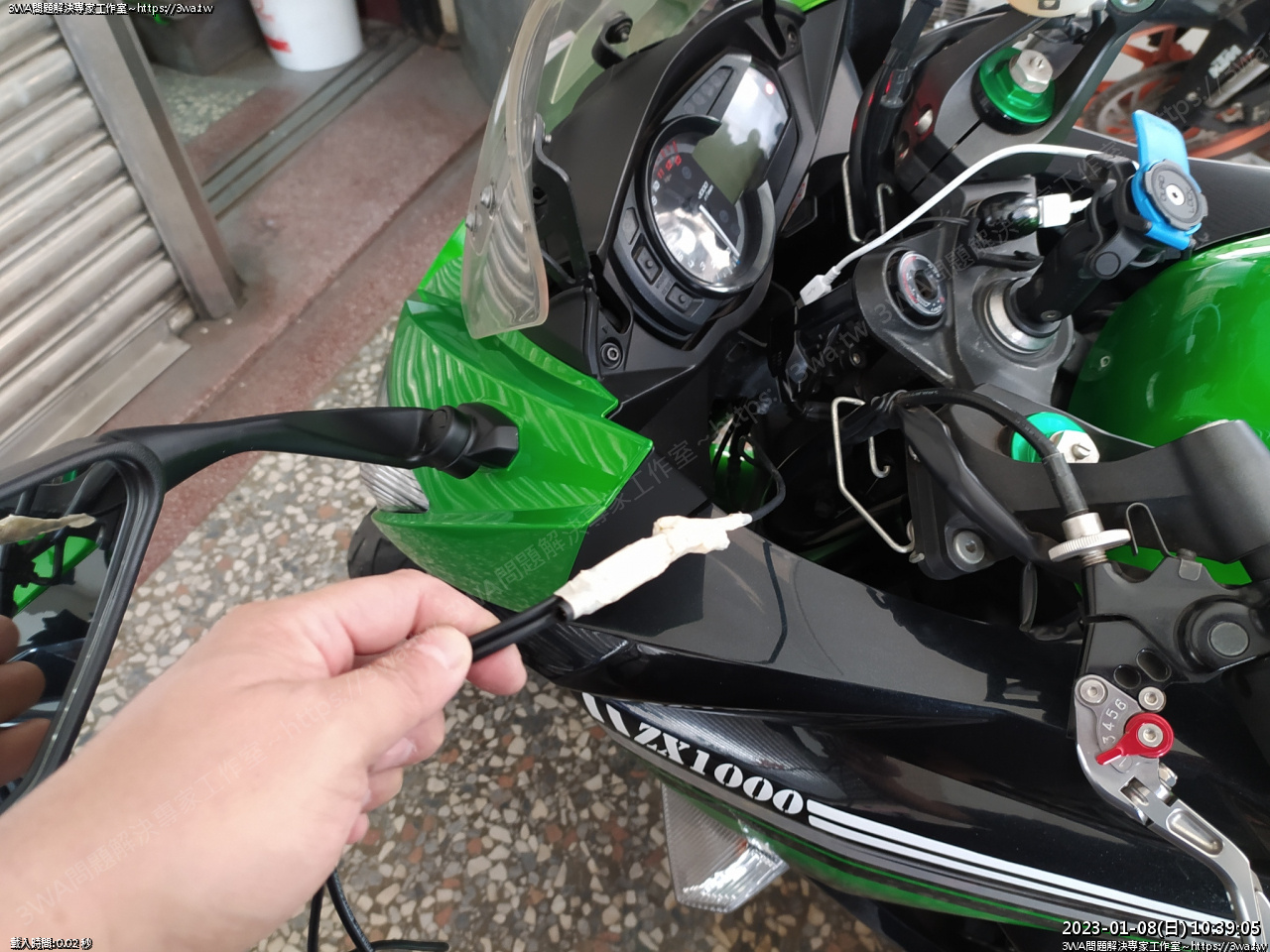

 準備拉線,前鏡頭線、檔顯,包一包,右邊是舊的線





 拉過去





 到中斷再解開





 這前車主也是有趣,明明原來有裝檔顯,交車時就剪掉,不知道在想什麼...

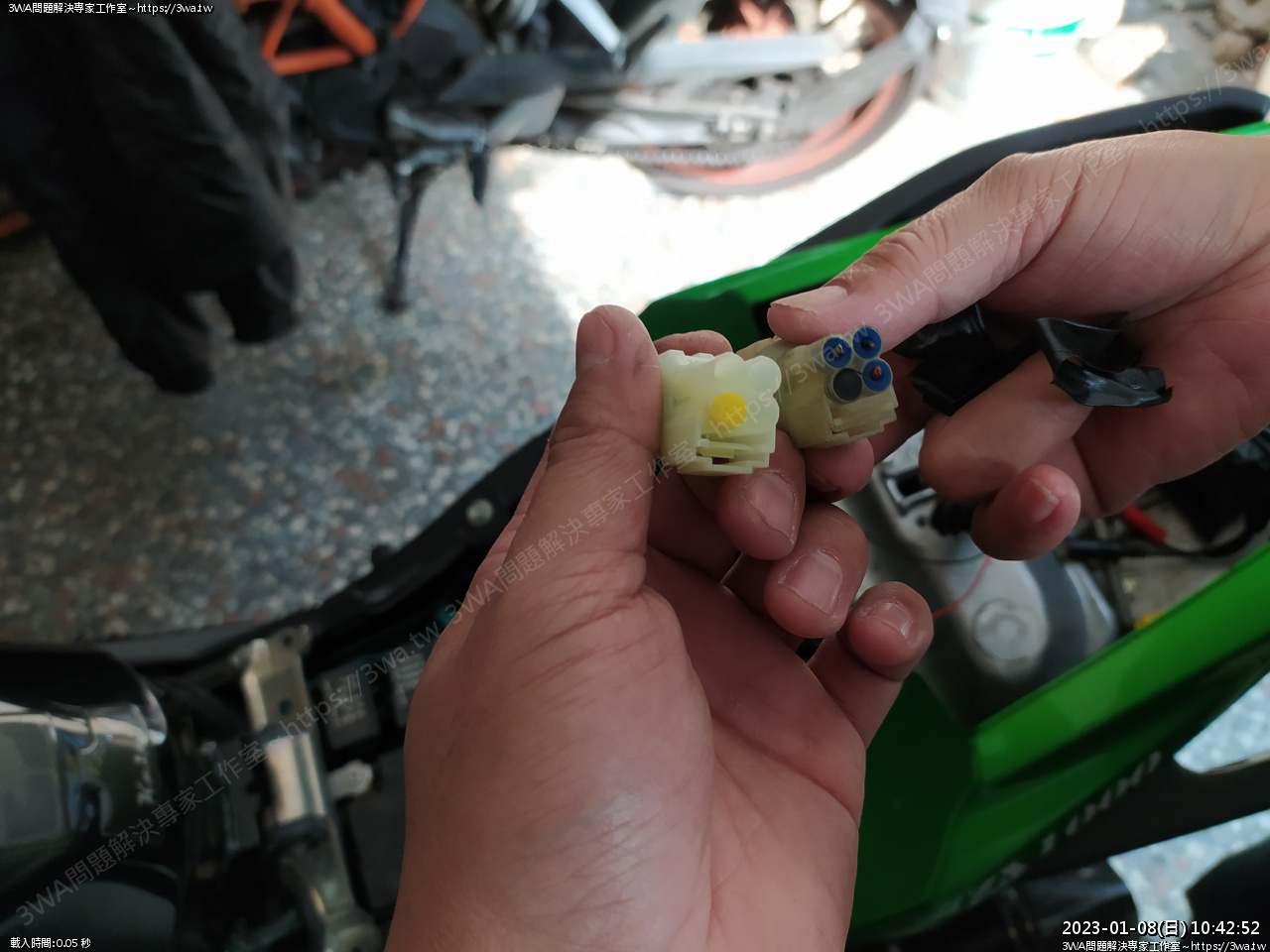

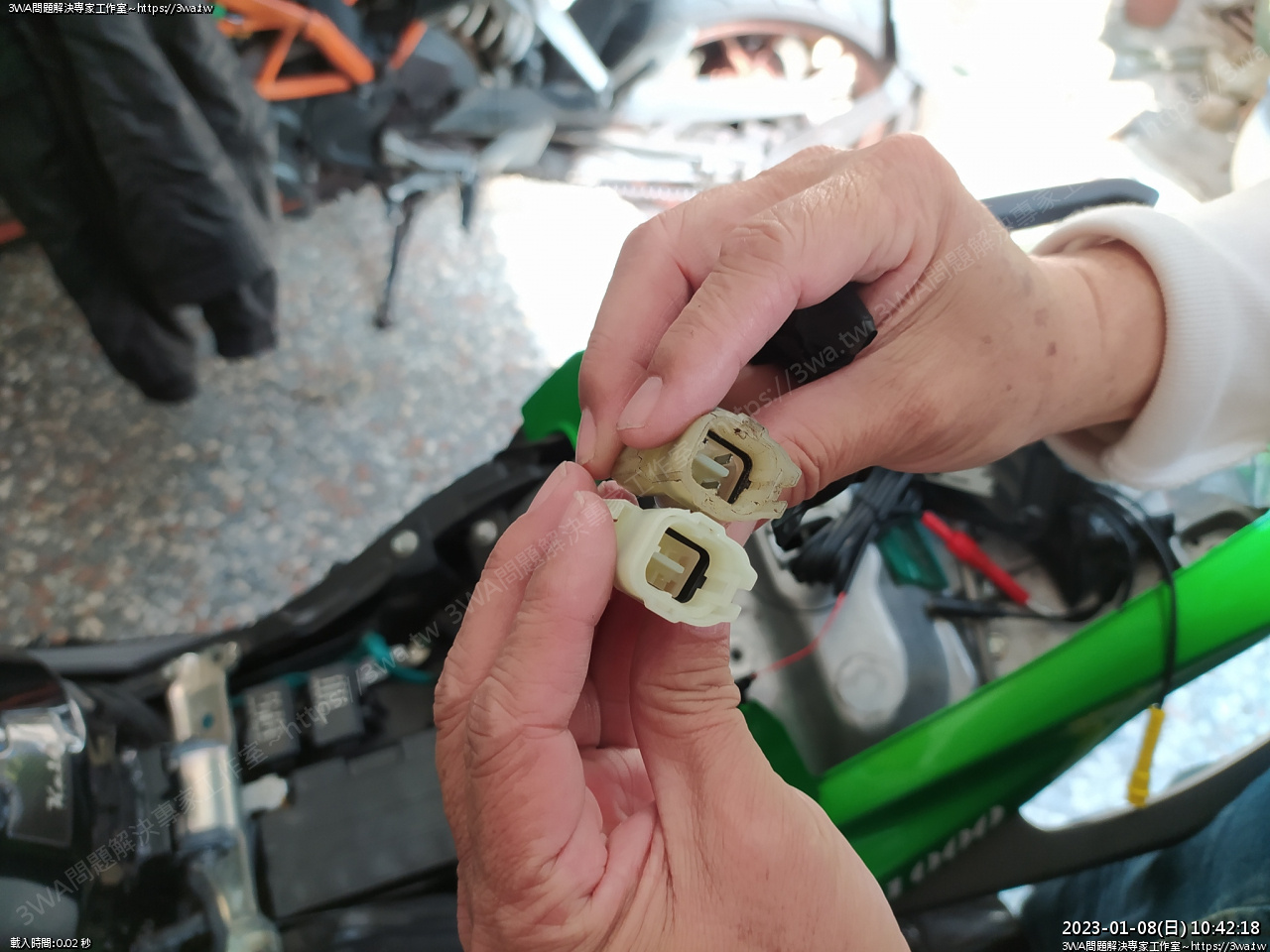

 檔顯是這個接頭





右邊是舊的頭,明明拔插頭就行了,他用剪的@@

左邊是新檔顯附的防水接頭

接頭三條,接線如下:

黑 白

無 紅

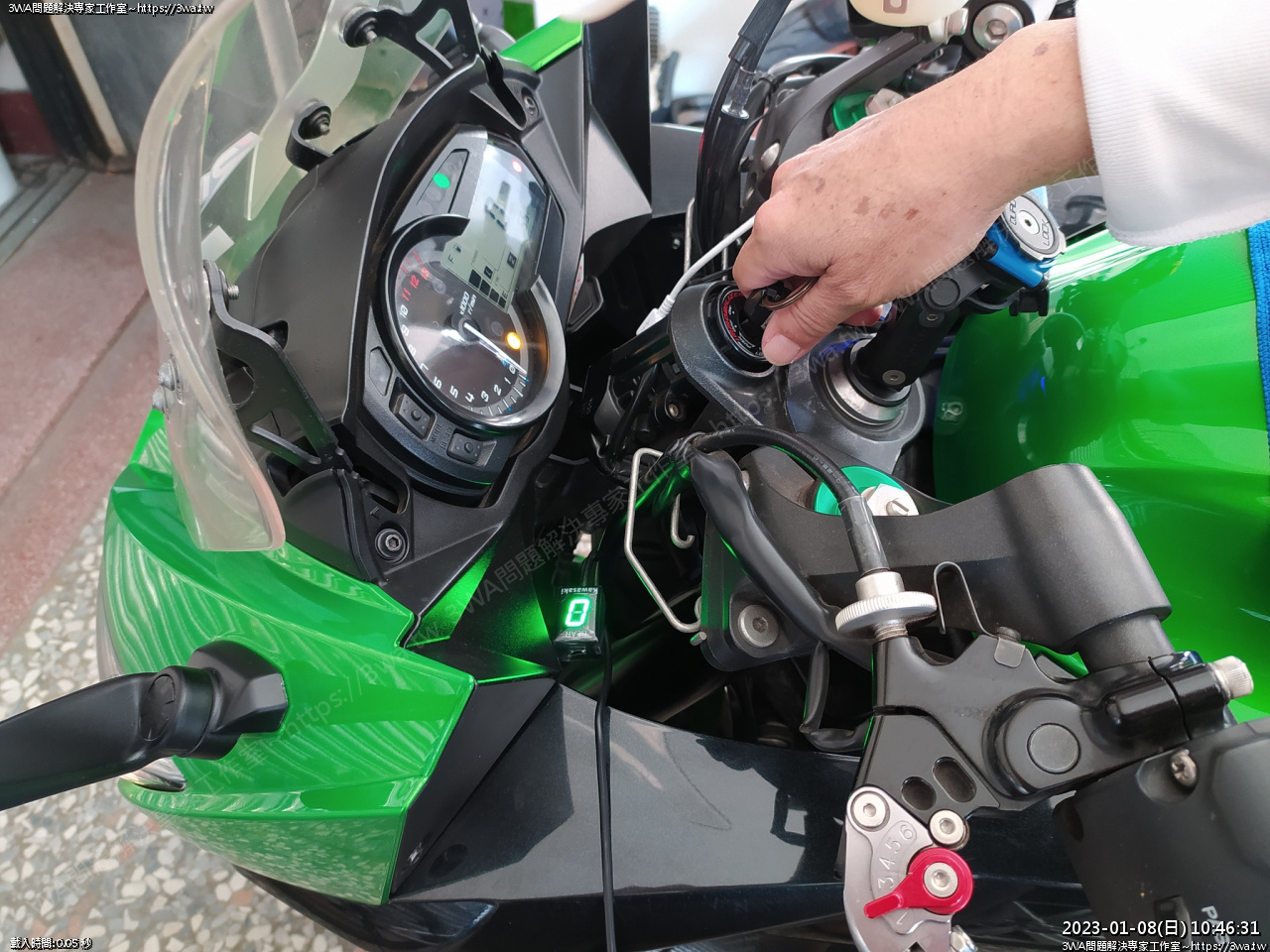

 先插電測試看看,在 N 檔時顯示 0

然後入一檔,顯示了 6

剛裝好會這樣是正常的,只要一騎出去,之後正常顯示了

入完檔後完全放開離合器後,才會顯示新的檔位





 接下來拉尾燈線,牌照架先放鬆





 用角鋼三角片折個斜角,然後三角片鑽孔鎖在牌照螺絲

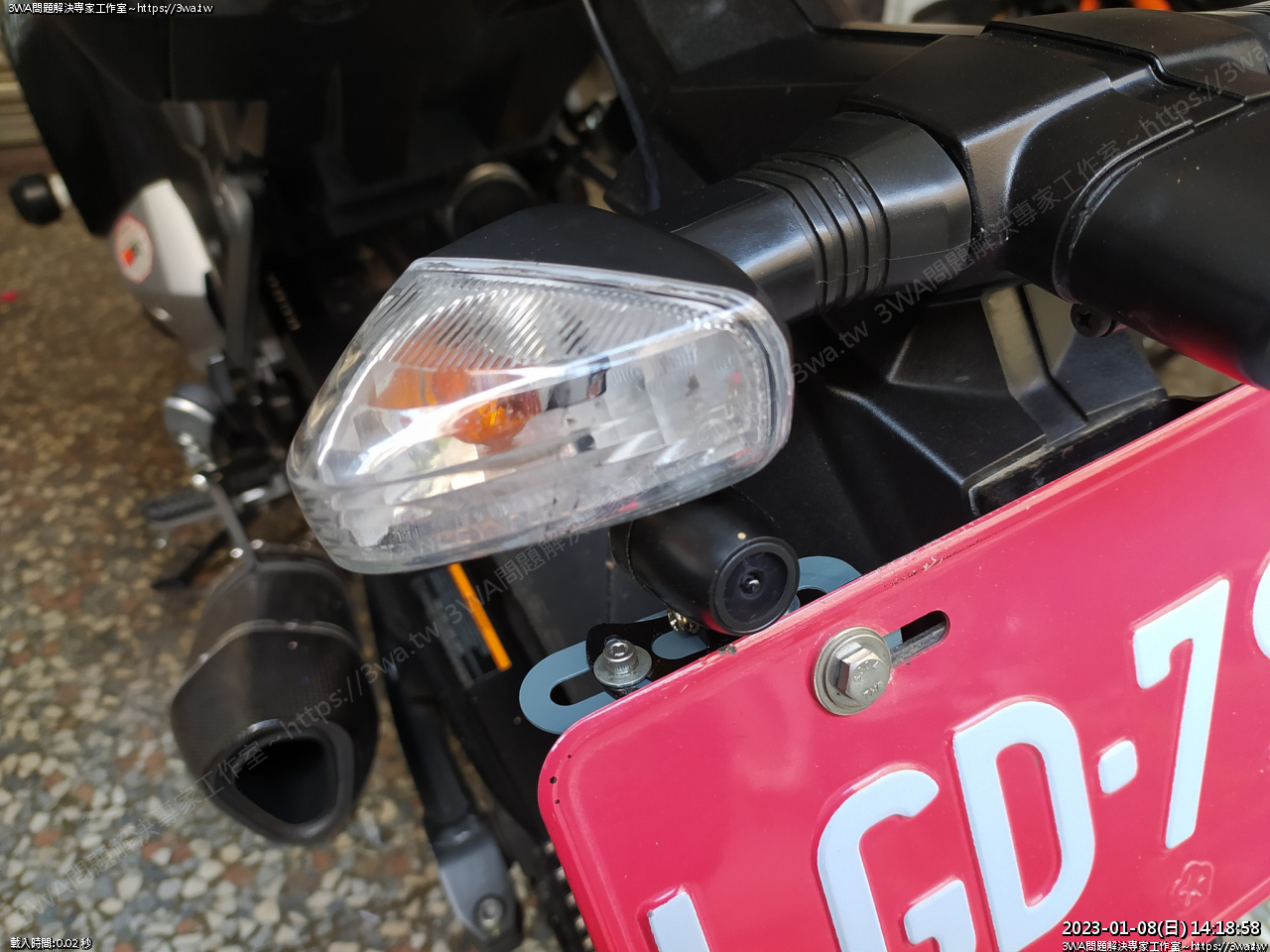

這樣就有個平台可以固定車尾鏡頭

車尾鏡頭上有個小白點要朝上,只能當參考,實際運作時要拍正的角度都還要再修正

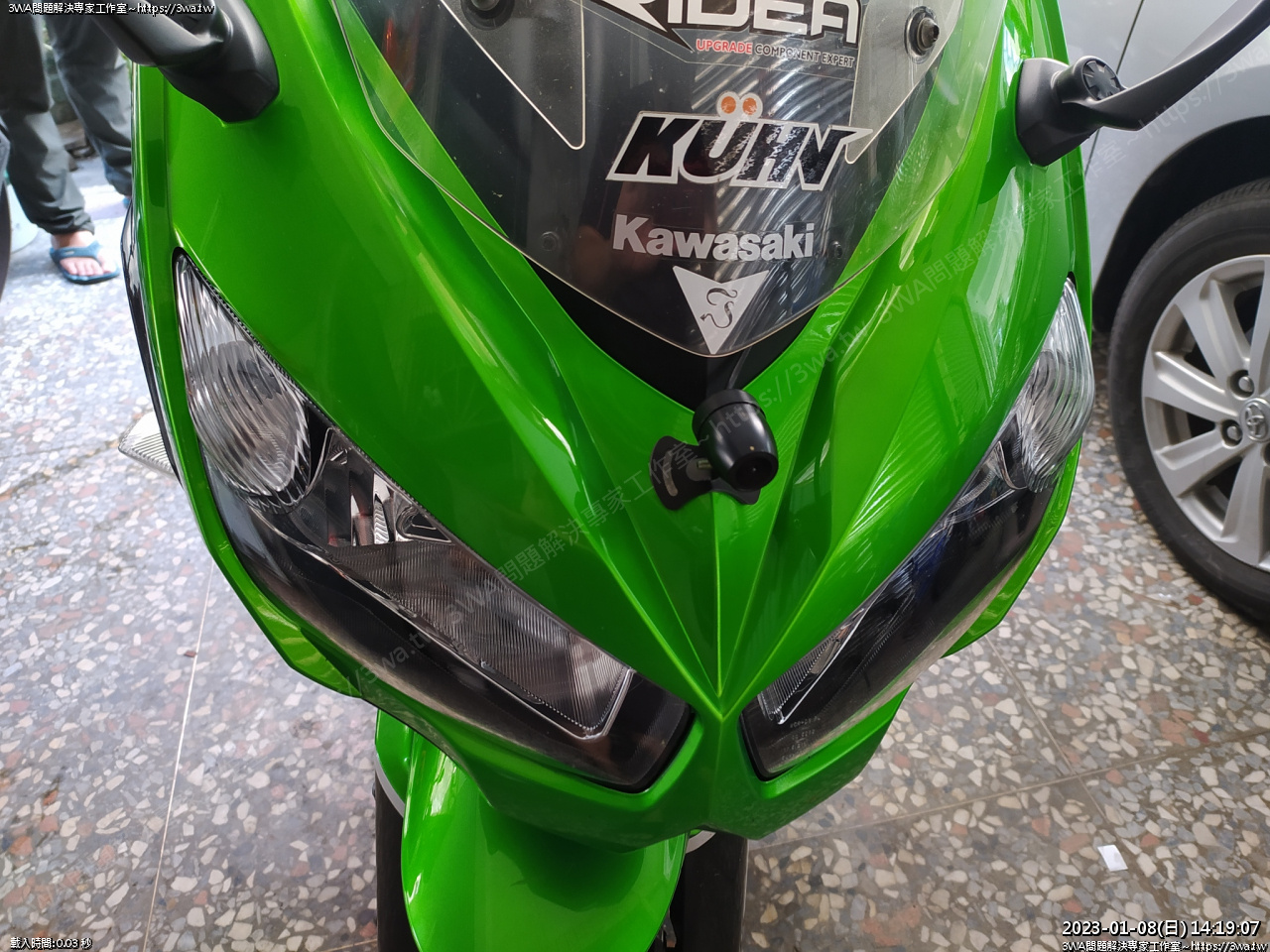

 前鏡頭,用3M膠,把下座彎個角度黏在鼻頭

走線就可以穿進風鏡口,這組風鏡有三段高度可調,最終還是選擇裝在這最適當

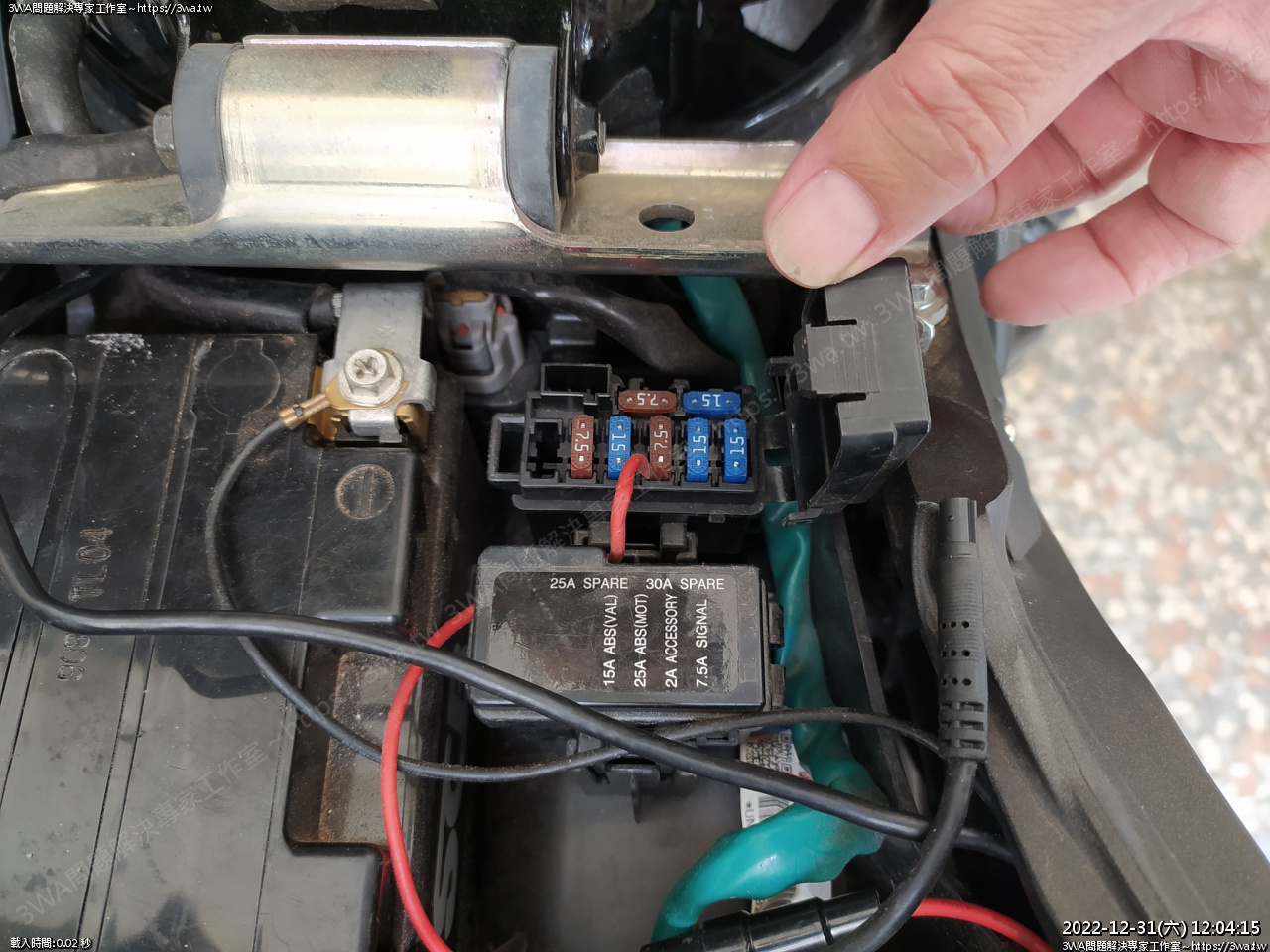

 正極找保險絲座一起插著即可 7.5A 這組不錯,尾燈與喇叭使用



後記心得:

1. 行車紀錄器電腦,二條黃線代表前、後鏡頭線,常見的有「前四孔,後四孔」,或「前五孔、後四孔」,這組的話是前、後都是四孔

2. 行車紀錄器黃線靠外側的通常是「前鏡頭」

3. 紅線是電源線,會拉出 ACC、GND,GND 可以找顆最近的車台螺絲鎖上即可,紅線可以用保險絲座,找 7.5A Horn,喇叭的保險絲(忘了是喇叭跟什麼共用了,好像是尾燈?) ,纏在保險絲的腳一起壓入保險絲座即可

4. 還有一條控制線拉了一組開關,開關可以進行鎖檔,如果有緊急事件,就按一下,該檔案就不會被循環錄影覆蓋

5. 電門打開後,行車紀錄器也會啟動,要先上行車紀錄器附的QRCode安裝 App到手機,然後開 Wifi 連進行車紀錄器(DVR-......),預設密碼是 12345678,連進後再打開 APP 就會連線成功,首次使用先格式化記憶卡,其他也沒啥好調的,畫面中間的 F、R 按看看前、後鏡頭有沒有正確,這時在調好鏡頭拍攝角度後,把螺絲鎖緊,就會發現鏡頭的白點角度真是黑白點

6. 然後最重要的事,就是要在手機裡,點錄影,點了以後會變紅色的,左上角也有錄影在閃的符號,這樣才會一直循環錄影,機車關電門,下次再騎,就會自動一直循環錄影;如果沒事連進手機裡去看影片,循環錄影就會停止,要自己再手動開啟才行~(以上不確定是不是因為之前沒格式化記憶卡才有這種事,不過就先這樣斷定)

7. 有空 RC390 也來裝一組
