酷龍總算安裝貨箱了

之前騎小雲豹時有貨架跟貨箱,放安全帽很方便

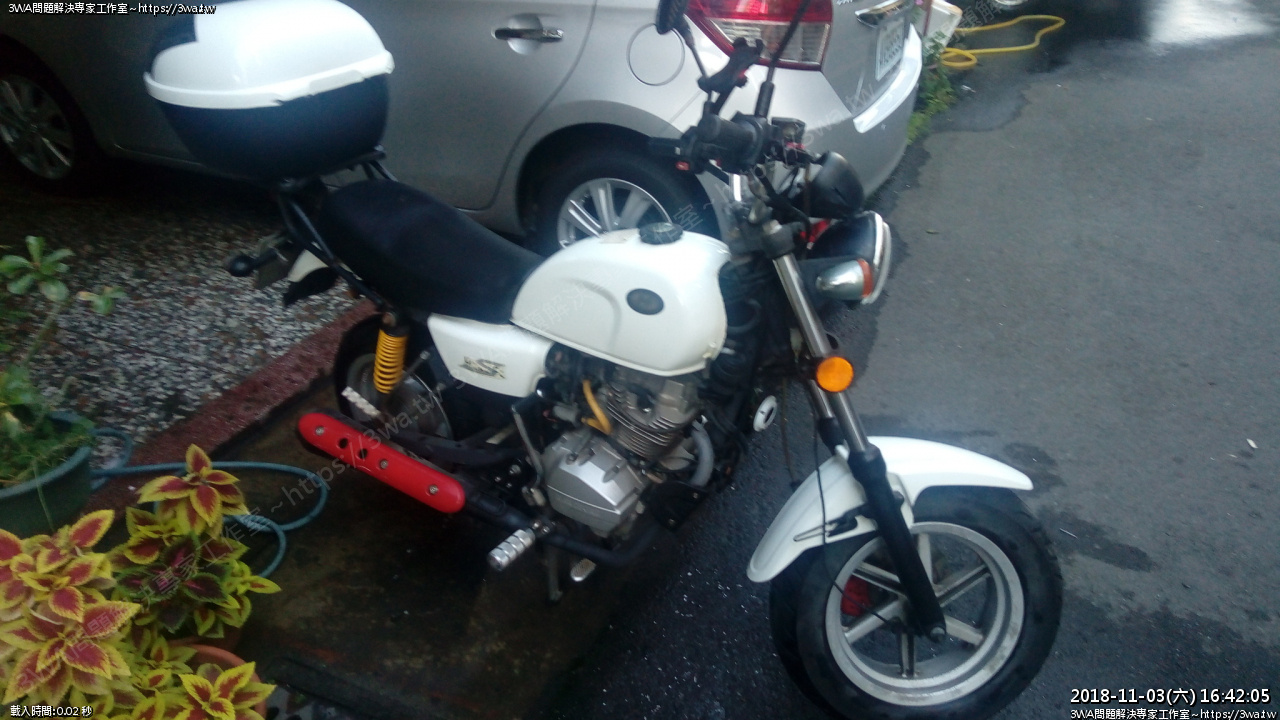

2018 年時還在騎小雲豹~翻翻照片查找了一下之前那咖置物箱,夠大很好用

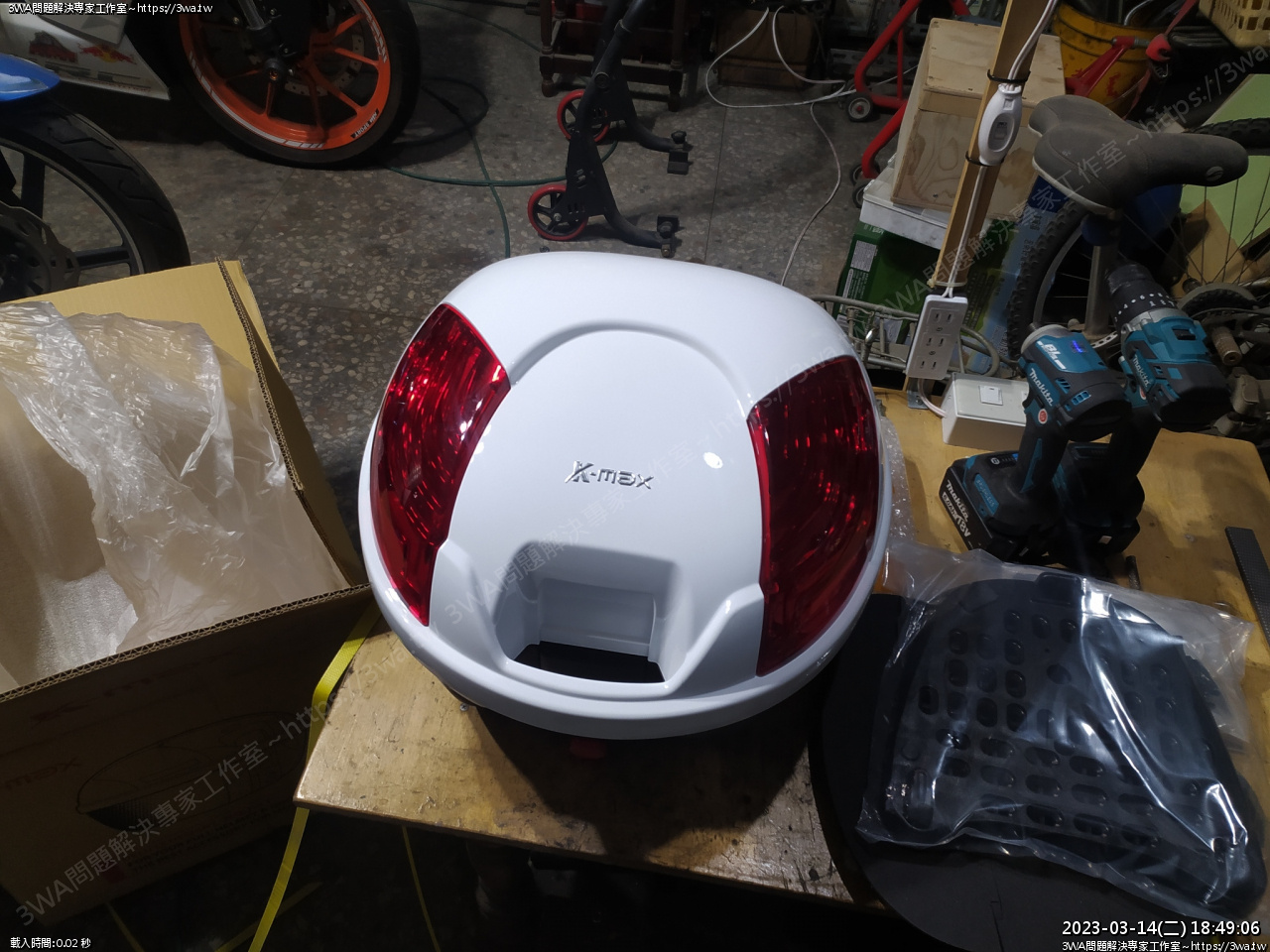

小雲豹前車主附贈的 K-max K17

上網看了看,想想就繼續用 K-max K17 吧,台製,空間也大,相當可靠
那時小雲豹騎下來用的很開心,能放的下我的全罩帽+雨衣,相當完美

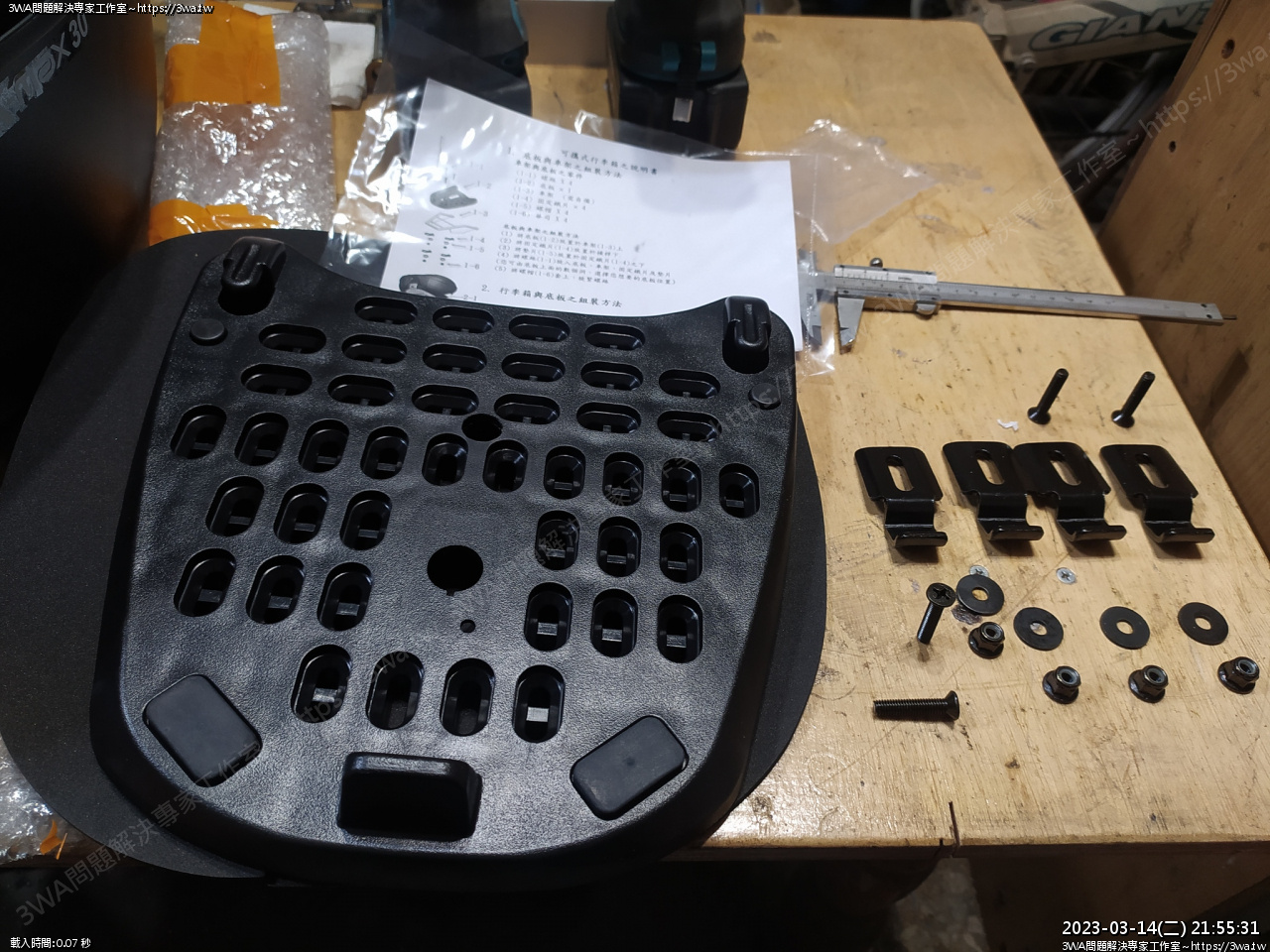

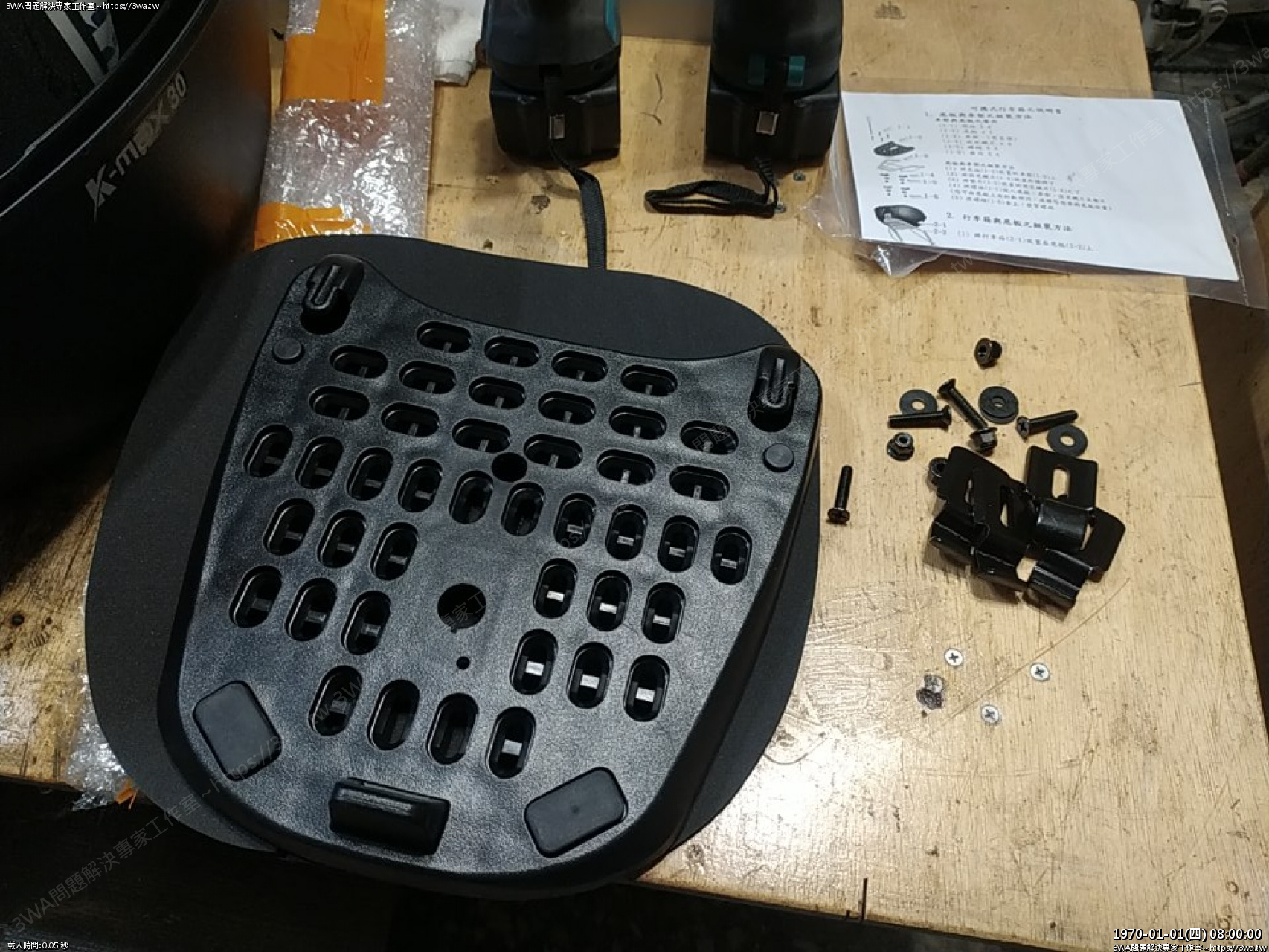

附的底板、螺絲

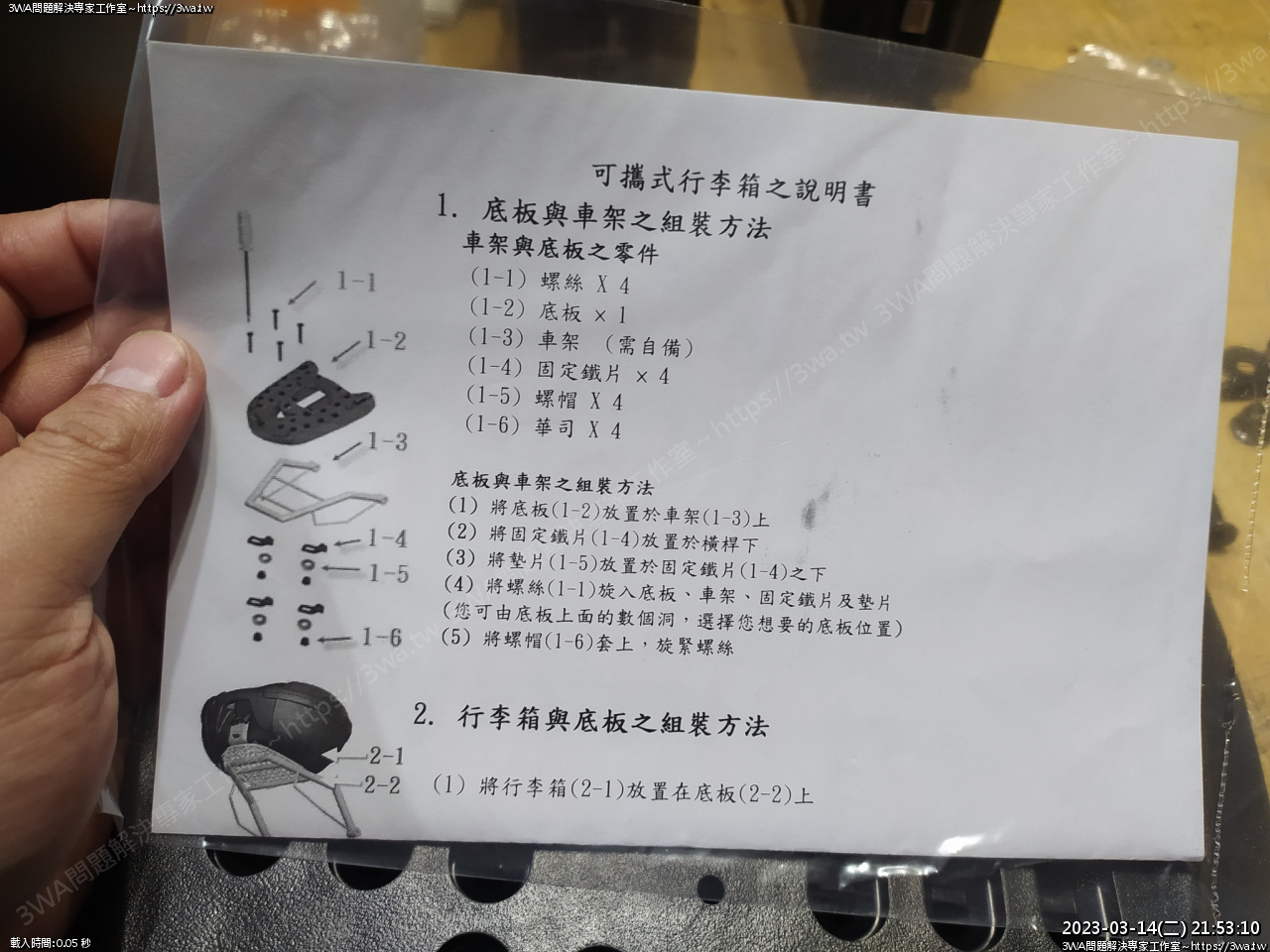

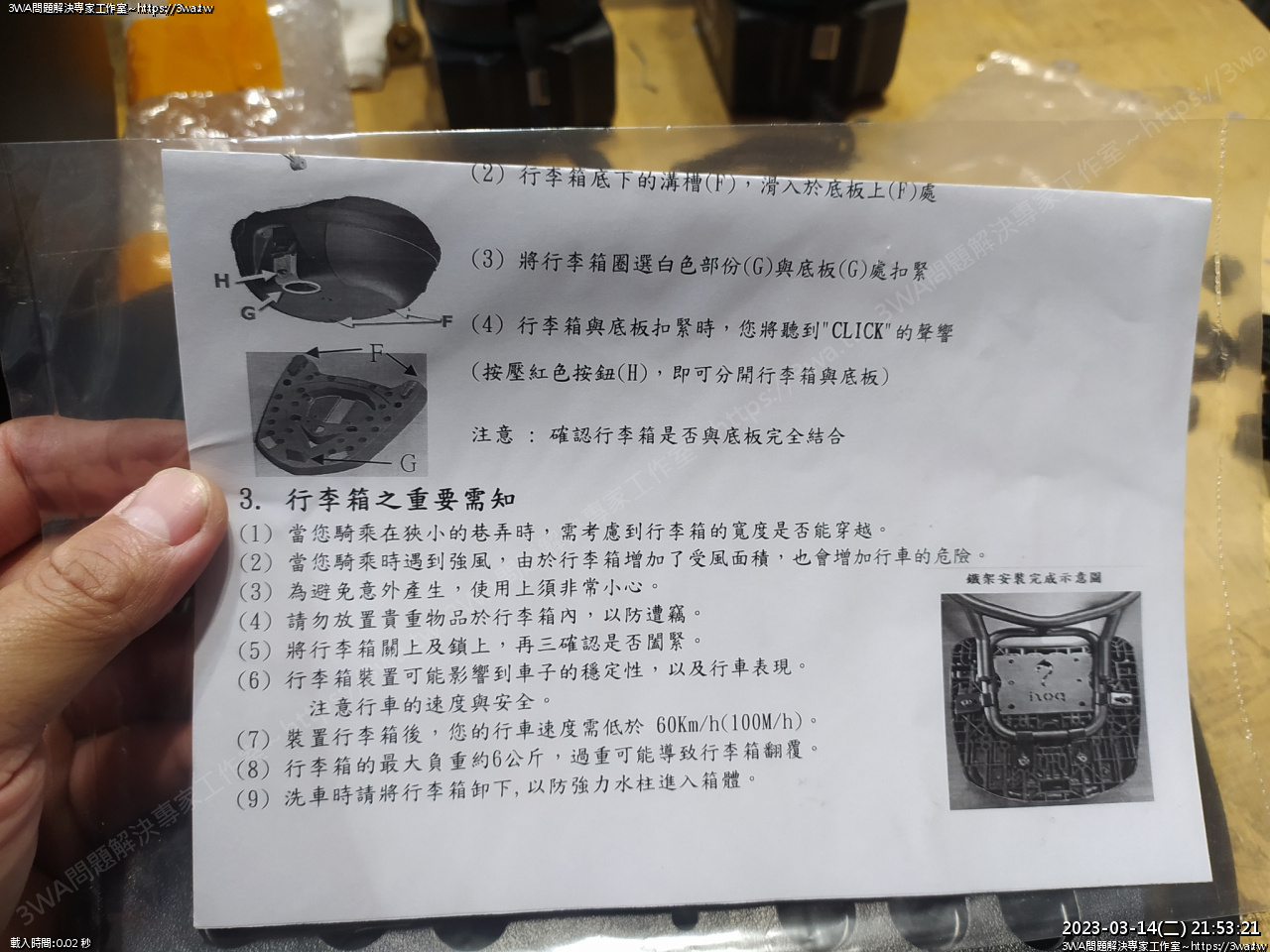

永遠不會認真看的說明書-Page1

永遠不會認真看的說明書-Page2
雖然不會認真看,但裡面第 (7) 條 60km/h(100M/h),寫錯了齁
我們笑他,再來要注意的就是右邊那張圖,應該算是比較重點提示
外圍的粗支架比其他焊接的細支點來說相對穩定

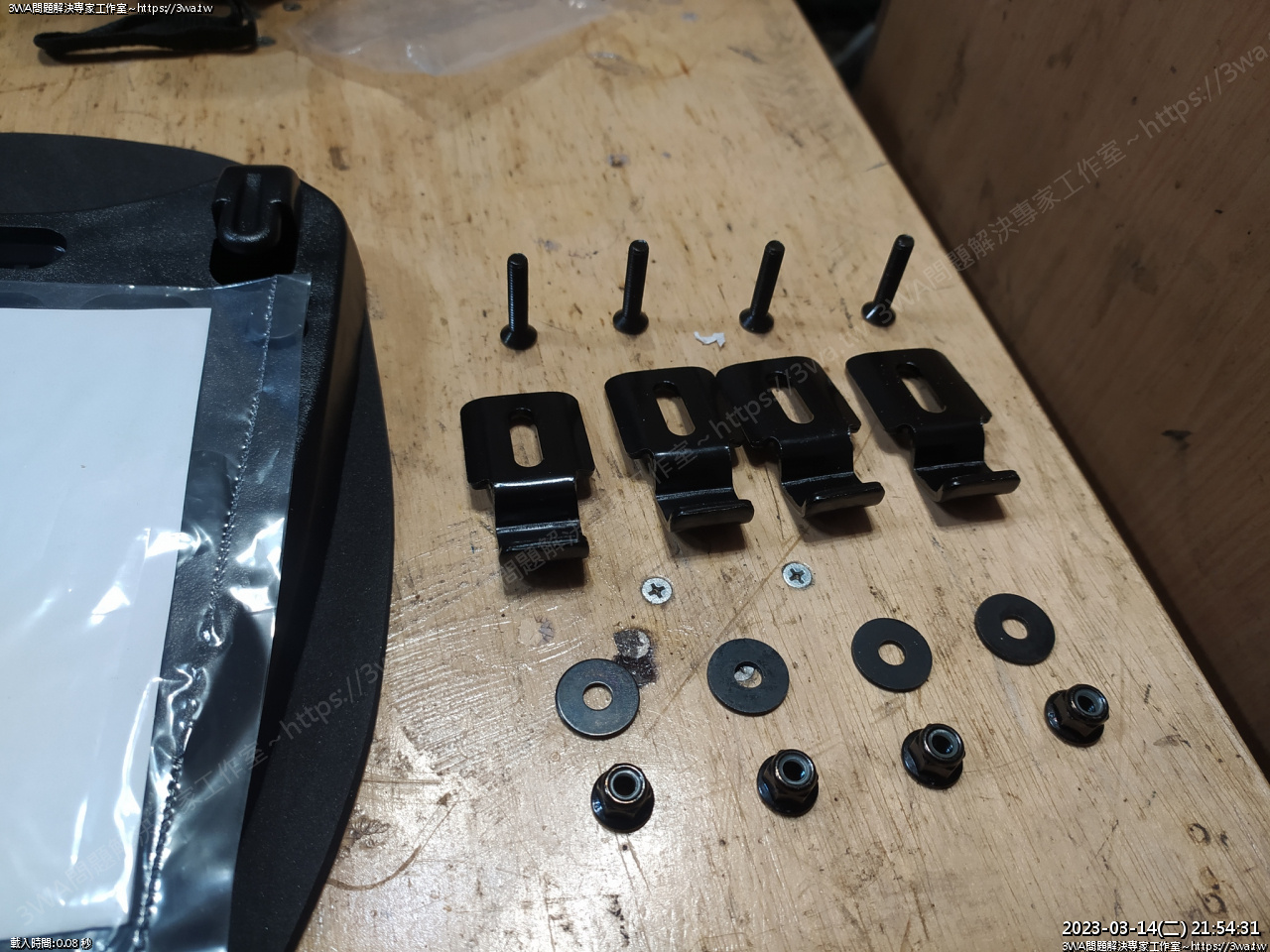

螺絲整理,共四組

十字皿頭螺絲 M6x25mm,烏鋼黑
右邊是尼龍M6防鬆螺帽
這個黑感覺像是用染黑劑那種 Super blue 的感覺

大概是這樣

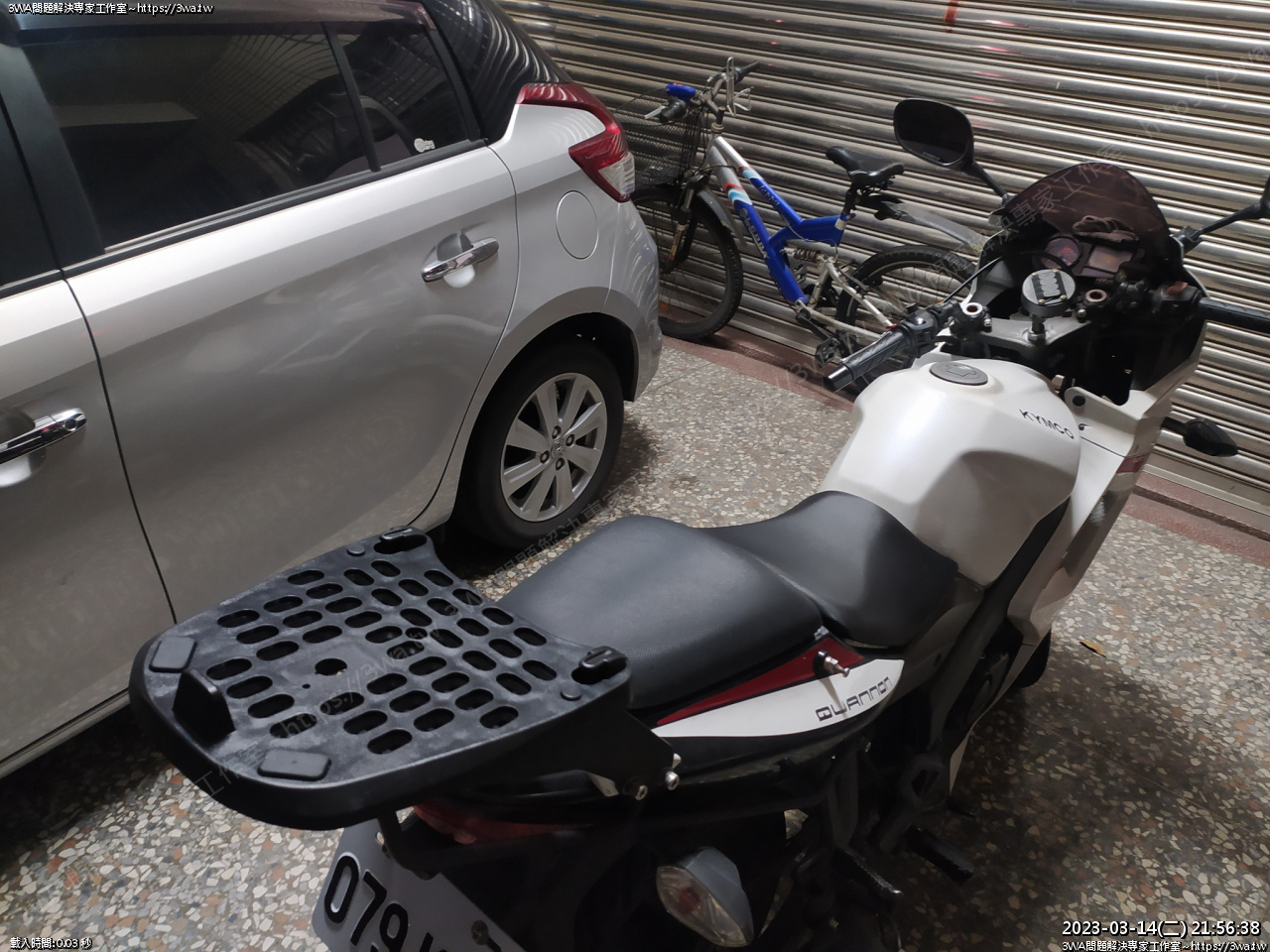

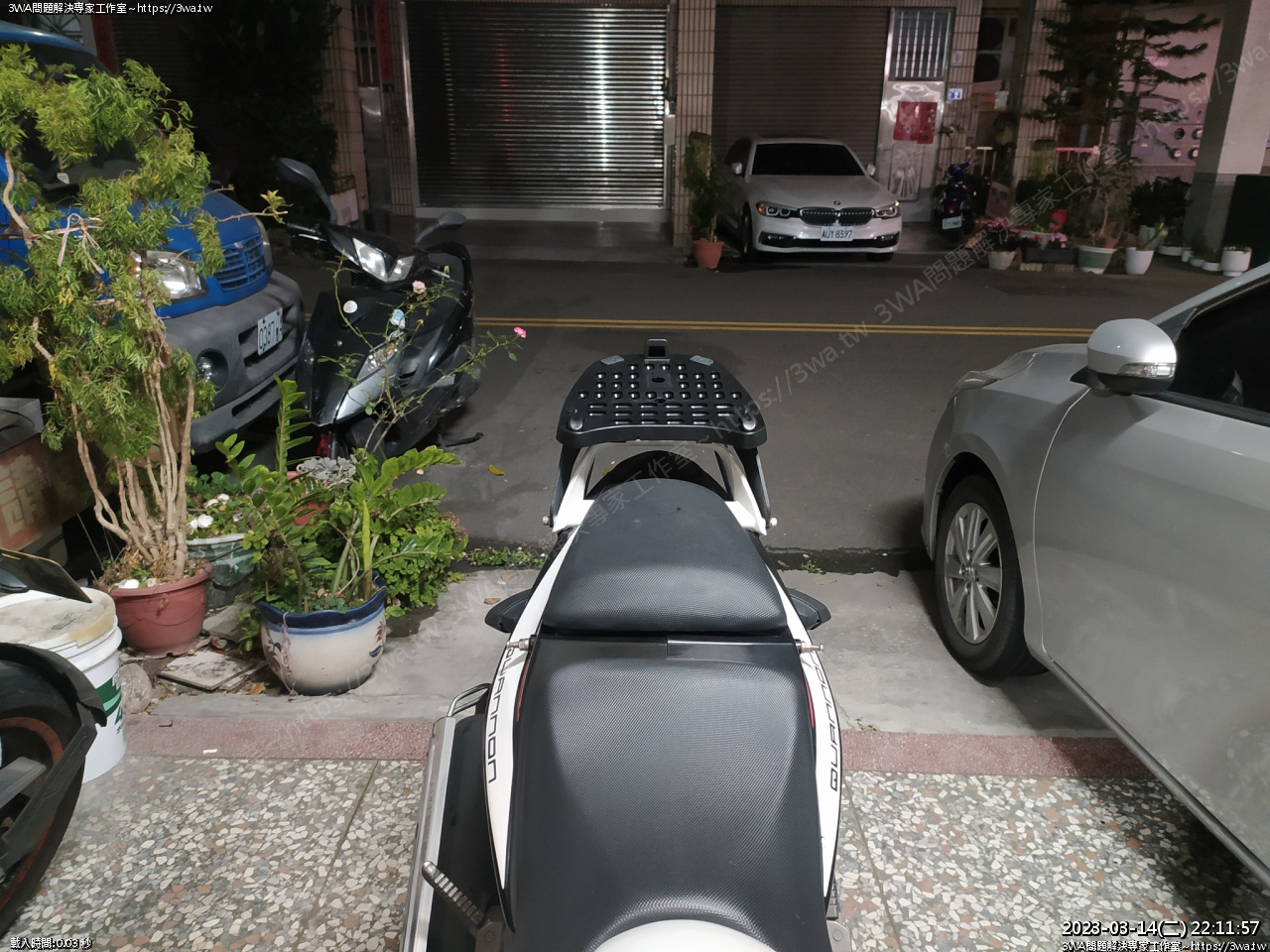

到室外,擺上車

這個方向,座位平常我一個人坐,後座沒載人,貨箱裝這個位置
如果有載人,那就要再後退一些

這裡投二支

前面這裡也投二支

將四支皿頭螺絲穿過

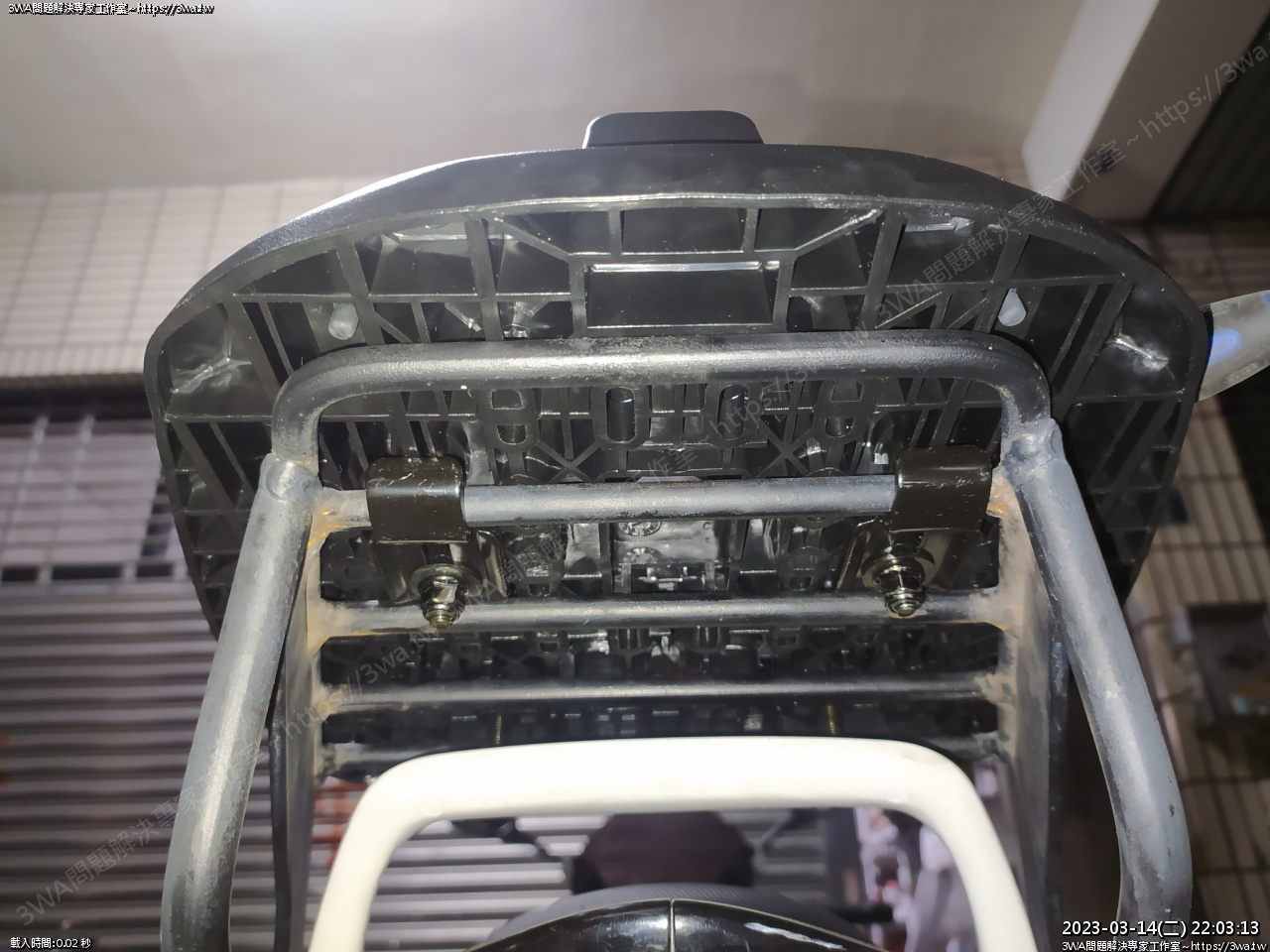

下方穿過的感覺
酷龍就不太適合鎖左右二邊,會被加強的側平面檔住

裝上勾鐵,墊片,防鬆螺帽

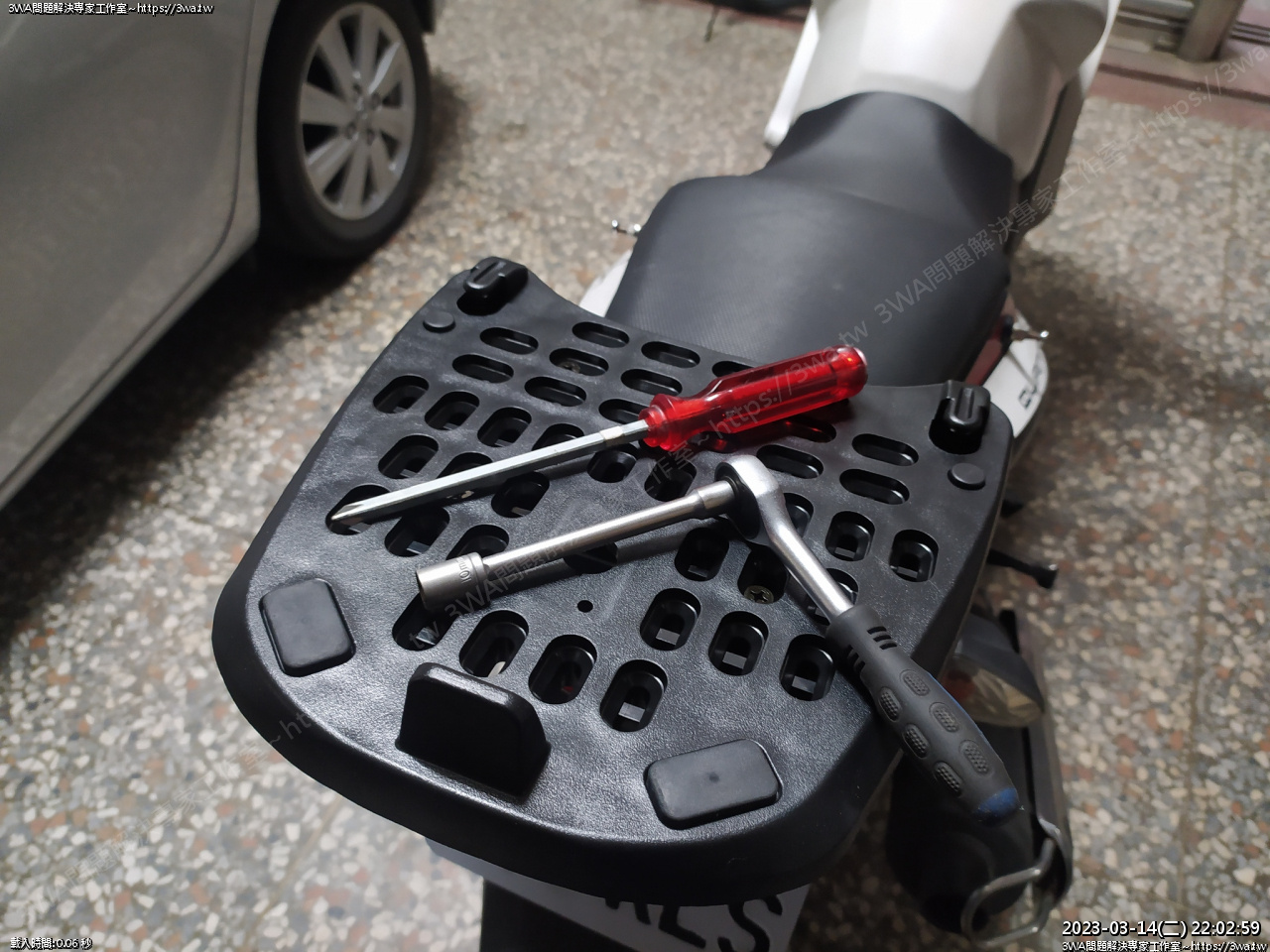

這裡需要十字起子跟 10mm 套筒

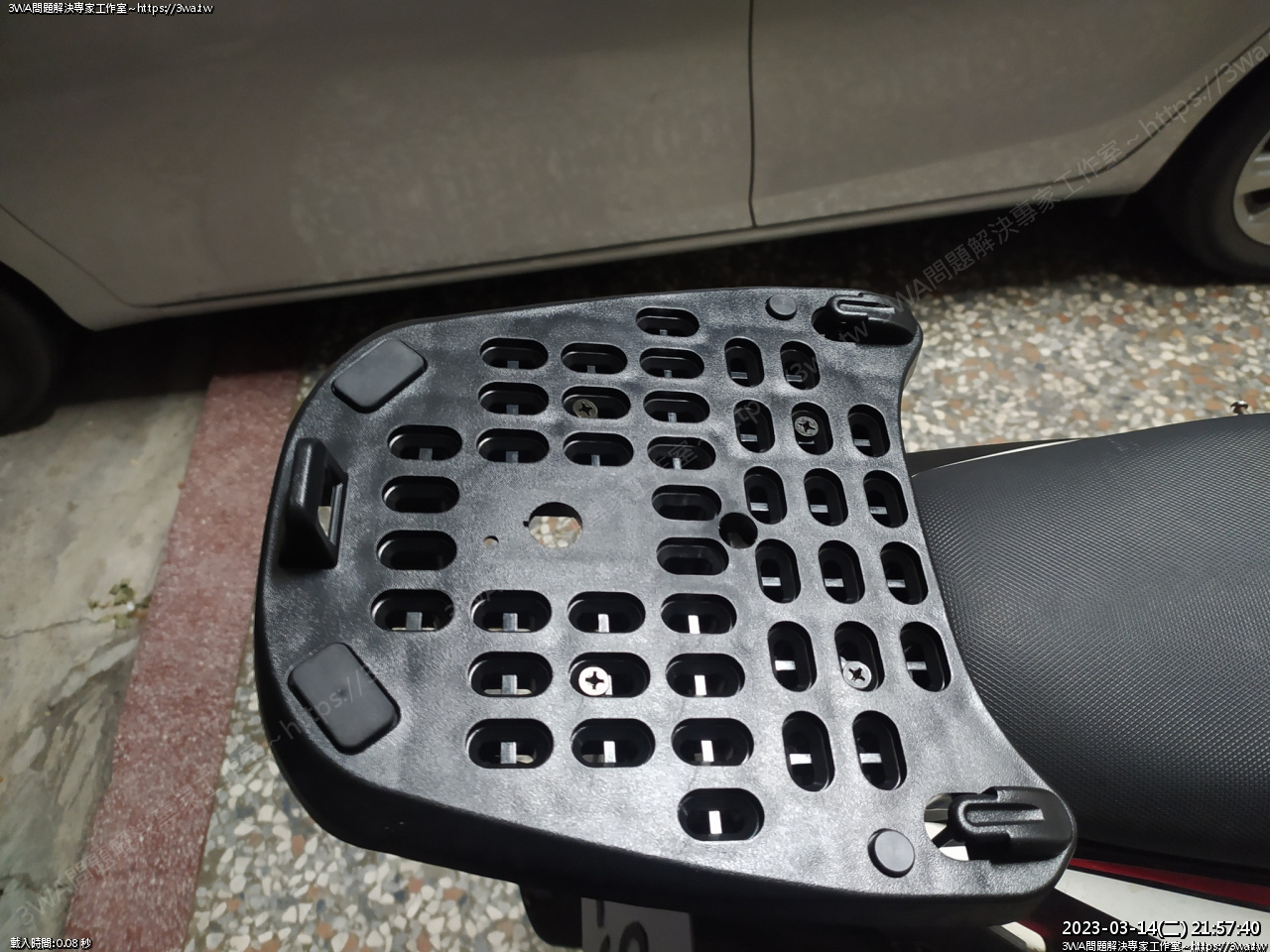

大概鎖一下,全鎖完僑正再鎖緊,後面二支好了

換前面

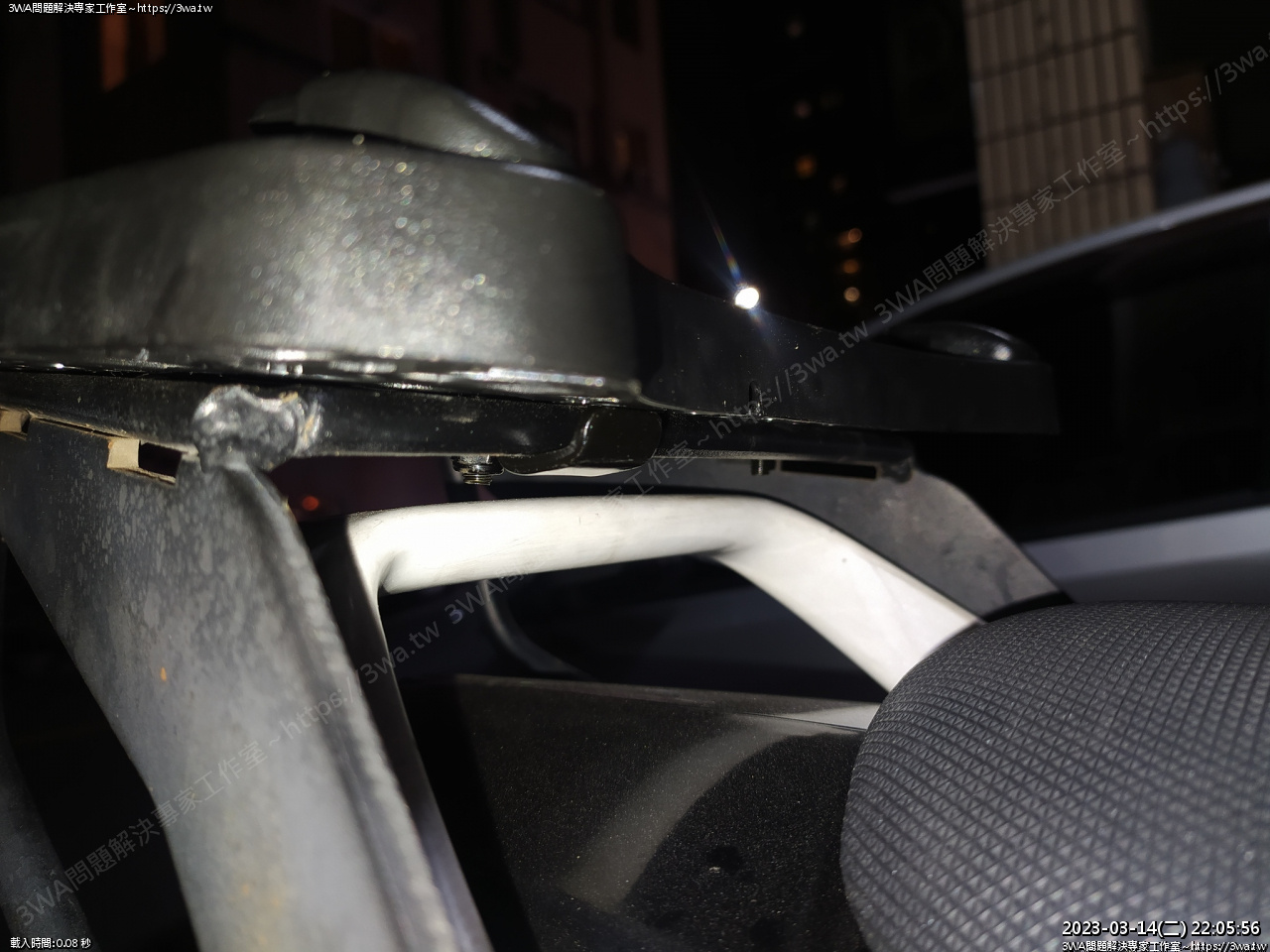

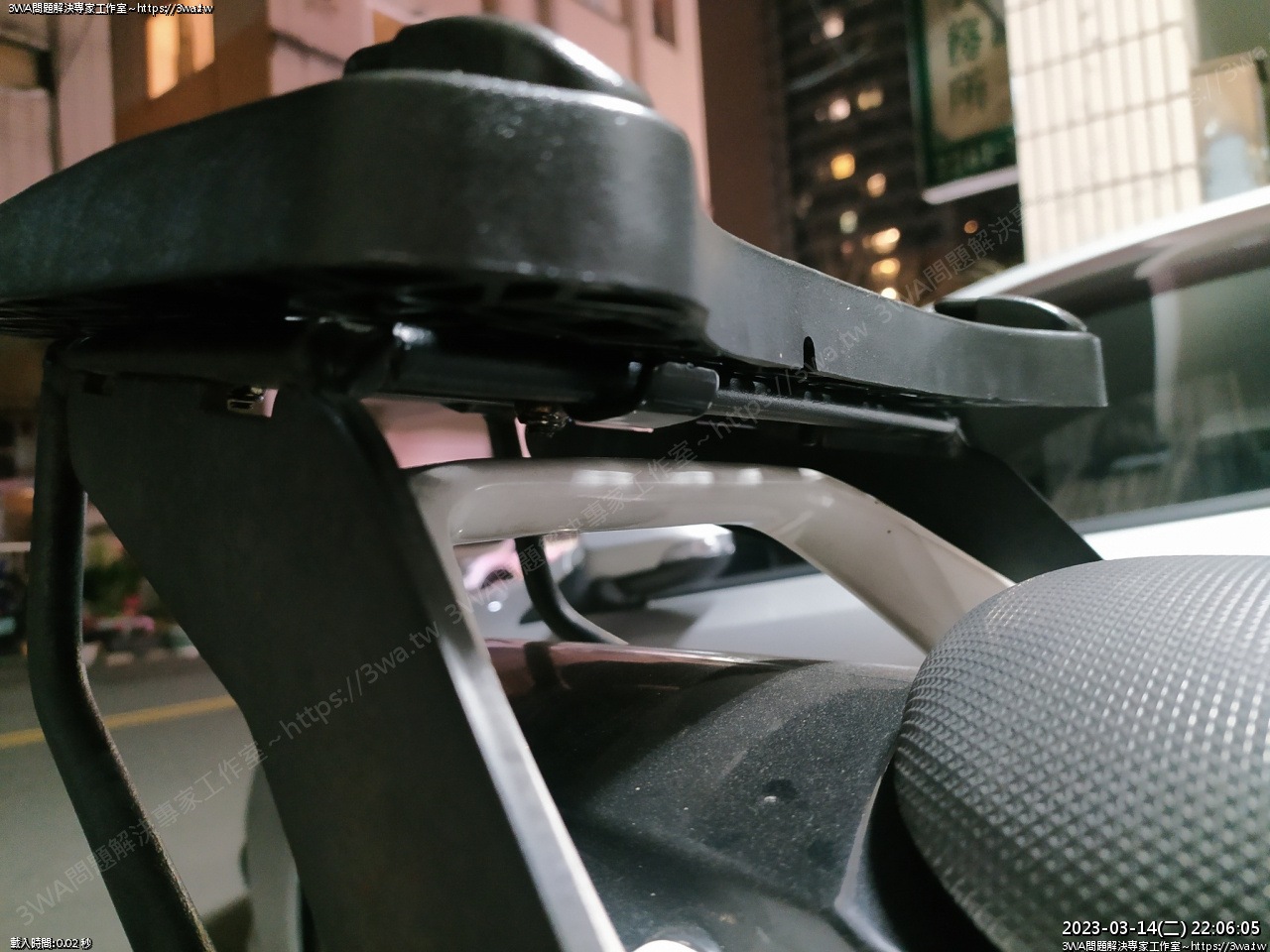

很前勾,這裡有下扶手,也許螺絲可以裝第一格往後勾會比較好裝些

不過還是裝的到

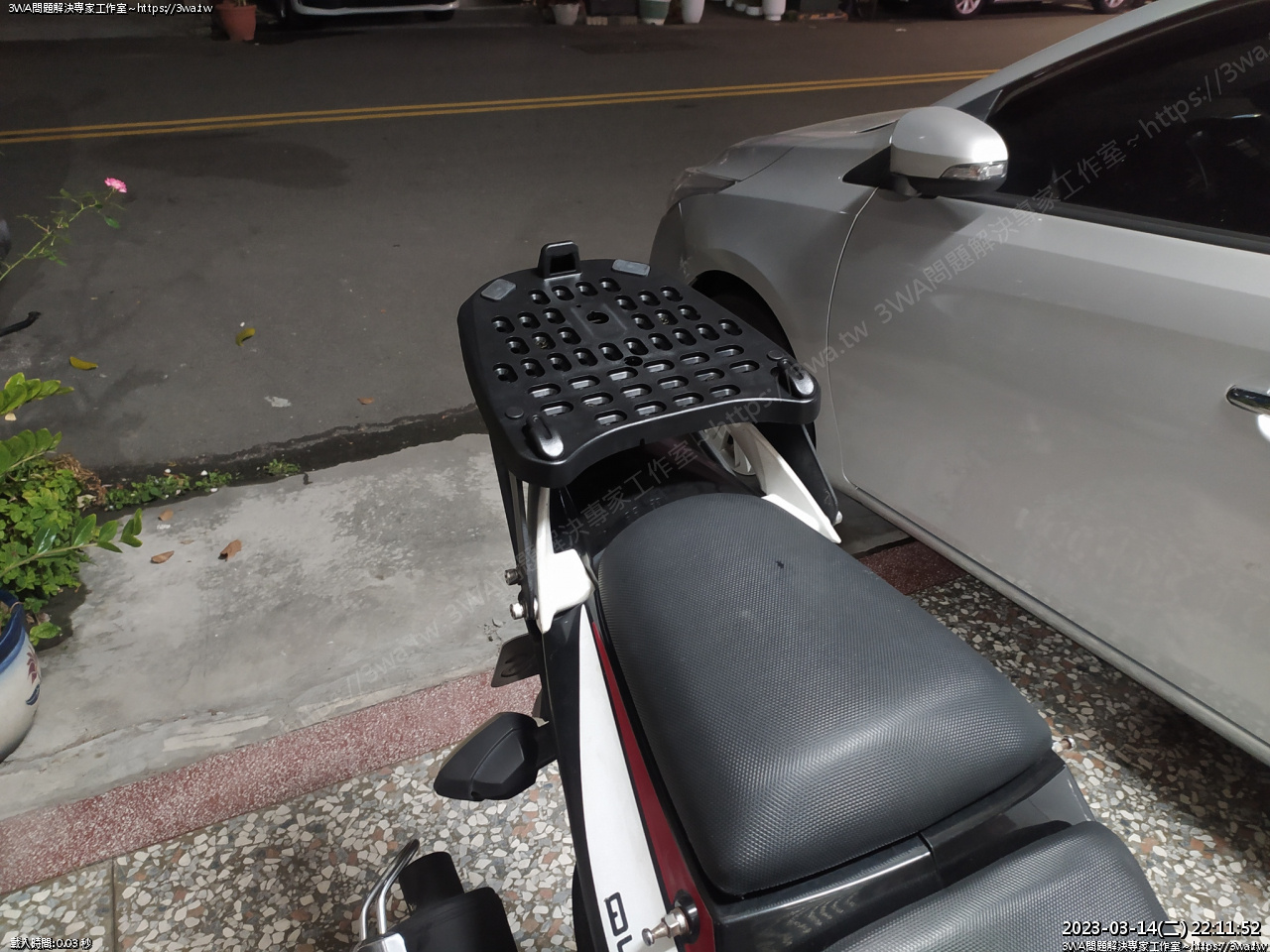

裝好了~~~

目前有正,就可以鎖緊,有防鬆螺帽,含到緊即可

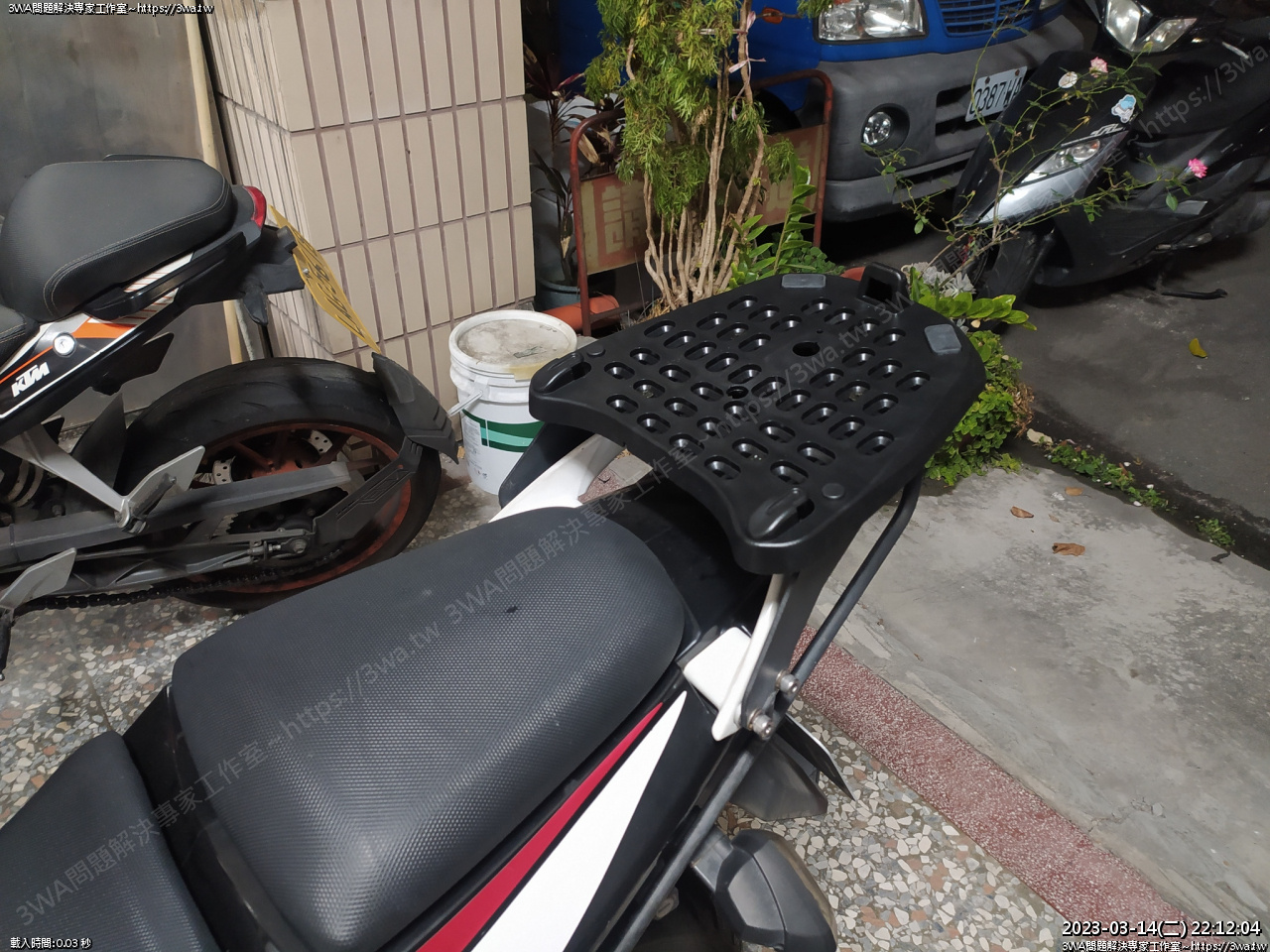

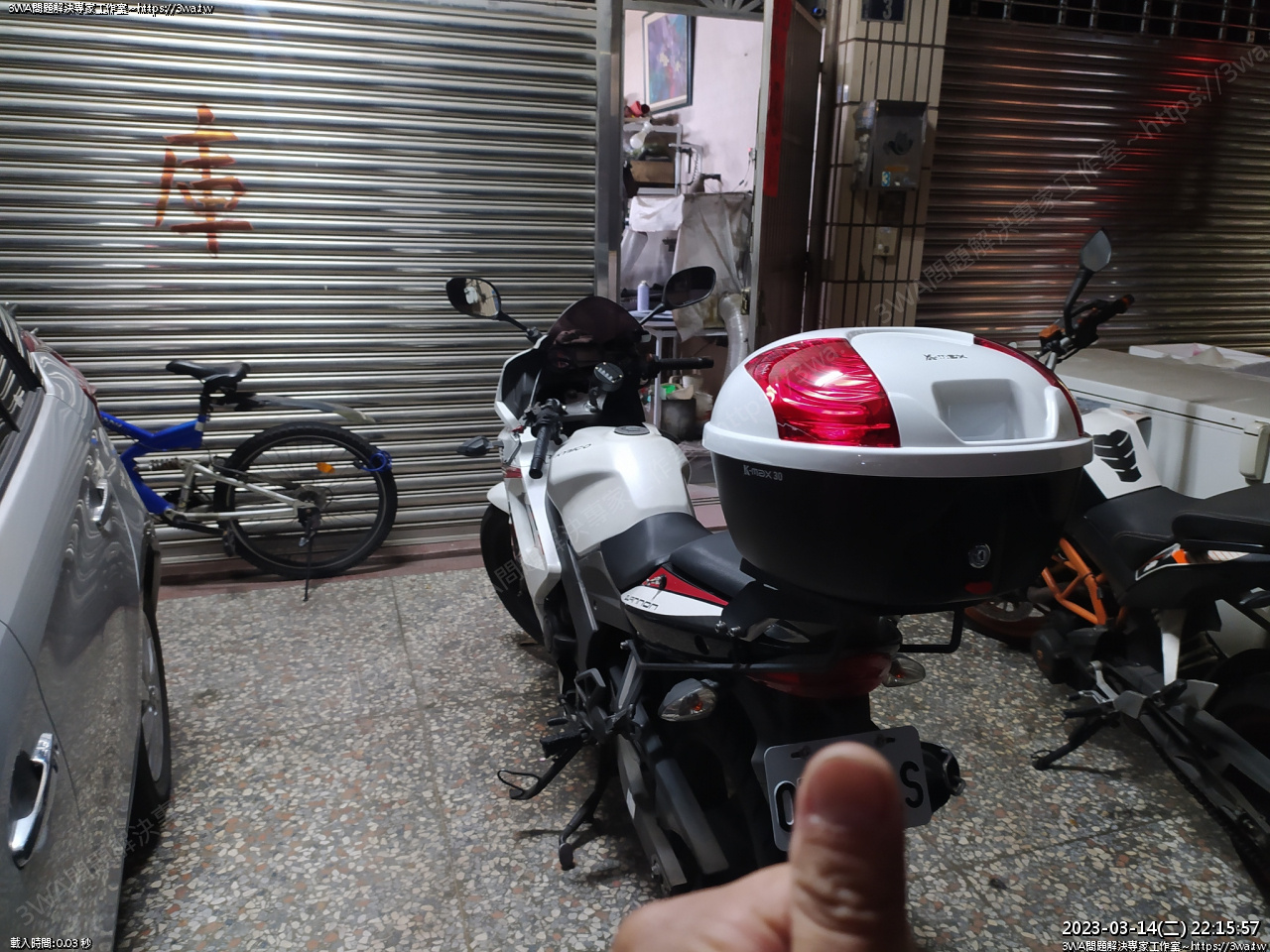

裝好了~~這個位置應該是比較適合一個人騎乘時安裝的位置
如果都不載人也許可以再往前一些,箱子的重心靠近車手一點

貨箱卡入,插入錀匙後往下壓,輕按紅按鈕,紅按鈕有彈一下「咔」,就會固定住

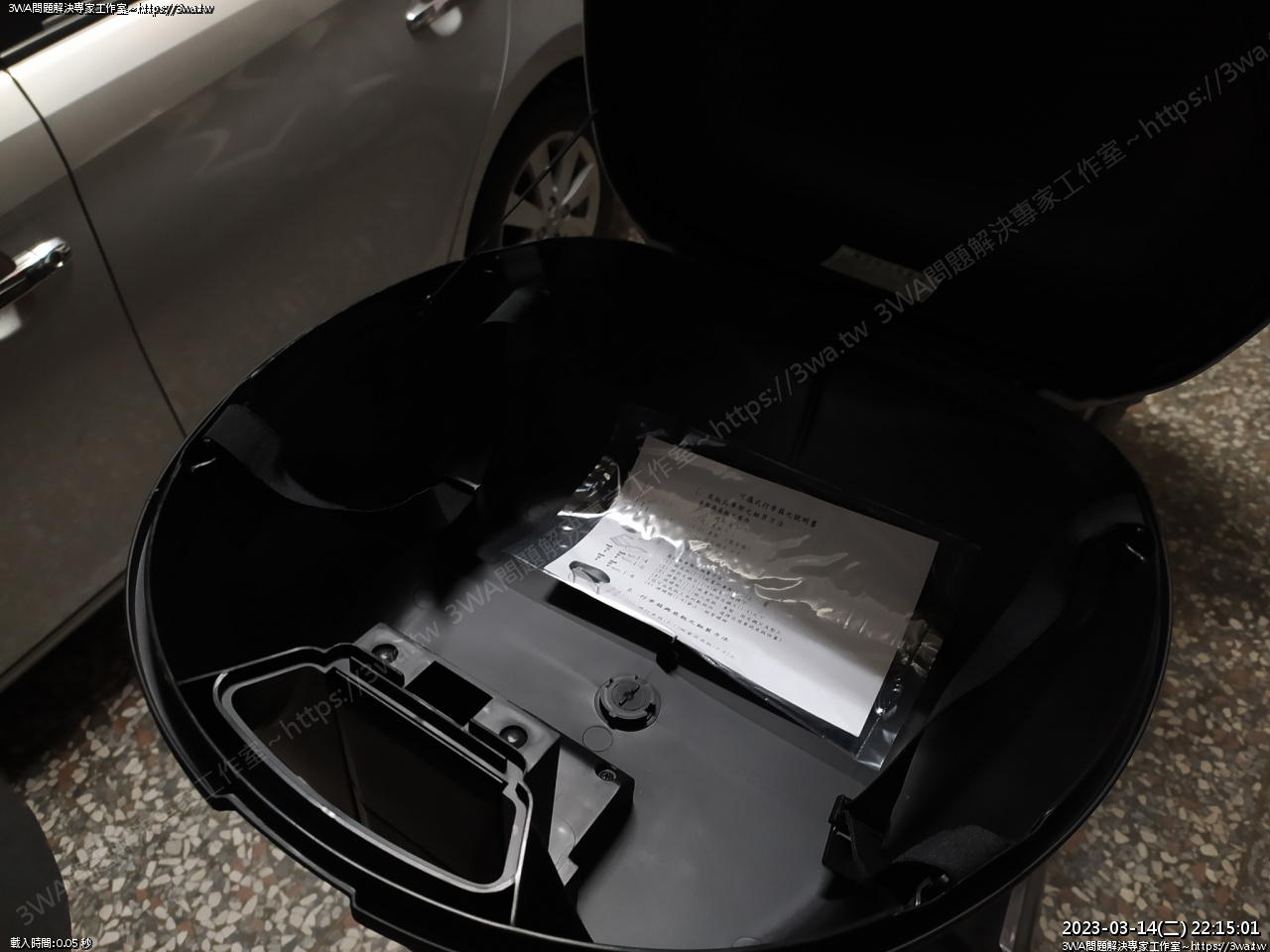

說明書一定要放車箱底部
貨箱中間有個中心凸,也許是可以加強鎖點固定,或是穿電源線的預留孔
也許可以利用這個地方加點創意

蓋上板子

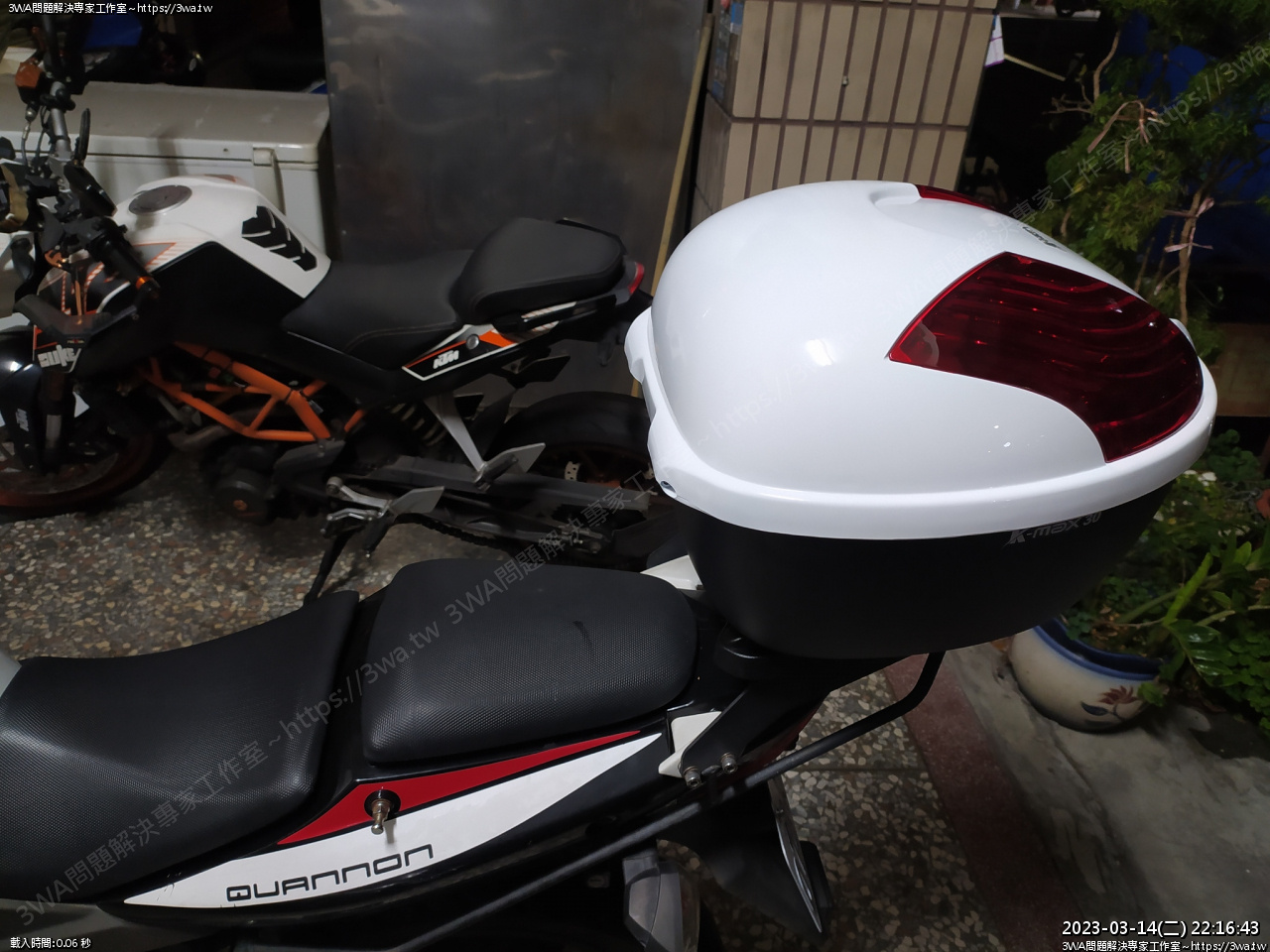

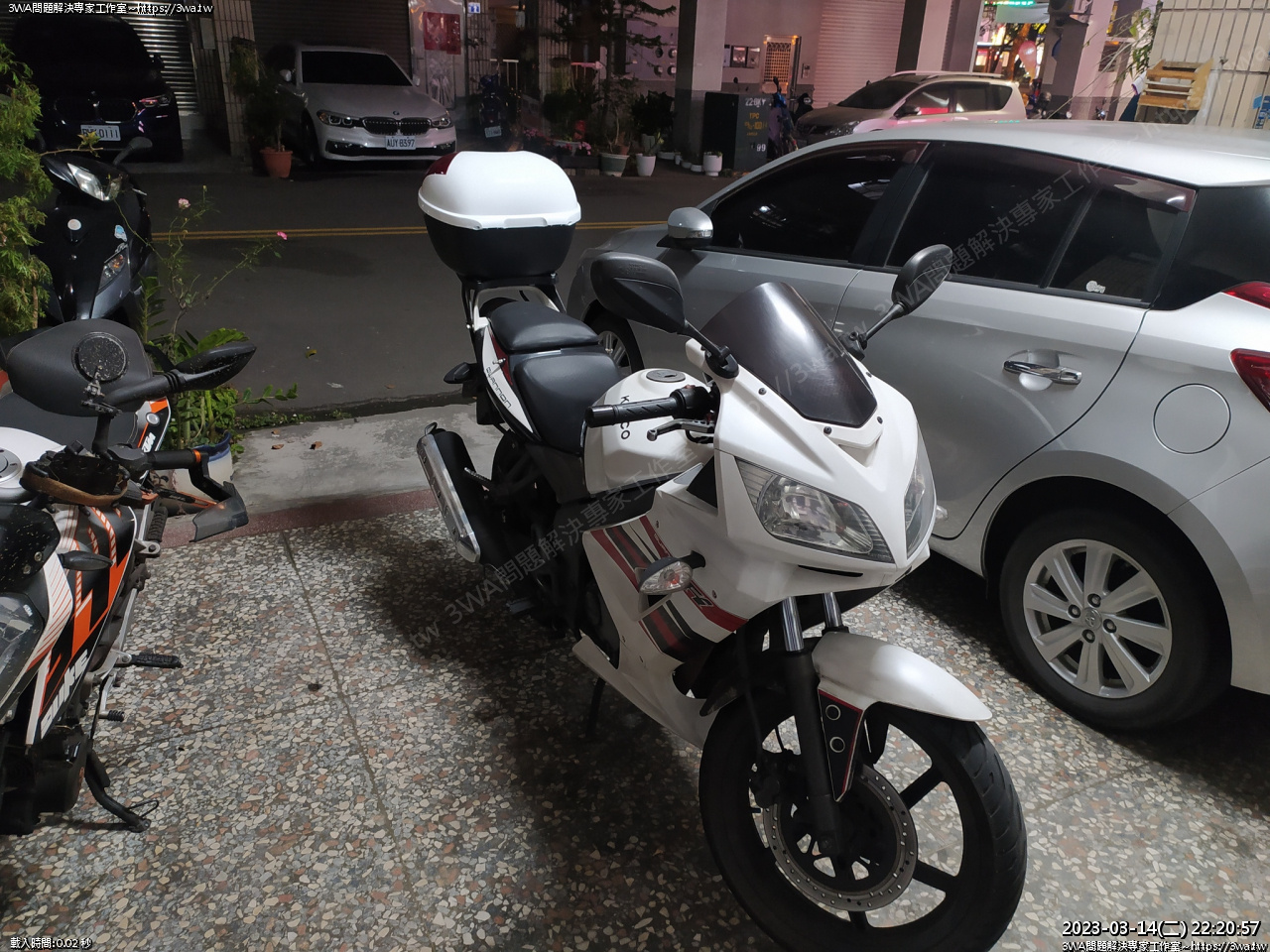

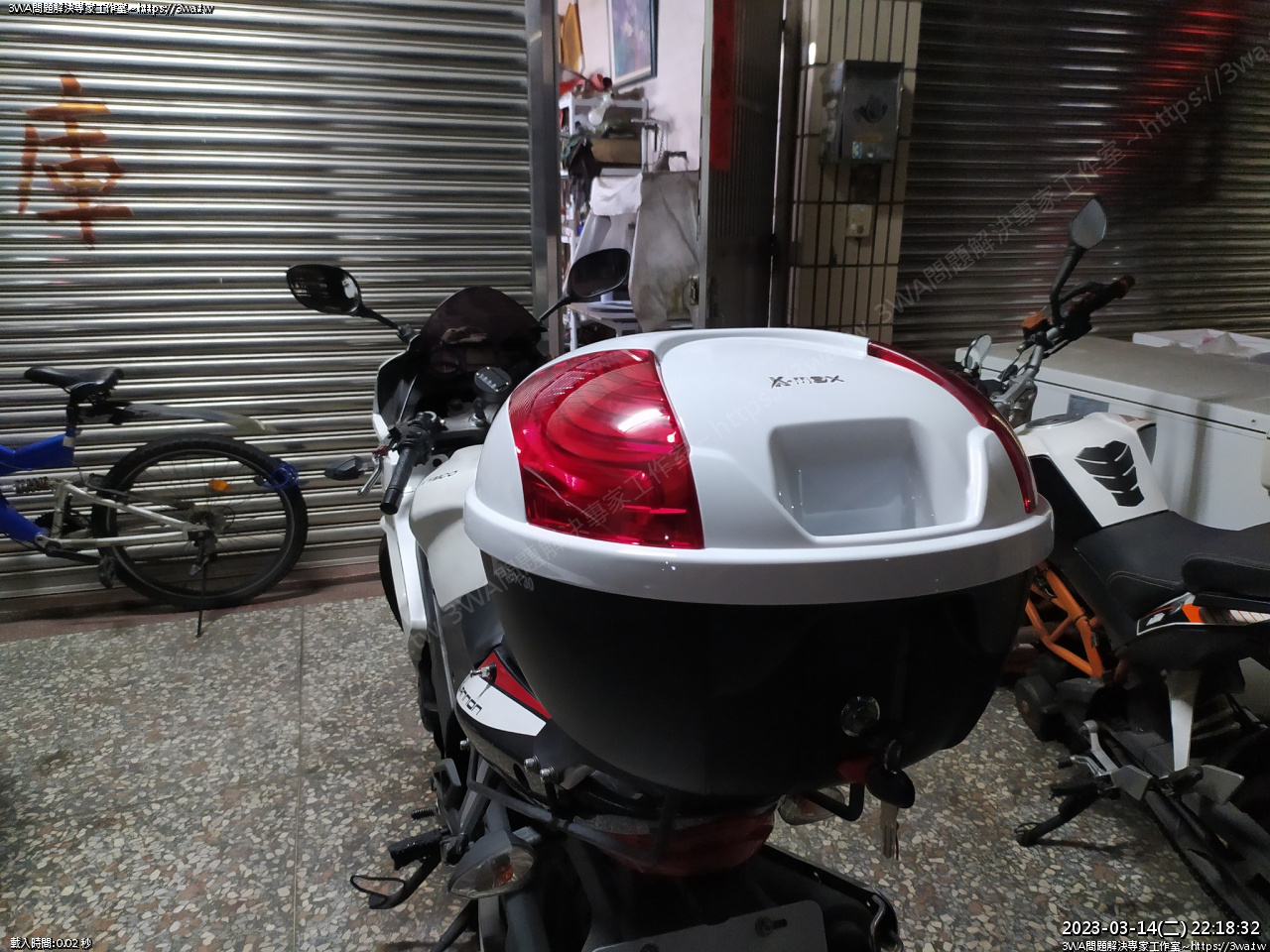

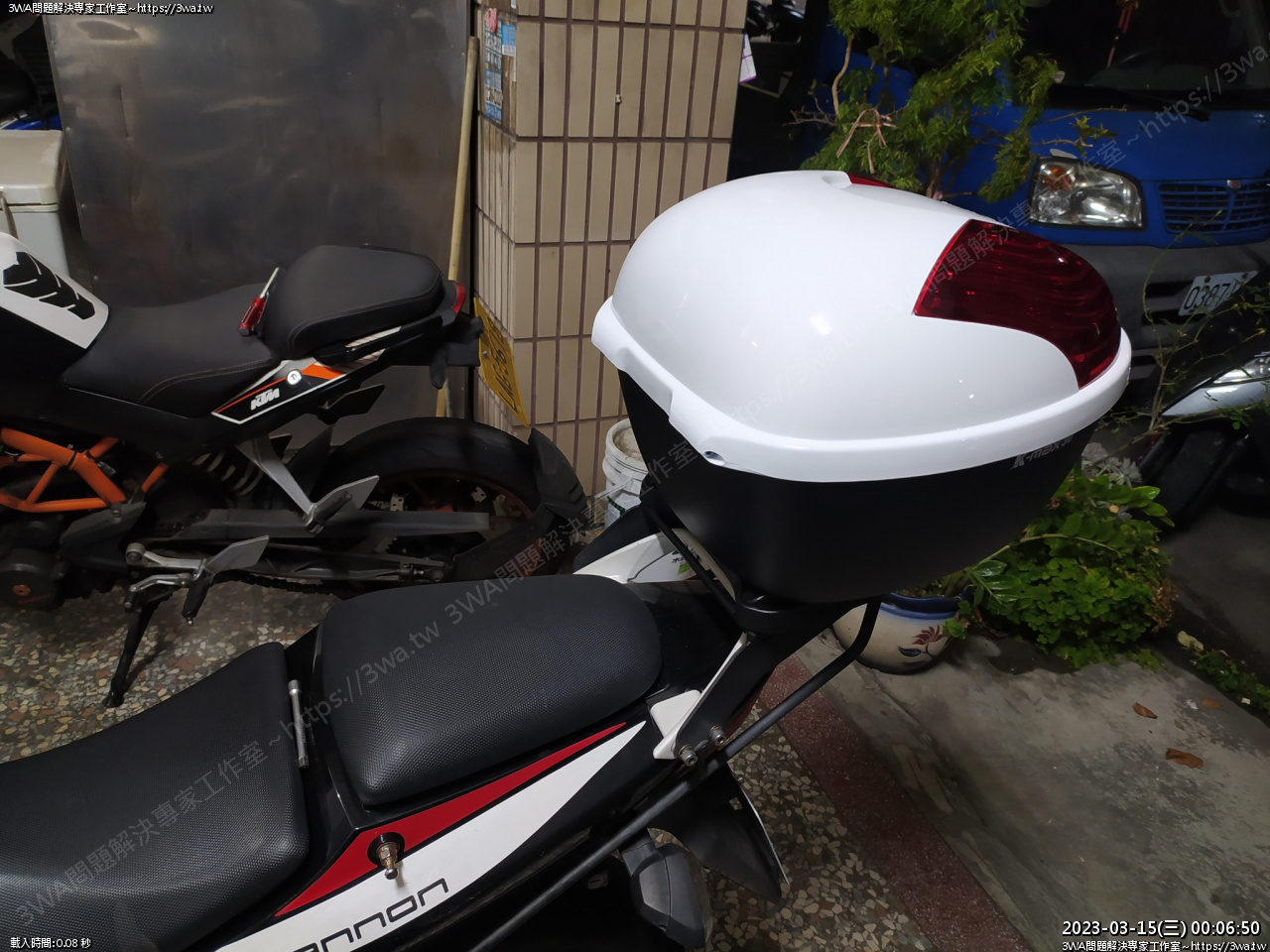

喔耶~貨箱安裝完成

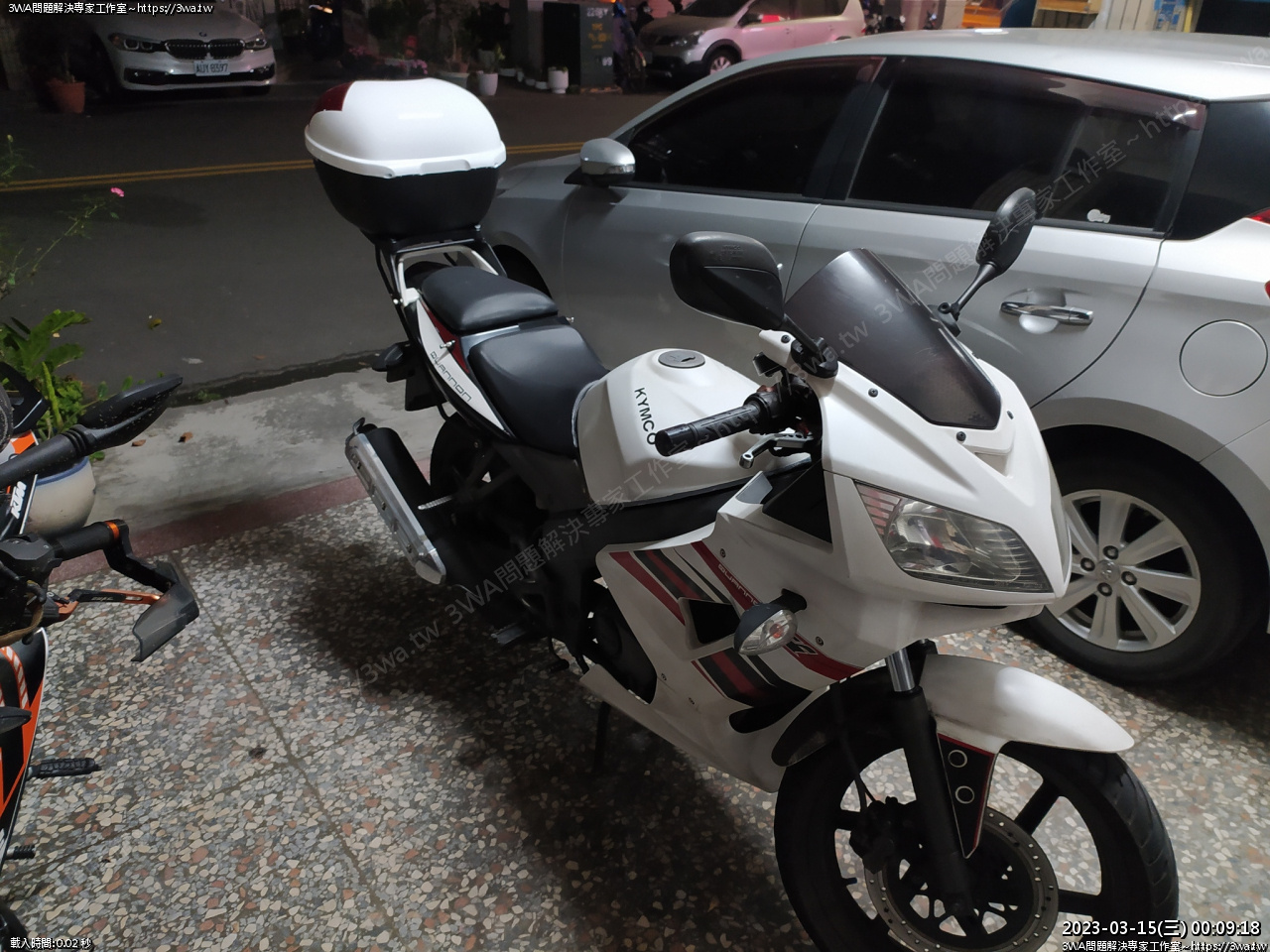

側面

似乎也還可以,如果有載人可以當靠背,但再退一格裝靠墊應該是更好的選擇

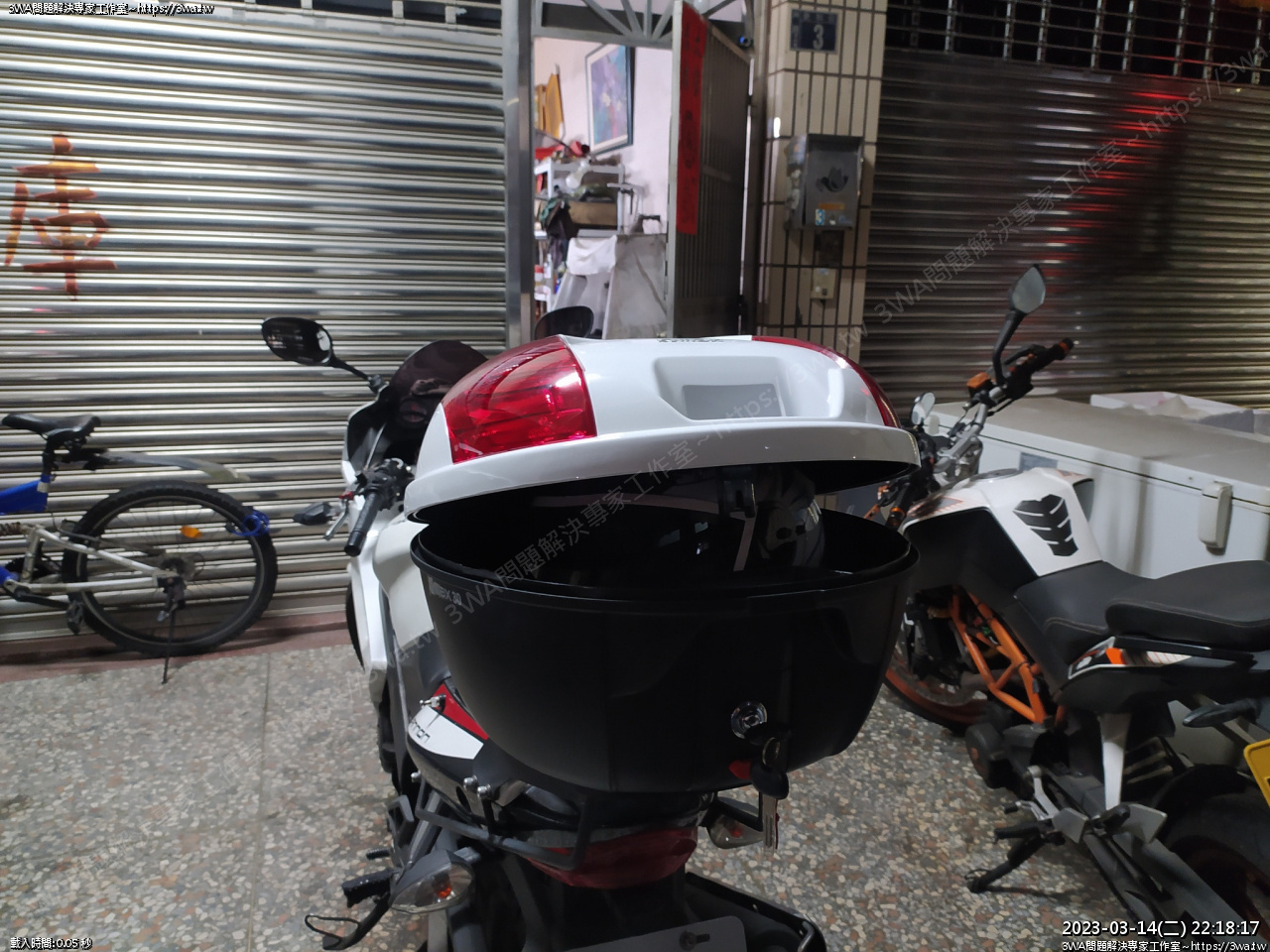

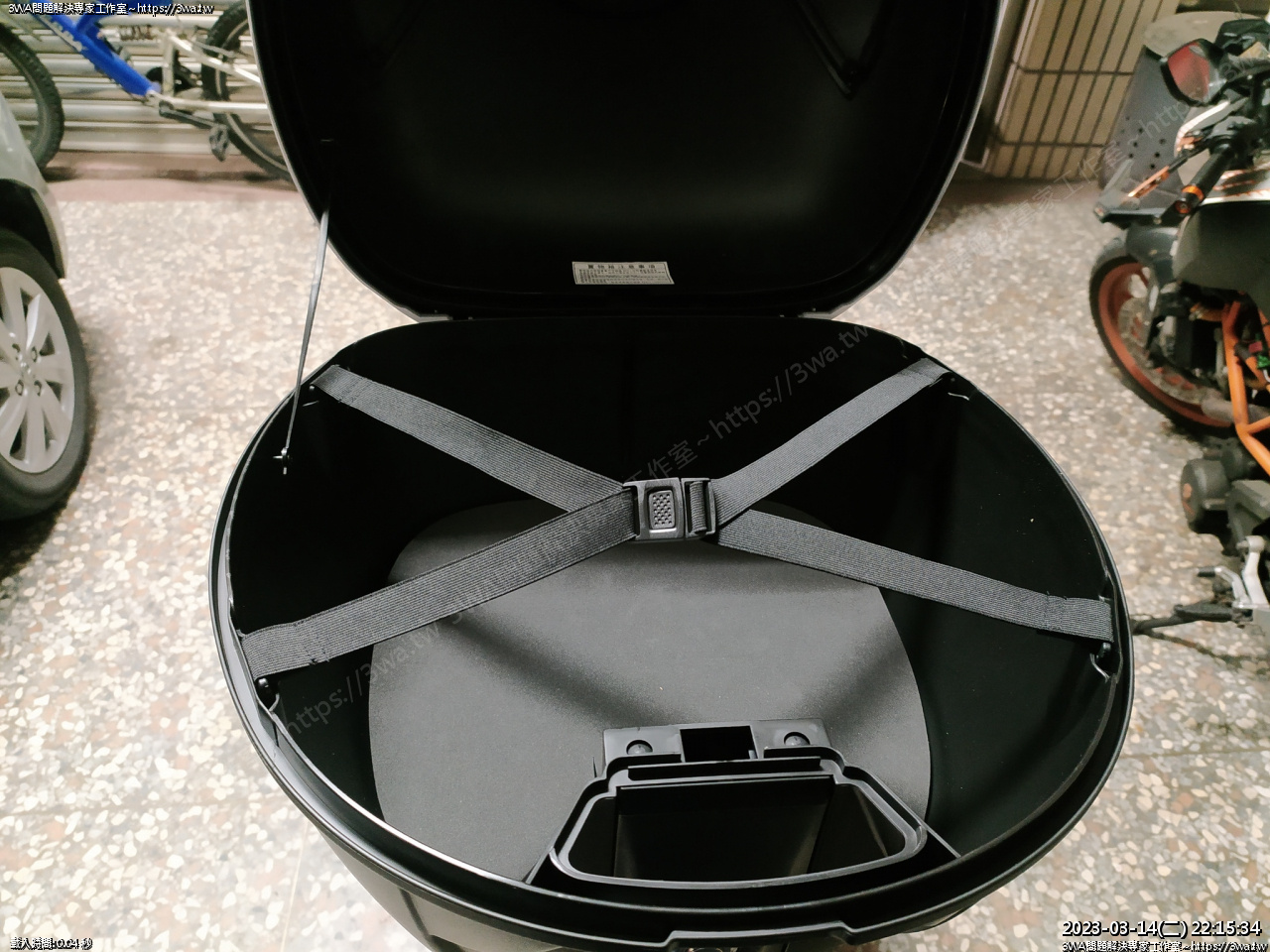

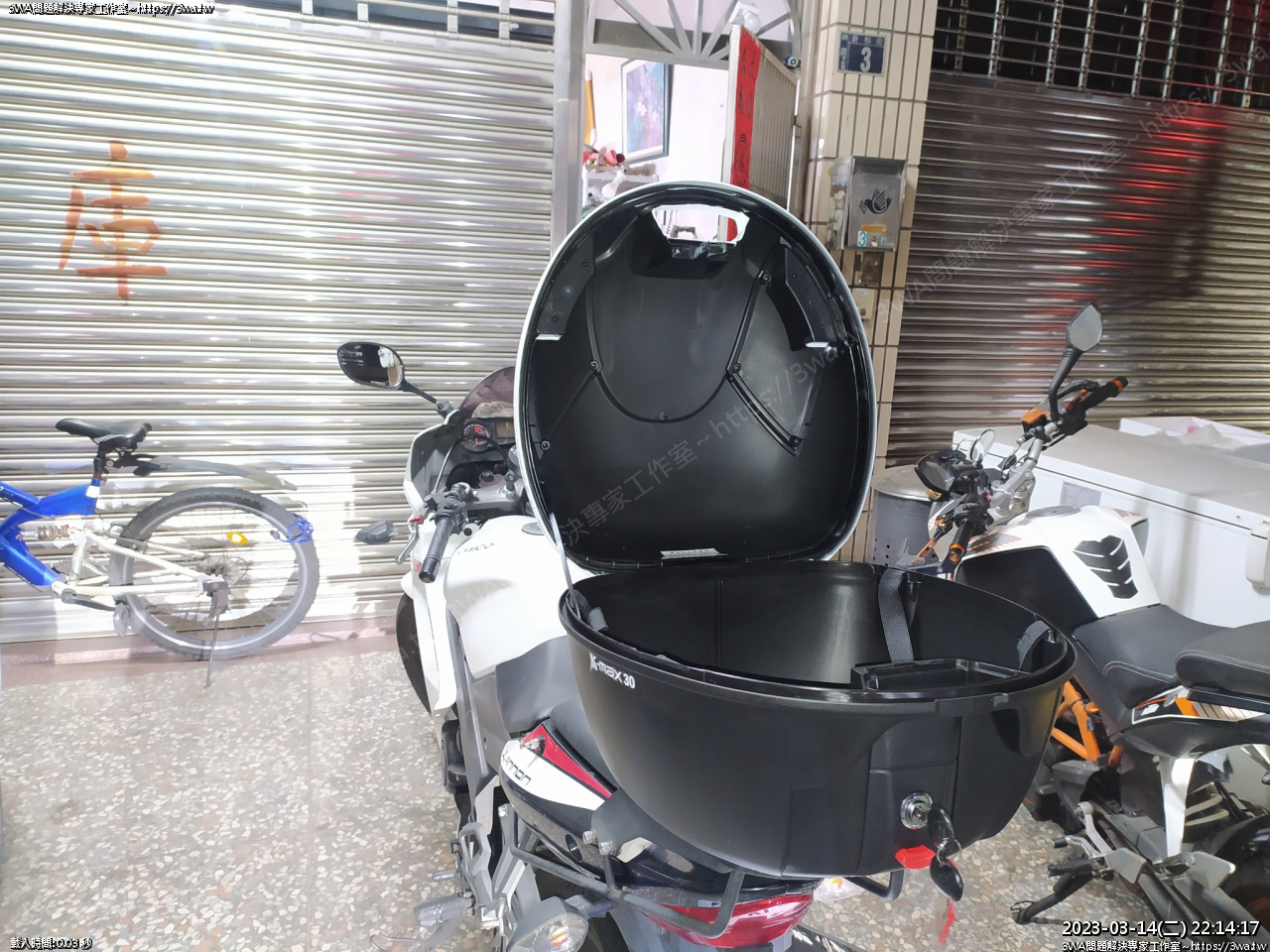

貨箱~

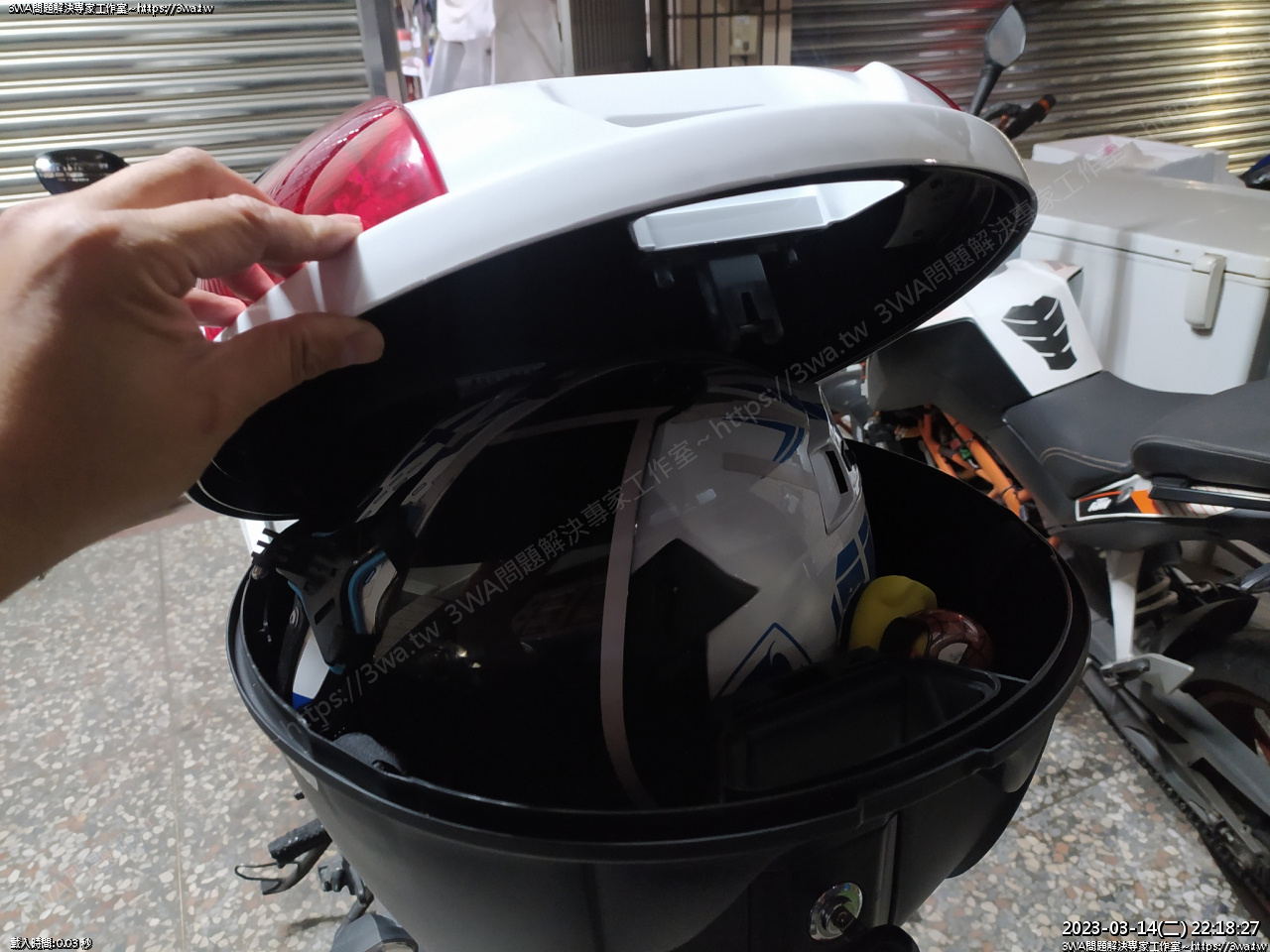

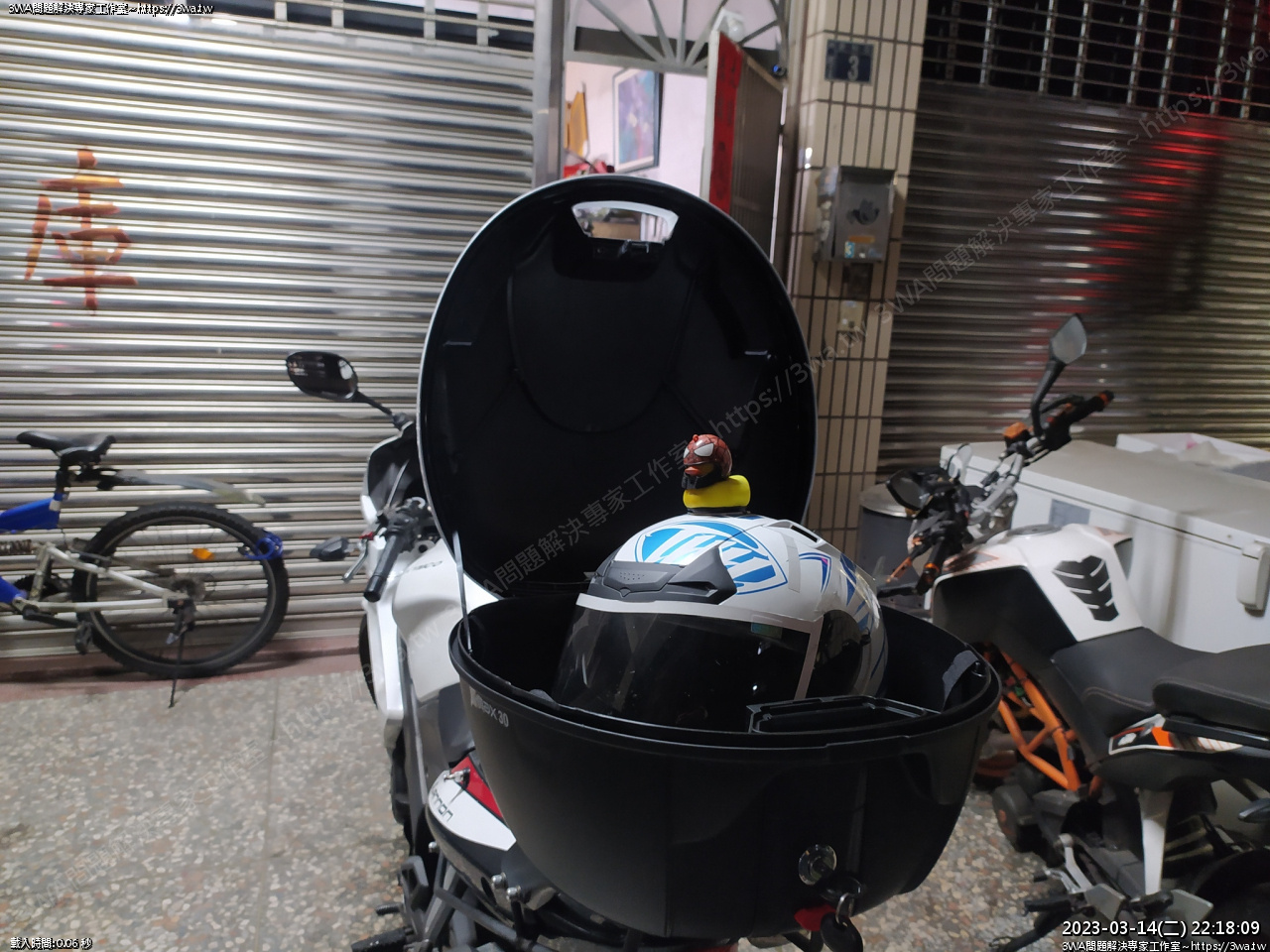

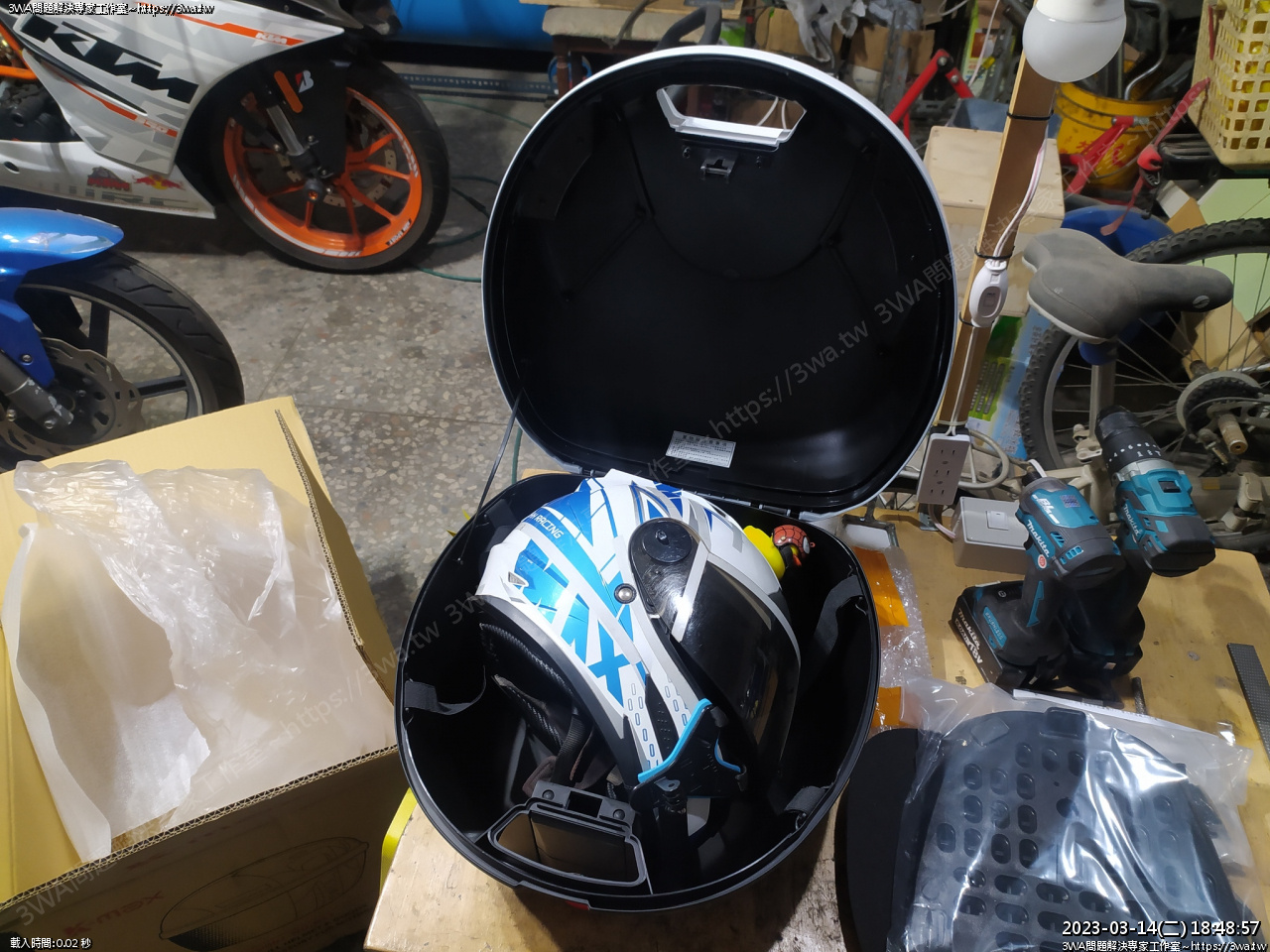

放入安全帽

因為有小鴨,會卡到...吱一聲

蓋下去會吱一下,太可憐了

橫躺...

閤上
以後上班就不用扛安全帽爬樓梯走14樓了

大概是這樣

回頭整理筆記時,看到安裝的範例圖,都是鎖扣在最粗的外圍那支鐵桿

立馬重新再次安裝,在研究了很多種組合後,提出第二種安裝法...

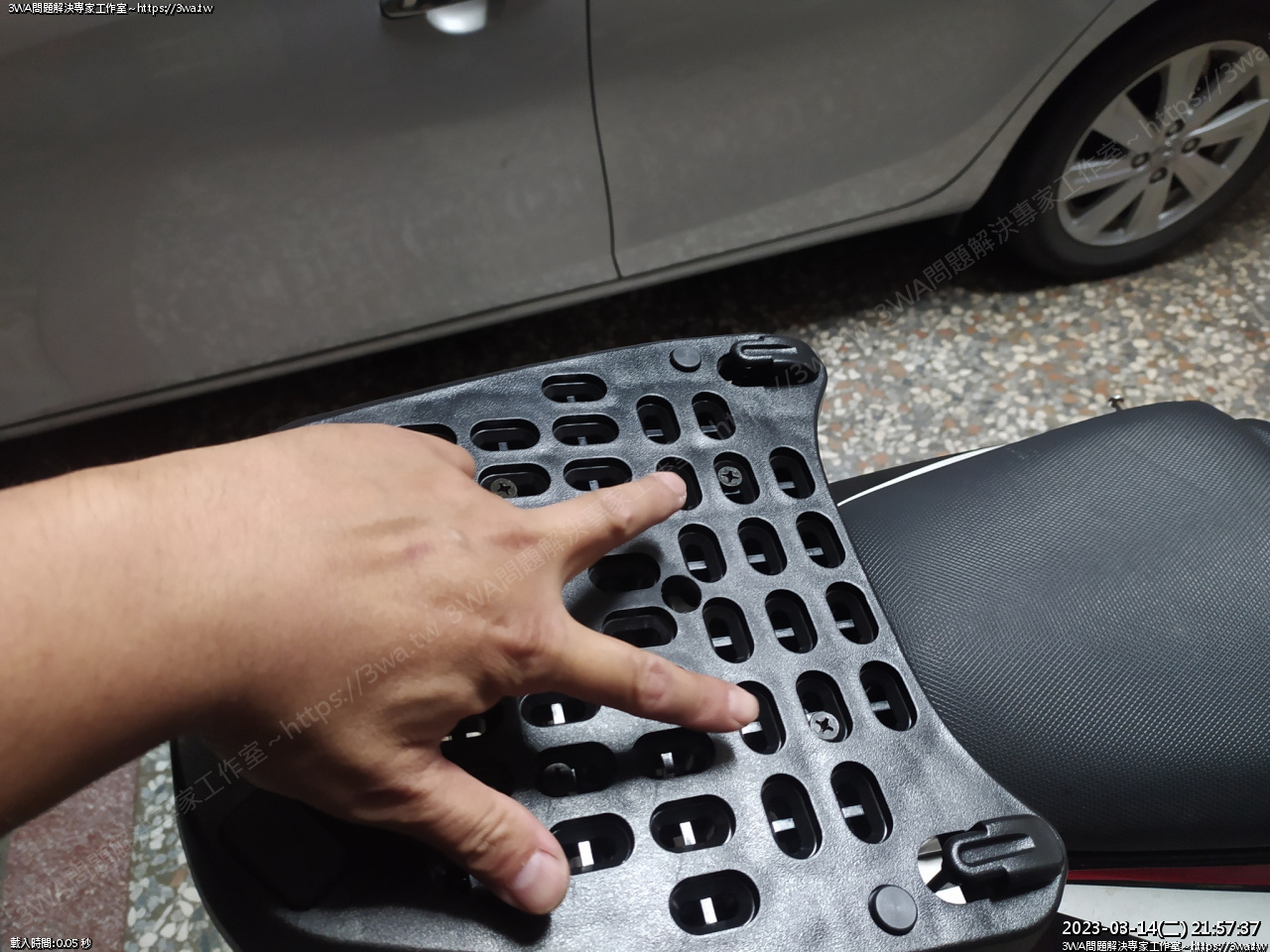

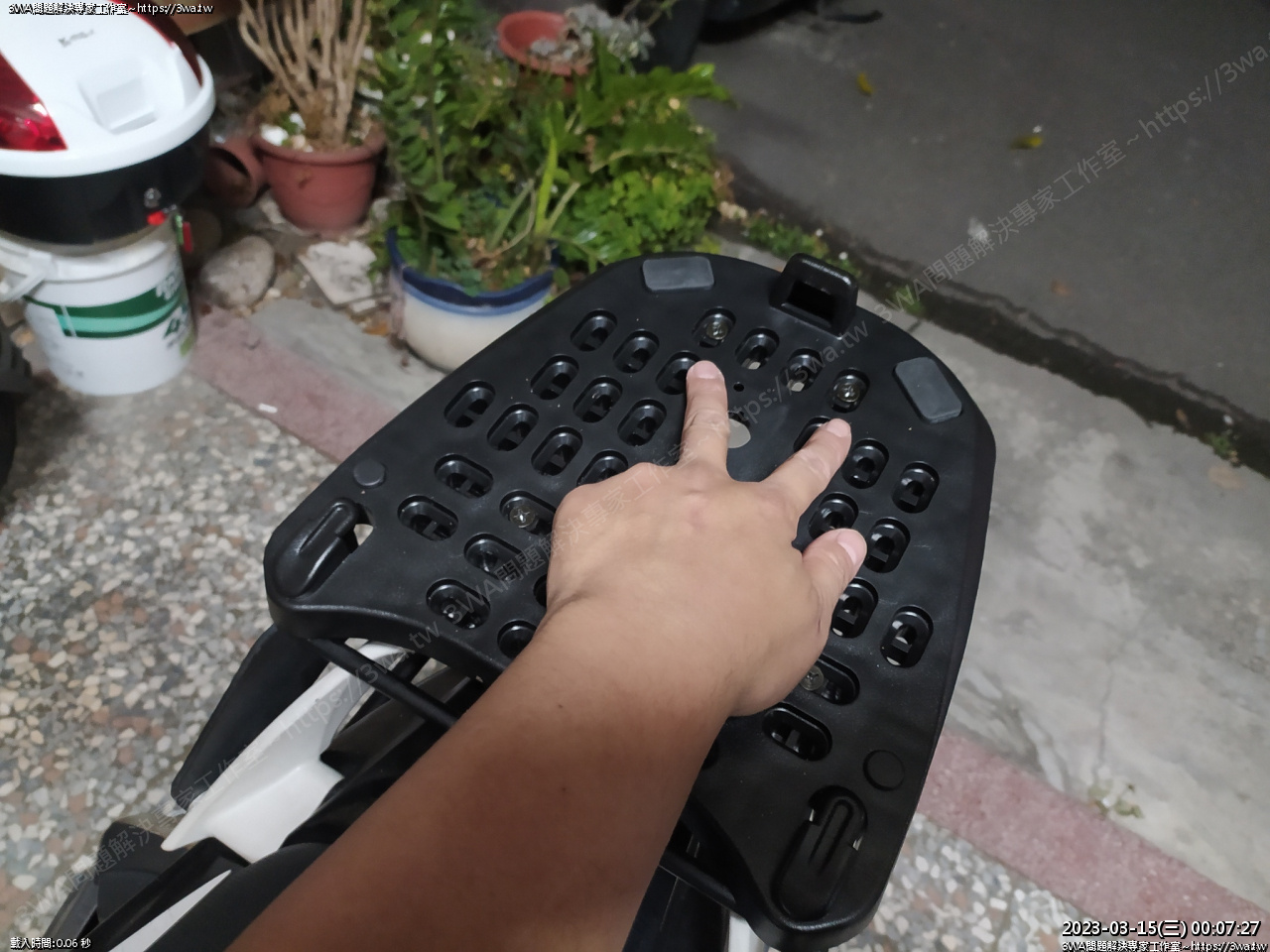

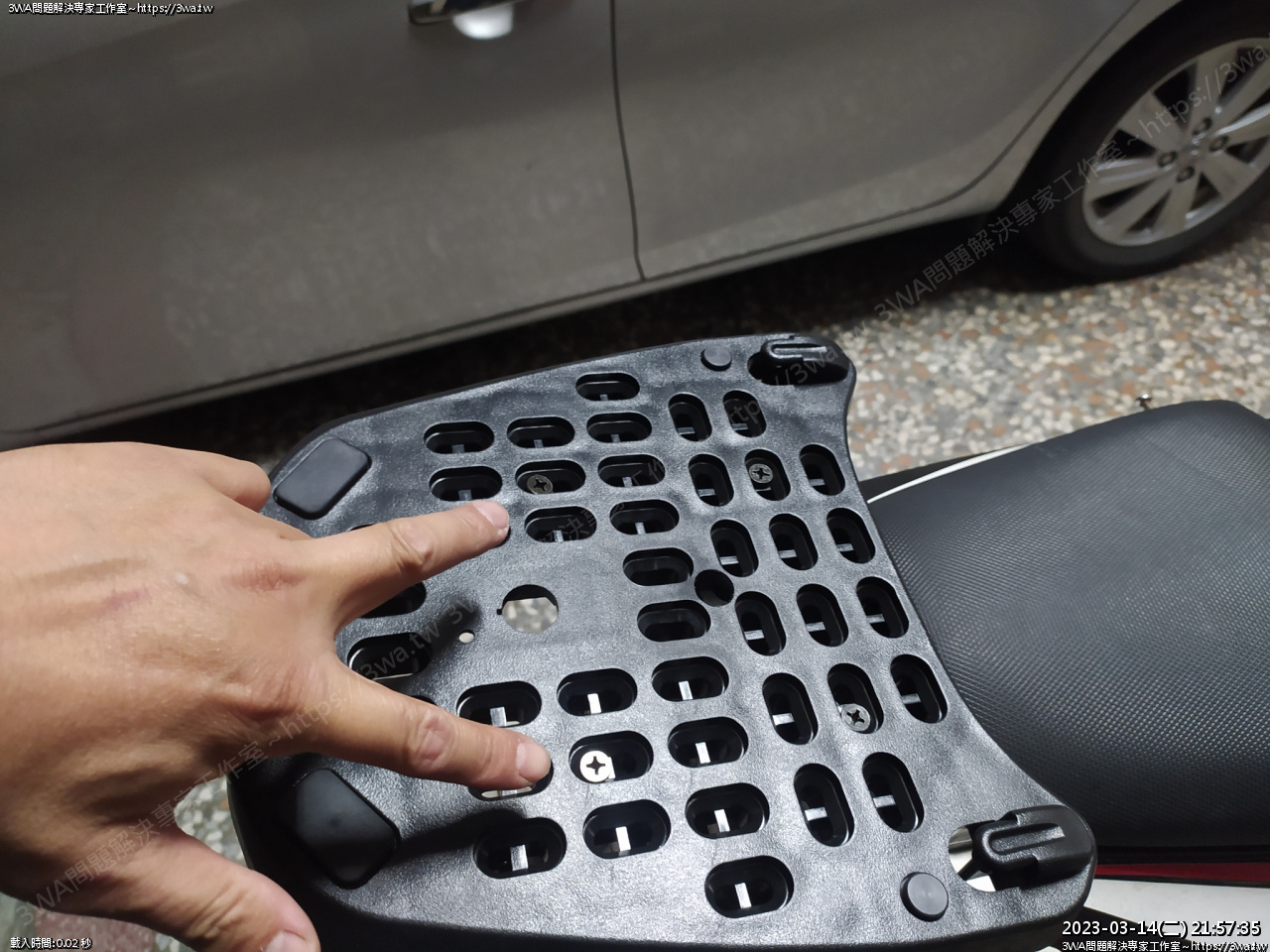

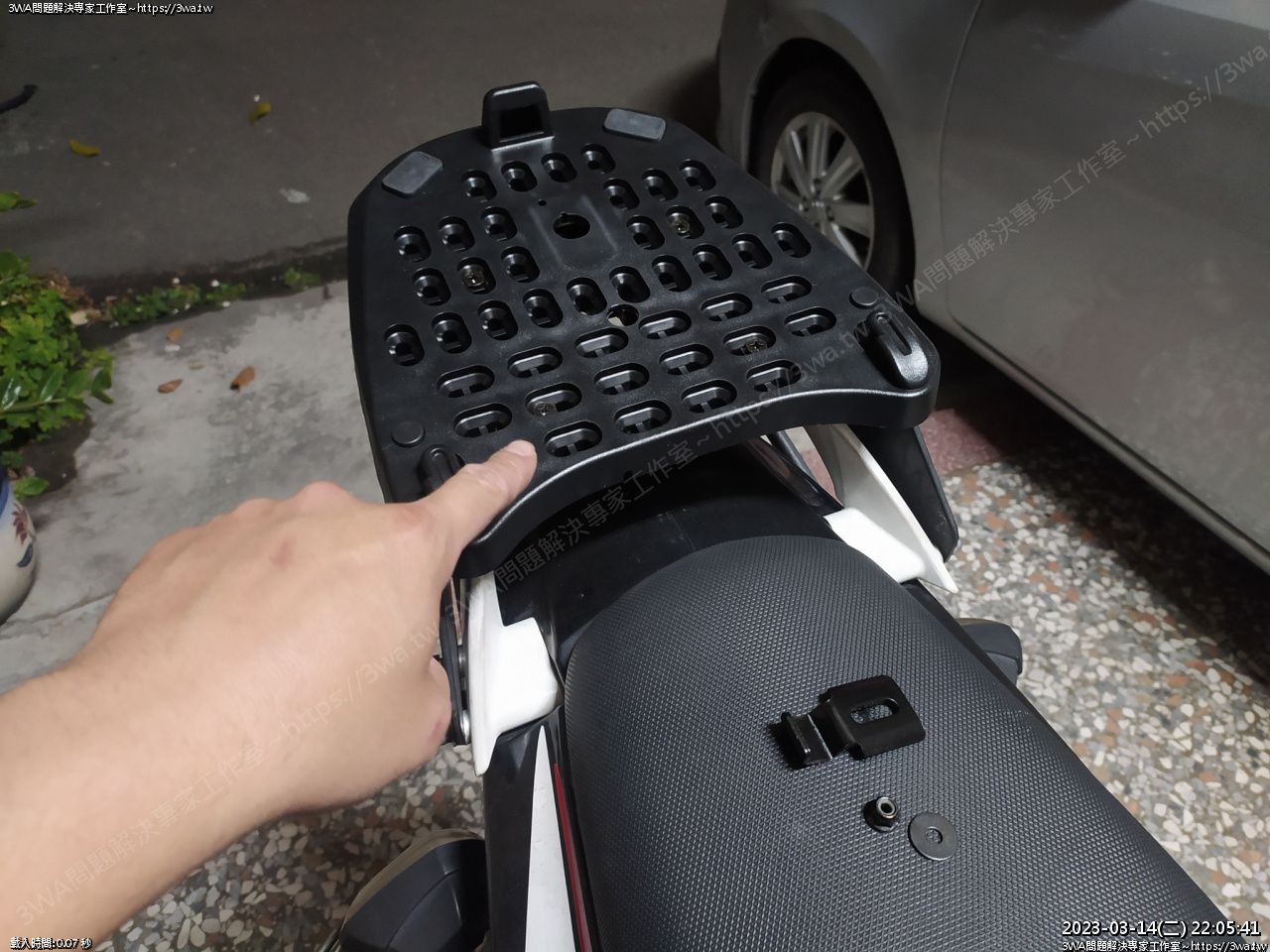

手指的這裡二支,另二支在中間第三排,這裡剛好閃過後扶手
不過中間沒啥好地方裝外圍最粗的支架

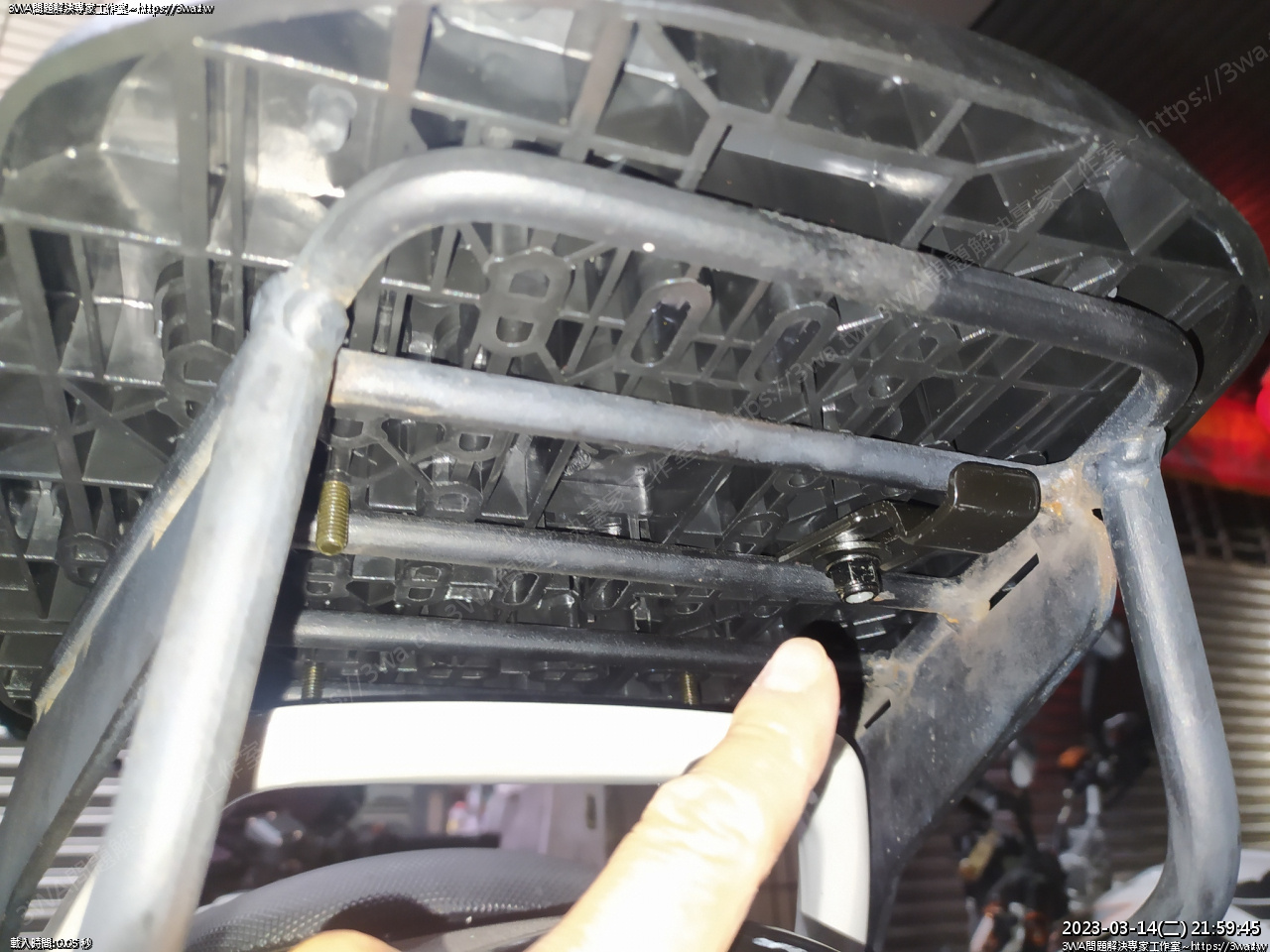

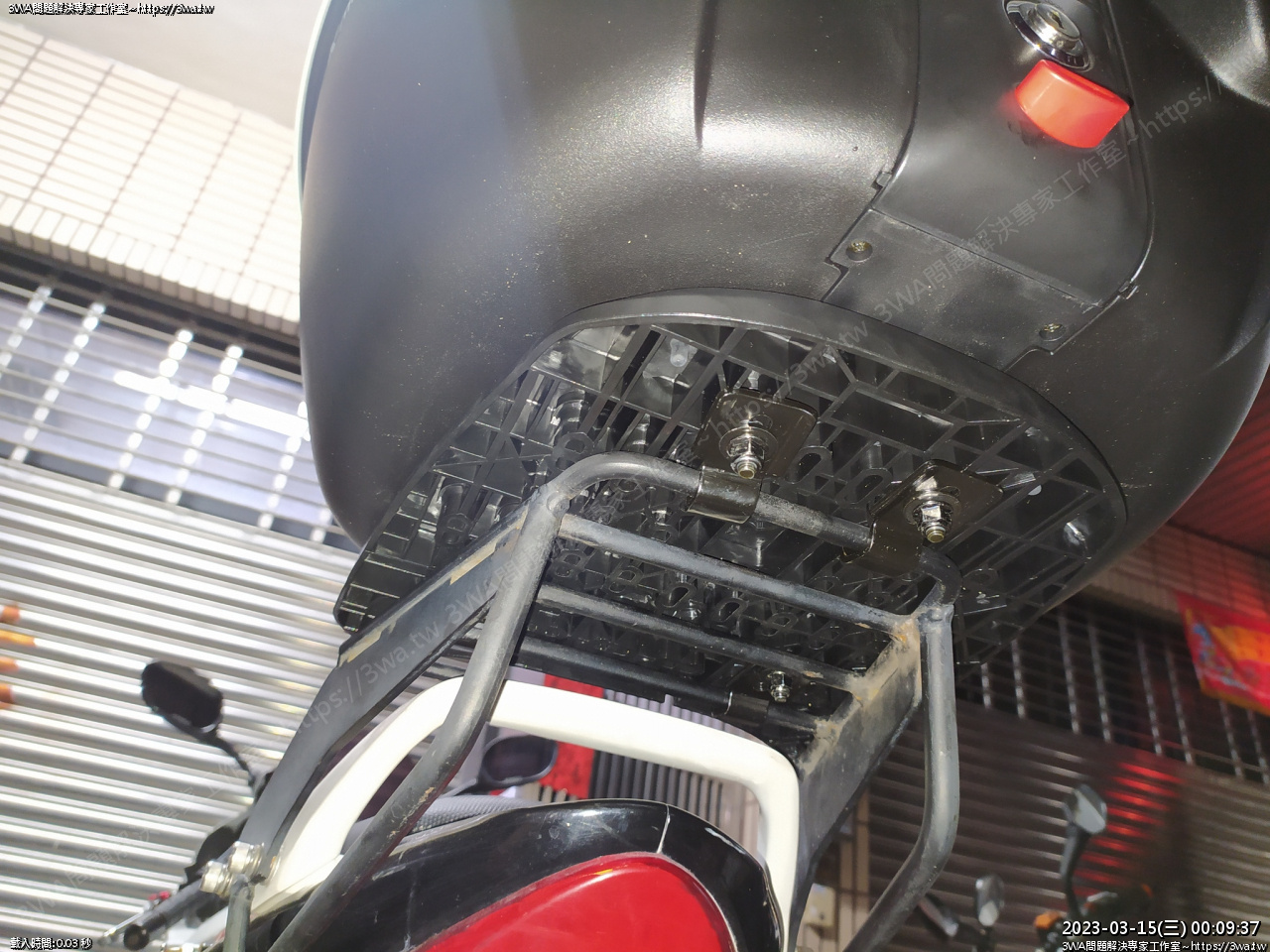

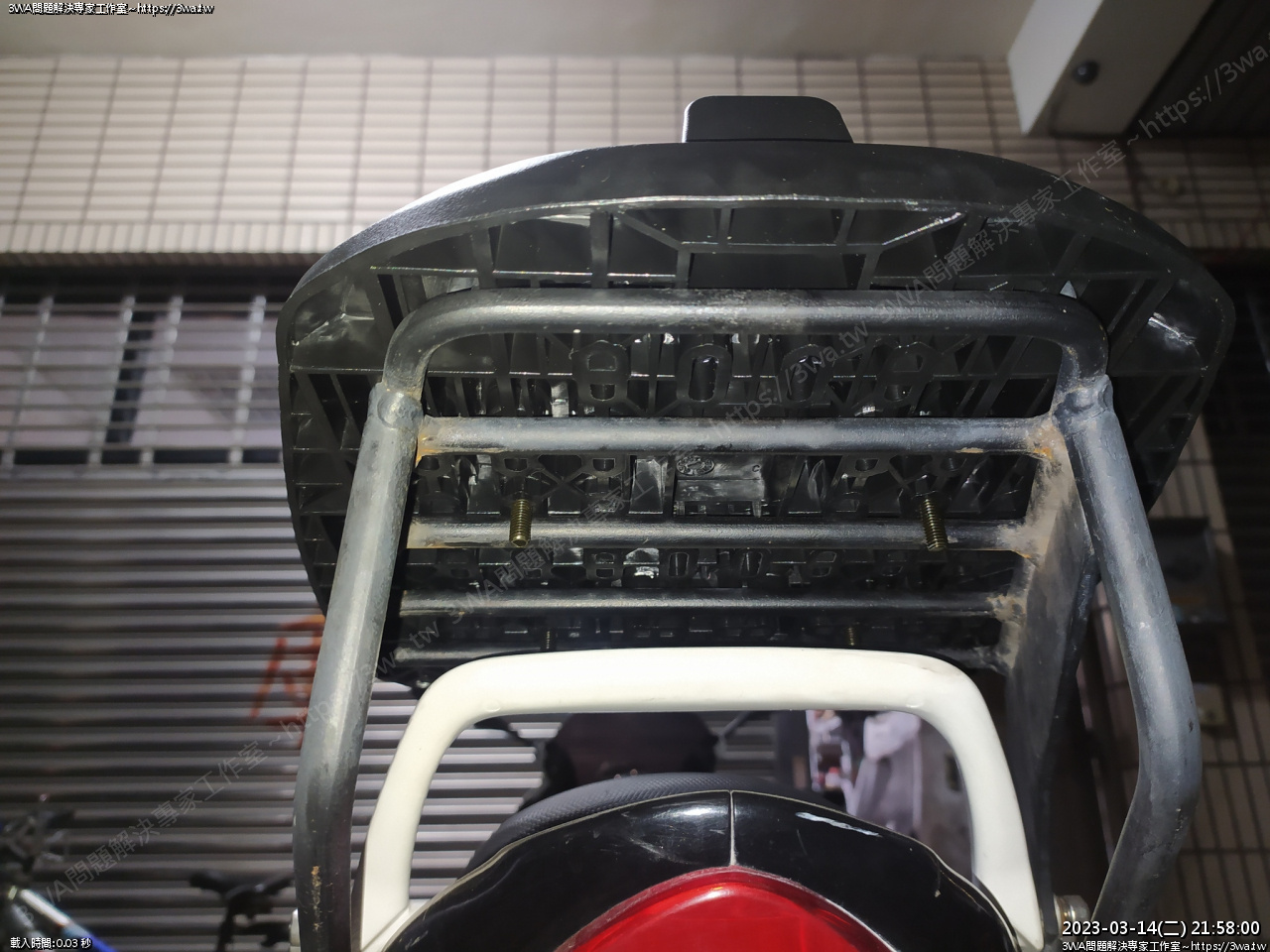

下方看起來如圖

後面二支鎖靠在粗支架上
前面二支在焊接的細支架

如此這樣貨箱也往後了一格,後座也比較容易上車

好了,先這樣!!
